Samsung SYNCMASTER 460UTN, SYNCMASTER 460UTN-UD, SYNCMASTER 460UT User Manual [es]

SyncMaster 460UT, 460UTn

Monitor LCD

Manual del usuario

Instrucciones de seguridad

Símbolos

Nota

Es necesario cumplir estas instrucciones de seguridad para su seguridad e impedir daños
en la propiedad.

Lea las instrucciones con detenimiento y utilice el producto del modo correcto.

Advertencia/Precaución

Si no sigue las indicaciones marcadas con este símbolo, se pueden
producir lesiones en el usuario o desperfectos en el equipo.

Símbolos convencionales

Prohibido

No desmonte

No lo toque

Alimentación eléctrica

Si no va a utilizar el ordenador durante un período prolongado, config­úrelo en DPM.

Si utiliza un salvapantallas, configúrelo en el modo de pantalla activa.

La imágenes que se muestran son sólo de referencia y no se pueden
aplicar en todos los casos (o países).

Acceso directo a las instrucciones para evitar la persistencia de imáge­nes

Lea siempre estas indica­ciones con mucha atención

Desconecte el enchufe de la
toma de corriente

Toma a tierra para evitar una
descarga eléctrica

No utilice un cable de alimentación ni un enchufe dañados ni

una toma de corriente estropeada o floja.

• Podría provocar un incendio o una descarga eléctrica.

No toque el enchufe con las manos húmedas cuando lo quite

o lo enchufe en la toma de corriente.

• Podría provocar un incendio o una descarga eléctrica.

Asegúrese de conectar el cable de alimentación en una toma

de corriente con conexión a tierra.

• De lo contrario, podría provocar una descarga eléctrica o le­siones personales.

Instrucciones de seguridad

Asegúrese de que el cable de alimentación esté enchufado

firme y correctamente en la toma de corriente.

• Podría provocar un incendio.

No doble demasiado el cable ni coloque objetos pesados en-

cima.

• Podría provocar un incendio.

No conecte varios aparatos en la misma toma de corriente.

• Podría provocar un incendio por sobrecalentamiento.

No desconecte el cable de alimentación mientras esté usando

el producto.

• De lo contrario, podría dañar el producto por una descarga
eléctrica.

Para desconectar el aparato de la corriente, debe desenchufar
el cable de la toma principal, por lo que el enchufe principal debe
estar siempre fácilmente accesible.

Instalación

• Podría provocar un incendio o una descarga eléctrica.

Utilice sólo el cable de alimentación proporcionado por nuestra
empresa. No use el cable de alimentación de otro producto.

• Podría provocar un incendio o una descarga eléctrica.

Póngase en contacto con un centro de servicio técnico autorizado si in­stala el monitor en lugares con gran cantidad de polvo, temperaturas
extremas, alto nivel de humedad o productos químicos, o en lugares
donde se vaya a utilizar las 24 horas del día, como aeropuertos, esta­ciones de ferrocarril, etc.

El incumplimiento de estas indicaciones puede causar serios desperfec­tos en el monitor.

Asegúrese de que al menos dos personas levantan y trasladan
el producto.

• De lo contrario, el producto se podría caer y provocar lesiones

personales o sufrir daños.

Cuando instale el producto en un armario o un estante, ase­gúrese de que la base no sobresalga.

• De lo contrario, podría caerse y causar daños personales.

• Use un armario o un estante de tamaño adecuado al producto.

Instrucciones de seguridad

NO COLOQUE VELAS, REPELENTES DE MOSQUITOS, CI­GARRILLOS NI NINGÚN APARATO QUE PRODUZCA CALOR
CERCA DEL PRODUCTO.

• Podría provocar un incendio.

Mantenga los aparatos que producen calor tan lejos como sea
posible del cable de alimentación y del producto.

• Podría provocar un incendio o una descarga eléctrica.

No instale el producto en un lugar mal ventilado como una li­brería o un armario cerrados.

• Podría provocar un incendio debido al incremento de la tem-

peratura interna.

Cuando ponga el monitor en el suelo, hágalo con cuidado.

• Se podría dañar la pantalla.

No deje el aparato con la parte frontal contra el suelo.

• Se podría dañar la pantalla.

Asegúrese de que sólo una empresa de instalación autorizada
instale el montaje mural.

• De lo contrario, podría caerse y causar daños personales.

• Asegúrese de instalar el montaje mural adecuado.

Instale el producto en un lugar bien ventilado. Asegúrese de
que haya una distancia de más de 10 cm desde la pared.

• De lo contrario, podría provocar un incendio debido al incre-

mento de la temperatura interna.

Mantenga el embalaje de vinilo lejos de los niños.

• Éstos podrían sufrir daños (ahogarse) si juegan con él.

Si la altura del monitor es ajustable, no coloque ningún objeto
ni ninguna parte de su cuerpo en el soporte cuando lo rebaje.

• Una caída del producto podría dañar éste o a la persona que

lo lleva.

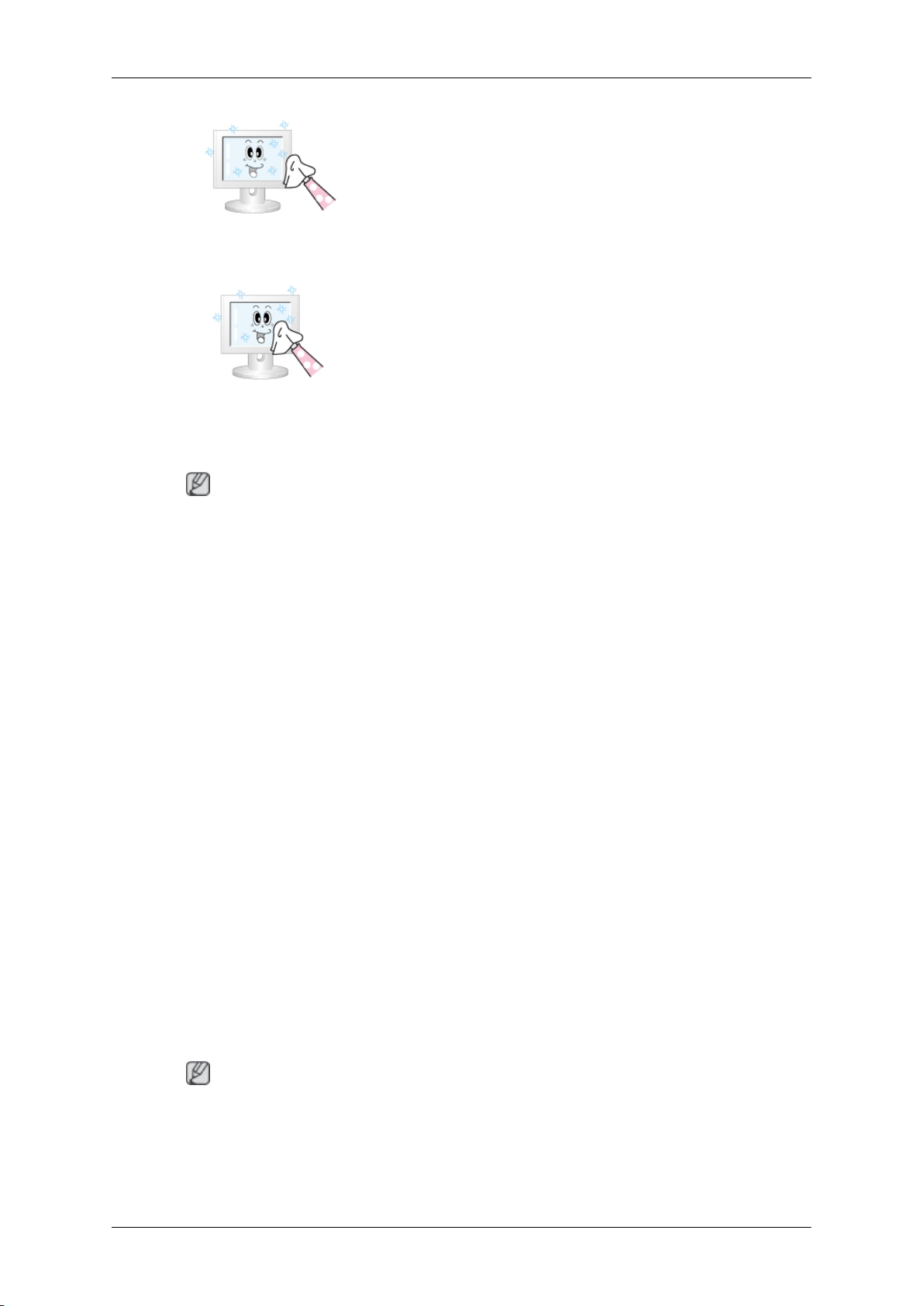

Limpieza

Cuando limpie la caja del monitor o la superficie de la pantalla TFT-LCD,
utilice un paño suave ligeramente húmedo.

No rocíe productos limpiadores directamente sobre la superficie
del producto.

• Podría causar una decoloración o una deformación de la es-

tructura y la pantalla podría exfoliarse.

Instrucciones de seguridad

Limpie el producto sólo con un paño suave y un limpiador es­pecial para monitores. Si debe usar un limpiador diferente, dilúya­lo en agua en una proporción de 1:10.

Para limpiar las patillas del enchufe o quitar el polvo de la toma
de corriente, use un paño seco.

• De lo contrario, podría provocar un incendio.

Cuando limpie el producto debe desconectar el cable de ali­mentación.

• De lo contrario, podría provocar un incendio o una descarga

eléctrica.

Cuando limpie el producto debe desconectar el cable de ali­mentación y limpiarlo con un paño seco suave.

• (No utilice productos químicos, como ceras, benceno, alcohol,

disolventes, repelentes de mosquito, lubricantes o limpia­dores.) Pueden afectar a la estructura de la superficie del
producto y despegar las etiquetas de indicación del producto.

Dado que la caja del producto se puede rayar con facilidad, sólo
debe usar un paño específico.

Otros

• Use el paño sólo con un poco de agua. Ya que el producto se

puede dañar si hay algún material extraño en el paño, debe
sacudir éste vigorosamente antes de usarlo.

Cuando limpie el producto, no rocíe agua directamente sobre
el cuerpo principal del producto.

• Asegúrese de que el agua no penetre en el producto y de que

éste no se moje.

• De lo contrario, puede provocar un incendio o una descarga

eléctrica o que el producto no funcione normalmente.

Es un producto de alto voltaje. Los usuarios no deben desmon­tarlo, repararlo ni modificar ninguno de sus componentes.

• Podría provocar un incendio o una descarga eléctrica. Si se

debe reparar el producto, póngase en contacto con un centro
de servicio técnico.

Instrucciones de seguridad

Si se oyen ruidos extraños, se notan olores anormales o se ve
salir humo del producto, desconecte inmediatamente el enchufe
y póngase en contacto con un centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

No coloque este producto en un lugar expuesto a la humedad,
el polvo, el humo, el agua o en el interior de un automóvil.

• Podría provocar un incendio o una descarga eléctrica.

Si el producto se cae o se rompe, apáguelo y desconecte el
cable de alimentación. Póngase en contacto con un centro de
servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

En caso de tormenta con aparato eléctrico, no toque el cable
de alimentación ni el de la antena.

• Podría provocar un incendio o una descarga eléctrica.

Para desplazar el monitor nunca tire del cable de alimentación
ni del cable de señal.

• De lo contrario, el producto se puede caer y provocar una des-

carga eléctrica o un incendio o sufrir daños.

No levante el producto ni lo mueva hacia adelante o hacia atrás,
a la derecha o la izquierda, tirando sólo del cable de alimentación
o de los cables de señal.

• De lo contrario, el producto se puede caer y provocar una des-

carga eléctrica o un incendio o sufrir daños.

Asegúrese de que las aberturas de ventilación no estén ob­struidas por una mesa o una cortina.

• De lo contrario, podría provocar un incendio debido al incre-

mento de la temperatura interna.

No coloque recipientes que contengan agua, como vasos o jar­ros de flores, ni medicinas u objetos de metal sobre el producto.

• Si agua o algún objeto extraño penetra en el producto, desco-

necte el cable de alimentación y póngase en contacto con un
centro de servicio técnico.

• Puede producirse un mal funcionamiento, una descarga eléc-

trica o un incendio.

No utilice ni conserve aerosoles de combustibles o materiales
inflamables cerca del producto.

• De lo contrario, se podría provocar una explosión o un incen-

dio.

No introduzca objetos de metal, como palillos, monedas, alfi­leres y pasadores, ni inflamables, como cerillas o papel, dentro
del producto (a través de los orificios de ventilación, terminales de
entrada o salida, etc.).

Instrucciones de seguridad

• Si agua o algún objeto extraño penetra en el producto, desco-

necte el cable de alimentación y póngase en contacto con un
centro de servicio técnico.

• Podría provocar un incendio o una descarga eléctrica.

Cuando se visualiza una pantalla fija durante mucho tiempo,
puede aparecer una imagen residual o manchas.

• Si no va a usar el producto durante un tiempo largo, póngalo

en el modo de suspensión o utilice un salvapantallas.

Establezca una resolución y una frecuencia adecuadas al pro­ducto.

• De lo contrario, se podría causar daños en la vista.

Cuando use auriculares no ponga el volumen muy alto.

• El sonido demasiado alto puede dañar los oídos.

Si se acerca continuamente a la pantalla del producto se puede
dañar la vista.

Haga una pausa de al menos cinco (5) minutos después de usar
el monitor durante una (1) hora.

Así reducirá la fatiga de los ojos.

No instale el producto en una superficie inestable, desigual o
que pueda experimentar vibraciones.

• De lo contrario, el producto se podría caer y provocar lesiones

personales o sufrir daños.

• Si usa el producto en un lugar expuesto a vibraciones, se

puede dañar y provocar un incendio.

Antes de trasladar el producto, apáguelo y desconecte los ca­bles de alimentación, de la antena y de señales.

• De lo contrario, podría provocar un incendio o una descarga

eléctrica.

Asegúrese de que los niños no se cuelguen del producto ni se
pongan encima.

• El producto se podría caer y provocar lesiones personales e

incluso la muerte.

Si no va a usar el producto durante un tiempo largo, desenchú­felo de la toma de corriente.

• De lo contrario, se podría producir un recalentamiento o un

incendio debido al polvo o a una descarga eléctrica.

Instrucciones de seguridad

No coloque sobre el producto elementos pesados, juguetes o
golosinas que puedan atraer la atención de los niños.

• Éstos podrían intentar cogerlos y provocar la caída del pro-

ducto, lo que podría causar lesiones personales e incluso la
muerte.

Tenga cuidado de que los niños no se pongan en la boca las
pilas del mando a distancia cuando las sustituya. Coloque las pilas
en un lugar inaccesible para los niños.

• Si un niño se ha puesto una pila en la boca consulte inmedia-

tamente a un médico.

Cuando reemplace las pilas, insértelas con la polaridad correcta
(+, -).

• De lo contrario las pilas se pueden dañar o provocar un incen-

dio, lesiones personales o dañar el producto por fugas del
líquido interno.

Utilice sólo las pilas estándar especificadas; no use al mismo
tiempo pilas nuevas y usadas.

• De lo contrario, las pilas se pueden dañar o provocar un in-

cendio, lesiones personales o dañar el producto por fugas del
líquido interno.

La pilas (también las recargables) no se deben desechar con
la basura doméstica, sino depositarlas en los lugares adecuados
para su reciclaje. El cliente es responsable de devolver las pilas
usadas y las recargables para su reciclaje.

• El cliente puede devolver las pilas usadas y las recargables en

los centros públicos de reciclaje o en la tienda cuando compra
pilas nuevas.

No coloque el producto en lugares expuestos a la luz directa
del sol o cerca de un fuego o un calentador.

• Esto podría reducir la vida del producto e, incluso, provocar un

incendio.

No deje caer objetos sobre el producto ni lo golpee.

• Podría provocar un incendio o una descarga eléctrica.

No use un humidificador ni una mesa de cocina cerca del pro­ducto.

• Podría provocar un incendio o una descarga eléctrica.

Si se produce un escape de gas, no toque el producto ni el cable
de alimentación y ventile la habitación inmediatamente.

• Si salta alguna chispa, se podría producir una explosión o un

incendio.

Si el producto está encendido durante mucho tiempo, la pantalla
se calienta. No la toque.

Instrucciones de seguridad

Mantenga los accesorios pequeños en un lugar fuera del al­cance de los niños.

Sea cuidadoso cuando ajuste el ángulo del producto o la altura
del soporte.

• Podría herirse si las manos o los dedos le quedan atrapados.

• Asimismo, si inclina demasiado el producto, éste se podría

caer y causar lesiones personales.

No instale el producto en un lugar al alcance de los niños.

• De lo contrario, podría caerse y causar daños personales.

• Debido a que la parte frontal del producto es pesada, debe

instalarlo en una superficie nivelada y estable.

No coloque objetos pesados sobre el producto.

• Podría provocar lesiones personales o daños en el producto.

Introducción

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.

Si falta alguno, póngase en contacto con su distribuidor

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Este soporte no el del tipo de soporte para suelo.

Desembalaje

Manuales

.

Nota

Pantalla LCD

Guía de configuración ráp-

ida

CD del

Cables

Otros

software de MagicInfo, CD

del manual de MagicInfo

(Sólo se aplica al modelo

UTn )

Cable de alimentación

Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Introducción

Otros

Mando a distancia Pilas (AAA x 2)

(No

disponible

Terminal del adaptador

BNC a RCA

Se vende por separado

Cable de DVI Juego de montaje mural Cable LAN

en

lugares)

todos

los

(Sólo se aplica al modelo

Núcleo de ferrita para ca-

ble Lan

(Sólo se aplica al modelo

UTn )

UTn )

Caja de red

(Sólo se aplica al modelo

UT )

Juego de medio soporte Para obtener información

Cable D-sub

Nota

• Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para
obtener información sobre cómo usar éstas, consulte los respectivos manuales del usuar­io.

Caja del sintonizador del

televisor

Calibrador Barra de soporte

sobre el uso del calibrador,

consulte la Ayuda de Nat-

ural Color Expert.

Cable BNC

Barra de soporte (4) / tor-

nillos (16)

(Consulte Dónde y cómo
montar la barra de sopo-

rte.)

• Sólo se puede conectar una caja externa.

Núcleo de ferrita

• El núcleo de ferrita se utiliza para proteger los cables de las
interferencias.

• Cuando conecte un cable, abra el núcleo de ferrita y sujételo
con un cable cerca del enchufe.

Pantalla LCD

Parte frontal

Introducción

Nota

Los botones se encuentran a la derecha en la parte posterior del producto.

Botón MENU [MENU]

Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.

Botones de navegación (botones arriba y abajo)

Se mueve de un elemento de menú a otro verticalmente o ajusta los val­ores seleccionados del menú.

Botones de ajustes (botones izquierda/derecha)/Botones del volumen

Se mueve de un elemento de menú a otro horizontalmente o ajusta los
valores seleccionados del menú. Cuando no haya visualización en la pan­talla, pulse el botón para ajustar el volumen.

Botón ENTER [ENTER]

Activa un elemento resaltado del menú.

Botón SOURCE [SOURCE]

Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite
en los dispositivos externos conectados a la pantalla LCD a la vez.

[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] → [BNC] → [Com­ponente]

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador
de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador
de red instalado.

D.MENU

Introducción

Abre el D.MENU en pantalla.

Nota

• Está disponible cuando se instala una caja de sintonizador de TV.

Botón de encendido [ ]

Utilice este botón para encender o apagar la pantalla LCD.

Sensor de brillo

La función de sensor de brillo del producto detecta automáticamente el
brillo ambiental y ajusta el brillo de la pantalla consecuentemente.

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más información respecto a las funciones de ahorro de en­ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague la pantalla LCD cuando no la necesite o cuando la deje
sin funcionar durante largos períodos.

Sensor del mando a distancia

Parte posterior

Nota

Para obtener información detallada sobre las conexiones de los cables, consulte Conexión
de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD
puede variar ligeramente según el modelo de pantalla LCD.

Encare el mando a distancia hacia ese punto de la pantalla LCD.

POWER S/W ON [ │ ] / OFF [O]

Enciende o apaga la pantalla LCD.

POWER IN

El cable de alimentación se enchufa en la
pantalla LCD y en el enchufe de la pared.

Introducción

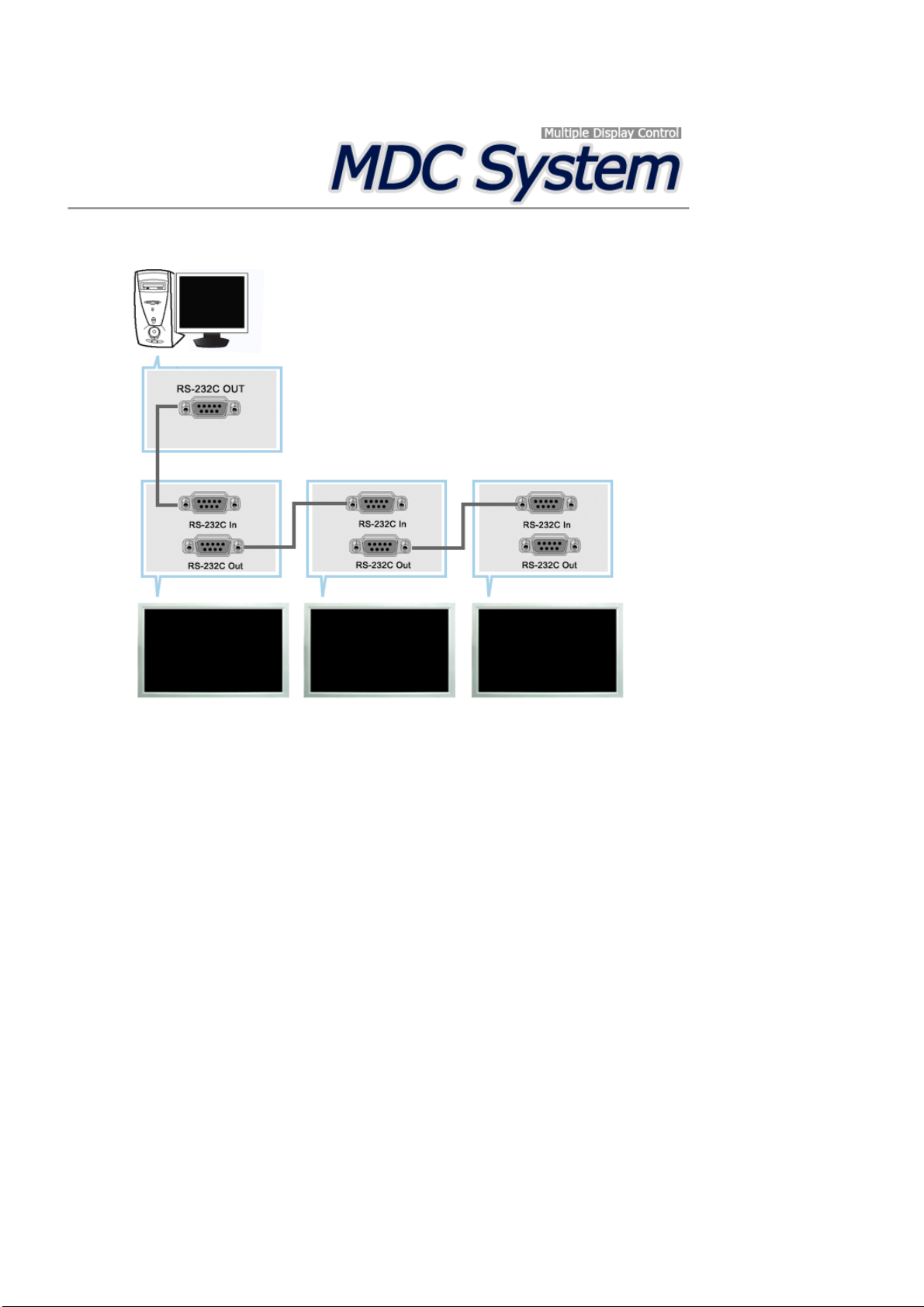

RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa MDC (Control de visu­alización múltiple)

DVI / PC / HDMI IN [DVI/PC/HDMI AU­DIO IN] (PC/DVI/HDMI Terminal de conex­ión para el audio (entrada)

DVI / PC / HDMI IN [HDMI]

Conecte el terminal HDMI de la parte poste­rior de la pantalla LCD con el terminal HDMI
del dispositivo de salida digital mediante un
cable HDMI.

DVI / PC / HDMI IN [RGB](Terminal de
conexión de vídeo de PC)

Mediante un cable D-Sub (D-Sub de 15 pa­tillas) - Modo PC (PC analógico)

DVI / PC / HDMI IN [DVI] (Terminal de
conexión de vídeo de PC)

Mediante un cable DVI (DVI-D a DVI-D) ­Modo DVI (PC digital)

DC OUT

Asegúrese de que conecta el terminal DC­OUT a la caja del sintonizador del televisor
autorizado [SBB-DT*].

De lo contrario se podría dañar el

producto.

AV IN [VIDEO] (Terminal de conexión
para vídeo)

Conecte el terminal [ VIDEO ] del monitor y
el terminal de salida de vídeo del dispositivo
externo con un cable de vídeo.

AV AUDIO IN [L-AUDIO-R](Terminal de
conexión del audio de la pantalla LCD (en­trada))

AV AUDIO OUT [L-AUDIO-R] (terminal
de conexión del audio de la pantalla LCD
(salida))

Introducción

BNC/COMPONENT OUT[R/PR, G/Y, B/
PB, H, V]

((Terminal de conexión para BNC/compo­nentes (salida))

Conexión BNC (PC analógico): conexión de
los puertos R, G, B, H, V

Conexión de componentes: conexión de los
puertos PR, Y, PB

BNC/COMPONENT IN[R/PR, G/Y, B/
PB, H, V]

((Terminal de conexión para BNC/compo­nentes (entrada))

RGB OUT

(Sólo se aplica al modelo UTn )

LAN (Terminal de conexión para LAN)

(Sólo se aplica al modelo UTn )

USB(Terminal de conexión para USB)

Compatible con teclado/ratón/dispositivo de
almacenamiento masivo

(Sólo se aplica al modelo UTn )

Kensington Lock

El bloqueo Kensington es un dispositivo que
se utiliza para fijar físicamente el sistema
cuando se utiliza en un sitio público. El dis­positivo de bloqueo debe adquirirse por sep­arado. El aspecto y el método de bloqueo
pueden variar respecto a la ilustración, se­gún el fabricante. Consulte el manual que se
proporciona con el bloqueo Kensington para
un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.

Nota

La ubicación del bloqueo Kensington puede
ser diferente, según su modelo.

Introducción

Uso del bloqueo antirrobo
Kensington

1. Inserte el dispositivo de bloqueo en la

ranura Kensington del monitor y gír-

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de
conexión.

Mando a distancia

Nota

El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispo­sitivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento
debido a las interferencias con la frecuencia.

elo en el sentido del bloqueo

2. Conecte el cable de bloqueo Kensing-

ton.

3. Fije el bloqueo Kensington a una mesa

o un objeto de oficina pesado.

POWER

OFF

Botones numéricos

.

Botón DEL
+ VOL -

MUTE

TV/DTV

MENU

INFO

BOTONES DE COLORES

TTX/MIX

STILL

AUTO

S.MODE

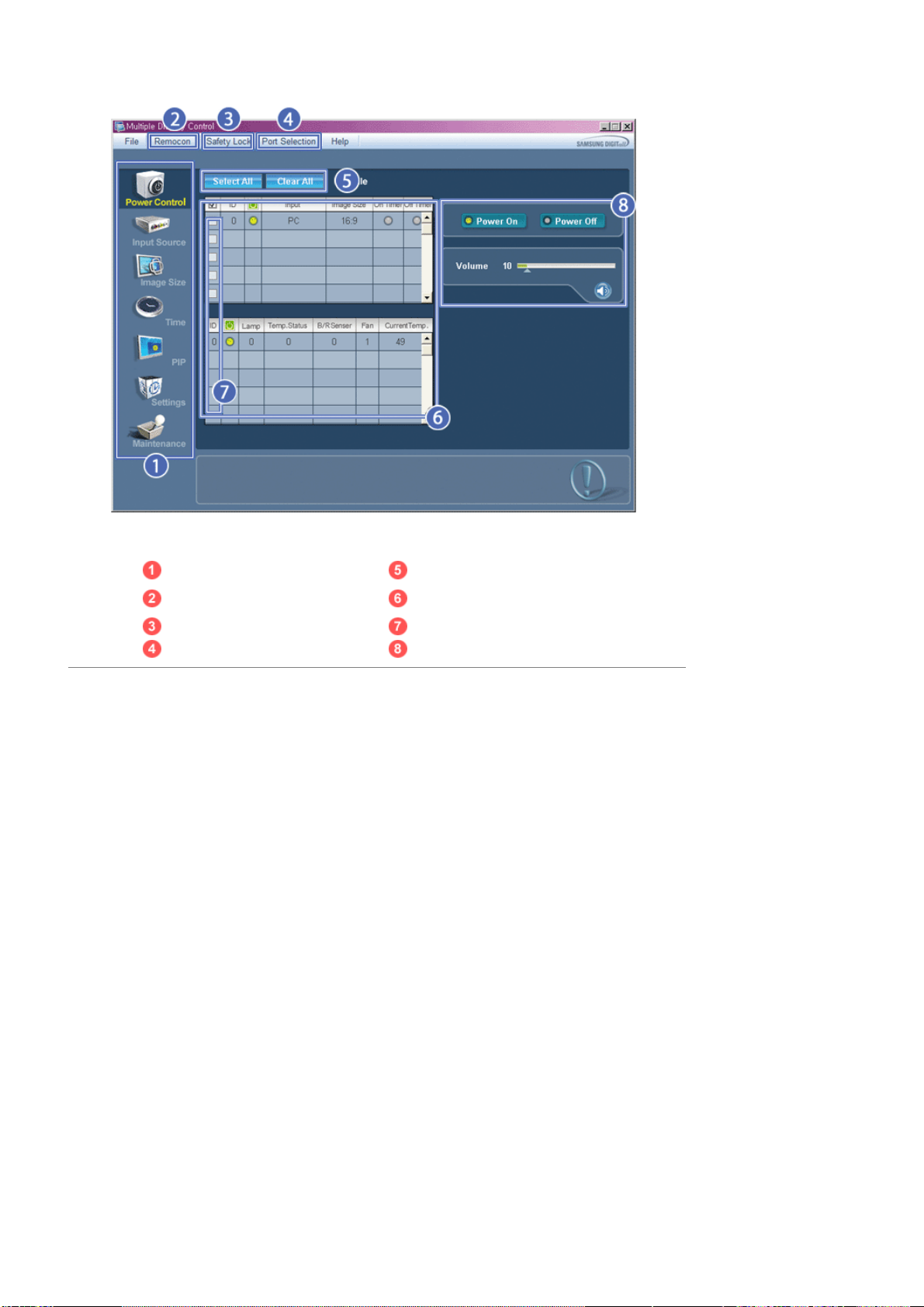

MDC

LOCK

SOURCE

ENTER/PRE-CH

Introducción

CH/P

D.MENU

GUIDE

RETURN

Botones arriba/abajo, derecha/izquierda

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP
SWAP

1. POWER

Off

2.

3. Botones numéricos Púlselo para cambiar el canal.

4. Botón DEL

5. + VOL - Ajusta el volumen de audio.

6.

MUTE

7. TV/DTV Selecciona directamente los modos de TV y DTV.

8. MENU Abre el menú en pantalla y sale del menú o cierra el menú

9.

10.

INFO

Enciende el producto.

Apaga el producto.

El botón "-" funciona sólo para DTV. Se utiliza para selec­cionar MMS (multicanal) para un DTV.

Hace una pausa (silencia) temporalmente la salida de au­dio. Se muestra en la esquina inferior izquierda de la pan­talla. El audio se reanuda si se pulsa MUTE o - VOL + en el
modo de silencio.

de ajuste.

Activa un elemento resaltado del menú.

La información actual de la imagen aparece en la esquina
superior izquierda de la pantalla.

11.BOTONES DE COL­ORES

12.

13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a

TTX/MIX

Púlselo para agregar o borrar canales y para guardarlos en
la lista de canales favoritos del menú “Lista de canales”.

Los canales de televisión proporcionan servicios de infor­mación escrita a través del teletexto.

- Botones del teletexto

Para obtener más información > TTX / MIX

pulsarlo para descongelarla.

Introducción

14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando
se cambia la resolución en el panel de control, la función se
ejecuta automáticamente.

15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en
la parte central inferior de la pantalla. La pantalla LCD cuen­ta con un amplificador estéreo de alta fidelidad incorporado.
A continuación, vuelva a pulsar el botón para pasar los
modos preconfigurados disponibles. ( Estándar → Música
→ Película → Diálogo → Personal )

16.MDC Botón de lanzamiento rápido de MDC.

17.LOCK Activa o desactiva todas las teclas del funciones del mando
a distancia y de la pantalla LCD excepto los botones de en­cendido y LOCK.

18.

SOURCE

ENTER/PRE-CH

19.

20. CH/P En el modo TV, selecciona los canales de TV.

21.D.MENU Pantalla del menú DTV

22.GUIDE Pantalla de la guía electrónica de programas (EPG).

23. RETURN

24. Botones arriba/abajo,

derecha/izquierda

25. EXIT

26. SRS

27.MagicInfo Botón de lanzamiento rápido de MagicInfo .

Pulse el botón para cambiar la SOURCE de la señal de en­trada.

El cambio de SOURCE sólo se permite en dispositivos ex­ternos conectados al monitor a la vez.

Este botón se utiliza para volver al canal anterior inmedia­tamente.

Vuelve al menú anterior.

Se mueve de un elemento de menú a otro horizontalmente,
verticalmente o ajusta los valores seleccionados del menú.

Sale de la pantalla del menú.

SRS TS XT

28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen
actual en la parte central inferior de la pantalla.

AV / HDMI / TV : P.MODE

La pantalla LCD tiene cuatro ajustes de imagen automáti­cos establecidos previamente en la fábrica. A continuación,
vuelva a pulsar el botón para pasar los modos preconfigur­ados disponibles. ( Dinámico → Estándar → Película →
Personal)

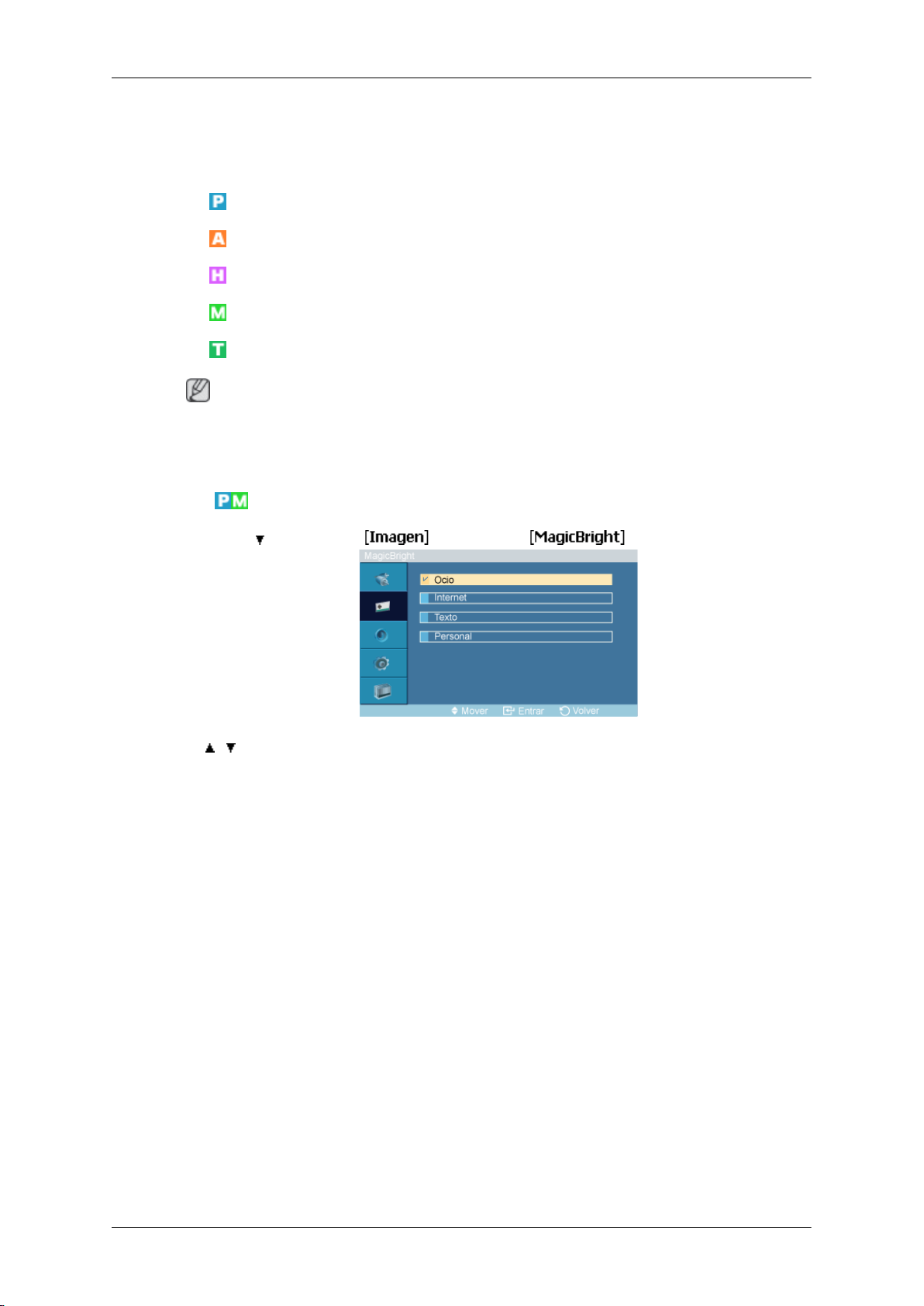

PC / DVI / MagicInfo: M/B (MagicBright)

MagicBright es una función que proporciona el entorno de
visualización óptimo, dependiendo del contenido de la im­agen que se esté viendo. A continuación, vuelva a pulsar el

Introducción

botón para pasar los modos preconfigurados disponibles.
(Ocio → Internet → Texto→ Personal )

29.

30.

31.

PIP

SWAP

DUAL/MTS

DUAL-

Mientras se ve la televisión se pueden activar STEREO/
MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM
STEREO, según el tipo de emisión, con el botón DUAL del
mando a distancia.

MTS-

Puede seleccionar el modo MTS (Multichannel Television
Stereo).

Tipo de audio Modo MTS/S Predetermina-

do

FM estéreo Mono Mono Cambio man-

Estéreo Mono ↔ Estéreo
SAP Mono ↔ SAP Mono

Cada vez que se pulsa el botón, se muestra una pantalla
PIP.

- Esta función no está operativa en esta pantalla LCD.

Intercambia el contenido de la imagen PIP y la principal. La
imagen de la ventana PIP se muestra en la pantalla principal
y la imagen de la pantalla principal se muestra en la ventana
PIP.

ual

- Esta función no está operativa en esta pantalla LCD.

Dónde y cómo montar la barra de soporte

Desembalaje

Barra de sopo-

rte superior

Barra de sopo-

rte inferior

Barra de sopo-

rte izquierda

Barra de sopo-

rte derecha

tornillos (FH,

M4*L10 16

unid.)

Montaje de la barra de soporte

Introducción

Antes de montar la tapa exterior del equipo después de instalar un Video Wall o Samsung
UD, debe quitar los adhesivos de los orificios de los tornillos de conexión.

Nota

No quite los adhesivos si no va a montar la barra de soporte.

Disposición mecánica (460UT, 460UTn)

Disposición mecánica

Cabezal de la pantalla LCD

Introducción

Instalación del soporte VESA

• Cuando instale VESA, debe comprobar que cumpla las normas internacionales VESA.

• Adquisición del soporte VESA e información de instalación: Póngase en contacto con el

distribuidor SAMSUNG más cercano para realizar el pedido. Una vez realizado éste, re­cibirá la visita de instaladores profesionales que le instalarán el soporte.

• Al menos se necesitan dos personas para mover la pantalla LCD.

• SAMSUNG no se hace responsable de ningún daño al producto ni de lesiones personales

causadas por una instalación realizada personalmente por el cliente.

Dimensiones

Para asegurar el soporte en la pared, utilice tornillos máquina de 6 mm de diámetro y de 8
a 12 mm de longitud.

Introducción

Aviso

Instalación del soporte en la pared

• Póngase en contacto con un técnico para instalar el soporte en la pared.

• SAMSUNG Electronics no se hace responsable de ningún daño al producto ni de lesiones

a los clientes si la instalación la realizan éstos personalmente.

• Este producto se debe instalar en paredes de cemento. Si se instala en paredes de es-

cayola o de madera se puede caer.

Componentes

Use sólo los componentes y accesorios suministrados con el producto.

Soporte de pared (1) Guías (izquierda 1,

derecha, 1)

Colga­dor de
plástico
(4)

Tornillo
(A) (11)

Tornillo
(b) (4)

Anclaje
(11)

Montaje del soporte de pared

Nota

Hay dos guías (izquierda y derecha). Úselas correctamente.

1. Inserte y apriete el tornillo cautivo según la dirección de la flecha.

Una vez hecho, monte el soporte en la pared.

Introducción

Hay dos guías (izquierda y derecha). Úselas correctamente.

A - Tornillo cautivo
B - Soporte de pared
C - Guía (izquierda)
D - Guía (derecha)

2. Antes de agujerear la pared, compruebe si la longitud entre los dos orificios de sujeción

en la parte posterior del producto es correcta.

Si es demasiado corta o demasiado larga, afloje todos o alguno de los 4 tornillos del
soporte de pared para ajustar la longitud.

A - Longitud entre los dos orificios de sujeción

3. Compruebe el diagrama de la instalación y marque los puntos de los orificios en la pared.

Utilice una broca de 5 mm para taladrar orificios de más de 35 mm de profundidad.
Inserte cada anclaje en el orificio correspondiente. Haga coincidir los orificios de los
soportes y las guías con los correspondientes de la pared e inserte y apriete los 11
tornillos A.

Introducción

Para montar el producto en el soporte de pared.

La forma del producto puede variar según el modelo. (Los montajes de los colgadores de
plástico y los tornillos son iguales.)

1. Retire los 4 tornillos de la parte posterior del producto.

2. Inserte el tornillo B en el colgador de plástico.

Aviso

• Monte el producto en el soporte de pared y asegúrese de que esté adecuadamente
fijado en los colgadores de plástico derecho e izquierdo.

• Tenga cuidado cuando monte el producto en el soporte, ya que se podría pillar los
dedos.

• Asegure firmemente el soporte en la pared para evitar que el producto se mueva o
caiga después de la instalación.

3. Apriete los 4 tornillos del paso 2 (colgador de plástico + tornillo B) en los orificios pos­teriores del producto.

Introducción

4. Retire los pasadores de seguridad (3) e inserte los 4 colgadores del producto en los
orificios (1) correspondientes del soporte. Coloque el producto (2) de modo que quede
bien asentado en el soporte. Vuelva a colocar y apretar los pasadores de seguridad (3)
para sujetar el producto al soporte.

A - Pantalla LCD
B - Soporte de pared
C - Pared

Ajuste del ángulo del soporte de pared

Ajuste el ángulo del soporte -2˚ antes de instalar éste en la pared.

1. Fije el producto en el soporte de pared.

2. Sujete el producto por la parte central superior y tire de él hacia adelante (dirección de
la flecha) para ajustar el ángulo.

Nota

Puede ajustar un ángulo entre -2˚ y 15˚.

Introducción

Para ajustar el ángulo debe utilizar la parte superior central del producto, no las partes lat­erales derecha o izquierda.

Conexiones

Conexión de un ordenador

Utilice un cable de alimentación con toma de tierra

• Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an­tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.

Nota

El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

Conecte el cable de alimentación de la pantalla LCD al puerto de alimen­tación de la parte posterior de la pantalla LCD. Active el interruptor de
alimentación.

Hay 2 formas para conectar el D-sub a la pantalla LCD. Elija uno:

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte el D-sub al puerto RGB de 15 patillas de la parte posterior de
la pantalla LCD y al puerto D-sub de 15 patillas del ordenador.

Uso del conector DVI (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto DVI de la parte posterior de la pantalla
LCD y al puerto DVI del ordenador.

Conexiones

Nota

• Encienda el ordenador y la pantalla LCD.

• Póngase en contacto con un centro de servicio técnico de SAMSUNG Electronics local
para adquirir los artículos adicionales.

Uso del conector BNC (analógico) en la tarjeta de vídeo.

• Conecte el cable BNC a los BNC/COMPONENT IN - R, G, B, H, V
puertos en la parte posterior de la pantalla LCD y al puerto D-sub de
15 patillas del ordenador.

Conecte el cable de audio de la pantalla LCD al puerto de audio de la parte
posterior del ordenador.

Conexión con otros dispositivos

Utilice un cable de alimentación con toma de tierra

• Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an­tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.

Nota

El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

Conexión de dispositivos AV

1. Conecte el puerto del DVD, VCR (decodificador DVD/DTV) al puerto [R-AUDIO-L] de la
pantalla LCD.

2. A continuación, inicie el DVD, el aparato de vídeo o la videograbadora con un disco DVD
o una cinta insertados.

3. Seleccione AV con el botón SOURCE .

Nota

La pantalla LCD tiene terminales AV para conectar los dispositivos de entrada AV, como
DVD, aparatos de vídeo y videocámaras. Se puede disfrutar de las señales AV mientras la
pantalla LCD esté encendida.

Conexión a una videocámara

Conexiones

1. Localice los terminales de salida AV de la videocámara. Normalmente se encuentran en
la parte lateral o posterior de la videocámara. Conecte un conjunto de cables de audio
entre los terminales AUDIO OUTPUT de la videocámara y el terminal AV AUDIO IN [L­AUDIO-R] de la pantalla LCD.

2. Conecte un conjunto de cables de vídeo entre el terminal VIDEO OUTPUT de la video­cámara y el terminal AV IN [VIDEO] de la pantalla LCD.

3. Seleccione AV para conectar una videocámara con el botón SOURCE de la parte frontal
de la pantalla LCD o del mando a distancia.

4. A continuación, inicie la videocámara con una cinta insertada.

Nota

Los cables de audio y vídeo que se muestran aquí vienen normalmente con la videocámara.
(Si no fuera así, deberá adquirirlos en una tienda de electrónica.) Si la videocámara es es­téreo, debe conectar un juego de dos cables.

Conexión de un reproductor DVD

1. Conecte un juego de cables de audio entre AV AUDIO IN [L-AUDIO-R] de la pantalla
LCD y los terminales AUDIO OUT de un reproductor DVD.

Conexiones

2. Conecte un cable de componentes entre el puerto BNC/COMPONENT IN - PR, Y, P
de la pantalla LCD y los terminales PR, Y, PB de un reproductor DVD.

Nota

• Seleccione Componente para conectar un reproductor DVD con el botón SOURCE de la

parte frontal de la pantalla LCD o del mando a distancia.

• A continuación, inicie el reproductor DVD con un disco DVD insertado.

Nota

• El cable de componentes es opcional.

Para la explicación del vídeo de componentes, consulte el manual del DVD.

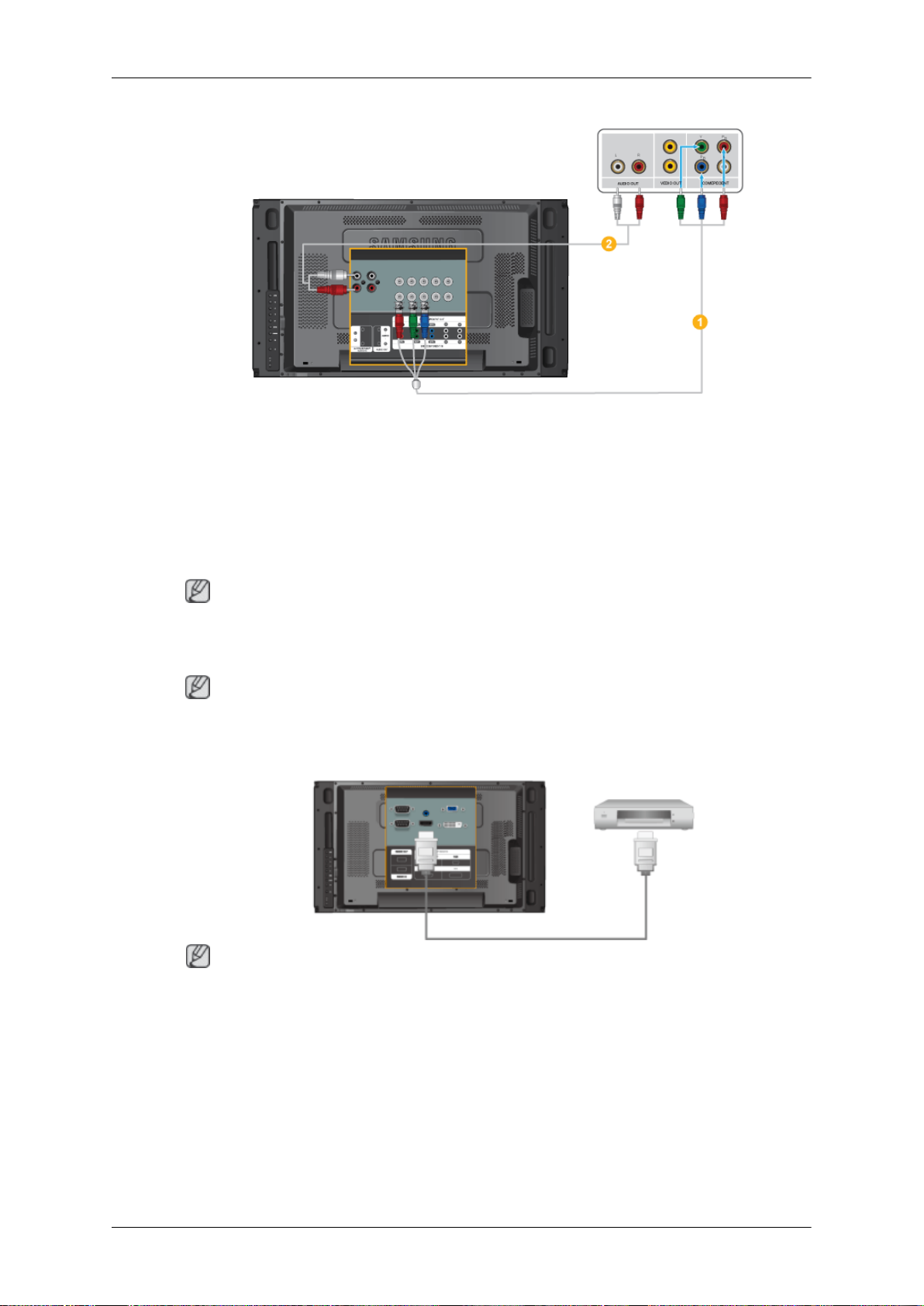

Conexión de un decodificador DTV

Nota

• Las conexiones habituales de un decodificador de señal se muestran a continuación.

B

Conexiones

1. Conecte un cable de componentes entre el puerto BNC/COMPONENT IN - PR, Y, P
de la pantalla LCD y los terminales PR, Y, PB del decodificador.

2. Conecte un juego de cables de audio entre AV AUDIO IN [L-AUDIO-R] de la pantalla
LCD y los terminales AUDIO OUT del decodificador.

Nota

• Seleccione Component para conectar un decodificador DVD con el botón SOURCE de

la parte frontal de la pantalla LCD o del mando a distancia.

Nota

• Para la explicación del vídeo de componentes, consulte el manual del decodificador.

Conexión mediante un cable HDMI

B

Nota

• Los dispositivos de entrada como el DVD digital se conectan al terminal HDMI de la pan-

talla LCD mediante el cable HDMI.

• No se puede conectar el PC al terminal HDMI.

Conexiones

Conexión mediante un cable DVI a HDMI

Nota

• Conecte el terminal de salida DVI de un dispositivo con salida digital al terminal HDMI de

la pantalla LCD mediante el cable DVI a HDMI.

• Conecte los terminales rojo y blanco de un cable RCA a estéreo (para PC) a los terminales

de salida de audio del mismo color del dispositivo con salida digital y conecte el terminal
opuesto al terminal DVI / PC / HDMI AUDIO IN de la pantalla LCD.

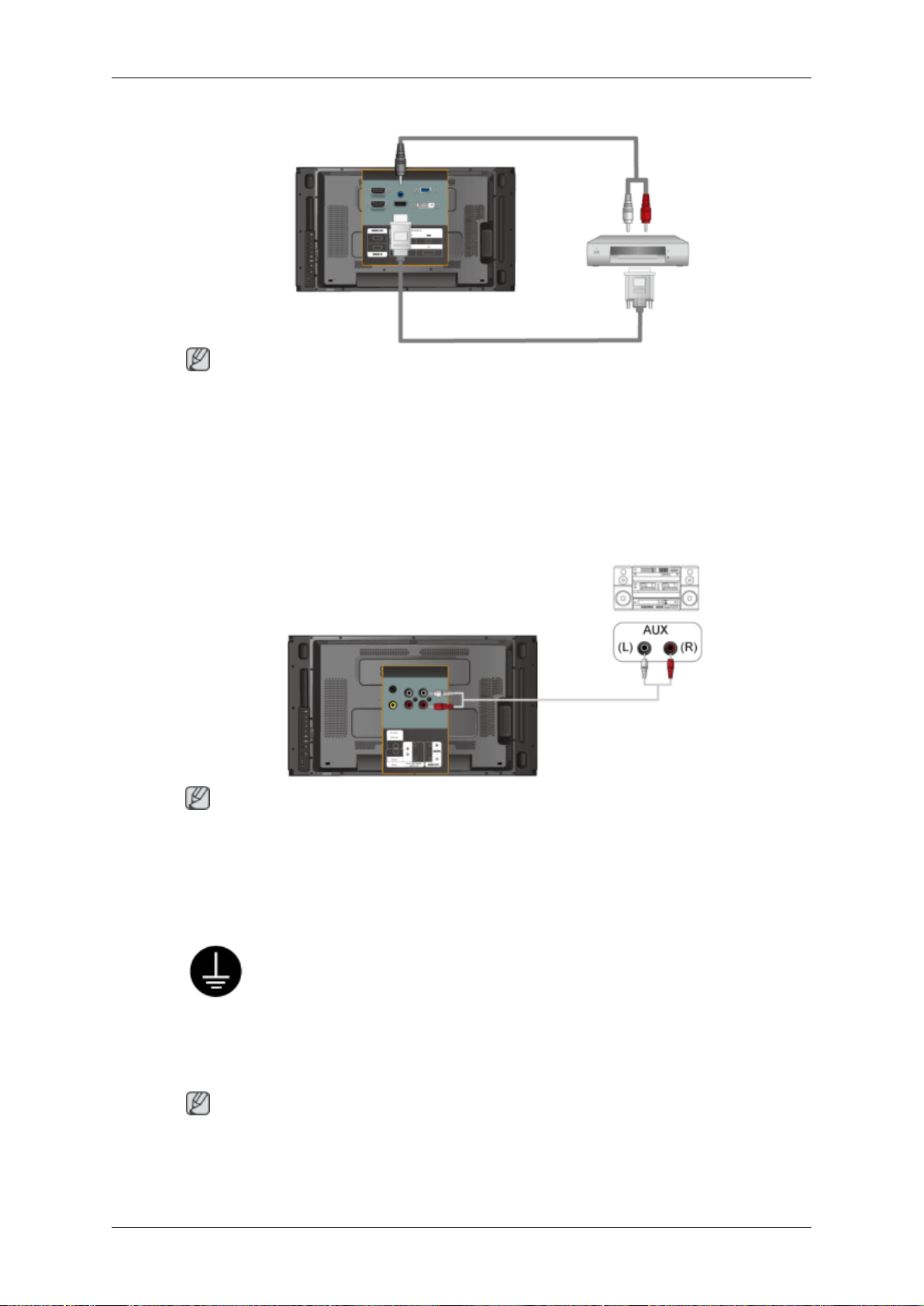

Conexión de un sistema de audio

Nota

• Conecte el conjunto de cables de audio entre los terminales AUX L, R del SISTEMA DE

AUDIO y el terminal AUDIO OUT [L-AUDIO-R] de la pantalla LCD.

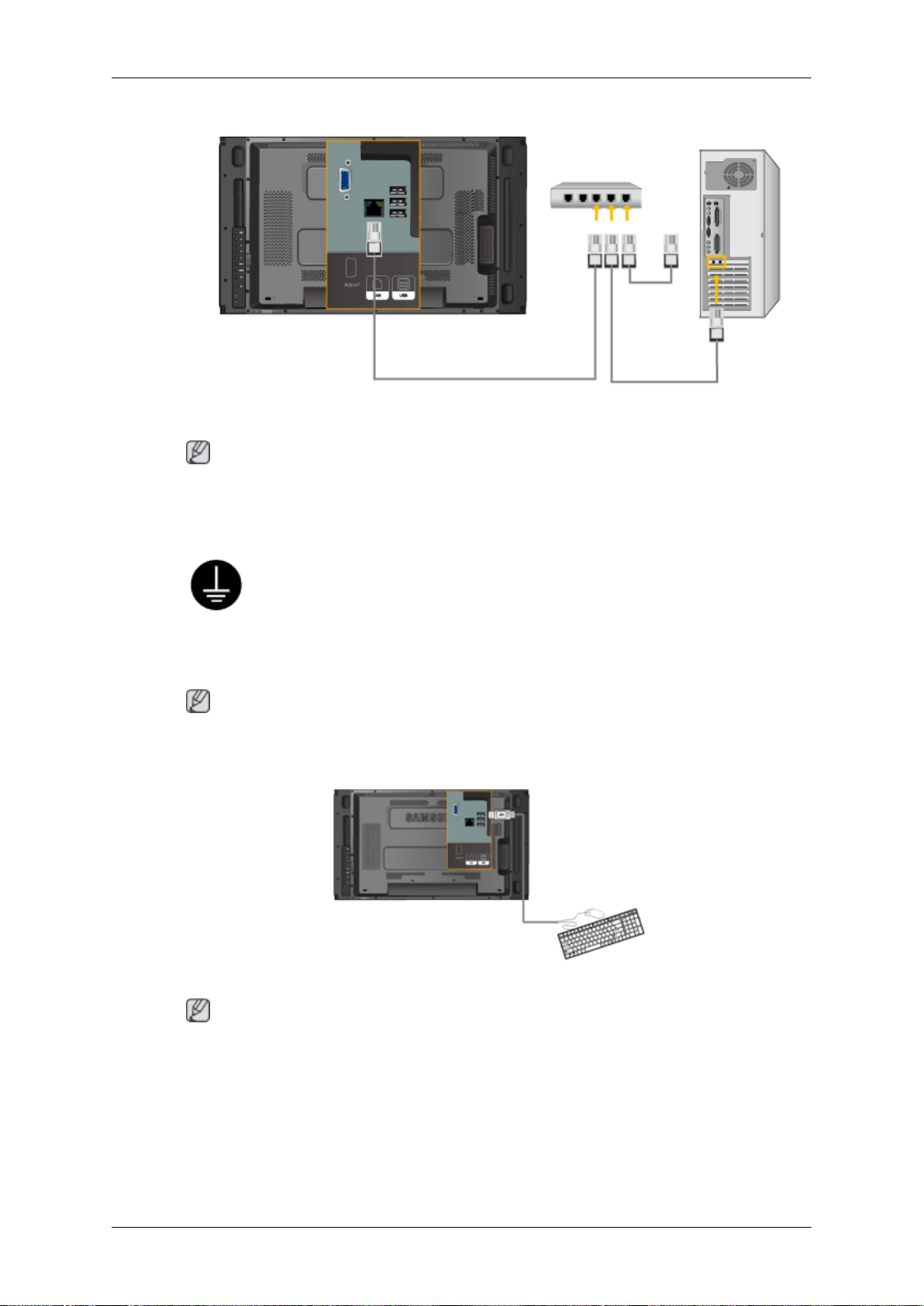

Conexión de un cable LAN

Utilice un cable de alimentación con toma de tierra

• Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an­tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.

Nota

El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

Conecte el cable LAN.

Nota

(Sólo se aplica al modelo UTn )

Conexiones

Conexión de un dispositivo USB

Utilice un cable de alimentación con toma de tierra

• Si no está instalada correctamente, la toma de tierra puede provocar
descargas eléctricas. Debe establecer una toma de tierra correcta an­tes de conectar la corriente CA. Cuando desconecte la toma de tierra,
antes debe desconectar la corriente CA.

Nota

El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo
o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada
sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.

Se pueden conectar dispositivos USB como el ratón y el teclado.

Nota

(Sólo se aplica al modelo UTn )

Uso del software

Controlador del monitor

Nota

Cuando el sistema operativo le solicite el controlador del monitor, inserte el
CD-ROM suministrado con el monitor. La instalación del controlador es liger­amente diferente de un sistema operativo a otro. Siga las instrucciones
adecuadas para su sistema operativo.

Prepare un disco vacío y descargue el archivo del programa del controlador
desde la página de Internet que se muestra aquí.
Página web de Internet:

http://www.samsung.com/ (en todo el mundo)

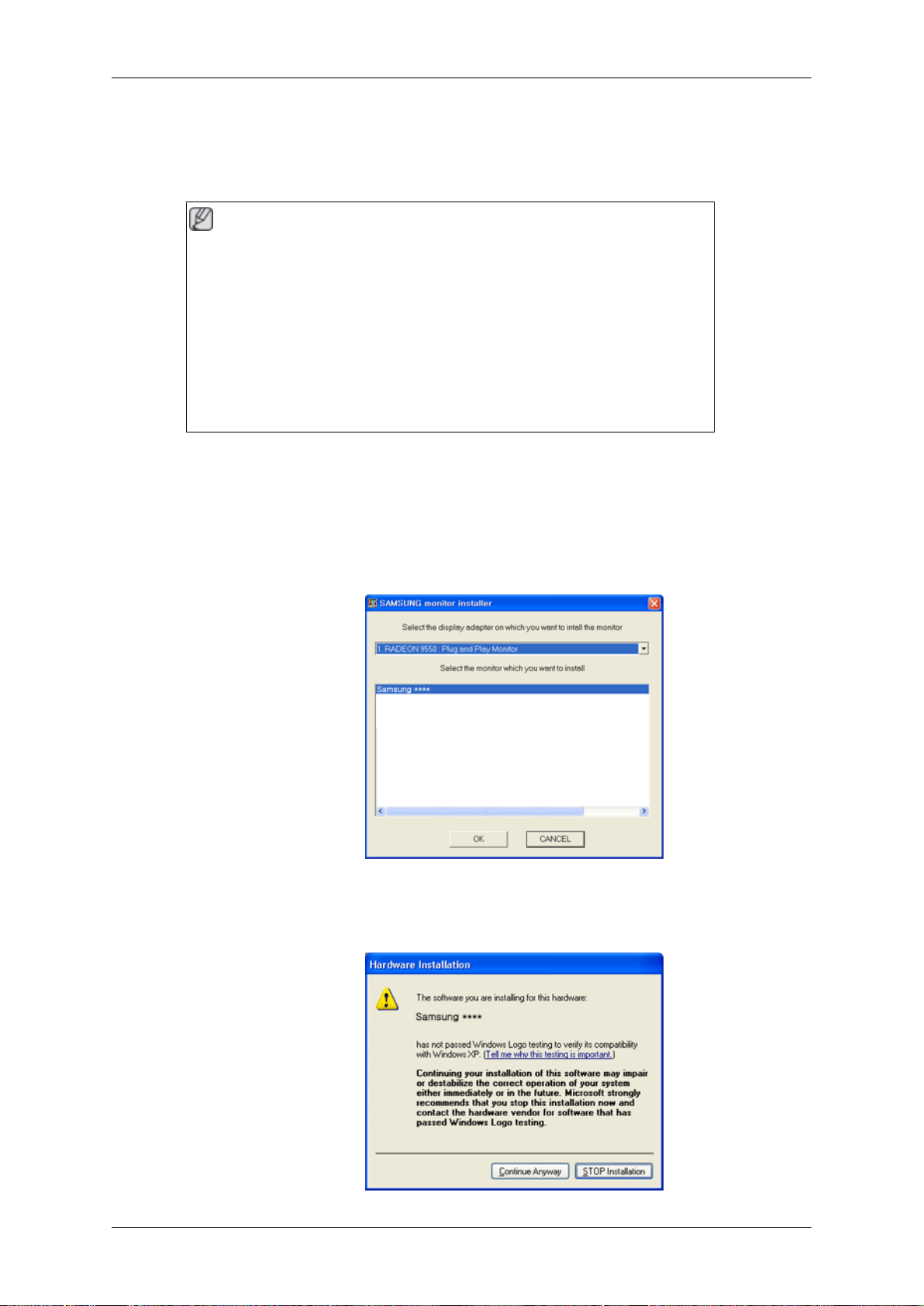

Instalación del controlador del monitor (automáticamente)

1. Inserte el CD en la unidad del CD-ROM.

2. Haga clic en Windows.

3. Elija el modelo de su monitor en la lista de modelos y haga clic en el botón "OK (Aceptar)".

4. Si puede ver la siguiente ventana de mensajes, haga clic en el botón "Continue Anyway
(¿Continuar?". A continuación haga clic en el botón "OK (Aceptar)" (sistema operativo
Microsoft® Windows® XP/2000 ).

Uso del software

Nota

Este controlador del monitor está certificado por el logo MS y su instalación no causa
daños en el sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

http://www.samsung.com/

Instalación del controlador del monitor (manualmente)

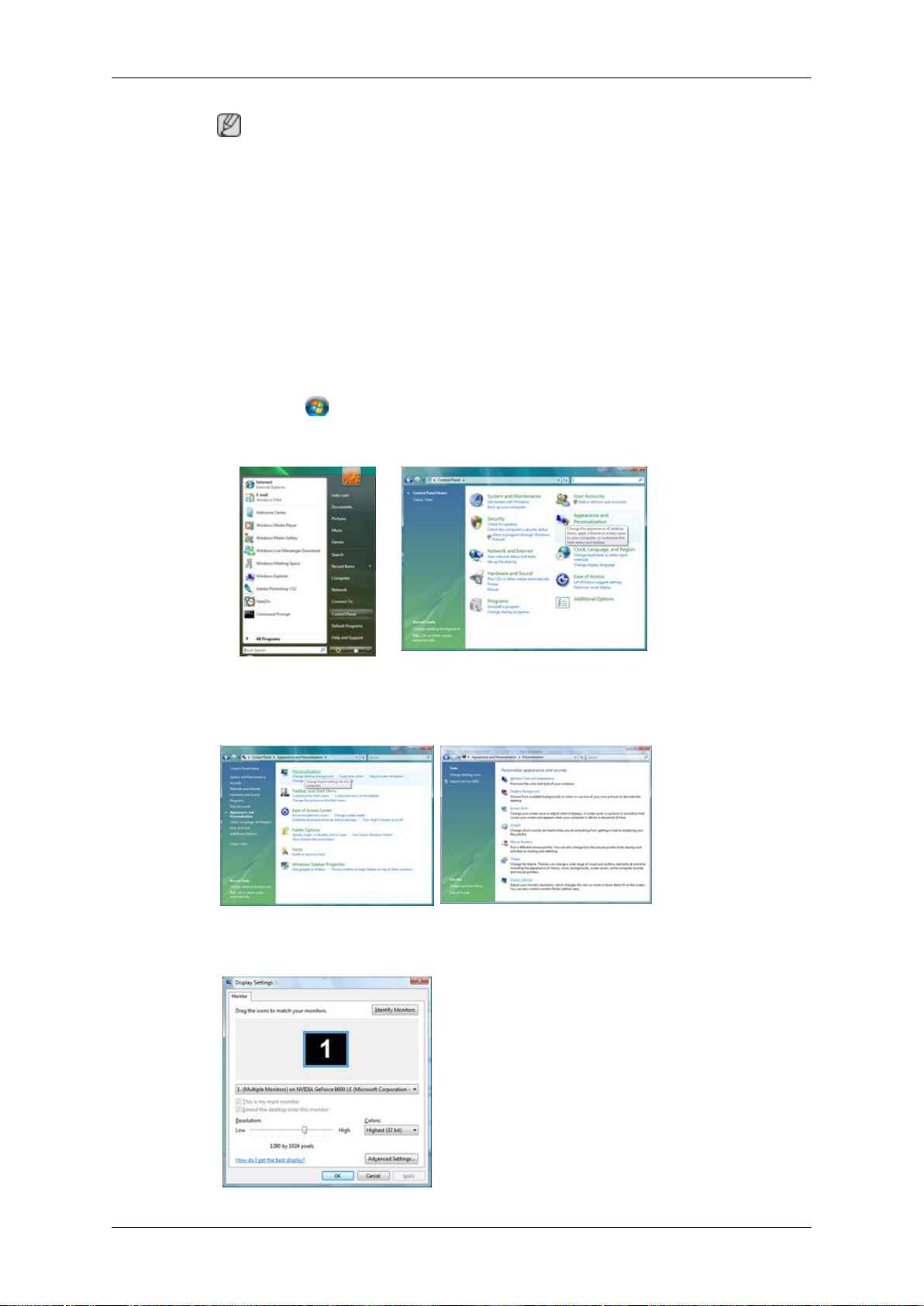

Sistema operativo Microsoft® Windows Vista™‚

1. Inserte el CD del manual en la unidad de CD-ROM.

2.

Haga clic en Start (Inicio) y "Control Panel (Panel de control)". A continuación, haga
doble clic en "Appearance and Personalization (Apariencia y personalización)".

3. Haga clic en "Personalization (Personalización)" y a continuación en "Display Settings
(Configuración de pantalla)".

4. Haga clic en Advanced Settings... (Configuración avanzada...)".

Uso del software

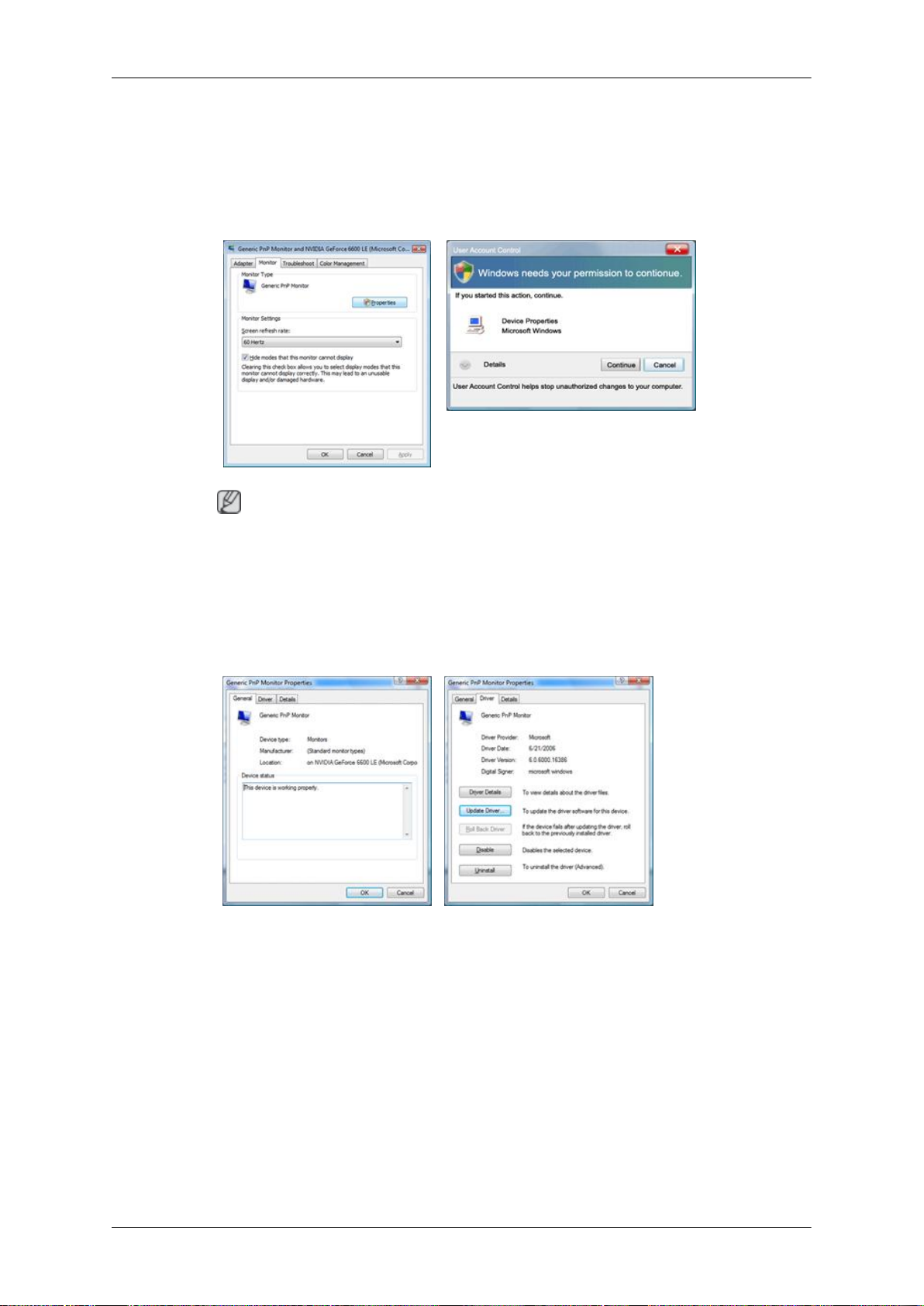

5. Haga clic en "Properties (Propiedades)" en la pestaña "Monitor (Monitor)". El hecho de
que el botón "Properties (Propiedades)" esté desactivado significa que la configuración
del monitor se ha completado. El monitor ya está preparado.

Si aparece el mensaje “Windows needs... (Windows necesita…)” como se muestra en
la ilustración siguiente, haga clic en "Continue (Continuar)".

Nota

Este controlador del monitor está certificado por el logo MS y su instalación no causa
daños en el sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

6. Haga clic en "Update Driver... (Actualizar controlador...)" en la pestaña "Driver (Contro­lador)".

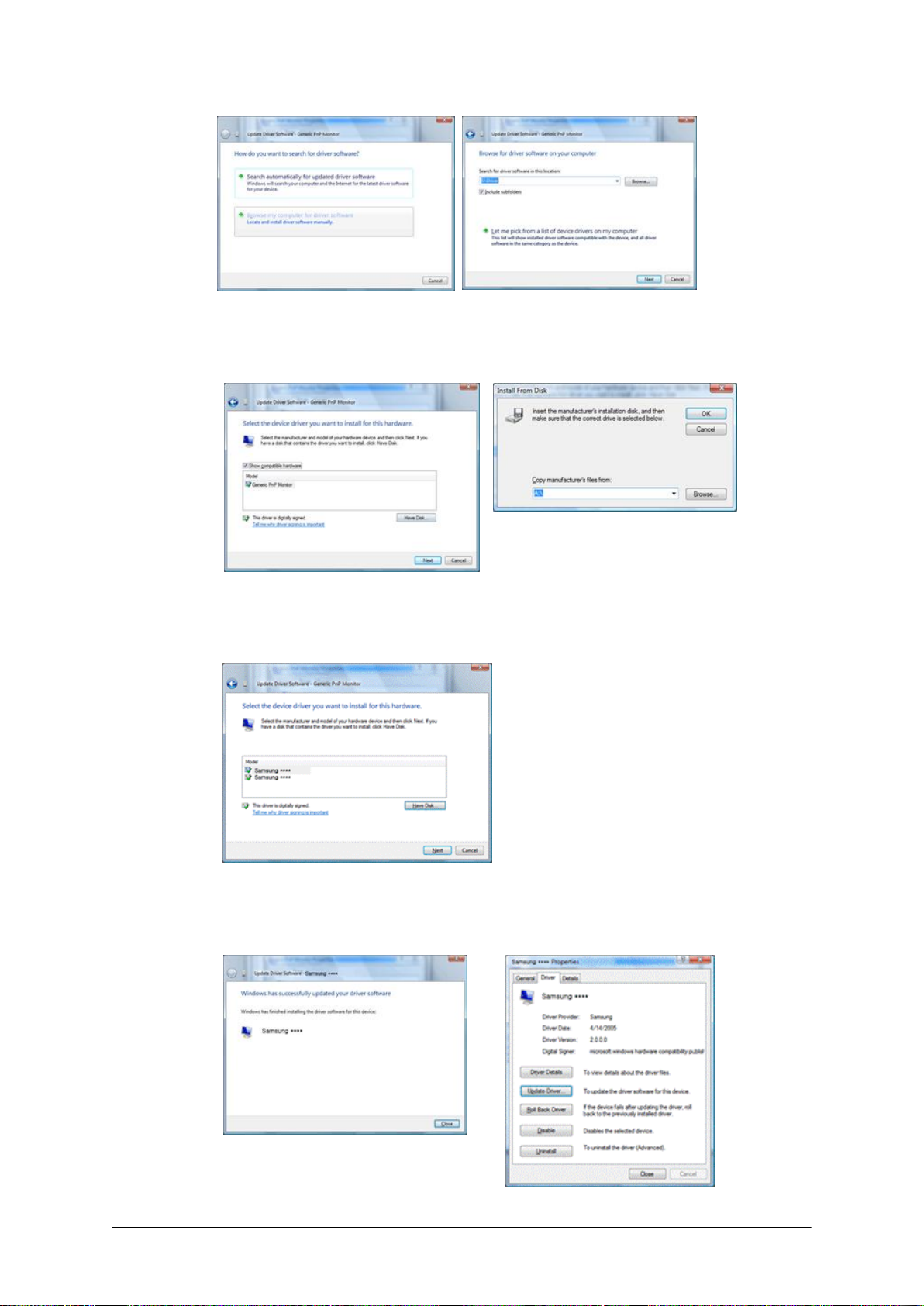

7. Compruebe la casilla de verificación "Browse my computer for driver software (Buscar
el software del controlador en mi ordenador)" y haga clic en "Let me pick from a list of
device drivers on my computer (Elegir de la lista de controladores de dispositivos de mi
ordenador)".

Uso del software

8. Haga clic en "Have Disk... (Utilizar disco…)" y seleccione la carpeta (por ejemplo, D:
\Unidad) donde se encuentra el archivo de configuración y haga clic en "OK (Aceptar)".

9. Seleccione el modelo que coincida con su monitor en la lista de modelos de la pantalla
y haga clic en "Next (Siguiente)".

10. Haga clic en "Close (Cerrar)" → "Close (Cerrar)" → "OK (Aceptar)" → "OK (Aceptar)" en
las siguientes pantallas que se van mostrando.

Uso del software

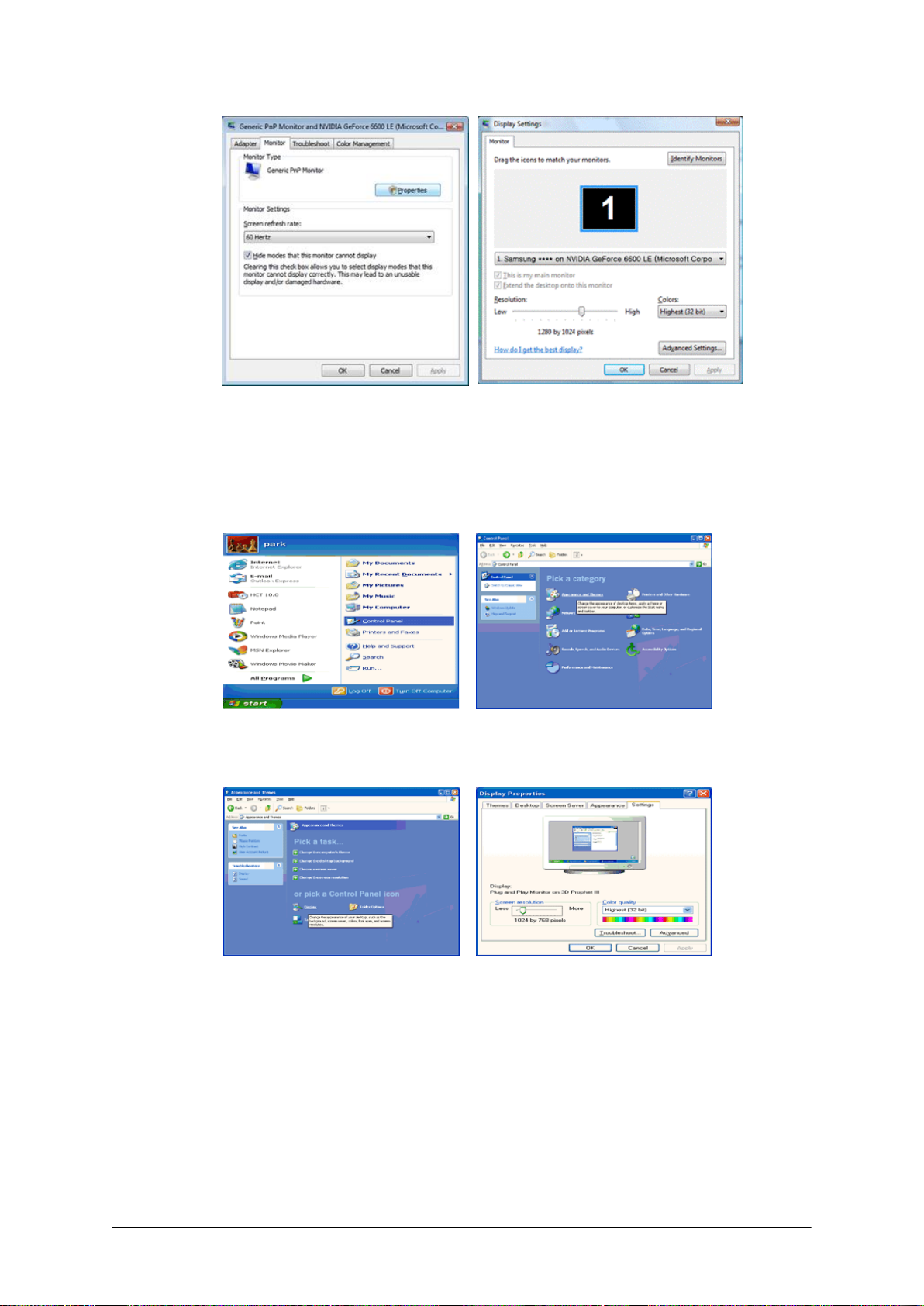

Sistema operativo Microsoft® Windows® XP

1. Inserte el CD en la unidad del CD-ROM.

2. Haga clic en "Start (Inicio)" → "Control Panel (Panel de control)" y, a continuación, haga
clic en el icono "Appearance and Themes (Apariencia y temas)".

3. Haga clic en el icono "Display (Pantalla)" y elija la pestaña "Settings (Configuración)"; a
continuación, haga clic en "Advanced... (Opciones avanzadas...)".

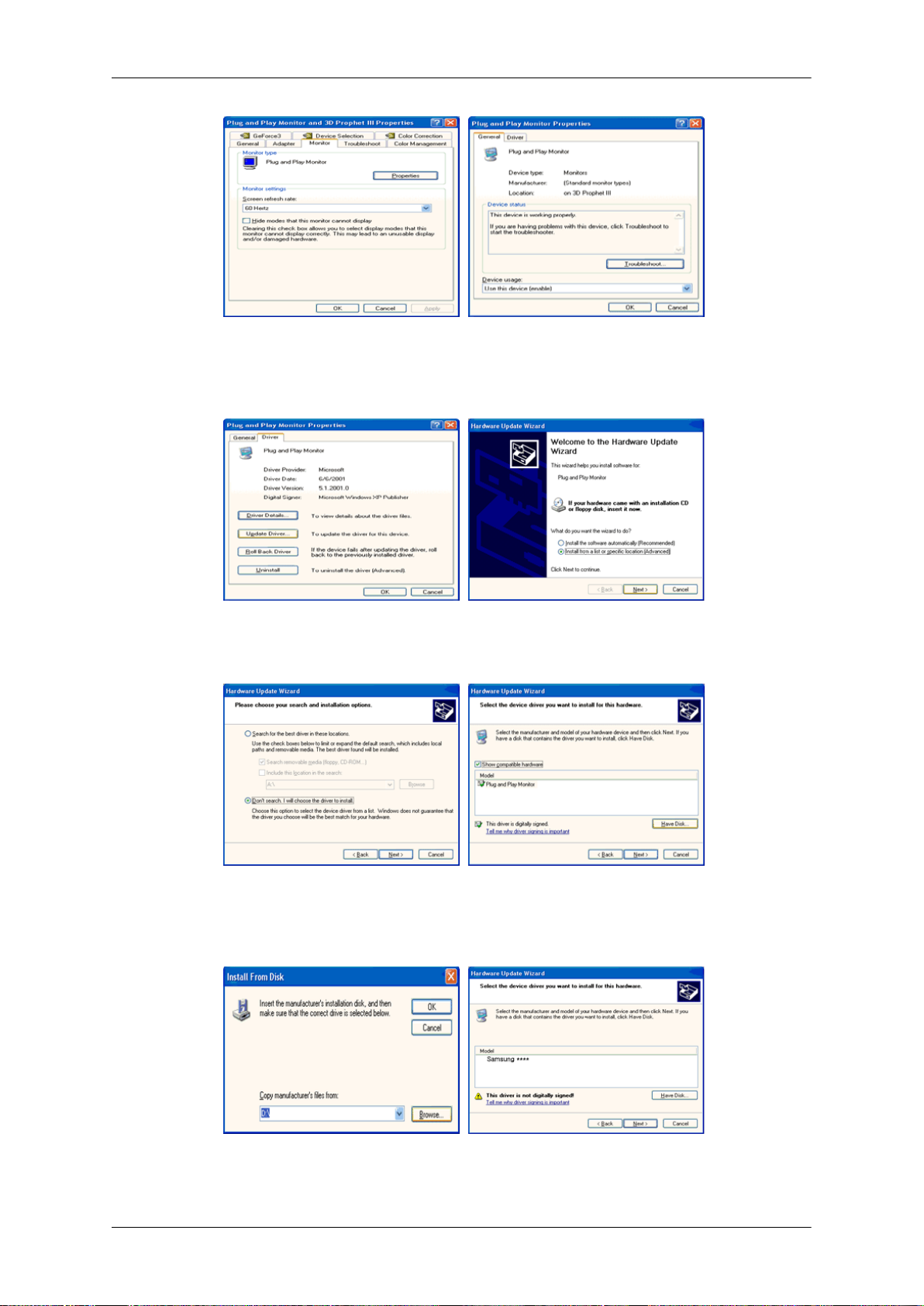

4. Haga clic en el botón "Properties (Propiedades)" en la pestaña "Monitor (Monitor)" y
seleccione la pestaña "Driver (Controlador)".

Uso del software

5. Haga clic en "Update Driver... (Actualizar controlador...)" y seleccione "Install from a list
or... (Instalar desde una lista o...)"; a continuación, haga clic en el botón "Next (Si­guiente)".

6. Seleccione "Don't search, I will... (No buscar. Seleccionaré...)" ; a continuación, haga
clic en "Next (Siguiente)" y a continuación, haga clic en "Have disk (Utilizar disco...)".

7. Haga clic en el botón "Browse (Examinar)", elija A:(D:\Controlador) y elija el modelo de
su monitor en la lista de monitores; a continuación, haga clic en el botón "Next (Si­guiente)".

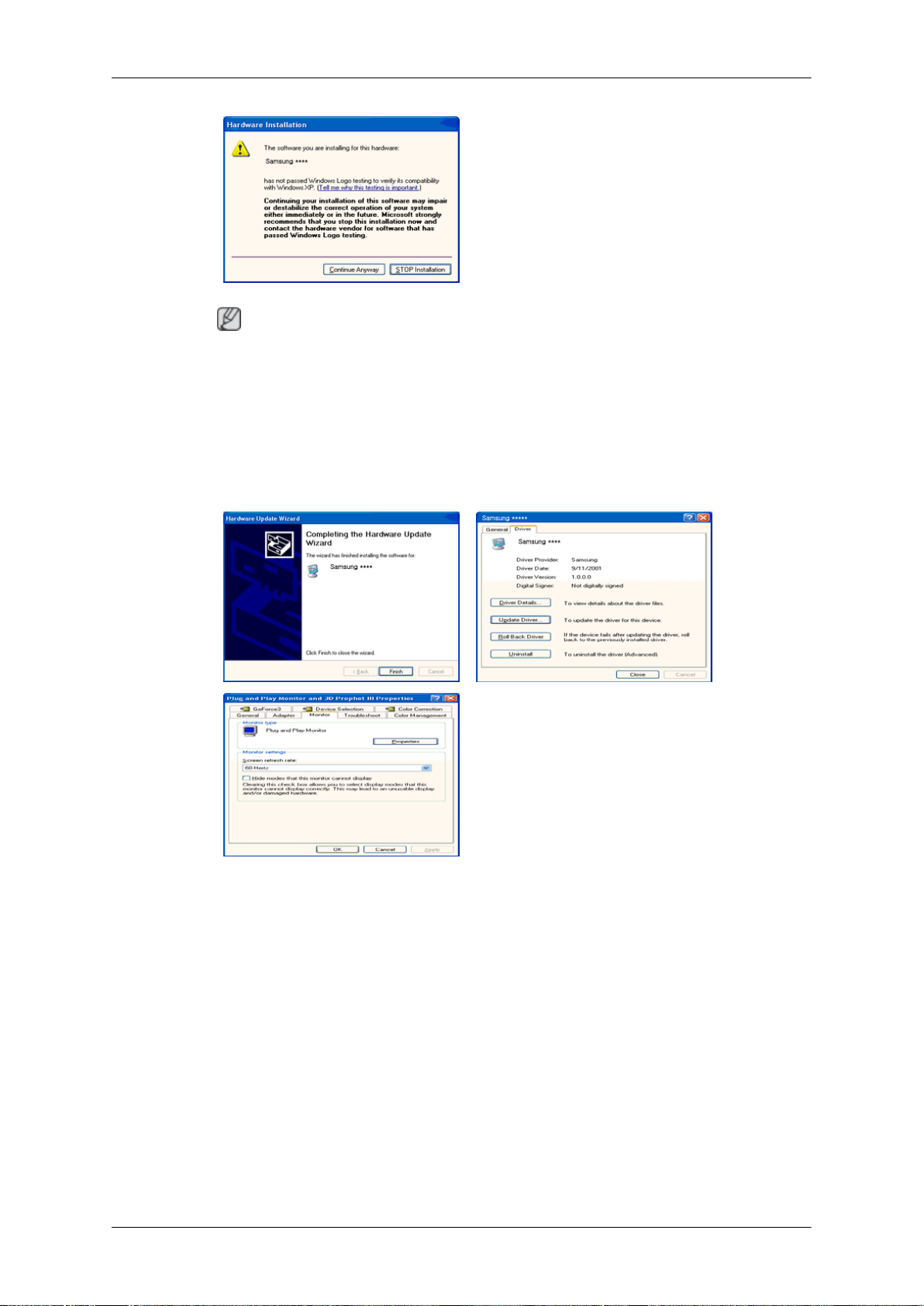

8. Si puede ver la siguiente ventana de mensajes, haga clic en el botón "Continue Anyway
(¿Continuar?". Haga clic en el botón "OK (Aceptar)".

Uso del software

Nota

Este controlador del monitor está certificado por el logo MS y su instalación no causa
daños en el sistema.

El controlador certificado se anunciará en la página web del monitor de Samsung .

http://www.samsung.com/

9. Haga clic en el botón "Close (Cerrar)" y a continuación en "OK (Aceptar)" continuamente.

10. La instalación del controlador del monitor se ha completado.

Sistema operativo Microsoft® Windows® 2000

Cuando vea "Digital Signature Not Found (Firma digital no encontrada)" en su monitor siga
estos pasos.

1. Elija el botón "OK (Aceptar)" en la ventana "Insert disk (Inserte el disco)".

2. Haga clic en el botón "Browse (Examinar)" en la ventana "File Needed (Archivo neces­ario)".

3. Elija A:(D:\Controlador), haga clic en el botón "Open (Abrir)" y a continuación en "OK
(Aceptar)".

Cómo instalar

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)".

Uso del software

2. Haga doble clic en el icono “Display (Pantalla)”.

3. Seleccione la pestaña “Settings (Configuración)” y haga clic en el botón “Advanced
Properties (Propiedades avanzadas)”.

4. Seleccione "Monitor (Monitor)".

Caso 1: Si el botón "Properties (Propiedades)" está inactivo, significa que el monitor está
adecuadamente configurado. Pare la instalación.

Caso 2: Si el botón "Properties (Propiedades)" está activo, haga clic en el botón "Prop­erties (Propiedades)" y ejecute los pasos siguientes continuamente.

5. Haga clic en "Driver (Controlador)", a continuación en "Update Driver... (Actualizar con­trolador...)" y finalmente en el botón "Next (Siguiente)".

6. Seleccione "Display a list of the known drivers for this device so that I can choose a
specific driver (Mostrar una lista de los controladores conocidos de este dispositivo para
poder elegir un controlador específico)", a continuación haga clic en "Next (Siguiente)"
y finalmente en "Have disk (Utilizar disco)".

7. Haga clic en el botón "Browse (Examinar)" y seleccione A:(D:\Controlador).

8. Haga clic en el botón "Open (Abrir)" y a continuación en "OK (Aceptar)".

9. Elija el modelo del monitor y haga clic en el botón "Next (Siguiente)" y de nuevo en el
botón "Next (Siguiente)".

10. Haga clic en botón "Finish (Finalizar) " y, a continuación, en el botón "Close (Cerrar)".

Si puede ver la ventana "Digital Signature Not Found (Firma digital no encontrada)",
haga clic en el botón "Yes (Sí)". Haga clic en botón "Finish (Finalizar) " y, a continuación,
en el botón "Close (Cerrar)".

Sistema operativo Microsoft® Windows® Millennium sistema operativo

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)".

2. Haga doble clic en el icono “Display (Pantalla)”.

3. Seleccione la pestaña “Settings (Configuración)” y haga clic en el botón “Advanced
Properties (Propiedades avanzadas)”.

4. Seleccione la pestaña "Monitor (Monitor)".

5. Haga clic en el botón "Change (Cambiar)" en el área "Monitor Type (Tipo de monitor)".

6. Seleccione “Specify the location of the driver (Especificar la ubicación del controlador)”.

7. Seleccione “Display a list of all the driver in a specific location (Mostrar una lista de
controladores para seleccionar)" y haga clic en el botón “Next (Siguiente)".

8. Haga clic en “Have Disk (Utilizar disco)".

9. Especifique A:\(D:\controlador) y haga clic en el botón “OK (Aceptar)".

10. Seleccione “Show all devices (Mostrar todos los dispositivos)", elija el monitor corre­spondiente al que esté conectado al ordenador y haga clic en “OK (Aceptar).

11. Haga clic en los botones “Close (Cerrar)" y “OK (Aceptar)" hasta que consiga cerrar la
ventana de diálogo Propiedades de pantalla.

Sistema operativo Microsoft® Windows® NT

Uso del software

1. Haga clic en "Start (Inicio)", "Setting (Configuración)", "Control Panel (Panel de control)"
y a continuación haga doble clic en el icono "Display (Pantalla)".

2. En la ventana de información de registro de la pantalla, haga clic en la pestaña de con­figuración y a continuación en "All Display Modes (Todos los modos de pantalla)"

3. Seleccione el modo que desee usar (resolución, número de colores y Frecuencia verti­cal) y a continuación haga clic en "OK (Aceptar)".

4. Haga clic en el botón "Apply (Aplicar)" si la pantalla funciona normalmente después de
hacer clic en "Test (Comprobar)". Si la pantalla no es normal, cambie a un modo diferente
(modo inferior de resolución, colores o frecuencia).

Nota

Si no hay un modo en todos los modos de pantalla, seleccione el nivel de resolución y de
frecuencia vertical; para ello consulte los Modos de temporización predefinidos en la guía
del usuario.

Linux Sistema operativo

Para ejecutar X-Window, se necesita el archivo X86Config, que es un tipo de archivo de
configuración del sistema.

1. Pulse "Intro" en la primera y la segunda pantalla después de ejecutar el archivo X86Con-

2. La tercera pantalla es para la configuración del ratón.

3. Configure un ratón para el ordenador.

4. La siguiente pantalla es para la configuración del teclado.

5. Configure un teclado para el ordenador.

6. La siguiente pantalla es para la configuración del monitor.

7. En primer lugar, configure la frecuencia horizontal del monitor. (Puede escribir una fre-

8. Configure una frecuencia vertical para el monitor. (Puede escribir una frecuencia direc-

9. Escriba un nombre de modelo para el monitor. Esta información no afecta a la ejecución

10. Ya ha finalizado la configuración del monitor. Ejecute X-Window después de configurar

WhiteBalance

fig.

cuencia directamente.)

tamente.)

real de X-Window.

cualquier otro hardware necesario.

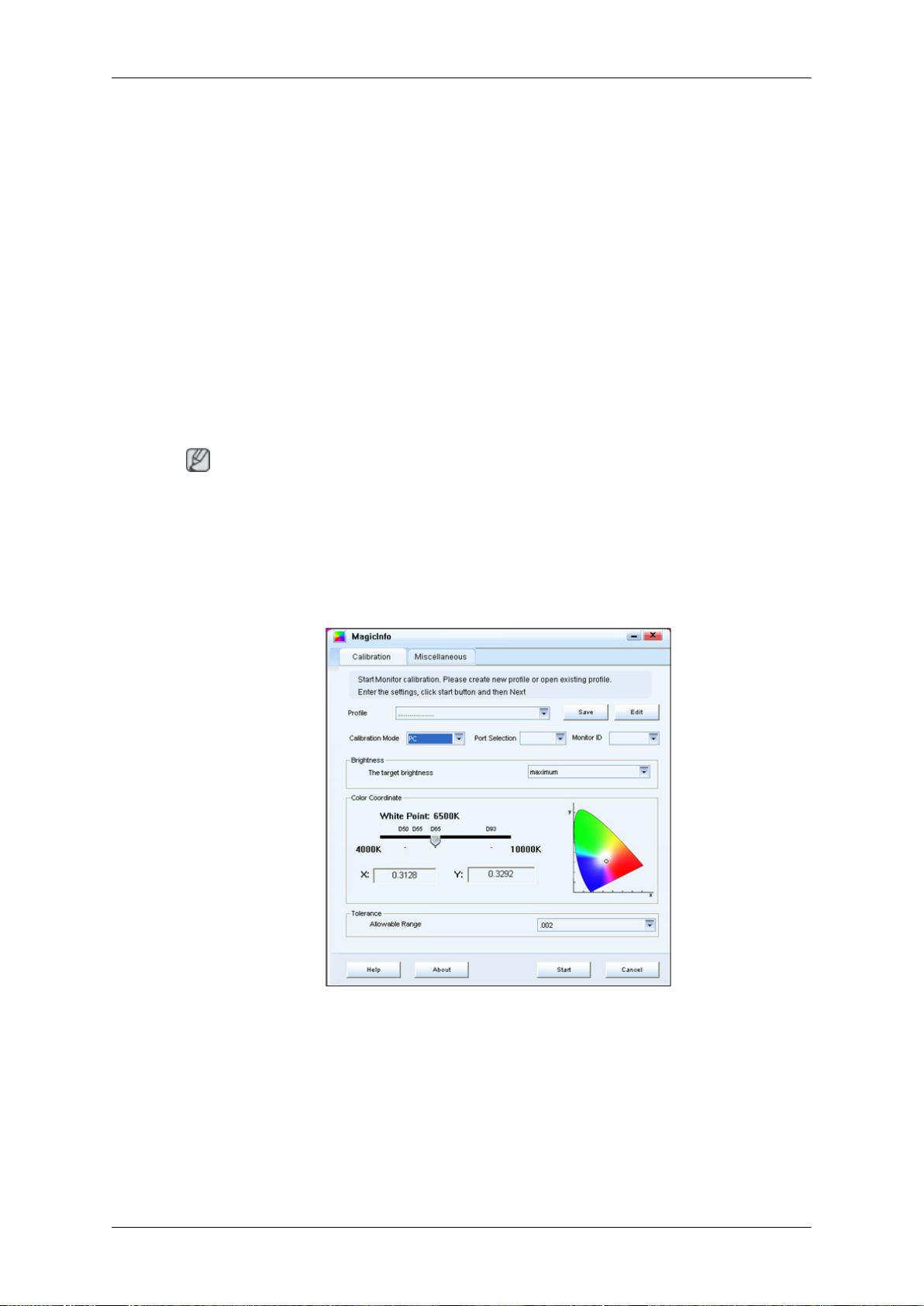

El programa WhiteBalance suministrado con este producto funciona en el dispositivo X-Rite
Eye-One Display 2, que el usuario puede adquirir por separado cuando lo necesite.

El programa WhiteBalance suministrado con este producto permite que el usuario ajuste el
valor WhiteBalance del producto como desee.

El programa WhiteBalance no se puede ejecutar simultáneamente con el cliente MagicInfo
o en una duplicación.

• El programa WhiteBalance no se puede ejecutar si Eye One Display no está conectado.

Uso del software

• Después de conectar el dispositivo Eye One Display, se debe instalar el controlador Eye-

One USB para poder utilizar el dispositivo.

El controlador necesario está disponible en el CD de ayuda Eye One Display (nombre de
la carpeta en el CD: controlador Eye-One USB) y también está disponible en UTn LFD
en D:\WhiteBalance.

• El Calibration Mode MagicInfo se encuentra en UTn LFD.

(Ejecución de la aplicación WhiteBalance en el mismo LFD). Los archivos del resultado
de la calibración se guardan en UTn LFD en D:\WhiteBalance.

• El PC/DVI del Calibration Mode se encuentra en UT/ UTn LFD.

(Ejecución de WhiteBalance en el PC externo y utilizando LFD como monitor.) Los ar­chivos del resultado de la calibración se guardan en el PC externo en System32\White­Balance. En este caso el PC externo y UT/ UTn LFD se deben conectar mediante un
cable serie.

Nota

• LFD: Pantalla de gran formato.

• UTn: Nombre del modelo de LFD con la tarjeta de red.

• UT: Nombre del modelo de LFD con la tarjeta de red.

• PC: Ordenador personal.

Para obtener instrucciones detalladas, instale Eye-One Display y ejecute el programa White­Balance, a continuación pulse la barra de Help en la parte inferior de la ilustración superior.

MDC

Instalación

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en el archivo de instalación de MDC.

Uso del software

Nota

Si la ventana emergente para instalar el software no se muestra en la pantalla principal,
continúe con la instalación mediante el archivo ejecutable de MDC que se encuentra en
el CD.

3. Cuando se abra la ventana del asistente de instalación, haga clic en “Continue (Con­tinuar)".

4. Seleccione “I agree to the terms of the license agreement (Acepto las condiciones de
este contrato de licencia)” para aceptar las condiciones de uso.

5. Haga clic en "Install (Instalar)".

6. Aparece la ventana "Installation Status (Estado de la instalación)".

7. Haga clic en "Finish (Finalizar)".

8. Cuando la instalación haya terminado, el icono ejecutable de MDC aparecerá en el es­critorio. Haga doble clic en el icono para iniciar el programa.

El icono de ejecución de MDC puede no aparecer dependiendo de las especifica­ciones del sistema del ordenador o del monitor. Si esto sucede, pulse la tecla F5.

Problemas de instalación

La instalación de MDC puede verse afectada por factores como la tarjeta de vídeo, la placa
base y el entorno de red.

Desinstalar

El programa MDC sólo se puede borrar mediante la opción “Add or Remove Programs
(Agregar o quitar programas)” del Panel de control de Windows®.

Siga estos pasos para borrar MDC.

Seleccione "Setting/Control Panel (Configuración/Panel de control)" en el menú "Start (Ini­cio)" y haga doble clic en "Add/Delete a program (Agregar o quitar programas)".

Seleccione MDC en la lista y haga clic en el botón "Add/Delete (Agregar/Borrar)".

Uso de MDC

Uso del software

Introducción

Un MDC (Multiple Display Control) (MDC, Multiple Display Control) es una aplicación que permite trabajar en un PC
con varias pantallas fácil y simultáneamente. RS-232C, un estándar de comunicación serial, se usa para la
comunicación entre un PC y una pantalla. Por tanto, es necesario conectar un cable serial entre el puerto serial del
PC y el puerto serial de cada pantalla.

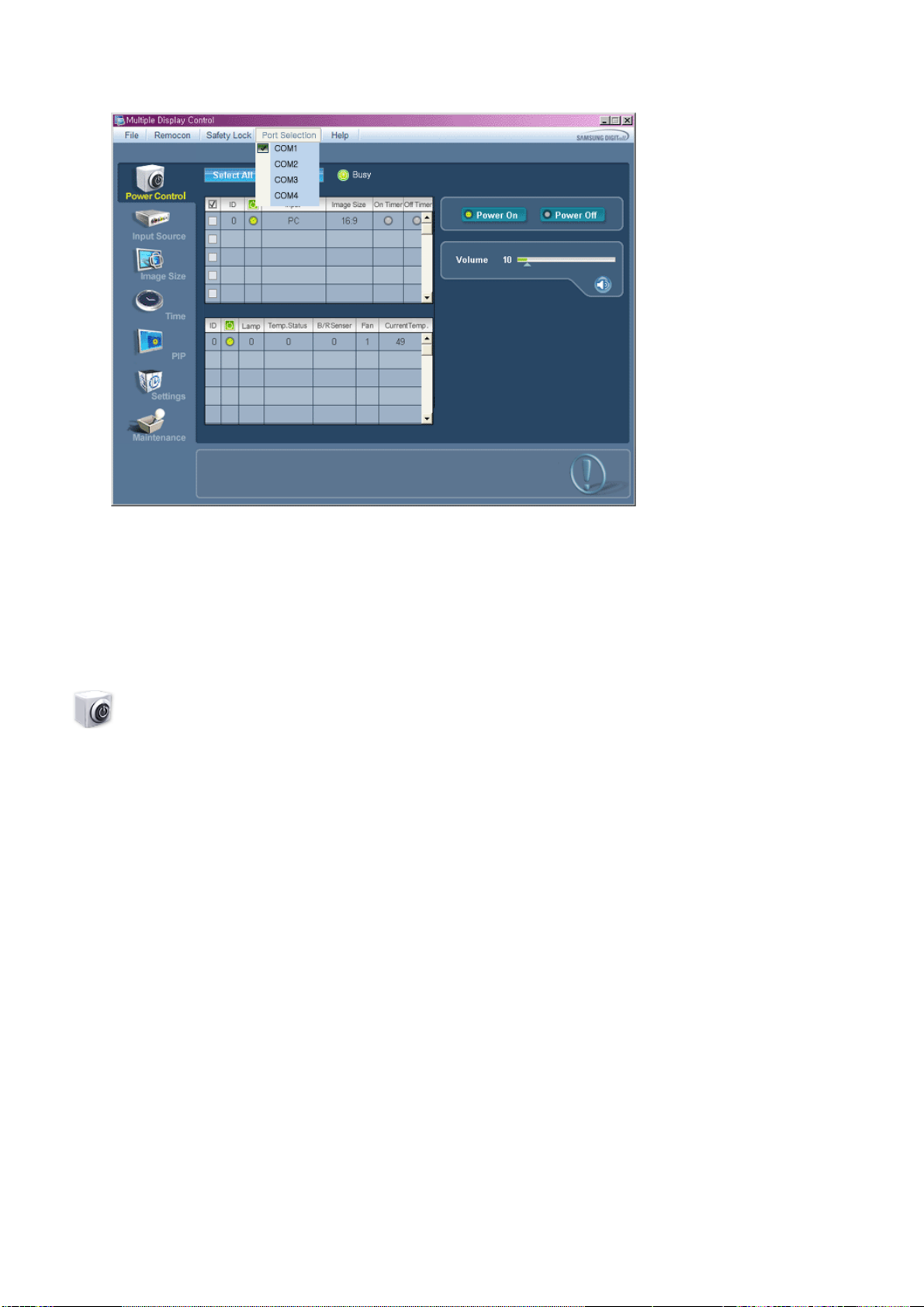

Pantalla principal

Haga clic en Start > Program > Samsung > MDC System para inicial el programa.

Seleccione un juego para ver su volumen seleccionado con el control deslizante.

Iconos principales Botón Select (seleccionar)

Remocon

Safety Lock Selección de pantalla

Port Selection Herramientas de control

1. Use los iconos principales para modificar en cada pantalla.

2. Permite que se active o se desactive la función de recepción de control remoto de la unidad de la pantalla.

3. Establece la función Lock (seguridad para niños)

4. La configuración para el puerto serie del PC puede cambiar. El valor original es COM1.

5. Haga clic en Seleccionar todo o Borrar para seleccionar o para borrar todas las pantallas.

6. Use Cuadrícula para ver cierta información sobre control de la pantalla seleccionada.

7. Seleccione una pantalla dentro de la sección Selección de pantalla.

8. Use Herramientas de control para controlar las pantallas.

<Nota> La función Activar/Desactivar del control remoto funciona esté o no activada la energía, y esto se aplica

a todas las pantallas activadas y conectadas con el MDC. Sin embargo, independientemente del estado
en el momento en que está apagado el MDC, la función de recepción de señal del control remoto de
todas las pantallas se inicializa con el estado Enable (activado) cuando se cierra el MDC.

Info Grid (Cuadrícula de
información)

Port Selection

1. El Control de pantallas múltiples está configurado originalmente como COM1.

2. Si se utiliza cualquier puerto distinto de COM1, se puede seleccionar desde COM1 hasta COM4 en el menú de
Selección de puertos.

3. Si el nombre de puerto exacto que está conectado al monitor usando un cable serial no está seleccionado, la
comunicación no será posible.

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

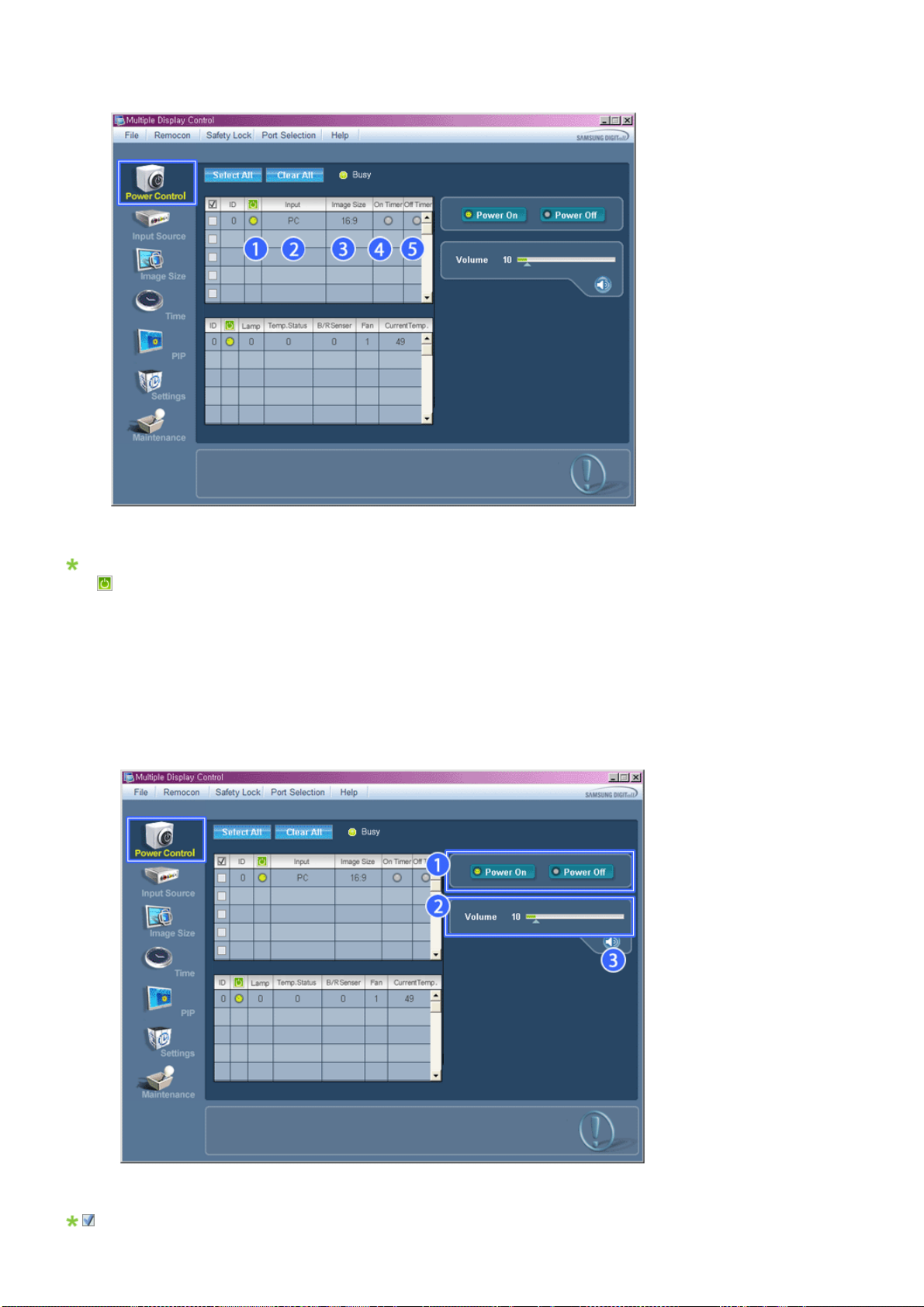

Power Control

1. Haga clic en el icono Power Control (Control de energía), de entre los iconos principales, y aparecerá la pantalla
Power Control (Control de energía).

Info Grid muestra información básica necesaria para gestionar Control de energía.

1) (Power Status (Estado de energía))

2) Input

3) Image Size

4) On Timer Status

5) Off Timer Status

2. Use el botón Select All (Seleccionar todo) o la casilla de verificación correspondiente para ajustar las propiedades de
pantalla.

Control de energía permite controlar algunas de las funciones de la pantalla seleccionada.

1) Power On/Off

- Activa o desactiva la energía de la pantalla seleccionada.

2) Volume

- Controla el nivel de volumen de la pantalla seleccionada.
Está definido con el valor del volumen de la pantalla seleccionada a partir de los juegos y lo muestra en la barra
de desplazamiento.
(Cuando se cancela la selección o se escoge Seleccionar todo, el valor toma la configuración predeterminada de

10)

3)

(Mute On/Off (Activar/desactivar silencio))

- Activa o desactiva el silencio de la pantalla seleccionada On / Off .
Cuando se selecciona un juego cada vez, si el juego seleccionado ya está definido como MUTE (Silencio), es
necesario marcar la pantalla MUTE.

(Si elige deshacer las selecciones o escoge Seleccionar todo, los valores vuelven a la configuración
predeterminada).

Control de energía se aplica a todas las pantallas.
Las funciones Volumen y Mute sólo están disponibles para pantallas cuyo estado de energía está ON

(activado).

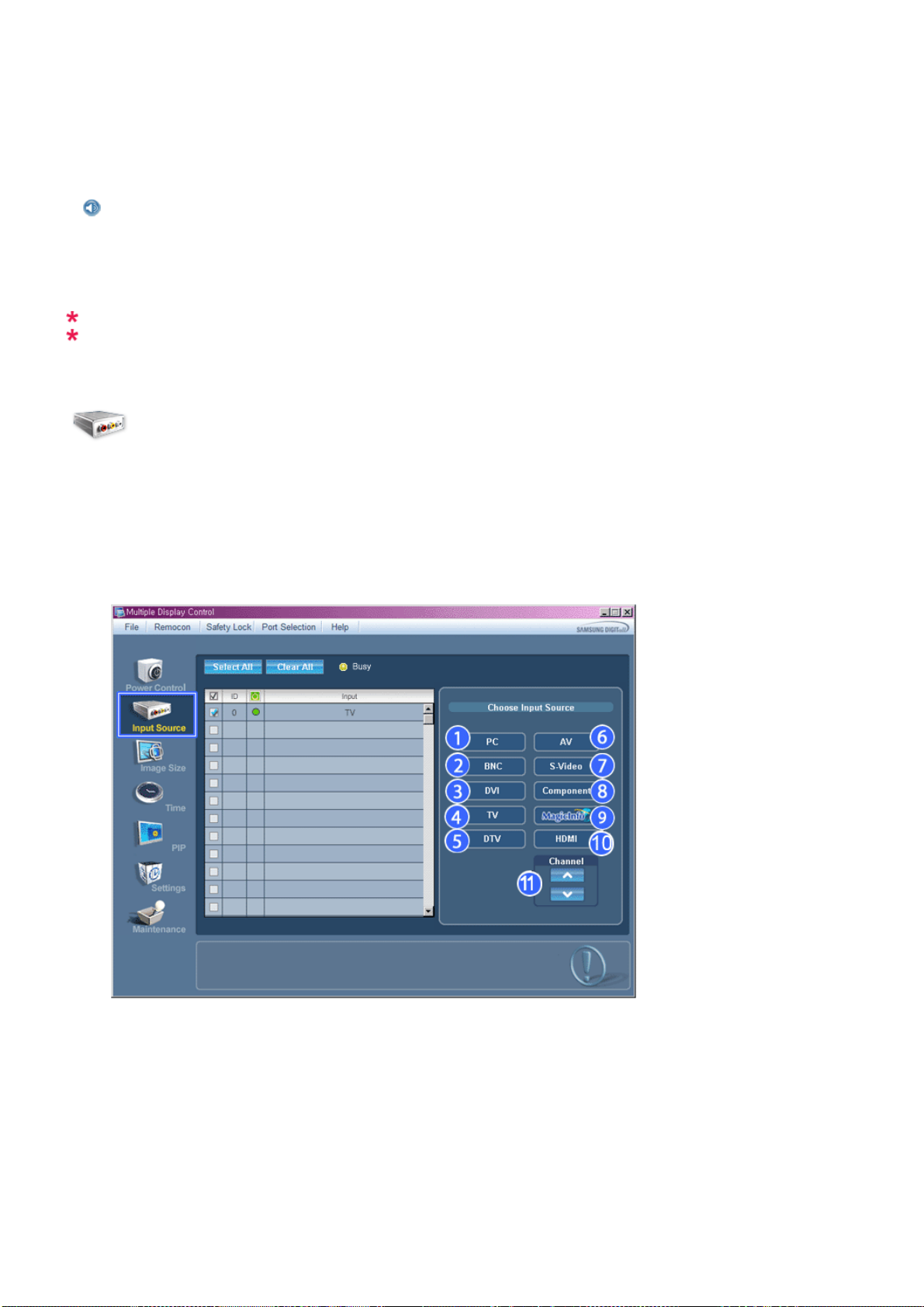

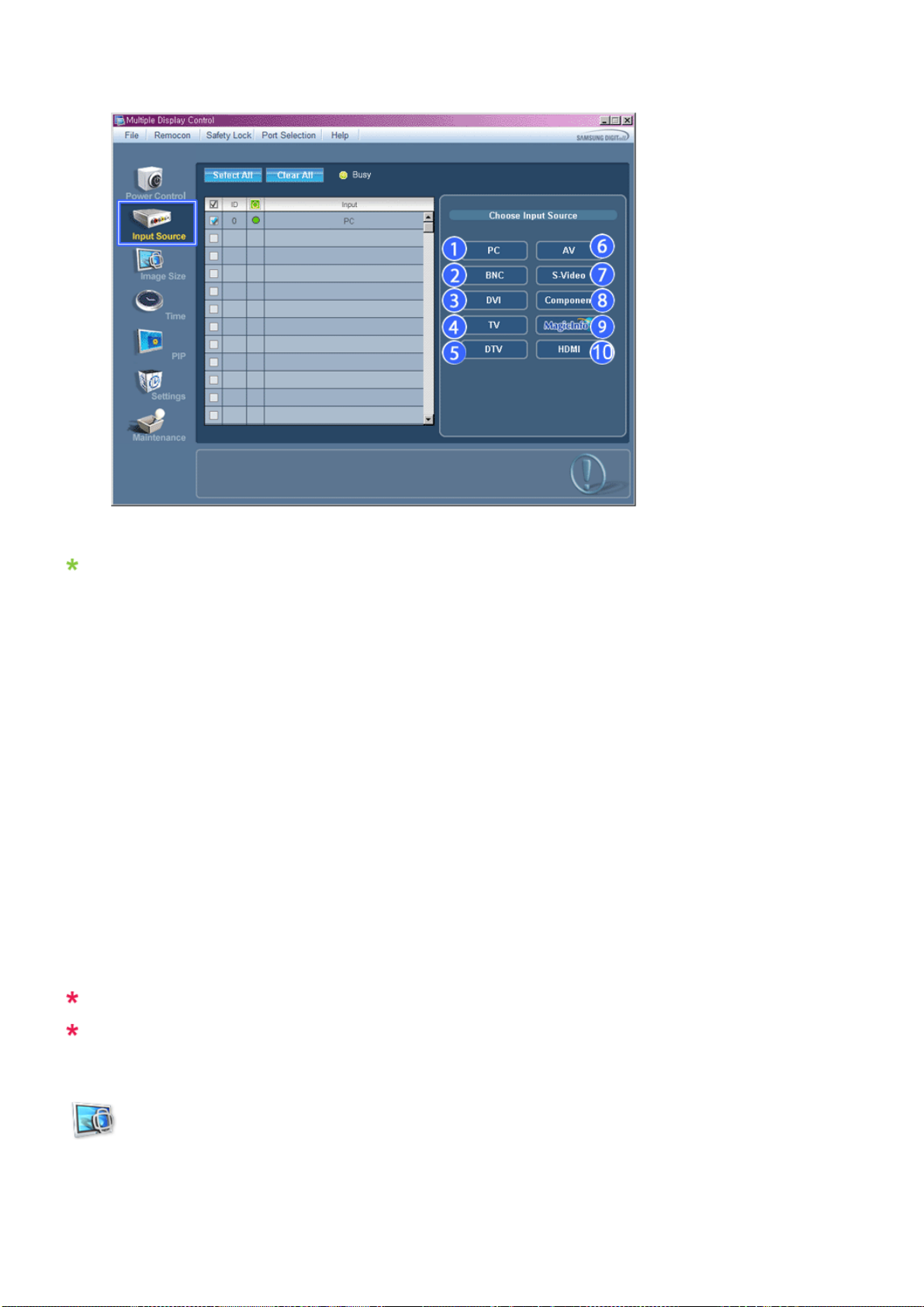

Input Source

1. Haga clic en Input Source (Fuente de entrada), situada en los iconos principales, y aparecerá la pantalla de control
de fuente de entrada.
Haga clic en Select All (Seleccionar todo), o utilice la casilla de verificación, para seleccionar una pantalla con
intención de controlarla.

• TV Mode

• PC Mode

Info Grid muestra información básica necesaria para controlar la fuente de entrada.

1) PC

- Cambia la fuente de entrada de la pantalla seleccionada a PC.

2) BNC

- Cambia la fuente de entrada de la pantalla seleccionada a BNC.

3) DVI

- Cambia la fuente de entrada de la pantalla seleccionada a DVI.

4) TV

- Cambia la fuente de entrada de la pantalla seleccionada a TV.

5) DTV

- Cambia la fuente de entrada de la pantalla seleccionada a DTV.

6) AV

- Cambia la fuente de entrada de la pantalla seleccionada a AV.

7) S-Video

- Cambia la fuente de entrada de la pantalla seleccionada a S-Video.

8) Component

- Cambia la fuente de entrada de la pantalla seleccionada a Component.

9) MagicInfo

- La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.

10) HDMI

- Cambia la fuente de entrada de la pantalla seleccionada a HDMI.

11) Channel

- La flecha del canal aparece cuando la opción Input Source (Fuente de entrada) es TV.

La fuente TV se puede seleccionar sólo en productos con TV, y el control de los canales únicamente se
permite cuando la opción Input Source (Fuente de entrada) es TV.

El control de Fuente de entrada se aplica sólo está disponible para las pantallas para las cuales está
activado (ON) el estado de suministro eléctrico.

Image Size

PC, BNC, DVI

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de
imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño
de imagen.

1)

(Power Status (Estado de energía))

- Muestra el estado de energía de la pantalla seleccionada.

2) Image Size

- Muestra el tamaño de imagen actual de la pantalla seleccionada.

3) Input

- Muestra la fuente actual de entrada de la pantalla utilizada.

4) Info Grid (Cuadrícula de información) sólo muestra las pantallas cuya Fuente de entrada es PC,BNC,DVI .

5) PC Source - Cuando haga clic en Tamaño de imagen, aparecen primero las fichas PC, BNC, DVI.

- El botón Control de Tamaño de imagen controla el Tamaño de imagen disponible para PC,BNC,DVI.

6) Video Source

- Haga clic en la ficha AV, S-VIDEO, Componente para controlar el Tamaño de imagen para la Fuente de entrada
respectiva.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
El control Tamaño de imagen sólo está disponible para las pantallas para las cuales está activado (ON)

el estado de suministro eléctrico.

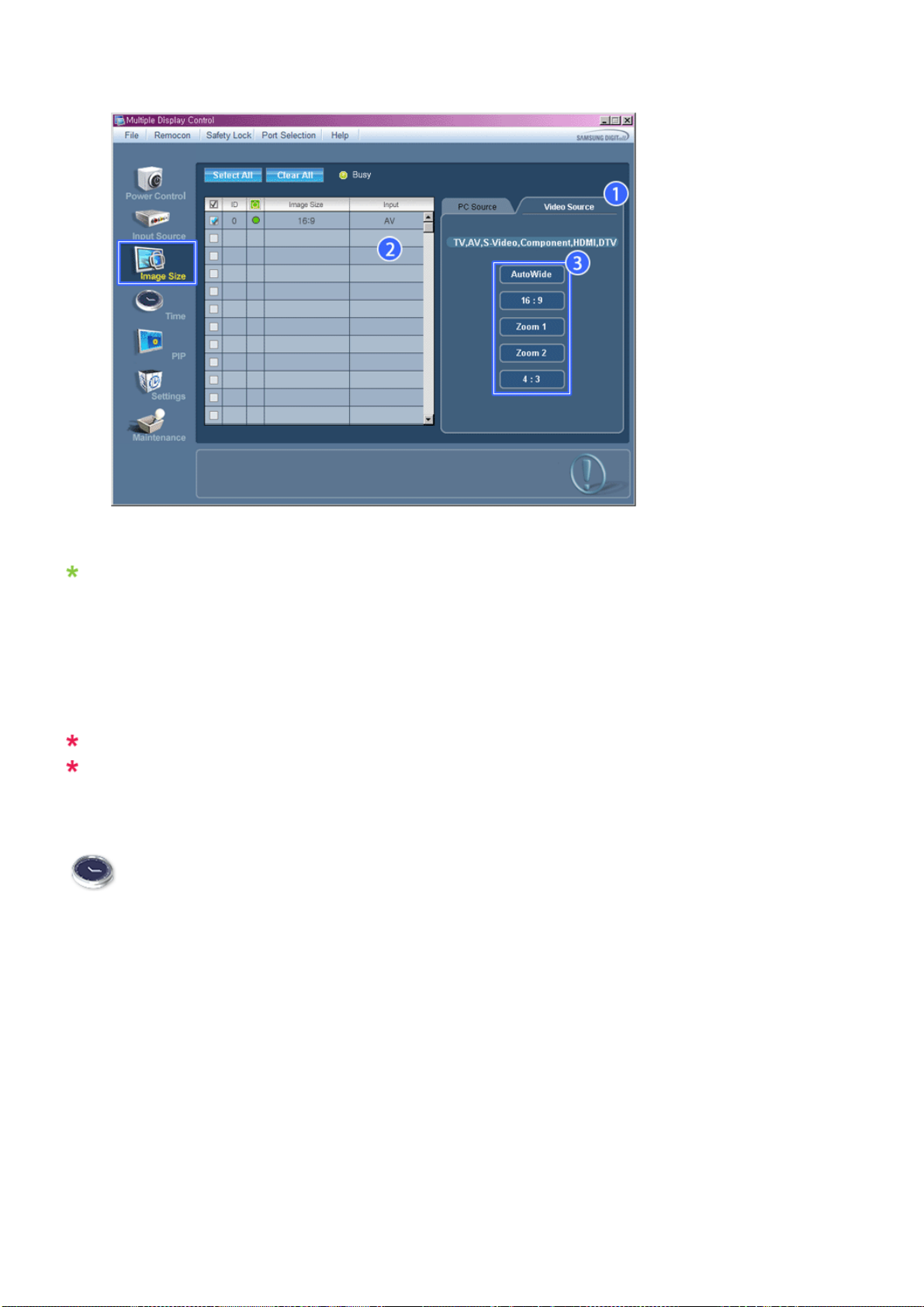

Image Size

TV, AV, S-Video, Component, HDMI, DTV.

1. Haga clic en Tamaño de imagen, situado en los iconos principales, y aparecerá la pantalla de control de Tamaño de
imagen.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño
de imagen.

1) Haga clic en la pestaña (Fuente de vídeo) para ajustar el tamaño de la imagen para TV, AV, S-vídeo, componentes,
HDMI, DTV.
Haga clic en Select All (Seleccionar todo), o utilice la casilla de verificación, para seleccionar una pantalla con
intención de controlarla.

2) Info Grid (Cuadrícula de información) sólo muestra la pantalla que tiene TV, AV, S-VIDEO, Componente, HDMI, DTV
como fuente de entrada.

3) Cambia aleatoriamente el tamaño de imagen de la pantalla seleccionada.

Nota: Auto Wide (Ancho automático), Zoom1 (Zoom1) y Zoom2 (Zoom2) no se pueden seleccionar
cuando el tipo de señal de entrada para componentes y DVI (HDCP) es 720p o 1080i

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
El control Tamaño de imagen sólo está disponible para las pantallas para las cuales está activado (ON)

el estado de suministro eléctrico.

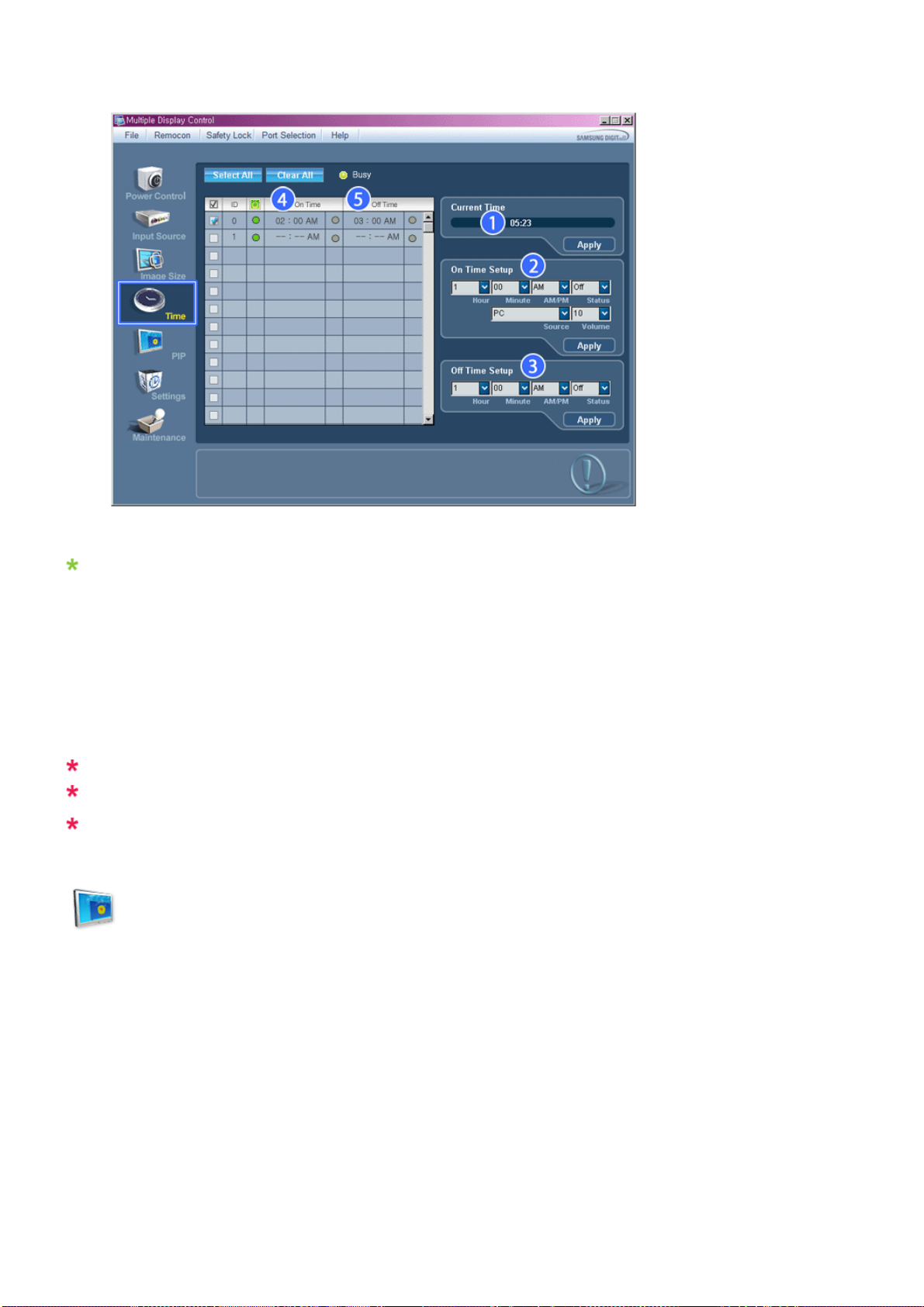

Time

1. Haga clic en Time (hora) , entre los iconos principales, y aparecerá la pantalla Control de Time (hora).

Info Grid muestra información básica de Time (hora).

1) Current Time

- Seleccione la hora actual para la pantalla seleccionada PC Time (hora del PC)

- Para cambiar la hora actual, cambie primero PC Time (hora del PC).

2) On Time Setup

- Define la hora, el minuto, y el valor de AM/PM para On Timer (Temporizador activado) de la pantalla seleccionada.

3) Off Time Setup

Define la hora, el minuto, y el valor de AM/PM para Off Timer Setup (Configuración de hora desactivada) de la

­pantalla seleccionada.

4) Muestra la configuración de On Timer (Temporizador activado).

5) Muestra la configuración de Off Timer (Temporizador desactivado).

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Control de Time (hora) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado).
En On Time Setup (Configuración de hora de apagado), las funciones TV Source (Fuente de TV) sólo en

los modelos con TV.

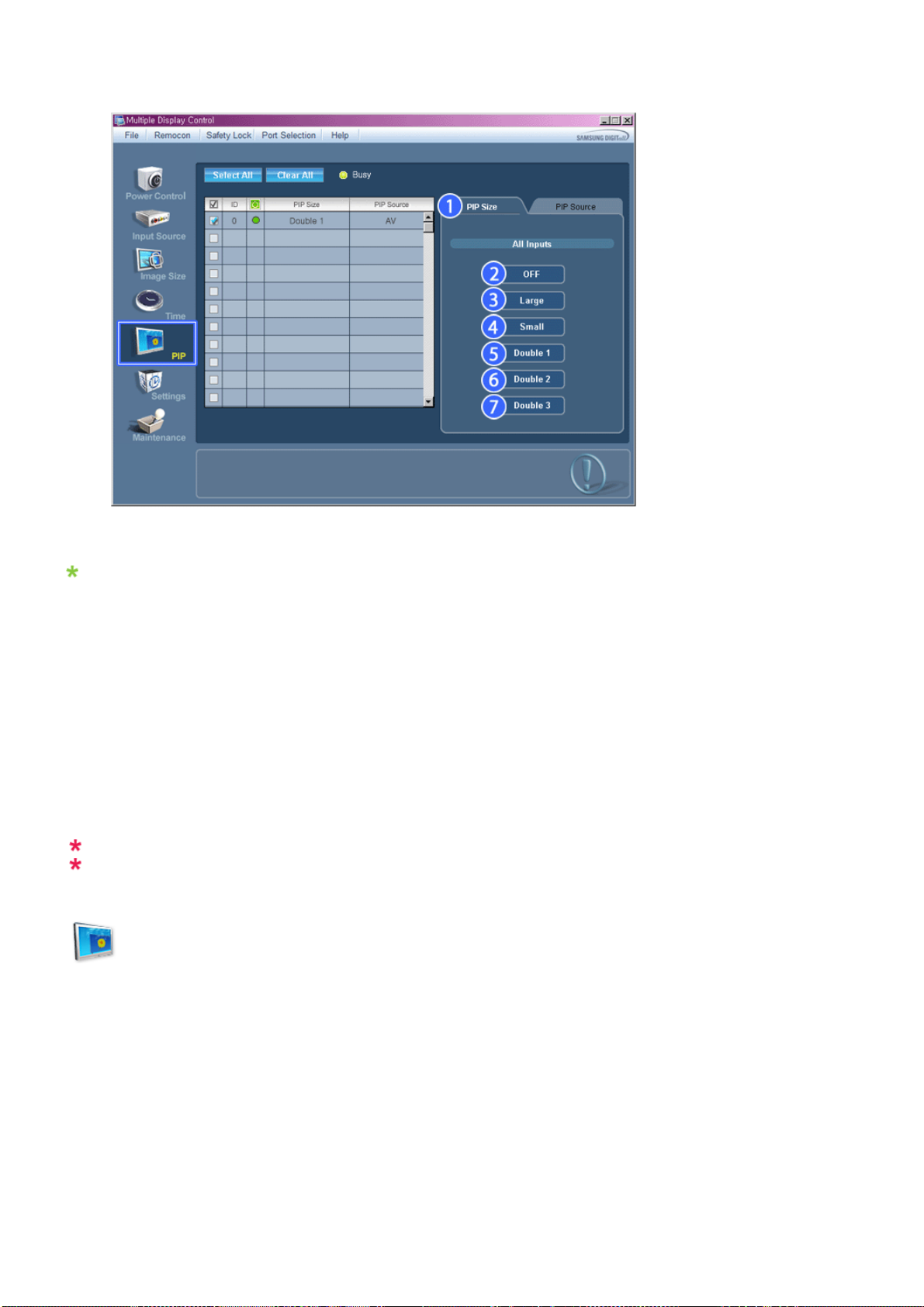

PIP

PIP Size

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP.
Haga clic en Select All (Seleccionar todo), o utilice la casilla de verificación, para seleccionar una pantalla con
intención de controlarla.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Tamaño
PIP.

1) PIP Size

- Muestra el Tamaño PIP actual de la pantalla utilizada.

2) OFF

- Desactiva el modo PIP de la pantalla seleccionada.

3) Large

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Large.

4) Small

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Small.

5) Double1

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 1.

6) Double 2

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 2.

7) Double3 (Picture By Picture)

- Activa el modo PIP de la pantalla seleccionada y cambia el tamaño a Double 3.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
El Tamaño PIP se puede controlar cuando se enciende el monitor.

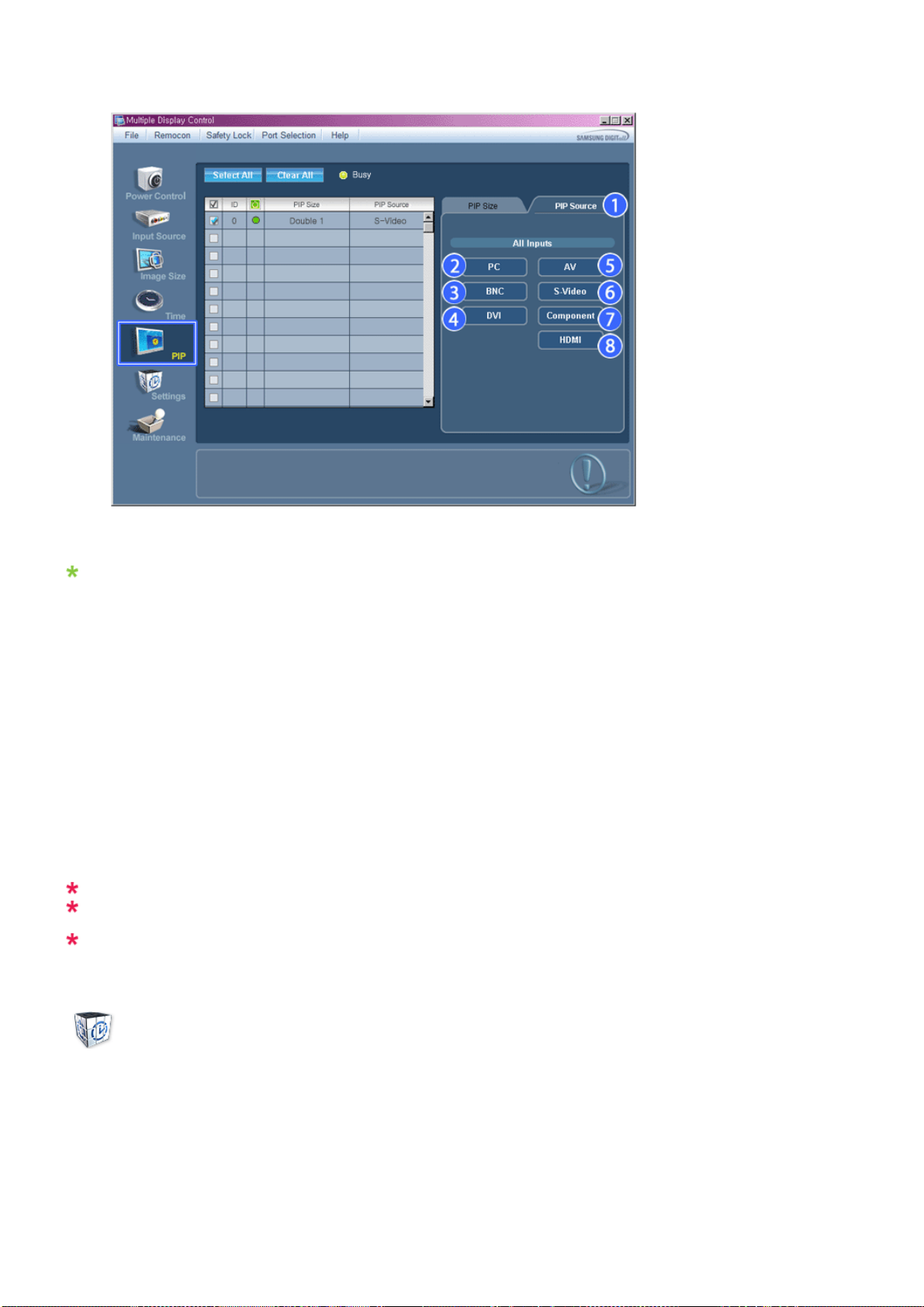

PIP

PIP Source

1. Haga clic en PIP, entre los iconos principales, y aparecerá la pantalla Control PIP.

Info Grid (Cuadrícula de información) muestra cierta información básica necesaria para entender el control Fuente
PIP.

1) PIP Source

- La Fuente PIP se puede controlar cuando se enciende el monitor.

2) PC

- Cambia la Fuente PIP de la pantalla seleccionada a PC.

3) BNC

- Cambia la Fuente PIP de la pantalla seleccionada a BNC.

4) DVI

- Cambia la Fuente PIP de la pantalla seleccionada a DVI.

5) AV

- Cambia la Fuente PIP de la pantalla seleccionada a AV.

6) S-Video

- Cambia la Fuente PIP de la pantalla seleccionada a S-Video.

7) Component

- Cambia la Fuente PIP de la pantalla seleccionada a Component.

8) HDMI

- Cambia la Fuente PIP de la pantalla seleccionada a HDMI.

Nota: Algunas de las fuentes PIP pueden no estar disponibles dependiendo del tipo de fuente de
entrada de la pantalla principal.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
La fuente TV se puede seleccionar sólo en productos con TV, y el control de los canales únicamente se

permite cuando la opción PIP Source (Fuente PIP) es TV.
La función de Control PIP sólo está disponible para las pantallas donde el estado de la energía sea

activado (ON) y la función PIP esté configurada como ON.

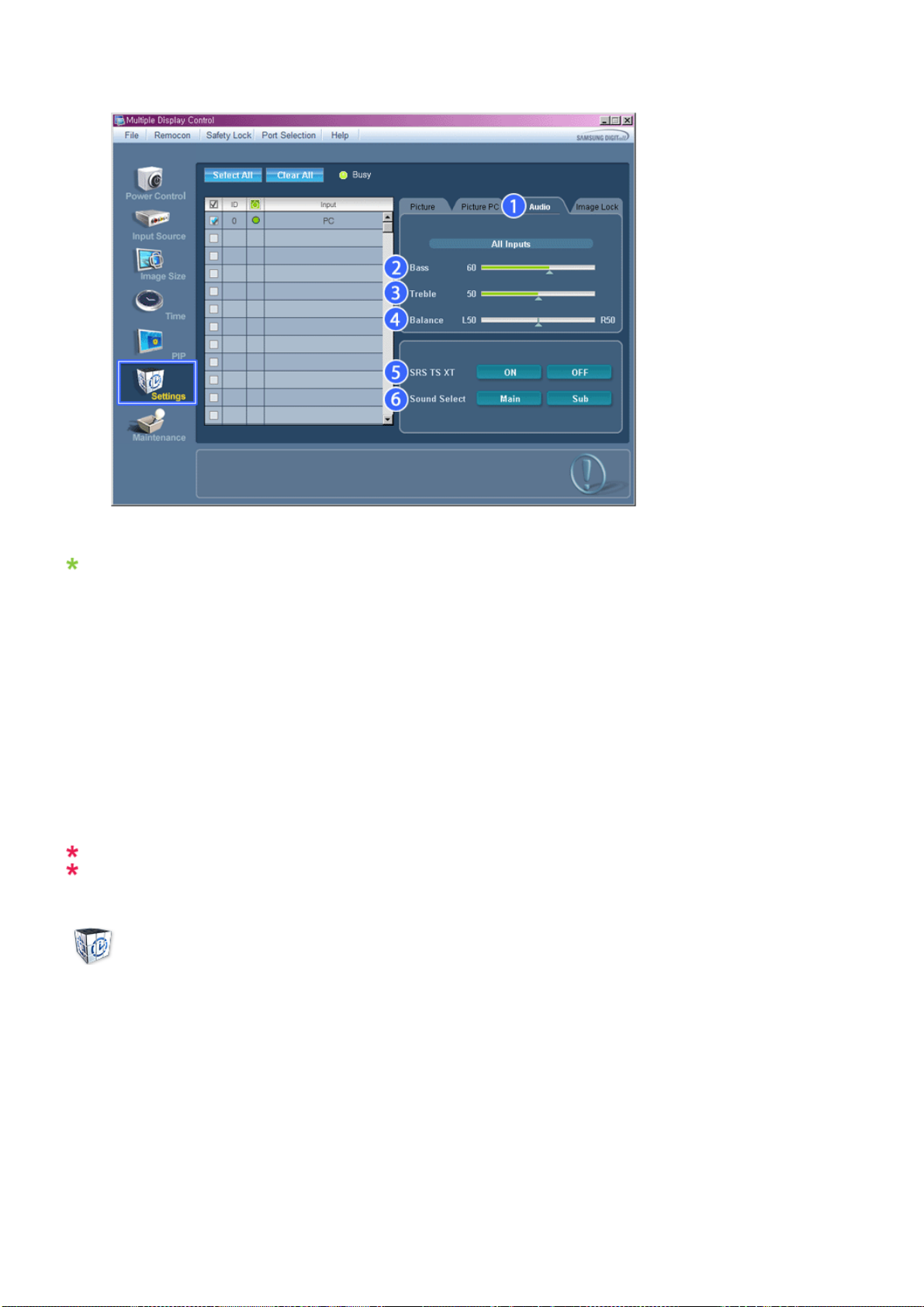

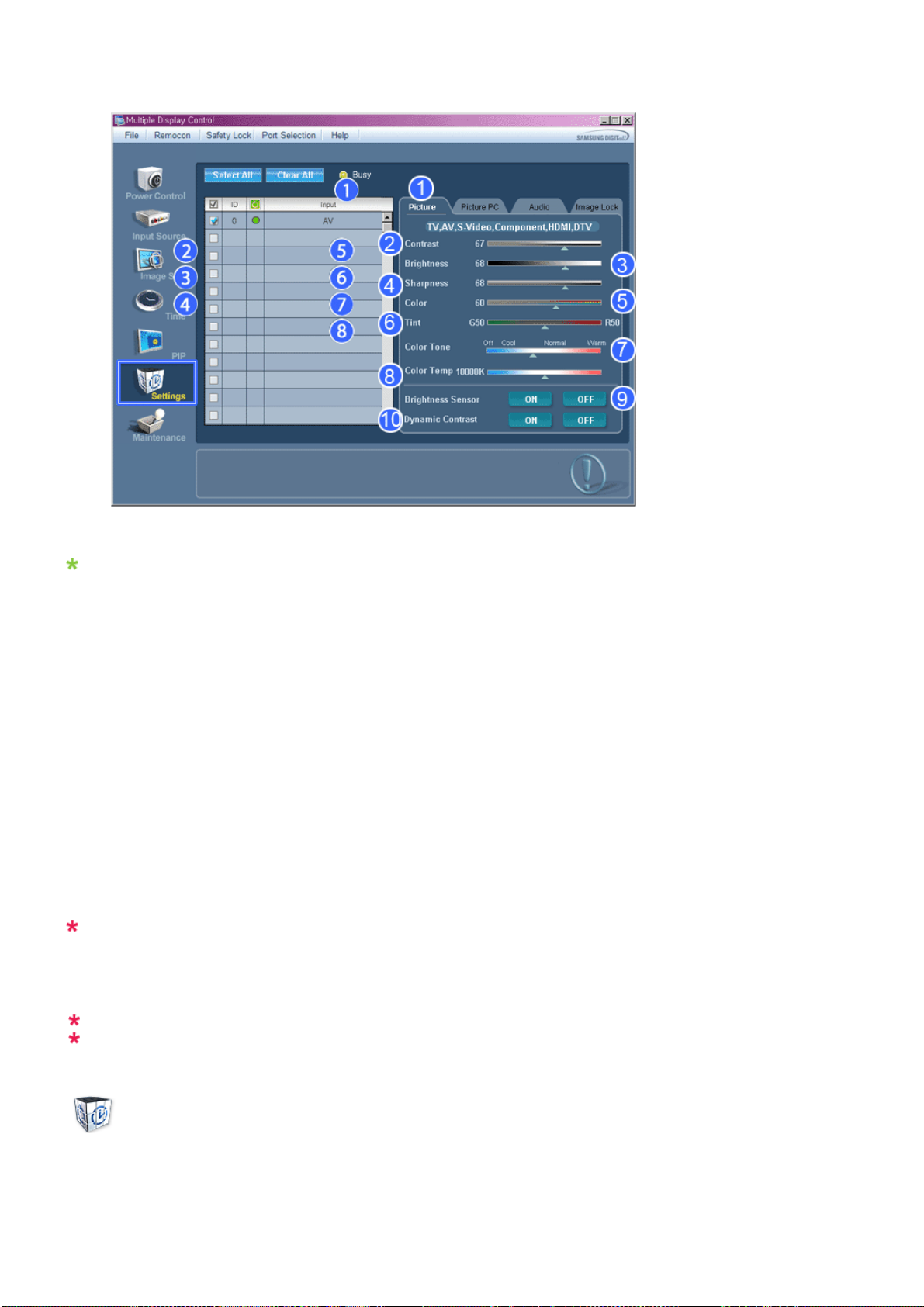

Settings


1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control. Cuando se selecciona cada función, el valor
definido de la función seleccionada se muestra en la diapositiva.
Cuando Select All (Seleccionar todo) está seleccionado, vuelve el valor predeterminado de (50).
El cambio de un valor en esta pantalla cambia automáticamente el modo a "CUSTOM".

1) Picture

- Disponible sólo para TV, AV, S-Video, Component, HDMI, DTV.

2) Contrast

- Ajusta el contraste de la pantalla seleccionada.

3) Brightness

- Ajusta la luminosidad de la pantalla seleccionada.

4) Sharpness

- Ajusta la nitidez de la pantalla seleccionada.

5) Color

- Ajusta el color de la pantalla seleccionada.

6) Tint

- Ajusta el matiz de la pantalla seleccionada.

7) Color Tone

- Ajusta el tono de color para la pantalla seleccionada.

8) Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

Esta función sólo está activada si Color Tone está configurado como Off.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

10) Dynamic Contrast

- Ajusta el Dynamic Contrast de la pantalla seleccionada.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

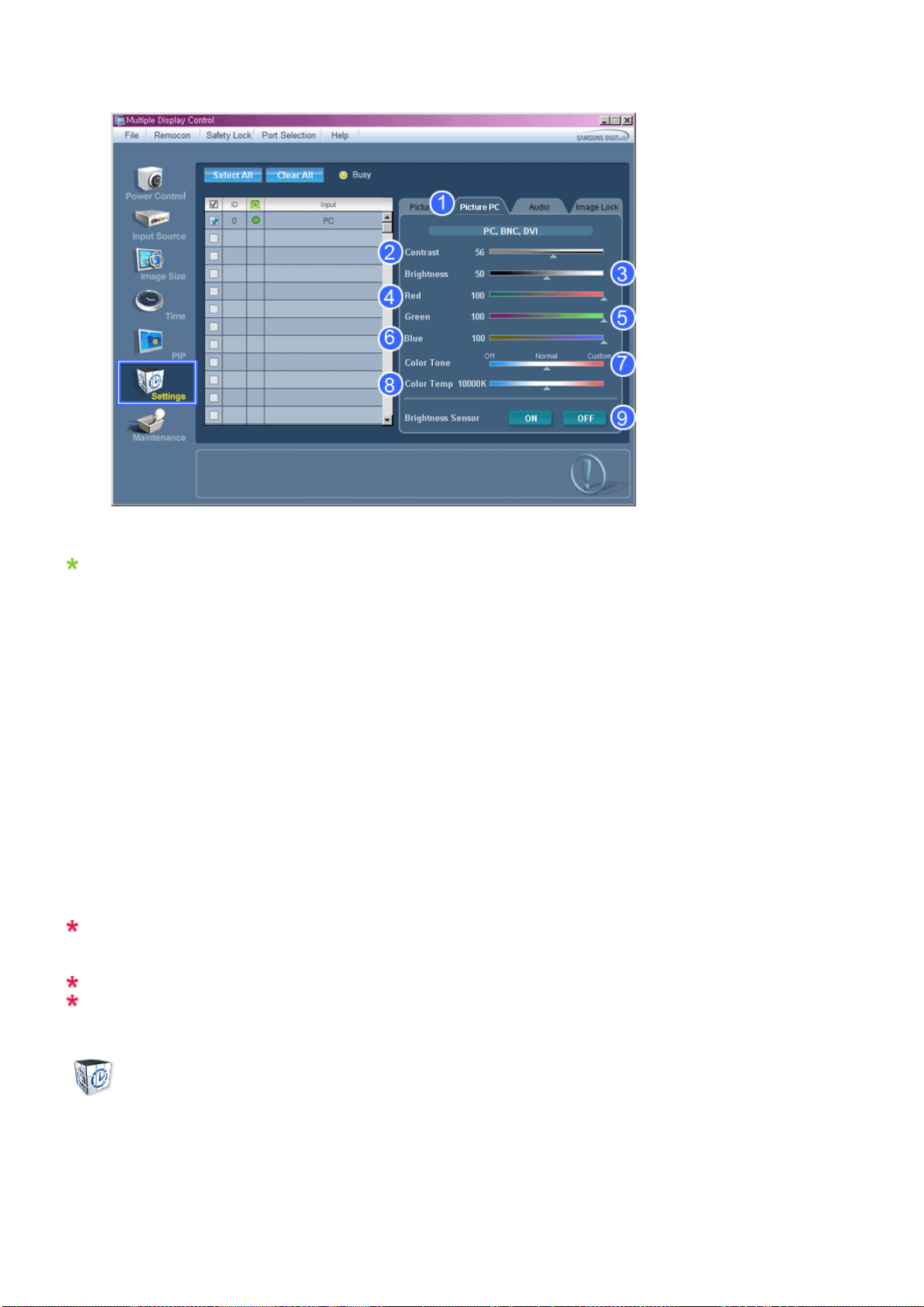

Settings

Picture PC

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control. Cuando se selecciona cada función, el valor
definido de la función seleccionada se muestra en la diapositiva.
Cuando Select All (Seleccionar todo) está seleccionado, vuelve el valor predeterminado (50).
El cambio de un valor en esta pantalla cambia automáticamente el modo a "CUSTOM".

1) Picture PC

- Disponible sólo para PC, BNC, DVI.

2) Contrast

- Ajusta el contraste de la pantalla seleccionada.

3) Brightness

- Ajusta la luminosidad de la pantalla seleccionada.

4) Red

- Ajusta la Temperatura del color de la pantalla seleccionada.

5) Green

- Ajusta la Temperatura del color de la pantalla seleccionada.

6) Blue

- Ajusta la Temperatura del color de la pantalla seleccionada.

7) Color Tone

- Ajusta el Color Tone de la pantalla seleccionada.

8) Color Temp

- Ajusta la Color Temp de la pantalla seleccionada.

Esta función sólo está activada si Color Tone está configurado como Off.

9) Brightness Sensor

- Ajusta el Brightness Sensor de la pantalla seleccionada.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

Settings

Audio

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control. Cuando se selecciona cada función, el valor
definido de la función seleccionada se muestra en la diapositiva.
Cuando Select All (Seleccionar todo) está seleccionado, vuelve el valor predeterminado de (50).
El cambio de un valor en esta pantalla cambia automáticamente el modo a "CUSTOM".

1) Audio

- Controla la configuración de audio para todas las fuentes de entrada.

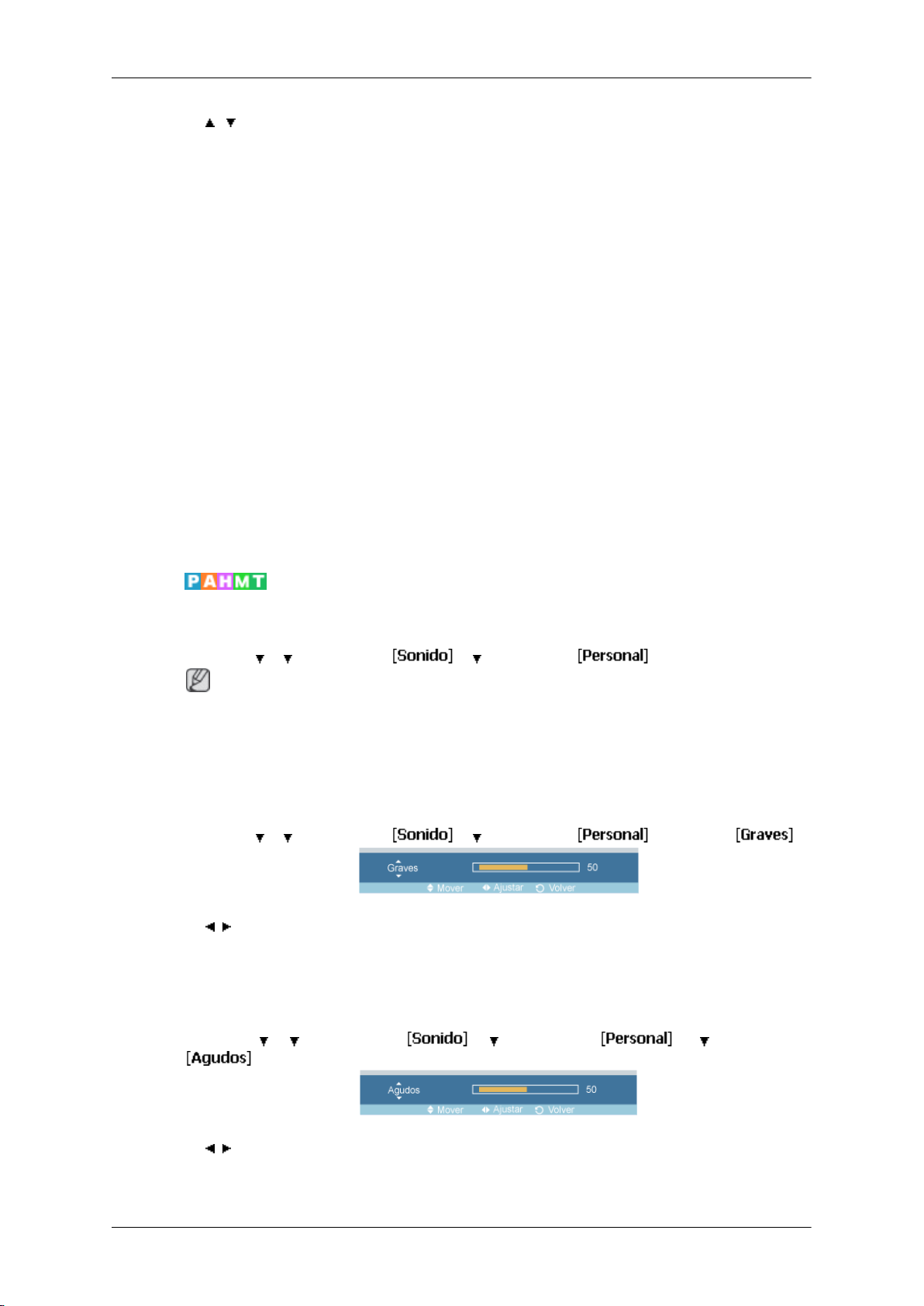

2) Bass

- Ajusta los graves de la pantalla seleccionada.

3) Treble

- Ajusta los agudos de la pantalla seleccionada.

4) Balance

- Ajusta el balance de la pantalla seleccionada.

5)

SRS TSXT

- Encendido y apagado de Sonido SRS TSXT.

6) Sound Select

- Puede seleccionar Main (Principal) o Sub (Secundario) cuando PIP esté activado.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active.

Settings

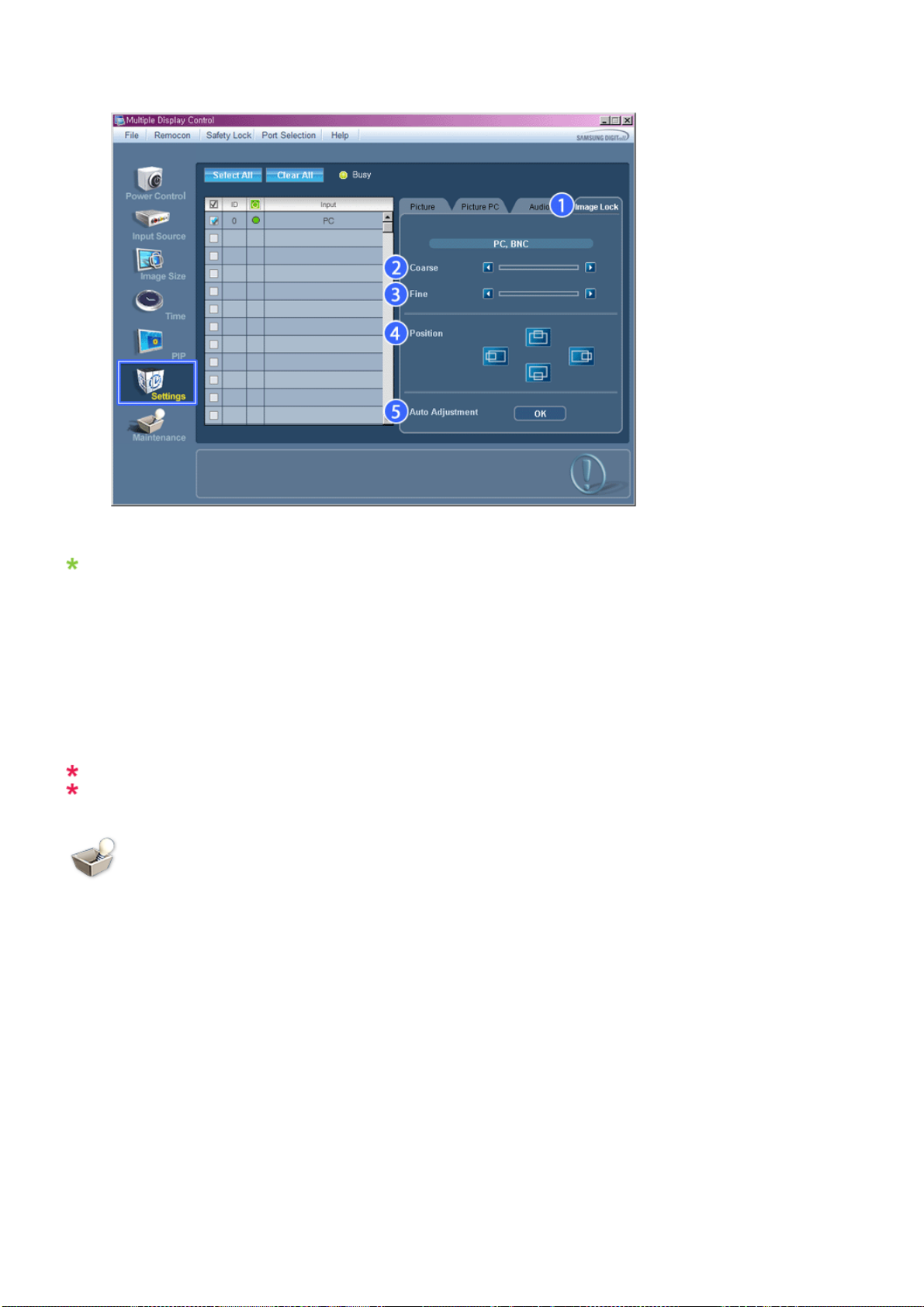

Image Lock

1. Haga clic en Configuración , entre los iconos principales, y aparecerá la pantalla Control Brightness (Brillo).

Info Grid muestra información básica necesaria para Settings Control.

1) Image Lock

- Disponible sólo para PC, BNC.

2) Coarse

- Ajusta la fase de la pantalla Coarse.

3) Fine

- Ajusta la fase de la pantalla Fine.

4) Position

- Ajusta la posición de la pantalla seleccionada.

5) Auto Adjustment

- Púlselo para que se ajuste automáticamente a la señal proveniente del PC.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Control Brightness (Brillo) está disponible sólo para las pantallas cuyo estado de energía está ON

(activado).

Maintenance

Lamp Control

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la
pantalla de mantenimiento.

Aparece una cuadrícula de información "Info Grid" mostrando varios elementos básicos de datos.

1) Maintenance

- Permite la función Maintenance Control (Control de mantenimiento) para todas las fuentes de entrada.

2) Auto Lamp Control

- Ajusta automáticamente la luz posterior de la pantalla seleccionada a una hora especificada.
El Manual Lamp Control (Control de lámpara manual) se desactiva automáticamente cuando el ajuste se realiza
con Auto Lamp Control (Control de lámpara automático).

3) Manual Lamp Control

- Le permite ajustar la luz posterior de la pantalla seleccionada sin importar la hora.
La función de Control de lámpara automático se desactiva automáticamente si se ajusta usando la función Control
de lámpara manual.

La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está
activado (ON) el estado de suministro eléctrico.

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.

Maintenance

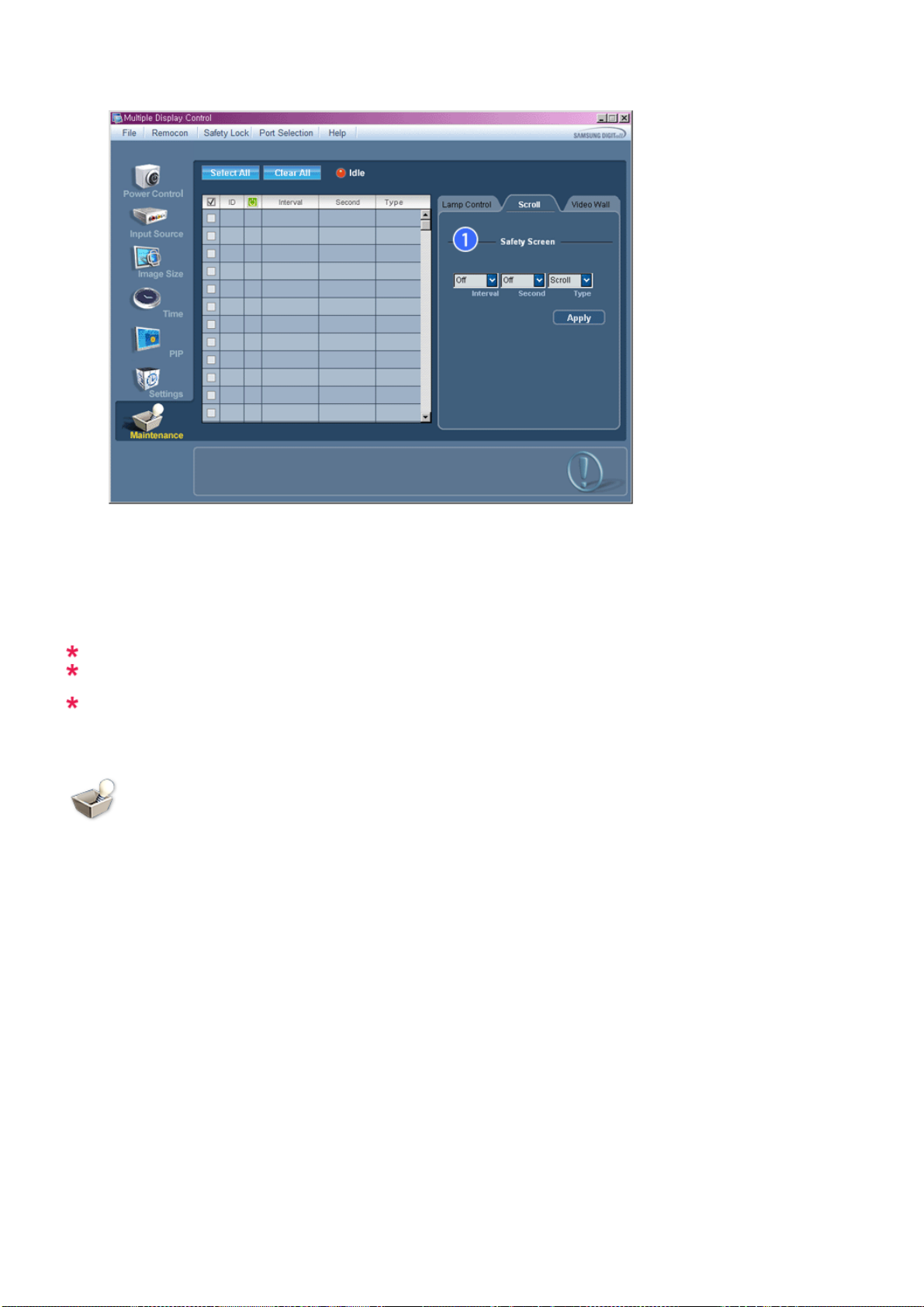

Scroll

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la
pantalla de mantenimiento.

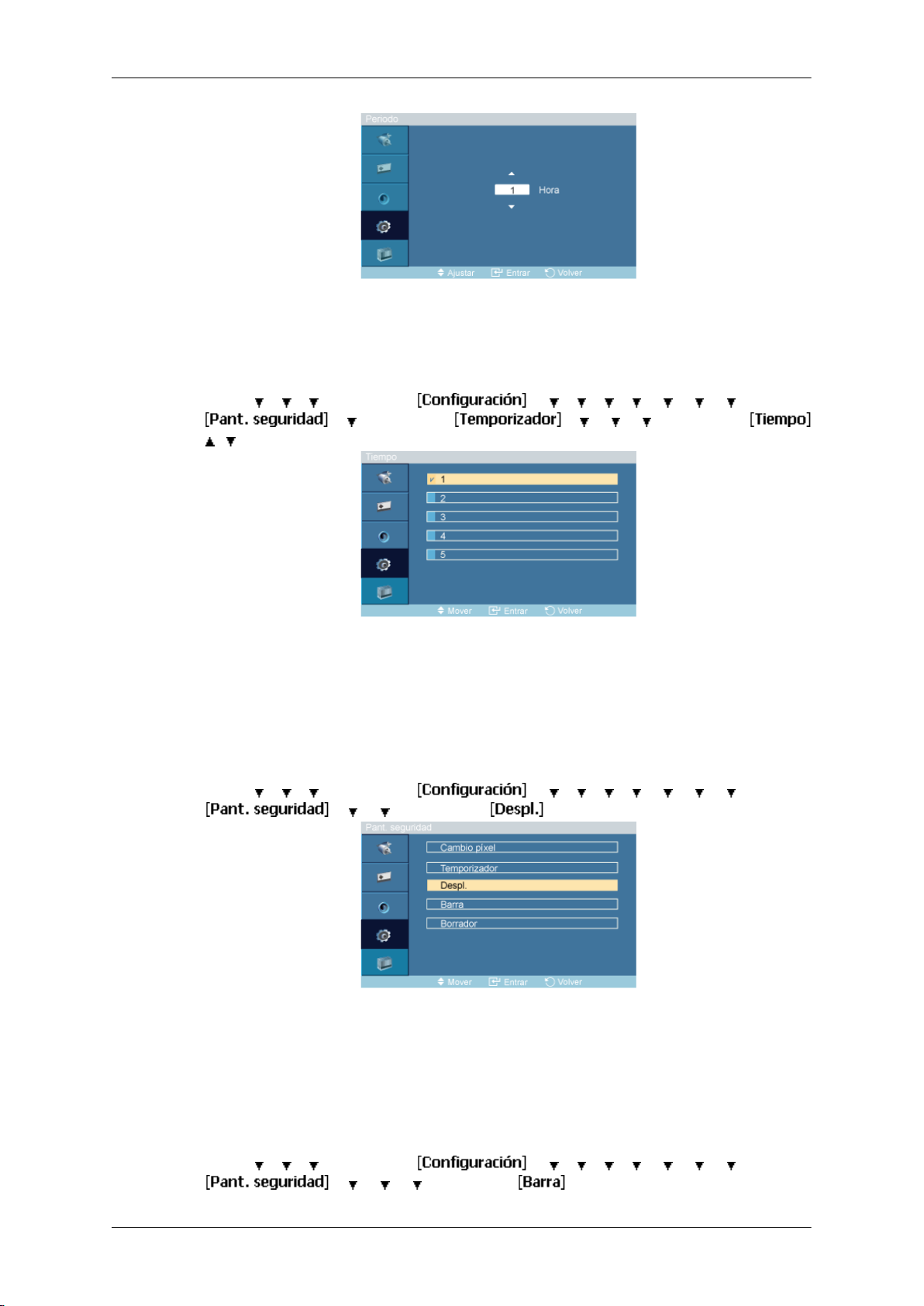

1) Safety Screen

- Elimina las imágenes residuales que pueden producirse cuando la pantalla seleccionada está en modo de pausa
durante un período de tiempo prolongado. Puede usar el temporizador del ciclo de repeticiones seleccionando el
periodo "Interval" por hora y las veces "Second" por segundo.

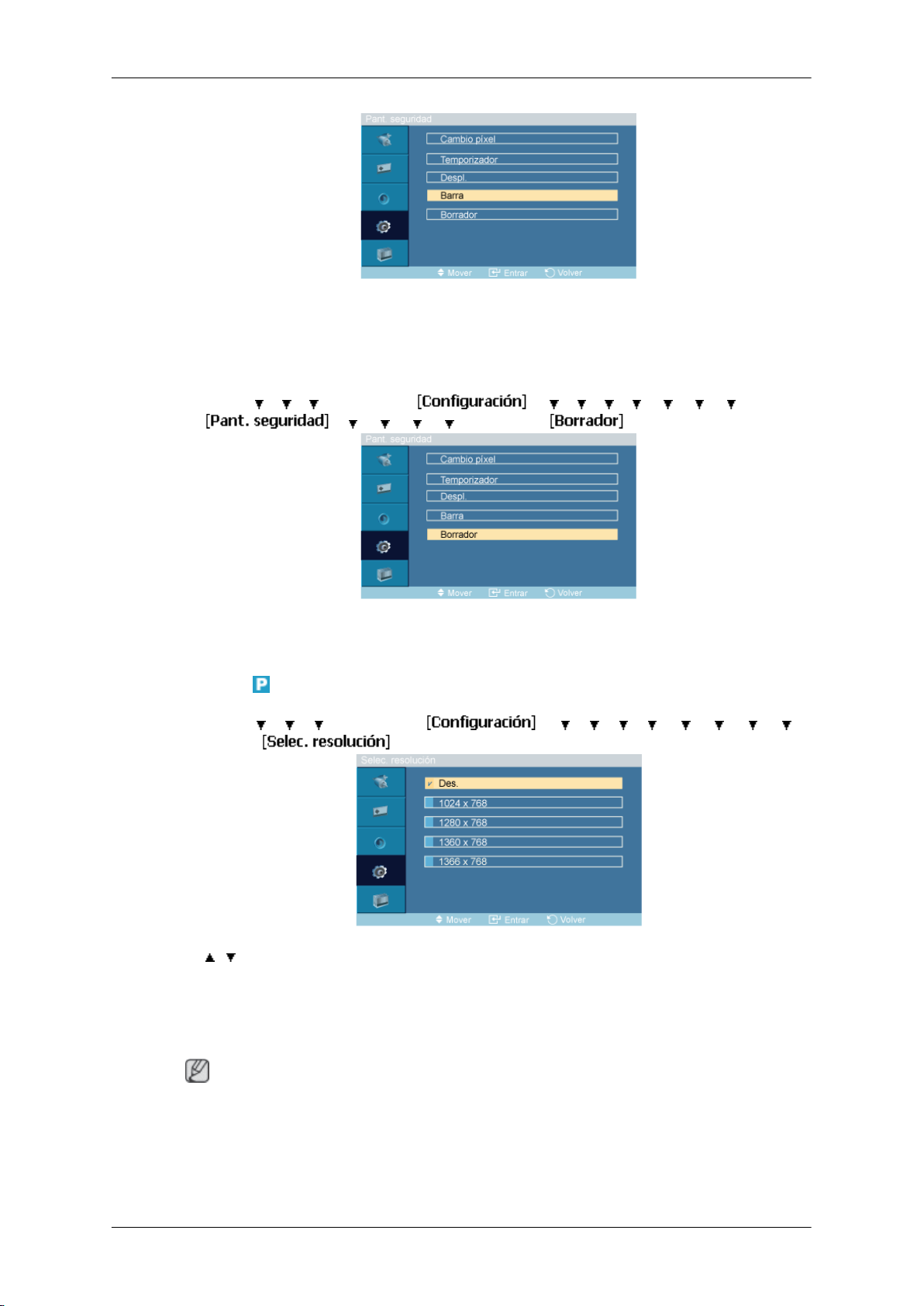

Screen Type (Tipo de pantalla) se puede configurar como Scroll (Desplazamiento), Pixel (Píxel), Bar (Barra) o
Eraser (Borrador).

La source d’entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
Configuración de los segundos: el tipo de desplazamiento se puede configurar como 1, 2, 3, 4, 5 y el

tipo de píxel, barra y borrador como 10, 20, 30, 40, 50.
La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Maintenance

Video Wall

1. Haga clic en el icono "Maintenance (Mantenimiento)" en la columna Main Icon (Icono principal) para mostrar la
pantalla de mantenimiento.

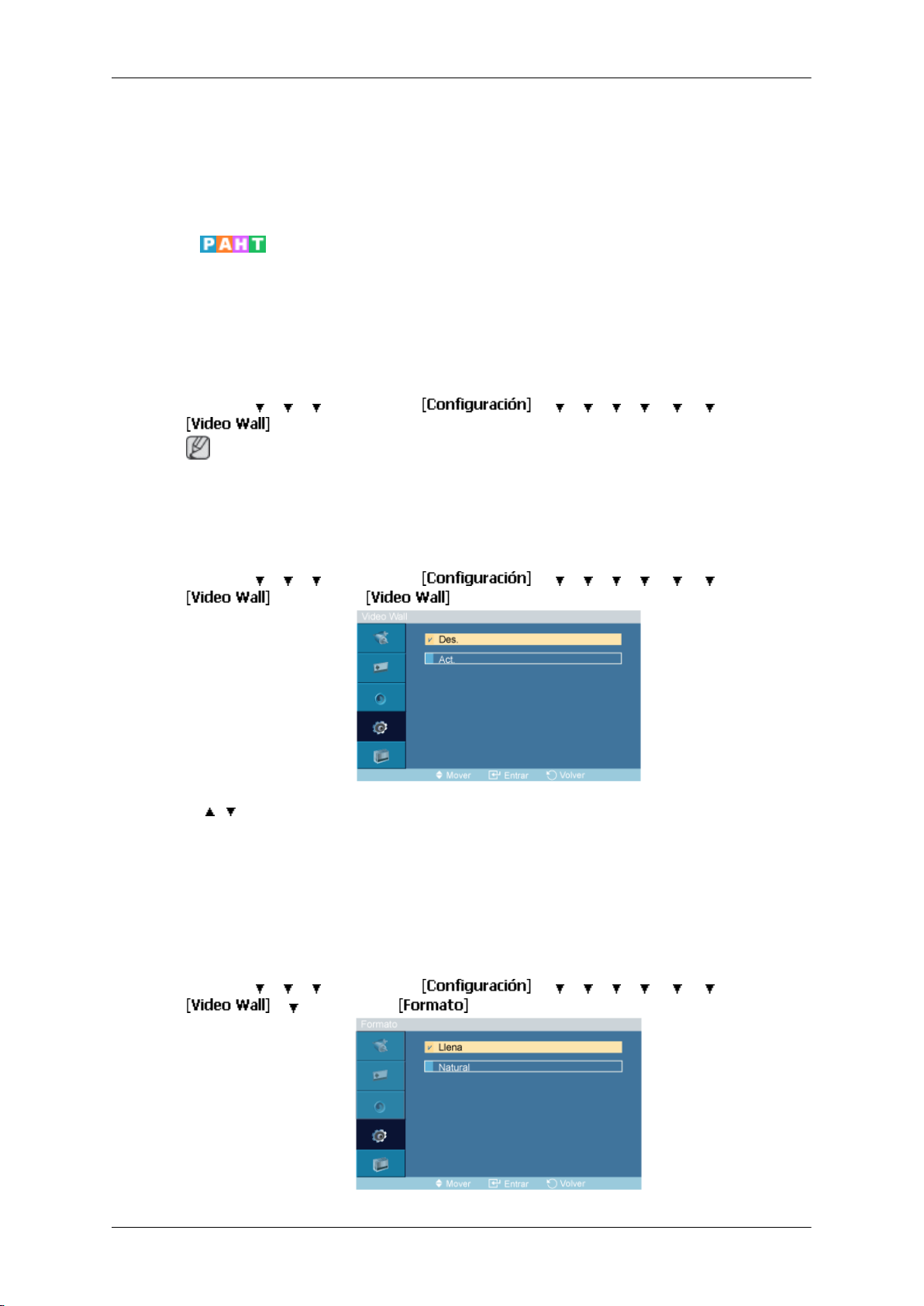

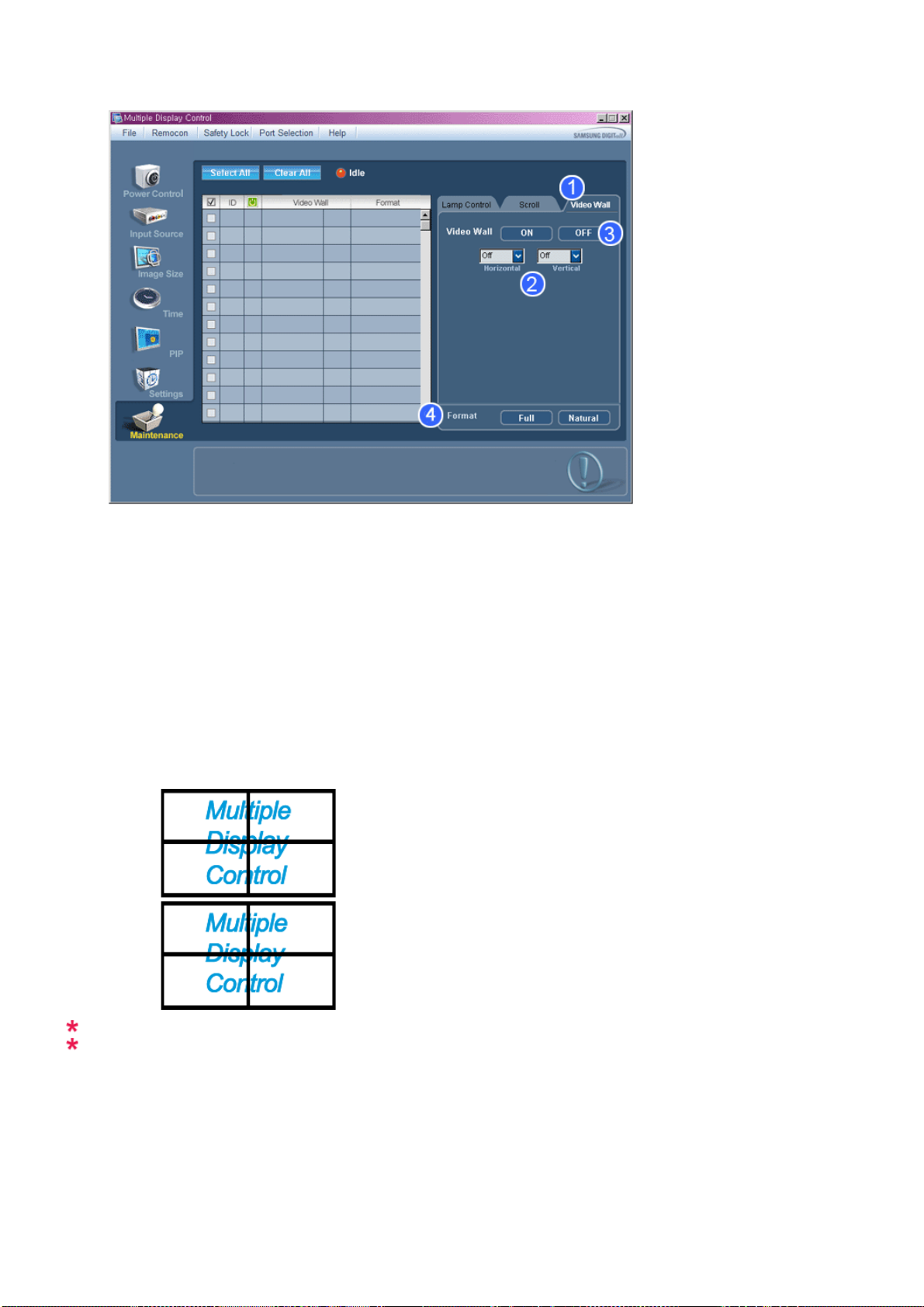

1) Video Wall

- Un vídeo mural es un conjunto de pantallas de vídeo conectadas entre sí, de manera que cada una puede mostrar
una parte de la imagen completa o la misma imagen repetida en cada pantalla.

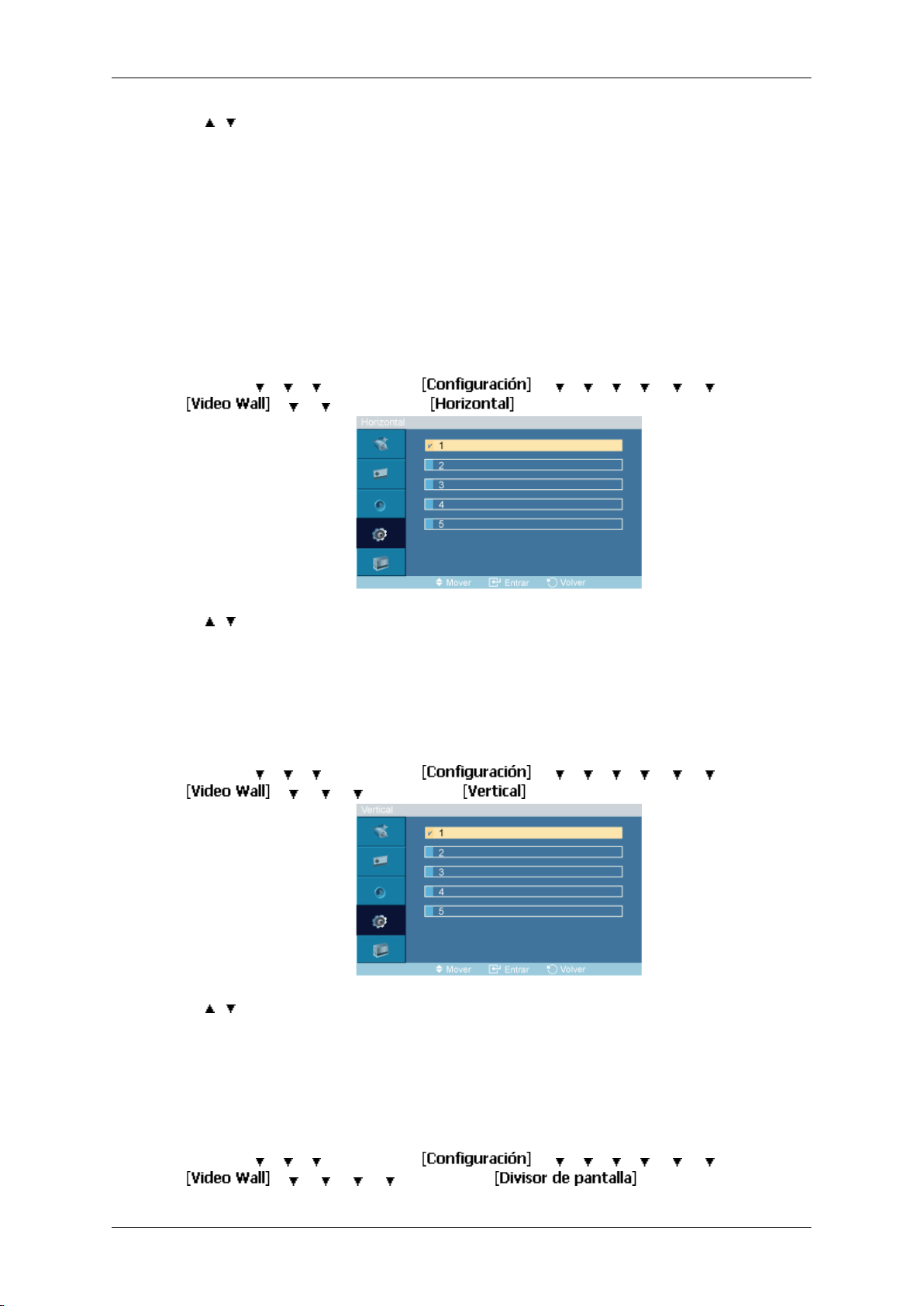

2) Video Wall (Screen divider)

- Se puede dividir la pantalla en otras varias.
Puede seleccionar varias pantallas con una distribución diferente al dividirlas.

z

Seleccione un modo en el Divisor de pantalla.

z

Seleccione una pantalla en la Display Selection (Selección de pantalla).

z

La ubicación se configurará pulsando un número en el modo seleccionado.

z

El programa MDC suministrado por Samsung admite hasta 5x5 pantallas LCD.

3) On / Off

- Enciende o apaga la función Video Wall (Vídeo mural) en la pantalla seleccionada.

4) Format

- Se puede seleccionar el formato para ver una pantalla dividida.

z

Full

z

Natural

La source d'entrée de MagicInfo ne fonctionne que sur le modèle MagicInfo.
La función de Control del mantenimiento sólo está disponible para las pantallas para las cuales está

activado (ON) el estado de suministro eléctrico.

Solución de problemas

1.

La pantalla que desea controlar no aparece en la cuadrícula de información de control de energía.

- Compruebe la conexión de RS232C. (Compruebe que esté conectada correctamente con el puerto Com1)

- Compruebe las pantallas por si alguna de las otras tiene el mismo ID. Si hay más de una pantalla con el mismo ID,
el programa no puede detectarlas correctamente debido a un conflicto de datos.

- Compruebe si el ID de juego de pantalla es un número entre 0 y 25. (ajústelo con el menú Pantalla)

Nota: Un ID de juego de pantalla debe tener un valor de entre 0 y 25, Si el valor está fuera del intervalo, el

2. La pantalla que se desea controlar no aparece en el resto de cuadrículas de información de control.

-

- Compruebe si se puede cambiar la fuente de entrada de la pantalla.

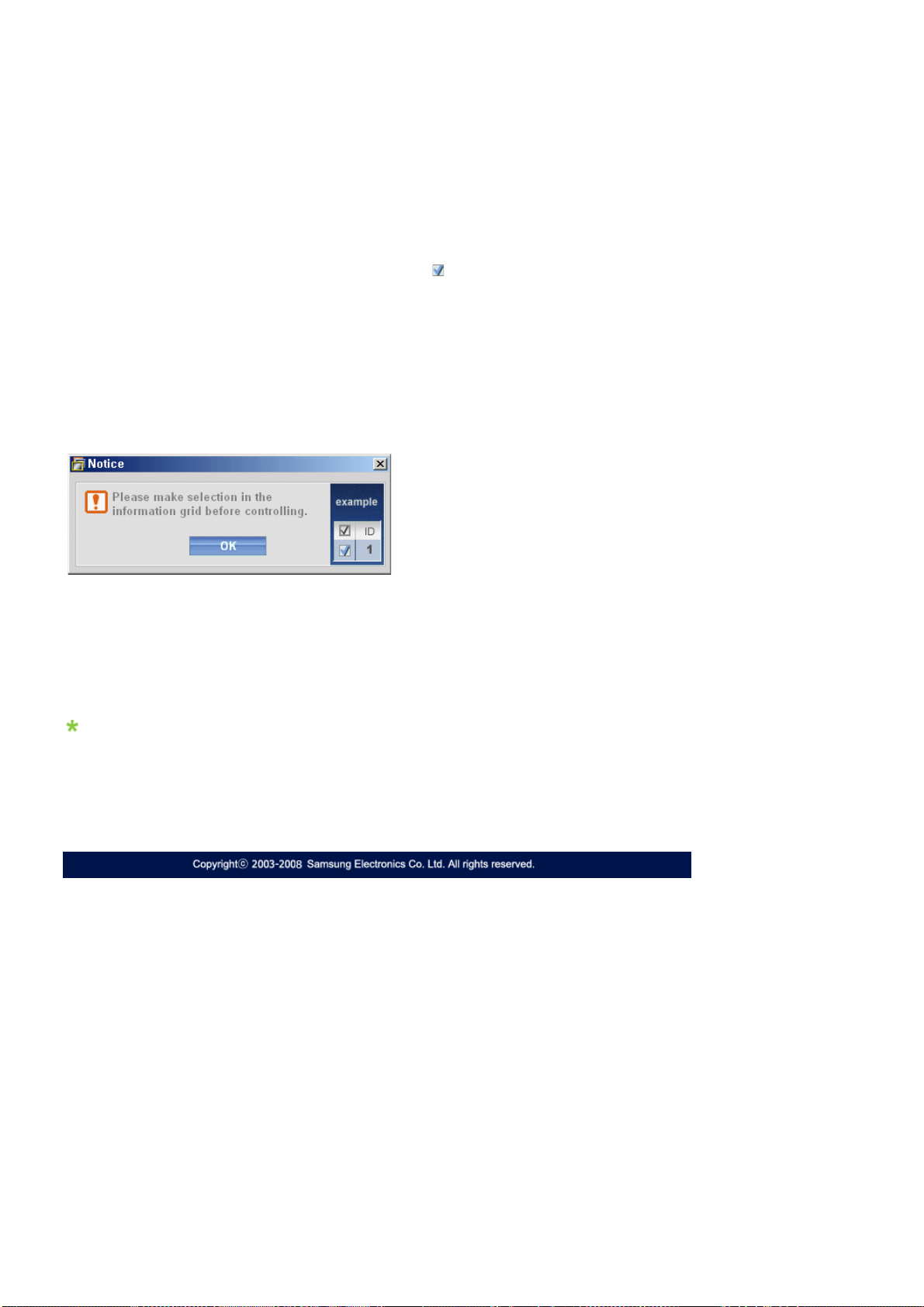

3. El cuadro de diálogo aparece en varias ocasiones.

4. Se ha configurado On Timer (Temporizador activado) y Off Timer (Temporizador desactivado) pero muestran una
hora diferente.

5. La función remota no funcionará correctamente cuando se desactiva la misma, se desconecta el cable RS-232C, o se
sale del programa de forma irregular. Vuelva a ejecutar el programa y active de nuevo la función remota para volver
al funcionamiento normal.

Sistema MDC (Multiple Display Control, MDC (Multiple Display Control)) no puede controlar la pantalla.

Compruebe que la pantalla seleccionada esté activada (ON). (Puede comprobarlo en Cuadrícula de información de
control Energía)

- Compruebe si la pantalla que desea controlar está seleccionada.

- Aplique la hora actual para sincronizar los relojes de la pantalla.

<Nota> Este programa puede funcionar incorrectamente debido a problemas en los circuitos de la comunicacióno

interferencias de aparatos electrónicos cercanos.

Pantalla Settings Value (Valor de configuración) en Modo Multiple
Display (Pantallas múltiples)

Cuando hay más de una pantalla conectada, los valores de la configuración se muestran de esta manera.

1. No hay selección: Muestra el valor predeterminado de fábrica.

2. Una pantalla seleccionada: Obtiene y muestra el valor de configuración para la pantalla seleccionada.

3. Seleccionada una pantalla (ID1 ) y se añade otra pantalla (ID3): el programa, que mostraba el valor de configuración
de ID 1, obtiene y muestra el valor de ID3.

4. Seleccionados todos los juegos usando Select All (Seleccionar todo): devuelve el valor predeterminado de fábrica.

Ajuste de la pantalla LCD

Entrada

Modos disponibles

•

PC/DVI

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

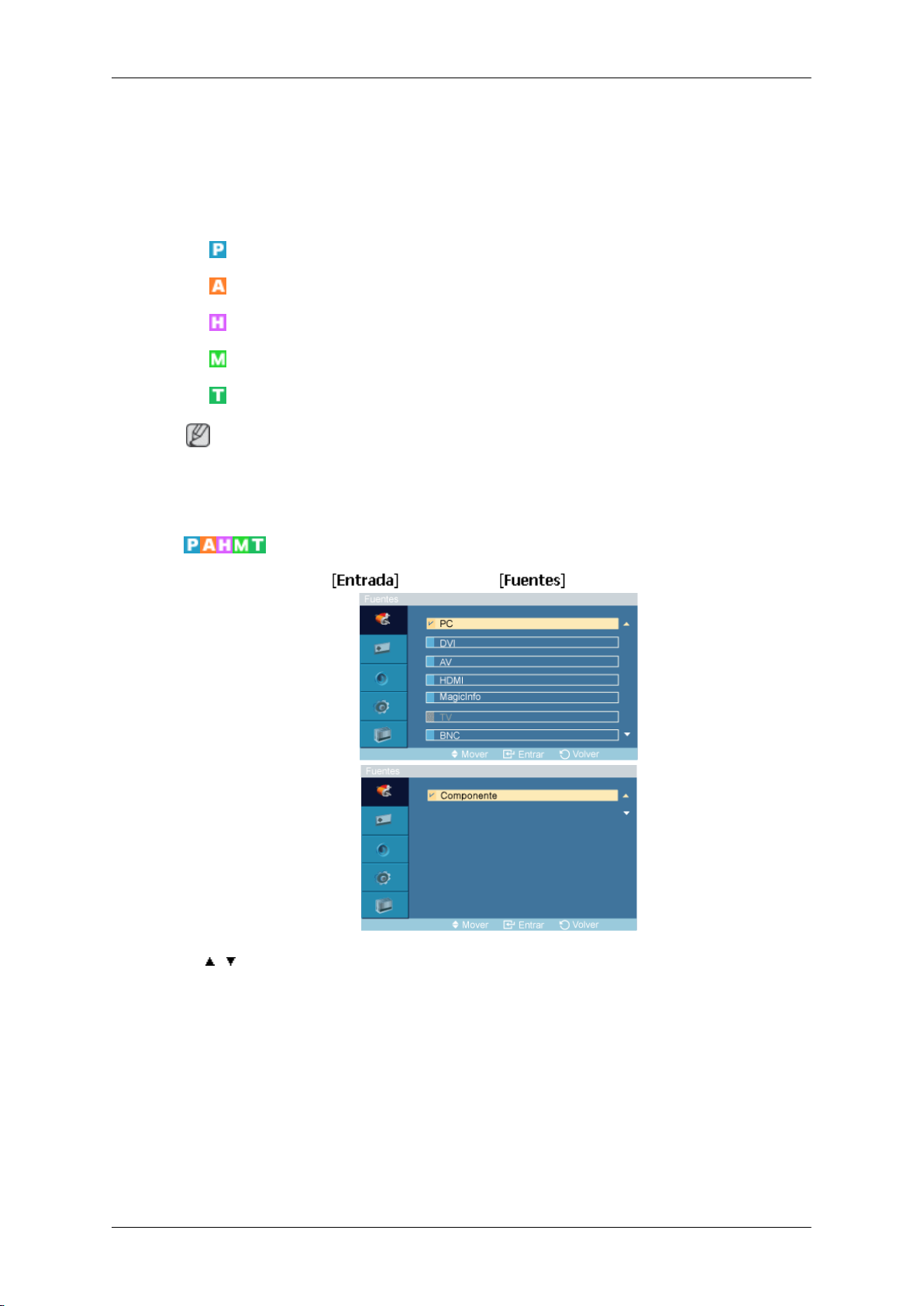

Fuentes

MENU → ENTER → → ENTER →

→ , → ENTER

Se utiliza para seleccionar un PC, un DVI o cualquier otra entrada externa conectada a la
pantalla LCD. Permite seleccionar la pantalla de su elección.

1. PC

2. DVI

3. AV

4. HDMI

Se desactiva cuando se instala una caja de sintonizador de TV.

Ajuste de la pantalla LCD

5. MagicInfo

El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

6. TV

Se activa cuando se instala una caja de sintonizador de TV.

7. BNC

El modo BNC no se admite si el cable component está conectado. Para utilizar el modo
BNC, quite el cable component y conecte el cable BNC.

8. Componente

El modo Componente no se admite si el cable BNC está conectado. Para utilizar el modo
Componente, quite el cable BNC y conecte el cable Component.

Nota

• El botón directo del mando a distancia es 'SOURCE'.

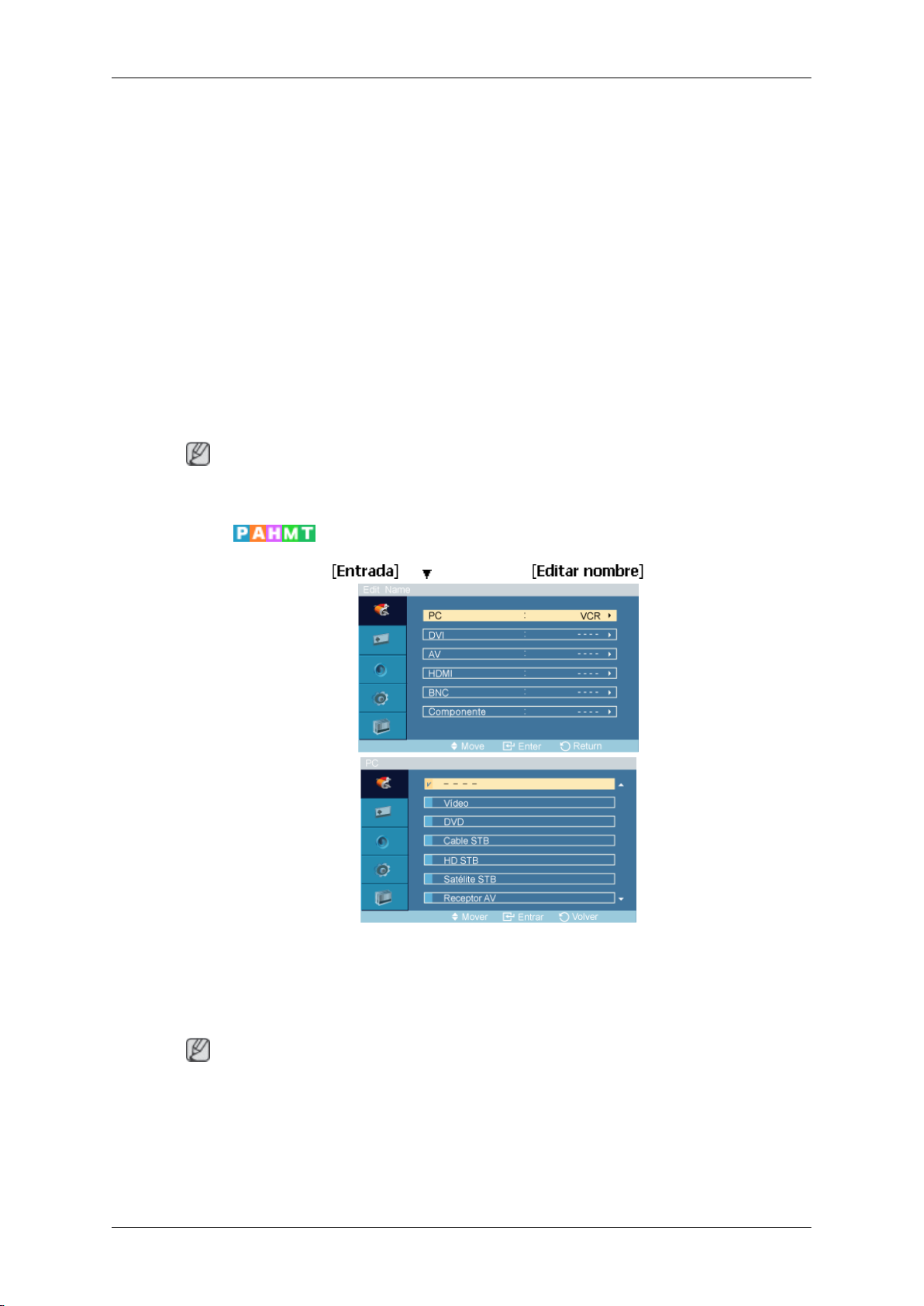

Editar nombre

MENU → ENTER → → → ENTER →

Asigne un nombre al dispositivo de entrada conectado a los terminales de entrada para que
la selección de la fuente de entrada sea más fácil.

Vídeo / DVD / Cable STB / HD STB / Satélite STB / Receptor AV / Receptor DVD / Juego /
Videocámara / DVD Combo / DHR / PC

Nota

• Cuando se conecta un ordenador a los terminales HDMI o DVI, se ha de configurar Editar
nombre como PC. En otros casos, configure Editar nombre como AV. Sin embargo, dado
que 640x480, 720P (1280x720) y 1080p (1920x1080) son señales comunes para AV y
PC, debe configurar Editar nombre de acuerdo con la señal de entrada.

• El menú Imagen cambia de acuerdo con la señal de entrada y Editar nombre.

Ajuste de la pantalla LCD

Imagen [Modos PC / DVI / MagicInfo]

Modos disponibles

•

PC/DVI

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

MagicBright

MENU → → ENTER → → ENTER →

→ , → ENTER

MagicBright es una función que proporciona el entorno de visualización óptimo, dependiendo
del contenido de la imagen que se esté viendo. En la actualidad hay cuatro modos disponi­bles: Ocio, Internet, Texto y Personal. Cada modo dispone de su propio brillo configurado
previamente.

(No disponible en el modo Contraste dinám. de Act.)

1. Ocio

Brillo alto

Para ver imágenes en movimiento, por ejemplo, de DVD o VCR.

2. Internet

Brillo medio

Para trabajar con una mezcla de imágenes como textos y gráficos.

3. Texto

Brillo normal

Para documentos o trabajos con mucho texto.

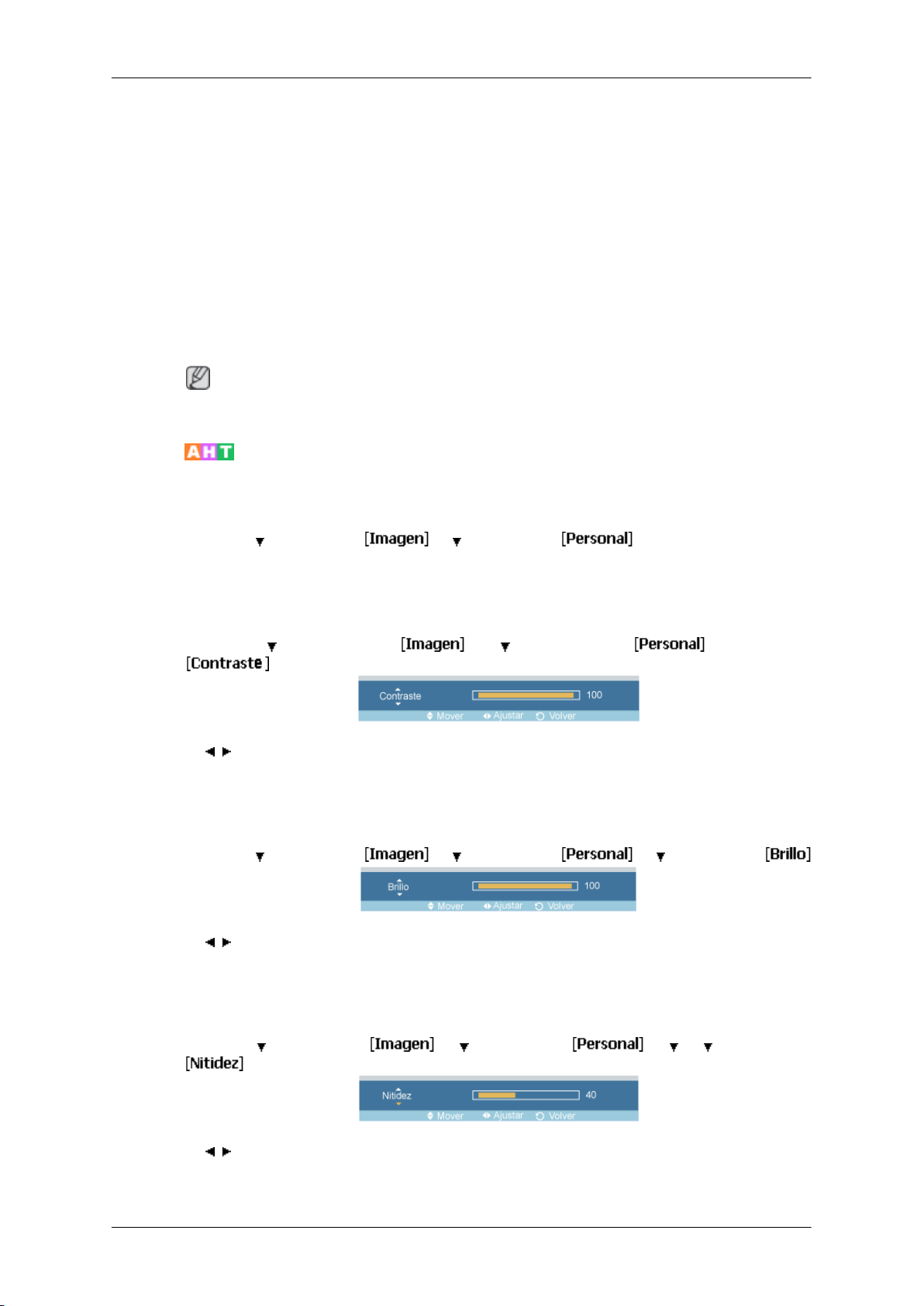

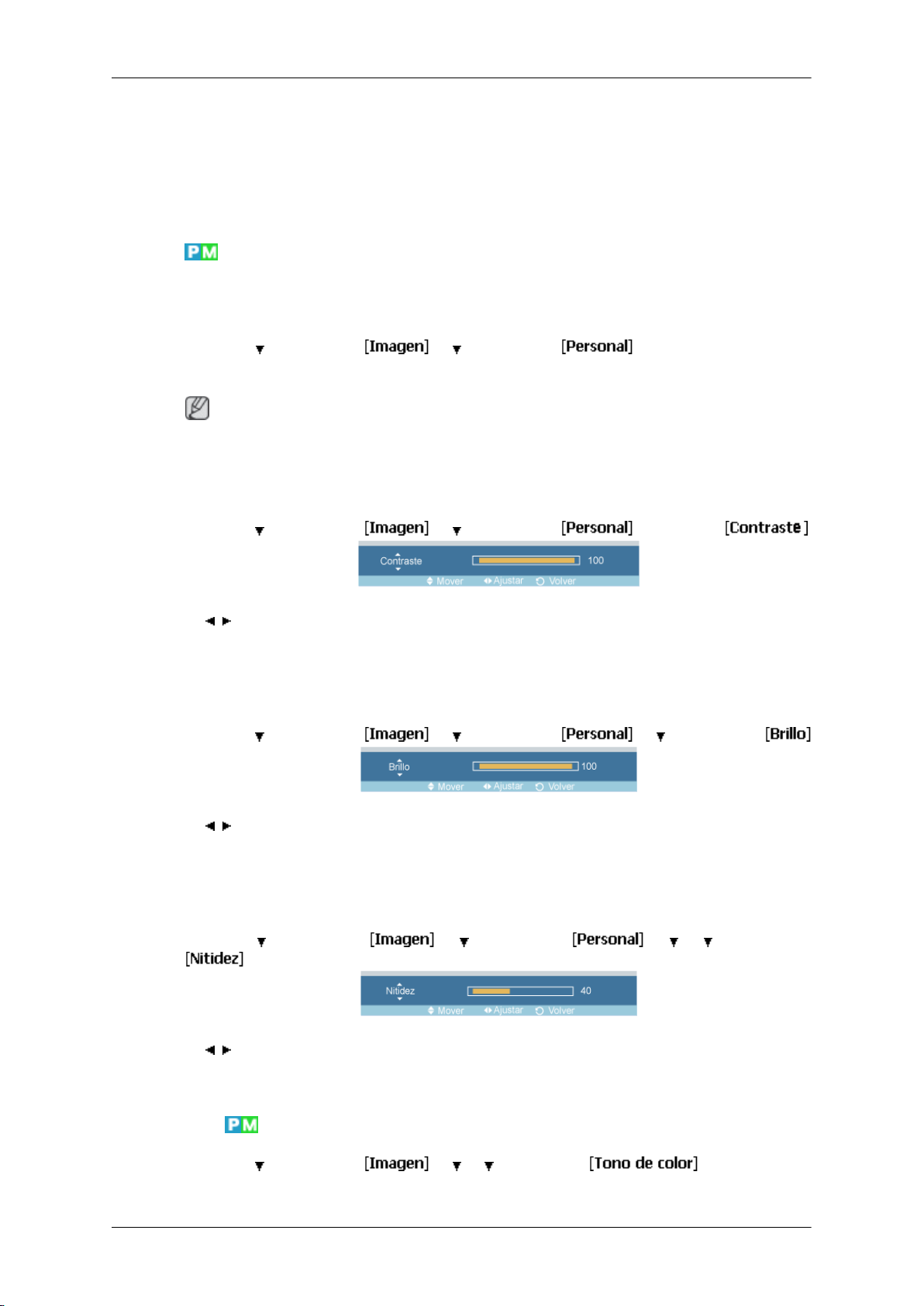

Personal

Contraste

Ajuste de la pantalla LCD

4. Personal

Aunque nuestros ingenieros han elegido cuidadosamente los valores, éstos pueden no
ser confortables para los ojos de los usuarios de acuerdo con los gustos de éstos.

En tal caso, se puede ajustar el brillo y el contraste con el menú OSD.

Con los menús en pantalla, se puede cambiar el contraste y el brillo según las preferencias
personales.

MENU → → ENTER → → → ENTER →

(No disponible en el modo Contraste dinám. de Act.)

Nota

Si se ajusta la imagen con la función Personal, MagicBright cambia al modo Personal.

Brillo

Nitidez

MENU →

→ , → ENTER

Ajusta el contraste.

MENU →

→ , → ENTER

Ajusta el brillo.

MENU → → ENTER → → → ENTER → → → → ENTER →

→ ENTER → → → ENTER → → ENTER→

→ ENTER → → → ENTER → → → ENTER →

→ , → ENTER

Ajusta la nitidez.

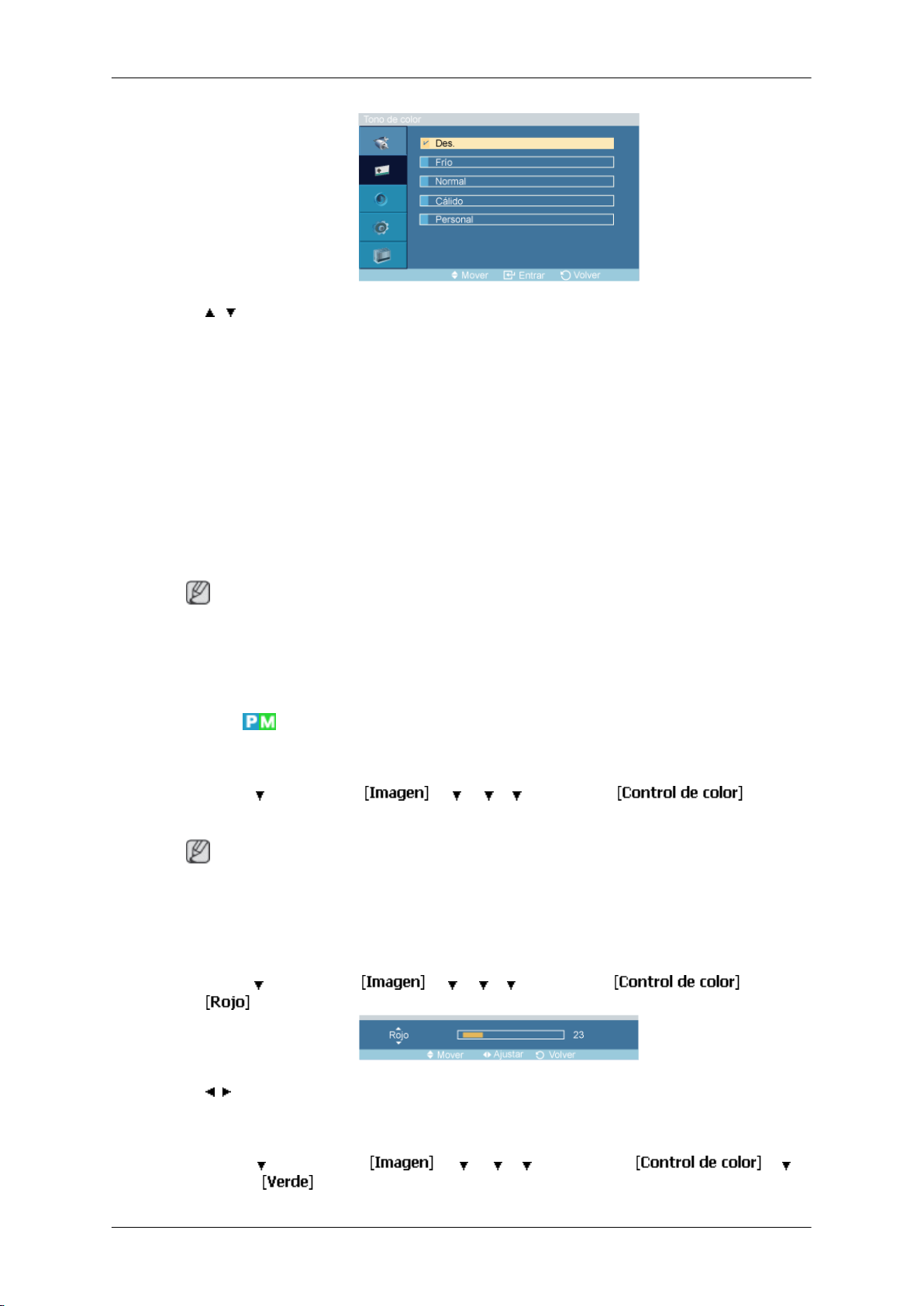

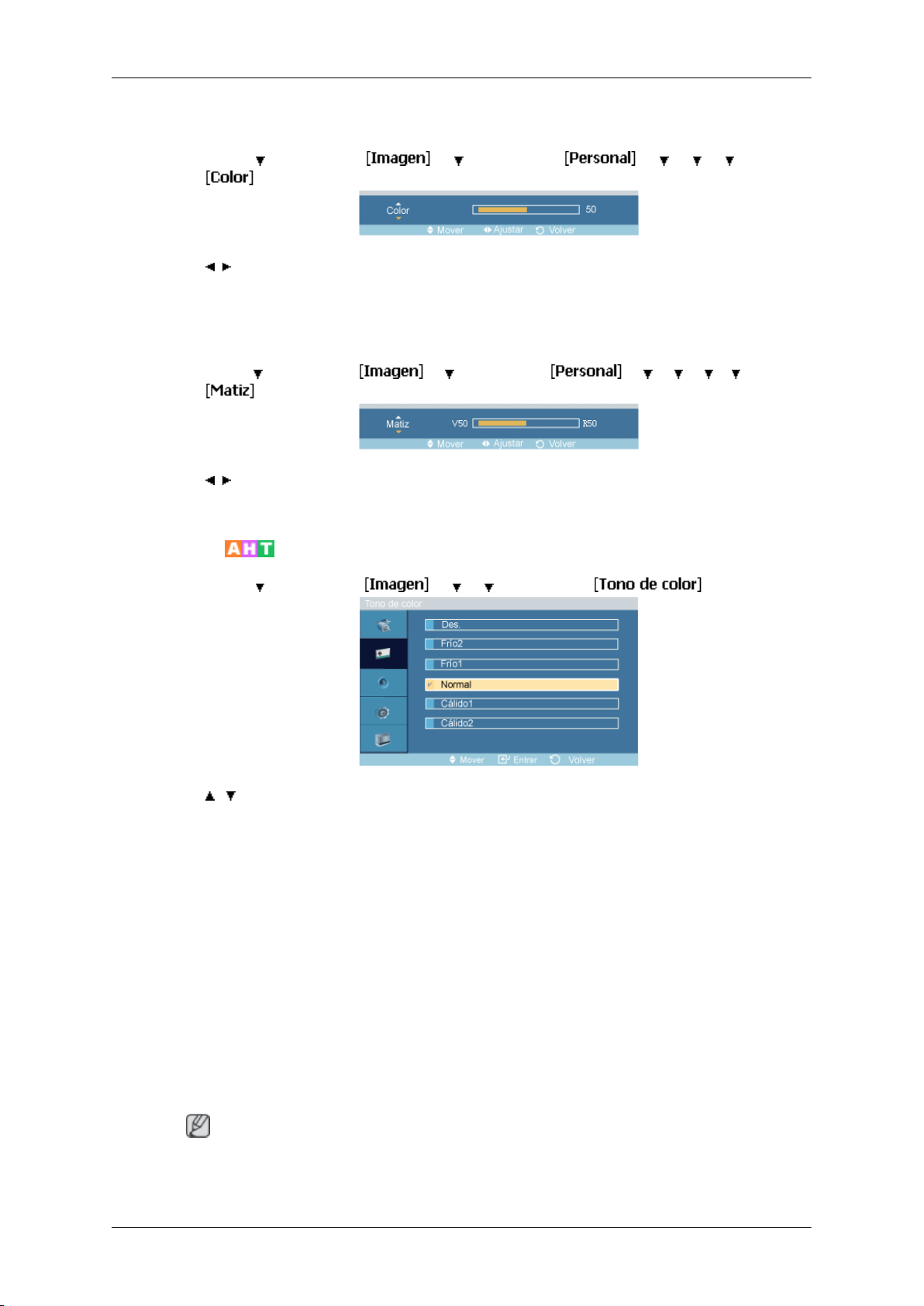

Tono de color

MENU → → ENTER → → → →ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Los tonos de color se pueden cambiar.

(No disponible en el modo Contraste dinám. de Act.)

1. Des.

2. Frío

3. Normal

4. Cálido

5. Personal

Nota

Si se configura Tono de color como Frío, Normal, Cálido o Personal, la función Color
Temp. se inhabilita.

Si se configura Tono de color como Des., la función Control de color se inhabilita

Control de color

Ajusta el balance de color individual rojo, verde y azul.

MENU →

(No disponible en el modo Contraste dinám. de Act.)

Nota

Si se ajusta la imagen con la función Control de color, Tono de color cambia el modo Per­sonal.

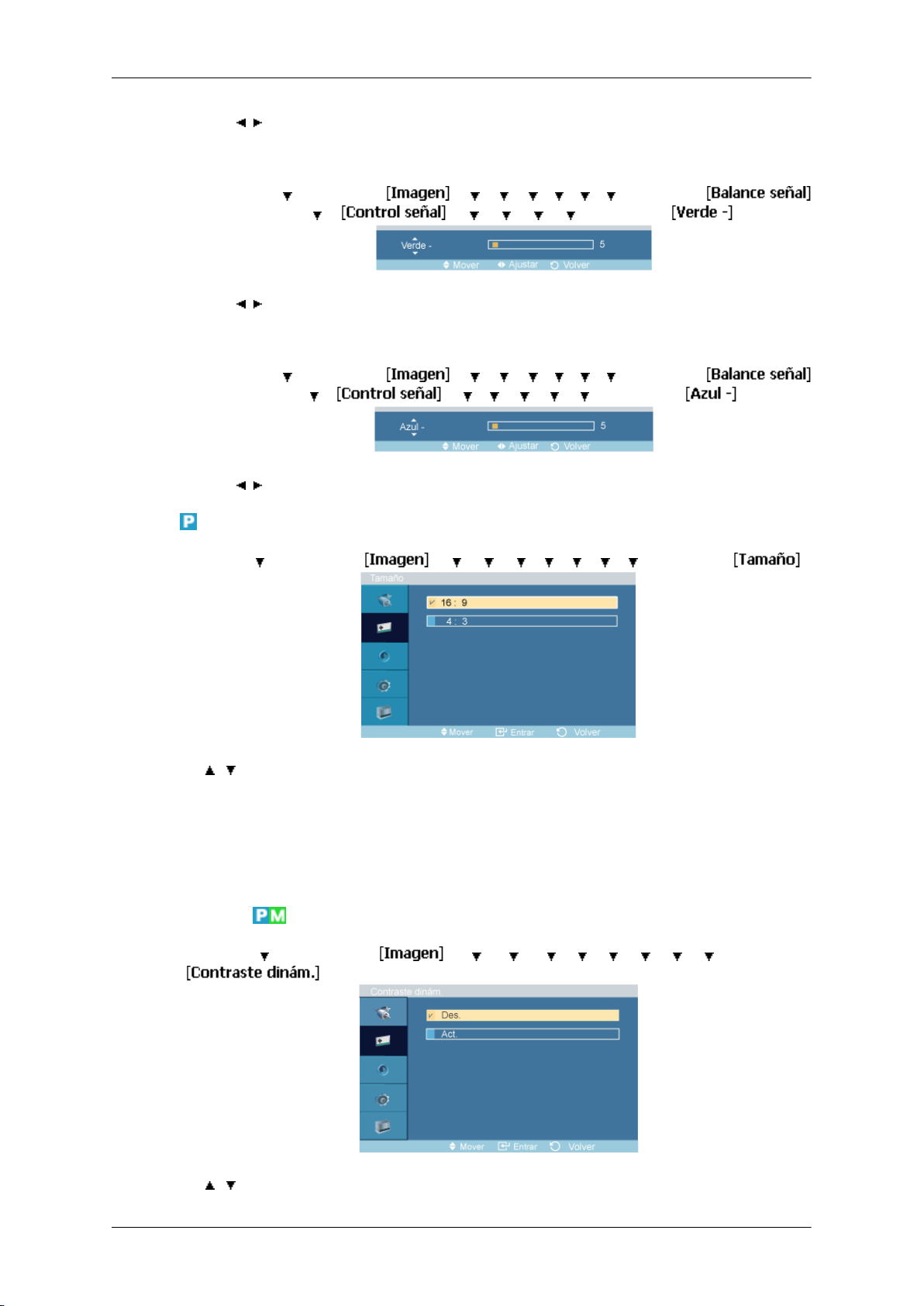

Rojo

→ ENTER → → → → → ENTER →

Verde

MENU → → ENTER → → → → → ENTER → → ENTER

→

→ , → ENTER

MENU → → ENTER → → → → → ENTER → → →
ENTER →

→ , → ENTER

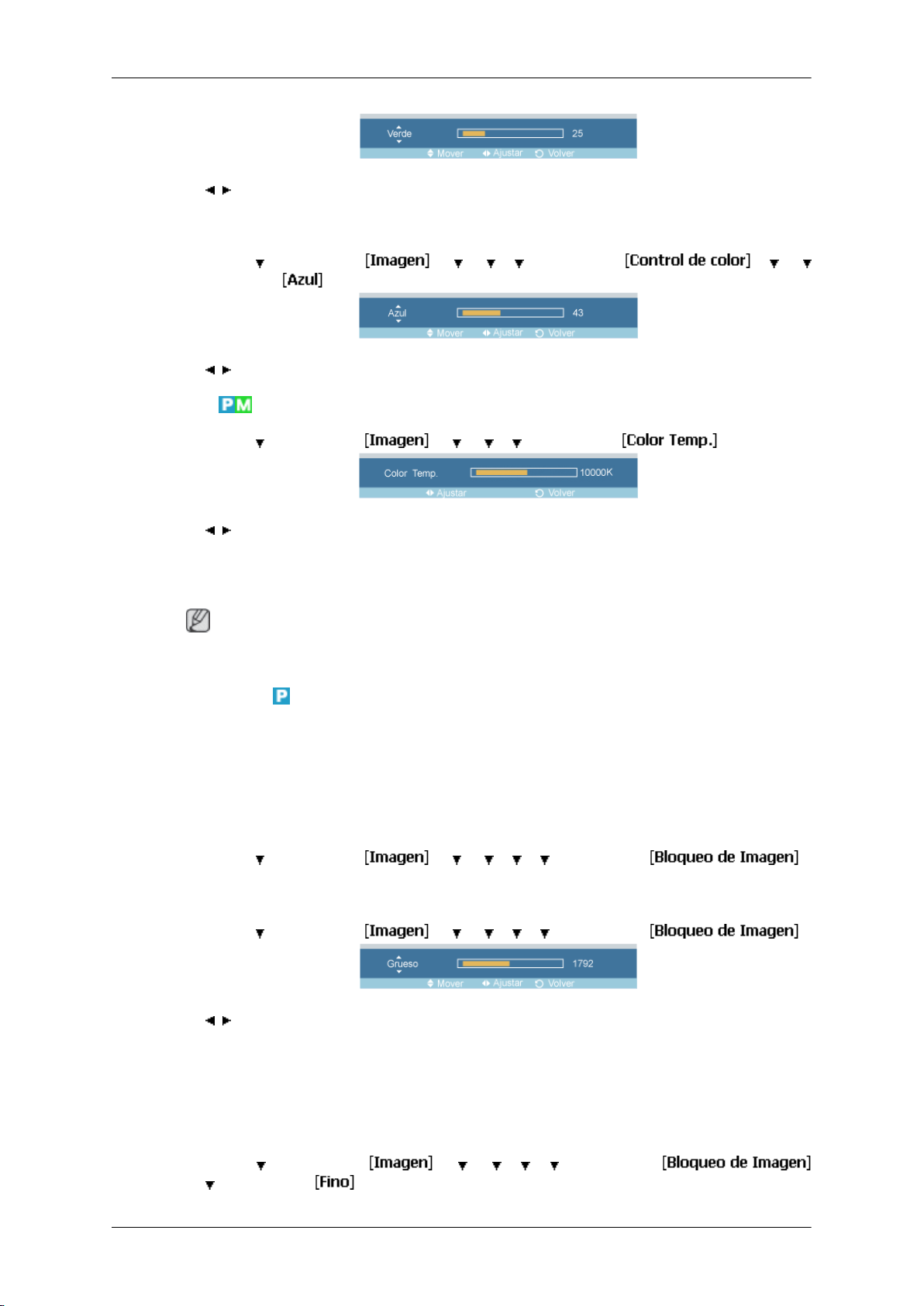

Azul

MENU → → ENTER → → → → → ENTER → → →

→ ENTER →

→ , → ENTER

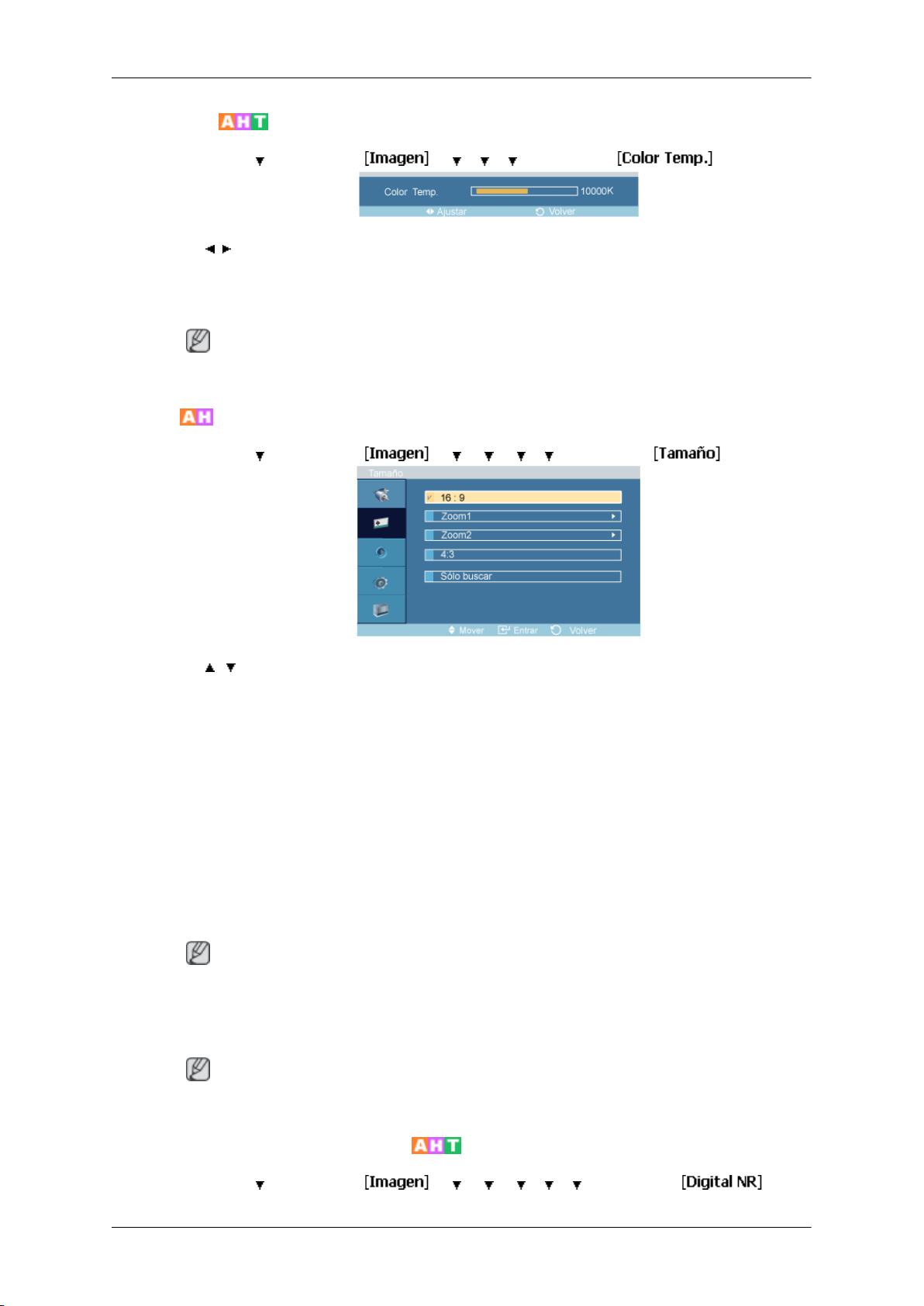

Color Temp.

MENU → → ENTER → → → → → ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Color Temp. es una medida de la 'calidez' de los colores de la imagen.

(No disponible en el modo Contraste dinám. de Act.)

Nota

Esta función sólo está habilitada si Tono de color está configurado como Des..

Bloqueo de Imagen

Bloqueo de Imagen permite una mejor sintonización así como obtener una mejor imagen
gracias a que elimina el ruido creador de imágenes inestables, con brillos y oscilaciones. Si
con el ajuste Fine no obtiene unos resultados satisfactorios, utilice el ajuste Coarse y, a
continuación, vuelva a utilizar el ajuste Fine.

(Disponible solamente en el modo PC)

MENU → → ENTER → → → → → → ENTER →

Grueso

MENU → → ENTER → → → → → → ENTER →

Fino

→ , → ENTER

Suprime las interferencias como las bandas verticales. El ajuste Coarse puede mover el área
de imagen de la pantalla. Puede volver a ubicarla en el centro mediante el menú de control
horizontal.

MENU →
→ → ENTER →

→ ENTER → → → → → → ENTER →

→ , → ENTER

Suprime las interferencias como las bandas horizontales. Si la interferencia continúa incluso
después del ajuste Fine, repítalo después de ajustar la frecuencia (velocidad del reloj).

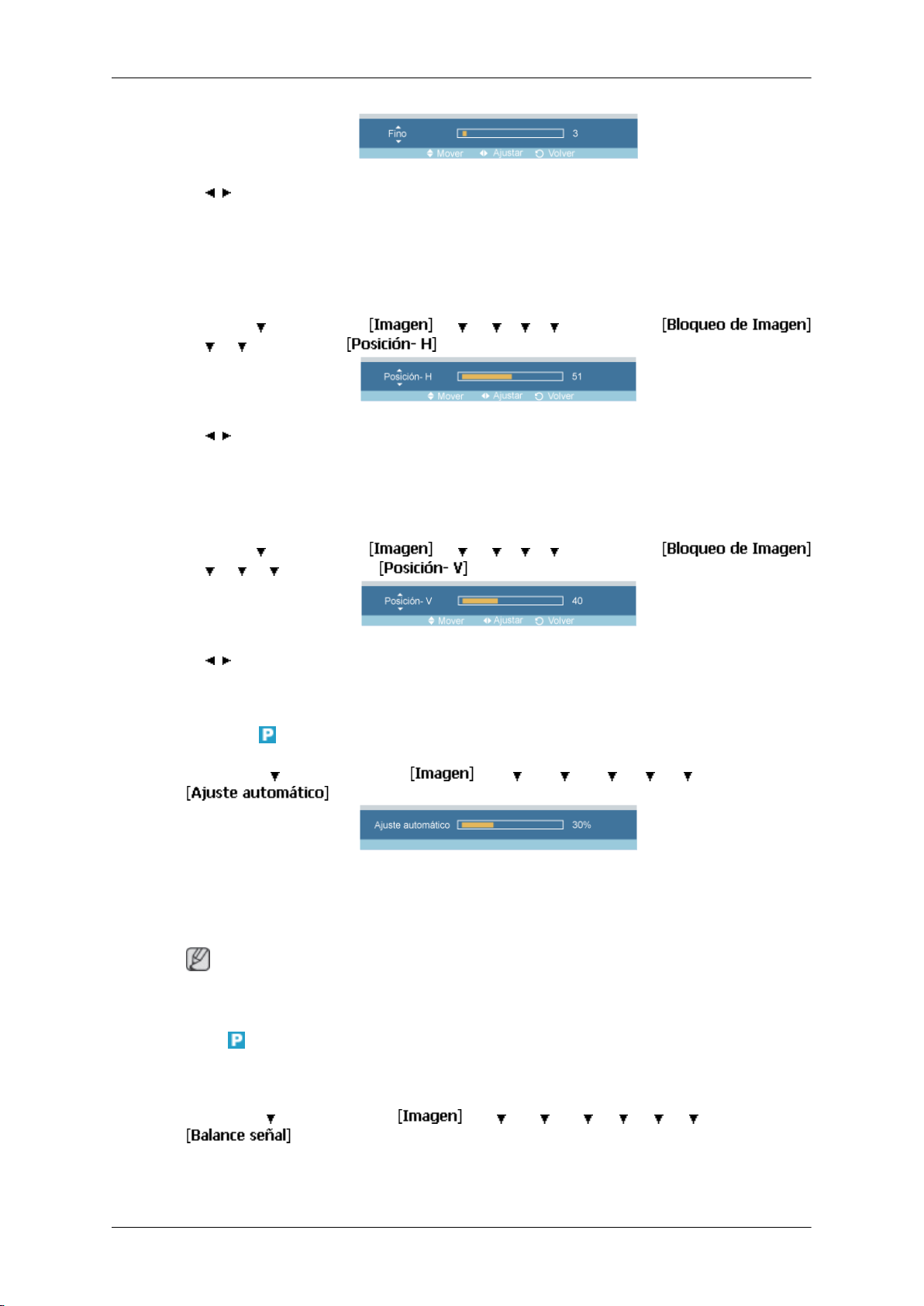

Posición-H

MENU → → ENTER → → → → → → ENTER →

→ → → ENTER →

→ , → ENTER

Ajusta la ubicación de la pantalla horizontalmente.

Posición-V

Ajuste de la pantalla LCD

MENU →

→ → → → ENTER →

→ , → ENTER

Ajusta la ubicación de la pantalla verticalmente.

Ajuste automático

MENU → → ENTER → → → → → → → ENTER →

Los valores Fino, Grueso y Posición se ajustan automáticamente. Cuando se cambia la res­olución en el panel de control, la función se ejecuta automáticamente.

(Disponible solamente en el modo PC)

Nota

→ ENTER → → → → → → ENTER →

El botón directo del mando a distancia es 'AUTO'.

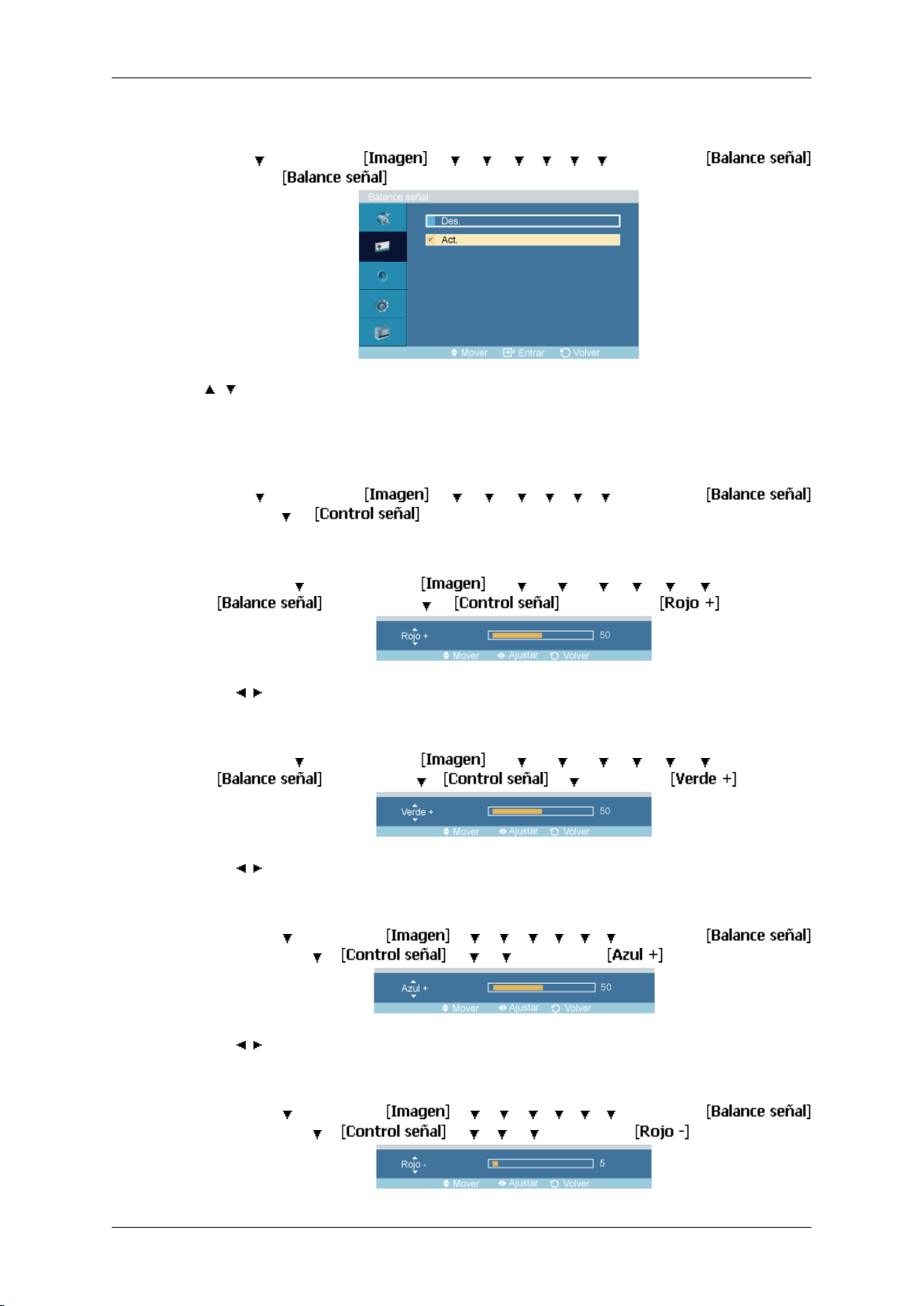

Balance señal

Se usa para componer una señal débil RGB transmitida por un cable de señal largo.

MENU → → ENTER → → → → → → → → ENTER →

(Disponible solamente en el modo PC)

Balance señal

MENU → → ENTER → → → → → → → → ENTER →
→ ENTER →

, → ENTER

→

Selecciona Act. o Des. con el control de señal.

Control señal

Ajuste de la pantalla LCD

MENU →
→ ENTER → →

1. Rojo +

2. Verde +

3. Azul +

→ ENTER → → → → → → → → ENTER →

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → ENTER → → ENTER

→ , → ENTER

MENU →

→ , → ENTER

MENU →
→ ENTER → → → → → ENTER→ → ENTER

→ ENTER → → → → → → → → ENTER →

→ ENTER → → → → ENTER→ → ENTER

→ ENTER → → → → → → → → ENTER →

→ , → ENTER

4. Rojo -

MENU →
→ ENTER → → → → → → ENTER→ → ENTER

→ ENTER → → → → → → → → ENTER →

→ , → ENTER

5. Verde -

Ajuste de la pantalla LCD

Tamaño

MENU →

→ ENTER → → → → → → → ENTER→ → ENTER

→ , → ENTER

6. Azul -

MENU →

→ ENTER → → → → → → → → ENTER → → ENTER

→ , → ENTER

MENU → → ENTER → → → → → → → → → ENTER →

→ ENTER → → → → → → → → ENTER →

→ ENTER → → → → → → → → ENTER →

→ , → ENTER

El Tamaño se puede cambiar.

1. 16:9

2. 4:3

Contraste dinám.

MENU → → ENTER → → → → → → → → → → ENTER →

→ , → ENTER

Contraste dinám. detecta automáticamente la distribución de la señal visual y la ajusta para
crear el mejor contraste.

1. Des.

2. Act.

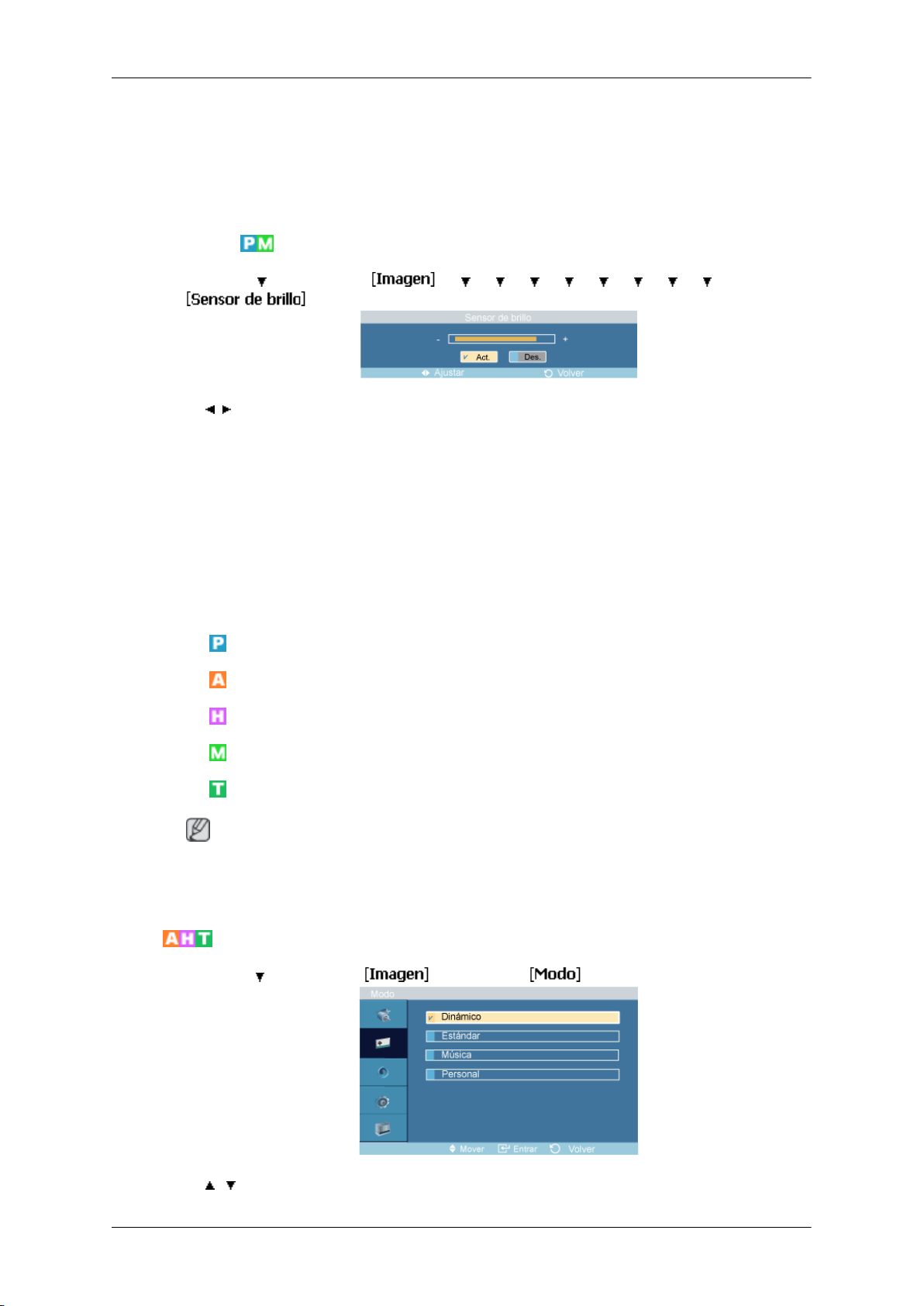

Sensor de brillo

MENU → → ENTER → → → → → → → → → → ENTER →

→ , →ENTER

Sensor de brillo detecta automáticamente la distribución de la señal visual de entrada y la
ajusta para crear el mejor brillo.

1. Des.

Ajuste de la pantalla LCD

2. Act.

Imagen [Modos AV / HDMI / TV]

Modos disponibles

•

PC/DVI

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

Modo

MENU → → ENTER → → ENTER →

→ , → ENTER

Personal

Ajuste de la pantalla LCD

La pantalla LCD tiene cuatro ajustes automáticos de la imagen ("Dinámico", "Estándar",
"Película" y "Personal") que se han establecido previamente en la fábrica.

Dinámico, Estándar, Película o Personal se pueden activar.

(No disponible en el modo Contraste dinám. de Act.)

1. Dinámico

2. Estándar

3. Película

4. Personal

Nota

El botón directo del mando a distancia es 'P.MODE'.

Con los menús en pantalla, se puede cambiar el contraste y el brillo según las preferencias
personales.

Contraste

Brillo

MENU →

(No disponible en el modo Contraste dinám. de Act.)

MENU →

→ , → ENTER

Ajusta el contraste.

MENU → → ENTER → → → ENTER → → → ENTER →

→ , → ENTER

Ajusta el brillo.

→ ENTER → → → ENTER →

→ ENTER → → → ENTER → → ENTER→

Nitidez

MENU →

→ , → ENTER

Ajusta la nitidez de la imagen.

→ ENTER → → → ENTER → → → → ENTER →

Color

Matiz

Ajuste de la pantalla LCD

MENU → → ENTER → → → ENTER → → → → → ENTER

→

→ , → ENTER

Ajusta el color de la imagen.

MENU →

→

→ , → ENTER

Añade un tono natural a la visualización.

Tono de color

MENU → → ENTER → → → → ENTER →

→ , → ENTER

→ ENTER → → → ENTER → → → → → → ENTER

Los tonos de color se pueden cambiar. El usuario también puede ajustar los componentes
de color individualmente.

(No disponible en el modo Contraste dinám. de Act.)

1. Des.

2. Frío2

3. Frío1

4. Normal

5. Cálido1

6. Cálido2

Nota

Si se configura Tono de color como Frío2, Frío1, Normal, Cálido1 o Cálido2, la función Color
Temp. se inhabilita.

Color Temp.

MENU → → ENTER → → → → → ENTER →

→ , → ENTER

Color Temp. es una medida de la 'calidez' de los colores de la imagen.

(No disponible en el modo Contraste dinám. de Act.)

Esta función sólo está habilitada si Tono de color está configurado como Des..

Tamaño

MENU → → ENTER → → → → → → ENTER →

Ajuste de la pantalla LCD

Nota

→ , → ENTER

El Tamaño se puede cambiar.

1. 16:9: configura la imagen con la relación de aspecto 16:9.

2. Zoom 1: Aumenta el tamaño de la imagen en la pantalla.

3. Zoom 2: Aumenta el tamaño de la imagen más aún que el modo Zoom 1.

4. 4:3: Ajusta la imagen en modo normal 4:3.

5. Sólo buscar: Muestra las escenas de entrada tal como son, sin cortes, cuando la entrada

de señal es HDMI 720p, 1080i, 1080p.

(No disponible en el modo Contraste dinám. de Act.)

Nota

Algunos dispositivos externos pueden alimentar la pantalla con una señal sin especificación
que puede causar cortes aunque se use la opción Sólo buscar.

Zoom 1, Zoom 2 no están disponibles en el modo HDMI.

Nota

Las funciones Posición y Rest. están disponibles cuando Zoom1 o Zoom2 están activados,

Digital NR (Digital Noise Reduction)

MENU → → ENTER → → → → → → → ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Establece la función Digital Noise Reduction como Des./Act.. La función Digital Noise Re­duction permite disfrutar de imágenes más claras y nítidas.

1. Des.

2. Act.

Nota

La función Digital NR no está disponible con todas las resoluciones.

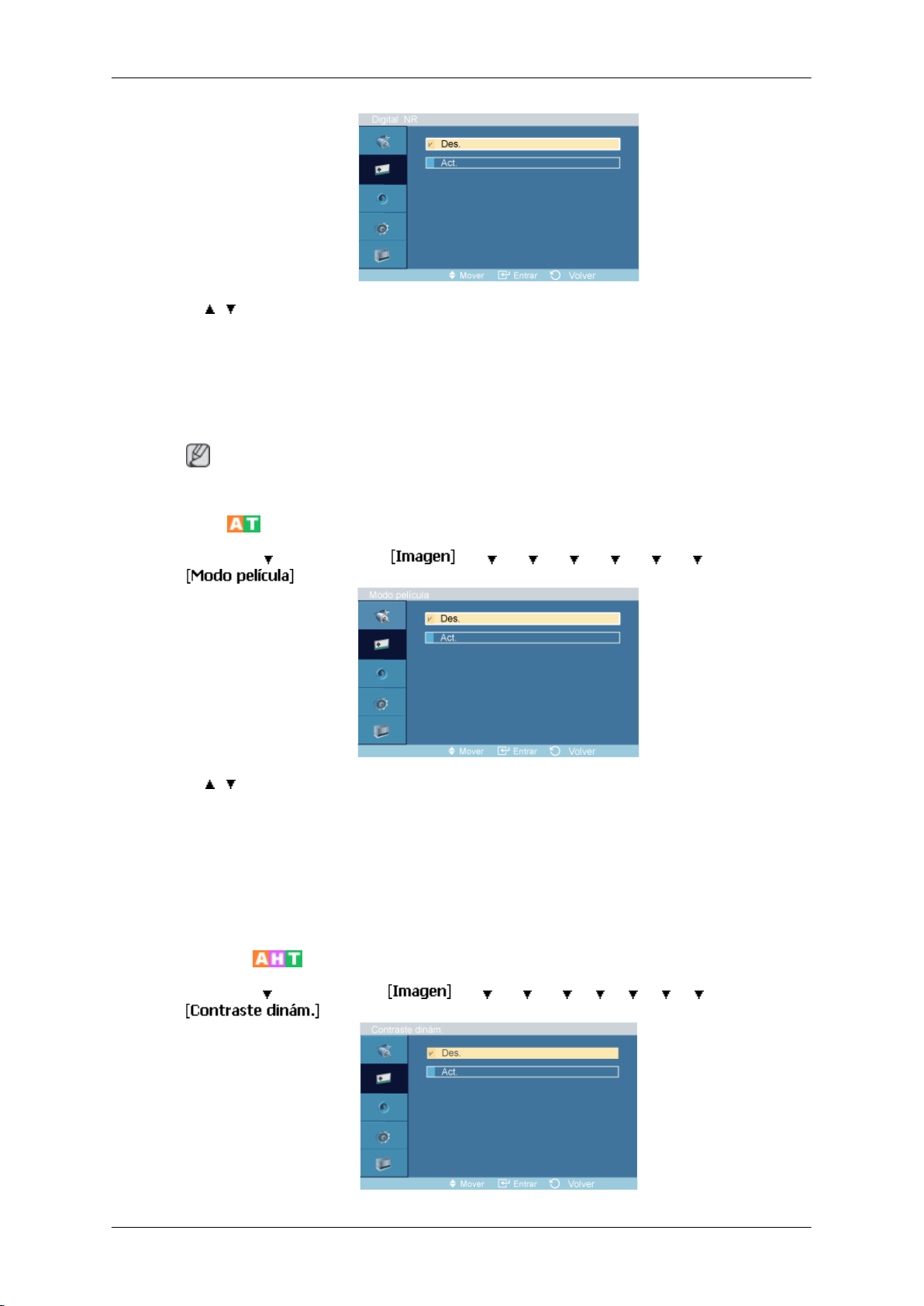

Modo película

MENU → → ENTER → → → → → → → → ENTER →

→ , → ENTER

La función Modo película ofrece una calidad de visualización como si fuera el cine.

(En el modo HDMI esta función está disponible cuando la señal de entrada es de exploración
entrelazada; no lo está con una señal de exploración progresiva.)

1. Des.

2. Act.

Contraste dinám.

MENU → → ENTER → → → → → → → → → ENTER →

→ , → ENTER

Contraste dinám. detecta automáticamente la distribución de la señal visual y la ajusta para
crear el mejor contraste.

1. Des.

2. Act.

Sensor de brillo

MENU → → ENTER → → → → → → → → → → ENTER →

→ , →ENTER

Sensor de brillo detecta automáticamente la distribución de la señal visual de entrada y la
ajusta para crear el mejor brillo.

Ajuste de la pantalla LCD

Sonido

Modo

1. Des.

2. Act.

Modos disponibles

•

PC/DVI

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

MENU → → → ENTER → → ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

La pantalla LCD cuenta con un amplificador estéreo de alta fidelidad incorporado.

1. Estándar

Selecciona Estándar como configuración predeterminada normal.

2. Música

Selecciona Música para ver vídeos de música o conciertos.

3. Película

Selecciona Película para ver películas.

4. Diálogo

Selecciona Diálogo para ver un programa que sea principalmente diálogo (por ejemplo,
noticias).

5. Personal

Personal

Graves

Selecciona Personal para ajustar la configuración según las preferencias del usuario.

La configuración del sonido se puede ajustar según las preferencias del usuario.

MENU → → → ENTER → → → ENTER →

Nota

• Puede oír sonido aunque el valor del sonido sea 0.

• Si se ajusta la imagen con la función Personal, Modo cambia al modo Personal.

MENU →

→ , → ENTER

Mejora el audio de baja frecuencia.

→ → ENTER → → → ENTER → →ENTER→

Agudos

MENU → → → ENTER → → → ENTER → → → ENTER →

→ , → ENTER

Mejora el audio de alta frecuencia.

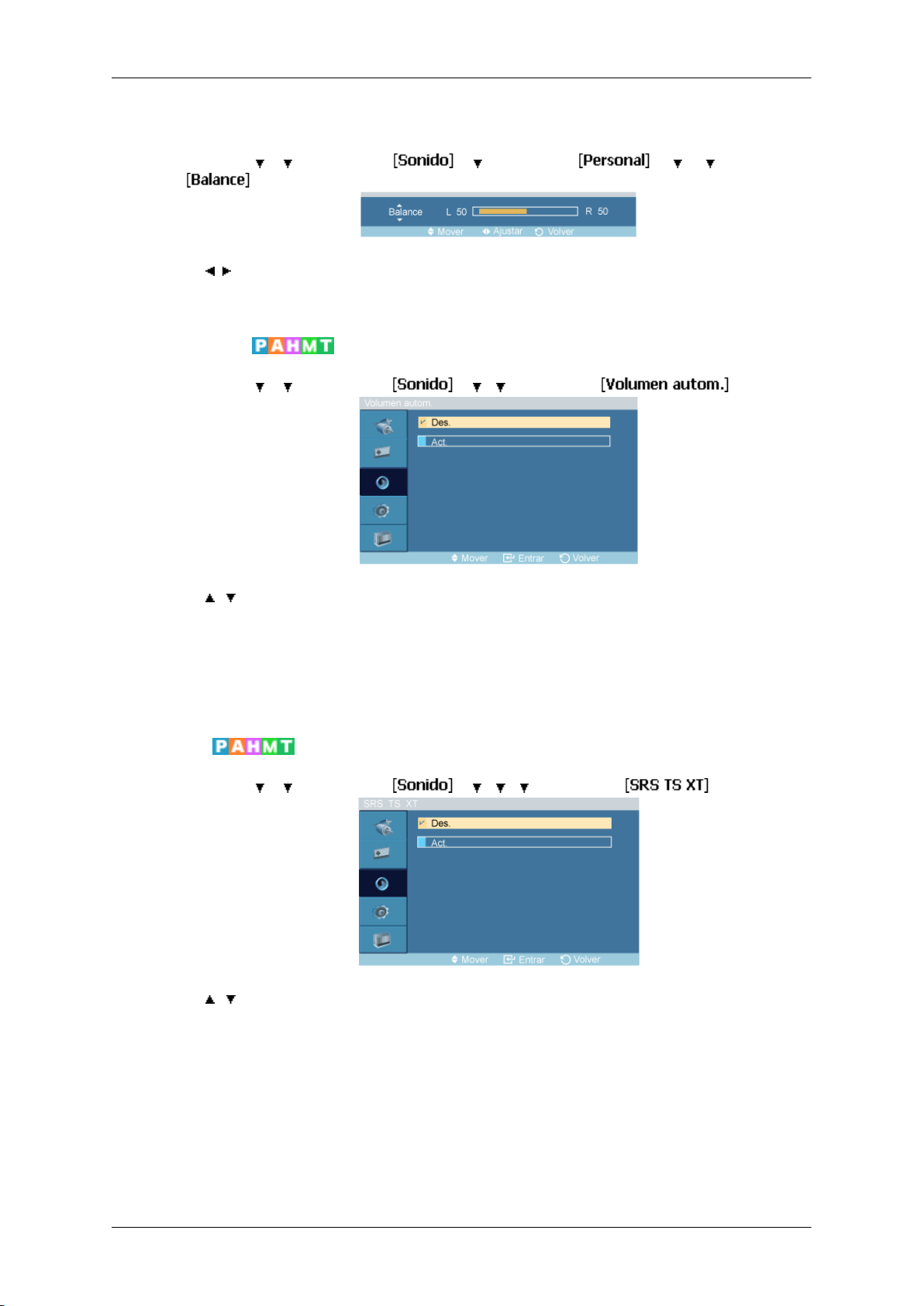

Balance

MENU → → → ENTER → → → ENTER → → → → ENTER →

→ , → ENTER

Permite ajustar el balance de sonido entre los altavoces izquierdo y derecho.

Volumen autom.

MENU → → → ENTER → → → → ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Reduce la diferencia en el nivel de volumen entre diferentes emisoras.

1. Des.

2. Act.

SRS TS XT

MENU → → → ENTER → → → → → ENTER →

→ , → ENTER

SRS TS XT es una tecnología patentada de SRS que resuelve el problema de la reproducción
de contenidos multicanal 5.1 con dos altavoces. TruSurround proporciona una sensación de
sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces,
incluso con los altavoces internos del televisor. Es totalmente compatible con todos los for­matos multicanal.

1. Des.

2. Act.

Nota

El botón directo del mando a distancia es 'SRS'.

Configuración

Modos disponibles

•

•

•

•

•

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

Ajuste de la pantalla LCD

PC/DVI

AV

HDMI

MagicInfo

TV

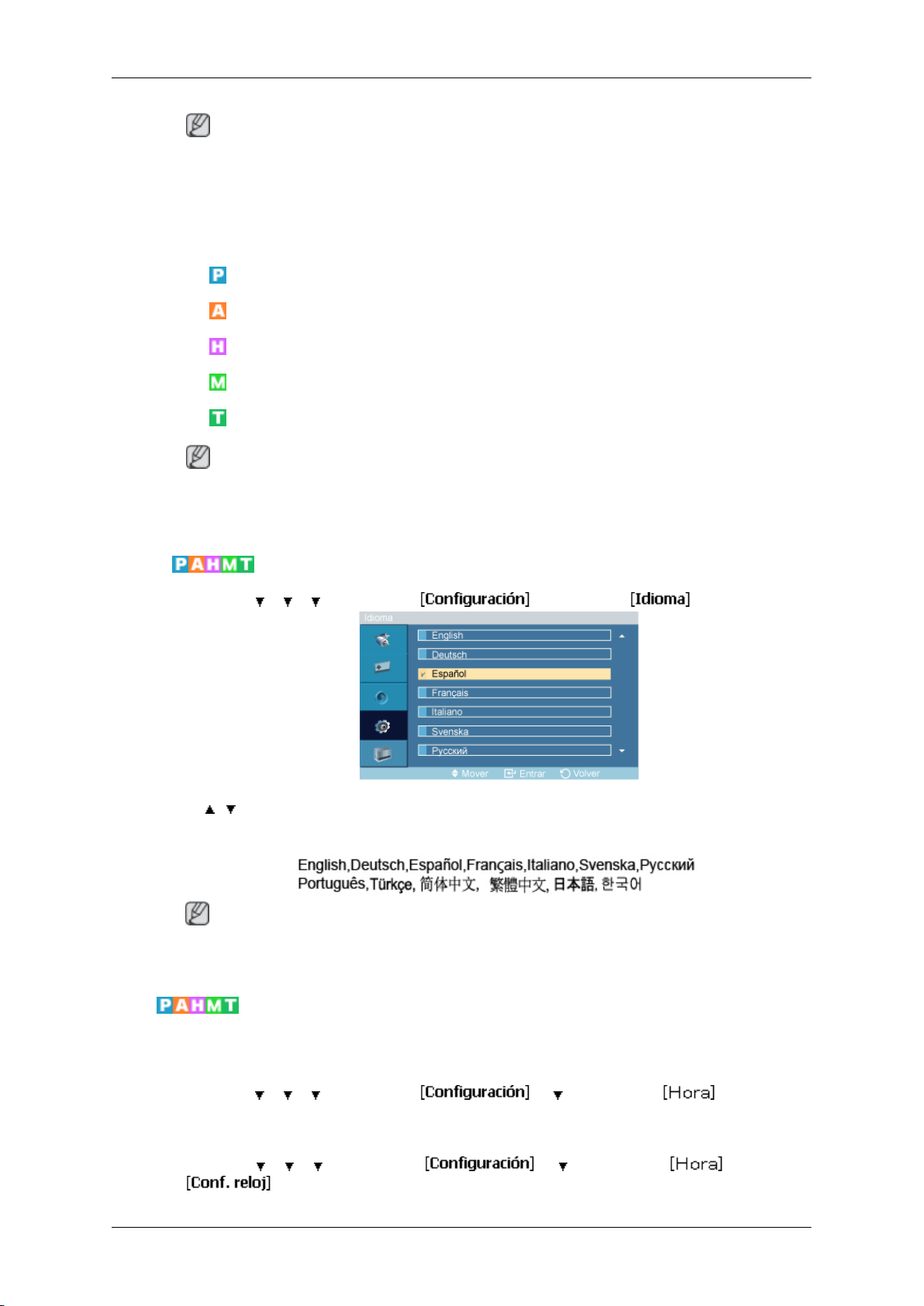

Idioma

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

MENU → → → → ENTER → → ENTER →

→ , → ENTER

Puede elegir uno de los 13 idiomas.

Nota

El idioma elegido afecta solamente al idioma del menú en pantalla. No tiene efectos en el
software que se esté ejecutando en el ordenador.

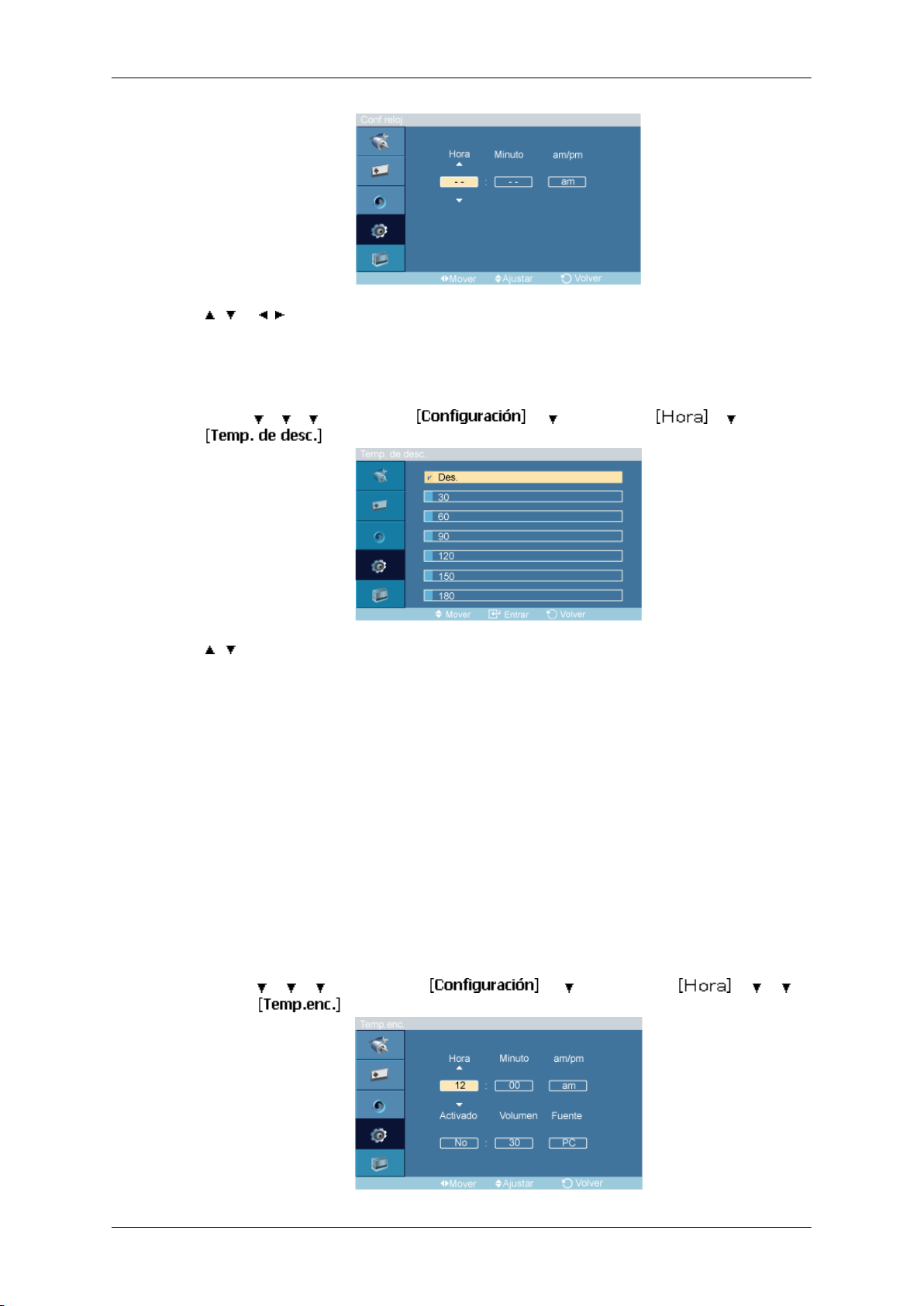

Hora

Conf. reloj

Selecciona una de las 4 configuraciones de la hora, Conf. reloj, Temp. de desc.,
Temp.enc. y Temp.apag.

MENU →

MENU → → → → ENTER → → → ENTER → → ENTER→

→ → → ENTER → → → ENTER →

→ , → , → ENTER

Configuración de la hora actual.

Temp. de desc.

MENU → → → → ENTER → → → ENTER → → → ENTER
→

Ajuste de la pantalla LCD

→ , → ENTER

Apaga automáticamente la pantalla LCD en un momento determinado.

1. Des.

2. 30

3. 60

4. 90

5. 120

6. 150

7. 180

Temp. enc.

MENU →
ENTER→

→ → → ENTER → → → ENTER → → → →

→ , / , → ENTER

Enciende automáticamente la pantalla LCD en un momento preestablecido. Controla el modo
y el nivel del volumen cuando la pantalla LCD se enciende automáticamente.

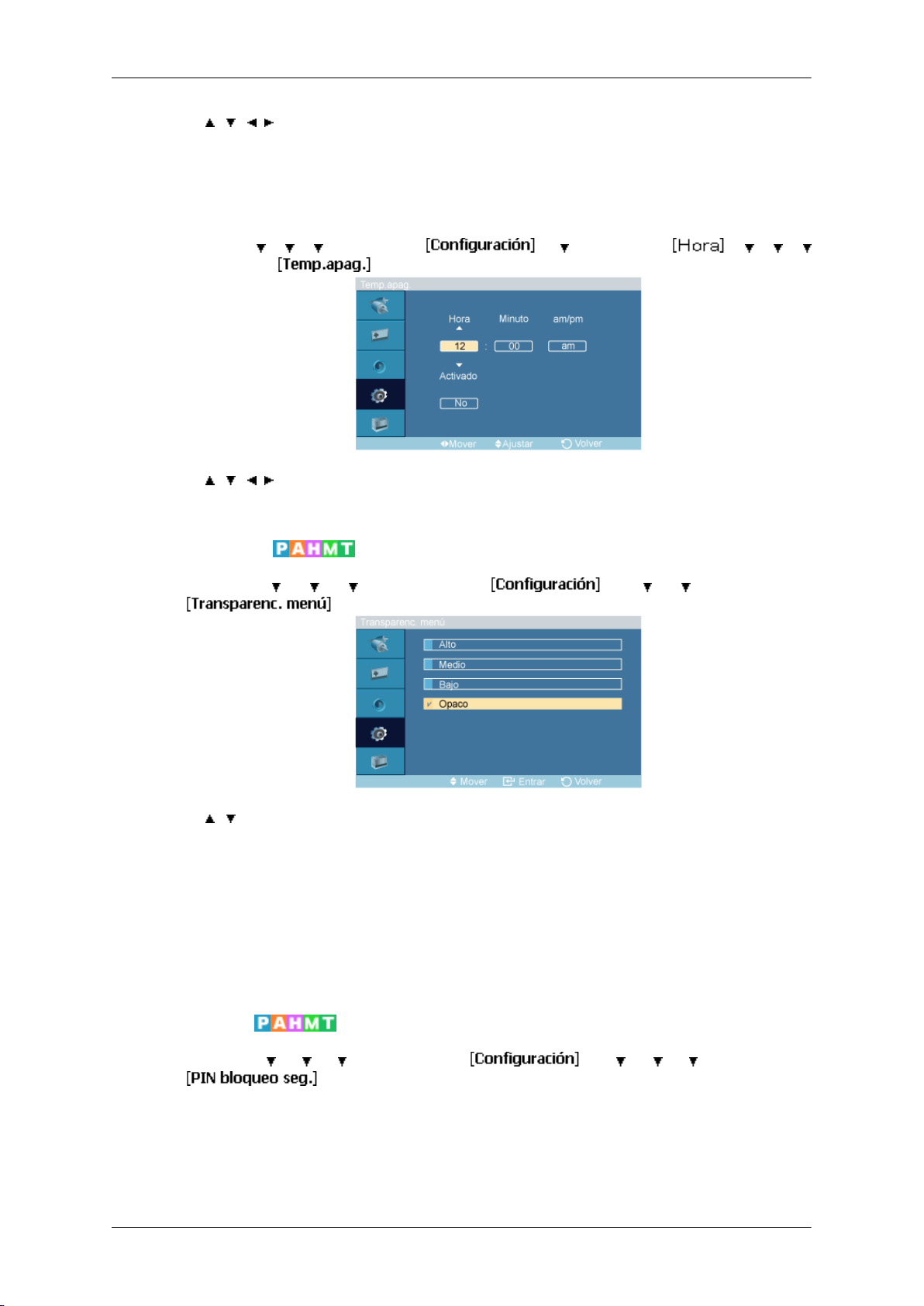

Temp. apag.

Ajuste de la pantalla LCD

MENU →

→ ENTER→

→ , / , → ENTER

Apaga automáticamente la pantalla LCD en un momento preestablecido.

Transparenc. menú

MENU → → → → ENTER → → → → ENTER →

→ → → ENTER → → → ENTER → → → →

→ , → ENTER

Cambia la transparencia del fondo del menú en pantalla.

1. Alto

2. Medio

3. Bajo

4. Opaco

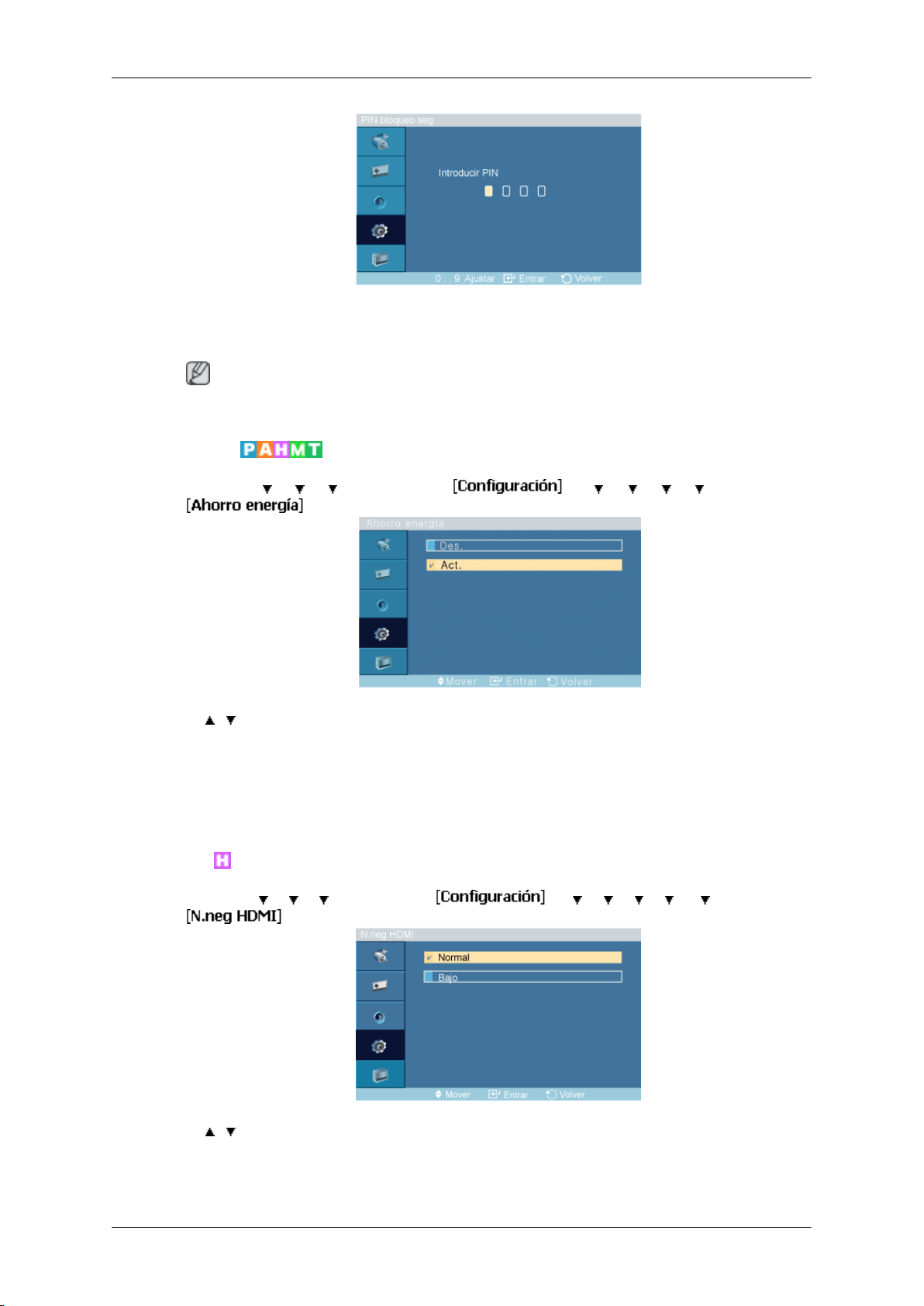

PIN bloqueo seg.

MENU → → → → ENTER → → → → → ENTER →

→ [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9]

La contraseña se puede cambiar.

Nota

La contraseña preestablecida para la pantalla LCD es "0000".

Ahorro energía

MENU → → → → ENTER → → → → → → ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Esta función ajusta el consumo de energía de la unidad para ahorrar energía.

1. Des.

2. Act.

N.neg HDMI

MENU → → → → ENTER → → → → → → → ENTER →

→ , → ENTER

Cuando se conecta un DVD o un decodificador al televisor a través de HDMI, se puede
provocar una degradación de la calidad de la pantalla, como un incremento del nivel de negro,

un menor contraste, una decoloración, etc., según el tipo de dispositivo externo conectado.
En tales casos, ajuste la calidad de la pantalla del televisor configurando N.neg HDMI.

1. Normal

2. Bajo

Video Wall

Un Video Wall es un conjunto de pantallas de vídeo conectadas al mismo tiempo, de tal
manera que cada pantalla muestra bien una parte de la imagen completa bien la misma
imagen repetida en cada pantalla.

Cuando se activa el Video Wall, se puede ajustar la configuración de pantalla del Video
Wall.

Ajuste de la pantalla LCD

MENU →

Mientras el Video Wall está activo, las funcionesAjuste automático, Bloqueo de Imagen y
Tamaño no están disponibles. Video Wall no funciona en el modo MagicInfo.

Video Wall

MENU → → → → ENTER → → → → → → → → ENTER →

→ , → ENTER

Activa o desactiva la función Video Wall de la pantalla seleccionada.

→ → → ENTER → → → → → → → → ENTER →

Nota

→ ENTER →

Formato

1. Des.

2. Act.

MENU →

→ → → ENTER → → → → → → → → ENTER →

→ → ENTER →

Horizontal

Ajuste de la pantalla LCD

→ , → ENTER

La opción Formato se puede seleccionar para ver una pantalla dividida.

1. Llena

Proporciona una pantalla completa sin márgenes.

2. Natural

Muestra una imagen natural con la relación de aspecto original intacta.

Vertical

MENU →

→ , → ENTER

Establece cómo se pueden dividir varias partes de la pantalla horizontalmente.

Cinco niveles de ajuste: 1, 2, 3, 4, y 5.

MENU →

→ → → ENTER → → → → → → → → ENTER →

→ → → ENTER →

→ → → ENTER → → → → → → → → ENTER →

→ → → → ENTER →

→ , → ENTER

Establece cómo se pueden dividir varias partes de la pantalla verticalmente.

Cinco niveles de ajuste: 1, 2, 3, 4, y 5.

Divisor de pantalla

MENU → → → → ENTER → → → → → → → → ENTER →

→ → → → → ENTER →

La pantalla se puede dividir en varias imágenes. Se puede seleccionar un número de pan­tallas con una diferente disposición durante la división.

• Seleccione un modo en el divisor de pantalla.

• Seleccione una pantalla en la selección de pantalla.

• La selección se puede configurar pulsando un número en el modo seleccionado.

Pant. seguridad

Ajuste de la pantalla LCD

La función Pant. seguridad se usa para prevenir la persistencia de las imágenes que se
puede producir cuando se muestra una imagen fija en la pantalla durante mucho tiempo.

• La función Pant. seguridad desplaza la pantalla durante un tiempo especificado.

• Esta función no está disponible cuando el producto está apagado.

MENU → → → → ENTER → → → → → → → → → ENTER
→

Cambio píxel

La función Cambio píxel no está disponible cuando Video Wall está activado.

Cambio píxel

MENU → → → → ENTER → → → → → → → → → ENTER
→
ENTER

Nota

→ ENTER → → ENTER → → , →

Para impedir la persistencia de imágenes en la pantalla se puede usar esta función para que
cada minuto los píxeles de la LCD se desplacen horizontal o verticalmente.

1. Des.

2. Act.

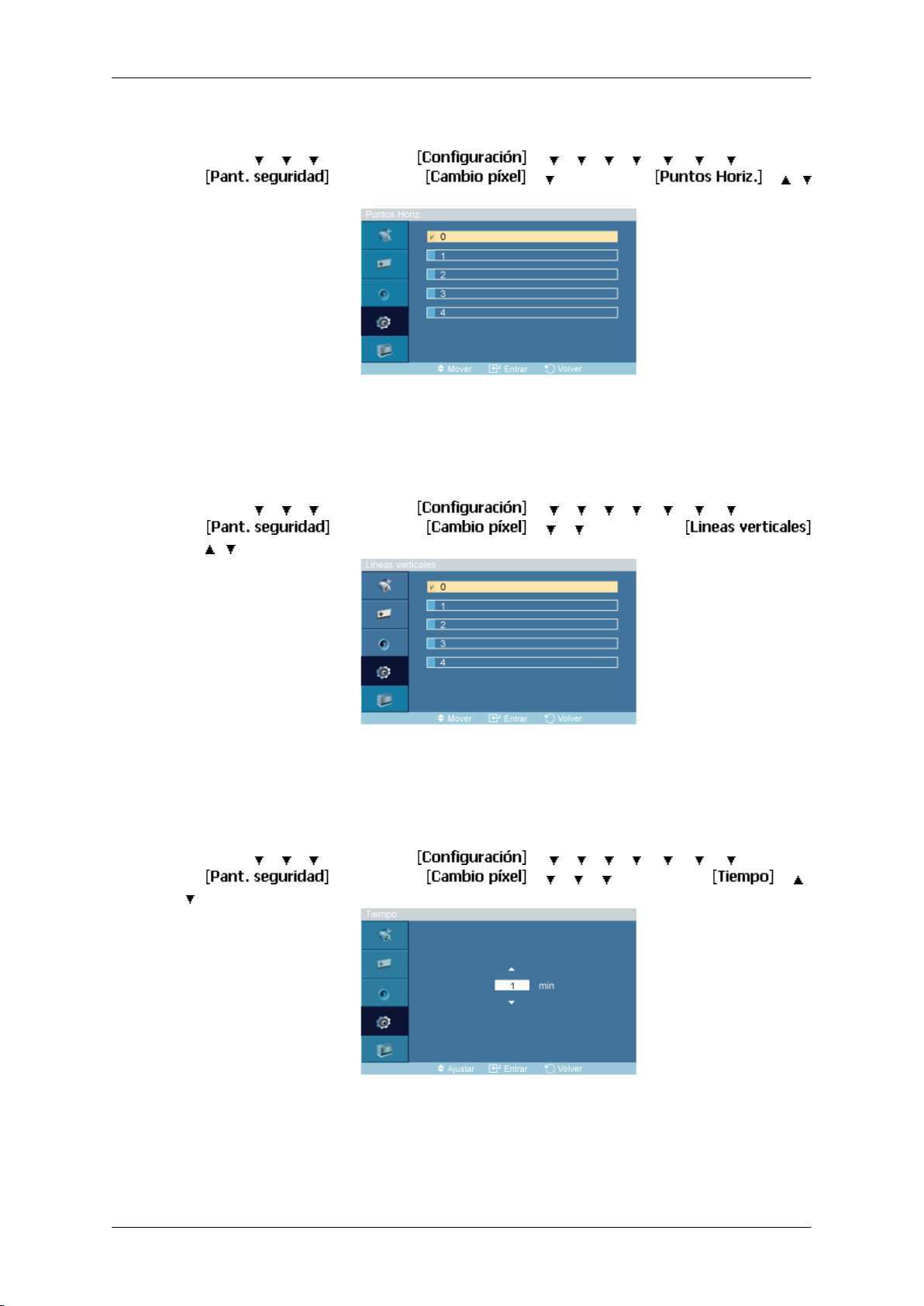

Puntos Horiz.

MENU → → → → ENTER → → → → → → → → → ENTER

→ → ENTER → → → ENTER → → ,
→ ENTER

Establece cuántos píxeles se desplaza la pantalla horizontalmente.

Cinco niveles de ajuste: 0, 1, 2, 3, y 4.

Lineas verticales

Ajuste de la pantalla LCD

Tiempo

MENU →

→
→ , → ENTER

Establece cuántos píxeles se desplaza la pantalla verticalmente.

Cinco niveles de ajuste: 0, 1, 2, 3, y 4.

MENU → → → → ENTER → → → → → → → → → ENTER
→

→ ENTER

→ → → ENTER → → → → → → → → → ENTER

→ ENTER → → → → ENTER →

→ ENTER → → → → → ENTER → → ,

Establezca el intervalo temporal de ejecución del movimiento horizontal o vertical, respecti­vamente.

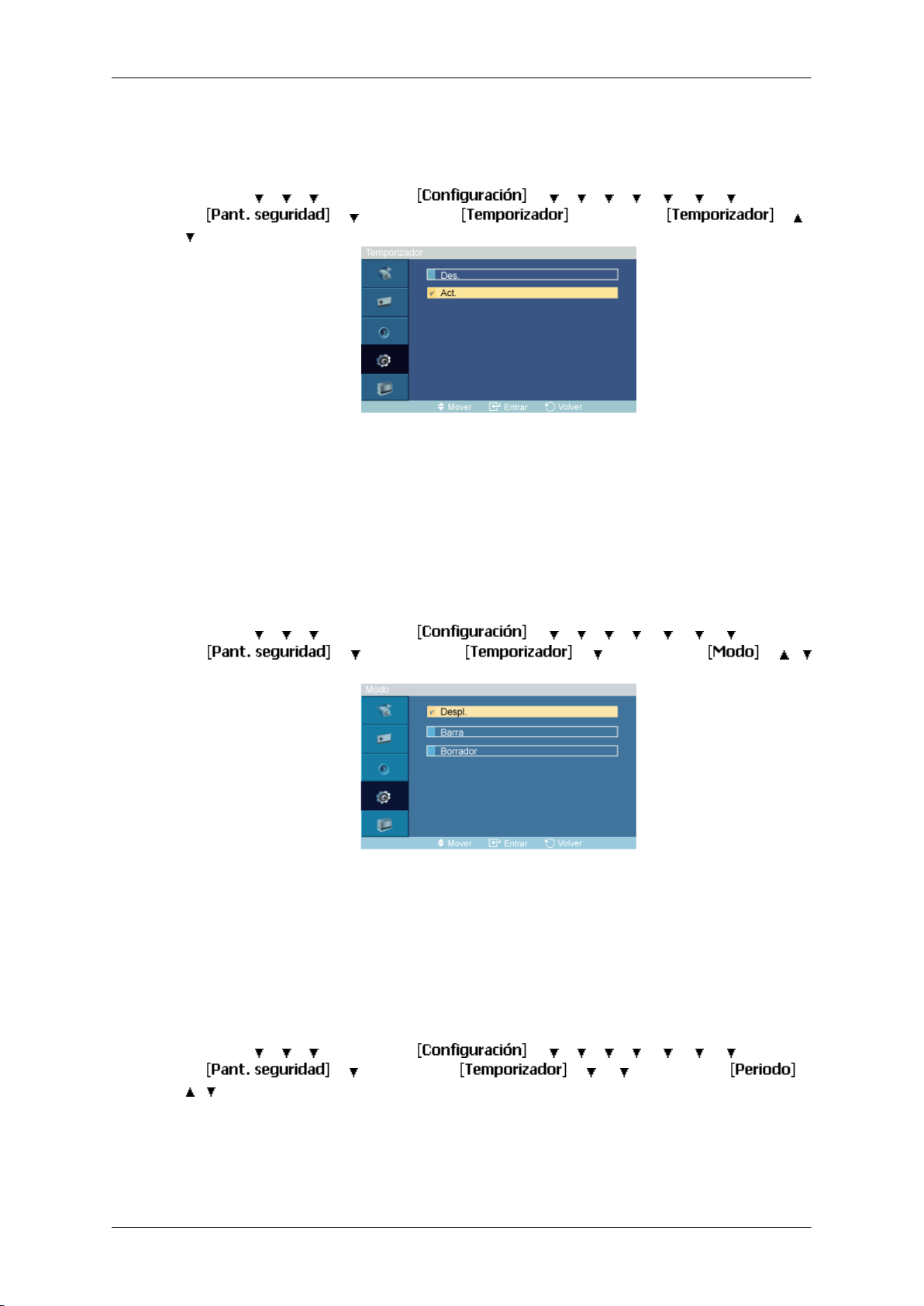

Temporizador

Temporizador

MENU → → → → ENTER → → → → → → → → → ENTER
→

→ ENTER

Puede configurar el temporizador para impedir que la pantalla se queme.

La operación de borrar cualquier imagen residual iniciada se realiza durante el tiempo esta­blecido y se termina automáticamente.

Ajuste de la pantalla LCD

→ → ENTER → → ENTER → → ,

Modo

1. Des.

2. Act.

MENU →

→ → → ENTER → → → ENTER → → ,
→ ENTER

Se puede cambiar el tipo de Pant. seguridad.

1. Despl.

2. Barra

→ → → ENTER → → → → → → → → → ENTER

Periodo

3. Borrador

MENU →
→ → → ENTER → → → → ENTER → →

, → ENTER

→ → → ENTER → → → → → → → → → ENTER

Tiempo

Ajuste de la pantalla LCD

Utilice esta función para establecer el periodo de ejecución de cada modo configurado en el
temporizador.

Despl.

MENU →

→ → → ENTER → → → → → ENTER →
→ , → ENTER

Dentro del periodo de tiempo establecido, especifique un tiempo de ejecución.

• Modo-Despl. : 1~5 s

• Modo-Barra, Borrador : 10~50 s

MENU →
→

→ → → ENTER → → → → → → → → → ENTER

→ → → ENTER → → → → → → → → → ENTER

→ → → ENTER →

Barra

Esta función impide la persistencia de imágenes en la pantalla desplazando todos los píxeles
de la LCD según un patrón.

Utilice esta función cuando haya restos de imágenes o símbolos en la pantalla, especial­mente cuando se muestren imágenes fijas en la pantalla durante mucho tiempo.

MENU →
→

→ → → ENTER → → → → → → → → → ENTER

→ → → →ENTER →

Borrador

Ajuste de la pantalla LCD

Esta función impide la persistencia de imágenes en la pantalla desplazando a lo largo las
líneas verticales negras y blancas.

MENU →
→ → → → → →ENTER →

Esta función impide la persistencia de imágenes en la pantalla desplazando un patrón rec­tangular.

Selec. resolución

MENU → → → → ENTER → → → → → → → → → →
ENTER →

→ → → ENTER → → → → → → → → → ENTER

→ , → ENTER

Cuando la imagen no se muestra correctamente en la pantalla cuando se ha configurado la
resolución de la tarjeta gráfica en 1024 x 768 a 60 Hz, 1280 x 768 a 60 Hz, 1360 x 768 a 60
Hz o 1366 x768 a 60 Hz, con la función para seleccionar la resolución se puede conseguir
que la imagen se muestre con la resolución especificada.

Nota

Disponible solamente en el modo PC

1. Des.

2. 1024 x 768

3. 1280 x 768

4. 1360 x 768

5. 1366 x 768

Nota

Sólo se permite la selección del menú cuando la configuración de la tarjeta gráfica se ha
establecido en 1024 x 768 a 60 Hz, 1280 x 768 a 60 Hz, 1360 x 768 a 60 Hz o 1366 x 768
a 60 Hz.

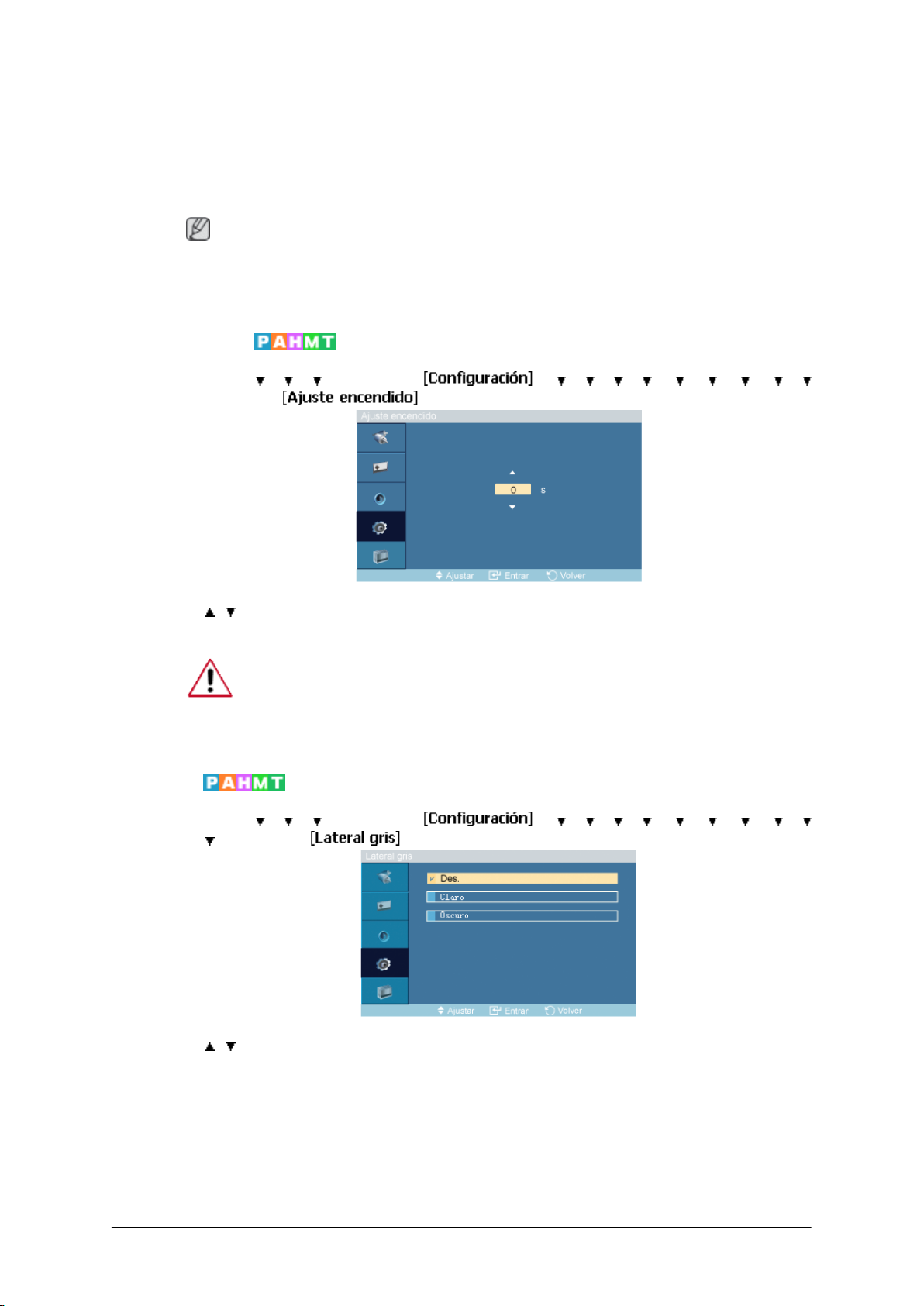

Ajuste encendido

MENU → → → → ENTER → → → → → → → → → →
→ ENTER →

Ajuste de la pantalla LCD

→ , → ENTER

Ajusta la hora de encendido de la pantalla.

Precaución: Establezca que la hora de encendido sea durante mucho tiempo para evitar una
sobretensión.

Lateral gris

MENU → → → → ENTER → → → → → → → → → →

→ → ENTER →

→ , → ENTER

Seleccione el brillo del gris del fondo de pantalla.

1. Des.

2. Claro

3. Oscuro

Restablecer

Restaura la configuración del producto a la predeterminada de fábrica. La función de reinicio
sólo está disponible cuando se utiliza PC / DVI.

MENU → → → → ENTER → → → → → → → → → →
→ → → ENTER →

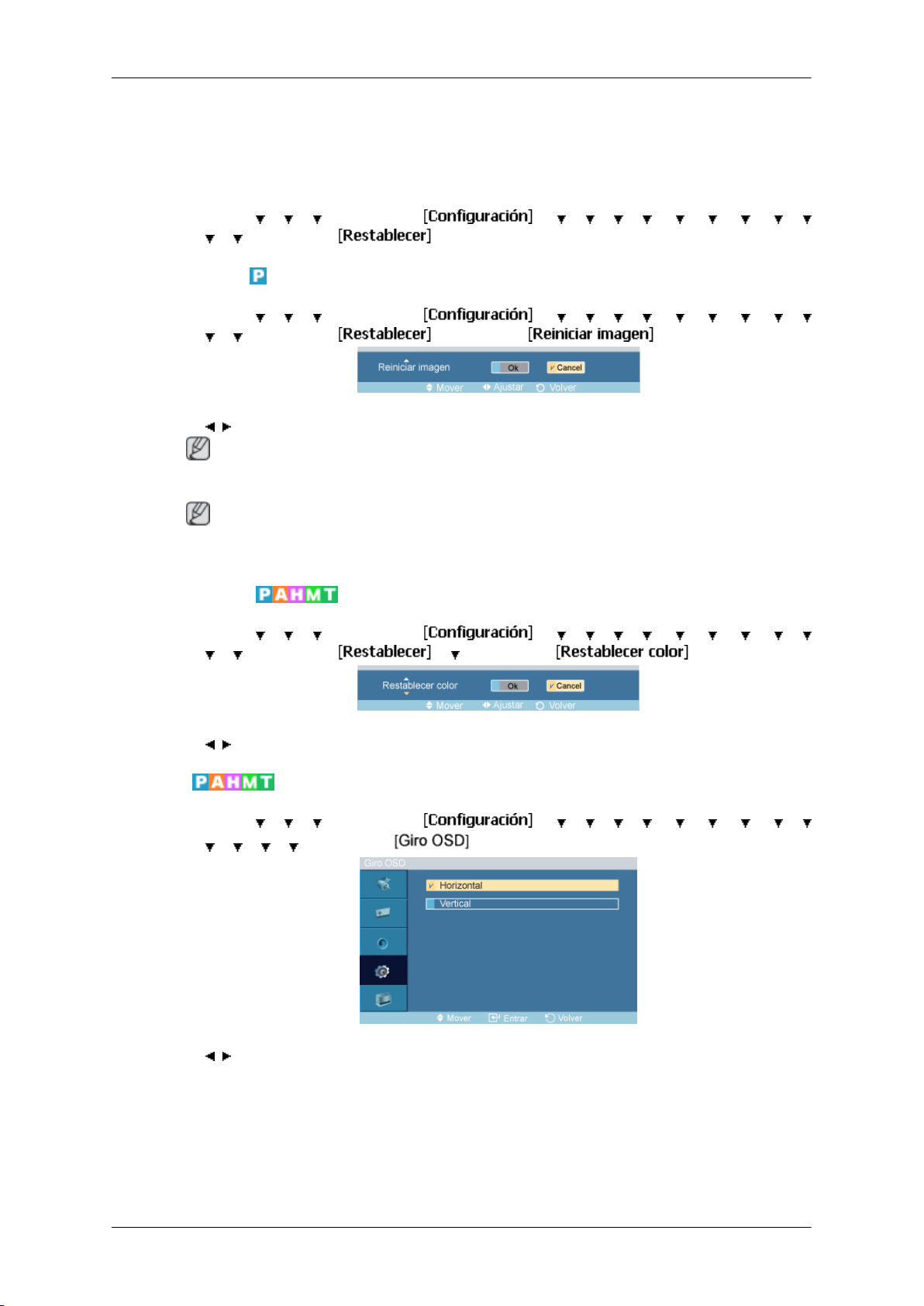

Reiniciar imagen

MENU → → → → ENTER → → → → → → → → → →

→ → → ENTER → → ENTER →

→ , → ENTER

Nota

Disponible solamente en el modo PC

Ajuste de la pantalla LCD

Nota

Esta función sólo está disponible cuando Video Wall está configurado como Act..

Restablecer color

MENU → → → → ENTER → → → → → → → → → →

→ → → ENTER → → → ENTER →

→ , → ENTER

Giro OSD

MENU → → → → ENTER → → → → → → → → → →

→ → → → → ENTER →

→ , → ENTER

Giro OSD

1. Horizontal

2. Vertical

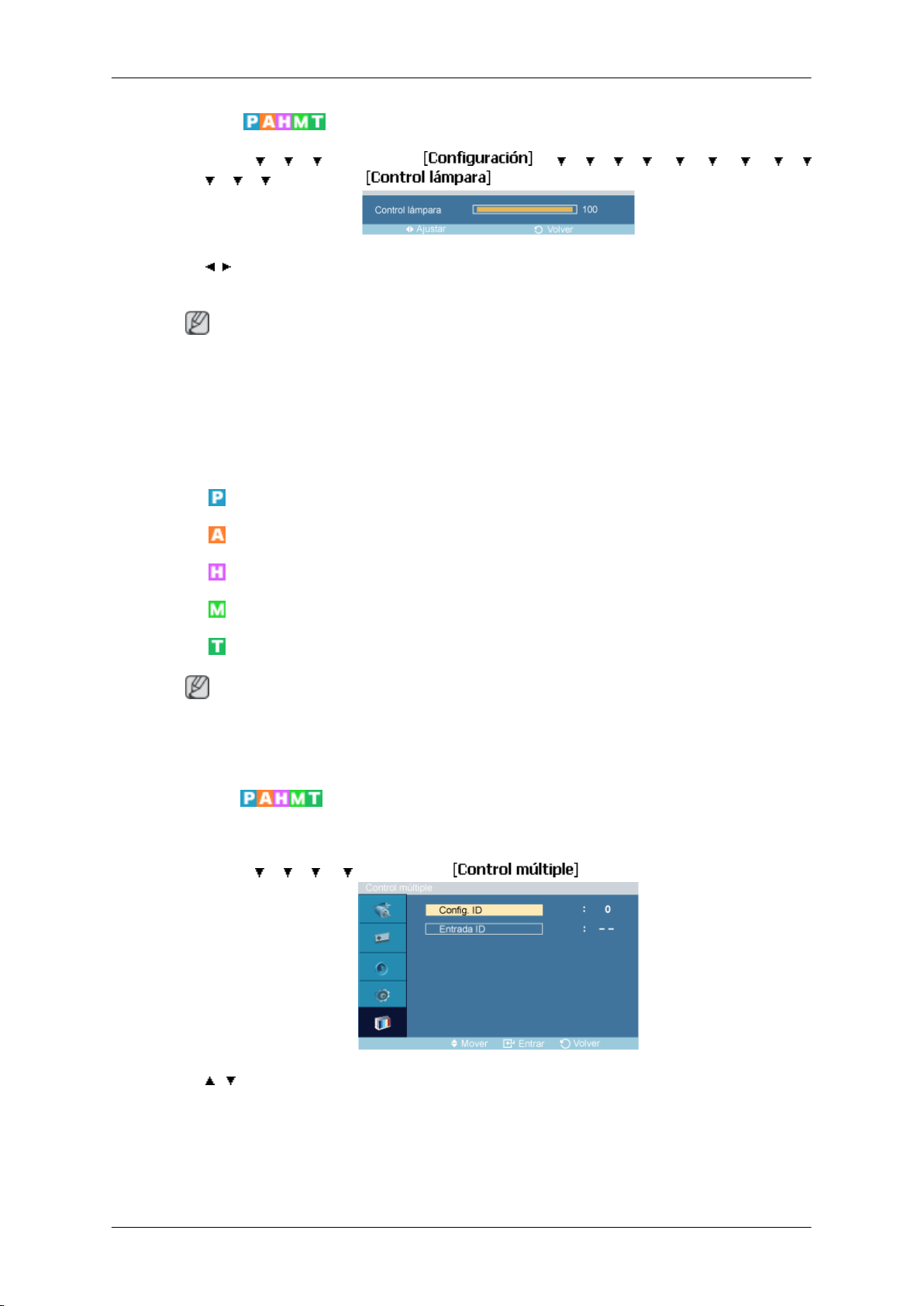

Control lámpara

MENU → → → → ENTER → → → → → → → → → →

→ → → → ENTER →

→ , → ENTER

Ajusta la lámpara del convertidor para ahorrar energía.

Nota

Esta función no está operativa cuando Contraste dinám. está configurado como Act. en los
modos PC, DVI, AV, HDMI, TV.

Control múltiple

Modos disponibles

•

PC/DVI

Ajuste de la pantalla LCD

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

Control múltiple

Asigna un ID individual para el equipo.

MENU → → → → → ENTER → → ENTER

→ , → [0~9]

• Config. ID

Asigna ID distintivos para el equipo.

• Entrada ID

MagicInfo

Ajuste de la pantalla LCD

Se usa para seleccionar las funciones del transmisor de un equipo individual. Sólo se
activa un equipo cuya ID se corresponda con la configuración del transmisor.

Modos disponibles

•

PC/DVI

•

AV

•

HDMI

•

MagicInfo

•

TV

Nota

• El menú TV está disponible cuando se instala una caja de sintonizador de TV.

• El modelo UT puede usar el menú MagicInfo si tiene un sintonizador de red instalado.

Nota

• En MagicInfo, hay disponible un mando a distancia para MagicInfo. Pero se recomienda
usar un teclado USB independiente.

• En MagicInfo en el modo de dispositivo, si se mueven los dispositivos externos durante
el arranque se pueden provocar errores. Configure los dispositivos externos sólo si se
enciende la pantalla LCD.

• No desenchufe el cable LAN que se usa para la red (por ejemplo, pantalla de vídeo). De
lo contrario, el programa (MagicInfo) se puede detener. Si desenchufa el cable, vuelva a
iniciar el sistema.

• No desenchufe el cable LAN que se usa para un dispositivo USB (por ejemplo, pantalla
de vídeo). De lo contrario, el programa (MagicInfo) se puede detener.

• Para acceder a otras fuentes, pulse el botón SOURCE en MagicInfo.

• La contraseña preestablecida para la pantalla LCD es "000000".

• La opción de encender del programa del servidor sólo funciona si la alimentación de la
pantalla LCD se ha desconectado completamente.

Debe asegurarse de no utilizar la opción de encender durante el proceso de apagado de
la pantalla LCD ya que se podrían originar errores del sistema en la pantalla LCD.

• En la imagen OSD de MagicInfo, el modo de red es igual que el de dispositivo.

• Cuando se usa MagicInfo con el programa MagicNet MagicInfo Server: ejecute el modo
de red.

• Cuando utilice MagicInfo con el dispositivo directamente conectado a la pantalla LCD:
ejecute el modo de dispositivo.

• Pulse ALT + F12 para ir directamente a la pantalla de Windows MagicInfo.

MagicInfo

Ajuste de la pantalla LCD

• Para configurar MagicInfo en la pantalla de Windows, se necesita un teclado y un ratón..

• Para configurar MagicInfo en la pantalla de Windows, consulte la Ayuda de MagicInfo
Server.

Es muy recomendable no desconectar la alimentación durante la operación.

• En las pantallas LCD giradas, no se admite la transparencia del teletipo.

• En las pantallas LCD giradas, no se admite una resolución de pantalla superior a 720 x
480 (SD) en la películas.

• En la unidad D:, EWF no se aplica.

• Si el contenido de la configuración ha cambiado cuando EWF está en el estado de Ena­ble, para guardar los cambios en el disco se deben Commit.

• Seleccionando Disable, Enable o Commit, el sistema se reinicia.

1. Seleccione Magicinfo en el menú Fuentes.

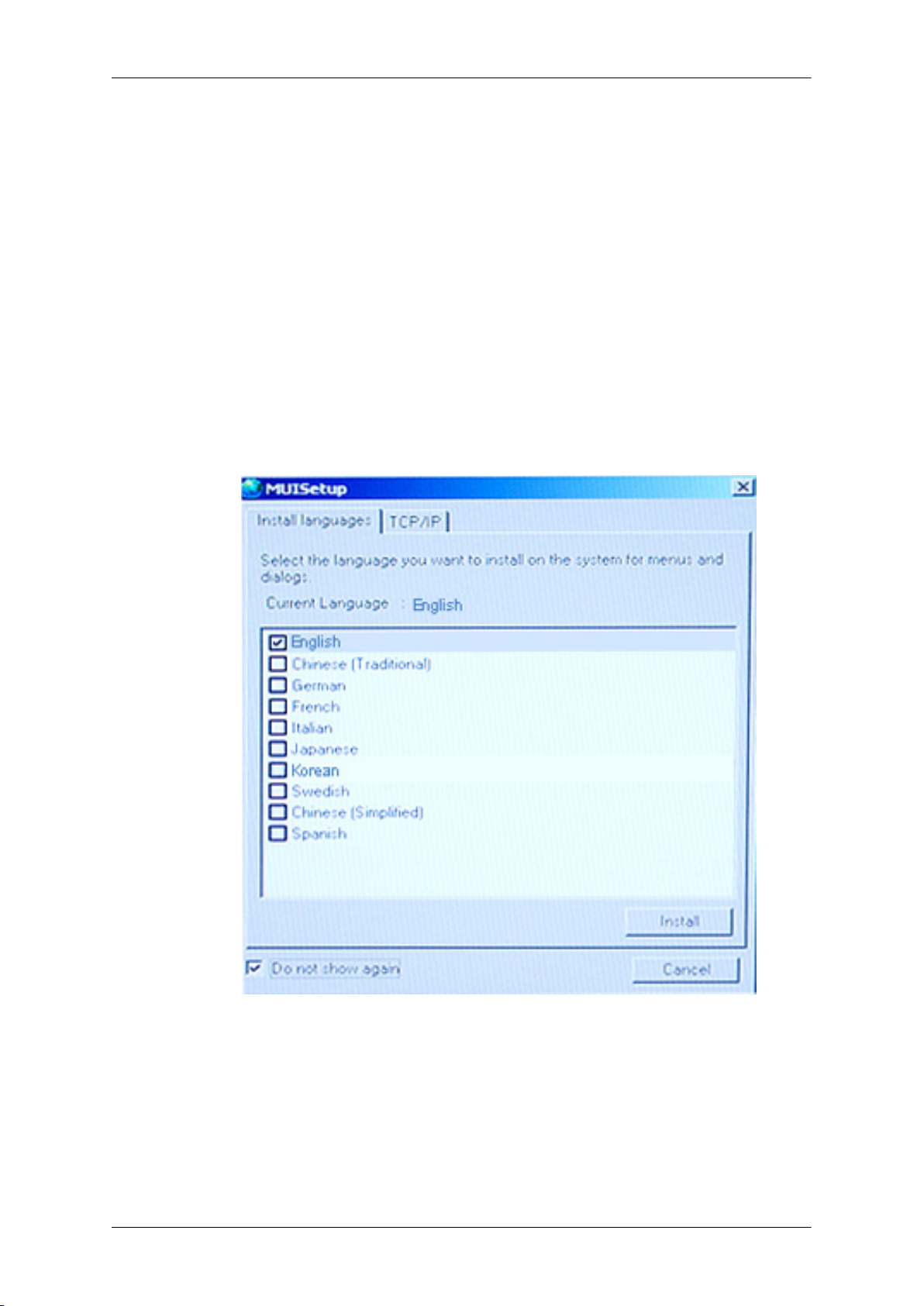

2. Aparece la pantalla MUISetup. Seleccione el idioma que desea usar.

3. Pulsar el botón Install.

Si selecciona Do not show again y hace clic en el botón Install, se muestra la pantalla del
programador después de reiniciar.

4. Conecte el teclado y el ratón y pulse las teclas "ALT + F12" del teclado.

Ajuste de la pantalla LCD

5. Se muestra el escritorio de Windows y aparece el icono de MagicInfo (la imagen se inserta).

Mueva el cursor sobre el icono.

Nota

Si no se muestra el icono Magicinfo en el área de notificación, haga doble clic en el icono
Magicinfo en el escritorio de Windows. El icono aparecerá.

Solución de problemas

Comprobación de las funciones de autoverificación

Nota

Antes de llamar al servicio técnico, compruebe estos puntos. Consulte con el centro de ser­vicio acerca de problemas que no pueda solucionar por sí mismo.

Comprobación de las funciones de autoverificación

1. Apague el ordenador y la pantalla LCD.

2. Desenchufe el cable del vídeo de la parte posterior del ordenador.

3. Encienda la pantalla LCD.

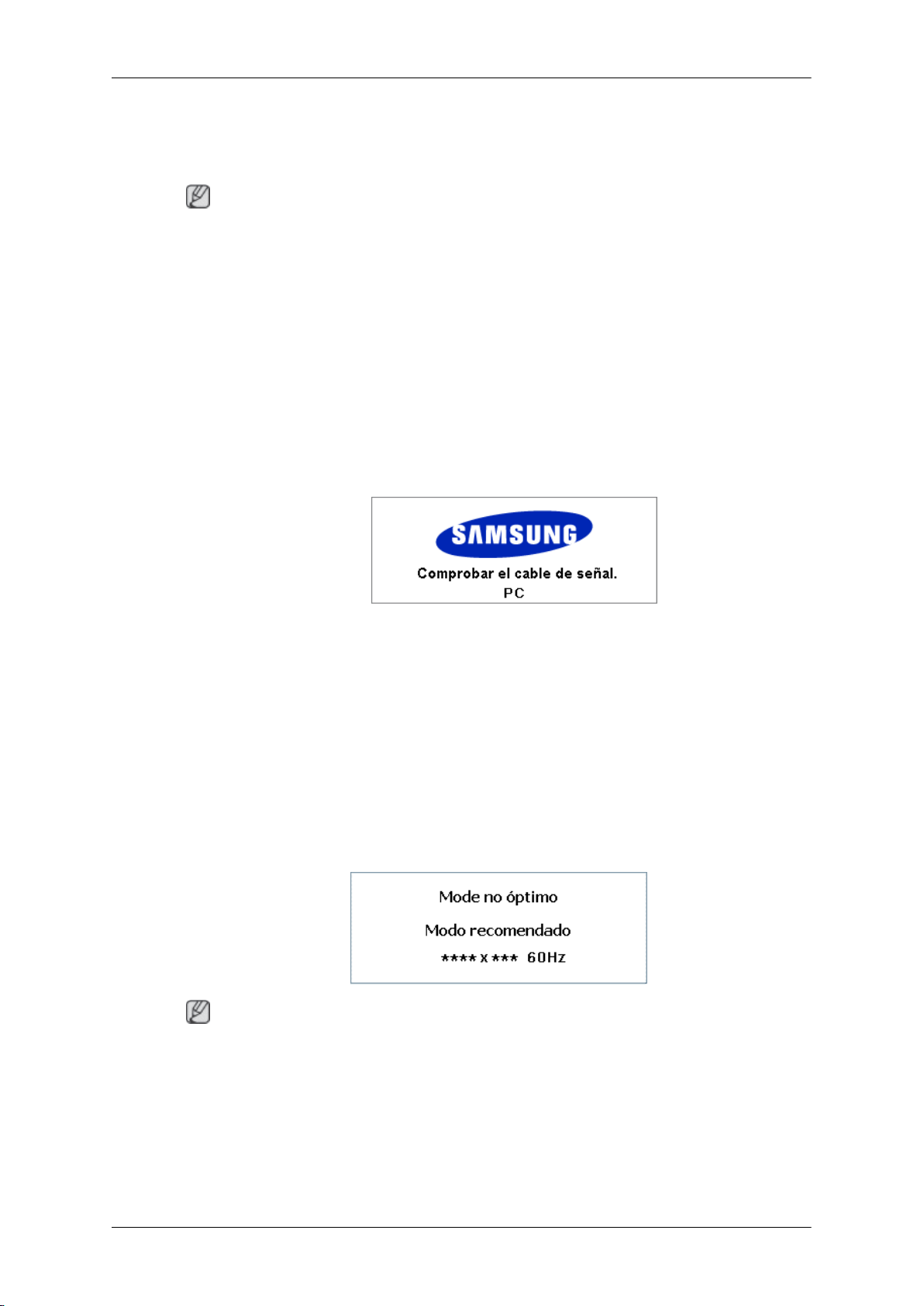

Aparece la figura que se muestra bajo ("Comprobar el cable de señal.") sobre fondo
negro cuando la pantalla LCD funciona normalmente aunque no se haya detectado la
señal de vídeo: En el modo de comprobación automática, el indicador de encendido LED
permanece de color verde y la imagen se desplaza a lo largo de la pantalla.

4. Apague la pantalla LCD y vuelva a conectar el cable del vídeo; a continuación encienda

el ordenador y la pantalla LCD.

Si la pantalla LCD permanece en blanco después de seguir el procedimiento anterior, com­pruebe que la controladora de vídeo, el sistema del ordenador y la pantalla LCD funcionen
correctamente.

Mensajes de advertencia

Puede ver la pantalla con una resolución de 1366 x 768. Sin embargo, se mostrará el mensaje
siguiente cada minuto; puede elegir entre cambiar la resolución de la pantalla o permanecer
en el modo actual durante este tiempo. Y si la resolución es superior a 85 Hz, se verá una
pantalla negra ya que la pantalla LCD no admite más de 85 Hz.

Nota

Consulte Especificaciones > Modos de temporización predefinidos para saber las resolu­ciones o frecuencias que son compatibles con la pantalla LCD.

Mantenimiento y limpieza

1) Mantenimiento de la caja de la pantalla LCD.

Límpiela con un paño suave después de desconectar el cable de alimentación.

Solución de problemas

• No use benceno, disolventes, otras sustancias in­flamables ni un paño húmedo.

• Recomendamos el uso de un agente de limpieza de
SAMSUNG para impedir daños en la pantalla.

2) Mantenimiento de la pantalla plana.

Límpiela con un paño suave (franela de algodón).

• No use nunca acetona, benceno ni disolventes.

(Pueden provocar imperfecciones o deformación de
la superficie de la pantalla.)

• Se pedirá al usuario que abone los costes y los gas­tos relacionados con la reparación de los daños
provocados.

Síntomas y acciones recomendadas

Nota

Una pantalla LCD recrea las señales visuales recibidas del ordenador. Por ello, si hay algún
problema en el ordenador o en la tarjeta de vídeo, la pantalla LCD se puede quedar en blanco,
mostrar colores deficientes o ruido, no aceptar el modo de vídeo, etc. En estos casos, pri­mero, compruebe el origen del problema y, a continuación, póngase en contacto con el centro
de servicio autorizado o con su proveedor.

1. Compruebe la conexión del cable de alimentación y de los cables de video conectados
al ordenador.

2. Compruebe si el ordenador pita más de tres veces en el arranque.

(Si lo hace, consulte con el servicio de asistencia del fabricante de la placa base del
ordenador.)

3. Si ha instalado una nueva tarjeta de vídeo o si ha montado el equipo, compruebe si ha
instalado el adaptador (vídeo).

4. Compruebe si la frecuencia de exploración de la pantalla de vídeo está configurada en
50 Hz ~ 85 Hz.

(No debe superar los 60 Hz cuando use la resolución máxima.)

5. Si tiene problemas durante la instalación del controlador del adaptador (vídeo), arranque
el ordenador en el modo de seguridad, retire el adaptador de visualización en "Control
Panel (Panel de control) −> System (Sistema) −> Device Administrator (Administrador
del dispositivo)" y vuelva a arrancar el ordenador para instalar el controlador del adap­tador (vídeo).

Lista de comprobación

Nota

• A continuación se muestran los posibles problemas y sus soluciones. Antes de llamar al

servicio técnico, compruebe la información de esta sección para ver si puede solucionar
el problema por usted mismo. Si necesita ayuda, llame al teléfono de la sección de in­formación o póngase en contacto con su proveedor.
