Samsung SYNCMASTER 460CXN-2, SYNCMASTER 400CX-2, SYNCMASTER 460CX-2, SYNCMASTER 400CXN-2 User Manual [it]

SyncMaster 400CX-2, 400CXN-2, 460CX-2, 460CXN-2

Display LCD

Manuale dell'utente

Istruzioni di sicurezza

Notazione

Nota

E’ necessario seguire queste istruzioni di sicurezza per garantire l’incolumità personale
ed evitare danni al prodotto.

Leggere attentamente le istruzioni e utilizzare il prodotto nel modo appropriato.

Avvertenza / Attenzione

Il mancato rispetto delle istruzioni indicate da questo simbolo può
comportare infortuni o danni alle apparecchiature.

Nota

Vietato

E' importante leggere e
comprendere sempre ap­pieno il contenuto

Alimentazione

Non disassemblare

Non toccare

In caso di non utilizzo per un periodo di tempo prolungato, impostare
il computer in modalità DPM.

Se si utilizza un salvaschermo, impostarlo in modalità attiva.
Le immagini qui mostrate sono solo a scopo di riferimento, e non

sono applicabili a tutte le situazioni (o paesi).
Collegamento alle Istruzioni Anti-Afterimage

Non utilizzare un cavo di alimentazione o una spina dan-

neggiati o una presa di corrente non salda.

• Il mancato rispetto di questa precauzione può causare una
scossa elettrica o un incendio.

Non toccare la spina con le mani bagnate durante l'inseri-

mento nella presa.

Scollegare la spina dalla
presa di corrente

Effettuare la messa a terra
per evitare scosse elettri­che

• Il mancato rispetto di questa precauzione pu ò causare
scosse elettriche.

Il cavo di alimentazione deve essere collegato a una presa

di corrente dotata di messa a terra.

• Il mancato rispetto di questa precauzione pu ò causare
scosse elettriche o lesioni personali.

1

Istruzioni di sicurezza

La spina di alimentazione deve essere collegata alla presa

di corrente in modo saldo e corretto.

• Il mancato rispetto di questa precauzione può causare un
incendio.

Non piegare con forza o tirare la spina né collocarvi sopra

oggetti pesanti.

• Il mancato rispetto di questa precauzione può causare un
incendio.

Non collegare più apparecchiature alla stessa presa di cor-

rente.

• Il mancato rispetto di questa precauzione può causare un
incendio a causa del surriscaldamento.

Non scollegare il cavo di alimentazione durante l’uso del

prodotto.

• Il mancato rispetto di questa precauzione può danneggiare
il prodotto a causa di una scarica elettrica.

Per escludere la corrente elettrica dall'apparato, la spina
deve essere scollegata dalla presa elettrica; tenerla quindi in
una posizione facilmente accessibile.

Installazione

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Utilizzare solo cavi di alimentazione forniti dal costruttore.
Non utiilzzare cavi di alimentazione di altri prodotti.

• Il mancato rispetto di questa precauzione pu ò causare

scosse elettriche o un incendio.

In caso di installazione del monitor in un luogo molto polveroso, es­posto ad alte e basse temperature, elevata umidit à o a sostanze
chimiche, oppure se il monitor resterà in funzione 24 ore su 24, come
ad esempio in aeroporti, stazioni ferroviarie, ecc., contattare un
Centro Assistenza autorizzato.

La mancata osservanza di questa precauzione pu ò causare gravi
danni al monitor.

Sollevare il prodotto con l'ausilio di almeno un'altra per­sona.

• In caso contrario il prodotto potrebbe cadere causando

lesioni personali e danni al prodotto stesso.

Durante l'installazione del prodotto in un vano o in una ar­madiatura, assicurarsi che la parte frontale non fuoriesca.

• In caso contrario, potrebbe cadere o causare lesioni per-

sonali.

• Usare una armadiatura o un vano di dimensioni idonee.

2

Istruzioni di sicurezza

NON COLLOCARE CANDELE, FORNELLI ANTIZANZARE, SI­GARETTE E QUALSIASI APPARECCHIO GENERI CALORE VI­CINO AL PRODOTTO.

• Il mancato rispetto di questa precauzione può causare un

incendio.

Tenere gli apparecchi che generano calore il pi ù lontano
possibile dal cavo di alimentazione o dal prodotto.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non installare in un locale scarsamente ventilato quale una
libreria o un ripostiglio.

• Il mancato rispetto di questa precauzione pu ò provocare

un incendio a causa dell'aumento della temperatura inter­na.

Porre la massima cura e attenzione nell'appoggiare il pro­dotto.

• In caso contrario lo schermo potrebbe danneggiarsi.

Non posizionare il prodotto sul pavimento con lo schermo
rivolto verso il basso.

• In caso contrario lo schermo potrebbe danneggiarsi.

L'installazione del supporto a parete deve essere eseguita
da un tecnico autorizzato.

• In caso contrario, il prodotto potrebbe cadere e causare

lesioni personali.

• Installare solo il supporto a parete specificato.

Installare il prodotto in un luogo adeguatamente ventilato.
Verificare che vi sia uno spazio di oltre 10 cm (4 pollici) tra il
prodotto e la parete.

• Il mancato rispetto di questa precauzione pu ò provocare

un incendio a causa dell'aumento della temperatura inter­na.

Piegare il cavo dell'antenna verso il basso nel punto in cui
entra nel monitor in modo da non permettere l'ingresso di ac­qua piovana.

• Se penetra acqua all'interno del prodotto, ciò può causare

una scossa elettrica o un incendio.

Installare l'antenna lontano da qualsiasi cavo ad alta ten­sione.

• Se l'antenna tocca o cade su un cavo ad alta tensione, ciò

può causare una scossa elettrica o un incendio.

Tenere i materiali di imballaggio in vinile fuori dalla portata
dei bambini.

• Se i bambini giocano con questi materiali possono incor-

rere in gravi danni (rimanere soffocati).

3

Pulizia

Istruzioni di sicurezza

Se il monitor è regolabile in altezza, non posizionarvi sopra
alcun oggetto e non appoggiarvi alcuna parte del corpo du­rante le regolazione.

• La mancata osservanza di questa precauzione pu ò cau-

sare infortuni o danni all'apparecchiatura.

Per pulire il telaio del monitor o la superficie dello schermo TFT-LCD,
utilizzare un panno morbido leggermente inumidito.

Non spruzzare il detergente direttamente sulla superficie del
prodotto.

• Il mancato rispetto di questa precauzione può causare una

deformazione del telaio o una 'spelatura' dello schermo.

Per pulire i poli della spina del cavo di alimentazione utiliz­zare un panno morbido e asciutto.

• Il mancato rispetto di questa precauzione può causare un

incendio.

Durante la pulizia del prodotto, scollegare il cavo di ali­mentazione dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Durante la pulizia del prodotto, scollegare il cavo di ali­mentazione dalla presa di corrente e pulirlo con un panno
morbido leggermente inumidito.

• (Non utilizzare prodotti chimici come cera, benezene, al-

col, diluente, repellente per zanzare, lubrificante o uno
sgrassatore.) Queste sostanze possono modificare l'as­petto superficiale del prodotto e scolorire le etichette di
identificazione.

Poiché la carrozzeria del prodotto è facilmente graffiabile, uti­lizzare solo un panno morbido.

Durante la pulizia del prodotto, non spruzzare acqua diret­tamente sulla superficie.

• L'acqua non deve penetrare all'interno e il prodotto non

deve bagnarsi.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica, un incendio o un malfunzionamento.

Altro

Il prodotto utilizza tensioni elevate. Non disassemblare, ri­parare o modificare il prodotto autonomamente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio. Se il prodotto necessita di
riparazione, contattare un Centro di assistenza autorizza­to.

4

Istruzioni di sicurezza

Se si avverte uno strano odore o un rumore insolito prove­niente dal prodotto, scollegare immediatamente la spina di
alimentazione dalla presa di corrente e contattare un Centro
di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non posizionare il prodotto in un luogo esposto a umidità,
polvere, fumo, acqua o all'interno di un veicolo.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Se il prodotto cade e la struttura subisce danni, spegnerlo
e scollegare il cavo di alimentazione. Contattare un Centro di
assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di lampi o fulmini, non toccare il cavo di alimenta­zione o il cavo dell'antenna.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non spostare il monitor tirandolo per il cavo elettrico o per
il cavo di segnale.

• Il mancato rispetto di questa precauzione pu ò causare la

caduta del prodotto e provocare una scarica elettrica,
danneggiare il prodotto o innescare un incendio a causa
del danno subito dal cavo.

Non sollevare il prodotto o muoverlo avanti e indietro ten­endo al contempo il cavo di alimentazione o i cavi di segnale.

• Il mancato rispetto di questa precauzione pu ò causare la

caduta del prodotto e provocare una scarica elettrica,
danneggiare il prodotto o innescare un incendio a causa
del danno subito dal cavo.

Le aperture di ventilazione non devono essere ostruite da
un tavolo o da una tenda.

• Il mancato rispetto di questa precauzione pu ò provocare

un incendio a causa dell'aumento della temperatura inter­na.

Non posizionare sul prodotto alcun recipiente contenente
acqua, ad esempio un vaso di fiori, n é medicine od oggetti
metallici.

• Se penetra acqua all'interno del prodotto, scollegare il

cavo di alimentazione e contattare un Centro di assisten­za autorizzato.

• Il mancato rispetto di questa precauzione può essere cau-

sa di malfunzionamenti, scosse elettriche o incendi.

5

Istruzioni di sicurezza

Non utilizzare o tenere sostanze infiammabili vicino al pro­dotto.

• Il mancato rispetto di questa precauzione può causare una

esplosione o un incendio.

Non inserire oggetti metallici, quali bastoncini, monete, fer­magli e cacciaviti od oggetti infiammabili quali fiammiferi o
carta all'interno del prodotto (attraverso le aperture di venti­lazione, i terminali di ingresso e di uscita, ecc.).

• Se corpi estranei o acqua penetrano nel prodotto, scolle-

gare il cavo di alimentazione e contattare un Centro di
assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di visualizzazione di una immagine fissa per un lun­go periodo di tempo, può comparire sul monitor una immagine
residua o un'ombra.

• Se il prodotto non viene utilizzato per un lungo periodo di

tempo, portarlo in modalità sleep o usare uno screen sav-
er.

Impostare una risoluzione e una frequenza adatta al pro­dotto.

• In caso contrario si può avvertire disagio agli occhi.

Durante l'uso di cuffie o auricolari, non alzare eccessiva­mente il livello di ascolto.

• Un volume eccessivo può danneggiare l'udito.

Per non affaticare gli occhi, mantenere una distanza ade­guata dal prodotto.

Effettuare una pausa di cinque (5) minuti ogni ora di visione
del monitor.

Questa precauzione riduce l'affaticamento della vista.

Non installare il prodotto in una posizione instabile come
una armadiatura mobile o su una superficie non piana o sog­getta a vibrazioni.

• In caso contrario il prodotto potrebbe cadere danneggian-

dosi e/o causando lesioni personali.

• Se il prodotto viene utilizzato in una posizione soggetta a

vibrazioni, può danneggiarsi o causare un incendio.

Durante lo spostamento del prodotto, spegnerlo e scolle­gare il cavo di alimentazione dalla presa di corrente, il cavo
dell'antenna e tutti i cavi collegati.

6

Istruzioni di sicurezza

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Assicurarsi che i bambini non si appendano al monitor o
tentino di salirci sopra.

• Il prodotto potrebbe cadere causando gravi lesioni per-

sonali, perfino mortali.

Se non si usa il prodotto per un lungo periodo di tempo,
scollegare il cavo di alimentazione dalla presa di corrente.

• In caso contrario, il prodotto potrebbe surriscaldarsi o in-

cendiarsi a causa dell'accumulo di polvere, di una scarica
elettrica o di una perdita.

Non posizionare sopra il monitor oggetti pesanti, giocattoli
o scatole, ad esempio di biscotti, che possano attrarre l'at­tenzione dei bambini.

• I bambini possono tentare di salirci sopra provocandone la

caduta e procurandosi gravi lesioni personali, perfino mor­tali.

Prestare particolare attenzione a che i bambini non si met­tano in bocca le pile rimosse dal telecomando. Conservare le
pile fuori dalla portata dei bambini.

• Se un bambino si mette in bocca una pila, consultare im-

mediatamente un medico.

In caso di sostituzione delle pile, rispettare la polarità (+, -).

• In caso contrario, le pile potrebbero danneggiarsi o cau-

sare un incendio, danni personali o alle cose a causa di
perdite del liquido interno.

Usare solo il tipo di pile indicato e non utilizzare pile esauste
insieme a pile nuove.

• In caso contrario, le pile potrebbero danneggiarsi o cau-

sare un incendio, danni personali o alle cose a causa di
perdite del liquido interno.

Le pile (e le batterie ricaricabili) non sono rifiuti domestici e
devono essere smaltite secondo le normative vigenti per il ri­ciclo. Il cliente è responsabile della restituzione delle pile
esauste o ricaricabili per un loro riciclo.

• Il cliente può consegnare le pile esauste o ricaricabili al più

vicino luogo pubblico per il riciclo o a un negozio che ne
effettui il ritiro.

Non posizionare il prodotto in un luogo esposto alla luce
solare diretta o vicino a fonti di calore come un fuoco o un
calorifero.

• Ciò può ridurre la durata del prodotto e provocare un in-

cendio.

Non lasciare cadere oggetti sul prodotto o farli urtare contro
di esso.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

7

Istruzioni di sicurezza

Non utilizzare un deumidificatore nei pressi del prodotto.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di perdita di gas, non toccare il prodotto o il cavo
di alimentazione ma ventilare il locale immediatamente.

• In caso di scintille, ciò può causare una esplosione o un

incendio.

Se il prodotto è stato utilizzato per un lungo periodo di
tempo, il display potrebbe risultare caldo al tocco. Non toc­carlo.

Tenere i piccoli accessori lontano dalla portata dei bambini.

Prestare attenzione durante la regolazione dell'altezza del
piedistallo o dell'angolo di visione.

• Una disattenzione pu ò causare lesioni personali dovute

allo schiacciamento delle dite durante la regolazione.

• Inoltre, una eccessiva inclinazione potrebbe far cadere il

prodotto causando lesioni personali.

Non installare il prodotto in una posizione facilmente ac­cessibile ai bambini.

• In caso contrario, il prodotto potrebbe cadere e causare

lesioni personali.

• Poiché la parte anteriore del prodotto è pesante, installare

l’unità su una superficie piana e stabile.

Non collocare oggetti pesanti sul prodotto.

• La mancata osservanza di questa precauzione potrebbe

causare lesioni personali e/o danni al prodotto.

8

Introduzione

Contenuto della confezione

Nota
Verificare che i seguenti componenti siano presenti nell'imballaggio del Display LCD.
Se qualsiasi componente dovesse risultare mancante, contattare il rivenditore.
Contattare il rivenditore per acquistare eventuali accessori.

Verifica del contenuto della confezione

Rimuovere la chiusura dall'imballo, come mostrato nella figura sopra.

Sollevare l'imballo affer-

randolo per le maniglie

Nota

• Una volta disimballato il prodotto, verificare il contenuto della confezione.

• Conservare l'imballaggio per un eventuale trasporto del prodotto.

Disimballaggio

laterali.

Verificare il contenuto

della confezione.

Rimuovere gli involucri in

Styrofoam e vinile.

Display LCD

9

Manualistica

Introduzione

Guida di installazione

rapida

(non disponibili in tutti i

CD softwareMagicInfo,

CD manuale MagicInfo

(applicabile

Cavi

Cavo di alimentazione

Altro

solo al mod-

ello CXN-2)

Garanzia

paesi)

Guida dell'utente

Telecomando Pile (2 tipo AAA)

(non disponibili in tutti i

paesi)

Panno per la pulizia

Venduto a parte

Cavo DVI Cavo LAN KIT montaggio a parete

10

Coperchio unità HDD

(applicabile

solo al mod-

ello CXN-2)

Venduto a parte

Cavo Component/D-sub KIT Semi Stand Cavo D-Sub

Nota
Il panno per la pulizia è in dotazione solo per i prodotti con finitura nera lucida.

Display LCD
Lato anteriore

Introduzione

(applicabile solo al mod-

ello CXN-2)

Tasto MENU [MENU]

Apre il menu a schermo ed esce dal menu Consente inoltre di uscire
dal menu OSD o di tornare al menu precedente.

Tasti di navigazione (Su-Giù) / Tasti canale

Passa da una voce di menu all'altra in verticale o regola i valori del
menu selezionato.

/Se gli OSD non sono visibili a schermo, premere il tasto per regolare
i canali.

Tasti di regolazione (tasti Sinistra-Destra) / tasti Volume

Passa da una voce di menu all'altra in orizzontale o regola i valori del
menu selezionato. Se gli OSD non sono visibili a schermo, premere il
tasto per regolare il volume.

Tasto ENTER [ENTER]

Attiva le voci di menu evidenziate.

11

Introduzione

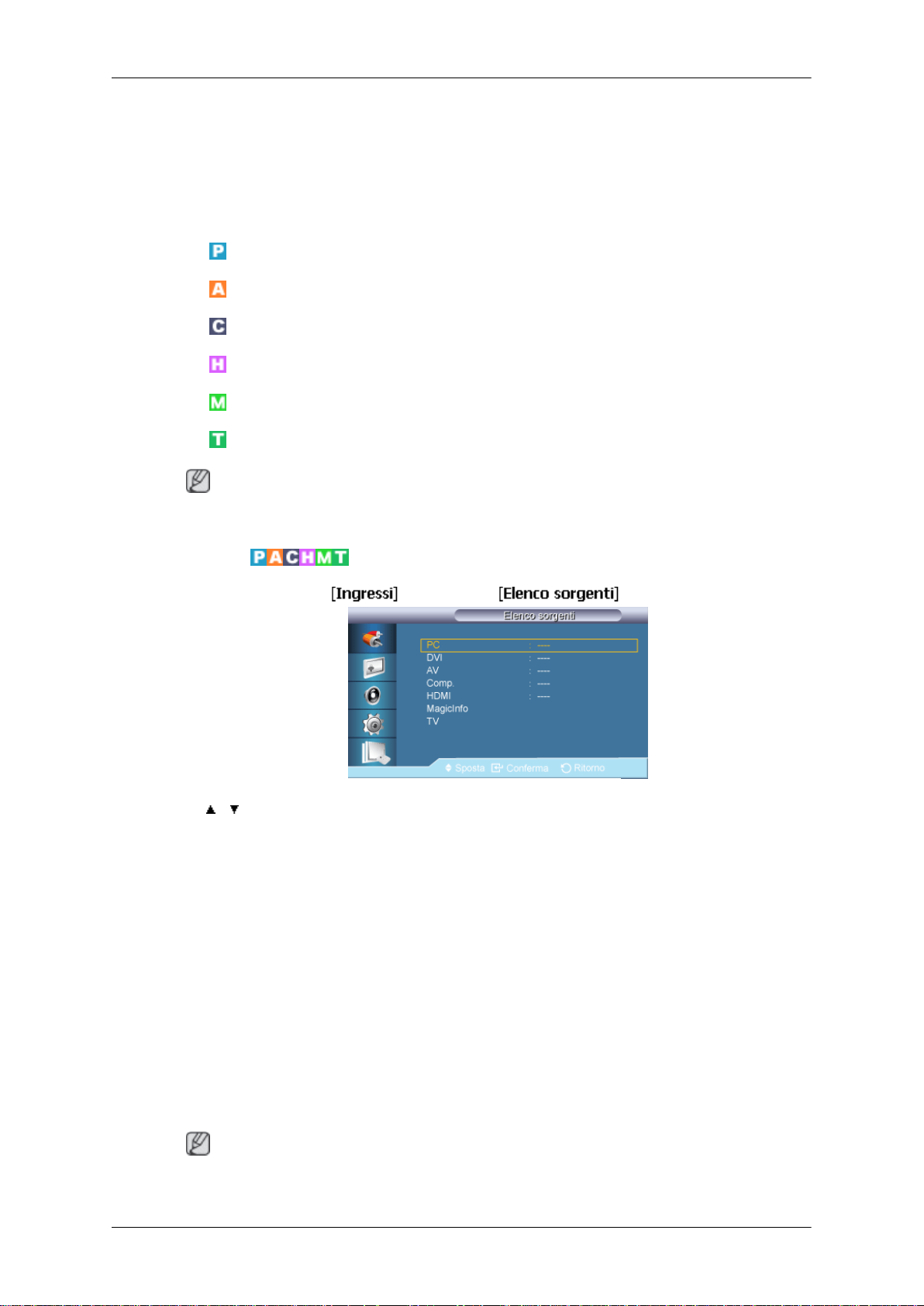

Tasto SOURCE [SOURCE]

Passa dalla modalità PC alla modalità Video. Seleziona la sorgente di
ingresso a cui è collegato il dispositivo esterno.

[PC] → [DVI] → [AV] → [Comp.] → [HDMI]→ [MagicInfo] → [TV]

Nota

MagicInfo supporta solo il modello CXN-2.

D.MENU

Attiva il D.MENU a schermo.

Tasto di alimentazione [ ]

Premere questo tasto per accendere e spegnere il Display LCD.

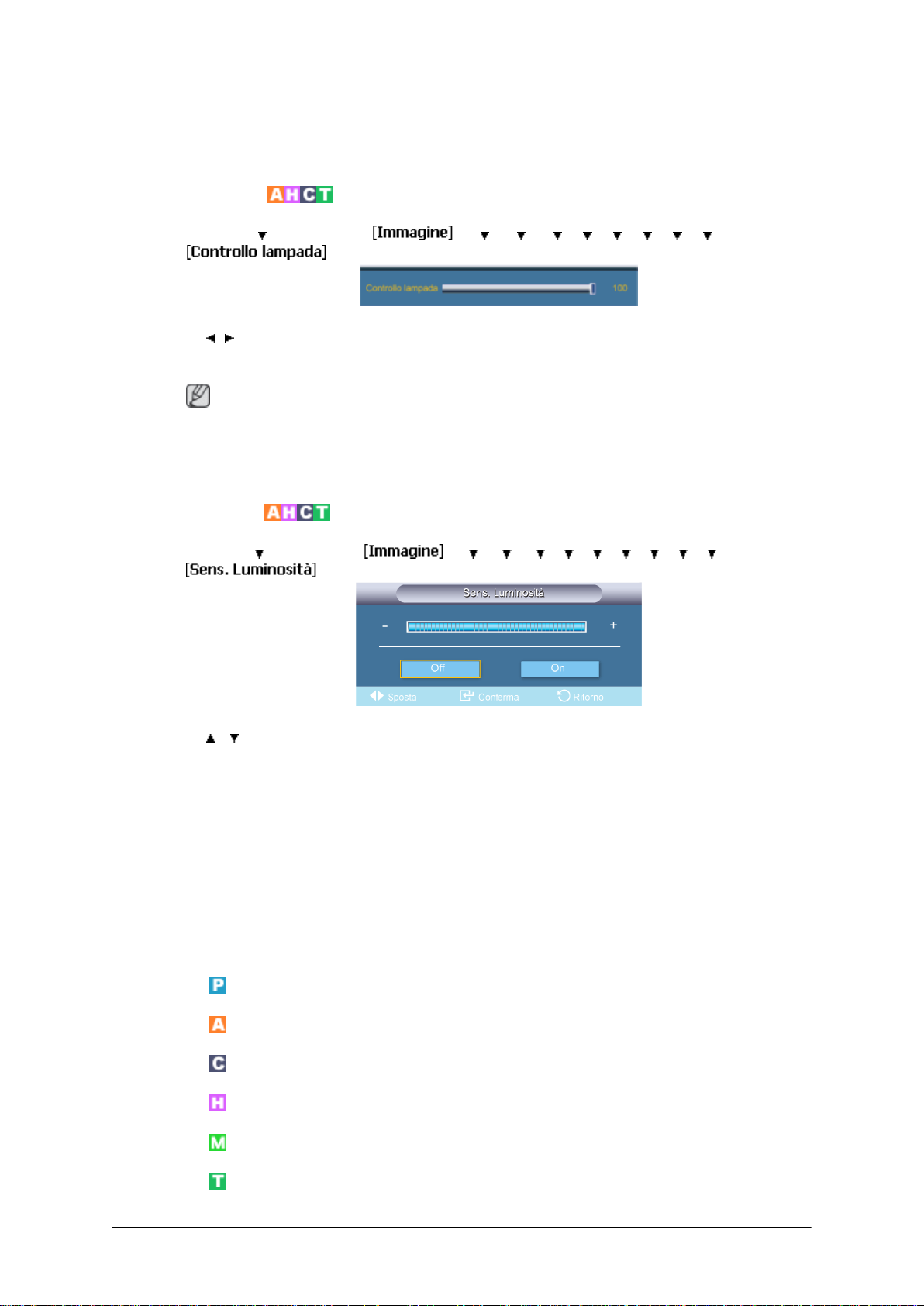

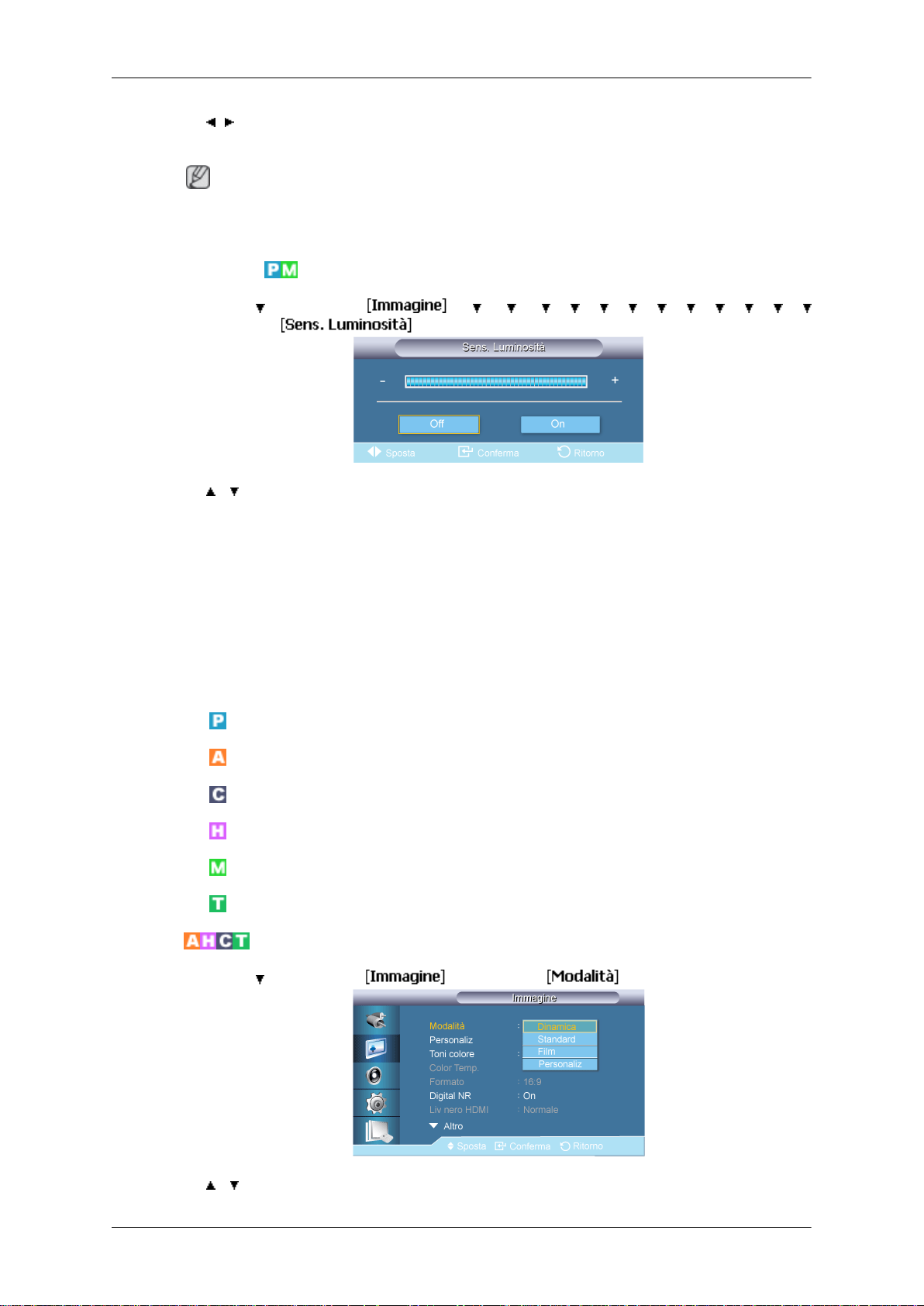

Sensore di luminosità

Rileva automaticamente la luminosità circostante.
Questa funzione è disponibile solo sui modelli dotati di un sensore

automatico per la rilevazione della luminosità.

(opzionale)

Lato posteriore

Nota
Per maggiori informazioni riguardanti il collegamento dei cavi, vedere Collegamento dei

cavi in Setup. La configurazione sul retro del Display LCD può differire in base al mod-
ello.

Indicatore di alimentazione

Mostra la modalità PowerSaver lampeggiando in verde

Nota

Per ulteriori informazioni sulle funzioni di risparmio energetico, vedere
PowerSaver in questo manuale. Per risparmiare energia, spegnere il
Display LCD quando non è in uso oppure quando lo si lascia incus­todito per lunghi periodi di tempo.

Sensore del telecomando

Puntare il telecomando verso questo punto sul Display LCD.

12

Introduzione

POWER S/W ON [ │ ] / OFF [O]

Imposta il Display LCD su On/Off.

POWER

La spina del cavo di alimentazione collega
il Display LCD alla presa a muro.

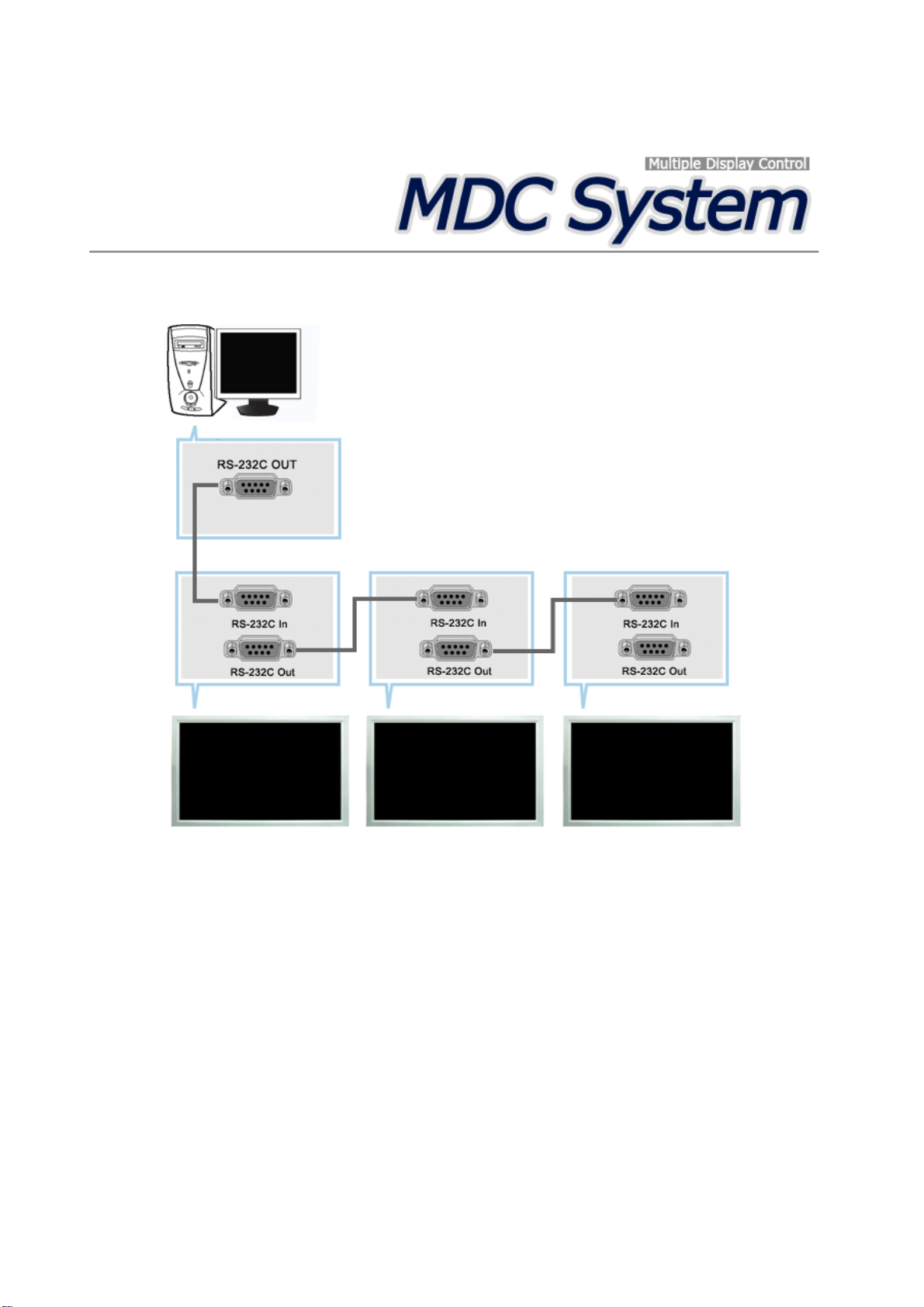

RS232C OUT/IN (PORTA Seriale

RS232C)

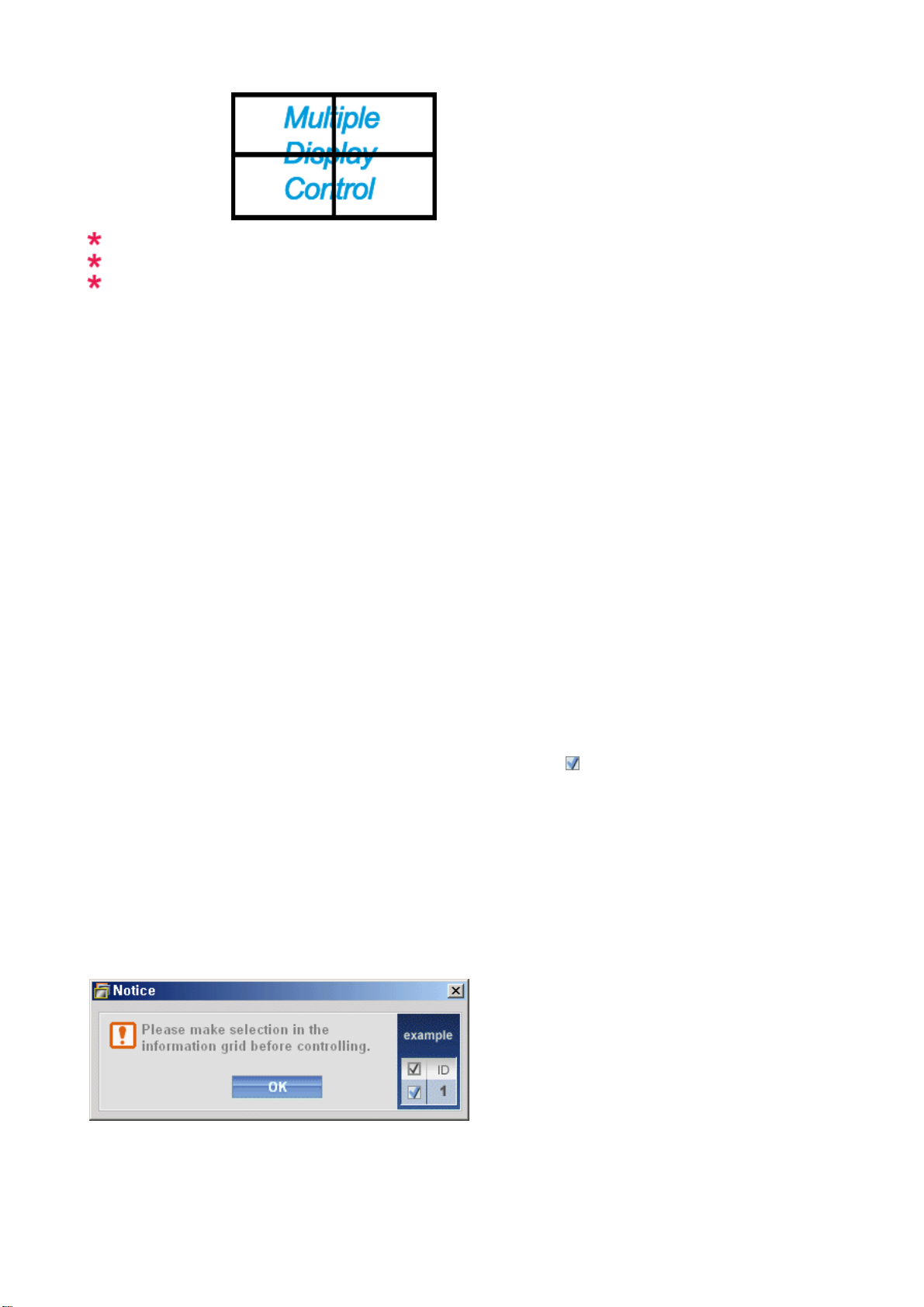

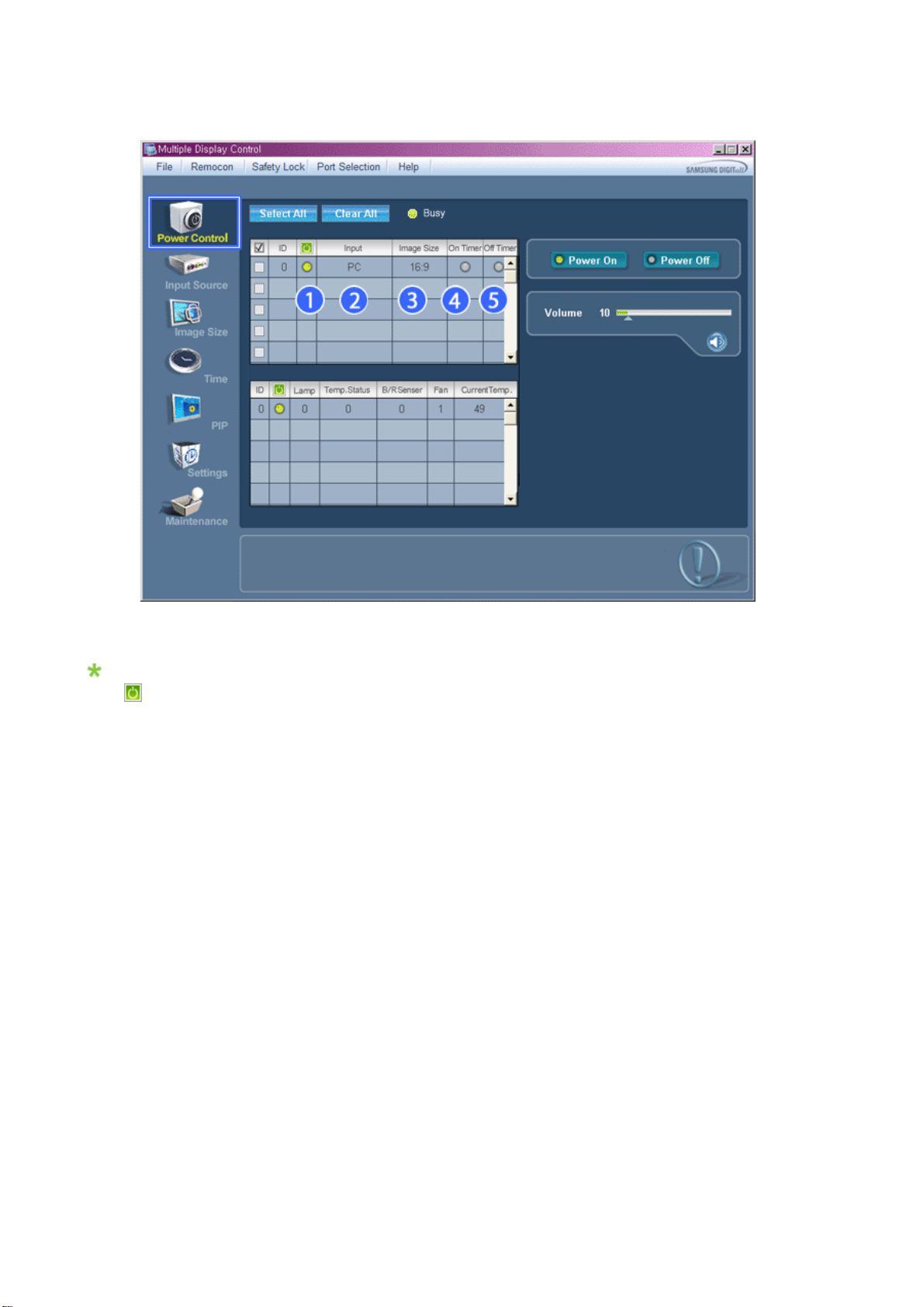

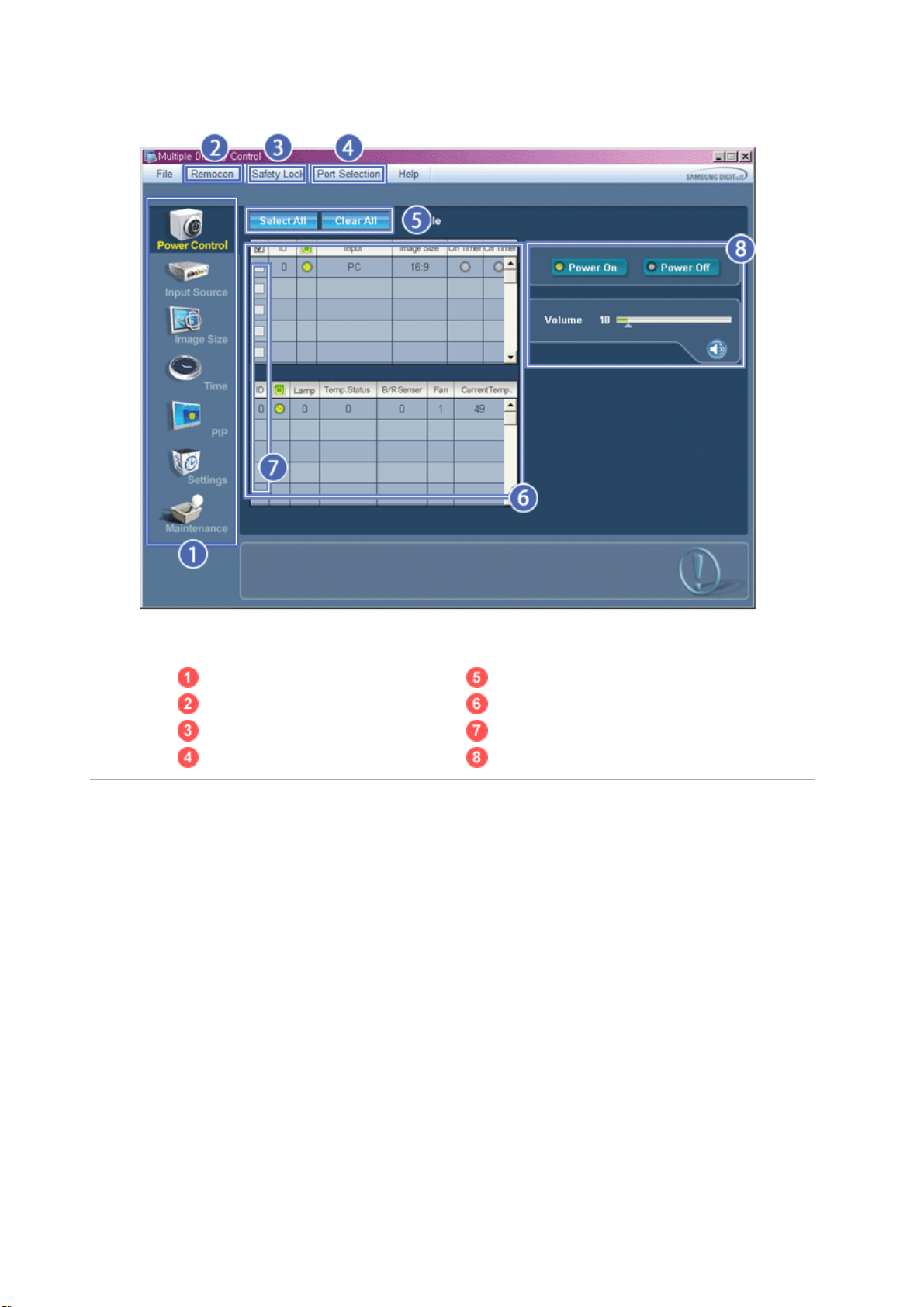

Porta programma MDC (Multiple Display
Control)

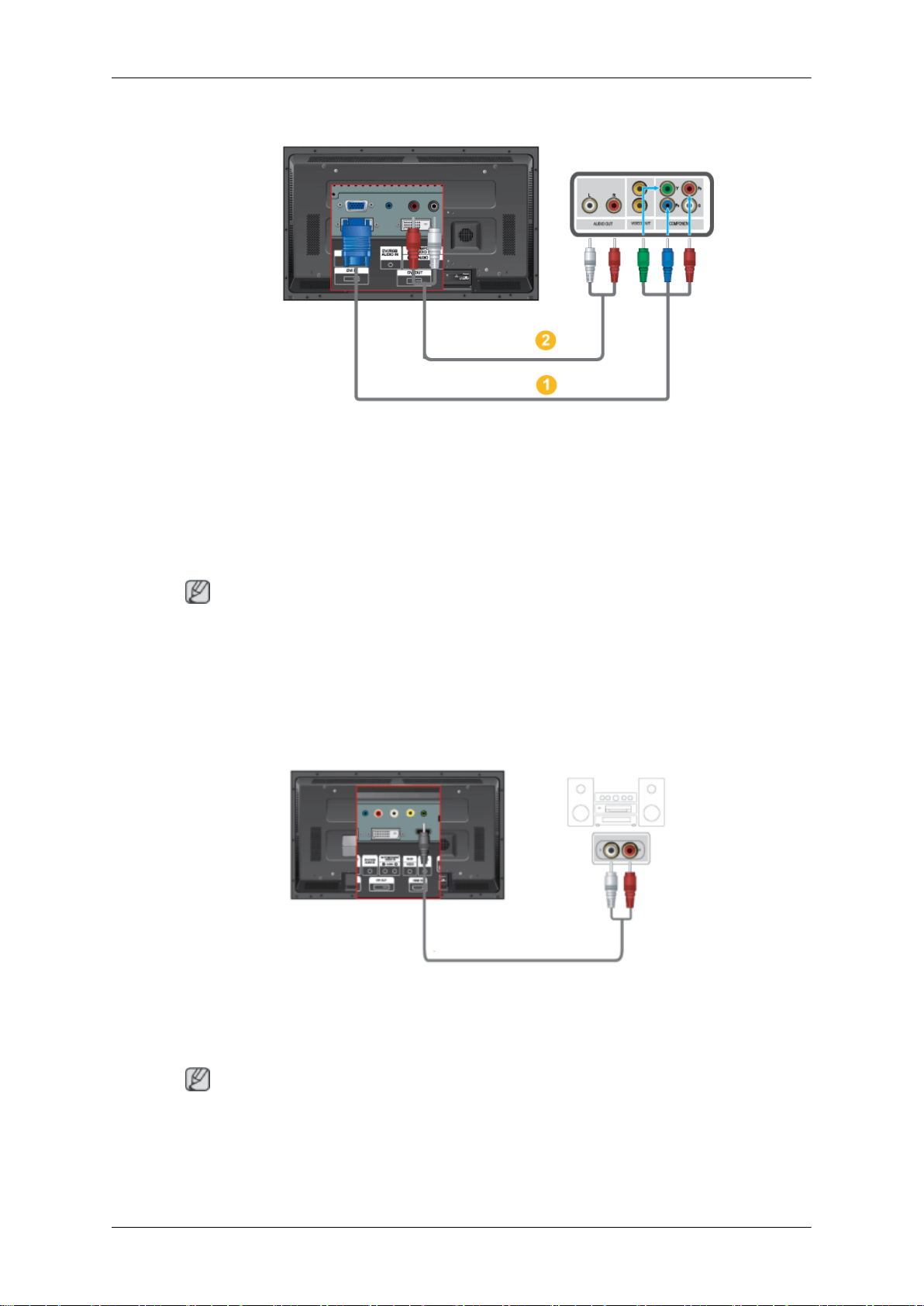

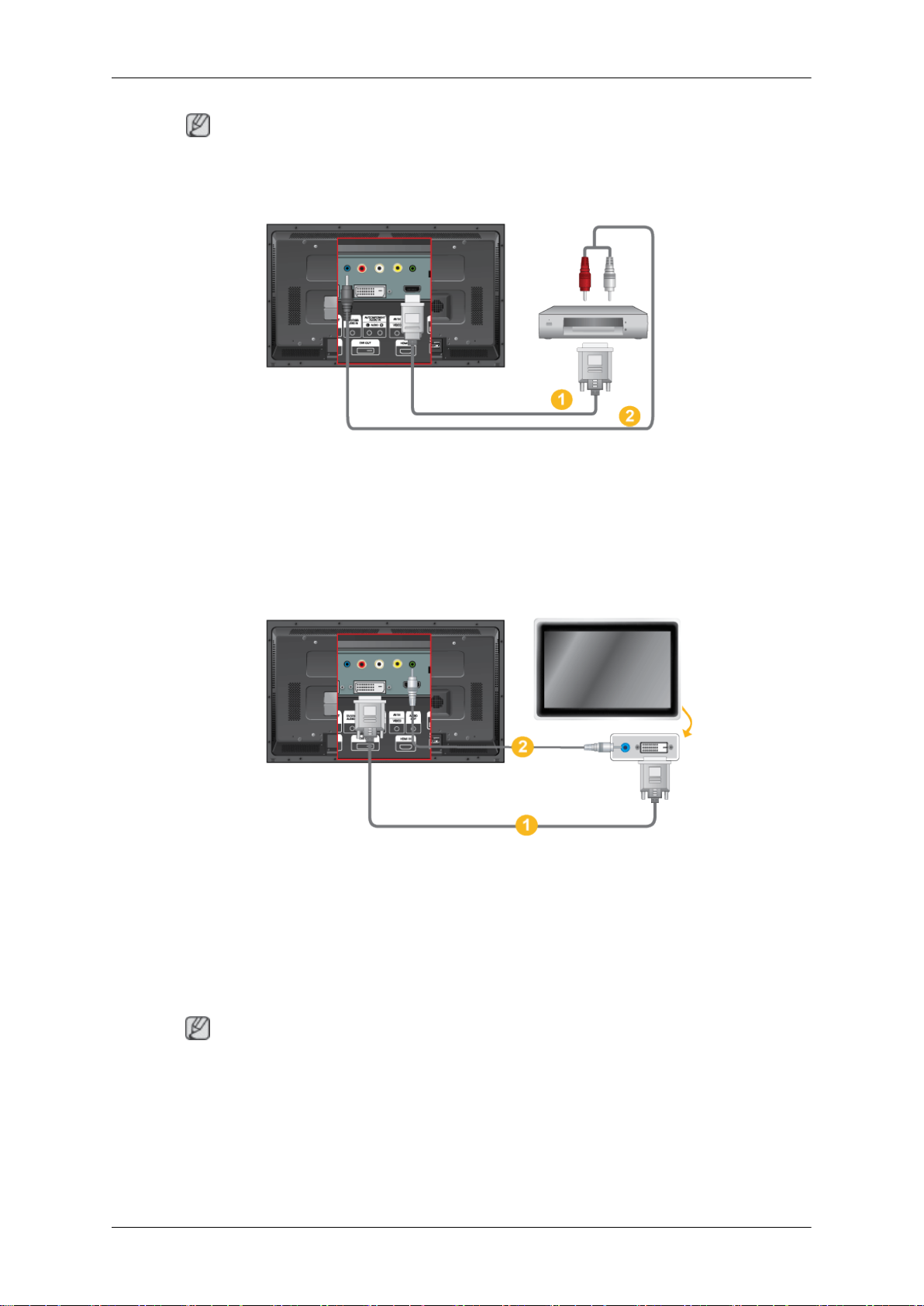

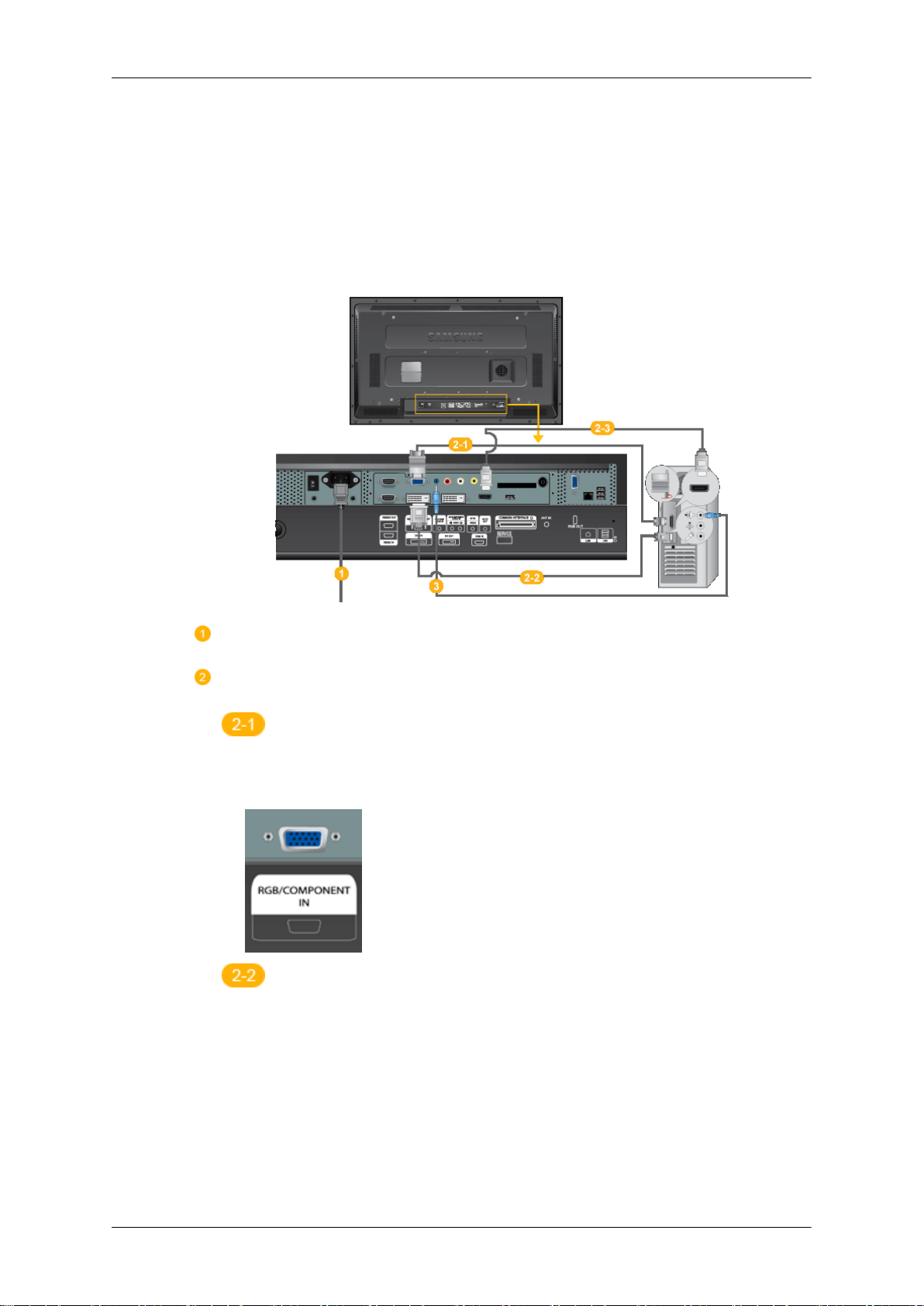

RGB/COMPONENT IN (Terminale

connessione PC Video)

• Usare un cavo D-Sub (15 pin D-Sub)

- modalità PC (PC analogico)

• Collegare la porta RGB/COMPONENT
IN sul monitor alla porta COMPONENT
sul dispositivo esterno mediante un
cavo D-SUB/COMPONENT.

• Collegare la porta RGB/COMPONENT
IN sul monitor alla porta BNC sul PC
mediante un cavo D-SUB/BNC.

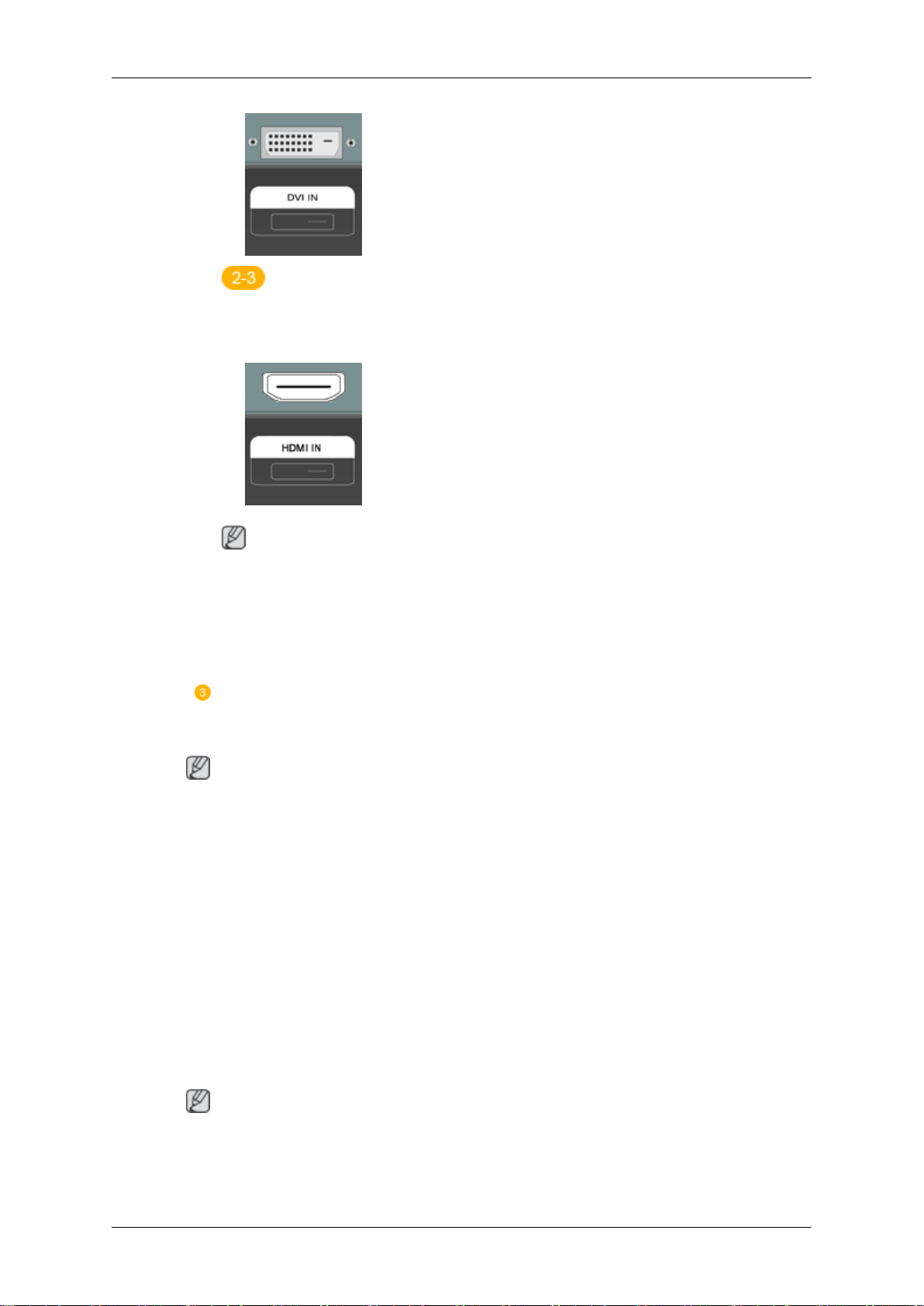

DVI IN (Terminale connessione PC

Video)

13

Introduzione

Usare un cavo DVI (DVI-D/DVI-D) - mo­dalità DVI (PC digitale)

DVI/RGB/HDMI AUDIO IN (Terminale

di connessione audio PC/DVI/HDMI(PC)
(Ingresso))

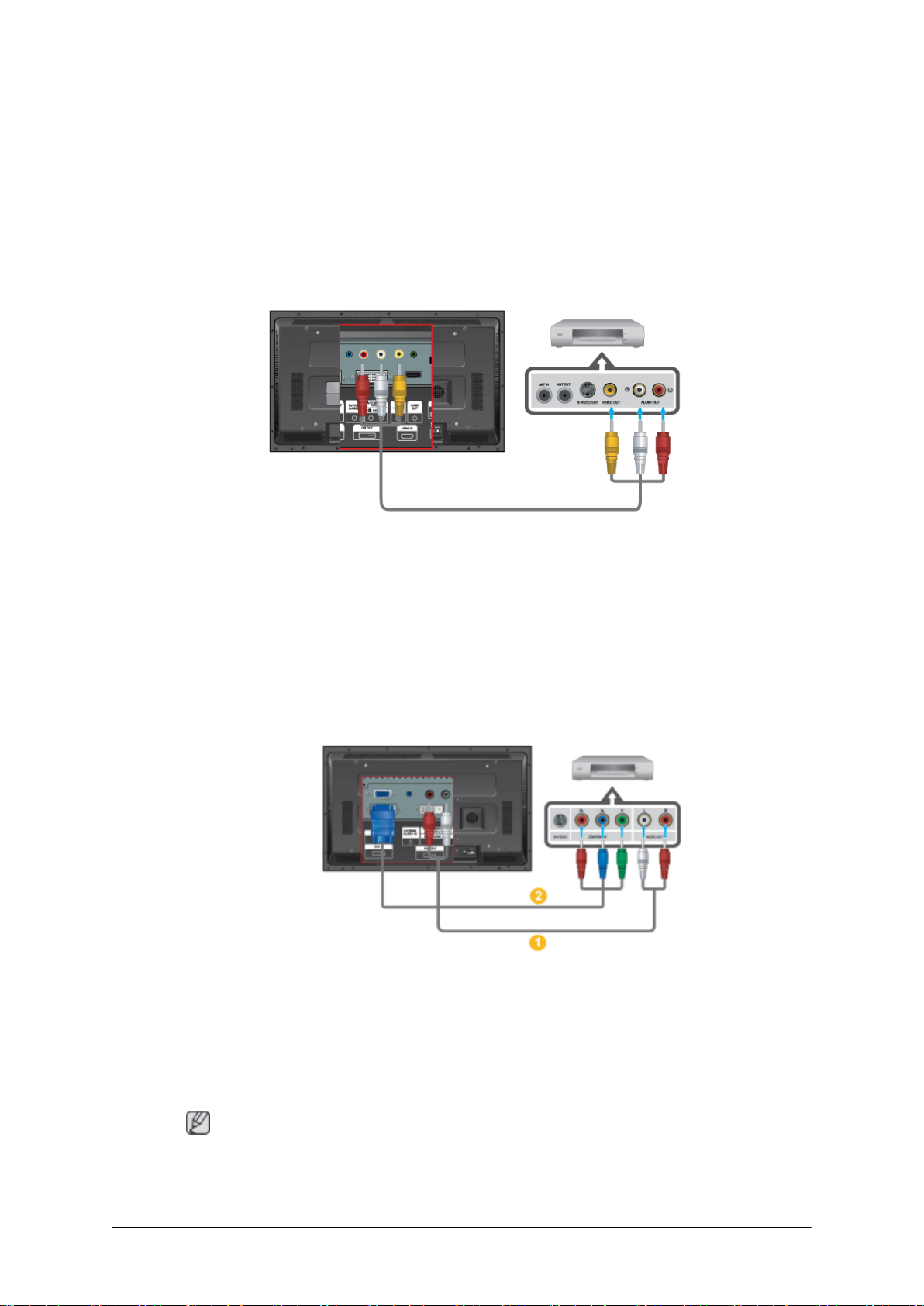

AV / COMPONENT AUDIO IN [R- AU-

DIO- L]

Collegare la porta del DVD, VCR (DVD /
DTV Set-Top Box) alla porta [ R- AUDIO

- L] del Display LCD.

DVI OUT

• Collegare un monitor a un secondo
monitor mediante il cavo DVI.

• Collegare la porta DVI OUT sul monitor
alla porta HDMI IN sul secondo monitor
mediante un cavo DVI/HDMI.

• Segnali DVI, HDMI e di rete inviati at­traverso la porta DVI OUT vengono vis­ualizzati sul secondo monitor dotato di
porta DVI IN.

AV IN [VIDEO]

Collegare il terminale [ VIDEO ] del mon­itor al terminale di uscita video del dispo­sitivo esterno mediante un cavo VIDEO.

AUDIO OUT

Porta di uscita cuffie.

HDMI IN

Collegare il terminale HDMI posto sul retro
del Display LCD al terminale HDMI del dis­positivo di uscita digitale mediante un
cavo HDMI.

Cavo HDMI 1.0 supportato.

14

Introduzione

COMMON INTERFACE

Contiene e visualizza informazioni sul
CAM inserito nello slot CI.

In alcuni canali, non inserendo CI CARD
viene visualizzato a schermo il messaggio
Scramble Signal.

È possibile installare il CAM in qualsiasi
momento, a televisore acceso o spento.

SERVICE

Questo è un terminale di servizio riservato.

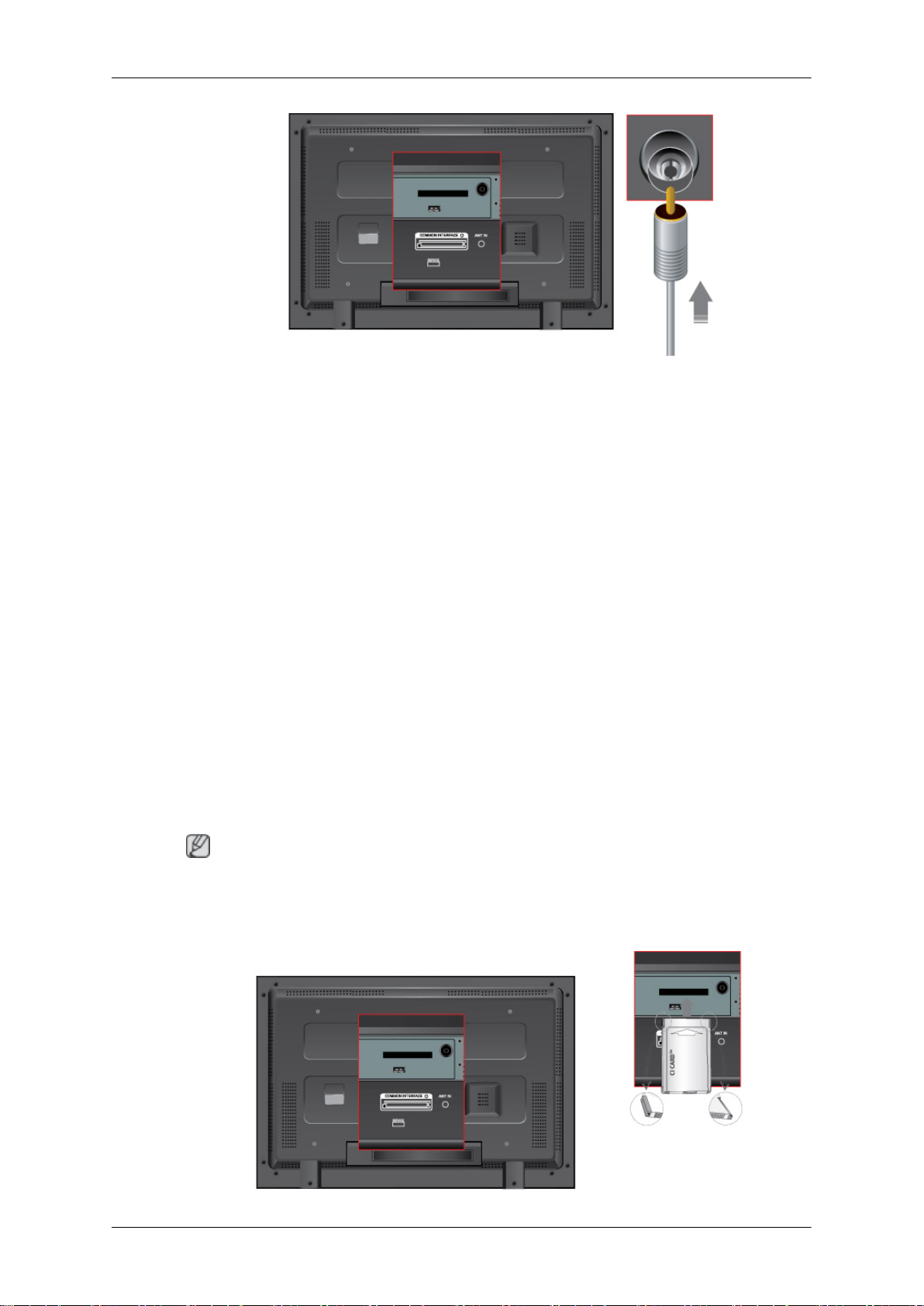

ANT IN

Collegare il cavo CATV o dell'antenna TV
alla porta " ANT IN" sul retro dello schermo
LCD. Utilizzare il cavo dell'antenna TV
(venduto separatamente) come cavo
dell'antenna.

RGB OUT

Nota

(applicabile solo al modello CXN-2)

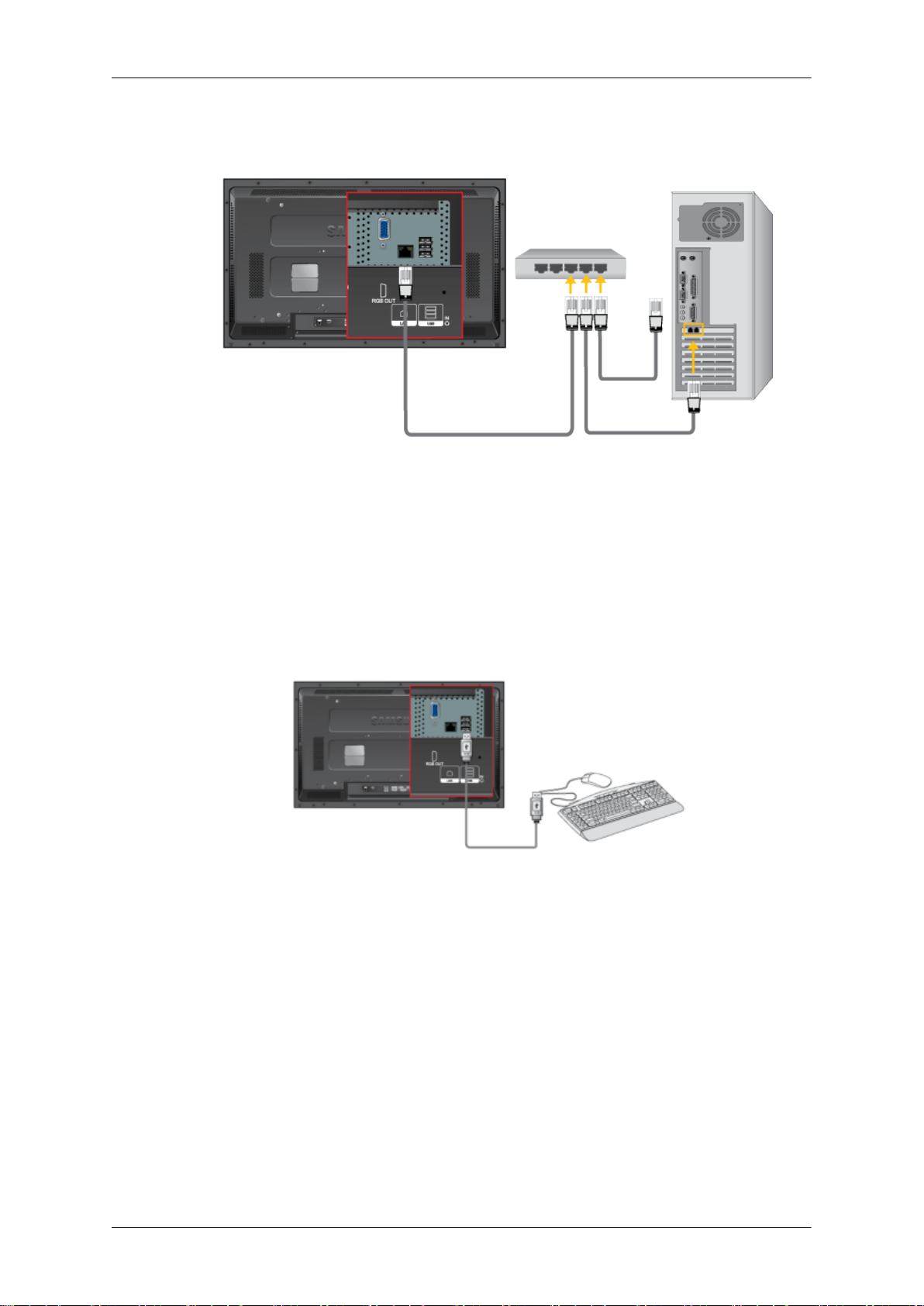

LAN (Terminale connessione LAN)

Nota

(applicabile solo al modello CXN-2)

USB (Terminale connessione USB)

Tastiera / Mouse, Mass Storage Device
compatibile.

Nota

(applicabile solo al modello CXN-2)

15

Introduzione

Kensington Lock

Il blocco Kensington è un dispositivo usa-
to per assicurare fisicamente il sistema
quando viene utilizzato in un luogo pub­blico. Il dispositivo di blocco è in vendita
separatamente. L'aspetto del dispositivo
e il metodo di blocco possono variare a
seconda della marca. Per informazioni
sull'uso, consultare il manuale fornito in­sieme al blocco Kensington. Il dispositivo
di blocco è in vendita separatamente.

Nota

La posizione del blocco Kensington pu ò
variare in base al modello.

Uso del blocco Kensington

1. Inserire il dispositivo di blocco nello

Nota

Per maggiori informazioni sul collegamento dei cavi, vedere la sezione Collegamento
dei cavi.

Telecomando

Nota

Le prestazioni del telecomando possono essere influenzate dalla vicinanza di un tele­visore o di un dispositivo elettronico al Display LCD; in questo caso, può verificarsi un
malfunzionamento dell'apparecchio a causa di interferenze di frequenza.

slot Kensington sul Display LCD e
ruotarlo nella direzione di blocco .

2. Collegare il cavo del blocco Kensing-

ton.

3. Fissare il blocco Kensington a un ta-

volo o a un oggetto fisso pesante.

16

Introduzione

POWER

OFF

Tasti numerici

Tasto DEL / GUIDE
+ VOL -

SOURCE

D.MENU
TOOLS
Tasti Su-Giù Sinistra-Destra

INFO

TASTI COLORATI

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

TV

MENU

RETURN
EXIT

MagicInfo

1. POWER

2. OFF

3. TASTI NUMERICI Premere per cambiare canale.

4. Tasto DEL
GUIDE

/

Accende il prodotto.

Spegne il prodotto.

Il tasto "-" viene utilizzato per selezionare i canali digi­tali. Per esempio, channel 4-1.

Visualizzazione della Guida elettronica ai programmi
(EPG).

- Questa funzione non è disponibile per questo modello
di Display LCD.

5. + VOL - Regola il volume dell'audio.

6. SOURCE

Premere il tasto per cambiare la SOURCE del segnale
d’ingresso.

La modifica della SOURCE è consentita solo in caso di
dispositivi esterni collegati al Display LCD in quel mo­mento.

17

Introduzione

7. D.MENU Visualizzazione del menu DTV

- Questa funzione non è disponibile per questo modello
di Display LCD.

8. TOOLS Utile per selezionare rapidamente le funzioni pi ù fre­quentemente utilizzate.

9. Tasti Su-Gi ù Sinistra-

Destra

10. INFO

11. TASTI COLORATI Premere per aggiungere o eliminare canali e per mem-

12. TTX/MIX

13. MTS/DUAL - Questa funzione non è disponibile per questo modello

Passa da una voce di menu all'altra in orizzontale, in
verticale o regola i valori del menu selezionato.

Le informazioni relative all'immagine attuale sono visu­alizzate in alto a sinistra dello schermo.

orizzare canali nell'elenco dei canali preferiti nel menu
“Elenco canali”.

- Questa funzione non è disponibile per questo modello
di Display LCD.

La maggior parte delle emittenti televisive fornisce in­formazioni scritte tramite il servizio Teletext.

- Questa funzione non è disponibile per questo modello
di Display LCD.

- Tasti Teletext

Per ulteriori informazioni > TTX / MIX

di Display LCD.

14.

15. MUTE

ENTER/PRE-CH

MTS-

E' possibile selezionare la modalità (Multichannel Tele­vision Stereo).

Tipo di audio MTS/S_Mode Predefinito

FM Stereo Mono Mono Modifica

Stereo Mono ↔ Stereo
SAP Mono ↔ SAP Mono

manuale

DUAL-

STEREO/MONO, DUAL l / DUAL ll e MONO/NICAM
MONO/NICAM STEREO possono essere gestiti in base
al tipo di trasmissione utilizzando il tasto DUAL sul tel­ecomando durante la visione.

Premendo questo tasto si torna al canale precedente.

- Questa funzione non è disponibile per questo modello
di Display LCD.

Mette in pausa (muto) temporaneamente l'uscita audio.
Appare nell’angolo inferiore sinistro dello schermo.

18

Introduzione

L’audio viene ripristinato se si preme MUTE o - VOL +
in modalità Mute (Muto).

16.

CH/P In modalità TV, seleziona i canali TV.

- Questa funzione non è disponibile per questo modello
di Display LCD.

17. TV Seleziona direttamente la modalità TV.

- Questa funzione non è disponibile per questo modello
di Display LCD.

18. MENU Apre il menu a schermo ed esce dal menu o chiude il
menu di regolazione.

19. RETURN

20.

21. MagicInfo MagicInfo Tasto Quick Launch.

EXIT

Ritorna al menu precedente.

Esce dalla schermata del menu.

Layout meccanico (400CX-2 , 400CXN-2)
Layout meccanico

Installazione staffa di montaggio a parete VESA

• Durante l'installazione VESA, utilizzare gli standard internazionali VESA.

19

• Per acquistare una staffa VESA e le relative istruzioni di installazione: Contattare il

• Per installare il Display LCD sono necessarie almeno due persone.

• SAMSUNG Electronics non è responsabile per danni al prodotto o lesioni personali

Dimensioni

Introduzione

più vicino Distributore autorizzato SAMSUNG per effettuare l'ordine.

in caso di installazione autonoma dell'unità.

Avviso

Per fissare la staffa alla parete, usare solo viti da 6 mm di diametro e da 8 - 12 mm di
lunghezza.

Installazione della staffa a parete

• Per installare la staffa alla parete contattare personale qualificato.

• SAMSUNG Electronics non è responsabile per danni al prodotto o lesioni personali

in caso di installazione autonoma dell'unità.

• Il metodo di installazione descritto è relativo al montaggio su pareti in cemento. Il

prodotto può risultare instabile se installato su pareti in gesso o legno.

Componenti

Usare solo i componenti e gli accessori in dotazione al supporto a parete.

20

Introduzione

Staffa a parete (1) Perno (Sinistra 1,

Gruppo staffa a parete

Nota

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

1. Inserire e serrare la vite di fissaggio ruotandola nella direzione indicata dalla freccia.

Al termine, montare la staffa alla parete.

Destra 1)

Gancio
in plas­tica (4)

Vite (A)
(11)

Vite (B)
(4)

Fisher
(11)

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

A - Vite di fissaggio
B - Staffa a parete
C - Perno (sinistra)
D - Perno (destra)

2. Prima di forare la parete, verificare che la distanza tra i due fori corrisponda a quella

dei due fori predisposti sul retro del prodotto.
Se la lunghezza è eccessiva o scarsa, allentare tutte o alcune delle 4 viti sul retro

della staffa per regolare la lunghezza.

21

Introduzione

A - Distanza tra i due fori di fissaggio

3. Verificare il diagramma di installazione e segnare i punti di foratura sulla parete.

Usare una punta da 5.0 mm per forare fino a una profondità di 35 mm. Inserire un
fisher in ogni foro. Far corrispondere i fori della staffa e dei perni ai corrispondenti
fori preimpostati, inserire e serrare le 11 viti A.

Montare il prodotto sulla staffa a parete

La forma del prodotto può variare in base al modello. (I ganci in plastica e le viti sono
gli stessi)

1. Rimuovere le 4 viti sul retro del prodotto.

2. Inserire la vite B nel gancio in plastica.

Avviso

• Montare il prodotto sulla staffa a parete e assicurarsi che sia fissato saldamente
sui ganci in plastica sinistro e destro.

• Prestare attenzione durante l'installazione del prodotto sulla staffa a non inserire
le dita nei fori.

22

Introduzione

• Assicurarsi che la staffa sia fissata in modo sicuro alla parete poiché il prodotto
potrebbe cadere una volta terminata l'installazione.

3. Serrare le 4 viti descritte nel passo 2 (ganci in plastica + vite B) nei fori posteriori
del prodotto.

4. Rimuovere il perno di sicurezza (3) e inserire i 4 fisher nei corrispondenti fori della
staffa (1). Inserire quindi il prodotto (2) in modo che rimanga saldamente fissato
alla staffa. Assicurarsi di reinserire e serrare il perno di sicurezza (3) per mantenere
il prodotto ben fissato alla staffa.

A - Display LCD
B - Staffa a parete
C - Parete

Regolazione dell'angolo della staffa a parete

Regolare l'angolazione della staffa a -2˚ prima di fissarla alla parete.

1. Fissare il prodotto alla staffa.

23

Introduzione

2. Sostenere il prodotto per la parte centrale superiore e spingerlo in avanti (nella
direzione indicata dalla freccia) per regolare l'angolo di inclinazione.

Nota

Ora è possibile regolare l'angolo di visione della staffa tra -2˚ e 15˚.

Per regolare l'angolazione, inclinare il prodotto premendo la parte centrale in alto, e non
il lato sinistro o destro.

Layout meccanico (460CX-2 , 460CXN-2)
Layout meccanico

Installazione staffa di montaggio a parete VESA

• Durante l'installazione VESA, utilizzare gli standard internazionali VESA.

• Per acquistare una staffa VESA e le relative istruzioni di installazione: Contattare il

più vicino Distributore autorizzato SAMSUNG per effettuare l'ordine. Una volta ef-

24

• Per installare il Display LCD sono necessarie almeno due persone.

• SAMSUNG Electronics non è responsabile per danni al prodotto o lesioni personali

Dimensioni

Introduzione

fettuato l'ordine, richiedere l'installazione della staffa da parte di personale autor­izzato.

in caso di installazione autonoma dell'unità.

Avviso

Per fissare la staffa alla parete, usare solo viti da 6 mm di diametro e da 8 - 12 mm di
lunghezza.

Installazione della staffa a parete

• Per installare la staffa alla parete contattare personale qualificato.

• SAMSUNG Electronics non è responsabile per danni al prodotto o lesioni personali

in caso di installazione autonoma dell'unità.

• Il metodo di installazione descritto è relativo al montaggio su pareti in cemento. Il

prodotto può risultare instabile se installato su pareti in gesso o legno.

Componenti

Usare solo i componenti e gli accessori in dotazione al prodotto.

Staffa a parete (1) Perno (Sinistra 1,

Destra 1)

25

Gancio
in plas­tica (4)

Vite (A)
(11)

Vite (B)
(4)

Fisher
(11)

Gruppo staffa a parete

Nota

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

1. Inserire e serrare la vite di fissaggio ruotandola nella direzione indicata dalla freccia.
Al termine, montare la staffa alla parete.

Introduzione

Vi sono due perni (sinistra e destra). Utilizzare quello corretto.

A - Vite di fissaggio
B - Staffa a parete
C - Perno (sinistra)
D - Perno (destra)

2. Prima di forare la parete, verificare che la distanza tra i due fori corrisponda a quella
dei due fori predisposti sul retro del prodotto.

Se la lunghezza è eccessiva o scarsa, allentare tutte o alcune delle 4 viti sul retro
della staffa per regolare la lunghezza.

A - Distanza tra i due fori di fissaggio

26

Introduzione

3. Verificare il diagramma di installazione e segnare i punti di foratura sulla parete.
Usare una punta da 5.0 mm per forare fino a una profondità di 35 mm. Inserire un
fisher in ogni foro. Far corrispondere i fori della staffa e dei perni ai corrispondenti
fori preimpostati, inserire e serrare le 11 viti A.

Montare il prodotto sulla staffa a parete

La forma del prodotto può variare in base al modello. (I ganci in plastica e le viti sono
gli stessi)

1. Rimuovere le 4 viti sul retro del prodotto.

2. Inserire la vite B nel gancio in plastica.

Avviso

• Montare il prodotto sulla staffa a parete e assicurarsi che sia fissato saldamente

sui ganci in plastica sinistro e destro.

• Prestare attenzione durante l'installazione del prodotto sulla staffa a non inserire

le dita nei fori.

• Assicurarsi che la staffa sia fissata in modo sicuro alla parete poiché il prodotto

potrebbe cadere una volta terminata l'installazione.

27

Introduzione

3. Serrare le 4 viti descritte nel passo 2 (ganci in plastica + vite B) nei fori posteriori
del prodotto.

4. Rimuovere il perno di sicurezza (3) e inserire i 4 fisher nei corrispondenti fori della
staffa (1). Inserire quindi il prodotto (2) in modo che rimanga saldamente fissato
alla staffa. Assicurarsi di reinserire e serrare il perno di sicurezza (3) per mantenere
il prodotto ben fissato alla staffa.

A - Display LCD
B - Staffa a parete
C - Parete

Regolazione dell'angolo della staffa a parete

Regolare l'angolazione della staffa a -2˚ prima di fissarla alla parete.

1. Fissare il prodotto alla staffa.

2. Sostenere il prodotto per la parte centrale superiore e spingerlo in avanti (nella
direzione indicata dalla freccia) per regolare l'angolo di inclinazione.

28

Introduzione

Nota

Ora è possibile regolare l'angolo di visione della staffa tra -2˚ e 15˚.

Per regolare l'angolazione, inclinare il prodotto premendo la parte centrale in alto, e non
il lato sinistro o destro.

29

Collegamenti

Collegamento a un computer

Dispositivi di ingresso AV quali lettori DVD, videoregistratori o videocamere, così come
il computer, possono essere collegati al Display LCD. Per informazioni dettagliate su
come collegare dispositivi di ingresso AV, consultare la sezione Regolazione del display
LCD.

Collegare il cavo di alimentazione del Display LCD alla porta di ali­mentazione posta sul retro del prodotto. Accendere il prodotto.

Vi sono molti modi per collegare il computer al monitor. Sceglierne
uno dalle opzioni sottostanti:

Usando il connettore D-sub (Analogico) sulla scheda video.

• Collegare il cavo D-sub alla porta RGB a 15 pin sul retro del Dis­play LCD e alla porta D-sub a 15 pin del computer.

Usando il connettore (digitale) DVI sulla scheda video.

• Collegare il cavo DVI alla porta DVI sul retro del Display LCD e alla
porta DVI del computer.

30

Collegamenti

Uso dell'uscita HDMI (digitale) sulla scheda grafica.

• Collegare la porta HDMI IN sul monitor alla porta HDMI sul PC me­diante un cavo HDMI.

Nota

• Quando si collega un cavo HDMI al PC, selezionare HDMI sia da
Source List sia da Edit Name prima di selezionare il dispositivo
PC o DVI in modo da riprodurre audio e schermo PC.

• Si prega di notare che l'audio è disponibile solo effettuando il col-
legamento in base all'opzione 2 seguente.

Collegare il cavo audio del Display LCD alla porta audio sul retro del
Display LCD.

Nota

• Accendere sia il computer sia il Display LCD.

• Contattare il Service Center SAMSUNG Electronics per acquistare eventuali acces­sori.

Collegamento di altri dispositivi

Dispositivi di ingresso AV quali lettori DVD, videoregistratori o videocamere, così come
il computer, possono essere collegati al Display LCD. Per informazioni dettagliate su
come collegare dispositivi di ingresso AV, consultare la sezione Regolazione del display
LCD.

La configurazione sul retro del prodotto può differire in base al modello di Display LCD.

Collegare un TV

Nota

E' possibile guardare i programmi TV sullo schermo LCD, se collegato a un cavo an­tenna o CATV, senza dover installare sul proprio computer ulteriore hardware o software
per la ricezione TV.

31

Collegamenti

1. Collegare il cavo CATV o il cavo dell'antenna TV alla porta "ANT IN" posta lateral-

mente sul retro del display LCD.
Uso di un cavo per antenna TV (venduto separatamente).

•

Se si usa una antenna interna:

Verificare prima il terminale dell'antenna della presa a muro quindi collegare il
cavo dell'antenna.

•

Se si usa una antenna esterna:

Se si utilizza un'antenna da esterno, se possibile far realizzare l'installazione da
un tecnico specializzato.

•

Per collegare il cavo RF al terminale di ingresso dell'antenna:

Mantenere diritta la parte in rame del cavo RF.

2. Accendere il Display LCD.

3. Selezionare TV premendo TV / DTV.

4. Selezionare il canale TV desiderato.

Connessione COMMON INTERFACE

Nota

È possibile installare il CAM in qualsiasi momento, sia mentre il TV è ON sia quando è
OFF.

Acquistare il modulo CI CAM presso il rivenditore locale più vicino o via telefono.

32

1. Inserire la scheda IC nel modulo CAM nella direzione indicata dalla freccia.

2. Inserire il modulo CAM con la CI CARD installata nello slot common interface.

(Inserire il CAM nella direzione indicata dalla freccia, fino in fondo in modo che
rimanga parallelo allo slot.)

3. Verificare la visione dell'immagine su un canale a segnale criptato.

Collegamento a dispositivi AV

Collegamenti

1. Collegare la porta Video e Audio [R-AUDIO-L] del DVD, videoregistratore o DTV

Set-Top Box alla porta Video e Audio [R-AUDIO-L] del Display LCD.

2. Avviare il lettore DVD, il videoregistratore o la videocamera con un DVD o una cas-

setta inserita.

3. Selezionare AV mediante il tasto SOURCE sul pannello anteriore del Display LCD o

sul telecomando.

Effettuare il collegamento mediante un cavo Component

1. Collegare il cavo Component/D-sub (venduto separatamente) alla porta RGB/

COMPONENT IN del prodotto e alle porte COMPONENT - PR, Y, PB del Set-Top
Box.

2. Collegare un set di cavi audio tra AV/COMPONENT AUDIO IN [R-AUDIO-L] sul

Display LCD e i jack AUDIO OUT sul Set Top Box.

Nota

• Selezionare Component mediante il tasto SOURCE sul pannello anteriore del Display
LCD o sul telecomando.

33

• Quindi, avviare il lettore DVD con un disco inserito.

• Il cavo Component è opzionale.

• Per informazioni sull'opzione video Component, consultare il manuale dell'utente del
dispositivo esterno o del DVD.

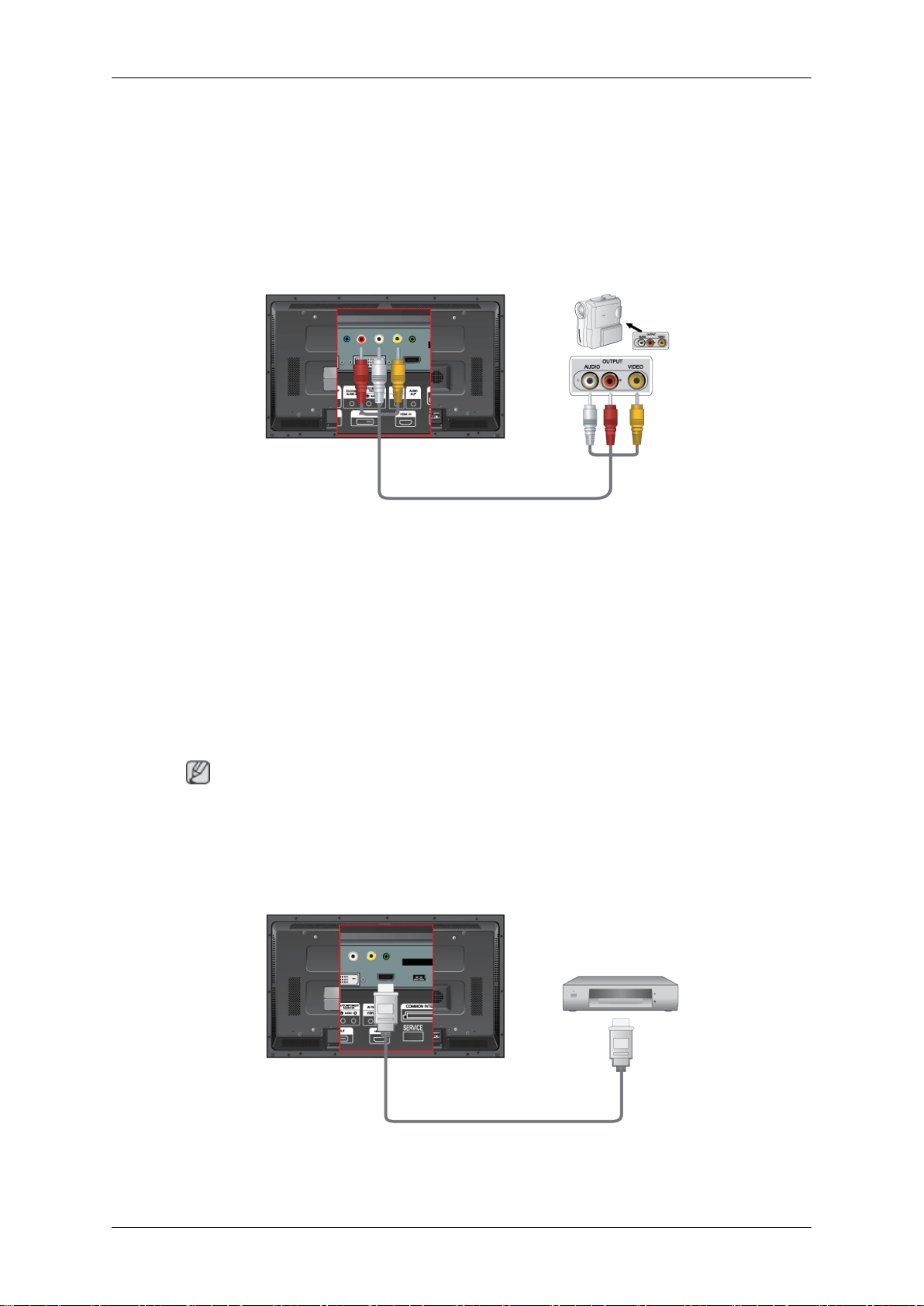

Collegamento a un computer

Collegamenti

1. Individuare le uscite AV sulla videocamera. Di solito sono situate sul lato o sul retro

della videocamera. Collegare un set di cavi audio tra i jack AUDIO OUTPUT sulla
videocamera e AV/COMPONENT AUDIO IN [R-AUDIO-L] sul Display LCD.

2. Collegare un cavo video tra il jack VIDEO OUTPUT sulla videocamera e AV IN [VID-

EO] sul Display LCD.

3. Selezionare AV per la connessione della videocamera premendo il tasto SOURCE

sul pannello anteriore del Display LCD o sul telecomando.

4. Quindi, avviare la videocamera con una cassetta inserita.

Nota

I cavi audio-video mostrati qui sono di solito in dotazione alla videocamera. (In caso
contrario, contattare un rivenditore autorizzato.) Se la videocamera è stereo, è neces-
sario disporre di due set di cavi.

Collegamento mediante un cavo HDMI

1. Collegare dispositivi di ingresso come un lettore Blu-Ray o DVD al terminale HDMI

IN del Display LCD mediante un cavo HDMI.

34

Collegamenti

Nota

• In modalità HDMI, è supportato solo audio formato PCM.

Collegamento mediante un cavo DVI a HDMI

1. Collegare il terminale di uscita DVI di un dispositivo digitale al terminale HDMI IN

del Display LCD mediante un cavo DVI a HDMI.

2. Collegare i jack rosso e bianco di un cavo RCA-Stereo (per PC) ai terminali di uscita

audio di un dispositivo di uscita digitale aventi lo stesso colore, e collegare il jack
opposto al terminale DVI / RGB AUDIO IN del Display LCD.

Collegamento mediante un cavo DVI

1. Connettere la porta DVI OUT del monitor LCD alla porta di ingresso di un altro

monitor usando un cavo DVI.

2. Connettere la porta AUDIO OUT del monitor LCD alla porta di ingresso audio di un

altro monitor usando un cavo stereo.

3. Selezionare DVI mediante il tasto SOURCE sul pannello anteriore del Display LCD

o sul telecomando.

Nota

• DVI-OUT non supporta HDCP.

35

Collegamenti

Collegamento di un Set Top Box (via cavo/satellitare) DTV

1. Collegare il cavo Component/D-sub (venduto separatamente) alla porta RGB/

COMPONENT IN del prodotto e alle porte COMPONENT - PR, Y, PB del Set-Top
Box.

2. Collegare un set di cavi audio tra AV/COMPONENT AUDIO IN [R-AUDIO-L] sul

Display LCD e i jack AUDIO OUT sul Set Top Box.

Nota

• Selezionare Component mediante il tasto SOURCE sul pannello anteriore del Display
LCD o sul telecomando.

• Per informazioni sull'opzione video Component, consultare il manuale dell'utente del
Set Top Box.

Collegamento a un sistema audio

1. Collegare un set di cavi audio tra i jack AUX L e R del SISTEMA AUDIO e AUDIO

OUT del Display LCD.

Collegamento di un cavo LAN

Nota

• Dispositivi di ingresso AV quali lettori DVD, videoregistratori o videocamere, cos ì
come il computer, possono essere collegati al Display LCD. Per informazioni det­tagliate su come collegare dispositivi di ingresso AV, consultare la sezione Rego­lazione del display LCD.

36

Collegamenti

• La configurazione sul retro del prodotto pu ò differire in base al modello di Display
LCD.

Collegare il cavo LAN.
(solo modelli CXN-2)

Collegamento di un dispositivo USB

• E' possibile collegare dispositivi USB come un mouse o una tas­tiera.

(solo modelli CXN-2)

37

Uso del software

Driver del monitor

Nota

Alla richiesta da parte del sistema operativo di fornire il driver del monitor,
inserire il CD-ROM accluso a questo monitor. L'installazione del driver
differisce da un sistema operativo all'altro. Seguire le istruzioni relative al
sistema operativo utilizzato.

Preparare un disco vergine e scaricare il file del driver dal sito Internet
qui indicato.
Sito Internet:

http://www.samsung.com/

Installazione del Driver del monitor (Automatica)

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Windows".

3. Scegliere il modello di monitor dall'elenco, quindi fare clic su "OK".

4. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Any­way" (Continuare?). Quindi fare clic su "OK" (Sistema operativo Microsoft® Win­dows® XP/2000).

38

Uso del software

Nota

Questo driver del monitor è certificato Microsoft e la sua installazione non provoca
danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Sam­sung dedicata al monitor.

http://www.samsung.com/

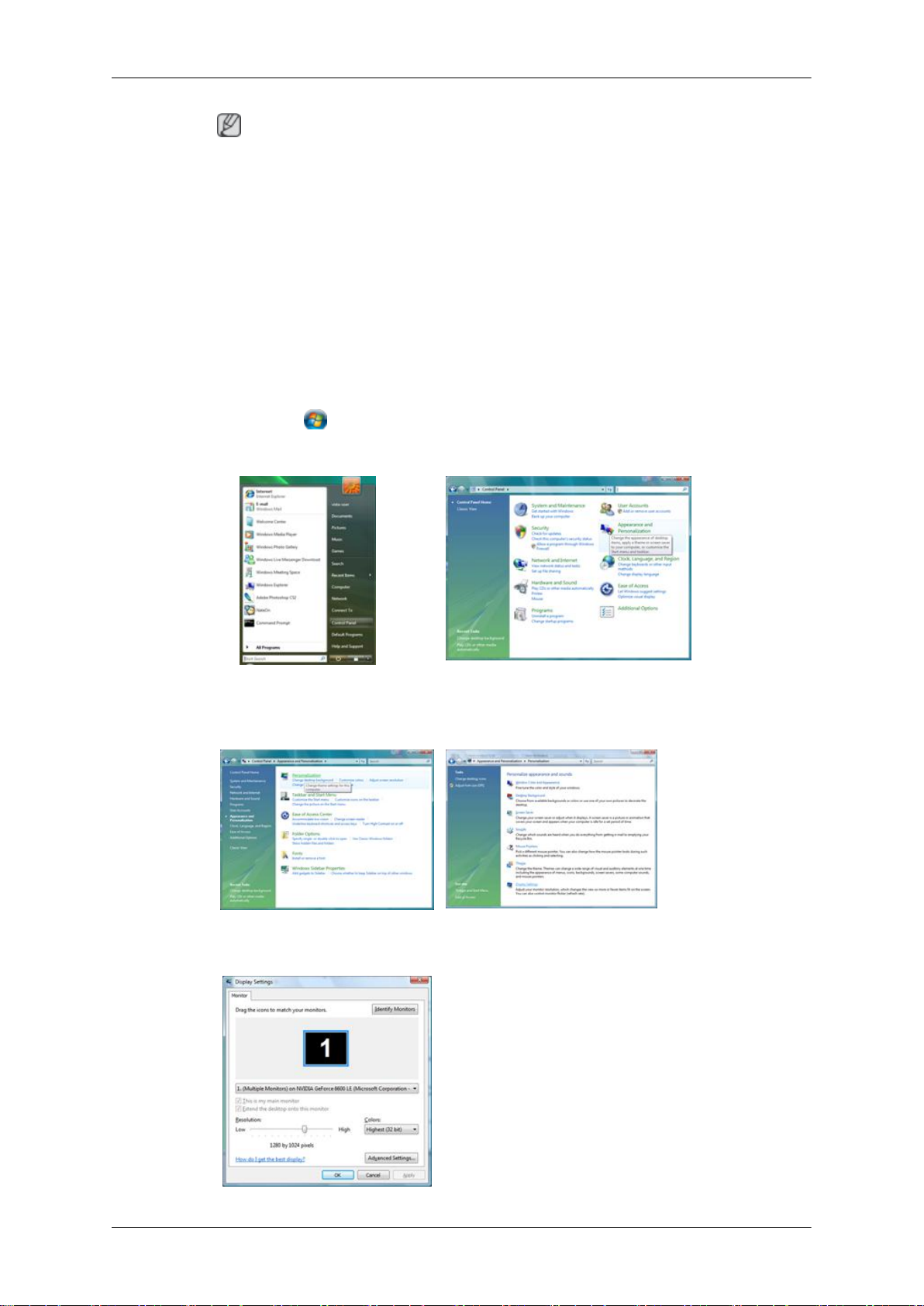

Installazione del Driver del monitor (Manuale)

Sistema operativo Microsoft® Windows Vista™

1. Inserire il CD di installazione manuale nell’unità CD-ROM.

2.

Fare clic su
doppio clic su "Appearance and Personalization" (Aspetto e personalizzazione).

3. Fare clic su "Personalization" (Personalizzazione) quindi su "Display Settings" (Im­postazioni schermo).

(Start) quindi su "Control Panel" (Pannello di controllo). Quindi, fare

4. Fare clic su "Advanced Settings..." (Impostazioni avanzate⋯).

39

Uso del software

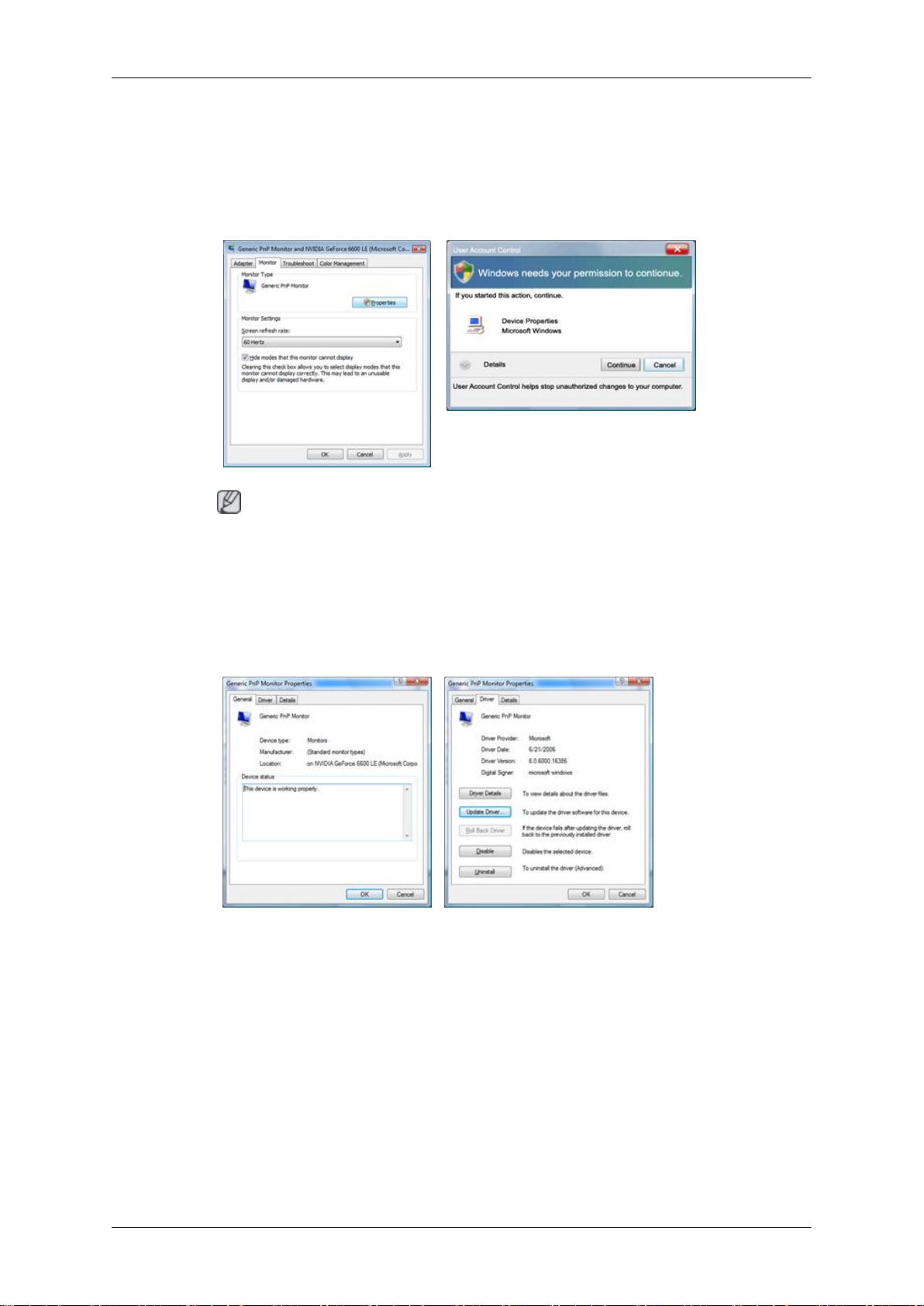

5. Fare clic su "Properties" (Proprietà) nella scheda "Monitor". Se il pulsante "Prop­erties" (Proprietà) è disattivato, significa che la configurazione del monitor è com-
pleta. Il monitor può essere utilizzato così com’è.

Se viene visualizzato il messaggio “Windows needs...” (Per continuare è neces­sario⋯) come mostrato nella figura sottostante, fare clic su "Continue" (Continua).

Nota

Questo driver del monitor è in via di certificazione per il logo MS, e la sua instal­lazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Sam­sung dedicata al monitor.

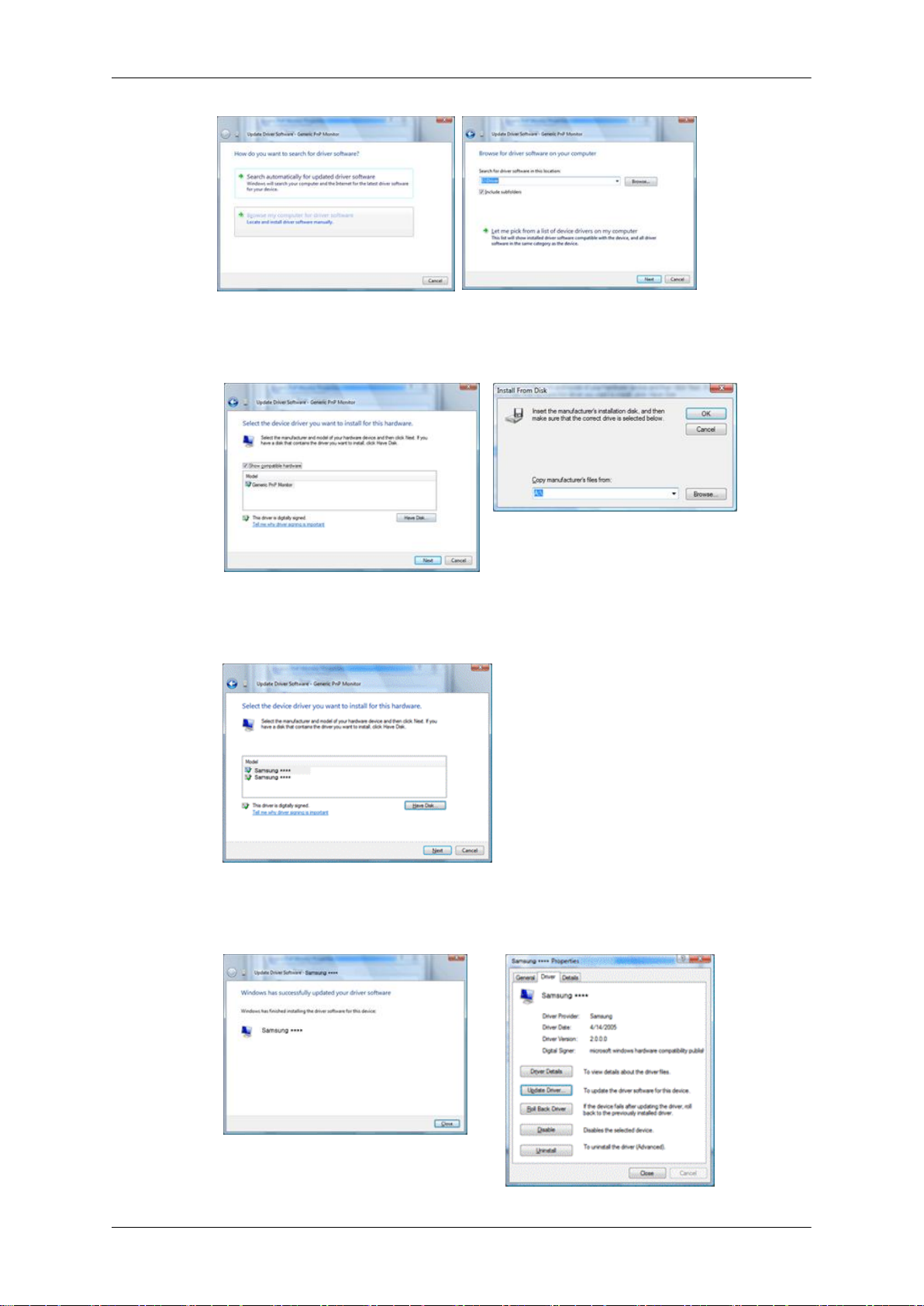

6. Fare clic su "Update Driver..." (Aggiorna driver...) nella scheda "Driver".

7. Spuntare la casella di controllo "Browse my computer for driver software" (Cerca il
software del driver nel computer) e fare clic su "Let me pick from a list of device
drivers on my computer" (Scegli manualmente da un elenco di driver di dispositivo
nel computer).

40

Uso del software

8. Fare clic su "Have Disk..." (Disco driver...) e selezionare la cartella (per esempio,
D:\Drive) in cui è situato il file di impostazione del driver, e fare clic su "OK".

9. Selezionare il modello che corrisponde al proprio monitor dall’elenco disponibile,
e fare clic su "Next" (Avanti).

10. Fare clic su "Close" (Chiudi) → "Close" (Chiudi) → "OK" → "OK" nelle schermate
successive.

41

Uso del software

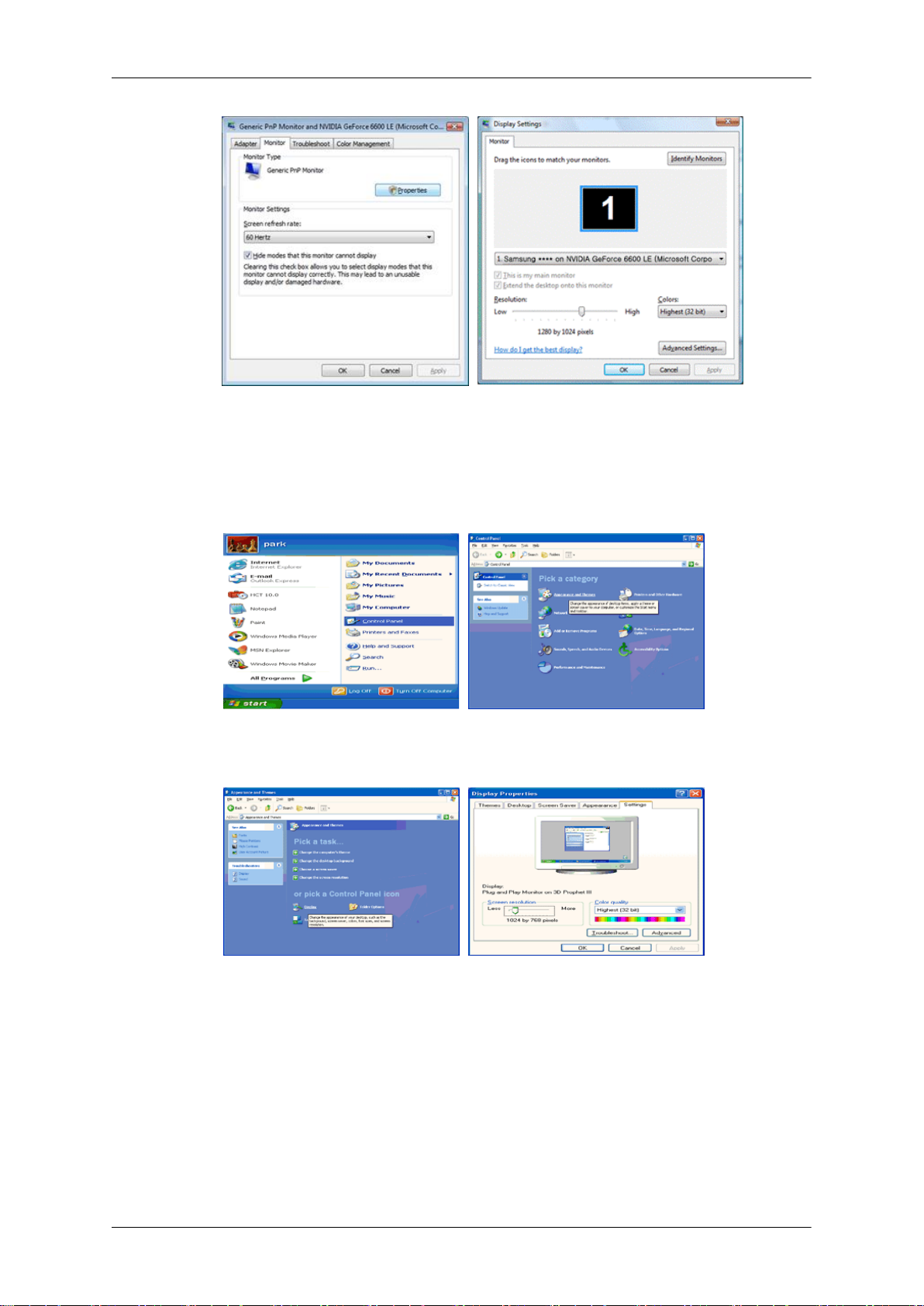

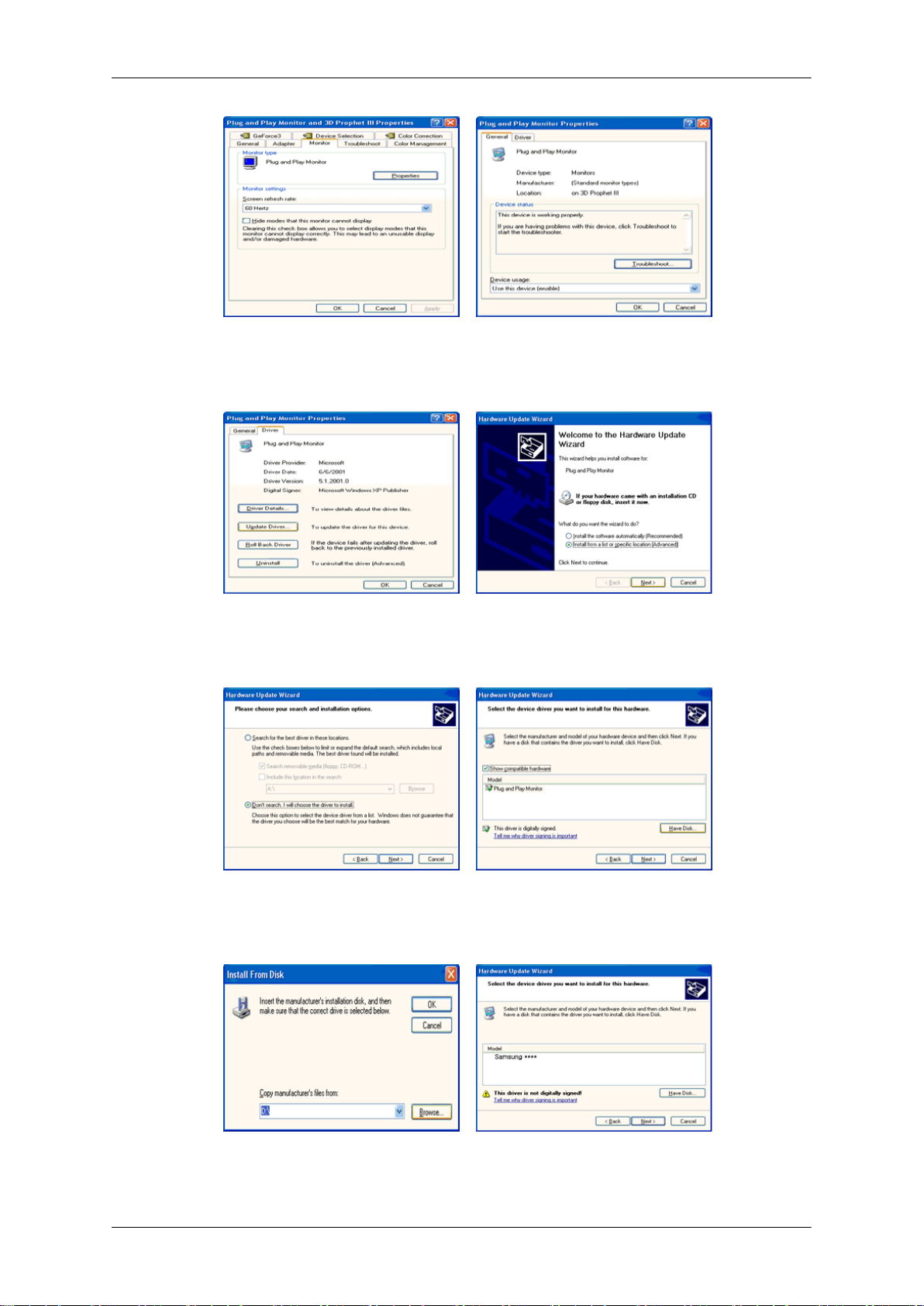

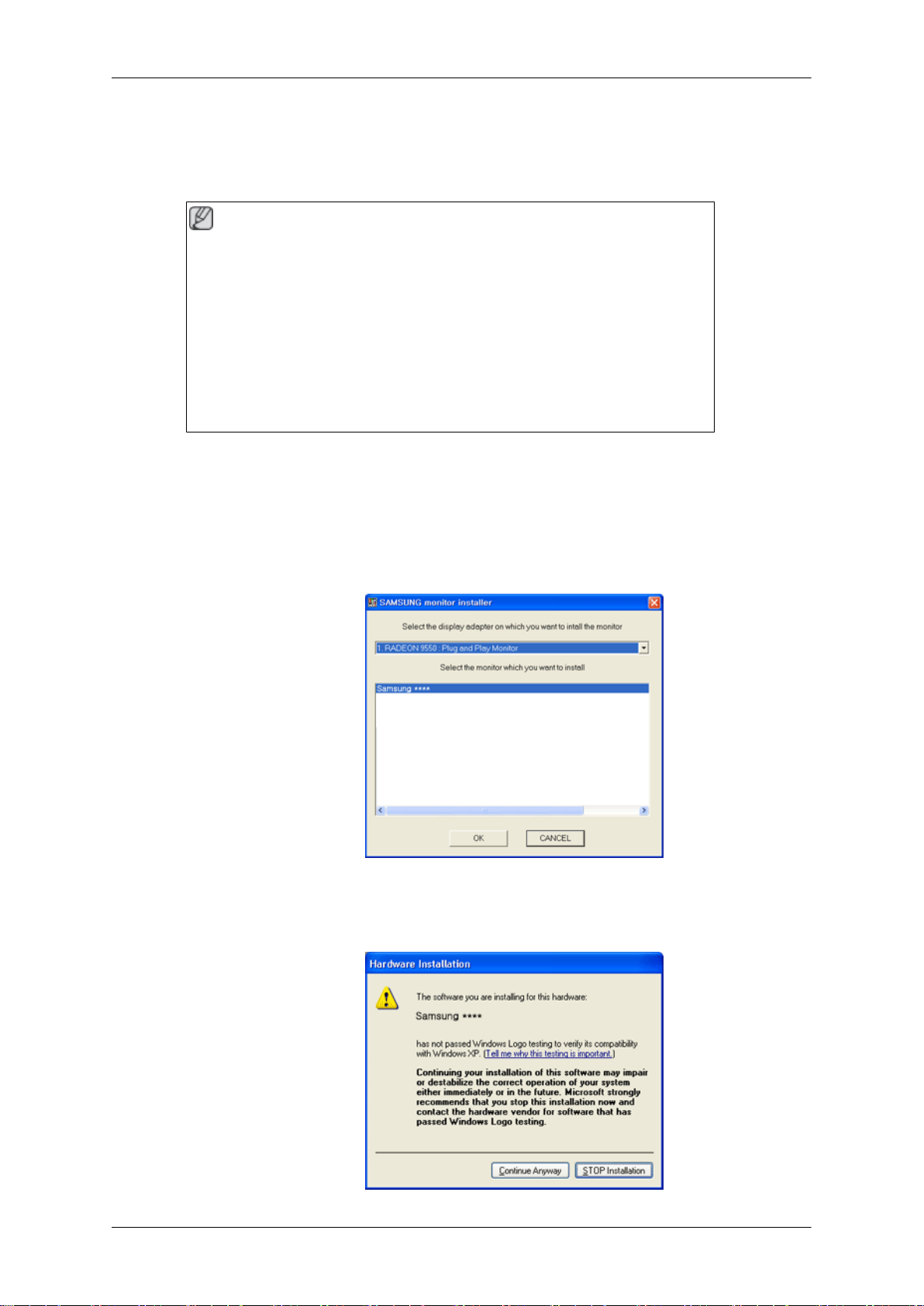

Sistema Operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Start" → "Control Panel" (Pannello di controllo) quindi sull'icona "Ap­pearance and Themes" (Aspetto e temi).

3. Fare clic sull'icona "Display" (Schermo) e selezionare la scheda "Settings" (Im­postazioni) quindi su "Advanced..." (Avanzate...).

4. Fare clic su "Properties" (Proprietà) nella scheda "Monitor" e selezionare "Driver".

42

Uso del software

5. Fare clic su "Update Driver..." (Aggiorna driver...) e selezionare "Install from a list
or..." (Installa da un elenco o...) quindi fare clic su "Next" (Avanti).

6. Selezionare "Don't search, I will..." (Non effettuare la ricerca. La scelta...) quindi
fare clic su "Next" (Avanti) e poi su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia), scegliere A:(D: \Driver), selezionare dall'elenco il
modello del monitor in uso e fare clic su "Next" (Avanti).

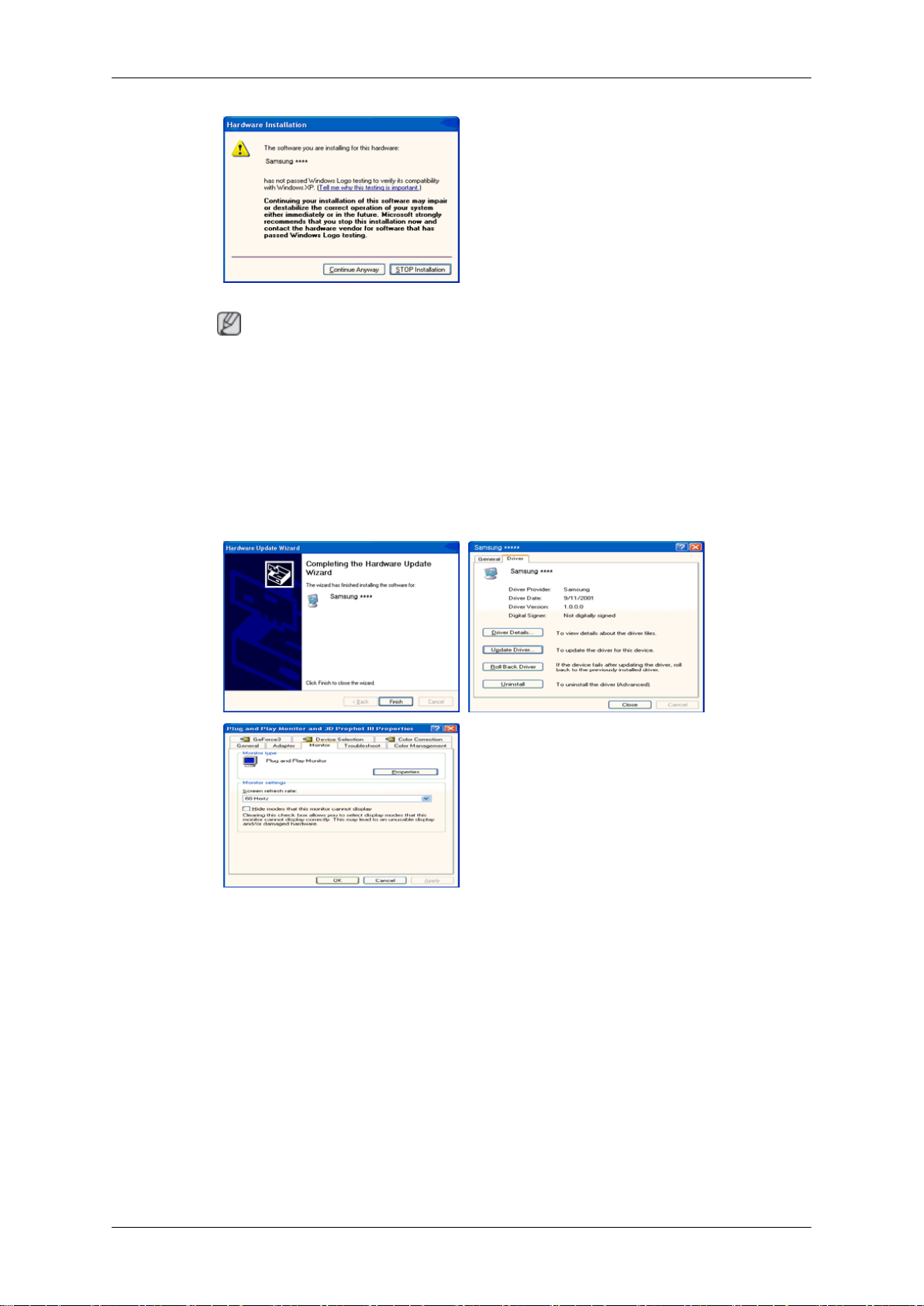

8. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Anyway
(Continuare?)". Fare clic su "OK".

43

Uso del software

Nota

Questo driver del monitor è certificato Microsoft e la sua installazione non provoca
danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Sam­sung dedicata al monitor.

http://www.samsung.com/

9. Fare clic su "Close (Chiudi)" quindi su "OK".

10. L'installazione del Driver del monitor è terminata.

Sistema Operativo Microsoft® Windows® 2000
Quando sul monitor viene visualizzato il messaggio "Digital Signature Not Found" (Firma

digitale non trovata), seguire la procedura sottostante.

1. Scegliere "OK" nella finestra "Insert disk" (Inserire il disco).

2. Fare clic su "Browse" (Sfoglia) nella finestra "File Needed" (File necessario).

3. Selezionare A:(D:\Driver) quindi fare clic su "Open" (Apri) e poi su "OK".

Come eseguire l'installazione

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

44

Uso del software

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties"
Proprietà avanzate).

4. Selezionare "Monitor".
Caso 1: Se il tasto "Properties" (Proprietà) non è attivo, significa che il monitor è

correttamente configurato. Interrompere l'installazione
Caso 2: Se il tasto "Properties (Propriet à)" è attivo, fare clic su "Properties (Pro-

prietà)" e seguire i passaggi successivi.

5. Fare clic su "Driver", quindi su "Update Driver..." (Aggiorna driver...) e poi su
"Next" (Avanti).

6. Selezionare "Display a list of the known drivers for this device so that I can choose
a specific driver" (Visualizza un elenco dei driver noti per questa periferica, per
consentire di scegliere un driver specifico) quindi fare clic su "Next" (Avanti) e poi
su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia) quindi selezionare A:(D:\Driver).

8. Fare clic su "Open" (Apri) quindi su "OK".

9. Selezionare il modello del monitor e fare clic su "Next" (Avanti) quindi di nuovo su
"Next" (Avanti).

10. Fare clic su "Finish" (Fine) e su "Close" (Chiudi).
Se viene visualizzato il messaggio "Digital Signature Not Found" (Firma digitale non

trovata) fare clic su "Yes"(Sì). Fare clic su "Finish (Fine)" e su "Close (Chiudi)".

Sistema Operativo Microsoft® Windows® Millenium

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties"
Proprietà avanzate).

4. Selezionare la scheda "Monitor".

5. Fare clic su "Change" (Cambia) nell’area "Monitor Type" (Tipo di schermo).

6. Selezionare "Specify the location of the driver" (Specificare il percorso del driver).

7. Selezionare "Display a list of all the driver in a specific location..." (Visualizza un
elenco dei driver disponibili) quindi fare clic su "Next" (Avanti).

8. Fare clic su "Have Disk" (Disco driver).

9. Specificare A:\(D:\driver) quindi fare clic su "OK".

10. Selezionare "Show all devices" (Mostra tutte le periferiche) e scegliere il monitor
che corrisponde a quello collegato al proprio computer, quindi fare clic su "OK".

11. Continuare scegliendo "Close" (Chiudi) e fare clic su "OK" finch é si chiude la fi­nestra di dialogo Proprietà dello schermo.

Sistema Operativo Microsoft® Windows® NT

45

Uso del software

1. Fare clic su "Start", "Settings" (Impostazioni), "Control Panel" (Pannello di control­lo), quindi fare doppio clic sull'icona "Display" (Schermo).

2. Nella finestra Display Registration Information (Informazioni registrazione scher­mo), fare clic sulla scheda Impostazioni quindi su "All Display Modes" (Tutte le
modalità di visualizzazione).

3. Selezionare una modalit à da usare (Risoluzione, Numero di colori e Frequenza
verticale) quindi fare clic su "OK".

4. Fare clic su "Apply" (Applica) se lo schermo funziona correttamente dopo aver fatto
clic su "Test". Se lo schermo risulta disturbato, scegliere una modalità diversa (ri-
soluzione, colori o frequenza inferiori).

Nota

Se in All Display Modes (Tutte le modalit à di visualizzazione) non appare alcuna mo­dalità, selezionare la risoluzione e la frequenza verticale facendo riferimento a quanto
indicato in Modalità di timing predefinite della guida dell'utente.

Linux Sistema Operativo
Per eseguire X-Window, è necessario usare il file X86Config, che è un tipo di file per

l'impostazione di sistema.

1. Pemere "Enter" (Invio)" nella prima e nella seconda schermata dopo l'esecuzione
del file X86Config.

2. Nella terza schermata è possibile impostare il mouse.

3. Impostare un mouse per il computer in uso.

4. Nella schermata successiva è possibile impostare una tastiera.

5. Impostare una tastiera per il computer in uso.

6. Nella schermata successiva è possibile impostare il monitor.

7. Innanzitutto, impostare la frequenza orizzontale del monitor in uso. (E' possibile
inserire direttamente la frequenza.)

8. Impostare una frequenza verticale del monitor in uso. (E' possibile inserire diret­tamente la frequenza.)

9. Digitare il modello del monitor. Questa informazione non influenzerà l'esecuzione
corrente di X-Window.

10. La procedura di impostazione del monitor è stata completata. Una volta completata
l'impostazione dell'hardware eseguire X-Window.

46

MDC (Multi-Display Channel)

Installazione

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic sul file di installazione di MDC.

Nota

Uso del software

Se la finestra a comparsa per l'installazione del software non viene visualizzata,
procedere con l'installazione usando il file eseguibile MDC contenuto nel CD.

3. Quando viene visualizzata la finestra Installation Shield Wizard (Installazione gui­data), fare clic su "Next (Avanti)".

4. Selezionare "I agree to the terms of the license agreement (Accetto i termini della
licenza)" per accettare i termini di utilizzo.

5. Fare clic su “Install (Installa)".

6. Viene visualizzata la finestra "Installation Status" (Stato installazione).

7. Fare clic su "Finish" (Fine).

8. Una volta completata l'installazione, sul desktop verrà visualizzata l'icona esegui­bile MDC. Fare doppio clic sull'icona per avviare il programma.

L'icona eseguibile MDC potrebbe non comparire in base alle specifiche del
computer o del monitor. In questo caso, premere il tasto F5.

Problemi di installazione

L'installazione di MDC può essere influenzata da fattori quali la scheda video, la scheda
madre e l'ambiente di rete.

Disinstallazione

Per disinstallare il software MDC, fare clic su "Add or Remove Programs (Installazione
applicazioni) dal Pannello di controllo di Windows®.

Per rimuovere MDC seguire questa procedura.
Selezionare "Setting/Control Panel (Impostazioni/Pannello di controllo) nel menu

"Start", quindi fare doppio clic su "Add/Delete a program (Aggiungi/Rimuovi program­mi)".

47

Uso del software

Selezionare MDC dall’elenco, quindi fare clic sul tasto "Add/Delete (Aggiungi/Rimuo­vi)".

Uso di MDC

48

Introduzione

Un software MDC (Multiple Display Control, controllo monitor multipli) è un’applicazione che consente a divers i
monitor di funzionare simultaneamente e con semplicità su un unico PC. Per la comunicazione tra un PC e un
monitor viene utilizzato lo standard di comunicazione seriale RS-232C. Per questo motivo, è necessario collegare
un cavo seriale alla porta seriale del PC e alla porta seriale di un monitor.

Main Screen

Fare clic su Click Start > Program > Samsung > MDC System per avviare il programma.

Selezionare un set per visualizzarne il volume nell'indicatore scorrevole.

Icone principali Pulsante di selezione
Remocon Tabella centrale
Safety Lock Selezione monitor
Port Selection Strumenti di controllo

1. Utilizzare le icone principali per passare alla varie schermate.

2. Consente di attivare o disattivare la funzione di ricezione del segnale di controllo dell’unità dei m onitor.

3. Imposta la funzione Safety Lock (Blocco di sicurezza).
Quando si imposta la Blocco, è possibile utilizzare solo i tasti di accensione e blocco del telecomando.

4. L’impostazione della porta seriale del PC può variare. Il valore originale è COM1.

5. Fare clic su Select All (seleziona tutto) oppure su Clear (deseleziona) per selezionare o deselezionare tutti i monitor.

6. Utilizzare la Tabella per consultare brevi informazioni sul monitor sel ezionato.

7. Selezionare un display da Display selection (Selezione display).

8. Utilizzare gli Strumenti di controllo per effettuare operazioni sui monitor.

<Nota> La funzione di attivazione/disattivazione del controllo remoto funziona indipendentemente dallo stato

acceso/spento, ed è applicata a tutti i monitor collegati al MDC. Tuttavia, indipendentem ente dallo stato
alla chiusura dell’applicazione MDC, la funzione di ricezione del segnale di controllo remoto di tutti i
monitor viene inizializzata a Enable (attiva) quando l’applicazione MDC viene chiusa.

Port Selection

1. Multiple Display Control è originariamente impostato su COM1.

2. Se è utilizzata una porta diversa da COM1, è possibile selezionare una porta compresa tra COM1 e COM4 nel menu
Port Selection (selezione porta).

3. Se non viene selezionata il nome dell’esatta porta collegata al monitor con il cavo seriale, la comunicazione non sarà
possibile.

4. La porta selezionata viene memorizzata nel programma e viene usata anche per il programma successivo.

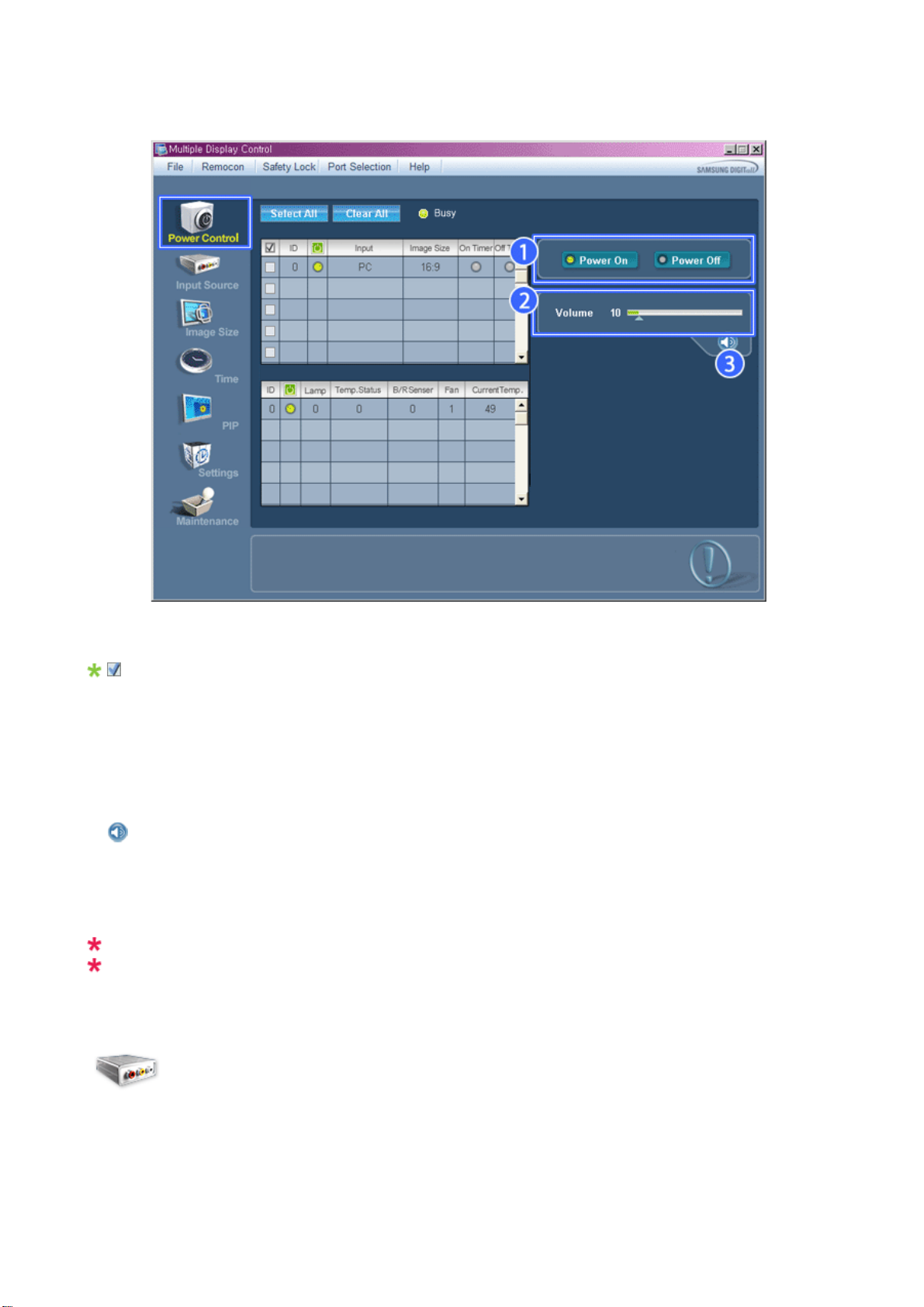

Power Control

1. Fare clic su Power Control (controllo dello stato generale) tra le icone principale per visualizzare la relativa schermata.

La tabella centrale mostra alcune informazioni di base necessarie al controllo dello stato generale.

1) (Power Status (Stato dell'alimentazione))

2) Input

3) Image Size

4) Timer accensione

5) Timer spegnimento

2. Utilizzare il pulsante Select All (seleziona tu tto) oppure le caselle di controllo per selezionare i monitor da controllare.

Power Control (controllo dello stato generale) consente di controllare alcune delle funzioni del monitor selezionato.

g

1) Power On/Off (accensione/speg nimento)

- Accende/spe

2) Volume

- Controlla il livello di volume del monitor selezionato.
Questa barra riceve il valore del volume del monitor selezionato dal set e lo visualizza sull'indicatore scorrevole
(quando si annulla la selezione o si sceglie Select All (seleziona tutto), il valore ritorna all'impostazione predefinita

10)

3)

(Mute On/Off)

- Attiva/disattiva l'audio del monitor selezionato.
Quando si seleziona un set in una volta, se il set selezionato è già impostato su audio disattivato, è necessario
contrassegnare la visualizzazione di disattivazione
(se si sceglie di annullare le selezioni o si sceglie Select All (seleziona tutto), i valori tornano alle impostazioni
predefinite).

Il controllo dello stato generale funziona su tutti i monitor.
Le funzioni di Volume e disattivazione dell'audio sono disponibili solo per i monitor per cui lo stato di

alimentazione è ON.

ne il monitor selezionato.

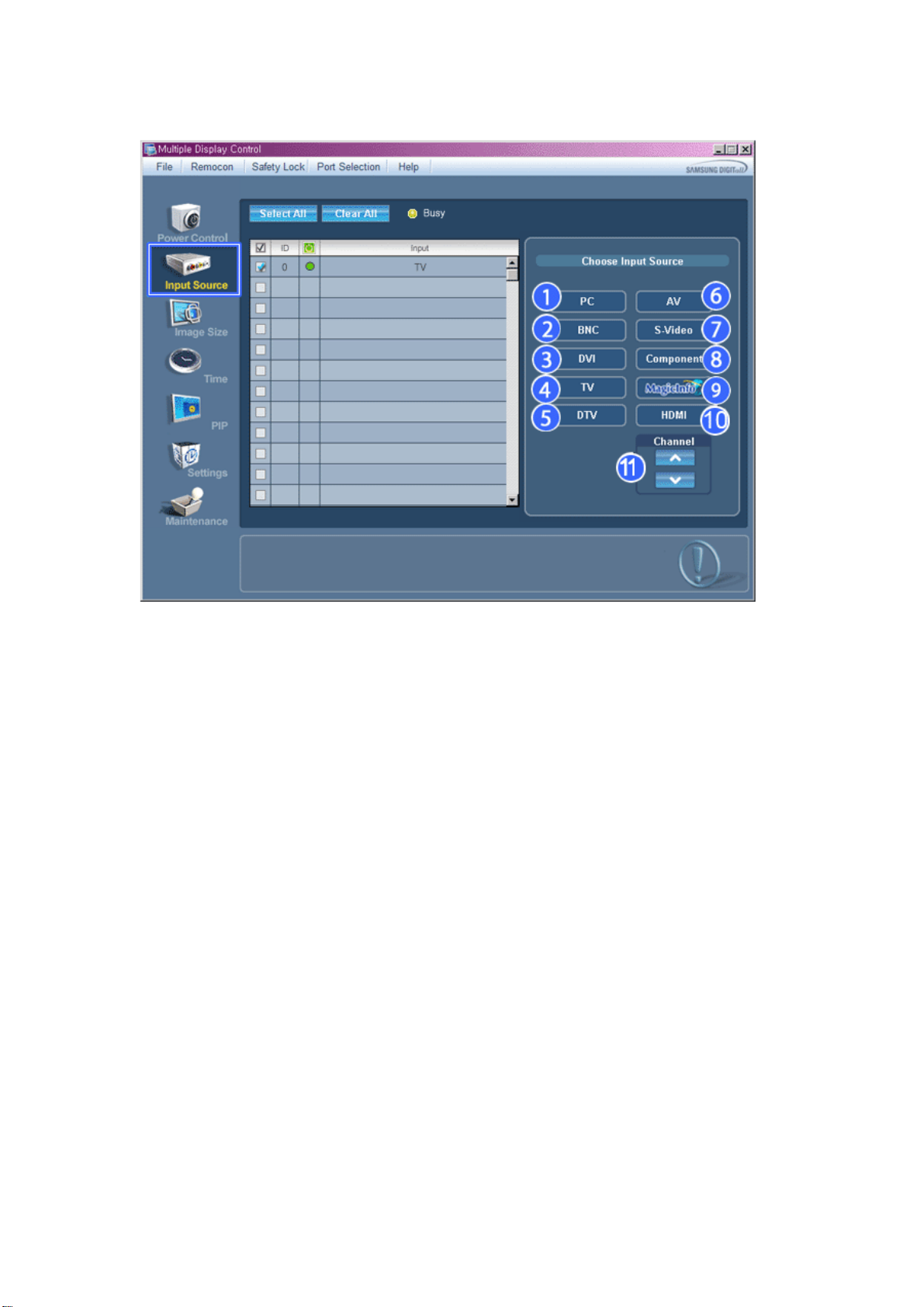

Input Source

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input
Source.
Fare clic su Seleziona tutto oppure utilizzare le singole caselle di controllo per selezionare un monitor da gestire.

• TV Mode

• PC Mode

La tabella centrale mostra alcune informazio ni di base necessarie a Input Source.

g

g

g

g

g

1) PC

- Cambia l'origine in ingresso del monitor selezionato in PC.

2) BNC

- Cambia l'origine in ingresso del monitor selezionato in BNC.

3) DVI

- Cambia l'origine in ingresso del monitor selezionato in DVI.

4) TV

- Cambia l'ori

ine in ingresso del monitor selezionato in TV.

5) DTV

- Cambia l'ori

ine in ingresso del monitor selezionato in DTV.

6) AV

- Cambia l'origine in ingresso del monitor selezionato in AV.

7) S-Video

- Cambia l'origine in ingresso del monitor selezionato in S-Video.

8) Component

- Cambia l'ori

ine in ingresso del monitor selezionato in Component.

9) MagicInfo

-La sor

ente di ingresso di MagicInfo funziona solo su l modello MagicInfo.

10) HDMI

- Cambia l'ori

ine in ingresso del monitor selezionato in HDMI.

11) Channel

- La freccia del canale appare quando Input Source (Sorgente di ingresso) è impostata su TV.

La sorgente TV può essere selezionata solo sui prodotti con TV. Il controllo dei canali è possibile solo
quando la sorgente di ingresso è TV.

Il controllo dell'origine di input funziona solo per i monitor ACCESI.

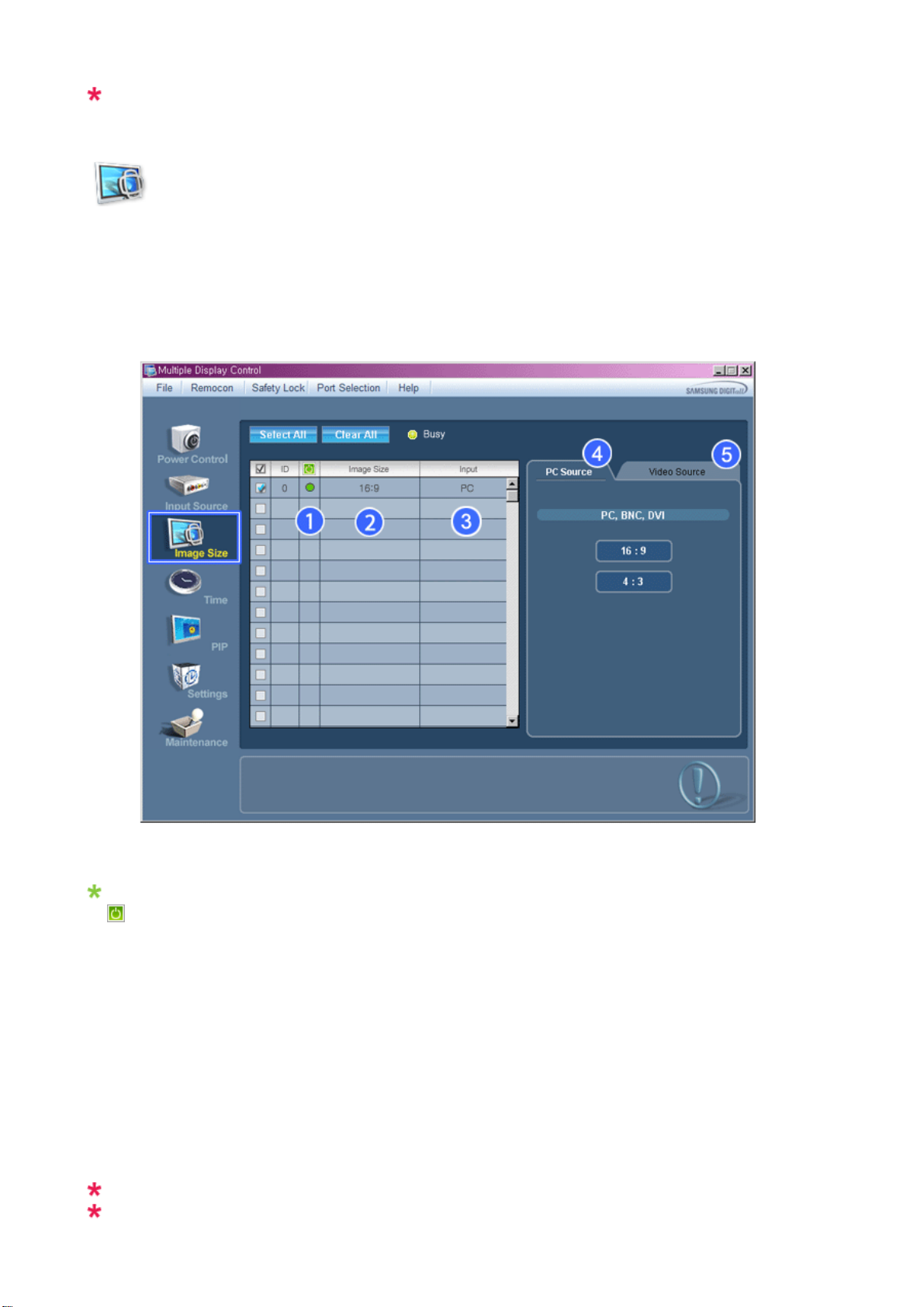

Image Size

PC, BNC, DVI

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input
Source.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo dimensioni immagine.

1)

(Power Status (Stato dell'alimentazione))

- Mostra lo stato dell'alimentazione del monitor corrente.

2) Image Size

- M ostra le dimensioni correnti dell'immagine sul monitor selezionato.

3) Input

- Riquadro informazioni visualizza solo i monitor la cui origine in ingresso è PC,BNC,DVI .

4) PC Source

- Facendo clic su Dimensioni immagine viene visualizzata prima la sc heda PC, BNC, DVI.

- Il pulsante Controllo dimensioni immagine consente di gestire i controlli delle dimensioni delle immagini dis p onibili
in PC,BNC,DVI.

5) Video Source

- Fare clic sulla scheda Video Source (Sorgente video) per determinare le dimensioni dell’immagine per la relativa
sorgente di ingresso.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.

La sorgente di ingresso di TV funziona solo sul modello TV.

g

Il controllo delle dimensioni dell'immagine è disponibile solo per i monitor ACCESI.

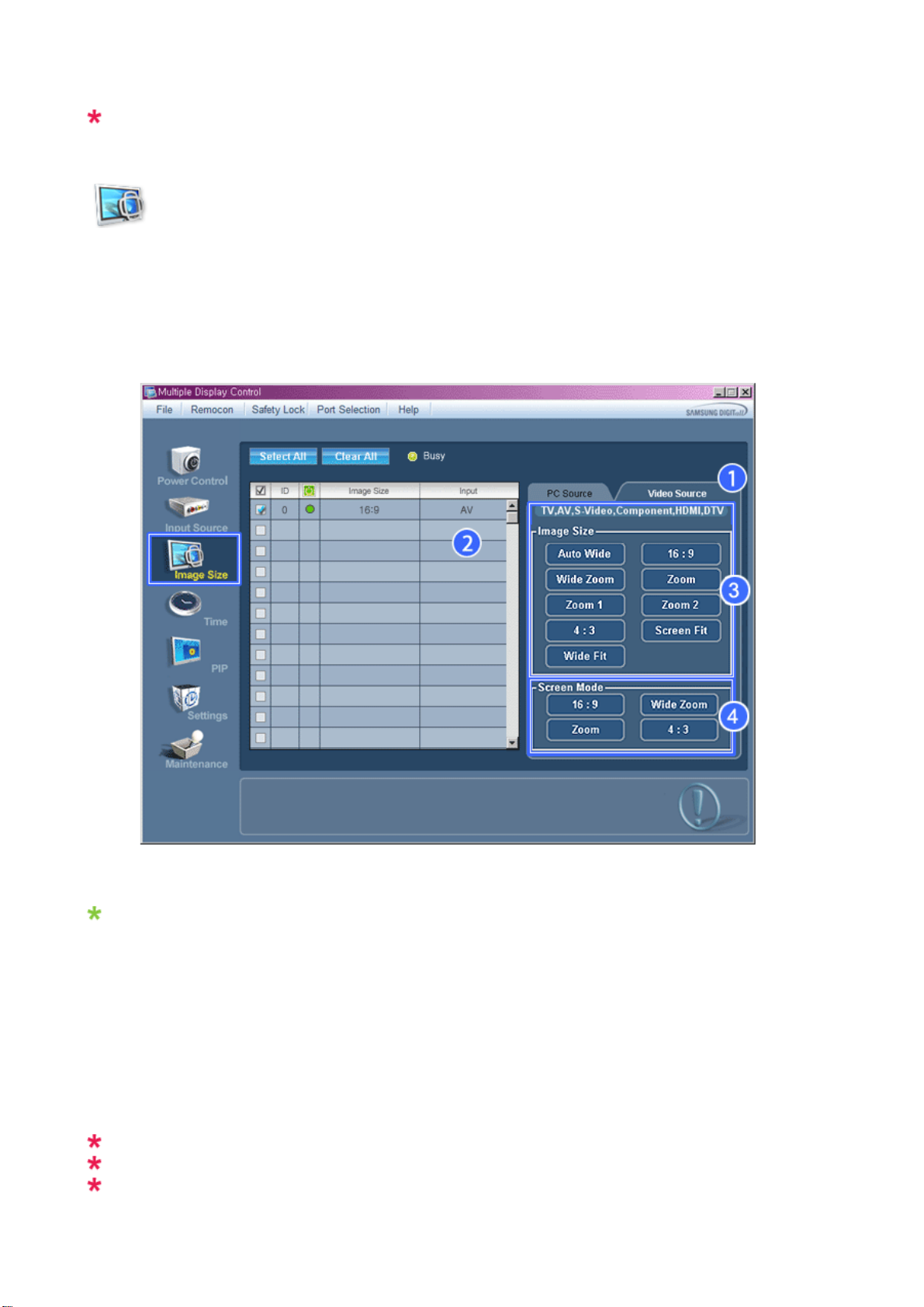

Image Size

TV, AV, S-Video, Component, DVI(HDCP), HDMI, DTV

1. Fare clic su Input Source (origine di input) tra le icone principali per visualizzare la schermata di controllo Input
Source.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Controllo dimensioni immagine.

1) Fare clic sulla scheda Video Source (Sorgente video) per regolare le dimensioni dell’immagine per le modalità TV, AV,
S-Video, Component, HDMI e DTV.
Fare clic su Seleziona tutto oppure utilizzare le singole caselle di controllo per selezionare un monitor da gestire.

2) Il riquadro informazioni visualizza solo il monitor che ha TV, AV, S-VIDEO, Component, HDMI, DTV come origine in
ingresso.

3) Cambia le dimensioni dell'immagine del monitor selezionato in maniera casuale.

Nota: Le opzioni Auto Wide (Automatico), Zoom1 (Zoom1) e Zoom2 (Zoom2) non possono essere
selezionate quando il tipo di segnale di ingresso delle modalità Component e DVI (HDCP) è 720p o
1080i.

4) Le modalità dello schermo possono essere re
Image Size (Dimensione immagine) è impostata su Auto Wide.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
Il controllo delle dimensioni dell'immagine è disponibile solo per i monitor ACCESI.

olate solo quando è collegato un televisore (solo sistema PAL) e la voce

Time

1. Fare clic su Time (orario) tra le icone principali per visualizzare la schermata di controllo dell'orario.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo dell'orario.

1) Current Time

- Imposta l'ora corrente per il monitor selezionato (ora del PC).

- Per modificare l'ora corrente modificare prima l'ora del PC.

2) On Time Setup

- Imposta ora, minuti e AM/PM dell'On Timer (timer di attivazione) per il monitor selezionato.

3) Off Time Setup

- Imposta ora, minuti e AM/PM dell'Off Timer (timer di disattivazione) per il monitor selezionato.

4) Mostra le impostazioni del timer di attivazione.

5) Mostra le impostazioni del timer di disattivazione.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
Il controllo del formato è disponibile solo per i monitor il cui stato di alimentazione è ON.
L’opzione TV Source (Sorgente TV) della funzione On Time Setup (Configurazione tempo di accensione)

può essere utilizzata solo con i modelli TV.
L’opzione MagicInfo Source (Sorgente MagicInfo) della funzione On Time Setup (Configurazione tempo

di accensione) può essere utilizzata solo con i modelli MagicInfo.

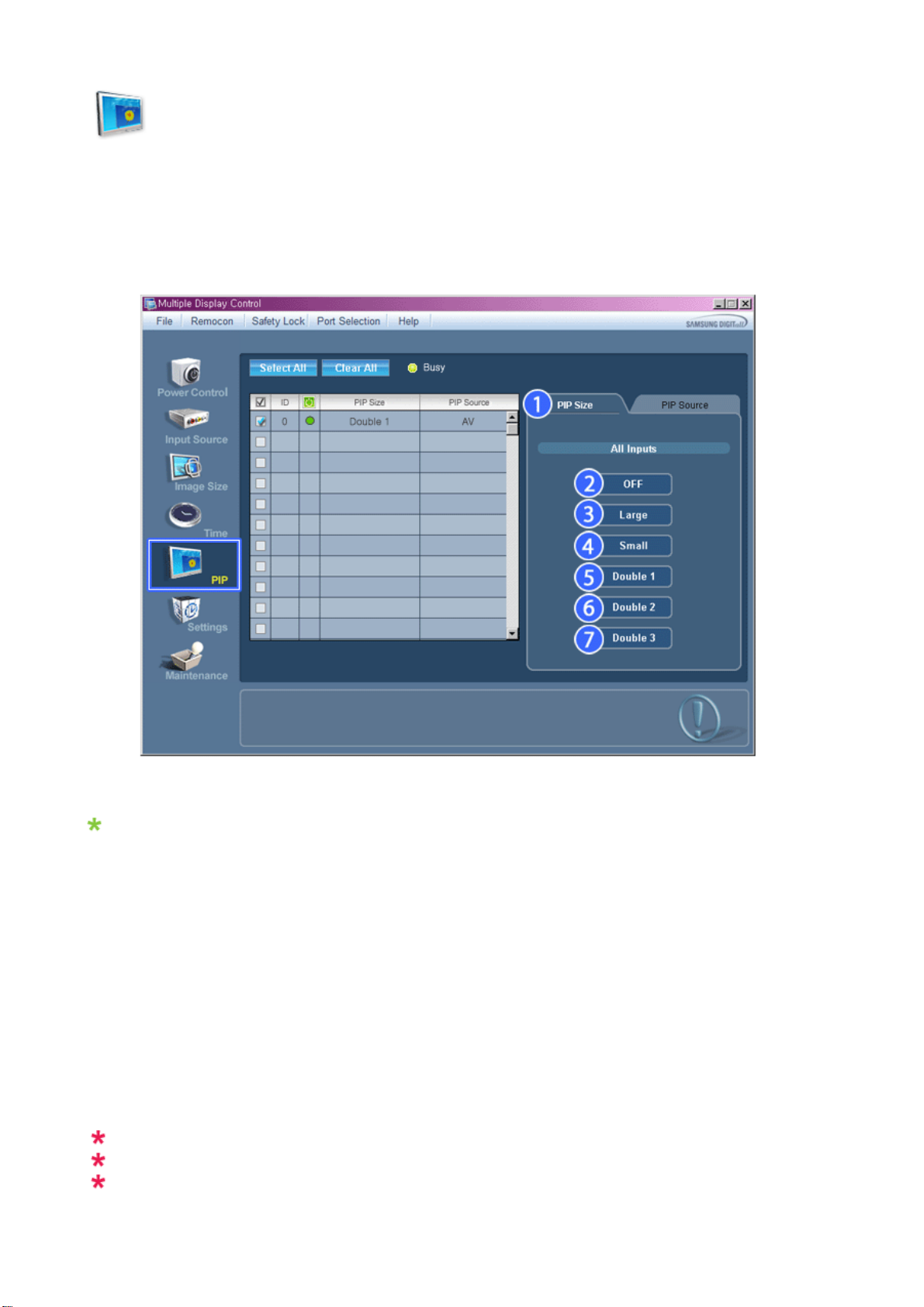

PIP

PIP Size

1. Fare clic su PIP nella barra delle icone principali. Viene visualizzata la schermata di controllo della funzione PIP.
Fare clic su Seleziona tutto oppure utilizzare le singole caselle di controllo per selezionare un monitor da gestire.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Contr ollo dimensioni PIP.

1) PIP Size

- Visualizza le dimensioni PIP (immagine nell'immagine) del monitor in uso.

2) OFF

- Disattiva la funzione PIP per il monitor selezionato.

3) Large

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in Large.

4) Small

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in Small.

5) Double1

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in 1.

6) Double 2

- Attiva la funzione PIP per il monitor selezionato e modifica le dimensioni in 2.

7) Double 3 (Doppio 3) (Immagine per immagine)

- Attiva il PBP dello schermo selezionato e imposta il formato su Double 3 (Doppio 3).

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
Le dimensioni PIP possono essere controllate quando si accende il monitor.

PIP

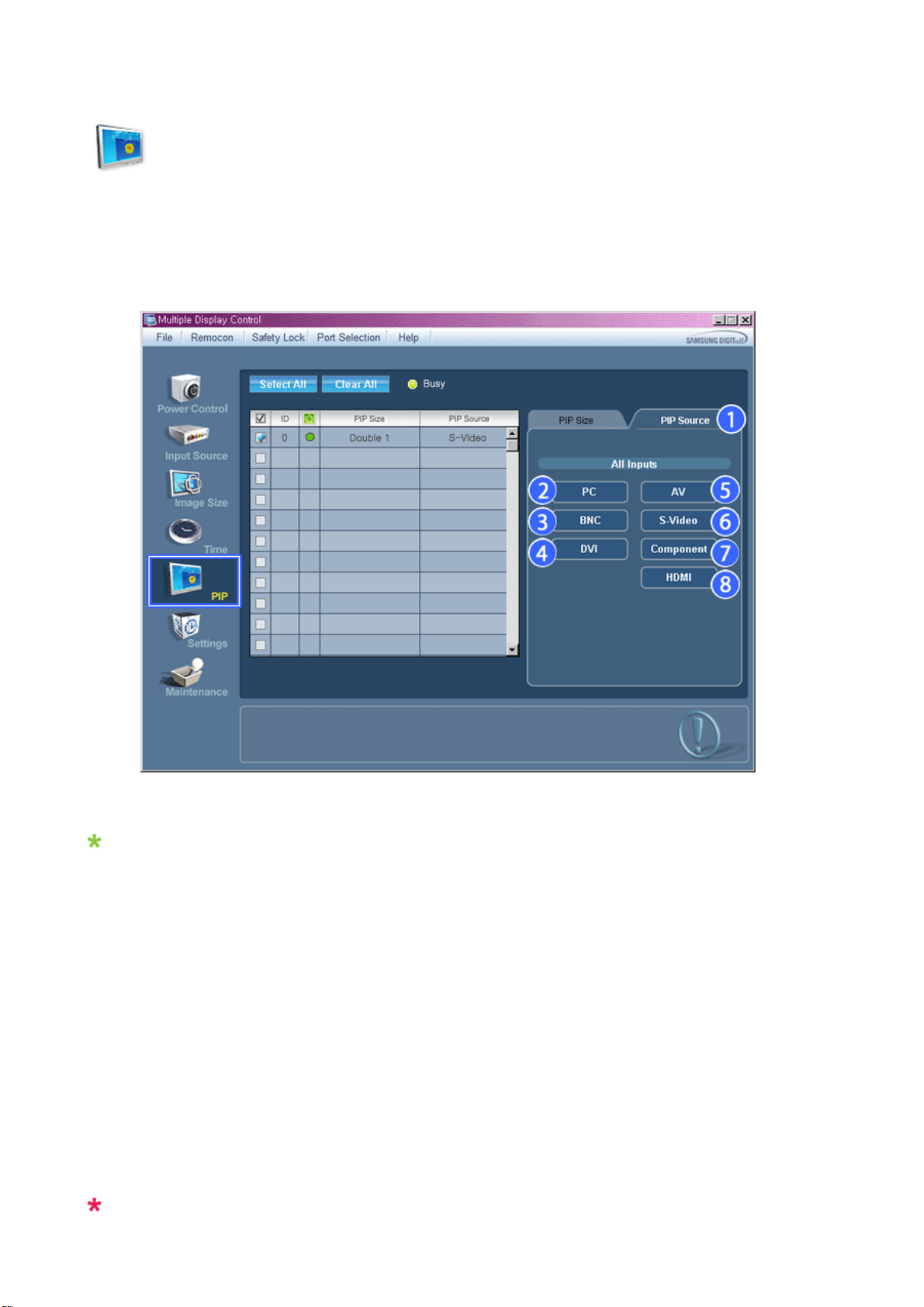

PIP Source

1. Fare clic su PIP nella barra delle icone principali. Viene visualizzata la schermata di controllo della funzione PIP.

Riquadro informazioni visualizza alcune informazioni basilari necessarie per Contr ollo Origine PIP.

1) Origine PIP

- L'origine PIP può essere controllata quando si accende il monitor.

2) PC

- Cambia l'origine PIP per il monitor selezio nato in PC.

3) BNC

- Cambia l'origine PIP per il monitor selezio nato in BNC.

4) DVI

- Cambia l'origine PIP per il monitor selezio nato in DVI.

5) AV

- Cambia l'origine PIP per il monitor selezio nato in AV.

6) S-Video

- Cambia l'origine PIP per il monitor selezionato in S-Video.

7) Component

- Cambia l'origine PIP per il monitor selezionato in Component.

8) HDMI

- Cambia l'origine PIP per il monitor selezio nato in HDMI.

Nota: Alcune delle origini PIP potrebbero non essere disponibili per la selezione, sulla base del tipo di
origine in ingresso della schermata principale.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.

La funzione PIP Control (controllo PIP) è disponibile solo per gli schermi il cui stato di alimentazione è

g

g

g

su ON (acceso) e la cui funzione PIP è attiva.

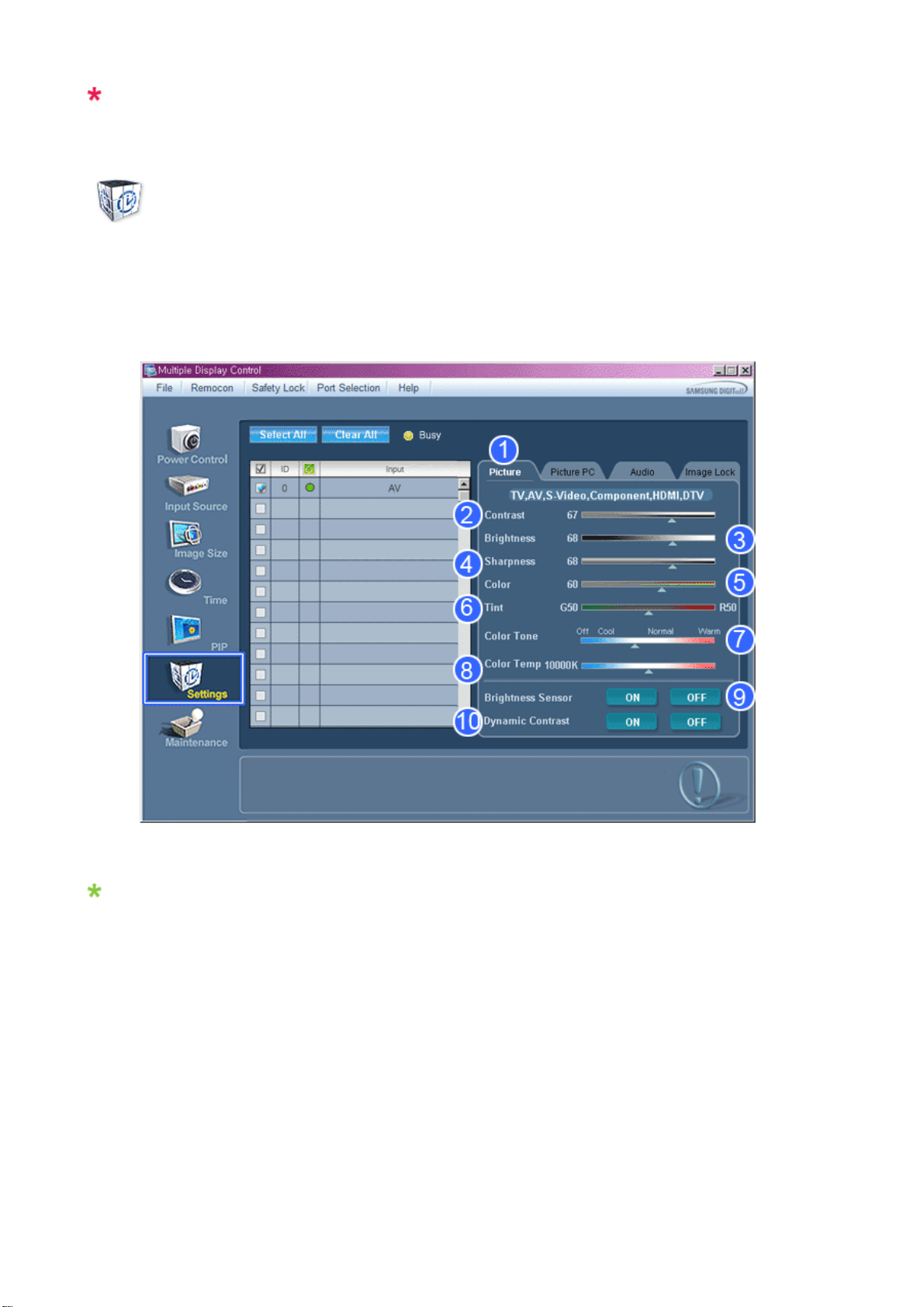

Settings


1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo delle impostazioni.
Quando una funzione viene selezionata, il valo r e impostato della funzione selezionata viene visualizzato nell'apposito
riquadro. Quando si fa clic su Select All (seleziona tutto), viene visualizzato il valore predefinito (50). La modifica di
un valore in questa schermata cambia automaticamente la modalità su “CUSTOM” (personalizzato).

1) Picture

- Disponibile solo per TV, AV, S-Video, Component, HDMI, DTV.

2) Contrast

-Re

ola il contrasto del monitor selezionato.

3) Brightness

- Regola la luminosità del monitor selezionato.

4) Sharpness
ola la nitidezza del monitor selezionato.

-Re

5) Color
ola il colore del monitor selezionato.

-Re

6) Tint

- Regola la tinta del monitor selezionato.

7) Color Tone

j

g

g

g

-Ad

usts Color Tone of the selected display.

8) Color Temp
ola il valore Color Temp per lo schermo selezionato.

-Re

9) Brightness Sensor

-Re

ola la funzione Brightness Sensor per lo schermo selezionato.

10) Dynamic Contrast
ola la funzione Dynamic Contrast per lo schermo selezionato.

-Re

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
Questa funzione è attiva solo se l’opzione Color Tone è impostata su Off.
La sorgente di ingresso di TV funziona solo sul modello TV.
La funzione è disponibile solo per i display in cui lo stato di alimentazione è ON e se non viene fatta

alcuna selezione viene visualizzato il valore predefinito.

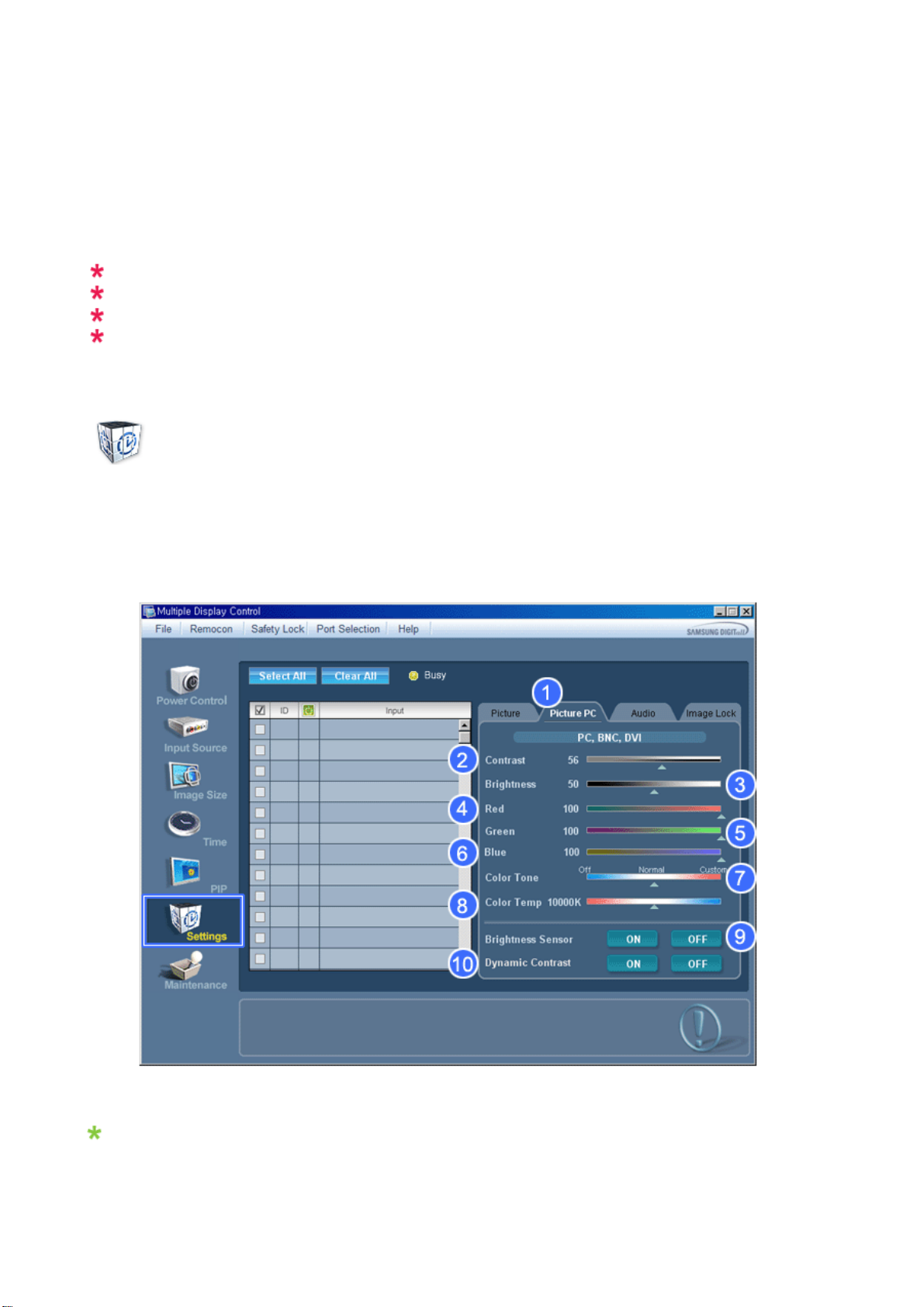

Settings

Picture PC

1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo delle impostazioni. Quando
ogni funzione è selezionata, il relativo valor e appar e nella dispositiva. Al termine della selezione, il valore viene
assegnato alle funzioni e visualizzato nella barra di scorrimento. Quando si fa clic su Select All (seleziona tutto),
viene visualizzato il valore predefinito (50). La modifica di un valore in questa schermata cambia automaticamente la
modalità su “CUSTOM” (personalizzato).

1) Picture PC

g

g

g

g

g

g

g

g

g

- Disponibile solo per PC, BNC, DVI.

2) Contrast
ola il contrasto del monitor selezionato.

-Re

3) Brightness

-Re

ola la luminosità del monitor selezionato.

4) Red

-Consente di re

5) Green

-Consente di re

6) Blue

-Consente di re

7) Color Tone
ola il valore Color Tone per lo schermo s e lezionato.

-Re

8) Color Temp
ola il valore Color Temp per lo schermo selezionato.

-Re

9) Brightness Sensor
ola la funzione Brightness Sensor per lo schermo selezionato.

-Re

10) Dynamic Contrast
ola la funzione Dynamic Contrast per lo schermo selezionato.

-Re

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
Questa funzione è attiva solo se l’opzione Color Tone è impostata su Off.
La funzione è disponibile solo per i display in cui lo stato di alimentazione è ON e se non viene fatta

alcuna selezione viene visualizzato il valore predefinito.

olare la temperatura di Red colore del monitor selezionato.

olare la temperatura di Green colore del monitor selezionato.

olare la temperatura di Blue colore del monitor selezionato.

Settings

Audio

1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo delle impostazioni. Quando

g

g

g

ogni funzione è selezionata, il relativo valor e appar e nella dispositiva. Al termine della selezione, il valore viene
assegnato alle funzioni e visualizzato nella barra di scorrimento. Quando si fa clic su Select All (seleziona tutto), viene
visualizzato il valore predefinito (50). La modifica di un valore in questa schermata cambia automaticamente la
modalità su “CUSTOM” (personalizzato).

1) Audio

- Controlla le impostazioni dell'audio per tutte le origini dell'input.

2) Bass

-Re

ola le frequenze basse del monitor selezionato.

3) Treble

ola le frequenze alte del monitor selezionato.

-Re

4) Balance

ola il bilanciamento del monitor selezionato.

-Re

5) SRS TSXT

- Attiva e disattiva l'audio SRS TSXT.

6) Selezione audio

- Quando è attiva la funzionalità PIP, è possibile selezionare la schermata principale o quella secondaria.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
La funzione è disponibile solo per i display in cui lo stato di alimentazione è ON e se non viene fatta

alcuna selezione viene visualizzato il valore predefinito.

Settings

Image Lock

1. Fare clic su Settings (impostazioni) tra le icone principali per visualizzare la schermata di controllo delle impostazioni.

La tabella centrale mostra le informazioni di base necessarie alla funzione di controllo delle impostazioni.

1) Blocco immagine

- Disponibile solo per PC, BNC.

2) Grossa

- Regola la Coarse del monitor selezionato.

3) Fine

- Regola la Fine del monitor selezionato.

4) posizione

- Regola la posizione del monitor selezionato.

5) Regolazione auto

- Premere questo pulsante per l'autoregolazione del segnale del PC in ingresso.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
Il controllo delle impostazioni è disponibile solo per i monitor il cui stato di alimentazione è ON.

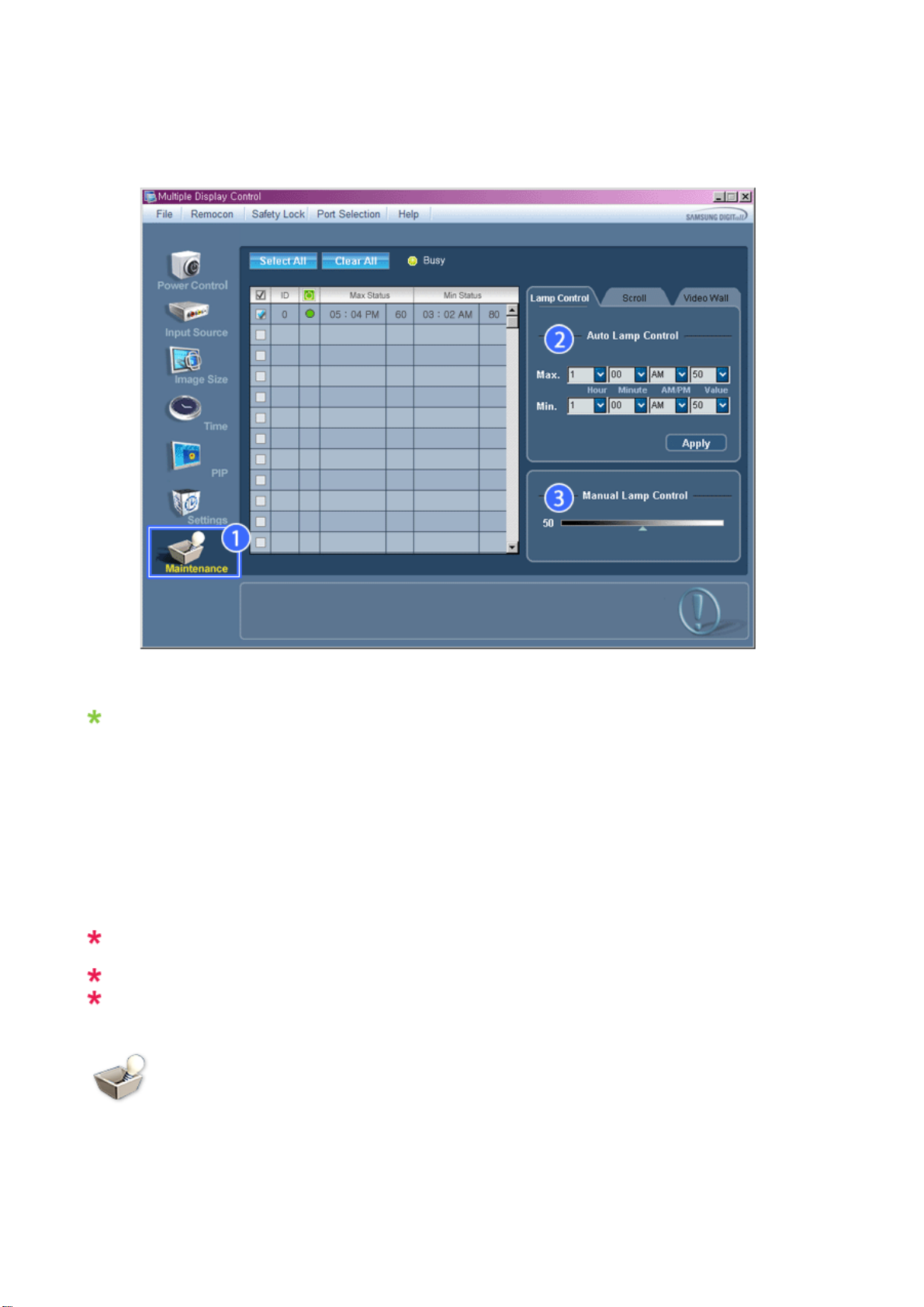

Maintenance

Lamp Control

1. Fare clic sull’icona "Maintenance" (manutenzione) nella colonna delle icone principale per visualizzare la schermata di

g

manutenzione.

Appare una tabella informativa "Info Grid" che mostra diverse voci di dati di base.

1) Maintenance

- Consente di utilizzare la funzione Maintenance Control (Controllo manutenzione) per tutte le sor

2) Auto Lamp Control

- Regola automaticamente la retroilluminazione dello schermo selezionato in un momento specifico.
L’opzione Manual Lamp Control (Controllo manuale lampada) si disattiva automaticamente se si effettua la
regolazione tramite Auto Lamp Control (Controllo automatico lampada).

3) Manual Lamp Control

- Consente di regolare la retroilluminazione de llo schermo selezionato indipendentemente dal momento.
La funzione Auto Lamp Control si disattiva automaticamente se di eseguono regolazioni utilizzando la funzione
Manual Lamp Control (controllo manuale lampada).

La funzione Maintenance Control (controllo manutenzione) è disponibile solo per gli schermi il cui stato
di alimentazione è su ON (acceso).

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.

enti di ingresso.

Maintenance

Scroll

1. Fare clic sull’icona "Maintenance" (manutenzione) nella colonna delle icone principale per visualizzare la schermata di
manutenzione.

1) Scroll

- Questa funzione rimuove le immagini residue che possono verificarsi qualora venga visualizzata una immagine
fissa sul display selezionato per un lungo periodo di tempo.

2) Pixel Shift

- Agli intervalli di tempo specificati, sullo schermo vengono visualizzate immagini in movimento.

3) Safety Screen

- La funzione Safety Screen (Schermata di sicurezza) viene utilizzata per evitare la formazione di immagini residue
che possono verificarsi qualora venga visualizzata una immagine fissa sul monitor per un lungo periodo di
tempo. La voce Interval (Intervallo) viene utilizzata per impostare il ciclo di ripetizioni in unità orarie, mentre la
voce Time (Orario) imposta l'orario di esecuzione della funzione Safety Screen (Schermata di sicurezza).
La voce Type (Tipo) può essere impostata su Scroll (Scorrimento), Pixel, Bar (Barra), Eraser (Cancellazione), All
White (Schermo bianco) o Pattern (Sequenza).

4) Safety Screen2

- Questa funzione viene utilizzata per evitare la formazione di immagini residue. Sono disponibili cinque (5) opzioni
(definite type – tipo) che possono essere selezionate e controllate mediante questa funzione.

Per Scroll (Scorrimento), la funzione Time (Orario) può essere impostata su 1, 2, 3, 4 o 5. Per Bar
(Barra) e Eraser (Cancellazione) può essere impostata su 10, 20, 30, 40 o 50. Per All White (Schermo
bianco) e Pattern (Sequenza) può essere impostata su 1, 5, 10, 20 o 30.

La sorgente di ingresso di MagicInfo funziona solo sul modello MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
La funzione Maintenance Control (controllo manutenzione) è disponibile solo per gli schermi il cui stato

di alimentazione è su ON (acceso).

Maintenance

g

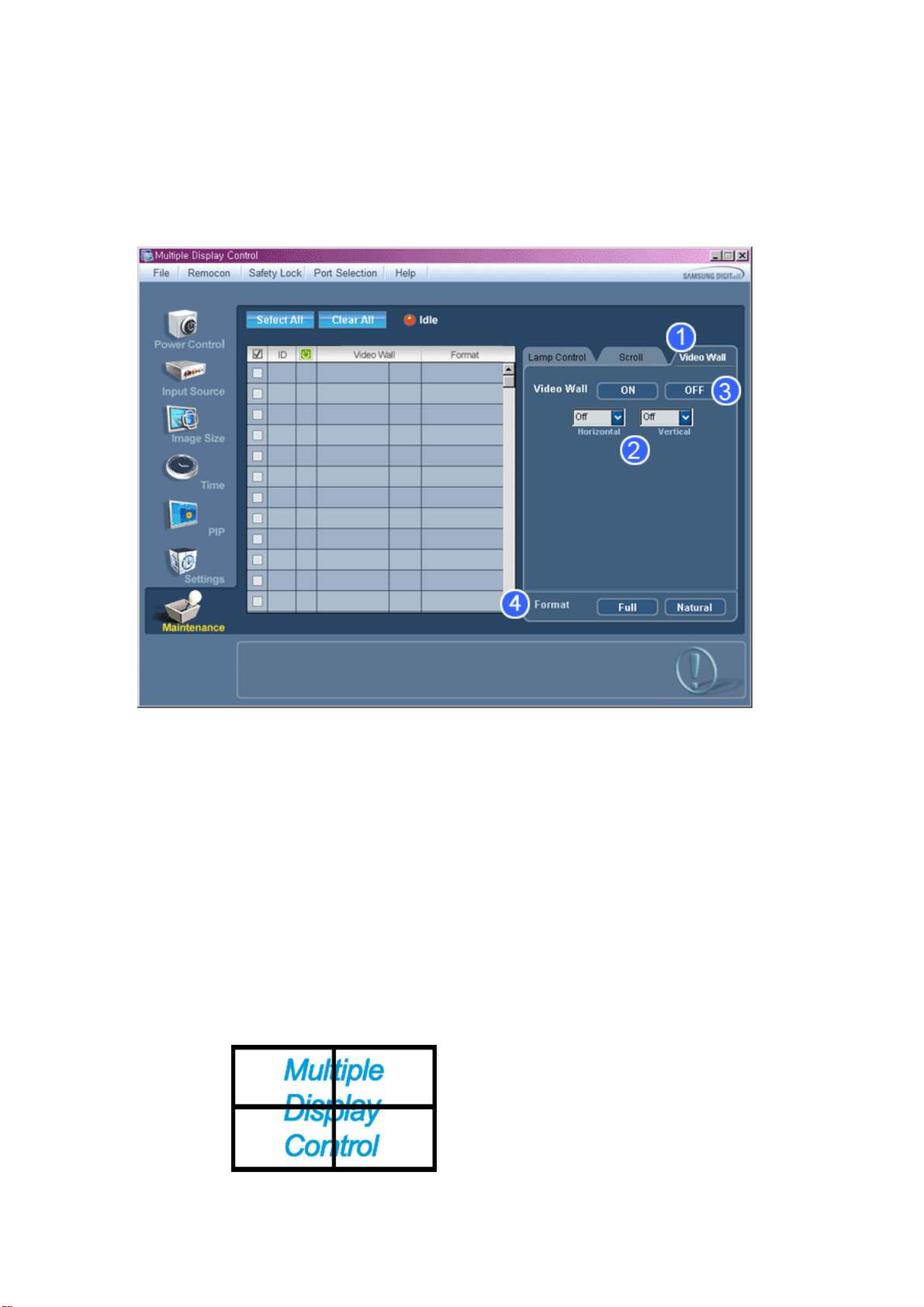

Video Wall

1. Fare clic sull’icona "Maintenance" (manutenzione) nella colonna delle icone principale per visualizzare la schermata di
manutenzione.

1) Video Wall

- Una parete video è un insieme di schermi collegati insieme, in modo che ognuno di essi proietti una parte
dell'immagine intera oppure che la stessa immagine sia ripetuta su ciascuno schermo.

2) Video Wall (Screen divider)

- Lo schermo può essere suddiviso.
In questo modo, è possibile selezionare un numero di schermi con un layout diverso se suddivisi.

z Selezionare una modalità dall'opzione Suddivisione Schermi.
z Selezionare un display da Display selection (Selezione display).
z La posizione verrà configurata premendo un numero nella modalità selezionata.
z Il programma MDC fornito da Samsung supporta fino a 5x5 schermi LCD.

3) On / Off

- Accendere/Spe

4)

Format

nere la funzione Video Wall (Parete video) del display selezionato.

- Il formato può essere selezionato per vedere uno schermo suddiviso.

z 2) Formato :

z Naturale

g

È possibile utilizzare questa funzione in MagicInfo.
La sorgente di ingresso di TV funziona solo sul modello TV.
La funzione Maintenance Control (controllo manutenzione) è disponibile solo per gli schermi il cui stato

di alimentazione è su ON (acceso).

Troubleshooting

1. Il monitor che si desidera controllare non appare nella tabella centrale della schermata Power Control (controllo dello
stato generale)

- Controllare il collegamento RS232C (verificare il corretto collegamento alla porta Com1)

- Verificare l'eventuale presenza dello stesso ID per gli altri monitor collegati. Se più di un monitor p re senta lo stesso
ID, essi non vengono correttamente rilevati dal programma a causa di un conflitto di dati.

Verificare che i monitor del set abbiano un numero di ID compreso tra 0 e 25 (effettuare l'impostazione mediante il

­menu Display)

Nota: Il numero ID del monitor deve essere un valore compreso tra 1 e 25.

Se il valore è esterno all'intervallo, il sistema MDC non è in

rado di controllare il monitor.

2. Il monitor che si desidera controllare non appare nelle altre tabelle centrali di controllo
Verificare che il monitor sia acceso (stato ON). Il controllo può essere effettuato nella tabella centrale di Power

­Control (controllo dello stato generale)

- Verificare che sia possibile cambiare l'origine dell'input del monitor.

3. La finestra di dialogo di figura appare ripetutamente.

- Verificare che sia stato selezionato il monitor che si desidera controllare.

4. Sono stati impostati sia On Timer (timer di attivazione) sia Off Timer (timer di disattivazione) ma viene mostrato un
orario differente.

- Impostare l'ora corrente per sincronizzare gli orologi dei monitor.

5. La funzione di controllo remoto potrebbe non funzionare correttamente se si disattiva la funzione di controllo remoto,
si scollega il cavo RS-232C oppure si chiude il programma in modo irregolare. Tornare al programma e attivare
nuovamente la funzione di controllo remoto per ripristinare il normale funzionamento.

<Nota> Il programma potrebbe non funzionare correttamente a causa di problemi nei circuiti di comunicazione o

interferenze provocate da componenti elettronici situati nelle vicinanze.

Valore di impostazione in modalità a più monitor

Quando vengono collegati più di un monitor, i valori di impostazione sono visualizzati come segue:

1. Nessuna selezione: visualizzazione del valore predefinito di fabbrica.

2. Un monitor selezionato: rilevamento e visualizzazi one del valore di impostazione del monitor selezionato.

3. Un monitor selezionato (ID1) e aggiunta di un altro monitor (ID3): il programma, che visualizzava il valore di
impostazione ID1, rileva e visualizza il valore ID3.

4. Tutti i monitor selezionati con il comando Select All (seleziona tutto): ritorno al valore predefinito di fab b rica.

Regolazione del display LCD

Ingressi

Modalità disponibili

•

PC / DVI

•

AV

•

Comp.

•

HDMI

•

MagicInfo

•

TV

Nota

MagicInfo supporta solo il modello CXN-2.

Elenco sorgenti

MENU → ENTER → → ENTER →

→ , → ENTER
Utilizzare per selezionare PC, DVI o un’altra sorgente di ingresso esterna collegata al

display LCD. Utilizzare per selezionare lo schermo prescelto.

1. PC

2. DVI

3. AV

4. Comp.

5. HDMI

6. MagicInfo

7. TV

Nota

• Il tasto di selezione sul telecomando è 'SOURCE'.

49

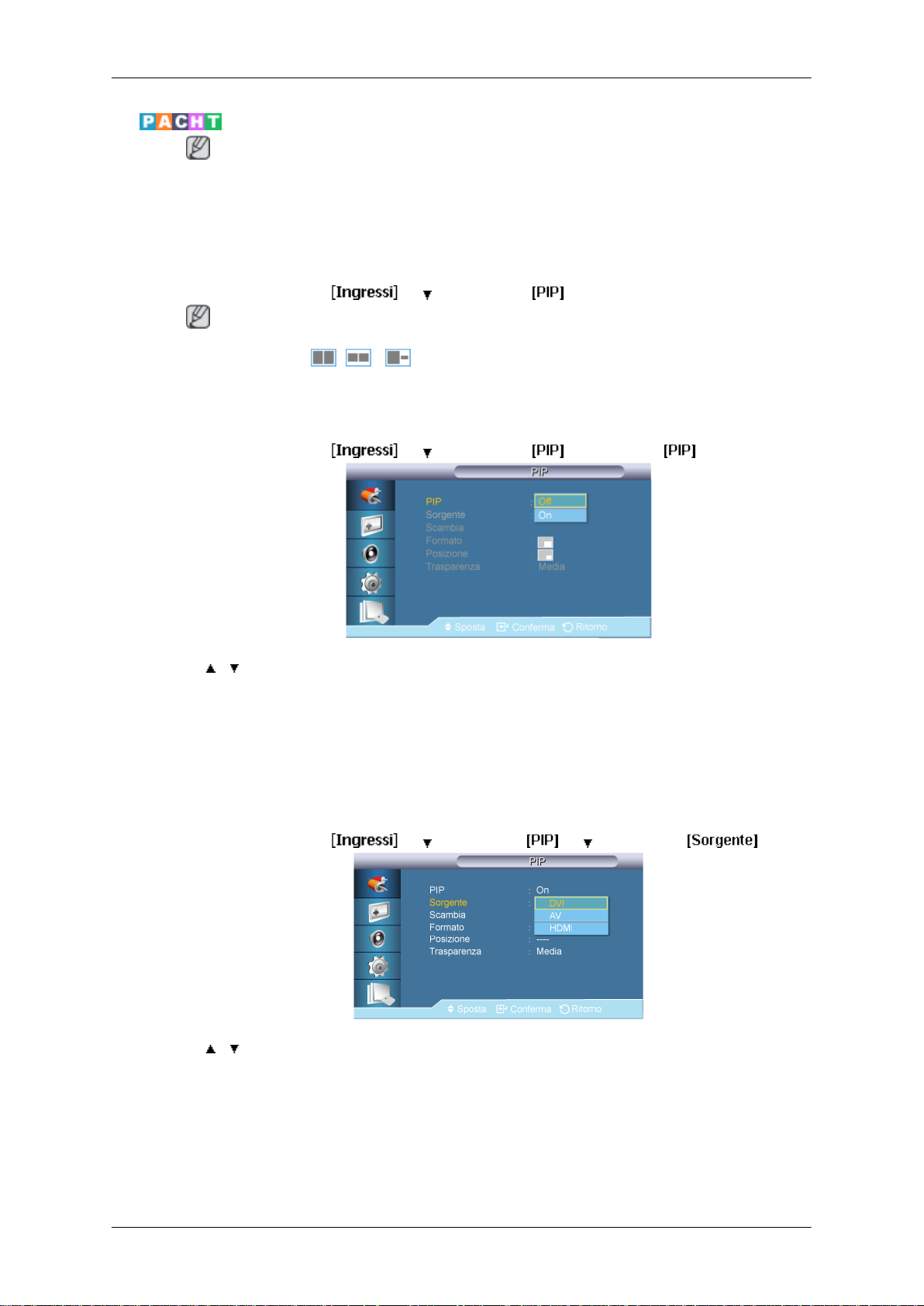

PIP

Regolazione del display LCD

Nota
Modalità disponibili: PIP ON
Quando dispositivi AV esterni quali videoregistratori o lettori DVD sono collegati al Dis-

play LCD, la funzione PIP consente di guardare video trasmessi da quei dispositivi in
una finestra più piccola. (Off/On)

MENU → ENTER → → → ENTER →

Nota

PIP

•

Selezionando

za risultano disattivate.

MENU → ENTER → → → ENTER → → ENTER →

→ , → ENTER
Imposta la schermata PIP Off/On.

• Off

• On

, , in modalità Formato, le opzioni Posizione e Trasparen-

Sorgente

MENU → ENTER →

→ , → ENTER
Seleziona la sorgente di ingresso per la finestra PIP.

• PC: DVI / AV / HDMI / TV

• DVI : PC / TV

• Comp. : TV

→ →ENTER → → →ENTER →

50

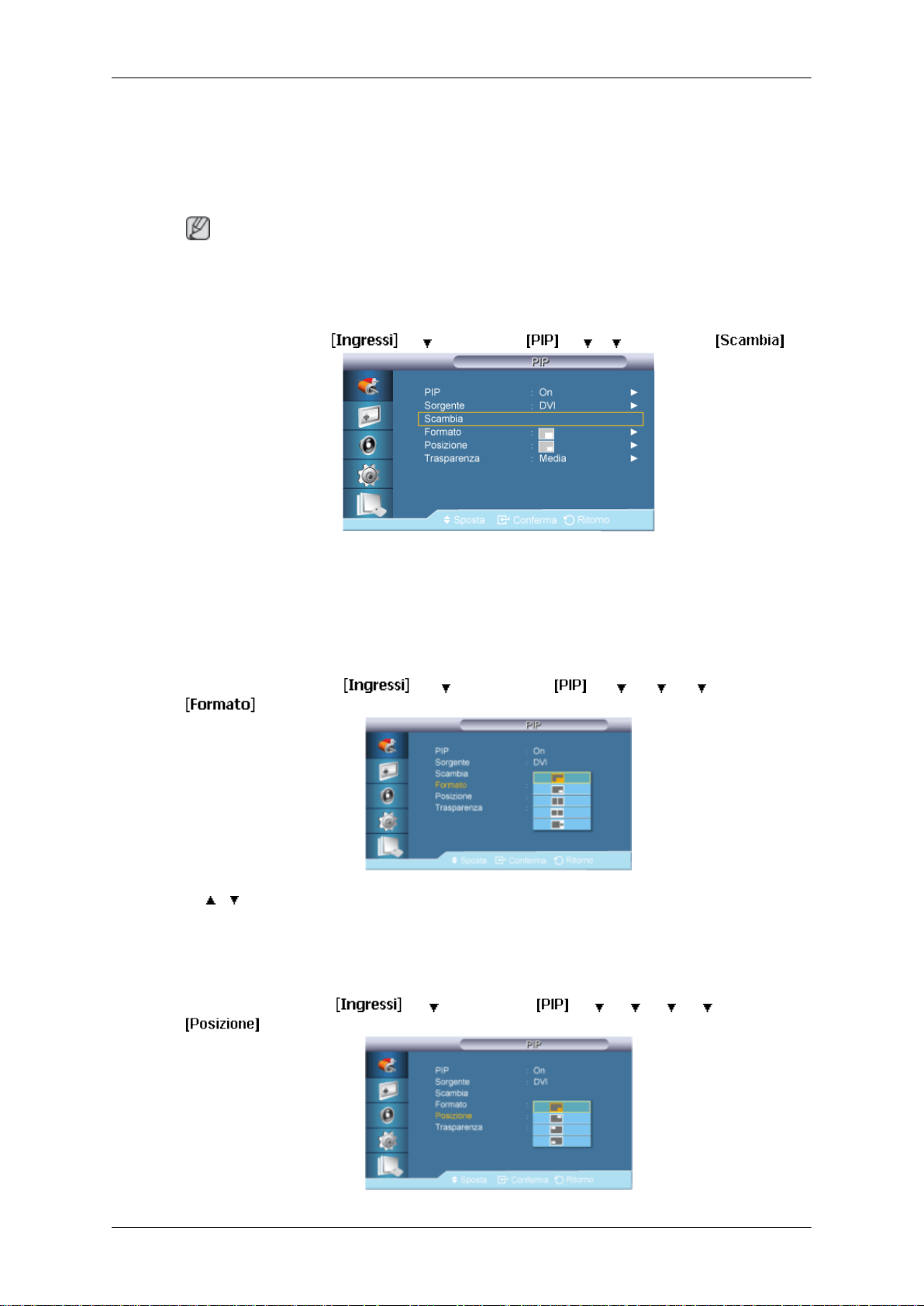

Scambia

Regolazione del display LCD

• AV: PC / TV

• HDMI : PC / TV

• TV : PC / DVI / AV / Component / HDMI

Nota
Il tasto di selezione sul telecomando è 'SOURCE'.

MENU → ENTER → → →ENTER → → → →ENTER →

Formato

Posizione

Inverte il contenuto dell'immagine PIP e dell'immagine principale.
L'immagine nella finestra PIP comparirà nella pagina principale, mentre l'immagine della

pagina principale comparirà nella finestra PIP.

MENU → ENTER →

→ , → ENTER
Cambia la dimensione della finestra PIP.

MENU → ENTER →

→ →ENTER → → → → → ENTER →

→ →ENTER → → → → → → ENTER →

51

→ , → ENTER
Cambia la posizione della finestra PIP.

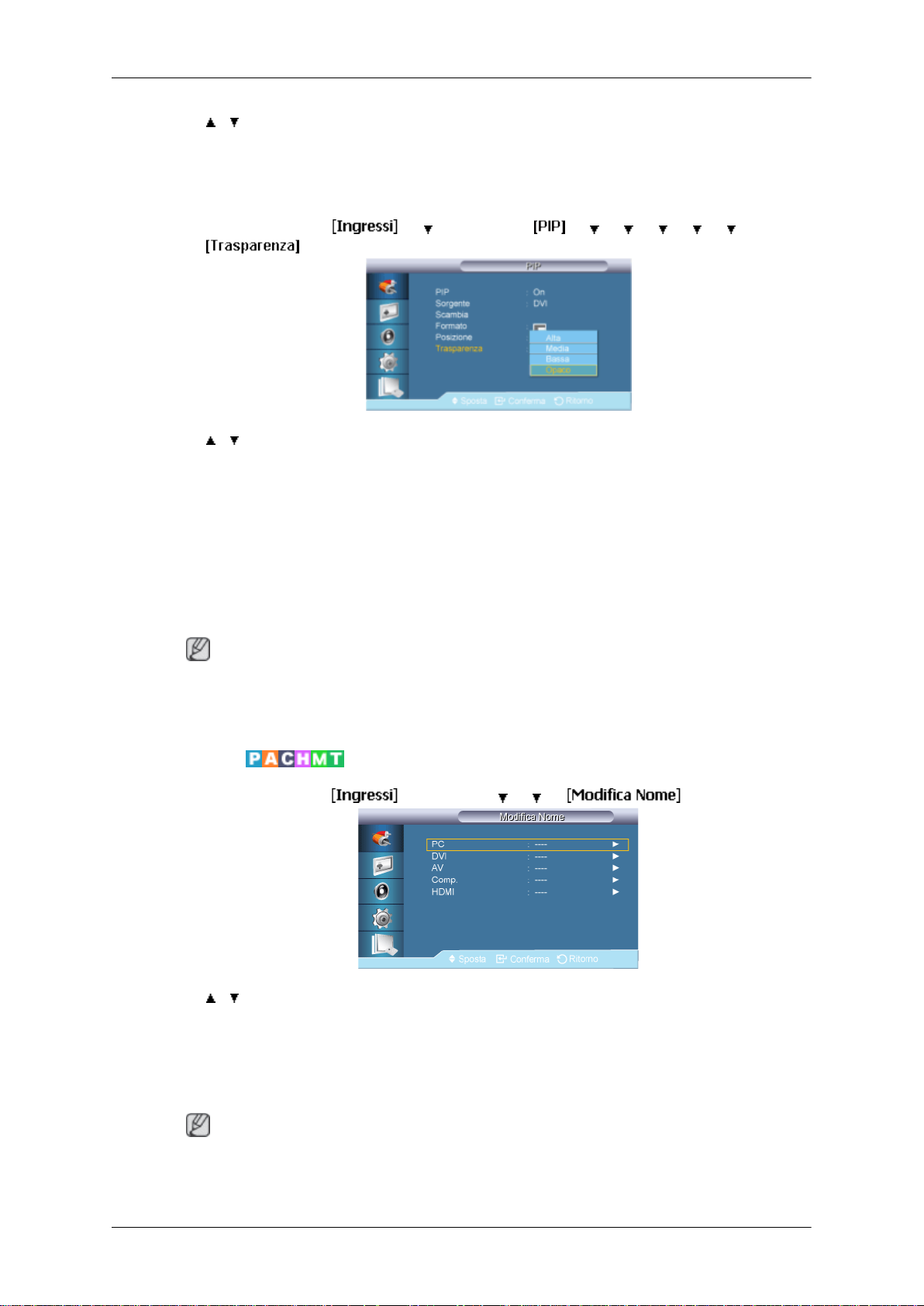

Trasparenza

Regolazione del display LCD

MENU → ENTER →
→

→ , → ENTER
Regola la trasparenza della finestra PIP.

• Alta

• Media

• Basso

• Opaco

Nota

→ → ENTER → → → → → → → ENTER

• La finestra PIP si chiude quando il Display LCD passa a una sorgente esterna.

• Nelle modalità PC e DVI, questo è disattivato se il cavo è scollegato.

Modifica Nome

MENU → ENTER → → ENTER → → →

→ , → ENTER
Attribuire un nome al dispositivo collegato ai jack di ingresso per semplificare la sele-

zione della sorgente di ingresso.
VCR / DVD / STB cavo/ HD STB / STB satellite /Ricevitore AV / Ricev DVD/ Giochi /

Videocamera/ DVD combo/ DHR / PC / HDMI / Comp. / AV / DVI

Nota

• Quando si collega un PC al terminale HDMI o DVI, impostare Modifica Nome su

PC. In altri casi, impostare Modifica Nome su AV. Tuttavia, poiché 640x480, 720P

52

Regolazione del display LCD

(1280x720) e 1080p (1920x1080) sono segnali comuni per AV e PC, impostare

Modifica Nome conformemente al segnale di ingresso.

• Il menu Immagine cambia a seconda del segnale di ingresso e a Modifica Nome.

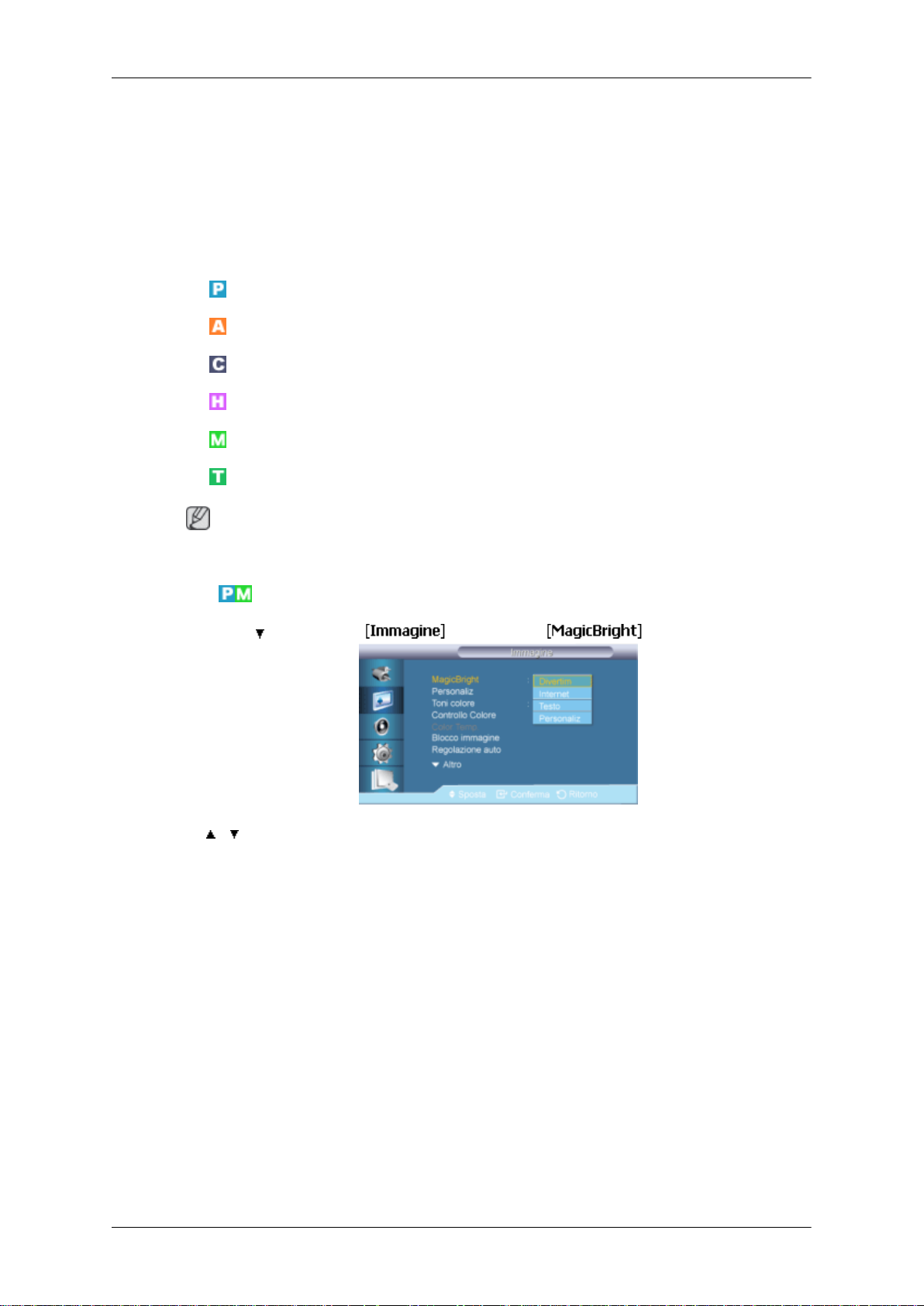

Immagine [Modalità PC / DVI / MagicInfo]

Modalità disponibili

•

PC / DVI

•

AV

•

Comp.

•

HDMI

•

MagicInfo

•

TV

MagicInfo supporta solo il modello CXN-2.

MagicBright

MENU → → ENTER → → ENTER →

→ , → ENTER
MagicBright è una funzione che offre un ambiente di visualizzazione ottimale in base al

tipo di contenuti che si sta guardando. Attualmente sono disponibili quattro diverse
modalità: Divertim, Internet, Testo e Personaliz. Ogni modalità ha il proprio valore di
luminosità predefinito.

(non disponibile in modalità Contrasto din di On.)

Nota

1. Divertim

Luminosità elevata
Per guardare immagini in movimento, come quelle trasmesse da un DVD o un vid-

eoregistratore.

2. Internet

Luminosità media
Per lavorare con un insieme di immagini di testo e grafiche.

53

3. Testo

4. Personaliz

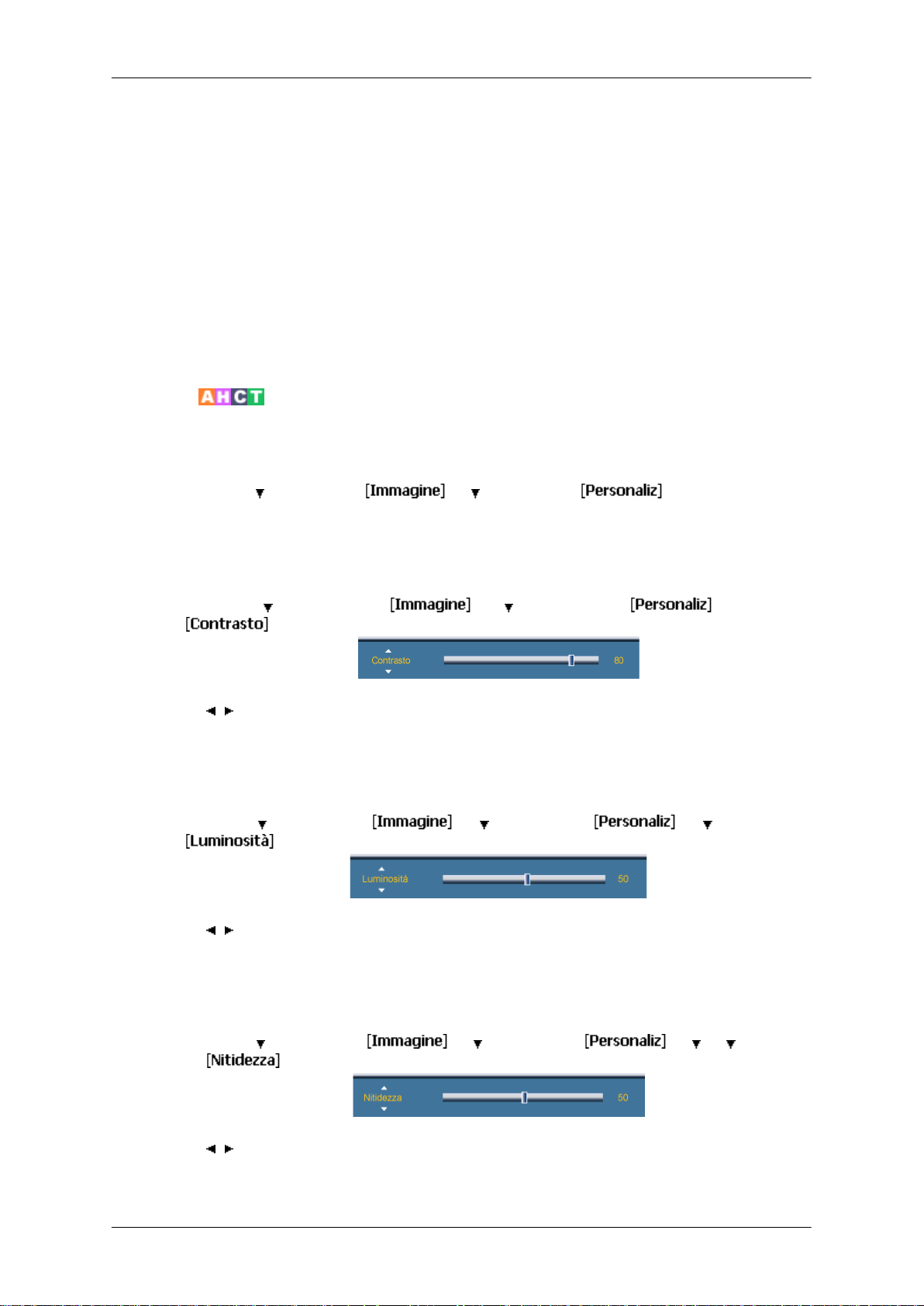

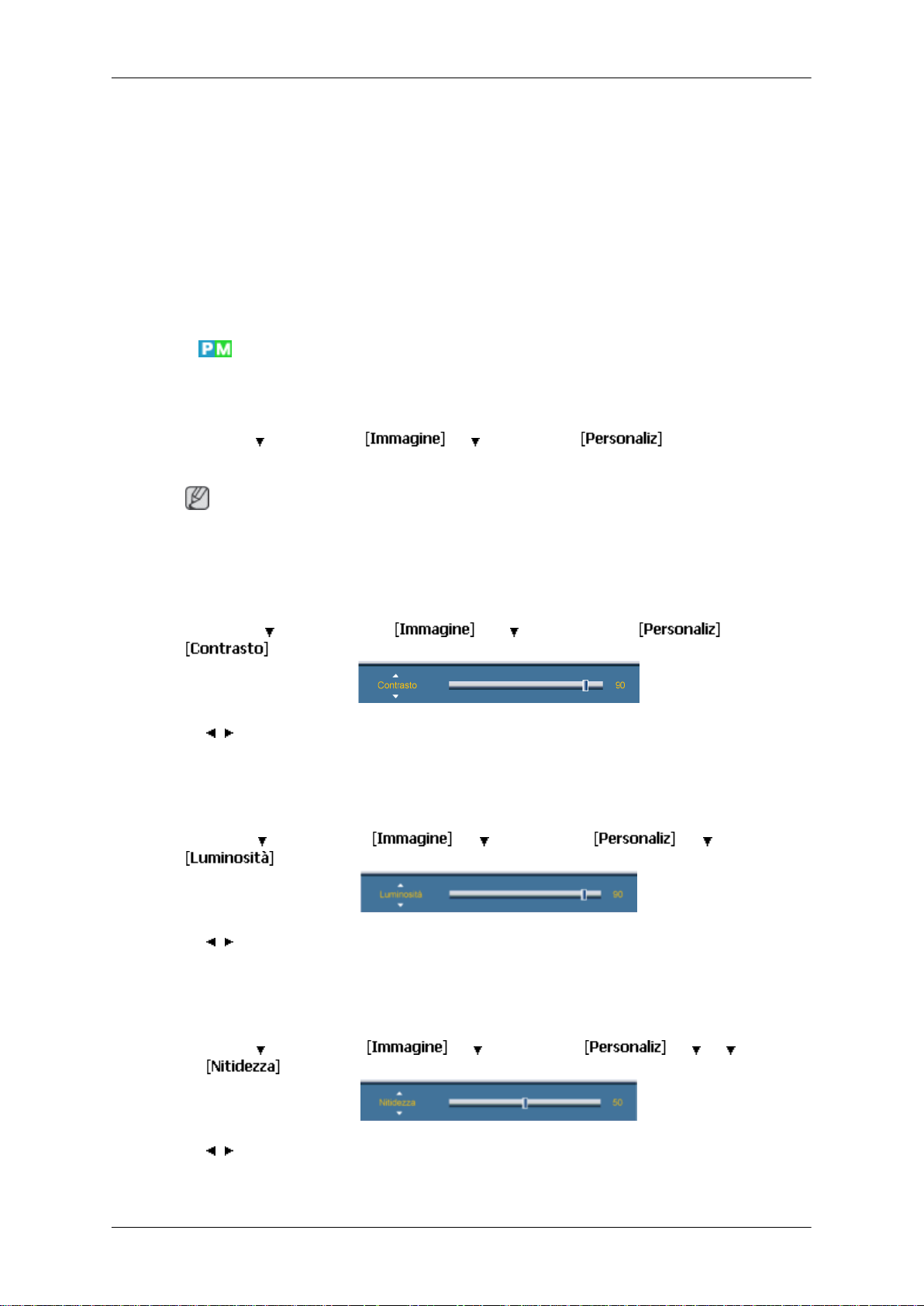

Personaliz

Usando i menu visualizzati sullo schermo, è possibile modificare le impostazioni del
contrasto e della luminosità in base alle proprie preferenze personali.

MENU → → ENTER → → → ENTER →
(non disponibile in modalità Contrasto din di On.)

Regolazione del display LCD

Luminosità normale
Per documenti o testi complessi.

Sebbene i valori siano stati accuratamente scelti dai nostri ingegneri, tali impos­tazioni potrebbero non risultare confortevoli per le preferenze dell'utente.

In questo caso, regolare la luminosità e il contrasto utilizzando il menu OSD.

Nota
Regolando l'immagine mediante la funzione Personaliz, MagicBright cambierà in Per-

sonaliz.

Contrasto

MENU → → ENTER → → → ENTER → → ENTER→

→ , → ENTER
Regola il Contrasto.

Luminosità

MENU →

→ , → ENTER
Regola la Luminosità.

→ ENTER → → → ENTER → → → ENTER →

Nitidezza

MENU →
→

→ , → ENTER
Regola la Nitidezza.

→ ENTER → → → ENTER → → → → ENTER

54

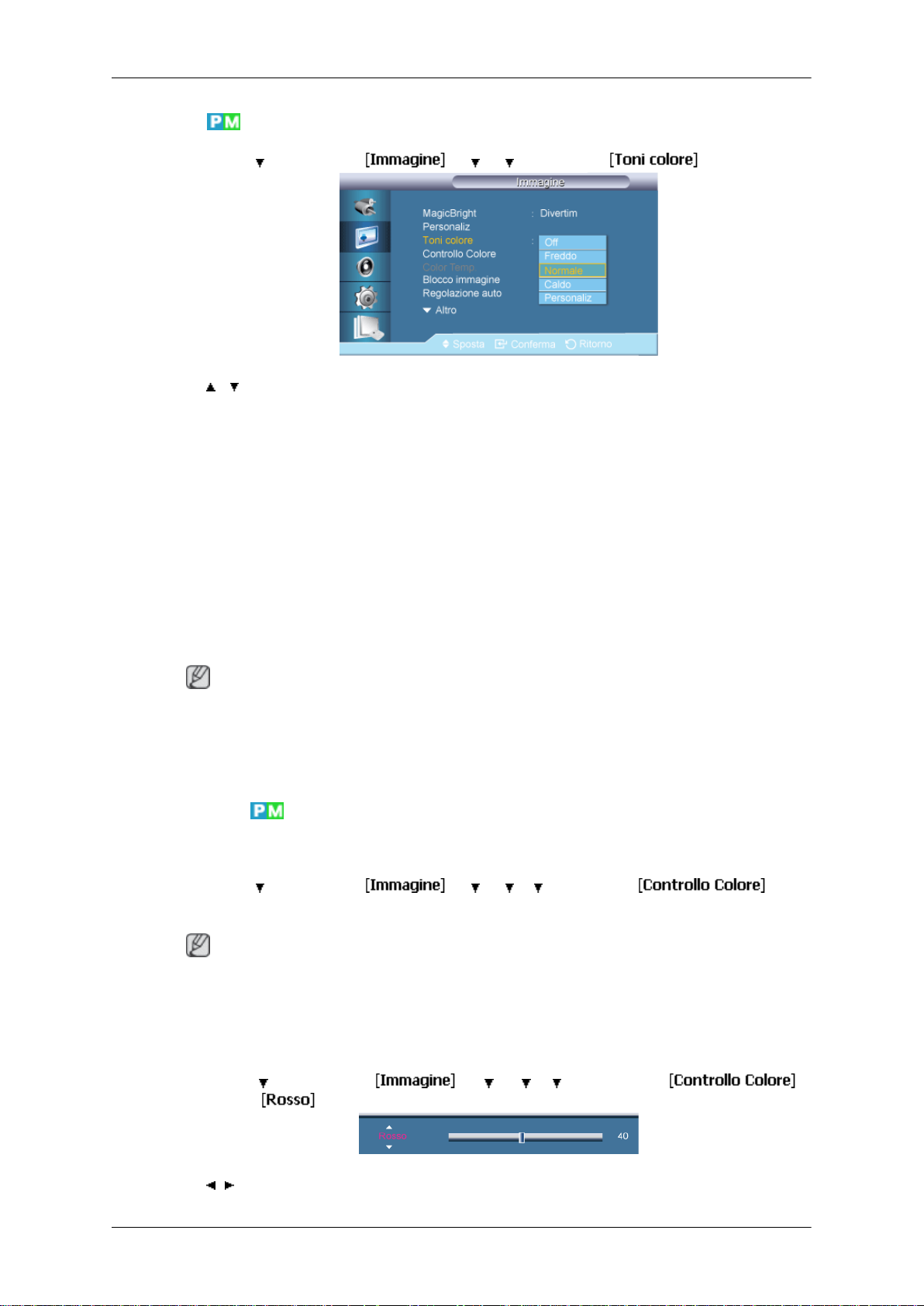

Toni colore

MENU → → ENTER → → → →ENTER →

→ , → ENTER
La tonalità dei colori può essere modificata.
(non disponibile in modalità Contrasto din di On.)

1. Off

Regolazione del display LCD

2. Freddo

3. Normale

4. Caldo

5. Personaliz

Nota
Impostando Toni colore su Freddo, Normale, Caldo, o Personaliz, la funzione Color

Temp. viene disattivata.
Impostando Toni colore su Off, la funzione Controllo Colore viene disattivata.

Controllo Colore

Regola il bilanciamento del colore Rosso, Verde e Blu.
MENU → → ENTER → → → → → ENTER →
(non disponibile in modalità Contrasto din di On.)

Nota

Rosso

Regolando l'immagine mediante la funzione Controllo Colore, Toni colore passerà in
modalità Personaliz.

MENU →
ENTER →

→ , → ENTER

→ ENTER → → → → → ENTER → →

55

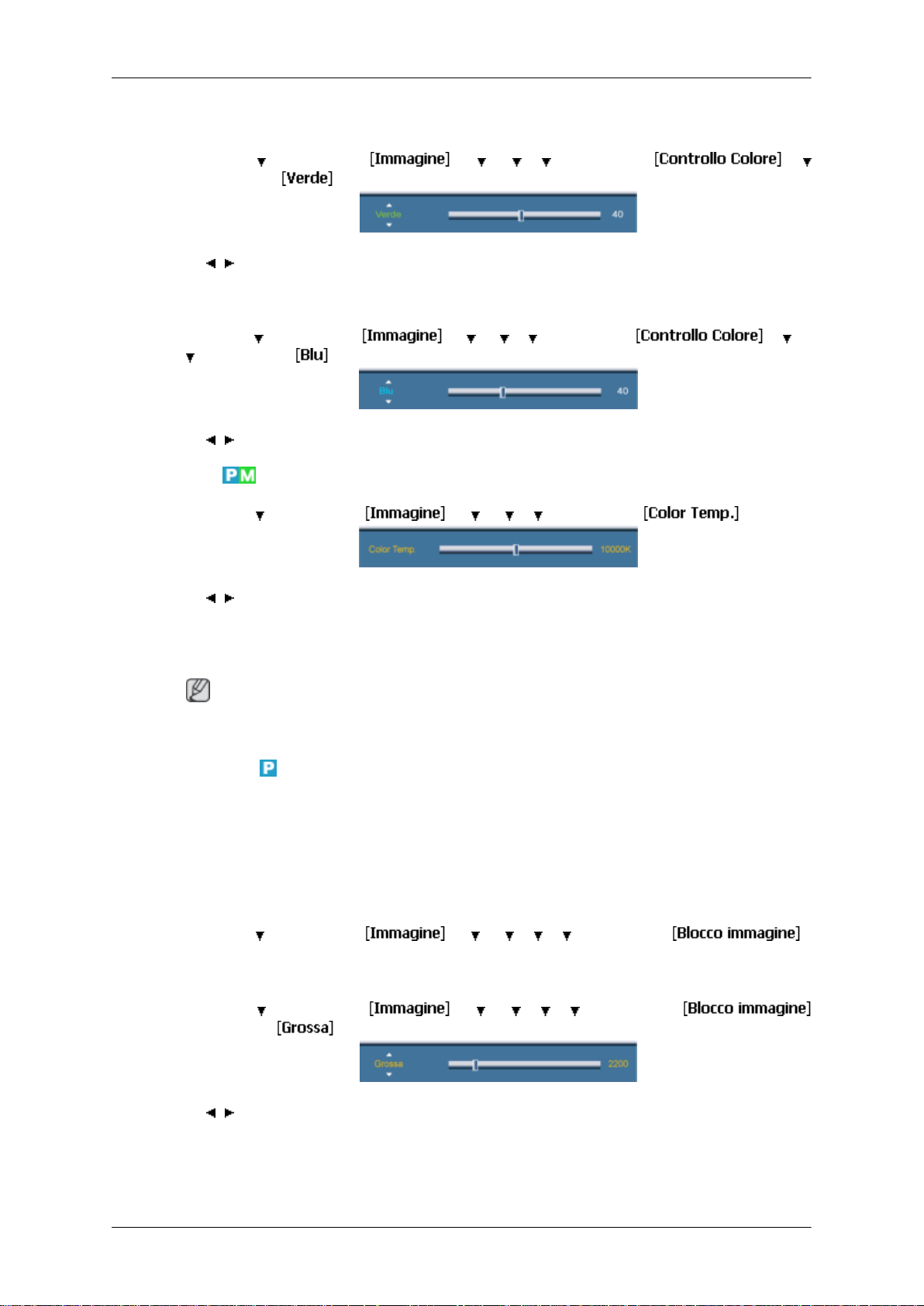

Verde

Regolazione del display LCD

MENU →
→ ENTER →

→ , → ENTER

Blu

MENU →

→ ENTER →

→ , → ENTER

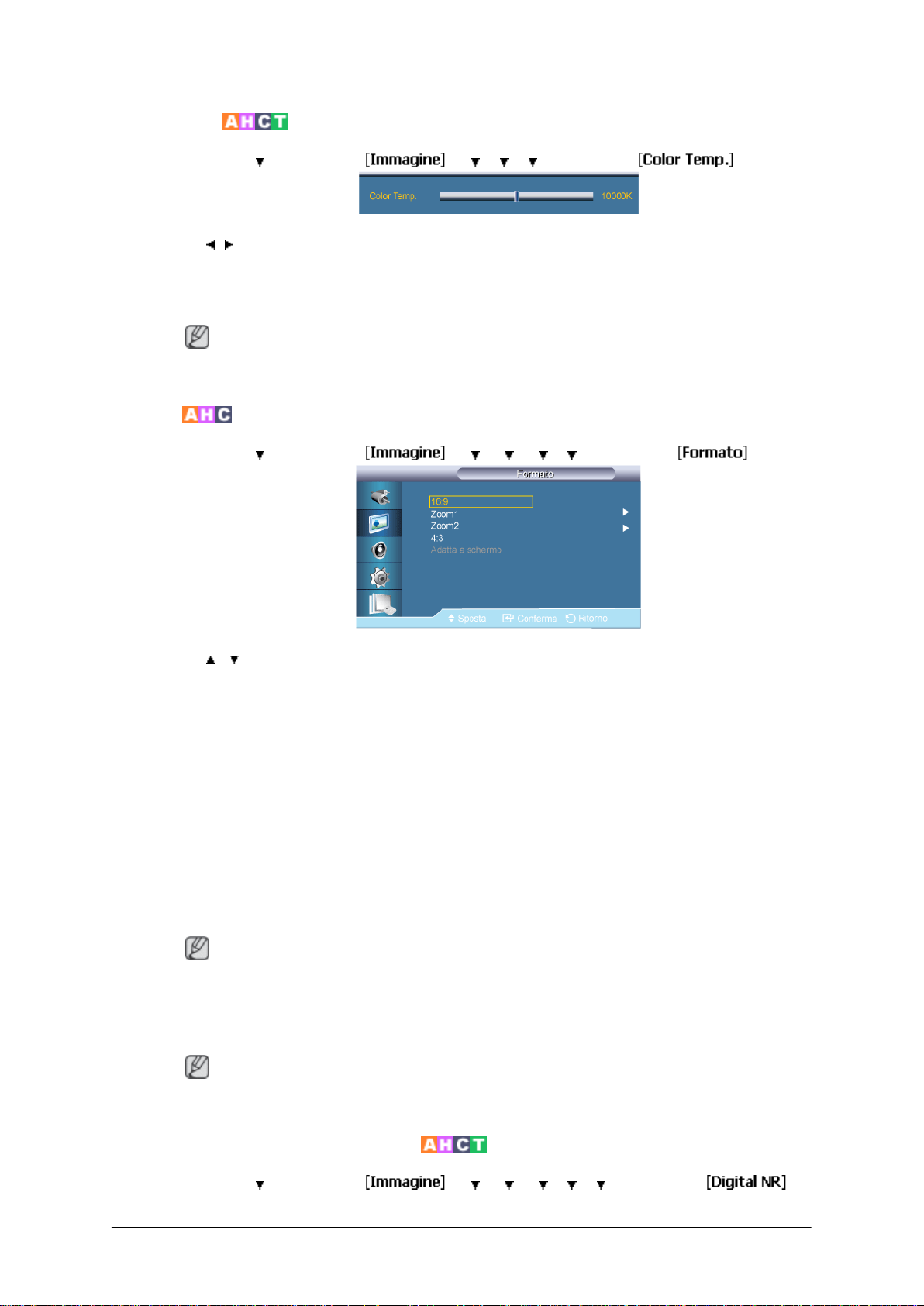

Color Temp.

MENU → → ENTER → → → → → ENTER →

→ , → ENTER

→ ENTER → → → → → ENTER → →

→ ENTER → → → → → ENTER → → →

Color Temp. indica l’intensità dei colori di una immagine.
(Non disponibile quando Dynamic Contrast è impostato su On.)

Nota
Questa funzione è abilitata solo se Toni colore è impostato su Off.

Blocco immagine

Blocco immagine viene utilizzato per effettuare una sintonizzazione accurata e ottenere
la migliore riproduzione dell'immagine possibile eliminando disturbi quali distorsioni e
tremolii. Se non si ottengono risultati soddisfacenti utilizzando la regolazione Fine, uti­lizzare la regolazione Coarse (Grossa) e poi nuovamente Fine.

(disponibile solo in modalità PC)
MENU → → ENTER → → → → → → ENTER →

Grossa

MENU → → ENTER → → → → → → ENTER →
→ ENTER →

→ , → ENTER
Elimina i disturbi come per es. le strisce verticali. La regolazione Coarse può spostare

l'area dell'immagine a schermo. Per riposizionarla al centro, utilizzare il menu per il
controllo orizzontale.

56

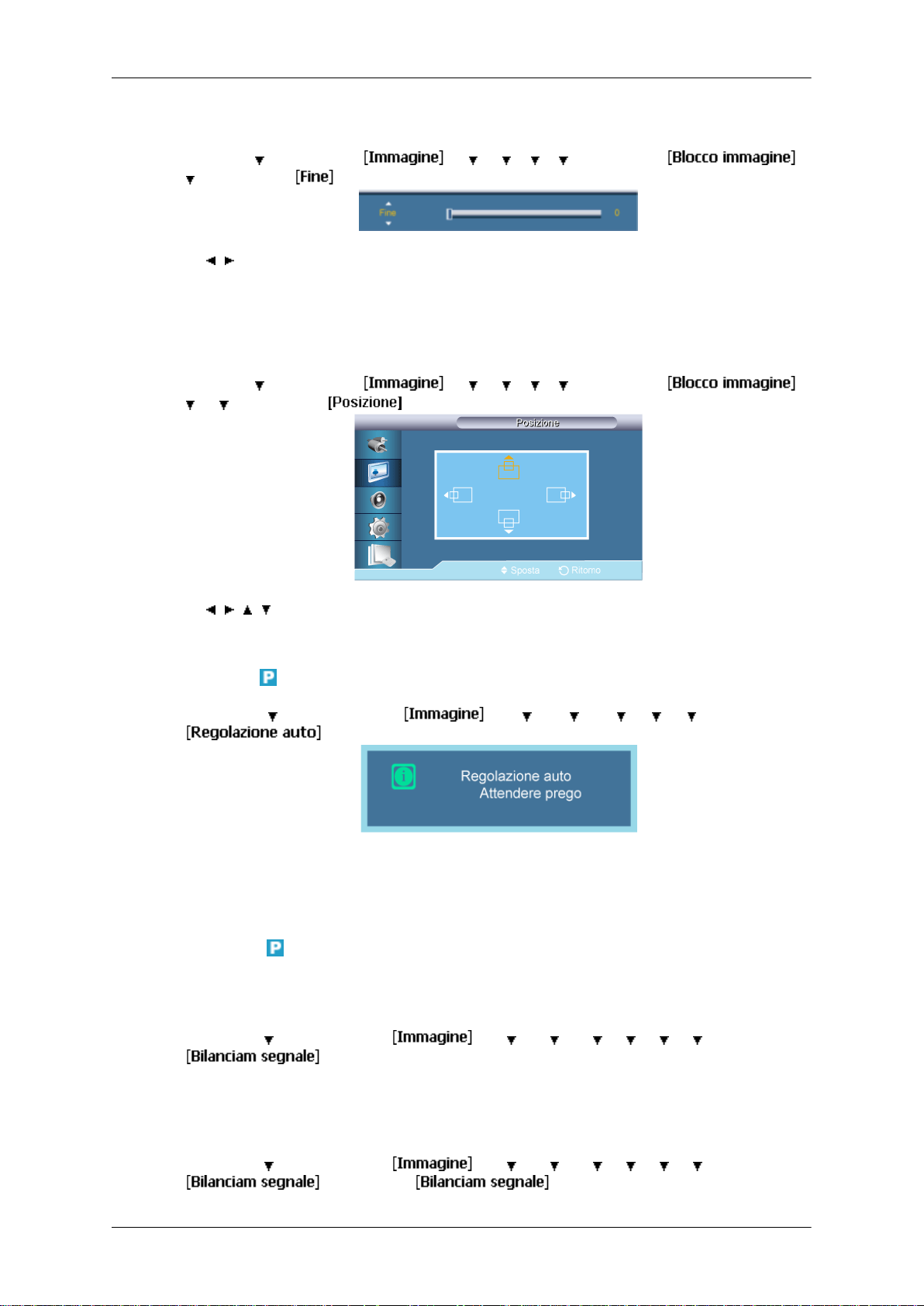

Fine

Posizione

Regolazione del display LCD

MENU → → ENTER → → → → → → ENTER → →

→ ENTER →

→ , → ENTER
Elimina i disturbi come per es. le strisce orizzontali. Se il disturbo persiste anche dopo

la sintonizzazione Fine, ripeterla dopo aver regolato la frequenza (velocità di clock).

MENU → → ENTER → → → → → → ENTER → →

→ → ENTER →

→ , , , → ENTER
Regola la posizione orizzontale dello schermo.

Regolazione auto

MENU → → ENTER → → → → → → → ENTER →

Il valori Fine, Grossa e Posizione vengono regolati automaticamente. Quando si mod­ifica la risoluzione nel pannello di controllo, viene eseguita la funzione Auto.

(disponibile solo in modalità PC)

Bilanciam segnale

Questa funzione viene usata per bilanciare un segnale RGB debole trasmesso da un
cavo segnali molto lungo.

MENU →

→ ENTER → → → → → → → → ENTER →

(disponibile solo in modalità PC)

Bilanciam segnale

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER →

57

→ , → ENTER
Seleziona On o Off con il controllo del segnale.

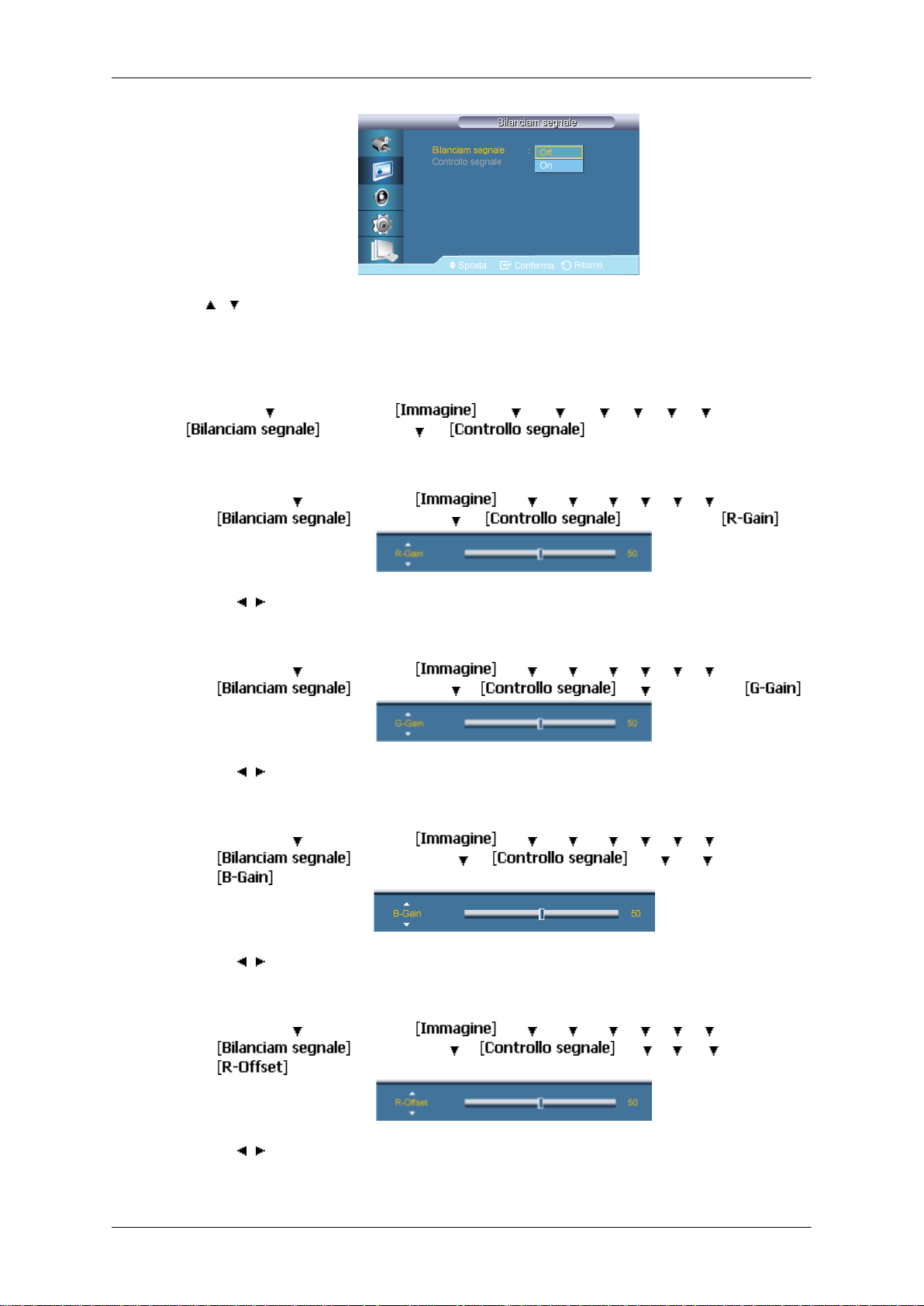

Controllo segnale

MENU → → ENTER → → → → → → → → ENTER →

1. R-Gain

MENU → → ENTER → → → → → → → → ENTER →

Regolazione del display LCD

→ ENTER → →

→ ENTER → → → ENTER →

→ , → ENTER

2. G-Gain

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → → ENTER→

→ , → ENTER

3. B-Gain

MENU →

→ , → ENTER

4. R-Offset

MENU →

→ ENTER → → → → → → → → ENTER →

→ ENTER → → → → → ENTER→

→ ENTER → → → → → → → → ENTER →

→ ENTER → → → → → → ENTER→

→ , → ENTER

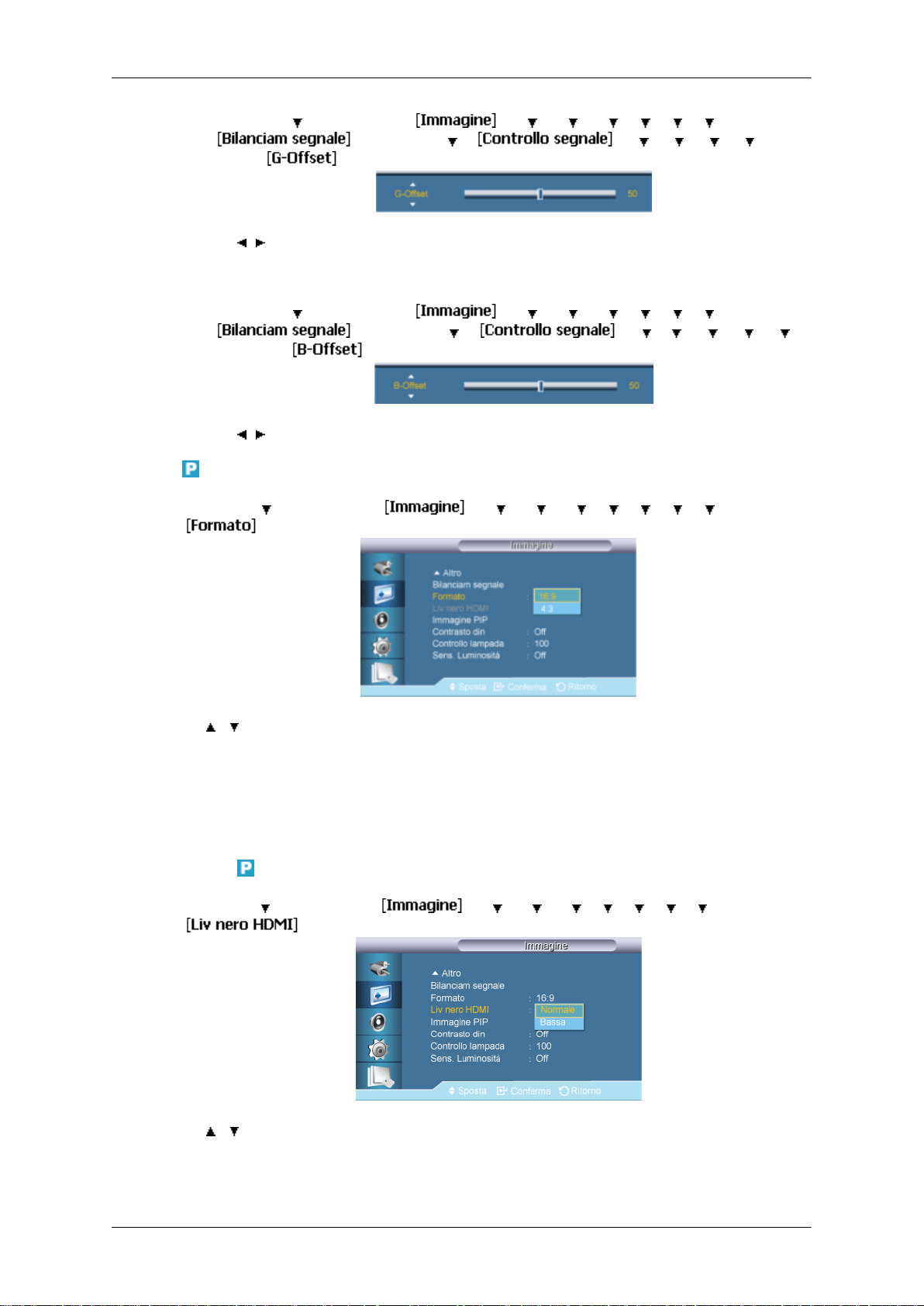

5. G-Offset

58

Formato

Regolazione del display LCD

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → → → → → EN-

TER→

→ , → ENTER

6. B-Offset

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → → → → → →

ENTER →

→ , → ENTER

MENU → → ENTER → → → → → → → → → ENTER →

→ , → ENTER
Formato può essere commutato.

1. 16:9

2. 4:3

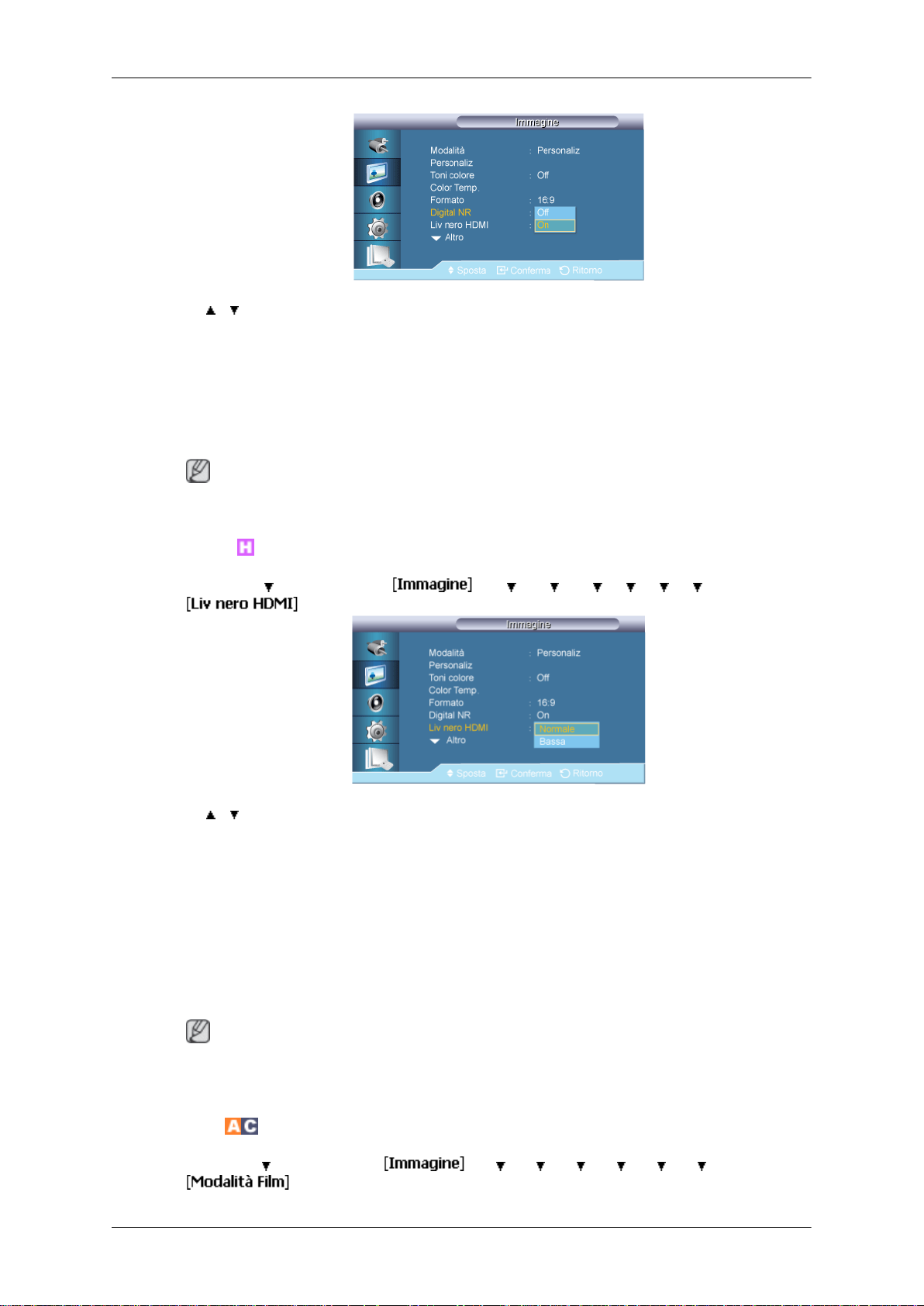

Liv nero HDMI

MENU → → ENTER → → → → → → → → → ENTER →

→ , → ENTER
A seconda del dispositivo esterno collegato, quando si guarda un programma tramite

un DVD o un STB collegato al prodotto mediante un cavo HDMI, potrebbe verificarsi un

59

deterioramento della qualit à delle immagini (livello del nero, minore contrasto, colori
sbiaditi, ecc.).

1. Normale

2. Basso

Nota
Per l'orario che è possibile utilizzare sia per il PC sia per il DTV in modalità DVI, HDMI,

l'opzione HDMI Black Level verrà attivata.

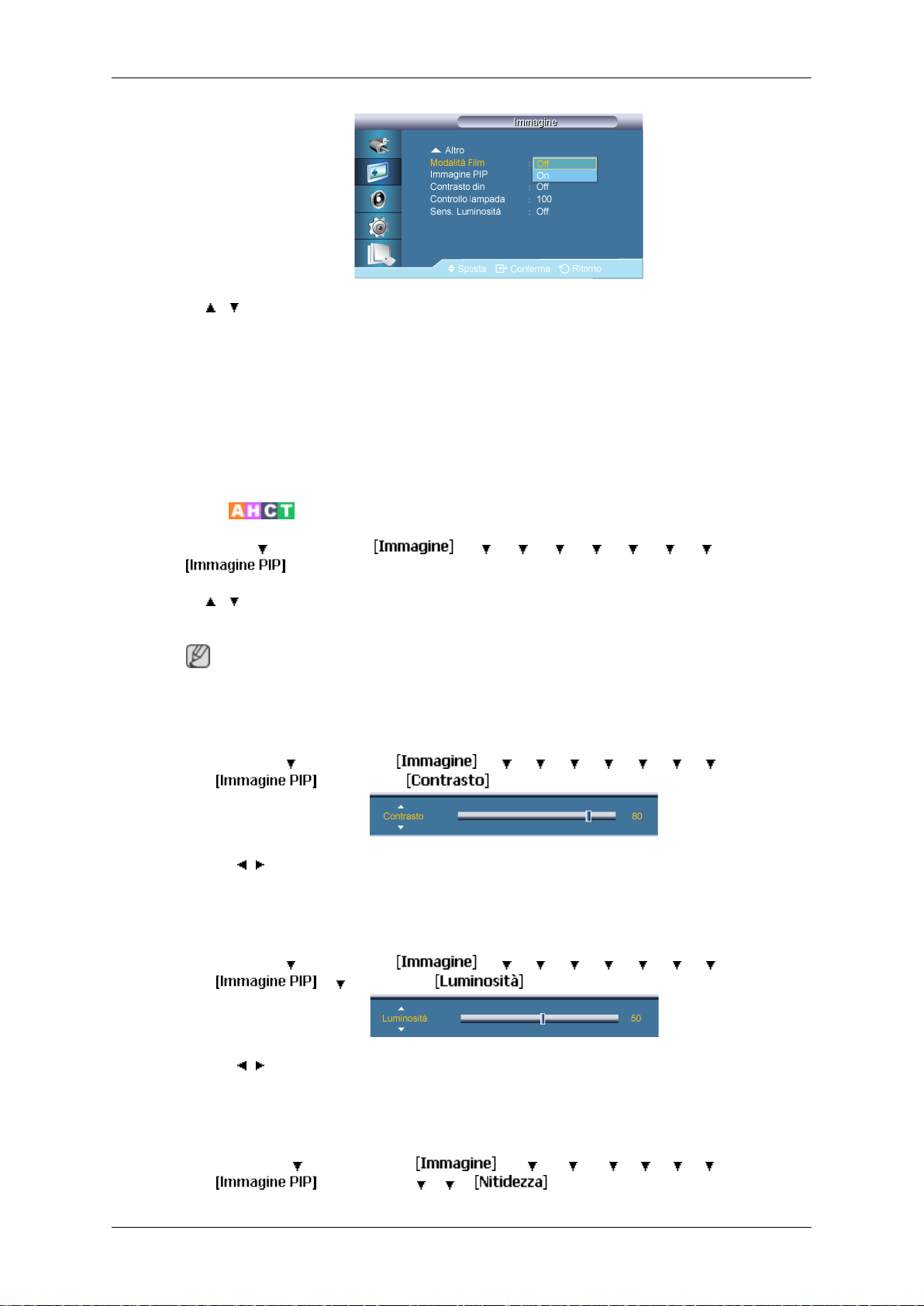

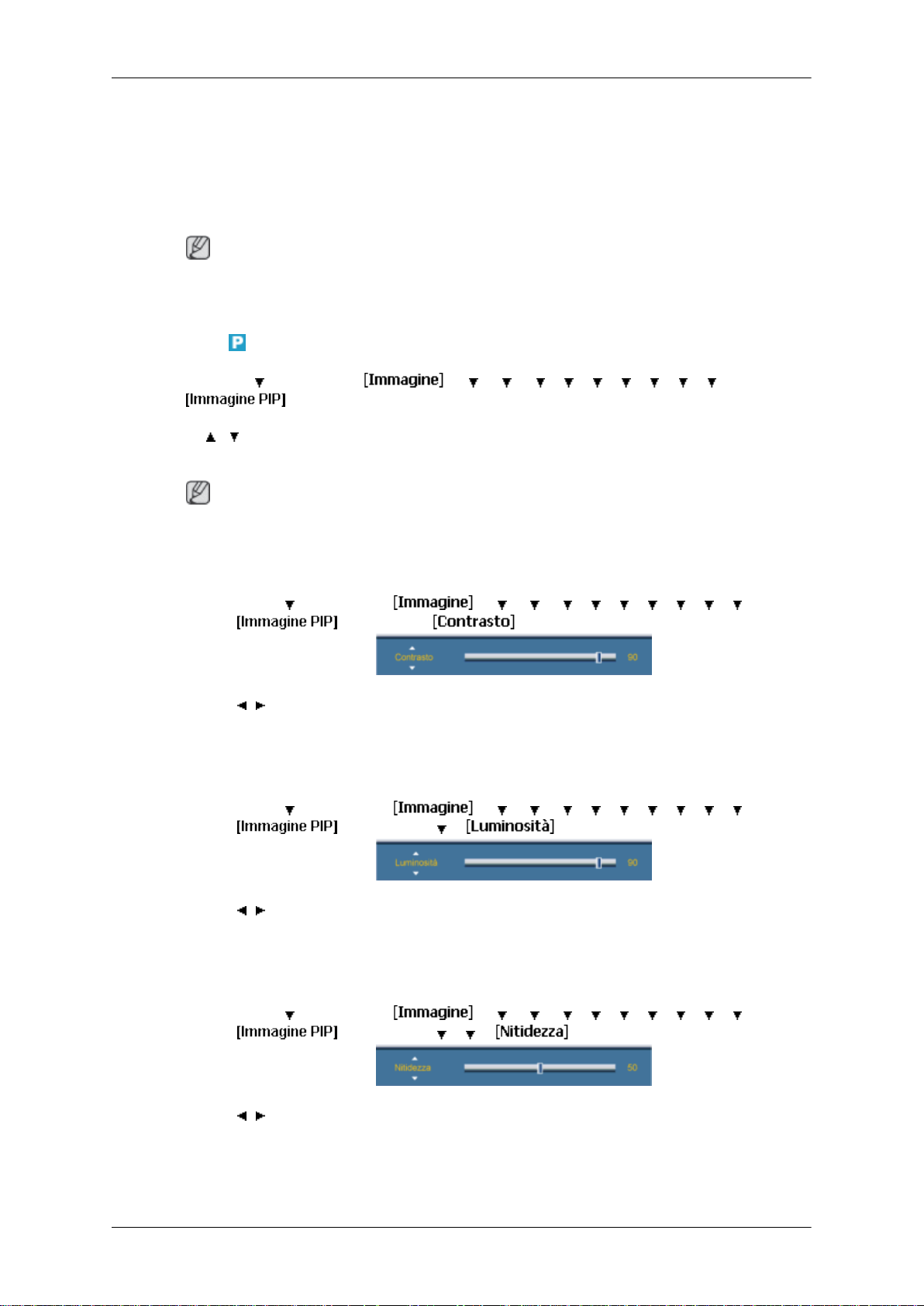

Immagine PIP

MENU → → ENTER → → → → → → → → → → → ENTER →

→ , → ENTER
Regola le impostazioni della finestra PIP.

Nota

Regolazione del display LCD

• Modalità disponibili: PIP ON

1. Contrasto

MENU →
→ → ENTER→

→ , → ENTER
Regola il contrasto della finestra PIP sullo schermo.

2. Luminosità

MENU →
→ → ENTER → →

→ , → ENTER
Regola la luminosità della finestra PIP sullo schermo.

3. Nitidezza

→ ENTER → → → → → → → → → → → ENTER

→ ENTER → → → → → → → → → → → ENTER

MENU →
→ → ENTER → → →

→ , → ENTER
Regola la differenza tra le aree più chiare e più scure della finestra PIP.
Regola la Nitidezza della finestra PIP sullo schermo.

→ ENTER → → → → → → → → → → → ENTER

60

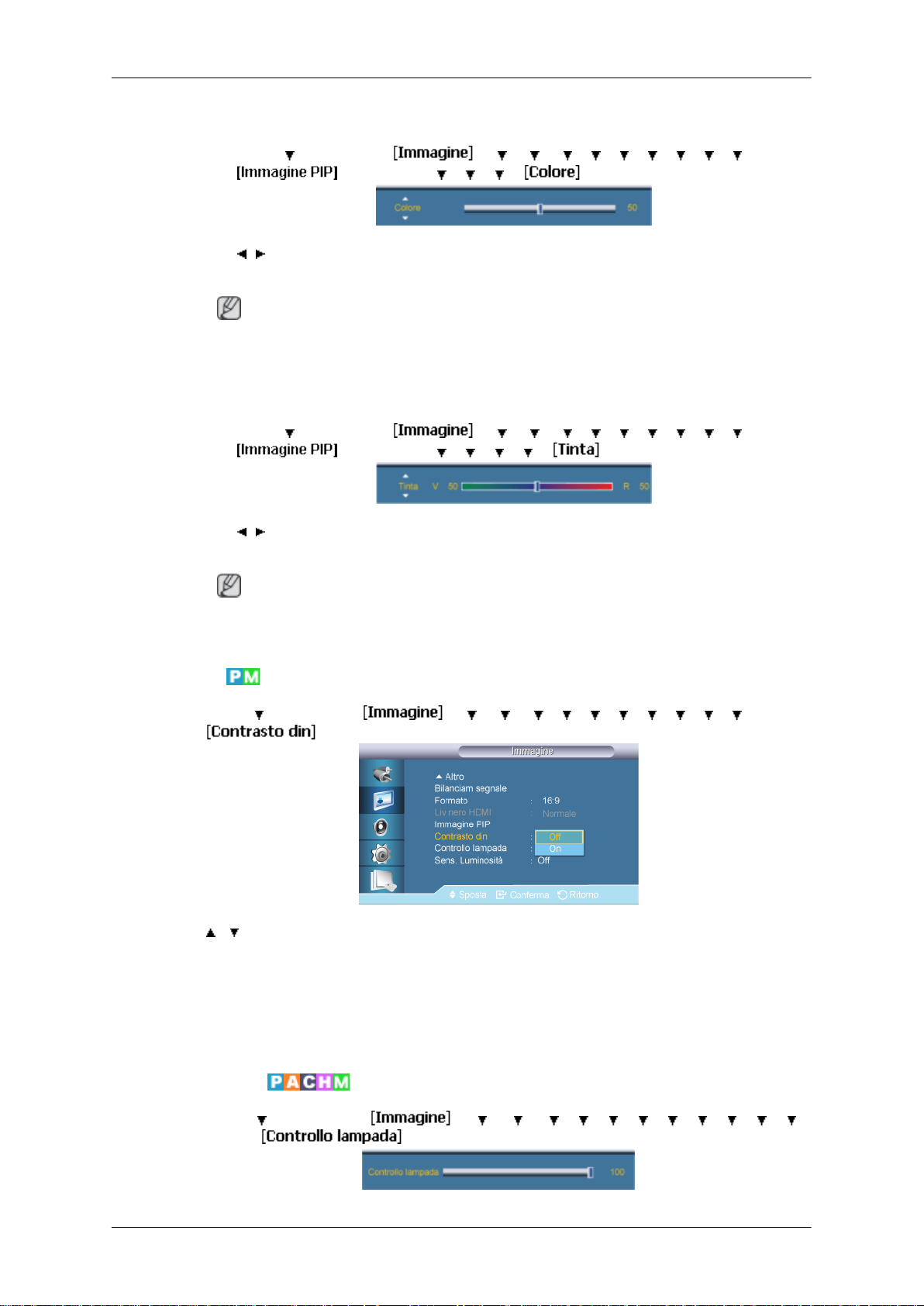

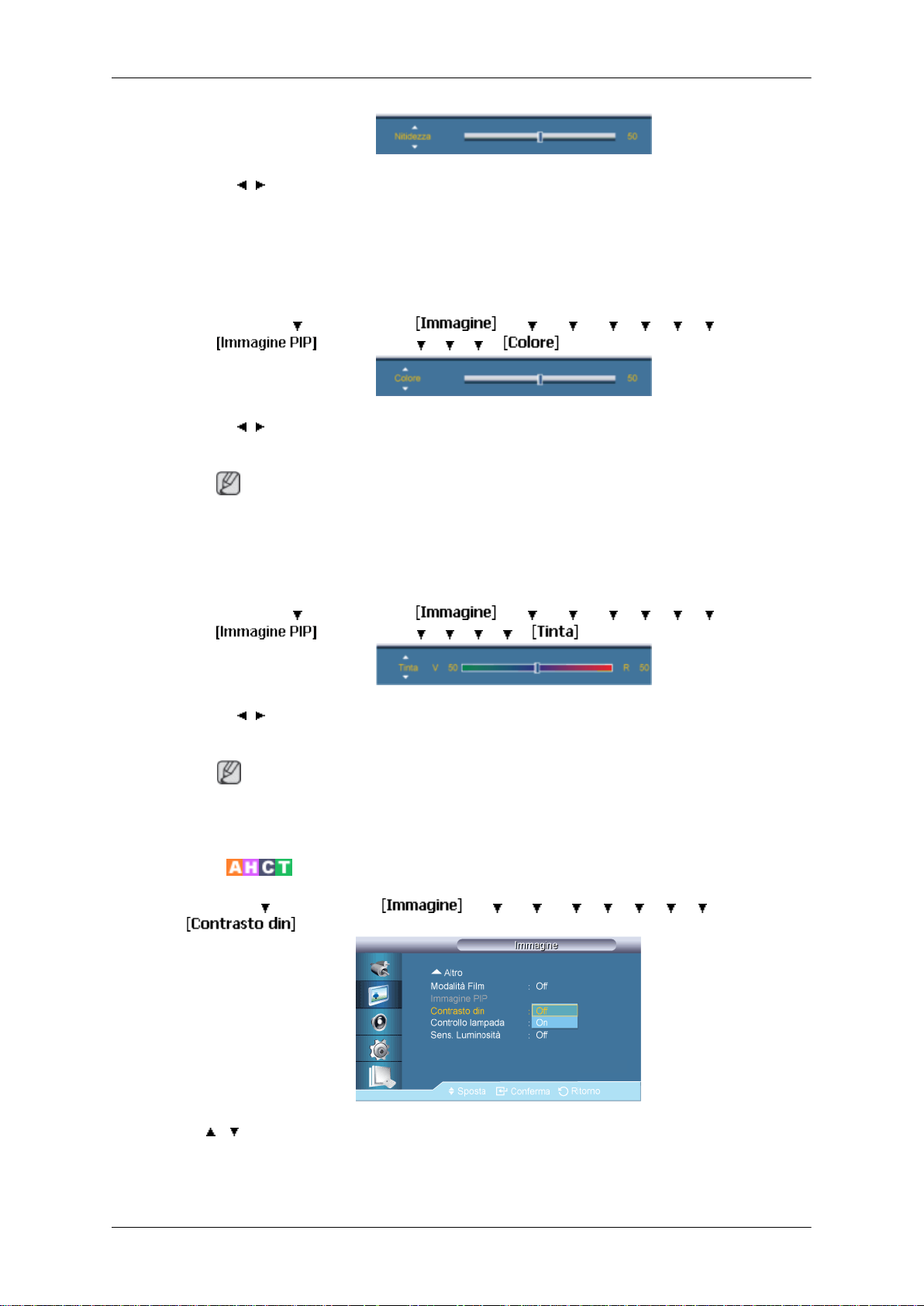

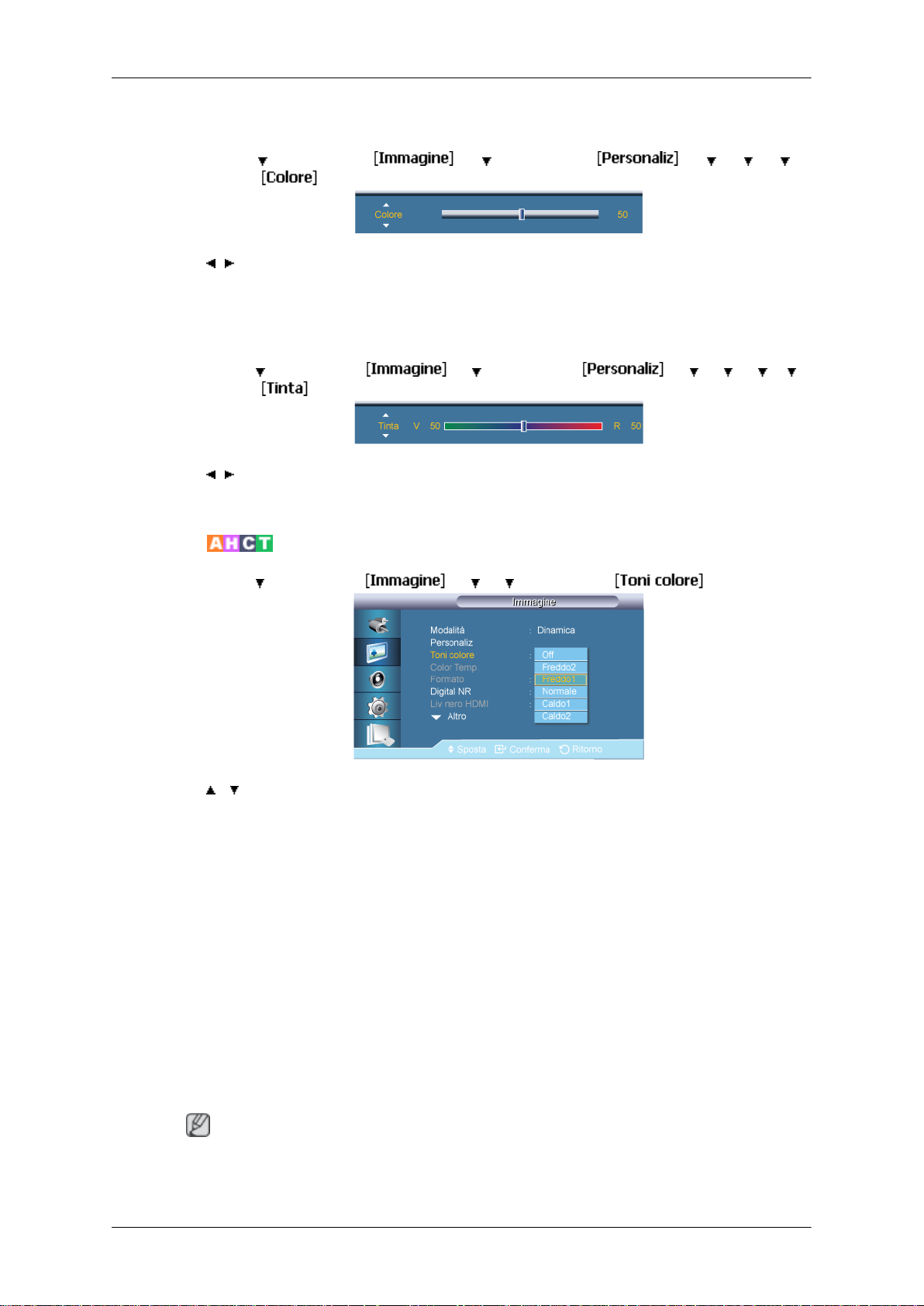

4. Colore

Regolazione del display LCD

MENU →
→

→ , → ENTER
Regola il colore della finestra PIP sullo schermo.

Nota

• Attivato solo quando l'ingresso PIP è selezionato in modalità AV, HDMI, Com­ponent o modalità TV.

5. Tinta
MENU → → ENTER → → → → → → → → → → → ENTER

→ → ENTER → → → → →

→ , → ENTER
Aggiunge una tonalità naturale alla finestra PIP.

Nota

→ ENTER → → → → → → → → → → → ENTER

→ ENTER → → → →

Contrasto din

MENU → → ENTER → → → → → → → → → → → → ENTER
→

→ , → ENTER
Contrasto din rileva automaticamente la distribuzione del segnale visivo di ingresso per

creare un contrasto ottimale.

1. Off

2. On

• Attivato solo quando l'ingresso PIP è selezionato in modalità AV, HDMI, Com-

ponent o modalità TV. Funziona solo se il segnale video è NTSC.

Controllo lampada

MENU → → ENTER → → → → → → → → → → → → →
ENTER →

61

→ , → ENTER
Regola la lampada dell'invertitore al fine di ridurre il consumo energetico.

Nota

Questa funzione non è disponibile quando Contrasto din è impostato su On in modalità
PC, DVI, AV, Comp., HDMI,MagicInfo ,TV, .

Sens. Luminosità

MENU → → ENTER → → → → → → → → → → → → →
→ ENTER →

→ , → ENTER

Regolazione del display LCD

Sens. Luminosità rileva automaticamente la distribuzione del segnale visivo di ingresso
per creare una luminosità ottimale.

1. Off

2. On

Immagine [ Modalità AV / HDMI / TV /Comp. ]

Modalità disponibili

•

PC / DVI

•

AV

•

Comp.

•

HDMI

•

MagicInfo

•

TV

Modalità

MENU → → ENTER → → ENTER →

→ , → ENTER

62

Il Display LCD dispone di quattro impostazioni automatiche dell'immagine ("Dinamica",
"Standard", "Film" e "Personaliz") preimpostate in fabbrica.

E' possibile attivare le modalità Dinamica, Standard, Movie o Personaliz.
(Non disponibile quando Dynamic Contrast è impostato su On.)

1. Dinamica

2. Standard

3. Film

4. Personaliz

Personaliz

Usando i menu visualizzati sullo schermo, è possibile modificare le impostazioni del
contrasto e della luminosità in base alle proprie preferenze personali.

MENU → → ENTER → → → ENTER →

Regolazione del display LCD

(Non disponibile quando Dynamic Contrast è impostato su On.)

Contrasto

MENU →

→ , → ENTER
Regola il Contrasto.

Luminosità

MENU →

→ , → ENTER
Regola la Luminosità.

→ ENTER → → → ENTER → → ENTER→

→ ENTER → → → ENTER → → → ENTER →

Nitidezza

MENU → → ENTER → → → ENTER → → → → ENTER
→

→ , → ENTER
Regola la nitidezza dell'immagine.

63

Colore

Regolazione del display LCD

MENU →
ENTER →

→ , → ENTER
Regola il colore dell'immagine.

Tinta

MENU → → ENTER → → → ENTER → → → → → →
ENTER →

→ , → ENTER
Aggiunge una tonalità naturale alle immagini.

Toni colore

MENU → → ENTER → → → → ENTER →

→ ENTER → → → ENTER → → → → →

→ , → ENTER
La tonalità dei colori pu ò essere modificata. I singoli componenti dell’opzione Color

sono anch’essi regolabili.
(Non disponibile quando Dynamic Contrast è impostato su On.)

1. Off

2. Freddo2

3. Freddo1

4. Normale

5. Caldo1

6. Caldo2

Nota

Impostando Toni colore su Freddo2, Freddo1, Normale, Caldo1, o Caldo2, la funzione
Color Temp. viene disattivata.

64

Color Temp.

MENU → → ENTER → → → → → ENTER →

→ , → ENTER
Color temp. indica l’intensità dei colori di una immagine.
(Non disponibile quando Dynamic Contrast è impostato su On.)

Nota

Questa funzione è abilitata solo se Toni colore è impostato su Off.

Formato

MENU → → ENTER → → → → → → ENTER →

Regolazione del display LCD

→ , → ENTER
Formato può essere commutato.

1. 16:9: Imposta il formato su 16:9 wide.

2. Zoom 1: Ingrandisce la dimensione dell'immagine sullo schermo.

3. Zoom 2: Aumenta la dimensione dell'immagine oltre l'opzione Zoom 1.

4. 4 : 3: Imposta la visualizzazione nella modalità normale 4:3.

5. Adatta a schermo: Visualizza le scene in ingresso esattamente come sono, senza
ritagli, qualora i segnali in ingresso siano HDMI 720p, 1080i, o 1080p.

(Non disponibile quando Dynamic Contrast è impostato su On.)

Nota

Alcuni dispositivi esterni possono inviare al display segnali fuori specifica che, anche
utilizzando la funzione Adatta a schermo, possono causare disturbi.

Zoom 1 e Zoom 2 non sono disponibili in modalità HDMI.

Nota

Le funzioni Posizione e Reset sono disponibili in modalità Zoom 1 o Zoom 2.

Digital NR (Digital Noise Reduction)

MENU → → ENTER → → → → → → → ENTER →

65

Regolazione del display LCD

→ , → ENTER
Imposta la funzione Digital Noise Reduction su Off/On. La funzione Digital Noise Re-

duction permette di imposare immagini più nitide e vivide.

1. Off

2. On

Nota

La funzione Digital NR non è disponibile per tutte le risoluzioni.

Liv nero HDMI

MENU → → ENTER → → → → → → → → ENTER →

→ , → ENTER
A seconda del dispositivo esterno collegato, quando un DVD o un set-top-box è col-

legato al TV mediante un cavo DVI, HDMI, ciò può causare un degrado nella qualit à
della visualizzazione, come ad esempio un aumento nella profondit à del nero, minore
contrasto o colori deboli. In questo caso, regolare la qualità dello schermo del televisore
impostando il Livello di nero HDMI .

1. Normale

2. Basso

Nota

Per l'orario che è possibile utilizzare sia per il PC sia per il DTV in modalità DVI, HDMI,
l'opzione HDMI Black Level verrà attivata.

Modalità Film

MENU → → ENTER → → → → → → → → ENTER →

66

→ , → ENTER
La modalità Modalità Film consente una visione di qualità cinematografica.
(In modalità HDMI, questa funzione pu ò essere disponibile quando il segnale di in-

gresso è a scansione interlacciata; al contrario, non è disponibile con segnali a
scansione progressiva.)

1. Off

2. On

Immagine PIP

Regolazione del display LCD

MENU → → ENTER → → → → → → → → → ENTER →

→ , → ENTER
Regola le impostazioni della finestra PIP.

Nota

Modalità disponibili: PIP ON

1. Contrasto
MENU → → ENTER → → → → → → → → → ENTER →

→ ENTER→

→ , → ENTER
Regola il contrasto della finestra PIP sullo schermo.

2. Luminosità
MENU → → ENTER → → → → → → → → → ENTER →

→ → ENTER→

→ , → ENTER
Regola la luminosità della finestra PIP sullo schermo.

3. Nitidezza
MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → →

67

Regolazione del display LCD

→ , → ENTER
Regola la differenza tra le aree più chiare e più scure della finestra PIP.
Regola la Nitidezza della finestra PIP sullo schermo.

4. Colore
MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → →

→ , → ENTER
Regola il colore della finestra PIP sullo schermo.

Nota

5. Tinta

Contrasto din

MENU → → ENTER → → → → → → → → → ENTER →

• Attivato solo quando l'ingresso PIP è selezionato in modalità AV, HDMI, Com-

ponent o TV.

MENU → → ENTER → → → → → → → → ENTER →

→ ENTER → → → → →

→ , → ENTER
Aggiunge una tonalità naturale alla finestra PIP.

Nota

• Attivato solo quando l'ingresso PIP è selezionato in modalità AV, HDMI, Com-

ponent o modalità TV. Funziona solo se il segnale video è NTSC.

→ , → ENTER
Contrasto din rileva automaticamente la distribuzione del segnale visivo di ingresso per

creare un contrasto ottimale.

68

1. Off

2. On

Controllo lampada

MENU → → ENTER → → → → → → → → → → ENTER →

→ , → ENTER
Regola la lampada dell'invertitore al fine di ridurre il consumo energetico.

Nota

Questa funzione non è disponibile quando Dynamic Contrast è impostato su On in mo-
dalità PC, DVI, AV, HDMI,Component, TV o MagicInfo. ( MagicInfo : applicabile solo al
modello CXN-2).

Regolazione del display LCD

Sens. Luminosità

MENU → → ENTER → → → → → → → → → → → ENTER →

→ , → ENTER
Sens. Luminosità rileva automaticamente la distribuzione del segnale visivo di ingresso

per creare una luminosità ottimale.

1. Off

2. On

Suono

Modalità disponibili

•

•

•

•

•

•

PC / DVI

AV

Comp.

HDMI

MagicInfo

TV

69

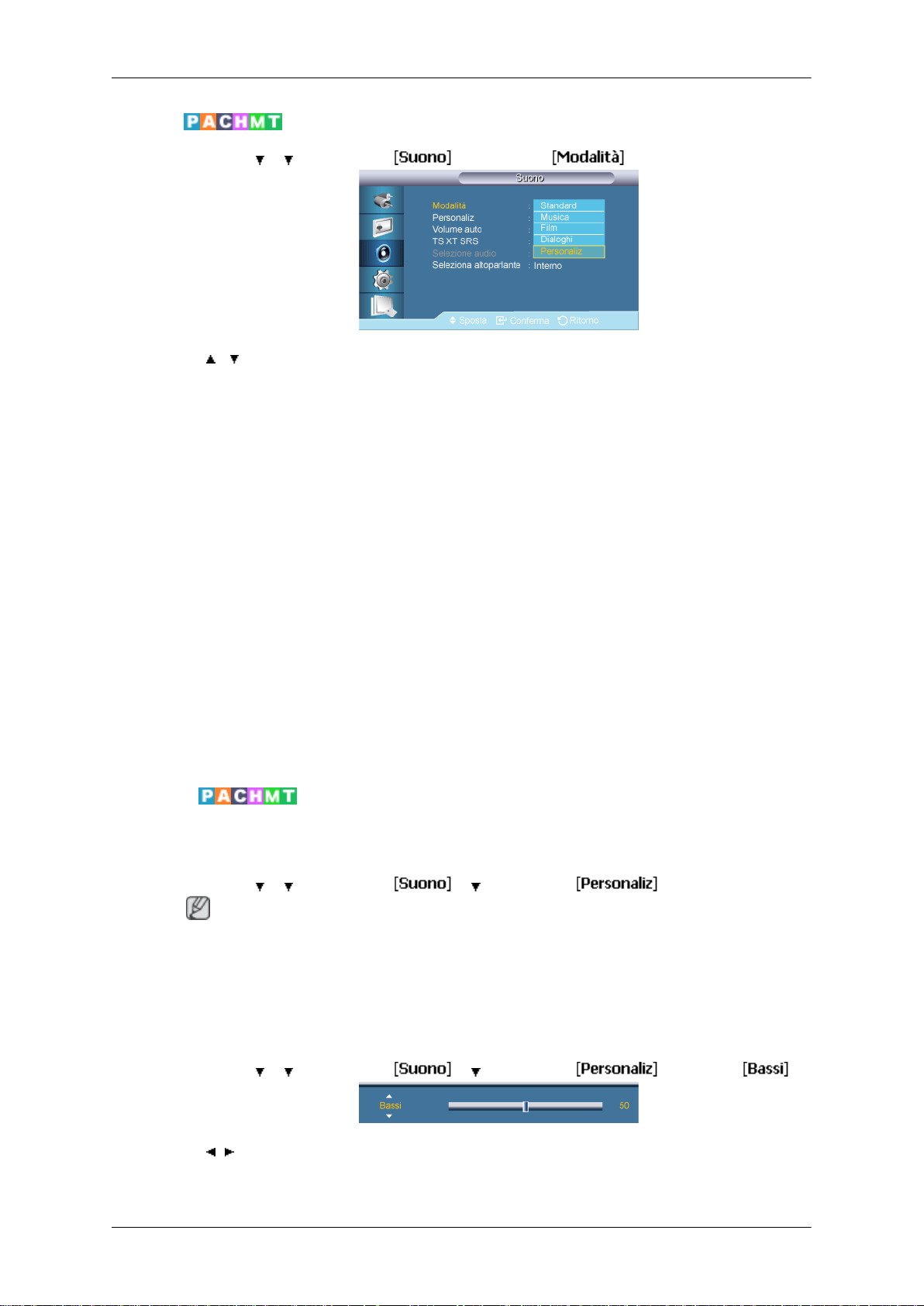

Modalità

Regolazione del display LCD

MENU → → → ENTER → → ENTER →

→ , → ENTER
Il Display LCD è dotato di un amplificatore stereo ad alta fedeltà incorporato.

1. Standard
Scegliere Standard per adottare le impostazioni standard di fabbrica.

2. Musica

3. Film

4. Dialoghi

5. Personaliz

Personaliz

Le impostazioni audio possono essere regolate in base alle proprie preferenze per­sonali.

MENU → → → ENTER → → → ENTER →

• E' possibile udire il suono anche se l’audio è impostato su 0.

Scegliere Musica durante la visione di un video musicale o un concerto.

Scegliere Film durante la visione di un film.

Scegliere Speech durante la visione di un programma principalmente composto da
dialoghi (per es. un notiziario).

Selezionare Personaliz se si desidera regolare le impostazioni in base alle proprie
preferenze.

Nota

Bassi

• Se si regola l’audio utilizzando la funzione Personaliz, verrà attivata la modalitàMo-

dalità Personaliz.

MENU →

→ , → ENTER
Enfatizza le basse frequenze audio.

→ → ENTER → → → ENTER → →ENTER→

70

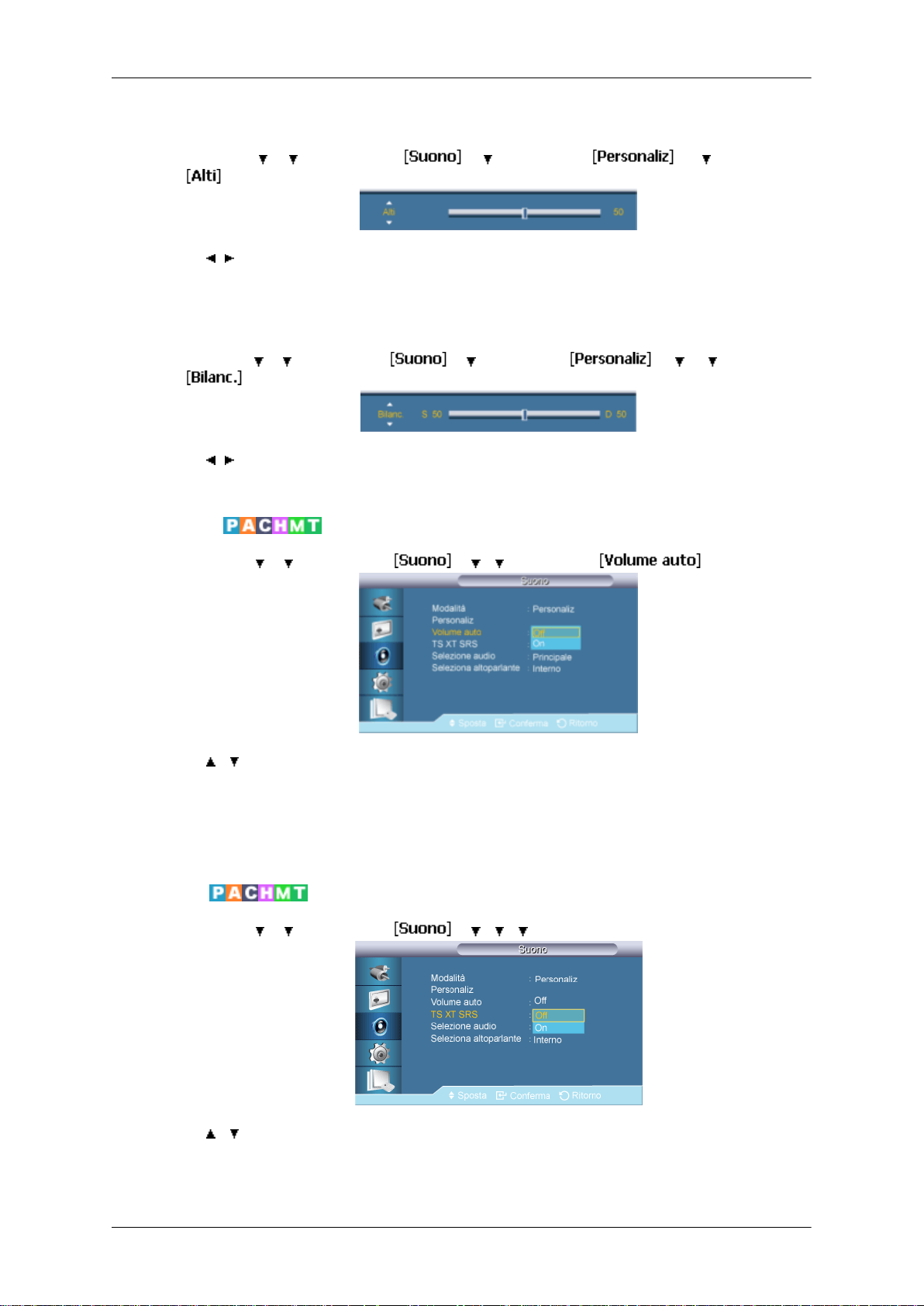

Alti

Bilanc.

Regolazione del display LCD

MENU → → → ENTER → → → ENTER → → → ENTER →

→ , → ENTER
Enfatizza le alte frequenze audio.

MENU → → → ENTER → → → ENTER → → → → ENTER →

→ , → ENTER
Permette la regolazione del bilanciamento del suono tra gli altoparlanti sinistro e destro.

Volume auto

MENU → → → ENTER → → → → ENTER →

→ , → ENTER
Riduce la differenza nel livello di volume tra le stazioni emittenti.

1. Off

2. On

TS XT SRS

MENU → → → ENTER → → → → → ENTER → [SRS TS XT]

→ , → ENTER
TS XT SRS è una tecnologia SRS brevettata che risolve il problema della riproduzione

di contenuti multicanale 5.1 su due altoparlanti. TruSurround XT offre una straordinaria

71

esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due alto­parlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti
i formati multicanale.

1. Off

2. On

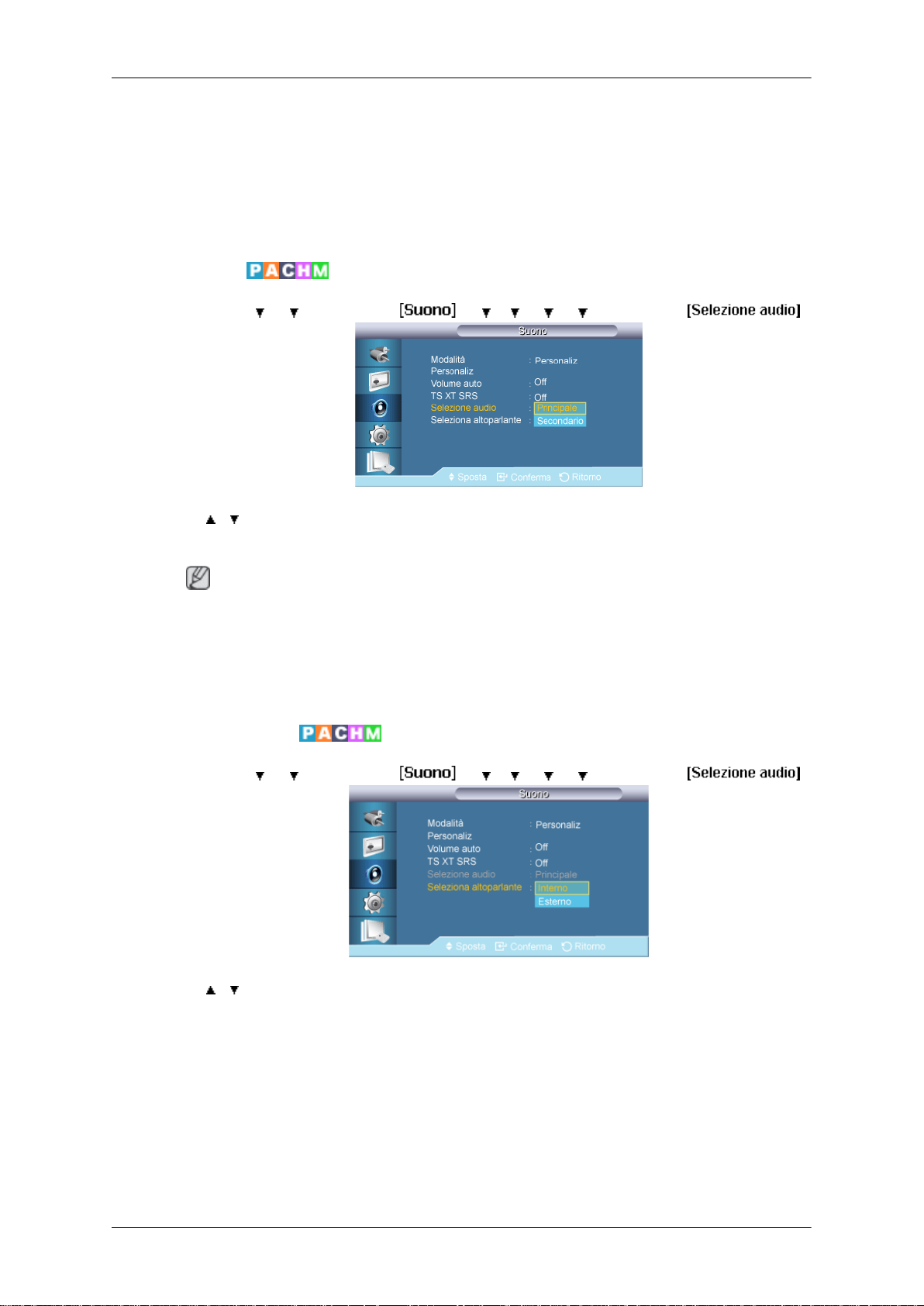

Selezione audio

MENU → → → ENTER → → → → → → ENTER →

Regolazione del display LCD

→ , → ENTER
Selezionare Main o Sub se la finestra PIP è On.

Nota

Modalità disponibili: PIP ON

1. Principale

2. Secondario

Seleziona altoparlante

MENU → → → ENTER → → → → → → ENTER →

→ , → ENTER
Quando si usa il prodotto collegato a un Home Theater, disattivare gli altoparlanti interni

in modo da ascoltare l'audio dagli altoparlanti del sistema Home Theater (esterni).

1. Interno : L'audio viene riprodotto sia dall'altoparlante Internal sia dagli altoparlanti
External, tuttavia la regolazione del volume è disponibile solo per l'altoparlante
Internal.

2. Esterno : Nel caso in cui l'audio sia riprodotto dagli altoparlanti External, la rego­lazione del volume è disponibile solo per gli altoparlanti External.

72

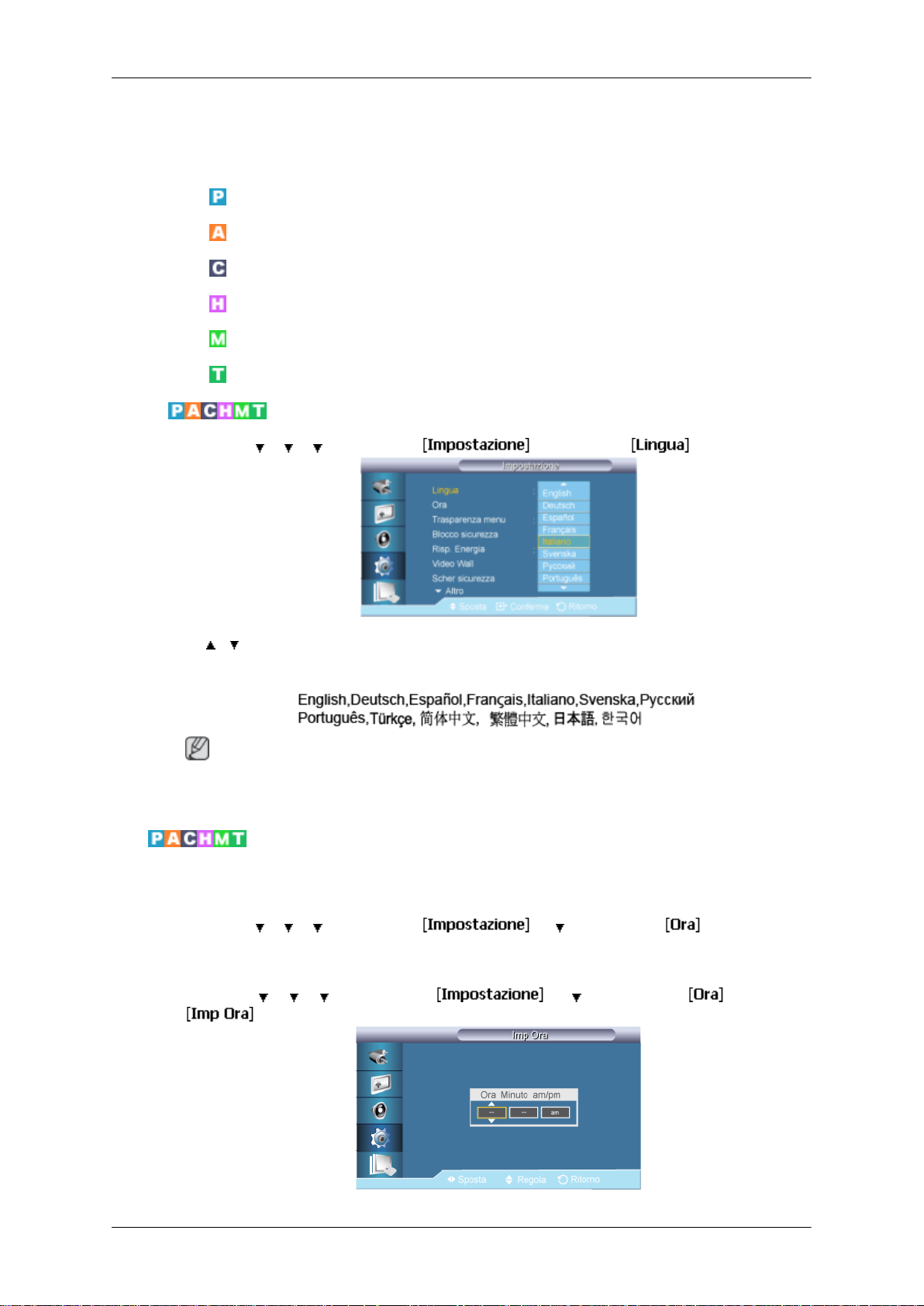

Impostazione

Modalità disponibili

•

•

•

•

•

•

Lingua

MENU → → → → ENTER → → ENTER →

Regolazione del display LCD

PC / DVI
AV
Comp.
HDMI
MagicInfo
TV

Ora

Imp Ora

→ , → ENTER
È possibile scegliere fra 13 lingue diverse.

Nota

La lingua selezionata riguarda solo la lingua del menu OSD. Non modifica in alcun modo
l'impostazione del computer.

Seleziona una delle 4 regolazione dell'orologio, Imp Ora, Timer stand-by, Timer ON, e
Timer OFF.

MENU → → → → ENTER → → → ENTER →

MENU → → → → ENTER → → → ENTER → → ENTER→

73

→ , → , → ENTER
Attuali impostazioni dell'orario.

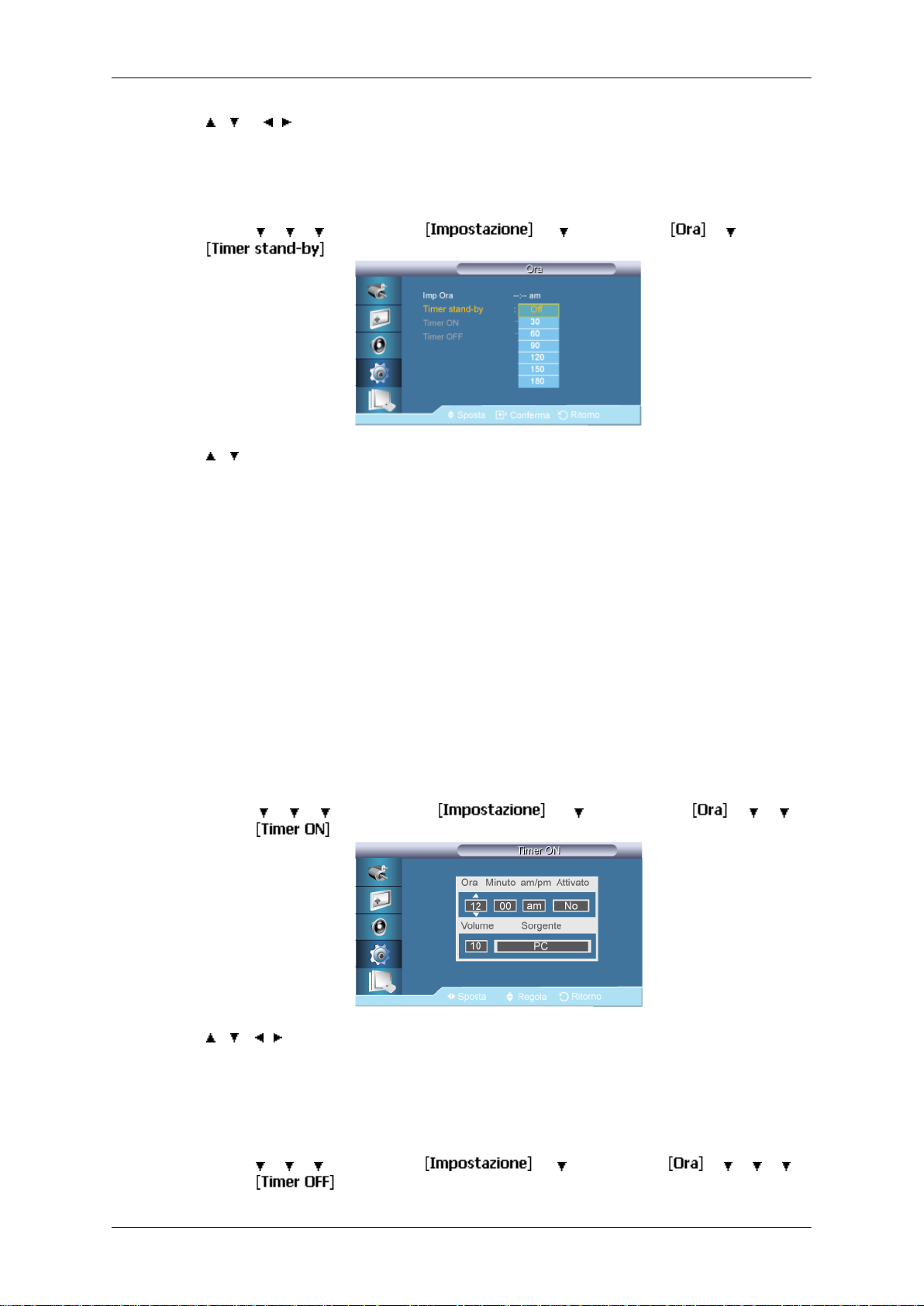

Timer stand-by

MENU → → → → ENTER → → → ENTER → → → ENTER
→

→ , → ENTER
Spegne automaticamente il Display LCD all'ora preimpostata.

Regolazione del display LCD

Timer ON

1. Off

2. 30

3. 60

4. 90

5. 120

6. 150

7. 180

MENU → → → → ENTER → → → ENTER → → → →
ENTER→

→ , / , → ENTER
Accende automaticamente il display LCD all’ora preimpostata. Controlla la modalit à e

il livello del volume all’accensione automatica del display LCD.

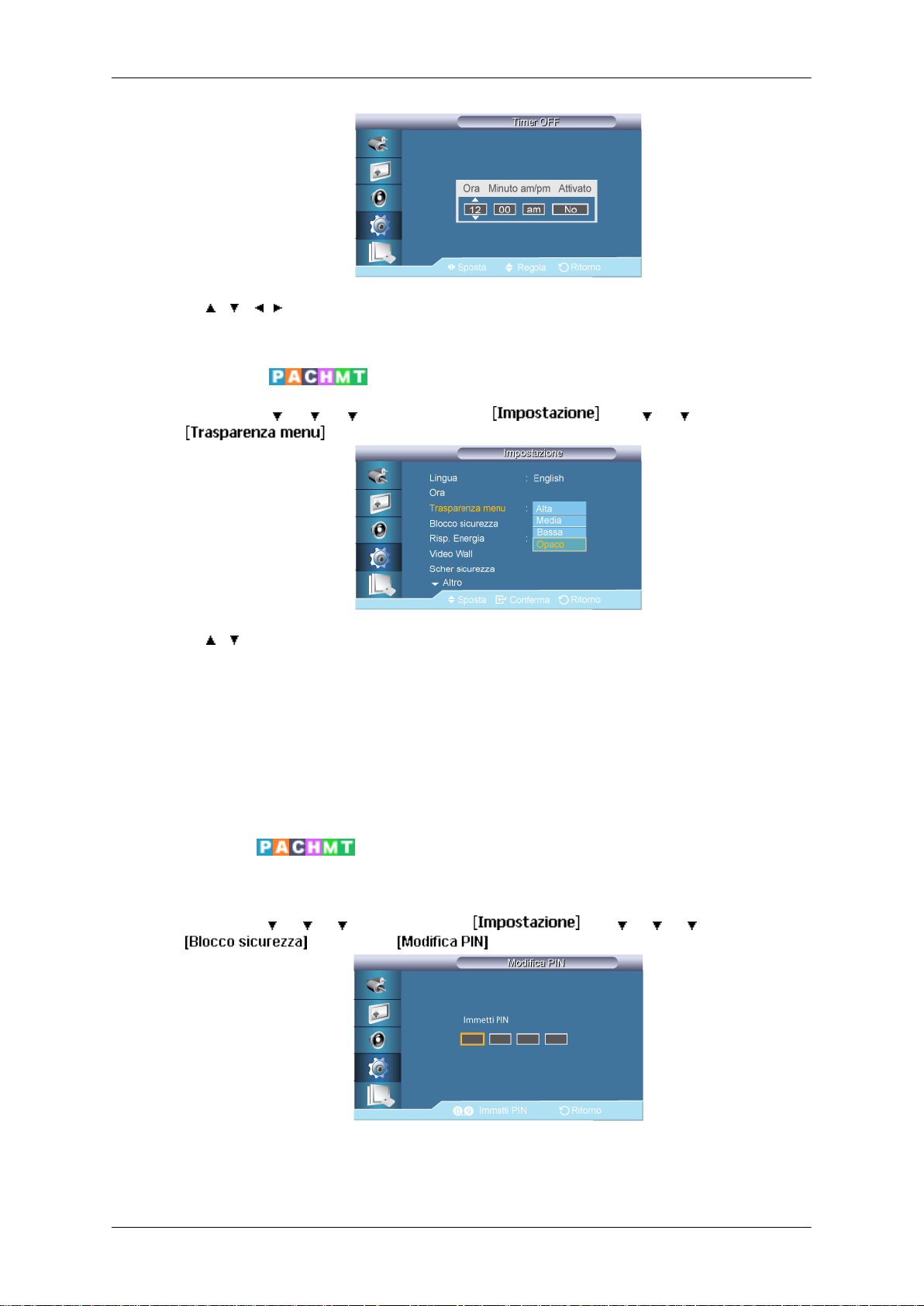

Timer OFF

MENU → → → → ENTER → → → ENTER → → → → →
ENTER→

74

→ , / , → ENTER
Spegne automaticamente il display LCD all’ora preimpostata.

Trasparenza menu

MENU → → → → ENTER → → → → ENTER →

Regolazione del display LCD

→ , → ENTER
Modificare la trasparenza dello sfondo dell'OSD.

1. Alta

2. Media

3. Basso

4. Opaco

Blocco sicurezza
Modifica PIN

MENU → → → → ENTER → → → → → ENTER →

→ ENTER→

→ [0∼9] → [0∼9] → [0∼9] → [0∼9]
E' possibile modificare la password.

75

Nota

La password preimpostata per il Display LCD è "0000".

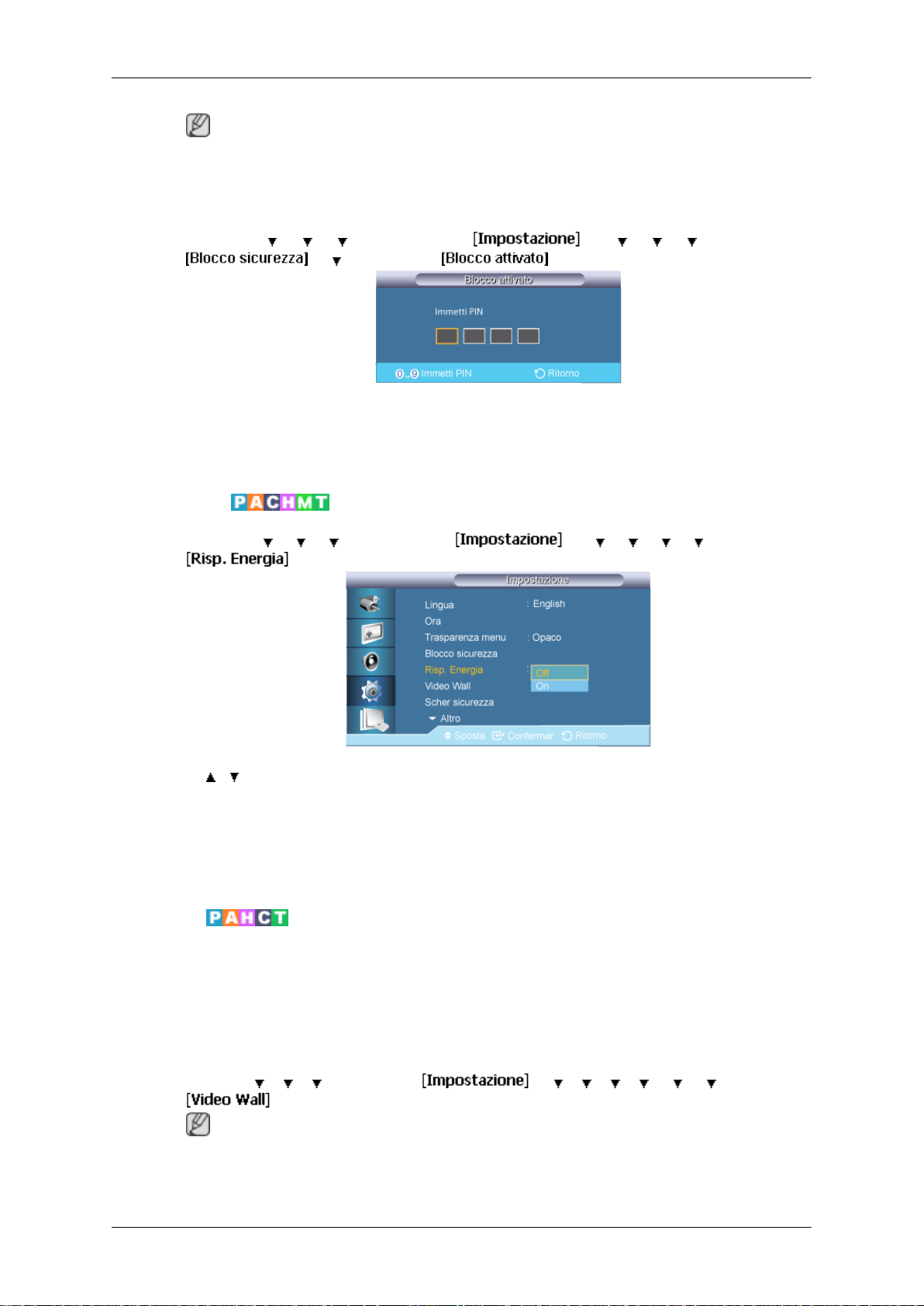

Blocco attivato

MENU → → → → ENTER → → → → → ENTER →

→ [0∼9] → [0∼9] → [0∼9] → [0∼9]
Questa funzione blocca gli OSD in modo da mantenere lo stato corrente o impedire ad

altri di modificarne le impostazioni.

Risp. Energia

Regolazione del display LCD

→ → ENTER →

MENU → → → → ENTER → → → → → → ENTER →

→ , → ENTER
Questa funzione regola il consumo energetico dell'unità al fine di risparmiare energia.

1. Off

2. On

Video Wall

Un Video Wall è costituito da una serie di schermi collegati insieme, in modo che og­nuno di essi proietti una parte dell'immagine intera oppure che la stessa immagine sia
ripetuta su ciascuno schermo.

Se la funzione Video Wall è accesa, è possibile regolare le impostazioni dello schermo
Video Wall.

MENU → → → → ENTER → → → → → → → → ENTER →

Nota

Se è attiva la modalit à Video Wall, le funzioni Regolazione auto, Blocco immagine, e
Formato non sono disponibili. Video Wall non è operativo nella modalità MagicInfo.

76

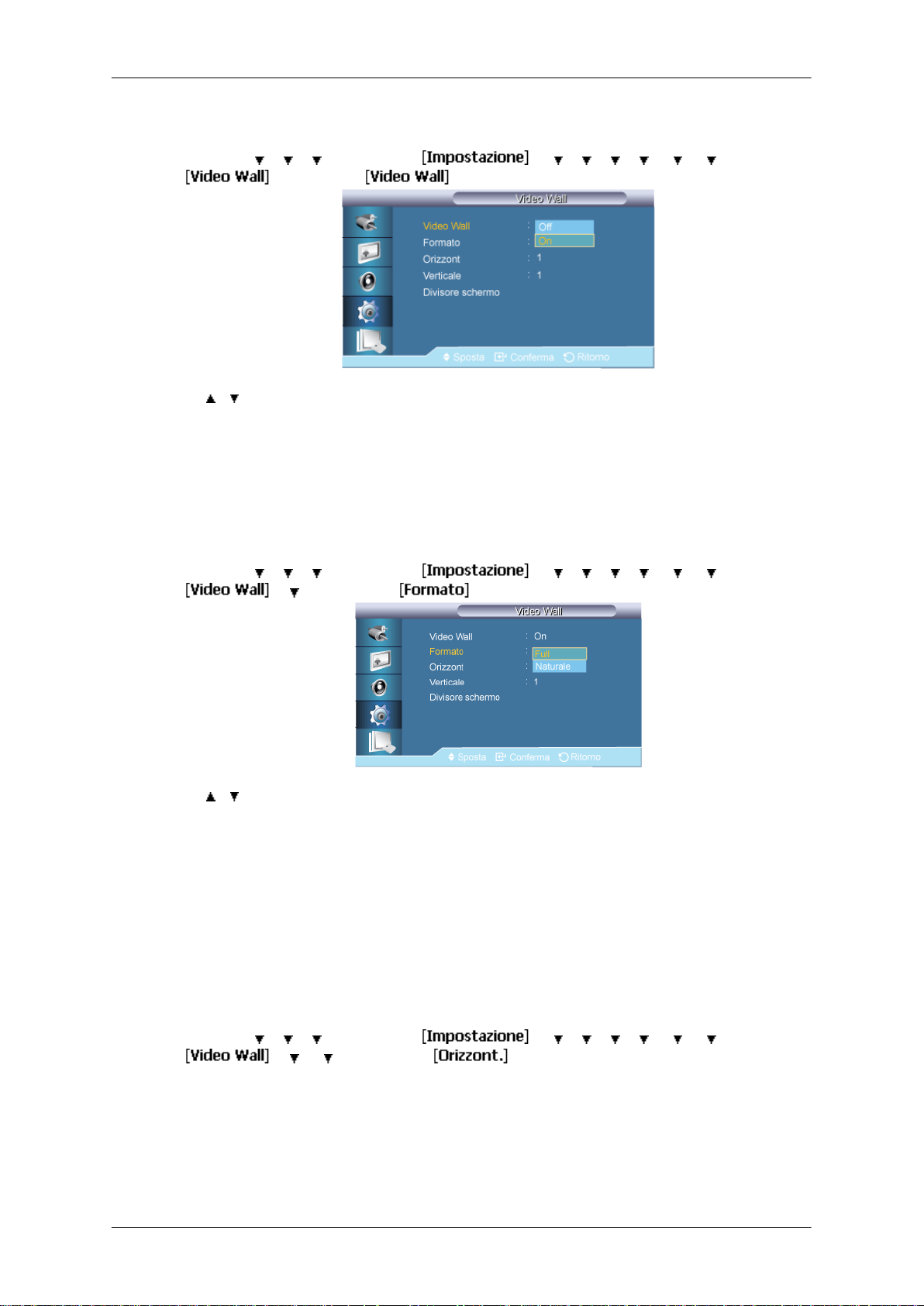

Video Wall

MENU → → → → ENTER → → → → → → → → ENTER →

→ , → ENTER
Accende/Spegne la funzione Video Wall del display selezionato.

1. Off

2. On

Regolazione del display LCD

→ ENTER →

Formato

MENU → → → → ENTER → → → → → → → → ENTER →

→ → ENTER →

→ , → ENTER
L'opzione Formato può essere selezionata per suddividere lo schermo.

1. Full
Visualizza una schermata piena senza margini.

2. Naturale
Visualizza una immagine naturale con un formato originale senza modifiche.

Orizzont.

MENU → → → → ENTER → → → → → → → → ENTER →

→ → → ENTER →

77
