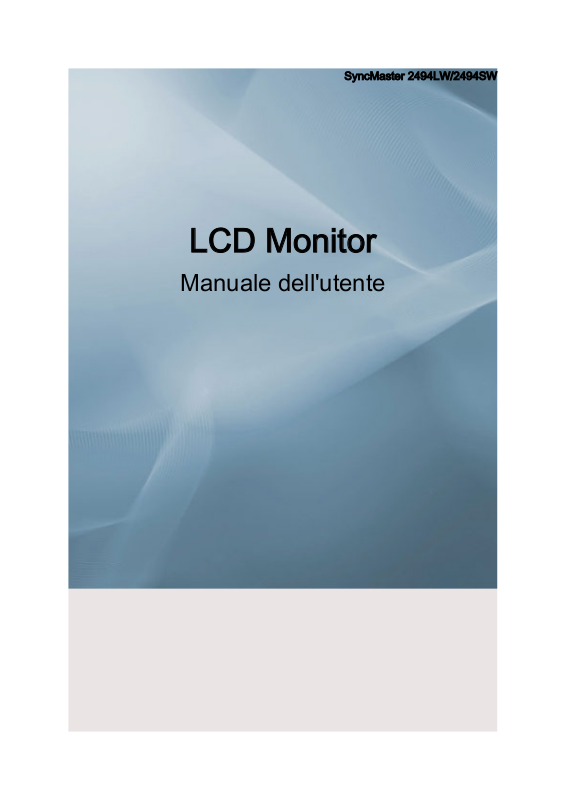

Page 1

SyncMaster 2494LW/2494SW

LCD Monitor

Manuale dell'utente

Page 2

Istruzioni di sicurezza

Notazione

Nota

E’ necessario seguire queste istruzioni di sicurezza per garantire l’incolumità personale ed evitare danni al prodotto.

Leggere attentamente le istruzioni e utilizzare il prodotto nel modo appropriato.

Avvertenza / Attenzione

Il mancato rispetto di questa precauzione può causare lesioni personali e perfino la morte.

Il mancato rispetto di questa precauzione può causare lesioni personali o danni al prodotto.

Notazioni convenzionali

Vietato

E' importante leggere e comprendere sempre appieno il contenuto

Alimentazione

Non disassemblare

Non toccare

In caso di non utilizzo per un periodo di tempo prolungato, impostare il computer in modalità DPM.

Se si utilizza un salvaschermo, impostarlo in modalità attiva.

Le immagini qui mostrate sono solo a scopo di riferimento, e non sono applicabili a tutte le situazioni (o paesi).

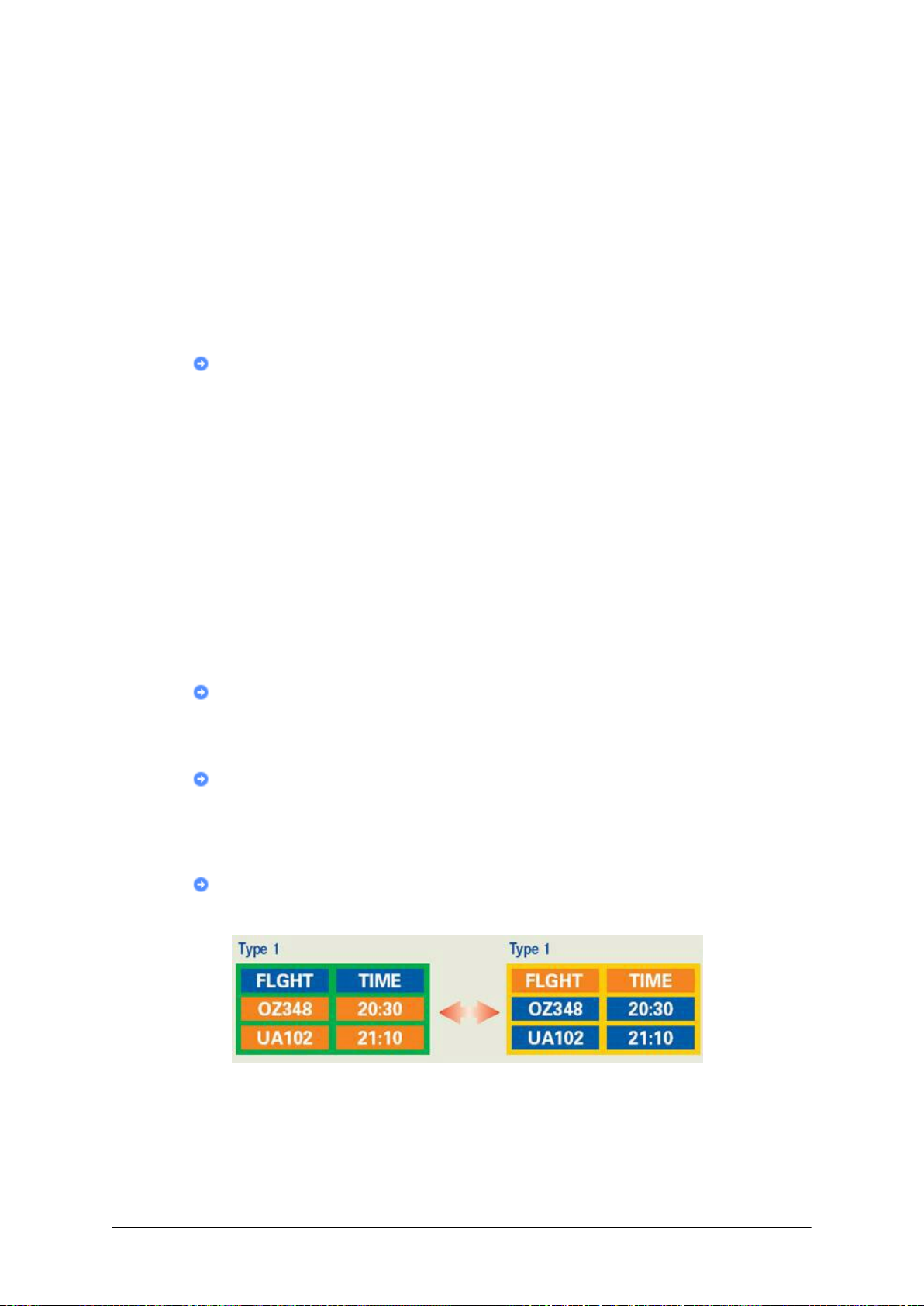

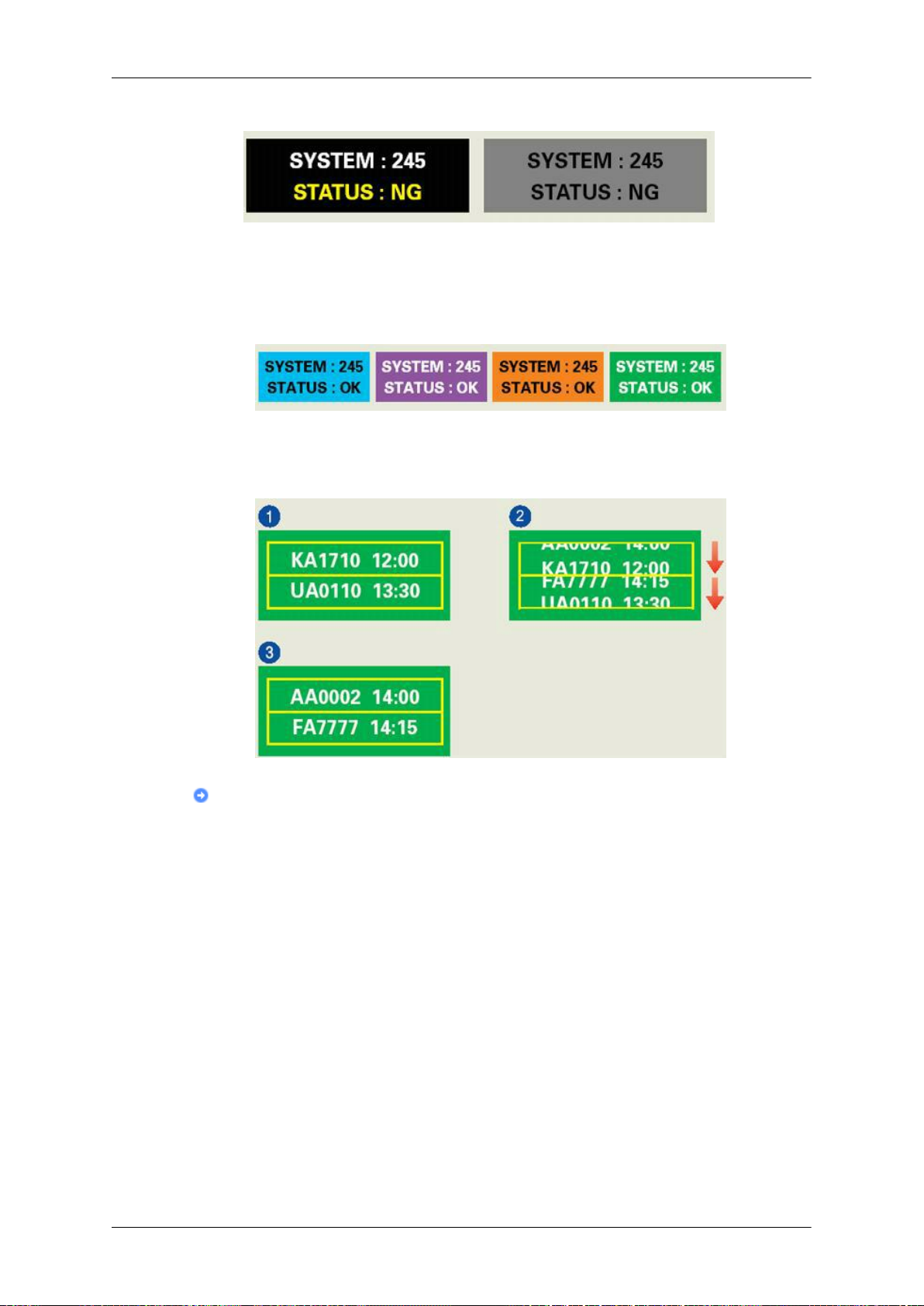

Collegamento alle Istruzioni Anti-Afterimage

Non utilizzare un cavo di alimentazione o una spina danneggiati

o una presa di corrente non salda.

• Il mancato rispetto di questa precauzione può causare una scossa elettrica o un incendio.

Non toccare la spina con le mani bagnate durante l'inserimento

nella presa.

Scollegare la spina dalla presa di corrente

Effettuare la messa a terra per evitare scosse elettriche

• Il mancato rispetto di questa precauzione può causare scosse elettriche.

Il cavo di alimentazione deve essere collegato a una presa di

corrente dotata di messa a terra.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni personali.

Page 3

Istruzioni di sicurezza

La spina di alimentazione deve essere collegata alla presa di

corrente in modo saldo e corretto.

• Il mancato rispetto di questa precauzione può causare un incendio.

Non piegare con forza o tirare la spina né collocarvi sopra og-

getti pesanti.

• Il mancato rispetto di questa precauzione può causare un incendio.

Non collegare più apparecchiature alla stessa presa di corrente.

• Il mancato rispetto di questa precauzione può causare un incendio a causa del surriscaldamento.

Non scollegare il cavo di alimentazione durante l’uso del mon-

itor.

• Il mancato rispetto di questa precauzione può danneggiare il prodotto a causa di una scarica elettrica.

Per escludere la corrente elettrica dall'apparato, la spina deve essere scollegata dalla presa elettrica; tenerla quindi in una posizione facilmente accessibile.

Installazione

• Il mancato rispetto di questa precauzione può essere causa di

scosse elettriche o incendio.

Utilizzare solo cavi di alimentazione forniti dal costruttore. Non utiilzzare cavi di alimentazione di altri prodotti.

• Il mancato rispetto di questa precauzione può causare scosse

elettriche o un incendio.

In caso di installazione del monitor in un luogo molto polveroso, esposto ad alte e basse temperature, elevata umidità o a sostanze chimiche, oppure se il monitor resterà in funzione 24 ore su 24, come ad esempio in aeroporti, stazioni ferroviarie, ecc., contattare un Centro Assistenza autorizzato.

La mancata osservanza di questa precauzione può causare gravi danni al monitor.

Non fare cadere il monitor durante il trasporto.

• La mancata osservanza di questa precauzione può causare

infortuni o danni all'apparecchiatura.

Durante l'installazione del prodotto in un vano o in una armadiatura, assicurarsi che la parte frontale non fuoriesca.

• In caso contrario, potrebbe cadere o causare lesioni personali.

• Usare una armadiatura o un vano di dimensioni idonee.

Page 4

Istruzioni di sicurezza

NON COLLOCARE CANDELE, FORNELLI ANTIZANZARE, SIGARETTE E QUALSIASI APPARECCHIO GENERI CALORE VICINO AL PRODOTTO.

• Il mancato rispetto di questa precauzione può causare un in-

cendio.

Tenere gli apparecchi che generano calore il più lontano possibile dal cavo di alimentazione o dal prodotto.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non installare in un locale scarsamente ventilato quale una libreria o un ripostiglio.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Posizionare il monitor con estrema cura.

• In caso contrario il monitor potrebbe subire danni.

Non posizionare il prodotto sul pavimento con lo schermo rivolto verso il basso.

• In caso contrario lo schermo potrebbe danneggiarsi.

L'installazione del supporto a parete deve essere eseguita da un tecnico autorizzato.

• In caso contrario, il prodotto potrebbe cadere e causare lesioni

personali.

• Installare solo il supporto a parete specificato.

Installare il prodotto in un luogo adeguatamente ventilato. Assicurarsi che vi sia uno spazio di oltre 10 cm tra il prodotto e il muro.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Tenere i materiali di imballaggio in vinile fuori dalla portata dei bambini.

• Se i bambini giocano con questi materiali possono incorrere in

gravi danni (rimanere soffocati).

Se il monitor è regolabile in altezza, non posizionarvi sopra alcun oggetto e non appoggiarvi alcuna parte del corpo durante le regolazione.

Pulizia

• La mancata osservanza di questa precauzione può causare

infortuni o danni all'apparecchiatura.

Per pulire il telaio del monitor o la superficie dello schermo TFT-LCD, utilizzare un panno morbido leggermente inumidito.

Page 5

Istruzioni di sicurezza

Non spruzzare il detergente direttamente sulla superficie del prodotto.

• Il mancato rispetto di questa precauzione può causare una

deformazione del telaio o una 'spelatura' dello schermo.

Pulire il monitor solo con un panno morbido e un detergente idoneo. Se si utilizza un detergente diverso da quello specifico per monitor, diluirlo con acqua con un rapporto di 1:10.

Per pulire i poli della spina del cavo di alimentazione utilizzare un panno morbido e asciutto.

• Il mancato rispetto di questa precauzione può causare un in-

cendio.

Durante la pulizia del prodotto, scollegare il cavo di alimentazione dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Durante la pulizia del prodotto, scollegare il cavo di alimentazione dalla presa di corrente e pulirlo con un panno morbido e asciutto.

Altro

• (Non utilizzare prodotti chimici come cera, benezene, alcol, di-

luente, repellente per zanzare, lubrificante o uno sgrassatore.) Queste sostanze possono modificare l'aspetto superficiale del prodotto e scolorire le etichette di identificazione.

Poiché la carrozzeria del prodotto è facilmente graffiabile, utilizzare solo un panno morbido.

• Usare solo un panno morbido leggermente inumidito. Poiché

la superficie del prodotto è facilmente graffiabile, scuotere il panno per liberarlo da eventuali detriti prima di utilizzarlo.

Durante la pulizia del prodotto, non spruzzare acqua direttamente sulla superficie.

• L'acqua non deve penetrare all'interno e il prodotto non deve

bagnarsi.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica, un incendio o un malfunzionamento.

Il prodotto utilizza tensioni elevate. Non disassemblare, riparare o modificare il prodotto autonomamente.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio. Se il prodotto necessita di riparazione, contattare un Centro di assistenza autorizzato.

Se si avverte uno strano odore o un rumore insolito proveniente dal prodotto, scollegare immediatamente la spina di alimentazione dalla presa di corrente e contattare un Centro di assistenza autorizzato.

Page 6

Istruzioni di sicurezza

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non posizionare il prodotto in un luogo esposto a umidità, polvere, fumo, acqua o all'interno di un veicolo.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Se il prodotto cade e la struttura subisce danni, spegnerlo e scollegare il cavo di alimentazione. Contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di lampi o fulmini, non toccare il cavo di alimentazione o il cavo dell'antenna.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non spostare il monitor tirando il cavo elettrico o il cavo di segnale.

• Il mancato rispetto di questa precauzione può causare la ca-

duta del prodotto e provocare una scarica elettrica, danneggiare il prodotto o innescare un incendio a causa del danno subito dal cavo.

Non sollevare il prodotto o muoverlo avanti e indietro tenendo al contempo il cavo di alimentazione o i cavi di segnale.

• Il mancato rispetto di questa precauzione può causare la ca-

duta del prodotto e provocare una scarica elettrica, danneggiare il prodotto o innescare un incendio a causa del danno subito dal cavo.

Le aperture di ventilazione non devono essere ostruite da un tavolo o da una tenda.

• Il mancato rispetto di questa precauzione può provocare un

incendio a causa dell'aumento della temperatura interna.

Non posizionare sul prodotto alcun recipiente contenente acqua, ad esempio un vaso di fiori, né medicine od oggetti metallici.

• Se penetra acqua all'interno del prodotto, scollegare il cavo di

alimentazione e contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può essere causa di

malfunzionamenti, scosse elettriche o incendi.

Non utilizzare o tenere sostanze infiammabili vicino al prodotto.

• Il mancato rispetto di questa precauzione può causare una es-

plosione o un incendio.

Non inserire oggetti metallici, quali bastoncini, monete, fermagli e cacciaviti od oggetti infiammabili quali fiammiferi o carta all'interno del prodotto (attraverso le aperture di ventilazione, i terminali di ingresso e di uscita, ecc.).

Page 7

Istruzioni di sicurezza

• Se corpi estranei o acqua penetrano nel prodotto, scollegare

il cavo di alimentazione e contattare un Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di visualizzazione di una immagine fissa per un lungo periodo di tempo, può comparire sul monitor una immagine residua o un'ombra.

• Se il prodotto non viene utilizzato per un lungo periodo di tem-

po, portarlo in modalità sleep o usare uno screen saver.

Impostare una risoluzione e una frequenza adatta al prodotto.

• In caso contrario si può avvertire disagio agli occhi.

L'eccessiva vicinanza allo schermo può affaticare o rovinare la vista.

Per evitare un affaticamente degli occhi, lasciare riposare la vista per cinque minuti per ogni ora di visione del monitor.

Non installare il prodotto in una posizione instabile come una armadiatura mobile o su una superficie non piana o soggetta a vibrazioni.

• In caso contrario il prodotto potrebbe cadere danneggiandosi

e/o causando lesioni personali.

• Se il prodotto viene utilizzato in una posizione soggetta a vi-

brazioni, può danneggiarsi o causare un incendio.

Durante lo spostamento del prodotto, spegnerlo e scollegare il cavo di alimentazione dalla presa di corrente, il cavo dell'antenna e tutti i cavi collegati.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Assicurarsi che i bambini non si appendano al monitor o tentino di salirci sopra.

• Il prodotto potrebbe cadere causando gravi lesioni personali,

perfino mortali.

Se non si usa il prodotto per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

• In caso contrario, il prodotto potrebbe surriscaldarsi o incen-

diarsi a causa dell'accumulo di polvere, di una scarica elettrica o di una perdita.

Page 8

Istruzioni di sicurezza

Non posizionare sopra il monitor oggetti pesanti, giocattoli o scatole, ad esempio di biscotti, che possano attrarre l'attenzione dei bambini.

• I bambini possono tentare di salirci sopra provocandone la ca-

duta e procurandosi gravi lesioni personali, perfino mortali.

Non capovolgere il prodotto o muoverlo tenendolo per il piedistallo.

• In caso contrario, il prodotto potrebbe cadere danneggiandosi

e/o causando lesioni personali.

Non posizionare il prodotto in un luogo esposto alla luce solare diretta o vicino a fonti di calore come un fuoco o un calorifero.

• Ciò può ridurre la durata del prodotto e provocare un incendio.

Non lasciare cadere oggetti sul prodotto o farli urtare contro di esso.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

Non utilizzare il prodotto vicino a un deumidificatore o a un tavolo da cucina.

• Il mancato rispetto di questa precauzione può causare una

scossa elettrica o un incendio.

In caso di una perdita di gas, non toccare il prodotto o il cavo di alimentazione ma ventilare il locale immediatamente.

• In caso di scintille, ciò può causare una esplosione o un in-

cendio.

Se il prodotto è stato utilizzato per un lungo periodo di tempo, il display potrebbe risultare caldo al tocco. Non toccarlo.

• Tenere i piccoli accessori lontano dalla portata dei bambini.

Prestare attenzione durante la regolazione dell'altezza del piedistallo o dell'angolo di visione.

• Una disattenzione può causare lesioni personali dovute allo

schiacciamento delle dite durante la regolazione.

• Inoltre, una eccessiva inclinazione potrebbe far cadere il pro-

dotto causando lesioni personali.

Non installare il prodotto in una posizione facilmente accessibile ai bambini.

• In caso contrario, il prodotto potrebbe cadere e causare lesioni

personali.

• Poiché la parte anteriore del prodotto è pesante, installare

l’unità su una superficie piana e stabile.

Non collocare oggetti pesanti sul prodotto.

• La mancata osservanza di questa precauzione potrebbe cau-

sare lesioni personali e/o danni al prodotto.

Page 9

Istruzioni di sicurezza

Corretta postura da adottare davanti al monitor

Durante l'uso del prodotto mantenere una postura

corretta.

• Tenere la schiena dritta durante la visione.

• La distanza degli occhi dallo schermo deve essere compresa tra i 45 e i 50 cm. Guardare il monitor da una posizione leggermente sopraelevata.

• Durante l'uso del prodotto, mantenere una postura corretta.

• Regolare l’angolazione in modo da non avere luce riflessa sullo schermo.

• Posizionare gli avambracci perpendicolarmente ai fianchi e in linea con il dorso delle mani.

• Tenere i gomiti a un angolo di 90 gradi.

• Tenere le ginocchia a un angolo superiore ai 90 gradi e le piante dei piedi appoggiate sul pavimento. Tenere gli avambracci in una posizione inferiore rispetto al cuore.

Page 10

Introduzione

Contenuto della confezione

Nota

Verificare che i seguenti componenti siano presenti nell'imballaggio del monitor.

Se qualsiasi componente dovesse risultare mancante,

Contattare il rivenditore per acquistare eventuali accessori.

Disimballaggio

Nota

programma MagicRotation non può essere fornito poiché il Piedistallo semplice non pre-

Il vede la funzione Rotazione.

contattare il rivenditore.

Monitor e piedistallo semplice

Manualistica

Guida di installazione rap-

ida

Cavi

Cavo D-Sub Cavo di alimentazione Cavo DVI (opzione)

Altro

Garanzia

(non disponibili in tutti i

paesi)

Guida dell'utente

(non disponibili in tutti i

paesi)

Page 11

Altro

Anello di sostegno del

Nota

• Il panno per la pulizia è in dotazione solo per i prodotti con finitura nera lucida.

Il monitor

Impostazioni iniziali

Introduzione

Panno per la pulizia

cavo

Imposta la lingua mediante il tasto su e giù.

Il contenuto visualizzato scomparirà in 40 secondi.

Spegnere e riaccendere il dispositivo. Il contenuto verrà visualizzato nuovamente.

Può essere visualizzato un massimo di tre (3) volte. Regolare la risoluzione del PC prima di utilizzare tutte le possibilità a disposizione.

Nota

La risoluzione visualizzata è la risoluzione ottimale per questo prodotto.

Regolare la risoluzione del PC in modo che sia uguale alla risoluzione ottimale di questo prodotto.

Page 12

Lato anteriore

Introduzione

Nota

Toccarli delicatamente con le dite per utilizzarli.

MENU tasto [MENU]

Apre il menu a schermo ed esce dal menu Consente inoltre di uscire dal menu OSD o di tornare al menu precedente.

Tasto utente

E' possibile personalizzare l'assegnazione del tasto Personalizzato a piacere.

Nota

E’ possibile zione medianteImposta > Tasto utente.

[

]

configurare un tasto personalizzato per una determinata fun-

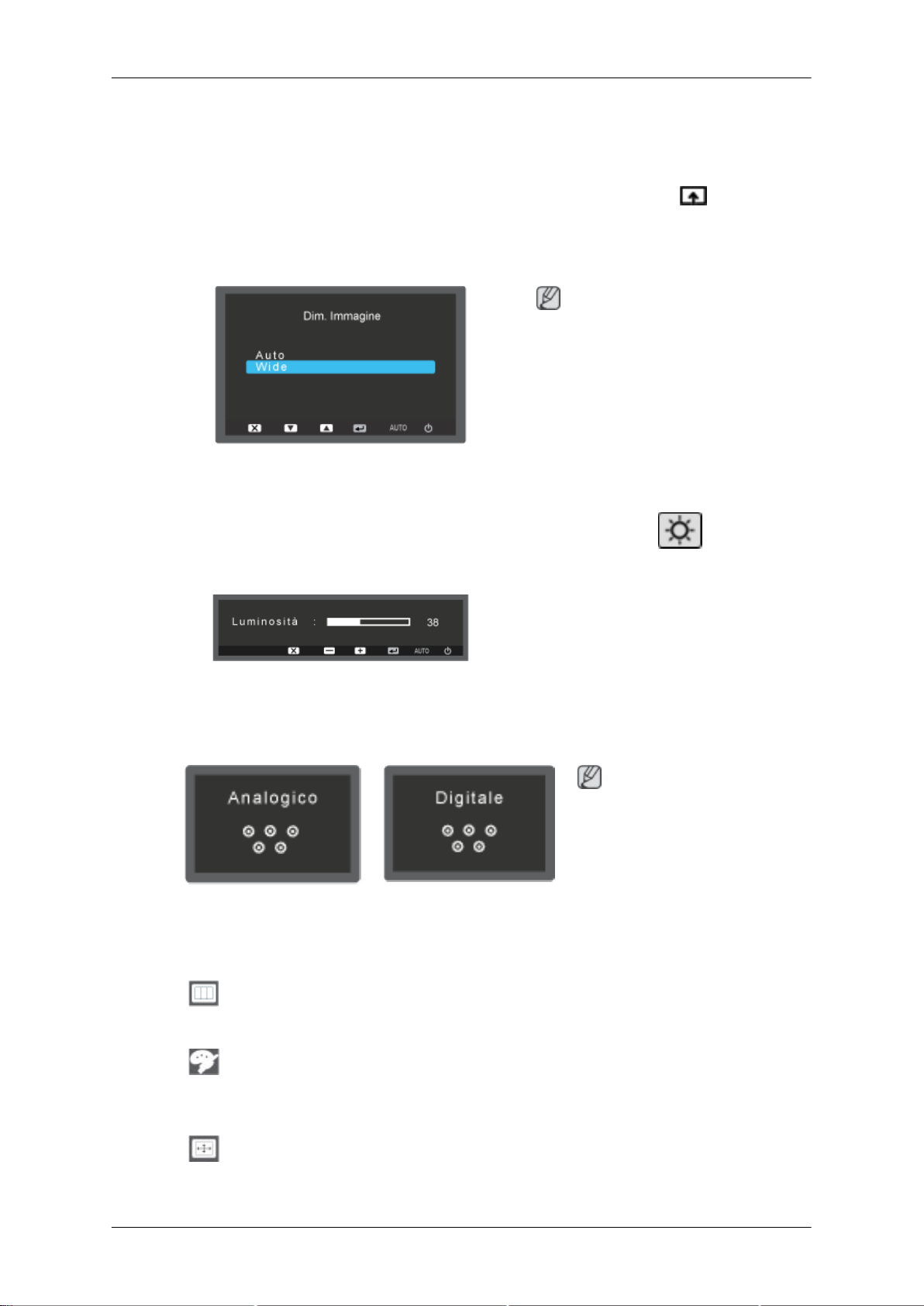

Tasto Luminosità [ ]

Se gli OSD non sono visibili a schermo, premere il pulsante per regolare la luminosità.

Tasto di regolazione [ ]

Questi tasti consentono di regolare le voci di menu.

[ ]Tasto / [ ] Tasto Conferma

Attiva le voci di menu evidenziate.

Premere ' è disattivo. di ingresso,

/ ', quindi selezionare il segnale video mentre il menu OSD

(quando il tasto

nell'angolo in alto a sinistra dello schermo compare un mes-

/ viene premuto per cambiare la modalità

Page 13

Introduzione

saggio che indica la modalità corrente -- segnale di ingresso analogico o digitale).

Nota

Selezionando la modalità digitale, è necessario collegare il monitor alla porta DVI della scheda grafica mediante il cavo DVI.

Tasto AUTO

Utilizzare questo tasto per la Regolazione auto.

Tasto di alimentazione [ ]

Premere questo tasto per accendere e spegnere il prodotto.

Indicatore di alimentazione

Questa luce è accesa quando il prodotto funziona normalmente, e lampeggia una volta quando si salvano le modifiche effettuate.

Nota

Per ulteriori informazioni sulle funzioni di risparmio energetico, vedere PowerSaver in questo manuale. Per risparmiare energia, SPEGNERE il monitor quando non è in uso oppure quando lo si lascia inoperativo per un lungo periodo di tempo.

Lato posteriore

Nota

La configurazione sul retro del monitor può variare da un prodotto all'altro.

POWER S/W / POWER

Page 14

DVI IN(HDCP) / RGB IN

Introduzione

POWER S/W

Accendere e spegnere il prodotto.

POWER

Collegare il cavo di alimentazione del monitor alla porta

POWER

posta sul retro.

DVI IN(HDCP)

Chiave Kensington

Collegare il cavo DVI alla porta

(HDCP)

posta sul retro del prodotto.

DVI IN

RGB IN

Collegare il terminale prodotto al PC.

RGB IN

sul retro del

Blocco Kensington

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Il dispositivo di blocco è in vendita separatamente. L'aspetto del dispositivo e il metodo di blocco possono variare a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

Nota

posizione del blocco Kensington può var-

La iare in base al modello.

Uso del blocco Kensington

1. Inserire il dispositivo di blocco nello slot Kensington sul monitor la direzione di blocco

2. Collegare

il cavo del blocco Kensington.

e ruotarlo nel-

Page 15

Introduzione

3. Fissare il blocco Kensington a un tavolo o a un oggetto fisso pesante.

Nota

Per maggiori informazioni sui collegamenti dei cavi, vedere Collegamento dei cavi.

Page 16

Collegamenti

Collegamento dei cavi

Collegare il cavo di alimentazione del monitor alla porta retro.

Inserire la spina del cavo di alimentazione nella più vicina presa di corrente.

Usare una connessione adeguata al computer.

Uso del connettore D-sub (Analogico) sulla scheda video.

• Collegare il cavo di segnale alla porta D-sub a 15-pin sul retro del monitor.

[RGB IN]

Uso del connettore D-sub (Digitale) sulla scheda video.

• Collegare il cavo DVI alla porta itor.

[DVI IN(HDCP)]

Collegamento a un Macintosh.

• Collegare il monitor al Macintosh utilizzando il cavo di connessione Dsub.

DVI IN(HDCP)

POWER

posta sul retro del mon-

posta sul

Nota

Quando il monitor e il computer sono collegati, è possibile attivarli e utilizzarli.

Page 17

Uso del piedistallo

Montaggio del monitor

Inserimento della base

Questo monitor accetta predisposizioni di montaggio di tipo VESA da 200 mm x 100 mm.

Collegamenti

Piedistallo semplice

Monitor

Piastra di interfaccia di montaggio (venduta a parte)

1. Spegnere il monitor e scollegare il cavo di alimentazione.

2. Capovolgere a proteggere lo schermo con un cuscino.

3. Rimuovere le quattro viti quindi rimuovere il piedistallo dal monitor LCD.

il monitor LCD a faccia in giù su una superficie piana facendo attenzione

Page 18

Collegamenti

4. Allineare la piastra di interfaccia ai fori della piastra di fissaggio sul coperchio posteriore e fissarla con le quattro viti in dotazione insieme al braccio di supporto, alla staffa a parete o all'eventuale altra base fornita.

• Non utilizzare viti più lunghe di quelle previste poiché potrebbero danneggiare l'interno del monitor.

• Per il montaggio a parete non conforme allo standard VESA, la lunghezza delle viti può essere diversa secondo le esigenze specifiche.

• Non utilizzare viti non conformi allo standard VESA.

Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando serie lesioni personali.

Samsung non può essere ritenuta responsabile per tali incidenti.

• Samsung non può essere ritenuta responsabile per qualsiasi danno a cose o persone nel caso in cui venga utilizzato un sistema di montaggio a parete diverso dallo standard VESA o se il consumatore non dovesse attenersi alle istruzioni di installazione fornite insieme al prodotto.

• Per montare il prodotto a parete, è necessario acquistare l'apposito kit di montaggio che permette il posizionamento del monitor a circa 10 cm dalla parete.

• Per maggiori informazioni contattare il Centro di Assistenza Samsung. Samsung Electronics non è reponsabile per eventuali danni a cose o persone in caso di uso di un piedistallo diverso da quelli previsti.

• Si prega di utilizzare il sistema di fissaggio a parete secondo gli standard internazionali.

Page 19

Uso del software

Driver del monitor

Nota

Alla richiesta da parte del sistema operativo di fornire il driver del monitor, inserire il CD-ROM accluso a questo monitor. L'installazione del driver differisce da un sistema operativo all'altro. Seguire le istruzioni relative al sistema operativo utilizzato.

Preparare un disco vergine e scaricare il file del driver dal sito Internet qui indicato. Sito Internet:

http://www.samsung.com/

Installazione del Driver del monitor (Automatica)

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Windows".

3. Scegliere il modello di monitor dall'elenco, quindi fare clic su "OK".

4. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Anyway" (Continuare?). Quindi fare clic su "OK" (Sistema operativo Microsoft® Windows XP/2000).

Page 20

Uso del software

Nota

Questo driver del monitor è in via di certificazione per il logo MS, e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

http://www.samsung.com/

Installazione del Driver del monitor (Manuale)

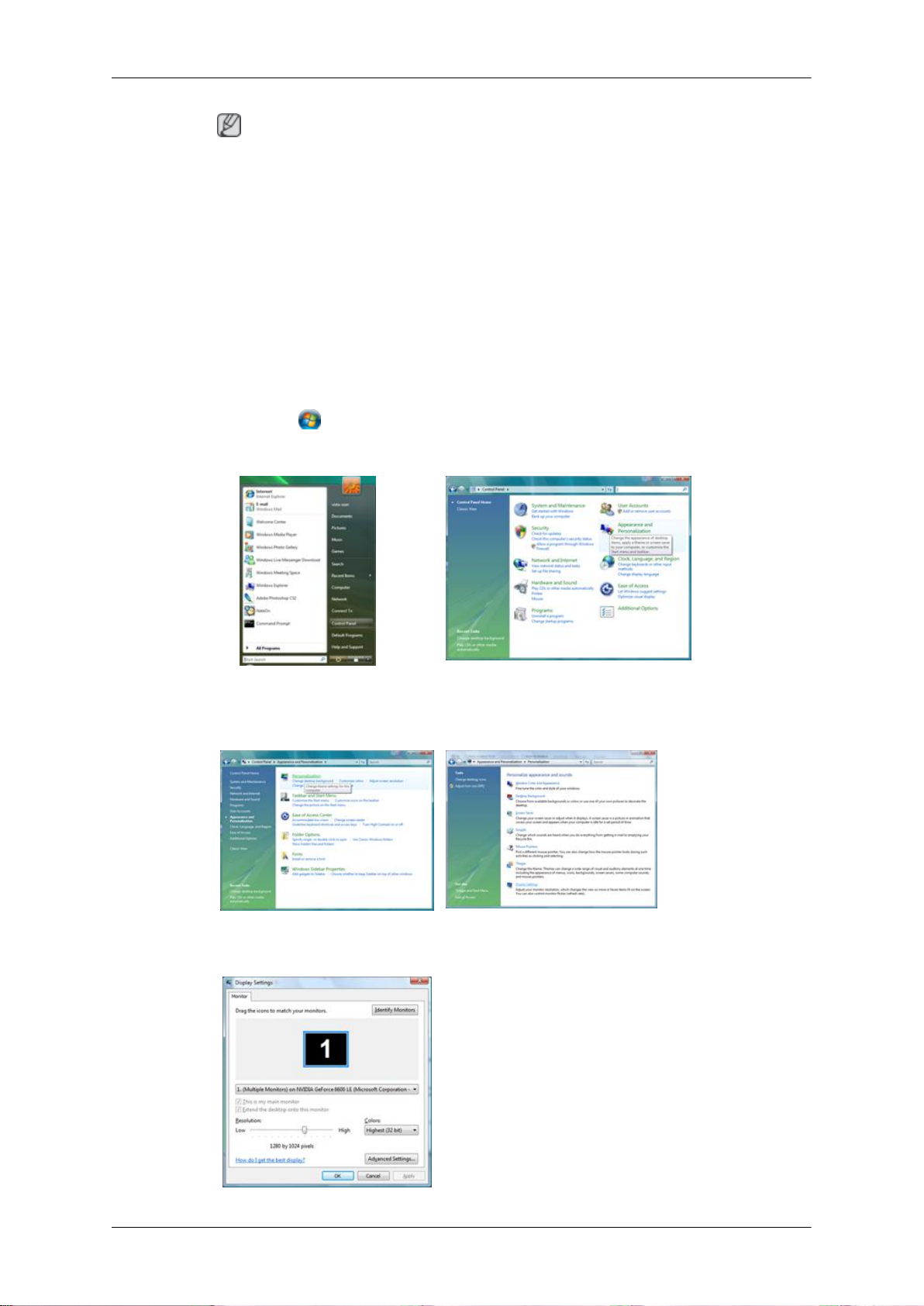

Sistema operativo Microsoft® Windows Vista™

1. Inserire il CD di installazione manuale nell’unità CD-ROM.

Fare clic su (Start) quindi su "Control Panel" (Pannello di controllo). Quindi, fare doppio clic su "Appearance and Personalization" (Aspetto e personalizzazione).

3. Fare clic su "Personalization" (Personalizzazione) quindi su "Display Settings" (Impostazioni schermo).

4. Fare clic su "Advanced Settings..." (Impostazioni avanzate…).

Page 21

Uso del software

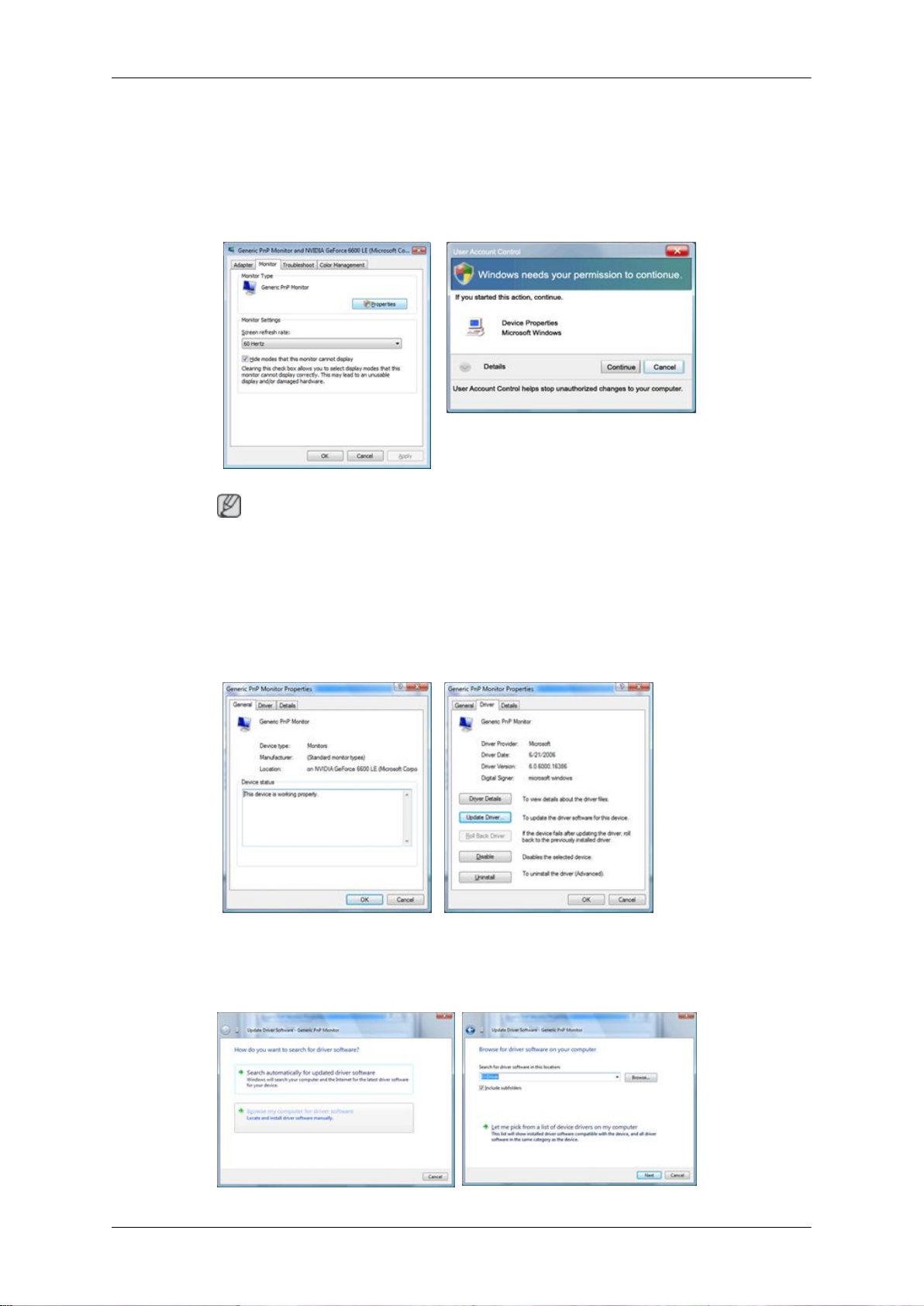

5. Fare clic su "Properties" (Proprietà) nella scheda "Monitor". Se il pulsante "Properties" (Proprietà) è disattivato, significa che la configurazione del monitor è completa. Il monitor può essere utilizzato così com’è.

Se viene visualizzato il messaggio “Windows needs...” (Per continuare è necessario…) come mostrato nella figura sottostante, fare clic su "Continue" (Continua).

Nota

Questo driver del monitor è in via di certificazione per il logo MS, e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

6. Fare clic su "Update Driver..." (Aggiorna driver...) nella scheda "Driver".

7. Spuntare la casella di controllo "Browse my computer for driver software" (Cerca il software del driver nel computer) e fare clic su "Let me pick from a list of device drivers on my computer" (Scegli manualmente da un elenco di driver di dispositivo nel computer).

Page 22

Uso del software

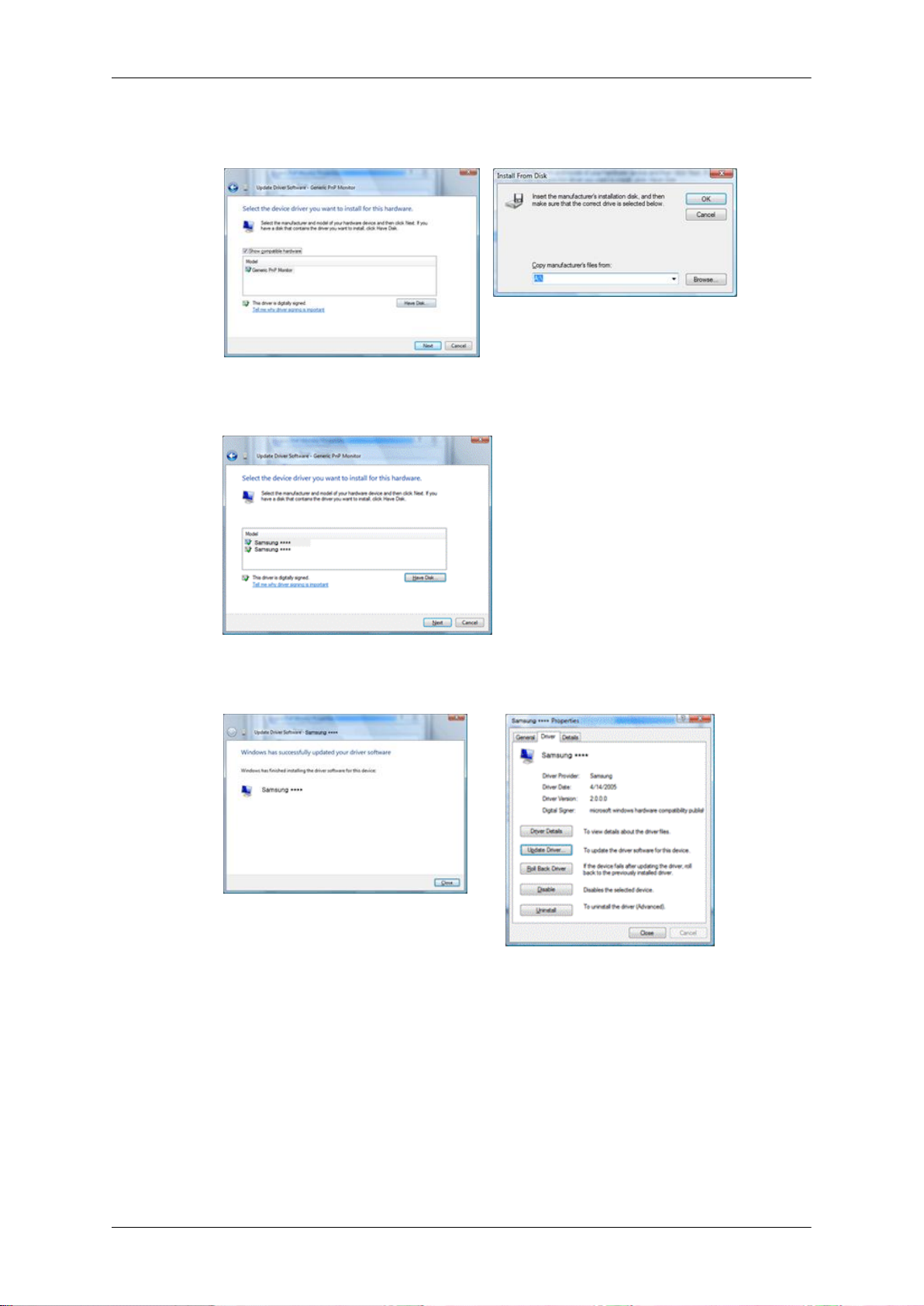

8. Fare clic su "Have Disk..." (Disco driver...) e selezionare la cartella (per esempio, D: \Drive) in cui è situato il file di impostazione del driver, e fare clic su "OK".

9. Selezionare il modello che corrisponde al proprio monitor dall’elenco disponibile, e fare clic su "Next" (Avanti).

10. Fare clic su "Close" (Chiudi) → "Close" (Chiudi) → "OK" → "OK" nelle schermate successive.

Page 23

Uso del software

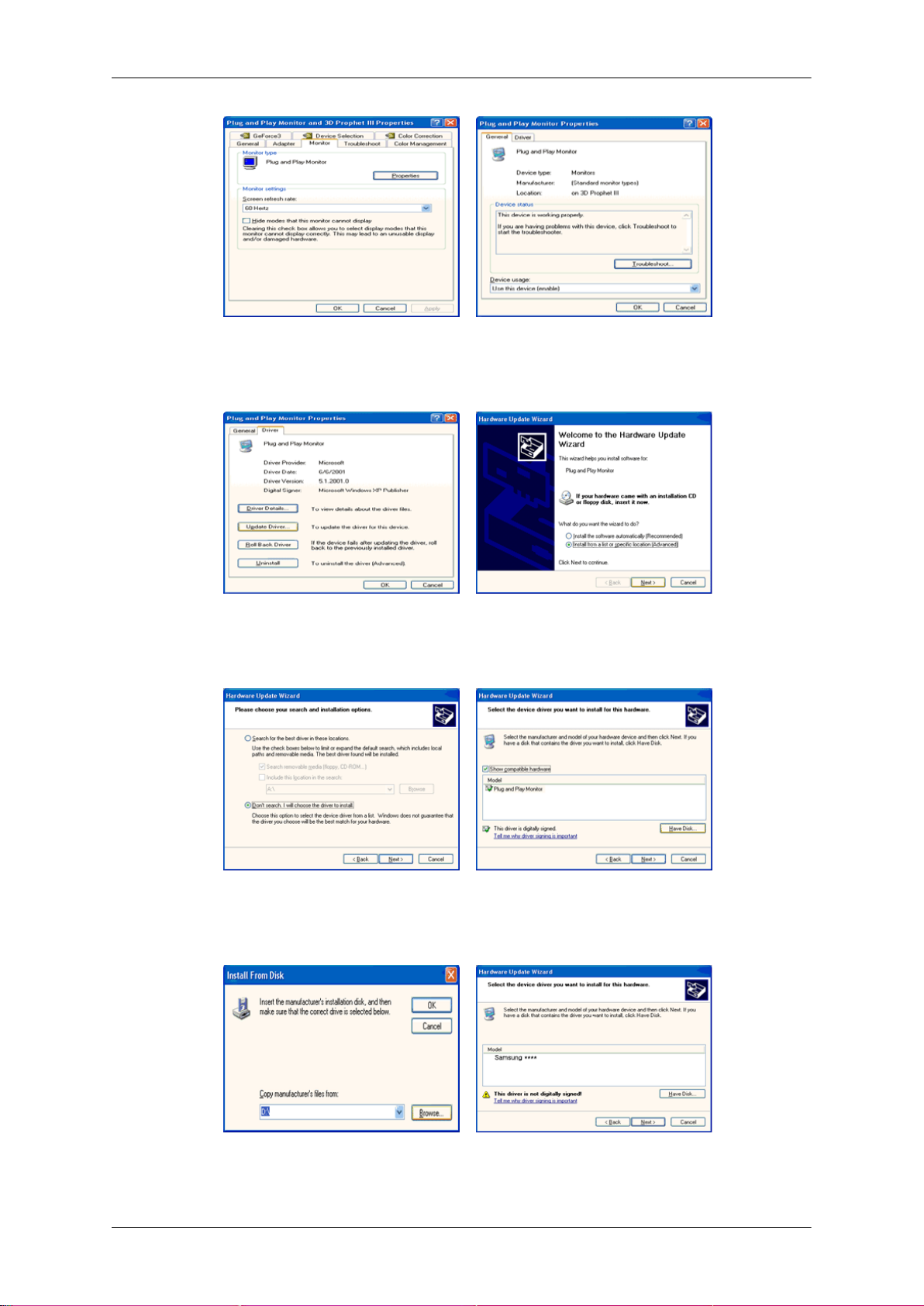

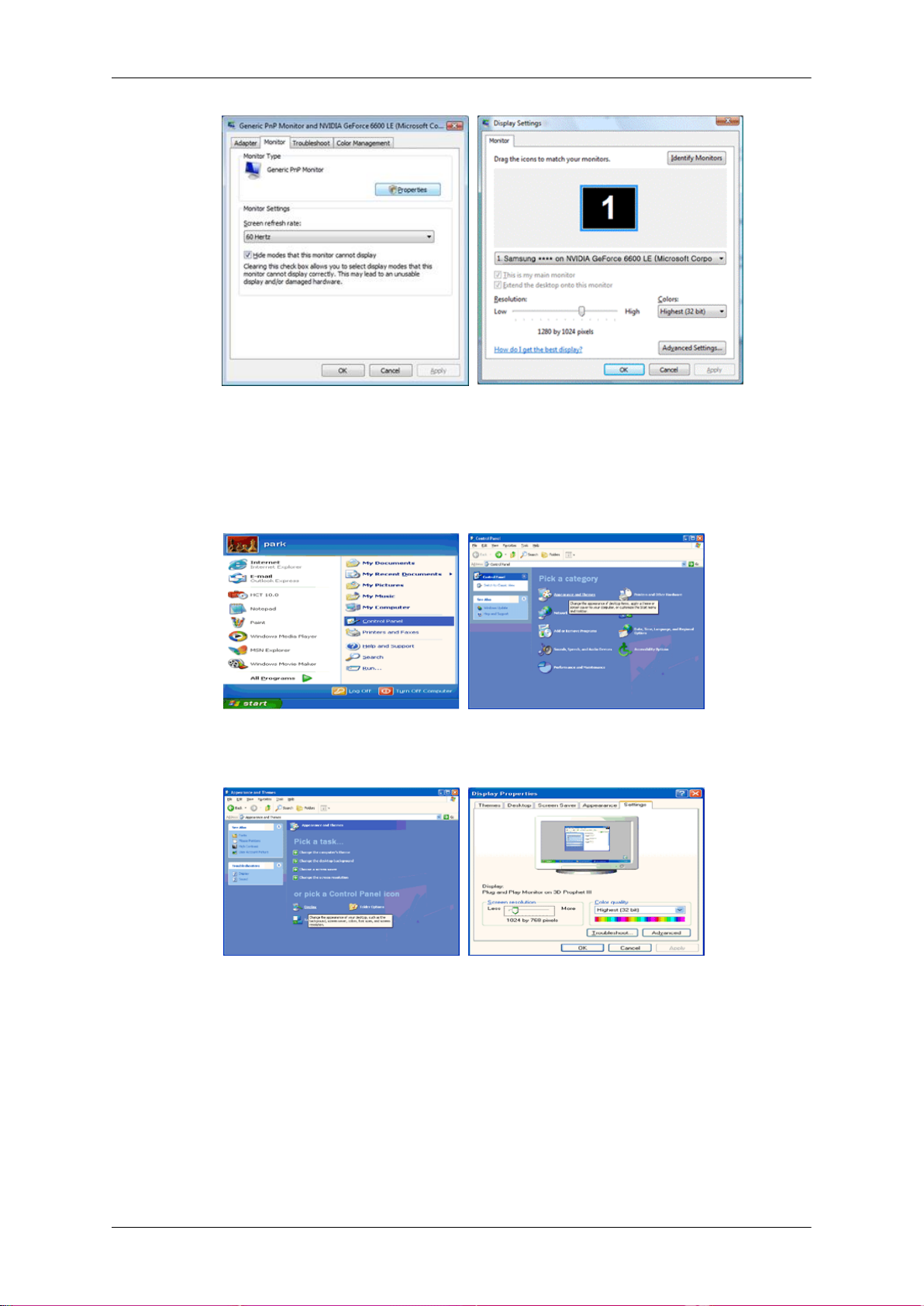

Sistema Operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "Start" → "Control Panel" (Pannello di controllo) quindi sull'icona "Appearance and Themes" (Aspetto e temi).

3. Fare clic sull'icona "Display" (Schermo) e selezionare la scheda "Settings" (Impostazioni) quindi su "Advanced..." (Avanzate...).

4. Fare clic su "Properties" (Proprietà) nella scheda "Monitor" e selezionare "Driver".

Page 24

Uso del software

5. Fare clic su "Update Driver..." (Aggiorna driver...) e selezionare "Install from a list or..." (Installa da un elenco o...) quindi fare clic su "Next" (Avanti).

6. Selezionare "Don't search, I will..." (Non effettuare la ricerca. La scelta...) quindi fare clic su "Next" (Avanti) e poi su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia), scegliere A:(D:\Driver), selezionare dall'elenco il modello del monitor in uso e fare clic su "Next" (Avanti).

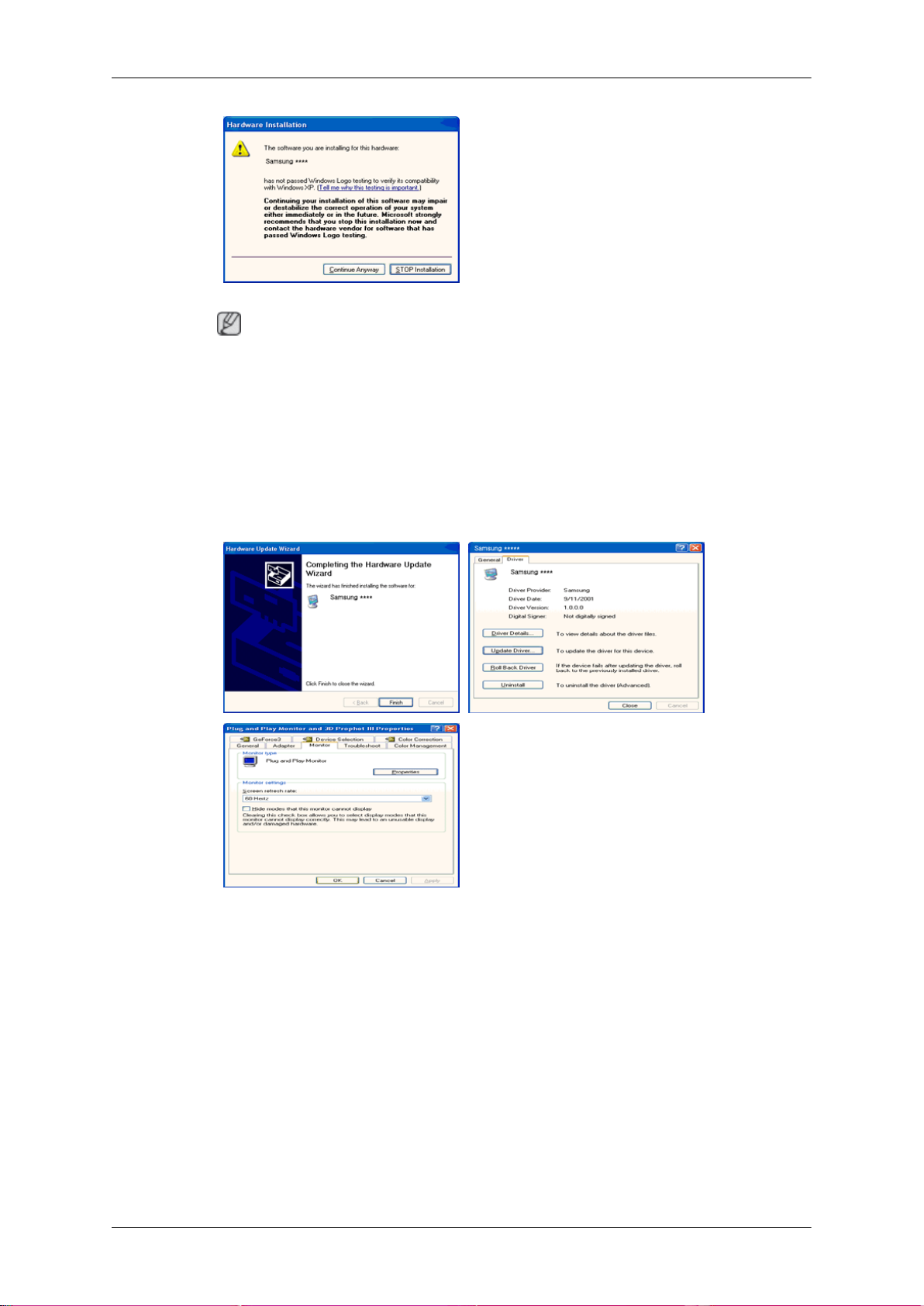

8. Se viene visualizzata la seguente finestra di dialogo, fare clic su "Continue Anyway" (Continuare?). Fare clic su "OK".

Page 25

Uso del software

Nota

Questo driver del monitor è in via di certificazione per il logo MS, e la sua installazione non provoca danni al sistema in uso.

Una volta certificato, il driver verrà reso disponibile sulla homepage del sito Samsung dedicata al monitor.

http://www.samsung.com/

9. Fare clic su "Close" (Chiudi) quindi su "OK".

10. L'installazione del Driver del monitor è terminata.

Sistema Operativo Microsoft® Windows® 2000

Quando sul monitor viene visualizzato il messaggio "Digital Signature Not Found" (Firma digitale non trovata), seguire la procedura sottostante.

1. Scegliere "OK" nella finestra "Insert disk" (Inserire il disco).

2. Fare clic su "Browse" (Sfoglia) nella finestra "File Needed" (File necessario).

3. Selezionare A:(D:\Driver) quindi fare clic su "Open" (Apri) e poi su "OK".

Come eseguire l'installazione

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

Page 26

Uso del software

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties" Proprietà avanzate).

4. Selezionare "Monitor".

Caso 1: Se il tasto "Properties" (Proprietà) non è attivo, significa che il monitor è correttamente configurato. Interrompere l'installazione

Caso 2: Se il tasto "Properties" (Proprietà) è attivo, fare clic su "Properties" (Proprietà) e seguire i passaggi successivi.

5. Fare clic su "Driver", quindi su "Update Driver..." (Aggiorna driver...) e poi su "Next" (Avanti).

6. Selezionare "Display a list of the known drivers for this device so that I can choose a specific driver" (Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un driver specifico) quindi fare clic su "Next" (Avanti) e poi su "Have disk" (Disco driver).

7. Fare clic su "Browse" (Sfoglia) quindi selezionare A:(D:\Driver).

8. Fare clic su "Open" (Apri) quindi su "OK".

9. Selezionare il modello del monitor e fare clic su "Next" (Avanti) quindi di nuovo su "Next" (Avanti).

10. Fare clic su "Finish" (Fine) e su "Close" (Chiudi).

Se viene visualizzato il messaggio "Digital Signature Not Found" (Firma digitale non trovata) fare clic su "Yes"(Sì). Fare clic su "Finish" (Fine) e su "Close" (Chiudi).

Sistema Operativo Microsoft® Windows® Millenium

1. Fare clic su "Start", "Setting" (Impostazioni), "Control Panel" (Pannello di controllo).

2. Fare doppio clic sull’icona "Display" (Schermo).

3. Selezionare la scheda "Settings" (Impostazioni) e fare clic su "Advanced Properties" Proprietà avanzate).

4. Selezionare la scheda "Monitor".

5. Fare clic su "Change" (Cambia) nell’area "Monitor Type" (Tipo di schermo).

6. Selezionare "Specify the location of the driver" (Specificare il percorso del driver).

7. Selezionare "Display a list of all the driver in a specific location..." (Visualizza un elenco dei driver disponibili) quindi fare clic su "Next" (Avanti).

8. Fare clic su "Have Disk" (Disco driver).

9. Specificare A:\(D:\driver) quindi fare clic su "OK".

10. Selezionare "Show all devices" (Mostra tutte le periferiche) e scegliere il monitor che corrisponde a quello collegato al proprio computer, quindi fare clic su "OK".

11. Continuare scegliendo "Close" (Chiudi) e fare clic su "OK" finché si chiude la finestra di dialogo Proprietà dello schermo.

Sistema Operativo Microsoft® Windows® NT

Page 27

Uso del software

1. Fare clic su "Start", "Settings" (Impostazioni), "Control Panel" (Pannello di controllo), quindi fare doppio clic sull'icona "Display" (Schermo).

2. Nella finestra Display Registration Information (Informazioni registrazione schermo), fare clic sulla scheda Impostazioni quindi su "All Display Modes" (Tutte le modalità di visualizzazione).

3. Selezionare una modalità da usare (Risoluzione, Numero di colori e Frequenza verticale) quindi fare clic su "OK".

4. Fare clic su "Apply" (Applica) se lo schermo funziona correttamente dopo aver fatto clic su "Test". Se lo schermo risulta disturbato, scegliere una modalità diversa (risoluzione, colori o frequenza inferiori).

Nota

Se in All Display Modes (Tutte le modalità di visualizzazione) non appare alcuna modalità, selezionare la risoluzione e la frequenza verticale facendo riferimento a quanto indicato in Modalità di timing predefinite della guida dell'utente.

Linux Sistema Operativo

Per eseguire X-Window, è necessario usare il file X86Config, che è un tipo di file per l'impostazione di sistema.

1. Pemere "Enter" (Invio)" nella prima e nella seconda schermata dopo l'esecuzione del file X86Config.

2. Nella terza schermata è possibile impostare il mouse.

3. Impostare un mouse per il computer in uso.

4. Nella schermata successiva è possibile impostare una tastiera.

5. Impostare una tastiera per il computer in uso.

6. Nella schermata successiva è possibile impostare il monitor.

7. Innanzitutto, impostare la frequenza orizzontale del monitor in uso. (E' possibile inserire direttamente la frequenza.)

8. Impostare una frequenza verticale del monitor in uso. (E' possibile inserire direttamente la frequenza.)

9. Digitare il modello del monitor. Questa informazione non influenzerà l'esecuzione corrente di X-Window.

10. La procedura di impostazione del monitor è stata completata. Una volta completata l'impostazione dell'hardware eseguire X-Window.

Natural Color

Programma Natural Color

Uno dei recenti problemi che gli utenti riscontrano durante l'uso di un PC consiste nel fatto che i colori delle immagini stampate con una stampante o digitalizzate con uno scanner o una fotocamera digitale non sono uguali a quelli visualizzati a schermo. Il software Natural Color risolve questo problema. Si tratta di un sistema di gestione del colore sviluppato da Samsung Electronics in collaborazione con Korea Electronics & Telecommunications Research Institute (ETRI). Questo sistema è disponibile solo per i monitor Samsung, e consente di vedere le immagini visualizzate a schermo con le stesse tonalità di colore delle immagini

Page 28

digitalizzate o stampate. Per ulteriori informazioni, consultare la Guida in linea (F1) disponibile nel programma software.

Natural Color è disponibile online. E' possibile scaricarlo dal sito web sottostante e installarlo;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/ pop_download.html

MultiScreen

Installazione

1. Inserire il CD nell'unità CD-ROM.

Uso del software

2. Fare clic sul file di installazione di MultiScreen.

Nota

Se la finestra a comparsa per l'installazione del software non viene visualizzata, procedere con l'installazione usando il file eseguibile MultiScreen contenuto nel CD.

3. Quando viene visualizzata la finestra Installation Shield Wizard (Installazione guidata), fare clic su "Next (Avanti)".

4. Selezionare "I agree to the terms of the license agreement (Accetto i termini della licenza)" per accettare i termini di utilizzo.

5. Scegliere la cartella di installazione del programma MultiScreen.

6. Fare clic su “Install (Installa)".

7. Viene visualizzata la finestra "Installation Status" (Stato installazione).

8. Fare clic su "Finish" (Fine).

9. Una volta completata l'installazione, sul desktop verrà visualizzata l'icona eseguibile Multiscreen. Fare doppio clic sull'icona per avviare il programma.

L'icona eseguibile Multiscreen potrebbe non comparire in base alle specifiche del computer o del monitor. In questo caso, premere il tasto F5.

Problemi di installazione

L'installazione di MultiScreen può essere influenzata da fattori quali la scheda video, la scheda madre e l'ambiente di rete.

Requisiti di sistema

• Windows 2000

Page 29

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista™

Si raccomanda di utilizzare MultiScreen con Windows® 2000 o versioni successive.

Hardware

• 32 MB di memoria o superiore

• 60 MB di spazio libero su disco o superiore

Disinstallazione

Per disinstallare il software Multiscreen, fare clic su "Add or Remove Programs (Installazione applicazioni) dal Pannello di controllo di Windows®.

Per rimuovere Multiscreen seguire questa procedura.

Selezionare "Setting/Control Panel (Impostazioni/Pannello di controllo) nel menu "Start", quindi fare doppio clic su "Add/Delete a program (Aggiungi/Rimuovi programmi)".

Uso del software

Selezionare Multiscreen dall’elenco, quindi fare clic sul tasto "Add/Delete (Aggiungi/Rimuovi)".

Page 30

Regolazione del monitor

Funzioni dirette

AUTO

(Poiché disponibile solo in modalità Analog, in modalità Digital l'icona “AUTO” del menu OSD risulterà di colore grigio.)

Premendo il tasto 'AUTO' comparirà la schermata Regolazione auto come mostrato nella videata animata al centro.

Regolazione auto consente al monitor di adattarsi automaticamente al segnale Analogico in ingresso. Il valori Fine, Grossa e Position vengono regolati automaticamente.

Se Regolazione auto non funziona correttamente, premere nuovamente il tasto 'AUTO'

per regolare l'immagine con più precisione.

Se si modifica la risoluzione nel pannello di controllo, la funzione Auto verrà eseguita

automaticamente.

Blocco e sblocco OSD

Quando si preme il tasto AUTO dopo aver bloccato gli OSD

Quando si preme il tasto MENU dopo aver bloccato gli OSD

Questa funzione blocca gli OSD in modo da mantenere lo stato corrente e impedire ad altri di modificare le impostazioni correnti.

Blocco: Tenere premuto il tasto MENU per cinque (5) secondi per attivare la funzione di blocco modifiche OSD.

Sblocco: Tenere premuto il tasto MENU per cinque (5) secondi per disattivare la funzione di blocco modifiche OSD.

Nota

Anche se la funzione di blocco della regolazione dell'OSD è attiva, è ancora possibile regolare la luminosità, il contrasto e

il Tasto utente ( ) utilizzando il tasto Direct.

Page 31

Tasto utente

E' possibile personalizzare l'assegnazione del tasto Personalizzato a piacere.

Per vedere la schermata operativa visualizzata alla pressione del tasto [ ] una volta configurato il tasto personalizzato per una funzione, fare clic sul nome di ogni funzione.

(MagicBright - MagicColor - Effetto colore - Dim. Immagine)

Luminosità

Regolazione del monitor

Nota

E’ possibile configurare un tasto personalizzato per una determinata funzione medianteImposta > Tasto utente.

Se gli OSD non sono visibili a schermo, premere il tasto Luminosità ( ) per regolare la luminosità.

SOURCE

Seleziona il segnale video mentre il menu OSD è disattivo.

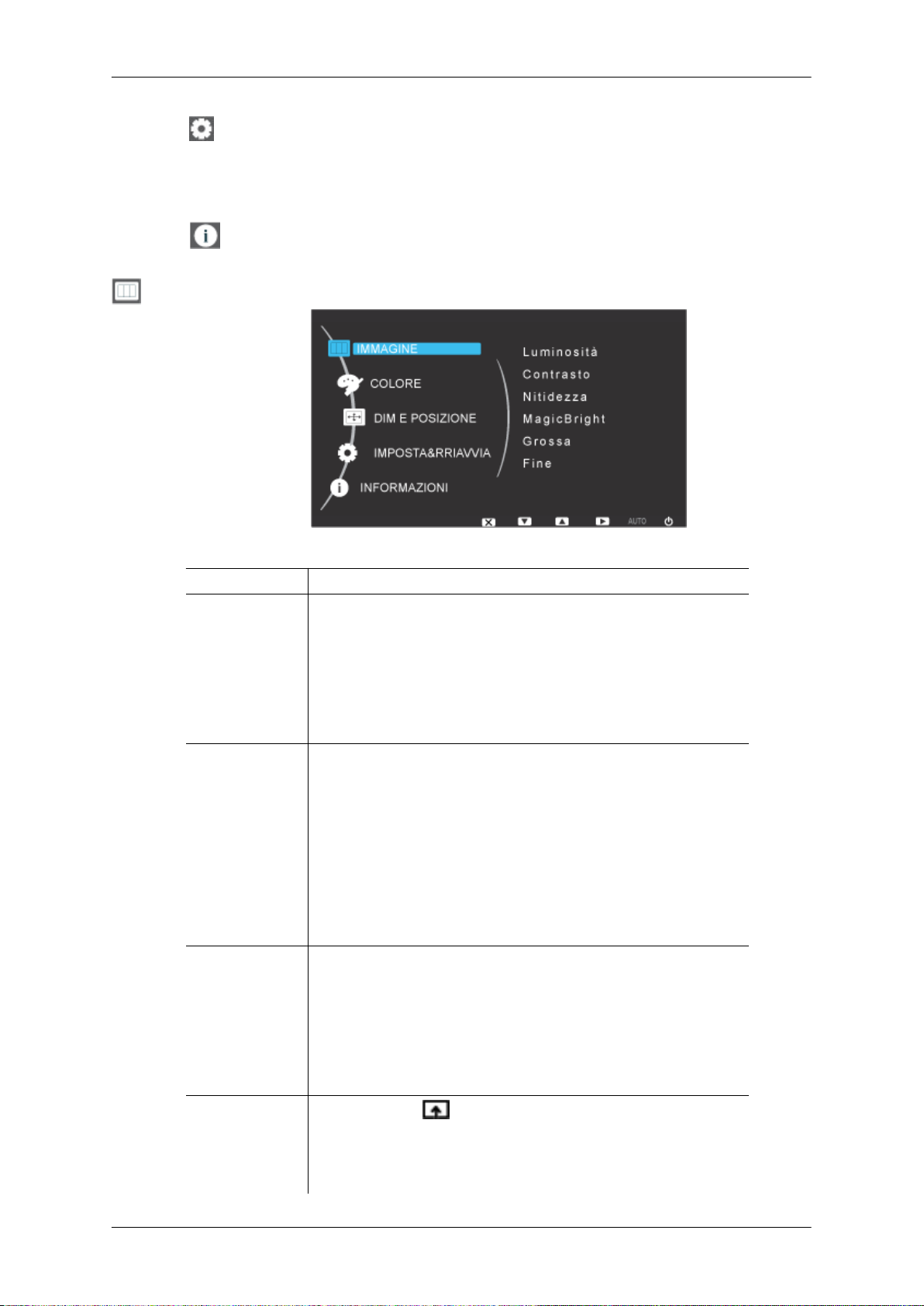

Funzione OSD

Menu principali Sottomenu

IMMAGINE

COLORE Magic-

DIM E POSIZIONE

Luminosi-tàContrasto Nitidezza MagicBright Grossa

Fine

Color Effetto

colore H-Posi-

tion

Nota

Non applicabile ai modelli dedicati (DVI) digitali o analogici (D-SUB).

Rosso Verde Blu Toni colore

Gamma

V-Position Dim. Im-

magine

Posizione O menu

Posizione V menu

Page 32

Regolazione del monitor

Immagine

IMPOSTA&RIAVVIA

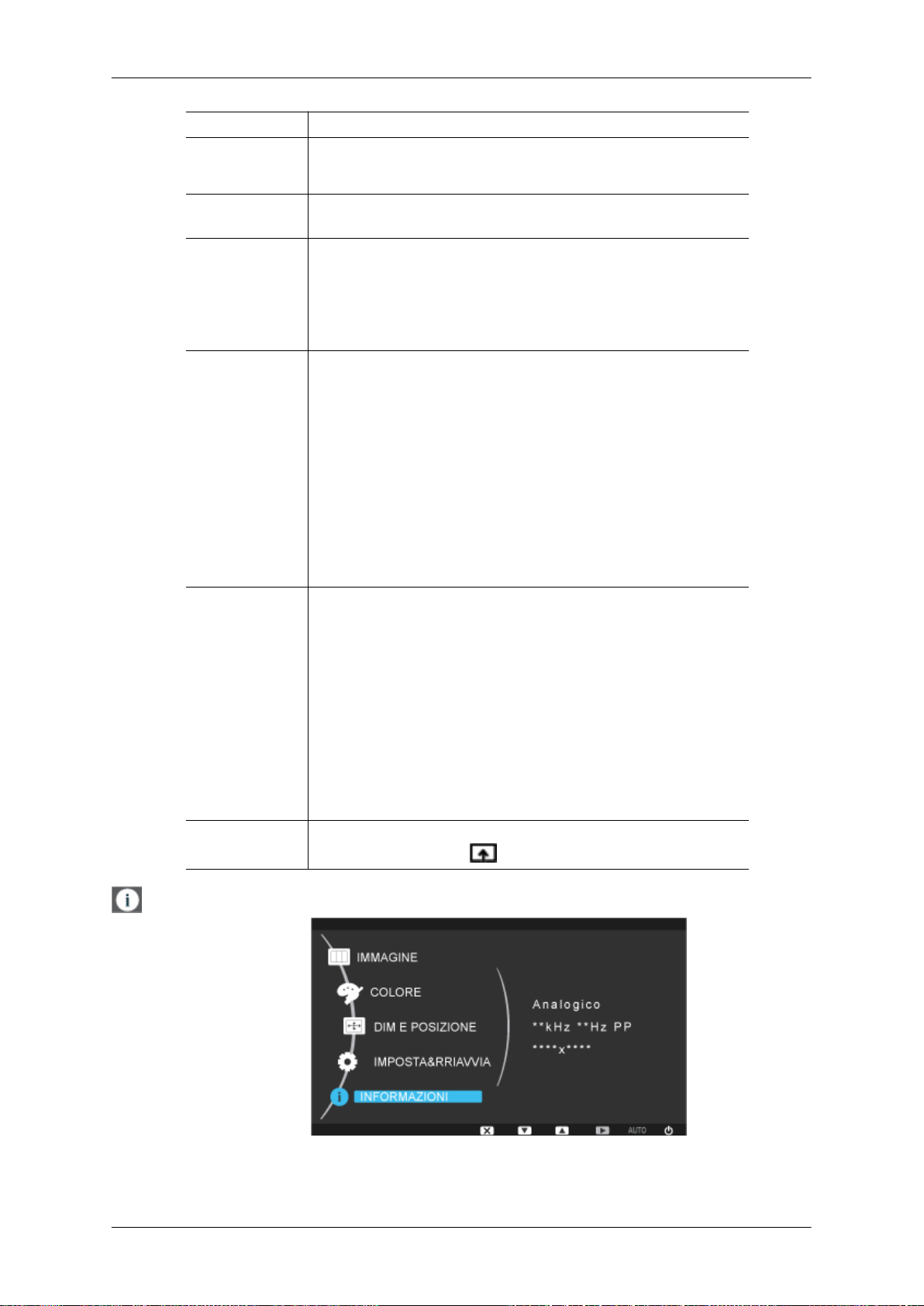

INFORMAZIONI

Reset Trasparenza

Sorgent automatica

Modalità PC/AVVisual ora Tasto

Lingua Timer speg

On/Off

utente

Imp Timer spegnim

Menu Descrizione

Luminosità (Non disponibile in modalità MagicBright di Contrasto Dinami-

co.)

E’ possibile utilizzare i menu a video per regolare la luminosità in base alle preferenze dell'utente.

Maggiore è il numero, maggiore è la luminosità dello schermo. Minore è il numero, minore è la luminosità dello schermo.

Contrasto (Non disponibile in modalità MagicBright di Contrasto Dinami-

co.)

E’ possibile utilizzare i menu a video per regolare il contrasto in base alle preferenze dell'utente.

Maggiore è il numero, maggiore è la luminosità dello schermo. Minore è il numero, minore è la luminosità dello schermo.

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

Nitidezza Modifica la nitidezza dell’immagine.

A un numero più alto corrisponde una maggiore nitidezza dello schermo. Minore è il numero, minore è la nitidezza dello schermo.

MagicBright

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

Premere il tasto per scorrere le modalità preconfigurate disponibili.

MagicBright è una nuova funzione che offre un ambiente di visualizzazione ottimale in base al tipo di immagine che si sta

Page 33

Regolazione del monitor

Menu Descrizione

guardando. Attualmente sono disponibili sette diverse modalità: Personalizzato, Testo, Internet, Giochi, Sport, Film e Contrasto Dinamico. Ogni modalità ha il proprio valore di luminosità predefinito. È possibile selezionare una delle sette modalità semplicemente premendo il tasto Tasto utente.

• Personalizzato

Sebbene i valori siano stati accuratamente scelti dai nostri ingegneri, tali impostazioni potrebbero non risultare confortevoli per le preferenze dell'utente.

In questo caso, regolare la luminosità e il contrasto utilizzando il menu OSD.

• Testo

Per documenti o testi complessi.

• Internet

Per lavorare con un insieme di immagini di testo e grafiche.

• Giochi

Per guardare immagini in movimento, come per esempio quelle di un videogioco.

• Sport

Per guardare immagini in movimento, come per esempio quelle di un evento sportivo.

• Film

Per guardare immagini in movimento, come per esempio quelle di un DVD o un Video CD.

• Contrasto Dinamico

Contrasto Dinamico rileva automaticamente la distribuzione del segnle visivo di ingresso per creare un contrasto ottimale.

Grossa Elimina i disturbi come per es. le strisce verticali.

Maggiore è il numero, maggiore è la dimensione dello schermo in senso verticale. Minore è il numero, minore è la dimensione dello schermo in senso verticale.

La regolazione Grossa può spostare l'area dell'immagine a schermo. Per riposizionarla al centro, utilizzare il menu per il controllo orizzontale.

(Disponibile solo in modalità Analogico)

Fine Elimina i disturbi come per es. le strisce orizzontali.

Se il disturbo persiste anche dopo la sintonizzazione Fine, ripeterla dopo aver regolato la frequenza (velocità di clock).

(Disponibile solo in modalità Analogico)

Page 34

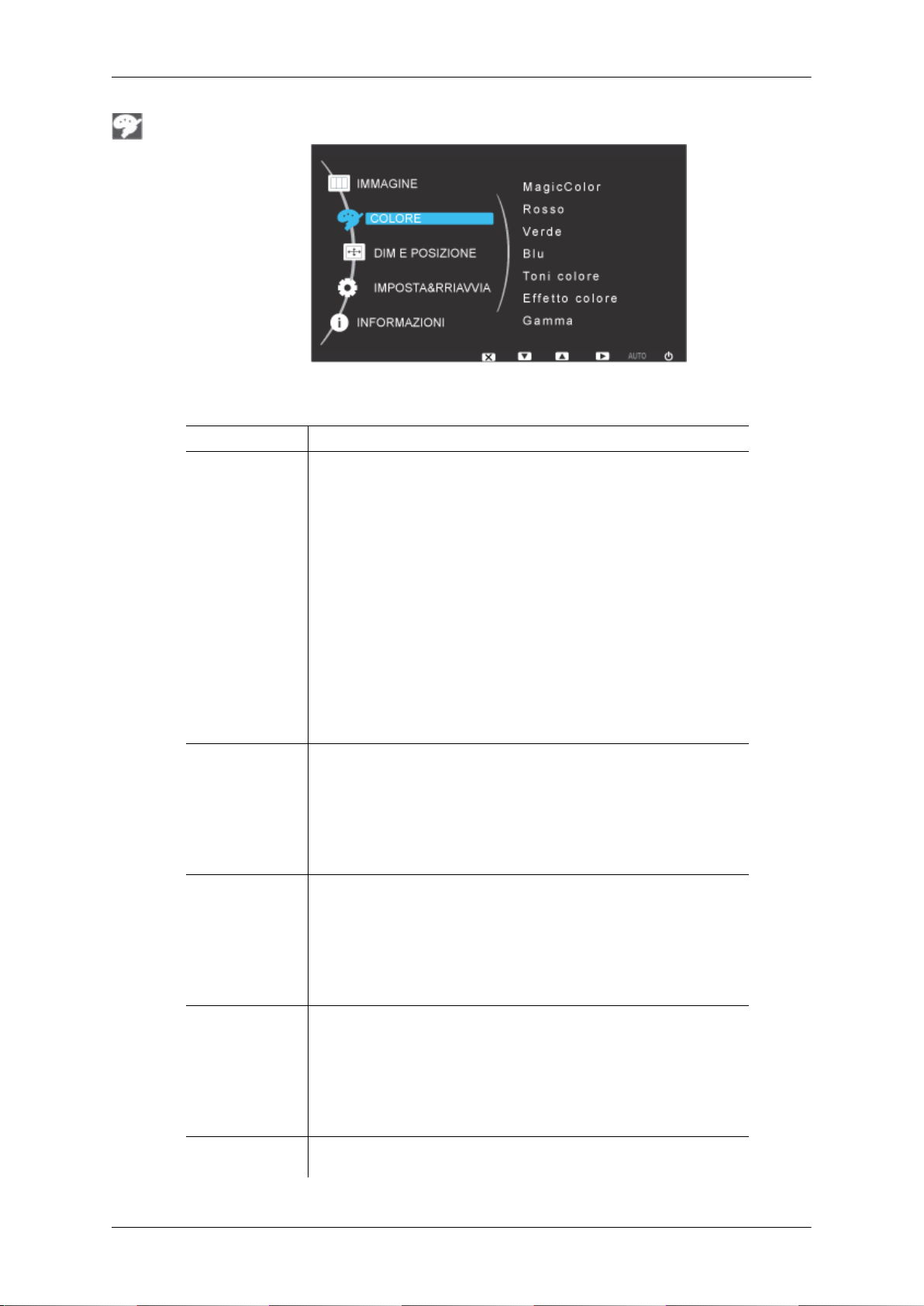

Colore

Menu Descrizione

MagicColor MagicColor è una nuova tecnologia sviluppata da Samsung per

Regolazione del monitor

migliorare le immagini digitali e visualizzare i colori naturali in modo più nitido senza influenzare la qualità delle immagini stesse.

• Off - Torna alla modalità originale.

• Demo - La schermata compare sulla destra prima dell'applicazione della funzione MagicColor e sulla sinistra dopo l'attivazione di MagicColor.

• Pieno - Non solo visualizza colori naturali più vividi, ma visualizza anche una colorazione dell'incarnato più naturale.

• Intelligente - Visualizza i colori naturali più vividi con più nitidezza.

Rosso Regola il bilanciamento individuale del colore Rosso.

A un numero più alto corrisponde una maggiore colorazione rossa dell'immagine.

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

Verde Regola il bilanciamento individuale del colore Verde.

A un numero più alto corrisponde una maggiore colorazione verde dell'immagine.

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

Blu Regola il bilanciamento individuale del colore Blu.

A un numero più alto corrisponde una maggiore colorazione blu dell'immagine.

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

Toni colore Il tono del colore può essere modificato e si può selezionare una

delle quattro modalità.

Page 35

Regolazione del monitor

Menu Descrizione

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

• Freddo - Rende più freddi i bianchi.

• Normale - Mantiene il livello dei bianchi.

• Caldo - Rendo più caldi i bianchi.

• Personalizzato - Selezionare questa modalità per regolare l'immagine secondo le proprie preferenze.

Effetto colore E' possibile cambiare l'aspetto generale cambiando i colori dello

schermo.

( In modalità MagicColor non sono disponibili le opzioni Pieno e Intelligente. )

• Off - Questo valore applica un colore acromatico allo schermo per regolare gli effetti.

• Scala dei grigi - vengono visualizzati i colori preimpostati bianco e nero.

Gamma Gamma La correzione gamma modifica la luminanza dei colori

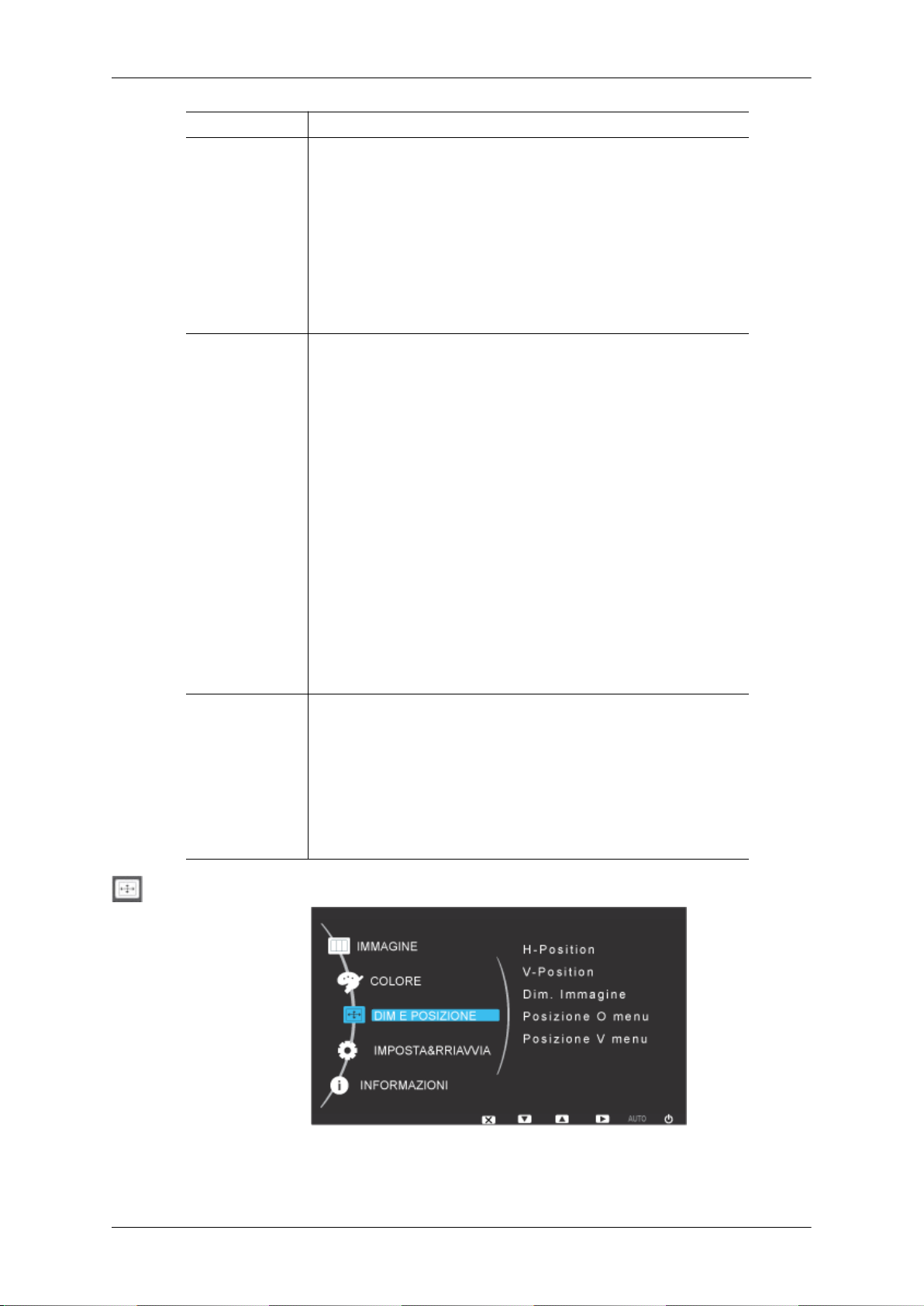

DIM E POSIZIONE

• Verde - Questo valore applica un effetto di colore verde a uno schermo bianco e nero.

• Acqua - Questo valore applica un effetto di colore verde acqua a uno schermo bianco e nero.

• Seppia - Questo valore applica un effetto di colore seppia a uno schermo bianco e nero.

utilizzando la luminanza intermedia.

• Modalità 1: Imposta la luminosità dello schermo sul valore preimpostato.

• Modalità 2: Imposta lo schermo su luminoso.

• Modalità 3: Imposta lo schermo su scuro.

Page 36

Regolazione del monitor

Menu Descrizione

H-Position Modifica la posizione orizzontale dell'intera visualizzazione del

monitor.

E' possibile spostare la posizione dello schermo a sinistra e a destra premendo rispettivamente i tasti e .

(Disponibile solo in modalità Analogico)

Nota

Quando l’ingresso del segnale TV è in modalità AV, selezionare “Adatta a schermo” per regolare la posizione orizzontale in un intervallo compreso tra 0 e 6 livelli.

V-Position Modifica la verticale dell'intera visualizzazione del monitor.

E' possibile spostare la posizione dello schermo verso il basso e verso l'alto premendo rispettivamente i tasti e .

(Disponibile solo in modalità Analogico)

Nota

Quando l’ingresso del segnale TV è in modalità AV, selezionare “Adatta a schermo” per regolare la posizione verticale in un intervallo compreso tra 0 e 6 livelli

Dim. Immagine E' possibile cambiare la dimensione dello schermo visualizzato

sul monitor.

Segnali PC

• Auto - Lo schermo viene visualizzato secondo il formato di visualizzazione dei segnali di ingresso.

• Wide - Viene visualizzato uno schermo pieno indipendentemente dal formato dei segnali di ingresso.

Nota

• I segnali non riportati nella tabella delle modalità standard non sono supportati.

• Se il formato wide è la risoluzione ottimale del monitor impostata sul proprio PC, questa funzione non viene eseguita.

Segnali AV

• 4 : 3 - Imposta la visualizzazione nella modalità normale 4:3.

• 16 : 9 - Imposta il formato su 16:9 wide.

• Adatta a schermo - Utilizzare questa funzione per visualizzare l'immagine completa con segnali DVI (480p/576p/720p/ 1080p).

Nota

E’ selezionabile solo se un ingresso esterno viene collegato al terminale DVI e 'Modalità PC/AV' è impostata su 'AV'.

Page 37

Menu Descrizione

Posizione O menu

Posizione V menu

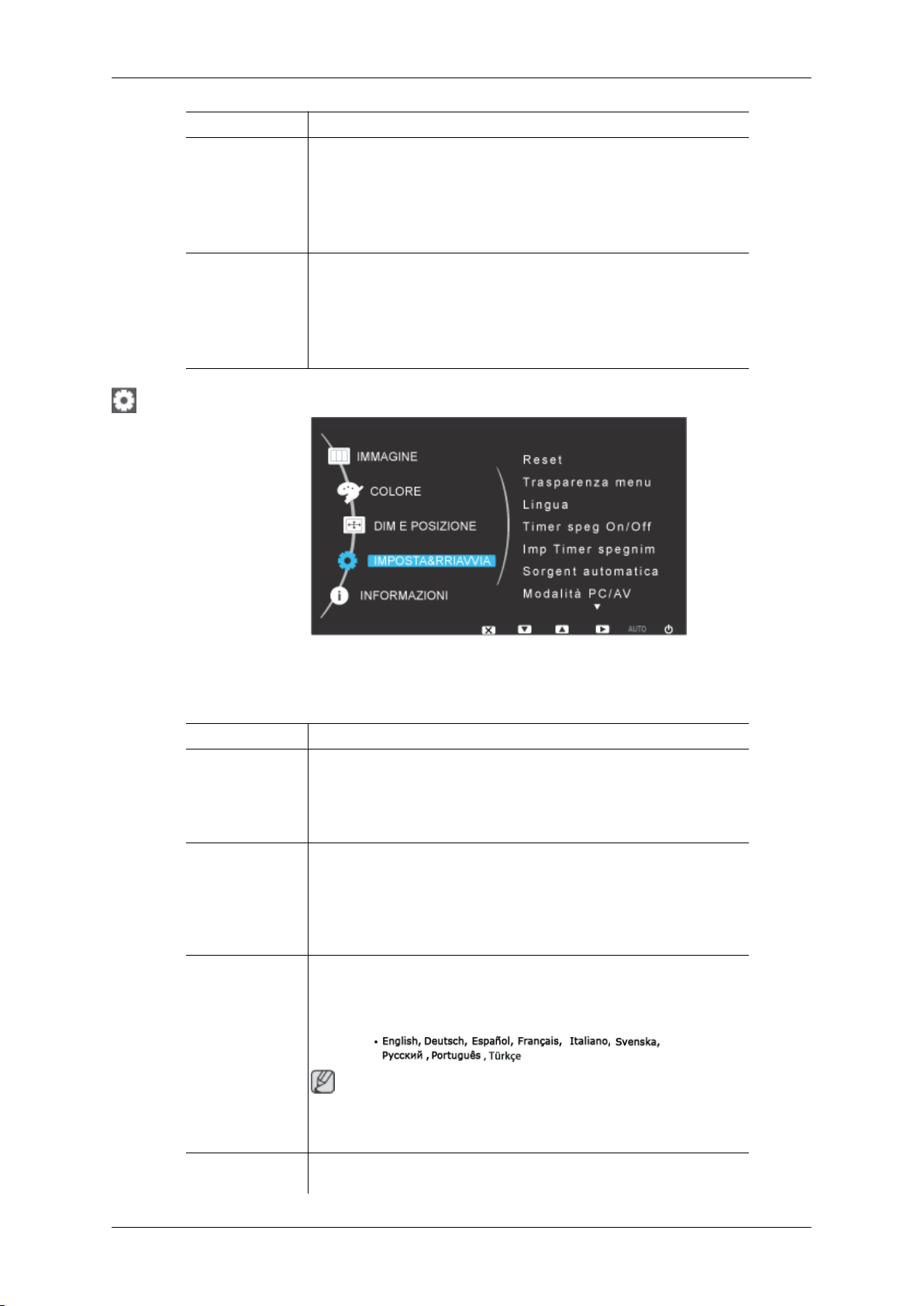

IMPOSTA&RIAVVIA

Regolazione del monitor

E' possibile modificare la posizione orizzontale del menu OSD sul monitor.

A un numero più alto corrisponde un maggiore spostamento del menu OSD verso destra. A un numero più basso corrisponde un maggiore spostamento del menu OSD verso sinistra.

E' possibile modificare la posizione verticale del menu OSD sul monitor.

A un numero più alto corrisponde un maggiore spostamento del menu OSD verso l'alto. A un numero più basso corrisponde un maggiore spostamento del menu OSD verso il basso.

Menu Descrizione

Reset Ripristina i valori preimpostati del prodotto.

• Sì

• NO

Trasparenza menu

Lingua E' possibile selezionare la lingua utilizzata per visualizzare i

Timer speg On/ Off

Modificare la trasparenza dello sfondo dell'OSD.

• Off : I menu sono visualizzati normalmente (non in modalità trasparente).

• On : I menu sono visualizzati in modalità trasparente.

menu.

E' possibile selezionare una lingua tra le nove disponibili.

Nota

La lingua selezionata riguarda solo la lingua del menu OSD. Non modifica in alcun modo l'impostazione del computer.

È possibile attivare o disattivare la funzione Off Time (Orario spegnimento).

Page 38

Regolazione del monitor

Menu Descrizione

• Off

• On

Imp Timer spegnim

Sorgent automatica

Modalità PC/AV Questa funzione permette la visualizzazione dello schermo alla

Il monitor si spegnerà automaticamente all'ora specificata.

Selezionare Sorgent automatica per far sì che il monitor selezioni automaticamente la sorgente del segnale.

• Auto

• Manuale

qualità ottimale in base alle dimensioni dello schermo in modalità DVI quando viene impostato un segnale video di 480P, 576P, 720P o 1080P.

Impostare su "PC" in caso di collegamento a un PC.

Impostare su "AV" in caso di collegamento a un dispositivo AV.

Visual ora Il menu viene disattivato automaticamente se non vengono ef-

Tasto utente E' possibile specificare una funzione da attivare alla pressione

INFORMAZIONI

Se non impostato su "AV", le immagini potrebbero non essere visualizzate normalmente.

(non disponibile in modalità Analogico)

fettuate regolazioni per un certo periodo di tempo.

E' possibile impostare il periodo di tempo che deve trascorrere prima che il menu venga disattivato.

• 5 sec

• 10 sec

• 20 sec

• 200 sec

del tasto Tasto utente ( ).

Page 39

Regolazione del monitor

Menu Descrizione

INFORMAZIONI Mostra una modalità di visualizzazione della sorgente video nella

schermata OSD.

Nota

Per i modelli dotati di sola interfaccia analogica, l’opzione “Analog/Digital” non appare nella schermata “Information”.

Page 40

Risoluzione dei problemi

Verifica funzione test automatico

Nota

Lo schermo dispone di una funzione di test automatico che consente di controllare se lo schermo funziona correttamente.

Verifica funzione test automatico

1. Accendere sia il computer sia il monitor.

2. Scollegare il cavo video dal retro del computer.

3. Accendere il monitor.

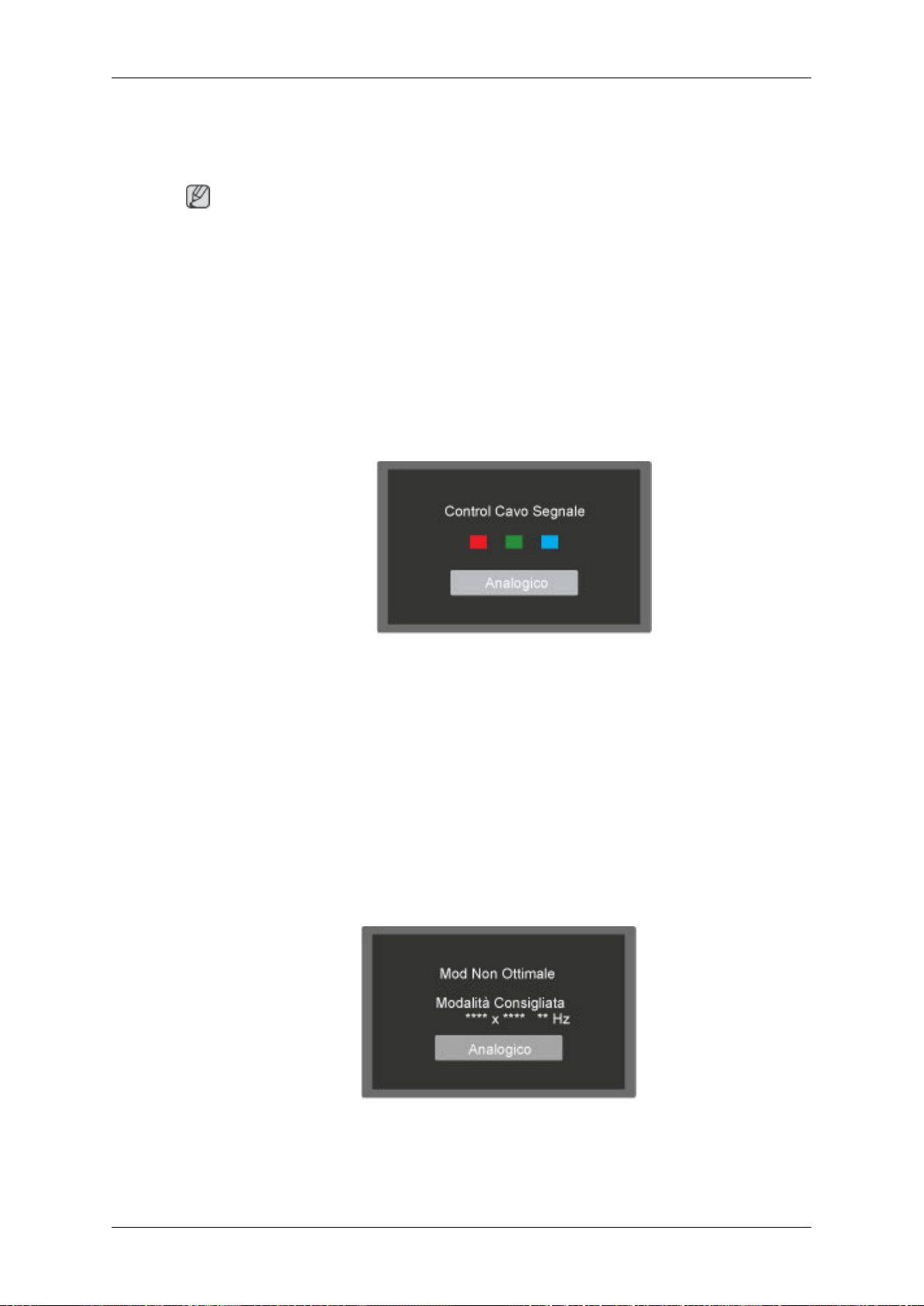

Se il monitor funziona correttamente, nell'immagine sottostante viene visualizzata una casella.

Questa casella appare se il cavo video risulta scollegato o danneggiato durante il normale funzionamento del monitor.

4. Spegnere lo schermo e ricollegare il cavo video; quindi, accendere il computer e lo schermo.

Se dopo questa procedura sullo schermo non appare ancora nulla, verificare il controller del video e il computer;

Messaggio di avvertenza

Se qualcosa non dovesse funzionare correttamente nel segnale di ingresso, sullo schermo comparirà un messaggio oppure lo schermo diventerà nero, nonostante il LED dell'indicatore di accensione sia acceso. Il messaggio può indicare che il monitor è fuori dalla gamma di scansione o che è necessario verificare il cavo di segnale.

lo schermo funziona correttamente.

Ambiente

Il luogo e la posizione del monitor può influenzare la qualità di visione così come altre caratteristiche del monitor.

Page 41

Nel caso vi siano degli altoparlanti sub woofer nei pressi del monitor, scollegare e spostare il woofer in un altro ambiente.

Spostare qualsiasi dispositivo elettronico quali radio, ventole, orologi e telefoni che si trovino nel raggio di un metro dal monitor.

Suggerimenti utili

Lo schermo ricrea i segnali video ricevuti dal computer. Perciò, se il computer o la scheda video non funzionano in modo adeguato, il display LCD potrebbe visualizzare una schermata vuota, avere colori poco intensi, presentare disturbi, non supportare la modalità video, ecc… In questo caso, verificare per prima cosa l’origine del problema, quindi contattare il Centro assistenza o il proprio rivenditore.

Giudicare le condizioni operative del monitor

Se sullo schermo non viene visualizzata alcuna immagine o compare il messaggio "Mod non ottimale", "Modalità consigliata 1920x 1080 60 Hz", scollegare il cavo dal computer lasciando il monitor acceso.

Se sullo schermo viene visualizzato un messaggio oppure lo schermo diventa bianco, significa che il monitor funziona regolarmente.

Risoluzione dei problemi

In questo caso, controllare il computer alla ricerca di eventuali malfunzionamenti.

Lista di controllo

Nota

Prima di rivolgersi al servizio di assistenza, controllare le informazioni contenute in questa sezione per cercare di risolvere il problema autonomamente. Per avere assistenza, chiamare il numero di telefono riportato nella sezione Informazioni o contattare un rivenditore autorizzato.

Non appaiono immagini sullo schermo. Non riesco ad accendere il monitor.

Q: Il cavo di alimentazione è collegato correttamente?

A: Verificare che il cavo di alimentazione sia collegato e alimentato.

Q: Sullo schermo è visibile "Control cavo segnale"?

A: (Collegato mediante il cavo D-sub)

Controllare la connessione del cavo di segnale.

(Collegato mediante il cavo DVI)

Se si vede ancora un messaggio di errore sullo schermo quando il monitor è correttamente collegato, verificare che il monitor sia impostato come analogico.

Se si vede ancora un messaggio (di errore) sullo schermo quando il monitor è correttamente collegato, verificare che il monitor sia impostato come analogico. Premere il tasto ‘

Q: Se il monitor è acceso, riavviare il computer per vedere la schermata iniziale (login).

A: Se viene visualizzata la schermata iniziale (login), avviare il computer in una delle mo-

dalità disponibili (modalità sicura per Windows ME/XP/2000) quindi cambiare la frequenza della scheda video.

/ ’ per verificare nuovamente la sorgente di ingresso del segnale.

Page 42

Risoluzione dei problemi

(vedere Modalità di timing predefinite)

Se non viene visualizzata la schermata iniziale (login), contattare il Centro di Assistenza o il vostro rivenditore.

Q: Sullo schermo viene visualizzato il messaggio "Mod non ottimale", "Modalità consiglia-

ta 1920x 1080 60 Hz"?

A: Questo messaggio viene visualizzato quando il segnale della scheda video supera la

frequenza e la risoluzione massima che lo schermo è in grado di gestire correttamente.

A: Regolare la frequenza e la risoluzione massima impostando un valore che lo schermo

è in grado di gestire correttamente.

A: Se il valore supera SXGA o 75 Hz, sullo schermo verrà visualizzato il messaggio "Mod

non ottimale", "Modalità consigliata 1920x 1080 60 Hz". Impostando un valore maggiore di 85 Hz, il monitor non funzionerà correttamente e sullo schermo comparirà per un minuto il messaggio "Mod non ottimale", "Modalità consigliata 1920x 1080 60 Hz" .

Nel minuto in cui viene visualizzato il messaggio, modificare la modalità impostando quella consigliata.

(il messaggio verrà visualizzato nuovamente riavviando il sistema).

Q: Non appare alcuna immagine sullo schermo. L’indicatore di alimentazione sul monitor

lampeggia a intervalli di 1 secondo?

A: Il monitor è in modalità Risparmio di energia.

A: Premere un tasto qualsiasi sulla tastiera per attivare il monitor e ripristinare l'immagine

sullo schermo.

Se non si riesce ancora a visualizzare alcuna immagine, premere il tasto ' di, premere nuovamente un tasto qualsiasi sulla tastiera per attivare il monitor e ripristinare l'immagine sullo schermo.

Q: Collegato mediante il cavo DVI?

A: E' possibile vedere una schermata vuota se si avvia il sistema prima di avere collegato

il cavo DVI , o aver scollegato e quindi ricollegato il cavo DVI durante l'esecuzione del sistema poiché alcune schede grafiche non inviano i segnali video. Collegare il cavo DVI quindi riavviare il sistema.

Non vedo il menu OSD.

Q: E' stata bloccato il menu On Screen Display (OSD) per prevenire modifiche?

/ '. Quin-

A: Sbloccare il menu OSD premendo il tasto [MENU / ] per almeno 5 secondi.

Lo schermo è in bianco e nero oppure visualizza strani colori.

Q: Lo schermo visualizza solo un colore come se lo si guardasse attraverso un foglio di

cellophane?

A: Controllare la connessione del cavo di segnale.

A: Assicurarsi che la scheda video sia completamente inserita nell’alloggiamento.

Q: I colori dello schermo appaiono strani dopo avere eseguito un programma o a causa

di un conflitto tra applicazioni?

Page 43

Risoluzione dei problemi

A: Riavviare il computer.

Q: La scheda video è impostata correttamente?

A: Impostare la scheda video come indicato nel manuale della scheda video.

Lo schermo ha iniziato improvvisamente a diventare instabile.

Q: E' stato cambiato il driver o la scheda video?

A: Regolare la posizione dell'immagine e dimensionarla mediante il menu OSD.

Q: E' stata modificata la risoluzione o la frequenza del monitor?

A: Regolare la risoluzione e la frequenza della scheda video.

(vedere Modalità di timing predefinite)

Q: Lo schermo può non essere bilanciato a causa del ciclo dei segnali della scheda video.

Regolare nuovamente l’opzione Position (Posizione) utilizzando il menu OSD.

Lo schermo è fuori fuoco o l'OSD non può essere modificato.

Q: E' stata modificata la risoluzione o la frequenza del monitor?

A: Regolare la risoluzione e la frequenza della scheda video.

(vedere Modalità di timing predefinite)

Il LED lampeggia ma non viene visualizzata alcuna immagine sullo schermo.

Q: La frequenza è stata impostata correttamente in Visualizza ora nel menu?

A: Regolare la frequenza correttamente consultando il manuale della scheda video e le

Modalità di timing predefinite.

(la frequenza massima per la risoluzione può variare in base al prodotto).

Sullo schermo sono visualizzati solo 16 colori. I colori dello schermo sono cambiati dopo aver modificato la scheda video.

Q: I colori di Windows sono stati impostati correttamente?

A: Windows XP :

Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes (Aspetto e temi) → Display (Schermo) → Settings (Impostazioni).

A: Windows ME/2000 :

Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Settings (Impostazioni).

Q: La scheda video è impostata correttamente?

A: Impostare la scheda video come indicato nel manuale della scheda video.

Page 44

Risoluzione dei problemi

Sullo schermo viene visualizzato il messaggio "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Monitor sconosciuto, periferica Plug & Play (VESA DDC) trovata).

Q: Il driver del monitor è stato installato?

A: Installare il driver del monitor seguendo le istruzioni di installazione del driver.

Q: Vedere il manuale della scheda video per vedere se la funzione Plug & Play (VESA

DDC) è supportata.

A: Installare il driver del monitor seguendo le istruzioni di installazione del driver.

Verificare in caso MagicTune™ non funzioni correttamente.

Q: MagicTune™ è disponibile solo su PC (VGA) con un OS Windows in grado di suppor-

tare la funzione Plug and Play.

A: Per verificare se il PC supporta MagicTune™, seguire i passaggi riportati di seguito (se

il sistema operativo è Windows XP);

Control Panel (Pannello di controllo) → Performance and Maintenance (Prestazioni e manutenzione) → System (Sistema) → Hardware (Hardware) → Device Manager (Gestione periferiche) → Monitors (Schermi) → Dopo aver rimosso monitor Plug and Play, trovare 'monitor Plug and Play' eseguendo la funzione nuovo hardware.

A: MagicTune™ è un software opzionale per il monitor. Alcune schede grafiche potrebbero

non supportare il monitor. In caso di problemi con la scheda grafica, visitare il nostro sito web per verificare l'elenco delle schede grafiche compatibili.

http://www.samsung.com/monitor/magictune

MagicTune™ non funziona in modo adeguato.

Q: Il PC o la scheda grafica sono stati sostituiti?

A: Scaricare il programma più aggiornato. Il software può essere scaricato da http://

www.samsung.com/monitor/magictune

Q: Il programma è stato installato?

A: Riavviare il computer al termine dell’installazione del programma. Se il programma è

già installato, rimuovere la copia, riavviare il computer e ripetere l’installazione. Per garantire il corretto funzionamento del computer, riavviarlo al termine dell’installazione o della rimozione del programma.

Nota

Visitare il sito web MagicTune™ e scaricare il software di installazione per MagicTune™ MAC.

Verificare le seguenti voci in caso di problemi con il monitor.

Verificare che il cavo di alimentazione e i cavi video siano correttamente collegati al computer.

Verificare se il computer emette 3 suoni all'avviamento.

(in questo caso, richiedere assistenza per la scheda madre del computer).

Page 45

Se è stata installata una nuova scheda video o è stato assemblato il PC, verificare di aver installato il driver del monitor e l'adattatore (video).

Verificare che la velocità di scansione del monitor sia impostata su un valore compreso tra 56 Hz ~ 75 Hz.

(non superare i 75 Hz se usato alla massima risoluzione).

In caso di problemi nell'installazione del driver della scheda video, avviare il computer in modalità Sicura, rimuovere la scheda video in "Control Panel (Pannello di controllo) → System (Sistema) → Device Administrator (Gestione periferiche)" quindi riavviare il computer per reinstallare il driver della scheda video.

Nota

Se il problema si verifica regolarmente, contattare un Centro di assistenza autorizzato.

Domande e risposte

Q: Come posso modificare la frequenza?

A: La frequenza può essere modificata riconfigurando la scheda video.

Risoluzione dei problemi

A: Si noti che il supporto della scheda video può variare in base alla versione del driver

utilizzata. (per informazioni, consultare il manuale del computer o della scheda video).

Q: Come posso modificare la risoluzione?

A: Windows XP:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes (Aspetto e temi) → Display (Schermo) → Settings (Impostazioni).

A: Windows ME/2000:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Settings (Impostazioni).

* Contattare il produttore della scheda video per maggiori informazioni.

Q: Come posso impostare la funzione Power Saving?

A: Windows XP:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes (Aspetto e temi) → Display (Schermo) → Screen Saver.

Impostare la funzione nel BIOS-SETUP del computer. (Fare riferimento al manuale di Windows o del computer.)

A: Windows ME/2000:

Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Screen Saver.

Impostare la funzione nel BIOS-SETUP del computer. (Fare riferimento al manuale di Windows o del computer.)

Q: Come posso pulire il telaio e il pannello dell'LCD?

Page 46

Risoluzione dei problemi

A: Scollegare il cavo di alimentazione, quindi pulire lo schermo con un panno soffice uti-

lizzando una soluzione detergente o semplice acqua.

Non graffiare il telaio e non lasciarvi tracce di detergente. Non far penetrare acqua nel monitor.

Nota

Page 47

Specifiche

Generale

Generale Nome modello SyncMaster 2494LW

Pannello LCD Pannello 23,6 " diagonale (59 cm) Area di visualizza-

zione Passo pixel 0,2715 mm (O) x 0,2715 mm (V)

Sincronizzazione Orizzontale 30 ~ 81 kHz Verticale 56 ~ 60 Hz

Colori visualizzati 16,7 M

521,28 mm (O) x 293,22 mm (V)

Risoluzione Risoluzione ottimale 1920x1080@60 Hz (RB) Risoluzione massima 1920x1080@60 Hz (RB)

Segnale di ingresso, terminato RGB Analogico, DVI(Digital Visual Inter face)

0,7 Vp-p ±5 %

O/V sync separato, Composito

Livello TTL (V high ≥ 2,0 V, V low ≤ 0,8 V)

Massimo clock dei pixel 164 MHz

Alimentazione CA 100 - 240 V~ (+/- 10 %), 50/60Hz ± 3 Hz

Cavo di segnale Cavo D-sub 15 pin-15 pin, scollegabile

Connettore DVI-D a DVI-D, scollegabile

Dimensioni (L x A x P) / Peso Piedistallo semplice 572,8 x 363,4 x 67,5 mm (senza piedistallo)

572,8 x 420,4 x 227,4 mm (con piedistallo)/ 6,0 kg

Page 48

Specifiche

Interfaccia di montaggio VESA 200 x 100 mm

Caratteristiche ambientali Funzionamento Temperatura: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Umidità: 10 % ~ 80 %, senza condensa

Immagazzinamento Temperatura: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Umidità: 5 % ~ 95 %, senza condensa

Capacità Plug and Play Questo monitor può essere installato su qualsiasi sistema Plug & Play compatibile.

L’integrazione tra il monitor e il computer consentirà di ottenere le migliori condizioni operative e di impostazione del monitor. Nella maggior parte dei casi, l’installazione del monitor sarà automatica, senza che l’utente possa selezionare impostazioni alternative.

Numero accettabile di punti Per questo prodotto vengono utilizzati pannelli TFT-LCD realizzati con la tecnolo-

gia dei semiconduttori più all’avanguardia, in grado di garantire una precisione superiore a 1ppm (un milionesimo). Ciononostante, pixel di colore ROSSO, VERDE, BLU e BIANCO possono talvolta apparire luminosi, oppure possono comparire sullo schermo pixel di colore nero. Ciò non indica una scarsa qualità del prodotto, che si può utilizzare senza alcun problema.

Ad esempio, il numero di sottopixel TFT-LCD contenuti in questo prodotto è

6.220.800.

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è conforme alle direttive sulla compatibilità elettromagnetica per installazioni residenziali e può essere utilizzato in tutti gli ambienti, comprese le normali aree residenziali. (Un apparecchio di Classe B emette una quantità inferiore di onde magnetiche rispetto a un apparecchio di Classe A.)

PowerSaver

Questo schermo dispone di un sistema incorporato di gestione dell’energia denominato PowerSaver. Se l'unità non viene utilizzata per un certo periodo di tempo, il sistema risparmia energia commutando il monitor in modalità di consumo ridotto. Premendo un tasto qualsiasi sulla tastiera, il monitor ritorna automaticamente operativo. Per risparmiare energia, spegnere lo schermo quando non è in uso oppure quando lo si lascia incustodito per lunghi periodi di tempo. Il sistema PowerSaver è operativo con una scheda video standard VESA DPM. Per impostare questa funzione, è necessario utilizzare una utility software installata sul computer.

Nota

Apparecchiatura di Classe B (apparecchiatura per uso residenziale)

Stato Funzionamento

Indicatore di ali-

mentazione

Modalità risparmio

normale

On Lampeggiante Off

energetico

Spento (Interruttore su

off)

Page 49

Specifiche

Stato Funzionamento

Consumo di en-

ergia

Questo monitor è conforme agli standard EPA ENERGY STAR® e ENERGY2000 se usato con un computer dotato di funzione VESA DPM.

Come partner ENERGY STAR®, SAMSUNG ha stabilito che questo prodotto rispetta le linee guida ENERGY STAR® sul risparmio energetico.

Modalità di timing predefinite

Se il segnale trasferito dal computer è uguale alle seguenti Modalità di timing predefinite, lo schermo verrà regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo può oscurarsi nonostante il LED di alimentazione sia acceso. Vedere il manuale della scheda video e regolare lo schermo come segue.

Modalità di visualizza-

zione

VESA, 640 x 480 31,469 59,940 25,175 -/VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA,1440 x 900 55,935 59,887 106,500 -/+ VESA,1600 x 1200 75,000 60,000 162,000 +/+ VESA,1680 x 1050 65,290 59,954 146,250 -/+ VESA,1920 x 1080 66,587 59,934 138,500 +/-

Modalità risparmio

normale

44 watt Inferiore a 1 W

Frequenza orizzontale

(kHz)

energetico

(modalità di speg-

nimento)

Frequenza

verticale

(Hz)

Spento (Interruttore su

off)

meno di 1 watt

Frequenza di clock dei pix-

el (MHz)

Polarità sync

(O/V)

Frequenza orizzontale Il tempo impiegato per la scansione di una linea che

collega il bordo sinistro al bordo destro dello schermo in orizzontale viene chiamato Ciclo orizzontale e il numero inversamente proporzionale al Ciclo orizzontale viene denominato Frequenza orizzontale. Unità: kHz

Frequenza verticale Come una lampada fluorescente, lo schermo deve

ripetere l'immagine molte volte per visualizzarla. La frequenza di questa ripetizione viene chiamata Frequenza verticale o Velocità di aggiornamento. Unità: Hz

Page 50

Generale

Specifiche

Generale Nome modello SyncMaster 2494SW

Pannello LCD Pannello 24 " diagonale (61 cm) Area di visualizza-

zione Passo pixel 0,2768 mm (O) x 0,2768 mm (V)

Sincronizzazione Orizzontale 30 ~ 81 kHz Verticale 56 ~ 60 Hz

Colori visualizzati 16,7 M

531,36 mm (O) x 298,89 mm (V)

Risoluzione Risoluzione ottimale 1920x1080@60 Hz (RB) Risoluzione massima 1920x1080@60 Hz (RB)

Segnale di ingresso, terminato RGB Analogico, DVI(Digital Visual Inter face)

0,7 Vp-p ±5 %

O/V sync separato, Composito

Livello TTL (V high ≥ 2,0 V, V low ≤ 0,8 V)

Massimo clock dei pixel 164 MHz

Alimentazione CA 100 - 240 V~ (+/- 10 %), 50/60Hz ± 3 Hz

Cavo di segnale Cavo D-sub 15 pin-15 pin, scollegabile

Connettore DVI-D a DVI-D, scollegabile

Dimensioni (L x A x P) / Peso Piedistallo semplice 572,8 x 363,7 x 67,5 mm (senza piedistallo)

572,8 x 420,4 x 227,4 mm (con piedistallo)/ 6,0 kg

Interfaccia di montaggio VESA 200 x 100 mm

Page 51

Specifiche

Caratteristiche ambientali Funzionamento Temperatura: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Umidità: 10 % ~ 80 %, senza condensa

Immagazzinamento Temperatura: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Umidità: 5 % ~ 95 %, senza condensa

Capacità Plug and Play Questo monitor può essere installato su qualsiasi sistema Plug & Play compatibile.

Numero accettabile di punti Per questo prodotto vengono utilizzati pannelli TFT-LCD realizzati con la tecnolo-

Ad esempio, il numero di sottopixel TFT-LCD contenuti in questo prodotto è

6.220.800.

Design e specifiche sono soggetti a modifiche senza preavviso.

PowerSaver

Nota

Apparecchiatura di Classe B (apparecchiatura per uso residenziale)

Stato Funzionamento

Indicatore di ali-

mentazione

Consumo di en-

ergia

Modalità risparmio

normale

On Lampeggiante Off

44 watt meno di 1 watt

energetico

(modalità di speg-

nimento)

Spegnimento (pulsante

di accensione) EPA/EN-

ERGY 2000

meno di 1 watt

Page 52

Questo monitor è conforme agli standard EPA ENERGY STAR® e ENERGY2000 se usato con un computer dotato di funzione VESA DPM.

Come partner ENERGY STAR®, SAMSUNG ha stabilito che questo prodotto rispetta le linee guida ENERGY STAR® sul risparmio energetico.

Modalità di timing predefinite

Specifiche

Modalità di visualizza-

zione

VESA, 640 x 480 31,469 59,940 25,175 -/VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA,1440 x 900 55,935 59,887 106,500 -/+ VESA,1600 x 1200 75,000 60,000 162,000 +/+ VESA,1680 x 1050 65,290 59,954 146,250 -/+ VESA,1920 x 1080 66,587 59,934 138,500 +/-

Frequenza orizzontale

(kHz)

Frequenza orizzontale Il tempo impiegato per la scansione di una linea che

Frequenza verticale Come una lampada fluorescente, lo schermo deve

ripetere l'immagine molte volte per visualizzarla. La frequenza di questa ripetizione viene chiamata Frequenza verticale o Velocità di aggiornamento. Unità: Hz

Frequenza

verticale

(Hz)

Frequenza di clock dei pix-

el (MHz)

Polarità sync

(O/V)

Page 53

Informazioni

Per una migliore visualizzazione

Per ottenere la migliore qualità dell'immagine, regolare la risoluzione del computer e la velocità di iniezione dello schermo (velocità di aggiornamento) come descritto di seguito. Se non viene fornita la migliore qualità delle immagini per un TFT-LCD è possibile che si ottenga una qualità visiva non perfetta.

• Risoluzione: 1920 x 1080

• Frequenza verticale (velocità di aggiornamento): 60 Hz

Per questo prodotto vengono utilizzati pannelli TFT-LCD realizzati con la tecnologia dei semiconduttori più all’avanguardia, in grado di garantire una precisione superiore a 1ppm (un milionesimo). Ciononostante, pixel di colore ROSSO, VERDE, BLU e BIANCO possono talvolta apparire luminosi, oppure possono comparire sullo schermo pixel di colore nero. Ciò non indica una scarsa qualità del prodotto, che si può utilizzare senza alcun problema.

• Ad esempio, il numero di sottopixel TFT-LCD contenuti in questo prodotto è

6.220.800.

Durante la pulizia del monitor e del telaio, applicare su un panno morbido una piccola quantità di detergente. Pulire delicatamente l'area dello schermo LCD.

Se si applica una forza eccessiva, è possibile che compaia una macchia.

Se non si è soddisfatti della qualità delle immagini, è possibile migliorare la qualità eseguendo la funzione "Auto Adjustment" nella schermata che appare premendo il tasto Auto.

Se anche dopo la regolazione automatica l'immagine permane distrubata, usare la funzione di regolazione Fine/Coarse.

Quando si visualizza un'immagine statica per un lungo periodo di tempo, possono apparire immagini residue o sfuocate.

Se è necessario lasciare lo schermo incustodito e acceso per un lungo periodo di tempo, attivare la modalità di risparmio energetico oppure impostare un salvaschermo con immagini in movimento.

INFORMAZIONI SUL PRODOTTO (Image Retention Free)

Nei monitor e nei TV LCD si può verificare il fenomeno delle immagini residue passando da una pagina all'altra, particolarmente dopo la riproduzione di una immagine fissa per un lungo periodo di tempo.

Questa guida serve a dimostrare il corretto uso dei prodotti LCD per prevenire tale fenomeno.

Garanzia

La garanzia non copre eventuali danni causati dalle immagini residue.

La bruciatura dello schermo non è coperta dalla garanzia.

Cosa sono le immagini residue?

Page 54

Informazioni

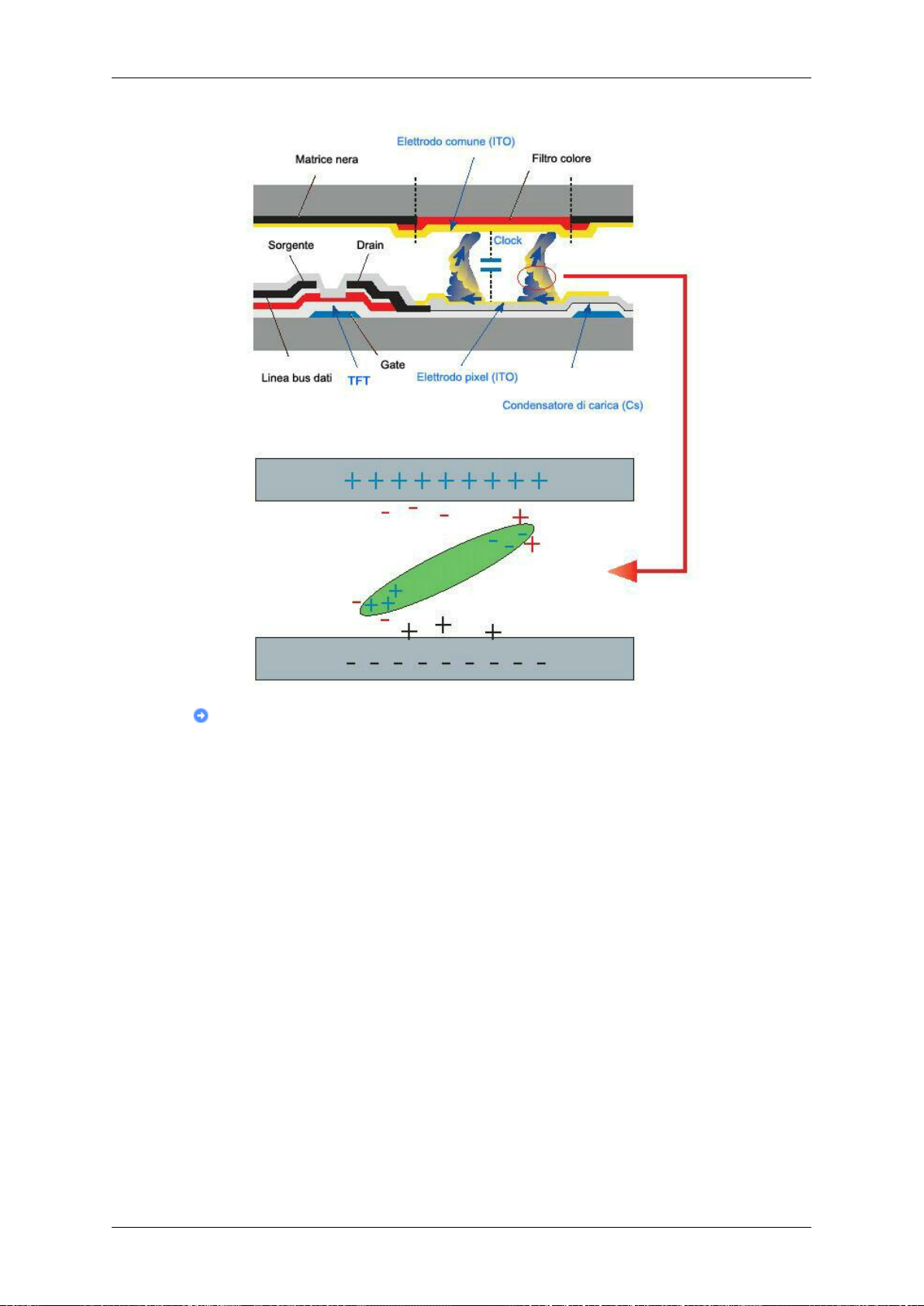

Durante il normale funzionamenti di un pannello LCD, la ritenzione dei pixel delle immagini non si verifica. Tuttavia, visualizzando una immagine fissa per un lungo periodo di tempo, si può verificare una leggera differenza di accumulo di cariche elettrostatiche tra i due elettrodi che racchiudono i cristalli liquidi. Ciò può causare un accumulo di cristalli liquidi in alcune zone dello schermo. L'immagine precedentemente visualizzata viene quindi trattenuta anche visualizzando una nuova immagine. Tutti i monitor, compresi i monitor LCD, sono soggetti a questo fenomeno. Questo non è un difetto del prodotto.

Seguire i suggerimenti indicati sotto per prevenire la formazione di immagini residue sul monitor LCD.

Spegnere, impostare uno Screen Saver (salvaschermo) oppure la modalità di Risparmio energetico

Es)

• Spegnere il monitor in caso di visualizzazione di una immagine fissa.

• Spegnere il monitor per 4 ore ogni 20 di utilizzo

• Spegnere il monitor per 2 ore ogni 12 di utilizzo

• Usare uno Screen Saver (salvaschermo) laddove possibile

• Si consiglia l'uso di uno Screen Saver (salvaschermo) a un unico colore o una immagine in movimento.

• Impostare lo spegnimento del monitor mediante le Impostazioni di risparmio energetico del PC.

Suggerimenti per applicazioni specifiche

Es) Aeroporti, stazioni, borse valori, banche e sistemi di sorveglianza. Si consiglia di seguire le indicazioni fornite di seguito:

Visualizzare le informazioni unitamente al Logo o a un ciclo di immagini in

movimento.

Es) Ciclo: Visualizzare le informazioni per 1 ora seguite da un Logo o una immagine in movimento per 1 minuto.

Cambiare periodicamente il colore delle informazioni (usare due colori diversi).

Es) Alternare i colori delle informazioni tra 2 colori ogni 30 minuti.

Evitare una combinazione di caratteri e un colore di sfondo con una elevata differenza di luminosità.

Evitare l'uso di colori grigi, che possono facilmente provocare immagini residue.

• Evitare: Colori con una elevata differenza di luminosità (bianco e nero, grigio)

Page 55

Informazioni

Es)

• Impostazioni consigliate: Colori chiari con minima differenza di luminosità

• Cambiare il colore dei caratteri e dello sfondo ogni 30 minuti

Es)

• Ogni 30 minuti, sostituire un movimento ai caratteri.

Es)

Il metodo migliore per proteggere il monitor dai fenomeni delle immagini residue è quello di impostare il PC o il sistema per eseguire una funzione Screen Saver (salvaschermo) durante l'inutilizzo.

La ritenzione delle immagini può non avere luogo se il pannello LCD viene utilizzato in condizioni operative normali.

Le condizioni normali consistono in una alternanza continua di figure visualizzate a video. Quando sul pannello LCD viene visualizzata per un lungo periodo di tempo (oltre 12 ore) una immagine fissa, potrebbe verificarsi una leggera differenza nella tensione tra gli elettrodi che agiscono sul cristallo liquido all'interno di un pixel. La differenza di tensione tra gli elettrodi aumenta col tempo provocando una inclinazione del cristallo. In tal caso, è possibile che sullo schermo si noti l'immagine precedente a quella visualizzata.

Per prevenire questo fenomeno, è necessario diminuire la differenza di tensione accumulatasi.

Page 56

Informazioni

Il nostro monitor LCD soddisfa i requisiti ISO13406-2 Classe II sui difetti dei

pixel

Page 57

Appendice

Contatta SAMSUNG WORLDWIDE

Nota

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG

(726-7864)

ARGENTINA 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421

4004-0000 CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl COLOMBIA 01-8000112112 http://www.samsung.com/co COSTA RICA 0-800-507-7267 http://www.samsung.com/lat-

ECUADOR 1-800-10-7267 http://www.samsung.com/lat-

EL SALVADOR 800-6225 http://www.samsung.com/lat-

GUATEMALA 1-800-299-0013 http://www.samsung.com/lat-

HONDURAS 800-7919267 http://www.samsung.com/lat-

JAMAICA 1-800-234-7267 http://www.samsung.com/lat-

NICARAGUA 00-1800-5077267 http://www.samsung.com/lat-

PANAMA 800-7267 http://www.samsung.com/lat-

PUERTO RICO 1-800-682-3180 http://www.samsung.com/lat-

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/lat-

TRINIDAD & TOBAGO

VENEZUELA 0-800-100-5303 http://www.samsung.com/lat-

1-800-SAMSUNG(726-7864) http://www.samsung.com/lat-

North America

http://www.samsung.com/mx

Latin America

http://www.samsung.com/br

Europe

AUSTRIA 0810 - SAMSUNG(7267864,

€ 0.07/min) BELGIUM 02 201 2418 http://www.samsung.com/be

http://www.samsung.com/at

Page 58

Appendice

Europe

(Dutch)

http://www.samsung.com/ be_fr (French)

CZECH REPUBLIC 800-SAMSUNG

(800-726786)

DENMARK 8 - SAMSUNG (7267864) http://www.samsung.com/dk EIRE 0818 717 100 http://www.samsung.com/ie FINLAND 30 - 6227 515 http://www.samsung.com/fi FRANCE 3260 dites ' SAMSUNG '(€

0,15/Min)

0825 08 65 65 (€ 0.15/min) GERMANY 01805 - SAMSUNG

(7267864, € 0.14/Min) HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com/hu ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com/it LUXEMBURG 02 261 03 710 http://www.samsung.com/lu NETHERLANDS 0900 - SAMSUNG

(0900-7267864)( € 0.10/Min) NORWAY 3 - SAMSUNG (7267864) http://www.samsung.com/no POLAND 0 - 801 - 1SAMSUNG

(172678)

http://www.samsung.com/cz

http://www.samsung.com/fr

http://www.samsung.de

http://www.samsung.com/nl

http://www.samsung.com/pl

022 - 607 - 93 - 33 PORTUGAL 808 20-SAMSUNG

(7267864) SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com/sk SPAIN 902 - 1 - SAMSUNG (902 172

678) SWEDEN 075 - SAMSUNG (726 78 64) http://www.samsung.com/se SWITZERLAND 0848-SAMSUNG(7267864,

CHF 0.08/min)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com/uk

CIS ESTONIA 800-7267 http://www.samsung.com/ee LATVIA 8000-7267 http://www.samsung.com/lv LITHUANIA 8-800-77777 http://www.samsung.com/lt KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.com/

KYRGYZSTAN 00-800-500-55-500 RUSSIA 8-800-555-55-55 http://www.samsung.ru TADJIKISTAN 8-10-800-500-55-500

http://www.samsung.com/pt

http://www.samsung.com/es

http://www.samsung.com/ch

kz_ru

Page 59

Appendice

CIS UKRAINE 8-800-502-0000 http://www.samsung.ua UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com/

kz_ru

Asia Pacific AUSTRALIA 1300 362 603 http://www.samsung.com/au CHINA 800-810-5858

400-810-5858

010-6475 1880 HONG KONG:3698 - 4698 http://www.samsung.com/hk

INDIA 3030 8282

1800 110011

1-800-3000-8282 INDONESIA 0800-112-8888 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my NEW ZEALAND 0800 SAMSUNG (0800 726

786)

PHILIPPINES 1-800-10-SAMSUNG

(726-7864)

http://www.samsung.com/cn

http://www.samsung.com/in

http://www.samsung.com/nz

http://www.samsung.com/ph

Termini

1-800-3-SAMSUNG

(726-7864)

02-5805777 SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg THAILAND 1800-29-3232

02-689-3232 TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za TURKEY 444 77 11 http://www.samsung.com/tr U.A.E 800-SAMSUNG(726-7864)

8000-4726

Dimensione punto L'immagine su un monitor è composta da punti rossi, verdi

e blu. Minore è la distanza tra i punti, maggiore è la risoluzione. La distanza tra due punti dello stesso colore viene chiamata 'Dot Pitch' (Dimensione punto). Unità: mm

http://www.samsung.com/th

http://www.samsung.com/ae

Frequenza verticale Per poter ricreare una immagine sullo schermo e visualiz-

zarla, lo schermo deve essere ricomposto diverse volte al

Page 60

Appendice

secondo. La frequenza di questa ripetizione viene chiamata Frequenza verticale o Refresh Rate (Velocità di aggiornamento). Unità: Hz

Esempio: Se la stessa luce lampeggia 60 volte al secondo, questa viene denominata 60 Hz.

Frequenza orizzontale Il tempo necessario per eseguire la scansione di una linea

che collega orizzontalmente il bordo destro al bordo sinistro dello schermo viene chiamato Ciclo Orizzontale. Il numero inversamente proporzionale del Ciclo Orizzontale viene chiamato Frequenza Orizzontale. Unità: kHz

Metodi Interlacciato e Non interlacciato

Plug & Play Questa funzione fornisce la migliore qualità di visualizza-

Risoluzione Il numero di punti orizzontali e verticali utilizzati per com-

La visualizzazione in sequenza di linee orizzontali dall'alto verso il basso viene chiamata metodo Non interlacciato mentre la visualizzazione prima delle linee dispari poi delle linee pari viene denominato Metodo interlacciato. Il metodo Non interlacciato viene utilizzato nella maggior parte dei monitor per garantire una immagine nitida. Il Metodo interlacciato è uguale al metodo utilizzato nei televisori.

zione permettendo lo scambio automatico di informazioni tra computer e monitor. Questo monitor segue lo standard internazionale VESA DDC per la funzione Plug & Play.

porre l’immagine a schermo viene chiamato "risoluzione". Questo numero indica il livello di accuratezza della visualizzazione. Una risoluzione elevata consente di eseguire più compiti, in quanto possono essere visualizzate a schermo più informazioni sull’immagine.

Esempio: Se la risoluzione è di 1920 X 1080, ciò significa che lo schermo è composto da 1920 punti orizzontali (risoluzione orizzontale) e 1080 linee verticali (risoluzione verticale).

Corretto smaltimento

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di materiali.

Page 61

Autorità

Appendice

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Le informazioni contenute in questo documento sono soggette a modifica senza preavviso.

È severamente vietata la riproduzione in qualsiasi forma senza previa autorizzazione scritta di Samsung Electronics Co., Ltd..

Samsung Electronics Co., Ltd. non è responsabile per eventuali errori contenuti in questo documento né per danni accidentali o consequenziali dovuti alla fornitura, alle prestazioni o all'uso di questo materiale.

Samsung è un marchio registrato di Samsung Electronics Co., Ltd.; Microsoft, Windows e Windows NT sono marchi registrati di Microsoft Corporation; VESA, DPM e DDC sono marchi registrati di Video Electronics Standard Association; il nome e il logo ENERGY STAR® sono marchi registrati di U.S. Environmental Protection Agency (EPA). Come partner ENERGY STAR®, Samsung Electronics Co., Ltd. ha stabilito che questo prodotto rispetta le linee guida ENERGY STAR® per l'efficienza energetica. Tutti gli altri marchi di prodotto citati in questo documento possono essere marchi o marchi registrati dei rispettivi proprietari.
