Samsung SYNCMASTER 226BW, SYNCMASTER 206BW User Manual [pl]

SyncMaster 206BW / 226BW

Instalacja sterowników Instalacja oprogramowania

Oznaczenia

Niezastosowanie się do wskazówek oznaczonych tym symbolem może doprowadzić do obrażeń ciała lub uszkodzenia sprzętu.

Zabronione.

Nie należy otwierać obudowy monitora.

Nie dotykać. Uziemienie dla zapobiegnięcia porażenia prądem.

Należy przeczytać i zawsze stosować się do tych zaleceń.

Należy wyjąć wtyczkę z gniazda zasilającego.

Zasilanie

Gdy komputer nie jest używany przez dłuższy czas należy włą czyć funkcję DPMS. Jeśli się używa wygaszacza ekranu, należy go ustawić na tryb "ekran aktywny”.

Przedstawione ilustrac

e służą jako przykłady i nie ma

Nie należy używać zniszczonej lub poluzowanej wtyczki.

Może to spowodować porażenie prądem lub pożar.

zastosowania we wszystkich przypadkach (lub krajach).

Przy wyłączaniu z zasilania nie należy ciągnąć za przewód; nie należy też dotykać wtyczki mokrymi rękami.

Może to spowodować porażenie prądem lub pożar.

Należy używać wyłącznie wtyczki i gniazdka z odpowiednim uziemieniem.

Niewłaściwe uziemienie może spowodować porażenie prądem lub uszkodzenie sprzętu.

Umieścić wtyczkę przewodu zasilającego solidnie w gniazdku, aby się nie poluzowała.

Niewłaściwe podłączenie wtyczki do gniazdka może spowodować pożar.

Nie należy nadmiernie wyginać wtyczki i przewodu, ani kłaść na nie ciężkich przedmiotów, gdyż może to spowodować uszkodzenie.

Może to spowodować porażenie prądem lub pożar.

Nie należy podłączać zbyt wielu urządzeń i przewodów do jednego gniazdka.

Może to spowodować pożar.

Nie odłączać przewodu zasilającego podczas pracy monitora.

Odłączenie może spowodować przepięcie, co grozi uszkodzeniem monitora.

Nie korzystać z przewodu zasilającego, jeśli złącze lub wtyk jest zakurzone.

Jeśli złącze lub wtyk przewodu zasilającego jest zakurzone, oczyść je suchą szmatką.

Używanie przewodu zasilającego z zakurzonym wtykiem lub złączem grozi porażeniem prądem elektrycznym lub pożarem.

Instalacja

W przypadku instalacji produktu w miejscu, gdzie jest on wystawiony na działanie

dużych ilości kurzu, wysokich lub niskich temperatur, wilgoci czy preparatów chemicznych oraz używania go przez 24 godziny na dobę, np. w przypadku lotniska, stacji kolejowej itp., należy skonsultować się z autoryzowanym punktem serwisowym.

Konsultacja jest konieczna, gdyż korzystanie z monitora w tych warunkach może spowodować jego poważne uszkodzenie.

Monitor powinien być ulokowany w miejscu możliwie suchym i czystym.

We wnętrzu monitora może powstać zwarcie lub pożar.

Przy przenoszeniu nie dopuścić do upuszczenia.

Może to spowodować uszkodzenie sprzętu lub obrażenia cielesne.

Postaw podstawę monitora na półce tak, aby nie wystawała poza jej krawędź.

Jeśli monitor spadnie, może ulec uszkodzeniu lub spowodować obrażenia ciała u osób.

Nie stawiać produktu na niestabilnym lub niewielkim podłożu.

Produkt powinno się umieszczać na równej, stabilnej powierzchni, gdyż jego upadek może spowodować obrażenia ciała osób znajdujących się w pobliżu, zwłaszcza dzieci.

Nie stawiać produktu na podłodze.

Takie ustawienie monitora stwarza ryzyko potknięcia, zwłaszcza w przypadku dzieci.

Łatwopalne przedmioty, takie jak świece, środki owadobójcze oraz papierosy, przechowywać z dala od produktu.

Niezastosowanie się do tego zalecenia stwarza ryzyko pożaru.

Zachować odpowiednią odległość pomiędzy urządzeniami grzewczymi a przewodem zasilającym.

Nadtopienie osłony przewodu grozi porażeniem prądem lub pożarem.

Nie stawiać produktu w miejscach o słabej wentylacji, na przykład na półce czy w szafce.

Wzrost temperatury wewnątrz urządzenia grozi pożarem.

Monitor należy stawiać ostrożnie.

Może ulec uszkodzeniu.

Nie należy kłaść monitora ekranem w dół.

Może to uszkodzić powierzchnię ekranu.

Instalację wspornika naściennego powinien przeprowadzić wykwalifikowany specjalista.

Instalacja wykonana przez osoby niewykwalifikowane może prowadzić do obrażeń ciała. Należy zawsze stosować urządzenie montażowe, określone w instrukcji obsługi.

Przy montażu produktu należy zachować odpowiednią odległość od ściany (przynajmniej 10 cm) w celu zapewnienia odpowiedniej wentylacji.

Niedostateczna wentylacja może powodować wzrost temperatury wewnątrz produktu, co skraca żywotność podzespołów oraz obniża jakość funkcjonowania.

Plastikowe opakowanie (torbę) należy przechowywać poza zasięgiem dzieci.

Podczas zabawy plastikową torbą istnieje ryzyko przypadkowego uduszenia się.

Czyszczenie i zasady korzystania

Czyszcząc obudowę monitora lub powierzchnię ekranu, należy używać lekko

wilgotnej, miękkiej szmatki.

Nie należy rozpylać detergentu bezpośrednio na powierzchnię monitora.

Grozi to uszkodzeniem, porażeniem prądem elektrycznym lub pożarem.

Należy używać zalecanych detergentów i miękkiej szmatki.

Jeśli wtyk jest brudny lub zakurzony, należy go dokładnie wyczyścić suchą szmatką.

Brudny wtyk może spowodować porażenie prądem lub pożar.

Przed czyszczeniem monitora pamiętać o wcześniejszym odłączeniu przewodu zasilającego.

Czyszczenie urządzenia znajdującego się pod napięciem grozi porażeniem prądem elektrycznym lub pożarem.

Wyjąć wtyczkę przewodu zasilającego z gniazdka i przetrzeć monitor miękką, suchą szmatką.

Nie używać żadnych substancji chemicznych, takich jak wosk, benzyna, alkohol, rozpuszczalnik, środki owadobójcze, odświeżacze powietrza, środki smarne lub detergenty.

Raz w roku kontaktuj się z centrum serwisowym lub centrum obsługi klienta w celu czyszczenia wnętrza urządzenia.

Utrzymuj wnętrze urządzenia w czystości. Nagromadzony kurz może prowadzić do nieprawidłowego działania lub pożaru.

Inne

Nie należy zdejmować pokrywy (lub tylnej części).

Może to spowodować porażenie prądem lub pożar. Wszelkie naprawy powinny być wykonywane przez wykwalifikowanych pracowników serwisu.

Jeśli monitor nie działa prawidłowo, a zwłaszcza, gdy wydaje nienormalne dźwięki lub, gdy dochodzi z niego swąd, należy natychmiast wyłączyć zasilanie i zgłosić się

do autoryzowanego dealera lub serwisu.

Może to spowodować porażenie prądem lub pożar.

Produktu nie należy instalować w miejscach, w których przechowywane są oleje, a także w zadymionych lub wilgotnych pomieszczeniach. Nie montować w pojazdach.

W przeciwnym razie może dojść do uszkodzenia, porażenia prądem lub pożaru. Nie wolno uruchamiać monitora w pobliżu wody, okien lub drzwi, gdzie byłby narażony na śnieg lub deszcz.

Jeśli monitor zostanie upuszczony lub jego obudowa ulegnie uszkodzeniu, należy go wyłączyć i odłączyć przewód zasilający. Następnie należy skontaktować się z

serwisem.

W przeciwnym razie monitor może ulec uszkodzeniu, powodując porażenie prądem lub pożar.

W czasie wyładowań atmosferycznych na zewnątrz należy wyłączyć zasilanie monitora lub nie korzystać z niego przez jakiś czas.

W przeciwnym razie monitor może ulec uszkodzeniu, powodując porażenie prądem lub pożar.

Nie przesuwaj monitora, ciągnąc za przewód lub kabel sygnałowy.

Może to spowodować awarię sprzętu, porażenie prądem lub pożar w rezultacie uszkodzenia przewodu.

Nie należy przesuwać monitora w prawo lub lewo ciągnąc jedynie za przewód zasilania lub kabel sygnałowy.

Może to spowodować awarię sprzętu, porażenie prądem lub pożar w rezultacie uszkodzenia przewodu.

Nie należy zasłaniać otworów wentylacyjnych monitora.

Nieodpowiednia wentylacja może spowodować awarię lub pożar.

Nie wolno stawiać na monitorze pojemników z wodą, produktów chemicznych ani małych metalowych przedmiotów.

W przeciwnym razie może dojść do uszkodzenia, porażenia prądem lub pożaru. Jeśli do monitora dostanie się obca substancja, należy odłączyć przewód zasilający i skontaktować się z serwisem.

Nie stawiać monitora w pobliżu substancji łatwopalnych.

Może to spowodować eksplozję lub pożar.

Nie należy nigdy wkładać żadnych przedmiotów metalowych w otwory monitora.

Może to spowodować porażenie prądem, pożar lub obrażenia ciała.

W otworze wentylacyjnym, w gniazdku słuchawkowym ani w gniazdach AV nie należy umieszczać metalowych przedmiotów (np. wtyków, przewodów, śrubokrętów) ani przedmiotów łatwopalnych (np. papieru, zapałek).

Grozi to porażeniem prądem elektrycznym. Jeśli do produktu dostanie się obca substancja lub woda, należy go wyłączyć, wyjąć wtyczkę z gniazdka elektrycznego i skontaktować się z punktem

serwisowym.

Oglądanie tego samego ekranu przez dłuższy czas może sprawić, że ekran będzie zamazany lub widoczny będzie trwały obraz.

Włączaj tryb oszczędzania energii lub wygaszacz ekranu o ruchomym obrazie, kiedy pozostawiasz monitor na dłuższy okres czasu.

Rozdzielczość i częstotliwość należy dostosować odpowiednio do modelu.

Niewłaściwa rozdzielczość i częstotliwość może uszkodzić wzrok.

Monitor o przekątnej 20 cali (51 cm) - 1680 x 1050 Monitor o przekątnej 22 cali (56 cm) - 1680 x 1050

Ciągłe patrzenie na monitor ze zbyt małej odległości może spowodować uszkodzenie wzroku.

Aby pozwolić odpocząć oczom, po każdej godzinie pracy przed monitorem zrób co najmniej 5-minutową przerwę.

Nie należy instalować produktu na niestabilnej, nierównej powierzchni lub w miejscu narażonym na drgania.

Jeśli monitor spadnie, może ulec uszkodzeniu lub spowodować obrażenia ciała u osób. Korzystanie z produktu w miejscu narażonym na drgania może spowodować jego szybsze zużycie lub zapalenie.

Monitor można przenosić, gdy jest on wyłączony a przewód zasilający jest odłączony. Przed przeniesieniem monitora sprawdź, czy wszystkie kable, w tym kabel antenowy

i kable przyłączeniowe innych urządzeń są odłączone.

W przeciwnym razie mogą ulec uszkodzeniu i prowadzić do pożaru lub porażenia prądem.

Aby zapobiec ewentualnemu uszkodzeniu monitora, powinno się go stawiać w miejscu niedostępnym dla dzieci.

Należy również pamiętać o tym, iż upadek monitora może spowodować straty materialne, obrażenia, a nawet śmierć.

Zaleca się odłączenie urządzenia od źródła zasilania w przypadku dłuższej przerwy w eksploatacji.

Pozostawienie urządzenia pod napięciem w takim przypadku grozi porażeniem prądem lub pożarem.

Nie umieszczać na monitorze zabawek lub innych przedmiotów, którymi mogłoby się zainteresować dziecko.

Chęć sięgnięcia po przedmiot może spowodować upadek monitora, a w konsekwencji straty materialne, obrażenia ciała lub nawet śmierć.

Nie należy podnosić lub przenosić monitora spodem do góry, trzymając tylko za podstawę.

Może to spowodować upadek monitora i jego uszkodzenie lub obrażenia ciała.

Zachowanie odpowiedniej pozycji ciała podczas korzystania z monitora

Podczas korzystania z monitora należy się starać zachować

odpowiednią pozycję ciała.

Plecy powinny być wyprostowane.

Oczy użytkownika powinny się znajdować w odległości około 40–50 cm od ekranu monitora. Monitor powinien znajdować się na wprost użytkownika i nieznacznie poniżej linii jego wzroku.

z Monitor należy przechylić o jakieś 10–20 stopni w górę. Położenie

monitora należy wyregulować tak, aby jego górna krawędź znajdowała się nieco poniżej linii wzroku użytkownika.

Kąt położenia monitora należy wyregulować tak, aby ekran nie odbijał światła.

z Ramiona powinny być ułożone wzdłuż tułowia. Przedramiona

powinny znajdować się w jednej linii z wewnętrzną częścią dłoni.

Łokcie powinny być ugięte pod kątem prostym.

Kąt ugięcia kolan powinien być większy niż 90 stopni. Stopy powinny w całości spoczywać na podłożu. Przedramiona powinny znajdować się poniżej linii serca.

Prawidłowe usuwanie produktu (Zużyty sprzęt elektryczny i elektroniczny) - Tylko obszar Europy

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

Funkcje

RTA Monitor

RTA (Response Time Accelerator)

Funkcja przyspieszająca prędkość reakcji panelu, przez co zapewnia ostrzejszy, bardziej naturalny obraz.

RTA On (Wł.)

RTA OFF (Wył.)

Jeżeli po wyłączeniu funkcji RTA zasilanie zostanie wyłączone i ponownie włączone, funkcja RTA zostanie automatycznie ustawiona w pozycji On (Wł. – ustawienie fabryczne).

Włącza funkcję RTA, przez co panel działa z większą prędkością reakcji niż prędkość oryginalna.

Wyłącza funkcję RTA, przez co panel działa z oryginalną prędkością reakcji.

Zawartość opakowania

Należy sprawdzić, czy poniższe elementy są dołączone do monitora.

Jeśli brakuje jakiegokolwiek elementu, należy skontaktować się ze sprzedawcą.

Rozpakowanie

Po założeniu podstawy

Elementy opcjonalne można kupić u lokalnego sprzedawcy.

Monitor

Po złożeniu podstawy

Instrukcja

Monitor i Prosta podstawa

Instrukcja szybkiej instalacji

Karta gwarancyjna

(Nie wszędzie dostępna)

Kabel

Kabel zasilania Port sygnałowy

Inne

Szmatka do czyszczenia

Do nabycia osobno

Płyta instalacyjna CD

zawierająca Instrukcję

obsługi, sterownik monitora

Kabel DVI

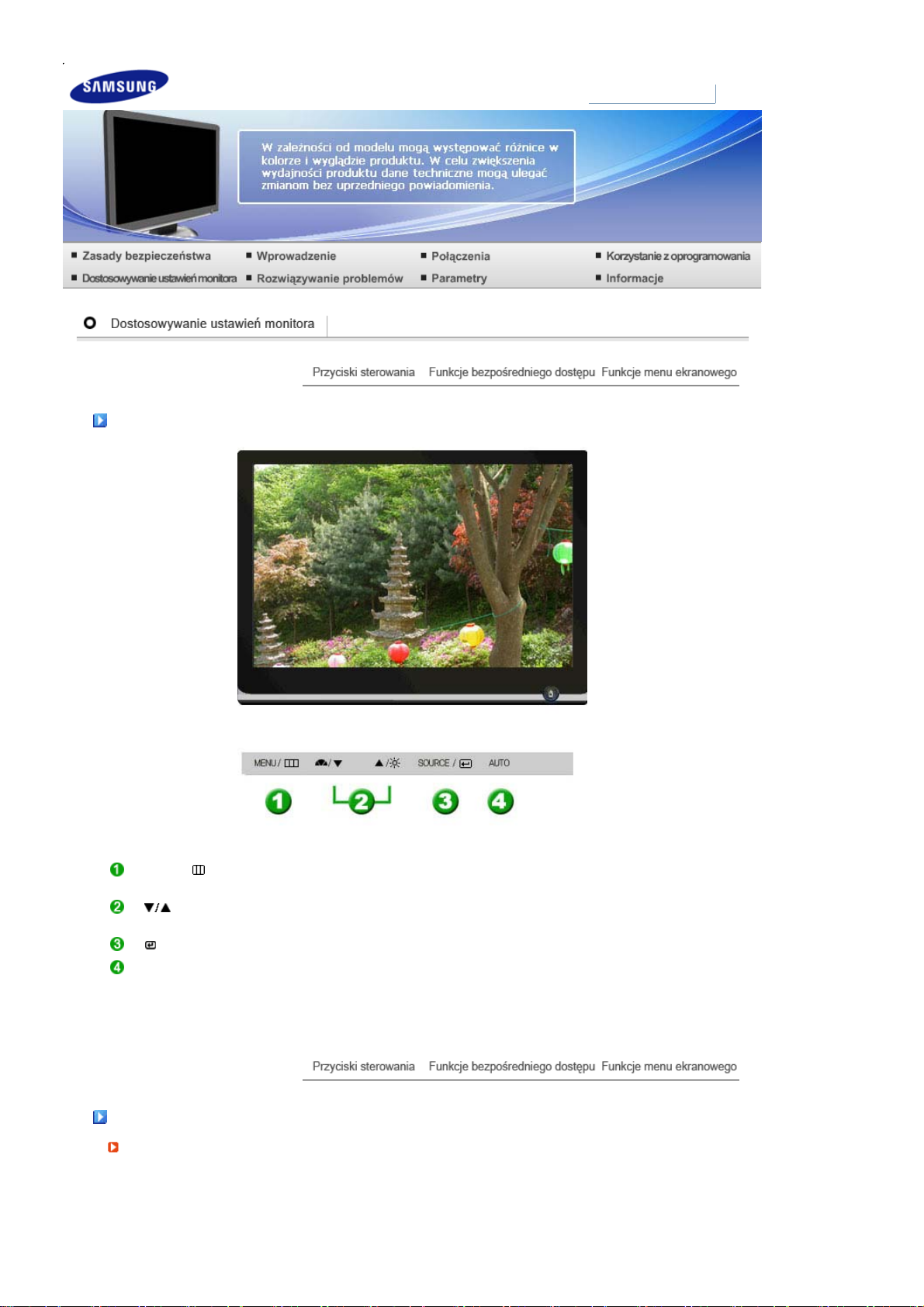

Monitor

Przód

Przycisk MENU [ ]

Przycisk MagicBright™

[]

Służy do uruchamiania menu OSD. Służy również do zamykania menu OSD lub powrotu do poprzedniego menu.

MagicBright™ to nowa funkcja oferująca optymalne warunki oglądania w zależności od zawartości wyświetlanego obrazu. Obecnie dostępne są 7 różne tryby : Custom, Text, Internet, Game, Sport i Movie, Dynamiczna regulacja kontrastu. Każdy tryb ma własne fabryczne ustawienia jasności. Jedno z 7 ustawień można wybrać w prosty sposób, naciskając przycisk „MagicBright™”.

1) Custom

Choć parametry są starannie dobrane przez naszych inżynierów, ustawienia wstępne mogą nie być dostosowane do Twojego wzroku i preferencji. W takim przypadku wyreguluj Jasność i Kontrast za pomocą menu OSD.

2) Text

Do dokumentów lub prac polegających na obróbce tekstu.

3) Internet

Do pracy z materiałem mieszanym, takim jak tekst i grafika.

4) Game

Do oglądania obrazów ruchomych, takich jak gry.

5) Sport

Do oglądania obrazów ruchomych, takich jak Sport.

6) Movie

Do oglądania obrazów ruchomych, takich jak filmy DVD lub Video CD.

7) Dynamiczna regulacja kontrastu Funkcja Dynamicznej regulacji kontrastu automatycznie wykrywa

rozkład odbieranego sygnału wideo i dostosowuje ustawienia, by uzyskać optymalny kontrast.

>> Kliknij tutaj, aby wyświetlić animację.

Przycisk jasności [ ] Przy wyłączonym menu OSD, naciśnij przycisk, aby wyregulować

Przyciski regulacji [ ] Regulacja poszczególnych ustawień w menu.

Przycisk zatwierdzenia [

] /

Przycisk SOURCE

Przycisk AUTO Służy do automatycznej regulacji parametrów o bezposrednim dostepie.

Przycisk zasilania [ ] Służy do włączania i wyłączania monitora.

Wskaźnik zasilania

Zapoznaj się z opisem funkcji oszczędzania energii PowerSaver zawartym w podręczniku użytkownika. Dla oszczędności energii, należy WYŁĄCZAĆ monitor, kiedy nie jest w użyciu lub, kiedy odchodzi się od niego na dłuższy czas.

Tył

jasność.

>> Kliknij tutaj, aby wyświetlić animację.

Włącza zaznaczoną opcję. / Naciśnięcie przycisku 'SOURCE' spowoduje wybranie sygnału wideo przy wyłączonym OSD. (Naciśnięcie przycisku Source w celu zmiany źródła sygnału wejściowego powoduje wyświetlenie w lewej górnej części ekranu komunikatu informującego o aktualnym trybie sygnału wejściowego: Analog, Digital.)

Wybierając tryb cyfrowy należy podłączyć monitor do karty graficznej wyposażonej w złącze DVI cyfrowe, używając kabla DVI.

>> Kliknij tutaj, aby wyświetlić animację.

Lampka świeci się na kolor niebieski podczas normalnego funkcjonowania monitora; jej pojedyncze mignięcie na kolor niebieski oznacza zapisanie przez monitor dokonanych ustawień.

Konfiguracja panelu tylnego moze byc inna, zaleznie od produktu.

Złącze POWER Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej

Złącze DVI IN (HDCP) Podłącz kabel DVI do portu DVI z tyłu monitora. Złącze RGB IN Podłącz kabel sygnałowy do 15-pinowego portu D-sub z tyłu monitora. Zabezpieczenie

Kensington

Dodatkowe informacje na temat podłączania kabli można znaleźć w punkcie Podłączanie

monitora.

części obudowy monitora.

Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych.

Zabezpieczenie należy nabyć oddzielnie. Informacje na temat sposobu korzystania z zabezpieczenia można uzyskać w miejscu jego zakupu.

Kable połączeniowe

Podlacz przewód zasilania monitora do gniazda przewodu zasilania w tylnej części obudowy monitora.

Podłącz przewód zasilania monitora do gniazdka zasilania.

Użyć metody podłączenia odpowiedniej dla danego komputera.

Używając złącza D-sub (analogowego) na karcie graficznej.

- Podłącz kabel sygnałowy do 15-pinowego portu D-sub z tyłu monitora.

[RGB IN]

Używając złącza DVI (cyfrowego) na karcie graficznej.

- Podłącz kabel DVI do portu DVI z tyłu monitora.

[DVI IN (HDCP)]

Podłączanie do komputera Macintosh.

- Podłączyć monitor do komputera Macintosh za pomocą kabla ze złączem D-sub.

Jeśli monitor i komputer są połączone, można je włączyć i używać.

Korzystanie z podstawy

Montaż monitora

Monitor i podstawa

Montowanie podstawy

Ten model monitora używa złącza montażowego 100 mm x 100 mm, zgodnego ze standardem VESA.

A. Monitor

B. Złącze montażowe (Opcja)

Wyłącz monitor i wyjmij wtyczkę z gniazda sieciowego.

Ułóż monitor LCD ekranem do dolu na Płaskiej powierzchni, podkładając pod spód poduszkę dla ochrony ekranu.

Odkręć cztery śruby mocujące i odłącz podstawę od monitora LCD.

Naprowadź złącze montażowe na odpowiednie otwory w tylnym panelu i przymocuj czterema śrubami wspornika, oprzyrządowania do mocowania na ścianie lub innego rodzaju podstawy.

Instalacja sterownika monitora

)

Po za żądaniu przez system operacyjny sterownika monitora, włóż CD-ROM dostarczony z monitorem

do stacji dysków. Instalacja sterownika różni się nieco w różnych systemach. Wykonaj czynności

Przygotuj pustą dyskietkę i pobierz program sterownika z witryny WWW wskazanej poniżej.

Strona internetowa :htt

Instalowanie sterownika monitora (Automatyczna

Włóż dysk CD do napędu CD-ROM. Kliknij "Windows". Wybierz z listy swój model monitora, a nastepnie kliknij przycisk “OK”.

zalecane przez posiadany system.

://www.samsung.com/(Worldwide http://www.samsung.com/monitor(U.S.A http://www.sec.co.kr/monitor (Korea)

://www.samsungmonitor.com.cn/(China

htt

Jeśli wyświetli się następujące okno komunikatu, kliknij przycisk „Continue Anyway” (Kontynuuj mimo wszystko). Następnie kliknij przycisk „OK”. (System operacyjny Microsoft

XP/2000)

Windows®

)

Ten sterownik spelnia wymagania okreslone przez Logo MS i zainstalowanie go nie uszkodzi systemu. Sterownik posiadajacy certyfikat bedzie dostepny na stronie Samsung Monitor Homepage

htt

://www.samsung.com/

Instalacja sterownika monitora zostala zakonczona.

Instalowanie sterownika monitora (Ręczna

System operacyjny Microsoft® Windows Vista™

Włóż dysk CD z instrukcją do napędu CD-ROM. Kliknij polecenie (Start) i "Panel sterowania". Następnie kliknij dwukrotnie pozycję "Wygląd i

personalizacja".

Kliknij pozycję "Personalizacja", a następnie "Ustawienia ekranu".

Kliknij pozycję "Ustawienia zaawansowane…".

Kliknij pozycję "Właściwości" na karcie "Monitor". Jeśli przycisk "Właściwości" jest nieaktywny, konfigurowanie monitora zostało zakończone. Można używać monitora w tym stanie. Jeśli wyświetlony jest komunikat „System Windows…”, jak na rysunku poniżej, kliknij przycisk "Kontynuuj".

+ 39 hidden pages
