imagine the possibilities
Grazie per aver acquistato un prodotto Samsung.
Per ricevere un servizio più completo, si consiglia di
effettuare la registrazione del prodotto all’indirizzo
www.samsung.com/register
Manuale per l’utente
✻
Prima di utilizzare questo elettrodomestico, leggere attentamente le istruzioni.
✻ Solo per uso interno.
Italiano
Aspirapolvere Robot
Page 2
2_ Informazioni per la sicurezza
Informazioni per la sicurezza
SIMBOLI DI AVVISO/ATTENZIONE UTILIZZATI
AVVISO
Indica la possibilità di un pericolo di morte o di gravi lesioni personali.
ATTENZIONE
Indica la possibilità di lesioni personali o danni materiali.
ALTRI SIMBOLI UTILIZZATI
NOTA
Spiega i termini per aiutare gli utilizzatori a comprendere come usare
correttamente il prodotto.
INFORMAZIONI PER LA SICUREZZA
• Leggere attentamente questo manuale prima di utilizzare l’apparecchio, e
conservarlo per future necessità.
• Poiché queste istruzioni operative si riferiscono a modelli diversi, le
caratteristiche dell’aspirapolvere acquistato potrebbero differire leggermente
da quelle a seguito descritte.
AVVISO
AVVISO
Page 3
Informazioni per la sicurezza _3
Informazioni per la sicurezza
ISTRUZIONI IMPORTANTI PER LA SICUREZZA
Grazie per aver acquistato un robot aspirapolvere Samsung. Quando si utilizza un
elettrodomestico è necessario osservare alcune precauzioni basilari, tra cui le seguenti.
Prima di utilizzare il robot aspirapolvere, leggere attentamente tutte le istruzioni e gli avvisi.
AVVISO: Per ridurre il rischio di incendi, scosse elettriche e lesioni, utilizzare esclusivamente come
descritto in questo manuale.
• Non far utilizzare l’elettrodomestico a persone (inclusi bambini) con capacità siche,
sensorie o mentali ridotte o mancanza di esperienza e conoscenza, a meno che non
siano supervisionati o abbiano ricevuto le istruzioni d’uso dell’elettrodomestico da parte
di una persona responsabile della loro incolumità.
• Tenere l’elettrodomestico lontano dalla portata dei bambini.
• Se il cavo di alimentazione è danneggiato, per la sostituzione rivolgersi al fabbricante, a
un responsabile dell’assistenza o a un tecnico qualicato per evitare pericoli.
• Per ridurre il rischio di danni alla spina o al cavo elettrico, scollegare il caricatore
afferrandolo dalla spina anziché dal cavo.
• Non utilizzare il caricatore se è stato colpito, è caduto o si è in qualche modo
danneggiato; rivolgersi a un tecnico qualicato.
• Per ridurre il rischio di scosse elettriche, scollegare il caricatore dalla presa prima di
eseguire interventi di manutenzione o pulizia. La disattivazione dei comandi riduce
questo rischio.
• Non smontare il caricatore o l’aspirapolvere. Se occorre un intervento di assistenza o
riparazione, rivolgersi a un tecnico dell’assistenza qualicato. Un errato montaggio può
provocare il rischio di incendi o scosse elettriche.
• Non utilizzare il caricatore se la spina o il cavo sono danneggiati.
• Tenere lontano dalla pioggia e dalla neve. Solo per uso interno.
• Non utilizzare per aspirare alcun oggetto che sta bruciando o che rilascia fumo, come
sigarette, cerini o ceneri bollenti.
• Non utilizzare per raccogliere materiali inammabili o combustibili come benzina o
pezzetti di legno o trucioli di legno, né utilizzare in arre in cui questi potrebbero essere
presenti.
• Non utilizzare l’aspirapolvere privo di contenitore della polvere. Svuotare il contenitore
della polvere prima che sia pieno per mantenerne l’efcienza.
• Prima di utilizzare questo elettrodomestico, raccogliere oggetti come indumenti, carta, li
di tende o serrande, cavi di alimentazione ed eventuali oggetti fragili. Se l’aspirapolvere
passa su un cavo elettrico e lo trascina, potrebbe far cadere oggetti situati sui tavoli o
sulle mensole.
• Se l’aspirapolvere non funziona correttamente, spegnere l’alimentazione e rivolgersi a un
tecnico dell’assistenza autorizzato.
• Utilizzare esclusivamente il caricatore fornito dal fabbricante per caricare l’aspirapolvere.
• Non maneggiare la spina o il caricatore con le mani bagnate.
• Scollegare il caricatore dalla spina quando l’elettrodomestico non è in uso.
CONSERVARE QUESTE ISTRUZIONI
Questo prodotto è stato studiato esclusivamente per un uso domestico.
Page 4
4_ Contents
Sommario
INFORMAZIONI PER LA SICUREZZA
03
05 Informazioni relative all’alimentazione
06 Prima dell’uso
09 Durante l’uso
10 Pulizia e manutenzione
CARATTERISTICHE DEL PRODOTTO
11
11 Caratteristiche del prodotto
RISOLUZIONE DEI PROBLEMI
36

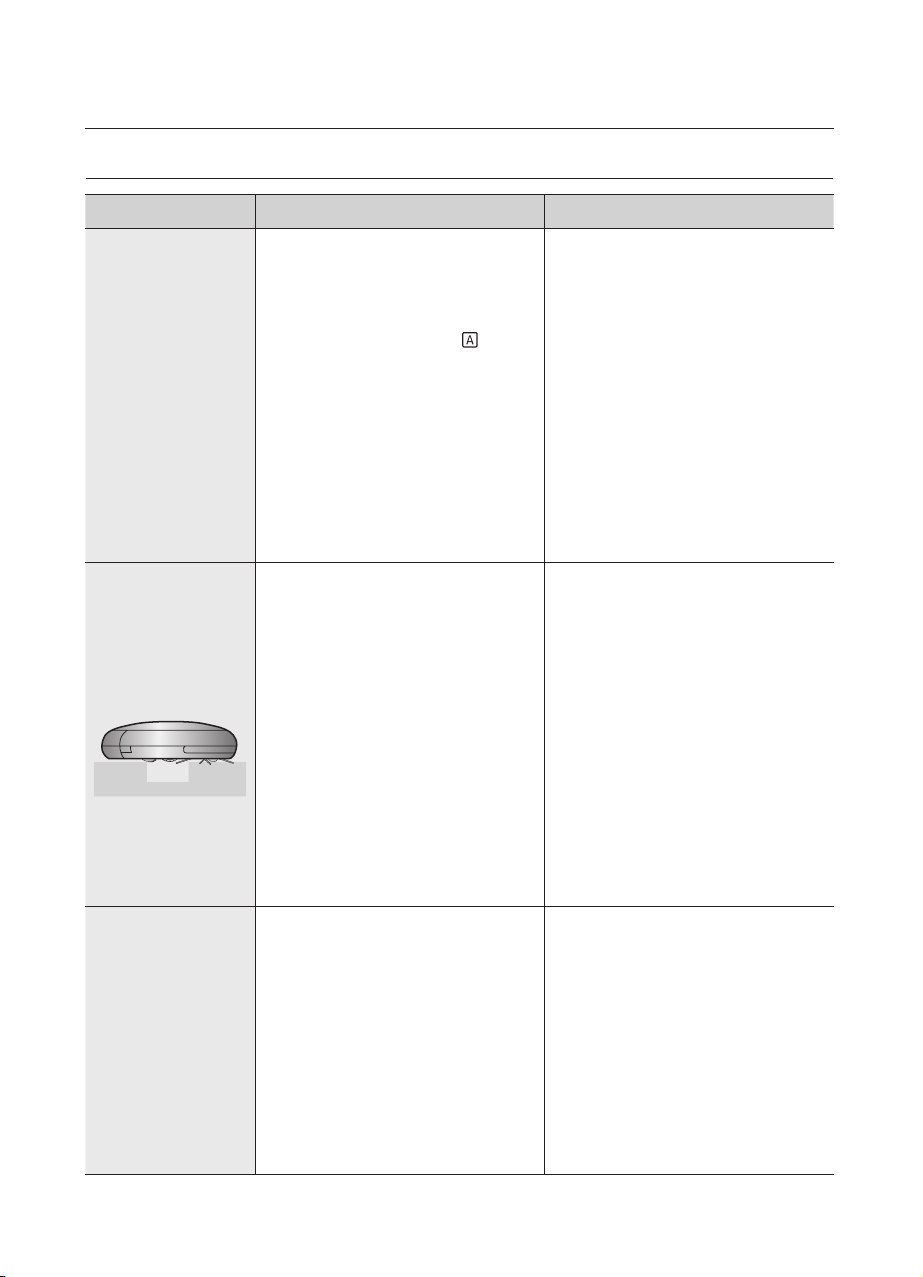

36 Da vericare prima di chiamare l’assistenza
38 Risoluzione dei guasti per codici di errore
ASSEMBLAGGIO DELL’ASPIRAPOLVERE
13
13 Componenti

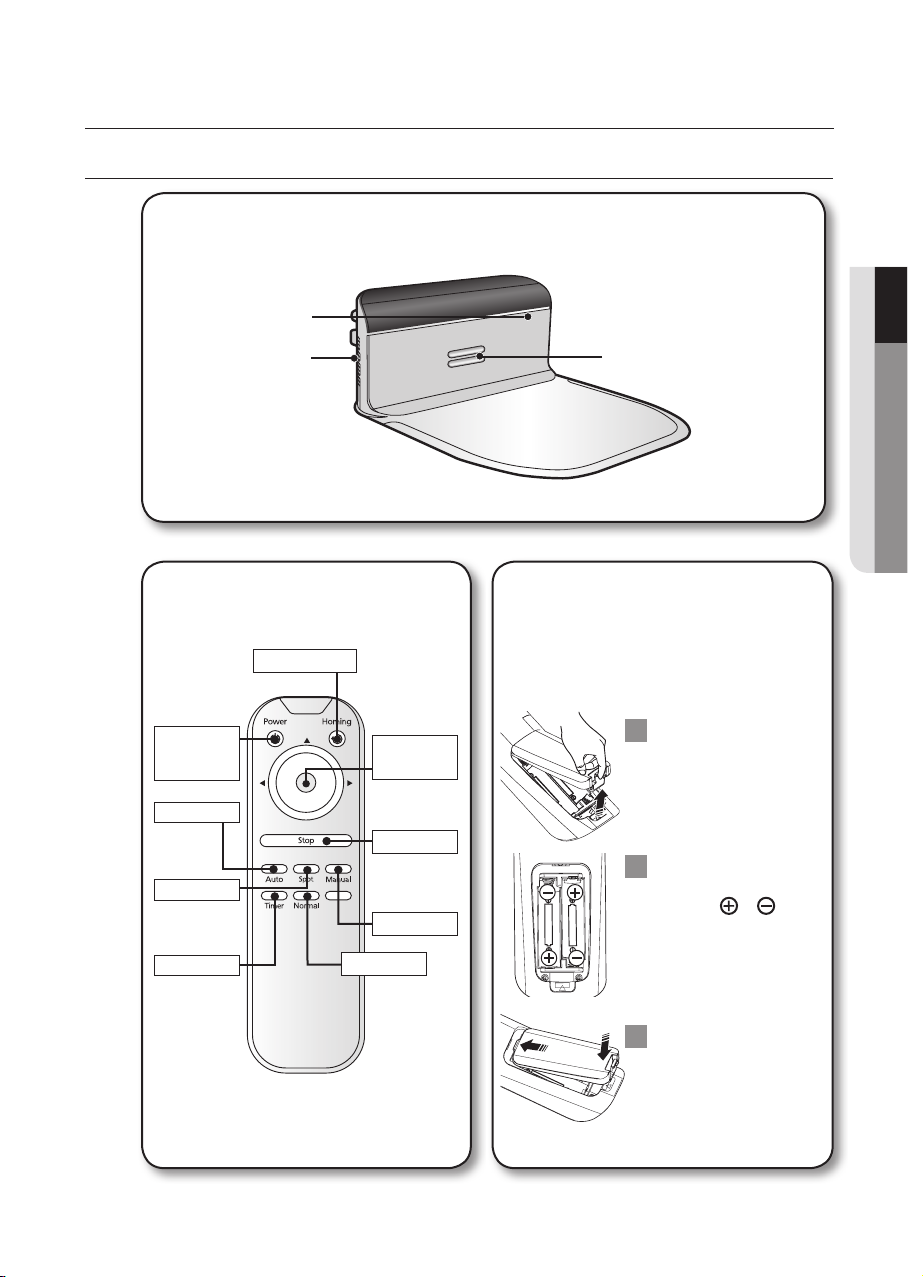

14 Nome di ciascun componente
FUNZIONAMENTO DELL’ASPIRAPOLVERE
17
17 Installazione del robot aspirapolvere
17 Accensione/spegnimento
18 Installazione della base di ricarica

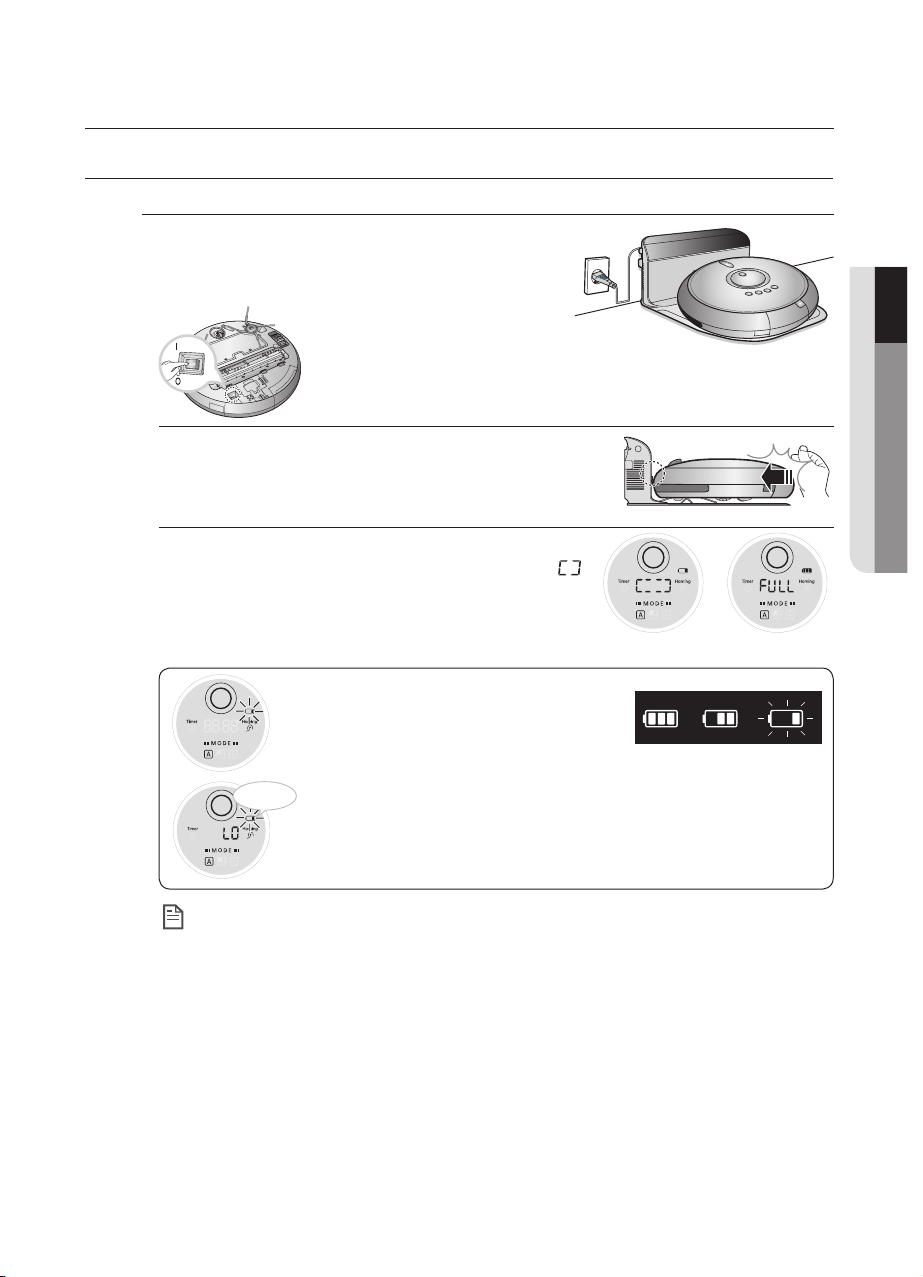

19 Ricarica

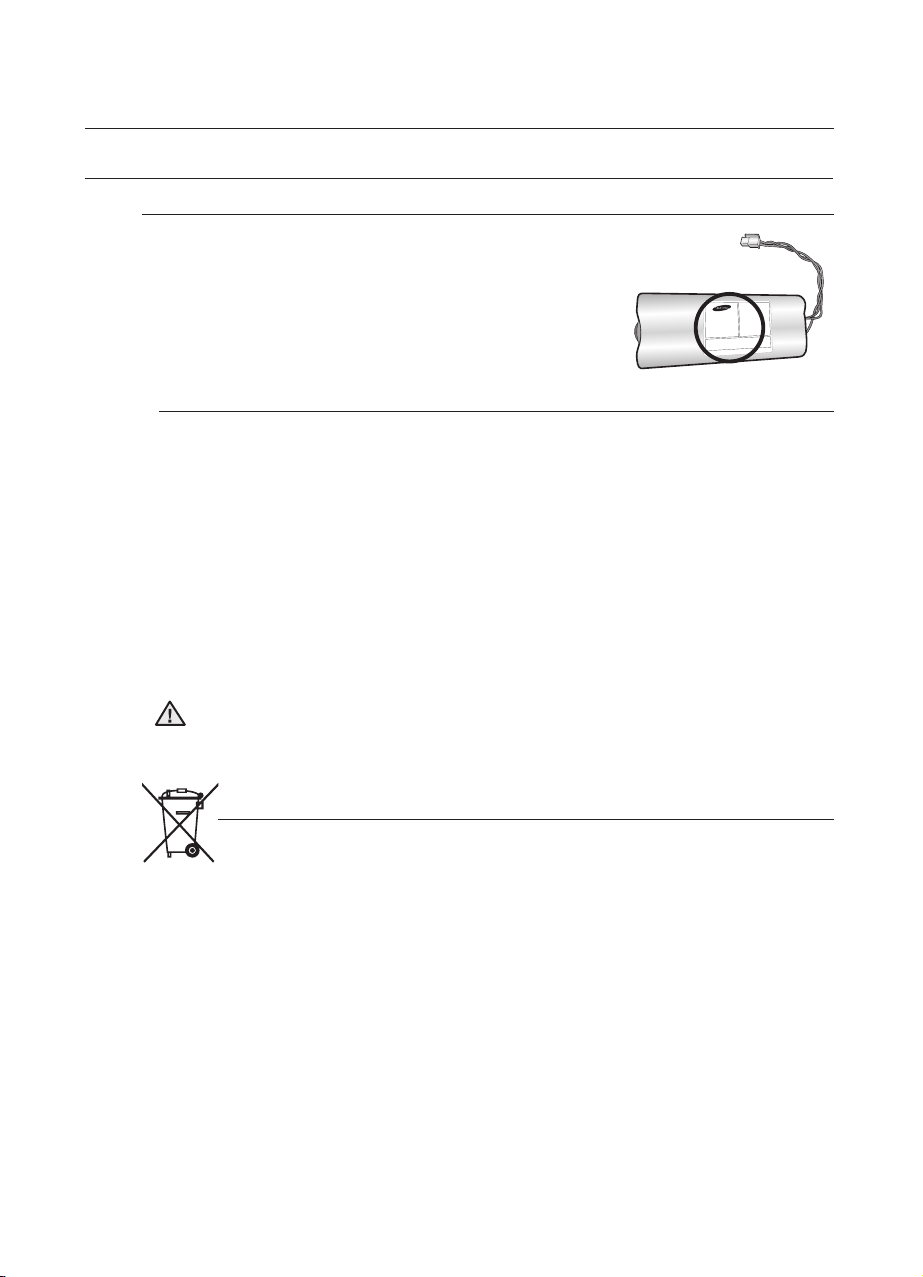

20 Informazioni sulla batteria
21 Installazione del nastro di delimitazione
22 Uso del robot aspirapolvere
22 Avvio/arresto pulizia

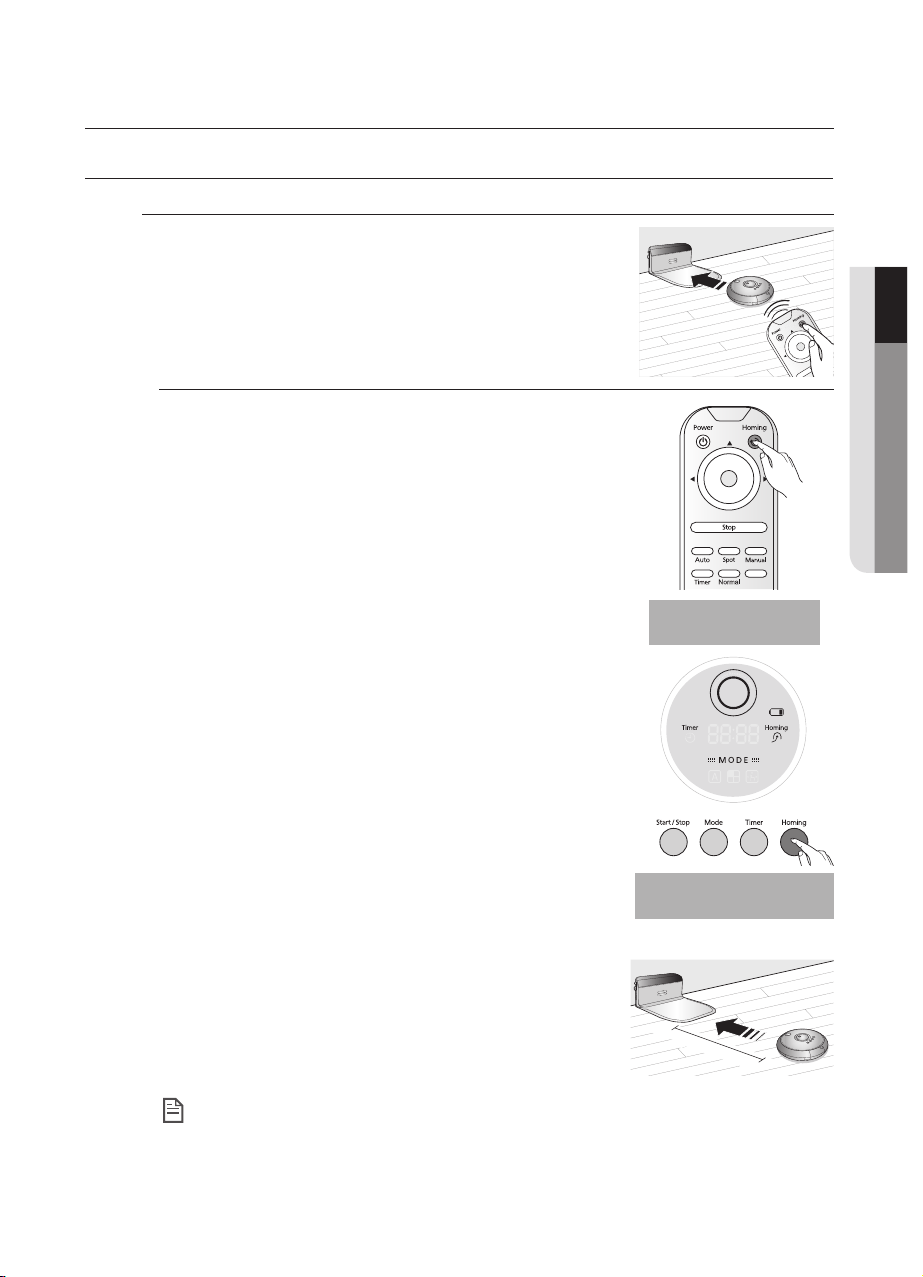

23 Ritorno alla base

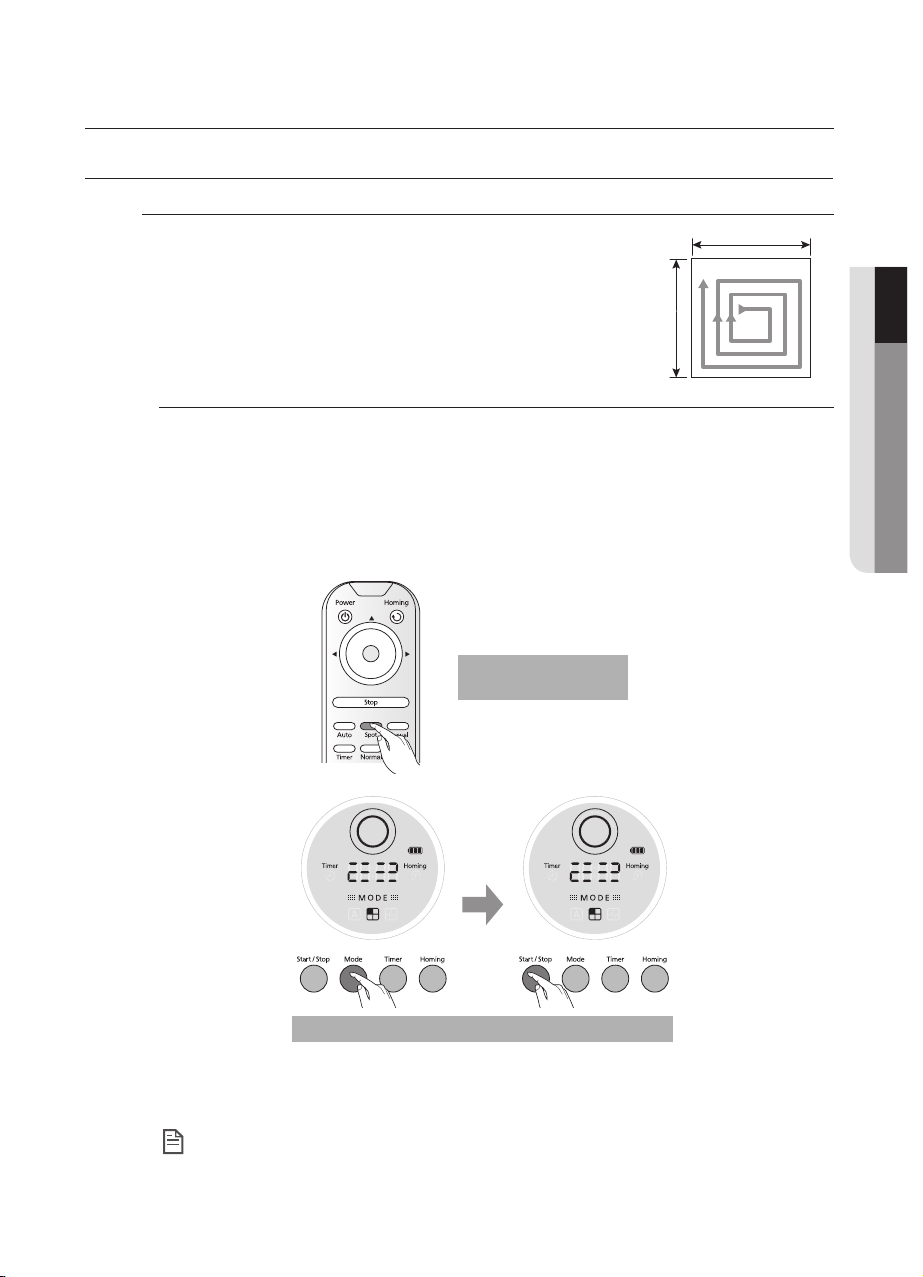

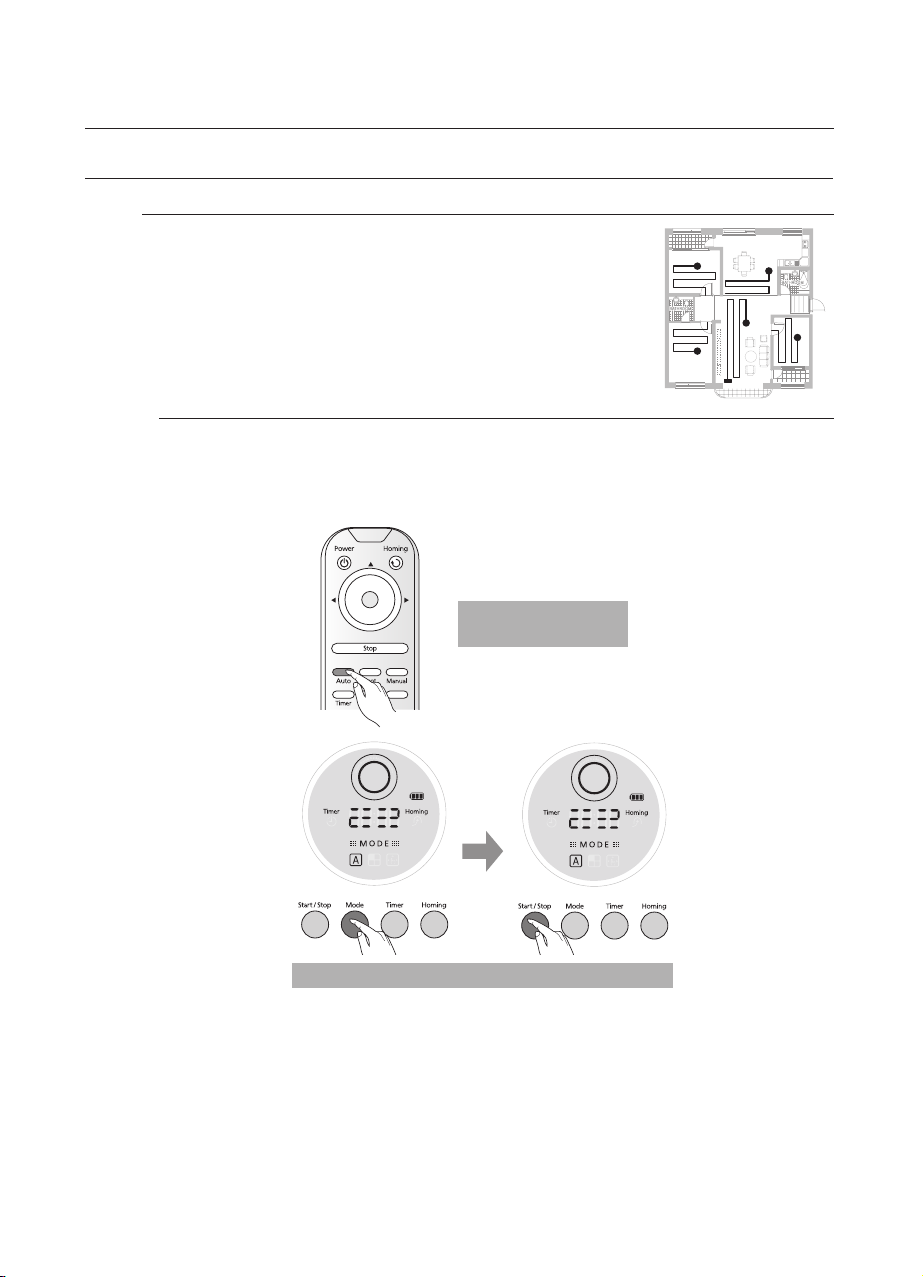

24 Pulizia automatica
25 Pulizia spot
26 Pulizia manuale
27 Pulizia con timer (impostazione tempo)
28 Pulizia normale
MANUTENZIONE ATTREZZI E FILTRO
29

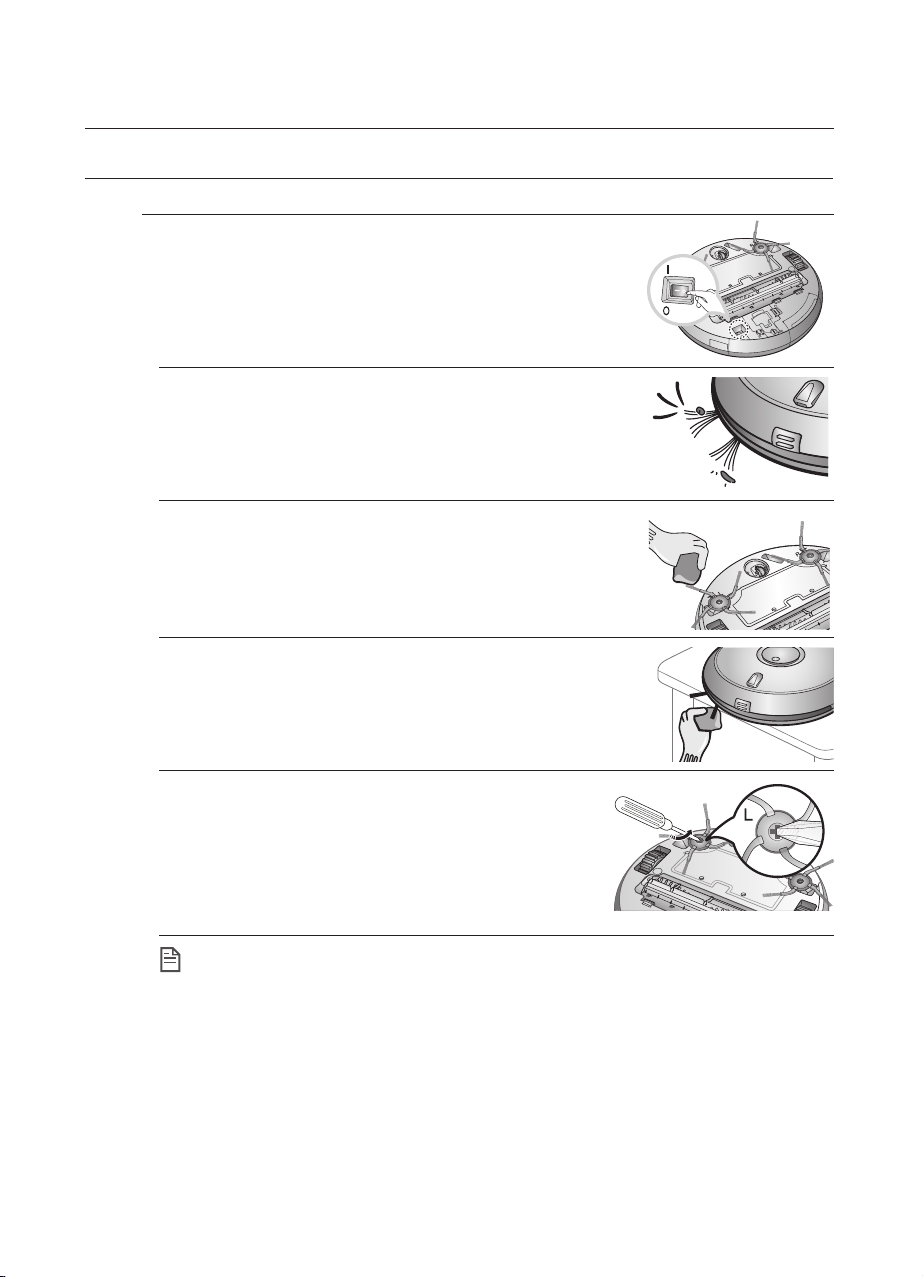

29 Pulizia del robot aspirapolvere
29 Come pulire e mantenere il robot aspirapolvere
29
Come pulire la nestra del sensore e la fotocamera
30
Come pulire il contenitore della polvere ed il ltro HEPA

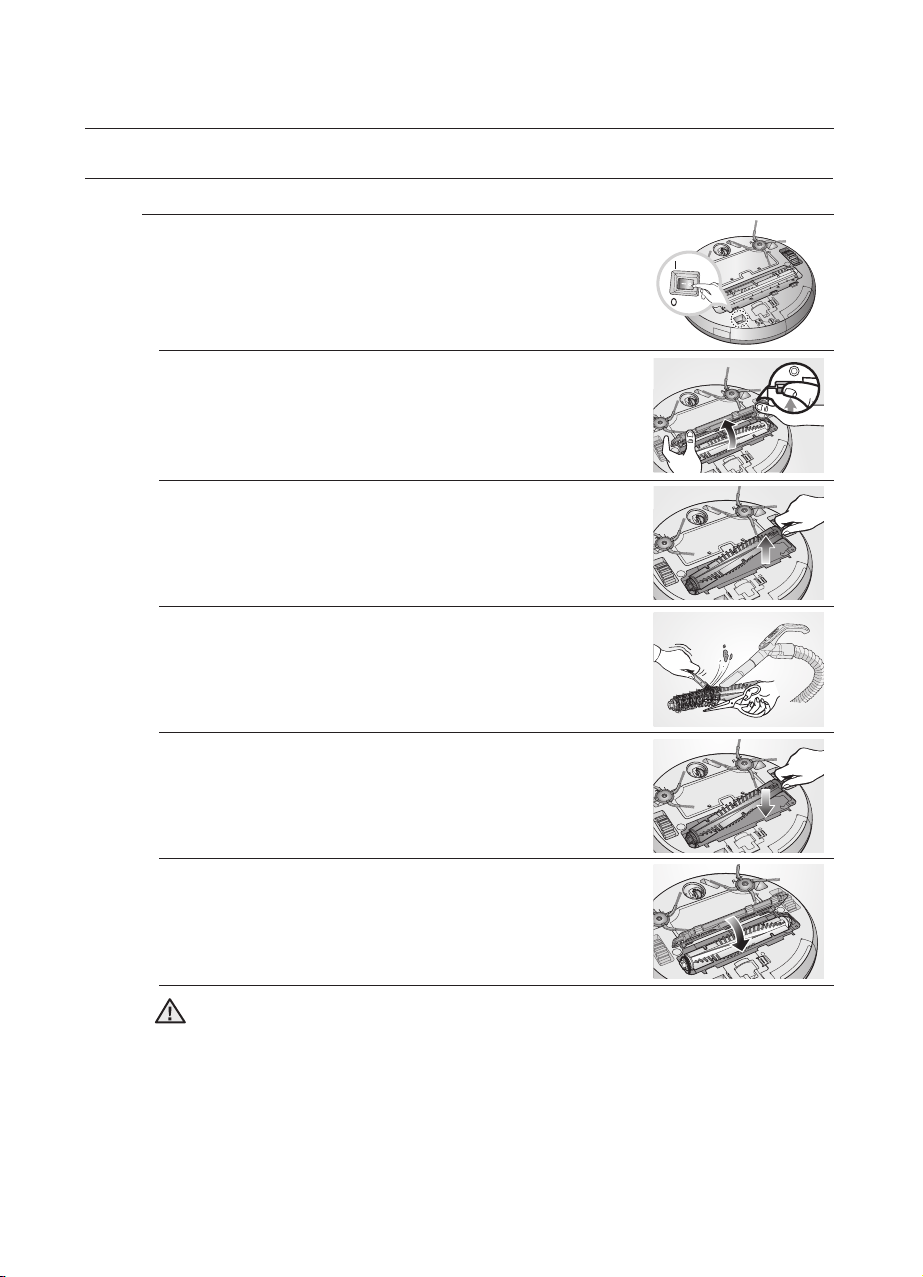

32 Come pulire la spazzola di alimentazione

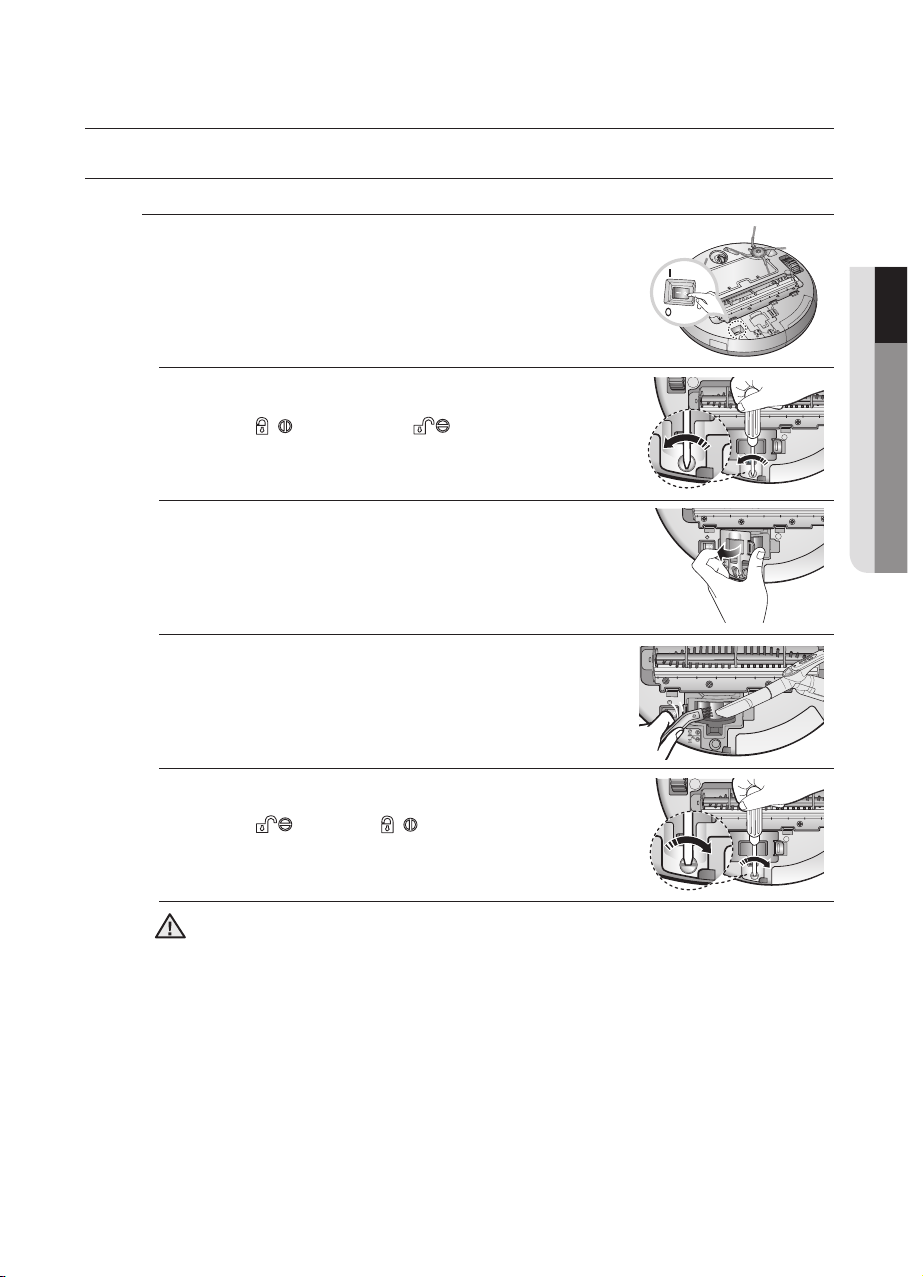

33 Come pulire la pompa dell’aria
34 Come pulire la spazzola rotante laterale
35 Come pulire la ruota
SPECIFICHE DI PRODOTTO
39

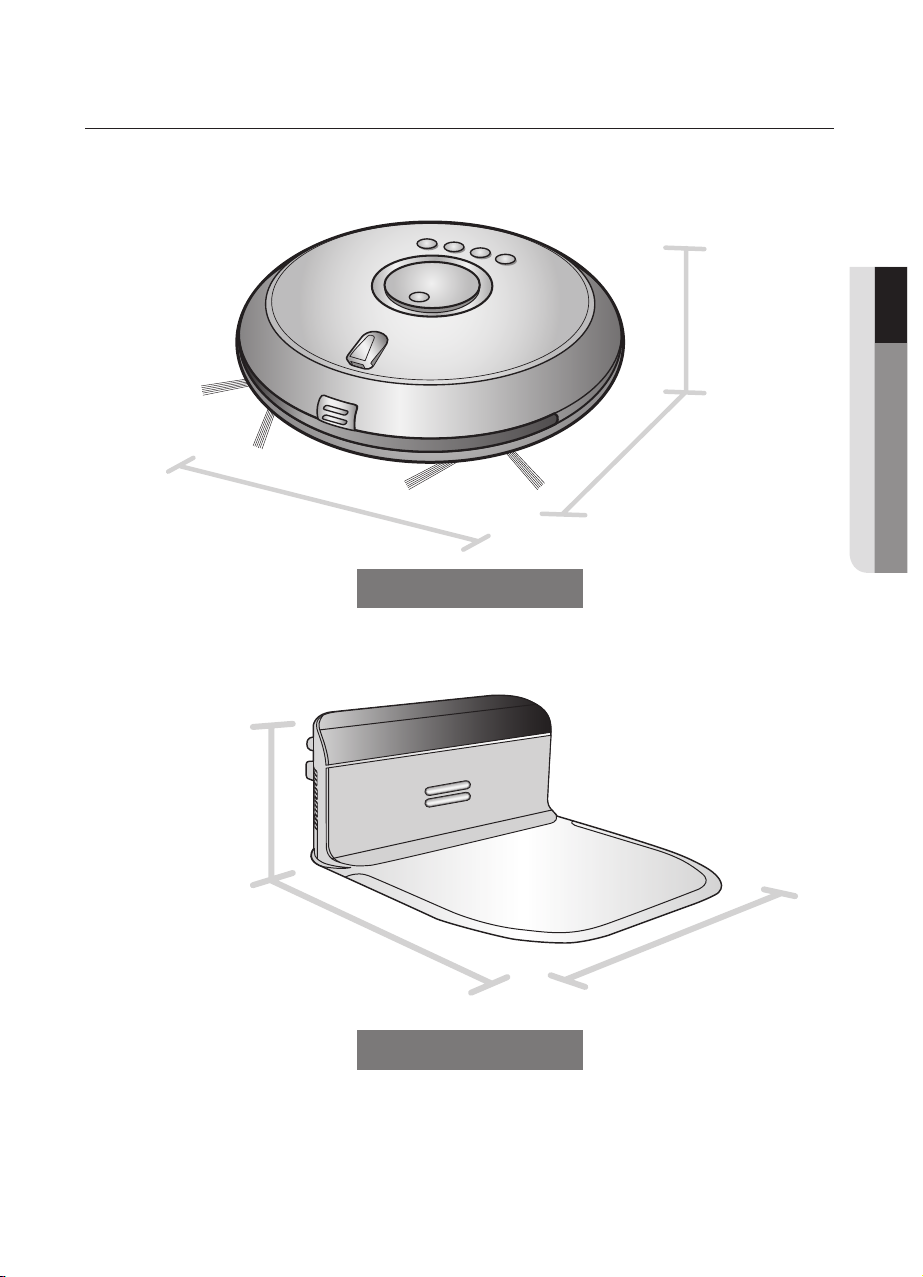

39 Speciche di prodotto
Page 5
Informazioni per la sicurezza _5
Informazioni per la sicurezza
01 INFORMAZIONI PER LA SICUREZZA
INFORMAZIONI RELATIVE ALL’ALIMENTAZIONE
Non piegare il cavo di alimentazione né appoggiarvi
sopra oggetti pesanti che potrebbero danneggiarlo.
- Possibilità di incendi o scosse elettriche.
Non utilizzare spine di alimentazione danneggiati o
prese allentate.
- Possibilità di incendi o scosse elettriche.
Non utilizzare una tensione diversa da 220-240V e non
collegare più spine a una singola presa.
(non lasciare il cavo esposto sul pavimento)
- Possibilità di incendi o scosse elettriche.
Non tirare né toccare la spina od il cavo di
alimentazione con le mani bagnate.
- Possibilità di incendi o scosse elettriche.
Eliminare eventuale polvere od acqua dai contatti
della spina elettrica.
- Possibilità di funzionamento anomalo o scosse
elettriche.
AVVISO
AVVISO
AVVISO
AVVISO
AVVISO
Page 6
6_ Informazioni per la sicurezza
Informazioni per la sicurezza
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
PRIMA DELL’USO
Prima di azionare il robot, assicurarsi che il contenitore
della polvere sia montato.
- Se il contenitore della polvere non è montato, il robot non
funziona.
Non utilizzare mai il robot aspirapolvere in luoghi in cui
sono presenti materiali combustibili come:
- Luoghi con lampade o candele
- Luoghi con amme o sorgenti molto calde non sorvegliate
- Benzina, alcol distillato, solvente, posacenere con sigarette
accese, ecc.
Il robot aspirapolvere deve essere utilizzato in casa.
- Non utilizzare mai nei seguenti luoghi: softte, seminterrati, depositi, edici industriali,
stanze lontane dagli interni, luoghi umidi come bagni o spogliatoi e luoghi pieni
di oggetti come tavoli e mensole. L’uso in tali luoghi può provocare danni critici
(funzionamento anomalo, rottura).
Aprire tutte le porte per pulire le camere.
- Se le porte sono chiuse, il robot aspirapolvere non potrà entrarvi.
- Assicurarsi che siano invece chiuse le porte dell’ingresso principale, della veranda e
del bagno, dove il robot potrebbe entrarvi.
Utilizzare il nastro magnetico per impedire che il robot
aspirapolvere entri in luoghi non desiderati.
- Posizionare il nastro magnetico in presenza di dislivelli che il
Robot non è in grado di identicare (meno di circa 5 cm), o dove
si vuole delimitare l’area di accesso. (I sensori dei vuoti sono in
grado di identicare spazi di vuoto superiori a 5 cm). Es. ingresso
in veranda, bagno, scale, ingresso principale, ecc.
- Posizionare il nastro magnetico lungo le aree che conducono a
fonti di calore (camini, stufe, candele, ecc.) o tracce d’acqua.
- Il robot potrebbe scavalcare il nastro magnetico. Pertanto, assicurarlo e chiudere
le porte del bagno/veranda/ingresso principale.
In caso di tappeti a frangia lunga, ripiegare la frangia
sotto il tappeto.
- Le frange spiegate possono causare danni critici al tappeto
e all’apparecchio poiché si arrotolano attorno alle rotelle ed
alla spazzola.
Circa 5 cm
Meno di
circa 5 cm
Nastro
delimitatore
Page 7
Informazioni per la sicurezza _7
Informazioni per la sicurezza
01 INFORMAZIONI PER LA SICUREZZA
PRIMA DELL’USO
Rimuovere gli oggetti sparsi sul pavimento.
- Assicurarsi di rimuovere eventuali ostacoli prima di usare il robot aspirapolvere.
- Il robot aspirapolvere è destinato a rilevare gli ostacoli entro una distanza di 5cm.
- Asciugamani o tappeti davanti a stanze quali bagno, lavandini, ingressi o stanze
di servizio, cavi di alimentazione, tovaglie da tavola o cinture possono rimanere
impigliati nella rotella di azionamento o nella spazzola di alimentazione, facendo
cadere gli oggetti dal tavolo.
Rimuovere in anticipo gli oggetti piccoli o fragili dall’area da pulire.
- Assicurarsi di eliminare eventuali oggetti prima di eseguire la pulizia.
- Assicurarsi di rimuovere oggetti fragili quali oggetti in vetro od in porcellana.
- Il robot aspirapolvere non identica monete, anelli o altri oggetti di valore
quali monili.

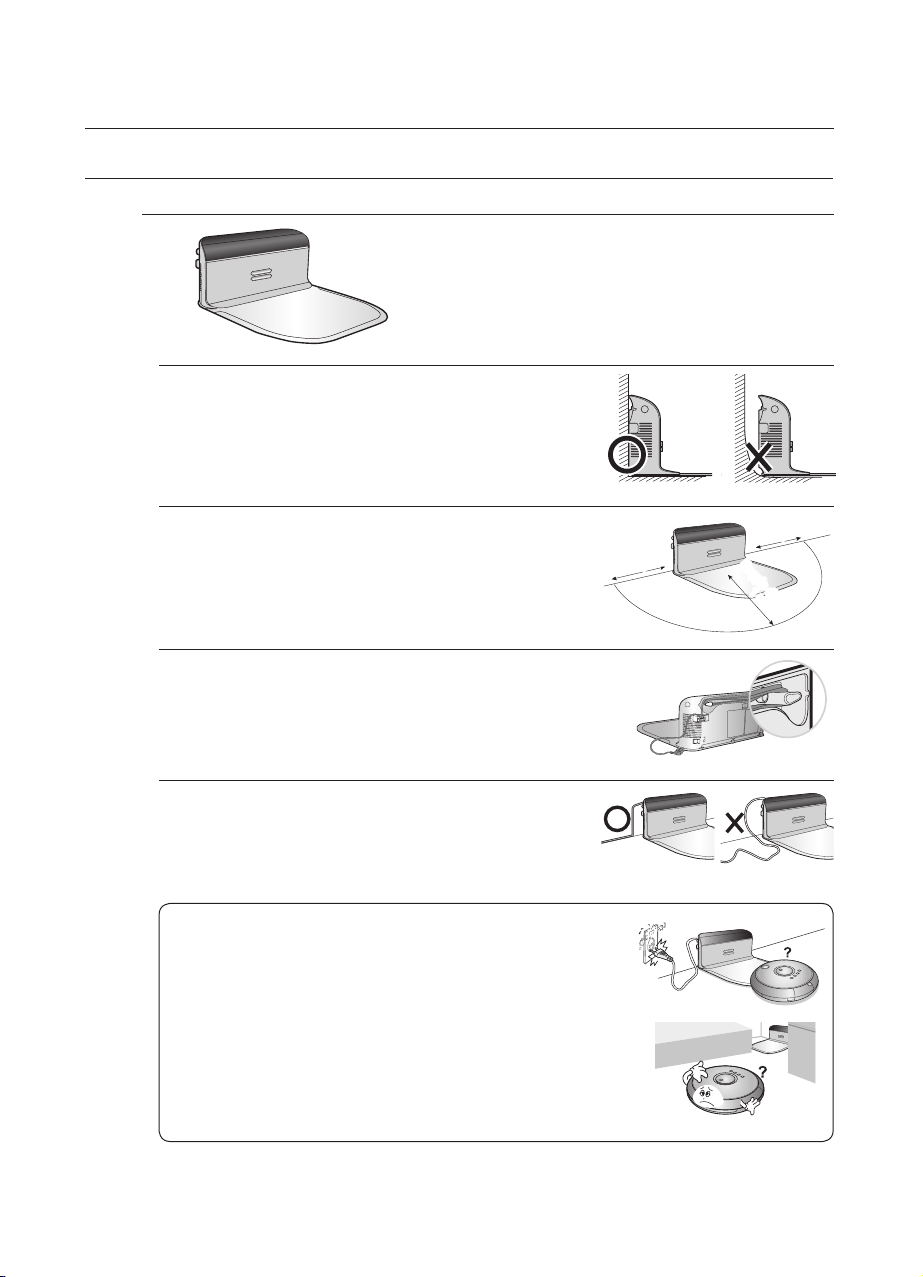

Nell'installare la base di ricarica, non lasciare il cavo di
alimentazione esposto sul pavimento.
- Quando il robot aspirapolvere si ricarica automaticamente si ricarica
o passa presso l’apposita base, potrebbe trascinare con sé il cavo di
alimentazione.
Tenere sempre il cavo di alimentazione inserito nella presa.
Il robot aspirapolvere ha la funzione di autoricarica quando il livello della
batteria è basso. Così, quando il cavo di alimentazione della base di ricarica
è sconnesso, non può caricare la batteria.
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
Informare tutti i membri della famiglia di fare attenzione prima
di eseguire la pulizia o durante l’uso del robot con modalità
timer.
- Attenzione ai bambini che corrono: il robot aspirapolvere potrebbe colpirli,
facendoli cadere.
Accertarsi che i bambini non salgano mai o si siedano sul robot
mentre è in uso.
- I bambini potrebbero cadere e ferirsi o potrebbero vericarsi danni critici al
prodotto.
ATTENZIONE
ATTENZIONE
ATTENZIONE
Non lasciare bambini o animali domestici con il robot aspirapolvere.
- Il robot aspirapolvere potrebbe attirare la loro attenzione.
- Se la rotella o la spazzola interferiscono con dita, piedi, abiti o capelli
potrebbero provocare ferite.
- Se un bambino o un animale domestico si trovano sul percorso del robot
aspirapolvere, essi potrebbero essere identicati come ostacoli e la zona
verrebbe saltata senza essere pulita.
- Quando bambini o animali domestici si trovano nei pressi del robot,
assicurarsi di spegnere l'interruttore di alimentazione.
- Quando l'interruttore di alimentazione è spento, l’alimentazione e tutte le
funzioni vengono disattivate.
Page 8
8_ Informazioni per la sicurezza
Informazioni per la sicurezza
ATTENZIONE
PRIMA DELL’USO
Installare la base di ricarica in un luogo in cui può essere
raggiunto facilmente dal robot aspirapolvere.
- Se la base è installata in un angolo, può richiedere movimenti aggiuntivi
e disturbare la ricarica automatica.
Non usare la base per altri scopi.
- Ciò può causare danni critici al prodotto o persino incendi.
AVVISO
Assicurarsi che il robot non aspiri o passi su liquidi come
acqua, olio o lettiera di animali domestici.
- Ciò può causare danni critici al prodotto.
- Il liquido potrebbe spargersi attraverso le rotelle e provocare
contaminazione.
AVVISO
Gli oggetti davanti alla base impediscono al robot
aspirapolvere di autoricaricarsi.
- Liberare l’area.
ATTENZIONE
Non ci devono essere ostacoli nell’area di 0,5m laterarli e 1
m nella parte frontale.
AVVISO
Assicurarsi che non vi sia traccia di liquidi sulla base di
ricarica.
-
Possibilità di incendi o scosse elettriche.
AVVISO
Non alterare i terminali della base di ricarica con oggetti in
ferro come bacchette, cacciavite, ecc.
- Ciò causa danni critici alla base.
AVVISO
circa 0,5 m
circa
0,5 m
circa 0,5 m
Raggio di
circa 1 m
circa 0,5 m
circa 0,5 m
Page 9
Informazioni per la sicurezza _9
Informazioni per la sicurezza
01 INFORMAZIONI PER LA SICUREZZA
(ON)
(OFF)
NOTA
DURANTE L’USO
Non utilizzare il robot aspirapolvere su tappeti alti.
- Ciò può causare problemi al robot.
- Ciò può danneggiare il tappeto.
Il robot aspirapolvere potrebbe non essere in grado di
proseguire il suo funzionamento in quanto bloccato sulla soglia
di una veranda o all'ingresso.
- Se non vi sono movimenti per più di 5 minuti, per ragioni di sicurezza, il robot
aspirapolvere arresta immediatamente il suo funzionamento e tutte le funzioni.
- Per riprendere il funzionamento, spegnere il robot e accenderlo nuovamente
dopo averlo spostato in un luogo in cui può proseguire la pulizia.
Se suoni, odori o fumo insolito provengono dal robot
aspirapolvere, spegnere l'interruttore di alimentazione e
contattare immediatamente il centro di assistenza tecnica.
AVVISO
Non utilizzare il robot aspirapolvere su un tavolo o in posizioni
elevate.
- Ciò può causare danni in caso di caduta.
ATTENZIONE
Il robot aspirapolvere può urtare mobili quali gambe di sedie,
tavoli, mobili ecc. durante il funzionamento.
- Per un funzionamento più rapido, posizionare le sedie sul tavolo.
Rimuovere immediatamente eventuali sacchetti di plastica o di
carta aspirati dalla macchina durante la pulizia.
- Se per lungo tempo si usa la macchina con il relativo foro di entrata
ostruito, il prodotto potrebbe subire danni critici.
Non mettere alcun oggetto sopra il robot aspirapolvere.
- Quando il robot aspirapolvere inizia a funzionare, gli oggetti possono
cadere o causare malfunzionamenti.
ATTENZIONE
ATTENZIONE
ATTENZIONE
ATTENZIONE
Page 10
10_ Informazioni per la sicurezza
Informazioni per la sicurezza
Sensore paracolpi
Sensore
dei rilievi

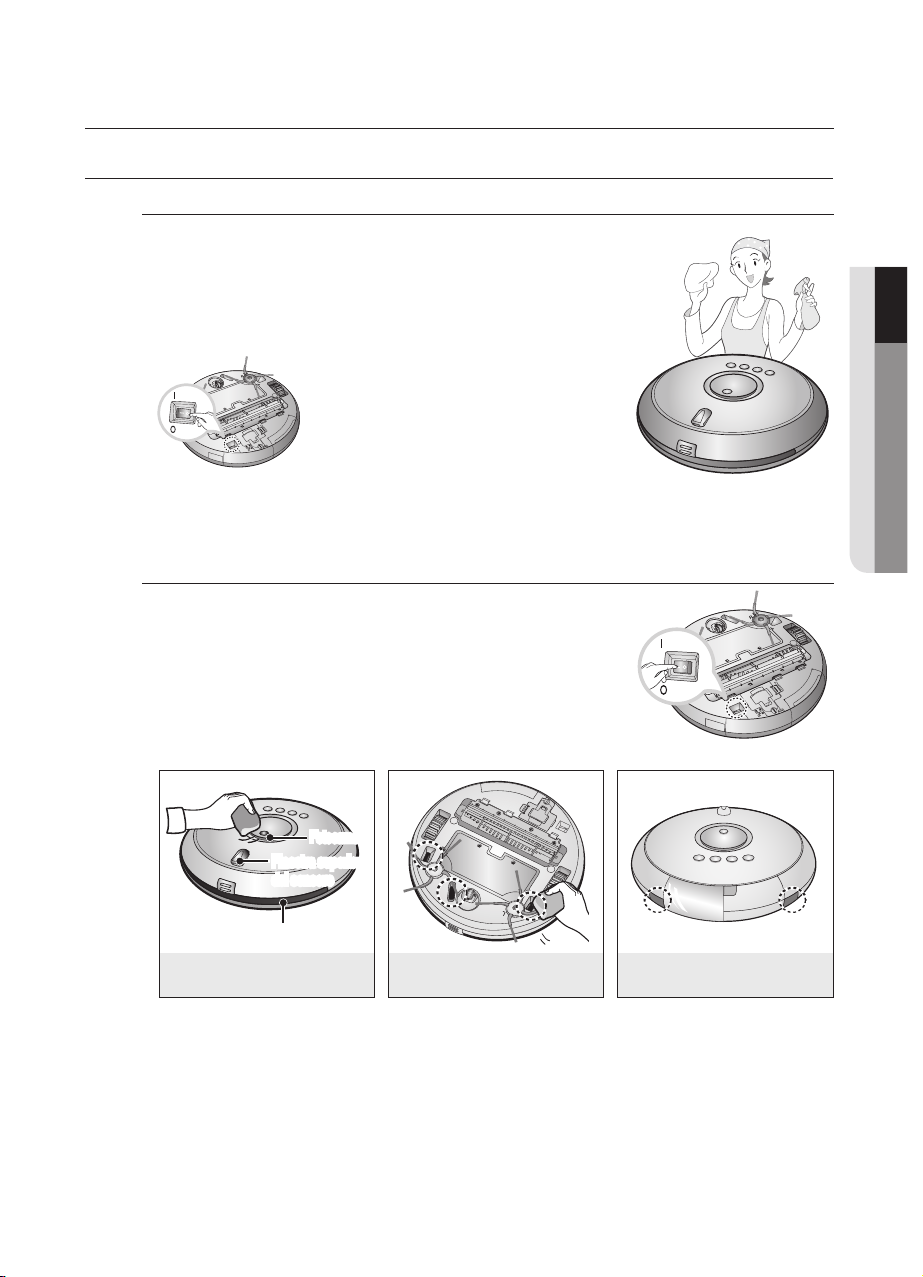

PULIZIA E MANUTENZIONE
Durante la pulizia, non spruzzare acqua direttamente sul robot
né stronare con materiali inammabili quali benzene, diluente
o alcool.
- Ciò può causare danni critici al prodotto.
ATTENZIONE
Mettersi in contatto con il tecnico dell’assistenza per la sostituzione della batteria.
- Il mancato uso di batterie originali potrebbe provocare un guasto del prodotto.
AVVISO
L'unità non deve essere smontata o rimontata se non da tecnici
di assistenza qualicati.
- Ciò può causare danni critici al prodotto.
ATTENZIONE
Non premere con forza il paracolpi del robot aspirapolvere.
- Se il sensore è danneggiato, il robot aspirapolvere potrebbe urtare contro la
parete o contro mobili.
ATTENZIONE
Se il cavo di alimentazione è danneggiato, contattare il centro
di assistenza tecnica per la sostituzione.
- Possibilità di incendi o scosse elettriche.
AVVISO
Prima di pulire la base, assicurarsi di staccare il cavo di
alimentazione.
AVVISO
Rimuovere periodicamente tutte le sostanze estranee
accumulate sul sensore rilievi ed ostacoli.
- Lo sporco accumulato sui sensori potrebbe causare una rilevazione
inesatta.
AVVISO
Nel rimuovere le sostanze estranee, pulire
sempre con la spazzola dopo avere spento
l'interruttore di alimentazione.
- L'unità potrebbe accendersi improvvisamente e causare
una ferita o danni critici al prodotto.
AVVISO
Pompa
dell’aria
Spazzola
rotante laterale
Spazzola di
alimentazione
Page 11
Caratteristiche del prodotto _11
Caratteristiche del prodotto
PULIZIA ACCURATA IN OGNI ANGOLO
Con la modalità di pulizia automatica, il robot pulisce basandosi sulla rilevazione delle
distanze dal softto, grazie ad una fotocamera ad alte prestazioni.
•
Come funziona il sistema di riconoscimento
dell’area da pulire tramite fotocamera?
Questa funzione, utilizzando la fotocamera
posizionata nella parte superiore del robot,
prende le misure dal softto e memorizza il
perimetro da cui pulire, ed il robot aspirapolvere
si sposta di conseguenza per pulire ogni angolo.
DIVERSE MODALITÀ DI PULIZIA
L’apparecchio è dotato di diverse opzioni di pulizia per varie situazioni.
1. Modalità automatica/modalità normale
L’apparecchio può pulire comodamente tutte le
stanze in una sola volta.
2. Modalità manuale
L’apparecchio può pulire comodamente tutte le
stanze in una sola volta.
3. Modalità spot
Per pulire un’area localizzata come ad esempio
un angolo sporco di briciole.
4. Modalità con timer
Per eseguire la pulizia ad un orario specico, in
particolare quando si è fuori casa.
METODO DI RACCOLTA CON SISTEMA A POMPA D’ARIA
La polvere viene raccolta attraverso la spazzola centrale
e spinta attraverso la pompa dell’aria nel contenitore di
raccolta.
SPAZZOLA ROTANTE
La spazzola rotante raccoglie la polvere in modo efciente
e con un basso consumo energetico.
SPAZZOLA ROTANTE LATERALE
La spazzola rotante laterale raccoglie la polvere durante la
rotazione.
1
3 4
2
Circa 1.5M
Circa 1.5M
Page 12
12_ Caratteristiche del prodotto
Caratteristiche del prodotto
ANTIURTO
Il robot aspirapolvere rileva ed evita gli ostacoli in modo
preciso.
Gli 8 sensori per gli ostacoli rilevano l’ostacolo. Se il
robot urta contro uno di essi, i sensori ammortizzano ed
assorbono l’impatto.
ANTICADUTA
I 3 sensori anticaduta rilevano i gradini come, per esempio,
le scale, per impedire al robot di cadere.
TELECOMANDO
Il telecomando facilita il controllo del robot aspirapolvere.
ATTRAVERSAMENTO SOGLIE
L’innovativo sistema di guida del robot aspirapolvere
consente all’apparecchio di attraversare soglie di altezza
no a circa 1 cm e pulire ogni stanza.
Per motivi di sicurezza, il robot aspirapolvere è progettato
per non attraversare soglie alte più di 1cm.
RICARICA AUTOMATICA
Quando la batteria si scarica, il robot aspirapolvere ritorna
automaticamente alla base per eseguire un’autoricarica rapida.
- Quando si avvia la modalità di pulizia mentre il robot
aspirapolvere è in carica presso l’apposita base, il robot ricorda
la posizione della base di ricarica e si carica automaticamente
in modo più rapido ed efcace.
- Quando la batteria si scarica, il robot aspirapolvere pulisce
le aree non ancora pulite dopo essersi ricaricato. (numero di
ripetizioni della pulizia: 1 volta).
DISPOSITIVO DI SICUREZZA
Se si solleva il robot aspirapolvere, i suoi sensori rilevano il
sollevamento e arrestano le rotelle, la spazzola, la ventola
della pompa ad aria e la spazzola laterale.
Simile a
gradino
Tipo
verticale
Circa
1 cm
Page 13
Assemblaggio dell’aspirapolvere _13
Assemblaggio dell’aspirapolvere
02
ASSEMBLAGGIO DELL’ASPIRAPOLVERE
COMPONENTI
■
Telecomando
■
Base di ricarica
■
Robot aspirapolvere
Manuale utente/
Batteria
Spazzola pulenteGuida rapida Nastro magnetico Filtro Hepa
User Manual
Quick Guide
User Manual
■
Altri componenti
Page 14
14_ Assemblaggio dell’aspirapolvere
Assemblaggio dell’aspirapolvere
DENOMINAZIONE COMPONENTI
[ Unità principale ]
Sensore per la
base di ricarica
e ricevitore
telecomando
Contenitore
della polvere
Tasto per
l’apertura del
contenitore
della polvere
Lato
Parte inferiore
Tasto di
funzionamento
Display
Sensore di
prevenzione
Indicatore di
ricarica
Sensore
paracolpi
Sensore ostacoli
Sensore per la
base di ricarica
e ricevitore
telecomando
Fotocamera
Spazzola di
alimentazione
Copertura della batteria
Interruttore di
alimentazione
Pompa dell’aria
Rotella di
azionamento
Sensore
rilievi di
vuoto
Sensore per la base
di ricarica
Spazzola rotante
laterale
Sensore di
funzionamento rotella
Parte anteriore
Page 15
Assemblaggio dell’aspirapolvere _15
Assemblaggio dell’aspirapolvere
02
ASSEMBLAGGIO DELL’ASPIRAPOLVERE
DENOMINAZIONE COMPONENTI
[ Base di ricarica ]
[ Telecomando ] [ Come inserire la batteria del
telecomando ]
∗
Quando si usano i pulsanti di controllo per la
direzione, non premere l'indicatore centrale
ma farlo scorrere nel senso desiderato.
Terminale della base
Foro di sato
Spia di alimentazione
(Nessun backup/
funzione RW)
Spot
Timer
Accensione/
Spegnimento
Auto
Manuale
Stop
Controllo
direzione
Ricarica
■
Le batterie non sono fornite con il
prodotto al momento dell’acquisto.
■
Inserire batterie di tipo AAA prima dell’uso.
Sollevare la copertura
del telecomando
premendo la linguetta
di bloccaggio.
1
Inserire le batterie
come in gura
(quando
e
sono montati in
senso opposto, il t
elecomando non
funziona).
2
Inserire la copertura
nelle apposite
scalanature e premere
l'altra estremità no a
farla scattare.
3
∗ Dimensioni batteria: AAA
Normale
Page 16
16_ Assemblaggio dell’aspirapolvere
Assemblaggio dell’aspirapolvere

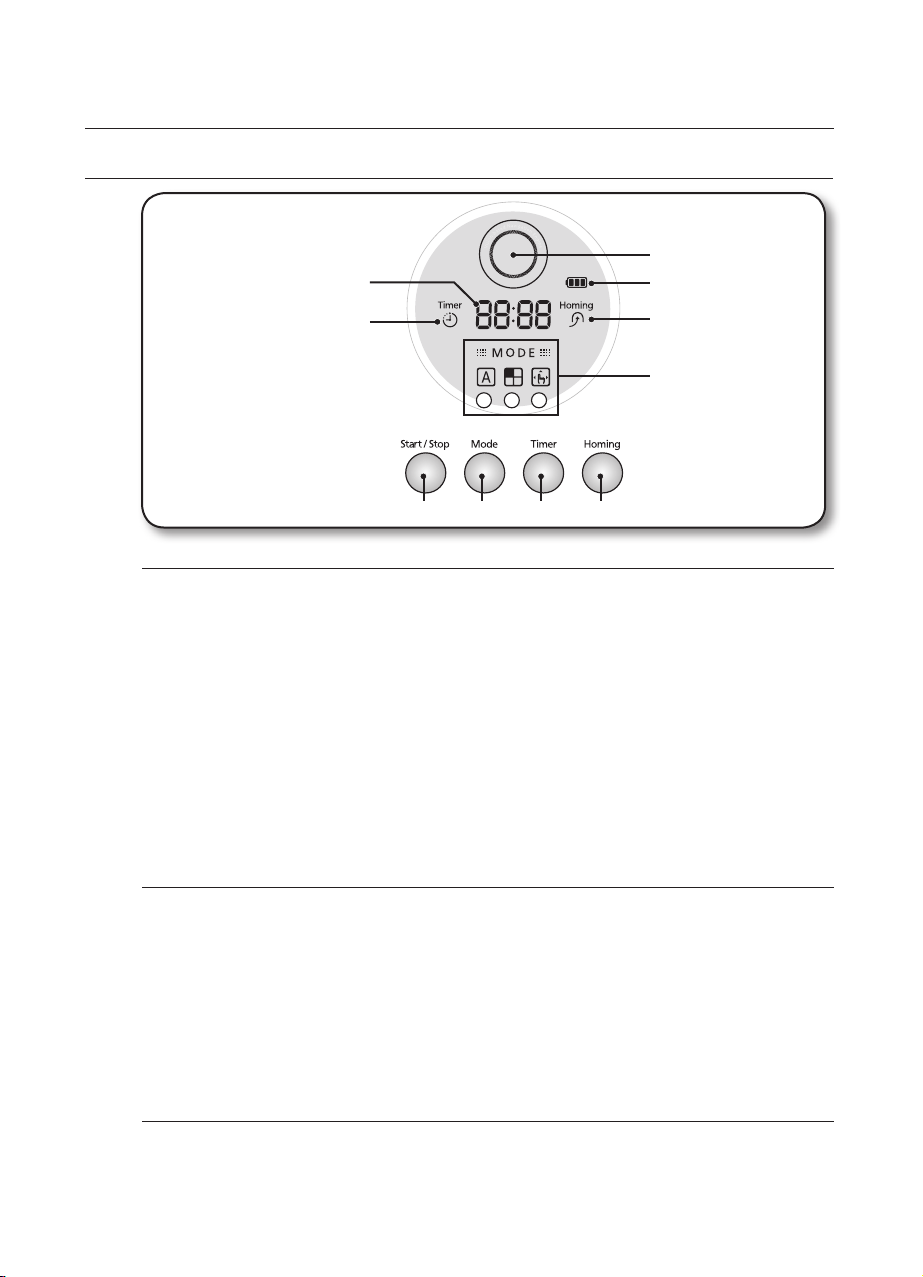

NOME DI CIASCUN COMPONENTE
[ Display ]
DISPLAY
1. Display
- Mostra il timer, lo stato di avanzamento, modalità di controllo, ecc.
- Quando è selezionata la modalità con timer, viene visualizzato l’orario e l'icona della modalità timer è accesa.
- Lo stato di avanzamento durante la pulizia è indicato in graci.
2. Batteria
- Ricarica: mostra lo stato della ricarica.
- In uso: Dalla ricarica COMPLETA, il livello della batteria si riduce e scende di livello.
Quando la batteria è completamente scarica, lampeggia "LO".
3. Modalità con timer
- Quando è selezionata la modalità con timer, l'icona della modalità timer è accesa.
4. Ritorno alla base
- Quando il robot torna alla base per caricare la batteria, l'icona è accesa.
5. Modalità di pulizia
- Ogni volta che si preme il tasto, la modalità di pulizia viene visualizzata in sequenza.
(a) Modalità di pulizia automatica: L'icona è accesa durante la modalità di pulizia automatica.
(b) Modalità di pulizia spot: L'icona è accesa durante la modalità di pulizia spot.
(c) Modalità di pulizia manuale: L'icona è accesa durante la modalità di pulizia manuale.
PULSANTI
6. Start/stop
- Quando si preme questo tasto, il robot si avvia o si arresta; utilizzare questo tasto anche per
selezionare o annullare la modalità di pulizia.
7. Modalità di pulizia
- Premere il tasto di modalità di pulizia per selezionare la modalità di pulizia, quindi premere il tasto di
avvio per avviare il funzionamento.
8. Modalità con timer
- Ogni volta che si preme questo tasto, il timer si imposta per aumentare da 1 a 12 ore ed una volta
impostato, l'icona della modalità timer si accende.
9. Ritorno alla base
- Quando si preme questo tasto, l'icona di ricarica si accende e il robot aspirapolvere torna alla base
per ricaricare la batteria.
ALTRO
10. Fotocamera
- Il robot aspirapolvere, attraverso la fotocamera posizionata sulla parte superiore, memorizza e prende
le distanze dal softto per stabilire il percorso da intraprendere.
5
3
2
4
1
6 7 8 9
10
a
b
c
Page 17
Funzionamento dell’aspirapolvere _17
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE

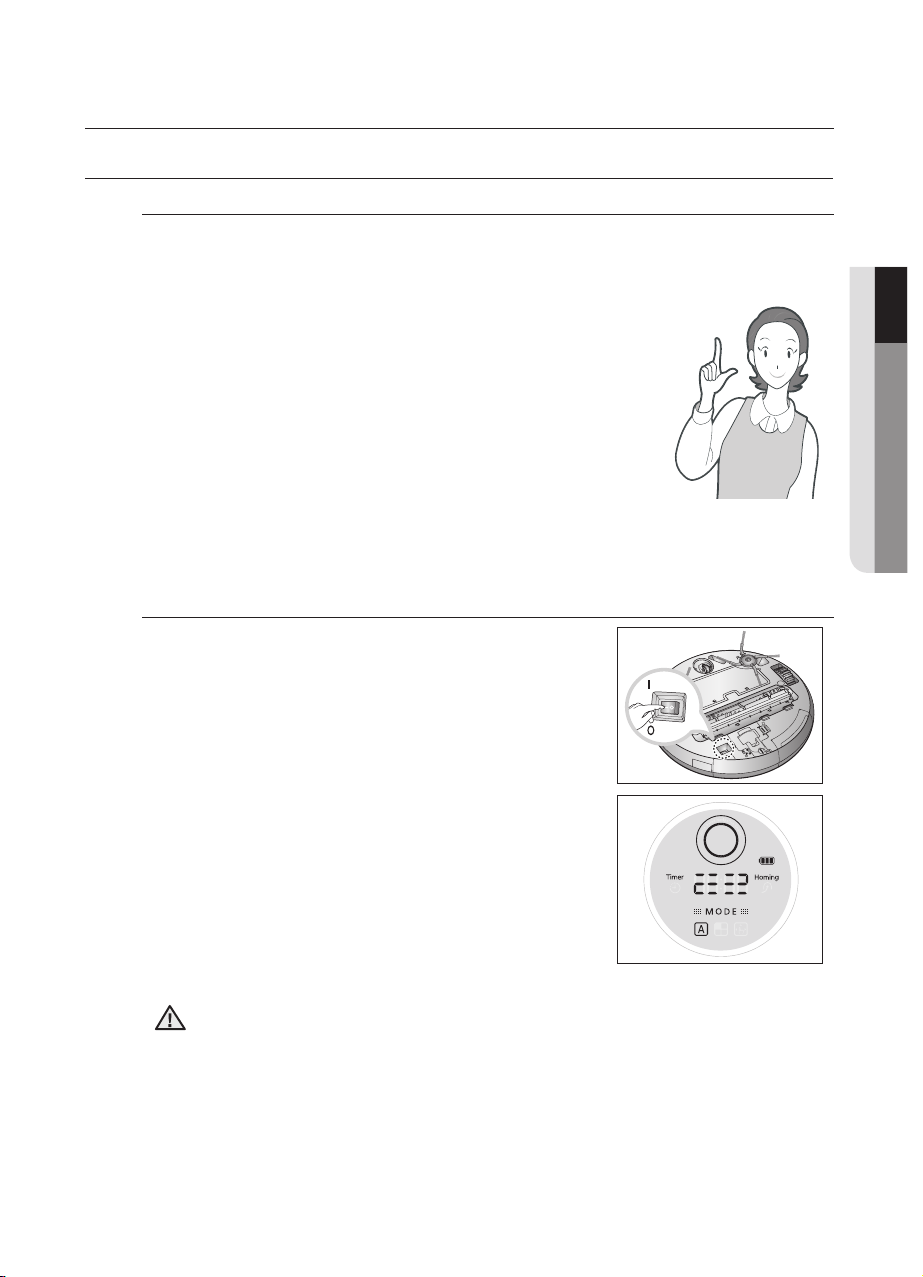

INSTALLAZIONE
1. Interruttore di alimentazione on/off
Per utilizzare il robot aspirapolvere, occorre accendere l'interruttore di
alimentazione sulla parte inferiore dell'unità principale.
2. Installazione della base di ricarica
Quando si acquista il prodotto, la batteria è completamente
scarica. Pertanto, occorre eseguire una ricarica
completa prima di usare il prodotto. Per caricare il robot
aspirapolvere, occorre in primo luogo installare la base di
ricarica.
3. Ricarica
Per utilizzare il robot aspirapolvere, occorre in primo luogo
caricare la batteria.
4. Installazione del nastro magnetico
Per delimitare le zone in cui il robot aspirapolvere non deve
entrare, ssare il nastro magnetico
INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE
INTERRUTTORE DI ALIMENTAZIONE ON/OFF
Quando l'interruttore di alimentazione è spento, il robot aspirapolvere non
viene caricato anche quando è posto sulla base.
ATTENZIONE
Per utilizzare il robot aspirapolvere, occorre accendere
l'interruttore di alimentazione sulla parte inferiore
dell'unità principale.
Capovolgere l'unità principale per accendere
l'interruttore di alimentazione.
- Quando si accende l'interruttore di alimentazione,
l'icona del livello della batteria e l'icona di pulizia
automatica saranno visualizzate sul display.
Se entrambe le icone non sono accese, signica che la
batteria è scarica. In questo caso, occorre accendere
l'interruttore di alimentazione e caricare il robot
aspirapolvere tramite la base.
(ON)
(OFF)
Page 18
18_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE
INSTALLAZIONE DELLA BASE
Tenere sempre la spina di alimentazione della base
collegata.
- Se la presa di alimentazione della base non è inserita, il
robot non potrà caricarsi automaticamente in quanto non
sareà in grado di rilevare la base stessa.
Installare la base in un zona in cui possa essere
raggiunta facilmente dal robot aspirapolvere.
- Se la base è installata in un angolo, può richiedere un
movimento addizionale del robot e disturbare la ricarica
automatica.
2. Non vi devono essere ostacoli entro 0,5 m a sinistra/
destra ed entro 1 m frontali.
Raggio di circa
1 m
circa 0,5 m
circa 0,5 m
1. Installare la base su una supercie piana.
3. Disporre bene il cavo di alimentazione lungo le
scanalature.
4. Nell'installare la base, disporre il cavo di
alimentazione lungo la parete.
Page 19
Funzionamento dell’aspirapolvere _19
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE
INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE
RICARICA
2.
Controllare lo stato di ricarica del robot aspirapolvere.
- Quando inizia la ricarica, il “livello batteria” e “ ”
vengono visualizzati sul display.
- Quando la carica è completa, il “livello batteria” e
"COMPLETO" vengono visualizzati sul display.
1. Allineare il robot al connettore della base di ricarica e
premere leggermente no ad udire un click.
Quando inizialmente si acquista il prodotto, la
batteria è completamente scarica e occorre
caricare manualmente il robot aspirapolvere.
(ON)
(OFF)
Ricarica Ricarica completa
NOTA
● All’acquisto del prodotto, sono necessari circa 120 minuti per caricare completamente la batteria.
Questa funzionerà per circa 90 minuti.
● Se si carica la batteria mentre questa è calda, il tempo di ricarica può prolungarsi.
● Come agire quando la ricarica non è regolare.
Quando il robot aspirapolvere non può essere caricato automaticamente, controllare i seguenti
particolari.
- Spegnere e accendere l'interruttore di alimentazione nella parte inferiore dell'unità principale (reset).
- Ricollegare l'alimentazione della base (reset).
- Controllare la presenza di sostanze estranee sul connettore di ricarica e pulire il connettore di
ricarica sull'unità principale e la base con un panno asciutto.
- Controllare se vi sia un oggetto vicino alla base che possa riettere bene o una sedia ecc.
● Quando si toglie il robot aspirapolvere dalla base, esso di scarica naturalmente.
- Caricare il robot aspirapolvere attraverso la base, se possibile (se si lascia la casa incustodita per
un lungo periodo di tempo per un viaggio di affari, ecc., spegnere l'interruttore di alimentazione del
robot aspirapolvere e disconnettere l'alimentazione della base per conservarlo).
Accendere l'interruttore di alimentazione nella parte inferiore
dell'unità principale.
■
Se il livello della batteria lampeggia
durante la pulizia, interrompere
l’aspirazione e caricare automaticamente
il robot aspirapolvere con la base.
■
Quando il livello della batteria lampeggia e viene visualizzato LO
durante la pulizia, il robot non può essere comandato dal telecomando
o dai tasti sull'unità principale. In questo caso, trasportare direttamente
il robot aspirapolvere alla base per caricare la batteria (questo avviene
quando la batteria è completamente scarica).
Lampeggia
Ricarica
completa
Ricarica Ricarica
necessaria
< Display sulla ricarica >
Page 20
20_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE
INFORMAZIONI SULLA BATTERIA
1. Questa batteria è per utilizzo esclusivo del robot aspirapolvere Samsung.
Pertanto, è rigorosamente proibito usarla per altri apparecchi o per altri scopi.
2. Non smontare o modicare la batteria.
3. Ricaricarla in un luogo asciutto e con buona circolazione dell’aria.
4. Non gettare la batteria nel fuoco o riscaldarla.
5. Non collegare alcun oggetto metallico nei terminali ± della batteria.
6. Tenere all'interno (+10℃ ~ +40℃)
■
La batteria è di tipo Ni-MH a rispetto dell’ambiente. La sua
funzione di protezione da sovra-cariche ne garantisce una
lunga durata.
■
La batteria è garantita per sei mesi dopo l'acquisto.
∗ Se la batteria funziona in modo anomalo, non smontarla ma rivolgersi al centro di
assistenza più vicino.
∗ Un tempo prolungato di ricarica e una durata più breve della batteria con un numero
maggiore di utilizzo, indicano che la durata della batteria è quasi terminata.
Pertanto, rivolgersi a un tecnico del centro di assistenza autorizzato per la sostituzione
della batteria.
Questo prodotto funziona a 220-240V
AVVISO
Corretto smaltimento delle batterie del prodotto
Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che
le batterie di questo prodotto non devono essere smaltite con altri riuti domestici al
termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la
batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento
della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste
sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le
risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri t ipi di
riuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria area
di r esidenza.
(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di
conferimento differenziato delle batterie.)
La batteria ricaricabile installata in questo prodotto non è sostituibile dall'utente. Per
informazioni sulla sostituzione, contattare il proprio fornitore di servizi.
Page 21
Funzionamento dell’aspirapolvere _21
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE
INSTALLAZIONE DEL ROBOT ASPIRAPOLVERE
INSTALLAZIONE DEL NASTRO MAGNETICO
2. Posizionare il nastro magnetico frontalmente, ad
una distanza di 5 cm alle aree che conducono
a fonti di calore (camini, stufe, candele, ecc.) o
tracce d’acqua.
1. Posizionare il nastro magnetico in presenza
di dislivelli che il Robot non è in grado di
identicare (meno di circa 5 cm).
Es) Ingresso in verande, bagno, scale, ingresso
principale, ecc.
■
Fissare il nastro magnetico per impedire al robot di andare
dove non si desidera.
■
Fissare il nastro magnetico dopo aver rimosso il nastro in
vinile.
■
Il nastro magnetico è disponibile presso i centri di assistenza
come accessorio.
NOTA
I sensori dei vuoti (anti-caduta) rilevano ed evitano al robot di cadere se il vuoto è
superiore a 5 cm. Se il vuoto è inferiore ai 5 cm, il robot aspirapolvere lo riconosce
come sicuro e continuerà il suo percorso.
3. Fissare il nastro magnetico all’ingresso di
camere con una soglia superiore ad 1 cm
(ingresso salotto).
- Il robot aspirapolvere può scavalcare una soglia
di 1 cm o inferiore. Quando la soglia eccede
1 cm, il robot aspirapolvere può rimanere
incastrato.
Circa 5 cm
Nastro
delimitatore
Meno di
circa 5 cm
(Stanza)
Nastro
delimitatore
(Salotto)
5cm
Nastro
delimitatore
Page 22
22_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
USO DEL ROBOT ASPIRAPOLVERE
AVVIO/ARRESTO PULIZIA
1. Accensione/spegnimento
Accensione (On)
- Premere il tasto [Power] sul telecomando.
- Premere il tasto [Start/Stop] sull'unità principale.
- Quando l'alimentazione è accesa, l'icona pulizia
sarà accesa.
Spegnimento (Off)
- Premere il tasto [Power] sul telecomando.
- Premere il tasto [Start/Stop] sull'unità principale
per più di 3 secondi.
- Quando l'alimentazione è spenta, l'icona di pulizia
auto
sarà spenta.
È possibile attivare o arrestare tutte le funzioni del
robot aspirapolvere.
Quando il robot aspirapolvere sta funzionando, premere
il tasto [Stop] sul telecomando o il tasto [Start/Stop]
sull'unità principale per annullare il funzionamento e
selezionare la funzione desiderata.
L'interruttore di alimentazione sul robot deve essere
acceso perché le funzioni siano attivabili.
Quando si usa il
telecomando
Quando si utilizza il tasto
sull'unità principale
2. Avvio/arresto pulizia
Avvio della pulizia
- Premere il tasto di pulizia [Auto], [Spot] o
[Manual], [Normal] sul telecomando.
- Con il tasto [Mode] sull'unità principale, selezionare
la pulizia [Auto] / [Spot] / [Manual] e premere il
tasto [Start/Stop].
- Quando la pulizia comincia, il robot aspirapolvere
inizia a muoversi.
Interruzione della pulizia
- Premere il tasto [Stop] sul telecomando.
- Premere il tasto [Start/Stop] sull'unità principale.
- Quando la pulizia si arresta, il robot aspirapolvere
smetterà di muoversi.
(ON)
(OFF)
Page 23
Funzionamento dell’aspirapolvere _23
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE
USO DEL ROBOT ASPIRAPOLVERE
RITORNO ALLA BASE
1. Premere il tasto [Homing] sul telecomando o sull'unità
principale.
2. Il robot aspirapolvere ritornerà al caricatore.
3. Quando si desidera arrestare il robot aspirapolvere
mentre sta ritornando al caricatore, premere il tasto
[Stop] sul telecomando o il tasto [Start/Stop] sull'unità
principale.
È possibile far tornare il robot aspirapolvere al
caricatore per caricare la batteria usando il tasto
[Homing].
■
Quando il robot aspirapolvere sta funzionando, premere
il tasto [Stop] sul telecomando o il tasto [Start/Stop]
sull'unità principale per annullare il funzionamento e
selezionare il tasto di ricarica.
Risoluzione dei problemi quando il robot
aspirapolvere non ritorna al caricatore
● Spostare il robot aspirapolvere entro 3 m dal caricatore e
premere il tasto [Homing].
● Controllare l'installazione della base.
- Quando la base è installata in una posizione in cui il
robot aspirapolvere non può ritornare.
- Quando la distanza fra la base ed il robot
aspirapolvere è più di 5 m, il ritorno alla base può
richiedere un periodo di tempo più lungo.
● Caricare manualmente il robot aspirapolvere nei seguenti
casi.
- Quando la base è installata in un angolo
- Quando la batteria è completamente scarica
- Quando il robot aspirapolvere è bloccato da un
ostacolo (mobili, ecc.)
- Quando il robot aspirapolvere non può oltrepassare
la soglia no alla posizione in cui la base è installata
(altezza della soglia che il robot aspirapolvere può
oltrepassare: circa 1 cm o inferiore).
● Per vericare la funzione di autoricarica, premere il tasto
[Homing] quando il robot aspirapolvere è entro 1,5 m dal
caricatore.
Quando si usa il
telecomando
Quando si utilizza il tasto
sull'unità principale
NOTA
Se si avvia una modalità di pulizia mentre il robot aspirapolvere si sta caricando alla
base, il robot memorizzerà la posizione della base per ritornare più rapidamente per
caricarsi automaticamente una volta terminata la pulizia.
1,5 m dalla base
Page 24
24_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
USO DEL ROBOT ASPIRAPOLVERE
PULIZIA AUTOMATICA
1. Premere il tasto [Auto] sul telecomando o sull'unità principale.
2. Il led della pulizia automatica sul display del robot si accende.
3. Il robot aspirapolvere inizierà il processo di pulizia automatica.
Il robot aspirapolvere si muove da sé e pulisce
automaticamente la casa.
■
Se il livello della batteria è scarso mentre è in funzione, il robot
ritorna automaticamente alla base.
■
Il robot aspirapolvere può oltrepassare soglie di meno di 1 cm.
Quando si usa il
telecomando
4. Se desiderate annullare la pulizia automatica durante il processo di pulizia,
premere il tasto [Stop] sul telecomando o il tasto [Start/Stop] sull'unità principale.
5. Se, mentre il robot sta pulendo, il livello della batteria diminuisce, il robot ritorna
alla base per ricaricarsi e completa la pulizia delle parti rimanenti una volta che si
è ricaricato (numero di ripetizioni dei pulizia: 1 volta).
Quando si utilizza il tasto sull'unità principale
Page 25
Funzionamento dell’aspirapolvere _25
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE
USO DEL ROBOT ASPIRAPOLVERE
PULIZIA SPOT
1. Premere il tasto [Spot] sul telecomando o sull'unità principale.
2.
La spia della modalità spot sul display del robot aspirapolvere si accende.
3. Il robot aspirapolvere inizia a pulire.
4. Nella modalità di pulizia Spot, il robot aspirapolvere pulisce una zona di 1,5 m di
lunghezza e 1,5 m di larghezza.
- Quando la pulizia è terminata, il robot aspirapolvere si arresta e va in stand-by.
■
È possibile pulire comodamente una zona specica quando vi
sono briciole, ecc.
■
Spostare il robot aspirapolvere verso la posizione che si
desidera pulire.
Quando si usa il
telecomando
5. Se desiderate annullare la pulizia Spot durante il processo di pulizia, premere il
tasto [Stop] sul telecomando o il tasto [Start/Stop] sull'unità principale.
Quando si utilizza il tasto sull'unità principale
NOTA
Non potete eseguire la pulizia spot mentre il robot si sta caricando.
Circa 1,5 m
Circa 1,5 m
Page 26
26_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
Controllo di direzione
(avanti, sinistra, destra)
(il senso retro non è supportato)
USO DEL ROBOT ASPIRAPOLVERE

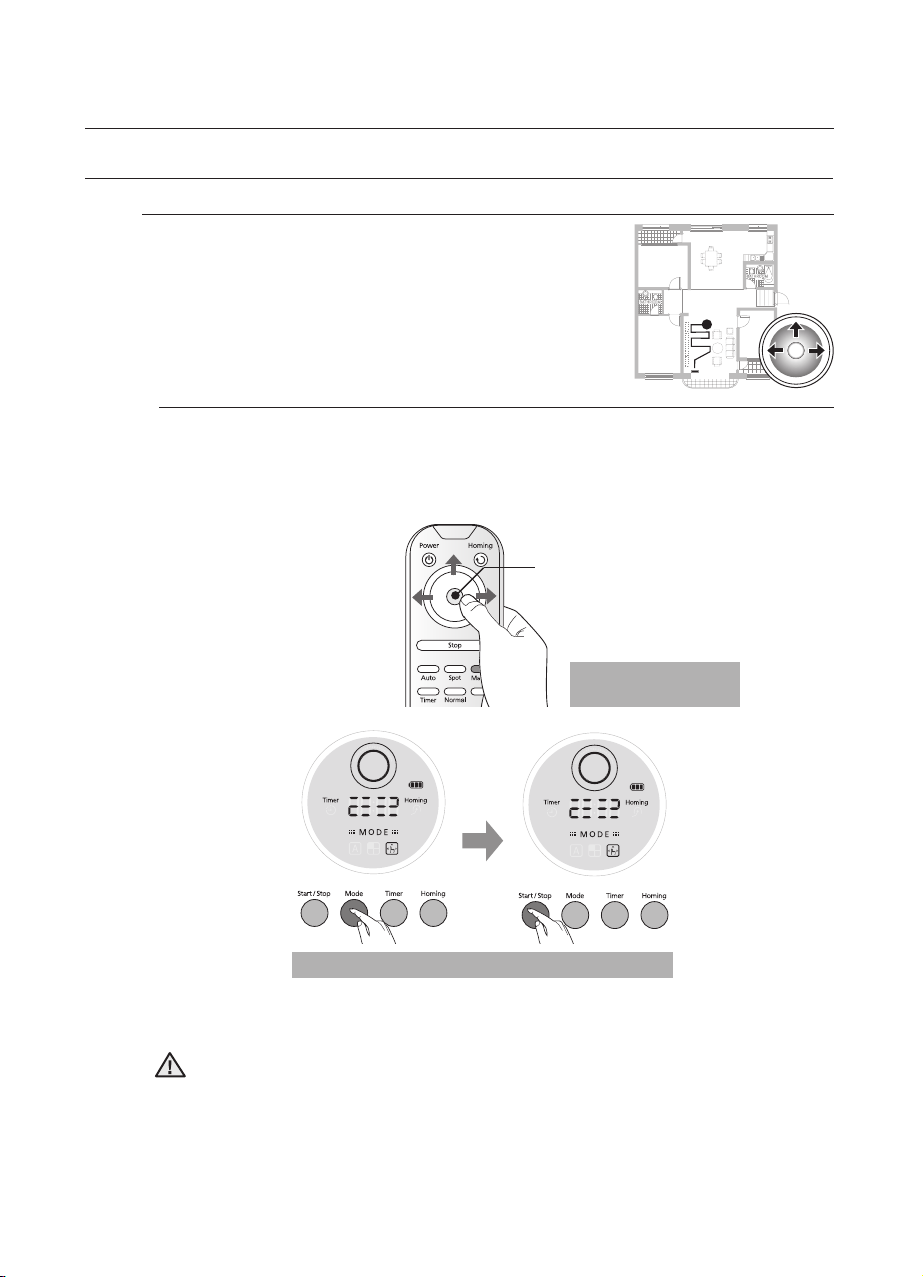

PULIZIA MANUALE
1. Premere il tasto di pulizia [Manual] sul telecomando o sull'unità principale.
2. La spia di pulizia manuale sul display del robot aspirapolvere si accende.
3. Quando il robot aspirapolvere inizia a funzionare, usare i tasti freccia sul telecomando
per spostare il robot aspirapolvere verso la zona che desiderate pulire.
■
È possibile spostare direttamente il robot aspirapolvere per
pulire le zone desiderate usando il telecomando.
■
Spostare il robot aspirapolvere verso la posizione dove
desiderate pulire manualmente.
Quando si usa il
telecomando
4. Se desiderate annullare la pulizia manuale durante il processo di pulizia, premere il
tasto [Stop] sul telecomando o il tasto [Start/Stop] sull'unità principale.
Quando si utilizza il tasto sull'unità principale
* Quando si usa il
controllo di direzione,
non premere il centro
del regolatore ma
premere leggermente
i lati esterni del
controllo circolare di
direzione.
●
Quando si azionano i comandi direzionali sul telecomando, fare attenzione a
non spostarsi fuori delle zone limite (es.: ingresso in veranda, scale, bagno,
camino, termosifone, zona pericolosa, ecc.).
●
Non è possibile eseguire la pulizia manuale mentre il robot si sta caricando.
● Con la pulizia manuale, è possibile spostarsi in zone delimitate con nastro
magnetico o zone con rischio di caduta (scale ecc.) usando il telecomando.
ATTENZIONE
Page 27
Funzionamento dell’aspirapolvere _27
Funzionamento dell’aspirapolvere
03
FUNZIONAMENTO DELL’ASPIRAPOLVERE
USO DEL ROBOT ASPIRAPOLVERE
PULIZIA CON TIMER (IMPOSTAZIONE TEMPO)
■
È possibile programmare il robot aspirapolvere per
cominciare la pulizia quando si desidera.
(Es.) pulizia con timer "5": la pulizia comincia tra 5 ore
dall’ora corrente.
■
Quando si imposta la pulizia con timer, il robot
aspirapolvere terminerà la pulizia automatica (circa
90 minuti) all’orario impostato e quindi tornarà
automaticamente alla base per la ricarica.
3. Se si desidera annullare la pulizia con timer, premere il tasto [Stop] sul telecomando o
il tasto [Start/Stop] sull'unità principale.
Usare la funzione di pulizia con timer dopo avere caricato il robot aspirapolvere.
- Se non si carica il robot aspirapolvere per un lungo periodo di tempo, la batteria
risulterà scarica ed il robot aspirapolvere non potrà pulire all’orario impostato.
- Una volta regolata la funzione di pulizia con timer, non è possibile usare il
controllo direzionale e la funzione di modalità di pulizia.
ATTENZIONE
Massimo
12 ore
Quando si utilizza il tasto sull'unità principale
Quando si usa il
telecomando
1. Premere il tasto [Timer] sul telecomando o sull'unità principale.
Ogni volta che si preme il tasto, il timer aumenterà di 1 ora.
2. Impostare l’ora a cui si desidera iniziare la pulizia.
- La modalità di pulizia a tempo sul display sarà accesa.
- Tempo massimo impostabile: 12 ore.
- Se è stato impostato il tempo, non premere alcun tasto e stare in stand-by.
Quando nessun tasto è premuto per più di 5 secondi, si passa automaticamente alla
modalità di pulizia con timer.
Page 28
28_ Funzionamento dell’aspirapolvere
Funzionamento dell’aspirapolvere
USO DEL ROBOT ASPIRAPOLVERE
PULIZIA NORMALE
1. Premere il tasto di pulizia [Normal] sul telecomando o sull'unità principale.
2. La spia di pulizia normale sul quadro comandi di stato del robot aspirapolvere si
accenderà.
3. Il robot aspirapolvere inizierà il processo di pulizia normale.
Il robot aspirapolvere si muove automaticamente per
pulire no a esaurire la batteria.
■
Se il livello della batteria è basso mentre è in azione, il robot
ritorna automaticamente alla base.
■
Il robot aspirapolvere può oltrepassare le soglie di meno di 1
cm.
4. Se desiderate annullare la pulizia normale durante il processo di pulizia, premere
il tasto [Stop] sul telecomando o il tasto [Start/Stop] sull'unità principale.
Quando si usa il telecomando
NOTA
La modalità di pulizia normale può essere effettuata soltanto dal
telecomando.
Page 29
Manutenzione _29
Manutenzione
04 MANUTENZIONE
(ON)
(OFF)
(ON)
(OFF)
PULIZIA DEL ROBOT ASPIRAPOLVERE
COME PULIRE E MANTENERE IL ROBOT ASPIRAPOLVERE
■
Quando l'interruttore di alimentazione è danneggiato,
rivolgersi al tecnico del centro di assistenza in modo
da non causare incidenti.
■
Non usare alcun mezzo o dispositivo meccanico non
installato dal fornitore che possano accelerare la
deformazione del robot aspirapolvere.

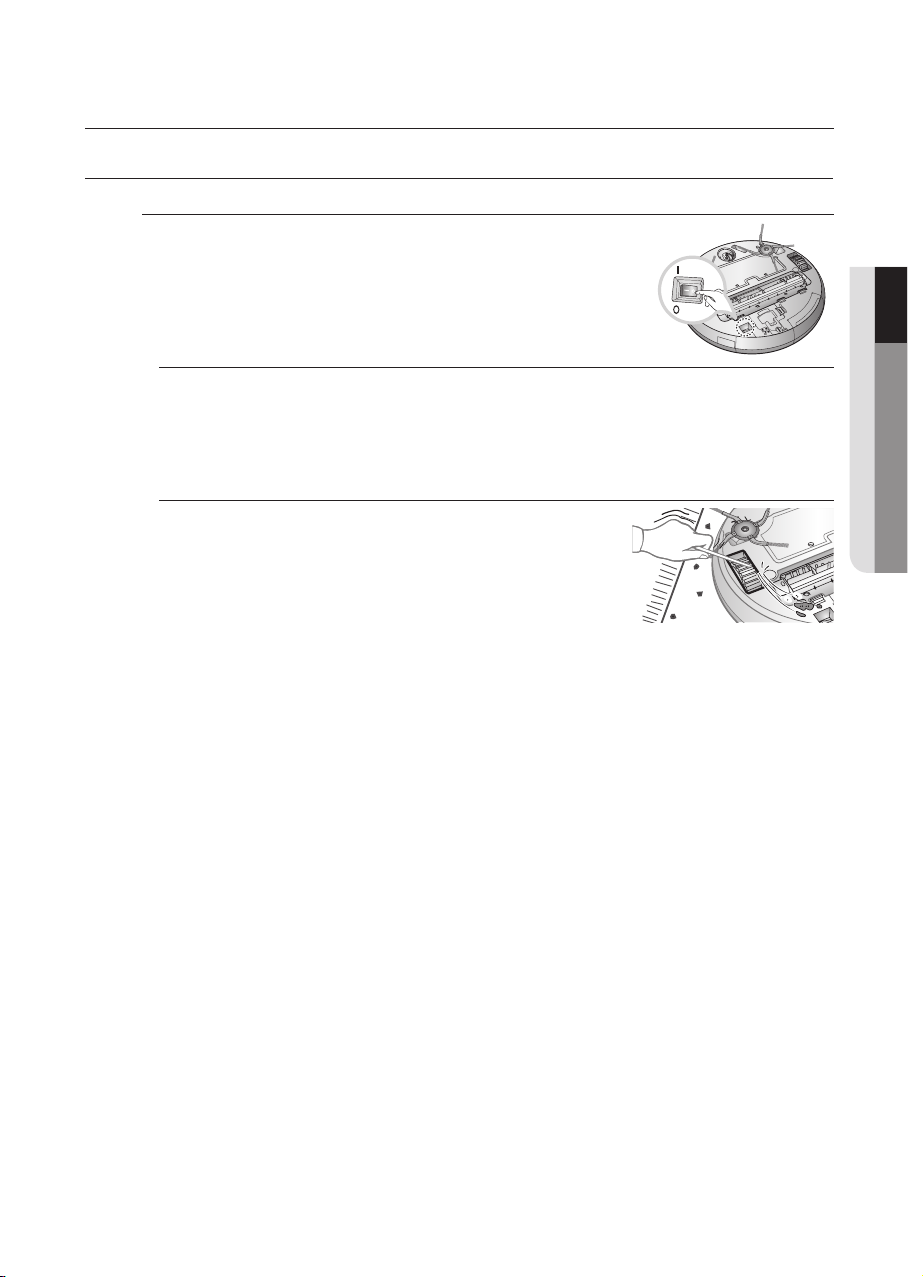

COME PULIRE LA FINESTRA DEL SENSORE E LA FOTOCAMERA
Spegnere sempre l'interruttore di alimentazione sul
fondo dell'unità principale prima della pulizia.
■
Non spruzzare mai acqua, diluenti, benzene ecc.
direttamente sull'unità principale del robot aspirapolvere.
■
Pulire leggermente la nestra del sensore o la
fotocamera usando un panno morbido.
■
Spegnere sempre l'interruttore di
alimentazione sul fondo dell'unità
principale prima delle operazioni
di pulizia. Il robot aspirapolvere
potrebbe funzionare improvvisamente
e provocare ferite.
Finestra del sensore
anteriore e fotocamera
Finestra posteriore del
sensore
Finestra del sensore dei
rilievi di vuoto
Fotocamera
Finestra superiore
del sensore
Finestra anteriore del sensore
Page 30
30_ Manutenzione
Manutenzione
PULIZIA DEL ROBOT ASPIRAPOLVERE

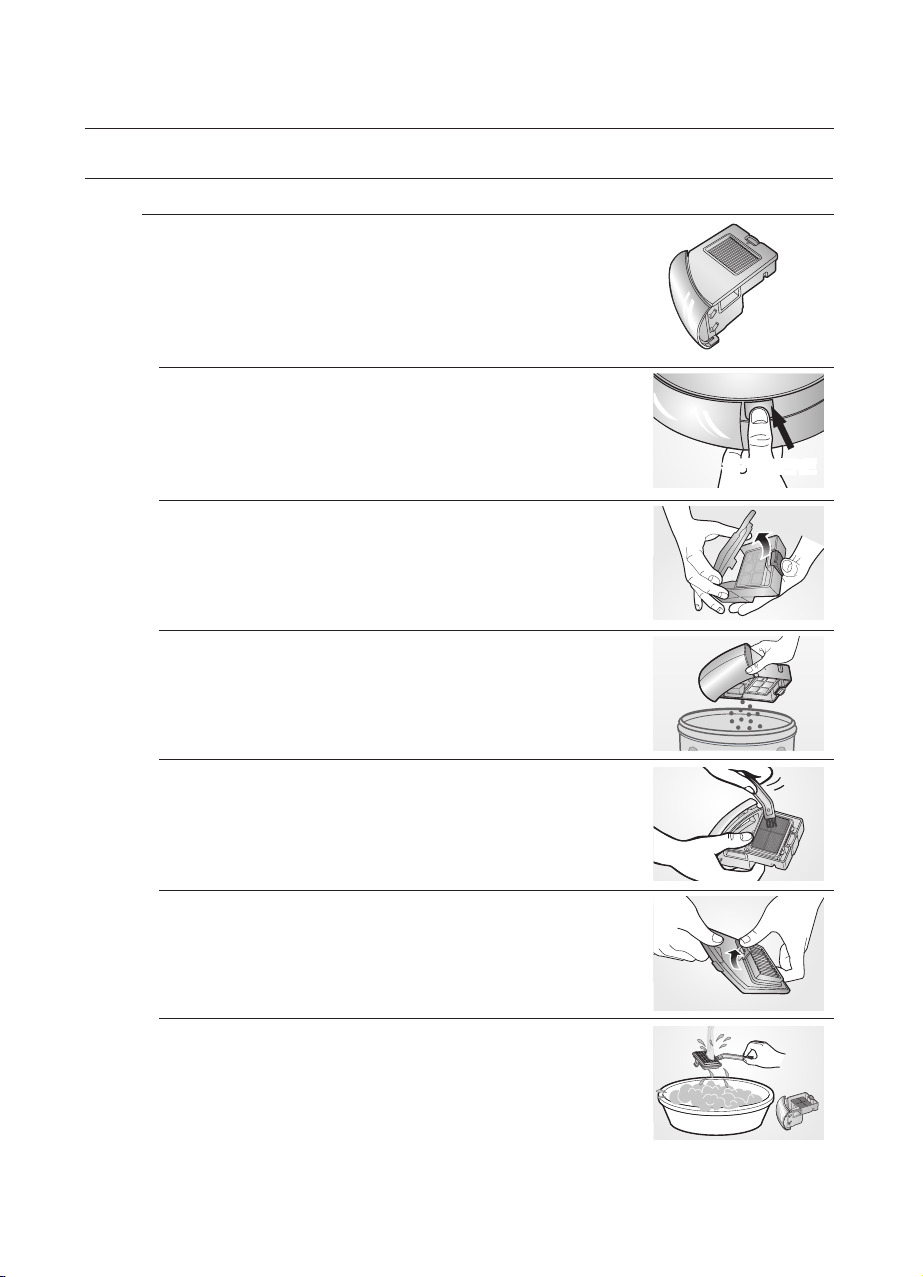

COME PULIRE IL CONTENITORE DELLA POLVERE ED IL FILTRO HEPA
2. Premere il pulsante PUSH sul contenitore della polvere
per aprire la copertura del contenitore della polvere.
1. Premere il tasto di espulsione del contenitore della
polvere [PUSH] per separare il contenitore della polvere.
In primo luogo, svuotare il contenitore della polvere
prima di pulirlo.
■
Svuotare il contenitore della polvere nei seguenti casi.
1. Quando vi è polvere accumulata all'interno del contenitore della polvere
2. Quando la potenza di aspirazione diventa improvvisamente debole
3. Quando il rumore aumenta improvvisamente
3. Svuotare la polvere nei riuti.
5. Capovolgere la copertura dello scomparto della polvere
per separare il ltro HEPA.
4. Spazzolare il ltro a rete all'interno dello scomparto della
polvere con una spazzola di pulizia.
6. È possibile pulire con acqua lo scomparto ed il ltro
HEPA per riutilizzarli.
- Lavare delicatamente il ltro HEPA con acqua corrente.
- Pulire delicatamente lo scomparto della polvere e la
copertura dello scomparto della polvere con acqua
corrente o pulirli con un panno morbido.
SPINGERE
Page 31
Manutenzione _31
Manutenzione
04 MANUTENZIONE
● Quando lo scomparto della polvere non è montato, tutte le funzioni sono
disabilitate. Riprovare nuovamente dopo aver effettuato un controllo.
● Il robot aspirapolvere non deve aspirare liquidi. Quando il robot aspirapolvere
aspira liquidi, può danneggiare il motore.
● Se si utilizza il ltro HEPA senza che sia completamente asciutto, la potenza di
aspirazione può risultare debole o il livello di rumore potrebbe essere superiore.
PULIZIA DEL ROBOT ASPIRAPOLVERE

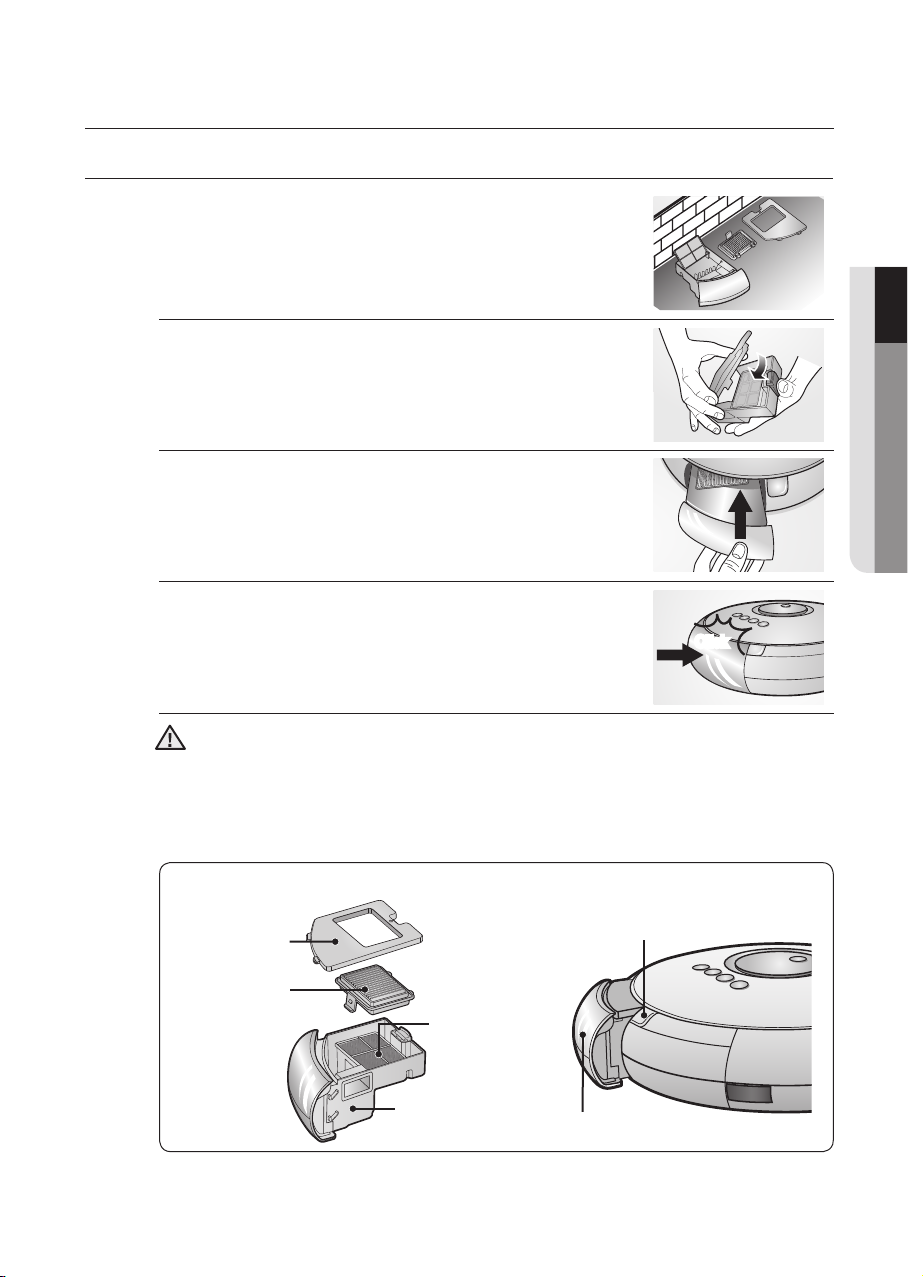

8. Montare il ltro HEPA completamente asciutto e chiudere
lo scomparto della polvere sul contenitore.
7. Asciugare completamente lo scomparto della polvere ed
il ltro HEPA lontano dal sole ed in un luogo arieggiato
prima di riutilizzarli.
9. Montare il contenitore assemblato allineandolo al tasto di
espulsione del contenitore della polvere.
10. Spingere lo scomparto della polvere no a sentire un
click.
ATTENZIONE
Tasto di espulsione del contenitore
Contenitore della polvere
Copertura del
contenitore
della polvere
Contenitore
della polvere
Filtro a rete
Filtro HEPA
[ Struttura del contenitore ]
Click
Page 32
32_ Manutenzione
Manutenzione
(ON)
(OFF)
PULIZIA DEL ROBOT ASPIRAPOLVERE
COME PULIRE LA SPAZZOLA DI ALIMENTAZIONE
2. Tenere il lato opposto della parte in cui la cinghia è
avvolta sulla spazzola di alimentazione e sollevarlo.
1. Dopo aver controllato la presenza di sostanze estranee,
premere il gancio che ssa la copertura della spazzola
per separarlo.
Spegnere l'interruttore di alimentazione sul fondo dell'unità
principale prima di pulire il robot.
3. Rimuovere tutte le sostanze estranee quali capelli o
lacci avvolti sulla spazzola di alimentazione usando una
spazzola di pulizia o un aspirapolvere.
5. Dopo l’assemblaggio della spazzola di alimentazione,
allineare la copertura della spazzola alla scanalatura e
comprimerla leggermente per inserirla.
4. Quando la pulizia è completata, avvolgere la cinghia e
montarla accuratamente alla scanalatura di ssaggio.
Montare l'altro lato secondo la stessa procedura.
● Per impedire che l'aspirapolvere si blocchi, fare attenzione a non aspirare
stuzzicadenti o bastoncini di cotone.
ATTENZIONE
● Poiché la spazzola di alimentazione raccoglie la polvere sul pavimento, può
ritrovarsi capelli lunghi o lacci avvolti intorno. Controllare periodicamente e pulire
la spazzola di alimentazione.
● Non lavare la spazzola di alimentazione con acqua o altro liquido. (vi sono
cuscinetti ad entrambe le estremità della spazzola di alimentazione per rendere
la rotazione regolare).
Page 33
Manutenzione _33
Manutenzione
04 MANUTENZIONE
(ON)
(OFF)
● Dopo che la pulizia è terminata, la ventola della pompa di aria ruoterà per altri 2
secondi per raccogliere tutta la polvere restante nello scomparto della polvere.
● Pulire la pompa dell’aria dopo che la ventola ha smesso completamente di
ruotare.
ATTENZIONE
PULIZIA DEL ROBOT ASPIRAPOLVERE
COME PULIRE LA POMPA D’ ARIA
2. Aprire la copertura della pompa dell’aria.
1. Usare un cacciavite (-) e ruotare il tasto della copertura
seguendo il senso della freccia per sbloccarlo.
(Blocca (
) ➞ Sblocca (
)
Spegnere l'interruttore di alimentazione sul fondo dell'unità
principale prima di pulire il robot.
3. Rimuovere tutte le sostanze estranee usando una
spazzola di pulizia o un aspirapolvere.
4. Usare un cacciavite (-) e ruotare il tasto della copertura
seguendo il senso della freccia per sbloccarlo.
(Sblocca
➞ Blocca )
Page 34
34_ Manutenzione
Manutenzione
PULIZIA DEL ROBOT ASPIRAPOLVERE
COME PULIRE LA SPAZZOLA DI ROTAZIONE LATERALE
2. Indossare guanti di gomma e avvolgere la spazzola di
rotazione laterale in un panno con acqua calda per circa
10 secondi prima della pulizia della spazzola.
1. Controllare che la spazzola di rotazione laterale non sia
scomposta e che non ci siano delle sostanze estranee.
Spegnere l'interruttore di alimentazione sul fondo dell'unità
principale prima di pulire il robot.
3. Girare la spazzola di rotazione laterale e ripetere la
stessa operazione dal lato opposto.
4. Se capelli e lacci rimangono intrappolati fra l'unità
principale e la spazzola di rotazione laterale,
occorre allentare le viti usando un cacciavite (+)
per rimuoverli.
NOTA
Poiché la spazzola di rotazione laterale intrappola facilmente i capelli ed altre
sostanze estranee, assicurarsi di pulirla frequentemente.
Sostanze estranee sulla spazzola di rotazione laterale possono danneggiare la
spazzola.
(ON)
(OFF)
Page 35
Manutenzione _35
Manutenzione
04 MANUTENZIONE
PULIZIA DEL ROBOT ASPIRAPOLVERE
COME PULIRE LA ROTELLA
2. Dopo aver controllato se vi sono sostanze estranee,
rimuoverle usando un bastoncino o una pinza che
non sia tagliente.
1. Per pulire la ruota di azionamento, utilizzare un panno morbido, capovolgere
l'unità principale e riporla con attenzione sul pavimento.
Spegnere l'interruttore di alimentazione sul fondo
dell'unità principale prima di pulire il robot.
■
Se il robot aspirapolvere inizia improvvisamente a funzionare
in modo anomalo, vi possono essere sostanze estranee sulla
rotella di azionamento.
(ON)
(OFF)
Page 36
36_ Risoluzione dei problemi
Risoluzione dei problemi
RISOLUZIONE DEI PROBLEMI
PROBLEMA VERIFICA SOLUZIONE
Il robot
aspirapolvere
non funziona.
•
Il contenitore della polvere è
montato?
•
Montare il contenitore della
polvere.
•
L'interruttore di alimentazione è
acceso?
•
Accendere l'interruttore di
alimentazione.
•
La modalità di pulizia ( ) è
acceso sul display?
•
Premere il tasto [Start/Stop]
sull'unità principale (per
spegnere, premere il tasto
[Start/Stop] per più di 3
secondi).
•
Il livello della batteria mostra
una sola tacca e il simbolo “LO”
sul display lampeggia?
•
Sollevare il robot aspirapolvere
e caricarlo nella base.
•
Il robot aspirapolvere non
funziona quando la batteria del
telecomando non funziona.
•
Sostituire la batteria del
telecomando (tipo AAA).
Il robot
aspirapolvere
ha smesso
di funzionare
mentre stava
pulendo.
•
Il livello della batteria mostra
una sola tacca e il simbolo “LO”
sul display lampeggia?
•
Sollevare il robot aspirapolvere
e caricarlo nella base.
•
Il robot aspirapolvere è
intrappolato ad un lo sul
pavimento?
•
Spegnere l'interruttore di
alimentazione e rimuovere i li
dal pavimento.
•
Il robot aspirapolvere è bloccato
sul pavimento perché vi è una
differenza di altezza?
- La rotella di azionamento è alzata
•
Spegnere l'interruttore di
alimentazione e spostarlo verso
una posizione diversa da pulire.
•
Vi è un panno sottile avvolto
intorno alla rotella di azionamento?
•
Spegnere l'interruttore di
alimentazione e rimuovere il panno.
•
Il robot aspirapolvere è bloccato
sulla soglia?
•
Spegnere l'interruttore di
alimentazione e spostarlo verso
una posizione diversa da pulire.
La potenza di
aspirazione è
debole durante la
pulizia.
•
Controllare se lo scomparto
della polvere sia già pieno di
polvere.
•
Arrestare il robot aspirapolvere
e svuotare lo scomparto della
polvere.
•
Controllare che l'ingresso d’
aspirazione non sia bloccato da
sostanze estranee.
•
Spegnere l'interruttore di
alimentazione e rimuovere le
sostanze estranee nell'ingresso
di aspirazione.
•
Controllare se il ltro HEPA è
intasato.
•
Pulire bene il ltro HEPA.
•
Controllare che non vi siano
delle sostanze estranee sulla
pompa dell’aria.
•
Aprire la copertura della pompa
dell’aria e rimuovere tutte le
sostanze estranee.
Page 37
Risoluzione dei problemi _37
Risoluzione dei problemi
05 RISOLUZIONE DEI PROBLEMI
DA VERIFICARE PRIMA DI CHIAMARE L’ASSISTENZA
PROBLEMA VERIFICA SOLUZIONE
Il robot
aspirapolvere
non riesce a
trovare la base di
ricarica.
•
Controllare se la spina di
alimentazione della base
di ricarica sia collegata
correttamente alla presa.
•
Se vi sono ostacoli a 1 m
davanti alla base e circa 0,5
m al lato destro e sinistro della
base. Rimuovere gli ostacoli.
•
Se vi sono sostanze estranee
sul pin di ricarica, eliminarle con
un panno asciutto.
Il robot
aspirapolvere
oltrepassa il
nastro magnetico
•
Controllare che il nastro
magnetico sia posizionato a
circa 5 cm davanti alla zona di
cui delimitare l’entrata
•
Fissare il nastro a circa
5 cm davanti alla zona di
delimitazione dell'entrata.
Page 38
38_ Risoluzione dei problemi
Risoluzione dei problemi
RISOLUZIONE DEI PROBLEMI PER CODICI DI ERRORE
CODICE DI
ERRORE
CAUSA SOLUZIONE
•
Il robot aspirapolvere è
rimasto bloccato, intrappolato
mentre si muove.
•
Spegnere l'interruttore di alimentazione
sulla parte inferiore e spostare il robot
aspirapolvere verso una posizione differente.
•
Sostanze estranee (lacci,
carta, giocattolo, ecc.)
bloccate nella spazzola di
alimentazione.
•
Spegnere l’interruttore di alimentazione
e rimuovere le particelle estranee dalla
spazzola centrale.
•
Sostanze estranee (lacci,
carta, giocattolo, ecc.)
bloccate nella rotella di
azionamento di sinistra.
•
Spegnere l’interruttore di alimentazione
sulla parte inferiore e rimuovere la
sostanza estranea dalla rotella di
azionamento di sinistra.
•
Sostanze estranee (lacci,
carta, giocattolo, ecc.)
bloccate nella rotella di
azionamento di destra.
•
Spegnere l'interruttore di alimentazione
sulla parte inferiore e rimuovere la
sostanza estranea dalla ruota di
azionamento di destra.
•
Sostanze estranee (lacci, carta,
giocattolo, ecc.) bloccate nella
ventola della pompa dell’aria.
•
Spegnere l'interruttore di alimentazione
sulla parte inferiore e rimuovere la sostanza
estranea dalla ventola della pompa dell’aria.
•
Controllare il sensore
paracolpi.
•
Contattare l’assistenza.
•
Sostanza estranea (polvere,
macchia ecc.) sulla nestra
del sensore degli ostacoli.
•
Spegnere l’interruttore di alimentazione e
pulire con un panno morbido i sensori degli
ostacoli posizionati lateralmente (sul fronte e
sul retro) del Robot.
•
Sostanza estranea (polvere,
macchia ecc.) sulla nestra
del sensore dei vuoti.
•
Spegnere l’interruttore di alimentazione e
pulire con un panno morbido i 3 sensori dei
vuoti posizionati sotto il Robot.
•
Contenitore polvere non
inserito.
•
Inserire il contenitore polvere no a sentire
un click.
•
Sostanza estranea (lacci,
panno ecc.) intrappolata nella
ruota.
•
Spegnere l’interruttore di alimentazione e
rimuovere qualsiasi particella o materiale
incastrato nella ruota.
∗ Se si preme il tasto [Start/Stop] sull'unità principale, premere il tasto [Stop] sul telecomando o
spegnere l'interruttore di alimentazione, il codice di errore sarà disattivato.
Page 39
Speciche _39
Specifiche
06 SPECIFICHE
356mm (larghezza)
387mm (lunghezza)
158mm (altezza)
Base di ricarica
105mm (altezza)
360mm
(lunghezza)
360mm (larghezza)
Robot
Page 40
40_ Speciche
Specifiche
CLASSIFICAZIONE VOCE DETTAGLIO
Speciche
meccaniche (unità
principale)
Diametro 360mm
Altezza 105mm
Peso 4.5kg
Speciche
elettriche
Tensione di alimentazione
Monofase
AC220-240V/50-60Hz
Assorbimento di corrente
energia della carica
50W
Assorbimento di corrente
energia dell'unità principale
40W
Speciche della batteria
14.4V/2.6A
Ni-MH,12 CELLS
Speciche di
pulizia
Capienza dello scomparto
della polvere
Circa 0.5 l
Metodo di ricarica Ricarica automatica/manuale
Modalità di pulizia
Pulizia automatica/manuale/
spot/timer/normale
Tempo di ricarica Circa 120 min
Tempo di pulizia Circa 90 min
Questo aspirapolvere è approvato per quanto segue:
Direttiva sulla compatibilità elettromagnetica : 2004/108/EEC
Direttiva sulla sicurezza di bassa tensione : 2006/95/EC
