Robo-Sauger

Benutzerhandbuch

SR8894 SR8896 SR8897

Dieses Handbuch ist zu 100% auf Recyclingpapier gedruckt.

✻

Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.

✻ Nur zum Einsatz in geschlossenen Räumen geeignet.

imagine the possibilities

Wir freuen uns, dass Sie sich für ein Samsung-Produkt entschieden haben!

Produkt registrieren und gewinnen unter

www.samsung.com/register

Deutsch

Page 2

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN

• Bitte lesen Sie die Bedienungsanleitung gründlich durch, und bewahren Sie sie

WARNUNG

zum späteren Nachschlagen auf.

• Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Staubsaugers sich leicht von den in diesem Handbuch beschriebenen unterscheiden.

SYMBOLE DER GEFAHREN-/WARNHINWEISE

Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein

WARNUNG

ernsthaftes Verletzungsrisiko besteht.

VORSICHT

Dieses Zeichen weist darauf hin, dass die Gefahr von Personenoder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

Dieses Zeichen weist darauf hin, dass Erklärungen folgen, damit die Benutzer

HINWEIS

besser verstehen, wie sie das Gerät richtig verwenden sollen.

2_ Sicherheitsinformationen

Page 3

Sicherheitsinformationen

WICHTIGE HINWEISE ZUR SICHERHEIT

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtmaßnahmen wie u.a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH.

Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen.

WARNUNG: So verringern Sie die Gefahr von Brand, Stromschlag oder Verletzungen:

ALLGEMEIN

• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.

• Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder das Ladegerät beschädigt

wurden.

• Wenn der Staubsauger nicht so arbeitet, wie er sollte, hingefallen oder beschädigt ist, im Freien

vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstcenter zurück.

• Berühren Sie das Ladegerät und den Robo-Sauger nicht mit nassen Händen

• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.

• Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen,

sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

AKKULADEGERÄT

• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.

• Ziehen Sie den Stecker des Ladegeräts aus der Steckdose, wenn Sie es nicht verwenden, und

ehe Sie Wartungsarbeiten durchführen.

• Verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät.

• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.

• Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht als

Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberﬂ ächen.

• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.

• Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Um den Stecker herauszuziehen, fassen Sie

den Stecker, nicht das Kabel an.

• Beschädigen und verbrennen Sie Akku und Batterien nicht, da sie bei hohen Temperaturen

explodieren.

• Versuchen Sie keinesfalls, das Ladegerät zu öffnen. Reparaturen dürfen nur durch ein

qualiﬁ ziertes Kundendienstcenter vorgenommen werden.

• Setzen Sie das Ladegerät keinen hohen Temperaturen aus und lassen Sie weder Feuchtigkeit

noch Nässe in irgendeiner Form in Kontakt mit dem Ladegerät kommen.

Sicherheitsinformationen _3

Page 4

Sicherheitsinformationen

ROBO-SAUGER

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben,

Münzen usw. auf.

• Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Wartungsarbeiten am

Gerät durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten.

• Bringen Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät

nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.

• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abﬂ ussreiniger usw.) auf.

• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer

oder heiße Asche).

• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten

wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten.

• Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft

darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünner, Mottenschutzmittel, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält.

• Akkus und Batterien können bei extremen Einsatz- oder Temperaturbedingungen

auslaufen. Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe.

4_ Sicherheitsinformationen

Page 5

Inhalt

SICHERHEITSINFORMATIONEN

PRODUKTMERKMALE

INBETRIEBNAHME DES ROBO-

SAUGERS

GEBRAUCH DES ROBO-SAUGERS

GEBRAUCH UND WARTUNG VON

ZUBEHÖR

FEHLERBEHEBUNG

06 Elektrische Sicherheit 07 Vor Inbetriebnahme 10 Im Einsatz 11 Reinigung und Wartung

13 Produktmerkmale

15 Komponenten 16 Bezeichnungen der Teile

20 Zusammensetzen des Robo-Saugers 20 Reihenfolge bei Inbetriebnahme 20 Ein- und Ausschalten des Geräts 21 Installieren des Ladegeräts 22 Laden 23 Informationen zum Akku 24 Einstellen der Uhrzeit 25 Einstellen des VIRTUAL GUARD 27 Befestigen des Mikrofaser-Vlieses 28 Verwenden des Robo-Saugers 28 Starten/Stoppen des Robo-Saugers 29 Auﬂ aden 30 Automatisches Saugen 31 Punktuelles Saugen 32 Maximalsaugen 33 Manuelles Saugen 34 Startzeitvorwahl 35 Einstellen von täglichem Reinigen 36 Verwenden von Spezialfunktionen

36 Reinigen des Robo-Saugers 36 Beachten Sie die Reinigungs- und

37 37 Schnelles Entleeren des Staubbehälters 38 39 Reinigen der Hauptbürste 41 Reinigen der Seitenbürsten für die

42 Reinigen der Antriebsräder

42 Reinigen des Mikrofaser-Vlieses 43 45 Fehlerbehebung und Fehlercodes

(Turbomodus, Kantenmodus)

Wartungshinweise Reinigen des Sensorfensters und der Kamera

Reinigen des Staubbehälters und des Filters

Kantenreinigung

Checkliste zur Selbsthilfe

TECHNISCHE DATEN

46 Technische Daten

Inhalt _5

Page 6

Sicherheitsinformationen

ELEKTRISCHE SICHERHEIT

Vermeiden Sie übermäßiges Verbiegen des Kabels. Stellen Sie keine schweren Gegenstände darauf ab,

WARNUNG

sodass es brechen könnte.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Entfernen Sie Schmutz und Wasser vom Netzstecker.

- Andernfalls besteht die Gefahr von Stromschlägen oder

WARNUNG

Störungen des Geräts.

Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Schließen Sie nicht mehrere Geräte an eine Steckdose an.

WARNUNG

(Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.)

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.

WARNUNG

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

6_ Sicherheitsinformationen

Page 7

Sicherheitsinformationen

VOR INBETRIEBNAHME

Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter zusammengebaut ist.

VORSICHT

- Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo-Sauger nicht funktionieren.

Verwenden Sie den Robo-Sauger nie in Räumen mit brennbarem Material wie :

VORSICHT

- Räume mit Kerzen oder Schreibtischlampen auf dem Boden.

- Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).

- Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. beﬁ nden

Der Robo-Sauger ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie ihn niemals in folgenden Räumlichkeiten:

VORSICHT

- Dachböden, Keller, Lagerhäuser, Industriegebäude, isolierte Zimmer, die weit vom Hauptgebäude entfernt sind, Feuchträumen (z. B. Badezimmer oder Waschküchen) sowie schmale und hochgelegene Flächen (z. B. Tischen oder Regale). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten.

Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden.

- Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen.

VORSICHT

- Vergewissern Sie sich jedoch, dass die Haustür, die Terrassentür, die Badezimmertür sowie Türen zu anderen Räumen geschlossen sind, um einen eventuellen Absturz des Robo-Saugers zu verhindern.

01 SICHERHEITSINFORMATIONEN

Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich.

VORSICHT

- Wenn Sie die Fransen nicht unter den Teppich schieben, kann es zu schwersten Schäden am Teppich und der Maschine selbst kommen, wenn sich die Fransen im Antriebsrad oder der Hauptbürste verfangen.

Wenn der Höhensensor verunreinigt ist, kann der Robo-Sauger möglicherweise an Treppen oder

VORSICHT

Geländern herunterfallen. Dies kann Personenschäden und schwerste Beschädigungen am Gerät verursachen. Um dieses Risiko auszuschließen, installieren Sie vor gefährlichen Bereichen VIRTUAL GUARDS (Einstellung: Zaunmodus). Reinigen Sie das Sensorfenster und die Kamera, damit keine falschen Befehle empfangen werden.

Sicherheitsinformationen _7

Page 8

Sicherheitsinformationen

VOR INBETRIEBNAHME

Entfernen Sie kleine Objekte oder harte Gegenstände vor dem Staubsaugen aus dem zu reinigenden Bereich.

VORSICHT

- Vergewissern Sie sich vor dem Saugen, dass keine Gegenstände herumliegen.

- Vergewissern Sie Sich, dass keine zerbrechlichen Gegenstände (z. B. Porzellan, Glasobjekte, Blumenvasen usw.) herumstehen.

- Der Robo-Sauger erkennt weder Münzen, noch Ringe oder andere wertvolle Sachen (z. B.: Schmuck).

Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen.

VORSICHT

- Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm.

- Badehandtücher, Abtreter vor Badezimmern und Waschbecken, Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder der Hauptbürste verfangen. Dadurch können Gegenstände vom Tisch fallen.

Informieren Sie alle Familienmitglieder oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort

VORSICHT

oder später mit der Startzeitvorwahl).

- Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen.

Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen.

VORSICHT

- Kinder könnten hinfallen und sich verletzen oder es könnten schwerste Schäden am Gerät auftreten.

Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger mit dem Netzschalter auszuschalten.

VORSICHT

- Der Robo-Sauger könnte ihre Aufmerksamkeit erregen.

- Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße, Kleidung

oder Haare einfängt, kann dies zu Verletzungen führen.

- Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, kann

es als Hindernis identiﬁ ziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt.

- Wenn das Gerät amm Netzschalter ausgeschaltet wird, wird die

Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert.

Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen.

VORSICHT

- Wenn der Robo-Sauger automatisch aufgeladen wird und an der

Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift.

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose.

VORSICHT

- Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann seine

sein Akku nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist

8_ Sicherheitsinformationen

Page 9

Sicherheitsinformationen

ca. 1m

ca. 0,5 m

VOR INBETRIEBNAHME

Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist.

VORSICHT

- Wenn das Ladegerät in einer Ecke aufgestellt wird, kann dies

zusätzliche Bewegungen verursachen und den automatischen Ladeprozess stören.

Gegenstände vor dem Ladegerät verhindern, dass der Robo-Sauger automatisch geladen wird.

VORSICHT

- Stellen Sie sicher, dass der Robo-Sauger ungehindert die Ladestation

erreichen kann.

Es dürfen sich im Abstand von seitlich 0,5 m und nach vorn 1 m von der Ladestation keine Hindernisse beﬁ nden.

WARNUNG

Schließen Sie die Ladekontakte nicht mit Metallobjekten wie Stäbchen, Schraubendrehern usw. kurz.

WARNUNG

- Dies führt zu schwersten Schäden am Ladegerät.

ca. 0,5 m

ca. 1m

ca. 0,5 m

ca. 1m

01 SICHERHEITSINFORMATIONEN

ca. 0,5 m

Vergewissern Sie sich, dass es auf der Ladestation keinerlei Flüssigkeiten gibt.

WARNUNG

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich, dass der Robo-Sauger sich nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) bewegt

WARNUNG

und diese womöglich aufsaugt.

- Dies kann zu schwersten Schäden am Gerät führen.

- Die Flüssigkeiten können sich über die Räder ausbreiten und so

zu Verunreinigungen führen.

Verwenden Sie das Ladegerät niemals für andere Zwecke.

- Dies kann zu schwersten Schäden am Gerät führen und einen Brand

WARNUNG

verursachen.

Sicherheitsinformationen _9

Page 10

Sicherheitsinformationen

IM EINSATZ

Sie können den Robo-Sauger nicht auf hochﬂ origen Teppichen einsetzen.

VORSICHT

- Es kann zu Beschädigungen am Robo-Sauger kommen.

- Dies kann zu Schäden am Teppich führen.

Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten Stellen.

VORSICHT

- Dies kann zu Schäden am Gerät führen, wenn er während des Betriebes

herunterfällt.

Der Robo-Sauger kann im Betrieb gegen Möbel (z. B. Stuhlbeine, Tischbeine, dünne und lange Möbel usw.) stoßen.

VORSICHT

- Für schnellere und bessere Säuberung stellen Sie Stühle auf den

Tisch.

Stellen Sie keine Gegenstände auf den Robo-Sauger.

- Andernfalls besteht die Möglichkeit von Störungen.

VORSICHT

Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus dem Robo-Sauger.

VORSICHT

- Wenn Sie das Gerät über einen längeren Zeitraum hinweg mit

verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen.

Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch auftreten, schalten Sie das Gerät sofort mit dem

WARNUNG

Netzschalter aus und rufen Sie das Kundendienstzentrum an.

Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, wenn er an Türschwellen hängen bleibt.

HINWEIS

- Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein, wenn er sich

mehr als 5 Minuten lang nicht bewegen kann.

- Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem Netzschalter

aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann.

10_ Sicherheitsinformationen

Page 11

Sicherheitsinformationen

IM EINSATZ

Der Robo-Sauger kann schwer erreichbare Stellen nicht zu 100% reinigen (z. B. Ecken und Flächen zwischen Sofa und

HINWEIS

Wand).

- Reinigen Sie diese Stellen bitte gelegentlich selbst.

Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen.

HINWEIS

Fegen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät zusammen.

Der Robo-Sauger kann sich nicht über Teppiche bewegen, wenn das Mikrofaser-Reinigungsvlies am Sauger befestigt ist.

VORSICHT

- Zum Reinigen von Teppichen nehmen Sie das Vlies und die Vlies-

Trägerplatte vom Sauger ab.

Das Gerät ist nicht für die Verwendung mit feuchtem Mikrofaser-Vlies geeignet.

VORSICHT

REINIGUNG UND WARTUNG

01 SICHERHEITSINFORMATIONEN

Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenﬂ ächen sprühen oder es mit Chemikalien wie

VORSICHT

Reinigungsbenzin, Verdünner oder Alkohol abwischen.

- Dies kann zu schwersten Schäden am Gerät führen.

Drücken Sie nicht mit Kraft gegen die Stoßfänger des RoboSaugers.

VORSICHT

- Wenn der Stoßdämpfersensor beschädigt wird, kann der Robo-Sauger

gegen Wände oder Möbel stoßen.

Das Gerät darf ausschließlich von qualiﬁ zierten Servicetechnikern auseinander genommen oder

VORSICHT

zusammengebaut werden.

Andernfalls kann es zu schwersten Schäden am Gerät kommen.

Sicherheitsinformationen _11

Page 12

Sicherheitsinformationen

Seitenbürsten

für Kanten

Hauptbürste

Hindernissensor

REINIGUNG UND WARTUNG

Entfernen Sie regelmäßig Fremdstoffe, die sich auf Hindernisund Absturzsensoren angesammelt haben.

WARNUNG

- Schmutz, der sich auf den Sensoren ansammelt, bewirkt ungenaue

Messungen der Sensoren.

Zum Entfernen von Fremdstoffen schalten Sie zuerst das Gerät am Netzschalter aus, dann können Sie Fremdstoffe mit

WARNUNG

der Reinigungsbürste entfernen.

- Andernfalls kann das Gerät möglicherweise unerwartet in Betrieb

gehen und Verletzungen oder schwerste Schäden am Gerät verursachen.

Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualiﬁ zierten Servicetechniker in unserem Kundendienstcenter

WARNUNG

ersetzen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich vor dem Reinigen des Ladegeräts zu Ihrer Sicherheit, dass das Netzkabel aus der Steckdose

WARNUNG

gezogen ist.

Absturzsensoren

Hindernissensor

Seitenbürsten

für Kanten

Hauptbürste

Nach der Verwendung waschen Sie das Mikrofaser-Vlies aus und lassen es vollständig trocknen, ehe Sie es wieder

WARNUNG

verwenden.

- Andernfalls können schlechte Gerüche entstehen.

Wenden Sie sich an das Kundendienstcenter von Samsung Electronics, um den Akku ersetzen zu lassen.

WARNUNG

- Bei Verwendung anderer als der Originalakkus kommt es zu

Gerätestörungen.

12_ Sicherheitsinformationen

Page 13

Produktmerkmale

Mon

Tue

Wed

Thu

Fri

Sat

Sun

MEHR BEQUEMLICHKEIT DURCH DIE VIRTUAL GUARD-FUNKTION

Sie können den Robo-Sauger mit einem elektronischen Zaun (virtuelle Wand, oder auch Virtual Wall) auf einen bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den elektronischen Wächter (virtuelle Tür, oder auch Virtual Door) verwenden.

• Was ist die Deckenformerkennung (Visionary mapping™)?

Diese Funktion erkennt die Form der Decke mit Hilfe der oben eingebauten Kamera, um den Bereich zu bestimmen, der gereinigt werden soll. Sie bestimmt dabei den besten Weg, um jeden Bodenbereich zu reinigen.

GRÜNDLICHE ECKENREINIGUNG

Mit der Randabsaugung werden auch die Ecken gründlich gereinigt. Hierbei werden die Ränder des erfassten Raumgrundrisses abgesaugt.

VERSCHIEDENE REINIGUNGSMODI

Es gibt verschiedene Reinigungsmodi, die all Ihre Anforderungen erfüllen werden.

ca. 1.5m

Tue

Wed

Mon

Thu

Fri

1. Automatikbetrieb:

Reinigt alle Zimmer automatisch.

Sat

Sun

2. Punktuelles Saugen:

einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z. B. Brot- oder Kekskrümel zu reinigen.

3. Maximalmodus: Der Sauger läuft, bis der Akku fast ganz leer ist.

4. Manuelles Saugen: Sie können den Boden auch manuell reinigen, indem Sie den

Robo-Sauger mit einer Fernbedienung lenken.

5. Turbomodus:

eine besonders intensive Reinigung (mit der Fernbedienung einstellbar).

Kantenmodus: Wenn ein Hindernissensor beim Saugen ein Hindernis erkennt, reduziert der Robo-Sauger

In diesem Modus läuft die Hauptbürste mit maximaler Drehzahl und sorgt so für

seine Geschwindigkeit, um die Auswirkung der Kollision zu reduzieren, und der Stoßdämpfersensor hilft dabei.

7. Startzeitvorwahl: Zur angegebenen Zeit reinigt der Robo-Sauger den Boden.

8. Modus für tägliche Reinigung: Der Robo-Sauger reinigt den Boden jeden Tag zur

angegebenen Zeit.

EINFACHES ENTLEEREN DES STAUBBEHÄLTERS

Da der Staubbehälter von oben erreicht werden kann, können Sie ihn mit einem normalen Staubsauger entleeren, ohne dass Staub austritt.

Produktmerkmale _13

Reinigt

Page 14

Produktmerkmale

Treppentyp

Vertikaltyp

ca. 1,5 cm

AUTOMATIKBETRIEB

Wenn der Akku schwach ist, wird der Robo-Sauger automatisch zum Ladegerät geführt, damit er automatisch geladen werden kann.

ROTIERENDE SEITENBÜRSTEN

Die rotierenden Seitenbürsten entfernen Staub von Rändern und Kanten

ÜBERQUERUNG VON TÜRSCHWELLEN

Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa 1,5 cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle besteht die Möglichkeit, dass der Robo-Sauger eine 1,5 cm hohe Schwelle nicht überqueren kann.

Treppentyp

ca. 1,5 cm

Vertikaltyp

KOLLISIONSSCHUTZ

Der Robo-Sauger erkennt Hindernisse in 2 Stufen und umgeht sie. In Stufe 1 erkennen die 8 Hindernissensoren eventuelle Hindernisse und, falls der Robo-Sauger trotzdem mit einem Hindernis kollidieren sollte, absorbieren die 2 Stoßdämpfersensoren in Stufe 2 den Stoß.

STURZSICHERUNG

Die 3 Absturzsensoren erkennen abwärts führende Stufen oder die Schwelle der Haustür und verhindern so, dass der Robo-Sauger hinunterfällt.

SICHERHEITSVORRICHTUNG

Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Hauptbürste, den Saugmotor und die rotierenden Seitenbürsten an.

14_ Produktmerkmale

Page 15

Inbetriebnahme des Robo-Saugers

KOMPONENTEN

02 INBETRIEBNAHME DES ROBO-SAUGERS

■

Sauger

■

Fernbedienung

■

Ladestation

■

Weiteres Zubehör

(Batterien vom Typ AAA)

Benutzerhandbuch /

2 Batterien

Fernbedienungshalterung

VIRTUALGUARD

Mikrofaser-Vlies

Ersatzﬁ lter

Trägerplatte für Vlies

Inbetriebnahme des Robo-Saugers _15

Reinigungsbürste

Kraftbürste (Ersatz)

(Option)

Page 16

Inbetriebnahme des Robo-Saugers

BEZEICHNUNGEN DER TEILE

Sauger

Staubauslass

Einschalttaste

Kamera

Hindernissensor

Oberseite

Freigabetaste

für den

Staubbehälter Staubbehälter

Display

VIRTUAL GUARD-Sensor

Fernbedienungssensor

Hindernissensor

Stoßdämpfersensor

Staubauslass

Absturzsensor

Seitenbürste

Ladekontakt

Absturzsensor

Ladekontakt

Rolle

Absturzsensor

16_ Inbetriebnahme des Robo-Saugers

Fernbedienungssensor

Seite

Antriebsrad

Akkufachdeckel Hauptbürste

Abdeckung der Hauptbürste

Netzschalter

Antriebsrad

Unterseite

Page 17

Inbetriebnahme des Robo-Saugers

Heben Sie die Abdeckung des VIRTUAL GUARDS an, während Sie die Verriegelungslasche herunterdrücken.

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

BEZEICHNUNGEN DER TEILE

Ladestation

Netzlampe

Ladelampe

Fernbedienungshalterung

Ladekontakt

Lüftungsschlitze

Schwellenfühler

[ VIRTUAL GUARD ]

Modus-/Netztaste

Modus-Anzeigelampe

Sauger-

Abstandserkennungssensor

■

Einsetzen der Batterien

Batterien sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich erworben werden. Setzen Sie die Alkaline-Batterien (Typ D) vor Gebrauch ein.

Erkennungssensor

1 2 3

02 INBETRIEBNAHME DES ROBO-SAUGERS

Heben Sie die Abdeckung des VIRTUAL GUARDS an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in den VIRTUAL GUARD ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit falscher Polung eingesetzt werden, arbeitet der VIRTUAL GUARD nicht.)

✽ Technische Daten: Alkaline-Batterien Typ D (LR20)

Inbetriebnahme des Robo-Saugers _17

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

Page 18

Inbetriebnahme des Robo-Saugers

BEZEICHNUNGEN DER TEILE

Ein/Aus

Auto

Richtungstasten

(Eine Rückfahrfunktion gibt es nicht.)

Manuell

Turbo

■

Einsetzen der Batterien für die Fernbedienung

Die Fernbedienung wird beim Kauf ohne Batterien geliefert. Setzen Sie die Alkaline-Batterien (Typ AAA) vor Gebrauch ein.

[Fernbedienung]

1 2 3

Auﬂ aden

Max

Punkt

Start/Stopp

Kanten

Uhr

Timer/Täglich

Heben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung an, während Sie die Verriegelungslasche herunterdrücken.

18_ Inbetriebnahme des Robo-Saugers

Setzen Sie die Batterien so in die Fernbedienung ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit der falschen Polung eingesetzt werden, funktioniert die Fernbedienung nicht.)

✽ Technische Daten: Alkaline-Batterien Typ AAA

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

Page 19

Inbetriebnahme des Robo-Saugers

BEZEICHNUNGEN DER TEILE

Ⓐ Ⓑ Ⓒ Ⓓ

9 108

2 5

02 INBETRIEBNAHME DES ROBO-SAUGERS

ANZEIGEBEREICH

1. Ziffernanzeige

Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben und Symbolen an.

2. Ladeanzeige

- Laden: Zeigt den Ladefortschritt in 3 Schritten an.

- Im Einsatz: Zeigt den Ladestand des Akkus an. Der Ladestand wird im Betrieb allmählich immer niedriger angezeigt. (Wenn der Akku vollständig entladen ist, blinkt die Stufe und zeigt mit „LO“ an, dass nachgeladen werden muss.)

3. Startzeitvorwahl

- Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für die Startzeitvorwahl.

4. Täglich

- Wenn täglich gesaugt werden soll, leuchtet das Symbol für tägliches Saugen.

5. Auﬂ aden

- Diese Symbol leuchtet auf, wenn der Robo-Sauger zur Ladestation zurückfährt, um seinen Akku aufzuladen.

6. Anzeige des Reinigungsmodus

Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Reinigungsmodus angezeigt. (a) Automatikbetrieb: Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wird. (b) Punktsaugen: Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wird. (c) Maximalmodus: Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wird. (d) Manuelles Saugen: Dieses Symbol leuchtet, wenn manuelles Saugen ausgewählt wird.

TASTENBEREICH

7. Start/Stopp

- Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden.

8. Reinigungsmodus

- Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen

Reinigungsmodus gewählt haben, drücken Sie die Taste

9. Timer/Täglich

- Drücken Sie diese Taste, um das Saugen zeitlich zu planen.

10. Auﬂ aden

- Wenn Sie diese Taste drücken, wird das Symbol „Auﬂ aden“ eingeschaltet, und der Robo-Sauger kehrt

zur Ladestation zurück, um seinen Akku aufzuladen.

( )

, um mit dem Saugen zu beginnen.

Inbetriebnahme des Robo-Saugers _19

Page 20

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

REIHENFOLGE BEI INBETRIEBNAHME

1. Gerät ein- und ausschalten

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter

unten am Sauger einschalten.

2. Installieren des Ladegeräts

Um den Robo-Sauger aufzuladen, müssen Sie zuerst das

Ladegerät installieren.

3. Laden des Akkus

Der Akku ist beim Kauf entladen und sollte vor der ersten

Gebrauch vollständig geladen werden.

4. Stellen der Uhrzeit

Sie müssen die Zeit einstellen, wenn Sie nach Plan

(Startzeitvorwahl) oder täglich saugen möchten.

5. Einstellen des VIRTUAL GUARD

Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen

bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden.

6. Befestigen des Mikrofaser-Vlieses

Befestigen Sie das Reinigungsvlies mit der Trägerplatte unten am Sauger.

EIN- UND AUSSCHALTEN DES GERÄTS

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten. Wenn Sie den Netzschalter ausschalten, werden alle Einstellungen zurückgesetzt.

1. Drehen Sie das Gerät um und schalten Sie es mit

dem Netzschalter ein.

- Wenn die Symbole nicht eingeschaltet werden,

bedeutet dies, dass der Akku des Geräts leer ist. Um den Robo-Sauger in diesem Fall zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten und es dann an die Ladestation andocken.

- Beachten Sie, dass alle Einstellungen zurückgesetzt

werden, wenn Sie den Netzschalter ausschalten.

✽ Wenn innerhalb von 5 Minuten nach dem Einschalten

am Netzschalter keine Taste gedrückt wird, schaltet sich das Gerät automatisch ab, um ein Entladen des Akkus zu vermeiden. Zum erneuten Einschalten halten Sie die Taste Start/Stop am Gerät oder auf der Fernbedienung länger gedrückt.

Wenn das Gerät am Netzschalter ausgeschaltet ist, wird der Robo-Sauger nicht

VORSICHT

20_ Gebrauch des Robo-Saugers

geladen, selbst wenn er an die Ladestation angedockt ist.

Page 21

Gebrauch des Robo-Saugers

Netzlampe

Ladelampe

ca. 0,5 m

ca. 1m

ZUSAMMENSETZEN DES ROBO-SAUGERS

INSTALLIEREN DES LADEGERÄTS

Netzlampe

Ladelampe

1. Stellen Sie das Ladegerät auf einer ebenen Fläche

auf.

2. Es dürfen sich rechts und links im Abstand von 0,5

m und vorn im Abstand von 1 m keine Hindernisse beﬁ nden.

ca. 0,5 m

3. Stellen Sie das Ladegerät an einer Stelle auf, die für

den Robo-Sauger gut zugänglich ist.

4. Verlegen Sie das Netzkabel an der Wand entlang.

ca. 0,5 m

ca. 1m

03 GEBRAUCH DES ROBO-SAUGERS

5. Wenn der Boden aus Holz besteht, stellen Sie das

Ladegerät in Richtung der Holzmaserung auf.

Lassen Sie den Netzstecker des Ladegeräts immer in der Steckdose.

HINWEIS

Wenn das Ladegerät nicht mit Strom versorgt wird,

- kann der Robo-Sauger das Ladegerät nicht ﬁ nden und demnach auch nicht automatisch aufgeladen werden.

- Wenn der Robo-Sauger vom Ladegerät getrennt wird, wird der Akku automatisch entladen.

Gebrauch des Robo-Saugers _21

Page 22

Gebrauch des Robo-Saugers

Netzlampe

Ladelampe

Netz

Lampe

Ladelampe

ZUSAMMENSETZEN DES ROBO-SAUGERS

LADEN

Wenn Sie das Gerät erwerben, ist der Akku vollständig entladen, und Sie müssen den RoboSauger manuell auﬂ aden.

Schalten Sie das Gerät mit dem Netzschalter unten am Gerät ein.

Netzlampe

Ladelampe

1. Nachdem Sie die Ladekontakte am Sauger mit dem den Ladekontakten der Ladestation ausgerichtet haben, justieren Sie das Gerät, bis das „Ladesignal“ ertönt.

- Die Ladelampe leuchtet grün.

2. Überprüfen Sie den Ladezustand des Robo-Saugers.

- Wenn das Laden beginnt, werden im Display

nacheinander die Ladeanzeige und “

Wenn das Laden beendet ist, werden im Display nacheinander die Ladeanzeige und „FULL“ angezeigt.

■

Blinken

Wenn die Ladeanzeige beim Saugen blinkt, beendet der Robo-Sauger das Reinigen und lädt sich automatisch am Ladegerät auf.

■

Wenn die Ladeanzeige im Betrieb blinkt und es wird “LO” angezeigt,

Blinken

kann der Robo-Sauger nicht mehr mit der Fernbedienung oder den Tasten am Sauger gesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation, um den Akku aufzuladen. (Dies passiert, wenn der Akku vollständig entladen ist.)

• Wenn Sie den Akku nach dem Kauf des Geräts erstmals laden, dauert es etwa 120 Minuten,

HINWEIS

den Akku vollständig aufzuladen, und diese Ladung reicht dann für etwa 90 Minuten.

• Die Ladezeit kann zunehmen, wenn Sie den Akku in überhitztem Zustand auﬂ aden.

• Maßnahmen bei Störungen des Ladebetriebs. Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes:

- Schalten Sie die Stromversorgung mit dem Netzschalter unten am Robo-Sauger aus und wieder ein (zurücksetzen).

- Trennen Sie den Netzstecker des Ladegeräts kurzzeitig vom Stromnetz (zurücksetzen).

- Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie die Ladekontakte am Sauger und dem Ladegerät mit einem trockenen Tuch ab.

Prüfen Sie, ob es in der Nähe des Ladegeräts Objekte gibt, die als starke Reﬂ ektoren wirken können.

• Wenn Sie den Robo-Sauger vom Ladegerät trennen, entlädt er sich auf natürliche Weise.

Laden Sie den Robo-Sauger mit dem Ladegerät, wenn dies möglich ist.( Wenn der RoboSauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Saugers am Netzschalter aus und ziehen Sie das Netzkabel des Ladegeräts aus der Steckdose, um beide Geräte aufzubewahren.)

22_ Gebrauch des Robo-Saugers

” angezeigt.

Netz

Lampe

Laden Vollständig geladen

Laden

beendet

Ladelampe

Laden Auﬂ aden

erforderlich

Page 23

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

INFORMATIONEN ZUM AKKU

■

Der Robo-Sauger wird über einen umweltfreundlichen Nickelmetallhydrid-Akku (NiMH)

mit Strom versorgt. Der Überladungsschutz garantiert eine lange Lebensdauer.

■

Die Garantiezeit für den Akku beträgt 6 Monate

ab dem Kaufdatum.

■

Bevor Sie einen neuen Akku kaufen, fragen Sie das

Kundendienstcenter nach dem Echtheitssymbol (

) und nach der Modellnummer.

- Dieser Akku ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, sie für andere Geräte oder andere Zwecke zu verwenden.

- Bauen Sie den Akku nicht auseinander und manipulieren Sie ihn nicht.

- Laden Sie ihn nur an gut belüfteten Stellen auf.

- Bringen Sie den Akku nicht ins Feuer und erhitzen Sie ihn nicht.

- Verbinden Sie die Pole ((+) oder (-)) des Akkus nicht mit Metallgegenständen.

- Bewahren Sie ihn in geschlossenen Räumen auf (0ºC~40ºC).

Bevor Sie dieses Gerät wegwerfen, entsorgen Sie den Akku in umweltfreundlicher Weise.

- Entsorgen Sie den Akku nicht zusammen mit Ihrem normalen Haushaltsmüll.

- Befolgen Sie beim Entsorgen alter Akkus stets alle in Ihrem Land geltenden gesetzlichen Bestimmungen.

✽ Wenn der Akku defekt ist, nehmen Sie ihn nicht auseinander. Wenden Sie sich an Ihr

nächstgelegenes Kundendienstcenter.

✽ Eine verlängerte Auﬂ adezeit und eine kürzere Nutzungsdauer der Batterie zeigen

das nahende Ende der Akkulebensdauer an. Wenden Sie sich an das ofﬁ zielle den Kundendienst von Samsung Electronics, um den Akku ersetzen zu lassen.

03 GEBRAUCH DES ROBO-SAUGERS

Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister.

Gebrauch des Robo-Saugers _23

Page 24

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

EINSTELLEN DER UHRZEIT

Sie müssen die Zeit einstellen, wenn Sie nach Plan (Startzeitvorwahl) oder täglich saugen möchten.

Sie können die Zeit nur mit Hilfe der Fernbedienung einstellen.

■

Sie können die Zeit nur mit Hilfe der Fernbedienung einstellen.

Fernbedienung Konfigurationsreihenfolge

Beispiel: Es ist gerade 07:00

Uhr.

Blinken

Weniger

Mehr

Eingeben der aktuellen Stunde.

Starten des Konfigurationsmodus.

Einstellen der Stunde.

Eingeben der aktuellen Minute.

Abschließen der Einstellungen

- Um den Modus zum Einstellen der Zeit zu beenden, drücken Sie auf die Taste( )statt auf die Taste „Clock“.

- Wenn eine Reinigung geplant ist, können Sie die eingestellte Zeit nicht ändern.

24_ Gebrauch des Robo-Saugers

Page 25

Gebrauch des Robo-Saugers

Ein Zaun (virtuelle Wand) wird gebildet.

Abstandserkennungssensor

ZUSAMMENSETZEN DES ROBO-SAUGERS

EINSTELLEN DES VIRTUAL GUARD

Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden.

Bedienung der Tasten

1. Anzeige der Moduslampe

- Zaunmodus (virtuelle Wand): Die rote Lampe blinkt.

- Wächtermodus (virtuelle Tür): Die grüne Lampe blinkt. Aus: Der VIRTUAL GUARD ist ausgeschaltet

2. Einstellen des Modus

- Bei jedem Drücken der Modus-/Netztaste wechselt das Gerät nacheinander zum Zaunmodus (virtuelle

Wand) ➝ Wächtermodus (virtuelle Tür) ➝ Strom AUS.

✽

Der Abstand zur virtuellen Wand beträgt mindestens

2,5 m und kann je nach Umgebungsbedingungen und Bewegung des Roboters variieren.

Modus-

Anzeigelampe

Abstandserkennungssensor

Modus-/Netztaste

SaugerErkennungssensor

03 GEBRAUCH DES ROBO-SAUGERS

Einstellen eines Zauns (virtuelle Wand)

Der VIRTUAL GUARD schafft eine unsichtbare Barriere, die der Robo-Sauger nicht überqueren kann, z. B. vor Blumentöpfen, Möbeln, der Haustür usw.

1. Wählen Sie mit der Modus-/Netztaste den Zaunmodus (virtuelle Wand).

- Die Moduslampe blinkt rot.

2. Installieren Sie den VIRTUAL GUARD vor der Fläche, zu der Sie dem Robo-Sauger den Zugang sperren möchten.

Ein Zaun (virtuelle Wand) wird gebildet.

Abstandserkennungssensor

- Installieren Sie den VIRTUAL GUARD, damit der Abstandserkennungssensor eine

unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

Gebrauch des Robo-Saugers _25

Page 26

Gebrauch des Robo-Saugers

Ladegerät

VIRTUAL GUARD

Raum 1

Raum 2

Raum 3

Abstandserkennungssensor

Ein Wächter (Virtuelle Tür) wird eingestellt.

Verwenden des Wächtermodus (virtuelle Tür)

Der VIRTUAL GUARD erzeugt eine unsichtbare Tür, durch die der Robo-Sauger erst fahren kann, wenn der aktuelle Raum komplett gesaugt wurde. Der VIRTUAL GUARD öffnet die unsichtbare Tür, wenn das Zimmer vollständig gesaugt wurde.

1. Wählen Sie mit der Modus-/Netztaste den Wächtermodus (virtuelle Tür).

- Die Moduslampe blinkt grün.

2. Installieren Sie den VIRTUAL GUARD am Eingang zum Zimmer, das sauber gemacht werden soll.

tallieren Sie den VIRTUAL GUARD, damit der

- Ins

Abstandssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht

• Wenn Sie den VIRTUAL GUARD nicht verwenden, schalten

HINWEIS

Sie ihn aus. (Wenn Sie den Robo-Sauger längere Zeit nicht verwenden, nehmen Sie die Batterien heraus, damit sie nicht entladen werden.)

• Wenn die Modus-/Netztaste nicht funktioniert, zeigt dies an, dass die Batterien abgenutzt sind. Ersetzen Sie in diesem Fall die Batterien. (Technische Daten: Alkaline-Batterien Typ D (LR20)

• Einen zusätzlichen VIRTUAL GUARD können Sie im Kundendienstcenter von Samsung Electronics erwerben.

überqueren kann.

Informationen zum IrDA-Sensor

VORSICHT

• Informationen zum IrDA-Sensor

- Die Übertragung der Infrarotsignale erfolgt möglicherweise im Freien oder an solchen Stellen nicht störungsfrei, wo Halogenlampen eingesetzt werden.

• Der Robo-Sauger verwendet 3 Arten von

Infrarotgeräten, die möglicherweise vor

Fernbedienung

einem anderen Gerät mit einer höheren Priorität nicht funktionieren.

• Beim Steuern des Robo-Saugers mit der Fernbedienung kann es passieren, dass

der Robo-Sauger den virtuellen Zaun des VIRTUAL GUARD überquert und gegen ein Hindernis fährt, weil das Fernbedienungssignal eine höhere Priorität als das Signal des virtuellen Wächters hat.

• Wenn Sie den Robo-Sauger in einem kleinen Raum oder auf kurze Distanz steuern, kann

es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen.

• Installieren Sie den VIRTUAL GUARD nicht in der Nähe des Ladegeräts, da der

automatische Ladevorgang unterbrochen werden kann, wenn der virtuelle Wächter sich nahe beim Ladegerät beﬁ ndet.

• Wenn Sie mehrere Robo-Sauger gleichzeitig verwenden, kann es aufgrund von

Interferenzen der Infrarotsignale zu Störungen kommen.

Raum 1

VIRTUAL GUARD

Ladegerät

Abstandserkennungssensor

Ein Wächter (Virtuelle Tür) wird eingestellt.

✽ Da eine unsichtbare Barriere

gebildet wird, damit der RoboSauger nicht gegen den VIRTUAL GUARD fährt, wird empfohlen, den virtuellen Wächter in einem Abstand von 30 cm zu den Außenwänden zu installieren.

[Priorität der Infrarotsignale]

VIRTUAL GUARD

Ladegerät

Raum 2

Raum 3

26_ Gebrauch des Robo-Saugers

Page 27

Gebrauch des Robo-Saugers

Elemente zur Installation

der Trägerplatte

Aussparungen der

Trägerplatte

VliesBefestigungsstreifen

✽

Beim Befestigen darauf achten, dass das Vlies genau am Befestigungsstreifen ausgerichtet ist.

VERWENDEN DES ROBO-SAUGERS

BEFESTIGEN DES MIKROFASER-VLIESES

Mit dem Mikrofaser-Reinigungsvlies können Sie effektiv Staub entfernen.

Befestigen des Vlieses

1. Befestigen Sie das Mikrofaser-Vlies am Klettband der Trägerplatte für das Vlies.

- Richten Sie das Vlies genau auf dem

Befestigungsstreifen der Trägerplatte aus - siehe Abbildung.

2. Dann richten Sie die Aussparungen der Trägerplatte mit den entsprechenden Elementen unten am Sauger aus und drücken darauf, bis die Platte mit einem Klickgeräusch einrastet.

- Wenn die Trägerplatte nicht richtig befestigt wird,

kann sie sich bei der Reinigung lösen.

3. Positionieren Sie die Trägerplatte mit dem Vlies auf dem Boden und drücken sie nach unten.

● Da sich der Robo-Sauger mit Trägerplatte und

VORSICHT

Vlies nicht über Teppich bewegen kann, müssen Sie diese Teile vom Sauger abnehmen, bevor Sie einen Teppich mit dem Sauger reinigen.

● Reinigen Sie das verschmutzte Vlies nach der Verwendung.

● Lassen Sie das Vlies vollständig trocknen, bevor Sie es wieder verwenden. (Sie können das Vlies nicht nass verwenden.)

● Verwenden Sie das Vlies nicht zum Reinigen, wenn sich Flüssigkeiten wie z. B. Kaffee auf dem Boden beﬁ ndet, andernfalls kann der Boden breitﬂ ächiger durch die Flüssigkeit verschmutzt werden.

VliesBefestigungsstreifen

✽

Beim Befestigen darauf achten, dass das Vlies genau am Befestigungsstreifen ausgerichtet ist.

Elemente zur Installation

der Trägerplatte

Aussparungen der

Trägerplatte

03 GEBRAUCH DES ROBO-SAUGERS

Gebrauch des Robo-Saugers _27

Page 28

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

STARTEN/STOPPEN DES STAUBSAUGERS

Sie können alle Funktionen des Robo-Saugers starten oder anhalten.

■

Die Funktionen des Robo-Saugers stehen nur zur Verfügung,

nachdem das Gerät mit dem Netzschalter eingeschaltet wurde.

■

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( ), um

den Betrieb zu unterbrechen und eine Funktion zu wählen.

Gerät ein- und ausschalten

Einschalten

- Fernbedienung: Drücken Sie die Taste [Power].

- Sauger: Drücken Sie die Taste (

Ausschalten

- Fernbedienung: Drücken Sie die Taste [Power].

- Sauger: Halten Sie die Taste ( gedrückt.

) 3 Sekunden lang

Verwenden der Fernbedienung

Starten/Stoppen des Staubsaugers

Starten

- Fernbedienung: Drücken Sie die Taste Auto, Spot, Max oder Manual.

- Sauger : Drücken Sie nacheinander die Tasten ( ) und ( ), um Auto, Punkt, Maximal, oder Manuell auszuwählen.

✽ Wenn Sie die Taste ( ) drücken, ohne einen Reinigungsmodus zu wählen, beginnt der Robo-

Sauger im Automatikmodus.

Anhalten

- Um den Robo-Sauger anzuhalten, drücken Sie die Taste

) auf der Fernbedienung oder am Sauger.

(

- Wenn das Saugen beendet ist, wird der Robo-Sauger angehalten.

28_ Gebrauch des Robo-Saugers

Page 29

Gebrauch des Robo-Saugers

1,5 m nach vorn

VERWENDEN DES ROBO-SAUGERS

AUFLADEN

Durch Drücken der Ladetaste können Sie den RoboSauger zum Ladegerät zurückkehren lassen, um den Akku aufzuladen.

■

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( ),

um den laufenden Betrieb zu unterbrechen. Drücken Sie dann die Ladetaste.

1. Drücken Sie die Ladetaste.

- Das Symbol(

Robo-Sauger kehrt zum Ladegerät zurück.

2. Um den Robo-Sauger anzuhalten, während er zum

Ladegerät zurückkehrt, drücken Sie die Taste (

3. Um die Ladefunktion zu testen, drücken Sie die

Ladetaste, wenn sich der Robo-Sauger in weniger als 1,5m Entfernung vom Ladegerät beﬁ ndet.

Fehlerbehebung, wenn der Robo-Sauger nicht zum Ladegerät zurückkehrt.

•

Überprüfen Sie die Aufstellung des Ladegeräts

- Beﬁ ndet sich das Ladegerät an einer Stelle, von der aus es

den Robo-Sauger nicht zum Ladegerät führen kann?

- Beﬁ ndet sich das Ladegerät an einer Stelle, die mehr als

5m vom Robo-Sauger entfernt ist?

: Es kann länger dauern, bis der Robo-Sauger zum

Ladegerät zurückgekehrt ist.

•

Laden Sie den Robo-Sauger in den folgenden Fällen

manuell.

- Das Ladegerät ist in einer Ecke aufgestellt.

- Der Akku ist vollständig entladen.

- Der Robo-Sauger wird durch ein Hindernis (Möbel usw.)

aufgehalten.

- Der Robo-Sauger kommt nicht über die Türschwelle

hinweg und bis zum Aufstellort des Ladegeräts.

) am Sauger wird eingeschaltet, und der

Verwenden der Fernbedienung

Verwenden der Tasten

am Sauger

1,5 m nach vorn

03 GEBRAUCH DES ROBO-SAUGERS

Gebrauch des Robo-Saugers _29

Page 30

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

AUTOMATISCHES SAUGEN

Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

■

Wenn der Saugvorgang gestartet wird, während der Robo-Sauger

an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

■

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der

Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem der Akku wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: einer)

Tasten am Sauger

1 Mal

Informationen zum Fortsetzen des Reinigens

HINWEIS

VORSICHT

• Wenn der Robo-Sauger feststellt, dass die Reinigung

• Wenn Sie eine Taste drücken oder den Robo-Sauger

●

Taste der Fernbedienung

Konfigurationsreihenfolge

Modus einstellen

▶

Modus beenden.

Normaler Modus

abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( ( wird, können Sie den Boden im Turbomodus reinigen.

Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ( wird, können Sie den Boden im Kantenmodus reinigen.

Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd (

) angezeigt. Wenn “On turbo ( )” angezeigt

) angezeigt. Wenn “On Edge ( )” angezeigt

) angezeigt.

→

) oder “OFF turbo”

) oder “OFF Edge”

Turbomodus

Kantenmodus

Reinigung abgeschlossen

30_ Gebrauch des Robo-Saugers

Page 31

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

PUNKTUELLES SAUGEN

Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. beﬁ nden.

■

Bewegen Sie den Robo-Sauger an die Stelle, wo die punktuelle

Reinigung durchgeführt werden soll.

ca. 1,5 m

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Sauger

Taste der Fernbedienung

Konfigurationsreihenfolge

Modus einstellen

▶

2 Mal

Modus beenden.

- Im Punktreinigungsmodus säubert der Robo-Sauger einen

Bereich mit einer Länge und Breite von 1,5 m.

- Wenn das Saugen beendet ist, zeigt der Robo-Sauger

Ende, Stopp und Standby an.

Wenn der Robo-Sauger an die Ladestation angedockt

HINWEIS

VORSICHT

ist, kann eine punktuelle Reinigung nicht durchgeführt werden.

● Wenn Sie auf der Fernbedienung die Taste Turbo

drücken, wird auf dem Display entweder “On turbo” ( Wenn “On turbo ( )” angezeigt wird, können Sie den Boden im Turbomodus reinigen.

● Wenn Sie auf der Fernbedienung die Taste Edge

drücken, wird auf dem Display entweder “On Edge” ( Wenn “On Edge ( den Boden im Kantenmodus reinigen.

● Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

) oder “OFF turbo” ( ) angezeigt.

) oder “OFF Edge” ( ) angezeigt.

)” angezeigt wird, können Sie

) angezeigt.

→

Normaler Modus

Turbomodus

Kantenmodus

Reinigung abgeschlossen

Gebrauch des Robo-Saugers _31

Page 32

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

MAXIMALSAUGEN

Der Robo-Sauger bewegt sich automatisch und macht sauber, bis der Akku fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt).

■

Wenn der Saugvorgang gestartet wird, während der Robo-

Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Robo-Sauger seine ursprüngliche Position für die Rückfahrt speichert.

■

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der

Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, wenn der Akku wieder aufgeladen ist. (Anzahl der fortgesetzten Reinigungsvorgänge: einer)

Tasten am Sauger

Taste der Fernbedienung

▶

3 Mal

Informationen zum Fortsetzen des Reinigens

HINWEIS

VORSICHT

32_ Gebrauch des Robo-Saugers

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.

• Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

●

Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( ( wird, können Sie den Boden im Turbomodus reinigen.

●

Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ( wird, können Sie den Boden im Kantenmodus reinigen.

●

Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd (

) angezeigt. Wenn “On turbo ( )” angezeigt

) angezeigt. Wenn “On Edge ( )” angezeigt

) angezeigt.

→

Konfigurationsreihenfolge

Modus einstellen

Modus beenden.

) oder “OFF turbo”

) oder “OFF Edge”

Normaler Modus

Turbomodus

Kantenmodus

Page 33

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

MANUELLES SAUGEN

Sie können den Robo-Sauger mit der Fernbedienung selbst steuern, um eine bestimmte Stelle zu reinigen.

■

Steuern Sie den Robo-Sauger an die Stelle, wo die manuelle

Reinigung durchgeführt werden soll.

■

Sie können die manuelle Reinigung mit Hilfe der Fernbedienung

durchführen.

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Sauger

Taste der Fernbedienung Konfigurationsreihenfolge

Modus einstellen

▶

4 Mal

Modus beenden.

• Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine

HINWEIS

VORSICHT

manuelle Reinigung nicht durchgeführt werden.

● Wenn Sie auf der Fernbedienung die Taste Turbo

drücken, wird auf dem Display entweder “On turbo” ( Wenn “On turbo (

) oder “OFF turbo” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Turbomodus reinigen.

● Wenn Sie auf der Fernbedienung die Taste Edge

drücken, wird auf dem Display entweder “On Edge” ( Wenn “On Edge (

) oder “OFF Edge” ( ) angezeigt.

)” angezeigt wird, können Sie

den Boden im Kantenmodus reinigen.

● Wenn Sie sowohl den Turbomodus als auch den

Kantenmodus aktivieren, wird auf dem Display abwechselnd (

→

) angezeigt.

Normaler Modus

Turbomodus

Kantenmodus

Richtungstasten (vorwärts, links, rechts).

Eine Rückfahrfunktion gibt es nicht.

Gebrauch des Robo-Saugers _33

Page 34

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

STARTZEITVORWAHL

Sie können den Robo-Sauger so programmieren, dass er zu einer bestimmten Zeit zu arbeiten beginnt.

■

Das Reinigen mit Startzeitvorwahl kann nur dann

ausgeführt werden, wenn der Robo-Sauger an die Ladestation angedockt ist.

Tasten am Sauger

Taste der Fernbedienung

Weniger

Mehr

Konfigurationsreihenfolge

Starten des Modus für

Startzeitvorwahl und bestätigen, dass die konfigurierte Zeit stimmt.

Einstellungen starten.

Stunde einstellen

Stunde bestätigen

Minuten einstellen.

Einstellungen

abschließen.

Beispiel: Aktuelle Zeit: 07:00 Uhr. Gewünschte Startzeit für das Reinigen: 09:30 Uhr.

Blinken

Wenn das Gerät eingestellt ist, und Sie drücken auf die Taste ( ) statt auf die Taste Timer/Daily, wird der Modus für Startzeitvorwahl beendet.

HINWEIS

34_ Gebrauch des Robo-Saugers

Einstellungen abbrechen.

Das Symbol geht aus.

Page 35

Gebrauch des Robo-Saugers

Mon

Tue

Wed

Thu

Fri

Sat

Sun

VERWENDEN DES ROBO-SAUGERS

EINSTELLEN VON TÄGLICHEM REINIGEN

Sie können den Robo-Sauger so programmieren, dass er jeden Tag bei einer bestimmten Zeit zu arbeiten beginnt.

■

Nur wenn der Robo-Sauger an die Ladestation angedockt

ist, kann die tägliche Reinigung durchgeführt werden.

Mon

Tue

Thu

Fri

Wed

Sat

Sun

03 GEBRAUCH DES ROBO-SAUGERS

Tasten am Saugschlitten

3 Sekunden

Taste der Fernbedienung

Weniger

3 Sekunden

Konfigurationsreihenfolge

Starten des Modus für tägliches

Reinigen und bestätigen, dass die konfigurierte Zeit stimmt. (Prüfen Sie die eingestellte Zeit für die tägliche Reinigung).

Einstellungen starten.

Stunde einstellen

Mehr

Stunde bestätigen

Minuten einstellen.

Mehr

Einstellungen

abschließen.

Beispiel: Aktuelle Zeit: 07:00 Uhr. Gewünschte Startzeit für das Reinigen: 09:30 Uhr.

Blinken

Einstellungen abbrechen.

3 Sekunden

Das Symbol geht aus.

Wenn das Gerät eingestellt ist, und Sie drücken auf die Taste ( ) statt auf die Taste Timer/Daily, wird der Modus für das tägliches Reinigen beendet.

HINWEIS

Gebrauch des Robo-Saugers _35

Page 36

Gebrauch und Wartung des Zubehörs

VERWENDEN VON SPEZIALFUNKTIONEN

Die Spezialfunktionen machen die Verwendung des Robo-Saugers noch einfacher und bequemer.

■

Die Spezialfunktionen werden über die Fernbedienung gesteuert.

Turbomodus

Wenn Sie die Taste Turbo auf der Fernbedienung drücken, wird auf dem Display entweder “On turbo” ( angezeigt.

On turbo (Turbomodus): Die Hauptbürste läuft mit maximaler Drehzahl. Off turbo (normaler Modus): Die Hauptbürste läuft mit Standarddrehzahl.

Kantenmodus

Wenn Sie die Taste Edge auf der Fernbedienung drücken, wird auf dem Display entweder “On Edge” ( angezeigt.

On Edge (Kantenmodus): Beim Reinigen werden Hindernisse berührt. Off Edge (Ausweichmodus): Der Robo-Sauger umgeht Hindernisse

beim Reinigen.

Auch im Ausweichmodus “OFF EdGE” kann der Robo-Sauger an dünne oder

HINWEIS

dunkle Hindernisse stoßen.

) oder “OFF turbo” ( )

) oder “OFF Edge” ( )

REINIGEN DES ROBO-SAUGERS

BEACHTEN SIE DIE REINIGUNGS- UND WARTUNGSHINWEISE

■

Wenn der Netzschalter des Saugers beschädigt ist,

wenden Sie sich an den Kundendienst von Samsung, damit keine Unfälle passieren.

■

Benutzen Sie keine Hilfsmittel oder mechanischen

Vorrichtungen, die nicht vom Hersteller installiert wurden.

■

Schalten Sie den Netzschalter unten

am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. Der RoboSauger könnte plötzlich angehen und eine Verletzung verursachen.

36_ Gebrauch und Wartung des Zubehörs

Page 37

Gebrauch und Wartung des Zubehörs

Display

Kamera

REINIGEN DES SENSORFENSTERS UND DER KAMERA

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den RoboSauger reinigen.

■

Sprühen Sie niemals Wasser, Verdünner, Reinigungsbenzin usw. direkt auf den Sauger

des Robo-Saugers.

■

Wischen Sie das Sensorfenster und die

Kamera leicht mit einem weichen Tuch ab.

Display

Kamera

Fenster der vorderen Sensoren

Position der Kamera und der

vorderen Sensoren

Position der Absturzsensoren

REINIGEN DES ROBO-SAUGERS

Position der hinteren

Sensoren

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

SCHNELLES ENTLEEREN DES STAUBBEHÄLTERS

■

Sie können den Staubbehälter mit Hilfe eines normalen

Staubsaugers einfach leeren, ohne den Staubbehälter entnehmen zu müssen.

1. Öffnen Sie die Abdeckung des Staubauslasses.

2. Wenn Sie die Saugdüse des Staubsauger an den Staubauslass halten, saugt er den Staub direkt aus dem Staubbehälter heraus.

Gebrauch und Wartung des Zubehörs _37

Page 38

Gebrauch und Wartung des Zubehörs

REINIGEN DES STAUBBEHÄLTERS UND DES FILTERS

Entleeren Sie vor dem Reinigen den Staubbehälter.

■

Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig

darauf, den Staub aus dem Behälter nicht zu verschütten.

■

Leeren Sie den Staubbehälter in folgenden Situationen:

1. Staub hat sich im Staubbehälter angesammelt.

2. Die Saugleistung geht plötzlich zurück.

3. Der Lärm nimmt zu.

1. Drücken Sie die Freigabetaste für den Staubbehälter (PUSH) und ziehen Sie den Staubbehälter heraus.

2. Öffnen Sie den Deckel des Staubbehälters, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

3. Lösen Sie den Filter vom Staubbehälter, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

4. Wischen Sie den Staub von Filter und Staubbehälter ab.

✽ Sie können beide mit Wasser spülen.

5. Setzen Sie den Filter wieder in den Staubbehälter ein.

- Vergewissern Sie sich, dass das Gitter des Filters nach

unten zeigt. Es kann nicht in der falschen Richtung eingesetzt werden.

6. Schließen Sie den Deckel des Staubbehälters und setzen Sie ihn in den Sauger ein.

38_ Gebrauch und Wartung des Zubehörs

Page 39

Gebrauch und Wartung des Zubehörs

[ Aufbau des Staubbehälters ]

Freigabetaste für den Staubbehälter

Filter

Abdeckung des Staubauslasses

Deckel des

Staubbehälters

REINIGEN DES ROBO-SAUGERS

REINIGEN DER HAUPTBÜRSTE

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

●

Da der Staub aus dem Staubbehälter herausfallen

VORSICHT

1. Drücken Sie die Freigabetaste für den Staubbehälter

kann, entfernen Sie den Staubbehälter, ehe Sie die Hauptbürste reinigen.

(PUSH), um den Staubbehälter zu lösen.

Staubauslass

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

Staubbehälter

2. Nachdem Sie überprüft haben, ob Fremdstoffe vorhanden sind, drücken Sie den Haken, mit dem die Bürstenabdeckung ﬁ xiert wird, um die Abdeckung zu lösen.

Gebrauch und Wartung des Zubehörs _39

Page 40

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

3. Heben Sie die Hauptbürste aus dem Gerät.

4. Entfernen Sie Fremdstoffe (z. B. lange Haare oder Fäden), die sich um die Saugbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers.

5. Nach dem Reinigen setzen Sie die Hauptbürste zuerst auf der Seite des Netzschalters ein, und befestigen Sie dann die andere Seite der Bürste ebenso.

6. Nachdem Sie die 3 Spitzen oben an der Abdeckung eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

●

Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine

VORSICHT

40_ Gebrauch und Wartung des Zubehörs

Fremdkörper aufzusaugen.

●

Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie sich an ein Kundendienstcenter.

●

Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Fäden oder Haare um die Bürste wickeln. Kontrollieren und reinigen Sie die Hauptbürste regelmäßig.

Page 41

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER ROTIERENDEN SEITENBÜRSTEN FÜR DIE KANTENREINIGUNG

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

1. Kontrollieren Sie, ob die Seitenbürsten verbogen sind, oder ob Fremdstoffe an den Bürsten haften.

2. Ziehen Sie Gummihandschuhe an und wickeln Sie die Seitenbürsten in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben. Reinigen Sie die Bürsten vorsichtig mit dem Tuch.

3. Drehen Sie die Seitenbürsten und wiederholen Sie den Vorgang aus Schritt 2.

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

4. Wenn sich Haare oder Fäden zwischen dem Sauger und den Seitenbürsten verfangen haben, lösen Sie die Schrauben der Seitenbürsten mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürsten ab. Wenn Sie die Bürsten wieder einbauen, bringen Sie die L-Markierungen an der Seitenbürste und am Sauger übereinander und bauen Sie die Seitenbürste dann wieder ein. (Die rechte Seitenbürste ist mit dem Buchstaben “R” markiert.)

Da die rotierenden Seitenbürsten leicht Haare und andere Fremdstoffe anziehen, reinigen Sie die Bürsten regelmäßig und in kurzem Abstand.

HINWEIS

Zu viele Fremdstoffe an den Seitenbürsten können die Bürsten beschädigen.

Gebrauch und Wartung des Zubehörs _41

Page 42

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER ANTRIEBSRÄDER

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

■

Wenn der Robo-Sauger plötzlich im Zickzack zu fahren

beginnt, kann es sein, dass Fremdstoffe an den Antriebsrädern haften.

1. Zum Reinigen der Antriebsräder legen Sie ein weiches

Tuch auf den Boden und drehen Sie den Sauger vorsichtig auf die Oberseite.

2. Kontrollieren Sie das Gerät auf Fremdstoffe und entfernen Sie diese mit Hilfe eines Stäbchens oder einer Pinzette mit stumpfen Zangen.

REINIGEN DES MIKROFASER-VLIESES

Ein verschmutztes Reinigungsvlies kann schlecht riechen, deshalb sollte das Vlies stets sauber gehalten werden.

1. Lösen Sie die Trägerplatte des Mikrofaser-Vlieses von der Unterseite des Saugers.

2. Lösen Sie das Vlies von der Trägerplatte.

3. Reinigen Sie das Vlies in sauberem Wasser.

4. Lassen Sie das Mikrofaser-Vlies an einem gut belüfteten Ort vollständig trocknen, bevor Sie es wieder verwenden.

42_ Gebrauch und Wartung des Zubehörs

Page 43

Fehlersuche

CHECKLISTE ZUR SELBSTHILFE

STÖRUNG FRAGEN MASSNAHMEN

•

Der Robo-Sauger läuft überhaupt nicht.

Der Robo-Sauger stellt plötzlich

den Saugbetrieb ein.

Die Saugleistung ist gering.

Ist der Staubbehälter eingesetzt?•Setzen Sie den Staubbehälter

•

Ist der Netzschalter eingeschaltet?

•

Wird ein Reinigungsmodus ( ) im Display angezeigt?

•

Blinkt in der Ladestandsanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

•

Der Robo-Sauger läuft nicht, wenn die Batterie in der Fernbedienung erschöpft ist.

•

Blinkt in der Ladestandsanzeige nur eine Stufe und wird im Display 'LO' angezeigt?

•

Hat sich der Robo-Sauger in einem Kabel auf dem Boden verfangen?

•

Bleibt der Robo-Sauger an einer Bodenkante (Höhenunterschied) hängen?

- Das Antriebsrad hat keinen Bodenkontakt.

•

Hat sich ein dünnes Tuch um das Antriebsrad gewickelt?

•

Steckt der Robo-Sauger an einer Türschwelle fest?

•

Prüfen Sie, ob der Staubbehälter voll ist.

•

Prüfen Sie, ob der Einlass durch Fremdstoffe blockiert wird.

ein?

•

Schalten Sie das Gerät am Netzschalter ein.

•

Drücken Sie die Taste ( ). (Zum Ausschalten halten Sie die

Taste (

) min. 3 Sekunden lang

gedrückt.)

•

Heben Sie den Robo-Sauger hoch und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.

•

Ersetzen Sie die Batterien in der Fernbedienung. (Typ AAA)

•

Heben Sie den Robo-Sauger hoch, und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.

•

Schalten Sie das Gerät am Netzschalter aus und entfernen Sie die Kabel.

•

Schalten Sie das Gerät am Netzschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen.

•

Schalten Sie das Gerät am Netzschalter aus und entfernen Sie das Tuch.

•

Schalten Sie das Gerät am Netzschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen.

•

Halten Sie den Robo-Sauger an und leeren Sie den Staubbehälter.

•

Schalten Sie das Gerät aus und entfernen Sie die Fremdstoffe.

05 FEHLERSUCHE

•

Kontrollieren Sie, ob der Filter verstopft ist.

•

Säubern Sie gründlich den Filter.

Fehlersuche _43

Page 44

Fehlersuche

CHECKLISTE ZUR SELBSTHILFE

SYMPTOM FRAGEN MASSNAHMEN

•

Der Robo-Sauger kann das

Ladegerät nicht ﬁ nden.

Der Robo-Sauger kann den

VIRTUAL GUARD passieren.

Prüfen Sie, ob das Netzkabel des Ladegeräts richtig mit der Steckdose verbunden ist.

•

Entfernen Sie Hindernisse innerhalb eines Bereichs von etwa 1 m vor dem Ladegerät und etwa 0,5 m nach links und rechts.

•

Wenn Fremdstoffe am Ladekontakt haften, wischen Sie diese ab mit einem trockenen Tuch ab.

•

Wurde der VIRTUAL GUARD in der Nähe des Ladegeräts installiert?

•

Sind die Batterien des VIRTUAL GUARD verbraucht?

•

Ist der VIRTUAL GUARD auf den Wächtermodus (virtuelle Tür) eingestellt?

•

Bewegen Sie den VIRTUAL GUARD an eine andere Stelle, damit der Robo-Sauger automatisch auﬂ aden kann.

•

Ersetzen Sie die Batterien. (2 Alkaline-Batterien Typ D (LR20))

•

Stellen Sie den VIRTUAL GUARD auf den Zaunmodus (virtuelle Wand) ein.

Die Nutzungszeit der Batterien

des VIRTUAL GUARD ist zu

kurz. Im Display

erscheint ein Countdown ab

der Zahl 30.

44_ Fehlersuche

•

Ist die Moduslampe ausgeschaltet?

•

Verwenden Sie ManganTrockenzellen?

•

Wurde der Robo-Sauger vom Ladegerät entfernt oder während des Ladens gedrückt?

•

Überprüfen Sie, ob der VIRTUAL GUARD ausgeschaltet ist und stellen Sie den VIRTUAL GUARD dann in den gewünschten Modus.

•

Ersetzen Sie die Batterien durch neue. (2 Alkaline-Batterien Typ D (LR20))

•

Wenn der Robo-Sauger beim Laden getrennt oder heruntergedrückt wird, kehrt er nach 30 Sekunden automatisch zum Ladegerät zurück.

Page 45

Fehlersuche

FEHLERBEHEBUNG UND FEHLERCODES

05 FEHLERSUCHE

FEHLERCODE

•

URSACHE LÖSUNG

Der Robo-Sauger hat sich beim Fahren verfangen, verklemmt oder hängt fest.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind in der Hauptbürste gefangen.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im linken Antriebsrad gefangen.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im rechten Antriebsrad gefangen.

Überprüfen Sie den Stoßdämpfersensor.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster eines Hindernissensors.

Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster eines Absturzsensors.

Der Staubbehälter ist nicht eingesetzt

Fremdkörper haben sich in den rotierenden Seitenbürsten verfangen.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und bringen Sie den RoboSauger an eine andere Stelle.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe von der Hauptbürste.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe vom linken Antriebsrad.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe vom rechten Antriebsrad.

•

Ziehen Sie den festgeklemmten Stoßdämpfersensor leicht heraus.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und wischen Sie die Fremdstoffe mit einem weichen Tuch von den vorderen und hinteren Sensorfenstern ab.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus Fremdstoffe mit einem weichen Tuch von den Fenstern der Absturzsensoren ab.

•

Setzen Sie den Staubbehälter so ein, dass er hörbar einrastet.

•

Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdkörper.

und wischen Sie die

✽ Wenn Sie die Start/Stopp-Taste drücken oder den Netzschalter betätigen, wird der Fehlercode

gelöscht.

Fehlersuche _45

Page 46

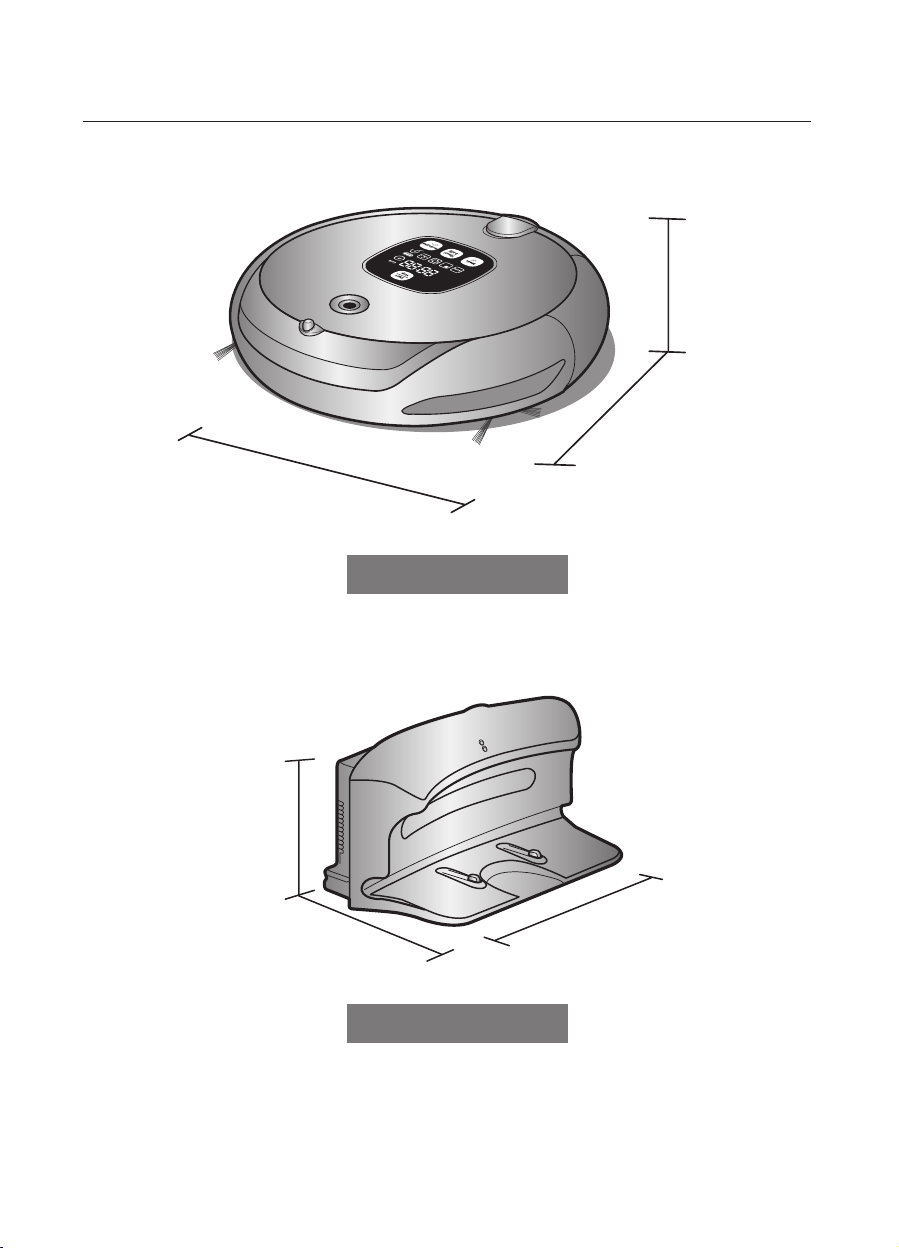

Technische Daten

355 mm (Breite)

Sauger

93 mm (Höhe)

355 mm (Länge)

122 mm (Höhe)

46_ Technische Daten

161 mm (Länge)

275 mm (Breite)

Ladestation

Page 47

Technische Daten

KLASSIFIKATION ANGABE DATEN

Technische Daten

– Mechanisch

Technische Daten

– Elektrisch

Technische Daten

– Reinigung

Reinigungsmethode Deckenformerkennung

Durchmesser 355 mm

Höhe 93 mm

Gewicht 4,0 kg

Netzspannung AC 220-240V~, 50-60Hz

Leistungsaufnahme der

Ladestation

Leistungsaufnahme des

Kapazität des Staubbehälters Etwa 0,6 ℓ

(auf hartem Untergrund)

Saugers

Akku 14,4 V / 2.000 mA

Ladeverfahren Automatisch / Manuell Laden

Automatisch, Punktuell,

Reinigungsmodus

Ladezeit Etwa 120 Minuten

Reinigungsdauer

Startzeitvorwahl, täglich

50 W

40 W

Maximal, Manuell,

Reinigen

Etwa 90 Minuten

06 TECHNISCHE DATEN

Steuerung am Saugers Touch-Tasten

Dieses Gerät erfüllt die nachfolgenden Richtlinien: EMV-Richtlinie 2004/108/EG Niederspannungsrichtlinie 2006/95/EG

Technische Daten _47

Page 48

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sich bitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

Page 49

Robot aspirateur

Manuel d’utilisation

SR8894 SR8896 SR8897

Ce manuel est en papier recyclé à 100%.

✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions. ✻ Utilisation intérieure uniquement.

imagine the possibilities

Merci d’avoir effectué l’achat d’un produit Samsung.

Enregistrez vos produits Samsung en vous connectant sur

www.samsung.com/register

Français

Page 50

Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le

DANGER

conserver pour toute référence ultérieure.

• Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spéciﬁ ées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS

DANGER

ATTENTION

Indique un danger de mort ou de blessure grave.

Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

Explication de termes pour aider l’utilisateur à comprendre comment utiliser

REMARQUE

l’appareil de manière adéquate.

2_ Consignes de sécurité

Page 51

Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR.

Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER:

pour limiter tout risque d’incendie, d’électrocution ou de blessure :

GÉNÉRALITÉS

• Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel.

•

Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit.

• Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à

l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle.

• Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées.

• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.

• Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants)

ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité.

• Les enfants doivent être surveillés aﬁ n de garantir qu’ils ne jouent pas avec l’appareil.

CHARGEUR DE BATTERIE

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.

• N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées.

• Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération

de maintenance.

• Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil.

• N’utilisez jamais de cordon ou de prise endommagé(e).

•

Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.

• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale

admissible inadéquate.

• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise

et non le cordon.

• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser

à des températures élevées.

• N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées

uniquement par un technicien qualiﬁ é du centre d’assistance clientèle.

• N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec

l’humidité.

Consignes de sécurité _3

Page 52

Consignes de sécurité

ROBOT ASPIRATEUR

• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres,

des clous, des vis, des pièces de monnaie, etc.

• N’utilisez pas l’appareil sans ﬁ ltre. Pour les opérations de maintenance, n’insérez

jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche.

• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des

ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air.

N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).

•

• N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des

allumettes ou des cendres chaudes.

• N’aspirez jamais de liquides inﬂ ammables ou combustibles tels que de l’essence et

n’utilisez jamais l’appareil si de tels liquides risquent d’être présents.

• N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture

à l’huile, de diluant, de substances antimites, de poussières inﬂ ammables et autres vapeurs explosives ou toxiques.

• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des

températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

4_ Consignes de sécurité

Page 53

Sommaire

CONSIGNES DE SECURITÉ

FONCTIONS DU PRODUIT

06 Branchement 07 Avant l’utilisation 10 En cours d’utilisation 11 Nettoyage et entretien

13 Fonctions du produit

MONTAGE DE L’ASPIRATEUR

15 Composants 16 Nomenclature des pièces

FONCTIONNEMENT DE L’ASPIRATEUR

ENTRETIEN DES OUTILS ET DU FILTRE

DÉPANNAGE

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

20 Installation du robot aspirateur

20 Procédure d’installation 20 Mise sous/hors tension 21 Installation du chargeur 22 Charge 23 À propos de la batterie 24 Réglage de l’heure 25 Installation du module VIRTUAL GUARD 27 Fixation d’une lavette 28 Utilisation du robot aspirateur 28 Démarrage/Arrêt du nettoyage 29 Recharge 30 Nettoyage automatique 31 Nettoyage localisé 32 Nettoyage intensif 33 Nettoyage manuel 34 Programmation de l’heure de nettoyage 35 Réglage du nettoyage quotidien 36 Utilisation des fonctions supplémentaires

(mode Turbo (Turbo), mode Edge (Bordure))

36 Nettoyage du robot aspirateur

36 Veuillez suivre les méthodes de nettoyage

et d’entretien spéciﬁ ées

37 Nettoyage de la lentille du capteur et de la

caméra 37 Méthode pour vider rapidement l’appareil 38 Nettoyage du collecteur de poussière et

du ﬁ ltre 39 Nettoyage de la brosse principale 41 Nettoyage de la brosse rotative latérale 42 Nettoyage de la roue d’entraînement

42 Entretien de la lavette

43 Liste de vériﬁ cation avant d’appeler le

45 Codes d’erreur : dépannage

46 Caractéristiques techniques du produit

centre d’assistance

Sommaire _5

Page 54

Consignes de sécurité

BRANCHEMENT

Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de

DANGER

l’endommager.

- Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation.

DANGER

- Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées.

DANGER

- Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.)

DANGER

- Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal ﬁ xée.

DANGER

- Cela pourrait entraîner une électrocution ou un incendie.

6_ Consignes de sécurité

Page 55

Consignes de sécurité

AVANT L’UTILISATION

Avant de mettre le robot aspirateur en marche, assurezvous que le collecteur de poussière est en place.

ATTENTION

- Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas.

N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que :

ATTENTION

les lieux avec des bougies ou lampes de bureau posées sur le sol ;

les lieux où des feux sont laissés sans surveillance (feu ou braises) ;

- les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc.

Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants :

ATTENTION

- greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes).

Ouvrez toutes les portes pour nettoyer toutes les pièces.

ATTENTION

- Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce.

- Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur.

01 CONSIGNES DE SÉCURITÉ

Pour les tapis munis de longues franges, repliez ces dernières sous le tapis.

ATTENTION

- Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale.

Si le capteur d’escarpement est sale, le robot aspirateur risque de tomber du haut d’un

ATTENTION

escalier, d’une mezzanine, etc. Cela risquerait de provoquer des blessures et d’endommager gravement l’appareil. Aﬁ n d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses. Nettoyez la fenêtre du capteur et la caméra aﬁ n d’éviter tout dysfonctionnement.

Consignes de sécurité _7

Page 56

Consignes de sécurité

AVANT L’UTILISATION

Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer.

ATTENTION

- Veillez à enlever tous les objets avant le nettoyage.

- Veillez à enlever tous les objets fragiles, tels que grands vases en

céramique, objets en verre, pots de ﬂ eur, etc.

- Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues

ou autres objets de valeur tels que des bijoux.

Enlevez les objets présents sur le sol avant le nettoyage.

ATTENTION

Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm.

- Les serviettes de bain, les tapis devant la sale de bain, les éviers, les

entrées à la buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la chute des objets présents sur la table.

Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation de mode de nettoyage programmé.

- Les enfants évoluant à proximité risqueraient de s’entraver dans le

robot aspirateur et de tomber.

Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus.

- Les enfants risqueraient de tomber et de se blesser ou

d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension.

ATTENTION

- Le robot aspirateur risquerait d’attirer leur attention.

- Si la roue d’entraînement venait à entraîner des doigts, des pattes, des

vêtements ou des cheveux, cela risquerait de provoquer des blessures. Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il

risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée.

- Lorsque le bouton de mise en marche est désactivé, l’alimentation est

coupée et toutes les fonctions sont désactivées.

Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol.

ATTENTION

- Lorsque le robot aspirateur va se recharger automatiquement ou

passe à proximité de la station de recharge, il risquerait d’entraîner le cordon.

Laissez toujours le cordon d’alimentation du chargeur branché dans la prise.

ATTENTION

8_ Consignes de sécurité

Bien que le robot aspirateur dispose d’une fonction de recharge

automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.

Page 57

Consignes de sécurité

AVANT L’UTILISATION

Installez le charger à un endroit facilement accessible pour le robot aspirateur.

ATTENTION

- Si le chargeur est installé dans un endroit difﬁ cilement accessible,

cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement.

ATTENTION

- Libérez la zone.

Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1 m devant.

DANGER

Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc.

DANGER

- Cela risquerait d’endommager gravement le chargeur.

01 CONSIGNES DE SÉCURITÉ

Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge.

DANGER

- Cela risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux).

DANGER

- Cela risquerait d’endommager gravement l’appareil.

- Le liquide risquerait de se répandre sur les roues et de salir

l’intérieur de l’appareil.

N’utilisez pas le chargeur à d’autres ﬁ ns que celles pour lesquelles il est prévu.

- Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie.

DANGER

Consignes de sécurité _9

Page 58

Consignes de sécurité

EN COURS D’UTILISATION

Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais.

ATTENTION

- Cela risquerait de provoquer un dysfonctionnement de l’appareil.

- Cela risquerait d’endommager le tapis.

N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur.

ATTENTION

- Cela risquerait de l’endommager en cas de chute.

Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables

ATTENTION

et autres meubles ﬁ ns et longs.

- Pour un fonctionnement plus rapide et plus efﬁ cace, placez les chaises

sur le dessus des tables.

Ne posez aucun objet sur le dessus du robot aspirateur.

- Cela risquerait de provoquer un dysfonctionnement.

ATTENTION

Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage.

ATTENTION

- Utiliser l’appareil pendant un temps prolongé alors que son oriﬁ ce

d’aspiration est obstrué risquerait de l’endommager gravement.

En cas d’émission d’un son, d’une odeur anormal(e) ou de fumée, mettez immédiatement l’appareil hors tension et

DANGER

contactez le centre d’assistance clientèle.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda.

REMARQUE

- Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le

robot aspirateur interrompt automatiquement son fonctionnement.

- Pour relancer son fonctionnement, désactivez le bouton de mise en

marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage.

10_ Consignes de sécurité

Page 59

Consignes de sécurité

EN COURS D’UTILISATION

Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un

REMARQUE

canapé et un mur).

- Nettoyez de temps en temps ces endroits.

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage.

REMARQUE

- Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.

Une fois la lavette ﬁ xée, le robot aspirateur ne peut plus avancer sur les tapis.

ATTENTION

- Pour nettoyer un tapis, retirez d’abord la lavette et son support.

Ce produit n’est pas étudié pour être utilisé avec des lavettes humides.

ATTENTION

NETTOYAGE ET ENTRETIEN

01 CONSIGNES DE SÉCURITÉ

Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une

ATTENTION

substance volatile telle que du benzène, du diluant ou de l’alcool.

- Cela risquerait d’endommager gravement l’appareil.

N’appuyez pas excessivement sur le pare-chocs du robot aspirateur.

ATTENTION

- Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur

risque de percuter les murs et les meubles.

L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualiﬁ é.

ATTENTION

- Cela risquerait d’endommager l’appareil.

Consignes de sécurité _11

Page 60

Consignes de sécurité

Brosse rotative latérale

Brosse principale

NETTOYAGE ET ENTRETIEN

Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement.

DANGER

- La saleté accumulée sur les capteurs réduira la précision des

détections.

Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension.

DANGER

- Le non-respect de cette consigne risque d’entraîner la mise en

marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier.

Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualiﬁ é du centre

DANGER

d’assistance clientèle.

- Le non-respect de cette consigne risquerait de provoquer un

incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité.

DANGER

Capteur d’escarpement

Capteur d’obstacles

Brosse rotative latérale

Brosse principale

Une fois le nettoyage terminé, nettoyez la lavette et faites-la soigneusement sécher avant de la réutiliser.

DANGER

- Si vous ne le faites pas, cela risque de générer des mauvaises

odeurs.

Contactez le centre d’assistance clientèle Samsung Electronics pour remplacer la batterie.

DANGER

- Si vous utilisez une batterie non originale, cela risque d’entraîner un

dysfonctionnement de l’appareil.

12_ Consignes de sécurité

Page 61

Fonctions du produit

Mon

Tue

Wed

Thu

Fri

Sat

Sun

UTILITÉ DE LA FONCTION VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle).

Qu’est-ce que le système de reconnaissance de

• plafond (Visionary mapping

Cette fonction reconnaît la forme du plafond à l’aide de la caméra située sur le dessus aﬁ n d’identiﬁ er la zone à nettoyer et détermine la meilleure méthode pour parcourir et nettoyer chaque zone du sol.

NETTOYAGE PARFAIT DE CHAQUE RECOIN

Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE

Différents modes de nettoyage sont disponibles aﬁ n de répondre à tous vos besoins.

Environ 1,5 m

) ?

Sat

Sun

1. Mode Auto : les pièces automatiquement.

2. Mode Spot : une zone localisée en profondeur.

Tue

Wed

Mon

Thu

Fri

Permet de nettoyer

Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

3. Mode Max : Fonctionne jusqu’à épuisement presque total de la batterie.

4. Mode Manual : Il est possible de nettoyer le sol manuellement en déplaçant soi-même le

robot aspirateur.

5. Mode Turbo :

lorsque ce mode est activé, la brosse tourne à vitesse maximale ; l’aspirateur est

donc plus efﬁ cace. (Vous pouvez activer ou désactiver ce mode à l’aide de la télécommande.)

6. Mode Edge (Obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse aﬁ n de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efﬁ cace possible.

7. Mode de nettoyage programmé : Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise.

8. Mode de nettoyage quotidien :

Le robot aspirateur nettoie le sol tous les jours à une heure déﬁ nie.

OUVERTURE FACILE DU RÉSERVOIR DE POUSSIÈRE

L’ouverture supérieure du réservoir de poussière permet de le vider facilement à l’aide d’un aspirateur classique tout en évitant que la poussière ne s’envole.

Fonctions du produit _13

Page 62

Fonctions du produit

Type marche

Type vertical

Environ 1.5cm

CHARGEMENT AUTOMATIQUE

Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE

La brosse rotative latérale permet de nettoyer la poussière sur les côtés.

FRANCHISSEMENT DES SEUILS DE PORTE

Le système de pilotage révolutionnaire du robot aspirateur

Environ 1.5cm

Type marche

ANTI-COLLISION

Type vertical

lui permet de franchir les seuils de portes d’une hauteur d’environ 1.5 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme.

Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 8 capteurs d’obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact.

ANTI-CHUTE

SYSTÈME DE SÉCURITÉ

14_ Fonctions du produit

Les 3 capteurs d’escarpement détectent les marches descendantes (escaliers ou seuil de la porte d’entrée) aﬁ n d’éviter que le robot aspirateur ne tombe.

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur.

Page 63

Montage de l’aspirateur

COMPOSANTS

■

Unité principale

■

Télécommande

■

Chargeur (Station de recharge)

02 MONTAGE DE L’ASPIRATEUR

■

Autres composants

(Piles type AAA)

Manuel d’utilisation /

2 piles

Support pour

télécommande

VIRTUAL GUARD

Lavette microﬁ bre Support de lavette

Filtre de rechange Brosse de nettoyage

(Option)

Brosse principale de

rechange

Montage de l’aspirateur _15

Page 64

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

Ouverture du

réservoir de

poussière

Bouton de

fonctionnement

Caméra

Capteur d’obstacles

Bouton d’éjection du

collecteur de poussière

Collecteur de

poussière

Ouverture du

réservoir de

poussière

Capteur

d’escarpement

brosse latérale

Broche de

chargement

Capteur

d’escarpement

[Unité principale]

Panneau d’afﬁ chage

Capteur VIRTUAL GUARD

Capteur de la télécommande

Capteur d’obstacles

Capteur antichoc

Face avant

Capteur de la télécommande

Face latérale

Roue d’entraînement

Cache de la batterie

Brosse principale

Broche de chargement

Roulette

Capteur

d’escarpement

16_ Montage de l’aspirateur

Cache de la brosse principale

Bouton de mise sous/hors tension

Roue d’entraînement

Dessous

Page 65

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

[Chargeur (Station de recharge)]

Témoin d’alimentation

Témoin de

charge

Support pour télécommande

Charge Pin

Grilles d’aération

Encoche

[Module VIRTUAL GUARD]

Bouton Mode/Mise en

Témoin de mode

Capteur de détection de

■

Mise en place des piles

Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

distance

marche Capteur de

détection de l’unité principale

1 2 3

02 MONTAGE DE L’ASPIRATEUR

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage.

Insérez les piles dans le module VIRTUAL GUARD comme indiqué sur la ﬁ gure ci-dessous. (Si les piles sont insérées à l’envers, le module VIRTUAL GUARD ne fonctionnera pas.)

✽ Spéciﬁ cation : piles alcalines de type D (LR20)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

Montage de l’aspirateur _17

Page 66

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

Alimentation

Auto

Touches

directionnelles

(le robot ne peut pas reculer)

Manual

Turbo

■

Mise en place des piles de la télécommande

Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

[Panneau d’afﬁ chage]

Recharge

Max

Zone locatisée

Démarrer / Arrêter

Obstacle

Horloge

Minuterie/

Quotidien

1 2 3

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage.

18_ Montage de l’aspirateur

Insérez les piles dans la télécommande comme indiqué sur la ﬁ gure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.)

✽ Spéciﬁ cation : piles alcalines de type AAA

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

Page 67

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

[Panneau d’afﬁ chage]

Ⓐ Ⓑ Ⓒ Ⓓ

9 108

2 5

PARTIE AFFICHAGE

1. Afﬁ chage numérique

Afﬁ che la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

- En cours de charge : indique la progression de la charge en 3 étapes (3 carrés).

- En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le

niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’afﬁ che.)

3. Nettoyage programmé

- Lorsque le mode de nettoyage programmé est activé, le symbole correspondant est allumé.

4. Daily

- Lorsque le nettoyage quotidien est activé, le témoin Daily est allumé.

5. Recharge

Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

6. Afﬁ chage du mode de nettoyage

Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’afﬁ che. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s’allume lorsque le mode de nettoyage Manual est sélectionné.

02 MONTAGE DE L’ASPIRATEUR

PARTIE COMMANDES

7. Start/Stop

- Permet de démarrer/arrêter le nettoyage.

8. Mode de nettoyage

Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le

bouton ( ) pour démarrer le nettoyage.

9. Minuterie/Quotidien

- Permet de programmer le nettoyage.

10. Recharging

- Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la

station de recharge pour recharger sa batterie.

Montage de l’aspirateur _19

Page 68

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

PROCÉDURE D’INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension

situé sur le dessous de l’unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur.

La batterie étant déchargée au moment de l’achat de l’appareil, vous

devez la recharger totalement avant d’utiliser l’appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d’utiliser le

robot aspirateur.

4. Réglage de l’heure

Vous devez régler l’heure pour pouvoir utiliser les options de

nettoyage programmé et quotidien.

5. Installation du module VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone

particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones

une par une à l’aide du mode « Guard » (porte virtuelle).

6. Fixation d’une lavette

Fixez la lavette à la base du robot aspirateur.

MISE SOUS/HORS TENSION

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension.

Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

1. Activez le bouton de mise sous tension et allumez

l’unité principale.

- Si les icônes ne s’allument pas, cela indique que la

batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension.

- Notez que la désactivation du bouton de mise sous

tension entraîne la réinitialisation de tous les réglages.

✽ Si aucun bouton n’est actionné pendant 5 minutes environ, l’appareil s'éteint

automatiquement pour éviter que la batterie ne se décharge. Pour le rallumer, appuyez pendant quelques secondes sur le bouton Run/Stop (Démarrer/ Arrêter) situé sur l’appareil ou la télécommande.

Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se

ATTENTION

20_ Fonctionnement de l’aspirateur

rechargera pas, même s’il est installé sur la station de recharge.

Page 69

Fonctionnement de l’aspirateur

Témoin d’alimentation

Témoin de charge

INSTALLATION DU ROBOT ASPIRATEUR

INSTALLATION DU CHARGEUR

Témoin d’alimentation

1. Installez le chargeur sur une surface plane.

2. Il ne doit y avoir aucun obstacle à 50 cm sur les

côtés et à 1 m devant.

Installez le charger à un endroit facilement accessible pour le robot aspirateur.

4. Disposez le cordon d’alimentation le long du mur.

Témoin de charge

03 FONCTIONNEMENT DE L’ASPIRATEUR

5. Si le sol est recouvert de parquet, installez le

chargeur dans la même direction que les lattes en bois.

Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale.

REMARQUE

- Si le chargeur n’est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d’aller se recharger automatiquement.

- Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

Fonctionnement de l’aspirateur _21

Page 70

Fonctionnement de l’aspirateur

Témoin

d’alimentation

Témoin de charge

Témoin

d’alimentation

Témoin de charge

INSTALLATION DU ROBOT ASPIRATEUR

CHARGE

Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

Témoin

d’alimentation

Témoin de charge

1. Après avoir aligné les broches de chargement de l’unité principale avec celles de la station de recharge, appuyez sur l’unité principale jusqu’à entendre un son indiquant que la recharge commence.

- Le témoin de charge devient vert.

2. Vériﬁ ez le statut de charge du robot aspirateur.

Lorsque le chargement débute, l’indicateur du niveau de la batterie et “

” s’afﬁ chent sur le panneau d’afﬁ chage.

- À la ﬁ n du chargement, l’indicateur du niveau de la

batterie et le message « FULL » s’afﬁ chent sur le panneau d’afﬁ chage.

■

Clignotant

Lorsque l’indicateur du niveau de la

batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se recharger sur le chargeur.

■

Lorsque l’indicateur du niveau de la batterie clignote et que le message

Clignotant

« LO » s’afﬁ che en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l’unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.)

● Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge

REMARQUE

totalement pour un fonctionnement d’environ 90 minutes.

● Si la batterie est en surchauffe, le temps de charge peut être plus long.

● Mesures à prendre si le chargement n’est pas régulier.

Si le robot aspirateur ne peut pas se recharger automatiquement, vériﬁ ez les points suivants :

- Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation).

- Rebranchez le chargeur (réinitialisation).

- Vériﬁ ez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec.

Vériﬁ ez qu’aucun objet pouvant constituer un puissant réﬂ ecteur n’est à proximité du chargeur.

● Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement.

- Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

22_ Fonctionnement de l’aspirateur

Témoin

d’alimentation

En cours de charge Chargé au maximum

<Afﬁ chage de la charge>

Charge

terminée

Témoin de charge

En cours

de charge

nécessaire

Charge

Page 71

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

À PROPOS DE LA BATTERIE

■

Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride »)

respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée.

■

La période de garantie de la batterie est de 6

mois à compter de la date d’achat.

■

Au moment d’acheter une batterie, exigez du centre

d’assistance clientèle le symbole ( ainsi que le numéro de modèle avant de l’acheter.

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres ﬁ ns.

- Ne démontez pas et ne modiﬁ ez pas la batterie.

- Chargez-la dans un lieu bien aéré.

- Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur.

- Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie.

- Laissez-le toujours à l’intérieur (0℃ à 40℃).

- Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement.

- Ne jetez pas la batterie avec vos ordures ménagères.

- Respectez les réglementations locales de recyclage des batteries usées.

✽ Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre

d’assistance clientèle le plus proche.

✽ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court

indiquent que celle-ci est en ﬁ n de vie. Contactez un centre d’assistance clientèle agréé pour remplacez votre batterie.

La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement.

) authentique

03 FONCTIONNEMENT DE L’ASPIRATEUR

Fonctionnement de l’aspirateur _23

Page 72

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

RÉGLAGE DE L’HEURE

Pour pouvoir utiliser correctement les options de nettoyage programmé et de nettoyage quotidien, le réglage de l’heure est nécessaire. Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

■

Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

Télécommande Action correspondante

Imaginez qu’il soit 07:00 a.m.

Clignote

Diminuerest Augmenter

Clignote

Permet de saisir l’heure.

Permet d’entrer en mode réglage.

Permet de régler l’heure.

Clignote

- Pour quitter le mode de réglage de l’heure, appuyez sur le bouton ( ) au lieu du bouton de réglage de l’heure.

- Si un nettoyage programmé est déﬁ ni, vous ne pouvez pas modiﬁ er l’heure.

24_ Fonctionnement de l’aspirateur

Diminuerest

Augmenter

Permet de saisir les minutes.

Permet de valider le réglage.

Page 73

Fonctionnement de l’aspirateur

Une barrière (mur virtuel) se forme.

Capteur de détection de distance

INSTALLATION DU ROBOT ASPIRATEUR

INSTALLATION DU MODULE VIRTUAL GUARD

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle).

Fonctionnement des boutons

1. Fonctionnement du témoin de mode

- Mode Fence (mur virtuel) : le témoin est rouge

- Mode Guard (porte virtuelle) : le témoin est vert

- Off (désactivé) : le témoin est éteint

2. Réglage du mode

- L’actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l’ordre suivant_mode Fence (mur virtuel) (porte virtuelle)

✽ La distance du mur virtuel est de 2,5 m minimum et peut différer

selon l’environnement et l’état de mouvement du robot.

Témoin de mode

Capteur de détection

de distance

désactivé.

➝

Bouton Mode/Mise en marche Capteur de détection de l’unité principale

mode Guard

➝

03 FONCTIONNEMENT DE L’ASPIRATEUR

Création d’une barrière (mur virtuel)

Le module VIRTUAL GUARD crée une barrière invisible infranchissable pour le robot aspirateur.

Par ex. : devant des pots de ﬂ eurs, des meubles, la porte d’entrée, etc.

1. Sélectionnez le mode Fence (mur virtuel) à l’aide du bouton Mode/Mise en marche.

- Le témoin de mode devient rouge.

2. Installez le module VIRTUAL GUARD devant la zone dont vous souhaitez bloquer l’accès pour le

Une barrière (mur virtuel) se forme.

robot aspirateur.

- Orientez le module VIRTUAL GUARD de manière à ce que son capteur de

détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

Fonctionnement de l’aspirateur _25

Capteur de détection de distance

Page 74

Fonctionnement de l’aspirateur

Chargeur

Module VIRTUAL GUARD

Pièce 1

Pièce 2

Pièce

Capteur de détection de distance

Un «garde» (porte virtuelle) se forme.

Utilisation du mode Guard (porte virtuelle)

Le module VIRTUAL GUARD forme une porte invisible infranchissable pour le robot aspirateur tant que le nettoyage de la pièce en cours n’est pas terminé. Le module VIRTUAL GUARD ouvre la porte invisible une fois que le nettoyage de la pièce est terminé.

1. Sélectionnez le mode Guard (porte virtuelle) à l’aide du bouton Mode/Mise en marche.

- Le témoin de mode devient vert.

2. Installez le module VIRTUAL GUARD à l’entrée de la pièce à nettoyer.

Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

● Lorsque vous n’utilisez pas le module VIRTUAL GUARD,

REMARQUE

éteignez-le. (Lorsque vous n’utilisez pas le robot pendant une longue période de temps, retirez-en les batteries pour ne pas avoir à les décharger.)

• Si le bouton Mode/Alimentation ne fonctionne pas, cela indique que les batteries sont épuisées. Dans ce cas, remplacez les batteries. (Spéciﬁ cations : Batteries alcalines de type D (LR20)).

• Vous pouvez acheter un module VIRTUAL GUARD supplémentaire du service à la clientèle de Samsung Électronique Ltée.

Pièce 1

Chargeur

Capteur de détection de distance

Un «garde» (porte virtuelle) se forme.

✽ Une barrière invisible se forme

pour empêcher le robot aspirateur de heurter le module VIRTUAL GUARD ; il est donc conseillé d’installer ce dernier à 30 cm de la porte, le long du mur.

Module VIRTUAL GUARD

Pièce

Pièce 2

À propos du capteur infrarouge

ATTENTION

●

La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur.

● Le robot aspirateur utilise trois types de systèmes à infrarouge et l’un d’eux peut ne pas fonctionner face à un autre ayant une priorité plus élevée.

● Lorsque le robot aspirateur est contrôlé par la télécommande, il est possible que celuici franchisse la barrière virtuelle du module VIRTUAL GUARD ou heurte un obstacle, car le signal de la télécommande est plus fort que celui du module.

●

Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci risque de mal fonctionner en raison d’interférences des signaux infrarouges.

● Installez le module VIRTUAL GUARD sufﬁ samment loin du chargeur car le chargement automatique risque d’être interrompu si le module est trop près du chargeur.

● Si plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en raison d’interférences des signaux infrarouges.

26_ Fonctionnement de l’aspirateur

[Priorité des signaux infrarouges]

Télécommande

Module VIRTUAL GUARD

Chargeur

Page 75

Fonctionnement de l’aspirateur

Picots de ﬁ xation du

support de lavette

Trous de ﬁ xation du

support de lavette

Bordure de ﬁ xation de la lavette

✽

Fixez la lavette en veillant à ce qu’elle ne dépasse pas de la bordure de ﬁ xation.

UTILISATION DU ROBOT ASPIRATEUR

FIXATION D’UNE LAVETTE

Grâce à la lavette microﬁ bre, vous pouvez éliminer efﬁ cacement la poussière.

Procédure de ﬁ xation de la lavette

1. Fixez la lavette sur l’attache Velcro du support.

- Fixez la lavette en veillant à ce qu’elle ne dépasse pas sur les bords.

2. Faites correspondre les trous du support de

lavette aux picots situés sous le robot aspirateur et appuyez jusqu’à entendre un « clic ».

- Remarque : si le support de lavette est mal ﬁ xé, il risque de se détacher pendant le nettoyage.

3. Posez le support de lavette sur lequel est ﬁ xée la

lavette sur le sol et appuyez vers le bas.

●

Le robot aspirateur ne peut pas se déplacer

ATTENTION

sur les tapis si une lavette y est ﬁ xée. Avant de nettoyer un tapis, détachez la lavette et son support.

●

Une fois le nettoyage terminé, nettoyez la lavette

sale.

●

Utilisez la lavette uniquement après l’avoir

soigneusement fait sécher. (Vous ne pouvez pas utiliser de lavette humide.)

●

S’il y a du liquide sur le sol tel que du café,

n’utilisez pas la lavette pour nettoyer aﬁ n d’éviter de répandre le liquide sur le sol.

Bordure de ﬁ xation de la lavette

✽

Fixez la lavette en veillant à ce qu’elle ne dépasse pas de la bordure de ﬁ xation.

Picots de ﬁ xation du

support de lavette

Trous de ﬁ xation du

support de lavette

03 FONCTIONNEMENT DE L’ASPIRATEUR

Fonctionnement de l’aspirateur _27

Page 76

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

DÉMARRAGE/ARRÊT DU NETTOYAGE

Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur.

■

Chaque fonction du robot aspirateur ne fonctionne que si le

bouton de mise sous tension est allumé.

■

Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( sélectionnez une fonction.

Mise sous/hors tension

Mise sous tension

- Télécommande : appuyez sur le bouton [Power].

- Unité principale : appuyez sur le bouton (

Mise hors tension

- Télécommande : appuyez sur le bouton [Power].

- Unité principale : maintenez appuyé le bouton ( pendant 3 secondes.

) pour annuler l’opération puis

)

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage

Démarrage

- Télécommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel).

- Unité principale : sélectionnez le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel) à l’aide des boutons (

- Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer.

✽ Si vous appuyez sur le bouton ( ) sans

sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto.

Arrêt

- Pour arrêter, appuyez sur le bouton ( télécommande ou de l’unité principale.

- Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête.

28_ Fonctionnement de l’aspirateur

) puis ( ).

Utilisation des boutons

de l’unité principale

) de la

Page 77

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

RECHARGE

Aﬁ n de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging.

■

Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( le bouton Recharging.

1. Appuyez sur le bouton Recharging.

- Le symbole (

aspirateur se dirige vers le chargeur.

2. Pour interrompre le robot aspirateur alors qu’il se

dirige vers le chargeur, appuyez sur le bouton (

3. Pour tester la fonction de chargement automatique,

appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5m du chargeur.

Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur

●

Vériﬁ ez l’installation du chargeur

- Si le chargeur, de là où il est installé, ne parvient pas à

guider le robot aspirateur jusqu’à lui.

- Si le chargeur se situe à plus de 5 m du robot

aspirateur.

- Le robot aspirateur peut avoir besoin de plus de temps

pour revenir au chargeur.

●

Vous devez charger manuellement le robot aspirateur dans les situations suivantes :

- Si le chargeur est installé dans un endroit inaccessible.

- Si la batterie est entièrement déchargée.

- Si le robot aspirateur est coincé par un obstacle

(un meuble par ex.).

- Si le robot aspirateur ne parvient pas à franchir le seuil

de porte de la pièce où est installé le chargeur.

) de l’unité principale s’allume et le robot

) pour annuler l’opération puis sur

Utilisation de la télécommande

Utilisation des boutons

de l’unité principale

03 FONCTIONNEMENT DE L’ASPIRATEUR

Fonctionnement de l’aspirateur _29

Page 78

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE AUTOMATIQUE

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé.

■

Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace.

■

Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l’unité principale

Bouton de la télécommande

▶

1time

À propos de la fonction de reprise du nettoyage

REMARQUE

ATTENTION

30_ Fonctionnement de l’aspirateur

● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée.

● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

●

Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

●

Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est afﬁ chée, vous pouvez nettoyer le sol en mode Turbo (Turbo).

●

Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est afﬁ chée, vous pouvez nettoyer le sol en mode Edge (Bordure).

●

Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication( à l’écran.

Action correspondante

Permet de régler le mode.

Permet d’annuler le mode.

)(Turbo désactivé)

→

Mode Normal (Normal)

Mode Turbo (Turbo)

)

Mode Edge (Bordure)

Nettoyage terminé

) s’afﬁ che

Page 79

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE LOCALISÉ

Vous pouvez nettoyer une zone spéciﬁ que couverte de miettes de biscuits par exemple.

■

Déplacez le robot aspirateur là où vous souhaitez effectuer un

nettoyage localisé.

Environ 1,5 m

03 FONCTIONNEMENT DE L’ASPIRATEUR

Bouton de l’unité principale

Bouton de la télécommande

▶

2time

- En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5m x 1,5m.

- Une fois le nettoyage terminé, le robot aspirateur afﬁ che les messages « End », « Stop » et « Stand by ».

Lorsque le robot aspirateur est installé sur la station de

REMARQUE

ATTENTION

recharge, le mode de nettoyage localisé n’est pas disponible.

●

Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( (Turbo activé) et « Off turbo »( )(Turbo désactivé) s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est afﬁ chée, vous pouvez nettoyer le sol en mode Turbo (Turbo).

●

Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est afﬁ chée, vous pouvez nettoyer le sol en mode Edge (Bordure).

●

Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication( s’afﬁ che à l’écran.

Action correspondante

Permet de régler le mode.

Permet d’annuler le mode.

→

Mode Normal (Normal)

Mode Turbo (Turbo)

)

Mode Edge (Bordure)

)

Nettoyage terminé

Fonctionnement de l’aspirateur _31

Page 80

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE INTENSIF

Le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote.

■

Si le nettoyage démarre alors que le robot aspirateur se situe sur la

station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace.

■

Bouton de l’unité principale

▶

3time

À propos de la fonction de reprise du nettoyage

REMARQUE

ATTENTION

● Si le robot aspirateur considère que le nettoyage est terminé, il reprend pas.

● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et

●

Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( ) (Turbo activé) et « Off turbo »( )(Turbo désactivé) s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On turbo » (Turbo activé) est afﬁ chée, vous pouvez nettoyer le sol en mode Turbo (Turbo).

●

Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure désactivée) s’afﬁ chent tour à

tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est afﬁ chée, vous pouvez nettoyer le sol en mode Edge (Bordure).

●

Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication(

Bouton de la télécommande

Action correspondante

Permet de régler le mode.

Permet d’annuler le mode.

ne le reprendra pas

→

) s’afﬁ che à l’écran.

Mode Normal (Normal)

ne le

Mode Turbo (Turbo)

Mode Edge (Bordure)

32_ Fonctionnement de l’aspirateur

Page 81

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE MANUEL

Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l’aide de la télécommande.

■

Déplacez le robot aspirateur là où vous souhaitez effectuer un

nettoyage manuel.

■

Vous pouvez nettoyer manuellement à l’aide de la télécommande

uniquement.

03 FONCTIONNEMENT DE L’ASPIRATEUR

Bouton de l’unité principale

▶

4time

● Lorsque le robot aspirateur est installé sur la station de recharge,

REMARQUE

ATTENTION

le mode de nettoyage manuel n’est pas disponible.

●

Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( )

( Bordure activée) et « Off edge » ( ) (Bordure

désactivée) s’afﬁ chent tour à tour à l’écran. Lorsque l’indication « On edge » (Bordure activée) est afﬁ chée, vous pouvez nettoyer le sol en mode Edge (Bordure).

●

Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l’indication( s’afﬁ che à l’écran.

Remote control button Action correspondante

Permet de régler le mode.

Permet d’annuler le mode.

→

Mode Normal (Normal)

Mode Turbo (Turbo)

Mode Edge (Bordure)

)

Boutons directionnels (haut, gauche, droite)

La direction «bas» n’est pas disponible.

Fonctionnement de l’aspirateur _33

Page 82

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

PROGRAMMATION DE L’HEURE DE NETTOYAGE

Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage à une heure précise.

■

Le nettoyage programmé n’est possible que si le robot

aspirateur est installé sur la station de recharge.

Bouton de l’unité principale

Bouton de la télécommande

Diminuerest Augmenter

Action correspondante

Permet d’entrer en

mode de nettoyage programmé et de valider l'heure configurée.

Permet de commencer

les réglages.

Permet de régler

l’heure.

Permet de valider

l’heure.

Permet de régler les

minutes.

Permet de terminer les

réglages.

Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30.

Clignote

Pendant les réglages, si vous appuyez sur le bouton ( ) à la place du bouton Delay/ Daily, le mode de nettoyage programmé est annulé.

REMARQUE

34_ Fonctionnement de l’aspirateur

Permet d’annuler les

réglages.

Le symbole s’éteint.

Page 83

Fonctionnement de l’aspirateur

Mon

Tue

Wed

Thu

Fri

Sat

Sun

UTILISATION DU ROBOT ASPIRATEUR

RÉGLAGE DU NETTOYAGE QUOTIDIEN

Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage tous les jours à une heure déﬁ nie.

■

Le nettoyage quotidien n’est possible que si le robot

aspirateur est installé sur la station de recharge.

Mon

Tue

Thu

Fri

Wed

Sat

Sun

03 FONCTIONNEMENT DE L’ASPIRATEUR

Bouton de l’unité principale

3 secondes

Bouton de la télécommande

3 secondes

Diminuerest Augmenter

Action correspondante

Permet d’entrer en

mode de nettoyage quotidien et de valider l'heure configurée.

Permet de commencer

les réglages.

Permet de régler

l’heure.

Permet de valider

l’heure.

Permet de régler les

minutes.

Permet de terminer les

réglages.

Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30.

Clignote

Permet d’annuler les

réglages.

3 secondes

Le symbole s’éteint.

Pendant les réglages, si vous appuyez sur le bouton ( ) à la place du bouton Delay/ Daily, le mode de du nettoyage quotidien

REMARQUE

est annulé.

Fonctionnement de l’aspirateur _35

Page 84

Entretien des outils et du ﬁ ltre

UTILISATION DES FONCTIONS SUPPLÉMENTAIRES

Plusieurs fonctions supplémentaires vous permettent d’utiliser le robot aspirateur de manière plus simple et plus pratique.

■

Vous pouvez conﬁ gurer les fonctions supplémentaires uniquement à l’aide de la

télécommande.

Mode Turbo (Turbo)

Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » ( turbo » (

On turbo (mode Turbo (Turbo)) : la brosse tourne à vitesse maximale. Off turbo (mode Normal (Normal)) : la brosse tourne à vitesse

) (Turbo désactivé) s’afﬁ chent tour à tour à l’écran.

normale.

Mode Edge (Bordure)

Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » ( « Off edge »( l’écran.

On Edge (mode Edge (Bordure)) : Le robot aspirateur nettoie le sol

Off Edge (mode Evasion (Esquive) ) : Le robot aspirateur nettoie le

)(Bordure désactivée) s’afﬁ chent tour à tour à

en touchant les obstacles.

) (Turbo activé) et « Off

) (Bordure activée) et

sol en évitant les obstacles.

Lorsque l’indication « Off Edge » (Bordure désactivée) (mode Evasion (Esquive)) est

REMARQUE

afﬁ chée, le robot aspirateur risque de heurter les obstacles ﬁ ns ou sombres.

NETTOYAGE DU ROBOT ASPIRATEUR

VEUILLEZ SUIVRE LES MÉTHODES DE NETTOYAGE ET D’ENTRETIEN SPÉCIFIÉES

■

Si le bouton de mise sous tension est endommagé,

contactez un technicien de maintenance aﬁ n d’éviter tout accident.

■

N’utilisez aucun système ni appareil mécanique non

installé par le fabricant qui puisse accélérer l’altération du robot aspirateur.

■

Éteignez toujours le bouton de

mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures.

36_ Entretien des outils et du ﬁ ltre

Page 85

Entretien des outils et du ﬁ ltre

Caméra

Panneau d’affichage

Lentille du capteur frontal

NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

■

Ne vaporisez jamais d’eau, de diluant, de benzène, etc.

directement sur l’unité principale du robot aspirateur.

■

Essuyez délicatement la lentille du

capteur ou la caméra à l’aide d’un chiffon doux.

Panneau d’affichage

Caméra

Lentille du capteur frontal

et caméra

Lentille du capteur

d’escarpement

Lentille du capteur arrière

04 ENTRETIEN DES OUTILS ET DU FILTRE

NETTOYAGE DU ROBOT ASPIRATEUR

MÉTHODE POUR VIDER RAPIDEMENT L’APPAREIL

■

Vous pouvez facilement vider le réservoir de poussière à

l’aide d’un aspirateur traditionnel, sans avoir à l’enlever.

1. Ouvrez le couvercle du réservoir de poussière.

2. Insérez le tube de l’aspirateur dans l’ouverture du réservoir de poussière pour y aspirer directement les saletés.

Entretien des outils et du ﬁ ltre _37

Page 86

Entretien des outils et du ﬁ ltre

NETTOYAGE DU RÉSERVOIR DE POUSSIÈRE ET DU FILTRE

Videz le réservoir de poussière avant de le nettoyer.

■

Au moment de retirer le réservoir de poussière, prenez

garde de ne pas renverser la poussière qui s’y trouve.

■

Videz le réservoir de poussière dans les cas suivants :

1. Lorsque le réservoir de poussière est plein.

2. Si la puissance d’aspiration diminue soudainement.

3. Si le bruit augmente soudainement.

1. Appuyez sur bouton d’éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l’enlever.

2. Retirez le capot du réservoir de poussière en tirant dans la direction de la ﬂ èche indiquée sur l’illustration.

3. Séparez le ﬁ ltre du réservoir de poussière en tirant dans la direction de la ﬂ èche indiquée sur l’illustration.

4. Éliminez la poussière accumulée sur le ﬁ ltre et sur le réservoir de poussière.

✽ Vous pouvez les laver à l’eau.

5. Replacez le ﬁ ltre dans le réservoir de poussière.

- Assurez-vous que la surface quadrillée du ﬁ ltre est dirigée

vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

6. Refermez le capot du réservoir de poussière et replacez ce dernier dans l’unité principale.

38_ Entretien des outils et du ﬁ ltre

Page 87

Entretien des outils et du ﬁ ltre

[Structure du réservoir de poussière]

Bouton d’éjection du collecteur de poussière

Filtre

Cache du

réservoir de

poussière

capot du réservoir

de poussière

Collecteur de poussière

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE PRINCIPALE

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

●

Retirez le réservoir de poussière avant de nettoyer la

ATTENTION

brosse principale, sinon la poussière risque de s’en échapper.

Ouverture du réservoir de poussière

04 ENTRETIEN DES OUTILS ET DU FILTRE

1. Retirez le réservoir de poussière en appuyant sur le bouton d’éjection (PUSH).

2. Après avoir vériﬁ é qu’aucun corps étranger n’est présent, appuyez sur le crochet ﬁ xant le cache de la brosse pour l’enlever.

Entretien des outils et du ﬁ ltre _39

Page 88

Entretien des outils et du ﬁ ltre

NETTOYAGE DU ROBOT ASPIRATEUR

3. Séparez la brosse principale de l’unité.

4. Retirez tout corps étranger tel que des cheveux ou des bouts de ﬁ celle enroulés autour de la brosse principale à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. Une fois la brosse principale nettoyée, ﬁ xez-la en commençant par le côté bouton de mise sous tension, puis ﬁ xez l’autre extrémité de la brosse de la même manière.

6. Après avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l’autre extrémité jusqu’à entendre un petit « clic ».

●

Aﬁ n d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cure-

ATTENTION

40_ Entretien des outils et du ﬁ ltre

dents, cotons-tiges, etc.

●

Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre d’assistance clientèle.

●

La brosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ﬁ celle ou des cheveux s’enroulent autour. Vériﬁ ez et nettoyez-la régulièrement.

Page 89

Entretien des outils et du ﬁ ltre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE ROTATIVE LATÉRALE

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

1. Vériﬁ ez que la brosse rotative latérale n’est pas tordue et ne présente aucun corps étranger. Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

2. Munissez-vous de gants en caoutchouc et frottez la brosse rotative latérale à l’aide d’un chiffon imbibé d’eau chaude pendant environ 10 secondes puis essuyez-la.

3. Tournez la brosse rotative latérale puis répétez les actions spéciﬁ és à l’étape 2.

04 ENTRETIEN DES OUTILS ET DU FILTRE

4. Si des cheveux ou des bouts de ﬁ celle sont coincés entre l’unité principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la.

Avant de remonter la brosse, vériﬁ ez les repères « L »

de la brosse et de l’unité principale.

( La lettre « R » est gravée sur le côté droit de la

brosse rotative.)

La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement.

REMARQUE

L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager.

Entretien des outils et du ﬁ ltre _41

Page 90

Entretien des outils et du ﬁ ltre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA ROUE D’ENTRAÎNEMENT

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

■

Si le robot aspirateur se met soudainement à zigzaguer, cela peut

être dû à un corps étranger qui bloque la roue d’entraînement.

1. Pour nettoyer la roue d’entraînement, placez un chiffon doux sur le sol et retournez doucement l’unité principale.

2. Vériﬁ ez la présence de corps étrangers et retirezles à l’aide d’un bâton ou d’une paire de pinces aux bouts arrondis si nécessaire.

ENTRETIEN DE LA LAVETTE

Une lavette sale risque de dégager des mauvaises odeurs ; il est primordial de toujours la nettoyer.

1. Détachez le support de lavette de la base du robot aspirateur.

2. Détachez la lavette de son support.

3. Nettoyez la lavette à l’eau claire.

4. Faites soigneusement sécher la lavette dans un lieu bien aéré avant de la réutiliser.

42_ Entretien des outils et du ﬁ ltre

Page 91

Dépannage

LISTE DE VÉRIFICATION AVANT D’APPELER LE CENTRE D’ASSISTANCE

PROBLÈME VÉRIFICATION SOLUTION

Le robot aspirateur ne fonctionne

pas du tout.

Le robot aspirateur s’arrête en cours de nettoyage.

La puissance d’aspiration est

faible lors du nettoyage.

•

Le réservoir de poussière est-il en place?

•

Le bouton de mise sous tension est-il activé?

•

Le mode de nettoyage ( ) est-il allumé sur le panneau d’afﬁ chage?

•

Le dernier carré de l’indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il afﬁ ché sur le panneau d’afﬁ chage?

•

Le robot aspirateur ne fonctionne pas si les piles de la télécommande sont épuisées.

•

Le dernier carré de l’indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il afﬁ ché sur le panneau d’afﬁ chage?

•

Le robot aspirateur est-il coincé dans des câbles traînant sur le sol?

•

Le robot aspirateur est-il coincé au niveau d’un trou?

- La roue d’entraînement ne touche plus le sol.

•

Y a-t-il un petit bout de tissu (chiffon) enroulé autour de la roue d’entraînement?

•

Le robot aspirateur est-il coincé au niveau du seuil de porte?

•

Vériﬁ ez si le réservoir de poussière n’est pas plein.

•

Vériﬁ ez si l’oriﬁ ce d’aspiration n’est pas obstrué par un corps étranger.

•

Vériﬁ ez si le ﬁ ltre n’est pas bouché.

•

Remettez le réservoir de poussière en place.

•

Allumez le bouton de mise sous tension.

•

Appuyez sur le bouton ( ). (Pour le désactiver, maintenez appuyé le bouton ( secondes minimum.)

•

Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

•

Remplacez les piles de la télécommande. (type AAA)

•

Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

•

Éteignez du bouton de mise sous tension et enlevez les câbles.

•

Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

•

Éteignez du bouton de mise sous tension et enlevez le bout de tissu.

•

Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

•

Arrêtez le robot aspirateur et videz le réservoir de poussière.

•

Éteignez du bouton de mise sous tension et retirez le corps étranger obstruant l’oriﬁ ce d’aspiration.

•

Nettoyez soigneusement le ﬁ ltre.

) pendant 3

Dépannage _43

05 DÉPANNAGE

Page 92

Dépannage

LISTE DE VÉRIFICATION AVANT D’APPELER LE CENTRE D’ASSISTANCE

PROBLÈME VÉRIFICATION SOLUTION

•

Vériﬁ ez si la prise du chargeur

Le robot aspirateur ne parvient pas à localiser le chargeur.

Le robot aspirateur franchit le

module VIRTUAL GUARD.

est correctement branchée sur la prise murale.

•

Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer.

•

Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec.

•

Le module VIRTUAL GUARD estil installé près du chargeur ?

•

Les piles du module VIRTUAL GUARD sont-elles vides ?

•

Le module VIRTUAL GUARD est-il réglé en mode Guard (porte virtuelle) ?

•

Déplacez le module VIRTUAL GUARD de manière à ce que le robot aspirateur puisse venir se recharger automatiquement.

•

Changez les piles. (piles alcalines type D (LR20))

•

Réglez le module VIRTUAL GUARD sur le mode Fence (mur virtuel).

Le temps d’utilisation des piles du module VIRTUAL GUARD est trop court.

Sur le panneau d’afﬁ chage, un

compte à rebours commence

en partant de 30.

44_ Dépannage

•

Le témoin de mode est-il éteint ?•Vériﬁ ez que le module VIRTUAL

GUARD n’est pas éteint puis réglez-le sur le mode souhaité.

•

Utilisez-vous des piles sèches de manganèse ?

•

Le robot aspirateur a-t-il été séparé de force du chargeur ou subi une pression lors de la recharge ?

•

Remplacez les piles par des piles alcalines neuves. (2 piles alcalines type D (LR20))

•

Si le robot aspirateur est séparé du chargeur ou subi une pression lors de la recharge, il retourne automatiquement sur le chargeur pour se recharger après un compte à rebours de 30 secondes.

Page 93

Dépannage

CODES D’ERREUR : DÉPANNAGE

05 DÉPANNAGE

CODE

D’ERREUR

CAUSE SOLUTION

•

Le robot aspirateur est coincé, entravé par quelque chose.

•

Un corps étranger (ﬁ celle, papier, jouet, etc.) est coincé dans la brosse principale.

•

Un corps étranger (ﬁ celle, papier, jouet, etc.) est coincé dans la roue d’entraînement gauche.

•

Un corps étranger (ﬁ celle, papier, jouet, etc.) est coincé dans la roue d’entraînement droite.

•

Vériﬁ ez le capteur antichoc.

•

Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’obstacles.

•

Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’escarpement.

•

Réservoir de poussière non inséré.

•

Un corps étranger (ﬁ celle, tissu, etc.) est coincé dans la brosse rotative latérale.

•

Éteignez du bouton de mise sous tension situé sous le robot et déplacez le robot.

•

Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la brosse principale.

•

Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement gauche.

•

Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement droite.

•

Tirez légèrement sur le pare-choc vers l’extérieur.

•

Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrière du capteur à l’aide d’un chiffon doux.

•

Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d’escarpement à l’aide d’un chiffon doux.

•

Insérez le collecteur de poussière jusqu’à entendre un petit « clic ».

•

Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la brosse rotative latérale.

✽ Si vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code

d’erreur est effacé.

Dépannage _45

Page 94

Caractéristiques techniques du produit

93 mm (hauteur)

355 mm (longueur)

355 mm (largeur)

Unité principale

122 mm (hauteur)

161 mm (longueur)

Chargeur (Station de recharge)

46_ Caractéristiques techniques du produit

275 mm (largeur)

Page 95

Caractéristiques techniques du produit

CLASSIFICATION ÉLÉMENT VALEUR

Caractéristiques

mécaniques

Caractéristiques

électriques

Caractéristiques

de nettoyage

Diamètre 355 mm

Hauteur 93 mm

Poids 4,0 kg

Tension AC 220-240V,~ 50-60Hz

Consommation électrique de

Caractéristiques de la batterie 14,4 V / 2000 mA

Capacité du réservoir de

charge

l’unité principale

poussière

Type de recharge

Mode de nettoyage

Temps de charge Environ 120 minutes

Recharge automatique/

(intensif), Manual (manuel),

Programmation de l’heure

de(Scheduled), Réglage

du(Setting daily) nettoyage

50 W

40 W

Environ 0,6 ℓ

manuelle

Auto (automatique), Spot (localisé), Max

quotidien

06 CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

Temps de nettoyage

(sur sol dur)

Méthode de nettoyage

Type de boutons de l’unité principale Sensoriel

Cet aspirateur a été approuvé selon les directives suivantes : Directive EMC : 2004/108/EEC Directive de sécurité sur la basse tension : 2006/95/EC

Reconnaissance de la forme

Caractéristiques techniques du produit _47

Environ 90 minutes

du plafond

Page 96

Page 97

Robotstofzuiger

Gebruiksaanwijzing

SR8894 SR8896 SR8897

Deze handleiding is gemaakt van 100% gerecycled papier.

✻

Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

✻ Alleen voor gebruik binnenshuis.

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product. Registreer uw product op

www.samsung.com/register en win!

Nederlands

Page 98

Veiligheidsinformatie

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te

WAARSCHUWING

lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUIKSAANWIJZING

WAARSCHUWING

LET OP

Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.

Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste

OPMERKING

wijze te gebruiken.

2_ Veiligheidsinformatie

Page 99

Veiligheidsinformatie

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand,

elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.

•

Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze zijn beschadigd.

• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het

water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.

• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.

• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.

• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd

fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met

het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd

stopcontact of verlengsnoer te kunnen aansluiten.

• Gebruik het product niet buiten of op natte oppervlakken.

• Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt

en wanneer u er onderhoud aan pleegt.

• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het

apparaat op te laden.

• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.

• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit

de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.

•

Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.

•

Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.

•

Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.

• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een

gekwaliﬁ ceerd klantenservicecentrum worden uitgevoerd.

• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation

ook niet met enige vloeistof of vocht in contact komt.

Veiligheidsinformatie _3

Page 100

Veiligheidsinformatie

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten

enzovoorts op.

• Gebruik het apparaat niet zonder ﬁ lter. Wanneer u onderhoud aan het apparaat

pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.

• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen

geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.

• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger,

enzovoorts).

• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of

hete as.

• Zuig geen vloeistoffen zoals benzine op die kunnen ontvlammen of ontploffen en

gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.

• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen

van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.

• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen er lekken

in de batterijcellen ontstaan.

Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water

wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp.

4_ Veiligheidsinformatie
