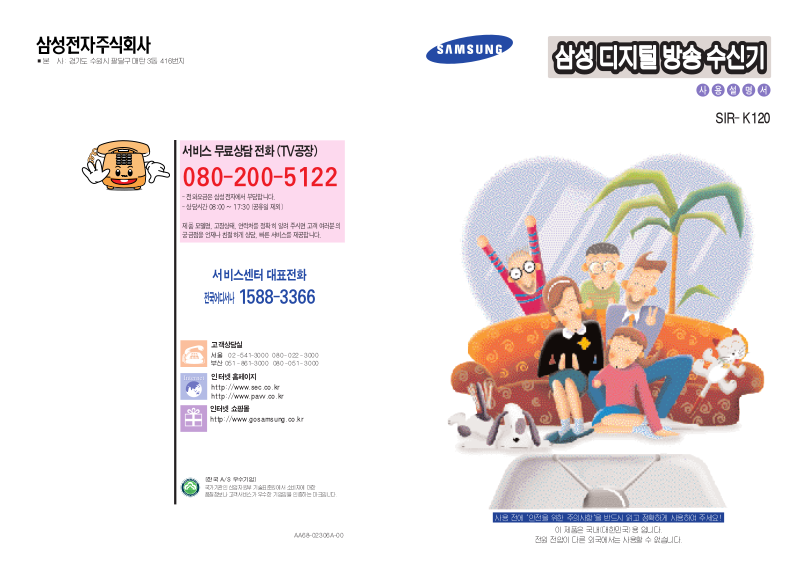

Samsung SIR-K120 User Manual
이 제품은 국내(대한민국)용 입니다.
전원 전압이 다른 외국에서는 사용할 수 없습니다.
SIR- K120
■본 ``사`:`경기도 수원시 팔달구 매탄 3동 416번지
AA68-02306A-00
사용 전에 '안전을 위한 주의사항'을 반드시 읽고 정확하게 사용하여 주세요!
서비스센터 대표전화
전국어디서나
1588-3366
고객상담실
서울 `02`-`541-3000 080`-`022`-`3000
부산 051`-`861-3000 080`-`051`-`3000
인터넷 홈페이지
http://www.sec.co.kr
http://www.pavv.co.kr
[한국 A/S 우수기업]
국가기관인 산업자원부 기술표준원에서 소비자에 대한
품질정보나 고객서비스가 우수한 기업임을 인증하는 마크입니다.
서비스 무료상담 전화 (TV공장)
080-200-5122
- 전화요금은 삼성전자에서 부담합니다.
- 상담시간 08:00 ~ 17:30 (공휴일 제외)
제품 모델명, 고장상태, 연락처를 정확히 알려 주시면 고객 여러분의
궁금점을 언제나 친절하게 상담, 빠른 서비스를 제공합니다.
인터넷 쇼핑몰
http://www.gosamsung.co.kr
안전을 위한 주의사항
사용자의 안전과 재산상의 손해 등을 막기 위한 내용입니다.
아래의 내용을 잘 읽고 올바르게 사용해 주세요.
전
원
설
치
경
고
경
고
주
의
주
의
손상된 전원코드나
플러그, 헐거운 콘센트는
사용하지 마세요.
●감전, 화재의 원인이 됩니다.
청소를 할 때에는 반드시
전원플러그를 빼 주세요.
●감전, 화재의 원인이 됩니다.
전원 플러그를 뺄 때에는
플러그를 잡고 빼 주세요.
코드를 잡아 당겨 빼면
심선의 일부가 끊어집니다.
●발열, 화재의 원인이 됩니다.
젖은 손으로 절대
전원플러그를
만지지 마세요.
●감전의 원인이 됩니다.
전원코드를 무리하게 구부리거나
잡아 당기거나 무거운 물건에
눌리지 않도록 하세요.
●감전, 화재의 원인이 됩니다.
하나의 콘센트에
여러 기기를 동시에
사용하지 마세요.
●콘센트 이상 발열로
인한 화재의 원인이
됩니다.
전원플러그가 흔들리지
않도록 안쪽 끝까지
정확히 꽂아 주세요.
●접속이 불안정한 경우는
화재의 원인이 됩니다.
기름, 연기, 습기가 많은 곳,
물(빗물)이 튀는 곳, 차량에는
설치하지 마세요.
●감전, 화재의 위험이 있습니다.
안테나는 고압전선에서
먼 곳에 단단히 설치하세요.
●고압전선에 닿거나 쓰러지면
감전, 화재의 위험이있습니다.
실외 안테나 선이 실내로 들어가는
부분에는 빗물이 흘러 들어가지
않도록 아래로 구부려 놓으세요.
●본 제품에 빗물이 들어가면 화재,
감전의 원인이 됩니다.
전원 코드를 열기구 근처에
근접하지 않도록 하세요.
●코드의 피복이 녹아서 화재,
감전의 원인이 될 수 있습니다.
책장이나 벽장 등 통풍이 나쁜
협소한 장소에 본 제품을 설치하지
마세요.
●내부 온도 상승으로 인한 화재의
원인이 될 수 있습니다.
본 제품 설치시 벽으로부터 일정거리를
두어 통풍이 잘 되게 하세요.
●내부 온도 상승으로 인한 화재의 원인이
될 수 있습니다.
테이블보나 커텐 등으로 통풍구가
막히지 않도록 하세요.
●내부 온도 상승으로 인한 화재의
원인이 될 수 있습니다.
촛불, 모기향, 담배불 등을
본제품위에올려놓거나
열기구와 가까운 곳에
설치하지 마세요.
●화재의 위험이 있습니다.
경
고
불안전한 곳이나 본 제품보다
작은 받침대 위에 설치하지
마세요.
●어린이가 놀다가 건드리면 본 제품이
떨어져 어린이가 다칠 수 있습니다.
●앞부분이 무거우므로 수평으로 안정된
곳에 설치하세요.
주의사항은 "경고"와 "주의"의 두가지로 구분되어 있으며, 의미는 다음과 같습니다.
이 그림 기호는 위험을 끼칠 우려가 있는 사항과 조작에 대하여 주의를 환기시키기 위한 기호입니다.
경고: 표시 사항을 위반할 때 심각한 상해나 사망이 발생할 가능성이 있는 경우
주의: 표시 사항을 위반할 때 경미한 상해나 제품손상이 발생할 가능성이 있는 경우
본 제품을 옮기는 경우에는 필히
전원 스위치를 끄고 전원플러그를
콘센트로부터 빼 주세요.
또한 안테나선, 기기연결선 등
외부의 접속코드를 뺀 것을 확인 후에
옮겨 주세요.
●코드가 손상되어 화재, 감전의
원인이 됩니다.
안전을 위한 주의사항...계속
청
소
및
사
용
본 제품을 청소할 때에는 전원코드를
빼고 부드러운 마른 헝겊으로 닦아
주세요.
●왁스, 벤젠, 알콜, 신나, 모기약,
방향제, 윤활제, 세정제등의
화학약품을 사용하지 마세요.
본 제품에서 이상한 소리,
타는 냄새, 연기가 나면 즉시
전원플러그를 빼고 서비스
센터로 연락하세요.
●감전, 화재의 위험이 있습니다.
사용자 임의로 절대 분리,
수리, 개조하지 마세요.
●수리할 필요가 있을 때에는
서비스 센터로 연락하세요.
화재, 감전사고의 원인이 됩니다.
천둥, 번개가 칠 때에는
전원코드를 빼고 안테나 선을
절대 만지지 마세요.
●감전, 화재의 원인이 됩니다.
본 제품을 오랜시간 사용하지 않을
때에는 전원플러그를 빼 주세요.
●먼지가 쌓여 발열, 발화 및
절연열화에 의한 감전, 누전화재의
원인이 될수 있습니다.
본 제품의 통풍구나
AV단자에 젓가락, 철사,
송곳 등의 금속체나 종이,
성냥 등의 불에 타기 쉬운
물건을 집어 넣지 마세요.
●감전, 화재의 위험이 있습니다.
1년에 한번쯤은 내부 청소를
서비스 센터나 고객 상담실에
상담하세요.
●본 제품 내부에 먼지가 낀 채로
오랫동안 청소하지 않으면 화재,
고장의 원인이 될 수 있습니다.
리모컨에 사용하고 있는 건전지를
뺄 경우에는 어린이가 잘못하여
먹지 않도록 해 주세요. 건전지는
유아의 손에 닿지 않는 곳에 두세요.
●만일 어린이가 먹는 경우에는 즉시
의사와 상담하세요.
전원플러그의 핀과 접촉부분에
먼지, 물 등이 묻어 있으면 잘
닦아주세요.
●감전, 화재의 원인이 됩니다.
경
고
주
의
가연성 스프레이, 인화성 물질
등을 본 제품과 가까운 곳에서
사용하거나 보관하지 마세요.
●폭발, 화재의 위험이 있습니다.
본제품위에물이담긴그릇,
꽃병, 음료수, 약품, 작은 금속류와
무거운 물건을 올려놓지 마세요.
●본 제품 내부로 들어가면 감전, 화재의
원인이 되며 무거운 물건 등이
놓여져 떨어졌을 경우 다칠수
있습니다.
건전지 교체 시엔 극성(+,-)에
맞게 끼우세요.
● 극성이 맞지 않으면, 건전지의 파열
또는 내부액 누설에 의해 화재, 부상을
당하거나 주위를 오염(손상) 시킬 수
있습니다.
건전지는 지정된 규격품을
사용하고, 새 건전지와
사용하던 건전지를 혼용하여
사용하지 마세요.
● 건전지의 파열 또는 내부액 누설에
의해 화재, 부상을 당하거나 주위를
오염(손상) 시킬 수 있습니다.
떨어 뜨리거나 케이스가 파손된
경우에는, 제품의 전원을 끄고
전원 플러그를 뽑으세요.
● 그대로 사용하면 화재, 감전의 원인이
됩니다.
● 서비스 센터로 연락하세요.
4
찾아보기
제품보증서는 뒷편에 기재되어 있습니다.
5
사
용
전
알
아
둘
점
연
결
편
사
용
편
기
타
및
서
비
스
편
사용전 알아둘 점
특징 ---------------------------------------------------------- 6
리모컨에 건전지 넣기 ------------------------------------------ 7
각 부분의 이름 ------------------------------------------------ 8
리모컨 버튼의 기능 --------------------------------------------10
연결편
디지털 TV와 연결하기 ---------------------------------------- 12
아날로그 TV(일반TV)와 연결하기------------------------------ 14
모니터와 연결하기 --------------------------------------------16
사용편
공용리모컨 사용방법 ------------------------------------------ 17
디지털 방송을 보려면 ---------------------------------------- 18
메뉴를 보려면 ------------------------------------------------ 20
도움말을 설정하려면 ------------------------------------------ 21
채널을 기억시키려면 ------------------------------------------ 22
선호채널을 기억시키려면 -------------------------------------- 24
디지털 신호의 감도를 확인하려면 ------------------------------ 25
화면크기를 바꾸려면 ------------------------------------------ 26
선호언어를 설정하려면 ---------------------------------------- 28
디지털 오디오 출력을 설정하려면 ------------------------------ 29
디지털 방송안내를 보려면 ------------------------------------ 30
기타 및 서비스편
디지털 방송 수신기가 이상하다구요? -------------------------- 32
용어 알아두기 ------------------------------------------------ 33
제품규격 ---------------------------------------------------- 34
재활용 정보안내 ---------------------------------------------- 35
6
특징
HD 고선명 화질
디지털 방송의 고선명 화질을 즐길 수 있습니다.
방송 안내 (EPG;Electronic Program Guide)
TV 화면에 신문처럼 프로그램 방송 시간과 내용을 나타내거나, 채널을 변경할 필요없이
특정 채널을 시청하면서 다른 채널에서 방송되는 내용을 확인할수있는기능입니다.
돌비 디지털
돌비 디지털을 채용, 현장의 원음을 생생하게 재현합니다.
Dolby Laboratories 의 승인하에 제조됨.
돌비, "Dolby" 그리고 더블D 심볼은 Dolby Laboratories의
등록상표입니다.
7
1
뚜껑의 부분을 누르고
밀어 빼 주세요.
2
건전지를 , 극이
맞도록 넣어 주세요.
3
뚜껑을 닫아 주세요.
사용전 리모컨에 건전지를 넣으세요.
리모컨을 사용할 수 있는 거리와 각도
리모컨은 TV의 리모컨 수신부로부터 7~10m이내 좌우 30。안에서 사용
할 수 있습니다.
폐 건전지는 분리 수거함에 넣어주세요.
(환경에 영향을 주므로 분리 수거해 주세요.)
리모컨에 건전지 넣기
사
용
전
알
아
둘
점
98
각 부분의 이름
이 제품은 220V에서만 사용할 수 있습니다.
전원플러그를 그대로
꽂아 사용하세요.
220V
뒷면
DTV 출력단자 (모니터)
모니터의 비디오 입력단자에 연결할 때
사용하세요.
음성 출력단자
TV의 음성입력에 연결하세요.
S-영상
출력단자
안테나
입력단자
디지털 음성 출력단자
(COAXIAL)
디지털 오디오를 연결하여
들을 때 사용하세요.
디지털 음성 출력단자
(OPTICAL)
디지털 오디오를 연결하여
들을 때 사용하세요.
해상도 선택 스위치
연결할 기기에 따라 1080i,
720p, 480p 또는 480i를
선택할 수 있습니다.
이름들이 잘 이해되지 않아요!
33쪽의 용어 알아두기를 잘 읽어 보세요.
DTV 출력 선택 스위치
연결할 기기에 따라 컴포넌트
또는 모니터를 선택할 수
있습니다.
DTV 출력단자 (컴포넌트)
컴포넌트의 입력단자에 연결할 때
사용하세요.
영상 출력단자
아날로그 TV 사용 또는
비디오 녹화시 사용하세요.
안테나를
연결하세요.
안테나
출력단자
TV의 안테나
입력단자에
연결하세요.
앞면
※ 부속품이나 별매품을 따로 구입하려면 가까운 삼성전자 서비스센터나 가전랜드, 전자부품 판매소
(전파사)에 문의하세요.
`별매품에는 둥근선 (동축선), 영상/음성 연결선, S-영상 연결선 등이 있습니다.
사용설명서 영상연결선 음성연결선리모컨/건전지 2개
(1.5V AAA형)
부속품 확인하기
종료버튼
메뉴화면을 사라지게
할 때 사용하세요.
메뉴버튼
메뉴화면을 나타나게
할 때 사용하세요.
메뉴 이동버튼 (위,아래,왼쪽,오른쪽)
메뉴의 각 항목으로 이동하고 싶을 때
사용하세요.
※ 위, 아래 버튼은 채널선택 기능으로도
사용할 수 있습니다.
선택버튼
메뉴의 각 항목을
선택할 때 사용하세요.
전원에 대하여
사
용
전
알
아
둘
점
전원버튼
전원이 켜지면
붉은 색 램프가
켜집니다.
DTV신호 표시등
현재 안테나 입력으로
신호가 있으면 녹색 램프가,
입력 신호가 없으면 붉은 색
램프가 켜집니다.
