Samsung SCX-4833FD User guide [de]

Benutzerhandbuch

Grundlagen

SCX-483x Series SCX-563x Series SCX-573x Series

imagine the possibilities

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

Inhalt

85 Verwenden des USB-Speichergeräts



1. Einführung

5 Entscheidende Vorteile 8 Funktionen nach Modell 9 Nützlich zu wissen 11 Über dieses Benutzerhandbuch 12 Sicherheitsinformationen 20 Übersicht über das Gerät 24 Bedienfeld – Übersicht 30 Einschalten des Geräts 31 Lokales Installieren des Treibers 33 Treiber neu installieren

2. Überblick über das Menü und

3. Wartung

93 Bestellen von Verbrauchsmaterialien und

Zubehör

94 Verfügbare Verbrauchsmaterialien 95 Verfügbares Zubehör 97 Verfügbare Verschleißteile 98 Verteilen des Toners 100 Ersetzen der Tonerkartusche 102 Erweitern eines Speichermoduls 104 Überwachung der Lebensdauer von

Verbrauchsmaterial

105 Wenig-Toner-Warnung einstellen 106 Reinigen des Gerätes

Basis-Setup

35 Überblick über die Menüs 51 Ändern der Displaysprache 52 Druckmedien und Fächer 67 Grundlagen zum Drucken 73 Standardvorgehensweise zum Kopieren 78 Scannen 80 Faxen: Grundlagen

4. Problemlösung

111 Tipps zur Vermeidung von Papierstaus 112 Beseitigen von Papierstaus im

Vorlageneinzug

119 Beseitigen von Papierstaus 126 Erläuterung der Status-LED 128 Bedeutung der Display-Meldungen

Inhalt

5. Anhang

137 Technische Daten 148 Konformitätshinweise 165 Copyright

1. Einführung

In diesem Kapitel erfahren Sie, was Sie wissen müssen, um das Gerät zu benutzen.

• Entscheidende Vorteile 5

• Funktionen nach Modell 8

• Nützlich zu wissen 9

• Über dieses Benutzerhandbuch 11

• Sicherheitsinformationen 12

• Übersicht über das Gerät 20

• Bedienfeld – Übersicht 24

• Einschalten des Geräts 30

• Lokales Installieren des Treibers 31

• Treiber neu installieren 33



Entscheidende Vorteile

Umweltfreundlich

• Dieses Gerät verfügt über die Öko-Funktion. Damit sparen Sie Toner und Papier.

• Um Papier zu sparen, können Sie mehrere Seiten auf ein einzelnes Blatt drucken (siehe Benutzerhandbuch Erweitert).

• Sie können Blätter beidseitig bedrucken und damit Papier sparen (beidseitiger Druck) (siehe Benutzerhandbuch Erweitert).

• Dieses Gerät schaltet automatisch in den Stromsparmodus und senkt dadurch wesentlich den Stromverbrauch, wenn es nicht aktiv verwendet wird.

Schnelles Drucken mit hoher Auflösung

• Sie können mit einer effektiven Auflösung von bis zu 1,200 × 1,200 dpi drucken.

• Schnelles Drucken auf Abruf. SCX-483x Series:

- Für einseitiges Drucken, 31 Seiten pro Minute (SpM) (DIN A4)

oder 33 SpM (US-Letter).

- Für Duplexdruck, 15 SpM (DIN-A4) oder 16 SpM (US-Letter). SCX-563x Series oder SCX-573x Series:

- Für einseitiges Drucken, 35 Seiten pro Minute (SpM) (DIN A4)

oder 37 SpM (US-Letter).

- Für Duplexdruck, 17 SpM (DIN-A4) oder 18 SpM (US-Letter).



Entscheidende Vorteile

Zweckmäßigkeit

• Druckstatus (oder Smart Panel) sind Programme, die das Gerät überwachen und Sie über den jeweiligen Gerätestatus informieren. Außerdem können Sie damit die Einstellungen des Gerätes ändern (siehe Benutzerhandbuch Erweitert).

• AnyWeb Print ermöglicht Ihnen die Speicherung, die Vorschau und den Druck der Bildschirmdarstellung von Windows Internet Explorer auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms (siehe Benutzerhandbuch Erweitert).

Unterstützt viele Funktionen und Anwendungen

• Unterstützt eine Vielzahl an Papierformaten (siehe „Technische Daten der Druckmedien“ auf Seite 140).

• Wasserzeichen drucken: Sie können Ihre Dokumente mit einem Schriftzug wie beispielsweise „Vertraulich“ versehen (siehe Benutzerhandbuch Erweitert).

• Drucken von Postern: Der auf den Seiten Ihres Dokuments enthaltene Text und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können (siehe Benutzerhandbuch Erweitert).

• Sie können unter mehreren Betriebssystemen drucken (siehe „Systemanforderungen“ auf Seite 143).

• Das Gerät ist mit einem USB-Anschluss und/oder einer Netzwerkschnittstelle ausgestattet.



Entscheidende Vorteile

Kapazitätserweiterung für Ihr Gerät

• Dieses Gerät verfügt über einen zusätzlichen Speichersteckplatz zur Erweiterung des Speichers (siehe „Verfügbares Zubehör“ auf Seite 95).

• Zoran IPS-Emulation kompatibel mit PostScript 3 (PS), ermöglicht PS-Druck.

• Zoran IPS-Emulation kompatibel mit PostScript 3

• 136 PS3-Schriften

• Enthält UFST und MicroType von Monotype Imaging Inc.



Funktionen nach Modell

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionalen Komponenten zur Verfügung.

Funktionen

SCX-4833FD SCX-4835FD

SCX-4833HD

SCX-4833FR SCX-4835FR

SCX-5637FR SCX-5639FR

SCX-5637HR

SCX-5737FW SCX-5739FW

Druck-/Kopier-/Fax-/Scannutzung ● ● ● ●

Hochgeschwindigkeits-USB 2.0 ● ● ● ●

IEEE 1284 Parallel ○ ○ ○ ○

Netzwerkschnittstelle drahtgebundenes LAN über

●

Ethernet 10/100 Base TX

Netzwerkschnittstelle drahtgebundenes LAN über

● ● ●

Ethernet 10/100/1000 Base TX

Netzwerkschnittstelle 802.11b/g/n WLAN ●

Öko-Druck ● ● ● ●

Duplexdruck (beidseitiger Druck) ● ● ● ●

Samsung Easy Color Manager ● ● ● ●

Speicher ○ ○ ○ ○

Schacht 2 (520 Blätter) ○ ○ ○ ○

SyncThru™ Web Service ● ● ● ●

Automatischer Vorlageneinzug (AVE) ●

Automatischer Duplex-Vorlageneinzug (ADVE) ● ● ●

( ●: Unterstützt; ○: Optional, Leer: nicht verfügbar)

Nützlich zu wissen

Wo kann ich den Treiber für das Gerät herunterladen?

• Besuchen Sie www.samsung.com/printer, um den neuesten Gerätetreiber herunterzuladen und ihn dann auf Ihrem System zu installieren.

Wo kann ich Zubehör und Verbrauchsmaterial kaufen?

• Fragen Sie bei einem Samsung-Fachhändler oder bei Ihrem Händler.

• Besuchen Sie www.samsung.com/supplies. Wählen Sie Ihr Land / Ihre Region aus, um die Informationen zum Produktservice einzusehen.

Die Status-LED blinkt oder leuchtet permanent.

Ein Papierstau ist aufgetreten.

• Öffnen und schließen Sie die vordere Abdeckung.

• Lesen Sie in dieser Anleitung nach, wie Sie einen Papierstau beseitigen. Gehen Sie dann entsprechend vor (siehe „Beseitigen von Papierstaus“ auf Seite

119).

Die Ausdrucke sind verschwommen oder unscharf.

• Möglicherweise ist nicht genügend Toner vorhanden oder er ist ungleichmäßig verteilt. Schütteln Sie die Tonerkartusche.

• Versuchen Sie es mit einer anderen Einstellung der Druckauflösung.

• Wechseln Sie die Tonerkartusche aus.

• Schalten Sie das Gerät aus und dann wieder ein.

• Lesen Sie in dieser Anleitung nach, was die LEDSignale bedeuten. Beseitigen Sie dann das entsprechende Problem (siehe „Erläuterung der Status-LED“ auf Seite 126).

Nützlich zu wissen

Das Gerät druckt nicht.

• Öffnen Sie die Druckerwarteschlange und löschen Sie das Dokument aus der Liste (siehe „Abbrechen eines Druckauftrags“ auf Seite 68).

• Deinstallieren Sie den Treiber und installieren Sie ihn erneut (siehe „Lokales Installieren des Treibers“ auf Seite 31).

• Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.

Über dieses Benutzerhandbuch

1. Einführung

Dieses Benutzerhandbuch liefert Informationen zum grundlegenden Verständnis des Geräts sowie genaue Erläuterungen zu den einzelnen Bedienschritten.

• Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitsinformationen.

• Falls während der Nutzung des Geräts ein Problem auftritt, finden Sie im Kapitel „Problemlösung“ weitere Informationen.

• Die in dem Benutzerhandbuch verwendeten Begriffe werden im Kapitel „Glossar“ erläutert.

• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von dem Gerät, das Sie gekauft haben, abweichen.

• Die in diesem Benutzerhandbuch gegebenen Beschreibungen von Bedienschritten und Verfahren beziehen sich im Wesentlichen auf den Betrieb unter Windows 7.



Konventionen

Die nachfolgenden Begriffe werden in diesem Handbuch als Synonyme verwendet:

• Dokument wird als Synonym für Vorlage verwendet.

• Papier wird als Synonym für Medien oder Druckmedien/materialien verwendet.

• Der Drucker oder Multifunktionsdrucker werden als „Gerät“ bezeichnet.



Allgemeine Symbole

• SCX-4833FD, SCX-4833HD und SCX-4835FD sind Geräte derselben Reihe. Dieses Benutzerhandbuch wurde auf Grundlage des SCX-4833FD erstellt.

• SCX-4833FR und SCX-4835FR sind Geräte derselben Reihe. Dieses Benutzerhandbuch wurde auf Grundlage des SCX-4833FR erstellt.

• SCX-5637FR, SCX-5637HR und SCX-5639FR sind Geräte derselben Reihe. Dieses Benutzerhandbuch wurde auf Grundlage des SCX-5637FR erstellt.

• SCX-5737FW und SCX-5739FW sind Geräte derselben Reihe. Dieses Benutzerhandbuch wurde auf Grundlage des SCX-5737FW erstellt.

Symbol Text Beschreibung

Hinweise an den Benutzer, um einen

Achtung

Hinweis

möglichen mechanischen Schaden oder eine Fehlfunktion zu verhindern.

Enthält zusätzliche Informationen oder Einzelheiten zur Funktionalität des Geräts.

Sicherheitsinformationen

1. Einführung

Folgende Warnungen und Sicherheitshinweise dienen zur Vermeidung von Personenschäden jedweder Art sowie einer möglichen Beschädigung Ihres Geräts. Lesen Sie alle Anweisungen vor der Verwendung des Geräts sorgfältig durch. Bewahren Sie diesen Abschnitt nach dem Lesen gut auf, sodass Sie ihn bei Bedarf zur Hand haben.



Wichtige Sicherheitssymbole

Erläuterungen aller Symbole und Zeichen in diesem Kapitel

Gefahren oder gefährliche

Warnung

Verhaltensweisen, die zu schweren Verletzungen oder sogar zum Tod führen können.



Warnung

Betriebsumgebung

Nicht verwenden, wenn das Netzkabel beschädigt oder wenn die Steckdose nicht geerdet ist.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Stellen Sie keine Gegenstände auf dem Gerät ab (Wasser, kleine Metallgegenstände oder schwere Gegenstände, Kerzen, brennende Zigaretten usw).

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Gefahren oder gefährliche

Achtung

Vermeiden Sie die beschriebene Vorgehensweise.

Verhaltensweisen, die leichte Verletzungen oder Sachschäden zur Folge haben können.

Sicherheitsinformationen

1. Einführung

• Wenn das Gerät überhitzt, Rauch aus dem Gerät entweicht, das Gerät anormale Geräusche erzeugt oder einen sonderbaren Geruch abgibt, den Hauptschalter sofort ausschalten und den Netzstecker ziehen.

• Achten Sie darauf, dass die Steckdose, an dem das Gerät angeschlossen ist, stets zugänglich ist, damit Sie im Notfall sofort den Netzstecker ziehen können.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Das Netzkabel nicht krümmen und keine schweren Gegenstände auf ihm abstellen.

Das Herumtreten auf dem Netzkabel oder das Quetschen des Netzkabels durch schwere Gegenstände könnte einen elektrischen Schlag oder einen Brand auslösen.

Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel! Den Netzstecker nicht mit nassen oder feuchten Händen anfassen.

Die Nichtbeachtung dieser Anweisung könnte einen

Achtung

Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden, von der Netzsteckdose ab.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Seien Sie vorsichtig, der Bereich der Papierausgabe ist heiß.

Es könnten Verbrennungen auftreten.

Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

elektrischen Schlag oder einen Brand zur Folge haben.

Sicherheitsinformationen

Wenn sich der Netzstecker nicht leicht in die Netzsteckdose stecken lässt, versuchen Sie nicht, ihn gewaltsam einzustecken.



1. Einführung

Sicherheit während des Betriebs

Wenden Sie sich für einen Austausch der Netzsteckdose an einen Elektriker. Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Achten Sie darauf, dass das Netzkabel und das Telefonkabel nicht von Tieren angenagt werden.

Bei Nichtbeachtung dieser Anweisung könnte das Tier einen elektrischen Schlag und/oder eine Verletzung erleiden.

Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie die entsprechenden Anweisungen genau befolgt haben, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Achtung

Während des Druckvorgangs das Papier nicht gewaltsam aus dem Drucker herausziehen.

Dies kann zur Beschädigung des Geräts führen.

Achten Sie darauf, dass Ihre Hände nicht zwischen Gerät und Papierfach geraten.

Sie könnten sich verletzen.

Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind, und stecken Sie keine Gegenstände in diese Öffnungen.

Sonst könnte die Temperatur von Geräteteilen ansteigen, was eine Beschädigung des Geräts oder einen Brand zur Folge haben kann.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Gehen Sie beim Einlegen von Papier oder beim Beseitigen von Papierstaus vorsichtig vor.

Papier kann sehr scharfkantig sein und schmerzhafte Schnittverletzungen verursachen.

Sicherheitsinformationen

Beim Drucken großer Mengen kann der untere Teil des Papierausgabebereichs heiß werden. Achten Sie darauf, dass Kinder diesen Bereich nicht berühren.



Installation / Transport

1. Einführung

Es könnten Verbrennungen auftreten.

Zum Beseitigen von Papierstaus keine Pinzette oder scharfe Metallgegenstände verwenden.

Der Drucker könnte beschädigt werden.

Achten Sie darauf, dass sich nicht zu viel Papier im Papierausgabefach stapelt.

Der Drucker könnte beschädigt werden.

Die Stromversorgung des Geräts erfolgt über das Netzkabel.

Um die Stromversorgung zu unterbinden, trennen Sie das Netzkabel vom Netz.

Warnung

Das Gerät nicht an einem Orten aufstellen, wo Staub, Feuchtigkeit oder austretendes Wasser den Betrieb beeinträchtigen könnte.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Sicherheitsinformationen

1. Einführung

Achtung

Wenn das Gerät bewegt werden soll, schalten Sie es zunächst aus. Ziehen Sie dann alle Kabel vom Gerät ab.

Beachten Sie beim anschließenden Anheben des Geräts die folgenden Richtlinien:

• Geräte mit einem Gewicht bis 20 kg können von 1

• Geräte mit einem Gewicht von 20 kg – 40 kg

• Geräte mit einem Gewicht von mehr als 40 kg

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Person angehoben werden.

müssen von 2 Personen angehoben werden.

müssen von 4 Personen angehoben werden.

Das Gerät muss an eine Netzsteckdose angeschlossen werden, die die auf dem Typenschild angegebene Spannung liefert.

Wenn Sie sich nicht sicher sind und die von Ihnen genutzte Leistungsstärke überprüfen möchten, wenden Sie sich an Ihr Stromversorgungsunternehmen.

Verwenden Sie nur Telekommunikationsanschlusskabel der Stärke

AWG 26 Die Nichtbeachtung dieser Anweisung kann zur

Beschädigung des Geräts führen.

Decken Sie das Gerät nicht ab und stellen Sie es nicht an einem luftdichten Ort auf, z. B. in einem Gehäuse.

oder stärker, Telefonkabel, falls notwendig.

Das Gerät nicht auf einer instabile Oberfläche abstellen.

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Wenn das Gerät nicht gut belüftet ist, kann dies zu einem Brand führen.

Das Netzkabel nur an eine geerdete Steckdose anschließen.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Sicherheitsinformationen

Schließen Sie niemals zu viele Geräte an einer Steckdose oder einer Verlängerungsschnur an.

Die Nichtbeachtung dieser Anweisung kann eine



Wartung / Überprüfung

1. Einführung

Beeinträchtigung der Leistung sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

Verwenden Sie zur Gewährleistung eines sicheren Betriebs nur das Netzkabel aus dem Lieferumfang Ihres Geräts. Wenn Sie bei einem mit 110V betriebenen Gerät ein Netzkabel verwenden, das länger als 2 m ist, sollte es vom Typ AWG-16 (oder größer) sein.

Die Nichtbeachtung dieser Anweisung kann eine Beschädigung des Geräts sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

a.AWG: American Wire Gauge

Achtung

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät innen reinigen. Reinigen Sie das Gerät nicht mit Benzol, Verdünner oder Alkohol. Sprühen Sie kein Wasser direkt in das Gerät.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Nehmen Sie das Gerät nicht in Betrieb, während Sie Verbrauchsmaterialien austauschen oder das Gerät innen reinigen.

Sie könnten sich verletzen.

Halten Sie das Netzkabel und die Kontaktfläche des Steckers frei von Staub und Wasser.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Sicherheitsinformationen

Entfernen Sie keine Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind.



1. Einführung

Verwendung von Verbrauchsmaterialien

Das Gerät darf nur durch SamsungKundendiensttechniker repariert werden.

Reinigungsmittel von Kindern fernhalten. Kinder könnten sich verletzen.

Bauen Sie das Gerät nicht auseinander, führen Sie keine Reparaturen aus und setzen Sie es nicht selbst wieder zusammen.

Der Drucker könnte beschädigt werden. Wenden Sie sich an einen zertifizierten Techniker, wenn Ihr Gerät reparaturbedürftig ist.

Beim Reinigen und beim Betrieb des Geräts streng den Anweisungen des Benutzerhandbuchs folgen, das im Lieferumfang des Geräts enthalten ist.

Bei Nichtbeachtung dieser Anweisung könnte das Gerät beschädigt werden.

Achtung

Nehmen Sie die Tonerkartuschen nicht auseinander.

Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

Verbrennen Sie keine Versorgungsmaterialien wie etwa die Tonerkartusche oder die Fixiereinheit.

Die Nichtbeachtung dieser Anweisung kann zu Explosionen oder unkontrollierbaren Bränden führen.

Achten Sie beim Auswechseln der Tonerkartusche oder beim Beseitigen von Papierstaus darauf, dass kein Tonerstaub auf Ihre Haut oder Ihre Kleidung gerät.

Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

Halten Sie alle gelagerten Verbrauchsmaterialien wie etwa Tonerkartuschen von Kindern fern.

Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

Sicherheitsinformationen

Die Verwendung von recycelten Versorgungsmaterialien wie etwa Toner kann zu einer Beschädigung des Geräts führen.

Bei einer Beschädigung aufgrund von recycelten Versorgungsmaterialien wird eine Servicegebühr in Rechnung gestellt.

Falls Toner auf Ihre Kleidung gelangt, die Kleidung nicht mit heißem Wasser auswaschen.

Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest. Verwenden Sie stattdessen kaltes Wasser.

1. Einführung

Übersicht über das Gerät

1. Einführung



Zubehör

Stromkabel Installationskurzanleitung

Software-CD

Handapparat

Zubehör

a.Auf der Software-CD sind der Druckertreiber sowie Anwendungsprogramme. b.Nur SCX-4833HD und SCX-5637HR. c. Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Übersicht über das Gerät

1. Einführung



Vorderansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionalen Komponenten zur Verfügung.

Übersicht über das Gerät

1. Einführung

1 Abdeckung des

Vorlageneinzugs

Führungen für die

Breitenregulierung

Papiereinzug für Vorlagen 8 Papierstandsanzeige 13 Bedienfeld 18 Vorlagenglas

Dokumentausgabefach

Vordere Abdeckung

Steuerplatinen-Abdeckung

Griff

Papierkassette 2 (optional)

Fach 1

Mehrzweckschacht

Ausgabefach

Papierstütze Mehrzweckschacht

Papierbreitenführungen an

einem Mehrzweckschacht

Ausgabehalterung

Scannerabdeckung

USB-Anschluss

Handapparat

Übersicht über das Gerät

1. Einführung



Rückansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionalen Komponenten zur Verfügung.

EDI Port

Netzwerk-Port

USB-Anschluss

IEEE 1284 paralleler Anschluss (optional)

Netzschalter

Netzkabelanschluss

7 8

Duplex-Einheit

Rückseitige Abdeckung

Papierfach auf der Rückseite

Telefonanschluss

Nebenstellenanschluss (EXT)

Bedienfeld – Übersicht

Das Bedienfeld kann je nach Modell von Ihrem Gerät abweichen. Es gibt mehrere Arten von Bedienfeldern.

1. Einführung



Typ A

3 5 74 6 8 109 12 1311

1415161718 619

1 Kontrast Passt die Helligkeitsstufe an, um eine Kopie leichter lesen zu können, wenn die Vorlage schwache

Bleistiftanmerkungen und dunkle Bilder enthält.

ID Copy Ermöglicht Ihnen, die Vorder- und Rückseite eines Ausweises, z. B. eines Führerscheins, auf eine Seite

zu kopieren.

3 Bildschirmanzeige Das Display zeigt den aktuellen Status und Eingabeaufforderungen während eines Vorgangs an.

Kopieren Schaltet auf Kopiermodus.

Faxen Schaltet auf Faxmodus.

Bedienfeld – Übersicht

6 Links/RechtsPfeile Zum Blättern durch die verfügbaren Optionen des ausgewählten Menüs und zum Vergrößern bzw.

Verkleinern von Werten.

1. Einführung

12 Stopp/Löschen Zum Anhalten eines Vorgangs.

Menü Öffnet das Menü und wechselt zwischen den verfügbaren Menüoptionen.

OK Mit dieser Taste wird die Auswahl auf dem Bildschirm bestätigt.

Numerische

Tastatur

Adressbuch Mit dieser Taste können Sie häufig verwendete Faxnummern und E-Mail-Adressen speichern oder nach

Ww/Pause Zur Wiederholung der Anwahl der zuletzt gewählten Nummer im Bereitschaftsmodus oder zum Einfügen

Power Zum Ein-und Ausschalten des Geräts oder zum Beenden des Energie-Sparmodus. Wenn Sie das Gerät

Status-LED Zeigt den Gerätestatus an (siehe „Erläuterung der Status-LED“ auf Seite 126).

Start Zum Starten eines Auftrags.

Hiermit wählen Sie Rufnummern oder geben alphanumerische Zeichen ein.

gespeicherten Faxnummern oder E-Mail-Adressen suchen.

einer Pause in eine Faxnummer im Bearbeitungsmodus.

ausschalten wollen, halten Sie die Taste für mindestens drei Sekunden gedrückt. Durch Drücken auf diese Taste können Sie auch das Gerät einschalten oder den Stromsparmodus beenden.

20 USB Direkt Mit dieser Taste können Sie Dateien, die auf einem USB-Speichergerät gespeichert sind, direkt

Mithören Wenn Sie diese Taste drücken, hören Sie den Wählton. Geben Sie dann die Faxnummer ein. Es ist so

ähnlich, als wenn Sie telefonieren und dabei die Freisprechfunktion benutzen.

Zurück Kehrt zum übergeordneten Menü zurück.

Scannen Schaltet auf Scannermodus.

Eco Schaltet den Öko-Modus ein, so dass weniger Toner und weniger Papier verbraucht wird (siehe „Öko-

Optionen“ auf Seite 71).

ausdrucken, wenn dieses in den USB-Speicheranschluss auf der Vorderseite Ihres Geräts eingesteckt ist.

Bedienfeld – Übersicht

3 5 64 7 9 11 12108

13141518 616

1. Einführung



Typ B

1 Kontrast Passt die Kontraststufe an, um eine Kopie leichter lesen zu können, wenn die Vorlage z. B. schwache

Bleistiftanmerkungen und dunkle Bilder enthält.

ID Copy Ermöglicht Ihnen, die Vorder- und Rückseite eines Ausweises, z. B. eines Führerscheins, auf eine Seite zu

kopieren.

Display-Anzeige Das Display zeigt den aktuellen Status und Eingabeaufforderungen während eines Vorgangs an.

Kopieren Mit dieser Taste wird der Kopiermodus aktiviert.

Faxen Mit dieser Taste wird der Faxmodus aktiviert.

6 Pfeile Zum Blättern durch die verfügbaren Optionen des ausgewählten Menüs oder zum Vergrößern bzw.

Verkleinern von Werten.

OK Mit dieser Taste wird die Auswahl auf dem Bildschirm bestätigt.

Bedienfeld – Übersicht

1. Einführung

8 Numerische

Tastatur

15 Mithören Wenn Sie diese Taste drücken, hören Sie den Wählton. Geben Sie dann die Faxnummer ein. Es ist so

Adressbuch Mit dieser Taste können Sie häufig verwendete Faxnummern und E-Mail-Adressen speichern oder nach

Ww/Pause Zur Wiederholung der Anwahl der zuletzt gewählten Nummer im Bereitschaftsmodus oder zum Einfügen

Stopp/Löschen Zum Anhalten eines Vorgangs.

Power Zum Ein-und Ausschalten des Geräts oder zum Beenden des Stromsparmodus. Wenn Sie das Gerät

Status-LED Zeigt den Gerätestatus an (siehe „Erläuterung der Status-LED“ auf Seite 126).

Start Zum Starten eines Auftrags.

Hiermit wählen Sie Rufnummern oder geben alphanumerische Zeichen ein.

gespeicherten Faxnummern oder E-Mail-Adressen suchen.

einer Pause in eine Faxnummer im Bearbeitungsmodus.

ausschalten wollen, halten Sie die Taste für mindestens drei Sekunden gedrückt. Durch Drücken auf diese Taste können Sie auch das Gerät einschalten oder den Stromsparmodus beenden.

ähnlich, als wenn Sie telefonieren und dabei die Freisprechfunktion benutzen.

17 Menü Öffnet das Menü und wechselt zwischen den verfügbaren Menüoptionen.

Zurück Kehrt zum übergeordneten Menü zurück.

Scannen Mit dieser Taste wird der Scannermodus aktiviert.

Eco Schaltet den Öko-Modus ein, so dass weniger Toner und weniger Papier verbraucht wird (siehe „Öko-

Optionen“ auf Seite 71).

USB Direkt Mit dieser Taste können Sie Dateien, die auf einem USB-Speichergerät gespeichert sind, direkt ausdrucken,

wenn dieses in den USB-Speicheranschluss auf der Vorderseite Ihres Geräts eingesteckt ist.

Bedienfeld – Übersicht

1 3 4

67811 9

1. Einführung



Typ C

1 Display-Anzeige Das Display zeigt den aktuellen Status und Eingabeaufforderungen während eines Vorgangs an.

2 Numerische Tastatur Hiermit wählen Sie Rufnummern oder geben alphanumerische Zeichen ein.

Löschen Entfernt Zeichen im Bearbeitungsbereich.

Stopp Zum Anhalten eines Vorgangs.

5 Power Zum Ein-und Ausschalten des Geräts oder zum Beenden des Stromsparmodus. Wenn Sie das Gerät

ausschalten wollen, halten Sie die Taste für mindestens drei Sekunden gedrückt. Durch Drücken auf diese Taste können Sie auch das Gerät einschalten oder den Stromsparmodus beenden.

Wireless-LED Zeigt den aktuellen Verbindungsstatus des Drahtlosnetzwerks an (siehe „Erläuterung der Status-LED“

auf Seite 126).

Status Zeigt den Gerätestatus an (siehe „Erläuterung der Status-LED“ auf Seite 126).

Bedienfeld – Übersicht

8 Start Zum Starten eines Auftrags.

1. Einführung

Mithören Wenn Sie diese Taste drücken, hören Sie den Wählton. Geben Sie dann die Faxnummer ein. Es ist

so ähnlich, als wenn Sie telefonieren und dabei die Freisprechfunktion benutzen.

Hilfe Enthält detaillierte Informationen über die Menüs oder den Status des Geräts.

Reset Setzt die aktuelle Einrichtung des Geräts zurück.

Einschalten des Geräts

1. Einführung

Erst das Gerät am Stromversorgungsnetz anschließen.

Schalten Sie das Gerät am Netzschalter ein.

Lokales Installieren des Treibers

1. Einführung

Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist. Wenn Ihr Gerät mit einem Netzwerk verbunden ist, überspringen Sie die folgenden Schritte und fahren Sie mit der Installation des Treibers für ein per Netzwerk angeschlossenes Gerät fort (siehe Benutzerhandbuch Erweitert).

• Wenn Ihr System unter dem Betriebssystem von Macintosh, unter Linux oder Unix läuft, siehe Benutzerhandbuch Erweitert.

• Je nach Gerät und Benutzeroberfläche kann sich das in diesem Benutzerhandbuch dargestellte Fenster zur Installation von dem tatsächlich angezeigten Fenster unterscheiden.

• Die Option Erweiterte Installation > Benutzerdefinierte Installation ermöglicht Ihnen, die zu installierenden Programme selber auszuwählen.



Windows

Vergewissern Sie sich, dass das Gerät an den Computer angeschlossen und eingeschaltet ist.

Wenn das Fenster Assistent für das Suchen neuer Hardware während des Installationsverfahrens angezeigt wird, klicken Sie auf Abbrechen, um das Fenster zu schließen.

Legen Sie die mitgelieferte Software-CD in das CD-ROMLaufwerk ein.

Klicken Sie auf Start > Alle Programme > Zubehör > Ausführen.

• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Geben Sie X:\Setup.exe ein, wobei Sie „X“ durch den Buchstaben des entsprechenden CD-ROM-Laufwerks ersetzen, und klicken Sie dann auf OK.

Lokales Installieren des Treibers

1. Einführung

Wählen Sie Jetzt installieren.

Lesen Sie den Lizenzvertrag und wählen Sie Ich akzeptiere die Bestimmungen dieses Lizenzvertrags. Klicken Sie dann auf Weiter.

Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Treiber neu installieren

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, gehen Sie wie folgt vor, um den Treiber neu zu installieren.

1. Einführung



Vergewissern Sie sich, dass das Gerät an den Computer

angeschlossen und eingeschaltet ist.

Wählen Sie aus dem Menü Start den Eintrag Programme

oder Alle Programme > Samsung Printers > Name des Druckertreibers > Deinstallieren.

Folgen Sie den im Installationsfenster angezeigten

Anweisungen.

Legen Sie die Software-CD in das CD-ROM-Laufwerk und

installieren Sie den Treiber erneut (siehe „Lokales Installieren des Treibers“ auf Seite 31).

Windows

2. Überblick über das Menü und Basis-Setup

Dieses Kapitel informiert über die Menüstruktur und die Möglichkeiten beim Basis-Setup.

• Überblick über die Menüs 35

• Ändern der Displaysprache 51

• Druckmedien und Fächer 52

• Grundlagen zum Drucken 67

• Standardvorgehensweise zum Kopieren 73

• Scannen 78

• Faxen: Grundlagen 80

• Verwenden des USB-Speichergeräts 85

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup



Das Bedienfeld ermöglicht Ihnen den Zugriff auf zahlreiche Menüs, mit denen Sie Ihr Gerät einrichten oder dessen Funktionen nutzen können.

SCX-4833FD, SCX-4833FR, SCX-5637FR

• Ein Sternchen (*) neben einer Menüoption signalisiert, dass diese Menüoption gerade ausgewählt ist.

• Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

• Einige Menüoptionen können abhängig von den Funktionen des Geräts oder abhängig vom Modell variieren.

Beim SCX-4833FD drücken Sie die Pfeiltasten nach links/ rechts, bis das gewünschte Menüelement angezeigt wird, und drücken Sie auf OK.

• Beim SCX-4833FR / SCX-5637FR drücken Sie die Pfeiltasten nach links/rechts, bis das gewünschte Menüelement angezeigt wird, und drücken Sie auf OK.

Verfügt das gewählte Element über Untermenüs,

wiederholen Sie Schritt 3.

Beim SCX-4833FD wählen Sie mit den Pfeiltasten nach

links/rechts den erforderlichen Wert.

• Beim SCX-4833FR / SCX-5637FR wählen Sie mit den Pfeiltasten nach oben/unten den erforderlichen Wert.

Drücken Sie OK, um die Auswahl zu speichern.

Aufrufen des Menüs

Je nach gewünschter Funktion auf dem Bedienfeld die

Taste Fax, Kopieren oder Scannen drücken.

Drücken Sie (Menü), bis das gewünschte Menü in der

unteren Displayzeile erscheint, und drücken Sie dann OK.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

SCX-4833FD

Elemente Optionen

Faxfunktion Helligkeit

Fax-Setup Senden

Kontrast Auflösung Scangröße Multi-Senden Verzögert senden Vorrangig senden Weiterleiten Sicherer Empf. Seiten hinzufügen Auftrag stornieren

Empfangen Standard ändern Auto. Bericht

Elemente Optionen

Kopierfunktion Scangröße

Vergr./Verkl. Duplex Helligkeit Kontrast Vorlagentyp Layout Hintergr. anp. Randverschiebung

Kopiereinrichtung Standard ändern

Scanfunktion USB-Funktion

EMail-Funktion

Scannereinrichtung Standard ändern

Druck-Setup Ausrichtung

Exemp Auflösung Helligkeit Dunkler Text Emulation

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Systemeinrichtung Geräte-Setup

Papier-Setup Toneinst. Berichte Wartung Einstellung löschen Auftragsmanagement

Netzwerk TCP/IP (IPv4)

TCP/IP (IPv6) EthernetGschw. IEEE 802-networks Einstellung löschen

SCX-4833FR / SCX-5637FR

Elemente Optionen

Faxfunktion Helligkeit

Kontrast Auflösung Scangröße Duplex Multi-Senden Verzögert senden Vorrangig senden Weiterleiten Sicherer Empf.

Netzw.-Konfig.

Seiten hinzufügen Auftrag stornieren

Fax-Setup Senden

Empfangen Standard ändern Auto. Bericht

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Kopierfunktion Scangröße

Vergr./Verkl. Duplex Helligkeit Kontrast Vorlagentyp Layout Hintergrund anpassen Randverschiebung Kantenlöschung

Kopiereinrichtung Standard ändern

Scanfunktion USB-Funktion

Elemente Optionen

Druck-Setup Ausrichtung

Exemp Auflösung Helligkeit Dunkler Text Emulation

Systemeinrichtung Geräte-Setup

Papier-Setup Toneinst. Berichte Wartung Einstellung löschen

EMail-Funktion FTP-Funktion SMB-Funktion

Scannereinrichtung Standard ändern

Sendebericht

Auftragsverwalt Bild überschreiben

Netzwerk TCP/IP (IPv4)

TCP/IP (IPv6) EthernetGschw. IEEE 802-networks Einstellung löschen Netzwerkkonfiguration

Überblick über die Menüs

Elemente Optionen

Dokumenten-Box Dokumentf.-Funktion



SCX-5737FW

2. Überblick über das Menü und Basis-Setup

Benutzerdef.

Gem.-Ordner-Funktion Dokumentfach einr. Gem.-Ordner-Setup Dok.fach-Bericht

Das Bedienfeld ermöglicht Ihnen den Zugriff auf zahlreiche Menüs, mit denen Sie Ihr Gerät einrichten oder dessen Funktionen nutzen können. Um auf ein Menü zuzugreifen, tippen Sie auf auf das betreffende Symbol auf dem Touch-Screen.

• Ein Sternchen (*) neben einer Menüoption signalisiert, dass diese Menüoption gerade ausgewählt ist.

• Je nach Optionen und Modell werden einige Menüpunkte möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

Aufrufen des Menüs

Auf dem Touch-Screen auf das Menü tippen, das Sie

öffnen wollen.

Drücken Sie , um in den Bereitschaftsmodus zurückzukehren.

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Kopieren

Elemente Optionen

Manuelle Kopie Helligkeit

Benutzerdefinierte

Kopie

Kontrast Vorlagentyp

Duplex Vergr/Verkl Helligkeit Kontrast Originalgröße Vorlagentyp Schacht

Elemente Optionen

Auto-Anpass. Helligkeit

Kontrast Vorlagentyp

Kopie sortieren Duplex

Helligkeit Kontrast Originalgröße Vorlagentyp

N-up-Kopie Duplex

Helligkeit Kontrast Originalgröße

Layout Hintergrund anpassen Randverschieb. Kante löschen

Ausweiskopie Helligkeit

Kontrast Originalgröße Vorlagentyp

Vorlagentyp N-up Vorlagenausrichtung

Klonen Helligkeit

Kontrast Vorlagentyp

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Buchkopie Duplex

Helligkeit Kontrast Originalgröße Vorlagentyp Buchkopie

Posterkopie Helligkeit

Kontrast Originalgröße Vorlagentyp

Broschüre Duplex

Helligkeit

Fax

Elemente Optionen

Manuell senden An

Helligkeit Kontrast Auflösung Duplex Vorlagentyp Originalgröße

Mithören An

Helligkeit Kontrast

Kontrast Originalgröße Vorlagentyp Broschüre

Auflösung Duplex Vorlagentyp Originalgröße

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Verzögert senden An

Helligkeit Kontrast Auflösung Duplex Vorlagentyp Originalgröße

Vorrangig senden An

Helligkeit Kontrast Auflösung Duplex

Elemente Optionen

Über Kurzwahl senden An

Helligkeit Kontrast Auflösung Duplex Vorlagentyp Originalgröße

Über Gruppenwahl

senden

An Kontrast Sendequalität Duplex

Vorlagentyp Vorlagentyp Originalgröße

Originalgröße

Wahlwiederholung An

Kontrast

Sendequalität

Duplex

Vorlagentyp

Originalgröße

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Scannen

Elemente Optionen

Lok. PC Ziel

Netzw.-PC Ziel

Vorlagentyp Auflösung Farbmodus Dateiformat Duplex Originalgröße

Vorlagentyp Auflösung

Elemente Optionen

E-Mail senden An

Vorlagentyp Originalgröße Auflösung Farbmodus Dateiformat Duplex Helligkeit Kontrast

SMB Ziel

Vorlagentyp

Originalgröße Scanfarbe Scanformat Duplex Originalgröße

Farbmodus

Auflösung

Dateiformat

Duplex

Helligkeit

Kontrast

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

FTP Ziel

Vorlagentyp Originalgröße Auflösung Farbmodus Dateiformat Duplex Helligkeit Kontrast

Elemente Optionen

Benutzerdefinierte E-

Mail

An Betreff Von CC Bcc Vorlagentyp Originalgröße Auflösung Farbmodus Dateiformat Duplex Helligkeit Kontrast

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

USB Vorlagentyp

Originalgröße Auflösung Farbmodus Dateiname Dateiformat Duplex Helligkeit Kontrast Dateirichtlinie

Dokumentfach Originalgröße

Auflösung

Elemente Optionen

Gemeinsame Fächer Originalgröße

Auflösung Farbmodus Dateiname Dateiformat Duplex Helligkeit Kontrast Dateirichtlinie

WSD

Farbmodus Dateiname Dateiformat Duplex Helligkeit Kontrast Dateirichtlinie

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Öko

Elemente Optionen

Öko-Ein Ein

Aus Ein erzwungen

Settings Standardmodus

Funktionskonfiguration

Vorschau-Simulation Kopie

Fach-Druck PC-Treiber-Druck

Geräte-Setup

Elemente Optionen

Papier-Setup Schacht 1

Schacht 2 MZ-Fach Rand

Schachtverhalten Auto Tray Switch

Paper Substitution Standardzufuhr Autom. Fortsetzen Falsches Papier

Adressbuch Telefonbuch

E-Mail Drucken

Elemente Optionen

Standardeinstellung Kopie Standard

Scan Standard Fax Standard

Rücksetzen

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Berichte Alle Berichte

Konfiguration Liefert Informationen Adressbuch Fax senden Fax empfangen Geplante Faxaufträge Unerwün. Fax Netzwerkkonfiguration Authentifizierung lokaler Benutzer PCL-Schrift PS Font

Elemente Optionen

Fax-Setup Weiterleiten

Gebühr sparen Unerw.Fax Setup Sicherer Empf. Amtsvorwahl Empf.-Kennung ECM-Modus Modemgeschw. Speichern Dokumentfach Bild TCR Setup-Assistent

E-Mail-Setup SMTP-Server

Authentifizierung Netzwerkbenutzer

Nutzungszähler Faxoptionen Gespeicherte Aufträge Fertige Aufträge Konto

Selbst-Kopie Standard-Empfängeradresse Standardabsender Standardbetreff

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Netzwerk-Setup Ethernet-Geschwindigkeit

TCP/IP (IPv4) TCP/IP (IPv6)

802.1x Ethernet aktivieren Drahtlos Einstellungen löschen

Druckeinrichtung Ausrichtung

Kopien Auflösung Helligkeit Dunkler Text

Elemente Optionen

Erst-Setup Gerätekennung

Land wählen Sprache Datum&Zeit Zeitformat Toneinstellung SparmodDruck Wakeup Event System-Timeout Einst. import. Einst. export. Tonerstatus-Warnung

Emulation

Toner ign. Toner sparen Auftrags-Timeout Höhenkorrektur Auto CR Firmware-Version AutoAbschluss

Überblick über die Menüs

2. Überblick über das Menü und Basis-Setup

Elemente Optionen

Optionen

wiederherstellen

Wartung Faxleitungstest

Problemlösung Kurzanleitung

Sprache

Drucker-Setup Papier-Setup Schachtverhalten Kopie Standard Fax Standard Scan Standard Sendebericht Empfangsbericht

Problemlösungsanleitung

USB

Elemente Optionen

Drucken von Datei-Navigation

Auto-Anpass. Kopien Duplex Schacht wählen

Scan an USB Vorlagentyp

Originalgröße Auflösung Farbmodus Dateiname Dateiformat Duplex Helligkeit Kontrast Dateirichtlinie

Dateiverwaltung Datei-Navigation

Löschen Formatieren

Platz anzeigen

Überblick über die Menüs

Verzeichnis

Elemente Optionen

Telefonbuch Liste anzeigen

Suchen Hinzu Gruppenregistrierung Drucken Rücksetzen

E-Mail Liste anzeigen

2. Überblick über das Menü und Basis-Setup

Suchen Hinzu Gruppenregistrierung Drucken Rücksetzen

Ändern der Displaysprache

Zur Änderung der Dialogsprache des Bedienfelds führen Sie folgende Schritte aus:

Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

2. Überblick über das Menü und Basis-Setup

Auf dem Bedienfeld wählen Sie (Menü) > Systemeinrichtung > Geräte-Setup > Sprache.

Oder wählen Sie auf dem Touch-Screen Geräte-Setup > Erst-Setup > Sprache.

Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Wählen Sie die Sprache, in der die Meldungen auf dem

Display des Bedienfeldes angezeigt werden sollen.

Drücken Sie OK, um die Auswahl zu speichern.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

In diesem Kapitel erfahren Sie, wie Sie Druckmedien in Ihr Gerät einlegen.

• Druckmedien, die nicht diesen Spezifikationen entsprechen, können Probleme verursachen oder sogar Reparaturen erforderlich machen. Solche Reparaturen sind nicht durch die von Samsung gewährte Gerätegarantie oder Servicevereinbarungen abgedeckt.

• Achten Sie darauf, dass Sie bei diesem Gerät kein Fotopapier für Tintenstrahldrucker verwenden. Das kann zur Beschädigung des Geräts führen.

• Bei Benutzung von feuergefährlichen Druckmedien besteht Brandgefahr.

• Verwenden Sie nur die genannten Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 140).



Papierfach-Übersicht

Zur Änderung des Formats müssen die Papierführungen angepasst werden.

1 Papierlängenführung 2 Papierbreitenführung

Die Standardeinstellung für das Papierformat der Duplexeinheit ist je nach Land DIN A4 oder US-Letter. Um ein anderes Papierformat zu wählen, passen Sie die Papierführungen entsprechend an - siehe unten.

Wenn Sie feuergefährliche Druckmedien verwenden oder falls Sie anderes Material im Drucker zurücklassen, kann das zur Überhitzung des Gerätes führen, und es kann dann sogar Brandgefahr bestehen.

Druckmedien und Fächer

1 2

2. Überblick über das Menü und Basis-Setup

Falls die Papierführungen nicht ordnungsgemäß angepasst sind, kann das Papier falsch erfasst werden,

Die Papierstandsanzeige zeigt die Menge des im Schacht befindlichen Papiers an.

das Papier schief bedruckt oder ein Papierstau eintreten.

1 Voll 2 Leer

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

1 2

Papier einlegen ins Papierfach / optionale Papierfach

Ziehen Sie das Papierfach heraus.

Fächern und biegen Sie die Kanten des Papierstapels, um die Blätter vor dem Einlegen voneinander zu trennen.

Legen Sie das Papier mit der zu bedruckenden Seite nach unten ein.

Schieben Sie die Papierlängenführung so weit hinein, bis sie das Ende des Papierstapels leicht berührt.

Drücken Sie die Papierbreitenführung zusammen und

schieben Sie sie bis zum Ende des Papierstapels, ohne diesen dabei zu stauchen.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

6 7

• Schieben Sie die Papierführung nicht so dicht an die Medien heran, dass sich diese wölben.

• Wenn Sie die Papierführung für die Breite nicht einstellen, kann ein Papierstau entstehen.

• Verwenden Sie kein Papier, bei dem die führende Kante gewellt ist. Das könnte zu einem Papierstau führen oder es könnte zerknittert werden.

Schieben Sie das Papierfach zurück in das Gerät.

Stellen Sie den Papiertyp und das Papierformat für Papierfach 1 ein (Siehe „Einstellen von Papierformat und Papiertyp“ auf Seite 63).



LadenmMehrzweckschacht

In den Mehrzweckschacht können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen (siehe „Technische Daten der Druckmedien“ auf Seite 140).

Tipps zur Verwendung des Mehrzweckschachts

• Um Papierstaus zu vermeiden, dürfen Sie während des Drucks kein Papier hinzufügen, wenn sich im Mehrzweckschacht noch Papier befindet.

• Druckmedien sollten mit der zu bedruckenden Seite nach oben und mit der Oberkante zuerst und mittig ausgerichtet in den Mehrzweckschacht eingelegt werden.

• Um eine optimale Druckqualität zu erzielen und um die Entstehung von Papierstaus zu vermeiden, sollten Sie nur Papier in den entsprechenden Formaten benutzen (siehe „Technische Daten der Druckmedien“ auf Seite

140).

• Glätten Sie Wölbungen auf Postkarten, Umschlägen und Etiketten, bevor Sie sie in den Mehrzweckschacht einlegen.

• Beachten Sie beim Bedrucken von Spezialmedien die Hinweise zum Einlegen (siehe „Drucken auf speziellen Druckmedien“ auf Seite 57).

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

• Wenn sich beim Drucken über den Mehrzweckschacht die Papiere überlappen, öffnen Sie Papierfach 1 und entfernen Sie die sich überlappenden Blätter. Führen Sie den Druckvorgang dann erneut aus.

• Wenn das Papier während des Druckens nicht ordnungsgemäß eingezogen wird, schieben Sie das Papier von Hand ein, bis es automatisch eingezogen wird.

Öffnen Sie den Mehrzweckschacht und klappen Sie die Verlängerung wie dargestellt heraus.

Richten Sie die Papierbreitenführungen im Mehrzweckschacht so aus, dass diese der Breite des Papiers entsprechen.

Fächern und biegen Sie die Kanten des Papierstapels, um die Blätter vor dem Einlegen voneinander zu trennen.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

Legen Sie das Papier ein. Drücken Sie auf die Papierbreitenführungen des Mehrzweckschachts und passen Sie sie der Papierbreite an.

Stellen Sie auf dem Bedienfeld die Papierart und dessen Größe ein (siehe „Einstellen von Papierformat und

• Bei Verwendung spezieller Druckmedien empfiehlt es sich, jeweils nur ein Papier zuzuführen (siehe „Technische Daten der Druckmedien“ auf Seite 140).

• Bedrucken eines speziellen Druckmediums (Zu

bedruckende Seite nach oben)

Falls beim Bedrucken spezieller Druckmedien diese zerknittert, gefaltet oder mit dicken schwarzen Linien bedruckt ausgegeben werden, öffnen Sie die rückseitige Abdeckung und führen Sie dann den Druckvorgang erneut aus. Lassen Sie die rückseitige Abdeckung während des Druckens geöffnet.

Papiertyp“ auf Seite 63).



In der nachfolgenden Tabelle sind für jedes Papierfach die jeweils unterstützten speziellen Druckmedien aufgeführt.

Die Druckmedientypen werden in den Druckeinstellungen angezeigt. Um die beste Druckqualität zu erzielen, sollte das Druckmedium gewählt werden, das dem tatsächlich eingelegten Medium entspricht.

Drucken auf speziellen Druckmedien

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

Für Informationen zu Papiergewichten siehe „Technische Daten der Druckmedien“ auf Seite 140.

Typen

Papierfach 1Optionales

Fach

Normalpapier ●● ●

Dickes Papier ●● ●

Dicker ●

Dünnes Papier ●● ●

Bankpost-Papier ●● ●

Farbe ●

Karten ●● ●

Etiketten ●

Mehrzwecks

chacht

Umschlag

Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab.

Um einen Umschlag zu bedrucken, legen Sie ihn so ein, wie es die folgende Abbildung zeigt.

Folie ●

Umschläge ●

Formulare ●

Baumwollpapier ●

Recycelt ●● ●

Archivpapier ●● ●

( ●: Inklusive, Leer: Nicht verfügbar)

Wenn Umschläge zerknittert, gefaltet oder mit dicken schwarzen Linien ausgegeben werden, öffnen Sie die rückseitige Abdeckung und drücken Sie den Druckhebel an der rechten Seite etwa 90 Grad nach unten. Führen Sie den Druckvorgang dann erneut aus. Lassen Sie die rückseitige Abdeckung während des Druckens geöffnet.

Druckmedien und Fächer

1 Druckhebel

• Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

2. Überblick über das Menü und Basis-Setup

• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.

• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.

• Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

- Gewicht: sollte nicht mehr als 90 g/m

betragen, sonst

kann es zu Papierstaus kommen.

- Ausführung: sollten flach aufliegen und maximal 6 mm

Wölbung aufweisen und keine Luft enthalten.

- Zustand: dürfen nicht zerknittert, gefaltet oder beschädigt

sein.

- Temperatur: müssen beim Drucken der Wärme und den

Druckbedingungen im Gerät standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.

1 Akzeptabel 2 Nicht akzeptabel

• Bei Umschlägen mit abziehbarem Klebestreifen oder mehreren Verschlusslaschen muss der Klebstoff der Fixiertemperatur des Geräts (von ungefähr 170 °C) für 0,1 Sekunden standhalten können. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

• Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.

• Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

Folien

Verwenden Sie nur für Laserdrucker vorgesehene Folien, um Beschädigungen des Geräts zu vermeiden.

• Setzen Sie bedruckte Folien nicht längere Zeit direkter Sonnenbestrahlung aus, damit die Farben nicht verblassen.

• Vergewissern Sie sich, dass die Folien nicht zerknittert, gewellt oder eingerissen sind.

• Verwenden Sie keine Folien, die sich von ihrem Schutzpapier lösen.

• Lassen Sie die Folien nach dem Drucken nicht aufeinander liegen, damit sie nicht aneinander kleben.

• Empfohlene Medien: Klarsichtfolie für Farblaserdrucker von Xerox wie etwa 3R 91331 (A4), 3R 2780 (Letter).

• Die verwendeten Folien müssen der Fixiertemperatur des Geräts standhalten.

• Legen Sie die Folien nach dem Herausnehmen aus dem Gerät auf eine ebene Fläche.

• Lassen Sie unbenutzte Folien nicht über lange Zeit im Papierfach liegen. Staub und Schmutz könnten sich darauf ansammeln und die Druckqualität beeinträchtigen.

• Fassen Sie Klarsichtfolien nur vorsichtig am Rand an, um Verschmutzungen durch Fingerabdrücke zu vermeiden.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

Etiketten

Verwenden Sie nur für Laserdrucker vorgesehene Etiketten, um Beschädigungen des Geräts zu vermeiden.

- Gewellte Seiten: Müssen flach aufliegen und die

Wölbung in einer Richtung darf maximal 13 mm betragen.

- Zustand: Verwenden Sie keine Etiketten, die zerknittert

sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Frei liegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem können dadurch Druckerkomponenten beschädigt werden.

• Lassen Sie jeden Etikettenbogen nur einmal durch das Gerät laufen. Das Klebematerial ist nur für den einmaligen Gebrauch im Gerät konzipiert.

• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen

• Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

- Klebstoff: Er muss der Fixiertemperatur des Geräts

standhalten. Die Temperatur der Fixiereinheit finden Sie in den technischen Daten Ihres Geräts (ca. 170 °C).

- Anordnung: Verwenden Sie nur Etiketten, die ohne

Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwer wiegende Papierstaus verursachen.

oder anderweitig beschädigt sind.

Druckmedien und Fächer

Karten/Benutzerdefinierte Formate

2. Überblick über das Menü und Basis-Setup

• Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmaterials ein.

Briefpapier und Formulare

Vorbedrucktes Papier mit der bedruckten Seite nach oben und mit einer glatten Kante des Papiers nach vorne einlegen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. Beachten Sie bitte, dass die Druckqualität nicht garantiert werden kann.

• Muss mit hitzebeständiger Tinte gedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur (ca. 170 °C) des Geräts für 0,1 Sekunden ausgesetzt ist.

• Die Tinte auf dem benutzten Papier darf nicht brennbar sein und darf keine Schäden an den Druckwalzen verursachen.

• Stellen Sie sicher, dass die Tinte auf dem vorbedruckten Papier trocken ist, bevor Sie das Papier einlegen. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup



Einstellen von Papierformat und Papiertyp

Stellen Sie nach dem Einlegen des Papiers in den Papierschacht mit Hilfe der Tasten auf dem Bedienfeld das Papierformat und den Papiertyp ein.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Auf dem Bedienfeld wählen Sie (Menü) >

Systemeinrichtung > Papier-Setup > Papierformat

oder Papierart.

• Einstellungen, die im Gerätetreiber gewählt werden, setzen die Einstellungen auf dem Bedienfeld außer Kraft.

a Um aus einer Anwendung zu drucken, in der

Anwendung das Druckmenü öffnen.

b Öffnen Sie das Dialogfeld Druckeinstellungen

(siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 68).

c Wählen Sie die Registerkarte Papier und wählen

Sie einen passenden Papiertyp aus.

• Wenn Sie Papier mit Sonderformaten verwenden wollen, z. B. Rechnungsvordrucke, dann wählen Sie auf der Registerkarte Papier > Format > Bearbeiten... und nehmen unter Einstellungen benutzereigenes Papierformat bei den Druckeinstellungen die gewünschten Einstellungen vor (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 68).

Oder auf dem Touch-Screen Setup > Geräte-Setup > Wtr> > Papier-Setup > einen Schacht auswählen > Papierformat oder Papierart auswählen.

Wählen Sie das gewünschte Papierfach und die gewünschte Option.

Drücken Sie OK, um die Auswahl zu speichern.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup



• Legen Sie kein Papier ein, dessen Format kleiner als 142 × 148 mm oder größer als 216 × 356 mm ist.

• Legen Sie nicht die folgenden Papierarten ein, da dies zu Papierstaus, einer schlechten Druckqualität oder einer Beschädigung des Geräts führen kann:

- Kohlepapier oder Papier mit Kohle-Rückseite

- Beschichtetes Papier

- Florpostpapier oder dünnes Papier

- Gefaltetes oder geknicktes Papier

- Gewelltes oder gerolltes Papier

Vorlagentyp vorbereiten



Um eine Vorlage zu kopieren, zu scannen oder zu faxen, können Sie diese auf das Vorlagenglas legen oder in den Vorlageneinzug.

Einlegen von Vorlagen

Auf das Vorlagenglas des Scanners

Über das Vorlagenglas können Sie Vorlagen kopieren oder scannen. Sie können insbesondere für farbige oder Graustufenbilder die beste Scanqualität erreichen. Achten Sie darauf, dass sich kein Blatt im Vorlageneinzug befindet. Befinden sich im Vorlageneinzug Blätter, erhalten diese Priorität gegenüber der Vorlage auf dem Vorlagenglas.

- Zerrissenes Papier

• Entfernen Sie vor dem Einlegen sämtliche Heft- und Büroklammern.

• Stellen Sie vor dem Einlegen sicher, dass Klebstoff, Tinte oder Korrekturflüssigkeit auf dem Papier vollständig getrocknet ist.

• Legen Sie keine Vorlagen unterschiedlicher Formate oder Stärke ein.

• Legen Sie keine Broschüren, Prospekte, Folien oder Vorlagen mit anderen ungewöhnlichen Eigenschaften ein.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

Heben Sie die Scannerabdeckung zum Öffnen an.

Legen Sie die Vorlage mit der Druckseite nach unten auf das Vorlagenglas. Richten Sie die Vorlage an der Passführung an der oberen linken Ecke des Glases aus.

Schließen Sie die Scannerabdeckung.

• Wenn Sie den Scannerdeckel beim Kopieren geöffnet lassen, wird möglicherweise die Kopierqualität beeinträchtigt und mehr Toner verbraucht.

• Auf dem Vorlagenglas befindlicher Staub kann schwarze Flecken auf dem Ausdruck verursachen. Halten Sie das Vorlagenglas daher stets sauber (siehe „Reinigen des Gerätes“ auf Seite 106).

• Wenn Sie eine Seite aus einem Buch oder einer Zeitschrift kopieren, öffnen Sie die Scannerabdeckung, bis die Scharniere im Stopper einrasten, und schließen Sie anschließend den Deckel. Wenn das Buch oder die Zeitschrift dicker als 30 mm ist, starten Sie den Kopiervorgang bei geöffneter Scannerabdeckung.

• Achten Sie darauf, dass Sie das Vorlagenglas nicht zerbrechen. Sie könnten sich verletzen.

• Achten Sie beim Schließen der Scannerabdeckung darauf, Ihre Hände nicht einzuklemmen. Die Scannerabdeckung kann auf Ihre Hände fallen und diese verletzen.

• Schauen Sie während des Kopierens oder Scannens nicht in das Licht im Scanner. Das Licht ist schädlich für die Augen.

Druckmedien und Fächer

2. Überblick über das Menü und Basis-Setup

In den Vorlageneinzug

Mit dem Vorlageneinzug können Sie für die Abarbeitung eines Auftrag bis zu 50 Blatt Papier (75 g/m2) einlegen.

Fächern und biegen Sie die Kanten des Papierstapels, um das Papier vor dem Einlegen voneinander zu trennen.

Legen Sie die Vorlage mit den Druckseiten nach oben in den Vorlageneinzug ein. Stellen Sie sicher, dass die Unterseite des Vorlagenstapels mit dem Papierformat übereinstimmt, das auf dem Papiereinzug eingestellt ist.

Passen Sie die Führungen des Vorlageneinzugs an das Papierformat an.

Staub auf dem Glas des Vorlageneinzugs kann zu schwarzen Punkten auf dem Ausdruck führen. Achten Sie stets darauf, dass das Glas sauber ist (siehe „Reinigen des Gerätes“ auf Seite 106).

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup



Das folgende Fenster Druckeinstellungen bezieht sich auf das Programm ‚Editor' unter Windows 7.

Drucken

Wenn Ihr System unter dem Betriebssystem von Macintosh, unter Linux oder Unix läuft, siehe Benutzerhandbuch Erweitert.

Öffnen Sie das Dokument, das Sie drucken möchten.

1 2

Wählen Sie Drucken im Menü Datei.

Die allgemeinen Druckeinstellungen einschließlich der Anzahl der Exemplare und des Seitenbereichs werden im Fenster Drucken festgelegt.

Um die verfügbaren erweiterten Druckfunktionen zu nutzen, klicken Sie im Fenster "Drucken" auf Eigenschaften oder Voreinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 68).

Um den Druckauftrag in Kraft zu setzen, klicken Sie im

Fenster Drucken auf OK oder Drucken.

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup



Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt abbrechen:

• Sie können das Fenster dadurch aufrufen, indem Sie in der

Windows-Taskleiste auf das Gerätesymbol ( ) doppelklicken.

• Sie können den aktuellen Auftrag auch abbrechen, indem Sie

auf dem Bedienfeld die Taste (Stopp/Löschen) drücken.

Abbrechen eines Druckauftrags



Öffnen des Fensters Druckeinstellungen

• Je nach Gerät kann sich das in diesem Benutzerhandbuch dargestellte Fenster Druckeinstellungen von dem tatsächlich angezeigten Fenster unterscheiden. Die im Fenster für die Druckeinstellungen enthaltenen Elemente sind jedoch ähnlich.

• Bei Auswahl einer Option im Fenster Druckeinstellungen wird möglicherweise ein Warnzeichen angezeigt oder . Das Zeichen bedeutet, dass Sie diese Option auswählen können, dass aber die Auswahl nicht empfohlen wird. Das

Zeichen bedeutet, dass Sie die Option aufgrund von Geräteeinstellungen oder aufgrund der Geräteumgebung nicht auswählen können.

1 2

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie im Menü „Datei“ die Option Drucken. Das Fenster Drucken wird angezeigt.

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup

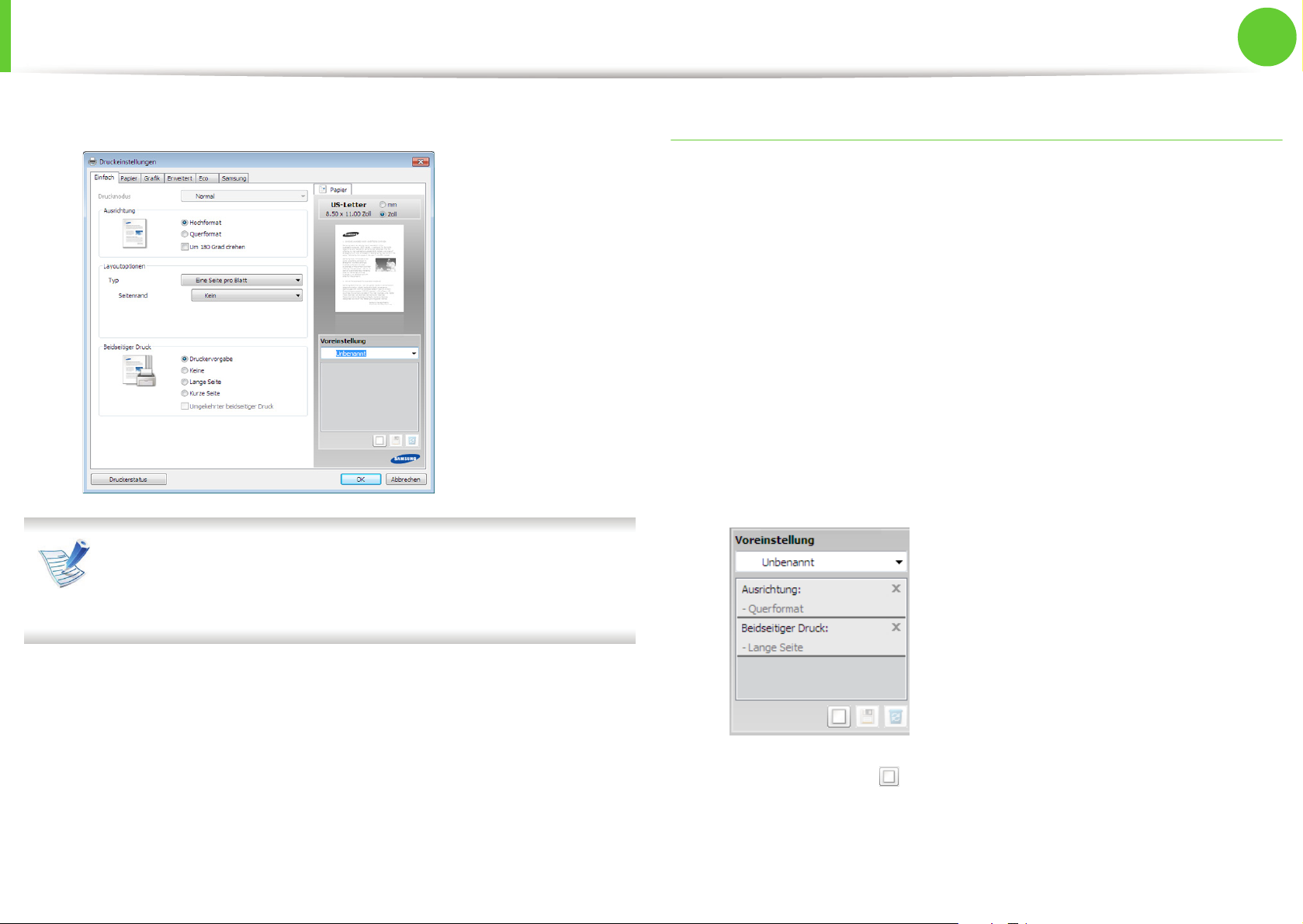

Klicken Sie auf Eigenschaften oder Voreinstellungen.

Sie können den aktuellen Druckerstatus einsehen, indem

Verwenden der Favoriteneinstellung

Die Option Voreinstellung, die auf jeder Registerkarte der Voreinstellungen mit Ausnahme der Registerkarte Samsung angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Voreinstellungen für zukünftige Verwendung.

Gehen Sie wie nachfolgend beschrieben vor, um eine Voreinstellung zu speichern.

Ändern Sie die Einstellungen auf den Registerkarten wie

gewünscht.

Geben Sie im Eingabefeld Voreinstellung einen Namen

für die Voreinstellung ein.

Sie auf die Schaltfläche Druckerstatus klicken (siehe Benutzerhandbuch, Erweitert).

Klicken Sie auf (Hinzufügen). Beim Speichern der

Voreinstellung werden alle aktuellen

Treibereinstellungen gespeichert.

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup

Wählen Sie weitere Optionen aus und klicken Sie auf



Öko-Druck

(Aktualisieren); die Einstellungen werden zu den von Ihnen ausgewählten Voreinstellungen hinzugefügt. Um eine gespeicherte Einstellung zu verwenden, wählen Sie sie im Dropdown-Listenfeld Voreinstellung aus. Das Gerät druckt nun entsprechend den von Ihnen gewählten Einstellungen. Wollen Sie eine gespeicherte

Die Funktion Eco verringert den Toner- und Papierverbrauch. Sie können die Eco-Funktion so konfigurieren, dass Ihre Einstellungen zur Reduzierung des Toner- und Papierverbrauchs individuell angepasst werden, und die zu verwendenden Einstellungen anschließend speichern.

Voreinstellung löschen, wählen Sie sie in der DropdownListe Voreinstellung aus und klicken dann auf

(Löschen).

Sobald Sie auf dem Bedienfeld auf die Taste Eco drücken, wird der Öko-Modus freigeschaltet.

Sie können die Standardeinstellungen des Druckers wiederherstellen, indem Sie im Dropdown-Listenfeld

Voreinstellung die Option Standardvoreinstellung

Einstellen des Öko-Modus über das Bedienfeld

wählen.

• Einstellungen, die im Gerätetreiber gewählt werden, setzen die Einstellungen auf dem Bedienfeld außer

Kraft.



Hilfe verwenden

Wählen Sie im Fenster Druckvoreinstellungen die betreffende Option und drücken Sie dann auf der Tastatur die Taste F1.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Auf dem Bedienfeld wählen Sie (Menü) >

Systemeinrichtung > Geräte-Setup > Öko-Settings.

Oder wählen Sie auf dem Touch-Screen Öko > Settings.

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup

Wählen Sie die gewünschte Einstellung und drücken Sie dann auf OK.

• Standardmodus: Damit schalten Sie den Öko-Modus

ein bzw. aus. (Duplex (lange Seite) / Toner-Sparbetrieb / 2 auf 1 / Leere Seiten überspringen)

- Anzeige Aus: Schaltet den Öko-Modus aus.

- Anzeige Ein: Schaltet den Öko-Modus ein.

Falls Sie den Öko-Modus mit Passwortschutz einschalten, indem Sie über SyncThru™ Web Service (Registerkarte Einstellungen > Geräteeinstellungen > System > Eco > Einstellungen) gehen, dann wird die Meldung Ein erzwingen angezeigt. Soll dann der Status Öko-Modus geändert werden, muss das Passwort eingegeben werden.

Eco-Modus über den Druckertreiber einstellen

Um den Öko-Modus einzustellen, wechseln Sie auf das EcoRegister. Wird das Öko-Symbol angezeigt ( ), dann bedeutet

das, dass der Öko-Modus gegenwärtig eingeschaltet ist.

► Öko-Optionen

• Druckervorgabe: Es gilt die über das Bedienfeld des

Druckers vorgenommene Einstellung.

• Kein: Deaktiviert den Öko-Modus.

• Eco-Druck: Aktiviert den Öko-Modus. Aktiviert die

verschiedenen Öko-Einstellungen, die Sie benutzen wollen.

• Kennwort: Wenn der Administrator die Funktion Öko-Modus

passwortgeschützt hat, dann müssen Sie das Passwort eingeben, um den gegenwärtigen Status zu ändern.

• Vorlage ändern: Folgen Sie den Einstellungen über

den Syncthru™ Web Service. Bevor Sie diesen Punkt auswählen können, müssen Sie die Öko-Funktion im SyncThru™ Web Service > Register Einstellungen >

Geräteeinstellungen > System > Eco > Einstellungen festlegen.

Drücken Sie OK, um die Auswahl zu speichern.

Grundlagen zum Drucken

2. Überblick über das Menü und Basis-Setup

► Ergebnis-Simulator

Ergebnis-Simulator zeigt die Wirkung der von Ihnen gewählten

Einstellung an: der Prozentsatz der verringerten Kohlenstoffemission und des verbrauchten Stroms sowie die eingesparte Papiermenge.

• Der Stromverbrauch im Druckmodus bezieht sich auf den durchschnittlichen Stromverbrauch beim Drucken dieses Geräts.

• Die tatsächlich eingesparte Menge variiert abhängig vom verwendeten Betriebssystem, von der Rechenleistung, von der Anwendungssoftware, von der Verbindungsmethode, vom Medientyp, vom Medienformat, von der Komplexität des Auftrags usw.

• Das Ergebnis wird auf Grundlage der Annahme berechnet, dass bei ausgeschaltetem Öko-Modus insgesamt 100 Papierseiten ohne Leerseiten bedruckt würden.

• Herangezogen wird der Berechnungskoeffizient zu CO2, Energie und Papier der IEA, der Index des Ministeriums für innere Angelegenheiten und Kommunikation Japans und www.remanufactoring.org.uk. Jedes Modell verfügt über einen anderen Index.

Standardvorgehensweise zum Kopieren

2. Überblick über das Menü und Basis-Setup



4 5

Standardvorgehensweise zum Kopieren

Drücken Sie (Kopieren) auf dem Bedienfeld. Oder wählen Sie auf dem Touch-Screen Kopie >

Manuelle Kopie.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite nach unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 64).

Wenn Sie die Kopiereinstellungen einschließlich Vergr./ Verkl., Helligkeit, Kontrast, Vorlagentyp und weitere Einstellungen unter Verwendung der Tasten des Bedienfelds benutzerspezifisch anpassen möchten (siehe „Ändern der Einstellungen für einzelne Kopien“ auf Seite

73).

Geben Sie bei Bedarf die Anzahl der Exemplare mithilfe der Pfeiltasten oder der Zifferntastatur ein.

Drücken Sie Start.

Ändern der Einstellungen für einzelne Kopien

Ihr Gerät verfügt über Standardkopiereinstellungen, sodass Kopien schnell und einfach erstellt werden können. Sie können jedoch die Optionen einzelner Kopien über die Kopierfunktionstasten auf dem Bedienfeld ändern.

• Wenn Sie beim Einstellen der Kopieroptionen die

Taste (Stopp/Löschen) drücken, werden alle Einstellungen für den aktuellen Kopierauftrag gelöscht und auf die Standardwerte zurückgesetzt. Oder die Standardwerte werden automatisch wiederhergestellt, nachdem das Gerät die aktuellen Kopien angefertigt hat.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Wenn Sie den Kopiervorgang im Betrieb abbrechen

möchten, drücken Sie die Taste (Stopp/Löschen. Dann wird der Kopiervorgang angehalten.

Standardvorgehensweise zum Kopieren

2. Überblick über das Menü und Basis-Setup

Helligkeit

Wenn Ihre Vorlagen eine schwache Beschriftung und dunkle Bilder enthalten, können Sie mithilfe der Kontrasteinstellung eine besser lesbare Kopie erstellen.

Auf dem Bedienfeld wählen Sie (Kopieren) >

(Menü) > Kopierfunktion > Helligkeit.

Oder wählen Sie auf dem Touch-Screen Kopie > Manuelle Kopie > (Einstellungen) >Helligkeit.

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

Zum Beispiel ist Hell+5 am hellsten, Dunkel+5 am dunkelsten.

Kontrast

Stellen Sie diesen Parameter ein, damit der Kontrast zwischen hell und dunkel Ihren Wünschen entspricht.

Auf dem Bedienfeld wählen Sie (Kopieren) >

(Menü) > Kopierfunktion > Kontrast.

Oder wählen Sie auf dem Touch-Screen Kopie > Manuelle Kopie > (Einstellungen) > Kontrast.

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

Zum Beispiel ist Hell+5 am hellsten, Dunkel+5 am dunkelsten.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Standardvorgehensweise zum Kopieren

2. Überblick über das Menü und Basis-Setup

Vorlagentyp

Die Einstellung für den Vorlagentyp wird verwendet, um die Kopierqualität des aktuellen Kopierauftrags zu verbessern.

Auf dem Bedienfeld wählen Sie (Kopieren) >

(Menü) > Kopierfunktion > Vorlagentyp.

Oder wählen Sie auf dem Touch-Screen Kopie > Manuelle Kopie > (Einstellungen) > Vorlagentyp.

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

• Text: Für Vorlagen, die hauptsächlich aus Text

bestehen.

• Text/Foto: Für Vorlagen, die aus Text und Fotos

bestehen.

Verkleinerte oder vergrößerte Kopie

Wenn Sie die Vorlagen über das Vorlagenglas kopieren, können Sie ein kopiertes Bild bis auf 25 % verkleinern bzw. bis auf 400 % vergrößern.

► So treffen Sie eine Auswahl unter den vordefinierten

Kopierformaten:

Auf dem Bedienfeld wählen Sie (Kopieren) >

(Menü) > Kopierfunktion > Vergr./Verkl..

Oder wählen Sie auf dem Touch-Screen Kopie >

Benutzerdefinierte Kopie > (Einstellungen) > Vergr./ Verkl. .

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

Falls Text im Ausdruck verschwommen erscheint, wählen Sie am besten Text, damit der Text klarer zu lesen ist.

• Foto: Wenn die Vorlage ein Foto ist.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Standardvorgehensweise zum Kopieren

2. Überblick über das Menü und Basis-Setup

► So stellen Sie das Kopierformat über direkte Eingabe

der Skalierung ein:

Auf dem Bedienfeld wählen Sie (Kopieren) >

(Menü) > Kopierfunktion > Vergr./Verkl. >

Benutzerdef.

Oder wählen Sie auf dem Touch-Screen Kopie > Benutzerdefinierte Kopie > (Einstellungen) > Vergr./

Verkl. > Andere.

Geben Sie den gewünschten Wert über die Zifferntasten

ein.

Drücken Sie OK, um die Auswahl zu speichern.

Drücken Sie (Stopp/Löschen), um in den

Bereitschaftsmodus zurückzukehren.

Wenn Sie eine verkleinerte Kopie anfertigen, können



Ihr Gerät kann zweiseitige Originale auf einem Blatt drucken. Das Gerät druckt eine Seite der Vorlage auf die obere Hälfte des

Papiers und die andere Seite auf die untere Hälfte, ohne das Original zu verkleinern. Diese Funktion eignet sich zum Kopieren kleinformatiger Dokumente, z. B. Visitenkarten.

Kopieren von Ausweisen

Die Vorlage muss auf das Vorlagenglas gelegt werden, um diese Funktion zu verwenden.

Drücken Sie ID Copy auf dem Bedienfeld.

Oder wählen Sie auf dem Touch-Screen Kopie > Ausweiskopie.

Legen Sie eine Vorlage mit der Vorderseite nach unten wie durch die Pfeile angegeben auf das Scannerglas (siehe Abbildung). Schließen Sie dann die Scannerabdeckung.

unten auf dem Ausdruck schwarze Streifen zu sehen sein.

Standardvorgehensweise zum Kopieren

2. Überblick über das Menü und Basis-Setup

Auf dem Display wird Vorders. einl., [Start] drücken angezeigt.

Drücken Sie Start.

Das Gerät beginnt mit dem Scannen der Vorderseite und zeigt die Meldung Rücks. einl., [Start] drücken an.

Drehen Sie die Vorlage um und legen Sie sie wie durch die Pfeile angegeben auf das Vorlagenglas (siehe Abbildung). Schließen Sie dann die Scannerabdeckung.

• Wenn Sie nicht auf die Schaltflächen Start drücken,

wird nur die Vorderseite kopiert.

• Wenn die Vorlage größer ist als der Druckbereich, werden einige Bereiche möglicherweise nicht gedruckt.

Drücken Sie Start.

Scannen

2. Überblick über das Menü und Basis-Setup



Scannen über das Bedienfeld

Im Folgenden wird die Standardvorgehensweise zum Kopieren von Vorlagen dargestellt.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein.

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Für ein per USB angeschlossenes Gerät

Dies ist ein grundlegendes Scanverfahren für per USB angeschlossene Geräte.

Wird die Meldung Nicht verfügbar angezeigt, überprüfen Sie den Anschluss des Geräts. Oder wählen Sie im Samsung Easy Printer Manager > In den

erweiterten Modus wechseln die Option Scannen vom Bedienfeld des Geräts aus aktivieren. > Über PC scannen.

Wählen Sie die gewünschte Anwendung und drücken Sie

dann auf OK.

Die Standardeinstellung ist Eigene Dokumente.

Über den Samsung Easy Printer Manager > In den erweiterten Modus wechseln können Sie den Ordner hinzufügen oder löschen, in dem die eingescannten Seiten gespeichert werden oder sind. > Über PC

Drücken Sie auf dem Bedienfeld (Scannen) > An PC scannen > Lokaler PC.

Oder wählen Sie auf dem Touch-Screen Scan > Lok. PC.

scannen.

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

Scannen

• Scanformat wird nur angezeigt, wenn Sie als Ziel des Scanvorgangs Eigene Dokumente ausgewählt haben.

• Zum Scannen mit der Standardeinstellung drücken Sie

Start.

2. Überblick über das Menü und Basis-Setup

Der Scanvorgang beginnt.

• Das gescannte Abbild wird auf dem Computer im

Ordner Eigene Dokumente gespeichert.

• Um auf die Schnelle mit dem Programm Scan Assistant zu scannen, benutzen Sie den TwainTreiber (siehe Benutzerhandbuch, Erweitert).

Faxen: Grundlagen

2. Überblick über das Menü und Basis-Setup

• Dieses Gerät kann nicht als Faxgerät über das



Vorbereiten des Faxbetriebs

Internet-Telefon verwendet werden. Weitere Informationen erhalten Sie bei Ihrem Internet Service Provider.

• Wir empfehlen die Verwendung herkömmlicher analoger Telefondienste (PSTN: öffentliches Telefonnetz) beim Anschließen von Telefonleitungen für die Verwendung eines Faxgeräts. Wenn Sie andere

Bevor Sie ein Fax senden oder empfangen, müssen Sie das mitgelieferte Telefonkabel an den Wandanschluss anschließen. Einzelheiten zum Herstellen einer Verbindung finden Sie in der Kurzinstallationsanleitung. Das Verfahren zum Herstellen einer Verbindung variiert von Land zu Land.

Internet-Dienste (DSL, ISDN, VolP) verwenden, können Sie die Verbindungsqualität über den

Mikrofilter verbessern. Der Mikrofilter beseitigt unnötige Rauschsignale und verbessert die



Senden von Faxen

Verbindungsqualität sowie die Internet-Qualität. Da der DSL-Mikrofilter ADVE Geräts enthalten ist, sollten Sie sich bezüglich der Verwendung des DSL-Mikrofilters an Ihren Internet Service Provider wenden.

Wenn Sie die Vorlagen einlegen, können Sie entweder den Vorlageneinzug oder das Vorlagenglas verwenden. Wenn die Vorlagen über den Vorlageneinzug und auch über das Vorlagenglas eingelegt werden, liest das Gerät zuerst die Vorlagen im Vorlageneinzug ein, das beim Scannen über eine höhere Priorität verfügt.

1 Leitungsanschluss 2 Mikrofilter 3 DSL-Modem/Telefonanschluss

Faxen: Grundlagen

2. Überblick über das Menü und Basis-Setup

4 5

Auf dem Bedienfeld drücken Sie auf (Fax). Oder wählen Sie auf dem Touch-Screen Fax > Manuell

senden > (Einstellungen).

Passen Sie Auflösung und Farbtiefe Ihrem Bedarf an (siehe „Anpassen der Dokumenteinstellungen“ auf Seite

83).

Geben Sie die Faxnummer des Empfängers ein.

Drücken Sie auf Start auf dem Bedienfeld. Das Gerät beginnt mit dem Scannen und sendet das Fax an die Empfänger.

• Wenn Sie ein Fax direkt von Ihrem Computer aus

senden möchten, verwenden Sie Samsung Network

PC Fax (siehe Benutzerhandbuch, Erweitert).

Manuelles Senden von Faxen

Bei diesem Fax-Versandverfahren müssen Sie auf dem Bedienfeld die Option Mithören wählen. Handelt es sich bei Ihrem Gerät um ein SCX-4833HD oder SCX-5637HR handelt, können Sie auch ein Fax senden, indem Sie den Handapparat verwenden.

Auf dem Bedienfeld drücken Sie auf (Fax).

Oder wählen Sie auf dem Touch-Screen Fax > Mithören > (Einstellungen).

• Wenn Sie einen Faxauftrag abbrechen möchten,

drücken Sie (Stopp/Löschen), bevor das Gerät mit der Übertragung beginnt.

• Wenn Sie die Vorlage über das Vorlagenglas eingelegt haben, zeigt das Gerät eine Nachricht an, in der Sie zum Einlegen einer weiteren Seite aufgefordert werden.

4 5

Passen Sie Auflösung und Farbtiefe Ihrem Bedarf an (siehe „Anpassen der Dokumenteinstellungen“ auf Seite

83).

Drücken Sie Mithören auf dem Bedienfeld oder heben Sie den Handapparat ab.

Geben Sie die Faxnummer des Empfängers über die Zifferntastatur im Bedienfeld ein.

Drücken Sie Start auf dem Bedienfeld, sobald Sie ein

hohes Faxsignal vom entfernten Faxgerät hören.

Faxen: Grundlagen

2. Überblick über das Menü und Basis-Setup

Senden einer Faxnachricht an mehrere Empfänger

Mit Hilfe der Funktion „Multi-Senden“ können Sie ein Fax an mehrere Empfänger senden. Die Vorlagen werden automatisch in den Speicher eingelesen und an die Gegenstelle gesendet. Nach der Übertragung werden die Vorlagen automatisch aus dem Speicher gelöscht.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite

nach unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 64).

Auf dem Bedienfeld drücken Sie auf (Fax).

Oder wählen Sie auf dem Touch-Screen Fax > Über

Geben Sie die Nummer des ersten Empfangsgeräts ein und drücken Sie OK.

Über die Taste Adressbuch können Sie die Funktion "Kurzwahl" oder "Gruppenwahl" benutzen (siehe Benutzerhandbuch, Erweitert).

Geben Sie die zweite Faxnummer ein und drücken Sie dann OK.

Sie werden im Display aufgefordert, eine weitere Faxnummer einzugeben, an die die Vorlage übertragen werden soll.

Wenn Sie weitere Faxnummern eingeben möchten, drücken Sie OK, wenn Ja angezeigt wird, und wiederholen Sie die Schritte 5 und 6. Sie können bis zu 10 Empfänger eingeben.

Kurzwahl senden oder Über Gruppenwahl senden >

(Einstellungen).

Passen Sie Auflösung und Farbtiefe Ihrem Bedarf an (siehe „Anpassen der Dokumenteinstellungen“ auf Seite

83).

Auf dem Bedienfeld wählen Sie (Menü) > Faxfunktion > Multi-Senden.

Oder wählen Sie auf dem Touch-Screen Wtr>.

Wenn Sie eine Gruppenwahlnummer eingegeben haben, können Sie keine weitere Gruppenwahlnummer eingeben.

Wenn Sie die Eingabe der Faxnummern beendet haben, wählen Sie Nein bei der Frage Andere Nr.?. Drücken Sie dann OK.

Das Gerät sendet die Vorlage an die Faxnummern in der Reihenfolge, in der Sie sie eingegeben haben.

Faxen: Grundlagen



Das Gerät ist werkseitig auf den Fax-Modus voreingestellt. Wenn ein Fax eingeht, nimmt das Gerät den Anruf nach einer bestimmten Anzahl von Rufzeichen entgegen und empfängt das Fax automatisch.

Fax empfangen

2. Überblick über das Menü und Basis-Setup

Auflösung

Die Standarddokumenteinstellungen liefern gute Ergebnisse, wenn normale Textvorlagen verwendet werden. Wenn Sie jedoch Vorlagen mit schwacher Qualität senden oder Vorlagen, die Bilder enthalten, können Sie die Auflösung anpassen, um eine bessere Faxqualität zu erzielen.



Anpassen der Dokumenteinstellungen

Bevor Sie mit dem Faxen beginnen, ändern Sie die folgenden Einstellungen entsprechend dem Zustand Ihrer Vorlage, um eine optimale Qualität zu erzielen.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Die Auflösungseinstellung bezieht sich auf den jeweils aktuellen Faxauftrag. Informationen zum Ändern der Standardeinstellung (siehe Benutzerhandbuch, Erweitert).

Auf dem Bedienfeld wählen Sie (Fax) > (Menü) >

Faxfunktion > Auflösung.

Oder wählen Sie auf dem Touch-Screen Fax > Faxversandart wie Manuell senden, Mithören,

Verzögert senden oder usw. > (Einstellungen) > Auflösung .

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

• Standard: Vorlagen mit Zeichen in normaler Größe.

• Fein: Vorlagen mit kleinen Zeichen oder dünnen Linien

oder Vorlagen, die mit einem Rasterdrucker gedruckt wurden.

Faxen: Grundlagen

2. Überblick über das Menü und Basis-Setup

• Extrafein: Vorlagen mit extrem feinen Details. Der

Helligkeit

Extrafein-Modus ist nur dann aktiviert, wenn das

Gerät, mit dem Sie Daten austauschen, die Auflösung

Sie können für die Vorlage den Grad der Helligkeit auswählen.

„Extrafein“ ebenfalls unterstützt.

• Für das Senden aus dem Speicher steht der Modus

Extrafein nicht zur Verfügung. Die Auflösungseinstellung wird automatisch in Fein geändert.

• Wenn Sie Ihr Gerät in der Auflösung Extrafein

betreiben und das Faxgerät, mit dem Sie Daten austauschen, die Auflösung Extrafein nicht unterstützt, erfolgt die Übertragung im höchsten Auflösungsmodus, der vom empfangenden Faxgerät unterstützt wird.

• Fotofax: Vorlagen mit Graustufen oder Fotos.

Die Helligkeitseinstellung bezieht sich auf den jeweils aktuellen Faxauftrag. Informationen zum Ändern der Standardeinstellung (siehe Benutzerhandbuch, Erweitert).

Auf dem Bedienfeld wählen Sie (Fax) > (Menü) >

Faxfunktion > Helligkeit.

Oder wählen Sie auf dem Touch-Screen Fax > eine Faxversandart wählen wie Manuell senden, Mithören,

Verzögert senden oder usw. > (Einstellungen) > Helligkeit.

• Farbfax: Farbvorlagen.

• In diesem Modus steht Senden aus dem Speicher nicht zur Verfügung.

• Farbfaxe können nur dann übertragen werden, wenn das Gerät der Gegenstelle Farbfaxe empfangen kann. Farbfaxe müssen manuell gesendet werden.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Wählen Sie die gewünschte Helligkeit.

Drücken Sie (Stopp/Löschen), um in den

Bereitschaftsmodus zurückzukehren.

Verwenden des USB-Speichergeräts

2. Überblick über das Menü und Basis-Setup

In diesem Kapitel wird erklärt, wie in Ihrem Gerät ein USBSpeichergerät verwendet werden kann.

Anwendungsmöglichkeiten für USBSpeicher

USB-Speichergeräte sind in einer Vielzahl von Speichergrößen erhältlich und bieten Platz zum Speichern von Dokumenten, Präsentationen, heruntergeladener Musik und Videos, hoch aufgelösten Fotos und sonstigen Dateien, die Sie speichern und transportieren möchten.

Mit einem USB-Speichergerät können Sie mit Ihrem Gerät Folgendes tun:

• Dokumente scannen und auf einem USB-Speichergerät



Einstecken eines USB-Speichergeräts

Der USB-Speicheranschluss an der Vorderseite Ihres Gerätes ist für Speichergeräte vom Typ USB V1.1 und USB V2.0 ausgelegt. Das Gerät unterstützt USB-Speichergeräte mit den Dateisystemen FAT16 und FAT32 sowie einer Sektorgröße von 512 Bytes.

Erfragen Sie das Dateisystem Ihres USB-Speichergeräts beim Händler.

Es dürfen nur autorisierte USB-Speichergeräte mit einem Stecker vom Typ A verwendet werden.

A B

speichern

• Daten drucken, die auf einem USB-Speichergerät gespeichert sind

• Wiederherstellen von Dateien im Gerät

• Das USB-Speichergerät formatieren

• Den verfügbaren Speicherplatz prüfen

Verwenden Sie nur metallabgeschirmte USB-Speichergeräte.

Verwenden Sie nur ein USB-Speichergerät mit Kompatibilitätszertifikat. Sonst könnte es sein, dass es vom Gerät nicht erkannt wird.

Verwenden des USB-Speichergeräts

2. Überblick über das Menü und Basis-Setup



• Während das Gerät in Betrieb ist oder Schreib- bzw. Lesevorgänge auf dem USB-Speicher durchführt, dürfen Sie das USB-Speichergerät nicht entfernen. Schäden, die durch unsachgemäße Behandlung verursacht wurden, sind von der Garantieleistung ausgeschlossen.

• USB-Speichergeräte mit speziellen Funktionen wie z. B. Sicherheits- oder Passworteinstellungen werden von Ihrem Gerät möglicherweise nicht automatisch erkannt. Einzelheiten zu diesen Funktionen finden Sie im Benutzerhandbuch des USB-Speichergeräts.

Scannen zu einem USB-Speichergerät

Sie können ein Dokument scannen und das gescannte Bild dann auf einem USB-Speichergerät speichern.

• Der Zugriff auf Menüs kann je nach Modell unterschiedlich sein (siehe „Aufrufen des Menüs“ auf Seite 35).

Scannen

Stecken Sie ein USB-Speichergerät in den USB-

• Bei einigen Modellen müssen Sie möglicherweise OK drücken, wenn Sie zu Untermenüs navigieren wollen.

Speicheranschluss an Ihrem Gerät ein.

Legen Sie eine einzelne Vorlage mit der bedruckten Seite

nach unten auf das Vorlagenglas oder legen Sie die Vorlagen mit der bedruckten Seite nach oben zu faxenden Seite nach oben in den Vorlageneinzug (siehe „Einlegen von Vorlagen“ auf Seite 64).

Verwenden des USB-Speichergeräts

2. Überblick über das Menü und Basis-Setup

Drücken Sie auf dem Bedienfeld (Scannen) > USBScannen > OK.

Oder wählen Sie auf dem Touch-Screen Scan > USB > Wtr> > Start.

Das Gerät startet den Scanvorgang.

Nach Abschluss des Scannens können Sie das USBSpeichergerät aus dem Gerät entfernen.

Anpassen von Scanvorgängen an USB

Sie können Bildgröße, Dateiformat oder Farbmodus für jeden Scan-zu-USB-Auftrag anpassen.

Auf dem Bedienfeld wählen Sie (Scannen) >

(Menü) > Scanfunktion > USB-Funktion.

Oder wählen Sie auf dem Touch-Screen USB Direkt >

• Farbmodus: Legt den Farbmodus fest. Wenn Sie bei dieser Option S/W wählen, können Sie nicht JPEG als Dateiformat wählen.

• Dateiformat: Legt das Dateiformat fest, in dem das Bild gespeichert werden soll. Wenn Sie TIFF oder PDF auswählen, können Sie mehrere Seiten scannen. Wenn Sie bei dieser Option JPEG auswählen, können Sie unter Farbmodus nicht S/W auswählen.

• Duplex: Schaltet den Duplexmodus ein.

• Helligkeit: Lest fest, wie hell die Vorlage eingescannt wird.

• Kontrast: Lest fest, wie kontrastreich die Vorlage eingescannt wird.

Wählen Sie die gewünschte Einstellung und drücken Sie

dann auf OK.

Scan an USB > (Einstellungen).

Wählen Sie die gewünschte Option aus.

• Scangröße (Originalgröße): Legt die Bildgröße fest.

• Vorlagentyp: Legt den Typ des Originaldokuments

fest.

• Auflösung: Legt die Bildauflösung fest.

Wiederholen Sie die Schritte 2 und 3, um andere Einstellungsoptionen festzulegen.

Drücken Sie (Stopp/Löschen), um in den

Bereitschaftsmodus zurückzukehren.

Sie können die standardmäßigen Scaneinstellungen ändern. Weitere Informationen siehe Benutzerhandbuch, Erweitert.

Verwenden des USB-Speichergeräts

So drucken Sie ein Dokument von einem USB-



Drucken von einem USB-Speichergerät

Speichergerät:

2. Überblick über das Menü und Basis-Setup

Sie können Dateien, die auf einem USB-Speichergerät gespeichert sind, direkt drucken. Sie können Dateien der Formate TIFF, BMP, JPEG, PRN und PDF drucken.

Dateitypen, die die Option „Direktdruck“ unterstützen

• PRN: Es sind nur Dateien kompatibel, die mit den Treibern aus dem Lieferumfang Ihres Geräts erstellt wurden.

• Eine PRN-Datei können Sie erstellen, indem Sie beim Drucken eines Dokuments das Kontrollkästchen „In Datei drucken“ auswählen. Dadurch wird das Dokument nicht auf Papier gedruckt, sondern als PRN-Datei gespeichert. Nur auf diese Weise erstellte PRN-Dateien können direkt aus dem USB-Speicher gedruckt werden. Weitere Informationen zur Erstellung einer PRN-Datei finden Sie im Benutzerhandbuch, Erweitert.

• BMP: BMP unkomprimiert

2 3

4 5

Stecken Sie ein USB-Speichergerät in den USBSpeicheranschluss an Ihrem Gerät ein und wählen Sie USB Direkt.

Wählen Sie USB drucken (Drucken von).

Wählen Sie den gewünschten Ordner oder die gewünschte Datei und drücken Sie dann auf OK.

Wenn Sie [+] oder [D] vor einem Ordnernamen sehen, gibt es eine oder mehrere Dateien oder Ordner in diesem Ordner.

Wählen Sie die Anzahl der Kopien, die gedruckt werden sollen, oder geben Sie die entsprechende Anzahl ein.

Drücken Sie OK, Start oder Drucken, um die ausgewählte Datei auszudrucken.

Nach dem Drucken der Datei werden Sie im Display gefragt, ob Sie einen weiteren Auftrag drucken möchten.

• TIFF: TIFF 6.0 Baseline

• JPEG: JPEG Baseline

• PDF: PDF 1.7 oder ältere Versionen.

Für einen weiteren Druckauftrag drücken Sie auf OK, wenn Ja angezeigt wird, und wiederholen Sie die Anweisungen ab Schritt 2.

Andernfalls verwenden Sie die Pfeiltasten nach links/ rechts, um Nein auszuwählen, und drücken dann OK.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Verwenden des USB-Speichergeräts

Wiederherstellen von Daten



Sichern von Daten

2. Überblick über das Menü und Basis-Setup

Bei einem Stromausfall oder einem Speicherdefekt können die im Speicher des Geräts enthaltenen Daten versehentlich gelöscht werden. Sicherung hilft Ihnen, die Systemeinstellungen zu schützen, indem sie als Sicherungsdateien auf einem USBSpeichergerät gespeichert werden.

Sichern von Daten

Stecken Sie das USB-Speichergerät in den USB-

Speicheranschluss an Ihrem Gerät.

Auf dem Bedienfeld wählen Sie (Scannen) >

(Menü) > Systemeinrichtung > Geräte-Setup >

Exporteinst..

Stecken Sie das USB-Speichergerät, auf dem sich die Sicherungsdaten befinden, in den USBSpeicheranschluss.

Auf dem Bedienfeld wählen Sie (Scannen) >

(Menü) > Systemeinrichtung > Geräte Setup >

Importeinst..

Oder wählen Sie auf dem Touch-Screen Setup > GeräteSetup > Wtr> > Erst-Setup > Einst. import.

Wählen Sie Daten einrichten, Adressbuch oder

Telefonbuch und drücken Sie dann OK.

Wählen Sie die Datei aus, die Sie wiederherstellen

möchten, und drücken Sie OK.

Oder wählen Sie auf dem Touch-Screen Setup > GeräteSetup > Wtr> > Erst-Setup > Einst. export.

Wählen Sie Daten einrichten, Adressbuch oder Telefonbuch und drücken Sie dann OK.

Die Daten werden auf dem USB-Speicher gesichert.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Drücken Sie auf OK, wenn Ja angezeigt wird, um die Sicherungsdatei auf dem Gerät wiederherzustellen.

Drücken Sie (Stopp/Löschen), um in den

Bereitschaftsmodus zurückzukehren.

Verwenden des USB-Speichergeräts

Löschen einer Bilddatei



Verwalten von USB-Speichern

2. Überblick über das Menü und Basis-Setup

Sie können Bilddateien, die auf einem USB-Speichergerät gespeichert sind, einzeln oder alle auf einmal löschen, indem Sie das Gerät neu formatieren.

Nachdem Sie Dateien gelöscht oder ein USBSpeichergerät neu formatiert haben, können die Dateien nicht wiederhergestellt werden. Deshalb sollten Sie sich vorher überzeugen, dass Sie die Daten nicht mehr benötigen, bevor Sie sie löschen.

Bei einem Gerät mit Touch-Screen wählen Sie auf dem Touch-Screen USB direkt > Dateiverwaltung > eine

Datei auswählen > (Einstellungen) > Löschen.

Stecken Sie ein USB-Speichergerät in den USB-

Speicheranschluss an Ihrem Gerät ein und drücken Sie USB Direkt.

Wählen Sie Dateiverwalt. > Löschen und drücken Sie

OK.

Wählen Sie die Datei aus, die Sie löschen wollen, und

drücken Sie OK.

Wenn Sie [+] vor einem Ordnernamen sehen, gibt es eine oder mehrere Dateien oder Ordner in diesem Ordner.

4 5

Wählen Sie Ja.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

Verwenden des USB-Speichergeräts

2. Überblick über das Menü und Basis-Setup

Formatieren eines USB-Speichergeräts

Bei einem Gerät mit Touch-Screen wählen Sie auf dem Touch-Screen USB direkt > Dateiverwaltung > eine

Datei auswählen > (Einstellungen) > Formatieren.

Stecken Sie ein USB-Speichergerät in den USB-

Speicheranschluss an Ihrem Gerät ein und drücken Sie USB Direkt.

Wählen Sie Dateiverwalt. > Format und drücken Sie OK.

Wählen Sie Ja.

Drücken Sie (Stopp/Löschen), um in den

Bereitschaftsmodus zurückzukehren.

Anzeigen des USB-Speicherstatus

Sie können prüfen, wie viel Speicherplatz für das Scannen und Speichern von Dokumenten zur Verfügung steht.

Bei einem Gerät mit Touch-Screen wählen Sie auf dem Touch-Screen USB direkt > Platz anzeigen > Wtr>

Stecken Sie ein USB-Speichergerät in den USB-

Speicheranschluss an Ihrem Gerät ein und drücken Sie USB Direkt.

Wählen Sie Platz prüfen.

Auf dem Display wird der verfügbare Speicherplatz

angezeigt.

Drücken Sie (Stopp/Löschen), um in den Bereitschaftsmodus zurückzukehren.

3. Wartung

Dieses Kapitel gibt Ihnen Informationen zum Kauf von Verbrauchsmaterialien, Zubehörteilen und Verschleißteilen, die für Ihr Gerät erhältlich sind.

• Bestellen von Verbrauchsmaterialien und Zubehör 93

• Verfügbare Verbrauchsmaterialien 94

• Verfügbares Zubehör 95

• Verfügbare Verschleißteile 97

• Verteilen des Toners 98

• Ersetzen der Tonerkartusche 100

• Erweitern eines Speichermoduls 102

• Überwachung der Lebensdauer von Verbrauchsmaterial 104

• Wenig-Toner-Warnung einstellen 105

• Reinigen des Gerätes 106

Bestellen von Verbrauchsmaterialien und Zubehör

3. Wartung

Das verfügbare Zubehör kann je nach Land variieren. Fordern Sie die Liste des verfügbaren Zubehörs und der Verschleißteile bei Ihrem Händler an.

Um von Samsung autorisiertes Verbrauchsmaterial, Zubehör oder autorisierte Verschleißteile zu kaufen, wenden Sie sich an Ihr Samsung-Fachgeschäft oder an den Händler, bei dem Sie das Gerät gekauft haben. Sie können auch www.samsung.com/ supplies besuchen, Ihr Land / Ihre Region auswählen, um dann Informationen darüber zu erhalten, wo Sie technischem Support und Service erhalten können.

Verfügbare Verbrauchsmaterialien

3. Wartung

Wenn Verbrauchsmaterialien zur Neige gehen, können Sie für Ihr Gerät die folgenden Verbrauchsmaterialien bestellen:

Durchschnittliche

Art

Tonerkartusche mit

Befüllung

Etwa 2.000 Seiten MLT-D205S

Bezeichnung

Standardbefüllung

Tonerkartusche mit

Etwa 5.000 Seiten MLT-D205L

hoher Kapazität

Tonerkartusche mit

Etwa 10.000 Seiten MLT-D205E

sehr hoher

Kapazität

a.Angegebene Druckleistung gemäß ISO/IEC 19752. b.Die Tonerkartusche ist nur erhältlich für Geräte der SCX-5637FR, SCX-

5637HR oder SCX-5737FW Series.

Neue Tonerkartuschen oder andere Verbrauchsmaterialien müssen in dem Land gekauft werden, in dem der Drucker erworben wurde. Andernfalls sind Tonerkartuschen oder andere Verbrauchsmaterialien aufgrund von verschiedenen Konfigurationen der Tonerkartuschen und der Verbrauchsmaterialien gemäß den spezifischen Landesbedingungen nicht mit Ihrem Gerät kompatibel.

Die Verwendung nicht originaler SamsungTonerkartuschen, beispielsweise wiederbefüllter oder wiederaufbereiteter Kartuschen, wird von Samsung nicht empfohlen. Samsung kann die Qualität von nicht Original-Samsung-Tonerkartuschen nicht gewährleisten. Eine Wartung oder Reparatur, die aufgrund der Verwendung nicht originaler Samsung-Tonerkartuschen erforderlich wird, wird von der Gerätegarantie nicht

Die Lebensdauer der Tonerkartusche variiert je nach Optionen und angewandten Druckauftragsmodi.

abgedeckt.

Verfügbares Zubehör

3. Wartung

Sie können Zubehör, mit dem Sie die Leistung und Kapazität Ihres Geräts erhöhen, käuflich erwerben und installieren.

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (sehe „Funktionen nach Modell“ auf Seite 8).

Zubehör Funktion Bezeichnung

Speichermodul Erweitert die Speicherkapazität Ihres Geräts. • SCX-4833FD/SCX-4835FD/SCX-4833HD

- CLP-MEM202: 256 MB

• SCX-4833FR/SCX-4835FR SCX-563x Series/SCX-573x Series

- ML-MEM170: 512 MB

Papierfach 2 Wenn Ihnen öfters das Papier ausgeht, können Sie ein

zusätzliches Papierfach anbringen.

• SCX-4833FD/FR/5637FR/5737FW

- ML-S3710A

• SCX-4835FD/FR/5639FR/5739FW

- ML-S3712A

Verfügbares Zubehör

Zubehör Funktion Bezeichnung

3. Wartung

IEEE 1284

Parallelverbindung

Ermöglicht Ihnen, unterschiedliche Schnittstellen zu benutzen.

• Wenn Sie den Druckertreiber über den IEEE 1284 Parallelanschluss installieren, könnte es sein, das das Gerät nicht gefunden wird. Und nach Installation des Druckertreibers stehen nur grundlegende Druckfunktionen zur Verfügung.

• Um über den Status des Geräts informiert zu werden oder um Einstellungen ändern zu können, verbinden Sie das Gerät per USB-Kabel mit dem Computer oder über ein Netzwerk.

• Bei Verwendung des IEEE 1284 Parallelanschlusses kann keine Verbindung per USB-Kabel hergestellt werden.

ML-PAR100

Verfügbare Verschleißteile

Wenden Sie sich für den Kauf von Verschleißteilen an Ihr Fachgeschäft oder den Händler, bei dem Sie das Gerät erworben haben. Verschleißteile dürfen nur von einem autorisierten Dienstleister oder Händler bzw. von dem Händler ausgewechselt werden, bei dem Sie den Drucker erworben haben. Die Garantie deckt nicht den Austausch von Verschleißteilen ab, die ihre durchschnittliche Lebensdauer überschritten haben.

Verschleißteile werden in bestimmten Intervallen ausgetauscht, um Probleme im Zusammenhang mit der Druckqualität und der Papierzufuhr infolge von verschlissenen Teilen zu vermeiden (siehe Tabelle unten). Der Austausch dieser Verschleißteile dient zur Aufrechterhaltung der optimalen Arbeitsbedingungen Ihres Geräts. Die unten aufgeführten Verschleißteile sollten ausgetauscht werden, wenn die Lebensdauer der entsprechenden Komponente abgelaufen ist.

3. Wartung

Teile

Vorlageneinzug-Separationsgummi Etwa 20,000 Seiten

Übertragungswalze Etwa 100.000 Seiten

Fuser-Einheit Etwa 90.000 Seiten

Einzugsrolle Etwa 90.000 Seiten

Verzögerungswalze Etwa 60.000 Seiten

a.Wird durch das verwendete Betriebssystem, die Rechenleistung des Computers, die Anwendungssoftware, die Anschlussmethode, den Medientyp und

die Komplexität des Druckauftrags beeinflusst.

Durchschnittliche Befüllung

Verteilen des Toners

3. Wartung

Gegen Ende des Lebenszyklus einer Tonerkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf, oder es sind direkt nebeneinander Bereiche mit unterschiedlicher Druckdichte zu sehen.

•Die Status-LED blinkt rot.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit verbessern, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

Öffnen Sie die Frontabdeckung und ziehen Sie die

Tonerkartusche heraus.

Schwenken Sie die Kartusche fünf oder sechs Mal sorgfältig hin und her, um den Toner gleichmäßig in der Kartusche zu verteilen.

Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

Berühren Sie keinesfalls die grüne Unterseite der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

Verteilen des Toners

3. Wartung

Halten Sie die Tonerkartusche am Griff und schieben Sie sie langsam in die entsprechende Öffnung am Gerät.

Schließen Sie die Frontabdeckung. Stellen Sie sicher, dass die Abdeckung richtig geschlossen ist.

Ersetzen der Tonerkartusche

3. Wartung

100

Klicken Sie auf diese Verknüpfung, um eine Animation anzuzeigen, die das Auswechseln einer Tonerkartusche zeigt.

Wenn die Tonerkartusche leer ist, hört das Gerät auf zu drucken.

Öffnen Sie die Frontabdeckung und ziehen Sie die

Tonerkartusche heraus.

Nehmen Sie die neue Tonerkartusche aus ihrer Verpackung.

Entfernen Sie das Etikett von der Tonerkartusche - siehe

unten.

Drehen Sie die Kartusche fünf oder sechs Mal sorgfältig

herum, um den Toner gleichmäßig in der Kartusche zu verteilen.

Samsung SCX-4833FD User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

1. Einführung

Entscheidende Vorteile

Funktionen nach Modell

Nützlich zu wissen

Über dieses Benutzerhandbuch

Sicherheitsinformationen

Übersicht über das Gerät

Bedienfeld – Übersicht

Einschalten des Geräts

Lokales Installieren des Treibers

Treiber neu installieren

2. Überblick über das Menü und Basis-Setup

Überblick über die Menüs

Ändern der Displaysprache

Druckmedien und Fächer

Grundlagen zum Drucken

Standardvorgehensweise zum Kopieren

Scannen

Faxen: Grundlagen

Verwenden des USB-Speichergeräts

3. Wartung

Bestellen von Verbrauchsmaterialien und Zubehör

Verfügbare Verbrauchsmaterialien

Verfügbares Zubehör

Verfügbare Verschleißteile

Verteilen des Toners

Ersetzen der Tonerkartusche
