Benutzerhandbuch
S22D390H
S22D393H
S24D390HL
S24D393HL
S27D390H
S27D393H
Farbe und Aussehen des Geräts sind geräteabhängig,
und jederzeitige Änderungen der technischen Daten des
Geräts zum Zweck der Leistungssteigerung sind
vorbehalten.
BN46-00383A-04
Page 2
Inhaltsverzeichnis
VOR INBETRIEBNAHME
DES GERÄTS
VORBEREITUNG 20 Überprüfen des Inhalts
7 Copyright
7 In diesem Handbuch verwendete Symbole
8 Reinigung
9 Absichern des Einbaubereichs
9 Vorsichtsmaßnahmen bei der Lagerung
10 Sicherheitshinweise
10 Symbole
11 Strom und Sicherheit
12 Installieren
14 Betrieb
19 Richtige Haltung für die Verwendung des
Geräts
20 Überprüfen des Lieferumfangs
ANSCHLIEßEN UND
VERWENDEN EINES
EXTERNEN GERÄTS
21 Bauteile
21 Tasten auf Vorderseite
24 Rückseite
25 Installieren
25 Befestigen des Standfußes
26 Entfernen des Standfußes
27 Ändern der Geräteneigung
28 Schloss für den Diebstahlschutz
29 Vor dem Anschließen
29 Vorbereitungen vor dem Anschließen
29 Anschließen und Verwenden eines PCs
29 Anschließen an einen PC
31 Anschließen an Kopfhörer
32 Anschließen an die Stromversorgung
33 Treiberinstallation
34 Einstellen der optimalen Auflösung
Inhaltsverzeichnis
2
Page 3
Inhaltsverzeichnis
BILDSCHIRMKONFIGURA
TION
35 Helligkeit
35 Einstellen der Helligkeit
36 Kontrast
36 Konfigurieren von Kontrast
37 Schärfe
37 Konfigurieren von Schärfe
38 Spielemodus
38 Den Spielemodus konfigurieren
39 SAMSUNG MAGIC Bright
39 Konfigurieren von SAMSUNG MAGIC Bright
41 SAMSUNG MAGIC Angle (S22D390H /
S22D393H)
41 Konfigurieren von SAMSUNG MAGIC Angle
43 SAMSUNG MAGIC Upscale
43 Konfigurieren von SAMSUNG MAGIC Upscale
44 Bildgröße
44 Ändern der Bildgröße
46 HDMI-Schwarzwert
46 Konfigurieren der Einstellungen für den HDMI-
Schwarzwert
47 Reaktionszeit (S24D390HL / S24D393HL
/ S27D390H / S27D393H)
47 Konfigurieren von Reaktionszeit
48 H-Position und V-Position
48 Konfigurieren von H-Position und V-Position
50 Grob
50 Anpassen von Grob
51 Fein
51 Anpassen von Fein
Inhaltsverzeichnis
3
Page 4
Inhaltsverzeichnis
KONFIGURIEREN DES
FARBTONS
KONFIGURIEREN DES
BILDSCHIRMMENÜS
(OSD)
52 Rot
52 Konfigurieren von Rot
53 Grün
53 Konfigurieren von Grün
54 Blau
54 Konfigurieren von Blau
55 Farbtemp.
55 Konfigurieren der Einstellungen für die
Farbtemp.
56 Gamma
56 Konfigurieren von Gamma
57 Sprache
57 Konfigurieren von Sprache
58 H-Position (Menü) und V-Position (Menü)
58 Konfigurieren von H-Position (Menü) und V-
Position (Menü)
59 Anz. dauer
59 Konfigurieren von Anz. dauer
60 Transparenz
60 Ändern des Transparenz
SETUP UND RESET 61 Alles zurücksetzen.
61 Initialisieren von Einstellungen Alles
zurücksetzen.
62 Öko-Sparmodus
62 Konfigurieren von Öko-Sparmodus
63 Autom. Aus
63 Konfigurieren von Autom. Aus
64 Konfigurieren von Danach aussch.
Inhaltsverzeichnis
4
Page 5
Inhaltsverzeichnis
65 PC/AV-Modus
65 Konfigurieren von PC/AV-Modus
66 Tasten-Wdh.-Zeit
66 Konfigurieren von Tasten-Wdh.-Zeit
67 Quellenerkennung
67 Konfigurieren von Quellenerkennung
MENÜ INFORMATIONEN
U.A.
INSTALLIEREN DER
SOFTWARE
HANDBUCH ZUR
FEHLERBEHEBUNG
68 INFORMATIONEN
68 Anzeigen von INFORMATIONEN
69 Konfigurieren von Helligkeit und Kontrast
auf dem Startbildschirm
70 Konfigurieren der Lautstärke auf dem
Startbildschirm
71 Easy Setting Box
71 Installieren der Software
72 Entfernen der Software
73 Anforderungen vor einer
Kontaktaufnahme mit dem SamsungKundendienstcenter
73 Testen des Geräts
73 Überprüfen von Auflösung und Frequenz
73 Überprüfen Sie folgenden Punkte.
76 F & A
TECHNISCHE DATEN 78 Allgemein
79 Energiesparmodus
80 Tabelle der Standardsignalmodi
ANHANG 82 Kontakt zu Samsung
Inhaltsverzeichnis
5
Page 6
Inhaltsverzeichnis
88 Inanspruchnahme des kostenpflichtigen
Services (Kosten für Kunden)
88 Kein Produktdefekt
88 Ein Schaden am Gerät, der auf einen
Kundenfehler zurückzuführen ist
89 Andere
90 Ordnungsgemäße Entsorgung
90 Korrekte Entsorgung von Altgeräten
(Elektroschrott)
91 Terminologie
INDEX
Inhaltsverzeichnis
6
Page 7
Copyright
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
© 2014 Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die
Genehmigung von Samsung Electronics ist untersagt.
Microsoft und Windows sind eingetragene Marken von Microsoft Corporation.
VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.
Vor Inbetriebnahme des Geräts
Verwaltungskosten werden abgerechnet, wenn:
(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts
vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche
ausgeführt werden.
In diesem Handbuch verwendete Symbole
Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen
können sich von den in den Abbildungen gezeigten unterscheiden.
Vor Inbetriebnahme des Geräts
7
Page 8
Reinigung
!
!
Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig
für Kratzer sind.
Gehen Sie bei der Reinigung wie folgt vor.
Vor Inbetriebnahme des Geräts
1. Schalten Sie den Bildschirm und den Computer aus.
2. Lösen Sie das Netzkabel vom Monitor.
Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht
mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag
oder Brand führen.
3. Wischen Sie die Anzeige des Monitors mit einem sauberen, weichen und
trockenen Tuch ab.
Verwenden Sie für den Bildschirm keine
Reinigungsmittel, die Alkohol, Lösungsmittel oder
Tenside enthalten.
Sprühen Sie kein Wasser oder Reinigungsmittel direkt
auf das Gerät.
4. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie
es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.
5. Schließen Sie nach dem Reinigen das Netzkabel wieder an das Gerät an.
6. Schalten Sie den Bildschirm und den Computer ein.
Vor Inbetriebnahme des Geräts
8
Page 9
Vor Inbetriebnahme des Geräts
10 cm
10 cm
10 cm
10 cm
10 cm
Absichern des Einbaubereichs
Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu
gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder
einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts
mindestens den unten abgebildeten Abstand einhalten.
Das Aussehen kann sich je nach Gerät unterscheiden.
Vorsichtsmaßnahmen bei der Lagerung
Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein
Luftbefeuchter mit Ultraschall verwendet wird.
Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 82), wenn das Innere des
Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)
Vor Inbetriebnahme des Geräts
9
Page 10
Vor Inbetriebnahme des Geräts
Sicherheitshinweise
Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE
ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN
KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE
WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.
Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist
gefährlich, Teile im Inneren dieses Geräts zu berühren.
Vorsicht
STROMSCHLAGGEFAHR - NICHT ÖFFNEN
Symbole
Warnung
Vorsicht
Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen
zu Betrieb und Wartung beiliegen.
Eine schwere oder tödliche Verletzung kann verursacht werden, wenn
die Anweisungen nicht befolgt werden.
Verletzungen oder Sachschäden können verursacht werden, wenn die
Anweisungen nicht befolgt werden.
Mit diesem Symbol gekennzeichnete Handlungen sind verboten.
Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.
Vor Inbetriebnahme des Geräts
10
Page 11
Vor Inbetriebnahme des Geräts
!
!
!
Strom und Sicherheit
Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den
Abbildungen gezeigten unterscheiden.
Warnung
Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose
Steckdose.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste
an.
Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.
Berühren Sie den Netzstecker nicht mit nassen Händen.
Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.
Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.
Eine instabile Verbindung kann einen Brand verursachen.
Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte
Geräte vom Typ 1).
Dies kann zu einem elektrischen Schlag oder Brand führen.
Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran.
Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.
Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand
verursachen.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit
einem trockenen Tuch.
Andernfalls kann ein Brand entstehen.
Vor Inbetriebnahme des Geräts
11
Page 12
Vor Inbetriebnahme des Geräts
!
!
!
!
Vorsicht
Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.
Das Gerät könnte durch eine Überspannung beschädigt werden.
Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte
zugelassene Produkte.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist,
gut zugänglich ist.
Installieren
Warnung
Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das
Gerät vollständig stromlos zu machen.
Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.
Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder
Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
Andernfalls kann ein Brand entstehen.
Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter
Belüftung, wie ein Bücherregal oder ein Wandschrank.
Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur
entstehen.
Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für
Kinder zugänglich ist.
Kinder könnten daran ersticken.
Vor Inbetriebnahme des Geräts
12
Page 13
Vor Inbetriebnahme des Geräts
!
!
Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche
(unsicheres Regal, geneigte Fläche usw.).
Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen
verursachen.
Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet
wird, kann es beschädigt oder ein Brand verursacht werden.
Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub,
Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen
Gegenstand wie einem Herd aus.
Vorsicht
Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht
werden.
Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.
Das Gerät könnte herunterfallen und Kinder verletzen.
Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder
verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer
Küchentheke auf.
Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.
Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.
Legen Sie das Gerät nicht auf seiner Vorderseite ab.
Der Bildschirm könnte dadurch beschädigt werden.
Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher,
dass die Unterkante der Vorderseite des Geräts nicht herausragt.
Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen
verursachen.
Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.
Vor Inbetriebnahme des Geräts
13
Page 14
Vor Inbetriebnahme des Geräts
!
SAMSUNG
!
!
!
Setzen Sie das Gerät vorsichtig ab.
Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen
verursachen.
Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub,
chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder
an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb
sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.
Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite
82), bevor Sie das Gerät an einem solchen Ort aufstellen.
Betrieb
Warnung
Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu
zerlegen, zu reparieren oder zu modifizieren.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite
82).
Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie
das Netzkabel und alle anderen angeschlossenen Kabel ab.
Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag
hervorgerufen werden.
Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt,
ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung
Kundenservicecenter (seite 82).
Dies kann zu einem elektrischen Schlag oder Brand führen.
Lassen Sie Kinder nicht mit dem Gerät spielen.
Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.
Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus,
ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung
Kundenservicecenter (seite 82).
Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.
Vor Inbetriebnahme des Geräts
14
Page 15
Vor Inbetriebnahme des Geräts
!
!
!
GAS
!
Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die
Oberseite des Geräts.
Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder
nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren
Verletzungen führen könnte.
Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das
Netzkabel ab.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht
dagegen.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen
Kabel ziehen.
Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand
oder Stromschlag hervorgerufen werden.
Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie
den Raum sofort.
Funken können eine Explosion oder einen Brand verursachen.
Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an
einem anderen Kabel ziehen.
Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand
oder Stromschlag hervorgerufen werden.
Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der
Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.
Dies kann zu einer Explosion oder zu einem Brand führen.
Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder
Vorhänge blockiert sind.
Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur
entstehen.
Vor Inbetriebnahme des Geräts
15
Page 16
Vor Inbetriebnahme des Geräts
100
!
-_-
!
!
Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln
usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die
Lüftungsöffnungen oder Anschlüsse des Geräts.
Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie
es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung
Kundenservicecenter (seite 82).
Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder
Brand kommen.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen
usw.) oder metallischen Gegenstände auf das Gerät.
Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie
es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung
Kundenservicecenter (seite 82).
Vorsicht
Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder
Brand kommen.
Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum
kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.
Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden,
aktivieren Sie den Energiesparmodus oder einen BewegtbildBildschirmschoner.
Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen
längeren Zeitraum (Urlaub usw.) nicht verwenden.
Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen
Schlag oder Leckstrom zu einem Brand kommen.
Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.
Ihr Sehvermögen könnte sich sonst verschlechtern.
Stapeln Sie Netzteile nicht.
Andernfalls kann ein Brand entstehen.
Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.
Andernfalls kann ein Brand entstehen.
Vor Inbetriebnahme des Geräts
16
Page 17
Vor Inbetriebnahme des Geräts
!
!
!
!
Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder
Schnee ausgesetzt sein könnte.
Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn
Sie den Boden wischen.
Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.
Andernfalls kann ein Brand entstehen.
Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.
Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den
Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens
führen.
Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem
Sie ihn am Ständer halten.
Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen
verursachen.
Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.
Dies kann zu einem elektrischen Schlag oder Brand führen.
Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5
Minuten.
Die Augen werden weniger ermüdet.
Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet
war, weil es heiß wird.
Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der
Reichweite von Kindern auf.
Vor Inbetriebnahme des Geräts
17
Page 18
Vor Inbetriebnahme des Geräts
!
Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.
Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und
verletzt werden.
Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und
Verletzungen verursachen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Betriebsstörungen oder Verletzungen können die Folge sein.
Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker
benutzen.
Zu große Lautstärke kann zu Gehörschädigungen führen.
Vor Inbetriebnahme des Geräts
18
Page 19
Vor Inbetriebnahme des Geräts
Richtige Haltung für die Verwendung des Geräts
Verwenden Sie das Gerät in der richtigen Haltung wie folgt:
Sitzen Sie aufrecht, mit geradem Rücken.
Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und
blicken Sie leicht nach unten auf den Bildschirm.
Die Augen sollen direkt vor dem Bildschirm sein.
Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.
Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit
dem Handrücken.
Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.
Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90˚ beugen
können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz
positioniert sind.
Vor Inbetriebnahme des Geräts
19
Page 20
Vorbereitung
1
1.1 Überprüfen des Inhalts
1.1.1 Überprüfen des Lieferumfangs
Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.
Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild
abweichen.
Komponenten
Kurzanleitung zur Konfiguration Garantiekarte
(nicht überall verfügbar)
HDMI-Kabel (Zubehör) HDMI-DVI Kabel (Zubehör) D-Sub-Kabel (Zubehör)
Netzteil (integriert) (Zubehör) Netzteil (abnehmbar) (Zubehör) Netzkabel
Benutzerhandbuch (Zubehör)
(nur bei abnehmbarem Netzteil)
Sockel (Zubehör) Sockel (Zubehör) Sockelverbindungsstück
Sockelverbindungsstück
(Zubehör)
Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.
(Zubehör)
1 Vorbereitung
20
Page 21
Vorbereitung
Funktionstastenhilfe
SAMSUNG
AUTO
MENU SOURCE
GAME
MODE
MENU SOURCE
GAME
MODE
AUTO
MENU
GAME
MODE
SOURCE
VOL
M
MENU
MENU
1
1.2 Bauteile
1.2.1 Tasten auf Vorderseite
Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
AU
Symbole Beschreibung
Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder
Rückkehr zum letzten Menü.
OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren
der OSD-Steuerung, um unbeabsichtigte Änderungen an den
Einstellungen zu verhindern.
Aktivieren: Drücken Sie zum Sperren der OSD-Steuerung 10
ENU
Sekunden die Taste [ ].
Deaktivieren: Drücken Sie zum Entsperren der OSD-Steuerung die
Taste [ ] länger als 10 Sekunden.
Wenn das Bildschirmmenü gesperrt ist,
Helligkeit
verfügbar. INFORMATIONEN
und Kontrast können angepasst werden. Spielemodus ist
lassen sich anzeigen.
1 Vorbereitung
21
Page 22
1
→
SAMSUNG
MAGIC
SAMSUNG
MAGIC
SAMSUNG
MAGIC
→
→
SAMSUNG
MAGIC
SAMSUNG
MAGIC
→
AUTO
AUTO
Vorbereitung
Symbole Beschreibung
Drücken Sie diese Taste, um den Spielemodus zu aktivieren oder zu
deaktivieren.
Die folgenden Elemente sind nicht verfügbar, wenn die Funktion
Spielemodus verfügbar ist.
S22D390H / S22D393H
BILD Kontrast, Schärfe, Bright, Angle,
Upscale
FARBE
SETUP & RESET Öko-Sparmodus
S24D390HL / S24D393HL / S27D390H / S27D393H
BILD Kontrast, Schärfe, Bright, Upscale
FARBE
SETUP & RESET Öko-Sparmodus
Navigieren zum oberen oder unteren Menü oder Ändern des Wertes
einer Option im OSD-Menü.
Analog- Stellen Sie mit dieser Taste Helligkeit und Kontrast des
Bildschirms ein.
HDMI- Stellen Sie mit dieser Taste die Lautstärke ein.
Bestätigen einer Menüauswahl.
Durch Drücken der Taste [ ] können Sie die Eingangsquelle
(Analog/HDMI) ändern, wenn das OSD-Menü nicht angezeigt wird.
Wenn Sie das Gerät einschalten oder die Eingangsquelle durch Drücken
der Taste [ ] ändern, wird auf dem Bildschirm oben links die
aktuelle Eingangsquelle angezeigt.
Drücken Sie die Taste [ ], um die Bildschirmeinstellung automatisch
durchzuführen.
Wenn Sie die Auflösung unter „Eigenschaften von Anzeige“
ändern, wird die Funktion Autom. Einstellung aktiviert.
Nur im Analog-Modus verfügbar.
1 Vorbereitung
22
Page 23
1
Vorbereitung
Symbole Beschreibung
Ein- bzw. Ausschalten des Bildschirms.
Beim Drücken einer Steuerungstaste am Gerät wird vor dem Öffnen des
Bildschirmmenüs die Funktionstastenhilfe angezeigt. (Diese
Erläuterungen zeigen die Funktion der gedrückten Taste an.)
Drücken Sie die entsprechende Taste erneut, um das Bildschirmmenü zu
öffnen, wenn die Hilfe angezeigt wird.
Funktionstastenhilfe
Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell
unterschiedlich sein. Entsprechende Informationen finden Sie im
jeweiligen Handbuch.
Die Seite mit den Funktionstasten zeigt, ob Spielemodus aktiviert ist.
[]: Aus
[]: Ein
1 Vorbereitung
23
Page 24
1
Vorbereitung
1.2.2 Rückseite
Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Anschluss Beschreibung
Für den Anschluss des Netzteils.
Zum Anschluss eines Quellgeräts über ein HDMI-Kabel.
Zur Verbindung mit einem PC über ein D-SUB-Kabel.
Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise
einem Kopfhörer.
Diese Funktion ist nur im HDMI-Modus verfügbar.
Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel
verwendet wird.
1 Vorbereitung
24
Page 25
Vorbereitung
1
1.3 Installieren
1.3.1 Befestigen des Standfußes
Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und
stabile Oberfläche.
Das Aussehen kann sich je nach Gerät unterscheiden.
Setzen Sie den
Standfußanschluss in der
Richtung in den Standfuß, die
in der Abbildung gezeigt ist.
Legen Sie zuerst als Schutz ein
weiches Tuch auf den Tisch
und dann das Gerät mit der
Vorderseite nach unten darauf.
Vergewissern Sie sich, dass
der Standfußanschluss fest
verbunden ist.
Halten Sie das Gerätegehäuse
wie in der Abbildung gezeigt
mit der Hand fest.
Schieben Sie den montierten
Standfuß in Pfeilrichtung (siehe
Abbildung) in das
Gerätegehäuse hinein.
Drehen Sie die
Befestigungsschraube unten
am Standfuß bis zum
Anschlag, damit er sicher
befestigt ist.
- Achtung
Drehen Sie das Gerät nicht auf
den Kopf und halten es nur am
Standfuß.
1 Vorbereitung
25
Page 26
1
Vorbereitung
1.3.2 Entfernen des Standfußes
Das Aussehen kann sich je nach Gerät unterscheiden.
Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch
und dann das Gerät mit der Vorderseite nach unten darauf.
Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie
mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf
die Oberseite, um den Standfuß zu entfernen.
Drehen Sie die Befestigungsschraube unten am Standfuß, um
sie zu lösen.
Nehmen Sie den Standfußanschluss aus dem Standfuß. Ziehen
Sie ihn dazu in Pfeilrichtung (siehe Abbildung).
1 Vorbereitung
26
Page 27
1
-1° (±2°) ~ 20° (±2°)
Vorbereitung
1.3.3 Ändern der Geräteneigung
Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Sie können die Neigung des Bildschirms ändern.
Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.
1 Vorbereitung
27
Page 28
1
Vorbereitung
1.3.4 Schloss für den Diebstahlschutz
Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher
verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab.
Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der
Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.
Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
So schließen Sie die Verriegelung für den Diebstahlschutz ab:
1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie
z. B. einem Schreibtisch.
2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3 Führen Sie das Kensington-Schloss in den Sicherungs-Einschub auf der Rückseite des Monitors ein.
4 Verriegeln Sie das Schloss.
Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der
Bedienungsanleitung.
Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft
werden.
1 Vorbereitung
28
Page 29
Anschließen und Verwenden eines externen
RGB IN
2
Geräts
2.1 Vor dem Anschließen
2.1.1 Vorbereitungen vor dem Anschließen
Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.
Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.
Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.
Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät
möglicherweise beschädigt.
Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.
2.2 Anschließen und Verwenden eines PCs
2.2.1 Anschließen an einen PC
Wählen Sie für Ihren Computer geeignete Anschlussmethode.
Die Anschlussteile können je nach Produkt unterschiedlich sein.
Das Aussehen kann sich je nach Gerät unterscheiden.
Anschluss über D-SUB-Kabel (analoger Typ)
Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem
Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
1 Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem
RGB-Anschluss des Computers.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit
dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.3 Anschließen an die
Stromversorgung".)
3 Drücken Sie [ ], um die Eingangsquelle in Analog zu ändern.
2 Anschließen und Verwenden eines externen Geräts
29
Page 30
2
HDMI IN
HDMI IN
Anschließen und Verwenden eines externen
Geräts

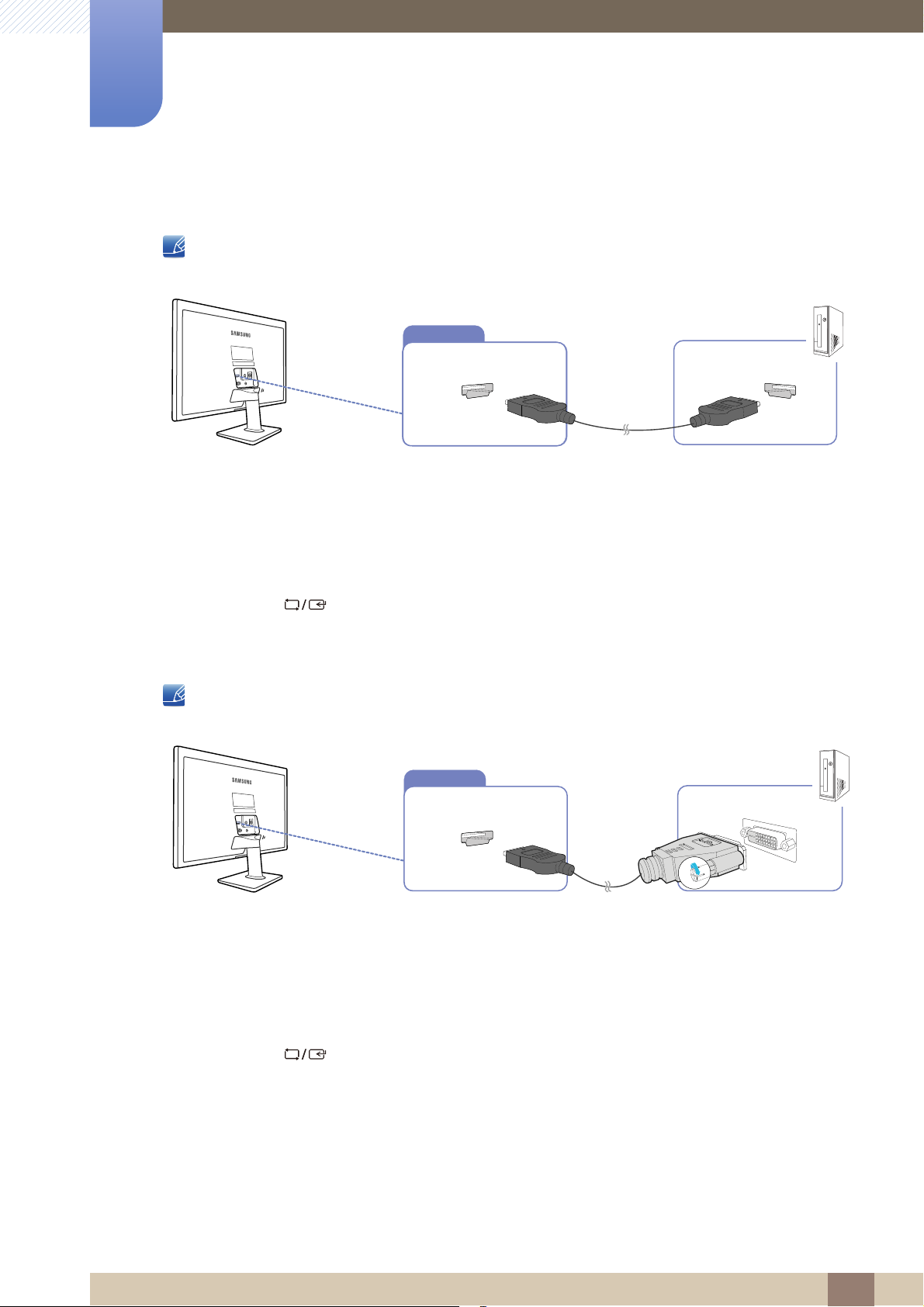

Verbinden über ein HDMI-Kabel
Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem
Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI-Kabel an den
HDMI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit
dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.3 Anschließen an die
Stromversorgung".)
3 Drücken Sie [ ], um die Eingangsquelle in HDMI zu ändern.
Anschließen mit einem HDMI/DVI-Kabel
Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem
Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
1 Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an
den DVI-Anschluss des PCs an.
2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit
dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.3 Anschließen an die
Stromversorgung".)
3 Drücken Sie [ ], um die Eingangsquelle in HDMI zu ändern.
2 Anschließen und Verwenden eines externen Geräts
30
Page 31
2
Anschließen und Verwenden eines externen
Geräts

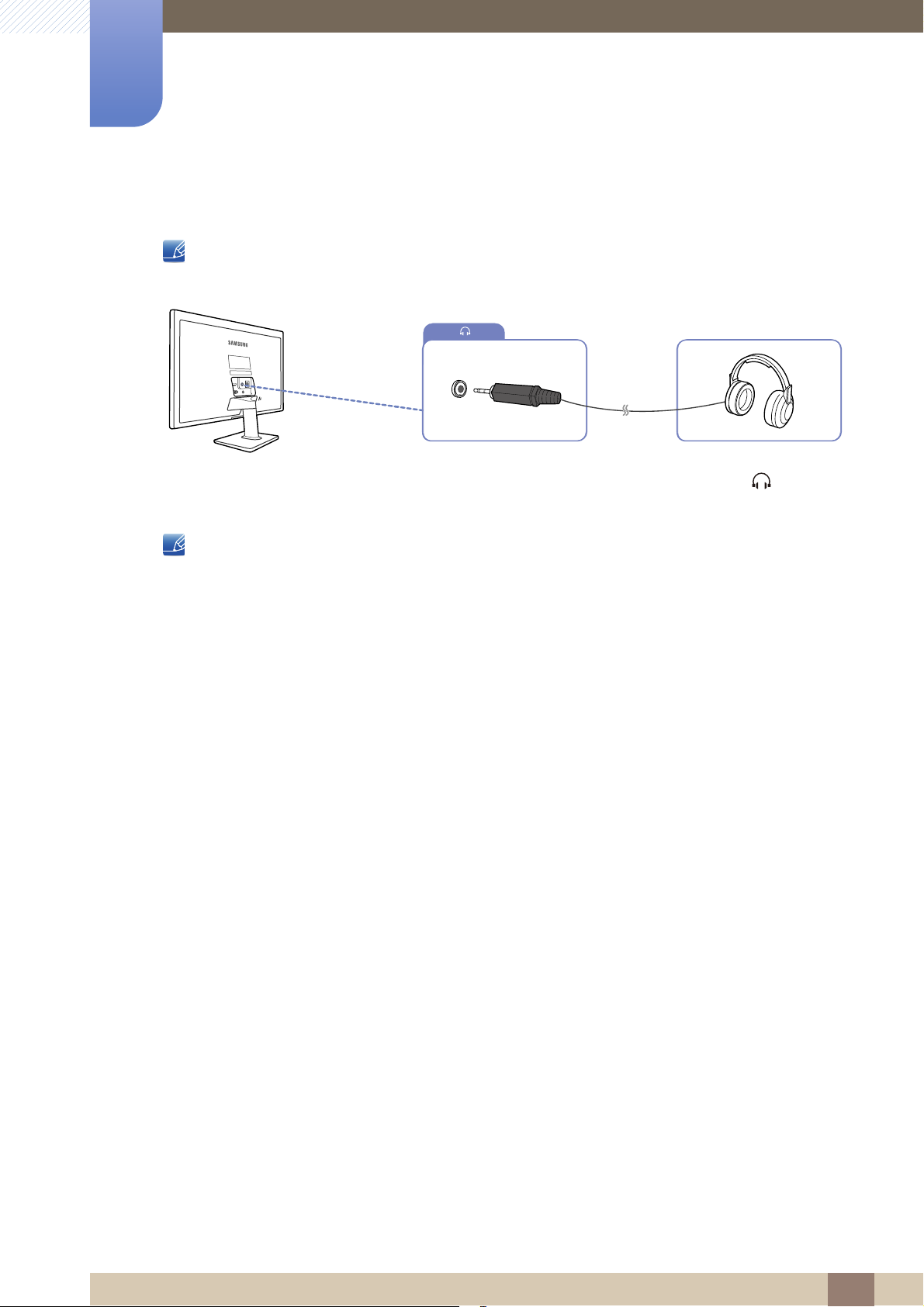

2.2.2 Anschließen an Kopfhörer
Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem
Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
1 Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer am Anschluss [ ] des Geräts
an.
Diese Funktion ist nur im HDMI-Modus verfügbar.
Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel verwendet wird.
2 Anschließen und Verwenden eines externen Geräts
31
Page 32
2
DC14V
DC14V
Anschließen und Verwenden eines externen
Geräts
2.2.3 Anschließen an die Stromversorgung
Die Anschlussteile können je nach Produkt unterschiedlich sein.
Das Aussehen kann sich je nach Gerät unterscheiden.

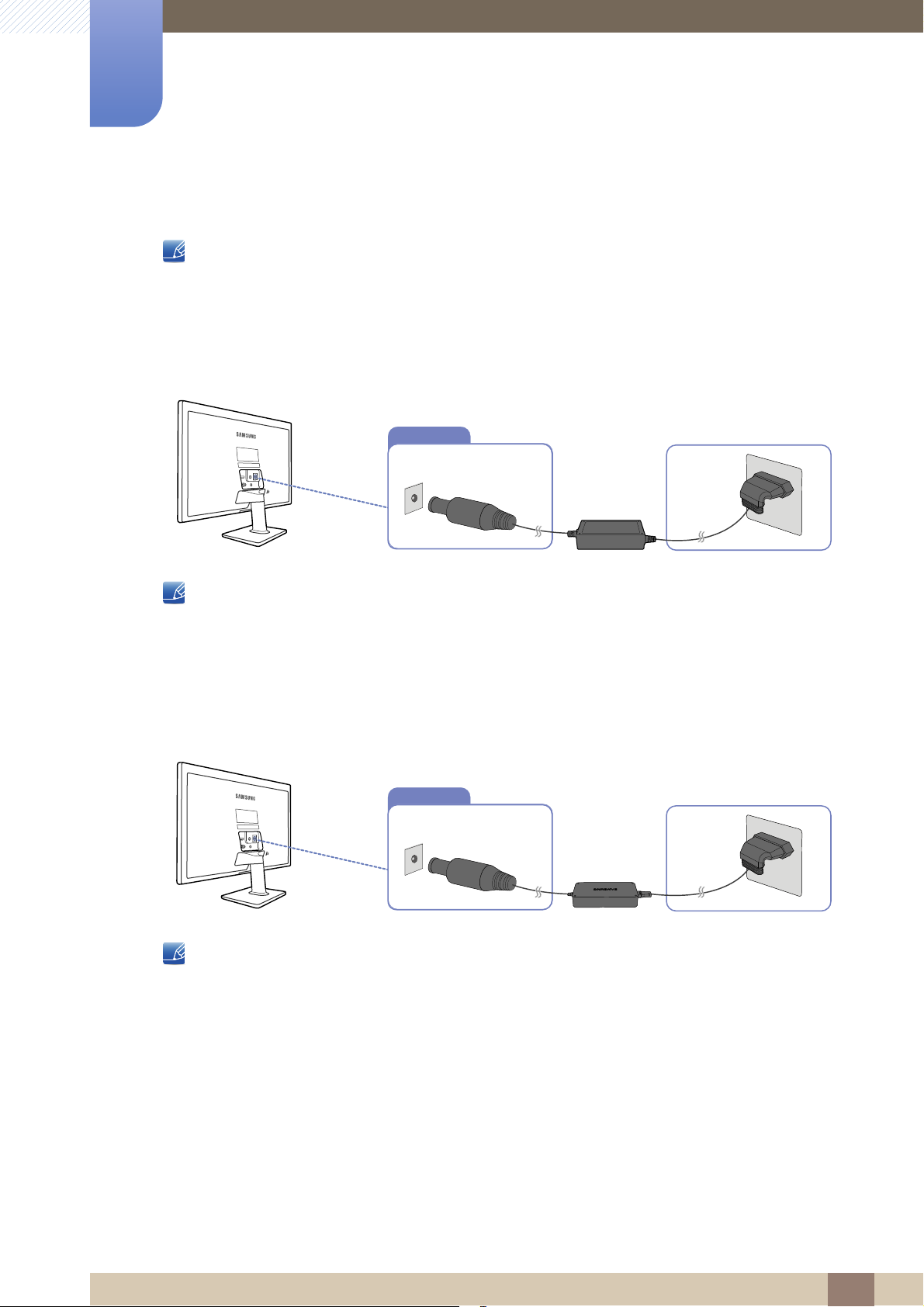

Netzanschluss über das integrierte Netzteil
Verbinden Sie das Netzteil mit dem Anschluss [DC14V] an der Geräterückseite und der Steckdose.
Die Eingangsspannung wird automatisch umgeschaltet.
Netzanschluss über das abnehmbare Netzteil
Verbinden Sie das Netzkabel mit dem Netzteil.
Schließen Sie nun das Netzteil an den [DC14V]-Anschluss an der Rückseite des Geräts an.
Stecken Sie das Netzkabel in die Steckdose.
Die Eingangsspannung wird automatisch umgeschaltet.
2 Anschließen und Verwenden eines externen Geräts
32
Page 33
2
Anschließen und Verwenden eines externen
Geräts
2.2.4 Treiberinstallation
Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die
entsprechenden Treiber installieren.
Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.
Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://
www.samsung.com/), und laden Sie die Datei herunter.

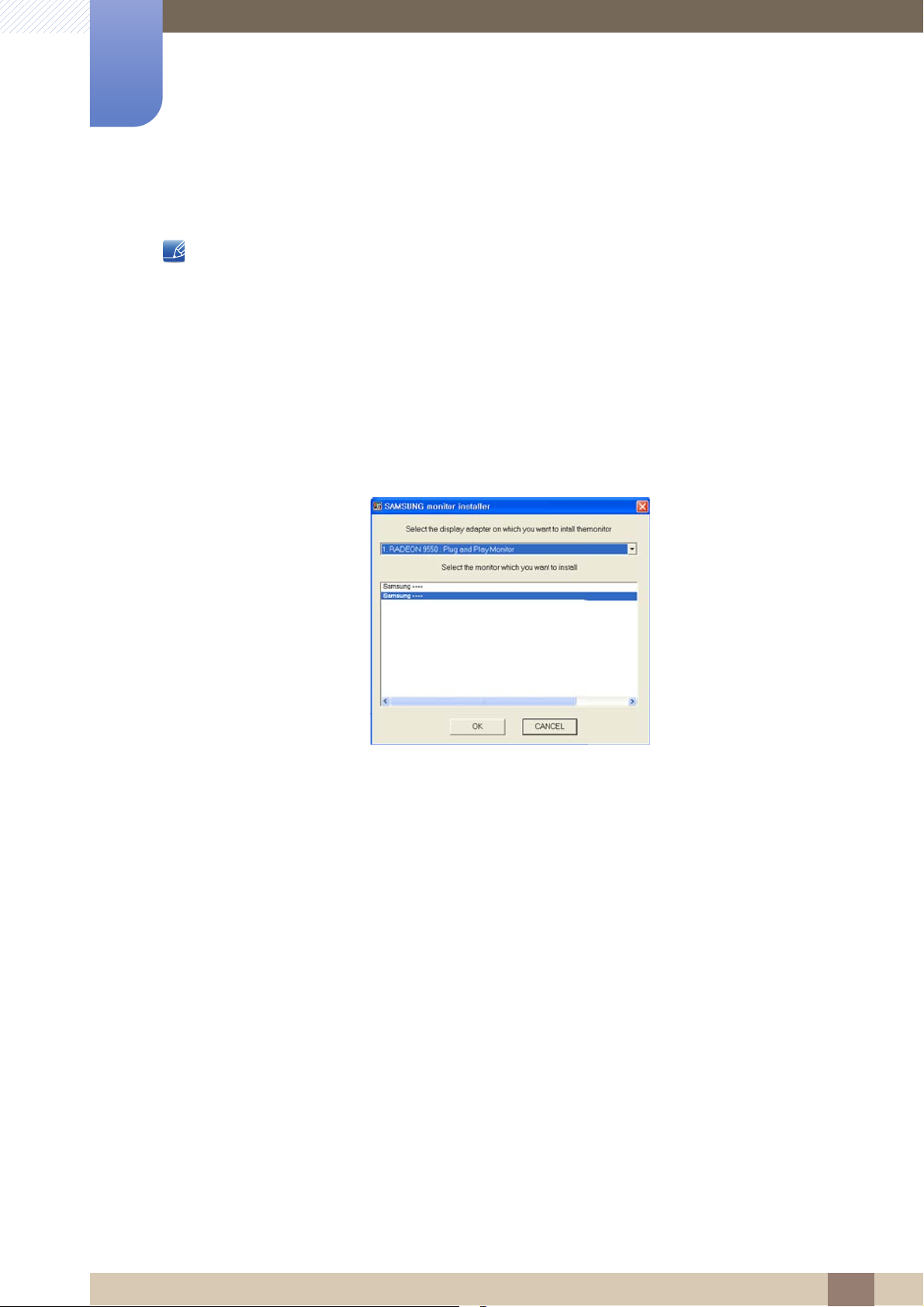

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
2 Klicken Sie auf "Windows Driver".
3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.
4 Wählen Sie das Gerätemodell aus der Modellliste aus.
5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die
Aktualisierungsrate korrekt sind.
Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.
2 Anschließen und Verwenden eines externen Geräts
33
Page 34
2
Zurück
Deutsch
Die optimale Auflösung für diesen
Monitor beträgt:
****x**** **Hz
Die obigen Einstellungen legen
die Auflösung auf dem PC fest.
Installationshandbuch
MENU
Anschließen und Verwenden eines externen
Geräts
2.2.5 Einstellen der optimalen Auflösung
Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung
angezeigt, wie Sie die optimale Auflösung einstellen.
Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert
ein.
1 Drücken Sie die Taste [ ] um zur gewünschten Sprache zu wechseln und drücken Sie [ ].
2 Drücken Sie [ ] oder [ ], um die Informationsmeldung auszublenden.
Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis
zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.
Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.
2 Anschließen und Verwenden eines externen Geräts
34
Page 35

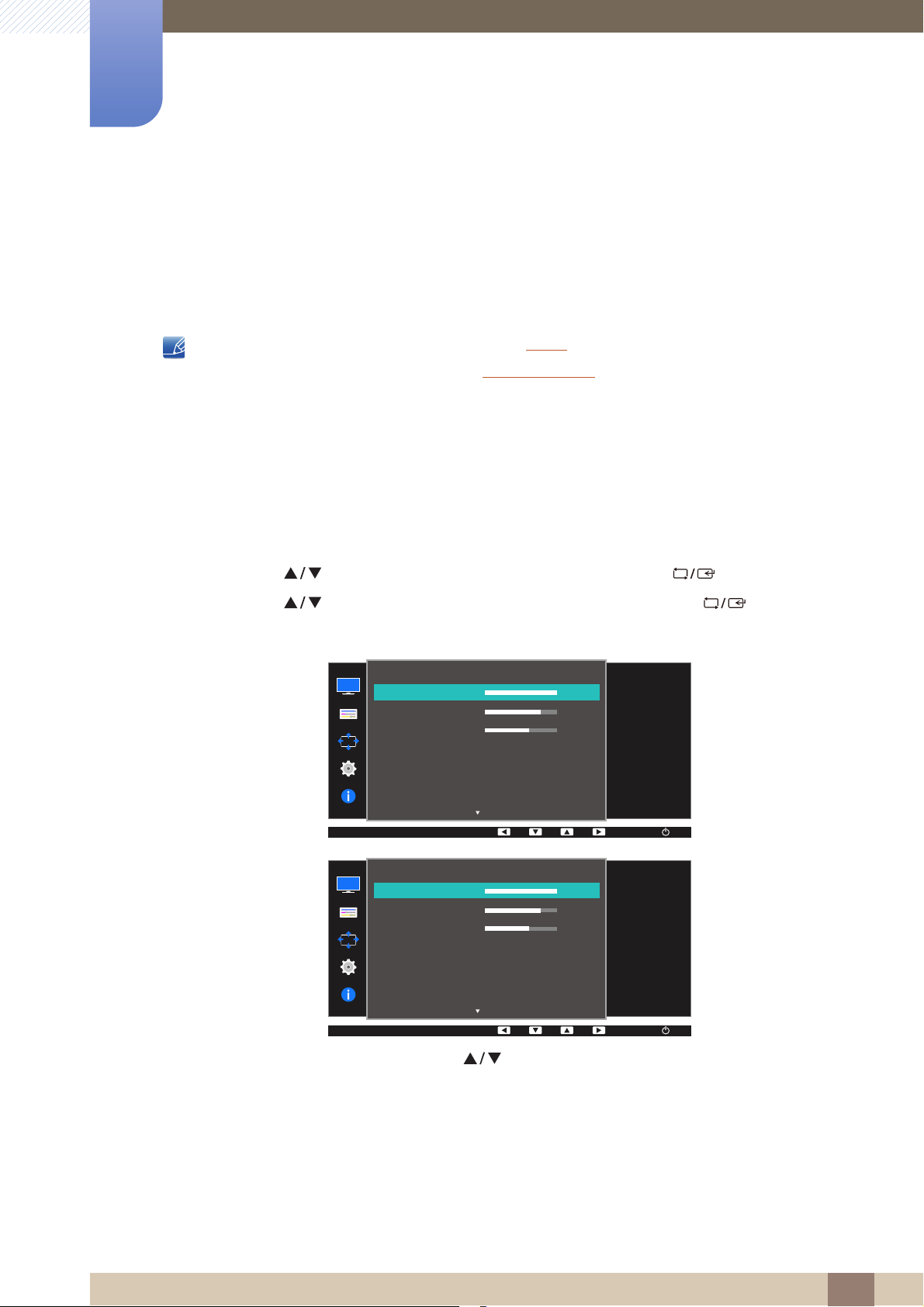

Bildschirmkonfiguration
SAMSUNG
MAGIC
MENU
Helligkeit
Kontrast
Schärfe
Spielemodus
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
100
75
60
Aus
Benutzerdef.
Aus
Aus
AUTO

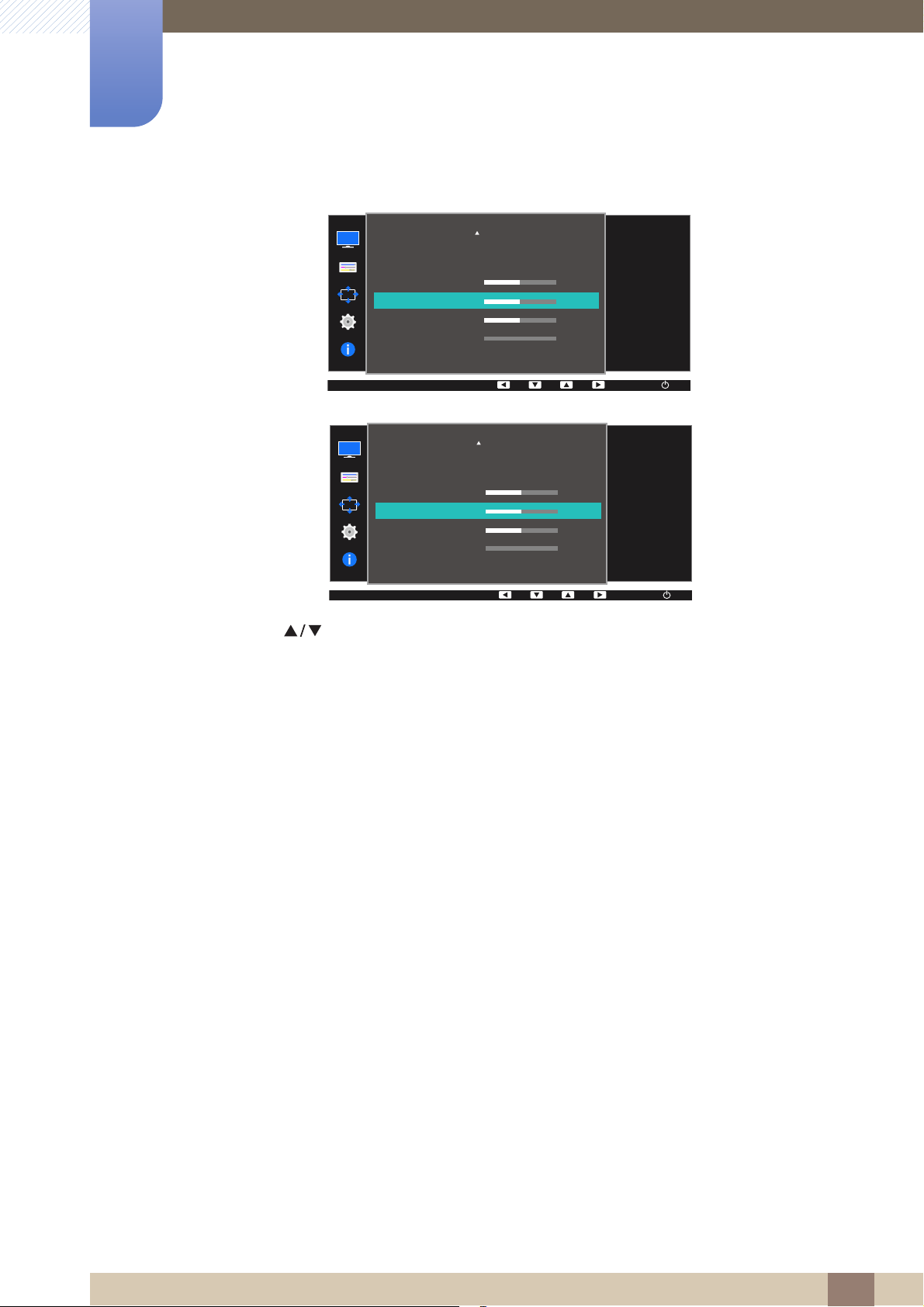

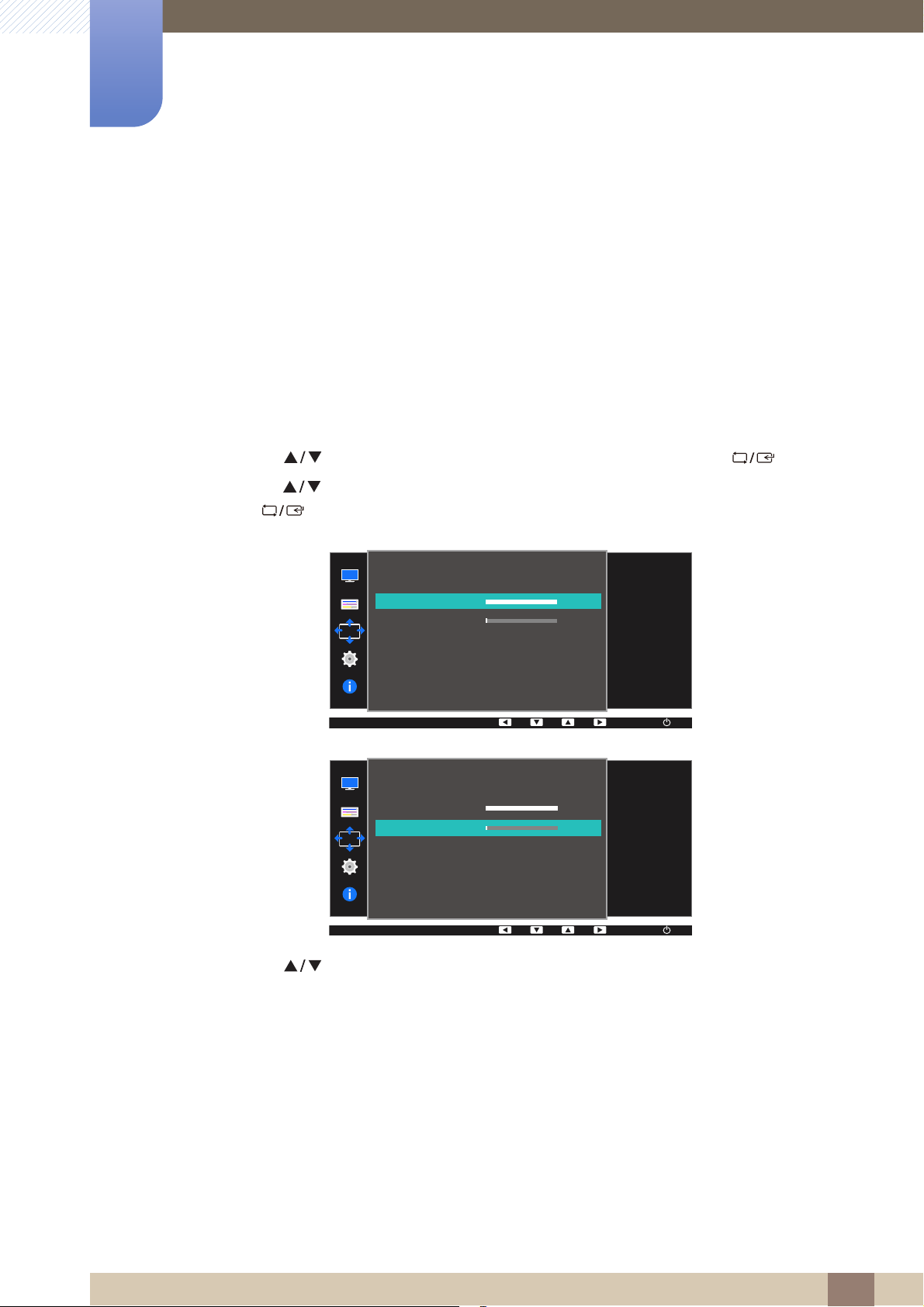

Stellen Sie die
Helligkeit ein. Je näher
bei 100, desto heller
ist der Bildschirm.
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
100
75
60
Aus
Benutzerdef.
Aus
Breit
AUTO
Stellen Sie die
Helligkeit ein. Je näher
bei 100, desto heller
ist der Bildschirm.
3
Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
3.1 Helligkeit
Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100)
Ein höherer Wert lässt das Bild heller erscheinen.
Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.
Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.

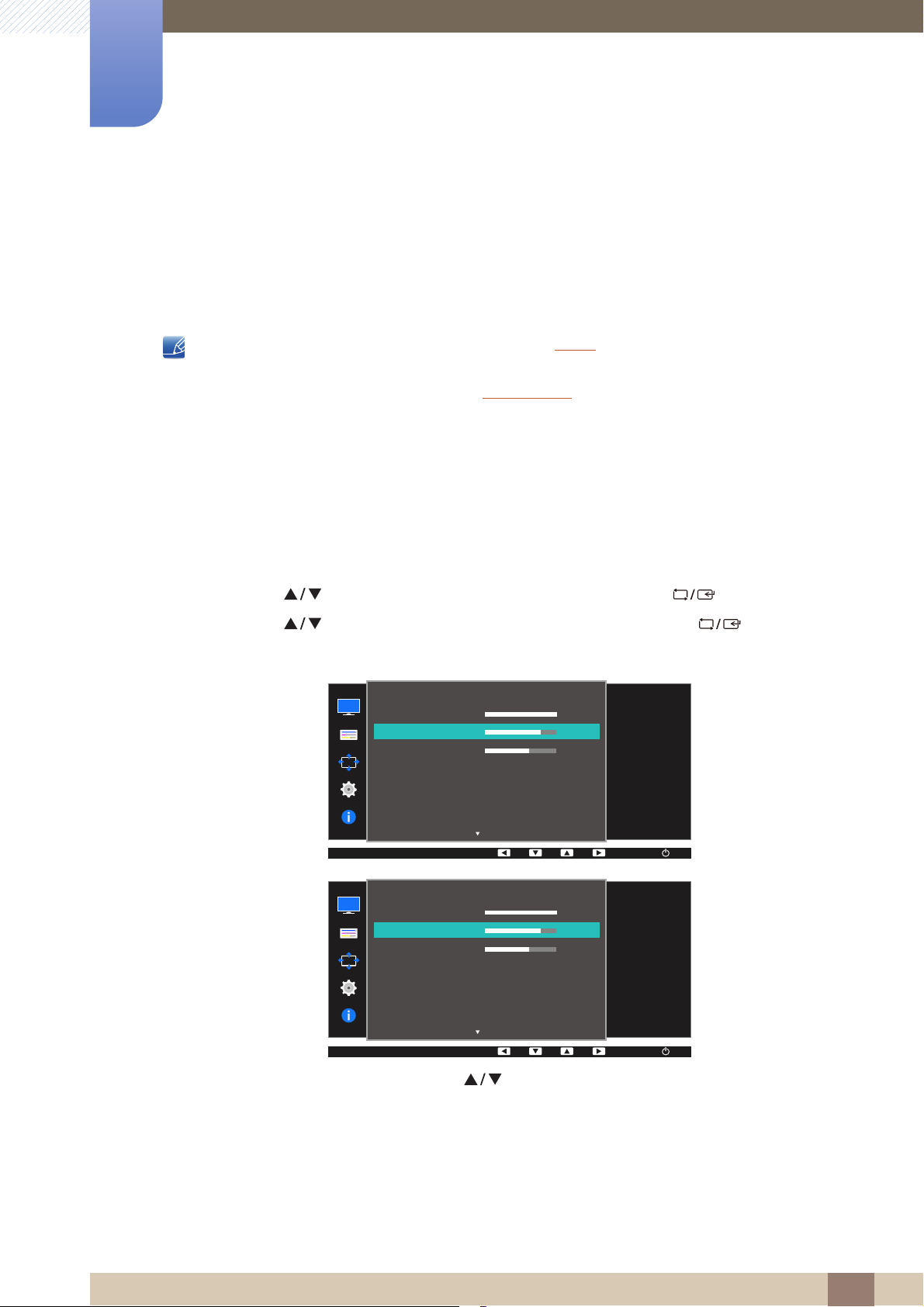

3.1.1 Einstellen der Helligkeit
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Helligkeit zu navigieren, und drücken Sie dann [ ].

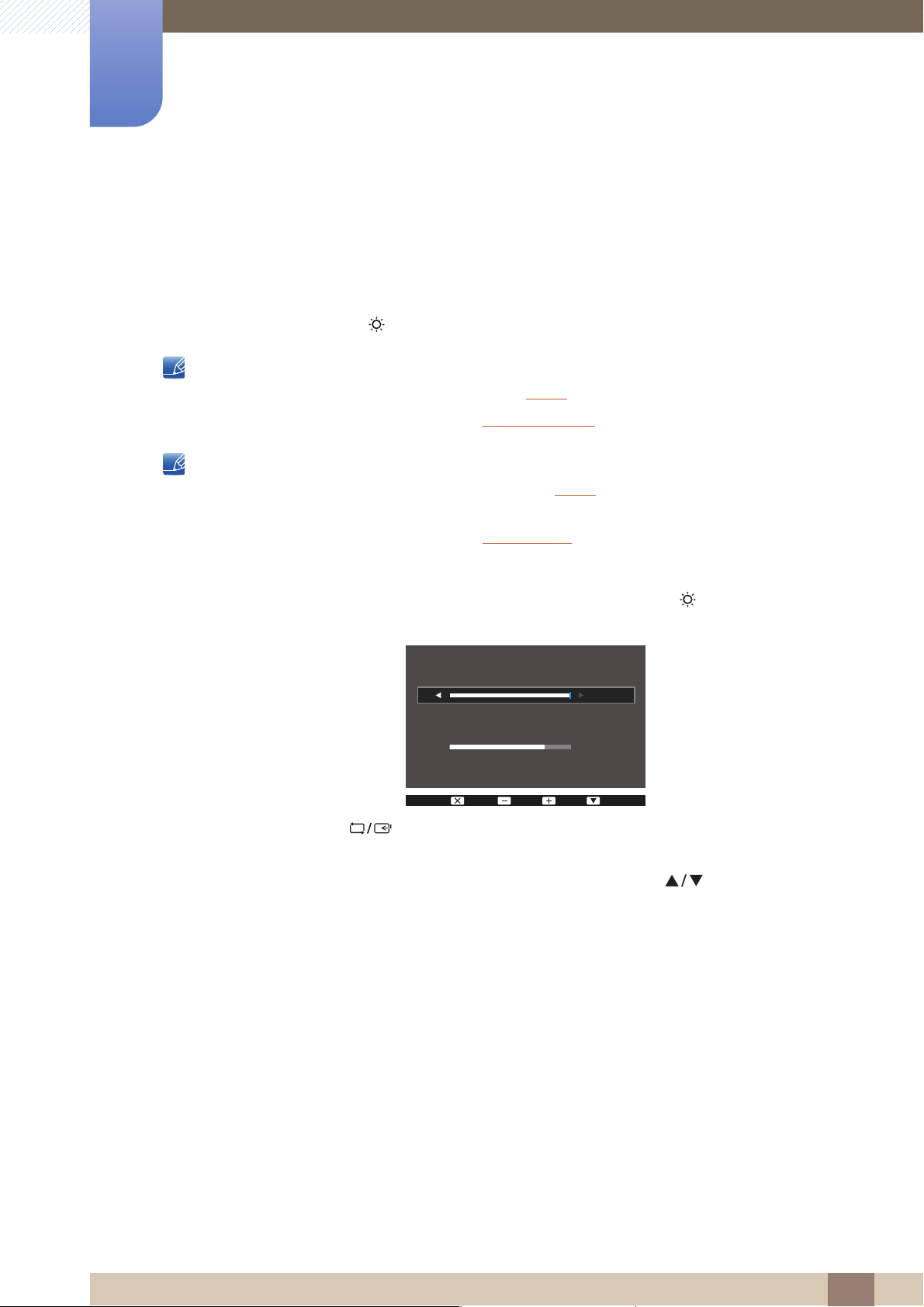

Das folgende Fenster wird angezeigt.
4 Passen Sie die Helligkeit mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
35
Page 36
Bildschirmkonfiguration
SAMSUNG
MAGIC
MENU
100
75
60
Aus
Benutzerdef.
Aus
Aus
AUTO
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Stellen Sie den
Kontrast ein. Je näher
bei 100, desto stärker
ist der Kontrast.
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
100
75
60
Aus
Benutzerdef.
Aus
Breit
Stellen Sie den
Kontrast ein. Je näher
bei 100, desto stärker
ist der Kontrast.
3
3.2 Kontrast
Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100)
Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.

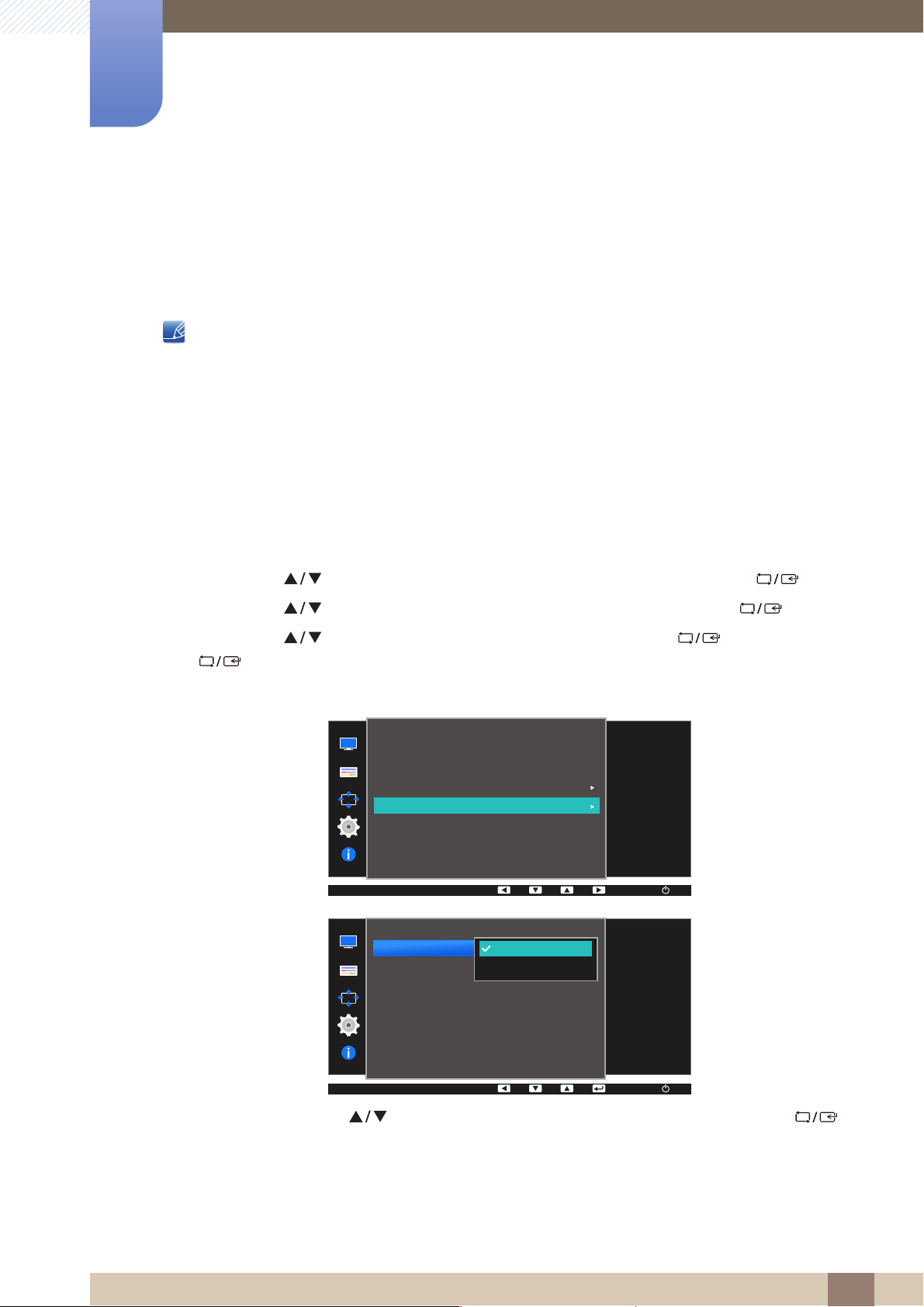

3.2.1 Konfigurieren von Kontrast
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Kontrast zu navigieren, und drücken Sie dann [ ].

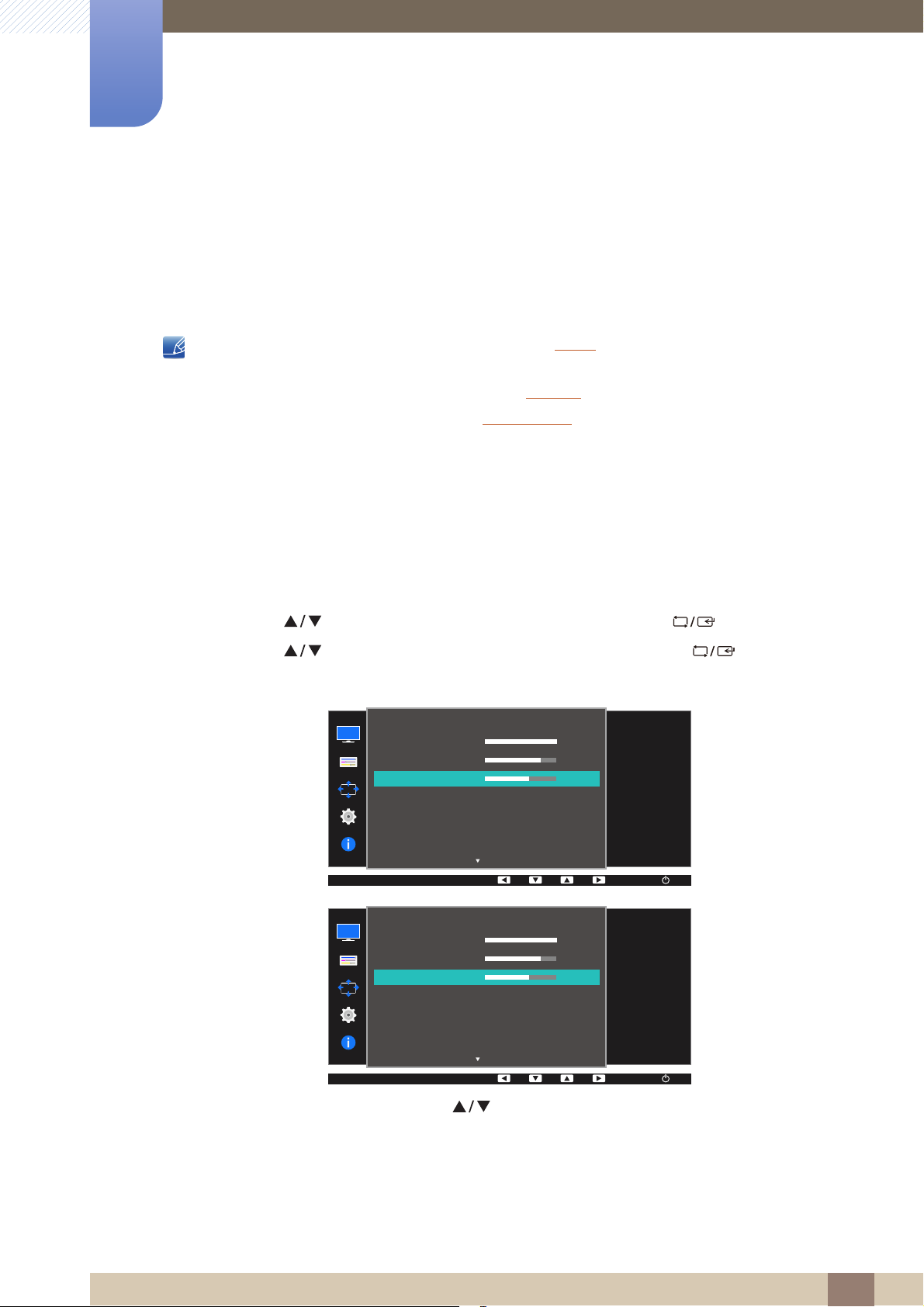

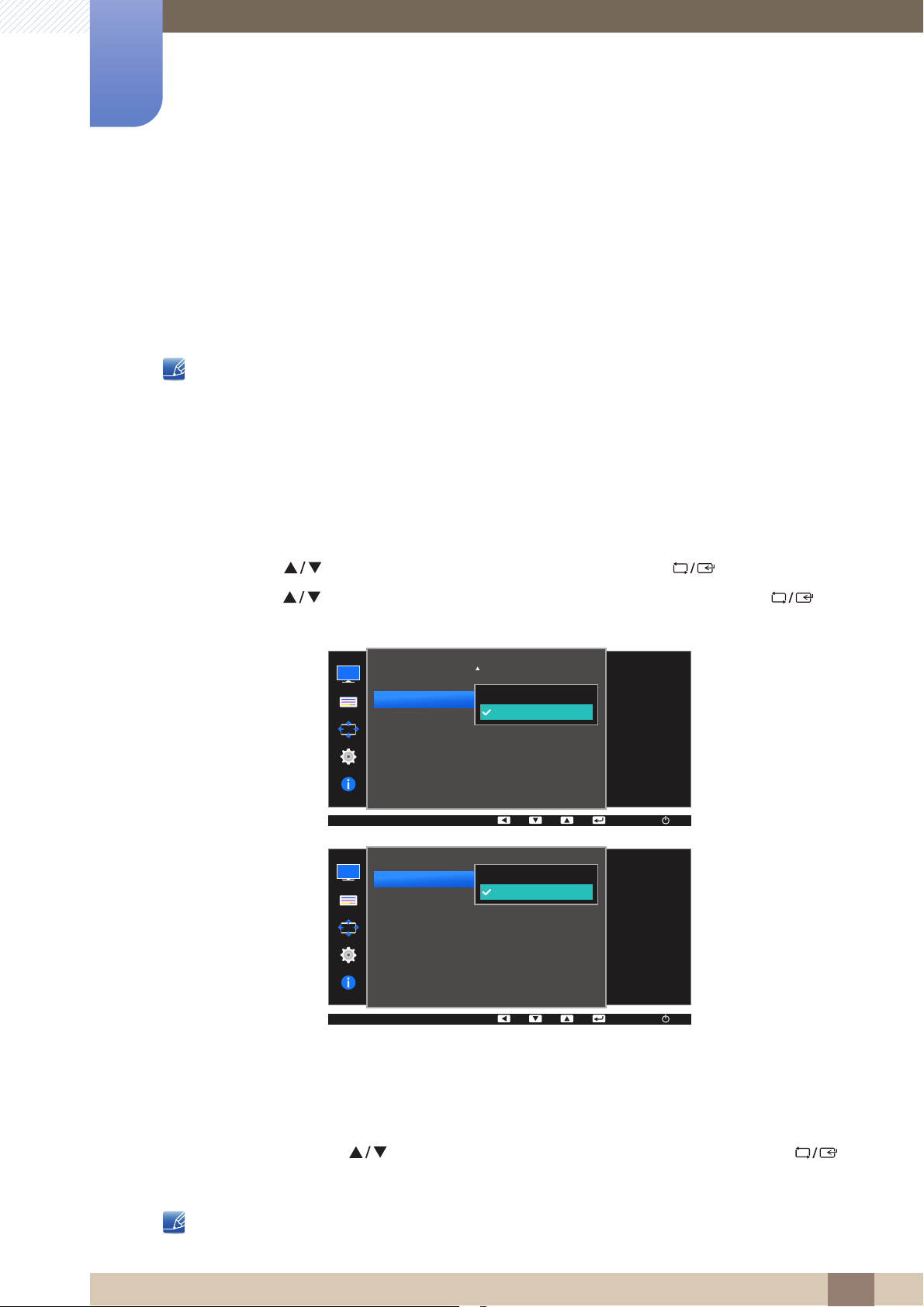

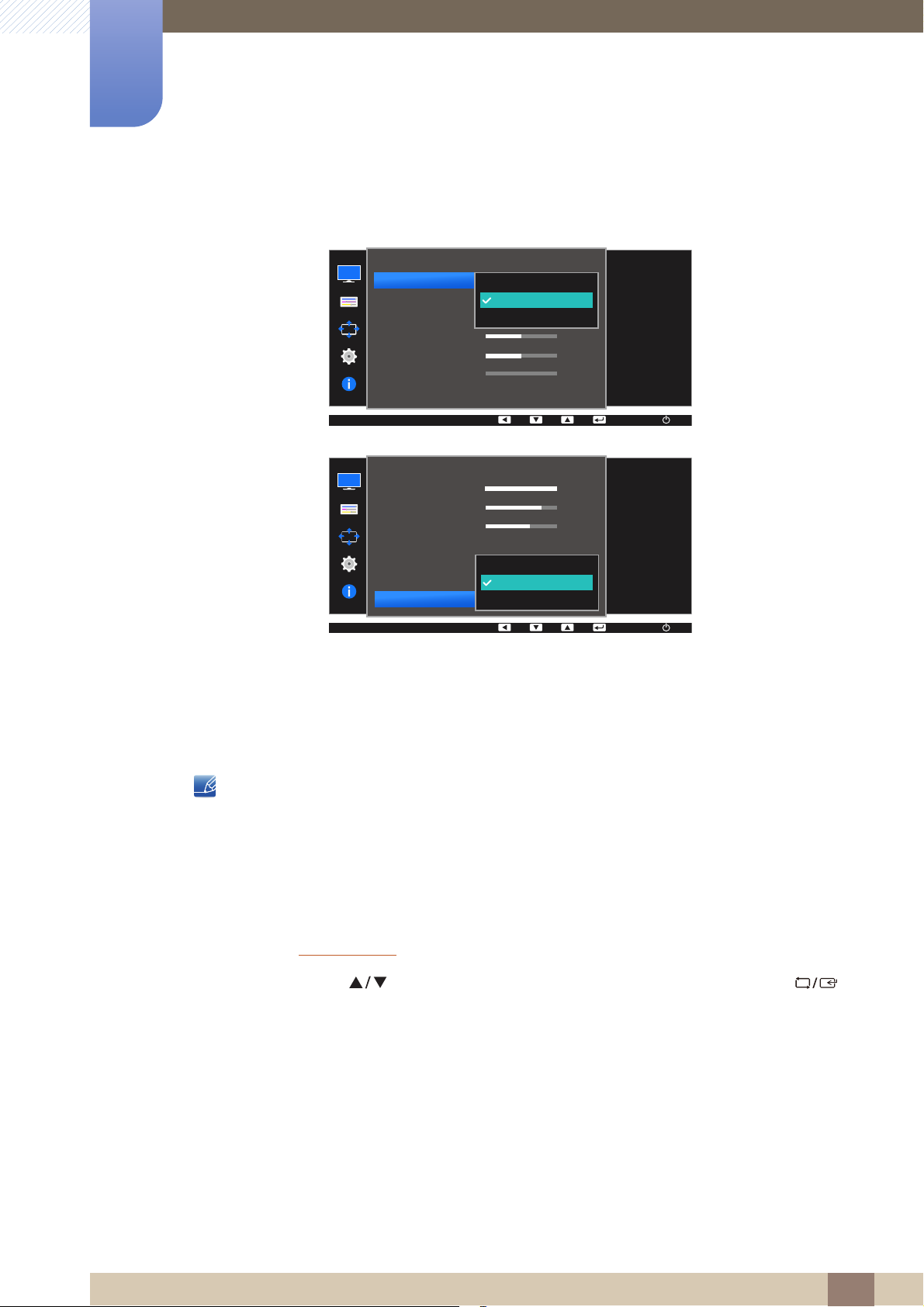

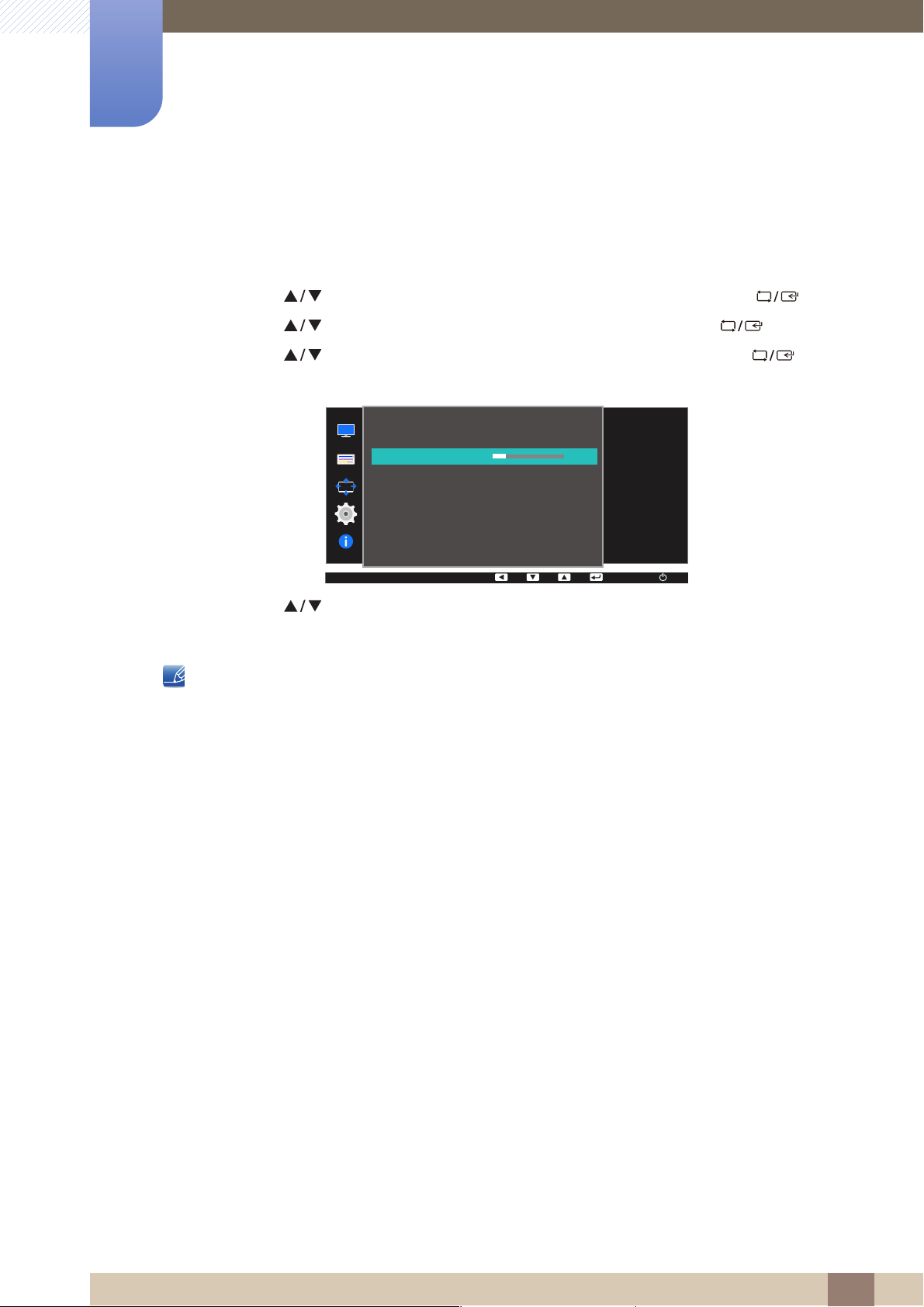

Das folgende Fenster wird angezeigt.
4 Passen Sie den Kontrast mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
36
Page 37
Bildschirmkonfiguration
SAMSUNG
MAGIC
SAMSUNG
MAGIC
MENU
100
75
60
Aus
Benutzerdef.
Aus
Aus
AUTO
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Stellen Sie die
Bildschärfe ein. Je
näher bei 100, desto
schärfer ist das Bild.
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
100
75
60
Aus
Benutzerdef.
Aus
Breit
Stellen Sie die
Bildschärfe ein. Je
näher bei 100, desto
schärfer ist das Bild.
3

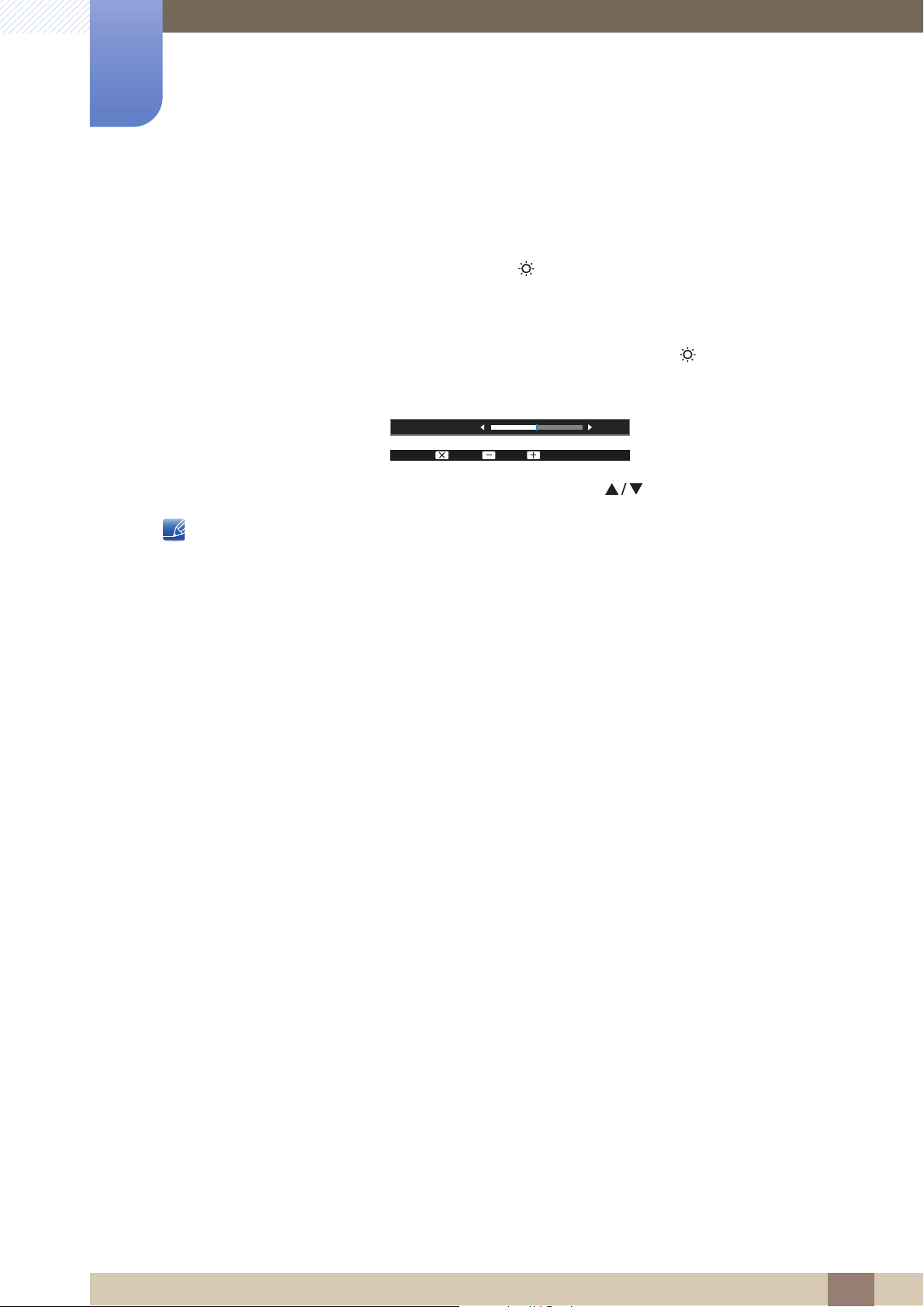

3.3 Schärfe
Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100)
Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Upscale auf Modus1 oder Modus2 eingestellt ist.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3.3.1 Konfigurieren von Schärfe
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Schärfe zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Passen Sie die Schärfe mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
37
Page 38
Bildschirmkonfiguration
MENU
100
75
60
Off
Custom
Off
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Aus
Ein
Immer ein
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Optimiert die
Bildeinstellungen für
Spiele.
100
75
60
Off
Custom
Off
Aus
Ein
Immer ein
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Optimiert die
Bildeinstellungen für
Spiele.
3
3.4 Spielemodus
Sie können die Bildschirmeinstellungen des Geräts für den Spielemodus konfigurieren. Verwenden Sie
diese Funktion, wenn Sie Spiele auf einem PC spielen oder eine Spielkonsole wie PlayStation™ oder
Xbox™ angeschlossen ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen
finden Sie im jeweiligen Handbuch.

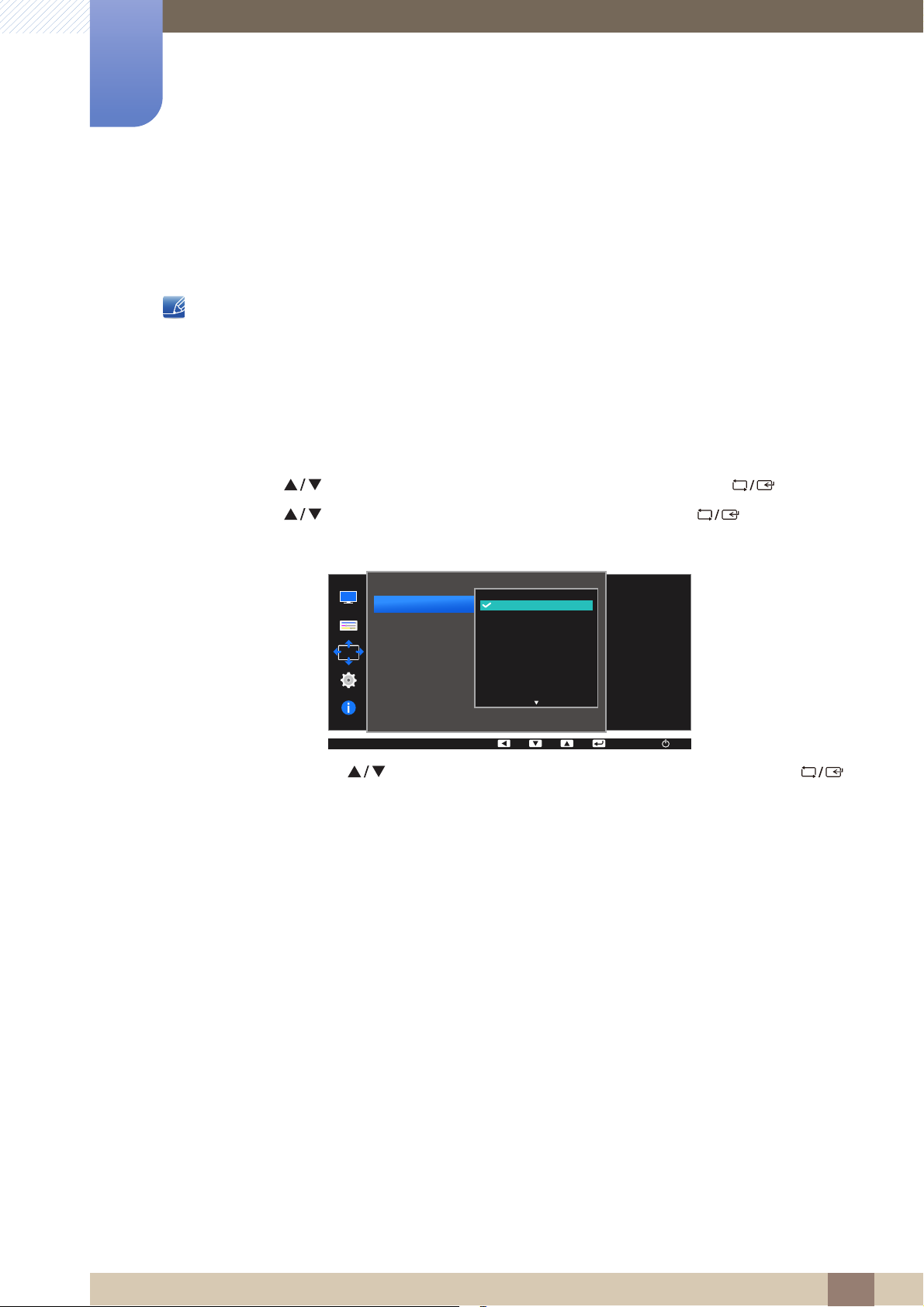

3.4.1 Den Spielemodus konfigurieren
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Spielemodus zu navigieren, und drücken Sie dann [ ].

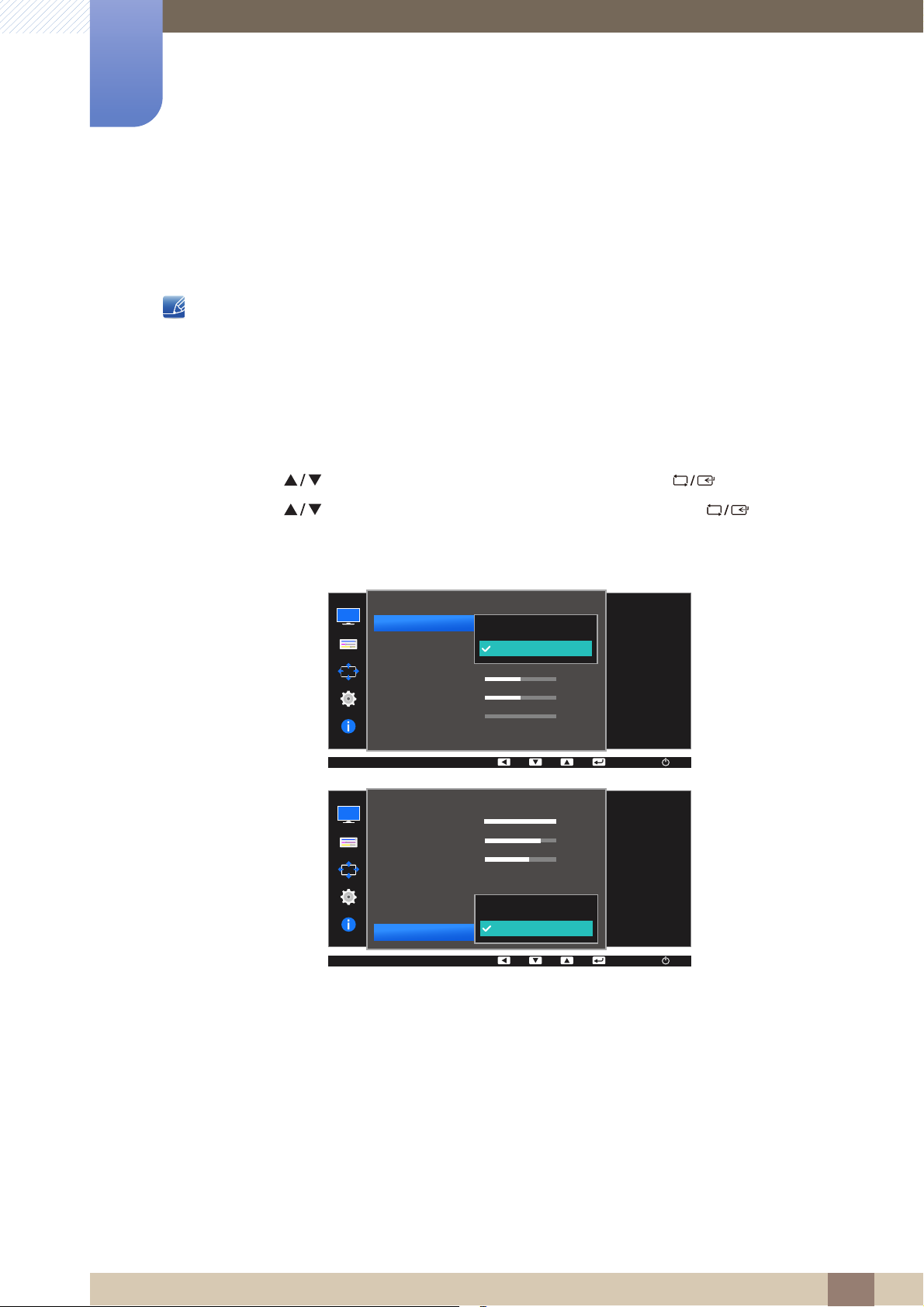

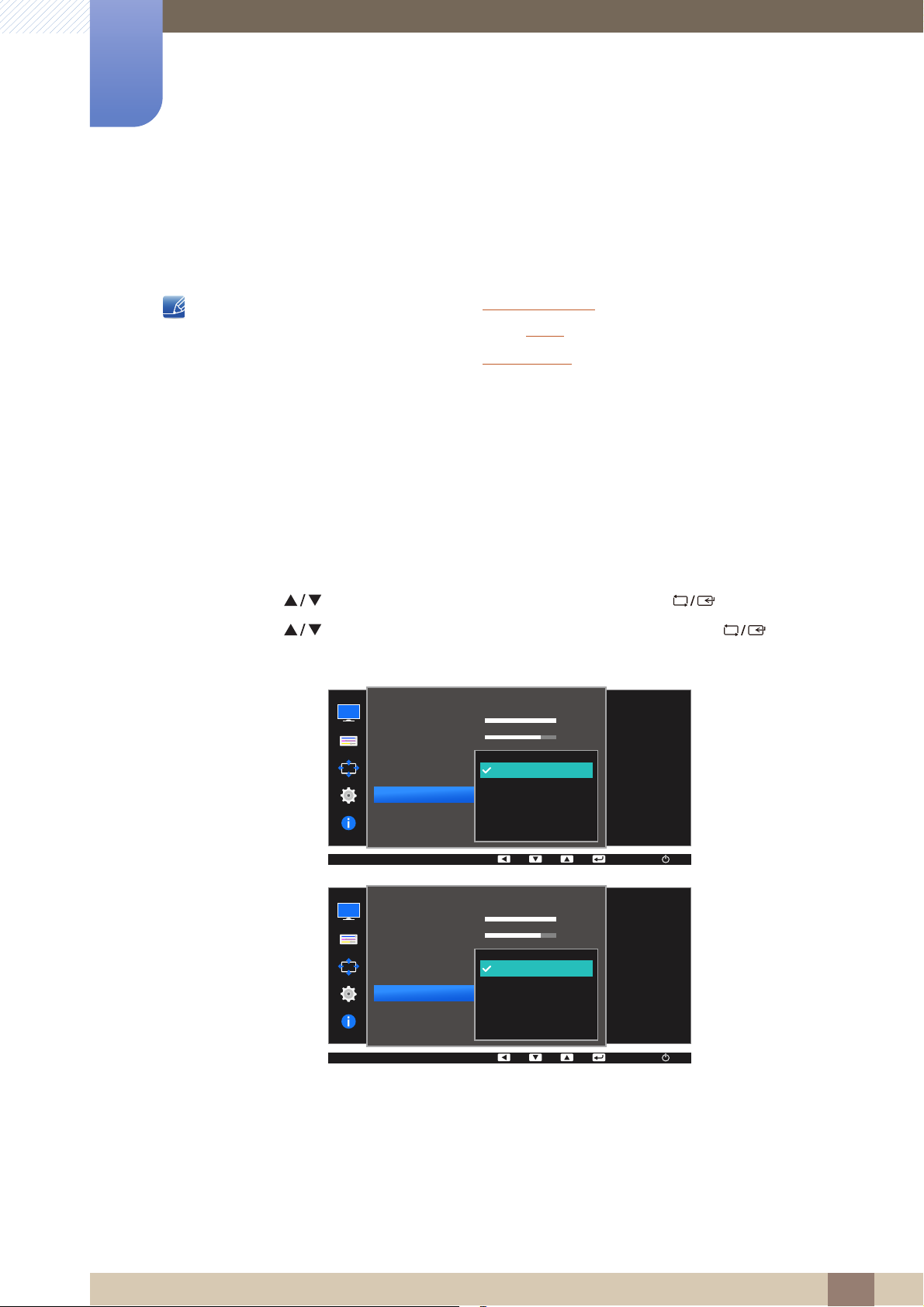

Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
Wenn sich der Monitor ausschaltet oder in den Energiesparmodus wechselt oder sich die
Eingangsquelle ändert, wird Spielemodus deaktiviert (Aus), auch wenn der Modus auf Ein
eingestellt ist.
Wählen Sie Immer ein aus, wenn Spielemodus immer aktiviert bleiben soll.
3 Bildschirmkonfiguration
38
Page 39
Bildschirmkonfiguration
SAMSUNG
MAGIC
MENU
SAMSUNG
MAGIC
100
75
60
50
50
2200
0
100
75
60
Custom
Off
Off
Wide
Benutzerdef.
Standard
Kino
Optimalkontrast
AUTO
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Einstellung einer
optimalen Bildqualität
für die Arbeitsumlegung.
100
75
60
50
50
2200
0
100
75
60
Custom
Off
Off
Wide
Benutzerdef.
Standard
Kino
Optimalkontrast
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Einstellung einer
optimalen Bildqualität
für die Arbeitsumlegung.
3

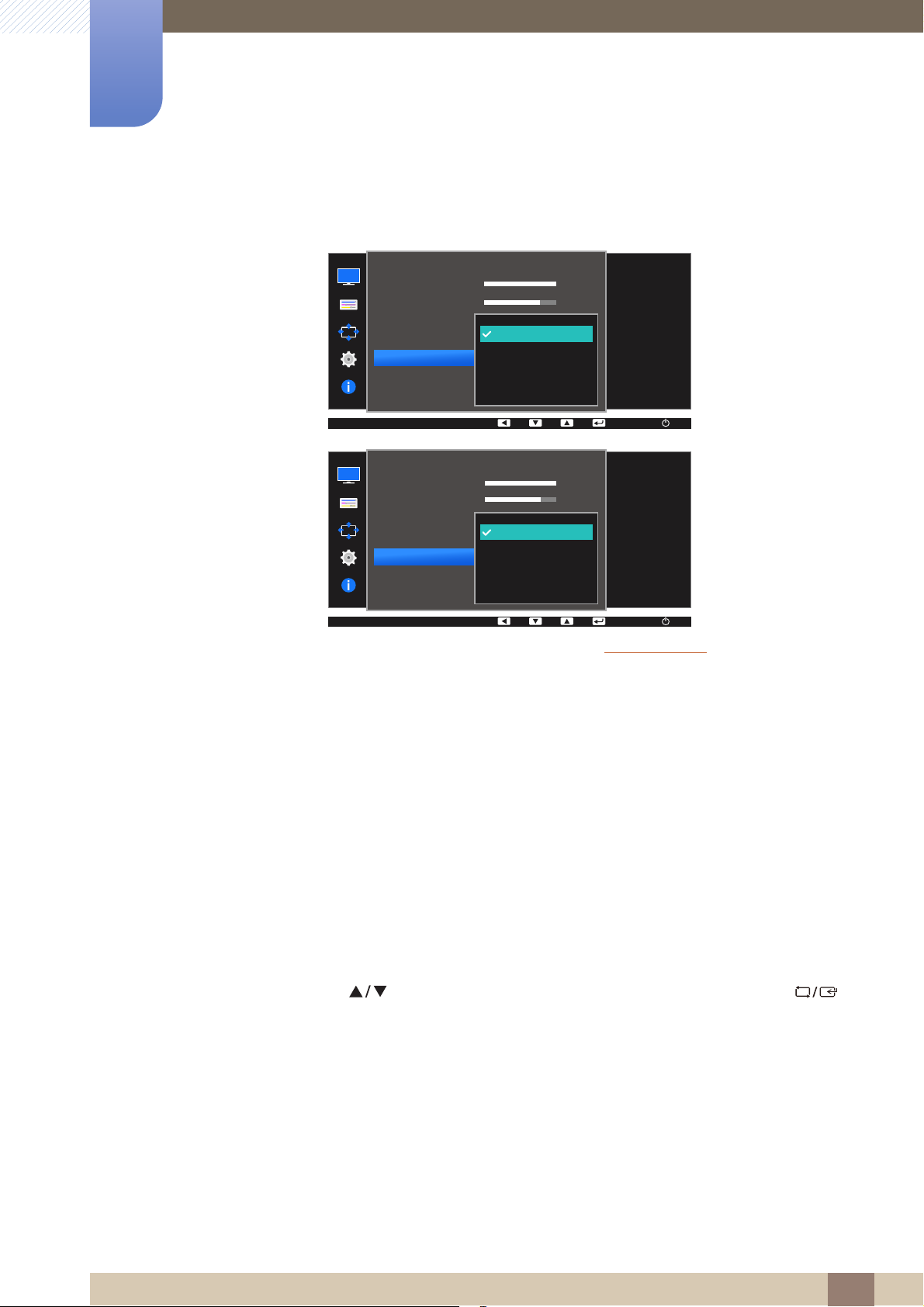

3.5 SAMSUNG MAGIC Bright
Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.
Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
Sie können die Helligkeit nach Ihren Wünschen einstellen.

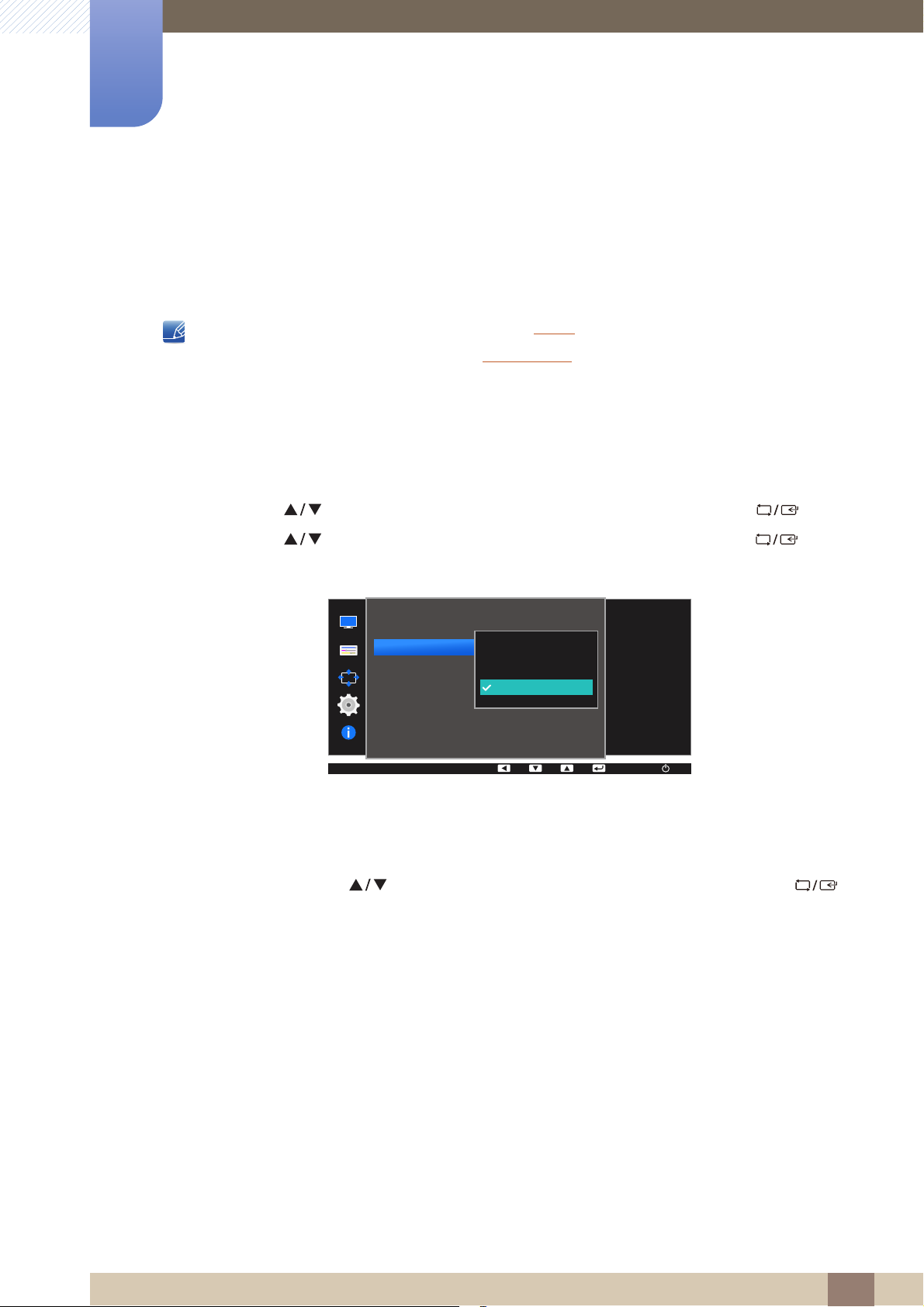

3.5.1 Konfigurieren von SAMSUNG MAGIC Bright
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Bright zu navigieren, und drücken Sie dann [ ].

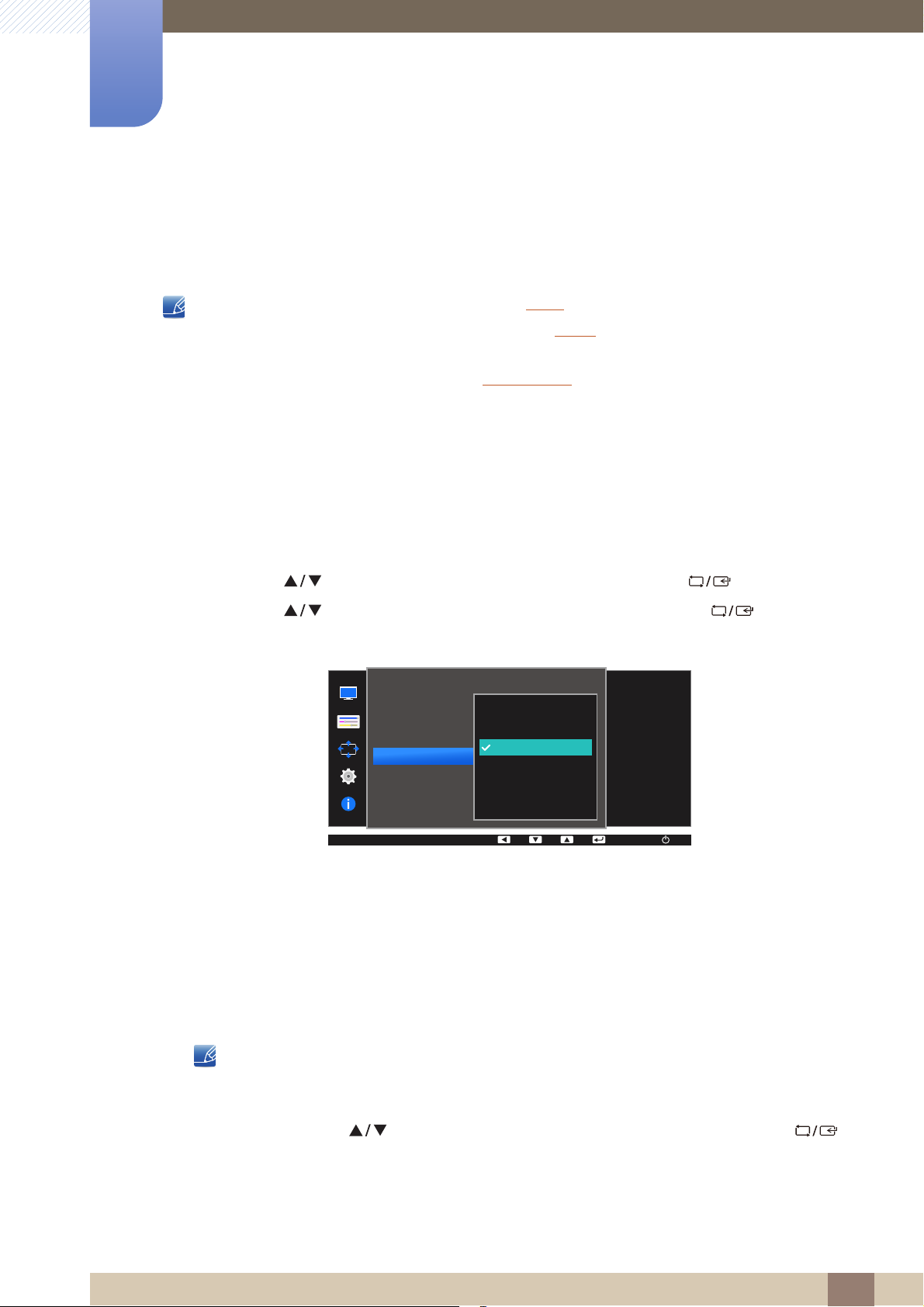

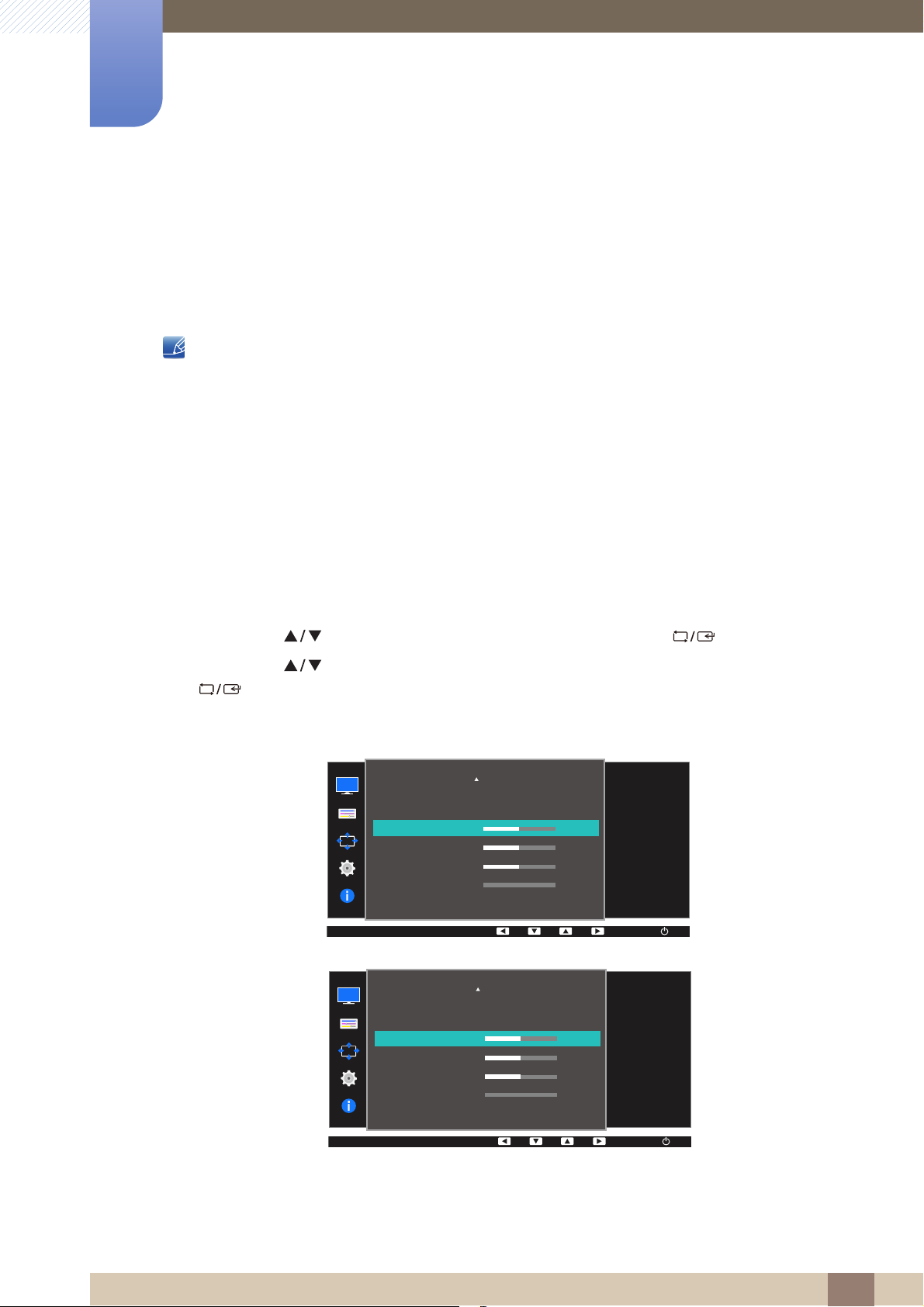

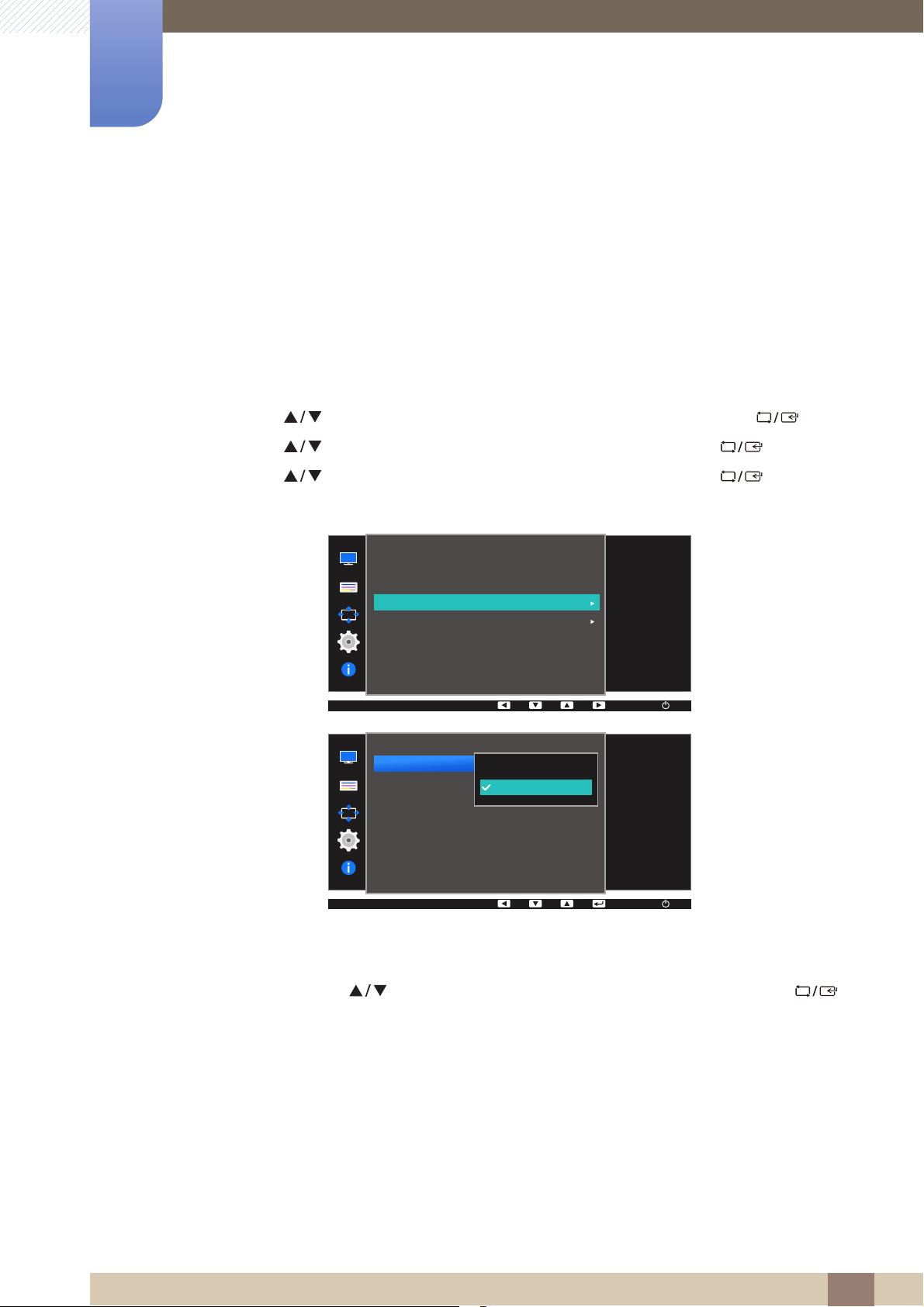

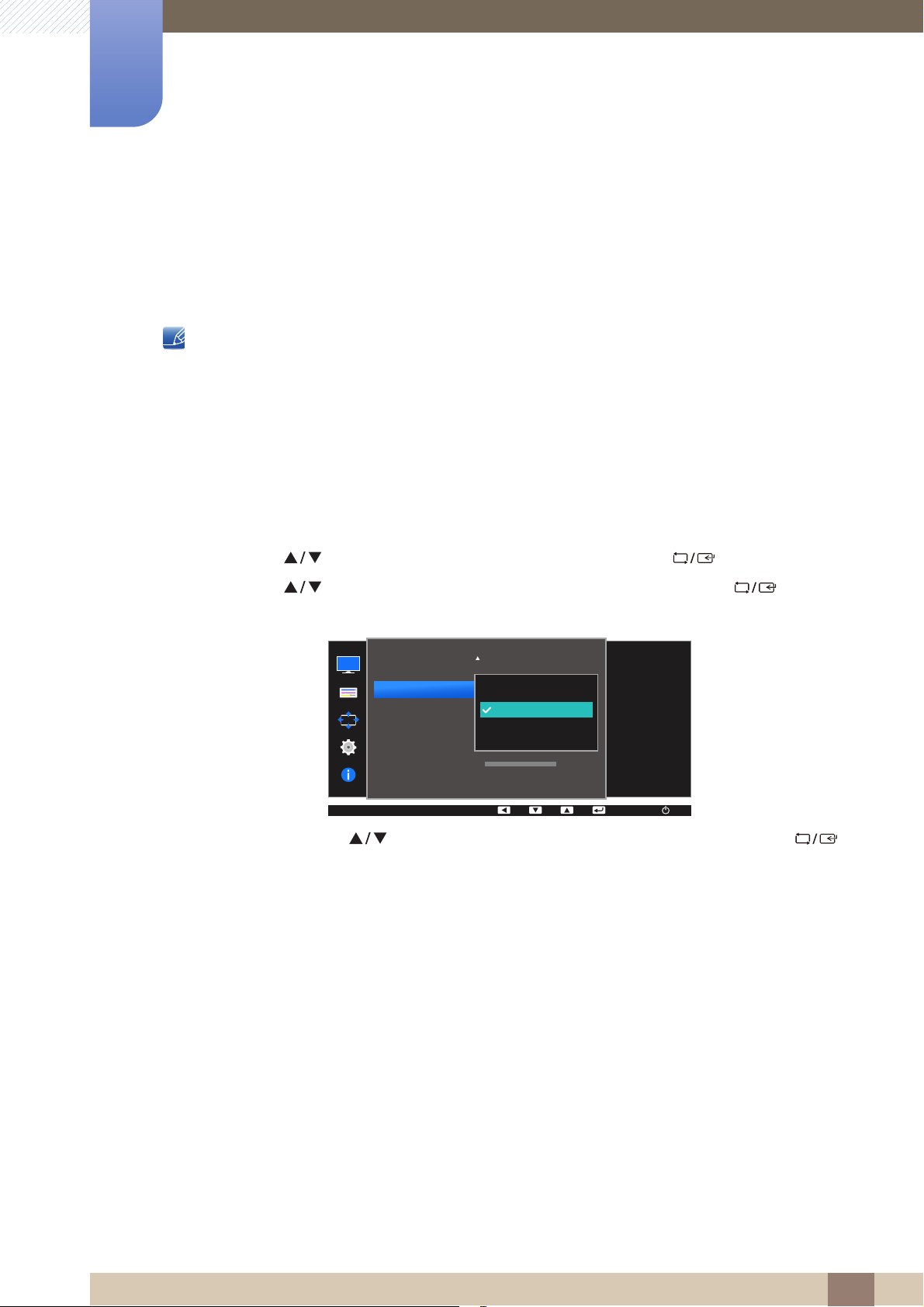

Das folgende Fenster wird angezeigt.
Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
Standard : Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für
das Internet geeignet ist.
Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-
Inhalte werden optimal wiedergegeben.
3 Bildschirmkonfiguration
39
Page 40
3
100
75
60
Custom
Off
Off
Wide
Dynamisch
Standard
Film
Benutzerdef.
AUTO
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Einstellung einer
optimalen Bildqualität
für die Arbeitsumlegung.
100
75
60
50
50
2200
0
100
75
60
Custom
Off
Off
Wide
Dynamisch
Standard
Film
Benutzerdef.
AUTO
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Einstellung einer
optimalen Bildqualität
für die Arbeitsumlegung.
SAMSUNG
MAGIC
Bildschirmkonfiguration
Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders
ausgewogen.
Wenn der externe Eingang über HDMI angeschlossen ist und PC/AV-Modus auf AV eingestellt ist,
gibt es für Bright die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch,
Standard, Film and Benutzerdef.). Sie können eine der Einstellungen Dynamisch, Standard, Film
oder Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre
benutzerdefinierten Bildeinstellungen angewendet.
Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard
anzuzeigen.
Standard : Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise
erhalten Sie ebenfalls ein scharfes Bild.
Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen
Sie Strom und verringern die Augenbelastung.
Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen
möchten.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
40
Page 41
Bildschirmkonfiguration
SAMSUNG
MAGIC
SAMSUNG
MAGIC
MENU
SAMSUNG
MAGIC
100
75
60
Custom
Off
Off
Wide
AUTO
Aus
Zurücklehnmodus1
Zurücklehnmodus2
Stehmodus
Seitenmodus
Gruppenbetracht.
Benutzerdef.
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Auswahl eines
angenehmen
Blickwinkels.
4
2
3
1
1
5 5
①
②
③
3

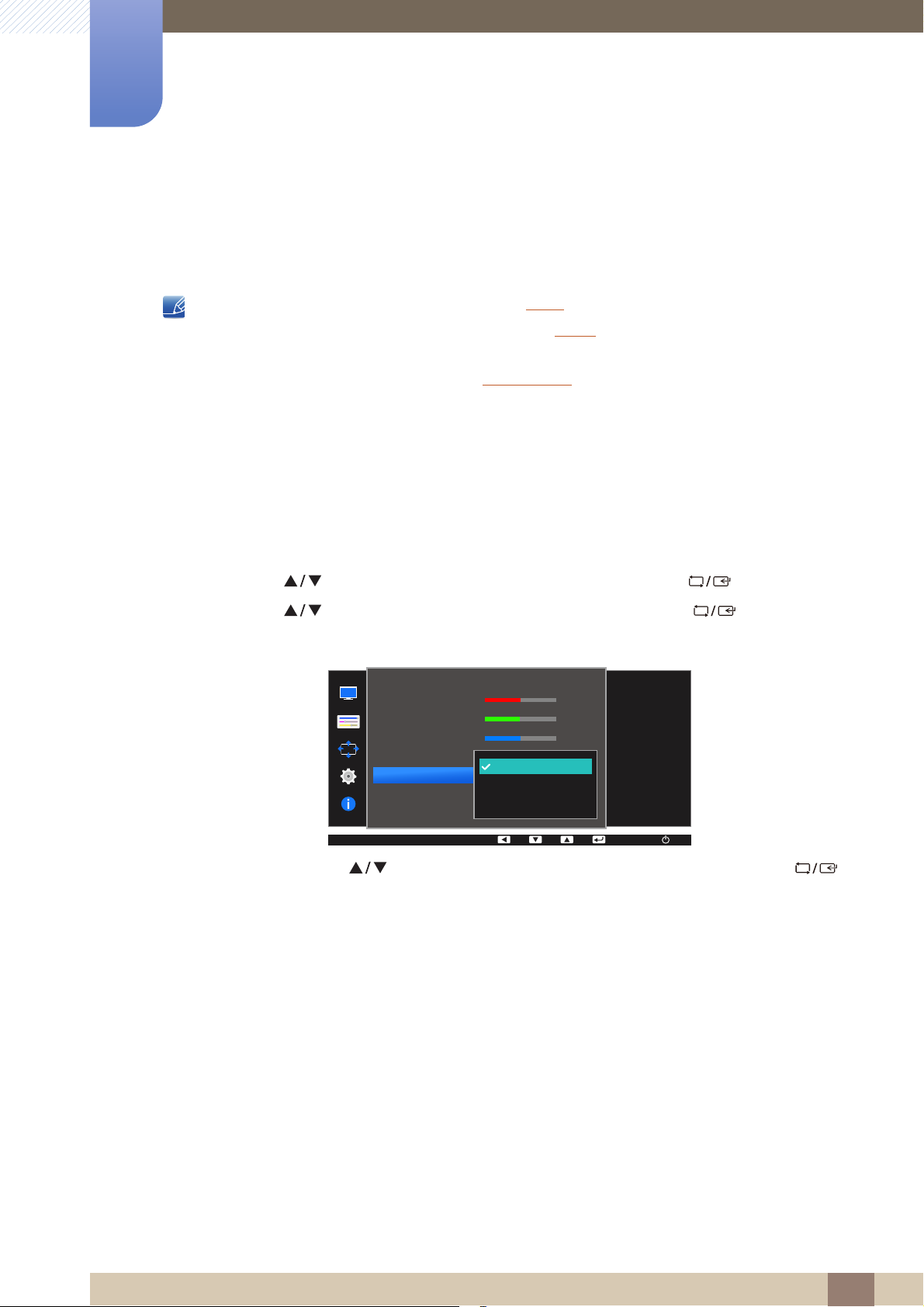

3.6 SAMSUNG MAGIC Angle (S22D390H / S22D393H)
Mit Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für
unterschiedliche Blickwinkel zu erzielen.
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.
3.6.1 Konfigurieren von SAMSUNG MAGIC Angle
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Angle zu navigieren, und drücken Sie dann [ ].

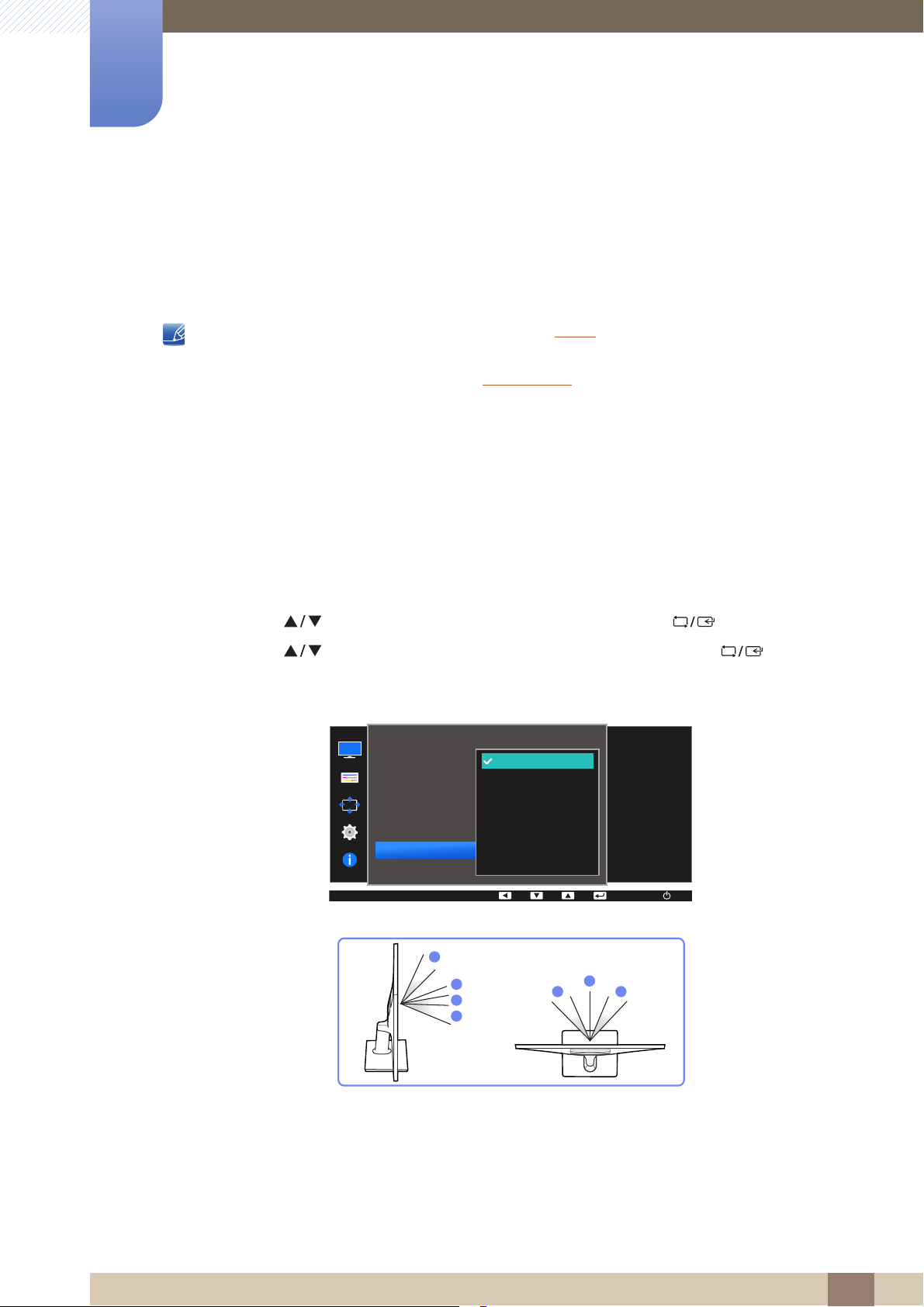

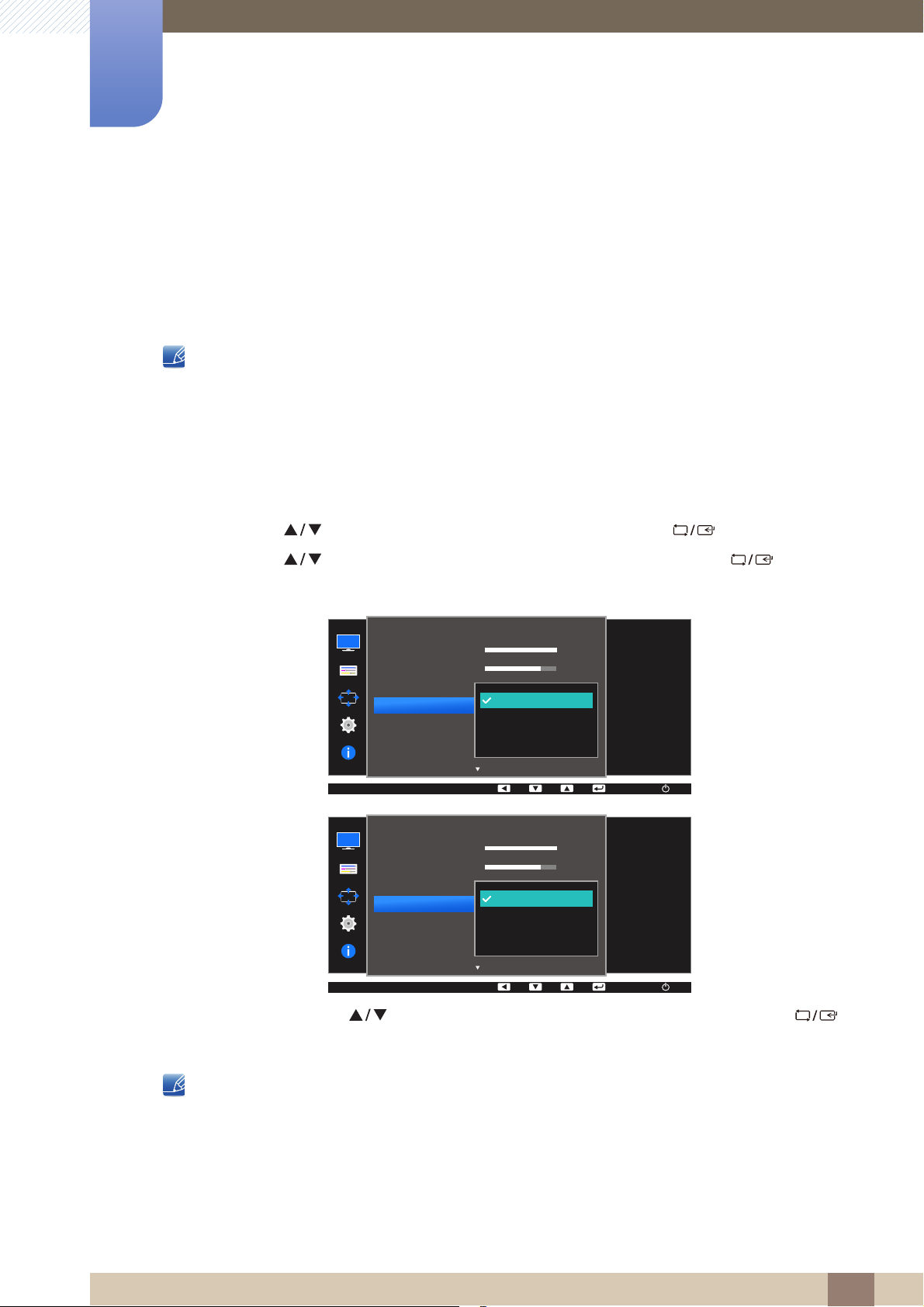

Das folgende Fenster wird angezeigt.
Aus : Wählen Sie diese Option für eine Position frontal vor dem Gerät.
Zurücklehnmodus1 : Wählen Sie diese Option für einen Betrachtungsstandort, der etwas
niedriger als das Gerät liegt.
Zurücklehnmodus2 : Wählen Sie diese Option für einen Betrachtungsstandort, der unter
dem Modus Zurücklehnmodus1 liegt.
3 Bildschirmkonfiguration
41
Page 42
3
④
⑤
⑤
Bildschirmkonfiguration
Stehmodus : Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das
Gerät liegt.
Seitenmodus : Wählen Sie diese Option für seitliche Betrachtungswinkel.
Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen
, und gibt.
①
④
Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef.
ausgewählt ist.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
42
Page 43
Bildschirmkonfiguration
SAMSUNG
MAGIC
SAMSUNG
MAGIC
MENU
SAMSUNG
MAGIC
100
75
60
Custom
Off
Off
Wide
AUTO
Aus
Modus1
Modus2
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Angle
Upscale
SAMSUNG
MAGIC
Helligkeit
Kontrast
Schärfe
Spielemodus
Erhöhung der
Lebendigkeit und des
Detailreichtums von
Bildern.
100
75
60
Custom
Off
Off
Wide
AUTO
Aus
Modus1
Modus2
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Erhöhung der
Lebendigkeit und des
Detailreichtums von
Bildern.
3
3.7 SAMSUNG MAGIC Upscale
Die Funktion Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern
Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
Dieses Menü ist nicht verfügbar, wenn Bright im Kino - oder Optimalkontrast -Modus ist.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3.7.1 Konfigurieren von SAMSUNG MAGIC Upscale
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Upscale zu navigieren, und drücken Sie dann [ ]. Das
folgende Fenster wird angezeigt.
Modus2 hat eine stärkere Wirkung als Modus1.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
43
Page 44
Bildschirmkonfiguration
MENU
100
75
6050
50
2200
0
AUTO
Auto
Breit
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Stellen Sie Größe und
Format des auf dem
Bildschirm
angezeigten Bildes ein.
100
75
60
Aus
AUTO
Auto
Breit
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Stellen Sie Größe und
Format des auf dem
Bildschirm
angezeigten Bildes ein.
3
3.8 Bildgröße
Ändern des Bildformats.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen
finden Sie im jeweiligen Handbuch.
3.8.1 Ändern der Bildgröße
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Bildgröße zu navigieren, und drücken Sie dann [ ]. Das folgende
Fenster wird angezeigt.
Im PC-Modus
Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.
3 Bildschirmkonfiguration
44
Page 45
3
100
75
6050
50
2200
0
AUTO
4:3
16:9
Bildanpassung
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Stellen Sie Größe und
Format des auf dem
Bildschirm
angezeigten Bildes ein.
100
75
60
Aus
Wide
AUTO
Auto
Wide
4:3
16:9
Bildanpassung
Helligkeit
Kontrast
Schärfe
Spielemodus
Bildgröße
SAMSUNG
MAGIC
Bright
SAMSUNG
MAGIC
Upscale
Stellen Sie Größe und
Format des auf dem
Bildschirm
angezeigten Bildes ein.
Bildschirmkonfiguration
Im AV-Modus
4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale
Ausstrahlungen.
16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.
Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht
unterstützt.
Ein digitales Ausgabegerät wird über das HDMI-Kabel angeschlossen.
Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales
Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).
Dies kann nur eingestellt werden, wenn über HDMI ein externes Signal anliegt und der
PC/AV-Modus
aktiviert AV ist.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
45
Page 46
Bildschirmkonfiguration
MENU
AUTO
Normal
Gering
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Optimieren Sie
Helligkeit und Kontrast
von HDMI-Bildern
durch Anpassen des
Schwarzanteils im
Videosignal.
AUTO
Normal
Gering
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Optimieren Sie
Helligkeit und Kontrast
von HDMI-Bildern
durch Anpassen des
Schwarzanteils im
Videosignal.
3
3.9 HDMI-Schwarzwert
Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es,
je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/
Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit HDMI-
Schwarzwert ein. Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.
Diese Funktion ist nur im HDMI-Modus verfügbar.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3.9.1 Konfigurieren der Einstellungen für den HDMI-Schwarzwert
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu HDMI-Schwarzwert zu navigieren, und drücken Sie dann [ ]. Das
folgende Fenster wird angezeigt.
Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses
gibt.
Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen
Sie diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.
3 Bildschirmkonfiguration
46
Page 47
Bildschirmkonfiguration
MENU
AUTO
Faster
50
50
2200
0
Standard
Schneller
Schnellstens
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Erhöhen Sie die
Reaktionsgeschwindigkeit
des Bedienfeldes, um
Videos lebendiger und
natürlicher darzustellen.
3
3.10 Reaktionszeit (S24D390HL / S24D393HL / S27D390H / S27D393H)
Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen.
Es wird empfohlen, die Reaktionszeit auf Standard oder Schneller einzustellen, wenn Sie keinen
Film betrachten.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3.10.1 Konfigurieren von Reaktionszeit
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Reaktionszeit zu navigieren, und drücken Sie dann [ ]. Das
folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
47
Page 48
Bildschirmkonfiguration
MENU
AUTO
Breit
50
50
2200
0
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Verschieben Sie das
angezeigte Bild nach
links oder rechts.
AUTO
Schneller
50
50
2200
0
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Verschieben Sie das
angezeigte Bild nach
links oder rechts.
3
3.11 H-Position und V-Position
H-Position: Verschiebt die Anzeige nach links oder rechts.
V-Position: Verschiebt die Anzeige nach oben oder unten.
Nur im Analog-Modus verfügbar.
Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.
Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein
normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen
anpassen.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3.11.1 Konfigurieren von H-Position und V-Position
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu H-Position oder V-Position zu navigieren, und drücken Sie dann
[].
Das folgende Fenster wird angezeigt.
3 Bildschirmkonfiguration
48
Page 49
3
AUTO
Breit
50
50
2200
0
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Verschieben Sie das
angezeigte Bild nach
oben oder unten.
AUTO
Schneller
50
50
2200
0
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Verschieben Sie das
angezeigte Bild nach
oben oder unten.
Bildschirmkonfiguration
4 Drücken Sie [ ], um H-Position oder V-Position zu konfigurieren.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
49
Page 50
Bildschirmkonfiguration
MENU
AUTO
Breit
50
50
2200
0
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Einstellung der
Bildwiederholfrequenz.
AUTO
Schneller
50
50
2200
0
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Einstellung der
Bildwiederholfrequenz.
3
3.12 Grob
Passt die Bildschirmaktualisierungsrate an.
Nur im Analog-Modus verfügbar.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
3.12.1 Anpassen von Grob
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
Informationen finden Sie im jeweiligen Handbuch.
3 Drücken Sie [ ], um zu Grob zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Passen Sie Grob mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
50
Page 51
Bildschirmkonfiguration
MENU
AUTO
Breit
50
50
2200
0
Bildgröße
HDMI-Schwarzwert
H-Position
V-Position
Grob
Fein
Feinabstimmung des
Bildschirms für
lebendige Bilder.
AUTO
Schneller
50
50
2200
0
HDMI-Schwarzwert
Reaktionszeit
H-Position
V-Position
Grob
Fein
Feinabstimmung des
Bildschirms für
lebendige Bilder.
3

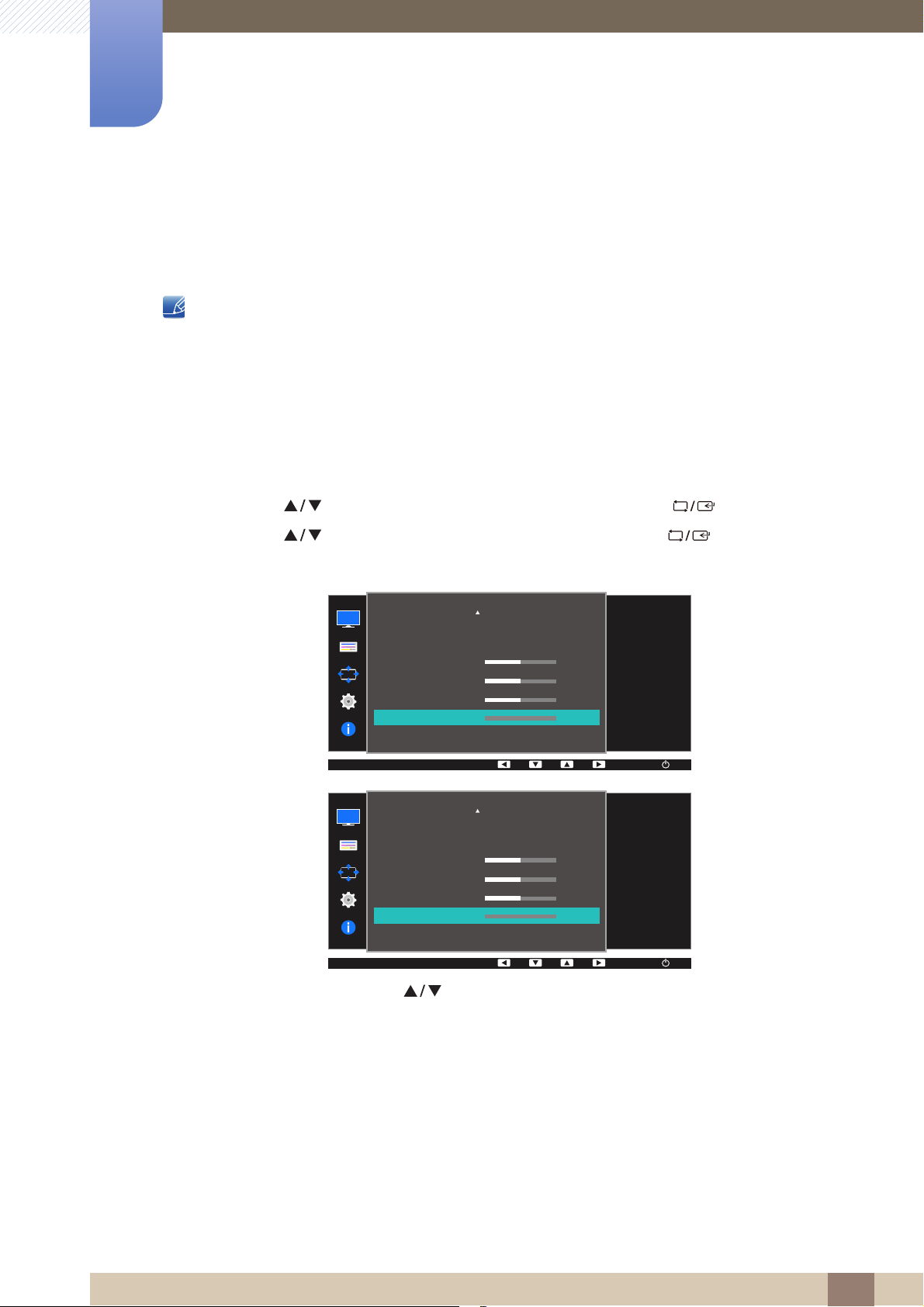

3.13 Fein
Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten.
3.13.1 Anpassen von Fein
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ ].
Nur im Analog-Modus verfügbar.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
3 Drücken Sie [ ], um zu Fein zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Passen Sie Fein mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
3 Bildschirmkonfiguration
51
Page 52
4
SAMSUNG
MAGIC
MENU
FARBE
Rot
Grün
Blau
Farbtemp.
Gamma
50
50
50
Normal
Modus1
AUTO
Stellen Sie die
Sättigung der Farbe
Rot ein. Je näher bei
100, desto intensiver
die Farbe.

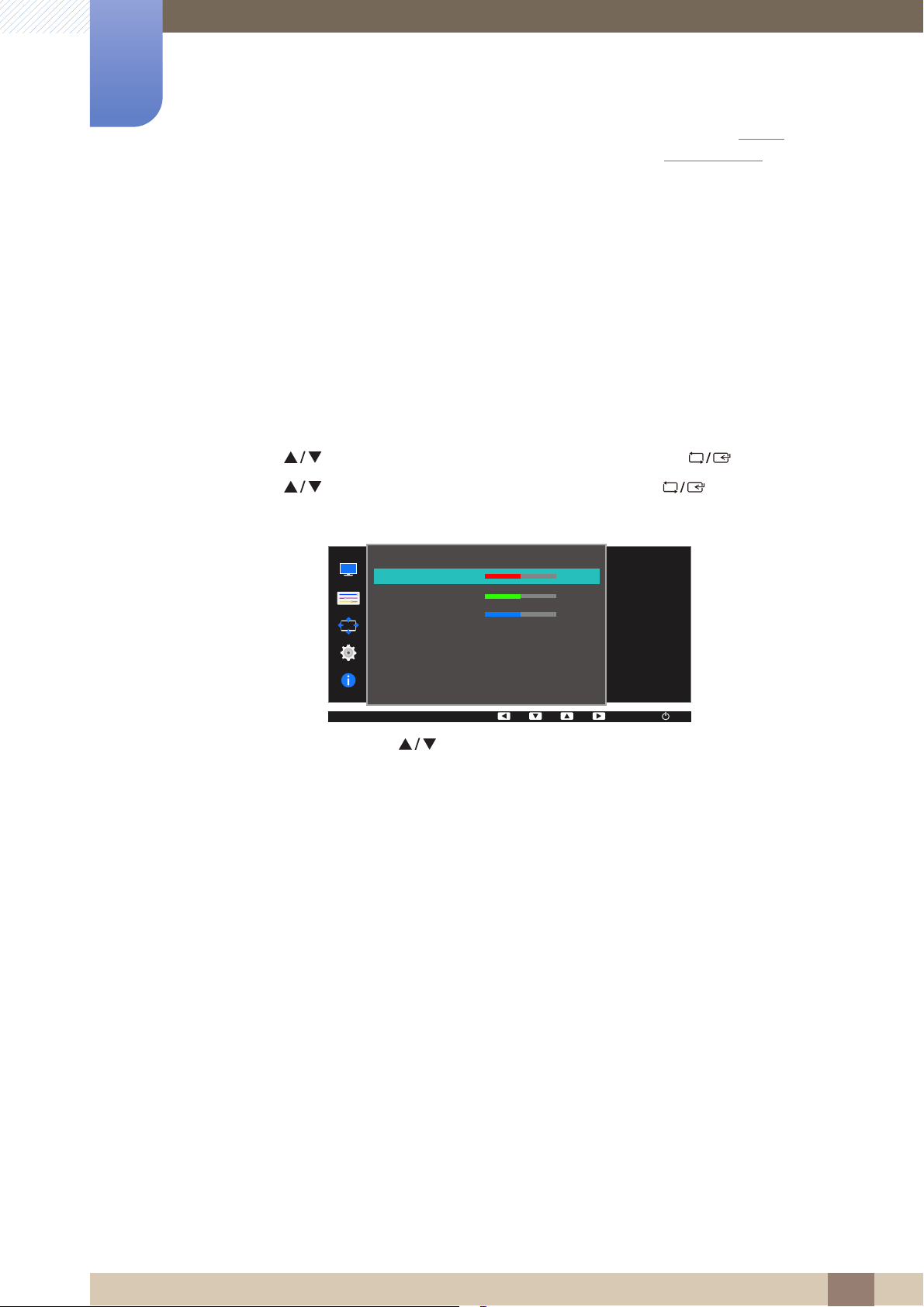

4.1 Rot
Passt den Wert der Farbe Rot im Bild an. (Bereich: 0~100)
Ein höherer Wert erhöht die Intensität der Farbe.
4.1.1 Konfigurieren von Rot
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Rot zu navigieren, und drücken Sie dann [ ].
Konfigurieren des Farbtons
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn
oder
Optimalkontrast
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
-Modus ist. Dieses Menü ist nicht verfügbar, wenn
Spielemodus
Bright
aktiviert ist.
im
Kino
-
Das folgende Fenster wird angezeigt.
4 Passen Sie Rot mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
4 Konfigurieren des Farbtons
52
Page 53
Konfigurieren des Farbtons
MENU
50
50
50
Normal
Modus1
AUTO
FARBE
Rot
Grün
Blau
Farbtemp.
Gamma
Stellen Sie die
Sättigung der Farbe
Grün ein. Je näher bei
100, desto intensiver
die Farbe.
4
4.2 Grün
Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100)
Ein höherer Wert erhöht die Intensität der Farbe.
4.2.1 Konfigurieren von Grün
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Grün zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Passen Sie Grün mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
4 Konfigurieren des Farbtons
53
Page 54
Konfigurieren des Farbtons
MENU
50
50
50
Normal
Modus1
AUTO
FARBE
Rot
Grün
Blau
Farbtemp.
Gamma
Stellen Sie die
Sättigung der Farbe
Blau ein. Je näher bei
100, desto intensiver
die Farbe.
4
4.3 Blau
Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100)
Ein höherer Wert erhöht die Intensität der Farbe.
4.3.1 Konfigurieren von Blau
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Blau zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Passen Sie Blau mit der Taste [ ] an.
5 Die gewählte Option wird aktiviert.
4 Konfigurieren des Farbtons
54
Page 55
Konfigurieren des Farbtons
SAMSUNG
MAGIC
SAMSUNG
MAGIC
MENU
50
50
50
Normal
Mode1
Kalt 2
Kalt 1
Normal
Warm 1
Warm 2
Benutzerdef.
AUTO
FARBE
Rot
Grün
Blau
Farbtemp.
Gamma
Hiermit wählen Sie
den für Sie optimalen
Farbton.
4
4.4 Farbtemp.
Stellen Sie die allgemeine Farbtemperatur des Bilds ein.
Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist.
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
4.4.1 Konfigurieren der Einstellungen für die Farbtemp.
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Farbtemp. zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.
Normal: Verwendet die Standardfarbtemperatur.
Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
Benutzerdef.: Passt die Farbtemperatur an.
Wenn über HDMI ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können
unter Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt,
Normal, Warm and Benutzerdef.).
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
4 Konfigurieren des Farbtons
5 Die gewählte Option wird aktiviert.
55
Page 56
Konfigurieren des Farbtons
SAMSUNG
MAGIC
SAMSUNG
MAGIC
MENU
50
50
50
Normal
Mode1
AUTO
Modus1
Modus2
Modus3
FARBE
Rot
Grün
Blau
Farbtemp.
Gamma
Stellt die Intensität der
Primärfarbe ein.
4
4.5 Gamma
Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds.
Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist.
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende
Informationen finden Sie im jeweiligen Handbuch.
4.5.1 Konfigurieren von Gamma
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu FARBE zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Gamma zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
4 Konfigurieren des Farbtons
56
Page 57
Konfigurieren des Bildschirmmenüs (OSD)
MENU
AUTO
Deutsch
English
Español
Français
Italiano
Magyar
Sie können die
Menüsprache
festlegen.
MENÜEINST.
Sprache
H-Position (Menü)
V-Position (Menü)
Anz. dauer
Transparenz
5
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
5.1 Sprache
Hiermit können Sie die Menüsprache festlegen.
Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.
Sie werden nicht auf andere Funktionen des PCs übernommen.
5.1.1 Konfigurieren von Sprache
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Sprache zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Sprache zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
5 Konfigurieren des Bildschirmmenüs (OSD)
57
Page 58
Konfigurieren des Bildschirmmenüs (OSD)
MENU
AUTO
Deutsch
100
2
20 Sek.
Ein
MENÜEINST.
Sprache
H-Position (Menü)
V-Position (Menü)
Anz. dauer
Transparenz
Verschieben Sie das
Menü nach rechts
oder links.
AUTO
Deutsch
100
2
20 Sek.
Ein
MENÜEINST.
Sprache
H-Position (Menü)
V-Position (Menü)
Anz. dauer
Transparenz
Verschieben Sie das
Menü nach oben oder
unten.
5
5.2 H-Position (Menü) und V-Position (Menü)
H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts.
V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten.
5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü)
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu H-Position (Menü) oder V-Position (Menü) zu navigieren, und drücken
Sie dann [ ] am Gerät. Das folgende Fenster wird angezeigt.
4 Drücken Sie [ ], um H-Position (Menü) oder V-Position (Menü) zu konfigurieren.
5 Die gewählte Option wird aktiviert.
5 Konfigurieren des Bildschirmmenüs (OSD)
58
Page 59
Konfigurieren des Bildschirmmenüs (OSD)
MENU
Deutsch
100
2
20 sec
On
5 Sek.
10 Sek.
20 Sek.
200 Sek.
AUTO
MENÜEINST.
Sprache
H-Position (Menü)
V-Position (Menü)
Anz. dauer
Transparenz
Stellen Sie ein, wie
lange das Menüfenster
auf dem Bildschirm
angezeigt wird, wenn
es nicht verwendet
wird.
5
5.3 Anz. dauer
Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine
bestimmte Zeit lang nicht verwendet wurde.
Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet
werden soll.
5.3.1 Konfigurieren von Anz. dauer
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Anz. dauer zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
5 Konfigurieren des Bildschirmmenüs (OSD)
59
Page 60
Konfigurieren des Bildschirmmenüs (OSD)
MENU
Deutsch
100
2
20 Sek.
On
Aus
Ein
AUTO
MENÜEINST.
Sprache
H-Position (Menü)
V-Position (Menü)
Anz. dauer
Transparenz
Passen Sie die
Transparenz des
Menüfelds an.
5
5.4 Transparenz
Einstellen der Transparenz für die Menüfenster.
5.4.1 Ändern des Transparenz
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu MENÜEINST. zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Transparenz zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
5 Konfigurieren des Bildschirmmenüs (OSD)
60
Page 61
Setup und Reset
MENU
AUTO
Aus
Beschleunigung
Auto
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Setzen Sie sämtliche
Einstellungen für das
Produkt auf die
Werkseinstellungen
zurück.
Alle Menüeinstellungen werden auf
die Standardeinstellungen zurückgesetzt.
Möchten Sie die Einstellungen wirklich
zurücksetzen?
Ja Nein
AUTO
6
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

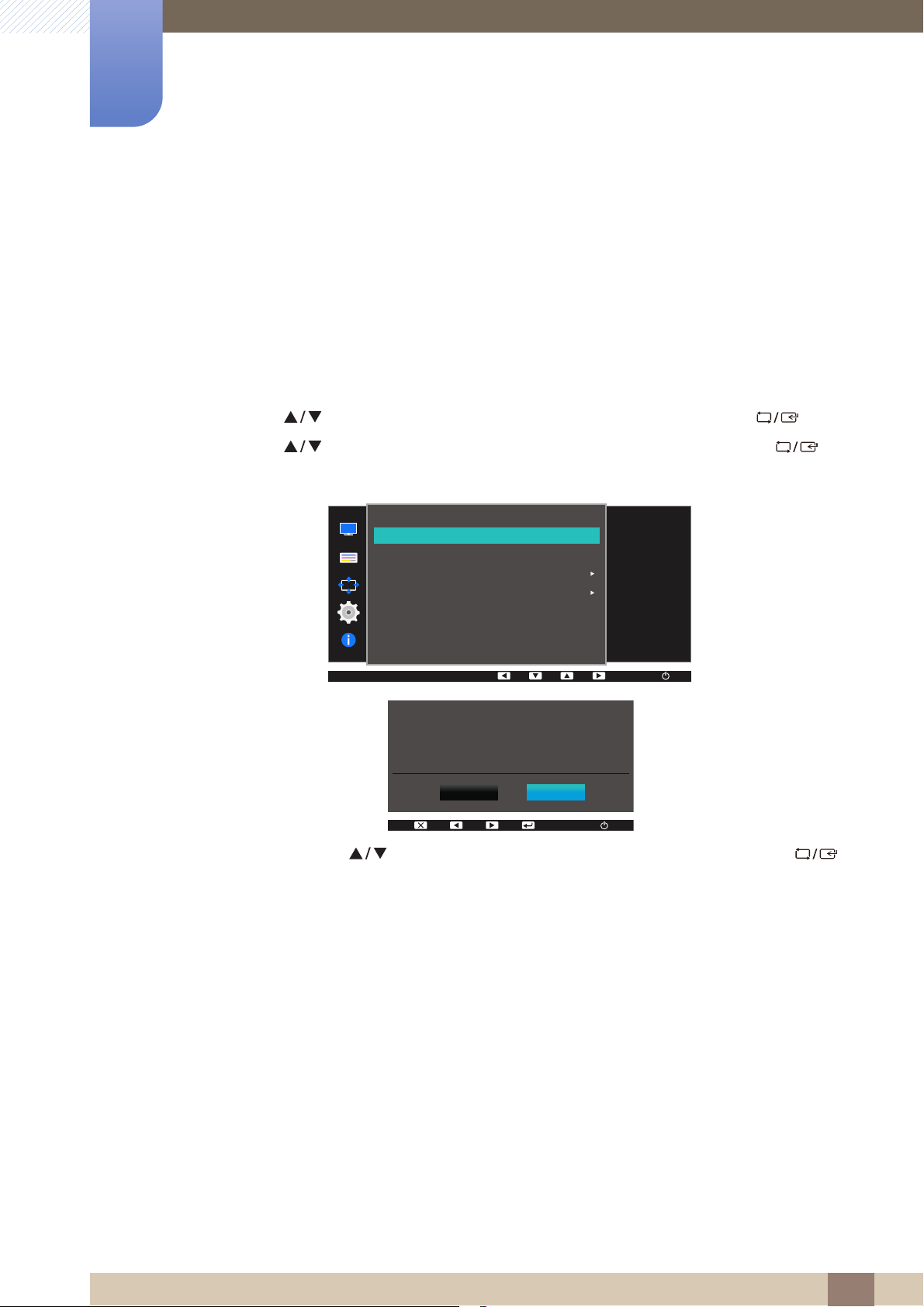

6.1 Alles zurücksetzen.
Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.
6.1.1 Initialisieren von Einstellungen Alles zurücksetzen.
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Alles zurücksetzen. zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
6 Setup und Reset
61
Page 62
Setup und Reset
SAMSUNG
MAGIC
MENU
Acceleration
Auto
AUTO
75%
50%
Aus
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Stellen Sie den
Stromverbrauch des
Gerätes ein, um
Energie zu sparen.
6
6.2 Öko-Sparmodus
Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch
der Monitoranzeige senken.
Dieses Menü ist nicht verfügbar, wenn xBright im Optimalkontrast-Modus ist.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
6.2.1 Konfigurieren von Öko-Sparmodus
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Öko-Sparmodus zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
75%: Senken Sie den Energieverbrauch auf 75 % des Standardwerts.
50%: Senken Sie den Energieverbrauch auf 50% des Standardwerts.
Aus: Deaktivieren der Funktion Öko-Sparmodus.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
6 Setup und Reset
62
Page 63
Setup und Reset
MENU
Aus
Beschleunigung
Auto
AUTO
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Aktivieren oder
deaktivieren Sie
"Automatisch Aus".
AUTO
Autom. Aus
Autom. Aus
Danach aussch.
Aus
Ein
Aktivieren oder
deaktivieren Sie
"Automatisch Aus".
6
6.3 Autom. Aus
Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.
6.3.1 Konfigurieren von Autom. Aus
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Autom. Aus zu navigieren, und drücken Sie dann [ ].
4 Drücken Sie [ ], um zu Autom. Aus zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.
Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.
5 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
6 Die gewählte Option wird aktiviert.
6 Setup und Reset
63
Page 64
6
MENU
AUTO
Ein
4h
Autom. Aus
Autom. Aus
Danach aussch.
Stellen Sie den
Monitor so ein, dass er
sich nach einer
bestimmten Zeit von
selbst abschaltet.
Setup und Reset
6.3.2 Konfigurieren von Danach aussch.
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Autom. Aus zu navigieren, und drücken Sie dann [ ].
4 Drücken Sie [ ], um zu Danach aussch. zu navigieren, und drücken Sie dann [ ]. Das
folgende Fenster wird angezeigt.
5 Drücken Sie [ ], um Danach aussch. zu konfigurieren.
6 Die gewählte Option wird aktiviert.
z Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird
nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.
z Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.
z Bei Geräten zum Verkauf in einigen Regionen ist der Autom. Aus so eingestellt, dass er sich
4 Stunden nach dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur
Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu
MENU SETUP & RESET, und stellen Sie Autom. Aus auf Aus ein.
→
6 Setup und Reset
64
Page 65
Setup und Reset
MENU
AUTO
Aus
Beschleunigung
Auto
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Zur Vergrößerung des
Bilds AV-Modus
einstellen.
PC/AV-Modus
AUTO
HDMI
PC
AV
Auswahl des
PC/AV-Modus für die
HDMI-Quelle.
6
6.4 PC/AV-Modus
Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie
einen Film ansehen.
Diese Funktion ist im Modus Analog nicht verfügbar.
Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.
Wenn sich der (auf „HDMI“ eingestellte) Monitor im Energiesparmodus befindet oder die Meldung
Signalkabel prüfen angezeigt wird, drücken Sie die MENU-Taste, um das Bildschirmmenü
anzuzeigen. Sie können zwischen PC und AV auswählen.
6.4.1 Konfigurieren von PC/AV-Modus
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu PC/AV-Modus zu navigieren, und drücken Sie dann [ ].
4 Drücken Sie [ ], um zu HDMI zu navigieren, und drücken Sie dann [ ]. Und drücken Sie
[ ] erneut.
Das folgende Fenster wird angezeigt.
5 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
6 Setup und Reset
6 Die gewählte Option wird aktiviert.
65
Page 66
Setup und Reset
MENU
AUTO
Aus
Acceleration
Auto
Beschleunigung
1 s
2 s
Keine Wiederh.
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Passen Sie die
Reaktionsgeschwindigkeit
eines Knopfes an, wenn er
gedrückt wird.
6

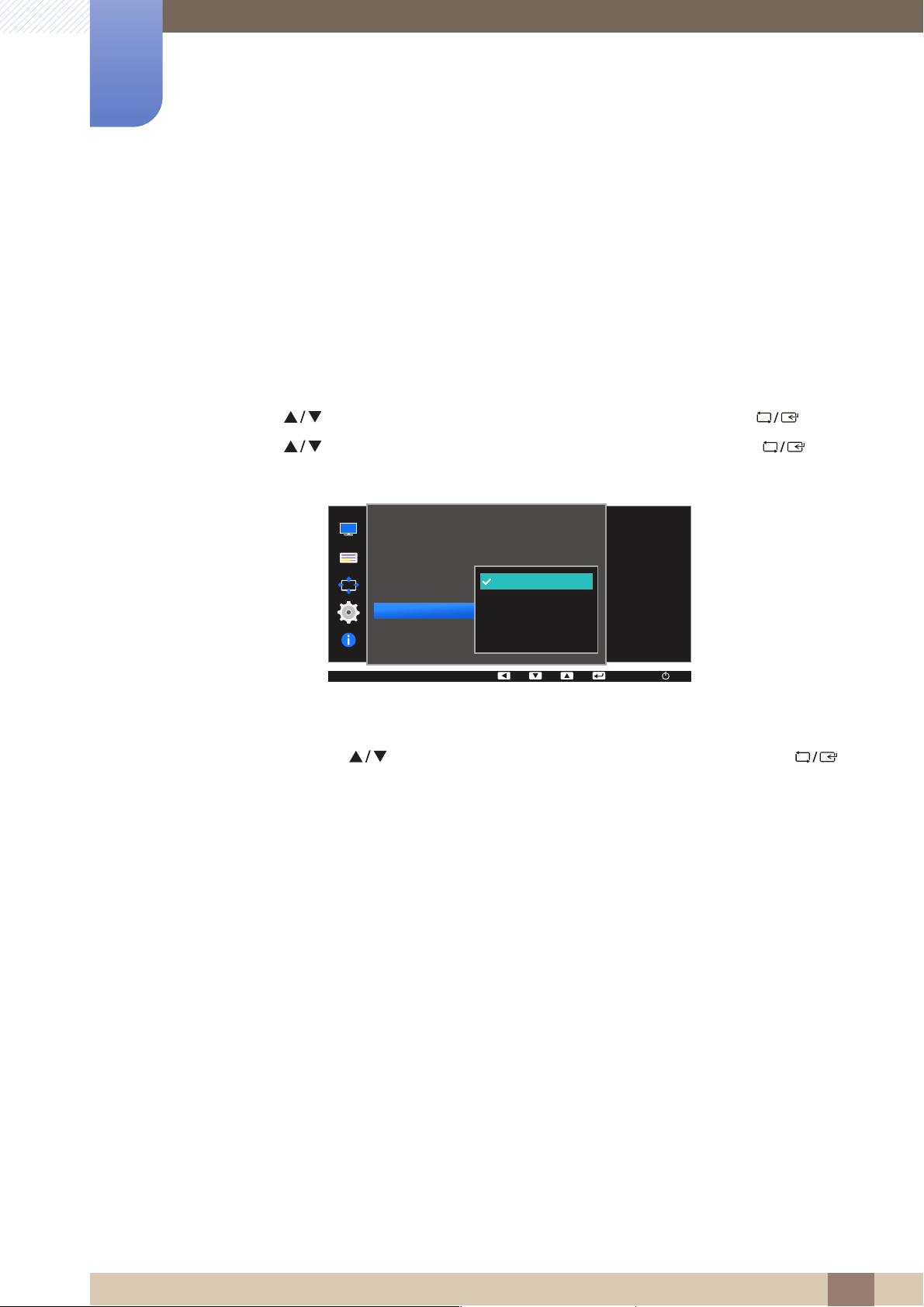

6.5 Tasten-Wdh.-Zeit
Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.
6.5.1 Konfigurieren von Tasten-Wdh.-Zeit
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Tasten-Wdh.-Zeit zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist,
wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
6 Setup und Reset
66
Page 67
Setup und Reset
MENU
AUTO
Aus
Auto
Auto
Manuell
SETUP & RESET
Alles zurücksetzen.
Öko-Sparmodus
Autom. Aus
PC/AV-Modus
Tasten-Wdh.-Zeit
Quellenerkennung
Stellen Sie ein, wie
Eingangsquellen
erkannt werden sollen.
6
6.6 Quellenerkennung
Aktivieren Sie Quellenerkennung.
6.6.1 Konfigurieren von Quellenerkennung
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ ].
3 Drücken Sie [ ], um zu Quellenerkennung zu navigieren, und drücken Sie dann [ ].
Das folgende Fenster wird angezeigt.
Auto: Die Eingangsquelle wird automatisch erkannt.
Manuell: Zur manuellen Auswahl der Eingangsquelle.
4 Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ ].
5 Die gewählte Option wird aktiviert.
6 Setup und Reset
67
Page 68
Menü INFORMATIONEN u.a.
MENU
INFORMATIONEN
Analog
**kHz **Hz PP
**** x ****
Optimaler Modus
**** x **** **Hz
FARBE
MENÜEINST.
SETUP & RESET
INFORMATIONEN
AUTO
7
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

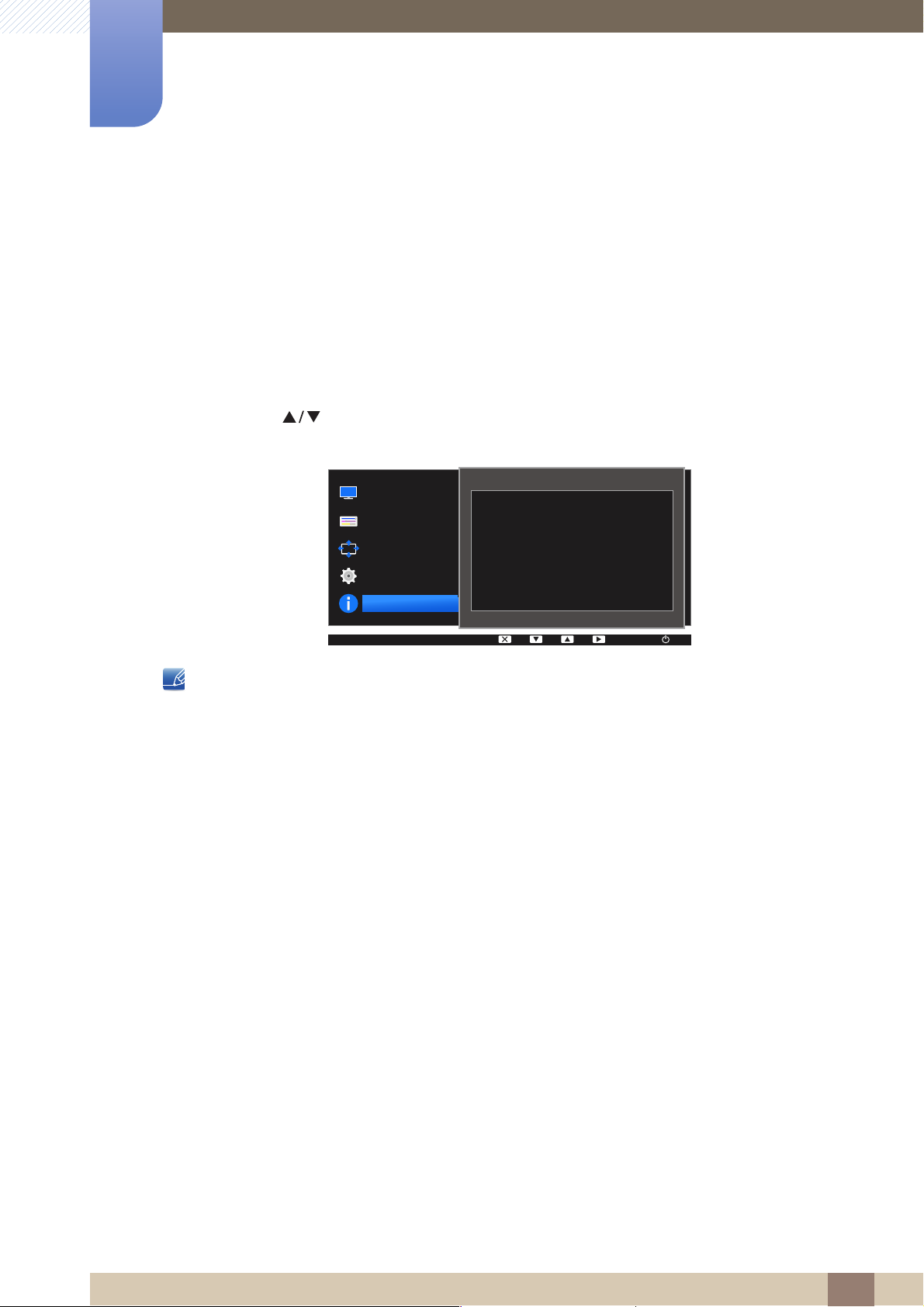

7.1 INFORMATIONEN
Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.
7.1.1 Anzeigen von INFORMATIONEN
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
2 Drücken Sie [ ], um zu INFORMATIONEN zu navigieren. Die aktuelle Eingangsquelle, Frequenz
und Auflösung wird angezeigt.
Die angezeigten Menüpunkte können je nach Modell unterschiedlich sein.
7 Menü INFORMATIONEN u.a.
68
Page 69
Menü INFORMATIONEN u.a.
SAMSUNG
MAGIC
SAMSUNG
MAGIC
Helligkeit
Kontrast
75
100
7
7.2 Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm
Wenn der Startbildschirm (also der Bildschirm ohne Menü) angezeigt wird, können Sie die Helligkeit oder
den Kontrast mit den Tasten [ ] anpassen.
Helligkeit :
Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.
Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.
Kontrast :
Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast
befindet.
Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen
(wenn gerade kein Menü angezeigt wird). Drücken Sie anschließend auf [ ]. Das folgende Fenster
wird angezeigt.
2 Drücken Sie die Taste [ ], um zwischen den Einstellungen für Helligkeit und Kontrast zu
wechseln.
3 Passen Sie die Einstellung für Helligkeit, Kontrast mithilfe der Tasten [ ] an.
7 Menü INFORMATIONEN u.a.
69
Page 70
Menü INFORMATIONEN u.a.
50/DXWVWlUNH
7
7.3 Konfigurieren der Lautstärke auf dem Startbildschirm
Stellen Sie die Lautstärke durch Drücken der Taste [ ] ein, wenn die Erläuterungen zur
Tastaturbelegung angezeigt werden.
1 Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen
(wenn gerade kein Menü angezeigt wird). Drücken Sie anschließend auf [ ]. Das folgende Fenster
wird angezeigt.
2 Passen Sie die Einstellung für Lautstärke mithilfe der Tasten [ ] an.
Diese Funktion ist nur im HDMI-Modus verfügbar.
Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel verwendet wird.
7 Menü INFORMATIONEN u.a.
70
Page 71
Installieren der Software
Easy Setting Box
8
8.1 Easy Setting Box
Mit "Easy Setting Box" können Sie den Monitor in verschiedene Bereiche unterteilen.
8.1.1 Installieren der Software
1 Legen Sie die Installations-CD in das CD-Laufwerk ein.
2 Wählen Sie das Installationsprogramm für "Easy Setting Box".
Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die
Installationsdatei für "Easy Setting Box" auf der CD-ROM und doppelklicken Sie darauf.
3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf Weiter.
4 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.
Einschränkungen und Probleme bei der Installation ("Easy Setting Box")
Die Installation von "Easy Setting Box" wird von Faktoren wie Grafikkarte, Hauptplatine und
Netzwerkumgebung beeinflusst.
Systemanforderungen
Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach
der Installation nicht neu starten.
Das "Easy Setting Box"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom
Computersystem und der Spezifikation des Monitors ab.
Wenn das Symbol nicht erscheint, drücken Sie auf F5.
Betriebssystem
Windows XP 32Bit/64Bit
Windows Vista 32Bit/64Bit
Windows 7 32Bit/64Bit
Windows 8 32Bit/64Bit
Hardware
Hauptspeicher: Mindestens 32 MB
Festplatte: Mindestens 60MB verfügbar
8 Installieren der Software
71
Page 72
8
Installieren der Software
8.1.2 Entfernen der Software
Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken
Sie dann auf Software.
Wählen Sie in der Liste "Easy Setting Box" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/
Entfernen.
8 Installieren der Software
72
Page 73
Handbuch zur Fehlerbehebung
9
9.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter
9.1.1 Testen des Geräts
Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen.
Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.
Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest
verwenden.
Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß
an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.
1 Schalten Sie den PC und das Gerät aus.
2 Ziehen Sie das Kabel vom Gerät ab.
3 Einschalten des Geräts.
4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.
9.1.2 Überprüfen von Auflösung und Frequenz
In einem Modus, der die unterstützte Auflösung übersteigt (siehe "10.3 Tabelle der Standardsignalmodi"),
wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.
9.1.3 Überprüfen Sie folgenden Punkte.
Installationsproblem (PC-Modus)
Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das
Kabel.
Problem Lösungen
Der Bildschirm wird ständig ein- und
ausgeschaltet.
Prüfen Sie, ob das Kabel zwischen dem Gerät
und PC ordnungsgemäß angeschlossen ist und
die Anschlüsse fest sitzen. (Siehe "2.2
Anschließen und Verwenden eines PCs")
9 Handbuch zur Fehlerbehebung
73
Page 74
9
Handbuch zur Fehlerbehebung
Bildschirmproblem
Problem Lösungen
Die Netz-LED ist ausgeschaltet. Der Bildschirm
wird nicht eingeschaltet.
Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät
Die Meldung ungeeign. Modus wird angezeigt. Diese Meldung wird angezeigt, wenn das
Die Bilder auf dem Bildschirm sind verzerrt. Überprüfen Sie, ob das Verbindungskabel zum
Prüfen Sie, ob das Netzkabel korrekt
angeschlossen ist.
(Siehe "2.2 Anschließen und Verwenden eines
PCs")
angeschlossen ist.
(Siehe "2.2 Anschließen und Verwenden eines
PCs")
Überprüfen Sie, ob das angeschlossene Gerät
eingeschaltet ist.
Grafikkartensignal die maximale Auflösung oder
Frequenz des Geräts übersteigt.
Ändern Sie die maximale Auflösung und Frequenz
auf einen der möglichen Werte. Weitere
Informationen finden Sie in der Tabelle mit
Standardsignalmodi (seite 80).
Gerät korrekt angeschlossen ist.
(Siehe "2.2 Anschließen und Verwenden eines
PCs")
Das Bild ist unscharf. Das Bild ist verschwommen. Führen Sie die Grob- und die Feineinstellung
durch.
Entfernen Sie alle Zubehörteile
(Videoverlängerungskabel usw.) und versuchen
Sie es erneut.
Stellen Sie Auflösung und Frequenz auf die
empfohlenen Werte ein. (Siehe "10.1 Allgemein")
Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz
Auf dem Bildschirm bleiben Schatten oder
Nachbilder zurück.
Der Bildschirm ist zu hell. Der Bildschirm ist zu
dunkel.
Die Bildschirmfarbe ist ungleichmäßig. Ändern Sie die Einstellungen für FARBE.
des PCs auf einen mit dem Gerät kompatiblen
Bereich eingestellt sind. Ändern Sie dann, falls
erforderlich, die Einstellungen. Schauen Sie dazu
in der Tabelle der Standardsignalmodi (seite 80) in
diesem Handbuch und im Menü
INFORMATIONEN des Geräts nach.
Stellen Sie Helligkeit und Kontrast ein.
9 Handbuch zur Fehlerbehebung
74
Page 75
9
Handbuch zur Fehlerbehebung
Problem Lösungen
Die Farben auf dem Bildschirm haben einen
Schatten und sind verzerrt.
Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE.
Auf dem Bildschirm wird kein Bild angezeigt un
die Netz-LED blinkt alle 0,5 bis 1 Sekunde.
Tonproblem
Problem Lösungen
Kein Ton. Überprüfen Sie den Anschluss des Audiokabels,
Die Lautstärke ist zu niedrig. Stellen Sie die Lautstärke ein.
Ändern Sie die Einstellungen für FARBE.
Das Gerät befindet sich im Stromsparmodus.
Drücken Sie eine beliebige Taste auf der Tastatur
oder bewegen Sie die Maus, um zum vorherigen
Bildschirm zurückzukehren.
oder regeln Sie die Lautstärke.
Prüfen Sie die eingestellte Lautstärke.
Wenn die Lautstärke auch nach dem Einstellen
auf den höchsten Wert noch zu niedrig ist, stellen
Sie die Lautstärke Ihrer PC-Soundkarte oder des
Softwareprogramms ein.
Probleme mit dem Anzeigegerät
Problem Lösungen
Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr
PC startet, führen Sie eine Wartung Ihres PCs
durch.
Die LED-Leuchten am Rahmen des Geräts sind je nach Betrachtungswinkel des Benutzers sichtbar.
Das Licht ist unschädlich und hat keine Auswirkung auf die Gerätefunktion oder -leistung.
Es besteht keine Gefahr bei der Verwendung des Geräts.
9 Handbuch zur Fehlerbehebung
75
Page 76
Handbuch zur Fehlerbehebung
9
9.2 F & A
Frage Antwort
Wie kann ich die Frequenz
ändern?
Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.
Windows XP: Öffnen Sie Systemsteuerung Darstellung
und Designs Anzeige Einstellungen Erweitert
Monitor, und ändern Sie unter Monitoreinstellungen die
Bildschirmaktualisierungsrate.
Windows ME/2000: Öffnen Sie Systemsteuerung Anzeige
Einstellungen Erweitert Monitor, und ändern Sie
unter Monitoreinstellungen die
Bildschirmaktualisierungsrate.
Windows Vista: Öffnen Sie Systemsteuerung Darstellung
und Anpassung Anpassen Anzeigeeinstellungen
Erweiterte Einstellungen Monitor, und ändern Sie unter
Monitoreinstellungen die Bildschirmaktualisierungsrate.
Windows 7: Öffnen Sie Systemsteuerung Darstellung und
Anpassung Anzeige Bildschirmauflösung
Erweiterte Einstellungen Monitor, und ändern Sie unter
Monitoreinstellungen die Bildschirmaktualisierungsrate.
Windows 8: Öffnen Sie Einstellungen Systemsteuerung
Darstellung und Anpassung Anzeige
Bildschirmauflösung Erweiterte Einstellungen
Monitor, und ändern Sie unter Monitoreinstellungen die
Bildschirmaktualisierungsrate.
9 Handbuch zur Fehlerbehebung
76
Page 77
9
Handbuch zur Fehlerbehebung
Frage Antwort
Wie wird die Auflösung
eingestellt?
Wie aktiviere ich den
Energiesparmodus?
Windows XP: Wechseln Sie zu Systemsteuerung
Darstellung und Designs Anzeige Einstellungen und
passen Sie die Auflösung an.
Windows ME/2000: Wechseln Sie zu Systemsteuerung
Anzeige Einstellungen und passen Sie die Auflösung an.
Windows Vista: Wechseln Sie zu Systemsteuerung
Darstellung und Anpassung Anpassung
Anzeigeeinstellungen und passen Sie die Auflösung an.
Windows 7: Wechseln Sie zu Systemsteuerung Darstellung
und Anpassung Anzeige Auflösung anpassen und
passen Sie die Auflösung an.
Windows 8: Wechseln Sie zu Einstellungen
Systemsteuerung Darstellung und Anpassung
Anzeige Auflösung anpassen und passen Sie die Auflösung
an.
Windows XP: Stellen Sie den Energiesparmodus unter
Systemsteuerung Darstellung und Designs Anzeige
Bildschirmschonereinstellungen oder im BIOS SETUP des
PCs ein.
Windows ME/2000: Stellen Sie den Energiesparmodus unter
Systemsteuerung Anzeige
Bildschirmschonereinstellugen oder im BIOS SETUP des PCs
ein.
Windows Vista: Stellen Sie den Energiesparmodus unter
Systemsteuerung Darstellung und Anpassung
Anpassung Bildschirmschonereinstellungen oder im BIOS
SETUP des PCs ein.
Windows 7: Stellen Sie den Energiesparmodus unter
Systemsteuerung Darstellung und Anpassung
Anpassung Bildschirmschonereinstellungen oder im BIOS
SETUP des PCs ein.
Windows 8: Stellen Sie den Energiesparmodus unter
Einstellungen Systemsteuerung Darstellung und
Anpassung Anpassung
Bildschirmschonereinstellungen oder im BIOS SETUP des
PCs ein.
Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.
9 Handbuch zur Fehlerbehebung
77
Page 78
Technische Daten
10
10.1 Allgemein
Modellname
Display Größe 21,5 Zoll (54 cm) 23,6 Zoll (59 cm) 27 Zoll (68 cm)
Anzeigebereich 476,64 mm (B) x
Pixelabstand 0,24825 mm (B) x
Stromversorgung Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten.
Abmessungen
(B×H×T) /
Gewicht
ohne Standfuß 514,2 x 323,3 x
mit Standfuß
S22D390H /
S22D393H
268,11 mm (H)
0,24825 mm (H)
Da die Netzspannung je nach Land unterschiedlich sein kann,
überprüfen Sie den Aufkleber auf der Rückseite des Geräts.
81,7 mm
514,2 x 401,4 x
184,9 mm / 3,2 kg
(rechteckiger
Standfuß)
514,2 x 389,4 x
209,0 mm / 3,2 kg
(runder Standfuß)
S24D390HL /
S24D393HL
521,28 mm (B) x
293,22 mm (H)
0,2715 mm (B) x
0,2715 mm (H)
547,8 x 332,5 x
80,1 mm
547,8 x 409,2 x
209,8 mm / 3,7 kg
(rechteckiger
Standfuß)
547,8 x 401,2 x
243,4 mm / 3,7 kg
(runder Standfuß)
S27D390H /
S27D393H
597,9 mm (B) x
336,3 mm (H)
0,3114 mm (B) x
0,3114 mm (H)
625,2 x 376,3 x
79,6 mm
625,2 x 453 x
209,8 mm / 4,7 kg
(rechteckiger
Standfuß)
625,2 x 445 x
243,4 mm / 4,7 kg
(runder Standfuß)
Umgebungsbe
dingungen
Plug & Play
Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den
Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen
optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die
Installationseinstellungen nach Wunsch auch manuell anpassen.
Bildschirmpunkte (Pixel)
Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million
(1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der
Qualitätssteigerung sind vorbehalten.
Dies ist ein digitales Gerät der Klasse B.
Betrieb Temperatur : 10˚C – 40˚C (50˚F – 104˚F)
Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
Aufbewahrung Temperatur : -20˚C – 45˚C (-4˚F – 113˚F)
Luftfeuchtigkeit : 5 % – 95 %, nicht kondensierend
10 Technische Daten
78
Page 79
Technische Daten
10
10.2 Energiesparmodus
Mit der Energiesparfunktion des Geräts wird der Stromverbrauch gesenkt, indem der Bildschirm
ausgeschaltet und sich der Status der Netz-LED ändert, wenn das Gerät über einen festgelegten
Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie
eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder
einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer
Energiesparfunktion angeschlossen ist.
Energiesparmodus
Stromversorgungsanzeige Ein Blinkt Aus
Leistungsaufnahme
(S22D390H /
S22D393H)
Leistungsaufnahme
(S24D390HL /
S24D393HL)
Leistungsaufnahme
(S27D390H /
S27D393H)
Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die
Einstellungen geändert werden, unterschiedlich sein. (Modell S**D390/S**D393 im
Stromsparmodus : Max. 0,45 W)
ENERGY STAR
Agency (US-Umweltschutzbehörde).
Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen Energy Star
Standard ermittelt.
®
ist eine in den USA registrierte Marke der United States Environmental Protection
Energy Star-
Testbedingung
21 W (typisch) 0,3 W (typisch) Weniger als 0,3 W
21 W (typisch) 0,3 W (typisch) Weniger als 0,3 W
22 W (typisch) 0,3 W (typisch) Weniger als 0,3 W
Energiesparmodus
Ausschalten
(Netztaste aus)
®
-
Zur Reduzierung des Stromverbrauchs auf 0 Watt schalten Sie den Netzschalter auf der Rückseite
des Geräts aus, oder ziehen Sie das Netzkabel ab. Achten Sie darauf, das Netzkabel abzuziehen,
wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch
auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das
Netzkabel heraus.
10 Technische Daten
79
Page 80
Technische Daten
10
10.3 Tabelle der Standardsignalmodi
Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes
Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die
angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die
für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.
Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen
einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht
unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie
den LCD-Monitor anschließen.
Synchronisierung Horizontalfrequenz 30 – 81 kHz
Vertikalfrequenz 56 – 75 Hz
Auflösung Optimale Auflösung 1920 x 1080 bei 60 Hz
Maximale Auflösung 1920 x 1080 bei 60 Hz
Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC
übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus
überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem
Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.
Auflösung
IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 31,469 59,940 25,175 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
Horizontalfrequenz
(kHz)
Vertikalfrequenz
(Hz)
Pixeltakt
(MHz)
Synchronisation
spolarität
(H/V)
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
10 Technische Daten
80
Page 81
10
Technische Daten
Auflösung
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 720 45,000 60,000 74,250 +/+
VESA, 1280 x 800 49,702 59,810 83,500 -/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1440 x 900 55,935 59,887 106,500 -/+
VESA, 1600 x 900RB 60,000 60,000 108,000 +/+
VESA, 1680 x 1050 65,290 59,954 146,250 -/+
VESA, 1920 x 1080 67,500 60,000 148,500 +/+
Horizontalfrequenz
Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der
Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz
angegeben.
Horizontalfrequenz
(kHz)
Vertikalfrequenz
(Hz)
Pixeltakt
(MHz)
Synchronisation
spolarität
(H/V)
Vertikalfrequenz
Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich.
Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz
angegeben.
10 Technische Daten
81
Page 82
Anhang
Kontakt zu Samsung
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre
Kontaktaufnahme mit der Samsung-Kundenbetreuung
U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us
CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca
NORTH AMERICA
(English)
http://www.samsung.com/ca_fr
(French)
LATIN AMERICA
ARGENTINE 0800 333 3733 http://www.samsung.com.ar
BOLIVIA 800-10-7260 http://www.samsung.com
BRAZIL 0800-124-421(Demais cidades e
regiões)
4004-0000 (Capitais e grandes
centros)
CHILE 800-SAMSUNG (726-7864) http://www.samsung.com/cl
COLOMBIA
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin
DOMINICA 1-800-751-2676 http://www.samsung.com/latin
01 8000 112 112
Bogotá 600 12 72
http://www.samsung.com.br
http://www.samsung.com/co
(Spanish)
http://www.samsung.com/latin_en
(English)
(Spanish)
http://www.samsung.com/latin_en
(English)
ECUADOR 1-800-10-7267 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
EL SALVADOR 800-6225 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
Anhang
82
Page 83
Anhang
LATIN AMERICA
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
HONDURAS 800-27919267 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
JAMAICA 1-800-234-7267 http://www.samsung.com
NICARAGUA 001-800-5077267 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com
PANAMA 800-7267 http://www.samsung.com/latin
(Spanish)
http://www.samsung.com/latin_en
(English)
PARAGUAY 009 800 542 0001 http://www.samsung.com.py
PERU 0-800-777-08 http://www.samsung.com/pe
PUERTO RICO 1-800-682-3180 http://www.samsung.com
TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com
URUGUAY 000 405 437 33 http://www.samsung.com
VENEZUELA 0-800-100-5303 http://www.samsung.com/ve
EUROPE
AUSTRIA 0810 - SAMSUNG (7267864,€
0.07/min)
http://www.samsung.com
BELGIUM 02-201-24-18 http://www.samsung.com/be
(Dutch)
http://www.samsung.com/be_fr
(French)
BOSNIA 051 331 999 http://www.samsung.com
BULGARIA 07001 33 11 , share cost tariff http://www.samsung.com/bg
CROATIA 062 SAMSUNG (062 726 786) http://www.samsung.com/hr
CYPRUS 8009 4000 only from landline http://www.samsung.com/gr
Anhang
83
Page 84
Anhang
0 801-172-678*
lub +48 22 607-93-33 **
EUROPE
CZECH 800-SAMSUNG (800-726786) http://www.samsung.com
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4
DENMARK 70 70 19 70 http://www.samsung.com
EIRE 0818 717100 http://www.samsung.com
ESTONIA 800-7267 http://www.samsung.com/ee
FINLAND 030-6227 515 http://www.samsung.com
FRANCE 01 48 63 00 00 http://www.samsung.com/fr
GERMANY 0180 6 SAMSUNG bzw. http://www.samsung.com
0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk
max. 0,60 €/Anruf)
GREECE 80111-SAMSUNG (80111 726
7864) only from land line(+30) 210
6897691 from mobile and land line
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com/hu
ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com
LATVIA 8000-7267 http://www.samsung.com/lv
LITHUANIA 8-800-77777 http://www.samsung.com/lt
LUXEMBURG 261 03 710 http://www.samsung.com
MONTENEGRO 020 405 888 http://www.samsung.com
NETHERLANDS 0900 - SAMSUNG (0900-
7267864) (€ 0,10/Min)
NORWAY 815 56480 http://www.samsung.com
POLAND
http://www.samsung.com/gr
http://www.samsung.com
http://www.samsung.com/pl
PORTUGAL 808 20-SAMSUNG (808 20 7267) http://www.samsung.com
ROMANIA 08008 SAMSUNG (08008 726
SERBIA 011 321 6899 http://www.samsung.com/rs
SLOVAKIA 0800 - SAMSUNG (0800-726 786) http://www.samsung.com
SPAIN 902172678 http://www.samsung.com
7864) TOLL FREE No.
http://www.samsung.com/ro
Anhang
84
Page 85
Anhang
EUROPE
SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com
SWITZERLAND 0848-SAMSUNG (7267864, CHF
0.08/min)
U.K 0330 SAMSUNG (7267864) http://www.samsung.com
CIS
ARMENIA 0-800-05-555 http://www.samsung.com
AZERBAIJAN 088-55-55-555 http://www.samsung.com
BELARUS 810-800-500-55-500 http://www.samsung.com
GEORGIA 0-800-555-555 http://www.samsung.com
KAZAKHSTAN 8-10-800-500-55-500 (GSM:
7799)
KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com
MOLDOVA 0-800-614-40 http://www.samsung.com
MONGOLIA +7-800-555-55-55 http://www.samsung.com
http://www.samsung.com/ch
(German)
http://www.samsung.com/ch_fr
(French)
http://www.samsung.com
RUSSIA 8-800-555-55-55 http://www.samsung.com
TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com
UKRAINE 0-800-502-000 http://www.samsung.com/ua
(Ukrainian)
http://www.samsung.com/ua_ru
(Russian)
UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com
ASIA PACIFIC
AUSTRALIA 1300 362 603 http://www.samsung.com/au
CHINA 400-810-5858 http://www.samsung.com
HONG KONG (852) 3698 4698 http://www.samsung.com/hk
(Chinese)
http://www.samsung.com/hk_en
(English)
INDIA 1800 3000 8282 1800 266 8282 http://www.samsung.com/in
INDONESIA 0800-112-8888 (Toll Free) (021)
56997777
http://www.samsung.com/id
Anhang
85
Page 86
Anhang
ASIA PACIFIC
JAPAN 0120-327-527 http://www.samsung.com
MALAYSIA 1800-88-9999 http://www.samsung.com/my
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com/nz
PHILIPPINES 1-800-10-7267864 [PLDT]
1-800-8-7267864 [Globe landline
and Mobile]
02-4222111 [Other landline]
SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com/sg
TAIWAN 0800-32-9999 http://www.samsung.com/tw
THAILAND 0-2689-3232,
1800-29-3232
VIETNAM 1800 588 889 http://www.samsung.com
MENA
ALGERIA 0800 100 100 http://www.samsung.com/n_africa
BAHRAIN 8000-4726 http://www.samsung.com/ae
EGYPT 08000-726786 http://www.samsung.com
http://www.samsung.com/ph
http://www.samsung.com/th
(English)
http://www.samsung.com/ae_ar
(Arabic)
IRAN 021-8255 http://www.samsung.com
JORDAN 0800-22273
06 5777444
KUWAIT 183-2255 (183-CALL) http://www.samsung.com/ae
MOROCCO 080 100 2255 http://www.samsung.com
OMAN 800-SAMSUNG (726-7864) http://www.samsung.com/ae
PAKISTAN 0800-Samsung (72678) http://www.samsung.com/pk/
http://www.samsung.com/Levant
(English)
(English)
http://www.samsung.com/ae_ar
(Arabic)
(English)
http://www.samsung.com/ae_ar
(Arabic)
Anhang
86
Page 87
Anhang
MENA
QATAR 800-2255 (800-CALL) http://www.samsung.com/ae
(English)
http://www.samsung.com/ae_ar
(Arabic)
SAUDI ARABIA 920021230 http://www.samsung.com/sa
SYRIA 18252273 http://www.samsung.com/Levant
(English)
TUNISIA 80-1000-12 http://www.samsung.com/n_africa
TURKEY 444 77 11 http://www.samsung.com
U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com
AFRICA
BOTSWANA 8007260000 http://www.samsung.com
BURUNDI 200 http://www.samsung.com
CAMEROON 7095-0077 http://www.samsung.com/africa_fr
Cote D’ Ivoire 8000 0077 http://www.samsung.com/africa_fr
DRC 499999 http://www.samsung.com
GHANA 0800-10077
0302-200077
KENYA 0800 545 545 http://www.samsung.com
NAMIBIA 08 197 267 864 http://www.samsung.com
NIGERIA 0800-726-7864 http://www.samsung.com/africa_en
MOZAMBIQUE 847267864 / 827267864 http://www.samsung.com
RWANDA 9999 http://www.samsung.com
SENEGAL 800-00-0077 http://www.samsung.com/africa_fr
SOUTH AFRICA 0860 SAMSUNG (726 7864) http://www.samsung.com
http://www.samsung.com/africa_en
SUDAN 1969 http://www.samsung.com
TANZANIA 0685 88 99 00 http://www.samsung.com
UGANDA 0800 300 300 http://www.samsung.com
ZAMBIA 0211 350370 http://www.samsung.com
Anhang
87
Page 88
Anhang
Inanspruchnahme des kostenpflichtigen Services (Kosten für
Kunden)
Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung
möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.
Kein Produktdefekt
Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts
Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu
zerlegen.
Ein Defekt wird durch äußere Einflüsse verursacht. (Internet, Antenne, drahtgebundene Signale usw.)
Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte
Gerät zum ersten Mal installiert wurde.
Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort
umzuziehen.
Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen
Herstellers.
Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines
anderen Herstellers.
Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.
Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist
Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.
Wenn der Schaden am Gerät verursacht wird durch:
Einwirkung von außen oder fallen lassen
Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder
Partners von Samsung Electronics Co., Ltd. ist.
Umbau oder Reparatur des Geräts durch den Kunden
Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
Nichtbeachtung der Warnhinweise im Benutzerhandbuch
Anhang
88
Page 89
Anhang
Andere
Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,
Vibrator, Lampe, Filter, Bänder usw.)
Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine
Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.
Anhang
89
Page 90
Anhang
Ordnungsgemäße Entsorgung
Korrekte Entsorgung von Altgeräten (Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen
Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer,
USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll
entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von
anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch
unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und
Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern.
Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder
kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät
bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den
Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile
dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
Anhang
90
Page 91
Anhang
Terminologie
OSD(On Screen Display)
Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der
Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen
mithilfe von auf dem Bildschirm angezeigten Menüs ändern.
Gamma
Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an.
Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von
Gamma nur die mittlere Helligkeit verstärkt.
Graustufen
Die Stufen beziehen sich auf die unterschiedliche Farbintensität bei der Änderung von Farben von
dunkleren zu helleren Bereichen auf dem Bildschirm. Änderungen der Helligkeit des Bildschirms
werden durch Schwarzweißwerte ausgedrückt, und Graustufen bezieht sich auf den mittleren Bereich
zwischen Schwarz und Weiß. Bei einer Änderung der Graustufen durch Gamma-Anpassung
verändert sich die mittlere Helligkeit auf dem Bildschirm.
Abtastrate
Abtastrate oder Bildwiederholrate bezieht sich auf auf die Frequenz, mit der der Bildschirm aktualisiert
wird. Bei der Aktualisierung werden Bildschirmdaten übertragen, sodass ein Bild entsteht. Die
Aktualisierung ist jedoch für das bloße Auge nicht zu erkennen. Die Anzahl der
Bildschirmaktualisierungen wird als Abtastrate bezeichnet und in Hz gemessen. Einer Abtastrate von
60 Hz bedeutet, dass sich der Bildschirm 60 mal pro Sekunde aktualisiert. Die Bildschirmabtastrate
hängt von der Leistungsfähigkeit der Grafikkarten in Ihrem PC und vom Bildschirm ab.
Horizontalfrequenz
Auf dem Bildschirm angezeigte Zeichen oder Bilder bestehen aus zahlreichen Bildpunkten (Pixel). Die
Pixel werden in horizontalen Linien übertragen, die dann vertikal angeordnet werden, um ein Bild zu
erzeugen. Die horizontale Frequenz wird in kHz gemessen und gibt an, wie oft pro Sekunde
horizontale Zeilen übertragen und auf dem Bildschirm angezeigt werden. Eine Horizontalfrequenz von
85 bedeutet, dass die horizontalen Linien, aus denen sich ein Bild zusammensetzt, 85000 Mal pro
Sekunde übertragen werden. Die Horizontalfrequenz wird als 85 kHz angegeben.
Vertikalfrequenz
Ein Bild besteht aus zahlreichen horizontalen Linien. Die vertikale Frequenz wird in Hz gemessen und
gibt an, wie viele Bilder pro Sekunde durch die horizontalen Linien erzeugt werden können. Eine
vertikale Frequenz von 60 bedeutet, dass ein Bild 60 Mal pro Sekunde übertragen wird. Die vertikale
Anhang
91
Page 92
Anhang
Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des
Bildschirms.
Auflösung
Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm
wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit.
Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet
sich zur Durchführung mehrerer Aufgaben gleichzeitig.
Beispiel: Eine Auflösung von 1920 x 1080 besteht aus 1920 horizontalen Pixeln (horizontale
Auflösung) und 1080 vertikalen Linien (vertikale Auflösung).
Plug & Play
Die Plug & Play-Funktion ermöglicht den automatischen Austausch von Informationen zwischen
Bildschirm und PC, um eine optimale Anzeige zu erzielen.
Der Monitor führt Plug & Play mit dem internationalen Standard VESA DDC aus.
Anhang
92
Page 93
Index
A
Alles zurücksetzen 61
Allgemein 78
Anforderungen vor einer Kontaktaufnahme
mit dem SamsungKundendienstcenter
Anschließen und Verwenden eines PCs 29
Anzeigedauer 59
Autom Aus 63
73
B
Bauteile 21
Bildgröße 44
Blau 54
C
Copyright 7
I
Inanspruchnahme des kostenpflichtigen
Services Kosten für Kunden
INFORMATIONEN 68
Installieren 25
88
K
Kontakt zu Samsung 82
Kontrast 36
O
ÖkoSparmodus 62
Ordnungsgemäße Entsorgung 90
P
PC/AVModus 65
E
Easy Setting Box 71
Energiesparmodus 79
F
F & A 76
Farbtemp 55
Fein 51
G
Gamma 56
Grob 50
Grün 53
H
HDMISchwarzwert 46
Helligkeit 35
Q
Quellenerkennung 67
R
Reaktionszeit 47
Reinigung 8
Richtige Haltung für die Verwendung des
Geräts
19
Rot 52
S
SAMSUNG MAGIC Angle 41
SAMSUNG MAGIC Bright 39
SAMSUNG MAGIC Upscale 43
Schärfe 37
Sicherheitshinweise 10
Spielemodus 38
Sprache 57
Index
93
Page 94
Index
T
Tabelle der Standardsignalmodi 80
TastenWdhZeit 66
Terminologie 91
Transparenz 60
U
Überprüfen des Inhalts 20
V
Vor dem Anschließen 29
Index
94
Loading...
