SIDE BY SIDE
冰箱
用户手册和安装
中文
目录
安全警告
使用说明
设置冰箱
主要特点
控制面板
数字屏
温度控制
冰水分配器
使用取水器(选配)...................................................................................... 9
搁板和贮藏盒
食品贮藏指南
制冷模式选择TM抽屉指南
取出冷冻室附件
取出冷藏室附件
饮料台
清理附件
更换内灯
滤水器
冰箱门
安装说明
安装冰箱
拆除前支脚盖
拆除冰箱门
重装冰箱门
调节门间间隙
检查水分配器管(选装)............................................................................ 29
安装水分配器管
故障排除
....................................................................................................2
.....................................................................................................4
.....................................................................................................4
.....................................................................................................5
.........................................................................................................7
....................................................................................................8
.................................................................................................8
........................................................................................... 11
........................................................................................... 12
....................................................................... 14
....................................................................................... 16
....................................................................................... 16
TM
(选装)
......................................................................................... 16
...................................................................................................17
...................................................................................................18
.......................................................................................................19
.......................................................................................................19
.................................................................................................. 20
........................................................................................... 21
............................................................................................... 22
............................................................................................... 24
........................................................................................... 27
....................................................................................... 30
...................................................................................................35
DA99-00494L REV(0.0)
安全警告
•
使用本机之前，请通读本手册，并保存好手册以备参考。
•
因为下列使用说明涉及多种型号，所以您所购冰箱的特点可能与本手册中的叙述略有不同。
•
没有成人看管时，儿童或体弱的人不要使用本冰箱。
警告
所用小心/警告标志 所用其它标志
•
应看管好儿童，以保证儿童不会玩弄本冰箱。
•
R600a或 R134a是制冷剂。检查冰箱背面的压缩机功率铭牌和冷藏室内的温度等级标志，
可以获得冰箱制冷剂的信息。
•
本冰箱使用的制冰机是由三星电子制造并提供的。
•
制冰器的安装只能由工厂或授权维修中心进行。
表示切勿进行的操作。
表示存在致死或导致重伤的危险。
警告
表示存在使人受伤或损坏材料的
小心
风险。
警告
不要把几个电器的插头插入同一多相电源板上。
•
否则，会导致过热和起火。
必须保证冰箱背面不会压住或损坏电源插头。
•
电源插头损坏可能导致过热和起火。
不要在冰箱内部或外部直接喷水。
•
有触电的危险。
不要在冰箱附近使用气雾剂。
•
有爆炸或起火的危险。
不要过分弯曲电源线或者在电源线上放置重物。
•
有起火的危险。如果电源线损坏，应让制造商
或维修中心立即更换。
不要用湿手插电源插头。
•
可能会触电。
不要把盛有水的容器置于冰箱上。
•
如果水溅出，有起火或触电的危险。
不要在潮湿的场所或可能会接触到水的场所安装
冰箱。
•
电气零件绝缘性能下降可能导致触电或起火。
表示切勿拆卸的零部件。
表示切勿触摸的东西。
表示必须遵循的规则。
表示必须从插座拔下电源插头。
表示需要接地以防触电。
建议由维修人员处理本句。
不要自行拆卸或修理冰箱。
•
会有导致起火、故障和人身伤害的危险。
在更换冰箱内灯之前，从插座拔下电源插头。
•
否则，有触电的危险。
如果准备处理掉冰箱，应首先在拆除冰箱门和密封
件之后，再扔掉冰箱。
•
这样做可避免把儿童关在冰箱内。
冰箱必须接地。
•
冰箱必须接地，以防冰箱漏电造成耗电或触电。
切勿将煤气管、电话线或其它潜藏避雷针用作接地
点。
•
接地插头使用不当可能会导致触电。
警告
•
保持冰箱内通风口及通风道的清洁，防止被堵住。
•
除了工厂推荐的方法外不要使用机械设备或其它
的方法来加快除霜的过程。
•
不要损害制冷电路。
•
除了工厂推荐的电子产品外，不要在冰箱内使用
其它电子产品。
2
安全警告
小心
冰箱中不要装过多的食品。
•
当打开冰箱门时，物品可能会掉出来，并使人受
伤或损坏材料。
不要把瓶子或玻璃容器放入冷冻室中。
•
当内装物冻结时，玻璃可能破裂并使人受伤。
如果墙上的插座松了，不可插入电源插头。
•
有触电或起火的危险。
拔下电源线时，不要拉扯电源线。
•
电源线损坏可能导致短路、起火和/或触电。
•
如果电源线损坏，必须由制造商、注册维修中心
或具备资格的维修人员更换。
不要在本机顶部存放物品。
•
打开或关上冰箱门时，物品可能会掉下来，
并使人受伤或者损坏材料。
不要在冰箱内贮藏药品、科研材料或对温度敏感
的产品。
•
切勿在冰箱中贮藏需要严格控制温度的产品。
不要让儿童攀在冰箱门上。否则，可能造成重伤。
如果闻到了药味或烟味，应立即拔下电源插头，
并与三星电子维修中心联系。
不要湿手触摸冷冻室内壁或冷冻室中贮藏的产品。
•
否则，可能会冻伤。
不要把手插入本机下面底部区域。
•
任何锋利的边缘会使人受伤。
切勿把手指或其它物体插入分配器孔和冰槽中。
否则，可能使人受伤或损坏材料。
R600a或 R134a是制冷剂。检查冰箱背面的压缩
机功率铭牌和冷藏室内的温度等级标志，可以获
得冰箱制冷剂的信息。
警告
冰箱制冷靠的是制冷剂，并且它是通过特殊的加
工工艺充入冰箱的。应确认冰箱后面的管路完好
无损。
清理插头时，不要使用湿或潮湿的布。
清除电源插头插柱上的任何异物或灰尘。
•
否则，有起火危险。
•
如果切断了冰箱的电源，应至少等待五分钟，
再插回插头。
如果长期不用冰箱，应拔下电源插头。
•
绝缘性能下降可能导致起火。
儿童和体弱多病的人在无人监督的情况下不能
使用本机。不能让儿童玩本冰箱。
不能将本冰箱至于阳光直射之下。
冰箱必须安放在易于接通电源的地方。
如果电源线受损，必须由工厂，授权的服务代
理商或有资格的服务人员进行更换。
本冰箱包含少量高度环保的异丁烷制冷剂
和煤气，然而，它也十分易燃。当运输和
安装本冰箱时，应小心搬运以保证制冷系
统不被损坏。
从管路中泄露的制冷剂，可能会被点燃或对眼睛造
成伤害。如果发现制冷剂泄露，应避免出现明火或
潜在的火源，然后应对冰箱所在的房间通风数分钟。
•
为了避免冰箱制冷回路中泄露的制冷剂与空气混
合产生可燃的混合气体，应根据冰箱中制冷剂的
数量确定摆放冰箱的房屋大小。
摆放冰箱的房间必须按照每立方米8克R600a型制
冷剂的标准换算房间的大小。有关本冰箱中所含
制冷剂数量的详细信息，详见本冰箱内的说明。
•
冰箱有任何损坏的迹象，都不要启动。如有疑问，
请与经销商或维修中心联系。
安全警告
3
设置冰箱
完成下列步骤后，冰箱应全面运转起来。否则，应检查供电和电源。如果有问题，请与三星维修中心联系。
把冰箱置于合适的场所，在墙壁和冰箱之
间留出合适的间隙。
（参照本手册中的安装说明）
插入冰箱的插头后，当打开冰箱门时，
里面的灯应亮。
主要特点
双制冷系统
•
冷藏室和冷冻室有两个蒸发器。凭借这种独立的系统，
冷冻室和冷藏室根据需要单独制冷，因此，效率更高。
因气流循环分离，所以冷藏室中的食品气味不会影响
冷冻室中的食品。
多流系统
•
制冷空气通过各层搁板上的多个孔口循环。因而冰箱
内冷气分布均匀，可长期保持食品新鲜。
冰箱门警报
•
如果冰箱门一直未关上，报警器会提醒您。
食品高湿保鲜
•
因为冷藏室中提供了高湿度的冷气，所以您可以长时
间保存食品，水果和新鲜的蔬菜。它的保鲜效果是一
般冰箱的4到5倍。
把温度控制设置为最低温度，并等待一小时。
冷冻室应略有寒意，压缩机应运行自如。
当冷藏室温度足够低时，可以在冷藏室中贮
藏食品。冷藏室启动后，达到合适的温度需
几小时。
饮料台(选装
•
您不必打开冰箱大门即可存取放在特定的冷藏位置上
的经常取用的食品。这样做即可以节约时间又可以节
约金钱。
除臭器(选装
•
除臭器可重复使用，可保持冷藏室空气新鲜无异味。
制冷模式选择
•
用户可选择"快速制冷"、
"化霜"和"选择"按钮，进
行快速制冷、化霜和制
冷。选择"轻微冷冻"、"
冷藏"或"冰镇"可控制抽
屉温度。
)
)
TM
抽屉(选装
)
节能冰箱
•
通过独立给冷藏室和冷冻室提供冷气，达到节能效果。
快速冷冻
•
强力冷冻功能可以使食品快速冷冻。
提供充裕的冰和冰水
•
冰水分配器可以随时为您提供冰和冰水。
4
注意
本使用说明涉及多种型号。
本机的特点可能与本手册中所述略有不同。
控制面板
基本型
分配器型
冷冻室温度按钮
如欲设置冷冻室温度，可重复按下该按钮，
在-14°C至-25°C之间依次改变设置温度
强力冷冻按钮
加快冷冻室冷冻速度。
童锁按钮
按下童锁按钮保持3秒钟，会随着提示声音出现防止儿童误触功能的显示。
该功能启动后，除冰块类型按钮外其它所有按钮都无法变动。
这个功能是为了防止孩童或宠物触动按钮引起意外设置。 解除童锁时，只要重新按住此按钮并保持3秒钟。
该按钮还有另一个功能。当该按钮被按下3秒钟(童锁指示灯亮起)，这时防止结露的加热器被关闭。
如果取水器外罩或饮料台周围出现凝露，请重新按住此按钮3秒钟。指示灯会关闭，并启动消除结露功能,
同时对按钮的锁定将被解除。
制冰模式按钮
使用该按钮选择"冰块"、
"碎冰"或"制冰取消"。
冷藏室温度按钮
如欲设置冷藏室温度，可重复按下该按钮，
在
7°C至1°C之间依次改变设置温度。
强力制冷按钮
加快冷藏室制冷速度
使用说明
5
控制面板
基本型(具有制冷模式选择TM功能
分配器型(具有制冷模式选择TM功能
)
)
6
数字屏
冷冻室温度:表示冷冻室当前温度。
冷藏室温度:表示冷藏室当前温度。
快速制冷、化霜和选择:表示制冷模式选择TM抽屉的状态。
•
强力冷冻
按下强力冷冻按钮时，该灯变亮。
按下该按钮，可迅速使冷冻室恢复到设置温度。
•
如果需要更多的冰，您也可以很快地得到。
•
再次按下该按钮，取消强力冷冻模式。
•
强力冷藏
除臭
按下强力冷藏按钮时，该灯变亮。
按下该按钮，可迅速使冷藏室恢复到设置温度。
•
再次按下该按钮，取消强力冷藏模式。
•
该灯表示可再利用的除臭器正在运行。
•
每年更换一次或两次除臭剂盒(见"清理附件")。
冰块、碎冰和制冰取消
滤水器
•
当绿灯变为桔色时，应更换滤水器。如果指示灯呈红色，建议迅速更换。
•
更换滤水器时，同时按下制冰模式按钮和童锁按钮3秒，把指示灯复位。
•
如欲关闭指示灯，同时按下制冰模式和童锁按钮5秒。
•
依次按下制冰模式按钮，选择冰块、碎冰或者选择制
冰取消，从而停止制冰。
•
图标变亮表示当前进行的制冰状态。
使用说明
7
温度控制
冷冻室
•
冷冻室温度可设置在-14°C至-25°C之间。
•
重复按下冷冻室温度按钮，直到温度显示屏上显示所
需设置温度。
•
显示温度在-14°C至-25°C之间依次改变。
当显示温度达到-14°C时，再次按下冷冻室按钮可以
返回-25°C。
•
五秒后，显示温度恢复冷冻室实际温度。
然后，本机开始调节到新设定的温度。
•
在冷冻室中在-15°C以上贮藏冰淇淋时，冰淇淋可能融化。
•
警告
打扫时因频繁打开或因食品温热，冷冻室或冷藏室的温度可能上升。
•
这样可能导致数字显示屏闪烁。当冷冻室或冷藏室恢复正常温度时，数字显示屏停止闪烁。
冰水分配器
制冰器(基本型
)
冷藏室
•
冷藏室温度可设置在7°C至1°C之间。
•
重复按下冷藏室温度按钮，直到温度显示屏上显示
所需温度。
•
显示温度按与冷冻室相同的方式依次变化并恢复。
•
拉出冰盘。
•
加水，直到水达到水位标志时为止。
•
把冰盘放回原位。
冰分配器
制冰器一次自动制出10个冰块，每天约120块。
冷冻室温度、强力冷冻功能以及开门次数等因素影响该数量。
当冰箱通电后，自动选取冰块模式。
按下制冰模式按钮，选择制冰模式
•
冰块
制冰块
•
碎冰
制碎冰
•
制冰取消
制冰取消
注意
用杯子推冰分配器杆。
把杯子对准分配器杆置于分配器上，以防冰蹦出来。
•
如果冰仍旧留在冰桶中，会结成冰块。
:
制冰取消
推
水分配器
水箱容量约为1.2升。
冷水
•
用杯子推水分配器杆。
•
如果刚安装了冷藏室，倒掉头六杯水，
以洗去供水系统中的杂质。
如果放长假或出差并且不使用冰水分配器，
小心
警告
应关上水阀。否则，水可能泄漏。
切勿把手指或其它物体插入分配器孔中。
否则，可能导致受伤。
推
8
使用取水器
利用取水器，不打开冰箱门也可以很方便地得到冷水。同时，开关冰箱的次数减少了30%以上，
因此可以节约用电。
(
选配
)
概述
推杆
锁定装置
水箱帽
水箱
供水装置
不使用取水功能时，建议采取下列措施
将供水装置牢固地固定在固定孔中。
•
请将锁定装置设置为"锁定"。
•
仅在供水装置固定于固定孔，锁定装置设置于"打开(OPEN)"的前提下，
按下"推动(PUSH)"按键时，供水装置离开固定孔，并使冷气流出。
为了防止儿童误触，请将童锁设置为"锁定"。
注意
水箱充水
打开水箱圆形盖帽，注入饮用水。
•
当供水装置被长时间拔出时，因冷气泄漏，门将无法自动关闭。
使用说明
注满水箱(约4.2升)。
按下水箱盖帽，使其准确复位。
9
使用取水器(选配
水箱充水
按下固定杆，向上抬起专用水箱，然后移开。
从专用水箱取下供水装置，然后将供水装置的内部开槽对准常规水瓶，
并旋转使其固定。
翻转供水装置，使其固定于固定孔。
•
当空气从常规矿泉水瓶或饮料瓶中进入水箱时，会发出汩汩气泡声。
•
注意
有些规格的矿泉水瓶或饮料瓶与供水装置可能不匹配。
•
如果按下"推动(PUSH)"按键时水不能顺利流出，请再按动一次。
•
请不要使用碳酸饮料，如可口可乐、汽水或苏打水。当您按下按键时，
积聚在饮料瓶上部的碳酸气可能会喷射出来。
•
请使用不含异物的瓶装矿泉水或凉开水。
)
水箱供水装置
向上拉开大尺寸箱盖两端的挂钩。
按照标注的箭头方向旋转，取下供水装置。
用温水和洗涤剂清洗大尺寸箱盖和专用水箱。
• 抓起盖板向上拉开。
• 用软毛刷清扫盖板和贴在盖板上的废物过滤瓶。
用软刷清洁供水装置后，按下供水装置的操作杆，
用流动的水清洗。
•
如果经常饮用茶水或其它类似饮料，请经常清洗水箱。请使用经过过滤的茶水。
考虑到卫生，建议不要使用高含糖饮料(如果汁、软饮料等)。
•
警告
可以用浸上醋或盐水的布块清洗水箱中的沉积物。
•
检查供水装置的橡胶密封是否有移位或因物体锐利的边缘引起损坏。
如果发生损伤，可能会引起泄漏。
10
搁板和贮藏盒
冷冻室
门盒
制冰器
灯
冰槽
搁板
旋转制冰器
冰盒
抽屉
基本型
冷藏室
前支脚盖
奶制品盒
灯
酒类搁板(选装
水箱
门盒
饮料台
折叠搁板(选装
(选装)
除臭器
蛋盒
制冷模式选择
蔬菜和水果抽屉
)
)
TM
抽屉
(选装)
冰水分配器型
使用说明
11
门盒
食品贮藏指南
在冷冻室中贮藏冷冻食品
钢化玻璃搁板
•
可用于贮藏各类冷冻食品。
门盒
•
可用于小包装冷冻食品。
塑料抽屉
•
可用于贮藏肉类和干食品。
应使用薄膜或其它合适的包装材料或容把贮藏的食品包好。
冰槽
不可把手指、手或任何其它不合适的物体插入冰槽或制冰机桶中。
警告
否则可能造成人身伤害或材料损坏。
12
食品贮藏指南
在冷藏室中冷藏食品
钢化玻璃搁板
•
可用于贮藏各类冷藏食品。
•
安全并难以破裂。
•
玻璃表面上的圆形痕迹属正常现象。
折叠搁板(选装
•
如果您需要更高的空间以存储物品。轻轻地抬起搁板的前部并向后折。
该位置可以存储较高物品。
制冷模式选择
•
有助于保持食品味道并延长保鲜期。用于贮藏奶酪、肉类、家禽、
鱼或其它迅速使用的食品。
水果和蔬菜抽屉(上部和下部
•
用于贮藏和蔬菜。
•
该抽屉不透气。最优的湿度控制设计有助于保持贮藏的蔬菜和水果新鲜。
奶制品盒
•
可用于贮藏黄油、人造黄油和奶酪。
门盒
•
可用于贮藏牛奶和酸奶等小包装食品。
饮料台(选装
•
可用于贮藏常用品，如罐装饮料和小吃，并且不必打开冷藏室门即可取
出这些食品。
)
应把瓶子紧紧靠在一起贮藏，以免瓶子掉出来。
小心
)
TM
抽屉(选装
)
)
使用说明
蛋盒
•
把蛋放入容器中并置于搁板上。
酒类搁板(选装
•
把酒瓶置于搁板上，以保持酒的味道。
•
警告
•
)
如果计划长期休假，必须要清空并关闭冰箱。擦去内部过多的水分，
并把冰箱门开着。否则，可能产生异味并发霉。
如果本冰箱有制冷选择功能，或者搁板有可能碰到或撞破饮料台的盖，
则不要在轨道中插入搁板。
轨道不能在有制冷选择的
型号中使用
13
制冷模式选择
TM
抽屉指南
"选择"按钮
轻微冷冻
•
选取"轻微冷冻"时，数字屏上的温度显示为-5˚C，
与冷藏室的设置温度无关。
•
"轻微冷冻"温度有助于长期保持肉类和鱼新鲜。
•
可轻松切肉，而不会滴水。
冰镇
•
当选取"冰镇"时，制冷模式选择TM抽屉的温度保持在
-1˚C，与冷藏室设置温度无关。
•
"冰镇"温度有助于长期保持肉类或鱼新鲜。
冷藏
•
当选取"冷藏"时，温度与冷藏室的设置温度相同。
数字屏显示的湿度与显示屏显示的温度相同。
•
制冷模式选择TM抽屉增大了冷藏室空间。
(
选装
)
快速制冷
化霜
轻微冷冻
冰镇
冷藏
选择
14
制冷模式选择
"快速制冷"按钮
•
"通过制冷模式选择TM可以使用快速制冷功能。
•
利用"快速制冷"功能，可在60分钟内冷却1~3罐罐装饮料。
•
如欲取消本选项，可再次按下"快速制冷"按钮。
•
当"快速制冷"结束时，恢复到"冷藏"温度设置。
TM
抽屉指南
快速制冷
化霜
注意
制冷时间可能随饮料而异。
•
对于"快速制冷"选项，应取出制冷模式选择TM抽屉中贮藏的食品。
警告
"化霜"按钮
肉类丧失水分和变质会降低食品的新鲜度。
•
选取"化霜"后，向制冷模式选择TM抽屉交替注入冷热空气。
•
根据肉类重量，化霜时间可依次选择4小时、6小时、10小时和12小时。
•
"化霜"结束时，制冷模式选择TM显示恢复到"冰镇"状态。
•
如欲取消本选项，可按下"化霜"以外的任意按钮。
•
肉类和鱼的大致化霜时间列于下表。(根据1英寸厚度确定
轻微冷冻
冰镇
冷藏
选择
快速制冷
使用说明
化霜
)
轻微冷冻
冰镇
冷藏
选择
注意
警告
化霜时间 4小时 6小时 10小时 12小时
重量
化霜时间可能随肉类和鱼的大小和厚度而异。
上述重量表示制冷模式选择
例如) 400g冷冻牛肉和600g冷冻鸡肉的总化霜时间为12小时。
•
对于"化霜"选项，应取出制冷模式选择TM抽屉中贮藏的食品。
400 g 600 g 800 g 1000 g
TM
抽屉中的食品的总重。
15
取出冷冻室附件
玻璃搁板
•
把搁板拉出到尽可能远
的位置，然后抬起并取
出搁板。
门盒
•
用双手托住门盒，然后
抬起门盒。
抽屉
•
拉出并稍微抬起抽屉，
从而取出抽屉。
制冰器和冰盒
•
向外拉出冰盒。然后拉
出制冰器(仅基本型)。
取出冷藏室附件
玻璃搁板
•
拉出搁板到头，然后轻轻抬起并取出搁板。
门盒
•
用双手托住门盒，并抬起从而取出门盒。
制冰桶(选装
•
抬起并拉出从而取出制冰桶。
前支脚盖
•
打开冷冻室和冷藏室门，
拆除三个螺钉并拆下盖。
•
如欲重新装上前支脚盖，
可把前支脚盖放回原位并
拧紧三个螺钉。
❈ 如果需要，可以不装前支脚盖。
注意
水果和蔬菜抽屉和上盖
•
抓住把手，平稳拉出并抬起抽屉，从而取出抽屉。
•
向外拉出上盖。
酒类搁板(选装
•
轻轻地抬起搁板并向外拉。
)
•
当重新组装盖时，不要过分用力。
否则可能导致受伤。
)
TM
饮料台
如欲打开饮料台，可抓住饮料台门
把手并向下拉。
•
饮料台TM使用方便，并可降低能耗，
因为不必打开冰箱门，即可取用贮
藏的饮料和小吃。
警告
(
选装
•
在取出冷冻室和冷藏室附件之前，请把贮藏的食品移到其它地方。
•
切勿拆除饮料台的门。如果饮料台门丢失，饮料台TM就无法正常运转。
•
关上饮料台门时，小心手或手指不可扶到门框周围，否则会夹住或夹伤。
•
当把门打开用作托盘时，不可在门上放置重物。
•
不可让儿童攀在门上，否则有人身伤害或材料损坏的危险。
)
推荐您使用饮料台贮藏最常用的食品，
如饮料等。
当打开饮料台的门后，它可以作为承放
物品的平台，例如放饮料瓶和玻璃杯。
•
不要将门的表面划伤。
16
清理附件
内部
•
用中性洗涤剂清洗附件，然后用干布擦干。
•
清洗附件后，必须保证附件干后再使用。
外部
•
用干净的布擦拭数字屏和显示屏。
•
用中性洗涤剂和布清洗门和把手。用干净的布擦干。
•
每年应擦亮冰箱的外部一次或两次。
后部
•
每年使用真空吸尘器吸尘一次或两次。
冰和水分配器和排水格栅(选装
•
使用湿布清理冰水分配器。然后用干布擦干。
•
应使冰水分配器和排水格栅保持干燥。
TM
饮料台
•
(选装)
使用湿布清理饮料台TM。然后用干布擦干。
)
橡胶门封
•
如果橡胶门封脏了，门就无法关好，冰箱就无法高效地运行。
用中性洗涤剂和湿布清洗门。用干布擦拭。
•
当您要清理本机或您将长时间不使用本冰箱时，应拔掉电源插头，打开冰箱门，并使冰箱保持干燥。
•
注意
不要在冰箱上喷水。
•
不要用苯、稀料或车用洗涤剂清洗冰箱。
使用说明
17
清理附件
除臭器(选装
•
如图所示，用一字螺丝刀拆除盖。
•
从盖中取出滤盒，并用干净温水浸泡滤盒至少4小时。
在开阔之处用阳光彻底晒干滤盒至少8小时。
•
每年重复该过程一次或两次。
注意
)
•
如果在封闭区域晒干滤盒，该区域可能会弥漫着气味。
•
浸泡滤盒时，容器应放置在远离儿童的地方，
以防止儿童将容器中浸泡滤盒的水喝掉。
更换内灯
更换内灯之前，从电源拔下冰箱的插头。如果难以更换灯，请与维修中心联系。
警告
冷冻室(仅基本型
)
/ 冷藏室内灯
有制冷选择TM的型号
没有制冷选择TM的型号
滤盒
使用一字螺丝刀拆下灯罩钩，
并朝箭头方向推灯罩。
冷冻室内灯(分配器型)按钮
(
抬起并拉出制冰器盖
使用螺丝刀拆下灯罩
(
更换新的灯泡
重新装上制冰器盖。
➂
)
➀
。
(
)
➁
。
)
，然后使用螺丝刀重新装上灯罩。
朝箭头方向取出灯罩。 更换灯泡后，重新装上灯罩。
➀
➂
18
滤水器
"滤水器"指示灯
•
当滤水器滤筒需要更换时，"滤水器"指示灯会发出指示信号。指示灯由绿色变成桔色。
该信号表明快到更换当前滤筒的时间了。建议当指示灯变为红色时更换滤筒。
(
如欲了解更多内容，见"安装滤水器"一节
使用未配滤水器的分配器
•
因供水系统的水管会堵塞，所以不能使用未配滤水器滤筒的水和冰分配器。
订购备用滤水器
•
如欲订购更多的滤水器滤筒，请与三星经销商联系。
)
冰箱门
冰箱门有特殊的开门和关门功能，以保证冰箱门自始至终关闭并且密封严实。
应将冰箱门完全打开。达到特定点后，冰箱门保持打开状态。
当部分打开冰箱门时，冰箱门会自动关闭。
使用说明
19
安装冰箱
检查入口门的尺寸
•
检查入口门的尺寸，以确定冰箱是否可通过入口门。
注意
•
当冰箱通过门时，如果冰箱长度或宽度较大，可拆除冰箱门。
选择放置冰箱的场所
•
选择易于接到供水系统上的场所。
•
选择空间足以放置冰箱的场所。
•
选择未受到日光直射的场所。
小心
•
拆卸冷冻室门之前，需要断开供水管。(否则，可能会损坏供水管。
•
见下页上的"从冰箱拆开供水管"。
在平坦的表面上留出足够的空间供安装冰箱
•
如果冰箱未放平，内部制冷系统可能无法正常工作。
10 Cm
10 Cm
10 Cm
)
注意
安装冰箱时，在左侧、右侧、背部和顶部留出间隙。
这样有利于降低功耗。
20
拆除前支脚盖
a
拆除前支脚盖(选装
打开冷冻室和冷藏室门，然后沿逆时针方向转动三个螺钉，从而卸掉前支脚盖组件。
)
a
螺钉
前支脚盖
从冰箱拆开供水管(选装
a
1)拆除管夹
2)按下管接头
警告
()
上的螺钉。
(➁)
并拔掉水管
不要切断水管，而应从管接头拆开水管。
(➀)
)
，从而拆除水管。
21
安装说明
拆除冰箱门
•
沿直线向上抬起冰箱门。
•
注意
小心不要夹住冰箱门上的水管和线束。
•
把冰箱门置于受到保护的表面上。
拆除冷冻室门
1)在门关闭的情况下，使用螺丝刀拆除上合页盖
2)沿逆时针方向拆除合页螺钉
拆除门时要小心，以保证门不会砸到身上。
(➂)
和接地螺钉
(➀)
(➃)
，然后拔下电线
，并沿箭头
(➅)
(➁)
。
方向卸掉上合页
(➄)
。
3)小心抬起门
(➇)
，从下合页
(➆)
拆下门。
22
4)朝箭头方向抬起下合页
(➉)
拆下下合页
(➈)
。
(➈)
，从而从下合页支架
拆除冰箱门
拆除冷藏室门
1)在门关闭的情况下，使用螺丝刀拆除上合页盖
2)沿逆时针方向拆除合页螺钉
拆除门时要小心，以保证门不会砸到身上。
(➂)
和接地螺钉
(➀)
(➃)
，然后拔下电线
，并沿箭头
(➁)
(➅)
方向卸掉上合页
。
(➄)
。
3)小心抬起门
注意
(➇)
，从下合页
•
分解冷藏室或冷冻室门，移动至适当的位置后，必须重新组装。
(➆)
拆下门。
4)朝箭头方向抬起下合页
(➉)
拆下下合页
(➈)
23
(➈)
，从而从下合页支架
。
安装说明
重装冰箱门
重装冷冻室门
1)把下合页
3)把上合页轴
(➈)
(➀)
和螺钉
插入下合页支架
(➄)
(➉)
。
插入孔
(➅)
(➁)
。
中。在上合页孔
(➆)
和机柜孔
2)把门下侧的软管
并向下拉软管，从而重新装上冷冻室门。
(➇)
之间调平后，沿顺时针方向重装螺栓
(➂)
插入下合页
(➃)
的孔中
4)连接电线。
5)把上合页盖
面部分上，并首先从上合页盖的前面部分重装。
24
11 12
()
的前面部分置于上合页
()
的前
重装冰箱门
重装冷藏室门
1)把下合页
3)把上合页轴
页螺栓
(➀)
(➈)
插入下合页支架
(➄)
和螺钉
插入孔
(➉)
(➅)
。
(➁)
。
中。在上合页孔
(➆)
2)把冷藏室门的孔
和机柜孔
(➇)
(➂)
套在下合页
之间调平后，沿顺时针方向重装合
(➃)
上。
4)连接电线。
11 12
5)把上合页盖
面部分上，并首先从上合页盖的前面部分重装。
25
()
的前面部分置于上合页
()
的前
安装说明
重装冰箱门
重装水管(选装
1)一边按下管接头
a
2)在管夹
()
上拧紧螺钉。
重装前支脚盖(选装
如图所示，沿顺时针方向转动三个螺钉，从而装上前支脚盖。
)
(➁)
的前端，一边把水管
)
(➀)
，插入管接头。
26
前支脚盖
螺钉
调节门间间隙
请首先调平冰箱。
如果冰箱未放平，则冰箱门不平。
第1种情况)冷冻室门低于冷藏室门。 把一字螺丝刀(-
沿顺时针方向转动控制杆，调平冰箱。
高度差
➀
螺丝刀(-
第
2
种情况)冷冻室门高于冷藏室门。 把一字形螺丝刀(-
)
➁
控制杆
沿顺时针方向转动控制杆，调平冰箱。
)(➀)
插入控制杆
)(➀)
(➁)
插入控制杆
的槽中，
(➁)
的槽中，
注意
高度差
不要通过转动控制杆进行细微调节，请参照下页。
27
➁
控制杆
螺丝刀(-
➀
)
安装说明
调节门间间隙
在门间进行细微调节
如果冷冻室门低于冷藏室门。 如果冷冻室门高于冷藏室门。
调节部分
请打开门，并如下所述调节门：
1)松开下合页上的螺母
松开螺母
(➀)
(➀)
时，使用内六角扳手
注意
➂
扳手
➀
螺母
➁
螺栓
2)请沿顺时针方向
沿顺时针方向
()
()
注意
➂
扳手
，直到达到螺栓
或逆时针方向
转动时，门上升。
(➁)
的上端。
(➂)
沿逆时针方向稍微转动螺栓
()
转动螺栓
(➁)
，调节门间高度差。
(➁)
，以便用手松开螺母
➂
➀
螺母
➁
螺栓
➂
扳手
扳手
调节部分
(➀)
。
➁
螺栓
3)调节门后，沿顺时针方向
从而紧固螺母
➀
螺母
(➀)
。
➂
扳手
➁
螺栓
如果未牢牢紧固螺母
注意
()
转动螺母
(➀)
，螺栓可能会松开。
(➀)
，直到达到螺栓下端，然后用扳手
28
➁
螺栓
(➂)
拧紧再次拧紧螺栓，
➂
➀
螺母
➁
螺栓
扳手
检查水分配器管((选装
1)为了顺利运转制冰器，需要1.4 ~ 10 kgf/cm2的水压。
在该范围内，可在10秒内注满100 cc纸杯。
2)滤水器滤除微粒。但不会消毒或杀灭微生物。
2
3)如果在低水压(低于
4)保证最初冰箱内的贮水箱装满水。推水分配器杆，直到水从出口流出为止。
可另外出钱向经销商购买通用供水套件。
注意
冰箱制造商建议使用含有铜管的供水套件。
1.4kgf/cm
)
区域安装冰箱，应安装增压泵补足水压。
))
检查零件
自攻螺钉
滤水器
x
12EA
水管
(
内置型
(
)
外置型
滤水器
)
束紧带
密封胶带
管夹A
滤水器锁台
x
8EA
安装说明
29
安装水分配器管
内置型
(
第1种情况
)
连接供水管
-
关闭自来水管，并把制冰器转到关闭位置。
- 找到最近的冷饮用水管。
- 遵循制冰器安装套件上的说明。
把水管接到冰箱上
-
把压紧螺母和塑料套圈套在塑料管上。
-
插入套管后，把压紧螺母拧到1/4"压紧接头(接管)上。
注意
-
-
不要过分拧紧压紧螺母。
如图所示，把压紧套圈和螺母套在铜(或塑料)管上。
把压紧螺母拧到压紧接头(接管)上。
放开水，并检查是否泄漏。
1
. 冷水管
2
.管夹。
3
.铜(或塑料)管
4
. 压紧螺母
5
. 压紧套管
6
. 截止阀
7
. 填密螺母
压紧螺母
套圈
套管
压紧接头
套圈
压紧螺母
注意
(
第1种情况
水管只可接到饮用水上。
)
检查供水管
把水管和管接头及水龙头相接。
- 关上自来水龙头。
- 把管接头"A"接到水龙头上。
- 应用密封胶带保护好每个接头。
担保信息
冰箱或制冰器制造商的担保不包括安装水管。
小心遵循这些说明，以便最大限度地降低因水造成重大
损坏的危险。
注意:
如果管接头不能接到现有水龙头上，应到最近的授权维
修中心购买合适的管接头。
小心
水管必须接到冷水管上。
如果接到热水管上，
可能导致滤水器出现故障。
管接头"A"
水龙头
30
安装水分配器管
把水管接到冰箱上。
- 拆除冰箱的压缩机盖。
- 如图所示，把水管接到阀门上。
- 连接时，检查是否有泄漏。
如果有，重新连接。
- 重新装上冰箱的压缩机盖。
紧固水管
- 使用管夹"A"把水管固定到wallor(冰箱的背部)上。
- 当紧固水管时，必须保证水管不会过分弯曲、夹住或压住。
完成供水管的安装。
- 接通冰箱电源，并按下分配器右侧的杆，直到水通过水管流出
并排出所有空气为止。
- 此时，检查水管连接点处是否可能泄漏。
紧固水管后，把冰箱搬到需要的场所。
一旦冰箱安放到位，不可再移动。
安装滤水器
水管
连接螺母
冰箱的压缩机盖
管夹A
水管
- 如图所示，沿逆时针方向转动冰箱上的固定盖，从而拆开该盖。
如图所示，从箱体拆下滤水器，并在滤水器上贴上月份指示标签。
- 在标签上记下安装滤水器的月份。
例如)如果在三月份安装滤水器，记下"三月份"。
- 如图所示，拆除保护盖，然后安放并插入滤水器，
- 沿顺时针方向缓慢转动滤水器90度，以对准盖上的指示标志，
把滤水器锁定到位。不要过分拧紧
拆开红盖
标签
(
)
月份指示
小心
请检查指示线是否与锁定位置对准。
31
盖上滤水器
安装说明
把指示标志与锁定位置对准。

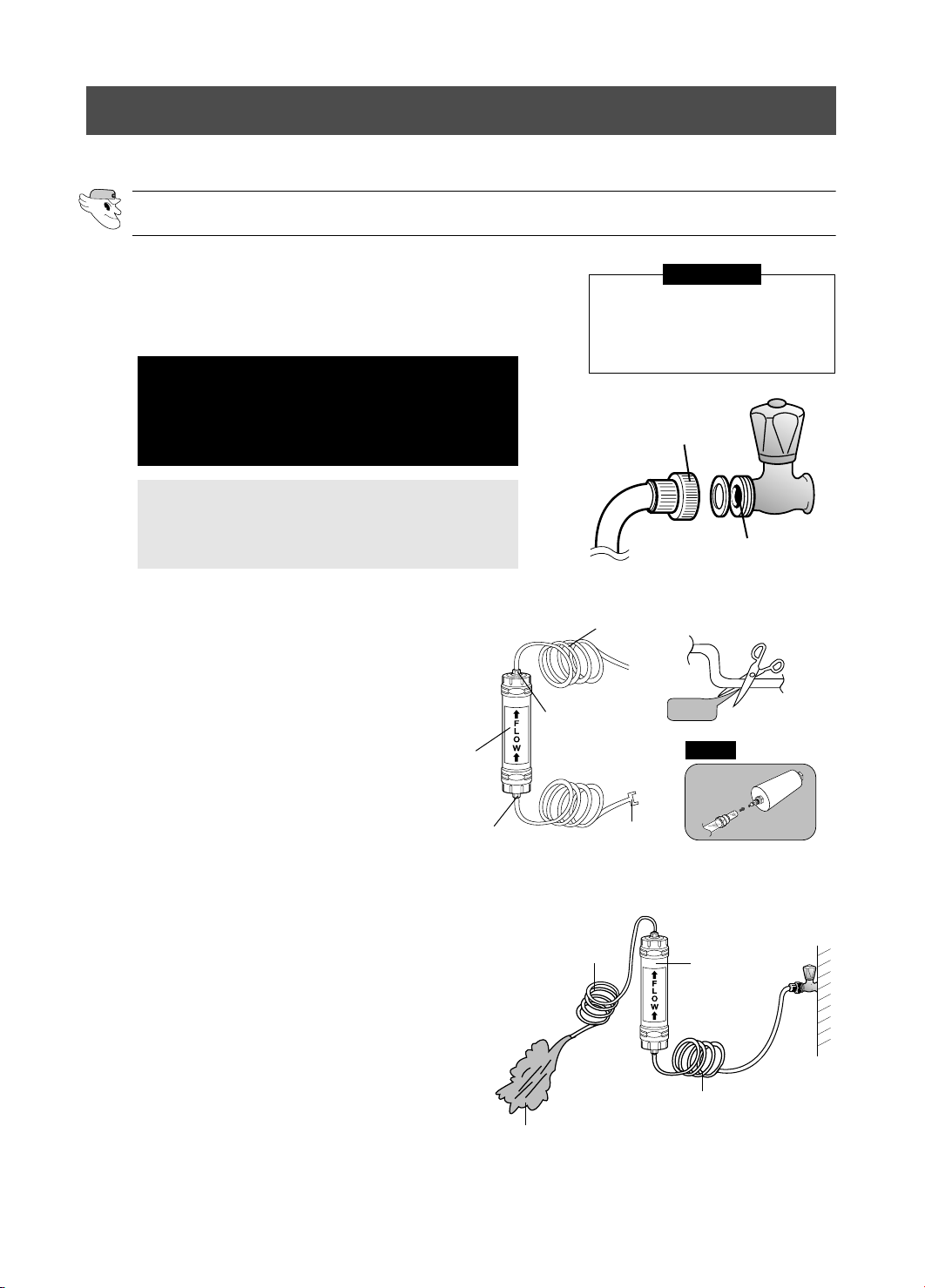

安装水分配器管
外置型
连接到供水管
把水管和管接头及水龙头相接。
- 关上自来水龙头。
- 把管接头"A"接到水龙头上。
- 应用密封胶带保护好每个接头。
担保信息
冰箱或制冰器制造商的担保不包括安装水管。
小心遵循这些说明，以便最大限度地降低因水造成重大
损坏的危险。
注意:
如果管接头不能接到现有水龙头上，应到最近的授权维
修中心购买合适的管接头。
选择安装滤水器的位置。(配有净水器的机型
- 测量滤水器和冷水龙头之间的距离后，
在合适位置切断装到滤水器上的水管。
- 如果在安装滤水器的过程中，
希望重装滤水器的进水口和出水口端，
见参考说明。
)
滤水器
滤水器端
小心
水管必须接到冷水管上。
如果接到热水管上，
可能导致滤水器出现故障。
管接头"A"
水龙头
出水管
90度
参考
清除滤水器内的残余物。(配有滤水器的机型
- 打开自来水龙头，检查水是否流过滤水器进水口
端的水管。
- 如果水未通过水管流出，检查水龙头是否打开。
- 一直打开水龙头，直到流出干净的水并且清除了
制造过程中积聚的残余物为止。
)
32
滤水器的
进水口端
滤水器出水端
水
管接头
滤水器
水管
安装水分配器管
安装滤水器锁定台。
- 把滤水器锁定台置于合适的位置(例如水槽下)并用螺钉把锁
定台紧紧固定到位。
把滤水器紧固到位。
- 如右图所示，把滤水器固定到位。
两个滤水器锁定台
两个滤水器锁定台
水管
滤水器
束紧带
滤水器锁
定台
把水管接到冰箱上。
- 拆除冰箱的压缩机盖。
- 如图所示，把水管接到阀门上。
- 连接时，检查是否有泄漏。
如果有，重新连接。
- 重新装上冰箱的压缩机盖。
紧固水管
- 使用管夹"A"把水管固定到wallor(冰箱的背部)上。
- 当紧固水管时，必须保证水管不会过分弯曲、夹住或压住。
33
水管
连接螺母
冰箱的压缩机盖
管夹A
安装说明
水管
安装水分配器管
清除供水管内的残余物
1)打开自来水和供水管的截止阀。
2)通过分配器放水，直到流出的水清澈为止(6~7分钟)。
这样可清理供水系统并清除水管中的空气。
3)在一些家庭中，可能需要另外冲洗。
4)打开冰箱门，并检查滤水器周围是否漏水。
•
新装的滤水器滤筒可能会使水直接从分配器喷出来。
•
注意
重装滤水器之前，应拆除酒类支架。
检查对冰盘的供水量
冰
水
(➀)
1)提起
2)按下测试按钮时，从自来水龙头放出水，装满冰块盒。
检查水量
如果水位太低，冰块会较小，这不是制冰器的问题，
而是水管水压的问题，并且这一问题经常出现。
当出现该问题时，请与经销商维修中心联系，
以检查供水量。
并拉出
(
见下图)。
(➁)
冷藏室中的制冰桶。
检查水位
制冰器
测试按钮
太高
最佳水位
太低
34
故障排除
冰箱根本不工作或制冷不充分
•
检查电源插头是否接好。
•
显示屏上的控制温度是否设为正确的温度
试一试设为较低的温度。
•
冰箱是否受到日光直射或靠近热源
•
冰箱背部是否靠墙太近
冷藏室中的食品冻结
•
显示屏上的控制温度是否设为正确的温度
试一试设为较高的温度。
•
室温是否太低
•
是否在冷藏室的最冷部分中贮藏含水量大的食品
可能发出异常噪音或声音
•
检查地板是否平坦稳定。
•
冰箱背部是否靠墙太近
•
是否有什么东西掉到冰箱后面或下面
•
冰箱内可能发出"滴嗒"声，这属于正常现象。
因各种附件收缩或膨胀，可能出现这种情况。
机柜前角和侧面发热; 出现冷凝水。
•
冰箱前角中安装了抗冷凝器，以防冷凝。
•
当长时间开着冰箱门时，可能出现冷凝水。
?
?
?
?
?
?
?
未放出冰
•
是否停止了制冰功能
•
贮冰装置中是否有冰
•
是否连接水管并打开截止阀
•
冷冻室温度是否太高
•
在安装供水管后在制冰之前是否等了12个小时
冷藏室中可能发出流水声
•
流水声可能因冷藏室中制冷剂循环引起并且属于正
常现象。
冷藏室中发出异味
?
•
打包密封好气味大的食品。扔掉腐烂的食品。
冷冻室壁上结霜
•
通气孔是否堵塞
•
在贮藏的食品之间留出足够的空间，供空气充分流通。
•
冷冻室门是否关好
不供水
•
是否连接水管并打开截止阀
•
供水管是否压住
•
是否因冷藏室温度太低而把水箱冻住
在显示屏上选择温度较高的设置。
?
?
(
设置较低的温度
?
?
?
?
?
)
?
?
?
35
安装说明
环境室温极限
本机设计为在铭牌上标出的温度类型规定的环境温度下运转。
温度类型 符号
最大 最小
温带以外 SN 32°C (90°F) 10°C (50°F)
温带 N 32°C (90°F) 16°C (61°F)
亚热带 ST 38°C (100°F) 18°C (64°F)
热带 T 43°C (109°F) 18°C (64°F)
注意:内部温度可能受本机位置、环境温度和打开冰箱门的次数等因素的影响。
根据需要调节温度，以补偿这些因素。
环境温度
三星电子
Loading...
