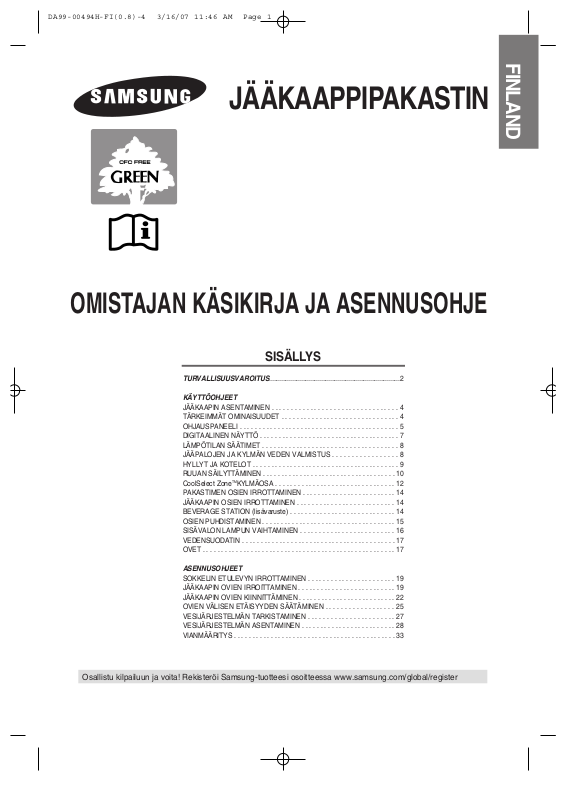

JÄÄKAAPPIPAKASTIN

OMISTAJAN KÄSIKIRJA JA ASENNUSOHJE

SISÄLLYS

TURVALLISUUSVAROITUS........................................................................2

KÄYTTÖOHJEET

JÄÄKAAPIN ASENTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

TÄRKEIMMÄT OMINAISUUDET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

OHJAUSPANEELI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

DIGITAALINEN NÄYTTÖ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

LÄMPÖTILAN SÄÄTIMET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

JÄÄPALOJEN JA KYLMÄN VEDEN VALMISTUS . . . . . . . . . . . . . . . . . 8

HYLLYT JA KOTELOT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

RUUAN SÄILYTTÄMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

CoolSelect ZoneTMKYLMÄOSA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

PAKASTIMEN OSIEN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 14

JÄÄKAAPIN OSIEN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 14

BEVERAGE STATION (lisävaruste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

OSIEN PUHDISTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

SISÄVALON LAMPUN VAIHTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 16

VEDENSUODATIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

OVET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ASENNUSOHJEET

SOKKELIN ETULEVYN IRROTTAMINEN . . . . . . . . . . . . . . . . . . . . . . . 19

JÄÄKAAPIN OVIEN IRROITTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 19

JÄÄKAAPIN OVIEN KIINNITTÄMINEN . . . . . . . . . . . . . . . . . . . . . . . . . . 22

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN . . . . . . . . . . . . . . . . . . 25

VESIJÄRJESTELMÄN TARKISTAMINEN . . . . . . . . . . . . . . . . . . . . . . . 27

VESIJÄRJESTELMÄN ASENTAMINEN . . . . . . . . . . . . . . . . . . . . . . . . . 28

VIANMÄÄRITYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Osallistu kilpailuun ja voita! Rekisteröi Samsung-tuotteesi osoitteessa www.samsung.com/global/register

TURVALLISUUSVAROITUKSET

• Lue tämä ohje huolellisesti, ennen kuin ryhdyt käyttämään laitetta ja säilytä ohje.

• Koska seuraavat käyttöohjeet koskevat useita malleja, oman jääkaappisi ominaisuudet saatta vat olla erilaiset kuin tässä ohjeessa on esitetty.

VAROITUS

• Lapset tai vajaakykyiset henkilöt saavat käyttää laitetta vain täysikasvuisen henkilön läsnä ollessa.

• Lapsia on muistutettava siitä, että tämä laite ei ole leikkikalu.

• Laitteen kylmäaine on joko R600a tai R134a. Tarkista laitteen takana olevan kompressorin kyl jessä ja jääkaapin sisällä olevasta kilvestä, mitä kylmäainetta jääkaappisi käyttää.

KÄYTETYT HUOMIO- ja VAROITUSMERKIT

Varoittaa kuolemanvaarasta tai vakavasta

VAROITUS

HUOMIO

loukkaantumisvaarasta.

Varoittaa vaarasta, joka voi aiheuttaa loukkaantumisen tai materiaalivahingon.

MUUT KÄYTETYT MERKIT

VAROITUKSIA

Jos samassa ryhmässä on useita seinäkoskettimia, älä kytke niihin useita laitteita samanaikaisesti.

• Tämä saattaa aiheuttaa ylikuumenemisen ja tulipalovaaran.

Varmista, että sähköpistoke ei ole murtunut tai vahingoittunut muulla tavoin.

• Vahingoittunut pistoke saattaa kuumentua ja aiheuttaa tulipalon.

Älä taivuta sähköjohtoa liian jyrkästi tai aseta raskaita esineitä sen päälle.

• Tämä voi aiheuttaa tulopalovaaran. Jos sähköjohto on vahingoittunut, pyydä valmistajaa tai huoltomiestä vaihtamaan se heti.

Älä roiskuta vettä suoraan jääkaapin sisälle tai päälle.

• Se voi aiheuttaa tulipalon tai sähköiskun vaaran.

Älä käsittele palavia kaasuja jääkapin läheisyydessä.

• Siitä voi aiheutua tulipalo- tai räjähdysvaara.

Älä työnnä pistoketta seinään, jos kätesi ovat märät.

• Voit saada sähköiskun.

Älä aseta vedellä täytettyä astiaa jääkaapin päälle.

• Jos siitä läikkyy vettä, se voi aiheuttaa tulipalon tai sähköiskun vaaran.

Älä sijoita jääkaappia kosteaan paikkaan tai paikkaan, jossa se voi joutua kosketuksiin veden kanssa.

• Jonkin sähköisen osan vaurioitunut eriste voi aiheuttaa sähköiskun tai tulipalon.

Älä pidä haihtuvia tai palavia aineita jääkaapin päällä.

• Bensiini, tinneri, alkoholi, eetteri, nestekaasu tai muut vastaavat aineet voivat aiheuttaa räjähdyksen.

Varoittaa jostakin, jota EI saa tehdä.

Varoittaa jostakin, jota EI saa purkaa tai poistaa.

Varoittaa jostakin, johon EI saa koskea.

Merkitsee, että sinun on noudatettava ohjetta.

Merkitsee, että sinun on irrotettava sähköjohto seinärasiasta.

Ilmaisee, että tarvitaan maadoitus.

On suositeltavaa, että tämän toimenpiteen suorittaa huoltomies.

Älä pura tai korjaa jääkaappia itse.

• Voit aiheuttaa tulipalon, häiriön ja/tai vamman itsellesi.

Irrota sähköpistoke rasiasta, ennen kuin ryhdyt vaihtamaan jääkaapin sisävalon lamppua.

• Voit muussa tapauksessa saada sähköiskun.

Jos haluat hävittää jääkaapin/pakastimen, poista ensin ovet ja tiivisteet.

• Tee tämä siksi, että lapset eivät voisi jäädä loukkuun kaapin sisälle.

Jääkaappi on maadoitettava.

• Sinun on maadoitettava jääkaappi, jotta jonkin eristeen vaurioituminen ei aiheuttaisi käyttäjille sähköiskua.

Älä käytä maadoittamiseen kaasuputkia, puhelinkaapeleita tai muita mahdollisesti syttyviä kohteita.

• Maadoituspistokkeen väärä käyttö voi aiheuttaa sähköiskun.

VAROITUS

• Pidä laitteen jäähdytysaukkojen edessä oleva tila vapaana, jotta ilma pääsee kiertämään.

• Älä yritä nopeuttaa laitteen sulatusprosessia käyttämällä mekaanisia tai muita sellaisia välineitä, joita valmistaja ei ole suositellut.

• Älä vahingoita kylmäaineen kiertojärjestelmää.

• Älä käytä jääkaapin tai pakastimen sisällä muita kuin valmistajan suosittelemia sähkölaitteita.

HUOMIO

Älä pakkaa jääkaappia liian täyteen.

• Kun avaat oven, jotakin voi pudota ulos ja aiheuttaa vamman tai muita vahinkoja.

Älä aseta pulloja tai lasipurkkeja pakastimeen.

• Kun sisältö jäätyy, lasi saattaa särkyä ja aiheuttaa vammoja.

Älä työnnä pistoketta seinärasiaan, jos rasian kiinnitys on löysä.

• Se voi aiheuttaa tulipalon tai sähköiskun vaaran.

Älä vedä pistoketta rasiasta vetämällä johdosta.

• Johdon vaurioituminen voi aiheuttaa oikosulun, tuli palon jätai sähköiskun.

• Jos sähköjohto on vahingoittunut, valmistajan, lail lisen sähköliikkeen tai ammattitaitoisen huoltomiehen on vaihdettava se.

Älä pidä mitään esineitä laitteen päällä.

• Kun avaat tai suljet oven, esineet voivat pudota ja aiheuttaa vamman tai muita vahinkoja.

Älä pidä lääkkeitä, tieteellisiin tarkoituksiin käytettäviä tai lämpötilaherkkiä aineita jääkaapin päällä.

• Aineita, jotka edellyttävät vakaata lämpötilaa ei saa pitää jääkaapin päällä.

Älä anna lasten roikkua ovessa. Siitä voi aiheutua vammoja. Jos tunnet kemiallisten aineiden tai savun hajua, vedä irrota sähköjohto heti seinästä ja ota yhteys SAMSUNG in huoltoon.

Älä koske pakastimen seiniin tai käsittele siellä olleita tuotteita märin käsin.

• Siitä voi olla seurauksena pakkasenpuremia. Älä työnnä käsiäsi laitteen alle.

• Siellä mahdollisesti olevat terävät reunat voivat aiheut taa vamman.

Älä työnnä sormiasi tai muista esineitä jääkoneen luovutusaukkoon tai jäälokeroon. Siitä voi aiheutua vammoja tai muita vahinkoja.

Laite sisältää joko R600a- tai R134a-kylmäainetta. Tarkista laitteen takana olevan kompressorin kyljessä ja jääkaapin sisällä olevasta kilvestä, mitä kylmäainetta jääkaappisi käyttää.

HUOMIO

Jääkaapin ja pakastimen kylmäaineen ja eristeiden kaasun hävittäminen on tehtävä tietyllä tavalla. Varmista, että kaikki laitteen takana olevat putket ovat ehjiä, ennen kuin hävität laitteen.

mutta kuitenkin palonarkaa. Kun kuljetat ja asennat laitetta, muista huolehtia siitä, että mikään jäähdytysjärjestelmän osa ei vaurioidu.

Putkista vuotava kylmäaine voi syttyä tai aiheuttaa vaurioita silmille. Jos havaitset vuodon, vältä avotulen tai kipinöivien laitteiden käsittelyä ja tuuleta hyvin huone, jossa laite on.

• Jotta mahdollinen jäähdytysjärjestelmän vuoto ei aiheuttaisi syttyvää ilman ja kaasun seosta, laitteen asennuspaikka on valittava käytetyn kylmäaineen määrän mukaan. Huoneessa on oltava vähintään 1 m laitteessa olevaa 8 g:n R600a-kylmäainemäärää kohti. Laitteen sisältämä kylmäaineen määrä on merkitty laitteen sisällä olevaan tunnuskilpeen.

• Älä koskaan käynnistä laitetta, jossa on näkyviä vaurioita. Jos olet epävarma, ota yhteys myyjään.

Älä puhdista sähköpistoketta kostealla tai märällä pyyhkeellä. Poista kaikki vieraat aineet ja pöly pistokkeen kosketinpinnoista.

• Muussa tapauksessa seurauksena voi olla tulipalo.

• Jos jääkaapin sähköjohto on irrotettu seinäkoskettimesta, sinun olisi odotettava ainakin viisi minuuttia, ennen kuin työnnät pistokkeen takaisin paikoilleen.

Jos jääkaappi on pitkän aikaa käyttämättömänä, irrota sähköjohto seinärasiasta.

• Eristeessä olevat vauriot voivat aiheuttaa

tulipalon.

Lapset tai vajaakykyiset henkilöt saavat käyttää laitetta vain täysikasvuisen henkilön läsnäollessa. Lapsia on muistutettava siitä, että tämä laite ei ole leikkikalu.

Älä pidä laitetta suorassa auringonvalossa.

Laite on sijoitettava niin, että se ei peitä pistorasiaa.

Jos sähköjohto on vahingoittunut, valmistajan, laillisen sähköliikkeen tai ammattitaitoisen huoltomiehen on vaihdettava se.

Tämä laite sisältää pienen määrän isobutaani-kylmäainetta (R600a). Se on ympäristöystävällinen luonnonkaasu,

tilaa jokaista

TURVALLISUUSVAROITUS

JÄÄKAAPIN ASENTAMINEN

Jääkaapin pitäisi toimia normaalisti, kun olet suorittanut seuraavat toimet. Jos se ei toimi, tarkista, että seinärasiassa on jännite. Jos sinulla on kysyttävää, ota yhteys SAMSUNG in huoltoon.

Sijoita jääkaappi sopivaan paikkaan siten, että seinän ja kaapin välissä on riittävästi ilmatilaa. (Lue tässä kirjasessa olevat asennusohjeet.)

Kun jääkaappiin kytketään virta, sisävalon tulisi syttyä, kun avaat ovet.

Säädä lämpötilasäädin alimman lämpötilan kohdalle ja odota yksi tunti. Jääkaapin pitäisi alkaa jäähtyä ja moottorin äänen olisi kuuluttava vaimeasti.

Kun jääkaapin lämpötila on riittävän alhainen, voit laittaa ruokatavaroita sen sisälle. Käynnistämisen jälkeen kestää muutaman tunnin, ennen kuin jääkaapin lämpötila on sopiva.

TÄRKEIMMÄT OMINAISUUDET

Twin Cooling jäähdytysjärjestelmä

• Jääkaapissa ja pakastimessa on kaksi lauhdutinta. Koska järjestelmät ovat itsenäiset, pakastin ja jääkaappi toimivat toisistaan riippumatta ja ovat siten tehokkaampia. Jääkaapista ei pääse siirtymään ruuan hajua pakastimeen, koska kummassakin osassa on oma ilmakierto.

Hallittu ilman kierto

• Kylmä ilma virtaa jokaiselle hyllytasolle useiden venttiilien kautta. Tämä takaa tasaisen jäähdytyksen lokeroiden sisällä ja ruoka säilyy tuoreena kauemmin.

Ovihälytin

• Summeri muistuttaa auki jääneestä ovesta.

Korkea kosteus säilyttää ruuan paremmin

• Ruoka, hedelmät ja vihannekset säilyvät tuoreena kauemmin, koska jääkaappi pitää jäähdytysilman suhteellisen kosteuden korkeana. Tämän vuoksi laitteen teho voi olla neljä tai viisi kertaa normaalia jääkaappia parempi.

Energiaa säästävä jääkaappipakastin

• Energian kulutus on mahdollisimman pieni, koska jääkaapin ja pakastimen jäähdytysilman kierrot ovat erilliset.

Nopeampi jäähtymisaika

• Tehojäähdytystä käyttämällä voit pakastaa ruuan nopeammin.

Runsas jään ja kylmän veden tuotanto

• Jään ja kylmän veden säiliöt takaavat jatkuvan jään ja kylmän veden saannin.

Beverage Station (lisävaruste)

• Voit säilyttää usein käytettyjä ruokatarvikkeita erillisessä jäähdytysosastossa, jolloin sinun ei tarvitse avata jääkaapin ovea aina, kun käytät näitä tarvikkeita. Säästät näin aikaa ja rahaa.

Hajunpoistaja (lisävaruste)

• Uudelleen käytettävä hajunpoistaja pitää jääkaapin ilman raikkaana ja hajuttomana.

CoolSelect Zone kylmäosa (lisävaruste)

• Käyttäjä voi Quick Cool-, Thawja Select-painikkeilla pakastaa, sulattaa ja jäähdyttää ruokia. Voit hallita laatikon lämpötilaa valitsemalla Soft Freeze, Cool tai Chill.

HUOMAUTUS

Tämä ohjekirja on kirjoitettu useaa mallia varten. Oman laitteesi ominaisuudet voivat olla erilaiset kuin tässä ohjelkirjassa.

OHJAUSPANEELI

Perusmalli

Jääpalakoneella varustettu malli

FREEZER TEMP.PAINIKE

Painamalla tätä painiketta toistuvasti voit valita pakastimen lämpötilan väliltä -14 – -25 °C.

POWER FREEZEPAINIKE

Nopeuttaa pakastusprosessia pakastimessa.

ICE TYPE-PAINIKE

Voit tällä painikkeella valita,valmistaako kaappi jääkuutioita,jäämurskaa vai ei lainkaan jäitä.

FRIDGE TEMP.-PAINIKE

Painamalla tätä painiketta toistuvasti voit valita jääkaapin lämpötilan väliltä 1 – 7 °C.

CHILD LOCK-PAINIKE

Kun lapsilukko painiketta on painettu 3 sekunnin ajan, toiminto kytkeytyy päälle ja merkkiääni kuuluu. Lapsilukon ollessa päällä, ainoastaan jään tyyppitoimintoa voidaan käyttää. Tällöin myös muut merkkivalot, paitsi jään tyyppi-toiminnon ja lapsilukon merkkivalot, sammuvat. Tällä estetään lapsia tai lemmikkieläimiä muuttamasta asetuksia vahingossa. Voit poistaa toimintojen lukituksen painamalla tätä painiketta uudelleen 3 sekunnin ajan. Tällä painikkeella on toinenkin toiminto. Kun painiketta pidetään painettuna 3 sekunnin ajan [lukituksen merkkivalo syttyy], kosteuden poiston valvonta kytkeytyy pois käytöstä. Jos kylmävesisäiliön tai kotibaarin pinnalle tulee kosteutta tätä toimintoa käytettäessä, paina painiketta uudelleen 3 sekunnin ajan. Tällöin valo sammuu, kosteuden poistotoiminto otetaan uudelleen käyttöön ja kaikki painikkeet vapautetaan samalla kertaa.

POWER COOL-PAINIKE

Nopeuttaa jääkaapin jäähdytysprosessia.

KÄYTTÖOHJEET

OHJAUSPANEELI

Cool Select zone

Perusmalli (varustettu CoolSelect Zone)

Jääpalakonemalli (varustettu CoolSelect Zone)

DIGITAALINEN NÄYTTÖ

Freezer Temp. pakastimen lämpötila. Fridge Temp. jääkaapin lämpötila. Quick Cool, Thaw ja Select näyttävät CoolSelect ZoneTM kylmäosan tilan.

Power Freeze

Power Cool

Deodorizer

• Tämä valo palaa, kun painat Power Freeze (tehopakastus)-painiketta. Painamalla tätä painiketta voit palauttaa pakastimen lämpötilan ennalta asetettuun arvoon.

• Voit käyttää tätä toimintoa, jos tarvitset paljon jäätä nopeasti.

• Voit perua tehopakastustilan painamalla painiketta uudelleen.

• Tämä valo palaa, kun painat Power Cool (tehojäähdytys)-paniketta. Painamalla tätä painiketta voit palauttaa jääkaapin lämpötilan asetettuun arvoon nopeasti.

• Voit perua tehojäähdytystilan painamalla painiketta uudelleen.

• Tämä valo ilmaisee, että hajunpoistaja on toiminnassa.

• Puhdista kasetti kerran tai kahdesti vuodessa (ks. jakso ”Osien puhdistaminen”).

Cubed Ice, Crushed Ice ja Ice Off

Filter Indicator

• Kun vihreä valo muuttuu oranssiksi, on aika vaihtaa vedensuodatin. Jos valo on punainen, suodatin olisi vaihdettava pikaisesti.

• Kun olet vaihtanut vedensuodattimen, palauta ilmaisin alkutilaan painamalla Ice Type-ja Child Lock painikkeita samanaikaisesti 3 sekunnin ajan.

• Voit poistaa ilmaisimen käytöstä painamalla Ice Type-ja Child Lock painikkeita samanaikaisesti 5 sekunnin ajan.

KÄYTTÖOHJEET

• Painamalla Ice Type-painiketta toistuvasti voit valita Cubed Ice-(jääkuutiot), Crushed Ice-(jäämurska) tai Ice Off-(ei jäitä) toimintatilan.

• Valaistu kuvake ilmaisee käytössä olevan tilan.

LÄMPÖTILAN SÄÄTIMET

Pakastin

• Pakastimen lämpötilaa voidaan säätää välillä -14 – -25 °C.

• Paina Freezer Temp. -painiketta toistuvasti, kunnes näytössä näkyy haluamasi lämpötila.

• Näytössä näkyvä arvo vaihtuu järjestyksessä välillä

-14 – -25 °C. Arvon –14 °C jälkeen näyttöön tulee arvo –25 °C.

• Viiden sekunnin kuluttua näyttöön tulee pakastimessa parhaillaan vallitseva lämpötila. Laite ryhtyy tämän jälkeen muuttamaan lämpötilaa juuri asettamaasi arvoon.

• Jäätelö saattaa sulaa, jos pakastimen lämpötila on yli –15 °C.

• Pakastimen tai jääkaapin lämpötila nousee, jos ovi avataan useasti, jos kaapin sisäpuolta puhdistetaan tai jos sinne laitetaan lämmintä ruokaa. Tämä saattaa aiheuttaa sen, että numeronäyttö vilkkuu. Näyttö lakkaa

VAROITUS

vilkkumasta, kun pakastimen ja jääkaapin lämpötila palaa normaaliksi.

Jääkaappi

• Jääkaapin lämpötilaa voidaan säätää rajoissa 7 – 1 °C.

• Paina Fridge Temp. -painiketta toistuvasti, kunnes näytössä näkyy haluamasi lämpötila.

• Näytössä näkyvä arvo muuttuu joka painalluksella ja palaa lopuksi alkuarvoon, kuten pakastimen näytössä.

JÄÄPALA- ja KYLMÄVESISÄILIÖ

Jäiden valmistus (perusmalli)

• Vedä jääpalarasia ulos.

• Lisää vettä, rajamerkkiin asti.

• Työnnä jääpalarasia takaisin paikoilleen.

Jääsäiliö

Jääkone valmistaa 10 kuutiota kerralla ja noin 120 jääpalaa päivässä automaattisesti. Määrään saattavat vaikuttaa sellaiset tekijät, kuten pakastimen lämpötila, tehopakastustoiminnon käyttäminen ja oven avaaminen usein. Kun jääkaappi otetaan käyttöön, jääkuutioiden valmistus valitaan automaattisesti.

Painikkeella valita, millaisia jäitä laite valmistaa :

Vesisiäiliö

Vesisäiliön tilavuus on noin 1,2 l.

Kylmä vesi

• Paina astia vesisäiliön vipua vasten.

• Jos olet juuri asentanut jääkaapin, kaada pois ensimmäiset kuusi juomalasillista vettä, koska vesijärjestelmässä voi olla epäpuhtauksia.

• Jääkuutiot

Jääkuutiot

• Jäämurska

Jäämurska

• Ei jäitä

Ei jäitä

Jos jäät jäävät jäälokeroon, saadaan

HUOM

Paina astia jääkoneen vipua vasten

• Pidä astiaa pystyssä ja samassa linjassa vivun kanssa, jotta jääpalat eivät putoaisi ulos.

jääkuutioita.

Paina

Ei jäitä

HUOMIO

VAROITUS

Paina

Jos lähdet pitkälle lomalle tai liikematkalle tai et muuten käytä vesi- tai jääsäiliötä, sulje vesihana. Muussa tapauksessa laitteeseen voi vuotaa vettä.

Älä työnnä sormia tai esineitä säiliön aukkoon. Siitä voi aiheutua vammoja.

HYLLYT JA KOTELOT

PAKASTIN

Ovikotelo

Valo

Hylly

Jääkone Jääpalarasia

Laatikko

Jääkone

Jääkouru

Sokkelin etulevy

Perusmalli Perusmalli varustettuna jääpala-ja vesisäiliöllä

JÄÄKAAPPI

Osasto meijerituottei-

ta varten

Valot

Viinihylly (lisävaruste)

Ovikotelo

Kotibaari (Beverage Station)

Käännettävä hylly (lisävaruste)

Hajunpoistaja (lisävaruste)

Munakotelo

CoolSelect Zone

kylmäosa

(lisävaruste)

Vihannes- ja hedelmälaatikko

KÄYTTÖOHJEET

Ovikotelot

RUUAN SÄILYTTÄMINEN

Lisätilaa voidaan saada sijoittamalla ruokia jääkaapin laatikoihin tai poistamalla jäänteko koneen.

PAKASTETTUJEN RUOKIEN SÄILYTTÄMINEN PAKASTIMESSA

Lasihylly

• Sopii kaikenlaisten pakasteiden säilyttämiseen.

Ovikotelo

• Sopii pienille pakasterasioille.

Muovihylly

• Sopii lihan ja kuivan ruuan säilyttämiseen. Ruoka-aineet olisi käärittävä huolellisesti kelmuun tai muuhun sopivaan kääreeseen tai laitettava rasiaan.

Jääpalakone (lisävaruste)

Älä työnnä sormiasi, kättäsi tai mitään esineitä jääpalakoneen säiliöön, koska voit saada

VAROITUS

vamman tai aiheuttaa muuta vahinkoa.

RUUAN SÄILYTTÄMINEN

RUUAN SÄILYTTÄMINEN JÄÄKAAPISSA

Erikoiskäsitelty lasihylly

• Sopii kaikenlaisten ruoka-aineiden säilyttämiseen.

• Turvallinen ja luja.

• Lasin pinnan ympyränmuotoiset kuviot ovat normaali ilmiö.

Käännettävä hylly (lisävaruste)

• Jos tarvitset lisää tilaa kookkaille esineille. Nosta hyllyn etureunaa ja käännä se taakse, jolloin hyllyn leveys puolittuu. Voit käyttää hyllyä myös tässä asennossa ja tilaa jää kookkaille tavaroille.

HUOMIO

CoolSelect Zone

• Säilyttää ruuan maun ja tuoreuden kauemmin. Voit säilyttää siinä juustoja, lihaa, kanaa, kalaa tai muita nopeasti käytettäviä ruokia.

Hedelmä- ja vihanneslaatikko (ylempi ja alempi)

• Sopii hedelmien ja vihannesten säilyttämiseen.

• Tämä laatikko on ilmatiivis. Kosteudensäätöjärjestelmä huolehtii siitä, että olosuhteet ovat vihannesten ja hedelmien säilyvyyden kannalta ihanteelliset.

Osasto meijerituotteita varten

• Tarkoitettu voin, margariinin ja juuston säilyttämiseen.

Ovikotelot

• Soveltuvat pienien ruokapakkausten, kuten maidon ja jogurtin säilyttämiseen.

Kotibaari (lisävaruste)

• Sopii usein käytettyjen tavaroiden, kuten purkitettujen virvotusjuomien ja välipalojen säilyttämiseen ja mahdollistaa niiden käyttämisen jääkaapin ovea avaamatta.

Pullot olisi asetettava toistensa viereen siten, että ne eivät putoa ulos.

Munakotelo

• Aseta munat koteloon ja aseta kotelo hyllylle.

kylmäosa (lisävaruste)

KÄYTTÖOHJEET

VAROITUS

Viinihylly (lisävaruste)

• Voit asettaa viinipullot hyllylle, jossa ne säilyttävät makunsa.

• Jos suunnittelet lähtemistä pitkälle lomalle, kannattaa harkita jääkaapin

kaapissa on 0-lämpötilan kylmäosa.

tyhjentämistä ja sen kytkemistä pois päältä. Pyyhi kosteus pois sen sisältä ja jätä ovet auki. Muussa tapauksessa saat taa muodostua hajua ja hometta.

• Jos mallissa on 0-lämpötilan kylmäosa, älä aseta hyllyä tälle tasolle; se saattaa törmätä kotibaarin kanteen, joka voi rikkoutua.

Älä aseta hyllyä tälle tasolle, jos

CoolSelect Zone

kylmäosan KÄYTTÖOHJE

“Select”-painike (lisävaruste)

Soft Freeze

• Kun “Soft Freeze” -asetus on valittuna, digitaalisessa näytössä on arvo -5oC riippumatta siitä, mikä on jääkaapin lämpötila.

• “Soft-Freeze” -lämpötila säilyttää lihan ja kalan kauemmin tuoreena.

• Voit leikata lihan helposti ilman, että siitä valuu ulos nesteitä.

Chill

• Kun “Chill”-asetus on valittuna, CoolSelect Zone lämpötila on -1oC riippumatta siitä, mikä jääkaapin lämpötila.

• Tässä lämpötilassa liha ja kala säilyvät kauemmin tuoreena.

Cool

• Kun “Cool”-asetus on valittuna, laatikon lämpötila on sama kuin jääkaapin lämpötila. Digitaalisessa näytössä on sama lämpötila kuin ulkoisessa näytössä.

• CoolSelect ZoneTMkylmäosaa voidaan käyttää kuten

jääkaapin muutakin tilaa.

kylmäosan

CoolSelect Zone

kylmäosan KÄYTTÖOHJE

“Quick Cool” painike

• Voit Quick Cool -valinnalla laskea CoolSelect Zone

• Tätä toimintoa käytettäessä 1-3 juomapurkkia jäähtyy 60 minuutissa.

• Voit peruuttaa valinnan painamalla ”Quick Cool” -painiketta uudelleen. 0-lämpötilan kylmäosan lämpötila palaa normaaliksi.

• Kun “Quick Cool” -valinta poistetaan, lämpötila palaa “Cool”-asetuksen mukaiseksi.

Jäähtymisaika saattaa vaihdella sen mukaan, millaisia juomia

HUOMAUTUS

VAROITUS

laatikkoon asetetaan.

Kun “Quick Cool” –toiminto valitaan, CoolSelect Zone olevat ruuat olisi siirrettävä pois.

“Thaw”-painike

• Lihan nesteiden ulos vuotaminen ja laadun heikkeneminen vaikuttaa haitallisesti ruuan tuoreuteen.

• Kun “Thaw (sulatus)”-toiminto valitaan, CoolSelect Zone virtaa vuorotellen lämmintä ja kylmä ilmaa.

• Sulatusajaksi voidaan asettaa 4, 6, 10 tai 12 tuntia lihan painon mukaan.

• Kun sulatusaika loppuu, CoolSelect Zone ”Chill”-tilaan.

• Kun "sulatus" loppuu, lihassa ei ole enää nestettä ja ne ovat puoli-pakaste tilassa,

jolloin niitä on helppo leikata keitettäviksi.

• Voit peruttaa tämän valinnan painamalla jotain muuta painiketta.

• Keskimääräinen lihan ja kalan sulatusaika on esitetty seuraavassa taulukossa. (Lihan paksuus on n. 2,5 cm.)

kylmäosan lämpötilaa.

kylmäosassa

kylmäosan näyttö palaa

KÄYTTÖOHJEET

Sulatusaika 4 tuntia 6 tuntia 10 tuntia 12 tuntia

HUOMAUTUS

VAROITUS

Paino 400 g 600 g 800 g 1000g

Sulatusaika saattaa vaihdella lihan ja kalan koon ja paksuuden mukaan. Yllä esitetyt painot tarkoittavat CoolSelect ZoneTMkylmäosassa olevien ruoka-aineiden yhteispainoa. Jos laatikossa on esimerkiksi 400 g pakastettua lihaa ja 600 g pakastettua kanaa, sulatusaika on 10 tuntia.

Kun “Thaw (sulatus)” -toiminto valitaan, CoolSelect Zone siirrettävä pois.

kylmäosassa olevat ruuat olisi

PAKASTIMEN OSIEN IRROITTAMINEN

Erikoiskäsitelty lasihylly

• Vedä hylly ulos niin pitkälle, kuin se tulee. Käännä se sitten ylös ja irrota se.

Ovilokerot

• Tartu lokeroon molemmin käsin ja nosta se pois.

Laatikot

• Irrota laatikko vetämällä se ulos ja nostamalla sitä vähän.

Jääpalakone ja -rasia

Irrota jääpalarasia vetämällä

• sitä itseäsi kohti.

Voit tämän jälkeen poistaa jää palakoneen (vain perusmalli).

Jäälokero (lisävaruste)

• Poista lokero nostamalla sitä ja vedä se sitten ulos.

Sokkelin etulevy

• Avaa pakastimen ja jääkaapin ovet, poista kolme ruuvia ja irrota levy.

• Jos haluat asentaa etulevyn takaisin, aseta se paikoilleen ja kierrä ruuvit kiinni.

❈ Irrota sokkelin etulevy vain, jos se on

ehdottoman välttämätöntä.

Älä käytä liikaa voimaa, kun irrotat

HUOMAUTUS

etulevyä. Voit vaurioittaa sitä.

JÄÄKAAPIN OSIEN IRROITTAMINEN

Erikoiskäsitelty lasihylly

• Vedä hylly ulos niin pitkälle kuin se tulee. Käännä se sitten ylös ja irrota se.

Ovilokerot

• Tartu lokeroon molemmin käsin irrota se nostamalla.

Tuoreiden hedelmien ja vihannesten säilytyslaatikko ja kansi.

• Irrota osasto pitämällä kiinni kahvasta ja vetämällä sitä itseäsi kohti. Nosta sitä sitten vähän.

• Irrota kansi vetämällä sitä itseäsi kohti.

Viinihylly (lisävaruste)

• Irrota hylly vetämällä sitä itseäsi kohti.

BEVERAGE STATION

Voit avata tämän erillisen jäähdytyslokeron tarttumalla sen luukun kahvaan ja vetämällä sitä alaspäin.

• Tämä erillinen jäähdytyslokero on käytännöllinen, koska sinun ei tarvitse aina avata koko jääkaapin ovea. Lisäksi se säästää energiaa.

• Ennen kuin ryhdyt irrottamaan pakastimen tai jääkaapin osia, siirrä ruokatavarat toiseen paikkaan.

• Beverage StationTMovea ei saa irrottaa. Lokero ei toimi, jos se ovi puuttuu.

VAROITUS

• Kun suljet lokeron oven, varo, älä pidä kättäsi tai sormiasi niin, että ne voivat jäädä väliin.

• Jos käytät avoinna olevaa ovea alustana, älä aseta sen päälle raskaita esineitä.

• Älä anna lasten roikkua ovessa, koska siitä voi aiheutua vammoja tai muita vahinkoja.

(lisävaruste)

On suositeltavaa, että säilytät tässä osastossa sellaisia ruokatarvikkeita, kuten virvoitusjuomia, joita käytät usein.

Kun ovi on avoinna, sen päälle voidaan asettaa tavaroita, kuten juomapurkkeja ja laseja.

• Älä naarmuta oven pintaa..

OSIEN PUHDISTAMINEN

Sisäpuoli

• Puhdista osat laimealla puhdistusaineella. Pyyhi ne sitten kuivalla kankaalla.

• Kun olet pessyt osat, varmista, että ne ovat kuivat, ennen kuin asetat ne takaisin.

Ulkopuoli

• Pyyhi etupaneeli puhtaalla kankaalla.

• Ovet ja ovenkahvat olisi pyyhittävä laimealla puhdistusaineella ja kankaalla. Kuivaa ne \ puhtaalla kankaalla.

• Ulkopinta olisi kiillotettava kerran tai kahdesti vuodessa.

Tausta

• Poista pöly pölynimurilla kerran tai kahdesti vuodessa.

Jääpala- ja vesisäiliö sekä valuneen veden keräysastia (lisävaruste)

• Puhdista jääpala- ja vesisäiliö kostealla kankaalla. Pyyhi ne sitten kuivalla kankaalla.

• Pidä jääpala- ja vesisäiliö sekä valuneen veden keräysastia kuivina.

Beverage Station (lisävaruste)

• Puhdista tämä jäähdytyslokero kostealla kankaalla. Pyyhi se sitten kuivalla kankaalla.

Oven kumitiivisteet

• Jos oven kumitiivisteet ovat likaiset, ovi ei sulkeudu kunnolla ja jääkaappi sekä pakastin

eivät toimi tehokkaasti. Puhdista ne laimealla pesuaineliuoksella ja kostealla kankaalla. Pyyhi ne sitten kuivalla kankaalla.

• Kun puhdistat laitetta tai jos et aio käyttää sitä pitkään aikaan, irrota sähköjohto seinäpistokkeesta, jätä ovet auki ja pidä laite kuivana.

HUOMAUTUS

• Älä puhdista sitä ruiskuttamalla sen päälle vettä.

• Älä puhdista sitä bensiinillä, tinnerillä tai autonpesuaineella.

KÄYTTÖOHJEET

OSIEN PUHDISTAMINEN

Hajunpoistaja (lisävaruste)

• Poista kansi leveällä ruuvimeisselillä kuvan osoittamalla tavalla.

• Irrota kasetti ja aseta se likoamaan puhtaaseen, lämpimään veteen vähintään 4:ksi tunniksi. Kuivaa kasetti kunnolla auringossa tai pitämällä sitä avoimessa tilassa vähintään 8 tunnin ajan.

• Tee tämä kerran tai kahdesti vuodessa.

CoolSelect ZoneTMkylmäosalla varustettu malli

• Jos kasetti kuivataan suljetussa tilassa, saattaa muodostua hajua.

HUOMAUTUS

• Älä jätä keltaiseksi värjäytynyttä vettä lasten ulottuville. He saattavat juoda sen.

SISÄVALON LAMPUN VAIHTAMINEN

Ennen kuin ryhdyt vaihtamaan sisävalon lamppua, irrota laitteen sähköjohto

VAROITUS

PAKASTIMEN / JÄÄKAPIN SISÄVALO (VAIN PERUSMALLI)

Aseta litteän ruuvimeisselin pää valaisimen suojakannen koukkujen alle ja paina nuolen osoittamaan suuntaan.

seinäpistokkeesta. Jos vaihtamisessa tulee vaikeuksia, ota yhteys huoltoon.

Vedä kantta nuolen suuntaan. Aseta kansi takaisin

Malli, jossa ei CoolSelect Zone

paikoilleen, kun olet vaihtanut lampun.

kylmäosaa

Kasetti

PAKASTIMEN SISÄVALO (JÄÄPALA- JA VESISÄILIÖLLÄ VARUSTETTU MALLI)

Nosta jääpalakoneen kantta ja vedä se ulos(

Poista valaisimen suojus ruuvimeisselin avulla (➁).

Vaihda hehkulamppu (➂)ja aseta sitten suojakansi takaisin ruuvimeisselin avulla.

Aseta jääpalakoneen kansi takaisin paikoilleen.

➀

➂

VEDENSUODATIN

“Filter Indicator” (suodattimen ilmaisin) valo

• Tämä valo ilmaisee, milloin on aika vaihtaa vedensuodatin Kun valo muuttuu vihreästä oranssiksi, tiedät, että suodatin on vaihdettava pian. On suositeltavaa vaihtaa suodatin, kun valo muuttuu punaiseksi. (Lisätietietoja on jaksossa ”Vedensuodattimen asentaminen”.)

Vedensuodatinta voidaan säätää tarpeen mukaan.

• Voit käyttää veden ja jäiden annostelulaitetta ilman vedensuodatinta. Mutta ilman vedensuodatinta annostelulaitteesta tuleva

vesi ei ole puhdistettua.

Suodattimien tilaaminen

• Voit tilata vedensuodattimia valtuutetulta Samsung-jälleenmyyjältä.

OVET

Jääkaapin ovissa on erityinen avaus- ja sulkemismekanismi, joka varmistaa, että ovet sulkeutuvat aina tiiviisti.

Kun avaat oven, se avautuu vain tiettyyn asentoon. Tässä asennossa ollessaan ovi pysyy avoinna.

Kun ovi on vain osittain avoinna, se sulkeutuu automaattisesti.

KÄYTTÖOHJEET

JÄÄKAAPIN ASENTAMINEN

Sisäänkäynnin mittojen tarkastaminen

• Tarkasta sisäänkäynnin koko, jotta tiedät, mahtuuko jääkaappi ovesta.

HUOMAUTUS

HUOMIO

• Voit tarvittaessa kaventaa jääkaappia poistamalla sen ovet.

Jääkaapin paikan valitseminen

• Valitse paikka, joka on lähellä vesijohtoa.

• Paikassa on oltava riittävästi tilaa jääkaapille.

• Valitse paikka, johon aurinko ei paista.

• Vedensyöttöputkisto on irrotettava, ennen kuin poistat pakastimen oven. (Muussa tapauksessa putkisto voi vahingoittua.)

• Lisätietoja on seuraavan sivun jaksossa ”Vedensyöttöputkiston irrottaminen jääkaapista”.

Valitse riittävän suuri, tasainen alue jääkaappia varten.

• Jos jääkaappi ei ole pystysuorassa asennossa, jäähdytysjärjestelmä ei ehkä toimi kunnolla.

HUOMAUTUS

10 Cm

1 Cm

Jätä riittävästi tilaa kaapin sivuille, taakse ja yläpuolelle. Näin vähennät energiankulutusta.

SOKKELIN ETULEVYN IRROTTAMINEN

Sokkelin etulevyn irrottaminen (lisävaruste)

Avaa pakastimen ja jääkaapin ovi ja irrota sitten sokkelin etulevy poistamalla ensin sen kolme kiinnitysruuvia.

SOKKELIN ETULEVY

RUUVI

Vedensyöttöputkiston irrottaminen jääkaapista (lisävaruste)

1) Irrota kiinnikkeen ruuvi ( ).

2) Irrota vesiputki puristamalla liitintä (➁) ja vetämällä putkea (➀), kunnes se irtoaa.

VAROITUS

Älä katkaise putkea, vaan irrota se liittimestä.

ASENNUSOHJEET

JÄÄKAAPIN OVIEN IRROTTAMINEN

• Nosta ovea suoraan ylös.

HUOMAUTUS

1) Poista ylemmän saranan kansi ruuvimeisselin avulla (➀) oven ollessa suljettuna ja irrota johdot (➁).

2) Irrota saranan ruuvit (➂) ja maadoitusjohdon ruuvi (➃) kiertämällä niitä vastapäivään ja irrota sarana (➄) nostamalla sitä nuolen suuntaan (➅). Irrota ovi varovasti, jotta se ei putoa päällesi.

• Varo jättämästä vesiputkea ja sähköjohtoja oven väliin.

• Aseta ovet turvalliseen paikkaan.

Pakastimen oven irrottaminen

3) Irrota ovi alemmasta saranasta (⑦) nostamalla ovea varovasti (➇).

4) Irrota alasarana(➈) ruuvitaltalla.

JÄÄKAAPIN OVIEN IRROTTAMINEN

Jääkaapin oven irrottaminen

1) Poista ylemmän saranan kansi ruuvimeisselin avulla (➀) oven ollessa suljettuna ja irrota johdot (➁).

2) Irrota saranan ruuvit (➂) ja maadoitusjohdon ruuvi (➃) kiertämällä niitä vastapäivään ja irrota ylempi sarana (➄) nostamalla sitä nuolen suuntaan (➅). Irrota ovi varovasti, jotta se ei putoa päällesi.

3) Irrota ovi alemmasta saranasta (⑦) nostamalla ovea varovasti (➇).

HUOMAUTUS

Kun olet irrottanut oven, aseta se turvalliseen paikkaan. Sinun on vielä asennettava se takaisin.º

4) Irrota alempi sarana (➈) kotelosta (➉) nostamalla saranaa (➈) nuolen suuntaan.

ASENNUSOHJEET

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

Pakastimen oven kiinnittäminen

1) Kiinnitä alasarana takaisin paikalleen (➀) ruuvitaltalla. 2) Aseta pakastimen oven alanurkassa oleva reikä (➁) alemman saranan tappiin (➂) ja laske ovi paikoilleen.

3) Aseta ylemmän saranan tappi (➃) reikään (➄). Aseta saranan kiinnitysreiät (

ruuvit paikoilleen (➇) ja kiristä ne (➈) kiertämällä niitä myötäpäivään.

4) Kiinnitä johdot. 5) Kiinnitä ylemmän saranan kansi paikoilleen

asettamalla ensin kannen ( ) etuosa ja saranan etuosa ( ) kohdakkain.

➅

) ja kaapin ruuvireiät vastakkain(

➆

), aseta

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

Jääkaapin oven kiinnittäminen

1) Aseta alempi sarana (➀) pidikkeeseen (➁). 2) Aseta jääkaapin ovessa oleva reikä (➂) alemman saranan tappiin (➃).

3) Aseta ylemmän saranan tappi (➄) reikään (➅). Aseta saranan kiinnitysreiät (➆) ja kaapin ruuvireiät

vastakkain, (➇) aseta ruuvit paikoilleen (➈) ja kiristä ne (➉) kiertämällä niitä myötäpäivään.

4) Kiinnitä johdot. 5) Kiinnitä ylemmän saranan kansi paikoilleen asettamalla ensin kannen ( ) etuosa ja saranan

etuosa ( ) kohdakkain.

ASENNUSOHJEET

JÄÄKAAPIN OVIEN KIINNITTÄMINEN

Vesiletkun kiinnittäminen (lisävaruste)

1) Purista liittimen rengasta (➁) ja työnnä vesiletku (➀) liittimeen.

2) Kiristä kiinnikkeen ( ) ruuvi.

Sokkelin etulevyn kiinnittäminen (lisävaruste)

Aseta etulevy paikoilleen ja kiristä sen kolme kiinnitysruuvia, kuten kuva osoittaa.

SOKKELIN ETULEVY

RUUVI

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN

Aseta jääkaappi ensin pystysuoraan asentoon

Ovet eivät ole samalla tasolla, jos jääkaappi on vinossa.

Esimerkki 1) Pakastimen ovi on alempana kuin

jääkaapin ovi.

DIFFERENCE OF HEIGHT

RUUVIMEISSELI(-)

➀

Aseta litteä ruuvimeisselin pää (-) (①) säädettävän jalan aukkoon (➁) ja aseta jääkaappi pystysuoraan kiertämällä säädintä myötäpäivään.

Esimerkki 2) Pakastimen ovi on ylempänä

kuin jääkaapin ovi.

DIFFERENCE OF HEIGHT

Älä tee pieniä säätöjä yllä esitetyllä tavalla, vaan toimi seuraavan sivun ohjeiden mukaan.

HUOMAUTUS

➁ SÄÄDETTÄVÄ JALKA

Aseta litteä ruuvimeisselin pää (-) (①) säädettävän jalan aukkoon (➁) ja aseta jääkaappi pystysuoraan kiertämällä säädintä

RUUVIMEISSELI(-)

➀

➁ SÄÄDETTÄVÄ JALKA

ASENNUSOHJEET

OVIEN VÄLISEN ETÄISYYDEN SÄÄTÄMINEN

Pienien säätöjen tekeminen ovien asentoon

Avaa ovet ja säädä niiden asento seuraavasti :

1) Löysää alemmassa saranassa oleva mutteri (①) ja kierrä se pultin päähän asti(➁).

Kun löysäät mutterin (①), käytä laitteen mukana toimitettua

HUOMAUTUS

Säädin

➂ AVAIN

avainta (➂). Kierrä pulttia (➁) vähän vastapäivään, ja kun mutteri (①) löystyy, jatka kiertämistä sormillasi.

2) Säädä samalle korkeudelle kiertämällä pulttia (➁) myötäpäivään ( ) tai vastapäivään ( ).

➀ MUTTERI

Kun kierrät myötäpäivään ( ), ovi nousee.

HUOMAUTUS

➁ PULTTI

➂ AVAIN

3) Kun olet säätänyt korkeuden, kierrä mutteria (①) myötäpäivään

( ), pultin juureen asti ja kiristä pultti uudelleen avaimella (➂), jolloin mutteri (①) lukittuu.

➁ PULTTI

➂ AVAIN

Älä kierrä itse mutteria (①), vaan lukitse se kiertämällä pulttia (➁).

HUOMAUTUS

➁ PULTTI

VESIJÄRJESTELMÄN TARKISTAMINEN (LISÄVARUSTE)

1) Jotta jääkone toimisi oikein, veden paineen on oltava 1,4 ~ 10 kg/cm Kun paine on oikea, 1 desilitran paperimuki täyttyy 10 sekunnissa.

2) Vedensuodatin poistaa hiukkaset vedestä. Se ei steriloi vettä tai poista siitä mikro-organismeja.

3) Jos jääkaappi asennetaan paikkaan, jossa on alhainen veden paine (alle 1,4 kg/cm asennettava paineenkorotuspumppu.

4) Varmista aluksi, että jääkaapin sisällä oleva vesisäiliö on täynnä. Paina vesisäiliön vipua, kunnes putkesta alkaa tulla vettä.

Voit hankkia vesijärjestelmän asennussarjan jälleenmyyjältä. Jääkaapin valmistaja suosittelee

HUOMAUTUS

sellaisen vesijärjestelmän asentamista, jossa on käytetty kupariputkia.

), sinun olisi

Osien tarkistaminen

Puhdistin

12 kiinnitysruuvia

Vesiputki

Puhdistin

(Sisäinen malli)

Eristysnauha

8 kiinnikettä

Puhdistimen kiinnityslevy

ASENNUSOHJEET

Kiinnitysvyö

(Ulkoinen malli)

VESIJÄRJESTELMÄN ASENTAMINEN

Sisäinen malli (Esimerkki 1)

Yhdistäminen vesijohtoon

- Sulje päävesihana ja kytke jääkone pois päältä.

- Etsi lähin kylmävesijohto.

- Noudata jääkoneen asennusohjeita.

Vesiputken yhdistäminen jääkaappiin

- Pujota puristusmutteri ja muovinen puristusholkki muoviputken päälle.

- Kun olet asentanut holkin, kiristä puristusmutteri 1/4”:n puristusliittimeen.

HUOMAUTUS

- Pujota puristusmutteri ja -holkki kupari (tai muovi) -putken päälle kuvan osoittamalla tavalla. Kierrä puristusmutteri puristusliittimeen ja kiristä se.

- Avaa venttiili ja tarkista, onko jossain vuotoja.

HUOMAUTUS

Älä kiristä mutteria liikaa.

Vesijärjestelmä on liitettävä juomavesijohtoon.

1. Kylmävesijohto

2. Putken kiinnitin

3. Kupari (tai muovi) -putki

4. Puristusmutteri

5. Puristusholkki

6. Sulkuventtiili

7. Liittimen runko

Puristus-mutteri

Puristusholkki Holkki

Puristusliitin

Puristusholkki

Puristusmutteri

(Esimerkki 2)

Vesiliitännän tarkistaminen

Vesiletkun yhdistäminen hanaan liittimellä.

- Sulje päävesihana.

- Yhdistä liitin “A” hanaan.

- Jokainen liitos on suojattava eristysnauhalla.

TAKUUTA KOSKEVA HUOMAUTUS

Tämä vesiletkun asennustapa ei kuulu jääkaapin tai jääkoneen valmistajan takuuseen. Noudata tässä esitettyjä ohjeita, jotta välttyisit kalliilta vesivahingolta.

Huomautus:

Jos liitin ei sovi hanaan, osta lähimmästä vesijohtoliikkeestä oikeanlainen liitin.

HUOMIO

Vesijärjestelmä on liitettävä

kylmävesijohtoon.

Jos se liitetään

kuumavesijohtoon, puhdistin ei

ehkä toimi oikein.

LIITIN ”A”

HANA

VESIJÄRJESTELMÄN ASENTAMINEN

Vesiletkun liittäminen jääkaappiin

- Irrota jääkaapin kompressorin suojakansi.

- Yhdistä vesiletku venttiiliin kuvan osoittamalla tavalla.

- Tarkista sen jälkeen, että vuotoja ei ole. Tee muussa tapauksessa liittäminen uudelleen.

- Aseta jääkaapin kompressorin kansi takaisin paikoilleen.

VESILETKU

KIINNITYSMUTTERI

JÄÄKAAPIN KOMPRESSORIN KANSI

Vesiletkun kiinnittäminen paikoilleen

- Kiinnitä vesiletku jääkaapin kuoreen (jääkaapin taakse) kiinnittimellä ”A”.

- Kun vesiletku on hyvin kiinnitetty, varmista vielä, että siinä ei ole liian jyrkkiä mutkia tai että se ei ole puristunut kokoon. Viimeistele vesijärjestelmän asennus.

- Kytke jääkaappiin virta ja paina vesisäiliön vipua, kunnes vesi alkaa virrata eikä säiliöstä tule enää ilmaa.

- Tarkista, että vesijärjestelmän liitoksissa ei ole vuotoja. Kun olet tarkistanut vesijärjestelmän, siirrä jääkaappi paikoilleen. Kun kaappi on paikoillaan, vältä sen siirtämistä.

KIINNITIN A

VESILETKU

Vedensuodattimen asentaminen

- Irrota tarrakiinnike kuvan mukaisesti jääkaapista. Poista vedensuodatin kotelosta ja kiinnitä siihen asennuspäivän ilmaiseva tarra.

- Kirjoita tarraan kuukauden nimi. Jos asennat suodattimen esimerkiksi maaliskuussa, kirjoita ”MAA”.

- Posta suojahylsy ja aseta suodatin paikoilleen kuvan osoittamalla tavalla.

- Kierrä vedensuodatinta hitaasti myötäpäivään 90 astetta, kunnes kohdistusmerkit ovat kohdakkain ja suodatin lukittuu paikoilleen. Älä kiristä liikaa.

PUNAISEN

SUOJAHYLSYN

POISTAMINEN

TARRA

(KUUKAUSIMERKINTÄ)

Muista tarkistaa, että kohdistusmerkit ovat oikeassa asennossa.

HUOMIO

SUODATTIMEN KOTELO

SÄÄDÄ KOHDISTUSMERKIT LUKITUSASENTOON

ASENNUSOHJEET

VESIJÄRJESTELMÄN ASENTAMINEN

Ulkoinen malli

Yhdistäminen vesijohtoon

Vesiletkun yhdistäminen hanaan liittimellä.

- Sulje päävesihana.

- Yhdistä liitin “A” hanaan.

- Jokainen liitos on suojattava eristysnauhalla.

Vesijärjestelmä on liitettävä

kylmävesijohtoon. Jos se liitetään

kuumavesijohtoon, puhdistin ei

TAKUUTA KOSKEVA HUOMAUTUS

ehkä toimi oikein.

Tämä vesiletkun asennustapa ei kuulu jääkaapin tai jääkoneen valmistajan takuuseen. Noudata tässä esitettyjä ohjeita, jotta välttyisit kalliilta vesivahingolta.

LIITIN ”A”

Huomautus:

Jos liitin ei sovi hanaan, osta lähimmästä vesijohtoliikkeestä oikeanlainen liitin.

Valitse paikka, johon asennat puhdistimen. (Puhdistimella varustettu malli)

VESILETKU

- Leikkaa puhdistimen vesiletku sopivan pituiseksi, kun olet mitannut etäisyyden vesihanaan.

VEDENPUHDISTIN

VEDEN

VEDEN ULOSTULO

PUHDISTIMESTA

- Jos haluat asentaa puhdistimen

veden tulo- ja lähtöpuolen uudelleen puhdistinta asentaessasi, tee se kuvan esittämällä tavalla.

SISÄÄNTULO

PUHDISTIMEEN

HUOMIO

HANA

90 astetta

OHJE

LIITIN

Puhdistimeen mahdollisesti joutuneiden epäpuhtauksien poistaminen. (Puhdistimella varustettu malli)

- Avaa päävesihana ja tarkista, että vesi virtaa letkun läpi puhdistimeen.

VEDEN

ULOSTULO

PUHDISTIMESTA

- Jos vettä ei tule putken läpi, tarkista, onko hana varmasti auki.

VETTÄ

- Anna veden virrata, kunnes se on puhdasta ja mahdolliset valmistuksen aikana puhdistimeen joutuneet epäpuhtaudet ovat tulleet ulos.

PUHDISTIN

VESILETKU

VESIJÄRJESTELMÄN ASENTAMINEN

Puhdistimen kiinnittimien asentaminen.

- Aseta puhdistimen kiinnittimet sopivaan paikkaan (esimerkiksi pesualtaan alle) ja kiinnitä ne ruuveilla.

Puhdistimen kiinnittäminen.

- Kiinnitä puhdistin paikoilleen kuvan

PUHDISTIMEN

osoittamalla tavalla.

KIINNITYSVYÖ

KAKSI PUHDISTIMEN

KIINNIKETTÄ

KAKSI PUHDISTIMEN

KIINNIKETTÄ

VESILETKU

PUHDISTIMEN KIINNIKKEET

Vesiletkun liittäminen jääkaappiin.

VESILETKU

- Irrota jääkaapin kompressorin suojakansi.

- Liitä vesiletku venttiiliin kuvan osoittamalla tavalla.

- Tarkista sen jälkeen, että vuotoja ei ole. Tee muussa tapauksessa liittäminen uudelleen.

- Aseta jääkaapin kompressorin kansi takaisin paikoilleen.

Vesiletkun kiinnittäminen paikoilleen.

- Kiinnitä vesiletku jääkaapin kuoreen (jääkaapin taakse) kiinnittimellä ”A”.

- Kun vesiletku on hyvin kiinnitetty, varmista vielä, että siinä ei ole liian jyrkkiä mutkia tai että se ei ole puristunut kokoon.

KIINNITYSMUTTERI

JÄÄKAAPIN KOMPRESSORIN KANSI

KIINNITIN A

VESILETKU

ASENNUSOHJEET

VESIJÄRJESTELMÄN ASENTAMINEN

Epäpuhtauksien poistaminen vesijärjestelmästä

1) Avaa vesijärjestelmän päävesihana.

2) Anna veden virrata puhdistimen läpi, kunnes vesi on puhdasta (6 - 7 minuuttia). Vesijärjestelmä puhdistuu ja ilma poistuu putkista.

3) Joissakin tapauksissa juoksuttamista on ehkä jatkettava

pitempään.

4) Avaa jääkaapin ovi ja tarkista, ettei vedensuodattimen ympärillä ole vuotoja.

• Kun vettä otetaan ensimmäisen kerran suodattimen asentamisen jälkeen, vesi saattaa purskahtaa

HUOMAUTUS

ulos.

• Poista viinihylly, ennen kuin asennat vedensuodattimen.

Jääpalarasiaan annostellun vesimäärän tarkistaminen

JÄÄ

VESI

1) Nosta jääpalakonetta (①) ja vedä se ulos (➁) jääkaapista.

2) Kun painat testipainiketta, jääpalarasiaan lisätään vettä vesijärjestelmästä. Tarkista veden määrä (ks. alla olevaa kuvaa). Jos vettä on liian vähän, jääkuutioista tulee pieniä. Tämä ei johdu jääpalakoneesta, vaan se merkitsee, että veden paine on alhainen. Tilanne on varsin yleinen.

VEDEN MÄÄRÄN TARKISTAMINEN

Jos tällainen ongelma esiintyy, pyydä jälleenmyyjän huoltoa tarkistamaan veden määrä.

JÄÄPALAKONE

TESTIPAINIKE

LIIAN PALJON

IHANNETASO LIIAN

VÄHÄN

VIANMÄÄRITYS

Jääkaappi ei käynnisty tai se ei jäähdytä tarpeeksi

• Varmista, että sähköpistoke on kunnolla rasiassa.

• Tarkista digitaalisesta näytöstä, että lämpötila on säädetty oikein. Säädä lämpötila alemmaksi.

• Tarkista, että jääkaappi ei ole auringonpaisteessa tai

lämmittimen vieressä.

• Tarkista, että jääkaapin takaosa ei ole liian lähellä seinää.

Jääkaapissa oleva ruoka on jäässä

• Tarkista digitaalisesta näytöstä, että lämpötila on säädetty oikein. Säädä lämpötila alemmaksi.

• Tarkista, ettei huoneen lämpötila ole liian alhainen.

• Katso, ettei jääkaapin kylmimmässä osassa ole paljon vettä sisältäviä ruoka-aineita.

Kuulet epätavallisia ääniä tai meteliä

• Varmista, että lattia on vaakasuora ja luja.

• Tarkista, että jääkaapin takaosa ei ole liian lähellä seinää.

• Varmista, ettei jääkaapin alla tai takana ole vieraita esineitä.

• Jääkaapin sisältä saattaa kuulua ”tikittävää” ääntä, mutta tämä on normaalia. Tämä johtuu siitä, että sisäosat kutistuva tai laajenevat lämpötilan muuttuessa.

Kaapin etukulmat ja sivut ovat kuumia ja esiintyy tiivistynyttä vettä

• Kosteudenpoistajat sijaitsevat jääkaapin etukulmissa.

• Tiivistymistä saattaa esiintyä, jos jätät oven auki pitkäksi ajaksi.

Kone ei tee jäitä

• Tarkista, että jääkone kytketty päälle.

• Katso, onko säilytysastiassa jäitä.

• Tarkista, että vesijärjestelmä on liitetty ja vesihana on auki.

• Tarkista, onko pakastimen lämpötila liian korkea. (Säädä lämpötila alemmaksi.)

• Varmista, että vesijärjestelmän asentamisesta on kulunut vähintään 12 tuntia.

Jääkaapista kuuluu pulppuavan veden ääni

• Ääni johtuu jäähdytysjärjestelmän toiminnasta ja on

täysin normaalia.

Jääkaapissa on paha haju

• Kääri voimaanhajuiset ruuat ilmatiiviiseen kääreeseen. Heitä pilaantunut ruoka pois.

Pakastimen seiniin muodostuu jäätä

• Tarkista, ettei tuuletusventtiili ole tukossa.

• Sijoita ruokapakkaukset siten, että ilma pääsee kiertämään.

• Tarkista, että ovi on suljettu kunnolla.

Vettä ei tule

• Tarkista, että vesijärjestelmä on liitetty ja vesihana on auki.

• Tarkista, ettei jokin vesiputki ole puristunut kokoon.

• Tarkista, ettei vesisäiliö jäätynyt jääkaapin liian alhaisen lämpötilan vuoksi. Säädä siinä tapauksessa lämpötila korkeammaksi.

ASENNUSOHJEET

Finland

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.

Ota yhteyttä Samsungiin

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung tuotteita

voitte ottaa yhtyettä Samsung tukeen.

Samsung Electronics Nordic AB SE-19427 Kanalvägen 10A,

Upplands Väsby, Sweden

030-6227 515

www.samsung.com/fi

Samsung RS21FASM, RS21FASV, RS21NASV, RS21KCSM, RS21DASM User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
