Milieuvriendelijke koel/vriescombinatie met R600a en
cyclopentaan koelmiddel

• Dit product is milieuvriendelijk door het gebruik van R600a
koelmiddel en cyclopentaan.

• Eigenschappen:
ODP (Ozone Depletion Potential, Aantasting ozonlaag): 0
GWP (Global Warming Potential, Broeikaseffect): Laagst

Efficiënt energieverbruik

• Optimaal energieverbruik bij gebruik van R600a en
cyclopentaan.

SUPER-vriesfunctie

• Voedsel behoudt zijn versheid door het snel in te vriezen
met de “SUPER”-vriesfunctie.

Groentelade, net boven 0°C

• Lade voor droog of verpakt voedsel.

• Lade met instelbaar vochtniveau voor verse sla, groente
en fruit.

Koelkast boven, vriezer met laden onder

• De ergonomische groentelade zit op heuphoogte, omdat
deze vaak wordt gebruikt.

•

De vriezer met lade minimaliseert temperatuurschommelingen
en bewaart voedsel schoon en gemakkelijk.

In-/uitschakelen

• Met de aan/-uitschakelaar kunt u het apparaat gemakkelijk
in- en uitschakelen zonder de stekker uit het stopcontact te
halen.

Digitaal temperatuurdisplay

• Op het display ziet u alle functies van het apparaat, zodat
u het gemakkelijk kunt bedienen.

ECO

• Druk op de ECO-knop voor de energiezuinigste
temperatuurinstellingen: vriezer op -17°C en koelkast op
6°C.

VAC

• Bespaar energie door de koelkast uit te schakelen en
alleen de vriezer te gebruiken bij vakantie of langere
afwezigheid.

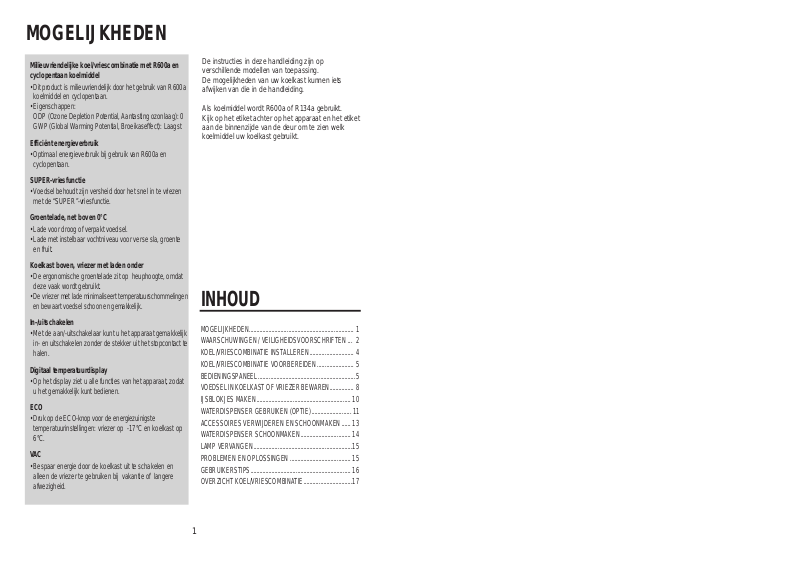

MOGELIJKHEDEN

De instructies in deze handleiding zijn op
verschillende modellen van toepassing.
De mogelijkheden van uw koelkast kunnen iets
afwijken van die in de handleiding.

Als koelmiddel wordt R600a of R134a gebruikt.
Kijk op het etiket achter op het apparaat en het etiket
aan de binnenzijde van de deur om te zien welk
koelmiddel uw koelkast gebruikt.

INHOUD

MOGELIJKHEDEN..................................................................... 1

WAARSCHUWINGEN / VEILIGHEIDSVOORSCHRIFTEN ... 2

KOEL/VRIESCOMBINATIE INSTALLEREN............................. 4

KOEL/VRIESCOMBINATIE VOORBEREIDEN........................ 5

BEDIENINGSPANEEL................................................................5

VOEDSEL IN KOELKAST OF VRIEZER BEWAREN................ 8

IJSBLOKJES MAKEN.............................................................. 10

WATERDISPENSER GEBRUIKEN (OPTIE) .......................... 11

ACCESSOIRES VERWIJDEREN EN SCHOONMAKEN...... 13

WATERDISPENSER SCHOONMAKEN................................. 14

LAMP VERV ANGEN.................................................................15

PROBLEMEN EN OPLOSSINGEN ........................................ 15

GEBRUIKERSTIPS.................................................................. 16

OVERZICHT KOEL/VRIESCOMBINATIE................................17

1

32

WAARSCHUWINGEN / VEILIGHEIDSVOORSCHRIFTEN

Waarschuwing

Houd u aan de veilheidsvoorschriften om het risico op verwondingen, beschadigingen en verkeerd
gebruik te voorkomen. (Bewaar de handleiding na het lezen op een veilige plaats voor later gebruik.)
Denk er aan deze aan de volgende eigenaar mee te geven.

Gevaar voor (levensgevaarlijke)
verwondingen.

Let op

Risico op verwondingen of
beschadigingen.

• Blokkeer de ventilatieopeningen van het apparaat
en de behuizing niet.

• Gebruik geen apparaten of andere middelen
voor versnelling van het ontdooiproces. Gebruik
hiervoor alleen middelen die worden aangeraden
door de fabrikant.

• Beschadig het koelvloeistofcircuit niet.

•

Gebruik geen elektrische apparaten in de koel/vries­combinatie, tenzij deze worden aangeraden door de
fabrikant.

Raak met natte handen geen bakjes en voedsel
uit de vriezer aan.

• Dit kan leiden tot bevriezing.

Zorg dat de stekker vrij blijft van stof en vuil.

• Anders bestaat er een kans op brand.

Steek uw hand niet onder de onderzijde van de
koel/vriescombinatie.

• Scherpe randen kunnen verwondingen veroorzaken.

Als u de stekker uit het stopcontact heeft
gehaald, wacht dan vijf minuten voordat u de
stekker weer in het stopcontact steekt.

• Abnormale werking van de vriezer kan
beschadigingen veroorzaken.

Haal de stekker uit het stopcontact als de
koel/vriescombinatie langere tijd niet wordt
gebruikt.

• Beschadiging van de isolatie kan leiden tot brand.

Laat kinderen niet spelen met het bedieningpaneel
op de voorzijde van de koel/vriescombinatie.

• Laat kinderen niet met de koel/vriescombinatie
spelen.

• Ga niet op het apparaat staan, leun er niet tegen
aan, verwijder geen onderdelen, deuren etc.

•

Reparaties en onderhoud mogen alleen worden
uitgevoerd door een gekwalificeerde technicus.
Onjuiste reparaties uitgevoerd door een
ongekwalificeerd persoon kunnen gevaar opleveren
en nadelige gevolgen hebben voor de gebruiker
van de koel/vriescombinatie.

• Stop nooit ijsblokjes of ijsjes direct uit de vriezer in
uw mond. (De lage temperatuur kan leiden tot
“vriesbrand”.)

Sluit nooit meerdere apparaten op hetzelfde
stopcontact aan.

• Dit kan leiden tot oververhitting of brand.

Houd de stekker van de netkabel uit de buurt
van de achterzijde van de koel/vriescombinatie.

• Een beschadigde stekker kan leiden tot brand als
gevolg van oververhitting.

Spuit niet met water in of nabij de koel/vries­combinatie.

• Er bestaat risico op brand of een elektrische schok.

Gebruik geen licht ontvlambare gassen in de
buurt van de koel/vriescombinatie.

• Er bestaat risico op een explosie of brand.

Buig de netkabel niet te ver om en plaats er
geen zware voorwerpen op.
Dit kan leiden tot brand. Laat een beschadigde
netkabel vervangen door de fabrikant, de
leverancier of een gekwalificeerde technicus.

Pak de netstekker nooit met natte handen vast.

• U zou dan een elektrische schok kunnen krijgen.

Plaats geen bak met water boven op de koelkast.

• Als er water wordt geknoeid op de elektrische
onderdelen, kan dit leiden tot brand of een
elektrische schok.

Plaats de koel/vriescombinatie niet op een
vochtige plaats zodat er water op zou kunnen
komen.

• Verkeerde isolatie van de elektrische onderdelen
kan leiden tot een elektrische schok of brand.

Plaats geen vluchtige of licht ontvlambare
substanties in de koelkast.

• Het bewaren van benzeen, thinner, pure alcohol,
ether, LPG of andere dergelijke stoffen kan leiden
tot een explosie.

Waarschuwing

Waarschuwing

Haal het apparaat niet uit elkaar. Repareer het
niet en breng er geen wijzigingen in aan.

• Er kan zo brand of storing ontstaan, wat weer kan
leiden tot verwondingen.

Haal de stekker uit het stopcontact voordat u
de lamp van de koelkast gaat vervangen.

• Anders bestaat er risico op een elektrische schok.

Zorg dat het apparaat geaard wordt.

• Anders kan het apparaat worden beschadigd of
kunt u een elektrische schok krijgen.

Verwijder de deur of de vergrendeling voordat u
de koel/vriescombinatie gaat weggooien.

• Zo kan een kind er nooit in opgesloten raken.

Dit apparaat bevat een kleine
hoeveelheid isobuthaan (R600a), een

natuurlijk gas dat niet schadelijk is voor
het milieu, maar wel ontvlambaar.
Zorg er bij transport en installatie voor dat er
geen onderdelen van het koelcircuit worden
beschadigd.

Koelmiddel uit de leidingen kan vlam vatten of
een oogbeschadiging veroorzaken. Als er een
lek wordt ontdekt, zorg er dan voor dat er geen
open vuur of ontstekingsbronnen bij komen en
laat de ruimte waar het apparaat staat goed
doorluchten.

• Ter voorkoming van het ontstaan van een

ontvlambaar gas-luchtmengsel bij een lek in het
koelcircuit, moet de ruimte waar het apparaat
wordt geplaatst overeenstemmen met de
hoeveelheid koelmiddel.
Voor elke 8 gr R600a koelmiddel in het apparaat,
moet er een ruimte zijn van 1m

3

. De hoeveelheid
koelmiddel in uw koelkast is zichtbaar op het
identificatieplaatje aan de binnenzijde.

• Schakel het apparaat niet in bij sporen van
beschadiging. Neem bij twijfel contact op met uw
leverancier.

Bewaar niet te veel voedsel in de koel/vries­combinatie.

• Bij het openen van de deur kunnen er
levensmiddelen uitvallen wat kan leiden tot
verwondingen of beschadigingen.

Plaats geen glazen flessen of andere glazen
voorwerpen in de vriezer.

• Het glas zou kunnen breken en verwondingen
kunnen veroorzaken.

Sluit de netkabel niet aan op een beschadigd
stopcontact.

• Dit kan leiden tot brand of een elektrische schok.

Als u de netkabel uit het stopcontact wilt halen,
trek dan alleen aan de stekker, nooit aan de
kabel zelf.

• Er kan dan een draad losraken wat kan leiden tot
kortsluiting.

Zet geen voorwerpen op de koel/vriescombinatie.

• Deze zouden kunnen vallen bij het openen en
sluiten van de deur en zo kunnen leiden tot
verwondingen of beschadigingen.

Bewaar geen farmaceutische producten,
wetenschappelijke materialen of andere
temperatuurgevoelige producten in de koelkast.

• Producten die op een constante temperatuur
moeten blijven, moet u niet in de koelkast
bewaren.

Laat een kind niet aan de deur hangen.

Let op

Voor het gebruikte koelmiddel in de koel/vries­combinaties en de gassen in het isolatiemateriaal
gelden speciale afvalvoorschriften. Controleer
voordat u het apparaat weggooit of de leidingen op
de achterzijde niet zijn beschadigd.

Let op

➀

25cm

KOEL/VRIESCOMBINATIE VOORBEREIDEN

5

Zorg voor voldoende ruimte en plaats de koel/vriescombinatie op een stevige, vlakke
ondergrond.

• Als het apparaat niet recht staat, kunnen er vreemde geluiden ontstaan en kan de koelfunctie
niet goed werken.

• Wacht minstens een uur voordat u de stekker in het stopcontact steekt.

Maak de koel/vriescombinatie schoon.

• Maak het apparaat aan de binnen- en buitenzijde met een vochtige doek schoon.

Sluit de koel/vriescombinatie aan op eigen stopcontact en sluit hierop geen andere
apparaten aan.

• Het apparaat moet goed geaard worden.

Gebruik van een geaard stopcontact, alléén voor het
apparaat:

• Bij gebruik van een geaard stopcontact heeft u geen
aparte aardedraad nodig.

Gebruik van een niet geaard stopcontact:

• Sluit de “aardedraad” aan op een koperen plaat en
begraaf die plaat op minimaal 25 cm diepte in de grond.

Als het apparaat een beetje achterover helt, is het gemakkelijker om de deur te openen en te sluiten.

Plaats voedsel in de koel/vriescombinatie.

• Laat het apparaat 2-3 uur koelen voordat u er voedsel inzet.

KOEL/VRIESCOMBINATIE INSTALLEREN

4

Waarschuwing

OPSTELLEN

Het apparaat helt over naar links.

Draai het linkerstelpootje in de richting van het pijltje tot
het apparaat recht staat.

Het apparaat helt over naar rechts.

Draai het rechterstelpootje in de richting van het pijltje tot
het apparaat recht staat.

Plaats de schappen en laden op de juiste positie.

Maak de koel/vriescombinatie en de accessoires schoon om stof en vuil van de verpakking en het
transport te verwijderen.

Controleer of het lampje in het apparaat aangaat als u de koelkast opent.

Stel de temperatuur in op het laagste niveau en laat de koel/vriescombinatie een uur werken.
De vriezer moet koud worden en de motor moet rustig lopen zonder lawaai te produceren.
Uw koel/vriescombinatie heeft een compressor die in- en uitschakelt om een constante temperatuur
te behouden. Een nieuwe compressor heeft een inwerktijd van vijf maanden. In deze periode kan
de compressor wat geluid produceren. Dit is normaal en duidt niet op een defect.

Plaats pas voedsel in de koel/vriescombinatie als de temperatuur voldoende laag is. Het duurt
enkele uren voordat de koel/vriescombinatie de juiste temperatuur heeft bereikt.

Als het apparaat niet goed werkt, controleer dan de netspanning. Neem contact op met uw
leverancier als het probleem zich blijft voordoen.

Volg onderstaande stappen om het apparaat in gebruik te nemen en om te controleren of het goed
fucntioneert.

BEDIENINGSPANEEL

A. Basismodel

POWER-knop

• Aan-/uitschakelaar.

• Voor in- en uitschakelen van apparaat.

REF.TEMP-knop

• Druk op de REF.TEMP-knop voor de temperatuurregeling van de koelkast.

• Kies bij inschakeling voor de middelste temperatuurinstelling.

• Er zijn vijf temperatuurstanden, weergegeven door vijf indicatielampjes (➀).

Als alle lampjes branden, is de temperatuur het laagst.

• Druk één of meerdere keren op de REF.TEMP-knop tot de gewenste temperatuur is ingesteld.

• De temperatuur van de vriezer wordt automatisch aangepast afhankelijk van de temperatuur van

de koelkast.
