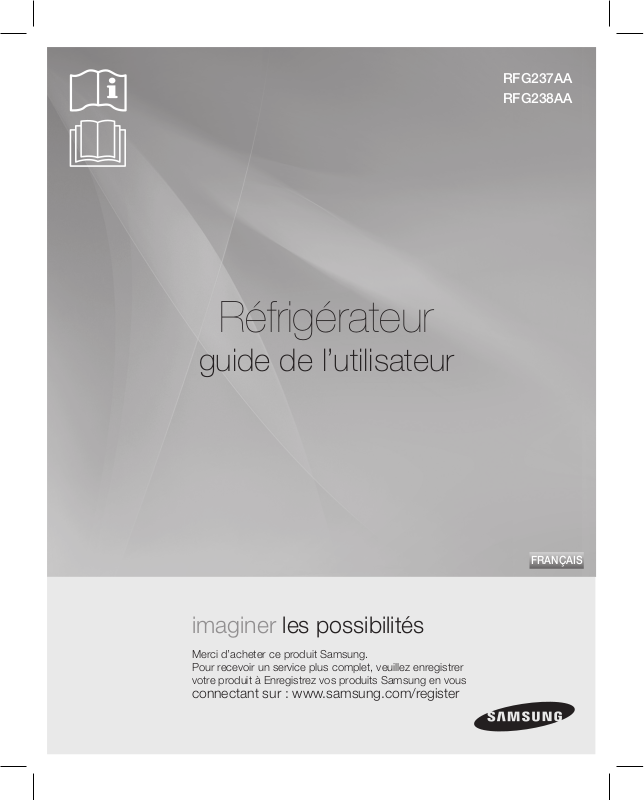

SAMSUNG RFG237AABP User Manual [fr]

RFG237AA

RFG238AA

Réfrigérateur

guide de l’utilisateur

FRANÇAIS

imaginer les possibilités

Merci d’acheter ce produit Samsung.

Pour recevoir un service plus complet, veuillez enregistrer

votre produit à Enregistrez vos produits Samsung en vous

connectant sur : www.samsung.com/register

Caractéristiques de votre nouveau réfrigérateur

Principales caractéristiques de votre nouve au réfrigérateur

Votre réfrigérateur Samsung à deux portes est équipé de diverses fonctions de cons ervation innovantes et économes en énergie.

• Système de refroidissement jumelé

Le réfrigérateur et le congélateur possèdent des évaporateurs distincts.

Grâce à leur système de refroidissement indépendant, le congélateur et le réfrigérateur refroidissent plus efficacement. En outre, ces systèmes de circulation d’air séparés empêchent les odeurs d’un compartiment de s’infiltrer dans les autres.

• Garde-manger Cool Select PLUS

Le garde-manger Cool Select PLUS est un tiroir très large dont vous pouvez régler la température.

• Plus grande capacité de stockage

Le réfrigérateur vous offre une plus grande capacité de stockage avec le même design intégré, sans sacrifier au style.

• Fermeture automatique sécurisée

La fonction de fermeture automatique sécurisée referme automatiquement une porte entrouverte.

• Machine à glace compacte

La machine à glace peut vous servir des cubes de glace ou de la glace pilée.

•Affichage numérique et contrôle de la température

•Système de filtration de l’eau

•Alarme porte

Une alarme retentit si une porte n’est pas fermée.

• Compartiment basculant

Le compartiment basculant peut être utilisé pour stocker de petits articles de nourriture congelée.

• Tiroir à ouverture intégrale

Le tiroir supérieur dans le congélateur sort complètement jusqu’au compartiment basculant.

• Poignée d’ouverture facile

La porte du congélateur s’ouvre sans effort.

• Double machine à glace (RFG238)

Le réfrigérateur et le congélateur possèdent chacun une machine à glace, ce qui vous permet d’avoir plus de glace à disposition.

Notez le numéro de modèle et le numéro de série afin de pouvoir vous y reporter facilement ultérieurement. Vous trouverez le numéro de modèle et le numéro de série sur le côté gauche du réfrigérateur.

N° de modèle N° de série

2_ Fonctions

Consignes de sécurité

consignes de sécurité

Avant d’utiliser votre nouveau réfrigérateur à deux portes Samsung, veuillez lire intégralement ce manuel d’utilisation afin d’être en mesure de faire fonctionner efficacement et en toute sécurité les fonctions de votre nouvel appareil.

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) souffrant de capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, sauf sous la surveillance

d’une personne responsable de leur sécurité leur ayant indiqué comment utiliser l’appareil.

Ce manuel d’utilisation s’applique à divers modèles. Les caractéristiques de votre

réfrigérateur peuvent être légèrement différentes de celles décrites ici. Si vous avez des questions, contacteznous au 1-800-SAMSUNG ou recherchez de l’aide et des informations en ligne sur les symboles de sécurité et les précautions sur le site www.samsung.com :

Symboles de sécurité importants et précautions :

Risques ou pratiques dangereuses qui peuvent entraîner des blessures graves ou le

AVERTISSEMENT décès.

Risques ou pratiques dangereuses qui peuvent entraîner des blessures légères ou des

ATTENTION dégâts.

Ne PAS faire.

Ne PAS démonter.

Ne PAS toucher.

Respecter attentivement les consignes.

Débrancher la fiche d’alimentation de la prise de courant murale.

Vérifier que le réfrigérateur est mis à la terre pour éviter une électrocution.

Appeler le centre d’assistance.

Remarque.

Ces symboles d’avertissement visent à éviter tout risque pour vous-même ou autrui.

Veuillez les respecter. Après avoir lu cette section, conservez-la en lieu sûr afin de pouvoir vous y reporter ultérieurement.

AVERTISSEMENT avertissements importants concernant l’installation

•Ne pas installer le réfrigérateur dans un endroit humide ou pouvant entrer en contact avec de l’eau.

-La détérioration de l’isolation des pièces électriques peut provoquer une électrocution ou un incendie.

•Ne pas exposer le réfrigérateur à la lumière directe du soleil ou à la chaleur d’un fourneau, d’un chauffage ou de tout autre appareil.

•Ne pas brancher plusieurs appareils sur la même multiprise. Le réfrigérateur doit toujours être branché sur sa propre prise individuelle dont le voltage correspond à celui indiqué sur sa plaque signalétique.

-Cela est un gage de performances optimales et évite également de surcharger le câblage électrique, ce qui pourrait provoquer une surchauffe des câbles et un incendie.

Consignes de sécurité _3

Consignes de sécurité

•Ne pas brancher la fiche d’alimentation si la prise murale n’est pas correctement fixée.

-Il existe un risque d’électrocution ou d’incendie.

•Ne pas utiliser un cordon d’alimentation qui montre des signes de fêlure ou d’abrasion sur sa longueur ou à une extrémité.

•Ne pas plier le cordon d’alimentation de manière excessive ou poser des objets lourds dessus.

•Ne jamais débrancher le réfrigérateur en tirant sur le cordon d’alimentation.

Tenir fermement la fiche d’alimentation et la sortir de la prise.

-L’endommagement du cordon peut provoquer un court-circuit, un incendie et/ou une électrocution.

•Ne pas utiliser d’aérosols à proximité du réfrigérateur.

-Les aérosols utilisés à proximité du réfrigérateur peuvent provoquer une explosion ou un incendie.

•Ce réfrigérateur doit être correctement installé conformément à ce manuel avant d’être utilisé.

•Branchez la prise en position correcte avec le cordon pendant vers le bas.

-Si vous branchez la prise à l’envers, les fils électriques peuvent être mis à nu et provoquer un incendie ou une.

•Lorsque vous déplacez ce le réfrigérateur, veillez à ne pas rouler sur le cordon d’alimentation et à ne pas l’endommager.

-Cela pourrait provoquer un incendie.

•Vérifiez que la fiche d’alimentation n’est pas écrasée ou endommagée par l’arrière du réfrigérateur.

•Conservez les matériaux d’emballage hors de portée des enfants.

-Il existe un risque de décès par étouffement si les enfants les placent sur leur tête.

•L’appareil doit être positionné de manière à ce que la fiche d’alimentation soit accessible après l’installation.

•Vous devez retirer tous les films plastiques protecteurs avant de brancher pour la première fois le produit.

•Le réfrigérateur doit être correctement mis à la terre.

-Assurez-vous que le réfrigérateur est bien mis à la terre avant d’essayer de réparer une pièce de l’appareil. Les fuites de courants peuvent provoquer de graves électrocutions.

•N’utilisez jamais de canalisations de gaz, de lignes téléphoniques ou d’autres câbles courant pouvant attirer la foudre comme mise électrique à la terre.

-L’utilisation incorrecte de la prise de mise à la terre peut résulter en une électrocution. S’il est nécessaire d’utiliser une rallonge, utilisez uniquement une rallonge à trois fils qui possède une prises de mise à la terre à trois fiches et une prise pouvant recevoir trois

fiches. Les caractéristiques nominales de la rallonge doivent être au minimum de 115-120V c.a.et 10A. Si un adaptateur de mise à la terre est utilisé, vérifiez que la boîte de la prise de courant est bien mise à la terre.

•Si le cordon d’alimentation est endommagé, faites-le remplacer immédiatement par le fabricant ou un dépanneur agréé.

ATTENTION Précautions concernant l’installation

•Prévoyez suffisamment d’espace pour installer le réfrigérateur sur une surface plane.

-Si votre réfrigérateur n’est pas stable, le système de refroidissement interne risque de ne pas fonctionner correctement.

•Vérifiez que les orifices d’aération de l’appareil ou de la structure de montage sont bien dégagés.

•Patientez 2 heures après l’installation avant d’utiliser l’appareil.

AVERTISSEMENT avertissements importants concernant l’utilisation

•Ne pas brancher la prise avec les mains mouillées.

•Ne pas conserver des objets sur le dessus de l’appareil.

-Lorsque vous ouvrez ou fermez la porte, les objets risquent de tomber et de provoquer des blessures et/ou des dégâts.

•Ne pas placer un contenant rempli d’eau sur le réfrigérateur.

-S’il est renversé, il existe un risque d’incendie ou d’électrocution.

•Surveillez les enfants : ils ne doivent pas jouer avec l’appareil.

•Ne pas laisser les enfants se suspendre à la porte. Il existe un risque de blessure grave.

•Ne pas laisser les enfants pénétrer à l’intérieur du réfrigérateur. Les enfants risquent de se retrouver piégés.

4_ Consignes de sécurité

AVERTISSEMENT Avertissements importants concernant l’utilisation

•Ne pas placer les mains sous l’appareil.

-Les bords coupants peuvent provoquer des blessures.

•Ne pas laisser les enfants monter sur le couvercle du tiroir.

-Le tiroir peut se casser et les faire tomber.

•Ne pas encombrer le réfrigérateur d’aliments.

-Lorsque vous ouvrez la porte, un article peut tomber et provoquer des blessures ou des dégâts.

•Ne pas toucher et les parois intérieures du congélateur ou les produits stockés dans le congélateur avec les mains mouillées.

-Il existe un risque de gelures.

•Ne jamais mettre les doigts ou d’autres objets dans l’orifice du distributeur d’eau, l’orifice du distributeur de glace et le seau de la machine à glace.

-Il existe un risque de blessure ou de dégât matériel.

•Ne pulvérisez pas du gaz inflammable à proximité du réfrigérateur.

-Il y a un risque d’explosion ou d’incendie.

•Ne pas conserver des substances volatiles ou inflammables dans le réfrigérateur.

-La conservation de benzène, de diluant, d’alcool, d’éther, de GPL et d’autres produits similaires peut provoquer une explosion.

•Ne pas conserver des produits pharmaceutiques, biologiques ou de produits sensibles à la température dans le réfrigérateur.

-Les produits qui nécessitent un contrôle strict de la température ne doivent pas être conservés au réfrigérateur.

•Ne pas placer ou utiliser un appareil électrique à l’intérieur du réfrigérateur, sauf s’il s’agit d’un appareil d’un type recommandé par le fabricant.

•Ne pas utiliser des procédés mécaniques ou tout autre moyen pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

•Ne pas endommager le circuit du fluide frigorigène.

•Ne pas démonter ou réparer le réfrigérateur par vos propres moyens.

-Vous risquez de provoquer un incendie, un dysfonctionnement et/ou de vous blesser.

•Surveillez les enfants : ils ne doivent pas jouer avec l’appareil.

•Les bouteilles doivent être conservées bien serrées afin de ne pas tomber.

•Ce produit a été conçu uniquement pour la conservation d’aliments dans un environnement domestique.

•Si une fuite de gaz est détectée, évitez les flammes nues ou les sources potentielles d’inflammation et aérez la pièce dans laquelle l’appareil est installé pendant quelques minutes.

•Utiliser uniquement les ampoules DEL fournies par le fabricant ou un dépanneur.

• Débranchez la prise avant de changer l’ampoule intérieure du réfrigérateur.

-Sinon, il existe un risque d’électrocution.

•Si l’appareil produit une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre d’assistance Samsung Electronics.

•Si vous rencontrer des difficultés pour changer les ampoules, contactez un technicien.

•Si le produit est équipé d’une ampoule DEL, ne démontez pas la protection et ne changez pas l’ampoule DEL vous-même.

-Veuillez contacter un technicien.

•Si de la saleté ou de l’eau pénètre dans le réfrigérateur, débranchez la prise et contactez votre centre d’assistance Samsung Electronics.

-Sinon, il existe un risque d’incendie.

ATTENTION Précautions concernant l’utilisation

•Ne pas recongeler des aliments qui ont été complètement décongelés.

Ne pas placer des boissons gazeuses ou pétillantes dans le compartiment du congélateur.

Ne pas mettre de bouteilles ou de contenants en verre dans le congélateur.

- Lorsque le contenu gèle, le verre risque de se briser et de provoquer des blessures.

Consignes de sécurité _5

Consignes de sécurité

•Garantie et modifications.

-Aucune modification effectuée par un tiers sur cet appareil n’est couverte par la garantie Samsung, et Samsung ne peut être tenu responsable des problèmes de sécurité qui résultent de modifications effectuées par un tiers.

•Ne pas obstruer les orifices d’aération.

-Si les orifices d’aération sont obstrués, en particulier avec un sac en plastique, le réfrigérateur risque d’être trop froid.

•Si cette période de refroidissement dure trop longtemps, le filtre à eau peut se casser et provoquer une fuite. Si le réfrigérateur est débranché, vous devez attendre au moins cinq minutes pour le rebrancher à nouveau.

•Si vous prévoyez de partir en vacances ou de ne pas utiliser le réfrigérateur pendant une longue période, vous devez le vider et le débrancher.

-La détérioration de l’isolation peut provoquer un incendie.

Essuyez l’excès d’humidité à l’intérieur et laissez les portes ouvertes.

-Sinon, des odeurs et de la moisissure peuvent se développer.

•Pour une performance optimale du produit.

-Ne placez pas les aliments trop près des aérations à l’arrière de l’appareil car cela peut gêner la circulation de l’air dans le réfrigérateur.

-Emballez correctement les aliments ou mettez-les dans des contenants étanches avant de les mettre au réfrigérateur.

•Remplissez le réservoir d’eau et le tiroir à glace avec de l’eau potable uniquement.

•Si le réfrigérateur entre en contact avec de l’eau, débranchez la prise et contactez votre centre d’assistance Samsung Electronics.

ATTENTION Précautions concernant le nettoyage

•Ne vaporisez pas directement de l’eau à l’intérieur ou à l’extérieur du réfrigérateur.

-Il existe un risque d’électrocution ou d’incendie.

•Enlevez les corps étrangers ou la poussière des fiches de la prise. N’utilisez pas un chiffon humide ou mouillé pour nettoyer la prise.

-Il existe un risque d’électrocution ou d’incendie.

• Débranchez le réfrigérateur avant de le nettoyer et de procéder à des réparations.

AVERTISSEMENT avertissements importants concernant la mise au rebut

•risque de prise au piège des enfants. Avant de jeter votre vieux réfrigérateur ou congélateur.

-Retirez les portes.

-Laissez les étagères en place afin qu’aucun enfant ne puisse facilement grimper à l’intérieur.

•Veuillez vous débarrasser des matériaux d’emballage de ce produit d’une manière qui respecte l’environnement.

•Laissez les étagères en place afin qu’aucun enfant ne puisse facilement grimper à l’intérieur. Vérifiez qu’aucun des tuyaux à l’arrière de l’appareil n’est endommagé avant la mise au rebut.

•Lors de la mise au rebut de ce réfrigérateur, retirez les joints des portes et les loquets afin qu’aucun petit enfant ou animal ne puisse se retrouver piégé à l’intérieur.

Surveillez les enfants : ils ne doivent pas jouer avec l’appareil.

•L’isolation de cet appareil est réalisée en cyclopentane. Les gaz du matériau d’isolation requièrent une procédure de mise au rebut spéciale. Veuillez contacter les autorités locales pour en savoir plus sur le traitement sûr de ce produit. Vérifiez qu’aucun des tuyaux à l’arrière du réfrigérateur n’est endommagé avant la mise au rebut.

6_ Consignes de sécurité

Table des matières

INSTALLATION DE VOTRE RÉFRGÉRATEUR À DEUX PORTES

08

UTILISATION DE VOTRE RÉFRIGÉRATEUR À DEUX PORTES

21

08 Préparation de l’installation du réfrigérateur

09 Installation du réfrigérateur

09 Retrait des portes du réfrigérateur

11 Démontage du tiroir du congélateur

12 Remise en place des portes du réfrigérateur

14 Montage du tiroir du congélateur

15 Ajustement des portes

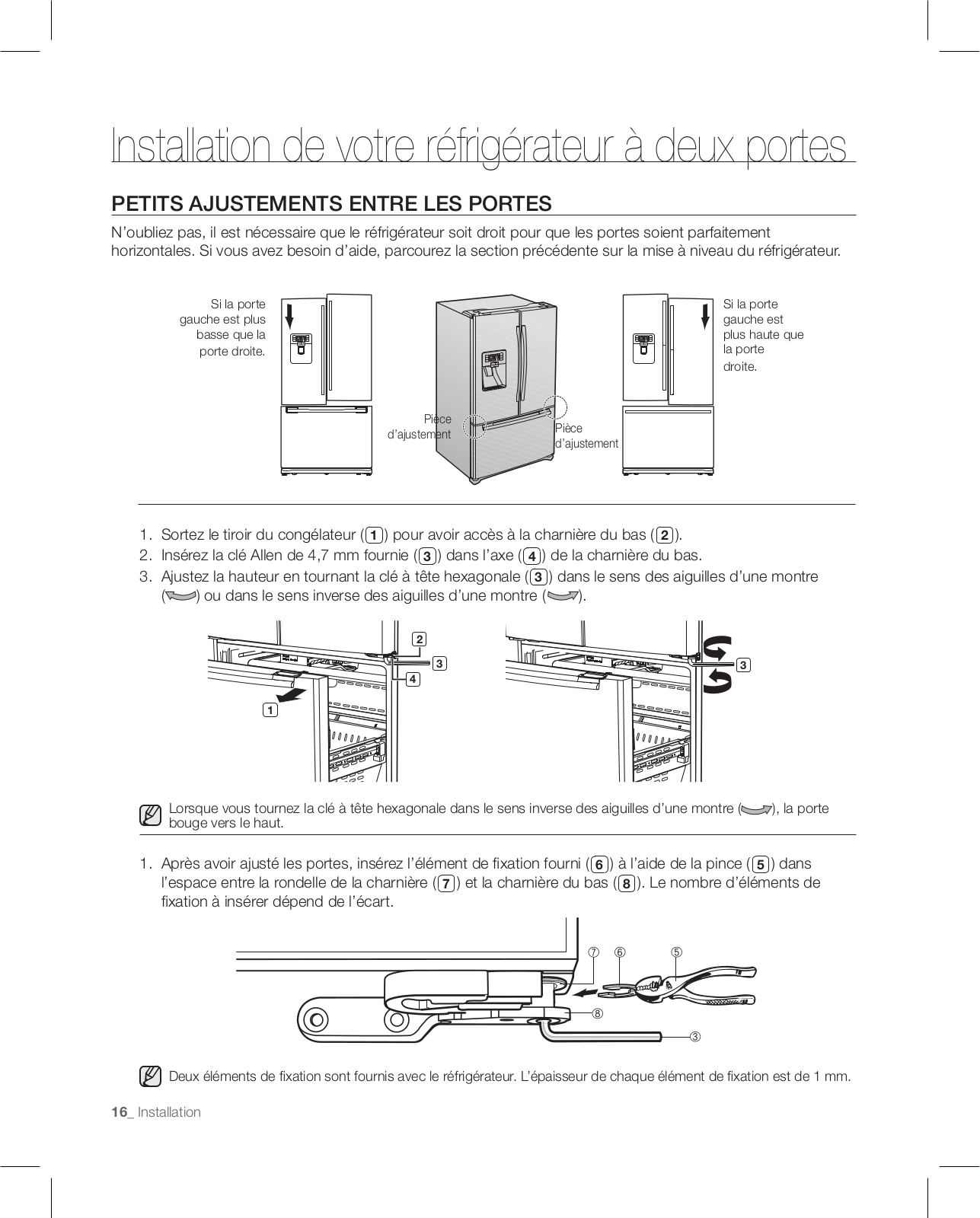

16 Petits ajustements entre les portes

17 Ajustement du niveau du tiroir du congélateur

18 Vérification de la conduite du distributeur d’eau

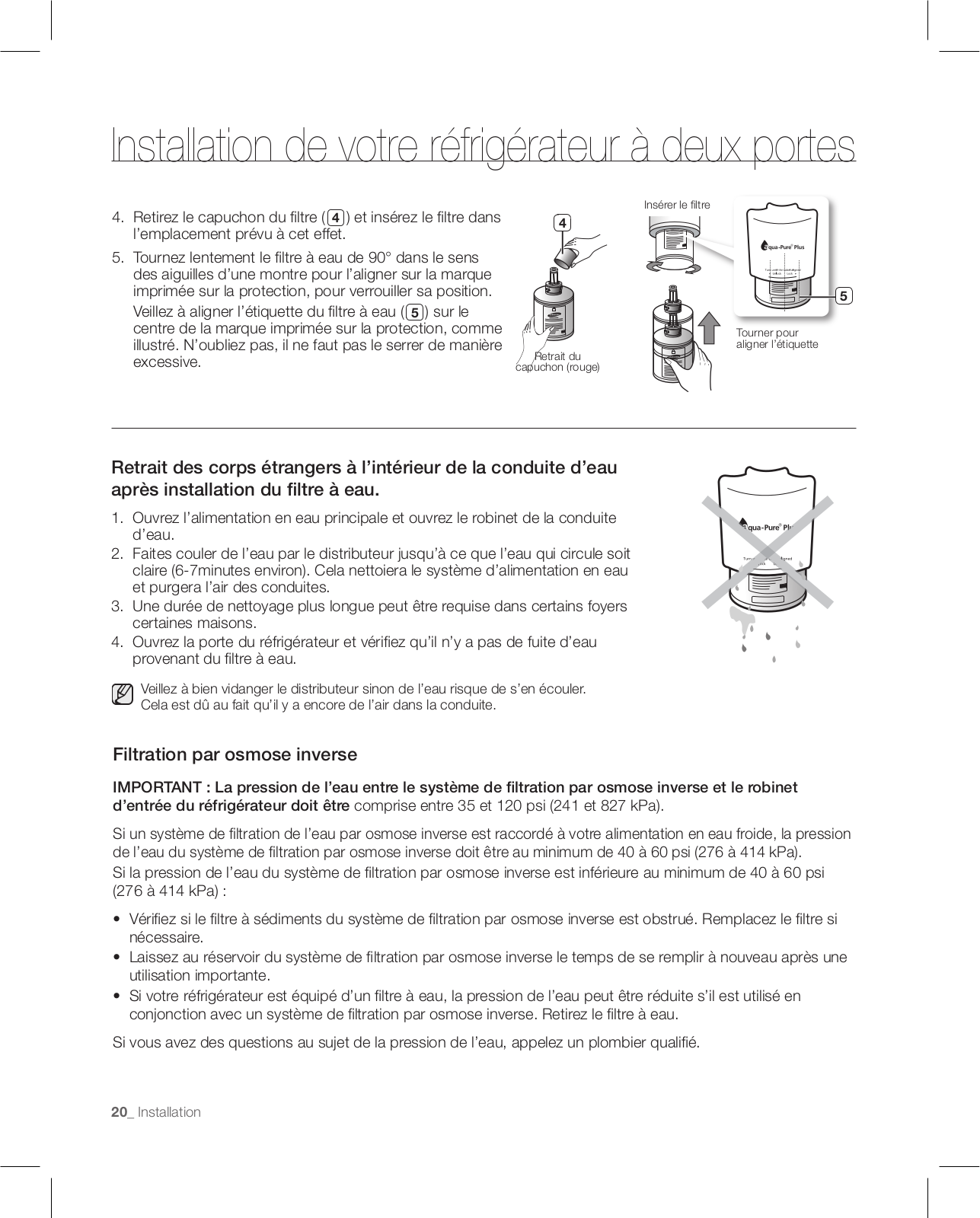

19 Installation de la conduite d’eau

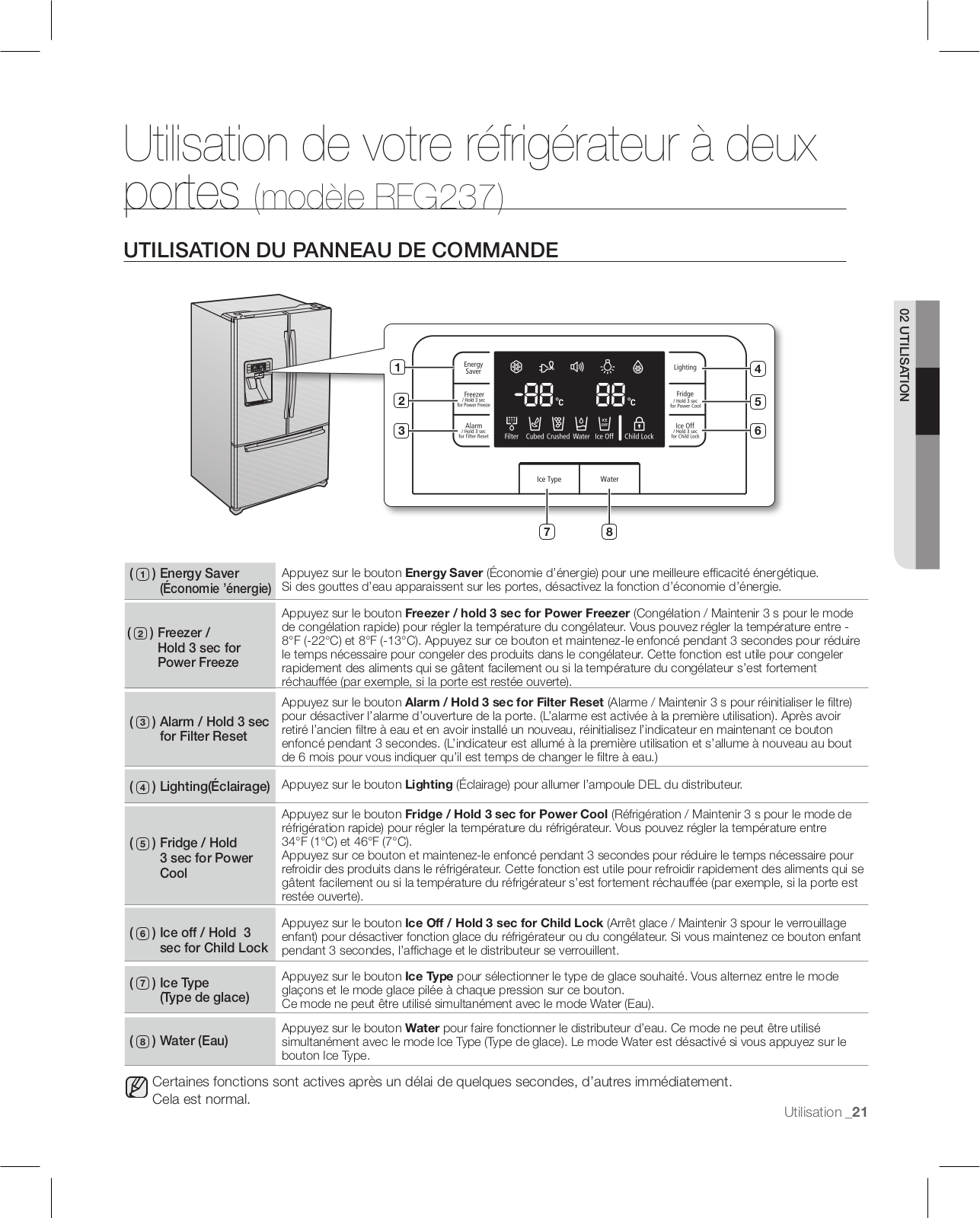

21 Utilisation du panneau de commande (modèle RFG237)

22 Utilisation de l’affichage numérique (modèle RFG237)

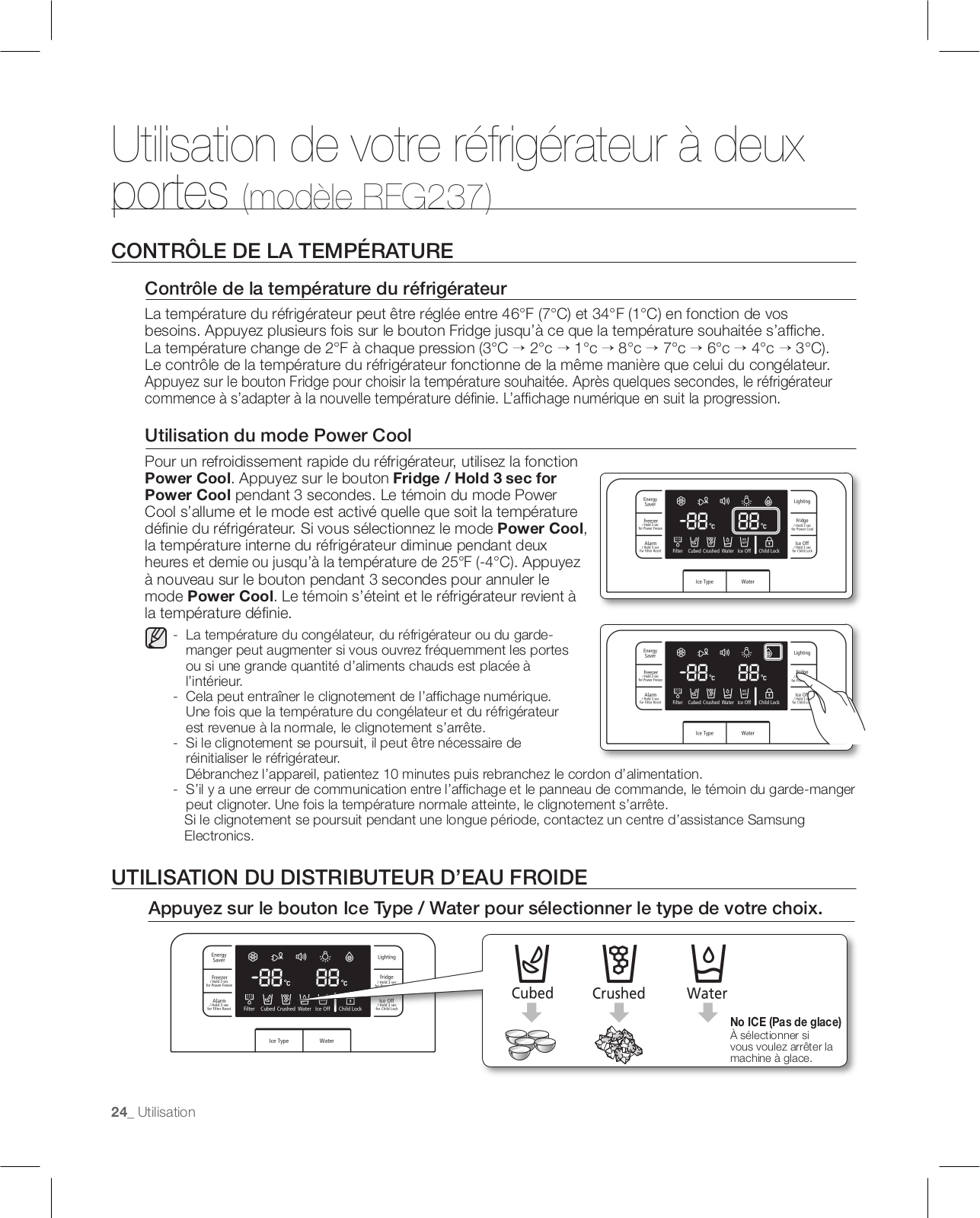

23 Contrôle de la température (modèle RFG237)

24 Utilisation du distributeur d’eau froide (modèle RFG237)

26 Utilisation du panneau de commande (modèle RFG238)

27 Utilisation de l’affichage numérique (modèle RFG238)

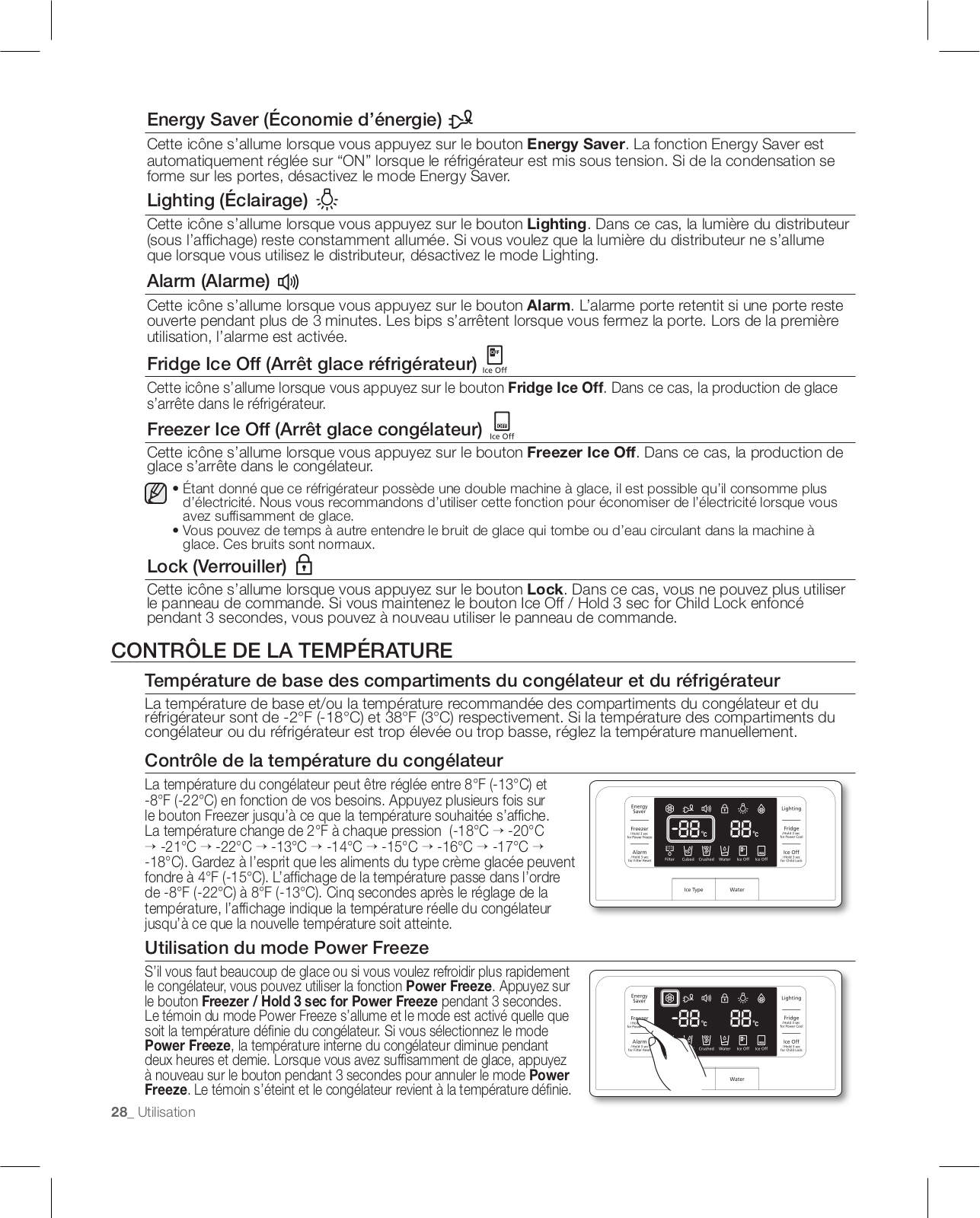

28 Contrôle de la température (modèle RFG238)

29 Utilisation du distributeur d’eau froide (modèle RFG238)

31 Pièces et fonctions

32 Conservation d’aliments dans le réfrigérateur

32 Conservation d’aliments dans le tiroir du congélateur

33 Utilisation du garde-manger Cool Select PLUS

34 Retrait des accessoires du réfrigérateur

35 Utilisation des portes

35 Utilisation du compartiment basculant

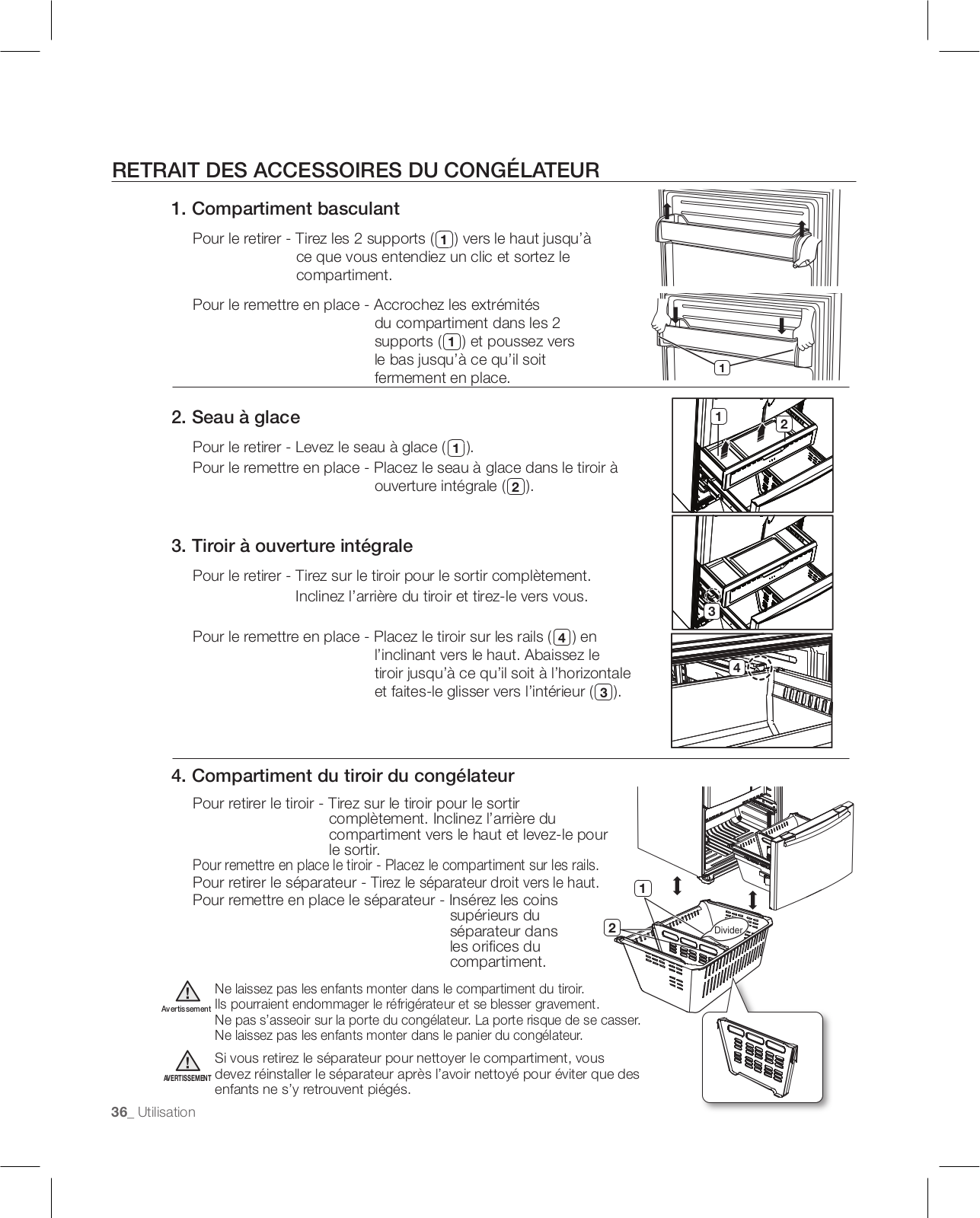

36 Retrait des accessoires du congélateur

37 Conseils sur la conservation des aliments

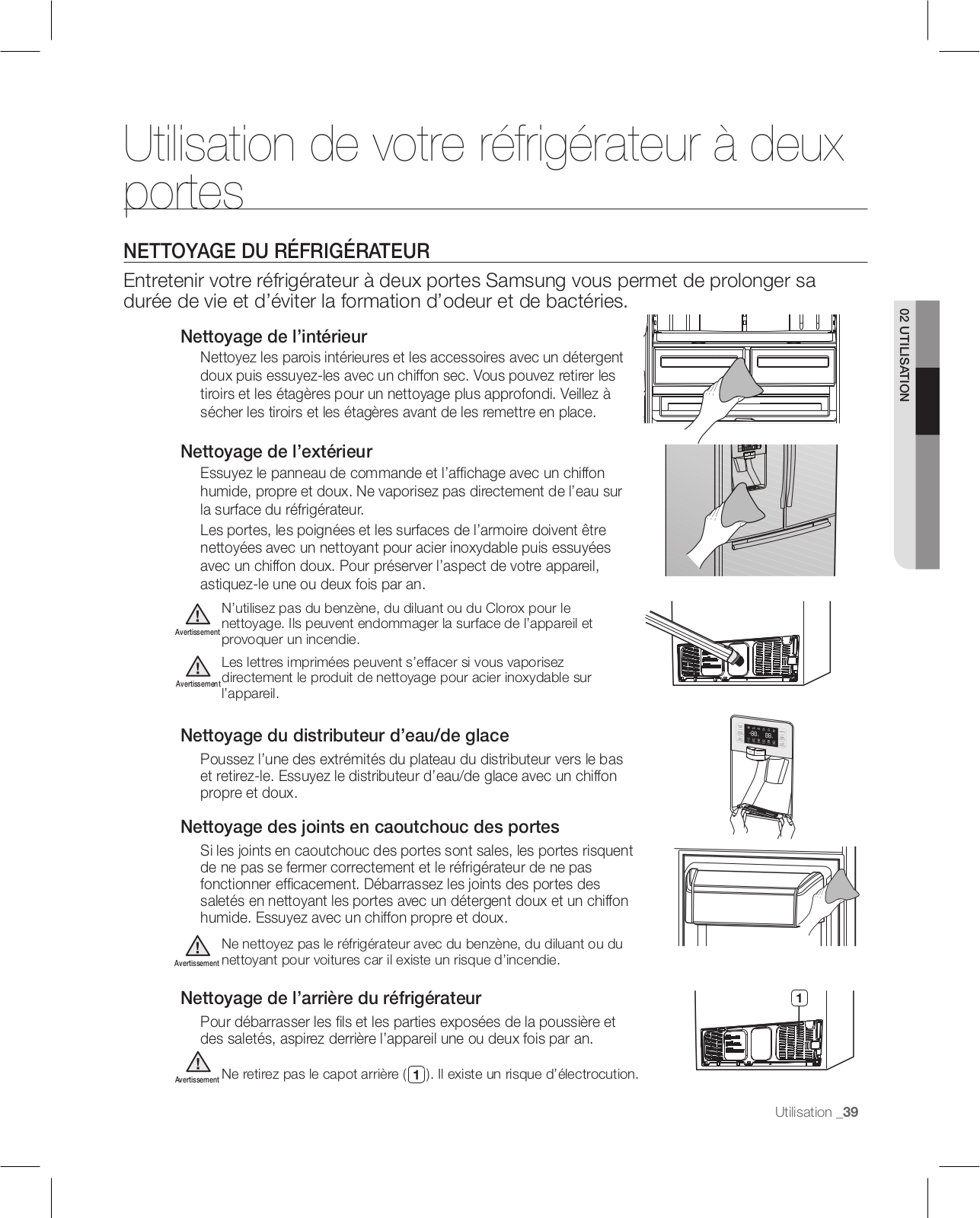

39 Nettoyage du réfrigérateur

40 Changement des ampoules intérieures

41 Changement du filtre à eau

DÉPANNAGE	42	Dépannage
42

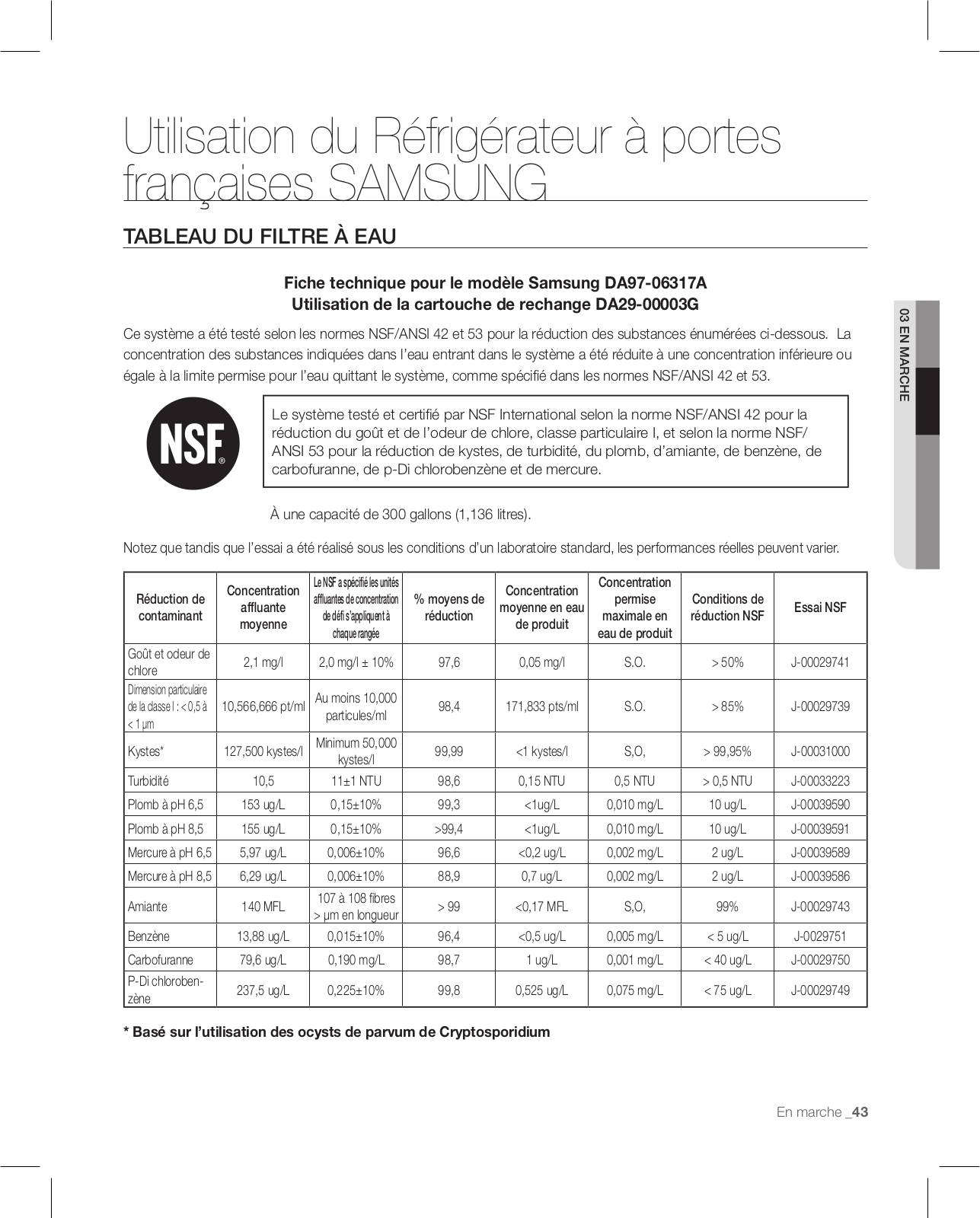

GARANTIE	43	Schéma du filtre à eau
43	44	Certification du filtre à eau
	45	Garantie du réfrigérateur SAMSUNG

Table des matières _7

Installation de votre réfrigérateur à deux portes

Préparation de l’installation du réfrigérateur

Félicitations pour votre achat de ce réfrigérateur à deux portes Samsung.

Nous espérons que vous apprécierez ses fonctionnalités de pointe et son efficacité.

Choix du meilleur emplacement pour le réfrigérateur

•Emplacement avec un accès facile à une source d’eau.

•Emplacement sans exposition directe aux rayons du soleil.

•Emplacement avec un sol plat.

•Emplacement avec suffisamment de place pour l’ouverture des portes du réfrigérateur.

•Prévoyez un espace suffisant pour la circulation de l’air du système de refroidissement interne. Si le réfrigérateur ne possède pas assez de place, le système de refroidissement interne risque de ne pas fonctionner correctement.

2 inch

33/4 inch 2 inch

Si votre réfrigérateur possède une machine à glace, prévoyez de l’espace à l’arrière pour le branchement des conduites d’eau. Lorsque vous installez le réfrigérateur à proximité d’un mur fixe, prévoyez un espace de 95 mm minimum entre le réfrigérateur et le mur pour permettre l’ouverture de la porte.

Avant tout, vérifiez que vous pouvez facilement déplacer votre réfrigérateur jusqu’à son emplacement final en mesurant le passage des portes (largeur et hauteur), les seuils, les plafonds, les escaliers, etc.

	Le tableau suivant répertorie la hauteur et la profondeur exacte du réfrigérateur						B
	à deux battants Samsung.						A
	Modèle	Profondeur	Largeur	Hauteur	Hauteur	Profondeur
		“A”	“B”	“C”	totale “D”	“E”	E
						C	D
	RFG238AA /	28”	35 3/4”	69 5/8”	69 3/4”	30 1/2”
	RFG237AA	(71.2cm)	(90.8cm)	(176.9cm)	(177.4cm)	(77.4cm)

• Prévoyez assez d’espace à droite, à gauche, à l’arrière et à l’avant lors de l’installation. Cela permet de réduire la consommation en courant et vos factures d’électricité.

•N’installez pas le réfrigérateur dans un endroit où la température risque d’être inférieure à 10°C.

•N’installez pas le réfrigérateur dans un endroit où il risque de prendre l’eau.

	Lors du déplacement de votre réfrigérateur
ATTENTION	Pour éviter d’abîmer le sol, vérifiez que les pieds avant
	ajustables sont en position relevée (au-dessus du sol).
	Reportez-vous à la section ‘Ajustement des portes’
	dans le manuel (en page 15).

tournevis à lame plate (-) pied de réglage

Sol

Pour une installation correcte, ce réfrigérateur doit être placé sur une surface plane en matériau dur de la même hauteur que le reste du sol. Cette surface doit être suffisamment résistante pour supporter un réfrigérateur plein, c’est-à-dire 142 kg environ. Pour protéger le revêtement du sol, coupez un grand morceau de carton et placez-le sous le réfrigérateur. Pour déplacer le réfrigérateur, il est nécessaire d’effectuer des mouvements de poussée et de traction vers l’avant et vers l’arrière.

8_ Installation

Installation du réfrigérateur

Maintenant que vous avez installé votre nouveau réfrigérateur, vous êtes prêt à profiter des caractéristiques et fonctions de l’appareil. Une fois les étapes suivantes terminées, votre réfrigérateur devrait être pleinement opérationnel.

1.Placez le réfrigérateur dans un endroit adéquat avec un espace raisonnable entre l’appareil et le mur. Reportez-vous aux instructions d’installation de ce manuel (page 9, Choix du meilleur emplacement pour le réfrigérateur).

2.Une fois le réfrigérateur branché, assurezvous que l’éclairage s’allume lorsque vous ouvrez les portes.

3.Réglez la température au niveau le plus froid et patientez pendant une heure. Le congélateur commence à se givrer et le moteur fonctionne en continu.

4.Une fois le réfrigérateur mis sous tension, il lui faut quelques heures pour atteindre la température appropriée. Vous pourrez conserver les aliments et des boissons dans le réfrigérateur une fois la température suffisamment refroidie.

Consultez la liste des accessoires cidessous.

toi nall a 01ins t

Filtre à eau

Clé à tête hexagonale Élément de fixation Raccord à compression Écrou de compression

Outils requis (non fournis)

Tournevis Philips (+) Tournevis à lame plate (-)

Clé à douille (11 mm)

Pince

Clé Allen (4,7 mm)

Retrait des portes du réfrigérateur

Il est parfois nécessaire de retirer la porte pour transporter le réfrigérateur vers son emplacement final.

Ne retirez pas la porte/le tiroir si cela n’est pas nécessaire. Avant de retirer la porte/le tiroir, lisez attentivement ce qui suit.

Débranchez le réfrigérateur avant de retirer la porte ou le tiroir.

AVERTISSEMENT

•Veillez à ne pas faire tomber, endommager ou rayer la porte/le tiroir pendant son retrait.

•Veillez à ne pas vous blesser lors du retrait de la porte/du tiroir.

•Fixez à nouveau la porte/le tiroir correctement pour éviter :

-de l’humidité à cause d’une fuite d’air ;

-un mauvais alignement des portes ;

-un gaspillage d’énergie à cause d’une mauvaise étanchéité des portes.

Retrait des portes du réfrigérateur

Veillez à ne pas faire tomber ni rayer les portes lors

AVERTISSEMENT de leur retrait.

Retrait des portes du réfrigérateur	2
1. Avec la porte ouverte, retirez la plaque supérieure de
la charnière ( 1 ) avec un tournevis à lame plate, puis
fermez la porte.	1
Retirez les 3 vis qui maintiennent la plaque supérieure

( 2 ) et retirez-la.

Installation _9

Installation de votre réfrigérateur à deux portes

			3
2.	Débranchez les 2 connecteurs ( 3 )de		4
	chaque côté de la protection supérieure
	et un connecteur ( 4 ) sur la porte	agrafe rouge
	de gauche. Retirez le tuyau ( 5 ) en		3
	appuyant sur la partie gris foncé ( 6 ) du
	coupleur de la conduite d’eau.
	Si une agrafe rouge est présente sur le 5
	ATTENTION coupleur, il faut la retirer avant de sortir		6
	le tuyau.
			clé à douille
3.	Retirez les 3 écrous à tête hexagonale ( 7 ) fixés sur les		8
	charnières du haut à gauche et à droite avec une clé à		7
	douille (11 mm).
	Retirez la vis de mise à la terre ( 8 ) fixée sur les charnières		9
	du haut à gauche et à droite avec un tournevis Philips (+).
	Retirez les charnières du haut à gauche et à droite ( 9 ).

4. Levez la porte droit vers le haut pour la retirer.

5.Retirez la vis ( 10 ) fixée sur les charnières du bas à gauche et à droite avec un tournevis Philips (+). Retirez les 2 écrous à tête hexagonale ( 11 ) fixés sur les charnières du bas à gauche et à droite avec une clé Allen (4,7 mm). Retirez les charnières du bas à gauche et à droite ( 12 ).

12

10

11

Clé Allen

10_ Installation

Démontage du tiroir du congélateur

1. Sortez le tiroir supérieur en le levant vers le haut.

2.Retirez le compartiment basculant ( 1 ) en tirant les deux supports ( 2 ) vers le haut en même temps.

1

2

3. Sortez le panier inférieur ( 3 ) des rails en le soulevant.

3

4.Retirez les 4 écrous à la tête hexagonale sur les côtés avec une clé à douille (11 mm).

5. Levez la porte du congélateur pour la faire sortir des rails.

toi nall a 01ins t

Installation _11

Installation de votre réfrigérateur à deux portes

Remise en place des portes du réfrigérateur

Montage des portes du réfrigérateur

1.Replacez les charnières du bas à gauche et à droite ( 12 ).

Avec un tournevis Philips, insérez et serrez la vis ( 10 )	12
dans les charnières du bas à gauche et à droite.	10
Avec une clé Allen (4,7 mm), insérez et serrez les 2
écrous à tête hexagonale ( 11 ) dans les charnières du
bas à gauche et à droite.	11
	Clé Alletn

2. Placez le trou en bas de la porte au-dessus de la charnière ( 12 ).

Veillez à ne pas égarer la protection de la

charnière car elle s’enlève facilement.

12

3. Insérez les charnières du haut ( 9 ) dans les trous sur le haut des portes.

Insérez et serrez les 3 écrous à tête hexagonale

( 7 ) dans les charnières du haut à gauche et à droite	7
avec une clé à douille (7/16”).
Insérezetserrezlavisdemiseàlaterre ( 8 ) dans les charnières	9
du haut à gauche et à droite avec un tournevis Philips (+).

Clé à douille

8

12_ Installation

Remise en place des portes du réfrigérateur

4. Connectez le tuyau ( 5 ) du distributeur puis insérez	4	3
une agrafe sur le coupleur en tirant sur le tuyau.
Branchez le connecteur ( 4 ) à gauche de la porte
et deux connecteurs ( 3 ) de chaque côté de la
protection supérieure.

L’agrafe est recouverte par la protection supérieure.

	agrafe rouge
5	Tuyau d
	l'armoire
Tuyau du
distributeur

3

tuyau du distributeur

Le tuyau du distributeur ( 5	) doit être complètement inséré jusqu’au trait	coupleur
ATTENTION pour éviter toute fuite d’eau.

5.Remettez la plaque supérieure ( 2 ) en place. Insérez et serrez les 3 vis dans la plaque supérieure avec un tournevis Philips (+). Après avoir ouvert la porte, fixez à nouveau la plaque supérieure ( 1 ) et fermez la porte.

Lors de la fixation de la plaque supérieure, veillez à ne pas comprimer ou endommager les fils avec la protection de la charnière.

Une fois le montage terminé, fermez la porte et vérifiez qu’il n’y a pas d’orifice entre les joints et qu’elle est bien droite. En cas de problème, reportez-vous à la section “ Ajustement des portes” en page 15.

2

1

toi nall a 01ins t

Installation _13

Installation de votre réfrigérateur à deux portes

Montage du tiroir du congélateur

1. Sortez complètement les rails de chaque côté de l’armoire.

2. Tenez la porte du congélateur devant l’ouverture en alignant les	Slot
	Encoche
encoches sur les côtés.	Slot

3. Serrez à fond les 4 écrous à tête hexagonale avec une clé à douille (11 mm).

4. Insérez le panier inférieur ( 6 ) entre les rails.

6

5.Insérez les extrémités du compartiment basculant ( 7 ) dans les supports et poussez vers le bas jusqu’à ce qu’ils soient bien en

place.

7

8

6. Insérez le tiroir supérieur.

9

Retirez les 2 morceaux de ruban adhésif ( 9 ) fixés sur les côtés du compartiment du tiroir. Collez des morceaux de ruban adhésif aux mêmes endroits lorsque vous déplacez le réfrigérateur pour éviter de rayer le compartiment du tiroir.

14_ Installation
