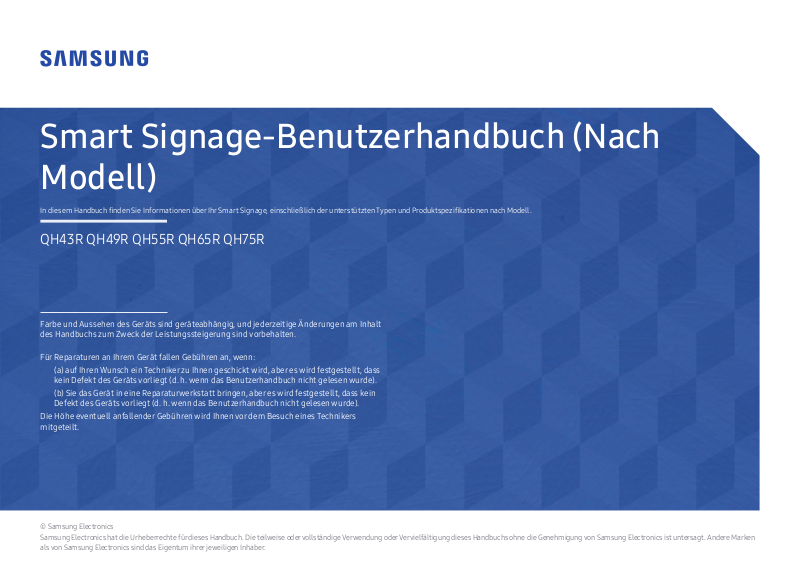

Smart Signage-Benutzerhandbuch (Nach
Modell)

In diesem Handbuch nden Sie Informationen über Ihr Smart Signage, einschließlich der unterstützten Typen und Produktspezikationen nach Modell.

QH43R QH49R QH55R QH65R QH75R

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen am Inhalt
des Handbuchs zum Zweck der Leistungssteigerung sind vorbehalten.

Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:

(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass

kein Defekt des Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein

Defekt des Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde).

Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers

mitgeteilt.

© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Andere Marken

als von Samsung Electronics sind das Eigentum ihrer jeweiligen Inhaber.

Inhaltsverzeichnis

Vorbereitung

Überprüfen des Lieferumfangs 3

Bauteile 4

Anschlüsse 5

Steuerungsmenü 6

Vor dem Aufstellen des Geräts
(Installationshandbuch) 7

Kippwinkel und Drehung 7
Lüftung 7

Montieren der Wandhalterung 8

Vorbereitende Arbeiten 8
Montieren der Wandhalterung 8
Spezifikationen des Wandhalterungskits

(VESA) 9

Technische Daten

Allgemein 10

Voreingestellter Timing-Modi 12

Anhang

Lizenz 13

2

Kapitel 01

Vorbereitung

Wenn Komponenten fehlen,

"

wenden Sie sich an den Anbieter,
bei dem Sie das Gerät gekauft
haben.

Das Aussehen der Komponenten

"

kann von den dargestellten Bildern

abweichen.

Ein Standfuß ist nicht im

"

Lieferumfang enthalten. Er kann
separat erworben werden.

Der RS232C-Adapter kann zur

"

Verbindung mit einem anderen

Monitor über ein D-SUB-Kabel
(9-polig) vom Typ RS232C verwendet

werden.

Überprüfen des Lieferumfangs

Kurzanleitung zur Konfiguration

Batterien (AAA x 2)

(nicht überall verfügbar)

Garantiekarte

(nicht überall verfügbar)

Fernbedienung RS232C-Adapter

Erklärungen zur Einhaltung

gesetzlicher Vorschriften

Netzkabel

KABELHALTERUNG

(Unterstützte Modelle: QH65R,

QH75R)

Adapter für die Wandhalterung x

4

3

Bauteile

"

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Lautsprecher

Fernbedienungssensor

Stromversorgungsanzeige

Netztaste

Bauteile Beschreibung

Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der
Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.

Fernbedienungssensor

Netztaste

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 2,5 oder 4 m vom Fühler am Gerät und in einem

Winkel von 30° nach rechts und links.

"

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

"

Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben

Zeit.

"

Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht

verwendet werden soll.

"

Um die Leistung des IR-Empfängers zu verbessern, schließen Sie ein externes IR-Kabel (separat erhältlich) an

den IR IN-Anschluss an.

"

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts

verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit
bedient werden.

Ein- bzw. Ausschalten des Produkts.

4

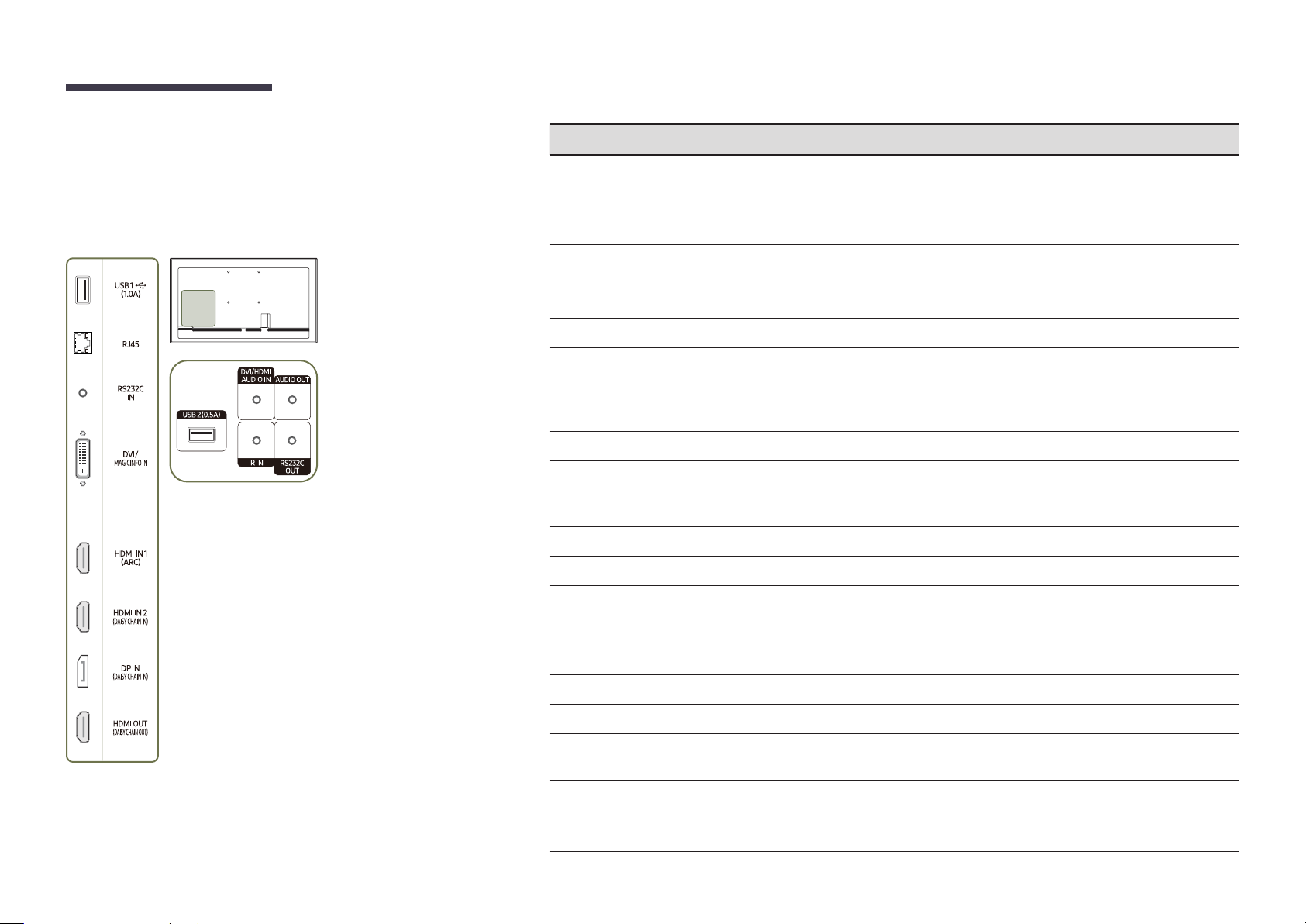

Anschlüsse

"

Die Farbe und Form von Teilen können sich von diesen Darstellungen
unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Beschreibung

USB 1 ¨(1.0A)

RJ45

Zum Anschluss eines USB-Speichergeräts.

"

Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von
maximal 1,0A ausgelegt. Bei einer Überschreitung des Maximalwerts
funktionieren die USB-Anschlüsse möglicherweise nicht.

Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)

"

Verwenden Sie ein Cat7-Kabel (STP*-Typ) für die Verbindung.
*Shielded Twist Pair.

RS232C IN

DVI/MAGICINFO IN

HDMI IN 1 (ARC)

HDMI IN 2 (DAISY CHAIN IN)

DP IN (DAISY CHAIN IN)

HDMI OUT (DAISY CHAIN OUT)

USB 2(0.5A)

DVI/HDMI AUDIO IN

AUDIO OUT

IR IN

Zur Verbindung mit MDC über einen RS232C-Adapter.

DVI IN: Anschließen an ein externes Gerät mit Hilfe eines DVI- oder HDMI-DVI-

Kabels.

MAGICINFO IN: Zum Anschluss an eine Netzwerkbox unter Verwendung eines
DP-DVI-Kabels für die Verwendung von Magicinfo.

Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-Kabels.

• Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-
Kabels.

• Zum Anschluss eines anderen Geräts über ein DP-Kabel.

Zum Anschluss eines PCs über ein DP-Kabel.

Zum Anschluss eines anderen Geräts über ein DP-Kabel.

Zum Anschluss eines USB-Speichergeräts.

"

Die USB-Anschlüsse am Gerät sind für einen konstanten Strom von
maximal 0,5A ausgelegt. Bei einer Überschreitung des Maximalwerts
funktionieren die USB-Anschlüsse möglicherweise nicht.

Nimmt Ton von einem Quellgerät über ein Audiokabel auf.

Gibt Ton an ein Audiogerät über ein Audiokabel aus.

Zur Verbindung mit einem externen IR-Kabel, das Signale von der Fernbedienung

erhält.

RS232C OUT

Zum Anschluss an mehrere Geräte über ein serielles Kabel.

"

Das serielle Kabel ist nicht im Lieferumfang enthalten. Wenden Sie sich
zum Kauf an Ihren Händler

5

Steuerungsmenü

"

Die Ein/Aus-Taste («) befindet sich auf der Unterseite des Produkts.

"

Wenn Sie die Ein/Aus-Taste auf dem Produkt drücken, während das
Produkt eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Ausschalten

Drücken: Verschieben Drücken & Halten: Auswählen

Quelle

Punkte Beschreibung

Schalten Sie das Gerät aus.

Ausschalten

Quelle

"

Die Ein/Aus-Taste kann nur für Ausschalten und Quelle verwendet werden.

"

Um den Steuerungsmenü-Bildschirm zu verlassen, warten Sie 3 Sekunden oder länger, ohne die Ein/Aus-Taste

zu drücken.

• Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die Ein/

Aus-Taste, um den Cursor auf Ausschalten

halten Sie die Ein/Aus-Taste gedrückt, um das Gerät auszuschalten.

Zur Auswahl der angeschlossenen Eingangsquelle.

• Drücken Sie bei angezeigtem Steuerungsmenü-Bildschirm kurz auf die

Ein/Aus-Taste, um den Cursor auf Quelle
halten Sie die Ein/Aus-Taste gedrückt, um den Eingangsquellen-Bildschirm

anzuzeigen.

• Drücken und halten Sie bei angezeigtem Eingangsquellen-Bildschirm die Ein/
Aus-Taste gedrückt, um zur gewünschten Eingangsquelle umzuschalten.

zu bewegen und drücken und

zu bewegen und drücken und

6

Vor dem Aufstellen des Geräts (Installationshandbuch)

Lüftung

"

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

Montage an einer senkrechten Wand

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest
mit dem Boden/der Wand verbunden werden.

• Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur
angebracht wird.

• Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.

• Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Kippwinkel und Drehung

"

Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter.

• Das Gerät kann bis zu einem Winkel von 15° gegenüber der senkrechten Wandfläche
gekippt werden.

• Um das Produkt im Portraitmodus zu verwenden, drehen Sie im Uhrzeigersinn bis die
Stromversorgungsanzeige (A oder B) so positioniert ist wie unten abgebildet.

15°

A

A

"

Verwenden Sie dieses Modell nicht, wenn es an einer Decke, einem Boden oder einem Tisch

angebracht werden soll.

B

B

A Mindestens 40 mm

B Umgebungstemperatur: Unter 35 °C

"

Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie

mindestens 40mm Abstand zwischen dem Gerät und der Wandfläche,
damit eine ausreichende Belüftung gewährleistet ist, und stellen

Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35 °C
liegt.

Montage an einer unregelmäßigen Wandäche

A Mindestens 40 mm

B Mindestens 70 mm

C Mindestens 50mm
D Mindestens 50mm
E Umgebungstemperatur: Unter 35 °C

"

Wenn Sie das Gerät an einer unregelmäßigen

Wandfläche montieren, lassen Sie mindestens
soviel Raum zwischen dem Gerät und der
Wandfläche, wie oben angegeben ist, damit

ausreichende Belüftung gewährleistet

ist, und stellen Sie sicher, dass die
Umgebungstemperatur stets unterhalb von 35
°C liegt.

D

A

B

B

D

C

B

A

C

E

7

Montieren der Wandhalterung

Vorbereitende Arbeiten

Verwenden Sie den Adapter für die Wandhalterung ( ), um die Wandhalterung zu installieren.

Montieren der Wandhalterung

• Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

• Das zur Verfügung gestellte Bild dient nur als Beispiel. Detaillierte Informationen zur Montage der
Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

• Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

• Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder

anderen Personen, wenn Sie die Wandhalterung selbst montieren.

8

Spezikationen des Wandhalterungskits

(VESA)

"

Montieren Sie die Wandhalterung an einer massiven senkrechten
Wand. Wenden Sie sich an die nächste Kundendienststelle für eine

Installation des Produkts an einem anderen Wandbereich.

Wenn Sie das Gerät an einer schrägen Wand montieren, kann es
herunterfallen und zu schweren Verletzungen führen.

• Samsung-Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage
benötigten Teile.

• Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA-
Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des
Geräts führen.

• Bei Wandhalterungen, die nicht den VESA-Standard für Schrauben einhalten, kann die Länge der Schrauben je
nach Wandbefestigungsspezifikationen variieren.

• Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder
herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.

• Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte

Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.

• Montieren Sie das Gerät nicht mit einer Neigung von mehr als 15°.

• Grundsätzlich muss das Gerät von mindestens zwei Personen an der Wand befestigt werden.

• Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Modellname

QH43R / QH49R / QH55R 200 × 200

QH65R / QH75R 400 × 400

"

Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen
durch Stromschlag führen.

VESA-Schraubenlochmaße (A * B)

in mm

Standardschraube Menge

M8 4

9

Kapitel 02

Technische Daten

Allgemein

Modellname QH43R QH49R QH55R

Display

Größe

Anzeigebereich

Modellname QH65R QH75R

Größe

Display

Anzeigebereich

43er-Klasse (42,5 Zoll / 107,9 cm) 49er-Klasse (48,5 Zoll / 123,2 cm) 55er-Klasse (54,6 Zoll / 138,7 cm)

941,184 mm (B) x 529,416 mm (H) 1073,78 mm (B) x 604,0 mm (H) 1209,6 mm (B) x 680,4 mm (H)

65er-Klasse (64,5 Zoll / 163,9 cm) 75er-Klasse (74,5 Zoll / 189,3 cm)

1428,48 mm (B) x 803,52 mm (H) 1650,24 mm (B) x 928,26 mm (H)

10

Modellname QH43R / QH49R / QH55R / QH65R / QH75R

Optimale Auösung

Auösung

Maximale Auösung

Stromversorgung

Betrieb

Umgebungsbedingungen

Aufbewahrung

"

Plug & Play
Dieser Monitor kann auf jedem Plug&Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen

optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

"

Bedingt durch das Herstellungsverfahren dieses Geräts wird ca. 1Pixel pro Million (1ppm) auf dem LCD-Display heller oder dunkler dargestellt. Dies beeinträchtigt die Geräteleistung nicht.

"

Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine
andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.

"

Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.

AC100-240V~ 50/60Hz

Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.

Temperatur: 0 °C – 40 °C (32 °F – 104 °F)
* Halten Sie für die Installation des Gehäuses die Innentemperatur bei 40 °C oder weniger.
Luftfeuchtigkeit: 10% – 80%, nicht kondensierend

Temperatur: -20 °C – 45 °C (-4 °F – 113 °F)
Luftfeuchtigkeit: 5% – 95%,, nicht kondensierend
* Gilt vor dem Auspacken des Produkts.

1920 x 1080 @ 60 Hz (DVI)

3840 x 2160 @ 60 Hz (HDMI)

3840 x 2160 @ 60 Hz (DisplayPort)

11

Voreingestellter Timing-Modi

Der Bildschirm wird automatisch angepasst, wenn Ihr PC einen der folgenden
Standardsignalmodi überträgt. Wenn der PC keinen Standardsignalmodus überträgt, ist der
Bildschirm bei eingeschalteter Stromversorgungsanzeige leer. Ändern Sie die Einstellungen
in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der

Grafikkarte nach.

Auflösung

IBM, 720 x 400 31,469 70,087 28,322 -/+ O O O

MAC, 640 x 480 35,000 66,667 30,240 -/- O O O

MAC, 832 x 624 49,726 74,551 57,284 -/- O O O

MAC, 1152 x 870 68,681 75,062 100,000 -/- O O O

VESA CVT, 3840 x 2160RB 110,500 49,97 7 442,000 +/- O - -

VESA CVT, 3840 x 2160RB 133,313 59,997 533,250 +/- O - -

VESA DMT, 640 x 480 31,469 59,940 25,175 -/- O O O

VESA DMT, 640 x 480 37,861 72,809 31,500 -/- O O O

VESA DMT, 640 x 480 37,500 75,000 31,500 -/- O O O

VESA DMT, 800 x 600 37,879 60,317 40,000 +/+ O O O

VESA DMT, 800 x 600 48,077 72,188 50,000 +/+ O O O

VESA DMT, 800 x 600 46,875 75,000 49,500 +/+ O O O

VESA DMT, 1024 x 768 48,363 60,004 65,000 -/- O O O

VESA DMT, 1024 x 768 56,476 70,069 75,000 -/- O O O

VESA DMT, 1024 x 768 60,023 75,029 78,750 +/+ O

VESA DMT, 1152 x 864 67,500 75,000 108,000 +/+ O O O

VESA DMT, 1280 x 720 45,000 60,000 74,250 +/+ O O O

VESA DMT, 1280 x 800 49,702 59,810 83,500 -/+ O O O

VESA DMT, 1280 x 1024 63,981 60,020 108,000 +/+ O O O

VESA DMT, 1280 x 1024 79,976 75,025 135,000 +/+ O O O

VESA DMT, 1366 x 768 47,712 59,790 85,500 +/+ O O O

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Synchronisationspolarität

(H/V)

Anschluss

DP INDVI INHDMI

O O

Auflösung

VESA DMT, 1440 x 900 55,935 59,887 106,500 -/+ O O O

VESA DMT, 1600 x 900RB 60,000 60,000 108,000 +/+ O O O

VESA DMT, 1680 x 1050 65,290 59,954 146,250 -/+ O O O

VESA DMT, 1920 x 1080 67,500 60,000 148,500 +/+ O O O

VESA DMT, 2560 x

1440RB

CTA-861, 720(1440) x

IN

576i

CTA-861, 720(1440) x

480i

CTA-861, 720 x 576 31,250 50,000 27,000 -/- O O O

CTA-861, 720 x 480 31,469 59,940 27,000 -/- O O O

CTA-861, 1280 x 720 37,500 50,000 74,250 +/+ O O O

CTA-861, 1280 x 720 45,000 60,000 74,250 +/+ O O O

CTA-861, 1920 x 1080i 28,125 50,000 74,250 +/+ - O O

CTA-861, 1920 x 1080i 33,750 60,000 74,250 +/+ - O O

CTA-861, 1920 x 1080 27,000 24,000 74,250 +/+ - O O

CTA-861, 1920 x 1080 28,125 25,000

CTA-861, 1920 x 1080 33,750 30,000 74,250 +/+ - O O

CTA-861, 1920 x 1080 56,250 50,000 148,500 +/+ O O O

CTA-861, 1920 x 1080 67,500 60,000 148,500 +/+ O O O

CTA-861, 3840 x 2160 54,000 24,000 297,000 +/+ - - O

CTA-861, 3840 x 2160 56,250 25,000 297,000 +/+ - - O

CTA-861, 3840 x 2160 67,500 30,000 297,000 +/+ O - O

CTA-861, 3840 x 2160 112,500 50,000 594,000 +/+ O - O

CTA-861, 3840 x 2160 135,000 60,000 594,000 +/+ O - O

CTA-861, 4096 x 2160 54,000 24,000 297,000 +/+ - - O

CTA-861, 4096 x 2160 67,500 30,000 297,000 +/+ - - O

CTA-861, 4096 x 2160 112,500 50,000 594,000 +/+ - - O

CTA-861, 4096 x 2160 135,000 60,000 594,000 +/+ - - O

Horizontalfrequenz

(kHz)

88,787 59,951 241,500 +/- O - O

15,625 50,000 27,000 -/- - O O

15,734 59,940 27,000 -/- - O O

Vertikalfrequenz

(Hz)

Pixeltakt

Synchronisationspolarität

(MHz)

74,250 +/+ - O O

(H/V)

Anschluss

DP INDVI INHDMI

IN

12

Kapitel 03

Anhang

Lizenz

Manufactured under license from Dolby Laboratories.
Dolby, Dolby Audio, Pro Logic, and the double-D symbol are

trademarks of Dolby Laboratories.

The terms HDMI and HDMI High-Definition Multimedia Interface, and
the HDMI Logo are trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other countries.

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das

Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache
gehalten.

Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per

E-Mail an [e-mail].

DIESES PRODUKT WIRD MIT EINER BESCHRÄNKTEN LIZENZ VERKAUFT UND DARF NUR
IN VERBINDUNG MIT HEVC-INHALTEN VERWENDET WERDEN, DIE FOLGENDE DREI
BEDINGUNGEN ERFÜLLEN: (1) DIE HEVC INHALTE SIND NUR FÜR DIE PRIVATE NUTZUNG
BESTIMMT, (2) DIE HEVC-INHALTE WERDEN NICHT ZUM VERKAUF ANGEBOTEN, UND (3)
DIE HEVC-INHALTE WURDEN VOM PRODUKTINHABER ERSTELLT.

DIESES PRODUKT DARF NICHT IN VERBINDUNG MIT HEVC-VERSCHLÜSSELTEN

INHALTEN VERWENDET WERDEN, DIE VON EINEM DRITTEN ERSTELLT WORDEN SIND,
DIE DER NUTZER VON EINEM DRITTEN GEORDERT ODER GEKAUFT HAT, ES SEI DENN,

DEM NUTZER SIND VON EINEM LIZENSIERTEN VERKÄUFER DER INHALTE SEPARAT
GEWÄHRTE RECHTE ZUR VERWENDUNG DES PRODUKTS MIT SOLCHEN INHALTEN

EINGERÄUMT.

INDEM SIE DIESES PRODUKT IN VERBINDUNG MIT HEVC-VERSCHLÜSSELTEN INHALTEN
VERWENDEN, STIMMEN SIE DER OBEN BESCHRIEBENEN, EINGESCHRÄNKTEN
NUTZUNGSBERECHTIGUNG ZU.

13
