Samsung NE63T8711SS Installation manual [en, es, fr]

Electric Range

Installation manual

NE63*8*****

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 1 2020-03-26  6:27:49

Contents

Before you begin

Contents

Before you begin 2

Anti-tip device 2
About this manual 2
For your safety 3

Preparing to install the range 3

Prepare tools & Parts 3
Checking the installation site 4
To avoid breakage 6

Connecting the power 7

Step 1. Meeting electrical connection requirements 7
Step 2. Accessing the power cord connection 8

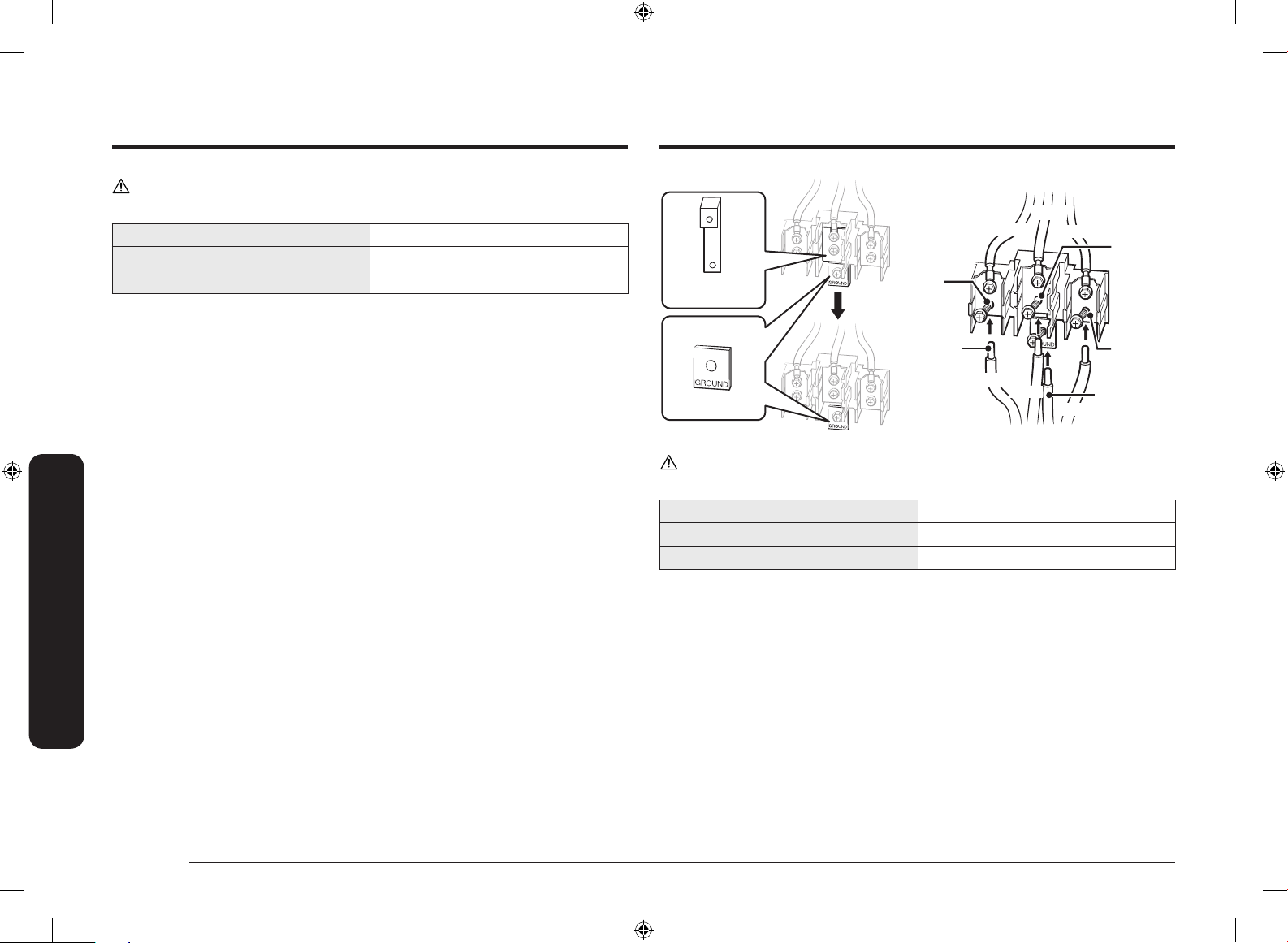

Step 3. Installing the power cord 9
Step 4. Installing the conduit 11
Step 5. Replacing the access cover 13

Installing the range 13

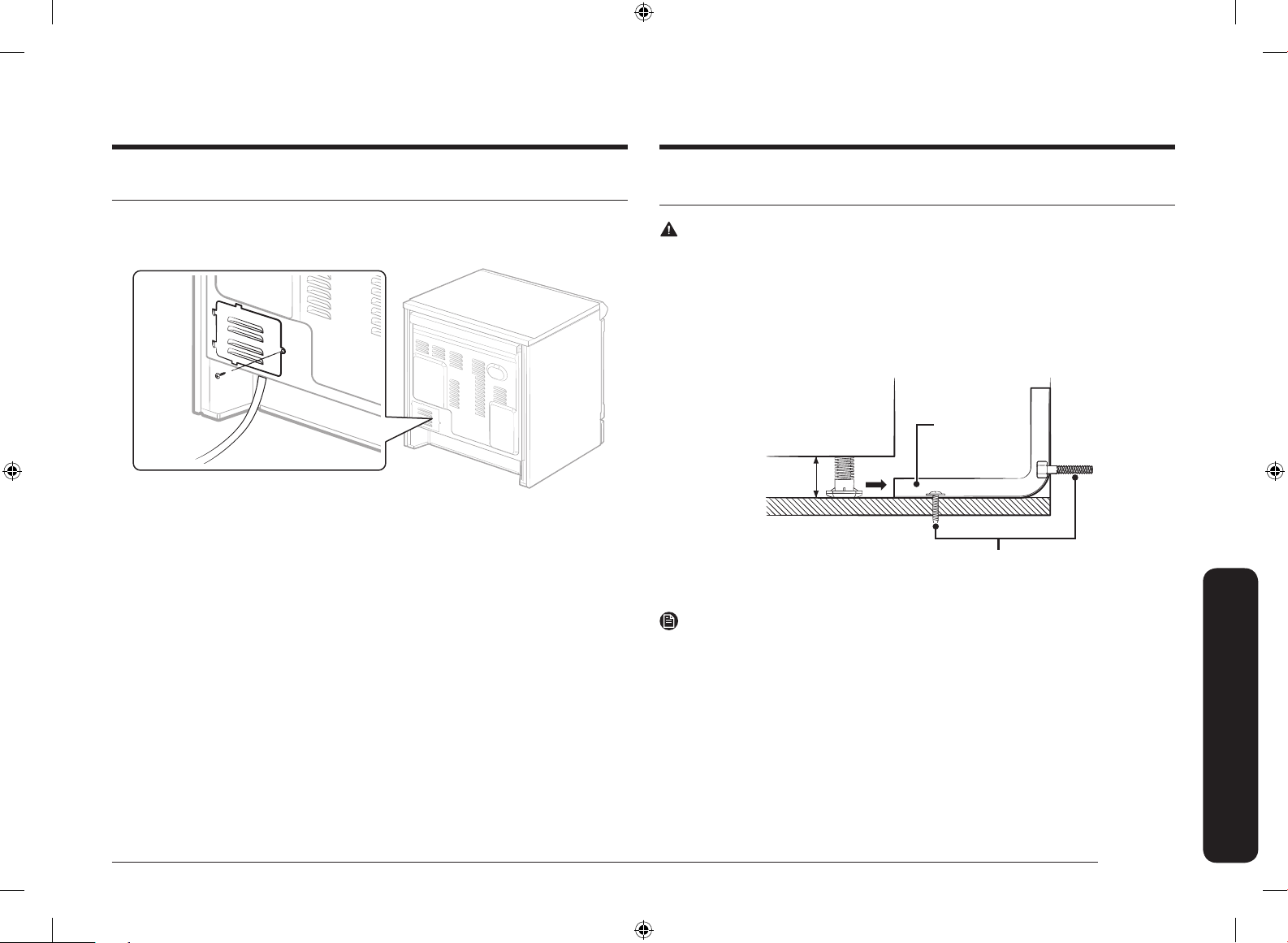

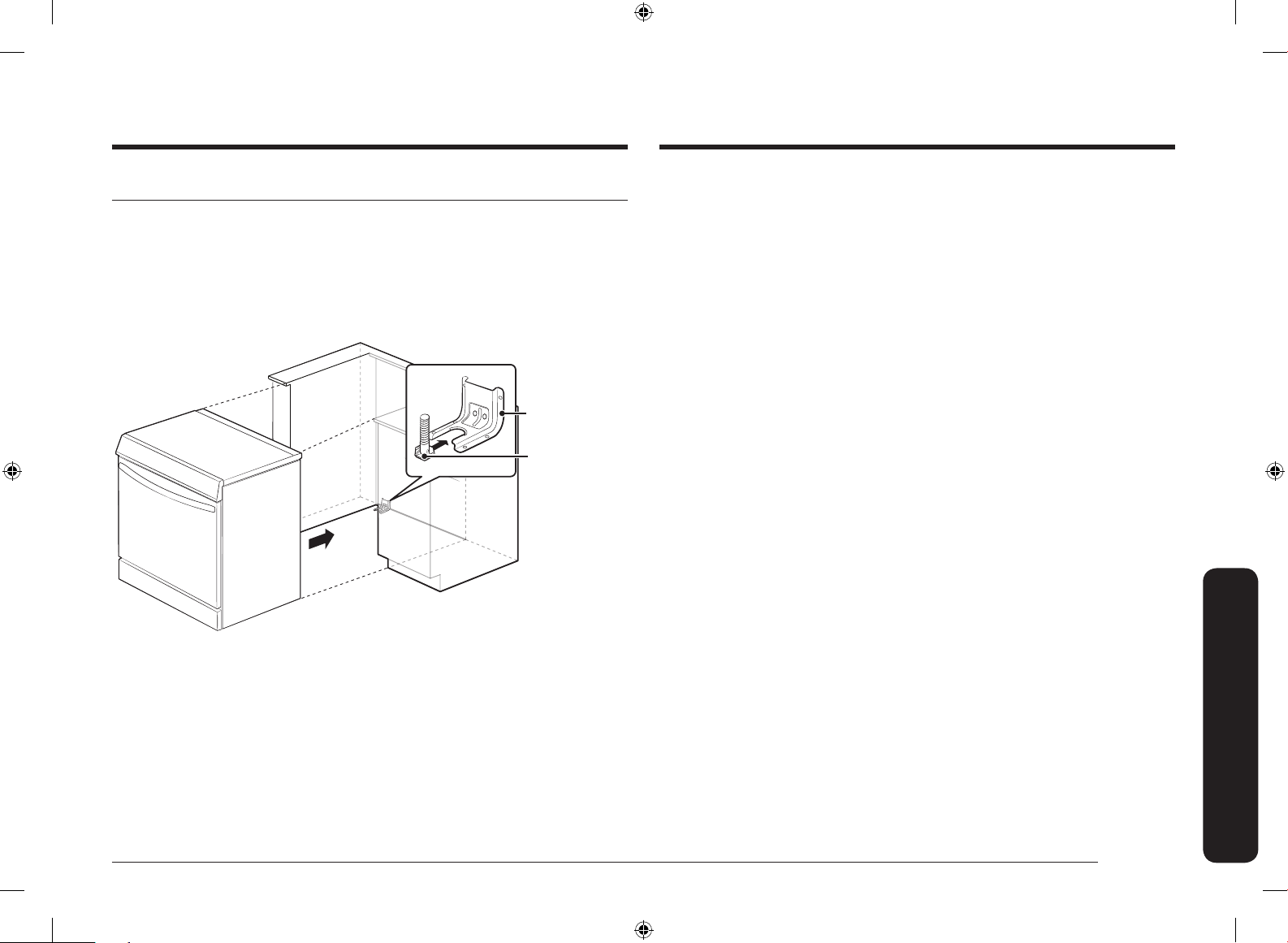

Installing the anti-tip device 13

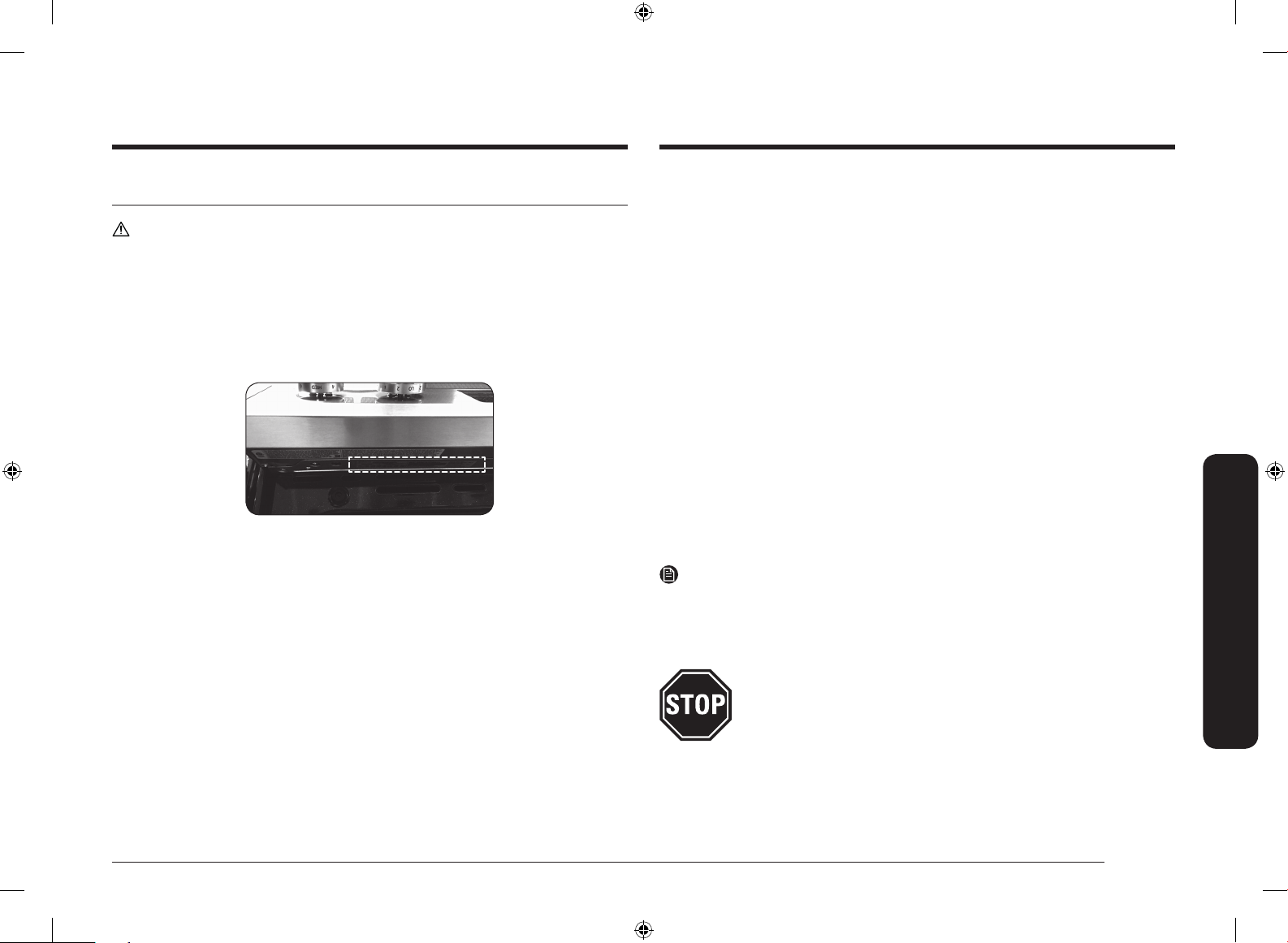

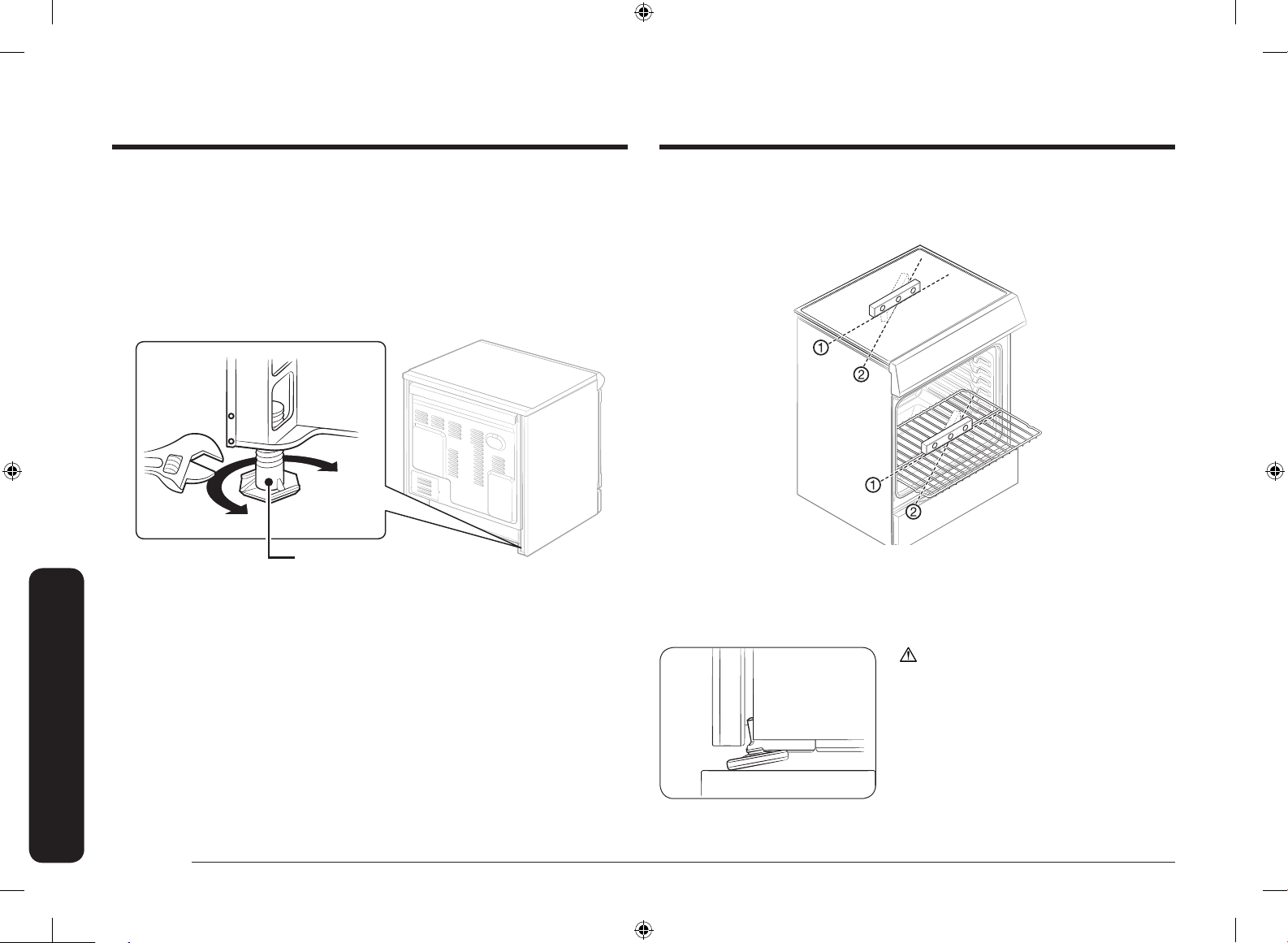

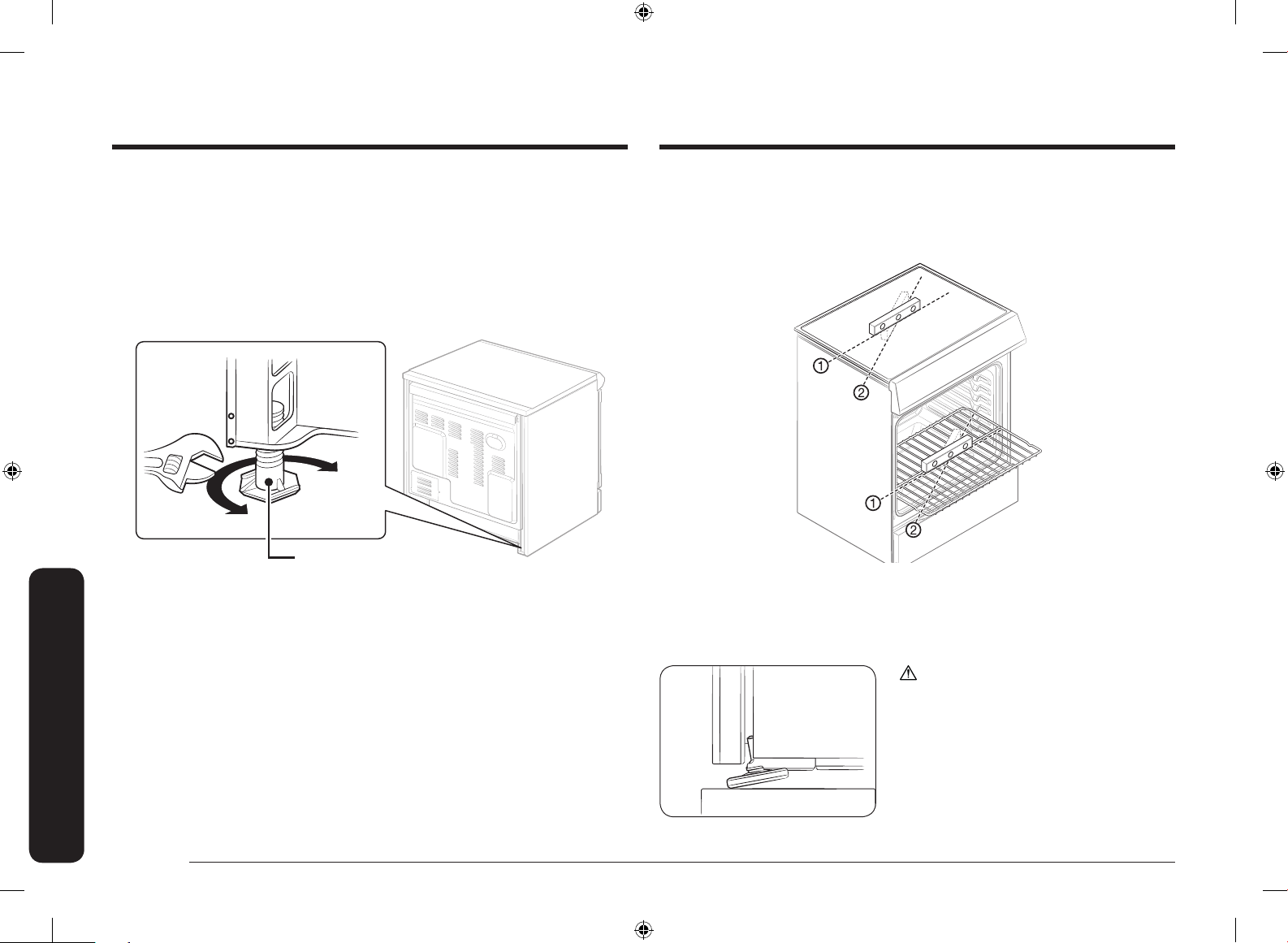

Finalizing the installation 15

Anti-tip device

WARNING

To reduce the risk of tipping the appliance, the appliance must be secured by
properly installed anti-tip devices packed with the appliance.

A. A child or adult can tip the range and be killed.
B. Install the anti-tip device to the structure and/or the

range at rear right (or rear left) of the range bottom.

C. Engage the range to the anti-tip device by leveling leg

at rear right (or rear left) of the range bottom.

D. Re-engage the anti-tip device if the range is moved.
E. See installation instructions for details.
F. Failure to do so can result in death or serious burns to

children or adults.

About this manual

READ THESE INSTRUCTIONS COMPLETELY AND CAREFULLY.

Important note to the installer

• Read all instructions contained in these installation instructions before
installing the range.

• Remove all packing materials from the oven compartments before connecting
the electrical supply to the range.

• Observe all governing codes and ordinances.

• Be sure to leave these instructions with the consumer.

2 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 2 2020-03-26  6:27:49

Preparing to install the range

Important note to the consumer

Keep these instructions for the local electrical inspector’s use.

• As when using any appliance generating heat, there are certain safety
precautions you should follow.

• Be sure your range is installed and grounded properly by a qualied installer
or service technician.

• For the range to ventilate properly, make sure the range’s vents are not
blocked or covered, and that there is enough clearance at the top, back, sides,
and underneath the range. The vents allow the necessary exhaust for the
range to operate properly with correct combustion and get the good cooking
result.

• Make sure the wall coverings around the range can withstand the heat
generated by the range.

• To eliminate the need to reach over the surface elements, avoid having cabinet
storage space above the cooktop.

• The range should not be placed on a base.

For your safety

WARNING

• If the information in this manual is not followed exactly, a re or electrical
shock may result causing property damage, personal injury, or death.

• Before beginning the installation, switch the power off at the service panel and
lock the service disconnecting switch to prevent power from being switched
on accidentally. When the service disconnecting switch cannot be locked,
securely fasten a prominent warning device, such as a tag, to the service panel.

• This appliance must be properly grounded.

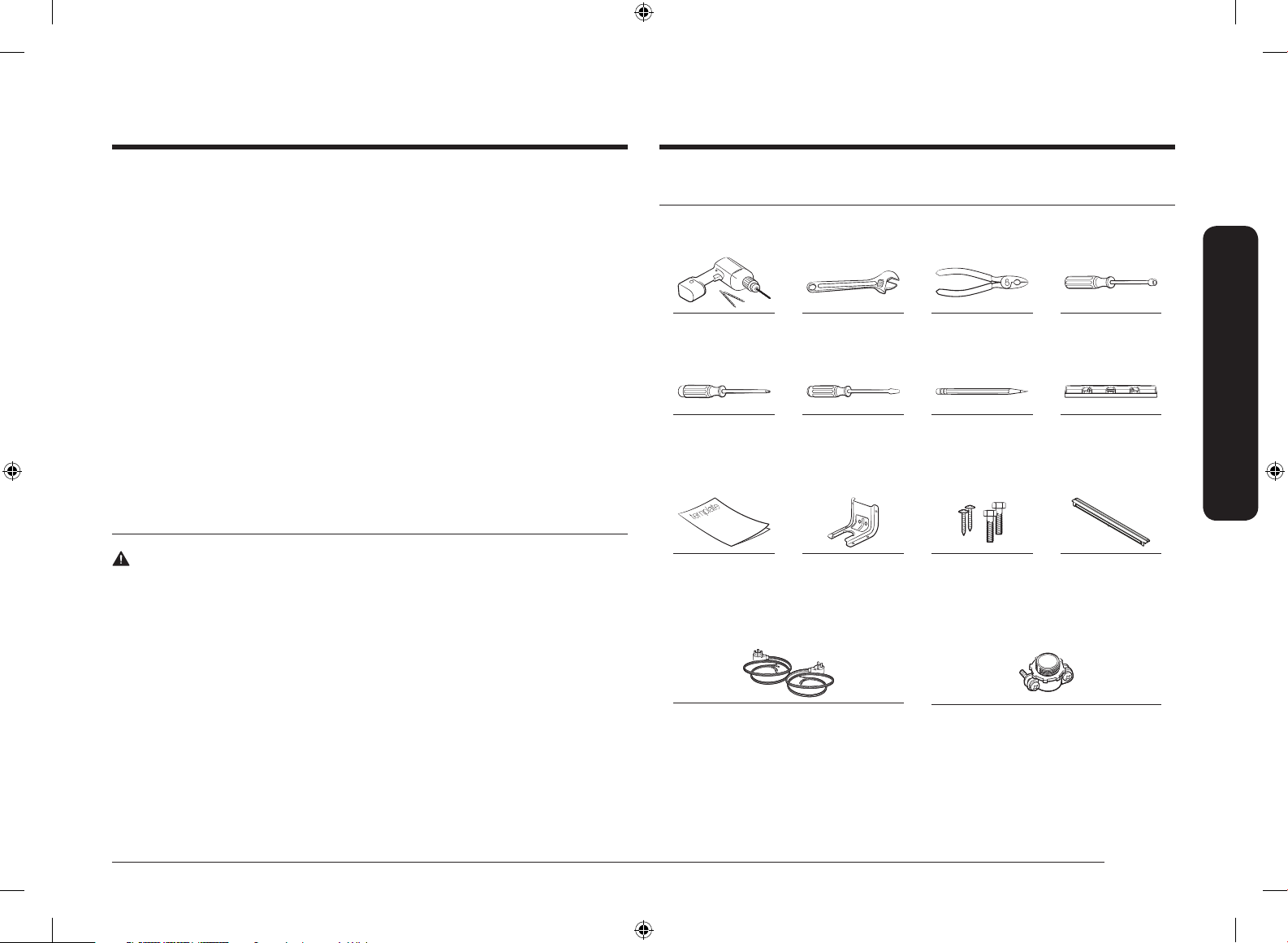

Prepare tools & Parts

The tools you will need

Drill Adjustable Wrench Pliers

Phillips Screwdriver Flat Screwdriver Pencil Level

What’s included with your range

Anti-tip Bracket

Template

Anti-Tip Bracket Screws (short:2 ea,

long:2 ea)

Additional materials you may need

4-Wire Cord or 3-Wire Cord

(UL Approved 40 or 50 AMP)

(For Conduit Installation Only)

Strain Relief

1

⁄4" Nut Driver

Filler Kit

Before you begin

English 3

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 3 2020-03-26  6:27:50

Preparing to install the range

Preparing to install the rangePreparing to install the range

2915/16 in

(761.0 mm)

in

16

7

/

26

16

/

11

(671.7 mm)

28

(728.6 mm)

With handle

in (1250.3 mm)

4

1

/

49

Door fully open

36 in

(914.4 mm) Min.

3

/4 in

36

(933.45 mm) Max.

in

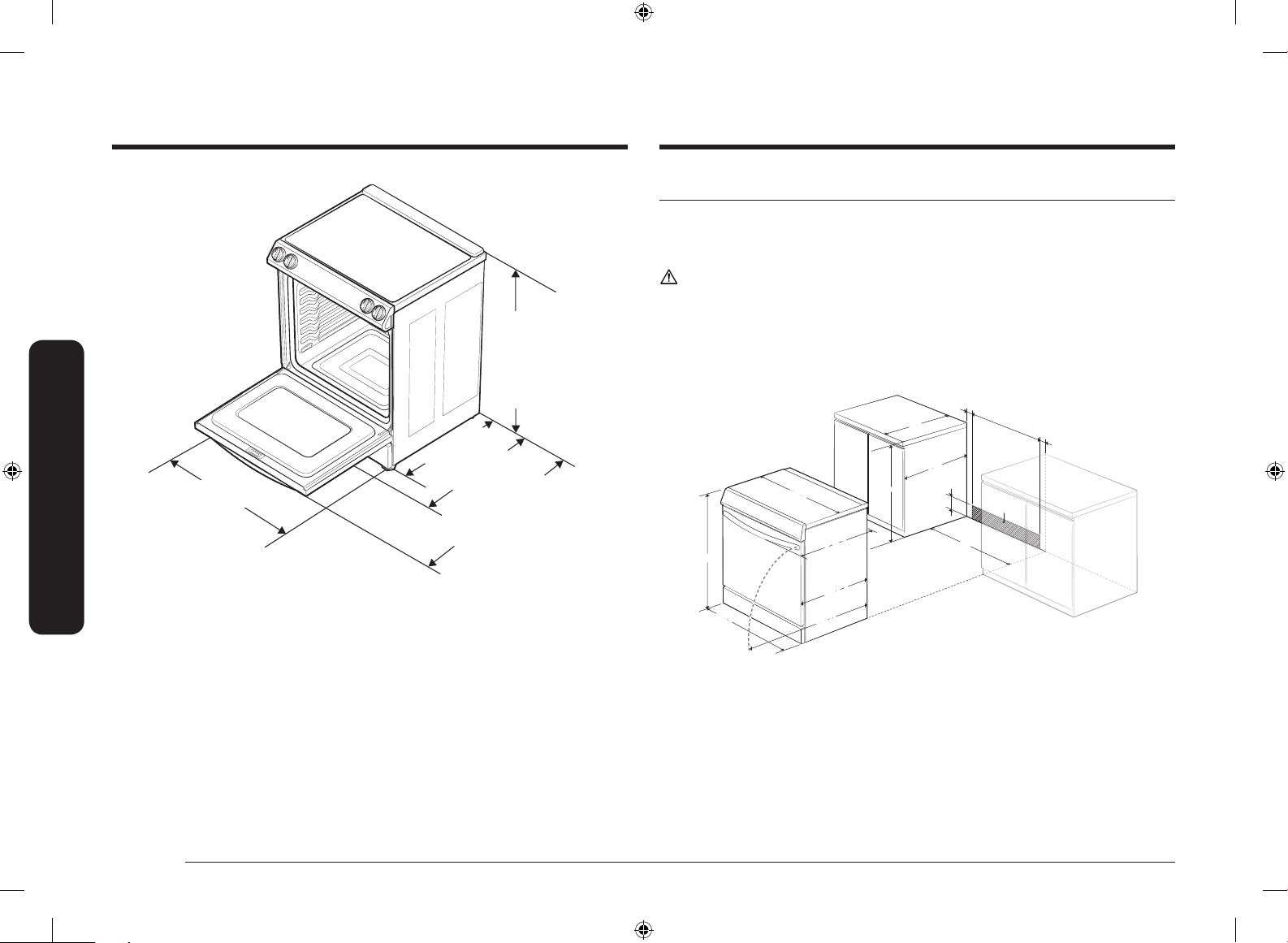

Checking the installation site

Clearances and dimensions

To install the range, refer to the following gure.

CAUTION

This range has been designed to comply with the maximum allowable wood
cabinet temperatures of 194 °F. Make sure the wall covering, countertops, and
cabinets around the range can withstand the heat (up to 194 °F) generated by the
range. If not, discoloration, delamination, or melting may occur.

3"

24"

3"

B

A

36"-363⁄4"

2915⁄16"

293⁄4"

2811⁄16"

267⁄16"

491⁄4"

357⁄8"

25"

24"

6"

A : Cabinet opening min 30" (76.2 cm)

B : Acceptable electrical outlet area

3

IMPORTANT: If your cabinets are over 36

⁄4" high, you must install this range on a
hard, heat resistant support that raises the surface of the range so that it is about
even with the countertop.

4 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 4 2020-03-26  6:27:50

CAUTION

You must use the rear ller kit to install the range in a freestanding cutout cabinet.
For more information, see “Optional rear ller kit” as shown below.

NOTE

If you install the product in a kitchen island, you must maintain minimum 2-1/2"
from cutout to back edge of the countertop and minimum 3" from cutout to side
edges of the countertop.

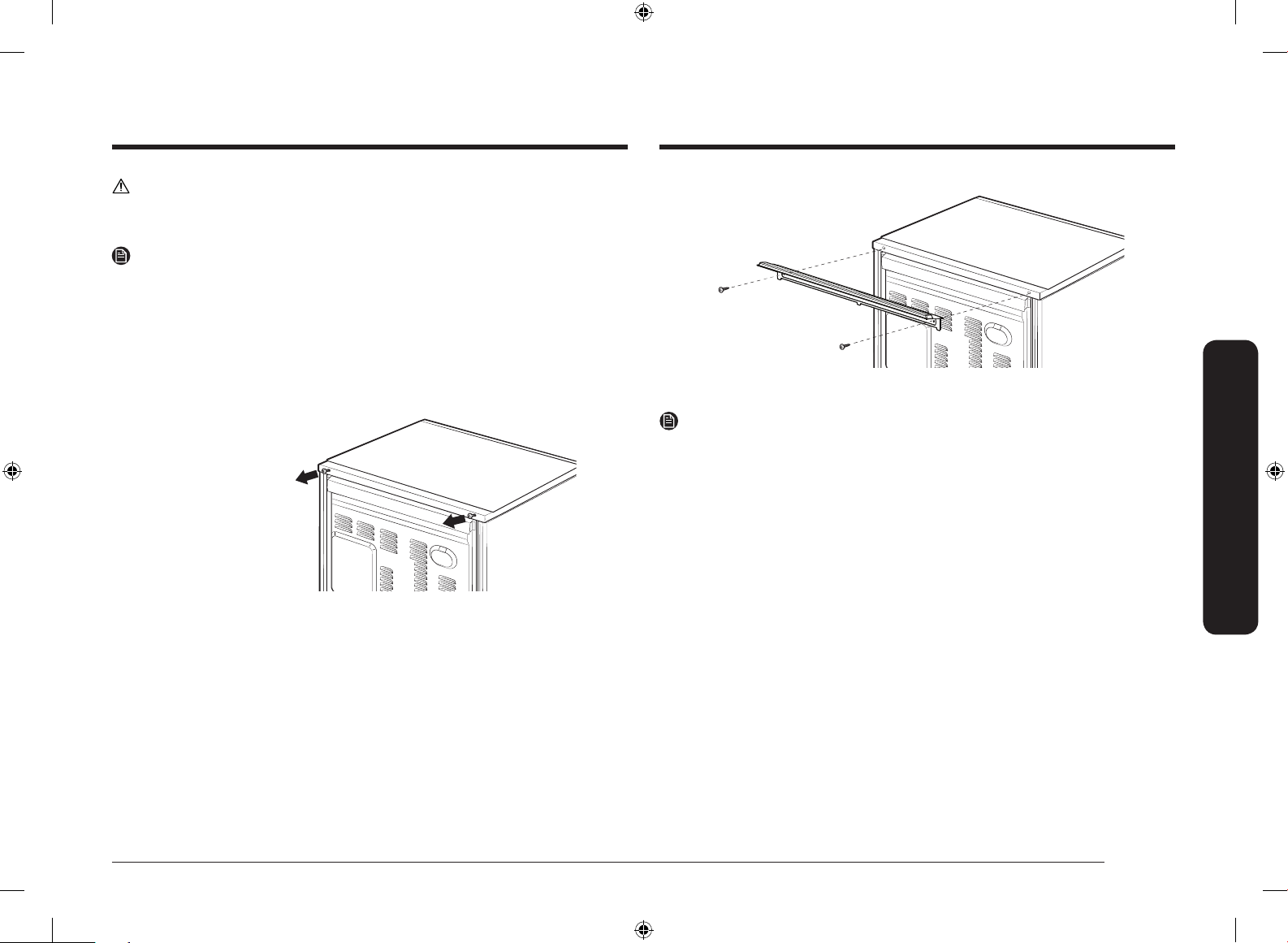

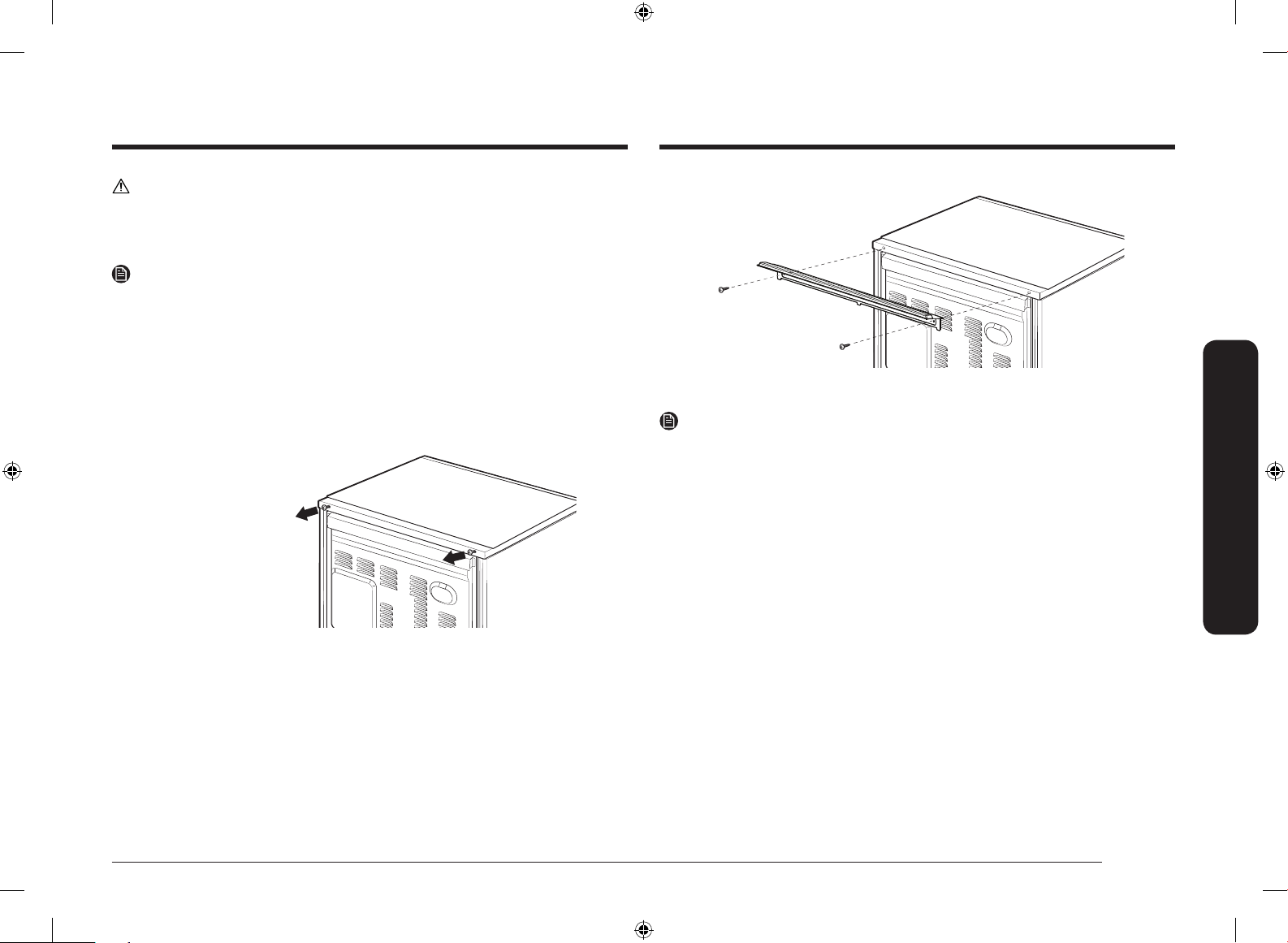

Optional rear ller kit

Used to ll gap between the range back and wall. Adds a ller strip to the rear
of the range. This kit can only be used when the opening in the countertop is 25"
deep.

1. Unscrew the screws afxing the vent cover.

2. Assemble the ller strip to the back of the range using the removed screws.

NOTE

If the countertop depth is greater than 25", there will be a gap between the ller
kit and the back wall.

Preparing to install the range

English 5

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 5 2020-03-26  6:27:50

Preparing to install the range

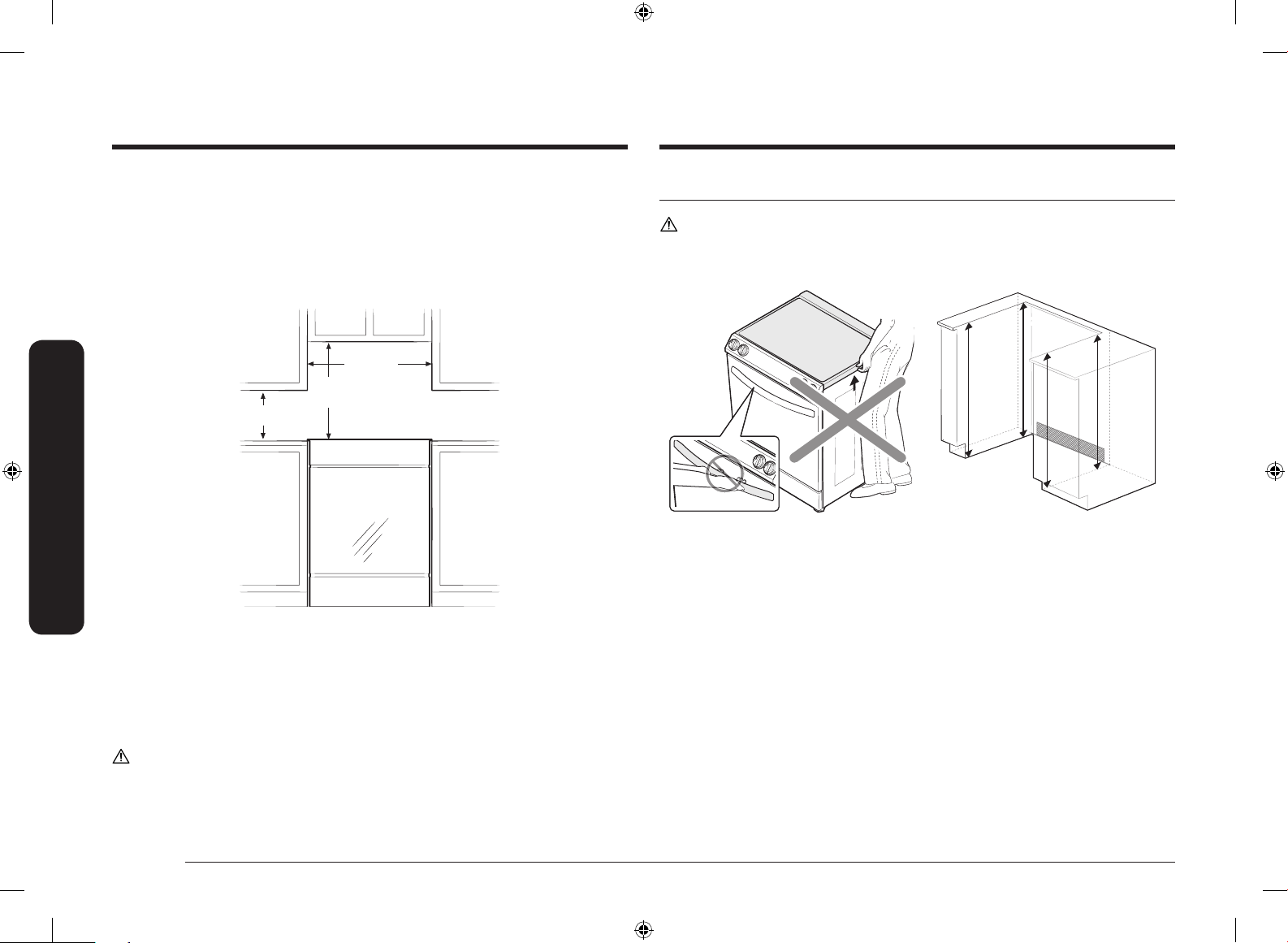

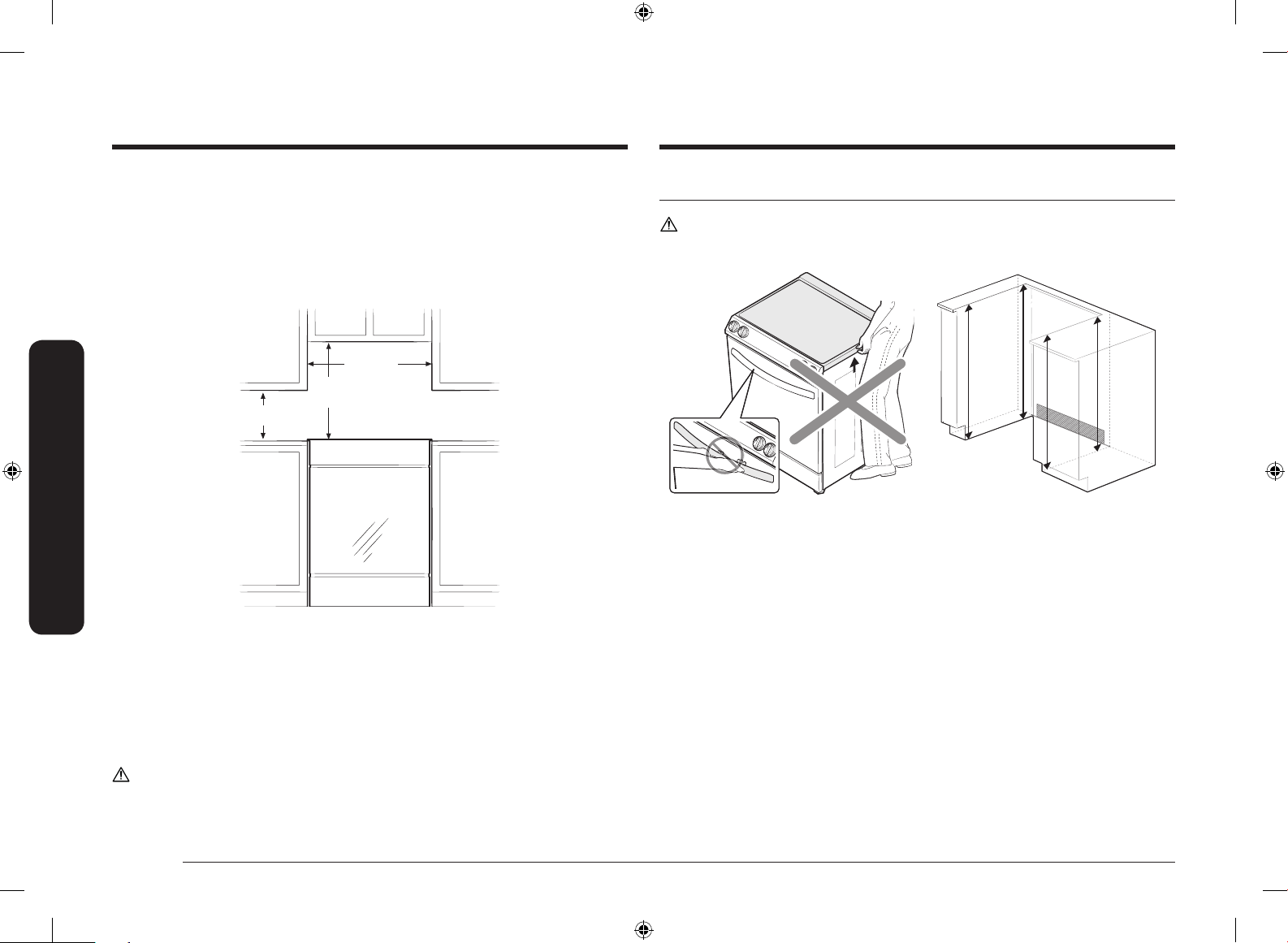

Minimum dimensions

IMPORTANT: To eliminate the risk of burns or re caused by reaching over heated

surface units, avoid having cabinet storage space located above the surface units.
If you have cabinet storage space over the heating elements, you can reduce the
risk by installing a range hood that projects horizontally a minimum of 5 inches
beyond the bottom of the cabinets.

Preparing to install the rangePreparing to install the range

* A minimum of 30" is required between the top of the cooking surface and the

bottom of an unprotected wood or metal cabinet; a minimum of 24" is required
if the bottom of the wood or metal cabinet is protected by not less than 1⁄4" of
ame retardant millboard covered with not less than no.28 MSG of sheet steel,

0.015" of stainless steel, 0.024" of aluminum, or 0.020" of copper.

** A minimum of 15" is required between the countertop and the adjacent cabinet

bottom.

CAUTION

Vapors may come out from the vent. It is normal, but be careful as it may be hot.
Depending on the material of your wall, hot vapors may leave stains on it.

** 15"

* 30"

30"

To avoid breakage

CAUTION

Do NOT lift or handle the unit by the cooktop glass or door handle.

C2

C1

C3

Fig. 1

1. The counter top around the cut-out should be at and leveled.

2. Before installing the unit, measure the heights of the two cabinet sides (C1-C4),

front and back (See Fig. 1) from the oor to the top of the counter.

3. Level the range using the four leveling legs so that the height from the oor

to the underside of the cooktop glass frame is greater than the tallest cabinet
measurement by at least 1⁄16".

4. Slide the unit into the cabinet (DO NOT PUSH THE UNIT HARD). Make sure the

center of the unit aligns with the center of the cabinet cut-out.

C4

6 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 6 2020-03-26  6:27:50

Connecting the power

Step 1. Meeting electrical connection requirements

CAUTION

For personal safety, do not use an extension cord with this appliance. Remove the
house fuse or open the circuit breaker before beginning installation.

This appliance must be supplied with the proper voltage and frequency, and be
connected to an individual, properly grounded branch circuit, protected by a
circuit breaker or fuse having amperage as specied on the rating plate. The rating
plate is located on the bottom side of the control panel.

We recommend you have the electrical wiring and hookup of your range
connected by a qualied electrician. After installation, have the electrician show
you where your main range disconnect is located.

Check with your local utilities for electrical codes which apply in your area. Failure
to wire your oven according to governing codes could result in a hazardous
condition. If there are no local codes, your range must be wired and fused to meet
the requirements of the National Electrical Code, ANSI/NFPA No. 70–Latest Edition.
You can get a copy by writing:

National Fire Protection Association
Batterymarch Park
Quincy, MA 02269

Effective January 1, 1996, the National Electrical Code requires that new
construction (not existing) utilize a 4-conductor connection to an electric range.

When installing an electric range in new construction, follow Steps 2 and 3 for a
4-wire connection.

You must use a 3-wire or 4-wire, single-phase A.C. 208Y/120 Volt or
240/120 Volt, 60 hertz electrical system.

If the electrical service provided does not meet the above specications, have a
licensed electrician install an approved outlet.

Use only a 3-conductor or a 4-conductor UL-listed range cord. These cords may be
provided with ring terminals on the wire and a strain relief device.

A range cord rated at 40 amps with 125/250 minimum volt range is required.
A 50 amp range cord is not recommended but if used, it should be marked for
use with nominal 1
center the cable and strain relief within the knockout hole to keep the edge from
damaging the cable.

• Because range terminals are not accessible after the range is in position, a

exible service conduit or cord must be used.

NOTE

If the power connection is plugged in improperly, the following message appears
on the display.

• LCD, PMOLED : Wire installation fail

• LED : bAd LinE
Reconnect the power connection properly, and the message disappears.

3

⁄8" diameter connection openings. Care should be taken to

ALL NEW BRANCH-CIRCUIT CONSTRUCTIONS, MOBILE HOMES,
RECREATIONAL VEHICLES, AND INSTALLATIONS WHERE LOCAL
CODES DO NOT ALLOW GROUNDING THROUGH NEUTRAL, REQUIRE
A 4-CONDUCTOR UL-LISTED RANGE CORD.

Connecting the power

English 7

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 7 2020-03-26  6:27:50

Connecting the power

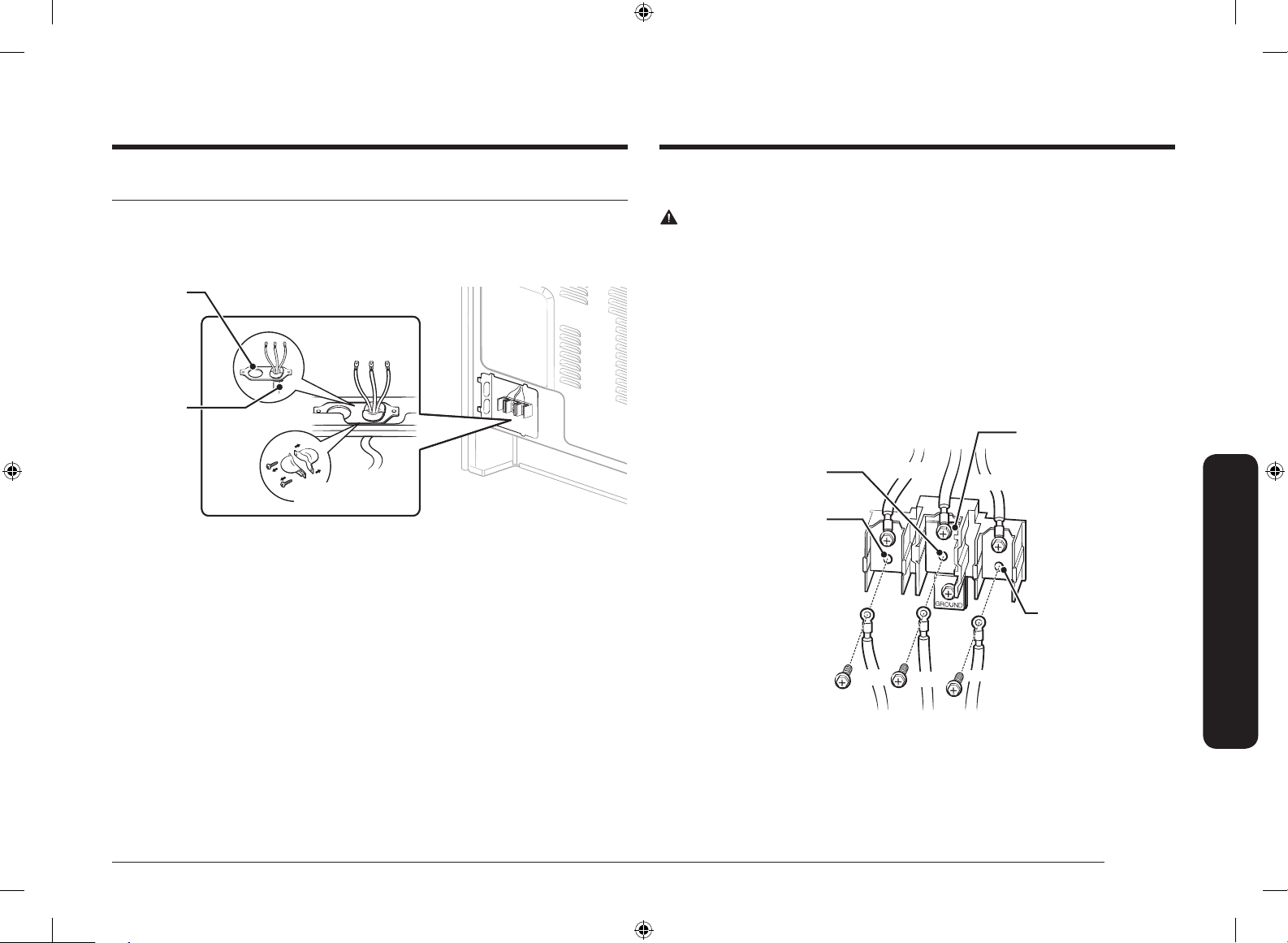

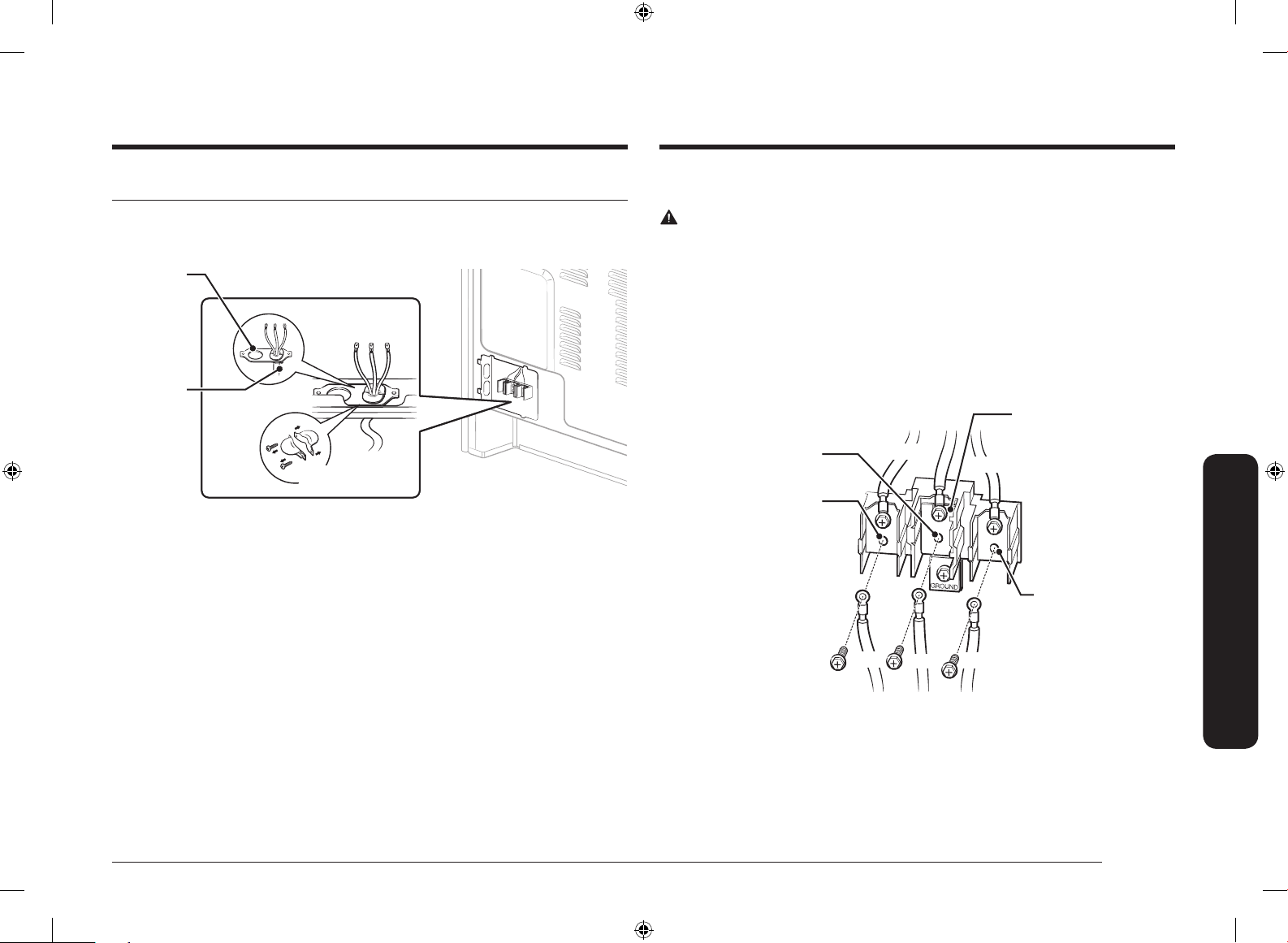

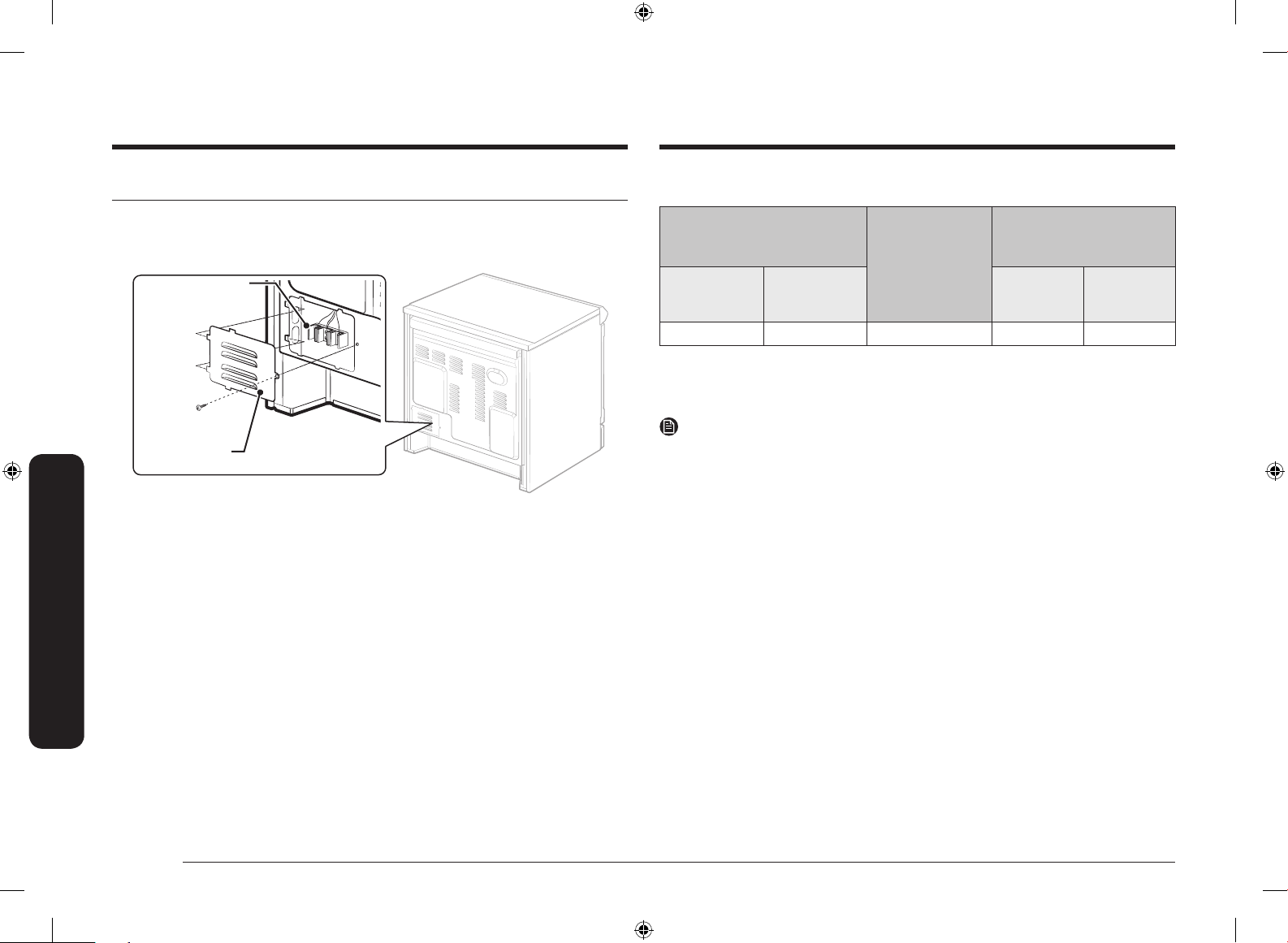

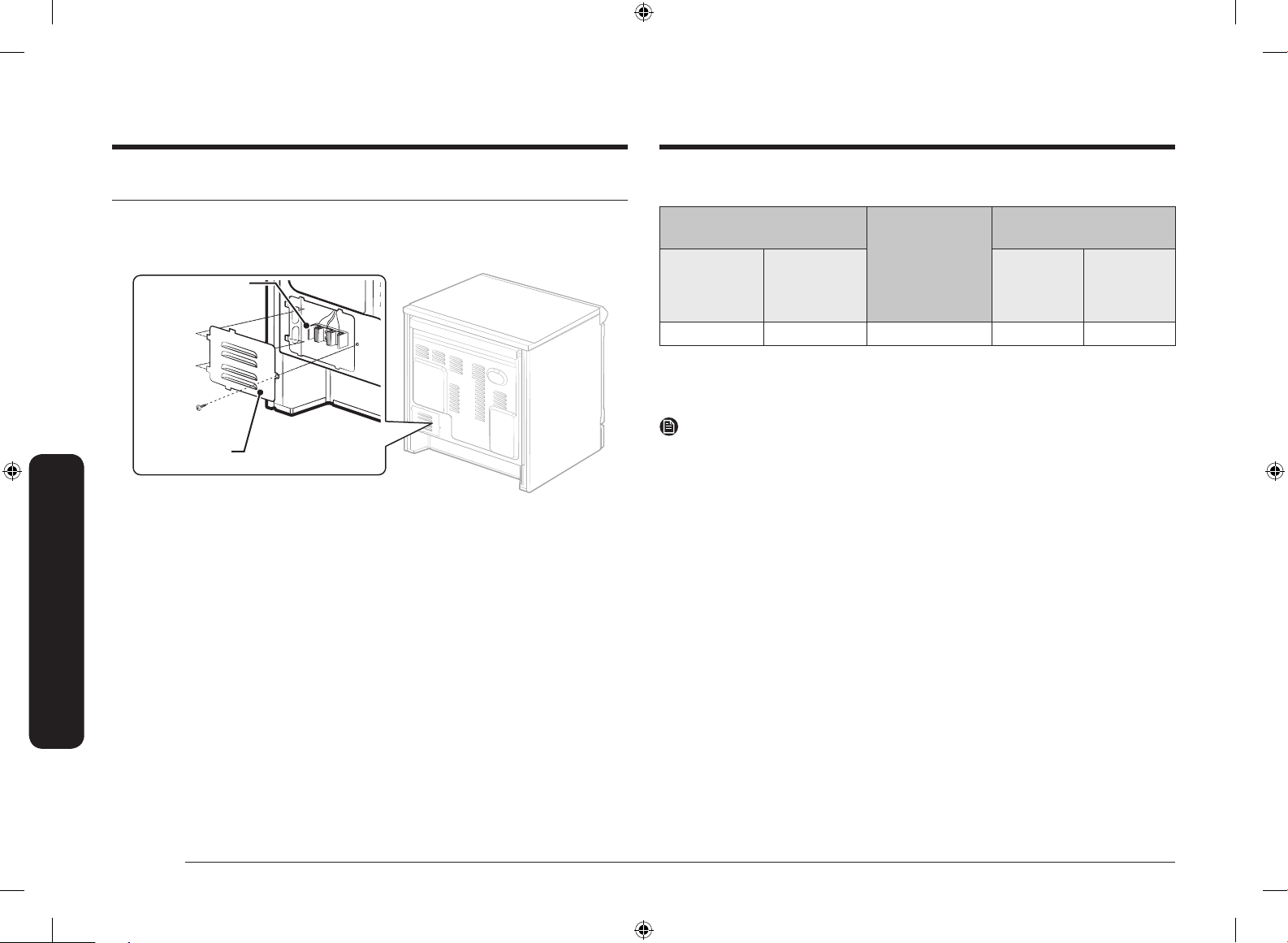

Step 2. Accessing the power cord connection

Loosen and then remove the rear access cover screw with a screwdriver. Remove
the rear access cover by pull right and then out. The terminal block will then be
accessible.

Terminal block

Access cover

Connecting the powerConnecting the power

Specied rating of power-supply-cord kit and circuit protection

Range rating, watts

120/240 volts

3-wire

8750-16500 7801-12500 40 or 50 A 1

This appliance must be supplied with the proper voltage at the proper frequency
and must be connected to a dedicated, properly grounded branch circuit protected
by a 40 amp or larger circuit breaker.

NOTE

For power cord installations, go to Step 3. For conduit installations, go to Step 4 on
page 11.

120/208 volts

3-wire

Specied rating

of power-supply-

cord kit and

circuit protection,

Amps

Diameter (inches) of range

connection opening

Power cord Conduit

3

⁄8" 11⁄8"

8 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 8 2020-03-26  6:27:51

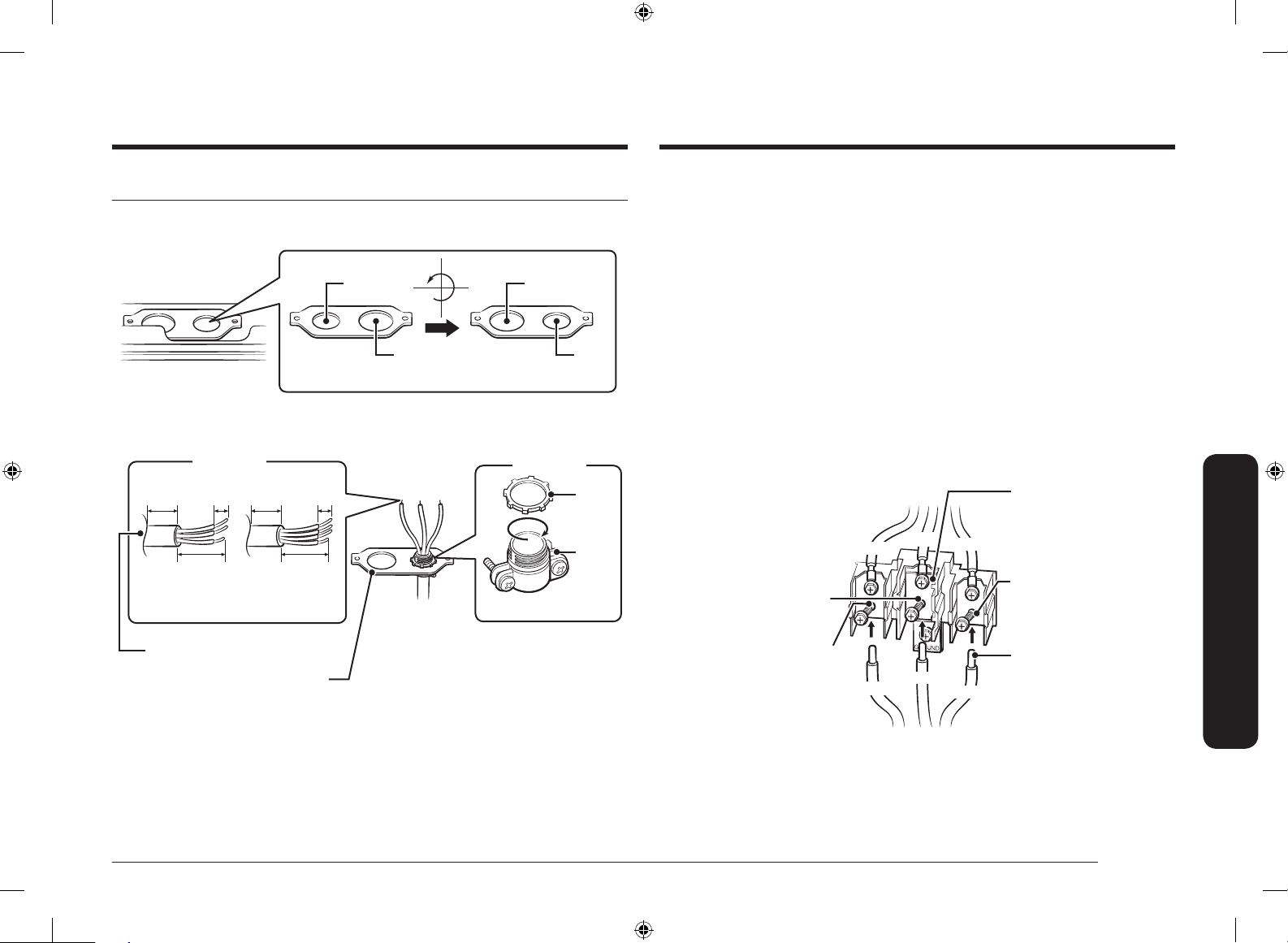

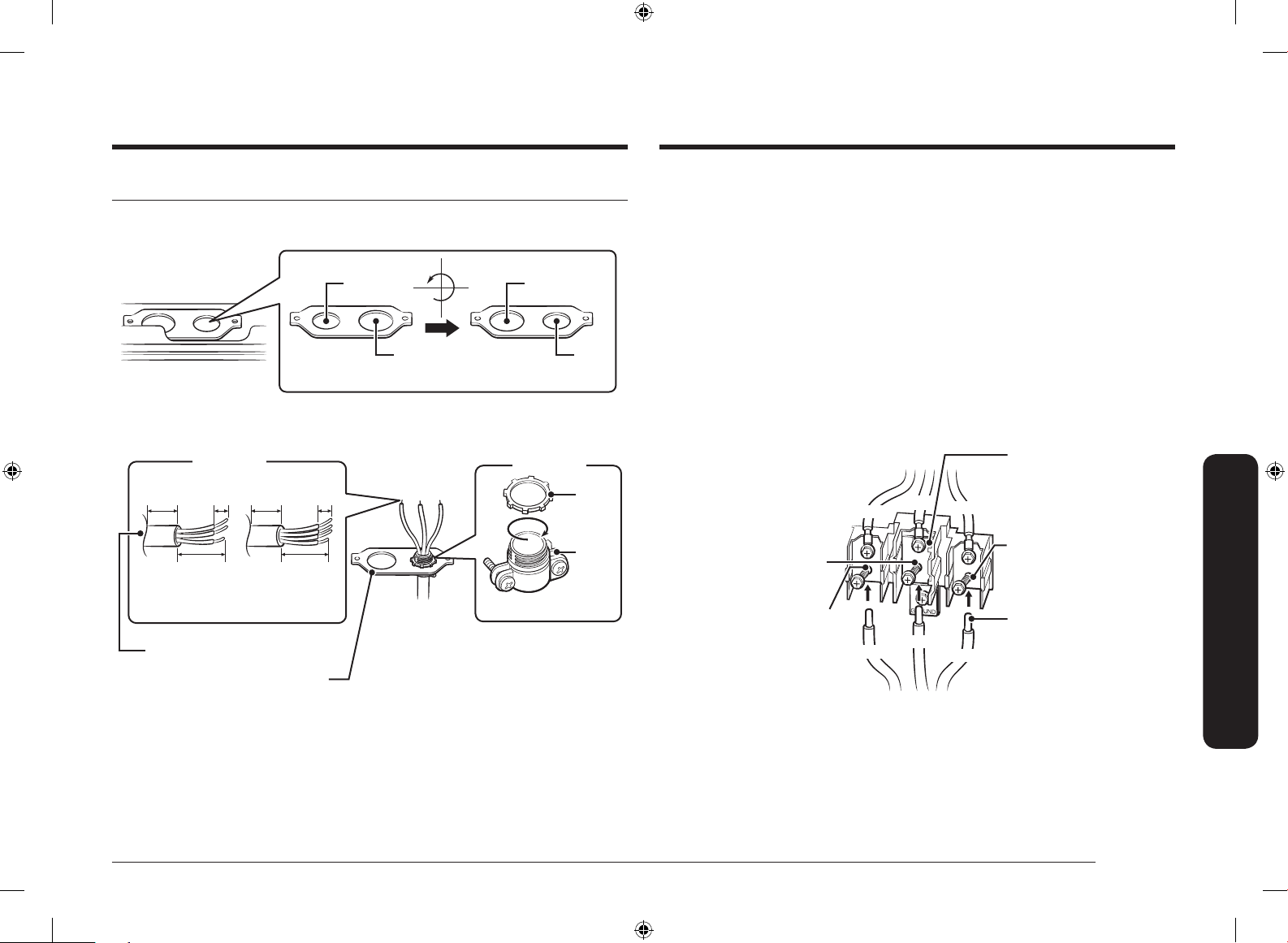

Step 3. Installing the power cord

For power cord installations, hook the strain relief over the power cord hole (13⁄8")
located below the rear of the drawer body. Insert the power cord through the
strain relief and tighten the device.

Conduit

connection

plate

Power

cord

Installing a 3-wire power cord

WARNING

The neutral or ground wire of the power cord must be connected to the neutral
terminal located in the center of the terminal block. The power leads must be
connected to the lower left and the lower right terminals of the terminal block.

1. Remove the 3 lower terminal screws from the terminal block.

2. Insert the 3 terminal screws through each power cord terminal ring and into

the lower terminals of the terminal block. Be certain that the center wire
(white/neutral) is connected to the center lower position of the terminal block.

3. Tighten screws securely to the terminal block. DO NOT remove the ground

strap connection.

4. Go to Step 5 on page 13 to continue with the installation.

White

Ground strap

Strain relief

• You must install the power cord with a strain relief.

3

• Attach the strain relief to the 1

⁄8" opening in the conduit connection plate.

Neutral terminal

Live 1

Black

Red

Live 2

Black

White

Red

English 9

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 9 2020-03-26  6:27:51

Connecting the power

Connecting the power

CAUTION

You must check voltage after connecting power cord.

Live 1 - Neutral 120 V
Live 2 - Neutral 120 V

Live 1 - Live 2 208 V / 240 V

Installing a 4-wire power cord

Ground strap

Live 1

Black

White

Red

Neutral
terminal

WARNING

The neutral wire of the supply circuit must be connected to the neutral terminal
located in the lower center of the terminal block. The power leads must be
connected to the lower left and the lower right terminals of the terminal block. The
4th grounding lead must be connected to the frame of the range with the ground
plate and the ground screw.

1. Remove the 3 lower terminal screws from the terminal block. Remove the
ground screw and ground plate and retain them.

2. Cut and discard the ground strap. Do not discard any screws.

3. Insert the ground screw into the power cord ground wire terminal ring,

through the ground plate, and into the frame of the range.

4. Insert the 3 terminal screws (removed earlier) through each power cord
terminal ring and into the lower terminals of the terminal block. Be certain that
the center wire (white/neutral) is connected to the center lower position of the
terminal block. Tighten screws securely to the terminal black.

Connecting the powerConnecting the power

5. Go to Step 5 on page 13 to continue with the installation.

Ground plate

Ground

CAUTION

You must check voltage after connecting power cord.

Live 1 - Neutral 120 V
Live 2 - Neutral 120 V

Live 1 - Live 2 208 V / 240 V

Black

screw

White

Live 2

Red

Ground wire
(Green)

10 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 10 2020-03-26  6:27:51

Step 4. Installing the conduit

Remove the conduit connection plate and rotate it as shown below.
The conduit hole (11⁄8") must be used.

11⁄8"

1. Prepare the conduit cord as shown in Figure 1.

2. Install the conduit cord as shown in Figure 2.

Figure 1

3

1" 1"

⁄8"

1

⁄2" 31⁄2"

3

3 wire 4 wire

3

⁄8"

Strain relief

3

1

⁄8"

Figure 2

1

⁄8"13⁄8"

1

Ring

Body

Installing a 3-wire conduit

• Aluminum building wire may be used but it must be rated for the correct
amperage and voltage. Connect the wires as described below.

• The wire you use, the location and enclosure of splices, etc., must conform to
good wiring practices and local codes.

1. Loosen the 3 lower terminal screws from the terminal block.

2. Insert the center bare wire (white/neutral) tip through the bottom center

terminal block opening. On certain models, the wire will need to be inserted
through the ground strap opening and then into the bottom center block
opening.

3. Insert the two side bare wire tips into the lower left and the lower right
terminal block openings.

4. Tighten the screws until the wire is rmly secured (35 to 50 inch-lbs.). Do not
over-tighten the screws since it could damage the wires.

5. Go to Step 5 on page 13 to continue with the installation.

Ground strap

Neutral terminal

Black

White

Red

Live 2

Connecting the power

Knockout surface

Conduit connection plate

Live 1

Black

White

Red

Wire tips

For conduit installations, insert the strain relief (not included) into the conduit

1

hole (1

⁄8"). Then thread the conduit cord through the body of the strain relief and

fasten the ring. Reinstall the bracket.

English 11

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 11 2020-03-26  6:27:51

Connecting the power

CAUTION

You must check voltage after connecting power cord.

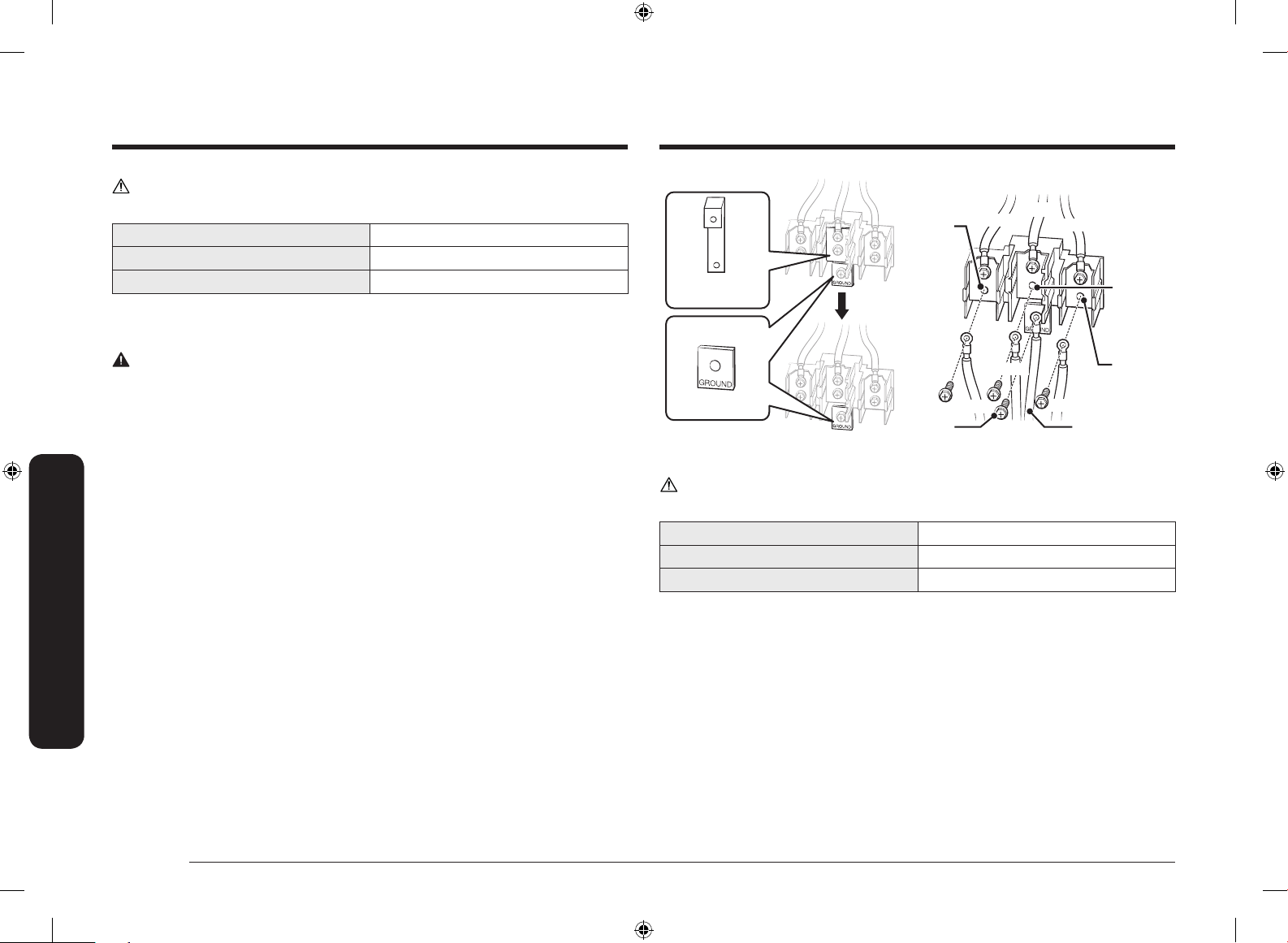

Installing a 4-wire conduit

• Aluminum building wire may be used but it must be rated for the correct
amperage and voltage to make the connection. Connect the wires as described
below.

• The wire you use, the location and enclosure of splices, etc., must conform to
good wiring practices and local codes.

1. Loosen the 3 lower terminal screws from the terminal block. Remove the
ground screw and ground plate and retain them.

2. Cut and discard the ground strap. Do not discard any screws.

3. Insert the ground bare wire tip between the range frame and the ground

plate (removed earlier) and secure it in place with the ground screw (removed
earlier).

4. Insert the bare wire (white/neutral) tip through the bottom center of the
terminal block opening.

5. Insert the two side bare wire tips into the lower left and the lower right
terminal block openings.

Connecting the powerConnecting the power

6. Tighten the screws until the wire is rmly secured (35 to 50 inch-lbs.). Do not

over-tighten the screws since it could damage the wires.

7. Go to Step 5 on page 13 to continue with the installation.

Live 1 - Neutral 120 V
Live 2 - Neutral 120 V

Live 1 - Live 2 208 V / 240 V

Ground strap

Ground plate

CAUTION

You must check voltage after connecting power cord.

Live 1 - Neutral 120 V
Live 2 - Neutral 120 V

Live 1 - Live 2 208 V / 240 V

Live 1

Wire tips

Black

Black

White

White

Red

Red

Neutral
terminal

Live 2

Ground
wire (Green)

12 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 12 2020-03-26  6:27:51

Installing the range

Step 5. Replacing the access cover

To replace the rear access cover on the range back. Insert the double projections
on the bottom of the cover into the pockets located below the opening, and then
insert and tighten the rear access cover screw.

Installing the anti-tip device

WARNING

To reduce the risk of tipping, you must secure the appliance by properly installing
the Anti-Tip device packed with the appliance.

• Refer to the installation instructions supplied with the bracket.

• If the anti-tip device is not installed properly, an adult or child stepping on or
sitting on the range door could tip the range and suffer serious injuries caused
by spilled hot liquids or by the range itself.

Anti-Tip
bracket

*approximately

21

⁄32" (16.5 mm)

Screw must enter wood or concrete

NOTE

To install the Anti-Tip bracket, release the leveling leg. A minimum clearance of

21

⁄32" (16.5 mm) is required between the range bottom and the kitchen oor.

Installing the range

English 13

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 13 2020-03-26  6:27:52

Installing the range

1. Install the bracket using the template

The Anti-Tip bracket is packaged with a template. The instructions include
information necessary to complete the installation. Read and follow the
instructions on the sheet (template) for range installation.

2. Level the range

Level the range by adjusting the leveling legs with a wrench.

Installing the range

3. Check your adjustments

Use a spirit level to check your adjustments. Place the level diagonally on the oven
rack or surface cooktop, and conrm the range is level in the two directions shown
below.

Raise range

Lower range

Leveling leg

1. Check direction 1.

2. Check direction 2.

If the spirit level indicates that the range is not level, adjust the leveling legs with
a wrench.

CAUTION

For your safety, do not attempt to modify
or straighten front legs. Front leveling legs
on the range are designed to be slanted to
prevent accidental tipping.

Ground

14 English

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 14 2020-03-26  6:27:52

Finalizing the installation

• Move range close enough to the opening to plug into the receptacle.

• Slide the range into position ensuring that the rear left (or rear right) leg slides
under the Anti-Tip bracket.

• Carefully tip the range forward to insure that the Anti-Tip bracket engages the
back brace and prevents tip-over.

• Turn on the electrical power. Check the range for proper operation as
described in the user manual.

Anti-Tip
bracket

Leveling leg

Memo

English 15

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 15 2020-03-26  6:27:52

Installing the range

Scan the QR code* or visit
www.samsung.com/spsn
to view our helpful
How-to Videos and Live Shows

* Requires reader to be installed on

your smartphone

Please be advised that the Samsung warranty does NOT cover service calls to explain product operation, correct improper installation, or perform normal cleaning or
maintenance.

QUESTIONS OR COMMENTS?

COUNTRY CALL OR VISIT US ONLINE AT

U.S.A

Consumer Electronics

CANADA 1-800-SAMSUNG (726-7864)

1-800-SAMSUNG (726-7864) www.samsung.com/us/support

www.samsung.com/ca/support (English)

www.samsung.com/ca_fr/support (French)

DG68-01257A-00

Install_NE63T8911_AA_DG68-01257A-00_EN.indd 16 2020-03-26  6:27:52

Estufa eléctrica

Manual de instalación

NE63*8*****

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 1 2020-03-26  6:27:38

Contenido

Antes de comenzar

Contenido

Antes de comenzar 2

Dispositivo anti inclinación 2
Acerca de este manual 2
Para su seguridad 3

Preparación para instalar la estufa 3

Prepare las herramientas y las piezas 3
Control del sitio de instalación 4
Para evitar la rotura 6

Cómo conectar la corriente eléctrica 7

Paso 1. Cumplimiento de los requisitos de conexión eléctrica 7
Paso 2. Acceso a la conexión del cable de alimentación 8
Paso 3. Instalación del cable de alimentación 9
Paso 4. Instalación del conducto 11
Paso 5. Colocación de la cubierta de acceso 13

Instalación de la estufa 13

Instalación del dispositivo anti inclinación 13
Finalización de la instalación 15

Dispositivo anti inclinación

ADVERTENCIA

Para reducir el riesgo de inclinaciones, el artefacto debe quedar correctamente jado mediante la
instalación de los dispositivos anti inclinación que vienen con el equipo.

A. Un niño o un adulto podrían inclinar la estufa y morir.
B. Instale el dispositivo anti inclinación en la estructura y/o en la

parte posterior derecha (o posterior izquierda) de la base de la
estufa.

C. Acople la estufa en el dispositivo anti inclinación nivelando las

patas en la parte posterior derecha (o posterior izquierda) de la
base de la estufa.

D. Vuelva a acoplar el dispositivo anti inclinación en caso de mover

la estufa.

E. Consulte las instrucciones de instalación para obtener más

información.

F. No hacerlo puede provocar la muerte o quemaduras serias a niños

o adultos.

Acerca de este manual

LEA ESTAS INSTRUCCIONES EN SU TOTALIDAD Y CUIDADOSAMENTE.

Nota importante para el instalador

• Lea todas las instrucciones contenidas en este manual antes de instalar la estufa.

• Retire de la estufa todos los materiales de empaque de los compartimientos del horno antes de
conectar la alimentación eléctrica a la estufa.

• Cumpla todos los códigos y ordenanzas exigidos por las autoridades pertinentes.

• Asegúrese de dejar estas instrucciones al usuario.

2 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 2 2020-03-26  6:27:38

Preparación para instalar la estufa

Nota importante para el usuario

Guarde estas instrucciones para que puedan ser consultadas por el inspector del servicio eléctrico de
su localidad.

• Como con cualquier artefacto que genera calor, existen ciertas precauciones de seguridad que se
deben cumplir.

• Asegúrese de que su electrodoméstico sea correctamente instalado y conectado a tierra por un
técnico calicado.

• Para que la estufa pueda ventilarse correctamente, asegúrese de que las ventilaciones no estén
bloqueadas ni cubiertas, y de que haya suciente espacio libre arriba, atrás, a los lados y por
debajo de la estufa. Las ventilaciones permiten la salida de aire necesaria para que la estufa
funcione adecuadamente con la combustión correcta y se obtengan buenos resultados de
cocción.

• Asegúrese de que los revestimientos de las paredes alrededor de la estufa pueden soportar el
calor que ésta genera.

• Para eliminar la necesidad de alcanzar objetos por encima de los elementos de la supercie,
evite tener gabinetes de almacenamiento sobre la cubierta.

• La estufa no debe colocarse sobre una base.

Para su seguridad

ADVERTENCIA

• Si la información de este manual no es seguida con exactitud, se podrían producir incendios o
descargas eléctricas que causen daños a la propiedad, lesiones personales o la muerte.

• Antes de comenzar la instalación, corte la alimentación eléctrica desde el panel de servicio y
cierre con llave el interruptor de desconexión del servicio para evitar que la corriente eléctrica
sea conectada accidentalmente. Cuando el interruptor de desconexión del servicio no se pueda
bloquear, coloque un dispositivo de advertencia prominente, tal como una etiqueta, en el panel
de servicio.

• Este electrodoméstico debe conectarse a tierra correctamente.

Prepare las herramientas y las piezas

Las herramientas que necesitará

Taladro Llave ajustable Pinza Llave para tuercas de

Destornillador Phillips Destornillador plano Lápiz Nivel

Elementos incluidos con su estufa

Plantilla de ménsula anti

inclinación

Materiales adicionales que puede necesitar

Cable de 4 conductores o cable de 3 conductores

(de 40 o 50 AMP aprobados por United

Laboratories, Inc. ("UL")

Ménsula anti inclinación Tornillos (cortos: 2,

largos: 2)

Sujetador de cables con amortiguador de esfuerzo

(únicamente para instalación con conducto)

Kits de relleno

Antes de comenzar

1

/4"

Español 3

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 3 2020-03-26  6:27:39

Preparación para instalar la estufa

Control del sitio de instalación

Distancias, espacios libres y dimensiones

Para instalar la estufa, observe la gura a continuación.

PRECAUCIÓN

Esta estufa ha sido diseñada para cumplir con la temperatura máxima admisible para gabinetes

36 pulgadas

(914.4 mm) mín.

363/4

pulgadas

(933.45 mm) máx.

pulgadas

16

7

/

26

(671.7 mm)

Preparación para instalar la estufaPreparación para instalar la estufa

2915/16 pulgadas

(761.0 mm)

pulgadas

16

/

11

28

(728.6 mm)

Con manija

pulgadas

4

1

/

49

(1250.3 mm)

Puerta completamente

abierta

de madera de 194 °F. Asegúrese de que los revestimientos de paredes, supercies de mesada y
gabinetes alrededor de la estufa puedan soportar el calor (hasta 194 °F) generado por la estufa. De
lo contrario, se podrían producir alteraciones de color, deslaminación o derretimiento.

3"

24"

3"

B

A

36"-363⁄4"

2915⁄16"

293⁄4"

2811⁄16"

267⁄16"

491⁄4"

357⁄8"

25"

24"

6"

A: Abertura del gabinete mín. 30" (76.2 cm)

B: Área admisible para toma de corriente

3

IMPORTANTE: Si sus gabinetes tienen una altura superior a 36

⁄4", debe instalar la estufa en un
soporte duro y resistente al calor que levante la supercie de la estufa hasta que quede a nivel con
la mesada.

4 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 4 2020-03-26  6:27:39

PRECAUCIÓN

Debe usar el kit de relleno trasero para instalar la estufa en un gabinete de recorte independiente.
Para más información, consulte “Kit de relleno trasero opcional” como se muestra a continuación.

NOTA

Si instala el producto en una isla de cocina, mantenga como mínimo 2-1/2” entre el recorte y el
borde trasero de la mesada y 3” como mínimo entre el recorte y los bordes laterales de la mesada.

Kit de relleno trasero opcional

Se usa para llenar el espacio entre la parte trasera de la estufa y la pared. Agrega una tira de relleno
a la parte trasera de la estufa. Este kit solo puede usarse cuando la abertura en la mesada tiene una
profundidad de 25".

1. Desatornille los tornillos que jan la tapa de ventilación.

2. Ensamble la tira de relleno a la parte posterior de la estufa con los tornillos que haya retirado.

NOTA

Si la profundidad de la mesada es mayor a 25", habrá un espacio entre el kit de relleno y la pared
trasera.

Preparación para instalar la estufa

Español 5

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 5 2020-03-26  6:27:40

Preparación para instalar la estufa

Dimensiones mínimas

IMPORTANTE: Para eliminar el riesgo de quemaduras o de incendio causado por alcanzar elementos

por encima de las unidades de supercie calientes, evite colocar gabinetes de almacenamiento
arriba de las unidades de supercie. Si tiene gabinetes de almacenamiento sobre los elementos

Para evitar la rotura

PRECAUCIÓN

NO levante ni sostenga la unidad por el vidrio de la cubierta o la manija de la puerta.

calentadores, puede reducir el riesgo instalando una campana para estufas que sobresalga
horizontalmente como mínimo 5 pulgadas con respecto al extremo inferior de los gabinetes.

C2

C1

30"

* 30"

** 15"

Preparación para instalar la estufaPreparación para instalar la estufa

Fig. 1

C3

C4

1. La mesada alrededor del recorte debe ser plana y nivelada.

2. Antes de instalar la unidad, mida la altura de los dos lados del gabinete (C1-C4), frontal y

posterior (Vea la Fig. 1) desde el piso hasta la parte superior de la mesada.

3. Nivele la estufa con las cuatro patas de nivelación de modo que la distancia entre el piso y la

parte inferior del marco del vidrio de la cubierta sea al menos 1⁄16" mayor que la medida más
alta del gabinete.

* Se requiere como mínimo 30” entre el extremo superior de la supercie de cocción y el extremo

inferior de un gabinete de madera o metal no protegido; se requiere como mínimo 24” si el

4. Deslice la unidad en el gabinete (NO LA EMPUJE CON FUERZA). Asegúrese de que el centro de la

unidad esté alineado con el centro del recorte del gabinete.

extremo inferior del gabinete de madera o metal está protegido por un tablero ignífugo de

1

un mínimo de

⁄4" cubierto con una lámina de acero Nro. 28, como mínimo, 0.015" de acero

inoxidable, 0.024" de aluminio o 0.020" de cobre.

** Se requiere como mínimo 15” entre la supercie de la mesada y la parte inferior del gabinete más

cercano.

PRECAUCIÓN

Puede salir vapor por la abertura de ventilación. Es normal, pero tenga cuidado porque puede estar
caliente. Según el material de la pared, el vapor caliente puede mancharla.

6 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 6 2020-03-26  6:27:40

Cómo conectar la corriente eléctrica

Paso 1. Cumplimiento de los requisitos de conexión eléctrica

PRECAUCIÓN

Para seguridad de las personas, no utilice cables prolongadores con este electrodoméstico. Retire el
fusible de la casa o corte la electricidad con el disyuntor antes de comenzar la instalación.

Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia correctos, y debe
conectarse a un ramal de circuito individual correctamente conectado a tierra y protegido con un
disyuntor o fusible cuyo amperaje debe concordar con lo establecido en la placa de especicaciones.
La placa de especicaciones se encuentra del lado inferior del panel de control.

Le recomendamos que el cableado y la conexión de su estufa sean realizados por un electricista
calicado. Luego de la instalación, solicítele al electricista que le muestre dónde se encuentra el
principal dispositivo de desconexión de su estufa.

Verique con su empresa local de servicio eléctrico los códigos eléctricos vigentes en su área. Si
el cableado de su horno no se hace de acuerdo con los códigos en vigencia se podrían generar
condiciones peligrosas. Si no hay códigos locales, su estufa debe ser cableada y equipada con
fusibles que cumplan los requisitos de la versión más reciente del Código eléctrico nacional ANSI/
NFPA Nro. 70. Para obtener una copia, escriba a:

National Fire Protection Association
Batterymarch Park
Quincy, MA 02269

Con vigencia a partir del 1 de enero de 1996, el National Electrical Code (Código Eléctrico Nacional)
exige que en las construcciones nuevas (no existentes en ese momento) para estufas de cocina se
utilicen conexiones de cuatro conductores.

Cuando instale una estufa eléctrica en una construcción nueva, siga los Pasos 2 y 3 para una
conexión de 4 conductores.

Debe usar un sistema eléctrico de 3 o 4 conductores, monofásico, CA. Sistema eléctrico de
208Y/120 voltios o 240/120 voltios, 60 hertz.

Si el servicio eléctrico provisto no cumple con las especicaciones anteriores, haga que un
electricista con licencia le instale un tomacorriente aprobado.

Utilice únicamente un cable para estufas de 3 o 4 conductores incluido en las listas de UL. Estos
cables pueden venir con terminales de aro y un dispositivo de sujeción con amortiguador de
esfuerzo.

Se requiere un cable para estufas apto para 40 amps. con un rango de voltaje mínimo de
125/250 voltios. No se recomienda el uso de cables de 50 amps., pero si se lo utiliza debe estar
marcado para uso con aberturas de conexión de 1
centrar el cable y el sujetador con amortiguador de esfuerzo dentro del oricio de salida para evitar
que el borde dañe el cable.

• Dado que las terminales no quedan accesibles una vez que la estufa está en posición, se debe

usar conducto o cable exible.

NOTA

Si la conexión de alimentación está mal realizada, aparecerá el siguiente mensaje en la pantalla.

• LCD, PMOLED: Falla de instalación del cable

• LED: bAd LinE
Vuelva a realizar la conexión de alimentación correctamente y el mensaje desaparecerá.

TODAS LAS NUEVAS CONSTRUCCIONES DE CIRCUITOS RAMALES, CASAS RODANTES,
VEHÍCULOS RECREATIVOS E INSTALACIONES DONDE LOS CÓDIGOS LOCALES NO
PERMITEN LA CONEXIÓN A TIERRA MEDIANTE EL NEUTRO, REQUIEREN UN CABLE
PARA ESTUFAS DE 4 CONDUCTORES INCLUIDOS EN LOS LISTADOS DE UL.

3

⁄8” de diámetro. Se debe prestar cuidado de

Cómo conectar la corriente eléctrica

Español 7

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 7 2020-03-26  6:27:40

Cómo conectar la corriente eléctrica

Paso 2. Acceso a la conexión del cable de alimentación

Aoje y luego retire el tornillo de la cubierta de acceso posterior con un destornillador. Retire la
cubierta de acceso posterior jalando hacia la derecha y luego hacia afuera. Habrá quedado abierto el
acceso al cuerpo de terminales.

Cuerpo de

terminales

Cubierta de

acceso

Cómo conectar la corriente eléctricaCómo conectar la corriente eléctrica

Especicaciones del kit de cable para alimentación eléctrica y de la protección de circuito

Especicaciones

Especicación de estufa, watts

120/240 voltios

3-conductores

8750-16500 7801-12500 40 o 50 A 1

Este electrodoméstico debe ser alimentado con el voltaje y la frecuencia correctos, y debe
conectarse a un ramal de circuito individual correctamente conectado a tierra y protegido con un
disyuntor de 40 amps. o más.

NOTA

Las instalaciones del cable de alimentación se explican en el Paso 3. Las instalaciones de los
conductos se explican en el Paso 4 en la página 11.

120/208 voltios

3-conductores

del kit de cable

para alimentación

eléctrica y de la

protección de

circuito, en amperes

Diámetro (en pulgadas) de la
abertura para conexión de la

estufa

Cable de

alimentación

3

⁄8" 11⁄8"

Conducto

8 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 8 2020-03-26  6:27:40

Paso 3. Instalación del cable de alimentación

Cuando se realicen instalaciones de cables de alimentación, enganche el sujetador de cables con
amortiguador de esfuerzo sobre el oricio del cable de alimentación (13⁄8”) ubicado debajo de
la parte trasera del cuerpo del cajón. Inserte el cable de alimentación atravesando el sujetador­amortiguador y ajuste el dispositivo.

Placa de

conducción

del conducto

Cable de

alimentación

Sujetador de cables con
amortiguador de esfuerzo

• El cable de alimentación se debe instalar con un sujetador-amortiguador.

• Fije el sujetador de cables con amortiguador de esfuerzo a la abertura de 13⁄8” en la placa de
conexión del conducto.

Instalación de un cable de alimentación de 3 conductores

ADVERTENCIA

El conductor neutral o de tierra del cable de alimentación debe conectarse a la terminal neutra
ubicada en el centro del cuerpo de terminales. Los chicotes de cable que portan corriente deben
conectarse a las terminales inferior izquierda e inferior derecha del cuerpo de terminales.

1. Retire los tornillos de las tres terminales inferiores del cuerpo de terminales.

2. Introduzca los 3 tornillos terminales a través de cada aro terminal del cable de alimentación

y dentro de las terminales inferiores del cuerpo de terminales. Asegúrese de que el conductor
central (blanco/neutro) sea conectado a la posición central inferior del cuerpo de terminales.

3. Ajuste los tornillos al cuerpo de terminales en forma segura. NO retire la cinta de conexión a
tierra.

4. Vaya al Paso 5 en la página 13 para continuar con la instalación.

Cinta de conexión
a tierra

Rojo

Fase 2

Terminal neutra

Fase 1

Blanco

Negro

Cómo conectar la corriente eléctrica

Negro

Blanco

Rojo

Español 9

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 9 2020-03-26  6:27:41

Cómo conectar la corriente eléctrica

PRECAUCIÓN

Debe vericar el voltaje después de conectar el cable de alimentación.

Fase 1 - Neutro 120 V
Fase 2 - Neutro 120 V

Fase 1 - Fase 2 208 V / 240 V

Instalación de un cable de alimentación de 4 conductores

Cinta de conexión

a tierra

Fase 1

Negro

Blanco

Rojo

Terminal
neutra

ADVERTENCIA

ADVERTENCIA El conductor neutral del circuito de alimentación debe conectarse a la terminal
ubicada en la parte central inferior del cuerpo de terminales. Los chicotes de cable que portan
corriente deben conectarse a las terminales inferior izquierda e inferior derecha del cuerpo de
terminales. El cuarto chicote de conexión a tierra debe conectarse al marco de la estufa con la chapa
y el tornillo de conexión a tierra.

1. Retire los tornillos de las tres terminales inferiores del cuerpo de terminales. Retire el tornillo y
la chapa de conexión a tierra y guárdelos.

2. Corte y descarte la cinta de conexión a tierra. No descarte ningún tornillo.

3. Introduzca el tornillo de tierra en la terminal de aro de tierra del cable de alimentación, a través

de la chapa de conexión a tierra y dentro del marco de la estufa.

4. Introduzca los 3 tornillos terminales (retirados anteriormente) a través de cada aro terminal del
cable de alimentación y dentro de las terminales inferiores del cuerpo de terminales. Asegúrese

Cómo conectar la corriente eléctricaCómo conectar la corriente eléctrica

de que el conductor central (blanco/neutro) sea conectado a la posición central inferior del
cuerpo de terminales. Ajuste los tornillos al cuerpo de terminales en forma segura.

5. Vaya al Paso 5 en la página 13 para continuar con la instalación.

Chapa de conexión

a tierra

Tornillo de

conexión a tierra

PRECAUCIÓN

Debe vericar el voltaje después de conectar el cable de alimentación.

Fase 1 - Neutro 120 V
Fase 2 - Neutro 120 V
Fase 1 - Fase 2 208 V / 240 V

Negro

Blanco

Rojo

Fase 2

Conductor a
tierra (Verde)

10 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 10 2020-03-26  6:27:41

Paso 4. Instalación del conducto

Retire la placa de conexión del conducto y rótela como se muestra a continuación.
Se debe utilizar el oricio de conducto (11⁄8”).

11⁄8"

1. Prepare el cable de conducto como se muestra en la Figura 1.

2. Instale el cable de conducto como se muestra en la Figura 2.

Figura 1

1

Figura 2

Instalación de un conducto de 3 conductores

• Se puede utilizar alambre de construcción de aluminio pero debe estar graduado y aprobado
para los amperajes y voltajes correcto. Conecte los conductores según se describe a
continuación.

• El conductor utilizado, la ubicación y el encapsulamiento de uniones, etc. deben cumplir con las

3

⁄8"

1

⁄8"13⁄8"

1

buenas prácticas de cableado y los códigos locales.

1. Aoje los tornillos de las 3 terminales inferiores del cuerpo de terminales.

2. Introduzca la punta desnuda del conductor central (blanco/neutro) a través de la abertura en la

parte central inferior del cuerpo de terminales. En ciertos modelos, será necesario introducir el
conductor a través de la abertura de la cinta de conexión a tierra y luego dentro de la abertura
en la parte central inferior del cuerpo de terminales.

3. Introduzca las puntas desnudas de los dos conductores laterales en las aberturas inferior
izquierda e inferior derecha del cuerpo de terminales.

4. Ajuste los tornillos hasta que los conductores queden rmemente anclados (35 a 50 pulgadas­libras de torque). No ajuste los tornillos en exceso porque esto podría dañar los conductores.

5. Vaya al Paso 5 en la página 13 para continuar con la instalación.

3

1" 1"

⁄8"

1

⁄2" 31⁄2"

3

3 conductores 4 conductores

Supercie de salida

Placa de conducción del conducto

3

⁄8"

Sujetador de cables con

amortiguador de esfuerzo

Aro

Cuerpo

Terminal neutra

Negro

Blanco

Rojo

Fase 1

Blanco

Negro

Rojo

Cinta de conexión
a tierra

Fase 2

Puntas de
conductor

En el caso de instalaciones de conducto, introduzca el sujetador de cables con amortiguador de

1

esfuerzo (no incluido) en el oricio del conducto (1

⁄8”). Luego pase el cable de conducto a través del

cuerpo del sujetador-amortiguador y ajuste el tornillo. Reinstale la placa.

Español 11

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 11 2020-03-26  6:27:41

Cómo conectar la corriente eléctrica

Cómo conectar la corriente eléctrica

PRECAUCIÓN

Debe vericar el voltaje después de conectar el cable de alimentación.

Fase 1 - Neutro 120 V
Fase 2 - Neutro 120 V

Fase 1 - Fase 2 208 V / 240 V

Cinta de conexión

a tierra

Fase 1

Instalación de un conducto de 4 conductores

• Se puede utilizar alambre de construcción de aluminio pero debe estar graduado y aprobado
para los amperajes y voltajes correctos para hacer la conexión. Conecte los conductores según
se describe a continuación.

• El conductor utilizado, la ubicación y el encapsulamiento de uniones, etc. deben cumplir con las
buenas prácticas de cableado y los códigos locales.

1. Aoje los tornillos de las 3 terminales inferiores del cuerpo de terminales. Retire el tornillo y la
chapa de conexión a tierra y guárdelos.

2. Corte y descarte la cinta de conexión a tierra. No descarte ningún tornillo.

3. Inserte la punta desnuda del conductor de tierra entre el marco de la estufa y la chapa de

conexión a tierra (retirados anteriormente) y fíjelo en su lugar con el tornillo de conexión a
tierra.

4. Introduzca la punta desnuda del conductor (blanco/neutro) a través de la abertura en la parte
central inferior del cuerpo de terminales.

5. Introduzca las puntas desnudas de los dos conductores laterales en las aberturas inferior

Cómo conectar la corriente eléctricaCómo conectar la corriente eléctrica

izquierda e inferior derecha del cuerpo de terminales.

6. Ajuste los tornillos hasta que los conductores queden rmemente anclados (35 a 50 pulgadas­libras de torque). No ajuste los tornillos en exceso porque esto podría dañar los conductores.

7. Vaya al Paso 5 en la página 13 para continuar con la instalación.

Chapa de conexión

a tierra

PRECAUCIÓN

Debe vericar el voltaje después de conectar el cable de alimentación.

Fase 1 - Neutro 120 V
Fase 2 - Neutro 120 V
Fase 1 - Fase 2 208 V / 240 V

Puntas de
conductor

Negro

Negro

Blanco

Blanco

Rojo

Rojo

Terminal
neutra

Fase 2

Conductor a
tierra (Verde)

12 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 12 2020-03-26  6:27:41

Instalación de la estufa

Paso 5. Colocación de la cubierta de acceso

Para volver a colocar la cubierta de acceso en la parte trasera de la estufa, inserte las dos pestañas
de la parte trasera de la cubierta en las cavidades ubicadas debajo de la abertura y luego inserte y
ajuste el tornillo de la cubierta de acceso trasera.

Instalación del dispositivo anti inclinación

ADVERTENCIA

Para reducir el riesgo de inclinaciones o vuelcos, debe sujetar el electrodoméstico instalando
correctamente el dispositivo anti inclinación que viene empacado con la estufa.

• Remítase a las instrucciones de instalación incluidas con la ménsula.

• Si el dispositivo anti inclinación no está instalado correctamente, un adulto o niño que pise o
se siente sobre la puerta de la estufa podría inclinarla y sufrir lesiones graves causadas por el
derrame de líquidos calientes o por la estufa misma.

Ménsula anti
inclinación

*aproximadamente

21

⁄32” (16.5 mm)

El tornillo debe introducirse en madera o concreto

NOTA

Para instalar la ménsula anti inclinación libere la pata niveladora. Se requiere una distancia mínima

21

de

⁄32” (16.5 mm) entre la parte inferior de la estufa y el piso de la cocina.

Instalación de la estufa

Español 13

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 13 2020-03-26  6:27:41

Instalación de la estufa

1. Instale la ménsula utilizando la plantilla.

La ménsula anti inclinación se encuentra empacada junto con una plantilla. Las instrucciones
incluyen la información necesaria para completar la instalación. Lea y siga las instrucciones en la
hoja (plantilla) para la instalación de la estufa.

3. Controle sus ajustes

Utilice un nivel de burbuja de aire para controlar los ajustes. Coloque el nivel diagonalmente sobre
la rejilla del horno o la supercie de cocción y conrme que la estufa está nivelada en las dos
direcciones mostradas a continuación.

2. Nivelación de la estufa

Nivele la estufa ajustando las patas niveladoras con una llave.

Levantar la
estufa

Bajar la estufa

Pata niveladora

1. Controle en la dirección 1.

2. Controle en la dirección 2.

Si el nivel de burbuja indica que la estufa no está nivelada, ajuste las patas de nivelación con una

Instalación de la estufa

llave.

PRECAUCIÓN

Para su seguridad, no trate de modicar ni enderezar
las patas delanteras. Las patas de nivelación
delanteras de la estufa están diseñadas en forma
inclinada para evitar el vuelco accidental.

Tierra

14 Español

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 14 2020-03-26  6:27:42

Finalización de la instalación

• Mueva la estufa lo sucientemente cerca de su lugar como para enchufar en el tomacorriente.

• Deslice la estufa a su posición, asegurándose de que la pata trasera izquierda (o trasera derecha)
se deslice por debajo de la ménsula anti inclinación.

• Con cuidado, incline la estufa hacia adelante para vericar que la ménsula Anti Inclinación
engancha al puntal trasero e imposibilita el vuelco.

• Encienda la corriente eléctrica. Controle el funcionamiento correcto de la estufa tal como se
describe en el manual del usuario.

Ménsula anti
inclinación

Pata niveladora

Notas

Español 15

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 15 2020-03-26  6:27:42

Instalación de la estufa

Escanee el código QR* o visite
www.samsung.com/spsn
para ver nuestros útiles
videos instructivos y programas en vivo

* Requiere un lector instalado en su teléfono

inteligente

Tenga en cuenta que la garantía de Samsung NO cubre las llamadas de servicio para explicar el funcionamiento del producto, corregir una instalación inadecuada o realizar tareas de limpieza o
mantenimiento.

¿TIENE PREGUNTAS O COMENTARIOS?

PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN

U.S.A

Consumer Electronics

CANADA 1-800-SAMSUNG (726-7864)

1-800-SAMSUNG (726-7864) www.samsung.com/us/support

www.samsung.com/ca/support (English)

www.samsung.com/ca_fr/support (French)

DG68-01257A-00

Install_NE63T8911_AA_DG68-01257A-00_MES.indd 16 2020-03-26  6:27:42

Cuisinière électrique

Manuel d'installation

NE63*8*****

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 1 2020-03-26  6:27:28

Table des matières

Avant de commencer

Table des matières

Dispositif anti-basculement 2
A propos de ce manuel 2
Pour votre sécurité 3

Avant de commencer 2

Dispositif anti-basculement

AVERTISSEMENT

Pour réduire le risque de basculement de l'appareil, ce dernier doit être sécurisé à l'aide des
dispositifs anti-basculement correctement installés, fournis avec l'appareil.

Préparation avant l'installation de la cuisinière 3

Préparation des outils et des pièces 3
Vérication du site d'installation 4
Pour éviter toute rupture 6

Mise sous tension 7

Étape 1 : respect des exigences en matière de raccordements électriques 7
Étape 2 : accès au branchement du cordon d'alimentation 8
Étape 3 : installation du cordon d'alimentation 9
Étape 4 : installation de la gaine 11
Étape 5 : remise en place du panneau d'accès 13

Installation de la cuisinière 13

Installation du dispositif anti-basculement 13
Finalisation de l'installation 15

A propos de ce manuel

LISEZ ENTIÈREMENT ET ATTENTIVEMENT CES INSTRUCTIONS.

Remarque importante destinée à l'installateur

• Lisez l'intégralité des consignes d'installation avant d'installer la cuisinière.

• Retirez tous les éléments d'emballage des compartiments du four avant de raccorder la
cuisinière à l'alimentation électrique.

• Respectez tous les codes et règlements en vigueur.

• Assurez-vous de laisser ces instructions à l'utilisateur.

A. Dans le cas contraire, des adultes ou des enfants risqueraient de

faire basculer la cuisinière et d'être tués.

B. Installez le dispositif anti-basculement sur la structure et/ou sur

la cuisinière à l'arrière droite (ou arrière gauche) du dessous de
l'appareil.

C. Emboîtez la cuisinière sur le dispositif anti-basculement à l'aide du

pied de mise à niveau situé à l'arrière droite (ou arrière gauche) du
dessous de l'appareil.

D. Emboîtez à nouveau le dispositif anti-basculement si la cuisinière a

été déplacée.

E. Reportez-vous aux consignes d'installation pour plus d'informations.
F. Le non-respect de cette consigne peut entraîner des brûlures

graves ou des blessures mortelles chez l'enfant et l'adulte.

2 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 2 2020-03-26  6:27:28

Préparation avant l'installation de la cuisinière

Remarque importante destinée à l'utilisateur

Conservez précieusement ces instructions an que la personne chargée du contrôle électrique
puisse s'y reporter.

• Comme pour tout appareil générant de la chaleur, certaines consignes de sécurité sont à
respecter.

• Assurez-vous que votre appareil est correctement installé et mis à la terre par un installateur
qualié ou un technicien spécialisé.

• Pour que la cuisinière soit correctement ventilée, assurez-vous que ses orices de ventilation
ne sont pas obturés ou recouverts et qu'il y a sufsamment d'espace au-dessus, à l'arrière, sur
les côtés et sous la cuisinière. Les orices de ventilation permettent l'échappement nécessaire
au bon fonctionnement de l'appareil, à une combustion correcte et à l'obtention des résultats de
cuisson escomptés.

• Assurez-vous que les revêtements muraux situés à proximité de l'appareil peuvent résister à la
chaleur générée par celui-ci.

• Pour éliminer le besoin de passer au-dessus des foyers de surface, évitez d'avoir un meuble de
rangement situé au-dessus de la table de cuisson.

• La cuisinière ne doit pas être placée sur un socle.

Pour votre sécurité

AVERTISSEMENT

• Si vous ne respectez pas scrupuleusement les informations contenues dans ce manuel, vous
risquez de provoquer un incendie ou un choc électrique et, par conséquent, des dégâts
matériels, blessures ou accidents mortels.

• Avant de commencer l'installation, coupez l'alimentation au panneau de commande et
verrouillez l'interrupteur d'isolement. Cette précaution évitera toute mise sous tension
accidentelle de l'appareil. Si vous ne parvenez pas à verrouiller l'interrupteur d'isolement, xez
fermement au panneau de commande un dispositif d'avertissement bien visible, par exemple
une afchette.

• Cet appareil doit être correctement mis à la terre.

Préparation des outils et des pièces

Outils nécessaires

Perceuse Clé à molette Pince Tournevis à douille de

Tournevis cruciforme Tournevis à tête plate Crayon Niveau

Accessoires fournis

Modèle de support anti-

basculement

Matériel supplémentaire dont vous pourriez avoir besoin

Cordon 4 ls ou 3 ls

(répertorié UL, de 40 ou 50 A)

Support anti-

basculement

Vis (courtes : x2,

longues : x2)

Réducteur de tension

(pour le branchement des gaines uniquement)

Kit de leur

Avant de commencer

1

/4"

Français 3

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 3 2020-03-26  6:27:29

Préparation avant l'installation de la cuisinière

Vérication du site d'installation

Dégagements et dimensions

Pour procéder à l'installation de la cuisinière, reportez-vous au schéma suivant.

ATTENTION

Cette cuisinière a été conçue pour supporter une température maximale de 194 °F, température

36 po

(914,4 mm)

minimum

363/4

po

(933,45 mm)

maximum

Préparation avant l'installation de la cuisinièrePréparation avant l'installation de la cuisinière

2915/16 po

(761,0 mm)

po

16

7

/

26

/

(671,7 mm)

11

28

(728,6 mm)

Avec poignée

4

1

/

49

Porte complètement

po

16

po (1250,3 mm)

ouverte

maximale autorisée pour tout meuble en bois. Assurez-vous que le revêtement mural, les plans
de travail et les meubles adjacents peuvent résister à la chaleur (jusqu'à 194 °F) générée par la
cuisinière. Dans le cas contraire, des éléments peuvent se décolorer, se décoller ou fondre.

3"

24"

3"

B

A

36"-363⁄4"

2915⁄16"

293⁄4"

2811⁄16"

267⁄16"

491⁄4"

357⁄8"

25"

24"

6"

A : ouverture du meuble : minimum 30" (76,2 cm)

B : emplacement autorisé pour la prise électrique

3

IMPORTANT : si vos meubles mesurent plus de 36

/4" de hauteur, vous devez installer cette
cuisinière sur un support solide et résistant à la chaleur, qui permet de relever la surface de la
cuisinière de sorte qu'elle arrive à peu près au niveau du plan de travail.

4 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 4 2020-03-26  6:27:29

ATTENTION

Vous devez utiliser le kit de leur arrière pour installer la cuisinière dans un meuble avec découpage
pour encastrement. Pour en savoir plus, reportez-vous à la section « Kit de leur arrière en option »
ci-après.

REMARQUE

Si vous installez l'appareil en îlot de cuisine, vous devez maintenir un espacement d'au moins 2-1/2"
entre le découpage et l'arête arrière du plan de travail et d'au moins 3" entre le découpage et les
arêtes latérales du plan de travail.

Kit de leur arrière en option

Utilisez ce kit pour combler le jeu entre l'arrière de la cuisinière et le mur. Ajoute une baguette à
l'arrière de la cuisinière. Ce kit ne peut être utilisé que lorsque la profondeur de l'ouverture dans le
plan de travail est de 25".

1. Dévissez les vis maintenant la grille de ventilation en place.

Préparation avant l'installation de la cuisinière

2. Installez la baguette à l'arrière de la cuisinière à l'aide des vis retirées.

REMARQUE

Si la profondeur du plan de travail dépasse 25", il y aura un jeu entre le kit de leur et le mur
arrière.

Français 5

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 5 2020-03-26  6:27:29

Préparation avant l'installation de la cuisinière

Dimensions minimales

IMPORTANT : pour éliminer tout risque de brûlure ou d'incendie lors de l'accès à l'espace situé

au-dessus des éléments de cuisson chauds, évitez d'y aménager tout meuble de rangement. Si un
meuble de rangement est situé au-dessus des éléments de cuisson, vous pouvez réduire le risque en
installant une hotte d'aspiration assurant une protection horizontale d'au moins 5 pouces au-delà du

Pour éviter toute rupture

ATTENTION

Veillez à NE PAS soulever ou manipuler l'appareil par la vitre de la table de cuisson ou par la
poignée de la porte.

dessous du meuble.

C2

** 15"

* 30"

C1

30"

C3

C4

Préparation avant l'installation de la cuisinièrePréparation avant l'installation de la cuisinière

Fig. 1

1. Le plan de travail autour des découpes doit être plat et ajusté.

2. Avant d'installer l'appareil, mesurez les hauteurs des deux côtés du meuble (C1 à C4), à l'avant et

à l'arrière (voir Fig. 1) entre le sol et la face supérieure du plan de travail.

3. Mettez la cuisinière de niveau en utilisant les quatre pieds de mise à niveau de sorte que

la hauteur entre le sol et la face inférieure du cadre de la vitre de la table de cuisson soit

* Un dégagement d'au moins 30" est nécessaire entre le dessus de la surface de cuisson et le dessous d'un

meuble en bois ou en métal non protégé, ou d'au moins 24" si le dessous du meuble en bois ou en métal
est protégé par un carton à l'enrouleuse ignifugeant d'au moins

1

/4" d'épaisseur recouvert au minimum

supérieure d'au moins 1/16" à la mesure du meuble le plus haut.

4. Faites glisser l'appareil dans le meuble (POUSSEZ DOUCEMENT). Assurez-vous que le centre de

l'appareil soit aligné avec le centre des découpes du meuble.

d'une tôle d'acier MSG n°28, d'acier inoxydable de 0,015" d'épaisseur, d'aluminium de 0,024" d'épaisseur
ou de cuivre de 0,020" d'épaisseur.

** Un dégagement d'au moins 15" est nécessaire entre le plan de travail et le dessous du meuble adjacent.

ATTENTION

De la vapeur peut s'échapper par les orices de ventilation. Ceci est tout à fait normal, mais faites
attention car elle peut être chaude. Selon le matériau de votre mur, la vapeur chaude peut laisser des
taches dessus.

6 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 6 2020-03-26  6:27:30

Mise sous tension

Étape 1 : respect des exigences en matière de raccordements électriques

ATTENTION

Pour votre propre sécurité, n'utilisez pas de rallonge avec cet appareil. Retirez le fusible du domicile
ou coupez le disjoncteur avant de démarrer l'installation.

Cet appareil doit être alimenté par une tension et à une fréquence adaptées. Il doit également
être branché sur un circuit de dérivation individuel correctement mis à la terre et protégé par un
disjoncteur ou un fusible dont l'ampérage est conforme à celui spécié sur la plaque signalétique de
l'appareil. La plaque signalétique est située au bas du tableau de commande.

Nous vous recommandons de coner le câblage et le branchement électriques de votre cuisinière
à un électricien qualié. Une fois l'installation effectuée, demandez à l'électricien de vous montrer
l'emplacement de débranchement principal de votre cuisinière.

Vériez auprès de votre service public les codes électriques s'appliquant à votre zone. Le non­respect des codes obligatoires pour le branchement de votre four peut s'avérer dangereux. S'il
n'existe pas de codes locaux, votre cuisinière doit être branchée conformément aux exigences du
Code national électrique, ANSI/NFPA N° 70 (dernière édition). Vous pouvez en obtenir une copie en
adressant un courrier à :

National Fire Protection Association
Batterymarch Park
Quincy, MA 02269

Entré en vigueur le 1er janvier 1996, le Code électrique national exige que toute construction
neuve (non existante) doive être équipée d'un branchement à 4 conducteurs pour les cuisinières
électriques.

Lorsque vous installez une cuisinière électrique dans une construction neuve, suivez les étapes 2 et
3 relatives à un raccordement à 4 ls.

Vous devez utiliser un système électrique à 3 ls ou 4 ls monophasé CA de 208Y/120 volts ou
240/120 volts, 60 hertz.

Si votre installation électrique n'est pas conforme aux spécications ci-dessus, contactez un
électricien agréé an d'installer une prise homologuée.

Utilisez uniquement un cordon d'alimentation à 3 ou 4 ls gurant dans la liste UL. Ces cordons
peuvent être fournis avec des bornes rondes sur le l et un réducteur de tension.

Un cordon d'alimentation nominale de 40 A et de 125/250 V minimum est indispensable. Il est
déconseillé d'utiliser un cordon d'alimentation de 50 A mais, si toutefois vous en utilisez un, celui-ci
doit être étiqueté pour être utilisé avec des ouvertures de connexion de diamètre nominal 1
Veillez à bien centrer le câble et le réducteur de tension dans le trou d'éjection an d'empêcher que
le bord n'endommage le câble.

• Étant donné que les prises de la cuisinière sont inaccessibles une fois la cuisinière installée, il

est nécessaire d'utiliser une gaine ou un cordon de service exible.

REMARQUE

Si les ls d'alimentation sont mal branchés, le message suivant apparaît à l'écran.

• LCD, PMOLED : Wire installation fail (mauvais branchement des câbles)

• LED : bAd LinE (mauvais branchement)
Rebranchez correctement les ls d'alimentation ; le message disparaît alors.

TOUTES LES CONSTRUCTIONS DONT LES CIRCUITS DÉRIVÉS SONT NEUFS, LES
MOBIL-HOMES, LES VÉHICULES ET LES INSTALLATIONS DE LOISIRS DONT LES
CODES LOCAUX INTERDISENT LA MISE À LA TERRE PAR UN CONDUCTEUR NEUTRE,
NÉCESSITENT L'UTILISATION D'UN CORDON D'ALIMENTATION 4 FILS SPÉCIAL
CUISINIÈRE, RÉPERTORIÉ UL.

3

/8".

Mise sous tension

Français 7

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 7 2020-03-26  6:27:30

Mise sous tension

Étape 2 : accès au branchement du cordon d'alimentation

Desserrez puis retirez la vis du panneau d'accès situé à l'arrière à l'aide d'un tournevis. Retirez le
panneau d'accès situé à l'arrière en le tirant bien droit pour le faire sortir. Vous pourrez alors accéder
au bornier.

Bornier

Panneau d'accès

Valeurs nominales spéciées du kit de cordon d'alimentation et de la protection de circuit

Valeurs nominales de la cuisinière

(watts)

120/240 volts,

3 ls

8750 à 16500 7801 à 12500 40 ou 50 A 1

Cet appareil doit être alimenté par une tension et à une fréquence adaptées. Il doit également être
branché sur un circuit de dérivation dédié correctement mis à la terre et protégé par un disjoncteur
d'au moins 40 A.

REMARQUE

Pour l'installation du cordon d'alimentation, reportez-vous à l'étape 3. Pour l'installation de la gaine,
reportez-vous à l'étape 4 en page 11.

120/208 volts,

3 ls

Valeurs nominales

spéciées du

kit de cordon

d'alimentation et

de la protection de

circuit (ampères)

Diamètre (pouces) de l'ouverture

de connexion de la cuisinière

Cordon

d'alimentation

3

/8" 11/8"

Gaine

Mise sous tensionMise sous tension

8 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 8 2020-03-26  6:27:30

Étape 3 : installation du cordon d'alimentation

Pour l'installation du cordon d'alimentation, accrochez le réducteur de tension sur l'orice du cordon
d'alimentation (13/8") situé sous la partie arrière du tiroir. Insérez le cordon d'alimentation dans le
réducteur de tension et serrez ce dernier.

Plaque de

raccordement

de la gaine

Cordon

d'alimentation

Installation d'un cordon d'alimentation à 3 ls

AVERTISSEMENT

La prise de terre ou la prise neutre du cordon d'alimentation doit être connectée à la borne neutre
située au centre du bornier. Les câbles d'alimentation doivent être connectés aux bornes inférieures
gauches et inférieures droites du bornier.

1. Retirez les 3 vis de la borne inférieure du bornier.

2. Insérez les 3 vis de la borne dans les bornes inférieures du bornier en passant par chacun des

anneaux de la borne du cordon d'alimentation. Assurez-vous que le l central (blanc/neutre) est
relié à l'emplacement central inférieur du bornier.

3. Serrez fermement les vis sur le bornier. NE retirez PAS la connexion du conducteur de terre.

4. Reportez-vous à l'étape 5 en page 13 pour poursuivre l'installation.

Blanc

Conducteur de terre

Réducteur de tension

• Le cordon d'alimentation doit être installé au moyen d'un réducteur de tension.

3

• Fixez le réducteur de tension sur l'ouverture de 1

/8" dans la plaque de raccordement de la

gaine.

Borne neutre

Phase 1

Noir

Noir

Blanc

Rouge

Mise sous tension

Phase 2

Rouge

Français 9

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 9 2020-03-26  6:27:30

Mise sous tension

ATTENTION

Vous devez vérier la tension après avoir branché le cordon d'alimentation.

Phase 1 - Neutre 120 V
Phase 2 - Neutre 120 V

Phase 1 - Phase 2 208 V / 240 V

Installation d'un cordon d'alimentation à 4 ls

Conducteur de terre

Phase 1

Noir

Blanc

Rouge

Borne
neutre

Mise sous tensionMise sous tension

AVERTISSEMENT

La prise neutre du circuit d'alimentation doit être connectée à la borne neutre située au centre
inférieur du bornier. Les câbles d'alimentation doivent être connectés aux bornes inférieures gauches
et inférieures droites du bornier. Le 4ème câble de mise à la terre doit être connecté au bâti de la
cuisinière au moyen de la plaque et de la vis de masse.

1. Retirez les 3 vis de la borne inférieure du bornier. Retirez la vis et la plaque de terre et
conservez-les.

2. Coupez et jetez le conducteur de terre. Ne jetez aucune vis.

3. Insérez la vis de terre dans l'anneau de la borne du l de mise à la terre du cordon

d'alimentation, en passant par la plaque de masse puis dans le bâti de la cuisinière.

4. Insérez les 3 vis de la borne (retirées précédemment) dans les bornes inférieures du bornier en
passant par chacun des anneaux de la borne du cordon d'alimentation. Assurez-vous que le l
central (blanc/neutre) est relié à l'emplacement central inférieur du bornier. Serrez fermement
les vis sur le bornier.

5. Reportez-vous à l'étape 5 en page 13 pour poursuivre l'installation.

Blanc

Plaque de terre

ATTENTION

Vous devez vérier la tension après avoir branché le cordon d'alimentation.

Phase 1 - Neutre 120 V
Phase 2 - Neutre 120 V

Phase 1 - Phase 2 208 V / 240 V

Noir

Vis de

terre

Phase 2

Rouge

Conducteur de
terre (Vert)

10 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 10 2020-03-26  6:27:31

Étape 4 : installation de la gaine

Retirez la plaque de raccordement de la gaine et tournez-la comme indiqué ci-dessous.
Le trou de la gaine (11/8") doit être utilisé.

3

1

11/8"

1. Préparez le cordon de la gaine comme le montre la gure 1.

2. Installez le cordon de la gaine comme le montre la gure 2.

Figure 1

/8"

Figure 2

Installation d'une gaine à 3 ls

• Un l de bâtiment en aluminium peut être utilisé mais il devra être doté de l'intensité et de la
tension nominales correctes. Raccordez les ls comme décrit ci-dessous.

• Le l utilisé, l'emplacement, les boîtiers d'épissures, etc. doivent être conformes aux bonnes
pratiques de câblage et aux codes locaux.

1. Desserrez les 3 vis des bornes inférieures du bornier.

2. Insérez l'extrémité du l dénudé (blanc/neutre) central dans l'ouverture inférieure centrale du

bornier. Sur certains modèles, le l devra être inséré dans l'ouverture du conducteur de terre

1

/8"13/8"

1

puis dans l'ouverture inférieure centrale du bornier.

3. Insérez les deux extrémités dénudées des ls de chaque côté dans les ouvertures inférieure
gauche et inférieure droite du bornier.

4. Serrez les vis jusqu'à xation complète du l (35 à 50 pouces-livres). Ne serrez pas
excessivement les vis sous peine d'endommager les ls.

5. Reportez-vous à l'étape 5 en page 13 pour poursuivre l'installation.

Conducteur de terre

3

1" 1"

/8"

1

/2" 31/2"

3

3

/8"

Anneau

Corps

Borne neutre

Noir

Blanc

Rouge

Phase 2

3 ls 4 ls

Réducteur de tension

Surface de débouchure

Phase 1

Noir

Extrémités des ls

Blanc

Rouge

Plaque de raccordement de la gaine

Pour l'installation de la gaine, insérez le réducteur de tension (non fourni) dans le trou de la gaine

1

/8"). Faites ensuite passer le cordon de la gaine dans le réducteur de tension, puis serrez l'anneau

(1
de serrage. Réinstallez le support.

Français 11

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 11 2020-03-26  6:27:31

Mise sous tension

Mise sous tension

ATTENTION

Vous devez vérier la tension après avoir branché le cordon d'alimentation.

Phase 1 - Neutre 120 V
Phase 2 - Neutre 120 V

Phase 1 - Phase 2 208 V / 240 V

Installation d'une gaine à 4 ls

• Un l de bâtiment en aluminium peut être utilisé mais il devra être doté de l'intensité et de la
tension nominales correctes permettant d'effectuer le raccordement. Raccordez les ls comme
décrit ci-dessous.

• Le l utilisé, l'emplacement, les boîtiers d'épissures, etc. doivent être conformes aux bonnes
pratiques de câblage et aux codes locaux.

1. Desserrez les 3 vis des bornes inférieures du bornier. Retirez la vis et la plaque de terre et
conservez-les.

2. Coupez et jetez le conducteur de terre. Ne jetez aucune vis.

3. Insérez l'extrémité du l de terre dénudée entre le bâti de la cuisinière et la plaque de terre

(retirée précédemment) et xez-la à l'aide de la vis de terre (retirée précédemment).

4. Insérez l'extrémité dénudée du l (blanc/neutre) dans l'ouverture inférieure centrale du bornier.

5. Insérez les deux extrémités dénudées des ls de chaque côté dans les ouvertures inférieure

gauche et inférieure droite du bornier.

6. Serrez les vis jusqu'à xation complète du l (35 à 50 pouces-livres). Ne serrez pas
excessivement les vis sous peine d'endommager les ls.

7. Reportez-vous à l'étape 5 en page 13 pour poursuivre l'installation.

Blanc

Noir

Conducteur de terre

Plaque de terre

ATTENTION

Vous devez vérier la tension après avoir branché le cordon d'alimentation.

Phase 1 - Neutre 120 V
Phase 2 - Neutre 120 V

Phase 1 - Phase 2 208 V / 240 V

Phase 1

Extrémités

des ls

Noir

Blanc

Rouge

Rouge

Borne
neutre

Phase 2

Conducteur de
terre (Vert)

Mise sous tensionMise sous tension

12 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 12 2020-03-26  6:27:31

Installation de la cuisinière

Étape 5 : remise en place du panneau d'accès

Pour remettre en place le panneau d'accès situé à l'arrière de la cuisinière, insérez les deux parties
en saillie situées en bas du panneau dans les orices situés sous l'ouverture, puis insérez et serrez la
vis du panneau d'accès situé à l'arrière.

Installation du dispositif anti-basculement

AVERTISSEMENT

Pour réduire le risque de basculement, vous devez xer l'appareil en installant convenablement le
dispositif anti-basculement fourni avec l'appareil.

• Reportez-vous aux consignes d'installation fournies avec le support.

• Si le dispositif anti-basculement n'est pas installé correctement, un enfant ou un adulte montant
ou s'asseyant sur la porte peut faire basculer la cuisinière et souffrir de graves blessures suite
au renversement de liquides chauds ou de la cuisinière elle-même.

Support anti­basculement

*approximativement

21

/32" (16,5 mm)

La vis doit pénétrer dans le bois ou le béton

REMARQUE

Desserrez le pied de mise à niveau pour installer le support anti-basculement. Un dégagement d'au

21

moins

/32" (16,5 mm) est nécessaire entre le dessous de la cuisinière et le sol de la cuisine.

Installation de la cuisinière

Français 13

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 13 2020-03-26  6:27:31

Installation de la cuisinière

1. Installation du support à l'aide du modèle

Le support anti-basculement s'accompagne d'un modèle. Les consignes comportent les informations
nécessaires à l'exécution de l'installation. Lisez et suivez les consignes gurant sur la che (modèle)
pour l'installation de la cuisinière.

3. Vérication des réglages

Utilisez un niveau à bulle pour vérier vos réglages. Placez le niveau en diagonale sur la grille du
four ou la table de cuisson et vériez le niveau dans les deux directions indiquées ci-dessous.

2. Mise à niveau de la cuisinière

Mettez la cuisinière de niveau en ajustant les pieds de mise à niveau à l'aide d'une clé.

Élévation de la

Abaissement

de la cuisinière

Installation de la cuisinière

cuisinière

Pied de mise à niveau

1. Vériez la direction 1.

2. Vériez la direction 2.

Si le niveau à bulle indique que la cuisinière n'est pas de niveau, ajustez les pieds de mise à niveau à
l'aide d'une clé.

ATTENTION

Pour votre sécurité, n'essayez pas de modier ou de
redresser les pieds avant. Les pieds de mise à niveau
avant de la cuisinière sont conçus pour être inclinés
an d'éviter un basculement accidentel.

Masse

14 Français

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 14 2020-03-26  6:27:32

Finalisation de l'installation

• Placez la cuisinière sufsamment près de l'ouverture pour permettre le branchement de la prise.

• Positionnez la cuisinière en vous assurant que le pied arrière gauche (ou arrière droit) se glisse
sous le support anti-basculement.

• Inclinez avec précaution la cuisinière vers l'avant an de vous assurer que le support anti­basculement s'emboîte dans la xation arrière et que la cuisinière ne bascule pas.

• Mettez l'appareil sous tension. Vériez que la cuisinière fonctionne correctement comme indiqué
dans le manuel d'utilisation.

Support anti­basculement

Pied de mise à
niveau

Notes

Français 15

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 15 2020-03-26  6:27:32

Installation de la cuisinière

Scannez le code QR* ou rendez-vous sur
le site www.samsung.com/spsn
pour voir nos vidéos et démonstrations
en direct d'utilisation.

* Requiert l'installation d'un lecteur sur votre

smartphone

Veuillez noter que la garantie Samsung n'inclut pas les déplacements du service après-vente pour expliquer le fonctionnement de l'appareil, corriger une installation non correcte ou exécuter des travaux
de nettoyage ou d'entretien réguliers.

UNE QUESTION ? UN COMMENTAIRE ?

PAYS N° DE TÉLÉPHONE SITE INTERNET

U.S.A

Consumer Electronics

CANADA 1-800-SAMSUNG (726-7864)

1-800-SAMSUNG (726-7864) www.samsung.com/us/support

www.samsung.com/ca/support (English)

www.samsung.com/ca_fr/support (French)

DG68-01257A-00

Install_NE63T8911_AA_DG68-01257A-00_CFR.indd 16 2020-03-26  6:27:32
