Samsung ML-2166W, ML-2166, ML-2161 User guide [de]

Benutzerhandbuch

GRUNDLAGEN

In dieser Anleitung finden Sie Informationen zur Installation unter Windows, zur grundlegenden Bedienung und zu Problemlösungen.

ERWEITERT

In dieser Anleitung finden Sie Informationen zur Installation unter verschiedenen Betriebssystemen, zur erweiterten Konfiguration, zum Betrieb und Bedienung sowie zu Problemlösungen.

Je nach Modell oder Land sind möglicherweise nicht alle Funktionen verfügbar.

ML-216x Series

ML-216xW Series

RUNDLA

1. Einführung

Entscheidende Vorteile 5 Funktionen nach Modell 7 Nützlich zu wissen 9 Über dieses Benutzerhandbuch 10 Sicherheitsinformationen 11 Übersicht über das Gerät 18 Bedienfeld – Übersicht 21 Einschalten des Geräts 23 Lokales Installieren des Treibers 24 Treiber neu installieren 25

2. Erlernen der grundlegenden Verwendung

Drucken einer Testseite 27 Druckmedien und Fächer 28 Grundlagen zum Drucken 37

3. Wartung

Bestellen von Verbrauchsmaterialien und Zubehör 41 Verfügbare Verbrauchsmaterialien 42 Verfügbare Verschleißteile 43 Lagern der Tonerkartusche 44 Verteilen des Toners 46 Ersetzen der Tonerkartusche 47 Reinigen des Gerätes 49 Tipps zum Transport und zur Lagerung Ihres Geräts 52

4. Problemlösung

Tipps zur Vermeidung von Papierstaus 54 Beseitigen von Papierstaus 55 Erläuterung der Status-LED 58

5. Anhang

Technische Daten 62

RUNDLA

Konformitätshinweise 71 Copyright 83

1. Einführung

In diesem Kapitel erfahren Sie, was Sie wissen müssen, um das Gerät zu benutzen.

• Entscheidende Vorteile 5

• Funktionen nach Modell 7

• Nützlich zu wissen 9

• Über dieses Benutzerhandbuch 10

• Sicherheitsinformationen 11

• Übersicht über das Gerät 18

• Bedienfeld – Übersicht 21

• Einschalten des Geräts 23

• Lokales Installieren des Treibers 24

• Treiber neu installieren 25

Entscheidende Vorteile

Umweltfreundlich

• Dieses Gerät verfügt über die Öko-Funktion. Damit sparen Sie Toner und Papier (siehe „Easy Eco Driver“ auf Seite 178).

• Sie können auch mehrere Seiten auf ein einziges Blatt drucken, um Papier zu sparen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 156).

• Sie können Blätter beidseitig bedrucken und damit Papier sparen (beidseitiger Druck) (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 156).

• Dieses Gerät schaltet automatisch in den Stromsparmodus und senkt dadurch wesentlich den Stromverbrauch, wenn es nicht aktiv verwendet wird.

Schnelles Drucken in hervorragender Qualität

• Sie können mit einer effektiven Auflösung von bis zu 1.200 × 1.200 dpi drucken.

• Schnelles Drucken auf Abruf.

- Für einseitiges Drucken, 20 Seiten pro Minute (SpM) (DIN A4) oder

21 SpM (US-Letter).

Zweckmäßigkeit

• Easy Capture Manager ermöglicht Ihnen, komfortabel das zu bearbeiten und zu drucken, was Sie durch Drücken der Taste Druck der Tastatur auf dem Bildschirm erfassen (siehe „Easy Capture Manager kennen lernen“ auf Seite 179).

• Samsung Easy Printer Manager und Samsung-Druckerstatus (oder Smart Panel) sind Programme, die das Gerät überwachen und Sie über den jeweiligen Gerätestatus informieren. Außerdem können Sie damit die Einstellungen des Gerätes ändern (siehe „Samsung Easy Printer Manager verwenden“ auf Seite 184).

Entscheidende Vorteile

• AnyWeb Print ermöglicht Ihnen die Speicherung, die Vorschau und den Druck des Bildschirminhalts auf wesentlich leichtere Art und Weise als bei Verwendung eines normalen Programms (siehe „Samsung AnyWeb Print“ auf Seite 177).

• Intelligentes Update ermöglicht Ihnen, aktuelle Software-Updates zu ermitteln und die jeweils aktuellste Version des Druckertreibers zu finden und zu installieren. Nur für Benutzer des Betriebssystems Windows.

• Wenn Sie über einen Internetanschluss verfügen, finden Sie Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen auf der Samsung Website: www.samsung.com > Produkt finden > Support oder Downloads.

Unterstützt viele Funktionen und Anwendungen

• Unterstützt eine Vielzahl an Papierformaten (siehe „Technische Daten der Druckmedien“ auf Seite 64).

• Wasserzeichen drucken: Sie können Ihre Dokumente mit einem Schriftzug wie beispielsweise „Vertraulich“ versehen (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 156).

• Drucken von Postern: Der auf den Seiten Ihres Dokuments enthaltene Text und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 156).

• Sie können unter mehreren Betriebssystemen drucken (siehe „Systemanforderungen“ auf Seite 67).

• Ihr Gerät besitzt eine USB-Schnittstelle.

Unterstützt mehrere Methoden zum Einrichten eines Drahtlosnetzwerks

• Verwendung der WPS-Taste (Wi-Fi Protected Setup™)

- Sie können bequem eine drahtlose Netzwerkverbindung herstellen,

indem Sie beim Gerät und beim Zugriffspunkt (WLAN-Router) die WPS-Taste benutzen.

• Verwendung eines USB-Kabels oder eines Netzwerkkabels

- Wenn Sie ein USB-Kabel oder ein Netzwerkkabel benutzen, können

Sie das Gerät verbinden und auch verschiedene DrahtlosnetzwerkEinstellungen vornehmen.

• Wi-Fi Direct nutzen

- Mit der Funktion Wi-Fi oder Wi-Fi Direct ist es problemlos möglich,

von einem Mobilfunkgerät aus zu drucken.

Siehe „Einführung in die Einrichtung eines Drahtlosnetzwerks“ auf Seite 115.

Funktionen nach Modell

Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung.

Betriebssystem



Software



Betriebssystem ML-216x Series ML-216xW Series Windows Ɣ Ɣ Macintosh Ɣ Ɣ Linux Ɣ Ɣ Unix

Software ML-216x Series ML-216xW Series PCL-Druckertreiber SPL-Druckertreiber Ɣ Ɣ PS-Druckertreiber

XPS-Druckertreiber

a. XPS-Treiber werden nur unter Windows über die Samsung-Website (www.samsung.com) unterstützt

Ɣ Ɣ

Samsung Easy Printer Manager Ɣ Ɣ SyncThru™ Web Service Ɣ

Funktionen nach Modell

Funktionsvielfalt



(Ɣ: Inklusive, Leer: nicht verfügbar)

Funktionen ML-216x Series ML-216xW Series Hochgeschwindigkeits-USB 2.0 Ɣ Ɣ Netzwerkschnittstelle drahtgebundenes LAN über

Ethernet 10/100 Base TX Netzwerkschnittstelle 802.11b/g/n WLAN Ɣ IPv6 Ɣ

Eco-Druck (Easy Eco Driver)

a. Die Einstellungen für den Öko-Modus können Sie über den Windows-Treiber vornehmen.

Ɣ Ɣ

WPS (Wi-Fi Protected Setup™) Ɣ Manuell duplex (2-seitig) drucken Ɣ Ɣ

Nützlich zu wissen

Wo kann ich den Treiber für das Gerät herunterladen?

• Besuchen Sie www.samsung.com/printer, um den neuesten Gerätetreiber herunterzuladen und ihn dann auf Ihrem System zu installieren.

Wo kann ich Zubehör und Verbrauchsmaterial kaufen?

• Fragen Sie bei einem Samsung-Fachhändler oder bei Ihrem Händler.

• Besuchen Sie www.samsung.com/supplies. Wählen Sie Ihr Land / Ihre Region aus, um die Informationen zum Produktservice einzusehen.

Die Status-LED blinkt oder leuchtet permanent.

• Schalten Sie das Gerät aus und dann wieder ein.

• Lesen Sie in dieser Anleitung nach, was die LED-Signale bedeuten. Beseitigen Sie dann das entsprechende Problem (siehe „Erläuterung der Status-LED“ auf Seite 58).

Ein Papierstau ist aufgetreten.

• Die obere Abdeckung öffnen und schließen (siehe „Vorderansicht“ auf Seite 19).

• Lesen Sie in dieser Anleitung nach, wie Sie einen Papierstau beseitigen. Gehen Sie dann entsprechend vor (siehe „Beseitigen von Papierstaus“ auf Seite 55).

Die Ausdrucke sind verschwommen oder unscharf.

• Möglicherweise ist nicht genügend Toner vorhanden oder er ist ungleichmäßig verteilt. Schütteln Sie die Tonerkartusche.

• Versuchen Sie es mit einer anderen Einstellung der Druckauflösung.

• Wechseln Sie die Tonerkartusche aus.

Das Gerät druckt nicht.

• Öffnen Sie die Druckerwarteschlange und löschen Sie das Dokument aus der Liste (siehe „Abbrechen eines Druckauftrags“ auf Seite 38).

• Deinstallieren Sie den Treiber und installieren Sie ihn erneut (siehe „Lokales Installieren des Treibers“ auf Seite 24).

• Wählen Sie Ihr Gerät unter Windows als Standardgerät aus.

Über dieses Benutzerhandbuch

Dieses Benutzerhandbuch liefert Informationen zum grundlegenden Verständnis des Geräts sowie genaue Erläuterungen zu den einzelnen Bedienschritten.

• Lesen Sie vor der Inbetriebnahme des Geräts die Sicherheitsinformationen.

• Falls während der Nutzung des Geräts ein Problem auftritt, finden Sie im Kapitel „Problemlösung“ weitere Informationen.

• Die in dem Benutzerhandbuch verwendeten Begriffe werden im Kapitel „Glossar“ erläutert.

• Die Abbildungen in diesem Benutzerhandbuch können je nach Optionen und Modell von dem Gerät, das Sie gekauft haben, abweichen.

• Die Screenshots (Bildschirmfotos) in diesem Benutzerhandbuch können je nach Firmware des Gerätes und Treiberversion abweichen.

• Die in diesem Benutzerhandbuch gegebenen Beschreibungen von Bedienschritten und Verfahren beziehen sich im Wesentlichen auf den Betrieb unter Windows 7.

Konventionen

Die nachfolgenden Begriffe werden in diesem Handbuch als Synonyme verwendet:

• Dokument wird als Synonym für Vorlage verwendet.

• Papier wird als Synonym für Medien oder Druckmedien/-materialien verwendet.

• Der Drucker oder Multifunktionsdrucker werden als „Gerät“ bezeichnet.

Allgemeine Symbole

Symbol Text Beschreibung

Achtung

Hinweis

Hinweise an den Benutzer, um einen möglichen mechanischen Schaden oder eine Fehlfunktion zu verhindern.

Enthält zusätzliche Informationen oder Einzelheiten zur Funktionalität des Geräts.

1. Einführung

Sicherheitsinformationen

Folgende Warnungen und Sicherheitshinweise dienen zur Vermeidung von Personenschäden jedweder Art sowie einer möglichen Beschädigung Ihres Geräts. Lesen Sie alle Anweisungen vor der Verwendung des Geräts sorgfältig durch. Bewahren Sie diesen Abschnitt nach dem Lesen gut auf, sodass Sie ihn bei Bedarf zur Hand haben.

Wichtige Sicherheitssymbole

Erläuterungen aller Symbole und Zeichen in diesem Kapitel

Gefahren oder gefährliche Verhaltensweisen, die zu

Warnung

Achtung

Vermeiden Sie die beschriebene Vorgehensweise.

schweren Verletzungen oder sogar zum Tod führen können.

Gefahren oder gefährliche Verhaltensweisen, die leichte Verletzungen oder Sachschäden zur Folge haben können.

Betriebsumgebung

Warnung

Nicht verwenden, wenn das Netzkabel beschädigt oder wenn die Steckdose nicht geerdet ist.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Stellen Sie keine Gegenstände auf dem Gerät ab (Wasser, kleine Metallgegenstände oder schwere Gegenstände, Kerzen, brennende Zigaretten usw.).

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

• Wenn das Gerät überhitzt, Rauch aus dem Gerät entweicht, das Gerät anormale Geräusche erzeugt oder einen sonderbaren Geruch abgibt, den Hauptschalter sofort ausschalten und den Netzstecker ziehen.

• Achten Sie darauf, dass die Steckdose, an dem das Gerät angeschlossen ist, stets zugänglich ist, damit Sie im Notfall sofort den Netzstecker ziehen können.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Sicherheitsinformationen

Das Netzkabel nicht krümmen und keine schweren Gegenstände auf ihm abstellen.

Das Herumtreten auf dem Netzkabel oder das Quetschen des Netzkabels durch schwere Gegenstände könnte einen elektrischen Schlag oder einen Brand auslösen.

Zum Ziehen des Netzsteckers am Stecker ziehen, nicht am Kabel! Den Netzstecker nicht mit nassen oder feuchten Händen anfassen.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Achtung

Ziehen Sie den Netzstecker während eines Gewitters oder wenn Sie beabsichtigen, das Gerät über einen längeren Zeitraum nicht zu verwenden, von der Netzsteckdose ab.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Seien Sie vorsichtig, der Bereich der Papierausgabe ist heiß. Es könnten Verbrennungen auftreten.

1. Einführung

Wenn das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl Sie die entsprechenden Anweisungen genau befolgt haben, ziehen Sie alle Anschlussleitungen von den entsprechenden Anschlüssen ab und fordern Sie die Hilfe eines qualifizierten Kundendiensttechnikers an.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Wenn sich der Netzstecker nicht leicht in die Netzsteckdose stecken lässt, versuchen Sie nicht, ihn gewaltsam einzustecken.

Wenden Sie sich für einen Austausch der Netzsteckdose an einen Elektriker. Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Achten Sie darauf, dass das Netzkabel und das Telefonkabel nicht von Tieren angenagt werden.

Bei Nichtbeachtung dieser Anweisung könnte das Tier einen elektrischen Schlag und/oder eine Verletzung erleiden.

1. Einführung

Sicherheitsinformationen

Sicherheit während des Betriebs

Achtung

Während des Druckvorgangs das Papier nicht gewaltsam aus dem Drucker herausziehen.

Dies kann zur Beschädigung des Geräts führen. Achten Sie darauf, dass Ihre Hände nicht zwischen Gerät und

Papierfach geraten. Sie könnten sich verletzen.

Die Stromversorgung des Geräts erfolgt über das Netzkabel. Um die Stromversorgung zu unterbinden, trennen Sie das

Netzkabel vom Netz. Gehen Sie beim Einlegen von Papier oder beim Beseitigen von

Papierstaus vorsichtig vor. Papier kann sehr scharfkantig sein und schmerzhafte

Schnittverletzungen verursachen. Beim Drucken großer Mengen kann der untere Teil des

Papierausgabebereichs heiß werden. Achten Sie darauf, dass Kinder diesen Bereich nicht berühren.

Es könnten Verbrennungen auftreten.

Zum Beseitigen von Papierstaus keine Pinzette oder scharfe Metallgegenstände verwenden.

Der Drucker könnte beschädigt werden. Achten Sie darauf, dass sich nicht zu viel Papier im

Papierausgabefach stapelt. Der Drucker könnte beschädigt werden.

Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind, und stecken Sie keine Gegenstände in diese Öffnungen.

Sonst könnte die Temperatur von Geräteteilen ansteigen, was eine Beschädigung des Geräts oder einen Brand zur Folge haben kann.

Wenn Sie Steuerelemente verwenden, Anpassungen vornehmen oder Vorgänge durchführen, die von den in diesem Handbuch beschriebenen abweichen, kann dies die Freisetzung gefährlicher Strahlen zur Folge haben.

Sicherheitsinformationen

Installation / Transport

Warnung

Das Gerät nicht an einem Orten aufstellen, wo Staub, Feuchtigkeit oder austretendes Wasser den Betrieb beeinträchtigen könnte.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Achtung

Wenn das Gerät bewegt werden soll, schalten Sie es zunächst aus. Ziehen Sie dann alle Kabel vom Gerät ab. Die unten stehenden Informationen sind lediglich Vo rschläge b asieren d auf dem Gewicht des Geräts. Falls Ihr Gesundheitszustand beeinträchtigt ist und Sie keine Lasten heben können, heben Sie das Gerät nicht. Fragen Sie nach Unterstützung und heben Sie das Gerät stets mit mehreren Personen, um die Sicherheit zu gewährleisten.

Beachten Sie beim anschließenden Anheben des Geräts die folgenden Richtlinien:

• Geräte mit einem Gewicht bis 20 kg können von 1 Person

• Geräte mit einem Gewicht von 20 kg – 40 kg müssen von 2

• Geräte mit einem Gewicht von mehr als 40 kg müssen von

Das Gerät könnte fallen und so zu Verletzungen führen oder beschädigt werden.

Das Gerät nicht auf einer instabile Oberfläche abstellen. Das Gerät könnte fallen und so zu Verletzungen führen oder

beschädigt werden.

angehoben werden.

Personen angehoben werden.

4 Personen angehoben werden.

1. Einführung

Sicherheitsinformationen

Verwenden Sie nur Telekommunikationsanschlusskabel der Stärke AWG 26

Die Nichtbeachtung dieser Anweisung kann zur Beschädigung des Geräts führen.

Verwenden Sie zur Gewährleistung eines sicheren Betriebs nur das Netzkabel aus dem Lieferumfang Ihres Geräts. Wenn Sie bei einem mit 110 V betriebenen Gerät ein Netzkabel verwenden, das länger als 2 m ist, sollte es vom Typ AWG-16 (oder größer) sein.

Die Nichtbeachtung dieser Anweisung kann eine Beschädigung des Geräts sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

Das Netzkabel nur an eine geerdete Steckdose anschließen. Die Nichtbeachtung dieser Anweisung könnte einen

elektrischen Schlag oder einen Brand zur Folge haben. Schließen Sie niemals zu viele Geräte an einer Steckdose

oder einer Verlängerungsschnur an. Die Nichtbeachtung dieser Anweisung kann eine

Beeinträchtigung der Leistung sowie einen elektrischen Schlag oder einen Brand zur Folge haben.

Decken Sie das Gerät nicht ab und stellen Sie es nicht an einem luftdichten Ort auf, z. B. in einem Gehäuse.

Wenn das Gerät nicht gut belüftet ist, kann dies zu einem Brand führen.

oder stärker, Telefonkabel, falls notwendig.

Das Gerät muss an eine Netzsteckdose angeschlossen werden, die die auf dem Typenschild angegebene Spannung liefert.

Wenn Sie sich nicht sicher sind und die von Ihnen genutzte Leistungsstärke überprüfen möchten, wenden Sie sich an Ihr Stromversorgungsunternehmen.

a. AWG: American Wire Gauge

Wartung / Überprüfung

Achtung

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät innen reinigen. Reinigen Sie das Gerät nicht mit Benzol, Verdünner oder Alkohol. Sprühen Sie kein Wasser direkt in das Gerät.

Bei Nichtbeachtung dieser Anweisung besteht Stromschlagund Brandgefahr.

Nehmen Sie das Gerät nicht in Betrieb, während Sie Verbrauchsmaterialien austauschen oder das Gerät innen reinigen.

Sie könnten sich verletzen.

Sicherheitsinformationen

Reinigungsmittel von Kindern fernhalten. Kinder könnten sich verletzen.

Bauen Sie das Gerät nicht auseinander, führen Sie keine Reparaturen aus und setzen Sie es nicht selbst wieder zusammen.

Der Drucker könnte beschädigt werden. Wenden Sie sich an einen zertifizierten Techniker, wenn Ihr Gerät reparaturbedürftig ist.

• Entfernen Sie keine Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind.

• Fixiereinheiten dürfen nur durch zertifizierte Kundendiensttechniker repariert werden. Bei Reparatur durch einen nicht zertifizierten Techniker besteht Stromschlag- und Brandgefahr.

• Das Gerät darf nur durch SamsungKundendiensttechniker repariert werden.

Beim Reinigen und beim Betrieb des Geräts streng den Anweisungen des Benutzerhandbuchs folgen, das im Lieferumfang des Geräts enthalten ist.

Bei Nichtbeachtung dieser Anweisung könnte das Gerät beschädigt werden.

Halten Sie das Netzkabel und die Kontaktfläche des Steckers frei von Staub und Wasser.

Die Nichtbeachtung dieser Anweisung könnte einen elektrischen Schlag oder einen Brand zur Folge haben.

Verwendung von Verbrauchsmaterialien

Achtung

Nehmen Sie die Tonerkartuschen nicht auseinander. Das Einatmen oder Verschlucken von Tonerstaub kann

gefährlich sein. Verbrennen Sie keine Versorgungsmaterialien wie etwa die

Tonerkartusche oder die Fixiereinheit. Die Nichtbeachtung dieser Anweisung kann zu Explosionen

oder unkontrollierbaren Bränden führen. Halten Sie alle gelagerten Verbrauchsmaterialien wie etwa

Tonerkartuschen von Kindern fern. Das Einatmen oder Verschlucken von Tonerstaub kann

gefährlich sein. Achten Sie beim Auswechseln der Tonerkartusche oder beim

Beseitigen von Papierstaus darauf, dass kein Tonerstaub auf Ihre Haut oder Ihre Kleidung gerät.

Das Einatmen oder Verschlucken von Tonerstaub kann gefährlich sein.

1. Einführung

Sicherheitsinformationen

Falls Toner auf Ihre Kleidung gelangt, die Kleidung nicht mit heißem Wasser auswaschen.

Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest. Verwenden Sie stattdessen kaltes Wasser.

Die Verwendung von recycelten Versorgungsmaterialien wie etwa Toner kann zu einer Beschädigung des Geräts führen.

Bei einer Beschädigung aufgrund von recycelten Versorgungsmaterialien wird eine Servicegebühr in Rechnung gestellt.

Übersicht über das Gerät

Zubehör



Stromkabel Installationskurzanleitung

Software-CD

a. In der Kurzinstallationsanleitung wird gezeigt, wie Sie den Ausgabe-Stapler am Gerät anbringen. b. Auf der Software-CD sind die Druckertreiber sowie Anwendungsprogramme. c. Welches Zubehör zum Lieferumfang gehört, ist abhängig vom Gerätemodell und dem Land, in dem es gekauft wird.

Zubehör

Ausgabe-Stapler

1. Einführung

Übersicht über das Gerät

Vorderansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Funktionen nach Modell“ auf Seite

7).

1 Bedienfeld 3 Schacht 5 Ausgabehalterung 7 Tonerkartusche 2 Mehrzweckschacht 4 Ausgabefach 6 Obere Abdeckung

1. Einführung

Übersicht über das Gerät

Rückansicht

• Die Abbildung kann je nach Modell von Ihrem Gerät abweichen.

• Je nach Modell oder Land stehen nicht unbedingt alle Funktionen und optionale Komponenten zur Verfügung (siehe „Funktionen nach Modell“ auf Seite 7).

1 USB-Anschluss 2 Netzkabelanschluss

1. Einführung

Bedienfeld – Übersicht

Das Bedienfeld kann je nach Modell von Ihrem Gerät abweichen. Es gibt mehrere Arten von Bedienfeldern.

1 2

1 Toner-

LED

(Status LED)

Zeigt den Status der Toners an (siehe „Status LED“ auf Seite

59). Zeigt den Gerätestatus an (siehe „Status LED“ auf Seite 59).

(WPS)

Konfiguriert auf einfache Weise die DrahtlosnetzwerkVerbindung ohne Zuhilfenahme des Computers (siehe „Drahtlosnetzwerk-Setup“ auf Seite 114).

• Konfigurationsblatt

- Diese Taste etwa 10 Sekunden lang gedrückt halten, bis die grüne LED langsam blinkt, die Taste dann loslassen.

• Druckt Bericht über Verbrauchsmaterial / Fehler

- Diese Taste etwa 15 Sekunden lang gedrückt halten, bis die grüne LED blinkt, die Taste dann loslassen.

• Manuell drucken

- Wenn Sie im Druckertreiber unter Papierzufuhr die Option Manueller Einzug gewählt haben, dann müssen Sie jedes Mal, wenn Sie ein Blatt Papier ins Papierfach gelegt haben, diese Taste drücken.

Bedienfeld – Übersicht

(Bildschi rminhalt drucken)

• Druckt den aktuellen Bildschirminhalt

- Drücken Sie diese Taste, bis die grüne LED zu blinken beginnt. Wenn Sie nur den aktiven Bildschirminhalt drucken wollen, lassen Sie die Taste los, sobald die grüne LED aufhört zu blinken. Wenn Sie den gesamten Bildschirminhalt drucken wollen, lassen Sie die Taste los, während die LED blinkt.

•

Bildschirminhalt drucken

und Macintosh-Betriebssystemen verwendet werden.

• Diese Funktion ist nur bei einer Verbindung über den USB-Anschluss des Geräts nutzbar.

• Beim Drucken des aktiven Fensters bzw. des gesamten Bildschirminhalts mithilfe der Taste „Druck“ wird, je nach zu druckendem Inhalt, eventuell mehr Toner verbraucht.

• Um diese Funktion nutzen zu können, muss das zum Gerät gelieferte Programm Easy Printer Manager auf

dem Computer installiert sein. Wenn Sie unter einem Macintosh-Betriebssystem arbeiten, müssen Sie Einstellungen für Bildschirminhalt-Druck im Easy Printer Manager aktivieren, um diese Funktion

nutzen zu können.

kann nur auf Windows-

(Power)

1. Einführung

Mit dieser Taste können Sie das Gerät ausschalten oder wieder einschalten, wenn es sich im Ruhemodus befindet.

• Konfigurationsblatt

- Diese Taste etwa 10 Sekunden lang gedrückt halten, bis die grüne LED langsam blinkt, und dann die Taste loslassen.

• Druckt Bericht über Verbrauchsmaterial / Fehler

- Diese Taste etwa 15 Sekunden lang gedrückt halten, bis die grüne LED blinkt, und dann die Taste loslassen.

• Manuell drucken

- Wenn Sie im Druckertreiber unter Papierzufuhr die Option Manueller Einzug gewählt haben, dann müssen Sie jedes Mal, wenn Sie ein Blatt Papier ins Papierfach gelegt haben, diese Taste drücken.

1. Einführung

Einschalten des Geräts

Erst das Gerät am Stromversorgungsnetz anschließen.

Drücken Sie auf dem Bedienfeld die Taste (Power).

Wenn Sie das Gerät ausschalten wollen, drücken Sie auf dem Bedienfeld (Power).

Lokales Installieren des Treibers

Ein lokal angeschlossenes Gerät ist ein Gerät, das direkt mit einem Kabel an Ihrem Computer angeschlossen ist. Wenn Ihr Gerät mit einem Netzwerk verbunden ist, überspringen Sie die folgenden Schritte und fahren Sie mit der Installation des Treibers für ein per Netzwerk angeschlossenes Gerät fort (siehe Benutzerhandbuch, Erweitert).

• Falls Sie unter einem Macintosh- oder Linux-Betriebssystem arbeiten, siehe „Software installieren“ auf Seite 87.

• Je nach Gerät und Benutzeroberfläche kann sich das in diesem

Benutzerhandbuch dargestellte Fenster zur Installation von dem

tatsächlich angezeigten Fenster unterscheiden.

•Die Option Benutzerdefinierte Installation ermöglicht Ihnen, die zu installierenden Programme auszuwählen.

• Verwenden Sie nur ein USB-Kabel mit einer maximalen Länge von 3 Meter.

Windows

Legen Sie die mitgelieferte Software-CD in das CD-ROM-Laufwerk ein.

Die Software-CD sollte automatisch gestartet werden, so dass ein entsprechendes Fenster angezeigt wird.

Wählen Sie Jetzt installieren.

1. Einführung

Vergewissern Sie sich, dass das Gerät an den Computer

angeschlossen und eingeschaltet ist.

Wenn das Fenster Assistent für das Suchen neuer Hardware während des Installationsverfahrens angezeigt wird, klicken Sie auf Abbrechen, um das Fenster zu schließen.

Lesen Sie den

Bestimmungen dieses Lizenzvertrags

Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Lizenzvertrag

und wählen Sie

. Klicken Sie dann auf

Ich akzeptiere die

1. Einführung

Weiter

Treiber neu installieren

Wenn der Druckertreiber nicht ordnungsgemäß funktioniert, gehen Sie wie folgt vor, um den Treiber neu zu installieren.

Windows

Vergewissern Sie sich, dass das Gerät an den Computer

angeschlossen und eingeschaltet ist.

Wählen Sie aus dem Menü Start den Eintrag Programme oder Alle

Programme > Samsung Printers > Name des Druckertreibers > Deinstallieren.

Folgen Sie den im Installationsfenster angezeigten Anweisungen.

Legen Sie die Software-CD in das CD-ROM-Laufwerk und

installieren Sie den Treiber erneut (siehe „Lokales Installieren des Treibers“ auf Seite 24).

2. Erlernen der grundlegenden Verwendung

Nach dem Beenden der Installation können Sie die Standardeinstellungen des Geräts festlegen. Wenn Sie Eingabewerte festlegen oder ändern möchten, finden Sie dazu weitere Informationen im nächsten Abschnitt. Dieses Kapitel informiert über die Menüstruktur und die Möglichkeiten beim Basis-Setup.

• Drucken einer Testseite 27

• Druckmedien und Fächer 28

• Grundlagen zum Drucken 37

1. Einführung

Drucken einer Testseite

Drucken Sie eine Testseite, um sich zu vergewissern, dass der Drucker einwandfrei arbeitet (nur Windows).

So drucken Sie die Testseite:

• Öffnen Sie Druckeinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38) > Samsung Registerkarte > Testseite

Druckmedien und Fächer

In diesem Kapitel erfahren Sie, wie Sie Druckmedien in Ihr Gerät einlegen.

• Druckmedien, die nicht diesen Spezifikationen entsprechen, können Probleme verursachen oder sogar Reparaturen erforderlich machen. Solche Reparaturen sind nicht durch die von Samsung gewährte Gerätegarantie oder Servicevereinbarungen abgedeckt.

• Achten Sie darauf, dass Sie bei diesem Gerät kein Fotopapier für Tintenstrahldrucker verwenden. Das kann zur Beschädigung des Geräts führen.

• Bei Benutzung von feuergefährlichen Druckmedien besteht Brandgefahr.

• Verwenden Sie nur die genannten Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Wenn Sie feuergefährliche Druckmedien verwenden oder falls Sie anderes Material im Drucker zurücklassen, kann das zur Überhitzung des Gerätes führen, und es kann dann sogar Brandgefahr bestehen.

2. Erlernen der grundlegenden Verwendung

Papierfach-Übersicht

Zur Änderung des Formats müssen die Papierführungen angepasst werden.

1 Papierbreitenführung 2 Schacht

Falls die Papierführungen nicht ordnungsgemäß angepa sst sind, kann das Papier falsch erfasst werden, das Papier schief bedruckt oder ein Papierstau eintreten.

2. Erlernen der grundlegenden Verwendung

Druckmedien und Fächer

Einlegen von Papier in das Papierfach

Öffnen Sie das Papierfach. Passen Sie anschließend die Fachgröße

an das Format des von Ihnen eingelegten Druckmediums an (siehe „Papierfach-Übersicht“ auf Seite 28).

Fächern und biegen Sie die Kanten des Papierstapels, um die

Blätter vor dem Einlegen voneinander zu trennen.

Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein

und öffnen Sie das Ausgabefach.

Druckmedien und Fächer

Drücken Sie die Papierbreitenführung zusammen und schieben Sie

sie bis zum Ende des Papierstapels, ohne diesen dabei zu stauchen.

2. Erlernen der grundlegenden Verwendung

• Schieben Sie die Papierführung nicht so dicht an die Medien heran, dass sich diese wölben.

• Verwenden Sie kein Papier, bei dem die führende Kante gewellt ist. Das könnte zu einem Papierstau führen oder es könnte zerknittert werden.

• Wenn Sie die Papierführung für die Breite nicht einstellen, kann ein Papierstau entstehen.

Wenn Sie ein Dokument drucken, legen Sie den Papiertyp und das

Papierformat für das Fach fest (siehe „Einstellen von Papierformat und Papiertyp“ auf Seite 36).

Einstellungen, die im Gerätetreiber gewählt werden, überschreiben die Einstellungen auf dem Bedienfeld.

a Um ausgehend von einer Anwendung zu drucken, öffnen Sie die

entsprechende Anwendung und rufen Sie das Druckmenü auf.

b Öffnen Sie das Dialogfeld Druckeinstellungen (siehe „Öffnen des

Fensters Druckeinstellungen“ auf Seite 38).

c Wählen Sie in den Druckeinstellungen die Registerkarte Papier

und wählen Sie anschließend einen passenden Papiertyp aus. Wenn Sie z. B. ein Etikett verwenden möchten, setzen Sie den

Papiertyp auf Etiketten.

2. Erlernen der grundlegenden Verwendung

Druckmedien und Fächer

d Wählen Sie unter Papierzufuhr Manueller Einzug aus und drücken

Sie auf OK.

e Starten Sie mit dem Drucken über eine Anwendung.

Manueller Papiereinzug im Papierfach

In den manuellen Papiereinzug können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Tipps zum Verwenden des manuellen Einzugs

• Legen Sie nur Druckmedien des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug ein.

• Wenn Sie in Ihrer Anwendung unter Papier > Papierzufuhr >

Manueller Einzug als Papierquelle wählen, müssen Sie jedes Mal, wenn Sie eine Seite drucken wollen, auf die Schaltfläche (Bildschirm drucken) oder (WPS) klicken, und Sie müssen

zuvor immer nur ein einziges Druckmedium des gleichen Typs, Formats und Gewichts in den manuellen Papiereinzug legen.

• Um Papierstaus zu vermeiden, legen Sie während des Druckens kein Papier nach, wenn im manuellen Papiereinzug noch Papier vorhanden ist.

• Legen Sie die Druckmaterialien mit der zu bedruckenden Seite nach oben und dem Seitenkopf zuerst in die Mitte des manuellen Papiereinzugs ein.

• Um eine optimale Druckqualität zu erzielen und um die Entstehung von Papierstaus zu vermeiden, sollten Sie nur Papier in den entsprechenden Formaten benutzen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

• Entfernen Sie eventuelle Wölbungen auf Postkarten, Umschlägen und Etiketten, bevor Sie sie in den manuellen Papiereinzug einlegen.

• Beachten Sie beim Bedrucken von Spezialmedien die Hinweise zum Einlegen (siehe „Drucken auf speziellen Druckmedien“ auf Seite 32).

• Ist das Gerät im Energiesparmodus, wird kein Papier aus dem manuellen Papiereinzug eingezogen. Bevor der manuelle Papiereinzug benutzt werden kann, erst die Ein/Aus-Taste drücken, damit das Gerät "erwacht".

Druckmedien und Fächer

Drucken auf speziellen Druckmedien

In der nachfolgenden Tabelle sind für jedes Papierfach die jeweils unterstützten speziellen Druckmedien aufgeführt.

Die Druckmedientypen werden in den Druckeinstellungen angezeigt. Um die beste Druckqualität zu erzielen, sollte das richtige Druckmedium ausgewählt werden: Druckeinstellungen Fenster > Papier Registerkarte > Papiertyp (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Wenn Sie zum Beispiel auf Etiketten drucken wollen, wählen Sie Etiketten als Papiertyp.

Bei Verwendung spezieller Druckmedien empfiehlt es sich, jeweils nur ein Papier zuzuführen (siehe „Technische Daten der Druckmedien“ auf Seite 64).

Für Informationen zu Papiergewichten siehe „Technische Daten der Druckmedien“ auf Seite 64.

2. Erlernen der grundlegenden Verwendung

Typen

Normalpapier Ɣ Dickes Papier Ɣ Dünnes Papier Ɣ Bankpost-Papier Ɣ Farbe Ɣ Karten Ɣ Etiketten Ɣ Umschlag Ɣ Formulare Ɣ Baumwollpapier Ɣ Recycelt Ɣ Archivpapier Ɣ

a. Für manuellen Einzug geeignete Papierarten:

Schacht

(Ɣ: Inklusive, Leer: Nicht verfügbar)

2. Erlernen der grundlegenden Verwendung

Druckmedien und Fächer

Umschläge

Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab.

Um einen Umschlag zu bedrucken, legen Sie ihn so ein, wie es die folgende Abbildung zeigt.

Wenn Sie Umschläge im Fenster Druckeinstellungen wählen, der Druck aber etwas schwach aussieht, dann wählen Sie Dicker Umschlag und drucken dann noch einmal. Dadurch kann der Druckvorgang aber etwas lauter sein.

• Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

- Gewicht: sollte nicht mehr als 90 g/m Papierstaus kommen.

- Ausführung: sollten flach aufliegen und maximal 6 mm Wölbung aufweisen und keine Luft enthalten.

- Zustand: dürfen nicht zerknittert, gefaltet oder beschädigt sein.

- Temperatur: müssen beim Drucken der Wärme und den Druckbedingungen im Gerät standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.

• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.

• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.

• Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

betragen, sonst kann es zu

Druckmedien und Fächer

• Bei Umschlägen mit abziehbarem Klebestreifen oder mehreren Verschlusslaschen muss der Klebstoff der Fixiertemperatur des Geräts (von ungefähr 170 °C) für 0,1 Sekunden standhalten können. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

• Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.

• Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

1 Akzeptabel 2 Nicht akzeptabel

2. Erlernen der grundlegenden Verwendung

Etiketten

Verwenden Sie nur für Laserdrucker vorgesehene Etiketten, um Beschädigungen des Geräts zu vermeiden.

• Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

- Klebstoff: Er muss der Fixiertemperatur des Geräts standhalten. Die Temperatur der Fixiereinheit finden Sie in den technischen Daten Ihres Geräts (ca. 170 °C).

- Anordnung: Verwenden Sie nur Etiketten, die ohne Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwer wiegende Papierstaus verursachen.

2. Erlernen der grundlegenden Verwendung

Druckmedien und Fächer

- Gewellte Seiten: Müssen flach aufliegen und die Wölbung in einer Richtung darf maximal 13 mm betragen.

- Zustand: Verwenden Sie keine Etiketten, die zerknittert sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Frei liegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem können dadurch Druckerkomponenten beschädigt werden.

• Lassen Sie jeden Etikettenbogen nur einmal durch das Gerät laufen. Das Klebematerial ist nur für den einmaligen Gebrauch im Gerät konzipiert.

• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen oder anderweitig beschädigt sind.

Karten/Benutzerdefinierte Formate

• Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmaterials ein.

Druckmedien und Fächer

Briefpapier und Formulare

Vorbedrucktes Papier mit der bedruckten Seite nach oben und mit einer glatten Kante des Papiers nach vorne einlegen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. Beachten Sie bitte, dass die Druckqualität nicht garantiert werden kann.

• Muss mit hitzebeständiger Tinte gedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur (ca. 170 °C) des Geräts für 0,1 Sekunden ausgesetzt ist.

• Die Tinte auf vorbedrucktem Papier darf nicht brennbar sein und darf keine Schäden an den Druckwalzen verursachen.

2. Erlernen der grundlegenden Verwendung

• Stellen Sie sicher, dass die Tinte auf dem vorbedruckten Papier trocken ist, bevor Sie das Papier einlegen. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

Einstellen von Papierformat und Papiertyp

Nachdem Sie Papier in das Papierfach eingelegt haben, legen Sie das Papierformat und den Papiertyp fest.

Dazu das Dialogfeld Druckeinstellungen öffnen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38) und auf der Registerkarte Papier das Papierformat und den Papiertyp festlegen.

Wenn Sie Papier mit einem Sonderformat wie etwa Rechnungsvordrucke verwenden möchten, wählen Sie in den

Druckeinstellungen auf der Registerkarte Papier die Option Benutzereigenes Format (siehe „Öffnen des Fensters

Druckeinstellungen“ auf Seite 38).

2. Erlernen der grundlegenden Verwendung

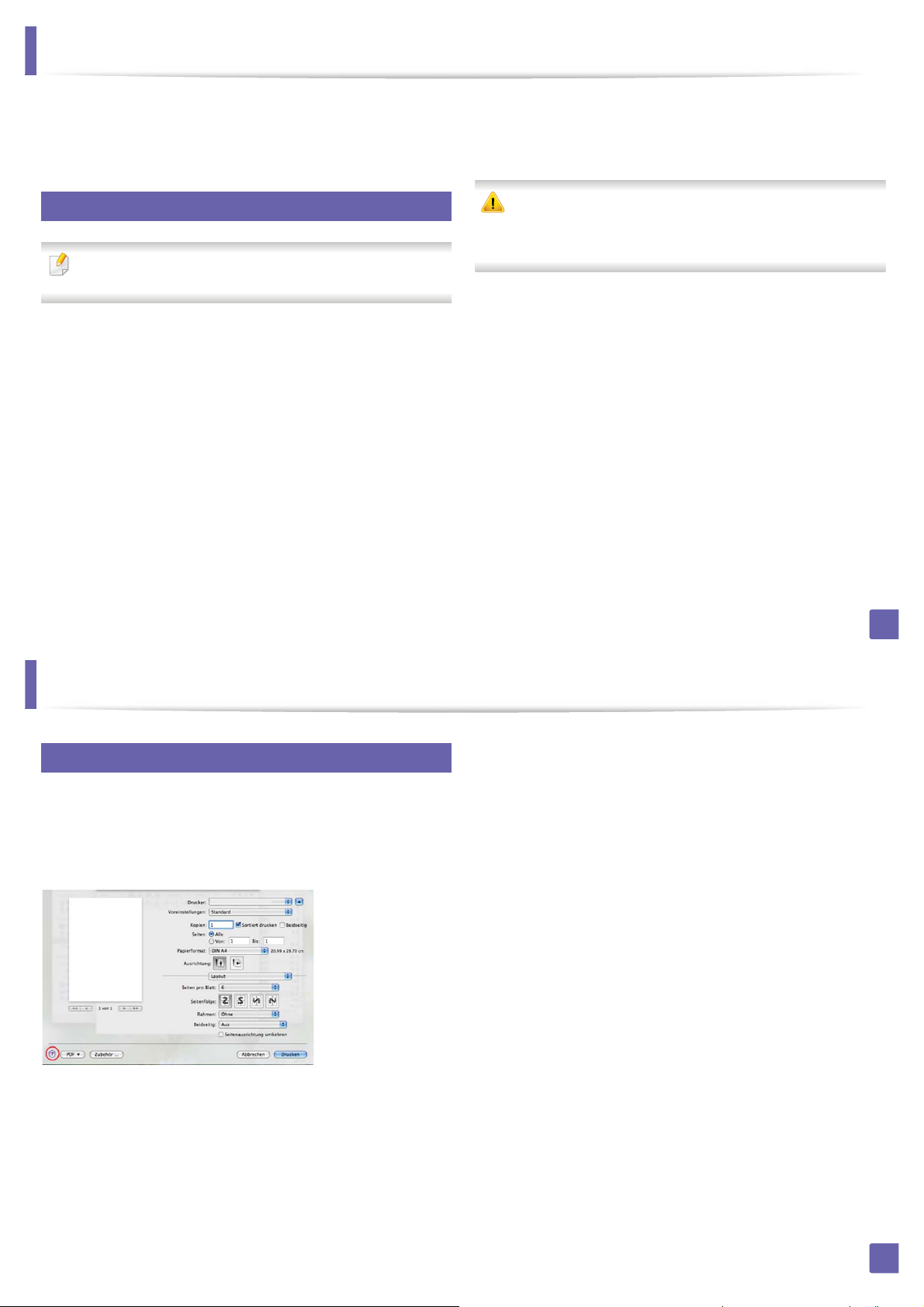

Grundlagen zum Drucken

Informationen über Sonderfunktionen finden Sie im Benutzerhandbuch, Erweitert (siehe „Erweiterte Druckfunktionen verwenden“ auf Seite 156).

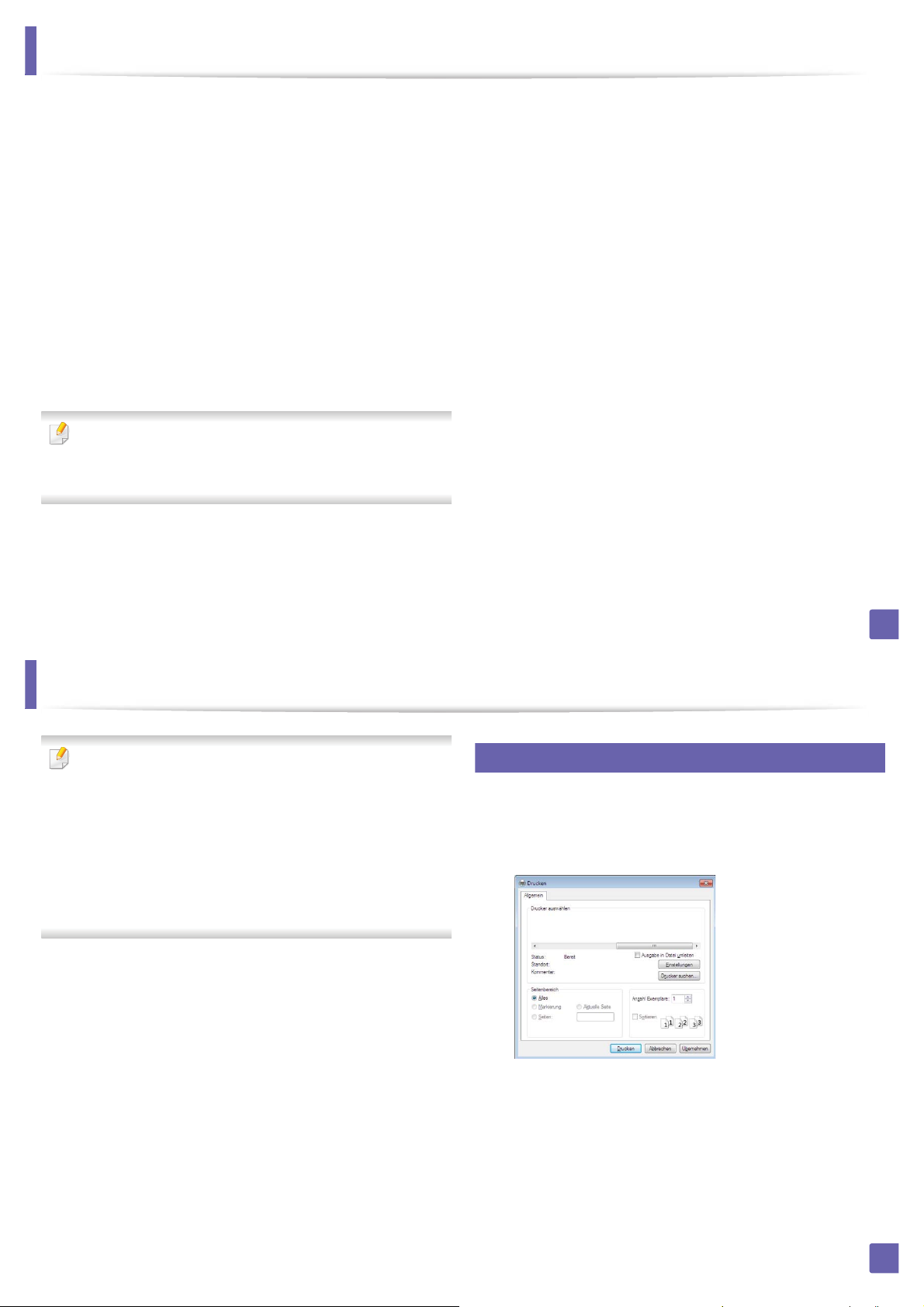

Drucken

Falls Sie unter einem Macintosh- oder Linux-Betriebssystem arbeiten, siehe „Mit einem Macintosh-Rechner drucken“ auf Seite 168 oder „Drucken unter Linux“ auf Seite 171.

Das folgende Fenster Druckeinstellungen bezieht sich auf das Programm ‚Editor' unter Windows 7.

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie Drucken im Menü Datei.

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Die allgemeinen Druckeinstellungen einschließlich der Anzahl der

Exemplare und des Seitenbereichs werden im Fenster Drucken festgelegt.

Um die verfügbaren erweiterten Druckfunktionen zu nutzen, klicken Sie im Fenster Drucken auf Eigenschaften oder Voreinstellungen (siehe „Öffnen des Fensters Druckeinstellungen“ auf Seite 38).

Grundlagen zum Drucken

Abbrechen eines Druckauftrags

Wenn der Druckauftrag in einer Druckerwarteschlange oder im Spooler wartet, können Sie den Druckauftrag wie folgt abbrechen:

• Sie können das Fenster dadurch aufrufen, indem Sie in der WindowsTaskleiste auf das Gerätesymbol ( ) doppelklicken.

Öffnen des Fensters Druckeinstellungen

• Je nach Gerät kann sich das in diesem Benutzerhandbuch dargestellte Fenster Druckeinstellungen von dem tatsächlich

angezeigten Fenster unterscheiden. Die im Fenster für die

Druckeinstellungen enthaltenen Elemente sind jedoch ähnlich.

• Bei Auswahl einer Option im Fenster Druckeinstellungen wird

möglicherweise ein Warnzeichen angezeigt oder . Das Zeichen bedeutet, dass Sie diese Option auswählen können,

dass aber die Auswahl nicht empfohlen wird. Das Zeichen

bedeutet, dass Sie die Option aufgrund von Geräteeinstellungen oder aufgrund der Geräteumgebung nicht auswählen können.

Um den Druckauftrag in Kraft zu setzen, klicken Sie im Fenster

Drucken auf OK oder Drucken.

2. Erlernen der grundlegenden Verwendung

Wählen Sie das Gerät aus der Liste Drucker auswählen aus.

Klicken Sie auf Eigenschaften oder Voreinstellungen.

Sie können den aktuellen Druckerstatus einsehen, indem Sie auf die Schaltfläche Druckerstatus klicken (siehe „Samsung-Druckerstatus verwenden“ auf Seite 188).

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie im Menü „Datei“ die Option Drucken.

2. Erlernen der grundlegenden Verwendung

Grundlagen zum Drucken

Verwenden der Favoriteneinstellung

Die Option Voreinstellung, die auf jeder Registerkarte der Voreinstellungen mit Ausnahme der Registerkarte Samsung angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Voreinstellungen für zukünftige Verwendung.

Gehen Sie wie nachfolgend beschrieben vor, um eine Voreinstellung zu speichern.

Ändern Sie die Einstellungen auf den Registerkarten wie

gewünscht.

Geben Sie im Eingabefeld Voreinstellung einen Namen für die

Voreinstellung ein.

Wählen Sie weitere Optionen aus und klicken Sie auf (Aktualisieren); die Einstellungen werden zu den von Ihnen ausgewählten Voreinstellungen hinzugefügt. Um eine gespeicherte Einstellung zu verwenden, wählen Sie sie im Dropdown-Listenfeld Voreinstellung aus. Das Gerät druckt jetzt gemäß den von Ihnen gewählten Einstellungen. Um gespeicherte Einstellungen zu löschen, wählen Sie sie in der Dropdown-Liste Voreinstellung aus und klicken

dann auf (Löschen). Sie können die Standardeinstellungen des Druckers wiederherstellen,

indem Sie im Dropdown-Listenfeld Voreinstellung die Option Standardvoreinstellung wählen.

Hilfe verwenden

Wählen Sie im Fenster Druckeinstellungen die betreffende Option und drücken Sie dann auf der Tastatur die Taste F1.

Öko-Druck

Klicken Sie auf (Hinzufügen). Beim Speichern der

Voreinstellung werden alle aktuellen Treibereinstellungen

gespeichert.

3. Wartung

Dieses Kapitel gibt Ihnen Informationen zum Kauf von Verbrauchsmaterialien, Zubehörteilen und Verschleißteilen, die für Ihr Gerät erhältlich sind.

• Bestellen von Verbrauchsmaterialien und Zubehör 41

• Verfügbare Verbrauchsmaterialien 42

• Verfügbare Verschleißteile 43

• Lagern der Tonerkartusche 44

• Verteilen des Toners 46

• Ersetzen der Tonerkartusche 47

• Reinigen des Gerätes 49

• Tipps zum Transport und zur Lagerung Ihres Geräts 52

Die Funktion ermöglicht Ihnen, Druckressourcen zu sparen und umweltfreundliche zu drucken.

Für Eco-Druck unten klicken:

Siehe „Easy Eco Driver“ auf Seite 178.

Eco

verringert den Toner- und Papierverbrauch. Die Funktion

2. Erlernen der grundlegenden Verwendung

Eco

Bestellen von Verbrauchsmaterialien und Zubehör

Das verfügbare Zubehör kann je nach Land variieren. Fordern Sie die Liste des verfügbaren Zubehörs und der Verschleißteile bei Ihrem Händler an.

Um von Samsung autorisiertes Verbrauchsmaterial, Zubehör oder autorisierte Verschleißteile zu kaufen, wenden Sie sich an Ihr Samsung-Fachgeschäft oder an den Händler, bei dem Sie das Gerät gekauft haben. Sie können auch www.samsung.com/supplies besuchen, Ihr Land / Ihre Region auswählen, um dann Informationen darüber zu erhalten, wo Sie technischem Support und Service erhalten können.

Verfügbare Verbrauchsmaterialien

Wenn Verbrauchsmaterialien zur Neige gehen, können Sie für Ihr Gerät die folgenden Verbrauchsmaterialien bestellen:

Art

Tonerkartusche Etwa 1.500 Seiten MLT-D101S

a. Angegebene Druckleistung gemäß ISO/IEC 19752.

Die Lebensdauer der Tonerkartuschen variiert je nach Optionen, Prozentsatz des Bildflächen und Auftragsmodus.

Neue Tonerkartuschen oder andere Verbrauchsmaterialien müssen in dem Land gekauft werden, in dem der Drucker erworben wurde. Andernfalls sind Tonerkartuschen oder andere Verbrauchsmaterialien aufgrund von verschiedenen Konfigurationen der Tonerkartuschen und der Verbrauchsmaterialien gemäß den spezifischen Landesbedingungen nicht mit Ihrem Gerät kompatibel.

Die Verwendung nicht originaler Samsung-Tonerkartuschen, beispielsweise wiederbefüllter oder wiederaufbereiteter Kartuschen, wird von Samsung nicht empfohlen. Samsung kann die Qualität von nicht Original-Samsung-Tonerkartuschen nicht gewährleisten. Eine Wartung oder Reparatur, die aufgrund der Verwendung nicht originaler Samsung-Tonerkartuschen erforderlich wird, wird von der Gerätegarantie nicht abgedeckt.

Durchschnittliche Befüllung

Bezeichnung

3. Wartung

Verfügbare Verschleißteile

Wenden Sie sich für den Kauf von Verschleißteilen an Ihr Fachgeschäft oder den Händler, bei dem Sie das Gerät erworben haben. Verschleißteile dürfen nur von einem autorisierten Dienstleister oder Händler bzw. von dem Händler ausgewechselt werden, bei dem Sie den Drucker erworben haben. Die Garantie deckt nicht den Austausch von Verschleißteilen ab, die ihre durchschnittliche Lebensdauer überschritten haben.

Verschleißteile werden in bestimmten Intervallen ausgetauscht, um Probleme im Zusammenhang mit der Druckqualität und der Papierzufuhr infolge von verschlissenen Teilen zu vermeiden (siehe Tabelle unten). Der Austausch dieser Verschleißteile dient zur Aufrechterhaltung der optimalen Arbeitsbedingungen Ihres Geräts. Die unten aufgeführten Verschleißteile sollten ausgetauscht werden, wenn die Lebensdauer der entsprechenden Komponente abgelaufen ist.

Teile

Fuser-Einheit Etwa 30.000 Seiten Übertragungswalze Etwa 30.000 Seiten Einzugswalze Etwa 30.000 Seiten Einzugsrolle Etwa 30.000 Seiten

a. Wird durch das verwendete Betriebssystem, die Rechenleistung des Computers, die Anwendungssoftware, die Anschlussmethode, den

Medientyp und die Komplexität des Druckauftrags beeinflusst.

Durchschnittliche Befüllung

Lagern der Tonerkartusche

3. Wartung

Tonerkartuschen enthalten licht-, temperatur- und feuchtigkeitsempfindliche Komponenten. Samsung rät, die folgenden Empfehlungen zu befolgen, um die optimale Leistung, höchste Qualität und längste Nutzungsdauer ihrer neuen Samsung-Tonerkartusche zu gewährleisten.

Lagern Sie diese Tonerkartusche in derselben Umgebung, in der auch der Drucker verwendet wird, d. h. unter kontrollierten Temperatur- und Feuchtigkeitsbedingungen. Die Tonerkartusche sollte bis zur Installation in ihrer ungeöffneten Originalverpackung verbleiben. Ist die Originalverpackung nicht mehr vorhanden, decken Sie die obere Öffnung der Kartusche mit Papier ab und bewahren Sie sie an einem dunklen Ort auf.

Durch das Öffnen der Verpackung der Kartusche vor der Verwendung verkürzt sich die Lagerungs- und Nutzungsdauer erheblich. Lagern Sie die Kartusche nicht auf dem Boden. Wenn die Tonerkartusche aus dem Drucker entfernt wird, folgen Sie den nachfolgenden Instruktionen zur ordnungsgemäßen Lagerung der Tonerkartusche.

• Lagern Sie die Tonerkartusche in der Schutzhülle der Originalverpackung.

• Legen Sie sie flach hin, mit der Seite nach oben liegend (nicht auf der Seite stehend), die normalerweise auch nach dem Einbau in das Gerät nach oben zeigen würde.

• Verbrauchsmaterialien dürfen nicht unter folgenden Bedingungen gelagert werden:

- Bei Temperaturen von über 40 °C.

- Relative Luftfeuchtigkeit im Bereich von unter 20 % oder über 80 %.

- In Umgebungen mit extremen Feuchtigkeits- oder Temperaturveränderungen.

- Bei direkter Sonneneinstrahlung oder Raumlicht.

- An staubigen Orten.

- Über einen längeren Zeitraum in einem Fahrzeug.

- In einer Umgebung, in der korrosive Gase vorhanden sind.

- In einer Umgebung mit salzhaltiger Luft.

3. Wartung

Lagern der Tonerkartusche

Hinweise zur Handhabung

• Berühren Sie nicht die Oberfläche der lichtempfindlichen Trommel in der Kartusche.

• Setzen Sie die Kartusche keinen vermeidbaren Vibrationen oder Stößen aus.

• Drehen Sie die Trommel niemals um – insbesondere nicht in die umgekehrte Richtung -, da dies eine Beschädigung der Trommel und ein Austreten des Toners zur Folge haben kann.

Tonerkartusche verwenden

Die Verwendung von Tonerkartuschen fremder Marken in Ihrem Drucker, beispielsweise markenloser, handelsketteneigener, wiederbefüllter oder wiederaufbereiteter Tonerkartuschen, wird von Samsung Electronics nicht empfohlen und nicht für zulässig erklärt.

Die Garantie für die Drucker von Samsung deckt keine Schäden am Gerät ab, die auf die Verwendung von nachgefüllten, nachgebauten oder nicht von Samsung hergestellten Tonerkartuschen zurückzuführen sind.

Voraussichtliche Lebensdauer der Kartusche

Die voraussichtliche Lebensdauer, also die Kapazität der Tonerkartusche (oder der Bildgebungseinheit) hängt von der Tonermenge ab, die für Druckaufträge erforderlich ist. Die tatsächliche Befüllung variiert je nach Druckdichte der zu druckenden Seiten, der Betriebsumgebung, der mit Bildern bedruckten Fläche, dem Druckintervall, dem Druckmedientyp und/ oder der Druckmediengröße. Wenn Sie zum Beispiel viele Grafiken drucken, wird viel Toner verbraucht und Sie müssen die Kartusche öfter wechseln.

3. Wartung

Verteilen des Toners

Gegen Ende des Lebenszyklus einer Tonerkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf, oder es sind direkt nebeneinander Bereiche mit unterschiedlicher Druckdichte zu sehen.

• Die Toner-LED blinkt orange.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit verbessern, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das betroffene Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

3. Wartung

Ersetzen der Tonerkartusche

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

• Keine scharfen Objekte wie ein scharfes Messer oder eine Schere benutzen, wenn Sie die Verpackung der Tonerkartusche öffnen wollen. Die Trommel der Kartusche könnte dadurch beschädigt werden.

• Die Tonerkartusche gründlich schütteln. Dadurch wird die anfängliche Druckqualität verbessert.

• Berühren Sie keinesfalls die grüne Unterseite der Tonerkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

Ersetzen der Tonerkartusche

Wenn die Tonerkartusche leer ist, hört das Gerät auf zu drucken.

3. Wartung

Reinigen des Gerätes

Wenn Probleme mit der Druckqualität auftreten oder wenn Sie Ihr Gerät in einer staubigen Umgebung verwenden, müssen Sie es regelmäßig reinigen, um optimale Druckergebnisse zu gewährleisten und um die Lebenszeit Ihres Geräts zu erhöhen.

• Reinigungsmittel, die große Mengen von Alkohol, Lösungsmitteln oder anderen aggressiven Substanzen enthalten, können am Gehäuse zu Verfärbungen oder Verformungen führen.

• Wenn Ihr Gerät oder die Umgebung des Geräts mit Toner verschmutzt ist, empfehlen wir, das Gerät mit einem feuchten Stoff- oder Papiertuch zu reinigen. Beim Einsatz eines Staubsaugers könnte Toner in die Luft gewirbelt werden. Dies kann u. U. gesundheitsschädliche Folgen haben.

• Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

Reinigen der Außenseite

Reinigen Sie das Gerätegehäuse mit einem weichen, flusenfreien Tuch. Feuchten Sie das Tuch leicht mit Wasser an. Vermeiden Sie jedoch unbedingt, dass Wasser auf das Gerät oder in das Innere des Geräts tropft.

Reinigen des Innenraums

Während des Druckens können sich Papier- und Tonerreste sowie Staub im Gerät ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Sie können diese Probleme beseitigen bzw. reduzieren, indem Sie den Innenraum reinigen.

Reinigen des Gerätes

• Zum Reinigen des Gerätegehäuses ein weiches, fusselfreies Tuch verwenden.

• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

3. Wartung

Reinigen des Gerätes

Reinigen der Einzugsrolle

• Zum Reinigen des Gerätegehäuses ein weiches, fusselfreies Tuch verwenden.

• Wenn Ihr Gerät über einen Netzschalter verfügt, schalten Sie erst das Gerät aus, bevor Sie das Gerät reinigen.

3. Wartung

Tipps zum Transport und zur Lagerung Ihres Geräts

• Halten Sie das Gerät waagerecht, wenn Sie dessen Position ändern. Kippen Sie es nicht und drehen Sie es nicht um. Sonst könnte das Geräteinnere durch Toner verunreinigt werden, was u. U. Geräteschäden oder Beeinträchtigungen der Druckqualität zur Folge haben kann.

• Das Gerät sollte aus Sicherheitsgründen immer von mindestens zwei Personen transportiert werden.

3. Wartung

4. Problemlösung

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können.

• Tipps zur Vermeidung von Papierstaus 54

• Beseitigen von Papierstaus 55

• Erläuterung der Status-LED 58

In diesem Kapitel finden Sie Hinweise und Informationen dazu, welche Maßnahmen Sie bei Fehlern oder Problemen ergreifen können. Verfügt Ihr Gerät über ein Display, beachten Sie zunächst die dort angezeigte Meldung, bevor Sie etwas anderes tun. Wenn Sie in diesem Kapitel keine Lösung für Ihr Problem finden, schlagen Sie nach im Kapitel Problemlösung im Benutzerhandbuch, Erweitert (siehe „Problemlösung“ auf Seite 195). Falls Sie im Benutzerhandbuch keine Lösung finden oder das Problem fortbesteht, wenden Sie sich an den Kundendienst.

Tipps zur Vermeidung von Papierstaus

Die meisten Papierstaus können vermieden werden, indem man die korrekten Medientypen auswählt. Um Papierstaus zu vermeiden, halten Sie sich an folgende Leitlinien:

• Achten Sie darauf, dass die Führungen richtig eingestellt sind (siehe „Papierfach-Übersicht“ auf Seite 28).

• Legen Sie nicht zu viel Papier in das Papierfach. Vergewissern Sie sich, dass der Papierstapel nicht höher als die entsprechende Markierung an der Innenwand des Papierfachs ist.

• Entfernen Sie keinesfalls während des Druckens Papier aus dem Papierfach.

• Bevor Sie das Papier einlegen, biegen Sie den Stapel, fächern Sie ihn auf. Richten Sie dann den Stapel sauber an den Kanten aus.

• Legen Sie kein faltiges, feuchtes oder stark gewelltes Papier ein.

• Legen Sie keine unterschiedlichen Papiertypen gleichzeitig in das Papierfach ein.

• Verwenden Sie nur empfohlene Druckmedien (siehe „Technische Daten der Druckmedien“ auf Seite 64).

4. Problemlösung

Beseitigen von Papierstaus

Um das gestaute Papier nicht zu beschädigen, ziehen Sie dieses langsam und vorsichtig heraus.

Im Papierfach

Beseitigen von Papierstaus

Im Gerät

• Der Fixierbereich des Geräts ist heiß. Gehen Sie daher beim Entfernen des Papiers vorsichtig vor.

• Schließen Sie erst die Ausgabehalterung, bevor Sie die obere Abdeckung öffnen.

4. Problemlösung

Beseitigen von Papierstaus

Wenn Sie in diesem Bereich kein Papier vorfinden, fahren Sie mit dem nächsten Schritt fort.

4. Problemlösung

Erläuterung der Status-LED

Die Farbe der LED zeigt den aktuellen Status des Geräts an.

• Je nach Modell oder Land sind möglicherweise nicht alle LEDs vorhanden.

• Um einen Fehler zu beheben, beachten Sie die entsprechende Fehlermeldung und die Instruktionen, die dazu im Kapitel zum Thema Problemlösung gegeben werden.

• Auch die Hinweise und Leitlinien, die im Programmfenster Samsung-Druckerstatus oder Smart Panel gegeben werden, helfen bei der Beseitigung von Fehlern.

• Wenn das Problem weiterhin besteht, wenden Sie sich an einen Kundendienstmitarbeiter.

4. Problemlösung

Erläuterung der Status-LED

Status LED



Status Beschreibung

Aus Das Gerät ist offline oder im Sparmodus.

Grün

Blinkend

Ein Das Gerät ist online und kann verwendet werden.

• Wenn die Hintergrundbeleuchtung langsam blinkt, empfängt das Gerät Daten vom Computer.

• Wenn die Hintergrundbeleuchtung schnell blinkt, druckt das Gerät Daten.

LED)

Blinkend

(Status

Rot

Ein

Blinkend Aktualisieren der Firmware.

Orange

Ein Ein Papierstau ist aufgetreten (siehe „Beseitigen von Papierstaus“ auf Seite 55).

Wartet auf Drücken der (Bildschirminhalt drucken)-Taste für manuelles Drucken.

• Die Abdeckung ist offen. Schließen Sie die Abdeckung.

• Es ist kein Papier im Fach bei Empfang oder Druck von Daten. Legen Sie Papier in das Papierfach ein („Einlegen von Papier in das Papierfach“ auf Seite 29).

• Das Gerät hat den Vorgang auf Grund eines schweren Fehlers angehalten.

Erläuterung der Status-LED

4. Problemlösung

Toner LED/ WPS-LED

Status Beschreibung

In der Kartusche befindet sich nur noch eine geringe Menge Toner. Die Tonerkartusche steht kurz vor dem

Blinkend

(Toner-LED)

(WPS-LED)

(Power-LED)

a. Die geschätzte Kartuschenlebensdauer ist die zu erwartende oder geschätzte Lebensdauer der Tonerkartusche, also die durchschnittliche Menge an Ausdrucken, konzipiert nach ISO/

IEC 19752. Die Anzahl der Seiten hängt von Betriebsumgebung, Druckintervallen, Grafiken, Medientyp und Medienformat ab. Selbst wenn die rote LED leuchtet und der Drucker nicht mehr druckt, kann sich immer noch eine geringe Menge Toner in der Kartusche befinden.

b. Nur Drahtlos-Modell (siehe „Funktionen nach Modell“ auf Seite 7).

Orange

Ein

Aus Alle Tonerkartuschen mit normaler Kapazität. Blinkend Das Gerät stellt eine Verbindung zu einem Drahtlosnetzwerk her.

Blau

Ein

Aus Das Gerät wird vom Drahtlosnetzwerk getrennt. Ein Das Gerät befindet sich im Energiesparmodus. Aus Das Gerät befindet sich in Bereitschaft oder es ist ausgeschaltet.

Ablauf der geschätzten Lebensdauer. Halten Sie eine neue Kartusche als Ersatz bereit. Sie können die Druckqualität für einen kurzen Zeitraum verbessern, indem Sie den Toner verteilen (siehe „Verteilen des Toners“ auf Seite 46).

Die Tonerkartusche hat ihre voraussichtliche Lebensdauer fast erreicht auszutauschen (siehe „Ersetzen der Tonerkartusche“ auf Seite 47).

Das Gerät stellt eine Verbindung zu einem Drahtlosnetzwerk her (siehe „Die WPS-Taste verwenden“ auf Seite

117).

. Es wird empfohlen, die Tonerkartusche

4. Problemlösung

+ 88 hidden pages
