Samsung MAX-KD120, MAX-KDZ115 User Manual [ru]

МИНИКОМПОНЕНТНАЯ СИСТЕМА С ФУНКЦИЕЙ КАРАОКЕ И ПРОИГРЫВАТЕЛЕМ DVD-ДИСКОВ

MAX-KDZ100 MAX-KDZ110 MAX-KDZ120

Инструкция для

Предупреждения по технике безопасности

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ!

ПРЕДОСТЕРЕЖЕНИЕ:

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ. ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

Этот проигрыватель компакт дисков классифицирован как ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1.

НЕ ОТКРЫВАТЬ!

Использование органов управления, регулировки или выполнение процедур, не описанных в данной Инструкции, может привести к опасному облучению лазером.

ОСТОРОЖНО - НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ.

ПРИ СНЯТИИ КОЖУХА И ОТКЛЮЧЕНИИ БЛОКИРОВОЧНЫХ

ПРЕДУПРЕЖДЕНИЕ: Во избежание возгорания или

ОСТОРОЖНО: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ

КОНТАКТОВ ИЗБЕГАЙТЕ ПОПАДАНИЯ ПОД ЛУЧ ЛАЗЕРА.

Этот символ указывает на то, что внутри данного изделия имеются детали, находящиеся под опасным напряжением, прикосновение к которым привести к поражению электрическим током. Этот символ указывает, что в документации на изделие имеется важная инструкция по его использованию или обслуживанию.

поражения электрическим током, не допускайте попадания данного изделия под дождь или в условия высокой влажности.

ЭЛЕКТРИЧЕСКИМ ТОКОМ, ПОЛНОСТЬЮ ВСТАВЛЯЙТЕ ВИЛКУ В РОЗЕТКУ ТАК, ЧТОБЫ ШИРОКАЯ ПЛАСТИНА ВИЛКИ СОВПАЛА С ШИРОКИМ ОТВЕРСТИЕМ РОЗЕТКИ.

СОДЕРЖАНИЕ

♦ Предупреждения по технике безопасности ...................1

♦ Установка вашей миникомпонентной системы

n Вид передней панели........................................................................4

n Вид задней панели ............................................................................5

n Индикаторы на дисплее....................................................................6

n Пульт дистанционного управления..................................................7

n Где устанавливать вашу миникомпонентную систему...................8

n Подсоединение вашей системы к сети переменного тока.............8

n Установка батарей в пульт дистанционного управления...............8

n Подсоединение к внешнему источнику сигнала .............................9

n Гнездо цифрового выхода................................................................9

n Подсоединение громкоговорителей ...............................................9

n Подсоединение телевизора ...........................................................10

n Как подсоединяться для улучшения качества звука ....................10

n Подсоединение AM (СВ)/ДВ антенны............................................11

n Подсоединение FM антенны ..........................................................11

n Демонстрационный режим/Выключение подсветки дисплея ......12

n Установка часов...............................................................................12

♦ Проигрыватель DVD-дисков /дисков караоке

n Загрузка и смена дисков .................................................................13

n Воспроизведение диска ..................................................................14

n Выбор диска в карусельном лотке.................................................14

n Вызов на дисплей информации о диске........................................15

n Ознакомительное воспроизведение..............................................15

n Ускоренное воспроизведение ........................................................16

n Замедленное воспроизведение .....................................................16

n Пропуск части или дорожки диска..................................................16

n Прямой переход к фильму/части/времени....................................16

n Повторное воспроизведение..........................................................17

n Повтор фрагмента между точками А и В.......................................17

n Воспроизведение в случайном порядке ........................................18

n Использование меню диска............................................................18

n Использование меню Title (Фильм)................................................18

n Запрограммированное воспроизведение в заданном порядке ...19

n Выбор языка звукового сопровождения ........................................20

n Выбор языка субтитров...................................................................20

n Увеличение изображения ...............................................................20

n Выбор ракурса .................................................................................20

n Настройка языка..............................................................................21

n Настройка параметров аудио выходов..........................................21

n Настройка системы .........................................................................22

n Установка уровня родительского контроля и пароля...................22

n Воспроизведение диска караоке....................................................23

n Подсоединение микрофона............................................................23

n Резервирование аккомпанемента..................................................23

n Приоритет при воспроизведении аккомпанемента.......................23

n Повтор для дисков караоке ............................................................23

n Функция поиска песни .....................................................................24

n Изменение тональности мелодии..................................................24

n Изменение темпа мелодии.............................................................24

n Подсветка текста песни ..................................................................24

n Выбор мужского/женского голоса...................................................24

n Просмотр счета ...............................................................................24

n Функция "Фанфары"........................................................................24

n Функция "Мелодия"..........................................................................24

Благодарим вас за покупку миникомпонентной системы компании SAMSUNG. Пожалуйста, найдите время для того, чтобы прочитать данную Инструкцию, так как она позволит вам легко настроить вашу систему и полностью использовать все ее возможности.

♦ Тюнер

n Поиск радиостанций и сохранение настройки на них в памяти

системы.............................................................................................25

n Выбор запомненной радиостанции.................................................26

n Улучшение качества приема ..........................................................26

♦ Кассетная дека

n Прослушивание кассеты..................................................................26

n Синхронизированная запись компакт-диска ..................................27

n Запись компакт-диска.......................................................................27

n Запись передачи радиостанции......................................................28

n Копирование кассеты (перезапись)................................................28

n Выбор режима воспроизведения кассеты (только Дека 2)...........28

n Счетчик ленты ..................................................................................28

♦ Другие функции

n Функция таймера..............................................................................29

n Отмена действия таймера...............................................................29

n Временное отключение звука (Mute)..............................................30

n Выбор режима звучания ..................................................................30

n Функция Power Surround..................................................................30

n Регулировка уровня сигнала на сабвуфер.....................................30

n Установка системы на автоматическое выключение ....................31

n Микрофон (не во всех моделях).....................................................31

n Подсоединение наушников..............................................................31

♦ Рекомендации по эксплуатации

n Меры предосторожности .................................................................32

n Уход за вашей миникомпонентной системой.................................32

n Как обращаться с дисками ..............................................................33

n Как обращаться с аудио кассетами ................................................33

n Прежде чем обращаться в центр послепродажного

обслуживания ...................................................................................33

n Технические характеристики...........................................................34

DVD (Digital Versatile Disk - Цифровой многоцелевой диск) обеспечивает звук и изображение фантастического качества, благодаря использованию технологии объемного звука Dolby Digital и технологии сжатия изображения MPEG2. Теперь вы можете ощущать воздействие реалистичных эффектов при просмотре кинофильмов или прослушивании музыки у себя дома, как если бы вы находились в кинотеатре или в концертном зале.

В DVD-проигрывателях и DVD-дисках используется региональное кодирование. Чтобы DVDдиск можно было воспроизвести, региональные коды диска и проигрывателя должны совпадать. Если региональные коды не совпадают, диск воспроизводиться не будет. Региональный код данного проигрывателя указан на его задней панели. (Ваш проигрыватель будет воспроизводить только DVD-диски, на этикетке которых указан такой же региональный код).

Изготавливается по лицензии от фирмы Dolby Laboratories.

“Dolby” и символ в виде сдвоенной буквы D являются товарными знаками Dolby Laboratories.

Тип диска

DVD

VIDEO-CD

Компакт-диск

Логотип Тип записи Размер диска Макс. время воспроизведения

Аудио+Видео

Аудио

12 см

8 см

12 см 74 мин.

8 см 20 мин.

12 см 74 мин.

8 см 20 мин.

Около 240 мин. (Односторонний)

Около 480 мин. (Двусторонний) Около 160 мин. (Односторонний) 2 слоя - 160 мин. (Двусторонний)

Вид передней панели

1. Дисплей

2. Кнопка Запись/Пауза

3. Таймер/ Часы

4. Кнопка Демонстрационный режим/Выключение подсветки дисплея

5. Синхронизированная запись компакт-диска

6. Кнопка "Готовность/ Включение" ( )

7. Гнездо для микрофона 1

8. Регулятор уровня сигнала от микрофона

9. Гнездо для микрофона 2

10. Кнопка "Реверберация"

11. Кассетная дека 1

12. Кнопка TUNER Band (Диапазон тюнера)

13. Кнопка TAPE (Кассета)

14. Кнопка воспроизведения диска DVD/ диска Караоке

15. Кнопка AUX ("Дополнительный вход")

16. Кнопка "Отмена"

17. Кнопки Title (Фильм)/Track (Дорожка) Кнопка Стоп (n / Режим настройки"

18. Кнопка "Резервирование/Программа"

19. Кассетная дека 2

20. Кнопка "Ввод"

21. Гнездо для наушников

22. Кнопка системы Power Surround

23. Многофункциональная ручка Multi Jog

24. Регулятор темпа

25. Ручка изменения тональности мелодии

26. Регулятор громкости

27. Кнопка "Перезапись кассеты"

28. Кнопка "Режим реверса"

29. Сброс счетчика ленты

30. Переключатель Дека 1/2

31. Кнопка "Открыть/Закрыть" ( )

32. Кнопка смены диска

33. Кнопки выбора диска

34. Цифровые кнопки

35. Отсек для дисков

Вид задней панели

1. Разъем для подсоединения FM-антенны

2. Клеммы для подсоединения АМ (СВ)/ДВ антенны

3. Гнездо цифрового выхода

4. Клеммы для подсоединения ОСНОВНЫХ громкоговорителей

5. Видеовыход

6. Дополнительный вход

Вид задней панели (МАХ-KD120)

1. Разъем для подсоединения FM-антенны

2. Клеммы для подсоединения АМ (СВ)/ДВ антенны

3. Гнездо цифрового выхода

4. Клеммы для подсоединения ОСНОВНЫХ громкоговорителей

5. Клеммы для подсоединения сабвуфера

6. Видеовыход

7. Дополнительный вход

Индикаторы на дисплее

1. Индикатор работы системы Power Surround

2. Индикатор режима звучания

3. Уровень громкости и эквалайзер

4. Номер запомненной радиостанции или фильма

5. Главный дисплей (текущая функция, частота, время, и т.д.)

6. Номер части

7. Индикатор диска Video CD

8. Режим приема в диапазоне FM (Стерео)

9. Эквалайзер

10. Режим реверса кассеты

11. Синхронизированная запись компакт-диска

Принадлежности

ПУЛЬТ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

АМ (СВ)/ДВ АНТЕННА FM-АНТЕННА ВИДЕО КАБЕЛЬ

12. Режим "Сон"

13. Индикатор режима воспроизведения диска или режима повтора компакт-диска

14. Часы

15. Номер воспроизводимого диска

16. Режим записи

17. ДЕКА 1/2

18. Режим настройки на радиостанции (Автоматический)

19. Воспроизведение в запрограммированном порядке

20. Сохранение настройки на станцию в памяти тюнера

21. Индикатор настройки на радиостанцию

МИКРОФОН

ИНСТРУКЦИЯ ДЛЯ

ПОЛЬЗОВАТЕЛЯ

ДИСК DVD-КАРАОКЕ ПЕСЕННИК

Пульт дистанционного управления

Кнопка Готовность/

Включение ( )

Цифровые кнопки (0~9)

голос"

Пропуск диска

Кнопка "Стоп"

Кнопка "Пропуск"

Кнопки "Tuning Up/ Down" (Настройка вверх/вниз по

диапазону)

Кнопки перемещения

курсора/Кнопка "Ввод"

Кнопки регулировки

громкости

Перемотка кассеты

Вперед/Назад

Дополнительный вход

Диапазон тюнера

Кнопка "Шаг"

Кнопка "Мужской/Женский

Кнопка переключения

тональности

Кнопка "Темп"

Кнопка "Меню"

Кнопка "Аудио"

Кнопка Display ("Показ

информации о диске")

Кнопка Title (Фильм)

Кнопка "Настройка"

Кнопка "Субтитры"

Кнопка "Временное отключение звука"

Кнопка "Поиск песни"

Кнопка "Программа/ Установка"

"МОНО/СТЕРЕО"

Кнопка "Эквалайзер"

Кнопка "Пропуск" Кнопка

"Воспроизведение/ Пауза"

Кнопка "Стоп" кассеты Воспроизведение кассеты

Кнопка "Включение/ Выключение таймера"

Переключатель "Дека 1/2" Кнопка "Сон"

Кнопка "Мелодия"

Кнопка "Повтор" Кнопка "Подсветка"

Кнопка "Фанфары" Кнопка "Перейти"

Замедленное воспроизведение Кнопка "Возврат"

Уровень сигнала на сабвуфер (Только для модели MAX-KDZ120)

Кнопка Zoom ("Увеличение")

Кнопка Angle ("Ракурс")

Кнопка "Счет"

Удалить"

Где устанавливать вашу миникомпонентную систему

Чтобы полностью использовать все достоинства вашей новой миникомпонентной системы, при ее установке и подключении выполняйте следующие инструкции:

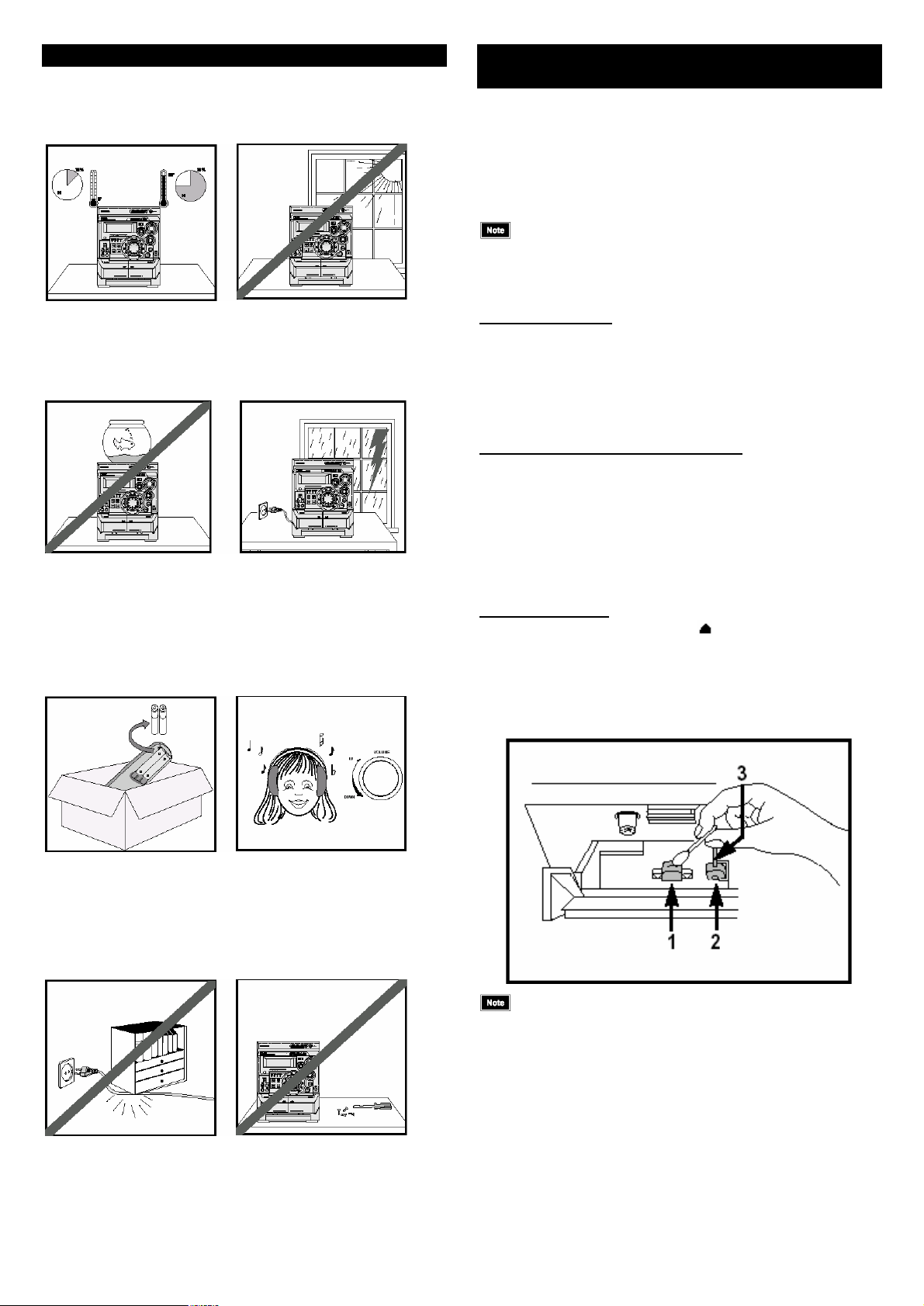

♦ Устанавливайте систему на плоскую устойчивую

поверхность.

♦ Не устанавливайте эту систему на ковер. ♦ Не устанавливайте эту систему вне помещения. ♦ С целью вентиляции, обеспечьте расстояние

приблизительно 10 сантиметров от боковых стенок и задней стенки системы до других предметов.

♦ Убедитесь в том, что имеется достаточно места для того,

чтобы можно было легко открывать отсек для дисков.

♦ Для обеспечения хорошего стереофонического звучания,

разместите громкоговорители на достаточном расстоянии от обеих боковых стенок системы.

♦ Направьте акустические системы на зону прослушивания. ♦ Для того чтобы система работала оптимально,

расположите обе акустические системы на одинаковой высоте от пола.

Установка батарей в пульт дистанционного управления

Установите или замените батареи в пульте дистанционного управления, когда вы:

♦ Только что купили эту миникомпонентную систему ♦ Обнаружили, что пульт дистанционного управления

перестал нормально работать

При замене батарей используйте комплект из новых

батарей; никогда не используйте совместно щелочные (Alkaline) и марганцевые батареи.

1 Поместите большой палец на то место крышки отсека для

батарей, которое помечено символом (на нижней поверхности пульта), затем сдвиньте крышку в направлении, указанном стрелкой.

2 Установите две батареи типа ААA, LR03 или

эквивалентные, обращая внимание на соблюдение полярности:

♦ "+" на батарее совместите с меткой "+" на пульте ♦ "-" на батарее совместите с меткой “-” на пульте

3 Возвратите крышку отсека для батарей на место, двигая

ее назад по направляющим, пока не услышите щелчок.

Если вы не будете пользоваться пультом дистанционного управления в течение длительного

времени, извлеките из него батареи во избежание коррозии.

Подсоединение вашей системы к сети переменного тока

Вилка сетевого шнура должна быть подсоединена к подходящей сетевой розетке.

Прежде чем подсоединить вашу систему к сетевой

розетке, вы должны проверить напряжение сети.

1 Вставьте штепсельную вилку сетевого шнура

(маркированного AC Cord (шнур сети переменного тока)

на задней панели системы) в подходящую сетевую розетку.

2 Нажмите кнопку Standby/On (Готовность/Включение),

чтобы включить вашу миникомпонентную систему.

Подсоединение к внешнему источнику сигнала

Имеющийся в системе дополнительный вход может быть использован для того, чтобы воспользоваться преимуществами качества звучания, обеспечиваемого вашей компактной мини-системой, при прослушивании сигнала от других источников.

Примеры:

Чтобы к системе можно было подключить внешний источник звука, у него должен иметься аудио выход.

Кроме того, вам потребуется соединительный кабель с разъемами типа RCA (“тюльпан”).

1 Установите систему в режим готовности и отключите ее и

внешний источник звука от сети переменного тока.

2 Подсоедините кабель для аудио сигнала к гнездам,

расположенным на задней панели системы.

Подсоедините... К гнезду, маркированному...

Красный штепсель .......R (правый канал)

Белый штепсель...........L (левый канал)

3 Вновь подсоедините систему к сети и нажмите кнопку

Standby/ On (Готовность/ Включение), чтобы ее

включить.

4 Выберите вход от внешнего источника звука, нажав

кнопку AUX (Дополнительный вход). Результат: Дисплей показывает сообщение AUX.

5 Включите внешний источник звука.

♦ Телевизор ♦ Проигрыватель видеодисков ♦ Видеомагнитофон системы HI-FI stereo

Для получения оптимального качества звучания не меняйте местами правый и левый каналы.

Подсоединение громкоговорителей

Клеммы для подключения громкоговорителей расположены на задней панели вашей системы.

1 Нажмите и удерживайте язычок фиксатора клеммы для

подсоединения громкоговорителя на задней панели системы.

2 Вставьте конец провода от громкоговорителя в отверстие

клеммы.

♦ Соблюдайте полярность (цвета): Вставляйте провод в

красной изоляции (+) в отверстие клеммы с красным язычком (+), а провод в черной изоляции (–) - в отверстие клеммы с черным язычком (–).

3 Уберите палец с язычка фиксатора клеммы.

Используйте только громкоговорители с таким же сопротивлением, которое указано рядом с клеммами

для громкоговорителей на задней панели системы.

Только для модели MAX-KDZ120

Соблюдайте полярность (цвета): Вставляйте провод в синей изоляции (+) в отверстие клеммы с синим язычком, а провод в черной изоляции (–) - в отверстие клеммы с черным язычком (–)

Гнездо цифрового выхода

Через это гнездо система может передавать цифровые аудио сигналы. Для подсоединения цифровой аудио аппаратуры (цифрового магнитофона, устройства записи мини-дисков и т.п.) используйте оптический кабель. Снимите пылезащитный колпачок (1) с гнезда ЦИФРОВОГО ВЫХОДА. Затем подсоедините к этому гнезду разъем оптического кабеля.

Когда вы не пользуетесь гнездом ЦИФРОВОГО ВЫХОДА

Наденьте пылезащитный колпачок.

Указания по установке громкоговорителей

♦ Установка вблизи от нагревательных приборов, под

прямыми солнечными лучами или в местах с высокой влажностью может ухудшить эксплуатационные характеристики громкоговорителей.

♦ Не вешайте громкоговорители на стену и не

устанавливайте их на вершину стойки или на иную неустойчивую поверхность во избежание падения громкоговорителя, что может привести к его повреждению или к травме.

♦ Не устанавливайте громкоговорители вблизи от

телевизора или монитора компьютера. При установке громкоговорителей рядом с телевизором или монитором компьютера может ухудшиться качество изображения на экране.

Подсоединение телевизора

Ниже приведены примеры соединений, обычно используемых при подключении к проигрывателю DVD-дисков внешних устройств

Кабель для полного

видеосигнала (Прилагается)

Как подсоединяться для улучшения качества звука

♦ Подсоединение к усилителю, поддерживающему систему Dolby Pro Logic

Что такое система Dolby Pro Logic?

С помощью пяти громкоговорителей, эта система воссоздает оригинальное звучание музыки или звукового сопровождения фильма и обеспечивает эффект присутствия, как будто вы находитесь в кинотеатре или на концерте.

♦ При воспроизведении диска, на котором звуковое

сопровождение записано в системе DTS, звук не воспроизводится. В этом случае подсоедините аудио систему к усилителю с декодером DTS.

ОПТИЧЕСКИЙ

ЦИФРОВОЙ ВЫХОД

ОПТИЧЕСКИЙ

ВХОД

УСИЛИТЕЛЬ

+ 25 hidden pages
