CCLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
ATTENZIONE:
RISCHIO DI FOLGORAZIONE.
NON APRIRE.
ATTENZIONE:
PER RIDURRE I RISCHI DI FOLGORAZIONE, NON
APRIRE L‘UNITÀ. AL SUO INTERNO NON VI SONO
COMPONENTI CHE POSSONO ESSERE SOTTOPOSTI A MANUTENZIONE DA PARTE DELL’UTILIZZATORE. PER L’ASSISTERIZA RIVOLGERSI A PERSONALE QUALIFICATO.
PRODOTTO LASER DI CLASSE 1
Questo lettore di CD è classificato come prodotto laser di
Classe 1.
L’impiego di controlli, regolazioni e procedure diversi da quelli
specificati nel presente manuale può comportare esposizione a
radiazioni pericolose.
ATTENZIONE: EMISSIONE DI RADIAZIONI LASER
INVISIBILI CON L’UNITÀ APERTA O IN
CASO DI MANOMISSIONE DEGLI
INTERBLOCCHI!
EVITARE L’ESPOSIZIONE AL RAGGIO
LASER.
Questo simbolo indica la presenza, all’interno dell’unità, di tensioni pericolose con potenziale
rischio di folgorazione.
Questo simbolo indica la presenza di istruzioni di funzionamento e di manutenzione di
particolare importanza nella documentazione fornita a corredo dell’unità.
AVVERTENZA: PER RIDURRE I RISCHI D’INCENDIO E DI FOLGORAZIONE NON
ESPORRE L’APPARECCHIO A PIOGGIA O UMIDITÀ.
ATTENZIONE : PER EVITARE SCOSSE ELETRICHE, SI INSERISCE LA SPINA COMPLETA-
MENTE.
“Questo apparecchio è fabbricato in conformità al D.M. 28.08.95 n. °548 ed in particolare a
quanto specificato nell’art.2, comma 1”
2
Contenuti
Congratulazioni per l’acquisto di
un sistema mini Hi-Fi SAMSUNG.
Si consiglia di leggere le istruzioni seguenti, appositamente studiate per agevolare e semplificare
I
I’installazione del sistema e per consentirvi di sfruttarne appieno le sue caratteristiche e prestazioni.
18. Registrazione normale / Registrazione ad alta
velocità
19. REC Lock
20.
Modalità riproduzione cassetta
21.
Piastra 2
22. Memoria
23. Multi Jog
24. Volume
25.
Selezione modalità equalizzatore
26. S.Bass
Dolby Surround
27.
28. Funzione
Cambio disco
29.
30.
Apertura/Chiusura compartimento CD
31.
Indicatori selezione disco
32.
Selezione modalità radio
Power Sound
27
26
25
24
23
22
21
20
o Stop
4
Telecomando
Timer On/Off
SleepSpeaker Mode
Title
Angle
Sound Edit
Audio
Test Tone
Display
Set up
Return
AUX
Go To
Menu
Sub Title
Zoom
Step
Enter
On/Standby
+
Volume
Tuning
Mode
Volume
–
DECK
Open/Close
Dolby Surround
Power Sound
S.Bass
Disc Skip
Deck 1/2Band
ClearRepeat
Program
DSP/EQ
Mute
10/0
123
456
789
DVD/CD
I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1. Pulsante On/Standby
2. Pulsante Numerico
3. Esclusion di un disco
4. Due-Digito Cingolo, Selezione/+10 (Sintonizzatore)
La Funzione del Disco Compatto Selezione Pulsante
5.
6. Selezione Piastra 1/2
7. Volume
8. Speaker Mode
9. Edizione Suono
10. Accensione/Spegnimento Timer
11. Sonno
12. Tono di Provo
13. Esposizione DVD/CD
14. Messa
15. AUX
16. Titolo
17. Ritorno
18. Invio (Up/Down, Left/Right)
19. Sottotitolo
20. Menu
21. Passo
22. Go To (Vai a)
23. Audio
24. Lo Sfrecciare Rumoroso
25. Angolo
26. Modo Sintonizzato
27. La ricerca di Stazione di Radio
28. Selezione di Radio
29. La Funzione di Cassetta Selezione Pulsante
30. Chiaro
31. Programma
32. Ripetizione
33. S. Bass
34. Suono di Potenza
35. DSP/EQ
36. Dolby Surround
37. Selezione Interuttore di Suono
38. Compartimento di Vompatto Disco Aperto/Chiuso
5
Pannello posteriore
FRONT
SPEAKERS
(6‰)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75‰
L
R
SURROUND
SPEAKER
(6‰)
CENTER SPEAKER
(6‰)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
I
1
2
3
4
5
6
1. PRE USCITA SUB WOOFER
2. TERMINALI CONNETTORE ANTENNA FM
3. TERMINALI CONNETTORE ANTENNA AM
4. JACK USCITA DIGITALE DVD/CD
5. USCITA LINEA
6. INGRESSO AUX
7
891011
7. TERMINALI CONNETTORE DIFFUSORI
8. DIFFUSORE CENTRALE
9. DIFFUSORI SURROUND
10. USCITA VIDEO
11. USCITA S-VIDEO
6
Collocazione del sistema
Disc1 Disc2
Disc3 Disc Change
Open/Close
On/Standby
Demo
Timer/
Clock
Mono/ST.
Display
Counter
Reset
Down
Deck 1/2
CD Synchro REC/Pause Record Lock
Dubbing
Normal High
Tuning Mode Up
Band
R
TUNER DVD/CD TAPE AUX
Memory REV.Mode
Multi Jog
Volume
Dolby Digital
DSP/EQ S.Bass
Enter
Phones
PTY
RDS
Display
Power
Sound
Dolby
Surround
F
SP
R
SPEAKER
(6Ω)
NTSCPAL
Disc1 Disc2
Disc3 Disc Change
Open/Close
On/Standby
Demo
Timer/
Clock
Mono/ST.
Display
Counter
Reset
Down
Deck 1/2
CD Synchro REC/Pause Record Lock
Dubbing
NormalHigh
Tuning Mode Up
Band
R
TUNERDVD/CDTAPEAUX
Memory REV.Mode
Multi Jog
Volume
Dolby Digital
DSP/EQ S.Bass
Enter
Phones
PTY
RDS
Display
Power
Sound
Dolby
Surround
mini Hi-Fi
Per sfruttare appieno il sistema mini Hi-Fi, verificare i punti
seguenti prima di procedere alla installazione ed alle
connessioni.
Installare il sistema su di una superficie piana e stabile.
Non collocare l’unità sul tappeto
Non collocare l’unità nella zona esterna.
Mantenere una zona libera di circa 15 cm ai lati e sul retro del
si-stema, per garantire la corretta ventilazione.
Verificare di avere sufficiente spazio per aprire con facilità il
compartimento compact disc.
Collocare gli altoparlanti ad una distanza ragionevole da entrambi i
lati del sistema.
Orientare gli altoparlanti in direzione del centro dell’area di ascolto.
Per ottino suono ambedue gli altoparlanti devono essere collocati
allo stesso distanza dal pavimento
Inserimento delle batterie nel
telecomando
Le batterie del telecomando devono essere inserite per la
prima volta quando viene messo in funzione
Il sistema mini Hi-Fi è nuovo
Si rileva che il telecomando non opera più correttamente.
Per la sostituzione, utilizzare solamente batterie nuove dello
stesso tipo (non mischiare batterie alcaline con batterie al
manganese).
Collocare il pollice sul simbolo situato sul coperchio del compar-
1
timento batterie e spingere il coperchio nella direzione della freccia.
Inserire due batterie AAA, LR03 od equivalenti, ponendo particolare
2
attenzione alla polarità:
+ della batteria sul + dell’alloggiamento batteria
– della batteria sul – dell’alloggiamento batteria
Reinstallare il coperchio facendolo scorrere con decisione in
3
direzione opposta finché non scatta in posizione.
I
Connessione del vostro impianto
alla rete di alimentazione
Il cavo di alimentazione principale deve essere inserito in una
presa di alimentazione adeguata.
Si prega di controllare la tensione di rete prima di connettere
l’impianto ad una presa di rete.
Inserire il cavo principale nella presa adeguata (contrassegnata da
1
Cavo CA sul retro del sistema)
Per accendere l’impianto mini Hi-Fi premere il pulsante On/Standby.
2
VIDEO SELEZIONE DI USCITA
Premere il tasto di
" " e selezionare il tipo che desiderate.
Esempio : Selezionare PAL, se la TV è per PAL.
Quando il disco è impostato su NTSC in PAL, non funziona.
Dolby Surround
nell'PONTEZA OFF, allora convertita
7
Collegamento dei diffusori
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75Ω
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
FRONT
SPEAKERS
(6Ω)
(+)(–)(+)(–)
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75Ω
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
(+)(–)(+)(–)
(+)
(–)
I
I morsetti per il collegamento dei diffusori si
trovano sul retro dell’unità
Il sistema è dotato di quattro terminali:
Due per il diffusore sinistro (marcati L).
Due per il diffusore destro (marcati R).
Per ottenere una qualità sonora ottimale,
connettere il:
Cavo rosso al terminale +
Cavo nero al terminale –.
Per connettere un cavo al terminale, spingere la
1
linguetta quanto consentito:
Verso destra sul sistema
Inserire il cavo nel foro, fino al rivestimento in
2
plastica.
Spingere la linguetta in direzione opposta:
3
Verso sinistra sul sistema, finché non scatta in
posizione
Verso l’alto del diffusore.
Il cavo viene agganciato e trattenuto
Risultato:
saldamente.
Ripetere questa procedura per ciascun cavo.
4
Collegamento del diffusore centrale e dei diffusori surround
DIFFUSORE CENTRALE
DIFFUSORE SURROUND
(R)
DIFFUSORE SURROUND
(L)
Collegare il diffusore centrale
Collegare il cavo del diffusore centrale al connettore CENTER SPEAKER.
Collegare i diffusori surround.
Non c’è differenza fra i diffusori surround.
Entrambi possono essere collegati come destro
(R) o come sinistro (L).
Collegare i cavi delle casse surround alle presa
8
Connessione del subwoofer (opzionale)
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75‰
L
R
SURROUND
SPEAKER
(6‰)
CENTER SPEAKER
(6‰)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
LINE IN
TV monitorVCR
Audio cordAudio cord
LINE INLINE OUT
S-Video
Composite video (Supplied)
LINE OUT
VIDEO
OUT
S-VIDEO
OUT
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75Ω
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
SUB
WOOFER
PRE OUT
Power
Volume
Min Max
PS W100E
ACTIVE SUBWOOFER SYSTEM
1
2
SUBWOOFER
IN
Il subwoofer genera toni a basse frequenze.
(Es. Esplosione, il suono di un’astronave in volo, il suono di un borbottio, ecc.)
Connettere il subwoofer
Connettere il cavo del subwoofer ai terminali SUBWOOFER IN e SUB WOOFER PRE OUT.
Inserire il cavo di alimentazione AC sul retro del SUBWOOFER nella presa corrispondente.
PS W100E
(SOLO PS W100E)
Premere il pulsante Power.
1
(SOLO MAX-DN87)
2
Si illumina la spia rossa dell’indicatore LED.
Risultato:
Tramite la manopola del Volume, controllare i toni bassi. Se si pone
particolare attenzione ai toni bassi, è possibile creare un’atmosfera
maestosa.
I
Collegamento del monitor TV (opzionale) e del VCR (opzionale)
Quanto segue indica esempi dei collegamenti usati per collegare il lettore DVD con una sorgente esterna.
(Esempio: TV, VCR, DAT CD-RW, etc)
TV Monitor VCR
LINEA USCITALINEA INGRESSO
Codice Audio
Quando S-VIDEO, è collegato, S-VIDEO ha la priorità.
S-video
Video con sonoro (Fornito)
Codice Audio
9
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75Ω
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
PLAY OUT
RECORD IN
OPTICAL RECORD IN
AUX IN
LINE OUT
DIGITAL OUT
OPTICAL
MD recorder
Collegamento del Jack Scart (opzionale)
FRONT
SPEAKERS
(6Ω)
LINE OUT
DIGITAL OUT
OPTICAL
AUX IN
AM ANT.
FM 75Ω
L
R
SURROUND
SPEAKER
(6Ω)
CENTER SPEAKER
(6Ω)
VIDEO
OUT
SUB
WOOFER
PRE OUT
S-VIDEO
OUT
TV monitor
Scart Input Jack
Scart Jack
Composite video (Supplied)
Audio Cord
VIDEO INPUT
AUDIO INPUT
LINE OUT
VIDEO
OUT
I
Se l’ingresso TV è del tipo SCART, prego collegarlo come indicato sotto.
TV Monitor
Scart Entrata Jact
Jack Scart
VIDEO DI USCITA
AUDIO DI USCITA
Codice Audio
Video con sonoro (Fornito)
Collegamento del registratore a MD (opzionale)
Registratore MD
INGRESSO REGISTRAZIONE OTTICA
INGRESSO REGISTRAZIONE
USCITA RIPRODUZIONE
Presa DVD/CD Digital Out
Questo apparecchio può emettere segnali audio digitali di compact disc attraverso questa presa.
Usare un cavo ottico per collegare un apparecchio audio digitale (piastra DAT, registratore MD, ecc.).
Togliere il cappuccio antipolvere (1) dalla presa DVD/CD DIGITAL OUT.
Quindi, collegare la spina di un cavo ottico alla presa DVD/CD DIGITAL OUT.
Quando la presa DVD/CD DIGITAL OUT non è usata
Applicarvi il cappuccio antipolvere in dotazione.
10
Connessione dell’antenna AM(MW)/LW
L’antenna AM (per onde medie e lunghe) può essere:
Collocata su di una superficie stabile
Fissata al muro (prima deve togliere il base)
I terminali del connettore antenna AM, marcati con AM, sono situati sul retro del
sistema.
Per evitare disturbi accertarsi che i cavi dei diffusori non siano in prossimita
dei cavi dell’antenna.
Tenere sempre una distanza minima di 5 cm.
AM ANT.
WOOFER
PRE OUT
CENTER SPEAKER
(6Ω)
SURROUND
SPEAKER
(6Ω)
I
SUB
FM 75Ω
AM ANT.
S-VIDEO
OUT
VIDEO
OUT
L
R
DIGITAL OUT
OPTICAL
LINE OUT
AUX IN
FRONT
SPEAKERS
(6Ω)
Connessione dell’antenna FM
Come collegare il tipo coassiale (COAXIAL TYPE).
Collegare l’antenna 75 Ω al terminale dell’antenna FM.
Inserire il connettore dell’antenna FM fornita nella presa coassiale (75 Ω) contrassegnata FM sul retro del sistema.
Seguire le istruzioni date a pagina 24 per sintonizzarsi a una stazione radiofonica, e determinare la migliore posizione per l’antenna.
Se la ricezione non è buona occorre installare un’antenna esterna. Atal fine collegare un’antenna FM esterna alla presa FM sul retro dell’apparecchio
tramite un cavo coassiale 75 Ω (non in dotazione).
SUB
WOOFER
PRE OUT
ANTENNA FM (in dotazione)
SUB
WOOFER
PRE OUT
CAVO COASSIALE 75Ω (non in dotazione)
11
Elenco delle funzioni del sistema
On/Standby
Demo
Timer/
Clock
Mono/ST.
Display
Counter
Reset
Down
Deck 1/2
CD Synchro REC/Pause Record Lock
Dubbing
NormalHigh
Tuning ModeUp
Band
R
TUNERDVD/CDTAPEAUX
MemoryREV.Mode
Multi Jog
Enter
Phones
PTY
RDS
Display
I
Il sistema è in grado di elencare le svariate funzioni
disponibili.
Premere il pulsante Demo.
1
Risultato: Le diverse funzioni vengono visualizzate a rotazione sul
display.
Tutte le funzioni sono descritte dettagliatamente in questa guida.
Per informazioni sull’uso di ciascuna opzione, fare riferimento
alla relativa sezione.
Per annullare la funzione, premere nuovamente Demo.
2
RDS
Demo
Timer/
Clock
Display
PTY
R
On/Standby
Se la temperatura dell'apparecchio è troppo alta, il volume verrà
regolato su Vol. 20 automaticamente.
Band
TUNERDVD/CD

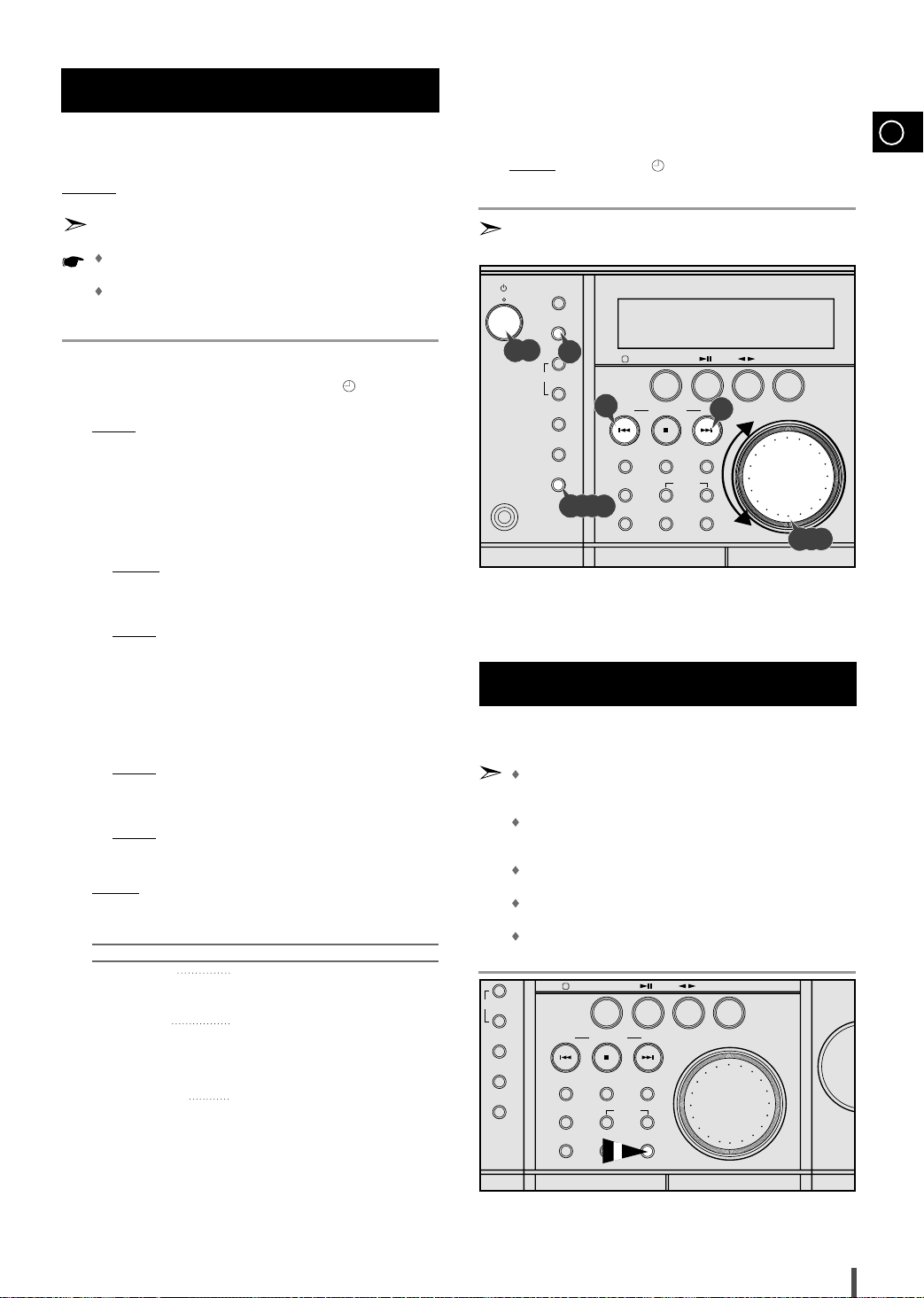

Impostazione dell’orario
Il sistema è provvisto di un orologio per la programmazione
dell’orario di accensione e di spegnimento del sistema.
L’orario deve essere impostato:
Quando si acquista il sistema mini Hi-Fi
In seguito ad una interruzione della alimentazione.
Per ogni operazione, sono disponibili pochi secondi per
l’impostazione delle opzioni necessarie. Se si eccede il tempo
massimo consentito, sarà necessario ripetere la procedura
dall’inizio.
Accendere il sistema premendo il pulsante On/Standby.
1
Premere Timer/Clock due volte.
2
3
4
5
6
7
Compare CLOCK.
Risultato:
Premere Enter.
Lampeggiano le cifre dell’ora.
Risultato:
Per...Ruotare la manopola Multi Jog
verso...
Incrementare le oreDestra.(Right)
Decrementare le oreSinistra.(Left)
Quando l’ora visualizzata è corretta, premere Enter.
Lampeggiano le cifre dei minuti.
Risultato:
Per...Ruotare la manopola Multi Jog
verso...
Incrementare i minutiDestra.(Right)
Decrementare i minutiSinistra.(Left)
Quando l’orario visualizzato è corretto, premere Enter.
Risultato:
L’orologio viene attivato e visualizzato, anche quando il
sistema è in modalità standby (attesa).
12
Possibile visualizzare l’orario, anche quando si utilizza una
funzione differente, premendo una volta Timer/Clock.
1
2
4,6
3,5,7
Loading...
+ 27 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
