Samsung MAX-DN83, MAX-DN87 User Manual
MINI CHAÎNE
AVEC PLATEAU 3 CD
DVD / CD-VIDÉO / CD-AUDIO /
MP3-CD / CD-R/RW
MAX-DN85/DN87
Mode d’emploi
Avertissement
F
CCLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
à des radiations laser.
classé dans la CLASSE 1.
que celle précisée un risque d’exposition
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE.
NE PAS OUVRIR
ATTENTION :
POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTER PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
PRÉCAUTIONS : IL PEUT SE PRODUIRE UNE ÉMISSION LASER INVISIBLE LORSQUE LE DISPOSITIF DE SÉCURITÉ EST DÉFECTUEUX OU QU’ILA ÉTÉ RENDU INUTILISABLE. ÉVITEZ L’EXPOSITION DIRECTE AU FAISCEAU.
de la présence d’une tension dangereuse à l’intérieur de l’appareil.
de la présence de directives importantes dans la documentation
les risques d’incendie ou de choc électrique, cet appareil à la pluie ou à l’humidité.
le choc électrique, mettez la large lame de fente, insérez complètement.
2
Sommaire
AVERTISSEMENT ...................................................................................... |
2 |
INSTALLATION DE VOTRE MINI CHAÎNE |
|
Façade ................................................................................................... |
4 |
Télécommande ....................................................................................... |
5 |
Panneau arrière...................................................................................... |
6 |
Choix de l’emplacement de votre mini chaîne ....................................... |
7 |
Branchement de votre mini chaîne sur le secteur.................................. |
7 |
Insertion des piles dans la télécommande ............................................. |
7 |
NTSC, PAL ............................................................................................. |
7 |
Branchement des haut-parleurs avant ................................................... |
8 |
Connexion du système haut-parleur d’ambiance ................................... |
8 |
Connexion du subwoofer (en option) ..................................................... |
9 |
Connexion du moniteur TV (en option) et VCR (en option) .................. |
9 |
Connexion de Adaptateur Péritel (en option) ......................................... |
10 |
Connexion de l’enregistreur MD (en option) ......................................... |
10 |
Prise DVD/CD Digital Out....................................................................... |
10 |
Branchement de l’antenne AM (MW)/LW ............................................... |
11 |
Branchement de l’antenne FM .............................................................. |
11 |
Affichage des diverses fonctions de votre mini chaîne .......................... |
12 |
Réglage de l’horloge............................................................................... |
12 |
LECTEUR DVD/VCD/CD |
|
Chargement et changement de disques compacts................................ |
13 |
Lecture d’un disque ................................................................................ |
13 |
Sélection d’un disque sur le plateau....................................................... |
13 |
Lecture des disques ............................................................................... |
14 |

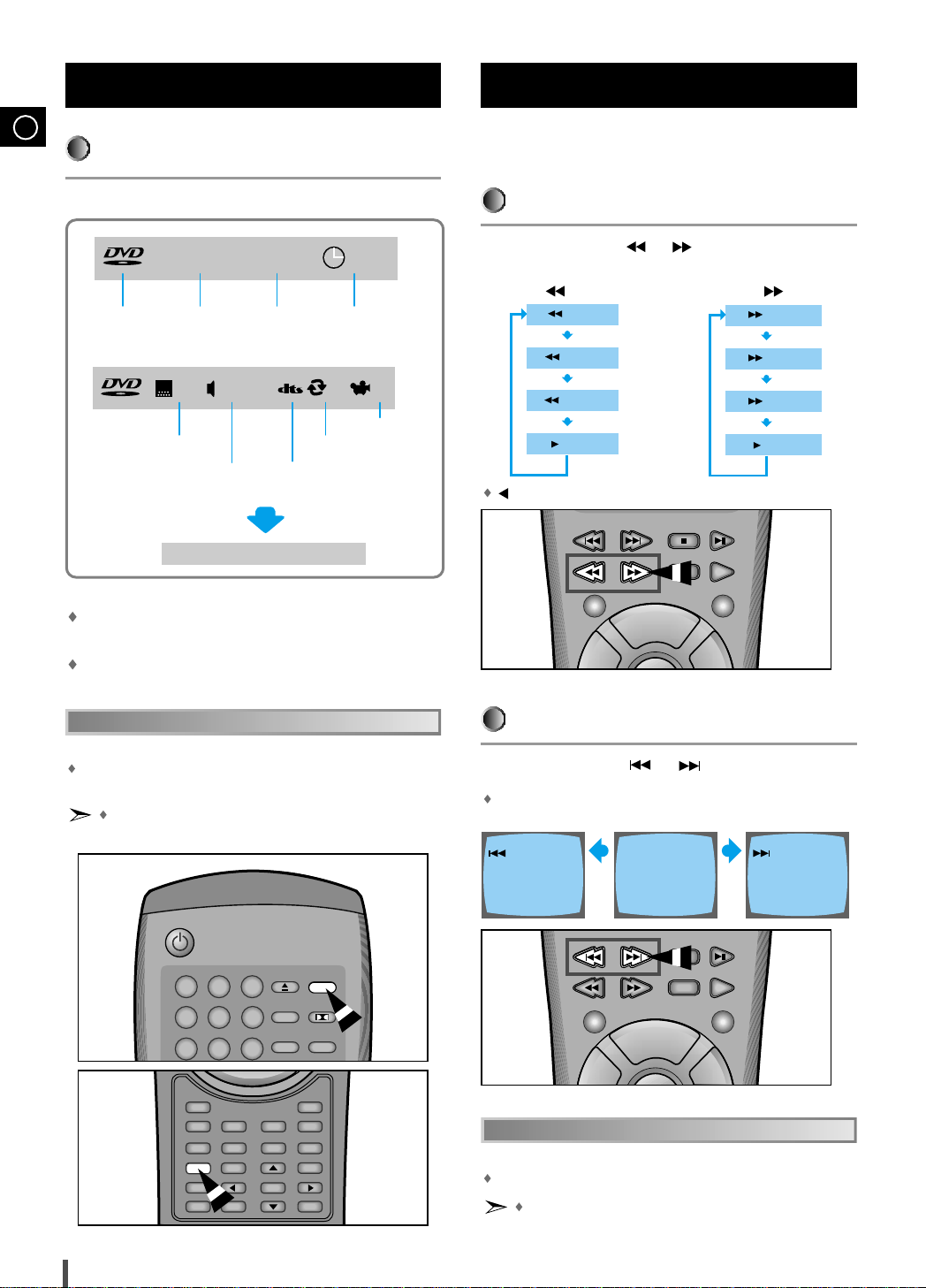

Recherche en avant/arrière .................................................................... |
14 |
Utilisation des Menus disque et titre....................................................... |
15 |
Lecture programmée .............................................................................. |
16 |

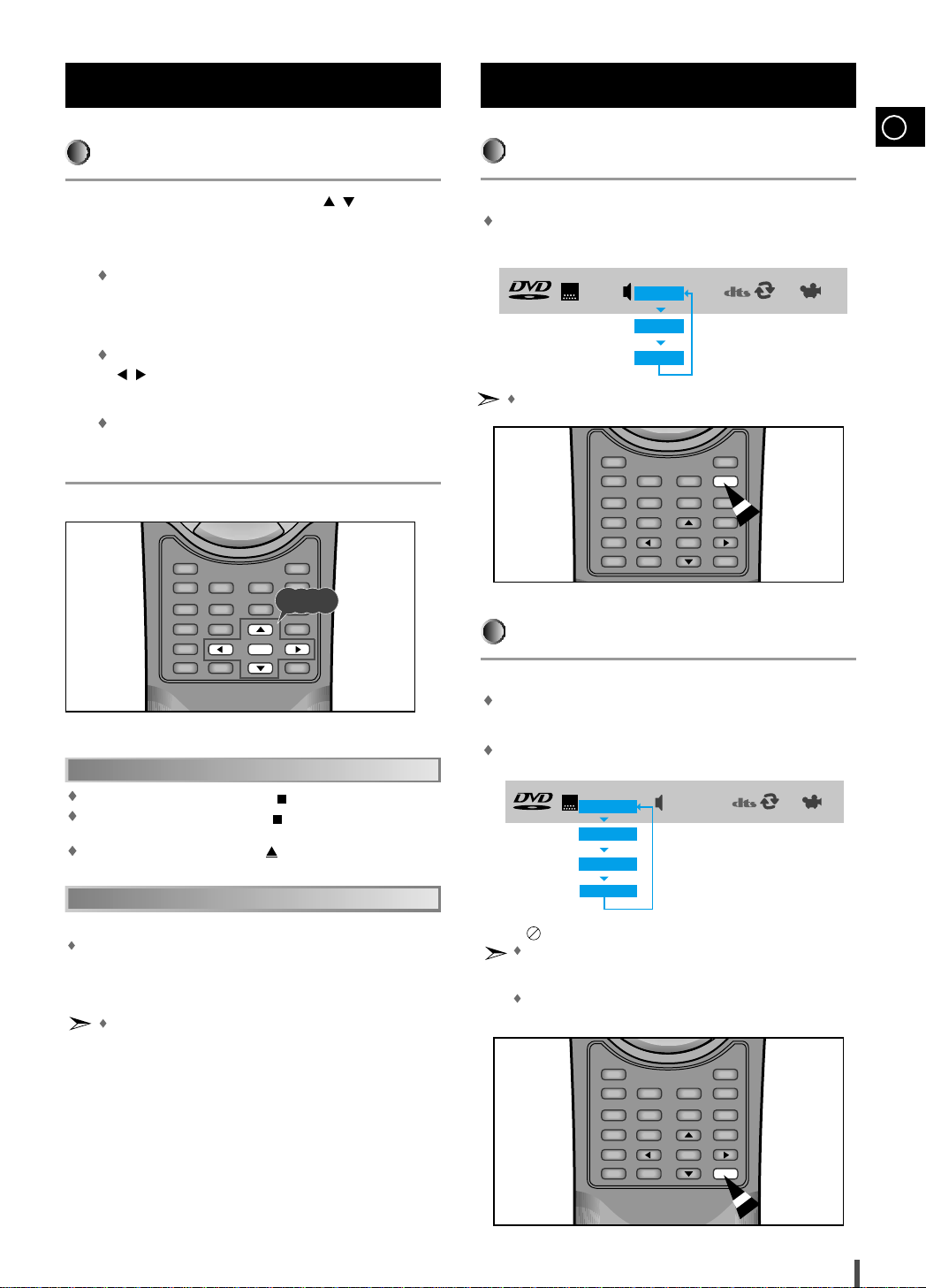

Sélection de la langue audio et de la langue des sous-titres................. |
17 |
Diverses fonctions DVD.......................................................................... |
18 |
Mise au point du système....................................................................... |
18 |
Réglage des fonctions Langue............................................................... |
19 |

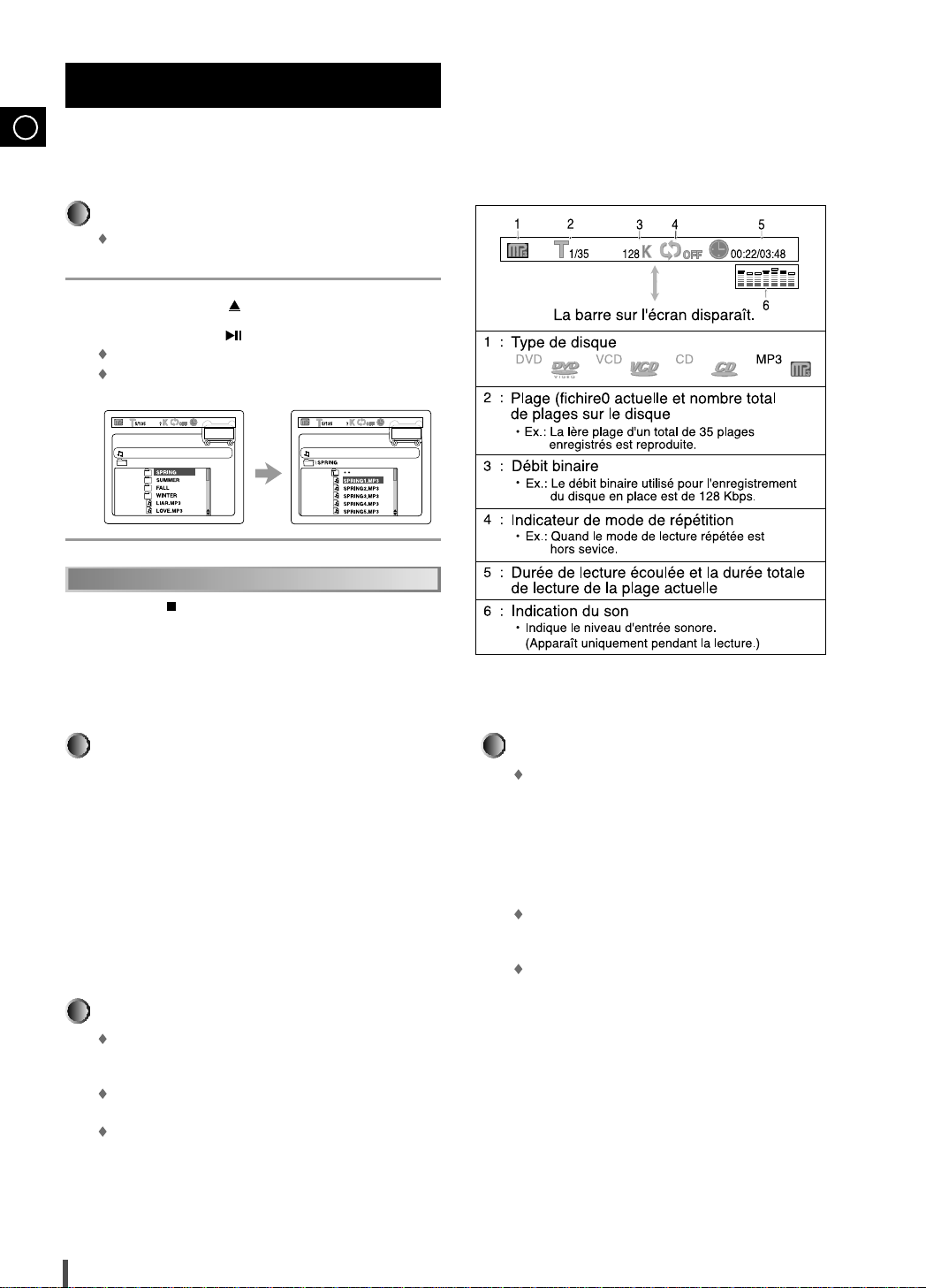

Lecture de plages MP3........................................................................... |
20 |

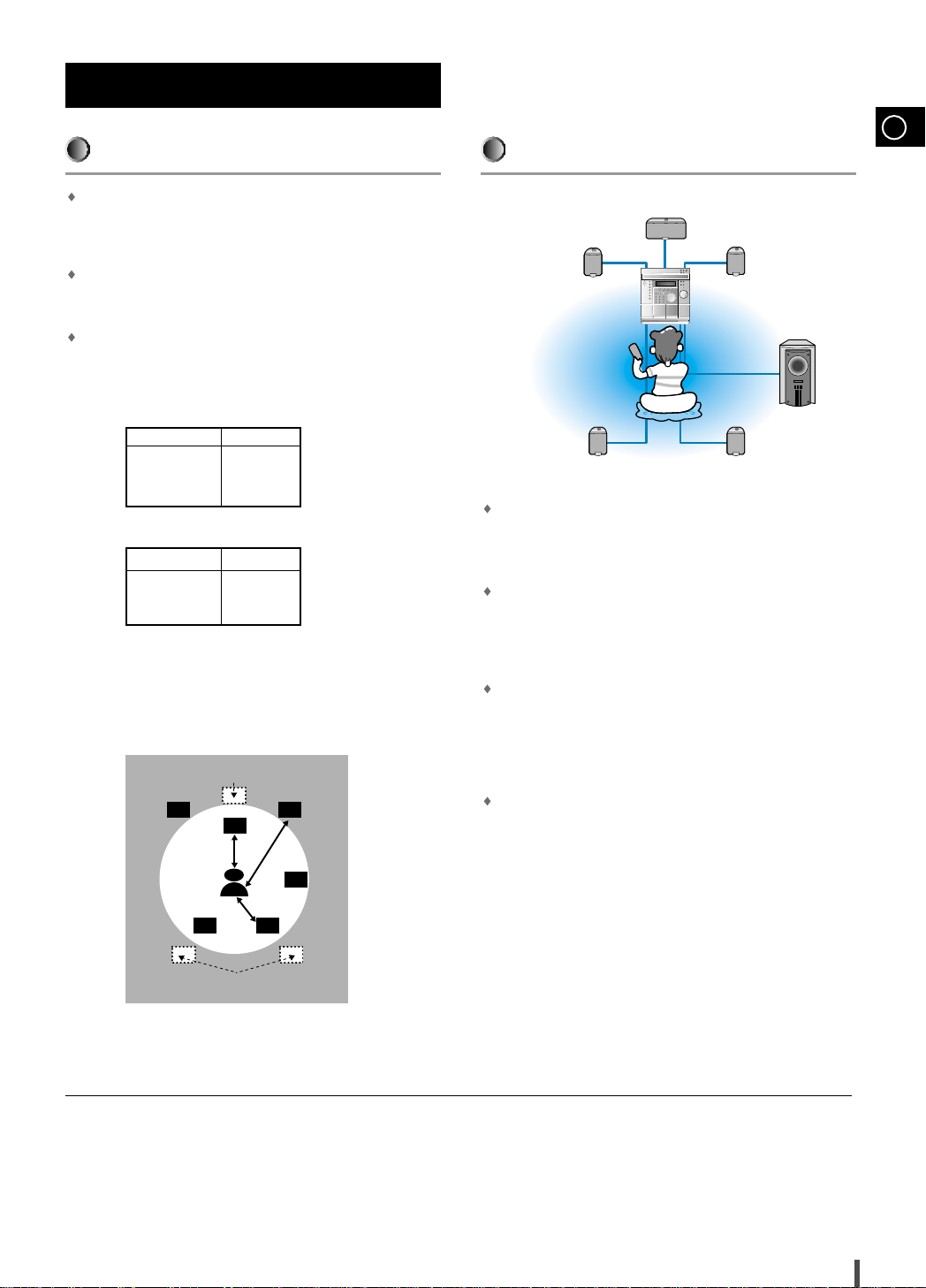

Dolby Surround ...................................................................................... |
22 |
Vous venez d’acquérir
une mini chaîne SAMSUNG.
Prenez le temps de lire ce mode d’emploi,
F
car il vous permettra de vous servir plus facilement de votre mini chaîne et de profiter pleinement de ses fonctions.
RADIO |
|
Recherche et programmation des stations de radio .............................. |
24 |
Sélection d’une station de radio ............................................................. |
25 |
Amélioration de la réception radio.......................................................... |
25 |
Tuner RDS & RDS EON......................................................................... |
26 |
Fonctions d’affichage du RDS ................................................................ |
26 |
PTY(Type de programme)Recherch....................................................... |
27 |
LECTEUR DE CASSETTE |
|
Lecture d’une cassette ........................................................................... |
28 |
Enregistrement d’un disque compact en synchronisation...................... |
28 |
Enregistrement d’un disque compact ..................................................... |
29 |
Enregistrement d’une émission de radio............................................... |
29 |
Copie d’une cassette .............................................................................. |
30 |
Sélection du mode de lecture de la cassette (lecteur 2 uniquement) .......... |
30 |
Utilisez le compteur pour indexer vos titres ........................................... |
30 |
FONCTIONS DIVERSES |
|
Minuterie ................................................................................................. |
31 |
Pour protéger l'enregistrement ............................................................... |
31 |
Coupure temporaire du son.................................................................... |
32 |
Sélection d’un son d’ambiance............................................................... |
32 |
Amplificateur de puissance..................................................................... |
32 |
Annulation de la minuterie...................................................................... |
32 |
Programmation de la mise en veille automatique .................................. |
33 |
Réglage de la sonorité des basses S. BASS ........................................ |
33 |
Branchement d’un casque...................................................................... |
33 |
Branchement à une source externe ....................................................... |
34 |
CONSEILS D’UTILISATION |
|
Précautions de sécurité .......................................................................... |
34 |
Nettoyage et entretien de votre mini chaîne .......................................... |
35 |
Notes concernant les disques compacts................................................ |
35 |
Notes concernant les cassettes audio.................................................... |
35 |

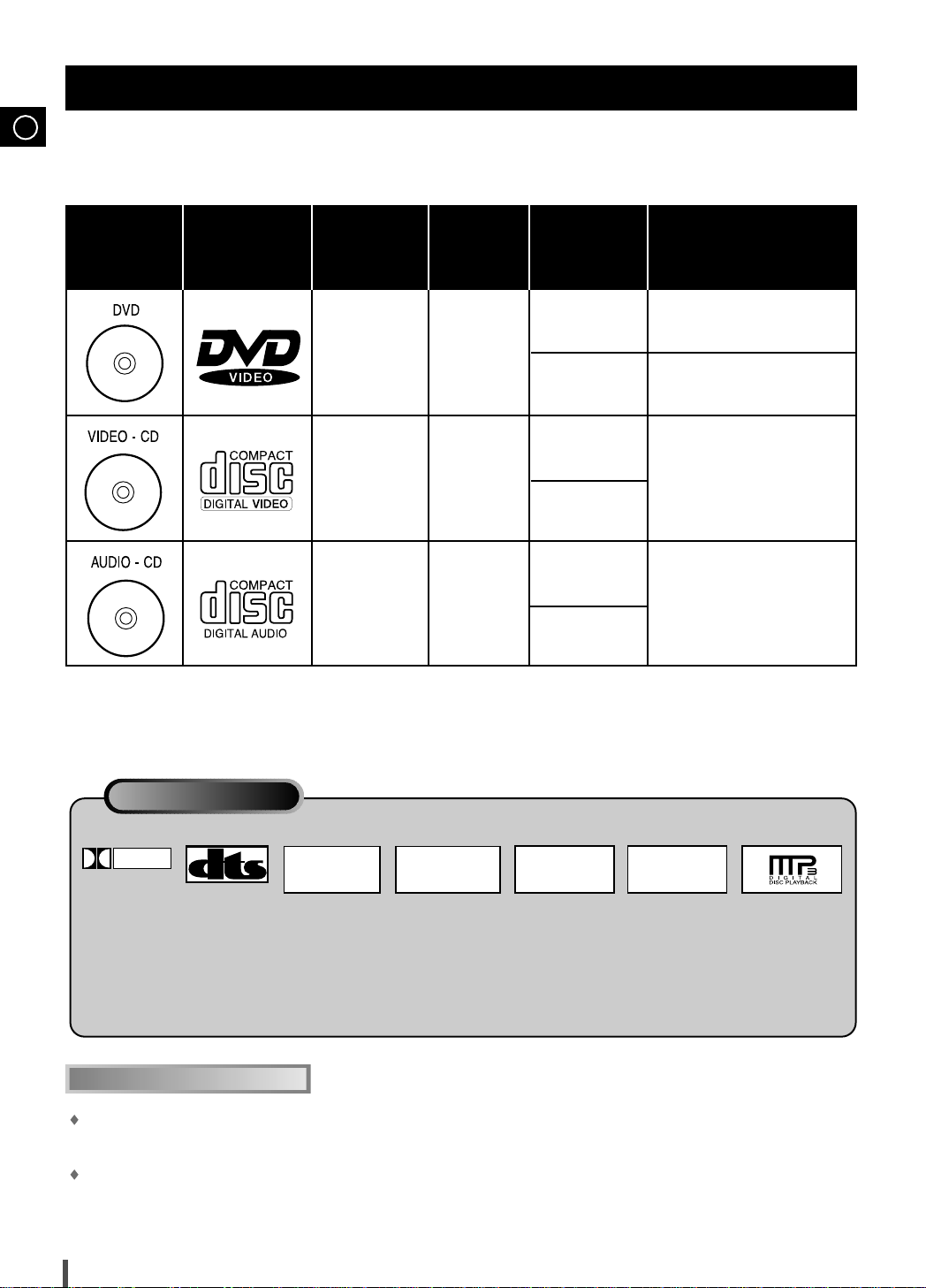

Type de disque et caractéristiques......................................................... |
36 |
Avant de contacter le service après-vente ............................................. |
37 |
Spécifications techniques ....................................................................... |
38 |
Symboles
Appuyez |
Poussez |
Important |
Note |
sur |
sens de la flèche |
|
|
3
Façade
F
4
5
6
7
8
9
10
11
12
13
14
15
16
|
|
3 |
|
2 |
|
1 |
32 |
31 |
|
|
|
|
|
|
|
|
|
|
Disc1 |
Disc2 |
Open/Close |
|
|
|
|
|
|
|
|
Disc3 |
Disc Change |
30 |
|
|
|
|
|
|
|
|
|
|
29 |
|
|
|
|
|
|
|
|
|
|
28 |
|
|
|
|
|
|
|
|
Dolby |
Power |
|
On/Standby |
Demo |
|
|
|
|
|
|
Surround |
Sound |
|
|
|
|
|
|
|
|
|
|
||
|
Timer/ |
|
|
|
|
|
|
|
|
27 |
|
Clock |
|
|
|
|
|
|
DSP/EQ |
S.Bass |
|
|
|
|
|
|
|
|
|
26 |
||
|
|
|
|
|
|
|
|
|
|
|
|
Display |
R |
Band |
|
|
|
|
|
|
25 |
|
|
|
|
|
|
Dolby Digital |
||||
|
|
|
|
|
|
|
|
|||
|
RDS |
|
|
|
|
|
|
|
|
|
|
PTY |
|
TUNER |
DVD/CD |
TAPE |
AUX |
|
|
Volume |
|
|
|
|
|
|
|
|||||
|
Mono/ST. |
Down |
Tuning Mode |
Up |
|
Multi Jog |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Display |
|
|
|
|
|
|
|
|
24 |
|
|
Counter |
Memory |
REV.Mode |
|
|
|
|
|
|
|
|
Reset |
|
|
|
|
|
|
||
|
Enter |
|
|
|
|
|
|
|
|
|
|
|
Deck 1/2 |
Dubbing |
|
|
|
|
|
23 |
|
Phones |
|
|
|
|
|
|
|
|
|
|
|
|
|
Normal |
High |
|
|
|
|
|
|
|
|
CD Synchro |
REC/Pause |
Record Lock |
|
|
|
|
|
|
22
21
20
17 18 |
19 |
1.Plateau Rotatif de Disque Compact
2.Touches de Sélection des Fonctions
3.Recherche Plage CD ou des Stations Radio(Haut/Bas)
4.Affichage (RDS)
5.Mode de Démonstration
6.On/Atandby (Marche/Veille)
7.Minuterie/Horloge
8.PTY (RDS)
9.Sélection Mono/Stéréo
10.Affichage
11.Prise Casque
12.Enter
13.Platine Cassette 1
14.Counter Reset
15.Synchronisation de l’enregistrement d’un disque compact
16.Cassettes 1-2
17.Pause Avant Enregistrement
18.Enregistrement normal / Enregistrement à grande vitesse
19.Rec Lock
20.Mode de Lecture (Cassette)
21.Platine Cassette 2
22.Mémoire
23.Multi Jog
24.Volume
25.Sélection de mode de l’égaliseur
26.Renforcement des Basses
27.Dolby Surround
28.Son de Puissance Sound
29.Changement de Disque
30.Ouverture/Fermeture du Chargeur CD
31.Touches de Sélection du Disque
32.Touche de Présélection Radio/(De Recherche Manuelle ou Automatique)/Stop
4
Télécommande
On/Standby
1
|
1 |
2 |
|
3 |
Open/Close |
Mute |
|
|
|
|
|
||||
2 |
|
|
|
|
DSP/EQ |
Dolby Surround |
|
4 |
5 |
|
6 |
|
|
||
|
|
|
|
|
S.Bass |
Power Sound |
|
3 |
7 |
8 |
|
9 |
|
|
|
Disc Skip |
10/0 |
Clear |
Program |
Repeat |
|||
|
|||||||
|
|
|
|||||
4 |
|
|
|
|
|
DVD/CD |
|
|
|
|
|
|
|
||
5 |
|
|
|
|
|
DECK |
|
|
|
|
|
|
|
||
|
Deck 1/2 |
|
|
|
|
Band |
|
6 |
|
|
|
+ |
|
|
|
|
|
|
|
Volume |
|
|
|
7 |
|
|
|
Tuning |
|
|
|
|
|
|
Mode |
|
|
||
8 |
|
|
|
Volume |
|
|
|
9 |
|
|
|
– |
|
|
|
10 |
Timer On/Off |
|
|
|
|
Zoom |
|
Sleep |
Speaker Mode |
Angle |
Audio |
||||
11 |
Test Tone |
Sound Edit |
|
Go To |
|||
12 |
|
||||||
|
|
|
|
Step |
|
||
13 |
Display |
|
|
|
|
|
|
|
|
|
Title |
|
Menu |
||
14 |
Set up |
|
|
|
|
|
|
AUX |
|
Return |
Enter |
Sub Title |
|||
15 |
|
|
|||||
|
|
|
|
|
|
||
16 |
|
|
|
|
|
|
|
17
F
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1. |
Marche/Veille |
20. |
Menu |
2. |
Touches Numérotées |
21. |
Step |
3. |
Saut Numéro Disque |
22. |
Go To |
4. |
Piste 2 Chiffres, Sélection/+10 (Tuner) |
23. |
Audio |
5. |
Touches de Sélection de Fonctions DVD/CD |
24. |
Zoom |
6. |
Sélection Plateau 1 ou Plateau 2 |
25. |
Angle |
7. |
Volume |
26. |
Tuning Mode |
8. |
Mode Haut-Parleur |
27. |
Recherche de Station Radio |
9. |
Son |
28. |
Sélection de Radio |
10. |
Activation ou Désactivation de la Minuterie |
29. |
Touches de Sélection de Fonctions de Cassette |
11. |
Mise en veille |
30. |
Clear (Effacer) |
12. |
Test Tonalité |
31. |
Programme |
13. |
Affichage DVD/CD |
32. |
Repeat (Répétition) |
14. |
Setup (Réglage) |
33. |
S. Bass(Renforcement des Basses) |
15. |
AUX |
34. |
Puissance Son |
16. |
Title (Titre) |
35. |
Sélection de mode de l’égaliseur |
17. |
Return(Retour) |
36. |
Dolby Surround |
18. |
Enter (HAUT/BAS, GAUCHE/DROITE) |
37. |
Sélection Son |
19. |
Sous-Titres |
38. |
Compartiment CD Ouvert/Fermeé |
5
Panneau arrière
F
SUB
WOOFER
PRE OUT
FM 75‰
AM ANT.
S-VIDEO |
DIGITAL OUT |
|
OPTICAL |
||
OUT |
||
|
VIDEO |
|
OUT |
|
|
LINE OUT |
CENTER SPEAKER |
AUX IN |
(6‰ ) |
|
SURROUND |
L |
|
|
SPEAKER |
|
(6‰ ) |
|
R |
FRONT |
|
SPEAKERS |
|
(6‰) |
1
2
3
4
5
6
7
11 |
10 |
9 |
8 |
1.PRÉ SORTIE HAUT-PARLEUR GRAVE “SUB WOOFER”
2.BRANCHEMENT DE L’ANTENNE FM
3.BRANCHEMENT DE L’ANTENNE AM
4.JACK DE SORTIE DIGITAL DVD/CD
5.SORTIE LIGNE
6.ENTRÉ E AUX
7.BRANCHEMENT DES HAUTS-PARLEURS
8.HAUT-PARLEUR CENTRAL
9.HAUT-PARLEURS SURROUND
10.SORTIE VIDÉ O
11.SORTIE S-VIDÉ O
6

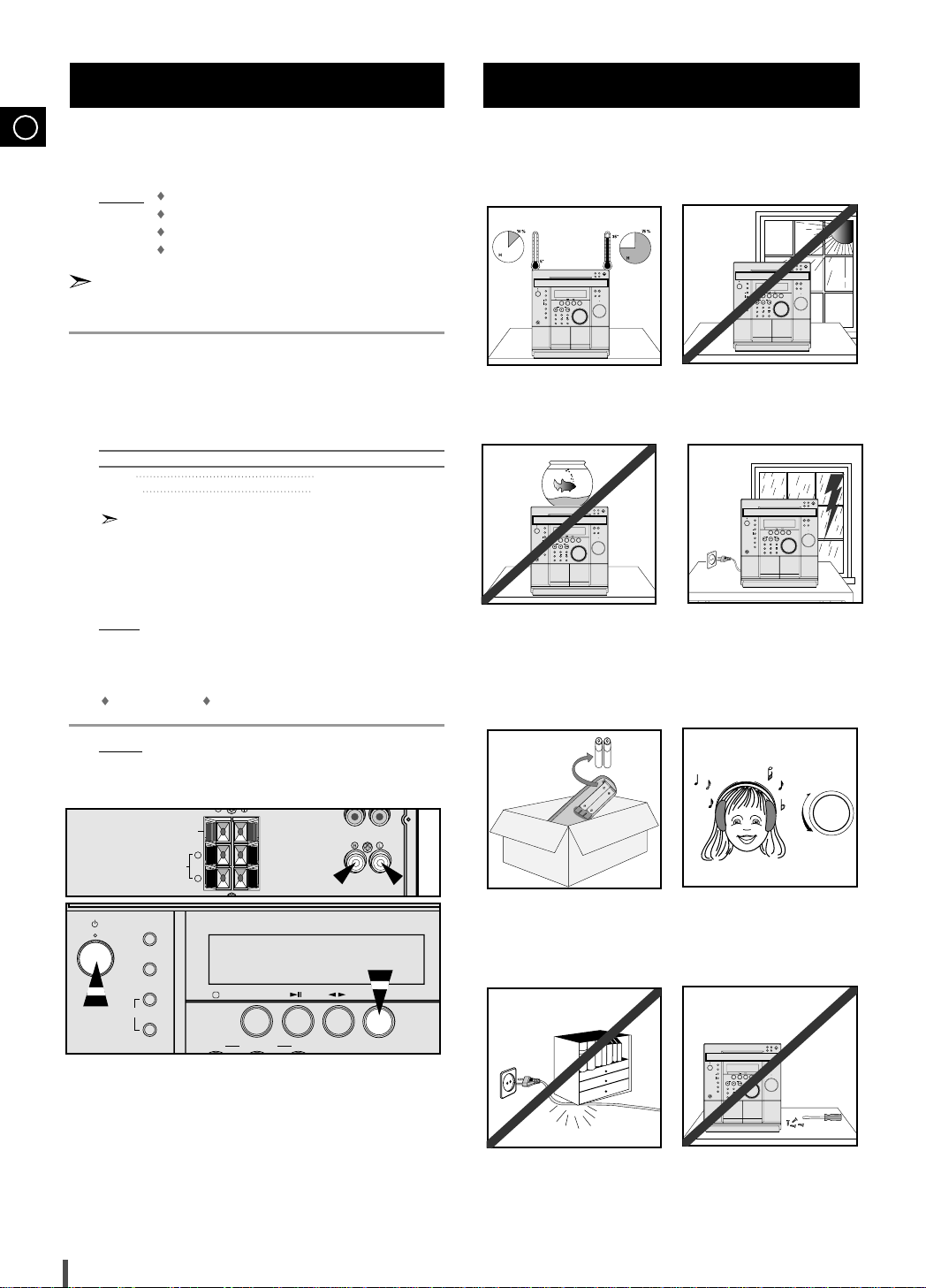

Choix de l’emplacement de votre mini chaîne
Avant de mettre en place et de brancher l’unité, prenez en compte les points suivants pour profiter pleinement de votre mini chaîne.
Installez la chaîne sur une surface stable, plane et horizontale.
Ne placez pas cette chaîne sur de la moquette
Ne placez pas cette chaîne à l’extérieur
Prévoyez un espace pour la ventilation, d’au moins 15 cm sur les côtés et à l’arrière de la chaîne.
Prévoyez un espace suffisant pour l’ouverture du plateau de disques compacts.
Évitez de placer les haut-parleurs trop près de la chaîne.
Orientez les haut-parleurs en direction de la zone d’écoute
Pour une performance optimale, assurez-vous que les deux hautparleurs sont placés à distance égale au-dessus du sol.
|
|
|
|
|
|
Disc1 |
Disc2 |
Open/Close |
|
|
|
|
|
|
Disc3 |
Disc Change |
|
|
|
|
|
|
|
Dolby |
Power |
|
On/Standby |
Demo |
|
|
|
|
Surround |
Sound |
|
|
|
|
|
|
|
|
||
|
Timer/ |
|
|
|
|
|
|
|
|
Clock |
|
|
|
|
DSP/EQ |
S.Bass |
|
|
|
|
|
|
|
|
||
|
Display |
|
|
|
|
|
|
|
|
|
R |
Band |
|
|
Dolby Digital |
|
|
|
RDS |
|
|
|
|
|
|
|
|
PTY |
|
TUNER |
DVD/CD |
TAPE |
AUX |
Volume |
|
|
|
|
|
|||||
|
Mono/ST. |
Down |
Tuning Mode |
Up |
|
Multi Jog |
|
|
|
Display |
|
|
|
|
|
|
|
|
|
Counter |
Memory |
REV.Mode |
|
|
|
|
|
|
Reset |
|
|
|
|
||
|
Enter |
|
|
|
|
|
|
|
|
|
Deck 1/2 |
Dubbing |
|
|
|
|
|
Phones |
|
|
|
|
|
|
|
|
|
|
|
Normal |
High |
|
|
|
|
|
|
CD Synchro |
REC/Pause |
Record Lock |
|
|
|
|
Insertion des piles dans la télécommande
F
Vous devez insérer ou remplacer les piles dans la télécommande :
à l'acquisition de la chaîne
lorsque la télécommande ne fonctionne plus correctement.
Lorsque vous changez les piles, n’utilisez que des piles neuves et ne mélangez jamais des piles alcalines à des piles au manganèse.
1 |
Poussez sur le repère marqué |
pour faire coulisser dans le sens |
|
de la flèche le couvercle du compartiment à piles (au dos de la télé- |
|
|
commande). |
|
2 |
Insérez deux piles de type AAA, LR03 ou équivalent en respectant la |
|
|
polarité : |
|
Alignez le signe + de la pile avec le signe + du boîtier à piles.
Alignez le signe – de la pile avec le signe – du boîtier à piles.
3 Refermez le couvercle en faisant coulisser le couvercle jusqu’au déclic.
Branchement de votre mini chaîne sur le secteur
Le cordon d’alimentation doit être connecté à une prise secteur appropriée.
Avant de brancher votre appareil à la prise, vous devez vérifier le voltage.
1 |
Branchez le cordon d’alimentation secteur AC Cord (à l’arrière de la |
|
chaîne) dans une prise secteur appropriée. |
2 |
Appuyez sur On/Standby pour mettre la mini chaîne en marche. |
SPEAKER |
|
(6Ω |
) |
|
R |
|
SP |
NTSC, PAL
Appuyez sur le bouton Dolby Surround lorsque l’appareil éteint, puis
choisissez le type – |
NTSC |
PAL |
– et sélectionnez le type que |
|
|
vous désirez.
Exemple : sélectionnez PAL si le téléviseur fonctionne en PAL.
Quand un disque est programmé de NTSC en PAL, il ne fonctionne pas.
|
|
|
|
|
|
Disc1 |
Disc2 |
Open/Close |
|
|
|
|
|
|
Disc3 |
Disc Change |
|
|
|
|
|
|
|
Dolby |
Power |
|
On/Standby |
Demo |
|
|
|
|
|
Sound |
|
|
|
|
|
|
|
|
||
|
Timer/ |
|
|
|
|
|
|
|
|
Clock |
|
|
|
|
DSP/EQ |
S.Bass |
|
|
|
|
|
|
|
|
||
|
Display |
|
Band |
|
|
|
|
|
|
|
R |
|
|
|
Dolby Digital |
|
|
|
|
|
|
|
|
|
|
|
|
RDS |
|
|
|
|
|
|
|
|
PTY |
|
TUNER |
DVD/CD |
TAPE |
AUX |
Volume |
|
|
|
|
|
|||||
|
Mono/ST. |
Down |
Tuning Mode |
Up |
|
Multi Jog |
|
|
|
Display |
|
|
|
|
|
|
|
|
|
Counter |
Memory |
REV.Mode |
|
|
|
|
|
|
Reset |
|
|
|
|
||
|
Enter |
|
|
|
|
|
|
|
|
|
Deck 1/2 |
Dubbing |
|
|
|
|
|
Phones |
|
|
|
|
|
|
|
|
|
|
|
Normal |
High |
|
|
|
|
|
|
CD Synchro |
REC/Pause |
Record Lock |
|
|
|
|
7
Branchement des haut-parleurs avant
F
SUB
WOOFER
PRE OUT
FM 75Ω
AM ANT.
S-VIDEO |
DIGITAL OUT |
OUT |
OPTICAL |
VIDEO |
|
OUT |
|
|
LINE OUT |
CENTER SPEAKER |
|
(6Ω ) |
AUX IN |
SURROUND |
|
SPEAKER |
|
(6Ω ) |
FRONT |
|
SPEAKERS |
|
(6Ω ) |
(+) |
(–) |
(+) |
(–) |
FRONT
SPEAKERS (6Ω )
Les bornes de connexion de la chaîne sont placées à l’arrière de la chaîne.
Il y a quatre bornes pour les H-P avant.
deux pour le haut-parleur gauche (repérées par la lettre L)
deux pour le haut-parleur droit (repérées par la lettre R).
Pour avoir une meilleure restitution sonore, branchez pour chaque haut-parleur :
le fil rouge sur la borne +
le fil noir sur la borne -.
1 |
Pour brancher un fil dans la borne, poussez la |
|
languette à fond : |
|
vers la droite sur la chaîne |
2 |
Introduisez dans l’orifice la partie dénudée du fil. |
3 |
Poussez la languette dans sa position initiale : |
|
vers la gauche sur la chaîne jusqu’au déclic |
|
vers le haut sur le haut-parleur. |
|
Résultat : le fil est pincé et reste en place. |
4 |
Répétez la procédure pour chacun des fils. |
|
|
Connexion du système haut-parleur d’ambiance
Haut-parleur central
(+)(–)
|
(6Ω ) |
|
L |
|
SURROUND |
SUB |
SPEAKER |
PRE OUT |
|
WOOFER |
|
Connexion du haut-parleur central
Branchez la prise du haut-parleur central sur la borne de connexion du H-P central repéré à l’arrière de la chaîne (CENTER SPEAKER).
(+) (–)
(+) (–)
Haut-parleur d’ambiance |
Haut-parleur d’ambiance |
(droit) |
(gauche) |
Connexion des haut-parleurs arrière
Il n’y a pas de différences entre les haut-parleurs. Les deux peuvent être branchés indifféremment sur la borne droite (R) ou gauche (L) Branchez la prise du haut-parleur surround sur la borne de connexion du H-P repéré à l’arrière de la chaîne (SURROUND SPEAKERS).
8
Connexion du subwoofer (en option)
F
Le subwoofer crée des sonorités à basse tonalité.
(Ex. Explosion, le son du vol d'un vaisseau spatial, le son d'une méditation, etc.)
Connecter le subwoofer
Connectez le câble du subwoofer dans les bornes SUBWOOFER IN et SUB WOOFER PRE OUT.
Si l'entrée T.V. est du type prise scart, SVP connectez-la comme montré ci-dessous.
PS W100E
|
SUB |
|
|
|
WOOFER |
PRE OUT |
|
|
|
SUB |
|
|
|
WOOFER |
|
|
Power |
|
|
1 |
PRE OUT |
|
FM 75Ω |
|
|
AM ANT. |
|
|
Volume |
VIDEO |
DIGITAL OUT |
|
S-OUT |
OPTICAL |
|
2 |
|
VIDEO |
|
|
OUT |
|
|
|
|
LINE OUT |
|
Max |
|
|
|
|
CENTER SPEAKER |
|
|
|
|
(6Ω ) |
AUX IN |
|
|
SURROUND |
|
|
|
SPEAKER |
|
|
SUBWOOFER |
(6Ω ) |
FRONT |
|
|
SPEAKERS |
|
|
|
|
(6Ω ) |
IN
PS W100E
ACTIVE SUBWOOFER SYSTEM
|
(UNIQUEMENT PS W100E) |
1 |
Appuyez sur le bouton Power (Alimentation). |
(UNIQUEMENT MAX-DN87) |
Résultat : le voyant indicateur s'allume en rouge. |
|
|
2 |
En utilisant le bouton du Volume, contrôlez les basses sonorités. |
|
Si vous accentuez les basses sonorités, vous créez une atmosphère |
magnifique.
Connexion du moniteur TV (en option) et VCR (en option)
Voici des exemples de connexions courantes pour relier le lecteur DVD à une source externe.
(Exemple : télévision, magnétoscope, DAT CD-RW, etc.)
TVTélévismoniontor
LINE IN
VCR
LINE OUT
LINE OUT |
LINE IN |
Cordon Audio |
Cordon Audio |
|
|
Audio cord |
Audio cord |
|
OPTICAL |
|
|
|
LINE OUT |
S-vidéo |
|
) |
AUX IN |
S-Video |
|
SPEAKER |
|
S-VIDEO |
) |
|
|
|
|
FRONT |
|
|
OUT |
|
SPEAKERS |
|
|
(6Ω ) |
VidéoCompositecompositevideo(f urnie)(Supplied)
VIDEO
OUT
Lorsque le S-Vidéo est connecté, le S-Vidéo a la priorité.
9
Connexion de Adaptateur Péritel (en option)
F
Si l'entrée T.V. est du type prise scart, SVP connectez-la comme montré ci-dessous.
ScartEntréeInputPéritelJack
TV monitor
Scart Jack
Adaptateur Péritel
Prise d’entréeVIDEO INPUTvidéo
AUDIOPrise d’entréeINPUT Audio
CordAu ioAudioCord
VidéoCompositecompositevideo(fournie)(S pplied)
LINE OUT
VIDEO
OUT
DIGITAL OUT
OPTICAL
LINE OUT
AUX IN
FRONT
SPEAKERS (6Ω )
Connexion de l’enregistreur MD (en option)
ENREGISTREURMD recorderMD
DIGITAL OUT
OPTICAL
ENTRÉE ENREGISTREMENTOPTICAL RECORDOPTIQUEIN
DIGITAL OUT
OPTICAL
LINE OUT
LINE OUT
AUX IN
FRONT
SPEAKERS (6Ω )
ENTRÉERECORDENREGISTREMENTIN
AUX IN
SORTIEPLAYLECTUREOUT
Prise DVD/CD Digital Out
Cet appareil peut sortir les signaux sonores numériques de disque compact par cette prise. Utilisez un câble optique pour connecter un appareil audio numérique (platine DAT, enregistreur de minidisque, etc.).
Enlevez le capuchon anti-poussière (1) de la prise DVD/CD DIGITAL OUT. Ensuite, connectez la fiche d’un câble optique à cette prise.
Quand la prise DVD/CD DIGITAL OUT n’est pas utilisée
Mettez en place le capuchon anti-poussière fourni.
10
Branchement de l’antenne AM (MW)/LW
L’antenne AM (pour les grandes ondes et les petites ondes) peut être
Posée sur un meuble.
Accrochée au mur (en enlevant le socle).
La borne de connexion est située à l’arrière de l’appareil à l’emplacement repéré par l’indication AM.
Pour éviter les interférences, veillez à ce que les fils des haut-parleurs ne passent pas à côté des fils de l’antenne.
Maintenez toujours un écart d’au moins 5cm entre eux.
F
AM ANT.
|
AM ANT. |
|
DIGITAL OUT |
|
OPTICAL |
OUT |
|
|
LINE OUT |
CENTER SPEAKER |
AUX IN |
(6Ω ) |
|
L |
|
SURROUND |
|
SPEAKER |
|
(6Ω ) |
FRONT |
R |
|
|
SPEAKERS |
|
(6Ω ) |
Branchement de l’antenne FM
Comment brancher une antenne de TYPE COAXIAL.
Branchez l’antenne 75Ω sur la prise de l’antenne FM.
Branchez le connecteur sur l’antenne FM fournie dans la douille coaxiale (75Ω ) marquée FM à l’arrière de l’appareil.
Suivez les instructions fournies à la page 24 pour rechercher une station de radio et déterminer la meilleure position de l’antenne.
Si la réception est mauvaise, il sera peut-être nécessaire d’installer une antenne extérieure. Pour ce faire, branchez l’antenn e externe FM dans la douille FM à l’arrière de l’appareil à l’aide d’un cordon coaxial 75 Ω (non fourni).
ANTENNE FM (fournie)
CORDON COAXIAL 75Ω (non fourni)
11
Affichage des diverses fonctions de votre mini chaîne
F
Vous pouvez afficher les différentes fonctions qu’offre votre mini chaîne à l’aide de la fonction de démonstration.

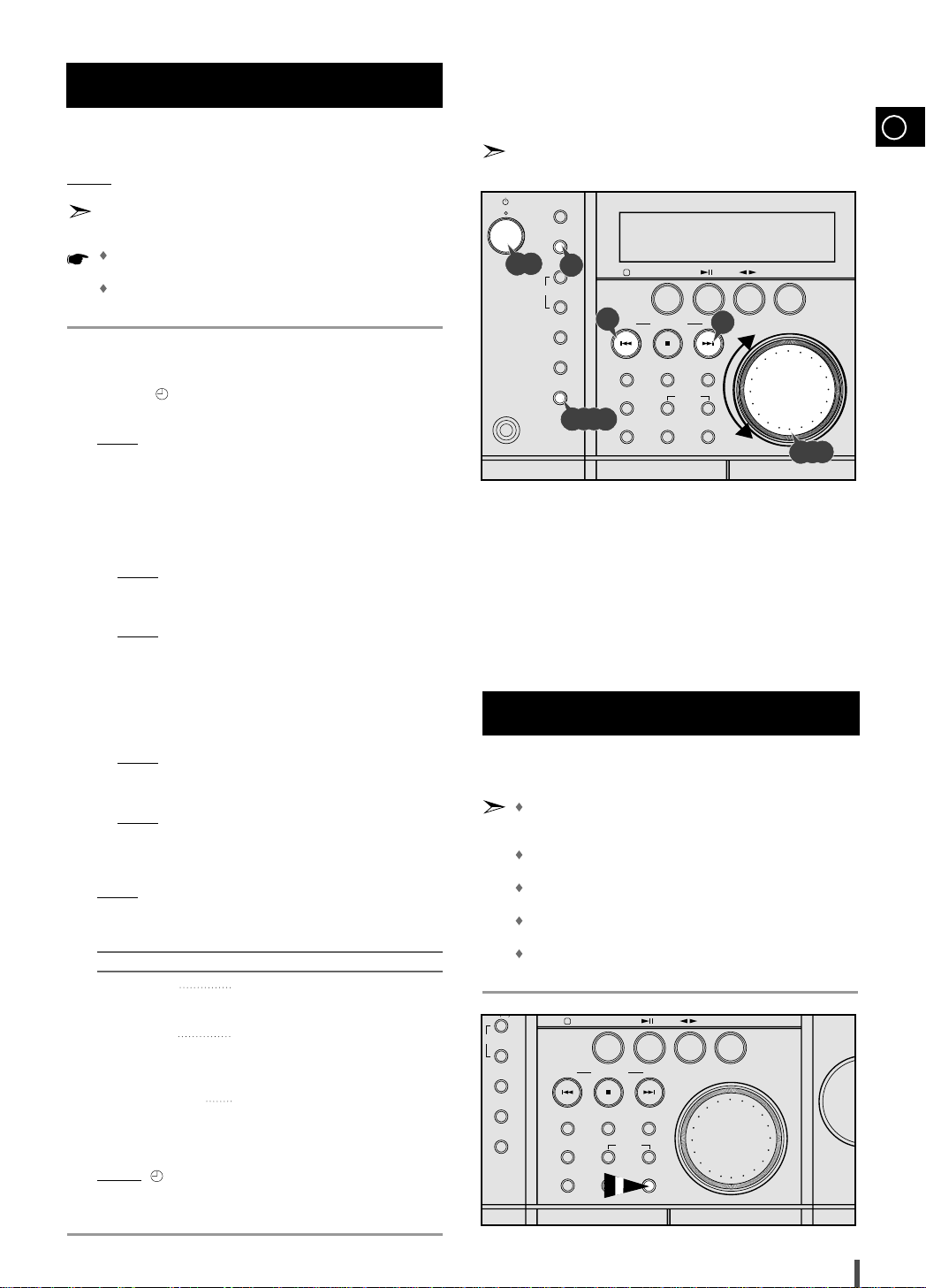

Réglage de l’horloge
Votre mini chaîne est équipée d’une horloge qui vous permet de programmer sa mise en marche et sa mise en veille automatique. Vous devez régler l’horloge :
1 Appuyez sur le bouton Demo.
Résultat : Les diverses fonctions dont la mini chaîne est pourvue s’affichent à tour de rôle.
Chacune des fonctions est expliquée en détail dans ce mode d’emploi. Reportez-vous aux sections correspondantes pour les utiliser.
à l’acquisition de votre mini chaîne
après une coupure de courant
après avoir débranché l’unité
Vous disposez de quelques secondes pour effectuer la procédure suivante. Passé ce délai, vous devez tout recommencer.
2 |
Pour annuler cette fonction, appuyez de nouveau sur Demo. |
1 |
Appuyez sur le bouton On/Standby pour mettre la mini chaîne en |
||||
|
marche. |
|
|||||
|
|
|
|
|
2 |
Appuyez deux fois sur le bouton Timer/Clock. |
|
|
|
|
|
|
|
Résultat : CLOCK s’affiche. |
|
|
On/Standby |
Demo |
|
|
|
Appuyez sur le bouton Enter. |
|
|
|
|
|
Résultat : l’heure clignote. |
|
||
|
|
|
|
|
|
|
|
|
|
Timer/ |
|
|
|
|
Tournez la molette Multi- |
|
|
Clock |
|
|
|
Pour... |
|
|
|
|
|
|
|
Jog vers la... |
|
|
|
|
|
|
|
|
|
|
|
Display |
|
|
|
augmenter les heures |
droite. |
|
|
Band |
|
|
diminuer les heures |
gauche. |
|
|
|
R |
|
|
|||
|
|
RDS |
|
|
|
Lorsque l’heure correcte s’affiche, appuyez sur Enter. |
|
|
|
PTY |
TUNER |
DVD/CD |
|
Résultat : les minutes clignotent. |
|
|
|
|
|
|
|||
|
|
|
|
|
|
Pour... |
Tournez la molette Multi- |
|
|
|
|
|
|
Jog vers la... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
augmenter les minutes |
droite. |
|
|
|
|
|
|
diminuer les minutes |
gauche. |
|
|
|
|
|
|
Lorsque l’heure correcte s’affiche, appuyez sur Enter. |
|
|
|
|
|
|
|
Résultat : l’horloge est réglée et s’affiche même lorsque l’appareil est |
|
|
|
|
|
|
|
en veille. |
|
|
|
|
|
|
|
Vous pouvez afficher l’horloge à tout moment, même pendant |
|
|
|
|
|
|
|
l’utilisation d’une autre fonction, en appuyant une fois sur le |
|
|
|
|
|
|
|
bouton Timer/Clock. |
|
On/Standby |
|
Demo |
|
|
|
|
|
|
|
Timer/ |
|
|
|
|
|
|
|
Clock |
|
|
|
|
|
|
1 |
2 |
|
|
|
|
|
|
|
R |
Band |
|
|
|
|
|
|
RDS |
|
|
|
|
|
|
|
PTY |
|
TUNER |
DVD/CD |
TAPE |
AUX |
|
|
|
|
||||
|
|
Mono/ST. |
Down |
Tuning Mode |
Up |
|
4,6 Jog |
|
|
Display |
|
|
|
|
|
|
|
|
Counter |
Memory |
REV.Mode |
|
|
|
|
3,5,7 |
Reset |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
Deck 1/2 |
Dubbing |
|
|
|
Phones |
|
|
|
|
|
|
|
|
|
|
|
Normal |
High |
|
|
|
|
|
CD Synchro |
REC/Pause |
Record Lock |
|
|
12
Loading...
