Samsung MAX-DN65S User manual
КОМПАКТНАЯ МИНИ-СИСТЕМА С
ПРОИГРЫВАТЕЛЕМ-АВТОМАТОМ
НА 3 ДИСКА DVD/ VIDEO-CD/ CD
MAX-DN65S/DN67S
MAX-DN65G/DN67G
Инструкция для пользователя
2
Предупреждения по технике безопасности
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ!
НЕ ОТКРЫВАТЬ!
ПРЕДОСТЕРЕЖЕНИЕ:
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ
ЗАДНЮЮ КРЫШКУ.
ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ
ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К
КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.
Этот символ указывает, что внутри данного изделия имеются детали, находящиеся под опасным
напряжением, что может привести к поражению электрическим током.
Этот символ указывает, что в документации на изделие имеется важная инструкция по его
использованию или обслуживанию.
ПРЕДУПРЕЖДЕНИЕ: Во избежание пожара или поражения электрическим током не допускайте
попадания данного изделия под дождь или в условия высокой влажности.
ПРЕДОСТЕРЕЖЕНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ПОЛНОСТЬЮ
ВСТАВЛЯЙТЕ ВИЛКУ В РОЗЕТКУ ТАК, ЧТОБЫ ШИРОКАЯ ПЛАСТИНА ВИЛКИ
СОВПАЛА С ШИРОКИМ ОТВЕРСТИЕМ РОЗЕТКИ.
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1
Этот проигрыватель компакт-дисков классифицируется
как ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1.
Использование органов управления, регулировки или
выполнение процедур, не описанных в данной
Инструкции, может привести к опасному облучению
лазером.
ПРЕДОСТЕРЕЖЕНИЕ - НЕВИДИМОЕ ЛАЗЕРНОЕ
ИЗЛУЧЕНИЕ. ПРИ СНЯТИИ
КОРПУСА И ОТКЛЮЧЕНИИ
БЛОКИРОВОЧНЫХ КОНТАКТОВ
ИЗБЕГАЙТЕ ПОПАДАНИЯ ПОД
ЛУЧ ЛАЗЕРА
СОДЕРЖАНИЕ
♦ Предупреждения по технике безопасности ...........2
♦ Установка вашей компактной мини-системы
Вид передней панели .............................................................. 4
Пульт дистанционного управления ........................................ 5
Вид задней панели................................................................... 6
Где устанавливать вашу компактную мини-систему............. 7
Подсоединение вашей системы к сети переменного тока ... 7
Установка батарей в пульт дистанционного управления ..... 7
Выбор системы выходного видеосигнала ............................. 7
Подсоединение акустических систем..................................... 8
Подсоединение центрального громкоговорителя/систем
окружающего звука .................................................................. 8
Подсоединение сабвуфера (не для всех моделей) .............. 9
Подсоединение телевизора (не для всех моделей) и
видеомагнитофона (не для всех моделей)............................ 9
Подключение через разъем типа СКАРТ (не для всех
моделей)................................................................................. 10
Подсоединение устройства записи мини-дисков (не для
всех моделей) ........................................................................ 10
Подсоединение AM (СВ)/ДВ антенны .................................. 11
Подсоединение FM-антенны................................................. 11
Просмотр различных функций вашей системы................... 12
Установка часов ..................................................................... 12
Проигрыватель дисков DVD/ Video CD/ CD
♦
Загрузка и смена компакт-дисков ......................................... 13
Воспроизведение диска......................................................... 13
Выбор диска в карусельном лотке ....................................... 13
Воспроизведение DVD-диска................................................ 14

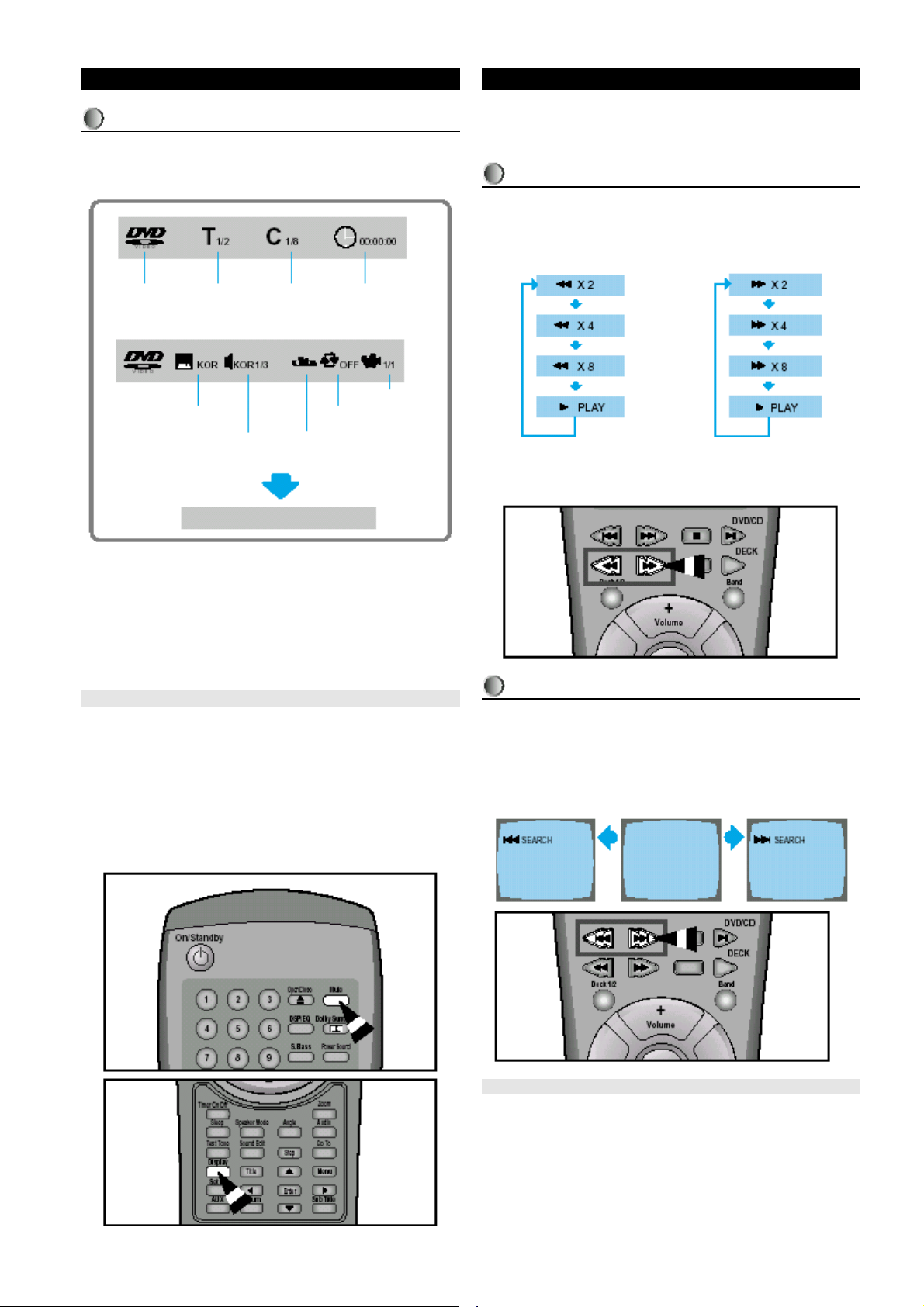

Поиск в прямом/обратном направлении .............................. 14
Повторное воспроизведение ................................................ 15
Использование меню диска/меню Title (Название)............. 15

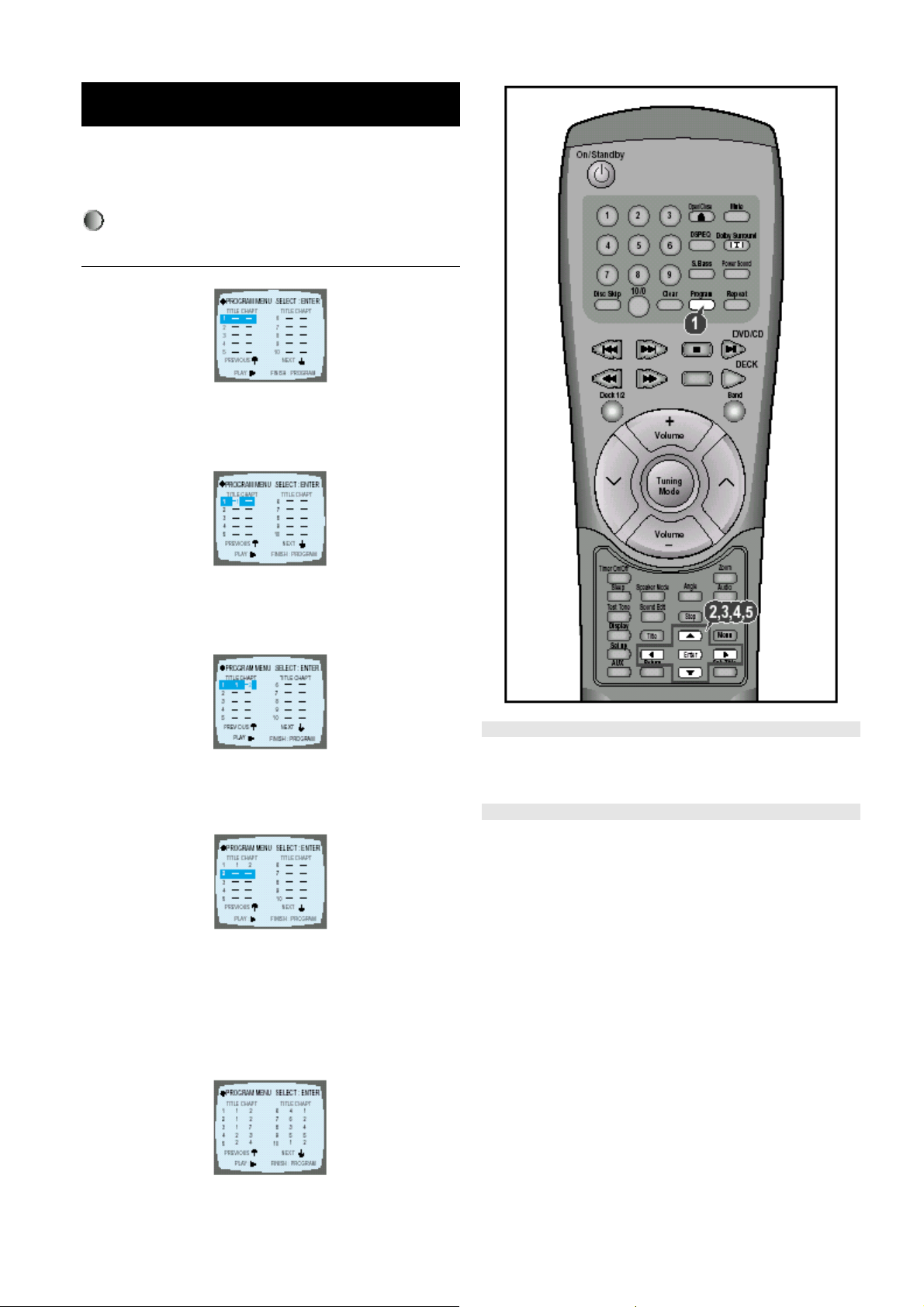

Запрограммированное воспроизведение в
заданном порядке .................................................................. 16

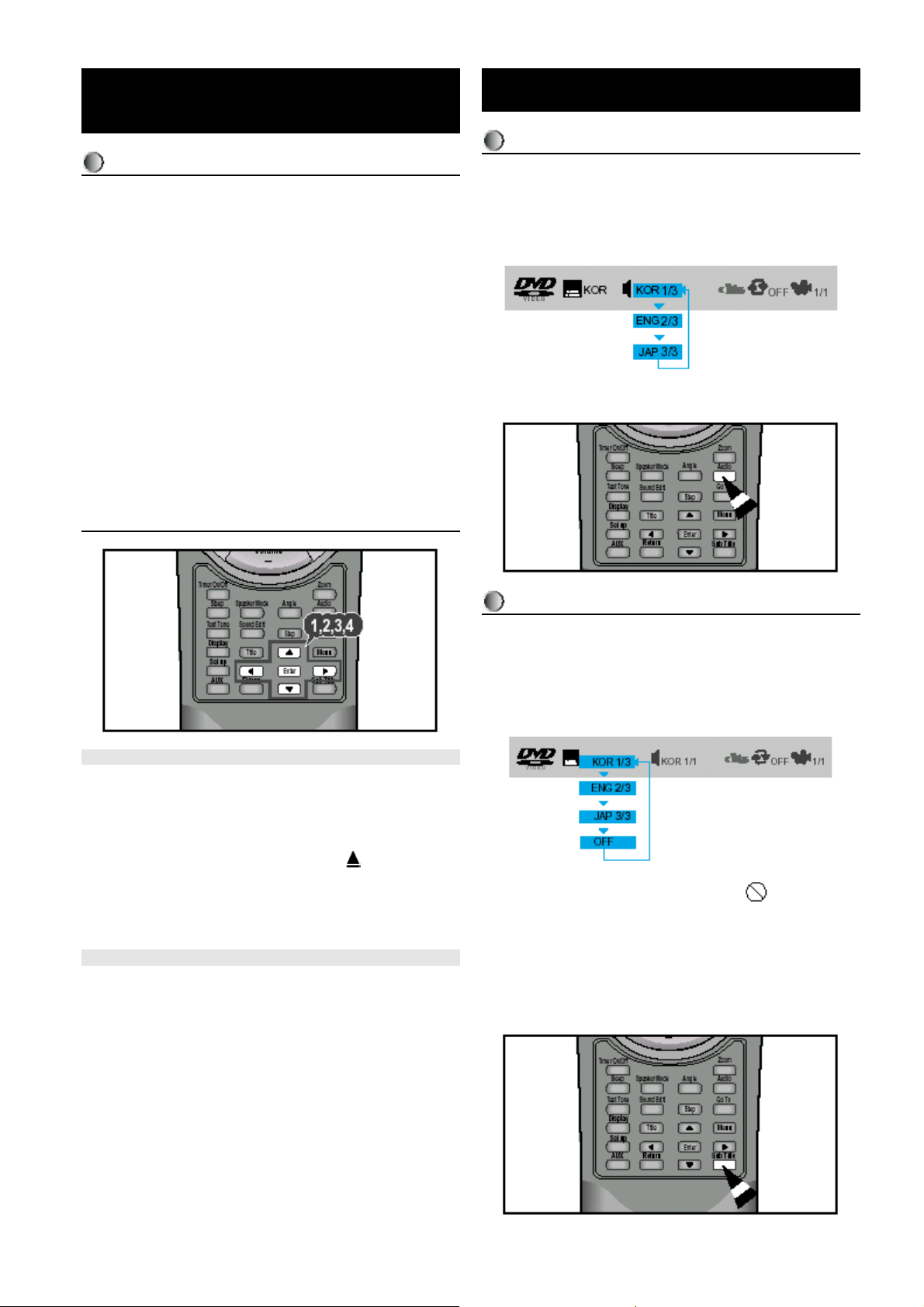

Выбор языка звукового сопровождения и субтитров.......... 17
Различные функции при воспроизведении DVD-дисков .... 18
Настройка системы................................................................ 18
Настройка языка .................................................................... 19

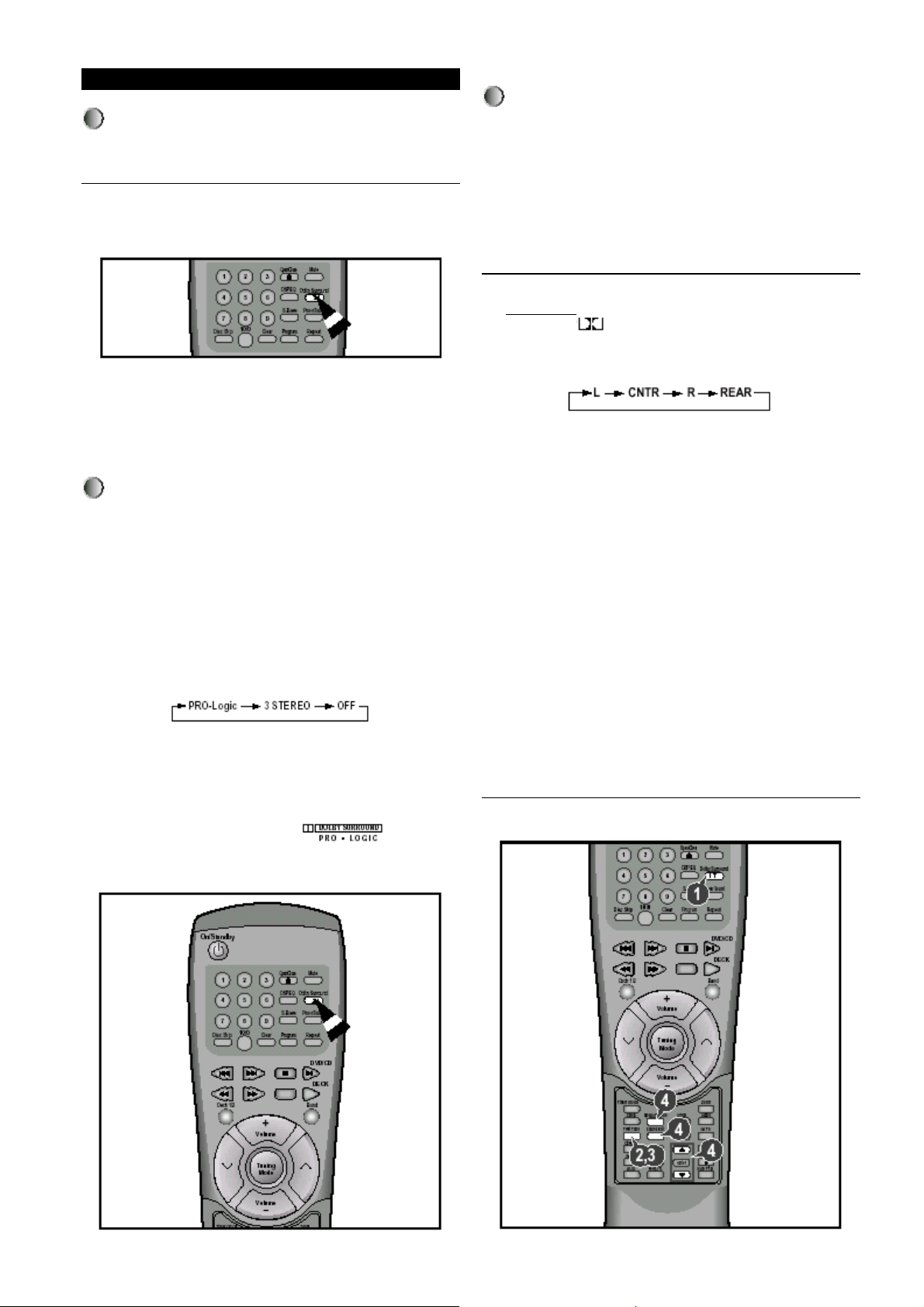

Система Dolby Surround ........................................................ 20
Тюнер
♦
Поиск радиостанций и запоминание настройки на них в
памяти системы ..................................................................... 21
Выбор запомненной радиостанции ...................................... 22
Улучшение качества приема ................................................ 23
Символы
3
Благодарим вас за покупку компактной минисистемы фирмы SAMSUNG.
Пожалуйста, найдите время для того, чтобы
прочитать данную Инструкцию, так как она
позволит вам легко настроить вашу систему и
полностью использовать все ее возможности.
Кассетная дека
♦
Прослушивание кассеты ........................................................24
Синхронизированная запись компакт-диска.........................24
Запись компакт-диска.............................................................25
Запись передачи радиостанции ............................................25
Копирование кассеты (перезапись).......................................26
Выбор режима воспроизведения кассеты (только Дека 2) .26
Счетчик ленты.........................................................................26
Другие функции
♦
Функция таймера ....................................................................27
Защита записи ........................................................................27
Временное отключение звука (Mute).....................................28
Выбор предустановленных настроек эквалайзера..............28
Функция Power Sound .............................................................28
Отмена действия таймера .....................................................28
Установка системы на автоматическое выключение ..........29
Система усиления низких частот Super Bass .......................29
Микрофон (не для всех моделей) .........................................29
Подсоединение наушников....................................................29
Подсоединение к внешнему источнику сигнала...................30

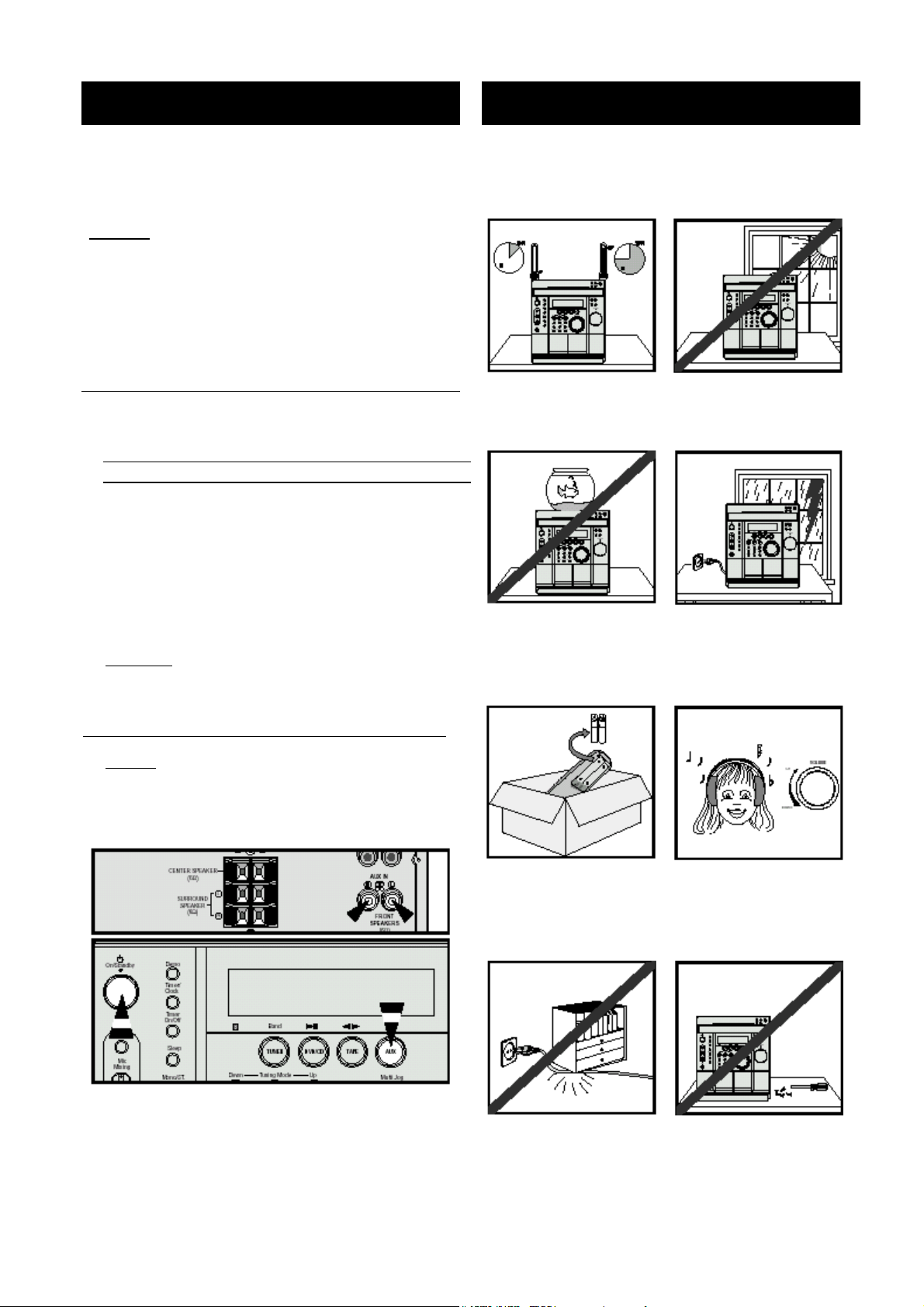

Рекомендации по эксплуатации
♦
Меры предосторожности........................................................30

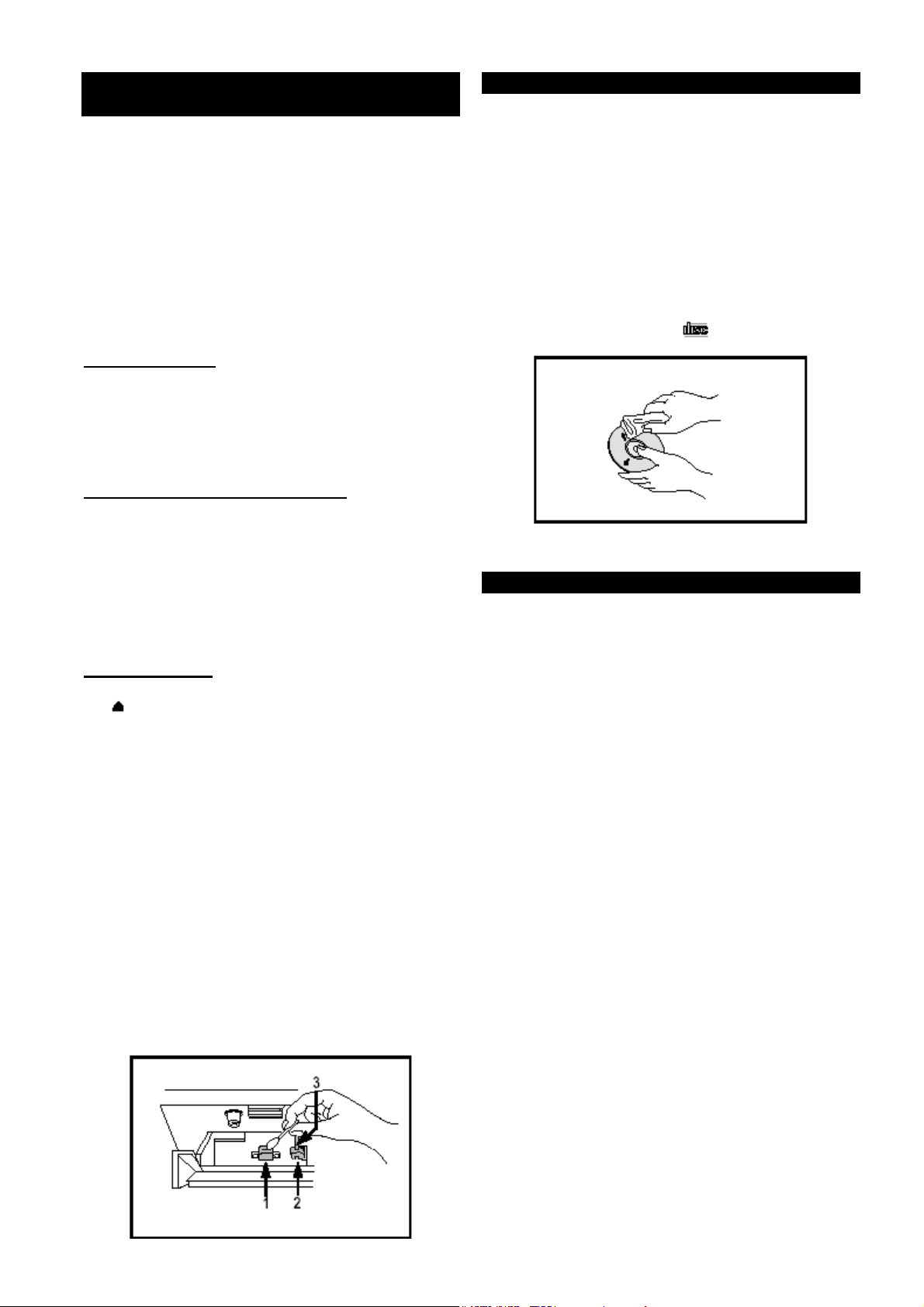

Уход за вашей компактной мини-системой ..........................31
Как обращаться с компакт-дисками.......................................31
Как обращаться с аудио кассетами.......................................31

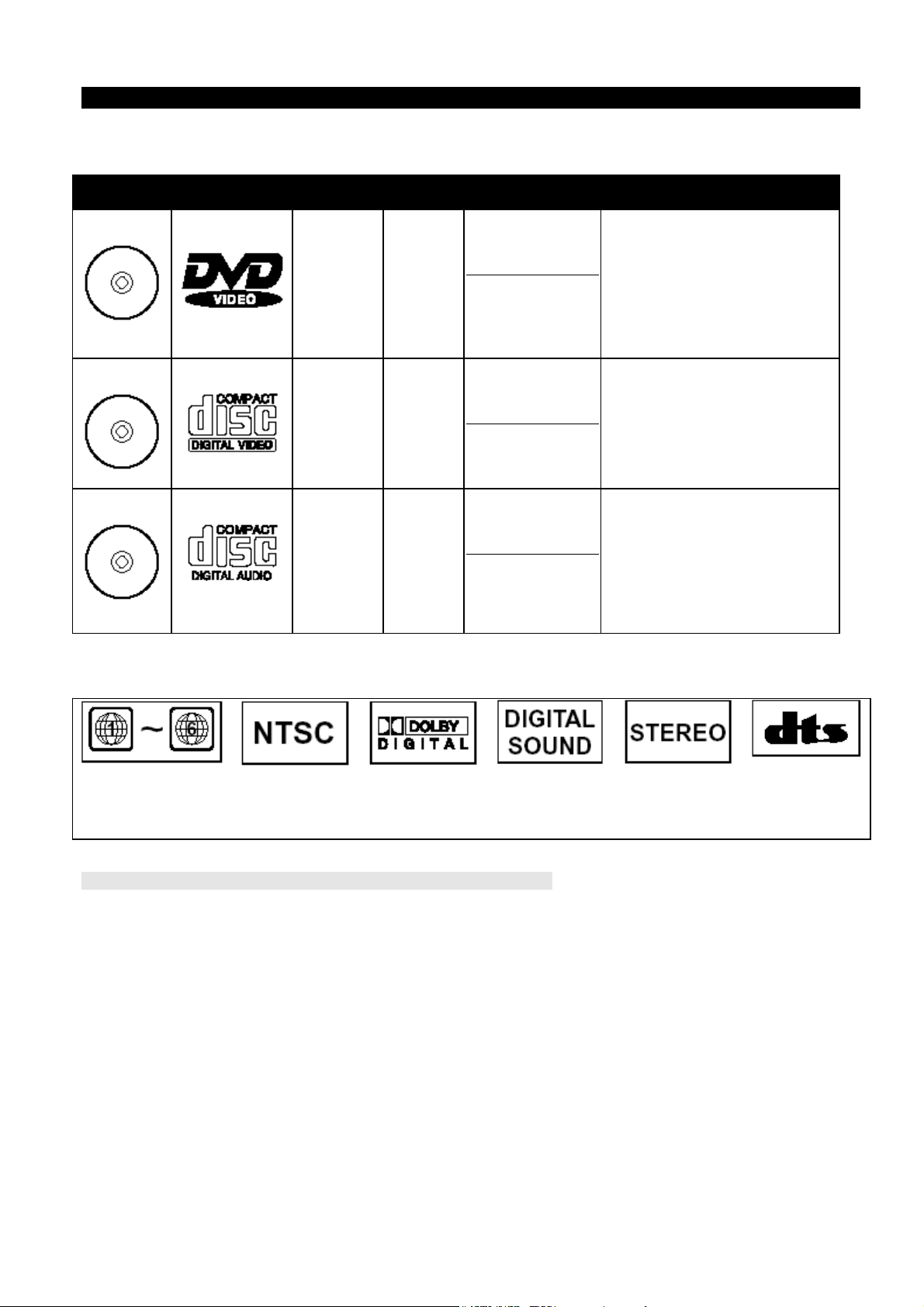

Типы и характеристики дисков ..............................................32
Прежде чем обращаться в центр послепродажного
обслуживания..........................................................................33
Технические характеристики .................................................34
Нажать
Толкнуть
Важно
Примечание
Вид передней панели
4
1. Отсек для компакт-дисков
2. Кнопки выбора функций
3. Поиск дорожки на компакт-диске или
радиостанции (Вверх/Вниз по диапазону)
4. Режим "Сон"
5. Включение/ выключение таймера
6. Демонстрационный режим
7. Кнопка Вкл./ Готовность
8. Таймер/ Часы
9. Кнопка "Ревербератор"
10. Регулятор сигнала от микрофона
11. Микрофон
12. Гнездо для подсоединения наушников
13. Кнопка "Вывод информации на дисплей"
14. Кнопка "Ввод"
15. Кассетная дека 1
16. Переключатель режимов МОНО/СТЕРЕО
17. Сброс счетчика ленты
18. Синхронизированная запись компакт-диска
19. Переключатель Дека 1/2
20. Кнопка Запись/Пауза
21. Перезапись кассеты с нормальной/ высокой
скоростью
22. Кнопка блокировки записи
23. Режим реверса
24. Кассетная дека 2
25. Кнопка "Память"
26. Многофункциональная ручка Multi Jog
27. Регулятор громкости
28. Цифровой процессор звука/Эквалайзер
29. Система усиления низких частот S.Bass
30. Система Dolby Surround
31. Система Power Sound
32. Кнопка "Смена диска"
33. Кнопка "Открыть/Закрыть"
34. Кнопки выбора диска
35. Кнопка "Режим настройки" или "Стоп"
Пульт дистанционного управления
5
1. Кнопка Вкл./ Готовность
2. Цифровые кнопки
3. Пропуск диска
4. Выбор на диске дорожки с номером, состоящим
из двух цифр/+10 (Тюнер)
5. Кнопки управления воспроизведением DVD/CD
6. Дека 1/2
7. Кнопки регулировки громкости
8. Режим работы акустических систем
9. Кнопка "Редактирование звука"
10. Включение/ выключение таймера
11. Режим "Сон"
12. Подача тестового сигнала
13. Показ содержимого DVD-диска/Компакт-диска
14. Кнопка "Установка"
15. Сигнал от внешнего источника
16. Кнопка Title (Фильм)
17. Возврат
18. Кнопки "Ввод" (Вверх/ Вниз, Влево/Вправо)
19. Субтитры
20. Кнопка "Меню"
21. Кнопка "Шаг"
22. Кнопка "Переход"
23. Кнопка "Аудио"
24. Кнопка "Масштабирование изображения"
25. Кнопка "Ракурс"
26. Режим настройки на радиостанции
27. Поиск радиостанции
28. Выбор радиостанции
29. Кнопки управления кассетной декой
30. Кнопка "Удаление"
31. Кнопка "Программа"
32. Кнопка "Повтор"
33. Система усиления низких частот S.Bass
34. Система Power Sound
35. Цифровой процессор звука/Эквалайзер
36. Система Dolby Surround
37. Кнопка временного отключения звука
38. Открытие/Закрытие отсека для компакт-дисков
Вид задней панели
6
1. ВЫХОД ПРЕДУСИЛИТЕЛЯ НА САБВУФЕР
2. КЛЕММЫ ДЛЯ ПОДСОЕДИНЕНИЯ FM-АНТЕННЫ
3. КЛЕММЫ ДЛЯ ПОДСОЕДИНЕНИЯ АМ АНТЕННЫ
4. ГНЕЗДО ЦИФРОВОГО ВЫХОДА
ПРОИГРЫВАТЕЛЯ DVD/CD
5. ЛИНЕЙНЫЙ ВЫХОД
6. ДОПОЛНИТЕЛЬНЫЙ ВХОД
7. КЛЕММЫ ДЛЯ ПОДСОЕДИНЕНИЯ
АКУСТИЧЕСКИХ СИСТЕМ
8. КЛЕММЫ ЦЕНТРАЛЬНОГО ГРОМКОГОВОРИТЕЛЯ
9. КЛЕММЫ ДЛЯ АКУСТИЧЕСКИХ СИСТЕМ
ОКРУЖАЮЩЕГО ЗВУКА
10. ВИДЕОВЫХОД
11. ВЫХОД S- ВИДЕО
Где устанавливать вашу компактную
мини-систему
Чтобы полностью использовать все достоинства
вашей новой компактной мини-системы, при ее
установке и подключении выполняйте следующие
инструкции:
♦ Устанавливайте систему на плоскую устойчивую
поверхность.
♦ Не устанавливайте эту систему на ковер.
♦ Не устанавливайте эту систему вне помещения.
♦ С целью вентиляции, обеспечьте расстояние
приблизительно 10 сантиметров от боковых стенок и
задней стенки системы до других предметов.
♦ Убедитесь в том, что имеется достаточно места для
того, чтобы можно было легко открывать отсек для
компакт-дисков.
♦ Для обеспечения хорошего стереофонического
звучания, разместите громкоговорители на
достаточном расстоянии от обеих боковых стенок
системы.
♦ Направьте акустические системы на зону
прослушивания.
♦ Для того чтобы система работала оптимально,
расположите обе акустические системы на
одинаковой высоте от пола.
7
Установка батарей в пульт
дистанционного управления
Установите или замените батареи в пульте
дистанционного управления, когда вы:
♦ Только что купили эту компактную мини-систему
♦ Обнаружили, что пульт дистанционного управления
перестал нормально работать
При замене батарей используйте комплект из новых
батарей; никогда не используйте совместно
щелочные (Alkaline) и марганцевые батареи.
1 Поместите большой палец на то место крышки
отсека для батарей, которое помечено символом
(на нижней поверхности пульта), затем сдвиньте
крышку в направлении, указанном стрелкой.
2 Установите две батареи типа ААA, LR03 или
эквивалентные, обращая внимание на соблюдение
полярности:
♦ "+" на батарее совместите с меткой "+" на пульте
♦ "-" на батарее совместите с меткой “-” на пульте
3 Возвратите крышку отсека для батарей на место,
двигая ее назад по направляющим, пока не
услышите щелчок.
Подсоединение вашей системы к сети
переменного тока
Вилка сетевого шнура должна быть подсоединена к
подходящей сетевой розетке.
Прежде чем подсоединить вашу систему к сетевой
розетке, вы должны проверить сетевое напряжение.
1 Вставьте штепсельную вилку сетевого шнура
(маркированного AC Cord (шнур сети переменного
тока) на задней панели системы) в подходящую
сетевую розетку.
2 Нажмите кнопку On/Standby (Вкл./Готовность),
чтобы включить вашу компактную мини-систему.
Выбор системы выходного
видеосигнала
♦ При выключенном питании системы, нажимайте
кнопку Dolby Surround; при этом система выходного
видеосигнала будет переключаться следующим
образом: ; выберите нужную систему
выходного видеосигнала.
Пример: Если телевизор работает в системе PAL,
Проигрыватель не может воспроизводить диски,
записанные в системе NTSC, если установлена
система PAL.
выберите систему PAL.
8
Подсоединение акустических систем
Клеммы для подключения
акустических систем расположены на
задней панели вашей системы.
На корпусе системы имеются четыре
клеммы:
♦ Две для левого громкоговорителя
(маркированы буквой L)
♦ Две для правого громкоговорителя
(маркированы буквой R)
Чтобы получить правильное качество
звука, соедините:
♦ Красный провод с клеммой "+"
♦ Черный провод с клеммой “-”
1 Чтобы подсоединить провод к клемме,
нажмите на язычок до упора:
♦ Вправо на вашей системе
2 Вставьте провод в отверстие до
пластиковой изоляции.
3 Нажмите язычок назад:
♦ Влево на аудиосистеме, пока он со
щелчком не встанет на место.
♦ Вверх на акустической системе.
Результат: Провод зажимается и крепко
удерживается.
4 Повторите операцию для каждого из
проводов.
Подсоединение центрального громкоговорителя/систем окружающего звука
СИСТЕМА ОКРУЖАЮЩЕГО
ЗВУКА (правая);
ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ
СИСТЕМА ОКРУЖАЮЩЕГО
ЗВУКА (левая);
Подсоедините ЦЕНТРАЛЬНЫЙ
ГРОМКОГОВОРИТЕЛЬ
♦ Подсоедините шнур центрального
громкоговорителя к клеммам для
ЦЕНТРАЛЬНОГО ГРОМКОГОВОРИТЕЛЯ.
Подсоедините СИСТЕМЫ
ОКРУЖАЮЩЕГО ЗВУКА
♦ Между акустическими системами
окружающего звука не существует
никакой разницы. Любая из систем может
быть подсоединена как к клеммам для
правой (R), так и к клеммам для левой (L)
акустической системы.
Подсоедините шнуры акустических систем
окружающего звука к клеммам для
АКУСТИЧЕСКИХ СИСТЕМ
ОКРУЖАЮЩЕГО
ЗВУКА.
9
Подсоединение сабвуфера (не для всех моделей)
Сабвуфер воспроизводит низкочастотные звуки.
(Например, звук взрыва, звук взлетающего космического корабля, звук ударов, и т.п.)
Подсоедините сабвуфер
♦ Подсоедините один конец кабеля к входному гнезду на сабвуфере (SUBWOOFER IN), а другой – к гнезду выхода
предварительного усилителя на сабвуфер (SUBWOOFER PRE OUT)
Подсоедините шнур питания от сети переменного тока на задней панели сабвуфера к подходящей розетке.
♦
(Только для сабвуфера
PS W100E)
Нажмите кнопку Power (Питание)
1
(Только в моделях
MAX-DN67S/DN67G)
Результат
С помощью ручки Volume (Громкость) на сабвуфере, отрегулируйте
2
уровень низких частот.
Правильно подчеркнув низкие частоты, вы можете создать
великолепную звуковую атмосферу.
: Загорается красный светодиодный индикатор
Подсоединение телевизора (не для всех моделей) и видеомагнитофона (не для
всех моделей)
Ниже приведены примеры соединений, обычно используемых при подключении к проигрывателю DVDдисков внешних устройств
(Например: телевизора, видеомагнитофона, цифрового магнитофона, устройства записи компакт-дисков и т.п.)
Телевизор
Видеовыход
Видеокабель
Видеомагнитофон
Видеовход
Аудиокабель
Кабель S-Video
Кабель для полного видеосигнала (Прилагается)
• Если к системе подсоединен кабель S-VIDEO, то вход S-VIDEO имеет приоритет.
10
Подключение через разъем типа СКАРТ (не для всех моделей)
Если у телевизора имеется разъем типа СКАРТ, подсоедините его к системе, как показано на рисунке
Телевизор
Входное гнездо типа СКАРТ
Разъем СКАРТ
ВИДЕОВХОД
Кабель для полного видеосигнала (Прилагается)
АУДИОВХОД
Аудиокабель
Подсоединение устройства записи мини-дисков (не для всех моделей)
Устройство записи мини-дисков
ОПТИЧЕСКИЙ ВХОД ДЛЯ ЗАПИСИ
ВХОД ДЛЯ ЗАПИСИ
ВЫХОД ДЛЯ ВОСПРОИЗВЕДЕНИЯ
За подробной информацией о методах подсоединения к внешним устройствам обратитесь на стр. 30.
Гнездо цифрового выхода проигрывателя дисков DVD/CD
Через это гнездо система может передавать цифровые аудио сигналы с дисков DVD/CD. Для
подсоединения цифровой аудио аппаратуры (цифрового магнитофона, устройства записи мини-дисков и
т.п.) используйте оптический кабель.
Снимите пылезащитный колпачок (1) с ГНЕЗДА ЦИФРОВОГО ВЫХОДА ПРОИГРЫВАТЕЛЯ ДИСКОВ
DVD/CD. Затем подсоедините к этому гнезду разъем оптического кабеля.
Когда вы не используете ГНЕЗДО ЦИФРОВОГО ВЫХОДА ПРОИГРЫВАТЕЛЯ ДИСКОВ DVD/CD
Наденьте пылезащитный колпачок.
Подсоединение AM (СВ)/ДВ антенны
11
АМ антенна (для приема радиостанций в диапазонах длинных и средних волн) может быть:
♦ Поставлена на устойчивую поверхность.
♦ Прикреплена к стене (вы должны сначала снять подставку антенны).
Гнезда для подключения антенны расположены на задней панели системы и маркированы надписью AM.
Во избежание паразитного шума удостоверьтесь в том, что провода от акустических систем не проложены
рядом с проводами от антенны.
Всегда держите их друг от друга на расстоянии не менее 5 см.
Подсоединение FM-антенны
Как подсоединить антенну КОАКСИАЛЬНОГО ТИПА.
♦ Подсоедините 75 Ω антенну к клеммам для FM антенны.
♦ Вставьте штепсель FM антенны, входящей в комплект системы, в коаксиальное гнездо (75 Ω), маркированное FM
на задней панели системы.
♦ Следуйте инструкциям, приведенным на стр. 22, чтобы настроиться на радиостанцию и определить наилучшую
ориентацию антенны.
♦ При плохом качестве приема вам может потребоваться установить наружную антенну. В этом случае
подсоедините наружную FM антенну к гнезду FM на задней панели системы с помощью 75 Ω коаксиального
кабеля (покупается отдельно).
FM-АНТЕННА (поставляется с системой)
75 Ω КОАКСИАЛЬНЫЙ КАБЕЛЬ
(покупается отдельно)
Loading...
