Convenzioni

limentazione Installazione Pulizia

ltro

Italiano > Principale > Istruzioni di sicurezza > Convenzioni

L’inosservanza delle istruzioni indicate da questo simbolo può comportare infortuni o danni alle apparecchiature.

Vietato

È importante leggere e comprendere sempre appieno il contenuto

Non smontare Scollegare la spina dalla presa di corrente

Non toccare Collegamento a massa per evitare scosse elettriche

Page 4

Convenzioni

limentazione

Installazione

Pulizia

ltro

Italiano >Principale > Istruzioni di sicurezza > Alimentazione

In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPMS. Se si utilizza uno screen saver, selezionare la modalità.

Non usare apparecchi con la spina danneggiata o allentata.

L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non estrarre la spina tirandola dal filo e non toccarla con le mani bagnate.

L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Usare solo una spina e una presa opportunamente collegata a massa.

Una massa inadatta può causare scosse elettriche o danni alle

apparecchiature.

Non piegare in modo eccessivo la spina e il filo e non collocare oggetti pesanti sopra di questi onde evitare danni.

z L'inosservanza di questa istruzione può causare scosse elettriche o

incendi.

Scollegare la spina dalla presa di corrente in caso di temporali o fulmini o in caso di non utilizzo per un lungo periodo di tempo.

z L'inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non collegare troppe prolunghe o spine ad una presa di corrente.

L’inosservanza di questa precauzione può essere causa di incendio.

Page 5

Convenzioni

limentazione

Installazione

Pulizia

ltro

Italiano >Principale > Istruzioni di sicurezza > Installazione

Posizionare il monitor in un luogo in cui l'umidità e la presenza di polvere siano minime.

Seguire questa precauzione per evitare cortocircuiti o incendi all'interno

del monitor.

Durante il trasporto non far cadere il monitor.

L’inosservanza di questa precauzione può essere causa di infortuni o di

danni all'apparecchio.

Posizionare il monitor su una superficie piana e stabile.

Se il monitor cade, può essere causa di infortuni.

Fissare il monitor con cura.

L’inosservanza di questa precauzione può comportare danni o rottura

dell’apparecchio.

Non posizionare il monitor appoggiandolo sullo schermo.

Seguendo questa precauzione si evita di danneggiare la superficie del

tubo catodico.

L'installazione della staffa a muro deve essere eseguita da personale qualificato.

z Un'installazione eseguita da personale non qualificato potrebbe causare

danni.

Utilizzare sempre il dispositivo di montaggio specificato nel manuale

dell'utente.

Fare in modo che tra il prodotto e la parete vi sia spazio per la ventilazione.

Una scarsa ventilazione può causare l'aumento della temperatura interna, e quindi un incendio.

Per evitare che l'acqua piovana scorra sull'antenna ed entri in casa, accertarsi che la parte esterna del cavo sia sospesa sotto al punto di ingresso.

z Se nel prodotto entra acqua piovana, ciò può causare scosse elettriche o

incendio.

Page 6

Se si sta utilizzando un'antenna esterna, accertarsi che ci sia distanza sufficiente tra l'antenna e i vicini cavi elettrici, in modo da non farli venire a contatto nel caso in cui l'antenna venga scossa da un forte vento.

Un'antenna che viene scossa può provocare infortuni o scosse elettriche.

Page 7

Italiano >Principale > Istruzioni di sicurezza > Pulizia

Convenzioni

limentazione

Installazione

Pulizia

ltro

Per la pulizia del telaio del monitor o della parte esterna del tubo catodico, utilizzare un panno morbido, leggermente inumidito.

Non spruzzare il detersivo direttamente sul monitor.

Usare il prodotto detergente raccomandato versandolo su un panno morbido.

Se il connettore tra la spina e il pin è impolverato o sporco, pulirlo in modo opportuno con un panno asciutto.

z Un connettore sporco può essere causa di scosse elettriche o incendi.

Quando si rimuovono le batterie del telecomando, assicurarsi che le stesse non vengano ingerite dai bambini. Tenere le batterie lontane dalla portata dei bambini.

Se vengono ingerite, rivolgersi immediatamente a un dottore.

Quando si sostituiscono le batterie, inserire queste ultime rispettando la corretta disposizione delle polarità +/-, uniformandosi alle indicazioni nel vano batterie.

Una disposizione non corretta delle polarità può causare la rottura della

batteria o perdite di liquidi, con conseguente pericolo di incendio, infortunio o una dannosa contaminazione.

Utilizzare solo le batterie standard specificate. Non utilizzare insieme batterie nuove e usate.

z Può causare la rottura della batteria o perdite di liquidi, con conseguente

pericolo di incendio, infortunio o una dannosa contaminazione.

Rivolgersi una volta all'anno a un Centro assistenza o Supporto clienti per la pulizia interna.

Tenere pulito l'interno del prodotto. La polvere accumulata all'interno in

un lungo periodo di tempo può causare malfunzionamento o incendio.

Page 8

Convenzioni

limentazione

Installazione

Pulizia

ltro

Italiano >Principale > Istruzioni di sicurezza > Altro

Non togliere il coperchio (o il pannello posteriore). All'interno sono contenuti dei pezzi non riparabili dall'utente.

Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi. Affidare l'esecuzione delle riparazioni a tecnici qualificati.

Se il monitor non funziona in modo normale, in particolare se produce rumori inconsueti o emana odori, scollegarlo immediatamente dall'alimentazione e

rivolgersi ad un centro di assistenza o ad un rivenditore

autorizzato.

Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.

Accertarsi che non vi sia la possibilità di ingresso di acqua nel monitor o di esposizione dello stesso all'umidità.

Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.

Evitare in particolar modo di far funzionare il monitor in prossimità di

acqua o all'esterno dove potrebbe essere esposto a neve o pioggia.

Se il monitor cade o il rivestimento viene danneggiato, spegnere il monitor e scollegare il cavo di alimentazione.

z Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio. Quindi contattare il servizio di assistenza.

Tenere il monitor spento quando fuori ci sono fulmini e lampi oppure lasciare che il monitor resti inutilizzato per un lungo periodo di tempo.

Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

Non cercare di spostare il monitor tirandolo dal filo o dal cavo di segnale.

z Ciò può provocare guasti, scosse elettriche o incendi dovuti al

danneggiamento del cavo.

Non spostare il monitor a destra o a sinistra tirandolo solo dal filo o dal cavo del segnale.

Ciò può provocare guasti, scosse elettriche o incendi dovuti al

danneggiamento del cavo.

Non coprire le bocchette di ventilazione del monitor.

Una cattiva ventilazione può essere causa di guasti o di incendi.

Page 9

Non posizionare contenitori d'acqua, prodotti chimici o piccoli oggetti metallici sul monitor.

z Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.

Se una sostanza estranea entra all'interno del monitor, scollegare il cavo

di alimentazione e contattare il

servizio di assistenza.

Non usare o non conservare prodotti infiammabili vicino al monitor.

L’inosservanza di questa precauzione può essere la causa di esplosioni o

incendi.

Non inserire mai oggetti metallici all'interno delle aperture del monitor.

Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche, incendi o infortuni.

Non inserire oggetti metallici, come ad esempio utensili, fili, punte da trapano o cose che trasmettono facilmente il fuoco, come ad esempio pezzi di carta o fiammiferi, nei fori delle cuffie o nelle porte A/V del monitor.

Ciò potrebbe causare un malfunzionamento, scosse elettriche o incendio.

Contattare sempre il servizio di assistenza se oggetti o sostanze estranee

entrano nel monitor.

Se si visualizza una schermata fissa per un periodo di tempo prolungato, può verificarsi la comparsa di un'immagine residua o di una macchia sfocata.

Attivare la modalità di risparmio energetico o impostare uno screensaver

per spostare l'immagine quando è necessario allontanarsi dal monitor per un periodo di tempo prolungato.

Agire con cautela quando si regola l'angolazione del supporto.

L'applicazione di una forza troppo elevata potrebbe far rovesciare o

cadere il monitor, causando danni. La mano o le dita potrebbero restare intrappolate tra il monitor e il

supporto, causando un infortunio.

Regolare la risoluzione e la frequenza ai livelli appropriati per il modello.

Livelli non appropriati di risoluzione e frequenza potrebbero danneggiare

la vista degli utenti.

15" - 1024 x 768 17" - 1280 x 1024

Tenere il volume a un livello appropriato quando si utilizzano le cuffie.

Livelli di volume eccessivamente alti possono danneggiare l'udito.

Tenere i propri occhi a sufficiente distanza dallo schermo del monitor.

Sedersi troppo vicini al monitor in maniera regolare può danneggiare la

vista.

Page 10

Quando lo si sposta, spegnere il monitor e scollegare il cavo dell'alimentazione. Accertarsi che tutti i cavi, incluso il cavo dell'antenna e i cavi di collegamento con le altre periferiche siano scollegati prima di spostare il monitor.

z Se un cavo resta collegato, lo stesso può danneggiarsi causando un

incendio o scosse elettriche.

Page 11

Disimballaggio

Parte anteriore

Parte posteriore

Telecomando

Italiano >Principale > Introduzione > Dismballaggio

Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor. Nel caso in cui qualche articolo risultasse mancante, contattare il proprio rivenditore.

CD d’installazione di driver/Natural

Color e del manuale utente

Cavo di alimentazione

Cavo di trasmissione dei segnali

Telecomando /

Batterie (AAA X 2 ) Cavo audio

Monitor

Guida d'installazione rapida

(non disponibile in tutti i paesi)

(15 pin D-Sub)

Adattatore DC

Scheda della garanzia

Page 12

Disimballaggio

Parte anteriore

Parte posteriore

Telecomando

Italiano >Principale > Introduzione > Parte anteriore

Per informazioni dettagliate relative alle funzioni del monitor, fare riferimento a Comandi di controllo

disponibili per l’utente nella sezione Regolazioni del monitor LCD. La configurazione della parte

anteriore del monitor potrebbe variare lievemente a seconda del modello.

1. SOURCE 6. MENU

2. MagicBright™ 7. Alimentazione

3. AUTO / EXIT 8. Indicatore dell'alimentazione,

4. CH

Sensore del telecomando

5. VOL

Page 13

Disimballaggio

Parte anteriore

Parte posteriore

Telecomando

Italiano >Principale > Introduzione > Parte anteriore

Per informazioni dettagliate relative al collegamento dei cavi, fare riferimento a Collegamento dei cavi nella sezione Installazione. La configurazione della parte posteriore del monitor potrebbe variare lievemente a seconda del modello.

Rimuovere la copertura per collegare i cavi.(premere la parte di giunzione per rimuovere il pannello).

A Terminale di collegamento EXT.(SCART).

Terminale di collegamento EXT.(SCART).

B Terminale di collegamento dell’alimentazione

Il prodotto supporta l’intervallo di alimentazione 90 ~ 264 V.

Collegare il connettore dell’alimentazione quando

tutti i cavi sono stati collegati..

C Terminale di collegamento video

Terminale di collegamento PC (D-SUB a 15 pin)

D Terminale di collegamento antenna / Audio PC

1 Terminale di collegamento antenna (quando è

collegata la TV)

2 Terminale di collegamento audio PC (Stereo)

E Terminale di collegamento Video

1 Terminale di collegamento delle cuffie

Page 14

2 Terminale di collegamento audio destro (R / L)

3 Terminale di collegamento Video(V2) (RCA)

4 Terminale di collegamento S-Video(V1) (S-VHS)

Page 15

Disimballaggio

Parte anteriore

Parte posteriore

Telecomando

Per informazioni dettagliate relative alle funzioni del Telecomando, fare riferimento a Regolazioni del monitor LCD > Comandi di controllo disponibili per l’utente > Pulsanti di controllo dell’utente >Pulsanti

del telecomando..

La configurazione del telecomando potrebbe variare lievemente a seconda del modello.

Il telecomando può funzionare all’interno di un campo compreso tra 7 cm e 10 m, e 30 gradi a sinistra e a destra dell’apposito sensore presente sul monitor.

Nomi dei pulsanti | Sostituzione delle batterie | Utilizzo

1. Nomi dei pulsanti

Italiano >Principale > Introduzione > Telecomando

1. POWER

2. Canale

3. -/--

4. AUTO / PRE-CH

5. MUTE

6. + VOL -

7. CH

8. SOURCE

9. MENU

10. MagicBright™

11. INFO

12. EXIT

13. ENTER

14. Pulsanti su-giù , sinistra-destra

15. TTX/MIX

16. SLEEP

17. P.MODE

2. Sostituzione delle batterie

1. Estrarre il coperchio delle batterie facendo pressione sulla parte contrassegnata dal simbolo ( ). .

2. Inserire le batterie rispettando la corrispondenza della rispettiva polarità (+, -).

3. Inserire il coperchio.

Page 16

Collegamento del monitor

Installazione del driver del monitor Installazione di un supporto VESA

Italiano >Principale > Installazione > Collegamento del monitor > Collegamento a un computer

Collegamento a un computer

Collegamento ad altri dispositivi

Accendere il computer e il monitor. Se il monitor visualizza un’immagine, l’installazione è completa.

1. Collegamento a un computer

1. Collegare il cavo di alimentazione del monitor alla porta dell'alimentazione posta sul retro del monitor.

2. Collegare il cavo del segnale alla porta video del computer.

3. Collegare il cavo audio per il monitor alla porta audio posta sul retro del computer.

4. Collegare il cavo di alimentazione e inserirlo in una presa a muro.

5. Accendere il computer e il monitor.

6. Utilizzando gli altoparlanti del monitor sarà possibile ascoltare un audio chiaro e di qualità proveniente dalla scheda del proprio computer.(non sarà necessario installare altoparlanti aggiuntivi al computer).

Contattare il centro servizi Samsung Electronics più vicino per acquistare prodotti opzionali.

Page 17

Collegamento del monitor

Installazione del driver del monitor Installazione di un supporto VESA

Italiano >Principale > Installazione > Collegamento del monitor > Collegamento ad altri dispositivi

Collegamento a un computer

Collegamento ad altri dispositivi

Oltre al computer, è possibile collegare al monitor dispositivi di input di videofrequenza (AV) quali lettori DVD, videoregistratori o videocamere. Per informazioni dettagliate relative al collegamento di tali dispositivi, fare riferimento a Comandi di controllo disponibili per l’utente nella sezione Regolazioni del monitor.

Collegamento di dispositivi di videofrequenza Collegamento delle cuffie

Collegamento della TV

Collegamento di un Macintosh

1. Collegamento di dispositivi di videofrequenza

Il monitor è dotato di terminali di videofrequenza (AV) che consentono il collegamento di dispositivi di input quali lettori DVD, videoregistratori o videocamere. È possibile vedere le immagini provenienti da tali dispositivi fintanto che il monitor è acceso.

1. È possibile collegare ai terminali S-Video (V1) o Video (V2) del monitor un dispositivo di videofrequenza quale un lettore DVD, videoregistratore o videocamera utilizzando il cavo S-VHS o il cavo RCA.

I cavi S-VHS e RCA sono opzionali.

2. Collegare i terminali Audio (L) e Audio (R) di un lettore DVD, videoregistratore o videocamera ai terminali di input audio L e R del monitor utilizzando appositi cavi audio.

3. Selezionare il segnale Video o S-Video collegato al lettore DVD, videoregistratore o videocamera utilizzando il pulsante di selezione dell’origine posto nella parte anteriore del monitor.

4. A questo punto, avviare il lettore DVD, il videoregistratore o la videocamera con un disco DVD o un nastro inserito.

2. Collegamento della TV

Se il monitor è collegato a un’antenna o a un cavo CATV, è possibile vedere programmi televisivi senza la necessità di installare sul proprio computer alcun software o hardware di ricezione TV opzionale.

Page 18

1. Collegare il cavo coassiale dell’antenna o CATV al terminale Antenna posto sul retro del monitor. È necessario utilizzare un cavo di antenna coassiale.

2. Accendere il monitor.

3. Selezionare TV utilizzando il pulsante di selezione dell’origine posto tra i pulsanti esterni di regolazione del segnale.

4. Selezionare il canale televisivo desiderato.

Il prodotto è stato progettato per supportare unicamente i segnali di tipo PAL o SECAM. Non è possibile vedere programmi televisivi nei paesi in cui è utilizzato il segnale NTSC.

3. Collegamento di un Macintosh

1. Collegare il cavo di alimentazione all’adattatore DC, quindi collegare il connettore dell’adattatore all’apposita porta DC14V posta sul retro del monitor (la tensione viene automaticamente regolata dall’adattatore).

2. Collegare il cavo del segnale alla porta D-SUB del computer Macintosh.

3. Per i modelli più datati di Macintosh, è necessario regolare il DIP switch di controllo della risoluzione sull’adattatore per Macintosh (opzionale), facendo riferimento alla tabella di configurazione degli switch illustrata sul retro dello stesso.

4. Accendere il monitor e il Macintosh.

Contattare il centro servizi Samsung Electronics più vicino per acquistare prodotti opzionali.

Page 19

4. Collegamento delle cuffie

È possibile collegare le cuffie al monitor.

1. Collegare le cuffie all’apposita porta.

Page 20

Convenzioni | Alimentazione | Installazione | Pulizia | Altro

utomatic

Manuale

Collegamento del monitor

Installazione del driver del monitor

Installazione di un supporto VESA

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in dotazione con questo monitor. L'installazione del driver differisce leggermente da un sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

z Sito web Internet : http://www.samsung-monitor.com/ (Worldwide)

Windows ME

Windows XP/2000

Italiano >Principale > Installazione > Installazione del driver del monitor > Automatic

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

1. Windows ME

Fare riferimento al CD-ROM "

Installazione driver del monitor e manuale dell’utente

al monitor. Una volta inserito nell’unità del computer, il CD-ROM si avvia automaticamente. Se il CD non viene avviato automaticamente, fare doppio clic sul file

monsetup.exe

che si trova sulla cartella principale

del CD-ROM.

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows ME Driver

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

Installa

" nella finestra "

Avviso

" fornito insieme

5. L'installazione del driver del monitor è terminata.

Page 21

2. Windows XP/2000

Fare riferimento al CD-ROM " al monitor. Una volta inserito nell’unità del computer, il CD-ROM si avvia automaticamente. Se il CD non viene avviato automaticamente, fare doppio clic sul file del CD-ROM.

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

Windows XP/2000-driver

Installazione driver del monitor e manuale dell’utente

monsetup.exe

che si trova sulla cartella principale

" fornito insieme

4. Fare clic sul pulsante "

5. Se è possibile vedere la successiva finestra " Poi fare clic sul pulsante "

Installa

Fine

" nella finestra "

Avviso

Messaggio

", fare clic sul pulsante "

Continua comunque

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione non danneggerà il sistema. Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung-monitor.com/

6. L'installazione del driver del monitor è terminata.

Page 22

Collegamento del

monitor

Installazione del driver del monitor

Installazione di un supporto VESA

Italiano >Principale > Installazione > Installazione del driver del monitor > Manuale

utomatic

Manuale

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindicato.

Sito web Internet : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsung-monitor.com/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China)

Per installare il driver del monitor manualmente, verificare la versione del proprio sistema operativo e attenersi alla corrispondente procedura.

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

1. Microsoft® Windows® XP Operativsystem

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Start

" - "

Pannello di controllo

" quindi fare clic sull'icona "

Aspetto e temi

3. Fare clic sull'icona " "

Avanzate

..".

Display

4. Fare clic sul pulsante "

" e scegliere la scheda "

Proprietà

" della scheda "

Impostazioni

" e successivamente fare clic su

Monitor

" e poi selezionare la scheda "

Driver

Page 23

5. Fare clic su " pulsante "

Avanti

Aggiorna driver

.." e selezionare "

Installa da un elenco o

..." quindi fare clic sul

6. Selezionare "

Non cercare

7. Fare clic sul pulsante "

Sfoglia

nell'elenco e fare clic sul pulsante "

,… ", quindi fare clic su "

Avanti

" e poi su "

Disco driver

", scegliere A:\(D:\driver) e quindi scegliere il modello di monitor

Avanti

8. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

Fine

Messaggio

", fare clic sul pulsante "

Continua

Page 24

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione non danneggerà il sistema. *Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung-monitor.com/

9. Fare clic sul pulsante "

" e quindi cliccare di continuo sul pulsante "OK".

Chiudi

10. L'installazione del driver del monitor è terminata.

2. Microsoft® Windows® 2000 Operativsystem

* Non appena appare il messaggio "Firma digitale non trovata" sul monitor, seguire la procedura descritta di seguito.

1. Scegliere il pulsante "OK" nella finestra "

2. Fare clic sul pulsante "

3. Scegliere "A:\(D:\driver)" quindi fare clic sul pulsante "

* Guida per l'installazione manuale del monitor

Sfoglia

" nella finestra "

Inserire il disco

File necessario

" e poi su "OK".

Apri

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Scegliere la scheda "

4. Scegliere " Caso 1: Se il pulsante "

Caso 2: Se il pulsante "

5. Fare clic su "

6. Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di scegliere un driver specifico" quindi fare clic su "

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

Se è possibile vedere la finestra " sul pulsante "OK". In seguito scegliere "

Schermo

opportuno interrompere l'installazione.

successiva senza interruzione.

Fine

", "

Avvia

Driver

Impostazione

Schermo

Impostazioni

Proprietà

", quindi su "

Sfoglia

", quindi su "OK".

Apri

" e quindi fare clic sul pulsante "

", "

Pannello di controllo

" quindi fare clic su "

" è inattivo, il monitor è configurato correttamente ed è

" è attivo, fare clic su "

Aggiorna driver

Avanti

" e poi scegliere A:\(D:\driver).

Firma digitale non trovata

Fine

Avanzate

" ed infine su "

" e poi su "

" e quindi fare clic sul pulsante "

Chiudi

Disco driver

Proprietà

Avanti

". Seguire la procedura

Avanti

" e poi ancora su "

" fare clic sul pulsante "Sì" e poi

Chiudi

Avanti

3. Sistema operativo Microsoft® Windows® Millennium

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Selezionare la scheda "

4. Selezionare la scheda "

5. Fare clic sul pulsante "

Avvia

", "

Impostazione

Schermo Impostazioni Monitor

Modifica

", "

Pannello di controllo

" e fare clic sul pulsante " ". " nell'area "

Tipo di monitor

Proprietà avanzate

Page 25

6. Scegliere "

7. Scegliere "Visualizza un elenco di tutti I driver in una posizione specifica.." quindi fare clic sul pulsante "

8. Fare clic sul pulsante "

9. Specificare A:\(D:\driver) quindi fare clic sul pulsante "OK".

10. Selezionare " al computer e fare clic su "OK".

11. Continuare scegliendo il pulsante " dello schermo. (È possibile che appaiano altre schermate di avviso, quindi fare clic sull'opzione desiderata per il monitor).

Specificare la posizione del driver

Avanti

Disco driver

Mostra tutte le periferiche

Chiudi

" e scegliere il monitor che corrisponde a quello collegato

" e il pulsante "OK" fino a chiudere la finestra Proprietà

4. Sistema operativo Microsoft® Windows® NT

1. Fare clic su "

2. Nella finestra " quindi fare clic su "

3. Selezionare la modalità che si intende utilizzare ("

verticale

4. Fare clic sul pulsante " schermo non appare normale, passare ad una modalità diversa (diminuire la modalità di risoluzione, colori o frequenza).

Nota: Se nella finestra "Tutte le modalità di visualizzazione" non appare alcuna modalità, selezionare il livello di risoluzione e la frequenza verticale facendo riferimento alle Modalità di

visualizzazione predefinite descritte in questa guida.

") e quindi fare clic su "OK".

", "

Start

Impostazioni

Visualizza informazioni di registrazione

Tutte le modalità di visualizzazione

Applica

", "

Pannello di controllo

Risoluzione

" se lo schermo funziona normalmente dopo aver scelto "

" e quindi fare doppio clic su "

", scegliere la scheda "

", "

Numero di colori

Impostazioni

" e "

Schermo

" e

Frequenza

". Se lo

Test

5. Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione del sistema.

1. Premere "

2. La terza finestra serve per "

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "impostare il monitor".

7. Innanzitutto, impostare la " la frequenza.

8. Impostare la "

9. Inserire il " X-Window.

10. Il monitor è stato impostato. Dopo aver impostato le altre periferiche richieste "

" alla prima e alla seconda finestra dopo aver eseguito il file "

Invio

frequenza verticale

modello di monitor

impostare il mouse

selezionare una tastiera

frequenza orizzontale

" per il monitor. È possibile inserire direttamente la frequenza.

". Queste informazioni non alterano l'attuale esecuzione di

" per il monitor. È possibile inserire direttamente

Eseguire

" X-Window.

X86Config

Page 26

Collegamento del monitor Installazione del driver del monitor

Installazione di un supporto VESA

Italiano >Principale > Installazione > Installazione di un supporto VESA> Utilizzo del pulsante FOLD

Inclinazione del monitor

Installazione di un supporto VESA

Il monitor può essere reclinato fino a un’inclinazione di 90 gradi. Quando completamente ripiegata (reclinata), la base diviene un comodo supporto per spostare il monitor.

Inclinazione del monitor

Ripiegamento della base

1. Inclinazione del monitor

2. Ripiegamento della base

Page 27

Quando il monitor è completamente ripiegato, è possibile installare un supporto VESA.

Page 28

Collegamento del monitor Installazione del driver del monitor

Installazione di un supporto VESA

Italiano >Principale > Installazione > Installazione di un supporto VESA > Installazione di un supporto VESA

Utilizzo del pulsante FOLD

Installazione di un supporto VESA

È previsto il supporto dello standard VESA per utilizzare il monitor insieme a diversi dispositivi di montaggio compatibili con questo standard. Il monitor accetta pannelli di interfaccia di montaggio conformi allo standard VESA da 75mm x 75mm. È necessario ripiegare la base del monitor prima di installare una base VESA.

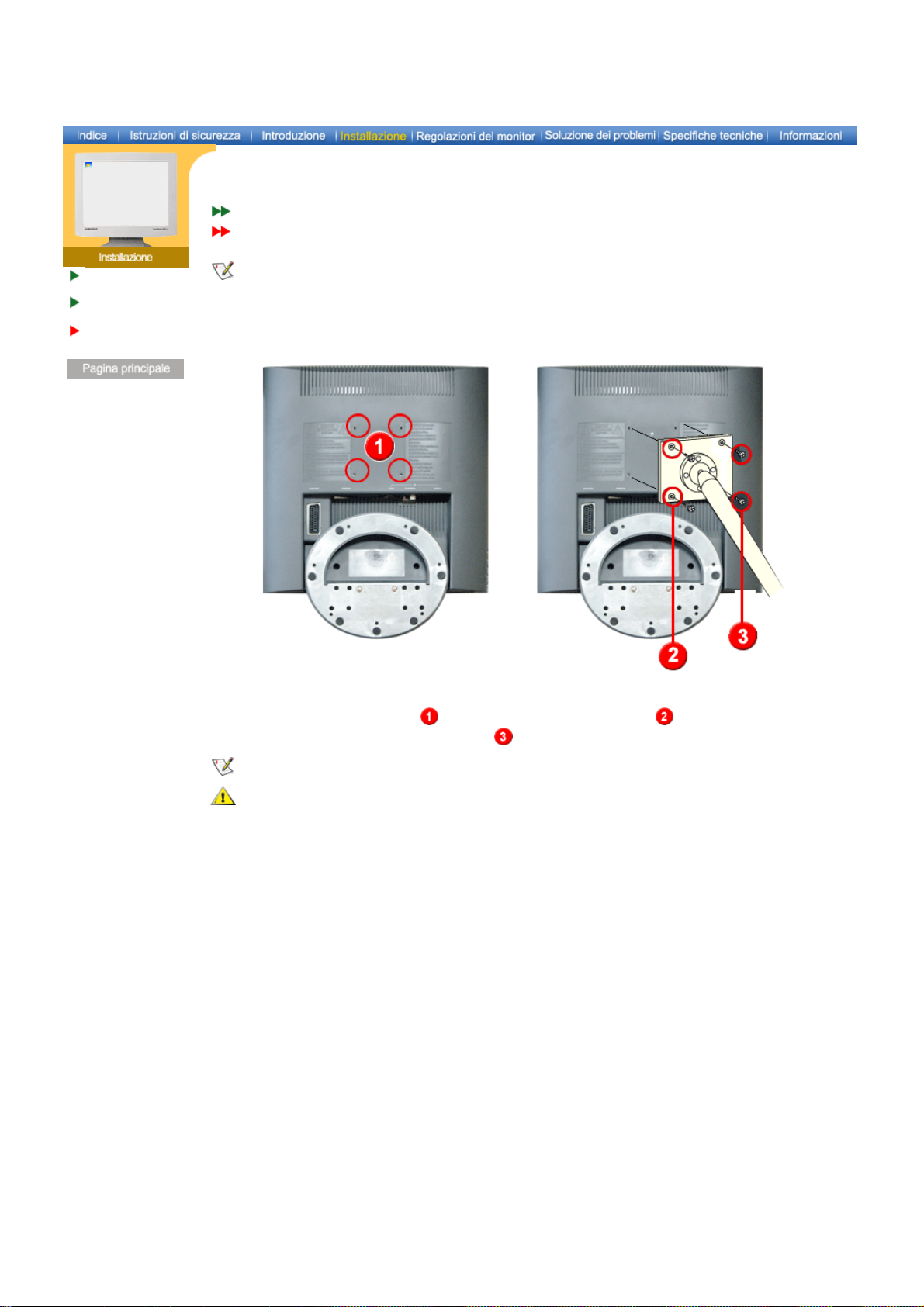

Allineare

i quattro fori per bulloni

quindi fissare quest’ultimo con

i quattro bulloni

posti sulla base del monitor con

forniti.

i fori

del supporto VESA,

È consigliabile utilizzare esclusivamente i quattro bulloni forniti.

Samsung Electronics non è da ritenersi responsabile per danni causati dall’utilizzo di un supporto diverso da quelli specificati.

Page 29

Comandi di controllo disponibili per l’utente

Schermo

Italiano >Principale > Regolazioni del monitor > Comandi di controllo disponibili per l’utente > Pulsanti di controllo

Boutons Commandes Utilisateur

Fonctionnalités d’Accès Direct

La configuration des boutons de commande peut varier légèrement suivant le modèle du moniteur.

Boutons du moniteur | Boutons de Télécommande

| Pulsanti del monitor |

Per informazioni relative alle regolazioni dello schermo, fare riferimento a Schermo.

1. SOURCE

Accede l’indicatore relativo al segnale video attualmente visualizzato. Il pulsante Source la stessa funzione del pulsante Enter del telecomando quando è attivo il menu a schermo (OSD).

2. MagicBright™

MagicBright™ è una nuova funzione che fornisce al monitor una qualità di visualizzazione superiore grazie a una migliore luminosità e nitidezza rispetto ai monitor comuni. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

3. AUTO / EXIT

Se il menu di regolazione dello schermo è attivato

Exit : il pulsante di uscita consente di uscire dalla schermata del menu oppure chiude il menu di regolazione dello schermo.

Quando il menu di regolazione dello schermo è disattivo

il pulsante di Auto provvedere ad applicare la regolazione automatica dello schermo. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

4. CH

Consente di selezionare le voci di menu verticalmente oppure di regolare i valori del menu selezionato. In modalità TV, consente di selezionare i canali TV. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

Selezione dei canali

5. VOL

Consente di selezionare le voci di menu orizzontalmente oppure di regolare i valori del menu selezionato.Inoltre, questi pulsanti consentono di regolare il volume dell’audio. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

Volume.

6. MENU

Se il menu di regolazione dello schermo è disattivato: utilizzare questo pulsante per aprire il menu OSD e attivare l'elemento del menu selezionato.

7. POWER

Utilizzare questo pulsante per accendere e spegnere il monitor.

PowerSaver

8. Indicatore dell'alimentazione / Sensore del telecomando

Si illumina all'accensione del monitor. / Direzionare il telecomando verso questo punto del monitor.

MagicBright™.

Auto Adjustment.

dell’utente

Page 30

| Pulsanti del telecomando |

Per ulteriori informazioni relative alle funzioni di regolazione dello schermo, fare riferimento a

Schermo

POWER

Canale

-/--

AUTO / PRE-CH

MUTE

+ VOL -

SOURCE

MagicBright™

10.

INFO

11.

EXIT

12.

ENTER

13.

Pulsanti Su-Giù, Sinistra-Destra

14.

TTX/MIX

15.

SLEEP

16.

P.MODE

17.

1. POWER

Utilizzare questo pulsante per accendere e spegnere il monitor.

2. Canale

Consente di selezionare i canali televisivi quando il monitor è in modalità TV

3. -/-- (Selezione canale a una/due cifre )

Utilizzato per selezionare un canale numerato da dieci in su. Premere questo pulsante per visualizzare il simbolo "--". Inserire un numero di canale a due cifre.

4. AUTO / PRE-CH

: il pulsante di Auto provvedere ad applicare la regolazione automatica dello schermo.

Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto > Auto

Adjustment.

: Questo pulsante consente di passare velocemente al canale precedente.

5. MUTE

Consente di sospendere temporaneamente l’audio. Quando l’audio è stato sospeso, è possibile ripristinarlo premendo nuovamente il pulsante Mute o i pulsanti - VOL +

6. + VOL -

Inoltre, questi pulsanti consentono di regolare il volume dell’audio. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

Volume

7. CH

In modalità TV, consente di selezionare i canali TV. Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

Selezione dei canali.

8. SOURCE

Accede l’indicatore relativo al segnale video attualmente visualizzato.

9. MENU

Page 31

Se il menu di regolazione dello schermo è disattivato: utilizzare questo pulsante per aprire il menu OSD e attivare l'elemento del menu selezionato.

10. MagicBright™

MagicBright™ è una nuova funzione che fornisce al monitor una qualità di visualizzazione superiore grazie a una migliore luminosità e nitidezza rispetto ai monitor comuni. ( Internet Spasso Personalizzata Testo ) Per ulteriori informazioni, fare riferimento a Funzioni ad accesso diretto >

MagicBright™.

11. INFO

Questo pulsante consente di visualizzare una serie di informazioni nell’angolo superiore destro del monitor. Vengono visualizzate Video Source, Audio Source, l’attuale numero di canale, il tipo di audio e Speaker Mute ON/OFF.

12. EXIT

Utilizzare questo pulsante per uscire dal menù attivo o dalle indicazioni a schermo (OSD).

13. ENTER

attivare una voce di menu selezionata.

14. Pulsanti Su-Giù, Sinistra-Destra

Spostano la selezione delle voci di menu orizzontalmente/verticalmente, oppure regolano i valori della voce di menu selezionata.

15. TTX / MIX

I canali TV forniscono servizi informativi scritti mediante il Televideo. Per informazioni relative alle regolazioni dello schermo, fare riferimento a >

16. SLEEP

TTX / MIX

Premere questo pulsante per selezionare un tempo di intervallo per lo spegnimento automatico.

17. P.MODE

Premendo questo pulsante, viene visualizzata la modalità corrente in basso al centro dello schermo.

Il monitor dispone di quattro impostazioni automatiche dell'immagine, le quali sono preimpostate in fabbrica. Quindi premere ancora questo pulsante per passare ciclicamente da una modalità preconfigurata disponibile all'altra. ( Dinamica Normale Film Personalizzata )

Page 32

Comandi di controllo disponibili per l’utente

Schermo

Italiano >Principale > Regolazioni del monitor > Schermo > Funzioni OSD

Durante la regolazione di ciascun elemento dei menu, i caratteri e l’icona della voce selezionata vengono visualizzati in colore blu.

Inserisci | Immagine | Canale | Impostazione

1. Inserisci

Per informazioni dettagliate relative alle regolazioni dello schermo in modalità PC, fare riferimento alle animazioni delle operazioni di regolazione dello schermo in modalità PC.

OSD Indhold

Elenco sorgenti

Modifica Nome

Aktiverer indikatoren for at angive de aktuelt viste inputsignal.

• PC

• DVI

• TV

• EXT.

• AV

• S-Video

Name the input device connected to the input jacks to make your input source selection easier.

• - - - - /VCR / DVD / Cable STB / HD STB / Satellite STB / AV Receiver / DVD Receiver / Game / Camcorder / DVD Combo / DHR / PC

2. Immagine

PC Mode

OSD Indhold

MagicBright™

MagicBright™ refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Du får den skærmlysstyrke og opløsning, der er mest korrekt til visning af tekst samt til gennemsyn af Internettet og multimedieanimationer, og derved opfylder funktionen mange forskellige brugerkrav. Du kan let vælge en af de forudkonfigurerede lysstyrke- og opløsningsindstillinger ved blot at trykke på en MagicBright-knap, der findes foran på skærmen.

1) Spasso

: High Brightness

2) Internet

: Medium Brightness

3) Testo

Page 33

Custom

: Normal Brightness

4) Personalizzata

1) Contrast

: Justering af kontrast.

2) Luminosità

: Justering af lysstyrke.

Color Control

Image Lock

Auto Regolazione

TV / EXT. / AV / S-Video

brug denne funktion til finjustering af farven.

1) Rosso

2) Verde

3) Blu

Image Lock bruges til finindstilling og til at opnå det bedst mulige billede ved at fjerne støj, der giver ustabile billeder med rystelser og flimmer. Hvis du ikke opnår et tilfredsstillende resultat, skal du først bruge Fine-justering, dernæst Coarse-justering og bagefter Fine igen.

1) Grosso

2) Fine

3) Posizione

Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.

: Fjerner støj som f.eks. lodrette striber. Coarse-justering kan flytte skærmbilledområdet. Du kan placere det i centrum igen med menuen for vandret justering.

: Fjerner støj som f.eks. vandrette striber. Hvis støjen fortsætter efter Fine-justering, skal du gentage den efter justering af frekvensen (urhastighed).

: Justerer den vandrette og lodrette placering.

OSD Indhold

Modalità

Personalizzata

Toni colore

3.Canale

Funktionen "Child Lock" (Børnesikring) kan kun vælges på fjernbetjeningen.

Justerer det omgivende lys for skærmen.

• Dinamica

• Normale

• Film

• Personalizzata

1) Contrasto

: Justering af kontrast.

2) Luminosità

: Justering af lysstyrke.

3) Nitidezza

: Bruges til at justere forskellen mellem det lyseste og det mørkeste område på skærmen.

4) Colore

Farvetonen kan ændres. De enkelte farvekomponenter kan også tilpasses.

• Freddo2 / Freddo1 / Normale / Caldo1 / Caldo2

Page 34

OSD Indhold

Sintonia automatica

Sintonia manuale

Agg./Canc.

Riordino

Sintonia fine

Du kan scanne de frekvensområder, der er tilgængelige på dit tv i dit område og automatisk gemme alle de kanaler, der findes. Følgende lande er tilgængelige. : Beligie, Espania, Italia, Nederland, Schweiz, Sverige, UK, France, Deutschland, East Europe.

Du kan scanne de frekvensområder, der er tilgængelige på dit tv i dit område og manuelt gemme alle de kanaler, der findes.

• Color system

(Auto <-> PAL <-> SECAM <-> NT4.43)

• Sound system

(BG <-> DK <-> I <-> L)

• Search

valgt, modtages på skærmen.

• Canale

• Prog. No

• Store

Valg af den ønskede kanal.

Bruges til at udveksle numrene mellem to kanaler.

Due to weak signals or an incorrect antenna configuration, some of the channels may not be tuned correctly.

: Juster, indtil farven har den bedst mulige kvalitet.

: Juster, indtil lyden har den bedst mulige kvalitet.

: Tuneren scanner frekvensområdet, indtil den første kanal, eller en kanal, du har

: Valg af kanal ved justering med op/ned under den aktuelle frekvens.

: Angivelse af det ønskede programnummer på skærmen.

: Bruges til at gendanne det nummer, brugeren angiver.

4. Impostazione

OSD Indhold

Timer

Lingua

Semitrasparenza

Reset

: Slukker automatisk skærmen efter et forudindstillet tidsrum. (---, 30, 60, 90, 120, 150, 180)

Der kan vælges mellem seks sprog.

Indstil baggrundens uigennemsigtighed i OSD.

• engelsk, tysk, spansk, fransk, italiensk, svensk

Bemærk: Det valgte sprog har kun indvirkning på OSD. Det har ingen indflydelse på andet software, der anvendes i computeren.

• Opaco / Alto / Medio / Basso

1) Reset immagine

2) Carica Colore

Page 35

Controlli da effettuare prima di rivolgersi all’Assistenza

Problemi e soluzioni Domande & Risposte

Italiano >Principale >Soluzione dei problemi > Controlli da effettuare prima di rivolgersi all’Assistenza

Verificare l’esito delle seguenti procedure di controllo prima di rivolgersi al servizio di assistenza, poiché nella maggior parte di casi sarà possibile risolvere da soli il problema. Contattare il centro assistenza per i problemi che non è possibile risolvere da soli.

Controllo funzionamento con test automatico | Modalità video non supportata | Ridimensionamento |

Driver della scheda video | Manutenzione e pulizia | Problemi e soluzioni consigliate

1. Controllo funzionamento con test automatico

La funzione di test automatico permette di verificare se il monitor funziona in modo appropriato. Se il monitor e il computer sono collegati correttamente ma lo schermo del monitor rimane oscurato e la spia dell'alimentazione lampeggia, eseguire il test automatico del monitor eseguendo la procedura descritta di seguito.

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.

La figura illustrata di seguito ("Check Signal Cable", controllare il cavo del segnale) viene visualizzata su uno sfondo nero quando il monitor è in condizioni di funzionamento normale, ma non rileva la presenza di alcun segnale video: In modalità di test automatico, il LED dell’indicatore di alimentazione resta di colore verde mentre l’immagine si sposta sullo schermo.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella appare anche durante il normale funzionamento se il cavo di segnale video viene scollegato o se è danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi accendere il computer ed il monitor.

Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura sopradescritta,

controller video e il sistema; il monitor funziona correttamente.

controllare il

2. Modalità video non supportata

Il problema si riferisce a una non corretta impostazione dei parametri della scheda video del computer relativi a frequenza di aggiornamento o risoluzione. Riavviare il computer in modalità provvisoria e selezionare “Impostazioni predefinite della scheda” dall’elenco di riepilogo “Frequenza di aggiornamento” nelle proprietà avanzate dello schermo.

Contattare il rivenditore del computer o il produttore per informazioni relative all’avvio in modalità provvisoria.

Consultare Modi di visualizzazione per uno schema relativo alle impostazioni di frequenza e risoluzione supportate dal monitor.

In alcune situazioni, lo schermo resta nero senza visualizzare il messaggio indicante che la modalità video

Page 36

non è supportata ("Video mode not supported"). Questo indica che è stata impostata una frequenza fuori portata del monitor o che si è attivata la modalità PowerSaver.

3. Ridimensionamento

15", 1280 X 1024 @ 60Hz~75Hz 17", 1600 X 1200 @ 60Hz~75Hz

Nel caso venga impostata una delle due risoluzioni elencate di seguito, il monitor funzionerà correttamente anche se tali risoluzioni non sono supportate dal prodotto. In questo caso, appare il messaggio "

Not optimum mode

", che scompare dopo tre secondi. Esso indica che l'impostazione corrente non è ottimale, e che la funzione Auto Regolaz. può non funzionare correttamente.

modalità di temporizzazione preimpostata per l'impostazione ottimale della risoluzione.

Voir le

4. Driver della scheda video

La scheda video è la scheda di controllo del segnale video installata nel computer. Se la stessa non è stata correttamente configurata, non sarà possibile impostare risoluzione, frequenza o colore e non sarà possibile installare i driver del monitor.

1. Verifica del driver della scheda Fare clic su Start --> Impostazioni --> Pannello di controllo --> Schermo --> Impostazioni --> Avanzate --> Scheda. Se è presente la voce "Impostazioni predefinite della scheda" o se è indicato un modello diverso da quello realmente installato, allora il driver della scheda non è correttamente installato. Installare il driver della scheda seguendo la procedura fornita dal produttore del computer o della scheda video.

2. Installazione dei driver della scheda video

Le seguenti istruzioni si riferiscono a circostanze generiche. Per indicazioni più specifiche, contattare il produttore del computer o della scheda video interessato.

1) Fare clic su Start --> Impostazioni --> Pannello di controllo --> Schermo --> Impostazioni --> Avanzate --> Scheda --> Cambia --> Avanti --> Visualizza un elenco di driver disponibili permettendo di selezionare il driver desiderato --> Avanti -> Disco driver (inserire il disco contenente i driver della scheda video) -> OK -> Avanti -> Avanti -> Fine.

2) Se si dispone di un file di installazione dei driver della scheda video, eseguire il file Setup.exe o Install.exe.

5. Manutenzione e pulizia

1. Manutenzione del rivestimento del monitor Eseguire la pulizia con un panno soffice dopo aver scollegato il cavo di alimentazione.

Non utilizzare benzene, solventi o altre sostanze infiammabili, né

panni umidi. Al fine di evitare il danneggiamento dello schermo, si consiglia di

utilizzare il detergente di Samsung.

2. Manutenzione dello schermo piatto Pulire delicatamente con un panno soffice (batuffolo di cotone).

Non utilizzare acetone, benzene o solventi

(tali sostanze possono provocare imperfezioni o la deformazione della superficie dello schermo). In caso di danni causati dall’utente, quest’ultimo sarà l’unico

responsabile nel sostenere tutte le spese relative alla

Page 37

riparazione.

6. Problemi e soluzioni consigliate

Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi, Frequenza troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi contattare il centro di

assistenza o il proprio rivenditore.

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttamente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato. (Se questo segnale acustico viene attivato per più di tre volte, richiedere l'assistenza per la scheda madre del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere installato il driver della scheda (video) e quello del monitor.

4. CVerificare se il rapporto di scansione del monitor è impostato su 75 Hz. (Se si utilizza la risoluzione massima non superare i 75 Hz).

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella modalità provvisoria, rimuovere la Scheda video da "

periferiche

" e quindi riavviare il computer per installare di nuovo il driver della scheda (video).

Pannello di controllo, Sistema, Gestione

Page 38

Controlli da effettuare prima di rivolgersi all’Assistenza

Problemi e soluzioni

Domande & Risposte

Italiano >Principale > Soluzione dei problemi > Problemi e soluzioni

La seguente tabella elenca una serie di possibili problemi e le relative soluzioni. Consultare le informazioni presenti in questa sezione prima di rivolgersi all’assistenza tecnica poiché potrebbe essere possibile risolvere da soli il problema. Se si necessita di assistenza tecnica, chiamare il numero di telefono fornito sul tagliando di garanzia, il numero di telefono della sezione Informazioni o contattare il

proprio rivenditore..

Installazione

Schermo

1. Problemi relativi all’installazione

Audio

Telecomando

Segue un elenco dei problemi legati all’installazione del monitor e le rispettive soluzioni.

Problemi Soluzioni

Verificare che i driver della scheda video (driver VGA) siano

Sembra che il PC non funzioni correttamente.

correttamente installati (Consultare la sezione Installazione dei driver)

Verificare che il cavo del segnale che collega il monitor al

Lo schermo del monitor presenta effetti di sfarfallio.

computer sia saldamente connesso e serrato. (Consultare la sezione Collegamento a un computer)

Verificare che il connettore dell’antenna TV sia saldamente

La schermata TV è sfocata o visualizza un segnale disturbato.

collegato all’antenna esterna. (Consultare la sezione Collegamento a TV)

Verificare la configurazione di "Channel system" e accertarsi

Non si riceve alcun segnale TV.

che sia stato selezionato il corretto sistema di canali.

2. Problemi relativi allo schermo

(Consultare la sezione

Sintonia automatica

Segue un elenco dei problemi legati allo schermo del monitor e le rispettive soluzioni.

Problemi Soluzioni

Accertarsi che il cavo di alimentazione sia saldamente

Lo schermo è vuoto e l’indicatore dell’alimentazione è spento.

collegato e che il monitor LCD sia acceso. (Consultare la sezione Collegamento a un computer)

Accertarsi che il cavo di alimentazione sia saldamente

Viene visualizzato il messaggio "Contr. segnale cavo"

collegato e che il monitor LCD sia acceso. (Consultare la sezione Collegamento a un computer) Accertarsi che il PC o l’origine video sia accesa.

Viene visualizzato il messaggio "Modo non supportato"

z Verificare la risoluzione e la frequenza massima della

scheda video. Confrontare questi valori con i dati presenti nel grafico Modi

di Visualizzazione.

)

L’immagine scorre verticalmente.

L’immagine non è chiara e risulta sfocata.

Verificare che il cavo del segnale sia saldamente collegato.

Ricollegarlo con cura. (Consultare la sezione Collegamento a un computer)

Avviare le procedure di regolazione della frequenza Sintonia

base e Sintonia fine.

z Riaccendere il monitor dopo aver scollegato tutti gli

accessori esterni (cavo di prolunga video, ecc.). Impostare i parametri di risoluzione e frequenza in modo che

rispettino gli intervalli raccomandati.

Page 39

L’immagine è instabile e vibra.

Vengono visualizzate immagini “fantasma”.

L’immagine è troppo luminosa o troppo scura.

I colori dello schermo non sono realistici.

L’immagine a colori risulta distorta con ombre scure.

Il bianco risulta povero.

L’indicatore di alimentazione lampeggia ed è verde.

Lo schermo è vuoto e la luce dell’indicatore di alimentazione è stabilmente verde o lampeggia a intervalli di 0,5 / 1 secondi.

15 pollici modello (1024 x 768 @ 60Hz), 17 pollici modello (1280 x 1024 @ 60Hz)

Verificare che i parametri di risoluzione e frequenza siano

compresi negli intervalli supportati dal monitor. In caso contrario, reimpostare tali parametri facendo riferimento a

Informazioni nel menu del monitor e ai Modi di Visualizzazione..

Regolare luminosità e contrasto .

(Consultare la sezione Luminosità, Contrasto)

Regolare le impostazioni di colore nel sottomenu Modo

utente del menu di regolazione del colore OSD Colore.

Il monitor sta salvando le modifiche effettuate alle

impostazioni nella memoria OSD.

Il monitor sta utilizzando il sistema di gestione del risparmio

energetico. Spostare il mouse del computer o premere un tasto qualsiasi

della tastiera.

3. Problemi relativi all'audio

Segue un elenco dei problemi legati al segnale audio e le rispettive soluzioni.

Problemi Soluzioni

Accertarsi che il cavo audio sia saldamente collegato alla

Nessun suono

porta di ingresso audio del monitor e alla porta di uscita audio della scheda audio. (Consultare la sezioneCollegamento a un computer)

z Check the volume level. (Refer to the Volume)

Il livello del suono è troppo basso.

z Controllare il livello del volume.

(Consultare la sezione Volume) Se il volume è ancora troppo basso dopo averlo portato al

massimo mediante l’apposito controllo, controllare il volume della scheda audio del computer o del programma software.

4. Problemi relativi al telecomando

Segue un elenco dei problemi legati al telecomando e le rispettive soluzioni.

Problemi Controlli da effettuare

Verificare la polarità delle batterie (+/-).

I pulsanti del telecomando non rispondono.

Verificare che le batterie non siano esaurite.

Verificare che il sistema sia acceso.

Verificare che il cavo di alimentazione sia saldamente

collegato. Controllare la presenza di una lampada al neon o

fluorescente speciale nelle immediate vicinanze.

Page 40

Italiano >Principale > Soluzione dei problemi>Domande & Risposte

Segue un riepilogo di domande frequenti da utilizzare come riferimento.

Controlli da effettuare prima di rivolgersi all’Assistenza Problemi e soluzioni

Domande & Risposte

Domanda Risposta

Qual è la procedura di modifica della frequenza?

La frequenza può essere cambiata riconfigurando la scheda video.

Si noti che il supporto della scheda video può variare, in base alla versione utilizzata di driver. (Refer to the computer or the video card manual for details.)

In che modo si regola la risoluzione? Per Windows XP:

Reimpostare la risoluzione facendo clic su Pannello di controllo --> Aspetto e temi --> Schermo --> Impostazioni.

Per Windows ME/2000: Impostare la risoluzione da Pannello di controllo --> Schermo -

-> Impostazioni.

* Per maggiori informazioni contattare il costruttore della scheda video.

In che modo si imposta la funzione di Risparmio energetico?

Per Windows XP: Reimpostare i parametri di risparmio energetico facendo clic su Pannello di controllo --> Aspetto e temi --> Schermo --> Screen saver oppure nel BIOS SETUP del computer. (Consultare la sezione Windows/Computer manuale)

Per Windows ME/2000: Impostare la funzione nel BIOS-SETUP del computer oppure nella sezione relativa agli screen saver del sistema operativo. (Consultare la sezione Windows/Computer manuale).

Come si pulisce il rivestimento esterno del monitor e il cinescopio?

Scollegare il cavo d'alimentazione e quindi pulire il monitor con un panno morbido, utilizzando un preparato per pulitura o acqua.

Non lasciare residui di detergente o non graffiare il rivestimento. Non far entrare acqua nel monitor.

Page 41

Convenzioni | Alimentazione | Installazione | Pulizia | Altro

ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.

Informazioni generalii

Informazioni generali

PowerSaver Modi di

Visualizzazione

Modello SyncMaster 510MP

Pannello LCD

Dimensioni 15,0 pollici - (diagonale)

Area di visualizzazione 304,1 (H) x 228,1 (V)

Passo Pixel 0,297 (H) x 0,297 (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 31 ~ 61 kHz

Verticale 56 ~ 75Hz

Colori visualizzati

16.194.277 Colori

Risoluzione

Risoluzione ottimale 1024 x 768@60Hz

Risoluzione massima 1024 x 768@75Hz

Segnale di ingresso, terminato

RGB, Analogico 0,7 Vpp positivo a 75 ohm Sinc H/V separata, Sinc H/V composita, Livello TTL, positivo o negativo

TV / Video

Sistema di colore PAL / SECAM / NTSC4,43

Sistema audio B/G, I, D/K, L/L'

Massimo clock dei pixel

80 MHz

Alimentazione

90 to 264 VAC, 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 42W

Risparmi energetico

Inferiore a 2W

Dimensioni (LxAxP) / Peso

355 x 358,5 x 184,2 mm / 3,9 kg ( Con supporto )

355 x 343,5 x 56 mm ( Quando piegato )

Interfaccia di fissaggio VESA

75mm x 75mm (da usare con elemento di fissaggio speciale/braccio.)

Requisiti ambientali

Esercizio Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Deposito Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Italiano >Principale > Specifiche tecniche > Informazioni generalii

Umidità : 10% ~ 80%, non condensante

Page 42

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug & Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione del 99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

Numero di pixel TFT LCD :

15 pollici : 2,359,296

17 pollici : 3,932,160

18 pollici : 3,932,160

21 pollici : 5,760,000

z z 24 pollici : 6,912,000

Page 43

SyncMaster 510MP

Informazioni generali

PowerSaver

Modi di Visualizzazione

Italiano >Principale > Specifiche tecniche > PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Stato

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia

Questo monitor è conforme con gli standard EPA ENERGY STAR® ed ENERGY2000 quando viene utilizzato con un computer dotato della funzione DPMS VESA. In qualità di partner di ENERGY STAR®, SAMSUNG ha determinato che questo prodotto soddisfa le linee guida ENERGY STAR® per l'efficienza elettrica.

Funzionamento

normale

Inferiore a 42W

(on mode)

Modalità di risparmio

energetico

EPA/ENERGY 2000

Inferiore a 2W

(spento)

Disattivazione

dell'alimentazione

Inferiore a 1W

(110 Vac)

Page 44

SyncMaster 510MP

Informazioni generali

PowerSaver

Modi di Visualizzazione

Italiano >Principale > Specifiche tecniche > Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Frequenza orizzontale

(kHz)

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello sinistro dello schermo in orizzontale viene chiamato Ciclo orizzontale e il numero inversamente proporzionale del Ciclo di scansione orizzontale viene chiamato Frequenza di scansione orizzontale. Unità: kHz

Frequenza

verticale

(Hz)

Clock dei pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa immagine molte volte al secondo per visualizzarla all'utente. La frequenza di questa ripetizione è chiamata Frequenza verticale o Frequenza di aggiornamento. Unità: Hz

Page 45

Informazioni generali

PowerSaver Modi di

Visualizzazione

Italiano >Principale > Specifiche tecniche > Informazioni generali

ll progetto e le specifiehe sono soggetti a variazioni senza preavviso.

Informazioni generali

Modello SyncMaster 710MP

Pannello LCD

Dimensioni 17,0 pollici - (diagonale)

Area di visualizzazione 337,92 (H) x 270,336 (V)

Passo Pixel 0,264 (H) x 0,264 (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 31 ~ 81 kHz

Verticale 56 ~ 75 Hz

Colori visualizzati

16.194.277 Colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60Hz

Risoluzione massima 1280 x 1024@75Hz

Segnale di ingresso, terminato

RGB, Analogico 0,7 Vpp positivo a 75 ohm Sinc H/V separata, Sinc H/V composita, Livello TTL, positivo o negativo

TV / Video

Sistema di colore PAL / SECAM / NTSC4.43

Sistema audio B/G, I, D/K, L/L'

Massimo clock dei pixel

135 MHz

Alimentazione

90 to 264 VAC, 60/50Hz ± 3Hz

Cavo di segnale

Cavo D-sub 15 piedini/15 piedini, staccabile

Consumo di energia

Inferiore a 43W

Risparmi energetico

Inferiore a 2W

Dimensioni (LxPxA)

Corpo del monitor 389 x 206 x 402.5 mm / 5.35 kg ( After installation of Stand )

Con supporto 389 x 63 x 386mm ( Without Stand )

Interfaccia di fissaggio VESA

75mm x 75mm

Requisiti ambientali

Esercizio Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Umidità : 5% ~ 95%, non condensante

Page 46

Funzione Plug & Play

Numero accettabile di punti

Numero di pixel TFT LCD :

15 pollici : 2,359,296

17 pollici : 3,932,160

18 pollici : 3,932,160

21 pollici : 5,760,000

z z 24 pollici : 6,912,000

Page 47

SyncMaster 710MP

Informazioni generali

PowerSaver

Modi di Visualizzazione

Italiano >Principale > Specifiche tecniche > PowerSaver

Stato

Spia dell'alimentazione Verde Verde, lampeggiante Nero

Consumo di energia

Funzionamento

normale

Inferiore a 43W

(on mode)

Modalità di risparmio

energetico

EPA/ENERGY 2000

Inferiore a 2W

(spento)

Disattivazione

dell'alimentazione

Inferiore a 1W

(110 Vac)

Page 48

SyncMaster 710MP

Informazioni generali

PowerSaver

Modi di Visualizzazione

Italiano >Principale > Specifiche tecniche > Modi di Visualizzazione

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024

Frequenza orizzontale

(kHz)

63,981 60,020 108,00 +/+

79,976 75,025 135,00 +/+

Frequenza orizzontale

Frequenza

verticale

(Hz)

Clock dei pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

Frequenza verticale

Page 49

ssistenza

tecnica

Termini

Regulatory

Natural Color Per una migliore

visualizzazione

utorità

Italiano >Principale > Informazioni > Assistenza tecnica

U.S.A. :

Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://www.samsungusa.com/monitor/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0,12/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

Page 50

http://samsung.es/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

2 - 1° Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A.

Page 51

Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V. Saturno NO.44, Col. Nueva Industrial Vallejo Gustavo A.Madero C.P.07700, Mexico D.F. Mexico TEL. 52-55-5747-5100 Fax. 52-55-47 52 02 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

Saturno NO.44, Col. Nueva Industrial Vallejo Gustavo A.Madero C.P.07700, Mexico D.F. Mexico TEL. 52-55-5747-5100

416, Mae tan-3dong, Yeongtong-Gu, Suwon City, Kyoungki-Do Korea

Page 52

Convenzioni | Alimentazione | Installazione | Pulizia | Altro

Segnale Sinc

I segnali Sinc (sincronizzati) si riferiscono ai segnali standard richiesti per visualizzare i colori desiderati sul monitor. Essi sono suddivisi in segnali Sinc verticali e orizzontali. Questi segnali visualizzano le

ssistenza tecnica

Termini

Regulatory Natural Color

Per una migliore visualizzazione

utorità

normali immagini a colori mediante l’impostazione di risoluzione e frequenza.

Tipi di segnali Sinc

Separato Schema di trasmissione dei singoli segnali Sinc verticali al monitor. Composito Schema di combinazione dei segnali Sinc verticali in un unico segnale

Sinc su verde Questo schema non utilizza segnali Sinc. Al contrario, esso combina i segnali

Dot pitch (distanza tra i punti luminosi)

L'immagine sul monitor è composta da punti rossi, verdi e blu. Minore è la distanza tra i punti, maggiore è la risoluzione. La distanza tra due punti dello stesso colore viene chiamata 'Dot pitch'. Unità: mm

Frequenza verticale

La schermata deve essere ridisegnata diverse volte al secondo per creare e visualizzare un'immagine per l'utente. La frequenza di questa ripetizione per secondo è chiamata Frequenza verticale o Frequenza di aggiornamento. Unità: Hz

Per esempio: Se la stessa luce si ripete 60 volte al secondo, la frequenza è 60 Hz. In questo caso,

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello sinistro dello schermo in orizzontale viene chiamato Ciclo di scansione orizzontale. Il numero inversamente proporzionale del Ciclo di scansione orizzontale viene chiamato Frequenza di scansione orizzontale. Unità: kHz

Metodi interlacciato e non interlacciato

Il sistema che mostra le linee orizzontali dello schermo dall'alto al basso in sequenza è chiamato Metodo Non interlacciato, mentre il sistema che mostra le linee dispari e poi quelle pari in successione è chiamato metodo Interlacciato. Il metodo Non interlacciato viene utilizzato dalla maggior parte dei monitor per assicurare un'immagine nitida. Il metodo Interlacciato è uguale a quello utilizzato nei televisori.

Plug & Play

Si tratta di una funzione che offre la qualità migliore per l'utente permettendo al computer e al monitor di scambiare automaticamente le informazioni. Questo monitor si attiene allo standard internazionale VESA DDC per la funzione Plug & Play.

Risoluzione

Il numero di punti orizzontali e verticali per comporre l'immagine sullo schermo è chiamato 'risoluzione'. Questo numero indica il livello di precisione della visualizzazione. Un'alta risoluzione è appropriata per eseguire più attività in quanto sullo schermo possono essere informazioni più informazioni relative all'immagine.

Italiano > Principale > Informazioni > Termini

composito, il quale viene poi trasmesso al monitor. Il monitor provvede a visualizzare i segnali dei colori separando il segnale composito nei suoi segnali dei colori originali.

Sinc verticali e orizzontali in un segnale verde che viene poi trasmesso al monitor.È uno schema utilizzato principalmente sulle workstation.

è possibile individuare lo sfarfallio dello schermo. Per evitare questo problema, è disponibile una modalità priva di sfarfallio che utilizza una frequenza verticale superiore a 70 Hz.

Per esempio: Se la risoluzione è 1024 X 768, ciò significa che la schermata è composta da 1024

punti orizzontali (risoluzione orizzontale) e 768 linee verticali (risoluzione verticale).

Cavo RF

Cavo di segnale tondo, di solito utilizzato per le antenne TV.

Emittenza satellitare

Servizi di trasmissione di contenuti via satellite. Consente di ottenere un'alta qualità dell'immagine e un audio pulito in tutto il paese, indipendentemente dall'ubicazione dello spettatore.

Bilanciamento dell'audio

Bilancia i livelli del suono in arrivo da ciascun altoparlante nelle televisioni con due altoparlanti.

TV via cavo

Mentre l'emittenza terrestre trasmette i segnali in frequenza attraverso l'etere, l'emittenza via cavo trasmette mediante una rete di cavi. Per vedere la TV via cavo, è necessario acquistare un ricevitore via cavo e collegarlo alla rete di cavi.

CATV

Page 53

"CATV" si riferisce a un servizio di emittenza offerta a hotel, scuole e altri edifici mediante un proprio sistema di trasmissione, diverso dall'emittenza in VHF o UHF delle trasmissioni terrestri. I programmi CATV possono includere film, programmi educativi e di intrattenimento (differente dalla TV via cavo).

La CATV può essere vista solo all'interno dell'area nella quale viene offerto il servizio CATV.

S-Video

Abbreviazione di "Super Video". S-Video consente di raggiungere una risoluzione fino a 800 linee orizzontali, offrendo video ad alta qualità.

VHF/UHF

VHF indicates TV channels 2 to 13, and UHF indicates channels 14 through 69.

Sintonia fine dei canali

Questa funzione consente allo spettatore di ottimizzare la sintonia del canale TV al fine di ottenere le migliori condizioni di visualizzazione. La Samsung Monet TV include entrambi le funzionalità di sintonia fine dei canali manuale e automatica, per consentire allo spettatore di regolare a proprio piacimento le impostazioni.

Ingresso dispositivo esterno

L'ingresso dispositivo esterno si riferisce all'ingresso video da apparecchi video esterni quali videoregistratori, videocamere e lettori DVD, i quali sono separati dalle trasmissioni televisive.

Page 54

ssistenza tecnica

Termini

Regulatory

Natural Color Per una migliore

visualizzazione

utorità

Italiano > Principale > Informazioni > Regulatory

MPR II Compliance | European Notice (Europe only) | PCT Notice | VCCI | TCO'99-Ecological requirements for personal computers (TCO'99 applied model only) TCO'03-Ecological requirements for personal computers (TCO'03 applied model only) TCO'03 Recycling Information (TCO'03 applied model only)

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity

EN55013:1990+A12:1994+A13:1996+A14:1999 - Radio Frequency Interference

EN55020:1994+A11:1996+A12/A13/A14:1999 - Electromagnetic Immunity

EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

z z EN61000-3-3:1995 - Voltage Fluctuations

EN60065:1997 or EN60950:1998 - Product Safety

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Page 55

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

Environmental requirements Flame retardants

http://www.tco-info.com/

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Page 56

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

Energy

Energy-saving mode after a certain time - beneficial both for the user and the environment

Electrical safety

Emissions

Electromagnetic fields

Noise emissions

Ecology

The product must be prepared for recycling and the manufacturer must have a certified environmental

management system such as EMAS or ISO 14 000

Restrictions on

o chlorinated and brominated flame retardants and polymers o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following countries, please contact the company corresponding to your region of residence. For those who reside in other countries, please contact a nearest local Samsung dealer for recycling information for the products to be treated in environmentally acceptable way.

COMPANY

ADDRESS

[U.S.A. Residents Only] [European Residents Only]

U.S.A. SWEDEN NORWAY GERMANY

Solid Waste Transfer & Recycling Inc

ELKRETSEN Elektronikkretur AS vfw AG

ELKRETSEN Box

442 Frelinghuysen Ave Newark, NJ 07114

1357, 111 83 Stockholm Barnhusgatan 3, 4

6454 Etterstad 0602 Oslo

Fyrstikkalln 3B

tr.

Max Plank Strasse 42 50858 Collogne Germany

Page 57

TELEPHONE 973-565-0181 08-545 212 90 23 06 07 40 49 0 2234 9587 - 0 FAX Fax: 973-565-9485 08-545 212 99 23 06 07 41

E-MAIL none info@el-kretsen.se adm@elektronikkretur.no

HOME PAGE

http://www.bcua.org/Solid Waste_Disposal.htm

http://www.elkretsen.se/

http://www.elretur.no/

vfw.info@vfwag.de

Page 58

ssistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore visualizzazione

utorità

Italiano > Principale > Informazioni > Natural Color

Programma Natural Color

Uno dei problemi più recenti nell'uso di un computer è che i colori delle immagini stampate o le altre immagini digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a quelli presenti sul monitor. Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di gestione dei colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per l'Elettronica e le Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor Samsung e rende i colori delle immagini presenti sul monitor uguali a quelli delle immagini stampate o digitalizzate. Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM. Appare la schermata iniziale di installazione del programma. Per installare il programma fare clic su Natural Color sulla schermata iniziale. Per l'installazione manuale del programma, inserire il CD in dotazione con il monitor Samsung nell'unità CD-ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare [Esegui]. Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>. (Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di controllo]/[Installazione applicazioni] nel menu [Start] e quindi fare doppio clic su [Aggiungi/rimuovi]. Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiungi/rimuovi].

Page 59

ssistenza tecnica

Termini

Regulatory

Natural Color

Per una migliore visualizzazione

utorità

Italiano > Principale > Informazioni > Autorità

Per una migliore visualizzazione

1. Per ottenere una migliore qualità d'immagine, regolare la risoluzione del computer e l'indice di riattivazione dello schermo (indice di refresh) come descritto qui di seguito, selezionando il pannello di controllo. Se non è fornita la migliore qualità d'immagine in TFT-LCD, si rischia di ottenere sullo schermo un'immagine di qualità irregolare.

Risoluzione: 1280 x 1024

{

Frequenza verticale (indice di refresh): 60 Hz

{

2. Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una precisione del 99.999% utilizzata per questo prodotto. Ma i pixel dei colori ROSSO, VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

{ Il numero di pixel TFT LCD contenuti in tale prodotto, per esempio, è di 3.932.160.

3. Per pulire esternamente il monitor ed il pannello, utilizzare un panno morbido ed asciutto leggermente imbevuto di un prodotto detergente raccomandato per tale scopo e lucidare. Spolverare leggermente lo schermo a cristalli liquidi (LCD) senza effettuare alcuna pressione; si rischierebbe, in tal caso di provocare una macchia.

4. Qualora non foste soddisfatti della qualità dell'immagine, potete eseguire direttamente sullo schermo la "funzione di auto regolazione" che appare con una finestra che si attiva quando viene premuto il tasto fine. Se, in seguito alla regolazione automatica, si nota ancora del brusio di fondo, utilizzare la funzione FINE/COARSE.

5. Se si visualizza una schermata fissa per un periodo di tempo prolungato, può verificarsi la comparsa di un'immagine residua o di una macchia sfocata. Attivare la modalità di risparmio energetico o impostare uno screensaver per spostare l'immagine quando è necessario allontanarsi dal monitor per un periodo di tempo prolungato.

6. Non visualizzare un'immagine statica (come ad esempio un videogioco in pausa o un'immagine di un DVD visto con questa TV LCD) sullo schermo del Color TFT-LCD (Thin Film Transister - Liquid Crystal Display, schermo piatto a cristalli liquidi) per un periodo prolungato, dato che ciò può provocare il fenomeno del mantenimento dell'immagine a schermo.

Page 60

ssistenza tecnica

Termini Regulatory Natural Color

Per una migliore visualizzazione

utorità

Italiano > Principale > Informazioni > Autorità

È vietata la riproduzione in qualsiasi maniera senza il consenso scritto di Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd. non risponde degli errori qui inclusi o dei danni diretti o indiretti in relazione alla fornitura, funzionamento o utilizzo di questo materiale.

Il logo "Samsung" sono marchi di fabbrica registrati di Samsung Electronics Co., Ltd.; "Microsoft", "Windows" e "Windows NT" sono marchi registrati di Microsoft Corporation; "VESA", "DPMS" e "DDC" sono marchi registrati di Video Electronics Standard Association; il nome "ENERGY STAR" ed il logo sono marchi registrati dell'Agenzia americana per la protezione dell'ambiente (EPA). In qualità di partner di ENERGY STAR®, Samsung Electronics Co., Ltd ha determinato che questo prodotto soddisfa le linee guida ENERGY STAR® per l'efficienza elettrica. Tutti gli altri nomi di prodotto qui indicati possono essere marchi o marchi registrati dei rispettivi proprietari.

Samsung M710MP, 510MP, MH15ASSS/EDC, 710MP User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
