Samsung LN26A450CD, LN32A450CD, LN37A450CD, LN40A450CD User Manual

1-800-SAMSUNG (7267864)

Samsung Electronics America, Inc.

105 Challenger Road Ridgefield Park, NJ 07660-0511

Samsung Electronics Canada Inc., Customer Service

55 Standish Court Mississauga, Ontario L5R 4B2

Call center hours of operation (Mon-Sun 9AM-12AM EST).

To register this product please visit
www.samsung.com/global/register.

LN26A450C1D/LN32A450C1D/

LN37A450C1D/LN40A450C1D

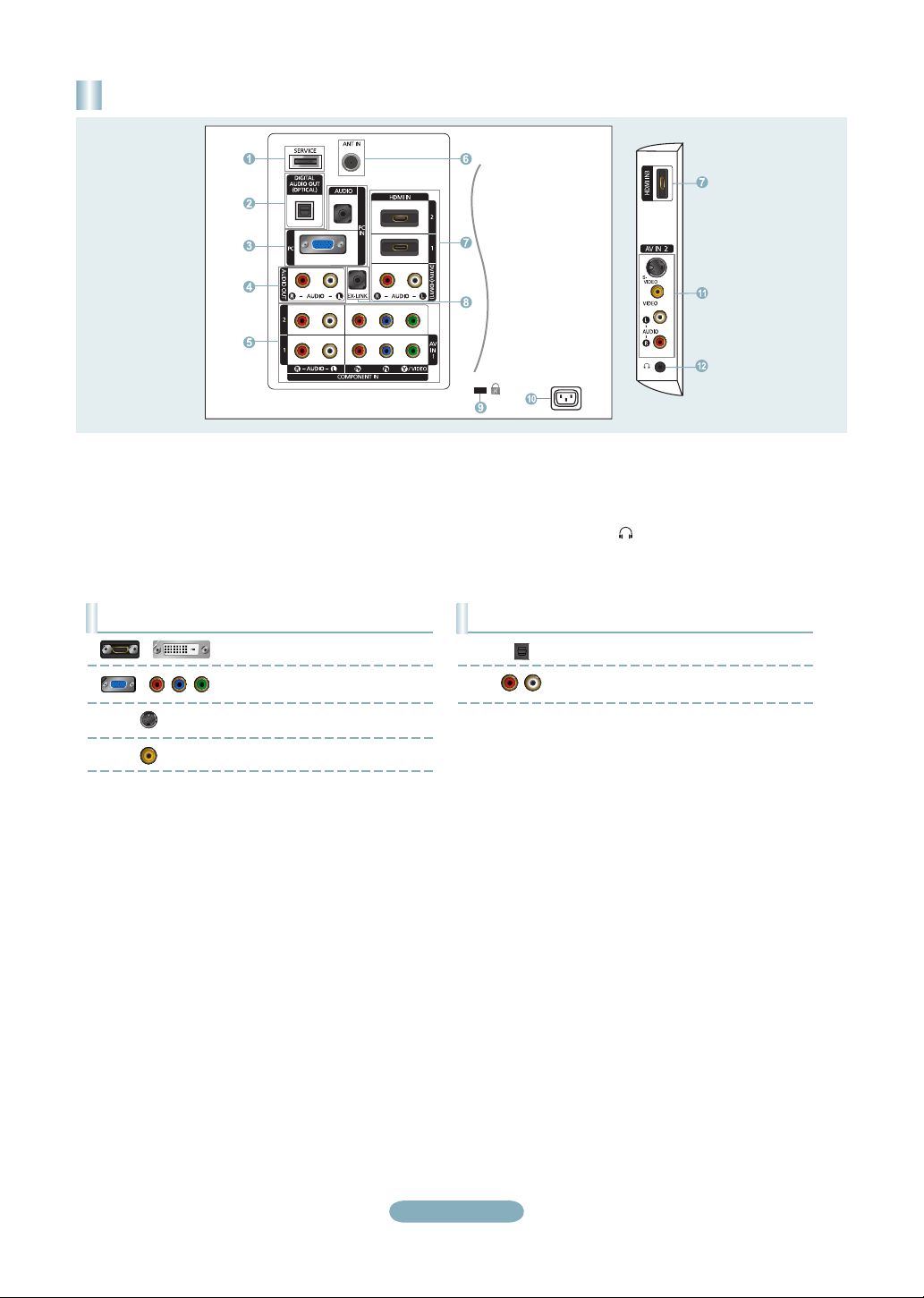

Rear Panel / Side Panel Jacks

1 AUDIO OUT
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 HDMI IN 1, 2, 3 / DVI IN (HDMI2)

[R-AUDIO-L]

5 ANT IN
6 AV IN 2
7 HEADPHONE
8 POWER INPUT

(LN26A450C1D, LN40A450C1D)

9 SERVICE
0 COMPONENT IN 1, 2 / AV IN 1
! EX-LINK
@ KENSINGTON LOCK

English-1

Rear Panel / Side Panel Jacks

(LN32A450C1D, LN37A450C1D)

1 SERVICE
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 AUDIO OUT

5 COMPONENT IN 1, 2 / AV IN 1
6 ANT IN
7 HDMI IN 1, 2, 3 / DVI IN (HDMI1)

[R-AUDIO-L]

8 EX-LINK

Video Input Performance Comparison

/

/

HDMI/DVI

PC/COMPONENT

S-VIDEO

VIDEO

Best

Better

Good

Normal

9 KENSINGTON LOCK
0 POWER INPUT
! AV IN 2
@ HEADPHONE

Audio Output Performance Comparison

OPTICAL (Digital)

AUDIO (Analog)

Best

Normal

English-2

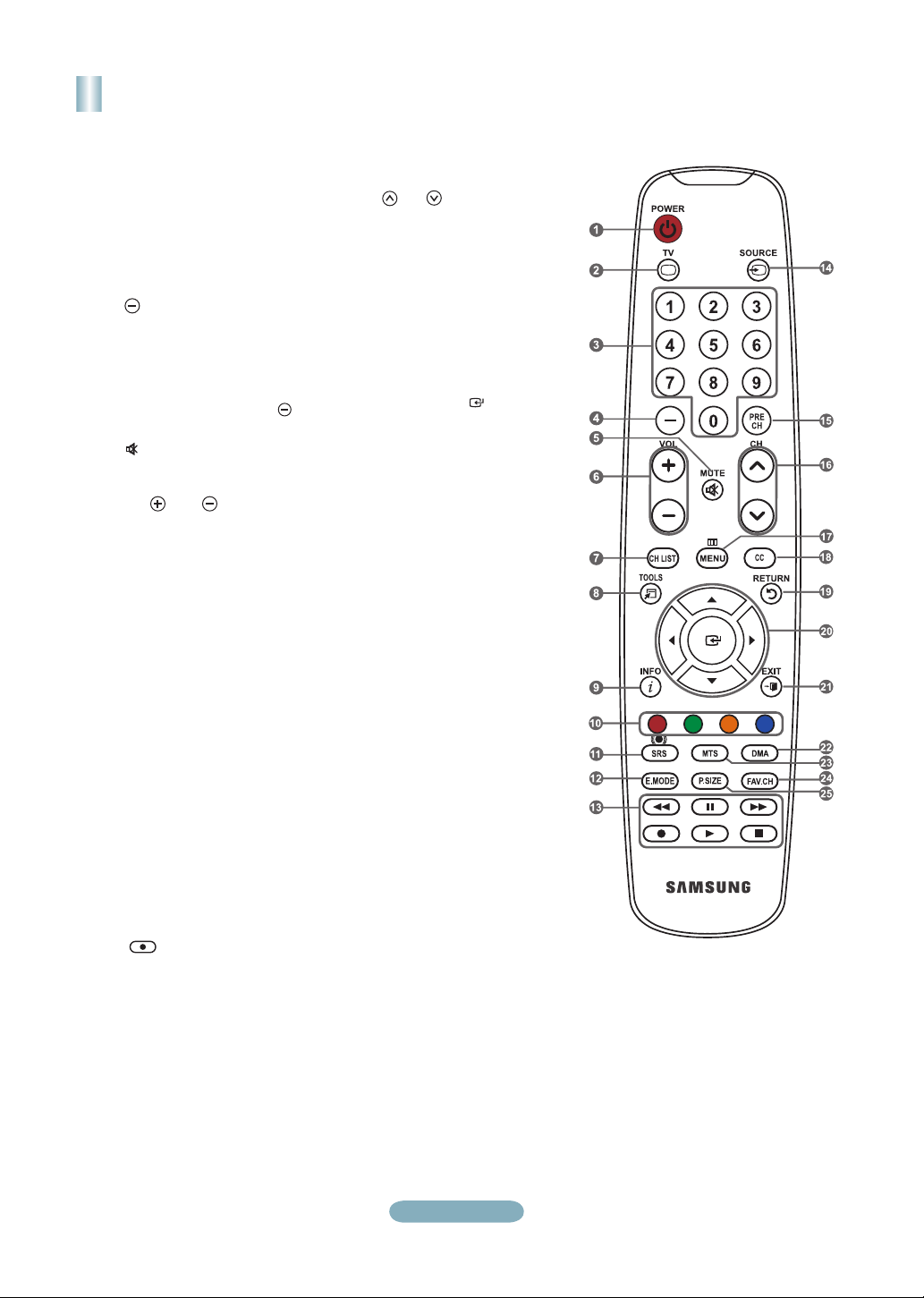

Remote Control

See “Remote Control” in the owner’s instructions for details.

1

POWER

Turns the TV on and off.

2

TV

Selects the TV mode directly.

3

NUMERIC BUTTONS

Press to change the channel.

4

Press to select additional
channels (digital and analog)
being broadcast by the same
station. For example, to select
channel “54-3”, press “54”, then
press “ ” and “3”.

5

(MUTE)

Press to temporarily cut off the
sound.

6

VOL- / VOL+

Press to increase or decrease
the volume.

7

CH LIST

Used to display Channel Lists
on the screen.

8

TOOLS

Use to quickly select frequently
used functions.

9

INFO

Press to display information on
the TV screen.

0

COLOR BUTTONS

Use these buttons in the
Channel list, etc.

!

SRS

Selects SRS TruSurround XT
mode.

@

E.MODE

Press to select the preset
display and sound modes for
sports, cinema and games.

#

Use these buttons in the DMA

and Anynet+ modes.
( : This remote can be
used to control recording on
Samsung recorders with the
Anynet+ feature)

$

SOURCE

Press to display and select the
available video sources.

%

PRE-CH

Tunes to the previous channel.

^

CH> / CH<

Press to change channels.

&

MENU

Displays the main on-screen
menu.

*

CC

Controls the caption decoder.

(

RETURN

Returns to the previous menu.

)

 UP▲/DOWN▼/LEFT◄/

RIGHT►/ENTER

Use to select on-screen menu
items and change menu values.

a

EXIT

Press to exit the menu.

b

DMA (Digital Media Adapter)

Use this when connecting
a SAMSUNG DMA device
through an HDMI interface and
switching to DMA mode.
For more information on the
operating procedures, refer to
the user manual of the DMA.
This button is available when
"Anynet+(HDMI-CEC)" is "On".

c

MTS

Press to choose stereo, mono
or Separate Audio Program
(SAP broadcast).

d

FAV.CH

Press to switch to your favorite
channels.

e

P.SIZE

Picture size selection.

English-3

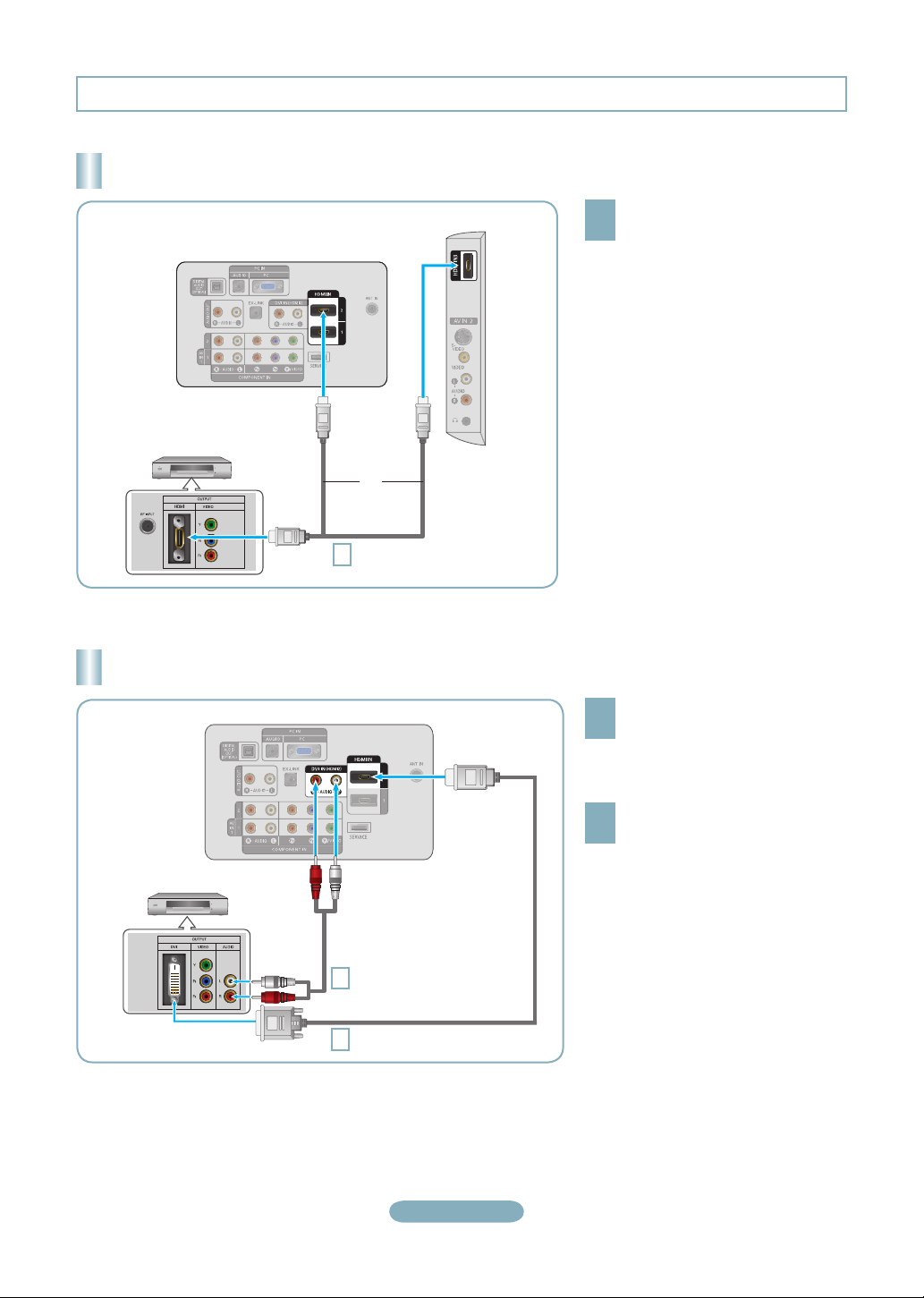

Connections (LN26A450C1D, LN40A450C1D)

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box) via HDMI

TV Side Panel

TV Rear Panel

DVD Player or Cable Box/

Satellite receiver (Set-Top Box)

or

HDMI Cable (Not supplied)

1

Each DVD Player or Cable Box/Satellite receiver (Set-Top Box) has a different back panel configuration.

➣

Connect an HDMI Cable between
the HDMI IN (1, 2 or 3) jack on

1

the TV and the HDMI jack on the
DVD Player or Cable Box/Satellite
receiver (Set-Top Box).

What is HDMI?

•

HDMI(High-Definition Multimedia
Interface), is an interface that enables the
transmission of digital audio and video

signals using a single cable.

•

The difference between HDMI and DVI
is that the HDMI device is smaller in
size and has the HDCP (High Bandwidth
Digital Copy Protection) coding feature
installed.

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box) via DVI

TV Rear Panel

DVD Player or Cable Box/

Satellite receiver (Set-Top Box)

Audio Cable (Not supplied)

2

DVI to HDMI Cable (Not supplied)

1

Each DVD Player or Cable Box/Satellite receiver (Set-Top Box) has a different back panel configuration.

➣

When connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box), match the color of the connection terminal to the

➣

cable.
When using an HDMI/DVI cable connection, you must use the HDMI IN 2 jack.

➣

Connect a DVI to HDMI Cable or
DVI-HDMI Adapter between the

1

HDMI IN 2 jack on the TV and the DVI
jack on the DVD Player or Cable Box/
Satellite receiver (Set-Top Box).

Connect Audio Cables between the
DVI IN (HDMI 2) [R-AUDIO-L] jack on

2

the TV and the DVD Player or Cable
Box/Satellite receiver (Set-Top Box).

English-4

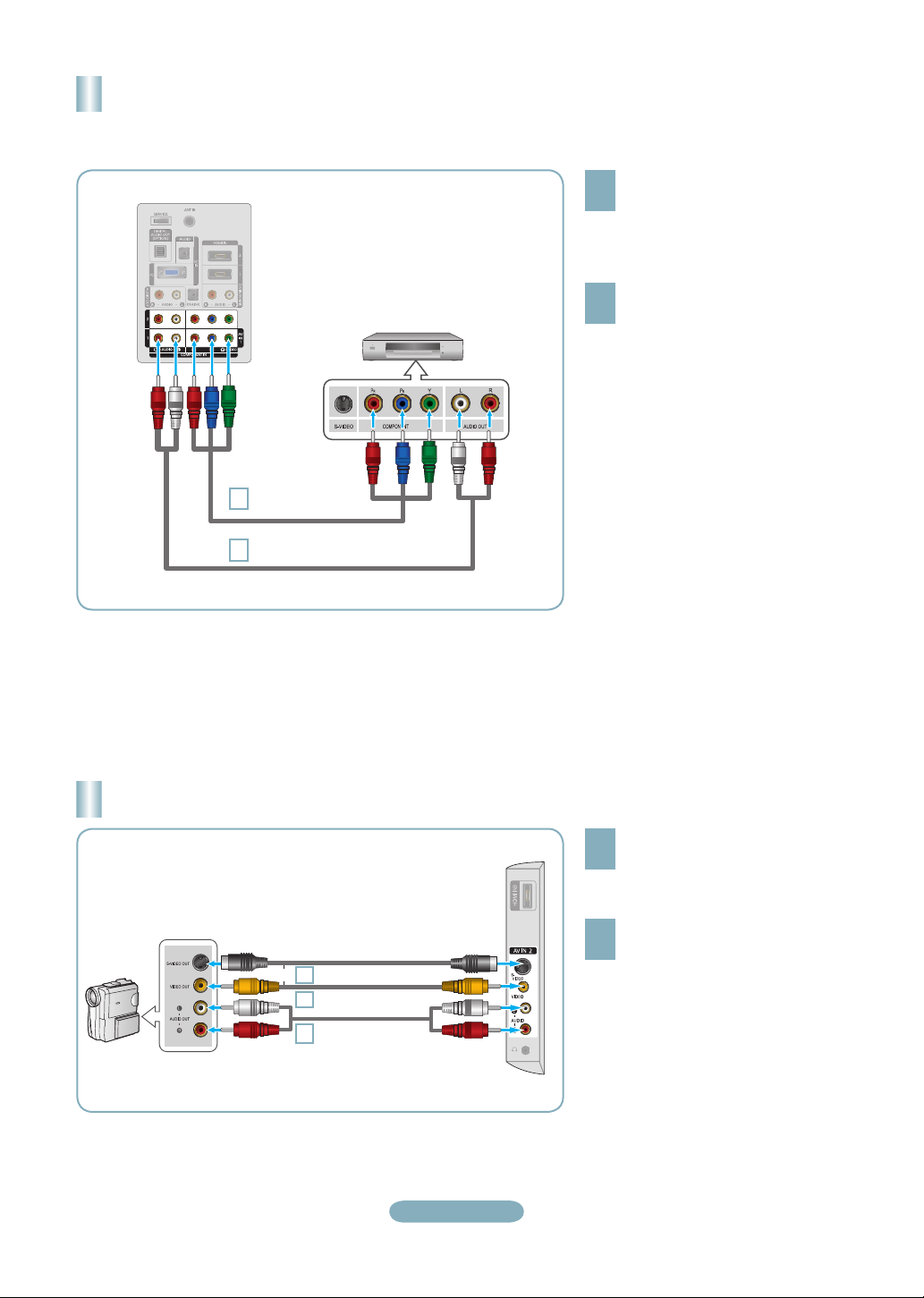

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box)
via Component cables

TV Rear Panel

1

2

DVD Player or Cable Box /

Satellite receiver (Set-Top Box)

Component Cable
(Not supplied)

Audio Cable (Not supplied)

Connect a Component Cable between
the COMPONENT IN (1 or 2)

1

[Y, PB, PR] jacks on the TV and the
COMPONENT [Y, PB, PR] jacks on
the DVD Player or Cable Box/Satellite
receiver (Set-Top Box).

Connect Audio Cables between the
COMPONENT IN(1 or 2) [R-AUDIO-L]

2

jacks on the TV and the AUDIO OUT
jacks on the DVD Player or Cable
Box/Satellite receiver (Set-Top Box).

Component video separates the video

➣

into Y (Luminance (brightness)), Pb
(Blue) and Pr (Red) for enhanced video
quality.
Be sure to match the component video
and audio connections.
For example, if connecting
a Component video cable to
COMPONENT IN 1, connect the audio
cable to COMPONENT IN 1 also.

Each DVD Player or Cable Box/

➣

Satellite receiver (Set-Top Box) has a
different back panel configuration.

When connecting a DVD Player or

➣

Cable Box/Satellite receiver (Set-Top
Box), match the color of the connection
terminal to the cable.

Connecting a Camcorder

Camcoder

S-Video cable (Not supplied)

or

1

Video cable (Not supplied)

1

Audio cable

2

(Not supplied)

English-5

TV Side Panel

Connect a Video Cable (or S-Video
Cable) between the AV IN 2 [VIDEO]

1

(or S-VIDEO) jack on the TV and the
VIDEO OUT jack on the camcorder.

Connect Audio Cables between the
AV IN 2 [R-AUDIO-L] jacks on the

2

TV and the AUDIO OUT jacks on the
camcorder.

Each Camcorder has a different back

➣

panel configuration.
When connecting a Camcorder, match

➣

the color of the connection terminal to
the cable.

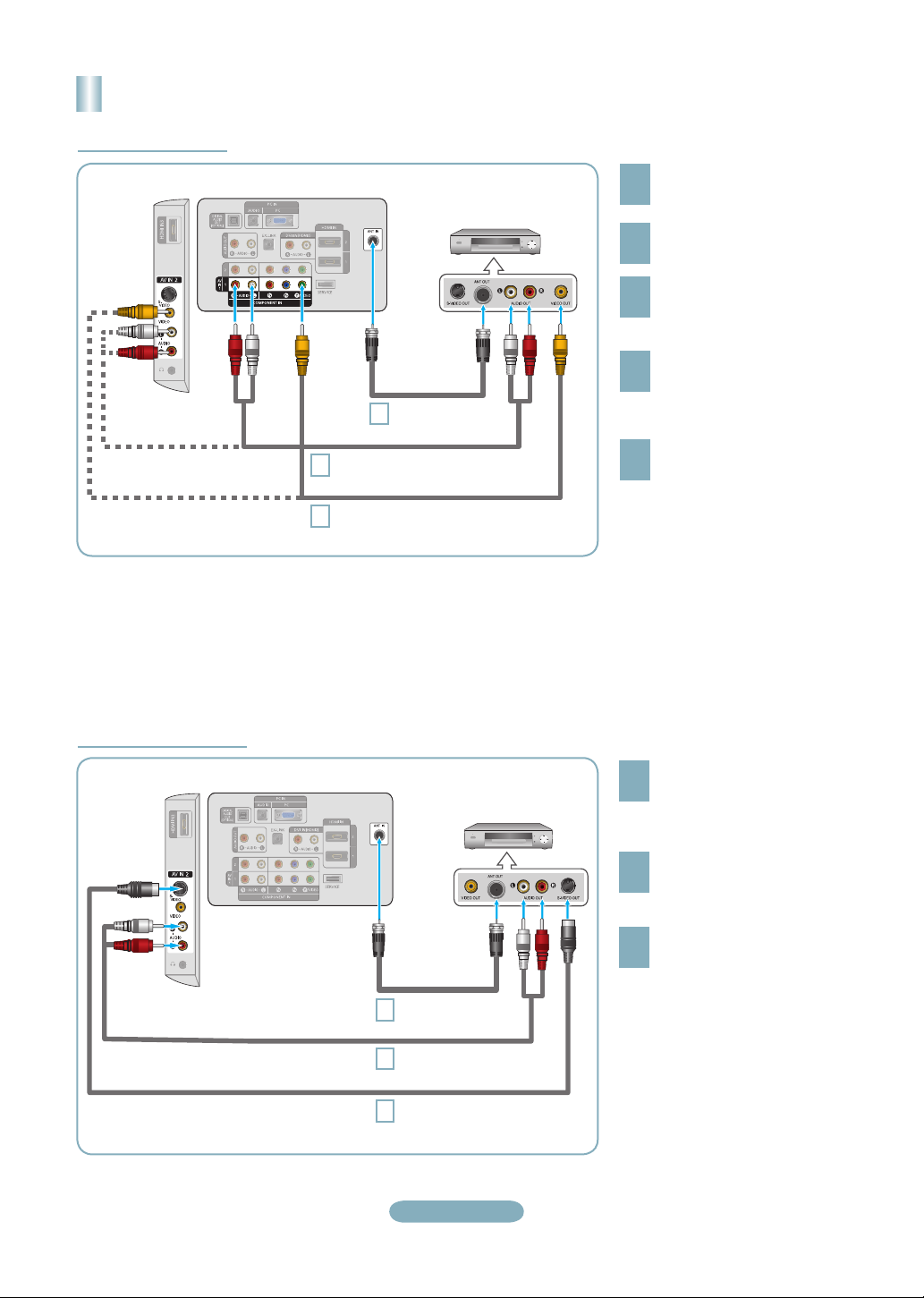

Connecting a VCR

Video Connection

TV Side Panel

Follow the instructions in “Viewing a VCR or Camcorder Tape” to view your VCR tape.

Each VCR has a different back panel configuration.

➣

When connecting a VCR, match the color of the connection terminal to the cable.

➣

When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does not match the color of the video cable

➣

(Yellow).

TV Rear Panel

RF Cable

3

Audio Cable (Not supplied)

5

Video Cable (Not supplied)

4

VCR Rear Panel

(Not supplied)

Unplug the cable or antenna
from the back of the TV.

1

Connect the cable or antenna
to the ANT IN terminal on the

2

back of the VCR.
Connect an RF Cable between

the ANT OUT terminal on the

3

VCR and the ANT IN terminal
on the TV.

Connect a Video Cable
between the VIDEO OUT jack

4

on the VCR and the AV IN 1
[Y/VIDEO] or AV IN 2 [VIDEO]
jack on the TV.

Connect Audio Cables between
the AUDIO OUT jacks on the

5

VCR and the AV IN 1 (or AV IN 2)
[R-AUDIO-L] jacks on the TV.

If you have a “mono” (non-stereo)

➣

VCR, use a Y-connector (not
supplied) to hook up to the right
and left audio input jacks of the
TV. If your VCR is stereo, you
must connect two cables.

S-Video Connection

TV Side Panel

TV Rear Panel

VCR Rear Panel

RF Cable

1

2

3

(Not supplied)

Audio Cable (Not supplied)

S-Video Cable (Not supplied)

English-6

To begin, follow steps 1–3 in
the previous section to connect

1

the antenna or cable to your
VCR and your TV.

Connect Audio Cables between
the AUDIO OUT jacks on the

2

VCR and the AV IN 2
[R-AUDIO-L] jacks on the TV.

Connect an S-Video Cable
between the S-VIDEO OUT jack

3

on the VCR and the AV IN 2
[S-VIDEO] jack on the TV.

An S-Video cable may be included
with a VCR. (If not, check your local
electronics store.)

Each VCR has a different back

➣

panel configuration.
When connecting a VCR, match

➣

the color of the connection
terminal to the cable.

Connecting a Digital Audio System

TV Rear Panel

Optical Cable (Not supplied)

1

Digital Audio System

Connect an Optical Cable between
the “DIGITAL AUDIO OUT

1

(OPTICAL)” jacks on the TV and
the Digital Audio Input jacks on the
Digital Audio System.

When a Digital Audio System is
connected to the “DIGITAL AUDIO
OUT (OPTICAL)” jack: Decrease
the volume of the TV and adjust
the volume level with the system’s
volume control.

5.1CH audio is possible when the TV

➣

is connected to an external device
supporting 5.1CH.

Each Digital Audio System has a

➣

different back panel configuration.
When the receiver (home theater) is

➣

set to On, you can hear sound output
from the TV’s Optical jack. When the TV
is displaying a DTV(air) signal, the TV
will send out 5.1 channel sound to the
Home theater receiver. When the source
is a digital component such as a DVD
and is connected to the TV via HDMI,
only 2 channel sound will be heard from
the Home Theater receiver. If you want
to hear 5.1 channel audio, connect the
DIGITAL AUDIO OUT (OPTICAL) jack
on the DVD player or Cable/Satellite
Box directly to an Amplifier or Home
Theater, not the TV.

Connecting an Amplifier/DVD Home Theater

Connect Audio Cables between the
AUDIO OUT [R-AUDIO-L] jacks on

TV Rear Panel

Audio Cable (Not supplied)

1

Amplifier/DVD Home Theater

English-7

1

the TV and AUDIO IN [R-AUDIO-L]
jacks on the Amplifier/DVD Home
Theater.

When an audio amplifier is
connected to the "AUDIO OUT
[R-AUDIO-L]" jacks: Decrease the
volume of the TV and adjust the
volume level with the Amplifier’s
volume control.

Each Amplifier/DVD Home Theater has

➣

a different back panel configuration.
When connecting an Amplifier/DVD

➣

Home Theater, match the color of the
connection terminal to the cable.

Connecting a PC

TV Rear Panel

D-Sub Cable (Not supplied)

1

PC Audio Cable (Not supplied)

2

TV Rear Panel

PC

Using the D-Sub Cable

Connect a D-Sub Cable between
PC IN [PC] connector on the TV

1

and the PC output connector on
your computer.

Connect a PC Audio Cable
between the PC IN [AUDIO] jack

2

on the TV and the Audio Out jack of
the sound card on your computer.

Using the HDMI/DVI Cable

Connect an HDMI/DVI cable between
the HDMI IN 2 jack on the TV and

1

the PC output jack on your computer.

Connect a 3.5 mm Stereo mini­plug/2RCA Cable between the DVI

2

IN(HDMI2) [R-AUDIO-L] jack on the
TV and the Audio Out jack of the
sound card on your computer.

HDMI/DVI Cable (Not supplied)

1

3.5 mm Stereo mini-plug/2RCA Cable (Not supplied)

2

PC

➣

Each PC has a different back panel
configuration.

When connecting a PC, match the

➣

color of the connection terminal to the
cable.

When using an HDMI/DVI cable

➣

connection, you must use the HDMI
IN 2 jack.

English-8

Connections (LN32A450C1D, LN37A450C1D)

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box) via HDMI

TV Rear Panel

DVD Player or Cable Box/

Satellite receiver (Set-Top Box)

or

HDMI Cable (Not supplied)

1

Each DVD Player or Cable Box/Satellite receiver (Set-Top Box) has a different back panel configuration.

➣

TV Side Panel

Connect an HDMI Cable between
the HDMI IN (1, 2 or 3) jack on

1

the TV and the HDMI jack on the
DVD Player or Cable Box/Satellite
receiver (Set-Top Box).

What is HDMI?

•

HDMI(High-Definition Multimedia
Interface), is an interface that enables the
transmission of digital audio and video

signals using a single cable.

•

The difference between HDMI and DVI
is that the HDMI device is smaller in
size and has the HDCP (High Bandwidth
Digital Copy Protection) coding feature
installed.

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box) via DVI

TV Rear Panel

DVD Player or Cable Box/

Satellite receiver (Set-Top Box)

Audio Cable (Not supplied)

2

DVI to HDMI Cable (Not supplied)

1

Each DVD Player or Cable Box/Satellite receiver (Set-Top Box) has a different back panel configuration.

➣

When connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box), match the color of the connection terminal to the

➣

cable.
When using an HDMI/DVI cable connection, you must use the HDMI IN 1 jack.

➣

Connect a DVI to HDMI Cable or
DVI-HDMI Adapter between the HDMI

1

IN 1 jack on the TV and the DVI jack
on the DVD Player or Cable Box/
Satellite receiver (Set-Top Box).

Connect Audio Cables between the
DVI IN (HDMI 1) [R-AUDIO-L] jack on

2

the TV and the DVD Player or Cable
Box/Satellite receiver (Set-Top Box).

English-9

Connecting a DVD Player or Cable Box/Satellite receiver (Set-Top Box)
via Component cables

TV Rear Panel

Component Cable

1

(Not supplied)

Audio Cable (Not supplied)

2

DVD Player or Cable Box /

Satellite receiver (Set-Top Box)

Connect a Component Cable
between the COMPONENT IN (1 or

1

2) [Y, PB, PR] jacks on the TV and the
COMPONENT [Y, PB, PR] jacks on
the DVD Player or Cable Box/Satellite
receiver (Set-Top Box).

Connect Audio Cables between the
COMPONENT IN(1 or 2) [R-AUDIO-L]

2

jacks on the TV and the AUDIO OUT
jacks on the DVD Player or Cable Box/
Satellite receiver (Set-Top Box).

Component video separates the video

➣

into Y (Luminance (brightness)), Pb
(Blue) and Pr (Red) for enhanced
video quality. Be sure to match
the component video and audio
connections.
For example, if connecting
a Component video cable to
COMPONENT IN 1, connect the audio
cable to COMPONENT IN 1 also.

Each DVD Player or Cable Box/

➣

Satellite receiver (Set-Top Box) has a
different back panel configuration.

When connecting a DVD Player or

➣

Cable Box/Satellite receiver (Set-Top
Box), match the color of the connection
terminal to the cable.

Connecting a Camcorder

Camcoder

S-Video cable (Not supplied)

or

1

Video cable (Not supplied)

1

Audio cable

2

(Not supplied)

English-10

TV Side Panel

Connect a Video Cable (or S-Video
Cable) between the AV IN2 [VIDEO]

1

(or S-VIDEO) jack on the TV and the
VIDEO OUT jack on the camcorder.

Connect Audio Cables between the
AV IN2 [R-AUDIO-L] jacks on the TV

2

and the AUDIO OUT jacks on the
camcorder.

Each Camcorder has a different back

➣

panel configuration.
When connecting a Camcorder, match

➣

the color of the connection terminal to
the cable.

Connecting a VCR

Video Connection

TV Rear Panel

TV Side Panel

VCR Rear Panel

RF Cable

3

(Not supplied)

Audio Cable

5

(Not supplied)

Video Cable

4

(Not supplied)

Follow the instructions in “Viewing a VCR or Camcorder Tape” to view your VCR tape.

Each VCR has a different back panel configuration.

➣

When connecting a VCR, match the color of the connection terminal to the cable.

➣

When connecting to AV IN 1, the color of the AV IN 1 [Y/VIDEO] jack (Green) does not match the color of the video cable

➣

(Yellow).

Unplug the cable or antenna
from the back of the TV.

1

Connect the cable or antenna
to the ANT IN terminal on the

2

back of the VCR.
Connect an RF Cable between

the ANT OUT terminal on the

3

VCR and the ANT IN terminal
on the TV.

Connect a Video Cable
between the VIDEO OUT jack

4

on the VCR and the AV IN 1
[Y/VIDEO] or AV IN 2 [VIDEO]
jack on the TV.

Connect Audio Cables between
the AUDIO OUT jacks on the

5

VCR and the AV IN 1 (or AV IN 2)
[R-AUDIO-L] jacks on the TV.

If you have a “mono” (non-stereo)

➣

VCR, use a Y-connector (not
supplied) to hook up to the right
and left audio input jacks of the
TV. If your VCR is stereo, you
must connect two cables.

S-Video Connection

TV Side Panel

TV Rear Panel

RF Cable

1

(Not supplied)

Audio Cable

2

(Not supplied)

S-Video Cable

3

(Not supplied)

English-11

VCR Rear Panel

To begin, follow steps 1–3 in
the previous section to connect

1

the antenna or cable to your
VCR and your TV.

Connect Audio Cables between
the AUDIO OUT jacks on the

2

VCR and the AV IN 2
[R-AUDIO-L] jacks on the TV.

Connect an S-Video Cable
between the S-VIDEO OUT jack

3

on the VCR and the AV IN 2
[S-VIDEO] jack on the TV.

An S-Video cable may be included
with a VCR. (If not, check your local
electronics store.)

Each VCR has a different back

➣

panel configuration.
When connecting a VCR, match

➣

the color of the connection
terminal to the cable.

Connecting a Digital Audio System

TV Rear Panel

Optical Cable (Not supplied)

1

Digital Audio System

Connect an Optical Cable between
the “DIGITAL AUDIO OUT

1

(OPTICAL)” jacks on the TV and
the Digital Audio Input jacks on the
Digital Audio System.

When a Digital Audio System is
connected to the “DIGITAL AUDIO
OUT (OPTICAL)” jack: Decrease
the volume of the TV and adjust
the volume level with the system’s
volume control.

5.1CH audio is possible when the TV

➣

is connected to an external device
supporting 5.1CH.

Each Digital Audio System has a

➣

different back panel configuration.
When the receiver (home theater) is

➣

set to On, you can hear sound output
from the TV’s Optical jack. When the TV
is displaying a DTV(air) signal, the TV
will send out 5.1 channel sound to the
Home theater receiver. When the source
is a digital component such as a DVD
and is connected to the TV via HDMI,
only 2 channel sound will be heard from
the Home Theater receiver. If you want
to hear 5.1 channel audio, connect the
DIGITAL AUDIO OUT (OPTICAL) jack
on the DVD player or Cable/Satellite
Box directly to an Amplifier or Home
Theater, not the TV.

Connecting an Amplifier/DVD Home Theater

TV Rear Panel

Audio Cable (Not supplied)

1

Amplifier/DVD Home Theater

English-12

Connect Audio Cables between the
AUDIO OUT [R-AUDIO-L] jacks on

1

the TV and AUDIO IN [R-AUDIO-L]
jacks on the Amplifier/DVD Home
Theater.

When an audio amplifier is
connected to the "AUDIO OUT
[R-AUDIO-L]" jacks: Decrease the
volume of the TV and adjust the
volume level with the Amplifier’s
volume control.

Each Amplifier/DVD Home Theater has

➣

a different back panel configuration.
When connecting an Amplifier/DVD

➣

Home Theater, match the color of the
connection terminal to the cable.

Connecting a PC

TV Rear Panel

D-Sub Cable (Not supplied)

1

PC Audio Cable (Not supplied)

2

TV Rear Panel

PC

Using the D-Sub Cable

Connect a D-Sub Cable between
PC IN [PC] connector on the TV and

1

the PC output connector on your
computer.

Connect a PC Audio Cable between
the PC IN [AUDIO] jack on the TV

2

and the Audio Out jack of the sound
card on your computer.

Using the HDMI/DVI Cable

Connect a HDMI/DVI cable between
the HDMI IN 1 jack on the TV and

1

the PC output jack on your computer.

Connect a 3.5 mm Stereo mini­plug/2RCA Cable between the DVI

2

IN(HDMI1) [R-AUDIO-L] jack on the
TV and the Audio Out jack of the
sound card on your computer.

HDMI/DVI Cable (Not supplied)

1

3.5 mm Stereo mini-plug/2RCA Cable (Not supplied)

2

PC

Each PC has a different back panel

➣

configuration.
When connecting a PC, match the

➣

color of the connection terminal to the
cable.

When using an HDMI/DVI cable

➣

connection, you must use the HDMI
IN 1 jack.

English-13

Turning the TV On and Off

Press the POWER button on the remote control.
You can also use the POWER button on the TV.

Viewing the Menus

With the power on, press the MENU button.
The main menu appears on the screen.

1

The menu’s left side has icons:Picture, Sound,
Channel, Setup, Input.

Press the ▲ or ▼ button to select one of the icons.
Then press the ENTER

2

icon’s sub-menu. Press the EXIT button to exit.

The on-screen menus disappear from the

➣

button to access the

screen after about one minute.

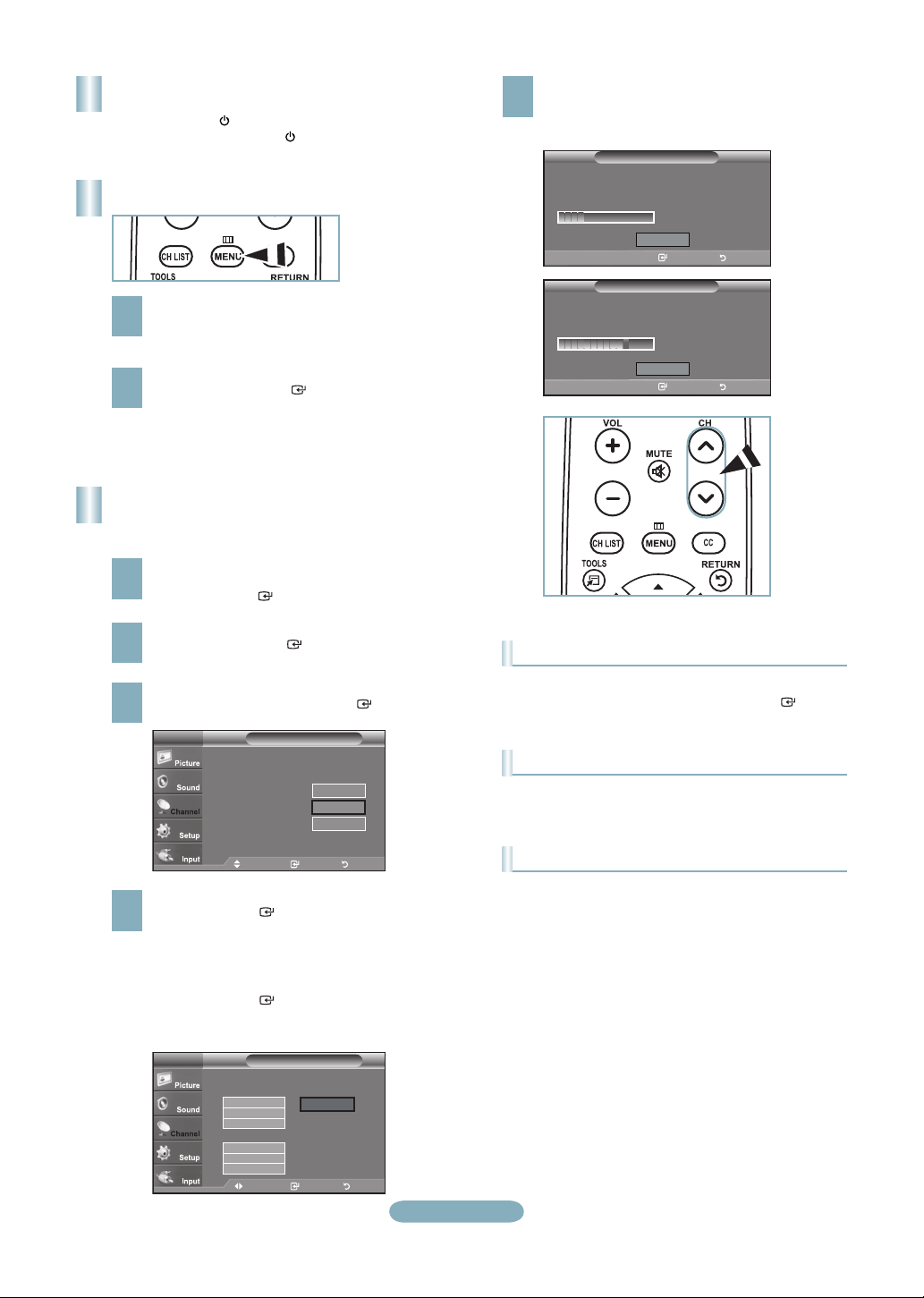

Storing Channels in Memory
(Automatic Method)

Press the MENU button to display the menu.

Press the ▲ or ▼ button to select “Channel”, then

1

press the ENTER button.

The TV begins memorizing all available stations.
After all the available channels are stored, it start to

5

remove scrambled channels.
Press the EXIT button to exit.

Auto Program

Plug & Play
Auto Program in Progress.
DTV Cable : -- Cable : 11

Enter Return

Removing scrambled channel.

Enter Return

Auto Program

Stop

Auto Program

Plug & Play

Auto Program

Stop

Cable 24

11 %

DTV Cable 55
80 %

Press the ▲ or ▼ button to select “Auto Program”,

then press the ENTER button.

2

Press the ▲ or ▼ button to select the antenna
connection, then press the ENTER button.

3

TV

Selects the antenna to execute the Auto
Program function.

Auto Program

Air
Cable
Auto

Move Enter Return

Move Enter Return

Start
Start
Start

When selecting the Cable TV system:
Press the ENTER button to start the auto

4

program.

Press the ◄ or ► button, then press the ▲ or ▼ to

select the correct analog signal cable system source
among “STD”, “HRC”, and “IRC”.
Press the ENTER button.
If you have Digital cable TV, select the cable system
signal source for both Analog and Digital.

TV

Selects a cable signal type for your location.

Auto Program

Analog

STD

HRC
IRC

Digital

STD

HRC
IRC

Move Enter Return

Move Enter Return

Start

English-14

To Stop the Auto Program Function

Press the MENU button while the Auto Program function is
being executed. You can also press the ENTER button
to stop the setup.

Checking to see if Channels were Stored in Memory

Press the CH button. Only the channels stored in memory
will be selected (in order).

Selecting the antennas

• Air: “Air” antenna signal.

• Cable: “Cable” antenna signal.

• Auto: “Air” and “Cable” antenna signals.

Setting the Channel List

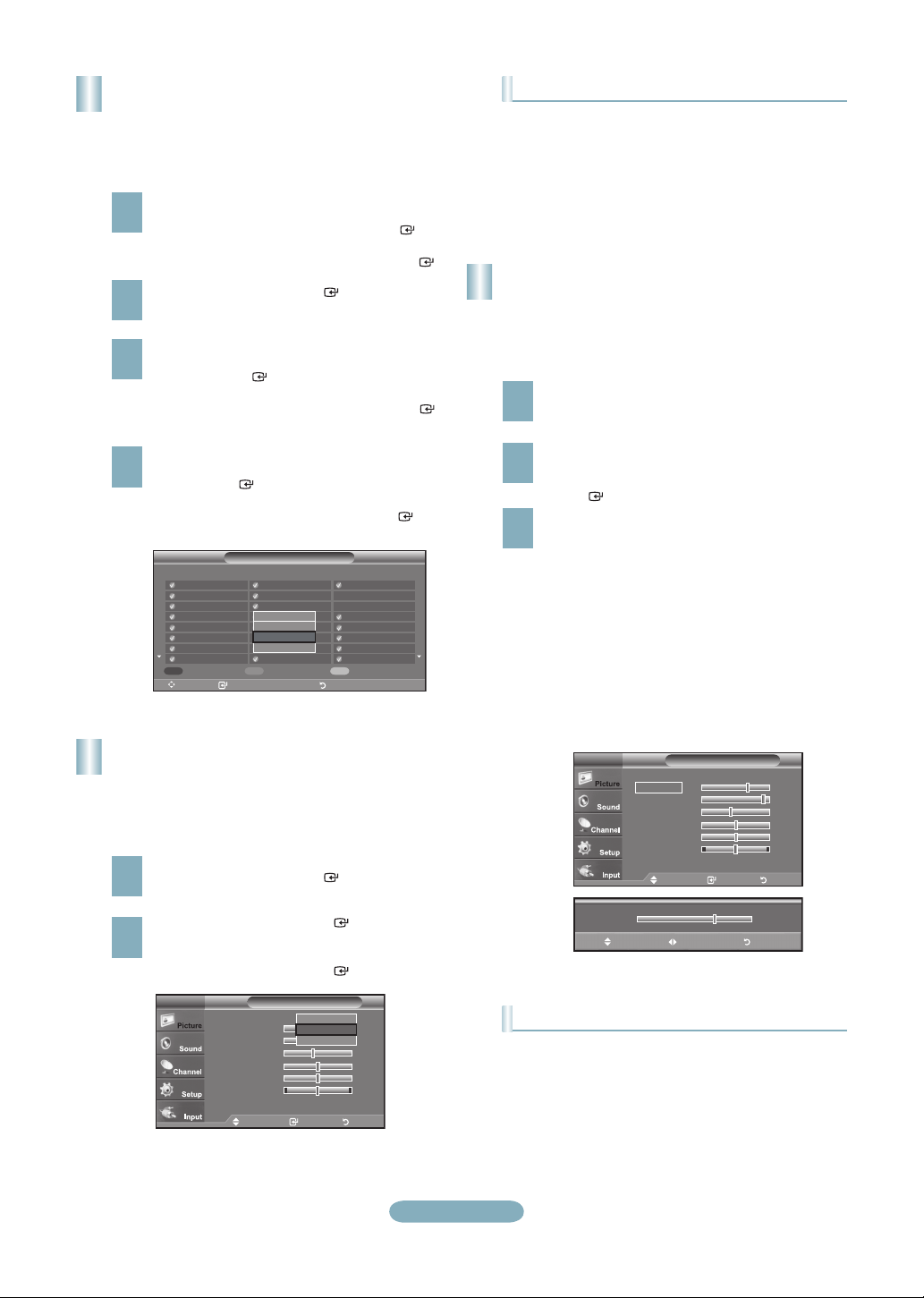

Picture Mode

Using this menu, you can Add/Delete or set Favorite
channels and use the program guide for digital broadcasts.
To use the Channel List function, first run “Auto Program”.

Press the MENU button. Press the ▲ or ▼ button to
select “Channel”, then press the ENTER button.

1

Press the ▲ or ▼ button to select “Channel List”,

then press the ENTER button.

Press the ENTER button to select “All”.

2

Press the ◄, ►, ▲ or ▼ button to select a channel

to delete, then press the ENTER button.

3

Press the ▲ or ▼ button to select “Delete”, then

press the ENTER button to delete the channel.

Press the ◄, ►, ▲ or ▼ button to select a channel

to add, then press the ENTER button.

4

Press the ▲ or ▼ button to select “Add”, then press

the ENTER button to add the channel.

Air 5 1 / 2

DTV Air 2-1
Air3
Air4

Air 5

Air 6
Air 7
DTV Air 7-1
Air 8

List Mode Delete AllAdd All

Move Enter Return

Channel List / All

Air 9
Air 10
DTV Air 10-1
DTV Air 10-2

Watch

Add

DTV Air 10-3

Delete

DTV Air 10-1
Favorite

DTV Air 10-2
DTV Air 10-3

DTV Air 10-1

DTV Air 10-2
DTV Air 10-3

Air 12
DTV Air 13-1
DTV Air 13-2
DTV Air 13-3
DTV Air 13-4

• Dynamic: Selects the picture for high-definition in a bright

room.

• Standard: Selects the picture for the optimum display in a

normal environment.

• Movie: Selects the picture for viewing movies in a dark

room.

Customizing the Picture Settings

Your television has several setting options that allow you to
control the picture quality.

To select the desired picture mode, follow the
“Changing the Picture Standard” instructions

1

numbers 1 and 2.

Press the ▲ or ▼ button to select “Backlight”,

“Contrast”, “Brightness”, “Sharpness”, “Color” or

2

“Tint”, then press the ENTER button.

Press the ◄ or ► button to decrease or increase

the value of a particular item. Press the EXIT button

3

to exit.

➣

When you make changes to “Backlight”,
“Contrast”, “Brightness”, “Sharpness”, “Color”
or “Tint”, the OSD will be adjusted accordingly.

In PC mode, you can only make changes to

➣

“Backlight”, “Contrast” and “Brightness”.

➣

Settings can be adjusted and stored for each
external device you have connected to an input
of the TV.

Changing the Picture Standard

You can activate either Dynamic, Standard, Movie by
making a selection from the menu.

Press the MENU button to display the menu.
Press the ENTER button, to select “Picture”.

1

Press the ENTER button to select “Mode”.

Press the ▲ or ▼ button to select “Dynamic”,

2

“Standard” or “Movie”.
Press the ENTER button.

Mode : Dynamic

Backlight 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint G 50 R 50

▼More

PictureTV

Dynamic

Standard

Movie

Move Enter Return

English-15

Mode : Standard ►
Backlight 7
Contrast 95
Brightness 45
Sharpness 50
Color 50
Tint G 50 R 50

▼More

▲

Backlight

▼

Move Adjust Return

PictureTV

Move Enter Return

7

Picture Adjustment

• Backlight: Adjusts the brightness of LCD back light.

• Contrast: Adjusts the contrast level of the picture.

• Brightness: Adjusts the brightness level of the picture.

• Sharpness: Adjusts the edge definition of the picture.

• Color: Adjusts color saturation of the picture.

• Tint: Adjusts the color tint of the picture.

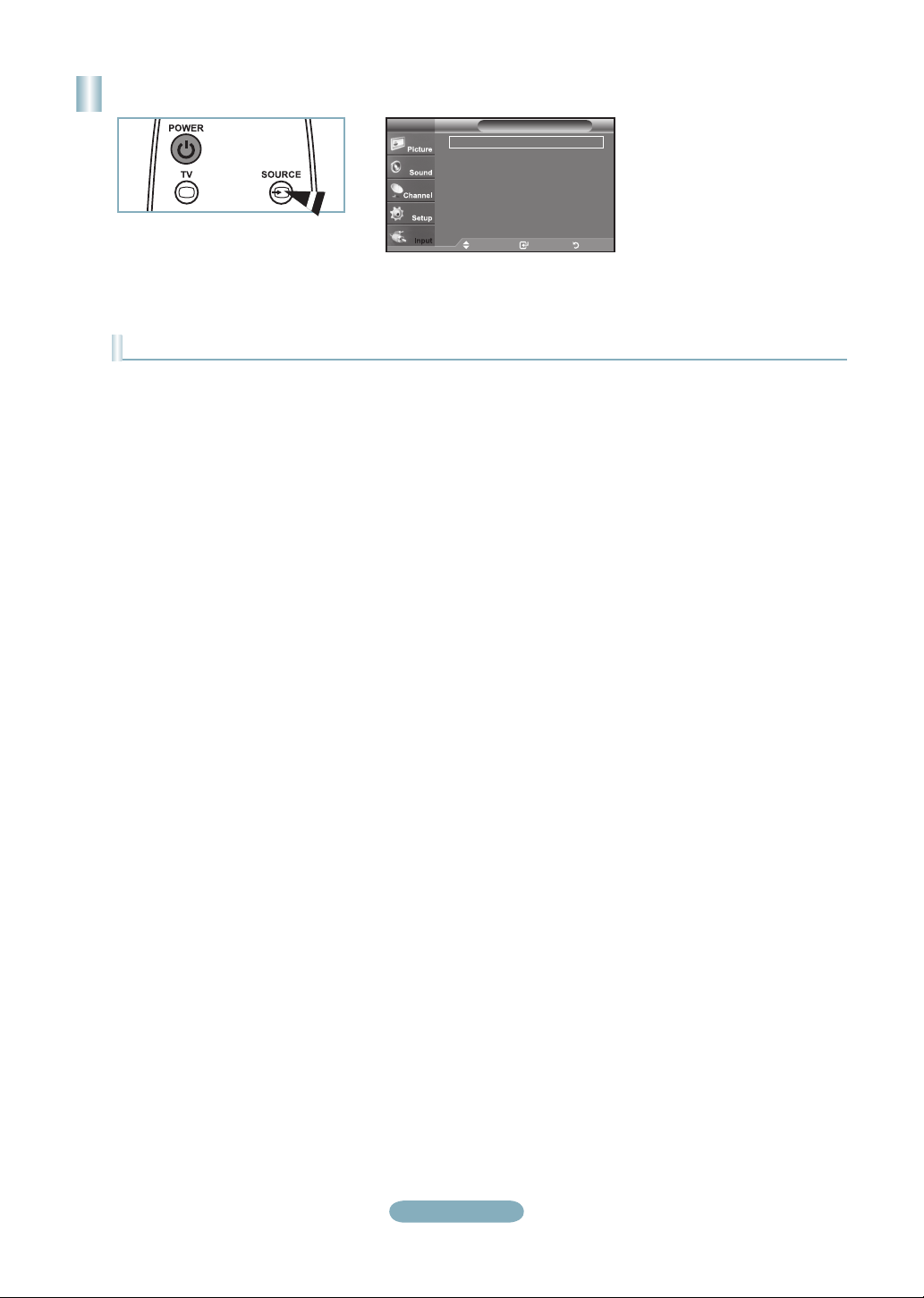

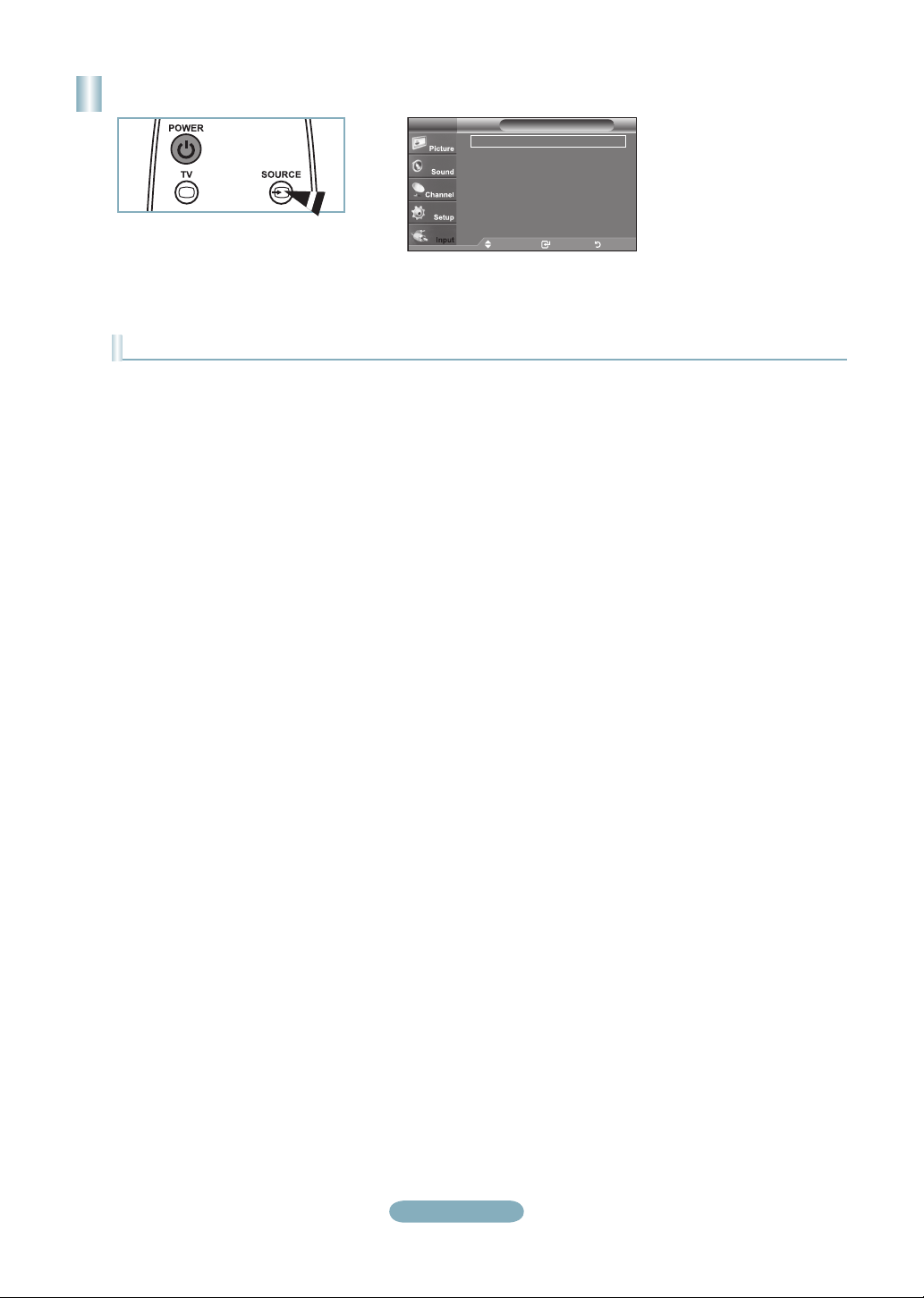

To Select the Source

TV

AV1 : ---­AV2 : ---­S-Video : ---­Component1 : ---­Component2 : ---­PC : ----

▼ more

Source ListTV

Move Enter Return

Press the SOURCE button on the Remote Control

You can select the TV mode or an input source connected to the TV set. Use this button to choose an input source that you
would like to watch.

Available signal sources: TV, AV1, AV2, S-Video, Component1, Component2, PC, HDMI1, HDMI2/DVI, HDMI3.

➣

You can choose only those external devices that are connected to the TV.

➣

English-16

Troubleshooting

If the TV seems to have a problem, first try this list of possible problems and solutions.
If none of these troubleshooting tips apply, call Samsung customer service at 1-800-SAMSUNG.

Problem Possible Solution

Poor picture Try another channel. / Adjust the antenna. / Check all wire connections.
Poor sound quality. Try another channel. / Adjust the antenna.
No picture or sound. Try another channel. / Press the SOURCE button. /

No sound or sound is too low at maximum
volume.

Picture rolls vertically. Check all wire connections.
The TV operates erratically. Unplug the TV for 30 seconds, then try operating it again.

The TV won’t turn on. Make sure the wall outlet is working.
Remote control malfunctions Replace the remote control batteries.

“Check signal cable” message. Ensure that the signal cable is rmly connected to the PC source.
“Not Supported Mode” message. Check the maximum resolution and connected device’s Video frequency.

Digital broadcasting screen problem. Please check the digital signal strength and input antenna.
The image is too light or too dark. Adjust the Brightness and Contrast. / Adjust the Fine tuning.
Black bars on the screen. Make sure the broadcast you’re receiving is High Denition (HD).

Picture has a Red/Green or Pink tint. Make sure the Component cables are connected to the correct jacks.
Closed Captioning not working. If you are using a Cable/Satellite box, you must set Closed Captioning on the box,

Snowy picture. Your cable box may need a rmware upgrade. Please contact your Cable

Ghosting on picture This is sometimes caused by compatibility issues with your cable box.

Horizontal bars appear to icker, jitter or

shimmer on the image.

Vertical bars appear to icker, jitter or

shimmer on the image.
Screen is black and power indicator light

blinks steadily.

Image is not centered on the screen. Adjust the horizontal and vertical position.

The picture appears distorted in the
corner of the screen.

The “Resets all settings to the default
values” message appears

Make sure the TV is plugged in. / Check the antenna connections.
First, check the volume of units connected to your TV (digital broadcasting

receiver, DVD, cable broadcasting receiver, VCR, etc.). Then, adjust the TV
volume accordingly.

Clean the upper edge of the remote control (transmission window).
Check the battery terminals.

Compare these values with the data in the Display Modes.

HD channels sometimes broadcast Standard Denition (SD) programming, which

can cause black bars.
Set your cable/satellite box to stretch or widescreen mode to eliminate the bars.

not your TV.

company.

Try connecting Component cables instead.
Adjust the Coarse tuning and then adjust the Fine tuning.

Adjust the Coarse tuning and then adjust the Fine tuning.

On your computer check: Power, Signal Cable.
The TV is using its power management system.
Move the computer's mouse or press any key on the keyboard.

The screen position must be adjusted on the output source (i.e. STB) with a
digital signal.

If "Just Scan" is selected with some external devices, the picture may appear
distorted in the corner of the screen. This symptom is caused by the external
devices, not TV.

This appears when you press and hold the EXIT button for a while. The product
settings are reset to the factory defaults.

English-17

Guide d'installation rapide

LN26A450C1D/LN32A450C1D/

LN37A450C1D/LN40A450C1D

1-800-SAMSUNG (7267864)

Samsung Electronics America, Inc.

105 Challenger Road Ridgefield Park, NJ 07660-0511

Samsung Electronics Canada Inc., Customer Service

55 Standish Court Mississauga, Ontario L5R 4B2

Centre d’appel – heures de service (du lundi au dimanche, de 9 h à 12 h (HNE)

Pour enregistrer ce produit, veuillez SVP aller à :
www.samsung.com/global/register.

Panneau arrière / Prises du panneau latéral (LN26A450C1D, LN40A450C1D)

1 AUDIO OUT
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 HDMI IN 1, 2, 3 / DVI IN (HDMI2)

[R-AUDIO-L]

5 ANT IN
6 AV IN 2/S-VIDEO
7 AURICULAR
8 ENTRADA DE ALIMENTACIÓN

9 SERVICE
0 COMPONENT IN 1, 2 / AV IN 1
! EX-LINK
@ BLOQUEO KENSINGTON

Français-1

Panneau arrière / Prises du panneau latéral (LN32A450C1D, LN37A450C1D)

1 SERVICE
2 DIGITAL AUDIO OUT (OPTICAL)
3 PC IN [PC] / [AUDIO]
4 AUDIO OUT

5 COMPONENT IN 1, 2 / AV IN 1
6 ANT IN
7 HDMI IN 1, 2, 3 / DVI IN (HDMI1)

[R-AUDIO-L]

8 EX-LINK

Entrée vidéo – tableau comparatif des performances

/

/

HDMI/DVI

PC/COMPONENT

S-VIDÉO

VIDÉO

La meilleure

Excellente

Bonne

Normale

9 BLOQUEO KENSINGTON
0 ENTRADA DE ALIMENTACIÓN
! AV IN 2/S-VIDEO
@ AURICULAR

Sortie audio – tableau comparatif des performances

OPTICAL (numérique)

AUDIO (analogique)

La meilleure

Normale

Français-2

Télécommande

Reportez-vous à la section « Télécommande » du guide de l’utilisateur pour plus de détails.

1 POWER

Pour allumer et éteindre la

télévision.

2 TV

Pour sélectionner directement le

mode TV.

3 BOUTONS NUMÉRIQUES

Permet de changer de chaîne.

4

Appuyez sur ce bouton pour
sélectionner des canaux
supplémentaires (numériques
et analogiques) diffusées par
la même station. Par exemple,
pour sélectionner le canal “54-3”,
appuyez sur “54”, puis sur “ ” et
sur “3”.

5 (MUTE)

Appuyez sur ce bouton pour

couper temporairement le son.

6 VOL / VOL

Appuyez sur ce bouton pour

augmenter ou baisser le volume.

7 CH LIST

Afficher la liste des canaux à

l’écran.

8 TOOLS

Permettent de sélectionner les

fonctions fréquemment utilisées.

9 INFO

Appuyez sur cette touche pour

afficher de l’information à l’écran.

0 TOUCHES DE COULEUR

Utiliser ces touches à partir de la

liste des canaux, etc.

! SRS

Sélectionne le mode SRS

TruSurround XT.

@ E.MODE

Appuyer sur cette touche pour

sélectionner l’affichage préréglé et
les modes sonores pour les sports,
le cinéma et les jeux.

# Utiliser ces touches pour les

modes DMA et Anynet+.
( : Cette télécommande
peut servir à commander
l’enregistrement sur des
enregistreurs Samsung avec la
fonction Anynet+.)

$ SOURCE

Appuyez sur ce bouton pour

afficher toutes les sources vidéo
disponibles.

% PRE CH

Syntonise sur la canal précédente.

CH / CH

^

Syntonise sur la canal précédente.

& MENU

Pour afficher le menu principal à

l’écran.

*

CC

Permet de commander la fonction
de sous-titrage.

( RETURN

Revient au menu précédent.

UP▲ / DOWN▼ / LEFT◄ /

)

RIGHT► / ENTER

Autiliser pour sélectionner les

éléments du menu à l’écran et
modifier les valeurs du menu.

a EXIT

Appuyez sur ce bouton pour quitter

le menu.

b

DMA (adaptateur pour les
supports numériques)
Utiliser cette fonction lorsqu’un

appareil DMA de SAMSUNG est
branché à une interface HDMI
ou que le téléviseur est en mode
DMA.
Pour plus d’information sur les
procédures d’utilisation, consulter
le guide de l’utilisateur du dispositif
DMA.
Cette touche est active lorsque le
mode “Anynet+(HDMI-CEC)” est
activé.

c MTS

Appuyez sur ce bouton pour choisir

Stéréo, Mono ou Programme audio
séparé (Diffusion de programme
audio séparé).

d FAV.CH

Appuyez sur ce bouton pour

naviguer entre vos chaînes
favorites.

e P.SIZE

Sélection de la taille de l'image.

Français-3

Connexions (LN26A450C1D, LN40A450C1D)

Connexion d’un lecteur DVD ou d’un décodeur câble/récepteur satellite (boîtier décodeur) via HDMI

Panneau latéral du
téléviseur

Pannear arrière de la télévision

Lecteur DVD ou décodeur câble/

récepteur satellite (boîtier décodeur)

ou

Câble HDMI (non fourni)

1

La configuration du panneau arrière de chaque lecteur DVD ou de chaque décodeur câble/récepteur satellite (boîtier décodeur) diffère.

➣

Branchez un câble HDMI entre
la prise HDMI IN (1, 2 ou 3) du

1

téléviseur et la prise HDMI du
lecteur DVD ou du décodeur
câble/récepteur satellite (boîtier
décodeur).

Qu’est-ce que le mode HDMI ?

• HDMI ou high-definition multimedia
interface (interface multimédia haute
définition) est une interface de nouvelle
génération qui permet la transmission
de signaux numériques audio et vidéo
à l’aide d’un simple câble et sans

compression.

• La différence entre les interfaces HDMI
et DVI réside dans le fait que la HDMI est
de plus petites dimensions, qu’elle est
dotée du composant de codage HDCP
(protection contre la copie numérique à
large bande passante).

Connexion d’un lecteur DVD ou d’un décodeur câble/récepteur satellite (boîtier décodeur) via DVI

Pannear arrière de la télévision

DVD ou du décodeur câble/récepteur

satellite (boîtier décodeur)

Câble Audio (non fourni)

2

Câble DVI vers HDMI (non fourni)

1

La configuration du panneau arrière de chaque lecteur DVD ou de chaque décodeur câble/récepteur satellite (boîtier décodeur)

➣

diffère.
Lorsque vous branchez un lecteur DVD ou un décodeur câble/récepteur satellite (boîtier décodeur), faites correspondre les

➣

couleurs de la borne de connexion à celles du câble.

La prise d’entrée HDMI IN 2 doit être utilisée pour un branchement de câble HDMI/DVI.

➣

Branchez un câble DVI vers HDMI ou
un adaptateur DVI-HDMI entre la prise

1

HDMI IN 2 du téléviseur et la prise
DVI du lecteur DVD ou du décodeur
câble/récepteur satellite (boîtier
décodeur).

Branchez les câbles audio entre la
prise DVI IN (HDMI 2) [R-AUDIO-L]

2

du téléviseur et le lecteur DVD ou le
décodeur câble/récepteur satellite
(boîtier décodeur).

Français-4

Branchement d’un lecteur DVD, câblosélecteur ou récepteur satellite à
l’aide de câbles composantes

Pannear arrière de la télévision

Câble composante

1

(non fourni)

Câble Audio (non fourni)

2

Lecteur DVD ou décodeur câble/

récepteur satellite
(boîtier décodeur)

Branchez un câble composant entre
les prises COMPONENT IN (1 ou 2)

1

[Y, PB, PR] du téléviseur et les prises
COMPONENT [Y, PB, PR] du lecteur
DVD ou du décodeur câble/récepteur
satellite (boîtier décodeur).

Branchez les câbles audio entre les
prises COMPONENT IN (1 ou 2)

2

[R-AUDIO-L] du téléviseur et les prises
AUDIO OUT du lecteur DVD ou du
décodeur câble/récepteur satellite
(boîtier décodeur).

La composante vidéo sépare la vidéo

➣

entre Y (Luminosité), Pb (Bleu) et Pr
(Rouge) pour une qualité vidéo accrue.
Assurez-vous de faire correspondre la
composante vidéo et les connexions
audio.
Par exemple, si un Câble vidéo
Composante est branché à la prise
d’entrée COMPONENT IN 1, le
Câble audio doit être branché à la
prise d’entrée COMPONENT IN 1
également.

La configuration du panneau arrière

➣

de chaque lecteur DVD ou de chaque
décodeur câble/récepteur satellite
(boîtier décodeur) diffère.

Lorsque vous branchez un lecteur

➣

DVD ou un décodeur câble/récepteur
satellite (boîtier décodeur), faites
correspondre les couleurs de la borne
de connexion à celles du câble.

Connexion d’un caméscope

Caméscope

S-Câble Vidéo (non fourni)

ou

1

Câble Vidéo (non fourni)

1

Câble Audio

2

(non fourni)

Panneau latéral du téléviseur

Français-5

Connectez un Câble Vidéo (ou
Câble S-Vidéo) entre les prises

1

AV IN2 [VIDEO] (ou S-VIDEO) du
téléviseur et les prises AUDIO OUT
du caméscope.

Connectez un Câble Audio entre
les prises AV IN 2 [R-AUDIO-L] du

2

téléviseur et les prises AUDIO OUT
du caméscope.

La configuration arrière de chaque

➣

caméscope est différente suivant les
appareils.

Lorsque vous connectez un caméscope,

➣

faites correspondre les couleurs de la
borne et du câble.

Branchement d’un magnétoscope

Connexion vidéo

Panneau latéral du

téléviseur

Suivez les instructions de “Visualisation d’une cassette à l’aide d’un magnétoscope ou
d’un caméscope” pour visualiser une cassette à l’aide de votre magnétoscope.

La configuration arrière de chaque magnétoscope est différente suivant les

➣

appareils.
Lorsque vous connectez un magnétoscope, faites correspondre les couleurs de la

➣

borne et du câble.
La couleur de la prise d’entrée AV IN 1 [Y/VIDÉO] (vert) ne correspond pas à la

➣

couleur du Câble vidéo (jaune).

Pannear arrière de la télévision

Câble Audio (non fourni)

5

Câble Vidéo (non fourni)

4

Câble RF (non fourni)

3

Panneau arriére du

magnétoscope

Débranchez l’antenne ou
le câble de l’arrière de la

1

télévision.
Branchez le câble ou l’antenne à

la prise ANT IN située à l’arrière

2

du magnétoscope.
Relier au moyen d’un Câble

RF la borne ANT OUT du

3

magnétoscope et la borne ANT
IN du téléviseur.

Relier au moyen d’un Câble
vidéo la prise de sortie vidéo du

4

magnétoscope et la prise AV IN
1 [Y/VIDEO] ou AV IN 2 [VIDEO]
du téléviseur.

Branchez les Câbles Audio
entre les prises AUDIO OUT du

5

magnétoscope et les prises AV
IN 1 (ou AV IN 2) [R-AUDIO-L]
de la télévision.

Si vous avez un magnétoscope

➣

“mono” (c’est-à-dire qu’il n’est pas
stéréo), utilisez le connecteur Y
(non fourni) pour le brancher aux
prises d’entrée audio droite et
gauche de la télévision. Si votre
magnétoscope fonctionne en
stéréo, vous devez brancher deux
câbles distincts.

Connexion S-Vidéo

Panneau latéral du

téléviseur

Pannear arrière de la télévision

Panneau arriére du

Câble RF (non fourni)

1

Câble Audio (non fourni)

2

Câble S-Vidéo (non fourni)

3

Français-6

magnétoscope

Tout d’abord, suivez les étapes
1 à 3 de la section précédente

1

pour brancher l’antenne ou le
câble à votre magnétoscope et à
votre télévision.

Branchez les Câbles Audio
entre les prises AUDIO OUT du

2

magnétoscope et les prises AV IN
2 [R-AUDIO-L] de la télévision.

Connectez un Câble S-Vidéo
entre la prise S-VIDEO OUT

3

dumagnétoscope et la prise AV
IN 2 [S-VIDEO] du téléviseur.

Votre magnétoscope peut avoir une
prise S-Vidéo. (Sinon, se procurer
les câbles requis dans une boutique
d’électronique.)

Chaque magnétoscope possède

➣

une configuration de panneau
arrière différente.

Lors du branchement d’un

➣

magnétoscope, les couleurs
du câble et de la borne
de branchement doivent
correspondre.

Branchement d’un système audio numérique

Pannear arrière de la télévision

Câble Optique (non fourni)

1

Système Audio

Numérique

Branchez un câble optique
entre les prises DIGITAL AUDIO

1

OUT (OPTICAL) (Sortie audio
numérique/Optique) du téléviseur
et les prises d’entrée numérique du
système audio numérique.

Lorsqu’un système audio
numérique est connecté à la borne
“DIGITAL AUDIO OUT (OPTICAL)”:
Baissez le gain (volume) du
téléviseur et réglez le volume à
l’aide de la commande de volume
du système.

La diffusion audio en 5.1 canaux est

➣

possible lorsque le téléviseur est
raccordé à un appareil externe doté de
cette fonction audio.

La configuration du panneau arrière

➣

de chaque système audio numérique
diffère.

Lorsque le récepteur (chaîne de

➣

cinéma maison) est réglé à On, il est
possible d’entendre du son provenant
de la prise optique du téléviseur.
Lorsque le téléviseur émet des signaux
numériques (air), il transmet le son en

5.1 canaux au récepteur de la chaîne
de cinéma maison. Lorsque la source
est un composant numérique, comme
un lecteur DVD, et que ce dernier est
branché au téléviseur à l’aide d’un
Câble HDMI, seul un son deux canaux
sera émis par le récepteur de la chaîne
de cinéma maison.

Connexion d’un amplificateur/home cinéma DVD

Connectez un câble audio entre les
prises AUDIO OUT [R-AUDIO-L] du

Pannear arrière de la télévision

Câble Audio (non fourni)

1

Amplificateur/

Home cinéma DVD

Français-7

1

téléviseur et les prises AUDIO IN
[R-AUDIO-L] de l’amplificateur/home
cinéma DVD.

Lorsqu’un amplificateur audio est
connecté aux bornes “AUDIO OUT
[R-AUDIO-L]”: Baissez le gain
(volume) du téléviseur et réglez le
volume à l’aide de la commande de
volume de l’amplificateur.

La configuration arrière de chaque

➣

amplificateur/home cinéma DVD est
différente suivant les appareils.

Lorsque vous connectez un

➣

amplificateur/home cinéma DVD, faites
correspondre les couleurs de la borne
et du câble.

Branchement d’un PC

Pannear arrière de la télévision

Câble D-Sub (non fourni)

1

Câble Audio PC (non fourni)

2

Pannear arrière de la télévision

PC

Utilisation d’un câble secondaire D

Branchez un câble secondaire D
entre le connecteur PC IN [PC] du

1

téléviseur et le connecteur de sortie
PC de votre ordinateur

Branchez un câble audio PC
entre la prise PC IN [AUDIO] du

2

téléviseur et la prise Sortie audio
de la carte son de votre ordinateur.

Utilisation d’un câble HDMI/DVI

Connectez le câble HDMI/DVI à la
prise HDMI IN 2 [PC] à l’arrière de

1

votre unité.

Branchez un câble mini-prise stéréo
3,5 mm/2RCA entre la prise DVI IN

2

(HDMI2) [R-AUDIO-L] du téléviseur
et la prise Sortie audio de la carte
son de votre ordinateur.

Câble HDMI/DVI (non fourni)

1

Câble mini-prise stéréo 3,5 mm/2RCA (non fourni)

2

PC

➣

La configuration arrière de chaque PC
est différente suivant les appareils.

Lorsque vous connectez un PC, faites

➣

correspondre les couleurs de la borne
et du câble.

La prise d’entrée HDMI IN 2 doit être

➣

utilisée pour un branchement de câble
HDMI/DVI.

Français-8

Connexions (LN32A450C1D, LN37A450C1D)

Connexion d’un lecteur DVD ou d’un décodeur câble/récepteur satellite (boîtier décodeur) via HDMI

Pannear arrière de la télévision

Lecteur DVD ou décodeur câble/

récepteur satellite (boîtier décodeur)

1

La configuration du panneau arrière de chaque lecteur DVD ou de chaque décodeur câble/récepteur satellite (boîtier décodeur)

➣

diffère.

Panneau latéral du téléviseur

ou

Câble HDMI (non fourni)

Branchez un câble HDMI entre
la prise HDMI IN (1, 2 ou 3) du

1

téléviseur et la prise HDMI du
lecteur DVD ou du décodeur
câble/récepteur satellite (boîtier
décodeur).

Qu’est-ce que le mode HDMI ?

•

HDMI ou high-definition multimedia
interface (interface multimédia haute
définition) est une interface de nouvelle
génération qui permet la transmission
de signaux numériques audio et vidéo
à l’aide d’un simple câble et sans

compression.

•

La différence entre les interfaces HDMI
et DVI réside dans le fait que la HDMI est
de plus petites dimensions, qu’elle est
dotée du composant de codage HDCP
(protection contre la copie numérique à
large bande passante).

Connexion d’un lecteur DVD ou d’un décodeur câble/récepteur satellite (boîtier décodeur) via DVI

Pannear arrière de la télévision

DVD ou du décodeur câble/

récepteur satellite (boîtier

décodeur)

Câble Audio (non fourni)

2

Câble DVI vers HDMI (non fourni)

1

La configuration du panneau arrière de chaque lecteur DVD ou de chaque décodeur câble/récepteur satellite (boîtier décodeur)

➣

diffère.
Lorsque vous branchez un lecteur DVD ou un décodeur câble/récepteur satellite (boîtier décodeur), faites correspondre les

➣

couleurs de la borne de connexion à celles du câble.
La prise d’entrée HDMI IN 1 doit être utilisée pour un branchement de câble HDMI/DVI.

➣

Branchez un câble DVI vers HDMI ou
un adaptateur DVI-HDMI entre la prise

1

HDMI IN 1 du téléviseur et la prise
DVI du lecteur DVD ou du décodeur
câble/récepteur satellite (boîtier
décodeur).

Branchez les câbles audio entre la
prise DVI IN (HDMI 1) [R-AUDIO-L]

2

du téléviseur et le lecteur DVD ou le
décodeur câble/récepteur satellite
(boîtier décodeur).

Français-9

Branchement d’un lecteur DVD, câblosélecteur ou récepteur satellite à
l’aide de câbles composantes

Pannear arrière de la télévision

Câble Audio

1

(non fourni)

Câble composante (non fourni)

2

Lecteur DVD ou décodeur câble/

récepteur satellite
(boîtier décodeur)

Branchez un câble composant entre
les prises COMPONENT IN (1 ou 2)

1

[Y, PB, PR] du téléviseur et les prises
COMPONENT [Y, PB, PR] du lecteur
DVD ou du décodeur câble/récepteur
satellite (boîtier décodeur).

Branchez les câbles audio entre les
prises COMPONENT IN (1 ou 2)

2

[R-AUDIO-L] du téléviseur et les prises
AUDIO OUT du lecteur DVD ou du
décodeur câble/récepteur satellite
(boîtier décodeur).

La composante vidéo sépare la vidéo

➣

entre Y (Luminosité), Pb (Bleu) et Pr
(Rouge) pour une qualité vidéo accrue.
Assurez-vous de faire correspondre la
composante vidéo et les connexions
audio.
Par exemple, si un Câble vidéo
Composante est branché à la prise
d’entrée COMPONENT IN 1, le
Câble audio doit être branché à la
prise d’entrée COMPONENT IN 1
également.

La configuration du panneau arrière

➣

de chaque lecteur DVD ou de chaque
décodeur câble/récepteur satellite
(boîtier décodeur) diffère.

Lorsque vous branchez un lecteur

➣

DVD ou un décodeur câble/récepteur
satellite (boîtier décodeur), faites
correspondre les couleurs de la borne
de connexion à celles du câble.

Connexion d’un caméscope

Caméscope

S-Câble Vidéo (non fourni)

ou

1

Câble Vidéo (non fourni)

1

Câble Audio

2

(non fourni)

Panneau latéral du téléviseur

Français-10

Connectez un Câble Vidéo (ou
Câble S-Vidéo) entre les prises

1

AV IN2 [VIDEO] (ou S-VIDEO) du
téléviseur et les prises AUDIO OUT
du caméscope.

Connectez un Câble Audio entre
les prises AV IN 2 [R-AUDIO-L] du

2

téléviseur et les prises AUDIO OUT
du caméscope.

La configuration arrière de chaque

➣

caméscope est différente suivant les
appareils.

Lorsque vous connectez un caméscope,

➣

faites correspondre les couleurs de la
borne et du câble.

Branchement d’un magnétoscope

Connexion vidéo

Pannear arrière de la télévision

Panneau latéral

du téléviseur

Câble Audio

5

(non fourni)

Câble Vidéo

4

(non fourni)

Suivez les instructions de “Visualisation d’une cassette à l’aide d’un magnétoscope ou
d’un caméscope” pour visualiser une cassette à l’aide de votre magnétoscope.

La configuration arrière de chaque magnétoscope est différente suivant les appar-

➣

eils.
Lorsque vous connectez un magnétoscope, faites correspondre les couleurs de la

➣

borne et du câble.
La couleur de la prise d’entrée AV IN 1 [Y/VIDÉO] (vert) ne correspond pas à la

➣

couleur du Câble vidéo (jaune).

Câble RF

3

(non fourni)

Panneau arriére du

magnétoscope

Débranchez l’antenne ou
le câble de l’arrière de la

1

télévision.
Branchez le câble ou l’antenne

à la prise ANT IN située à

2

l’arrière du magnétoscope.
Relier au moyen d’un Câble

RF la borne ANT OUT du

3

magnétoscope et la borne ANT
IN du téléviseur.

Relier au moyen d’un Câble
vidéo la prise de sortie vidéo

4

du magnétoscope et la prise
AV IN 1 [Y/VIDEO] ou AV IN 2
[VIDEO] du téléviseur.

Branchez les Câbles Audio
entre les prises AUDIO OUT du

5

magnétoscope et les prises AV
IN 1 (ou AV IN 2) [R-AUDIO-L] de
la télévision.

Si vous avez un magnétoscope

➣

“mono” (c’est-à-dire qu’il n’est pas
stéréo), utilisez le connecteur Y
(non fourni) pour le brancher aux
prises d’entrée audio droite et
gauche de la télévision. Si votre
magnétoscope fonctionne en
stéréo, vous devez brancher deux
câbles distincts.

Connexion S-Vidéo

Panneau latéral du

téléviseur

Pannear arrière de la télévision

Câble RF

1

(non fourni)

Câble Audio

2

(non fourni)

Câble S-Vidéo

3

(non fourni)

Français-11

Panneau arriére du

magnétoscope

Tout d’abord, suivez les étapes
1 à 3 de la section précédente

1

pour brancher l’antenne ou le
câble à votre magnétoscope et
à votre télévision.

Branchez les Câbles Audio
entre les prises AUDIO OUT

2

du magnétoscope et les prises
AV IN 2 [R-AUDIO-L] de la
télévision.

Connectez un Câble S-Vidéo
entre la prise S-VIDEO OUT

3

dumagnétoscope et la prise AV
IN 2 [S-VIDEO] du téléviseur.

Votre magnétoscope peut avoir une
prise S-Vidéo. (Sinon, se procurer
les câbles requis dans une boutique
d’électronique.)

Chaque magnétoscope possède

➣

une configuration de panneau
arrière différente.

Lors du branchement d’un

➣

magnétoscope, les couleurs
du câble et de la borne
de branchement doivent
correspondre.

Branchement d’un système audio numérique

Pannear arrière de la télévision

Câble Optique (non fourni)

1

Système Audio

Numérique

Branchez un câble optique entre
les prises DIGITAL AUDIO OUT

1

(OPTICAL) (Sortie audio numérique/
Optique) du téléviseur et les prises
d’entrée numérique du système
audio numérique.

Lorsqu’un système audio numérique
est connecté à la borne “DIGITAL
AUDIO OUT (OPTICAL)”: Baissez le
gain (volume) du téléviseur et réglez
le volume à l’aide de la commande
de volume du système.

La diffusion audio en 5.1 canaux est

➣

possible lorsque le téléviseur est
raccordé à un appareil externe doté de
cette fonction audio.
La configuration du panneau arrière

➣

de chaque système audio numérique
diffère.
Lorsque le récepteur (chaîne de

➣

cinéma maison) est réglé à On, il est
possible d’entendre du son provenant
de la prise optique du téléviseur.
Lorsque le téléviseur émet des signaux
numériques (air), il transmet le son en

5.1 canaux au récepteur de la chaîne
de cinéma maison. Lorsque la source
est un composant numérique, comme
un lecteur DVD, et que ce dernier est
branché au téléviseur à l’aide d’un
Câble HDMI, seul un son deux canaux
sera émis par le récepteur de la chaîne
de cinéma maison.

Connecting an Amplifier/DVD Home Theater

Pannear arrière de la télévision

Câble Audio (non fourni)

1

Amplificateur/

Home cinéma DVD

Français-12

Connectez un câble audio entre les
prises AUDIO OUT [R-AUDIO-L] du

1

téléviseur et les prises AUDIO IN
[R-AUDIO-L] de l’amplificateur/home
cinéma DVD.

Lorsqu’un amplificateur audio est
connecté aux bornes “AUDIO OUT
[R-AUDIO-L]”: Baissez le gain
(volume) du téléviseur et réglez le
volume à l’aide de la commande de
volume de l’amplificateur.

La configuration arrière de chaque

➣

amplificateur/home cinéma DVD est
différente suivant les appareils.

Lorsque vous connectez un

➣

amplificateur/home cinéma DVD, faites
correspondre les couleurs de la borne
et du câble.

Branchement d’un PC

Pannear arrière de la télévision

Câble D-Sub (non fourni)

1

Câble Audio PC (non fourni)

2

Pannear arrière de la télévision

PC

Utilisation d’un câble secondaire D

Branchez un câble secondaire D
entre le connecteur PC IN [PC] du

1

téléviseur et le connecteur de sortie
PC de votre ordinateur

Branchez un câble audio PC
entre la prise PC IN [AUDIO] du

2

téléviseur et la prise Sortie audio
de la carte son de votre ordinateur.

Utilisation d’un câble HDMI/DVI

Connectez le câble HDMI/DVI à la
prise HDMI IN 1 [PC] à l’arrière de

1

votre unité.

Branchez un câble mini-prise stéréo
3,5 mm/2RCA entre la prise DVI IN

2

(HDMI1) [R-AUDIO-L] du téléviseur
et la prise Sortie audio de la carte
son de votre ordinateur.

Câble HDMI/DVI (non fourni)

1

Câble mini-prise stéréo 3,5 mm/2RCA (non fourni)

2

PC

➣

La configuration arrière de chaque PC
est différente suivant les appareils.

Lorsque vous connectez un PC, faites

➣

correspondre les couleurs de la borne
et du câble.

La prise d’entrée HDMI IN 1 doit être

➣

utilisée pour un branchement de câble
HDMI/DVI.

Français-13

Mise en marche et arrêt de la télévision

Appuyez sur le bouton POWER de la télécommande.
Il est aussi possible d’utiliser la touche POWER du
téléviseur.

Visualisation des menus

Une fois l’appareil allumé, appuyez sur le bouton MENU.
Le menu principal apparaît à l’écran.

1

La partie gauche du menu comprend les icônes suivantes:
Image, Son, Chaîne, Configuration, Entrée.

Appuyer sur la touche ▲ ou ▼ pour sélectionner

une des icônes. Puis appuyez sur ENTER

2

accéder au sous-menu de l’icône. Appuyez sur le

pour

bouton EXIT pour quitter.

Les menus affichés à l’écran disparaissent

➣

après une minute environ.

Enregistrement des canal dans la
mémoire (méthode automatique)

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

1

“Chaîne”, puis appuyez sur le bouton ENTER .

Le téléviseur commence alors à mémoriser tous
les canaux disponibles. Une fois tous les canaux

5

mémorisés, le téléviseur comm ence à éliminer les
canaux brouillés.
Appuyez sur le bouton EXIT pour quitter.

Prog. auto

Plug & Play
Réglage auto . en cours
DTV Câble : -- Câble : 11

Intro. Retour

Suppression des canaux brouillés.

Intro. Retour

Prog. auto

Arrêt

Prog. auto

Plug & Play

Prog. auto

Arrêt

Câble 24

11 %

DTV Câble 55
80 %

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

“Prog. auto”, puis appuyez sur le bouton ENTER .

2

Utilisez les bouton ▲ ou ▼ pour sélectionner l’antenne

souhaitée, puis appuyez sur le bouton ENTER .

3

TV

Choisit l’antenne pour exécuter la
fonction Programmation automatique.

Air
Câble
Auto

Prog. auto

Démarrer
Démarrer
Démarrer

Dépl. Intro. Retour

Dépl. Intro. Sortie

Au moment de la sélection du système de télévision
par Câble :

4

Appuyez sur ENTER pour amorcer la mémorisation
automatique.

Appuyer sur la touche ◄ ou ►, puis sur ▲ ou ▼

pour choisir la source du signal analogique appropriée
“STD”, “HRC” ou “IRC”.
Appuyez sur le bouton ENTER .
Si le Câble est numérique, sélectionner la source de
signal pour une diffusion analogique et numérique.

TV

Choisit un type de signal de câble pour votre emplacement.

STD

HRC
IRC

Numérique

STD

HRC
IRC

Prog. auto

Analogique

Dépl. Intro. Retour

Dépl. Intro. Sortie

Démarrer

Français-14

Pour arrêter la fonction de programmation automatique

Appuyez sur la touche MENU pendant que la fonction
de programmation automatique est en cours d’exécution.
Vous pouvez également appuyer sur ENTER pour
interrompre la configuration.

Pour vérifier si les canaux ont été mémorisés

Appuyez sur la touche CH. Seuls les canaux mémorisés
seront sélectionnés (dans l’ordre).

Sélection du mode de réception

• Air: signal d’antenne de type “Air”.

• Câble: signal d’antenne de type “Câble”.

• Auto: signaux d’antenne de type “Air” et “Câble”.

Réglage de la liste de canaux

Mode Image

Ce menu permet d’ajouter et de supprimer ou de définir les
canaux favoris et d’utiliser le télé-horaire pour les diffusions
numériques. Pour utiliser la fonction “Liste des canaux”,
exécuter d’abord la fonction “Auto Program”

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

1

“Chaîne”, puis appuyez sur le bouton ENTER .

Appuyez sur les bouton ▲ ou ▼ pour sélectionner “Liste

des canaux”, puis appuyez sur le bouton ENTER .

Appuyez sur le bouton ENTER pour sélectionner

2

“Tout”.

Appuyez sur les bouton ◄, ►, ▲ ou ▼ pour

sélectionner une chaîne à supprimer, puis appuyez sur

3

le bouton ENTER .

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

“Supprimer”, puis appuyez sur le bouton ENTER
pour supprimer la chaîne.

Appuyez sur les bouton ◄, ►, ▲ ou ▼ pour

sélectionner une chaîne à ajouter, puis appuyez sur le

4

bouton ENTER .

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

“Ajoute”, puis appuyez sur le bouton ENTER pour
supprimer la chaîne.

Air 5 1 / 2

DTV Air 2-1
Air3
Air4

Air 5

Air 6
Air 7
DTV Air 7-1
Air 8

Dépl. Intro. Retour

Liste des canaux / Tout

Air 9
Air 10
DTV Air 10-1
DTV Air 10-2

Regarder

Ajouter

DTV Air 10-3

Supprimer

DTV Air 10-1
Favori

DTV Air 10-2

Mode liste Supprimer toutAjouter tout

DTV Air 10-3

DTV Air 10-1

DTV Air 10-2
DTV Air 10-3

Air 12
DTV Air 13-1
DTV Air 13-2
DTV Air 13-3
DTV Air 13-4

Changement de la définition
normale de l'image

Vous pouvez activer l’un ou l’autre de ces modes en le
sélectionnant dans le menu.

Appuyez sur le bouton MENU pour afficher le menu.
Appuyez sur le bouton ENTER pour sélectionner

1

“Image”.

Appuyez sur le bouton ENTER pour sélectionner

“Mode”. Appuyez sur les bouton ▲ ou ▼ pour

2

sélectionner “Dynamique”, “Standard” ou “Film”.
Appuyez sur le bouton ENTER .

Mode : Dynamic

Contre-jour
Contraste 95
Luminosité 45
Netteté 50
Couleur 50
Teinte V 50 R 50

▼ Plus

ImageTV

Dynamique

7

Standard

Film

Dépl. Intro. Retour

• Dynamique : choisit l’image pour la haute définition dans

une pièce claire.

• Standard : choisit la meilleure image possible dans un

environnement normal.

• Film : choisit une définitiaon d’image pour regarder des

films dans une pièce sombre.

Personnalisation des réglages de
l’image

Vous pouvez activer l’un ou l’autre de ces modes en le
sélectionnant dans le menu.

Pour sélectionner le mode souhaité, suivre les
instructions 1 et 2 de la rubrique ‘Changement du

1

format normal de l’image’.

Appuyez sur les bouton ▲ ou ▼ pour sélectionner

“Contre-jour”, “Contraste”, “Luminosité”, “Netteté”,

2

“Couleur” ou “Teinte”, puis appuyez sur le bouton

ENTER .

Appuyer sur la touche ◄ ou ► pour augmenter ou

réduire la valeur d’un élément particulier. Appuyez sur

3

le bouton EXIT pour quitter.

Après la modification des paramètres “Contre-

➣

jour”, “Contraste”, “Luminosité”, “Netteté”,
“Couleur” et “Teinte”, l’image est ajustée en
conséquence.

➣

En mode PC, il est possible de modifier
uniquement les fonctions “Contre-jour”,
“Contraste” et “Luminosité”.

Les réglages peuvent être définis et mémorisés

➣

pour chacun des appareils externes branchés à
une entrée sur le téléviseur.

Mode : Standard ►
Contre-jour 7
Contraste 95
Luminosité 45
Netteté 50
Couleur 50
Teinte V 50 R 50

▼ Plus

▲

Contre-jour

▼

Dépl. Réglage Retour

Réglage de l’image

• Contre-jour : règle la brillance du rétroéclairage de

• Contraste : règle le niveau de contraste de l’image.

• Luminosité : règle le niveau de luminosité de l’image.

• Netteté : règle la définition du bord de l’image.

• Couleur : règle la saturation des couleurs de l’image.

• Teinte : règle la teinte de couleur de l’image.

l’affichage LCD.

ImageTV

Dépl. Intro. Retour

7

Français-15

Pour sélectionner la source

TV

AV1 : ---­AV2 : ---­S-Vidéo : ---­Composante 1 : ---­Composante 2 : ---­PC : ----

▼ Plus

Liste sourceTV

Dépl. Intro. Retour

Appuyez sur la touche SOURCE de la télécommande.

Vous pouvez sélectionner le mode TV ou une source d’entrée branchée au téléviseur. Cette touche permet de choisir la source
d’entrée désirée.

Sources de signal accessibles : TV, AV1, AV2, S-Vidéo, Composante1, Composante2, PC, HDMI1, HDMI2, HDMI3.

➣

Vous pouvez sélectionner uniquement les appareils externes déjà branchés sur le téléviseur.

➣

Français-16

Identification des problèmes

En cas de problème, consultez d’abord la liste des problèmes potentiels et leurs solutions.
Si aucun de ces conseils ne permet de corriger le problème, communiquer avec le service à la clientèle de
Samsung en composant le 1-800-SAMSUNG.

Problème Solution possible

Image de qualité médiocre. Essayez une autre canal./Réglez l’antenne./Vérifiez tous les branchements.
Son de qualité médiocre. Essayez une autre canal./Réglez l’antenne.
Aucune image ou aucun son. Essayez une autre canal./Appuyez sur le bouton SOURCE.

Il n’y a pas de son ou le son est trop
bas alors que le volume est réglé au
maximum.

L’image roule verticalement. Vériez tous les branchements des câbles.
La télévision fonctionne irrégulièrement. Débranchez la télévision pendant 30 secondes puis essayez de nouveau.

Le téléviseur ne s’allume pas. Vériez que la prise électrique fonctionne correctement.
Dysfonctionnement de la télécommande. Remplacez les piles de la télécommande.

Message “Vérier signal câble.”. Assurez- vous que le cle d’interface est solidement branchaux sources PC.
Message “Mode non disponible”. Vérier la résolution maximale et la fréquence vidéo de l’appareil raccordé.

Problème d’écran en diffusion
numérique.

L’image est trop claire ou trop sombre. Réglez la luminosité et le contraste./Utilisez la fonction de réglage n.
Barres noires à l’écran. Assurez-vous que votre réception est en haute dénition (HD).

L’image a une teinte rouge/verte ou rose. Assurez-vous que les câbles pour composants sont branchés aux prises cor-

Le mode Sous-titres ne fonctionne pas. Si vous utilisez un câblosélecteur ou un récepteur satellite, vous devez réglez le

Image embrouillée Le logiciel de votre câblosélecteur a besoin d’une mise à niveau.

Images fantômes La raison peut être une incompatibilité avec votre câblosélecteur.

Des barres horizontales et clignotent,
scintillent ou tremblent sur l’image.

Des barres verticales et clignotent,
scintillent ou tremblent sur l’image.

L’écran est noir et l’Indicateur
d’alimentation clignote.

L’image n’est pas centrée sur l’écran. Réglez la position horizontale et verticale.

L’image semble déformée dans un angle
de l’écran.

Le message 'rétablit tous les paramètres

aux réglages prédénis' s’afche.

Vériez que la télévision est branchée./Vériez les branchements de l’antenne.
Dans un premier temps, vériez le volume pour les éléments branchés sur votre

téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion
par câble, magnétoscope, etc.).
Puis, réglez le volume du téléviseur en conséquence.

Nettoyez la partie supérieure de la télécommande (fenêtre de transmission).

Vériez les bornes de la batterie.

Comparez ces valeurs aux données des modes.

Vériez la puissance du signal numérique et l’entrée de l’antenne.

Les stations des canaux à haute dénition émettent parfois en signaux à dénition

standard (SD), ce qui peut causer la formation de barres noires.
Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format
large pour éliminer les barres.

respondantes.

mode Sous-titres sur le récepteur et non sur le téléviseur.

Communiquez avec votre câblodistributeur.

Pour supprimer ce problème, branchez les câbles pour composants.

Ajustez la fonction de réglage de base, puis réglez la fonction de réglage n.

Ajustez la fonction de réglage de base, puis réglez la fonction de réglage n.

A partir de votre ordinateur, vériez: l’alimentation, le câble signal.

La télévision est en mode gestion d’énergie.
Déplacez la souris de l’ordinateur ou appuyez sur n’importe quelle touche du clavier.

Ne réglez pas la position de l’écran en Signal Numérique.
Si la fonction “Numérisation seulement” est sélectionnée avec certains appareils

externes, l’image peut sembler déformée dans un angle de l’écran. Ce dommage
est causé par les appareils externes et non par le téléviseur.

Ce message s’afche lorsqu’on maintient la touche EXIT enfoncée pendant
quelques instants. Les paramètres sont rétablis aux réglages prédénis en usine.

Français-17

Cette page est laissée

intentionnellement en blanc.

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG
customer care center.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.

Country

CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca

U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com

Customer Care Center

Web Site Address

Samsung Electronics Canada Inc., Customer
Service 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada

Samsung Electronique Canada Inc.,
Service à la Clientèle 55 Standish Court
Mississauga, Ontario L5R 4B2 Canada

Samsung Electronics America, Inc.
105 Challenger Road
Ridgefield Park, NJ 07660-0511

BN68-01396C-00
