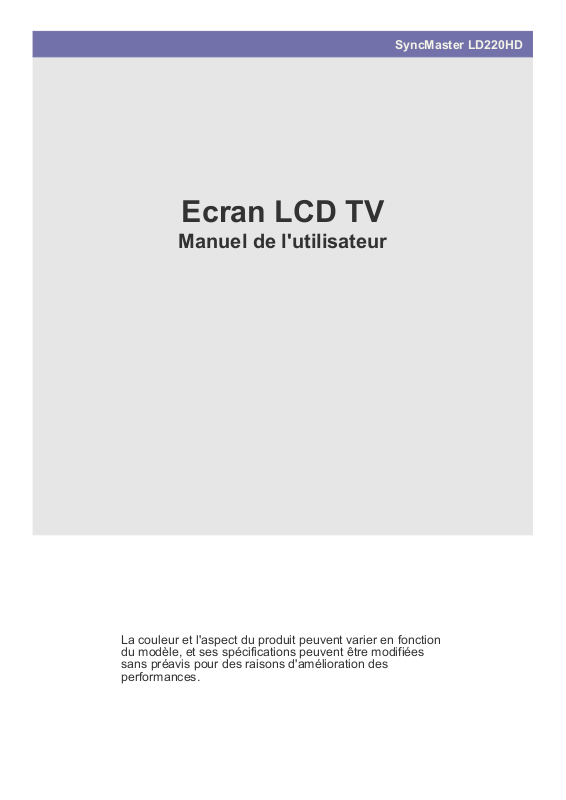

SAMSUNG LD220HD User Manual [fr]

SyncMaster LD220HD

Ecran LCD TV

Manuel de l'utilisateur

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Table des matières

TÄRKEITÄ TURVALLISUUSOHJEITA

Ennen kuin aloitat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Hallinta ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

LAITTEEN ASENTAMINEN

Pakkauksen sisältö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 Kytkeminen tietokoneeseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 Käyttäminen televisiona . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 HDMI-kaapelin kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 Yhdistäminen DVI-HDMI-kaapelilla . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 Komponenttikaapelin kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 Scart-kaapelin kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7 COMMON INTERFACE -liitännän kytkeminen . . . . . . . . . . . . . . . . . . . 2-8 Kuulokkeiden kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 Kensington-lukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

LAITTEEN KÄYTTÖ

Kytke ja käytä -toiminto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 Ohjauspaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 Kaukosäädin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 Tekstitelevisio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 Näytön asetusvalikon käyttäminen (OSD: On Screen Display, kuvaruutuvalikko) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 Laiteohjaimen asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 Standardisignaalitilataulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

OHJELMISTON ASENNUS

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

VIANMÄÄRITYS

Näytön itsetestaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 Ennen kuin pyydät huoltoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 Usein kysyttyä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

LISÄTIETOJA

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1 Virransäästötoiminto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 Ota yhteys SAMSUNG WORLDWIDEEN . . . . . . . . . . . . . . . . . . . . . . . . 6-3 Oikea hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icônes utilisées dans ce manuel

ICÔNE	NOM	SIGNIFICATION
	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait
		être annulé.
	Remarque	Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

•Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.

•Si un problème survient, reportez-vous à la section "Dépannage".

Avis de copyright

Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Copyright © 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd.

Le logo SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics, Co., Ltd. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées de la Video Electronics Standard Association. Le logo ENERGY STAR est une marque déposée de l'Agence américaine pour l'environnement.

Toutes les autres marques mentionnées dans le présent document appartiennent à leurs propriétaires respectifs.

Consignes de sécurité essentielles

1-1

1-2 Conservation et entretien

Entretien des surfaces extérieures et de l'écran

Nettoyez l'appareil à l'aide d'un chiffon sec et doux.

•Evitez de nettoyer l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant, ou d'un chiffon humide. Vous pourriez provoquer une défaillance de l'appareil.

•Evitez de griffer l'écran à l'aide d'un ongle ni d'un objet pointu.

•Evitez de nettoyer l'appareil en projetant directement de l'eau dessus. La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.

En cas d'emploi d'un humidificateur supersonique, les caractéristiques inhérentes du matériau peuvent entraîner l'apparition d'une tache blanche à la surface du modèle brillant.

L'apparence et la couleur peuvent varier en fonction du modèle.

Sécurisation de l'emplacement d'installation

•Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adéquate.

Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation de la température interne de ce dernier.

Installez le produit de manière à respecter les distances requises indiquées sur la figure.

L'aspect peut varier en fonction du produit.

Installation du produit sur un support

Montage mural du produit

A propos des images persistantes

•L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran.

Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou l'écran de veille.

•En raison des contraintes technologiques du fabricant de l'écran LCD, il se peut que les images générées par cet appareil semblent plus claires ou plus sombres que la normal, d'environ 1 ppm (part par million) de pixel.

Nombre de sous-pixels d'un écran LCD selon le format : Nombre de sous-pixels = résolution horizontale max. x résolution verticale max. x 3

1-2	Consignes de sécurité essentielles

1-3 Consignes de sécurité

Icônes utilisées pour les consignes de sécurité

ICÔNE	NOM	SIGNIFICATION
	Avertissement	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-
		ges corporels graves, voire mortels.
	Attention	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-
		ges corporels ou matériels.

Signification des symboles

Ne pas exécuter.

Ne pas démonter.

Ne pas toucher.

A exécuter.

Le cordon d'alimentation doit être débranché de la prise murale.

Mise à la terre requise pour éviter tout risque d'électrocution.

Alimentation électrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays.

Avertissement

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

•Cela engendrerait un risque d'électrocution.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

•Cela pourrait provoquer un choc électrique ou une blessure.

Tenez le cordon d'alimentation et l'appareil éloigné de tout système de chauffage.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de brancher plusieurs appareils électriques sur une même prise murale.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale.

Branchez solidement le cordon d'alimentation.

•Le non-respect de cette consigne risque de provoquer un incendie.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

•Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Si les broches du cordon d'alimentation ou de la prise murale sont couvertes de poussière, essuyez-les à l'aide d'un chiffon sec.

•Le non-respect de cette consigne risque de provoquer un incendie.

Consignes de sécurité essentielles

1-3

Attention

Evitez de débrancher la prise électrique lorsque l'appareil fonctionne.

•Vous risqueriez d'endommager le produit en raison d'un choc électrique.

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

•Cela pourrait provoquer un choc électrique ou un incendie.

Installation

Avertissement

Evitez de poser des bougies, des produits insectifuges ou des cigarettes allumées sur l'appareil, ainsi que d'installer l'appareil à proximité d'un système de chauffage.

•Le non-respect de cette consigne risque de provoquer un incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Tenez les sacs en plastique emballant l'appareil hors de portée des enfants.

•Un enfant pourrait placer un tel sac sur sa tête et risquer d'étouffer.

Evitez d'installer l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (gouttes de pluie, par exemple), ou encore dans un véhicule.

•Cela engendrerait un risque d'électrocution ou d'incendie.

Veillez à n'employer que le cordon d'alimentation fourni par notre société. N'utilisez pas le cordon d'alimentation d'un autre appareil électrique.

•Cela pourrait provoquer un choc électrique ou un incendie.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

•Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Demandez à un technicien ou à une société spécialisée d'installer l'appareil si vous voulez le fixer à un mur.

•Le non-respect de cette consigne risque de provoquer une blessure.

•Veillez à employer la fixation murale appropriée.

Installez l'appareil à au moins 10 cm (3,93 pouces) du mur afin de garantir son aération.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Evitez d'installe l'appareil à un endroit instable ou exposé à des vibrations excessives, comme sur une étagère instable ou inclinée.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

•Si vous utilisez l'appareil à un endroit exposé à des vibrations excessives, il risque de subir une défaillance ou de provoquer un incendie.

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

•Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

1-3	Consignes de sécurité essentielles

Installez l'appareil hors de portée des enfants.

•Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

•Comme l'avant de l'appareil est sa partie la plus lourde, installez-le sur une surface plane et stable.

Installez l'antenne loin de tout câble à haute tension.

•Si l'antenne tombe sur un câble à haute tension ou entre en contact avec celuici, cela peut provoquer un choc électrique ou un incendie.

Attention

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

•Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

•Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil.

Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérablement, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté l'un de nos techniciens à ce sujet.

•Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc.

Pliez le câble d'antenne extérieure vers le bas à l'endroit où il rentre, de manière à éviter toute infiltration d'eau de pluie.

•Si de l'eau pénètre dans le moniteur, cela peut provoquer un choc électrique ou un incendie.

Ne placez pas l'appareil directement face vers le bas sur le sol.

•Vous risqueriez d'endommager l'écran ou l'appareil.

Lorsque vous abaissez l'appareil, manipu- lez-le avec précaution.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Consignes de sécurité essentielles

1-3

Nettoyage

Avertissement

Avant de nettoyer l'appareil, débranchez le cordon d'alimentation.

•Cela pourrait provoquer un choc électrique ou un incendie.

Attention

Evitez de vaporiser une solution détergente directement sur le produit.

•Vous risqueriez de provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la surface de l'écran.

Frottez l'appareil à l'aide d'un chiffon doux et imbibé d'un détergent spécial pour moniteurs.

•Si vous ne disposez pas d'un tel détergent, diluez une solution nettoyante dans de l’eau en respectant une proportion de 1:10.

Utilisation

Avertissement

L'appareil emploie un courant à haute tension. Vous ne devez donc jamais démonter, réparer ou modifier l'appareil.

•Cela pourrait provoquer un incendie ou un choc électrique.

•Si l'appareil doit être réparé, contactez un centre de service.

Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

•Cela pourrait provoquer un choc électrique ou un incendie.

Lorsque vous nettoyez l'appareil, ne projetez pas directement de l'eau sur ses pièces.

•Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Lorsque vous nettoyez l'appareil, débranchez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

•Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

L'extérieur de l'appareil pouvant facilement être rayé, veillez à nettoyer ce dernier à l'aide d'un chiffon doux.

Pour déplacer l'appareil, éteignez-le et débranchez le cordon d'alimentation, le câble d'antenne et les autres câbles reliés à l'appareil.

•Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Ne laissez pas des enfants se suspendre à l'appareil ou grimper dessus.

•L'appareil risquerait de tomber, ce qui provoquerait une blessure, voire être mortel.

1-3	Consignes de sécurité essentielles

Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

•Cela pourrait provoquer un incendie ou un choc électrique.

En cas d'orage, débranchez le cordon d'alimentation et ne touchez en aucun cas le câble d'antenne, car une telle situation est dangereuse.

•Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou sur le câble d'antenne.

•Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil.

Evitez de soulever l'appareil et de le déplacer en tirant sur le cordon d'alimentation ou sur le câble de signal.

•Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil.

Evitez d'obstruer les fentes d'aération en plaçant une nappe ou un rideau devant.

•Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.

•Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Evitez de poser des objets tels que des jouets ou des biscuits sur le dessus de l'appareil.

•Si un enfant se suspend à l'appareil pour tenter de prendre un tel objet, celuici peut tomber, tout comme l'appareil, et provoquer des blessures potentiellement mortelles.

Evitez de laisser tomber un objet sur le produit ou de le heurter.

•Cela pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

•Une étincelle pourrait provoquer une explosion ou un incendie.

•En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appareil.

•Cela engendrerait un risque d'explosion ou d'incendie.

Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

•Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Consignes de sécurité essentielles

1-3

Attention

L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran.

•Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou réglez l'écran de veille en mode « image animée ».

Réglez la résolution et la fréquence appropriées pour l'appareil.

•Le non-respect de cette consigne risque de provoquer de la fatigue oculaire.

Ne regardez pas l'appareil de trop près pendant un long moment, car vous risqueriez de subir des troubles oculaires permanents.

Il importe de laisser vos yeux se reposer (5 minutes par heure) lorsque vous regardez le moniteur de l'appareil pendant un long moment.

•Vous réduirez ainsi votre fatigue oculaire.

Gardez les petits accessoires hors de portée des enfants.

Evitez de poser un objet lourd sur l'appareil.

•Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

•Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution.

Evitez de retourner l'appareil et de le déplacer en tenant uniquement son pied.

•L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

Evitez d'employer un humidificateur ou un appareil de cuisson à proximité de l'appareil.

•Cela pourrait provoquer un choc électrique ou un incendie.

L'écran chauffe lorsqu'il est utilisé pendant une longue période. Evitez donc de toucher l'appareil.

Faites preuve de prudence lors du réglage de l'angle de l'appareil ou de la hauteur du pied.

•Vous pourriez vous blesser en vous coinçant un doigt ou la main.

•Si l'appareil est incliné de manière excessive, celui-ci risque de tomber et de provoquer des dommages corporels.

Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.

•Vous risqueriez de souffrir de troubles de l'audition.

1-3	Consignes de sécurité essentielles

Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants.

•Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin.

Utilisez uniquement le type de pile standard spécifié. N'utilisez pas de piles usagées et neuves simultanément.

•Les piles risqueraient de s'abîmer ou de fuire et, par là même, de provoquer un incendie, des blessures ou une contamination (dommage).

Lorsque vous insérez la pile, veillez à respecter les polarités (+, -),

•Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures ou, encore d'endommager la télécommande en raison d'une fuite du liquide interne.

Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des fins de recyclage.

•Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables.

Position appropriée lors de l'utilisation de l'appareil

Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.

•Le dos doit être droit.

•Regardez l'écran depuis une distance de 45 à 50 cm (18~19 pouces). Faites face à l'écran et placez-le en dessous du niveau des yeux.

•Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.

•Réglez l'angle de l'appareil de façon à ce qu'aucune lumière ne soit réfléchie sur l'écran.

•Vos coudes doivent former un angle droit et vos bras être de niveau avec le dos de la main.

•Vos coudes doivent former un angle droit.

•Posez les talons à plat sur le sol tout en décrivant, avec les genoux, un angle de 90 degrés ou plus. Positionnez vos bras de façon à ce qu'ils se trouvent en dessous du niveau de votre cœur.

Consignes de sécurité essentielles

1-3

2 Installation de l'appareil

2-1 Contenu de l'emballage

• Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.

•Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.

CONTENU

Guide d'installation rapide	Garantie de l'appareil	Manuel de l'utilisateur	Cordon d'alimentation
	(Non disponible partout)

Piles (AAA X 2)

Télécommande

Câble stéréo

Chiffon de nettoyage

Câble "DVI-A vers D-Sub"

VENDU SÉPARÉMENT

Câble DVI

Câble HDMI

Le chiffon de nettoyage n'est fourni qu'avec les modèles à finition noire brillante.

Le support mural de ce modèle n’est pris en charge que selon les spécifications ci-dessous. - WMN22FMD pour LD220HD

Pour acheter ce support mural, contactez un revendeur agréé.

2-1	Installation de l'appareil

2-2 Connexion à un ordinateur

1. Branchez l'appareil à un PC conformément à la sortie vidéo prise en charge par le PC.

L'élément de connexion peut varier en fonction du modèle.

Lorsque la carte graphique comporte une sortie D-Sub (analog)

•Connectez le port [DVI-I IN ] de l'appareil au port [D-Sub] du PC à l'aide du câble DVI-A(D-sub).

Lorsque la carte graphique comporte une sortie DVI <Numérique>

Installation de l'appareil

2-2

•Connectez le port [DVI-I IN ] de l'appareil au port DVI du PC à l'aide du câble DVI.

2. Connectez le port [HDMI/PC/DVI-D AUDIO IN] situé à l'arrière du moniteur à la carte son du PC.

3. Branchez une extrémité du cordon d'alimentation au port [ POWER ] de l'appareil et l'autre à la prise murale 110V ou 220V. La tension d'entrée est adaptée automatiquement.

2-2	Installation de l'appareil

• Vous pouvez profiter du son clair et de la qualité de la carte son de l’ordinateur grâce aux haut-parleurs du moniteur. (Vous n’avez pas besoin d’installer de haut-parleurs séparés pour votre ordinateur.)

•Si vous branchez correctement votre moniteur à l’aide du connecteur DVI mais qu’un écran blanc ou imprécis apparaît,

vérifiez si le moniteur est en mode analogique. Appuyez sur le bouton [] pour que le moniteur vérifie la source du signal d’entrée.

Utilisez un moniteur général dans les cas suivants.

•Lorsque vous utilisez un seul écran

•Lorsque vous jouez à un jeu en 3D

•Lorsque vous regardez une vidéo BluRay ou HD

• Sur un ordinateur portable, le mode "LCD+CRT Dual View" (Double affichage LCD+CRT) doit être sélectionné avant la configuration à moniteurs multiples.

•Appuyez une fois sur la combinaison de touches Fn + F4().

•L'écran "Easy Display Manager" (Gestionnaire d'affichage Easy Display) s'affiche. Vous pouvez y sélectionner un

périphérique d'affichage. A chaque fois que vous appuyez sur la touche F4 () tout en maintenant la touche Fn enfoncée, l'option sélectionnée change.

Installation de l'appareil

2-2

2-3 Utilisation comme un téléviseur

Vous pouvez visionner des programmes télévisés sur le moniteur, dès lors qu'il est connecté à une antenne ou à système satellite/de câble, sans qu'il faille installer un quelconque matériel ou logiciel de réception sur votre ordinateur.

1.Connectez le câble/satellite ou le câble d'antenne TV au port [ANT IN] à l'arrière du moniteur.

•En cas d'utilisation d'une borne d'antenne/de câble/de satellite intérieure :

Vérifiez d'abord la borne d'antenne sur le mur, puis connectez le câble de télévision par antenne/câble/satellite.

•En cas d'utilisation d'une antenne extérieure :

Lors de l'utilisation d'une antenne extérieure, nous recommandons fortement de faire appel à un technicien qualifié pour l'installer.

2.Une fois les connexions terminées, connectez l'alimentation du téléviseur.

3.Lors de la première mise sous tension du produit après son achat, les opérations de configuration initiale <Plug&Play>) commencent.

Assurez-vous que le câble coaxial n'est pas courbé lors de sa connexion à la borne d'entrée d'antenne [ANT IN].

2-3	Installation de l'appareil

2-4 Branchement d'un câble HDMI

Connectez le port HDMI OUT du périphérique AV (décodeur Blu-ray/DVD/câble/satellite) à la borne [HDMI IN] du moniteur à l'aide du câble HDMI.

Appuyez sur le bouton [SOURCE] à l'avant du moniteur ou sur la télécommande pour sélectionner le mode <HDMI>.

En cas de connexion HDMI, il n'est pas nécessaire d'établir une connexion audio séparée.

Installation de l'appareil

2-4

2-5 Connexion grâce à un câble DVI vers HDMI

1. Connectez la borne de sortie DVI d'un périphérique externe à la borne [HDMI IN] du moniteur à l'aide d'un câble DVI vers HDMI.

2. Connectez les prises blanche et rouge d'un câble RCA vers stéréo (pour PC) aux bornes de sortie audio de même couleur du périphérique de sortie numérique. Connectez ensuite la prise opposée à la borne [HDMI/PC/DVI-D AUDIO IN] de votre moniteur.

Appuyez sur le bouton [SOURCE] à l'avant du moniteur ou sur la télécommande pour sélectionner le mode <HDMI>.

2-5	Installation de l'appareil

2-6 Branchement d'un câble Component

1. Connectez le port VIDEO OUT du périphérique AV (décodeur DVD/VCR/câble/satellite) aux ports d'entrée [COMPONENT IN [PR, PB, Y]] à l'aide d'un câble vidéo composante [PR, PB,Y].

2. Connectez le port audio du périphérique AV (décodeur DVD/VCR/câble/satellite) au port [COMPONENT IN [R-AUDIO-L]] du moniteur.

Appuyez sur le bouton [SOURCE] à l'avant du moniteur ou sur la télécommande pour sélectionner le mode <Composant>.

Pour une explication sur la vidéo Composant, consultez le manuel du décodeur DVD/VCR/câble/satellite.

Installation de l'appareil

2-6

2-7 Branchement d’un câble SCART

1.Connectez le port EXT(RGB)(EXT (RVB)) du moniteur au lecteur DVD à l'aide d'une prise SCART.

2.Lorsqu'un périphérique SCART est connecté à votre moniteur, la Source passe automatiquement sur EXT.

• A connecter à l’entrée des périphériques DVD si le périphérique dispose d’un connecteur [EXT [RGB]].

•Vous pouvez regarder un DVD simplement en raccordant le DVD au moniteur tant que l’alimentation fonctionne.

2-7	Installation de l'appareil

2-8 Connexion de COMMON INTERFACE (interface commune)

1.Insérez la carte CI dans le module CAM conformément aux indications de la flèche.

2.Insérez le module CAM, contenant la carte CI CARD, dans le logement pour interface commune.

Insérez le module CAM dans le sens de la flèche, en l'enfonçant jusqu'à ce qu'elle soit parallèle au logement.

3.Vérifiez si l'appareil affiche bien une image d'une chaîne brouillée.

• Si vous n'insérez pas la carte CI CARD, il peut arriver que, sur certaines chaînes, le message <Scrambled Signal> soit affiché sur l'écran.

•Les informations de pairage contenant un numéro de téléphone, l'ID de la CI CARD, l'ID de l'hôte et d'autres informations s'afficheront dans 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur de service.

•Lorsque la configuration des informations sur les chaînes est terminée, le message "Updating Completed" s'affiche, indiquant que la liste des chaînes est à jour.

•Vous devez vous procurer une CI CARD auprès d'un fournisseur local de câblodiffusion. Extrayez la CI CARD en la tirant délicatement. Une chute pourrait l'endommager.

•Insérez la CI-Card dans le sens indiqué sur celle-ci.

•Il se peut que le module CAM ne soit pas pris en charge dans certains pays ou régions. Vérifiez auprès de votre revendeur agréé.

Installation de l'appareil

2-8

2-9 Connexion d'un casque

Branchez vos écouteurs sur la prise casque.

2-9	Installation de l'appareil
