Page 1

Instrukcja Obsługi

HW-S80*D / HW-S70*D

Dziękujemy za zakup tego produktu rmy Samsung. Aby uzyskać więcej opcji serwisowych, zarejestruj swój produkt na stronie www.samsung.com Dane liczbowe i ilustracje w tej Instrukcji obsługi mają jedynie charakter poglądowy i wygląd produktu może się od nich różnić.

Page 2

SPIS TREŚCI

01 Sprawdzenie elementów 3

02 Informacje o produkcie 4

Panel górny głośnika Soundbar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tylny panel głośnika Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

03 Obsługa pilota do listwy Soundbar 6

Obsługa pilota. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Używanie przycisków

Korzystanie z ukrytych przycisków (przycisków z więcej niż jedną

funkcją) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Dane techniczne sygnału wyjściowego dla różnych trybów efektów

dźwiękowych. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Regulacja głośności głośnika Soundbar za pomocą pilota telewizora . .10

(sterowanie dźwiękiem). . . . . . . . . . . . . . . . 8

04 Podłączanie głośnika niskotonowego 11

Podłączanie zasilania i urządzeń . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

‒ Ręczne podłączanie głośnika niskotonowego . . . . . . . . . . . . . . . . .12

‒ Wskaźniki LED z tyłu głośnika niskotonowego . . . . . . . . . . . . . . . . .13

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung

(sprzedawanego osobno) do listwy Soundbar . . . . . . . . . . . . . . . . . . . . 13

09 Aktualizacja oprogramowania 26

Automatyczna aktualizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Aktualizacja za pośrednictwem portu USB. . . . . . . . . . . . . . . . . . . . . . . 26

Resetowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Informacja o aktualizacjach zabezpieczeń . . . . . . . . . . . . . . . . . . . . . . .26

10 Rozwiązywanie problemów 27

11 Licencja 28

05 Łączenie z TV 14

Podłączanie urządzenia do telewizora, który obsługuje standard

HDMI ARC (Audio Return Channel — kanał zwrotny audio). . . . . . . . 14

Połączenie przez Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Łączenie za pomocą sieci Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Łączenie z TV, który obsługuje Dolby Atmos . . . . . . . . . . . . . . . . . . . . . 17

Używanie funkcji Q-Symphony. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Korzystanie z funkcji Dźwięk SpaceFit . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

06 Nawiązywanie połączenia z urządzeniem

mobilnym 20

Metoda 1. Połączenie przez Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa). . . . . . . . . . 22

Korzystanie z funkcji Odtwarzanie grupowe. . . . . . . . . . . . . . . . . . . . . . 22

Łączenie przez Apple AirPlay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Korzystanie z funkcji Tap Sound. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

07 Montaż elementu Wspornik do montażu na

ścianie 24

Przestrogi dotyczące instalacji. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Komponenty montażowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

08 Montaż listwy Soundbar przed TV 25

POL - 2

Page 3

01 SPRAWDZENIE ELEMENTÓW

SOUNDBAR

Urządzenie główne Soundbar / subwoofer Pilot listwy Soundbar

(HW-S800D / HW-S801D)

Pilot listwy Soundbar

(HW-S700D / HW-S701D)

/Baterie

x 2

Zasilacz sieciowy (listwa Soundbar) Przewód zasilający (subwoofer, Soundbar) Kabel przejściowy z HDMI na Micro HDMI

A TYPE : ***mm B TYPE : ***mm

AH81-15127A-01

x 2

Szablon do montażu na ścianie Wspornik do montażu na ścianie Śruba mocująca

x 4

(M5 X L55)

Śruba Kołek rozporowy

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: Tył jednostki głównej głośnika Soundbar)

• W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta rmy Samsung.

• Więcej informacji na temat elementu wspornika do montażu na ścianie lub gumowej nóżki znajduje się na stronach 24–25.

• Konstrukcja, dane techniczne i wygląd ekranu aplikacji mogą ulec zmianie bez wcześniejszego ostrzeżenia.

• Wygląd akcesoriów może odbiegać od przedstawionego na powyższym rysunku.

POL - 3

Page 4

02 INFORMACJE O PRODUKCIE

Panel górny głośnika Soundbar

HW-S80*D HW-S70*D

2 4

1 1

1 Wskaźnik LED

Wskaźnik LED miga, świeci lub zmienia kolor w zależności od bieżącego trybu lub stanu listwy Soundbar. Kolor wskaźnika LED i liczba mignięć wskazują aktywny tryb, jak opisano poniżej.

Biały wskaźnik LED

• Kolorowy wskaźnik LED zmienia kolor na biały, błękitny, zielony, czerwony lub niebieski w zależności od trybu lub stanu.

Przycisk

• W trybie czuwania naciśnij przycisk (wielofunkcyjny), aby włączyć głośnik Soundbar.

• Naciśnij przycisk (wielofunkcyjny), aby zmienić tryb. Po każdej zmianie trybu wskaźnik LED świeci na biało, a następnie gaśnie.

(wielofunkcyjny)

Biały wskaźnik LED

Wielokolorowa kontrolka

LED

5 6

Biały wskaźnik LED

Wskaźnik LED

Przycisk

Sterowanie głośnością.

Przycisk

Nacisnąć przycisk, aby włączyć lub wyłączyć mikrofon. Gdy mikrofon będzie wyłączony, wskaźnik LED będzie świecić się na czerwono. Aby będąc w trybie "Bluetooth" przełączyć się do stanu parowania Bluetooth, na górnym panelu głośnika Soundbar naciśnij przycisk (wł./wył.

mikrofon) i przytrzymaj go przez ponad 5 sekund.

Przycisk

Włącza i wyłącza zasilanie.

Przycisk Naciśnij przycisk (źródło), aby zmienić źródło sygnału.

(głośność)

(wł./wył. mikrofon)

Wskaźnik LED

(zasilanie)

(źródło)

Biały wł. → wył. Biały wł. → wył. Biały wł. → wył.

TV ARC lub eARC Wi-Fi Bluetooth

Czerwony wł.

Mikrofon wył. Mikrofon wł.

• Po podłączeniu przewodu zasilającego przycisk zasilania zacznie działać po 4–6 sekundach.

• Emisja dźwięku z urządzenia rozpocznie się po 4–5 sekundach od momentu jego włączenia.

• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z głośnika Soundbar, przejdź do menu Ustawienia telewizora i zmień opcję głośnika telewizora na

Głośnik zewnętrzny.

• Możesz włączyć lub wyłączyć funkcję sygnałów dźwiękowych za pomocą aplikacji SmartThings. Informacje na temat korzystania z aplikacji SmartThings można znaleźć w sekcji „Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)”.

POL - 4

Page 5

Tylny panel głośnika Soundbar

SERVICE

HDMI (eARC)

DC 19V

SERVICE

HDMI (eARC)

DC 19V

SERVICE

HDMI (eARC)

DC 19V

1 SERVICE

Podłącz urządzenie pamięci masowej USB, aby zaktualizować oprogramowanie produktu.

2 HDMI (eARC)

Podłącz do portu HDMI (eARC) w TV. (Informacje na ten temat znajdują się na stronie 14).

3 DC 19V

Podłącz zasilacz sieciowy. (Wejście zasilacza). (Patrz str. 11).

• Odłączając przewód zasilający zasilacza AC/DC od gniazdka ściennego, należy ciągnąć za wtyczkę.

Nie wolno ciągnąć za przewód.

• Nie wolno podłączać tego urządzenia ani innych komponentów do gniazda sieciowego, dopóki wszystkie połączenia między komponentami nie zostaną prawidłowo wykonane.

POL - 5

Page 6

03 OBSŁUGA PILOTA DO LISTWY SOUNDBAR

Obsługa pilota

HW-S80*D HW-S70*D

Port USB (typu C) do

ładowania

• Z pilota należy korzystać z odległości do 6 m od urządzenia. Odległość użytkowa może różnić się w zależności od warunków środowiska sieci bezprzewodowej.

• Kiedy pilot nie działa ze względu na niski poziom naładowania baterii, naładuj ją za pomocą portu USB typu C.

• Graka różni się w zależności od modelu pilota.

Może wystąpić pożar lub wybuch skutkujący uszkodzeniem pilota lub obrażeniami ciała.

• Nie narażaj pilota na wstrząsy.

• Uważaj, aby nie dopuścić do kontaktu

gniazda ładowania pilota z ciałami obcymi, takimi jak metal, ciecz lub kurz.

• Jeżeli pilot jest uszkodzony, czuć dym lub spaleniznę, należy natychmiast przerwać korzystanie i przekazać go do serwisu rmy Samsung w celu naprawy.

• Nie demontuj pilota samodzielnie.

• Uważaj, aby niemowlęta lub zwierzęta

domowe nie ssały ani nie gryzły pilota. Może wystąpić pożar lub wybuch skutkujący uszkodzeniem pilota lub obrażeniami ciała.

Wkładanie baterii przed użyciem pilota

(2 baterie AAA)

Zsuń pokrywę tylną w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włożyć 2 baterie AAA (1,5 V) w taki sposób, aby zachować prawidłową biegunowość. Wsuń z powrotem pokrywę baterii.

SOUNDBAR

Zasilanie

Źródło

Włącza i wyłącza listwę Soundbar.

Miga na niebiesko 1 raz

Wskaźnik LED

Wł.

• Funkcja Automatyczne wyłączanie

Urządzenie automatycznie wyłączy się w poniższych sytuacjach:

• W trybie TV ARC lub eARC / Wi-Fi / Bluetooth w przypadku braku sygnału audio przez 18 minut.

Nacisnąć, aby wybrać źródło połączone z listwą Soundbar.

• Sygnały dźwiękowe wł./wył.

Funkcję Reagow. dźwiękiem można włączać i wyłączać. Naciśnij i przytrzymaj przycisk najmniej 5 sekund przy wyłączonym głośniku Soundbar (tryb czuwania).

Miga na niebiesko 1 raz

Wskaźnik LED

Wł.

Miga na czerwono 3 razy

Wył.

Miga na czerwono x1

Wył.

(źródło) na pilocie przez co

POL - 6

Page 7

W górę/W dół/

W lewo/W prawo

Odtwarzanie/pauza

Naciśnij wskazane obszary, aby wybrać opcje W górę / W dół / W lewo / W prawo.

Naciśnij obszary W górę/W dół/W lewo/W prawo na przycisku, aby wybrać lub ustawić funkcje.

• Pomijanie utworów Naciśnij przycisk W prawo, aby wybrać kolejny plik muzyczny. Naciśnij przycisk W lewo, aby wybrać poprzedni plik muzyczny.

• ID SET

Naciśnij i przytrzymaj przycisk Wgórę przez 5 sekund, aby zakończyć procedurę ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).

Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku.

Wyciszenie

Informacje

SOUND MODE

Naciśnij przycisk Naciśnij go ponownie, aby wyłączyć wyciszenie.

Wskaźnik LED

Naciśnij przycisk, aby wyświetlić informacje o bieżącej funkcji. (Informacje na ten temat znajdują się na stronie 4). Kiedy urządzenie jest połączone z Dolby Atmos®, kontrolka LED miga na niebiesko 3 razy.

Naciskając przycisk, możesz wybrać żądany tryb audio. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.

Wskaźnik LED

• Surround: Zapewnia pole akustyczne szersze niż standardowe.

• Game: Zapewnia stereoskopowy dźwięk, aby użytkownik zanurzył się w akcji podczas grania.

• Standard: Odtwarzanie oryginalnego dźwięku.

• Adaptive Sound: Analizuje treść w czasie rzeczywistym i automatycznie zapewnia optymalne pole dźwiękowe w oparciu o

cechy treści.

• DTS Virtual:X : Potęgujący wrażenia dźwięk 3D z każdej zawartości.

Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

(wyciszenie), aby wyciszyć dźwięk.

Miga wielokrotnie

Miga na biało 1 raz

Surround → Game → Standard → Adaptive Sound → DTS Virtual:X

VOLUME

Poziom głośnika

niskotonowego

WOOFER (BASS)

Bluetooth PAIR

Biały przechodzi na prawo 1 raz

Wskaźnik LED

Głośność w górę

Naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego (basu) do wartości -12 lub od -6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnika niskotonowego (basu) na 0 (ustawienie domyślne).

Ustawić listwę Soundbar w trybie parowania Bluetooth. Po naciśnięciu przycisku kolor wskaźnika LED zmienia się, jak pokazano poniżej.

• Do zakończenia parowania kolorowy wskaźnik LED zmienia kolory po kolei w następujący sposób czerwony → zielony → niebieski.

Czerwony → zielony →

Wskaźnik LED

niebieski miga

Parowanie

Ready to connect via Bluetooth.

POL - 7

Biały przechodzi na lewo 1 raz

Głośność w dół

Miga na niebiesko 3 razy

Połączenie zostało nawiązane

Page 8

CH LEVEL

Naciskając przycisk, można wyregulować głośność każdego z głośników.

• Aby sterować głośnością każdego głośnika, wybierz opcję „Center Level” lub „Front Top Level” w ustawieniach dźwięku, a następnie dostosuj ich głośność w zakresie od -6 do +6 za pomocą przycisków W górę/W dół.

• Ustawienie „Rear Level” i „Rear Top Level” jest obsługiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są podłączone. Poziom głośności „Rear Level” i „Rear Top Level” można wyregulować między -6 a +6 za pomocą przycisków W górę/W dół.

‒ Funkcje Front Top Level i Rear Top Level są obsługiwane tylko w modelu HW-S80*D.

TONE CONTROL

Sterowanie

dźwiękiem

Wskaźnik LED

Naciskając przycisk, można wyregulować głośność wysokich i niskich tonów. Żądane ustawienie można dostosować przy użyciu przycisków W górę/W dół. Ta funkcja jest włączona w trybie Sound za wyjątkiem trybu Standard.

• Aby sterować głośnością wysokich i niskich tonów, wybierz opcję „Treble” lub „Bass” w ustawieniach dźwięku, a następnie dostosuj ich głośność w zakresie od -6 do +6 za pomocą przycisków W górę/W dół.

• Gdy poziom niskich tonów zostanie zmieniony, poziom woofera zostanie do niego odpowiednio dostosowany.

Wskaźnik LED

Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienie można dostosować przy użyciu przycisków W górę/W dół. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało.

Wskaźnik LED

SpaceFit Sound → Active Voice Amplier → Voice enhancement →

Miga na biało 1 raz

Center Level → Front Top Level

Miga na biało 1 raz

Treble → Bass

Miga na biało 1 raz

Night Mode → Sync → Virtual

• Naciśnij i przytrzymaj przycisk częstotliwości. Opcje 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz można wybierać przyciskami W lewo/W prawo. Dla każdej z nich można wybrać ustawienie od –6 do +6 za pomocą przycisków W górę/W dół. (Należy upewnić się, że tryb dźwięku jest ustawiony na „STANDARD”).

• Funkcje SpaceFit Sound i Active Voice Amplier nie są obsługiwane przez model HW-S70*D.

• Ustawienie „Sound Grouping” i „Private Rear Sound” jest obsługiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są

podłączone.

(sterowanie dźwiękiem) przez około 5 sekund, aby wyregulować dźwięk w każdym paśmie

Używanie przycisków (sterowanie dźwiękiem)

• SpaceFit Sound: Ta funkcja za pomocą mikrofonu urządzenia Soundbar analizuje przestrzeń słuchania użytkownika i zapewnia dla niej optymalny dźwięk. Więcej informacji na stronie 19.

• Active Voice Amplier: Analizuje hałas zewnętrzny w czasie rzeczywistym podczas pracy głośnika Soundbar, aby głos był zawsze słyszany wyraźnie.

‒ Podczas analizy nie są zapisywane żadne dane.

• Tryb Voice enhancement ułatwia zrozumienie dialogów w lmach i w telewizji.

• Night mode jest zoptymalizowany pod kątem oglądania w nocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały

wyraźne.

• Sound Grouping : Z głównej jednostki Soundbar i głośników dźwięku przestrzennego jest odtwarzany cały dźwięk, a nie tylko przestrzenny, co się bardzo przydaje w przypadku dużych grup ludzi słuchających muzyki w dużych pomieszczeniach.

‒ To menu aktywuje się po podłączeniu głośników dźwięku przestrzennego, po czym pozostaje aktywne nawet po odłączeniu głośników. ‒ Po włączeniu trybu Sound Grouping nie ma żadnej różnicy między dźwiękiem w poszczególnych trybach. ‒ Dźwięk jest emitowany tylko przez niektóre z góry ustalone głośniki jednostki głównej Soundbar i głośniki dźwięku przestrzennego, zależnie od

modelu urządzeń.

POL - 8

Page 9

• Private Rear Sound : W tym trybie dźwięk jest emitowany tylko z głośników dźwięku przestrzennego, umożliwiając słuchanie muzyki mimo hałasów

panujących w otoczeniu.

‒ Po włączeniu tego trybu dźwięk nie wydobywa się z jednostki głównej Soundbar ani subwoofera. Jest emitowany tylko z przedniego kanału głośników

dźwięku przestrzennego.

‒ Po włączeniu trybu Private Rear Sound nie ma żadnej różnicy między dźwiękiem w poszczególnych trybach. ‒ Funkcja się wyłącza po wyłączeniu zasilania lub utracie połączenia z głośnikami dźwięku przestrzennego. ‒ Menu aktywuje się tylko w przypadku, gdy są podłączone głośniki dźwięku przestrzennego. ‒ Ten tryb automatycznie się wyłącza i staje niedostępny po włączeniu funkcji Q-symphony.

• Jeśli obraz w TV nie jest zsynchronizowany z dźwiękiem emitowanym przez głośnik Soundbar, wybierz opcję „Sync” w menu Sterowanie dźwiękiem,

a następnie za pomocą przycisków W górę/W dół dostosuj opóźnienie dźwięku w zakresie 0–300 milisekund.

‒ Opcja Sync jest obsługiwana tylko w przypadku niektórych funkcji.

• Funkcję Virtual można włączać i wyłączać przyciskami W górę/W dół.

Korzystanie z ukrytych przycisków (przycisków z więcej niż jedną funkcją)

Ukryty przycisk

Przycisk na pilocie Funkcja

WOOFER (W górę)

W górę ID SET strona 7

(sterowanie dźwiękiem)

(źródło)

Włączanie/wyłączanie pilota telewizora

(tryb oczekiwania)

Korektor 7-pasmowy strona 8

Reagow. dźwiękiem wł./wył. (tryb czuwania) strona 6

Strona z informacjami

strona 10

Dane techniczne sygnału wyjściowego dla różnych trybów efektów dźwiękowych

Wyjście (HW-S80*D) Wyjście (HW-S70*D)

Efekt Wejście

2.0 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Surround

5.1 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Dolby Atmos® 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

2.0 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Tylko z subwooferem

Z subwooferem i zestawem

bezprzewodowego

głośnika tylnego

Tylko z subwooferem

Z subwooferem i zestawem

bezprzewodowego

głośnika tylnego

Game

Standard

Adaptive Sound

DTS Virtual:X

• Zestaw bezprzewodowego głośnika tylnego rmy Samsung można dokupić osobno. Aby zakupić zestaw, należy się skontaktować ze sprzedawcą listwy Soundbar.

• Głośniki dźwięku przestrzennego nie będą emitować dźwięku dla wyjścia 2-kanałowego, gdy używany jest tryb STANDARD. Aby włączyć dźwięk w głośnikach dźwięku przestrzennego, należy zmienić tryb efektu na SURROUND.

5.1 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Dolby Atmos® 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

2.0 kan. 2.1 kan. 2.1 kan. 2.1 kan. 2.1 kan.

5.1 kan. 3.1 kan. 5.1 kan. 3.1 kan. 5.1 kan.

Dolby Atmos® 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

2.0 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

5.1 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Dolby Atmos® 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

2.0 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

5.1 kan. 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

Dolby Atmos® 3.1.2 kan. 5.1.4 kan. 3.1 kan. 5.1 kan.

POL - 9

Page 10

Regulacja głośności głośnika Soundbar za pomocą pilota telewizora

Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.

• W menu telewizora wybierz opcję Głośnik zewnętrzny, aby korzystać z tej funkcji.

• Funkcja jest obsługiwana przez urządzenia następujących producentów:

Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Wyłącz głośnik Soundbar.

2. Naciśnij i przytrzymaj przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „OFF-TV REMOTE” (Tryb domyślny), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Przycisk na pilocie Wskaźnik LED Stan

(Tryb domyślny)

Miga na czerwono x1

„Off-TV Remote” (Tryb domyślny)

Miga na niebiesko 1 raz

„Samsung-TV Remote”

Miga na niebiesko x1

„All-TV Remote”

Pilot telewizora jest wyłączony.

Pilot na podczerwień telewizora Samsung jest włączony.

Pilota na podczerwień telewizora innej rmy jest włączony.

POL - 10

Page 11

04 PODŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO

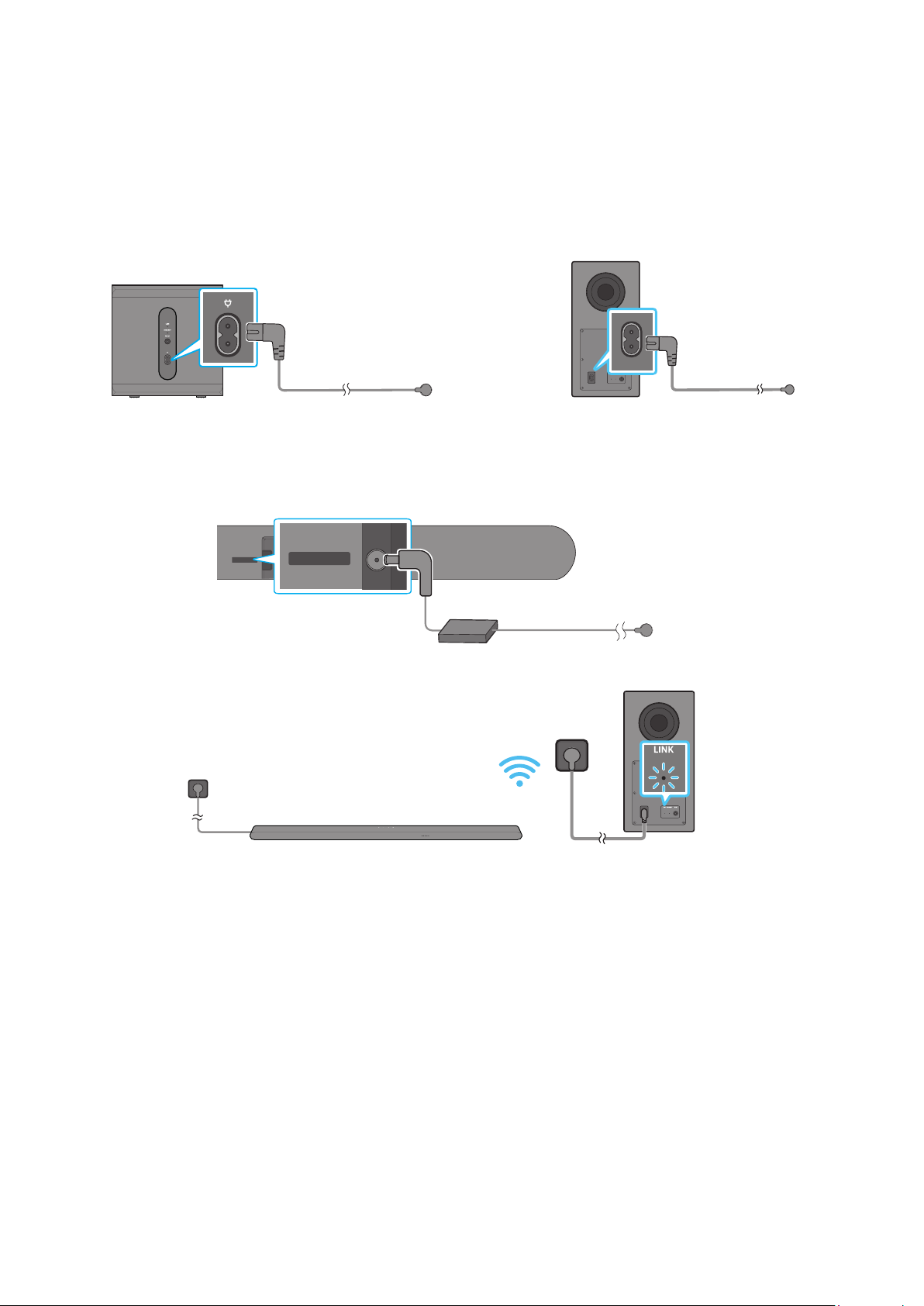

Podłączanie zasilania i urządzeń

Użyj przewodu zasilającego w następującej kolejności, aby podłączyć subwoofer i Soundbar do gniazdka elektrycznego:

• Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)

1. Podłączyć przewód zasilający do głośnika niskotonowego.

HW-S80*D HW-S70*D

POWER

Przewód zasilający

POWER

Tylna część głośnika

niskotonowego

Tylna część głośnika

niskotonowego

2. Podłącz przewód zasilający do Soundbara.

DC 19V

Zasilacz

Tył jednostki głównej

transformatorowy

Przewód zasilający

głośnika Soundbar

3. Podłączyć zasilanie do listwy Soundbar i głośnika niskotonowego. Głośnik niskotonowy jest podłączany automatycznie po włączeniu listwy Soundbar.

POWER

Dioda LED LINK świeci się na niebiesko

UWAGA

• Przed podłączeniem do głośnika niskotonowego należy podłączyć listwę Soundbar do zasilania. Głośnik niskotonowy zostanie automatycznie połączony z listwą Soundbar podczas uruchamiania.

• W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.

POL - 11

Page 12

Ręczne podłączanie głośnika niskotonowego

POWER

Przed wykonaniem poniższej procedury ręcznego podłączania:

• Sprawdzić, czy przewody zasilające listwy Soundbar i subwoofera są prawidłowo podłączone.

• Upewnić się, że listwa Soundbar jest wyłączona.

1. Wyłączyć główną listwę Soundbar.

2. Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

• Czerwony wskaźnik z tyłu każdego głośnika się wyłączy, a niebieski wskaźnik zacznie migać.

HW-S80*D

5 Sec

Niebieski

wskaźnik

szybko miga

Tylna część głośnika niskotonowego

HW-S70*D

5 Sec

POWER

Tylna część głośnika niskotonowego Tylna część głośnika niskotonowego

3. Naciśnij i przytrzymaj przycisk W górę na pilocie przez 5 sekund.

• Głośnik Soundbar włączy się automatycznie po zakończeniu procedury ID SET.

PAIR

5 Sec

Wskaźnik

LED

Tylna część głośnika niskotonowego

Niebieski

wskaźnik

POWER

szybko miga

Czerwony → zielony →

niebieski miga

4. Sprawdź, czy dioda LED LINK świeci na niebiesko światłem ciągłym (nawiązane połączenie).

HW-S80*D HW-S70*D W przypadku połączenia listwy Soundbar z bezprzewodowym głośnikiem

niskotonowym dioda LED LINK przestaje migać i świeci na niebiesko światłem ciągłym.

POWER

Dioda LED LINK świeci się na

niebiesko

Dioda LED LINK świeci się na

niebiesko

POL - 12

Page 13

Wskaźniki LED z tyłu głośnika niskotonowego

Wskaźnik LED Stan Opis Rozwiązanie

Wł.

Niebieski

Miganie

Pomyślne nawiązanie połączenia (normalne działanie)

Ponowne nawiązywanie połączenia

Sprawdź, czy przewód zasilania jest prawidłowo podłączony do głównej listwy Soundbar lub poczekaj około 5 minut. Jeśli wskaźnik miga, należy spróbować ręcznie podłączyć głośnik niskotonowy. Informacje na ten temat znajdują się na stronie 12.

Czerwony

Czerwony i

niebieski

Tryb oczekiwania (gdy urządzenie główne Soundbar

Wł.

Miganie Usterka

jest wyłączone)

Połączenie nieudane

Sprawdzić, czy przewód zasilania jest prawidłowo podłączony do głównej listwy Soundbar.

Połączyć się ponownie. Patrz instrukcje dotyczące ręcznego połączenia na stronie 12.

Zapoznaj się z danymi kontaktowymi Centrum serwisowego rmy Samsung, które zamieszczono w niniejszej instrukcji obsługi.

UWAGA

• W przypadku wyłączenia jednostki głównej bezprzewodowy subwoofer przejdzie w stan oczekiwania, a dioda LED STANDBY (Oczekiwanie) z tyłu obudowy mignie kilkakrotnie na niebiesko, po czym zmieni kolor na czerwony.

• Jeśli używasz urządzenia, które w pobliżu głośnika Soundbar korzysta z tej samej częstotliwości co Soundbar, zakłócenia mogą powodować przerywanie dźwięku.

• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 m, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym subwooferem znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

• Graka różni się w zależności od modelu pilota.

PRZESTROGA

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenie z dala od wody i wilgoci.

• W celu zapewnienia optymalnej jakości odsłuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera jest wolny od przeszkód.

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung (sprzedawanego osobno) do listwy Soundbar

Aby uzyskać efekt dźwięku przestrzennego, do głośnika Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (sprzedawany oddzielnie).

• W modelu HW-S80*D: SWA-9500S / w modelu HW-S70*D: SWA-9200S

Szczegółowe informacje dotyczące połączeń są dostępne w instrukcji obsługi zestawu tylnego głośnika bezprzewodowego Samsung.

POL - 13

Page 14

05 ŁĄCZENIE Z TV

HDMI IN

(ARC)

SERVICE

HDMI (eARC)

Podłączanie urządzenia do telewizora, który obsługuje standard HDMI ARC (Audio Return Channel — kanał zwrotny audio)

PRZESTROGA

• Podczas używania kabla HDMI – Micro HDMI uważaj, aby nie zniszczyć złącza kabla.

• W przypadku podłączenia kabla HDMI, sygnał HDMI jest odbierany w pierwszej kolejności.

• Aby podłączyć telewizor i listwę Soundbar za pomocą przewodu HDMI, należy skorzystać ze złączy z oznaczeniem ARC. W przeciwnym razie dźwięk z

telewizora może nie być odtwarzany.

• Zalecany przewód to kabel HDMI certykowany przez HDMI.org.

Podłącz do portu HDMI IN (ARC)

lub (eARC) w telewizorze.

Kabel HDMI do

Micro HDMI

Górna część głośnika Soundbar

<HW-S80*D>

<HW-S70*D>

Wskaźnik LED

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony na rysunku.

2. Włączyć listwę Soundbar i telewizor.

3. Dźwięk z TV będzie odtwarzany przez listwę Soundbar.

• Jeśli dźwięk z telewizora nie jest odtwarzany, naciśnij przycisk

na pilocie, aby wybrać tryb „TV ARC”.

• Aby połączyć się za pomocą funkcji eARC, musi ona być włączona w menu telewizora. Szczegółowe informacje na temat tego ustawienia można

znaleźć w instrukcji obsługi telewizora. (np. telewizor Samsung: Menu główne ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Ustawienia zaawansowane → Tryb HDMI-eARC (autom.))

• Jeśli dźwięk nie jest odtwarzany, należy sprawdzić ponownie połączenie kablem HDMI.

• Użyć przycisków regulacji głośności na pilocie telewizora, aby zmienić poziom głośności listwy Soundbar.

(wielofunkcyjny) / (źródło) na górze głośnika Soundbar lub przycisk (źródło)

Biały wł. → wył.

TV ARC lub eARC

Podłącz do portu HDMI

(eARC) na urządzeniu

głównym Soundbar.

Tył głośnika Soundbar

UWAGA

• Jeśli to możliwe, zalecamy użycie przewodu HDMI bez żył. W przypadku stosowania przewodu HDMI z żyłami jego średnica nie powinna przekraczać 14 mm.

• Funkcja ta jest niedostępna, jeśli przewód HDMI nie obsługuje standardu ARC.

• Jeśli przesyłany dźwięk jest kodowany w standardzie Dolby Digital, a w telewizorze dla ustawienia „Format audio wyjścia cyfrowego” wybrano opcję PCM,

zalecamy zmianę ustawienia na Dolby Digital. Jeśli ustawienie w telewizorze zostanie zmienione, jakość dźwięku ulegnie poprawie. (W menu telewizora standardy Dolby Digital i PCM mogą być określane inaczej, w zależności od producenta telewizora.

POL - 14

Page 15

Połączenie przez Bluetooth

Jeśli nawiązano połączenie z telewizorem Samsung za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jednocześnie można podłączyć tylko jeden telewizor Samsung.

• Można podłączyć telewizor Samsung, który obsługuje technologię Bluetooth. Sprawdzić dane techniczne

telewizora.

Początkowe połączenie

2. Wybrać tryb Bluetooth na ekranie telewizora Samsung.

(np. Menu główne ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth → Ultra Slim Soundbar (Bluetooth))

3. Wybierz urządzenie „Ultra Slim Soundbar” z listy na ekranie telewizora. Dostępny głośnik Soundbar ma oznaczenie „Need Pairing” lub „Paired” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.

4. Teraz można odtwarzać dźwięk z telewizora Samsung za pomocą listwy Soundbar.

Przycisk parowania Bluetooth Wskaźnik LED

Czerwony → zielony → niebieski

miga

Parowanie

(LUB)

Gdy tryb „Bluetooth” jest aktywny

<HW-S80*D>

<HW-S70*D>

5 Sec

• Do zakończenia parowania kolorowy wskaźnik LED zmienia kolory po kolei w następujący

sposób czerwony → zielony → niebieski.

Ready to connect via Bluetooth.

Miga na niebiesko

3 razy

Połączenie zostało nawiązane

Błąd połączenia z urządzeniem

• Jeśli istniejący głośnik Soundbar (np. Ultra Slim Soundbar) znajduje się na liście głośników w Samsung TV, należy go usunąć.

• Następnie powtórzyć kroki 1–3.

Odłączanie listwy Soundbar od telewizora Samsung

Naciśnij przycisk (wielofunkcyjny) / (źródło) u góry głośnika Soundbar lub przycisk (źródło) na pilocie, aby wybrać tryb inny niż „Bluetooth”.

• Odłączanie może chwilę potrwać, ponieważ telewizor Samsung musi otrzymać odpowiedź od listwy Soundbar.

(Wymagany czas może się różnić w zależności od modelu telewizora Samsung.)

Jaka jest różnica między trybem BT READY i BT PAIRING?

• BT READY: W tym trybie można ponownie podłączyć telewizor Samsung lub urządzenie mobilne, z którym wcześniej nawiązano połączenie.

• BT PAIRING: W tym trybie można podłączyć nowe urządzenie do listwy Soundbar.

(Naciśnij przycisk PAIR na pilocie Soundbar lub naciśnij i przytrzymaj przycisk (wł./wył. mikrofon) / (źródło) na górnej części głośnika Soundbar przez ponad 5 sekund, gdy głośnik Soundbar znajduje się w trybie „BT”).

POL - 15

Page 16

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.

• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.

• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

‒ Jeżeli w pobliżu znajduje się sprzęt lub urządzenie elektroniczne, które może powodować zakłócenia sygnału bezprzewodowego wokół głośnika

Soundbar.

‒ Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar. ‒ Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki

mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Uwaga: Listwa Soundbar restartuje się automatycznie po włączeniu/wyłączeniu modułu Bluetooth.

‒ Metoda dezaktywacji portu Bluetooth: Aby włączyć lub wyłączyć połączenie Bluetooth, należy nacisnąć przycisk TONE CONTROL na pilocie głośnika

Soundbar i przytrzymać go przez 30 sekund.

Łączenie za pomocą sieci Wi-Fi

Lista kontrolna wstępnego podłączania

• Połączenie Wi-Fi jest dostępne tylko na telewizorze Samsung.

• Należy sprawdzić, czy bezprzewodowy router (Wi-Fi) jest włączony, a telewizor jest połączony z routerem.

• Telewizor i Soundbar muszą być połączone z tą samą siecią bezprzewodową (Wi-Fi).

• Jeśli router bezprzewodowy (Wi-Fi) korzysta z kanału DFS, nie będzie możliwe ustanowienie połączenia Wi-Fi między telewizorem a głośnikiem

Soundbar. Aby uzyskać szczegółowe informacje, należy skontaktować się z dostawcą usług internetowych.

• Ponieważ okna menu mogą różnić się w zależności od roku produkcji, należy odnieść się do instrukcji obsługi telewizora.

• Aby połączyć telewizor z głośnikiem Soundbar za pomocą sieci Wi-Fi, należy połączyć najpierw Soundbar z routerem bezprzewodowym. Szczegółowe informacje na temat ustanawiania połączenia Wi-Fi znajdują się na stronie 22.

1. Więcej informacji na temat połączenia Wi-Fi z głośnikiem Soundbar znajduje się na stronie 22, „Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)”.

2. Źródło sygnału telewizora można zmienić za pomocą menu Dźwięk dotyczące urządzenia Soundbar.

• Telewizory Samsung wyprodukowane w 2017 r. lub później

Menu główne (

) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Ultra Slim Soundbar (Wi-Fi)

UWAGA

Połączenie Wi-Fi Dolby Atmos jest dostępne w niektórych telewizorach Samsung i modelach głośników Soundbar.

Uwaga: Listwa Soundbar restartuje się automatycznie po włączeniu/wyłączeniu Wi-Fi.

• Metoda dezaktywacji portu Wi-Fi: Aby włączyć lub wyłączyć połączenie z siecią z Wi-Fi, należy nacisnąć przycisk CH LEVEL na pilocie głośnika Soundbar i

przytrzymać go przez 30 sekund.

POL - 16

Page 17

Łączenie z TV, który obsługuje Dolby Atmos

HDMI IN

(ARC)

SERVICE

HDMI (eARC)

Lista kontrolna wstępnego podłączania

• Technologia Dolby Atmos®jest obsługiwana w trybie „TV ARC” lub „Wi-Fi”.

• Upewnij się, że zawartość obsługuje technologię Dolby Atmos®.

Podłączyć do portu HDMI IN

(ARC) w telewizorze.

Kabel HDMI do

Micro HDMI

Górna część głośnika Soundbar

<HW-S80*D>

<HW-S70*D>

Wskaźnik LED

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony na rysunku.

2. Włączyć listwę Soundbar i telewizor.

3. Dźwięk z TV jest odtwarzany przez listwę Soundbar.

telewizora

Wi-Fi

Wskaźnik

Biały wł. → wył.

TV ARC lub eARC

LED

Tył głośnika Soundbar

Biały wł. → wył.

Wi-Fi

1. Połącz TV i listwę Soundbar z tą samą siecią bezprzewodową (Wi-Fi).

2. Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar.

3. Dźwięk z TV jest odtwarzany przez listwę Soundbar.

UWAGA

• Podczas korzystania z Dolby Atmos®: Jeśli źródłem sygnału jest system Dolby Atmos®, więcej informacji znajdziesz w sekcji „Dane techniczne sygnału wyjściowego dla różnych trybów efektów dźwiękowych” na stronie 9.

• Konguracja Dolby Atmos® na odtwarzaczu Blu-ray lub innym urządzeniu podłączonym do TV.

Otwórz opcje sygnału wyjściowego audio w menu ustawień swojego odtwarzacza BD lub innego urządzenia i upewnij się, że kodowanie strumienia bitów jest wyłączone. Na przykład w odtwarzaczu BD rmy Samsung należy przejść do sekcji Strona główna → Dźwięk → Wyjście cyfrowe i wybrać opcję Strumień bitów (nieprzetworzony).

• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

POL - 17

Page 18

Używanie funkcji Q-Symphony

• Gdy Soundbar połączy się z telewizorem Samsung obsługującym funkcję Q-Symphony, możesz jednocześnie odtwarzać dźwięk z głośnika Soundbar i telewizora. Dzięki użyciu funkcji Q-Symphony dźwięk przestrzenny odtwarzany przez telewizor pozwoli Ci cieszyć się bogatszym i bardziej trójwymiarowym efektem dźwięku przestrzennego.

• Po podłączeniu głośnika Soundbar na ekranie telewizora wyświetli się menu „Q-Symphony”. Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku

• Przykład menu telewizora: Q-Symphony

telewizora

Kabel HDMI do Micro HDMI

Biały wł. → wył.

TV ARC lub eARC

Biały wł. → wył.

Wi-Fi

telewizora

Wskaźnik

LED

Wi-Fi

Wskaźnik

LED

UWAGA

• Tą funkcją zarządza kodek obsługiwany przez telewizor.

• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub Wi-Fi.

• Upewnij się, że telewizor i Soundbar są połączone z tym samym bezprzewodowym routerem / na tym samym paśmie częstotliwości.

• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.

POL - 18

Page 19

Korzystanie z funkcji Dźwięk SpaceFit

Zapewnia zoptymalizowaną jakość dźwięku poprzez analizowanie przestrzeni słuchania.

Metoda 1. Podłączanie przez Soundbar

Aby uruchomić tę funkcję, włącz tryb SpaceFit Sound za pomocą pilota listwy Soundbar.

( (sterowanie dźwiękiem) → „SpaceFit Sound Wył.” → ( W górę ) → „SpaceFit Sound Wł.”)

• Ta funkcja jest dostępna we wszystkich trybach dźwięku.

Metoda 2. Łączenie przez TV

Aby włączyć tę funkcję, włącz tryb Adaptive Sound+ w menu Samsung TV. [Menu główne ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Ogólne → Ustawienia trybu inteligentnego → Adaptive Sound+]

• Tryb dźwięku w głośniku Soundbar automatycznie zmieni się na Adaptive Sound+, gdy włączysz tryb Adaptive Sound+ na telewizorze.

UWAGA

• Ta funkcja działa, gdy głośnik Soundbar połączy się niektórymi telewizorami Samsung.

• Modele HW-S70*D obsługują tylko metodę „Łączenia przez TV”.

POL - 19

Page 20

06 NAWIĄZYWANIE POŁĄCZENIA Z URZĄDZENIEM MOBILNYM

Metoda 1. Połączenie przez Bluetooth

Jeśli nawiązano połączenie z urządzeniem mobilnym za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.

Urządzenie mobilne

Początkowe połączenie

W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości 1 m.

2. Na ekranie urządzenia wybierz opcję „Ultra Slim Soundbar” z wyświetlanej listy.

3. Odtwarzać pliki muzyczne z urządzenia podłączonego przez Bluetooth za pomocą listwy Soundbar.

Błąd połączenia z urządzeniem

• Jeśli istniejący głośnik Soundbar (np. „Ultra Slim Soundbar”) znajduje się na liście głośników na urządzeniu mobilnym, należy go usunąć.

• Powtórz kroki 1 i 2.

Przycisk parowania Bluetooth Wskaźnik LED

Czerwony → zielony → niebieski

miga

Parowanie

(LUB)

Gdy tryb „Bluetooth” jest aktywny

<HW-S80*D>

<HW-S70*D>

5 Sec

• Do zakończenia parowania kolorowy wskaźnik LED zmienia kolory po kolei w następujący

sposób czerwony → zielony → niebieski.

Ready to connect via Bluetooth.

Miga na niebiesko

3 razy

Połączenie zostało nawiązane

Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.

• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut.

• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach:

‒ Jeśli na listwę Soundbar oddziałuje silne pole elektryczne. ‒ Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar. ‒ Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki

mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Głośnik Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Połączenia należy nawiązywać wyłącznie z urządzeniami Bluetooth, które obsługują funkcję A2DP (AV).

• Głośnika Soundbar nie można połączyć z urządzeniem Bluetooth, które obsługuje wyłącznie funkcję zestawu głośnomówiącego HF (Hands Free).

• Podczas łączenia głośnika Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.

• Im bardziej głośnik Soundbar i urządzenie Bluetooth będą od siebie oddalone, tym niższa będzie jakość dźwięku.

Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.

• Połączenie Bluetooth może nie działać zgodnie z założeniami w obszarach o słabym odbiorze.

POL - 20

Page 21

• Urządzenie Bluetooth może emitować hałas lub działać wadliwie w następujących warunkach:

‒ Gdy ciało styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub głośniku Soundbar ‒ W narożnikach pomieszczenia lub gdy w pobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego. ‒ W przypadku narażenia na zakłócenia radiowe pochodzące od innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt

medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN.

‒ Takie przeszkody jak drzwi i ściany mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.

• Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie można sparować głośnika Soundbar z innymi urządzeniami Bluetooth.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

Odłączanie urządzenia Bluetooth od głośnika Soundbar

Można odłączyć głośnik Soundbar od urządzenia Bluetooth. Instrukcje, jak to zrobić, znajdują się instrukcji obsługi urządzenia Bluetooth.

• Głośnik Soundbar zostanie rozłączony.

• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, kolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na czerwono.

Odłączanie głośnika Soundbar od urządzenia Bluetooth

Naciśnij przycisk (wielofunkcyjny) / (źródło) u góry głośnika Soundbar lub przycisk (źródło) na pilocie, aby zmienić tryb „Bluetooth”.

• Odłączanie może chwilę potrwać, ponieważ urządzenie Bluetooth musi otrzymać odpowiedź od głośnika Soundbar. (Czas rozłączenia może się różnić w

zależności od modelu urządzenia Bluetooth).

POL - 21

Page 22

Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa)

Do połączenia listwy Soundbar z urządzeniem mobilnym za pomocą sieci bezprzewodowej (Wi-Fi) wymagana jest aplikacja SmartThings.

Początkowe połączenie

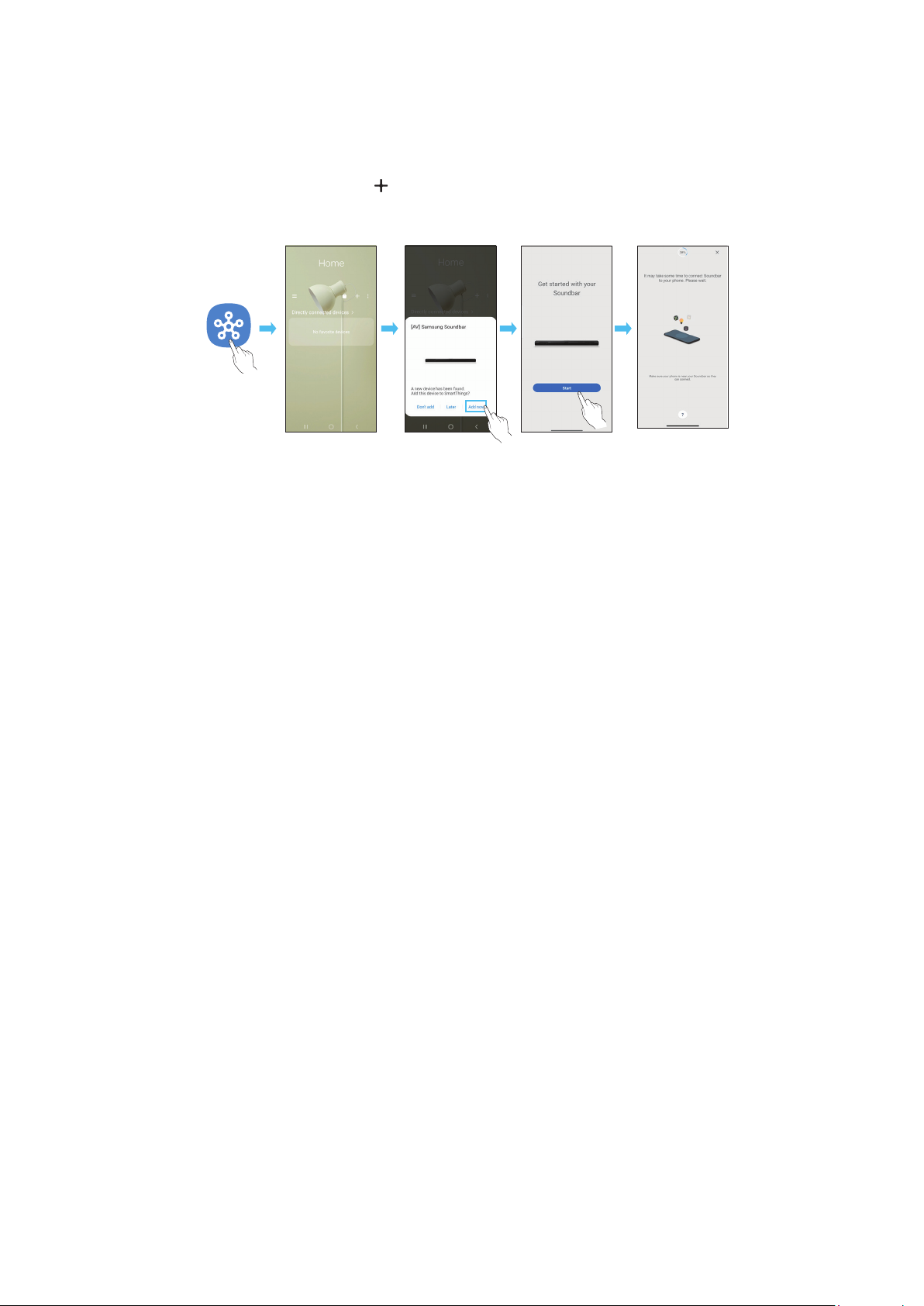

1. Zainstaluj i uruchom aplikację SmartThings na urządzeniu mobilnym (smartfon, tablet itd.).

2. W aplikacji postępuj zgodnie z instrukcjami ekranowymi, aby dodać głośnik Soundbar.

• W przypadku niektórych urządzeń automatyczne okno podręczne (druga ilustracja poniżej) może się nie pojawić.

Jeśli wyskakujące okno się nie pojawi, naciśnij przycisk na ekranie Home. Listwa Soundbar została dodana do aplikacji.

• Poniższa ilustracja może różnić się w zależności od wersji aplikacji.

Aplikacja

SmartThings

Uruchomienie

aplikacji

Automatyczne

okno podręczne

Dodanie

urządzenia

Aby zmienić połączenie Wi-Fi

1. Uruchom aplikację SmartThings na urządzeniu mobilnym (smartfon, tablet itd.).

2. W aplikacji usuń zarejestrowany głośnik Soundbar, a następnie dodaj go ponownie.

Korzystanie z funkcji Odtwarzanie grupowe

• Aby używać tej funkcji, dodaj głośnik Soundbar do aplikacji SmartThings.

• Następnie połącz co najmniej dwa urządzenia audio z tą samą siecią Wi-Fi w paśmie 5 GHz.

• Ta funkcjonalność jest dostępna w urządzeniach dźwiękowych Samsung z obsługą sieci Wi-Fi produkowanych od 2024 roku.

• Funkcja nie obsługuje dźwięku z telewizora.

Kongurowanie funkcji Odtwarzanie grupowe

1. Uruchom aplikację SmartThings na swoim urządzeniu mobilnym.

2. Dodaj głośnik Soundbar w aplikacji SmartThings zgodnie z instrukcjami w sekcji „Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa) > Początkowe połączenie”.

3. Dotnij karty głośnika Soundbar.

4. Na urządzeniu komórkowym pod ikoną urządzenia audio dotknij opcji Utwórz grupę.

• Przycisk Utwórz grupę będzie wyświetlany tylko wtedy, gdy głośnik Soundbar jest w trybie Wi-Fi.

• Jeśli głośnik Soundbar służy do odtwarzania dźwięku z telewizora, podczas tworzenia grupy połączenie z telewizorem zostanie przerwane.

5. Włącz funkcję Odtwarzanie grupowe.

6. Zaznacz żądane urządzenie na liście i dotknij przycisku Zastosuj.

• Można dodać maksymalnie 4 urządzenia.

• Po włączeniu funkcji Odtwarzanie grupowe dźwięk będzie odtwarzany tylko z urządzenia hosta.

• Gdy urządzenie połączone z urządzeniem hosta przełączy się na inne źródło, zostanie automatycznie usunięte z grupy.

• Utworzenie połączenia między urządzeniem hosta a telewizorem spowoduje automatyczne usunięcie utworzonej grupy.

Wyłączanie funkcji Odtwarzanie grupowe

1. Dotnij karty urządzenia audio.

2. Na urządzeniu komórkowym pod ikoną urządzenia audio dotknij opcji Edytuj grupę.

3. Wyłącz funkcję Odtwarzanie grupowe.

• Aby wyłączyć konkretne urządzenie, wyczyść jego zaznaczenie na liście, a następnie dotknij przycisku Zastosuj.

POL - 22

Page 23

Łączenie przez Apple AirPlay

• Ta funkcja może być niedostępna w niektórych krajach.

• Ten głośnik Samsung Soundbar obsługuje funkcję AirPlay i wymaga systemu operacyjnego iOS 13.4 lub nowszego.

• Aby włączyć AirPlay na głośniku Soundbar, należy najpierw zarejestrować urządzenie w aplikacji Samsung SmartThings, wyrażając zgodę na warunki

aplikacji.

• Upewnij się, że listwa Soundbar jest włączona i podłączona do tej samej sieci Wi-Fi co Twoje urządzenie Apple.

Dzięki AirPlay możesz odtwarzać muzykę, podcasty i inne pliki audio z urządzeń Apple na listwie Samsung Soundbar.

1. Wybierz

2. Wybierz listwę Soundbar z listy dostępnych urządzeń, aby odtworzyć na niej wybrany plik audio.

w aplikacji obsługującej AirPlay lub w Centrum sterowania na urządzeniu iPhone, iPad lub Mac.

Korzystanie z funkcji Tap Sound

Dotknąć listwy Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk treści na urządzeniu mobilnym za pomocą listwy Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obsługiwana.

• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi rmy Samsung z systemem Android w wersji 8.1 lub nowszej.

Aplikacja SmartThings

Urządzenie mobilne

1. Włącz funkcję Tap Sound na urządzeniu mobilnym.

• Szczegółowe informacje na temat włączania funkcji zawiera rozdział „Kongurowanie funkcji Tap Sound” poniżej.

2. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Start now” w wyświetlonym oknie komunikatu.

Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązanie połączenie Bluetooth.

3. Odtworzyć dźwięk treści na urządzeniu mobilnym za pomocą listwy Soundbar.

• Funkcja ta pozwala nawiązać połączenie Bluetooth między urządzeniem mobilnym i głośnikiem Soundbar po wykryciu drgań występujących, gdy

urządzenie styka się z głośnikiem Soundbar.

• Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia

mobilnego.

• Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej

siły.

• Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji.

W zależności od wersji aplikacji funkcja ta może nie być obsługiwana.

Górna część głośnika

Soundbar

Kongurowanie funkcji Tap Sound

W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchom aplikację SmartThings na urządzeniu mobilnym.

2. Wybierz opcje ( → ) na ekranie aplikacji SmartThings wyświetlonym na urządzeniu mobilnym.

3. Wybierz ustawienie On dla funkcji „Tap View, Tap Sound”, aby umożliwić działanie tej funkcji, gdy urządzenie mobilne znajdzie się w pobliżu głośnika

Soundbar. Funkcja zostanie włączona.

UWAGA

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.

• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar będą znajdować się urządzenia powodujące zakłócenia komunikacji radiowej,

takie jak urządzenia elektryczne. Umieścić urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.

POL - 23

Page 24

07 MONTAŻ ELEMENTU

WSPORNIK DO MONTAŻU NA ŚCIANIE

Przestrogi dotyczące instalacji

• Montować wyłącznie na ścianach pionowych.

• Nie należy montować w miejscu o wysokiej temperaturze i/lub

wilgotności.

• Sprawdzić, czy ściana jest odpowiednio wytrzymała, aby utrzymać ciężar urządzenia. Jeśli nie, wzmocnić ją lub wybrać inne miejsce montażu.

• Podłączyć przewody od jednostki do urządzeń zewnętrznych przed zamontowaniem głośnika Soundbar na ścianie.

• Przed montażem upewnić się, że jednostka nie jest włączona ani podłączona do zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego.

Komponenty montażowe

2. Wyrównaj linię środkową szablonu do montażu na ścianie z linią

środkową telewizora (jeżeli głośnik Soundbar jest montowany poniżej telewizora), a następnie przymocuj taśmą do ściany szablon do montażu na ścianie.

• Jeżeli głośnik nie jest mocowany poniżej telewizora, należy ustawić

linię środkową na środku obszaru instalacji.

A TYPE : ***mm B TYPE : ***mm

AH81-15127A-01

Linia środkowa

3. Zaznacz długopisem lub ostrym ołówkiem na ścianie miejsca wiercenia

otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory A-TYPE i B-TYPE na obu końcach szablonu. Następnie zdejmij szablon do montażu na ścianie.

A TYPE : ***mm B TYPE : ***mm

AH81-15127A-01

A TYPE : ***mm B TYPE : ***mm

AH81-15127A-01

Szablon do montażu na ścianie

x 4

x 2

(M5 X L55)

Śruba mocująca Śruba

x 2

x 4

Wspornik do montażu na ścianie Kołek rozporowy

1. Umieść element Szablon do montażu na ścianie na powierzchni ściany.

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli telewizor jest zamontowany na ścianie, głośnik Soundbar należy

umieścić co najmniej 5 cm poniżej telewizora.

4. Używając wiertła odpowiedniej wielkości, wywiercić w ścianie otwory

w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śrubę wciśnij śrubę (sprzedawane oddzielnie), a następnie

mocno wkręć ją w otwór śruby wsporczej.

5 cm lub więcej

POL - 24

Page 25

6. Zamontuj dwa uchwyty do montażu ściennego w odpowiednim

SERVICE

HDMI (ARC)

SERVICE

HDMI (ARC)

położeniu z tyłu głośnika Soundbar za pomocą dwóch śrub mocujących.

• Podczas montażu upewnij się, że części do zawieszania uchwytów do montażu ściennego znajdują się za tylną częścią głośnika Soundbar.

Tylna część głośnika Soundbar

08 MONTAŻ LISTWY

SOUNDBAR PRZED TV

Prawy koniec głośnika Soundbar

7. Zamontuj głośnik Soundbar z przymocowanymi uchwytami do montażu ściennego, zawieszając uchwyty do montażu na ścianie na śrubach mocujących na ścianie.

8. Zsuń głośnik Soundbar w dół, jak pokazano poniżej, tak aby uchwyty do montażu ściennego były odpowiednio zabezpieczone na śrubach mocujących.

• Wsuń śruby mocujące w szeroką (tylną) część uchwytów do montażu

ściennego, a następnie przesuń w dół, aby uchwyty do montażu ściennego bezpiecznie oparły się na śrubach mocujących.

Mikrofony

Zgodnie z ilustracją wyrównać środek głośnika Soundbar ze środkiem telewizora, a następnie ostrożnie umieścić głośnik na podstawce telewizora. Ustawić mikrofony przed podstawką, aby nie zakłócać rozpoznawania głosu.

Prawy koniec głośnika Soundbar

UWAGA

• Upewnij się, że głośnik Soundbar jest umieszczony na płaskiej i solidnej powierzchni.

• Niewystarczająca odległość od telewizora może powodować problemy akustyczne i z rozpoznawaniem głosu.

• Powyższa graka różni się w zależności od modelu pilota.

SERVICE

HDMI (ARC)

DC 19V

POL - 25

Page 26

09 AKTUALIZACJA

• Jeśli plik aktualizacyjny nie jest dostępny, wskaźnik zamiga na

czerwono 3 razy.

OPROGRAMOWANIA

Automatyczna aktualizacja

Po połączeniu listwy Soundbar z Internetem oprogramowanie jest aktualizowane automatycznie, nawet jeśli listwa Soundbar jest wyłączona.

• Aby można było skorzystać z funkcji automatycznej aktualizacji, listwa Soundbar musi nawiązać połączenie z Internetem. W przypadku odłączenia przewodu zasilającego listwy Soundbar lub odcięcia zasilania połączenie z siecią Wi-Fi zostanie zerwane. Jeśli zasilanie zostanie odcięte, po ponownym włączeniu zasilania lub podłączeniu przewodu zasilającego należy włączyć listwę Soundbar, a następnie jeszcze raz nawiązać połączenie z Internetem.

Aktualizacja za pośrednictwem portu USB

Tył głośnika Soundbar

SERVICE

HDMI

SERVICE

Kabel micro USB do

adaptera USB

(sprzedawany

oddzielnie)

(eARC)

Wskaźnik

LED

• Jeśli plik aktualizacyjny dotyczy tej samej lub starszej wersji niż obecna, wskaźnik zamiga na błękitno 3 razy.

Wskaźnik

LED

Miga na czerwono 3 razy

Miga na niebiesko 3 razy

Resetowanie

5 Sec

Gdy głośnik Soundbar będzie włączony, naciśnij jednocześnie przyciski

(głośność) na panelu i przytrzymaj je przez co najmniej 5 sekund.

Wyświetlacz LED zmienia się, jak pokazano poniżej, a następnie głośnik Soundbar jest resetowany.

Biały wskaźnik przesuwa się od lewej do

prawej strony i od prawej do lewej strony

W przyszłości rma Samsung może wprowadzać aktualizacje oprogramowania wbudowanego systemu Soundbar.

Po udostępnieniu aktualizacji można zaktualizować listwę Soundbar poprzez podłączenie nośnika USB z aktualizacją oprogramowania wbudowanego do portu SERVICE listwy Soundbar.

1. Wejdź na stronę internetową (www.samsung.com) → wyszukaj nazwę

modelu za pomocą menu obsługi klienta.

• Więcej informacji na temat aktualizacji można znaleźć w Przewodniku aktualizacji.

2. Pobierz plik z aktualizacją (typ USB).

3. Rozpakuj plik, aby utworzyć folder o nazwie zgodnej z nazwą pliku.

4. Zapisz utworzony folder w pamięci USB, a następnie podłącz ją do

głośnika Soundbar.

5. Włączyć listwę Soundbar. Urządzenie zostanie zaktualizowane w ciągu

3 minut.

Biały wskaźnik przesuwa się od lewej do

Wskaźnik

LED

• Podczas aktualizowania nie wolno wyłączać ani odłączać pamięci USB.

• Jeśli po zakończeniu aktualizacji oprogramowania świeci się żółty wskaźnik LED, oznacza to, że trwa dodatkowa aktualizacja. W takim przypadku nie wyłączaj zasilania i nie usuwaj urządzenia USB.

• Jeśli aktualizacja się nie rozpocznie, podłącz ponownie przewód zasilający listwy Soundbar.

• Jeśli na urządzeniu jest zainstalowana najnowsza wersja oprogramowania, aktualizacja nie zostanie przeprowadzona.

• W zależności od typu pamięci USB aktualizacja może nie być obsługiwana.

prawej strony i od prawej do lewej strony

Wskaźnik

LED

Miga na niebiesko 3 razy

Miga na czerwono → wył.

PRZESTROGA

• Wszystkie ustawienia głośnika Soundbar są resetowane. Należy to zrobić tylko wtedy, gdy reset jest wymagany.

Informacja o aktualizacjach zabezpieczeń

Samsung udostępnia aktualizacje zabezpieczeń, które zwiększają bezpieczeństwo urządzenia i chronią dane osobowe użytkownika. Więcej informacji o aktualizacjach zabezpieczeń można znaleźć na stronie https://security.samsungtv.com.

• Witryna internetowa obsługuje tylko niektóre języki.

POL - 26

Page 27

10 ROZWIĄZYWANIE

PROBLEMÓW

Przed oddaniem urządzenia do serwisu warto zapoznać się z poniższymi informacjami.

Głośnik Soundbar się nie włącza.

• Sprawdź, czy przewód zasilający głośnika Soundbar jest prawidłowo podłączony do gniazdka elektrycznego.

Głośnik Soundbar działa nierówno.

• Po odłączeniu przewodu zasilającego podłącz go ponownie.

• Włącz urządzenie zewnętrzne i spróbuj ponownie.

• W przypadku braku sygnału listwa Soundbar wyłącza się

automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Informacje na ten temat znajdują się na stronie 6).

Pilot nie działa.

• Skieruj pilota prosto w stronę głośnika Soundbar.

• HW-S80*D: Naładuj akumulator pilota.

• HW-S70*D: Wymień baterie na nowe.

Jeśli dźwięk odtwarzany przez subwoofer zacina się, jest opóźniony lub nieczysty.

• Problem mogą powodować obiekty znajdujące się pomiędzy głośnikiem Soundbar a subwooferem. Ustaw je ponownie, aby obiekt nie znajdował się pomiędzy nimi.

• Jeśli subwoofer znajduje się daleko od głośnika Soundbar, dźwięk może się zacinać lub być opóźniony. Umieść je bliżej głośnika Soundbar.

• Jeśli głośnik Soundbar znajduje się blisko instrumentu lub urządzenia elektrycznego, może to powodować zakłócenia radiowe i efekcie zacinanie się lub opóźnienia dźwięku. Ustaw Soundbar z daleko od urządzeń, które mogą powodować zakłócenia radiowe (np. router sieci bezprzewodowej).

• Zmień stan połączenia z siecią TV z bezprzewodowego na przewodowe.

Głośność głośnika niskotonowego jest zbyt niska

• Oryginalna głośność odtwarzanej zawartości może być niska. Spróbować wyregulować poziom głośności głośnika niskotonowego. (Informacje na ten temat znajdują się na stronie 7).

• Ustawić głośnik niskotonowy bliżej siebie.

Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI (eARC).

Wskaźnik listwy Soundbar świeci się na czerwono. (tylko model

HW-S80*D)

• Mikrofon jest wyłączony. Włącz mikrofon. (Informacje na ten temat znajdują się na stronie 4).

Dźwięk z głośnika Soundbar nie jest odtwarzany.

• Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności.

• Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego.

• Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Menu główne ( → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar)

• Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie.

• Odłączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie.

• Zresetuj produkt i spróbuj ponownie. (Informacje na ten temat znajdują się na stronie 26).

Dźwięk z subwoofera nie jest odtwarzany.

• Sprawdź, czy dioda LED z tyłu subwoofera świeci na niebiesko. Ponownie podłącz głośnik Soundbar i subwoofer jeśli wskaźnik miga na niebiesko lub świeci na czerwono. (Informacje na ten temat znajdują się na stronie 12).

• Jeśli między listwą Soundbar i głośnikiem niskotonowym znajduje się przeszkoda, może wystąpić problem. Przenieść urządzenia do obszaru, w którym nie ma przeszkód.

• Połączenie może zostać przerwane przez inne pobliskie urządzenia emitujące sygnały o częstotliwości radiowej. Trzymać głośnik z dala od takich urządzeń.

• Wyjąć i ponownie podłączyć wtyczkę zasilającą.

) → Menu → Ustawienia ( )

• Sprawdź, czy kabel HDMI jest prawidłowo podłączony do złącza ARC. (Informacje na ten temat znajdują się na stronie 14).

• Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar.

• Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Menu główne ( ustawienia ( ) → Połączenie → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) Wł).

Brak dźwięku podczas podłączania do TV w trybie HDMI (eARC)

• Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmienić wyjście dźwięku telewizora na PCM lub Dolby Digital. (Telewizor Samsung: Menu główne ( ustawienia ( ) → Dźwięk → Ustawienia zaawansowane → Format audio cyfrowego sygnału wyjściowego

Głośnik Soundbar nie łączy się za pomocą Bluetooth.

• W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu „Bluetooth Pairing”. (Naciśnij przycisk naciśnij i przytrzymaj przycisk (wł./wył. mikrofon) / (źródło) na obudowie przez co najmniej 5 sekund).

• Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie.

• Aby połączyć, nawiąż ponownie połączenie po wyczyszczeniu w urządzeniu listy głośników Bluetooth. (Telewizor Samsung: Menu główne ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth)

• Wyjmij i ponownie podłącz wtyczkę zasilającą, a następnie ponów próbę.

• Zresetuj produkt i spróbuj ponownie. (Więcej informacji w sekcji „Resetowanie”).

) → Menu → Ustawienia ( ) → Wszystkie

PAIR na pilocie lub

POL - 27

Page 28

Dźwięk zanika podczas połączenia za pomocą Bluetooth.

• Niektóre urządzenia, takie jak kuchenki mikrofalowe czy routery bezprzewodowe, mogą powodować zakłócenia sygnału radiowego, jeśli znajdują się zbyt blisko głośnika Soundbar.

• Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar.

• Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub urządzenie zostało umieszczone na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania.

Głośnik Soundbar nie łączy się z siecią Wi-Fi.

• Sprawdzić, czy używany router bezprzewodowy jest włączony.

• Wyłączyć router, ponownie go włączyć, a potem spróbować jeszcze

raz.

• Gdy sygnał bezprzewodowy jest zbyt słaby, głośnik Soundbar się nie połączy. Ustaw router bliżej głośnika Soundbar lub w miarę możliwości usuń przeszkody stojące między głośnikiem Soundbar a routerem.

• Jeśli router bezprzewodowy jest nowy, należy ponownie skongurować ustawienia sieciowe głośnika.

• Głośnik Soundbar nie obsługuje standardu sieciowego Wi-Fi 6.

Głośnik Soundbar nie włącza się automatycznie razem z telewizorem.

• W przypadku wyłączenia głośnika Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor.

11 LICENCJA

Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved.

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED.

The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.

Funkcja AVA nie jest dostępna w następujących przypadkach. (tylko model HW-S80*D)

• Funkcja AVA nie będzie dostępna w przypadku korzystania z funkcji Q-symphony.

• Funkcja AVA nie będzie dostępna, gdy mikrofon będzie wyłączony.

Po podłączeniu TV do głośnika Soundbar włączony został tryb Soundbar. Mimo to dźwięk z telewizora nie jest odtwarzany.

• Jeśli podłączysz listwę Soundbar do urządzenia mobilnego, gdy listwa Soundbar jest podłączona do TV, listwa Soundbar odtwarza dźwięk z urządzenia mobilnego, zachowując połączenie z TV. Dźwięk z TV nie będzie wtedy nigdzie odtwarzany.

• Odłącz urządzenie mobilne, aby dźwięk z TV był znów odtwarzany przez listwę Soundbar.

Nie włączono funkcji Odtwarzanie grupowe

• Sprawdź, czy urządzenia audio są nowszymi modelami, produkowanymi od roku 2024.

• Sprawdź, czy urządzenie hosta łączy się z siecią Wi-Fi i pełni w nim rolę źródła.

• Upewnij się, że wszystkie urządzenia audio są połączone z tą samą siecią Wi-Fi (w paśmie 5 GHz).

Apple, AirPlay, iPad, iPhone i Mac to znaki towarowe należące do Apple Inc., zarejestrowane w Stanach Zjednoczonych oraz innych krajach i regionach.

• Używaj telefonu, tabletu lub komputera w charakterze pilota do Spotify. Przejdź na stronę spotify.com/connect i dowiedz się, jak.

• Oprogramowanie Spotify podlega licencjom rm trzecich dostępnych na stronie https://www.spotify.com/connect/third-party-licenses.

Being Roon Tested means that Samsung and Roon have collaborated to ensure you have the best experience using Roon software and Samsung equipment together, so you can just enjoy the music.

Informacja o licencji Open Source

Oprogramowanie Open Source zastosowane w tym produkcie można znaleźć na następującej stronie internetowej

(http://opensource.samsung.com).

POL - 28
