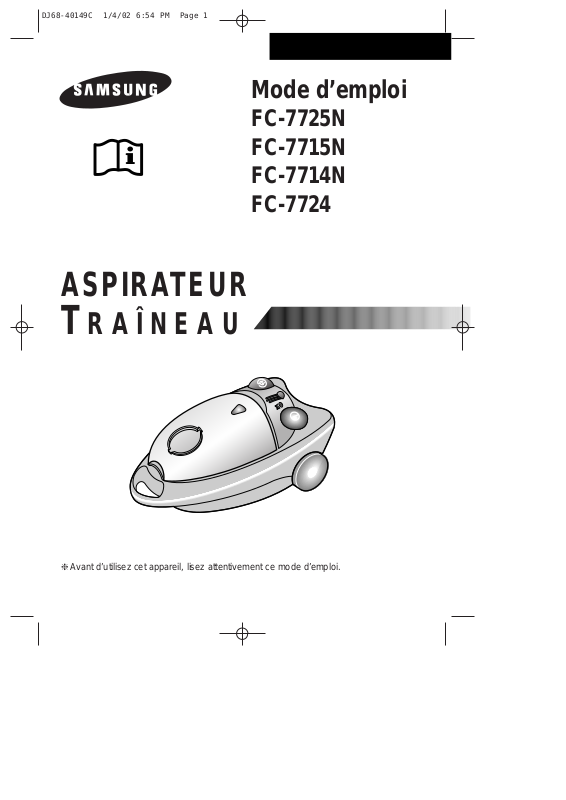

Mode d’emploi

FC-7725N
FC-7715N
FC-7714N
FC-7724

ASPIRATEUR

T RAÎNEAU

❈ Avant d’utilisez cet appareil, lisez attentivement ce mode d’emploi.

DJ68-40149C 1/4/02 6:54 PM Page 1

Caractéristiques Unité FC-7725N FC-7715N FC-7714N FC-7724

Puissance maximale W 1500 1500 1400 1400
Puissance utile W 350 350 330 330
Capacité sac à poussières

l4444

Contrôle de la puissance

Variable à la Variable sur Variable sur Variable sur
par variateur poignée l’appareil l’appareil l’appareil
Enrouleur du cordon Oui Oui Oui Oui
Témoin de remplissage Oui Oui Oui Oui
Tuyau pivotant à 360° 90˚ Oui Oui Oui
Type du tube Télescopique Télescopique Métal (x2) Télescopique
Brosse Type 2 positions 2 positions 2 positions 2 positions
Largeur de la brosse mm 280 280 290 280
Niveaux de filtration 6 filtres dont 6 filtres 6 filtres

filtre Classe S filtre charbon Classique Classique

Sac double épaisseur Oui Oui Oui Oui
Fonction CROCK’MITE Oui Oui Oui Oui
Prise Soufflerie Non Oui Oui Oui
Rayon d’Action m 10.5 10.5 10.5 10.5
Accessoires Intégrés Nbre 3 3 3 3
Brosse à Meubles Oui Oui Oui Oui
Suceur plat Oui Oui Oui Oui
Suceur à Coussins Oui Oui Oui Oui
Poids net du corps kg 6.2 6.2 6.2 6.2
Dimensions mm 520 x 290 x 240
Coloris Pistache Maîs Mandarine Bleu vio

1

SPÉCIFICATIONS TECHNIQUES

Les options disponibles sur votre aspirateur dépendent du modèle que vous avez acheté.
Pour plus de détails, reportez-vous au tableau ci-dessous :

Caractéristiques et spécifications techniques sujettes à modifications sans préavis.

DJ68-40149C 1/4/02 6:54 PM Page 2

2

Cet appareil doit être connecté à une prise électrique de même voltage que celui indiqué sur
sa plaque signalétique.

N’utilisez pas votre aspirateur sur une surface humide. Cet appareil ne doit en aucun cas
aspirer du liquide.

Si vous avez traité des tapis avec des produits liquides, laissez-les sécher avant de les
nettoyer avec l’aspirateur.

N’utilisez jamais l’appareil sans sac à poussière.
Si le sac à poussière n’est pas inséré, le couvercle ne peut pas être fermé. N’essayez pas de

forcer sa fermeture.
Maintenez toujours votre aspirateur éloigné des enfants. L’appareil ne doit pas être utilisé sur

des êtres vivants.
N’utilisez pas votre appareil pour aspirer des allumettes, des cendres ou des mégots de

cigarettes allumés. De même, évitez d’aspirer des objets pointus ou tranchants, au risque de
détériorer certaines pièces de l’aspirateur.

Pour toute anomalie de fonctionnement, consultez la section “Problèmes et solutions” de ce
manuel. Si le problème persiste, contactez un service de dépannage qualifié.

Si le câble d'alimentation est endommagé, il doit être replacé par le fabricant, son service
après vente ou une personne de qualification similaire afin d'éviter un danger.

N’utilisez pas votre appareil à l’extérieur.

Lorsque vous avez déballé l’appareil, ne jetez pas l’emballage dans votre poubelle domestique.
Prenez soin de le déposer dans un centre de recyclage de type “POINT VERT”.

PRÉCAUTIONS D’UTILISATION





















Protection de l’environnement

DJ68-40149C 1/4/02 6:54 PM Page 3

3

IDENTIFICATION DES PIÈCES



Les fonctions indiquées par une astérisque (*) varient selon les modèles.

CONTRÔLE DE LA PUISSANCE

(FC-7725N UNIQUEMENT)

La capacité d’aspiration peut être régulée progressivement en déplaçant le bouton de la position
“A” à la position désirée.

POSITION “STOP”

L’aspirateur est à l’arrêt (mode veille).

POSITION “MAX”

La capacité d’aspiration augmente progressivement jusqu’au maximum.

CONTRÔLE DE LA PUISSANCE

(FC-7715N ET 7714N, 7724 UNIQUEMENT)

Cet interrupteur permet d’adapter la puissance de l’appareil à la surface aspirée.

MIN = tissus fragiles (rideaux, etc.) MAX = sols à revêtement dur et tapis encrassés.

POIGNÉE AVARIATEUR DE PUISSANCE*

(FC-7725N UNIQUEMENT)

RÉGULATEUR DE DÉBIT D’AIR*

TUYAU FLEXIBLE

INDICATEUR DE
REMPLISSAGE DU SAC
A POUSSIÈRE

BOUTON D’ENROU-
LEMENT DU CORDON

INTERRUPTEUR DE CON­TRÔLE DE LA PUISSANCE*

LAMPE TEMOIN CROCK’MITE*

BOUTON MARCHE/ARRÊT

POIGNÉE

TUBE (TÉLESCOPIQUE*)

BOUTON DE RETRAIT DU TUYAU FLEXIBLE

(POUR CONNEXION À LA SOUFFLEUR)

BROSSE À SOL

BOUTON DE RETRAIT DU TUYAU FLEXIBLE
POUR UTILISATION DU CROCK’MITE

SÉLECTEUR POUR
TAPIS/PLANCHERS

DJ68-40149C 1/4/02 6:54 PM Page 4

TÉMOIN DE REMPLISSAGE DU SAC À POUSSIÈRES

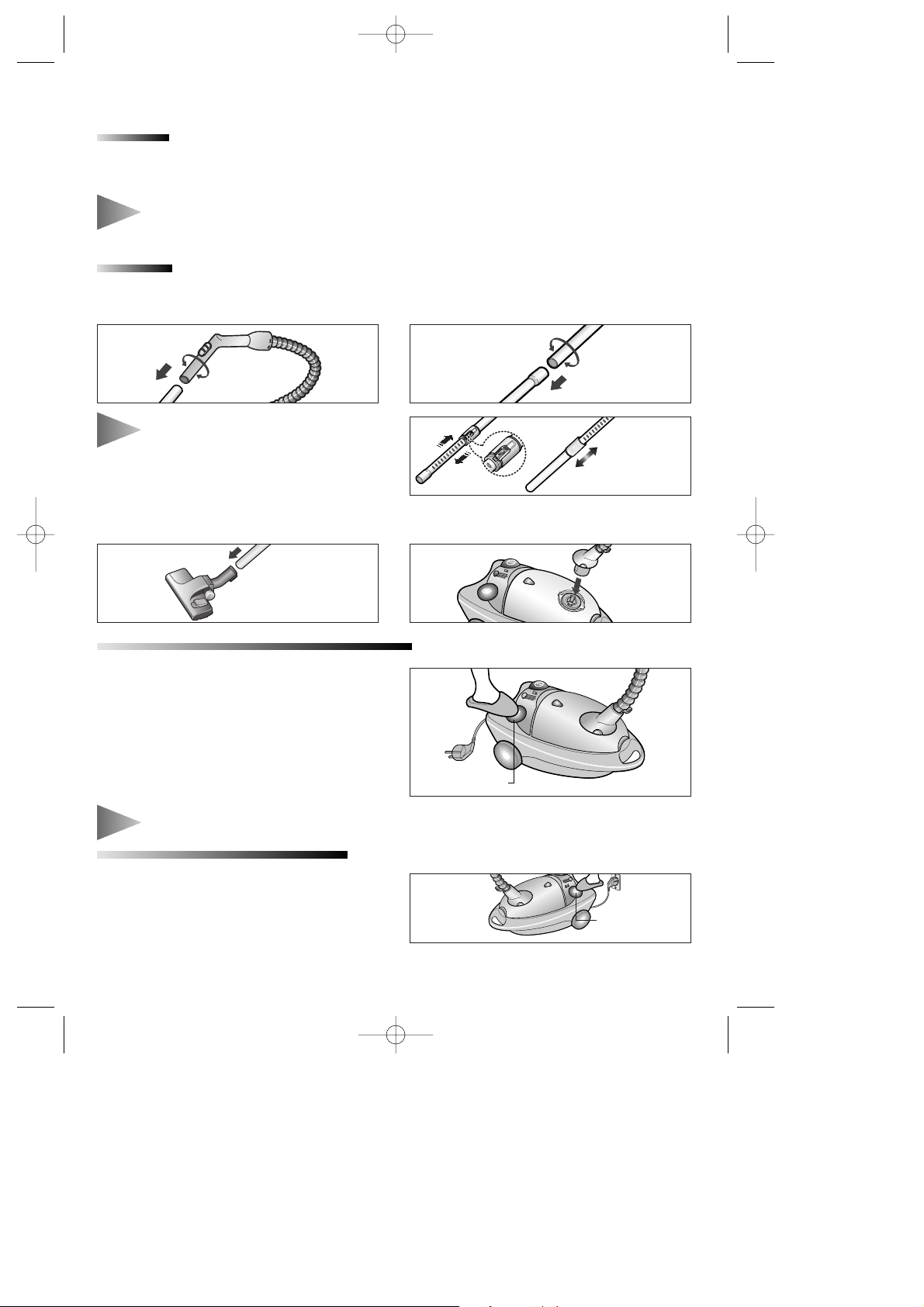

ASSEMBLAGE DE L’ASPIRATEUR AVANT UTILISATION

Si le témoin de remplissage devient rouge pendant l’utilisation, vous devez remplacer le sac à
poussières.

REMARQUE: Si le témoin de remplissage demeure rouge même après le changement du

sac, éteignez l’appareil et vérifiez que le tuyau, le tube ou la brosse ne sont
pas obstrués.

4

1) Connectez le tuyau flexible au tube
télescopique.

3) Emboîtez le tube dans la brosse.

2) Assemblez les tubes entre eux
(selon le modèle).

4) Insérez l’embout du tuyau dans l’unité
principale de l’aspirateur.

OPTION:Ajustez le tube télescopique

(selon le modèle).

CORDON D’ALIMENTATION

1) DÉROULEMENT

Par facilité d’utilisation, le cordon d’alimenta-
tion peut être déroulé.

2) ENROULEMENT

Après avoir débranché la fiche de la prise
secteur, appuyez doucement sur le bouton
d’enroulement avec le bout de votre pied. Le
cordon s’enroule automatiquement.

REMARQUE: Pour débrancher le cordon de la prise secteur, saisissez son embout.

INTERRUPTEUR MARCHE/ARRÊT

Pour mettre en marche ou arrêter votre aspira­teur, appuyez doucement sur cet interrupteur
avec le bout de votre pied.

ENROULEMENT

MARCHE/ARRÊT

FC-7724

FC-7715N, FC-7725N

FC-7714N

DJ68-40149C 1/4/02 6:54 PM Page 5

5

UTILISATION DU SOUFFLEUR (SAUF FC-7725N)

UTILISATION DU CROCK’MITE

La souffleur permet d’évacuer efficacement la poussière située dans les coins ou dans les creux.

Le souffleur est placé à l’arrière de l’appareil.

1) Séparez l’embout du tuyau flexible de l’unité
principale de l’appareil.

3) Retirez le capuchon de l’extrémité du
souffleur de l’unité principale de l’aspirateur.

2) Ouvrez le couvercle d’emplacement des
accessoires.

4) Emboîtez l’embout du tuyau flexible sur
l’extrémité du souffleur.

REMARQUE : N’utilisez pas votre aspirateur à l’extérieur.

1) Détachez le tuyau flexible de l’appareil en
appuyant sur les boutons de retrait de la
tourelle.

2) Fermez le volet d’insertion du tuyau.
* La fonction Crock’Mite est activée,

l’élimination des acariens et germes
commence et la lampe témoin s’aliume.

3) Cette fonction s’arrêtera automatiquement
après une durée de 2 à 5 minutes selon la
température initiale du moteur de votre
aspirateur.

COUVERCLE D’INSERTION DU TUYAU

LAMPE TÉMOIN CROCK’MITE

CONSEIL: U

tilisez cette fonction après avoir
aspiré quelques minutes (moteur
chaud).

Fonctionnement du système Crock’Mite par circuit
d’air fermé = élimination des acariens.
Circuit d’air fermé = fonctionnement normal

DJ68-40149C 1/4/02 6:54 PM Page 6

6

4) Arrêt de la fonction en cours
Si vous souhaitez arrêter l’appareil alors qu’il
est en cours d’utilisation, vous pouvez soit
ouvrir le couvercle d’insertion du tuyau, soit
débrancher la fiche de la prise secteur

Appuyez sur le couvercle des accessoires.
* Suceur plat pour les radiateurs, les creux, les

coins, entre les coussins, etc.
* Brosse à coussins pour les coussins et tissus.
* Brosse à meubles pour les meubles, étagères,

livres, etc.

UTILISATION DES ACCESSOIRES

POSITION D’ARRÊT TEMPORAIRE

SUCEUR PLAT

BROSSE À COUSSINS

BROSSE À MEUBLES

SUCEUR PLAT BROSSE À COUSSINS

BROSSE À MEUBLES BROSSE À MEUBLES

* Avant d’utiliser la brosse à

meubles, assemblez-la avec le
suceur plat.

Al’arrière de l’appareil se trouve un support
pour accrocher la brosse principale. Cette
position garantit un encombrement minimal
lors d’un arrêt temporaire de l’aspirateur.

TRANSPORT ET RANGEMENT DE L’ASPIRATEUR

Par facilité de rangement et de transport,
cet aspirateur est équipé d’un système
d’attache intégré à l’unité principale, afin de
maintenir le tuyau, le tube et la brosse dans
une position verticale.

DJ68-40149C 1/4/02 6:54 PM Page 7

7

REMPLACEMENT DU SAC A POUSSIÈRE

SACS EN TISSUS

MAINTENANCE OU REMPLACEMENT DES FILTRES

1) Pour ouvrir le couvercle du compartiment

du sac à poussière, appuyez sur la pince
située à l’avant du couvercle.

3) Une fois le sac usé retiré, insérez la partie

cartonnée du nouveau sac dans l’emplace­ment prévu à cet effet.

2) Retirez le sac en cours dans l’aspirateur .

4) Appuyez doucement sur le couvercle de
l’emplacement du sac, jusqu’à ce que la
pince soit de nouveau fermée.

REMARQUE: Les sacs usés peuvent être

fermés en retirant la bande
du papier et en la collant sur
l’ouverture d’aspiration (SACS
EN PAPIER SEULEMENT).

Lorsque le sac en tissu est plein de poussière, nettoyez-le puis utilisez-le de nouveau.

1) FILTRE D’ENTRÉE

• Ouvrez le couvercle du compartiment du sac
à poussière.

• Une fois le filtre détaché, lavez le précaution-

neusement avec de l’eau, séchez-le à
l’ombre, puis remettez-le en place.

• Fermez le couvercle.

2) FILTRE DE SORTIE

• Le filtre de sortie filtre l’air qui s’évacue à l’extérieur de l’aspirateur.

• Ouvrez le couvercle du compartiment du sac à poussière, puis tirez vers le haut le crochet
situé devant le filtre de la grille.

• Retirez puis replacez le filtre de sortie.

• Refermez le filtre de la grille, puis fermez le couvercle du compartiment du sac à poussière.

FILTRE DE LAGRILLE

FILTRE DE

SORTIE

FILTRE

D’ENTRÉE

EMPLACEMENT DU SAC

DJ68-40149C 1/4/02 6:54 PM Page 8

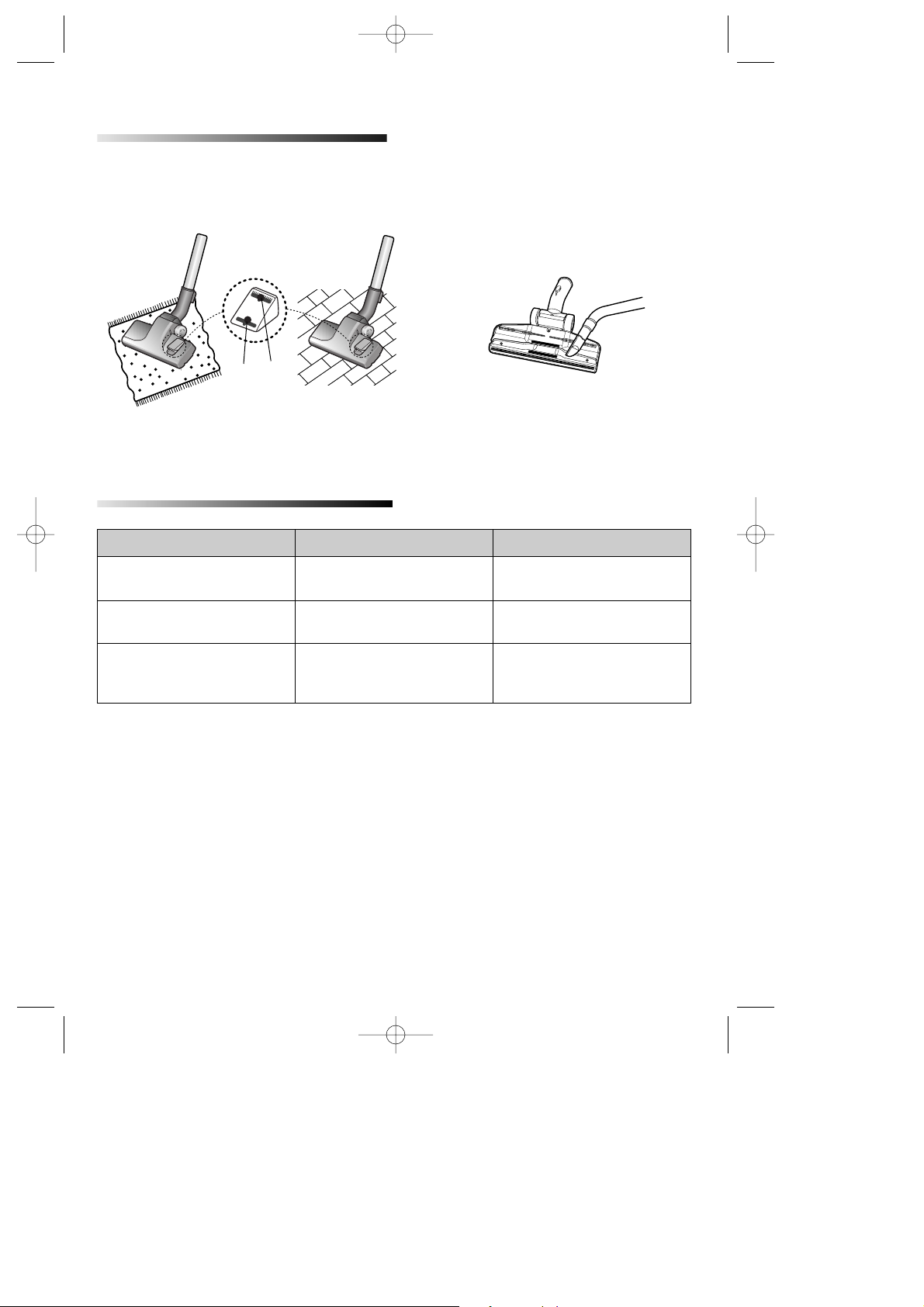

SELECTEUR MOQUETTE/SOL

PROBLÈMES ET SOLUTIONS

Avant toute utilisation, assurez-vous que le sélecteur de la brosse est placé dans la bonne
position, selon la surface que vous souhaitez nettoyer.

• Pour une efficacité de nettoyage optimale, aspirez la brosse avec le suceur plat après utilisation.

PROBLÈME EXPLICA TION REMÈDE

Le moteur ne démarre pas. Absence d’alimentation. Vérifiez le cordon d’alimen-

tation, son embout et la prise.

La force d’aspiration décroît Le filtre, la brosse, l’embout Retirez la substance en cause.
peu à peu. ou le tube sont obstrués.

Le cordon ne s’enroule. Vérifiez qu’il n’est pas tordu Tirez le cordon sur 2 à 3 m,
pas entièrement. ou enroulé inégalement. puis appuyez sur le bouton

d’enroulement.

Placez le sélecteur sur ➀ lors du nettoyage de tapis ou de moquette.
Placez le sélecteur sur ➁ lorsqu’il s’agit, en revanche, de sol dur, carrelage, linoléum, etc.

8

➀

➁

DJ68-40149C 1/4/02 6:54 PM Page 9

9

GARANTIE

Cet appareil est garanti pendant un an (à partir de la date d’achat) pour les pièces ainsi que la main
d’oeuvre et cela dans toute la France.

Pour bénéficier de la garantie constructeur, nous vous conseillons de conserver votre facture d’achat
avec ce mode d’emploi. Vous devez présenter l’ensemble en cas de panne ou de dysfonctionnement
de votre appareil pour bénéficier de la garantie constructeur.

Veuillez noter le numéro de votre appareil, ainsi que la date d’achat dans l’espace ci-dessous prévu à
cet effet.

Référence du modèle :
Numéro de série :
Date d’achat :
Revendeur :
