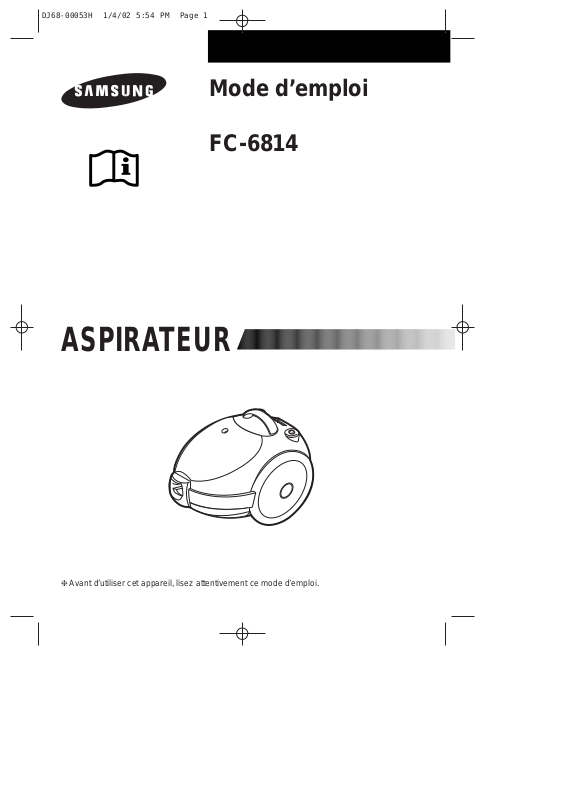

Mode d’emploi

FC-6814

ASPIRATEUR

❈ Avant d’utiliser cet appareil, lisez attentivement ce mode d’emploi.

DJ68-00053H 1/4/02 5:54 PM Page 1

1. N’utilisez pas cet appareil pour aspirer de l’eau.

2. Ne plongez pas l’aspirateur dans l’eau pour le nettoyer.

3. Inspectez régulièrement le tuyau flexible car il ne doit pas être utilisé s’il est endommagé.

ATTENTION

1. Lisez attentivement toutes les instructions. Avant de mettre votre aspirateur en marche, vérifiez que
la tension du secteur est identique à celle indiquée sur la plaque signalétique située en dessous de
l’appareil.

2. ATTENTION : n’utilisez pas votre aspirateur sur une moquette ou un sol humide.

3. Si vos enfants utilisent ou se trouvent à proximité de votre aspirateur, surveillez-les attentivement car
cet appareil n’est pas un jouet. Ne laissez à aucun moment l’appareil fonctionner sans surveillance.
Utilisez cet appareil uniquement dans le but pour lequel il a été conçu.

4. N’utilisez jamais l’appareil sans sac à poussières. Changez le sac avant qu’il ne soit complètement
rempli afin de garantir une puissance d’aspiration optimale.

5. N’utilisez pas l’appareil pour aspirer des allumettes, des cendres ou des mégots de cigarettes
allumés. Evitez également de placer l’aspirateur à proximité d’une cuisinière ou de toute autre
source de chaleur susceptible de déformer et de décolorer les pièces plastiques de l’unité principale.

6.

Évitez d’aspirer des objets pointus ou tranchants, au risque de détériorer certaines pièces de l’aspira­teur. Ne marchez pas sur le tuyau flexible ou ses composants. Evitez également de placer un objet
lourd sur le tuyau flexible. Ne bloquez pas les orifices d’aspiration ou d’évacuation de l’air aspiré.

7. Avant tout débranchement de la prise électrique, mettez toujours l’aspirateur hors tension à l’aide du
bouton d’arrêt prévu à cet effet.

Saisissez directement la fiche afin de ne pas endommager le cordon,
la fiche, les broches ou la prise. Débranchez toujours la fiche du cordon de la prise électrique avant
de remplacer le sac à poussières.

8. Évitez d’utiliser une rallonge.

9. En cas d’anomalie de fonctionnement, éteignez l’appareil et adressez-vous à un service après vente
qualifié.

10. Si le câble d'alimentation est endommagé, il doit être replacé par le fabricant, son service après
vente ou une personne de qualification similaire afin d'éviter un danger.

PRÉCAUTIONS D’UTILISATION

Cet appareil est équipé d’un enrouleur de cordon automatique et d’un témoin de remplissage du sac à
poussières.

FONCTIONS

1

DJ68-00053H 1/4/02 5:54 PM Page 2

IDENTIFICATIONS DES PIÈCES

RÉGULATEUR DE DÉBIT D’AIR

POIGNÉE DE COMMANDE DE PUISSANCE D’ASPIRATION

*

(MODÈLE À VARIATEUR UNIQUEMENT)

TUBE

*

SÉLÉCTEUR

TAPIS/SOL DUR

FILTRE

CYCLONIQUE

*

BROSSE

EMBOUT DU TUYAU

FLEXIBLE

TÉMOIN DE REMPLISSAGE

INTERRUPTEUR DE
CONTRÔLE DE LA

PUISSANCE

*

BOUTON
MARCHE/
ARRÊT

BOUTON
D’ENROULEMENT
DU CORDON

TUYAU FLEXIBLE*

COUVERCLE DU
COMPARTIMENT
DU SAC À
POUSSIÈRES

CROCHET DE FIXATION

D’ACCESSOIRE

SUCEUR PLAT / BROSSE

À MEUBLES

Les fonctions indiquées par un astérisque *varient selon les modèles.



2

DJ68-00053H 1/4/02 5:54 PM Page 3

➀➁

➂

➃

1. Emboîtez la brosse dans l’un des embouts libre du tube de ral-

longe.

2. Insérez l’embout étroit de l’un des tubes de rallonge dans

l’autre tube.

3. Emboîtez le tube formé dans l’embout de la poignée du tuyau

flexible.

4. Insérez l’embout du tuyau flexible dans l’orifice d’aspiration de

l’appareil.

* Option

➀

Assemblez le FILTRE CYCLONIQUE avec la
poignée et le tube de rallonge (selon le modèle).

➁

Réglez les tubes télescopiques (selon le modèle).

ASSEMBLAGE DE L’ASPIRATEUR AVANT UTILISATION

UTILISATION DE LA BROSSE

Placez le sélecteur sur

➀

lors du nettoyage de tapis
ou de moquette.

Placez le sélecteur sur

➁

lors du nettoyage de

sol dur, de carrelage, etc.

BROSSE AVEC SÉLECTEUR MOQUETTE / SOL DUR

Avant toute utilisation, assurez-vous que la position du sélecteur correspond au type de surface à net­toyer.

BROSSE UNIVERSELLE

Utilisez la brosse universelle pour tous les types de surface à nettoyer.

REMARQUE : Pour une efficacité de nettoyage optimale, aspirez la brosse avec le suceur plat.

*OPTION➀

➁➀

*OPTION➁

ALLONGEMENT DU TUBE : main­tenez d’une main l’embout étroit du
tube télescopique, puis tirez sur la
poignée avec l’autre main.

RACCOURCISSEMENT : mainte­nez d’une main l’embout étroit
du tube télescopique, puis
avec l’autre main,
poussez sur la
poignée en
direction de
l’embout.

3

DJ68-00053H 1/4/02 5:54 PM Page 4

MIN

MAX

MIN

MAX

Votre aspirateur est équipé d’une commande électronique d’aspiration qui augmente sa souplesse d’emploi.
Réglez le régulateur de débit d’air sur la position la plus appropriée au type de sol à nettoyer.
La capacité d’aspiration peut être régulée de façon progressive en déplaçant le curseur jusqu’à la posi-
tion désirée. Le régulateur permet ainsi d’adapter la puissance de l’appareil à la surface à aspirer.

COMMANDE DE LA PUISSANCE D’ASPIRATION

(UNIQUEMENT SUR LES MODÈLES DOTÉS D’UN VARIATEUR)

➀

VARIATEUR SUR LA POIGNÉE
“A” EN POSITION “STOP”

L’aspirateur est à l’arrêt (mode veille).

“A” EN POSITION “MAX”

La capacité d’aspiration augmente progressive­ment jusqu’au maximum.

➁

VARIATEUR SUR LE CORPS DE L’APPAREIL

MIN = tissus fragiles (rideaux, etc.).
MAX

= sols à revêtement dur et tapis encrassés.

TÉMOIN DE REMPLISSAGE DU SAC À POUSSIÈRES

REMARQUE : avant de remplacer le sac, vous devez déboîter l’embout du tuyau flexible.

Remplacez le sac à poussières dès qu’il est plein.

REMARQUE : si aucun sac ne se trouve dans l’appareil, le couvercle ne peut

pas être fermé. Ne forcez pas la fermeture.

1. Pour ouvrir le couvercle du compartiment du sac à poussières,
soulevez l’avant du couvercle.

2. Retirez le sac de l’aspirateur.

3. Jetez le sac rempli de poussières. Insérez à fond la partie cartonnée
du nouveau sac dans l’orifice d’aspiration situé le long du guide.
Installez le sac afin qu’aucune partie ne se trouve coincée lors de la
fermeture du couvercle.

4. Appuyez doucement sur le couvercle du compartiment du sac à
poussières jusqu’à ce qu’un déclic de fermeture retentisse.

➁

A

➀

4

REMPLACEMENT DU SAC À POUSSIÈRES

Si le témoin de remplissage devient rouge pendant l’utilisation de l’aspirateur, vous devez remplacer le
sac à poussières.
Si le témoin devient soudainement rouge et que la capacité d’aspiration diminue pendant le nettoyage,
éteignez l’appareil et vérifiez que le tuyau flexible, le tube ou la brosse ne sont pas obstrués.
Pour contrôler le niveau de remplissage du sac à poussières à l’aide du témoin, réglez la puissance du
moteur sur la position maximale.

DJ68-00053H 1/4/02 5:54 PM Page 5

SACS EN PAPIER

Lorsque le sac en papier est rempli de poussières, jetez-le car il ne doit pas être réutilisé.

SACS EN TISSU

Lorsque le sac en tissu est rempli de poussières, nettoyez-le, puis utilisez-le de nouveau.
Après lavage, faites sécher entièrement le sac afin d’éviter tout risque d’électrocution lors de sa remise
en place.

REMARQUE : selon le modèle d’aspirateur, le sac à poussières peut être en papier ou en tissu.

RANGEMENT DU CORDON D’ALIMENTATION

Pour dérouler le cordon, saisissez la fiche et tirez doucement.
Pour couper l’alimentation électrique, éteignez l’appareil et tirez
sur la fiche du cordon.
Votre aspirateur est équipé d’un bouton d’enroulement automa ­tique. Une fois le nettoyage effectué, mettez l’appareil hors ten­sion, débranchez la fiche de la prise électrique, puis appuyez sur
le bouton d’enroulement du cordon d’alimentation.

BOUTON MARCHE / ARRÊT

POSITION D’ARRÊT TEMPORAIRE

POSITION DE TRAVAIL ET DE RANGEMENT

Après avoir branché la fiche du cordon d’alimentation sur
une prise électrique, appuyez doucement sur ce bouton
pour mettre en marche ou arrêter votre aspirateur.

A l’arrière de l’appareil se trouve un support qui permet
d’accrocher la brosse pendant les arrêts temporaires de l’aspi ­rateur.

Cet aspirateur est conçu pour être positionné à la verticale pen-
dant et après le nettoyage. Cette position garantit un encombre­ment minimum et vous permet de travailler dans des espaces
réduits.

5

DJ68-00053H 1/4/02 5:54 PM Page 6

6

UTILISATION DES ACCESSOIRES

RANGEMENT DES ACCESSOIRES

SUCEUR PLAT

BROSSE À MEUBLES

Suceur plat pour les radia­teurs, les creux, les coins et
entre les coussins.

Brosse à meubles pour les
meubles, les étagères, les
livres, etc.

• Avant d’utiliser la brosse à
meubles, assemblez-la avec
le suceur plat

MAINTENANCE DES FILTRES

FILTRE SECONDAIRE

Votre aspirateur est équipé d’un filtre secondaire placé devant le moteur, dans le compartiment
du sac à poussières. Cette pièce est destinée à protéger le moteur. Ne la laissez pas s’encrasser car la
puissance d’aspiration risquerait de diminuer et le moteur d’être endommagé. Une fois le filtre sec­ondaire nettoyé, remettez-le en place.



Votre aspirateur est équipé d’un dispositif de fixation des accessoires.
Installez le crochet de fixation sur le tube de rallonge.
Vous pouvez ainsi ranger l’accessoire de nettoyage, en deux parties,
lorsqu’il n’est pas utilisé.

(UNIQUEMENT POUR LES MODÈLES SANS FILTRE CYCLONIQUE)

FILTRE DE SORTIE MOTEUR



1) Retirez le filtre de sortie moteur. 2) ) Remontez-le apr ès nettoyage ou
replacez-le dans l’autre sens.

REMARQUE : les filtres doivent être entièrement secs avant d’être replacés dans le compartiment

du sac à poussières.

FILTRE SECONDAIRE FILTRE SECONDAIRE

DJ68-00053H 1/4/02 5:54 PM Page 7

L’aspirateur ne 1. Le branchement est incorrect. 1. Appuyez fermement sur la fiche
fonctionne pas.2. La prise murale ne délivre du cordon d’alimentation.

aucune tension. 2. Vérifiez le fusible ou le disjoncteur.

L’aspiration est 1. Le sac à poussières est plein. 1. Remplacez le sac.
insuffisante. 2. Le tuyau flexible est obstrué 2. Retirez l’objet en cause.

par un objet.

DÉPANNAGE

Cet appareil a été méticuleusement inspecté en sortie usine.
Toutefois si un problème mineur survient, vous pourrez facilement le résoudre en recherchant son orig­ine. Reportez-vous au tableau ci-dessous, pour identifier la cause du problème et le résoudre.

Le système de filtre cyclonique permet de prolonger la durée d’utilisation du sac à poussières, tout en
conservant une efficacité de nettoyage optimale.
Lorsque l’air aspiré et les poussières pénètrent dans le filtre cyclonique, les grosses particules restent
piégées dans le collecteur de poussières. Par conséquent, seules les fines particules atteignent le sac à
poussières. Lorsque le collecteur de poussières est rempli jusqu’au trait de repère, vous devez vider
son contenu et le nettoyer à l’eau.

FILTRE CYCLONIQUE

PROBLÈME CAUSE POSSIBLE SOLUTION

SUCEUR
PLAT

FILTRE
CYCLONIQUE

COLLECTEUR
DE POUSSIÈRES

1. Tournez le collecteur vers la gauche et retirez-le.

2. Déboîtez le filtre cyclonique du tube de rallonge et de la poignée.

3. Nettoyez soigneusement le filtre cyclonique à l’aide du suceur plat.

4. Après avoir nettoyé le collecteur de poussières et le filtre cyclonique, emboîtez le filtre dans le tube de
rallonge et la poignée (la partie lavée doit être précautionneusement séchée avant son assemblage).
Note : Evitez de placer le collecteur directement au soleil.

5. Emboîtez le collecteur de poussières et tournez-le vers la droite.
Faites coïncider le repère du collecteur avec celui du filtre cyclonique.

7

DJ68-00053H 1/4/02 5:54 PM Page 8

GARANTIE

Cet appareil est garanti pendant un an (à partir de la date d’achat) pour les pièces ainsi que la main
d’oeuvre et cela dans toute la France.

Pour bénéficier de la garantie constructeur, nous vous conseillons de conserver votre facture d’achat
avec ce mode d’emploi. Vous devez présenter l’ensemble en cas de panne ou de dysfonctionnement
de votre appareil pour bénéficier de la garantie constructeur.

Veuillez noter le numéro de votre appareil, ainsi que la date d’achat dans l’espace ci-dessous prévu à
cet effet.

Référence du modèle :
Numéro de série :
Date d’achat :
Revendeur :

8

DJ68-00053H 1/4/02 5:54 PM Page 9

9

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques

Puissance maximale
Puissance utile
Dépression
Débit d’air
Niveau sonore
Capacité sac à poussières
Contrôle de la puissance
Enrouleur du cordon
Témoin de remplissage
Type du tube
Brosse
Nombre de filtres
Rayon d’action
Longueur tuyau/cordon
Accessoires
Brosse à meubles
Suceur plat
Poids net du corps
Dimensions (nettes/brutes)
Coloris

Unité

W
W

Kpa

dm3/s

dBA

I

m
m

Nbre

kg

mm

FC-6814

1400

380

27
40
76

2,4

Variateur(à la poignée)

Oui
Oui

Télescopique

Combinée
4 (1micro)

9,5

1,7/6

2
Oui
Oui

5,2 / 7,2

(H)290/331X(L)270/310X(P)350/552

Bleu cosmo

NOTE : En raison de l’évolution permanente de ses produits, la société Samsung se réserve

le droit de modifier à tout moment les caractéristiques et spécifications de ces aspira­teurs.
Les caractéristiques techniques, descriptions, fonctionnement, présentations et
dessins de ce manuel d’utilisation sont sujets à modifications sans préavis.

DJ68-00053H 1/5/02 11:11 AM Page 10

10

MEMO

DJ68-00053H 1/4/02 5:54 PM Page 11

56, Qual de Dion Bouton

92806 PUTEAUX CEDEX

Pour toute information ou tout

renseignement complémentaire sur nos

produits, notre service consommateurs

est à votre disposition au :

08 25 08 65 65

Vous pouvez également

vous connectez à notre site internet

http://www.samsung.fr

CET APPAREIL EST DISTRIBUÉ PAR :

Cet aspirateur a été approuvé selon les directives suivantes :
Directive EMC : 89/336/EEC, 92/31EEC et 93/68/EEC
Directive de sécurité sur la basse tension : 73/23/EEC et 93/68/EEC

DJ68-00053H REV(0.5)

DJ68-00053H 1/4/02 5:59 PM Page 12
