Samsung DW60A6092FS/ET User guide

LAVASTOVIGLIE

MODELLO DI BASE : DW60M6050 Series

DW60M6040 Series

NOME DEL MODELLO : DW60A6092 Series

DW60A6082 Series
DW60A6090 Series
DW60A6080 Series

CODICE DEL MODELLO : DW60A6092FS, DW60A6092FW

DW60A6092US, DW60A6092UW
DW60A6092BB, DW60A6092IB
DW60A6082FS, DW60A6082BB
DW60A6090FS, DW60A6090UW
DW60A6090BB, DW60A6090IB
DW60A6080BB

Guida alla

RIPARAZIONE

LAVASTOVIGLIE

Per l’utente nale

DW60A60**F* DW60A60**U* DW60A60**BB

DW60A60**IB

AVVERTENZA

AVVISO IMPORTANTE PER LA SICUREZZA

Samsung non potrà essere ritenuta responsabile per danni a cose e persone
o per problematiche legate alla sicurezza dovute a riparazioni non
effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung
in accordo con le linee guida dell’azienda relative alla riparazione ed alla
manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da
personale non autorizzato durante un tentativo di riparazione non potrà
essere coperto dalla garanzia convenzionale.

Nota

1. È possibile vericare dove acquistare le parti di ricambio su http://samsung.com

2. Visitare il sito di acquisto delle parti e immettere il codice del modello del prodotto per veri
care le parti disponibili per l’acquisto. L’etichetta con il codice del modello si trova sul bordo
della vasca. Quando si apre la porta della lavastoviglie, è possibile vericare il codice del mod­ello e la sua versione sull’etichetta del codice a barre sul lato sinistro della vasca.

3. Per le parti di ricambio, assicurarsi che il nome della parte corrisponda a quello dell’illustrazione
nel presente manuale.

- Le parti riparabili dall’utente sono limitate alla cerniera della porta e alle guarnizioni, altre

guarnizioni, bracci irroratori, ltri di scarico, ripiani interni e parti periferiche in plastica come
cestini e coperchi.

-

Precauzione

1. Il nome della parte elencato nel sito potrebbe differire da quello nel presente manuale. Assicurarsi
di scegliere il nome della parte corretto.

2. Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

3. Per manipolare carichi pesanti devono lavorare più di 2 persone.

Tutti i diritti riservati.

La presente guida alla manutenzione e riparazione non può essere riprodotta in tutto o

in parte in qualsiasi forma senza il permesso scritto di

SAMSUNG ELECTRONICS Co.

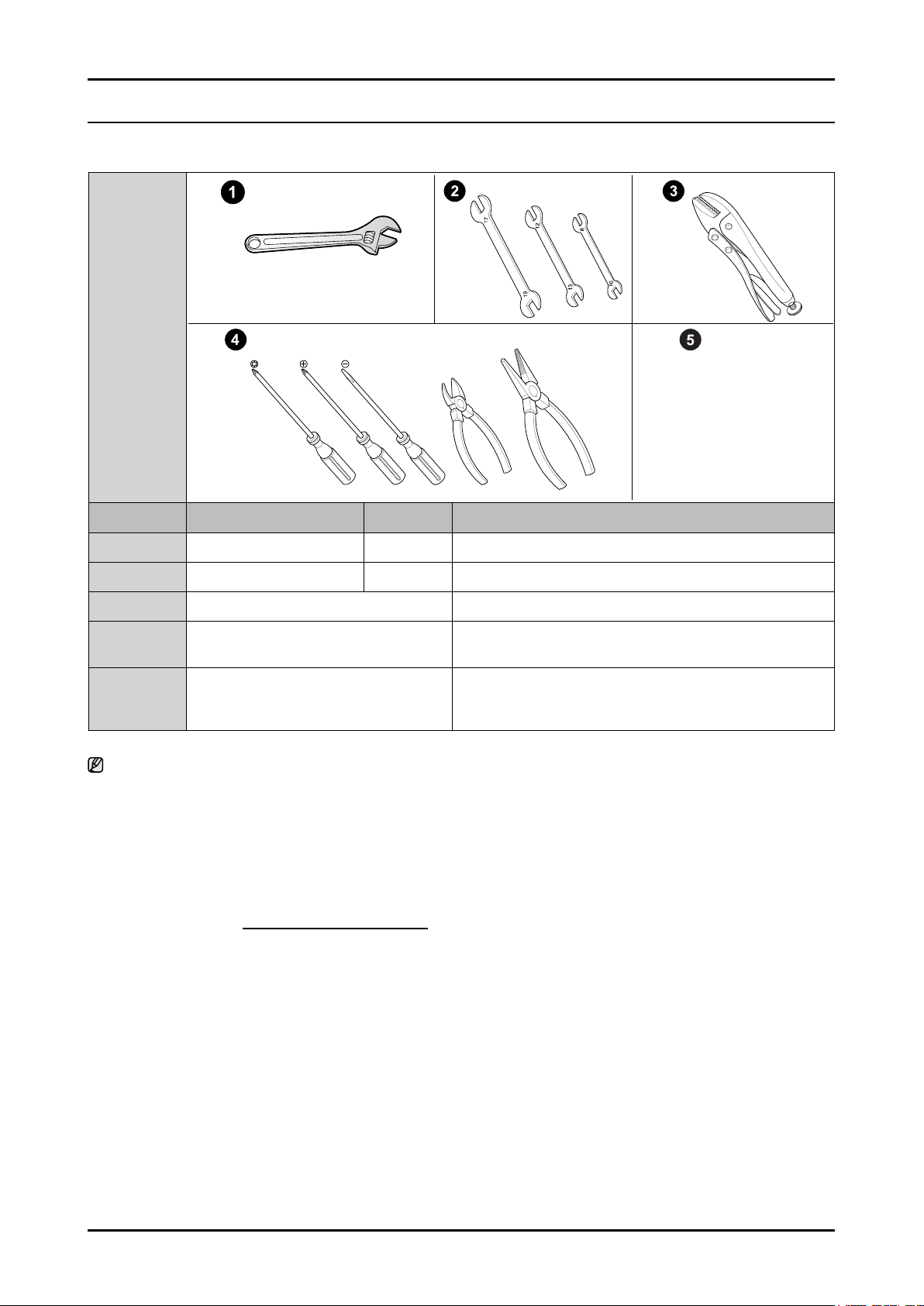

1. STRUMENTI PER LO SMONTAGGIO E IL RIMONTAGGIO

Immagine

dello

strumento

No. Strumento Tipo Commenti

①

②

③

④

⑤

NOTA :
Preparazione per la sostituzione delle Parteei

1. Rimuovere l'acqua residua all'interno del prodotto. (Scaricare l'acqua azionando la pompa di scarico)

2. Chiudere la valvola di alimentazione dell'acqua.

3. Spegnere l'alimentazione e scollegare il cavo di alimentazione.
È necessario disattivare l'interruttore di circuito collegato al prodotto.

4. Estrarre l'unità dal lavello e appoggiarla sul pavimento.
Fare Cautela al tubo di scarico quando si estrae l'unità.

5. Per informazioni su materiali e riparazioni relative alle riparazioni che è possibile eseguire autonomamente,
visitare il sito web: www.samsung.com/support

Chiave regolabile

Chiave a bocca 1-7/16”

Pinze per morsa

Altro
Altri (cacciavite, pinza, pinza a becchi lunghi)

Strumento di bloccaggio dell'orecchio

Strumenti comuni per la manutenzione/riparazione
Cacciavite - Phillips, piatto, Torx T15

Per il rimontaggio del morsetto-piega (morsetto
dell'orecchio) utilizzando la nostra
Parteee SVC, è necessario questo strumento.

Strumenti Per Lo Smontaggio E Il Rimontaggio _ 3

2. DISEGNI DI SMONTAGGIO STANDARD

2-1. PRECAUZIONE

Precauzione

Prima di procedere alla manutenzione/riparazione:

- Assicurarsi di rimuovere tutti gli oggetti, compresi i cestelli, dall'interno della lavastoviglie.

- Scaricare l'acqua nella lavastoviglie e scollegare l'alimentazione elettrica.

- Bloccare il rubinetto dell'acqua collegato al tubo di ingresso.

- Disinstallare la lavastoviglie dal mobile salvo semplici lavori.

- Scollegare i tubi di ingresso e scarico dal condotto, se i tubi sono troppo corti per estrarre abbastanza la

lavastoviglie dal mobile .

- Assicurarsi di rimuovere l'acqua residua nella coppa e nei tubi con uno straccio o un aspirapolvere.

→ C'è il rischio che l'acqua fuoriesca sul pavimento.

4 _ Disegni Di Smontaggio Standard

2-2.

COPERCHIO DELL'INVOLUCRO DEL FRENO / GUARNIZIONE DEL FRENO

- Coperchio dell'involucro del freno : DD81-02725A / SVC - COPERCHIO DELL'INVOLUCRO DEL FRENO

- Guarnizione del freno : DD81-02726A / SVC - GUARNIZIONE DEL FRENO

Parte Figura Descrizione

A

[SMONTAGGIO]

1. Rimuovere le 3 viti che collegano il PANNELLO
LATERALE sinistro al lato anteriore della
lavastoviglie.

- Tipo A: DD81-02693A / 2 pezzi

- Tipo B: DD81-02694A / 1 pezzo

Avvertenza

Staccare la spina di alimentazione prima di

procedere allo smontaggio.

NOTA :
Per i modelli da libera installazione, non vengono
utilizzate viti di tipo B.

B

C

COPERCHIO

DELL'

INVOLUCRO

DEL FRENO /

GUARNIZIONE

DEL FRENO

B

2

1

Guida superiore della vasca

2. Rimuovere le 3 viti sul lato posteriore della
lavastoviglie.

- Tipo C: DD81-02692A / 1 pezzo

- Tipo B: DD81-02694A / 2 pezzi

NOTA :
In caso di modelli da libera installazione, togliere
il COPERCHIO SUPERIORE, rimuovendo le 2 viti
di tipo A. Dopo aver rimosso le viti, tirare prima il

COPERCHIO SUPERIORE all'indietro e slarlo

verso l'alto.

3. Rimuovere 1 vite sul lato sinistro della GUIDA

SUPERIORE DELLA VASCA.

- Vite: DD81-02694A / 1 pezzo

Disegni Di Smontaggio Standard _ 5

Parte Figura Descrizione

4. Togliere il PANNELLO LATERALE sinistro.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

5. Rimuovere il COPERCHIO DELL'INVOLUCRO
DEL FRENO, ruotandolo in senso antiorario con
una pinza a becchi lunghi.

Attenzione

L'uso della parte in ferro delle pinze può causare
danni. Togliere il coperchio utilizzando la parte della
maniglia.

6. Rimuovere la GUARNIZIONE DEL FRENO dal
gruppo dell'INVOLUCRO DEL FRENO.

COPERCHIO

DELL'

INVOLUCRO

DEL FRENO /

GUARNIZIONE

DEL FRENO

Coperchio

dell'involucro del

freno

Guarnizione

del freno

[MONTAGGIO]

1. Mettere la GUARNIZIONE DEL FRENO

sull'INVOLUCRO DEL FRENO e ssare il

COPERCHIO DELL'INVOLUCRO DEL FRENO,
ruotandolo in senso orario con una pinza a becchi
lunghi.

Cautela

L'uso della parte in ferro delle pinze può causare
danni. Togliere il coperchio utilizzando la parte
della maniglia.

Cautela

Vericare il corretto assemblaggio della

guarnizione. Può causare perdite d'acqua se non
è montato correttamente.

2. Montare il PANNELLO LATERALE sinistro con le
viti.

6 _ Disegni Di Smontaggio Standard

Cautela

Fissare le viti nella posizione originale. Non
mischiare le viti.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

2-3. CERNIERA DELLA PORTA

- Cerniera della porta : DD82-01675A, DD82-01676A / SVC - GRUPPO DELLA CERNIERA DESTRA,
SVC - GRUPPO DELLA CERNIERA SINISTRA (eccetto DW60A60**IB)

Parte Figura Descrizione

[SMONTAGGIO]

* PREPARAZIONE: Rimuovere il PANNELLO

LATERALE sinistro e destro, seguendo la sezione
‘COPERCHIO DELL'INVOLUCRO DEL FRENO /
GUARNIZIONE DEL FRENO’.

1. Rimuovere le 8 viti che ssano il GRUPPO DEL

PANNELLO DI CONTROLLO con un cacciavite
Torx® T15.

BA

- Tipo A: DD81-02756A / 2 pezzi

- Tipo B: DD81-02758A / 6 pezzi

Avvertenza

Staccare la spina di alimentazione prima di
procedere allo smontaggio.

Cautela

Le viti possono cadere nella COPPA dopo lo
smontaggio. Tenere le viti in un altro luogo per il
rimontaggio della PORTA

.

CERNIERA

DELLA PORTA

(eccetto per

DW60A60**IB)

DW60A60**F*/DW60A60**U*

DW60A60**BB/DW60A60**IB

C

2. Rimuovere il connettore del cavo della PBA
secondaria.

3. Rimuovere le 6 viti per rimuovere la PORTA
ESTERNA con un cacciavite Torx® T15.

- Tipo C: DD81-02757A / 6 pezzi

Avvertenza

Staccare la spina di alimentazione prima di
procedere allo smontaggio.

Cautela

Fare attenzione alle lesioni quando si chiude la
PORTA dopo aver rimosso la PORTA ESTERNA

Cautela

Le viti possono cadere nella COPPA dopo lo
smontaggio. Tenere le viti in un altro luogo per il
rimontaggio della PORTA.

.

Disegni Di Smontaggio Standard _ 7

Parte Figura Descrizione

CERNIERA

DELLA PORTA

Gancio

Gancio

4. Rimuovere i 2 morsetti collegati all'EROGATORE

DEL DETERSIVO e 1 lo di messa a terra collegato

al SUPPORTO DEL TELAIO DELLA PORTA.

Avvertenza

Assicurarsi di staccare la spina di alimentazione
prima di procedere allo smontaggio.

Cautela

Fare attenzione ai ganci dei morsetti.

(eccetto per

DW60A60**IB)

CERNIERA DELLA

GUIDA

5. Rimuovere la FUNE DEL SUPPORTO DELLA
PORTA dalle CERNIERE sinistra e destra della
PORTA, mentre la PORTA è chiusa.

Cautela

Prestare attenzione alla PORTA dopo aver rimosso
la fune. Potrebbe cadere e causare lesioni.

6. Spingere entrambe le coste della CERNIERA DELLA
GUIDA per estrarre la PORTA.

Avvertenza

Non procedere senza guanti di protezione. Gli
spigoli vivi delle parti rotte possono causare lesioni.

8 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

Circa 15˚

7. Ripetere la stessa procedura sul lato opposto ed

estrarre la PORTA INTERNA verso la direzione di 15˚.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

Assemblaggio della PORTA

INTERNA

8. Rimuovere le 2 viti per rimuovere il SUPPORTO
DEL TELAIO DELLA PORTA dalla PORTA
INTERNA.

- Viti: DD81-02728A / 2 pezzi

CERNIERA

DELLA PORTA

(eccetto per

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

DW60A60**IB)

GRUPPO

DELLA STAFFA

DELL'INVOLUCRO

9. Rimuovere le 2 viti su ogni lato per rimuovere
la CERNIERA DELLA PORTA dalla PORTA
INTERNA.

- Viti: DD81-02764A / 4 pezzi

10. Rimuovere la CERNIERA DELLA GUIDA dalla

CERNIERA DELLA PORTA.

NOTA :
La CERNIERA DELLA PORTA e la CERNIERA
DELLA GUIDA vengono sostituite come prodotto
assemblato nel servizio post vendita. (non sono
fornite parti separate)

NOTA :
In caso di modelli autoportanti (DW60A60**F*),
è necessario smontare anche il GRUPPO della
STAFFA DELL'INVOLUCRO. (DD82-01727A)

Disegni Di Smontaggio Standard _ 9

Parte Figura Descrizione

[MONTAGGIO]

1. Assemblare il gruppo della CERNIERA DELLA
PORTA e il SUPPORTO DEL TELAIO DELLA
PORTA con le viti della macchina.

- Viti per montaggio della CERNIERA DELLA
PORTA: DD81-02764A / 4 pezzi

- Viti per il SUPPORTO DEL TELAIO DELLA
PORTA: DD81-02728A / 2 pezzi

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

2. Posizionare il gruppo della PORTA INTERNA nel

Circa 15˚

supporto della VASCA per bloccare il gancio della
CERNIERA DELLA PORTA.

CERNIERA

DELLA PORTA

(eccetto

DW60A60**IB)

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

3. Posizionare la FUNE DEL SUPPORTO DELLA
PORTA su entrambi i lati della CERNIERA DELLA
PORTA, mantenendo la PORTA chiusa.

4. Collegare i 2 morsetti dell'EROGATORE DEL

DETERGENTE e 1 lo di terra.

Cautela

Assicurarsi di evitare che il fascio di li si blocchi in

altre parti.

10 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

CERNIERA

DELLA PORTA

(eccetto

DW60A60**IB)

DW60A60**F*/DW60A60**U*

DW60A60**BB/DW60A60**IB

BA

2

1

5. Collegare il fascio di li alla PBA secondaria.

Cautela

Assicurarsi di evitare che il fascio di li si blocchi in

altre parti.

6. Fissare le 8 viti per montare il GRUPPO DEL
PANNELLO DI CONTROLLO con un cacciavite
Torx® T15r.

- Tipo A: DD81-02756A / 2 pezzi

- Tipo B: DD81-02758A / 6 pezzi

7. Assemblare i fori della PORTA ESTERNA ai ganci
del PANNELLO DI CONTROLLO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Ganci del PANNELLO DI CONTROLLO

Fori della PORTA ESTERNA

8. Stringere le 6 viti e ssare la PORTA ESTERNA.

NOTA :
Utilizzare il cacciavite Torx® T15.

- Tipo C: DD81-02757A / 6 pezzi

C

Disegni Di Smontaggio Standard _ 11

-

Cerniera della porta: DD82-01907A, DD82-01908A / SVC - GRUPPO DELLA CERNIERA SINISTRA, DESTRA (DW60M****IB)

Parte Figura Descrizione

[SMONTAGGIO]

* PREPARAZIONE: Smontare la PORTA ESTERNA, il

PANNELLO DI CONTROLLO, il FASCIO DI FILI e il
PANNELLO LATERALE.

1. Aprire la porta di circa 45°.

Avvertenza

Staccare la spina di alimentazione prima di
procedere allo smontaggio.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

2. Inserire un perno per ssare la molla della porta.

Cautela

Assicurarsi di utilizzare un perno che sia
abbastanza forte da sopportare la forza della molla.

CERNIERA

DELLA PORTA

(DW60A60**IB)

3. Rimuovere le 2 viti (su ciascun lato / totale 4 pezzi)

per ssare la PORTA INTERNA.

Cautela

Fare attenzione a non ammaccare la PORTA
INTERNA durante lo smontaggio.

12 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

4. Rimuovere il fermo con cautela.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

PORTA INTERNA /

CERNIERA

DELLA PORTA

(DW60A60**IB)

5. Rimuovere il GRUPPO DELLA CERNIERA dalla
MOLLA DELLA PORTA.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

Avvertenza

Fare attenzione per evitare che la molla salti fuori.
Ciò può causare lesioni.

NOTA :
La CERNIERA DELLA PORTA deve essere
collegata alla PORTA INTERNA durante il
montaggio della PORTA INTERNA
(SVC - GRUPPO DELLA PORTA INTERNA).

CERNIERA SINISTRA

DELLA PORTA

CERNIERA DESTRA

DELLA PORTA

Disegni Di Smontaggio Standard _ 13

Parte Figura Descrizione

[MONTAGGIO]

1. Tirare la molla e inserire un perno per ssare la

molla della porta.

Cautela

Assicurarsi di utilizzare un perno che sia
abbastanza forte da sopportare la forza della
molla.

Avvertenza

Fare attenzione per evitare che la molla salti fuori.
Ciò può causare lesioni.

2. Appendere la CERNIERA DELLA PORTA al foro

della molla.

Avvertenza

PORTA INTERNA /

CERNIERA

DELLA PORTA

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

DW60A60**IB)

3. Montare il fermo con cautela.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

14 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

4. Fissare le 2 viti (su ciascun lato / Totale 4 pezzi) per

ssare LA PORTA INTERNA.

Cautela

Fare attenzione a non ammaccare la PORTA

PORTA INTERNA /

CERNIERA

DELLA PORTA

DW60A60**IB)

INTERNA durante lo smontaggio.

5. Slare il perno.

NOTA :
Dopo aver terminato il montaggio della PORTA
INTERNA, assemblare il FASCIO DI FILI, la
PORTA ESTERNA, il PANNELLO DI CONTROLLO
e il PANNELLO LATERALE.

Disegni Di Smontaggio Standard _ 15

2-4. CERNIERA DEL SUPPORTO

- Cerniera del supporto : DD81-02763A / SVC- CERNIERA DEL SUPPORTO (eccetto DW60A60**IB)

Parte Figura Descrizione

[SMONTAGGIO]

* PREPARAZIONE: Smontare il PANNELLO

LATERALE sinistro e destro.

1. Rimuovere la FUNE DEL SUPPORTO DELLA
PORTA dalle CERNIERE destra e sinistra della
PORTA, mentre la PORTA è chiusa.

Avvertenza

Staccare la spina di alimentazione prima di
procedere allo smontaggio.

Cautela

Prestare attenzione alla PORTA dopo aver rimosso
la fune. Potrebbe cadere e causare lesioni.

CERNIERA DEL

SUPPORTO

2. Rimuovere la CERNIERA DEL SUPPORTO dalla
CERNIERA DELLA PORTA.

Cautela

Prestare attenzione alla PORTA senza la FUNE
DEL SUPPORTO DELLA PORTA. Potrebbe

cadere e causare lesioni.

NOTA :
Ruotare la CERNIERA DEL SUPPORTO per
sganciarla dal gancio

[MONTAGGIO]

* Procedere nell'ordine inverso rispetto allo

smontaggio.

16 _ Disegni Di Smontaggio Standard

2-5. GUARNIZIONE DELLA VASCA

- GUARNIZIONE DELLA VASCA : DD81-02770A / SVC- GUARNIZIONE DELLA VASCA

Parte Figura Descrizione

[SMONTAGGIO]

1. Rimuovere la vecchia guarnizione dalla
GUARNIZIONE DELLA STAFFA DELLA VASCA.

GUARNIZIONE
DELLA VASCA

GUARNIZIONE DELLA VASCA

GUARNIZIONE DELLA STAFFA

DELLA VASCA

Inserire la GUARNIZIONE

DELLA STAFFA DELLA

VASCA

Punta della
guarnizione

Avvertenza

Staccare la spina di alimentazione prima di
procedere allo smontaggio.

Avvertenza

Fare attenzione quando si tocca la GUARNIZIONE
DELLA STAFFA DELLA VASCA dopo aver rimosso
la guarnizione. Lo spigolo vivo può causare lesioni.

[MONTAGGIO]

1. Mettere un po' d'acqua sulla nuova GUARNIZIONE
DELLA VASCA per montarla facilmente. Piegare
a metà la GUARNIZIONE DELLA VASCA con la
punta della guarnizione rivolta verso l'interno.

Cautela

Vericare la direzione della guarnizione. Se è

assemblata rivolta verso l'esterno, potrebbe
causare perdite di vapore o acqua.

La punta della tenuta deve

essere rivolta verso l'interno

Centrata

Circa 20 cm

2. Montare la GUARNIZIONE DELLA VASCA al centro
della GUARNIZIONE DELLA STAFFA DELLA
VASCA. Premere la guarnizione di circa 20 cm (linea
tratteggiata rossa) su entrambi i lati in base alla linea
centrale.

Disegni Di Smontaggio Standard _ 17

Parte Figura Descrizione

3. Mettere la guarnizione sul lato sinistro e destro del
fondo.

NOTA :
La guarnizione piegata deve essere lunga circa
3 - 4 cm.

Circa 3~4 cm

GUARNIZIONE
DELLA VASCA

4. Premere la guarnizione dall'angolo superiore verso il

lato rimanente.

Cautela

Fare attenzione a non deformare la punta della
guarnizione all'angolo durante il montaggio.Se si

verica uno spazio vuoto, esso potrebbe causare

perdite di vapore.

18 _ Disegni Di Smontaggio Standard

2-6.

GRUPPO DEL ROTORE INFERIORE / GRUPPO DELL'UGELLO DEL CONDOTTO

- ROTORE INFERIORE : DD81-01847A / SVC- UGELLO INFERIORE

- GRUPPO DEL UGGELLO DEL CONDOTTO : DD82-01501A / SVC - GRUPPO DELL'UGELLO DEL CONDOTTO

Parte Figura Descrizione

[SMONTAGGIO]

1. Aprire la porta della lavastoviglie e rimuovere il

ROTORE INFERIORE.

ROTORE INFERIORE

2. Ruotare il FILTRO GROSSOLANO in senso

antiorario per sbloccare e rimuovere il ltro.

GRUPPO

DEL ROTORE

INFERIORE

/ GRUPPO

DELL'UGELLO

DEL CONDOTTO

3. Rimuovere le 2 viti per rimuovere il GRUPPO
DELL'UGELLO DEL CONDOTTO.

- Viti: DD81-02718A / 2 pezzi

4. Rilasciare i ganci dai supporti della vasca.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Assicurarsi di rimontare la parte nella sua posizione
originale . Ci sono rischi di perdite o prestazioni
scadenti in caso di assemblaggio errato.

Disegni Di Smontaggio Standard _ 19

Parte Figura Descrizione

Coppa

[MONTAGGIO]

1. Mettere il SUPPORTO DEL ROTORE INFERIORE
sulla COPPA.

Cautela

Fare attenzione a montare correttamente il
SUPPORTO DEL ROTORE INFERIORE. Ci sono
rischi di perdite o prestazioni scadenti in caso di

Guida del supporto

Fondo della costa del supporto

assemblaggio errato.

GRUPPO

DEL ROTORE

INFERIORE

/ GRUPPO

DELL'UGELLO

DEL CONDOTTO

Rib

2. Montare il GRUPPO DELL'UGELLO DEL
CONDOTTO sui ganci e sul SUPPORTO DEL
ROTORE INFERIORE.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Assicurarsi di rimontare le parti nelle posizioni
corrette. Ci sono rischi di perdite o prestazioni
scadenti in caso di assemblaggio errato.

20 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

3. Serrare le 2 viti per ssare il GRUPPO

DELL'UGELLO DEL CONDOTTO.

GRUPPO

DEL ROTORE

INFERIORE

/ GRUPPO

DELL'UGELLO

DEL CONDOTTO

- Viti: DD81-02718A / 2 pezzi

4. Mettere il ROTORE INFERIORE sul SUPPORTO
DEL ROTORE INFERIORE.

Disegni Di Smontaggio Standard _ 21

2-7. GRUPPO DEL ROTORE CENTRALE

- GRUPPO DEL ROTORE CENTRALE : DD82-01894A / SVC - GRUPPO DEL ROTORE CENTRALE

Parte Figura Descrizione

[SMONTAGGIO]

1. Aprire la PORTA della lavastoviglie ed estrarre il

CESTELLO INTERMEDIO.

2. Rilasciare i 2 ganci per rimuovere il GRUPPO
DEL ROTORE CENTRALE dal CESTELLO
INTERMEDIO.

Cautela

Fare attenzione a non rompere i ganci.

[MONTAGGIO]

1. Rimontare in ordine inverso rispetto allo
smontaggio.

GRUPPO

DEL ROTORE

CENTRALE

lungo

corto

corto

lungo

NOTA :
Per smontare solo il ROTORE CENTRALE,
allentare il SUPPORTO DEL ROTORE
CENTRALE in senso antiorario.

NOTA :
Assicurarsi di inserire il gancio nella posizione
corretta del ROTORE CENTRALE.

22 _ Disegni Di Smontaggio Standard

2-8. FILTRO GROSSOLANO / FILTRO FINE / MICROFILTRO

- Filtro grossolano : DD81-02452A / SVC - FILTRO GROSSOLANO

- Filtro ne : DD81-02454A / SVC - FILTRO FINE

- Microltro: DD81-02453A / SVC - MICROFILTRO

Parte Figura Descrizione

[SMONTAGGIO]

1. Ruotare il FILTRO GROSSOLANO in senso

antiorario per sbloccare e rimuovere il ltro.

2. Separare i ltri rilasciando i ganci.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

NOTA :

FILTRO
GROSSOLANO
/ FILTRO FINE /

MICROFILTRO

Vericare la direzione del MICROFILTRO durante il
rimontaggio dei ltri.

(I ganci devono essere rivolti verso l'alto)

Filtro

grossolano

Filtro ne

Microltro

[MONTAGGIO]

Rimontare in ordine inverso rispetto allo smontaggio.

Cautela

Vericare che il FILTRO GROSSOLANO sia chiuso

saldamente. Un coperchio allentato può ridurre le

prestazioni di ltraggio.

Disegni Di Smontaggio Standard _ 23

2-9. CESTELLO INTERMEDIO

- CESTELLO INTERMEDIO : DD82-01887B / SVC - GRUPPO DEL CESTELLO SUPERIORE (DW60A609*)
DD82-01887C / SVC - GRUPPO DEL CESTELLO SUPERIORE (DW60A608*)

Parte Figura Descrizione

[SMONTAGGIO]

1. Aprire la PORTA della lavastoviglie ed estrarre il
CESTELLO INTERMEDIO.

NOTA :
Fare riferimento alla sezione dello smontaggio
del ‘GRUPPO DEL ROTORE CENTRALE’ del
ROTORE CENTRALE.

CESTELLO

INTERMEDIO

GRUPPO DEL REGOLATORE

DELLA STAFFA

GRUPPO del regolatore

2. Rilasciare i 4 ganci del GRUPPO DEL

REGOLATORE (su ciascun lato) per rilasciarli dal
CESTELLO INTERMEDIO.

- GRUPPO DEL REGOLATORE DELLA STAFFA
SX/DX: DD82-01896A, DD82-01897A

- GRUPPO del regolatore
SX/DX: DD82-01958A, DD82-01959A

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni.

Cautela

Fare attenzione a non rompere i ganci.

24 _ Disegni Di Smontaggio Standard

Parte Figura Descrizione

MANIGLIA DEL CESTELLO

3. Rimuovere la MANIGLIA DEL CESTELLO

sollevando le 2 COSTE.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

CESTELLO

INTERMEDIO

FILO PIEGATO

ATTACCO DEL SUPPORTO

4. Rilasciare i 2 ganci per l'ATTACCO DEL

SUPPORTO separare il FILO PIEGATO dal
CESTELLO INTERMEDIO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

Disegni Di Smontaggio Standard _ 25

Parte Figura Descrizione

5. Rilasciare i 4 ganci del DENTE DELLA GUIDA

DEL SUPPORTO e separarlo dal CESTELLO
INTERMEDIO.

6. Premere il TASTO DELLA GUIDA per separarlo dal

DENTE DELLA GUIDA DEL SUPPORTO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

TASTO DELLA GUIDA

CESTELLO

INTERMEDIO

DENTE DELLA GUIDA DEL SUPPORTO

2

1

DELLA GUIDA DEL SUPPORTO

DENTE DELLA GUIDA DEL FILO

7. Rilasciare il gancio del DENTE DELLA GUIDA DEL

SUPPORTO per separare il DENTE DELLA GUIDA
DEL FILO dal CESTELLO INTERMEDIO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

[MONTAGGIO]

Rimontare in ordine inverso rispetto allo smontaggio.

Assemblare con cura il DENTE DEL SUPPORTO

e il DENTE DELLA GUIDA DEL SUPPORTO nella
loro posizione.

26 _ Disegni Di Smontaggio Standard

2-10. CESTELLO INFERIORE

- CESTELLO INFERIORE : DD82-01886B / SVC - GRUPPO DEL CESTELLO INFERIORE

Parte Figura Descrizione

[SMONTAGGIO]

1. Aprire la PORTA della lavastoviglie ed estrarre il
CESTELLO INFERIORE.

2. Rimuovere la MANIGLIA DEL CESTELLO

sollevando le 2 COSTE.

CESTELLO
INFERIORE

Dente di lo metallico

3. Rilasciare i ganci per rimuovere il RULLO DEL

CESTELLO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

4. Rilasciare il gancio per rimuovere il FILO DEL

SUPPORTO SX / DX e il DENTE DEL SUPPORTO
INFERIORE e separare il DENTE DI FILO.

[MONTAGGIO]

1. Rimontare in ordine inverso rispetto allo

smontaggio.

Dente del supporto

inferiore

Filo del supporto

SX / DX

Disegni Di Smontaggio Standard _ 27

2-11. 3° CESTELLO

- 3° cestello : DD82-01893B / SVC - GRUPPO DEL 3° CESTELLO (DW60A609*)

Parte Figura Descrizione

[SMONTAGGIO]

1. Sollevare il VASSOIO DEL 3° CESTINO e

separarlo.

VASSOIO DEL
3° CESTELLO

GRUPPO DEL 3°

RULLO

2. Rilasciare il gancio del GRUPPO DEL 3° O RULLO

ssato al 3° TELAIO IN FILO e separarlo.

3. Rimuovere la MANIGLIA DEL CESTELLO

sollevando le 2 COSTE.

3° CESTELLO

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

[MONTAGGIO]

1. Assemblare insieme il 3° CESTINO con il GRUPPO
DEL 3° RULLO e la MANIGLIA DEL CESTELLO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Fare attenzione a non rompere i ganci.

28 _ Disegni Di Smontaggio Standard

2-12. GUIDA DEL CESTELLO / GUIDA DEL SUPPORTO POSTERIORE

- Guida del cestello : DD81-02766A, DD81-02767A / SINISTRA, DESTRA SVC - GUIDA INTERMEDIA
DD81-02958A, DD81-02959A / SINISTRA, DESTRA SVC- 3a GUIDA (DW60A609 *)

- Guida del supporto posteriore : DD81-02768A / INTERMEDIO, POSTERIORE SVC-GUIDA DEL SUPPORTO

DD81-02960A / POSTERIORE SVC-GUIDA DEL 3 . SUPPORTO (DW60A609 *)

Parte Figura Descrizione

[SMONTAGGIO]

1. Rimuovere la GUIDA DEL SUPPORTO
POSTERIORE, tirandola indietro dopo aver
rilasciato il gancio.

Guida del supporto

posteriore

2. Rimuovere la GUIDA DEL CESTELLO.

GUIDA DEL

CESTELLO /

GUIDA DEL

SUPPORTO

POSTERIORE

Guida sinistra del cestello

Guida destra del cestello

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

[MONTAGGIO]

1. Posizionare la GUIDA DEL CESTELLO sulla
GUIDA DEL RULLO.

Avvertenza

Non procedere senza guanti di protezione. Lo
spigolo vivo può causare lesioni

Cautela

Vericare la direzione della GUIDA DEL

CESTELLO. La parte anteriore della GUIDA DEL
CESTELLO deve essere rivolta verso l'alto.

2. Montare la GUIDA DEL SUPPORTO
POSTERIORE alla GUIDA DEL CESTELLO.

Cautela

Assicurarsi di bloccare il gancio nel foro della
GUIDA DEL CESTELLO.

Disegni Di Smontaggio Standard _ 29

2-13. CESTELLO PER LE POSATE

- Cestello per le posate : DD82-01147B / SVC - GRUPPO DEL CESTELLO PER LE POSATE (DW60A608*)

Parte Figura Descrizione

[SMONTAGGIO / MONTAGGIO]

CESTELLO PER

LE POSATE

Il CESTELLO PER LE POSATE viene sostituito come
prodotto assemblato nel servizio post-vendita
(non vengono fornite parti separate)

30 _ Disegni Di Smontaggio Standard

3.

PUNTI DI CONTROLLO DOPO AVER COMPLETATO LA MANUTENZIONE/RIPARAZIONE

1. Verica del dispositivo di sicurezza

Vericare il funzionamento dell’interruttore del blocco della porta. Assicurarsi che sia bloccato mentre la lavastoviglie

è in funzione e che sia sbloccato quando la lavastoviglie si ferma.

2. Utilizzo di Partei di ricambio originali

Se una Partee non è originale, sostituirla con una Partee originale.

3. Manipolazione dei cavi

Controllare se i li sono allentati o troppo tesi, se sono collegati correttamente, se sono ben legati con del nastro e se
sono ssati correttamente.

4. Lo stato di viti e dadi

Vericare che le viti e i dadi siano serrati correttamente. Vericare se sono ssati con la coppia specicata.

5. Rimozione di eventuali corpi estranei

Controllare se nella lavastoviglie sono presenti corpi estranei come terra, frammenti di lo e viti. (Controllare se il

corpo estraneo sta entrando attraverso il pozzetto nel dissipatore.)

6. Verica di eventuali perdite d'acqua

Controllare se vi sono perdite d'acqua dal connettore del tubo, dallo sportello, dal pozzetto della scatola (motore di
scarico, motore di circolazione, riscaldatore, termistore, motore del distributore) e dai tubi di alimentazione / scarico
dell'acqua.

7. Verica del cavo di alimentazione

Vericare se sono presenti danni al cavo di alimentazione o alla presa di corrente. Vericare che la capacità di

alimentazione sia appropriata.

8. Verica del livellamento

Vericare che la lavastoviglie sia a livello.

9. Verica della posizione d'installazione

Vericare se il luogo di installazione è piatto e stabile.

Punti Di Controllo Dopo Aver Completato La Manutenzione/Riparazione _ 31

GSPN (RETE GLOBALE DEI PARTNER DI SERVIZIO)

Area Sito web

Europa, CIS, Medio Oriente
e Africa

Asia gspn2.samsungcsportal.com

America del Nord e America
Latina

Cina china.samsungportal.com

Questo manuale di servizio è una proprietà di Samsung Electronics Co., Ltd.
Qualsiasi utilizzo non autorizzato del manuale può essere punito in

base alle disposizioni applicabili
del diritto internazionale e / o nazionale.

gspn1.samsungcsportal.com

gspn3.samsungcsportal.com

© 2021 Samsung Electronics Co.,Ltd.
Tutti i diritti riservati.
Stampato in Corea
