Zmywarka do naczyń

Instrukcja obsługi

Seria DW60A609*/DW60A608*

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 1 2021-10-06  7:29:42

Page 2

Spis treści

Zasady bezpieczeństwa 4

Co trzeba wiedzieć o zasadach bezpieczeństwa 4 Ważne symbole dotyczące bezpieczeństwa 4 Instrukcje dotyczące oznaczenia WEEE 5 Ważne zasady dotyczące bezpieczeństwa 6 Instrukcje dotyczące obsługi zmywarki do naczyń 8 Instrukcje dotyczące bezpieczeństwa dzieci 9 Instrukcje dotyczące montażu zmywarki 10

Montaż 13

Zawartość zestawu 13 Wymogi dotyczące montażu 16 Montaż krok po kroku 18 Listwa przypodłogowa 32 Odkopnik (seria DW60A60**U*) 34

Przed rozpoczęciem 35

Przegląd zmywarki 35 Przedmioty, których nie można myć w zmywarce 37 Podstawowe użycie koszy 38 Komora na detergent 43 Zbiornik na nabłyszczacz 45 Zbiornik soli 46 Czułość płytki dotykowej 47 Tryb ustawień 48

Obsługa 50

Panel sterowania 50 Omówienie programów 52 Prosta procedura rozpoczęcia 53 Zbiornik soli 54 Opóźniony start 56 Blokada sterowania 56

Konserwacja 57

Czyszczenie 57 Długoterminowa obsługa 60

Polski2

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 2 2021-10-06  7:29:42

Page 3

Rozwiązywanie problemów 61

Punkty kontrolne 61 Kody komunikatów 64

Tabela programów 65

Dodatek 67

Transport/przemieszczanie 67 Ochrona przed mrozem 67 Utylizacja zmywarki i ochrona środowiska 67 Wskazówka dotycząca oszczędzania wody i energii 68 Informacje z bazy EPREL 68 Dane techniczne 69

Zgodność ze standardami 70

Spis treści

Polski 3

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 3 2021-10-06  7:29:42

Page 4

Zasady bezpieczeństwa

Gratulujemy zakupu nowej zmywarki do naczyń rmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń.

Zasady bezpieczeństwa

Co trzeba wiedzieć o zasadach bezpieczeństwa

Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi.

Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń.

Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com.

Ważne symbole dotyczące bezpieczeństwa

Znaczenie ikon i oznaczeń w tej instrukcji obsługi:

OSTRZEŻENIE

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć i/lub zniszczenie mienia.

PRZESTROGA

Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia.

UWAGA

Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia. Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych

osób. Należy ich ściśle przestrzegać. Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy

urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi.

Polski4

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 4 2021-10-06  7:29:43

Page 5

Instrukcje dotyczące oznaczenia WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji

oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Informacje na temat zobowiązań dotyczących ochrony środowiska rmy Samsung i szczególne wymogi prawne dotyczące produktów, np. REACH, WEEE i przepisy dot. baterii, można znaleźć na stronie Samsung.com

Zasady bezpieczeństwa

Polski 5

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 5 2021-10-06  7:29:43

Page 6

Zasady bezpieczeństwa

Ważne zasady dotyczące bezpieczeństwa

W celu ograniczenia ryzyka pożaru, porażenia prądem lub

Zasady bezpieczeństwa

obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa:

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

4. Ze względów bezpieczeństwa uszkodzony przewód

zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalikowaną osobę.

Polski6

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 6 2021-10-06  7:29:43

Page 7

5. Do urządzenia dołączono nowe przyłącza, których należy użyć do podłączenia go. Nie należy używać starych przyłączy.

6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie mogą one być zasłonięte przez dywan.

7. Do użytku w Europie: Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są one pod stałym nadzorem.

8. PRZESTROGA: Aby uniknąć zagrożenia związanego z nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłączać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.

9. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Zasady bezpieczeństwa

Urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych miejscach, takich jak:

• kuchnie dla pracowników w sklepach, biurach i innych

miejscach pracy;

• gospodarstwa rolne;

• hotele, motele i inne środowiska mieszkalne (do użytku

przez klientów);

• placówki oferujące nocleg i śniadanie.

Polski 7

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 7 2021-10-06  7:29:44

Page 8

Zasady bezpieczeństwa

Instrukcje dotyczące obsługi zmywarki do naczyń

Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania,

Zasady bezpieczeństwa

takich jak:

• sklepy,

• biura i salony, oraz przez klientów takich placówek, jak:

• hostele i domy dla gości. Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców,

zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne.

Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi.

W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplozję. Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają

składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem.

Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć. Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie

i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika. Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w

zmywarkach do naczyń. Nie należy używać płynu do mycia naczyń. Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości. Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to

spowodować poważne uszkodzenie zbiornika. Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi

uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek.

Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania wody.

W przypadku urządzenia z koszem na sztućce (niektóre modele), umieszczenie sztućców w koszu rączkami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu.

W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie.

Polski8

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 8 2021-10-06  7:29:44

Page 9

W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony.

Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.

Instrukcje dotyczące bezpieczeństwa dzieci

To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.

Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania go.

DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia

mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie. Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą

znajdować się pozostałości detergentu. Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy

natychmiast skontaktować się z lekarzem.

Zasady bezpieczeństwa

Polski 9

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 9 2021-10-06  7:29:44

Page 10

Zasady bezpieczeństwa

Instrukcje dotyczące montażu zmywarki

Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone

Zasady bezpieczeństwa

urządzenie stanowi zagrożenie. Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego

gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Przegląd zmywarki” na stronie 35).

Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru.

Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp.

Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyn drzwi.

Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem.

Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem.

Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem).

Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy ani przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).

Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalikowanego specjalistę.

Polski10

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 10 2021-10-06  7:29:44

Page 11

Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie.

W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi.

Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalikowaną i kompetentną osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalikowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace.

Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki:

• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.

• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to

potrzebne.

• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np.

podczas urlopu).

• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak

pozostawać podłączone do źródła zasilania.

Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.

Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu.

Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.

Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki).

Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu.

W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.

Zasady bezpieczeństwa

Polski 11

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 11 2021-10-06  7:29:44

Page 12

Zasady bezpieczeństwa

W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko wtedy, gdy:

• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,

• urządzenie jest wyłączone z sieci,

Zasady bezpieczeństwa

• bezpiecznik sieciowy jest wyłączony,

• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany). W urządzeniu nie wolno wprowadzać żadnych modykacji bez zgody producenta. Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części

mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem.

Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność.

Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich stron, umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.

Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 46).

Na stronie www.samsung.com/support można znaleźć więcej informacji na temat materiałów i napraw.

Polski12

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 12 2021-10-06  7:29:44

Page 13

Montaż

Zawartość zestawu

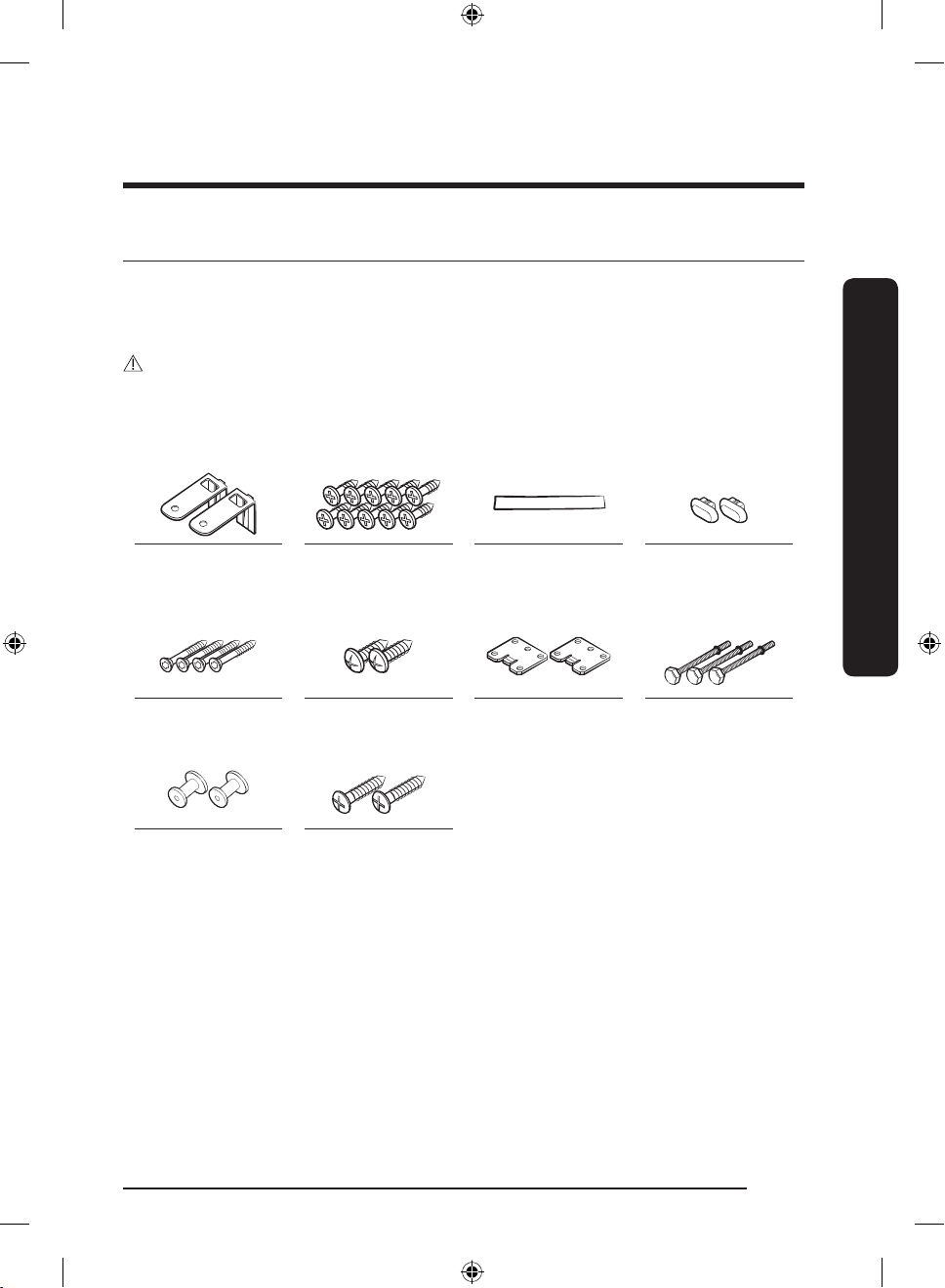

Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku pytań dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi klienta rmy Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w zależności od modelu i kraju.

PRZESTROGA

Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od dzieci.

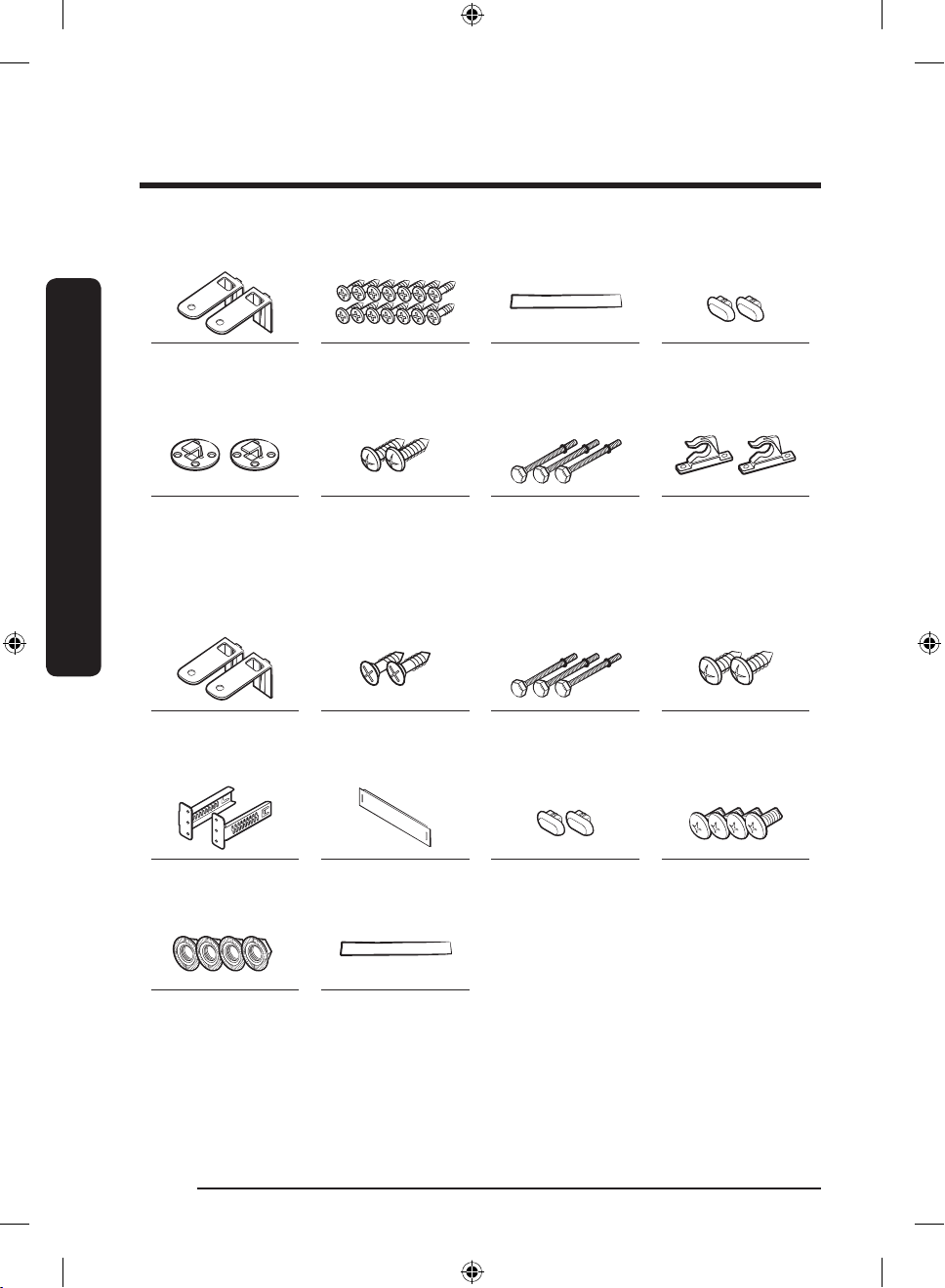

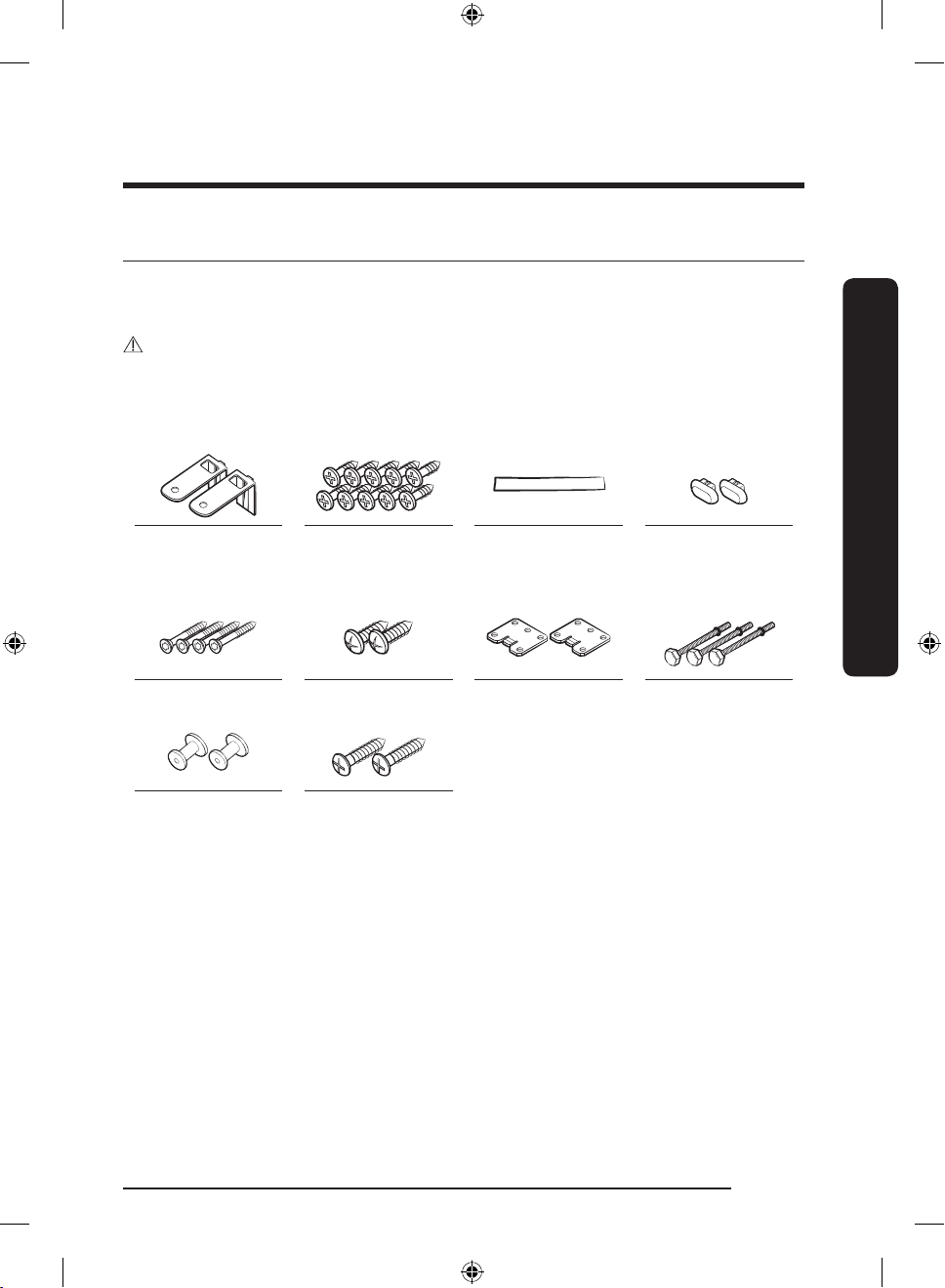

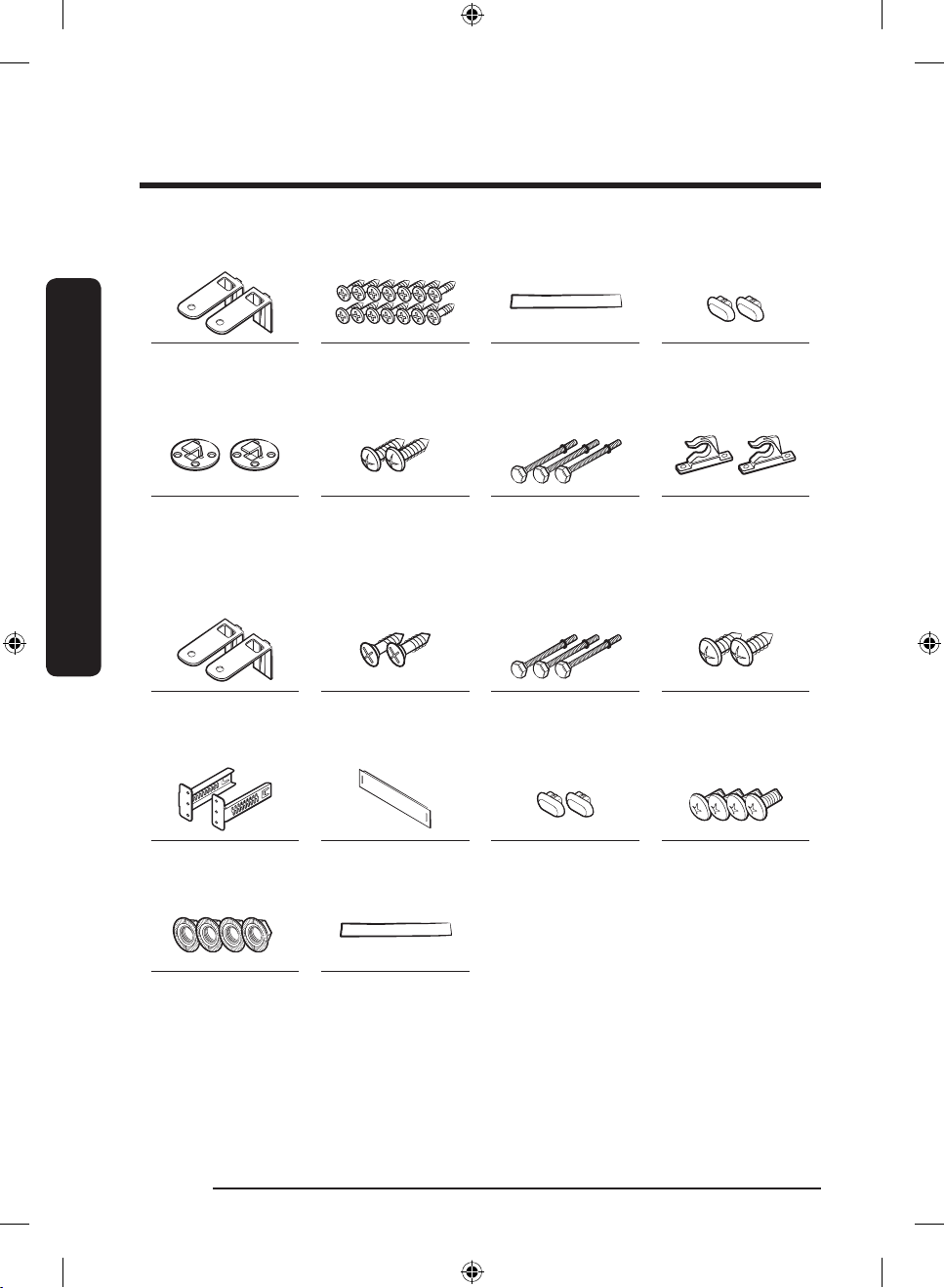

Modele FBI (do całkowitej zabudowy, DW60A60**BB)

Górny wspornik

(2 szt.)

Śruby Ø3,5 X 45

(4 szt.)

Uchwyty do paneli

niestandardowych

(mocowania paneli

drewnianych, 2 szt.)

Śruby Ø4 X 14

(10 szt.)

Śruby Ø3,5 X 16

(2 szt.)

Śruby Ø3,5 X 25

(2 szt.)

Naklejka ochronna przed kondensacją

(1 szt.)

Wsporniki drzwiczek

(2 szt.)

Montaż

Plastikowe zaślepki

(2 szt.)

Wysokie nóżki

(3 szt.)

Polski 13

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 13 2021-10-06  7:29:45

Page 14

Montaż

Modele FBI (wysuwane, DW60A60**IB)

Montaż

Górny wspornik

(2 szt.)

Uchwyt paneli

niestandardowych

(2 szt.)

Śruby Ø4 X 14

(14 szt.)

Śruby Ø3,5 X 16

(2 szt.)

Naklejka ochronna przed kondensacją

Wysokie nóżki

Modele BU (do montażu pod blatem DW60A60**U*)

Uchwyty górne

(2 szt.)

Uchwyty odkopnika

(2 szt.)

Śruby Ø4 X 14

(2 szt.)

Odkopnik Plastikowe zaślepki

Wysokie nóżki

(1 szt.)

(3 szt.)

(2 szt.)

Plastikowe zaślepki

(2 szt.)

Uchwyt paneli

niestandardowych

(2 szt.)

Śruby Ø3,5 X 16

(2 szt.)

Śruby odkopnika

(4 szt.)

Zaślepki odkopnika

(4 szt.)

Polski14

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 14 2021-10-06  7:29:46

Naklejka ochronna przed kondensacją

(1 szt.)

Page 15

Zestaw instalacyjny (niedostarczony)

Zacisk węża

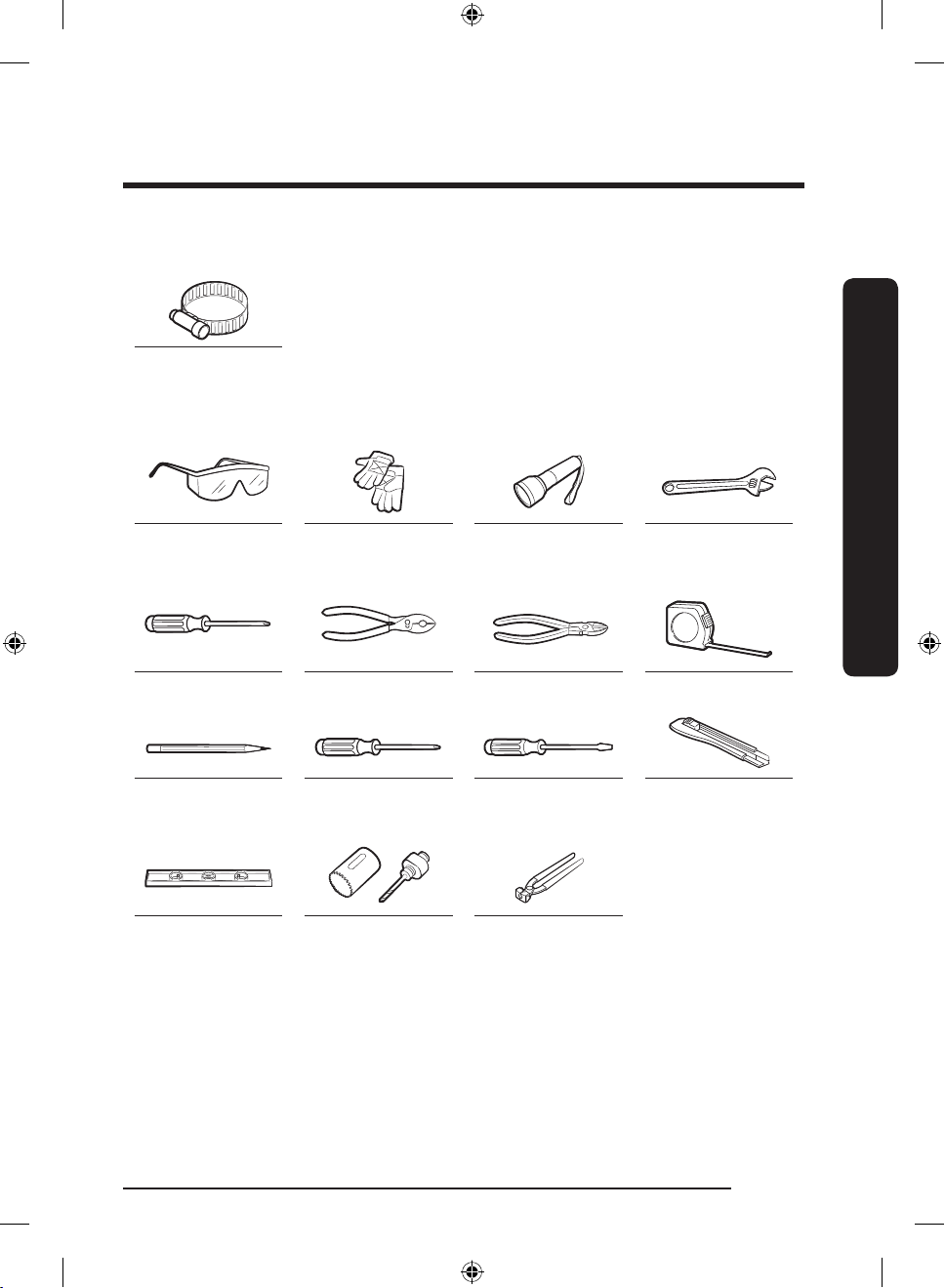

Wymagane narzędzia (niedostarczone)

Montaż

Okulary ochronne Rękawice Latarka Klucz (22 mm) do

Śrubokręt Torx T15 Kombinerki Szczypce Miarka zwijana

Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż

Poziom Otwornica

(80–100 mm)

Szczypce do

zaciskania

przedniej stopki

Polski 15

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 15 2021-10-06  7:29:47

Page 16

Montaż

Wymogi dotyczące montażu

Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalikowanego technika.

Zasilanie

• Osobny obwód rozgałęzieniowy 220–240 V, 50 Hz przeznaczony wyłącznie dla zmywarki.

• Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A)

OSTRZEŻENIE

• Nie używać przedłużacza.

• Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń.

• Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona.

Uziemienie

W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki.

OSTRZEŻENIE

• Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem.

• Nie wolno modykować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi.

Dopływ wody

• Wąż doprowadzający wodę musi wytrzymywać ciśnienie wody w zakresie od 0,04 do 1 MPa.

• Temperatura wody musi być niższa niż 60 °C.

• Kran musi być wyposażony w zawór odcinający z gwintem męskim 3/4".

Aby zmniejszyć ryzyko wystąpienia przecieków:

• Upewnić się, że krany są łatwo dostępne.

• Zakręcać kran, gdy zmywarka do naczyń nie jest używana.

• Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków.

• Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teonowej lub środka uszczelniającego.

Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop)

Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża.

PRZESTROGA

• Należy zachować ostrożność przy obsłudze zabezpieczenia przed niekontrolowanym wypływem wody.

• Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta rmy Samsung lub wykwalikowanym technikiem.

Polski16

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 16 2021-10-06  7:29:48

Page 17

Odpływ

W przypadku używania odpływu wyłącznie do obsługi zmywarki wąż odpływowy należy podłączyć do odpływu znajdującego się od 30 cm do 70 cm nad ziemią. Podłączenie węża odpływowego do odpływu znajdującego na wysokości powyżej 80 cm nad ziemią może sprawić, że woda będzie cofać się do zmywarki.

Podłoga

• Ze względów bezpieczeństwa zmywarkę należy zamontować na solidnym podłożu. Drewniane podłogi mogą wymagać wzmocnienia w celu ograniczenia drgań. Należy unikać montażu na dywanach i miękkich posadzkach. Dywany oraz miękkie posadzki mogą powodować drgania i niewielkie przemieszczenia zmywarki podczas pracy.

OSTRZEŻENIE

Nie wolno montować zmywarki na konstrukcji bez mocnej podpory.

• Za pomocą nóżki poziomującej należy wypoziomować zmywarkę.

• Po zakończeniu poziomowania sprawdź, czy drzwiczki otwierają się i zamykają prawidłowo.

Temperatura otoczenia

Zmywarki nie należy umieszczać w miejscach, gdzie występują temperatury ujemne. W zaworze wodnym, pompie i wężu zmywarki zawsze znajduje się pewna ilość wody. Jeżeli woda zamarznie w zmywarce lub przewodach, może dojść do uszkodzenia urządzenia lub jego części.

Próbne uruchomienie

Po zamontowaniu zmywarki należy uruchomić program Szybki, aby sprawdzić poprawność montażu.

Montaż

Polski 17

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 17 2021-10-06  7:29:48

Page 18

Montaż

Montaż krok po kroku

Proces montażu może różnić się w zależności od modelu.

KROK 1 Wybór miejsca

Należy wybrać miejsce, które spełnia poniższe kryteria.

• Konieczne jest ustawienie urządzenia na wytrzymałej podłodze, zdolnej do utrzymania wagi urządzenia.

• Zmywarkę należy umieścić w pobliżu zlewu. Musi mieć łatwy dostęp do dopływu i odpływu wody, a także do gniazdka elektrycznego.

• Urządzenie musi być ustawione tak, by wkładanie naczyń nie było utrudnione.

• Konieczne jest umieszczenie zmywarki w sposób umożliwiający łatwe otwarcie drzwiczek i zapewnienie wystarczającego odstępu między bokami zmywarki a bokami szafki.

• Z tyłu urządzenia nie może być żadnych przeszkód.

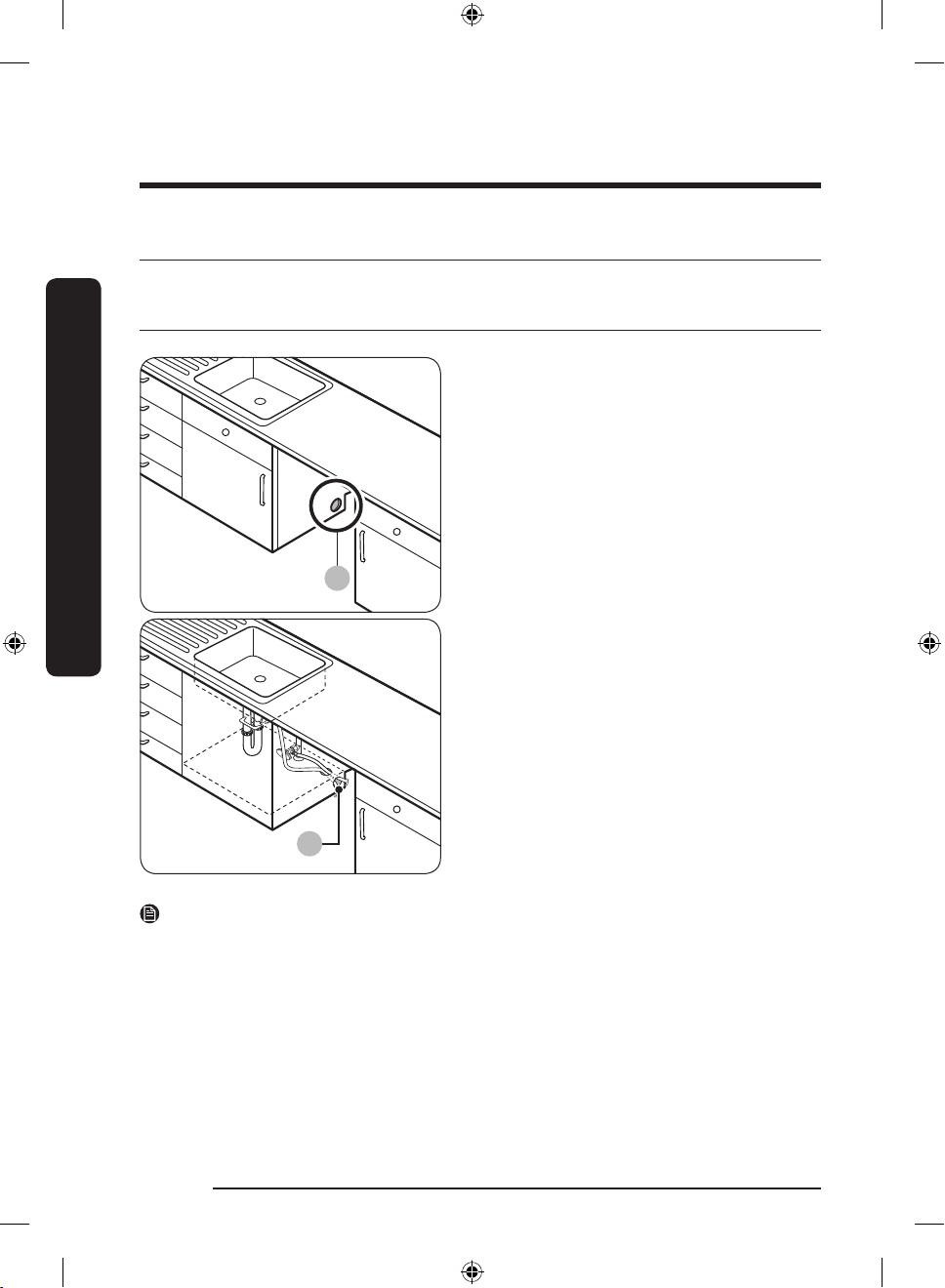

Montaż w nowym miejscu

Jeśli zmywarka jest instalowana w nowym miejscu, przed zamontowaniem urządzenia należy postępować zgodnie z następującymi instrukcjami.

1. Użyj otwornicy i w przedstawiony sposób wytnij w bocznej części szafki otwór zapewniający dostęp do zlewu (A).

2. Jeżeli podstawa szafki zlewowej znajduje się nad ziemią i wyżej, niż przyłącza zmywarki, należy wykonać otwory w podstawie wewnątrz szafki oraz jej ścianie bocznej (B).

UWAGA

• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową zmywarką i wymień je w razie potrzeby.

• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu w innej ściance szafki.

Polski18

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 18 2021-10-06  7:29:48

Page 19

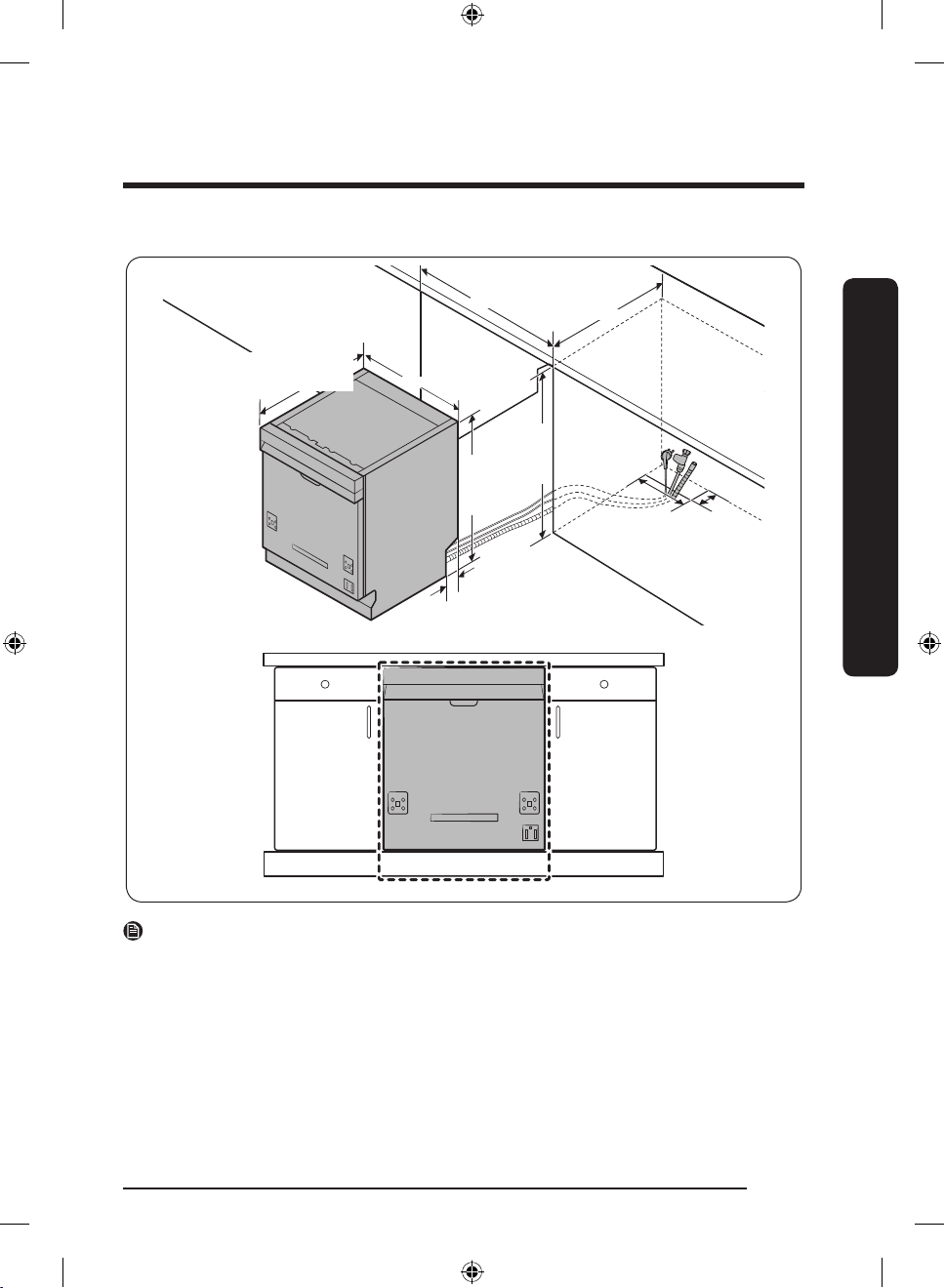

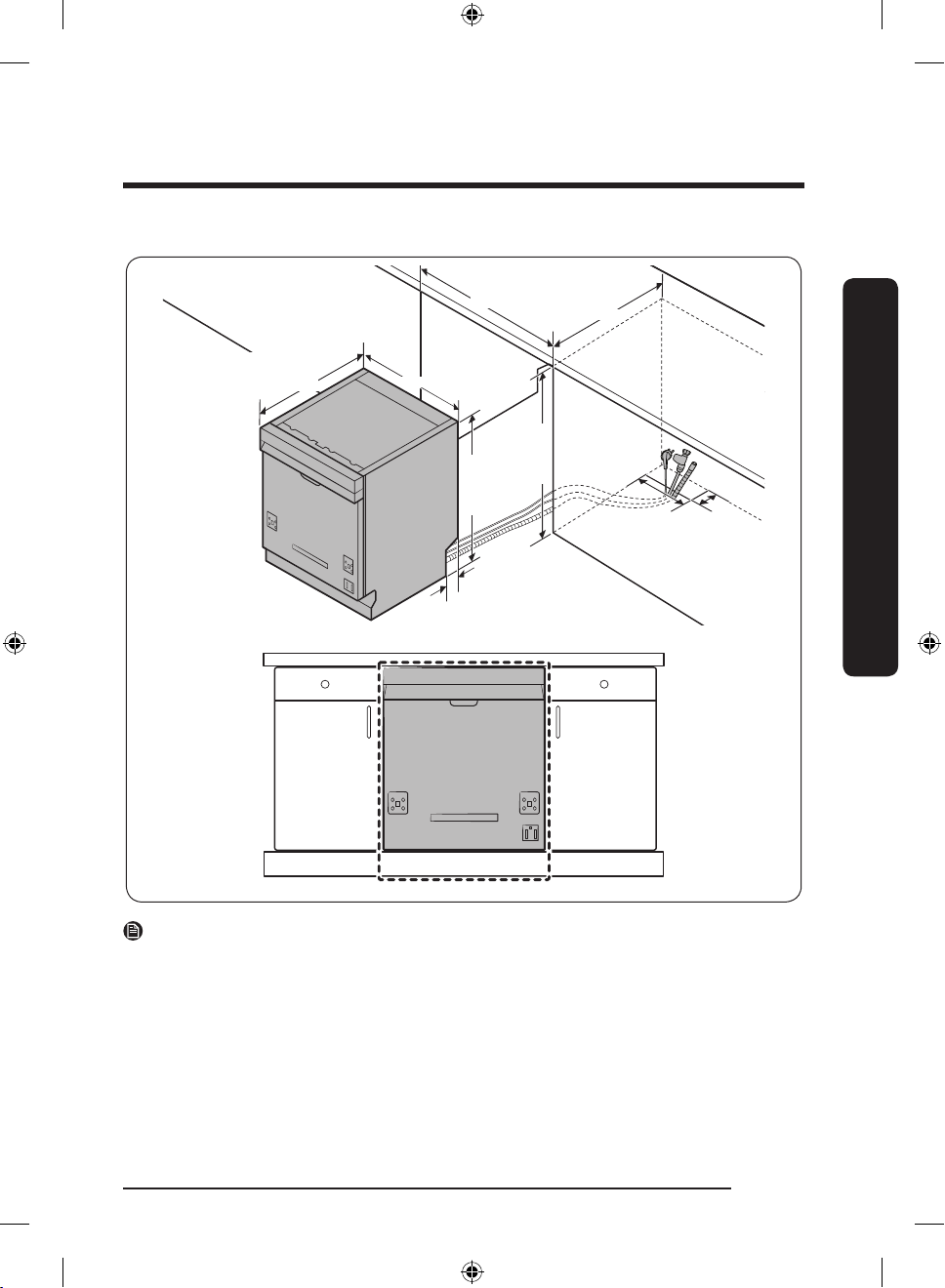

Wymiary szafki

550 (model do pełnej zabudowy) 570 (model do montażu pod blatem, do częściowej zabudowy)

598

600

815–845

820–880

575

100

Montaż

UWAGA

Upewnij się, że odległość między podłożem i spodem blatu przekracza 850 mm. W takim przypadku zamontuj wysoką nóżkę dołączoną do zestawu montażowego. Szczegółowe instrukcje zawiera kolejna sekcja. Jeśli odległość wynosi mniej niż 850 mm od podłoża, przejdź do KROKU 3.

Polski 19

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 19 2021-10-06  7:29:48

Page 20

Montaż

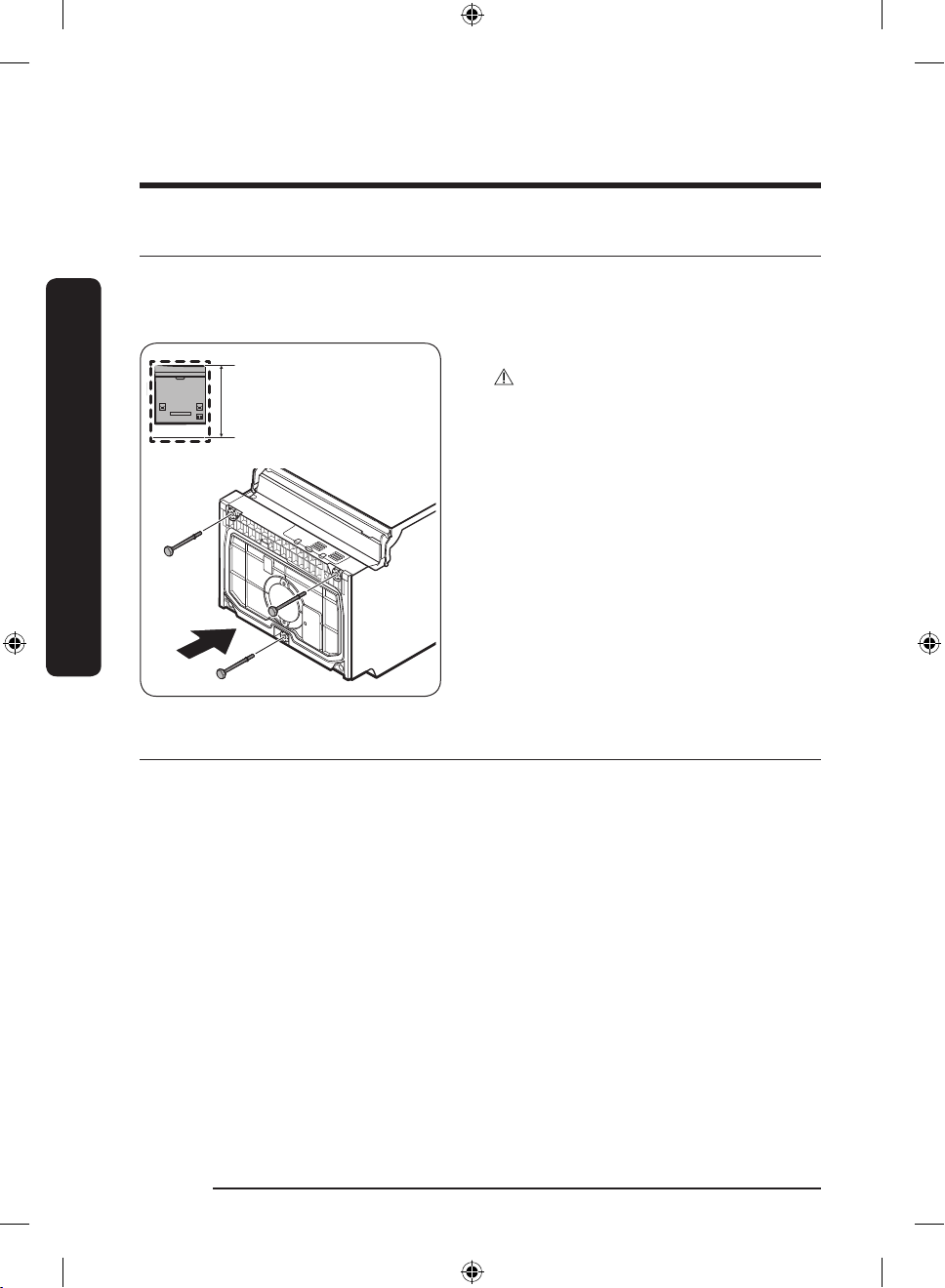

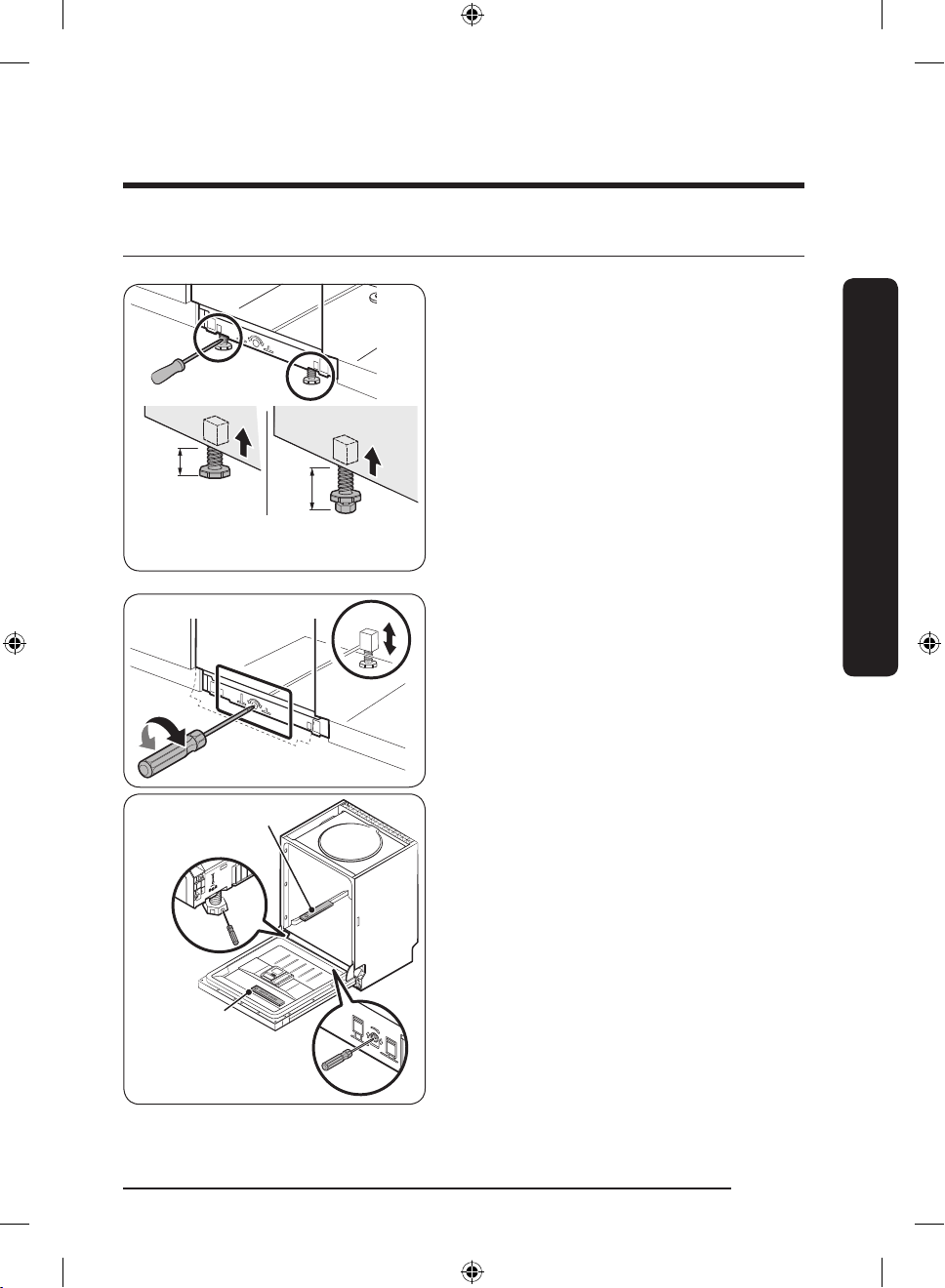

KROK 2 Mocowanie nóżki (oprócz wersji wolnostojącej)

Jeśli odległość między podłożem a dolną częścią blatu roboczego przekracza 850 mm, przed rozpoczęciem montażu wsuń nóżkę do otworu w dolnej części zmywarki.

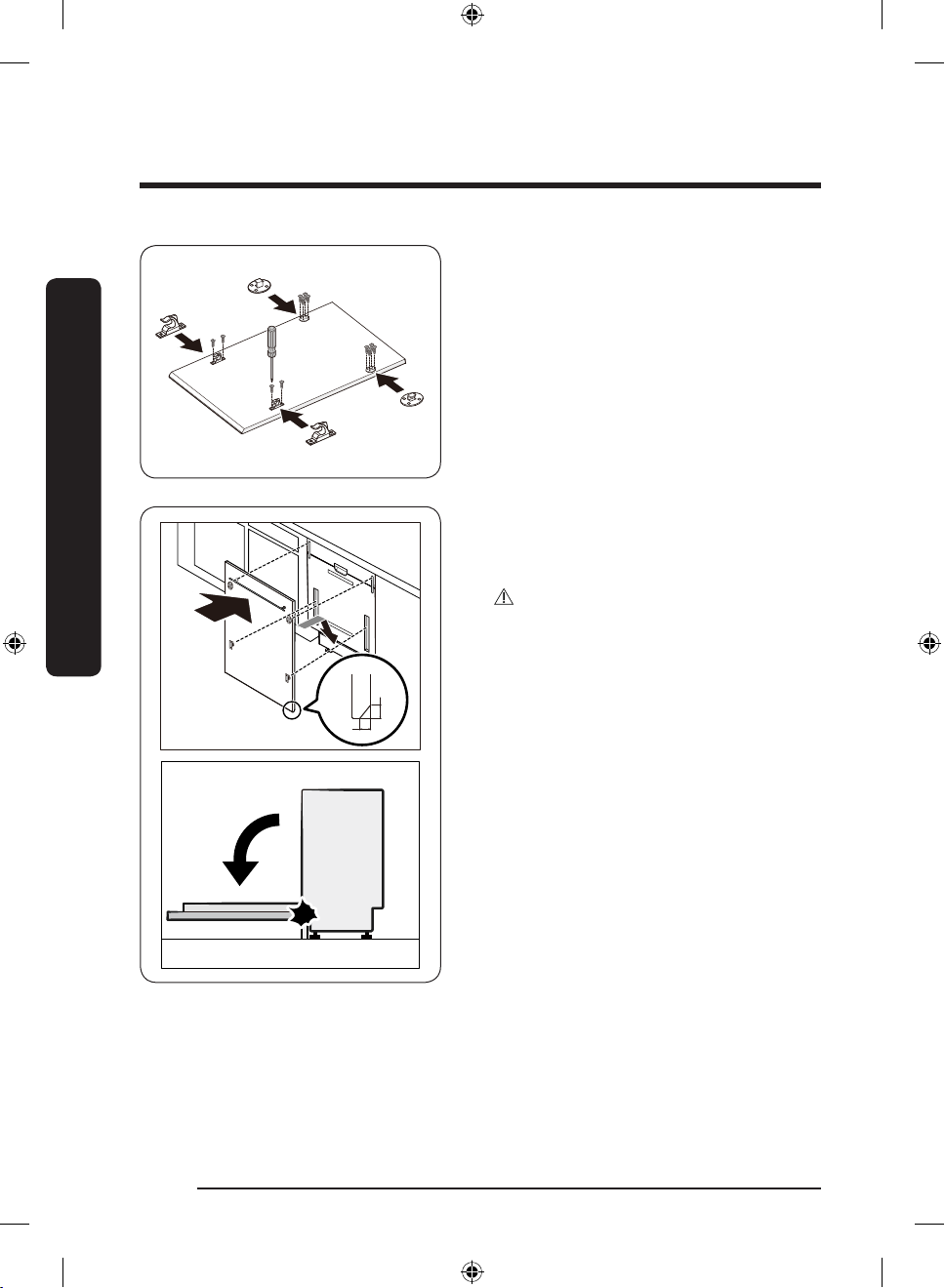

1. Połóż zmywarkę na tylnej ściance.

PRZESTROGA

850

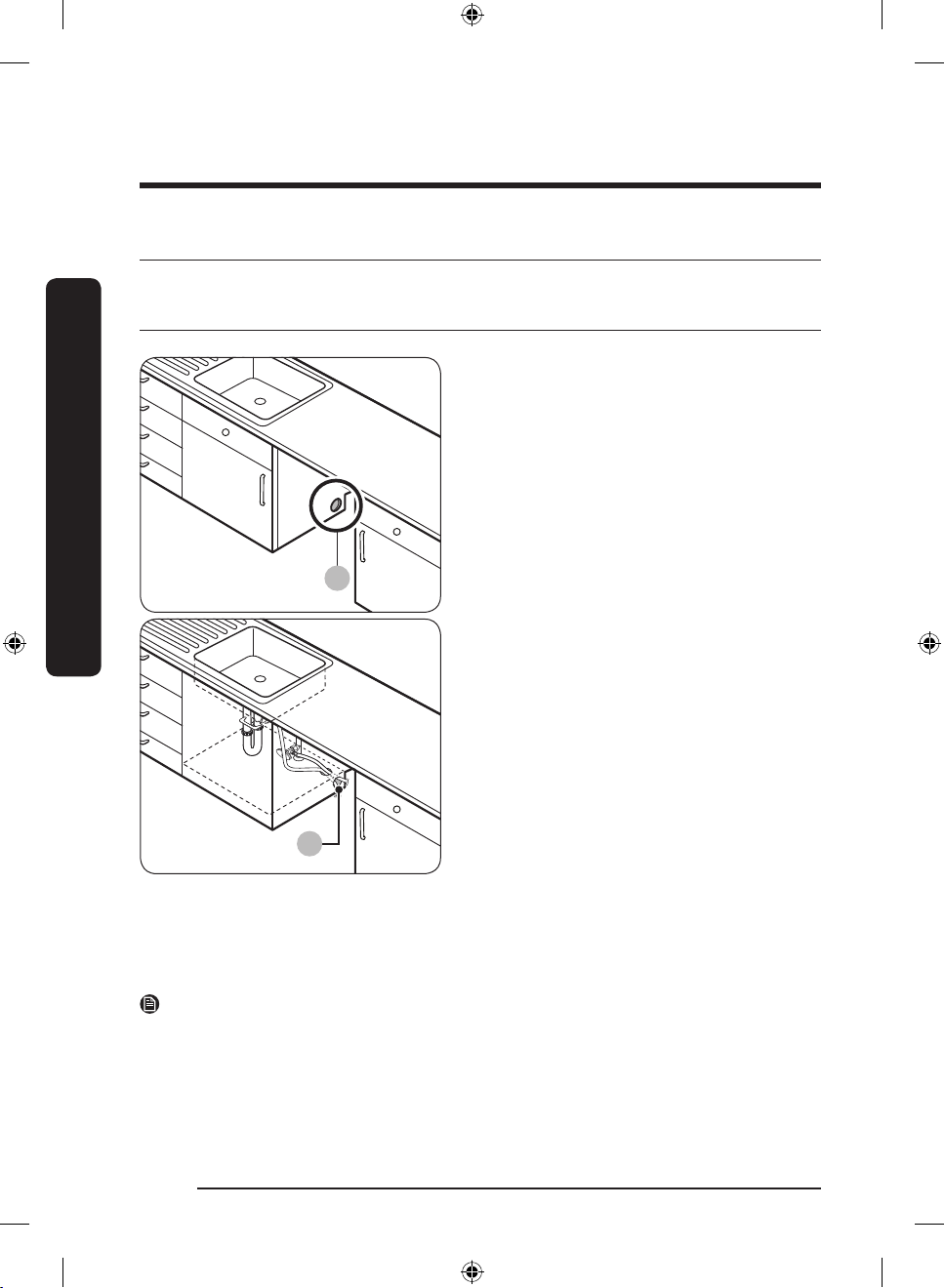

KROK 3 Sprawdzanie dopływu wody

• Ciśnienie doprowadzanej wody musi wynosić od 0,04 a 1,0 MPa.

• Temperatura wody nie może przekraczać 60 °C. Woda o temperaturze powyżej 60 °C może spowodować nieprawidłowe działanie zmywarki.

• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest zamknięty.

Nie wolno kłaść zmywarki na boku. Może to spowodować wyciek wody.

2. Znajdź w zestawie montażowym nóżkę i wsuń ją do otworu w dolnej części zmywarki, jak pokazano na rysunku.

Polski20

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 20 2021-10-06  7:29:48

Page 21

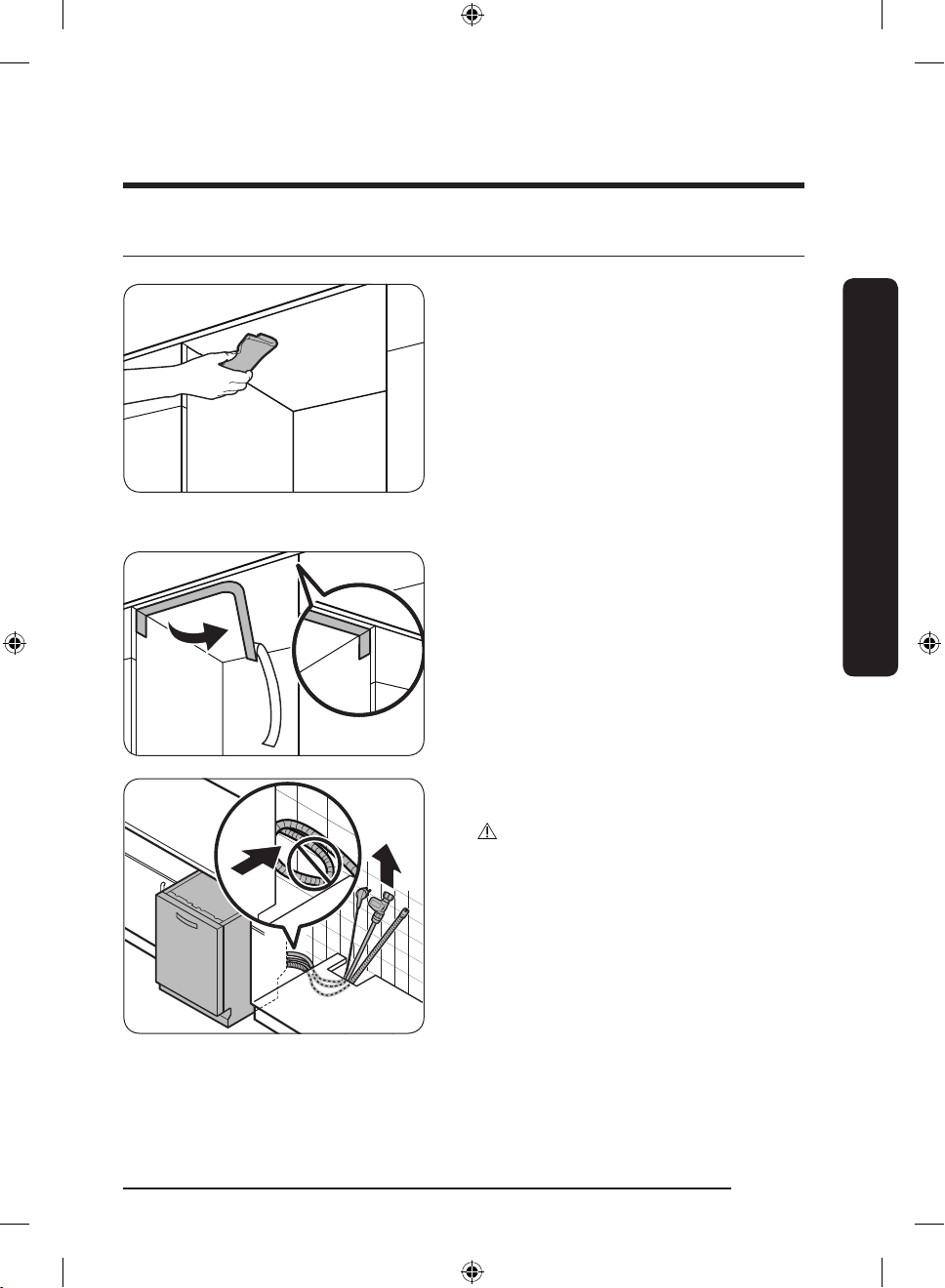

KROK 4 Rozmieszczenie węży

1. Oczyść spód górnej części szafki.

Montaż

2. Przymocuj naklejkę chroniącą przed

kondensacją w sposób przedstawiony na ilustracji.

3. Przeprowadź wtyczkę przewodu zasilającego, wąż doprowadzający wodę i wąż spustowy przez otwór w zlewie.

PRZESTROGA

• Należy uważać, aby nie nadepnąć na przewód zasilania ani go nie zapętlić.

• Nie zdejmuj brązowego papieru z tyłu zmywarki. Papier zapewnia czystość tylnej strony przy ścianie.

Polski 21

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 21 2021-10-06  7:29:49

Page 22

Montaż

KROK 5 Montaż panelu niestandardowego (dotyczy modeli do całkowitej zabudowy)

Modele FBI (do całkowitej zabudowy, DW60A60**BB)

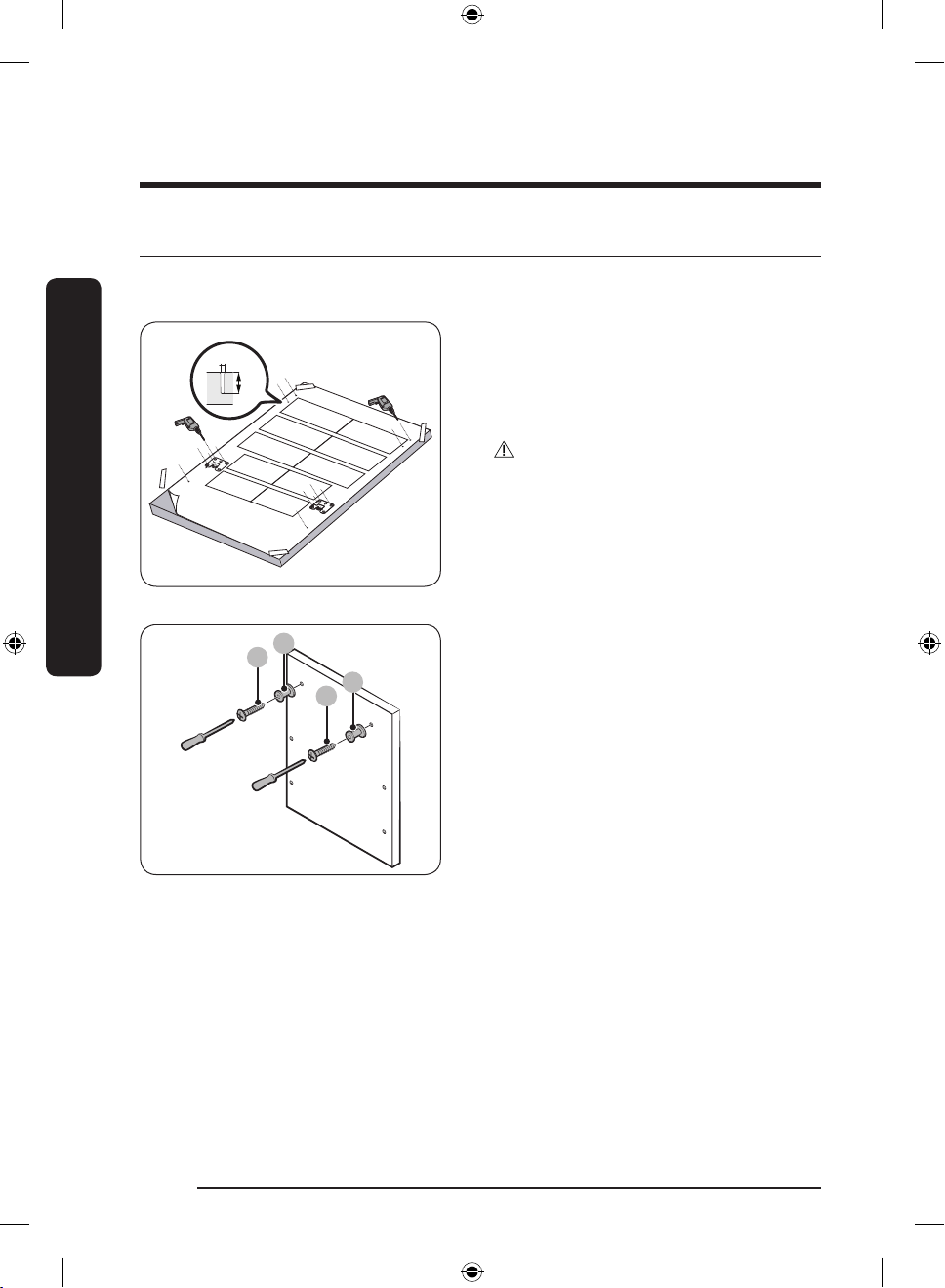

1. Umieść szablon montażu z tyłu panelu

Ø2

niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejącą. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.

PRZESTROGA

• Górną krawędź panelu niestandardowego należy wyrównać z górną krawędzią szablonu montażu.

• Użyj panelu niestandardowego o wadze 3–7 kg.

2. Oznacz 14 punktów umieszczonych na szablonie montażu.

3. Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (A) 2 śrubami (B, Ø3,5 X 25) w sposób pokazany na rysunku.

Polski22

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 22 2021-10-06  7:29:49

Page 23

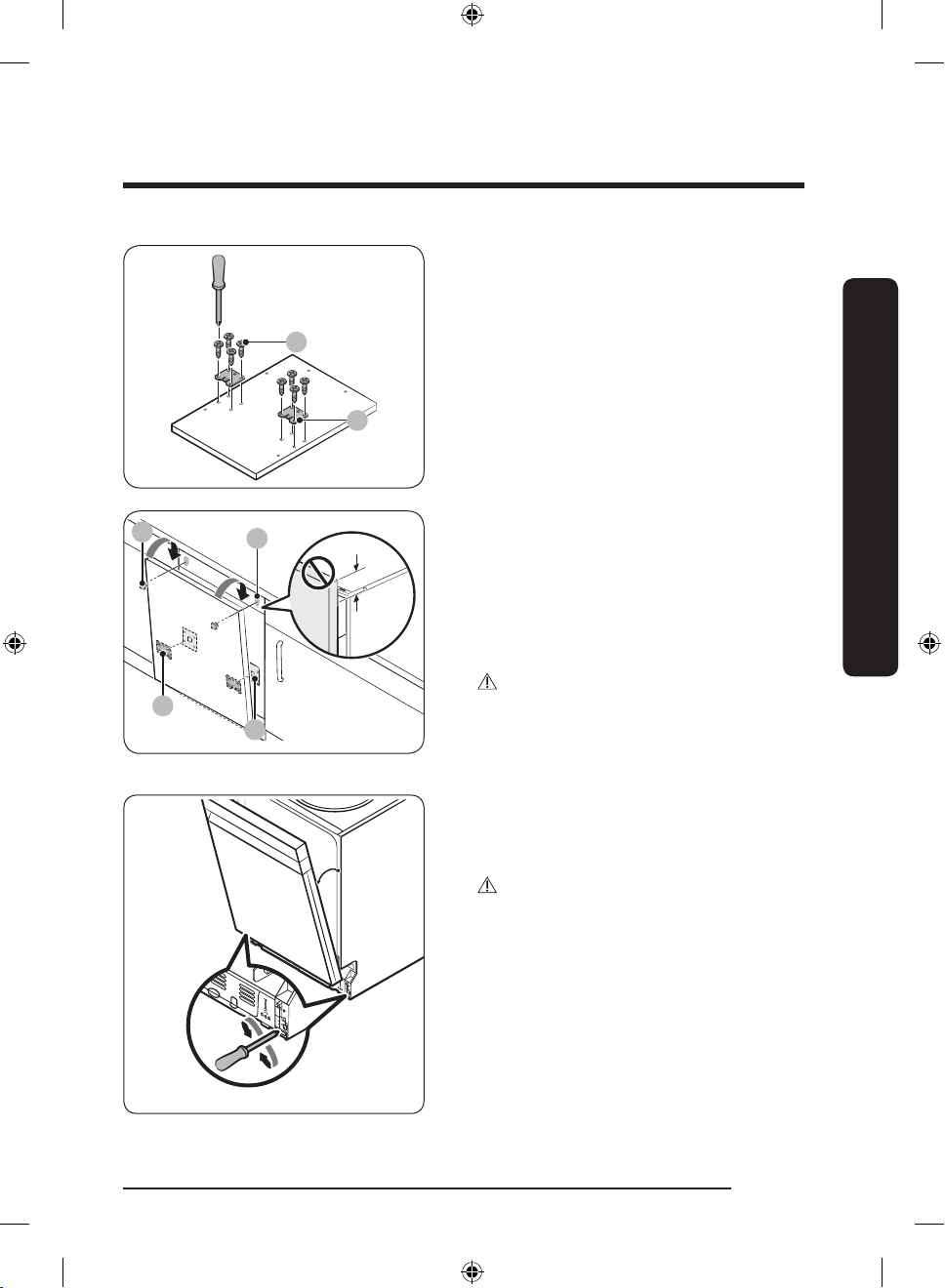

4. Dokręć wspornik drzwiczek (C) za pomocą

D O W N

8 śrub (D, Ø4 X 14), jak pokazano na rysunku.

Montaż

5. Wsuń wsporniki drzwiczek (C) na

niestandardowym panelu do otworów (E) w drzwiczkach zmywarki, aby zamocować panel niestandardowy.

30 mm

6. Przytrzymaj panel niestandardowy, przymocuj go do drzwiczek i wsuń

uchwyty panelu niestandardowego (A) do odpowiednich otworów (F), jak

przedstawiono na rysunku.

7. Przesuń panel niestandardowy w dół, aby go zamocować.

PRZESTROGA

Panel niestandardowy nie może wystawać na więcej niż 30 mm poza górną część zmywarki.

8. Poziom sprężyny można ustawić, kiedy drzwiczki są otwarte pod kątem około 30 stopni. Drzwiczki powinny utrzymywać

30°

swoje położenie i nie powinny samoczynnie opadać.

PRZESTROGA

• Nie należy ustawiać poziomu sprężyny, kiedy drzwiczki są całkowicie otwarte.

• Jeżeli panel niestandardowy waży więcej niż 7 kg, drzwiczki mogą samoczynnie opadać.

• Nie zaleca się stosowania paneli niestandardowych ważących ponad 7 kg.

Polski 23

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 23 2021-10-06  7:29:49

Page 24

Montaż

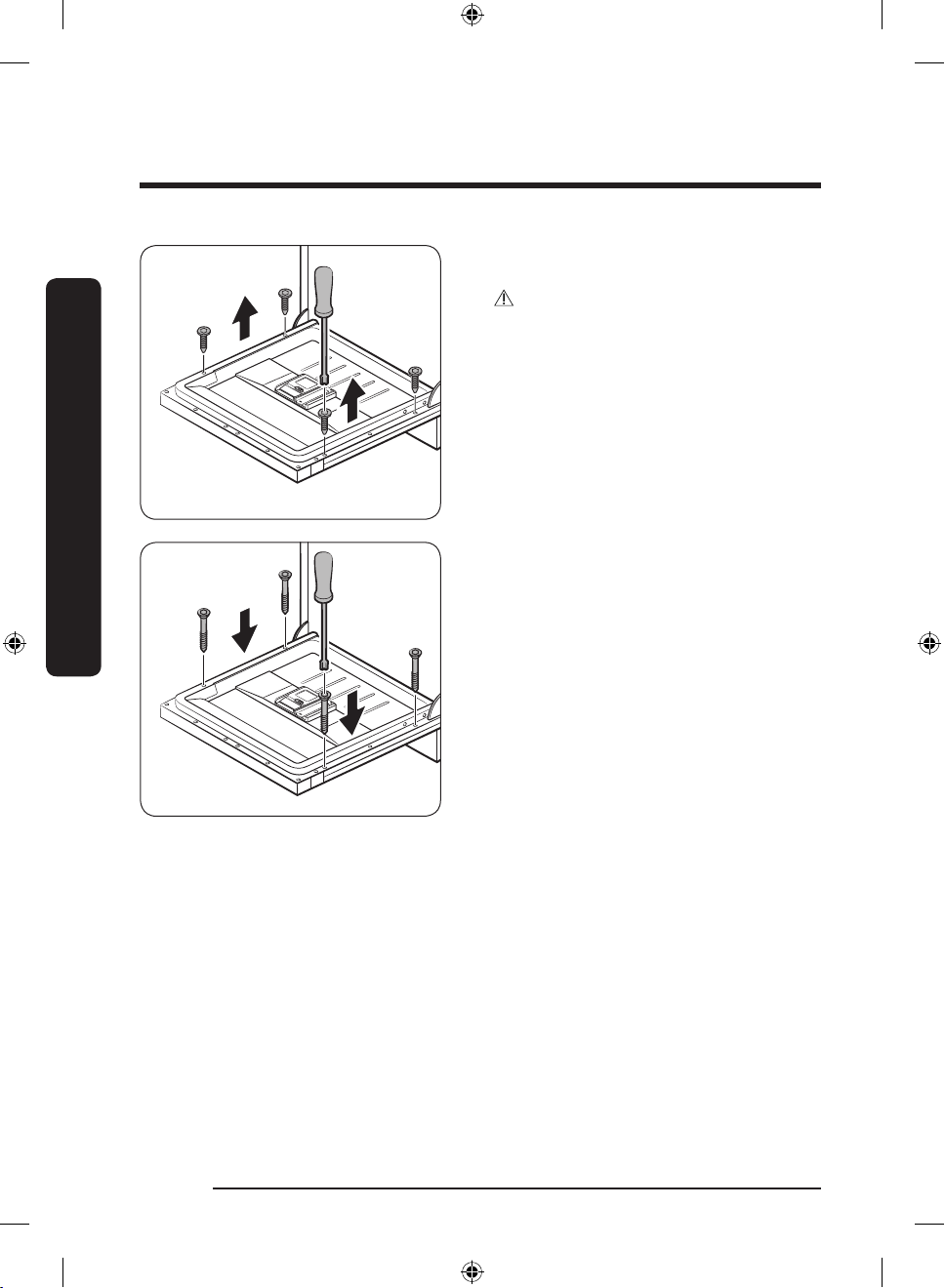

9. Otwórz drzwiczki zmywarki i wykręć

4 śruby.

PRZESTROGA

Podczas otwierania drzwiczek należy zachować ostrożność. Drzwiczki mogą niespodziewanie otworzyć się lub zamknąć, jeśli nie ustawiono właściwie poziomu sprężyny. Może to spowodować obrażenia ciała.

10. Zamocuj panel niestandardowy do drzwiczek, dokręcając 4 śruby (3,5 X 45).

Polski24

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 24 2021-10-06  7:29:50

Page 25

Modele FBI (wysuwane FBI, DW60A60**IB)

Ten model zmywarki jest wyposażony w system automatycznego wyważenia w drzwiczkach. Ma wbudowany wysuwany zawias, który umożliwia montaż w kuchni bez cokołu lub nad niewielką szafką. Wysokość panelu niestandardowego (A) może wynosić od 670 mm do maksymalnie 800 mm w zależności od warunków instalacji. Masa panelu niestandardowego nie może przekraczać 10 kg. Sprawdź w tabeli wysokość (C) w odniesieniu do wysokości szafki (B), a następnie określ wysokość panelu niestandardowego.

598 mm

Min. 20

A B C

820 mm 20–150 mm

670–800 mm

850 mm 50–180 mm

880 mm 80–210 mm

Montaż

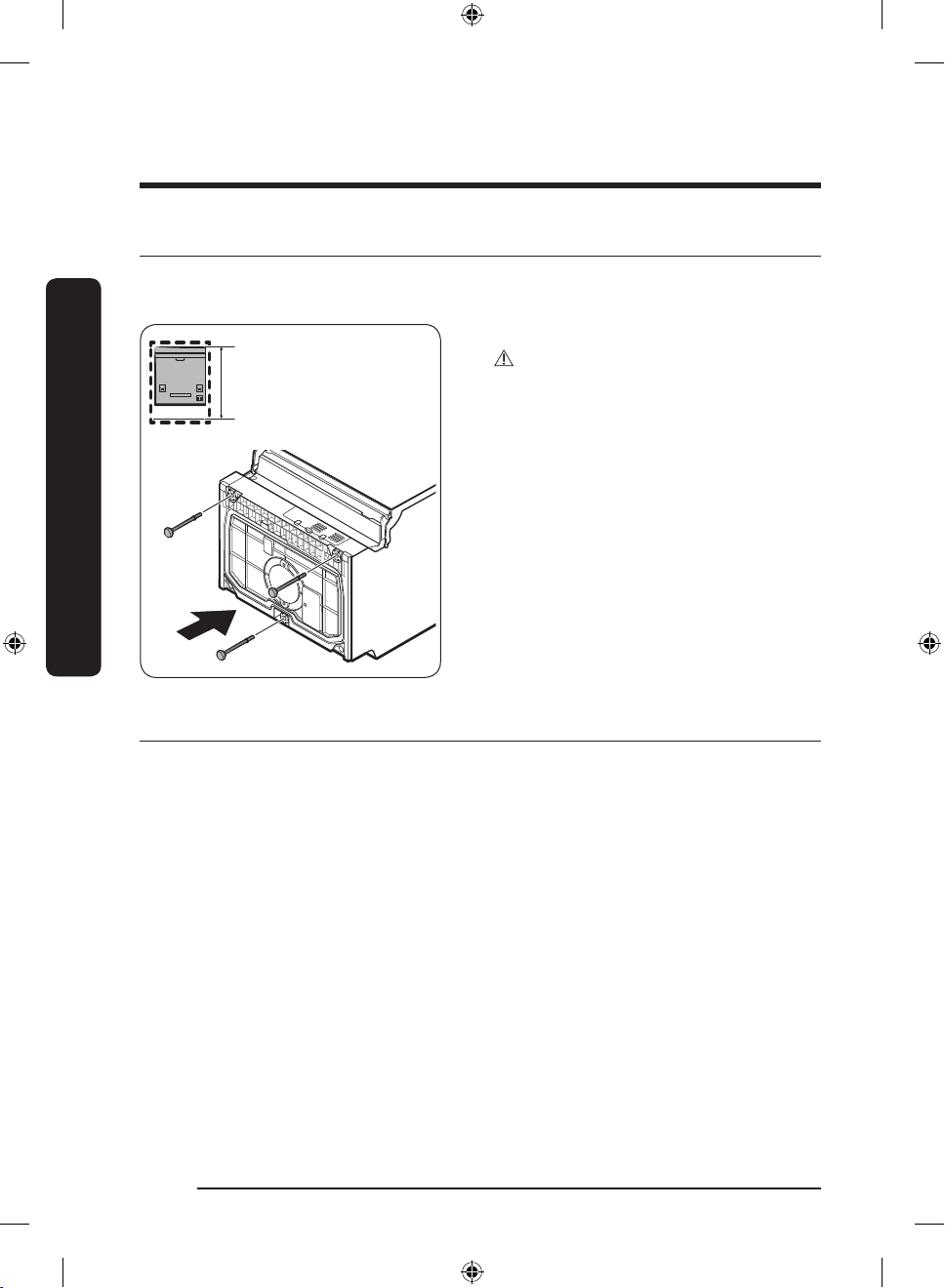

1. Umieść szablon montażu z tyłu panelu

niestandardowego i przymocuj go tymczasowo przezroczystą taśmą klejącą. Pamiętaj, że tylna strona panelu niestandardowego zostanie przymocowana do drzwiczek zmywarki.

2. Oznacz 4 punkty umieszczone na szablonie montażu.

UWAGA

Wysokość panelu niestandardowego może wynosić od 670 mm do 800 mm w zależności od warunków instalacji.

PRZESTROGA

Masa panelu niestandardowego nie może przekraczać 10 kg.

Polski 25

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 25 2021-10-06  7:29:50

Page 26

Montaż

3. Zdejmij szablon montażu, a następnie dokręć uchwyty panelu niestandardowego (B), (C) przy użyciu 12 śrub (A) w sposób pokazany na rysunku.

4. Przytrzymaj panel niestandardowy,

przymocuj go do drzwiczek i wsuń uchwyty panelu niestandardowego do odpowiednich otworów w drzwiczkach.

PRZESTROGA

Użyj panelu niestandardowego o wadze 4–10 kg. Upewnij się, że listwa przypodłogowa nie przeszkadza w pełnym otwieraniu i zamykaniu drzwiczek zmywarki.

Polski26

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 26 2021-10-06  7:29:50

Page 27

KROK 6 Poziomowanie zmywarki

Ƹ ť

UĮǮĘ

Ƹť

UĮǮĘ

0–30 mm

Zwykła Wysoka zabudowa (wsuń

Sprawdź wypoziomowanie

od przodu do tyłu

0–60 mm

nóżkę)

Można dostosować wysokość zmywarki, aby ją wypoziomować. Należy pamiętać, że podczas tych czynności zmywarka jest wsunięta do połowy.

1. Użyj poziomicy, aby sprawdzić wypoziomowanie zmywarki.

2. Aby wyregulować wysokość z przodu, użyj śrubokręta płaskiego (-).

• Aby zmniejszyć wysokość, obróć nóżkę w lewo.

• Aby zwiększyć wysokość, obróć nóżkę w prawo.

3. Aby dostosować wysokość tylnej części, wsuń śrubokręt krzyżowy w środek spodu zmywarki.

• Aby zmniejszyć wysokość, obróć śrubokręt w prawo.

• Aby zwiększyć wysokość, obróć śrubokręt w lewo.

• Połóż poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź, czy zmywarka jest prawidłowo wypoziomowana.

Montaż

Sprawdź

wypoziomowanie od

boku do boku

Polski 27

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 27 2021-10-06  7:29:51

Page 28

Montaż

Min. (5 mm)

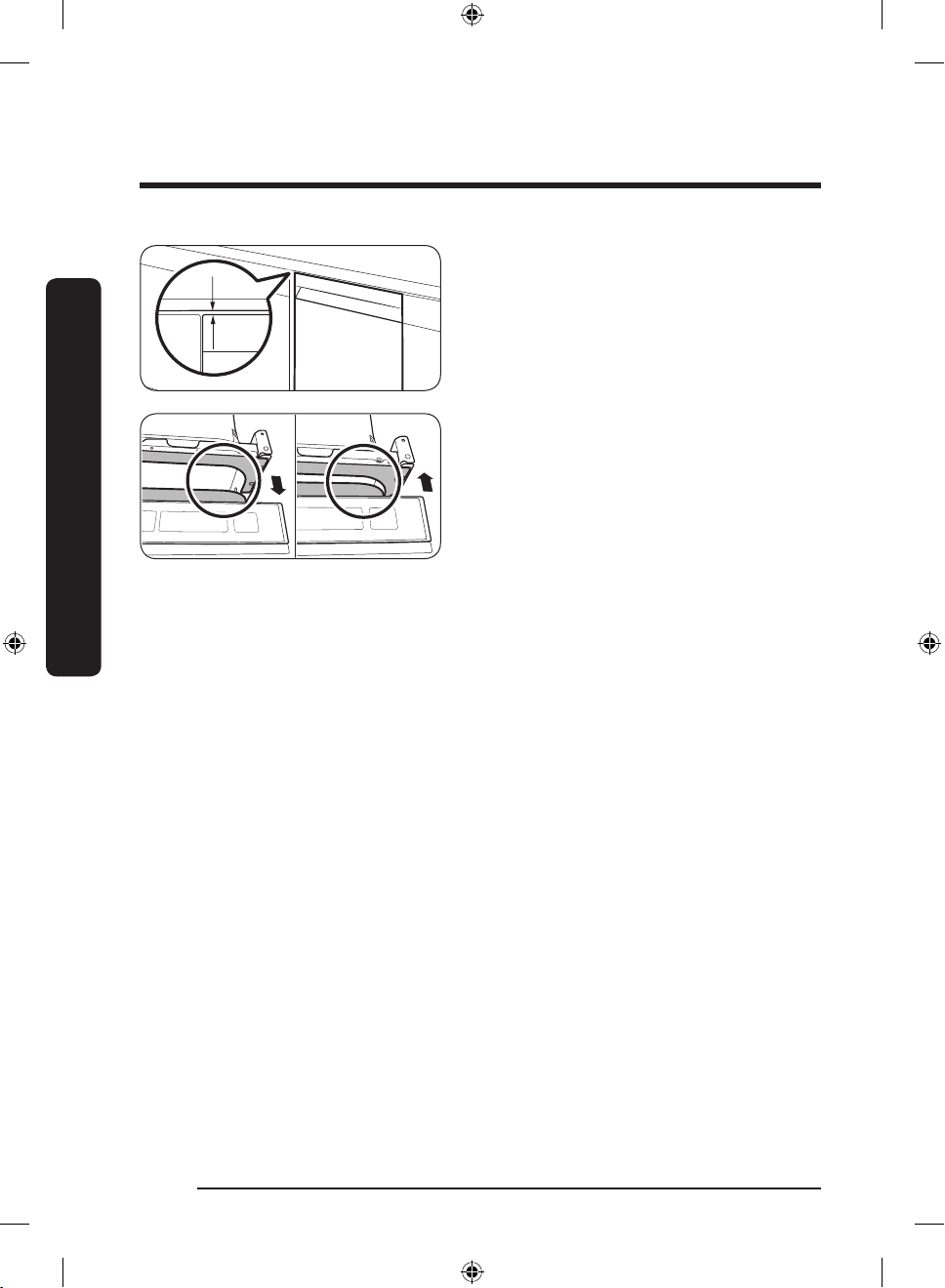

4. Zostaw co najmniej 5 mm przestrzeni pomiędzy górną częścią urządzenia a dolną częścią blatu.

5. Po zakończeniu poziomowania sprawdź, czy drzwiczki otwierają się i zamykają prawidłowo.

Polski28

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 28 2021-10-06  7:29:51

Page 29

KROK 7 Zabezpieczenie zmywarki

Można użyć uchwytów w celu przymocowania zmywarki do blatu. Można także wywiercić otwory boczne w celu zamocowania zmywarki do bocznych ścianek szafki.

Do blatu przy użyciu uchwytów

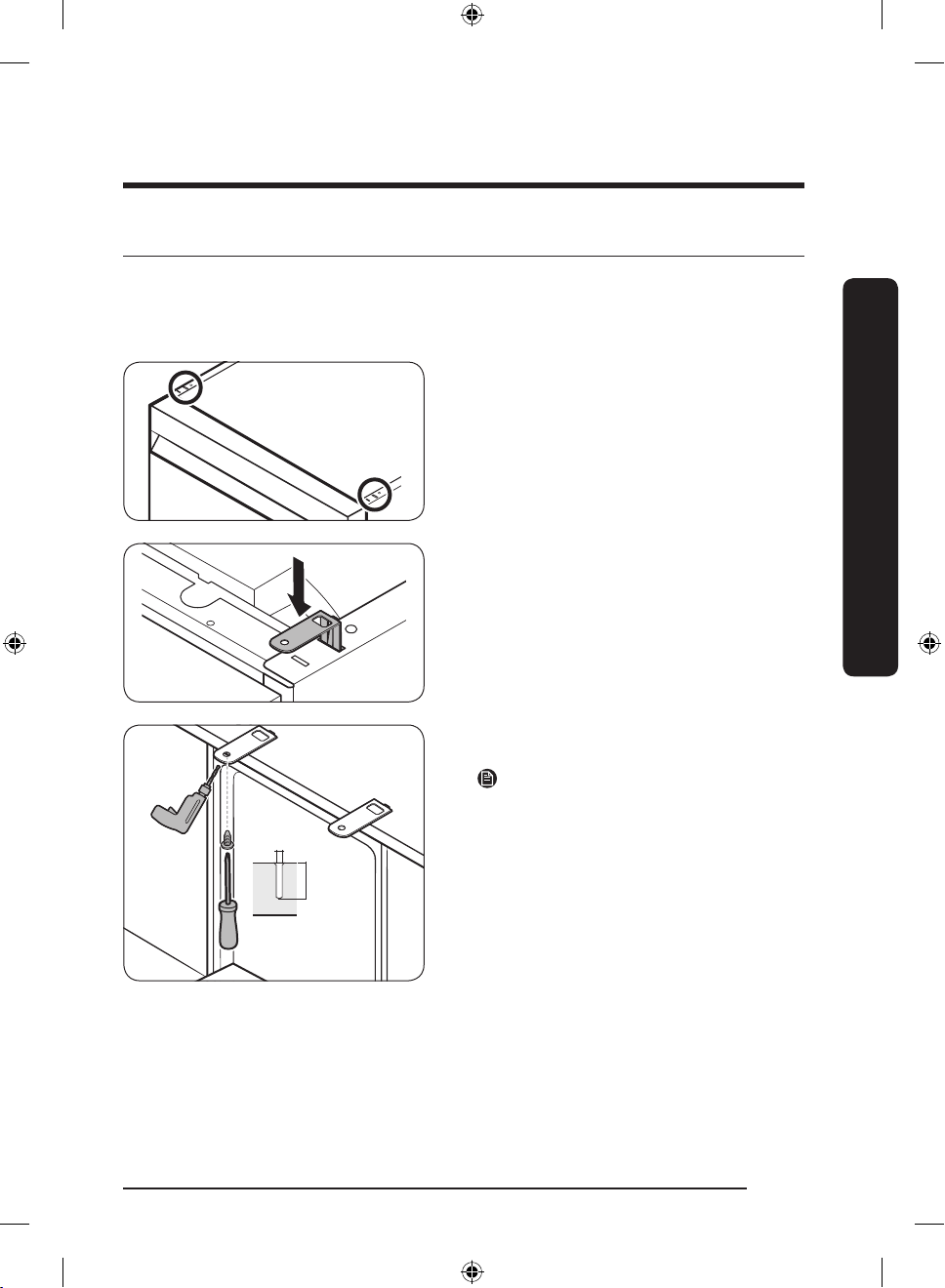

1. Wsuń dostarczone uchwyty do górnych

przednich otworów zmywarki w sposób przedstawiony na ilustracji.

2. Wsuń zmywarkę całkowicie na miejsce pod blatem.

3. Dokręć 2 śruby (Ø4 X 14), aby zamocować uchwyty.

UWAGA

Po zamontowaniu zmywarki do blatu niektóre

Ø 2

śruby pozostają niewykorzystane. Można po prostu wyrzucić te śruby lub użyć ich do przymocowania bocznych ścianek zmywarki do szafki.

4. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Montaż

Polski 29

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 29 2021-10-06  7:29:52

Page 30

Montaż

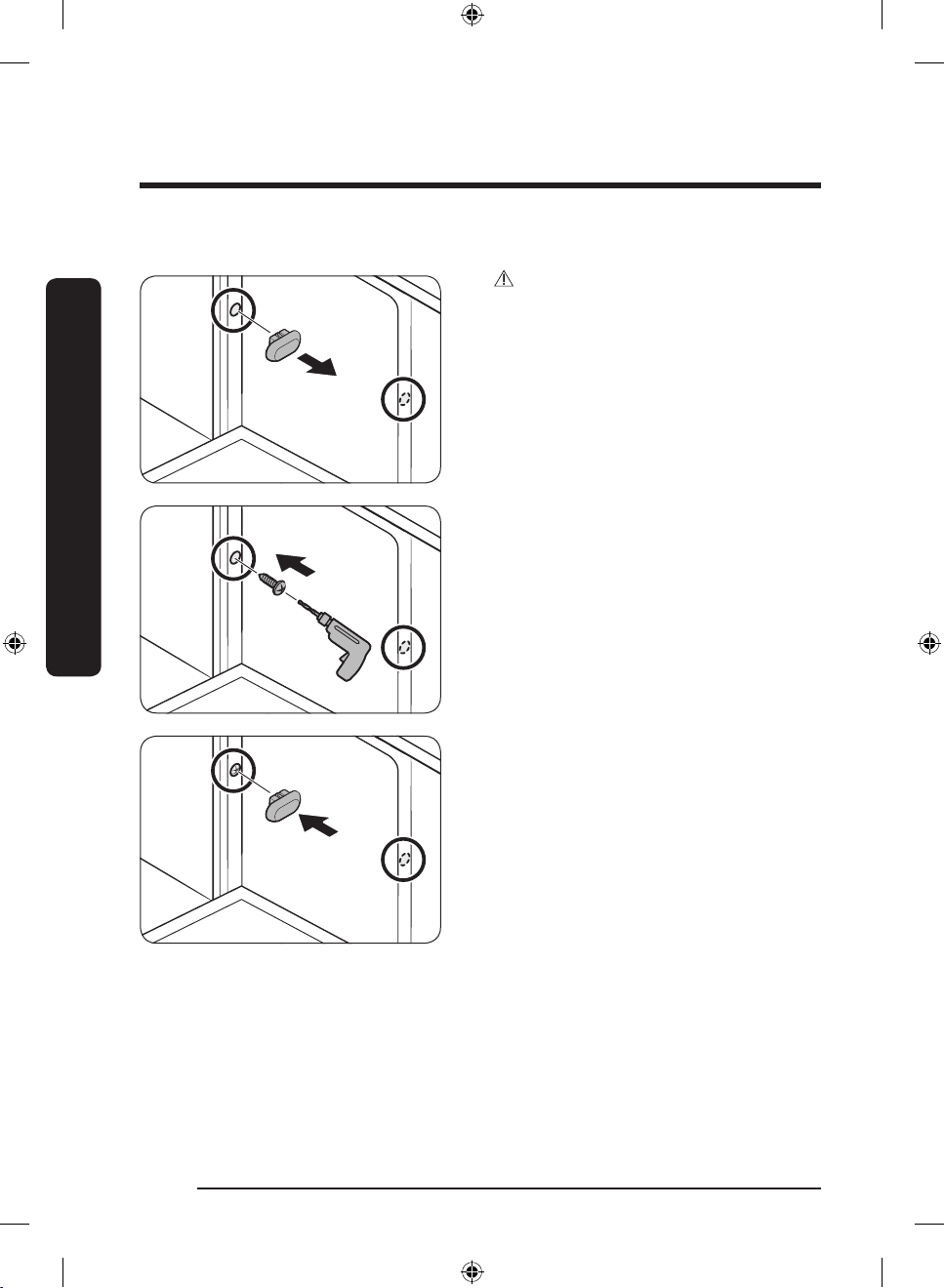

Do ścianek bocznych

PRZESTROGA

Jeśli plastikowe zaślepki nie są założone, woda może przeciekać i spowodować pożar lub porażenie prądem.

1. Zdejmij plastikowe zaślepki.

2. Dokręć 2 śruby (Ø3,5 × 16) do 2 miejsc (są

oznaczone na ilustracji).

3. Włóż dostarczone plastikowe zaślepki do 2 miejsc, w których są przykręcone śruby.

4. Podłącz wąż dopływu wody, ale nie odkręcaj kranu do czasu zakończenia montażu.

Polski30

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 30 2021-10-06  7:29:52

Page 31

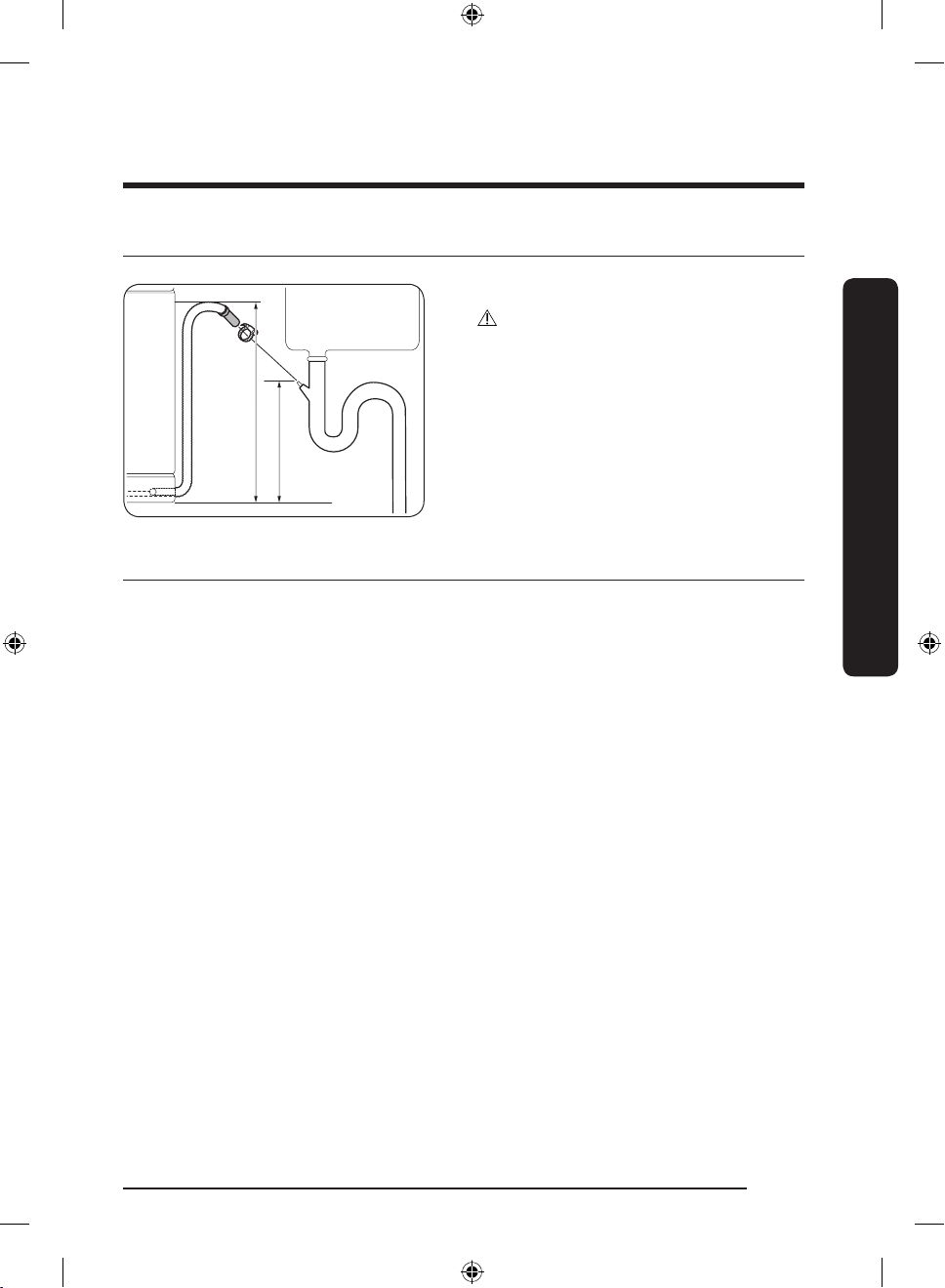

KROK 8 Podłączanie węża odpływowego

1. Podłącz wąż odpływowy do wylotu.

PRZESTROGA

• Montaż należy przeprowadzić w odpowiedni sposób, aby podczas pracy urządzenia wąż odpływowy nie wysunął się z wylotu.

• Kabel zasilający oraz węże dopływu i odpływu wody nie mogą być zapętlone ani

Maks. 80 cm

Min. 30 cm

zgięte.

KROK 9 Sprawdzenie działania

1. Usuń całość piany i papierowego opakowania oraz niepotrzebne części z wnętrza zmywarki.

2. Włącz bezpiecznik.

3. Otwórz zawór dopływu wody do zmywarki.

4. Podłącz do zasilania i włącz zmywarkę. Wybierz i uruchom program Szybki.

5. Sprawdź, czy zmywarka włącza się prawidłowo i czy podczas pracy zmywarki nie dochodzi do

wycieku wody. Pamiętaj o sprawdzeniu, czy wycieki wody nie występują po obydwu stronach węża doprowadzającego wodę i złącza węża odpływowego.

Montaż

Polski 31

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 31 2021-10-06  7:29:52

Page 32

Montaż

Listwa przypodłogowa

Listwę przypodłogową można zamocować zgodnie z wymaganiami modelu i warunkami montażu.

Listwa przypodłogowa

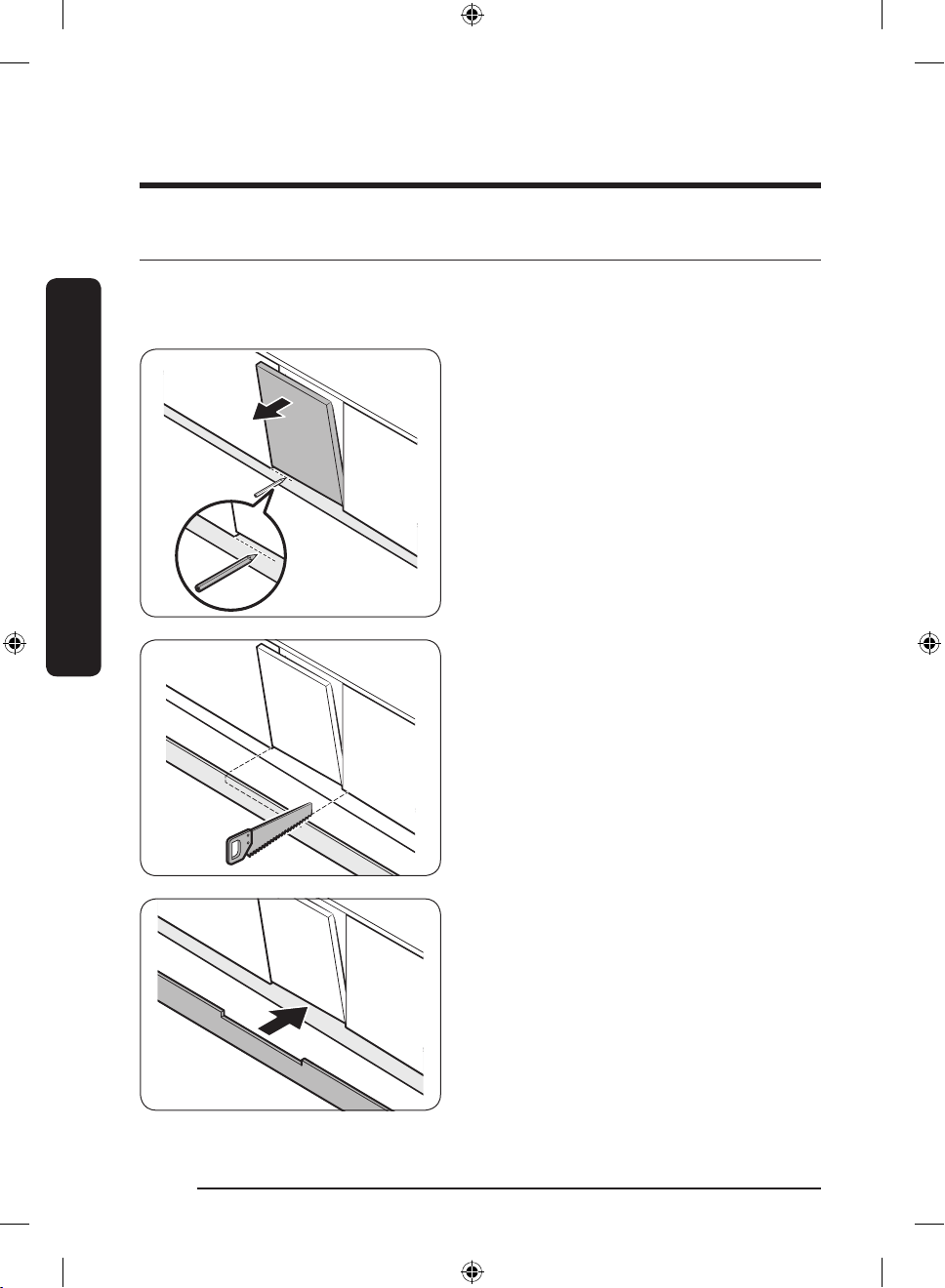

1. Wsuń listwę przypodłogową do dolnej

części zmywarki.

2. Otwórz drzwiczki zmywarki i narysuj linię na listwie przypodłogowej na wysokości, na której przeszkadza w otwieraniu i zamykaniu drzwiczek.

3. Przytnij listwę przypodłogową piłą na wysokości linii.

4. Przymocuj listwę przypodłogową do dolnej części zmywarki. Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Polski32

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 32 2021-10-06  7:29:52

Page 33

Przycięta wstępnie listwa przypodłogowa (seria DW60A60**U*)

1. Wsuń dostarczone uchwyty do dolnej części

zmywarki. Obróć je w odpowiednie miejsce.

• Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.

2. Wsuń przyciętą wstępnie listwę przypodłogową najpierw do uchwytów, a następnie dokręć śruby, aby zamocować listwę. Sprawdź umiejscowienie uchwytów zgodnie z ilustracją po lewej stronie.

PRZESTROGA

Upewnij się, że listwa przypodłogowa nie przeszkadza w otwieraniu i zamykaniu

545,4

drzwiczek zmywarki.

3. Wsuń listwę przypodłogową do uchwytów w dolnej części zmywarki w sposób przedstawiony na ilustracji.

Montaż

Polski 33

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 33 2021-10-06  7:29:53

Page 34

Montaż

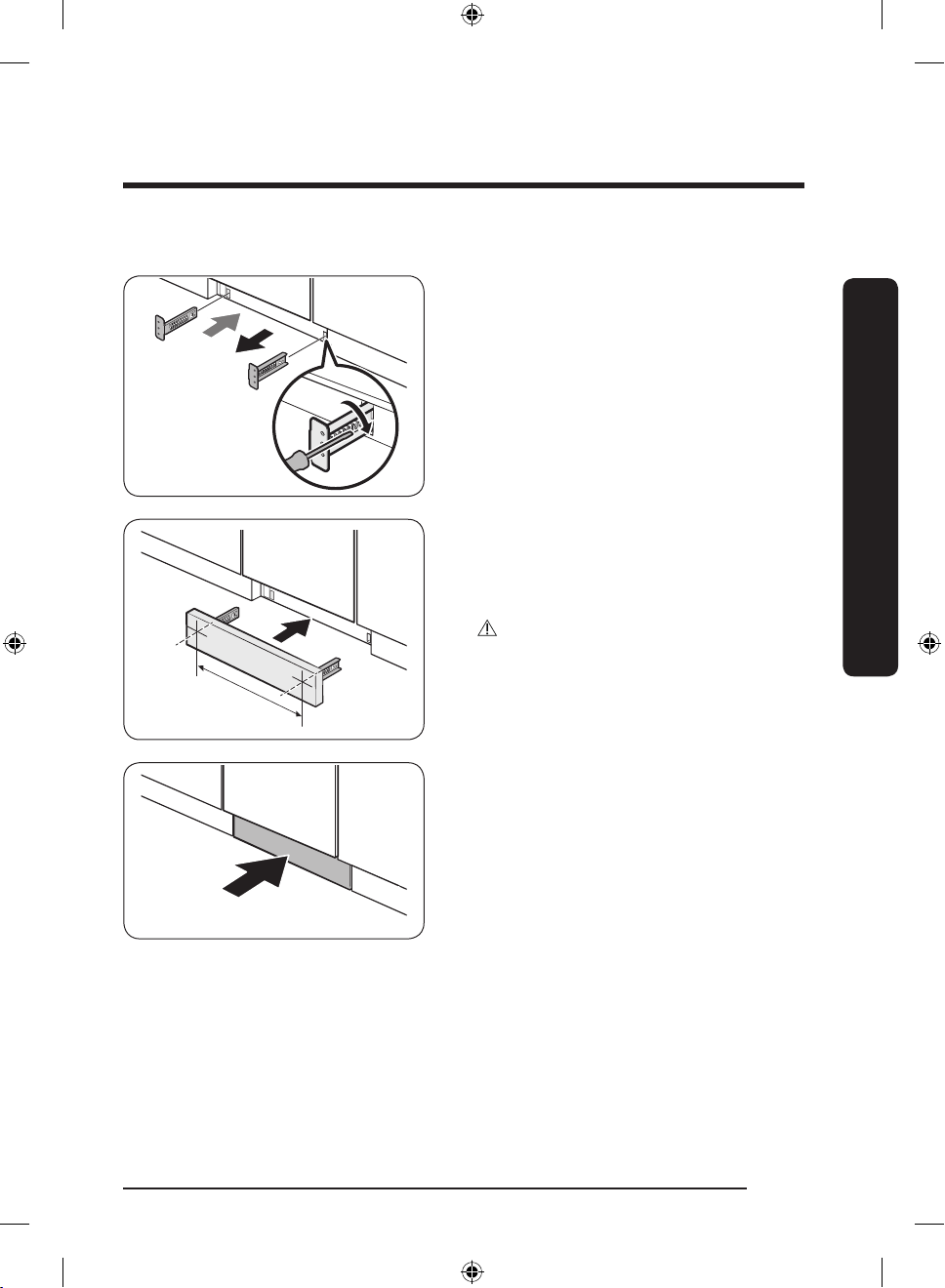

Odkopnik (seria DW60A60**U*)

Jeśli chcesz zamontować odkopnik, wykonaj następujące czynności.

1. Wsuń dostarczone uchwyty do dolnej części zmywarki. Obróć je w odpowiednie miejsce.

• Ilustracja po lewej stronie przedstawia poprawną kolejność mocowania i umiejscowienie uchwytów.

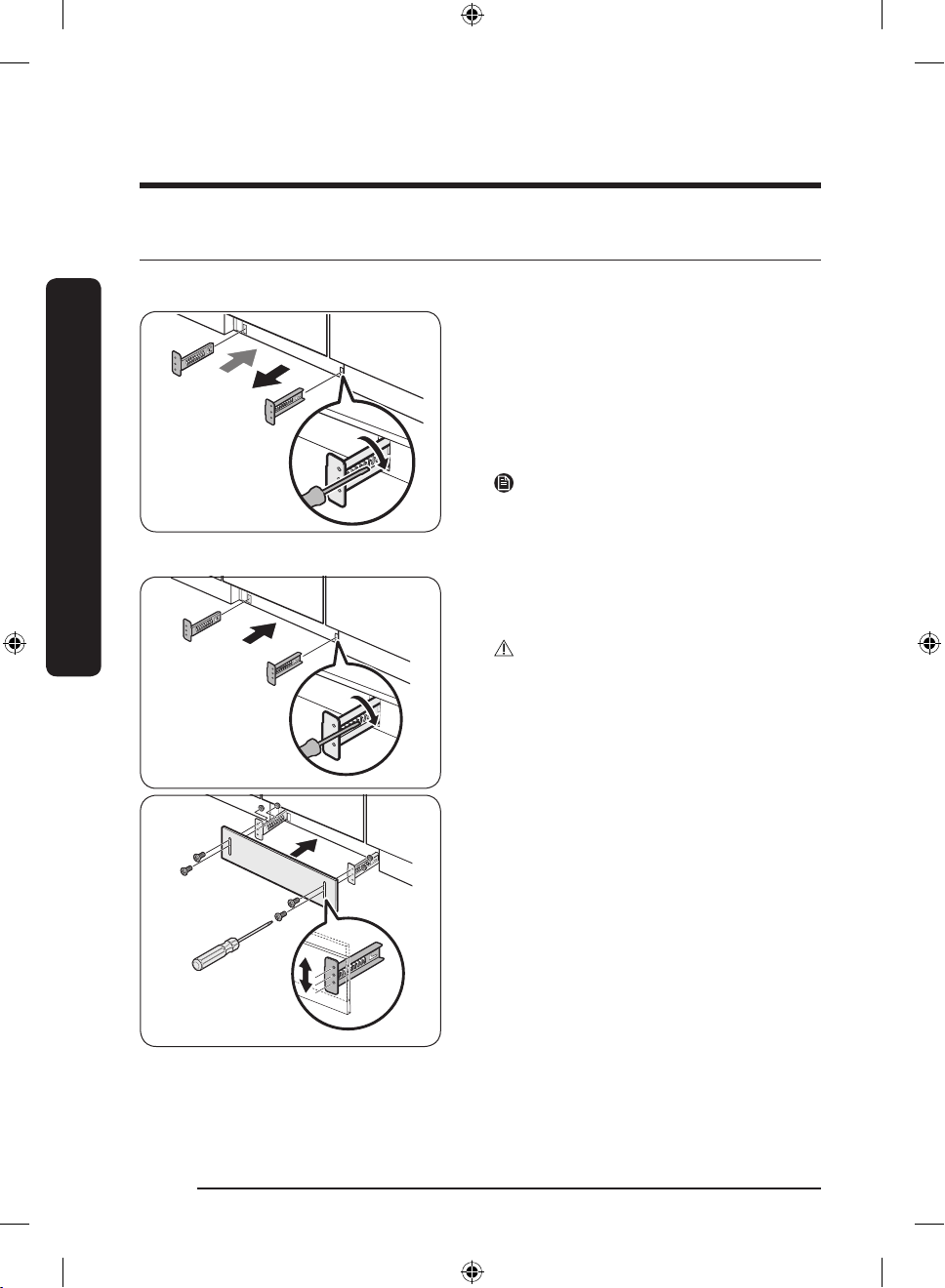

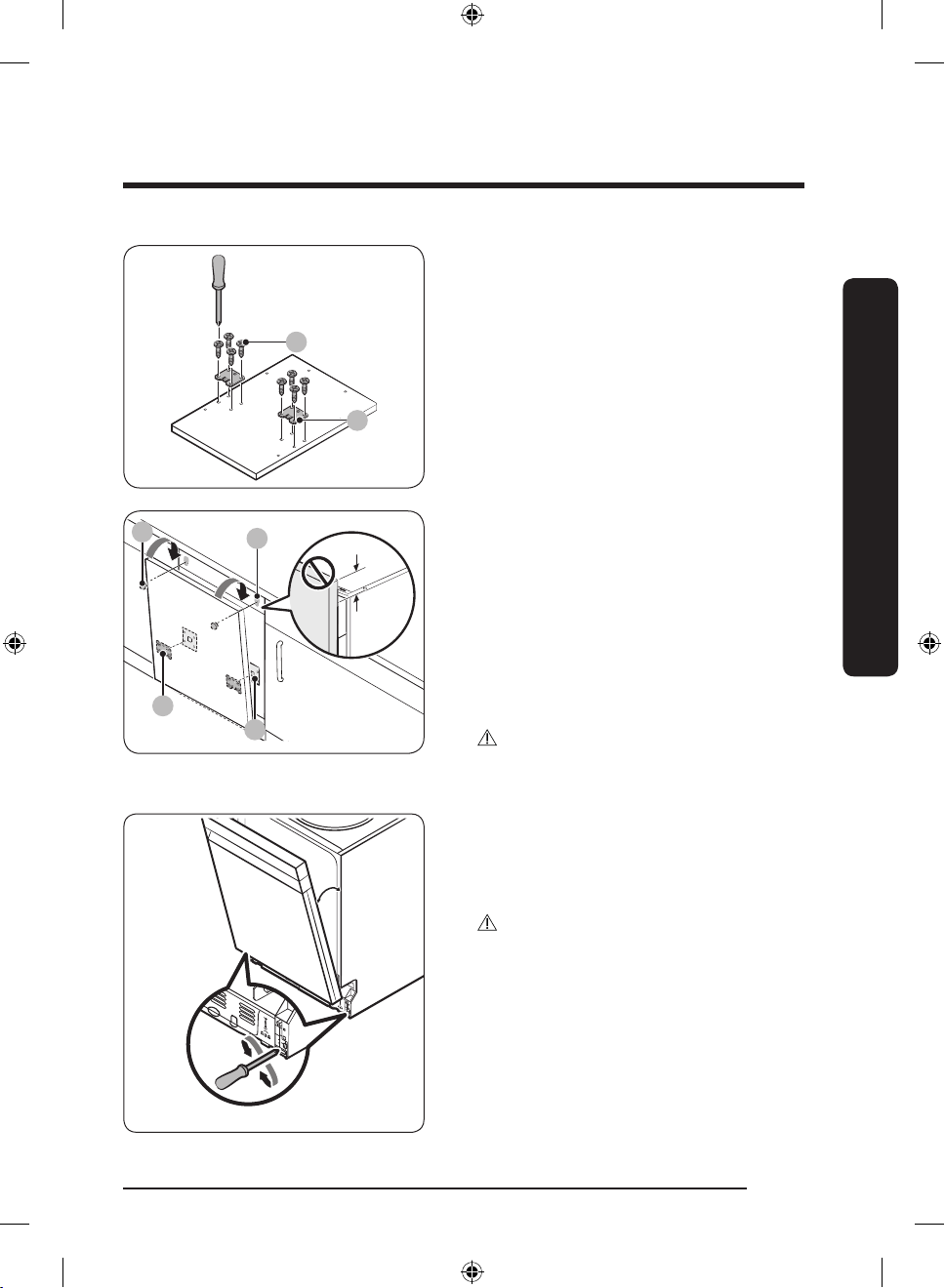

2. Zainstaluj najpierw odkopnik w uchwytach, a następnie dokręć 4 śruby i nakrętki, aby przymocować odkopnik.

UWAGA

W przypadku podniesienia zmywarki przez regulację nóżki odkopnik należy skierować w dół, aby zmieścił się na dole.

3. Wsuń odkopnik w uchwyty w dolnej części zmywarki w sposób przedstawiony na ilustracji.

PRZESTROGA

Upewnij się, że odkopnik nie przeszkadza w otwieraniu i zamykaniu drzwiczek zmywarki.

Polski34

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 34 2021-10-06  7:29:53

Page 35

Przed rozpoczęciem

Wykonaj dokładnie te instrukcje, aby zapewnić poprawną instalację zmywarki i zapobiec wypadkom podczas zmywania naczyń.

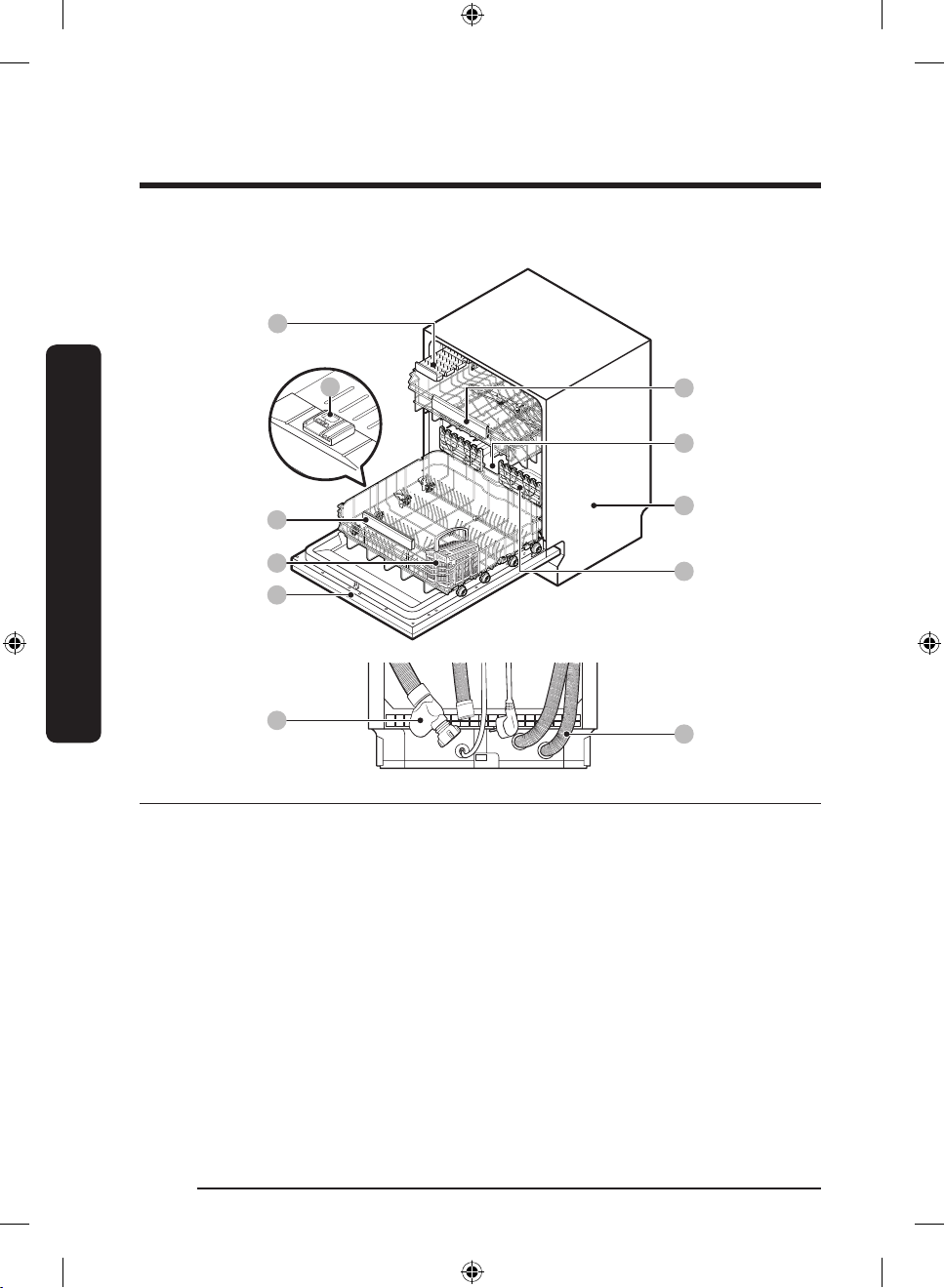

Przegląd zmywarki

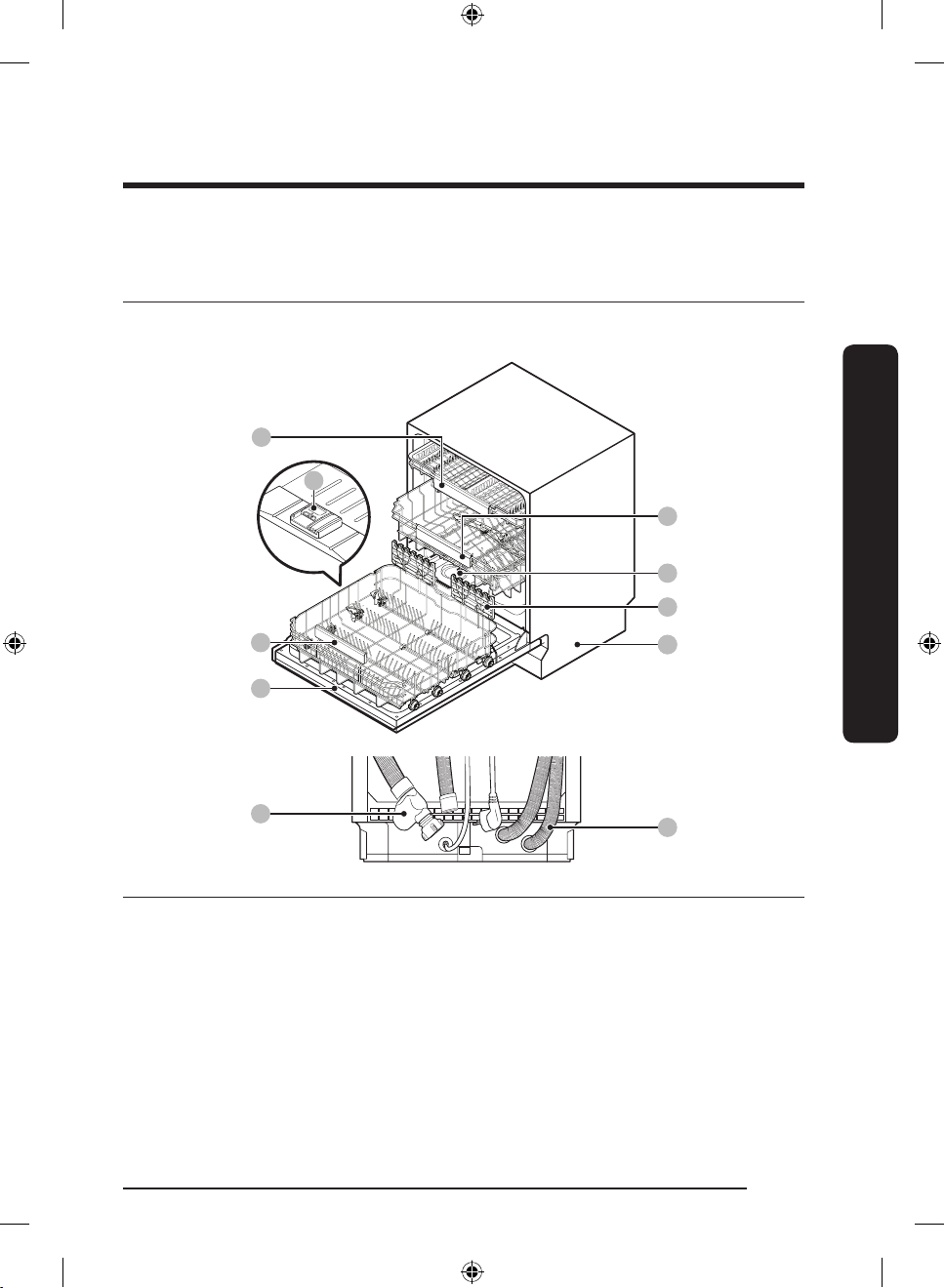

Modele DW60A609*

Przed rozpoczęciem

01 Kosz na sztućce 02 Górny kosz 03 Zbiornik soli

04 Dolny kosz 05 Dozownik 06 Podpory naczyń

07 Drzwiczki 08 Podstawa 09 Wąż doprowadzający

wodę

10 Wąż odpływowy

Polski 35

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 35 2021-10-06  7:29:55

Page 36

Przed rozpoczęciem

Modele DW60A608*

Przed rozpoczęciem

01 Kosz na noże 02 Górny kosz 03 Zbiornik soli

04 Dolny kosz 05 Dozownik 06 Kosz na sztućce

07 Drzwiczki 08 Podstawa 09 Wąż doprowadzający

wodę

10 Wąż odpływowy 11 Podpory naczyń

Polski36

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 36 2021-10-06  7:29:56

Page 37

PRZESTROGA

• Nie należy zmywać przedmiotów zabrudzonych popiołem, piaskiem, woskiem, smarem lub farbą. Substancje te mogą spowodować uszkodzenie zmywarki. Popiół nie rozpuszcza się i rozprzestrzeni się po całym wnętrzu urządzenia.

• Usuń z naczyń pozostałości jedzenia, takie jak kości i pestki oraz śmieci, takie jak wykałaczki i papierowe serwetki. Pozostałości jedzenia i odpadki mogą powodować hałas, spowodować nieprawidłowe działanie zmywarki, a także uszkodzić naczynia i zmywarkę.

Przedmioty, których nie można myć w zmywarce

OSTRZEŻENIE

Można myć wyłącznie przedmioty (np. szklanki, naczynia porcelanowe i przybory), które według producenta nadają się do zmywania w zmywarce. Nie należy myć przedmiotów aluminiowych (np. ltrów przeciwtłuszczowych). Zmywarka może uszkodzić aluminium, a w skrajnych przypadkach może dojść do silnej reakcji chemicznej.

W zmywarce nie należy myć następujących przedmiotów.

• Przedmioty wykonane z miedzi, mosiądzu, cyny, kości słoniowej i aluminium, oraz zawierające klej

• Przedmioty plastikowe, które nie są termoodporne

• Przedmioty wykonane ręcznie, antyki, cenne wazony i ozdobne wyroby szklane

• Przedmioty gliniane lub z glazurą ceramiczną

• Drewniane przybory i naczynia oraz przedmioty posiadające drewniane części

• Delikatne wyroby szklane lub wyroby zawierające szkło ołowiowe. Często zmywane wyroby szklane mogą ulec zmatowieniu.

UWAGA

Srebro stołowe może odbarwić się pod wpływem potraw zawierających siarkę. Do potraw zawierających siarkę należą żółtka jajek, cebula, majonez, musztarda, ryby, ryby w solance i marynaty.

Przed rozpoczęciem

Polski 37

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 37 2021-10-06  7:29:56

Page 38

Przed rozpoczęciem

Podstawowe użycie koszy

Regulacja wysokości

W zmywarce można wyregulować wysokość górnego kosza, aby móc zmieścić większe naczynia w dolnym koszu. W zależności od wysokości górnego kosza dolny kosz może pomieścić talerze o średnicy do 30 cm, a górny kosz talerze o średnicy do 18 cm (z koszem na sztućce) lub o średnicy 25 cm (bez kosza na sztućce).

PRZESTROGA

• Wysokość górnego kosza należy dostosować przed załadowaniem naczyń do kosza. Regulacja położenia kosza po załadowaniu naczyń może spowodować ich uszkodzenie.

• Podczas regulacji należy przytrzymać oba uchwyty, gdyż w przeciwnym razie drzwiczki zmywarki mogą nie zamknąć się prawidłowo.

• Aby podnieść górny kosz, wystarczy pociągnąć go w górę. Uchwyt regulacyjny zaskoczy i górny kosz się podniesie.

• Aby opuścić górny kosz, przytrzymaj uchwyty regulacyjne po obu stronach górnego kosza, a następnie naciśnij równomiernie w dół.

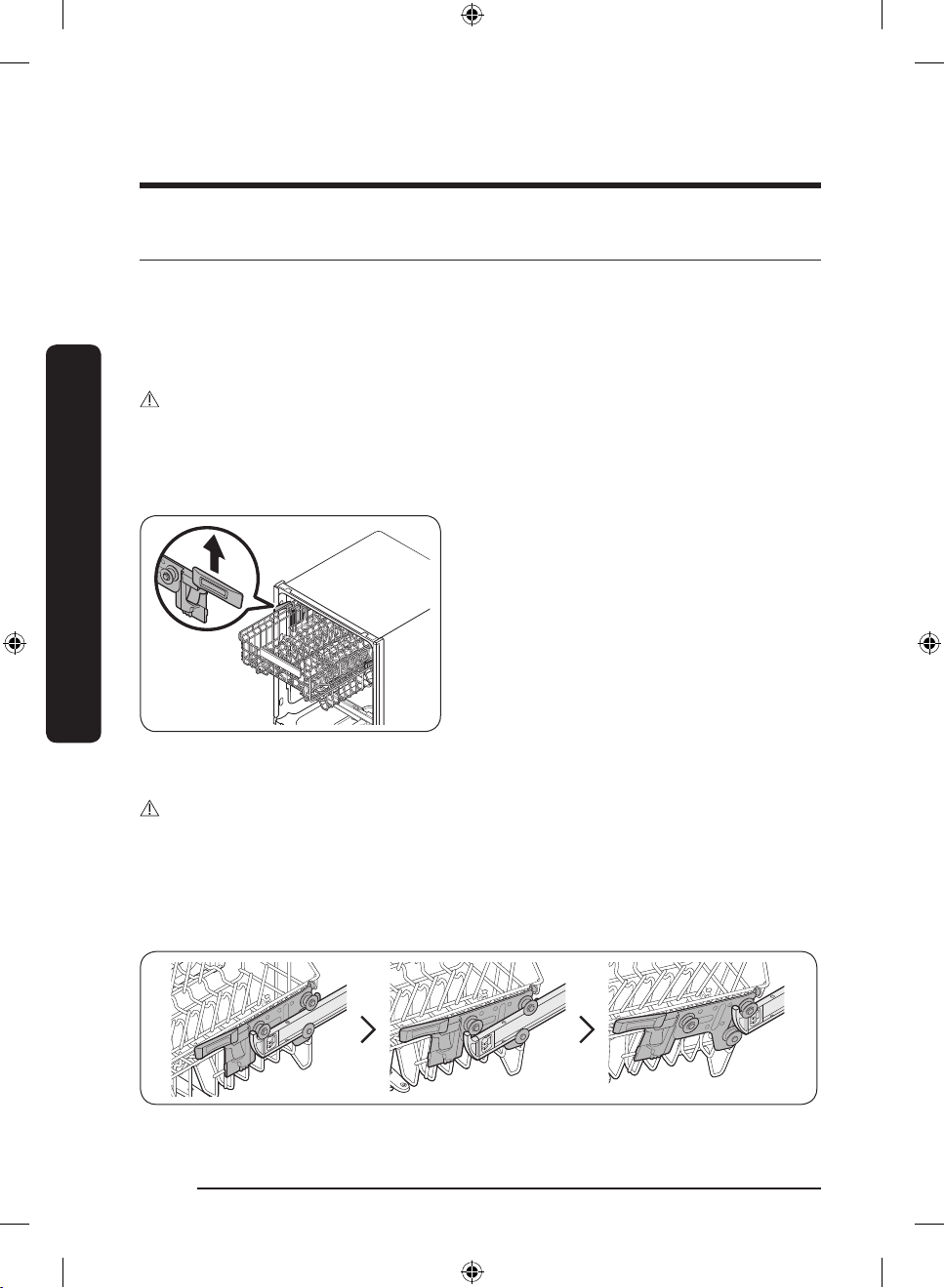

Wyjmowanie górnego kosza

PRZESTROGA

• Nie należy korzystać ze zmywarki bez górnego kosza. W przeciwnym razie wystąpi hałas, a zmywarka nie będzie działać prawidłowo.

• Ponieważ górny kosz jest wyjmowany, należy włożyć go prawidłowo, aby zapewnić prawidłowe działanie zmywarki.

Pociągnij górny kosz do przodu aż do całkowitego wysunięcia, a następnie podnieś lekko w celu wyjęcia. Patrz poniższe rysunki.

Polski38

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 38 2021-10-06  7:29:57

Page 39

Ładowanie naczyń

Dolny kosz

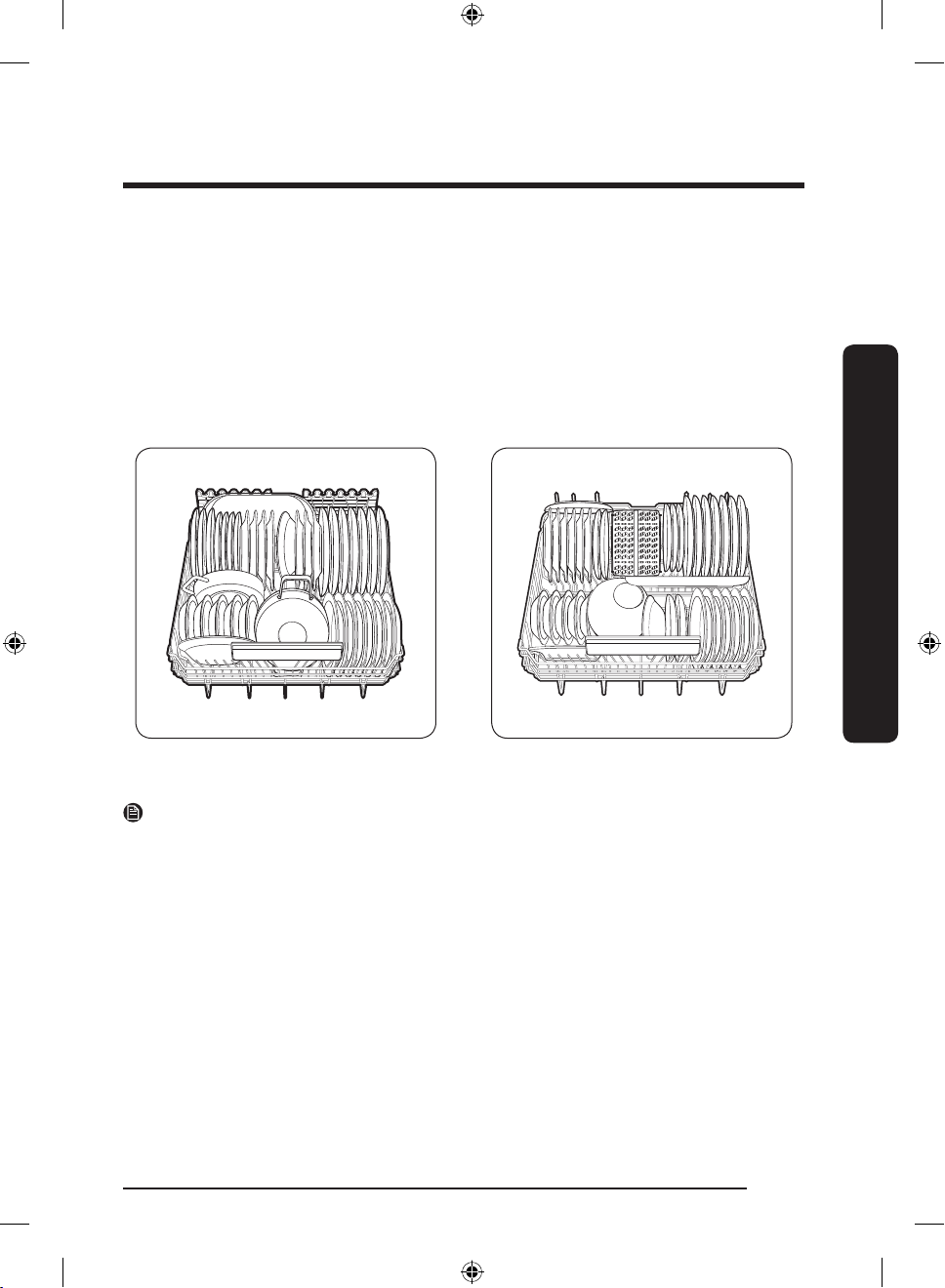

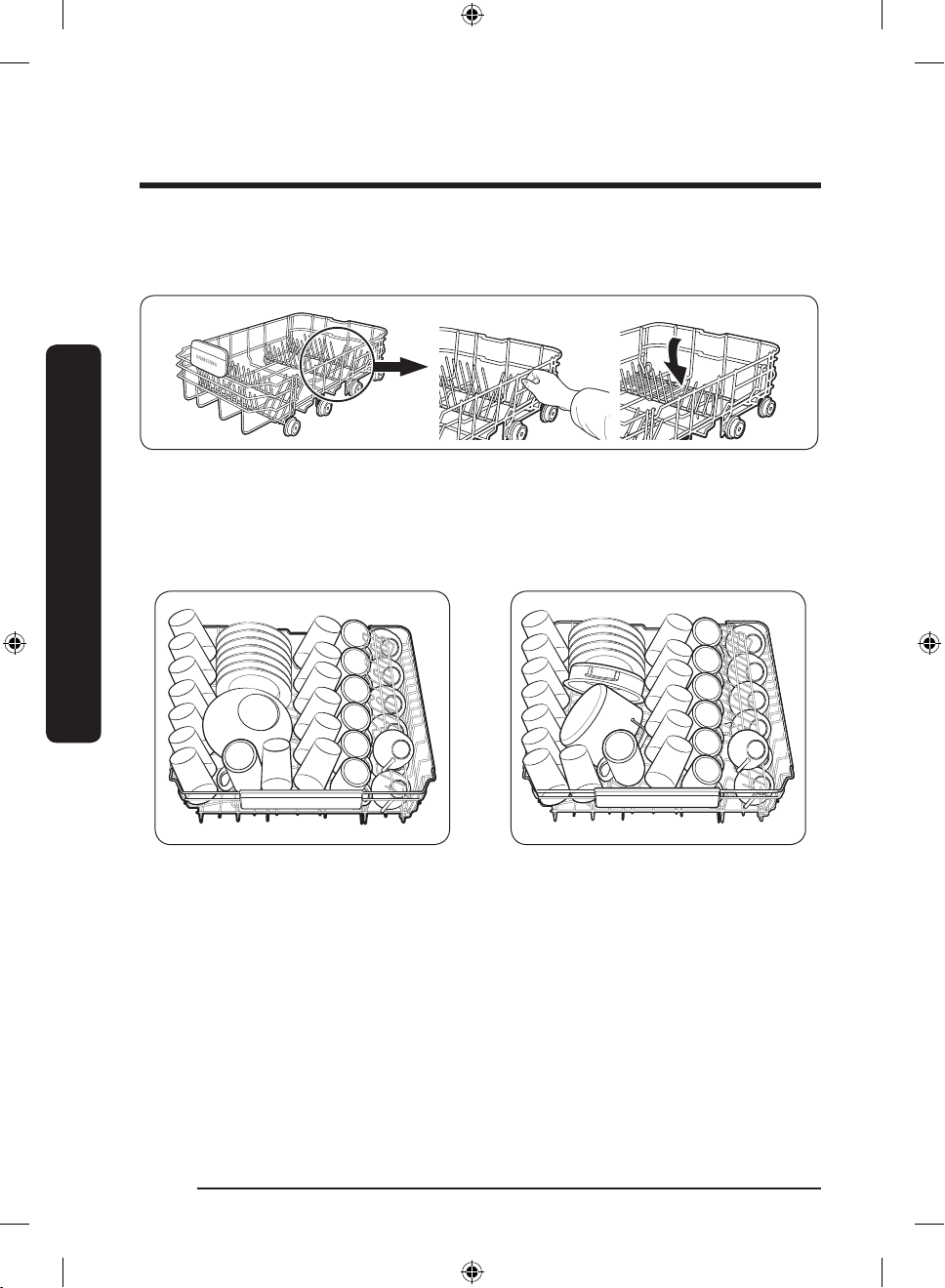

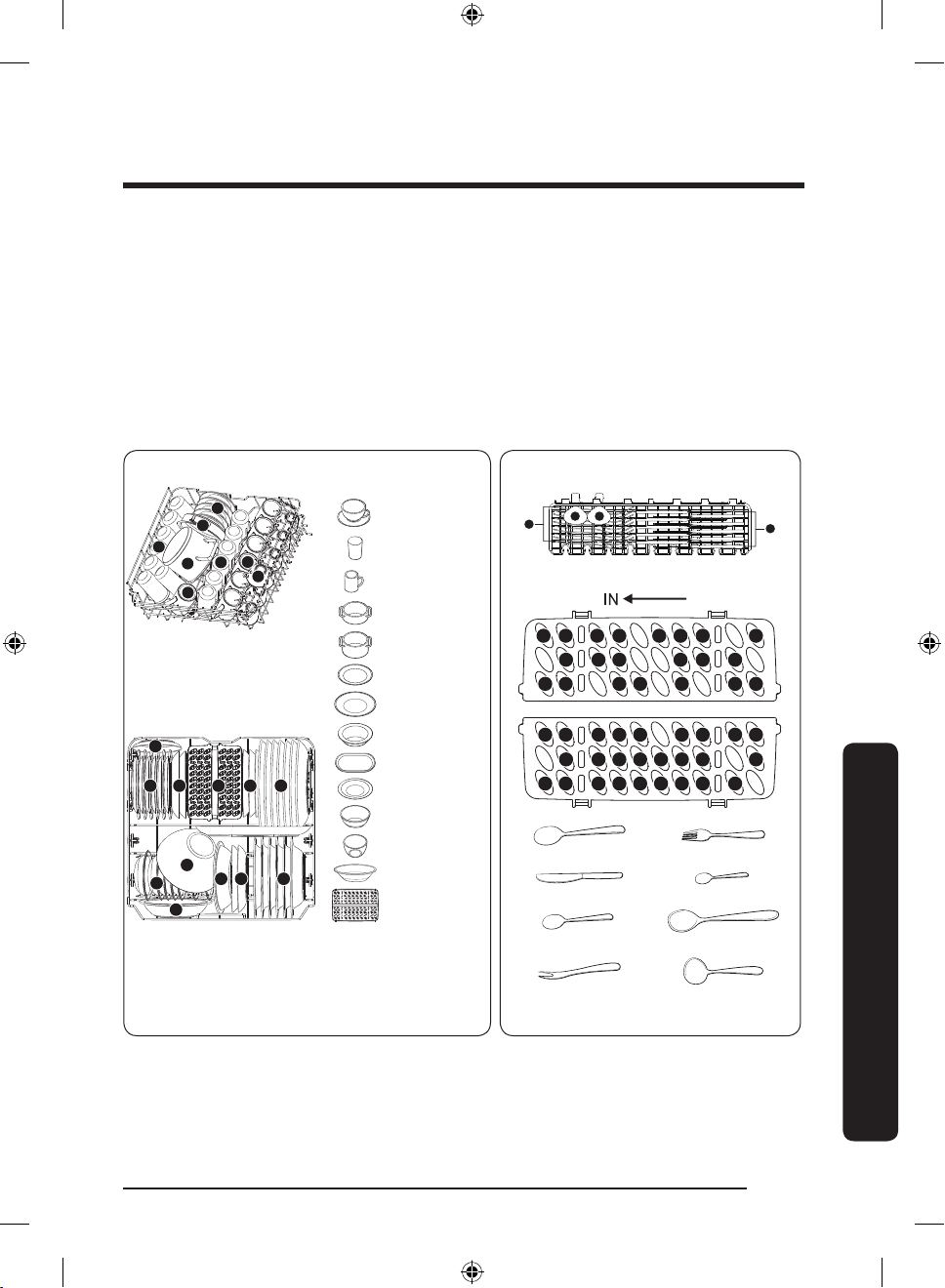

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza (garnki, patelnie, pokrywki, półmiski i miski).

Pokrywki i półmiski najlepiej umieszczać z boku kosza, aby nie utrudniały one ruchu górnej dyszy. Garnki, miski itp. należy zawsze wkładać dnem do góry.

Głębokie garnki należy ustawiać na ukos, aby woda lepiej z nich wypływała. Dolny kosz jest wyposażony w składane uchwyty, które umożliwiają łatwe wkładanie większych

garnków i patelni.

Modele DW60A609* Modele DW60A608*

Przed rozpoczęciem

UWAGA

Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie dysz.

Polski 39

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 39 2021-10-06  7:29:57

Page 40

Przed rozpoczęciem

Korzystanie ze składanych uchwytów

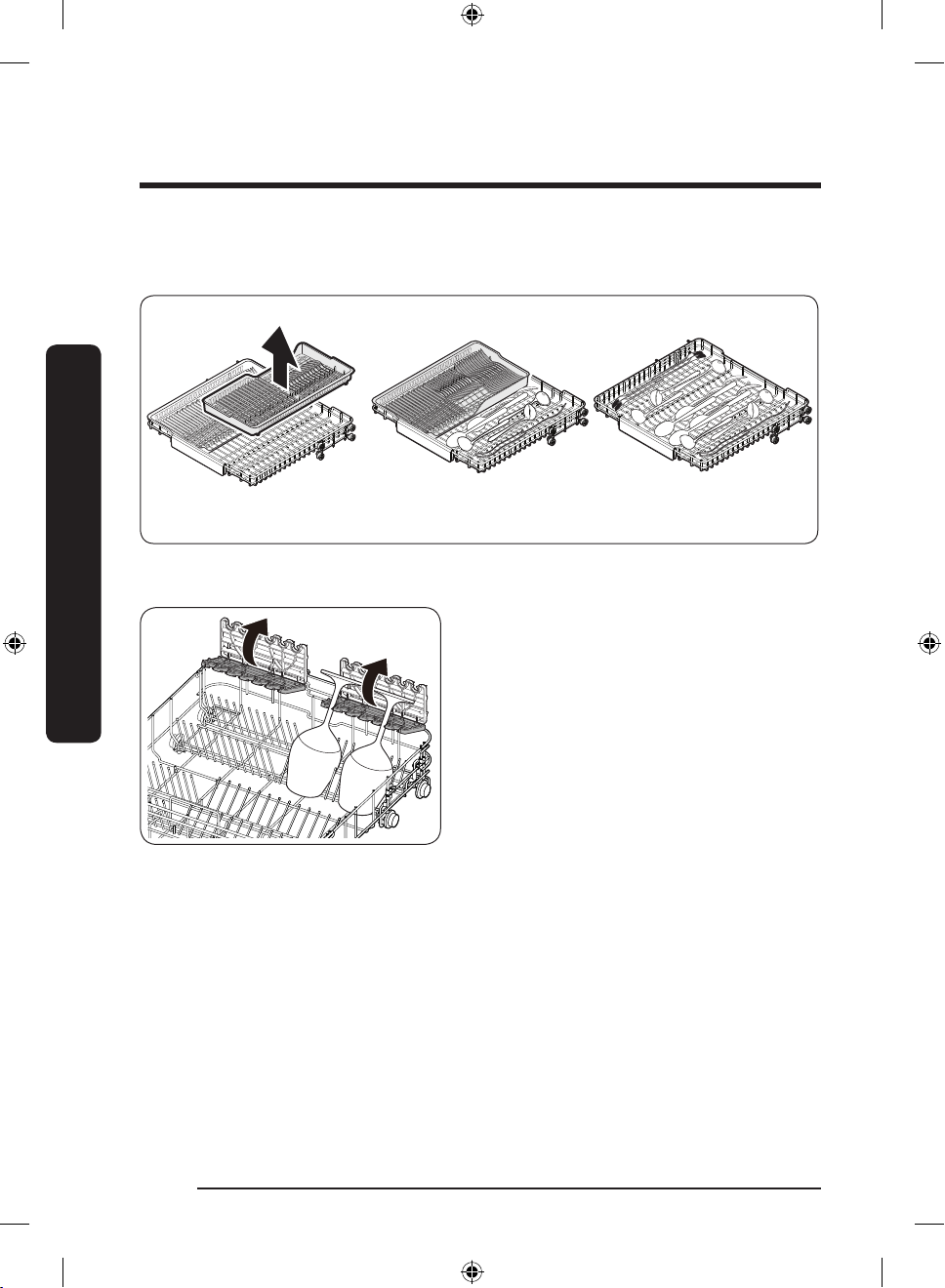

Dla ułatwienia układania garnków i patelni można złożyć uchwyty w sposób pokazany na rysunku.

Przed rozpoczęciem

Górny kosz

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, takie jak szklanki, liżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

Modele DW60A609* Modele DW60A608*

Polski40

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 40 2021-10-06  7:29:57

Page 41

Prowadnice

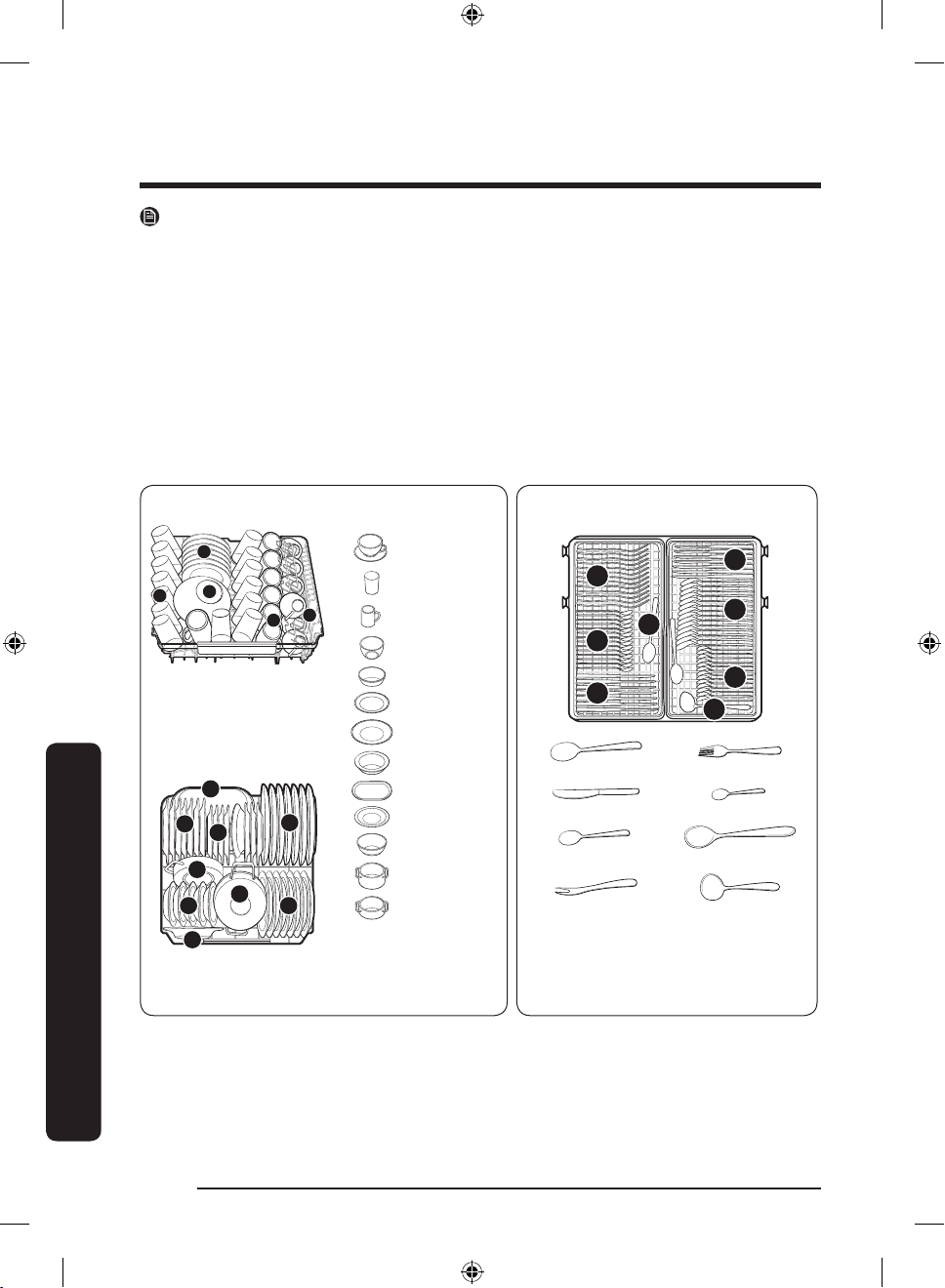

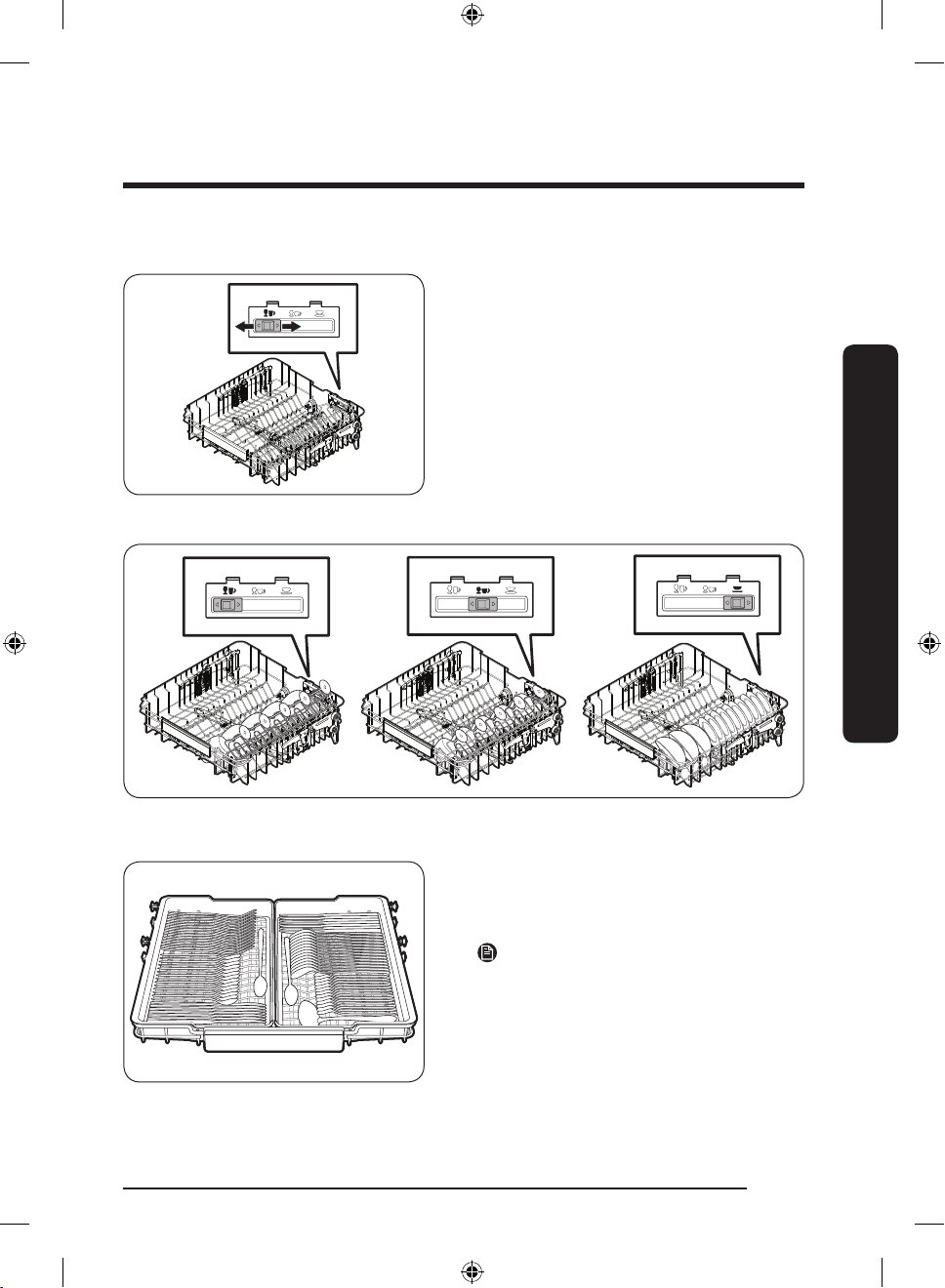

Istnieje możliwość układania naczyń w koszu środkowym na różne sposoby, zmieniając ustawienie prowadnic. Po przesunięciu przycisku prowadnicy w lewo można załadować standardowe kieliszki do wina. Jeżeli przycisk prowadnicy znajduje się w położeniu środkowym, można załadować krótsze kieliszki do wina lub szklanki do brandy. Po przesunięciu przycisku prowadnicy w prawo można układać naczynia i talerze.

Przed rozpoczęciem

Górny kosz

Kosz na sztućce (modele DW60A609*)

Kosz na sztućce najlepiej nadaje się do mycia sztućców oraz przyborów do gotowania i podawania dań. Można go używać do umieszczania sztućców lub przyborów.

UWAGA

Można wyjąć kosz na sztućce, aby uzyskać więcej miejsca na większe przedmioty w górnym koszu.

Polski 41

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 41 2021-10-06  7:30:00

Page 42

Przed rozpoczęciem

Taca w 3. koszu

Sztućce można łatwo wyjąć ze zmywarki z wyjmowanej tacy w górnym koszu. Można też wyjąć prawą lub lewą tacę, aby załadować większe przybory kuchenne. Obie tace są wyjmowane.

Kosz na sztućce

Używanie podpór naczyń

Podpory naczyń są szczególnie przydatne w przypadku kieliszków do wina. Kieliszki do wina można zawiesić na kołkach podpór naczyń. Nieużywane podpory naczyń należy złożyć.

Polski42

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 42 2021-10-06  7:30:01

Page 43

Komora na detergent

Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami.

OSTRZEŻENIE

• Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem.

• Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci.

PRZESTROGA

• Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki.

• Zbyt duża ilość detergentu może powodować niedokładne zmywanie naczyń. W przypadku naczyń o normalnym stopniu zabrudzenia zalecamy stosowanie 20–25 g detergentu, jednak ilość ta może różnić się w zależności od producenta detergentu, prosimy zatem o stosowanie się do zaleceń producenta.

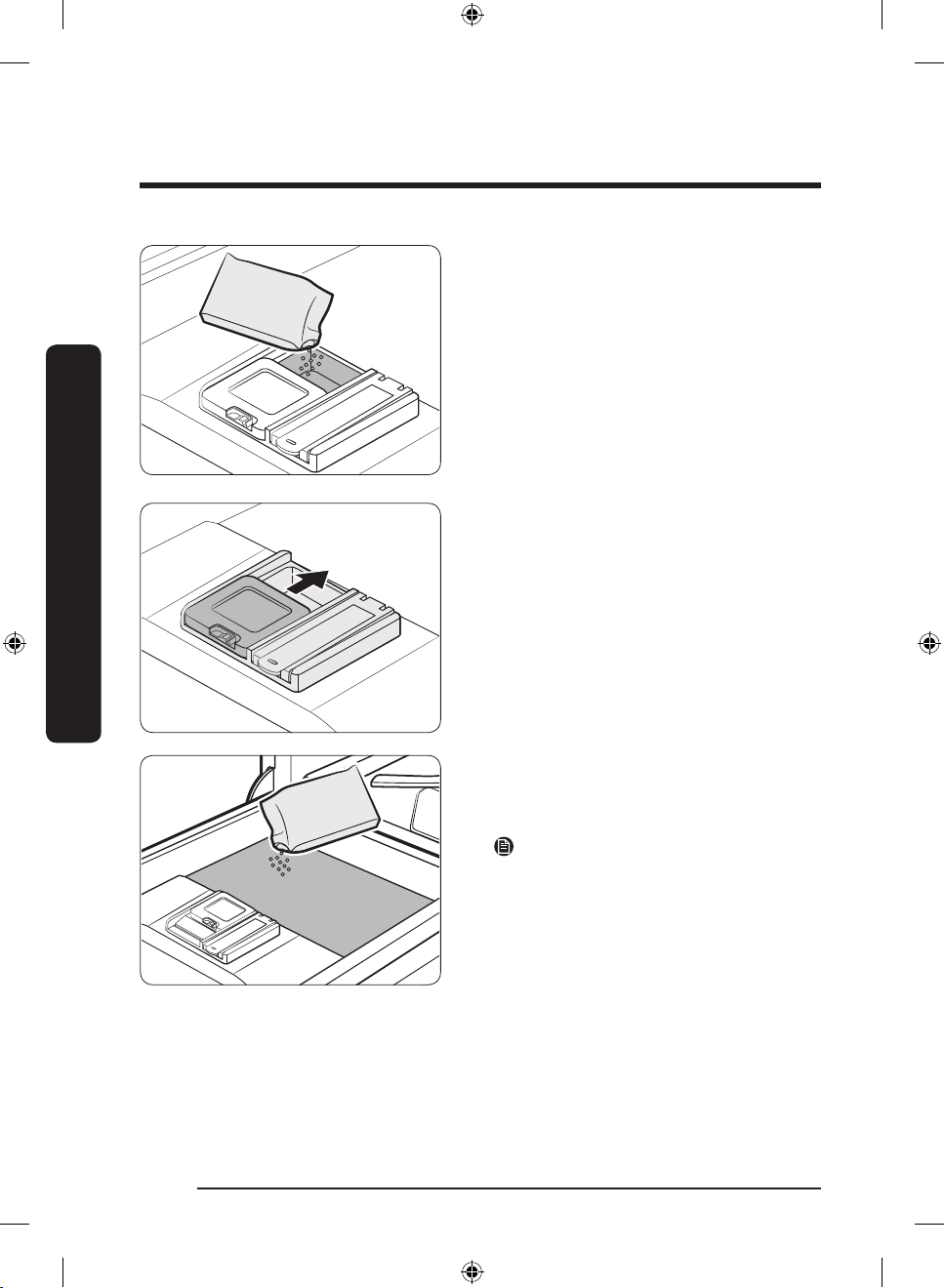

Napełnianie dozownika detergentem

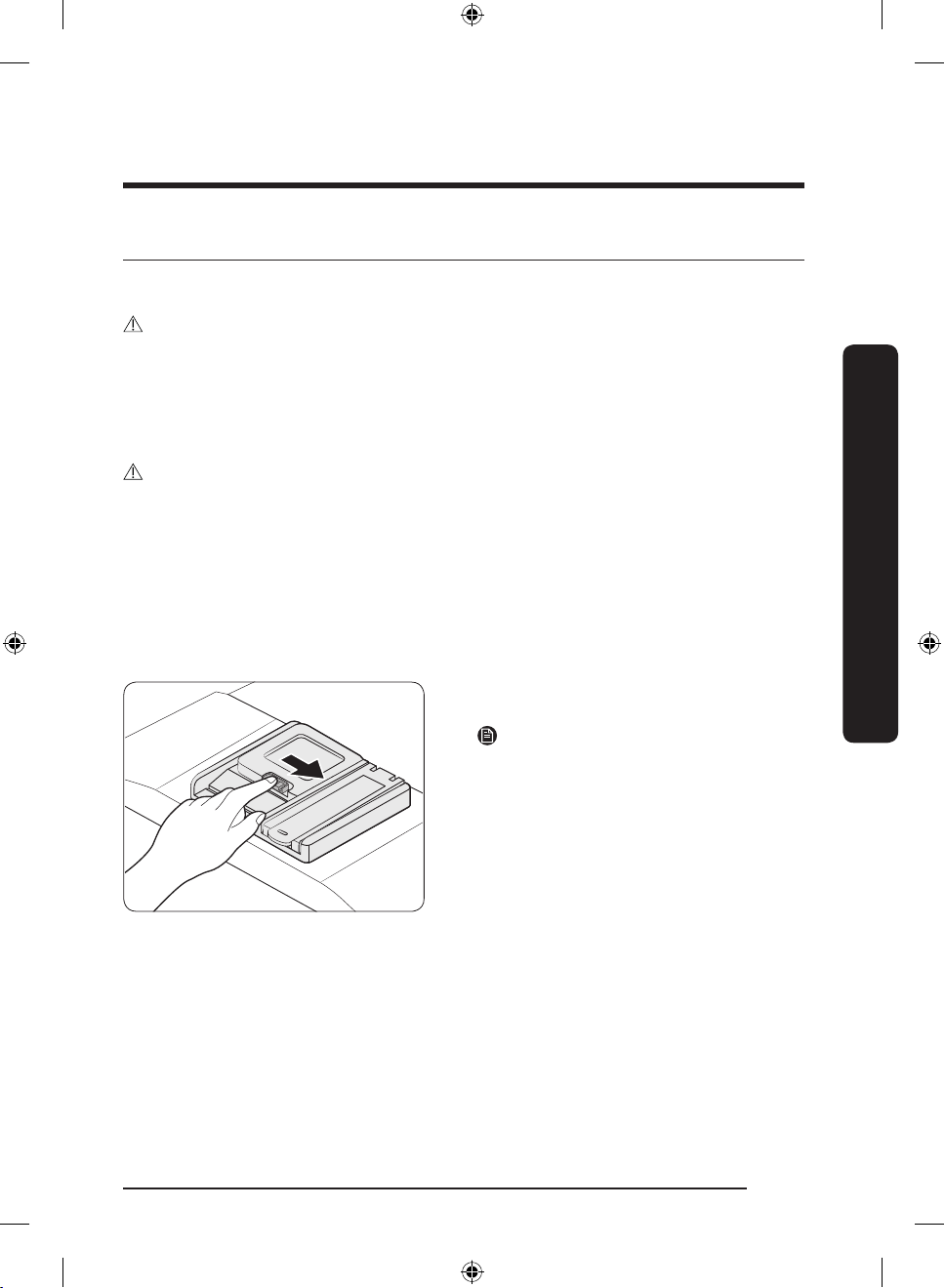

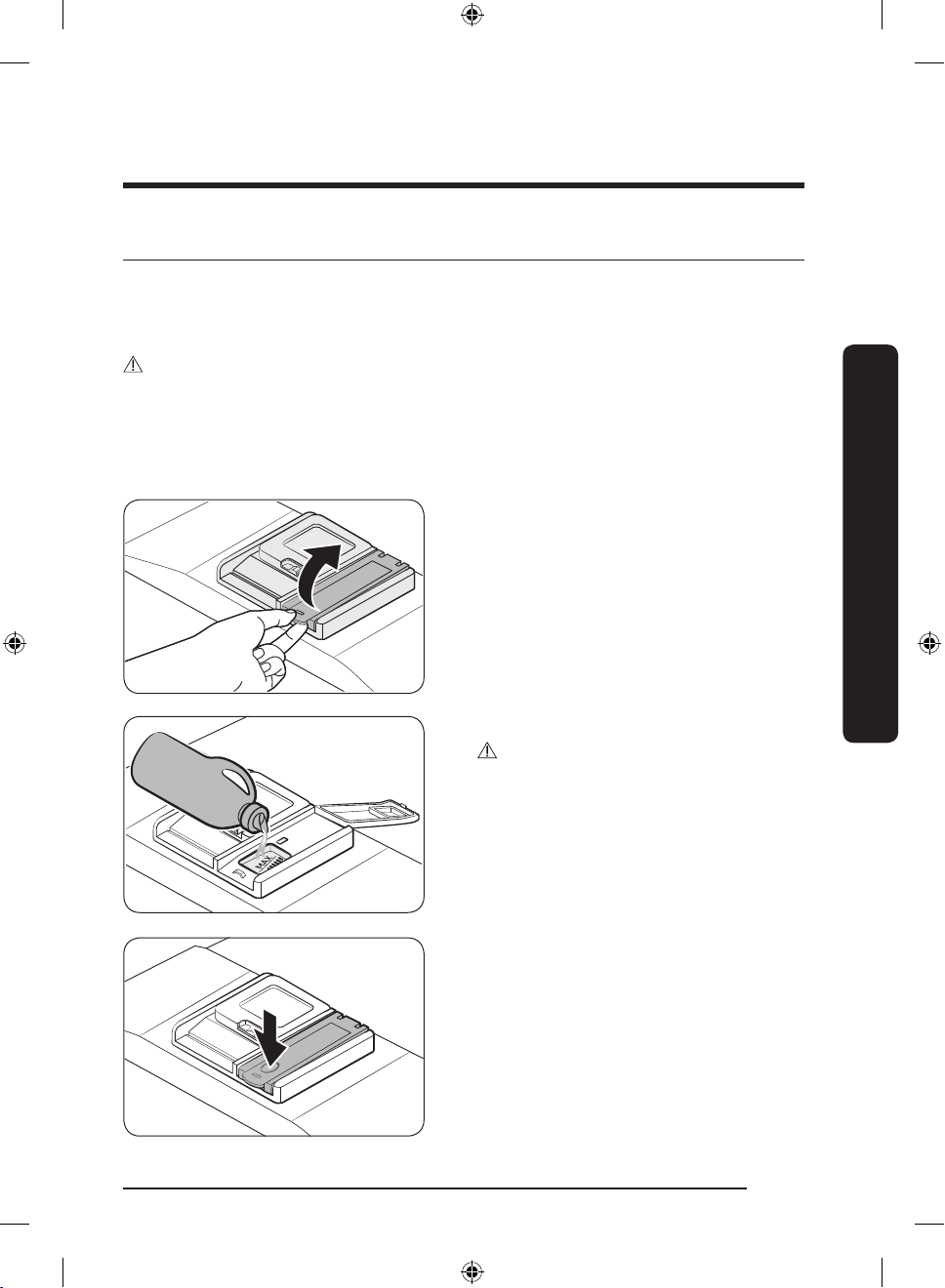

1. Otwórz pokrywkę dozownika detergentu,

popychając zaczep w prawo.

UWAGA

Klapka pozostaje otwarta po zakończeniu programu zmywania.

Przed rozpoczęciem

Polski 43

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 43 2021-10-06  7:30:02

Page 44

Przed rozpoczęciem

2. Dodaj do zbiornika na detergent ilość

zalecaną do zmywania zasadniczego.

3. Zamknij pokrywkę, przesuwając ją w górę.

4. Jeśli naczynia są mocno zabrudzone,

należy nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania.

UWAGA

Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego.

W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu.

Polski44

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 44 2021-10-06  7:30:02

Page 45

Zbiornik na nabłyszczacz

Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie.

Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki.

PRZESTROGA

• Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza.

• Nie należy przepełniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu.

Napełnianie zbiornika nabłyszczacza

Przed rozpoczęciem

1. Odkręć korek zbiornika nabłyszczacza.

2. Napełnij zbiornik nabłyszczacza.

PRZESTROGA

Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

3. Zakręć korek zbiornika nabłyszczacza.

Polski 45

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 45 2021-10-06  7:30:02

Page 46

Przed rozpoczęciem

Zbiornik soli

PRZESTROGA

• Należy używać wyłącznie soli do zmywarek. Nie wolno używać innych typów soli ani rozpuszczalników. Grozi to uszkodzeniem zbiornika soli oraz układu zmiękczania wody.

• Aby zapobiec korozji w wyniku nadmiernej ilości soli lub słonej wody, zawsze należy napełniać zbiornik soli przed rozpoczęciem programu zmywania.

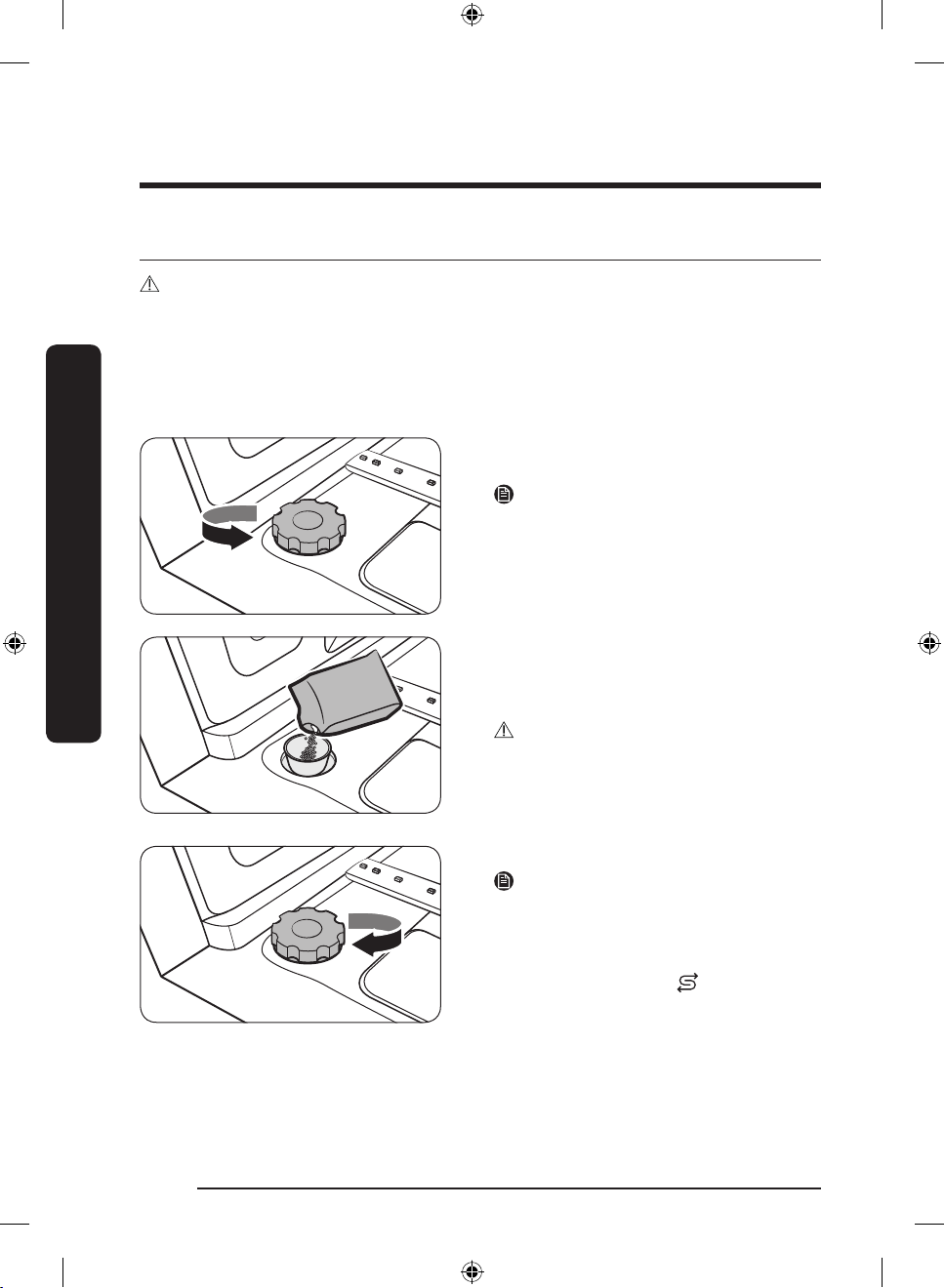

Napełnianie zbiornika soli

1. Otwórz drzwiczki.

2. Obróć korek w lewo, aby go otworzyć.

UWAGA

Po otwarciu pokrywy zbiornika zmiękczacza znajdująca się tam czysta woda może wyciec. Aby temu zapobiec, należy dodać soli.

3. Napełnij zbiornik soli wodą (wymagane tylko podczas korzystania ze zmywarki po raz pierwszy)

4. Nasyp soli do zmywarki.

PRZESTROGA

• Maksymalna pojemność wynosi około 1 kg. Nie należy przekraczać tej pojemności.

• Przekroczenie pojemności może wpłynąć na działanie zmywarki.

5. Obróć korek w prawo, aby go zablokować.

UWAGA

• Aby usunąć sól lub słoną wodę ze zmywarki, należy uruchomić program Szybki.

• Czas potrzebny do rozpuszczenia soli i zgaśnięcia wskaźnika ( ) jest zależny od

grubości ziaren soli.

Polski46

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 46 2021-10-06  7:30:02

Page 47

Wskaźnik soli

Wskaźnik ( ) włącza się, gdy w zmywarce jest zbyt mało soli dla kilku następnych programów.

Czułość płytki dotykowej

Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami.

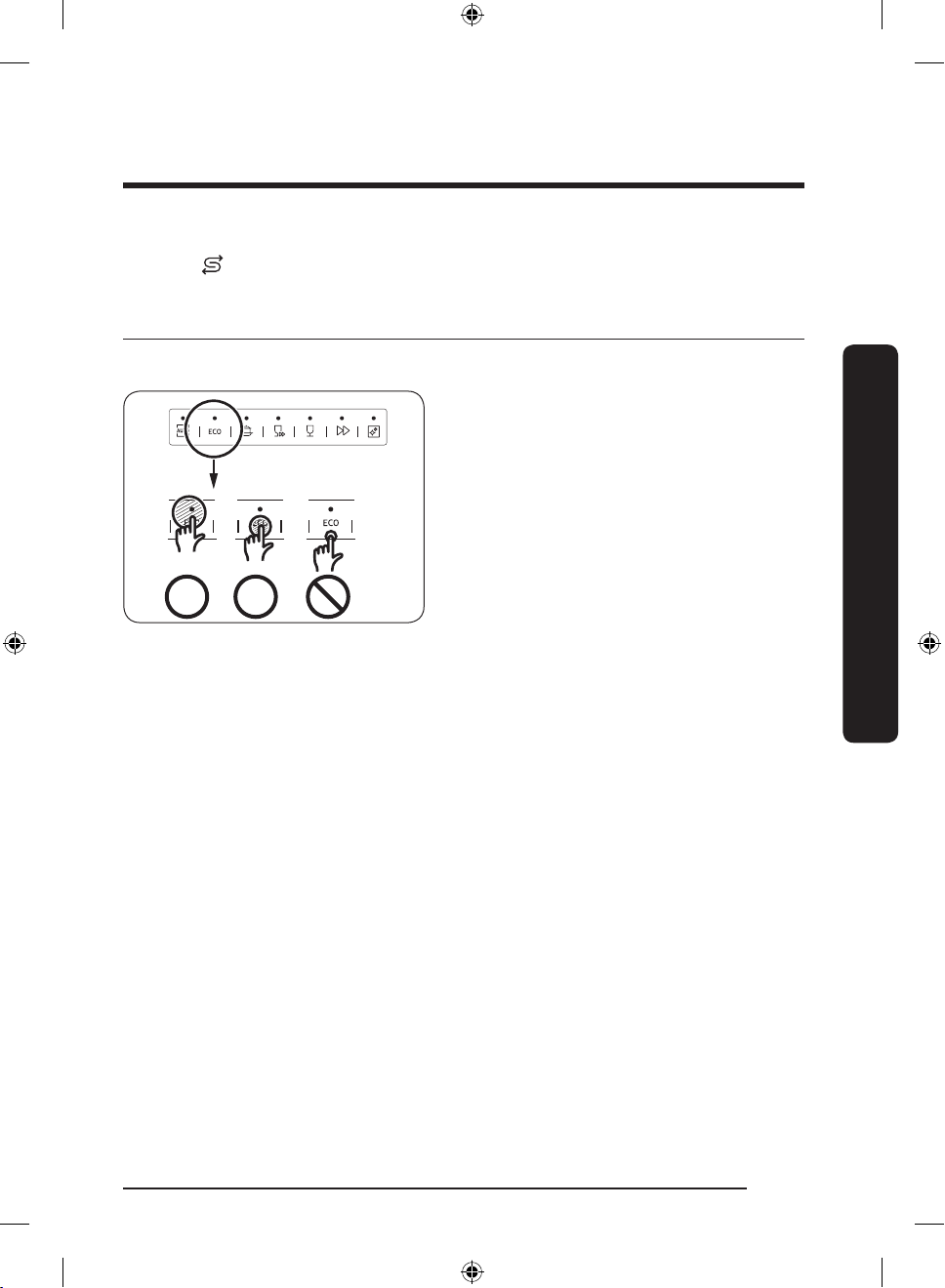

• Dotykaj jednym palcem środka każdego przycisku.

• Nie dotykaj więcej niż jednego przycisku dotykowego na raz, chyba że wymaga tego instrukcja.

• Regularnie czyść powierzchnię panelu sterowania miękką, wilgotną szmatką.

Przed rozpoczęciem

Polski 47

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 47 2021-10-06  7:30:02

Page 48

Przed rozpoczęciem

Tryb ustawień

Można zmienić ustawienia dźwięku, funkcji automatycznego otwierania drzwiczek, poziomu nabłyszczacza oraz twardości wody zgodnie z preferencjami.

Przechodzenie do trybu ustawień

1. Włącz zmywarkę.

2. Naciśnij i przytrzymaj przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub

Program (model DW60A60**F*, DW60A60**U*) przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.

- Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.

Ustawianie dźwięku

Można włączyć lub wyłączyć dźwięk.

1. Naciśnij przycisk Tylko górny kosz, aby wybrać menu ustawień dźwięku.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „U1”)

2. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- U0: Dźwięk wyłączony

- U1: Dźwięk włączony

3. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie funkcji automatycznego otwierania drzwiczek

Aby uzyskać lepsze rezultaty suszenia, można ustawić zmywarkę tak, aby drzwiczki otwierały się automatycznie po każdym programie.

1. Naciśnij przycisk Tabletka wieloskładnikowa, aby wybrać menu ustawień funkcji automatycznego otwierania drzwiczek.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „A1”)

2. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- A0: Funkcja wyłączona

- A1: Funkcja włączona

3. Poczekaj 5 sekund, aby zapisać ustawienie.

Polski48

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 48 2021-10-06  7:30:02

Page 49

Ustawienie poziomu nabłyszczacza

Można zmienić ilość nabłyszczacza stosowanego podczas programu.

1. Naciśnij przycisk Opóźniony start, aby wybrać menu ustawień poziomu nabłyszczacza.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: F4).

2. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- Można wybrać ustawienie od F1 do F5 (minimum — maksimum).

3. Poczekaj 5 sekund, aby zapisać ustawienie.

Ustawienie poziomu twardości wody

Poziom twardości wody można zmieniać w zależności od twardości wody w danym miejscu. Zmiana tego ustawienia będzie miała wpływ na zużycie soli ze zbiornika soli w zmywarce.

1. Naciśnij przycisk Samoczynne czyszczenie (model DW60A60**BB, DW60A60**IB) lub Dezynfekcja (model DW60A60**F*, DW60A60**U*), aby wybrać menu ustawiania poziomu

twardości wody.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).

2. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- Można wybrać ustawienie od H1 do H6 (miękka–twarda).

3. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Zmień ustawienie zgodnie z tabelą w sekcji „Regulacja zużycia soli” na stronie 54.

• Ustawienie domyślne: H3.

• Zmywarka regeneruje zmiękczacz wody co 3–4 cykle, w zależności od ustawienia. Jednak po zmianie ustawienia zmywarka zregeneruje zmiękczacz wody w pierwszym cyklu.

Przed rozpoczęciem

Polski 49

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 49 2021-10-06  7:30:02

Page 50

Obsługa

01 02 0504

0706 09

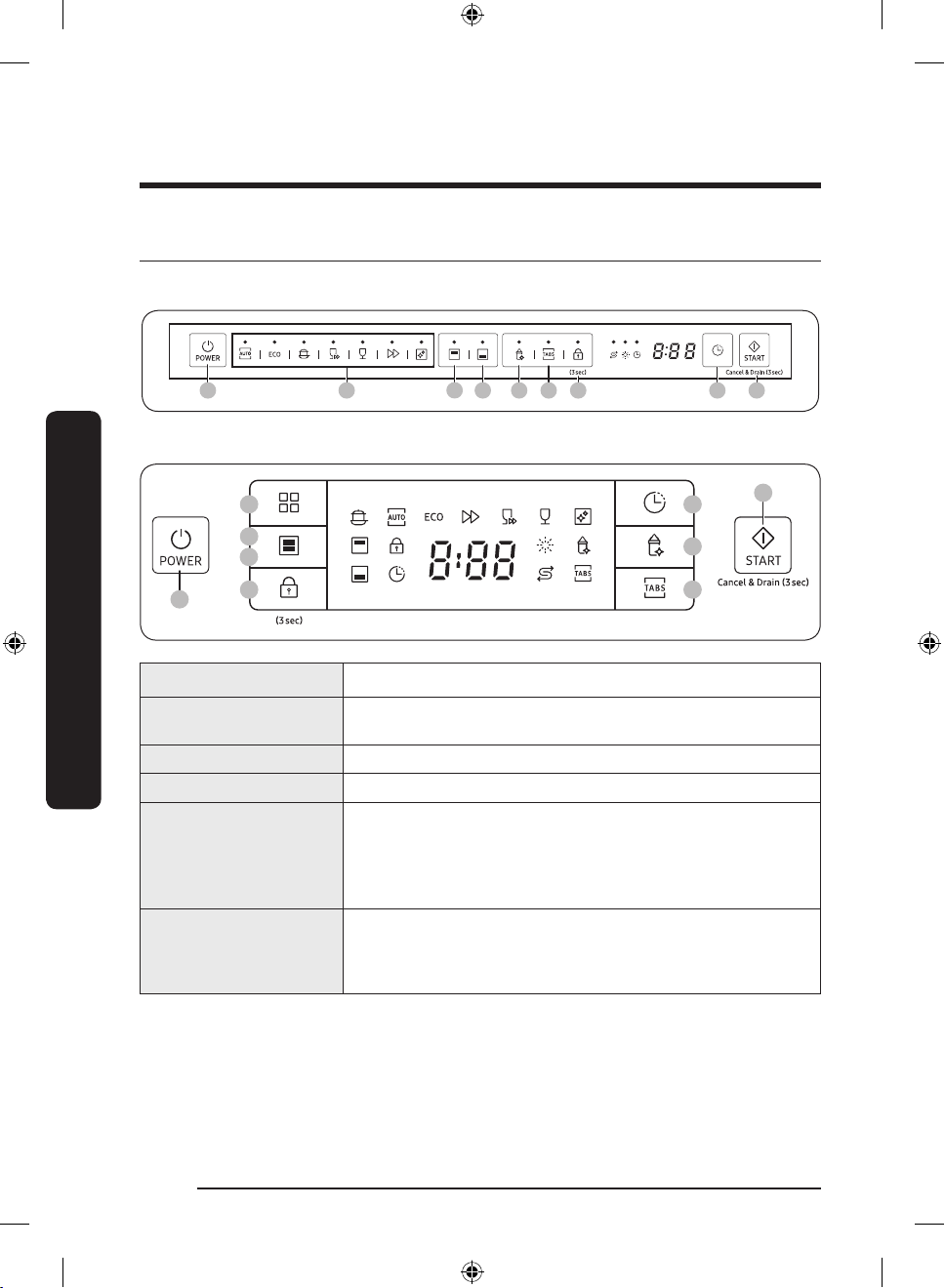

Panel sterowania

Modele DW60A609*BB, DW60A608*BB, DW60A609*IB, DW60A608*IB

Modele DW60A609*F*, DW60A608*F*, DW60A609*U*, DW60A608*U*

Obsługa

01 POWER (ZASILANIE) Naciśnij, aby włączyć lub wyłączyć zmywarkę.

02 Program

03 Tylko górny kosz Naciśnij, aby umyć naczynia, używając tylko górnego kosza.

04 Tylko dolny kosz Naciśnij, aby umyć naczynia, używając tylko dolnego kosza.

05 Dezynfekcja

06 Tabletka

wieloskładnikowa

Naciśnij, aby wybrać wymagany program zmywania. Więcej informacji zawiera część „Omówienie programów” na stronie 52.

Po wybraniu tej opcji temperatura wody zwiększa się do 69 °C podczas końcowego płukania w celu zdezynfekowania naczyń w wysokiej temperaturze.

Ta opcja nie jest dostępna wraz z opcjami Automatyczny, Szybki, Samoczynne czyszczenie i Delikatny.

Wybierz opcję Tabletka wieloskładnikowa, aby użyć tabletki typu 3 w 1, która nie wymaga soli i nabłyszczacza. Ta opcja nie jest dostępna wraz z opcjami Automatyczny, Szybki i Samoczynne czyszczenie.

Polski50

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 50 2021-10-06  7:30:03

Page 51

Funkcja Blokada sterowania umożliwia zablokowanie przycisków

07 Blokada sterowania

na panelu sterowania z wyjątkiem przycisku POWER (ZASILANIE). Więcej informacji zawiera część „Blokada sterowania” na stronie

56.

Rozpoczęcie programu zmywania można opóźnić o maksymalnie

08 Opóźniony start

24 godziny. Więcej informacji zawiera część „Opóźniony start” na stronie 56.

Naciśnij przycisk START w celu rozpoczęcia pracy. Upewnij się, że

09 START (Cancel & Drain

(Anuluj i wypompuj))

drzwiczki są zamknięte. Cancel & Drain (Anuluj i wypompuj): Aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez 3 sekundy.

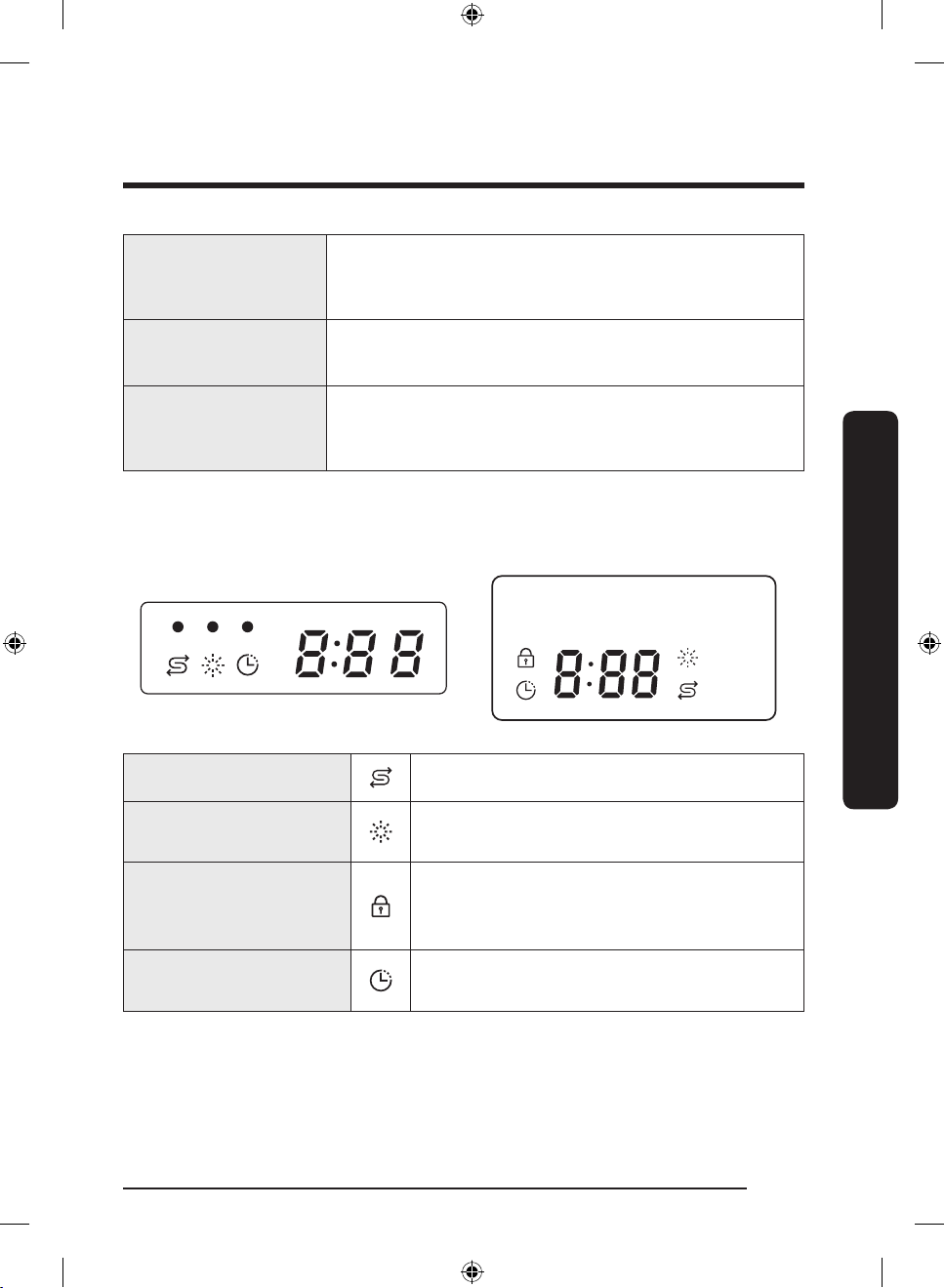

Wskaźniki

Modele DW60A609*BB, DW60A608*BB,

DW60A609*IB, DW60A608*IB

Modele DW60A609*F*, DW60A608*F*,

DW60A609*U*, DW60A608*U*

Obsługa

Wskaźnik braku soli

Wskaźnik Uzupełnienie nabłyszczacza

Zaczyna świecić, gdy skończy się sól w zbiorniku na sól.

Zaczyna świecić po wyczerpaniu nabłyszczacza w zmywarce.

Wskaźnik Blokada sterowania (modele DW60A609*F*,

DW60A608*F*, DW60A609*U*,

Zaczyna świecić, gdy funkcja Blokada sterowania jest włączona.

DW60A608*U*)

Wskaźnik Opóźniony start

Zaczyna świecić, gdy funkcja Opóźniony start jest włączona.

Polski 51

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 51 2021-10-06  7:30:03

Page 52

Obsługa

01 02 03 04 05 06 07

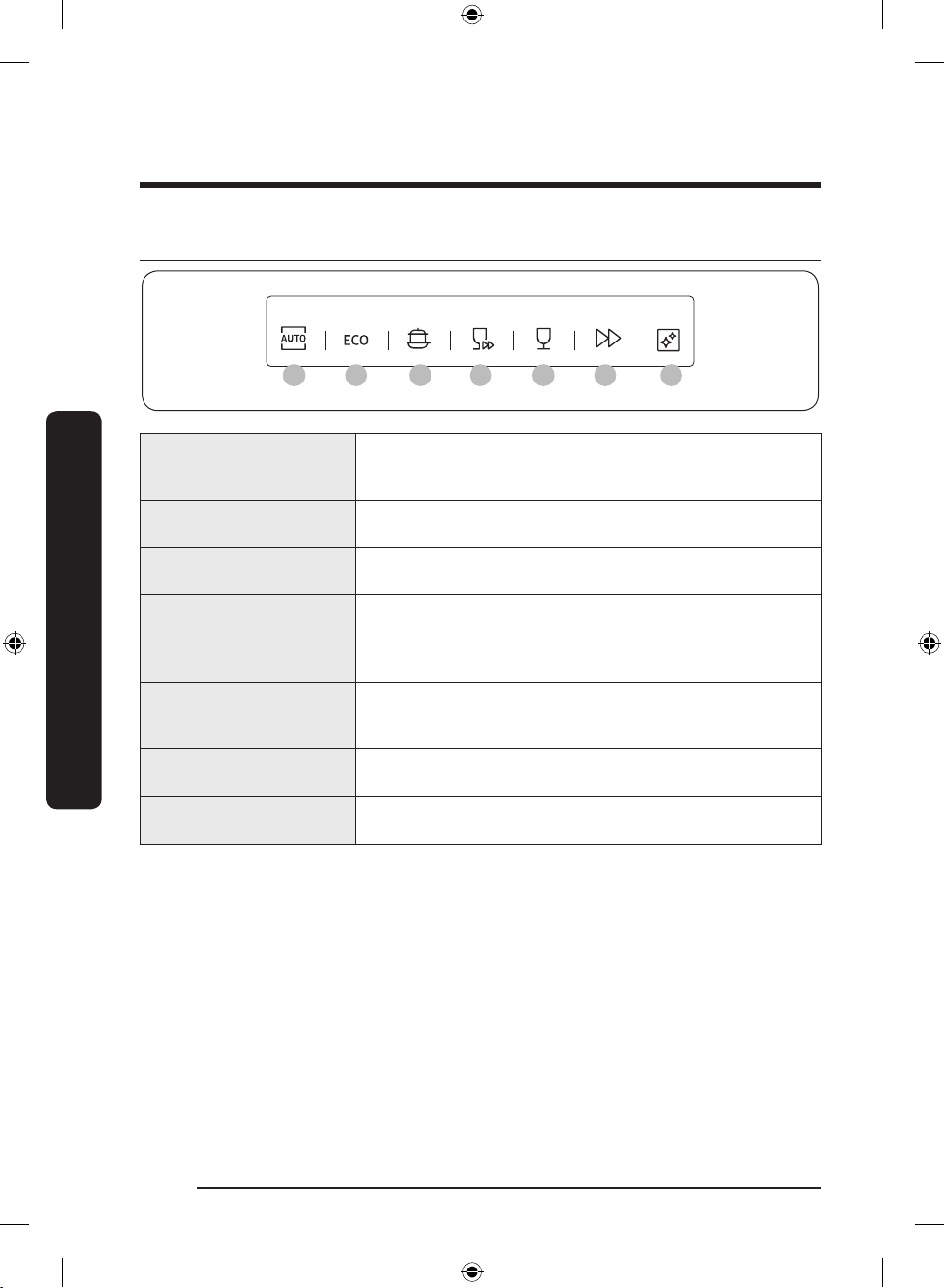

Omówienie programów

01 Automatyczny

02 Ekologiczny *

Obsługa

03 Intensywny

04 Szybki

05 Delikatny

06 Ekspresowy 60

07 Samoczynne czyszczenie

* Wartości dla programu Ekologiczny uzyskano, przestrzegając normy testowej EN 60436:2020.

Wartości podane dla innych programów stanowią jedynie wskazówkę.

Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów.

Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów.

Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów.

Wybierz ten program, aby szybko umyć naczynia lekko zabrudzone.

Opcje dezynfekcji i dla tabletek wieloskładnikowych nie są dostępne w tym programie.

Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki. Opcja dezynfekcji nie jest dostępna w tym programie.

Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania.

Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta.

Polski52

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 52 2021-10-06  7:30:03

Page 53

Prosta procedura rozpoczęcia

1. Otwórz drzwiczki i załaduj zmywarkę. Pamiętaj, aby usunąć resztki jedzenia i śmieci z naczyń.

2. Napełnij dozownik detergentu. Aby uzyskać lepsze wyniki, dodaj nabłyszczacz.

3. Naciśnij przycisk POWER (ZASILANIE), a następnie wybierz program wraz z niezbędnymi

opcjami (Tylko górny kosz, Tylko dolny kosz, Dezynfekcja, Tabletka wieloskładnikowa i Opóźniony start). Niektóre opcje mogą być niedostępne w zależności od programu.

UWAGA

• W przypadku wybrania opcji Tylko dolny kosz należy się upewnić, że naczynia zostały załadowane do dolnego kosza.

• W przypadku wyboru opcji Tylko górny kosz należy się upewnić, że naczynia zostały załadowane do górnego kosza.

4. Naciśnij przycisk START i zamknij drzwiczki. Zmywarka rozpocznie program po odsączeniu wody przez kilka sekund.

UWAGA

• Aby zmienić rozpoczęty program, naciśnij i przytrzymaj przycisk START przez 3 sekundy w celu anulowania programu. Następnie wybierz nowy program.

• Domyślny program to Ekologiczny.

• Aby wznowić pracę po otwarciu drzwiczek w celu zatrzymania zmywarki, po prostu zamknij drzwiczki.

Obsługa

Polski 53

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 53 2021-10-06  7:30:03

Page 54

Obsługa

Zbiornik soli

Układ zmiękczania wody służy do usuwania z wody soli i minerałów, które mogłyby mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia. Zalecane jest użycie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą źle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6°d — skala niemiecka).

• Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów.

• Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l.

• Domyślne ustawienie poziomu twardości wody w zmywarce to 3 (2,1–3,0 mmol/l). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian.

Obsługa

Regulacja zużycia soli

Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Aby zoptymalizować i dostosować zużycie soli, należy wykonać następujące czynności:

1. Włącz zmywarkę.

2. Naciśnij i przytrzymaj przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub

Program (model DW60A60**F*, DW60A60**U*) przez pięć sekund w ciągu 60 sekund od włączenia zmywarki.

- Po przejściu do trybu ustawień na wyświetlaczu pojawi się „0:00”.

3. Naciśnij przycisk Samoczynne czyszczenie (model DW60A60**BB, DW60A60**IB) lub Dezynfekcja (model DW60A60**F*, DW60A60**U*), aby wybrać menu ustawiania poziomu

twardości wody.

- Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „H3”).

4. Aby zmienić ustawienie, naciśnij przycisk Automatyczny (model DW60A60**BB, DW60A60**IB) lub Program (DW60A60**F*, DW60A60**U*).

- Można wybrać ustawienie od H1 do H6 (miękka–twarda).

5. Poczekaj 5 sekund, aby zapisać ustawienie.

UWAGA

• Regulację należy wykonać zgodnie z poniższą tabelą (lub instrukcją obsługi).

• Ustawienie domyślne: H3.

Polski54

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 54 2021-10-06  7:30:03

Page 55

Twardość wody

°dH °fH °Clark mmol/l

Ustawienie

twardości wody

Zużycie soli

(gramy/cykl)

Częstotliwość uzupełniania

(cykle/1 kg)

0–5 0–9 0–6 0–0,94 H1 0 /

6–11 10–20 7-14 1,0-2,0 H2 20 60

12-17 21-30 15-21 2,1-3,0 H3 30 50

18-22 31-40 22-28 3,1-4,0 H4 40 40

23-34 41-60 29-42 4,1-6,0 H5 50 30

35-55 61-98 43-69 6,1-9,8 H6 60 20

UWAGA

• 1 dH (skala niemiecka) = 0,178 mmol/l

• 1 Clark (skala brytyjska) = 0,143 mmol/l

• 1 fH (skala francuska) = 0,1 mmol/l

• Informacje o twardości wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

• UKŁAD ZMIĘKCZANIA WODY Twardość wody jest w każdym miejscu inna. Jeśli woda używana w zmywarce jest twarda,

na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiękczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody.

• Jak odbywa się regeneracja układu zmiękczania wody (ustawienie: program Ekologiczny i

poziom H3)

- Trwa około 2 minut, gdy rozpoczyna się suszenie i zużywa 2 l wody oraz 0,0002 kWh energii

- Regeneracja odbywa się co 5 cykli

Obsługa

Polski 55

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 55 2021-10-06  7:30:03

Page 56

Obsługa

Opóźniony start

Rozpoczęcie programu zmywania można opóźnić o maksymalnie 24 godziny w odstępie wynoszącym 1 godzinę. Aby wydłużyć czas opóźnienia, naciśnij przycisk Opóźniony start. Wyświetlana godzina oznacza czas rozpoczęcia programu.

1. Otwórz drzwiczki i załaduj zmywarkę.

2. Naciśnij przycisk Opóźniony start, aby zmieniać czas w odstępach co 1 godzinę.

- Naciśnięcie i przytrzymanie przycisku spowoduje wydłużenie czasu do momentu zwolnienia przycisku.

3. Naciśnij przycisk START i zamknij drzwiczki.

UWAGA

Aby zmienić czas opóźnienia po uruchomieniu zmywarki, naciśnij przycisk POWER (ZASILANIE) i uruchom ponownie zmywarkę.

Blokada sterowania

Obsługa

Aby uniemożliwić dzieciom zabawę zmywarką, funkcja Blokada sterowania blokuje wszystkie przyciski sterowania z wyjątkiem przycisku POWER (ZASILANIE).

• Aby włączyć funkcję Blokada sterowania, naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy. Po włączeniu funkcji Blokada sterowania nie można wybrać programu lub opcji ani uruchomić zmywarki.

• Aby wyłączyć funkcję Blokada sterowania, ponownie naciśnij i przytrzymaj przycisk Blokada sterowania przez 3 sekundy.

• Funkcja Blokada sterowania pozostaje aktywna po ponownym uruchomieniu zmywarki. Aby anulować funkcję Blokada sterowania, należy najpierw ją wyłączyć.

Polski56

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 56 2021-10-06  7:30:03

Page 57

Konserwacja

Czyszczenie

Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość.

Powierzchnie zewnętrzne

Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu.

PRZESTROGA

• Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam.

• Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą.

• W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki.

Powierzchnie wewnętrzne

Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń.

PRZESTROGA

• Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki.

• Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania.

Konserwacja

Polski 57

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 57 2021-10-06  7:30:03

Page 58

Konserwacja

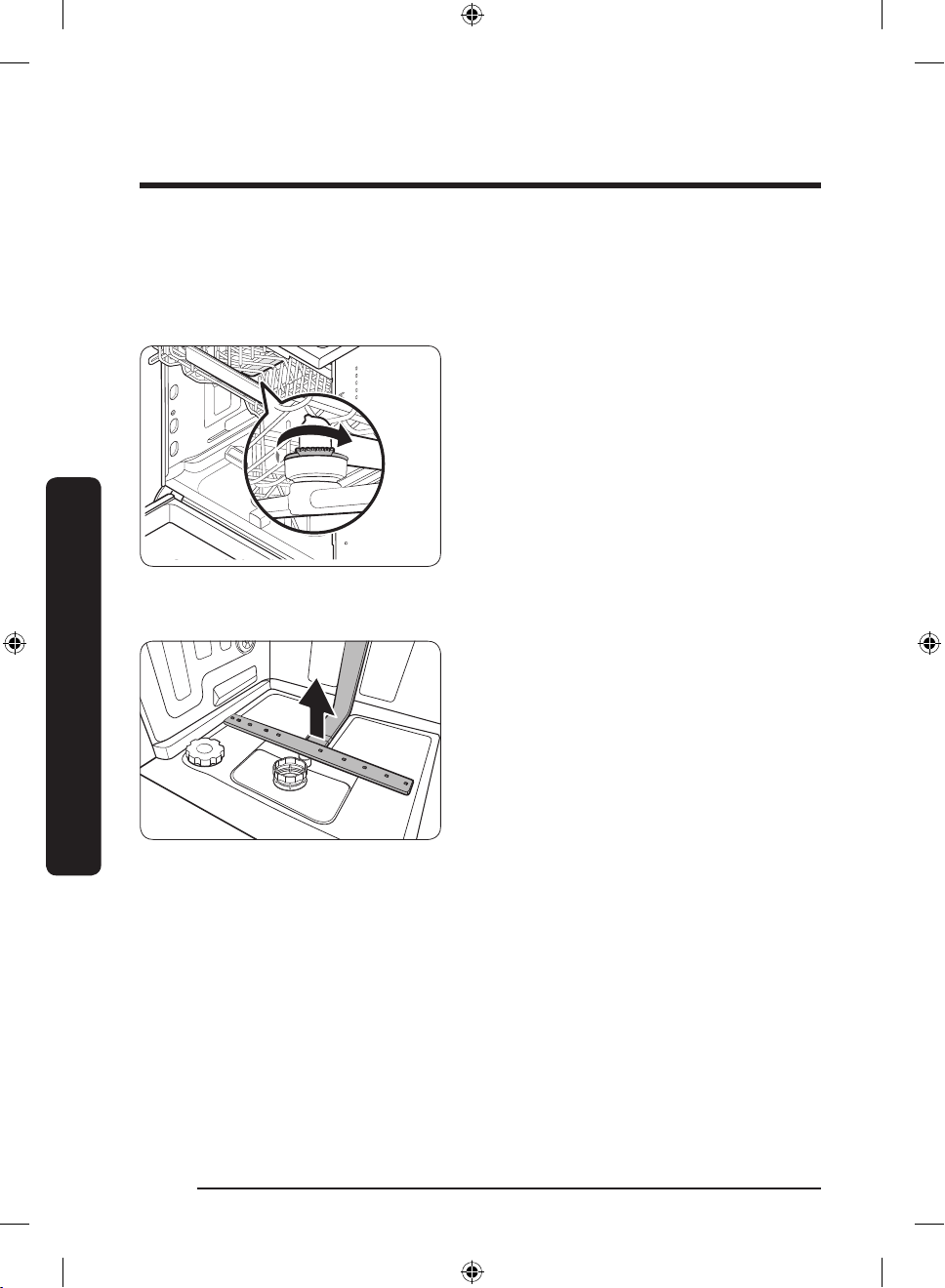

Dysze

Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić.

Górna dysza

1. Otwórz drzwiczki, a następnie wysuń górny kosz, aby odsłonić górną dyszę.

2. Odkręć i wyjmij nakrętkę, a następnie wyjmij dyszę.

3. Odetkaj i wyczyść dyszę.

4. Włóż ponownie dyszę, a następnie dokręć

ręką nakrętkę.

5. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

Konserwacja

Dolna dysza

1. Otwórz drzwiczki, a następnie wysuń dolny kosz. Dolna dysza jest widoczna na dole.

2. Odetkaj i wyczyść dyszę.

3. Ponownie włóż dyszę.

4. Obróć ręką dyszę, aby sprawdzić, czy jest

prawidłowo zamocowana.

Czyszczenie wewnętrzne

Zalecamy comiesięczne wykonywanie czyszczenia wewnętrznego. Można w tym celu wybrać program Samoczynne czyszczenie lub Intensywny, bez ładowania naczyń.

Jeżeli woda z wodociągu jest twarda, można zapobiegać odkładaniu się kamienia w zmywarce, dodając kwasek cytrynowy do detergentu w zmywarce.

Polski58

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 58 2021-10-06  7:30:04

Page 59

Filtr

Czyszczenie ltra najlepiej wykonywać co miesiąc.

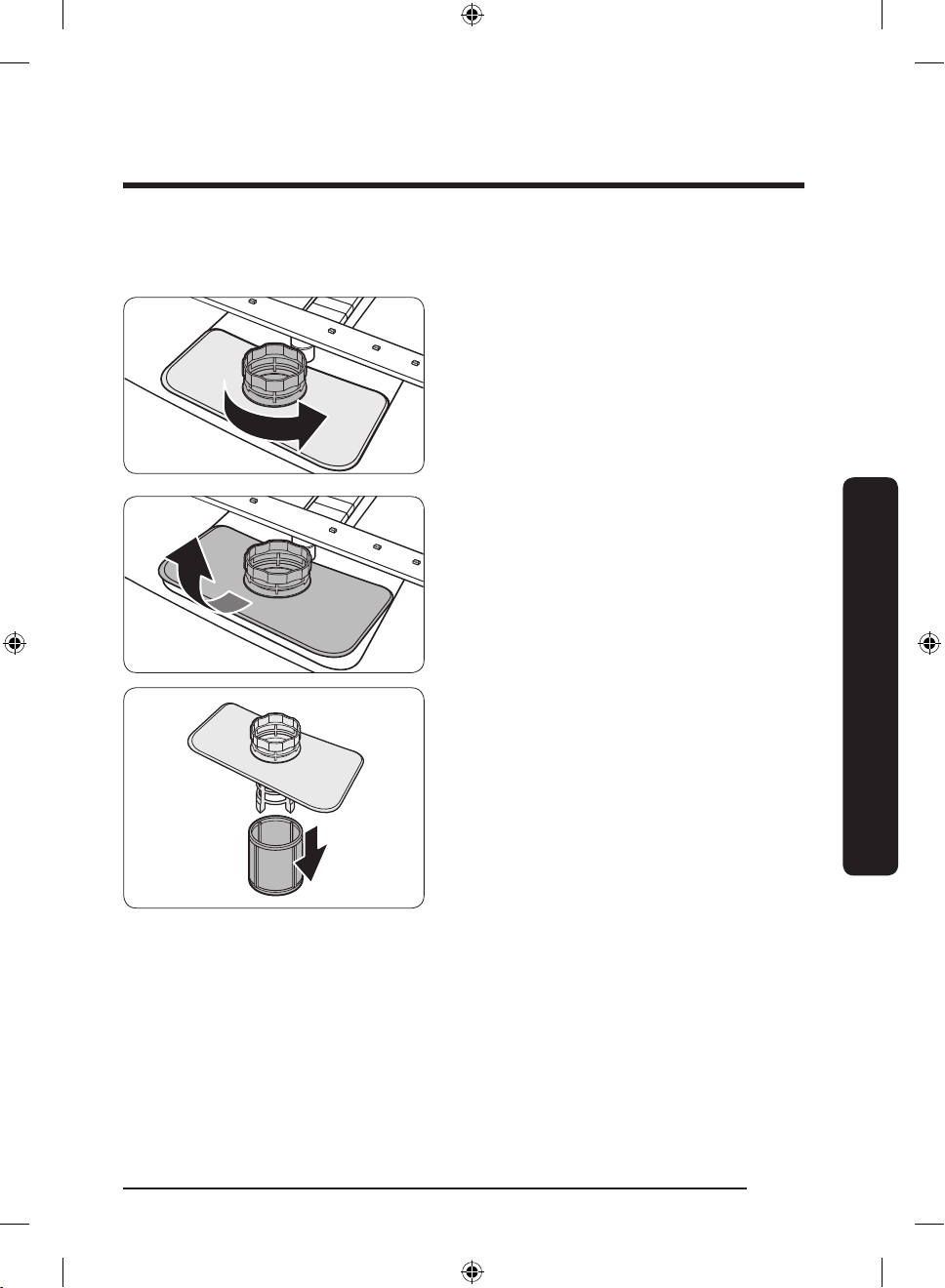

1. Otwórz drzwiczki i wyjmij najpierw dolny kosz.

2. Obróć uchwyt ltra w lewo, aby odblokować ltr dużych cząsteczek.

3. Wyjmij ltr dużych cząsteczek, a następnie wyjmij znajdujący się pod spodem cylindryczny mikroltr.

Konserwacja

Polski 59

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 59 2021-10-06  7:30:04

Page 60

Konserwacja

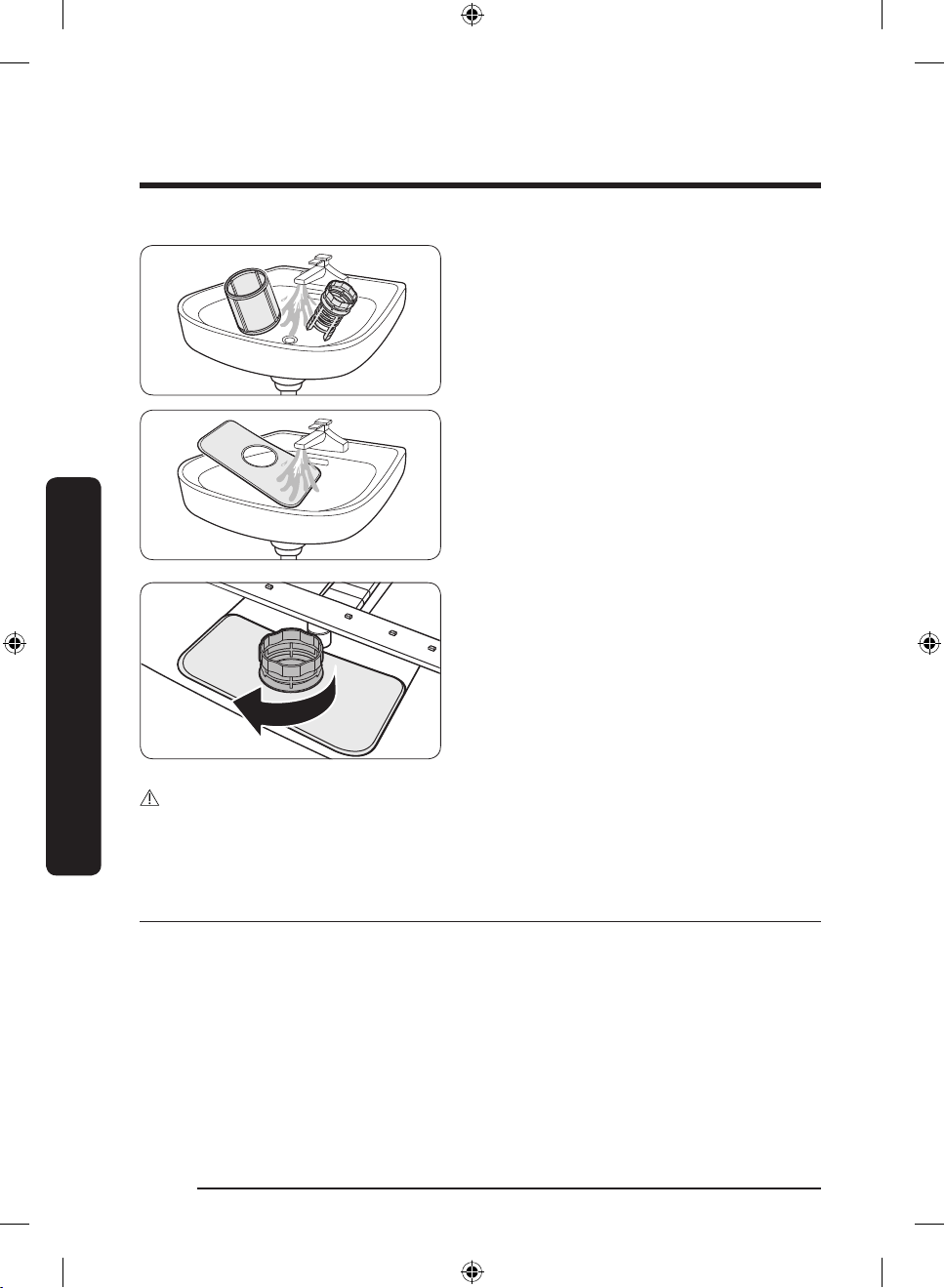

4. Usuń brud i nieczystości z mikroltra i ltra

dużych cząsteczek.

5. Spłucz je pod bieżącą wodą, a następnie wysusz.

6. Włóż ponownie ltr, a następnie ltr dużych cząsteczek.

7. Obróć uchwyt ltra w prawo, aby zablokować.

PRZESTROGA

Sprawdź, czy ltr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność ltra.

Długoterminowa obsługa

Jeśli zmywarka nie będzie używana przez dłuższy czas, najpierw opróżnij ją całkowicie, a następnie odłącz wąż doprowadzający wodę. Zamknij zawór dopływu wody i wyłącz odpowiadający bezpiecznik. Woda pozostała w wężach lub wewnętrznych elementach zmywarki może spowodować jej uszkodzenie.

Polski60

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 60 2021-10-06  7:30:04

Page 61

Rozwiązywanie problemów

Punkty kontrolne

W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

Objaw Możliwa przyczyna Czynność

• Sprawdź, czy drzwiczki są zablokowane i całkowicie zamknięte.

Zmywarka nie rozpoczyna pracy.

Drzwiczki nie są całkowicie zamknięte.

Przewód zasilający nie jest podłączony.

• Sprawdź, czy górny kosz jest prawidłowo podłączony do dyszy.

• Sprawdź, czy górny kosz został prawidłowo złożony.

• Sprawdź, czy urządzenie jest zasilane.

Rozwiązywanie problemów

Woda nie jest doprowadzana.

Panel sterowania jest zablokowany.

Zmywarka wydziela brzydki zapach.

Woda pozostała w zmywarce po zakończeniu programu.

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 61 2021-10-06  7:30:04

Pozostała woda z poprzedniego programu.

Wąż odpływowy jest zgięty lub zatkany.

• Upewnij się, że zawór dopływu wody jest otwarty.

• Wyłącz funkcję Blokada sterowania.

• Opróżnij zmywarkę, dodaj detergent i uruchom program Szybki. Dotyczy to tylko niektórych modeli.

• Wyprostuj i udrożnij wąż.

Polski 61

Page 62

Rozwiązywanie problemów

Objaw Możliwa przyczyna Czynność

Wybrano nieprawidłowy program.

• Wybierz program dopasowany do poziomu zabrudzenia naczyń, zgodnie z wytycznymi zawartymi w niniejszej instrukcji.

Filtry są zapchane lub nie są prawidłowo dokręcone.

Użyto niewystarczającej ilości

Na naczyniach są resztki jedzenia.

Rozwiązywanie problemów

Naczynia nie są wystarczająco suche.

detergentu.

Ciśnienie wody jest zbyt niskie.

Dysze są zatkane. • Oczyść i udrożnij dysze.

Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.

Woda jest zbyt twarda.

W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.

Załadowano zbyt wiele naczyń.

Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia.

• Wyczyść ltry.

• Upewnij się, że ltry są prawidłowo dokręcone.

• Użyj prawidłowej ilości detergentu dla danego załadunku.

• Upewnij się, że ciśnienie wynosi od 0,04 do 1,0 MPa.

• Rozmieść naczynia tak, aby nie zakłócały działania dysz i/ lub dozownika detergentu.

• Sprawdź wskaźnik uzupełniania soli do zmywarek i uzupełnij ją.

• Dodaj nabłyszczacz.

• Sprawdź ustawienia nabłyszczacza.

• Przeładowanie może obniżyć skuteczność suszenia. Załaduj naczynia w zalecany sposób.

• Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu.

Użyto wielu tabletek z detergentem bez wybierania opcji Dezynfekcja.

Polski62

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 62 2021-10-06  7:30:04

• Wybierz opcję Dezynfekcja lub użyj nabłyszczacza.

Page 63

Objaw Możliwa przyczyna Czynność

Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy

• Jest to zjawisko normalne.

odpływowej.

Zmywarka jest zbyt hałaśliwa.

Zmywarka do naczyń jest ustawiona nierówno.

• Wypoziomuj zmywarkę.

Na naczyniach pozostaje żółty lub brązowy nalot.

Wskaźniki nie zaczynają świecić.

Dysze nie obracają się swobodnie.

Na naczyniach pozostaje biała powłoka.

Na panelu sterowania widoczne są pęcherzyki powietrza i rysy.

Dysze uderzają w naczynia, przez co słychać stuknięcia.

Kawa i herbata powoduje zabrudzenia.

Przewód zasilający nie jest podłączony.

Dysze są zablokowane pozostałościami jedzenia.

Woda jest zbyt twarda.

Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.

• Uporządkuj naczynia.

• Użyj programu z wyższą temperaturą.

• Sprawdź, czy urządzenie jest zasilane.

• Wyczyść dysze.

• Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiękczania odpowiadają twardości wody w miejscu użytkowania.

• Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony.

• Usuń folię ochronną z panelu sterowania.

Rozwiązywanie problemów

Polski 63

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 63 2021-10-06  7:30:04

Page 64

Rozwiązywanie problemów

Kody komunikatów

Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności.

Kod Czynność

Kontrola wycieku

• Zamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz

bezpiecznik zmywarki. Następnie skontaktuj się z monterem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Kontrola dopływu wody

• Sprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

• Sprawdź ltr i rurę odpływową. W przypadku niedrożności wyczyść. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Rozwiązywanie problemów

Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

Części zamienne* dla użytkowników końcowych są dostępne przez co najmniej 10 lat**. * Odpowiednie części: zawiasy i uszczelki drzwiczek, inne uszczelki, ramiona natryskowe, ltry

odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy.

** Oznacza to co najmniej 10 lat po wprowadzeniu przez rmę Samsung ostatniego egzemplarza

Polski64

Kontrola komunikacji z płytką drukowaną

• Nieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką

danego modelu na rynek.

drukowaną.

• Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola wysokiej temperatury grzania

• Kontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z centrum serwisowym rmy Samsung.

Kontrola termistora

• Czujnik temperatury jest zdeformowany lub uszkodzony (zwarcie lub przerwa w obwodzie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym rmy Samsung.

Kontrola silnika dystrybutora

• Nieprawidłowa praca zespołu silnika dystrybutora lub głównej płyty PCB. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym rmy Samsung.

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 64 2021-10-06  7:30:04

Page 65

Tabela programów

Program Automatyczny Ekologiczny Intensywny

Zmywanie wstępne

(45 °C)  Zmywanie

zasadnicze (55 °C–

Kolejność programu

Zużycie wody (l) 10,6–15,9 10 16,5

Zużycie energii

(kWh)

Czas programu (min) 80–150 210 205

Program Szybki Delikatny Ekspresowy 60

Kolejność programu

Zużycie wody (l) 11 13,5 11,5

Zużycie energii

(kWh)

Czas programu (min) 38 120 60

65 °C)  Płukanie 

Płukanie  Gorące

płukanie (50 °C–

55 °C)  Suszenie 

Koniec

1,050–1,551

Zmywanie zasadnicze

(40 °C)  Gorące

płukanie (40 °C) 

Gorące płukanie

(55 °C)  Koniec

0,781 0,902 0,853

Zmywanie zasadnicze

(50 °C)  Płukanie 

Gorące płukanie

(50 °C)  Suszenie 

Koniec

0,848 (DW60A6092**) 0,836 (DW60A6082**) 0,950 (DW60A6090**) 0,936 (DW60A6080**)

Zmywanie wstępne (40 °C)  Zmywanie

zasadnicze (50 °C) 

Płukanie  Gorące płukanie (50 °C)  Suszenie  Koniec

Zmywanie wstępne

(50 °C)  Zmywanie

zasadnicze (65 °C) 

Płukanie  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

1,651

Zmywanie zasadnicze

(55 °C)  Płukanie 

Gorące płukanie

(50 °C)  Suszenie 

Koniec

Tabela programów

Program

Kolejność programu

Zużycie wody (l) 15,1

Zużycie energii

(kWh)

Czas programu (min) 145

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 65 2021-10-06  7:30:04

Samoczynne

czyszczenie

Zmywanie wstępne

(45 °C)  Zmywanie

zasadnicze (70 °C) 

Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

1,241

Polski 65

Page 66

Tabela programów

UWAGA

• Czas programu różni się w zależności od wybranych opcji oraz ciśnienia i temperatury doprowadzanej wody.

• Zmywarka opróżnia automatycznie pozostałą wodę, jeśli nie była używana przez ostatnie 5 dni.

• Zużycie prądu zależy od temperatury wody i/lub załadunku. Jeśli zbiornik nabłyszczacza jest pusty, czas i temperatura mogą się nieznacznie zwiększyć.

• Jeśli nabłyszczacz nie jest używany, czas programu i temperatura mogą się nieznacznie zwiększyć.

Tabela programów

Polski66

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 66 2021-10-06  7:30:04

Page 67

Dodatek

Transport/przemieszczanie

Upewnij się, że zmywarka jest pusta i nie ma żadnych luźnych części. Najpierw opróżnij zmywarkę w następujący sposób.

1. Po zakończeniu opróżniania wody otwórz drzwiczki.

2. Wyłącz zmywarkę i odłącz zawór wody.

3. Odłącz wąż doprowadzający wodę i wąż odpływowy.

PRZESTROGA

Podczas przenoszenia zmywarki nie należy nią potrząsać ani kiwać. Pozostała woda może kapać ze zmywarki.

Ochrona przed mrozem

Jeśli zmywarka będzie przez dłuższy czas przechowywana w miejscu, w którym może wystąpić mróz, należy ją opróżnić. Szczegółowe instrukcje zawiera sekcja „Transport/przemieszczanie”.

Utylizacja zmywarki i ochrona środowiska

Zmywarka do naczyń została wyprodukowana z materiałów, które można przetwarzać. Utylizacja zmywarki do naczyń musi odbywać się w zgodzie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Odetnij przewód zasilający, aby urządzenie nie zostało podłączone do źródła zasilania.

Zdemontuj drzwiczki, aby uchronić dzieci i zwierzęta przed zamknięciem w urządzeniu.

Polski 67

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 67 2021-10-06  7:30:04

Dodatek

Page 68

Dodatek

Wskazówka dotycząca oszczędzania wody i energii

• Program Ekologiczny jest odpowiedni do mycia normalnie zabrudzonych naczyń i do tego zastosowania jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody; ponadto służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektowania (ROZPORZĄDZENIE KOMISJI (UE) 2019/2022).

• Ręczne wstępne płukanie naczyń prowadzi do zwiększonego zużycia wody i energii i nie jest zalecane. Przed załadowaniem naczyń do zmywarki należy za pomocą noża lub innych sztućców usunąć jedynie większe resztki jedzenia.

• Doprowadzana woda może mieć do 60 °C — podłączenie gorącej wody do zmywarki umożliwia ograniczenie zużycia energii.

• O ile to możliwe, lepiej jest wypełnić cały kosz, ale bez przeładowywania.

• Naczynia należy załadować do koszy prawidłowo, aby zapobiec uszkodzeniom i niskiej skuteczności urządzenia.

- Zbyt duża liczba naczyń i ich nakładanie się na siebie może zmniejszyć skuteczność mycia

i suszenia. Naczynia należy załadować w zalecany sposób.

- Naczynia z wklęsłym dnem należy umieszczać pod kątem, aby umożliwić spływanie wody.

- Naczynia należy rozmieścić tak, aby nie zakłócały działania dysz i dozownika detergentu.

Może to przyczynić się do lepszej skuteczności mycia i suszenia oraz zapobiec powstawaniu hałasu spowodowanego uderzaniem dyszy w naczynia.

- Aby zapobiec urazom, noże i inne ostro zakończone sztućce należy wkładać do kosza

ostrzem w dół lub kłaść je poziomo.

• Aby oszczędzić wodę i energię, należy korzystać z programu Ekologiczny. Program Ekologiczny jest najbardziej wydajnym programem zmywania normalnie zabrudzonych naczyń.

• Należy stosować właściwą ilość detergentu i nabłyszczacza, zgodnie z wytycznymi producenta.

• Zmywarka do naczyń zużywa mniej wody w porównaniu do zmywania ręcznego.

• Informacje na temat przepisów dotyczących ekoprojektu można znaleźć na stronie www. samsung.com/support.

Informacje z bazy EPREL

Aby uzyskać dostęp do informacji o etykiecie energetycznej tego produktu w Europejskim Rejestrze Etykiet Energetycznych (EPREL), należy przejść na stronę https://eprel.ec.europa.eu/qr/******, gdzie ****** to numer rejestracyjny EPREL produktu. Numer rejestracyjny można znaleźć na etykiecie znamionowej produktu.

Polski68

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 68 2021-10-06  7:30:04

Page 69

Dane techniczne

DW60A6090F*

MODEL

Typ Wolnostojąca

Zasilanie 220–240 V~, 50 Hz

Ciśnienie wody 0,04–1,0 MPa

Pojemność

zmywarki

(szerokość x głębokość x

Masa (bez opakowania)

Masa (w opakowaniu)

DW60A609* Zastawa 14-osobowa

DW60A608* Zastawa 13-osobowa

Moc znamionowa 1760–2100 W

Wymiary

wysokość)

DW60A6092F* DW60A6080F* DW60A6082F*

598×600×845 mm 598×570×815 mm 598×550×815 mm

53 kg

(modele

DW60A609*)

51,5 kg

(modele

DW60A608*)

59 kg

(modele

DW60A609*)

57,5 kg

(modele

DW60A608*)

DW60A6090U* DW60A6092U* DW60A6080U* DW60A6082U*

Do montażu pod

blatem

45 kg

(modele

DW60A609*)

43,5 kg (modele

DW60A608*)

51 kg

(modele

DW60A609*)

49,5 kg (modele

DW60A608*)

DW60A6090BB DW60A6092BB DW60A6080BB DW60A6082BB

Do całkowitej

zabudowy

43,5 kg (modele

DW60A609*)

42 kg

(modele

DW60A608*)

49,5 kg (modele

DW60A609*)

48 kg

(modele

DW60A608*)

DW60A6090IB DW60A6092IB DW60A6080IB DW60A6082IB

Do całkowitej

zabudowy

(wysuwany)

44 kg

(modele

DW60A609*)

42,5 kg (modele

DW60A608*)

51 kg

(modele

DW60A609*)

48,5 kg (modele

DW60A608*)

Dodatek

Polski 69

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 69 2021-10-06  7:30:04

Page 70

Zgodność ze standardami

UWAGA

Informacje na temat testu porównywalności.

Modele DW60A609*

• Pojemność zmywarki: Zastawa 14-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: niższe położenie

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienie poziomu nabłyszczacza: F4

• Ustawienie poziomu twardości wody: H3

• Dawka standardowego detergentu: Zmywanie zasadnicze 22 g

• Sposób ułożenia przedmiotów pokazują poniższe rysunki

Zgodność ze standardami

Górny kosz

Dolny kosz

1. Filiżanki

2. Spodki

3. Szklanki

4. Kubki

5. Szklane miski

6. Małe miseczki

7. Talerze deserowe

8. Talerze obiadowe

9. Talerze głębokie

10. Półmiski owalne

11. Talerze deserowe

z melaminy

12. Miski z melaminy

13. Mały garnek

14. Brytfanna

1. Łyżki stołowe 2. Widelce

5. Łyżeczki deserowe 6. Łyżki do nakładania

7. Widelce do nakładania 8. Łyżki wazowe

Kosz na sztućce

3. Noże 4. Łyżeczki do herbaty

Polski70

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 70 2021-10-06  7:30:05

Page 71

Modele DW60A608*

• Pojemność zmywarki: Zastawa 13-osobowa

• Standard testowy: EN 60436

• Ustawienie kosza górnego: niższe położenie

• Program zmywania: Ekologiczny

• Dodatkowe opcje: Brak

• Ustawienie poziomu nabłyszczacza: F4

• Ustawienie poziomu twardości wody: H3

• Dawka standardowego detergentu: Zmywanie zasadnicze 21 g

• Sposób ułożenia przedmiotów przedstawiono na poniższych rysunkach

Górny kosz

Dolny kosz

Kosz na sztućce

715711

9712

1. Filiżanki

2. Spodki

3. Szklanki

4. Kubki

5. Brytfanna

6. Mały garnek

7. Talerze deserowe

8. Talerze obiadowe

9. Talerze głębokie

10. Półmiski owalne

11. Talerze deserowe

z melaminy

12. Miski z melaminy

13. Szklane miski

14. Miseczki do

deserów

15. Kosz na sztućce

6 6

Kosz na sztućce

1414 14

1 8

1 5 2 2 2

5 5

5 5 5 5 5 5 5 5 5

4 1 4 1 4 1 4 4

4 1 4 1 4 1 4 1 4

1. Łyżki stołowe 2. Widelce

3. Noże 4. Łyżeczki do herbaty

5. Łyżeczki deserowe 6. Łyżki do nakładania

7. Widelce do nakładania 8. Łyżki wazowe

3 3

Zgodność ze standardami

Polski 71

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 71 2021-10-06  7:30:07

Page 72

MASZ PYTANIA LUB UWAGI?

KRAJ TELEFON STRONA INTERNETOWA

ALBANIA 045 620 202 www.samsung.com/al/support

BOSNIA 055 233 999 www.samsung.com/ba/support

North Macedonia 023 207 777 www.samsung.com/mk/support

0800 111 31 - Безплатен за всички оператори

BULGARIA

CROATIA 072 726 786 www.samsung.com/hr/support

CZECH

HUNGARY 0680SAMSUNG (0680-726-7864) www.samsung.com/hu/support

MONTENEGRO 020 405 888 www.samsung.com/support

POLAND

ROMANIA

SERBIA 011 321 6899 www.samsung.com/rs/support

SLOVAKIA

LITHUANIA 8-800-77777 www.samsung.com/lt/support

LATVIA 8000-7267 www.samsung.com/lv/support

ESTONIA 800-7267 www.samsung.com/ee/support

SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support

Kosovo 038 40 30 90 www.samsung.com/support

*3000 - Цена на един градски разговор или според

тарифата на мобилният оператор

09:00 до 18:00 - Понеделник до Петък

800 - SAMSUNG

(800-726786)

801-172-678* lub +48 22 607-93-33*

* (opłata według taryfy operatora)

0800872678 - Apel gratuit

*8000 - Apel tarifat în reţea

0800 - SAMSUNG

(0800-726 786)

www.samsung.com/bg/support

www.samsung.com/cz/support

http://www.samsung.com/pl/support/

www.samsung.com/ro/support

www.samsung.com/sk/support

DD81-04050E-02

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 72 2021-10-06  7:30:07

Page 73

Dishwasher

User manual

DW60A609*/DW60A608* Series

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 1 2021-10-06  7:30:20

Page 74

Contents

Safety information 4

What you need to know about safety instructions 4

Contents

Important safety symbols 4 Instructions about the WEEE 5 Important safety precautions 6 Instructions when using your dishwasher 8 Instructions for protecting your children 9 Instructions for installing your dishwasher 10

Installation 13

What’s included 13 Installation requirements 16 Step-by-step installation 18 Skirting board 32 Kick plate (DW60A60**U* Series) 34

Before you start 35

Dishwasher at a glance 35 Unsuitable items for the dishwasher 37 Basic use of racks 38 Detergent compartment 43 Rinse aid reservoir 45 Salt storage 46 Touchpad responsiveness 47 Setting mode 48

Operations 50

Control panel 50 Cycle overview 52 Simple steps to start 53 Salt storage 54 Delay Start 56 Control Lock 56

Maintenance 57

Cleaning 57 Long-term care 60

English2

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 2 2021-10-06  7:30:20

Page 75

Troubleshooting 61

Checkpoints 61 Information codes 64

Cycle chart 65

Appendix 67

Transportation/relocation 67 Protection against frost 67 Disposing the dishwasher and helping the environment 67 Energy, water saving tip 68 EPREL information 68 Specications 69

For standard test 70

Contents

English 3

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 3 2021-10-06  7:30:20

Page 76

Safety information

Congratulations on your new Samsung dishwasher. This manual contains important information on the installation, use and care of your appliance. Please take time to read this manual to take full advantage of your dishwasher’s many benets and features.

What you need to know about safety instructions

Please read this manual thoroughly to ensure that you know how to safely and efciently operate the extensive features and functions of your new appliance and retain it at a safe place near the appliance for your future reference. Use this appliance only for its intended purpose as described in this user manual.

Warning and important safety instructions in this manual do not cover all possible conditions and situations that may occur. It is your responsibility to use common sense, caution, and care when installing, maintaining, and operating your dishwasher.

Because the following operating instructions cover various models, the characteristics of your dishwasher may differ slightly from those described in this manual and not all warning signs may be applicable. If you have any questions or concerns, contact your nearest service center or nd help and information online at www.samsung.com.

Important safety symbols

What the icons and signs in this user manual mean:

WARNING

Hazards or unsafe practices that may result in severe personal injury, death and/or property damage.

CAUTION

Hazards or unsafe practices that may result in personal injury and/or property damage.

NOTE

Indicates that a risk of personal injury or material damage exists. These warning symbols are here to prevent injury to you and others. Please follow them

explicitly. Keep these instructions in a safe place and ensure that new users are familiar with the

content. Pass them on to any future owner.

English4

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 4 2021-10-06  7:30:21

Page 77

Instructions about the WEEE

Correct Disposal of This Product (Waste Electrical & Electronic Equipment)

(Applicable in countries with separate collection systems) This marking on the product, accessories or literature indicates that

the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government ofce, for details of where and how they can take these items for environmentally safe recycling.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

For information on Samsung’s environmental commitments and product specic regulatory obligations e.g. REACH, WEEE, Batteries, visit our sustainability page available via Samsung.com

Safety information

English 5

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 5 2021-10-06  7:30:21

Page 78

Safety information

Important safety precautions

To reduce the risk of re, electric shock, or injury to persons when using your appliance, follow basic precautions, including the following:

1. This appliance is not to be used by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

2. For use in Europe: This appliance can be used by

children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

3. Children should be supervised to ensure that they do

not play with the appliance.

4. If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly qualied persons in order to avoid a hazard.

5. The new hose-sets supplied with the appliance are to

be used and old hose-sets should not be reused.

English6

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 6 2021-10-06  7:30:21

Page 79

6. For appliances with ventilation openings in the base, a carpet must not obstruct the openings.

7. For use in Europe: Children of less than 3 years should be kept away unless continuously supervised.

8. CAUTION: In order to avoid a hazard due to inadvertent resetting of the thermal cut-out, this appliance must not be supplied through an external switching device, such as a timer, or connected to a circuit that is regularly switched on and off by the utility.

9. WARNING: Knives and other utensils with sharp points must be loaded in the basket with their points down or placed in a horizontal position.

This appliance is intended to be used in household and similar applications such as:

• staff kitchen areas in shops, ofces and other working

environments;

• farm houses;

• by clients in hotels, motels and other residential type

environments;

Safety information

• bed and breakfast type environments.

English 7

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 7 2021-10-06  7:30:21

Page 80

Safety information

Instructions when using your dishwasher

This dishwasher is not designed for commercial use. It is intended for use in domestic households and in similar working and residential environments such as:

• Shops

• Ofces and showrooms and by residents in establishments such as:

• Hostels and guest houses. It must only be used as a domestic appliance as specied in this user manual, for cleaning

domestic crockery and cutlery. Any other usage is not supported by the manufacturer and could be dangerous.

The manufacturer cannot be held liable for damage resulting from incorrect or improper use or operation.

Do not use solvents in the dishwasher. Danger of explosion. Do not inhale or ingest dishwasher detergent. Dishwasher detergents contain irritant or

corrosive ingredients which can cause burning in the nose, mouth and throat if swallowed, or inhibit breathing. Consult a doctor immediately if detergent has been swallowed or inhaled.

Avoid leaving the door open unnecessarily, as you could trip over it. Do not sit or lean on the opened door. This could cause the dishwasher to tip and be

damaged, and you could get injured. Only use detergent and rinse aid formulated for domestic dishwashers. Do not use

washing-up liquid. Do not use any strong acid cleaning agent. Do not ll the rinse aid reservoir with powder or liquid detergent. This will cause serious

damage to the reservoir. Inadvertently lling the salt reservoir with powder or liquid dishwasher detergent

will damage the water softener. Make sure you have picked up the correct packet of dishwasher salt before lling the salt reservoir.

Please only use special coarse grained dishwasher salt for reactivation, as other salts may contain insoluble additives which can impair the functioning of the softener.

In an appliance with a cutlery basket (depending on model), cutlery is cleaned and dried more if placed in efciently the basket with the handles downwards. However, to avoid the risk of injury, place knives and forks etc. with the handles upwards.

Plastic items which cannot withstand being washed in hot water, such as disposable plastic containers, or plastic cutlery and crockery should not be cleaned in the dishwasher. The high temperatures in the dishwasher may cause them to melt or lose shape.

On models with Delay Start function, make sure that the dispenser is dry before adding detergent. Wipe dry if necessary. Detergent will clog if poured into a damp dispenser and may not be thoroughly dispersed.

English8

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 8 2021-10-06  7:30:21

Page 81

Knives and other utensils with sharp points must be loaded in the basket with their points down or placed in a horizontal position.

Instructions for protecting your children

This appliance is not a toy! To avoid the risk of injury, keep children well away and do not allow them to play in or around the dishwasher or to use the controls. They will not understand the potential dangers posed by it. They should be supervised whenever you are working in the kitchen. There is also a danger that children playing might shut themselves in the dishwasher.

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Older children may only use the dishwasher when its operation has been clearly explained to them and they are able to use it safely, recognising the dangers of misuse.

KEEP CHILDREN AWAY FROM DETERGENTS! Dishwasher detergents contain irritant and corrosive ingredients which can cause burning

in the mouth, nose and throat if swallowed, or inhibit breathing. Keep children away from the dishwasher when the door is open. There could still be

detergent residues in the cabinet. Consult a doctor immediately if your child has swallowed or inhaled detergent.

Safety information

English 9

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 9 2021-10-06  7:30:21

Page 82

Safety information

Instructions for installing your dishwasher

Before setting up the appliance, check it for any externally visible damage. Under no circumstances should you use a damaged appliance. A damaged appliance could be dangerous.

The dishwasher must only be plugged into the electricity supply via a suitable switched socket. The electrical socket must be easily accessible after the dishwasher is installed so that it can be disconnected from the electricity supply at any time. (Refer to the “Dishwasher at a glance” section on page 35.)

There must be no electrical sockets behind the dishwasher. Danger of overheating and re risk if the dishwasher were to be pushed up against a plug.

The dishwasher must not be installed under a hob. The high radiant temperatures which are sometimes generated by a hob could damage the dishwasher. For the same reason it should not be installed next to open res or other appliances which give off heat, such as heaters etc.

Do not connect the dishwasher to the mains supply until it has been fully installed and any adjustment has been made to the door springs.

Before connecting the appliance, check that the connection data on the data plate (voltage and connected load) match the mains electricity supply. If in any doubt, consult a qualied electrician.

The electrical safety of this appliance can only be guaranteed when continuity is complete between it and an effective grounding system. It is most important that this basic safety requirement is present and regularly tested and where there is any doubt the electrical system in the house should be checked by a qualied electrician.

The manufacturer cannot be held liable for the consequences of an inadequate grounding system (e.g. electric shock).

Do not connect the appliance to the mains electricity supply by a multi-socket unit or an extension lead. These do not guarantee the required safety of the appliance (e.g. danger of overheating).

This appliance may only be installed in mobile installations such as ships if a risk assessment of the installation has been carried out by a suitably qualied engineer.

English10

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 10 2021-10-06  7:30:21

Page 83

The plastic housing of the water connection contains an electrical component. The housing must not be submerged in water.

There are electrical wires in the hose of Aqua-Stop. Never cut the water inlet hose, even if it is too long.

Installation, maintenance and repairs may only be carried out by a suitably qualied and competent person in strict accordance with current national and local safety regulations. Repairs and other work by unqualied persons can be dangerous. The manufacturer cannot be held liable for unauthorised work.

The integrated waterproof system offers protection from water damage, provided the following conditions are met:

• The dishwasher is correctly installed and plumbed in.

• The dishwasher is properly maintained and parts are replaced where it can be seen that

this is necessary.

• The stopcock has been turned off when the appliance is not used for a longer period of

time (e.g. during holidays).

• The waterproof system will work even if the appliance is switched off. However, the

appliance must remain connected to the electricity supply.

A damaged appliance can be dangerous. If the dishwasher gets damaged, switch it off at the mains and call your dealer or the service department.

Unauthorised repairs could result in unforeseen dangers for the user, for which the manufacturer cannot accept liability. Repairs should only be undertaken by an approved service technician.

Faulty components must only be replaced by original spare parts. Only when these parts are tted can the safety of the appliance can be guaranteed.

Always disconnect the dishwasher from the electrical supply for maintenance work (switch off at the wall socket and remove the plug).

If the connection cable is damaged it must be replaced with a special cable, available from the manufacturer. For safety reasons, this must only be tted by the service department or an authorised service technician.

In countries where there are areas which may be subject to infestation by cockroaches or other vermin, pay particular attention to keeping the appliance and its surroundings in a clean condition at all times. Any damage which may be caused by cockroaches or other vermin will not be covered by the guarantee.

Safety information

English 11

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 11 2021-10-06  7:30:21

Page 84

Safety information

In the event of a fault or for cleaning purposes, the appliance is only completely isolated from the electricity supply when:

• it is switched off at the wall socket and the plug is withdrawn, or

• it is switched off at the mains, or

• the mains fuse is disconnected, or

• the screw-out fuse is removed (in countries where this is applicable). Do not make any alterations to the appliance, unless authorised to do so by the

manufacturer. Never open the casing/housing of the appliance. Tempering with electrical connections or

components and mechanical parts is highly dangerous and can cause operational faults or electric shock.

While the appliance is under guarantee, repairs should only be undertaken by a service technician authorised by the manufacturer. Otherwise the guarantee will be invalidated.

When installing the product, make sure there is space at the top, left, right and back of the product to ensure proper ventilation. If there is insufcient space between the product and the sink, it may damage the sink or allow mold to grow.

Make sure that your dishwasher’s hardness level setting is correct as your area. (Refer to the “Salt storage” section on page 46.)

Please consult www.samsung.com/support for more information about materials and repair.

English12

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 12 2021-10-06  7:30:21

Page 85

Installation

What’s included

Make sure all the parts are included in the product package. If you have a question about the dishwasher or the parts, contact a local Samsung customer centre or your retailer. The actual appearance of the dishwasher may differ, depending on your model and country.

CAUTION

After unpacking the dishwasher, keep packaging materials out of children’s reach to ensure their safety.

FBI (Fully Built-In, DW60A60**BB) models

Top bracket (2) Ø4 X 14 screw (10) Protective

Ø3.5 X 45 screw (4) Ø3.5 X 16 screw (2) Door bracket (2) Sub foot (3)

Custom panel

xer (wood panel

holders, 2)

Ø3.5 X 25 screw (2)

condensation

sticker (1)

Plastic cap (2)

Installation

English 13

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 13 2021-10-06  7:30:21

Page 86

Installation

FBI (Sliding, DW60A60**IB) models

Installation

Top bracket (2) Ø4 X 14 screw (14) Protective

Custom panel xer

(2)

Ø3.5 X 16 screw (2) Sub foot (3) Custom panel xer

condensation

sticker (1)

Plastic cap (2)

(2)

BU (Built Under, DW60A60**U*) models

Top brackets (2) Ø4 X 14 screws (2) Sub foot (3) Ø3.5 X 16 screws

Kick plate brackets

(2)

Kick plate Plastic cap (2) Kick plate bolt (4)

(2)

Kick plate nut (4) Protective

English14

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 14 2021-10-06  7:30:22

condensation

sticker (1)

Page 87

Installation kit (not provided)

Hose clamp

Tools required (not provided)

Safety glasses Gloves Flashlight Wrench (22 mm)

Torx T15 Pliers Nipper Tape measure

Pencil Phillips screwdriver Flat head

Level Hole saw

(80-100 mm)

screwdriver

Ear clamp plier

for the front foot

Cutting knife

Installation

English 15

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 15 2021-10-06  7:30:22

Page 88

Installation

Installation requirements

To prevent a risk of re, electric shock, or personal injury, all wiring and grounding must be done by a qualied technician.

Power supply

• An individual 220-240 V, 50 Hz branch circuit that is dedicated to the dishwasher.

• Power outlet with a maximum allowable current of 16 A (maximum 11 A for the dishwasher)

WARNING

• Do not use an extension cord.

• Use only the power plug that comes with the dishwasher.

• After installation is complete, make sure the power plug is not bent or damaged.

Grounding

For permanent grounding, the dishwasher must be properly grounded to a grounded metal or permanent wiring system. The grounding conductor must be run with the circuit conductors and then connected to the grounding terminal or lead on the dishwasher.

WARNING

• Do not connect the ground wire to plastic plumbing, gas lines, or hot water pipes. Improperly connected grounding conductors may cause electric shock.

• Do not modify the power plug of the dishwasher. If the power plug does not t the outlet, have a proper outlet installed by a qualied electrician.

Water supply

• The water supply line must support water pressures between 0.04 and 1 MPa.

• Water temperatures must be lower than 60 °C.

• A stopcock with a 3/4” male thread must be installed on the water tap.

To reduce a risk of leaks:

• Make sure water taps are easily accessible.

• Turn the water tap off when the dishwasher is not in use.

• Check for any leaks at the water hose ttings on a regular basis.

• To stop any leak, seal the water line connections and joints using Teon tape or sealing compound.

Aqua Stop

The Aqua Stop is an electrical component that is designed to prevent water leaks. The Aqua Stop is attached to the water hose and automatically cuts off the water ow in the event of damage to the hose.

CAUTION

• Handle the Aqua Stop with care.

• Do not kink or twist the water hose connected to the Aqua Stop. If the Aqua Stop is damaged, shut off the water taps and unplug the power plug immediately. Then, contact a local Samsung customer centre or a qualied technician.

English16

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 16 2021-10-06  7:30:22

Page 89

Drain

If you are using a drain system dedicated to the dishwasher, connect the drain hose to a drain system that is between 30 cm and 70 cm off the ground. Connecting the drain hose to a drain system more than 80 cm off the ground can cause the drained water to ow backward.

Ambient temperature

Do not install the dishwasher in an area exposed to freezing temperatures. The dishwasher always retains some water in the water valve, pump, and hose. If the water freezes in the dishwasher or hoses, it may damage the dishwasher and its components.

Flooring

• For safety, the dishwasher must be installed on a solidly constructed oor. Wooden oors may need to be reinforced to minimise vibrations. Avoid installing on carpet or soft tile. Carpeting and soft tile may cause vibrations and may cause your dishwasher to move slightly while operating.

WARNING

Do not install the dishwasher on a poorly supported structure.

• Make sure the dishwasher is level using the height adjustable feet.

• When levelling is complete, check if the door opens and closes properly.

Test run

After installing the dishwasher, run the Quick cycle to make sure the dishwasher is installed correctly.

Installation

English 17

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 17 2021-10-06  7:30:22

Page 90

Installation

Step-by-step installation

The installation procedure may differ depending on the model.

STEP 1 Select a location

Select a location that meets the following conditions.

• The location must have a solid oor that can support the weight of the dishwasher.

• The location must be near a sink with easy access to the water supply, drain system, and electrical outlet.

• The location must let you load dishes into the dishwasher easily.

• The location must have sufcient space for the dishwasher door to open easily and provide enough space between the dishwasher and the cabinet sides.

• The rear wall must be free of obstructions.

Installation in a new location

If you install the dishwasher in a new location, follow these instructions before installing the dishwasher.

1. Using a hole saw, cut a hole into the side of the cabinet that holds the sink (A).

2. If the base inside the sink cabinet is raised above the kitchen oor and is higher than the connections on the dishwasher, make a hole in the base inside the cabinet and in the cabinet side (B).

NOTE

• If you are replacing an old dishwasher, check the existing connections for compatibility with the new dishwasher and replace the connections as needed.

• You may need to cut a hole in the opposite side of the cabinet according to the location of the electrical outlet.

English18

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 18 2021-10-06  7:30:23

Page 91

Cabinet dimensions

550 (Fully Built-in model) 570 (Built under, Semi Built in model)

598

600

815 - 845

820 - 880

575

100

Installation

NOTE

Check if the distance between the oor and the bottom of the worktop is more than 850 mm. If so, insert the sub foot included in the installation kit. For details, see the next section. If the distance is less than 850 mm, skip to STEP 3.

English 19

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 19 2021-10-06  7:30:23

Page 92

Installation

STEP 2 To insert the sub foot (Except Free Standing model)

If the distance between the oor and the bottom of the worktop is more than 850 mm, insert the sub foot into the hole on the bottom of the dishwasher before you start the installation.

1. Lay the dishwasher on its back.

CAUTION

850

Do not lay down the dishwasher on its side. Water may leak.

2. Find the sub foot in the installation kit, and then insert the sub foot into the hole on the bottom of the dishwasher as shown in the gure.

STEP 3 Check the water line

• The water line pressure must be between 0.04 and 1.0 MPa.

• Make sure that the water temperature does not exceed 60 °C. Hot water over 60 °C may cause the dishwasher to malfunction.

• Make sure that the water supply valve is turned off before connecting the water supply line to the dishwasher.

English20

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 20 2021-10-06  7:30:23

Page 93

STEP 4 Arrange the hoses

1. Clean the bottom of the countertop.

Installation

2. Attach the protective condensation

sticker as shown.

3. Pull the power plug, the water hose, and the drain hose through the sink hole.

CAUTION

• Use caution not to kink or step on the power plug or the hoses.

• Do not remove the brown paper on the back of the dishwasher. The paper is used to keep the rear side clean against the wall.

English 21

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 21 2021-10-06  7:30:23

Page 94

Installation

STEP 5 Install the custom panel (For Fully Built-In models)

FBI (Fully Built-In, DW60A60**BB) models

1. Place the installation template on the

Ø2

back of the custom panel and x it temporarily using transparent tape. Note that the rear of the custom panel will be attached to the dishwasher door.

CAUTION

• The top end of the custom panel must be aligned with the top end of the installation template.

• Use a custom panel between 3 kg and 7 kg.

2. Mark 14 points guided on the installation template.

3. Remove the installation template, and then tighten the custom panel xers (A) with 2 screws (B, Ø3.5 X 25) as shown in the gure.

English22

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 22 2021-10-06  7:30:23

Page 95

4. Tighten the door bracket (C) with

D O W N

8 screws (D, Ø4 X 14) as shown in the gure.

30°

30 mm

Installation

5. Insert the door brackets (C) on the

custom panel to the holes (E) on the dishwasher door to x the custom panel.

6. While holding the custom panel, attach it to the door and insert the custom panel xers (A) into the holes (F) as shown in the gure.

7. Push the custom panel downward to x.

CAUTION

Do not let the custom panel extend more than 30 mm from the top of the dishwasher.

8. Adjust the spring level while the door is approximately opened at 30 degrees. The door should hold its position, and should not fall open.

CAUTION

• Do not adjust the spring level while the door is completely opened.

• If the custom panel weighs more than 7 kg, the door may fall open.

• Custom panels weighing more than 7 kg are not recommended.

English 23

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 23 2021-10-06  7:30:23

Page 96

Installation

9. Open the dishwasher door and remove

the 4 screws.

CAUTION

Use caution when opening the door. The door might open or close unexpectedly if the spring level is not adjusted appropriately, resulting in physical injury.

10. Secure the custom panel to the door by fastening the 4 screws (3.5 X 45).

English24

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 24 2021-10-06  7:30:24

Page 97

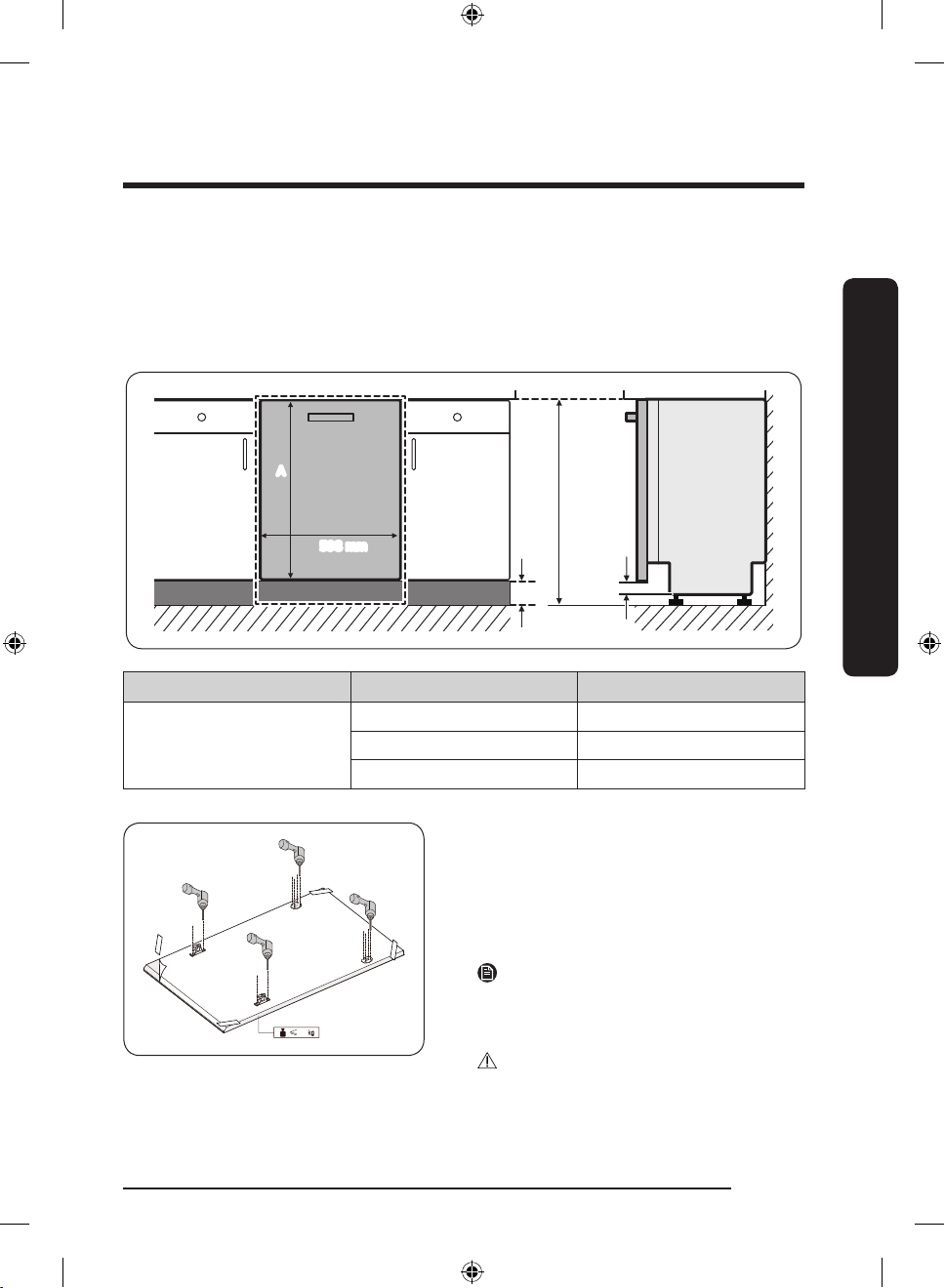

FBI (FBI Sliding, DW60A60**IB) models

This dishwasher model is equipped with an auto-balancing system in the door. It has a sliding hinge, which is perfect for plinth-less kitchens or for installation above a small cupboard. Custom panel’s height (A) can be between minimum 670 mm to maximum 800 mm depending on the installation environment. Custom panel’s weight must not exceed 10 kg. Refer to the table for the height (C) in relation to the cabinet’s height (B), and then determine the height of the custom panel.

598 mm

Min. 20

A B C

820 mm 20-150 mm

670-800 mm

850 mm 50-180 mm

880 mm 80-210 mm

Installation

1. Place the installation template on the

back of the custom panel and x it temporarily using transparent tape. Note that the rear of the custom panel will be attached to the dishwasher door.

2. Mark 4 points guided on the installation template.

NOTE

Custom panel’s height can be between

minimum 670 mm to 800 mm depending on the installation environment.

CAUTION

Custom panel’s weight must not exceed 10 kg.

English 25

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 25 2021-10-06  7:30:24

Page 98

Installation

3. Remove the installation template, and then tighten the Custom panel xers (B), (C) with 12 screws (A) as shown in the gure.

4. While holding the custom panel, attach

it to the door and insert the Custom panel xers into the corresponding holes at the door.

CAUTION

Use a custom panel between 4-10kg. Make sure the skirting board does not interfere with the dishwasher’s door fully opening and closing.

English26

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 26 2021-10-06  7:30:24

Page 99

STEP 6 Level the dishwasher

Ƹ ť

UĮǮĘ

Ƹť

UĮǮĘ

0-30 mm

Normal Tall-kitchen (Insert the

0-60 mm

sub foot)

You can adjust the height of the dishwasher to level it. Note that in these steps, the dishwasher is currently inserted halfway.

1. Use the level to check if the dishwasher is level.

2. To adjust the front height, use a at head(-) screwdriver.

• To lower the height, turn the foot counterclockwise.

• To raise the height, turn the foot clockwise.

3. To adjust the rear height, insert a cross head(+) screwdriver in the bottom centre of the dishwasher.

• To lower the height, turn the screwdriver clockwise.

• To raise the height, turn the screwdriver counterclockwise.

• Place a spirit level on door and rack track inside the tub as shown to check that the dishwasher is level.

Installation

Check level front to back

Check level side to side

English 27

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 27 2021-10-06  7:30:24

Page 100

Installation

Min. (5 mm)

4. Leave at least a 5 mm space between the top of the dishwasher and the bottom of the countertop.

Installation

5. When levelling is complete, check if the

door opens and closes properly.

English28

DW6500AM_DW60A6092FW_EO_DD81-04050E-02_EN.indd 28 2021-10-06  7:30:24
