Page 1

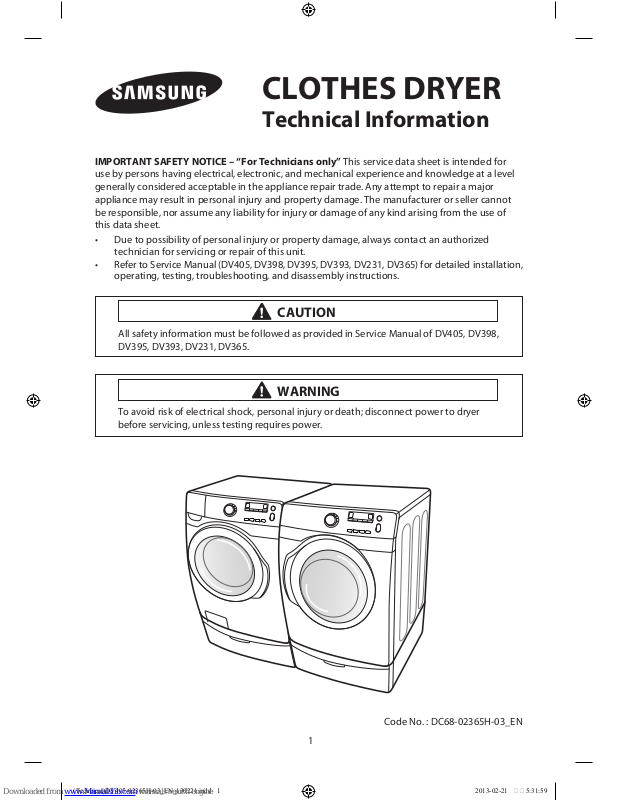

CLOTHES DRYER

Technical Information

CAUTION

All safety information must be followed as provided in Service Manual of DV405, DV398, DV395, DV393, DV231, DV365.

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

Code No. : DC68-02365H-03_EN

IMPORTANT SAFETY NOTICE – “For Technicians only” This service data sheet is intended for use by persons having electrical, electronic, and mechanical experience and knowledge at a level generally considered acceptable in the appliance repair trade. Any attempt to repair a major appliance may result in personal injury and property damage. The manufacturer or seller cannot be responsible, nor assume any liability for injury or damage of any kind arising from the use of this data sheet.

• Due to possibility of personal injury or property damage, always contact an authorized technician for servicing or repair of this unit.

• Refer to Service Manual (DV405, DV398, DV395, DV393, DV231, DV365) for detailed installation, operating, testing, troubleshooting, and disassembly instructions.

(Technical)DV405-02365H-03_EN_130221.indd 1 2013-02-21 �� 5:31:59

Page 2

ERROR ITEMS AND DIAGNOSTIC CODES

An occurrence of an Error will make a sound of error melody for 5sec and continuously show one of the Error Displays from the following errors.

Error Display Trigger Action Taken

The Termistor resistance is very low or high.

Check for:

- Clogged lint screen.

- Restricted vent system.

- Check Thermistor resistance.

Invalid heating Temp in running the dryer

Check for:

- Restricted vent system.

- Check Thermistor resistance.

Running the dryer with door open

Check for:

- Close the door, and run the dryer.

- Loose or open wire terminals in Door Sense circuit.

Invalid door state for more than 256 milliseconds

Check for:

- Loose or open wire terminals in Door Sense circuit.

bE2

Invalid state of key circuit short for 30 secs

Check for:

- Display PCB key circuit short or not.

Invalid power source Frequency

Check for:

- Not using regular power source frequency

- Invalid power frequency sense circuit

Electronic Control Problem (Over Voltage Error)

Check for:

- Check PCB and Wire harness.

- Check Power supply.

Electronic Control Problem (Communication Error)

Check for:

- Check PCB and Wire harness.

- Replace PCB.

Invalid state of Eeprom communication

Check for :

- PCB with Eeprom circuit.

ALIGNMENT AND ADJUSTMENTS

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 2 2013-02-21 �� 5:31:59

Page 3

TEST MODE Service Mode (DV405, DV398, DV395, DV393 only)

How to enter:

- To enter Service Mode , press Mixed Load Bell + Temp. Keys 3 seconds in normal mode until it

sends out a beeping sound.

- If pressing Mixed Load Bell + Temp. Keys in Service mode , it will return Normal mode.

- Even though entering Service mode, the operating cycle will not be inuenced.

DR Ready Modem Wire Test(DV431AS* only)

How to enter:

- After entering Service Mode, press the Wrinkle Prevent button to start the Wire Test.

- During the test, “----” is displayed.

- If the test result is normal after the test, “SG” is displayed.

- If a problem occurs, the “AE3” error code is displayed.

Touch Sensor Data Display Mode

Denition of Touch Sensor Data Display Mode:

- This mode is default mode of entering service mode.

How to enter:

- With Power On pressing Mixed Load Bell +Temp(DV405, DV398, DV395, DV393) or Wrinkle

Prevent + Temp(DV231, DV365) for 3 seconds.

- This action will put the dryer into sensor bar touch data mode

- Dryer will display Sensor Bar data.

Cycle Count Mode

Denition of Cycle Count Mode:

- This mode is to bring up the total number of cycles that User have carried out.

How to enter:

- Press the Mixed Load Bell(DV405, DV398, DV395, DV393) orTime(DV231,DV365) key in Service Mode.

Software Revision Mode

Denition of Software Revision Mode:

- It is to retrieve its software version

How to enter:

At Service Mode, press Temp until it sends out a beeping sound ex) In case of “U1 05”, U1 means major version “U1”, 05 means minor version “05”.

- If press Temp key In Software Version Mode, it will return Service Mode.

ALIGNMENT AND ADJUSTMENTS

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 3 2013-02-21 �� 5:31:59

Page 4

Continuous Run Mode

How to enter:

- Press Mixed Load Bell +Dry Level(DV405, DV398, DV395, DV393) or Wrinkle Prevent + Time(DV231, DV365) for 7 sec during Power On State (normal user mode).

- Once in Continuous Run Mode, display “cc” for 1 sec and nished cycle count for 1 sec and the remaining time for 1 sec in turns.

- The previous cycle will restart during Continuous Run Mode until the mode is deactivated.

- During Continuous Run Mode, press Mixed Load Bell +Dry Level(DV405, DV398, DV395, DV393) or Wrinkle Prevent + Time(DV231, DV365) for 7 seconds to go back to normal user mode.

Data Display Mode (DV405, DV398, DV395, DV393 only)

How to Enter:

- With Power On, press AdjustUp Key + AdjsutDown Key for 7 seconds until it sends out a beeping sound .

- If not pressed any keys for 5 minutes, it will be set back from Data Display Mode

- If pressing AdjustUp Key in this mode, Display Mode will be incresed.

- If pressing AdjustDown Key in this mode, Display Mode will be decresed.

Denition of Data Display Mode:

- Display Mode 1 : Air Temperature data

- Display Mode 2 : Average Touch Sensor data for 1 minute

- Display Mode 3 : Average Temperature data for 1 minute

- Display Mode 4 : Vent sensor temperature data (*DV398 Only)

ALIGNMENT AND ADJUSTMENTS

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

Power On state

(Normal user mode)

Mixed Load Bell +Dry Level(DV405, DV398, DV395, DV393)

or Wrinkle Prevent + Time(DV231, DV365) 7 SEC

Continuous Run Mode

(Technical)DV405-02365H-03_EN_130221.indd 4 2013-02-21 �� 5:32:00

Page 5

TROUBLE DIAGNOSIS

- As the micom dry machine is congured of the complicate structure, there might be the service call. Below information is prepared for exact trouble diagnosis and suitable repair guide.

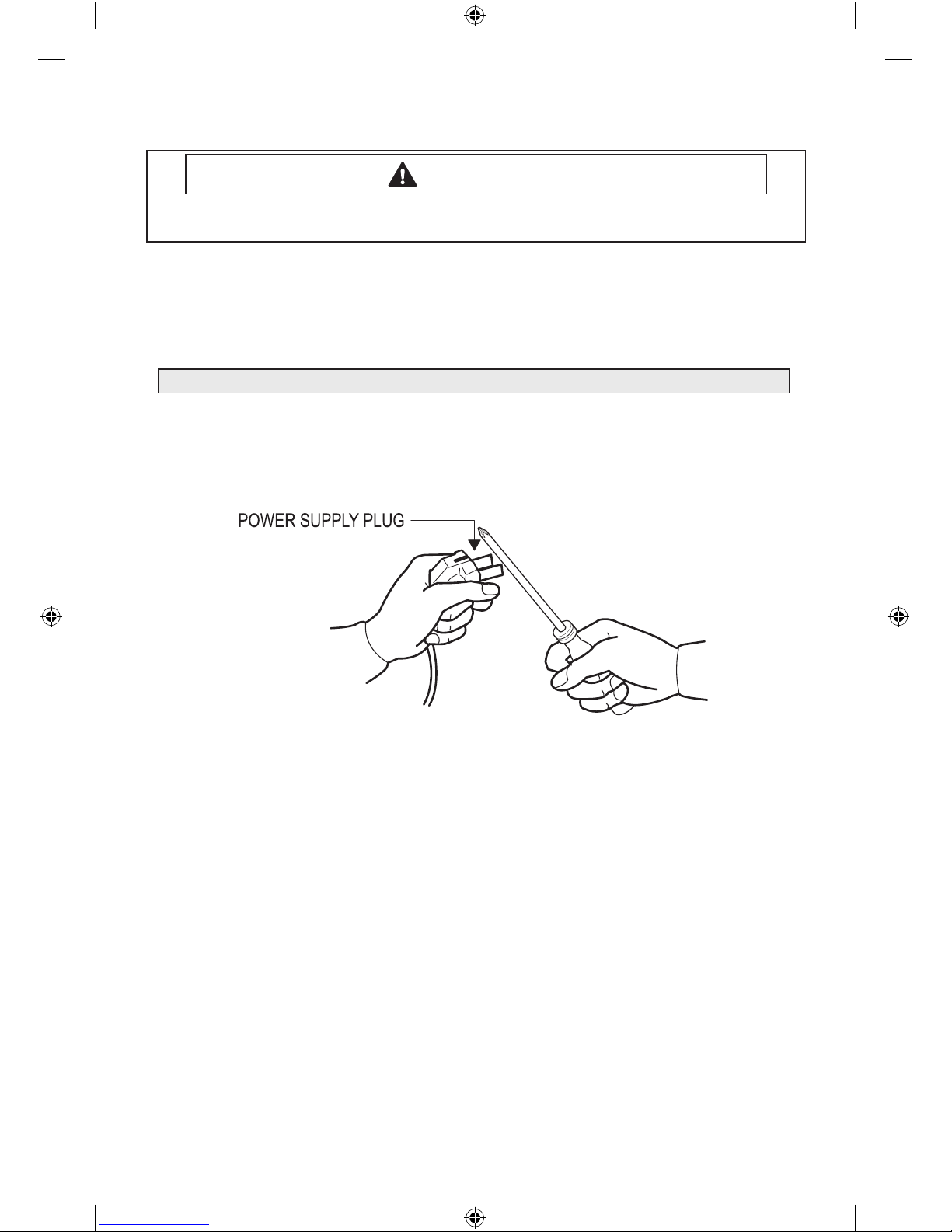

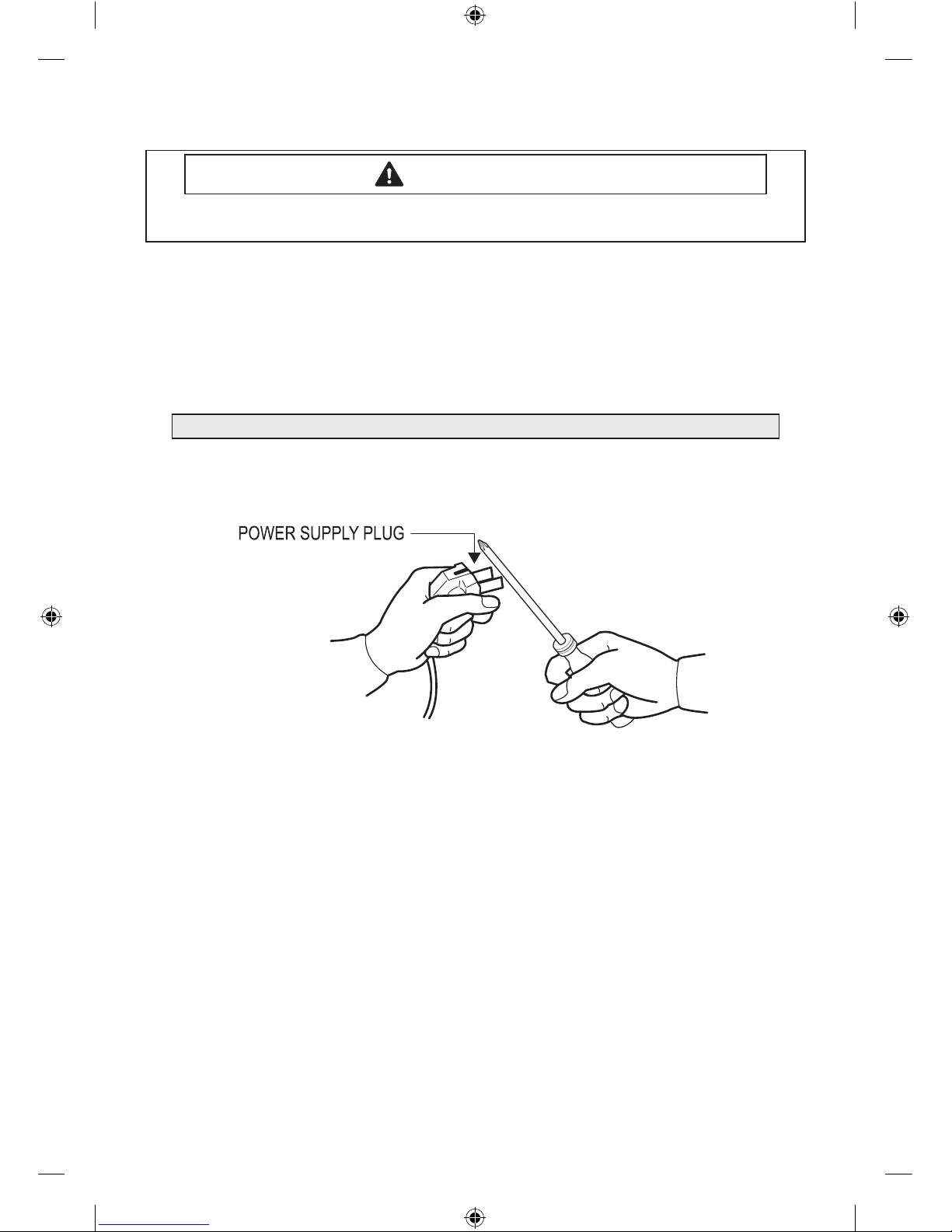

Caution for the Repair and Replacement

1) As some electronic components are damaged by the charged static electricity from the resin

part of dryer or the human body, prepare the human body earth or remove the potential dier ence of the human body and dryer by contacting the power supply plug when the work contacting to PCB is executed.

2) As the P.C.B assembly is designed for no trouble, do not replace the P.C.B assembly by the wrong diagnosis and follow the procedure of the trouble diagnosis when the micom is not operated normally.

ALIGNMENT AND ADJUSTMENTS

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

Please follow below instruction for the trouble diagnosis and parts replacement.

(Technical)DV405-02365H-03_EN_130221.indd 5 2013-02-21 �� 5:32:00

Page 6

No Problem What To Do

1 Will Not Start or Run

• All wires are hooked up to their corresponding terminals.

• Dryer is plugged in.

• Blown fuse or circuit breaker.

• Door switch functional...door closed. Check for error code 3 (See

Table for codedenition).

• Start/Pause rotary selector dial functional.

• Control Board operational.

• Belt o or broken and Belt Cut-o Switch operates.

• Drive motor functional.

• Check motor winding resistance: 2.88ohms between pin #3 and

4, 3.5ohms between pin #4 and 5.

Motor runs/ tumbler will not turn

• Belt o or broken/damaged.

• Idler tension spring too weak or stretched.

• Idler pulley jammed or stuck.

Runs a few minutes and then stops

• Lint buildup around drive motor.

• Low voltage present.

• Blower impeller blocked in blower housing.

• Drive motor - start switch contacts stuck closed.

Blows fuses or trips circuit breaker

- Is the belt connected well?

- Is the winding of the motor continuous?

(Rotor winding, stator winding, generator)

- Is the motor protector normal?

• If above points are not found, the PCB assembly is out of order.

Replace it.

Blows fuses or trips circuit breaker (Gas Model)

• During ignition the dryer will draw X amps. With the burner ON,

the dryer will draw X amps. If the dryer is drawing amperages above this, then the house wiring, fuse box or circuit breaker is suspected to be at fault.

• Igniter harness loose and shorted to base.

• Incorrect wiring or wire shorted to ground.

• Drive motor winding shorting to ground.

Will not heat (motor runs)

Open heating element.

• Hi-Limit trips easily or is open.

• Regulating thermostat trips easily or is open.

• Membrane switch open.

• Check Thermistor.

Will Not Dry Gas Model Poor Gas Ignition

When the dryer is operated on a heat setting, the igniter should be energized and burner shall re within 45 seconds at 120 VAC. The failure of a component in this system will usually be indicated by one of three symptoms:

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 6 2013-02-21 �� 5:32:00

Page 7

No Problem What To Do

The igniter does not glow

If the igniter does not heat up, remove power and using an ohmmeter, check the following:

• Open ame sensor

• Open igniter

• Shorted booster coil

• Open wiring

• Bad motor switch ( Neutral supply)

• No power from control ( L1 supply)

Igniter glows - No gas ignition

If the igniter heats up but the main burner ame is not ignited, remove power and using an ohmmeter, check the following:

• Open secondary coil

• Open holding coil

• Open wire harness

• Stuck ame sensor (Stuck closed)

The gas is ignited but the ame goes out

If a normal ignition takes place and after a short while the ame goes out, check for the following:

• Radiant sensor contacts opening prematurely.

• Weak gas valve coil may open when stressed by higher Temps.

• Weak Hi-Limit

• Poor venting

• Bad drum seals

Improper drying clothes wrinkled Rough texture long dry time

• Lint lter is not clean.

• Restriction in exhaust.

• Outside exhaust hood damper door stuck closed.

• Exhaust too long, too many elbows, ex ductwork installed.

• Poor intake air available for the dryer.

• Incorrect tumbler speed. Tumbler belt slipping.

•

Blower impeller bound; check for foreign material in blower area.

• Customer overloading dryer.

• Check clothing labels for fabric content and cycle selected.

• Clothes too wet due to insucient spin out by washer.

Noisy and/Or Vibration

• Thumping Check for loose tumbler bae, rear tumbler roller(s)

worn or misaligned, out-of-round tumbler or high weld seam on tumbler.

• Ticking Check for loose wire harness or object caught in blower

wheel area.

• Scraping Check for front or rear bulkhead felt seal out of

position or worn tumbler front bearings.

• Roaring Check for blower wheel rubbing on blower housing or

bad motor bearings.

• Popping or squealing sound. Check for a sticky or frayed belt.

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 7 2013-02-21 �� 5:32:00

Page 8

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

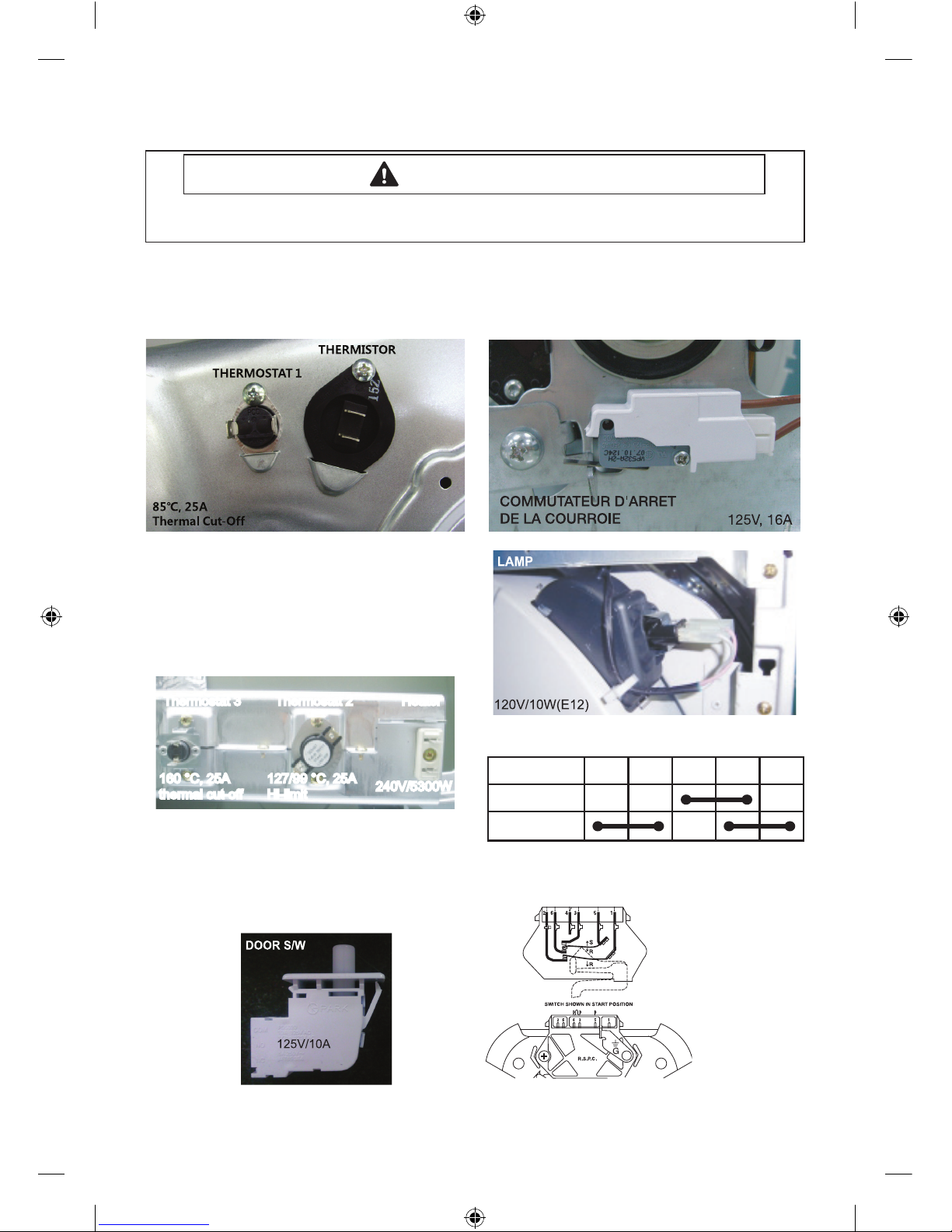

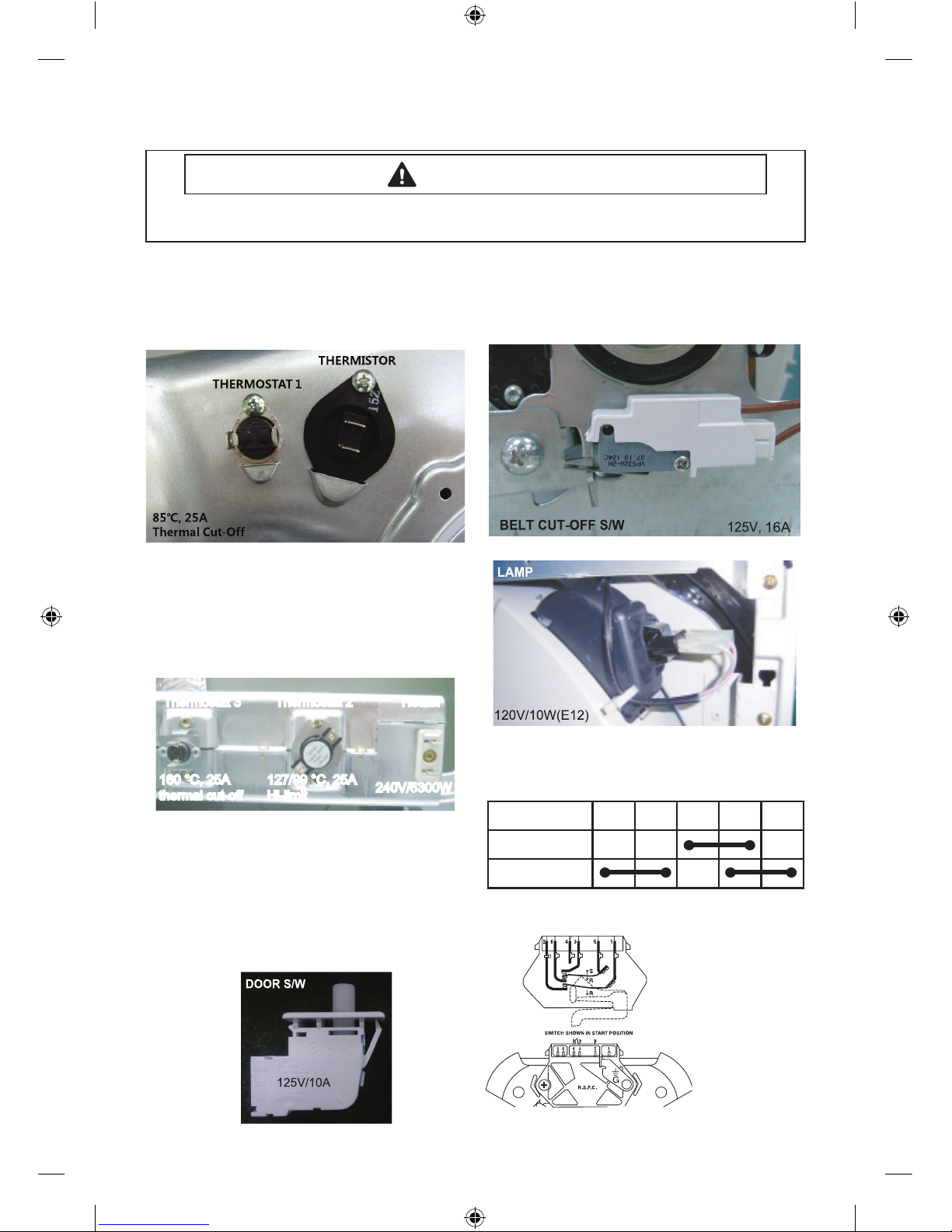

COMPONENT TESTING PROCEDURES

Component Electrical Testing (with ohmmeter)



Thermistor resistance 10K Ω @ 25°C 77°F



Thermostat 1 resistance < 1Ω



Thermostat 3 resistance < 1

- If resistance is innity, replace thermostat 3.



Thermostat 2 resistance < 1

- If resistance is innity, replace thermostat 2.



Heater resistance 10 Ω

- If resistance is innity, replace Heater.



Measure resistance of the following terminal

1) Door switch : o

Terminal : “COM” - “NC” (1-3) < 1Ω Terminal : “COM” - “NO” (1-2) : ∞ Ω

2) Door switch : On

Terminal : “COM” - “NC” (1-3) : ∞ Ω Terminal : “COM” - “NO” (1-2) < 1Ω



Belt Cut-o S/W

- Lever open: Resistance value < 1

- Lever push: Resistance value : ∞ Ω



Lamp resistance 80~100 Ω (Violet & gray)



Motor (Electronic & GAS)

Contacts



= Contact closed

Centrifugal Switch (Motor)

2.88Ω between Pin# 3 and 4

3.5Ω between Pin# 4 and 5

Function 1M 2M 3M 5M 6M

Start

Run

Thermostat 3

160 °C, 25A thermal cut-off

Thermostat 2 Heater

127/99 °C, 25A Hi-limit

240V/5300W

(Technical)DV405-02365H-03_EN_130221.indd 8 2013-02-21 �� 5:32:01

Page 9

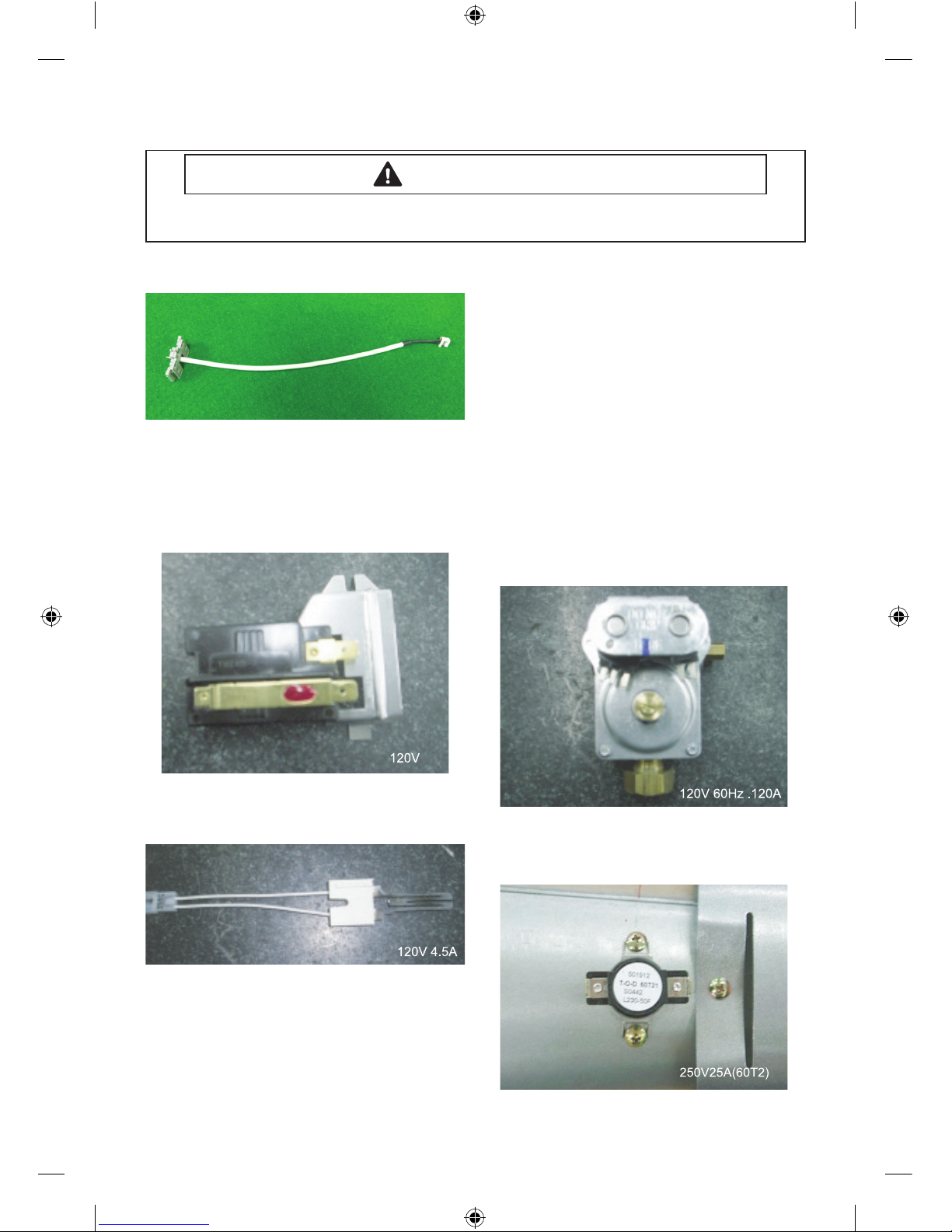

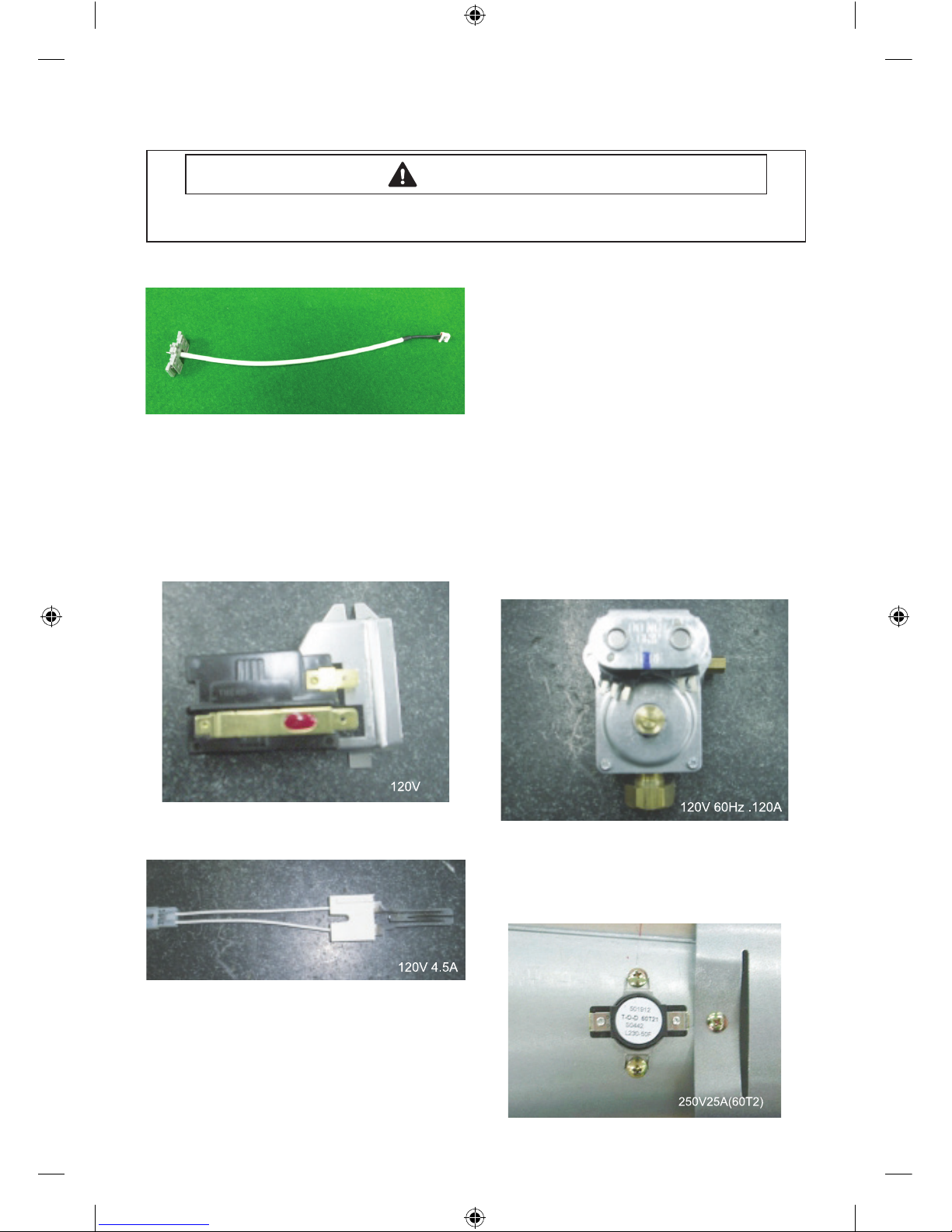

GAS MODEL

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

Radiant Sensor(10RS)

Resistance value < 1 Ω If resistance is innite, replace Radiant sensor

Igniter(101D)

Resistance value 40~400 Ω If resistance is innite, replace Igniter

Gas Valve(25M01A)

Valve 1-2 : Resistance value 1.2K Ω Valve 1-3 : Resistance value 0.5K Ω Valve 4-5 : Resistance value 1.2K Ω If resistance is innity, replace Valve

Thermostat (60T21 Hi-Limit)230F-50F

Resistance value < 1 Ω If resistance is innity, replace Thermostat

THERMISTOR

238.23Ω @ 25 °C 77

(Technical)DV405-02365H-03_EN_130221.indd 9 2013-02-21 �� 5:32:02

Page 10

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

Sensor Bars & temperature sensor check (DV398 only)

Sensor Bars - Disconnect harness and test Pink wire Pin 4 to

Orange wire Pin 5. Approx ∞ Ω without laundry Approx 190Ω ± 10% with wet clothes

Cycling Thermistor1 - Disconnect harness and test Blue wire Pin 3 to Red wire Pin 6.

Approx 10 KΩ at 25 °C / 77 °F

Cycling Thermistor2 - Disconnect harness and test Yellow wire Pin 2 to White wire Pin 7.

Approx 238.231 KΩ at 25 °C / 77 °F

Sensor Bars & temperature sensor check

Sensor Bars - Disconnect harness and test Pink wire Pin 4 to

Orange wire Pin 5. Approx ∞ Ω without laundry Approx 190Ω ± 10% with wet clothes

Cycling Thermistor - Disconnect harness and test Blue wire Pin 3 to Red wire Pin 6.

Approx 10 KΩ at 25 °C/77 °F

(Technical)DV405-02365H-03_EN_130221.indd 10 2013-02-21 �� 5:32:03

Page 11

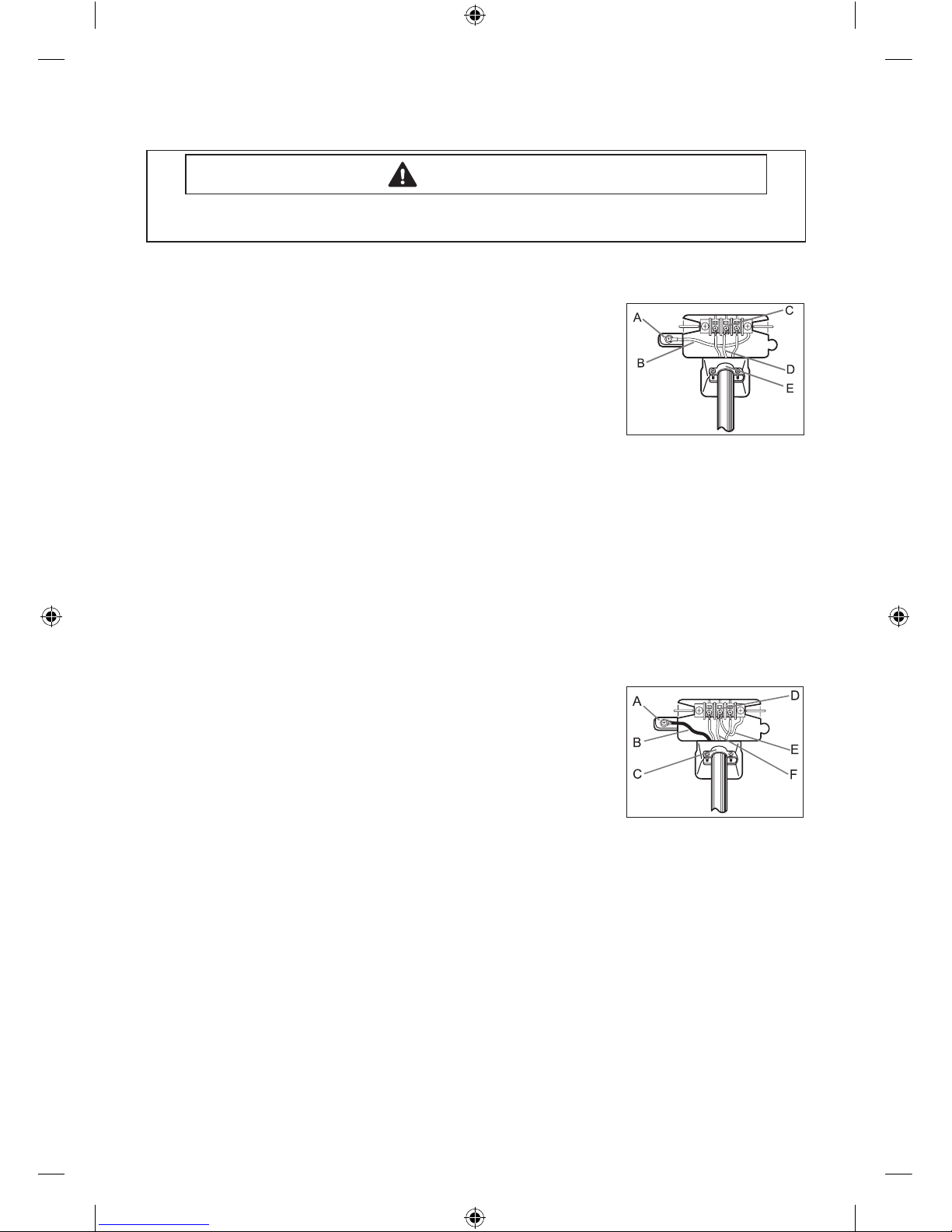

3-WIRE system connections

A. External ground connector B. Neutral grounding wire (green/yellow) C. Center silver-colored terminal block screw D. Neutral wire (white or center wire) E. ¾” (1.9 cm) UL-listed strain relief

1. Loosen or remove the center terminal block screw.

2. Connect the neutral wire (white or center wire) of the power cord to the center, silver-colored terminal screw of the terminal block. Tighten screw.

3. Connect the other wires to outer terminal block screws. Tighten screws.

4. Tighten the strain relief screws.

5. Insert the tab of the terminal block cover into your Dryer’s rear panel slot. Secure the cover with a hold-down screw.

If converting from a 4-wire electrical system to a 3-wire, the ground strap must be reconnected to the terminal block support to ground the Dryer frame to the neutral conductor.

4-WIRE system connections

A. External ground connector B. Green or bare copper wire of power cord C. ¾” (1.9 cm) UL-listed strain relief D. Center silver-colored terminal block screw E. Neutral Grounding wire (green/yellow) F. Neutral wire (white or center wire)

1. Remove the External ground connector screw.

2. Connect the ground wire (green or unwrapped) of the power cord to the external ground connector screw. If you want to connect B(Green or bare copper wire of power cord) to the Neutral Post without assembling with A(cabinet ground), call the service technician.

3. Loosen or remove the center terminal block screw.

4. Connect the neutral wire (white or center wire) of the power cord and the appliance ground wire (green with yellow stripes) under the central screw of the terminal block.

5. Connect the other wires to the outer terminal block screws. Tighten screws.

6. Tighten the strain relief screws.

7. Insert the tab of the terminal block cover into your Dryer’s rear panel slot. Secure the cover with a hold-down screw.

TROUBLE SHOOTING

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 11 2013-02-21 �� 5:32:03

Page 12

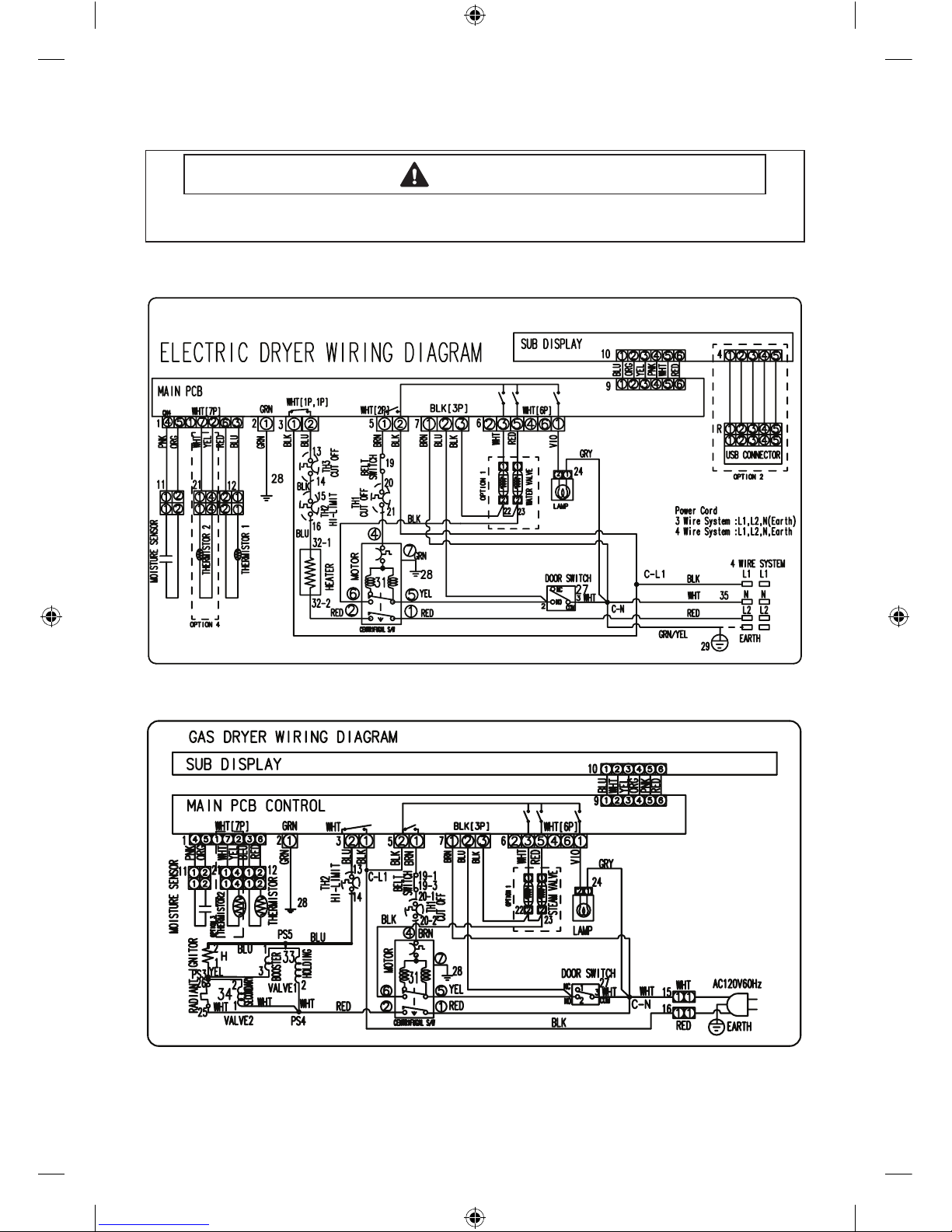

WIRING DIAGRAM

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

OPTION 1 : Steam Models Only, OPTION 3 : DR READY Models Only

(Technical)DV405-02365H-03_EN_130221.indd 12 2013-02-21 �� 5:32:03

Page 13

WIRING DIAGRAM (DV398 ONLY)

WIRING DIAGRAM

WARNING

To avoid risk of electrical shock, personal injury or death; disconnect power to dryer before servicing, unless testing requires power.

(Technical)DV405-02365H-03_EN_130221.indd 13 2013-02-21 �� 5:32:04

Page 14

MEMO

(Technical)DV405-02365H-03_EN_130221.indd 14 2013-02-21 �� 5:32:04

Page 15

SECADORA

Información técnica

PRECAUCIÓN

Toda la información de seguridad debe seguirse conforme al Manual de servicio de DV405, DV398, DV395, DV393, DV231, DV365.

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

Nro. de código: DC68-02365H-03_MES

AVISDO DE SEGURIDAD IMPORTANTE – “Sólo para técnicos” Esta hoja de datos de servicio está destinada a personas que tengan experiencia eléctrica, electrónica y mecánica, así como conocimientos generales considerados aceptables en el servicio de reparación de aparatos. Cualquier intento de hacer reparaciones importantes podría causar lesiones físicas o daños materiales. Ni el fabricante ni el vendedor se hacen responsables, ni asumen ninguna obligación legal por lesiones o daños de cualquier tipo derivados del uso de esta hoja de datos.

• Dada la posibilidad de sufrir lesiones físicas o daños materiales, comuníquese siempre con un técnico autorizado para realizar el mantenimiento de esta unidad o repararla.

• Consulte el Manual de servicio (DV405, DV398, DV395, DV393, DV231, DV365) para obtener instrucciones detalladas de instalación, funcionamiento, prueba, solución de problemas y desarmado de la unidad.

(Technical)DV405-02365H-03_MES_130221.indd 1 2013-02-21 �� 5:31:23

Page 16

CÓDIGOS DE ERROR Y DE DIAGNÓSTICO

Cuando ocurre un error suena una melodía durante 5 segundos y en la pantalla se muestra uno de los errores siguientes.

Error mostrado Descripción Acción correctiva

La resistencia del termistor es muy baja o muy alta.

Verique:

- Filtro para pelusas obstruido.

- Sistema de ventilación restringido.

- Resistencia del termistor.

Temperatura de calentamiento no válida al poner en funcionamiento la secadora

Verique:

- Sistema de ventilación restringido.

- Resistencia del termistor.

La secadora funciona con la puerta abierta

Verique:

- Cierre la puerta y haga funcionar la secadora.

- Aoje o abra los terminales de los cables del circuito del sensor de la puerta.

Estado de la puerta no válido durante más de 256 milisegundos

Verique:

- Aoje o abra los terminales de los cables del circuito del sensor de la puerta.

bE2

Estado no válido de un circuito corto clave durante 30 segundos

Verique:

- Circuito clave corto, o no, de la PCB de la pantalla.

Frecuencia de fuente de alimentación no válida

Verique:

- No se utiliza frecuencia de fuente de alimentación regular.

- Circuito del sensor de frecuencia de alimentación no válido.

Problema con el control electrónico (Falla de sobrevoltaje)

Verique:

- PCB y arnés de cables.

- La alimentación eléctrica.

Problema con el control electrónico (Falla de comunicación)

Verique:

- PCB y arnés de cables.

- Reemplace la PCB.

Estado no válido de la comunicación Eeprom

Verique:

- PCB con circuito Eeprom.

ALINEACIÓN Y AJUSTES

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 2 2013-02-21 �� 5:31:23

Page 17

MODO DE PRUEBA Modo de servicio (DV405, DV398, DV395, DV393 solamente)

Cómo ingresar:

- Para ingresar al Modo de servicio, presione las teclas Mixed Load Bell (Timbre de carga mixta)

+ Temp (Temperatura) durante 3 segundos en el modo normal hasta que oiga un pitido.

- Si presiona las teclas Mixed Load Bell (Timbre de carga mixta) + Temp (Temperatura) en el

Modo de servicio, la máquina volverá al Modo normal.

- Aunque ingrese al Modo de servicio, esto no inuirá en el ciclo de funcionamiento.

Prueba del cable del módem preparado para DR (DV431AS* solamente)

Cómo ingresar:

- Tras ingresar al Modo de servicio, presione el botón Wrinkle Prevent (Prevención de arrugas)

para iniciar la prueba del cable.

- Durante la prueba, se muestra “----”.

- Si el resultado de la prueba es normal, se muestra “SG”.

- Si ocurre algún problema, se muestra el código de error “AE3”.

Modo de visualización de datos del sensor táctil

Explicación del Modo de visualización de datos del sensor táctil:

- Es el modo predeterminado de ingreso al modo de servicio. Cómo ingresar:

- Con la alimentación encendida presione Mixed Load Bell (Timbre de carga mixta) +Temp

(Temperatura) (DV405, DV398, DV395, DV393) o Wrinkle Prevent (Prevención de arrugas) + Temp (Temperatura) (DV231, DV365) durante 3 segundos.

- Esta acción pone la secadora en el modo de datos táctiles de la barra del sensor

- La secadora mostrará los datos de la barra del sensor.

Modo de conteo de ciclos

Explicación del Modo de conteo de ciclos:

- Este modo muestra el número total de ciclos efectuados por el usuario.

Cómo ingresar:

- Presione Mixed Load Bell (Timbre de carga mixta) (DV405, DV398, DV395, DV393) o Time (Tiempo) (DV231, DV365) en el modo de servicio.

Modo de revisión del software

Explicación del modo de revisión del software:

- Se usa para recuperar la versión del software.

Cómo ingresar:

En el Modo de servicio presione Temp (Temperatura) hasta que oiga un pitido. Por ejemplo, en el caso de “U1 05", U1 indica una versión principal “U1", 05 indica una versión

secundaria “05”.

- Si presiona la tecla Temp (Temperatura) en el Modo de versión del software, la máquina volverá al Modo de servicio.

ALINEACIÓN Y AJUSTES

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 3 2013-02-21 �� 5:31:23

Page 18

Modo de ejecución continua

Cómo ingresar:

- Presione Mixed Load Bell (Timbre de carga mixta) + Dry Level (Nivel de secado) (DV405, DV398, DV395, DV393) o Wrinkle Prevent (Prevención de arrugas) + Time (Tiempo) (DV231,DV365) durante 7 segundos durante el Estado encendido (Modo normal de usuario).

- Una vez en el Modo de ejecución continua, se muestra sucesivamente "cc" durante 1 segundo, el número del ciclo nalizado durante 1 segundo y el tiempo restante durante 1 segundo.

- El ciclo anterior se reiniciará durante el Modo de ejecución continua hasta que éste se desactive.

- Durante el Modo de ejecución continua, presione Mixed Load Bell (Timbre de carga mixta) + Dry Level (Nivel de secado) (DV405, DV398, DV395, DV393) o Wrinkle Prevent (Prevención de arrugas) + Time (Tiempo) (DV231, DV365) durante 7 segundos para regresar al modo normal de usuario).

Modo de visualización de datos (DV405, DV398, DV395,DV393 solamente)

Cómo ingresar:

- Con la alimentación encendida, presione las teclas AdjustUp (Ajustar arriba) + AdjustDown (Ajustar abajo) durante 7 segundos hasta que oiga un pitido.

- Si no presiona ninguna tecla durante 5 minutos, la máquina saldrá del Modo de visualización de datos

- Si presiona la tecla AdjustUp (Ajustar arriba) en este modo, aumenta el Modo de visualización.

- Si presiona la tecla AdjustDown (Ajustar abajo) en este modo, disminuye el Modo de visualización.

Explicación del Modo de visualización de datos:

- Modo de visualización 1: Datos de temperatura del aire

- Modo de visualización 2: Promedio de datos del sensor táctil durante 1 minuto

- Modo de visualización 3: Promedio de temperatura durante 1 minuto

- Modo de visualización 4: Datos de temperatura del sensor de ventilación (*sólo DV398)

ALINEACIÓN Y AJUSTES

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

Power On state

(Normal user mode)

Mixed Load Bell +Dry Level(DV405, DV398, DV395, DV393)

or Wrinkle Prevent + Time(DV231, DV365) 7 SEC

Continuous Run Mode

(Technical)DV405-02365H-03_MES_130221.indd 4 2013-02-21 �� 5:31:23

Page 19

DIAGNÓSTICO DE PROBLEMAS

- Puesto que la estructura de la secadora micom es compleja, puede ser necesario contactar al servicio técnico. La siguiente información está elaborada para el diagnóstico exacto de los problemas y a modo de guía de reparación.

Precauciones durante la reparación y el reemplazo de piezas

1) Dado que ciertos componentes electrónicos se dañan con la electricidad estática presente en

el cuerpo humano y en las partes de la secadora hechas con resina, aísle su cuerpo o elimine la diferencia de potencial entre el cuerpo humano y la secadora conectando el enchufe del cable de alimentación antes de trabajar con la PCB.

2) Dado que el conjunto de la PCB se encuentra diseñado de manera tal de no plantear problemas, no lo reemplace por un diagnóstico erróneo; siga el procedimiento indicado en el diagnóstico de problemas cuando micom no funcione con normalidad.

Siga las siguientes instrucciones para el diagnóstico de los problemas y el reemplazo de las piezas

ALINEACIÓN Y AJUSTES

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 5 2013-02-21 �� 5:31:23

Page 20

No Problema Solución

No se enciende o no se pone en funcionamiento

• Todos los cables están conectados en sus terminales correspondientes.

• La secadora está enchufada.

• Fusible quemado o disyuntor dañado.

• Interruptor puerta funcional...puerta cerrada. Verique código de error 3

(Consulte la tabla de denición de códigos)

• Disco selector Start/Pause (Inicio/pausa) funcional.

• Panel de control operacional.

• Correa suelta o rota y funciona interruptor de correa.

• Motor de accionamiento funcional.

• Verique la resistencia de bobinado del motor: 2.88 ohmios entre pines 3 y 4, 3.5

ohmios entre pines 4 y 5.

Motor funciona/ tambor no gira

• Correa suelta o rota/dañada.

• Resorte tensión del rodillo demasiado ojo o estirado.

• Polea del rodillo atascada o trabada.

Funciona unos minutos y se detiene

• Acumulación de pelusa alrededor del motor de accionamiento.

• Voltaje bajo.

• Impulsor del ventilador bloqueado en el gabinete del ventilador.

• Motor de accionamiento - contactos del interruptor de arranque clavados.

Quema fusibles o dispara el disyuntor

- ¿La correa está bien conectada?

- ¿El bobinado del motor es continuo?

(Bobinado del rotor, bobinado del estátor, generador)

- ¿El protector del motor es normal?

• Si no encuentra los cinco puntos anteriores, el montaje de la PCB no es correcto.

Reemplácela.

Quema fusibles o dispara el disyuntor (modelo de gas)

• Durante el encendido la secadora extraerá X amperios Con el quemador

ENCENDIDO, la secadora extraerá X amperios. Si el amperaje es superior, el cableado de la casa, la caja de fusibles o el disyuntor podrían fallar.

• El arnés del deagrador está ojo y cortocircuitado en la base.

• Cableado incorrecto o cable de tierra cortocircuitado.

• Bobinado del motor de accionamiento cortocircuitado en la toma de tierra.

No calienta (el motor funciona)

Elemento de calentamiento abierto.

• Termostato de límite alto se dispara fácilmente o está abierto.

• Termostato de regulación se dispara fácilmente o está abierto.

• Interruptor de membrana abierto.

• Verique el termistor.

No seca Mala ignición del gas en modelo de gas

Cuando la secadora funciona en el ciclo de secado con calor, el deagrador se debe activar y el quemador se debe encender antes de 45 segundos a 120 V CA. Normalmente uno de estos tres síntomas señalan la falla de un componente de este sistema:

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 6 2013-02-21 �� 5:31:23

Page 21

No Problema Solución

El deagrador no se enciende

Si el deagrador no calienta, apague la alimentación y use un ohmímetro para vericar:

• Sensor de llama abierto

• Deagrador abierto

• Bobina de inducción cortocircuitada

• Cableado abierto

• Interruptor del motor incorrecto (suministro neutro)

• Sin alimentación del control (suministro L1)

Deagrador enciende

- No hay ignición del gas

Si el deagrador calienta pero no se enciende la llama del quemador principal, apague la alimentación y use un ohmímetro para vericar:

• Bobina secundaria abierta

• Bobina de retención abierta

• Arnés del cable abierto

• Sensor de llama trabado (casi cerrado)

El gas se enciende pero la llama se extingue

Si hay una ignición normal pero la llama se extingue pasados unos momentos, verique:

• Los contactos del sensor radiante se han abierto prematuramente.

• Un resorte ojo de la válvula del gas se puede abrir cuando un temperatura alta

lo somete a tensión.

• Termostato de límite alto frágil

• Mala ventilación

• Sellos del tambor en mal estado

Secado incorrecto ropa arrugada textura áspera excesivo tiempo de secado

• El ltro para pelusas no está limpio.

• Hay obstrucciones en el drenaje

• La puerta de regulador de la tapa de drenaje exterior está trabada.

• Drenaje demasiado largo, demasiados codos, instalado conducto de drenaje

exible.

• Poca entrada de aire disponible para la secadora.

• Velocidad del tambor incorrecta. La correa del tambor resbala.

• Impulsor del ventilador obstruido, verique que no haya materiales extraños en

el área del ventilador.

• Carga excesiva en la secadora.

• Verique composición en etiquetas de la ropa y ciclo seleccionado.

• Ropa demasiado húmeda por centrifugado insuciente de la lavadora.

Ruidos y/o vibraciones

• Golpeteos Verique si el deector del tambor está ojo, los rodillos posteriores

del tambor están desgastados o mal alineados, el tambor está abollado o hay rebabas de soldadura en el tambor.

• Tictac Verique si el arnés del cableado está ojo o hay algún objeto atrapado en

el área de la rueda del ventilador.

• Chirridos Verique si la junta de mampara frontal o posterior está fuera de lugar

o los rodamientos frontales del tambor están desgastados.

• Retumbos Verique si la rueda del ventilador roza con el gabinete del ventilador

o si los rodamientos del motor están desgastados.

• Chasquidos o chirridos. Verique si la correa está pegajosa o raída.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 7 2013-02-21 �� 5:31:23

Page 22

PROCEDIMIENTO DE PRUEBA DE LOS COMPONENTES

Prueba de los componentes eléctricos (con ohmímetro)



Resistencia del termistor 10K Ω @ 25 °C 77 °F



Resistencia de termostato 1 < 1Ω



Resistencia de termostato 3 < 1 Ω

- Si la resistencia es innita, reemplace el termostato 3.



Resistencia de termostato 2 < 1 Ω

- Si la resistencia es innita, reemplace el termostato 2.



Resistencia del calentador 10 Ω

- Si la resistencia es innita reemplace el calentador.



Medición de la resistencia de los siguientes terminales

1) Interruptor puerta: apagado

Terminal: “COM” - “NC” (1-3) < 1Ω Terminal: “COM” - “NO” (1-2) : ∞ Ω

2) Interruptor puerta: Encendido

Terminal: “COM” - “NC” (1-3) : ∞ Ω Terminal: “COM” - “NO” (1-2) < 1Ω



Interruptor eléctrico de correa

- Apertura palanca: Valor de la resistencia < 1

- Empuje palanca: Valor de la resistencia: ∞ Ω



Resistencia de la lámpara 80~100 Ω (violeta y gris)



Motor (Electrónico y GAS)

Contactos



= Contacto cerrado

Interruptor centrífugo (motor)

2.88Ω entre pines 3 y 4

3.5Ω entre pines 4 y 5

Función 1M 2M 3M 5M 6M

Inicio

Funcionamiento

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

Thermostat 3

160 °C, 25A thermal cut-off

Thermostat 2 Heater

127/99 °C, 25A Hi-limit

240V/5300W

(Technical)DV405-02365H-03_MES_130221.indd 8 2013-02-21 �� 5:31:24

Page 23

MODELOS A GAS

Sensor radiante (10RS)

Valor de la resistencia < 1 Ω Si la resistencia es innita, reemplace el sensor

radiante

Deagrador (101D)

Valor de la resistencia 40~400 Ω

Si la resistencia es innita, reemplace el deagrador

Válvula del gas (25M01A)

Válvula 1-2 : Valor de la resistencia 1.2 K Ω Válvula 1-3 : Valor de la resistencia 0.5K Ω Válvula 4-5 : Valor de la resistencia 1.2 K Ω Si la resistencia es innita, reemplace la válvula

Termostato (60 T21 límite alto) 230 F-50 F

Valor de la resistencia < 1 Ω Si la resistencia es innita, reemplace el

termostato

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

RESISTENCIA

238.23Ω @ 25 °C 77

(Technical)DV405-02365H-03_MES_130221.indd 9 2013-02-21 �� 5:31:26

Page 24

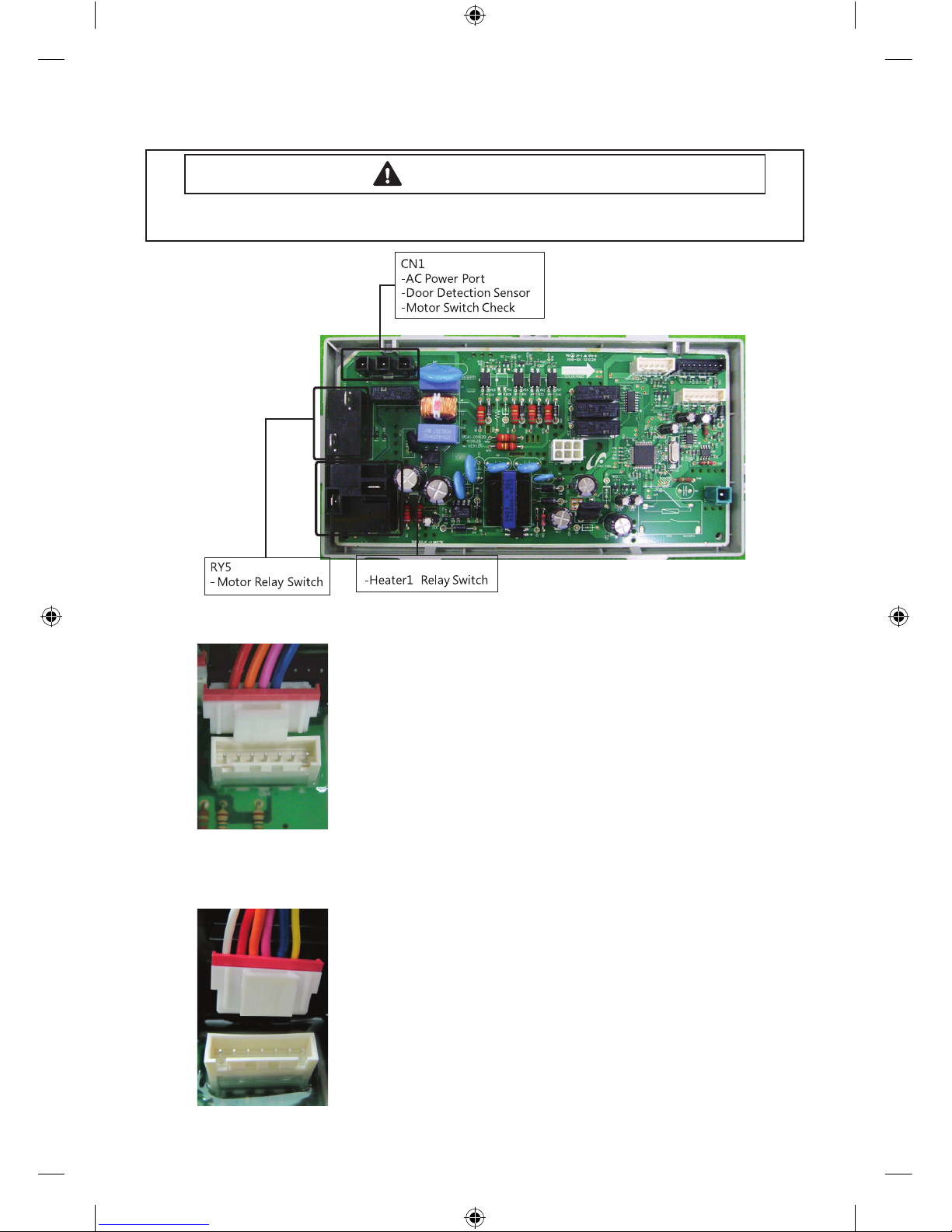

Vericación de las barras del sensor y el sensor de la temperatura (DV398 solamente)

Barras del sensor - Desconecte el arnés y pruebe pin 4 de cable rosa

en pin 5 de cable naranja. Aprox. ∞ Ω sin ropa Aprox. 190 Ω ± 10% con ropa húmeda

Termistor 1 de los ciclos - Desconecte el arnés y pruebe pin 3 de cable azul en pin 6 de cable rojo.

Aprox. 10 K Ω a 25 °C/77 °F

Termistor 2 de los ciclos - Desconecte el arnés y pruebe pin 2 de cable amarillo en pin 7 de cable blanco.

Aprox. 238.231 K Ω a 25 °C/77 °F

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

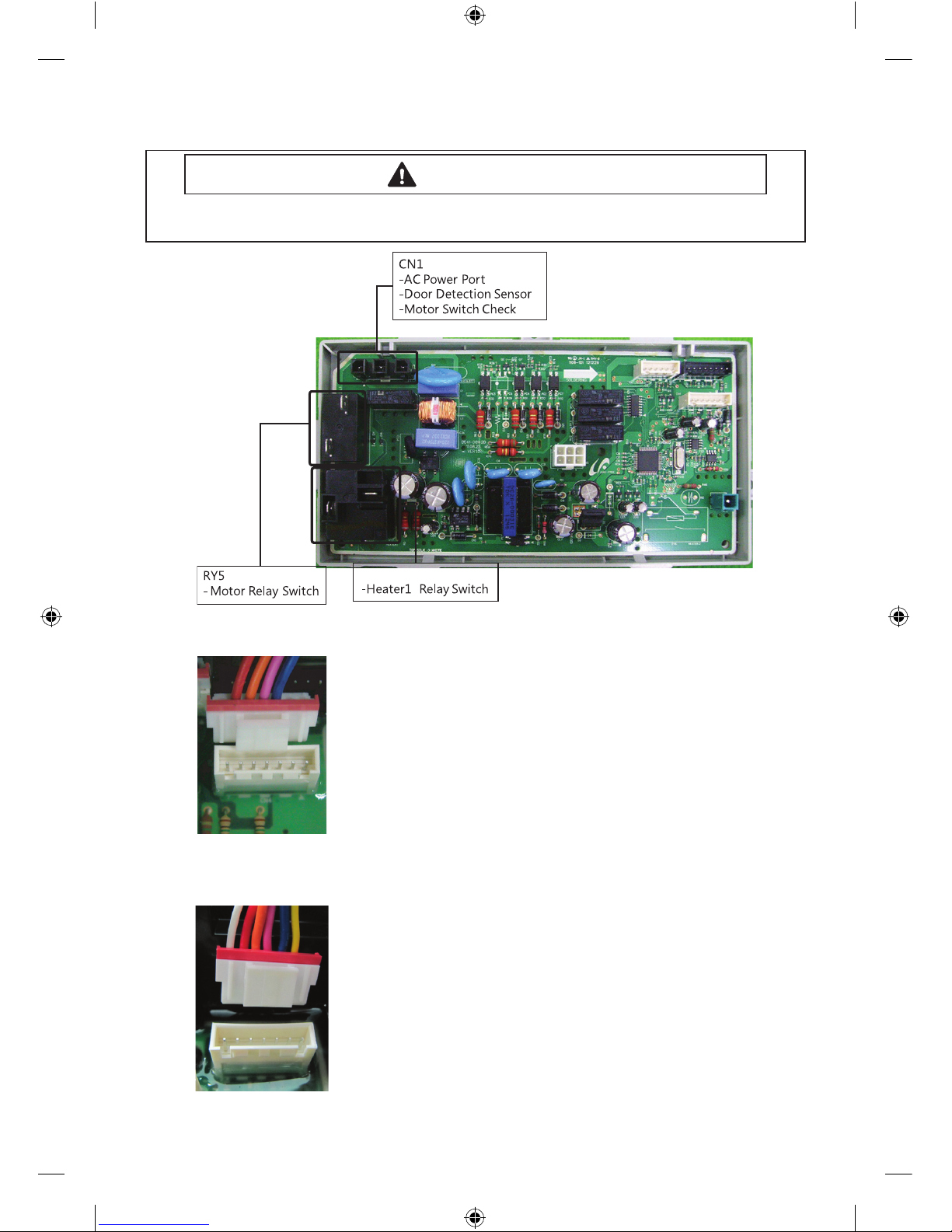

Vericación de las barras del sensor y el sensor de la temperatura

Barras del sensor - Desconecte el arnés y pruebe pin 4 de cable

rosa en pin 5 de cable naranja. Aprox. ∞ Ω sin ropa Aprox. 190 Ω ± 10% con ropa húmeda

Termistor de los ciclos - Desconecte el arnés y pruebe pin 3 de cable azul en pin 6 de cable rojo.

Aprox. 10 K Ω a 25 °C/77 °F

(Technical)DV405-02365H-03_MES_130221.indd 10 2013-02-21 �� 5:31:26

Page 25

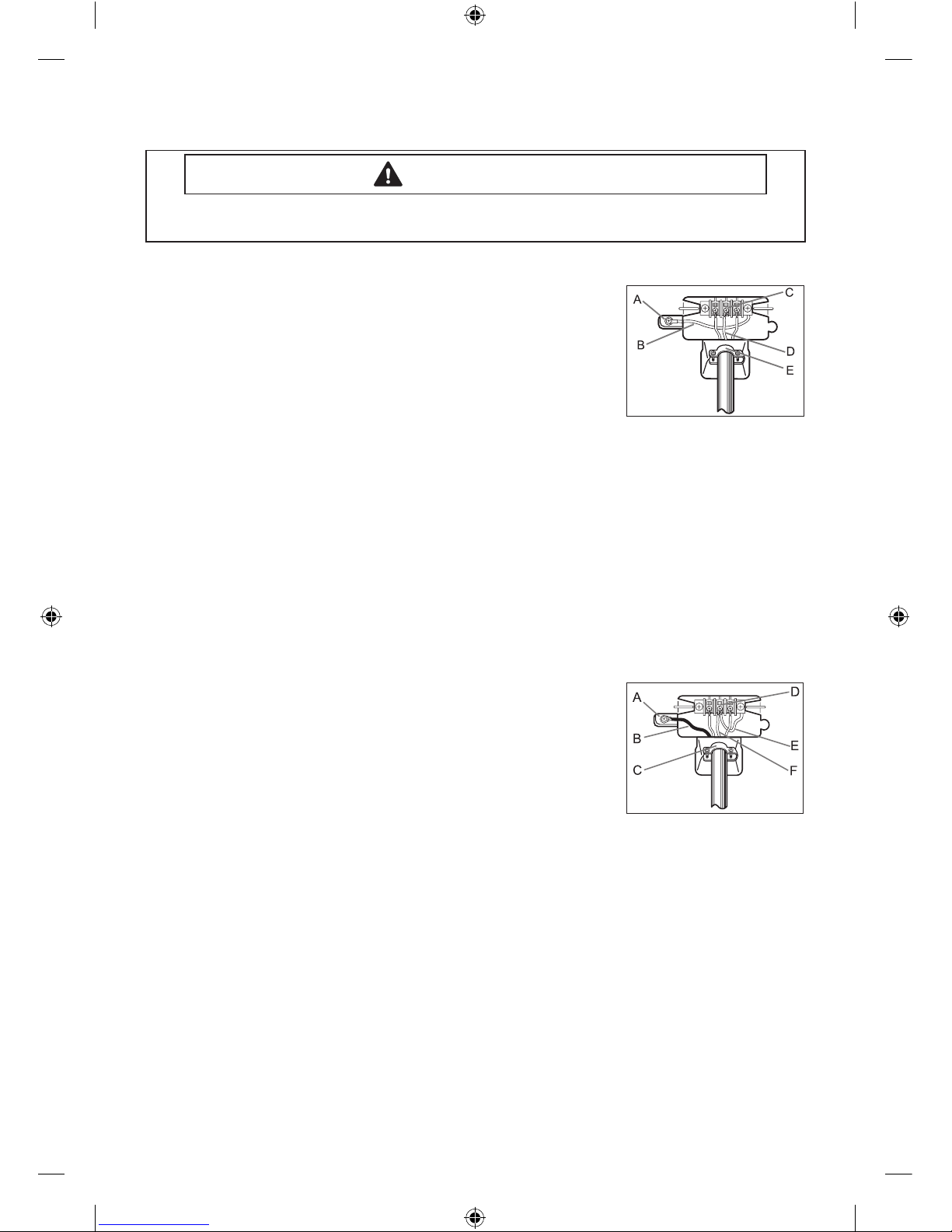

Conexiones de sistemas de 3 CABLES

A. Conector a tierra externo B. Cable a tierra neutro (verde/amarillo) C. Tornillo central de color plateado del bloque de terminales D. Cable neutro (cable blanco o central) E. Protección contra los tirones con certicación UL de ¾” (1.9 cm)

1. Aoje o retire el tornillo central del bloque de terminales.

2. Conecte el cable neutro (cable blanco o central) del cable de alimentación a la terminal de tornillo central de color plateado del bloque de terminales. Ajuste el tornillo.

3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

4. Ajuste los tornillos con dispositivo de alivio de tensión.

5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora. Asegure la cubierta con un tornillo de sujeción.

Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe volver a conectar la cinta de conexión a tierra al soporte del bloque de terminales para conectar a tierra el armazón de la secadora al conductor neutro.

Conexiones de sistemas de 4 CABLES

A. Conector a tierra externo B. Cable verde o de cobre desnudo del cable de alimentación C. Protección contra los tirones con certicación UL de ¾” (1.9 cm) D. Tornillo central de color plateado del bloque de terminales E. Cable a tierra neutro (verde/amarillo) F. Cable neutro (cable blanco o central)

1. Retire el tornillo del conector a tierra externo.

2. Conecte el cable a tierra (verde o sin cubierta) del cable de alimentación al tornillo del conector a tierra externo. Si desea conectar B (cable de cobre verde o desnudo del cable de alimentación) al terminal neutro sin montarlo en A (conexión a tierra del gabinete), llame al servicio técnico.

3. Aoje o retire el tornillo central del bloque de terminales.

4. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del bloque de terminales.

5. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los tornillos.

6. Ajuste los tornillos con dispositivo de alivio de tensión.

7. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de la secadora. Asegure la cubierta con un tornillo de sujeción.

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 11 2013-02-21 �� 5:31:26

Page 26

DIAGRAMA DEL CABLEDADO

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

OPCIÓN 1: Modelos de vapor solamente, OPCIÓN 3: Modelos PREPARADO PARA DR solamente

(Technical)DV405-02365H-03_MES_130221.indd 12 2013-02-21 �� 5:31:27

Page 27

DIAGRAMA DEL CABLEDADO (sólo DV398)

DIAGRAMA DEL CABLEDADO

ADVERTENCIA

Para evitar riesgos de descarga eléctrica, lesiones o la muerte, desconecte el cable de alimentación de la secadora a menos que la prueba del electrodoméstico requiera que este esté enchufado.

(Technical)DV405-02365H-03_MES_130221.indd 13 2013-02-21 �� 5:31:28

Page 28

SÈCHE-LINGE

Informations techniques

ATTENTION

Toutes les consignes de sécurité gurant dans le manuel de réparation de DV405, DV398, DV395, DV393, DV231, DV365 doivent être respectées.

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

Code n°: DC68-02365H-03_CFR

CONSIGNE DE SÉCURITÉ IMPORTANTE: réservée aux techniciens Cette che de maintenance est destinée aux réparateurs disposant d'un niveau d'expérience et de connaissances susants en matière d'électricité, d'électronique et de mécanique. Toute opération de réparation d'un gros appareil électro-ménager est susceptible d'entraîner des blessures ou des dégâts matériels. Le fabricant ou le vendeur ne peut pas être tenu responsable en cas de blessure ou de dégât matériel découlant de l'utilisation de la présente che.

• En raison des risques de blessure ou de dommages matériels existants, demandez toujours à un technicien qualié d'eectuer les opérations d'entretien ou de réparation de l'appareil.

• Reportez-vous au manuel de réparation (DV405, DV398, DV395, DV393, DV231, DV365) pour connaître les consignes d'installation, d'utilisation, de test, de dépannage et de démontage détaillées.

(Technical)DV405-02365H-03_CFR_130221.indd 1 2013-02-21 �� 5:29:57

Page 29

CODES D'ERREUR ET DIAGNOTICS

Lorsqu'une erreur se produit, un signal sonore retentit pendant 5secondes et l'un des messages d'erreur suivants s'ache en continu.

Achage de l'erreur Problème Vérication

La résistance de la thermistance est très faible ou très élevée.

Diagnostic possible:

- Filtre à peluches bouché.

- Capacités du système d'aération réduites.

- Vériez la résistance de la thermistance.

Température de chauage non valide lors du fonctionnement du sèche-linge.

Diagnostic possible:

- Capacités du système d'aération réduites.

- Vériez la résistance de la thermistance.

Faire fonctionner le sèche-linge lorsque le hublot est ouvert

Diagnostic possible:

- Fermez le hublot et allumez le sèche-linge.

- Bornes du câble mal connectées ou débranchées au niveau du circuit du capteur du hublot.

État de hublot non valide pendant plus de 256millisecondes

Diagnostic possible:

- Bornes du câble mal connectées ou débranchées au niveau du circuit du capteur du hublot.

bE2

État non valide de court-circuit principal pendant 30secondes

Diagnostic possible:

- Circuit principal de la carte de circuit imprimé de l'achage court-circuité ou non.

Fréquence de source d'alimentation non valide

Diagnostic possible:

- Utilisation d'une fréquence d'alimentation incorrecte.

- Circuit du capteur de fréquence d'alimentation endommagé.

Problème d'ordre électronique (Surtension)

Diagnostic possible:

- Vériez la carte de circuit imprimé et le faisceau électrique.

- Vériez l'alimentation électrique.

Problème électronique (communication)

Diagnostic possible:

- Vériez la carte de circuit imprimé et le faisceau électrique.

- Remplacez la carte de circuit imprimé.

Etat non valide de la communication Eeprom

Diagnostic possible:

- Carte de circuit imprimé avec circuit Eeprom.

ALIGNEMENTS ET RÉGLAGES

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 2 2013-02-21 �� 5:29:57

Page 30

MODE DE TEST Mode de réparation (DV405, DV398, DV395

, DV393

uniquement)

Saisie:

- Pour passer en mode de réparation, appuyez simultanément sur les boutons Mixed Load Bell (Charge

mixte) et Temp. (Température) pendant 3secondes en mode normal jusqu'à ce que l'appareil émette un signal sonore.

- Si vous appuyez sur les boutons Mixed Load Bell (Charge mixte) et Temp. (Température) en mode de répa-

ration, le mode normal est rétabli.

- Même si vous passez en mode de réparation, le cycle de fonctionnement n'est pas aecté.

Test du câble de modem de gestion de la demande électrique (DV431AS* uniquement)

Saisie:

- Après être passé en mode de réparation, appuyez sur le bouton Wrinkle Prevent (Anti-froissage) an de

démarrer le test du câble.

- Pendant le test, «----» s'ache.

- Si le résultat du test est normal, «SG» s'ache.

- Si un problème survient, le code d'erreur «AE3» s'ache.

Mode d'achage des données du capteur tactile

Dénition du mode d’achage des données du capteur tactile:

- Ce mode est le mode par défaut pour passer en mode de réparation. Saisie:

- Avec l'appareil sous tension, appuyez simultanément sur Mixed Load Bell (Charge mixte) et Temp

(Température) (DV405, DV398, DV395

, DV393

) ou Wrinkle Prevent (Anti-froissage) et Temp (Température)

(DV231, DV365) pendant 3secondes.

- Cette action met le sèche-linge en mode de données du capteur.

- Le sèche-linge ache les données du capteur.

Mode de comptage de cycle

Dénition du mode de comptage de cycle:

- Ce mode permet d'obtenir le nombre total de cycles que l'utilisateur a eectué.

Saisie:

- Appuyez sur le bouton Mixed Load Bell (Charge mixte) (DV405, DV398, DV395

, DV393

) ou Time (Temps)

(DV231, DV365) en mode de réparation.

Mode de révision de logiciel

Dénition du mode de révision de logiciel :

- Permet de retrouver la version logicielle

Saisie:

En mode de réparation, appuyez sur Temp (Température) jusqu'à l'émission d'un signal sonore Exemple: pour «U1 05», U1 signie version principale «U1» et 05 signie version mineure «05».

- Si le bouton Temp (Température) est actionné en mode version logicielle, le mode de réparation est rétabli.

ALIGNEMENTS ET RÉGLAGES

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 3 2013-02-21 �� 5:29:57

Page 31

Mode de fonctionnement en continu

Saisie:

- Appuyez simultanément sur Mixed Load Bell (Charge mixte) et Dry Level (Niveau de séchage) (DV405, DV398, DV395, DV393) ou sur Wrinkle Prevent (Anti-froissage) et Time (Temps) (DV231, DV365) pendant 7s avec l'appareil sous tension (mode d'utilisation normale).

- Une fois en mode de fonctionnement en continu, « cc », le nombre de cycles nis et le temps restant sont achés à tour de rôle pendant 1 s.

- Le cycle précédent redémarre en mode de fonctionnement en continu jusqu'à la désactivation de ce mode.

- Pendant le mode de fonctionnement en continu, appuyez simultanément sur Mixed Load Bell (Charge mixte) et Dry Level (Niveau de séchage) (DV405, DV398, DV395, DV393) ou sur Wrinkle Prevent (Anti-froissage) et Time (Temps) (DV231, DV365) pendant 7s pour rétablir le mode d'utilisation normale.

Mode d'achage de données (DV405, DV398, DV395, DV393 uniquement)

Saisie:

- Avec l'appareil sous tension, appuyez sur les boutons AdjustUp (Augmenter) et AdjustDown (Diminuer) pendant 7secondes jusqu'à l'émission d'un signal sonore.

- Si aucun bouton n'est actionné au bout de 5minutes, le mode d'achage de données est rétabli

- Si le bouton AdjustUp (Augmenter) est actionné en ce mode, le mode d’achage est augmenté.

- Si le bouton AdjustDown (Diminuer) est actionné en ce mode, le mode d’achage est diminué.

Dénition du mode d’achage des données:

- Mode d'achage 1: Données de température de l’air

- Mode d'achage 2: données moyennes du capteur tactile pendant 1minute

- Mode d'achage 3: données de température moyenne pendant 1minute

- Mode d’achage 4: données de température du capteur de ventilation (*DV398 uniquement)

ALIGNEMENTS ET RÉGLAGES

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

Power On state

(Normal user mode)

Mixed Load Bell +Dry Level(DV405, DV398, DV395, DV393)

or Wrinkle Prevent + Time(DV231, DV365) 7 SEC

Continuous Run Mode

(Technical)DV405-02365H-03_CFR_130221.indd 4 2013-02-21 �� 5:29:57

Page 32

DIAGNOSTIC DES PROBLÈMES

- Le micom du sèche-linge est conguré pour une structure complexe, c'est pourquoi il est conseillé de contacter le service après-vente. Les informations suivantes répondent à un diagnostic précis et constituent un guide de réparation adapté.

Consignes à respecter pendant les opérations de réparation et de remplacement

1) Certains composants électroniques risquant d'être endommagés par l'électricité statique

recouvrant la partie en résine du sèche-linge ou le corps humain, veillez à ce que votre corps soit toujours relié à la terre ou éliminez la diérence de potentiel de votre corps et du sèchelinge en touchant la prise d'alimentation avant de travailler sur la carte de circuit imprimé.

2) La carte de circuit imprimé étant un composant résistant, ne la remplacez pas suite à un diagnostic erroné et respectez la procédure de diagnostic des problèmes lorsque le micom ne fonctionne pas correctement.

ALIGNEMENTS ET RÉGLAGES

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

Respectez les consignes ci-dessous pour le diagnostic des problèmes et le remplacement des pièces.

(Technical)DV405-02365H-03_CFR_130221.indd 5 2013-02-21 �� 5:29:58

Page 33

N° Problème Procédure à suivre

Ne démarre pas ou ne fonctionne pas

• Tous les câbles sont branchés sur les bornes correspondantes.

• Le sèche-linge est branché.

• Le fusible est grillé ou le disjoncteur est déclenché.

• Interrupteur du hublot fonctionnel...hublot fermé. Vériez le code d'erreur3

(reportez-vous au tableau pour la dénition des codes).

• La mise en marche/pause à l'aide du sélecteur rotatif fonctionne.

• Panneau de commande opérationnel.

• La courroie est désactivée ou rompue et l'interrupteur de désactivation de la

courroie fonctionne.

• Moteur d'entraînement fonctionnel.

• Vériez la résistance de la bobine du moteur: 2,88ohms entre les broches 3

et 4, 3,5ohms entre les broches 4 et 5.

Le moteur fonctionne mais le tambour ne tourne pas

• La courroie est désactivée ou rompue/endommagée.

• Le ressort à tension du galet est défectueux ou étiré.

• Le galet-tendeur est bloqué ou grippé.

Fonctionne quelques minutes puis s'arrête

• Des peluches se sont accumulées autour du moteur d'entraînement.

• Faible tension électrique.

• La turbine du ventilateur est bloquée dans le logement du ventilateur.

• Les contacts de l'interrupteur de démarrage du moteur d'entraînement sont

bloqués.

Fait griller les fusibles ou déclenche le disjoncteur

- La courroie est-elle correctement xée?

- La rotation du moteur est-elle continue?

(enroulement du rotor, enroulement du stator, génératrice)

- La protection du moteur est-elle normale?

• Si aucun des points ci-dessus n'est défaillant, la carte de circuit imprimé est

défectueuse. Remplacez-la.

Fait griller les fusibles ou déclenche le disjoncteur (modèle à gaz)

• Lors de l'allumage, le sèche-linge consomme XA. Lorsque le brûleur est

allumé, le sèche-linge consomme XA. Si la consommation du sèche-linge est supérieure à ces valeurs, le système électrique du domicile, la boîte de fusibles ou le disjoncteur sont défectueux.

• Le faisceau électrique de l'allumeur est mal connecté et court-circuité à la

base.

• Le câblage est incorrect ou le câble de terre est court-circuité.

• La bobine du moteur d'entraînement est court-circuitée à la terre.

Ne chaue pas (le moteur tourne)

L'élément chauant est coupé.

• Le régulateur se déclenche facilement ou est coupé.

• Le thermostat de régulation se déclenche facilement ou est coupé.

• Le commutateur de membrane est coupé.

• Vériez la thermistance.

Ne sèche pas, mauvais allumage (modèle à gaz)

Lorsque le sèche-linge fonctionne avec un programme de séchage, l'allumeur doit être sous tension et le brûleur doit s'allumer dans les 45secondes à 120V CA. Lorsque l'un des composants du système est défectueux, cela est indiqué par l'un des trois symptômes suivants:

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 6 2013-02-21 �� 5:29:58

Page 34

N° Problème Procédure à suivre

L'allumeur ne s'allume pas.

Si l'allumeur ne chaue pas, coupez l'alimentation et à l'aide d'un ohmmètre, vériez les points suivants:

• Détecteur de amme coupé

• Allumeur coupé

• Survolteur court-circuité

• Câblage coupé

• Commutateur de moteur défectueux (courant neutre)

• Pas d'alimentation depuis la commande (courant L1)

L'allumeur s'allume. Le gaz ne prend pas

Si l'allumeur chaue mais le brûleur principal ne s'allume pas, coupez l'alimentation et à l'aide d'un ohmmètre, vériez les points suivants:

• Bobine secondaire coupée

• Bobine de maintien coupée

• Fils couplés débranchés

• Capteur de amme bloqué (complètement obstrué)

Le gaz s'allume mais la amme s'éteint

Si l'allumage s'eectue normalement et que la amme s'éteint après une courte période, vériez les points suivants:

• Les contacts du capteur radiant se coupent prématurément

• Une vanne défectueuse peut se couper lorsqu'elle est soumise à des tempé-

ratures trop élevées

• Régulateur défectueux

• Ventilation défaillante

• Joints de tambours défectueux

Mauvais séchage, vêtements froissés, texture rêche, durée de séchage trop longue

• Le ltre à peluches est sale.

• Le système d'aération est bouché.

• Le registre du système d'aération extérieur est bloqué.

• Le conduit d'évacuation est trop long, trop coudé, trop exible.

• La prise d'air du sèche-linge est mauvaise.

• La vitesse du tambour est incorrecte. La courroie du tambour est mal xée.

• La turbine du ventilateur est bloquée. Vériez qu'il n'y a pas de corps étran-

gers au niveau du ventilateur.

• L'utilisateur a surchargé le sèche-linge.

• Vériez les étiquettes des vêtements et le cycle sélectionné.

• Les vêtements sont trop mouillés en raison d'un mauvais essorage du lave-

linge.

12 Bruit et/ou vibrations

• Bruit sourd. Vériez que les battants du tambour ne sont pas desserrés, le

ou les rouleaux arrière du tambour sont usés ou mal alignés, le tambour est voilé ou le joint de soudure du tambour est important.

• Cliquetis. Vériez que les ls couplés ne sont pas mal connectés ou qu'aucun

objet n'est pris dans la roue du ventilateur.

• Raclement. Vériez que la rondelle en feutre du bloc avant ou arrière ne s'est

pas déplacée ou que les roulements avant du tambour ne sont pas usés.

• Grondement. Vériez que la roue du ventilateur ne frotte pas contre le

logement du ventilateur ou que les roulements du moteur ne sont pas défectueux.

• Bruit sec ou grincement. Vériez que la courroie n'est pas collante ou elo-

chée.

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 7 2013-02-21 �� 5:29:58

Page 35

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

PROCÉDURES DE TEST DES COMPOSANTS

Test des composants électriques (avec ohmmètre)



Résistance de la thermistance 10KΩ @ 25°C (77°F)



Résistance du thermostat 1 < 1Ω



Résistance du thermostat3 < 1Ω

- Si la résistance est innie, remplacez le thermostat3.



Résistance du thermostat2 < 1Ω

- Si la résistance est innie, remplacez le thermostat2.



Résistance de l'élément chauant 10Ω

- Si la résistance est innie, remplacez l'élément chauant.



Mesurez la résistance des bornes suivantes

1) Interrupteur du hublot : désactivé

Borne: «COM» - «NC» (1-3) < 1Ω Borne: «COM» - «NO» (1-2): ∞ Ω

2) Interrupteur du hublot : activé

Borne: «COM» - «NC» (1-3): ∞Ω Borne: «COM» - «NO» (1-2) < 1Ω



Commutateur d'arrêt de la courroie

- Manette ouverte: valeur ohmique < 1Ω

- Manette actionnée: valeur ohmique: ∞ Ω



Résistance de la lampe 80 à 100Ω (violet et gris)



Moteur (électronique et gaz)

Contacts



= contact fermé

Interrupteur centrifuge (moteur)

2,88Ω entre la broche 3 et 4

3,5Ω entre la broche 4 et 5

Fonction 1M 2M 3M 5M 6M

Départ

Fonctionnement

Thermostat 3

160 °C, 25A thermal cut-off

Thermostat 2 Heater

127/99 °C, 25A Hi-limit

240V/5300W

(Technical)DV405-02365H-03_CFR_130221.indd 8 2013-02-21 �� 5:29:59

Page 36

MODÈLE À GAZ

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

Capteur radiant (10RS)

Valeur ohmique < 1Ω Si la résistance est innie, remplacez le capteur radiant

Allumeur (101D)

Valeur ohmique 40 à 400Ω Si la résistance est innie, remplacez l'allumeur.

Soupape à gaz (25M01A)

Soupape 1-2: valeur ohmique 1,2KΩ Soupape 1-3: valeur ohmique 0,5KΩ Soupape 4-5: valeur ohmique 1,2KΩ Si la résistance est innie, remplacez la soupape.

Thermostat (régulateur 60T21) 230F-50F

Valeur ohmique < 1Ω Si la résistance est innie, remplacez le thermostat.

RÉSISTANCE

238,23Ω @ 25 °C 77

(Technical)DV405-02365H-03_CFR_130221.indd 9 2013-02-21 �� 5:30:00

Page 37

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

Vérication des capteurs et du capteur de température (DV398

uniquement)

Capteurs - Débranchez le faisceau et testez le l rose au niveau de la

broche4 et le l orange au niveau de la broche5. Environ ∞Ω sans linge Environ 190Ω ± 10% avec linge mouillé

Thermistance de cyclage 1 - Débranchez le faisceau et testez le l bleu au niveau de la broche3 et le l rouge au niveau de la broche6.

Environ 10KΩ à 25°C (77°F)

Thermistance de cyclage 2 - Débranchez le faisceau et testez le l jaune au niveau de la broche2 et le l blanc au niveau de la broche7.

Environ 238,231KΩ à 25°C (77°F)

Vérication des capteurs et du capteur de température

Capteurs - Débranchez le faisceau et testez le l rose au niveau de la

broche4 et le l orange au niveau de la broche5. Environ ∞Ω sans linge Environ 190Ω ± 10% avec linge mouillé

Thermistance de cyclage - Débranchez le faisceau et testez le l bleu au niveau de la broche3 et le l rouge au niveau de la broche6.

Environ 10KΩ à 25°C/77°F

(Technical)DV405-02365H-03_CFR_130221.indd 10 2013-02-21 �� 5:30:01

Page 38

Branchements à 3 FILS

A. Connecteur de terre externe B. Fil de terre neutre (vert/jaune) C. Vis centrale argentée du bornier D. Fil neutre (blanc ou central) E Réducteur de tension ¾” (1,9 cm) homologué UL

1. Desserrez ou retirez la vis centrale du bornier.

2. Reliez le fil neutre (blanc ou central) du cordon d'alimentation à la borne à vis argentée centrale du bornier. Serrez la vis.

3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.

4. Serrez les vis de décharge de tension.

5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-linge. Fixez le cache à l'aide d'une vis.

Lors de la conversion d'un système électrique à 4 fils en système électrique à 3 fils, le conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du sèche-linge à la terre sur le conducteur neutre.

Branchements à 4 FILS

A. Connecteur de terre externe B. Fil vert ou en cuivre nu du cordon d'alimentation C. Réducteur de tension ¾” (1,9 cm) homologué UL D. Vis centrale argentée du bornier E Fil de terre neutre (vert/jaune) F. Fil neutre (blanc ou central)

1. Retirez la vis du connecteur de terre externe.

2. Reliez le fil de terre (vert ou sans habillage) du cordon d’alimentation au connecteur à vis de terre externe. Pour brancher B (fil vert ou en cuivre dénudé du cordon d'alimentation) à la borne neutre sans l'assembler à A (mise à la terre du châssis), contactez un technicien de maintenance.

3. Desserrez ou retirez la vis centrale du bornier.

4. Branchez le fil neutre (blanc ou central) du cordon d'alimentation et le fil de terre de l'appareil (vert à rayures jaunes) sous la vis centrale du bornier.

5. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.

6. Serrez les vis de décharge de tension.

7. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-linge. Maintenez le cache en place à l’aide d’une vis.

DÉPANNAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 11 2013-02-21 �� 5:30:01

Page 39

SCHÉMA DE CÂBLAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

OPTION 1: modèles vapeur uniquement, OPTION 3: modèles de gestion de la demande électrique uniquement

(Technical)DV405-02365H-03_CFR_130221.indd 12 2013-02-21 �� 5:30:01

Page 40

SCHÉMA DE CÂBLAGE (DV398 uniquement)

SCHÉMA DE CÂBLAGE

AVERTISSEMENT

An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant de le réparer, sauf si le test nécessite sa mise sous tension.

(Technical)DV405-02365H-03_CFR_130221.indd 13 2013-02-21 �� 5:30:02
