SAMSUNG CS-15N11MJQ Service Manual Exploded View & Part List

6. Exploded View & Parts List
6-1 CZ21M063NSXXEC
Exploded View & Parts List
Samsung Electronics 6-1
T0003 AA96-01883B ASSY C P-FRONT;21M06,HIPS,HB,KS1A,SV 1 T0057 AA64-70123B BADGE-BRAND;ALL,AL,8.5,L50,BLK,SILVER,SA 1 S.N.A T0607 STOPPER-PCB;501H,HIPS,-,-,HB,NTR,- 1 S.N.A T0077 AA39-10001G CBF POWER CORD;-,KKP-419C,KLCE-2F,2.286m 1
HA99-200105 ASSY-PCB,A/V SIDE(ACI);-,21D8,KS1A,ST 1 T0023 AA64-04054A KNOB POWER;21M06,HIPS,HB,SLV,HIGH GLOS 1 S.N.A T0022 AA64-04011A KNOB CONTROL;M06,HIPS,HB,SV012P,ALL,SEH 1 S.N.A T0156 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T 1 CIS7 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, 1 S.N.A T0299 AA64-04013A WINDOW-RMC,LED;M06,ACRYL,HB,CLEAR,SEH 1 S.N.A T0082 3001-000274 SPEAKER;5W,8OHM,90DB,160HZ 2 T0527 AA65-30107A CLAMPER CORE-D,COIL;20~22 INCH,NYLON 66, 4 S.N.A SC016 AA60-10050Q SCREW-ASSY;-,SWRCH18A,M5,L26.5,HH,+,WC,- 4 S.N.A T0063 AA03-00414A CRT COLOR;A51QDX993X011,400mG,2.47,18.0, 1 T0015 AA64-04019A CABINET BACK;21M06,SEH 1 T0073 AA94-13711A ASSY PCB MAIN;CZ21A08XEC,SDIHU,MST,KS1A 1 T0074 AA59-00312A REMOCON;DEEP IMPACT,TM75,36,TTX,EX,PAL 1
No Code No Description Specification Q’ty Remark S.N.A
You can search for the updated part code through ITSELF web site. URL : http://itself.sec.samsung.co.kr
Exploded View & Parts List
6-2 Samsung Electronics
6-2 CS20H4MJ0X/BWT
1 AA64-02796H CABINET FRONT;20H4,HIPS,HB,G4309,SV704P 1 CIS3 S.N.A 1-1 AA64-70123B BADGE-BRAND;ALL,AL,8.5,L50,BLK,SILVER,SA 1 T0057 S.N.A 1-2 AA64-02799C KNOB-POWER;14,20H4,ABS,HB,G3676,NO-SILK 1 T0023 S.N.A 1-3 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, 1 CIS7 S.N.A 1-4 AA61-00721C HOLDER-RAIL;H4,HIPS,V0,GRAY 1 T0156 S.N.A 1-5 AA61-40113A STOPPER-PCB;501H,HIPS,-,-,HB,NTR,- 1 T0607 S.N.A 1-6 AA65-30105A CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, 1 S.N.A 1-7 6003-001268 SCREW-TAPTITE;TH,+,B,M4,L12,ZPC(YEL),SWR 1 T0081 S.N.A 1-8 AA64-02801C KNOB-CONTROL;14,20H4,ABS,HB,G3676 1 T0022 S.N.A 1-9 6003-001019 SCREW-TAPTITE;RH,+,B,M4,L12,ZPC(BLK),SWR 1 T0081 S.N.A 1-10 AA64-02803A WINDOW-RMC,LED;20H4,ACRYL,CLR 1 T0299 S.N.A 1-11 6003-001019 SCREW-TAPTITE;RH,+,B,M4,L12,ZPC(BLK),SWR 1 T0081 1-12 AA96-10146C ASSY SPEAKER;-,8ohm,5W,3001-000274,350/7 1 T0522 1-13 6003-001019 SCREW-TAPTITE;RH,+,B,M4,L12,ZPC(BLK),SWR 8 T0081
2 AA03-10029W CRT COLOR;A48KRD82X(H),380MG,2.20MH,30.0 1 T0063 2-1 AA65-30107A CLAMPER CORE-D,COIL;20~22 INCH,NYLON 66, 4 T0527 S.N.A 2-2 AA60-10050R SCREW-ASSY;-,SWRCH18A,M5,L31.5,HH,+,WC,- 4 SC016 S.N.A
3 AA64-01029D CABINET BACK;20D8,HIPS,V2,G4309 1 T0015 3-1 AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, 4 T0081 S.N.A
4 AA94-13545A ASSY PCB MAIN;CTV 1 T0073 5 AA96-20109B ASSY POWER CORD;-,CP2/NO(4.0),H/C250,KKP 1 T0066 S.N.A 6 AA59-00198F REMOCON;,TM59,DREAM,24,L/GRAY,MONO,PAL-T 1 T0074
No Code No Description Specification Q’ty Remark S.N.A
You can search for the updated part code through ITSELF web site. URL : http://itself.sec.samsung.co.kr
Power
Exploded View & Parts List
Samsung Electronics 6-3

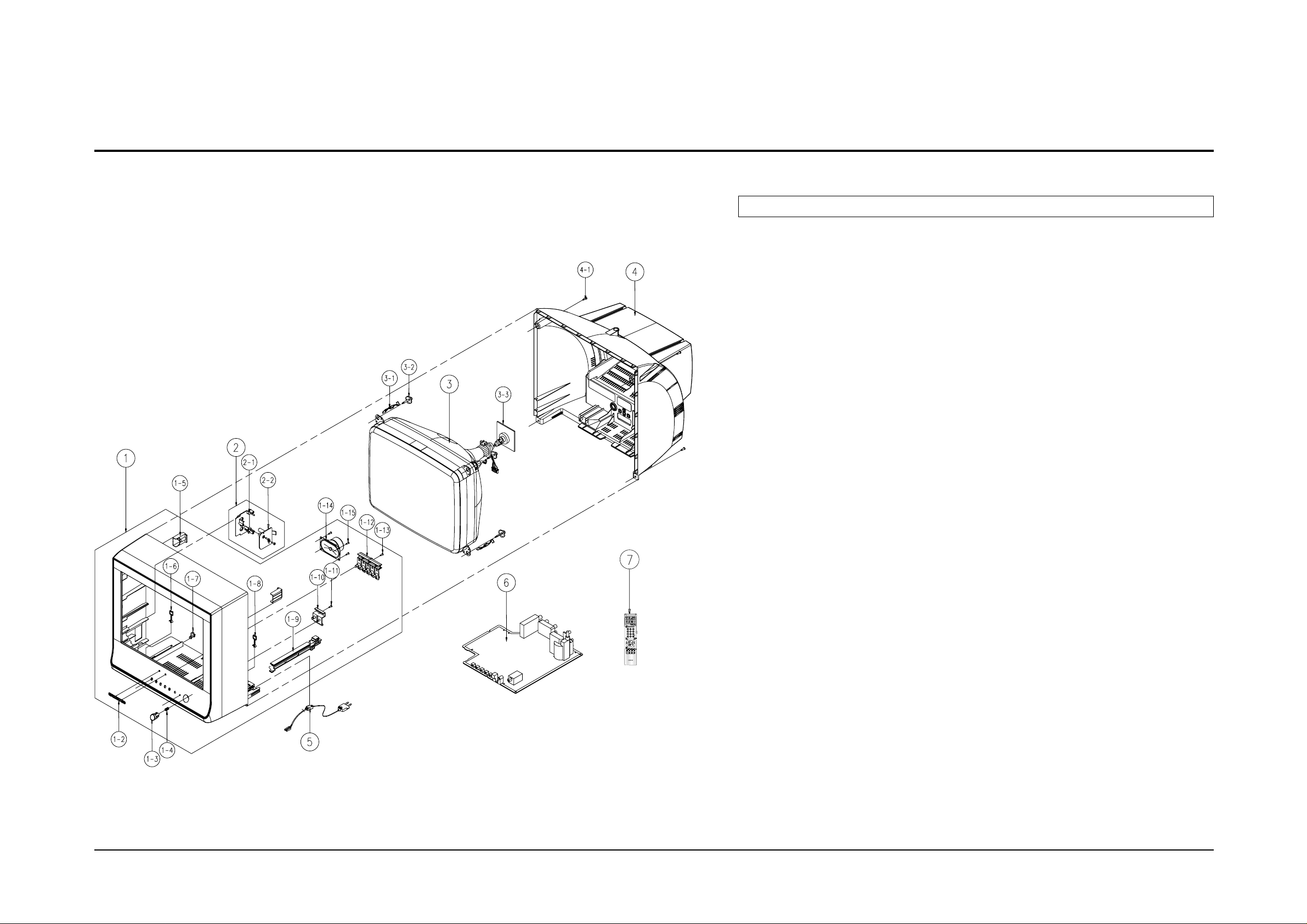

6-3 CS15N11MJ0XBWT
1 AA96-02053A ASSY COVER P-FRONT;15N11,CIS,HIPS,HB, G4 1 M0003 1-1 AA64-03756A CABINET FRONT;15N11(SEH),HIPS,HB,G4309,S 1 CIS3 S.N.A 1-2 AA64-70127A BADGE-BRAND;ALL,AL,T1.4,6.3,L40,SAMSUNG, 1 T0057 S.N.A 1-3 AA64-03654A KNOB POWER;17N11,ABS,HB,G4309,SVM3012 1 T0023 S.N.A 1-4 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, 1 CIS7 S.N.A 1-5 AA61-40010A BOSS-WING;-,HIPS,-,-,-,NTR,HB 2 S.N.A 1-6 AA65-00011C CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, 1 S.N.A 1-7 AA61-40113A STOPPER-PCB;501H,HIPS,-,-,HB,NTR,- 1 T0607 S.N.A 1-8 AA65-30105A CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, 1 S.N.A 1-9 AA61-00721C HOLDER-RAIL;H4,HIPS,V0,GRAY 1 T0156 S.N.A 1-10 AA64-03652A WINDOW-RMC LED;17N11,PC,CLEAR 1 S.N.A 1-11 6003-001019 SCREW-TAPTITE;RH,+,B,M4,L12,ZPC(BLK),SWR 1 T0081 S.N.A 1-12 AA64-03653A KNOB CONTROL;17N11,ABS,HB,G4309,SVM3012 1 T0022 S.N.A 1-13 6003-001019 SCREW-TAPTITE;RH,+,B,M4,L12,ZPC(BLK),SWR 1 T0081 1-14 3001-001211 SPEAKER;3W,16OHM,86DB,240HZ 1 T0082 1-15 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW 2 T0081 S.N.A
2 AA95-03195A ASSY SUB PCB-A/V SIDE;KS1A(MAC),PAL,MONO 1 T0091 3 AA03-00146A CRT COLOR;A36QDT351X,380MG,2.5MH,22.5MH, 1 T0063 3-1 AA65-30107A CLAMPER CORE-D,COIL;20~22 INCH,NYLON 66, 2 T0527 S.N.A 3-2 AA60-10050R SCREW-ASSY;-,SWRCH18A,M5,L31.5,HH,+,WC,- 4 SC016 S.N.A 3-3 3704-001105 SOCKET-CRT;11P,20PI,26.5PI,NI,- 1 V999S 4 AA64-03921A CABINET BACK;15N11,HIPS 1 T0015 4-1 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR 4 T0081 S.N.A 5 AA96-20109B ASSY POWER CORD;-,CP2/NO(4.0),H/C250,KKP 1 T0066 S.N.A 6 AA94-14010A ASSY PCB MAIN;CS15N11MJ0XBWT 1 T0073 7 AA59-00332D REMOCON;TM75,DEEP IMPACT,31,G6148,PAL,EX 1 T0074
No Code No Description Specification Q’ty Remark S.N.A
You can search for the updated part code through ITSELF web site. URL : http://itself.sec.samsung.co.kr
Power
Exploded View & Parts List
6-4 Samsung Electronics
6-4 CS15K10MJ0XTAW
1 AA64-03492G CABINET FRONT;15K10,HIPS,HB,G4309,SV012P 1 CIS3 S.N.A 1-1 AA64-70127A BADGE-BRAND;ALL,AL,T1.4,6.3,L40,SAMSUNG, 1 T0057 S.N.A 1-2 AA65-30008A CLAMPER CORE-CORD;-,PE,HB,-,BLK,- 1 T0214 S.N.A 1-3 AA61-40113A STOPPER-PCB;501H,HIPS,-,-,HB,NTR,- 1 T0607 S.N.A 1-4 AA64-03450A KNOB CONTROL;15,17K10,ABS,HB,G4309,SVM30 1 T0022 S.N.A 1-5 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR 1 T0081 S.N.A 1-6 AA64-03449A KNOB POWER;15,17K10,ABS,HB,G4309,SVM3012 1 T0023 S.N.A 1-7 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, 1 CIS7 S.N.A 1-8 AA64-03451A WINDOW-RMC,LED;17K10,PC,CLEAR 1 T0299 S.N.A 1-9 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR 2 T0081 S.N.A 1-10 AA91-00482A ASSY HOLDER SPK;-,PP,8ohm/5W,BLK,R(YEL), 1 T0010 1-11 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR 8 T0081 S.N.A
2 AA03-00146A CRT COLOR;A36QDT351X,380MG,2.5MH,22.5MH, 1 T0063 2-1 AA65-30107A CLAMPER CORE-D,COIL;20~22 INCH,NYLON 66, 2 T0527 S.N.A 2-2 AA60-10015A SCREW-ASSY;-,SWRCH18A,M5,L30,RH,+,WC,-,Z 4 SC016 S.N.A
3 AA64-01369E CABINET BACK;15A9,HIPS,HB,G4309 1 T0015 3-1 AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, 4 T0081 S.N.A
4 AA96-20109B ASSY POWER CORD;-,CP2/NO(4.0),H/C250,KKP 1 T0066 S.N.A 5 AA94-13790T ASSY PCB MAIN;CS15K10MJ0XXSG 1 T0073 6 AA59-00312D REMOCON;DEEP IMPACT,TM75,31,NON-TTX,EX,P 1 T0074
No Code No Description Specification Q’ty Remark S.N.A
You can search for the updated part code through ITSELF web site. URL : http://itself.sec.samsung.co.kr
Power
