Page 1
S-2

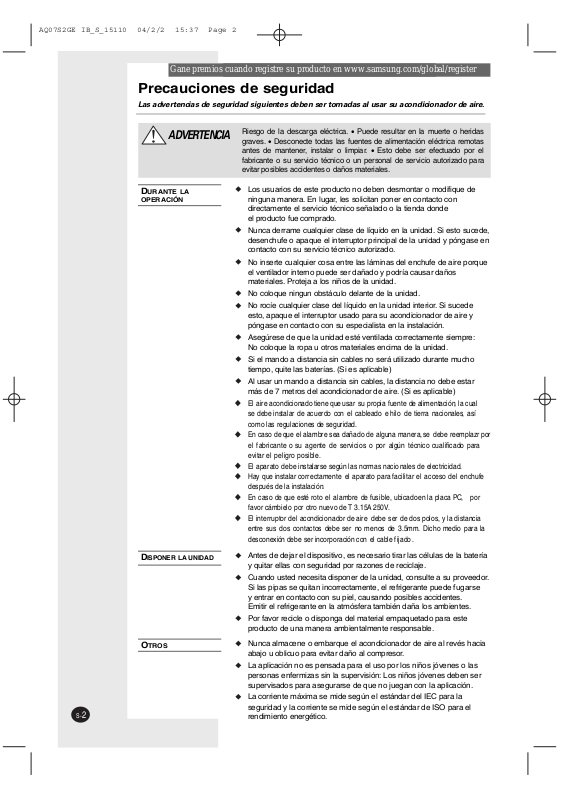

Precauciones de seguridad
Las advertencias de seguridad siguientes deben ser tomadas al usar su acondicionador de aire.
Los usuarios de este producto no deben desmontar o modifique de
ninguna manera. En lugar, les solicitan poner en contacto con
directamente el servicio técnico señalado o la tienda donde
el producto fue comprado.
Nunca derrame cualquier clase de líquido en la unidad. Si esto sucede,
desenchufe o apaque el interruptor principal de la unidad y póngase en
contacto con su servicio técnico autorizado.
No inserte cualquier cosa entre las láminas del enchufe de aire porque
el ventilador interno puede ser dañado y podría causar daños
materiales. Proteja a los niños de la unidad.
No rocíe cualquier clase del líquido en la unidad interior. Si sucede
esto, apaque el interruptor usado para su acondicionador de aire y
póngase en contacto con su especialista en la instalación.
Asegúrese de que la unidad esté ventilada correctamente siempre:
No coloque la ropa u otros materiales encima de la unidad.
Si el mando a distancia sin cables no será utilizado durante mucho
tiempo, quite las baterías. (Si es aplicable)
Al usar un mando a distancia sin cables, la distancia no debe estar
más de 7 metros del acondicionador de aire. (Si es aplicable)
ADVERTENCIA
D
URANTE LA
OPERACIÓN
Nunca almacene o embarque el acondicionador de aire al revés hacia
abajo u oblicuo para evitar daño al compresor.
La aplicación no es pensada para el uso por los niños jóvenes o las
personas enfermizas sin la supervisión: Los niños jóvenes deben ser
supervisados para asegurarse de que no juegan con la aplicación.
La corriente máxima se mide según el estándar del IEC para la
seguridad y la corriente se mide según el estándar de ISO para el
rendimiento energético.
O
TROS
Antes de dejar el dispositivo, es necesario tirar las células de la batería
y quitar ellas con seguridad por razones de reciclaje.
Por favor recicle o disponga del material empaquetado para este
producto de una manera ambientalmente responsable.
D
ISPONER LA UNIDAD
Riesgo de la descarga eléctrica. • Puede resultar en la muerte o heridas
graves. • Desconecte todas las fuentes de alimentación eléctrica remotas
antes de mantener, instalar o limpiar. • Esto debe ser efectuado por el
fabricante o su servicio técnico o un personal de servicio autorizado para
evitar posibles accidentes o daños materiales.
AQ07S2GE IB_S_15110 04/2/2 15:37 Page 2
Gane premios cuando registre su producto en www.samsung.com/global/register
No coloque ningun obstáculo delante de la unidad.
El aire acondicionado tiene que usar su propia fuente de alimentación, la cual
se debe instalar de acuerdo con el cableado e hilo de tierra nacionales, así
como las regulaciones de seguridad.
En caso de que el alambre sea dañado de alguna manera, se debe reemplazr por
el fabricante o su agente de servicios o por algún técnico cualificado para
evitar el peligro posible.
El aparato d ebe instalarse según las normas nacionales de electricidad.
Hay que instalar correctamente el aparato para facilitar el acceso del enchufe
después de la instalación.
En caso de que esté roto el alambre de fusible, ubicado en la placa PC, por
favor cámbielo por otro nuevo de T 3.15A 250V.
El interruptor del acondicionador de aire debe ser de dos polos, y la distancia
entre sus dos contactos debe ser no menos de 3.5mm. Dicho medio para la
desconexión debe ser incorporación con el cable f ijado .
Cuando usted necesita disponer de la unidad, consulte a su proveedor.
Si las pipas se quitan incorrectamente, el refrigerante puede
y entrar en contacto con su piel, causando posibles accidentes.
Emitir el refrigerante en la atmósfera también daña los ambientes.
fugarse
Page 2
Índice
PREPARACÓN DEL ACONDICIONADOR DE AIRE
Instrucciones de Seguridad
Unidad del Acondicionador de Aire
FUNCIONAMIENTO DEL ACONDICIONADOR DE AIRE
Refrigeración
Ventilación de la Habitaci n
Apagado del Acondicionador de Ai
Ajuste de la Direc
Ajuste de la Direc
c
ión del Flujo de Aire Horizontalmente
c
ión del Flujo de Aire Verticalmente
RECOMENDACIONES DE USO
Rangos de Temperatura y Humedad
Limpieza del Acondicionador de Ai
Soluci n de Pr
I

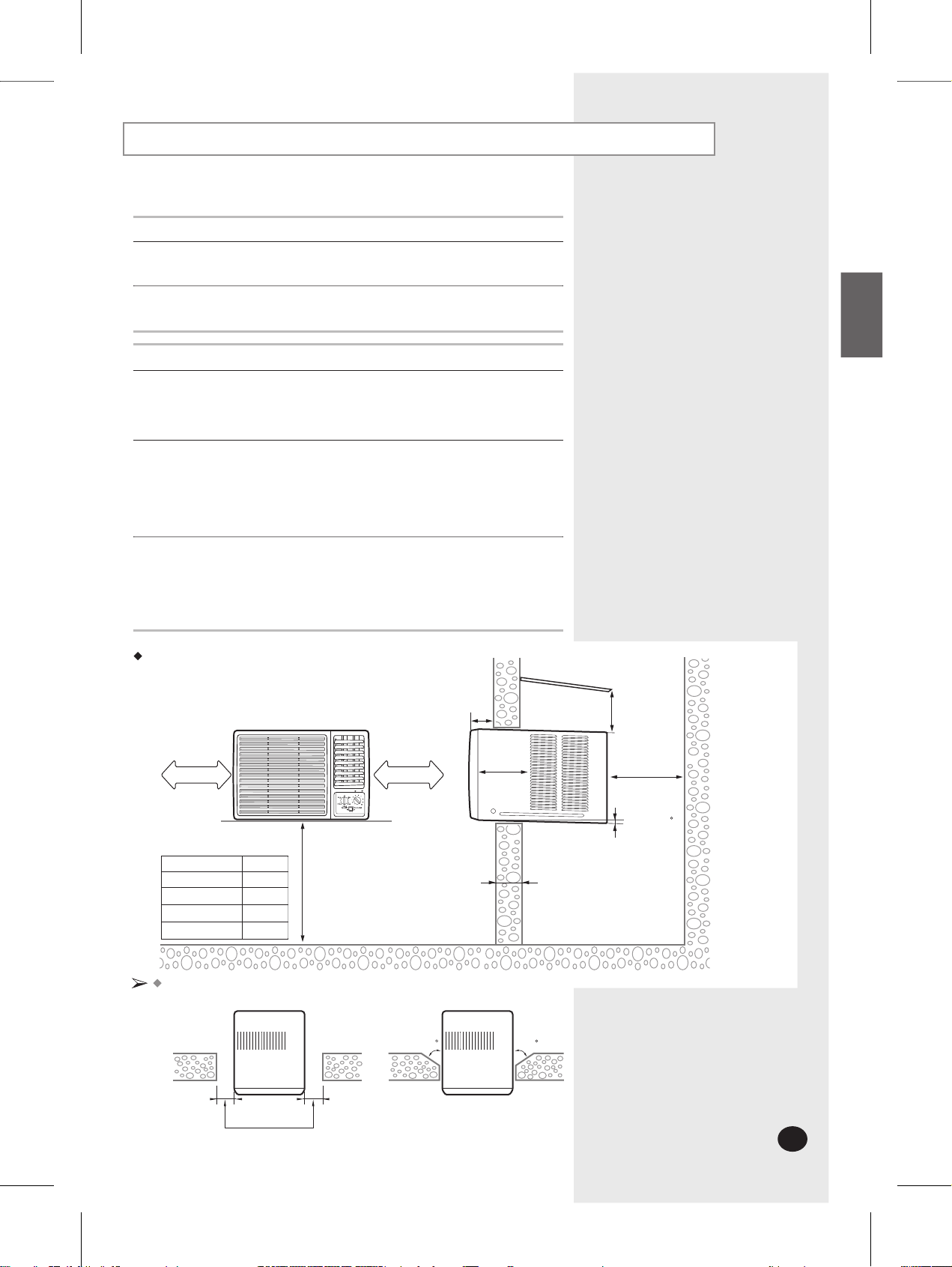

NSTALACIÓN
En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:
o
blemas Comunes
r
e
r
e
PSE AÑ LO
2
4
5
6
6
7
7
7
8
9
10
CCAAUUTTEELLAA
CCAAUUTTEELLAA
r
"La co
riente de alta presión del motor del compresor de estándard puede tener efectos
con
t
rarios a la operación de otro equipo bajo las condiciones principales infavorables.
Este equipo no cumple el e
de la vi
b
Antes de conectar este equipo al sistema de p
aut
elec
El sistema
0,24oh
conductor
es alimentada de la caja de empalme con un
ración."
o
rización de la provisión y obtenga el permiso. No conecte otros dispositivos de
t
ricidad a la misma línea de provisión.
AW18
**
máximo de impedancia pemitido para la caja de empalme eléctrica es
m
s. Generalmente, la capacidad máxima permitido de la impedancia del
p
rincipal no superará cuando el sucursal para la vía de escape eléctrica
s
tándard técnico pertinente para la limitación de la fluctuación y
r
ovisión eléctrico, por tavor informe a la
corriente de 32A.
S-3
Page 3
Unidad del Acondicionador de Aire
El diseño y la configuración están
sujetos a cambio según el modelo.
En
trada del aire
(interior)
El filtro de aire está
situado en lado
Salida del
ire
a
Guías del flujo de aire
interiores (orientación
derecha/izquierda)
Gu as del flujo de ai
exteriores (orientación
arriba/abajo)
Entrada del aire
(exterior)
Palanca de
.
ventilación
re
Opcional
EI cable de alimentacion puede no ser
suministrado,dependiendo del modelo.
Mando de selecc n del
modo de funcionamiento
Toma de
alimentación
Coolest
El tipo de en
puede adaptarse de
acuerdo al tipe de
voltaje local.
Mando de con
de temperatura
Co
nmutador de la dirección
de las guías del flujo de aire
chufe
t
rol
S-4
Page 4
S-5
Refrigeración
Deberá seleccionar el modo COOL (refrigeraclón) si desea ajustar
la temperatura de refrigeración o la velocidad del ventilador.
1 Seleccione el modo de funcionamiento y la velocidad del ventilador.
Para refrigerar la
habitaci n con una...
Velocidad del ventilador alta
Entre HIGH y LOW
Velocidad del ventilador baja
Hi COOL
MED COOL
LOW COOL
Resultado:
El acondicionador de aire arranca en modo Cool.
El ventilador arranca con la velocidad seleccionada.
Puede cambiar los modos cuando así lo desee.
2 Para ajustar la temperatura, gire el mando de control de temperatura hacia
la derecha y hasta la posición azul.
Temperaturas posibles: entre 18 C y 29 C inclusive.
Resultado:
El acondicionador de aire comienza a refrigerar si la temperatura
de la habitación es superior a la temperatura seleccionada.
3 Para controlar la dirección del flujo de aire, véase la pígina 7.
ESPAÑOL
Ponga el mando de selecci n del
mode de funcionamiento en...
Page 5
S-6

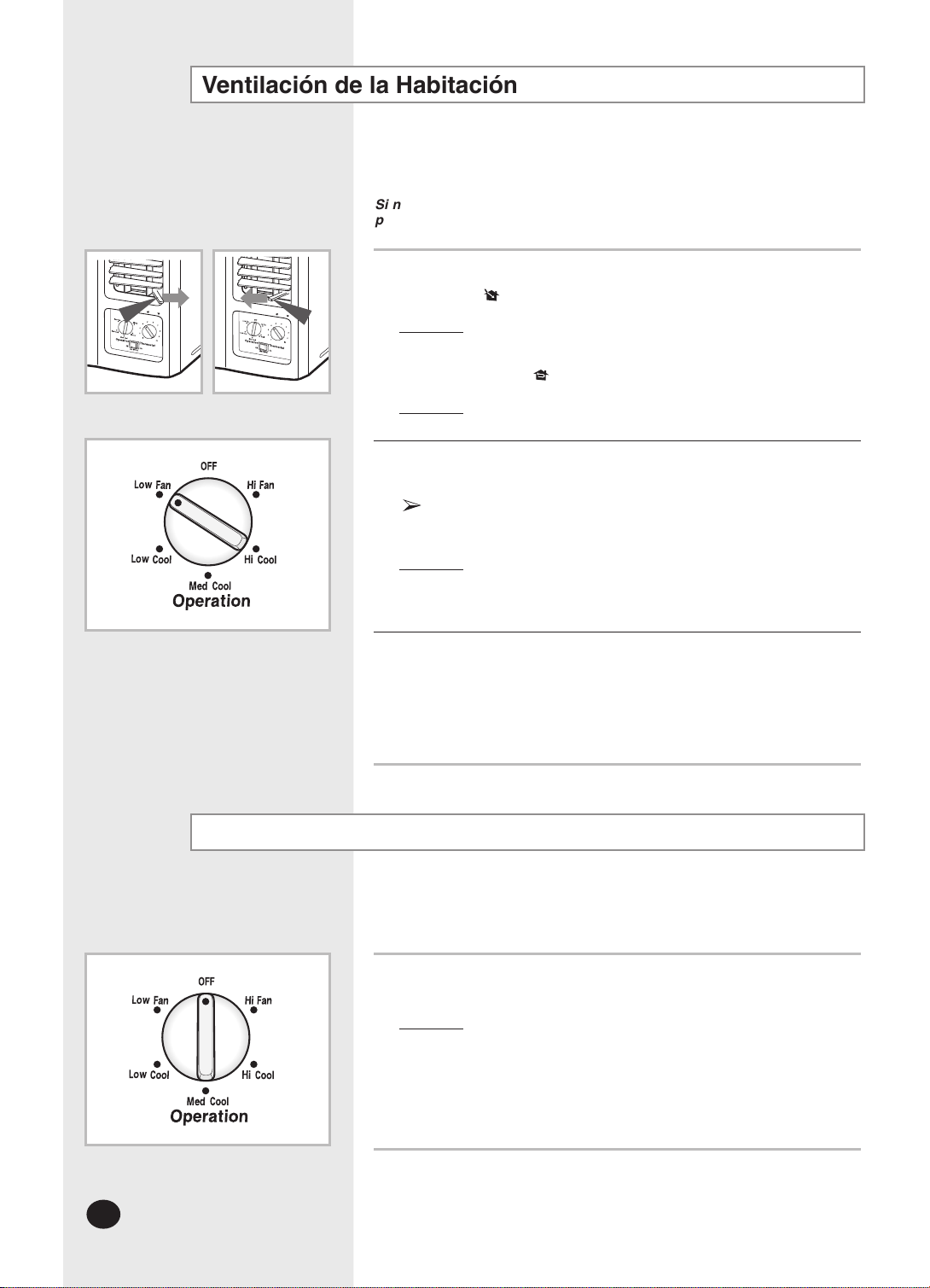

Ventilación de la Habitación
Si nota que el ambiente de la habitación está demasiado cargado,
puede ventilarla utilizando la función Fan y, si fuera necesario,
sacar al exterior el aire viciado.
1 Si desea renovar el aire viciado, pulse la palanca de ventilación que se
encuentra en la parte frontal de la unidad hacia la derecha hasta la posición
de apertura ( ).
Puede ap
agar el acondiclonador de aire cuando lo desee.
Para apagar la unidad, basta con poner el mando de selección del modo
de funcionamiento en la posición OFF.
Resultado:
Resultado:
El aire interior de la habitación circula y el aire viciado sale fuera.
Por el contrario, pulse la planca de ventilación hacia la izquierda hasta
la posición de cierre ( ).
El aire simplemente circula dentro de la habitac
ión.
Resultado
: El acondicionador de aire arranca en modo Fan.
Resultado
: El acondicionador de aire deja de funcionar.
2 Ajuste el mando de selección del modo de funcionamiento
a la posición HI FAN o LOW FAN.
3 Para controlar la dirección del flujo de aire, consulte la página 7.
HI FAN: El abanico gira rápidamente.
LOW FAN: El abanico gira lentamente.
Apagado del Acondicionador de Aire
Page 6
S-7
Si orienta las guías del acondicionador de aire hacia abajo
y la unidad opera en modo Cool durante largos períodos
de tiempo, las gotas de condensación pueden:
Formarse en la superficie de las guías
Producir goteos desde las guías

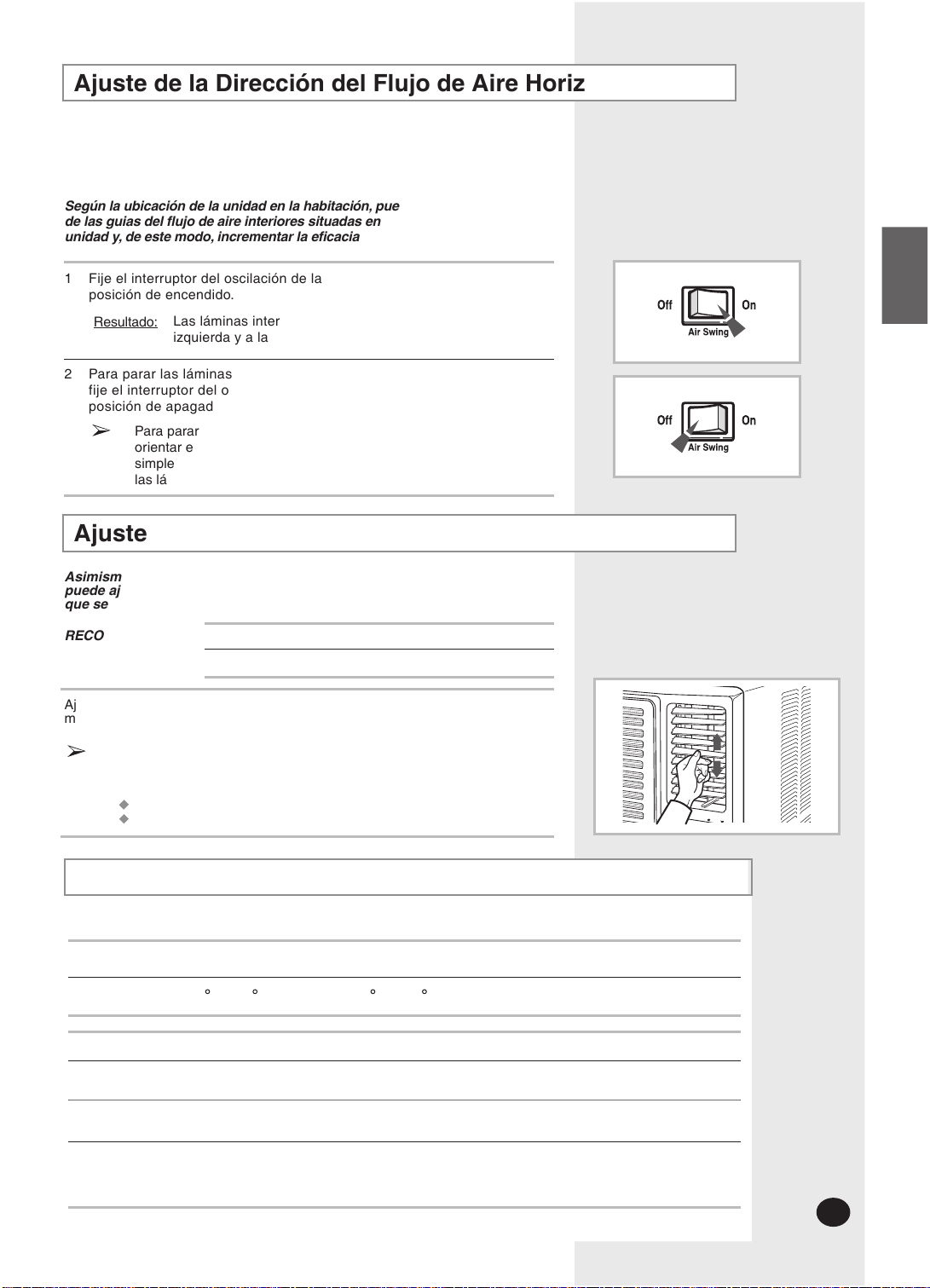

Ajuste de la Dirección del Flujo de Aire Horizontalmente
Ajuste de la Direcc
ión del Flujo de Aire Verticalmente
Según la ubicación de la unidad en la habitación, puede ajustar la orientación
de las guias del flujo de aire interiores situadas en la parte derecha de la
unidad y, de este modo, incrementar la eficacia del acondicionador de aire.
1 Fije el interruptor del oscilación de la lámina del flujo de aire a la
posic
ión de encendido.
Resultado
:
Las láminas internas hacen pivotar automáticamente a la
izquierda y a la derecha
.
2 Para parar las láminas que se mueven a la izquierda y a la derecha,
fije el inter
ruptor del oscilación de la lámina del flujo de aire a la
posic
ión de apagado.
Para parar las láminas en una posición específica y para
orientar el flujo de aire en la dirección correspondiente, fije
simplemente el inter
ruptor a la posición de apagado cuando
las
láminas están en la posición deseada.
Asimismo, dependiendo de la posición de la unidad en la habitación,
puede ajustar la orientación de las guías del flujo de aire exteriores
que se encuentran en la parte derecha de la unidad.
RECOMEN
DACIÓN Al... Ajuste las guías...
Ref
rigerar Hacia arriba.
Ajuste las guías del flujo de aire a la posición deseada,
moviéndolas hacia arriba o hacia abajo.
PSE AÑ LO
Rengos de Temperature y Humedad
La siguiente tabla indica los rangos de temperatura y humedad en los que se puede utilizar el acondicionador de aire.
Modo Temperatura interna Temperatura externa Humedad interna
rigeración 21 C a 32 C aprox. 21 C a 43 C aprox. 80% o inferior
Ref
Si se utilize el acondicionador con... Entonces...
Temperaturas más altas
Temperaturas más bajas
Niveles de humedad más altos
La función de protección automática se activará
y el acondicionador se apagará.
Una perdida de agua o alguna otra malfunción puede
suceder a causa de que el cambiador de calor se congela.
Si el aparato se usa durante largos períodos de tiempo.
el agua puede condensarse en la superficie de la unidad
y dar lugar a goteos.
Page 7
S-8

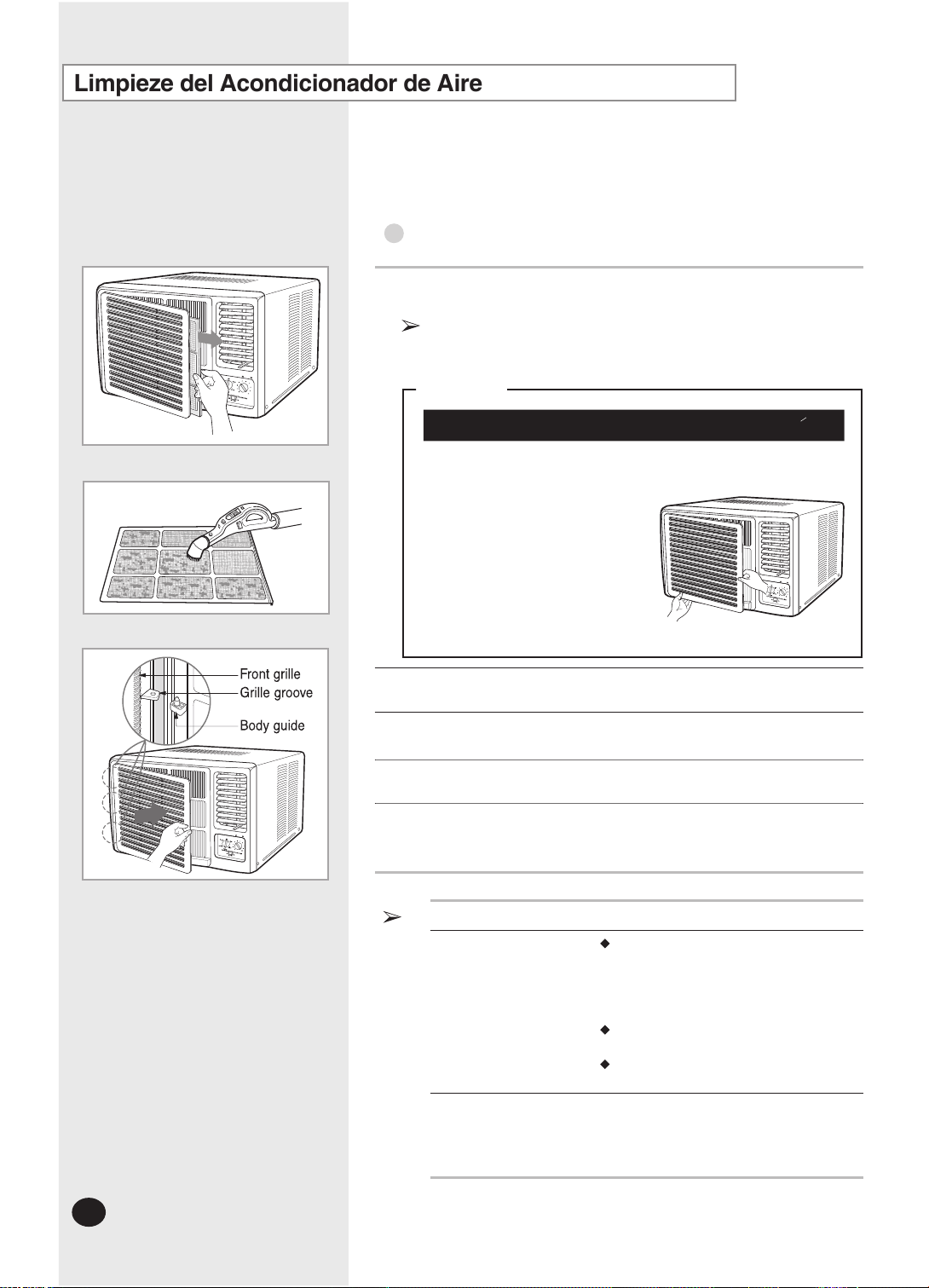

Limpieze del Acondicionador de Aire
Asegurese de limpiar periodicamente el filtro para usar y mantener el aire
acondiclonado en buenas condiciones por un largo periodo de tiempo.
IMPORTANTE Cuando limple el aire acondicionado, apague y
desconecte el enchufe.
1 Mantenga la manilla del filtro de air
ra la rejilla frontal.
hab
Con la rem
el aire acondicionador solo necesita habrir lo más
posible la rejilla.
CCCCAAAAUUUUTTTTIIIIOOOONN
ovición de la rejilla frontal le hace más facil de limpiar
NN
e, deslice suavemente hacia la izqulerda y

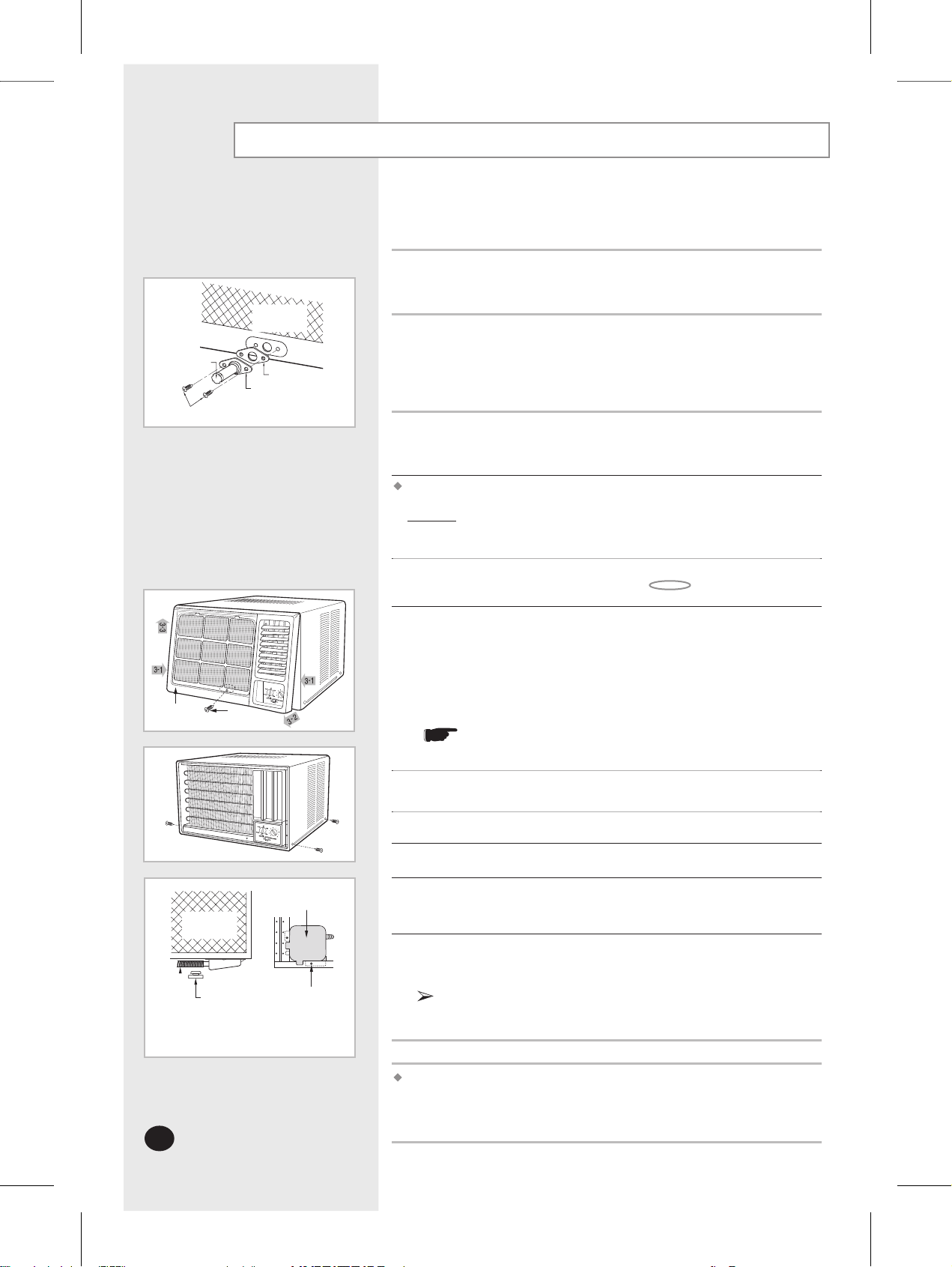

Desembalaje de Panel Frontal e instalacion
1
Agarre la pa
delante
rilla, luego abra la parrilla. (El
par
ángulo abierto de la parrilla delantera
no puede
2 Solta el pomo de segu
desinstale el panel frontal.
3 Cuando instale,suspenda
en pomo de seguridad
e instale .
2 Jale el filtro de aire hacia el lado derecho.
3 Remueva todo el polvo del filtro de aire con una aspiradora y
un cepillo.
4 Cuando lo termino, inserte el filtro de aire en la posición original.
rte más inferior de la parrilla
ra y la manija delantera de la
exceder de 25 grados)
ridad y
El aire acondicionador tiene dos o tres
huecos en las rejillas dependiendo del
modelo.
5 Limpie la superficie de la unidad con un detergente neutral, y limpie
nuevamente con un paño seco. (Asegurese de no utilizar benceno,
solventes u otros productos químicos.)
Si... Entonces...
No
va a utilizar ol
acondicionador de
aire durante un largo
período de tiempo
NO ha utilizado e
acondicionador d
aire durante un largo
ríodo de tiempo
en pe
l
e
Ajuste el mando de selecc
de funcionamiento en la posición ''LOW
FAN'' y dejelo correr durante unas horas
para secar el interior del aire
acondicionador.
Apague el acondicionador de aire y
desconéctelo del enchufe.
Limpie el filtro de aire y las
superficies externas.
Ajuste el mando de selecc
de funcionamiento en la posic
y dejelo correr durante unas horas para
secar el inte
rior del aire acondicionador.
ión del modo
ión del modo
ión ''LOW FAN''
Page 8
Solución de Problemas Comunes
Antes de llamar al servicio post-venta, realice las comprobaciones que se presentan a continuación.
De este modo, puede ahorrarse tiempo y dinero en una llamada innecesaria.
S-
9
ACIÓN / SOLUCIÓN
PROBLEMA
El acondicionador no funciona
El acondicionador no refrigera
El sentido de chorro de aire no
cambia cuando usted fija el
interruptor del oscilación de la
lámina del flujo de aire a la
posición de encendido
Cuando se utiliza e
acondicionador,
se producen olores
l
EXPLIC
Comp
ruebe que el disyuntor utilizado para el acondicionador
de aire no está activado.
ruebe que el cable de alimentación está enchufado en una
Comp
toma mural, y que ésta última también está activada.
si fuera necesario.
ruebe que se ha seleccionado el modo de funcionamiento
Comp
correcto (refrigeración o aire).
ruebe que se ha seleccionado el modo de funcionamiento
Comp
correct
o.
Es posi
ble que la temperature ambiente sea demasiado bajs.
vo puede estar obstruyendo la protección del filtro del aire.
El pol
(Consulte las instrucciones de limpieza en la página 8.)
ruebe que no existe ningún obstáculo que bloquee el flujo
Comp
de aire dentro o fuera de la unidad.
ruebe que el acondicionador de aire se encuentra encendido;
Comp
si es preciso, gire el mando de selección del modo
de funcionamiento
véase la página 7.
Ventile bien la habitación.
;
ESPAÑOL
Page 9
Instalación (para 60Hz)
1 Requisitos de la Instalacion Electrica
Para seguridad personal:
Este apa
rte ni elimine en ninguna circunstancia la tercera espiga del
No co
cordon electrico.
Recomendamos que no utilice ni cordon de
con este apa
No cambie el enchufe del cordon de alimentacion de este aparato.
Siga los codigos elect
s.
locale
rato debera conectarse debidamente a tierra.
extension ni adaptador
rato.
ricos nacionales o los codigos y ordenanzas

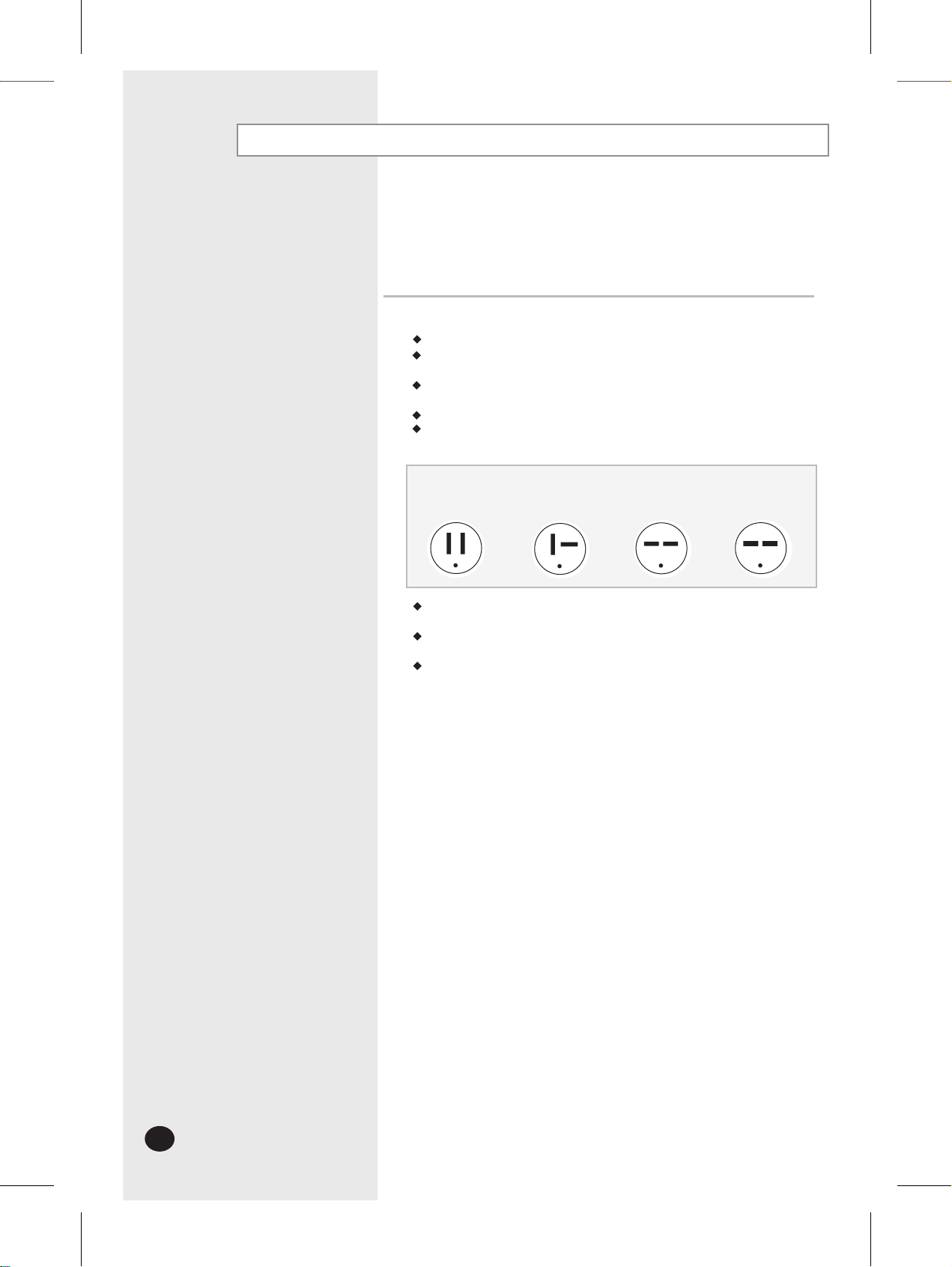

Circuito del tipo
''paralelo'' de
115V y 15AMP
Si el suministro de co
Circuito del tipo
''perpendicular'' de
ó 208V y 20AMP
230
r
riente eléctrica no cumple las especificaciones
Circuito del tipo
ándem'' de 230 ó
''t
208V y 15AMP
Circuito del tipo
''tándem'' de 230 ó
208V y 30AMP
antes mencionadas, llame a un electricista autorizado.
El cableado de aluminio de las casas puede plantear problemas
especiales-consulte con un electricista autorizado.
Esta unidad requiere de un circuito separado, que sirva solo para
esta aplicación.
S-
10
Page 10
Instalación
Antes de instalar
, asegúrese de verificar el área de insalación para el
alra acondicionado, y el método de instalación para la tuberia de drenaje.
Puntos de verifica
ción antes de la instalación
1 Revise el gabinete y la rejilla frontal de la unidad por cualquier defecto
peligroso, como una rayadura.
gúrese de revisar el suministro de energía.
2 As
e
iérasa a las especificaciones en la etiqueta adherida a la unidad.
f
- Re
Condiciones de instala
c
ión
1 Debido a que unidad es pesada, la pared o la ventana del área de
instala
c
ión deberá tener suficiente fortaleza y durabilidad para la
op
e
ración del aire acondicionado y para evitar cualquier vibración o ruido.
Si e
s
tá débil, el trabajo de refuerzo deberá realizarse por separdo.
2 Es aconsejable instalar el aire acondicionado en el lado sur o este
pa
ra evitar el efecto de luz solar directa. Cuando instala para el lado norte
u oeste debido a circunstancias que no se pueden evitar, es aconsejable
instalar un pa
cuidado de ocasionar ni
rasol para evitar la luz solar directa. En este caso,tenga
n
gún obstáculo para el flujo exterior del aire.
3 Cuando instala el aire acondicionado, asegúrese de obtener suficiente
espacio en el lado post
Cuando op
en el int
ocasionar pr
e
ra el aire acondicionado en áreas cerradas como
e
rior de un edificio, con la operación de enfriamiento podrá
o
blemas con la unidad. Vea la ilustración a continuación.
e
rior de la unidad para el buen fluje del aire.
PSE AÑ LO
arato debe ser bien fijdo por medio de tomillo o
El ap
método similar.
500mm 500mm
MODEL
AW07/AW09
AW12/AWT12
AW14/AW18/AW24
AWT18/AWT24
Si el
grozor de la pared es mas de 150mm, corte la parte posterior
"A"
145
170
260
260
750mm
de la pared en un ángulo de 45º de ser posible.
Lado externo
75mm
min.
"A"
150mm min.
4545
Parasol
300mm
500mm
Approx.3
Cerca,
pared u otro
obstáculo.
100mm ó mas
Lado interno
S-
11
Page 11
Parte
Posterior
Instalación del tubo de drenaje
Coloque la tubo de drenaje como lo muestra en la figura.
Tapa de
goma
Tornillos (2EA)
Panel fronta
Junta
Tubo de drenaje
Tomillo
Instal
a
c
El porceso de instalar un de
una consideración total de las condiciones que ofrece el lugar donde
piensa instalar el acondicionador de aire.
1
2 Remueva la localización de los tornillos a la sección baja de la
3 Desmonte la panel front
4 Remueva dos tornillos en la parte inferior, derecha e izquierda
ión del Desagüadero (Cacerola)
En caso de que no pueda instalar el d
posterior de la unidad después de haber instalado el acondicionador de aire.
Ejempl
o: Lugares altos.
brir la rejilla frontal ; véase la página 8.
A
rejilla frontal. T iene que asegurarse en sección
dependiendo del modelo.
3-1 Presione tanto el lato del gabinete en la dirección de la flecha tal
y como se muestra en la figura.
3-2 Jale la parte inferior de la parte frontal de la panel levemente
hacia adelante. (menos de tres pulgadas).
3-3
Levante hacia arriba la panel frontal.
El aplicar fuerz
podrá ocasionar daños a lengüeta; asegúrese de no
utilizar fuerza excesiva.
de la unidad.
agœadero aparte debe estabilizarse bajo
s
esagüadero directamente en la parte
l.
a
a
excesiva para desmontar la panel frontal
Cacerola de Desagüe
Parte
Posterior
Ta pa de Goma
Manguera de Desagüe
Vista del Base con Manguera
de Desagüe y cacerola
S-
12
Tornillo
5 Remueva el chasis del gabinete.
6 Quite la tapa de goma colocada en la base de la caja.
7 Coloque la cacerola de desagües como lo muestra en la figura y luege
conecte la manguera de desagŸe.
(puede emplear cualquier manguera que pueda conseguir).
8 Después de haber colocado la cacerola de desagüe instale la caja
(acondicionador) en el lugar donde planea instalar y luego
re-emsamble en la forma normal.
Asegure el panel delantero de la caja los
el paso 2. Si los tornillos no estan removidos en el paso 2. asegure el
panel con los tornillos administrados.
En caso de que pueda lnstalar directamente la cacerola de desagüe
en la parte posterior de la unldad despu s de la lnstalaclón.
1 De las indicasiones de
rriba solo ejecute los pasos 6 y 7.
a
ornillos que se encuentran en
t
Loading...
