Page 1
OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
MANUAL DE INSTRUÇÕES
ISTRUZIONI PER L'USO
AW07F2NBA/DE/EA
AW09F2NBA/BB/DA/EA
AW10F2DBA/DA/EA
AW12F2DBA/BC/DA/EA
AW14F2MBA/DA/EA
AW18F2MBA/BB/BC/BD/BE/DA/EA/EB
AWT18F2MBC/DA
AW22F2MBA/BB/EA/EB
AW24F2MBA/BB/BC/BD/EA/EB
AW07A(G)2NBA/DE/EA
AW09A(G)2NBA/BB/DA/EA
AW10A(G)2DBA/DA/EA
AW12A(G)2DBA/BC/DA/EA
AW14A(G)2MBA/DA/EA
AW18A(G)2MBA/BB/BC/BD/BE/DA/EA/EB
AWT18A(G)2MBC/DA
AW22A(G)2MBA/BB/EA/EB
AW24A(G)2MBA/BB/BC/BD/EA/EB
Window-type Room Air Conditioner ( Cool )
Acondicionador de aire doméstico sistema de tipo ventana ( Refrigeración )
Climatiseur de type Fenêtre ( Refroidissement )
O ar Condicionado de Window-Type ( Refrigeração )
Condizionatore d’aria per ambienti da finestra
( Raffreddamento )
E S F P I
DB98-04663A(6)
ENGLISH
ESPAÑOL
FRANÇAIS
PORTUGUÊS
ITALIANO
Page 2
Ao instalar e utilizar o ar condicionado, devem ser consideradas as seguintes
precauções de segurança.
Precauções de Segurança
1 O ar condicionado deve ser ligado ao fonte de enérgia que será instalado
em conformidade com electricos e terreneo nacional e regulações de segurança.
Dependendo das regulações nacional e instalação decidida, será precisar instalar;
◆ o disjuntor de circuito.
Para mais informações sobre as necessidade eléctricas, chama um técnico especidizado.
Este aparelho tem de ser instalado conforme as regras nacional electricas.
2 Verifique se a unidade está ventilada correctamente;
Não colocar as roupas ou outros materiais.
4 Não introduzir nada entre as lâminas de saida de ar para evitar o dano do ventilador
interior. Particularmente, não deixa as crianças perto da unidade.
5
Sempre certifique-se de que o cabo de enérgia está boa condição. Verifique-se não há risco de
provocar os danos.
Se o fio elétrico foi danificado de qualquer forma, este tem que ser substituido pelo outro fio pelo
manufator ou sua agência de serviço, ou uma pessoa qualificada para prevenir os perigos
eventuais.
6 Não tentar reparar a unidade. Se está danificado, chama;
◆ agência aprovada de serviço
◆ o ar condicionado adequirido.
7 Não colocar nenhuns obstáculos em frente da unidade.
3 Nunca derramar nenhum líquido dentro da unidade.
Se caso acontecerá, desliga à unidade e chama um técnico especializado.
O fabricante não tem responsabilidade por nenhum accidente porque o
aparelho não está fixado firmemente ou não colocado seguramente,
durante a instalação ou o uso do aparelho. Caso tenha dificuldade em
instalar, deve pedir ajuda a um especialista de instalação. O accidente
acontecerá no caso de instalação imprópria.
AAAAVVVVIIIISSSSOO
OO
8 O aparelho não pode ser utilizado por crianças sem nehuma supervisão; as crianças devem
ser supervisadas para não brincar com o aparelho.
P-2
Page 3
Índice
◆ PREPARAR O
APARELHO
■ Precauções de Segurança ............................................................................. 2
■ A Unidade do Ar Condicionado-Partes Principais, Botões e Visor ................ 4
■ Como Começar .............................................................................................. 5
◆ FUNCIONAMENTO DO APARELHO
■ Refrigeração ................................................................................................... 6
■ Desligar Automaticamente o Aparelho (Temporizador) .................................. 7
■ Cancelar o Programa do Temporizador (Desligar) ......................................... 7
■ Desligado o Aparelho ..................................................................................... 7
■ Regular a Direcção do Fluxo de Ar Horizontal ............................................... 8
■ Regular a Direcção do Fluxo de Ar Vertical ................................................... 8
■ Utilizar a Alavanca de Ventilação ................................................................... 8
◆ RECOMENDAÇÕES SOBRE A UTILIZAÇÃO
■ Recomendação Relativas ao Funcionamento ................................................ 9
■ Variações de Temperatura e Humidade ......................................................... 9

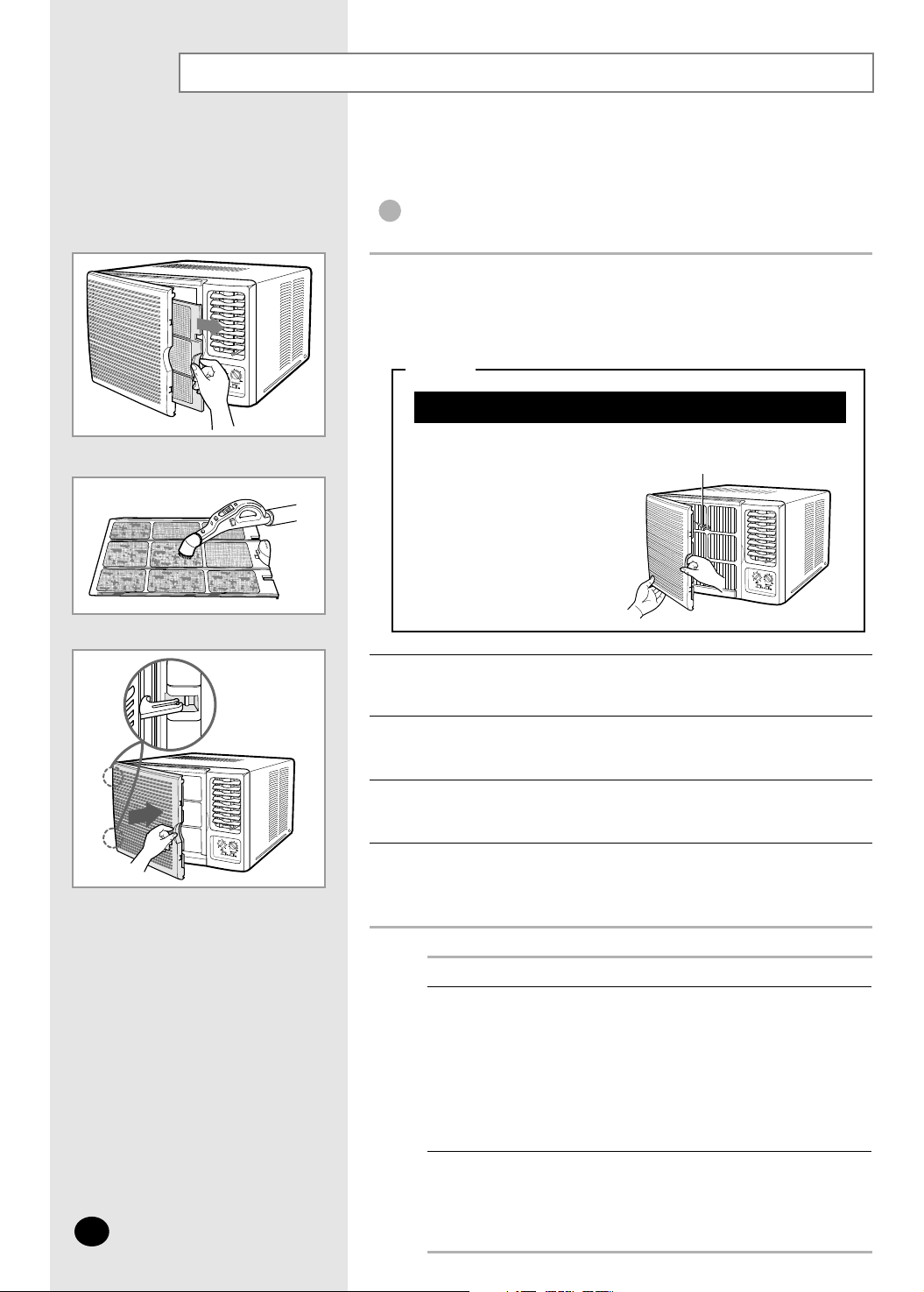

■ Limpeza do Aparelho ...................................................................................... 10
■ Resolução de Problemas Comuns ................................................................. 12
■ Especificações Técnicas ................................................................................ 12
◆ INSTALAÇÃO ........................................................................................................... 13
AAAAVVVVIIIISSSSOO
OO
O máximo do impedimento permissível do sistema na caixa de cruzamento de
potência é de 0,24 ohms. Normalmente, o máximo do impedimento principal
permissivel não será excedido quando o ramo à tomada de potência estiver
alimentado da caixa de cruzamento com uma corrente avaliada em 32A.
AW18✴✴
" O alto trânsito da corrente do motor do compressor de ignição pode trazer efeitos
contrários ao funcionamento dos outros equipamentos sob desfavoráveis condições
principais. Este equipamento não coincide com os padrões de técnicas pertinentes
para a limitação de flutuação da voltagem e de tremulação."
Antes de ligar este equipamento ao sistema de fornecimento de potência, avise a
companhia fornecedora de electricidade e obtenha autorização. Não ligue outros
electrodomésticos às mesmas cordas de fornecimentos.
P-3
PORTUGUÊS
Page 4
Filtro de ar(O filtro de
ar está colocado no
interior)
Alavanca de ventilação
Saida de ar
Lâminas de fluxo de ar
exterior (orientação
para cima/baixo)
Lâminas de filtro de ar
interior (orientação
direita/esquerda)
Entrada de ar
(no exterior)
Indicador de controle
da temperatura
Indicador de controle
do temporizador
Interruptor de lâminas
de fluxo de ar
Interruptor de velocidade
do ventilador
Entrada de ar
(no interior)
A Unidade do Ar Condicionado - Partes Principais, Botões e Visor
❄ O desenho e a forma são sujeitos a
mudar conforme modelo.
P-4
O tipo de ligador electrico
pode ser trocado
conforme o tipo de
enérgia fornecida local.
Ligador electrico
Cabo de
alimentação
A ligação do cabo de
alimentação deve ser
feita por um técnico de
instalação.
Azul
Castanho
Amarelo/Verde
Potência principal
Terra
◆
A tomada de energia não poderá ser
fornecida dependendo do modelo.
Page 5
Como Começar
Acabou de adquirir um aparelho de ar condicionado (Window-Type) e mandou-o instalar
por um técnico especializado.
Este Manuel de Instruções contem informações muito importantes sobre o modo de utilizar
o aparelho. Pedimos-lhe que o leia atentamente, pois ele irá ajudá-lo a tirar o maior partido
das características do aparelho.
Este manuel está organizado da seguinte forma.
◆ A págin 4 contem ilustração de unidade do aparelho.
Essa ilustração ajudá-lo-á a identificar o local e propósito de partes principais
e controles na unidade.
◆ Nas páginas importantes do manuel estão descritos os procedimentos necessários
para utilizar as diferentes funções do aparelho.
Nas ilustrações incluidas nos procedimentos, são usados quatro símbolos diferentes.
PREMIR EMPURRAR IMPORTANTE NOTA
☛
➢
P-5
PORTUGUÊS
Page 6

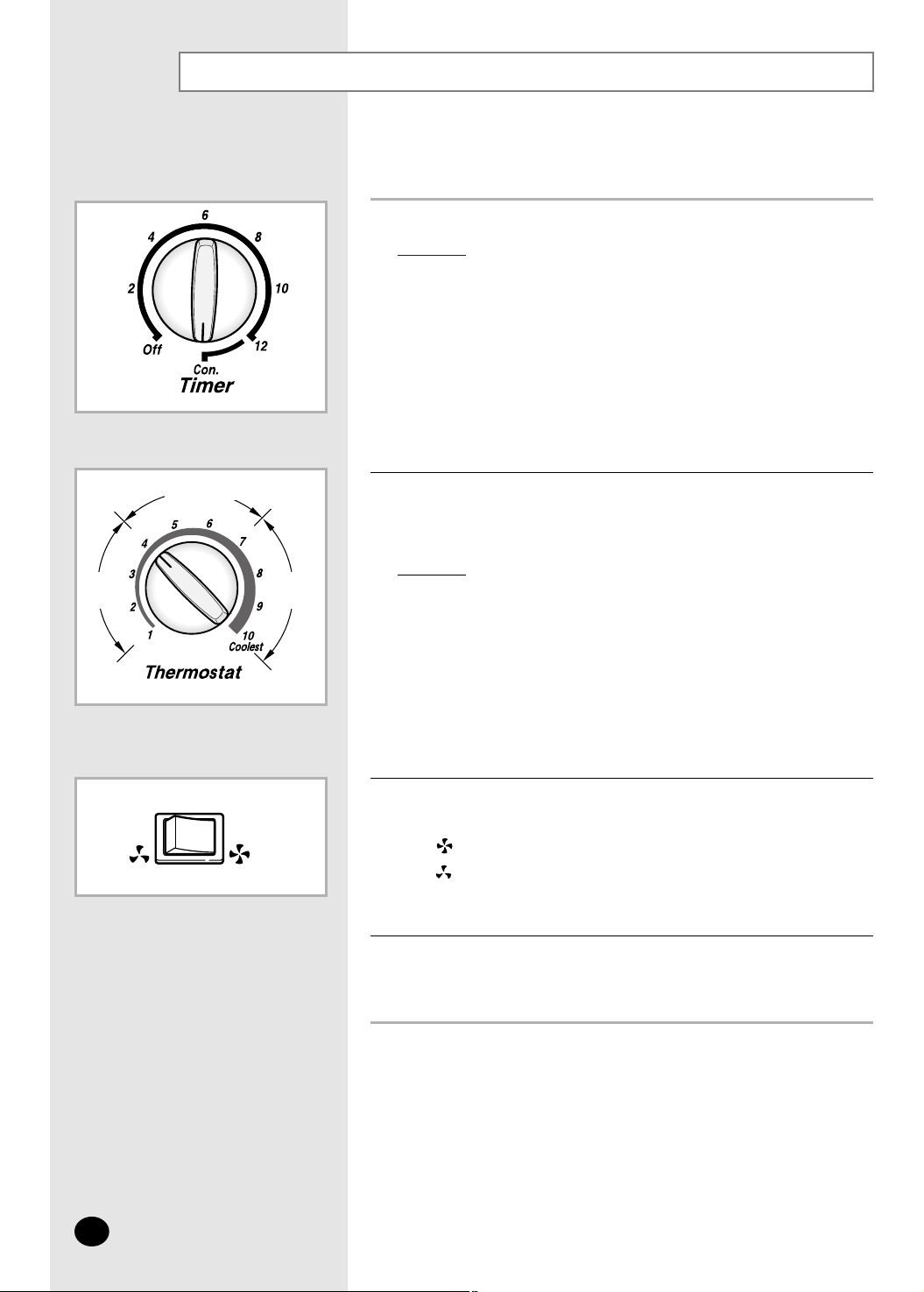

Fixe o indicador de controle do temporizador à posição “CON.”.
Resultado:
O aparelho começa a funcionar no modo de “COOL”.
Ao pretender usá-lo para periodo de tempo prolongado,
fixe ao periodo de tempo desejado.
Consulte a página 7.
Refrigeração
Seleccione o modo COOL, se pretende abaixar a temperatura na sala.
Fixe a velocidade do ventildor.
1
2
Se necessário, fixe o FAN SPEED (interruptor de velocidade do ventilador)
à velocidade desejada.
O ventilador vira rapidamente.
O ventilador vira lentemente.
3
Para regular a direcção do fluxo de ar, consulte a página 8.
4
Para regular a temperatura, vira o indicador de controle da temperatura
à posição desejada.
As temperaturas possíveis : Entre 18°C e 29°C inclusive.
Resultado: O aparelho começa a refrigerar se a temperatura
da sala for superior à seleccionada.
➢
➢
27˚C ~ 23˚C
23˚C
~ 18˚C
29˚C
~ 27˚C
P-6
Page 7

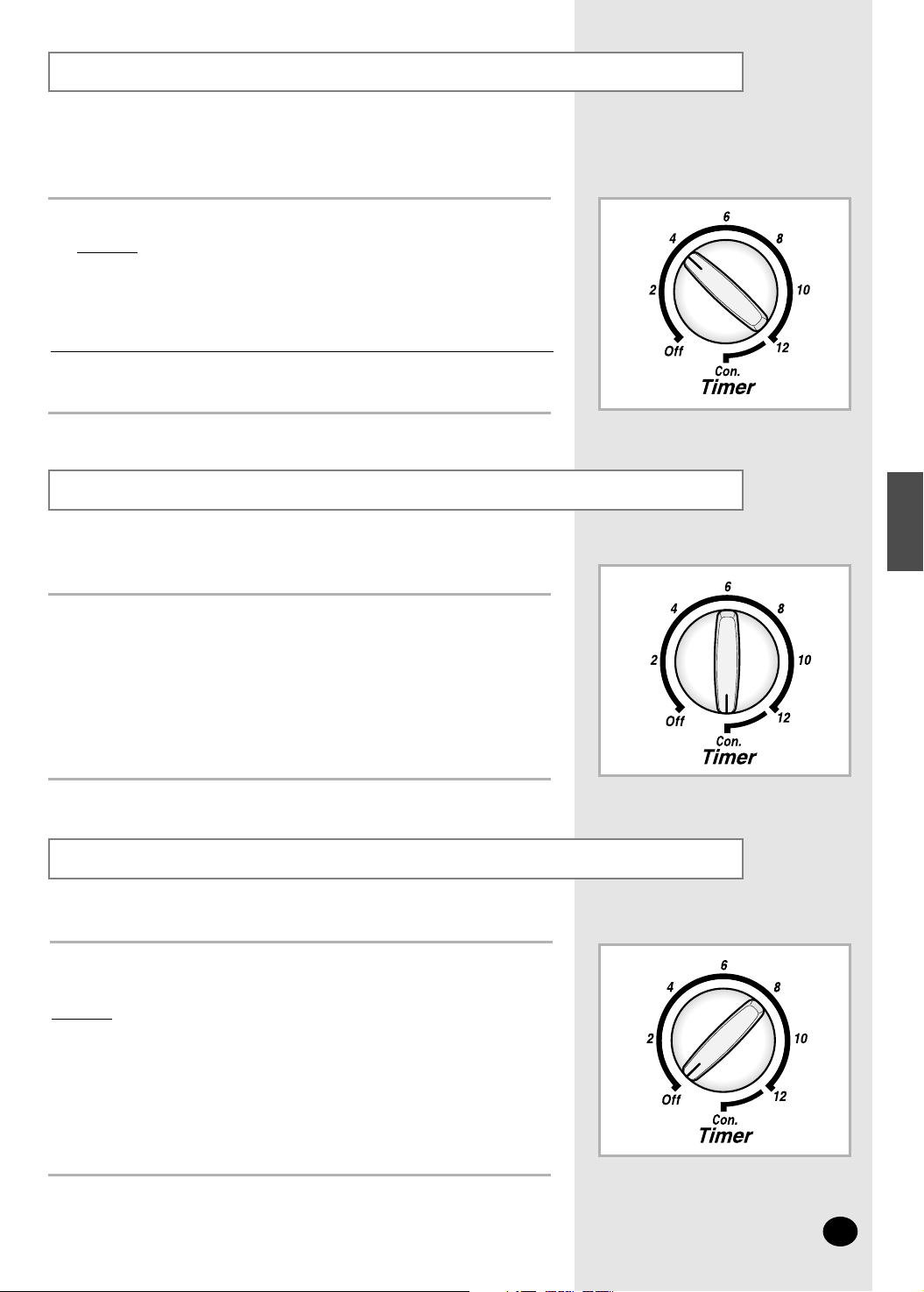

Fixe o indicador de controle do temporizador à hora desejada.
Exemplo:
◆ Se quiser que o temporizador se desligue as quatro
determinadas horas após um determinado periodo
de funcionamento, fixe-o à “4”.
É possível acontecer alguns erros menores quando regular
a hora conforme a enérgia fornecida e posição do temporizador.
Desligar Automaticamente o Aparelho (Temporizador)
Cancelar o Programa do Temporizador (Desligar)
Desligado o Aparelho
➢
Para desligar a unidade, fixe o indicador de controle do temporizador
à posição “OFF ” .
Resultado
: O aparelho não vai funcionar.
Use o temporizador ao pretender funcionar o aparelho no periodo
de tempo prolongado e pois, desligue-o automaticamente.
Pode desligá-lo em qualquer altura.
1
Fixe o indicador de controle do temporizador à posição
“CON.” ou
“OFF ”.
Pode cancelar o funcionamento do temporizador em qualquer altura.
Fixe-o às condições desejadas de funcionamento.
Consulte a página 6.
2
P-7
PORTUGUÊS
Page 8

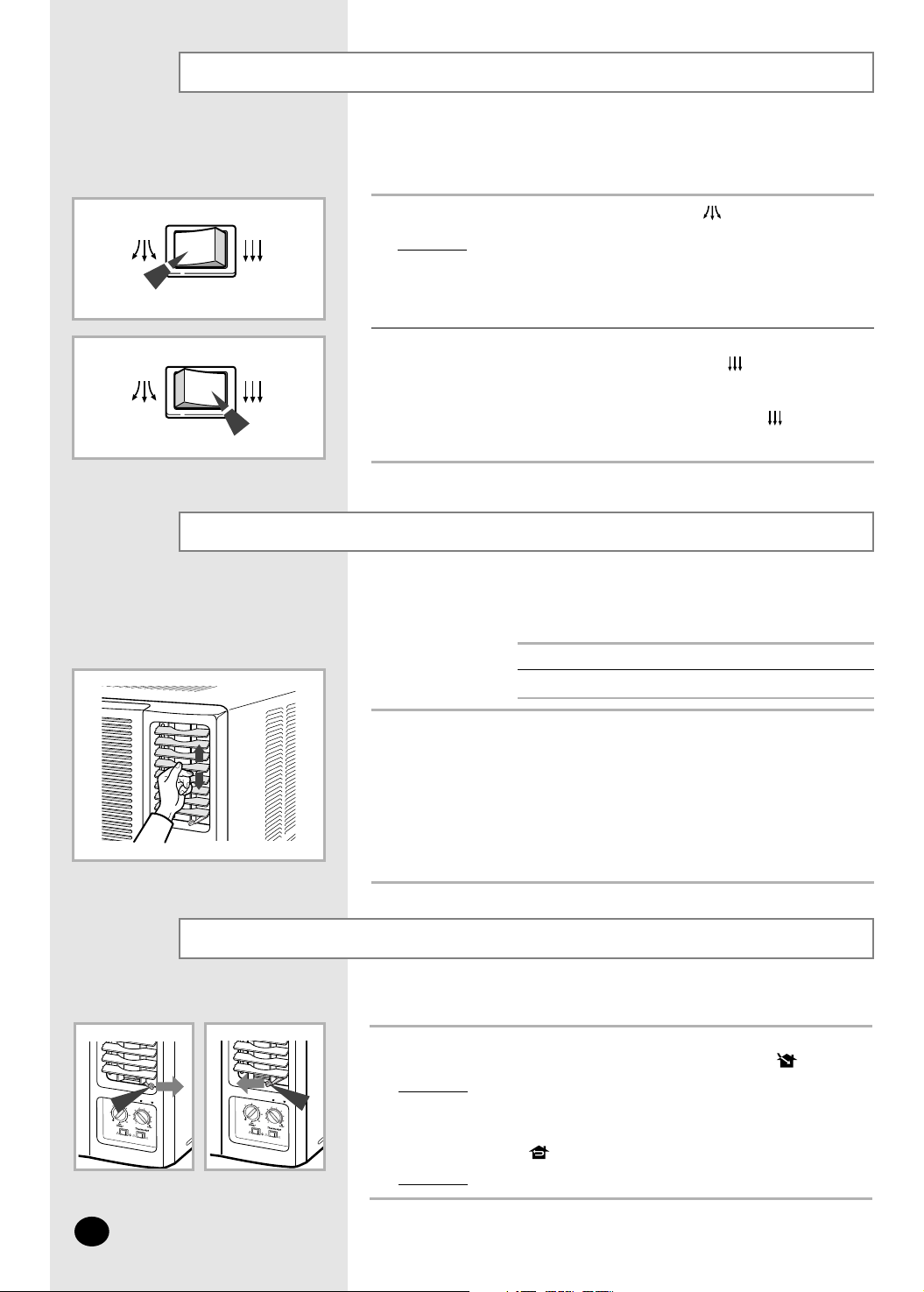

Regular a Direcção do Fluxo de Ar Horizontal
Regular a Direcção do Fluxo de Ar Vertical
Utilizar a Alavanca de Ventilação
Dependendo da posição da unidade na sala, é possível regular a
orientação das lâminas de fluxo de ar interior, localizando na parte
de direito da unidade, aumentando assim a eficiência do aparelho.
1
Para parar o movimento de direito e esquerdo das lâminas,
fixe o interruptor das lâminas do fluxo de ar à posição .
Para parar as lâminas na posição definida e orientar o fluxo de ar à
direcção correspondente, fixe o interrup tor à posição ,
localizando na posição desejada das lâminas.
2
Fixe o interruptor das lâminas interiores à posição .
Resultado:
As lâminas interiores passam a oscilar em direcção
à direita e esquerda.
Dependendo da posição da unidade na sala, é possível regular a
posição das lâminas de saida de ar, localizada na parte de baixo da
unidade.
RECOMENDAÇÃO
Durante...
A refrigeração
Oriente as lâminas...
Para cima
Regule as lâminas do fluxo de ar à posição desejada,
premindo-as para cima ou baixo.
Se quiser que as lâminas do fluxo de ar se movimentem para baixo
e a unidade funcione no modo COOL durante o periodos de tempo
prolongados, o orvalho acontecerá;
◆
formar à superfície das lâminas
◆
gotejar das lâminas
➢
➢
Use a alavanca de ventilação se quiser evacuar a atmosfera poluida.
1
Se pretende evacuar a atmosfera poluida para fora, empurre a alavanca
de ventilação em frente da unidade à posição direita e aberta ( ) .
Resultado:
A atmosfera interior da sala circula e a atmosfera poluida
está evacuada para fora.
Caso contrário, empurre a alavanca de ventilação à posição
esquerda e fechada ( ) .
Resultado: A atmosfera pura circula no interior da sala.
P-8
Page 9
Estas recomendação que deven respeitar quando utilizar o aparelho
de ar condicionado.
Tópico Recomendação
Se houver uma falta de corrente, durante o funcionamento do
aparelho, este desligar-se-a. Quando a enérgia for reposta,
o aparelho de ar condicionado recomeça a funcionar
automaticamente.
Falta de
corrente
Recomendação Relativas ao Funcionamento
Variações de Temperatura e Humidade
Se usar o aparelho com... Então...
Temperaturas elevadas O dispositivo de protecção automático poderá disparar,
fazendo com que o aparelho pare.
Temperaturas demasiado baixas O permutador de calor poderá congelar, causando perda
de água ou mau funcionamento.
Niveis de humidade elevados Poderá ocorrer condensação de água na superficie da
unidade interior, se o aparelho for usado por períodos de
tempo prolongados.
A tabela seguinte indica os valores limites de temperatura e humidade,
dentro dos quais o aparelho de ar condicionado pode ser utilizado.
P-9
PORTUGUÊS
Modo Temperatura
interior
Temperatura
exterior
Humidade interior
Refrigeração 21°C a 32°C aprox. 21°C a 43°C aprox. 80% ou menos
Page 10
O aparelho tem duas ou três ranhuras
da grelha dependendo do modelo.
Se quiser...
Não utilizar o aparelho
de ar condicionado por
um longo período de
tempo.
Não ter utilizado o
aparelho por um longo
período de tempo.
Então...
◆ Programe o indicador de controle de
temporizador para "CON.", o indicador de
controle da temperatura para “2” ou
menos e faz-o funcionar durante algum
tempo para secar o interior do aparelho
completamente.
◆ Desligue o aparelho e desligue-o do
encaixe da parede.
◆ Limpe o filtro e os superfícies exteriores.
Programe o indicador de controle de
temporizador para "CON.", o indicador de
controle da temperatura para “2” ou menos e
faz-o funcionar durante algum tempo para
secar o interior do aparelho completamente.
Mantenha o cabo do filtro de ar, ligeiramente puxe-o para o lado esquerdo e
abra a grelha frontal.
1
Puxe o filtro de ar para o lado direito.
2
Tira toda a poeira do filtro de ar com um aspirador de pó ou escova.
3
Quando tiver acabado, reintroduza o filtro de ar na sua posição original.
4
Estregue o superfície da unidade com um detergente neutro e depois
estregue-o outra vez com o pano seco. (Certifique-se para não usar
benzeno, solvente ou outros produtos químicos.)
5
➢
A remoção da grelha frontal faz a limpeza do aparelho mais
fácil. Abra a grelha o maior possível.
➢
Assegure-se de limpar o filtro de ar pedriodicamente para manter o aparelho na melhor condição por um longo período de tempo.
Quando limpar o aparelho, desligue-o e puxe a tomada
de potência.
IMPORTANTE
Remoção e Remontagem da Gralha Frontal
Agarre a parte inferior da grelha frontal e o cabo do filtro de
ar, e depois abra a grelha.
1
Tire o grampo de segurança e
a grelha frontal.
2
Quando remontar a grelha
frontal, deve instalar o grampo de segurança outra vez.
3
Para a segurança dos utilizadores, o grampo de segurança tem sido
instalado na grelha frontal.
Grampo de segurança
AAAAVVVVIIIISSSSOO
OO
Limpeza do Aparelho
(✴✴✴✴F2✴✴✴ Modelos)
P-10
Page 11

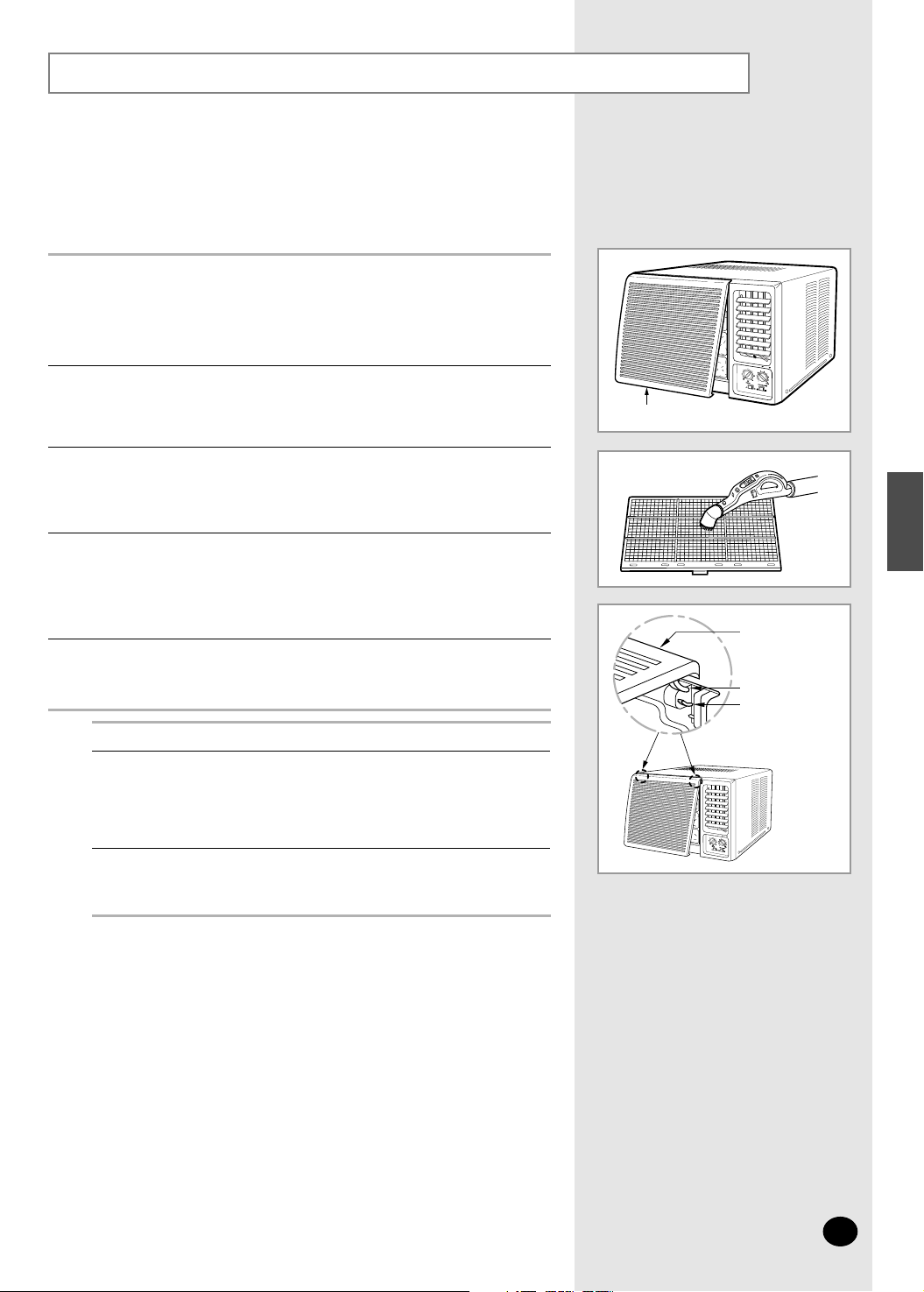

Limpeza do Aparelho
(✴✴✴✴A2/G2✴✴✴ Modelos)
Grelha frontal
Ranhura
Gancho
Grelha frontal
Se quiser.... Então...
O aparelho não será ◆ Ponha o ventilador a funcionar durante poucas
usado por periodos horas para secar o interior do aparelho.
de tempo prolongados
◆
Desligue o aparelho e destampe-o do encaixe
na parede.
◆
Limpe o filtro e superfícies da saida.
O aparelho não for Ponha o ventilador a funcionar durante poucas
usado por periodos horas para secar o interior do aparelho.
de tempo prolongados
Para que o seu aparelho de ar condicionado funcione sempre bem,
tem de limpá-lo regularmente para retirar a poeira no filtro de ar.
Antes de limpar o aparelho, certifique-se que desliga
do encaixe na parede.
Abra a grelha frontal, puxando as patilhas existentes nos lados da unidade.
A remoção da grelha frontal dá benefício à limpeza de ar condicionado.
Depois de abrir a grelha frontal, levante ao máximo e puxe para baixo
para soltar e vice-versa.
1
Aperte o suporte no filtro de ar e levante-o rapidamente.
2
Retire toda a poeira dos filtros, com um aspirador ou escova.
3
Quando tiver terminado, escorrge o filtro de ar detrás para dentro da posição.
4
Limpe os lados da saida com um pano humedecido e um detergente suave
(Não use benezeno, nem diluentes nem outros produtos químicos).
Limpe-as para secar com um pano suave inteiramente.
5
☛
➢
➢
P-11
PORTUGUÊS
Page 12
Resolução de Problemas Comuns
Especificações Técnicas
EXPLICAÇÃO / SOLUÇÃO
◆
Verifique se o disjuntor do circuito do aparelho não está activado.
◆
Verifique se o cabo de enérgia está ligado na parede de encaixe
e se necessário, o encaixe está ligado.
◆
Verifique se o modo de funcionamento está correctamente
seleccionado.
◆ Fixe o indicador de controle da temperatura à posição desejada.
◆ A temperatura da sala pode ser demasiado baixa.
◆ Pode haver poeira a bloquecer a protecção do filtro do ar;
consulte a página 10 ou 11 para saber como proceder à limpeza do aparelho.
◆ Certifique-se de que nao há qualquer obstáculo no fluxo de
ar ou fora da unidade.
PROBLEMA
O aparelho não funciona
O aparelho não faz refrigeração
◆
Verifique se de que o aparelho está ligado ;
se necessário, vire o indicador de controle do temporizador.
A direcção do fluxo de ar não
muda ao fixar o interruptor das
lâminas do fluxo de ar à posição
◆
Ventile a sala.
Durante o funcionamento
do aparelho penetram
cheiros na sala
Antes de chamar um técnico do serviço pós-venda, efectue as verificações indicadas a seguir.
Poderá poupar tempo e dinheiro.
Desenho e especificação são sujeitos a mudar sem nota.
Modelo
✴✴✴✴✴✴✴
BA/BB/BC/BD/BE
✴✴✴✴✴✴✴
DA
✴✴✴✴✴✴✴
EA/EB
Energia fornecida
220V(230V)~, 60Hz
200-220V~, 50Hz
220-240V~, 50Hz
P-12
Page 13

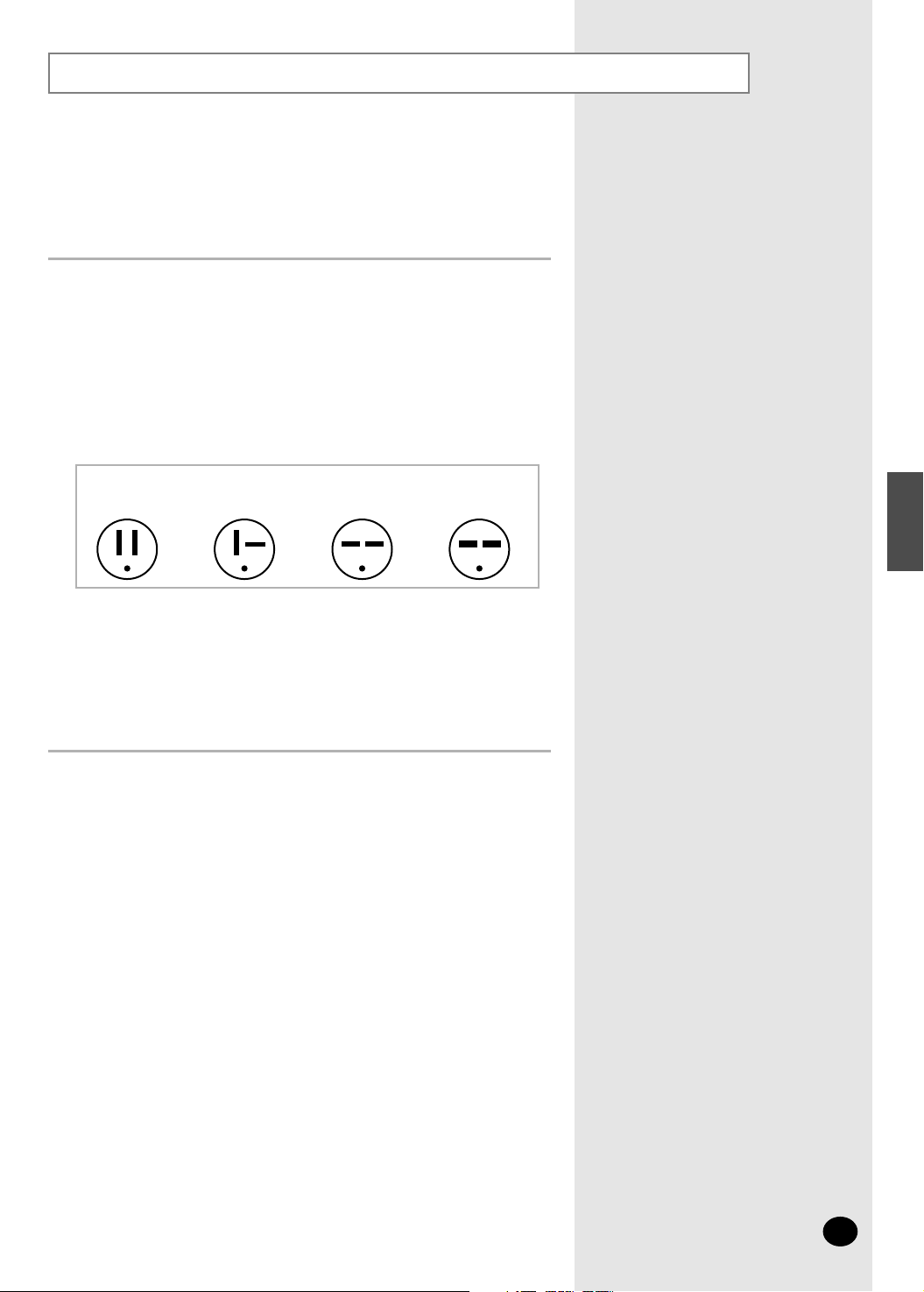

Instalação (por 60Hz)
P-13
PORTUGUÊS
115V 15AMP
tipo circuito
"paralelo"
230V/208V 20AMP
tipo circuito
"perpendicular"
230V/208V
15AMP tipo
circuito "em série"
230V/208V
30AMP tipo
circuito "em série"
1
Requerimentos Eléctricos
Para a segurança individual:
◆ Este aparelho eléctrico deve ser ligado à terra correctamente.
◆ Não cortar ou remover a terceira raiz cónica de ligação à terra do
fio de alimentação.
◆ É recomendável não utilizar um fio flexível ou bujão de adaptador
com este aparelho.
◆ Não mude o bujão no fio de alimentação deste aparelho.
◆ Siga os códigos nacionais de electricidade ou códigos locais e
regulamentos.
◆ Se o fornecimento de electricidade não se adequar às
especificações indicadas acima, contacte um técnico reconhecido.
◆ A ligação de alumínio poderá causar quaisquer problems-consulte
um técnico reconhecido.
◆ Esta unidade requer um circuito separável, que serve apenas a
este aparelho.
Page 14

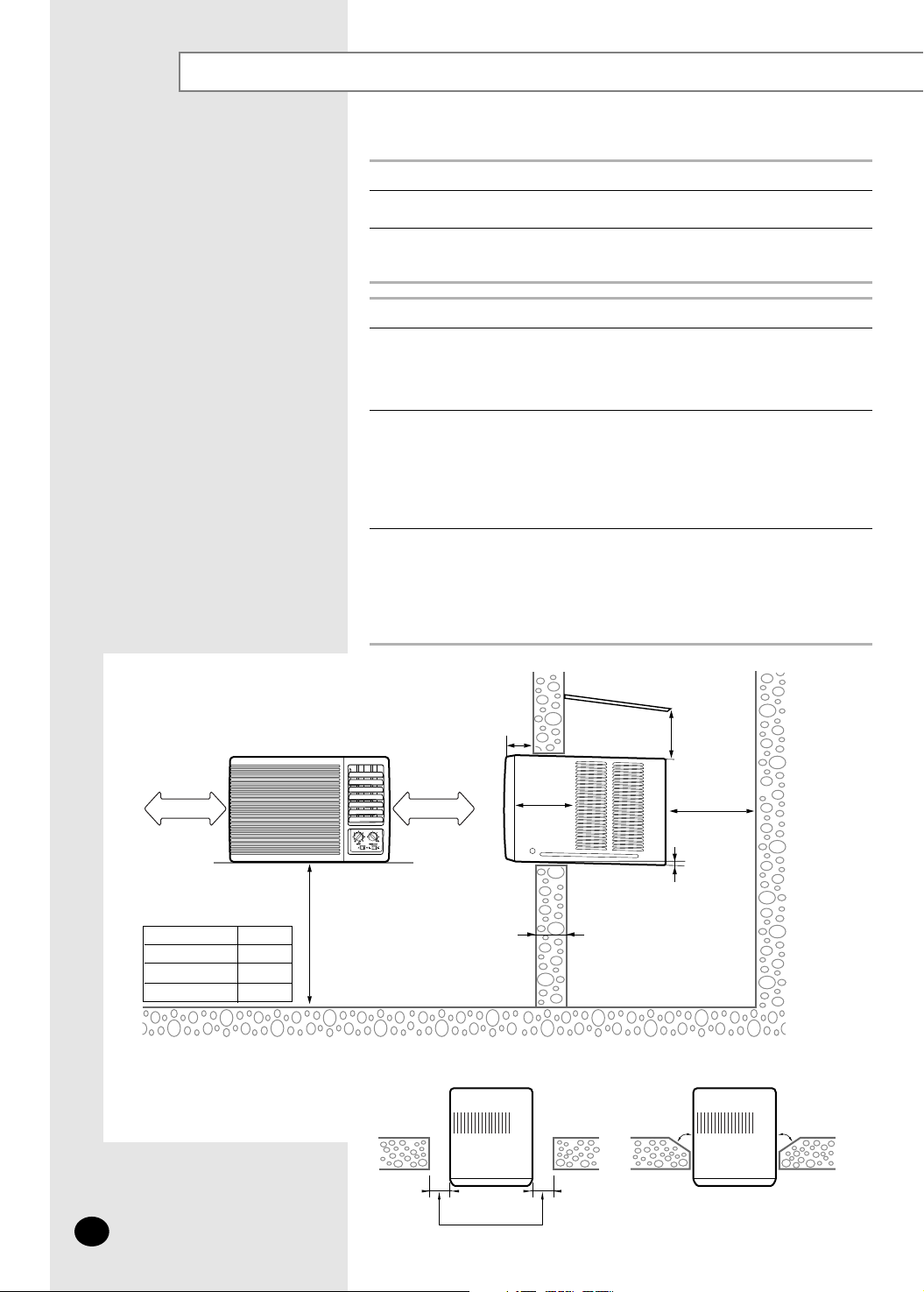

Instalação
500mm 500mm
75mm
min.
300mm
500mm
Barreira,
parede ou
outros
obstáculo.
150mm min.
“A”
Approximadamente 3
˚
Abrigo
750mm
➢
◆ Se a parede está mais grande que o grosso de 150mm,
curte a parede detrás com angulo 45
˚
se possível.
100mm ou mais
45˚45˚
Antes de fazer instalação, verifique se o lugar de instalação para o ar
condicionado e o tubo de drenagem.
Pré-verificação antes de instalação
Verifique se a caixa e grelha frontal da unidade para evitar o dano.1
Verifique se a energia fornecida.
- Refere-se as especificações na etiqueta anexada à unidade.
2
Condições de instalação
Conforme a unidade é pesada, a parede ou janela do lugar para instalação
deve ter intensidade e durabilidade suficiente para funcionamento
do aparelho e prevenção de vibração e barulho desnecessários.
Se está fragil, a operação do reforço deve ser realizada separadamente.
1
É recomendavel instalar o aparelho no lado de norte e oeste para evitar
o exposto directamente à luz do sol. Quando instalá-lo no lado de sul
e leste devido à circunstância inevitável, será recomendavel instalar
o guarda-sol para evitar o exposto directamente à luz do sol.
Neste caso, considera que não vai causar qualquer obstáculo ao fluxo
de saida de ar.
2
Quando instalá-lo, verifique se o espaço suficiente mantem no lado detrás
da unidade para facilitar o fluxo de ar. Quando funcioná-lo, verifique se o
espaço suficiente mantem no lado detrás da unidade para facilitar o fluxo
de ar. Quando funcioná-lo na zona limitida tal como o edifício interior com
funcionamento de refrigeração, é possível provocar o problema com
unidade.
3
Modelo
✴✴✴✴✴✴N✴✴
✴✴✴✴✴✴D✴✴
✴✴✴✴✴✴M✴✴
“A”
180mm
220mm
240mm
P-14
o lado exterior
o lado interior
◆
O aparelho deve estar firmemente seguro com parafusos ou
outro método semelhante.
Page 15
La tubería de desagüe y la crida de la tubeía de desagüe puede no ser proporcionado
de acuerdo a la característica de la área. Consulte en el local de adquisición.

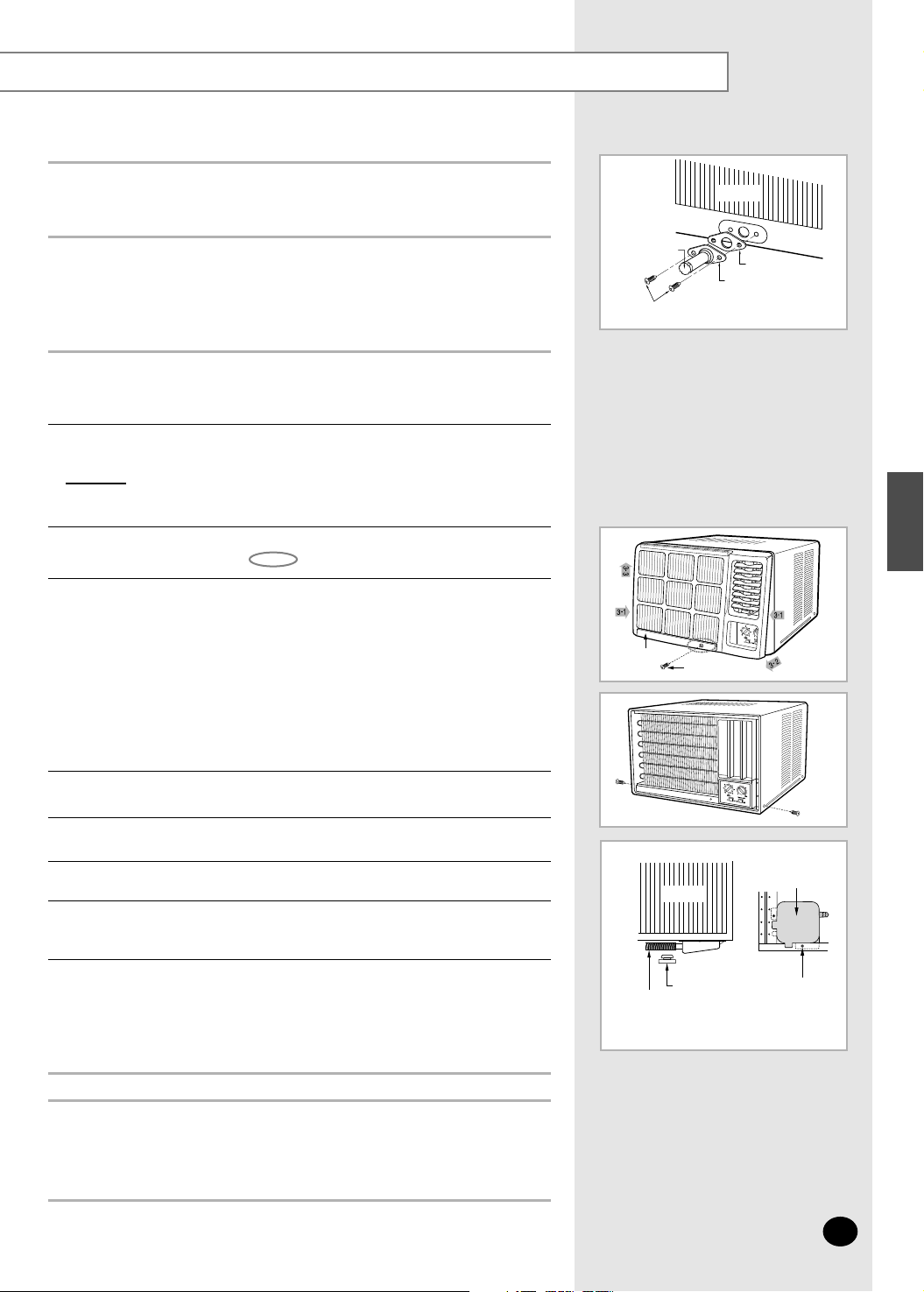

Instalação do tubo de drenagem
Fixa o tubo de drenagem conforme se mostra na figura.
Instalação da panela de drenagem
O procedimento da instalação da panela de drenagem deve ser ligado com
consideravel atenção das condições do lugar instalado para o aparelho.
◆ No caso do lugar onde a panela de drenagem não pode ser directamente
instalada no lado detrás da unidade após a instalação do aparelho.
Exemplo: armazenagem alta
◆
No caso do lugar onde a panela de drenagem pode ser directamente
instalada no lado detrás da unidade após a instalação do aparelho.
Retire dois parafusos nos lados inferiores direito e esquerdo da unidade.
4
Abra a grelha frontal ; consulte a página 10 ou 11.
1
Tire o parafuso colocado na parte baixa da grelha frontal.
Está seguro na parte de dependendo do modelo.
2
Retire o chassis da caixa.
5
Retire a tampa introduzida dentro da panela.
6
Fixe a panela de drenagem conforme se mostra na figura e ligue ao tubo
de drenagem. (Pode utilizar o tubo de drenagem comercial.)
7
Após instalação da panela de drenagem, coloque a caixa no lugar
decidido e forma-a novamente na condição anterior.
8
Efectue-se o passo 6 e 7 entre acima mencionados passos.
1
Separe o painel frontal.
3-1 Prima nos ambos lados de caixa em direcção de seta conforme
se mostra na figura.
3-2 Puxe a parte inferior do painel frontal para diante.
(menos 3 polegadas)
3-3 Levante o painel frontal para cima.
3
Utilizando a força demasiada para separar o painel frontal,
há risco de provocar danos às patilhas.
☛
Tampa
Parafusos (2EA)
Guarda de gás
Detrás
Tubo de drenagem
Painel frontal
Tampa
Tubo de drenagem
Figura do lado fundo com panela de
drenagem e tubo no lugar decidido.
Detrás
Panela de
drenagem
Parafuso
Prenda o painel frontal na caixa por recolocar o parafuso tirado no
procedimento 2. Se o parafuso não foi tirado no procedimento 2,
prenda o painel com um parafuso auxiliar.
➢
P-15
PORTUGUÊS
Parafuso
Page 16
Printed in Korea
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE ACONDICIONADOR DE AIRE HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUÉ PAR:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:
Loading...
