Samsung AR09JQFSAWKNER User manual

Основные свойства вашего нового кондиционера воздуха

2-step cooling (2-х этапное охлаждение)

Функция 2-х этапное охлаждение быстро охладит комнату до заданной температуры, а затем автоматически будет регулировать скорость вентилятора и направление воздушного потока, обеспечивая вам комфорт и свежий воздух.

Быстрое охлаждение

Если вы хотите, чтобы поток воздуха был сильным и прохладным, просто выберите функцию Fast (Быстрый)! В этом режиме вы получите самый сильный поток воздуха!

Комфортное охлаждение

Если вам нужен комфортный и освежающий поток воздуха, функция Комфорт обеспечит подачу в вашу зону прохладного воздуха, что позволит вам чувствовать себя комфортно.

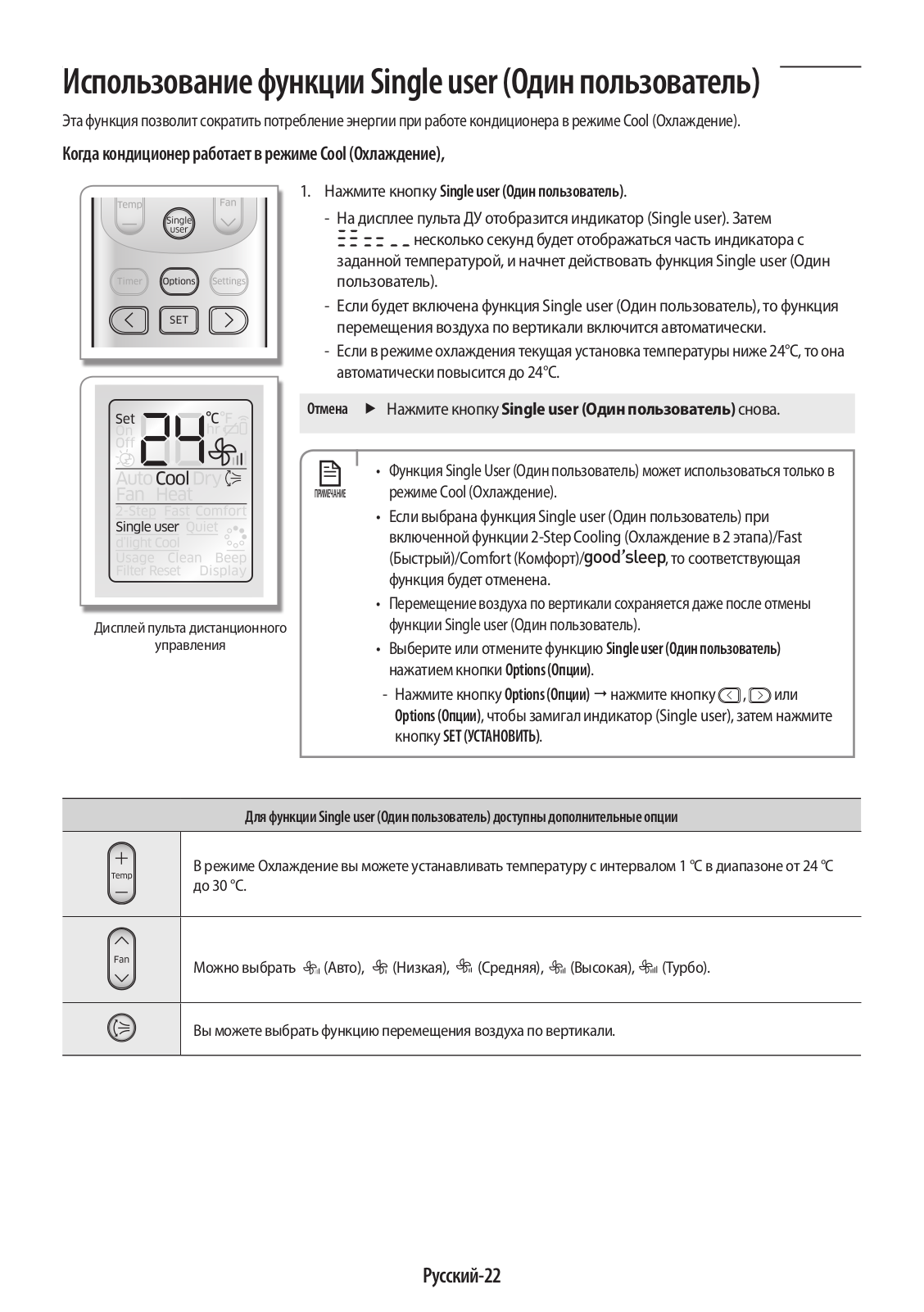

Single User (Один пользователь)

Пользуйтесь функцией Single User (Один пользователь), когда в помещении вы находитесь один. Эта функция установит предел диапазона температур, чтобы помочь вам экономить энергию, если кондиционер работает в режиме Cool (Охлаждение).

Легко очищаемый фильтр

У кондиционера нет никакой решетки, которую нужно снимать, чтобы извлечь фильтр из кондиционера! Благодаря этому, фильтр легко и чаще можно чистить! Частая чистка фильтра предотвратит попадание пыли в изделие или ее скопление на фильтре.

Функция

Функция создаст вам условия для глубокого, приятного ночного сна, регулируя температуру, скорость вентилятора и направление воздушного потока.

Умная установка

После завершения установки изделие проверит в режиме опытной эксплуатации, правильно ли оно установлено.

Легко устанавливается

Это изделие очень легко устанавливать! Вы можете легко повесить изделие на стенку и подключить к нему трубки и провода, открыв нижнюю крышку изделия. Теперь вам не придется наклонять это изделие, чтобы подключить трубки и провода!

Правильная утилизация изделия

(Использованное электрическое и электронное оборудование)

(Действительно для стран, использующих систему раздельного сбора отходов)

Наличие данного значка показывает, что изделие и его электронные аксессуары (например, зарядное устройство, гарнитура, кабель USB) по окончании их срока службы нельзя утилизировать вместе с другими бытовыми отходами. Во избежание нанесения вреда окружающей среде и здоровью людей при неконтролируемой утилизации, а также для обеспечения возможности переработки для повторного использования, утилизируйте изделие и его электронные аксессуары отдельно от прочих отходов.

Сведения о месте и способе утилизации изделия в соответствии с нормами природоохранного законодательства можно получить у продавца или в соответствующей государственной организации.

Бизнес-пользователи должны обратиться к своему поставщику и ознакомиться с условиями договора купли-продажи. Запрещается утилизировать изделие и его электронные аксессуары вместе с другими производственными отходами.

Русский-2

Содержание

Подготовка
Меры безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.4
Проверка перед пользованием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	10
Основная функция
Сверка названия деталей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	11
Проверка пульта дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12
Основная функция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Регулировка направления воздушного потока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	16
Таймер
Установка Таймера включения / Таймера выключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	17
Режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	19

Опции

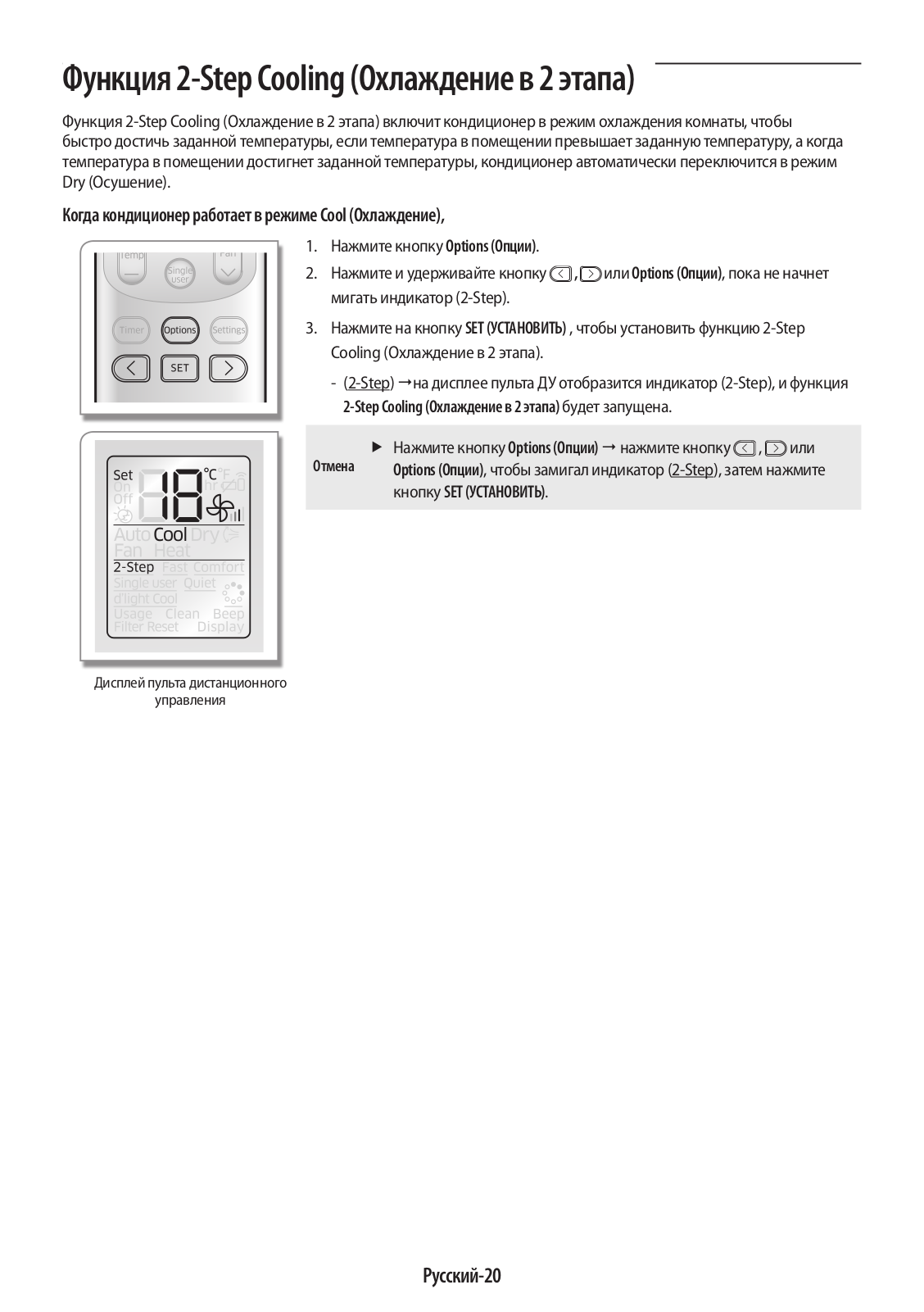

Функция 2-Step Cooling (Охлаждение в 2 этапа) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Использование функции Fast (Быстрый) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Использование функции Comfort (Комфорт) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Использование функции Single user (Один пользователь) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Настройки

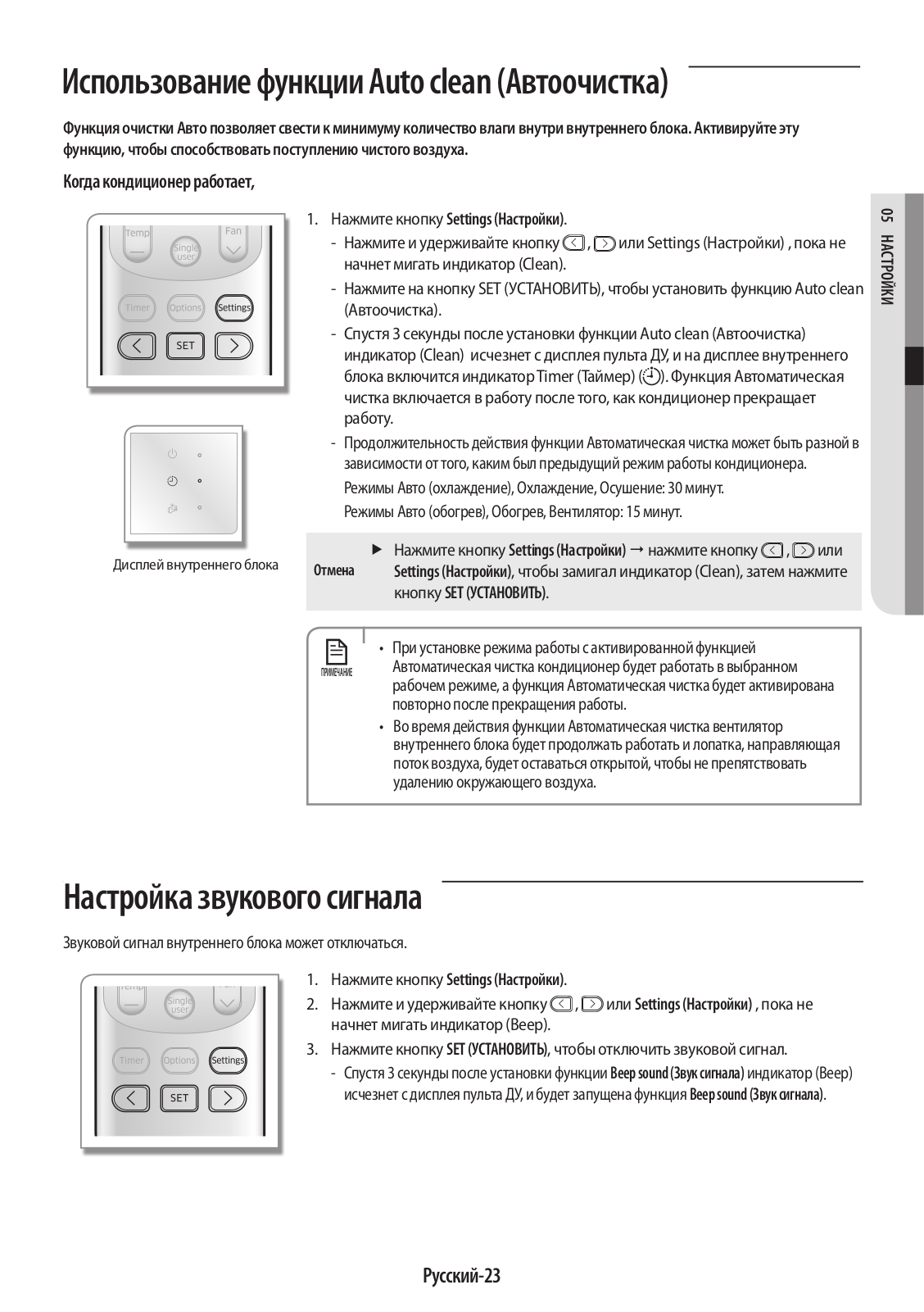

Использование функции Auto clean (Автоочистка) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Настройка звукового сигнала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Другие

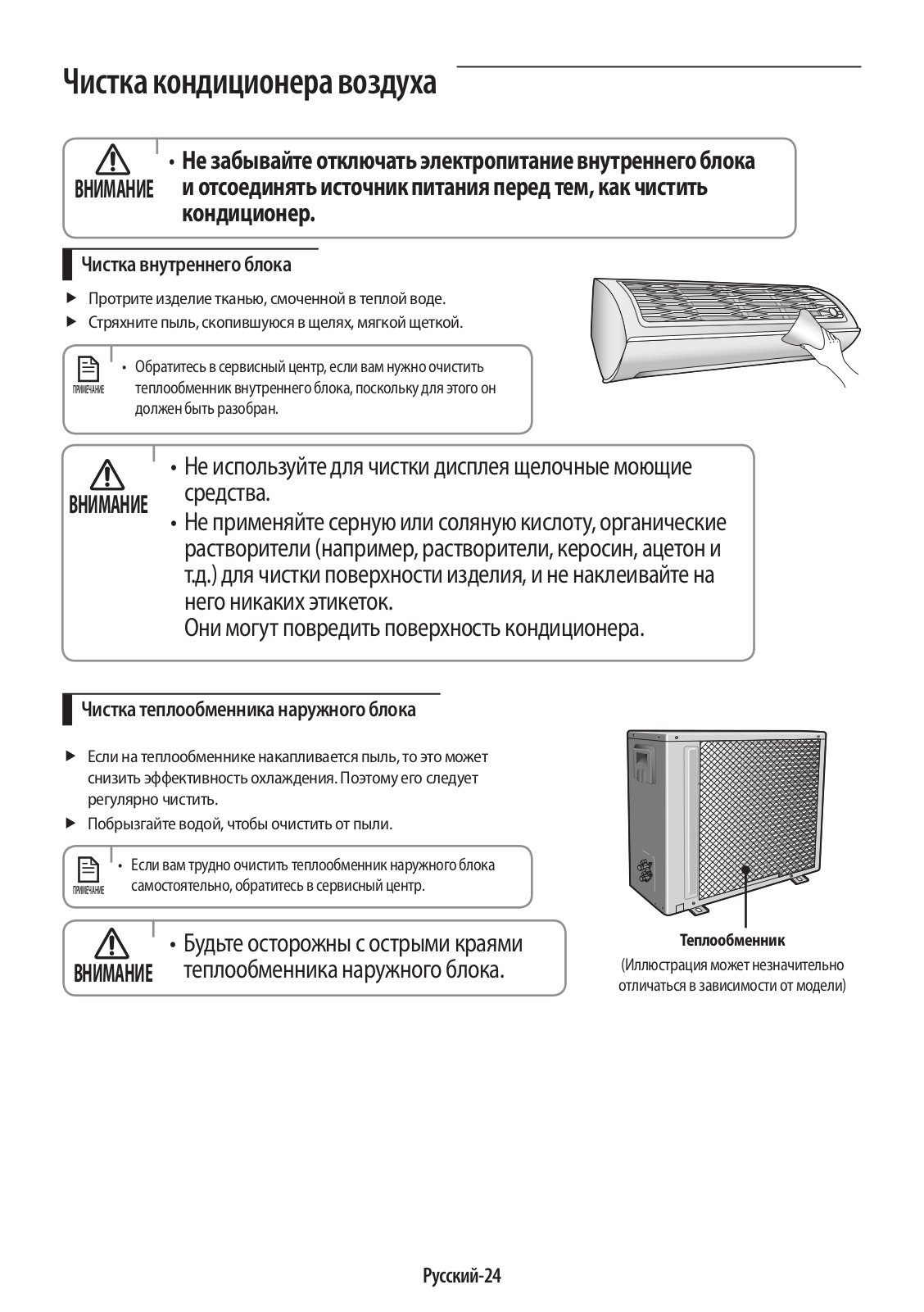

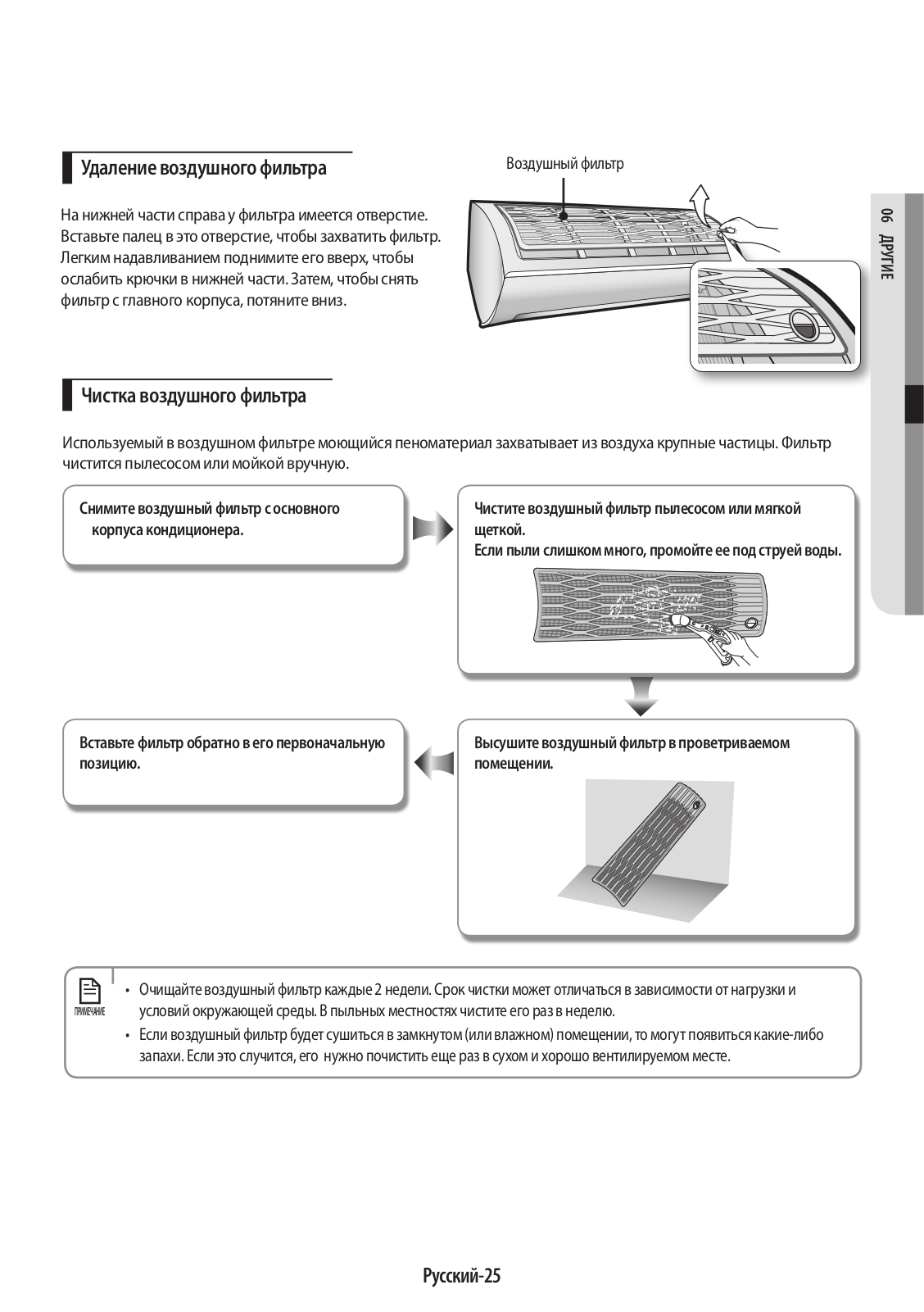

Чистка кондиционера воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	24

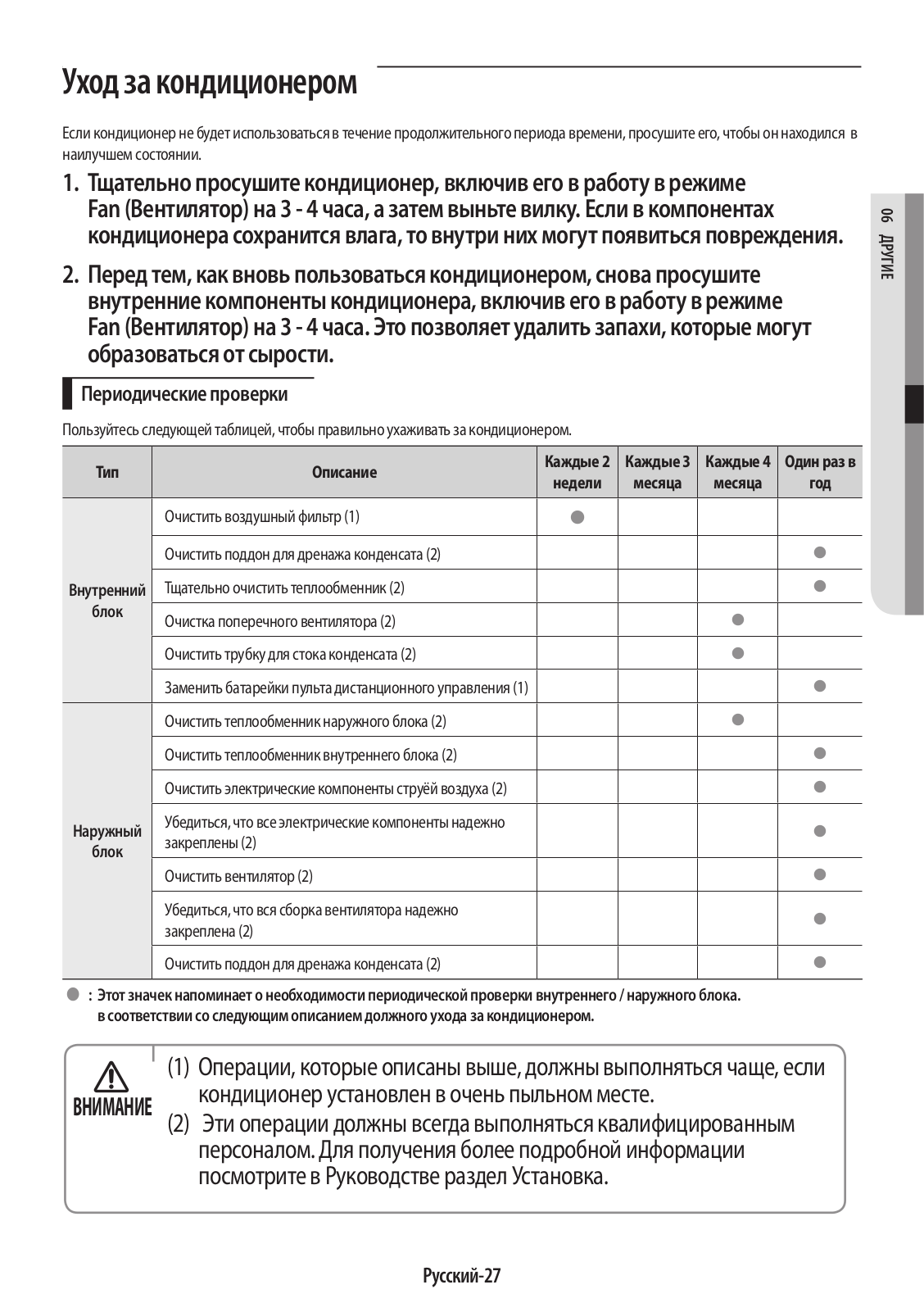

Уход за кондиционером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	27

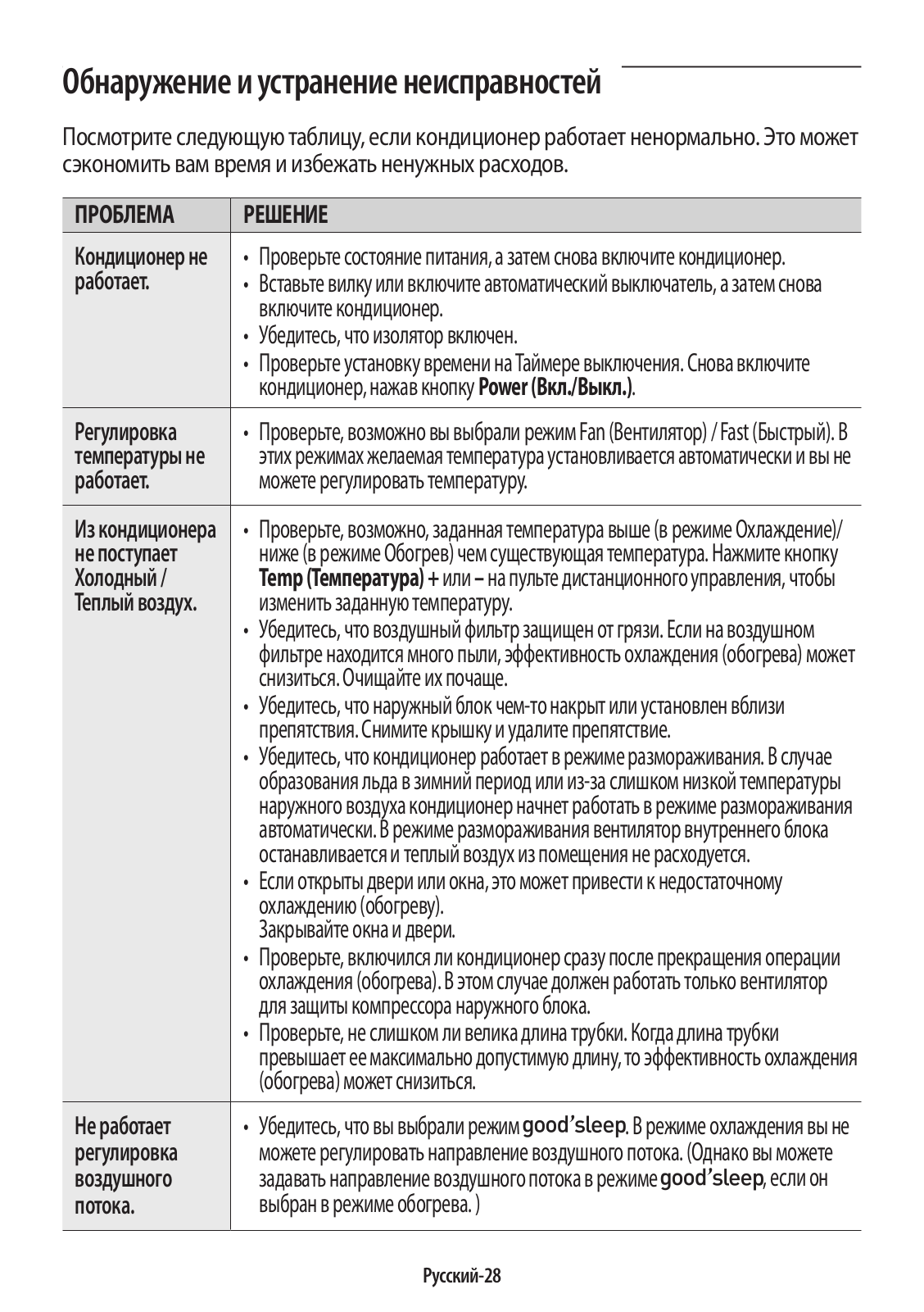

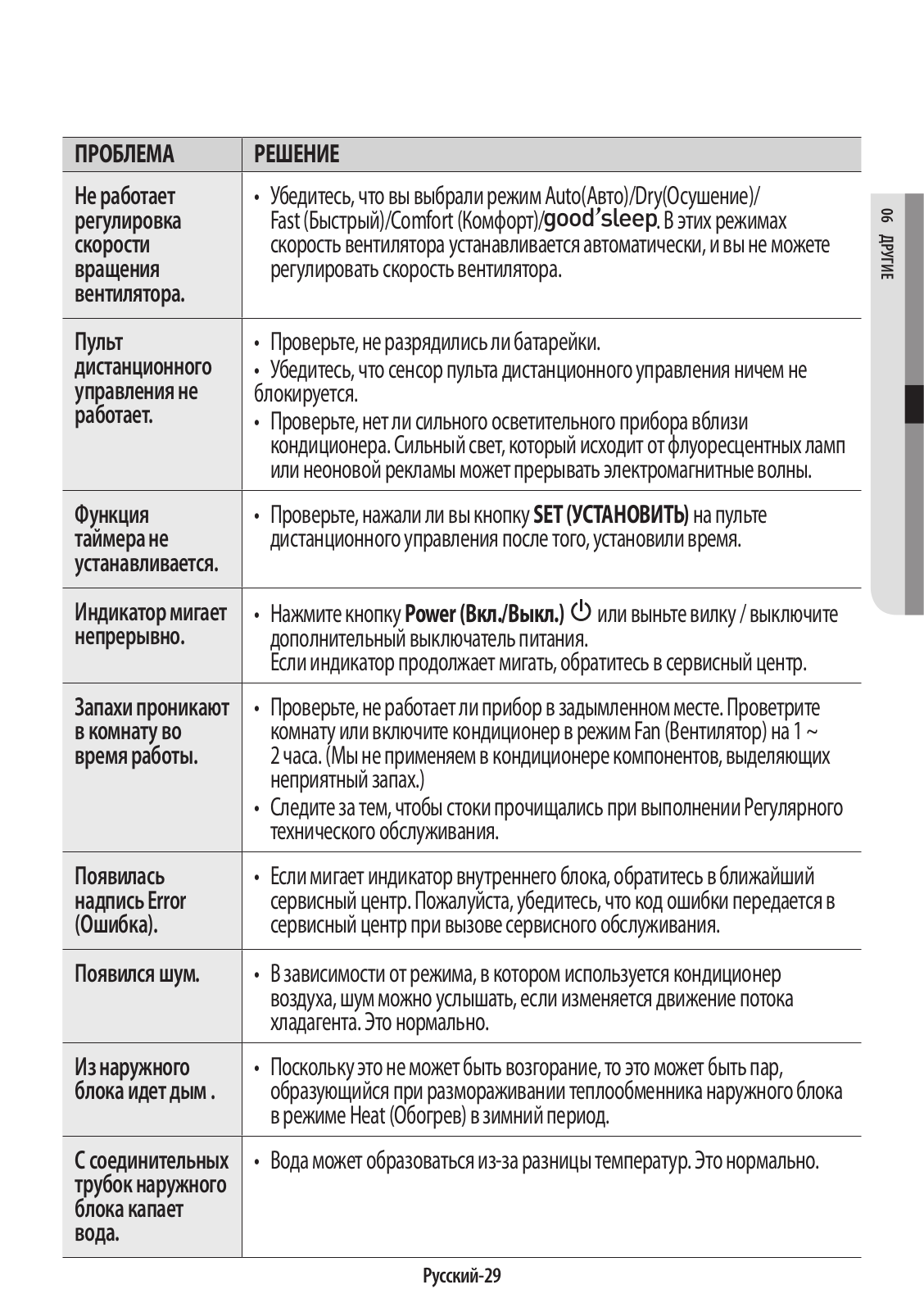

Обнаружение и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	28
Установка

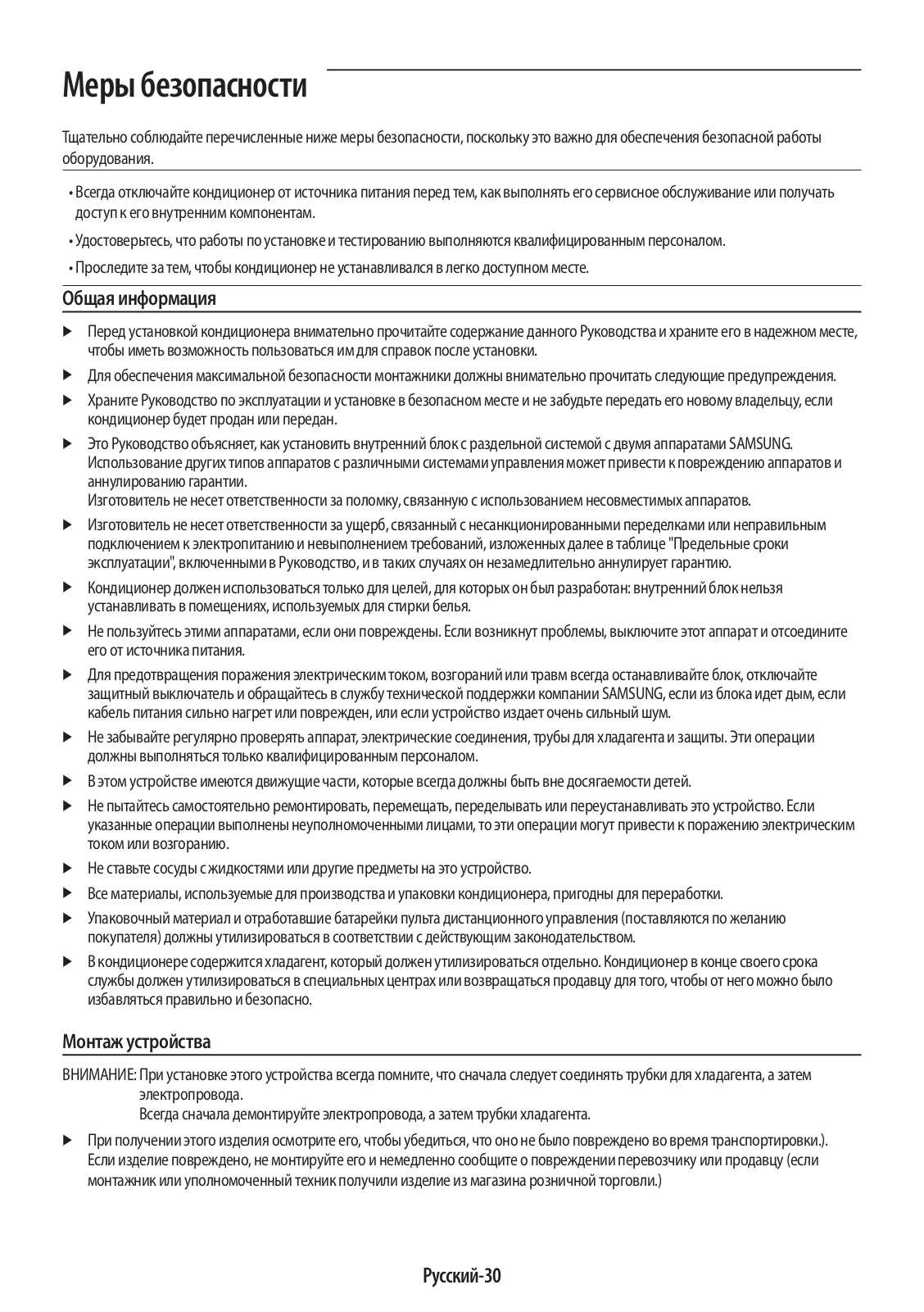

Меры безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	30

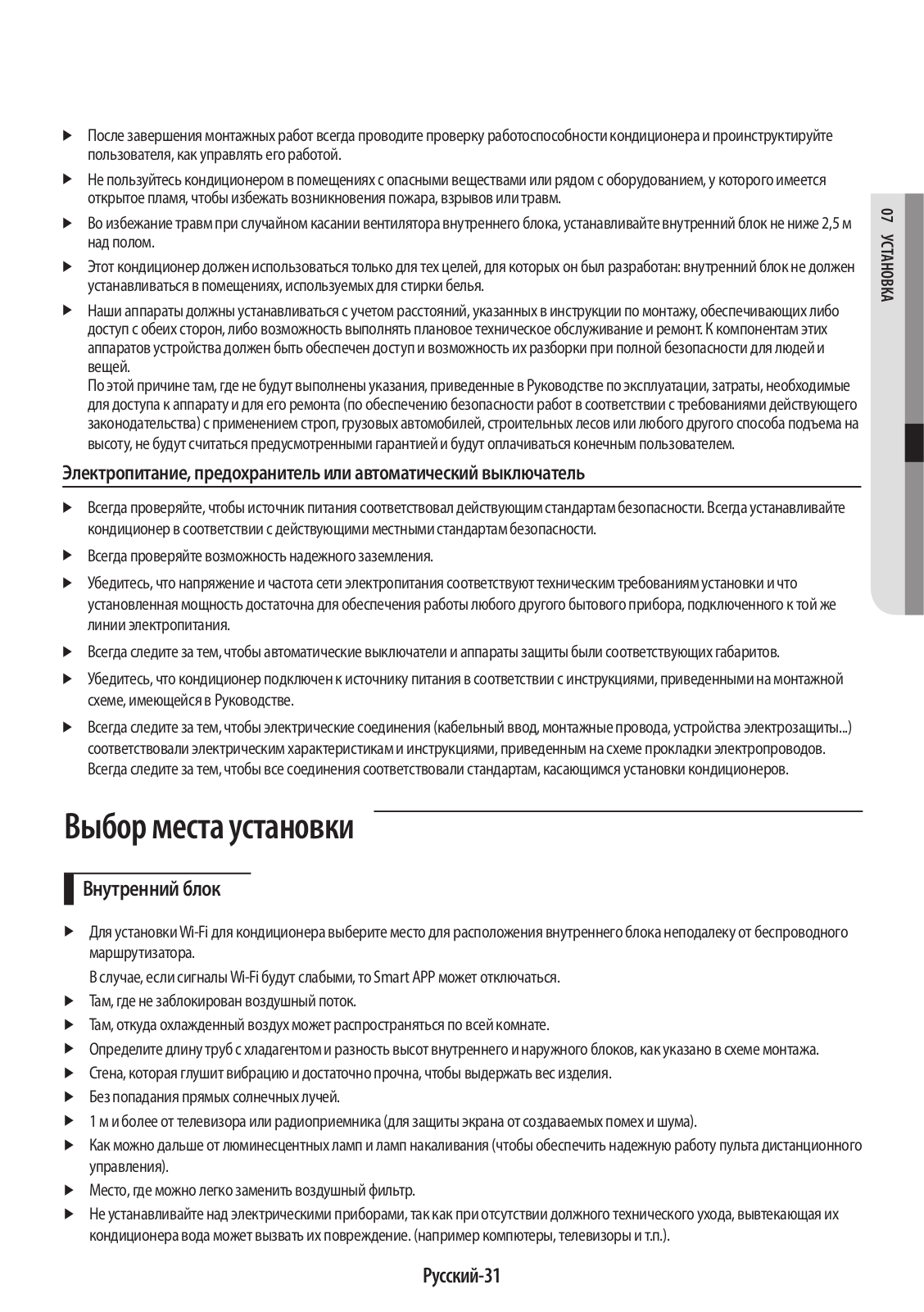

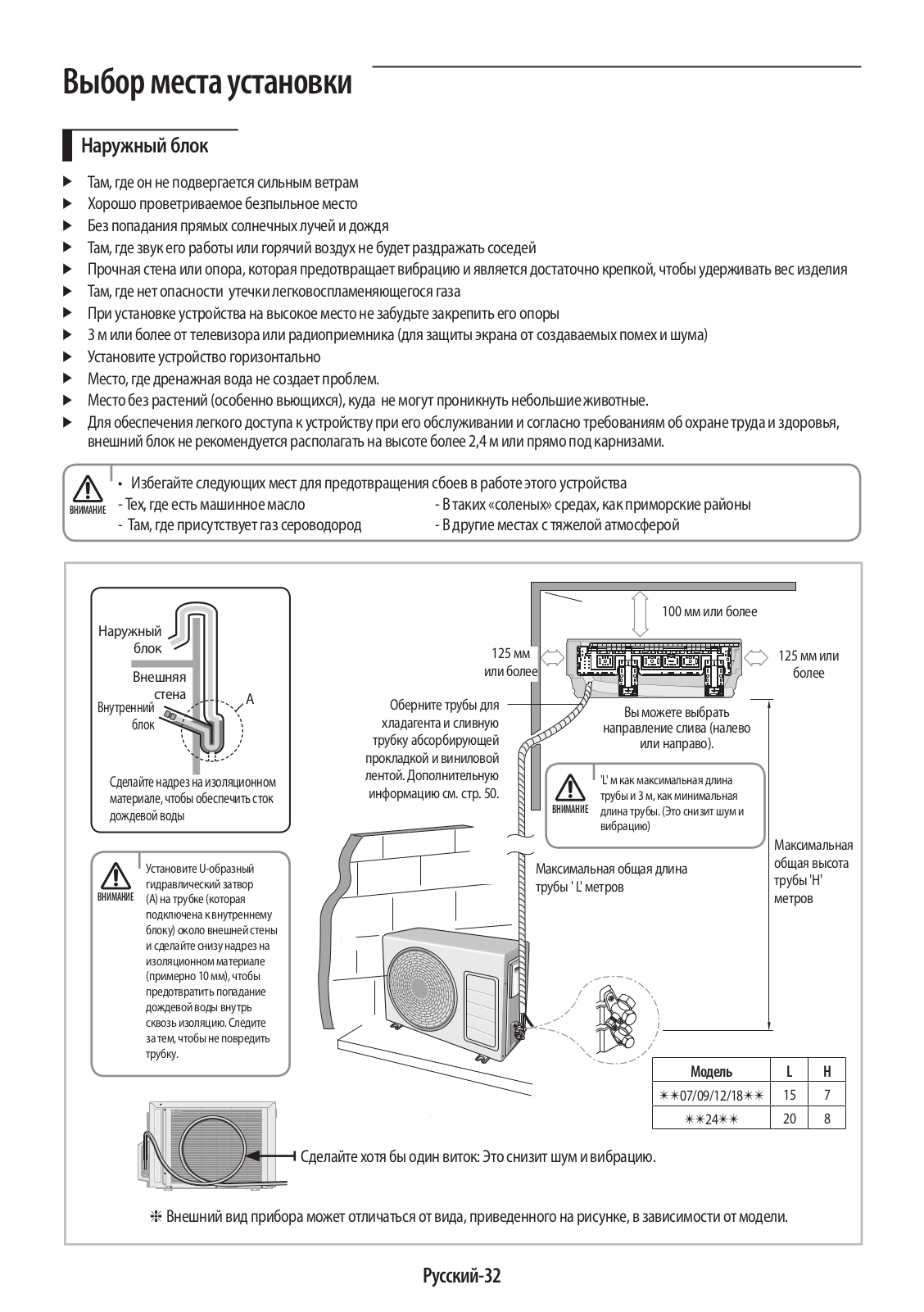

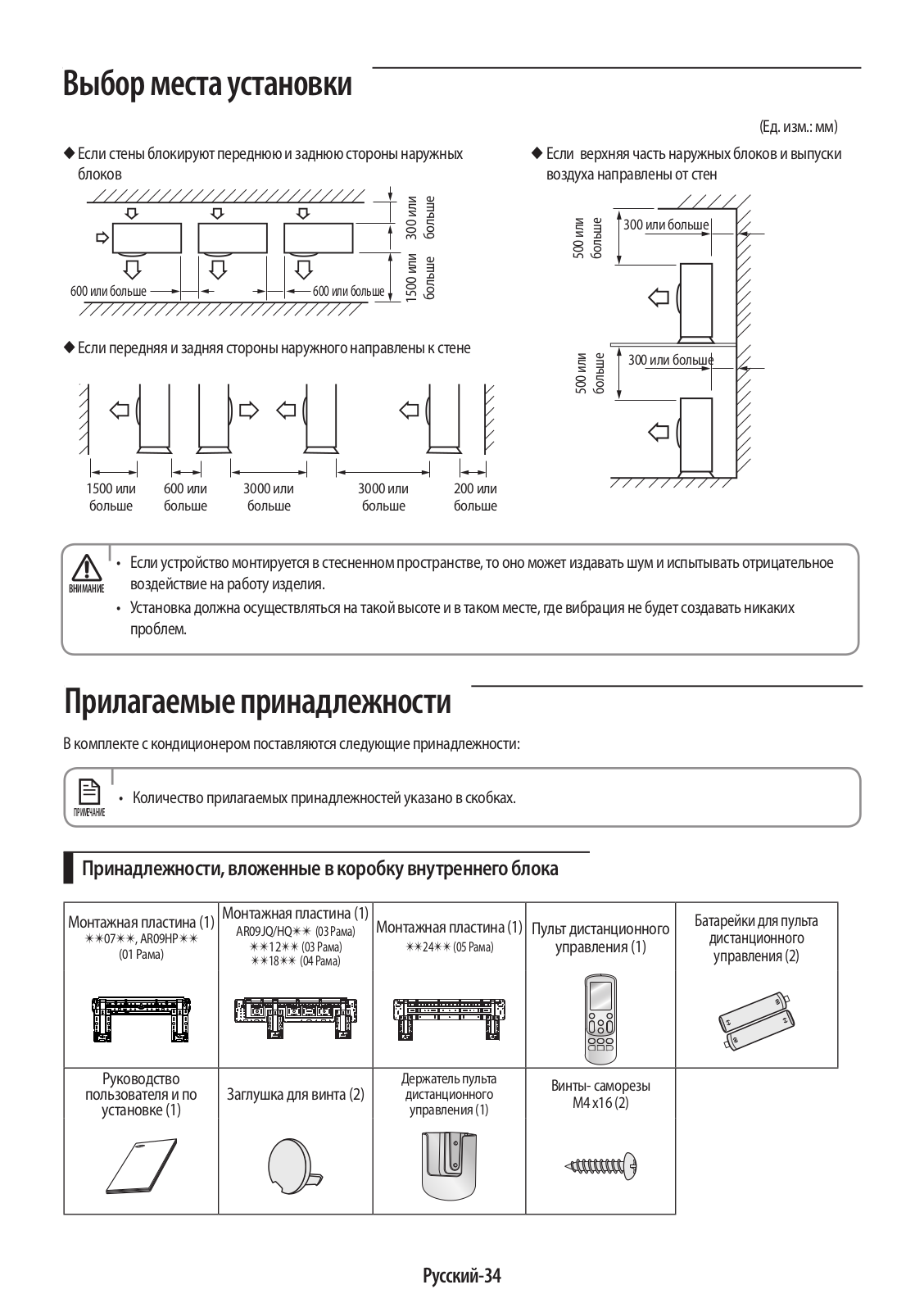

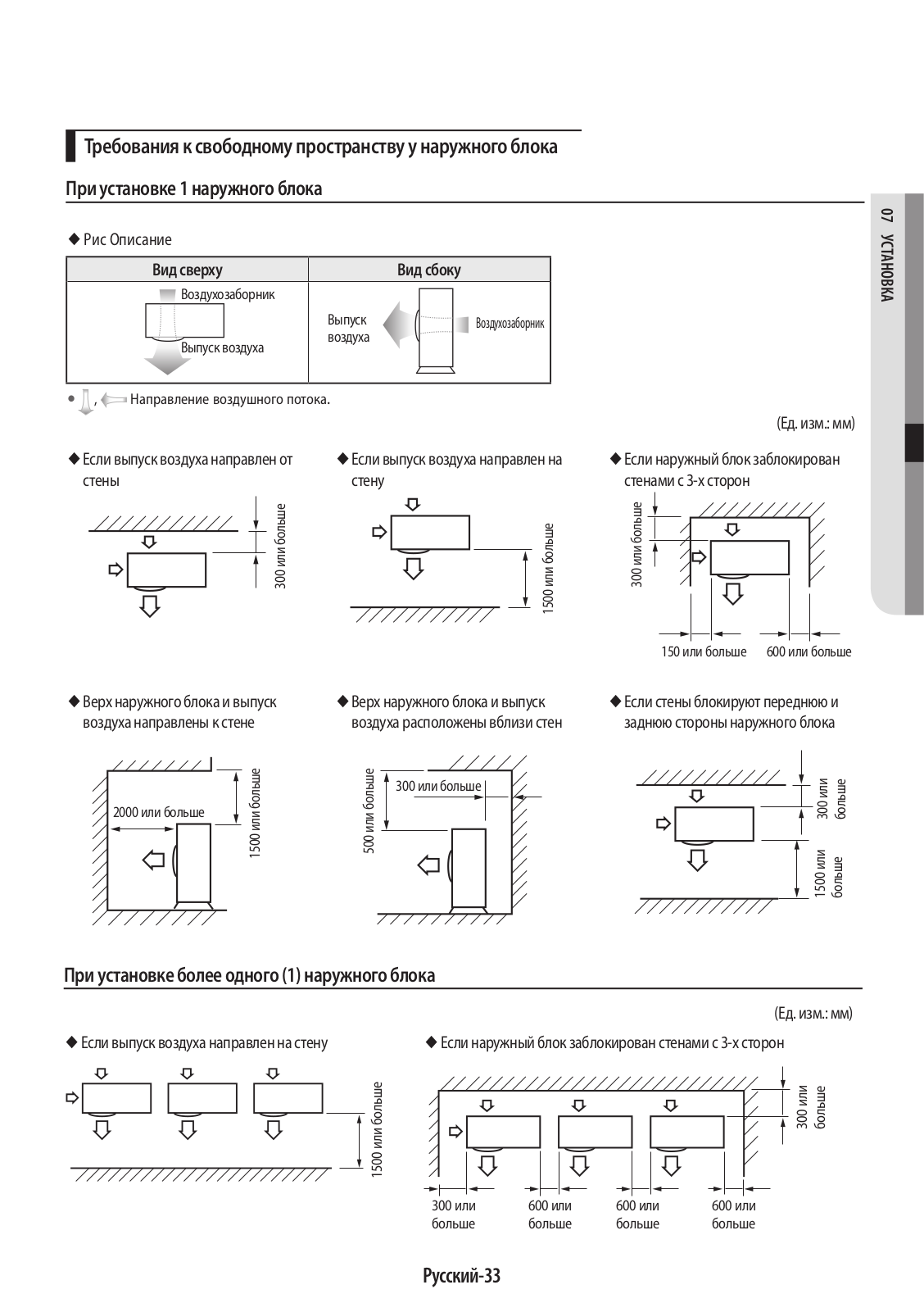

Выбор места установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	31

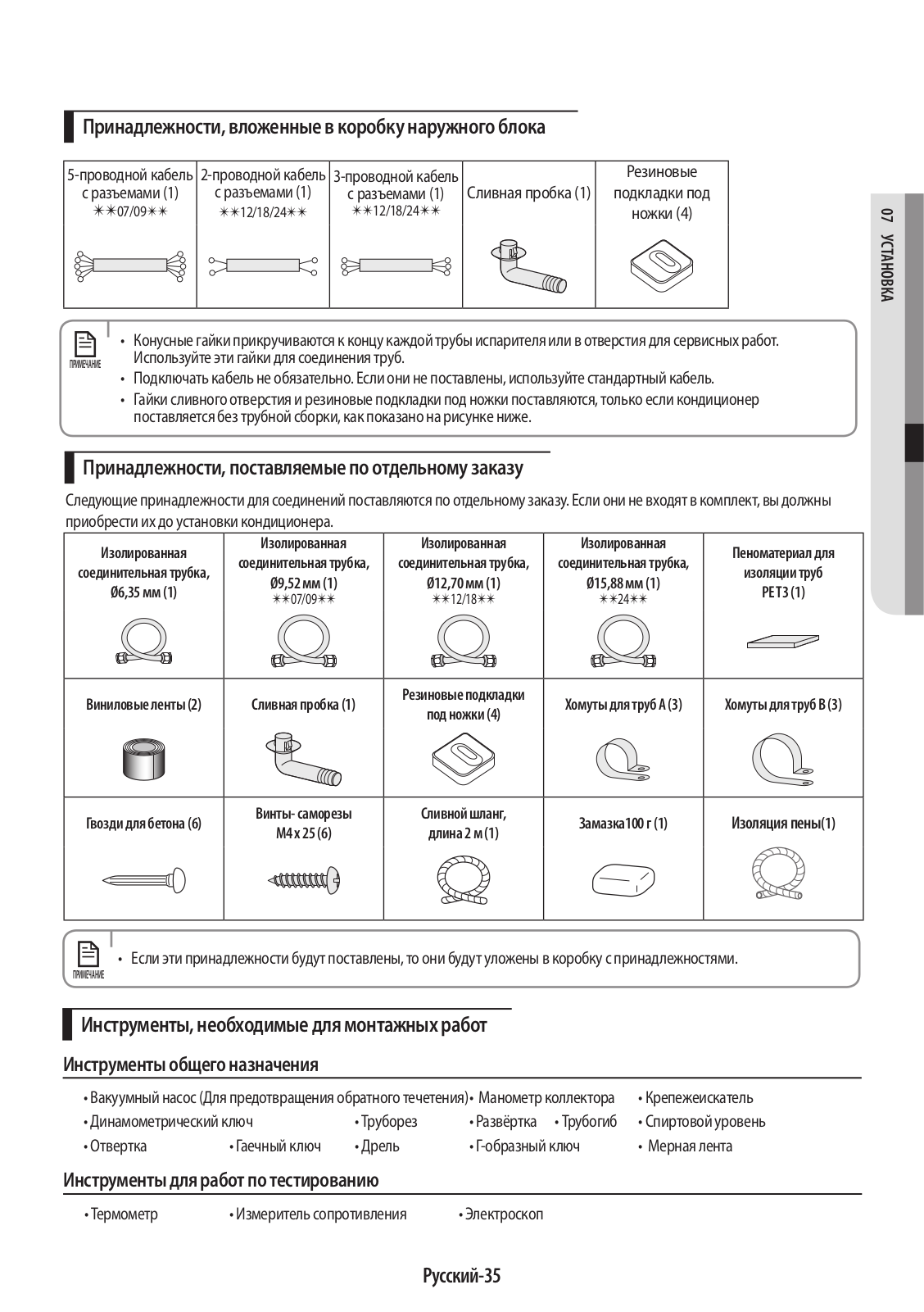

Прилагаемые принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	34

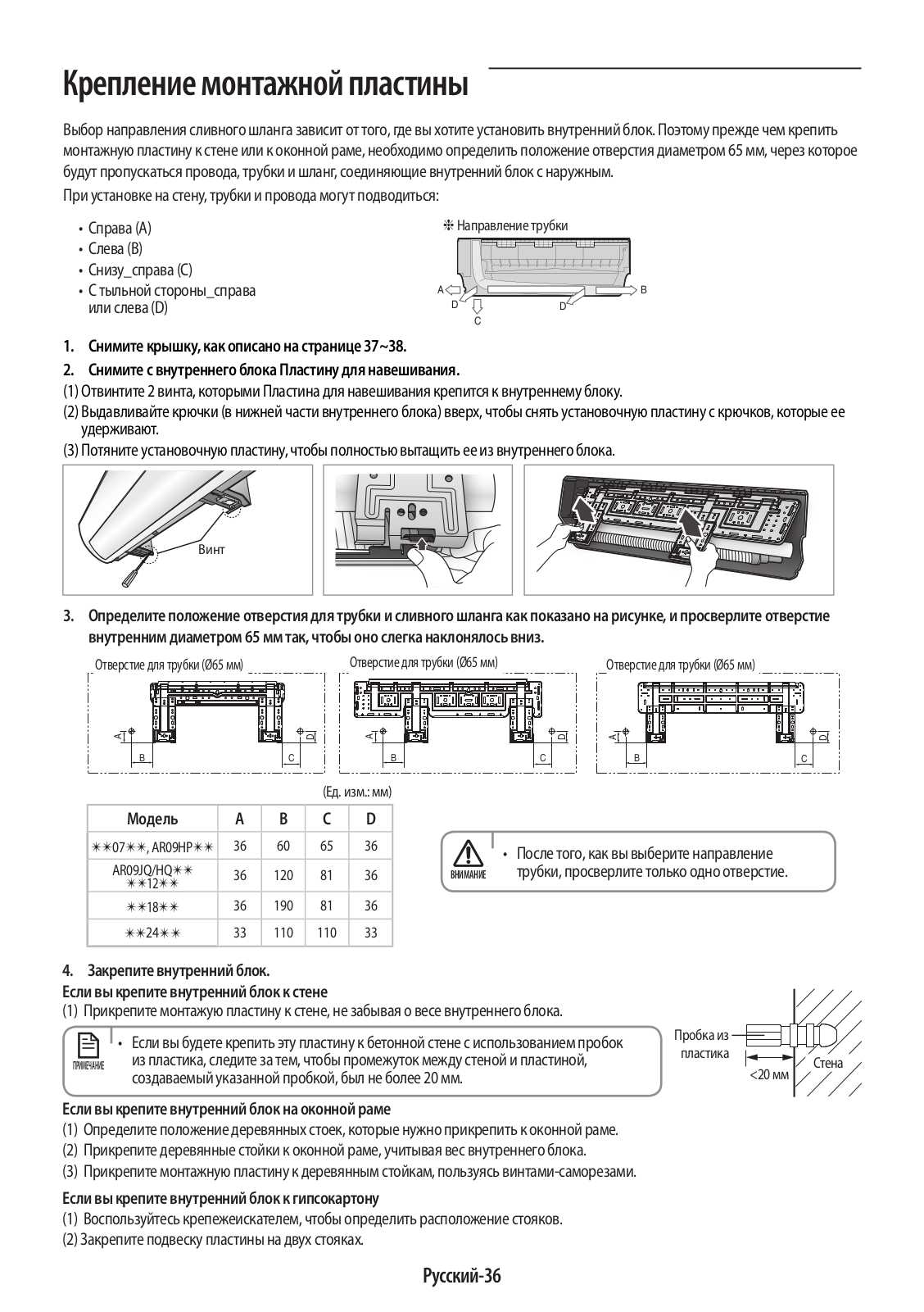

Крепление монтажной пластины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	36

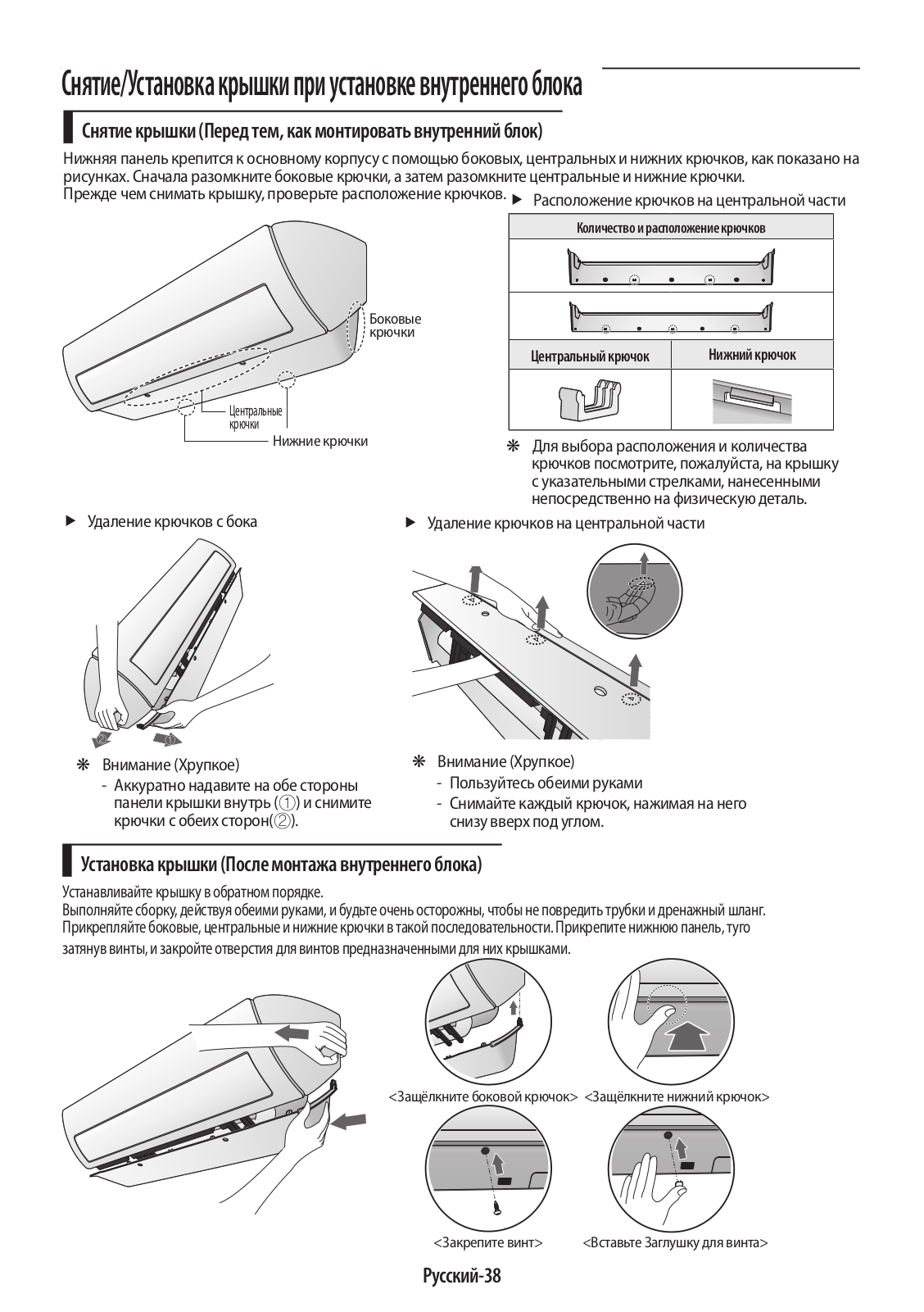

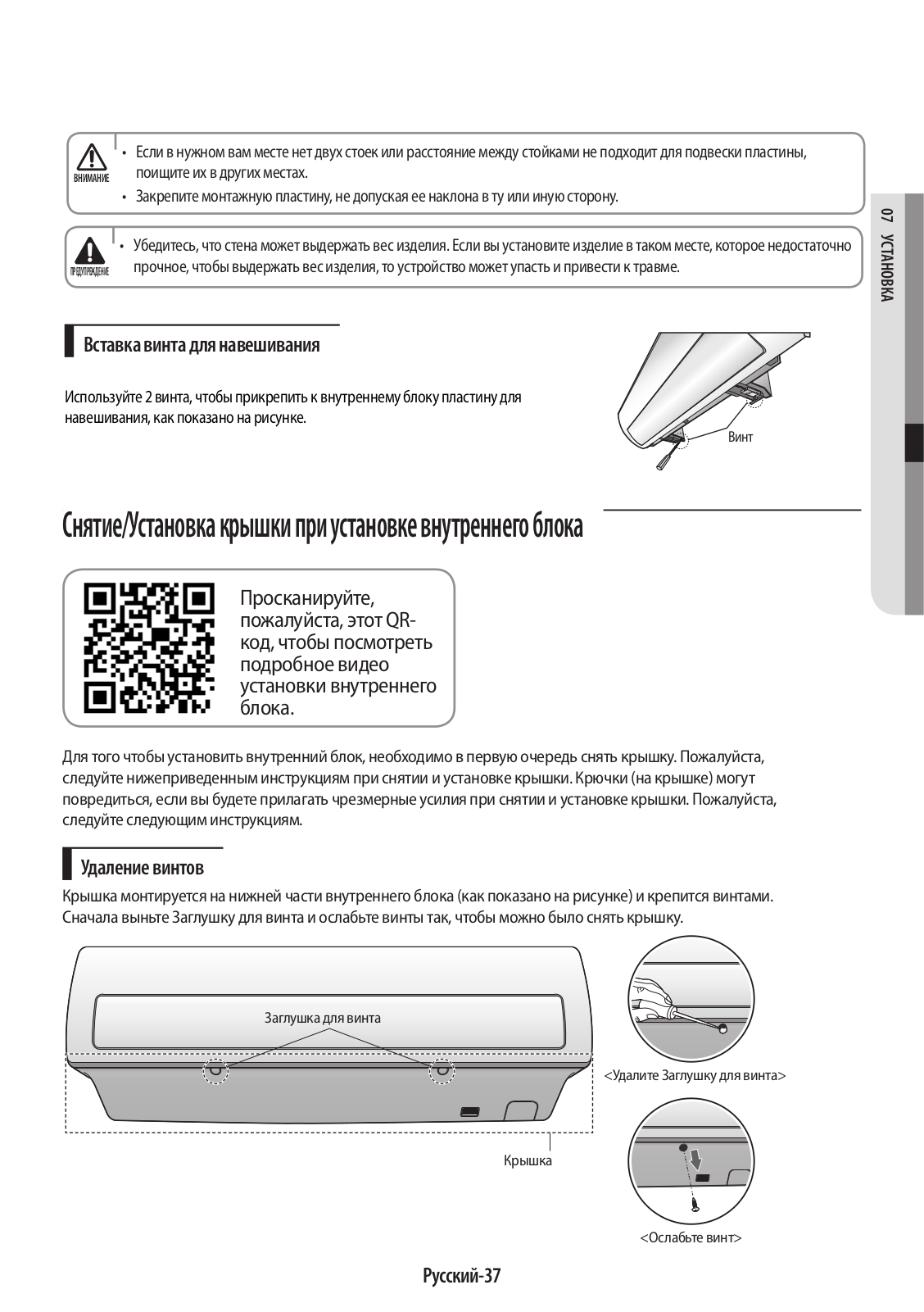

Снятие/Установка крышки при установке внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	37

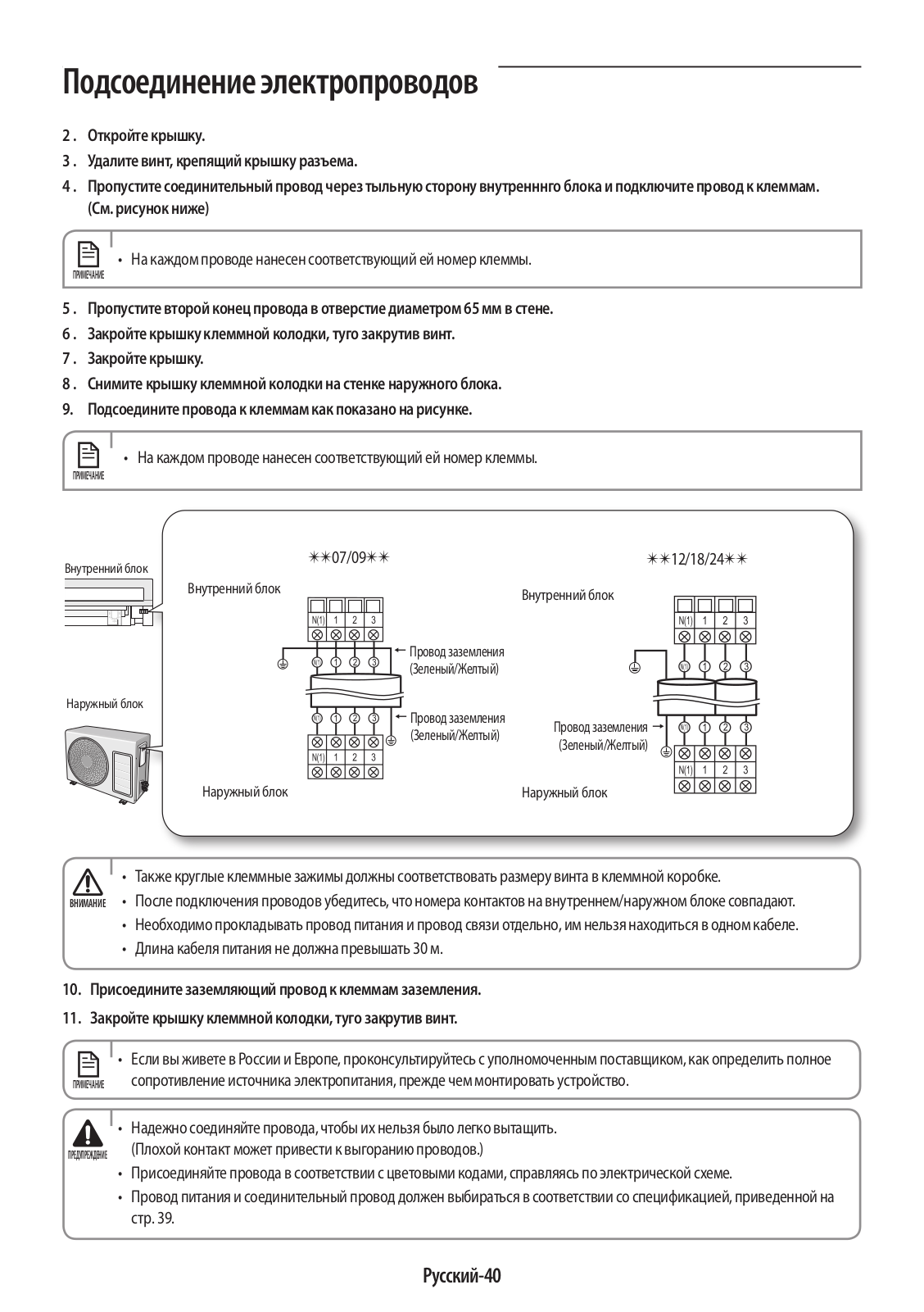

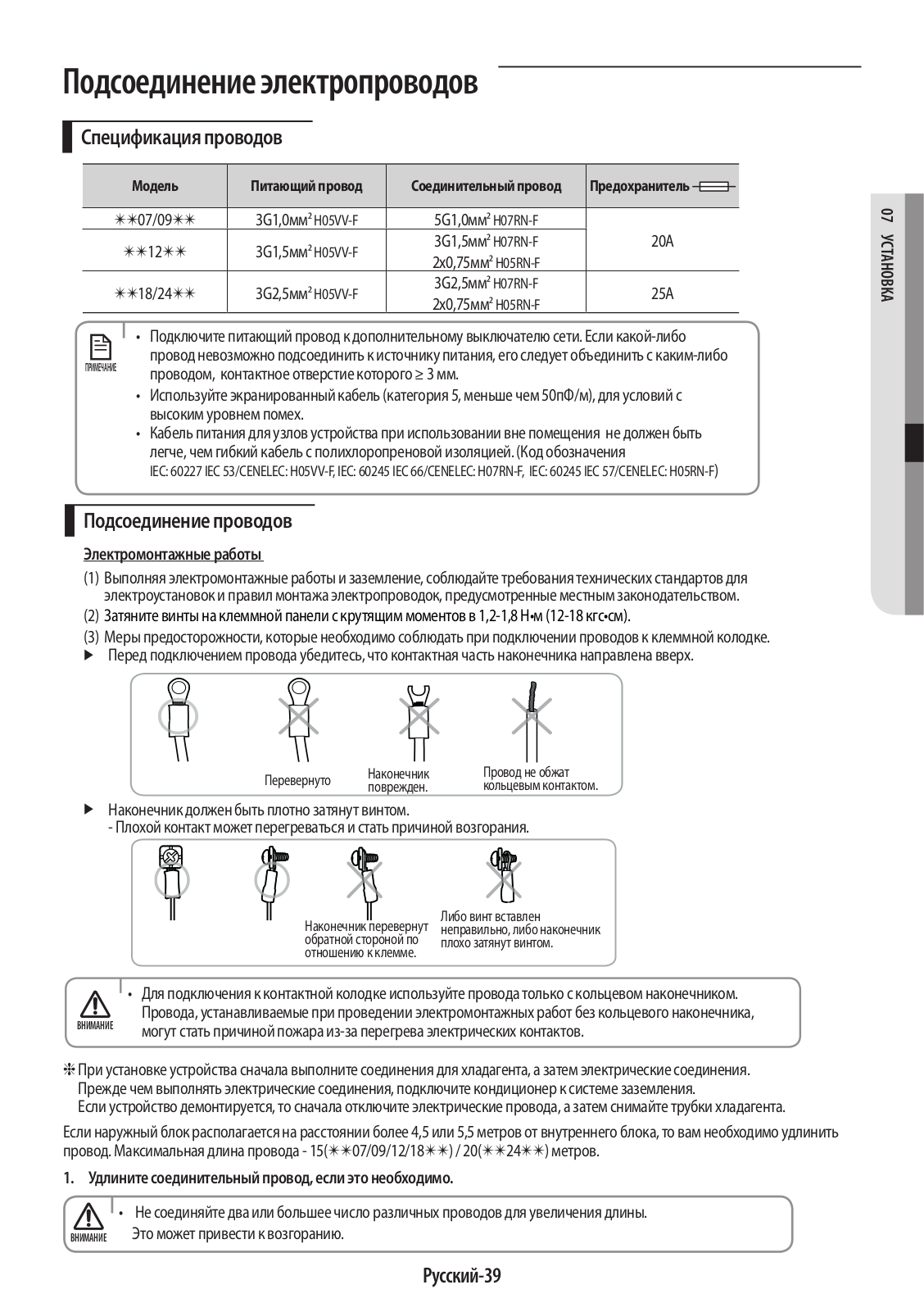

Подсоединение электропроводов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	39

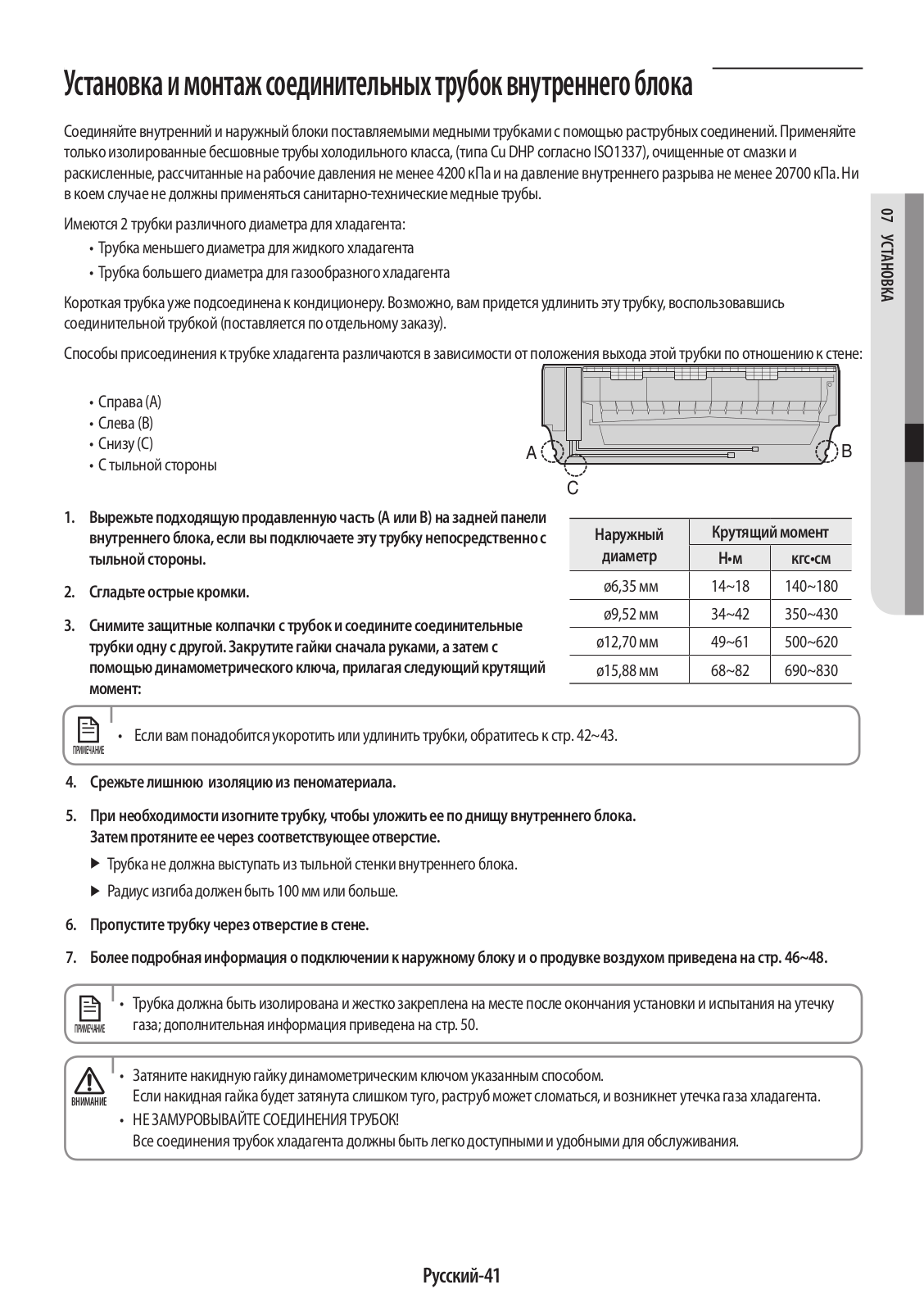

Установка и монтаж соединительных трубок внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . .	41

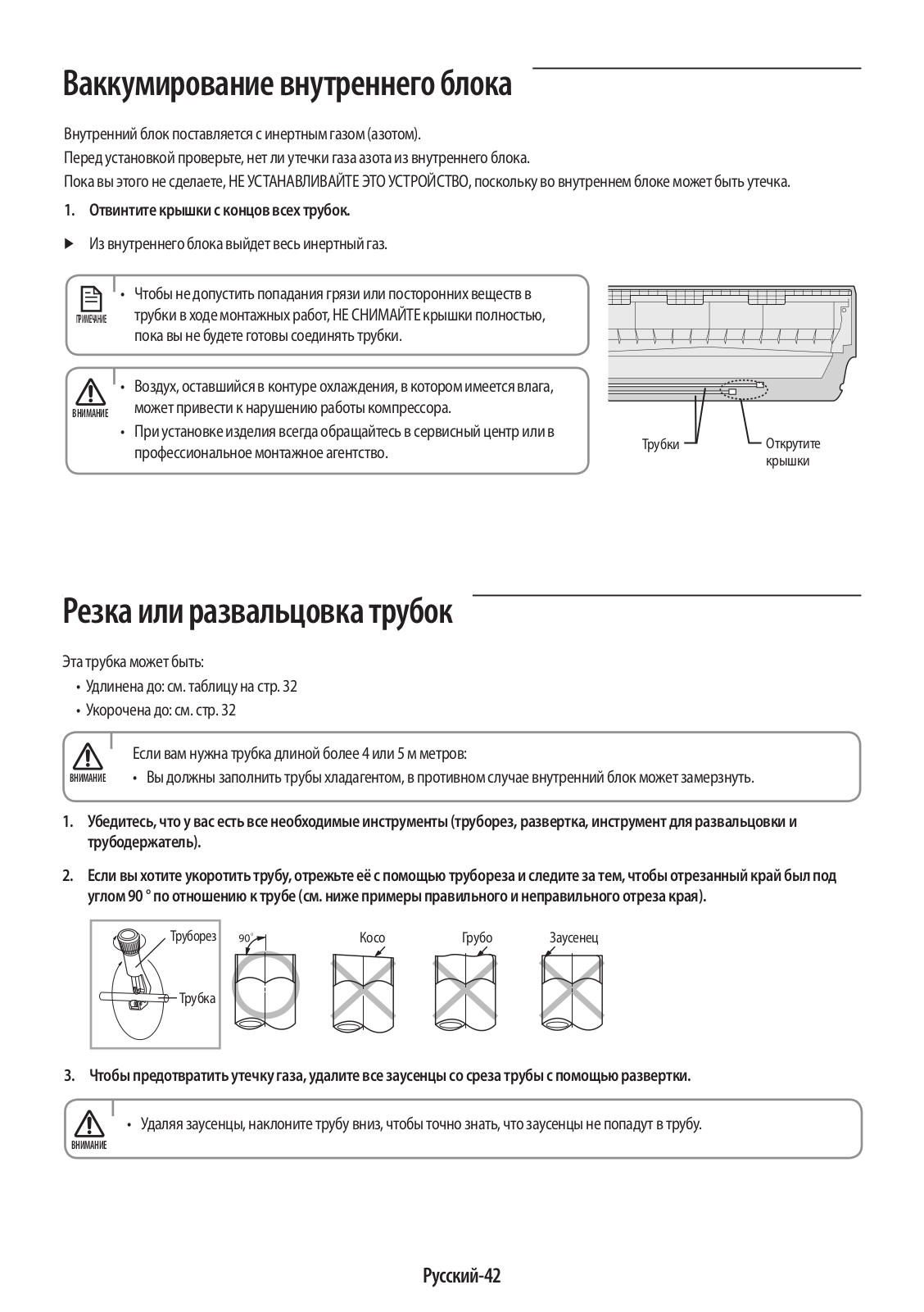

Ваккумирование внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	42

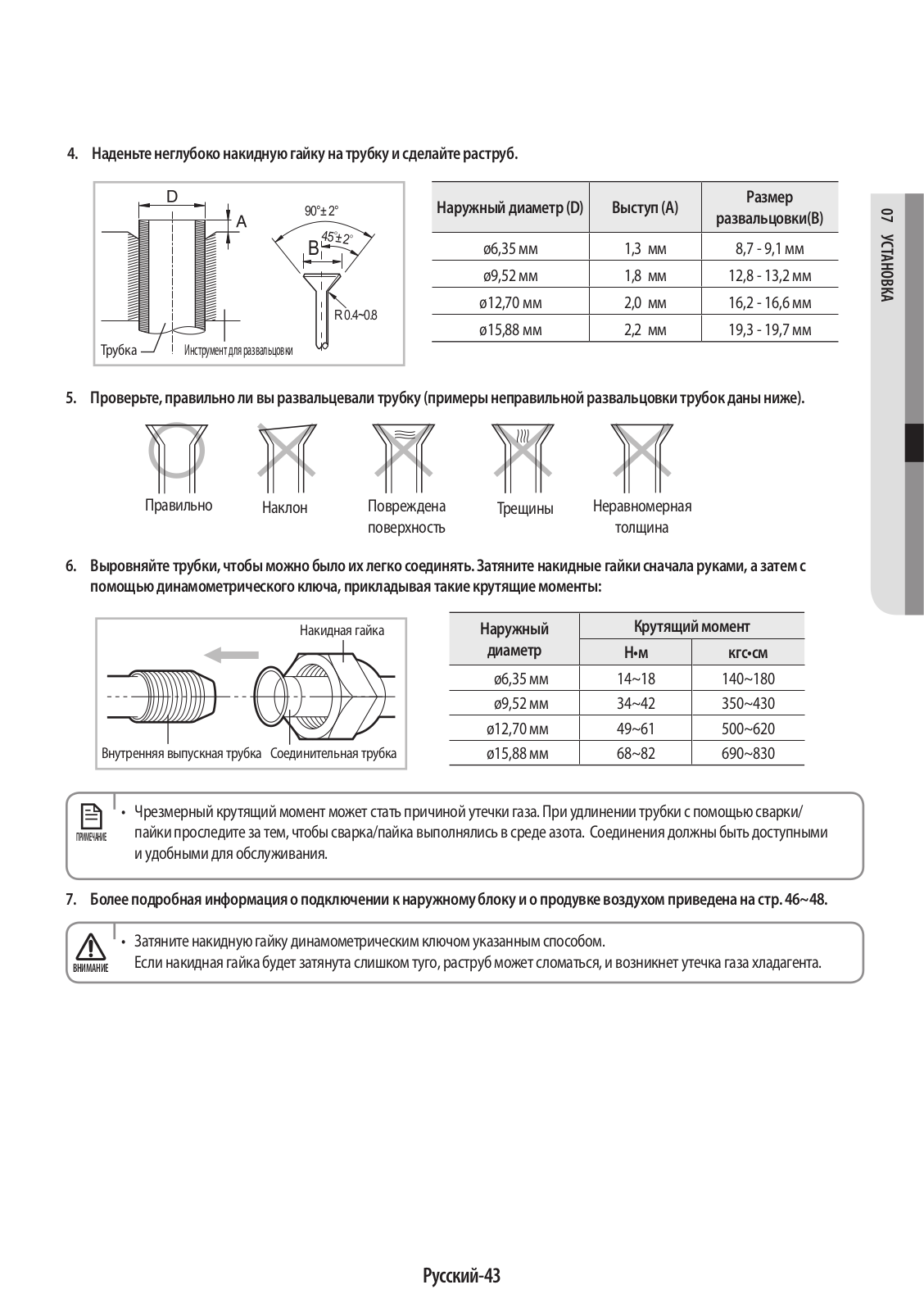

Резка или развальцовка трубок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	42

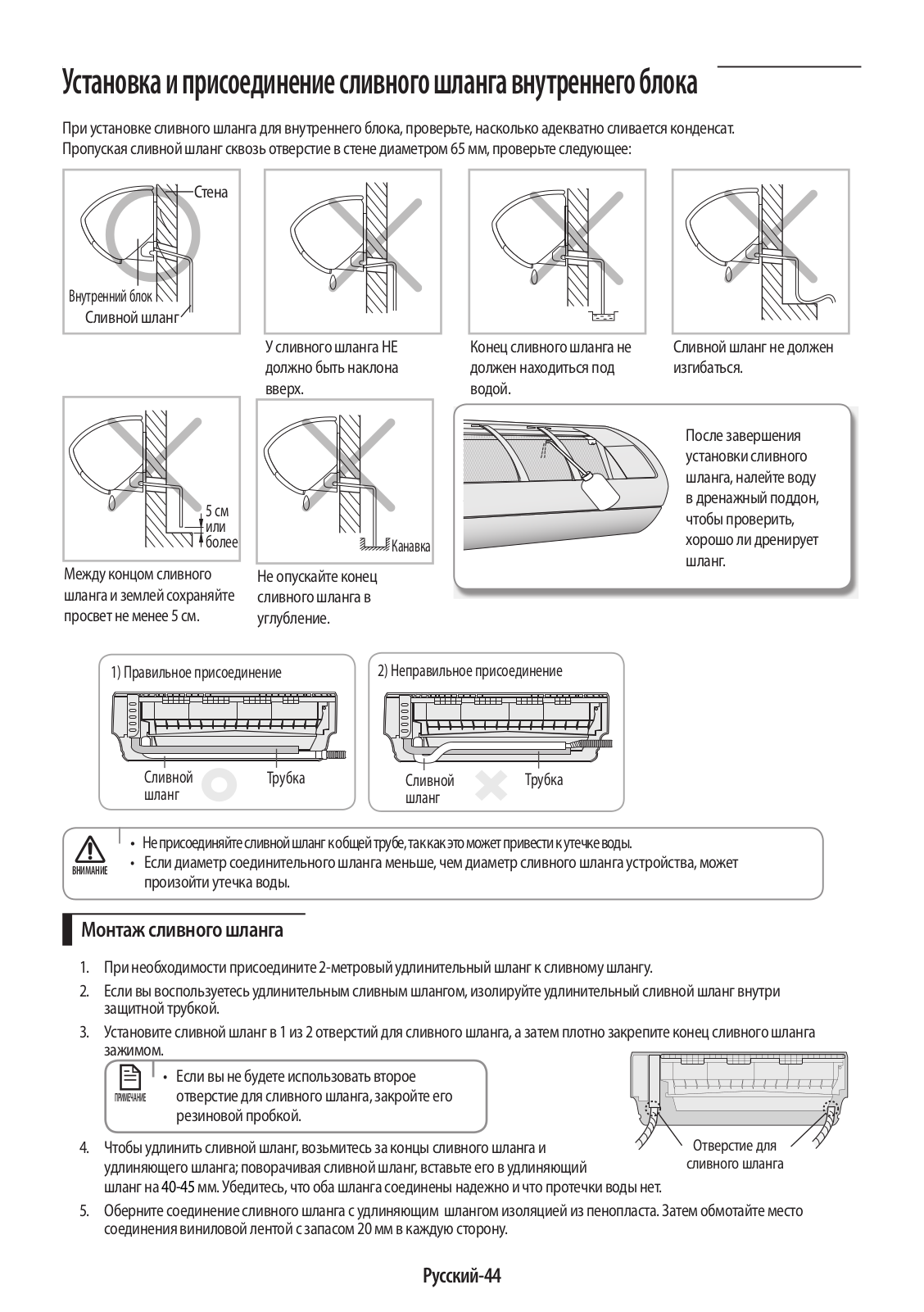

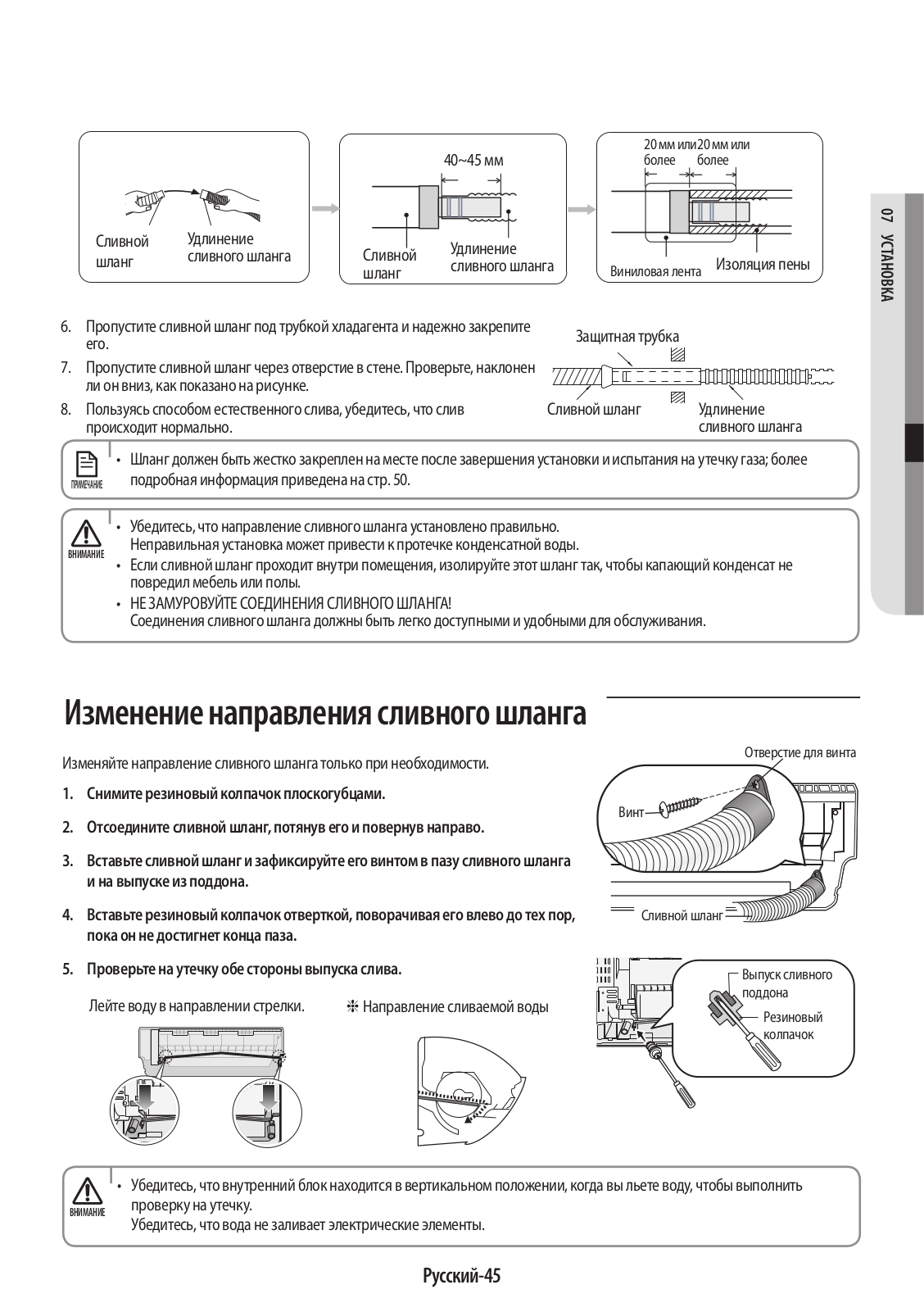

Установка и присоединение сливного шланга внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . .	44
Изменение направления сливного шланга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	45

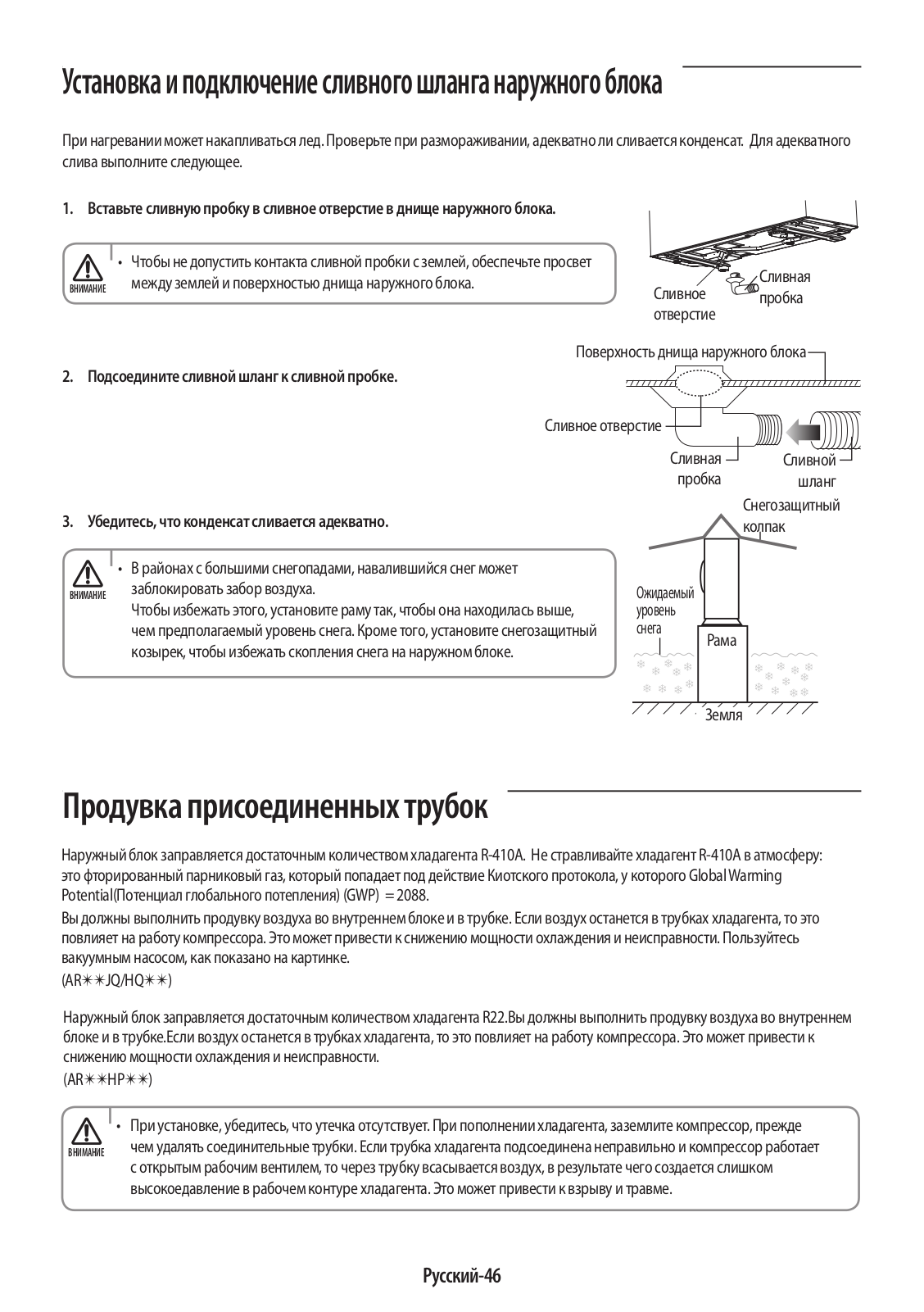

Установка и подключение сливного шланга наружного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	46

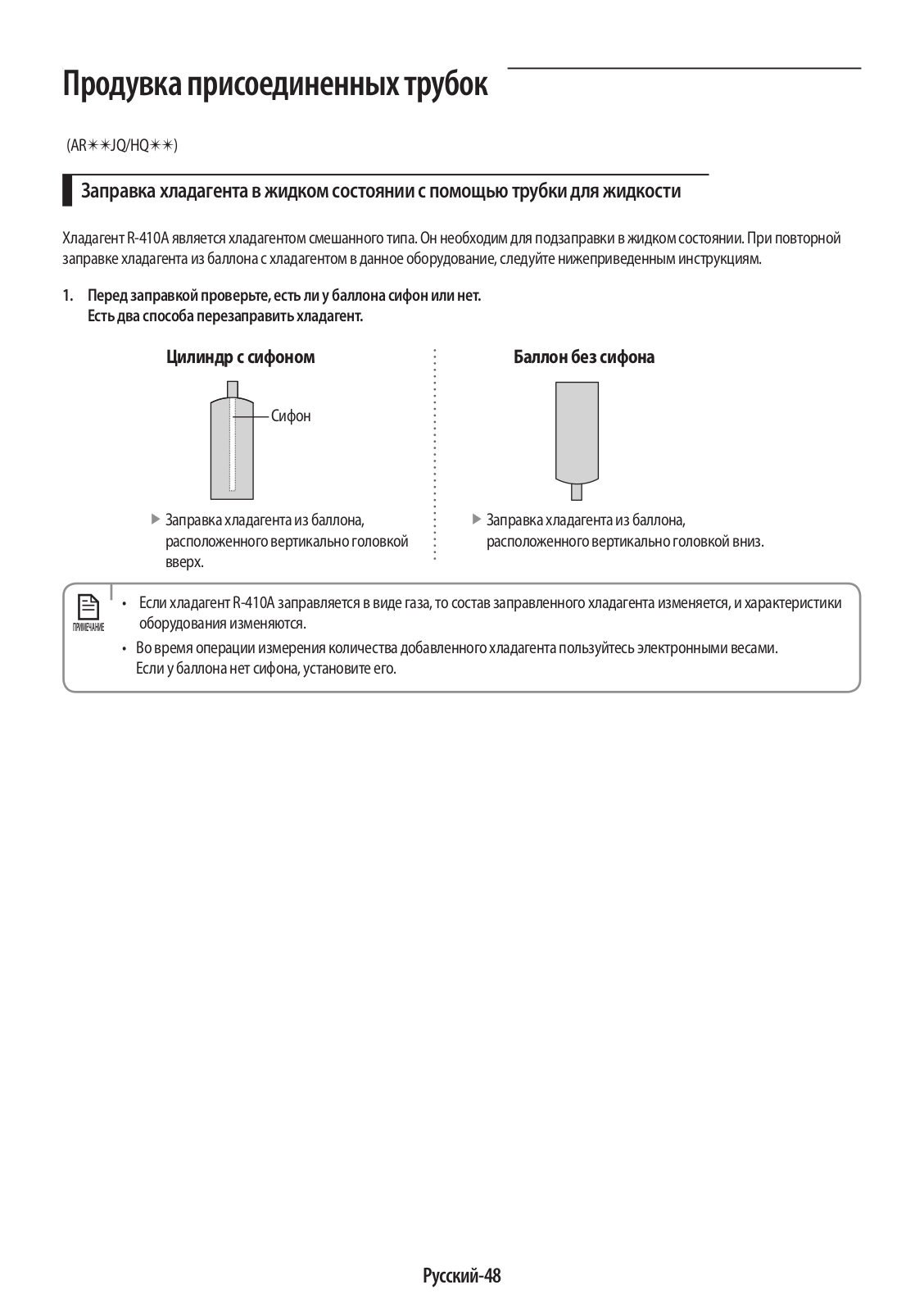

Продувка присоединенных трубок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	46

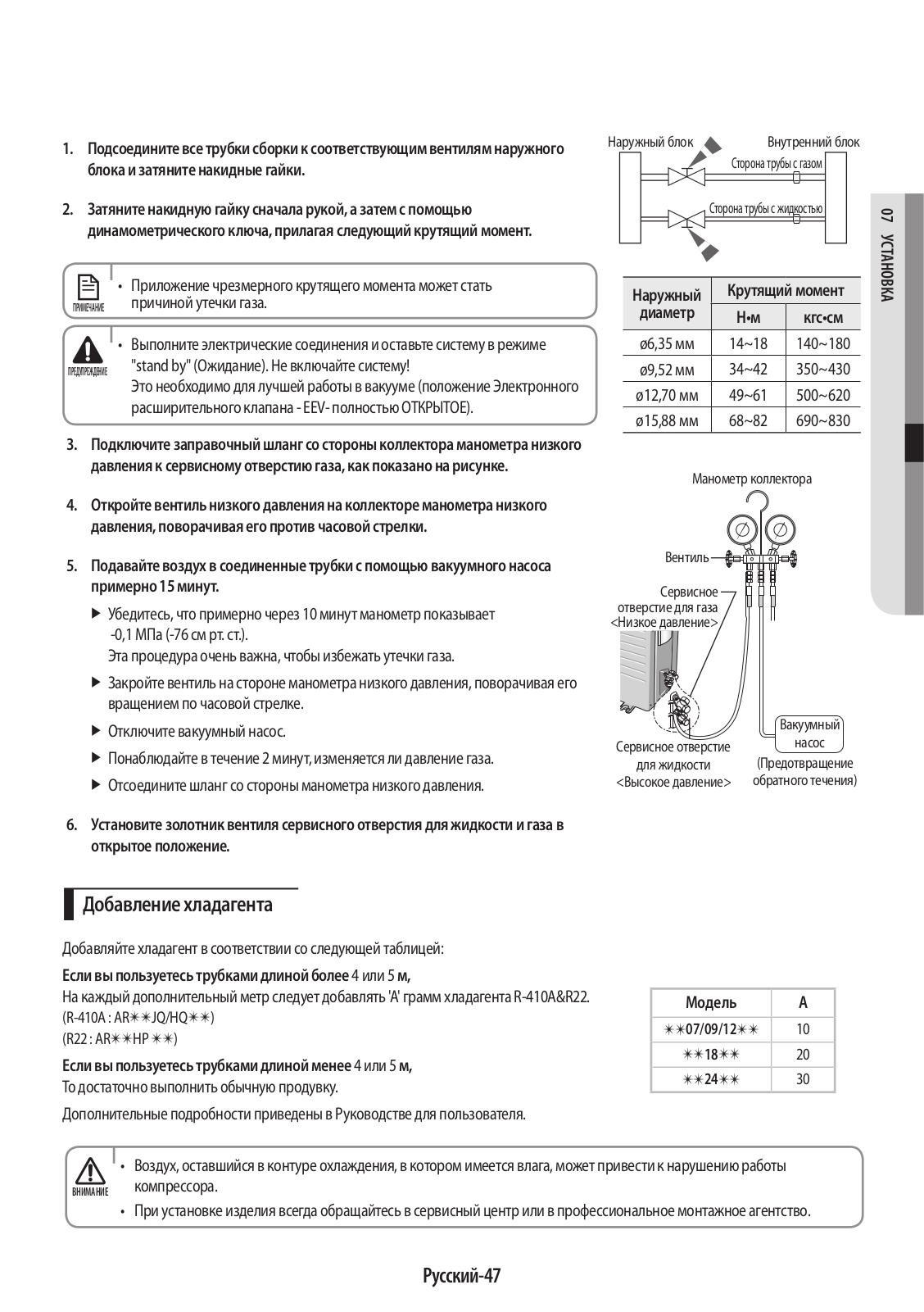

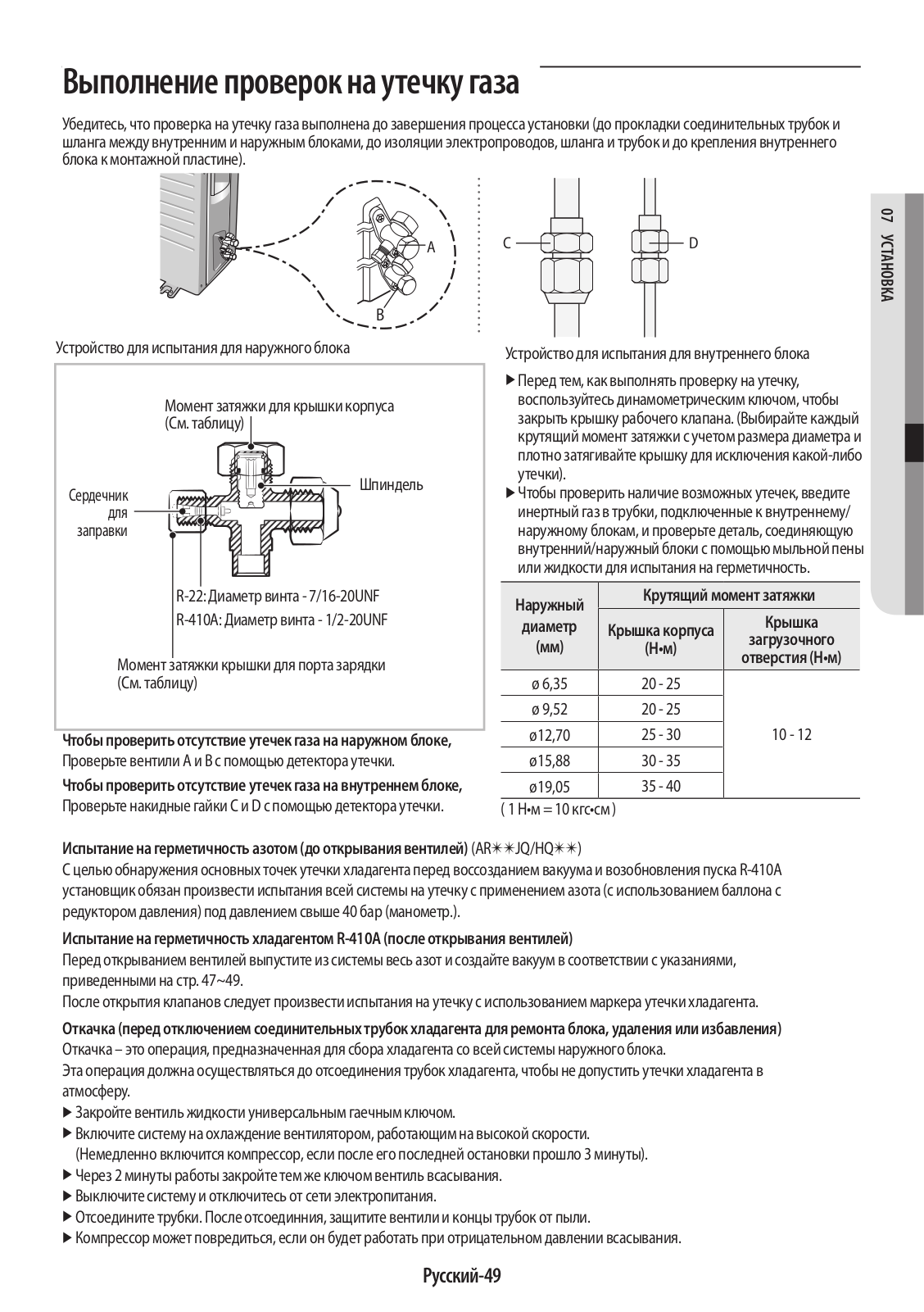

Выполнение проверок на утечку газа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	49

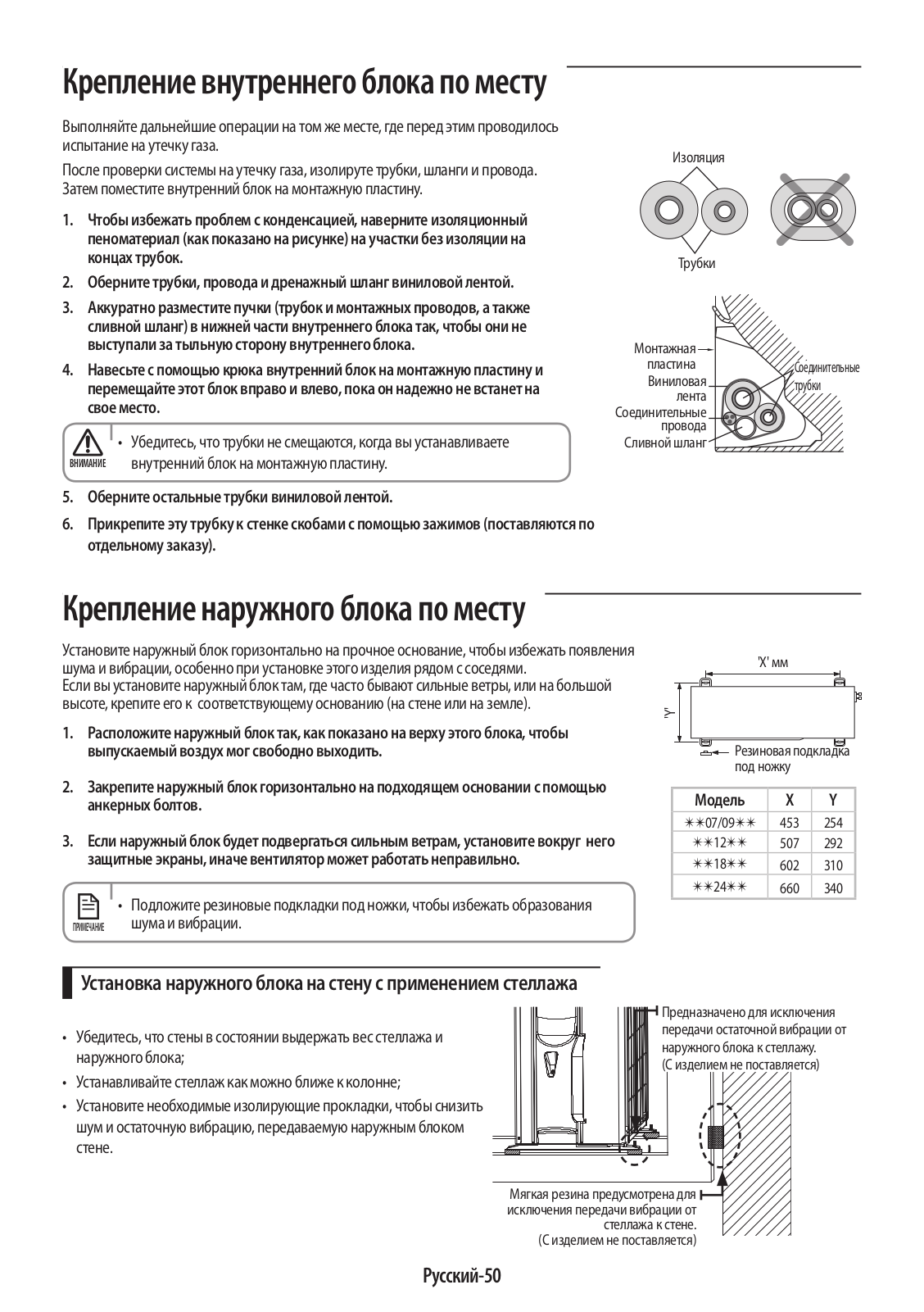

Крепление внутреннего блока по месту . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	50
Крепление наружного блока по месту . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	50

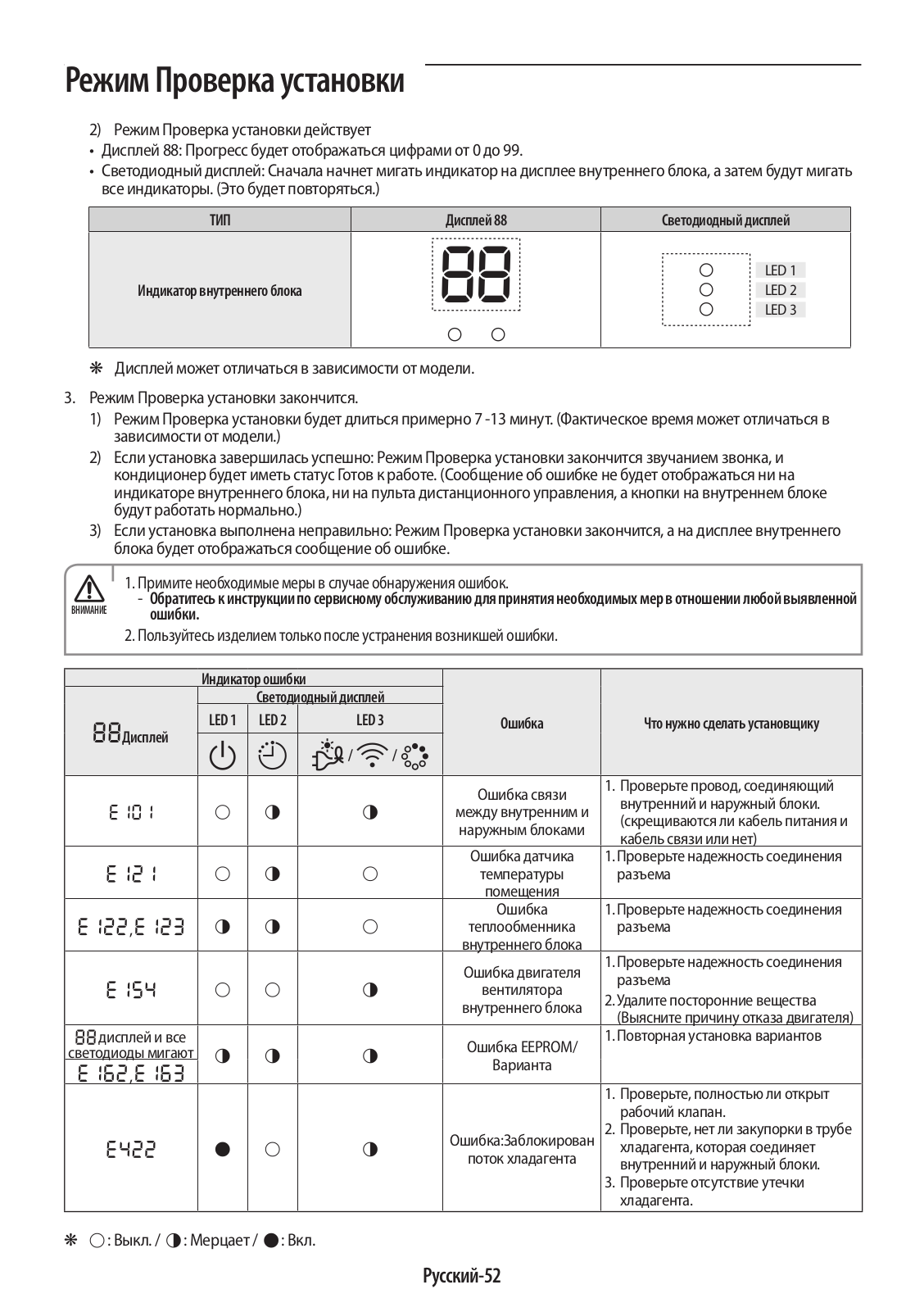

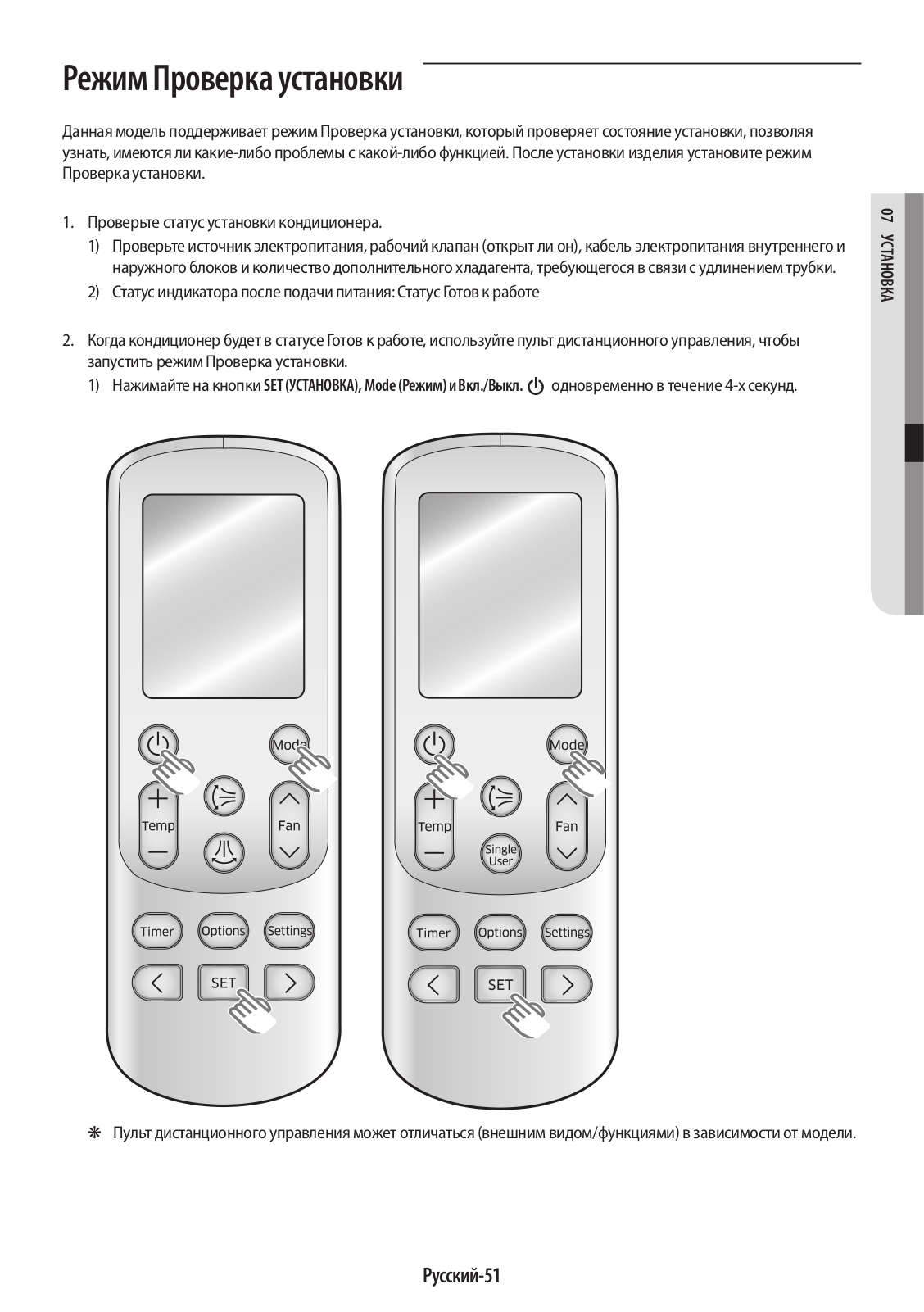

Режим Проверка установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	51

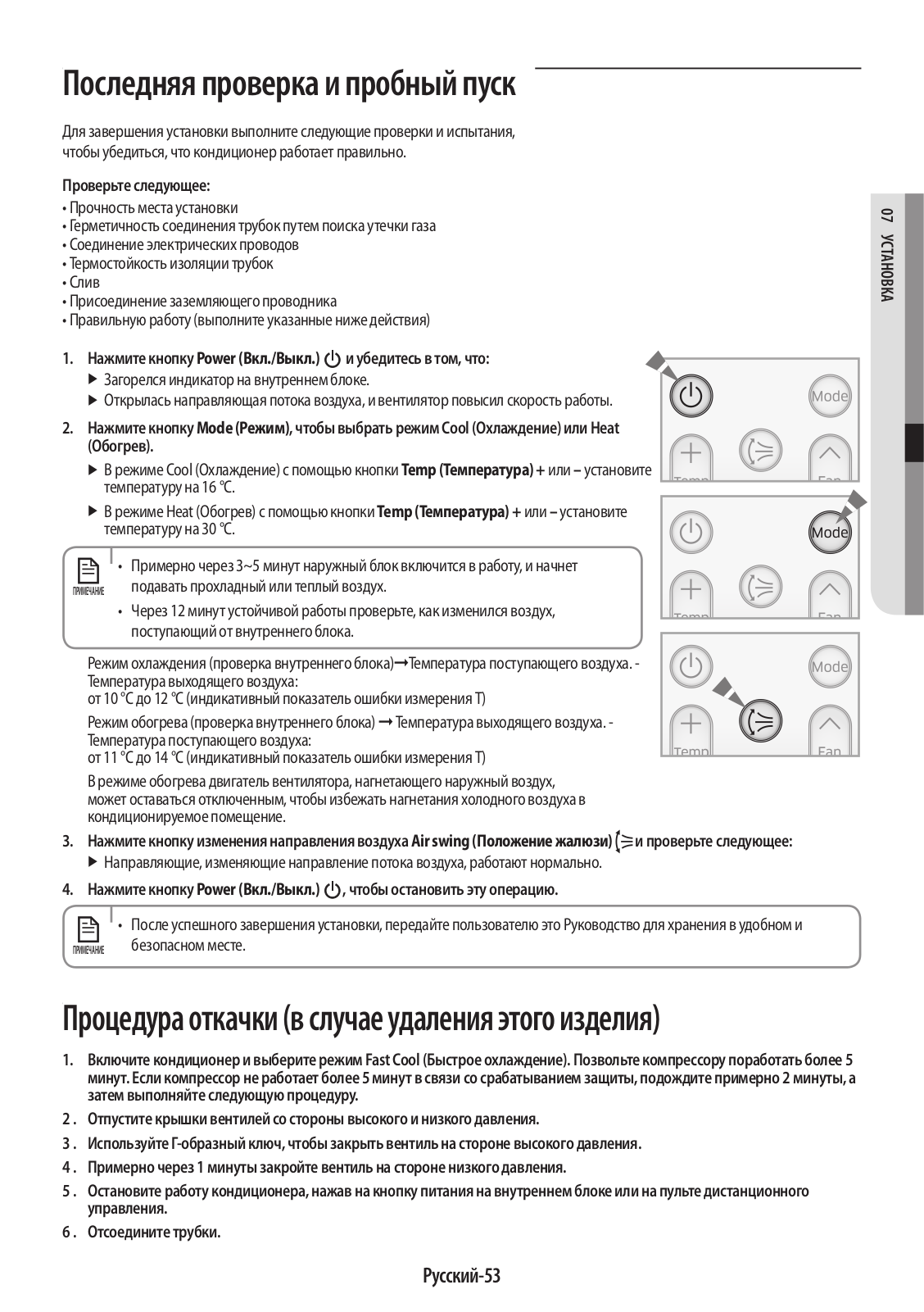

Последняя проверка и пробный пуск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	53
Процедура откачки (в случае удаления этого изделия) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	53

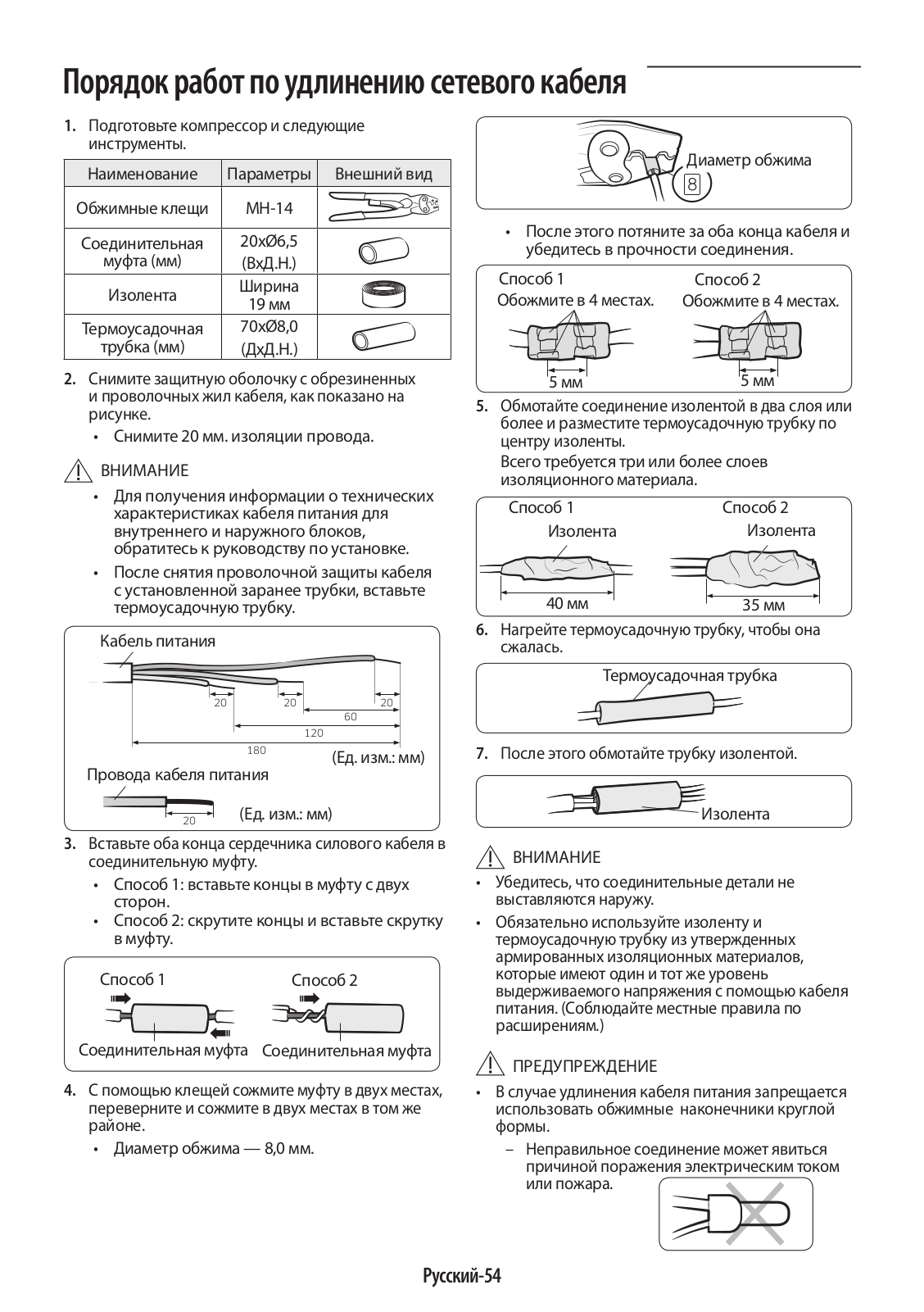

Порядок работ по удлинению сетевого кабеля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	54

Русский-3

Меры безопасности

Прежде, чем пользоваться своим новым кондиционером, пожалуйста, полностью прочитайте данное Руководство, чтобы вы были уверены, что Вы знаете, как безопасно и эффективно управлять многими возможностями и функциями Вашего нового прибора.

Покольку нижеприведенные инструкции по эксплуатации охватывают разные модели кондиционеров, характеристики Вашего кондиционера могут незначительно отличаться от характеристик, приведенных в данном Руководстве. Если у Вас есть какие-либо вопросы, позвоните в ближайший к Вам контактный центр или обратитесь за помощью и информацией онлайн на сайте www.samsung.com.

Важные символы и меры безопасности:

	Рискованные или опасные действия, которые могут привести к
ПРЕДУПРЕЖДЕНИЕ	тяжелым травмам или смерти.
	Рискованные или опасные действия, которые могут привести к
ВНИМАНИЕ	легким травмам или материальному ущербу.

Следуйте инструкциям.	Отключите источник питания.
НЕ делайте этого.	НЕ разбирайте.
Убедитесь, что кондиционер заземлен, чтобы избежать поражения
электрическим током.

УСТАНОВКА		 ПРЕДУПРЕЖДЕНИЕ

Подключайтесь к сетям электропитания, технические характеристики

которых соответствуют мощности изделия, и используйте для подключения к ним только те электропровода, которые поставлены с данным устройством. Кроме того, не пользуйтесь удлинителем шнура питания.

Удлинение проводов электропитания может привести к поражению электрическим током или возгоранию.

Не пользуйтесь электрическим трансформатором. Это может привести к поражению электрическим током или возгоранию.

Несоответствие напряжения/частоты/величины тока номинальным значениям может привести к возгоранию.

Установка данного прибора должна выполняться квалифицированным специалистом или сервисной компанией.

Несоблюдение этого требования может привести к поражению электрическим током, возгоранию, взрыву, нарушениям в работе изделия или травмам, а также к отмене гарантии на устанавливаемое изделие.

Установите Изолирующий выключатель рядом с кондиционером (но не на панелях кондиционера) и автоматический выключатель, предназначенный для этого кондиционера.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

Русский-4

Надежно закрепите наружный блок таким образом, чтобы электрическая часть наружного блока была защищена от воздействий погоды.

Несоблюдение этого требования может привести к поражению электрическим током, пожару, взрыву, нарушениям в работе изделия.

Не устанавливайте этот прибор вблизи нагревателя или горючих материалов. Не устанавливайте этот прибор во влажном, маслозагрязненном или запыленном помещении, в местах, подверженных воздействию прямых солнечных лучей и воды (капель дождя). Не устанавливайте этот прибор в таких местах, где возможна утечка газа.

Это может привести к поражению электрическим током или возгоранию.

Никогда не устанавливайте наружный блок в таких местах, как высокие наружные стены, откуда он может упасть.

Падение наружного блока может привести к травме, смерти или порче имущества.

Эта машина должна быть надежно заземлена. Не заземляйте эту машину через трубу газоснабжения, пластмассовую трубу водопровода или телефонную линию.

Невыполнение этого требования может привести к поражению электрическим током, возгоранию и взрыву.

Убедитесь, что вы пользуетесь розеткой с заземляющим контактом.

УСТАНОВКА		 ВНИМАНИЕ

Установите Ваш прибор на горизонтальном и прочном основании, которое может выдерживать его вес.

Несоблюдение этого требования может привести к аномальной вибрации, шуму или к неправильной работе изделия.

Правильно вставьте сливной шланг, чтобы обеспечить нормальный слив воды.

Несоблюдение этого требования может привести к переливу воды и порче имущества. Избегайте подсоединять слив к канализационной трубе, так как в будущем могут появиться неприятные запахи.

При установке наружного блока убедитесь, что присоединие сливного шланга обеспечивает нормальный слив воды.

Вода, нагреваемая в режиме Обогрев в наружном блоке, может перелиться через край и привести к порче имущества.

Кроме того, в зимний период упавший кусок льда может привести к травме, смерти или повреждению имущества.

ПОДКЛЮЧЕНИЕ К			ПРЕДУПРЕЖДЕНИЕ
ЭЛЕКТРОСЕТИ

Если автоматический выключатель поврежден, обратитесь в ближайший сервисный центр.

дготовка По 01

Русский-5

Меры безопасности

Не тяните за шнур питания и не допускайте его значительных перегибов. Не перекручивайте шнур питания и не связывайте его. Не вешайте шнур питания на металлические предметы, не кладите на шнур питания тяжести, не помещайте шнур питания между предметами и не всовывайте шнур питания в пространство, имеющееся за этим прибором.

 Это может привести к поражению электрическим током или возгоранию.

ПОДКЛЮЧЕНИЕ К			ВНИМАНИЕ
ЭЛЕКТРОСЕТИ

Если Вы не будете пользоваться кондиционером длительное время или во время грозы с громом и молнией, отключайте питание автоматическим выключателем.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

ПРАВИЛА ПОЛЬЗОВАНИЯ  ПРЕДУПРЕЖДЕНИЕ

КОНДИЦИОНЕРОМ

Если прибор заливается водой, пожалуйста, обратитесь в ближайший сервисный центр.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

Если прибор издает странный шум, выделяет запах гари или дым, вытащите вилку из розетки питания и обратитесь в ближайший сервисный центр.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

В случае обнаружения утечки газа (например, пропана, сжиженного нефтяного газа и т. д.) немедленно проветрите помещение, не прикасаясь к вилке питания. Не прикасайтесь к прибору или к шнуру питания.

Не включайте обдувочный вентилятор.

Искра может привести к пожару или взрыву.

Чтобы переустановить кондиционер, пожалуйста, обращайтесь в ближайший сервисный центр.

Несоблюдение этого требования может привести к нарушениям в работе изделия, протечке воды, поражению электрическим током или возгоранию.

Сервисное обслуживание этого изделия не предусмотрено. При переустановке этого изделия в другое место, взимается плата за дополнительные строительные работы и за установку.

Русский-6

И, пожалуйста, обязательно обращайтесь в ближайший сервисный центр, если Вы захотите установить это изделие в каком-либо необычном месте, например, в промышленном районе или вблизи морского берега, где он будет подвергаться воздействию находящейся в воздухе соли.

Не прикасайтесь к автоматическому выключателю мокрыми руками.

 Это может привести к поражению электрическим током.

Не выключайте работающий кондиционер автоматическим выключателем.

Выключение кондиционера и его повторное включение с помощью автоматического выключателя может вызвать искру и привести к поражению электрическим током или возгоранию.

После распаковки кондиционера храните все упаковочные материалы в недоступном для детей месте, так как упаковочные материалы могут оказаться опасными для детей.

Если ребенок наденет на свою голову мешок, то это может привести его к удушью.

Не касайтесь направляющей для воздушного потока руками или пальцами при работе кондиционера на обогрев.

Это может привести к поражению электрическим током или ожогу.

Не вставляйте свои пальцы или посторонние предметы в отверстия для забора или выпуска воздуха в кондиционере.

Соблюдайте особую осторожность, чтобы дети не травмировали себя, всовывая свои пальцы в изделие.

Не стучите по кондиционеру и не тащите его, прилагая чрезмерную силу.

Это может привести к возгоранию, травме или к неисправной работе изделия.

Не размещайте вблизи наружного блока никаких предметов, которые могут позволить детям взбираться на это усторойство.

 Это может нанести детям серьезную травму.

Не включайте этот кондиционер на длительный период в плохо проветриваемых помещениях или рядом с немощными людьми.

Поскольку может возникнуть опасность в связи с недостатком кислорода, открывайте окно по крайней мере один раз в час.

Если какое-либо постороннее вещество, например, вода попадет в этот аппарат, отключитесь от источника питания и обратитесь в ближайший сервисный центр.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

Не пытайтесь самостоятельно ремонтировать, разбирать или переделывать этот прибор.

дготовка По 01

Русский-7

Меры безопасности

Не пользуйтесь никакими предохранителями (например, медными или стальными проволочками, и т. п.), кроме стандартных предохранителей.

Несоблюдение этого требования может привести к поражению электрическим током, возгоранию, нарушениям в работе изделия или травме.

ПРАВИЛА ПОЛЬЗОВАНИЯ			ВНИМАНИЕ
КОНДИЦИОНЕРОМ

Не размещайте никаких предметов или устройств под внутренним блоком.

Капанье воды из внутреннего блока может привести к возгоранию или к порче имущества. (пользуйтесь электрическими аппаратами)

Проверяйте не реже одного раза в год, что рама для установки наружного блока не сломалась.

Несоблюдение этого требования может привести к травме, смерти и к порче имущества.

Максимальный ток измеряется в соответствии со стандартом IEC по безопасности, а рабочий ток измеряется в соответствии со стандартом ISO по энергоэффективности.

Не ставьте и не кладите на прибор никаких предметов (таких, как белье, горящие свечи, зажженные сигареты, посуда, химические вещества, металлические предметы и т.д.).

Это может привести к поражению электрическим током, возгоранию, нарушениям в работе изделия или к травме.

Не управляйте прибором мокрыми руками.

 Это может привести к поражению электрическим током.

Не распыляйте летучие вещества, например, инсектициды, на поверхность прибора.

Помимо того, что они вредны для людей, они могут привести к поражению электрическим током, возгоранию или нарушениям в работе изделия.

Не пейте воду из кондиционера.

 Эта вода может быть вредна для людей.

Не прилагайте больших усилий, пользуясь пультом дистанционного управления, и не разбирайте пульт дистанционного управления.

Не прикасайтесь к трубкам, которые подсоединены к изделию.

 Это может привести к ожогу или травме.

Не используйте этот кондиционер для хранения сложных приборов, продуктов питания, животных, растений или косметики, или для любых других необычных нужд.

Русский-8

 Это может привести к порче имущества.

Не допускайте длительного пребывания людей, животных или растений непосредственно под потоком воздуха из кондиционера.

 Это может причинить вред людям, животным или растениям.

Этот прибор не предназначен для пользования лицами (включая детей) с ограниченными физическими, сенсорными или умственными

способностями или с недостаточным опытом и знаниями, если только они не находятся под наблюдением лица, ответственного за их безопасность, или не обучены им, как пользоваться данным прибором. Не допускайте, чтобы дети играли с этим прибором.

ПРАВИЛА ЧИСТКИ  ПРЕДУПРЕЖДЕНИЕ

Не чистите этот прибор, брызгая на него водой. Не применяйте для чистки прибора бензин, растворители или спирт.

Это может привести к обесцвечиванию, деформации, поломке, удару электрическим током или возгоранию.

Перед чисткой или техническим обслуживанием отключите электропитание и дождитесь остановки вентилятора.

Несоблюдение этого требования может привести к поражению электрическим током или возгоранию.

ПРАВИЛА ЧИСТКИ  ВНИМАНИЕ

Будьте осторожны при чистке поверхности теплообменника наружного блока, поскольку у него есть острые края.

Это должно выполняться квалифицированным специалистом, поэтому, пожалуйста, обращайтесь к специалистам по установке или в сервисный центр.

Не чистите кондиционер внутри самостоятельно.

Для чистки прибора внутри, обратитесь в ближайший сервисный центр.

Перед чисткой внутреннего фильтра ознакомьтесь с пояснениями, приведенными в разделе "Чистка кондиционера".

Несоблюдение этого требования может привести к поломке, поражению электрическим током или возгоранию.

дготовка По 01

Русский-9

Проверка перед пользованием

Рабочие диапазоны

В нижеприведенной таблице приведены диапазоны температур и влажности, при которых можно включать кондиционер воздуха. Заглядываете в эту таблицу, чтобы эффективно пользоваться кондиционером.

	Режим	Температура воздуха	Температура	Влажность воздуха в помещении
		в помещении	наружного воздуха
	Cooling(Охлаждение)	16 ˚C~32 ˚C	15 ˚C~43 ˚C	Относительная влажность 80% или
				меньше
	Heating(Обогрев)	27 ˚C или меньше	-5 ˚C~24 ˚C	-
	Dry (Осушение)	18 ˚C~32 ˚C	15 ˚C~43 ˚C	-

Если кондиционер будет работать длительный период времени в режиме Охлаждение в зоне с высокой влажностью, то может образоваться роса.

Если температура наружного воздуха опустится до -5°С, то обогревательная способность может снизиться до 60 % ~ 70 % от номинальной мощности в зависимости от условий работы.

Техническое обслуживание Вашего кондиционера

Внутренняя защита, обеспечиваемая системой управления аппаратом

ffЕсли в кондиционере случится неисправность, то сработает следующая внутренняя защита.

					Тип	Описание
				От холодного воздуха		Внутренний вентилятор отключится, чтобы предотвратить поступление холодного воздуха
						при нагревании теплового насоса.
						Внутренний вентилятор будет отключен с тем, чтобы растопить лед во время нагревания
				Цикл размораживания		теплового насоса.
						Лопатка, перемещающая воздушный поток по вертикали, во время цикла размораживания
						закроется и откроется снова при работе в режиме обогрева после цикла размораживания.
					Защита компрессора	Кондиционер не будет включаться в работу немедленно, чтобы защитить компрессор
						наружного блока после его запуска.
					• ПриработетепловогонасосаврежимеОбогревактивируетсяциклразмораживания,способствуяудалениюналеди
					из наружного блока, которая может там образовываться при низких температурах.
	ПРИМЕЧАНИЕ
					Внутренний вентилятор отключается автоматически и перезапускается только после завершения цикла

размораживания.

Smart Install (Проверка установки)

ffС помощью функции Smart Install (Проверка установки) установщик может проверить, правильно ли выполнена установка.

ffЕсли установка не была выполнена должным образом, индикатор ошибки включит

дисплей внутреннего блока. На основании этого пользователь будет знать, была ли выполнена установка должным образом или нет.

Русский-10

Сверка названия деталей

Ваш кондиционер может незначительно отличаться от приведенной ниже иллюстрации с учетом модели.

Основные детали

Воздушный фильтр

Воздухозаборник

	Направляющая воздушного	Направляющая воздушного
	потока (вверх и вниз)
		потока (влево и вправо)

Дисплей

Индикатор Вкл./Выкл.

Индикатор Таймер/Автоочистка

Кнопка питания/ Приемник сигналов Индикатор Один пользователь

дистанционного

управления

функцияОс 02внаяо

Русский-11

Проверка пульта дистанционного управления

•Направьтепультдистанционногоуправлениянаприемниксигналовдистанционногоуправлениявнутреннегоблока.

•ЕслиВынажметенужнуюкнопкунапультедистанционногоуправления,Выуслышитезвуковойсигнализвнутреннегоблока,и

на дисплее пульта дистанционного управления появится индикатор передачи команды ().

Кнопки пульта дистанционного управления

Вкл./Выкл.

Включает/выключает

кондиционер

Temp (Температура) + –

Увеличивает/уменьшает температуру на 1˚C.

Options (Опции)

Выбирайте варианты во время работы

Timer (Таймер)

Выберите вариант Таймера

Направляющий < >

Посмотрите меню Таймера, Вариантов или Настроек и сделайте выбор

Перемещение потока воздуха по вертикали

Активируйте/Деактивируйте лопатку, автоматически перемещающую поток воздуха по вертикали

Mode (Режим)

Установите один из 5 режимов работы

Fan (Вентилятор)	
	
Отрегулируйте скорость вентилятора

Single User (Один пользователь)

Включение/выключение функции Single User (Один пользователь), которая

снижает потребление энергии при работе в режимах Cool (Охлаждение) .

Settings (Настройки)

Выберите установки

SET (УСТАНОВИТЬ)

Установите/Отмените выбранный вариант или установку

•Вслучае,есливызахотитеотменитьтевариантыилиустановки,которыевытолькочтоустановили,снованажмите

ПРИМЕЧАНИЕ на кнопку Options (Опции) или на кнопку Settings (Настройки) , после чего станет мигать самый последний выбранный вами пункт, и вы сможете легко отменить его, нажав на кнопку SET (УСТАНОВИТЬ) пока выбранный пункт продолжает мигать.

Русский-12

Дисплей пульта дистанционного управления

Установите индикатор

температуры/времени (в Индикатор передачи сигналов варианте Таймера)

Индикатор разрядки батареи

	Индикатор режима good'sleep	Индикатор скорости
		вентилятора
	Индикатор режима работы	Индикатор перемещения потока
		воздуха по вертикали
	Индикатор вариантов
		Индикатор установок

функцияОс 02внаяо

		•	Убедитесь,чтоводанепопадаетнапультдистанционногоуправления.
	•		Нижеприведеннаяфункцияотображаетсянадисплеепультадистанционногоуправления,нонеподдерживаетсяэтой
ВНИМАНИЕ
			моделью.
			- Quiet (Бесшумный) /Virus Doctor (	)/ d'light Cool / Usage (Использование) / Filter Reset (Сброс фильтра) / Display (Дисплей)

•ПривыключенииивключениипультаДУнастройкиTimer (Таймер), Options (Опции) и Settings (Настройки), заданные перед выключение пульта ДУ, отменяются. Однако направление движения вентилятора остается прежним.

Предупреждение о разрядке аккумулятора

Если батарейки разрядятся, на дисплее пульта дистанционного управления появится такая иконка ( ). Если появится такая иконка, замените батарейки. Для пульта дистанционного управления нужны две батарейки 1,5 V ААА.

Хранение пульта дистанционного управления

Если Вы длительное время не пользуетесь пультом дистанционного управления, выньте батарейки из пульта дистанционного управления и храните его без них.

Как вставлять батарейки

1.Нажмите на рычаг в направлении, указанном стрелкой на обратной стороне пульта дистанционного управления, и потяните вверх.

2.Вставьте две батарейки типа ААА.

Проверьте их и вставьте с учетом местоположения знаков“+” и“-”. Проверьте, что батарейки вставлены правильно.

3.Закройте крышку, вставив ее в исходное положение.

Вы услышите щелчок, если крышка закрылась правильно.

• Этотсигналможетбытьпринятнеправильно,есливтомжепомещенииработаюткакие-либоэлектронные

ПРИМЕЧАНИЕ	люминесцентные лампы, например, инверторные люминесцентные лампы.
	• Еслинасигналыэтогопультадистанционногоуправленияреагируютидругиеэлектротехническиеприборы,
	позвоните в ближайший контактный центр.
	Правильная утилизация аккумуляторов

Наличие этого символа на аккумуляторе, на его упаковке или в сопроводительной документацииуказывает на то, что по окончании срока службы изделие не должно выбрасываться с другими бытовыми отходами. Наличие обозначений химический элементов Hg, Cd и Pb означает, что аккумулятор содержит ртуть, кадмий или свинец, количество которых превышает эталонный уровень, определенный в Директиве ЕС 2006/66.

Русский-13

Основная функция

Основной вид работы определяется режимом работы, который можно выбрать, нажав на кнопку Mode (Режим).

Auto (Авто)

В режиме Авто температура и скорость вращения вентилятора кондиционера будут устанавливаться автоматически в зависимости от температуры помещения.

•В режиме 2-Step Cooling (Охлаждение в 2 этапа) кондиционер работает в режиме Fast (Быстрый) + Cool (Охлаждение), если заданная температура ниже температуры помещения, а после того, как температура в помещении достигает заданной температуры, кондиционер автоматически начинает работать в режиме Сухой.

Cool (Охлаждение)

В режиме Cool (Охлаждение), кондиционер будет охлаждать Ваше помещение. Вы можете задавать температуру и скорость вращения вентилятора, чтобы почувствовать работу охлаждающего устройства в жаркое время года.

•Если существующая наружная температура намного превышает заданную температуру помещения, то может потребоваться некоторое время, чтобы довести внутреннюю температуру до температуры желаемой прохлады.

Dry (Осушение)

Кондиционер в режиме Dry(Осушение) действует как осушитель путем удаления влаги из воздуха помещения. Режим Dry(Осушение) делает воздух свежим во влажном климате.

Для того, чтобы активировать режим Dry (Осушение), на пульте дистанионного управления, установите температуру, значение которой ниже температуры в комнате.

Fan (Вентилятор)

Режим Fan (Вентилятор) может быть выбран для проветривания помещения. Режим Fan (Вентилятор) будет полезен для освежения застоявшегося воздуха в помещении.

Heat (Обогрев)

Кондиционер обогревает и при этом охлаждается. Обогревайте Ваше помещение этим универсальным прибором в холодную зиму.

•В начале в течение 3 ~ 5 минут может работать вентилятор, чтобы предотвратить подачу холодного воздуха, пока прогревается кондиционер.

•Так как кондиционер обогревает помещение путем получения тепловой энергии из наружного воздуха, его нагревательная способность может уменьшиться, если температура наружного воздуха будет крайне низка. Пользуйтесь дополнительным отопительным прибором в сочетании с кондиционером, если вы чувствуете, что кондиционер греет недостаточно.

Русский-14

Основная функция

Нажмите кнопку , чтобы включить кондиционер.

Нажмите кнопку , чтобы установить режим работы.

• При каждом нажатии кнопки Mode (Режим), режим будет меняться в таком порядке Auto (Авто), Cool (Охлаждение), Dry (Осушение), Fan (Вентилятор) и Heat (Обогрев).

Нажмите кнопку , чтобы задать температуру.

	Auto (Авто)		Вы можете устанавливать заданную температуру с интервалом 1 °С в диапазоне от 16 °С до
			30 °C.
	Cool (Охлаждение)		Вы можете устанавливать заданную температуру с интервалом 1 °С в диапазоне от 16 °С до
			30 °C.
	Dry (Осушение)		Вы можете устанавливать заданную температуру с интервалом 1 °С в диапазоне от 18 °С до
			30 °C.
	Fan (Вентилятор)		Установка температуры невозможна.
	Heat (Обогрев)		Вы можете устанавливать заданную температуру с интервалом 1 °С в диапазоне от 16 °С до
			30 °C.
Нажмите кнопку		, чтобы установить желаемую скорость вращения вентилятора.
	Auto (Авто)		(Авто)
	Cool (Охлаждение)		(Авто),	(Низкая),	(Средняя),		(Высокая),		(Турбо)
	Dry (Осушение)		(Авто)
	Fan (Вентилятор)		(Низкая),	(Средняя),		(Высокая),		(Турбо)
	Heat (Обогрев)		(Авто),	(Низкая),	(Средняя),		(Высокая),		(Турбо)

функцияОс 02внаяо

• Dry(Осушение)режимможновключатьтольковрежимеохлаждения.

ПРИМЕЧАНИЕ

Русский-15

Регулировка направления воздушного потока

Эта функция позволит вам настроить перемещение потока воздуха по вертикали.

Нажмите кнопку , чтобы задействовать лопатки перемещения воздушного потока по вертикали.

Вертикальный поток воздуха

ffЧтобы сохранить постоянное направление потока воздуха, нажмите кнопку еще раз.

Лопатки, направляющие поток воздуха, остановятся.

 Если вы будете регулировать лопатку, перемещающую поток воздуха по вертикали, вручную, то она может не закрыться полностью, когда вы выключите кондиционер.

				• Регулировканаправлениявоздушногопотокав
				режиме good'sleep не предусмотрена, а в режиме
ПРИМЕЧАНИЕ
				охлаждения она действует.

• Темнеменеевыможетерегулироватьнаправление

воздушного потока в режиме good'sleep, если включен режим Обогрев.

управления

Горизонтальный поток воздуха

Перемещайте штырьковый рычаг направляющих влево или вправо, чтобы зафиксировать направление потока воздуха в нужном Вам постоянном направлении.

• Воизбежаниетравмнаправлениегоризонтальногопотокавоздуха

ВНИМАНИЕ необходимо менять, только когда блок полностью выключен. Существует потенциальная опасность получения травмы при

неправильном обращении с этим устройством.

Русский-16

Установка Таймера включения / Таймера выключения

Установка таймера включения

1. Нажмите кнопку Timer (Таймер), чтобы выбрать (On).

-- Когда	начнет мигать, вы можете установить время.
2. Нажмите	, чтобы установить время.

-- Вы можете устанавливать время кратное половине часа продолжительностью от 30 минут (0,5 на дисплее) до 3-х часов и кратное одному часу продолжительностью от 3-х до 24-х часов.

-- Время можно устанавливать на срок от 30 минут до 24 часов.

3. Нажмите на кнопку SET (УСТАНОВИТЬ) , чтобы завершить установку таймера включения.

-- Индикатор (On) и установленное на таймере время будет отображаться на дисплее пульта дистанционного управления, а индикатор Timer (Таймер)

) будет отображаться на дисплее внутреннего блока.

-- Установка таймера включения будет отменена, если вы не нажмете на кнопку SET (УСТАНОВИТЬ) в течение 10 секунд после установки времени. Проверьте наличие индикатора (On) на дисплее пульта дистанционного управления и индикатора Timer (Таймер) ) на дисплее внутреннего блока.

		ffНажмите	Timer (Таймер) 	нажмите кнопку
	Отмена	или	задайте значение	нажмите кнопку SET
Дисплей пульта дистанционного		(УСТАНОВИТЬ).
управления		ffНажмите кнопку Вкл./В		).

Дополнительные функции, доступные в режиме Таймер включения

Вы можете выбрать одну из следующих функций:Auto(Авто)/Cool(Охлаждение)/Dry(Осушение)/ Fan(Вентилятор)/Heat(Обогрев).

Вы можете установить температуру, когда выберите режим работы.

Регулировка температуры возможна, если выбран режим Auto (Авто)/Cool (Охлаждение)/Dry (Осушение) /Heat (Обогрев).

				• По завершении настройки On timer (Таймер включения) в течение 3 секунд отображается состояние
				установки, после этого на пульте ДУ остается только индикатор (On).
ПРИМЕЧАНИЕ

•Если вы нажмете кнопку Вкл./Выкл. на внутреннем блоке после установки таймера включения с пульта дистанционного управления, то индикатор таймера на дисплее внутреннего блока исчезнет, а таймер включения отключится. Индикатор (On) на пульте дистанционного управления будет отображаться даже, если таймер включения отключен.

•Если таймер включения устанавливается при выключенном кондиционере, индикатор Timer (Таймер)

( ) будет отображаться и оставаться включенным, пока таймер включения включен.

Таймер03

Русский-17

Установка Таймера включения / Таймера выключения

Установка Таймер выключения

1. Нажмите кнопку Timer (Таймер), чтобы выбрать (Off).

-- Когда станет мигать индикатор (Off), вы можете установить время. 2. Нажмите , чтобы установить время.

-- Вы можете устанавливать время кратное половине часа продолжительностью от 30 минут (0,5 на дисплее) до 3-х часов и кратное одному часу продолжительностью от 3-х до 24-х часов.

-- Время можно устанавливать на срок от 30 минут до 24 часов.

3. Нажмите на кнопку SET (УСТАНОВИТЬ) , чтобы завершить установку таймера выключения.

-- Индикатор (Off) и установленное на таймере время будет отображаться на дисплее пульта дистанционного управления, а индикатор Timer (Таймер)

) будет отображаться на дисплее внутреннего блока.

-- Установка таймера выключения будет отменена, если вы не нажмете на кнопку SET (УСТАНОВИТЬ) в течение 10 секунд после установки времени. Проверьте наличие индикатора (Off) на дисплее пульта дистанционного управления и индикатора Timer (Таймер) ) на дисплее внутреннего блока.

Дисплей пульта дистанционного управления

	ffНажмите	Timer (Таймер)	нажмите кнопку
Отмена	или	задайте значение	нажмите кнопку SET
	(УСТАНОВИТЬ).
	ffНажмите кнопку Вкл.		).

• Работа таймера выключения зависит от статуса Вкл/Откл внутреннего

				блока и статуса Вкл/Откл индикатора на дисплее пульта дистанционного
	ПРИМЕЧАНИЕ
				управления.

• Толькопоследняяустановкатаймерабудет	функциями
Таймера включения/Таймера выключения	Таймера
выключения.

•ПослеустановкиTimer(Таймера),установленноевремяпоявитьсяна3

секунды перед тем как исчезнет.

Совместная работа Таймера включения и Таймера выключения

			Если кондиционер отключён	Если кондиционер включен
Если время, установленное на таймере включения,				Если время, установленное на таймере включения,
меньше времени, установленного на таймере				продолжительнее времени, установленного на
отключения				таймере отключения
Пример) Таймере включения: 3 часа, Таймере выключения:				Пример) Таймере включения: 3 часа, Таймере выключения:
5 часов				1 час
	- Кондиционер включится через 3 часа с момента			- Кондиционер отключится через 1 час, считая с того
	установки вами таймера и будет оставаться			момента, как вы установите таймер, и включится через
	включенным в течение 2-х часов, после чего			2 часа с момента его отключения.
	автоматически отключится.
			• Время, устанавливаемое для таймера включения, должно отличаться от времени, устанавливаемого
ПРИМЕЧАНИЕ			для таймера отключения.

Русский-18

Режим

Для обеспечения комфортного сна кондиционер будет работать, соблюдая следующие 3 этапа Засыпание Крепкий сон Пробуждение.

Cool (Охлаждение)/Heat (Обогрев),

Дисплей пульта дистанционного управления

1. Нажмите	Timer (Таймер), чтобы выбрать		).
-- Индикатор	)	мигать и вы можете устанавливать время.

2.Нажмите кнопку , чтобы установить время.

-- Вы можете устанавливать время кратное половине часа продолжительностью от 30 минут (0,5 на дисплее) до 3-х часов и кратное одному часу продолжительностью от 3-х до 12-х часов.

-- Время можно устанавливать на срок от 30 минут до 12 часов.

-- Установка времени по умолчанию для режима	составляет 8
часов.

3.кнопку SET (УСТАНОВИТЬ) , чтобы завершить установку режима

.
-- Индикатор	) и установка времени режима		будут
отображаться на дисплее пульта дистанционного управления.
-- Индикатор таймера(		) будет отображаться на дисплее внутреннего
блока.
-- Установка режима		будет отменена, если вы не нажмете кнопку SET
(УСТАНОВИТЬ)		10 секунд после установки времени. Проверьте наличие
индикатора	дисплее пульта дистанционного управления и индикатора
Timer (Таймер)	) на дисплее внутреннего блока.
f Нажмите кнопку Timer (Таймер) выберите			) нажмите кнопку
Отмена	задайте значение таймера		нажмите кнопку

SET (УСТАНОВИТЬ).

В режимеимеются дополнительные варианты

Вы можете устанавливать заданную температуру с интервалом 1 °С в диапазоне от 16 °С до 30 °C.

Если будет включен режим, то:

В режиме Cool (Охлаждение): направление воздушного потока будет регулироваться автоматически. В режиме Heat (Обогрев): направление воздушного потока можно регулировать.

Изменение температуры и скорости вентилятора в режиме

•• Засыпание: Способствует Вашему засыпанию, понижая температуру.

•• Крепкий сон: Расслабляет ваше тело и немного повышает температуру.

•• Пробуждение: Позволяет Вам проснуться благодаря комфортной прерывистой подаче воздуха, и это дает Вам возможность почувствовать, что Вы восстановили свои силы.

• Рекомендуется устанавливать температуру на 25 °C ~ 27˚С для охлаждения и на 21˚С ~ 23˚С для отопления.

ПРИМЕЧАНИЕ • Если установленная температура слишком низкая, вы можете почувствовать холод во время сна или простудиться.

•Оптимальная продолжительность работы в режиме составляет 8 часов. Если будет установлено слишком маленькое или слишком большое время, вы можете не чувствовать себя максимально комфортно, как вам хотелось бы.

•Если режим установлен более чем на 5 часов, то режим Пробуждение включится за 1 час до окончания работы кондиционера, после чего кондиционер остановится автоматически.

•Если таймер включения и функция устанавливаются одновременно, то кондиционер будет выполнять только ту функцию, которая будет установлена последней.

Таймер03

Русский-19
