Samsung AP-W124AH, AP-W154AH User Manual

삼성 스탠드형 에어컨

사용설명서

설치실명제

설치 확인 카드에 에어컨 설치 기사의 인적 사항을 기재하여 책임과 신뢰를 높이도록 하는 제도입니다. 제품 설치 후 기재 사항을 꼭 확인해 주세요.

안전을 위한 주의사항은 사용자의 안전을 지키고 , 재산상의 손해 등을 막기 위한 내용입니다. 반드시 읽고 올바르게 사용해 주세요 .

본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다 . (FOR KOREAN, UNIT STANDARD ONLY)

DB98-27693A(2)

AP-W12 AP-W12



DH 시리즈



BH 시리즈

AP-W15DH 시리즈

AP-W15



BH 시리즈

제품의

초경량 에어컨

동일 평형의 스탠드형 에어컨 중 국내 최소 경량으로 설치 및

이동이 더욱 쉬워졌습니다 .

특장점

주

강력한 터보/원거리운전

30 분 동안 쾌속냉방을 해 주는 터보운전 및 에어컨에서 멀리 떨어진 곳까지 시원하게 해 주는 원거리운전이 더욱 빠르고 고른 냉방을 약속합니다 .

고감각 고품격 디자인

깔끔하면서도 고급스런 스타일로 어느 곳에도 자연스러운 배치가 가능한 고품격 인테리어 디자인을 자랑합니다 .

은나노 살균효과

먼지거름필터 , 열교환기 등 주요 부품에 은나노 살균 처리를 하여 최고의 청정함을 전해 드립니다 .

컴팩트 리모컨

한손에 잡히는 컴팩트형 리모컨으로 에어컨 사용이 더욱 편리해졌을 뿐 아니라, [운전 / 정지] 버튼을 야광 처리하여 주위가 어두울 때도 쉽게 리모컨을 찾을 수 있습니다.

에어컨 설치시 설치기사의 설치 자격증을 확인해 주세요.

에어컨 설치는 설치 자격증을 소지한 당사 에어컨 설치기사만이 할 수 있습니다. 설치 자격증을 소지하지 않은 설치기사에게 당사 에어컨을 설치하여 발생한 문제에 대해서는 당사가 책임을 지지 않습니다.

준비편

차례

안전을 위한 주의사항 3 각 부분의 이름 11 리모컨 사용방법 13

기본편

응용편

기타편

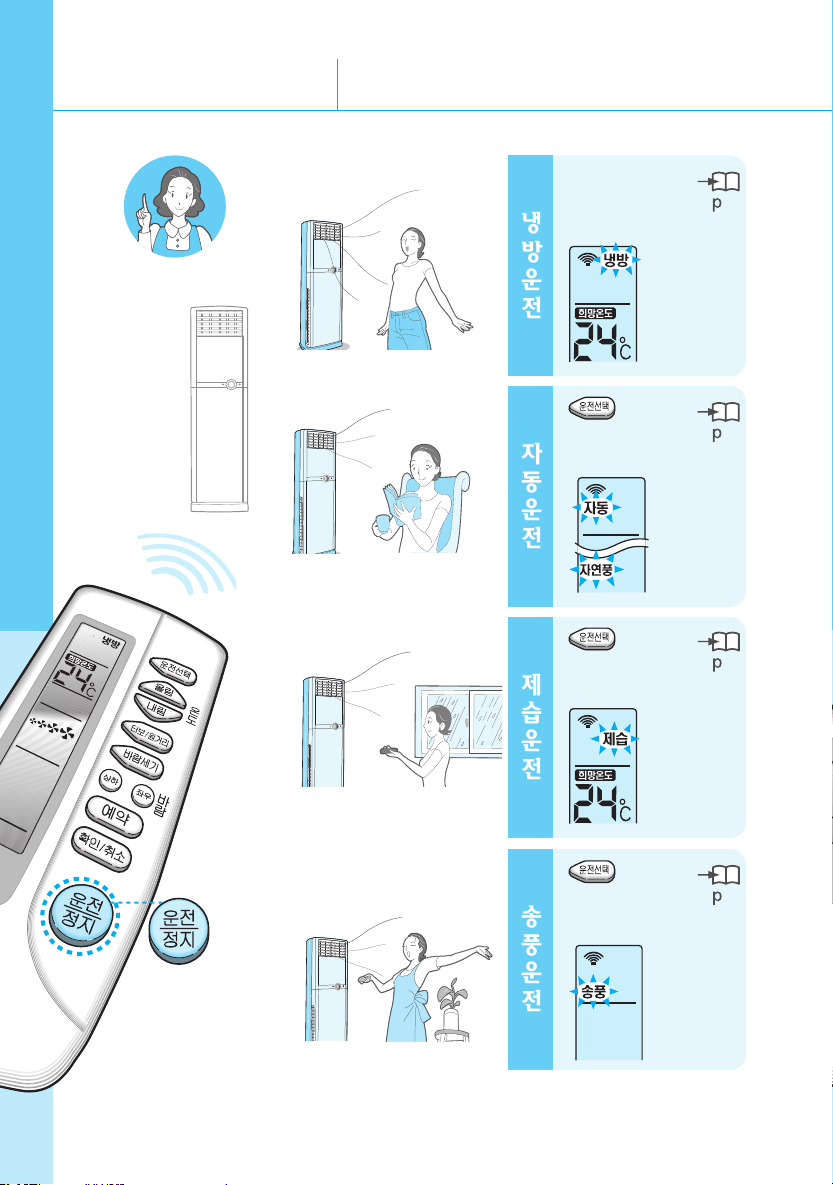

사용 전 확인사항 15 에어컨 기본운전 17 냉방운전 19 자동운전 20 제습운전 21 송풍운전 22

터보운전 23

실내를 빨리 시원하게 하고 싶어요

원거리운전 24

멀리 떨어진 곳까지 시원하게 하고 싶어요

켜짐예약기능 25

원하는 시각에 에어컨을 자동으로 켜지게 하고 싶어요

꺼짐예약기능 26

원하는 시각에 에어컨을 자동으로 꺼지게 하고 싶어요

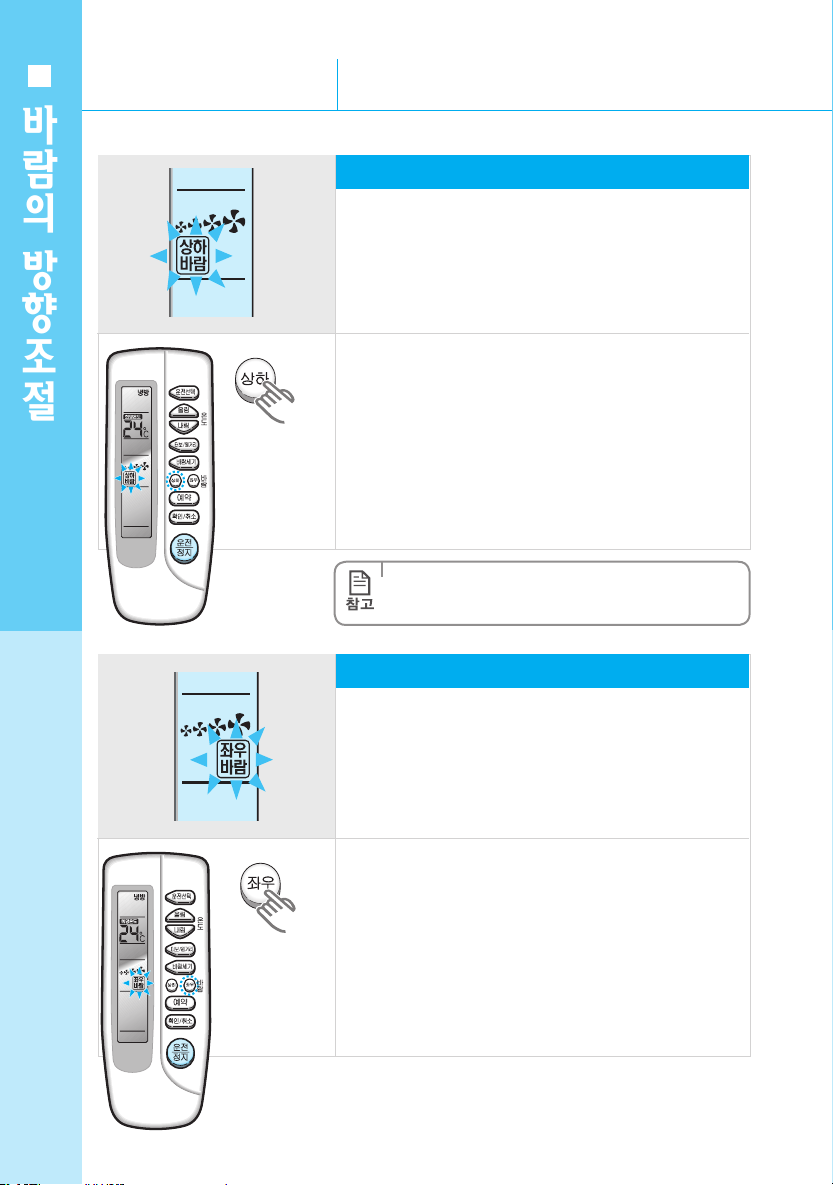

바람의 방향조절 27

바람의 방향을 자유롭게 조절하고 싶어요

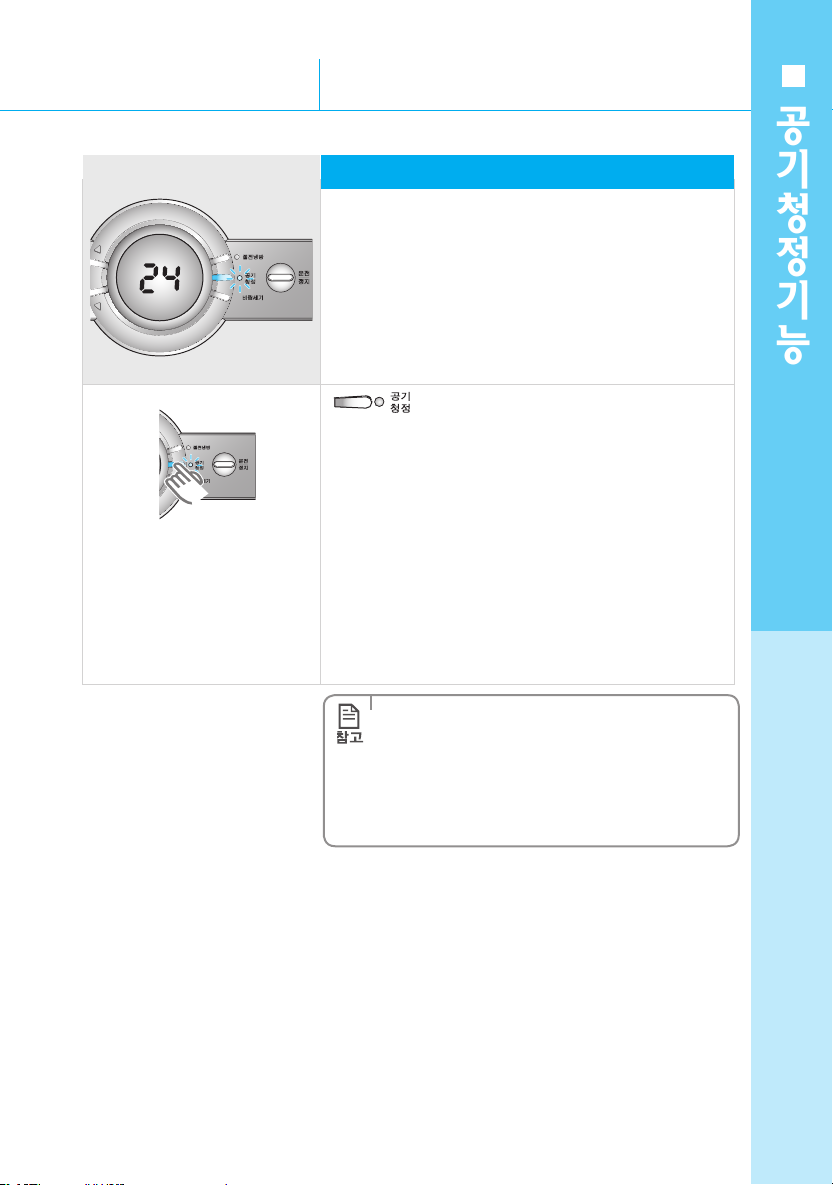

공기청정기능 28

탁한 실내 공기를 깨끗하게 하고 싶어요

본체조절부로 운전 29

리모컨 없이 에어컨을 운전하고 싶어요

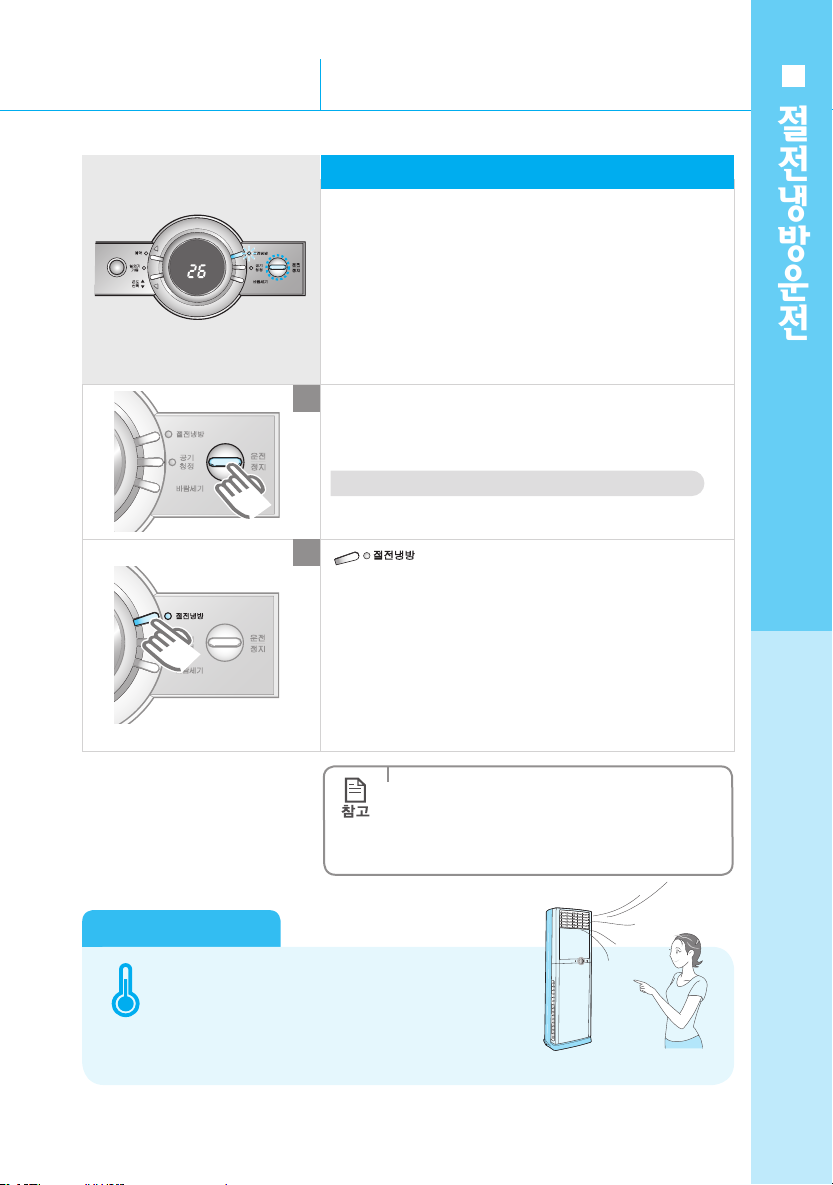

절전냉방운전 30

전기료를 절약하고 싶어요

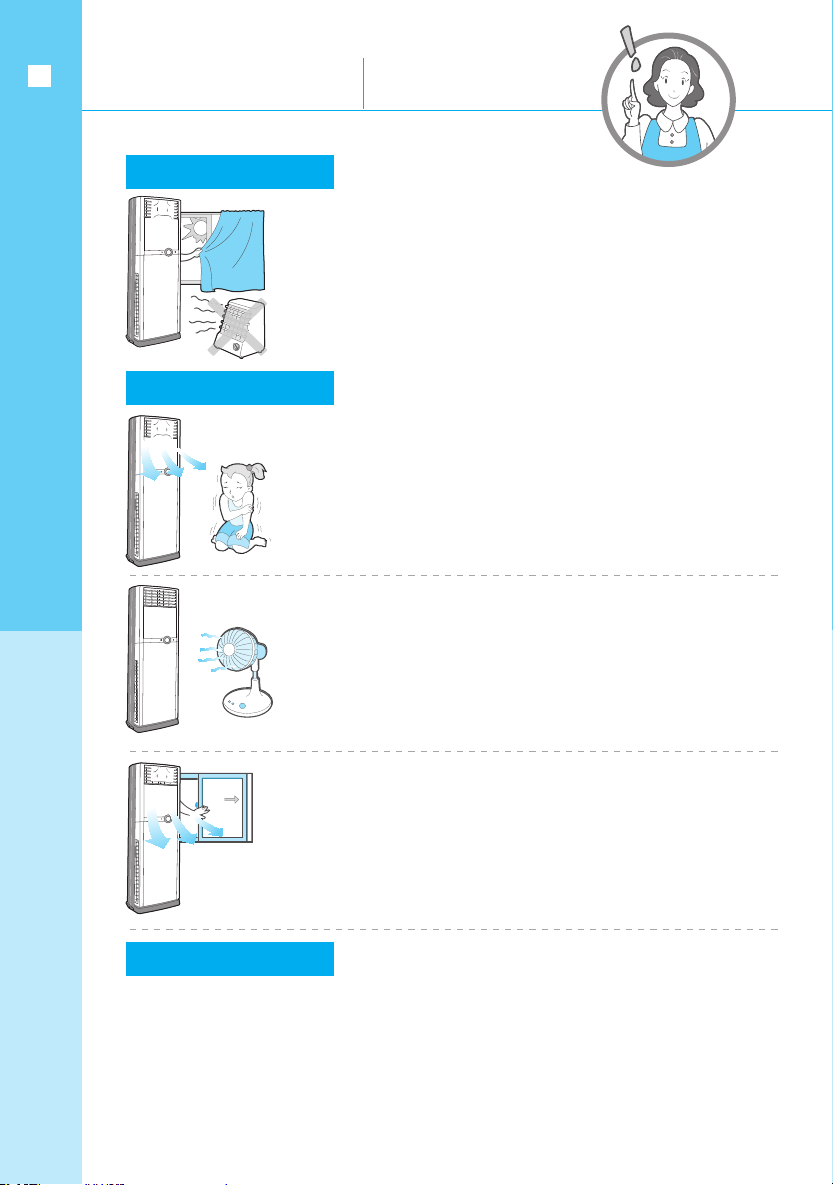

청소 및 손질방법 31 보관방법 34 생활의 지혜 35 고장신고 전 확인사항 36 폐 전자제품 처리안내 39 제품규격 40

설치편

에어컨 설치 41

제품을 보다 효율적으로 사용할 수 있는 내용을 알려 드립니다.

제품 사용에 대한 이해를 높이고자 해당 용어들을 설명해 드립니다.

해당 페이지를 참조하세요.

안전을 위해 꼭 지켜 주세요

■ 설치할 때

본 제품은 220V를 정격전압으로 사용하는 제품입니다.

지시사항을 지키지 않았을 경우 사용자가 사망하거나 중상을 입을 수 있습니다.

지시사항을 지키지 않았을 경우 사용자의 부상이나 재산 피해가 발생할 수 있습니다.

가연성 가스가 누설되는 곳 또는 누설 가능성이

금지

있는 곳에는 설치하지 마세요.

▶ 화재 및 폭발의

위험이 있습니다.

제품 설치는 반드시 서비스센터나 설치 전문점에 의뢰하세요.

▶ 고장, 누수, 감전, 화재의

위험이 있습니다.

▶ 특히, 공장 지대나

염분이 많은 해안 등 특수한 장소에 설치해야 할 때는 제품을 구 서비스센터에 문의하세요.

입한

설치된 제품을 재설치할 때는 제품을 구입한 대리점이나 서비스센터에 의뢰하세요.

▶ 고장, 누수, 감전, 화재의

위험이 있습니다.

▶ 제품 운송 서비스는

지원되지 않으며, 제품 설치 장소를 바꾸는 경우 추가 공사비와 설치비가 별도로 청구됩니다.

대리점이나

높은 외벽, 베란다 바깥 쪽 등 낙하 우려가 있는 곳에는

금지

실외기를 절대 설치하지 마세요.

▶ 실외기가 떨어질 경우

인명 피해나 재산 손실을 가져올 수 있습니다.

제품 설치시 반드시 접지하고, 접지선은 가스관, 수도관, 전화선 등에 연결하지 마세요.

▶ 감전의 위험이

있습니다.

제품이 침수되었을 경우에는 반드시 서비스센터에 의뢰하세요.

▶ 감전이나 화재의

위험이 있습니다.

안전을

금지 표시입니다.

금지

반드시 지켜야 할 사항이라는 표시입니다.

전원을 차단하라는 표시입니다.

■ 전원관련

전선 부분을 잡아 당기거나 젖은 손으로 전원플러그를

금지

만지지 마세요.

▶ 감전이나 화재의

위험이 있습니다.

손상된 전원 코드나 플러그, 헐거운 콘센트는 사용하지

금지

마세요.

▶ 감전이나 화재의

위험이 있습니다.

감전 예방을 위한 접지 표시입니다.

분해금지 표시입니다.

분해 금지

전선을 무리하게 구부리거나 무거운 물건에 눌려 망가지지

금지

않도록 하세요.

▶ 감전이나 화재의

위험이 있습니다.

전원은 멀티콘센트를 사용하지 마시고 반드시 에어컨 전용 전원으로 사용하세요.

▶ 감전이나 화재의

위험이 있습니다.

위한

주의사항

준비편

에어컨 전용 개폐기 및 누전차단기를 설치하세요.

▶ 감전이나 화재의

위험이 있습니다.

정격 용량의 퓨즈를 사용하세요.

▶ 특히 퓨즈 대용으로

철사나 동선 등을 사용하지 마세요. 고장이나 화재의 위험이 있습니다.

반드시 접지 단자가 있는 220V 전용 콘센트를 사용하세요.

▶ 감전이나 화재의

위험이 있습니다.

전원선 또는 전원플러그가 손상되었을 때는 위험을 방지하기

금지

위하여 제조사 또는 서비스기사, 그와 동등한 자격을 갖춘 사람에 의해 교체해야 합니다.

안전을 위해 꼭 지켜 주세요

■ 사용 중에

제품에 살충제나 가연성 스프레이를 뿌리지 마세요.

금지

▶ 인체에 해로울 뿐 아니라

제품 고장이나 감전, 화재가 발생할 수 있습니다.

실외기 근처에 어린이가 밟고 올라설 수 있는 물건을

금지

놓아두지 마세요.

▶ 어린이가 떨어져

크게 다칠 수 있습니다.

제품의 공기 흡입구 또는 배출구에 손가락, 이물질 등을 넣지 마세요.

금지

▶ 특히, 어린이들이 손가락 등을 넣어

다치는 일이 없도록 주의해 주세요.

제품에 전열 기구, 전기 히터 등을 연결하거나 임의로

분해 금지

분해, 수리, 개조하지 마세요.

▶ 고장, 감전, 화재의

위험이 있습니다. 수리할 필요가 있을 때는 서비스센터에 연락하세요.

■ 설치할 때

안전을

위한

주의사항

설치는 직사광선이나 열기구, 특히 물기를 피해서 하세요.

▶ 냉방 효과가 떨어지고

감전될 수 있으므로 커튼 등을 설치해 주세요.

실외기는 장애물이 없고 통풍이 잘 되는 곳, 운전시 발생하는 소음이 이웃에 영향을 주지 않는 곳에 설치하세요.

▶ 고장의 위험이 있으며,

소음으로 인해 이웃에게 불쾌감을 줄 수 있습니다.

배관은 최대한 짧게 설치하세요.

▶ 배관 길이가 길어지면

성능이 떨어지고 수명이 단축됩니다.

배수호스는 배수가 확실하게 이루어지도록 설치하세요.

▶ 배수가 잘 되지 않으면

실내로 물이 넘쳐 가구 등에 피해를 입힐 수 있습니다.

에어컨 실외기를 도로변에 설치할 경우 2m 이상의 높이에 설치하거나 열기가 보행자에게 직접 닿지 않도록 설치하세요.

▶ 건축물의 설비기준 등에 관한 규칙으로

꼭 지켜야 하는 사항입니다.

실내기 고정구가 설치되었는지 반드시 확인하세요.

▶ 실내기 고정구가 설치되지 않은 경우

실내기가 흔들리거나 넘어져 다칠 수 있습니다.

준비편

안전을 위해 꼭 지켜 주세요

■ 전원 관련

전원플러그를 빼서 에어컨을 끄지 마세요.

금지

▶ 고장이나 감전의 위험이

있으므로 반드시 [운전/정지] 버튼을 눌러 꺼 주세요.

수리할 필요가 있을 때는 제품을 구입한 대리점이나 서비스센터에 의뢰하세요.

▶ 임의로 분해, 수리할 경우 감전이나

화재가 발생할 수 있습니다.

제품에서 이상한 소리, 타는 냄새, 연기 등이 나면 즉시 전원을 차단한 후 서비스센터에 문의하세요.

▶ 감전이나 화재의

위험이 있습니다.

에어컨을 오랫동안 사용하지 않을 때는 전원플러그를 빼 주세요.

▶ 전력이 소모되고,

화재가 발생할 수 있습니다.

■ 사용 중에

안전을

위한

주의사항

운전 중일 때는 흡입판을 열지 마세요.

금지

▶ 고장이나 감전의

위험이 있습니다.

▶ 특히, 어린이들이

흡입판을 열어 다치는 일이 없도록 주의해 주세요.

차가운 바람이 사람이나 동식물에 오랫동안 직접 닿지 않도록 하세요.

금지

▶ 인체에 해로우며, 동식물에도

나쁜 영향을 줄 수 있습니다.

제품 내부로 물이 들어가지 않도록 하세요.

금지

▶ 감전이나 화재의

위험이 있습니다.

밀폐되었거나 유아, 노약자가 있는 곳에서는 오랫동안 사용하지 마세요.

금지

▶ 산소가 부족하게 되어

위험할 수 있으므로 1시간에 한번 정도 창문을 열어 환기시켜 주세요.

준비편

안전을 위해 꼭 지켜 주세요

■ 사용 중에

제품 위에 올라가거나 무거운 물건을 올려 놓지 마세요.

금지

▶ 고장이나 감전의 위험이

있으며, 물건이 떨어져 다칠 수 있습니다

에어컨에서 나오는 물은 마시지 마세요.

▶ 인체에 해롭습니다.

금지

제품에 연결된 배관을 만지지 마세요.

▶ 다치거나 화상을

금지

입을 수 있습니다.

정밀기기, 식품, 동식물, 화장품 등의 보존이나 특수 용도로는 사용하지

금지

마세요.

▶ 재산상의 손해가

발생할 수 있습니다.

제품에 인위적으로 과도한 충격을 주지 마세요.

금지

▶ 고장이나 화재의

원인이 됩니다.

실내기에 매달리지 마세요.

▶ 실내기가 넘어져

금지

다칠 수 있습니다.

안전점검

■ 기타

오래 사용한 에어컨의 소비자 안전점검을!

○ 운전소리가 매우 크거나, 이상한 소리가 난다.

이러한 증상이 있습니까?

○ 운전 중에 이상한 냄새와 연기가 난다.

○ 누전차단기나 퓨즈가 자주 끊어진다.

○ 실내기에서 물이 샌다.

○ 그 밖의 이상이나 고장이 있다.

이럴 땐 사용 중지

○ 안전을 위해 전원 스위치를 끄고

콘센트에서 플러그를 뽑아 놓는다.

○ 구입처 또는 서비스센터로 연락하여

점검을 받는다.

◎ 절대 소비자의 임의로 수리를 하지

마시기 바랍니다.

안전을

위한

주의사항

전기집진기 및 먼지거름필터 건조시 필터에 직사광선이

금지

닿지않도록 하세요.

▶ 변형될 수 있습니다.

물을 직접 뿌려 청소하거나 벤젠, 시너, 알코올 등으로 닦지 마세요.

▶ 감전이나 화재의

위험이 있습니다.

▶ 제품 표면이

변질될 수 있습니다.

실외기의 열교환기는 표면이 날카로우니 청소시 주의하세요.

▶ 손가락이 베일 우려가 있으므로

두꺼운 면장갑 등을 착용해 주세요.

청소 및 손질은 전원을 차단하고 팬이 회전을 멈추면 시작하세요.

▶ 감전되거나 다칠 수

있습니다.

준비편

먼지거름필터는 2주에 한번 정도 청소하세요.

▶ 청소 및 손질방법을

참조해 먼지거름필터를 청소하세요. 먼지가 많은 환경에서는 더 자주 청소해 주세요.

먼지거름필터는 꼭 끼워 주세요.

▶ 먼지거름필터 없이 에어컨을 사용할

경우 수명이 짧아지고 전기 소모도 많아집니다.

각 부분의 이름을 알아 두세요

■ 실내기

바람 조절판 (좌우) 바람 조절판 (상하)

냉각된 공기가 나오는 부분

먼지거름필터

흡입된 공기 중의

먼지를 걸러내는 부분

리모컨 보관함

리모컨을 사용하지 않을 때

외부 공기를 흡입하는 부분

■ 본체조절부

예약운전 표시등

공기 배출구

본체 조절부

보관하는 부분

공기 흡입구

흡입판 여는 방법

흡입판 위쪽 좌우를 두 손으로 잡아당겨 열어 주세요. 단, 운전 중일 때는 흡입판을 열지 마세요. 고장이나 감전의 위험이 있습니다.

절전냉방 버튼 공기청정 버튼 절전냉방 표시등

리모컨 수신부

리모컨으로 선택한 기능이

입력되는 부분

실외기 가동 표시등

온도선택 버튼

운전/정지 버튼

공기청정 표시등

운전 표시부

현재온도, 희망온도,바람세기를

표시해 주는 부분

바람세기 버튼

각

■ 실외기

APX-W124

앞면

APX-W154

앞면

전기장치부 공기 배출구

배관 연결부

전기장치부

뒷면

공기 흡입구

배관 연결부

공기 흡입구

부분의

이름

준비편

공기 배출구

배관 연결부

리모컨 사용방법을 알아 두세요

운전 표시

사용 중인 운전을 표시

온도 및 건전지 교체 시기 표시

희망온도 및 건전지 교체 시기를 표시

터보/원거리운전 표시

상황에 맞게 선택한 운전을 표시

바람세기 및 바람방향 표시

바람의 세기 정도 및 상하/좌우 바람의 방향을 표시

예약 표시

설정한 예약 기능을 표시

리모컨에 물기가 닿지 않도록 주의하세요.

리모컨 사용방법

● 실내기의 리모컨 수신부로 향한 후 눌러 주세요.

● 리모컨의 버튼을 눌렀을 때, 실내기에서 ‘띠리리링~’ 또는 ‘띵’과 같은 소리가 나면 선택된 것입니다.

● 삼파장 형광등이나 네온사인 등으로 인해 강한 빛이 발생하는 곳에서는 리모컨 버튼을 눌러도 에어컨이 작동되지 않을 수 있습니다. 이 때는 실내기의 리모컨 수신부 바로 앞에서 사용하세요.

● 리모컨으로 다른 전자제품이 작동할 때는 서비스센터에 문의하세요.

리모컨

■ 버튼 조작부

운전선택 버튼

원하는 운전을 선택할 때

온도조절 버튼

희망온도를 설정할 때

터보/원거리운전 버튼

터보/원거리운전을 선택할 때

바람세기 버튼

바람의 세기 정도를 조절할 때

바람방향 버튼

바람의 방향을 조절할 때

■ 건전지 교체 시기

건전지의 수명이 다 되었을 경우 리모컨 표시부에 (

교체해 주세요. 리모컨에는 1.5V AAA형 건전지 2개가 필요합니다.

)가 표시되므로 이때 새 건전지로

■ 버튼 조작부

예약 버튼

에어컨이 켜지고 꺼지는 시각을 예약할 때

예약 확인/취소 버튼

예약 기능을 완료하거나 취소할 때

운전/정지

에어컨 전원을 켜고 끌 때

■ 리모컨 건전지 넣는 방법

건전지 덮개를 여세요.

▶ ( )부분을 살짝 누르면서 아래 그림과

같이 화살표 방향으로 밀어 주세요.

건전지를 넣으세요.

▶ (+), (-) 극을 확인한 후 넣어 주세요.

리모컨에는 1.5V AAA형 건전지 2개가 필요합니다.

사용방법

준비편

덮개를 덮으세요.

▶ 덮개와 리모컨 아래 부분을 맞춘 후

‘딸깍’소리가 날 때까지 수평으로 밀어 넣어 주세요.
