Samsung AM18A1C2, AM18A1C09 User Manual [fr, fr]

Download

ENGLISH

OWNER’S INSTRUCTIONS & INSTALLATION MANUAL

MANUAL DE INSTRUCCIONES & MANUAL DE INSTALACIÓN

MANUEL D’UTILISATION & MANUEL D’INSTALLATION

MULTI-SPLIT TYPE ROOM AIR CONDITIONER

(Cool)

ACONDICIONADOR DE AIRE DOMÉSTICO SISTEMA MULTI SPLIT (Refrigeración)

CLIMATISEUR DE TYPE MULTIPLE

(Refroidissement)

E S F

DB68-01957A(1)

ESPAÑOL

FRANÇAIS

AM18A1C09 AM26A1C13

AM27A1C13 AM27A1C07

Indoor Unit

UM18A1C2 UM26A1C2

UM27A1C3

Outdoor Unit

Consignes de sécurité

Respectez toujours les consignes suivantes lors de l’utilisation de votre climatiseur.

1 L’air doit pouvoir circuler autour de l’unité intérieure. Ne posez JAMAIS de vêtements ni d’autres objets

dessus.

2 EVITEZ d’éclabousser l’unité intérieure. Si l’unité entre en contact avec un liquide, mettez le climatiseur hors

tension au niveau de la prise secteur et contactez un réparateur agréé.

3 N’introduisez JAMAIS de corps étrangers entre les lames d’entrée d’air ; vous risqueriez d’endommager le

ventilateur et de vous blesser. Ne laissez pas les enfants s’approcher de l’unité intérieure.

4 N’obstruez pas la façade de l’unité extérieure.

5 En cas d’inutilisation prolongée de la télécommande, enlevez les piles.

6 Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit. Adressez-vous à

un service après-vente ou au magasin où vous l’avez acheté.

7 Si le cable d’alimentation est endommagé, il doit être remplacé par un cable venant du producteur ou du

service après-vente.

F-

Sommaire

◆ PRÉPARER LE CLIMATISEUR

■ Consignes de sécurité................................................................................... 2

■ Unité intérieure.............................................................................................. 4

■ Unité extérieure............................................................................................. 4

■ Télécommande - Boutons et affichage ......................................................... 5

■ Avant-propos................................................................................................. 6

■ Installer le socle de la télécommande sur un mur ........................................ 7

■ Insérer les piles dans la télécommande........................................................ 7

■ Mettre le climatiseur à l’heure....................................................................... 8

◆

UTILISER LE CLIMATISEUR

■ Utiliser le climatiseur en mode automatique ................................................. 9

■ Refroidisser la pièce...................................................................................... 10

■ Changer la température de la pièce rapidement........................................... 11

■ Déshumidifier la pièce................................................................................... 12

■ Aérer la pièce ................................................................................................ 13

■ Régler le flux d’air vertical............................................................................. 14

■ Régler le flux d’air horizontal......................................................................... 14

◆

ROGRAMMER LE CLIMATISEUR

■ Démarrer et arrêter le climatiseur automatiquement .................................... 15

■ Arrêterr le climatiseur après six heures de fonctionnement.......................... 16

■ Programmer l’arrêt du climatiseur rapidement.............................................. 16

■ Annuler l’heure programmée......................................................................... 17

■ Annuler l’arrêt après six heures de fonctionnement...................................... 17

■ Annuler la programmation rapide.................................................................. 17

◆

CONSIGNES D’UTILISATION

■ Conseil d’utilisation........................................................................................ 18

■ Température et humidité de fonctionnement................................................. 18

■ Nettoyer le climatiseur................................................................................... 19

■ Avant d’appeler le service après-vente......................................................... 20

■ Utiliser le climatiseur sans télécommande.................................................... 21

◆

SPECIFICATIONS TECHNIQUES .......................................................................... 22

◆ MANUEL

D’INSTALLATION.................................................................................. 24

F-

FRANÇAIS

Unité intérieure

Interrupteur ON/OFF (fonctionnement

sans télécommande)

Filtre à air (sous la grille)

Voyant de la minuterie

- JAUNE

Voyant Marche

- VERT

Voyant du mode TURBO

- ROUGE

Voyant du ventilateur

- VERT

Lames de sortie d’air

Capteur de la télécommande

Entrée d’air

Unité extérieure

Entrée d’air

Sortie d’air

UM26A1C2

UM27A1C3

UM18A1C2

Vanne de raccordement des unités

F-

OPERATION

TIMER

TURBO

FAN

Télécommande - Boutons et affichage

Mode de fonctionnement (Automatique, Refroidissement, Déshumidification, Ventilation)

Mode Turbo Mode Sleep

Affichage de la vitesse du ventilateur (Automatique, Faible, Moyenne, Maximale) Affichage de l’heure courante et de l’heure programmée

Bouton Marche/Arrêt

Activation du mode Turbo Réglage de l’arrêt automatique

Bouton de réglage de l’extinction

Réglage de la vitesse du ventilateur Activation et désactivation de la minuterie

Boutons de réglage de l’heure

Programmation et annulation de la minuterie

Voyant de transmission de la

télécommande

Réglage de la température

Indicateur d’usure des piles

Affichage de la température

préréglée

Affichage de l’orientation du

flux de l’air

Orientation du flux d’air horizontal

Bouton de régulage de l’heure

Sélection du mode de fonctionnement

(Automatique, Refroidissement,

Déshumidification, Ventilation)

F-

FRANÇAIS

Avant-propos

Vous venez d’acquérir un climatiseur de type multi-séparé que votre installateur vient juste de vous monter.

Ce manuel contient des informations importantes sur l’utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil.

Le manuel est organisé comme suit.

◆ Les figures des pages 4 et 5 illustrent :

- les unités intérieure et extérieure,

- les boutons et l’afficheur de la télécommande. Ces figures vous aideront à repérer les boutons et à comprendre les

symboles affichés.

◆ La partie principale du document contient une série de procédures par

étapes expliquant les différentes fonctions de l’appareil.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYEZ POUSSEZ MAINTENEZ APPUYE

F-

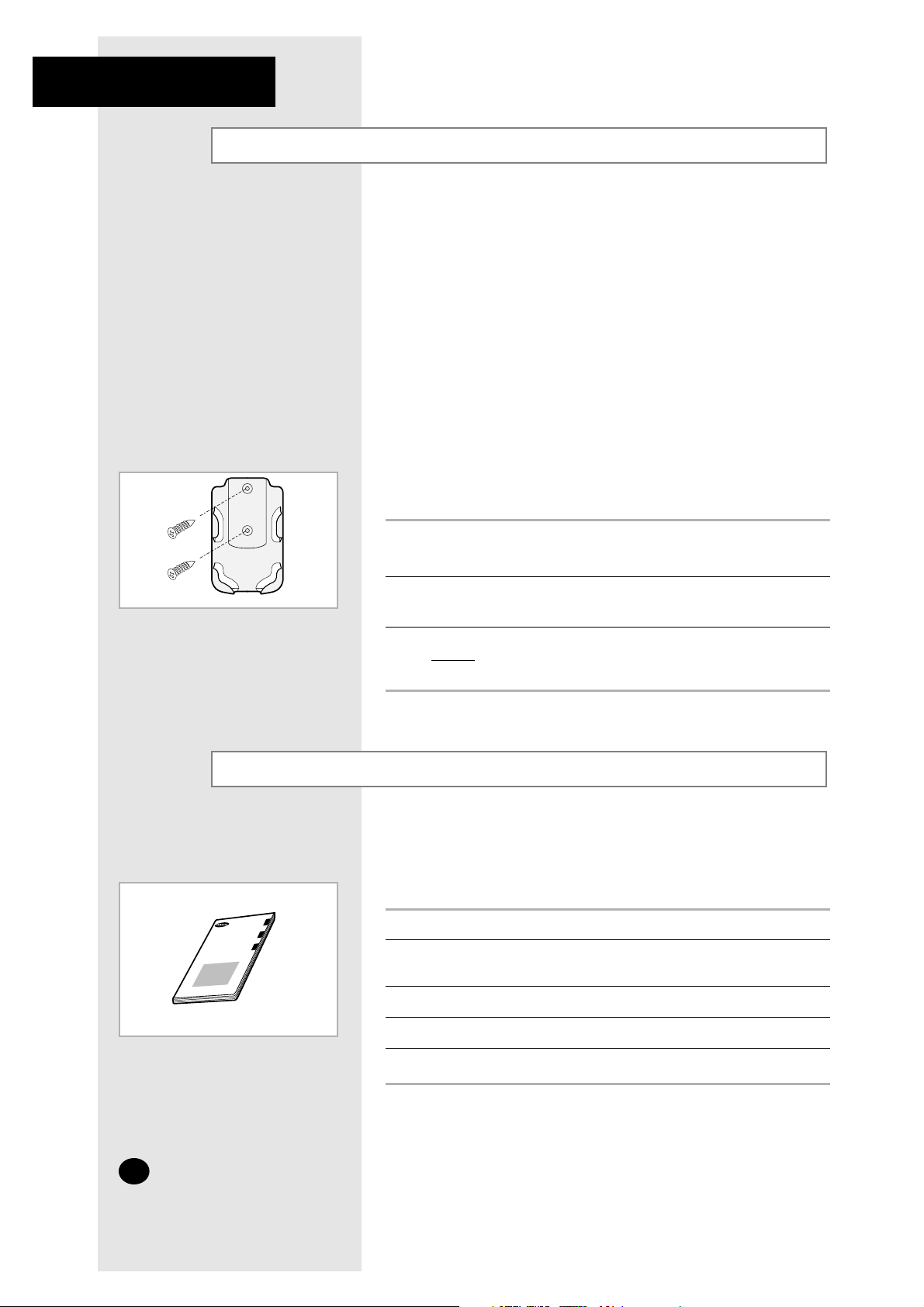

Installer le socle de la télécommande sur un mur

La télécommande est fournie avec un socle en plastique que vous pouvez fixer au mur pour ranger la télécommande lorsque vous ne l’utilisez pas.

Pour fixer le socle au mur, procédez comme suit.

1 A l’aide d’un crayon, marquez l’emplacement des deux trous de fixation

du socle sur le mur.

2 Percez les deux trous et insérez les chevilles adéquates en fonction du

type de votre mur.

3 Fixez le socle à l’aide des vis.

Résultat

: vous pouvez désormais facilement ranger la

télécommande sur son socle en la glissant dans son logement.

Insérer les piles dans la télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Utilisez deux piles LR03 1 V de 1,5 V. N’utilisez

jamais de piles anciennes ou des piles de marques différentes ensemble. Les piles risquent de se décharger complètement après un an, même si elles n’ont pas servi.

1 Retirez la télécommande de son socle. 2 En utilisant votre pouce, poussez le couvercle du compartiment des

piles dans le sens de la flèche et enlevez-le.

3 Insérez les deux piles, en respectant les polarités indiquées :

◆ le + de la pile avec le + de la télécommande,

◆ le - de la pile avec le - de la télécommande.

4 Remettez le couvercle en place en le faisant glisser jusqu’à ce qu’il

s’enclenche.

F-

FRANÇAIS

Mettre le climatiseur à l’heure

Votre climatiseur est équipé d’une horloge permettant de le mettre en marche et de l’arrêter automatiquement à des heures préréglées.

Vous devez régler l’heure :

◆ lorsque vous venez d’acheter le climatiseur,

◆ après avoir remplacé les piles.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee N’oubliez pas de remettre l’horloge à l’heure

lorsque vous passez de l’heure d’été à l’heure d’hiver et vice versa.

emier réglage de l'heure

1 Insérez les piles.

◆ poussez le couvercle des piles sur le dessous de la télécommande dans le sens de la flèche et retirez-le,

Résultat

: l'horloge se met en marche.

2 A l'aide d'un objet pointu (un stylo à bille, par exemple), appuyez sur le

bouton . Résultat

: l'indication AM clignote sur l’afficheur.

3 Pour régler l'heure courante, appuyez sur le bouton ou , sous le

volet de la télécommande.

Pour... alors...

Avancer l'heure d’une minute à la fois, appuyez sur le bouton ▲. Avancer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▲. Reculer l'heure d’une minute à la fois, appuyez sur le bouton ▼. Reculer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▼.

Résultat

: AM (matin) ou PM (après-midi) s'affiche, selon l'heure que

vous avez définie.

4 Lorsque l'heure affichée est correcte, confirmez-la comme suit :

à l'aide d'un objet pointu (par exemple, un stylo à bille), appuyez sur le bouton .

Résultat

: ◆ l'indication AM ou PM ne clignote plus,

◆ l'horloge se met en marche.

Modification de l'heur

e réglée

Si vous avez déjà réglé l'heure mais voulez la modifier, procédez comme suit.

1 A l'aide d'un objet pointu (un stylo à bille, par exemple), appuyez sur le

bouton sous le volet de la télécommande. Résultat

: l'indication AM ou PM clignote sur l’afficheur.

2 Réglez l'heure comme indiqué à l'étape 3 de la procédure précédente. 3 Lorsque l'heure affichée est correcte, confirmez-la en appuyant sur le

bouton à laide de l'objet pointu. Résultat

: ◆ l'indication AM ou PM ne clignote plus,

◆ l'horloge se met en marche.

F-

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans ce mode, la température est préréglée et la vitesse du ventilateur est réglée automatiquement pour un confort optimal. Vous pouvez modifier la température mais pas la vitesse de ventilation.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur,

◆ arrêté.

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que nécessaire pour l’afficher. Résultat

: ◆ l’unité intérieure émet un bip chaque fois que vous

appuyez sur ,

◆ le climatiseur se met en marche en mode AUTO.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée (Le climateur a réglé

automatiquement la température sur la température ambiante de la pièce), appuyez autant de fois que nécessaire sur le bouton

ou .

SET TEMP. SET TEMP. - SET TEMP. SET TEMP.

-2°C/-4°F -1°C/-2°F Température préréglée +1°C/2°F +2°C/4°F ( ) ( ) ( ) ( ) ( )

< Quand vous avez chaud > < Quand vous avez froid >

Utiliser le climatiseur en mode automatique

IMPORTANTIM

F-

FRANÇAIS

Sélectionnez le mode COOL (refroidissement) lorsque vous voulez modifier la :

◆ température de refroidissement préréglée,

◆ vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur,

◆ arrêté.

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que nécessaire pour l’afficher. Résultat

: ◆ l’unité intérieure émet un bip chaque fois que vous

appuyez sur ,

◆ le climatiseur se met en marche en mode refroidissement.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée, appuyez autant de fois que

nécessaire sur le bouton ou pour afficher la température voulue. Vous pouvez régler la température dans une fourchette allant de 18°C(65°F) à 30°C(86°F). Résultat

: ◆ chaque fois que vous appuyez sur ou :

- la température préréglée est modifiée de 1°C(1°F),

- l’unité intérieure émet un bip.

◆ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. Le ventilateur se met en marche également.

4 Choisissez la vitesse de ventilation en appuyant autant de fois que

nécessaire sur le bouton pour afficher la vitesse voulue :

Faible Moyenne Maximale Automatique

Résultat

: chaque fois que vous appuyez sur , l’unité

intérieure émet un bip.

5 Pour orienter le flux de l’air, reportez-vous à la page 14.

Refroidisser la pièce

F-

IMPORTANTIM

Changer la température de la pièce rapidement

La fonction de refroidissement Turbo vous permet de baisser la température de la pièce rapidement.

Exemple :

en rentrant chez vous, vous trouvez qu’il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l’appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat :

◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

2 Appuyez sur le bouton .

Résultat

: ◆ le réglage de la température et du ventilateur se fair

automatiquement,

◆ le voyant TURBO de l’unité intérieure s’allume,

◆

le climatiseur refroidit la pièce le plus vite possible,

◆ après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. mais si vous appuyez sur le bouton , en mode ou , cela sera modifié automatiquement en mode .

3 Pour arrêter le refroidissement/chauffage turbo avant la fin des 30

minutes, appuyez de nouveau sur le bouton . Résultat

: le mode, la température et la vitesse de ventilation

précédents sont rétablis automatiquement. mais si vous appuyez sur le bouton , en mode ou , cela sera modifié automatiquement en mode .

4 Pour orienter le flux de l’air, reportez-vous à la page 14.

F-

FRANÇAIS

Déshumidifier la pièce

Si l’atmosphère de la pièce est humide ou moite, vous pouvez supprimer l’excès d’humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur,

◆ arrêté.

Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que nécessaire pour l’afficher. Résultat

: ◆ l’unité intérieure émet un bip chaque fois que vous

appuyez sur ,

◆ le climatiseur se met en marche en mode déshumidification.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée, appuyez autant de fois que

nécessaire sur le bouton ou pour afficher la température voulue. Vous pouvez régler la température dans une fourchette allant de 18°C(65°F) à 30°C(86°F). Résultat : ◆ chaque fois que vous appuyez sur ou :

- la température préréglée augmente ou diminue de

1°C(1

°F)

- l’unité intérieure émet un bip.

◆ le climatiseur commence à déshumidifier la pièce. Le débit d’air est réglé automatiquement.

4 Pour orienter le flux de l’air, reportez-vous à la page 14.

IMPORTANTIM

F-

Aérer la pièce

Si l’atmosphère est renfermée, vous pouvez aérer la pièce à l’aide de la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que nécessaire pour l’afficher. Résultat

: ◆ l’unité intérieure émet un bip chaque fois que vous

appuyez sur ,

◆ le voyant FAN de l’unité intérieure s’allume,

◆ le climatiseur se met en marche en mode ventilation,

◆ la température est réglée automatiquement.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Vous pouvez changer de mode à tout moment.

3 Choisissez la vitesse de ventilation en appuyant autant de fois que

nécessaire sur le bouton pour afficher la vitesse voulue :

Faible Moyenne Maximale

Résultat

: chaque fois que vous appuyez sur , l’unité

intérieure émet un bip.

4 Pour orienter le flux de l’air, reportez-vous à la page 14.

F-

FRANÇAIS

Régler le flux d’air vertical

Selon la hauteur de l’unité intérieure sur le mur de la pièce, vous pouvez régler l’orientation des lames de sortie d’air au bas de l’unité, pour augmenter l’efficacité du climatiseur.

1 Appuyez sur le bouton sous le volet de la télécommande autant

de fois que nécessaire. Résultat

: l’orientation verticale des lames est modifiée.

CONSEIL Pour... orientez les lames vers le...

refroidir la pièce haut.

2 Si vous voulez que les lames se déplacent automatiquement vers le

haut et vers le bas pendant que le climatiseur fonctionne, appuyez sur le bouton . Résultat

: les lames se déplacent autour de la position initiale que

vous avez réglée.

3 Pour arrêter le mouvement des lames, appuyez de nouveau sur .

REMARQUE Lorsque vous... alors les lames...

arrêtez le climatiseur, les lames se ferment

complètement.

le remettez en marche, les lames reviennent à la

dernière position réglée.

Réglez le flux d’air horizontal

Deux autres groupes de lames se trouvent à l’intérieur de l’ouïe de sortie d’air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent à droite ou à gauche.

1 Ouvrez les lames d’orientation du flux d’air au bas de l’unité intérieure,

en appuyant une ou plusieurs fois sur le bouton .

2 Pour arrêter le mouvement vertical des lames, appuyez de nouveau

sur le bouton .

3 Réglez la position de chaque groupe de lames à l’intérieur de l’unité en

les poussant vers la droite ou vers la gauche.

F-

Démarrer et arrêter le climatiseur automatiquement

Vous pouvez programmer la minuterie pour que le climatiseur se mette en marche et s’arrête automatiquement aux heures de votre choix.

Exemple :

vous voulez que la pièce soit fraîche lorsque vous rentrez du travail. Vous réglez donc le climatiseur pour :

◆ se mettre en marche à 17h30,

◆ s’arrêter à 23h30.

Vous pouvez programmer, au choix :

◆ l’heure de mise en marche uniquement,

◆ l’heure d’arrêt uniquement,

◆ les deux.

Avant de programmer la minuterie, vérifiez que l’heure courante est correctement réglée. Si ce n’est pas le cas, reportez-vous à la procédure de mise à l’heure, à la page 8.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt). 2 Sélectionnez le mode de fonctionnement voulu en appuyant autant de fois

que nécessaire sur le bouton , sous le volet de la télécommande (dans l’exemple ci-dessus, il faut sélectionner le mode ).

3 Appuyez sur le bouton sous le volet de la télécommande.

Résultat

: ◆ l’indication clignote,

◆ l’heure actuellement programmée s’affiche.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Si vous laissez passer quelques secondes sans appuyer sur

aucun bouton, la programmation de la minuterie est annulée ; vous devez alors recommencer la procédure en appuyant de nouveau sur .

4 Pour programmer l’heure de mise en marche, appuyez sur le bouton

ou .

Pour... alors...

avancer l'heure d’une minute à la fois, appuyez sur le bouton ▲. avancer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▲. reculer l'heure d’une minute à la fois, appuyez sur le bouton ▼. reculer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▼.

Résultat

: AM (matin) ou PM (après-midi) s'affiche, selon l'heure que

vous avez définie.

5 Lorsque l’heure de mise en marche vous convient, appuyez sur .

Résultat

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER (jaune) de l’unité intérieure s’allume,

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Il n’est pas nécessaire d’utiliser le climatiseur avant

l’heure de mise en marche. Eteignez l’appareil en appuyant sur le bouton (Marche/Arrêt). Le climatiseur se mettra en marche automatiquement au moment voulu.

6 Pour programmer l’heure d’arrêt, appuyez sur le bouton .

Résultat

: ◆ l’indication clignote,

◆ l’heure actuellement programmée s’affiche.

7 Définissez l’heure d’arrêt comme indiqué à l’étape 4. 8 Lorsque l’heure d’arrêt vous convient, appuyez sur .

Résultat

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER (jaune) de l’unité intérieure s’allume,

◆ le climatiseur s’arrêtera automatiquement à l’heure

programmée.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Pour annuler la programmation de la minuterie,

reportez-vous à la page 17.

IMPORTANTIM

F-

FRANÇAIS

Arrêter le climatiseur après six heures de fonctionnement

La fonction Sleep Timer permet d’arrêter le climatiseur automatiquement après six heures de refroidissement.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Pour arrêter le climatiseur à une heure

spécifique, reportez-vous à la page 15.

1 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que nécessaire pour l’afficher.

2 Appuyez sur le bouton .

Résultat

: ◆ l’unité intérieure émet un bip,

◆ l’indication s’affiche,

◆ le climatiseur fonctionne pendant six heures comme

illustré ci-dessous.

Refroidissement La température augmente

de 1°C/

2°F

par heure. Lorsqu’elle a augmenté de 2°C/

4°F

(après deux heures), la nouvelle température est maintenue pendant quatre heures.

T emp sélecti onnée

heure de mise en marche

heure d’arrêt

Programmer l’arrêt du climatiseur rapidement

La fonction Quick Timer (programmation rapide) vous permet de programmer l’arrêt automatique du climatiseur après 30 minutes ou après une, deux, trois ou cinq heures en appuyant simplement sur un bouton.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee Pour arrêter le climatiseur à une heure

spécifique, reportez-vous à la page 15.

1 Si nécessaire, mettez le climatiseur en marche et sélectionnez le mode

de fonctionnement de votre choix.

2 Appuyez autant de fois que nécessaire sur pour afficher le temps

de fonctionnement voulu :

Résultat

: ◆ le voyant TIMER (jaune) s’allume,

◆ le climatiseur s’arrête automatiquement lorsque le compteur affiché sur la télécommande atteint .

F-

Annuler l’heure programmée

Si vous ne souhaitez plus utiliser les heures de mise en marche et d’arrêt que vous avez programmées, vous pouvez annuler la minuterie correspondante.

1 Pour annuler l’heure... appuyez sur...

de mise en marche, .

Résultat

: l’indication clignote.

d’arrêt, .

Résultat

: l’indication clignote.

2 Appuyez sur .

Résultat

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER de l’unité intérieure s’éteint, sauf si d’autres fonctions de minuterie sont aussi programmées,

◆ le climatiseur fonctionne normalement.

Annuler l’arrêt après six heures de fonctionnement

Si vous ne souhaitez plus que le climatiseur s’arrête après six

heures, vous pouvez annuler la minuterie correspondante.

Appuyez sur . Résultat

: ◆ l’unité intérieure émet un bip,

◆ l’indication n’est plus affichée,

◆ le climatiseur fonctionne normalement.

Annuler la programmation rapide

Si vous ne souhaitez plus arrêter le climatiseur après le temps que vous avez programmé, vous pouvez annuler la minuterie correspondante.

Appuyez autant de fois que nécessaire sur pour afficher l’heure courante. Résultat

: ◆ l’unité intérieure émet un bip chaque fois que vous appuyez

sur ,

◆ le climatiseur fonctionne normalement.

F-

FRANÇAIS

Conseil d’utilisation

Température et humidité de fonctionnement

Les conseil suivant vous aideront à profiter au maximum de votre climatiseur.

Sujet Conseil

Coupure de courant En cas de panne de courant pendant

le fonctionnement du climatiseur, l’appareil s’arrête.

Lorsque le courant

est rétabli, vous devez appuyer sur

(Marche/Arrêt) pour le remettre

en marche.

Le tableau ci-dessous indique les fourchettes de température et d’humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée, le dispositif de protection contre la

surchauffe est susceptible de se déclencher, arrêtant le climatiseur.

température trop basse,

Si l’échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu’une fuite.

taux d’humidité trop élevé, des gouttes de condensation

peuvent se former sur l’enveloppe de l’unité intérieure en cas d’utilisation prolongée.

Mode Température extérieure Température intérieure Humidité intérieure

Refroidissement 21 °C à 43 °C environ 18 °C à 32 °C approx. 80 % maximum

70 °F à 109 °F environ 65 °F à 90 °F approx.

Déshumidification 18 °C à 43 °C environ 18 °C à 32 °C approx. -

65 °F à 109 °F environ 65 °F à 90 °F approx. -

❇ Si la climatisation est utilisée au dessus de 33

°C/92°F (température

intérieure), il ne peut pas fonctionner à plein rendement.

F-

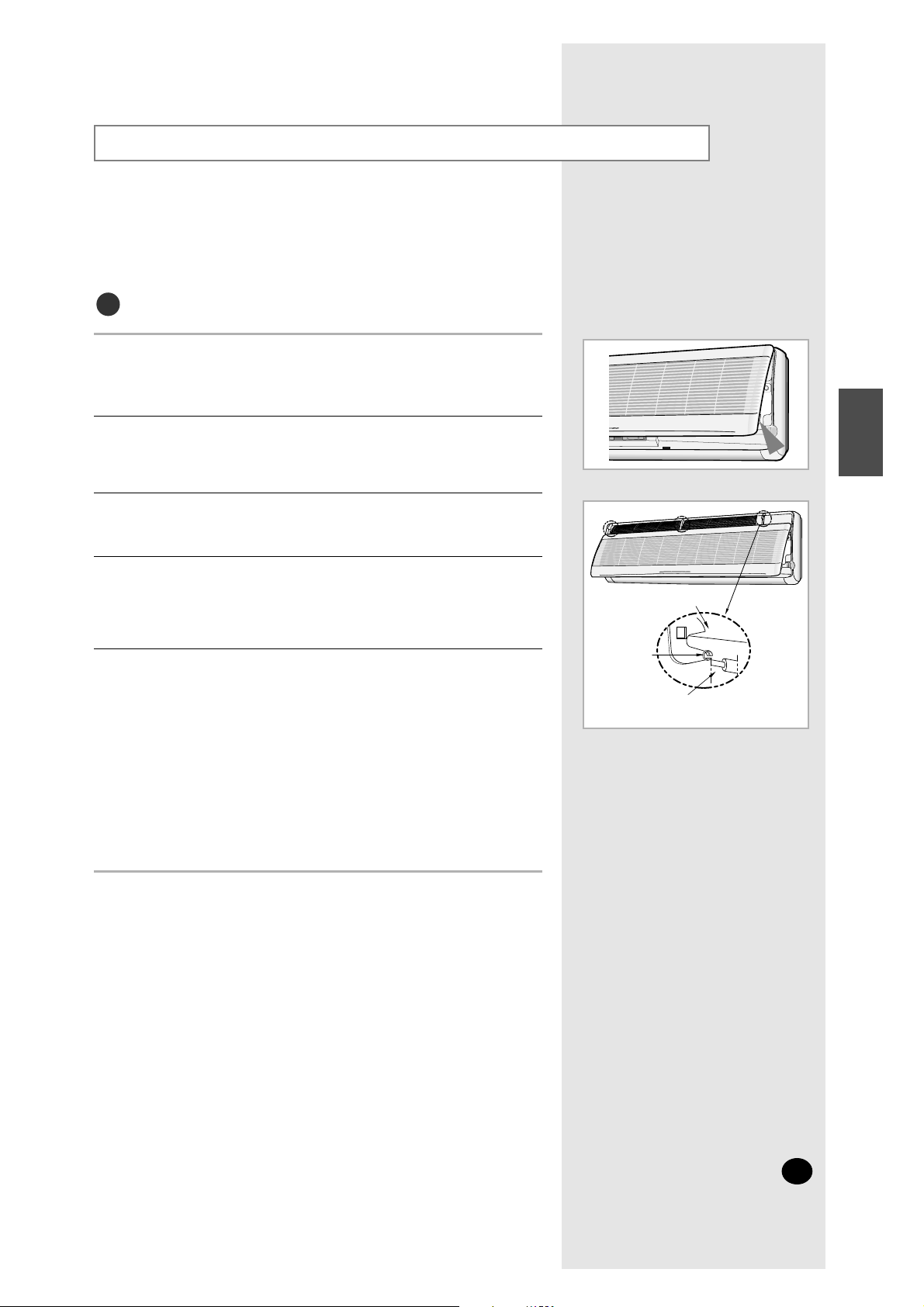

Nettoyer le climatiseur

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit de l’unité intérieure.

2 Relevez le bord inférieur des filtres à air et dégagez-les en les tirant

vers le bas.

3 Dépoussiérez les filtres à l’aide d’un aspirateur ou d’une brosse.

4 Lorsque vous avez terminé, insérez le bord supérieur des filtres dans

leur logement et appuyez vers le bas sur le bord inférieur jusqu’à ce que les filtres s’enclenchent.

5 Nettoyez la façade de l’appareil à l’aide d’un chiffon humide et d’un

détergent doux (n’utilisez jamais d’alcool, de dissolvant ou d’autre produit à base chimique).

RRRReeeemmmmaaaarrrrqqqquuuuee

ee ◆ Après une période d’inutilisation prolongée, faites

fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l’intérieur du climatiseur.

◆

Le nettoyage du climatisateur sera facilité si vous enlevez la grille. Pour l’enlever, soulevez-la le plus possible, poussez-la légèrement et tirez-la vers le bas. Procédez de façon inverse pour la remettre en place.

IMPORTANTIM

Grille frontale

Crochet

Embout

F-

FRANÇAIS

Problème Explication/solution

Le climatiseur ne fonctionne ◆ Vérifiez que le climatiseur est sous tension au niveau de la prise pas du tout. secteur.

◆ Vérifiez que le voyant OPERATION de l’unité intérieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.

◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui :

- attendez l’heure programmée pour constater si le climatiseur se

met en marche automatiquement

- annulez la programmation (reportez-vous à la page 17 pour plus

d’informations)

La télécommande ne fonctionne pas. ◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande.

◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure

(7 mètres maximum).

Vous n’entendez pas de bip lorsque ◆ Vérifiez que la télécommande est orientée vers le capteur vous appuyez sur le bouton d’infrarouges au centre de l’unité intérieure.

(Marche/Arrêt) de la télécommande. ◆ Si nécessaire, remplacez les piles de la télécommande.

Le climatiseur ne refroidit ◆ Vérifiez que vous avez sélectionné le mode de fonctionnement pas la pièce. correct ( , ).

◆ La température de la pièce est peut-être trop basse.

◆ La grille du filtre à air est peut-être obstruée par la poussière ;

reportez-vous aux instructions de nettoyage de la page 19.

◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

La vitesse du ventilateur ne change ◆ Vérifiez que le mode de fonctionnement est ou ; pas lorsque vous appuyez sur en mode , la vitesse change automatiquement et en mode le bouton . elle est fixe.

L’orientation du flux d’air ne change ◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez pas lorsque vous appuyez sur . sur le bouton (Marche/Arrêt) de la télécommande.

La minuterie ne fonctionne pas. ◆ Vérifiez que l’horloge est à l’heure (reportez-vous à la page 8).

◆ Vérifiez que la minuterie a été programmée correctement (reportez-vous à la page 15).

Des odeurs se répandent dans ◆ Aérez la pièce. la pièce pendant la climatisation.

Avant d’appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

F-

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l’unité intérieure si la télécommande est perdue ou endommagée.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit l’unité intérieure.

2 Pour mettre le climatiseur en marche, appuyez sur l’interrupteur

ON/OFF sur le côté droit de l’unité intérieure. Résultat

: ◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ l’unité intérieure émet un bip,

◆ le climatiseur se met en marche dans le mode qui

convient le plus à la température de la pièce :

3 Pour arrêter le climatiseur, appuyez de nouveau sur l’interrupteur

ON/OFF.

RRRReeeemmmmaaaarrrrqqqquuuuee

ee La télécommande est utilisable de façon habituelle, même

si le climatiseur a été mis en marche par le biais de l’interrupteur ON/OFF.

F-

FRANÇAIS

Spécifications Techniques

Modèle

✳ Conditions de refroidissement normales

Taux

d'efficacité

Type 2 Comp + 2 Pièces

Unité-A/B : 9000

208-230~, 60

Capacité de refroidissement Elimination de l'humidité Flux d'air intérieur Niveau sonore

Btu/h Pts/h CFM

V, Hz

in in ft ft ft in

lbs

2,46

235

Exécution 1-unité

4,0

860

Unité-A

Evasement

1/4'' 3/8''

16,4 49' 3'' 9' 10''

32 x 11 x 7

Données

électriques

Numéro d'opération Source d'énergie Ampérage Watts Max. Fusible TD/Disjoncteur

Lignes de

réfrigération

Unité intérieure Connexions Ligne de liquidité O.D. Canalisation d'aspiration O.D. Pré-alimentation Longueur de ligne max. Différence de hauteur max.

Dimensions

et poids

W x H x D Poids d'expédition

AM18A1C2

Intérieure

AM18A1C09

Extérieure

UM18A1C2

Exécution 2-unité

8,0

1720

Unité-B

Evasement

1/4'' 3/8''

16,4 49' 3'' 9' 10''

30 x 24 x 12

110

2 Comp + 2 Pièces

Unité-A/B : 12500

208-230~, 60

3,96

290

Exécution 1-unité

5,9

1290

Unité-A

Evasement

1/4'' 1/2''

16,4 49' 3'' 9' 10''

32 x 11 x 7

AM26A1C2

Intérieure

AM26A1C13

Extérieure

UM26A1C2

Exécution 2-unité

11,8

2580

Unité-B

Evasement

1/4'' 1/2''

16,4 49' 3'' 9' 10''

39 x 31 x 12

141

8364764

Intérieure

26,7

°C

°F

19,4

35,0

23,9

Extérieure

64633213321964564476411645644764

F-

2 Comp + 3 Pièces

Unité-A : 13000, Unité-B/C : 7000

208-230~, 60

2,46 210

Exécution 1-unité

Unité-A

Evasement

1/4'' 1/2''

16,4 49' 3'' 9' 10''

AM27A1C3

Intérieure

AM27A1C07

Intérieure

AM27A1C13

3,96

290

Exécution 2-unité

Unité-B

Evasement

1/4'' 3/8''

16,4 49' 3'' 9' 10''

Extérieure

UM27A1C3

Exécution 3-unité

Unité-C

Evasement

1/4'' 3/8''

16,4 49' 3'' 9' 10''

39 x 31 x 12

147

8364764

32 x 11 x 7

A:5,9

A:1290

B(C):5,1

B(C):1250

A+B(C):11,0

A+B(C):2540

B+C:6,2

B+C:1410

A+B+C:12,2

A+B+C:2650

645644764

F-

FRANÇAIS

100

ANUAL

D’

INSTALLATION

F-

Sommaire

◆ PRÉPARATION DEL’INSTALLATION

■ Choisir l’Emplacement du Climatiseur ......................................................... 26

■ Liste des Accessoires ................................................................................... 30

◆ INSTALLATION

DEL’UNITÉ INTÉRIEURE

■ Fixer la Plaque d’Installation ........................................................................ 31

■ Purger l’Unité Intérieure ............................................................................... 32

■ Brancher le Câble d’Assemblage ................................................................. 32

■ Installer/Raccorder le Tuyau de Drainage de l’Unité Intérieure ................... 33

■ Installer/Raccorder les Câbles d’Assemblage de l’Unité Intérieure ............. 34

■ Raccourcisser ou Prolonger les Tuyaux ...................................................... 35

◆

INSTALLATION DEL’UNITÉ EXTÉRIEURE

■ Brancher les Câbles à l’Unité Extérieure ..................................................... 36

■ Disjoncteur du circuit auxiliaire ..................................................................... 38

■ Système électrique ....................................................................................... 38

■ Vérifier la Mise à la Terre ............................................................................. 39

■ Fixer l’Unité Extérieure ................................................................................. 40

◆

DERNIÈRES ÉTAPES

■ Purge d’air .................................................................................................... 41

■ Réfrigérant remplissage ............................................................................... 41

■ Vérifier l’Absence de Fuites ......................................................................... 42

■ Metter l’Unité Intérieure en Place ................................................................. 42

■ Vérifier l’Installation et le Fonctionnement du Climatiseur ........................... 43

■ Installer le Socle de la Télécommande ........................................................ 44

■ Informer le Client ......................................................................................... 44

F-

FRANÇAIS

Choisir l’Emplacement du Climatiseur

Lorsque vous déterminez le meilleur emplacement du climatiseur avec le client, tenez compte des contraintes suivantes.

Généralités

N’installez jamais le climatiseur dans un endroit où il pourrait entrer en contact avec les éléments suivants :

◆ Gaz combustibles

◆ Air à forte teneur en sel

◆ Huiles industrielles

◆ Gaz sulfuriques

◆ Conditions d’environnement spéciales

Si vous devez installer l’appareil dans ce type d’environnement, demandez conseil à votre distributeur.

Unité intérieure

◆ Veillez à ce que l’air puisse circuler sans obstruction autour des ouïes d’entrée et de sortie.

◆ Installez l’unité sur une surface suffisamment solide pour supporter son poids.

◆ Choisissez un emplacement qui facilite le raccordement des câbles et tuyaux à l’unité extérieure, en respectant la

distance de 5 mètres(16ft 5in) recommandée (15 mètres/49ft 3in maximum).

◆ Laissez suffisamment d’espace sous l’unité pour permettre le remplacement aisé des filtres.

◆ Respectez les dégagements autour de l’unité indiqués dans le schéma de la page ci-contre.

◆ Vérifiez que l’eau s’écoule librement et en toute sécurité du tuyau de drainage.

Unité extérieur

◆ Ne posez JAMAIS l’unité extérieure sur le côté ni à l’envers ; cela entraînerait l’écoulement de l’huile du compresseur dans le circuit de refroidissement, endommageant sérieusement l’unité.

◆ Choisissez un emplacement sec et ensoleillé, mais à l’abri du vent et des rayons directs du soleil.

◆ Veillez à ce que l’unité n’obstrue aucun passage.

◆ Choisissez un lieu où le bruit et l’air émis par le climatiseur ne risquent pas de constituer une gêne pour le voisinage.

◆ Choisissez un emplacement qui facilite le raccordement des câbles et tuyaux à l’unité intérieure, en respectant la

distance de 5 mètres(16ft 5in) recommandée (15 mètres/49ft 3in maximum).

◆ Installez l’unité sur une surface suffisamment solide pour supporter son poids, sans amplifier le bruit et les vibrations générés par l’unité.

◆ Positionnez l’unité de sorte que le flux d’air soit dirigé vers l’extérieur, comme indiqué par les flèches sur sa face supérieure.

◆ Respectez les dégagements autour de l’unité indiqués dans le schéma de la page ci-contre.

◆ Si l’unité extérieure est installée en hauteur, assurez-vous qu’elle soit solidement fixée à la base. La hauteur

maximum (“B” sur le diagramme page suivante) est de 3 mètres/9ft 10in.

◆ Vérifiez que l’eau s’écoule librement et en toute sécurité du tuyau de drainage.

Vous venez d’acheter un climatiseur de type séparé. Il a été installé par un spécialiste.

AAAATTTTTTTTEEEENNNNTTTTIIIIOOOONN

RÉPARATION DE L

’INST ALLATION

F-

Choisir l’Emplacement du Climatiseur (suite)

160 mm (6 inch) ou plus

25 mm (1 inch)

ou plus

Lors de l’installation du climatiseur, respectez les dégagements indiqués dans lestalling the unité.

◗ 18,000Btu/h

Longueur des tuyaux et hauteur

100 mm

(4 inch) ou plus

100 mm

(4 inch)

minimum

600 mm

(24 inch)

minimum

600 mm (24 inch)

minimum

100 mm (4 inch) minimum

Unité-A

9,000 Btu/h

Unité-B

9,000 Btu/h

Coupe-circuit

(20A)

Interrupteur de alimentation principale

RÉPARATION DE

L’INSTALLATION

B (3 metres/9ft 10in maximum)

A (15 metres/49ft 3in

maximum)

AM18A1C09 UM18A1C2 1,208-230~,60

Unité intérieure Unité extérieure

Alimentation

Ø, V, Hz

Unité-A Unité-B

T aille du tuyau

Unité

Liquide

1/4

GAZ

3/8

Longueur max. de

tuyau A 15 m (49ft 3in) 15 m (49ft 3in)

Hauteur

max. B 3 m (9ft 10in) 3 m (9ft 10in)

Unité intérieure

Unité extérieure

F-

FRANÇAIS

A B

RÉPARATION DE L’INSTALLATION

Choisir l’Emplacement du Climatiseur (suite)

Lors de l’installation du climatiseur, respectez les dégagements indiqués dans lestalling the unité.

Unité intérieure

Unité extérieure

160 mm (6 inch) ou plus

25 mm (1 inch)

ou plus

◗ 26,000Btu/h

100 mm

(4 inch)

ou plus

100 mm

(4 inch)

minimum

600 mm

(24 inch)

minimum

600 mm (24 inch)

minimum

100 mm (4 inch) minimum

Unité-A

12,500 Btu/h

Unité-B

12,500 Btu/h

Coupe-circuit

(20A)

Interrupteur de alimentation principale

B (3 metres/9ft 10in maximum)

A (15 metres/49ft 3in

maximum)

AM26A1C13 UM26A1C2 1,208-230~,60

Unité intérieure Unité extérieure

Alimentation

Ø, V, Hz

Longueur des tuyaux et hauteur

Unité-A Unité-B

T aille du tuyau

Unité

Liquide

1/4

GAZ

1/2

Longueur max. de

tuyau A 15 m (49ft 3in) 15 m (49ft 3in)

Hauteur

max. B 3 m (9ft 10in) 3 m (9ft 10in)

F-

Choisir l’Emplacement du Climatiseur (suite)

Longueur des tuyaux et hauteur

RÉPARATION DE L’INSTALLATION

Unité-A Unité-B Unité-C

T aille du tuyau

Unité

Liquide

1/4

GAZ

1/2

3/8

Longueur max. de

tuyau A 15 m (49ft 3in) 15 m (49ft 3in) 15 m (49ft 3in)

Hauteur

max. B 3 m (9ft 10in) 3 m (9ft 10in) 3 m (9ft 10in)

Unité intérieure

Unité extérieure

Lors de l’installation du climatiseur, respectez les dégagements indiqués dans lestalling the unit.

160 mm (6 inch) ou plus

25 mm (1 inch)

ou plus

◗ 27,000Btu/h

100 mm

(4 inch)

ou plus

100 mm

(4 inch)

minimum

600 mm

(24 inch)

minimum

600 mm (24 inch)

minimum

100 mm (4 inch) minimum

Unité-A

13,000 Btu/h

Unité-B

7,000 Btu/h

Unité-C

7,000 Btu/h

Coupe-circuit

(20A)

Interrupteur de alimentation principale

B (3 metres/9ft 10in maximum)

A (15 metres/49ft 3in

maximum)

AM27A1C13 AM27A1C07

UM27A1C3 1,208-230~,60

Unité intérieure Unité extérieure

Alimentation

Ø, V, Hz

F-

FRANÇAIS

Liste des Accessoires

Les accessoires suivants sont fournis avec le climatiseur.

➢ Les chiffres entre parenthèses correspondent aux quantités fournies.

Accessoires dans l’emballage de l’unité intérieure

Accessoires dans le cadre d’accessoires

Selon les options choisies, les éléments de connexion suivants peuvent être fournis. En l’absence de ces pièces, il est conseillé de se les procurer avant de commencer l’installation.

S’ils sont fournis, ces éléments se trouvent dans le carton des accessoires.

Plaque de fixation Vis taraudées

FH.M4 x 12

Télécommande

Socle de la

télécommande

Pile de la

télécommande

Manuel d’utilisation et

Manuel d’installation

PRÉP ARATION DE L’INSTALLATION

Patte de caoutchouc

(4)

Tuyau de liaison,

Ø 6,35 mm x 5 m

(Ø 1/4˝x L197˝)

Colliers de serrage

des tuyaux B

Vis à bois M3,8 x 20 Vis taraudées

M4 x 16

Tuyau de drainage des eaux de condensation,

longueur 2 m (79")

Mastic 100g

Tuyau de liaison,

Ø 9,52 mm x 5 m

(Ø 3/8˝x L197˝)

Tuyau de liaison,

Ø 12,7 mm x 5 m

(Ø 1/2˝x L197˝)

Gaine isolante en

mousse PE T3

Bande adhésive,

largeur 50 mm (2")

Colliers de serrage

des tuyaux A

F-

r e

n o i t

i d

n o C

r i A

m o o

R e p

t i

S u l

e t s i s

c i t s é

m o d

o i

p c i

e d

t i

u e r

i t n

e i b

m a r

p a i r

a ' d

e r o t a

n o i

z i d

n o

Fixer la Plaque d’Installation

Avant de monter la plaque d’installation sur un mur ou sur le châssis d’une fenêtre, vous devez déterminer l’emplacement du trou de 65 mm( inch) par lequel passeront le câble et les tuyaux pour connecter l’unité intérieure à l’unité extérieure. Lorsque vous trouvez face au climatiseur en position sur le mur, vous pouvez faire sortir les tuyaux et le câble de l’unité intérieure vers :

◆ la droite

◆ la gauche

◆ le bas

◆ l’arrière (à droite ou à gauche)

1 Déterminez la position des trous pour les tuyaux et cables, puis percez un

trou de 65mm(2 inch) de diamètre de façon à ce qu’il soit incliné légèrement incliné vers le bas.

2 Pour monter l’unité intérieure sur un... suivez...

mur, l’étape 3. châssis de fenêtre, les étapes 4 à 6.

3 Installez la plaque sur le mur de façon appropriée, en fonction du poids de

l’unité intérieure.

➢

Pour fixer la plaque sur un mur en béton à l’aide de boulons d’ancrage, reportez-vous à la figure ci-contre. Les boulons ne doivent pas dépasser de plus de 25 mm(1 inch).

4 Déterminez la position des supports, qui doivent être fixés à la fenêtre.

5 Fixez les supports sur le châssis, de façon à ce qu’ils puissent supporter

le poids de l’unité.

6 Fixez la plaque sur les supports à l’aide de vis taraudées, comme illustré

par la dernière figure ci-contre.

INSTALLATION DE L’UNITÉ INTÉRIEURE

60mm/ 2 inch

Plaque de fixation

Trou pour le

tuyau(Ø65mm/

2 inch)

(Unité : mm/inch)

F-

FRANÇAIS

100

(4")

(11")

280

(1")

(2 ")

340

160

(6")

(2 ")

410~730 (

16 U U~28U U

50750

11 32

)

Purger l’Unité Intérieure

A la sortie d’usine, l’unité intérieure contient un gaz inerte. Vous devez purger ce gaz avant de brancher le câble d’assemblage. La procédure est la suivante.

Desserrez les deux embouts bouchant les tuyaux.

Résultat : le gaz inerte s’échappe de l’unité intérieure.

➢ Pour empêcher la saleté ou des corps étrangers de pénétrer

dans les tuyaux pendant l’installation, n’enlevez PAS les embouts complètement avant d’être prêt à brancher le câble.

Brancher le Câble d’Assemblage

Le câble d’assemblage alimente l’unité intérieure depuis l’unité extérieure. Si les deux unités sont éloignées de plus de cinq mètres, vous pouvez prolonger ce câble, sans toutefois dépasser une longueur de dix mètres.

1 Allongez le câble d’assemblage si nécessaire.

2 Ouvrez la grille avant en tirant sur les languettes situées en bas à droite

et à gauche de l’unité intérieure.

3 Retirez la vis de fixation de la protection des bornes.

4 Passer le câble de montage par l’arrière de l’unité intérieure.

Connecter le câble de montage comme indiqué sur la figure.

➢ Chaque fil est numéroté. Le numéro du fil correspond au

numéro du plot.

5 Faites passer l’autre extrémité du câble dans le trou mural de 65 mm

(2 inch).

6 Remettez la protection en place en resserrant bien la vis.

7 Remettez la grille avant en place.

8 Pour plus de détails sur le branchement de l’autre extrémité du câble

d’assemblage à l’unité extérieure, reportez-vous à la page 36.

1 2 53

1 1

(L)

(N)

2 53

1 2 53 4

1 1

(L)

(N)

COM

FAN

2 53 4

NSTALLA TION DE L’UNITÉ INTÉRIEURE

Unité

intérieure

Câble

d’assemblée

◗ AM27A1C07/AM27A1C13

◗ AM18A1C09/AM26A1C13

Unité

extérieure

Unité

intérieure

Câble

d’assemblée

Unité

extérieure

Plot de mise à la terre

F-

Pour installer le tuyau de drainage, procédez comme suit.

1 Si nécessaire, connectez l’extension de 2 mètres(79 inch) au tuyau de

drainage.

2 Si vous reliez un tuyau d’extension au tuyau de drainage, isolez la partie

du tuyau d’extension située à l’intérieur à l’aide d’une gaine protectrice.

3 Attachez le tuyau de drainage sous les tuyaux de refroidissement,

de manière à ce qu’il ne bouge pas.

4 Faites passer le tuyau par le trou percé dans le mur, en veillant à ce qu’il

soit orienté vers le bas comme illustré ci-dessus.

➢ L’isolation et la fixation définitive des tuyaux s’effectuent

une fois l’installation terminée et l’appareil testé. Pour plus d’informations, reportez-vous à la page 42.

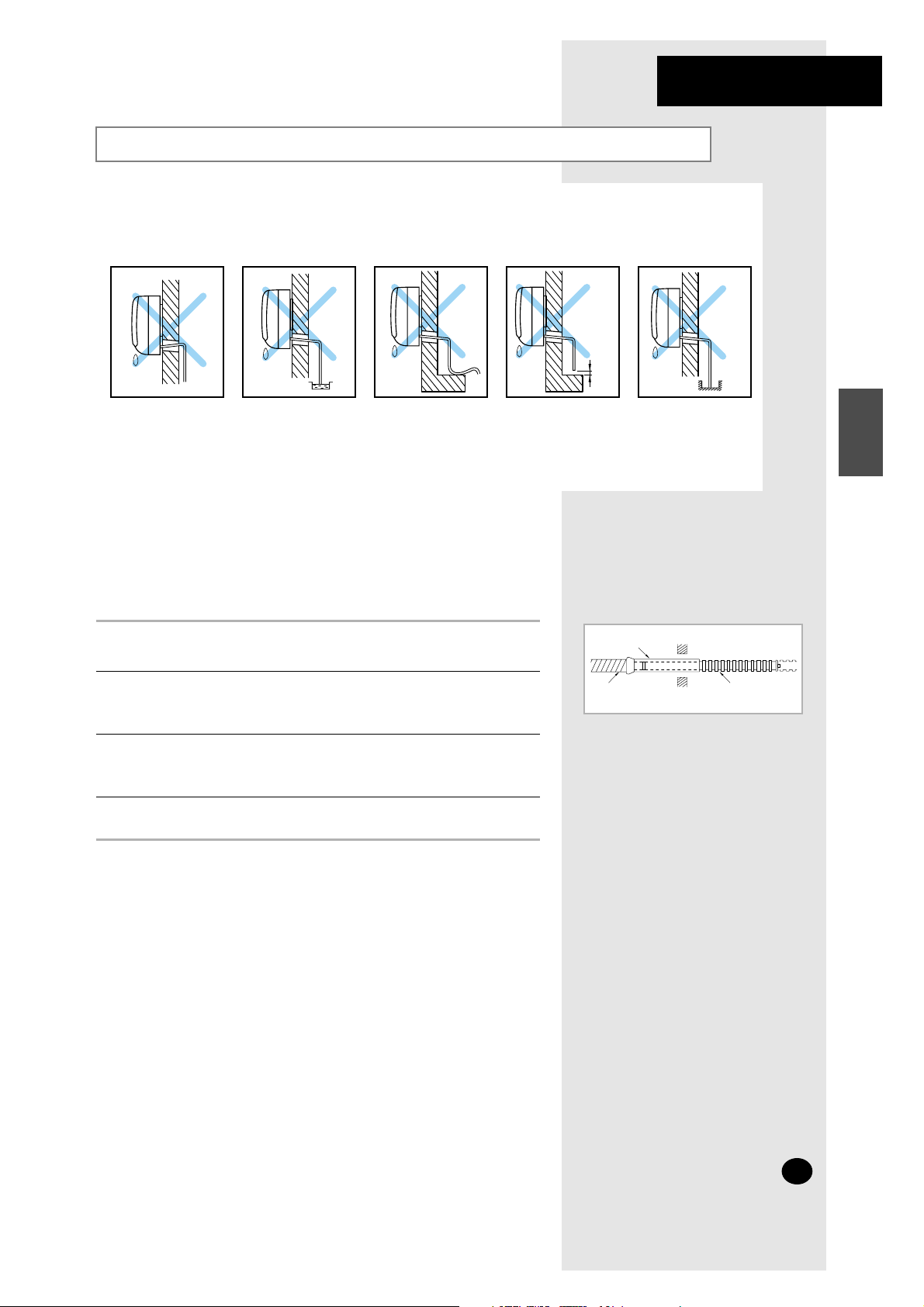

Installer/Raccorder le Tuyau de Drainage de l’Unité Intérieure

Le tuyau de drainage de l’unité intérieure doit être mis en place de manière à permettre l’écoulement vers l’extérieur des eaux de condensation. En passant le tuyau par le trou percé dans le mur, respectez les consignes suivantes.

Le tuyau ne doit PAS être orienté vers le haut.

Son extrémité extérieure ne doit PAS se trouver dans de l’eau.

Il ne doit P AS être plié dans différentes directions.

Son extrémité doit se trouver au moins à 5 cm/2 inch du sol.

Son extrémité ne doit PAS se trouver dans un creux.

5cm

(2inch)

moins

Creux

INSTALLATION DE L’UNITÉ INTÉRIEURE

Gaine de protection

Tuyau de drainage

Tuyau d’extension

F-

FRANÇAIS

Il existe deux tuyaux de refroidissement de diamètres différents :

◆ un petit pour le refroidissement du liquide,

◆ un gros pour le refroidissement du gaz.

Une courte longueur de tuyau est déjà raccordée au climatiseur. Vous devez prolonger ce tuyau à l’aide du câble d’assemblage (fourni en option).

La procédure de raccordement des tuyaux de refroidissement varie selon la position de sortie des tuyaux de l’unité intérieure. Face au climatiseur en position sur le mur, cette position peut se trouver :

◆ à droite (A)

◆ à gauche (B)

◆ au-dessous (C)

◆ derrière

1 Avec un couteau, coupez la partie d’éjection appropriée à l’arrière de l’unité

intérieure (sauf si vous effectuez votre branchement directement à l’arrière).

2 Limez les extrémités coupées.

3 Retirez les embouts de protection des tuyaux et raccordez le câble

d’assemblage à chaque tuyau, en resserrant les vis, tout d’abord manuellement, puis avec une clé à vis, en appliquant le couple suivant :

Tuyau Diamètre extérieur Couple (kg•cm)

Réfrigérant liquide 6,35 mm (1/4") 160 (11 ft•lb) Gaz réfrigérant 9,52 mm (3/8") 300 (21 ft•lb) Gaz réfrigérant 12,70 mm (1/2") 500 (36 ft•lb)

➢

Pour raccourcir ou prolonger le tuyau, reportez-vous à la page 35.

4 Coupez les excès de mousse isolante.

5 Si nécessaire, pliez le tuyau en rond, le long du bas de l’unité intérieure,

en le faisant ressortir par le trou approprié. Pour cela, assurez-vous que :

◆ le tuyau ne dépasse pas de l’arrière de l’unité intérieure,

◆ l’angle de pliage fait 100 mm (4 inch) minimum.

6 Faites passer le tuyau par le trou mural.

7 Pour plus de détails sur le raccordement à l’unité extérieure et la purge

du circuit, reportez-vous à la page 41.

➢ L’isolation et la fixation définitive des tuyaux s’effectuent

une fois l’installation terminée et l’appareil testé. Pour plus d’informations, reportez-vous à la page 42.

Installer/Raccorder le Câble d’Assemblage de l’Unité Intérieure

NSTALLA TION DE L’UNITÉ INTÉRIEURE

534

3 5

F-

Le climatiseur est livré avec cinq mètres du tuyaux (Option). Au besoin, vous pouvez :

◆ allonger les tuyaux, sans toutefois dépasser 10 mètres,

◆ les raccourcir. ☛ Si l’installation nécessite plus de cinq mètres de

tuyauterie, vous devez également :

◆ allonger le câble d’assemblage,

◆

faire ajouter du réfrigérant par un installateur qualifié, faute de quoi l’unité intérieure est susceptible de geler.

1 Vérifiez que vous disposez des outils nécessaires (coupe-tubes, alésoir,

outil d’évasement et support de tuyaux) .

2 Pour raccourcir le tuyau, coupez-le à la longueur désirée à l’aide d’un

coupe-tubes, en vous assurant que le bord coupé reste perpendiculaire au côté du tuyau. Reportez-vous aux exemples de bons et mauvais découpages ci-dessous.

3 Pour éviter les fuites de gaz, enlevez les bavures à l’extrémité coupée

du tuyau à l’aide d’un alésoir.

4 Insérez un écrou de serrage dans le tuyau et modifiez l’évasement.

Tuyau Diamètre extérieur (D) Profondeur (A)

Liquide refrigerant 6,35 mm

(1/4")

1,3 mm

(5/100")

Gaz refrigerant 9,52 mm

(3/8")

1,8 mm

(7/100")

Gaz refrigerant 12,70 mm

(1/2")

2,0 mm

(8/100")

5 Vérifiez l’évasement en vous reportant aux exemples ci-dessous.

Incliné Surface endommagée Fissuré Epaisseur inégale

6 Alignez les tuyaux à raccorder et serrez l’écrou à la main, puis bloquez-le

à l’aide d’une clé, en lui appliquant le couple adéquat parmi ceux indiqués ci-dessous :

Tuyau Diamètre extérieur Couple (kg•cm)

Liquide refrigerant 6,35 mm (1/4") 160 (11 ft•lb) Gaz refrigerant 9,52 mm (3/8") 300 (21 ft•lb) Gaz refrigerant 12,70 mm (1/2") 500 (36 ft•lb)

7 Pour plus d’informations sur le raccordement des deux unités et la purge

du circuit de refroidissement, reportez-vous à la page 41.

Raccourcisser ou Prolongez les Tuyaux

INSTALLATION DE L’UNITÉ INTÉRIEURE

Oblique Inégal Bavures

534

3 5

F-

FRANÇAIS

Brancher les Câbles à l’Unité Extérieure

Deux câbles électriques doivent être connectés à l’unité extérieure:

◆

Le câble d’assemblage, qui relie l’unité intérieure à l’unité extérieure.

◆

Le câble d’alimentation qui relie l’unité extérieure au coupe-circuit auxiliaire.

1 Enlever le cache protégeant les plots, situé sur le côté de l’unité intérieure. 2 Connecter le câble de montage au câble d’énergie comme indiqué sur la

figure.

➢ Chaque fil est étiquetté avec le numéro du plot correspondant. ➢ Assurez-vous que le numéro de chaque fil correspond à celui

du plot.

3 Connecter les fils de terre.

➢ Voir page 39 pour plus de détails concernant la

vérification de la mise à la terre.

4 Replacer le cache sur le compartiment des plots, en serrant bien la vis. 5 Relier le câble d’alimentation au coupe-circuit auxiliaire.

Unité extérieure

Plot de mise à la terre

Unité-A

(AM27A1C13)

Unité-B

(AM27A1C07)

Unité-C

(AM27A1C07)

Plot de mise à la terre

Terminal bloc

Câble d’assemblée

NSTALLA TION DE L’UNITÉ EXTÉRIEURE

Unité

intérieure

Coupe-circuit (Câble électrique principal)

Unité intérieure

AM27A1C07 AM27A1C13

Unité extérieure

UM27A1C3

F-

(L)2(N)

COM

1 2 3 1 2

5 553

5 5 5

COM

1 31 2 3 2

(L)2(N)

(N)

A B

1 2 3

1 32

INSTALLATION DE L’UNITÉ EXTÉRIEURE

1 2 3 4

A B

1 2 3 4

2(N)1(L)

COMP4FAN

(L)

(N)

COMP

FAN

53 41 2 3 2

5 5

Unité intérieure

Unité extérieure

Plot de mise à la terre

Unité-A Unité-B

Plot de mise à la terre

Terminal bloc

Câble d’assemblée

Coupe-circuit (Main Alimentation cable)

Unité intérieure

AM18A1C09 AM26A1C13

Unité extérieure

UM18A1C2 UM26A1C2

F-

FRANÇAIS

NSTALLA TION DE L’UNITÉ EXTÉRIEURE

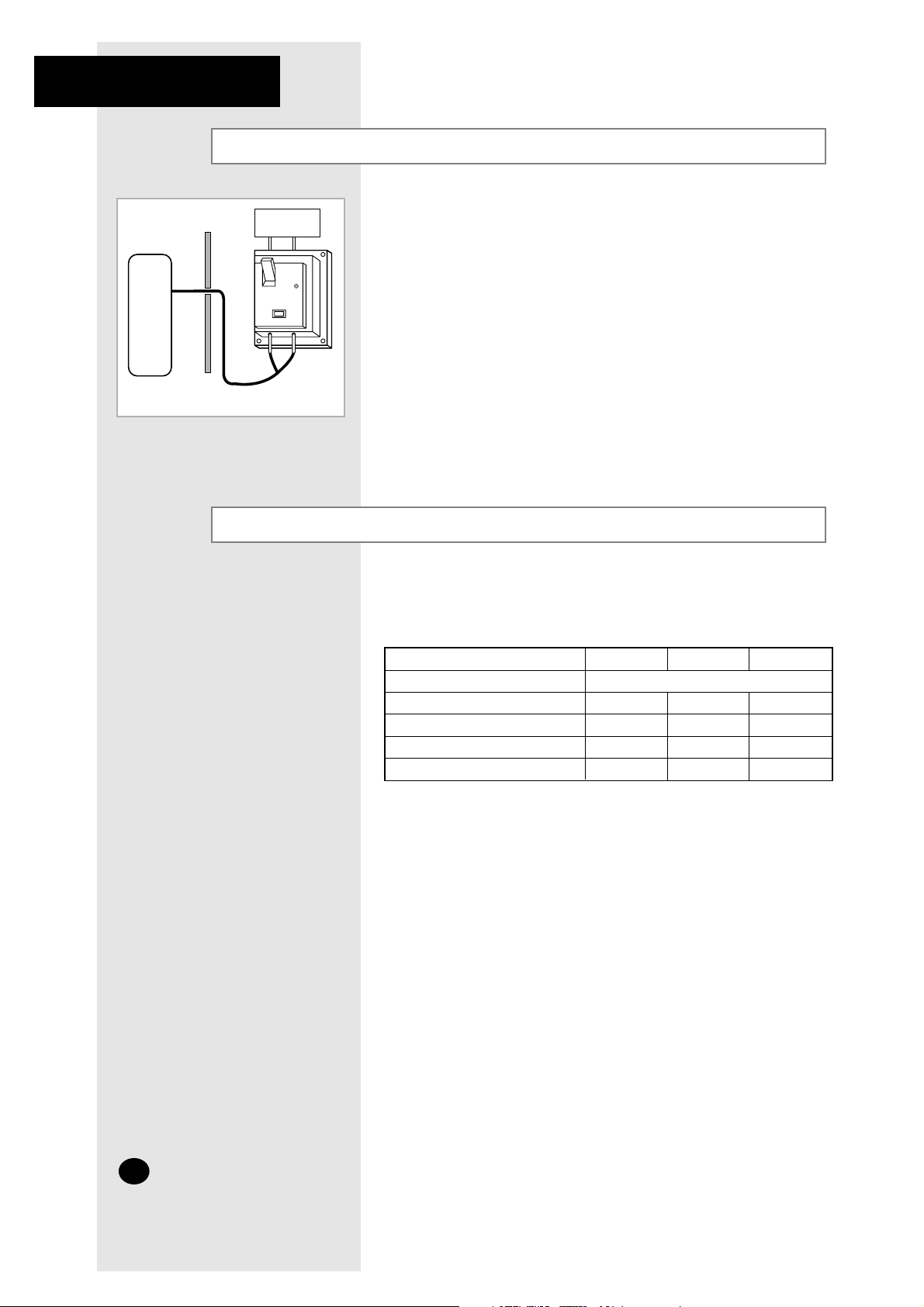

Disjoncteur du circuit auxiliaire

◆

Le disjoncteur du circuit auxiliaire doit être installé près de l'unité extérieure afin de faciliter les accès. Le fil d'alimentation principal/extérieur est connecté au terminal supérieur/inférieur du disjoncteur du circuit auxiliaire.

◆

Il est nécessaire que le kit de conduite d'alimentation d'énergie de l'unité extérieure soit installé entre le fil d'alimentation extérieur et l'unité extérieure (le kit de conduite est optionnel).

Système électrique

Unité

extérieure

T ableau électrique

Kit de conduite

Fil d’alimentation extérieure

1 La tension d'alimentation doit être la même que la tension spécifiée pour le

climatiseur.

2 Préparer la source d'alimentation pour une utilisation exclusive avec le climatiseur. 3 Utiliser un fusible de 20 ampères ou un disjoncteur.

➢ Lors de l'utilisation du NFB spécial, utiliser le NFB pour supporter la

capacité du climatiseur.

➢ Dans le cas contraire, un court-circuit dans le NFB pourrait se produire.

Modèle

Alimentation d'énergie Fil principal d'alimentation d'énergie Fil de montage Courant d'opération Consommation d'alimentation

UM18A1C2

AWG14 AWG17

8,0

1720

UM26A1C2

AWG14 AWG17

11,8

2580

UM27A1C3

AWG14 AWG17

12,2

2650

208-230V~, 60Hz Phase simple

F-

INSTALLATION DE L’UNITÉ EXTÉRIEURE

Vérifier la Mise à la Terre

Si le circuit d’alimentation du local d’installation n’est pas relié à la terre, ou si le dispositif de mise à la terre n’est pas conforme aux spécifications, vous devez installer une électrode de terre. Les accessoires nécessaires à cette tâche ne sont pas fournis avec le climatiseur.

1 Choisissez une électrode conforme aux spécifications illustrées ci-contre.

2 Déterminez le meilleur emplacement pour l’électrode :

◆ choisissez un endroit où le sol est humide et dur ;les sols sablonneux ou caillouteux offrent une résistance trop élevée,

◆ évitez les emplacements situés à proximité des réseaux souterrains : canalisations de gaz, d’eau, lignes téléphoniques ou câbles électriques,

◆ n’installez pas l’électrode à moins de deux mètres de l’électrode et du câble d’un paratonnerre.

➢ Le fil de terre d’une installation téléphonique n’est pas utilisable

pour relier le climatiseur à la terre.

3 Creusez un trou de la taille illustrée ci-contre, enfoncez l’électrode et

recouvrez-la de terre.

4 Branchez un fil de terre vert/jaune isolé

(

1.6 mm/ in, section 2 mm2/ in2ou plus):

◆ si le fil de masse est trop court, utilisez un fil d’extension. Soudez le raccord entre les deux fils et protégez-le à l’aide d’une bande adhésive. (la soudure ne doit pas se trouver sous terre).

◆ attachez le fil au moyen d’agrafes.

➢ Faites particulièrement attention à la connexion du fil de l’élec

trode si vous l’installez à proximité d’une route passagère.

5 Vérifiez l’installation en mesurant la résistance de la terre à l’aide d’un

appareil de test. Si la résistance est trop élevée, enterrez l’électrode plus profondément ou ajoutez des électrodes supplémentaires.

6 Reliez le fil de terre à la borne correspondante du climatiseur.

Plastique renforcé par du carbone

Noyau en acier

Fil de terre vert/jaune isolé en

PVC, 2 mm2x 3,5 m

(31 in2x 138 in)

Vers la vis de terre

50cm

(19 in)

30cm

(11 in)

3144131

F-

FRANÇAIS

ERNIÈRES ÉTAPES

Fixer l’Unité Extérieure

L’unité extérieure doit être installée sur une base rigide et solide, afin d’éviter des niveaux de bruit et de vibration excessifs, en particulier si vous l’installez à proximité d’une maison voisine. Si vous installez l’unité en hauteur, ou si son emplacement est exposé à des vents forts, vous devez la fixer à un support approprié (mur ou sol).

1 Positionnez l’unité de sorte que le flux d’air soit dirigé vers l’extérieur,

comme indiqué par les flèches sur sa face supérieure.

2 Attachez l’unité au mur ou au sol à l’aide de boulons d’ancrage.

3 Si l’emplacement choisi est exposé à des vents forts, montez des plaques

de protection autour de l’unité pour permettre au ventilateur de fonctionner correctement.

❈ Pour éviter les vibrations et le bruit, veiller à bien lever le levier.

660 mm (26 in)

335 mm

(13 in)

Patte de caoutchouc

F-

ERNIÈRES ÉTAPES

Purge d’air

Réfrigérant remplissage

Si le tuyau de communication de plus de 10 mètres est installé, le réfrigérant supplémentaire devrait être chargé par le mètre supplémentaire. Vous ne devez pas charger le réfrigérant supplémentaire jusqu’à 10 mètres de tuyau de communication.

1 Retirez le chapeau de tige de valve et service le port de la valve de 3 voies. 2 Reliez le tuyau de remplissage du côté de basse pression de la mesure

diverse à la valve emballée ayant un port de remplissage(3/8˝ ou valve emballée de 1/2˝).

3 Actionnez l’unité au mode de refroidissement. 4 Ouvrez lentement la valve du côté de basse pression de la mesure diverse

dans le sens contraire des aiguilles d’une montre jusqu’à ce que la basse pression de la mesure diverse indique 4,8 à 5,5kg/cm

(68 à 78 PSI) à l’exécution fraîche élevée(exécution 1-unité) et à la température standard de 26,7°C(80°F) d’intérieur et à 35°C(95°F) extérieurs. Il est recommandent que le réfrigérant devrait être lentement mis dedans. Si le réfrigérant est mis dedans trop rapidement, le compresseur sera endommagé.

5 Arrêtez l’exécution du climatiseur. 6 Débranchez le tuyau de charge de la mesure diverse. 7 Fermez le chapeau de chaque valve.

L’air qui se trouve dans l’unité intérieure et dans les tuyaux doit être purgée. Si de l’air subsiste dans les tuyaux de refroidissement, le compresseur peut se voir affecté, ce qui peut réduire la capacité de refroidissement et entrîner un mauvais fonctionnement. Le réfrigérant pour la purge d’air ne doit pas être introduit par l’unité extérieure. Utiliser une pompe à vide comme indiqué sur la figure. Chaque unité doit être purgée individuellement.

AAAATTTTTTTTEEEENNNNTTTTIIIIOOOONN

Formules

Unité-A : 10g x (La - 10) / m (La : La longueur de la pipe A-unité) Unité-B : 10g x (L

b - 10) / m (Lb : La longueur de la pipe B-unité)

Capuchon de la tige

Port de service

Tige de la vanne

Côté liquide

Côté de gaz

Unité intérieure A

Unité intérieure B

Pompe à vide

F-

FRANÇAIS

1 Vérifier la connexion des tuyaux. 2 Connecter le tuyau de chargement du côté du refoulement de la jauge du

conduit à la vanne de remplissage comme le montre l’illustration.

3 Ouvrir la vanne du côté du refoulement de la jauge du conduit dans le sens

inverse des aiguilles d’une montre.

4 Purger l’air du système à l’aide d’une pompe à vide pendant une dizaine de

minutes.

- Fermer la vanne du côté du refoulement de la jauge du conduit dans le sens des aiguilles d’une montre.

- Retirer le tuyau du côté du refoulement de la jauge du conduit.

5 Ouvrir le robinet d’isolation de soupape du tuyau du liquide et du tuyau de

gaz de la vanne de remplissage.

Monter les écrous de la tige de soupape aux écrous des tiges des soupapes à deux et trois voies.

7 Vérifier qu’il n’y ait aucune fuite de gaz.

- Vérifier notamment au niveau des écrous de la tige de la vanne à trois voies et du capuchon de la tige.

DERNIÈRES ÉTAPES

Vérifier l’Absence de Fuites

Mettre l’Unité Intérieure en Place

Plaque de

fixation

F-

Avant de terminer l’installation (en isolant les câbles et les tuyaux et en fixant l’unité intérieure sur sa plaque d’installation), vous devez vous assurer de l’absence de fuites de gaz.

Pour vérifier l’absence de fuites à l’aide d’un détecteur, au niveau de... vérifiez les...

l’unité intérieure, écrous de serrage aux extrémités

des sections C et D.

l’unité extérieure, vannes des sections A et B.

Après vous être assuré de l’absence de fuites de gaz, vous pouvez isoler les câbles et les tuyaux et fixer l’unité intérieure sur sa plaque d’installation.

1 Pour éviter les problèmes dus à la condensation, entourez chaque tuyau

de sa propre gaine en mousse isolante dans la partie basse de l’unité intérieure.

2 Maintenez les tuyaux, le câble d’assemblage et le tuyau de drainage

ensemble à l’aide d’une bande adhésive.

3 Installez l’ensemble des câbles et tuyaux doucement dans le fond de l’unité

intérieure, en veillant à ce qu’il ne dépasse pas à l’arrière.

Accrochez l’unité intérieure sur la plaque d’installation, en la déplaçant latéralement pour vous assurer qu’elle est assujettie à la plaque.

5 Maintenez la partie restante des tuyaux reliant les deux unités à l’aide

d’une bande adhésive.

6 À l’aide de colliers de serrage (fournis en option), fixez les tuyaux au mur

partout où cela est possible.

DERNIÈRES ÉTAPES

Vérifier l’Installation et le Fonctionnement du Climatiseur

F-

FRANÇAIS

Pour terminer l’installation, effectuez les vérifications ci-dessous pour vous assurer qu’il fonctionne correctement.

1 Vérifiez les éléments suivants :

◆ rigidité des fixations et montages,

◆ raccordement des tuyaux, pour éviter toute fuite de gaz,

◆ connexion des câbles,

◆ résistance de l’isolation des tuyaux à la chaleur,

◆ écoulement des eaux de condensation,

◆ mise à la terre,

◆ fonctionnement de l’appareil (effectuez les étapes ci-après).

2 Appuyez sur Marche/Arrêt.

Résultat

: ◆ les voyants de l’unité intérieure clignotent à intervalles

d’une demi-seconde.

◆

Les lames de l’unité intérieure s’ouvrent et l’unité

intérieure se met en marche.

3 Appuyez sur .

Résultat

: L’unité extérieure se met en marche en mode climatisation.

4 Flux d’air Appuyez sur une ou plusieurs fois pour orien

ter les lames à 30° ou à 90°.

Installer le Socle de la Télécommande

Informer le Client

ERNIÈRES ÉTAPES

F-

La télécommande est fournie avec un socle en plastique que vous pouvez fixer au mur pour ranger la télécommande lorsque vous ne l’utilisez pas.

Lors de l’installation du socle, choisissez un emplacement où :

◆ il n’existe pas d’obstruction susceptible d’empêcher

la transmission des signaux émis par la télécommande (par exemple, un rideau),

◆ la télécommande n’est pas exposée aux rayons directs

du soleil ou à une source de chaleur,

◆ la télécommande ne se trouve pas à moins d’un mètre

d’un téléviseur ou d’une chaîne hi-fi, pour éviter les interférences.

Pour fixer le socle au mur, procédez comme suit.

1 A l’aide d’un crayon, marquez l’emplacement des deux trous de fixation

du socle sur le mur.

2 Percez les deux trous et insérez les chevilles adéquates en fonction

du type de votre mur.

3 Fixez le socle à l’aide des vis.

Résultat

: le client peut facilement ranger la télécommande

sur son socle en la glissant dans son logement.

Avant de quitter le local dans lequel vous avez installé le climatiseur, expliquez les opérations suivantes au client, en lui indiquant les pages correspondantes dans le manuel d’utilisation.

1 Mise en marche et arrêt du climatiseur. 2 Sélection du mode de fonctionnement, réglage de la température

et de la ventilation.

3 Orientation du flux d’air. 4 Réglage des minuteries. 5 Remplacement et nettoyage des filtres.

Lorsque vous êtes satisfait et que le client a compris ces opérations de base, remettez-lui ce manuel d’installation et le manuel d’utilisation pour référence ultérieure.
