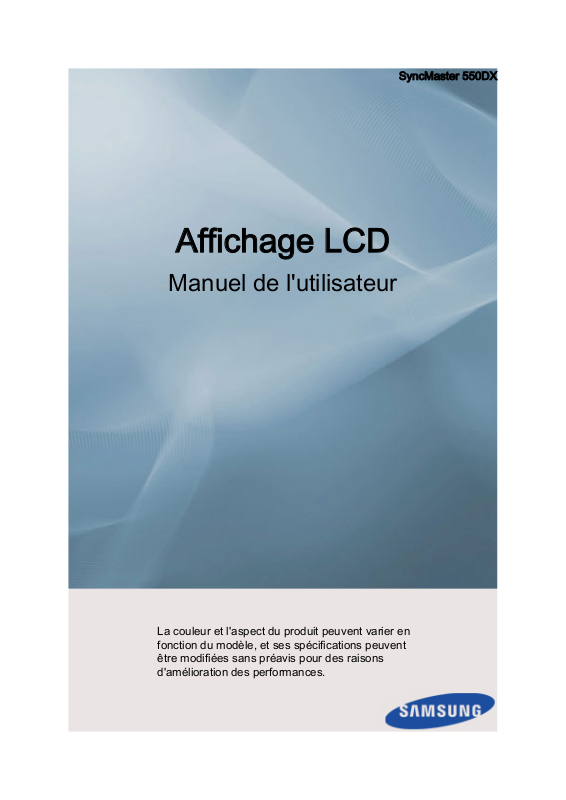

Affichage LCD

Manuel de l'utilisateur

SyncMaster 550DX

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

Consignes de sécurité

Signalement

Remarque

Respectez ces instructions matériel.

Veillez à lire attentivement les instructions et à utiliser le produit correctement.

Alimentation

de sécurité afin de garantir votre sécurité et d’éviter tout dommage

Avertissement / Mise en garde

Le non-respect des instructions signalées par ce symbole peut provoquer des dommages corporels ou matériels.

Remarque

Interdit

Ne pas démonter

Ne pas toucher

Important : lire et comprendre

Déconnecter la prise de la fiche

Relier à la terre afin d'éviter un choc électrique

Lorsque l'appareil n'est pas utilisé pendant un certain temps, réglez l'ordinateur sur DPM.

Si vous utilisez actif.

Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).

Raccourci vers les instructions anti-rémanence

N’utilisez pas de prise ni de cordon d’alimentation endommagé,

ni de prise électrique descellée ou endommagée.

• Cela pourrait provoquer un choc électrique ou un incendie.

Ne branchez et ne débranchez pas la prise d’alimentation avec

les mains mouillées.

• Vous risquez un choc électrique.

Veillez à brancher le cordon d'alimentation sur une prise secteur

mise à la terre.

• Cela pourrait provoquer

un économiseur d'écran, réglez-le sur le mode d'écran

un choc électrique ou entraîner des

blessures.

Consignes de sécurité

Assurez-vous que la prise d’alimentation est correctement bran-

chée.

•

Sinon, vous risquez un incendie.

Ne pliez pas la prise d’alimentation, ne tirez pas dessus et ne

placez pas d’objet lourd dessus.

• Sinon, vous risquez un incendie.

Ne connectez pas plusieurs appareils sur la même prise élec-

trique.

Cela pourrait provoquer un incendie dû à une surchauffe.

•

Ne débranchez pas le cordon d'alimentation lorsque le produit

est sous tension.

Installation

• Vous risqueriez de ager le produit.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise du secteur doit être en état de marche.

• Sinon, cela pourrait provoquer un choc électrique ou un incen-

die.

Utilisez uniquement le cordon d'alimentation fourni par notre société. Et n'utilisez autre produit.

• Cela pourrait provoquer un choc électrique ou un incendie.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

• Si un problème

le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

provoquer un choc électrique et d'endomm-

prise électrique du secteur. Par conséquent, la

pas le cordon d'alimentation fourni pour un

survient sur l'appareil, vous devez débrancher

Contactez un Centre de services agréé si le moniteur est destiné à une installation dans des faibles ou élevées, à une forte humidité, à des substances chimiques et s'il a été prévu pour fonctionner 24/24 heures, comme dans des aéroports, des gares ferroviaires, etc.

Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Assurez-vous que deux personnes au moins soulèvent et déplacent le produit.

• Sinon, il risque

dommages matériels.

endroits exposés à la poussière, à des températures

de tomber et d’entraîner des blessures ou des

Consignes de sécurité

Lorsque vous installez le produit dans une armoire ou un rack, veillez pas du support.

• Il risquerait de tomber et d'occasionner des blessures.

• Utilisez une armoire ou un rack dont la taille est adaptée au

TIQUE, PROXIMITÉ DU PRODUIT.

• Sinon, vous risquez un incendie.

sible de tout appareil de chauffage.

•

armoire.

• Cela pourrait provoquer un incendie dû à une surchauffe des

à ce que l'extrémité inférieure avant du produit ne dépasse

produit.

NE PLACEZ PAS DE BOUGIE, DE PRODUIT ANTI-MOUS-

DE CIGARETTE OU D'APPAREIL DE CHAUFFAGE À

Tenez le cordon d'alimentation et le produit aussi loin que pos-

Cela pourrait provoquer un choc électrique ou un incendie.

Ne l’installez pas dans un emplacement peu ventilé tel qu’une

éléments internes.

Posez le produit délicatement.

• Vous risqueriez d'endommager l'écran.

Ne placez pas la face avant du produit sur le sol.

Vous risqueriez d'endommager l'écran.

•

Assurez-vous que le montage de la fixation murale est effectué par une société d'installation agréée.

• Il risquerait de tomber et d'occasionner des blessures.

• Veillez à installer la fixation murale spécifiée.

Installez le produit dans une zone correctement ventilée. Veillez à laisser un espace de plus de 10 cm (4 pouces) entre le produit et le mur.

• Cela pourrait provoquer un incendie dû à une surchauffe des

éléments internes.

Veillez à garder l'emballage en plastique hors de portée des enfants.

• L'emballage n'est pas un jeu et il présente un risque d'étouffe-

ment pour les enfants.

Si la taille du moniteur est réglable, ne placez aucun objet, ni une partie de votre corps sur le support lorsque vous l'abaissez.

• Cela pourrait endommager le produit ou blesser quelqu'un.

Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.

Nettoyage

Consignes de sécurité

Lorsque vous nettoyez le boîtier du moniteur ou la surface de l'écran TFTLCD, utilisez un chiffon doux légèrement humidifié.

Ne pulvérisez pas de produit de nettoyage directement sur la

surface du produit.

• Cela pourrait provoquer une de la structure et la surface de l'écran risquerait de se détacher.

Lorsque vous nettoyez la fiche ou dépoussiérez la prise, utilisez

un chiffon sec.

• Le non-respect de cette cendie.

Lorsque vous nettoyez le produit, veillez à débrancher le cordon

d'alimentation.

• Cela pourrait provoquer un choc électrique ou un incendie.

Lorsque vous nettoyez le produit, veillez à débrancher le cordon

d'alimentation et à le nettoyer à l'aide d'un chiffon doux et sec.

• (N'utilisez pas de benzène, de l'alcool, du diluant pour peinture, du produit antimoustique, du lubrifiant ou un produit détergent.) Ces produits risqueraient de modifier l'aspect de la surface et de décoller les étiquettes informatives apposées sur le produit.

Etant donné que la surface externe du produit se raye facile-

ment, veillez à n'utiliser que le type de chiffon spécifié.

produits chimiques tels que de la cire, du

décoloration et une déformation

consigne risque de provoquer un in-

Autres

Lorsque vous nettoyez le produit, ne pulvérisez pas d'eau di-

rectement sur le corps du produit.

• Veillez à ce que soit pas humide.

• Cela pourrait provoquer un choc électrique, un incendie ou un dysfonctionnement.

Le produit est un produit à haute tension. Ne tentez jamais de

démonter, de réparer ou de modifier l'appareil par vous-même.

• Cela pourrait provoquer un Pour toute réparation, contactez un Centre de services.

Si des odeurs ou des bruits inhabituels émanent de votre appareil, débranchez-le immédiatement et services.

• Cela pourrait provoquer un choc électrique ou un incendie.

l'eau ne pénètre pas dans le produit et qu'il ne

choc électrique ou un incendie.

contactez un Centre de

Consignes de sécurité

Ne placez pas ce produit dans un emplacement exposé à l’humidité, la poussière, la fumée ou l'eau, ni dans une voiture.

•

Cela pourrait provoquer un choc électrique ou un incendie.

Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez tre de services.

• Cela pourrait provoquer un choc électrique ou un incendie.

En cas d'orage, ne touchez ni le cordon d'alimentation, ni le câble d'antenne.

• Cela pourrait provoquer un choc électrique ou un incendie.

N'essayez pas de déplacer le moniteur en tirant uniquement sur le cordon ou le câble de signal.

le cordon d'alimentation. Contactez un Cen-

• Le produit risquerait

ble est endommagé, de provoquer un choc électrique ou un incendie.

Ne soulevez pas et ne déplacez pas le produit d'avant en arrière ou de gauche d'alimentation ou des câbles de signal.

• Le produit risquerait de tomber, d'être endommagé et, si le câ-

ble est endommagé, de provoquer un choc électrique ou un incendie.

Assurez-vous que les ouvertures de ventilation ne sont pas obstruées par une table ou un rideau.

• Cela pourrait provoquer

éléments internes.

Ne placez pas de récipients contenant de l'eau, des vases, des médicaments ou des objets métalliques sur le produit.

• Si de l'eau

branchez le cordon d'alimentation et contactez un Centre de services.

• Cela pourrait provoquer un choc électrique, un incendie ou un

dysfonctionnement.

N'utilisez pas et ne rangez pas de vaporisateur combustible ou de matériau inflammable à proximité du produit.

à droite en vous servant uniquement du cordon

ou un corps étranger pénètre dans le produit, dé-

de tomber, d'être endommagé et, si le câ-

un incendie dû à une surchauffe des

• Cela pourrait provoquer une explosion ou un incendie.

N'insérez aucun objet métallique, tel que des baguettes, des pièces de monnaie ou des épingles, et aucun objet inflammable, tel que des allumettes ou du papier dans le produit (à travers les ouvertures de ventilation, les bornes d'entrée et de sortie, etc.).

• Si de l'eau ou un matériau étranger pénètre dans le produit,

débranchez le cordon d'alimentation et contactez un Centre de services.

• Cela pourrait provoquer un choc électrique ou un incendie.

Consignes de sécurité

Si le moniteur affiche une image fixe pendant une longue période, une image rémanente ou une tache peut apparaître.

• Si

placez-le en mode veille ou utilisez un économiseur d'écran.

Définissez une résolution duit.

• Autrement, vous risqueriez de vous endommager la vue.

Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.

• Vous risqueriez de souffrir de troubles de l'audition.

Pour éviter la fatigue oculaire, ne vous asseyez pas trop près de l'appareil.

Après avoir utilisé le moniteur pendant une (1) heure, faites une pause de cinq (5) minutes.

Ceci permet de réduire la fatigue oculaire.

N'installez pas le produit sur une surface instable telle qu'un rack chancelant, sur soumis à des vibrations.

vous

n'utilisez

pas le produit pendant une longue période,

une

fréquence appropriées au pro-

une surface irrégulière ou dans un endroit

• Autrement, il risque de tomber et d’entraîner des blessures ou

des dommages matériels.

• Si vous utilisez le produit dans un endroit soumis à des vibra-

tions, il risque d'être endommagé et de provoquer un incendie.

Lorsque vous déplacez le produit, mettez-le hors tension et débranchez le cordon tous les câbles connectés au produit.

• Cela pourrait provoquer un choc électrique ou un incendie.

Empêchez les enfants de tirer ou de monter sur le produit.

• Le produit risquerait

blessures graves, voire la mort.

Si vous n'utilisez pas le produit pendant une longue période, débranchez le cordon d'alimentation de la prise électrique.

• Cela pourrait provoquer une surchauffe ou un incendie à cause

de la poussière ou à la suite d'un choc électrique ou d'une fuite.

Ne placez, sur le produit, aucun objet lourd, jouet ou confiserie (des biscuits, par exemple) qui risquerait d'attirer l'attention des enfants.

d'alimentation, le câble de l'antenne, ainsi que

en effet de tomber et de provoquer des

• Vos enfants pourraient s'accrocher à l'objet et le faire tomber,

ce qui présente un risque de blessures graves, voire mortelles.

Consignes de sécurité

Veillez à ce que les enfants ne mettent pas la pile dans leur bouche pile hors de portée des bébés et des enfants.

• Si un enfant met une pile dans sa bouche, consultez immédi-

(+, -).

•

gez pas les piles usagées et neuves.

•

dinaires client de renvoyer les piles usagées ou rechargeables à des fins de recyclage.

lorsque

atement un médecin.

Lorsque vous remplacez la pile, veillez à respecter les polarités

Sinon, vous risquez d'endommager les piles ou de provoquer

surchauffe

une télécommande en raison d'une fuite du liquide interne.

Utilisez uniquement les piles standard spécifiées et ne mélan-

Sinon, vous risquez d'endommager les piles ou de provoquer

surchauffe

une télécommande en raison d'une fuite du liquide interne.

Les piles (et piles rechargeables) ne sont pas des déchets or-

celle-ci

doivent

est retirée de la télécommande. Placez la

ou des blessures ou, encore d'endommager la

ou des blessures, ou encore d'endommager la

être renvoyées pour recyclage. Il appartient au

• Le client peut déposer les piles usagées ou rechargeables

dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables.

Ne placez pas le produit dans un endroit où il est directement exposé leur telle qu'un feu ou un radiateur.

• Cela risquerait de réduire la durée de vie du produit et de pro-

voquer un incendie.

Ne donnez aucun coup et ne laissez tomber aucun objet sur le produit.

•

Cela pourrait provoquer un choc électrique ou un incendie.

N'utilisez pas un humidificateur à proximité de l'appareil.

• Cela pourrait provoquer un choc électrique ou un incendie.

En cas de fuite de gaz, ne touchez ni le produit ni sa prise d'alimentation et procédez immédiatement à une ventilation du local.

• Si une étincelle

ou un incendie.

Si le produit reste allumé pendant un certain temps, le panneau d'affichage devient chaud. Ne le touchez pas.

aux

rayons

du soleil ou à proximité d'une source de cha-

se produit, cela peut provoquer une explosion

Gardez les petits accessoires hors de portée des enfants.

Consignes de sécurité

Soyez prudent lorsque vous réglez l'angle du moniteur ou la hauteur du support.

• Vous

• Veillez également à ne pas trop incliner le produit, car il pourrait

N'installez pas le produit dans un endroit accessible aux enfants.

•

Ne placez aucun objet lourd sur le produit.

• Cela

risqueriez

doigts.

tomber et occasionner des blessures.

Il risquerait de tomber et d'occasionner des blessures.

partie avant étant lourde, installez l'appareil sur une surface

plate et stable.

pourrait

tériels.

vous blesser en coinçant votre main ou vos

entraîner

des blessures ou des dommages ma-

Introduction

Contenu de l'emballage

Vérification du contenu de l'emballage

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Déballage

Soulevez la boîte d'emballage en tenant de part et d'autre de celle-

Remarque

Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

•

Entreposez ment.

• Si un élément est manquant, contactez votre revendeur.

• Contactez un revendeur local pour acheter des éléments en option.

les rainures

ci.

l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieure-

Vérification du contenu de

l'emballage.

Retirez le polystyrène et

l'emballage en plastique.

Affichage LCD

Manuels

Introduction

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Câbles

Cordon d'alimentation Câble D-Sub

Autres

Télécommande

(BP59-00138B)

Piles (AAA X 2)

(Non disponible partout)

Manuel de l'utilisateur

Vendu séparément

Kit de Support provisoire Câble LAN Câble USB

Câble RGB vers BNC Câble RGB vers Compo-

nent

Kit de fixation au mur Boîtier tuner TV (E.U.

uniquement)

Boîtier réseau

Votre écran LCD

Avant

Introduction

bouton

Bascule entre le mode PC et le mode Vidéo. Permet de sélectionner la source d'entrée à laquelle un périphérique externe est connecté.

[PC] → [DVI] → [AV] → [Composant] → [HDMI1] → [HDMI2] → [Port d'af- fichage] → [MagicInfo] → [TV]

• Le port RGB/COMPONENT

• Un syntoniseur TV (vendu séparément) doit être connecté pour utiliser

• MagicInfo peut uniquement être activé lorsqu'un boîtier réseau est con-

bouton

Appuyez sur ce bouton pour allumer et éteindre l'écran.

SOURCE

Remarque

IN est compatible avec les signaux RGB

(PC) et Composant.

Cependant, l'image pourrait s'afficher de manière anormale si le signal d'entrée externe est différent du signal vidéo sélectionné.

la télévision. (E.U. uniquement)

necté.

POWER

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode plus d'informations sur la fonction d'économie d'énergie. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Economie d'énergie décrit dans le manuel pour

Arrière

Introduction

Remarque

Voir la section configuration de l'arrière de l'écran LCD peut varier légèrement en fonction du modèle.

"Connexions" pour de plus amples détails sur les connexions câblées. La

POWER S/W ON [ │ ] / OFF

Allume et éteint le moniteur.

POWER

Le cordon d'alimentation se branche sur l'écran LCD et sur la prise murale.

IR OUT/IN

Reçoit un signal de la télécommande et transmet le signal via Loopout lorsqu'une carte de capteur amovible est connectée.

DVI OUT (LOOPOUT)

• Connectez un moniteur à un autre moniteur via un câble DVI, DVI vers HDMI.

• Connectez un câble DVI ou DVI-HDMI à

[DVI OUT (LOOPOUT)] [DVI IN]

teur.

• Les signaux HDMI et réseau envoyés via le port sur le deuxième écran ayant le port

IN]

Remarque

• La fonction Loopout pour dupliquer l'écran de l'affichage primaire. Connectez

[HDMI IN]

[DVI OUT(LOOPOUT)]

sur le dispositif et

à un autre moni-

peut être utilisée

[DVI OUT]

s'affichent

[DVI

à l'affichage

Introduction

primaire à moniteur.

• Vous pouvez brancher jusqu'à 100 moniteurs sur la sortie DVI-Loopout (à l'aide d'un câble DVI de 2 m). Les résolutions allant jusqu'à Full HD sont prises en charge. Les sources d'entrée compatibles comprennent DVI IN, HDMI IN 1 et HDMI IN 2 (MagicInfo).

• L'état du câble peut avoir des répercussions importantes sur les performances de

Loopout

RGB/COMPONENT IN (Connecteur PC/

[DVI IN]

[HDMI]

à un autre

composant (Entrée))

• Connectez le port

IN]

du moniteur au port RGB de l'ordina-

teur à l'aide du câble D-SUB.

• Connectez le port

IN]

du moniteur au port COMPONENT du périphérique externe à l'aide du câble RGB au COMPOSANT.

[RGB/COMPONENT

• Connectez le port

IN]

du moniteur au port BNC de l'ordinateur à l'aide du câble RGB vers BNC.

DVI IN (Connecteur vidéo PC)

Connectez le port port DVI de l'ordinateur à l'aide du câble DVI.

[RGB/COMPONENT

[DVI IN]

du moniteur au

RGB/DVI/DP/HDMI AUDIO IN (borne de

connexion audio PC/DVI/DP/HDMI (entrée))

Reliez la borne

IN]

du moniteur à la borne de sortie de hautparleur de la carte son de votre ordinateur à l'aide d'un câble stéréo (vendu séparément).

DP IN

Reçoit un signal du port d'affichage.

Connectez un câble DP à positif et DP IN à un autre affichage.

[RGB/DVI/DP/HDMI AUDIO

[DP IN]

sur le dis-

Introduction

AV/COMPONENT AUDIO IN [R-AUDIO-

Connectez le port

DIO IN [R-AUDIO-L]]

sortie audio du PC ou du périphérique externe à l'aide d'un câble audio.

AV IN

Branchez le connecteur à la sortie vidéo du périphérique externe à l'aide d'un câble VIDEO.

AUDIO OUT

Connectez un casque ou une enceinte externe.

[AV/COMPONENT AU-

du moniteur au port de

[AV IN]

du moniteur

DC OUT

Veillez à utiliser la borne de connexion

OUT]

au boîtier tuner TV agréé. (E.U.

uniquement)

A défaut, vous risqueriez d'endomm-

ager le produit.

[DC

HDMI IN 1

• Reliez la borne

rière de votre affichage LCD à la borne HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.

• HDMI est pris en charge jusqu'à 1.3.

Remarque

• Un périphérique normal

caméscope, etc.) ou un syntoniseur TV peut être connecté à la borne

• Pour utiliser un syntoniseur TV (E.U.

uniquement), veillez à le brancher sur la borne

[HDMI IN 1]

HDMI IN 2 (MAGICINFO)

• Reliez la borne

FO)]

située à l'arrière de votre affichage LCD à la borne HDMI de votre périphérique de sortie numérique à l'aide d'un câble HDMI.

[HDMI IN 1]

située à l'ar-

(lecteur de DVD,

[HDMI IN

[HDMI IN 2 (MAGICIN-

Introduction

• HDMI est pris en charge jusqu'à 1.3.

Remarque

Pour utiliser MagicInfo, d'installer le boîtier réseau spécifié séparément par Samsung à l'intérieur du produit et de brancher la sortie MagicInfo du boîtier réseau sur la borne

FO)]

Pour plus d'informations sur l'achat et l'installation d'un boîtier réseau, contactez Samsung Electronics.

RJ 45 MDC (PORT MDC)

programme port MDC (Multi Device Control)

Connectez le câble LAN à le dispositif et le LAN au PC. Pour utiliser un MDC, le programme MDC doit être installé sur le PC.

Remarque

Allez sur Multi contrôle et MDC comme Connexion MDC.

il est nécessaire

[HDMI IN 2 (MAGICIN-

[RJ45 MDC]

sélectionnez RJ45

sur

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

Connectez un câble de série (de type croisé) à

[RS232C]

PC. Pour utiliser un MDC, le programme MDC doit être installé sur le PC.

Remarque

Allez dans Multi contrôle RS232C MDC comme Connexion MDC.

sur le dispositif et RS232C sur le

et sélectionnez

Introduction

Kensington Lock slot

verrouillage antivol qui permet de verrouiller l'appareil, de manière à pouvoir l'utiliser en toute sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant, consultez le manuel de l'utilisateur du dispositif pour plus d'informations.

Remarque

Vous devez acheter parément.

Kensington

le verrou Kensington sé-

est un dispositif

Pour verrouiller le moniteur, procédez comme suit :

1. Enroulez le câble de verrouillage Ken-

sington autour d'un objet massif fixe comme un bureau ou une chaise.

2. Glissez l'extrémité du câble avec le ver-

rou attaché au travers de l'extrémité en boucle du câble de verrouillage Kensington.

3. Insérez le verrou Kensington dans la

fente de sécurité ( fichage.

Fermez le verrou ( ).

Remarque

• Ces instructions ne

Pour des instructions exactes, consultez le manuel de l'utilisateur fourni avec le dispositif de verrouillage.

• Vous pouvez acquérir le dispositif de ver-

rouillage dans un magasin d'électronique, une boutique en ligne ou notre centre de service.

Connexion d'un boîtier réseau (vendu séparément)

PC OUT

Port de sortie vidéo MagicInfo

MAGICINFO OUT

) à l'arrière de l'af-

sont que générales.

Il s'agit de vidéo, audio et de commande de MagicInfo. Il est possible de l'utiliser en la connectant à la borne d'un câble DP-HDMI.

la borne de sortie pour les signaux

[HDMI IN 2 (MAGICINFO)]

à l'aide

Introduction

LAN (Connexion LAN)

Se connecte au câble LAN pour permettre l'accès à Internet ou au réseau en mode MagicInfo.

Connexion d'un boîtier réseau (vendu séparément)

USB(Connexion USB)

Compatible clavier/souris, périphérique de stockage de masse.

AUDIO OUT

Connectez un casque ou une enceinte externe.

RS232C (port série RS232C

Port série

Connexion d'un boîtier réseau (vendu séparément)

ALIMENTATION

Connectez la borne la borne moyen d'un câble de rallonge pour l'alimentation.

[POWER]

ALIMENTATION

Se branche sur une prise secteur à l'aide du cordon d'alimentation.

POWER S/W ON [ I ] / OFF

Ce bouton permet de mettre le boîtier réseau sous et hors tension.

)

[POWER]

du moniteur (550DX) au

du produit et

Remarque

Les interrupteurs d'alimentation que le boîtier réseau fonctionne normalement.

Télécommande

Remarque

Le bon fonctionnement périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interférences avec la fréquence.

Un syntoniseur TV (vendu séparément) doit être connecté pour utiliser la télévision. (E.U. uniquement)

du moniteur et du boîtier réseau doivent être allumés pour

de la télécommande peut être affecté par un téléviseur ou un autre

Introduction

POWER

OFF

Pavé numérique Bouton

+ VOL -

SOURCE

D.MENU

TOOLS

Haut - Bas et Gauche-Droite

INFO

Touche de couleur et bouton de sélection PC/DVI/HDMI/DP

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

GUIDE

TTX/MIX

POWER

OFF

Pavé numérique

Bouton

+ VOL -

GUIDE

RETURN

EXIT

MagicInfo

Allume et éteint le moniteur.

Eteint le moniteur.

Permet de saisir le l'OSD ou d'utiliser MagicInfo.

Permet de changer de chaîne.

Le bouton « - » permet de sélectionner les chaînes numériques.

Affichage EPG (Guide électronique des programmes).

- Cette fonction n'est pas disponible sur cet écran LCD.

Règle le volume audio.

mot de passe pendant le réglage de

SOURCE

Sélectionne une source d'entrée mode MagicInfo.

externe connectée ou le

Introduction

Appuyez sur ce bouton pour changer la SOURCE du signal d'entrée.

D.MENU

TOOLS

Haut - Bas et Gauche-

Droite

INFO

Touche de couleur et bouton de sélection HDMI/DP

PC/DVI/

modification

périphériques externes connectés à l'écran LCD.

Active ou désactive l'écran du menu du téléviseur en mode TV.

- Ce bouton peut uniquement être utilisé en mode TV lorsqu'un syntoniseur TV (vendu séparément) est connecté.

Permet de sélectionner courantes.

- Cette fonction n'est pas disponible sur cet écran LCD.

Se déplace horizontalement de menu à une autre, ou règle les valeurs de menu sélectionnées.

Les informations sur l'image en cours sont affichées dans le coin supérieur gauche de l'écran.

En mode TV, ces boutons permettent de configurer une liste de chaînes.

Vous pouvez sélectionner l'entrée externe PC, DVI, HDMI ou DP(Port d'affichage) directement dans un autre mode que le mode TV.

la SOURCE n'est possible que pour les

rapidement les fonctions les plus

ou verticalement d'une option

TTX/MIX

MTS/DUAL

Les chaînes de mations écrites via le Télétexte.

- Boutons de télétexte

- Cette fonction est activée lorsqu'un boîtier tuner TV est installé.

télévision fournissent des services d'infor-

MTS-

Vous pouvez sélectionner le mode MTS (Multichannel Television Stereo).

Type audio Mode_MTS/S Par défaut

FM Stéréo Mono Mono Modification

Stéréo Mono ↔ Stéréo SAP Mono ↔ SAP Mono

manuelle

DUAL-

Utilice el botón DUAL en el mando a distancia para seleccionar Estéreo o Mono cuando el monitor está en el modo TV o Radio FM.

- Cette fonction est activée lorsqu'un boîtier tuner TV est installé.

Introduction

ENTER/PRE-CH

MUTE

CH/P

RETURN

Ce bouton permet de revenir à la chaîne précédente.

- Cette fonction installé.

Il suspend (mode S'affiche dans le coin inférieur gauche de l'écran Le son est à nouveau actif si vous appuyez sur le bouton MUTE ou VOL + en mode Silence (Mute).

En mode TV, vision).

- Cette fonction est activée lorsqu'un boîtier tuner TV est installé.

Vous permet de ique.

- Cette fonction est activée lorsqu'un boîtier tuner TV est installé.

Ouvre le menu de réglage.

Revient au menu précédent.

est activée lorsqu'un boîtier tuner TV est

muet) la sortie audio temporairement.

sélectionnez

regarder une chaîne analogique ou numér-

à l'écran et quitte le menu ou ferme le menu

channels (Chaînes de télé-

EXIT

MagicInfo

Ferme l'écran de menu.

Bouton de lancement rapide MagicInfo

Ce bouton est pas en charge MagicInfo.

Guide d'installation destiné à l'utilisateur

Remarque

• Assurez-vous

produit.

• La garantie sera invalidée si le produit a été installé par une autre personne qu'un pro-

fessionnel agréé par Samsung Electronics.

• Vous pouvez vous procurer davantage de renseignements auprès d'un centre de services

Samsung Electronics.

faire

appel à un expert agréé de Samsung Electronics pour installer ce

Angle d'inclinaison et rotation

Remarque

désactivé pour les produits qui ne prennent

Introduction

1 2

1. Ce produit peut être incliné jusqu'à 15 degrés à partir d'un mur vertical.

2. Pour utiliser ce produit en mode portrait, faites-le pivoter dans le sens horlogique afin

que l'indicateur LED soit positionné vers le bas.

Ventilation requise

1. Condition de montage sur mur vertical

A : min. 40 mm

B : Température ambiante au point de mesure <35℃

• Lorsque vous installez

espace d'au moins 40 mm à l'arrière du produit pour la ventilation, comme décrit ci-dessus, et veillez à maintenir une température ambiante inférieure ou égale à 35˚C.

Remarque

Vous pouvez vous Samsung Electronics.

procurer davantage de renseignements auprès d'un centre de services

le produit sur un mur vertical, assurez-vous de la présence d'un

2. Guide de montage intégré

Introduction

A : min. 40 mm

B : min. 70 mm

C : min. 50 mm

D : min. 50 mm

• Lorsque vous installez

espace suffisant à l'arrière du produit pour la ventilation, comme décrit ci-dessus, et veillez à maintenir une température ambiante inférieure ou égale à 35˚C.

Remarque

Vous pouvez vous Samsung Electronics.

procurer davantage de renseignements auprès d'un centre de services

3. Guide de montage au sol

E : Température <35℃

le produit sur un mur vertical, assurez-vous de la présence d'un

ambiante au point de mesure

A : min. 50 mm

B : Température ambiante au point de mesure <20℃

• Lorsque

moins 50 mm à l'arrière du produit pour la ventilation, comme décrit ci-dessus, et veillez à maintenir une température ambiante inférieure ou égale à 20℃.

Remarque

Vous pouvez vous Samsung Electronics.

vous installez le produit au sol, assurez-vous de la présence d'un espace d'au

procurer davantage de renseignements auprès d'un centre de services

Présentation mécanique

Introduction

Installation du support VESA

• Lorsque vous installez

internationales VESA.

• Achat d'un support VESA et instructions d'installation : Contactez votre distributeur SAM-

SUNG le plus proche pour passer une commande. Une fois la commande passée, des installateurs professionnels viendront chez vous installer le support.

• Deux personnes au moins sont nécessaires pour déplacer l'écran LCD.

• SAMSUNG ne peut être tenue responsable de tout dommage causé au produit ou de

toute blessure résultant d'une installation faite par le client.

Dimensions

VESA, vérifiez que vous le faites en conformité avec les normes

Avertissement

Introduction

Pour fixer le et de 8 à 12 mm de longueur.

support au mur, utilisez uniquement des vis de mécanique de 6 mm de diamètre

Accessoires (vendus séparément)

• Dimension avec socle optionnel

• Dimension avec station d'accueil

Introduction

• Dimension avec d'autres accessoires

Installation du support mural

• Faites appel à un technicien pour installer le support mural.

Introduction

• SAMSUNG

porels qui pourraient être causés en cas d'installation par le client.

• Ce produit doit être installé sur des murs en ciment. Le produit risque de glisser s'il est

installé sur du plâtre ou du bois.

Electronics

peut être tenue responsable des dommages matériels ou cor-

Composants

Utilisez uniquement les composants et accessoires livrés avec le produit.

Support mural (1) Charnière (Gauche

1, Droite 1)

Pour monter le produit sur le support mural

Suspension plastique (4)

Vis(A) (11)

Vis(B) (4)

Cheville (11)

La forme du tique et de la vis sont identiques.)

1. Retirez les 4 vis à l'arrière du produit.

2. Insérez la vis B dans la suspension en plastique.

produit varie en fonction du modèle. (Les ensembles constitués du crochet plas-

Avertissement

• Montez le produit aux suspensions plastiques gauche et droite.

• Lors de l'installation du produit sur son support, veillez à ne pas vous coincer les doigts dans les trous.

• Assurez-vous que le support mural est solidement fixé au mur, faute de quoi le produit risque de ne pas tenir en place après l'installation.

sur le support mural et assurez-vous qu'il est correctement attaché

Introduction

3. Fixez

4. Retirez la goupille

les 4 vis indiquées à l'étape 2 (suspension plastique + vis B) dans les trous à

l'arrière du produit.

de sécurité (3) et insérez les 4 crochets du produit dans les orifices correspondant du support mural (1). Placez ensuite le produit (2) de sorte qu'il soit solidement fixé sur le support. Veillez à remettre en place et serrer la goupille de sécurité (3) pour maintenir le produit accroché au support.

A - Affichage LCD B - Support mural C - Mur

Réglage de l'angle du support mural

Réglez l'angle de la fixation à -2˚ avant de la fixer au mur.

1. Attachez le produit au support mural.

2. Tenez fermement la des flèches afin de régler l'angle.

partie centrale supérieure du produit et tirez celui-ci dans la direction

Remarque

Vous pouvez régler l'angle dans une fourchette comprise entre -2˚ et 15˚.

Veillez à utiliser la partie centrale supérieure, pas le côté gauche ou droit du moniteur, pour régler l'angle.

Commande à distance (RS232C)

Connexions câblées

Introduction

interface RS232C (9 broches) broche TxD (N˚2) RxD (N˚3) GND (N˚5) Débit binaire 9 600 bit/s Bits de données 8 bit Parité Aucun Bits d'arrêt 1 bit Contrôle de flux Aucun Longueur maximale 15 m (type protégé uniquement)

• Attributions des broches

Broche Signal 1 Détecteur de porteur de données 2 Données reçues 3 Données transmises 4 Terminal de données prêt 5 Retour commun du signal 6 Poste de données prêt 7 Requête à envoyer

Introduction

8 Prêt à envoyer 9 Indicateur d'appel

• Câble RS232C

Connecteur : secondaire D à 9 broches

Câble : Câble croisé (inversé)

-P1- -P1- -P2- -P2-

FEMELLE Rx

--------->

FEMELLE

Gnd

• Mode de connexion

<---------

----------

Gnd

Codes de contrôle

• Get contrôle

En-tête commande

0xAA type de com-

• Commande de l'appareil

En-tête

mande

commande

Longueur

Longueur DA-

DATA

CheckSum

+ 126 hidden pages
