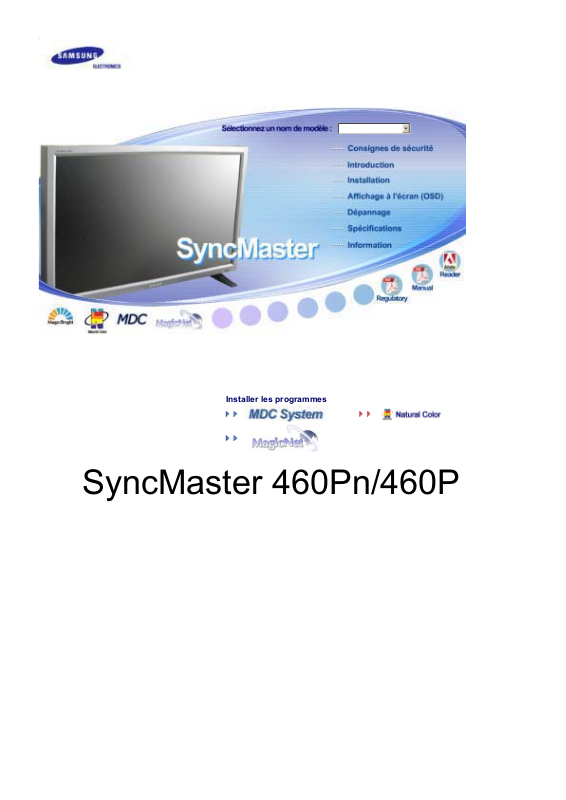

SAMSUNG 460PN, 460P User Manual

Installer les programmes

SyncMaster 460Pn/460P

Merkkikieli

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Ne pas démonter

Ne pas toucher

Alimentation

Important a lire et a comprendre dans toutes circonstances.

Déconnecter la prise de la sortie du courant.

Mettez dans un endroit stable pour empecher une décharge électrique.

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.

z

Ne pas débrancher une prise en la tirant par son cordon.

Ceci peut causer une décharge électrique ou un incendie.

z

Utiliser uniquement des prises correctement reliées à la terre.

Un sol inadapté peut causer un choc électrique ou un incendie.

z

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

Une mauvaise connexion entraîne des risques d’incendie.

z

Installation

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments. Cela pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou

z

un incendie.

Ne pas brancher trop multiprises ou de cordons à une même prise.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

z

Veillez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du

z

moniteur.

Ne pas faire tomber le moniteur si vous le déplacez.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

z

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.

S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

z

Ne placez pas le produit sur une surface instable ou trop petite.

Placez le produit sur une surface plane et stable, pour éviter qu’il ne tombe

z

et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

z

Conservez tout objet inflammable (bougies, insecticides ou cigarettes) à distance du produit.

Cela pourrait provoquer un incendie.

z

Conservez tout appareil chauffant à distance du câble d’alimentation.

La fonte du revêtement du câble peut entraîner un risque de choc électrique

z

ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par exemple une étagère, un placard, etc.

Toute augmentation de la température interne entraîne un risque d’incendie.

z

Placer le moniteur sur une surface plane et stable.

Il peut être ainsi abîmé ou cassé.

z

Ne pas utiliser le moniteur sans son support.

La surface de TFT-LCD peut ainsi être abîmée.

z

Nettoyage

L'installation du support mural doit être réalisée par un installateur professionnel.

Un personnel non qualifié pourrait se blesser lors de l'installation.

z

z Utilisez uniquement le matériel d'installation spécifié dans le mode d'emploi.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

Une ventilation insuffisante peut provoquer une augmentation de

z

température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent directement sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie.

z

Utiliser le détergent recommandé avec un chiffon doux.

Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

z Un connecteur sale peut causer une décharge électrique ou un incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de nettoyer le produit.

Ceci pourrait provoquer un choc électrique ou un incendie.

z

Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec.

z N’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool,

du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent.

Autres

Prenez contact avec le Centre de Service ou le Centre Clientèle pour procéder au nettoyage de l'intérieur tous les ans.

L'intérieur du produit doit rester propre. L'accumulation de poussières à

z

l'intérieur du produit pendant une longue période peut provoquer un dysfonctionnement ou un incendie.

Ne pas enlever le panneau supérieur ni le panneau arrière.

Ceci peut causer un choc électrique ou un incendie.

z

Demander cette opération à un personnel de service qualifié.

z

Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service

agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

z Cela peut gêner son fonctionnement ou provoquer un incendie.

Éviter plus particulièrement d'utiliser votre moniteur près d'une source d'eau

z

ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant. Contactez ensuite le Centre d'Assistance.

Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un

z

incendie.

Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou un

incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du

z

câble endommagé.

Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

z

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

z Cela peut gener son fonctionnement ou provoquer un incendie.

Si un corps étranger venait a tomber dans le moniteur, débranchez la prise

z

électrique et contacter le Centre d'Assistance. .

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

Ceci peut causer une explosion ou un incendie.

z

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

z

N'insérez aucun objet métallique, comme un câble ou un foret, et aucun objet inflammable, comme un morceau de papier ou une allumette, dans le ventilateur, la prise casque ou les prises AV.

Cela pourrait en effet provoquer un incendie ou un choc électrique. Si une

z

substance étrangère ou de l'eau pénètre dans le produit, mettez-le hors tension, débranchez le connecteur d'alimentation de la prise murale et contactez le centre de services.

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur

z

image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Réglez la résolution et la fréquence aux niveaux appropriés à votre modele.

Des niveaux de résolution et de fréquence qui ne sont pas adaptés peuvent

z

abîmer votre vue.

46 pouces - 1360 X 768

Regarder le moniteur de trop près peut entraîner des troubles de la vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

z S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

Un câble non débranché peut être endommagé et occasionner un incendie

z

ou un choc électrique.

Vérifiez que deux personnes sont présentes lors de tout déplacement du produit.

La chute du produit peut entraîner un dysfonctionnement du matériel ou

z

des blessures.

Tenez le produit hors de portée des enfants, qui pourraient l’endommager en s’y accrochant.

z La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser le produit pendant une longue période, débranchez-le.

Le non-respect de cette instruction peut entraîner une émission de chaleur

z

due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

L’enfant pourrait tenter d'escalader le produit pour récupérer cet objet. Ceci

z

pourrait entraîner la chute de l’objet, qui peut blesser ou même tuer l’enfant.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

En cas d'absorption, consultez un médecin immédiatement.

z

Lorsque vous remplacez les piles, placez-les dans la position de polarité correcte +/- comme indiqué sur le compartiment à piles.

z Une polarité incorrecte peut endommager ou provoquer une fuite de la pile

et occasionner un incendie, des blessures ou des dégâts.

Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.

z Peut endommager ou provoquer une fuite de la pile et occasionner un

incendie, des blessures ou des dégâts.

La batterie et la batterie rechargeable ne sont pas des déchets ordinaires et doivent mises au rebus à des fins de recyclage. Il incombe au client de mettre au rebus les batteries usées.

Le client peut mettre au rebus les batteries usées dans un centre de

z

recyclage local ou dans un magasin vendant le même type de batterie.

p

g

)

SyncMaster 460Pn

Vérifiez que les éléments suivants sont inclus dans le moniteur.

Contactez votre revendeur le

S'ils manquent quelques choses, contactez votre vendeurr

Ne placez pas le produit directement sur le sol.

lus proche si vous souhaitez acheter des équipements optionnels.

Déballage

.

Moniteur

Manual

Guide d'installation

rapide

Câble

(N'est pas disponible dans toutes

Carte de Garantie

ences

les a

Guide de l’utilisateur, logiciels

MDC, Natural Color et MagicNet

Câble de signal VGA

(

)

r

(

15 broches D-SUB

Vendu séparément

Fil électrique Câble de haut-parleur

Autres

Kit de fixation au mu

Câble DVI Câble LAN

Kit haut-parleurs Support fixe

Télécommande Piles

Jack adaptateur BNC/RCA Support provisoire

AAA X 2) Bouchon

Façade

1. MENU 6. PIP

2. Bouton Monter-Descendre 7. Bouton marche/arrêt

3. Bouton Gauche-Droite / Bouton Volume

4. ENTER 9. Capteur télécommande

5. SOURCE

1. MENU

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

2. Bouton Monter-Descendre

Déplace d’un poste du menu à un autre verticalement ou ajuste la valeur du menu sélectionné.

3. Bouton Gauche-Droite / Bouton Volume

Déplace d’un poste du menu à un autre horizontalement ou ajuste la valeur du menu sélectionné. Ajuste également le volume du son.

4. ENTER

Pour sélectionner le menu d'affichage à l'écran OSD.

5. SOURCE

llume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

[PC] [BNC] [DVI] [AV] [S-Vidéo] [Composant] [MagicNet]

>>Cliquez ici pour voir une animation.

6. PIP

Appuyez sur ce bouton pour contrôler la fenêtre PIP. Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d’image) à l'écran.

>>Cliquez ici pour voir une animation.

• PC / DVI

• BNC

• AV / S-Vidéo

• Composant

7. Bouton marche/arrêt

Utiliser ce bouton pour allumer et éteindre le moniteur.

8. Voyant d'alimentationr

Indique que le Mode d'économie est en position normale ou Puissance.

9. Capteur télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

: AV / S-Vidéo / Composant Mode

: AV / S-Vidéo Mode

: PC / BNC / DVI Mode

: PC / DVI Mode

8. Voyant d'alimentationr

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment.

Arrière

Pour une information détaillée concernant le branchement des câbles, se reporter à la rubrique

Connecter des câbles dans "Installation".

La configuration de l’arrière du moniteur peut varier légèrement suivant le modèle du moniteur.

1. POWER SW (Interrupteur Marche / Arrêt)

le moniteur.

2. POWER IN (Port d'alimentation)

connecte le moniteur et la prise murale.

3. RS232C OUT/IN (port série RS232C)

4. DVI IN(HDCP) (Connexion vidéo PC)

: Utilisation d'un DVI-D vers DVI-D - mode DVI (PC numérique)

5. PC IN(RGB) (Connexion vidéo PC)

: Utilisation d'un 15 broches D-Sub mode PC (PC analogue)

6. PC/DVI/BNC AUDIO IN (Terminal de connexion audio (entrée) PC/DVI/BNC)

: programme port MDC (Multi Device Control)

: Cordon d'alimentation,

: Allume et éteint

7. COMPONENT AUDIO IN [L-AUDIO-R] (Terminal de connexion audio (entrée) Composantes)

8. BNC/COMPONENT OUT (Connexion vidéo BNC / Connexion finale des composantes(sortie))

- BNC (PC analogique) Connexion : connecte les ports R, G, B, H, V

- Connexion des Composantes : connecte les ports P

R, Y, PB

9. BNC/COMPONENT IN (Connexion vidéo BNC / Connexion finale des composantes (entrée))

10. AV AUDIO IN [L-AUDIO-R](Connexion MONITOR audio (entrée))

11. AV OUT [VIDEO](Connexion vidéo ): mode AV (sortie)

12. AV IN [VIDEO](Connexion vidéo ) (entrée)

13. AV OUT [S-VIDEO](Connexion S-Vidéo ): mode S-Vidéo (sortie)

14. AV IN [S-VIDEO](Connexion S-Vidéo ) (entrée)

15. EXT SPEAKER(8 ȍ) (Terminal de connexion haut-parleur (8 ȍ))

16. MONITOR OUT [L-AUDIO-R](Connexion MONITOR audio (sortie))

- MONITOR OUT : connexion de l'ordinateur, DVI, BNC

Le nombre de moniteurs pouvant être connectés à une sortie de boucle diffère en fonction de la configuration, notamment du câble, de la source du signal, etc. Pour éviter toute dégradation du câble ou de la source du signal, il est conseillé de ne pas connecter plus de 10 moniteurs.

17. LAN (Connexion LAN)

réq

(MS Internet Explorer)

18. USB (Connexion USB)

(Compatible clavier/souris, périphérique de stockage de masse.)

19. DIGITAL AUDIO OUT (Terminal de connexion audio (entrée) Digital)

20. Verrou Kensington

Le verrou Kensington est un périphérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (le dispositif de verrouillage est fourni séparément.)

Contactez le revendeur de votre périphérique de verrouillage pour obtenir des informations sur son utilisation.

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Télécommande

Les performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils

électroniques fonctionnant près du moniteur. Les disfonctionnements sont dus aux interférences de

f

uences.

1. ON / OFF

A

p

2. MAGICNET

3. MDC

4. LOCK

5. Touches MagicNet

6. +100

7. VOL

8. MUTE

9. AUTO

10. MENU

11. ENTER

12. PRE-CH

13. CH/PAGE

14. SOURCE

15. INFO

16. EXIT

17. Haut - Bas et Gauche-Droite

18. P.MODE (M/B)

19. STILL

20. BBE

21. MTS

22. PIP

23. SOURCE

24. SIZE

25. SWAP

26.

27.

28.

29.

Télécommande MagicNet

1.ON / OFF

Il allume et éteint le moniteur.

2.MAGICNET

Bouton de lancement rapide MagicNet.

3.MDC

Bouton de lancement rapide MDC.

4.LOCK

Ce bouton active ou désactive toutes les touches de fonction de la télécommande et du moniteur, à l'exception des touches de mise sous tension et LOCK.

5.Touches MagicNet

- Utilisez ces boutons pour Magic Net.

Alphabétiques/numériques : Utilisez ces boutons pour saisir l'adresse d'un site Web.

z

DEL : Equivalent de Retour arrière.

z

SYMBOL : A utiliser pour la saisie de signes.(.O_-:/)

z

ENTER : A utiliser pour toute saisie.

z

6.+100

ppuyez sur ce bouton pour sélectionner les chaînes au delà de 100. Par exemple, pour sélectionner la chaîne 121, appuyez sur “+100”,puis appuyez sur “2”, puis sur “1”.

- Cette fonction n'est

as disponible sur ce moniteur.

7.VOL

Il permet également de régler le volume audio.

A

>>Cliquez ici pour voir une animation.

8.MUTE

Il suspend (mode muet) la sortie audio temporairement La sortie audio reprend si l’on appuie sur le bouton MUTE (Silence) ou - VOL + en mode Mute.

9.AUTO

Il permet de régler l’affichage écran automatiquement. (PC)

10.MENU

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

11.ENTER

ctive le menu mis en surbrillance.

12.PRE-CH

Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

- Cette fonction n'est pas disponible sur ce moniteur.

13.CH/PAGE

En mode TV, il permet de sélectionner les canaux TV.

- Cette fonction n'est pas disponible sur ce moniteur.

14.SOURCE

llume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

15.INFO

Les informations relatives à l'image actuelle s'affichent en haut à gauche de l'écran.

16.EXIT

Il permet de quitter ou de fermer l’écran de menu.

17.Haut - Bas et Gauche-Droite

Permet de se déplacer horizontalement ou verticalement entre les éléments du menu et de régler les valeurs sélectionnées.

18.P.MODE (M/B)

Lorsque vous appuyez sur ce bouton, le mode actuel est affiché dans en bas de la partie centrale de l'écran.

AV / S-Vidéo / Composante Mode : P.MODE( Picture Mode )

Le moniteur a quatre paramétrages automatiques de l'image. Ils sont prédéfinis en usine. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis. ( Dynamique Standard Cinéma Personnalisé )

PC/DVI/BNC Mode : M/B ( MagicBright™ )

MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Loisirs Internet Texte Personnalisé )

19.STILL

ppuyez une fois sur le bouton pour bloquer l'écran. Appuyez une nouvelle fois pour le débloquer.

20.BBE

Recrée le son naturel et en améliore sa clarté en augmentant les gammes de hautes et basses fréquences. Il en résulte des sons aigus plus clairs, plus intenses et plus précis tandis que les sons graves sont plus resserrés, très précis et harmoniquement riches.

21.MTS

• Mono, Stereo, SAP (Separate Audio Program) Sélectionnez "ON" (MARCHE) dans "MTS" (Paramètres MTS) pour sélectionner Mono, Stéréo ou SAP.

- Cette fonction n'est pas disponible sur ce moniteur.

22.PIP

ppuyez sur ce bouton pour contrôler la fenêtre PIP

23.SOURCE

Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre ISI change. (PIP)

24.SIZE

A

Pour changer la Taille de la fenêtre PIP.

25.SWAP

Echange du contenu des images main et PIP. L’image de la fenêtre PIP apparaît sur l’écran principal et celle de l’écran principal apparaît dans la fenêtre PIP.

26.

Rembobinage

27.

rrêt

28.

Lecture / Pause

29.

vance rapide

p

g

)

SyncMaster 460P

Vérifiez que les éléments suivants sont inclus dans le moniteur.

Contactez votre revendeur le

S'ils manquent quelques choses, contactez votre vendeurr

Ne placez pas le produit directement sur le sol.

lus proche si vous souhaitez acheter des équipements optionnels.

Déballage

.

Moniteur

Manual

Guide d'installation

rapide

Câble

(N'est pas disponible dans toutes

Carte de Garantie

ences

les a

Guide de l’utilisateur, logiciels

MDC, Natural Color

Câble de signal VGA

(

)

r

(

15 broches D-SUB

Vendu séparément

Fil électrique Câble de haut-parleur

Autres

Kit de fixation au mu

Câble DVI

Kit haut-parleurs Support fixe

Télécommande Piles

Jack adaptateur BNC/RCA Support provisoire

AAA X 2) Bouchon

Façade

1. MENU 6. PIP

2. Bouton Monter-Descendre 7. Bouton marche/arrêt

3. Bouton Gauche-Droite / Bouton Volume

4. ENTER 9. Capteur télécommande

5. SOURCE

1. MENU

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

2. Bouton Monter-Descendre

Déplace d’un poste du menu à un autre verticalement ou ajuste la valeur du menu sélectionné.

3. Bouton Gauche-Droite / Bouton Volume

Déplace d’un poste du menu à un autre horizontalement ou ajuste la valeur du menu sélectionné. Ajuste également le volume du son.

4. ENTER

Pour sélectionner le menu d'affichage à l'écran OSD.

5. SOURCE

llume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

[PC] [BNC] [DVI] [AV] [S-Vidéo] [Composant]

>>Cliquez ici pour voir une animation.

6. PIP

Appuyez sur ce bouton pour contrôler la fenêtre PIP. Puisque le BNC et le composant utilisent le même terminal, il est impossible de faire chevaucher plus d'un PIP (incrustation d’image) à l'écran.

>>Cliquez ici pour voir une animation.

• PC / DVI

• BNC

• AV / S-Vidéo

• Composant

7. Bouton marche/arrêt

Utiliser ce bouton pour allumer et éteindre le moniteur.

8. Voyant d'alimentationr

Indique que le Mode d'économie est en position normale ou Puissance.

9. Capteur télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

: AV / S-Vidéo / Composant Mode

: AV / S-Vidéo Mode

: PC / BNC / DVI Mode

: PC / DVI Mode

8. Voyant d'alimentationr

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment.

Arrière

Pour une information détaillée concernant le branchement des câbles, se reporter à la rubrique

Connecter des câbles dans "Installation".

La configuration de l’arrière du moniteur peut varier légèrement suivant le modèle du moniteur.

1. POWER SW (Interrupteur Marche / Arrêt)

le moniteur.

2. POWER IN (Port d'alimentation)

connecte le moniteur et la prise murale.

3. RS232C OUT/IN (port série RS232C)

4. DVI IN(HDCP) (Connexion vidéo PC)

: Utilisation d'un DVI-D vers DVI-D - mode DVI (PC numérique)

5. PC IN(RGB) (Connexion vidéo PC)

: Utilisation d'un 15 broches D-Sub mode PC (PC analogue)

6. PC/DVI/BNC AUDIO IN (Terminal de connexion audio (entrée) PC/DVI/BNC)

: programme port MDC (Multi Device Control)

: Cordon d'alimentation,

: Allume et éteint

7. COMPONENT AUDIO IN [L-AUDIO-R] (Terminal de connexion audio (entrée) Composantes)

8. BNC/COMPONENT OUT (Connexion vidéo BNC / Connexion finale des composantes(sortie))

- BNC (PC analogique) Connexion : connecte les ports R, G, B, H, V

- Connexion des Composantes : connecte les ports P

R, Y, PB

9. BNC/COMPONENT IN (Connexion vidéo BNC / Connexion finale des composantes (entrée))

10. AV AUDIO IN [L-AUDIO-R](Connexion MONITOR audio (entrée))

11. AV OUT [VIDEO](Connexion vidéo ): mode AV (sortie)

12. AV IN [VIDEO](Connexion vidéo ) (entrée)

13. AV OUT [S-VIDEO](Connexion S-Vidéo ): mode S-Vidéo (sortie)

14. AV IN [S-VIDEO](Connexion S-Vidéo ) (entrée)

15. EXT SPEAKER(8 ȍ) (Terminal de connexion haut-parleur (8 ȍ))

16. MONITOR OUT [L-AUDIO-R](Connexion MONITOR audio (sortie))

- MONITOR OUT : connexion de l'ordinateur, DVI, BNC

Le nombre de moniteurs pouvant être connectés à une sortie de boucle diffère en fonction de la configuration, notamment du câble, de la source du signal, etc. Pour éviter toute dégradation du câble ou de la source du signal, il est conseillé de ne pas connecter plus de 10 moniteurs.

17. Verrou Kensington

Le verrou Kensington est un périphérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (le dispositif de verrouillage est fourni séparément.)

Contactez le revendeur de votre périphérique de verrouillage pour obtenir

des informations sur son utilisation.

réq

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Télécommande

Les performances de la télécommande peuvent être affectées par une télévision ou d'autres appareils

électroniques fonctionnant près du moniteur. Les disfonctionnements sont dus aux interférences de

f

uences.

1. ON / OFF

2. MAGICNET

3. MDC

4. LOCK

5. Touches MagicNet

6. +100

7. VOL

8. MUTE

9. AUTO

10. MENU

11. ENTER

12. PRE-CH

13. CH/PAGE

14. SOURCE

15. INFO

16. EXIT

17. Haut - Bas et Gauche-Droite

18. P.MODE (M/B)

19. STILL

20. BBE

21. MTS

22. PIP

23. SOURCE

24. SIZE

25. SWAP

26.

27.

28.

29.

1.ON / OFF

A

Il allume et éteint le moniteur.

2.MAGICNET

Bouton de lancement rapide MagicNet.

- Cette fonction n'est pas disponible sur ce moniteur.

3.MDC

Bouton de lancement rapide MDC.

4.LOCK

Ce bouton active ou désactive toutes les touches de fonction de la télécommande et du moniteur, à l'exception des touches de mise sous tension et LOCK.

5.Touches MagicNet

- Utilisez ces boutons pour Magic Net.

Alphabétiques/numériques : Utilisez ces boutons pour saisir l'adresse d'un site Web.

z

DEL : Equivalent de Retour arrière.

z

SYMBOL : A utiliser pour la saisie de signes.(.O_-:/)

z

ENTER : A utiliser pour toute saisie.

z

- Cette fonction n'est pas disponible sur ce moniteur.

6.+100

ppuyez sur ce bouton pour sélectionner les chaînes au delà de 100. Par exemple, pour sélectionner la chaîne 121, appuyez sur “+100”,puis appuyez sur “2”, puis sur “1”.

- Cette fonction n'est pas disponible sur ce moniteur.

7.VOL

Il permet également de régler le volume audio.

>>Cliquez ici pour voir une animation.

8.MUTE

Il suspend (mode muet) la sortie audio temporairement La sortie audio reprend si l’on appuie sur le bouton MUTE (Silence) ou - VOL + en mode Mute.

9.AUTO

Il permet de régler l’affichage écran automatiquement. (PC)

10.MENU

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

11.ENTER

ctive le menu mis en surbrillance.

12.PRE-CH

Bouton Canal précédent - Ce bouton sert à revenir à la première chaîne précédente.

- Cette fonction n'est pas disponible sur ce moniteur.

13.CH/PAGE

En mode TV, il permet de sélectionner les canaux TV.

- Cette fonction n'est pas disponible sur ce moniteur.

14.SOURCE

llume l’indicateur du signal d’entrée en cours de présentation. Le changement de source n'est possible que pour les appareils externes connectés au moniteur.

15.INFO

Les informations relatives à l'image actuelle s'affichent en haut à gauche de l'écran.

16.EXIT

Il permet de quitter ou de fermer l’écran de menu.

17.Haut - Bas et Gauche-Droite

Permet de se déplacer horizontalement ou verticalement entre les éléments du menu et de régler les valeurs sélectionnées.

18.P.MODE (M/B)

Lorsque vous appuyez sur ce bouton, le mode actuel est affiché dans en bas de la partie centrale de l'écran.

AV / S-Vidéo / Composante Mode : P.MODE( Picture Mode )

A

Le moniteur a quatre paramétrages automatiques de l'image. Ils sont prédéfinis en usine. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis. ( Dynamique Standard Cinéma Personnalisé )

PC/DVI/BNC Mode : M/B ( MagicBright™ )

MagicBright™ est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Puis appuyez de nouveau sur ce bouton pour afficher les différents modes prédéfinis ( Loisirs Internet Texte Personnalisé )

19.STILL

ppuyez une fois sur le bouton pour bloquer l'écran. Appuyez une nouvelle fois pour le débloquer.

20.BBE

Recrée le son naturel et en améliore sa clarté en augmentant les gammes de hautes et basses fréquences. Il en résulte des sons aigus plus clairs, plus intenses et plus précis tandis que les sons graves sont plus resserrés, très précis et harmoniquement riches.

21.MTS

• Mono, Stereo, SAP (Separate Audio Program) Sélectionnez "ON" (MARCHE) dans "MTS" (Paramètres MTS) pour sélectionner Mono, Stéréo ou SAP.

- Cette fonction n'est pas disponible sur ce moniteur.

22.PIP

ppuyez sur ce bouton pour contrôler la fenêtre PIP

23.SOURCE

Chaque fois que vous appuyez sur le bouton, la source du signal de la fenêtre ISI change. (PIP)

24.SIZE

Pour changer la Taille de la fenêtre PIP.

25.SWAP

Echange du contenu des images main et PIP. L’image de la fenêtre PIP apparaît sur l’écran principal et celle de l’écran principal apparaît dans la fenêtre PIP.

26.

Rembobinage

27.

rrêt

28.

Lecture / Pause

29.

vance rapide

1. Agencement mécanique

2. Tête du moniteur

3. Socle

4. Haut-parleur

5. Installation de la fixation VESA

Lorsque vous installez VESA, vérifiez que vous le faites en conformité avec les normes internationales VESA.

z z Achat et installation d'une fixation conforme aux normes VESA : veuillez vous adresser au revendeur Samsung le

plus proche pour passer commande et prendre rendez-vous. Des installateurs professionnels se déplaceront alors à votre domicile pour mettre en place la fixation. Toute manipulation de l'écran LCD requiert la présence d'au moins deux personnes.

z

Samsung ne saurait être tenu pour responsable des éventuels dégâts ou blessures résultant d'une installation

z

faite par le client.

Dimensions

Pour poser la fixation au mur, utilisez uniquement des vis à métaux de 6 mm de diamètre et de 8 à 12 mm de long.

6. Installation murale

z Faites appel à un technicien pour installer la fixation murale.

Samsung Electronics ne saurait être tenu responsable des dommages matériels ou corporels qui pourraient être

z

causés en cas d'installationpar le client. Ce produit doit être installé sur des murs en ciment. Le produit risque de glisser s'il est installé sur du plâtre ou du

z

bois.

Composants

Utilisez uniquement les composants et accessoires livrés avec le produit.

`

Fixation murale

(1)

Bras

(Gauche: 1, Droit 1)

Suspension en plastique

(4)

Vis(A)

(11)

Vis(B)

(4)

Installation murale

Ancrage

(11)

Insérez la vis imperdable et vissez la dans le sens de la flèche.Fixez ensuite la fixation au mur.

A. Vis imperdable B. Fixation murale C. Bras (Gauche) D. Bras (Droit)

Il y a deux bras (gaucheet droit). Utilisez le brasapproprié.

Avant de percer le mur, vérifiez si la distance entre lesdeux coches d'enclenchement situées au dos du produitest correcte. Si elle est trop longue ou trop courte, desserrez les 4 visde la fixation murale pour régler la distance.

A. Distance entre les deuxcoches d'enclenchement

Reportez-vous au schéma d'installation et marquez les trous àpercer sur le mur. Utilisez la mèche de 5,0 mm pour percer destrous de plus de 35 mm. Fixez chaque ancrage dans le trou correspondant.Faites correspondre les trous des supports et des bras avec lestrous de l'ancrage correspondant, puis insérez et serrez les 11vis

.

A

Pour monter le produit sur la fixation murale

La forme du produit varie en fonction du modèle. (L'assemblage de la suspension en plastique et la vis sont identiques.)

1. Après avoir monté le produit sur la fixation murale, assurezvous qu'il est correctement fixé aux suspensions en plastiquedroite et gauche.

2. Lors de l'installation du produit sur son support, veillez à nepas vous coincer les doigts dans les trous.

3. Vérifiez que le support mural est solidement fixé au mur pouréviter tout risque de chute du produit.

Retirez les 4 vis à l'arrière du produit.

Insérez la vis Bdans la suspension en plastique.

Fixez les 4 vis indiquées à l'étape 2 (suspension en plas-tique + vis B) dans les trous à l'arrière du produit.

Réglage de l'ange de la fixation murale

Réglez l'angle de la fixation à -2° avant de la fixer au mur.

Retirez la goupille de sécurité (3), puis insérez les 4 supportsdu produit dans les trous correspondants sur la fixation (1).Placez ensuite le produit (2) en veillant à ce qu'il soit solide-ment attaché à la fixation. Veillez à réinsérer et à serrer lagoupille de sécurité (3) pour fixer solidement le produit ausupport.

A. Ecran à plasma B. Fixation murale C. Mur

1. Installez le produit sur la fixation murale.

2. Tenez fermement la partie centrale supérieure du produit et tirez celui-cidans la direction des flèches afin de régler l'angle.

3. Vous pouvez régler l'angle selon une plage de -2°à 15°.

Veillez à tenir la partie centrale supérieure et non lecôté droit ou gauche du produit pour régler l'angle.

Seuls les boulons fournis doivent être utiliser.

SyncMaster 460Pn

Samsung Electronics ne peut être tenu pour responsable de dommages causés par l’emploi d’une base autre que celles spécifiées.

1. Installer le Support simple

Support gauche Support droit

Placez l'étiquette "CAUTION" à l'envers.

1. Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le

bouchon lorsque vous utilisez le kit de fixation mural.

2. Mettez le support dans l'orifice au bas du moniteur.

3. Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Ce pied est conçu pour régler l'angle de l'écran. La société décline toute responsabilité en cas de problème découlant de l'utilisation de ce pied. N'utilisez pas le produit comme support.

2. Installer un support fixe (vendu séparément)

1. Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le

bouchon lorsque vous utilisez le kit de fixation mural.

2. Assurez-vous que vous avez bien positionné les éléments. (M4 × L15)

3. Mettez le support dans l'orifice au bas du moniteur.

4. Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Des équipements AV tels que des DVD, des magnétoscopes ou des caméscopes peuvent être connectés au moniteur comme votre ordinateur. Pour une information détaillée relative à la connexion d’équipements AV, se reporter à la rubrique Commandes Utilisateur dans Réglage de votre moniteur.

Se connecter à un ordinateur | Branchement vers un magnétoscope | Branchement d'un Lecteur DVD | Branchement d'un caméscope

Branchement du décodeur DTV | Branchement des Haut-parleurs | Branchement vers un Système Audio Connexion du câble LAN | Connexion USB | Connexion du système audio numérique

1. Se connecter à un ordinateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Mettez l'interrupteur Marche/Arrêt sur Marche.

2. Il existe trois méthodes pour connecter le câble signal à votre moniteur. Choisissez une des méthodes suivantes :

Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

2-1.

Branchez le câble de signal au port RGB 15 broches à l'arrière du moniteur.

Utilisation d'un connecteur DVI (numérique) sur la carte vidéo.

2-2.

Connectez le câble DVI au port DVI(HDCP) à l'arrière du moniteur.

Utilisation d'un connecteur BNC (analogique) sur la carte vidéo.

2-3.

Branchez le Câble BNC sur le arrière de votre moniteur.

BNC/COMPONENT IN : connecte les ports R, G, B, H, V

en

Le câble DVI ou BNC est optionnel.

3. Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

4. Mettre sous tension l’ordinateur et le moniteur.

Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.

2. Branchement vers un magnétoscope

1. Les périphériques d'entrée AV comme les magnétoscopes ou caméscopes sont branchés sur le terminal

2. Connecter les sorties Audio (L) et Audio (R) d’un magnétoscope ou d’un caméscopes aux entrées

AUDIO IN [L-AUDIO-R]

3. Sélectionner AV ou sur la face avant du moniteur.

4. Démarrer alors le magnétoscope ou le caméscopes en insérant une cassette.

3. Branchement d'un Lecteur DVD Player

AV IN [VIDEO]

S-VHS or BNC cable is optional.

ou

AV IN [S-VIDEO]

du moniteur en utilisant des câbles audio.

pour le magnétoscope ou le caméscopes en utilisant le bouton Source

S-Viéo

du moniteur au moyen du câble S-VHS ou BNC.

AV

1. Branchez un groupe de câbles audio reliant les jacks Moniteur aux jacks SORTIE AUDIO sur le lecteur DVD.

COMPONENT AUDIO IN [L-AUDIO-R]

du

2. Branchez un câble vidéo entre les jacks le moniteur et les jacks P

R, Y, PB sur le lecteur DVD

Le câble Component est optionnel.

BNC/COMPONENT IN - connecte les ports P

R

, Y, P

B

sur

3. Sélectionner

Component

pour le DVD, le magnétoscope ou le caméscopes en utilisant le bouton

Source sur la face avant du moniteur.

4. Démarrer alors le DVD en insérant un disque DVD.

Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre lecteur DVD.

4. Branchement d'un caméscope

1. Localisez les jacks de sortie A/V sur le caméscope. Généralement, ils se situent sur le coté ou au dos du caméscope. Branchez un groupe de câbles audio entre les jacks de SORTIE AUDIO du caméscope et les jacks

COMPONENT AUDIO IN [L-AUDIO-R]

du Moniteur.

2. Branchez un câble vidéo entre le jack de SORTIE VIDEO du caméscope et le jack

AV IN [VIDEO]

du Moniteur.

3. Sélectionner AV pour le caméscope, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4. Démarrer alors le caméscopes en insérant une cassette.

Les câbles audio-vidéo qui sont représentés dans ce document sont généralement fournis avec le caméscope. (dans le cas contraire, demandez conseil auprès de votre revendeur). Si votre caméscope fonctionne en stéréo, vous devez brancher un ensemble de deux câbles.

5. Branchement du décodeur DTV

Les consignes pour le branchement d'un décodeur traditionnel sont indiquées ci-dessous.

1. Branchez un groupe de câbles audio entre les jacks Moniteur et les jacks de SORTIE AUDIO du Décodeur.

COMPONENT AUDIO IN [L-AUDIO-R]

du

2. Branchez un câble vidéo entre les jacks Moniteur et les jacks P

3. Sélectionner

Component

R, Y, PB du Décodeur.

pour le décodeur DTV, le magnétoscope ou le caméscopes en utilisant le

BNC/COMPONENT IN - connecte les ports P

bouton Source sur la face avant du moniteur.

Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre décodeur.

6. Branchement des Haut-parleurs

1. Assemblez le téléviseur/moniteur et les haut-parleurs en utilisant les vis.

* Montez le haut-parleur sans son support.

2. Branchez le câble de connexion des haut-parleurs à la prise RCA à l'arrière du téléviseur/moniteur puis à la prise RCA à l'arrière des haut-parleurs.

R

, Y, P

B

du

Ne déplacez pas le téléviseur/moniteur en le tenant par les haut-parleurs si ces derniers sont branchés. Le support de fixation des haut-parleurs au téléviseur/moniteur pourrait être endommagé.

7. Branchement vers un Système Audio

1. Branchez un groupe de câbles audio entre les jacks AUX L, R du SYSTEME AUDIO et les jacks

MONITOR IN [L-AUDIO-R]

8. Connexion du câble LAN

1. Connectez le câble LAN.

9. Connexion USB

du Moniteur.

1. Vous pouvez connecter des périphériques USB (souris ou clavier par exemple).

10. Connexion du système audio numérique

1. Branchez un groupe de câbles audio entre les jacks Digital Audio Input du SYSTEME AUDIO et les jacks

DIGITAL AUDIO OUT

1. Einführung

2. Démarrage :

Ecran Principal | Paramétrage du Port |

3. Contrôle de l'Alimentation

4. Contrôle de la Source d'Entrée

5. Contrôle de la taille de l'image :

PC, BNC, DVI | AV, S-Video, Component, DVI(HDCP)

1. Einführung

du Moniteur.

6. Contrôle de l'Heure

7. Contrôle de la fenêtre PIP :

PIP Size | PIP Source

8. Contrôle des Paramètres :

Image | Image PC | Son | Stabilisation de l'image |

9. Maintenance - Lamp Control

10. Maintenance - Scroll

11. Maintenance - Video Wall

12. Dépannage

Affichage de la valeur des paramètres en mode

13.

écrans multiples

Une Commande d'écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d'un PC. Le RS-232C, une norme de la communication en série, est utilisé pour assurer la communication entre le PC et l'écran. Par conséquent, un câble en série devra relier le port en série du PC au port en série de l'écran.

2. Démarrage - Ecran Principal

Cliquez sur Démarrer > Programme > Commande d'écrans multiples pour lancer le programme.

Sélectionnez un poste pour voir le volume du poste sélectionné dans la case de défilement.

Icônes du Menu Principal Bouton Sélectionner Remocon Tableau d'information Safety Lock Sélection de l'écran Port Selection Outils de contrôle

1. Utilisez les icônes du menu principal pour passer d'une fenêtre à l'autre.

2. Vous permet d'activer ou de désactiver la fonction de réception du signal de la télécommande de l'écran.

3. Applique la fonction Lock (Verrouillage).

4. Le paramètre du port série du PC peut changer. La valeur d'origine est COM1.

5. Cliquez sur Sélectionner Tout ou sur Effacer pour sélectionner ou effacer tous les écrans.

6. Utilisez le Tableau pour visualiser des informations sommaires sur l'écran sélectionné.

7. Sélectionnez un écran dans Sélection de l'écran

8. Utilisez les Outils de Contrôle pour commander les écrans.

La fonction Activer/Désactiver de la télécommande Fonctionne, que l'alimentation électrique soit sur Marche ou sur Arrêt et ceci s'applique à tous les écrans connectés au MDC. Toutefois, quel que soit l'état de la communication au moment où le MDC est éteint, la fonction de réception du signal de la télécommande de tous les écrans est initialisée sur Désactivé lorsque le MDC est fermé.

2. Démarrage - Paramétrage du Port

1. Le contrôle multiple d'affichage est normalement défini en COM1.

2. Si un port autre que COM1 est utilisé, vous pouvez alors, dans le menu de sélection, sélectionner des ports de COM1 à COM4.

3. Si le nom exact du port auquel est connecté le moniteur via un câble série n'est pas sélectionné, la communication ne sera pas possible.

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

3. Contrôle de l'Alimentation

1. Cliquez sur l'icône Contrôle de l'Alimentation dans le menu principal pour afficher la fenêtre de Contrôle de l'Alimentation.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Alimentation.

1) Power Status (Indicateur d'Alimentation)

2) Input Source (Source d'Entrée)

3) Image Size

4) On Timer Status (Indicateur Temporisateur Marche )

5) Off Timer Status (Indicateur Temporisateur Arrêt)

2. Utilisez le bouton Sélectionner Tout ou cochez une case pour sélectionner un écran à contrôler.

Le Contrôle d'Alimentation permet de commander certaines des fonctions de l'écran sélectionné.

1) Power On/Off (Marche/Arrêt)

- Permet d'allumer ou d'éteindre l'écran sélectionné [AF1]

2) Volume Control (Contrôle du Volume)

- Contrôle le niveau de volume de l'écran sélectionné. Il reçoit la valeur du volume de l'écran sélectionné depuis les postes et l'affiche dans la case de défilement. (Lorsque vous modifiez la sélection ou choisissez Sélectionner Tout, la valeur par défaut 10 est restituée)

3) Mute On/Off (Marche/Arrêt de la fonction Muet)

- Coupe ou rétablit le son de l'écran sélectionné [AF2] Lorsque vous sélectionnez un poste à la fois, si le poste sélectionné est déjà en position MUET, vous devez marquer l'écran MUET (si vous choisissez d'annuler les sélections ou Sélectionner Tout, les valeurs par défaut seront rétablies)

Le Contrôle de l'Alimentation s'applique à tous les écrans. Les fonctions Volume et Muet sont disponibles uniquement pour les écrans dont l'état

d'alimentation est ACTIF (ON).

4. Contrôle de la Source d'Entrée

1. Cliquez sur l'icône Source d'Entrée dans le menu principal pour afficher la fenêtre de contrôle de la Source d'Entrée. Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de la Source d'Entrée.

1) PC

- Remplace la source d'entrée de l'affichage sélection par PC.

2)

BNC

- Remplace la source d'entrée de l'affichage sélection par BNC.

3) DVI

- Remplace la source d'entrée de l'affichage sélection par DVI.

4) AV

- Remplace la source d'entrée de l'affichage sélection par AV.

5) S-Video

- Remplace la source d'entrée de l'affichage sélection par S-Video.

6) Component

- Remplace la source d'entrée de l'affichage sélection par Component.

7) MagicNet

- La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

Le Contrôle de la Source d'Entrée s'applique uniquement aux écrans dont l'état d'alimentation est ACTIF (ON).

5. Contrôle de la taille de l'image - PC, BNC, DVI

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaîtra.

La grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de l'image.

1) Power (Alimentation)

- Indique l'état d'alimentation de l'écran utilisé.

2) Image Size

- Affiche la taille actuelle de l'image dans l'affichage sélectionné.

3) Input Source (Source d'Entrée)

- Indique la Source d'Entrée actuelle de l'écran utilisé.

4) La grille d'information liste uniquement les affichages dont la source de l'entrée est PC,BNC,DVI .

5) Lorsque vous cliquez sur la Taille de l'image, l'onglet PC, BNC, DVI apparaît en premier.

- Le bouton Contrôle de la taille de l'image commande la taille de l'image disponible en mode PC, BNC, DVI.

6) Cliquez sur l'onglet AV, S-VIDEO pour accéder au contrôle de la taille de l'image pour chacune des sources d'entrée.

Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée.

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

5. Contrôle de la taille de l'image - AV, S-Video, Component, DVI(HDCP)

1. Cliquez sur Taille de l'image dans les icônes principales et l'écran de contrôle de la taille de l'image apparaîtra.

La grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de l'image.

1) Cliquez sur l'onglet AV, S-VIDEO pour régler la taille de l'image en AV, S-VIDEO. Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

2) La grille d'information n'affiche que l'affichage ayant AV, S-VIDEO, COMPONENT, DVI(HDCP) comme source d'entrée.

3) Change aléatoirement la taille de l'image dans l'affichage sélectionné.

Panorama, Zoom1 et Zoom2 ne sont pas disponibles pour les éléments sélectionnés si le type de signal d'entrée de Composante et DVI (HDCP) est de 720p ou 1080i.

Le contrôle de la taille de l'image n'est disponible que pour les affichages dont l'alimentation est activée.

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

6. Contrôle de l'Heure

1. Cliquez sur l'icône Heure dans le menu principal pour afficher l'écran de Contrôle de l'Heure.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Heure.

1) Current Time (Heure Actuelle)

- Permet de régler l'heure actuelle pour l'écran sélectionné (Heure PC)

- Pour modifier l'heure actuelle, modifiez d'abord l'Heure PC.

2) On Time Setup (Réglage Heure de Marche) Permet de régler l'heure, les minutes et les paramètres AM/PM (matin/après-midi) pour le

Temporisateur de Marche de l'écran sélectionné.

3) Off Time Setup (Réglage Heure d'Arrêt) Permet de régler l'heure, les minutes et les paramètres AM/PM (matin/après-midi) pour le

Temporisateur d'Arrêt de l'écran sélectionné.

4) Indique les paramètres du Temporisateur de Marche.

5) Indique les paramètres du Temporisateur d'Arrêt.

Le Contrôle de l'Heure est uniquement disponible pour les écrans dont l'état d'alimentation est ACTIF (ON).

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

7. Contrôle de la fenêtre PIP - Taille de la fenêtre PIP

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparaît. Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

La grille d'information affiche des informations sommaires nécessaire au Contrôle de la taille de la fenêtre PIP.

1) PIP Size (Taille de la fenêtre PIP)

- Affiche la taille actuelle de la fenêtre PIP affichée.

2) OFF

- Désactive la fonction PIP de l'affichage sélectionné.

3) Large

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Large.

4) Small

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Small.

5) Double1

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 1.

6) Double2

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 2.

7) Double3 (Picture By Picture)

- Active la fonction PIP de l'affichage sélectionné et modifie la taille de la Double 3.

La taille de la fenêtre PIP peut se régler après avoir allumé le moniteur. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

7. Contrôle de la fenêtre PIP - Source PIP

1. Cliquez sur PIP dans les icônes principales et l'écran de contrôle de la fenêtre PIP apparaît.

La grille d'information affiche des informations sommaires nécessaire au Contrôle de la Source PIP.

1) PIP Source

- La source de la fenêtre PIP peut se régler après avoir allumé le moniteur.

2) PC

- Remplace la source de la PIP de l'affichage sélectionné par PC.

3) BNC

- Remplace la source de la PIP de l'affichage sélectionné par BNC.

4) DVI

- Remplace la source de la PIP de l'affichage sélectionné par DVI.

5) AV

- Remplace la source de la PIP de l'affichage sélectionné par AV.

6) S-Video

- Remplace la source de la PIP de l'affichage sélectionné par S-Video.

7) Component

- Remplace la source de la PIP de l'affichage sélectionné par Component.

Certaines des sources ISI peuvent ne pas être disponibles à la sélection. Cela dépend du type de signal d'entrée de l'écran principal.

La fonction Contrôle ISI n'est disponible que pour les affichages dont le statut de "Mise sous tension" est "ACTIVÉ" et dont la fonction ISI est également "ACTIVÉE"

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

8. Contrôle des Paramètres - Image

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque chaque fonction est sélectionnée, la valeur définie de la fonction sélectionnée s'affiche dans la barre de défilement. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

1) Picture

- Disponible que pour AV, S-Video, Component, DVI(HDCP).

2) Contrast (Contraste)

- Permet de régler le Contraste sur l'écran sélectionné.

3) Brightness (Luminosité)

- Permet de régler la Luminosité sur l'écran sélectionné.

4) Sharpness (Netteté)

- Permet de régler la Netteté sur l'écran sélectionné.

5) Color (Couleur)

- Permet de régler la Couleur sur l'écran sélectionné.

6) Tint (Nuance)

- Permet de régler la Nuance sur l'écran sélectionné.

7) Tons des couleurs

- Permet de régler le ton des couleurs pour l'affichage sélectionné.

Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés.

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

8. Contrôle des Paramètres - Image PC

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres. Lorsque chaque fonction est sélectionnée, la valeur définie de la fonction sélectionnée s'affiche dans la barre de défilement. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

1) Picture PC (Image PC)

- Disponible que pour PC, BNC, DVI.

2) Contrast (Contraste)

- Permet de régler le Contraste sur l'écran sélectionné.

3) Brightness (Luminosité)

- Permet de régler la Luminosité pour l'écran sélectionné.

4) Red

- Règle la température de la Red couleur de l'affichage sélectionné.

5) Green

- Règle la température de la Green couleur de l'affichage sélectionné.

6) Blue

- Règle la température de la Blue couleur de l'affichage sélectionné.

Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés.

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

8. Contrôle des Paramètres - Son

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres.

Lorsque chaque fonction est sélectionnée, la valeur définie de la fonction sélectionnée s'affiche dans la barre de défilement. Lorsque vous choisissez Sélectionner Tout, la valeur par défaut (50) est rétablie. Modifier une valeur dans cet écran vous fera automatiquement passer en mode "PERSONNALISÉ".

1) Audio (Son)

- Permet de contrôler les paramètres sonores pour toutes les sources d'entrée.

2) Bass (Basses)

- Permet de régler les basses de l'écran sélectionné.

3) Treble (Aigus)

- Permet de régler les aigus de l'écran sélectionné.

4) Balance

- Permet de régler l'équilibrage sonore (balance) de l'écran sélectionné.

5) Virtual Dolby

- Marche/Arrêt Son Dolby Virtuel.

6) BBE

- Marche/Arrêt Son BBE.

7) Sound Select

- Lorsque le mode PIP est activé, vous pouvez sélectionner soit Affichage principal soit Sub.

Cette fonction est disponible uniquement pour les affichages dont l’alimentation est active. Si aucune sélection n’a été effectuée, les paramètres d’usine sont restaurés.

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

8. Contrôle des Paramètres - Stabilisation de l'image

1. Cliquez sur l'icône Réglages dans le menu principal pour afficher l'écran de Contrôle des Paramètres.

Le Tableau d'Information fournit l'information de base nécessaire pour le Contrôle des Paramètres.

1) Image Lock (Stabilisation de l'Image)

- Disponible que pour PC, BNC.

2) Coarse

- Permet de régler la Coarse de l'écran sélectionné.

3) Fine

- Permet de régler la Fine de l'écran sélectionné.

4) Position

- Permet de régler la Position de l'écran sélectionné.

5) Auto Adjustment (Réglage Auto)

- Appuyez pour ajuster automatiquement le signal PC entrant.

Permet de régler les paramètres Audio de l'écran sélectionné. La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

9. Maintenance - Lamp Control

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

S'affiche alors une "Grille d'informations" affichant différentes données de base.

1) Maintenance

- Permet d'utiliser la fonction Maintenance pour toutes les sources d'entrée.

2) Réglage automatique de la lampe

Permet de régler automatiquement le rétro-éclairage de l'affichage sélectionné à une heure donnée.

-

La fonction Réglage automatique de la lampe se désactive automatiquement si vous utilisez la fonction Réglage manuel de la lampe.

3) Réglage manuel de la lampe

- Vous permet de régler le rétro-éclairage de l'affichage sélectionné sans tenir compte de l'heure. La fonction de Réglage automatique de la lampe est automatiquement désactivée lorsque vous procédez à un réglage via la fonction de Réglage manuel de la lampe.

La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

10. Maintenance Control - Scroll

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

1) Screen Scroll

Permet d'éliminer les images résiduelles pouvant restées à l'écran lorsque l'affichage est resté en mode

-

Pause pendant longtemps. Vous pouvez activer le minuteur pour répéter le cycle en sélectionnant "Interval" en heures et "Second" en secondes.

La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ".

La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

11. Maintenance Control - Video Wall

1. Cliquez sur l'icône "Maintenance" dans la colonne des icônes principales pour afficher l'écran de Maintenance.

1) Video Wall

- Un mur vidéo consiste en un ensemble d'écrans vidéo connectés entre eux, affichant chacun une partie de l'image ou la même image.

2) Screen Divider

- L'écran peut être divisé. Lors de la division, la même configuration peut être appliquée à plusieurs écrans.

Sélectionnez un mode dans la fonction Screen divider (Diviseur d'écran).

z

Sélectionnez un affichage dans la fonction Display Selection (Sélection de l'affichage).

z

L'emplacement sera défini en appuyant sur un numéro dans le mode sélectionné.

z

z 2*2

z 3*3

z 1*5

5*1

z

3) On/Off

- Active/désactive la fonction Wall (Mur) de l'affichage sélectionné.

4)

Format

- Le format peut être sélectionné pour afficher un écran divisé.

Full

z

Natural

z

La fonction de Maintenance n'est disponible que pour les affichages dont le statut est "ACTIVÉ". La source d’entrée de MagicNet ne fonctionne que sur le modèle MagicNet.

12. Dépannage

1. L'écran que vous souhaitez contrôler n'apparaît pas dans le Tableau d'Information de Contrôle de l'Alimentation

- Vérifiez le branchement du RS232C. (Vérifiez qu'il est correctement branché au port Com1)

- Vérifiez les écrans afin de voir si' l'un des autres écrans connectés a le même ID. Si plusieurs écrans ont le même ID, ces écrans ne sont pas correctement détectés par le programme en raison d'un conflit de données.

- Vérifiez que l'ID de l'écran est un nombre compris entre 1 et 10 (Réglez à partir du menu de l'écran)

l'ID d'un écran doit être une valeur comprise entre 1 et 10. Si la valeur n'est pas comprise dans cette échelle, le système MDC ne peut pas commander l'écran.

2. L'écran que vous souhaitez contrôler n'apparaît pas sur les autres Tableaux d'Information de Contrôle. Vérifiez que l'écran est actif (ON). (Vous pouvez le voir dans le Tableau d'Information de Contrôle de

l'Alimentation)

- Vérifiez si vous pouvez modifier la source d'entrée de l'écran.

3. La boite de dialogue apparaît sans arrêt.

- Vérifiez que l'écran que vous souhaitez contrôler est bien sélectionné.

4. Le Temporisateur de Marche et le Temporisateur d'Arrêt ont été paramétrés mais une heure différente apparaît.

- Appliquez l'heure actuelle pour synchroniser les horloges de l'écran.

5. La télécommande peut ne pas fonctionner correctement lorsque vous coupez la Fonction télécommande, déconnectez le câble RS-232C ou quittez le programme de manière incorrecte. Relancez le programme et activez à nouveau la fonction télécommande pour rétablir les fonctions normales.

Ce programme peut souffrir de dysfonctionnements dus à certains problèmes des circuits de communication ou en raison des interférences des appareils électroniques situés à proximité.

13. Affichage de la valeur des paramètres en mode écrans multiples

Lorsque plusieurs écrans sont connectés, les valeurs de réglage sont affichées de la manière suivante.

1. Aucune sélection : Affiche la Valeur d'Usine par Défaut.

2. Un écran sélectionné : Récupère et affiche les valeurs de réglage de l'écran sélectionné.

3. Un écran sélectionné (ID1) et ajouter un autre écran (ID3). Le programme, qui affichait déjà les valeurs de réglage de l'ID1, récupère et affiche la valeur de l'ID3.

4. Tous les postes sélectionnés en utilisant « Sélectionner Tout » : Rétablit la Valeur d'Usine par Défaut.

Couleur naturelle

Programme du Logiciel "Couleur naturelle"

L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques a celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce probleme. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur [Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Installation

1. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation de MagicNet.

3. Lorsque la fenêtre InstallShield Wizard apparaît, cliquez sur "Suivant".

4. Cochez "J'accepte les termes du contrat de licence" pour accepter les termes d'utilisation.

5. Pour accéder au programme MagicNet Server, vous devez vous connecter. Pour cela, veuillez entrer votre mot de passe. Le mot de passe ne peut pas être modifié pendant la connexion.

6. Sélectionnez un dossier dans lequel peut s'installer le programme MagicNet.

7. Cliquez sur "Installer".

8. La fenêtre "Etat de l'installation".

9. Il est conseillé de redémarrer le système pour que le programme MagicNet Server fonctionne normalement. Cliquez sur "Terminer".

10. Lorsque l'installation est terminée, l'icône exécutable de MagicNet apparaît sur votre bureau.

11. Double-cliquez sur cette icône pour lancer le programme.

Configuration serveur requise

UC RAM Ethernet

Minimum P 1.8 GHz 256M

Recommandée P 3.0 Ghz 512M

100M

Système

d'exploitation

Windows XP

Windows 2000

(Service Pack 4)

Application

WMP 9 ou version

ultérieure

Seuls les boulons fournis doivent être utiliser.

SyncMaster 460P

Samsung Electronics ne peut être tenu pour responsable de dommages causés par l’emploi d’une base autre que celles spécifiées.

1. Installer le Support simple

Support gauche Support droit

Placez l'étiquette "CAUTION" à l'envers.

1. Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le

bouchon lorsque vous utilisez le kit de fixation mural.

2. Mettez le support dans l'orifice au bas du moniteur.

3. Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Ce pied est conçu pour régler l'angle de l'écran. La société décline toute responsabilité en cas de problème découlant de l'utilisation de ce pied. N'utilisez pas le produit comme support.

2. Installer un support fixe (vendu séparément)

1. Un "couvercle protecteur" est utilisé pour protéger l'orifice au bas du moniteur, à l'endroit vient s'insérer le support. Assurez-vous que vous avez bien retiré le "couvercle protecteur" lorsque vous fixez le support simple ou le support fixe (vendu séparément) et refermez l'orifice en utilisant le

bouchon lorsque vous utilisez le kit de fixation mural.

2. Assurez-vous que vous avez bien positionné les éléments. (M4 × L15)

3. Mettez le support dans l'orifice au bas du moniteur.

4. Insérez les vis dans les orifices indiqués et serrez. (M4 × L15)

Des équipements AV tels que des DVD, des magnétoscopes ou des caméscopes peuvent être connectés au moniteur comme votre ordinateur. Pour une information détaillée relative à la connexion d’équipements AV, se reporter à la rubrique Commandes Utilisateur dans Réglage de votre moniteur.

Se connecter à un ordinateur | Branchement vers un magnétoscope | Branchement d'un Lecteur DVD | Branchement d'un caméscope

Branchement du décodeur DTV | Branchement des Haut-parleurs | Branchement vers un Système Audio

1. Se connecter à un ordinateur

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Mettez l'interrupteur Marche/Arrêt sur Marche.

2. Il existe trois méthodes pour connecter le câble signal à votre moniteur. Choisissez une des méthodes suivantes :

Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

2-1.

Branchez le câble de signal au port RGB 15 broches à l'arrière du moniteur.

Utilisation d'un connecteur DVI (numérique) sur la carte vidéo.

2-2.

Connectez le câble DVI au port DVI(HDCP) à l'arrière du moniteur.

Utilisation d'un connecteur BNC (analogique) sur la carte vidéo.

2-3.

Branchez le Câble BNC sur le arrière de votre moniteur.

Le câble DVI ou BNC est optionnel.

BNC/COMPONENT IN : connecte les ports R, G, B, H, V

en

3. Raccordez un câble ici pour reproduire le son en provenance de la carte son de votre ordinateur.

4. Mettre sous tension l’ordinateur et le moniteur.

Prendre contact avec un Centre d'Assistance Samsung Electronics pour l’achat d’équipements optionnels.

2. Branchement vers un magnétoscope

1. Les périphériques d'entrée AV comme les magnétoscopes ou caméscopes sont branchés sur le terminal

AV IN [VIDEO]

ou

AV IN [S-VIDEO]

du moniteur au moyen du câble S-VHS ou BNC.

S-VHS or BNC cable is optional.

2. Connecter les sorties Audio (L) et Audio (R) d’un magnétoscope ou d’un caméscopes aux entrées

AUDIO IN [L-AUDIO-R]

3. Sélectionner AV ou sur la face avant du moniteur.

4. Démarrer alors le magnétoscope ou le caméscopes en insérant une cassette.

3. Branchement d'un Lecteur DVD Player

du moniteur en utilisant des câbles audio.

pour le magnétoscope ou le caméscopes en utilisant le bouton Source

S-Viéo

AV

1. Branchez un groupe de câbles audio reliant les jacks Moniteur aux jacks SORTIE AUDIO sur le lecteur DVD.

COMPONENT AUDIO IN [L-AUDIO-R]

du

2. Branchez un câble vidéo entre les jacks le moniteur et les jacks P

R, Y, PB sur le lecteur DVD

Le câble Component est optionnel.

BNC/COMPONENT IN - connecte les ports P

R

, Y, P

B

sur

3. Sélectionner

Component

pour le DVD, le magnétoscope ou le caméscopes en utilisant le bouton

Source sur la face avant du moniteur.

4. Démarrer alors le DVD en insérant un disque DVD.

Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre lecteur DVD.

4. Branchement d'un caméscope

1. Localisez les jacks de sortie A/V sur le caméscope. Généralement, ils se situent sur le coté ou au dos du caméscope. Branchez un groupe de câbles audio entre les jacks de SORTIE AUDIO du caméscope et les jacks

COMPONENT AUDIO IN [L-AUDIO-R]

du Moniteur.

2. Branchez un câble vidéo entre le jack de SORTIE VIDEO du caméscope et le jack

AV IN [VIDEO]

du Moniteur.

3. Sélectionner AV pour le caméscope, le magnétoscope ou le caméscopes en utilisant le bouton Source sur la face avant du moniteur.

4. Démarrer alors le caméscopes en insérant une cassette.

Les câbles audio-vidéo qui sont représentés dans ce document sont généralement fournis avec le caméscope. (dans le cas contraire, demandez conseil auprès de votre revendeur). Si votre caméscope fonctionne en stéréo, vous devez brancher un ensemble de deux câbles.

5. Branchement du décodeur DTV

Les consignes pour le branchement d'un décodeur traditionnel sont indiquées ci-dessous.

1. Branchez un groupe de câbles audio entre les jacks Moniteur et les jacks de SORTIE AUDIO du Décodeur.

COMPONENT AUDIO IN [L-AUDIO-R]

du

2. Branchez un câble vidéo entre les jacks Moniteur et les jacks P

3. Sélectionner

Component

R, Y, PB du Décodeur.

pour le décodeur DTV, le magnétoscope ou le caméscopes en utilisant le

BNC/COMPONENT IN - connecte les ports P

bouton Source sur la face avant du moniteur.

Si vous souhaitez des explications sur la vidéo composant, consultez le guide de l'utilisateur de votre décodeur.

6. Branchement des Haut-parleurs

1. Assemblez le téléviseur/moniteur et les haut-parleurs en utilisant les vis.

* Montez le haut-parleur sans son support.

2. Branchez le câble de connexion des haut-parleurs à la prise RCA à l'arrière du téléviseur/moniteur puis à la prise RCA à l'arrière des haut-parleurs.

R

, Y, P

B

du

Ne déplacez pas le téléviseur/moniteur en le tenant par les haut-parleurs si ces derniers sont branchés. Le support de fixation des haut-parleurs au téléviseur/moniteur pourrait être endommagé.

7. Branchement vers un Système Audio

1. Branchez un groupe de câbles audio entre les jacks AUX L, R du SYSTEME AUDIO et les jacks

MONITOR IN [L-AUDIO-R]

1. Einführung

2. Démarrage :

Ecran Principal | Paramétrage du Port |

3. Contrôle de l'Alimentation

4. Contrôle de la Source d'Entrée

5. Contrôle de la taille de l'image :

PC, BNC, DVI | AV, S-Video, Component, DVI(HDCP)

1. Einführung

du Moniteur.

6. Contrôle de l'Heure

7. Contrôle de la fenêtre PIP :

PIP Size | PIP Source

8. Contrôle des Paramètres :

Image | Image PC | Son | Stabilisation de l'image |

9. Maintenance - Lamp Control

10. Maintenance - Défilement

11. Maintenance - Video Wall

12. Dépannage

Affichage de la valeur des paramètres en mode

13.

écrans multiples

Une Commande d'écrans multiples (MDC) est une application qui permet de contrôler facilement et simultanément divers écrans à partir d'un PC. Le RS-232C, une norme de la communication en série, est utilisé pour assurer la communication entre le PC et l'écran. Par conséquent, un câble en série devra relier le port en série du PC au port en série de l'écran.

2. Démarrage - Ecran Principal

Cliquez sur Démarrer > Programme > Commande d'écrans multiples pour lancer le programme.

Sélectionnez un poste pour voir le volume du poste sélectionné dans la case de défilement.

Icônes du Menu Principal Bouton Sélectionner Remocon Tableau d'information Safety Lock Sélection de l'écran Port Selection Outils de contrôle

1. Utilisez les icônes du menu principal pour passer d'une fenêtre à l'autre.

2. Vous permet d'activer ou de désactiver la fonction de réception du signal de la télécommande de l'écran.

3. Applique la fonction Lock (Verrouillage).

4. Le paramètre du port série du PC peut changer. La valeur d'origine est COM1.

5. Cliquez sur Sélectionner Tout ou sur Effacer pour sélectionner ou effacer tous les écrans.

6. Utilisez le Tableau pour visualiser des informations sommaires sur l'écran sélectionné.

7. Sélectionnez un écran dans Sélection de l'écran

8. Utilisez les Outils de Contrôle pour commander les écrans.

La fonction Activer/Désactiver de la télécommande Fonctionne, que l'alimentation électrique soit sur Marche ou sur Arrêt et ceci s'applique à tous les écrans connectés au MDC. Toutefois, quel que soit l'état de la communication au moment où le MDC est éteint, la fonction de réception du signal de la télécommande de tous les écrans est initialisée sur Désactivé lorsque le MDC est fermé.

2. Démarrage - Paramétrage du Port

1. Le contrôle multiple d'affichage est normalement défini en COM1.

2. Si un port autre que COM1 est utilisé, vous pouvez alors, dans le menu de sélection, sélectionner des ports de COM1 à COM4.

3. Si le nom exact du port auquel est connecté le moniteur via un câble série n'est pas sélectionné, la communication ne sera pas possible.

4. Le port sélectionné est enregistré dans le programme et également utilisé pour le programme suivant.

3. Contrôle de l'Alimentation

1. Cliquez sur l'icône Contrôle de l'Alimentation dans le menu principal pour afficher la fenêtre de Contrôle de l'Alimentation.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de l'Alimentation.

1) Power Status (Indicateur d'Alimentation)

2) Input Source (Source d'Entrée)

3) Image Size

4) On Timer Status (Indicateur Temporisateur Marche )

5) Off Timer Status (Indicateur Temporisateur Arrêt)

2. Utilisez le bouton Sélectionner Tout ou cochez une case pour sélectionner un écran à contrôler.

Le Contrôle d'Alimentation permet de commander certaines des fonctions de l'écran sélectionné.

1) Power On/Off (Marche/Arrêt)

- Permet d'allumer ou d'éteindre l'écran sélectionné [AF1]

2) Volume Control (Contrôle du Volume)

- Contrôle le niveau de volume de l'écran sélectionné. Il reçoit la valeur du volume de l'écran sélectionné depuis les postes et l'affiche dans la case de défilement. (Lorsque vous modifiez la sélection ou choisissez Sélectionner Tout, la valeur par défaut 10 est restituée)

3) Mute On/Off (Marche/Arrêt de la fonction Muet)

- Coupe ou rétablit le son de l'écran sélectionné [AF2] Lorsque vous sélectionnez un poste à la fois, si le poste sélectionné est déjà en position MUET, vous devez marquer l'écran MUET (si vous choisissez d'annuler les sélections ou Sélectionner Tout, les valeurs par défaut seront rétablies)

Le Contrôle de l'Alimentation s'applique à tous les écrans. Les fonctions Volume et Muet sont disponibles uniquement pour les écrans dont l'état

d'alimentation est ACTIF (ON).

4. Contrôle de la Source d'Entrée

1. Cliquez sur l'icône Source d'Entrée dans le menu principal pour afficher la fenêtre de contrôle de la Source d'Entrée. Cliquez sur "Tout sélectionner" ou cochez la Case Contrôle pour faire afficher un type d'affichage.

Le Tableau d'Information fournit l'information de base nécessaire au Contrôle de la Source d'Entrée.

1) PC

- Remplace la source d'entrée de l'affichage sélection par PC.

2)

BNC
