Page 1

E PEDITION

X P 40i X P 40iw

TR AG BA RE PA-SYSTEME

Bedienungshandbuch

Page 2

Wichtige Sicherheitshinweise

Gesundheit vermieden werden.

AVIS

RISQUE DE CHOC ÉLECTRONIQUE -

NE PAS OUVRIR

VORSICHT: UM DIE GEFAHR EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE VORDER- ODER RÜCKSEITE DES GERÄTS. IM INNERN BEFINDEN SICH KEINE VOM ANWENDER WARTBAREN BAUTEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM FACHPERSONAL.

Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter „gefährlicher Spannung“ im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Dieses Produkt darf nicht mit dem normalen Hausmüll entsorgt werden. Es gibt ein separates Entsorgungssystem für gebrauchte elektronische Produkte, das die gesetzlichen Vorschriften zur korrekten Behandlung, Verarbeitung und Wiederaufbereitung erfüllt.

Private Haushalte in den 25 Mitgliedstaaten der EU, in der Schweiz und Norwegen können ihre gebrauchten elektronischen Produkte kostenlos bei ausgewiesenen Sammelstellen oder Einzelhändlern (bei Kauf eines ähnlichen neuen Produkts) abgeben.

In Ländern, die nicht oben erwähnt wurden, informieren Sie sich bitte bei Ihrer Gemeindeverwaltung über eine korrekte Entsorgungsmöglichkeit.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt sachgemäß behandelt, verarbeitet und wiederaufbereitet wird und potentielle negative Auswirkungen auf die Umwelt und menschliche

Page 3

Important Safety Information

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampliers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not t into your outlet, consult an electrician for replacement of the obsolete outlet.

13. Unplug the apparatus during lightening, sort or when unused for long periods of time.

14. Refer all servicing to qualied personnel. Service is required when the apparatus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15. This appliance shall not be exposed to dripping or splashing water and that no object lled with liquid such as vases shall be placed on the apparatus.

16. Caution-to prevent electrical shock, match wide blade plug wide slot fully insert.

17. Please keep a good ventilation environment around the entire unit.

18. To prevent injury, this apparatus must be securely attached to the stand in accordance with the installation instructions.

10. Protect the power cord from being walked on or pinched particularly at the plugs, convenience receptacles, and at the point where they exit from the apparatus.

11. Only use attachments/accessories specied by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specied by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/ apparatus combination to avoid injury from tip-over.

Page 4

ATTENTION: Pour éviter tout risque d’électrocution ou d’incendie, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter tout risque d’électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l’utilisateur de la présence d’une tension dangereuse et non isolée dans l’appareil. Cette tension constitue un risque d’électrocution. Le signe avec un point d’exclamation dans un triangle prévient l’utilisateur d’instructions importantes relatives à l’utilisation et à la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d’utiliser l’appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d’une source liquide ou dans un lieu humide.

6. Nettoyez l’appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l’appareil. Installez l’appareil selon les

instructions du fabricant.

8. Ne pas installer près d’une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de génér-

er de la chaleur (amplificateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation

(avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.). Veillez à

ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l’appareil du secteur en présence d’orage ou lors de périodes d’inutilisation prolongées.

12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur,

baisse de performances, exposition à la pluie, projection liquide dans l’appareil, introduction d’un objet dans le boîtier, etc.).

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter “gefährlicher Spannung” im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsan leitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.

2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.

3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.

4. Befolgen Sie die Anleitungen des Herstellers.

5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.

6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.

7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den

Anweisungen des Herstellers vor.

8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder

anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.

9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein pola-

risierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.

10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden

kann. Achten Sie besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.

11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.

12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf

irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

Page 5

PRECAUCION: Para reducir el riesgo de incendios o descargas, no permita que este aparato quede expuesto a la lluvia o la humedad. Para reducir el riesgo de descarga eléctrica, nunca quite la tapa ni el chasis. Dentro del aparato no hay piezas susceptibles de ser reparadas por el usuario. Dirija cualquier reparación al servicio técnico oficial. El símbolo del relámpago dentro del triángulo equilátero pretende advertir al usuario de la presencia de “voltajes peligrosos” no aislados dentro de la carcasa del producto, que pueden ser de la magnitud suficiente como para constituir un riesgo de descarga eléctrica a las personas. El símbolo de exclamación dentro del triángulo equilátero quiere advertirle de la existencia de importantes instrucciones de manejo y mantenimiento (reparaciones) en los documentos que se adjuntan con este aparato.

Instrucciones importantes de seguridad

1. Lea todo este manual de instrucciones antes de comenzar a usar la unidad.

2. Conserve estas instrucciones para cualquier consulta en el futuro.

3. Cumpla con todo lo indicado en las precauciones de seguridad.

4. Observe y siga todas las instrucciones del fabricante.

5. Nunca utilice este aparato cerca del agua o en lugares húmedos.

6. Limpie este aparato solo con un trapo suave y ligeramente humedecido.

7. No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo a las instrucciones del fabricante.

8. No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.

9. No anule el sistema de seguridad del enchufe de tipo polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes normales y un tercero para la conexión a tierra. El borne ancho o el tercero se incluyen como medida de seguridad. Cuando el enchufe no encaje en su salida de corriente, llame a un electricista para que le cambie su salida anticuada.

10. Evite que el cable de corriente quede en una posición en la que pueda ser pisado o aplastado, especialmente en los enchufes, receptáculos y en el punto en el que salen de la unidad.

11. Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

12. Dirija cualquier posible reparación solo al servicio técnico oficial. Deberá hacer que su aparato sea reparado cuando esté dañado de alguna forma, como si el cable de corriente o el enchufe están dañados, o si se han derramado líquidos o se ha introducido algún objeto dentro de la unidad, si esta ha quedado expuesta a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo.

ATTENZIONE: per ridurre il rischio di incendio o di scariche elettriche, non esponete questo apparecchio a pioggia o umidità. Per ridurre il pericolo di scariche elettriche evitate di rimuoverne il coperchio o il pannello posteriore. Non esistono all'interno dell'apparecchio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento esclusivamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatero avvisa l'utente della presenza di "tensioni pericolose" non isolate all'interno dell'apparecchio, tali da costituire un possibile rischio di scariche elettriche dannose per le persone. Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompagna il prodotto.

Importanti Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.

2. Conservate tali istruzioni per una eventuale consultazione futura.

3. Vi preghiamo di rispettare tutte le istruzioni di sicurezza.

4. Seguite tutte le istruzioni del costruttore.

5. Non usate questo apparecchio vicino ad acqua o umidità.

6. Pulite l'apparecchio esclusivamente con un panno asciutto.

7. Evitate di ostruire una qualsiasi delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.

8. Non posizionatelo vicino a sorgenti di calore come radiatori, scambiatori di calore, forni o altri apparecchi (amplifica-

tori compresi) in grado di generare calore.

9. Non disattivate la protezione di sicurezza costituita dalla spina polarizzata o dotata di collegamento a terra. Una

spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmente anche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.

10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare

attenzione alle prese, ai punti di collegamento e al punto in cui esce dall'apparecchio.

11. Staccate l'apparecchio dalla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.

12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. È necessaria l'assistenza se l'apparecchio ha

subito un qualsiasi tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato del liquido o siano caduti oggetti al suo interno, sia stato esposto a pioggia o umidità, non funzioni correttamente o sia stato fatto cadere.

Page 6

Inhalt

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

XP40i und XP40iw – Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

XP40i und XP40iw – Vorder- und Oberseite . . . . . . . . . . . . . . . . . . . . . . . . 4

XP40i – Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

XP40iw – Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

XP40i und XP40iw – Schnellstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

XP40i und XP40iw einrichten und anwenden . . . . . . . . . . . . . . . . . . . . . . 9

XP40i und XP40iw bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

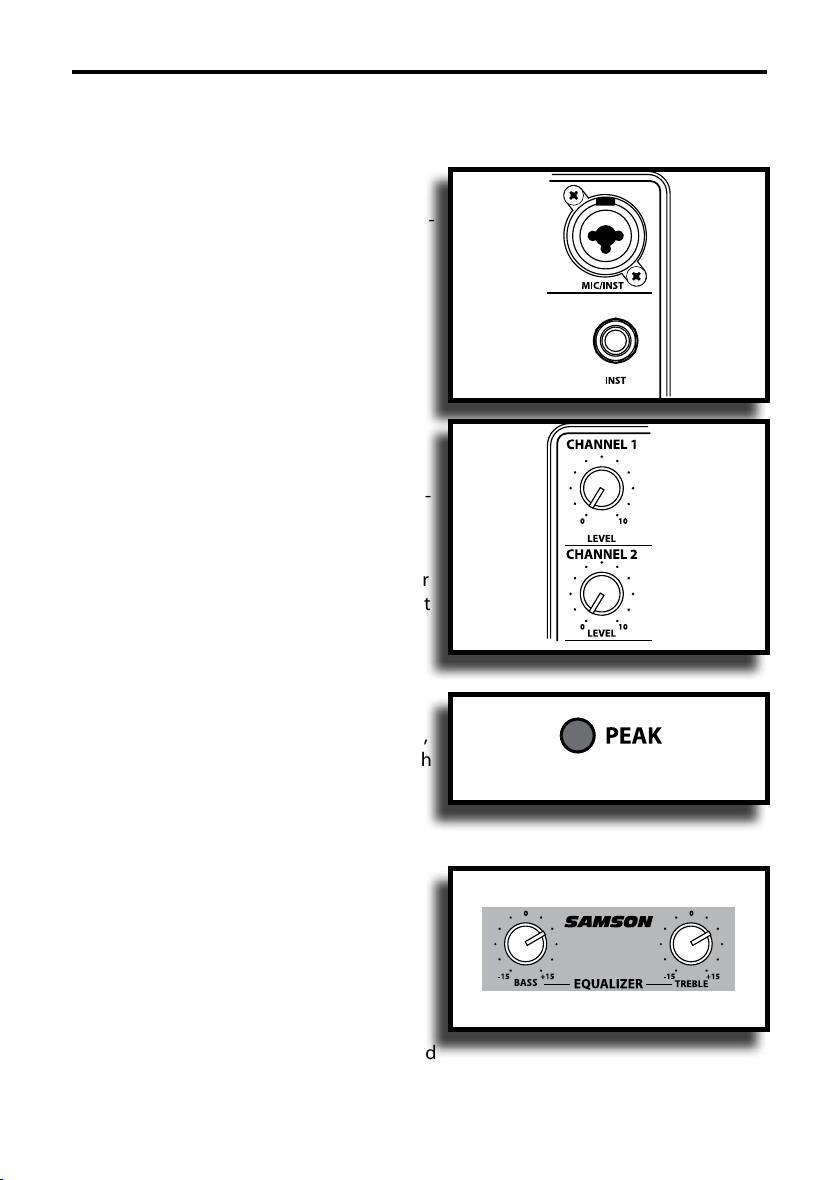

Anschlüsse herstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

EQ einsetzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

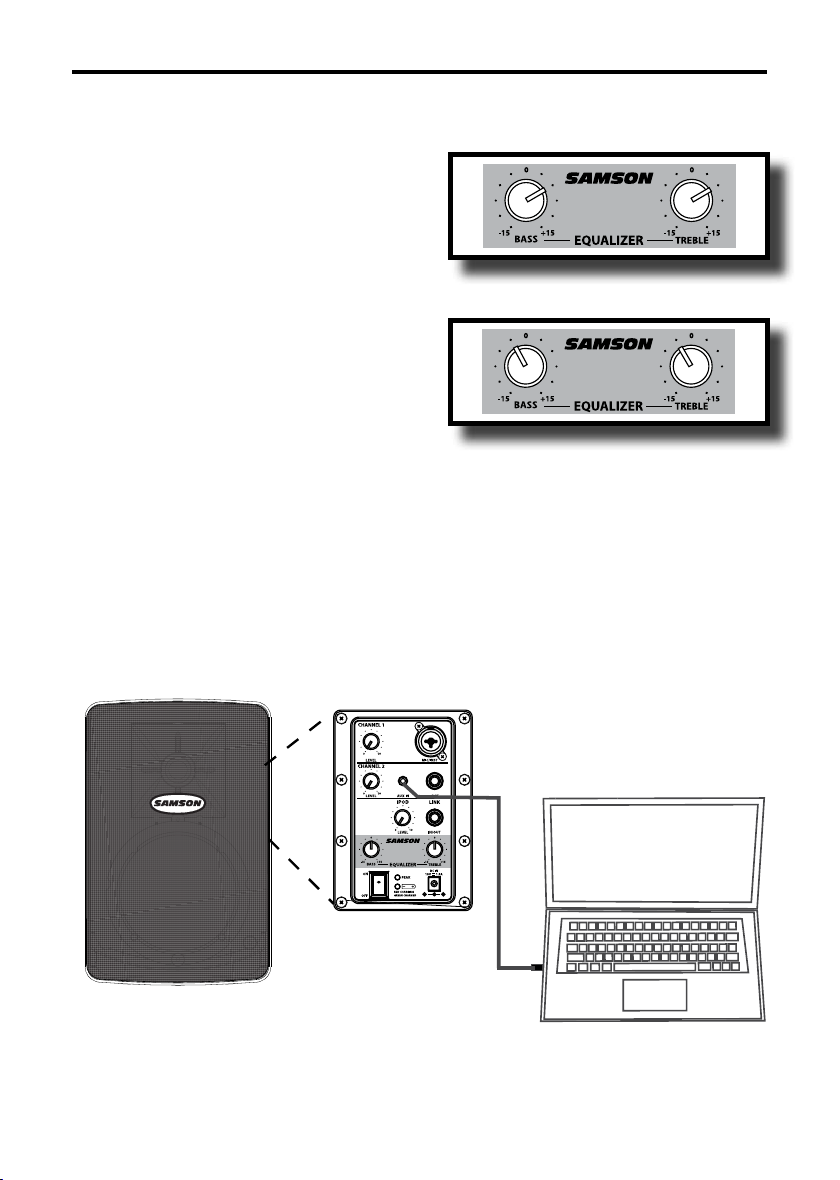

Aux-Eingang verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

XP40i und XP40iw laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

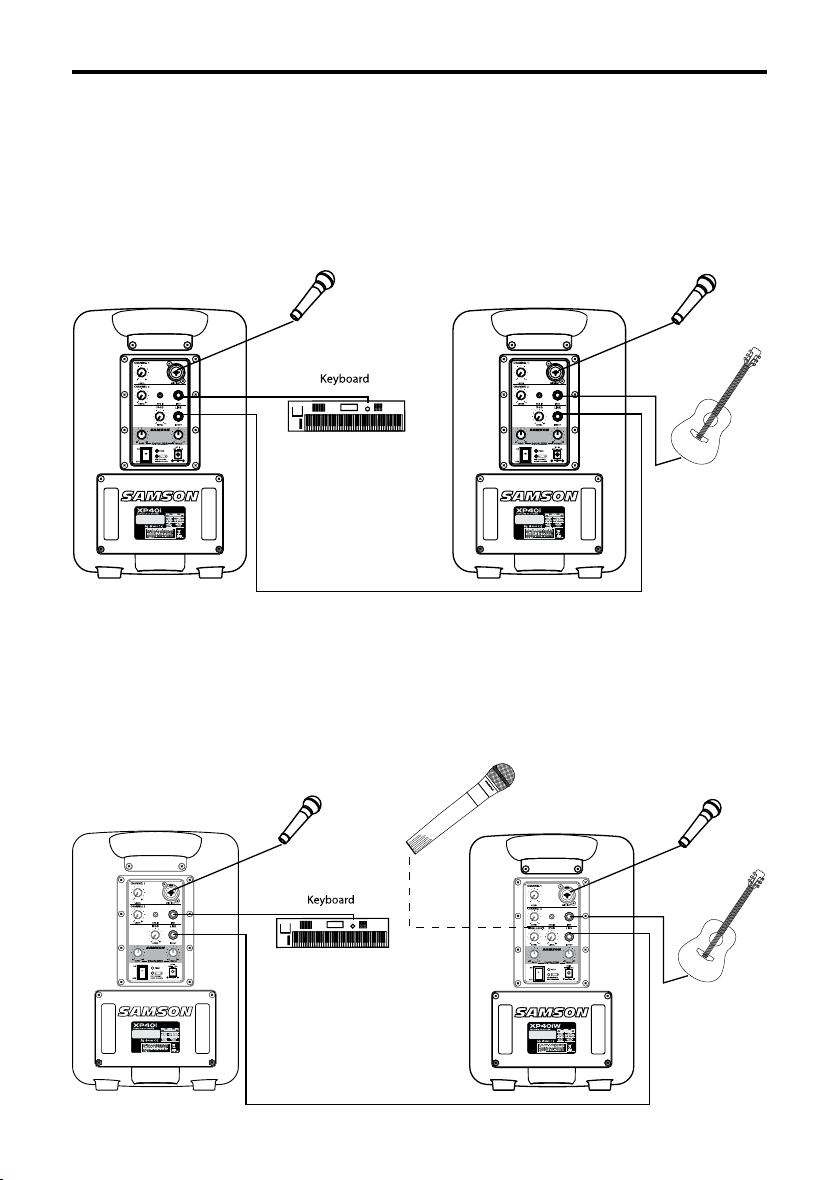

LINK-Anschluss verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

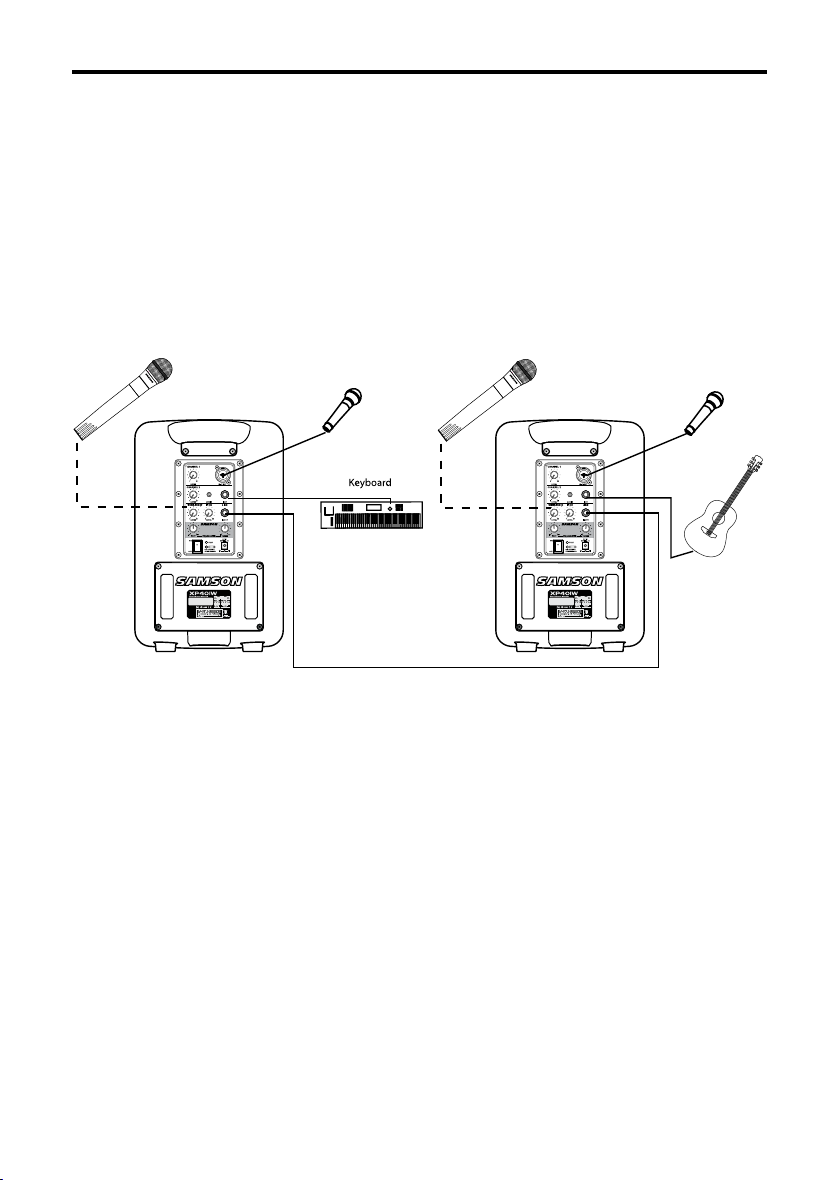

Zwei XP40iw über LINK verbinden . . . . . . . . . . . . . . . . . . . . . . . 14

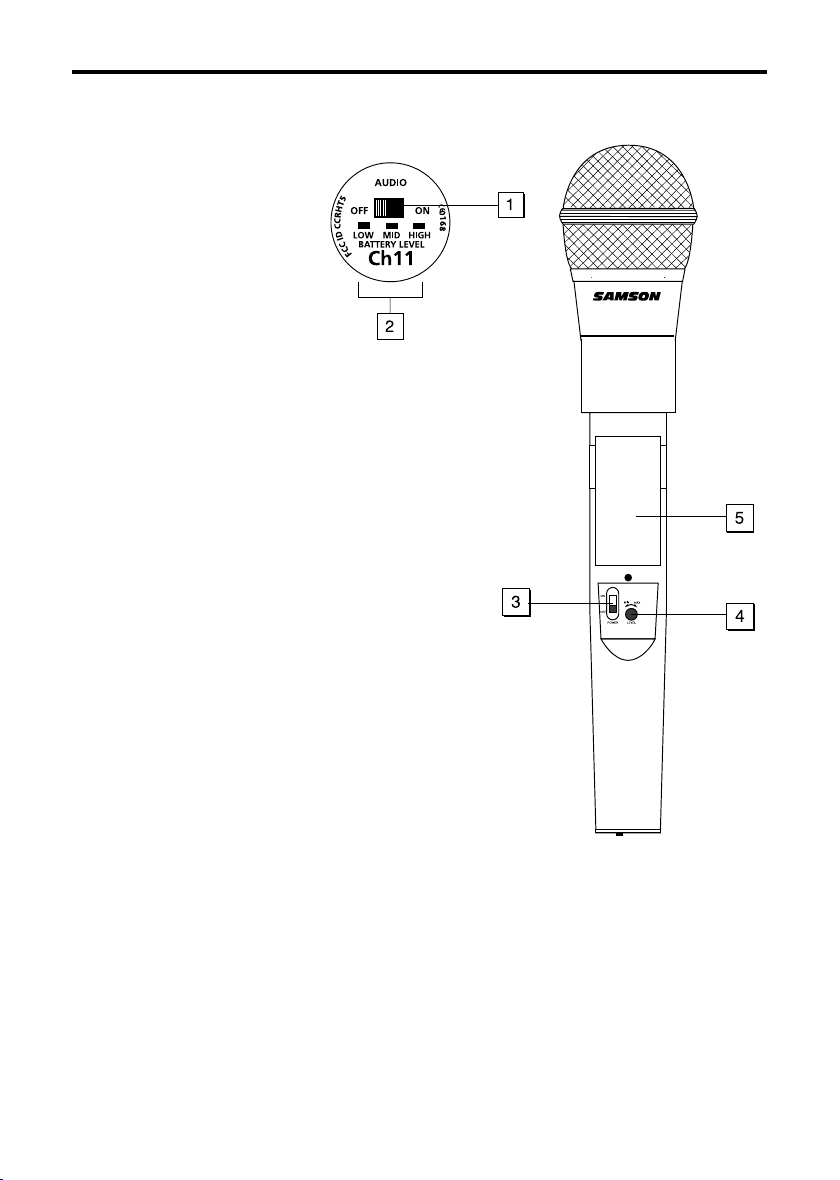

XP40iw Drahtlosmikrofon verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Technische Daten Drahtlossystem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Copyright 2010, Samson Technologies Corp. Gedruckt Januar 2010 v1.2 Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Fon: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com

Page 7

Einleitung

Herzlichen Dank für den Kauf des eigenständigen, tragbaren Expedition XP40i Soundsystems von Samson Technologies. Dieses kompakte PA-System eignet sich ideal für die verschiedensten Live-Beschallungsanwendungen. Das XP40i ist laut und klar und erzeugt trotz seines überraschend kleinen Formats einen mächtigen Sound. Die eigenständige PA-Anlage verfügt über ein 2-Weg Lautsprechersystem mit 6" Woofer und 1" Titan-Tweeter, 40 Watt Ausgangsleistung und einen internen 4-Kanal Mischer. Das integrierte iPod-Dock ist mit den neuesten iPod-Modellen kompatibel und ermöglicht in jeder Situation eine mühelose Musikwiedergabe. Der Mischer ist ausgerüstet mit zwei Mikrofoneingängen, einem iPod-Pegelregler sowie Line-Eingängen für Laptops, CD Player oder sogar elektronische Keyboards. Mit den Bass- und Treble-Reglern des XP40i Mischers lässt sich das Klangbild des Soundsystems detailliert abstimmen. Über den Link-Anschluss sind mehrere XP40i zu einem größeren System konfigurierbar. Sie benötigen ein Soundsystem für Außeneinsätze ohne Netzanschluss? Dies ist für das XP40i kein Problem. Der interne Gel-Akku macht das Soundsystem unabhängig von externen Stromquellen und jederzeit in Parks oder auf Sport- und Fußballplätzen einsetzbar. Sie können das XP40i mit seinem eingelassenen Griff bequem transportieren und den Lautsprecher mittels integrierter 1 3/8" Boxenständeröffnung mühelos auf einem Ständer montieren. Das Gehäuse des XP40i ist aus stoßresistentem, strapazierfähigem Polypropylen gefertigt und bietet einen ausgezeichneten Schutz der inneren Bauteile. Und die dunkle kohlefarbene Oberfläche lässt den XP40i auch nach zahllosen Transporten zwischen Veranstaltungsorten noch frisch und elegant aussehen. Für noch mehr Flexibilität ist diese Kompakt-PA auch als XP40iw mit einem integrierten Drahtlosmikrofonsystem erhältlich. Der interne Drahtlosempfänger des XP40iw kooperiert hierbei perfekt mit dem mitgelieferten drahtlosen HT5 Handmikrofon, damit sich der Nutzer frei auf der Bühne oder im Publikum bewegen kann. Die Expedition XP40i und XP40iw eignen sich ideal für Geschäftskonferenzen, Tagungen, PowerPoint-Präsentationen, Handelsmessen, Klassenzimmer, Hörsäle, Sportplätze, Freiluftkarnevals und Feste oder jede Anwendung, bei der eine hochwertige, tragbare Beschallung benötigt wird.

Heben Sie bitte das Originalverpackungsmaterial auf und schicken Sie das Gerät möglichst im Originalkarton und Originalverpackungsmaterial zurück. Wenn Sie das Samson-Produkt außerhalb der USA gekauft haben, setzen Sie sich bezüglich Garantiebedingungen und Wartung bitte mit Ihrem lokalen Vertriebshändler in Verbindung.

Page 8

Einleitung

In diesem Handbuch werden die XP40i- und XP40iw-Modelle gemeinsam beschrieben. Sofern nicht besonders darauf hingewiesen wird, sind die Funktionen beider Systeme identisch. Auf diesen Seiten finden Sie detaillierte Erläuterungen zu den Funktionen der XP40i und XP40iw PA-Systeme sowie eine Führung durch Ihre Bedienfelder, schrittweise Anleitungen für die Einrichtung und Anwendung plus umfassende technische Daten. Bitte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktuelle Informationen über dieses und andere Samson-Produkte zukommen lassen können. Besuchen Sie auch unsere Website (www.samsontech.com), um Informationen über unsere komplette Produktpalette zu erhalten.

Bei sorgsamer Behandlung und angemessener Belüftung wird Ihr ExpeditionSystem viele Jahre störungsfrei funktionieren. Die Seriennummer Ihres Geräts sollten Sie vorsorglich in der Zeile unten eintragen.

Seriennummer: _______________________________________

Kaufdatum: __________________________________________

Falls Ihr Gerät einmal gewartet werden muss, benötigen Sie vor der Rücksend ung an Samson eine Return Authorization-Nummer (RA/Rücksendeberechtigungsnummer). Ohne diese Nummer wird das Gerät nicht angenommen. Rufen Sie bitte Samson unter 1-800-3SAMSON (1-800-372-6766) an, um vor der Rücksendung eine RA-Nummer zu erhalten. Wenn Sie Ihr Samson-Produkt nicht in den USA gekauft haben, setzen Sie sich bezüglich Garantie und Wartung bitte mit Ihrem lokalen Vertriebshändler in Verbindung.

Page 9

XP40i und XP40iw – Features

Monitor

• Batteriebetriebenes2-Weg40-WattLautsprechersystem.

• Tiefe,voluminöseBässedankproprietärem6"Hochleistungswoofer.

• IntegriertesiPod-Dock für die hochwertige, problemlose Wiedergabe fast jedes

iPod-Modells mit standard 30-Pol Anschluss.

• 1"Titan-Tweeterauf60x60GradHornmit1"Trichterhalsfürsaubereundklare

Höhen mit ausgewogener Schallstreuung.

• DasXP40iverfügtübereinenrückseitigintegrierten3-KanalMischerunddas

XP40iw über einen 4-Kanal Mischer, jeweils mit Mikrofon- und Line-Eingängen, Aux-Eingang zum Anschließen von Computern oder CD/MP3-Playern sowie Bass- und Treble-Klangreglern.

• DasXP40iwverfügtübereinenintegriertenVHF-Drahtlosempfängerundein

dynamisches Handmikrofon mit Drahtlossender und bietet dem Sprecher/Performer uneingeschränkte Bewegungsfreiheit.

• InternerGel-Akkufüreinen8-bis10-stündigenBetriebohneNetzanschluss.

• Link-AnschlusszurErweiterungdesSoundsystemsmitzusätzlichenXP40ioder

XP40iw.

• XP40iundXP40iwsindaushaltbarem,dickwandigem,solidemPolypropylen

gefertigt und besitzen eine elegante schwarze Oberfläche.

Page 10

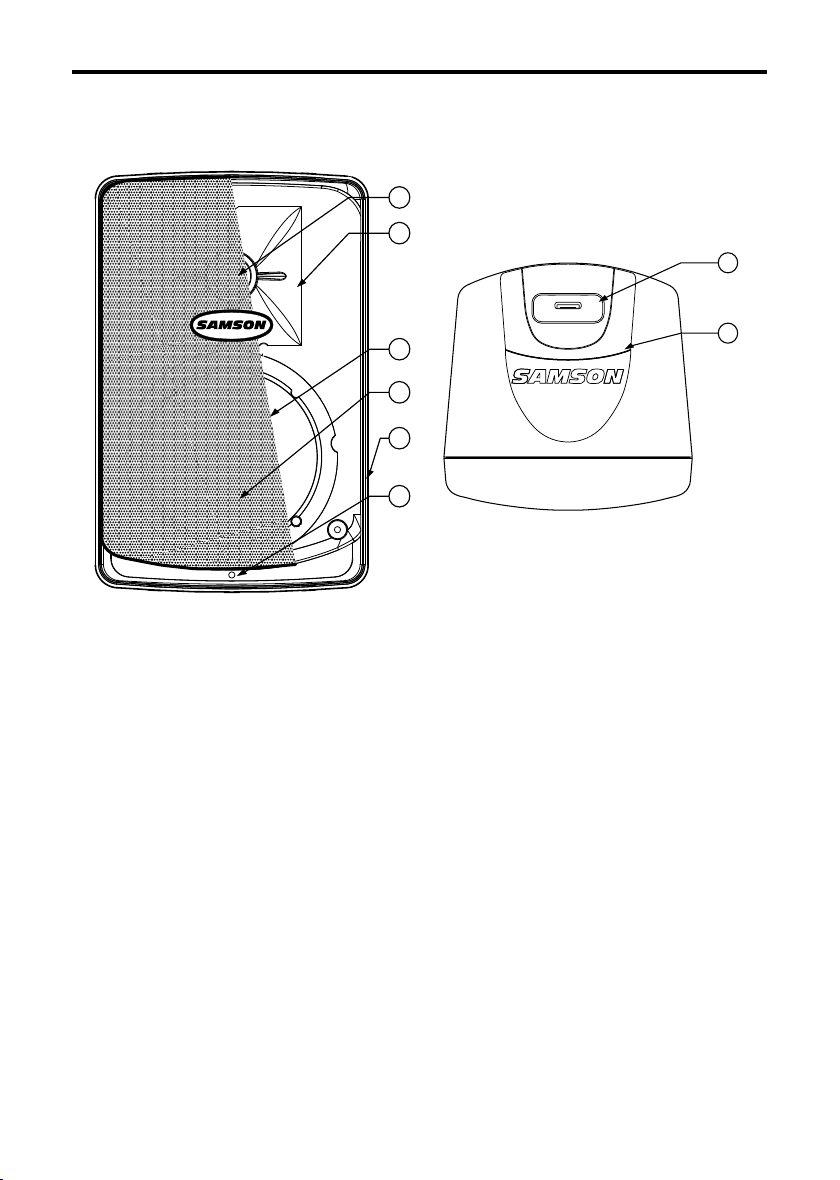

XP40i und XP40iw – Vorder- und Oberseite

OberseiteVorderseite

Monitor

Vorderseite 1 Titan-Tweeter – Hornbestückter

Tweeter mit 1" (25 mm) Titanmembran erzeugt differenzierte, angenehme Höhen.

2 Breit streuendes Horn – 60

x 60 Grad streuendes Horn mit 1" Trichterhals für breite Schallverteilung und linearen Frequenzgang neben der Hauptachse.

3 6" Woofer – Leistungsstarker 6”

Spezial-Basstreiber für ausgeprägte Tiefbässe.

5 Gehäuse – Dickwandiges, robustes

Plastikgehäuse aus Polypropylen.

6 NETZ-LED – Leuchtet bei einge-

schaltetem Gerät grün.

Oberseite 7 iPod-Dock – Integriertes standard

30-Pol iPod-Dock unterstützt die meisten iPod-Modelle.

8 Tragegriff – Ergonomischer, ein ge-

gossener Tragegriff für den mühelosen Transport.

4 Stahlschutzgitter – Stabiles Stahl-

gitter zum Schutz und einfachen Service des LF-Treibers.

Page 11

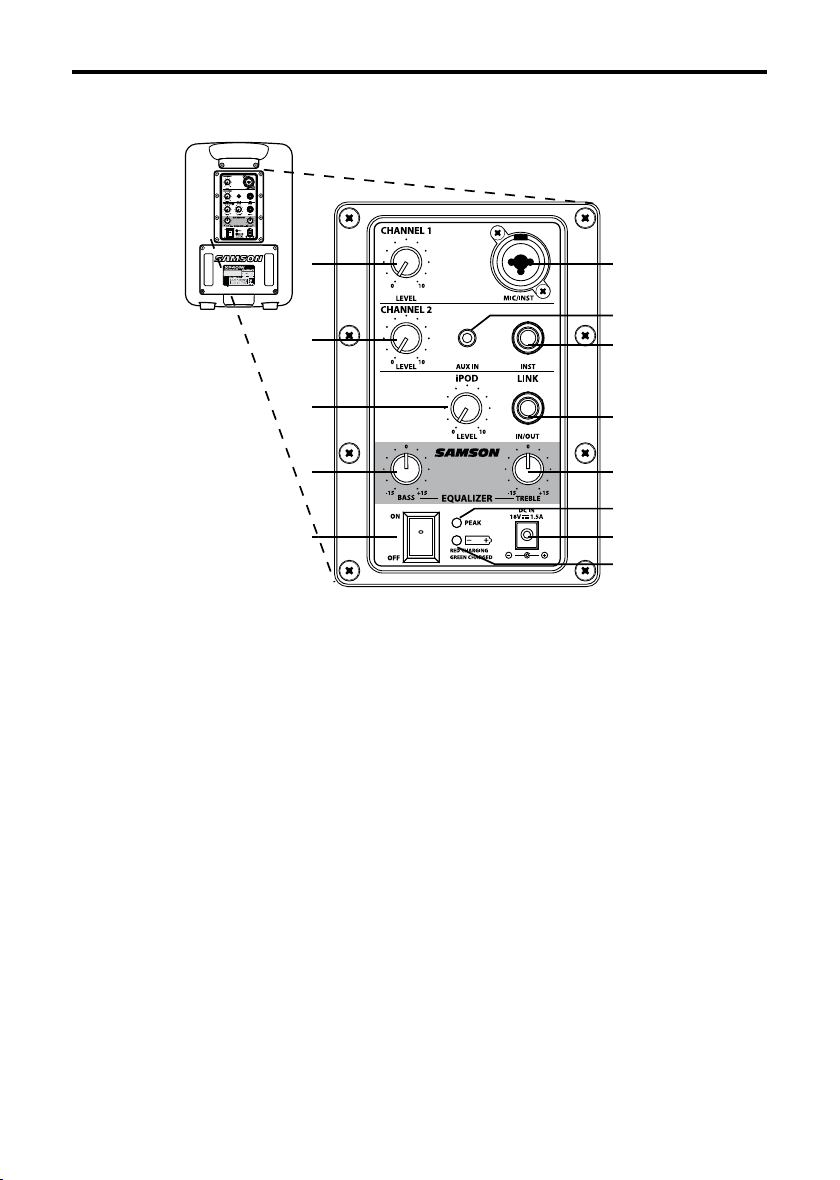

XP40i Rückseite

1 6

1 LEVEL (CH 1) – Regelt den Pegel

des CHANNEL 1-Eingangs.

2 LEVEL (CH 2) – Regelt den Pegel

des CHANNEL 2-Eingangs.

3 iPod LEVEL - Regelt den Pegel des

iPod-Eingangs.

4 BASS - Regelt das tiefe Frequenz-

band des Kanal-EQs, +/- 15 dB bei 100 Hz.

5 NETZSCHALTER – Schaltet das

XP40i ein/aus.

6 MIC/INST (Anschluss) - Kombi-

XLR/6,35 mm Eingang zum Anschließen von Signalen mit Mikrofon- und Instrumentenpegel.

7 AUX IN - 3,5 mm Aux Line-Eingang

zum Anschließen eines Laptops oder CD/MP3-Players.

8 INSTRUMENTEN-Eingang -

6,35 mm Klinkenbuchse zum Anschließen von Signalen mit Instrumenten- oder Line-Pegel.

9 LINK - 6,35 mm Klinkenbuchse

zum Koppeln weiterer XP40i oder XP40iw.

10 Treble - Regelt das hohe Frequenz-

band des Kanal-EQs, +/- 15 dB bei 10 kHz.

11 PEAK LED - Leuchtet rot, wenn die

Gefahr von Verzerrungen besteht.

12 DC-EINGANG – Zum Anschließen

des mitgelieferten standard DC-Netzadapters.

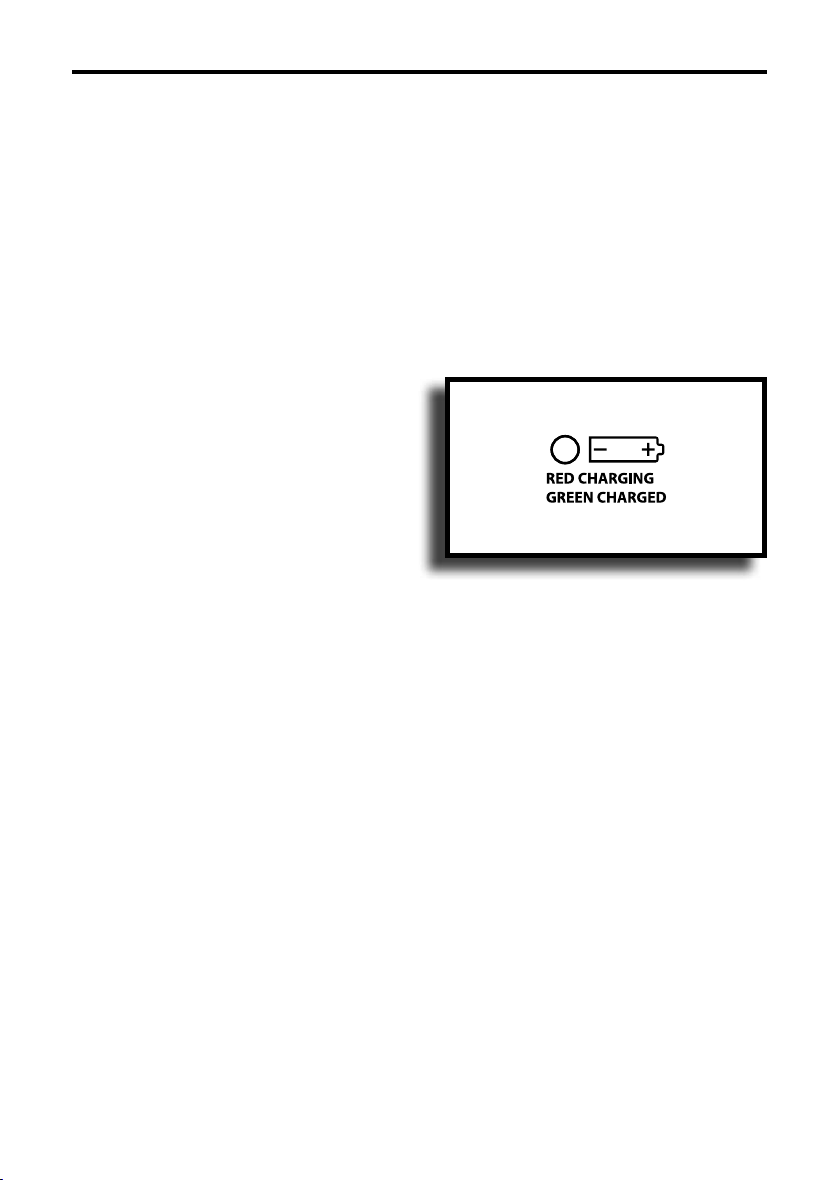

13 BATTERIE-LED - Zeigt den

Ladezustand des Akkus an.

Page 12

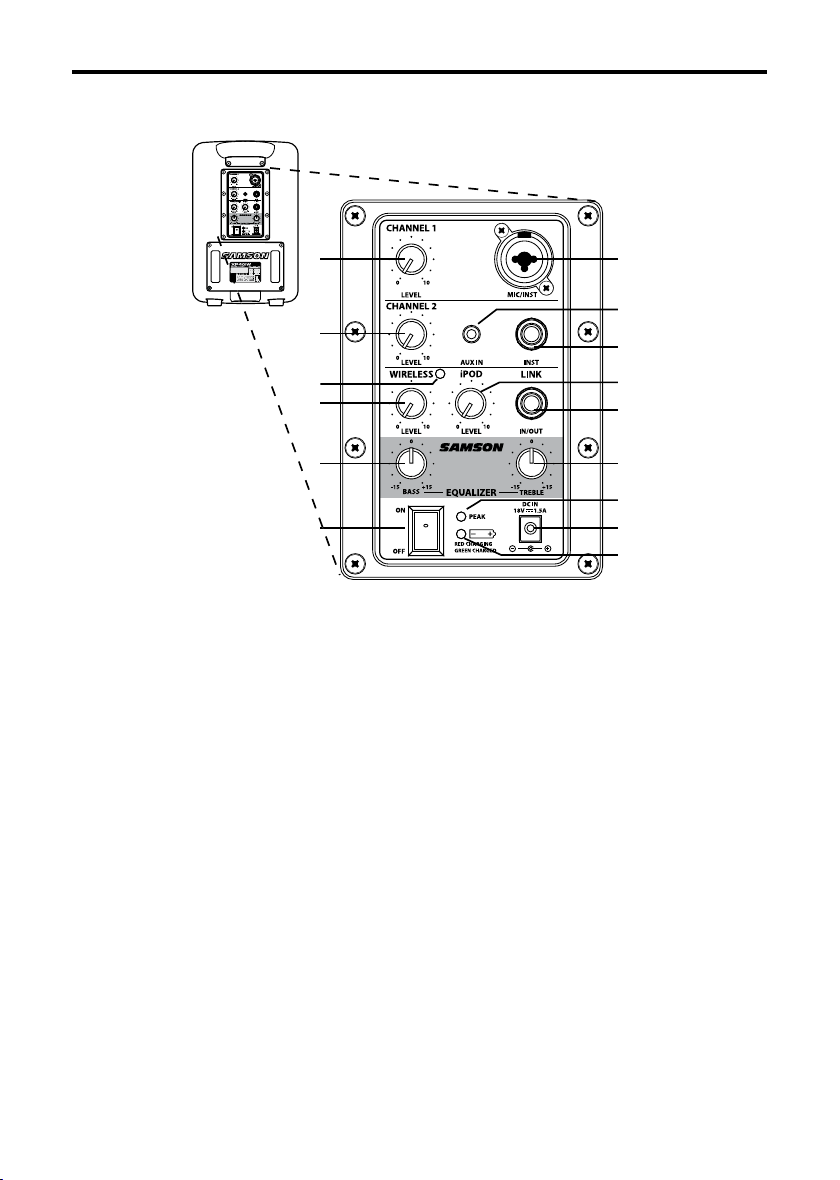

XP40iw Rückseite

1 7

3 4

1 LEVEL (CH 1) – Regelt den Pegel

des CHANNEL 1-Eingangs.

2 LEVEL (CH 2) – Regelt den Pegel

des CHANNEL 2-Eingangs.

3 RF LED - Leuchtet, wenn ein

RF-Signal erkannt wird.

4 LEVEL (WIRELESS) – Regelt den

Pegel des Drahtlosmikrofons.

5 BASS - Regelt das tiefe Frequenz-

band des Kanal-EQs, +/- 15 dB bei 100 Hz.

6 NETZSCHALTER – Schaltet das

XP40iw ein/aus.

7 MIC/INST (Anschluss) - Kombi-

XLR/6,35 mm Eingang zum Anschließen von Signalen mit Mikrofon- und Instrumentenpegel.

8 AUX IN - 3,5 mm Aux Line-Eingang

zum Anschließen eines Laptops oder CD/MP3-Players.

9 INSTRUMENTEN-Eingang -

6,35 mm Klinkenbuchse zum Anschließen von Signalen mit Instrumenten- oder Line-Pegel.

10 iPod LEVEL – Regelt den Pegel des

iPod-Eingangs.

11 LINK - 6,35 mm Klinkenbuchse

zum Koppeln weiterer XP40i oder XP40iw.

12 Treble - Regelt das hohe Frequenz-

band des Kanal-EQs, +/- 15 dB bei 10 kHz.

13 PEAK LED - Leuchtet rot, wenn die

Gefahr von Verzerrungen besteht.

14 DC POWER INLET – Zum

Anschließen des mitgelieferten standard DC-Netzadapters.

15 BATTERIE-LED - Zeigt den

Ladezustand des Akkus an.

Page 13

XP40i und XP40iw – Schnellstart

Hinweis: Bevor Sie das Lautsprechersystem zum ersten Mal einsetzen, müssen Sie den Akku vollständig aufladen (siehe Ladungsanleitung auf Seite 12). Für die maximale Ausgangsleistung sollten Sie den AC-Adapter beim Betrieb des Systems immer an schließen. Bevor Sie das System lagern, sollten Sie den Akku aufladen. Wenn Sie das Sys tem über einen längeren Zeitraum lagern, sollten Sie den Akku alle drei Monate auf laden.

Auf den folgenden Seiten dieses Handbuchs finden Sie detaillierte Beschreibungen aller Funktionen und Regler des XP40i und XP40iw, aber wenn Sie möglichst schnell loslegen möchten, gehen Sie nach folgenden Schritten vor.

Mikrofon verwenden

• DerNETZSCHALTERdesXP40i

muss auf OFF stehen.

• DrehenSiedieLEVEL-Regler

von CHANNEL 1, CHANNEL 2 und iPod ganz nach links bis zum Anschlag.

• VerbindenSiedenNetzadapter

mit einer Netzsteckdose.

• SchließenSieeinMikrofon

über ein standard XLR-Kabel an den CHANNEL 1-EINGANG des XP40i an.

• AktivierenSiedenNetzschalterdesXP40iw(ON).

• SprechenSieinsMikrofonunddrehenSiedenLEVEL-ReglervonCHANNEL1

langsam auf, bis die gewünschte Lautstärke erreicht ist.

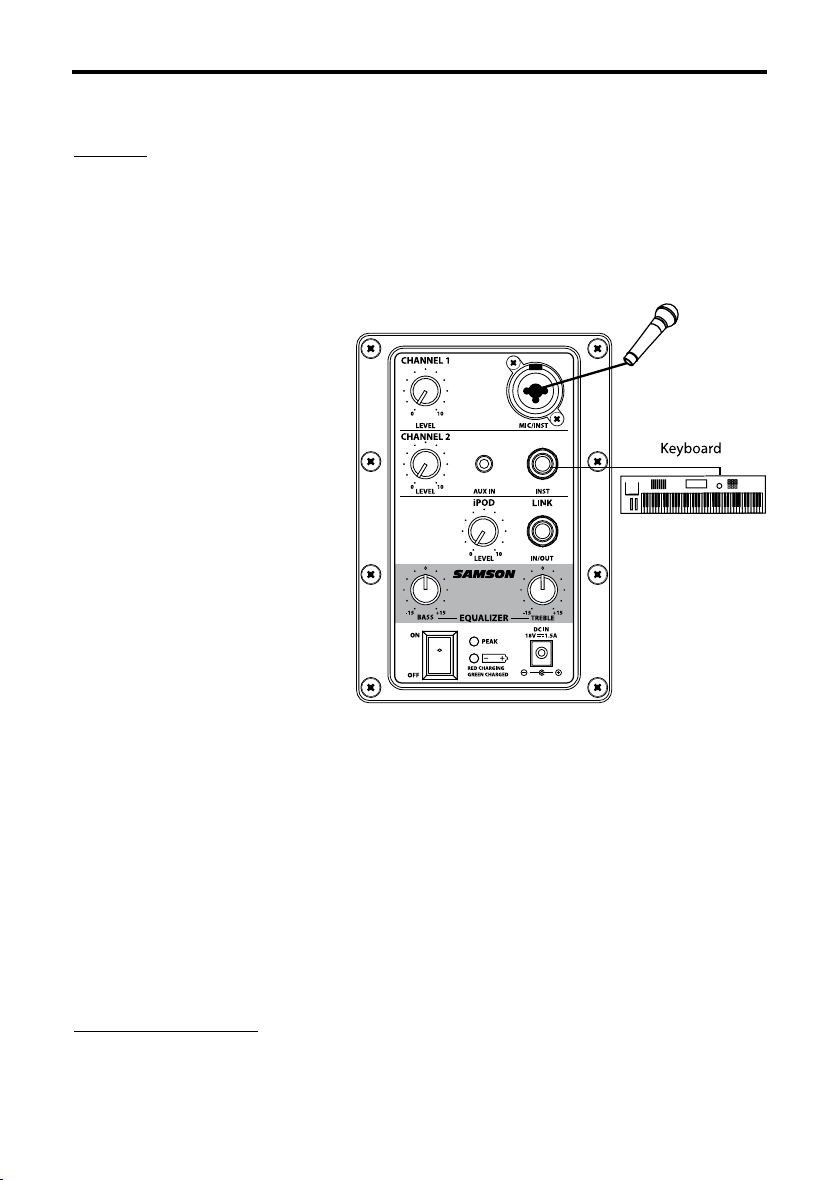

Signal mit Instrumentenpegel verwenden

• DerNETZSCHALTERdesXP40imussaufOFFstehen.

• DrehenSiedieLINE-undMICLEVEL-ReglerganznachlinksbiszumAnschlag.

• VerbindenSiedenNetzadaptermiteinerNetzsteckdose.

• SchließenSiedasSignalmitInstrumentenpegel(Gitarre/Keyboard)überein

standard 6,35 mm Kabel an den INSTRUMENTEN-EINGANG des XP40i an.

• AktivierenSiedenNetzschalterdesXP40i(ON).

• SpielenSieKeyboardoderGitarreunddrehenSiedenCHANNEL2LEVEL-Regler

des XP40iw langsam auf, bis die gewünschte Lautstärke erreicht ist.

WICHTIGER HINWEIS: Lassen Sie den MIC LEVEL-Regler ganz zurückgedreht, wenn kein Mikrofon angeschlossen ist.

Gesangsmikrofon

Page 14

XP40i und XP40iw – Schnellstart

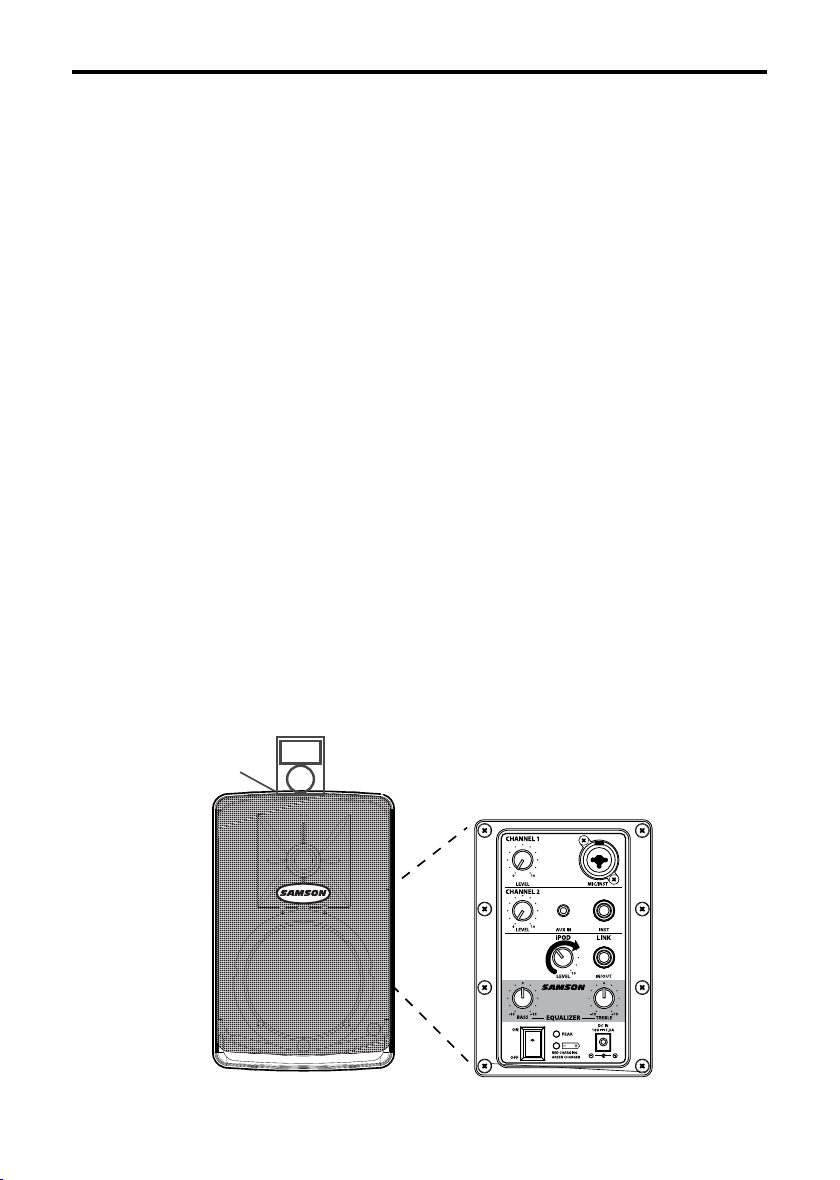

XP40i und XP40iw - iPod-Wiedergabe

Ihr Expedition XP40i System bietet viele komplexe Funktionen, aber wenn Sie zunächst nur Musik über Ihren iPod abspielen möchten, gehen Sie einfach schrittweise wie folgt vor:

• PackenSiedieSystemkomponentendesXP40ioderXP40iwunddenmitge-

lieferten Adapter aus. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass Sie umziehen oder das Gerät zur Wartung zurückschicken müssen.

• StellenSiedasXP40idortauf,woSieMusikhörenmöchten.

• DrehenSiedieLEVEL-ReglerallerEingangskanäleganznachlinks.StellenSie

die BASS- und TREBLE-Regler auf 12:00 Uhr ein.

• PrüfenSie,obderrückseitigeNETZSCHALTERaufOFFsteht.VerbindenSie

dann den mitgelieferten Netzadapter mit dem rückseitigen DC-Eingang und einer geeigneten Netzsteckdose. Schalten Sie das Gerät aber noch nicht ein.

• WennIhriPodmiteinemDock-Adaptergeliefertwurde(wasmeistensderFall

ist), installieren Sie ihn im iPod-Dock auf der Oberseite des XP40i oder XP40iw.

• InstallierenSieIhreniPoddannimXP40ioderXP40iw.DeriPodmussvollstän-

dig im Dock sitzen, damit eine gute Signalverbindung hergestellt wird.

• SchaltenSieIhrXP40iSystemjetztmitdemrückseitigenNETZSCHALTERein,

aber lassen Sie den Pegel zunächst auf Minimum.

• DrückenSiejetztbeiIhremiPod-LieblingssongaufPlayundstellenSieden

rückseitigen iPod LEVEL-Regler des XP40i auf eine angenehme Lautstärke ein.

iPod

Monitor

Page 15

XP40i und XP40iw einrichten und anwenden

Mikrofonpositionierung - Feedback vermeidung

Unter Feedback (Rückkopplung) versteht man das lästige Heulen und Pfeifen, das erzeugt wird, wenn ein Mikrofon bei hoher Lautstärke in die Nähe der Lautsprecher kommt. Rückkopplung entsteht, wenn ein Mikrofon das von den Lautsprechern verstärkte Signal aufnimmt, dieses durch die Lautsprecher nochmals verstärkt, das Signal nochmals aufnimmt usw. Generell sollte man jedes LIVE-Mikrofon (eingeschaltetes Mikrofon) hinter den Lautsprechergehäusen positionieren. Dadurch erzielen Sie mit Ihrem System den höchstmöglichen Pegel vor dem Feedback. Mögliche Ausnahme: Sie möchten den Sound der Mikrofone einstellen und müssen sich deshalb vor den Laut sprechern positionieren, um möglichst gut zu hören. Drehen Sie in diesem Fall den MAIN VOLUME-Regler des Mischers zurück und stellen Sie – vor den Lautsprechern stehend – die EQs und Effekte ein. Nachdem Sie den gewünschten Sound gefunden haben, verlagern Sie die Mikros wieder hinter die Lautsprecher und drehen Sie den MAIN VOLUME-Regler wieder auf.

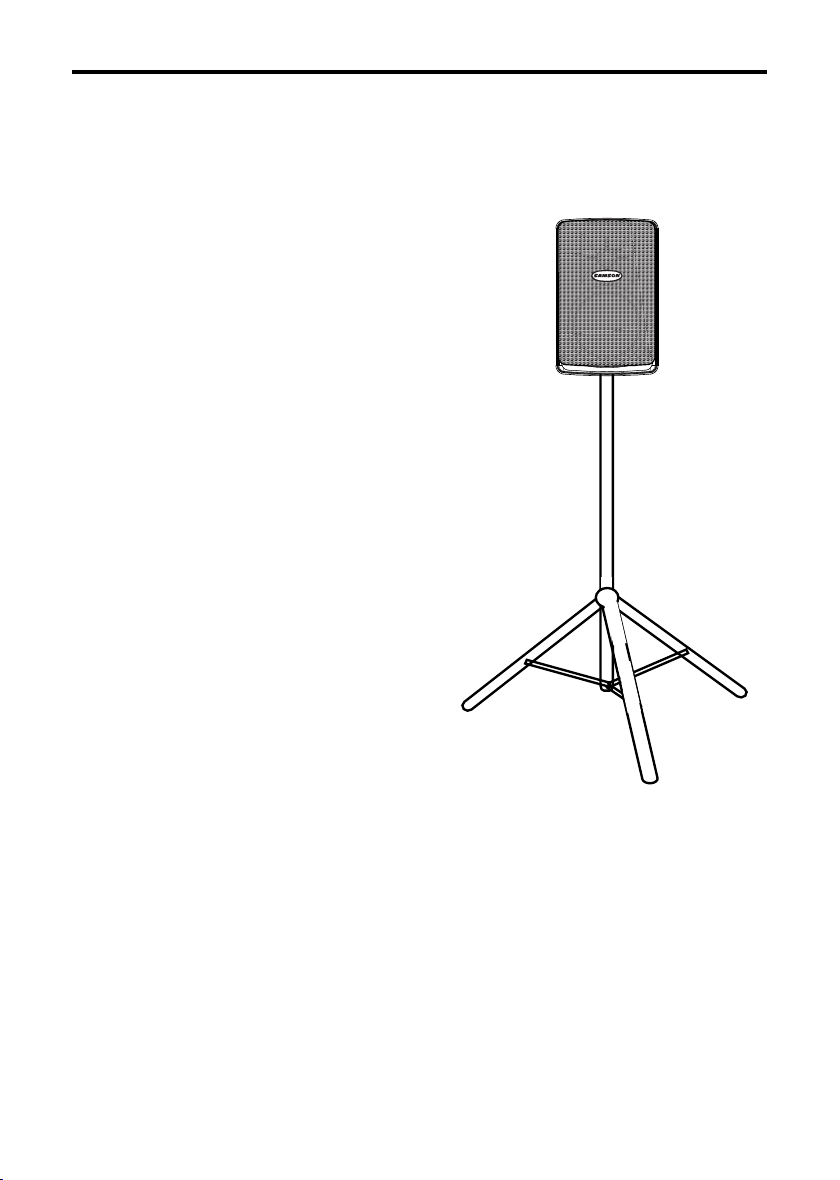

Lautsprecherplatzierung

Sie sollten die Lautsprecher möglichst immer über den Köpfen der Zuhörer posi tio nieren. Die XP40i-Gehäuse ver fügen über standard 1 3/8” Ständermontage-Öffnungen, die mit den Lautsprecherständern vieler Hersteller kompatibel sind. In kleineren Räumen - z. B. einer Schul-Cafeteria, einer Bibliothek oder einem Kiosk können Sie das XP40i auch zurückgekippt aufstellen, was die Projektion der Lautsprecher verbessert und Lautsprecherständer möglicherweise überflüssig macht.

Page 16

XP40i und XP40iw bedienen

Anschlüsse herstellen

Eingang mit INST-Pegel

An diese Eingänge schließen Sie hochohm- ige Mikrofone, Keyboards, Gitarren (mit Pickups) oder andere Signal mit Lineoder Instrumentenpegel an. Stellen Sie die Verbindung über ein abgeschirmtes standard Instrumentenkabel mit 6,35 mm Klinkensteckern her.

Eingang mit Mikrofonpegel

An diese Eingänge schließen Sie niederohmige Mikrofone an. Der nominale Betriebs pegel der MIC-Eingänge beträgt –50dBV bis -20dBV. Stellen Sie die Ver bind- ung über standard 3-Pol XLR-Kabel her.

Optimalen Pegel einstellen

Stellen Sie die individuelle Lautstärke Ihrer Mikrofone, Instrumente oder des iPods mit den LEVEL-Reglern der Kanäle ein.

Wenn das zum internen Verstärker ge lei tete Signal einen Pegel erreicht, der Verzerrungen erzeugt, leuchtet die PEAK LED auf. Wenn die PEAK LED konstant leuchtet, ist der Gesamtpegel der Mischung zu hoch und muss mit den LEVEL-Reglern verringert werden. Die PEAK LED darf gelegentlich leuchten, sollte aber schnell wieder erlöschen und nicht dauerhaft leuchten.

EQ einsetzen

Mit dem 2-Band-EQ des XP40i und XP40iw kann man die Höhen und Bässe des Systems einstellen. Der Frequenzgang verläuft linear, wenn die Drehregler auf "12:00" Uhr stehen. Eine Rechtsdrehung verstärkt das entsprechende Frequenzband um maximal 15 dB und eine Linksdrehung bedämpft es um maximal 15 dB.

Page 17

XP40i und XP40iw bedienen

EQ für Musik einstellen

Wenn Sie das XP40i oder XP40iw für die Musikwiedergabe einsetzen, drehen Sie BASS und TREBLE leicht nach rechts, um einen “Hi-Fi” Frequenzgang zu erzeugen, der die Bässe und Höhen betont.

EQ für Gesang einstellen

Wenn Sie Ihr XP40i mit einem Mikrofon nur für Sprache verwenden, können Sie BASS und TREBLE leicht nach links drehen und damit einen Frequenzgang erzeugen, der den Frequenzbereich der Sprache betont.

Aux-Eingang verwenden

An den 3,5 mm Line-Pegel Eingang des XP40i und XP40iw kann man Laptops oder MP3-Player anschließen. Stellen Sie die Verbindung über ein abgeschirmtes 3,5 mm Standardkabel her. Hinweis: Obwohl das XP40i und XP40iw Monogeräte sind, kann man auch Stereosignale an den AUX-Eingang anschließen. Sie werden automatisch in Monosignale umgewandelt.

Monitor

Page 18

XP40i und XP40iw bedienen

XP40i und XP40iw laden

Dank dem internen "Gel-Akku" des XP40i/XP40iw kann man das Soundsystem auch ohne Netzkabel maximal 10 Stunden betreiben. Die tatsächliche Betriebsdauer richtet sich nach Ihrem Anwendungsbereich. Beispiel: Wenn Sie über das XP40i laute Discomusik abspielen, ist die Laufzeit des Akkus kürzer als bei leiser Sprachverstärkung. Um den Akku des XP40i/XP40iw aufzuladen, gehen Sie einfach wie folgt vor:

• DerNETZSCHALTERmussaufOFF

stehen. Verbinden Sie dann den mitgelieferten Netzadapter mit dem rückseitigen DC-Anschluss und mit einer geeigneten Netzsteckdose.

• AchtenSieaufdierückseitige

CHARGE LED. Sie leuchtet rot, wenn der Akku nicht vollständig aufgeladen ist.

• LassenSiedasGerätbiszu8

Stunden ausgeschaltet, bis die CHARGE LED grün leuchtet und der Akku des XP40i/XP40iw vollständig aufgeladen ist.

LINK-Anschluss verwenden

Mit dem LINK-Anschluss können Sie Ihr Soundsystem um ein weiteres XP40i oder XP40iw erweitern. Schließen Sie die beiden 6,35 mm Klinkenstecker eines abgeschirmten standard Instrumentenkabels an die rückseitigen 6,35 mm LINK-Buchsen der zu koppelnden XP40i und XP40iw an. Hier sind einige Verbindungsbeispiele:

Page 19

XP40i und XP40iw bedienen

Zwei XP40i über LINK verbinden

Zwei XP40i lassen sich problemlos als ein System betreiben. Verbinden Sie einfach die rückseitigen LINK-Buchsen der beiden XP40i über ein abgeschirmtes standard 6,35 mm Instrumentenkabel. Beide Mischer und die daran angeschlossenen Mikrofone oder Instrumente werden über beide XP40i ausgegeben.

Gesangsmikrofon Gesangsmikrofon

Ein XP40i und ein XP40iw

Um ein XP40i und ein XP40iw als ein System zu betreiben, verbinden Sie einfach die rückseitigen LINK-Buchsen des XP40i und XP40iw über ein abgeschirmtes standard 6,35 mm Instrumentenkabel. Beide Mischer und die daran angeschlossenen Mikrofone oder Instrumente (inklusive Drahtlosmikrofon) werden über das XP40i und das XP40iw ausgegeben.

GesangsmikrofonGesangsmikrofon

Page 20

XP40i und XP40iw bedienen

Zwei XP40iw über LINK verbinden

Um zwei XP40iw als ein System zu betreiben, verbinden Sie einfach die rückseitigen LINK-Buchsen der beiden XP40iw über ein abgeschirmtes standard 6,35 mm Instrumentenkabel. Beide Mischer und die daran angeschlossenen Mikrofone (inklusive Drahtlosmikrofon) oder Instrumente werden über beide XP40iw ausgegeben. Hinweis: Die Drahtlosfrequenzen der beiden XP40iw müssen auf unterschiedliche Kanäle eingestellt sein, damit die beiden Drahtlosmikrofone gleichzeitig funktionieren.

Gesangsmikrofon Gesangsmikrofon

Page 21

XP40iw Drahtlosmikrofon verwenden

1. Audio On-Off Schalter - In

der ON-Position werden Audiosignale übertragen. In der OFF-Position sind die Audiosignale stumm geschaltet. Da das Träger signal während der Stumm schaltung bestehen bleibt, treten keine Pop-Geräusche auf. Hinweis: In der Off-Position wird die Betriebs spannung des Senders nicht abgeschaltet, sondern nur die Übertragung des Audiosignals vorüber gehend deaktiviert. Wenn Sie das HT5 längere Zeit nicht benutzen, schalten Sie es mit seinem Power On-Off-Schalter aus (siehe 3 unten).

2. Batterie-Anzeige - Dieses Set aus drei verschie denfar bi gen LEDs zeigt die relative Batteriespannung bzw. -stärke an: Niedrig (rot), Mittel (gelb) oder Hoch (grün). Beim Einschalten des HT5 werden immer eine oder mehrere LEDs leuchten (siehe 3 unten). Leuchten alle drei LEDs, ist die Batteriestärke maximal. Leuchtet nur die rote “Niedrig”-Anzeige, ist die RF-Übertragung beeinträchtigt und die Batterie muss ersetzt werden.

3. Power On-Off-Schalter* - Zum Ein/Ausschalten des HT5. (Bitte bei Nichtgebrauch immer ausschalten, um die Batterie zu schonen.)

4. Gain-Regler (Trimpot) - Dieser Eingangs empfindlich keits regler wurde werkseitig auf den optimalen Pegel der speziellen Mikrofonkapsel Ihres XP40iwSystems vorein gestellt und sollte nicht manuell verändert werden. Nötigenfalls können Sie jedoch den Eingangspegel mit dem mitgelieferten Plastikschraubenzieher erhöhen oder verringern. Weitere Infos finden Sie im Abschnitt “XP40iw-System einrichten und bedienen” auf Seite 5 dieses Handbuchs.

5. Batteriefach - Legen Sie hier eine standard 9-Volt Alkalibatterie ein und achten Sie auf die Markierungen für die Plus/Minus-Polarität. Wir empfehlen Batterien des Typs Duracell MN 1604. Obwohl auch Ni-Cad Akkus verwendbar sind, liefern sie nicht länger als zwei Stunden die korrekte Spannung. VORSICHT: Legen Sie die Batterien nicht um gekehrt ein, da das HT5 eventuell beschädigt wird und Sie Ihren Garantieanspruch verlieren.

* Drehen Sie den WIRELESS LEVEL-Regler unbedingt zurück, bevor Sie den Sender ein- oder ausschalten, um hörbare Pop-Geräusche zu vermeiden.

Page 22

XP40iw Drahtlosmikrofon verwenden

Das XP40iw-Drahtlossystem lässt sich in wenigen Minuten einrichten und in Betrieb nehmen:

1. Damit Ihr XP40iw-System richtig funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für eventuelle Wartungsarbeiten auf) und prüfen Sie, ob der mitgelieferte Empfänger und Sender auf den gleichen Kanal eingestellt sind. Falls die Kanäle nicht übereinstimmen, setzen Sie sich mit dem Samson Technical Support unter 1-800-372-6766 in Verbindung.

2. Stellen Sie das XP40iw an seinen Einsatzort. (Faustregel: „Blickkontakt“ zwischen Empfänger und Sender halten, d. h. die Person, die das Mikrofon benutzt, sollte das XP40iw sehen können.)

3. Stellen Sie sicher, dass der Power On/Off-Schalter Ihres HT5-Handsenders auf “Off” steht.

4. Drehen Sie beim HT5-Handsender die Unterseite des Mikrofons nach links auf und ziehen Sie sie ab.

5. Legen Sie eine neue 9-Volt Alkalibatterie in das Batteriefach des Senders und achten Sie hierbei auf die Polaritätsmarkierungen.

6. Drehen Sie den WIRELESS LEVEL-Regler des XP40iw ganz nach links. Verbinden Sie den mitgelieferten AC-Adapter mit dem rückseitigen DC-Eingang des XP40iw und einer standard Netzsteckdose. Schalten Sie das XP40iw mit seinem rückseitigen Netzschalter ein.

7. Schalten Sie den HT5-Sender (mit seinem Power On-Off-Schalter) ein. Bei ausreichend starker Batterie leuchten alle drei Batterie-LEDs. Jetzt leuchtet auch die rückseitige RF-LED des Empfängers. Setzen Sie die Unterseite des HT5Handmikrofons wieder auf und drehen Sie sie fest.

8. Jetzt sollten Sie den Audiopegel einstellen. Achten Sie darauf, dass der HT5Sender nicht stummgeschaltet ist und stellen Sie dessen Audio-Schalter auf "On" ein. Sprechen oder singen Sie mit normaler Lautstärke ins Mikrofon und drehen Sie langsam den WIRELESS LEVEL-Regler auf, bis der gewünschte Pegel erreicht ist.

Da das HT5-Mikrofon unidirektional ist, wird von vorne kommender Schall

aufgenommen und von hinten kommender Schall unterdrückt. Dies verringert die Feedback-Gefahr. Generell können Sie Feedback vermeiden, indem Sie das Mikrofon nicht direkt vor dem XP40iw verwenden. (Falls unvermeidbar, be dämpfen Sie mit dem Equalizer die hohen und mittleren Frequenzen, die das typische "Heulen" des Feedbacks verursachen).

Page 23

XP40iw Drahtlosmikrofon verwenden

9. Wenn bei der gewünschten Lautstärke Verzerrungen auftreten, überprüfen Sie die rückseitige PEAK LED. Leuchtet sie rot, drehen Sie den WIRELESS LEVEL-Regler zurück, bis die LED nur gelegentlich leuchtet. Treten weiterhin Verzerrungen auf, gehen Sie wie folgt vor:

• DaderGain-ReglerdesHT5-SenderswerkseitigaufdenoptimalenPegelfür

Ihr spezielles Mikrofon eingestellt wurde, sollten keine Änderungen nötig sein. Die Verzerrungen treten wahrscheinlich nur deshalb auf, weil sich das Mikrofon zu nah am Mund befindet. Halten Sie es weiter weg. Lässt sich das Problem dadurch nicht lösen, schrauben Sie das Mikrofongehäuse ab und drehen Sie den Gain-Regler (Trimpot) am HT5 mit dem mitgelieferten Plastikschraubenzieher langsam nach links, bis die Verzerrungen verschwinden.

Nach diesem Einrichtungsverfahren können Sie immer noch den Volume-

Regler des XP40iw zurückdrehen, um das Ausgangssignal nötigenfalls weiter zu bedämpfen.

10. Wenn Sie andererseits bei der gewünschten Lautstärke ein schwaches, verrausch tes Signal hören (und der WIRELESS-Regler des XP40iw ganz nach rechts gedreht ist), sollten Sie den Gain-Regler (Trimpot) am HT5 mit dem mitgelieferten Plastikschraubenzieher langsam nach rechts drehen, bis ein akzeptabler Signalpegel erreicht ist.

11. Wenn Sie Ihr XP40iw-System zum ersten Mal in einer neuen Umgebung einrichten, sollten Sie immer einen Rundgang machen, um sicherzustellen, dass sich die Reichweite der Anlage über Ihren gesamten Darbietungsbereich erstreckt. Hierbei sollte die rückseitige "RF"-LED des XP40iw ständig leuchten. Versuchen Sie immer, den Abstand zwischen Sender und Empfänger so gering wie möglich zu halten, damit von allen geplanten Übertragungspunkten das stärkstmögliche Signal empfangen wird.

Wenn Sie nach den obigen Schritten vorgegangen sind und dennoch Probleme auftreten, setzen Sie sich mit Ihrem lokalen Vertriebshändler oder – bei Erwerb des Geräts in den USA – mit dem Samson Technical Support (1-800-372-6766) zwischen 9:00 und 17:00 EST (östliche Standardzeit) in Verbindung.

Page 24

Technische Daten

Verstärker

Ausgangsleistung . . . . . . . . . . . . .40 Watt

Mikrofoneingänge. . . . . . . . . . . . . Kabelmikrofon via XLR / Drahtlosmikrofon

(nur XP40iw)

LEVEL-Regler . . . . . . . . . . . . . . . . Kabelmikrofon / Drahtlosmikrofon (nur

XP40iw) / INST, AUX / iPod

Klangregler . . . . . . . . . . . . . . . . .Treble / Bass, ±15dB, unabhängig

Mikrofon/Instrumenten-Eingang . . .XLR / 6,35 mm Kombianschluss

Link-Eingang/Ausgang . . . . . . . . . .6,35 mm TS

Aux-Eingang . . . . . . . . . . . . . . . .3,5 mm TRS Stereo

iPod-Eingang . . . . . . . . . . . . . . . .30-Pol Eingangs-Dock

Instrumenten-Eingang . . . . . . . . . .6,35 mm

Lautsprecher

Treiber . . . . . . . . . . . . . . . . . . . .8" Woofer + 1" HF-Treiber

Interner Akku . . . . . . . . . . . . . . . .12V / 7,5AH, versiegelt

Betriebszeit . . . . . . . . . . . . . . . . . etwa 8 - 10 Stunden, je nach

Betriebsbedingungen

Akku-Ladezeit . . . . . . . . . . . . . . .etwa 4 - 8 Stunden für eine Aufladung

AC/DC-Adapter. . . . . . . . . . . . . . .SMPS AC100~240V, 50~60Hz/ DC18V-1,5A

Frequenzgang . . . . . . . . . . . . . . .75 Hz bis 15 kHz +/-3 dB

Konstruktion . . . . . . . . . . . . . . . .Polypropylen, intern gerippt

Schutzgitter . . . . . . . . . . . . . . . . .perforiertes Stahlgitter, pulverbeschichtet

Montage . . . . . . . . . . . . . . . . . . .integrierte 1 3/8" Boxenständeröffnung

Abmessungen . . . . . . . . . . . . . . . 375 mm (H) x 245 mm (B) x 240 mm (T)

15" (H) x 25,5" (B) x 9,5" (T)

Gewicht . . . . . . . . . . . . . . . . . . .8,4 kg / 18,5 lbs. netto

Page 25

Technische Daten Drahtlossystem

HT5-Mikrofonsender

Sendemodus . . . . . . . . . . . . . . . . . . . . . . Frequenzmodulation, 80KF3E,

Frequenzbereich. . . . . . . . . . . . . . . . . . . .173,80 MHz bis 213,20 MHz, 7 Frequenzen

OSC-System . . . . . . . . . . . . . . . . . . . . . . .kristallgesteuert, x12 Multiplikation

RF-Leistung . . . . . . . . . . . . . . . . . . . . . . . 20 mW (USA-Modelle), 10 mW [(2 mW ERP) europäische /

Betriebsbereich. . . . . . . . . . . . . . . . . . . . . ca. 100 m, 300 Fuß

Frequenzstabilität . . . . . . . . . . . . . . . . . . . ± 10 ppm

Zulassungen . . . . . . . . . . . . . . . . . . . . . . entspricht der ETS 300 422 und FCC Part 74 Radiating

Antennentyp . . . . . . . . . . . . . . . . . . . . . .intern

Audio-Frequenzgang . . . . . . . . . . . . . . . . .40 Hz bis 15 kHz ±3 dB

Preemphasis . . . . . . . . . . . . . . . . . . . . . .50 µs

Rauschunterdrückungssystem . . . . . . . . . . . NE571-basierter Compander

Geräuschspannungsabstand . . . . . . . . . . . .> 100 dB

Max. Eingangspegel. . . . . . . . . . . . . . . . . . 0 dBv (ST5), -20 dBv (VH3)

Klirrfaktor. . . . . . . . . . . . . . . . . . . . . . . . .< 1% @ 1 kHz

Leistungsaufnahme . . . . . . . . . . . . . . . . . .34 mA (typisch)

Batterie-Lebensdauer (MN1604 9-V alkalisch) .6 Stunden (typisch)

Betriebstemperatur . . . . . . . . . . . . . . . . . . -10 bis +55 Grad Celsius

Regler. . . . . . . . . . . . . . . . . . . . . . . . . . . Power On/O, Audio On/O, Pegelregler (Trimpot)

LED-Anzeige . . . . . . . . . . . . . . . . . . . . . .Batterie hoch/mittel/niedrig

Abmessungen . . . . . . . . . . . . . . . . . . . . . 37 (B) x 233 (H) mm (1,46" x 9,17")

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . 200g•7,1Unzen

XP40iw-Empfänger

Empfangssystem. . . . . . . . . . . . . . . . . . . . Single Conversion Superheterodyn

Frequenzbereich. . . . . . . . . . . . . . . . . . . .173,80 MHz bis 213,20 MHz, 25 Frequenzen

Band A (europäische / britische Modelle) .160,10 bis 177,90 MHz Band B (europäische / britische Modelle). . 189,10 bis 210,10 MHz

Empfangsmodus. . . . . . . . . . . . . . . . . . . . 80KF3E

Empndlichkeit . . . . . . . . . . . . . . . . . . . .< 3 µV für 20 dB SINAD, < 10 µV für 50 dB S/N

Trennschärfe . . . . . . . . . . . . . . . . . . . . . . 120 kHz BW, nom. @ -6 dB, ± 300 kHz (Nachbarkanäle),

Rauschsperren-Empndlichkeit . . . . . . . . . . 3 µV bis 250 µV regelbar

Zwischenfrequenz. . . . . . . . . . . . . . . . . . .10,7 MHz

Lokales Oszillatorsystem . . . . . . . . . . . . . . .kristallgesteuert

Rauschunterdrückungssystem . . . . . . . . . . . NE571-basierter Compander

Rückentzerrung . . . . . . . . . . . . . . . . . . . .50 µs

Geräuschspannungsabstand . . . . . . . . . . . . > 100 dB (IHF-A) Line Out, > 90 dB (IHF-A), Mic Out

Audio-Frequenzgang . . . . . . . . . . . . . . . . .40 Hz bis 15 kHz ±3 dB

Klirrfaktor. . . . . . . . . . . . . . . . . . . . . . . . .< 1% @ 1 kHz

15 kHz Frequenzabweichung

britische Modelle)]

Harmonic and Spurious Emission, liegt unter den Grenz-

werten geltender Vorschriften

-75 dB

Technische Daten können unangekündigt geändert werden.

Page 26

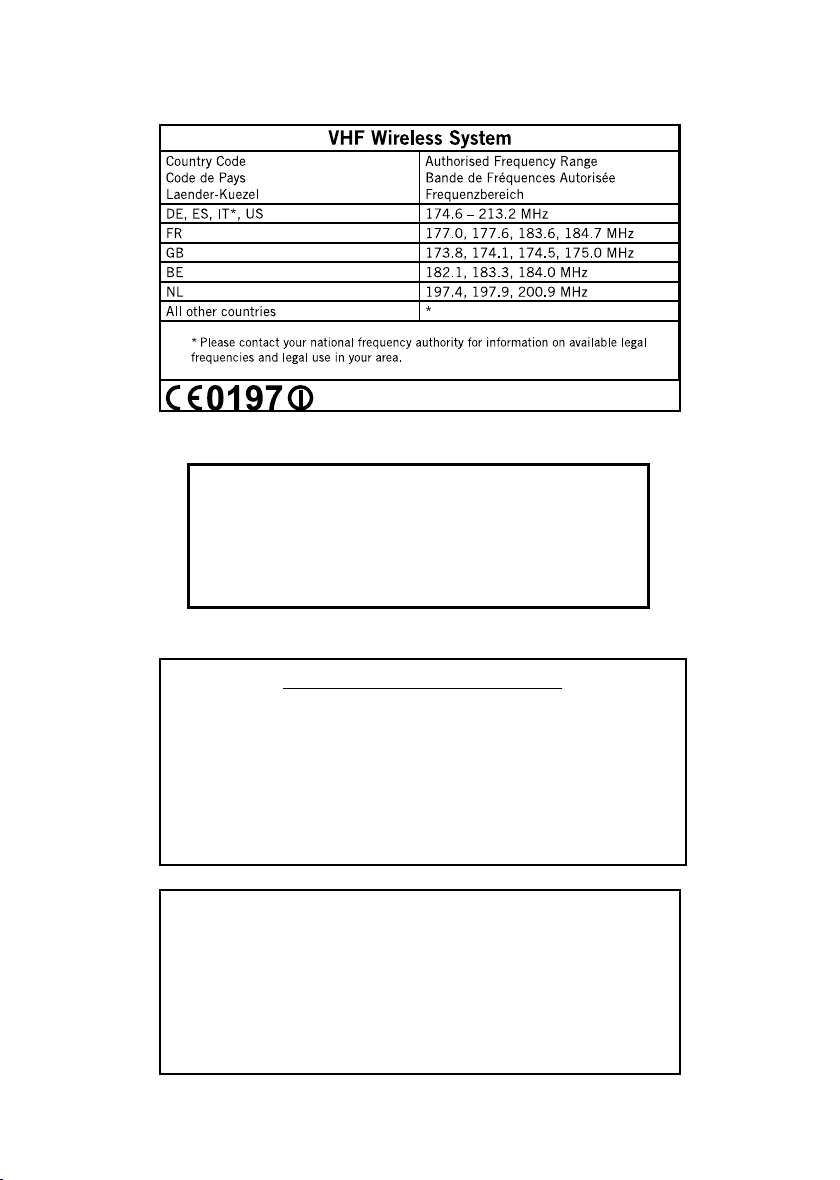

DIESES GERÄT ENTSPRICHT PART 15 DER FCC-VORSCHRIFTEN CLASS B. DER BETRIEB UNTERLIEGT FOLGENDEN ZWEI BEDINGUNGEN: (1) DIESES GERÄT DARF KEINE STÖRUNGEN VERURSACHEN UND (2) ES MUSS ALLE EMPFANGENEN STÖRUNGEN AUFNEHMEN KÖNNEN, AUCH SOLCHE, DIE DIE FUNKTION BEEINTRÄCHTIGEN. GEEIGNET FÜR PRIVAT- UND BÜROANWENDUNGEN.

FCC Regeln und Bestimmungen

Samson-Drahtlossysteme sind typgeprüft unter den FCC

Bestimmungen Teil 90, 74 und 15.

Für die Zulassung der Samson-Geräte ist der Anwender

verantwortlich. Die Zulassungsfähigkeit hängt von der

Klassifizierung, Anwendung und gewählten Frequenz des

Nutzers ab.

Dieses Gerät entspricht RSS-210 von

Industry & Science Canada.

Der Betrieb unterliegt folgenden zwei Bedingungen:

(1) dieses Gerät darf keine schädlichen Störungen verur-

sachen und (2) dieses Gerät muss empfangene Störungen

verkraften können - inklusive Störungen, die ein uner-

wünschtes Betriebsverhalten bewirken.

Page 27

Page 28

Samson Technologies Corp.

45 Gilpin Avenue

Hauppauge, New York 11788-8816

Fon: 1-800-3-SAMSON (1-800-372-6766)

Fax: 631-784-2201

www.samsontech.com
