Salus RT305RF User guide

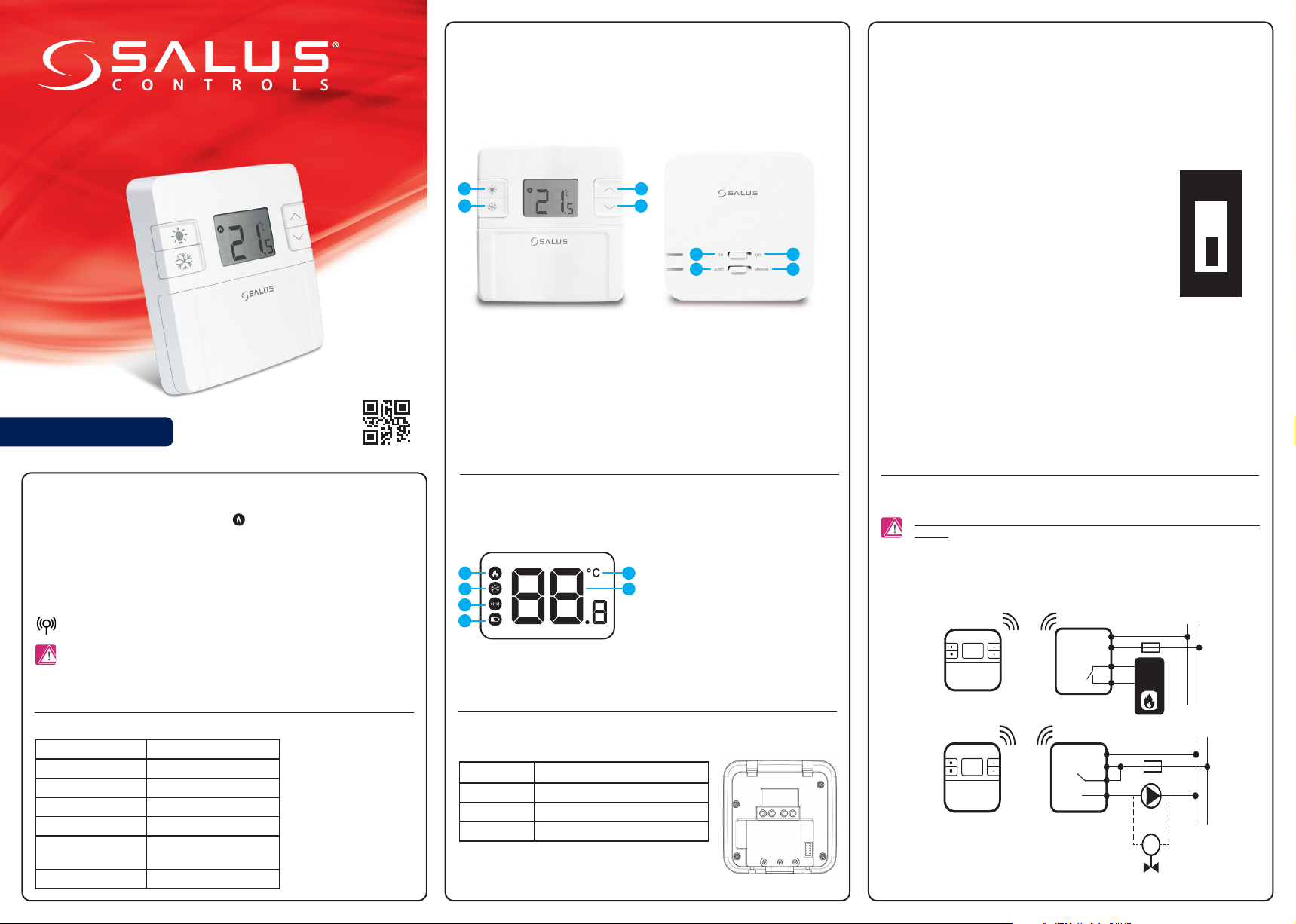

Funcțiile butoanelor

L

L

COM

Termostat

RT305TX

Termostat

RT305TX

NO

N

N

L

L

M

N

N

COM

NO

OR

Receptor

RXRT510

Receptor

RXRT510

AC 230 V

AC 230 V

MAX
16 (5) A

COM

Termostat

RT305TX

L

L

M

N

N

NO

OR

Receptor

RXRT510

AC 230 V

MAX
16 (5) A

Setările comutatoarelor DIP

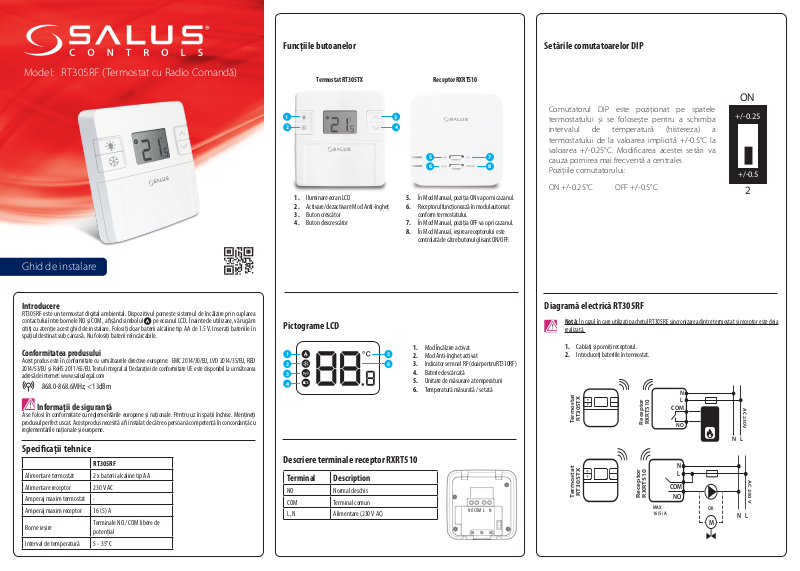

Model: RT305RF (Termostat cu Radio Comandă)

Ghid de instalare

Introducere

RT305RF este un termostat digital ambiental. Dispozitivul pornește sistemul de încălzire prin cuplarea
contactului între bornele NO și COM, așând simbolul pe ecranul LCD. Înainte de utilizare, vă rugăm
citiți cu atenție acest ghid de instalare. Folosiți doar baterii alcaline tip AA de 1.5 V. Inserați bateriile în
spațiul destinat sub carcasă. Nu folosiți baterii reîncărcabile.

Conformitatea produsului

Acest produs este în conformitate cu următoarele directive europene: EMC 2014/30/EU, LVD 2014/35/EU, RED
2014/53/EU și RoHS 2011/65/EU. Textul integral al Declarației de conformitate UE este disponibil la următoarea
adresă de internet: www.saluslegal.com

868.0-868.6MHz; <13dBm

Termostat RT305TX Receptor RXRT510

1

2

1. Iluminare ecran LCD

2. Activare/dezactivare Mod Anti-îngheț

3. Buton crescător

4. Buton descrescător

Pictograme LCD

1 5

2

3

4

3

4

5

6

5. În Mod Manual, poziția ON va porni cazanul.

6. Receptorul funcționează în modul automat

conform termostatului.

7. În Mod Manual, poziția OFF va opri cazanul.

8. În Mod Ma nual, ieșirea receptorului este

controlată de către butonul glisant ON/OFF.

1. Mod Încălzire activat

2. Mod Anti-îngheț activat

6

3. Indic ator semn al RF (doar pentru RT310RF)

4. Baterie descărcată

5. Unitate de măsurare a temperaturii

6. Temperatură măsurată / setată

ON

Comutatorul DIP este poziționat pe spatele
termostatului și se folosește pentru a schimba

6

8

7

8

intervalul de temperatură (histereza) a
termostatului de la valoarea implicită +/-0.5°C la
valoarea +/-0.25°C. Modificarea acestei setări va
cauza pornirea mai frecventă a centralei.
Pozițiile comutatorului:

ON +/-0.25°C OFF +/-0.5°C.

Diagramă electrică RT305RF

Notă: În cazul în care utilizați pachetul RT305RF, sincronizarea dintre termostat și receptor este deja

realizată.

1. Cablați și porniți receptorul.

2. Introduceți bateriile în termostat.

+/-0.25

+/-0.5

2

Informații de siguranță

A se folosi în conformitate cu reglementările europene și naționale. Pentru uz în spații închise. Mențineți
produsul perfect uscat. Acest produs necesită a  instalat de către o persoană competentă în concordanță cu
reglementările naționale și europene.

Specicații tehnice

RT305RF

Alimentare termostat 2 x baterii alcaline tip AA
Alimentare receptor 230 V AC
Amperaj maxim termostat ­Amperaj maxim receptor 16 (5) A

Borne ieșire

Interval de temperatură 5 - 35°C

Terminale NO / COM libere de
potențial

Descriere terminale receptor RXRT510

Terminal Description

NO Normal deschis
COM Terminal comun
L, N Alimentare (230 V AC)

NO COM L N

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

Temperatura actuală a camerei

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

+−

+ −

ON

AUTO

OFF

MANUAL

ON

AUTO

OFF

MANUAL

ON

AUTO

OFF

MANUAL

ON

AUTO

OFF

MANUAL

ON

AUTO

OFF

MANUAL

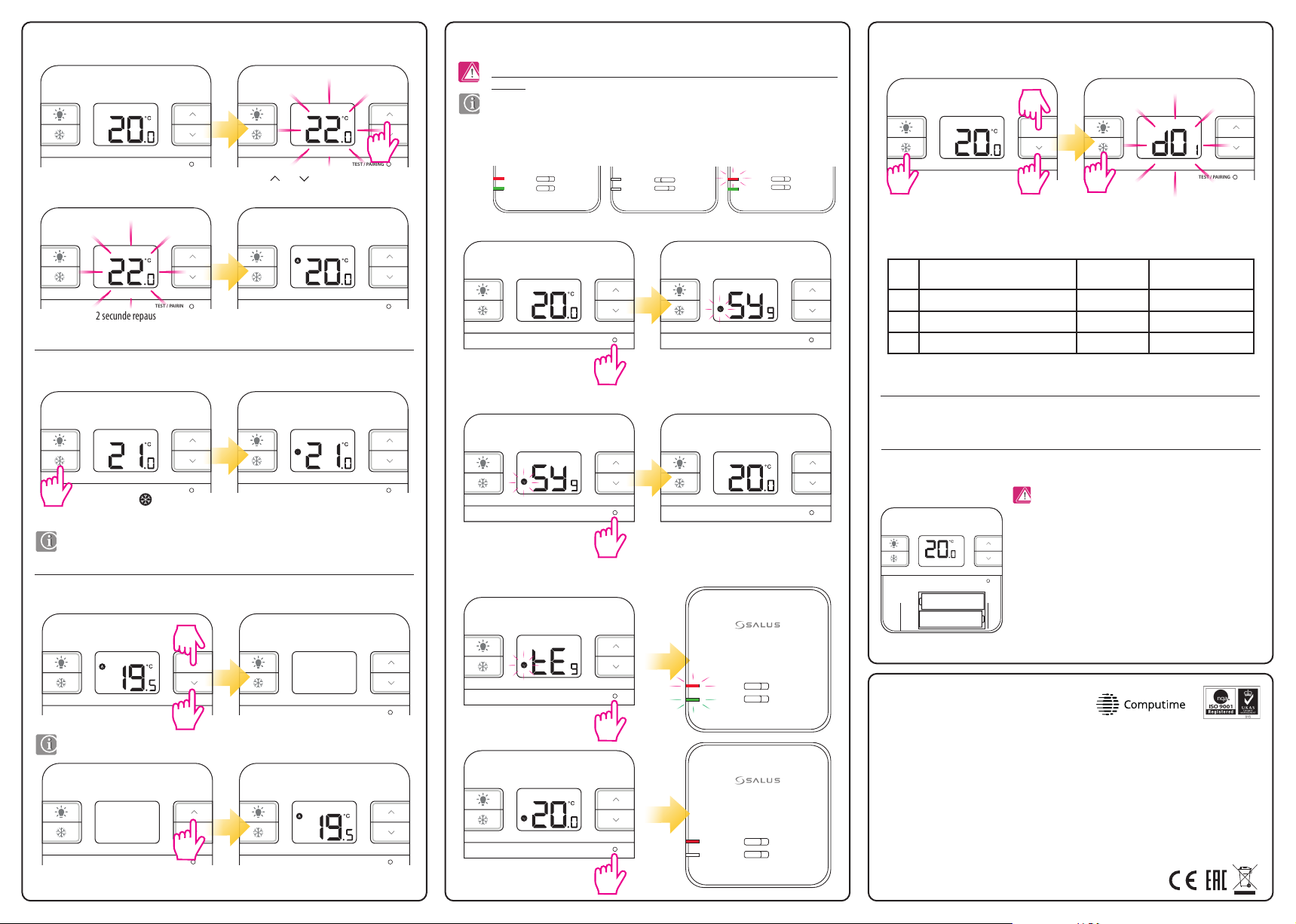

2 secunde repaus

Mod Anti-îngheț

Apăsați sau pentru a seta temperatura.

Temperatura actuală a camerei

Sincronizarea termostatului RT305RFModicarea temperaturii setate

Notă: În cazul în care utilizați pachetul RT305RF, sincronizarea dintre termostat și receptor este deja

realizată.

În cazul în care doriți să resincronizați termostatul cu receptorul, efectuați sincronizarea după cum urmează.
Asigurați-vă că dispozitivul nu este conectat la sursa de alimentare și că butoanele receptorului sunt pe pozițiile
AUTO și ON. După aceea, conectați receptorul la sursa de alimentare și așteptați ca LED-ul să lumineze roșu
constant. Apoi, comutați pe poziția OFF și repede înapoi pe poziția ON. LED-ul va lumina roșu intermitent,
conrmând intrarea în modul de sincronizare.

Începeți procesul de sincronizare

TEST / PAIRING

Mențineți apăsat timp de 3

secunde butonul TEST / PAIRING.

Încetați procesul de sincronizare

3 sec

Procesul din sincronizare poate dura până la 9

minute. Odată ce dispozitivele sunt sincronizate cu

succes, indicatorul LED va deveni roșu permanent.

TEST / PAIRING

Mod Instalator

3 sec

3 sec

3 sec

Apăsați simultan cele 3 butoane timp de 3

secunde.

dxx Funcție Parametru Valoare implicită

d01 Pasul temperaturii așate 0.1°C sau 0.5°C 0.5°C

d02 Calibrarea temperaturii +/- 3.0°C 0.0°C

d03 Temperatura Modului Anti-îngheț 5.0°C - 17.0°C 5.0°C

Resetarea termostatului RT305TX

Fără a apăsa niciun buton, scoateți bateriile din termostat. Așteptați 2 minute și reintroduceți bateriile.
Dispozitivul se va reporni.

Apăsați butonul pentru a

dezactiva Modul Anti-îngheț.

Temperatura Modului Anti-îngheț poate  vericată apăsând butonul crescător și poate  modicată
doar accesând Modul Instalator.

Modul Sleep

Atunci când modul Sleep este activat toate funcțiile termostatului vor  oprite.

Apăsați orice buton pentru a dezactiva Modul

Sleep.

3 sec

3 sec

Țineți apăsat butonul TEST /

PAIRING timp de 3 secunde pentru a

înceta procesul de sincronizare.

Testați procesul de sincronizare

Apăsați TEST / PAIRING pentru a

verica sincronizarea cu receptorul.

Apăsați TEST / PAIRING din nou

pentru a reveni la ecranul principal.

TEST / PAIRING

TEST / PAIRING

TEST / PAIRING

3 sec

1 sec

1 sec

TEST / PAIRING

Când doriți să schimbați bateriile, dispozitivul va păstra
setările dvs. în memoria internă. Aveți la dispoziție 30 de secunde să
schimbați bateriile pentru a nu pierde setările.

ATENȚIE!

3

În cazul în care nu observați la timp simbolul “baterie descărcată”
așat pe ecran și așajul se oprește, după eliminarea bateriilor vechi
este necesar să așteptați 5 minute înainte de a introduce bateriile
noi. În caz contrar există posibilitatea ca un condensator conținut
de placă electronică să rămână parțial descărcat și să împiedice
repornirea termostatului.

ON

OFF

AUTO

MANUAL

SALUS Controls România SRL
Strada Traian Vuia 126
Cluj-Napoca
România

SALUS Controls este membru

Computime Group
T: 0364 435 696
E: [email protected]

www.saluscontrols.ro

ON

OFF

AUTO

MANUAL

Pentru ghidul de instalare în format PDF,
vă rugăm accesați: www.saluscontrols.ro

Data publicării: August 2019
V004

Menținând politica de continuă dezvoltare a

produsului, SALUS Controls își rezervă dreptul

de a modifica specificațiile, design-ul și

materialele produselor enumerate în această
broșură fără notificare prealabilă.
