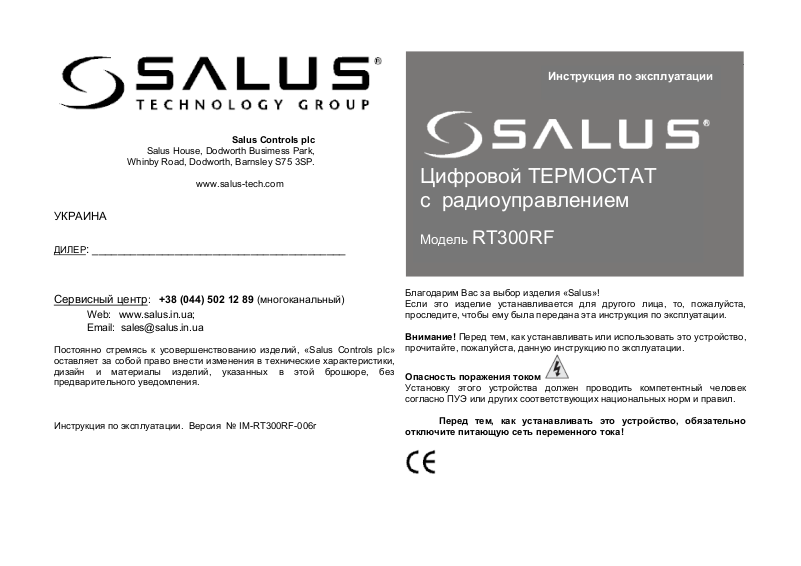

Инструкция по эксплуатации. Версия № IM-RT300RF-006r

Благодарим Вас за выбор изделия «Salus»!
Если это изделие устанавливается для другого лица, то, пожалуйста,
проследите, чтобы ему была передана эта инструкция по эксплуатации.

Внимание! Перед тем, как устанавливать или использовать это устройство,
прочитайте, пожалуйста, данную инструкцию по эксплуатации.

Опасность поражения током

Установку этого устройства должен проводить компетентный человек
согласно ПУЭ или других соответствующих национальных норм и правил.

Перед тем, как устанавливать это устройство, обязательно

отключите питающую сеть переменного тока!

Цифровой ТЕРМОСТАТ
с радиоуправлением

Модель RT300RF

Инструкция по эксплуатации

ПЕРЕД ТЕМ, КАК УСТАНАВЛИВАТЬ ЭТО УСТРОЙСТВО, ПРОЧИТАЙТЕ,
ПОЖАЛУЙСТА, ИНСТРУКЦИЮ ПО УСТАНОВКЕ

Введение

Этот термостат способен заменить большинство обычных бытовых
термостатов. Он спроектирован для управления электрическими,
газовыми и масляными системами отопления.
В отличие от обычных одноблочных термостатов это устройство
представляет собой новый тип термостата, в котором рабочие функции
распределены между двумя единицами – приѐмником и контроллером.
Приѐмник подключается электрической проводкой к управляемому
устройству отопления/охлаждения и управляет им в режиме
ВКЛ./ВЫКЛ., а контроллер служит для введения пользовательских
настроек и является средством измерения и управления температурой.
Эти два блока связны между собой радиоканалом.
Устройство RT300RF легко монтируется с помощью монтажной задней
панели, которая поставляется вместе с устройством (только для целей
монтажа, так как для установки контроллера этой модели не требуется
электропроводка).
Заднюю панель можно установить прямо на поверхности стены.

Переключатели / джамперы

Если лицо, проводящее установку, хочет изменить заводские настройки, то
сделать это можно с помощью джамперов, которые находятся сзади
устройства.

Джамперы

Функция

Шаг
регулирования

1 перемещаемый джампер для выбора шага
изменения установки температуры между +/- 0.5оС
(заводская установка) или +/-1.0 оС.

5, 4, 3, 2, 1

5 перемещаемых джамперов для изменения

радиочастотного адресного кода. Соответствующим
образом надо изменить и рычажки DIP­переключателя на приѐмнике.

После того, как Вы изменили положение джамперов, нажмите кнопку
«Reset» (перезагрузка.).

Включение питания

После установки батареек питания (поставляются вместе с

устройством) или после нажатия на кнопку устройство
перезагружается.

Во время перезагрузки системы все сегменты ЖК экрана
включаются на 2 секунды. По прошествии 2 секунд термостат начинает
работать и отображает установленную по умолчанию комнатную
температуру 22 оС. Данные о комнатной температуре обновляются
каждые 5 секунд.

В следующей таблице приведены установки термостата после его
перезагрузки.

Функция

Состояние после перезагрузки

Режим работы

Обычный режим

Комнатная температура

22 оС, обновляется в течение 5

секунд

Заданная температура

20 оС

Индикатор оС

Вкл.

Индикатор защиты от
замерзания

Выкл.
Индикатор обогрева

Выкл.

Индикатор недостаточного
заряда батареи

Выкл., обновляется в течение 5
секунд

Выходное реле

Выкл.

После перезагрузки термостат входит в нормальный режим работы.
Заданная температура настраивается на величину, установленную по
умолчанию. Данные о комнатной температуре обновляются каждые 5
секунд. Начинается процесс контроля температуры.

1

2

Подключение электропроводов к приѐмнику модели

RT300RF.

1). Не забудьте отключить устройство от питающей сети переменного тока.
Обращаем Ваше внимание на то, что напряжение питающей сети должно
быть 220 В переменного тока, а предохранители должны быть рассчитаны
на максимальную силу тока 13 ампер.

2). Подберите для устройства подходящее место в квартире, свободное от
воды и влаги.

3). Приѐмник не должен никоим образом экранироваться от
радиочастотного сигнала. Прочитайте раздел «Тестирование передачи
радиочастотного сигнала» в данной инструкции перед тем, как выбирать
окончательное местоположение приѐмника и контролера.

4). Чтобы получить доступ к клеммам электропроводки, сначала осторожно
подденьте тонкой плоской отверткой верхнюю декоративную крышку
приемника и снимите еѐ, а потом крестовой отверткой открутите два винта
«в потай», которые Вы найдете после снятия верхней крышки (порядок
выполнения этой процедуры показан на рисунке).

Выключатель питания приѐмника и светодиодные
индикаторы.

Когда Вы снимите переднюю крышку, Вы увидите выключатель питания
ON/OFF («вкл./выкл.») и 2 светодиодных индикатора (LED). Этот
выключатель даѐт Вам возможность отключить приѐмник, чтобы он не
посылал команду на нагрев. Левый светодиод горит красным светом, если
выключатель находится в позиции «вкл.» и приѐмник получает
электропитание. Другой светодиод горит зелѐным, если приѐмник, получив
от контроллера радиосигнал на нагрев, подает сигнал обогрев
управляемому устройству, например, котлу,

Схема подключения для коммутации 220 В.

По умолчанию устройство настроено на работу с питающей сетью 220В
переменного тока. Если Вам нужен вариант работы с использованием
беспотенциальных контактов реле, тогда удалите перемычку и
выполните схему подключения для варианта работы с использованием
беспотенциальных контактов реле.

Схема подключения при использовании
беспотенциальных контактов реле (Удалите
перемычку!).

При том варианте работы, когда используются беспотенциальные
контакты реле, устройству по-прежнему требуется электропитание 220 В

Вид спереди при снятой

крышке

Передняя крышка

Выкл.
питания

Светодиодные
индикаторы

SL (off)

- Фаза вых
Выкл*.

L

- Фаза вх

SL (on)

- Фаза вых Вкл.

N Нейтраль.

Важно при подключении фазы
избегать касания к другим
проводам.

NO

Нормально разомкнутый

(беспотенциальный)

COM

Общий беспотенциальный

NC

Нормально замкнутый*

N

Нейтраль

L

Фаза 220В (питание)

*Обычно не используется
