Sagemcom F@ST 3284 User Manual

КРАТКАЯ ИНСТРУКЦИЯ

WI-FI МАРШРУТИЗАТОРА SAGEM F@ST 3284

1. Введение

Кабельный Wi-Fi маршрутизатор SAGEM F@ST 3284 обеспечивает высокоскоростной доступ к сети
Интернет (свыше 100 Мбит/с), а также высококачественную Цифровую телефонную голосовую и
факсовую/модемную связь частным, коммерческим и образовательным абонентам частных сетей и
сетей общего пользования через существующую кабельную инфраструктуру CATV. Wi-Fi
маршрутизатор SAGEM F@ST 3284 обеспечивает высокоскоростное DLAN-подключение и оснащен
4 портами Gigabit Ethernet, а также встроенной беспроводной точкой доступа, поддерживающей
стандарты IEEE 802.11b/g и 802.11n. Wi-Fi маршрутизатор F@ST3284 предоставляет возможность
создания беспроводной защищенной сети и позволяет использовать несколько устрой ств
одновременно (ноутбук, смартфоны, планшеты, телевизоры и т.д.). Маршрутизатор работает на
частоте 2.4ГГц.

Комплектация:

Wi-Fi маршрутизатор SAGEM F@ST 3284 x1
Ethernet-кабель (RJ-45) x1
Телефонный кабель (RJ-11) x1
Краткая инструкция x1
Блок питания x1

2. Назначение кнопок, индикаторов и разъемов

Настенный монтаж Wi-Fi маршрутизатора

Количество шурупов: 2 ед.
Положение устройства для настенного монтажа:

Диаметр шурупов: 5~7.5 мм.
На обратной стороне Wi-Fi

маршрутизатора SAGEM F@ST 3284
расположены два отверстия, предназначенные
для настенного монтажа.

Внимание: при настенном монтаже Wi-Fi маршрутизатора

SAGEM F@ST 3284 убедитесь в том, что он находится
в пределах досягаемости источника электропитания.

Для настенного монтажа кабельного Wi-Fi маршрутизатора

SAGEM F@ST 3284 вам понадобятся 2 шурупа диаметром от 5 мм до 7,5 мм.

15

10 9 11

1 2 3 4 5 6 7 8

светодиодной панелью вверх.

12 13

14

Индикатор включения/выключения питания

1

Индикатор приема данных

2

Индикатор передачи данных

3

Индикатор подключения к сети Интернет

4

Индикатор работы беспроводной сети WI-FI

5

Индикатор телефонной линии 1

6

Кнопка WPS с голубым индикатором

7

Кнопка включения/выключения Wi-Fi

8

Разъемы RJ-11 для телефонных линий

9

Разъемы RJ-45 для Ethernet- подключен

10

Кнопка сброса к заводским настройкам

11

Коаксиальный радиочастотный F-разъем

12

Разъем электропитания

13

14

Кнопка включения/выключения питания

15

Порты USB

Если у вас возникли вопросы, звоните по телефону

134

Для осуществления настенного монтажа:

1. Убедитесь, что выбранная стена имеет ровную, плоскую, сухую и твердую поверхность, после
чего просверлите 2 отверстия под шурупы на расстоянии 112 мм друг от друга.

2. Вкрутите шурупы в стену таким образом, чтобы их шляпки выступали от поверхности стены
на расстояние не менее 3 мм.

3. Извлеките из разъемов Wi-Fi маршрутизатора все подключенные кабели и устройства, после
чего наденьте соответствующие отверстия на задней поверхности на шляпки шурупов, мягко
надавите на Wi-Fi маршрутизатор по направлению к стене, а затем – вниз.

3. Подключение Wi-Fi маршрутизатора к компьютеру

Процедура установки для Ethernet-подключения

Для надлежащей установки соблюдайте перечисленные ниже инструкции:

1. Убедитесь, что ваш компьютер имеет возможность подключения к сети Ethernet.

2. Подключите коаксиальный кабель к настенной розетке.

3. Вставьте коаксиальный кабель в соответствующий разъем на панели SAGEM F@ST 3284 и
закрутите у основания вручную (не давите).

Внимание: для ускорения процесса регистрации кабельного Wi-Fi маршрутизатора
коаксиальный кабель следует подсоединить к оборудованию до подключения к источнику
питания.

4. Вставьте Ethernet -кабель стандарта RJ45 в разъем ETHERNET на Wi-Fi маршрутизаторе,
другой конец подключите к Ethernet-порту на компьютере.

5. Вставьте телефонный шнур стандарта RJ11 в разъем TEL 1 на Wi-Fi маршрутизаторе.

6. Вставьте блок питания в разъем POWER на Wi-Fi маршрутизаторе.

7. Другой конец шнура питания подключите к источнику питания.

8. Включите SAGEM F@ST 3284 нажатием кнопки ON/OFF на задней панели Wi-Fi
маршрутизатора.

9. Кабельный Wi-Fi маршрутизатор начнет поиск сигнала в кабельной сети и осуществит
первичную регистрацию. Когда индикатор подключения к Интернет “@” станет белым,
кабельный Wi-Fi маршрутизатор будет готов к передаче данных.

Внимание: кнопка Reset (Сброс) на задней панели Wi-Fi маршрутизатора предназначена
исключительно для использования сервисным персоналом.

Если у вас возникли вопросы, звоните по телефону 134

Рис. 1 «Экран коаксиального кабеля необходимо подключить с заземлением ».

4. Подключение Wi-Fi

Шаг 1

В нижней части маркировочной этикетки
обратите внимание на указанный
идентификатор SSID и WPA-пароль.

Шаг 2

Нажмите «Пуск»,
затем:

Сетевые

подключения.

Подключение

беспроводной сети.

Шаг 3

Шаг 4

В новом окне
найдите нужный
SSID и выберите его
двойным щелчком
мыши.

В окне ввода пароля
введите
соответствующий
пароль и нажмите кнопку
«Подключиться».
Настройка подключения
завершена.

Если у вас возникли вопросы, звоните по телефону

134

5. Персонализация

Шаг 1

Шаг 2

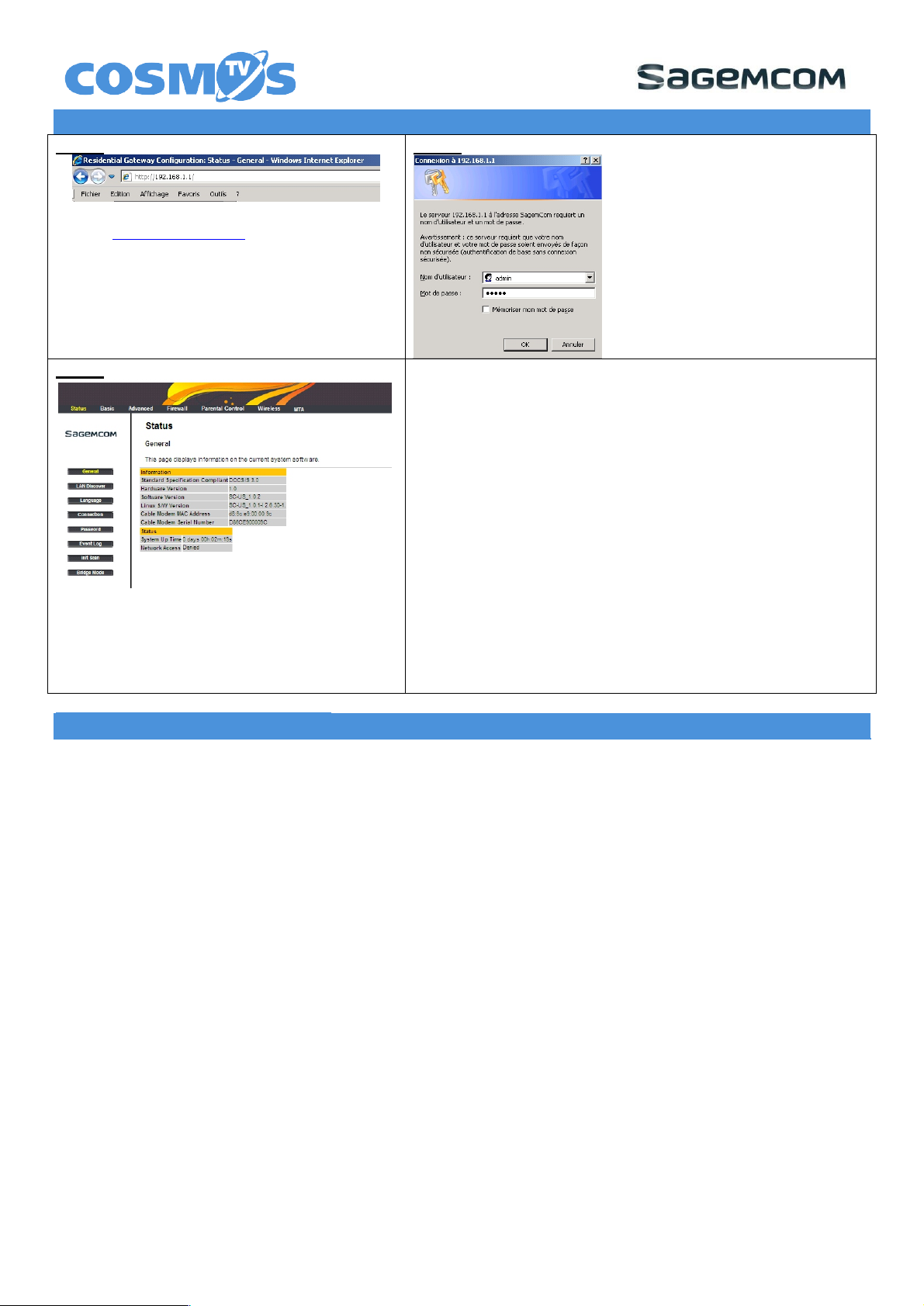

Откройте Интернет-браузер и введите
адрес: http://192.168.1.1

Подключитесь, используя
имя пользователя: admin
и пароль: admin.
Нажмите кнопку «OK».

Шаг 3

Status (Статус)

Узнать статус соединения SAGEM F@ST 3284.

Basic (Базовое)

Осуществить базовое конфигурирование SAGEM F@ST

3284.

Advanced (Усовершенствованное)

Осуществить усовершенствованное конфигурирование
маршрутизации SAGEM F@ST 3284.

Firewall (Брандмауэр)

Защита сетевого оборудования от вредоносных атак.

Parental Control (Родительский контроль)

Для надежного контроля над использованием
Интернета членами вашей семьи.

Wireless (Беспроводная связь)

Для настройки Wi-Fi-сети SAGEM F@ST 3284.

MTA

Для проверки статуса телефонии SAGEM F@ST 3284.

6. Меры предосторожности

Перед подключением и отключением кабелей и шнуров выключите устройство, после чего
отсоедините его от источника питания. Убедитесь в том, что во время выполнения данной
операции ваши руки сухие.
Не ставьте SAGEM F@ST 3284 вблизи источников тепла и возгорания (обогреватели, свечи и
т.д.) .
Не закрывайте вентиляционные отверстия на Wi-Fi маршрутизаторе. Для нормального
регулирования температуры обеспечьте свободное расстояние (минимум 10 см вокруг SAGEM
F@ST 3284).
Размещайте SAGEM F@ST 3284 на устойчивой поверхности в хорошо проветриваемом
помещении. Не подвергайте воздействию прямого солнечного света. Рабочий диапазон
температур: от 0°C до 40°C.
Не оставляйте SAGEM F@ST 3284 вблизи электронных приборов, генерирующих мощные
магнитные или электрические поля, таких как микроволновые печи или холодильники.
Не ставьте никакие предметы (свечи, емкости с водой и т.д. ) на SAGEM F@ST 3284. При
попадании внутрь постороннего предмета или жидкости незамедлительно выключите
устройство, отсоедините его от источника питания, отключите все кабели и шнуры, после чего
обратитесь в абонентскую службы по телефону [phone].
Во время грозы отключите питание SAGEM F@ST 3284 и все подсоединенные кабели и шнуры
во избежание их возможного повреждения от удара молнии.
Не используйте Wi-Fi маршрутизатор или блок питания в случае их повреждения после падения
или сильного ударного воздействия.
Не используйте устройство в сильно запыленных помещениях или при уровне влажности,
превышающем 80%.

Если у вас возникли вопросы, звоните по телефону 134

Не вскрывайте и не производите ремонт SAGEM F@ST 3284 или блока питания самостоятельно.
В случае любого рода поломки обращайтесь в сервисный центр.
Отключите блок питания перед чисткой.
Используемый блок питания должен быть идентичен модели, указанной в инструкции
(KSAP0201200200HEC).
Данное устройство излучает радиоволны в диапазоне 2.4 ГГц. Работающее устройство должно
быть расположено не ближе 20 см от людей.
Устройство рассчитано на работу на высотах от 0 до 2000 м.

Внимание! Модель блока питания: KSAP0201200200HEC

Предостережения в отношении электричества

Подключение устройства к электросети – тип C.
Блок питания предназначен для подключения к сетям с заземлением ТТ или TN .
Блок питания не предназначен для подключения к сетям с изолированной нейтралью (IT).
F@ST3284 необходимо использовать только с поставляемым в комплекте блоком питания.
Блок питания предназначен для подключения к электросети напряжением 220В±10%, 50/60 Гц.
Защита от коротких замыканий и утечек между фазами, нейтралью и землей должна
обеспечиваться электрической сетью здания . Цепь данного устройства должна быть оснащена
16А защитой от перегрузки по току и дифференциальной защитой.
Убедитесь, что шнур и источник переменного тока не повреждены. Не обрезайте, не ломайте и
не сгибайте шнур постоянного тока.
Проводное подключение к портам TEL1 и TEL2 должно осуществляться только внутри зданий.

7. Прочее

Эта маркировка на изделии (и любых идущих в комплекте аккумуляторах) указывает,
что устройство (и любые идущие в комплекте аккумуляторы) не подлежат утилизации
вместе с другими домашними отходами. Не выбрасывайте устройство или
аккумуляторы вместе с бытовыми отходами.

Если ваше оборудование пришло в негодное состояние, позвоните в абонентскую службу
«КОСМОС ТВ» по телефону 134

для консультации.

Если у вас возникли вопросы, звоните по телефону

134
