RICEVITORE
TV DIGITALE
TERRESTRE
ITD 70
ITD 70B
MANUALE
UTENTE
ITALIANO
SOMMARIO
AVVIO RAPIDO ............................................................................................. I
PROSPETTO DI CONNESSIONE ............................................................................. II
GUIDA ALL'INSTALLAZIONE ................................................................................... III
1. INFORMAZIONI GENERALI ..................................................................... 1
1-1. SICUREZZA .................................................................................................. 1
1-2. CONTENUTO DELLA CONFEZIONE .......................................................... 1
1-3. COLLEGAMENTO ALL'ALIMENTAZIONE ................................................... 1
2. DESCRIZIONE GENERALE ..................................................................... 2
2-1. DESCRIZIONE PANNELLO FRONTALE ..................................................... 2
2-2. DESCRIZIONE PANNELLO POSTERIORE ................................................. 2
2-3. LETTORE DI CARTASMART ....................................................................... 2
2-3-1. Installation des piles ........................................................................................ 2
2-4. TELECOMANDO .......................................................................................... 3
2-4-1. Installazione batterie ........................................................................................ 3
2-4-2. Operazioni dal telecomando ............................................................................. 3
3. COLLEGAMENTI ...................................................................................... 4
3-1. INTRODUZIONE ........................................................................................... 4
3-2. COLLEGAMENTO AL TV, VIDEOREGISTRATORE ED ANTENNA ........... 4
3-3. AMPLIFICATORE HI-FI ................................................................................ 4
4. PRIMA INSTALLAZIONE ......................................................................... 5
4-1. INFORMAZIONI GENERALI ......................................................................... 5
4-2. PRIMA INSTALLAZIONE .............................................................................. 5
4-3. LINGUAGGIO ............................................................................................... 5
4-4. NAZIONE ...................................................................................................... 6
4-5. PROCEDURA RICERCA CANALI ................................................................ 6
4-6. PROBLEMI DI RICEZIONE .......................................................................... 6
5. CONFIGURAZIONI AVANZATE ............................................................... 7
5-1. PRELIMINARI / CODICE DI INSTALLAZIONE ............................................ 7
5-2. RICERCA CANALI: SINTONIZZAZIONE AUTOMATICA ............................. 8
5-3. RICERCA MANUALE ................................................................................... 8
5-4. INSTALLAZIONE AUDIO/VIDEO ................................................................. 9
5-4-1. TV ..................................................................................................................... 9
5-4-2. VIDEOREGISTRATORE .................................................................................. 9
SOMMARIO
5-4-3. OUTPUT DIGITALE ......................................................................................... 9
5-5. REINSTALLAZIONE - RESET .................................................................... 10
5-6. AGGIORNAMENTO DEL SOFTWARE ...................................................... 10
6. IMPOSTAZIONI UTENTE ....................................................................... 11
6-1. SCELTA LINGUAGGIO .............................................................................. 11
6-2. PREFERENZE UTENTE (PREFERENZE ASPETTO) ............................... 11
6-3. DATI PERSONALI ...................................................................................... 11
6-4. INSTALLAZIONE ELENCO PREFERITI .................................................... 12
6-5. BLOCCO ..................................................................................................... 13
6-6. MENU APPLICAZIONE .............................................................................. 14
7. UTILIZZO DEL SET TOP BOX ............................................................... 15
7-1. CAMBIO CANALE ...................................................................................... 15
7-2. INFORMAZIONI SUL PROGRAMMA ......................................................... 16
7-3. INFORMAZIONI ESTESE SUL PROGRAMMA .......................................... 16
7-4. ELENCO CANALI TV .................................................................................. 17
7-5. LINGUAGGIO AUDIO E SOTTOTITOLI ..................................................... 17
7-5-1. Linguaggio Audio ............................................................................................ 17
7-5-2. Linguaggio sottotitoli ...................................................................................... 18
7-6. REGOLAZIONE VOLUME .......................................................................... 18
7-7. MODALITA' TV ........................................................................................... 18
7-8. APPLICAZIONI INTERATTIVE ................................................................... 18
7-9. PROGRAMMAZIONE TIMER ..................................................................... 19
7-9-1. Autospegnimento ........................................................................................... 19
7-9-2. Timer Eventi ................................................................................................... 19
7-10. GUIDE EPG (ENHANCED PROGRAM GUIDE) ...................................... 20
7-11. FERMO IMMAGINE .................................................................................. 20
7-12. MODALITA' RADIO ................................................................................... 21
7-13. AGGIORNAMENTO SET TOP BOX ......................................................... 21
7-14. RISOLUZIONE DEI PROBLEMI ............................................................... 22
7-15. SPECIFICHE TECNICHE ......................................................................... 23
7-16. GARANZIA(TERMINI E CONDIZIONI)ATTENZION ................................ 24
8. AMBIENTE .............................................................................................. 25
8-1. IMBALLAGGIO ........................................................................................... 25
8-2. PILE E BATTERIE ...................................................................................... 25
8-3. IL PRODOTTO ............................................................................................ 25
AVVIO RAPIDO
CONGRATULAZIONI!
Questa nuova generazione di Set Top Box vi consente l'accesso ai nuovi servizi digitalie semplifica, a voi e
alla vostra famiglia, la scelta della miglior esperienza di TV Digitale.
Non appena collegato il Set Top Box e configurato secondo le vostre esigenze, potrete disporre di tutti i
servizi.
Potrete aggiornare il vostro Set Top Box ed arricchirlo di nuove funzioni e servizi disponibili, tramite il flusso
dati ricevibile dalla vostra antenna.
Sagem Communication Set Top Box adotta una politica di continuo sviluppo. Di conseguenza, Sagem
Communication si riserva il diritto di effettuare cambiamenti o migliorie a qualsiasiprodotto descritto
nel presente manuale senza preavviso.
La marcatura CE certifica che il prodotto è conforme ai requisiti essenziali della Direttiva 1999/5/CE del
Parlamento Europeo e del Consiglio riguardante le apparecchiature radio e le apparecchiature terminali di
telecomunicazione, in particolare per quanto riguarda la protezione della salute e della sicurezza degli utenti
e la compatibilità elettromagnetica. Inoltre, l'apparecchiatura è costruita in modo da utilizzare efficacemente
lo spettro di frequenze attribuito alle radiocomunicazioni terrestri/spaziali, evitando interferenze dannose.
La dichiarazione di conformità può essere consultata sul sito www.sagem.com, sezione Supporto, oppure
può essere richiesta al seguente indirizzo:
Sagem Communication SA - Dipartimento delle relazioni cliente
4, rue du Petit Albi - 95800 Cergy St Christophe - Francia
Copyright © Sagem Communication SA (Gruppo SAFRAN).
Tutti i diritti riservati.
ITD 70 - Ricevitore TV Digitale Terrestre
Prima di proseguire nell'installazione del prodotto, avete verificato
che la vostra zona sia coperta dal servizio?
Vostro ricevitore e fornito con el codice per difetto 1234.
Per maggiori informazioni sulle aree coperte dal Servizio Digitale terrestre, potete
contattare il vostro rivenditore oppure consultare il sito web all'indirizzo:
http://www.dgtvi.it
Nota bene : Per ricevere il segnale in qualità digitale, può essere necessario aggiornare l'antenna.
- I -
AVVISO IMPORTANTE
AVVIO RAPIDO
Prospetto di connessione
ITD70
(non fornito)
Antenna
Terrestre
(non fornito)
Antenna
Terrestre
(non fornito)
(non fornito)
(non fornito)
(non fornito)
- II -
AVVIO RAPIDO
Guida all'installazione
Togliete il vostro ricevitore Sagem Communication dall'imballo e controllate la presenza dei seguenti accessori :
manuale, telecomando, batterie e cavo modem, adattatore per linee italiane, cavo di alimentazione.
Togliete l'alimentazione da tutti i vostri apparecchi collegati al TV.
Sistemate il prodotto in una posizione idonea.
Collegate gli apparecchi come mostrato nel prospetto nella pagina precedente.
Infine, ultimati tutti i collegamenti, collegate il cavo di alimentazione ed accendete il vostro televisor.
Accendete il vostro Set Top Box. Il vostro televisore si commuterà sulla sorgente esterna. Se iI televisore non
commutasse automaticamente, selezionate la sorgente esterna al quale è connesso il Set Top Box (consultate la guida
utente del televisore per ulteriori dettagli).
Set Top Box mostra un messaggio che indica l'avvio della prima installazione. Premete OK per proseguire.
Premete OK per confermare la lingua prescelta, il menu e la nazione dell'utente.
Quando completato, premere OK per salvare l'elenco dei canali. Adesso dovreste essere in grado di vedere la
Televisione Digitale.
Selezionate il vostro canale digitale preferito utilizzando i tasti Su o Giù sulla tastiera numerica presente sul
telecomando.
Se ci sono problemi di ricezione allora, l'immagine è congelata o si susseguono blocchi, è raccomandabile ricontrollare
tutte le connessioni e ripetere la ricerca automatica dei canali, come indicato nella procedura sopra descritta.
Problemi nella configurazione del Set Top Box possono essere dovuti ad un livello del segnale non idoneo. Può essere
necessarioriallineare o aggiornare la vostra antenna. Contattate il vostro rivenditore di fiducia per ulteriori dettagli.
In caso di problemi persistenti nonostante la presenza di un livello di segnale idoneo, contattate il vostro rivenditore di
fiducia o l'help-desk Sagem Communication al numero 08 92 23 04 25 (0,34 €/min, tarif en vigueur au 27/06/2005)..
Il Set Top Box inizierà la ricerca di tutti i canali televisivi disponibili.
Siate pazienti in quanto questo processo può durare alcuni minuti.
Motivi per aggiornare la propria antenna
Ci sono 3 motivi principali per i quali pu? essere necessario aggiornare il proprio impianto d'antenna :
1. l'impianto corrente ed il cablaggio possono non essere in grado di ricevere i canali digitali a causa della loro
età e/ocondizione,
2. nella vostra località i canali digitali possono essere trasmessi su una frequenza differente da quelli analogici
e potreste avere necessità di un tipo differente di antenna per poterli ricevere,
3. i canali digitali possono essere trasmessi da un nuovo trasmettitore ed, in questo caso, l'antenna deve essere
riallineata. In alternativa, potete aggiungere una seconda antenna.
Per ulteriori informazioni, contattate il vostro rivenditore di fiducia.
Interferenze - Non collocate il Set Top Box vicino ad apparecchi che possono causare interferenze elettromagnetiche (es.:
speaker hi-fi). Diversamente, la corretta funzionalità dell'apparecchio potrebbe risentirne mostrando distorsioni del suono e
dell'immagine.
Protezioni - Al fine di evitare scosse elettriche, non aprire ne rimuovere alcun coperchio del Set Top Box.
Condizioni atmosferiche - E' consigliabile scollegare il cavo antenna durante i temporali. Anche se il vostro Set Top Box e
il TV sono spenti, possono essere danneggiati da fulmini.
Ventilazione - Le prese di ventilazione del Set Top Box prevengono l'apparecchio da surriscaldamenti. Non ostruire queste
prese con tovaglie o giornali. Se il Set Top Box è collocato in un vano chiuso, assicuratevi che vi sia uno spazio di almeno
10 cm su entrambi i lati e 20 cm in cima e dietro all'unità.
Guasti - Non usate mai il Set Top Box se è danneggiato. Sistemate il televisore su una superficie piana evitando luoghi
soggetti a forti vibrazioni.
Batterie - Le batterie possono essere inghiottite dai bambini. Non consentite ai bambini di giocare con il telecomando.
Temperatura - Evitate temperature estreme, sia calde sia fredde. Collocate il Set Top Box ben lontano da sorgenti di calore
come radiatori o fiamme. Non sistemate candele o lampade da tavolo vicino all'apparecchio.
Umidità - Non esponete il Set Top Box alla pioggia, all'umidità e alla polvere. Non sistemare piante e fiori che possano
gocciolare sul TV. L'ingresso di liquido all'interno del l'apparecchio può causare seri danni. Se entrasse liquido nel Set Top
Box, spegnete immediatamente l'apparecchio e rivolgetevi al vostro rivenditore.
Operazioni preliminari
Configurazione del Set Top Box
Problemi di ricezione
Avvertenze
- III -
1. INFORMAZIONI GENERALI
1-1 SICUREZZA
L'uso del Set Top Box è soggetto è soggetto alle misure di sicurezza progettate per salvaguardare gli utenti
ed il loro ambiente.
Al fine di ottenere le migliori prestazioni dal vostro Set Top Box, esso dovrebbe essere:
• posizionato all'interno dell'abitazione, protetto da fulmini, pioggia e dall'esposizione airaggi solari,
• posizionato in un luogo asciutto e ben ventilato,
• protetto da umidità,
• installato in modo da evitare urti violenti,
• collegato direttamente alla corrente elettrica tramite il cavo di alimentazione fornito indotazione.
L'utilizzo di prolunghe è sconsigliato,
• senza altri oggetti poggiati sopra in quanto la ventilazione interna ne sarebbe compromessa.
Siate attenti
• Il contatto con liquidi potrebbe deteriorare il Set Top Box e causare guasti. Non aprire il Set Top Box.
• Come ogni apparecchio elettronico, il Set Top Box contiene componenti fragili.Dovrebbe quindi essere
posizionato in un luogo che non consenta cadute accidentalidello stesso e fuori dalla portata dei
bambini.
• Pulite il Set Top Box con un panno morbido ed asciutto. Non usare alcun tipo di spu-gna abrasiva,
detersivi in polvere, solventi, alcool o acquaragia in quanto dannegge-rebbero la superficie dell'imballo.
• Scollegate l'alimentazione del Set Top Box (dalla presa a muro o dal pannello posteriore) prima di
modificare le connessioni tra TV, Videoregistratore (VCR) o antenna. Fate attenzione a lasciare spazio
sufficiente per accedere agevolmente alla presa di corrente a muro o al retro dell'apparecchio.
• Usare solo accessori originali Sagem Communication, in particolare per collegare il Set Top Box alla
corrente. Altre soluzioni possono essere pericolose.
• Non dimenticate di inserire le batterie all'interno del telecomando.
1-2 CONTENUTO DELLA CONFEZIONE
Il vostro Set Top Box è fornito con i seguenti componenti:
• telecomando,
• 2 batterie per il telecomando,
• un cavo scart per il collegamento al TV,
• Trasformatore AC/DC,
• Cavo modem,
• Adattore linea italiana,
• Il presente manuale.
1-3 COLLEGAMENTO ALL'ALIMENTAZIONE
Il Set Top Box deve essere connesso tramite il trasformatore AC/DC, alla presa a muro a 220-240V. Vi
consigliamo di mettere il Set Top Box in modalità standby quando non viene utilizzato.
- 1 -
2. DESCRIZIONE GENERALE
2-1 DESCRIZIONE PANNELLO FRONTALE
Verde/Rosso Sensore IR
LED Rosso Modalità Stand-by.
LED Verde Ricezione di comandi dal telecomando.
2-2 DESCRIZIONE PANNELLO POSTERIORE
B C D E F G
A
A - Connettore per trasformatore esterno AC/DC
B - Collegamento modem
C - Presa Scart per connessione a VCR/AUX
D - Presa Scart per connessione al TV
E - Mini jack 3,5 mm per uscite audio DIGITALe AUDIO L/R
F - Uscita RF per TV
G - Ingresso Antenna
2-3 LETTORE DI CARTASMART
2-3-1 Installation des piles
Se i programi sono trasferiti con una carta access control, lacarta deve
essere inserita nello lettore smart card. Per evitareperdita o danni, la
carta non deve mai essere rimossa. La cartadeve essere inserita con
il microchip rivolto verso il basso.
- 2 -
2. DESCRIZIONE GENERALE
2-4 TELECOMANDO
2-4-1 Installazione batterie
Il telecomando, per funzionare, richiede due batterie R3.
Lo schema all'interno del vano batterie vi mostrerà come inserile.
Attenzione: Utilizzate solo le batterie specificate dal produttore (vedere sezione "“SPECIFICHE
TECNICHE”, pagina 23"). Le batterie fornite non sono ricaricabili. Riportare le
batterieguaste o esaurite al centro di raccolta autorizzato secondo le normative
vigenti.Non gettare le batterie nel bidone dei rifiuti.
2-4-2 Operazioni dal telecomando
TASTO FUNZIONE
Modalità Radio
Standby/Accensione
TV/VCR
Sottotitoli
0-9
OPT
?
Tasti alfanumerici
Opzione
Traccia audio
Freeze video
Testo
i
Informazioni
APP
Lista delle applicazioni
EPG
EPG (guida programmi dettagliata)
MENU
Menu
Freccia su/sinistra per navigazione
Freccia destra/giù per navigazione
OK
Conferma nel nemu Configurazione
BACK
Menu precedenti
EXIT
Uscita
V
V
-
+
CH
+
Volume audio
CH
-
Canale freccia giù per navigazione
Esclusione audio
LIST
Elenco dei canali
Tasto Funzioni
A
B
Tasto Funzioni
C
Tasto Funzioni
D
-
L
Tasto Funzioni
L
+
Cambio elenco +/-
Accertatevi di orizzontare correttamente il telecomando verso il Set Top Box.
- 3 -
3. COLLEGAMENTI
3-1 INTRODUZIONE
Ci sono diversi modi per collegare il Set Top Box al vostro sistema audio/TV. Alcuni metodi vi consentono di
ascoltare la musica con un suono stereo pari alla qualità dei CD. Il vostro rivendito-re di fiducia potrà
consigliarvi la miglior configurazione del vostro sistema audio/video per far fron-te, al meglio, le vostre
necessità.
Attenzione: Togliete l'alimentazione al Set Top Box prima di collegare o scollegare qualsiasi
apparecchio ad esso.
3-2 COLLEGAMENTO AL TV, VIDEOREGISTRATORE ED ANTENNA
Collegate la vostra antenna terrestre al Set Top Box quando quest'ultimo è scollegato.
Il Set Top Box si connette direttamente al vostro TV tramite un connettore scart che trasporta unsegnale RGB
per garantire una qualità di immagine di ottimo livello. Collegate un estremità delcavo scart fornito, al
connettore TV del Set Top Box e l'altra estremità al TV (l'ingresso SCART che riporta 3 punti indica che il
segnale RGB è gestito).
Poi collegate il Set Top Box (connettore scart VCR) al Videoregistratore o lettore DVD (connettorescart
prinvipale del VCR o lettore DVD). Il cavo scart non è fornito.
Consultare “Prospetto di connessione”, pagina II
3-3 AMPLIFICATORE HI-FI
Giallo
Rosso
Blanco
Potete collegare il vostro Set Top Box al vostro amplificatore Hi-Fi (standard, con equalizzatore o per-sino
meglio, Prologic) per ottenere un confort di ascolto eccellente paragonabile a quello dei pro-grammi audio. E'
possibile regolare il volume direttamente dal Set Top Box solo su uscita analogica.
(*) Questo tipo di cavo è utilizzato anche per videocamere digitali e analogiche.
- 4 -
Digitale
Analogo R
Analogo L
4. PRIMA INSTALLAZIONE
4-1 INFORMAZIONI GENERALI
Una volta collegato correttamente il Set Top Box, dovete effettuare la “Prima Installazione”. Durante questa
procedura, sono evidenziate utili informazioni nella parte inferiore dei menu.
Nota Bene!
All'interno di questo menu, il tasto conferma una selezione e, premendolo, si proseguirà
nell'installazione. Spesso, nel menu, dovrete inserire più di un valore. Prima, effettuate tutte le necessarie
configurazioni proposte in ogni riga. Al termine, confermartele premendo il tasto .
• Usate il tasto e per spostarsi in alto ed in basso da una linea ad un'altra.
• Usate il tasto e per cambiare configurazione.
Potete usare anche la tastiera alfanumerica del telecomando per inserire valori alfanumerici.
4-2 PRIMA INSTALLAZIONE
• Collegate il vostro Set Top Box.
• Compare la “Prima Installazione”.
• Premete per proseguire.
PRIMA INSTALLAZIONE
Premere OK per continuare
4-3 LINGUAGGIO
• Selezionate il linguaggio desiderato con i tasti
e .
INSTALLAZIONE RAPIDA
- 5 -
MENU LINGUA
VAI A
ITALIANO
CONFERMA
4. PRIMA INSTALLAZIONE
4-4 NAZIONE
• Selezionate la nazione desiderata con il cursore
e . Questo configura anche l'orario cor-
rente.
4-5 PROCEDURA RICERCA CANALI
Questo menu sarà visualizzato quando il Set Top Box
ricercherà i canali TV e radio. Cortesemente, tenete presente
che la procedura di ricerca può durare alcu-ni minuti.
Potete annullare la ricerca in qualsiasi momento premendo
.
Quando la procedura di ricerca è terminata, comparirà un
messaggio che indicherà il numero di canali TV e radio
individuati.
• Premete per terminare la prima installazione
ed aprire la porta alla TV Digitale.
4-6 PROBLEMI DI RICEZIONE
Se la ricerca canali non ha trovato programmi, comparirà
questa schermata che vi aiuterà a regolare l'antenna. Inserite
il numero di un canale (consultare http://www.dgtvi.it Questi
numeri dipendono dalle emittenti e sono soggetti a
cambiamenti.) e spostate l'antenna finchè la barra del segnale
e della qualitàsaranno di colore verde. Quando il segnale e la
qualità sarano verde, premere per avviare un'ulteriore
ricerca.
INSTALLAZIONE RAPIDA
NAZIONE DELL UTENTE
VAI A
SINTONIZZAZIONE AUTOMATICA
Ricerca...
CH 49
0% 100%
PUNTAMENTO ANTENNA
CANALE
FORZA SEGNALE
QUALITA
Sistemare l’antenna al fine di aver la barra
qualit segnale nell’area verde
BUONO
VAI A
CONFERMA
698 MHz
CONFERMA
REGNO UNITO
Canali TV trovati
6
0
Canali RADIO trovati
2C
69
MEDIO
SCARSO
USCITA
80%
156%
USCITA
- 6 -
5. CONFIGURAZIONI AVANZATE
5-1 PRELIMINARI / CODICE DI INSTALLAZIONE
Il vostro Set Top Box è fornito con una configurazione
standard pronta all'uso.
TV : formato 4/3, RGB
Videoregistratore (VCR) : PAL
L'accesso alla finestra di installazione mostrata sotto, vi
consentirà di adattare il Set Top Box ai vostri apparecchi
preferiti. Generalmente, si accede ai principali menu di
configurazione premendo il tasto .
Potete memorizzare la vostra scelta premendo il tasto .
Ritornate alla schermata precedente premendo il tasto .
MENU’ PRINCIPALE
PROGRAMMAZIONE TIMER
INFORMAZIONI TECNICHE
INSTALLAZIONE
CONFERMAVAI A
USCITA
Uscite da tutte le schermate premendo il tasto .
Utilizzate il cursore per spostarsi alle righe di
INSTALLAZIONE successive e premendo per
confermare.
L'accesso ai menu di installazione è protetto da un codice
INSTALLAZIONE
INSERIRE IL VOSTRO CODICE DI INSTALLAZIONE
POI PREMERE OK PER CONFERMARE
- - - -
segreto di installazione per evitare cambiamenti di
configurazione accidentali.
Il vostro Set Top Box è fornito con il codice iniziale 1234.
CONFERMA
INDIETRO
USCITA
Nota: non verrà chiesto nessun codice finché il codice di
installazione sarà 0000.
Potete cambiare il codice di protezione selezionando INSTALLAZIONE/IMPOSTAZIONI UTENTE/CAMBIO
CODICE DI INSTALLAZIONE.Inserite il nuovo codice, poi confermate il nuovo codice inserendolo una
seconda volta.
- 7 -
5. CONFIGURAZIONI AVANZATE

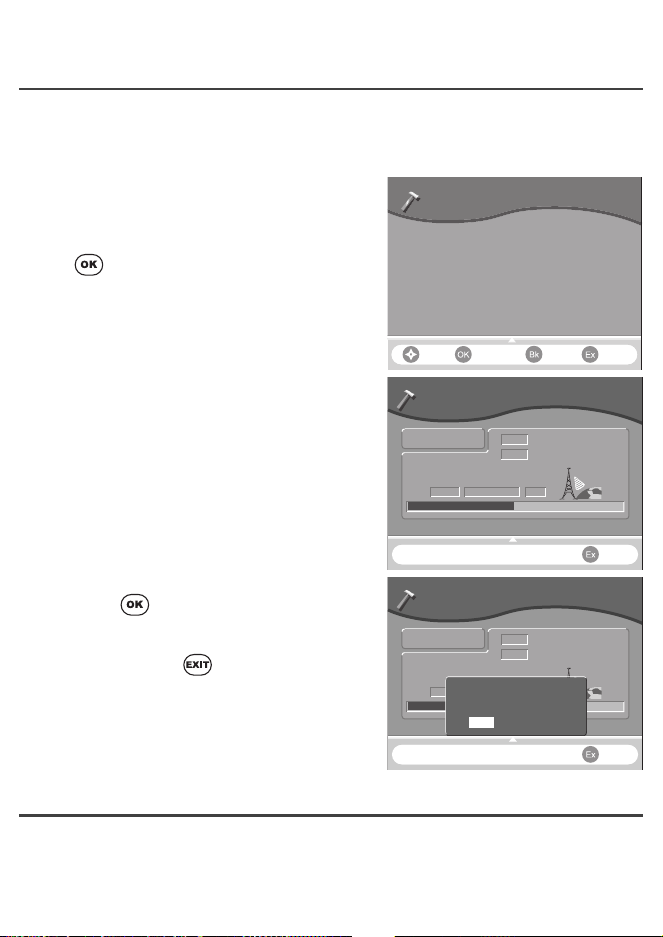

5-2 RICERCA CANALI: SINTONIZZAZIONE AUTOMATICA
Questa installazione cercherà tutti i canali accessibili nell'area locale.
Sarà possibile creare un elenco personale basato su questo elenco, anche chiamato elenco A(consultare il
capitolo 6-4). L'elenco A non può essere modifcato.
Nota: E' consigliabile avviare la ricerca dei canali una volta al mese al fine di tener aggiornato il Set Top Box.
Selezionate INSTALLAZIONE/IMPOSTAZIONI
APPARECCHIO/RICERCA CANALE.
Premere per proseguire.
Un indicatore nella parte bassa dello schermo indicherà la
percentuale delle frequenze analizzata.
La frequenza individuata e aggiornata in tempo reale.
Un messaggio a fine scansione vi chiederà di memorizzare la
ricerca. Premete .
Potete annullare il processo di scansione in qualsiasi
momento premendo il tasto .
Potete memorizzare la ricerca oppure no.
RICERCA CANALE
Premere il tasto OK per sostituire l’elenco
dei canali esistente tramite una nuova
sintonizazzione automatica
CONFERMA
VAI A
SINTONIZZAZIONE AUTOMATICA
Ricerca...
CH 49
0% 100%
0% 100%
698 MHz
SINTONIZZAZIONE AUTOMATICA
Ricerca...
SINTONIZZAZIONE AUTOMATICA
CH 44
658 MHz
ESEGUITA SALVARE L’ELENCO ?
SI NO
INDIETRO
Canali TV trovati
6
0
Canali RADIO trovati
2C
Canali TV trovati
9
1
Canali RADIO trovati
USCITA
USCITA
USCITA
5-3 RICERCA MANUALE
È possibile effettuare la sintonizzazione di un singolo canale selezionando INSTALLAZIONE/
IMPOSTAZIONI APPARECCHIO/RICERCA MANUALE.
- 8 -
5. CONFIGURAZIONI AVANZATE
5-4 INSTALLAZIONE AUDIO/VIDEO
Selezionate INSTALLAZIONE/IMPOSTAZIONI APPARECCHIO/ IMPOSTAZIONE TV E
VIDEO-REGISTRATORE.
5-4-1 TV
E' possibile effettuare diverse scelte.
Scorrere le scelte tramite i tasti o
.
• Formato dello schermo TV (aspetto): 4/3 Letterbox,
4/3 Panscan o 16/9.
• Uscita TV RGB: medio, basso o alto a vostro
gra-dimento.
• Uscita TV RGB: nessuna, se desiderate
avereun'uscita video PAL.
5-4-2 VIDEOREGISTRATORE
IMPOSTAZIONE TV E VIDEOREGISTRATORE
FORMATO DELLO SCHERMO TV
USCITA TV RGB
VIDEOREGISTRATORE STANDARD
USCITA DIGITALE
CONFERMA
VAI A
4/3
INDIETRO
Letter box
MEDIO
S-VIDEO
NONE
USCITA
E' possibile effettuare diverse scelte.
Scorrere le scelte tramite i tasti o
.
IMPOSTAZIONE TV E VIDEOREGISTRATORE
• Standard PAL o S-Video.
FORMATO DELLO SCHERMO TV
USCITA TV RGB
VIDEOREGISTRATORE STANDARD
USCITA DIGITALE
CONFERMA
VAI A
4/3
INDIETRO
Letter box
MEDIO
S-VIDEO
NONE
5-4-3 OUTPUT DIGITALE
Sono disponibili diverse opzioni.
Scorrere le scelte tramite i tasti o
.
• Home cinema : Invia i dati audio AC3 all'uscita digitale
se disponibile (*).
• Stereo : Invia all'uscita digitale i dati audio informato
stereo.
IMPOSTAZIONE TV E VIDEOREGISTRATORE
FORMATO DELLO SCHERMO TV
USCITA TV RGB
VIDEOREGISTRATORE STANDARD
USCITA DIGITALE
4/3
Letter box
MEDIO
S-VIDEO
NONE
• None.
La configurazione predefinita è stereo.
VAI A
CONFERMA
INDIETRO
Dopo aver effetuato una verifica finale, premere per memorizzare la configurazione. Premere
percontinuare l'installazione o il tasto per terminarla.
- 9 -
USCITA
USCITA
5. CONFIGURAZIONI AVANZATE
SAR ANNO P ERSI
PRE MERE O K PER CO NFERMA RE
5-5 REINSTALLAZIONE - RESET
Usare questa opzione solo se volete iniziare la proce-dura di
installazione dall'inizio. Se proseguite, tutte le vostre
precedenti configurazioni saranno perdute, il codice di
accesso e i canali preferiti etc., saranno defi-nitivamente
cancellati!
SE NON VOLETE ESEGUIRE UNA REINSTALLAZIONE
POTETE, QUANDO IL MESSAGGIO VIENE MOSTRATO,
PREMERE IL TASTO O .
5-6 AGGIORNAMENTO DEL SOFTWARE
E' possibile aggiornare il software selezionando INSTALLAZIONE/IMPOSTAZIONI APPARECCHIO/
SOFTWARE UPGRADE.
Se il software è già aggiornato, appare il messaggio "Your software is up to date !" (Software già aggiornato!).
Altrimenti il sistema cerca una versione aggiornata del software tramite l'antenna.
Per ulteriori informazioni sul processo di download, consultare il 7-13.
RESETTARE
TUTTI I CANALI E LE IMPOSTAZIONI CORRENTI
SARANNO PERSI
PREMERE OK PER CONFERMARE
CONFERMA
INDIETRO
USCITA
- 10 -
6. IMPOSTAZIONI UTENTE
6-1 SCELTA LINGUAGGIO
Selezionate INSTALLAZIONE/ IMPOSTAZIONI UTENTE /LINGUA.
• MENU LINGUAGGIO
Potete selezionare il linguaggio per i menu.
• LINGUAGGIO AUDIO PRINCIPALE E ALTERNATIVO
Se sono trasmessi più di un linguaggio audio,
poteteselezionare il linguaggio principale e quello
secondario.
• SOTTOTITOLI
Se è trasmesso più di un sottotitolo, potete seleziona-re
quello principale e quello secondario. Per non
averesottotitoli, selezionare NESSUNO sia per il
principaleche per il secondario.
6-2 PREFERENZE UTENTE (PREFERENZE ASPETTO)
• NETWORK MONITORING
SI o NO. Se si seleziona SÌ, verranno notificati i nuovicanali.
• DURATA DELLE FINESTRE INFORMATIVE
Quando cambiate canale, verrà visualizzata per alcu-ni
secondi, una finestra informativa. Potete selezionare la
durata della visualizzazione di tali finestre (da 0 a 5
secondi). 0 secondi per nonvisualizzare alcuna finestra
informativa mentre cam-biate canale.
• TRASPARENZA DELLE FINESTRE
Quando cambiate canale, verrà visualizzata per alcuni
secondi, una finestra informativa.Potete selezionare la
trasparenza di tale finestra (0% per blu intenso, 100% per trasparenzatotale).
• DURATA BARRA DEL VOLUME
Selezionate la durata desiderata della barra del volume durante la sua regolazione (da 0 a 5 secondi). 0
secondi per non visualizzare la barra del volume.
Premere per confermare.
• TIME SETTING
L’ora è impostata dal GTM utilizzando il cursore o e selezionando la nazione nel quale vi trovate.
Premere per confermare.
SCELTA DELLA LINGUA
LINGUA
AUDIO PREDEFINITO English
AUDIO ALTERNATIVO
SOTTOTITOLI PRINCIPALI
SOTTOTITOLI ALTERNATIVI
VAI A
PREFERENZE PERSONALI
NETWORK MONITORING
DURATA FINESTRA
TRASPARENZA FINESTRA
DURATA BARRA DEL VOLUME
NAZIONE DELL'UTENTE
VAI A
CONFERMA
CONFERMA
INDIETRO
INDIETRO
Italiano
English
English
English
NO
3
25
3
Italy
USCITA
USCITA
6-3 DATI PERSONALI
È possibile immettere dei dati personali che possono essere necessari per l'utilizzo di alcuneapplicazioni
interattive. A questo scopo, selezionare INSTALLAZIONE/IMPOSTAZIONI UTENTE/DATI PERSONALI.
- 11 -
6. IMPOSTAZIONI UTENTE
6-4 INSTALLAZIONE ELENCO PREFERITI
Questa funzione vi consente di creare un elenco programmi PREFERITI di tipo TV o Radio attingendo dalla
lista di riferimento A (creata dalla sintonizzazione automatica) ed eliminarla completamente per ricrearne una
nuova.
CREAZIONE
LISTA PREFERITI
Usate i tasti e del telecomando per spostare un
programma da una lista ad un’altra.
Premete per selezionare l'elenco preferito.Due liste
ELENCO PREFERITI
CREATE
B
NUOVO ELANCO
sono visualizzate simultaneamente.
• La lista sul lato destro è l'elenco di riferimento(create dalla
sintonizzazione automatica).
• La lista sul lato sinistro è l'elenco in costruzione.
VAI A
CONFERMA
INDIETRO
USCITA
•
Usate il cursore e del telecomando per spostarsi
attraverso i programmi della lista. Per velocizzare la
ELENCO PREFERITI B
navigazione all’interno dell’elenco, potete inserire il numero
del canale, ed il cursore si posizionerà diretta-mente su di
esso.
Per copiare un canale dall’elenco A all’elenco preferito(da B a
H), portare il cursore sul programma presceltoe premete il
tasto blu. Ripetete l’operazione fino com-pletamento
dell’elenco. Al termine dell’operazione,memorizzate
ALL CHANNELS
1. BBC ONE
2. BBC TWO
3. BBC THREE
4. BBC NEWS 24
5. BBCI
CANCELLA INSERISCI MEMORIZZA AGGIUNGERE
VAI A
CONFERMA
ELENCO PREFERITI B
4. BBC NEWS 24
7. BBC NEWS 24
9. BBC 1 London
INDIETRO
USCITA
utilizzando il tasto giallo.
Premete per confermare la creazione dell'elenco preferito.
MODIFICA
In qualsiasi momento, potete modificare i vostri elenchi favoriti (da B a H). Al termine, memorizzate
utilizzando il tasto giallo.
• Per eliminare, posizionate il cursore sul canale da cancellare e premete il tasto rosso.
• Per inserire un nuovo canale presente nella lista principale A (per esempio se avete dimenticatodi inserire
un programma nella posizione 5). Spostate il cursore all’interno dell’elenco A (tutti i canali) e fermatevi sul
canale prescelto, selezionatelo premendo il tasto verde (il cursore si sposta all’elenco dei preferiti).
Spostare il cursore all’interno dell’elenco preferiti e posizionate il cursore sul canale successivo a quello
che volete inserire (esempio 6), premete il tasto verde perconfermare.
• Per spostare un canale da una posizione ad un’altra, cancellatelo e successivamente reinserite lo,
dall’elenco principale, nella posizione desiderata.
- 12 -
6. IMPOSTAZIONI UTENTE
6-5 BLOCCO
BLOCCO
APPARECCHIO BLOCCATO
CANALI BLOCCATI
BLOCCA CANALE
LIVELLO DI CONTROLLO GENITORIALE
CONFERMA
VAI A
MINORI DI 18
INDIETRO
NO
NO
USCITA
BLOCCA CANALE
1. BBC ONE
2. BBC TWO
3. BBC THREE
4. BBC NEWS 24
5. BBCI
6. CBBC Channel
7. BBC NEWS 24
CONFERMA
VAI A
INDIETRO
USCITA
Sono disponibili 4 tipi di blocco:
• Selezionate Blocco STB (si/no) per un blocco generale. Questo rapresenta il livello di blocco più alto
delSet Top Box. Vi verrà richiesto di inserire il vostro codice ogno volta che accenderete il Set Top
Box.Nota: questo blocco sarà attivato dopo ogni standby.
• Selezionate Blocco Canali (si/no) per bloccare l’attivazione. Questo, blocca o sblocca tutti i canali bloccati
in un’unica operazione.
Questo offre il vantaggio di bloccare diversi canali e sbloccarli temporaneamente.
• Selezionare Canali Da Bloccare per il blocco di un singolo canale: potete scegliere di bloccare solo i canali
selezionati. Per effettuare il blocco di più canali, navigate sulla lista dei canali usando i cursori e
e premete ogni volta che volete bloccare il canale selezionato.
• Selezionare il menu "Livello controllo genitori" per proibire l'accesso del decoder ai bambini di età inferiore
al livello selezionato. Dopo aver attivato il "controllo genitori", i canali bloccati saranno visibili solo
inserendo il pin code prescelto.
- 13 -
6. IMPOSTAZIONI UTENTE
6-6 MENU APPLICAZIONE
Premete per entrare in APPLICAZIONE.
INSTALLAZIONE
IMPOSTAZIONI UTENTE
IMPOSTAZIONI APPARECCHIO
APPLICAZIONE
>
Spostatevi tramite ai tasti o :
• ESECUZIONE AUTOMATICA: SI/NO.
CONFERMA
VAI A
APPLICAZIONE
INDIETRO
Se si seleziona SÌ, l'applicazione interattivapredefinita
verrà avviata automaticamente adogni modifica di
programma.
• ABILITA SICUREZZA: SI/NO.
ESECUZIONE AUTOMATICA
ABILITA SICUREZZA
Livello di controllo genitoriale
Dimensione caracttere predefinito
MODALITA GRAFICA
NO
NO
Over 4
26
SRC
Verranno avviate solo applicazioni interattive certificate.
• Livello di controllo parentale (Over 4/Over 18).
VAI A
CONFERMA
INDIETRO
Questo blocca I canali secondo l'etàraccomandata.
• Dimensione Carattere predefinito
Utilizzare questa impostazione per selezionare le dimensioni di carattere preferite. Questa impostazione
viene applicata unicamente alle applicazioni interattive.
• MODALITA GRAFICA
Questa impostazione è utile per eseguire operazioni di manutenzione.
USCITA
USCITA
- 14 -
7. UTILIZZO DEL SET TOP BOX
7-1 CAMBIO CANALE
Il Set Top Box fornisce diversi modi per cambiare canale:
• Utilizzando i tasti e sul telecomando:
Il Set Top Box si posiziona sul programma successivo ( ) o quello precedente ( ) rispetto al
canale corrente.
Digitate (1), che verrà visualizzato sulla finestra a video, per es. “1--”.
Se non digitate altre cifre entro 2 secondi, la cifra digitata comparirà in prima posizione nella finestra
informativa, la seconda e la terza cifra verranno eliminate, ed il processo audio/video si predisporrà per
visualizzare il programma richiesto, in questo caso “1”.
Se digitate un’altra cifra (2), verrà visualizzata in seconda posizione, per es. “12-”.
Se non digitate altre cifre entro 2 secondi, le due cifre saranno visualizzate nella finestra a video nella
prima e seconda posizione, la terza verrà cancellata, ed il processo audio video si predisporrà a
visualizzare il programma richiesto, per es. “12”.
Se digitate un’altra cifra (3), quest’ultima verrà visualizzata nella finestra a video in prima posizione ed il
processo audio video si predisporrà per visualizzare il programma richiesto, per es. “123”.
Se il codice numerico inserito non corrisponde a nessun canale in elenco, il Set Top Box selezionerà il
canale precedente a quello selezionato, presente in elenco.
Inserite un numero dalla tastiera del telecomando, per selezionare un canale.
• Canale precedente:
Il tasto vi consente di passare dal canale corrente al canale precedentemente visto.
Per esempio, potete utilizzare questo tasto mentre attendete che inizi un film.
- 15 -
7. UTILIZZO DEL SET TOP BOX
7-2 INFORMAZIONI SUL PROGRAMMA
Ogni volta che cambiate canale ricevete, per alcunisecondi (nel Menu Preferenze Utente, potete selezionare
la durata della finestra informativa), informazioni sul programma visualizzato.
L’informazione può includere:
A Elenco canale.
B Numero di tracce audio e di sottotitoli disponibili.
C Numero canale e nome.
D Nome del programma corrente.
E Ora corrente.
F L’ora di inizio e fine del programm.
G Una barra che in modalità grafica indica la durata del
programma corrente.
H L’ora di inizio e di fine del programma successivo.
L’informazione sul programma sarà disponibile solo se incluso nella trasmissione.
Potete cambiare la trasparenza della finestra informativa premendo INFO per 2 secondi, regolan-do l’effetto
con i tasto e e salvando infine con il tasto .
7-3 INFORMAZIONI ESTESE SUL PROGRAMMA
Il Set Top Box può visualizzare informazioni riferite ai
programmi trasmessi correntemente e ai programmi trasmessi
successivamente.
Premendo il tasto INFO mentre guardate la TV, vedrete una
finestra su “Informazioni Programma”.
A Informazioni Programma (consultate il Cap. 7-2).
B Breve sommario.
C Programma successivo.
Se necessario, usate il tasto per proseguire nella lettura
della pagina successiva.
Se è visualizzata l’icona ? è possibile visualizzare unsommario aggiuntivo.
Premere INFO per visualizzarlo
Usate il cursore e per passare dalle informazioni sul programma corrente a quelle del programma
- 16 -
7. UTILIZZO DEL SET TOP BOX
successivo. Quando sono presenti molte informazioni di testo, usate il tasto. e per proseguire la
lettura nella pagina successiva.
Potete visualizzare informazioni relative ad un altro canale premendo il tasto e .
Premendo il tasto , potrete visionare il programma.
• Premete il tasto INFO o per tornare alla modalità TV.
7-4 ELENCO CANALI TV
Quando guardate un programma TV, premete per
visualizzare l’elenco canali corrente.
• Spostatevi grazie ai tasti , , e
selezionate il canale con .
Potete cambiare l’Elenco Preferiti utilizzando il tasto .
• Senza bisogno di visualizzare l’Elenco Preferiti, pote-te
cambiare lista premendo il tasto .
7-5 LINGUAGGIO AUDIO E SOTTOTITOLI
Premendo o , aprite il menu che vi consente
impostazioni temporanee.
Le impostazioni fatte in questo “menu opzioni” sono valide
esclusivamente per il programma corrente.
Se abbandonate il programma e ritornate a guardarlo, le
impostazioni temporanee saranno perse.
BBC ONE1 -
2 - BBC TWO
3 - BBC THREE
4 - BBC NEWS 24
5 - BBC
6 - CBBC Channel
7 - BBC NEWS 24
8 - BBC 2 England
9 - BBC 1 London
4
INGLESE
2
FRANCESE
?
7-5-1 Linguaggio Audio
Quando disponibile, potrete selezionare tra i differenti
linguaggi trasmessi.
- 17 -
7. UTILIZZO DEL SET TOP BOX
7-5-2 Linguaggio sottotitoli
Quando disponibili, potete scegliere tra differenti linguaggi.
• Ogni volta che premerete uno di questi due tasti, cambierete linguaggio.
• Il menu, trascorsi alcuni secondi di inutilizzo, si chiuderà automaticamente.
• Il numero alla sinistra di ogni linguaggio, indica quanti linguaggi sono disponibili per il canale selezionato.
7-6 REGOLAZIONE VOLUME
Per aumentare o ridurre il volume, utilizzate il tasto o .
Per escludere il volume rapidamente, premete il tasto .
Premete il tasto nuovamente, se volete ripristinare il volume.
Il volume audio non può essere regolato dal videoregistratore in modalità TV.
7-7 MODALITA' TV
Con il tasto potete mettere in comunicazione i vostri apparecchi esterni collegati quali , ad esempio, TV
digitali terrestri o videoregistratori (il video deve essere acceso).
(Quanto scritto è valido solo se le connessioni sono effettuate con un cavo SCART, non con una connessione
tramite Connettore RF).
7-8 APPLICAZIONI INTERATTIVE
Premere il tasto per avviare il servizio interattivo, se trasmesso. Queste applicazioni interattive vi danno
accesso a varie informazioni.
Spostatevi grazie ai tasti o nella lista
delleapplicazioni.
Premete il tasto per confermare la selezione.
- 18 -
Applications List
1 - LauncherCS
2 - Giochi
3 - Mediaworld
4 - Meteo
7. UTILIZZO DEL SET TOP BOX
7-9 PROGRAMMAZIONE TIMER
La funzione Programmazione Timer consente al Set Top Box
di:
• spegnersi ad una determinata ora (autospegnimento),
• accendersi automaticamente su un canalepreselezionato,
ad un'ora preselezionata(timer eventi).
AUTOSPEGNIMENTO
TEMPO SPEGNIMENTO 13:49
7-9-1 Autospegnimento
Inserite l'ora al quale l'apparecchio si deve spe-gnere.
Confermate con il tasto .
VAI A
7-9-2 Timer Eventi
Questa funzione è per impieghi innovativi.
Potete decidere che affinché l'apparecchio si accenda e si
spenga ad un determinato orario.
La funzione timer è molto utile se volete registrare un
programma ma non potete essere presenti alla registrazione
oppure se volete essere avvisati quando hainizio il
programma.
Nota! La funzione timer funziona se il ricevitore si trovain
modalità standby.
PROMEMORIA
CANALE
---
---
---
---
---
---
VAIA
• Premete per impostare l'evento.
• Prima, selezionate il numero del canale con la tastiera del telecomando.
• Impostate la data utilizzando la tastiera del telecomando (aa/mm/gg).
• Se inserite un valore errato, potete correggerlo utilizzando il tasto .
• Impostate l'ora di inizio e di fine del programma utilizzando
la tastiera numerica del telecomando.
I differenti orari di inizio dei programmi non si devono
sovrapporre. Se inserite un inizio o una fine in un periodo già
occupato da un'altra programmazione, verrete avvertiti
PROMEMORIA
CANALE
DATA
AVVIO
FINE
attraverso un messaggio.
• Selezionate Conferma e premete per salvare.
• Selezionate Cancella e premete per abbandonare.
VAI A
CONFERMA PROGRAMMAZIONE
CONFERMA
PRESS OK TO MODIFY
MODIFY
CONFERMA PROGRAMMAZIONE
ANNULLA PROGRAMMAZIONE
CONFERMA
>
DATA
--/--/--
--/--/--
--/--/--
--/--/--
--/--/--
--/--/--
22/01/03
12:52
14:52
INDIETRO
INDIETRO
INDIETRO
AVVIO
DW-TV006
USCITA
--:--
--:--
--:--
--:--
--:--
--:--
USCITA
USCITA
Possono essere impostati fino a 6 eventi. Gli eventi saranno ordinati secondo l'ordine di inizio.
Al termine di ogni evento programmato, il set top box tornerà in standby. Quando l'evento predefinito è in
corso, potete interrompere l'operazione premendo il tasto .
- 19 -
7. UTILIZZO DEL SET TOP BOX

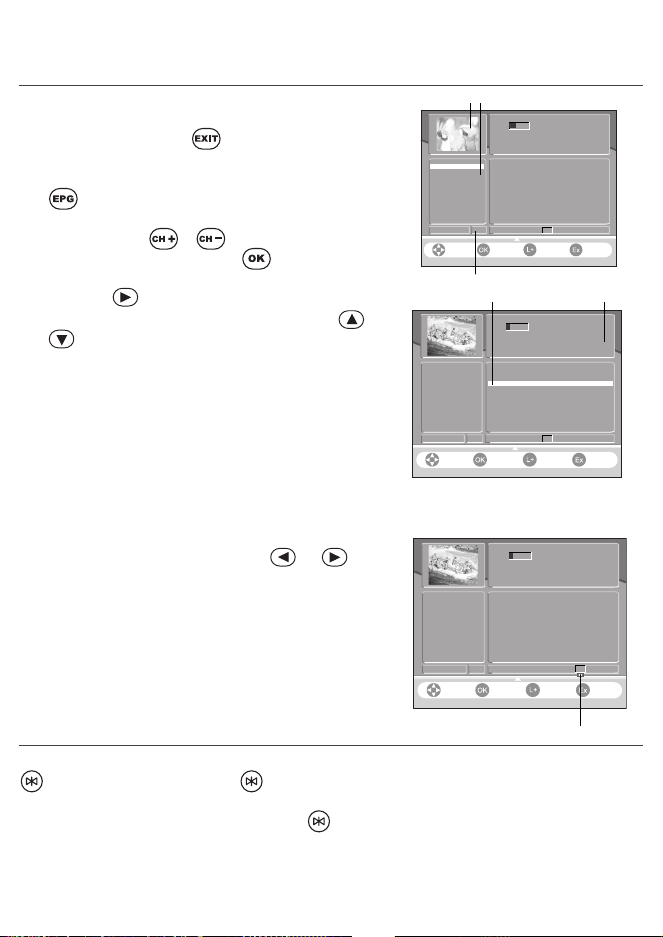

7-10 GUIDE EPG (ENHANCED PROGRAM GUIDE)
Per visualizzare maggiori dettagli in merito al programma
selezionato, premete il tasto . Per rimuoverequeste
informazioni, premete il tasto .
A Viene visualizzato uno schermo ridimensionato. Questo
schermo è delle dimensioni precedenti all'ingresso nell'
.
B Lista canali del corrente elenco. Selezionate il canale
scelto con i tasto e e visualizzate l'immagine
ridimensionata premendo il tasto .
C Visualizza il nome dell'Elenco Preferiti in uso.
D Premendo , l'evento corrente è evidenziato.
Potete vedere tutti gli eventi del giorno, premendo e
.
E Le seguenti informazioni sul programma sono
visualizzate in cima allo schermo:
- l'ora di inizio e fine,
- una barra in formato grafico che indica lo stato
diavanzamento del programma,
- il nome del programma,
- informazioni in merito al contenuto del programma
(premete il tasto INFO per avere contenuti
supplementari mostrati per ...).
F Premete il tasto rosso per poter cambiare la data.
Successivamente utilizzate i tastie e per
cambiare il giorno (7 giorni disponibili secondo i dati
inviati dall'emittente televisiva).
Nota: le informazioni sul programma selezionato sono
visualizzate se l'emittente fornisce tale il servizio.
4 RTL2
5 SAT.1
6 Bloomberg TV.
7 dTravelo IHCN.
8 CNN Int.
9 TV 5
10ARTE
11DW-TV
12COMEDIE !
4 - RTL2 A 31-01-03 15:47 Fri Sat Sun Mon Tue Wed Thu
4 RTL2
5 SAT.1
6 Bloomberg TV.
7 dTravelo IHCN.
8 CNN Int.
9 TV 5
10ARTE
11DW-TV
12COMEDIE !
VAIA
4 RTL2
5 SAT.1
6 Bloomberg TV.
7 dTravelo IHCN.
8 CNN Int.
9 TV 5
10ARTE
11DW-TV
12COMEDIE !
VAIA
ACB
SHIN CHAN
15:45 16:00 (Total : 00:15)
Zeichentrickserie, J 1992/2002S
15:45 Shin Chan
16:00 Schnulleralarm 3! - Wir...
17:00 Achtung Bausteller! Uns...
18:00 Veronica - Verliebt, verl...
18:30 King of Queens
20:00 RTL II News
20:15 The Game
22:35 Red Scorpion
00:35 C.I.A. Codename Alexa I...
SEE
VAIA
A 31-01-03 15:47 Fri Sat Sun Mon Tue Wed Thu
A 31-01-03 15:47 Fri Sat Sun Mon Tue Wed Thu
LIST
ACHTUNG BAUSTELLE! UNSER TRAUM...
17:00 18:00 (Total : 01:00)
ReportageS
15:45 Shin Chan
16:00 Schnulleralarm 3! - Wir...
17:00 Achtung Bausteller! Uns...
18:00 Veronica - Verliebt, verl...
18:30 King of Queens
20:00 RTL II News
20:15 The Game
22:35 Red Scorpion
00:35 C.I.A. Codename Alexa I...
LIST
SEE
DAS NACHRICHTEN JOURNAL
00:25 01:00 (Total : 00:35)
InformagazinS
15:45 Shin Chan
16:00 Schnulleralarm 3! - Wir...
17:00 Achtung Bausteller! Uns...
18:00 Veronica - Verliebt, verl...
18:30 King of Queens
20:00 RTL II News
20:15 The Game
22:35 Red Scorpion
00:35 C.I.A. Codename Alexa I...
LIST
SEE
USCITA
ED
USCITA
USCITA
7-11 FERMO IMMAGINE
F
L'immagine corrente può essere catturata usando il tasto
. Premendo nuovamente il tasto l'immagine sarà rilasciata. Al fine di evitare deterioramenti dello
schermo, la luminosità viene diminuita automaticamente dopo alcuni minuti. La normale luminosità può
essere ripristinata premendo nuovamente il tasto .
ATTENZIONE: mantenere il fermo immagine con luminosità elevata e per lungo tempo può danneggiare il
vostro apparecchioTV.
- 20 -
7. UTILIZZO DEL SET TOP BOX
7-12 MODALITA' RADIO
Premete il tasto sul telecomando del Set Top Box.
Potete spostarvi attraverso l'elenco visualizzato usando i
tastie e .
Potete regolare il volume.
7-13 AGGIORNAMENTO SET TOP BOX
Il Set Top Box entra in questo stato quando, all'accensione, rileva che è disponibile una nuova versione
software.
• Il led rosso lampeggia.
• La schermata di benvenuto viene visualizzata.
Poi, viene visualizzata una schermata di richiesta “procedura di aggiornamento”.
Potete posticipare tale procedura premendo il tasto .
Questo processo sarà visualizzato nuovamente alla
successiva riaccensione del vostro Set Top Box.
Quando premete il tasto l'aggiornamento avràinizio:
• Lo schermo diventa nero,
• Il led lampeggia.
Durante questa modalità non è autorizzata nessuna
operazione da parte dell'utente.
Acompimento dell'operazione, il set top box si accende
automaticamente.
Dopo l'accensione, una schermata informativa conferma
l'avvenuto aggiornamento. Premete il tasto e divertitevi
con il vostro programma preferito.
Nota! se il processo di aggiornamento non si conclude
correttamente, rimane lo schermo nero ed il led verde
lampeggerà, indicando la causa dell'errore (consultare la
tavola seguente).
Se si verifica un errore, premete un tasto qualunque del
telecomando per proseguire. Mettete il Set Top Box in standby
e riaccendetelo per ritentare una nuova procedura di aggiornamento.
Se l'operazione non ha ancora successo, staccate dal Set Top Box sia il cavo di alimentazione sia il cavo
antenna. Ricollegateli e riprovate ancora la procedura di aggiornamento.
- 21 -
PROCESSO DI DOWNLOAD
AL FINE DI IMPLEMENTARE LE FUNZIONALITA' DELL'APPARECCHIO
E' NECESSARIO UN AGGIORNAMENTO DEL SOFTWARE.
NL'OPERAZIONE DURERA' POCHI MINUTI.
DURANTE L'AGGIORNAMENTO\nLO SCHERMO DIVENTERA' NERO.
NON SPEGNETE IL VOSTRO APPARECCHIO
DURANTE QUESTA OPERAZIONE.
PER RICEVERE QUESTO AGGIORNAMENTO
PREMERE ALTRIMENTI USCITA.
CONFERMA
PROCESSO DI DOWNLOAD
AGGIORNAMENTO COMPLETATO
AGGIORNAMENTO SOFTWARE
TERMINATO CON SUCCESSO
PER RITORNARE AI PROGRAMMI
PREMERE OK
USCITA
CONFERMA
7. UTILIZZO DEL SET TOP BOX
7-14 RISOLUZIONE DEI PROBLEMI
Codice di errore Origine dell'errore Azione da parte dell'utente
1, 2 o 3 lampeggi Errore di ricezione
4, 5 o 6 lampeggi
7 o 8 lampeggi Errore locale
9, 10, 11 o 12
lampeggi
14, 15, 16 o 17
lampeggi
Il telecomando non ha effetto sul SetTop Box.
Il led rosso posizionato sul pannello frontale rimane
acceso.
Viene visualizzato uno schermo nero o un messaggio
di errore.
Errore di validità nel
flusso dati
Errori vari
Set Top Box guasto Contattate il vostro rivenditore per la riparazione.
Accettate il messaggio premendo un qualsiasi tasto.
Se necessario, ripetete la vostra richiesta di
aggiornamento.
Accettate il messaggio premendo un qualsiasi tasto.
Se necessario, ripetete la vostra richiesta di
aggiornamento.
Accettate il messaggio premendo un qualsiasi tasto.
Se necessario, ripetete la vostra richiesta di
aggiornamento.
Accettate il messaggio premendo un qualsiasi tasto.
Se necessario, ripetete la vostra richiesta di
aggiornamento.
Puntare il telecomando verso il terminale.
Controllare lo stato e la polarità delle batterie.
Commutate il terminale dallo stato standby ad
acceso premendo il tasto
Avviate una nuova sintonizzazione automatica
dei canali.
.
Cattiva ricezione con un'antenna portatile. Spostate l'antenna lontano dal Set Top Box.
- 22 -
7. UTILIZZO DEL SET TOP BOX
7-15 SPECIFICHE TECNICHE
Standard di trasmissione
DVB-T, MPEG 2, OFDM
Sintonizzatore (Ingresso RF)
Connettore di ingresso : IEC 169-2
Femmina
Gamma frequenza di ingresso RF :
UHF 470-862 MHz (8 MHz BW)
VHF 174-222 MHz (7 MHz BW)
Livello di ingresso RF: -90 fino a -
20 dBm
Impedenza RF : 75 Ohm
Larghezza di banda COFDM :
7Mhz & 8Mhz
Tuning step : 166,66Khz
Connettore di Ouput : IEC 169-2
Maschio
Gamma frequenza Loopthrough :
47-862 MHz
Demodulatore
Modo COFDM : 2k / 8k supportato
Supporto SFN
Modulazione : QPSK, 16-QAM,
64-QAM
Code rate : 1/2 fino a 7/8
Modo : Non gerarchico
Guard interval : 1/4, 1/8, 1/16, 1/32.
Deinterlacciatore :12x17 Forney
convoluzionale
Outer decoder : Reed Solomon
(204,188, 8)
Microprocessore e memorie
Processore : IBM power PC CPU
252Mhz, 350 MIPS
Memoria RAM (PPC+video)
32Mbytes
Flash memory 8 Mbytes
Demultiplexing/Descrambling
CD ISO/IEC 13818-1 compatibile
Video Decoder
MPEG-2 ( ISO/IEC 13818-2)
Profile level : MP@ ML
Input rates : 1.5 fino a 15 Mbit/s
Formato Video : 4:3 e 16:9
Risoluzione Video :
720x576,704x576, 544x576,
480x576,352x576, 352x288
Conversione : Pan e Scan, Letterbox
Ridimensionamento : Down/Up(1/4,
1/16)
Audio Decoder
CD ISO/IEC 13818-3 compatibile
MPEG layer I e II (Musicam Audio)
Modo : Mono, Stereo, Joint stereo
Sampling frequency : 32/44.1/48KHz
A/V Data Input/Output
TV scart
RGB, CVBS, Audio stereo
AUX scart
RVB in, CVBS, uscita Y/C,
Audiostereo
Jack 3 mm Audio (3 pins + GND)
Audio sinistra / destra analogico
S/PDIF
Lettore di Smart Card
1x accesso condizionale (ISO
78161-3)
Modem V90/V92
Conettore 6 pin RJ11
Standard V90/V92
Compatibile TS103021-1/2/3
Pannello Frontale
1 led bi-colore
Sensore IR : 38 KHz
Pannello Posteriore
1 x IEC femmina (segnale di
ingresso)
1 x IEC maschio (RF Loopthrough)
2 x SCART(TV, AUX)
1 x 3mm jack (analogico HiFiL/R+S
PDIF
1xRJ11(PSTN modem)
Specifiche fisiche
STB
Colore:
ITD 70 : grigio scuro / silver
ITD 70B : grigio scuro
Dimensioni (LxPxA) :
220x135x35mm
Peso : circa 400 g
Temperatura di esercizio : +5°C
finoa +40°C
Confezionato ( scatola di cartone)
Dimensioni (LxPxA) :
247x236x80mm
Peso totale : circa 1,0 kg
Temperatura di magazzinaggio :
25°C a +65°c
Alimentazione
AC : 220-240 V ~50 Hz
Uscita : 12 V DC 700 mA
Consumo : max 11 W (stand-by
9.5 W)
Accessori
Telecomando a 41 tasti (doppio
PAD)
Codice NEC
Operante fino a 7 metri
Batterie 2 x 1.5 V (tipo AAA)
Cavo per il modem + adattatorerete
Cavo Scart
Manuale Utente
Adattatore esterno AC/DC
- 23 -
7. UTILIZZO DEL SET TOP BOX
7-16 GARANZIA(TERMINI E CONDIZIONI)ATTENZION
Per usufruire della garanzia, dovete contattare il vostro rivenditore o l'helpdesk
di Sagem Communication al numero 166 009 818.
Vi verrà richiesta la prova di acquisto. Se dovesse presentarsi un malfunzionamento,
contattate il rivenditore o l'helpdesk di Sagem Communication i quali saranno in grado
di consigliarvi su ciò che dovete fare.
Nel caso in cui avete acquistato l'apparecchio direttamente da Sagem Communication, saranno applicate le seguenti norme:
1) Sagem Communication garantisce la riparazione dell'apparecchio, senza costi di manodopera ne di parti di ricambio, per
un periodo di dodici (12) mesi dalla data di acquisto, per problemi dovuti a difetti di fabbricazione. Durante questo periodio
di garanzia, il prodotto difettoso verrà riparato senza alcun addebito ; il cliente deve comunque far pervenire il prodotto
difettoso con tutti gli accessori, a proprie spese, all'indirizzo indicato dal Servizio assistenza Sagem Communication, il cui
numero di telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico
contratto di assistenza, l‘intervento non verrà in nessun caso effettuato al domicilio del Cli ente. La seguente frase è valida
per gli acquisti di apparecchi per uso commerciale, per gli affari o la professione del cliente. Ad eccezione di quanto altresì
esplicitamente stabilito in questo documento e nella misura consentita a termine di legge, Sagem Communication non
presenta osservazioni o concede garanzie, esplicite o implicite, legali o di altra natura e in tale misura, tutti i termini e le
condizioni implicate a normadi legge sono esclusi con la presente. Questa garanzia non inficia i diritti legali del cliente.
2) Esclusione dalla garanzia
Sagem Communication non ha responsabilità di garanzia in caso di:
• mancato rispetto delle indicazioni di installazione o di utilizzazione del prodotto,
- una causa esterna all’apparecchio (compresa ma non limitata a lampi, incendio, scosse o danni da liquidi di qualsiasi
natura); oppure
- modifiche eseguite senza l’autorizzazione scritta di Sagem Communication; oppure
- un errore nell'effettuazione della manutenzione dell’apparecchio o manutenzione inadeguata;oppure
- condizioni operative non adatte, in particolare dovute a temperatura, umidità o polveri; oppure rimozione e/o
distruzione del sigillo di garanzia posto sulla parte inferiore del prodotto
- riparazione o manutenzione dell’apparecchio da parte di personale non autorizzato da Sagem Communication;
oppure
• l’usura dell’apparecchio e degli accessori dovuta ad un normale utilizzo
• danno per imballo non corretto o insufficiente dell’apparecchio quando viene restituito aSagem Communication,
• fornitura di nuove versioni di software,
• attività su qualsiasi apparecchio o software modificato o aggiunto senza previo consenso scrit-to di Sagem
Communication,
• disfunzioni dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio, non imputa-bili agli accessori o al
software installato nel prodotto.
• problemi di comunicazioni correlati a un ambiente non adatto, compreso:
- problemi correlati all’accesso e/o alla connessione a Internet quali interruzioni nelle reti di accesso o
malfunzionamento linea utilizzata dall’abbonato o dal suo corrispondente,
- errori di trasmissione (ad esempio scarsa copertura geografi ca dei trasmettitori radio, inter ferenza o scarsa qualità
della linea),
- errore di rete locale (cablaggio, server, stazioni di lavoro) o guasto alla rete di trasmissione,
• L'esecuzione degli interventi di revisione generale (come indicati nel libretto d'istruzioni unito all'apparecchio) e le
disfunzioni conseguenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in ogni
caso a totale carico del Cliente.
ATTENZIONE
- 24 -
8. AMBIENTE
La salvaguardia dell'ambiente è una preoccupazione essenziale della Sagem Communication. La volontà
della Sagem Communication è di sfruttare delle installazioni che rispettano l'ambiente ed esso ha scelto
d'integrare la prestazione ambientale nell'insieme del ciclo di vita dei suoi prodotti, dalla fase di fabbricazione
alla messa in servizio, l'uso e l'eliminazione.
8-1 IMBALLAGGIO
La presenza del logo (punto verde) testimonia del versamento a un organismo nazionale
certificato di un contributo per il miglioramento delle infrastrutture di recupero e di riciclaggio degli
imballaggi.
Allo scopo di facilitare le operazioni di riciclaggio, rispettare le regole di raccolta differenziata in
vigore localmente per questo tipo di rifiuti.
8-2 PILE E BATTERIE
Se il prodotto contiene pile o batterie, queste devono essere smaltite negli appositi punti di
raccolta.
8-3 IL PRODOTTO
Il cestino sbarrato riportato sul prodotto o i suoi accessori indica che quest'ultimo appartiene alla
famiglia deglle apparecchiature elettriche ed elettroniche.
A questo titolo, la regolamentazione europea richiede che si proceda allo smaltimento tramite
raccolta selettiva:
- Nei punti di distribuzione nel caso di acquisto di apparecchiatura equivalente.
- Nei punti di raccolta messi a disposizione localmente (discariche, raccolta selettiva, ecc.).
In tal modo si partecipa alla riutilizzazione e alla valorizzazione dei Rifiuti di Apparecchiature Elettriche ed
Elettroniche che rappresentano un rischio potenziale per l'ambiente e la salute dell'uomo.
- 25 -
Documento privo de valore contrattuale
*252465318B*
Sagem Communication
Société anonyme au capital de 300 272 000 € - 480 108 158 RCS PARIS
27, rue Leblanc - 75512 PARIS CEDEX 15 - FRANCE
www.sagem.com
Loading...
