Page 1

Technology in action

http://www.sagem.com

Alla fakta som ges i denna bruksanvisning ges i upplysningssyfte och kan ändras utan varsel.

Page 2

MOTTAGARE FÖR MARKSÄND DIGITAL-TV

BRUKSANVISNING

SVENSK

Technology in action

ITD 64

ITD 62

ITD 60

Page 3

SNABB START

GRATULERAR!

Den nya generationen av digital TV-mottagare erbjuder dig nya digitala tjänster och gör det lätt för dig och din familj att välja de allra bästa upplevelserna som digital TV kan bjuda på. När du har anslutit din digitala TV-mottagare och ställt in den enligt dina önskemål, kan du utnyttja alla dess möjligheter. Du kan uppdatera den digitala TV-mottagaren via antennsignalen, allt eftersom nya funktioner och tjänster blir tillgängliga.

SAGEMs Digitala TV-mottagare genomgår kontinuerlig utveckling. Därför förbehåller vi oss rätten att ändra och förbättra produkterna som beskrivs i denna bruksanvisning.

Denna produkt uppfyller EMC-direktivet 89/336/EEG. CE-märkningen betyder att produkten uppfyller de grundläggande krav som fastställts i Europaparlamentets och Europarådets direktiv 1999/5/CE angående mikrovågsradioutrustning och terminalutrustning för telekommunikation med avseende på användarens hälsa och säkerhet samt elektromagnetisk störning. Dessutom används på ett effektivt sätt det frekvensband som annars tillskrivs markbunden och trådlös kommunikation i syfte att förhindra skadande störning. Intyget om överensstämmelse finns på webbplatsen www.sagem.com, i avdelningen för support, eller kan erhållas från följande adress: SAGEM SA - Customer relations Department 4, rue du Petit Albi - 95800 Cergy St Christophe – France SAGEM är ett registrerat varumärke som tillhör SAGEM SA.

ITD 60 / ITD 62 / ITD 64

Free to View Digital TV Receiver

Quick Start Guide

IMPORTANT NOTICE

Before unpacking this product further,

Have you or your local store checked your Postcode for reception ?

Telephone number for your local store is on your till receipt.

Should your Store be unable to help, please check the following Website Links for Digital

Terrestrial signal coverage :

http://www.dtg.org.uk/consumer/freeview.html

http://www.freeview.co.uk

http://www.bbc.co.uk/digital

Please note : In order to receive quality digital signal

you may need an aerial upgrade.

Page 4

SNABB START

Connection diagram

TV-antenn

(medföljer ej)

TV-antenn

(medföljer ej)

TV-antenn

(medföljer ej)

TV-antenn

(medföljer ej)

• ITD 60 AND TV WITHOUT SCART

(medföljer ej)

TV-antenn

(medföljer ej)

• ITD 60 AND TV WITH SCART

• ITD 62/64

Page 5

SNABB START

Installation Guide

Getting Started

r Unpack your SAGEM free to view digital receiver and check for the following accessories : User Manual, remote control, batteries

and power cable.

r Disconnect power to all your existing equipment. r Locate product in preferred position. r Connect all equipment as shown in the diagram on the adjacent page. r Finally, once all other connections are made, connect power and switch on your television set.

Setting up your Set Top Box

r Switch on your Set Top Box. Your television switches to external input. If your television does not switch automatically, select the

external input to which the Set Top Box is connected (refer to your TV handbook for details).

r The Set Top Box displays a first time installation message. Press OK to continue. r Press OK to confirm menu language and user country set up.

Your Set Top Box will now search for all available channels.

Please be patient as this process takes a few minutes.

r When completed, press OK to save the channel list. You should now be watching Digital Television. r Select your preferred digital channel using the Up arrow/Down arrow key button or the numbered keys on your remote control.

Reception issues

r If no reception or less than 10 channels are found, picture freezes, blanking out or blocking occurs, please re-check all connections

and repeat the automatic tuning procedure above.

r Problems with setting up your Set Top Box could be caused by incorrect signal levels. Your aerial system may need realignment or

to be upgraded. Contact your retailer for details.

r In case of persistant problems despite of correct signal level, contact your retailer or call SAGEM helpdesk at 0870 2488227.

Reasons to upgrade your aerial installation

They are 3 main reasons why you may need to upgrade your aerial :

1. your current aerial and cabling may not be able to receive all the digital channels due to its age and condition,

2. in your location the digital channels may be transmitted on a different frequency to your analog signal and you may need a different type of aerial to receive them,

3. the new digital channels may be transmitted from a new transmetter and if this is the case, the aerial would have to be realigned. Alternatively you could add a second aerial to your system.

For further informations, please contact your retailer

Warnings

Interference – Do not place your Set Top Box near appliances which may cause electromagnetic interferences (i.e. hi-fi speakers). If you do, it may adversely affect the wor-

king of the unit, causing the picture or sound to distord.

Covers – Do not remove any fixed covers as this may expose dangerous voltages. Weather – It is advisable to unplug the aerial during a thunderstorm. Even if your Set Top Box and TV are switched off they can still be damaged by lightning strikes. Ventilation – The ventilation holes in the casing of your Set Top Box prevent it from over heating. Do not block or cover these holes, especially with cloth or paper. If your

Set Top Box is to be built into a compartment or similary enclosed, make sure that there is a gap of at least 10 cm on both sides and 20 cm at the top and back of the unit. Damage – Never use your Set Top Box if it is damaged in any way.Always place your television on a flat level surface avoiding anywhere which may be subject to strong vibration.

Batteries – Batteries are easily swallowed by young children. Do not allow young children to play with the remote control unit. Temperature – Avoid extreme temperature, either hot or cold. Place your Set Top Box well away from heat sources such as radiators or gas/electric fires. Do not place cand-

les or table lamps on or near your Set Top Box. Moisture – Do not allow your Set Top Box to be exposed to rain, moisture or dust. Do not place a plant or flowers which may need wateringon your TV. If any liquid is split inti your Set Top Box it can cause serious damage. If you spill any liquid into your Set Top Box switch it off at the mains immediately and contact your retailer.

III

Page 6

SNABB START.................................................................................................................. I

1. ALLMÄN INFORMATION ............................................................................................. 1

1-1 Säkerhet............................................................................................................... 1

1-2 Följesedel............................................................................................................. 1

1-3 Nätanslutning ....................................................................................................... 1

2. ALLMÄN BESKRIVNING ............................................................................................. 2

2-1 Beskrivning av frontpanelen................................................................................. 2

2-2 Beskrivning av bakpanelen .................................................................................. 2

2-3 Fjärrkontrollen ...................................................................................................... 2

2-3-1 Iläggning av batterier .................................................................................... 2

2-3-2 Användning av fjärrkontrollen........................................................................ 3

2-3-3 Programkort .................................................................................................. 3

3. ANSLUTNINGAR.......................................................................................................... 4

3-1 Inledning............................................................................................................... 4

3-2 Anslutning till TV, VCR och antenn ...................................................................... 4

3-3 Hi-Fi förstärkare.................................................................................................... 4

4. INSTALLATION AV DIGITAL TV-MOTTAGARE.......................................................... 5

4-1 Förberedande åtgärd............................................................................................ 5

4-2 Kanalinstallation med sökning.............................................................................. 6

4-3 Nätverksstatus...................................................................................................... 7

4-4 Installation av favoritlista...................................................................................... 8

4-5 Installation av audio/video.................................................................................... 9

4-5-1 TV.................................................................................................................. 9

4-5-2 VCR............................................................................................................... 9

4-5-3 Modulator ...................................................................................................... 9

4-5-4 Digitalutgång (endast ITD64)...................................................................... 10

4-6 Språkinställning.................................................................................................. 10

4-7 Tidsinställning..................................................................................................... 10

4-8 Byta PIN-kod ...................................................................................................... 11

INNEHÅLL

Page 7

5. ANVÄNDA DIGITAL TV-MOTTAGARE...................................................................... 12

5-1 Byta kanal och lista .............................................................................................12

5-1-1 Kanalbyte .....................................................................................................12

5-1-2 "Zappning" i informationssyfte .....................................................................12

5-1-3 Snabb returtangent .....................................................................................12

5-2 Programinfo.........................................................................................................13

5-2-1 Resumé av aktuellt program........................................................................13

5-2-2 Indikator i form av stapeldiagram.................................................................13

5-2-3 Sammanlagd längd på aktuellt program......................................................13

5-2-4 Kort resumé av nästa program ....................................................................13

5-2-5 Antal sändningsspråk ...................................................................................14

5-2-6 Byta aktuellt språk........................................................................................14

5-2-7 Namn på aktuell kanal .................................................................................14

5-2-8 Namn på aktuellt program............................................................................14

5-2-9 Referens för aktuell favoritlista.....................................................................14

5-2-10 Nummer på aktuell kanal ...........................................................................14

5-2-11 Navigeringsfunktion....................................................................................14

5-2-12 Resumé av nästa program.........................................................................15

5-2-13 Transparens...............................................................................................15

5-3 Lista över kanaler................................................................................................15

5-4 Egna inställningar (för visning)............................................................................16

5-5 Lås.......................................................................................................................17

5-6 Byte av ljudspår och textspråk på aktuell kanal..................................................17

5-7 Volymjustering.....................................................................................................18

5-8 Läget TV/SAT/VCR..............................................................................................18

5-9 Timerprogrammering...........................................................................................18

5-10 Villkorlig åtkomst................................................................................................19

5-10-1 Skydd av PIN-koden ..................................................................................19

5-10-2 Information om abonnemang.....................................................................20

5-10-3 Ändring av PIN-koden................................................................................21

5-10-4 Meddelanden om villkorlig åtkomst............................................................22

5-11 Guide-läge.........................................................................................................22

5-12 Uppdatering av den digitala TV-mottagaren......................................................23

5-13 Felsökning .........................................................................................................24

5-14 Specifikationer ..................................................................................................25

INNEHÅLL

Page 8

1. ALLMÄN INFORMATION

1-1 SÄKERHET

För att digital TV-mottagaren skall bibehålla sina prestanda bör den:

• placeras inomhus på en plats där den är skyddad mot blixt och åska, regn och direkt

solljus,

• placeras på en torr och väl ventilerad plats,

• skyddas mot fukt,

• installeras så att den inte utsätts för häftiga stötar,

• anslutas direkt till nätet med den sladd som levereras med apparaten.

• placera ingenting ovanpå digital TV-mottagaren, för att inte hindra luftcirkulation.

Var aktsam

• Kontakt med vätska kan leda till skador i digital TV-mottagaren och förorsaka funktionsavbrott. Öppna aldrig din Digital TV-mottagare. Kontakta kompetent servicepersonal, om tekniska problem uppstår.

• Liksom alla elektroniska apparater innehåller Digital TV-mottagaren ömtåliga komponenter. Därför måste den placeras på en plats där den inte kan falla och är utom räckhåll för barn.

• Utsidan av Digital TV-mottagaren kan torkas ren med en mjuk och torr tygtrasa. Använd inte slipdyna, skurpulver eller lösningsmedel, som t. ex. alkohol eller terpentin, för det kan skada apparatens yta.

• Digital TV-mottagaren måste skiljas från nätet (från vägguttaget eller bakpanelen) före ändringar i anslutningen mellan TV, VCR eller antennen. Kom ihåg att lämna fritt tillträde till stickproppen och uttaget.

• Glöm inte att lägga in batterierna i fjärrkontrollen.

1-2 FÖLJESEDEL

Följande komponenter levereras med den Digitala TV-mottagaren:

• en fjärrkontroll,

• 2 batterier (R6) för fjärrkontrollen,

• en scartsladd för anslutning till TV-apparaten,

• AC/DC adapter,

• denna bruksanvisning.

1-3 NÄTANSLUTNING

STB:n måste anslutas med en AC/DC-adapter till ett 220-240 volts vägguttag. Koppla på nätspänningen på väggen.

Page 9

2. ALLMÄN BESKRIVNING

2-1 BESKRIVNING AV FRONTPANELEN

Röd lysdiod Beredskapsläge. Grön lysdiod Mottagning av kommandon från fjärrkontroll.

2-2 BESKRIVNING AV BAKPANELEN

A– Anslutning för extern AC/DC-adapter B – Scartuttag för video/AUX-anslutning (*) C – Scartuttag för anslutning av tv-apparat D – 3.5 mm minikontakt för DIGITAL ljud- och AUDIO V/H-utgång (**) E – RF-utgång för tv F – UHF-VHF-utgång för tv

(*) Finns inte på ITD60 (**) Endast ITD64

2-3 FJÄRRKONTROLLEN

2-3-1 Iläggning av batterier

Fjärrkontrollen behöver två R6 batterier för att fungera. Schemat inne i batterifacket visar hur batterierna skall placeras.

Varning: Använd endast lämpliga batterier, enligt tillverkarens anvisningar (se

avsnittet “Specifikationer” på sidan 33). De bifogade batterierna kan inte laddas om. Lämna tillbaka defekta eller uttjänta batterier till lokal avfallshantering enligt gällande bestämmelser. Släng dem inte i soptunnan.

Grön / Röd IR Sensor

A B C D E F

Page 10

2. ALLMÄN BESKRIVNING

2-3-2 Användning av fjärrkontrollen

Kom ihåg att rikta fjärrkontrollen direkt mot den Digitala TV-mottagaren.

KNAPP FUNKTION

Insomning Text-tv Textspräk TV/VCR Numeriska tangenter Audio Mute-knapp Byta aktuellt språk Oanvänd Oanvänd Favoritlistz + Vägledning Färgad funktionsknapp Färgad funktionsknapp Färgad funktionsknapp Färgad funktionsknapp Information Meny Gå Retur

Ljudvolym - / Höger

Ljudvolym + / Höger

Föregående program / Ned Nästa program / Upp Bekräfta

0-9

Röd

Grön

Yellow

Blue

INFO

EXIT

BACK

Page 11

3. ANSLUTNINGAR

3-1 INLEDNING

Digital TV-mottagaren kan anslutas på flera olika sätt till ditt audio/TV-system. Vissa av metoderna ger dig möjligheten att lyssna på musik i stereoljud av liknande kvalitet som cd-skiva. Be din lokala återförsäljare hjälpa dig ställa in den konfiguration som är bäst anpassad till dina specifika krav.

Varning:

Skilj Digital TV-mottagaren från nätet innan du ansluter eller kopplar ur någon apparat.

3-2 ANSLUTNING TILL TV, VCR OCH ANTENN

Anslut TV-antennen först när Digital TV-mottagaren inte längre är ansluten till nätet. Digital TV-mottagaren ansluts direkt till TV-apparaten med en scartanslutning som omfattar RGBsignaler för att garantera en optimal bildkvalitet. Anslut den bifogade scartkabeln mellan scartanslutningen för TV på Digital TV-mottagaren och huvudscartanslutningen på TV-apparaten (den som har 3 punkter, som anger att RGB-försörjning är tillgänglig). Anslut sedan Digital TV-mottagare (scartanslutningen för VCR) till VCR (huvudscartanslutningen på VCR). Scartsladd medföljer inte.

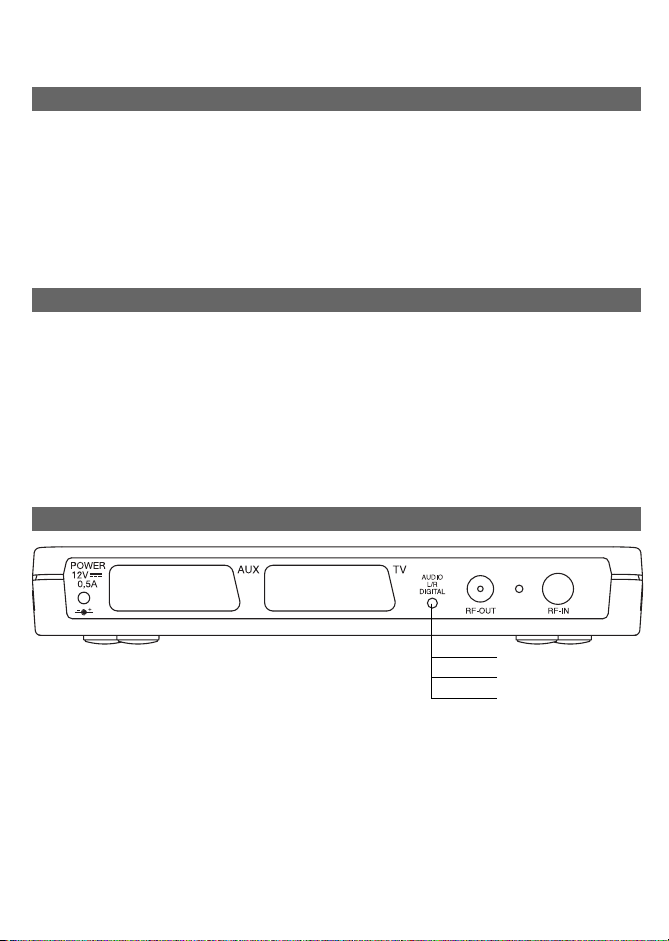

3-3 HI-FI FÖRSTÄRKARE (ENDAST ITD 64)

Det går att ansluta Digital TV-mottagaren till en Hi-Fi förstärkare (standard med equalizer eller, ännubättre, Prologic), för att erhålla en utmärkt ljudkvalitet, som är jämförbar med kvaliteten hos audioprogram. Volymjustering är möjlig direkt från Digital TV-mottagaren.

DIGITAL Analog höger Analog vänster

Gul

Röd

Vit

Page 12

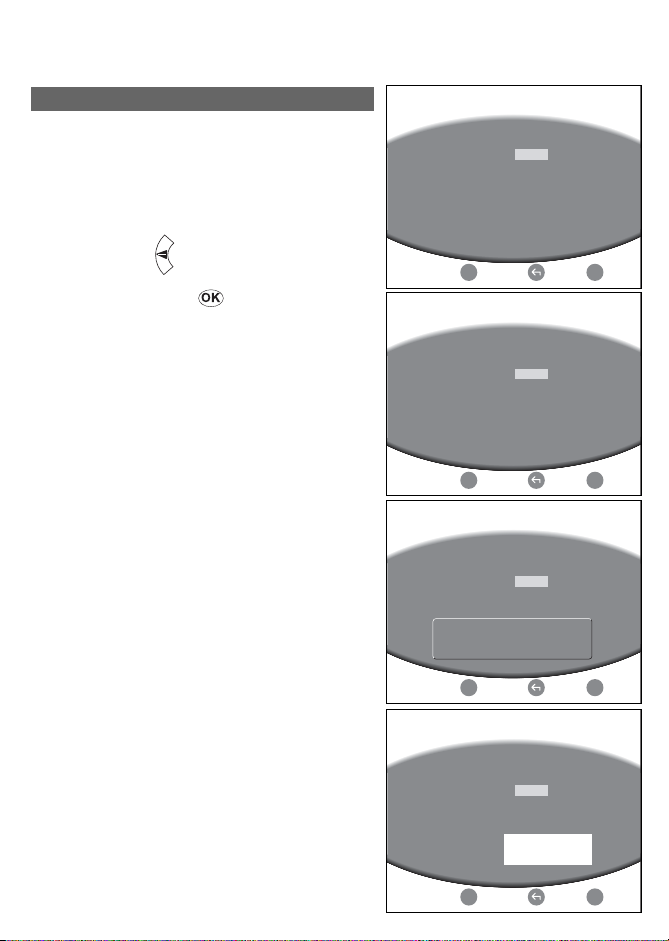

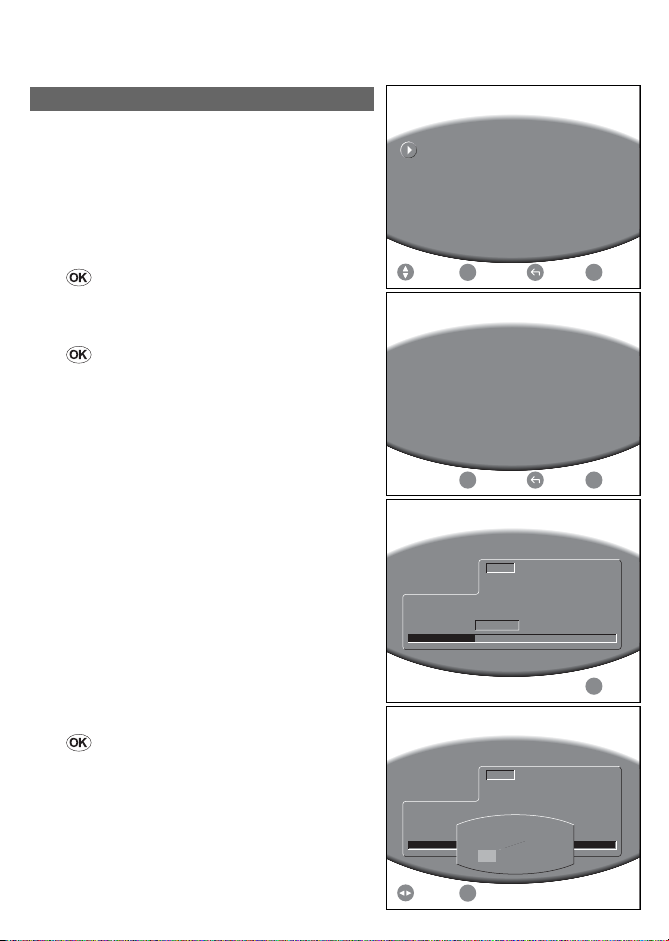

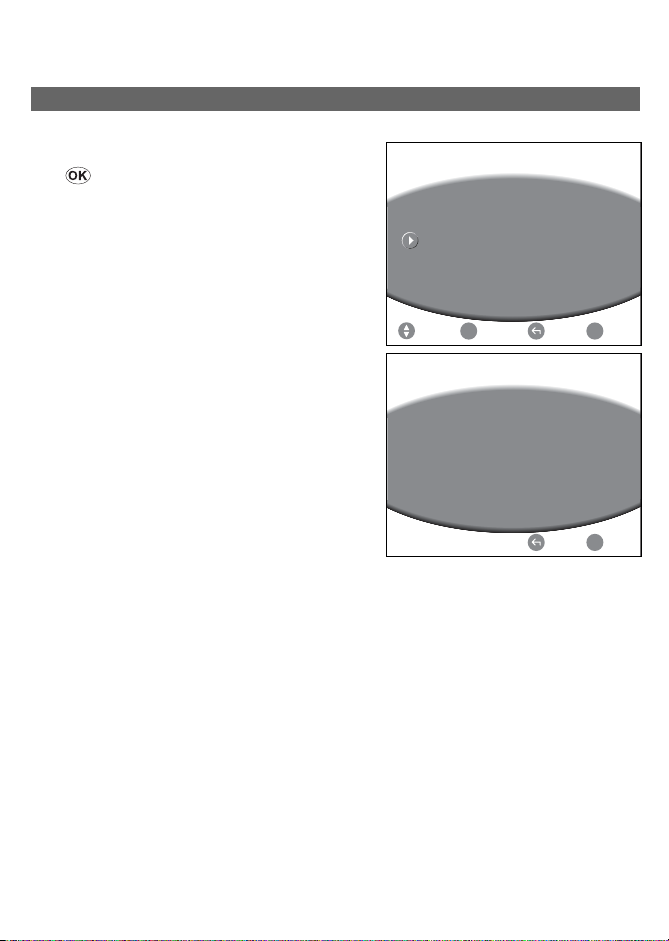

INSTALLATION AV DIGITAL TV-MOTTAGARE

4-1 FÖRBEREDANDE ÅTGÄRD

Digital TV-mottagaren levereras med allt som behövs för en standardinställning. TV : TV: 4/3 format, RGB, stereoljud VCR : PAL, stereoljud Du har tillträde till installationsskärmarna som visas nedan och kan därför anpassa din Digital TVmottagare till din favoritutrustning. Vanligtvis kommer du till skärmarna genom att trycka på knappen MENU. Du kan lagra dina val genom att trycka på knappen . Gå tillbaka till föregående skärm genom att trycka på knappen BACK. Lämna alla skärmar genom att trycka på knappen EXIT.

Använd pilknappen för att flytta dig ned till raden INSTALLATION och bekräfta genom att trycka . Åtkomsten till installationsmenyerna skyddas av en hemlig installationskod, för att hindra att felaktiga justeringar görs av misstag. Digital TV-mottagaren levereras med grundkoden 1234.

Obs!: Så länge installationskoden är 0000 blir du inte ombedd att trycka in någon kod.

Knappa in koden. Så fort ett värde matas in, ersätts segmentet av en stjärna.

Med hjälp av pilknappen på fjärrkontrollen kan du komma tilllbaka till ett värde som redan har matats in

och ändra det, förutsatt att koden inte har bekräftats med . När du matat in de fyra siffrorna trycker du på för att bekräfta.

Ett felmeddelande visas om koden du matat in inte är korrekt.

HUVUDMENY

KANALLISTA INSPELNINGSTIMER INFORMATION INSTALLATION

FLYTTA

INSTALLATION

ANGE ER INSTALLATIONSKOD

OCH BEKRÄFTA MED OK KNAPPEN

BEKRÄFTA

INSTALLATION

ANGE ER INSTALLTIONSKOD

OCH BEKRÄFTA MED OK KNAPPEN

BÖRJA OM

BEKRÄFTA

TILLBAKA

- - - -

TILLBAKA

- - - -

FEL KOD

TILLBAKA

AVSLUTA

AVSL UTA

Page 13

INSTALLATION AV DIGITAL TV-MOTTAGARE

4-2 KANALINSTALLATION MED SÖKNING

Denna installation kompletterar listan A med alla de kanaler som påträffats under sökningen av alla frekvenserna. Denna lista är en sammanfattning av alla kanaler och kommer inte att ändras. Det går att skapa egna listor, som baserar sig på denna referenslista (se kapitel 4.5). Tryck för att söka.

Tryck för att bekräfta.

En indikator längst nere på skärmen anger procenttalet av genomsökta frekvensband. Aktuell frekvens visas i realtid.

Ett meddelande i slutet av sökningen ber dig lagra. Tryck Du kan avbryta sökningen när som helst genom att trycka på knappen EXIT. Du kan lagra eller låta bli.

BOX INSTÄLLNINGAR

KANALSÖKNING TV OCH VIDEOBANDSPELARE MOTTAGARENS STATUS

FLYTTA

BEKRÄFTA

KANALSÖKNING

STARTA KANALSÖKNING

ÖNSKAR NI STARTA KANALSÖKNING?

BEKRÄFTA

KANALSÖKNING

Söker...

0% 100%

TV-kanaler funna0000

482 MHz

TILLBAKA

AVSLUTA

KANALSÖKNING

482 MHz

Sökningen är klar LAGRA LISTAN?

JA NEJ

BEKRÄFTA

TV-kanaler funna0020

Klar

0% 100%

FLYTTA

AVSLUTA

Page 14

INSTALLATION AV DIGITAL TV-MOTTAGARE

4-3 NÄTVERKSSTATUS

Du kan när som helst kontrollera nätverksstatusen. Tryck för att bekräfta.

Tekniska parametrar visas i informationssyfte.

BOX INSTÄLLNINGAR

KANALSÖKNING TV OCH VIDEOBANDSPELARE MOTTAGARENS STATUS

FLYTTA

BEKRÄFTA

MOTTAGARENS STATUS

OFDM Synk JA FFT Synk JA Frekvens Synk JA TPS Synk JA VITERBI Synk JA BER < 1.0 E-8 Center frekvens offset 0 KHz Signal till brus 27 dB

TILLBAKA

AVSL UTA

Page 15

INSTALLATION AV DIGITAL TV-MOTTAGARE

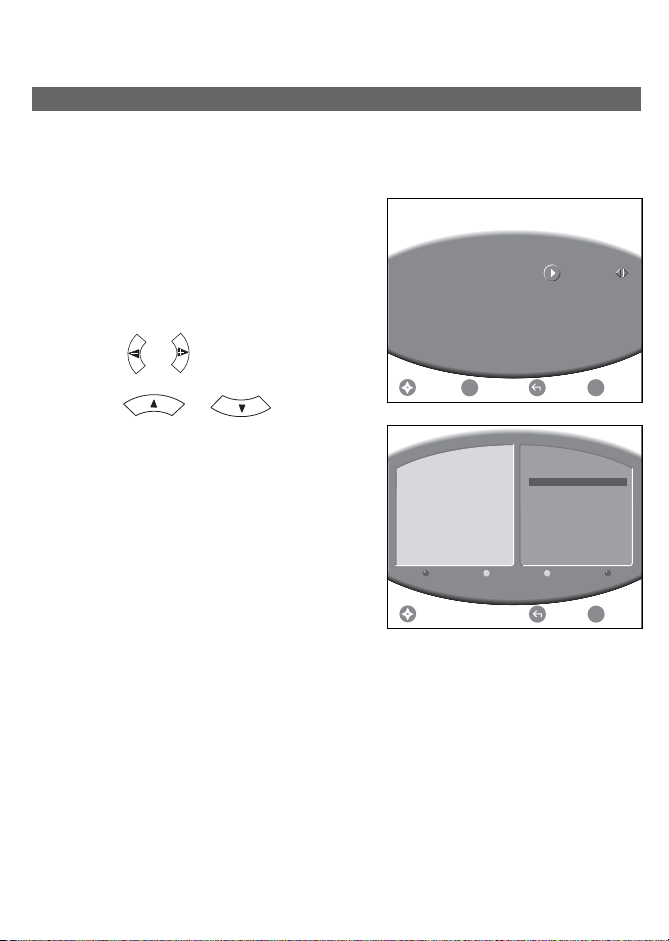

4-4 INSTALLATION AV FAVORITLISTA (Finns inte på ITD 60)

Med hjälp av denna funktion kan du skapa en favoritlista av TV-kanaler från referenslistan A (byggd från tillhandahållarens installation eller genom sökning) och radera den helt och skapa en ny.

GÖR SÅ HÄR

Två listor visas samtidigt.

• Listan till höger är referenslistan (härstammar från grundsökning).

• Listan till vänster är den du håller på att skapa.

Använd knapp och på fjärrkontrollen för att flytta dig från den ena listan till den andra.

Använd knapp och på fjärrkontrollen för att flytta dig genom en lista. Om du vill förbättra navigeringen inne i en lista, kan du direkt mata in numret på en kanal, så går index dit direkt.

Om du vill kopiera en kanal från listan A till favoritlistan (B till H), placerar du index på det program du vill överföra och trycker på den blå knappen. Gör om detta så många gånger som behövs. När listan är färdig, lagrar du den med den gula knappen.

ÄNDRINGAR

Du kan när som helst ändra din favoritlista (B till H).

• Du raderar genom att placera indexet på den kanal du vill radera och trycker på den röda

knappen.

När du är klar, lagrar du den med den gula knappen.

• Gör så här för att placera in en ny kanal från huvudlistan A(om du t. ex. har glömt att sätta

den i nummer 5). Flytta indexet till listan A (alla kanaler) och välj med hjälp av den gröna knappen (indexet flyttas till favoritlistan). Flytta indexet i favoritlistan upp till kanalen som ligger strax efter det nummer där du vill placera den (exempel 6) och tryck på den gröna knappen.

• Om du vill flytta en kanal från en plats till en annan i en favoritlista, radera den och impor-

tera den sedan från huvudlistan till den önskade platsen.

SKAPA FAVORITLISTOR

LISTA B Tom lista Ändra i lista

FLYTTA

BEKRÄFTA

TILLBAKA

AVSL UTA

Favoritlista B

Radera Lagra

FLYTTA

Nätlista

Infoga Lägg till

1 TEST 2 2 Dïravelo ylHC 3 SVC10 4 SVC11 5 SVC12 6 SVC13 7 SVC14 8 SVC15 9 SVC16 10 SVC17

TILLBAKA

AVSL UTA

Page 16

INSTALLATION AV DIGITAL TV-MOTTAGARE

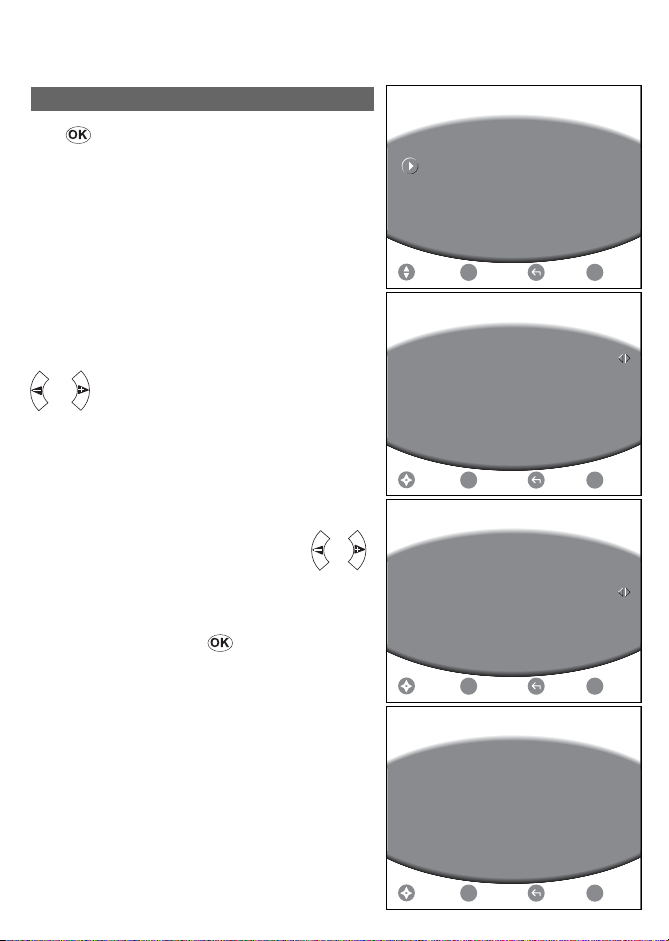

4-5 INSTALLATION AV AUDIO/VIDEO

Tryck för att komma åt denna meny.

4-5-1 TV

Det finns ett antal valmöjligheter.

Bläddra igenom dessa med hjälp av pilknapparna

och .

• TV format 4/3, 16/9 eller brevlåda.

• RGB klarhetsnivå, hög eller låg.

• RGB standard, ja eller nej.

4-5-2 VCR

Det finns ett antal valmöjligheter. Bläddra igenom dessa med hjälp av pilknapp och .

• PAL eller SVHS standard

Om du har valt PAL eller SVHS, kommer den kombinerade TV och video standarden att vara PAL. Mono- eller stereoljud. Efter en sista kontroll, tryck för att lagra inställningarna. Tryck BACK för att fortsätta installationen eller EXIT för att avsluta.

4-5-3 Modulator

Om du vill ställa in kanalen för en annan TV-apparat:

• direkt åtkomst till menyn,

• välj kanal (21 till 69) genom att mata in numret,

• kontrollera att VCR-standarden är PAL,

• välj landets standard (B/G, I eller K). Kanalen är fabriksinställd på 43.

BOX INSTÄLLNINGAR

KANALSÖKNING TV OCH VIDEOBANDSPELARE MOTTAGARENS STATUS

FLYTTA

BEKRÄFTA

TV OCH VIDEOBANDSPELARE

TV-FORMAT 4/3 Letter box RGB LJUSSTYRKA SVAG VIDEOBANDSPELARSTD PAL SLÅ AV RGB TILL TV-N NEJ MODULATOR JA UTGÅNGSSTANDARD PAL B/G UTGÅANGSKANAL 43

FLYTTA

BEKRÄFTA

TV OCH VIDEOBANDSPELARE

TV-FORMAT 4/3 Letter box RGB LJUSSTYRKA SVAG VIDEOBANDSPELARSTD PAL SLÅ AV RGB TILL TV-N NEJ MODULATOR JA UTGÅNGSSTANDARD PAL B/G UTGÅANGSKANAL 43

FLYTTA

BEKRÄFTA

TV OCH VIDEOBANDSPELARE

TV-FORMAT 16/9 RGB LJUSSTYRKA STARK VIDEOBANDSPELARSTD PAL SLÅ AV RGB TILL TV-N NEJ MODULATOR JA UTGÅNGSSTANDARD PAL B/G UTGÅANGSKANAL 43

TILLBAKA

AVSLUTA

FLYTTA

BEKRÄFTA

TILLBAKA

AVSLUTA

Page 17

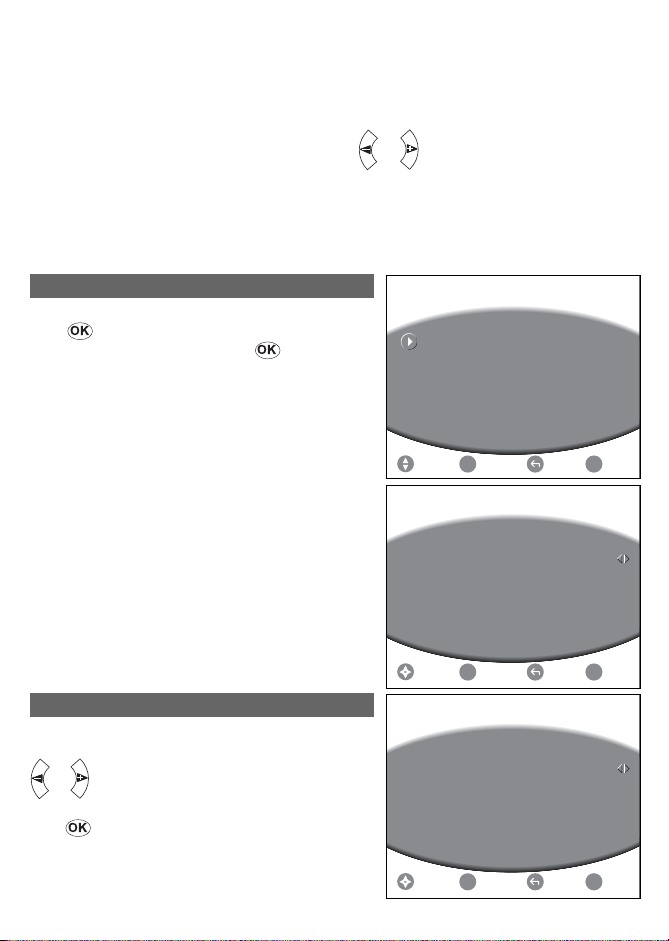

4-5-4 Digitalutgång (endast ITD64)

Ett antal alternativ finns. Bläddra bland alternativen med hjälp av markörerna och

• Hemmabio : Skicka AC3-ljuddata till digitalutgången när så är möjligt (*)

• Stereo : Skicka stereoljuddata till digitalutgången Standardkonfigurationen är stereo.

4-6 SPRÅKINSTÄLLNING

Tryck för att komma åt olika inställningar. Välj SPRÅKINSTÄLLNING och tryck för att bekräfta.

• MENYSPRÅK

Du kan välja språk för visning av menyn.

• HUVUD- OCH ALTERNATIVT SPRÅK FÖR LJUDET

Om ljudet sänds på fler än ett språk, kan du välja huvudspråk och alternativa språk.

• TEXTSPRÅK

Om mer än ett textspråk sänds, kan du välja huvudtextspråk och alternativt textspråk. Om du inte vill ha någon textning, väljer du INGET för huvud- eller alternativt textspråk.

4-7 TIDSINSTÄLLNING

Tiden ställs in från Guide-läget med hjälp av knappen

eller och genom att välja det land du bor i.

Tryck för att bekräfta.

INSTALLATION AV DIGITAL TV-MOTTAGARE

ANVÄNDAR INSTÄLLNINGAR

SPRÅKINSTÄLLNING ANVÄNDARINSTÄLLNING FAVORITLISTA LÅSA KANALER BYTE AV INSTALLATIONSKOD

FLYTTA

BEKRÄFTA

SPRÅKINSTÄLLNING

MENYSPRÅK SVENSKA FAVORITSPRÅK LJUD SVENSKA ALTERNATIVT SPRÅK LJUD FRANSKA FAVORITSPRÅK TEXTNING SVENSKA ALTERNATIVT SPRÅK TEXTNING INGET

FLYTTA

BEKRÄFTA

ANVÄNDARINSTÄLLNING

MAX TID SKÄRMMEDDELANDE 4 GENOMSKINLIGHET 25% MAX TID VOLYMREGLAGE 4 ANVÄDARLAND SWEDEN

TILLBAKA

AVSLUTA

FLYTTA

BEKRÄFTA

TILLBAKA

AVSLUTA

Page 18

INSTALLATION AV DIGITAL TV-MOTTAGARE

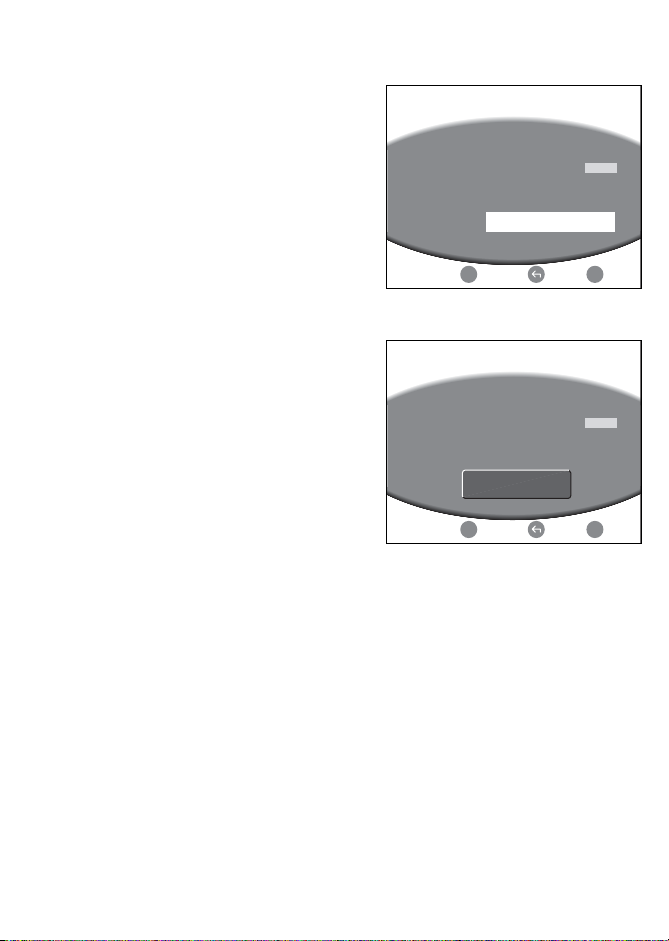

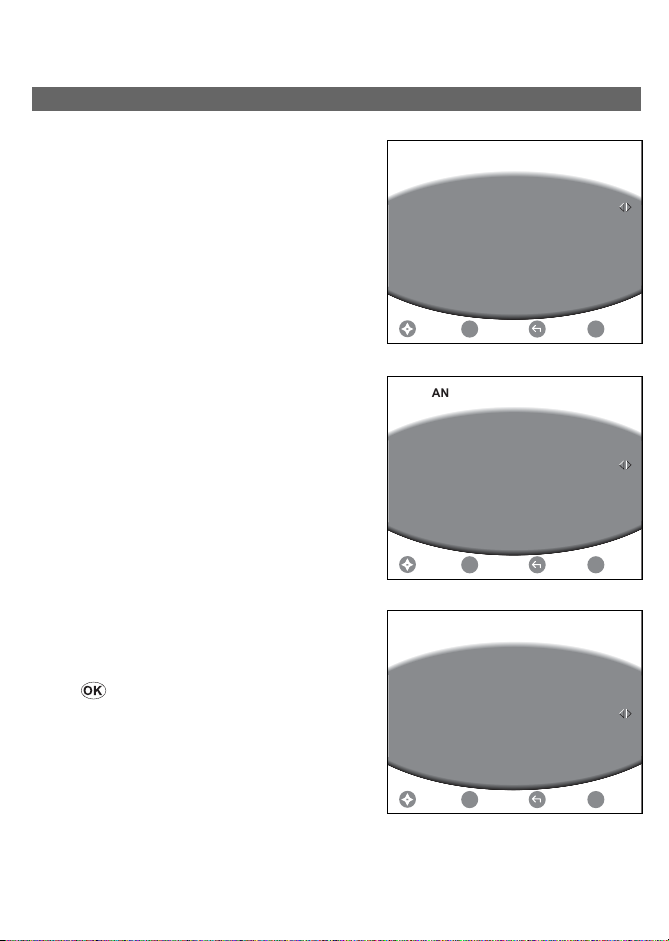

4-8 BYTA PIN-KOD

Tryck in din nya kod. Det första segmentet blinkar ända till att det matats in, därefter blinkar det andra segmentet, etc. Så fort värdet har matats in, ersätts segmentet med en stjärna.

Använd pilknappen på fjärrkontrollen för att komma tillbaka till ett värde som har matats in och ändra det tills

hela koden bekräftas med . I så fall blir värdet åter ett blinkande segment, vilket visar att en ny inmatning är möjlig.

Tryck in den nya koden igen för att bekräfta den.

Om du inte har matat in rätt kod, får du ett felmeddelande.

Indikering av korrekt kod.

BYTE AV INSTALLATIONSKOD

BEKRÄFTA

FELAKTIG

BEKRÄFTELSE

BÖRJA OM

- - - -

TILLBAKA

NY KOD BEKRÄFTA

ÄNDRA

BYTE AV INSTALLATIONSKOD

NY KOD BEKRÄFTA

ÄNDRA

BYTE AV INSTALLATIONSKOD

NY KOD BEKRÄFTA

AVSL UTA

ÄNDRA

BEKRÄFTA

BYTE AV INSTALLATIONSKOD

NY KOD BEKRÄFTA

ÄNDRA

BEKRÄFTA

TILLBAKA

- - - -

GODKÄND

BEKRÄFTELSE

TILLBAKA

AVSL UTA

Page 19

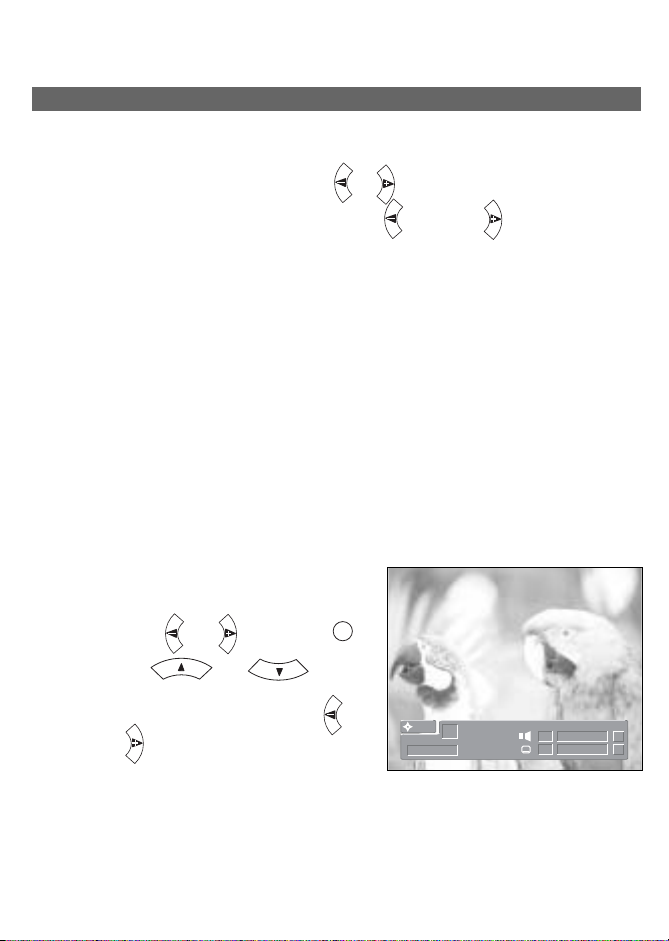

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-1 BYTA KANAL OCH LISTA

5-1-1 Kanalbyte

Digital TV-mottagare erbjuder flera sätt för kanalbyte:

• Använd knapp  och  på frontpanelen och eller på fjärrkontrollen:

Den Digitala TV-mottagaren byter till nästa tjänst uppåt ( ) eller nedåt ( )från aktuell kanal.

• Inmatning av numerisk kod för kanalen på fjärrkontrollens knappsats:

Välj en kanal (1), som visas på den 3:e siffrans plats i frontdisplayen och i rubriken på skärmen, e.g. “1—”. Om du inte skriver in en annan siffra inom 2 sekunder, visas siffran på den första siffrans plats i frontdisplayen och i rubriken på skärmen, den andra och den tredje siffran raderas ut och videooch audioavspelningen aktiveras på den nya videotjänsten, d.v.s. “1”. Om du skriver in ett annat kanalnummer (2), visas den på den andra siffrans plats, d.v.s. “12–”. Om du inte skriver in en annan siffra inom 2 sekunder, visas de 2 siffrorna på den första och den andra siffrans platser i frontdisplayen och i rubriken på skärmen, den tredje siffran raderas ut och video- och audioavspelningen aktiveras på den nya videotjänsten, d.v.s. “12”. Om du skriver in en annan kanal (3), visas den sistnämnda siffran på den första siffrans plats i frontdisplayen och i rubriken på skärmen och video- och audioavspelningen aktiveras på den nya videotjänsten, d.v.s. “123”. Om den numeriska koden som tryckts in inte motsvarar en videotjänst i listan, väljer Digital TVmottagare den första nedanförvarande videotjänsten i listan.

5-1-2 “Zappning” i informationssyfte

Genom att “zappa” på detta sätt kan du titta på data om aktuella program på de olika videotjänsterna i listan.

Tryck på knapparna eller (eller knappen och

sedan knapparna och ) och håll dem nedtryckta. Rubriken på skärmen visas med data

om programmet på nästa videotjänst i uppåt- ( ) eller nedåtgående ( ) riktning. Aktuella audio- och videos trömmar fortsätter.

När du släpper upp knappen aktiveras video- och audioavspelningen på den tjänst vars nummer visas i rubriken.

5-1-3 Snabb returtangent BACK

Tangenten BACK ger dig möjlighet att "zappa" mellan aktuell kanal och den kanal du senast tittade på. Du kan använda tangenten t. ex. medan du väntar på att en film skall börja.

262

Undefined

RAI2

TELEFILM

11?

ENGLISH

ITALIAN

14:39

Page 20

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-2 PROGRAMINFO

5-2-1 Resumé av aktuellt program

Med hjälp av knappen på fjärrkontrollen kan du läsa resumén av det aktuella programmet (tillgänglig om operatören sänder sådan).

5-2-2 Indikator i form av stapeldiagram

Med hjälp av knappen på fjärrkontrollen kan du visa denna indikator, som anger tiden som förflutit sedan början av aktuellt program (tillgänglig om operatören sänder sådan).

5-2-3 Sammanlagd längd på aktuellt program

Med hjälp av knappen på fjärrkontrollen kan du läsa den sammanlagda längden på det aktuella programmet (tillgänglig om operatören sänder sådan).

5-2-4 Kort resumé av nästa program

Med hjälp av knappen på fjärrkontrollen kan du läsa en kort resumé av nästa program (tillgänglig om operatören sänder sådan).

Il nostro amico Charly: Charly lo scozzese

AT 14:58 : In diretta dalla Camera dei

TOTAL : 49 Min

Undefined

TELEFILM

ENGLISH

ITALIAN

262

RAI2

14:39

11?

§ 5-2-7

§ 5-2-3

§ 5-2-4 Aktuell tid

§ 5-2-6

§ 5-2-5

§ 5-2-2

§ 5-2-1

§ 5-2-9

§ 5-2-10

§ 5-2-11

§ 5-2-8

Programtyptype

Page 21

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-2-5 Antal sändningsspråk

Med hjälp av knappen INFO på fjärrkontrollen kan du visa antalet sändningsspråk.

5-2-6 Byta aktuellt språk

Med hjälp av knappen INFO på fjärrkontrollen kan du läsa namnet på aktuellt ljudspår. Du kan byta ljudspår genom att trycka på den röda knappen A på fjärrkontrollen.

5-2-7 Namn på aktuell kanal

Med hjälp av knappen INFO på fjärrkontrollen kan du läsa namnet på aktuell kanal.

5-2-8 Namn på aktuellt program

Med hjälp av knappen INFO på fjärrkontrollen kan du läsa namnet på aktuellt program (tillgängligt om operatören sänder det).

5-2-9 Referens för aktuell favoritlista

Med hjälp av knappen INFO på fjärrkontrollen kan du läsa referensen för aktuell favoritlista (A till H). Du kan byta lista genom att trycka på den blå knappen.

5-2-10 Nummer på aktuell kanal

Med hjälp av knappen INFO på fjärrkontrollen kan du läsa numret på aktuell kanal i aktuell lista.

5-2-11 Navigeringsfunktion

Med hjälp av knappen INFO på fjärrkontrollen kan du fortsätta att titta på aktuellt program och få all information om andra program innan du "zappar".

Med knappen och kan du titta på information om de andra kanalerna.

•Tryck på för att se en resumé av nästa program.

Page 22

5. ANVÄNDA DIGITAL TV-MOTTAGARE

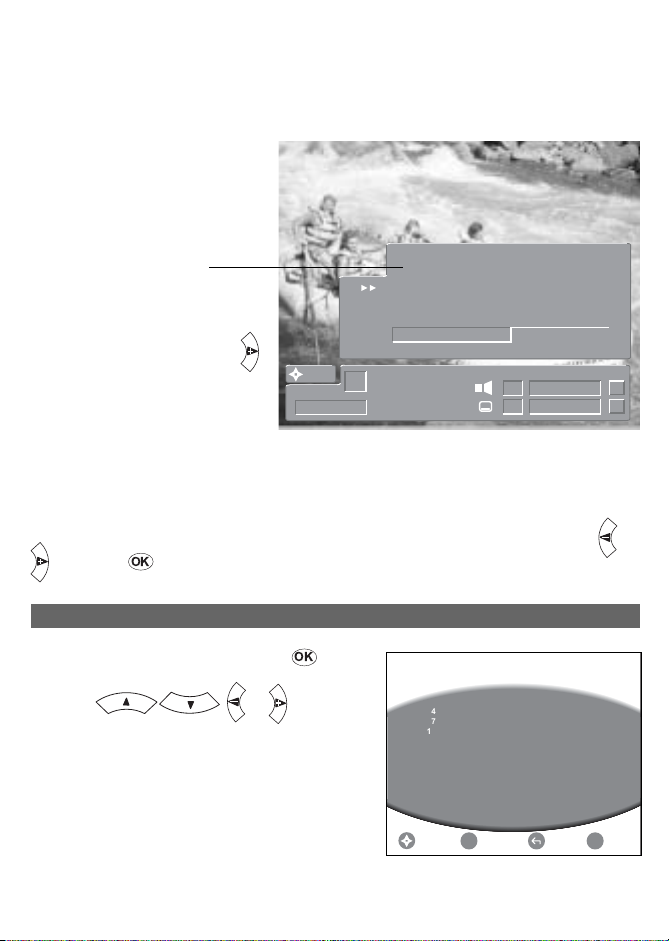

5-2-12 Resumé av nästa program

Med hjälp av knappen INFO och på fjärrkontrollen kan du läsa en

resumé av nästa program (tillgänglig om operatören sänder sådan).

5-2-13 Transparens

Du kan direkt ändra rubrikens transparens: tryck på INFO i 2 sekunder, justera sedan med och

tryck sedan .

5-3 LISTA ÖVER KANALER

Med hjälp av knapparna MENU och kan du visa listanöver TV-kanalerna och navigera genom

den med , , och pilknapparna.

Resumé av nästa program

Il nostro amico Charly: Charly lo scozzese

262

Undefined

RAI2

TELEFILM

11?

ENGLISH

ITALIAN

14:39

KANALLISTA : A

TV4

eTV

Stockholm 1

TV4 Stockholm

SVT OS 4

mcm

Ab moteurs

paris premiere

COMEDIE !

Bloomberg TV G...

FLYTTA

BEKRÄFTA

Zik

CNN Int.

Fashion TV

Viasat3

TVN Chile

C CINEMA PREMIER

CANAL+

TILLBAKA

AVSL UTA

Page 23

5. ANVÄNDA DIGITAL TV-MOTTAGARE

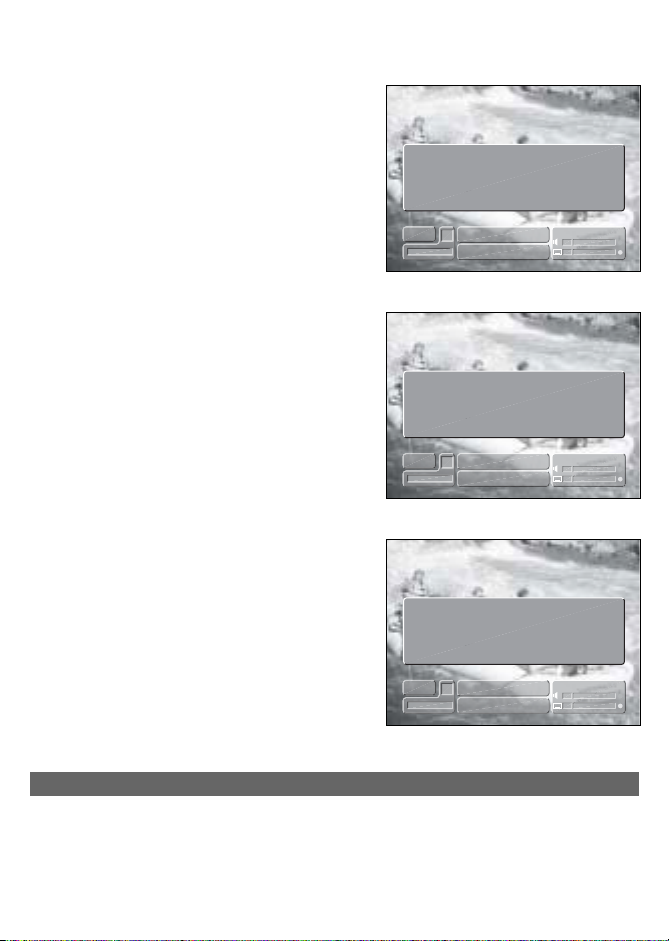

5-4 EGNA INSTÄLLNINGAR (FÖR VISNING)

• RESERVERAD TID FÖR RUBRIKEN När du byter kanal visas en informationsrubrik i några sekunder. Du kan välja hur länge du vill att den visas (0 till 5 sekunder). 0 sekund betyder att ingen rubrik visas vid “zappning”.

• RUBRIKENS TRANSPARENS När du byter kanal visas en informationsrubrik i några sekunder. Du kan välja rubrikens transparens (genomskinlighet) (0% för helt blå, 100% för helt transparent).

• RESERVERAD TID FÖR VOLYMINDIKERINGEN Välj hur länge du vill att volymindikeringen visas (0 till 5 sekunder). 0 sekund betyder att ingen volymindikering visas. Tryck för att bekräfta.

ANVÄNDARINSTÄLLNING

MAX TID SKÄRMMEDDELANDE 4 GENOMSKINLIGHET 25% MAX TID VOLYMREGLAGE 4 ANVÅDARLAND SWEDEN

FLYTTA

BEKRÄFTA

ANVÄNDARINSTÄLLNING

MAX TID SKÄRMMEDDELANDE 4 GENOMSKINLIGHET 25% MAX TID VOLYMREGLAGE 4 ANVÄDARLAND SWEDEN

FLYTTA

BEKRÄFTA

ANVÄNDARINSTÄLLNING

MAX TID SKÄRMMEDDELANDE 4 GENOMSKINLIGHET 25% MAX TID VOLYMREGLAGE 4 ANVÄDARLAND SWEDEN

TILLBAKA

AVSL UTA

FLYTTA

BEKRÄFTA

TILLBAKA

AVSL UTA

Page 24

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-5 LÅS (Finns inte på ITD 60)

4 typer av lås kan användas:

• Mottagarlås (ja/nej) är den högsta låsnivån som Digital TV-mottagaren erbjuder. Du blir ombedd att trycka in din kod varje på du slår på din Digital TV-mottagare. Obs !: Detta lås aktiveras efter en frånslagning/tillslagning av mottagaren.

• Aktivering av låset (ja/nej). Lås eller lås upp alla låsta kanaler på en gång. Fördelen med detta är att du kan låsa flera kanaler och låsa upp dem tillfälligt.

• Låsning av enskilda kanaler: du kan välja att låsa bara vissa kanaler. Navigera genom kanalerna med hjälp av knappen eller och tryck varje gång du vill låsa en kanal.

• Åldersgräns: mata in en åldersgräns för att låsa enligt sändarens signalering.

5-6 BYTE AV LJUDSPÅR OCH TEXTSPRÅK PÅ AKTUELL KANAL

Inställningar som görs i denna funktion gäller endast för den kanal du tittar på för tillfället. Om du lämnar kanalen och går tillbaka till den, kommer de tillfälliga inställningarna att ha försvunnit.

Tryck på knappen och sedan den röda knappen tills du når önskat ljudspår.

Tryck på knappen och sedan den gröna knappen tills du når önskat textspråk.

LÅSA KANALER

LÅS ALLA TJÄNSTER JA AKTIVERA KANALLÅS NEJ LÅS ENSKILDA KANALER LÄMPLIGHETSNIVÅ:

03 : LÄGST TILLGÄNGLIGHET 18 : FULLSTÄNDIG TILLGÄNGLIGHET

FLYTTA

BEKRÄFTA

TILLBAKA

LÅS ALLA TJÄNSTER

TV4

eTV

Stockholm 1

TV4 Stockholm

SVT OS 4

mcm

Ab moteurs

paris premiere

COMEDIE !

Bloomberg TV G...

Zik

CNN Int.

Fashion TV

Viasat3

TVN Chile

C CINEMA PREMIER

CANAL+

AVSLUTA

FLYTTA

BEKRÄFTA

TILLBAKA

AVSL UTA

Page 25

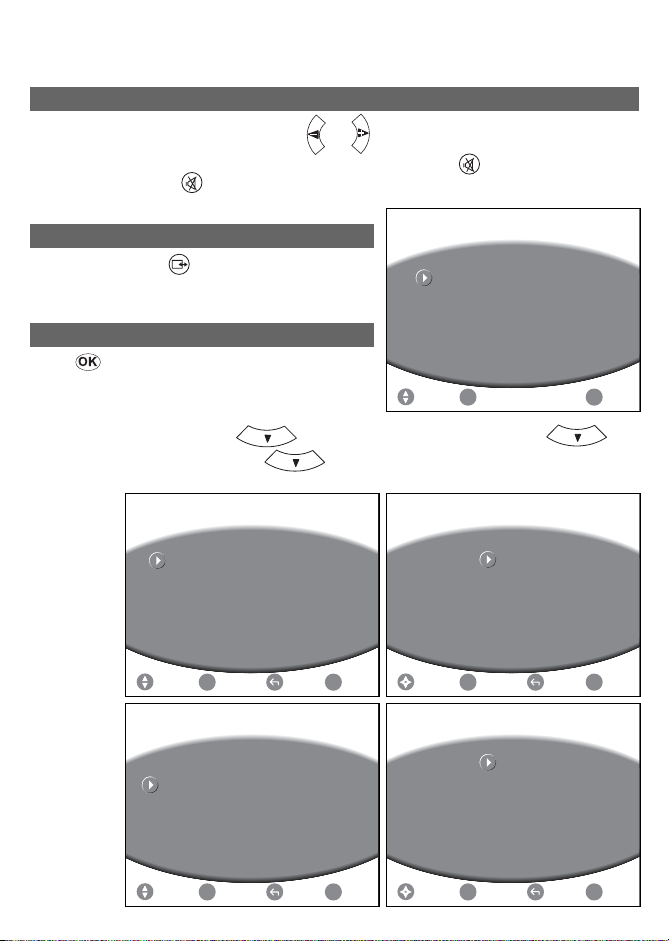

5-7 VOLYMJUSTERING

Volymen ökas och minskas med knapparna eller . Du kan koppla bort ljudet snabbt genom att trycka på mute-knappen .

Tryck på mute-knappen igen för att återställa ljudet. Ljudvolymen kan inte justeras i VCR- och TV-läge.

5-8 LÄGET TV/SAT/VCR

Med hjälp av knappen kan du visa signalen från digital-TV mottagaren eller videon på TVskärmen.

5-9

TIMERPROGRAMMERING (Finns inte på ITD 60)

• Tryck .

• Inspelningstimer.

• Mata in programmets sluttid.

• Händelsetimer.

• Mata in kanalnummer. Tryck på mata in programmets datum. Tryck på mata in programmets starttid. Tryck på lagra eller avbryt om du inte vill spara.

5. ANVÄNDA DIGITAL TV-MOTTAGARE

HUVUDMENY

KANALLISTA INSPELNINGSTIMER INFORMATION INSTALLATION

FLYTTA

BEKRÄFTA

AVSLUTA

INSPELNINGSTIMER

OMEDELBAR INSPELNING PLANERAD INSPELNING

KONTROLLERA ATT TV-KANALERNA EJ ÄR LÅSTA

För att avbryta inspelning tryck menyknappen i 10s

FLYTTA

BEKRÄFTA

TILLBAKA

AVSLUTA

INSPELNINGSTIMER

KANAL DATUM START STOPP

--- --/--/-- --:-- --/--

TRYCK OK FÖR ATT ÄNDRA

FLYTTA

BEKRÄFTA

TILLBAKA

AVSLUTA

LÅS ALLA TJÄNSTER

KANAL 032 TVNChile

DATUM 28/11/02

START OMEDELBART

STOPP 20:37

BEKRÄFTA PROGRAMMERING

FLYTTA

BEKRÄFTA

TILLBAKA

INSPELNINGSTIMER

KANAL 032 TVNChile

DATUM 28/11/02

START 18:40

STOPP 20:40

BEKRÄFTA PROGRAMMERING

RADERA PROGRAMMERING

FLYTTA

BEKRÄFTA

TILLBAKA

AVSLUTA

Page 26

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-10 VILLKORLIG ÅTKOMST

5-10-1 Skydd av PIN-koden

• Om PIN-koden är en annan än 0000 är den första

skärmbilden som visas avsedd för kontroll av PINkoden:

Kontaka operatören och be om PIN-koden.

• Om PIN-koden inte är rätt, kan du försöka på nytt

(obegränsat antal försök). Före varje nytt försök visas:

Efter den rätta PIN-koden visas skärmbilden.

INFORMATION OM PROGRAMKORTET

INFORMATION OM ABONNEMANG KVARVARANDE POLLETTER PROGRAMKÖP ÄNDRA NEDRE KREDITGRÄNS BYTE AV HEMLIG KORTKOD

FLYTTA

BEKRÄFTA

TILLBAKA

INFORMATION OM ABONNEMANG

ABONNEMANG: SENDA

FLYTTA

BEKRÄFTA

TILLBAKA

INFORMATION OM ABONNEMANG

KORTNUMMER: 3245008171

START 18/04/00

FLYTTA

SLUT 02/05/00

BEKRÄFTA

GRUPP

TEMA 255

TILLBAKA

NIVÅ 20

AVSL UTA

Page 27

5. ANVÄNDA DIGITAL TV-MOTTAGARE

• Olika funktionsmöjligheter står till buds. Användaren kommer åt önskad meny genom att trycka på .

5-10-2 Information om abonnemang

• Höger och vänster pilknapp används för att välja den operatör för vilken användaren vill visa åtkomsträttigheterna. När trycks, visas följande skärmbild.

INFORMATION OM PROGRAMKORTET

INFORMATION OM ABONNEMANG

KVARVARANDE POLLETTER PROGRAMKÖP ÄNDRA NEDRE KREDITGRÄNS BYTE AV HEMLIG KORTKOD

FLYTTA

BEKRÄFTA

TILLBAKA

INFORMATION OM ABONNEMANG

ABONNEMANG: SENDA

FLYTTA

BEKRÄFTA

TILLBAKA

INFORMATION OM ABONNEMANG

KORTNUMMER: 3245008171

START 18/04/00

FLYTTA

SLUT 02/05/00

BEKRÄFTA

GRUPP

TEMA 255

TILLBAKA

NIVÅ 20

AVSL UTA

Page 28

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-10-3 Ändring av PIN-koden

Du kan ändra PIN-koden genom att knappa in den och bekräfta en andra gång.

BYTE AV HEMLIG KORTKOD

NY KORTKOD BEKRÄFTA NY KORTKOD

Ange ny kortkod.

BEKRÄFTELSE GODKÄND

ÄNDRA

BEKRÄFTA

TILLBAKA

BYTE AV HEMLIG KORTKOD

NY KORTKOD BEKRÄFTA NY KORTKOD

Ange ny kortkod.

FEL FORMAT

ÄNDRA

BEKRÄFTA

TILLBAKA

- - - -

AVSL UTA

Page 29

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-10-4 Meddelanden om villkorlig åtkomst

Dessa 4 meddelanden kan visas. Kontrollera ditt programkort eller ring din operatör, angående ev. problem som gäller programkortet eller abonnemanget.

Om du inte har behörighet, visas följande skärmbild:

Om programkortet är borttaget, visas följande skärmbild:

Om programkortet inte är giltigt, visas följande skärmbild:

5-11 GUIDE-LÄGE

Guide-läge motsvarar en speciell interaktiv TV-applikation på det digitala marknätet(om operatören sänder sådan). Du kan nå denna tjänst genom att trycka på Guide-knappen. Om ingen sådan tjänst finns, visas listan över kanaler.

DENNA KANAL INGÅR EJ

I ERT ABONNEMANG.

OM NI ÖNSKAR

ABONNERA, KONTAKTA

ER NÄTOPERATOR.

TVN Chile

SÄTT IN ERT KORT

I MOTTAGAREN.

1 Audio 1

18:08

18:09

1 Audio 1

18:09

1 Audio 1

TVN Chile

KORTFEL KONTROLLERA ATT DET

AR ORDENTLIGHT INSATT

TVN Chile

Page 30

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-12 UPPDATERING AV DEN DIGITALA TV-MOTTAGAREN

STB:n övergår till det här stadiet när en ny version av programvaran finns på nätverket efter start.

• Den röda lysdioden blinkar.

• Välkomstskärmen visas.

Sedan visas en skärm för begäran om “hämtningsprocess”.

Du kan fördröja hämtningen genom att trycka på knappen Den här processen visas igen nästa gång du slår på STB:n. När du trycker på knappen utförs hämtningen:

• Sedan blir skärmen svart.

• Lysdioden blinkar.

I det här läget behövs ingen åtgärd från användaren.

När det är klart slås STB:n på automatiskt. Efter start visas en informationsskärm om att hämtningen är slutförd. Tryck sedan på och njut av programmet. Obs !: Om hämtningsprocessen inte utförs korrekt förblir skärmen svart och den gröna lysdioden blinkar som indikation på orsaken till felet (se nedanstående tabell). När ett fel uppstår trycker du på valfri knapp på fjärr- kontrollen för att fortsätta. Ställ sedan STB:n i standbyläge och slå på den igen så att hämtningen görs om.

Om den åtgärden inte lyckas drar du ur elsladden och antennsladden. Därefter sätter du tillbaka dem igen så att hämtningen utförs på nytt.

UPPDATERING AV MOTTAGAREN

NY A FUNKTIONER FÖR ER DIGITAL-TV-MOTTAGARE

FINNS TILLGÄNGLIGA.

EN UPPDATERING ÄR DÄRFÖR NÖDVÄNDIG.

ER TV-RUTA KOMMER ATT VARA SVART

NÅGRA MINUTER, MEDAN UPPDATERINGEN PÅGÅR.

ANVÄND EJ MOTTAGAREN

UNDER TIDEN.

BEKRÄFTA MED OK KNAPPEN FÖR ATT

STARTA UPPDATERINGEN.

ANNARS X FÖR ATT AVSLUTA.

BEKRÄFTA

UPPDATERING AV MOTTAGAREN

AVSL UTA

UPPDATERINGEN AVSLUTAD

UPPDATERINGEN AV MOTTAGAREN

ÄR NU AVSLUTAD. FÖR ATT ÅTERGÅ

TRYCK OK.

BEKRÄFTA

Page 31

5. ANVÄNDA DIGITAL TV-MOTTAGARE

1, 2 or 3

flashes

Fel i mottagningen

Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa din begäran vid behov.

4, 5 or 6

flashes

Fel i flödets giltighet

7 or 8 flashes Lokala fel

Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa din begäran vid behov.

9, 10, 11 or 12

flashes

Lokala fel

Bekräfta meddelandet genom att trycka på valfri knapp på fjärrkontrollen. Upprepa din begäran vid behov.

14, 15, 16 or 17

flashes

Terminalen defekt

Kontakta återförsäljaren för att få en ny produkt.

Error Code Origin of Error User Action

5-13 FELSÖKNING

Alla indikatorer på frontpanelen är frånkopplade



Kontrollera strömförsörjningen

Fjärrkontrollen har ingen inverkan på mottagaren



Rikta fjärrkontrollen mot mottagaren



Kontrollera batteriernas tillstånd och polaritet

Den röda lysdioden på frontpanelen förblir tänd



Koppla mottagaren från viloläge till påslaget läge

Meddelandet "ogiltigt kort" visas



Kontrollera att du stuckit in ett kort



Kontrollera att kortet är rätt placerat (chip uppåt)



Kontrollera att kortet är helt instucket

Page 32

5. ANVÄNDA DIGITAL TV-MOTTAGARE

5-14 SPECIFIKATIONER

Tranmission standards

DVB-T, MPEG 2, OFDM

Tuner (RF Input)

Input Connector : IEC 169-2 Female RFinput frequency range : UHF 470-862 MHz ( 8 MHz BW) RF input level: -90 to –20 dBm RF impedance : 75 Ohm COFDM bandwidth : 8Mhz Tuning step : 166,66Khz

RF booster/modulator CH 21-69 Tv standard : B/G, K, I selectable) Ouput Connector : IEC 169-2 Male Loopthrough F. Range: 47-862 MHz

Demodulator

COFDM mode : 2k / 8k supported Support SFN Modulation : QPSK, 16-QAM, 64QAM Code rate : 1/2 to 7/8 Mode : Non hierarchical Guard interval : 1/4, 1/8, 1/16, 1/32. De-interleaver :12x17 Forney convolutionnal Outer decoder : Reed Solomon (204,188, 8)

Microprocessor and memories

Processor : IBM power PC CPU 252Mhz, 350 MIPS RAM memory (PPC+video) 8 Mbytes Flash memory 4 Mbytes

Demultiplexing/Descrambling

CD ISO/IEC 13818-1 compliant

Video Decoder

MPEG-2 ( ISO/IEC 13818-2) Profile level : MP@ ML Input rates : 1.5 to 15 Mbit/s Aspect Ratio: 4:3 and 16:9 Video resolution : 720x576, 704x576, 544x576, 480x576, 352x576, 352x288 Conversion : Pan and Scan, Letter box Resizing : Down/Up (1/4, 1/16)

Audio Decoder

CD ISO/IEC 13818-3 compliant MPEG layer I et II (Musicam Audio) Mode : Mono, Stereo, Joint stereo Sampling frequency : 32/44.1/48 KHz

A/V Data Input/Output

TV scart RGB, CVBS, Audio stereo AUX scart RGB in, CVBS, S-Video out, Audio stereo Jack 3mm Audio L/R Volume and mute control Dolby Digital AC3 Output S/PDIF 1xRCA

Conditional Access Interface

Smart card reader : 1

External Power supply

AC : 220-240 V ~50 Hz Output : 12 V DC 700 mA Power consumption max. 11 W

(stand-by 9,5 W)

Front Panel

1 leds IR sensor : 38 KHz

Rear Panel

1 x IEC female (signal input) 1 x IEC male (RF Loopthrough) 2 x SCART (TV, AUX) 1 x S/P-DIF RCA (Digital audio) 1 x 3mm jack (analog HiFi L+R)

Physical Specifications

STB Color : dark grey/silver (top) Size (wxdxh) : 220x135x35 mm Total weight : ~400 g Operating temp. +5°C to +40°C

Total packing ( carton box) Total weight : ~1.0 kg Size (wxdxh) : 247x236x80 mm Storage temp. -25°C to +65°c

Accessories

33 keys Remote Control NEC Code Operating range up to 7 m Batteries 2 x 1.5 V (type AA)

Scart cord User manual External AC/DC adapter
