Sagem ITD611 User Manual

DIGITALER TERRESTRISCHER TV-EMPFANGER
¨
ITD 601 / 611
BEDIENUNGSANLEITUNG
DEUTSCH
Technology in action
1Couv.p65 03/04/03, 09:031
1
Ch00.p65 03/04/03, 09:032
INHALTSVERZEICHNIS
HERZLICHEN GLÜCKWUNSCH!
Diese neue Generation der Set-Top-Box öffnet Ihnen die Tür zu neuen digitalen Diensten und ermöglicht Ihnen und Ihrer Familie die bequeme Auswahl aus den allerbesten Erlebnissen des digitalen Fernsehens.
Sobald Sie Ihre Set-Top-Box nach Ihren persönlichen Vorzügen angeschlossen haben, können Sie alle Dienste genießen.
Sie können Ihre Set-Top-Box über den Antennenempfang aktualisieren, wenn neue Funktionen und Dienste verfügbar sind.
Die SAGEM Set-Top-Box verfolgt eine Strategie der kontinuierlichen Entwicklung. Daher behalten wir uns das Recht vor, Änderungen und Verbesserungen an den in dieser Bedienungsanleitung beschriebenen Produkten jederzeit ohne vorherige Ankündigung vorzunehmen.
Dieses Produkt entspricht der EMC-Direktive 89/336/EEC.
SAGEM ist ein eingetragenes Warenzeichen von SAGEM SA
Copyright © SAGEM SA
Alle Rechte vorbehalten
Ch00.p65 03/04/03, 09:033
BLEU PANTONE 293C
3
INHALTSVERZEICHNIS
1. ALLGEMEINE INFORMATIONEN................................................................................................ 6
1-1 Sicherheit .............................................................................................................................. 6
1-2 Lieferumpfang ....................................................................................................................... 6
1-3 Anschluss an den Netzstrom ................................................................................................ 6
2. ALLGEMEINE BESCHREIBUNG ................................................................................................. 7
2-1 Beschreibung der Frontplatte ................................................................................................7
2-2 Beschreibung der Rückseite ................................................................................................. 8
2-3 Fernbedienung ......................................................................................................................8
2-3-1 Installation der Batterien .............................................................................................. 8
2-3-2 Nutzung der Fernbedienung ........................................................................................ 9
3. ANSCHLÜSSE............................................................................................................................ 10
3-1 Einleitung ............................................................................................................................ 10
3-2 Anschluss von Fernsehgerät, VCR (Videorekorder) und Antenne ...................................... 10
3-3 HIFI-Verstärker.................................................................................................................... 11
4. ERSTE INSTALLATION ............................................................................................................. 12
4-1 Allgemeine Informationen ................................................................................................... 12
4-2 Beginn der ersten Installation..............................................................................................12
4-3 Sprache .............................................................................................................................. 12
4-4 Land ....................................................................................................................................13
4-5 Kanalsuche ......................................................................................................................... 13
4-6 Antennenfehler.................................................................................................................... 13
5. ERWEITERTE BOX-EINSTELLUNGEN .....................................................................................14
5-1 Vorbereitung........................................................................................................................ 14
5-2 Kanalsuche: automatische Abstimmung ............................................................................. 15
5-3 Installation von Audio/Video ................................................................................................16
5-3-1 TV .............................................................................................................................. 16
5-3-2 VCR ........................................................................................................................... 16
5-4 Reset .................................................................................................................................. 17
4
Ch00.p65 03/04/03, 09:034
BLEU PANTONE 293C
INHALTSVERZEICHNIS
6. BENUTZEREINSTELLUNGEN ................................................................................................... 18
6-1 Spracheinstellung ............................................................................................................... 18
6-2 Benutzereinstellungen......................................................................................................... 19
6-3 Zeiteinstellung .....................................................................................................................19
6-4 Installation der Vorzugslisten ..............................................................................................20
6-5 Sperre ................................................................................................................................. 21
6-6 Ändern des Sicherheitscodes ............................................................................................. 22
7. BEDIENUNG IHRER SET-TOP-BOX ......................................................................................... 23
7-1 Ändern der Kanäle .............................................................................................................. 23
7-2 Programminformationen...................................................................................................... 24
7-3 Erweiterte Programminformationen .................................................................................... 24
7-4 Liste der TV-Kanäle ............................................................................................................ 25
7-5 Auswahl von Audio- und Untertitelsprache ......................................................................... 25
7-5-1 Audiosprache............................................................................................................. 26
7-5-2 Untertitelsprache ....................................................................................................... 26
7-6 Einstellung der Lautstärke................................................................................................... 26
7-7 TV-Modus ........................................................................................................................... 26
7-8 Teletext ............................................................................................................................... 26
7-9 Timer-Programmierung ....................................................................................................... 27
7-9-1 Sleep-Timer ...............................................................................................................27
7-9-2 Ereignis-Timer ........................................................................................................... 27
7-10 Erweiterter Programmführer (EPG)................................................................................... 28
7-11 Radio-Modus..................................................................................................................... 29
7-12 Erweiterung der Set-Top-Box ............................................................................................ 30
7-13 Fehlersuche ...................................................................................................................... 31
7-14 Übersicht der technischen Daten ...................................................................................... 32
7-15 Garantie ............................................................................................................................ 33
Ch00.p65 03/04/03, 09:035
BLEU PANTONE 293C
5
1. Allgemeine Informationen
1. ALLGEMEINE INFORMATIONEN
1-1 SICHERHEIT
Beachten Sie bei der Nutzung Ihres Dekoders die zu Ihrer eigenen Sicherheit und Ihre Umgebung beschriebenen Sicherheitshinweise. Um die optimale Leistung Ihrer Set-Top-Box zu erreichen, sollten Sie:
x sie im Inneren des Hauses aufstellen, um sie vor Blitz, Regen und direktem Sonnenlicht zu
schützen,
x sie an einem trockenen und gut belüfteten Platz aufstellen, x sie vor Feuchtigkeit schützen, x es vermeiden, sie bei der Installation starken Erschütterungen auszusetzen, x direkt mit den Kabeln an das Netz anschließen, die mit der Set-Top-Box geliefert wurden. Die
Verwendung eines Verlängerungskabels ist nicht empfehlenswert,
x keine Gegenstände auf Ihre Set-Top-Box stellen, um eine Belüftung zu ermöglichen.
Vorsicht!
x Der Kontakt mit einer Flüssigkeit würde zu einer Beschädigung Ihrer Set-Top-Box führen, die eine
Funktionsstörung verursachen könnte. Öffnen Sie niemals Ihre Set-Top-Box, im Falle eines technischen Problems kontaktieren Sie bitte uns über unsere Servicenummer.
x Wie jedes elektronische Gerät enthält Ihre Set-Top-Box zerbrechliche Teile. Sie sollte daher an
einem Platz installiert werden, wo sie nicht herunterfallen kann und außerhalb der Reichweite von Kindern ist.
x Das Gehäuse der Set-Top-Box kann mit einem weichen und trockenen Tuch gereinigt werden.
Verwenden Sie keine kratzenden Reinigungskissen, Scheuerpulver oder Lösungsmittel, wie z.B. Alkohol oder Terpentin, da diese die Oberfläche des Gehäuses beschädigen können.
x Die Set-Top-Box muss vom Netzstrom getrennt werden (an der Steckdose oder der Rückwand),
bevor die Verbindungen zwischen TV, VCR oder Antenne geändert werden. Achten Sie darauf, für einen freien Zugang zum Netzstecker und zur Steckdose zu sorgen.
x Benutzen Sie nur originales SAGEM Zubehör, speziell für den Netzanschluss Ihres Dekoders.
Jegliche andere Benutzung kann gefährlich sein.
x Vergessen Sie nicht, die Batterien in die Fernbedienung einzusetzen.
1-2 LIEFERUMPFANG
Ihre Set-Top-Box wird mit folgenden Teilen geliefert:
x eine Fernbedienung, x 2 Batterien (R6) für die Fernbedienung, x ein Scartkabel für die Verbindung mit dem TV-Gerät, x ein Netzkabel, x diese Bedienungsanleitung.
1-3 ANSCHLUSS AN DEN NETZSTROM
Die Set-Top-Box muss mit dem Netzkabel an eine Steckdose mit 220-240 V angeschlossen werden.
6
Ch01.p65 03/04/03, 09:036
BLEU PANTONE 293C
2. Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG .2
2-1 BESCHREIBUNG DER FRONTPLATTE
Anzeige IR-EmpfängerGelb Grün/Rot
Bereitschafts- (Standby) und Einschalt-Taste.
Programmänderungs-Taste. Rote LED Bereitschaftsmodus. Grüne LED Befehlsempfang von der Fernbedienung. 4-stellige Anzeige auf der Frontplatte (;).
Smart Card-Lesegeräte sind für dieses Produkt nicht erhältlich.
(;): Nur bei ITD 611 verfügbar.
7
Ch02.p65 03/04/03, 09:037
BLEU PANTONE 293C
2. ALLGEMEINE BESCHREIBUNG
2-2 BESCHREIBUNG DER RÜCKSEITE
EGHB DACF
A - 220-240 V 50 Hz Netzanschluss-Buchse (*) B - RCA-Anschluss für Digital Audio S/PDIF (;) C - Buchse für Anschluss von HIFI-Audio, linker Kanal (**) (;) D - Buchse für Anschluss von HIFI-Audio, rechter Kanal (**) (;) E - Scartbuchse für Verbindung zum TV-Gerät (**) F - Scartbuchse für Verbindung mit dem VCR (**) G - TV-Antennenanschluss für externe oder Innenantenne (**) H - UHF-VHF-Ausgang für TV (**) (*) : Hochspannung (**) : Sicherheit extrem niedrige Spannung (;) : Nur bei ITD 611 verfügbar
2-3 FERNBEDIENUNG
2-3-1 Installation der Batterien
Die Fernbedienung benötigt für den Betrieb zwei R6-Batterien. Das Schema im Batteriefach zeigt Ihnen, wie Sie die Batterien einlegen.
Achtung: Verwenden Sie nur geeignete Batterien, entsprechend den Angaben des
Herstellers (siehe Abschnitt "Übersicht der technischen Daten" auf Seite 32). Die mitgelieferten Batterien sind nicht wiederaufladbar. Bringen Sie defekte und leere Batterien zu Ihrer örtlichen Abfallentsorgung, gemäss den aktuellen Bestimmungen. Werfen Sie benutzte Batterien niemals in Ihren Hausmüll.
8
Ch02.p65 03/04/03, 09:038
BLEU PANTONE 293C
2-3-2 Nutzung der Fernbedienung
ALLGEMEINE BESCHREIBUNG .2
TASTE FUNKTION
Bereitschaft/Einschalten Teletext
Untertitel TV/VCR
0-9 Numerische Tasten
Audio-Stummschaltung Tonspur
Radio-Modus Standbild
Ändern der Vorzugsliste Hilfe
Rot Farbfunktionstaste Grün Farbfunktionstaste Gelb Farbfunktionstaste
Blau Farbfunktionstaste
Information Menü Beenden Vorheriger Kanal und zurück im Setup-Menü
Audio-Lautstärke - und Links im Setup-Menü
Audio-Lautstärke + und Rechts im Setup-Menü
Kanal - und Hinunter im Setup-Menü Kanal + und Hinauf im Setup-Menü Smart Liste und Bestätigung im Setup-Menü
Vergewissern Sie sich, dass die Fernbedienung direkt auf die Set-Top-Box gerichtet ist.
Ch02.p65 03/04/03, 09:039
BLEU PANTONE 293C
9
3. Anschlüsse
3. ANSCHLÜSSE
3-1 EINLEITUNG
Es gibt mehrere Arten, Ihre Set-Top-Box an Ihr Audio-/TV-System anzuschließen. Mit einigen Methoden können Sie Musik mit Stereoton in CD-Qualität hören. Kontaktieren Sie Ihren örtlichen Händler für die Einrichtung einer Audio-/Videokonfiguration, die am besten Ihren persönlichen Anforderungen entspricht.
Achtung:
Trennen Sie die Set-Top-Box vom Netzanschluss, bevor Sie ein Gerät daran anschließen oder es davon trennen.
3-2 ANSCHLUSS VON FERNSEHGERÄT, VCR (VIDEOREKORDER) UND ANTENNE
Sie dürfen Ihre Empfangsantenne nur anschließen, wenn die Set-Top-Box nicht angeschlossen ist. Die Set-Top-Box wird mit Ihrem TV-Gerät direkt über eine Scartbuchse verbunden, die RGB-Signale zur Gewährleistung einer optimalen Bildqualität beinhaltet. Verbinden Sie das mitgelieferte Scartkabel mit der TV-Scartbuchse an der Set-Top-Box und der Scartbuchse am TV-Gerät (die mit den 3 Kontakten, die anzeigen, dass eine RGB-Vorkehrung vorhanden ist). Schließen Sie dann die Set-Top-Box (VCR-Scartbuchse) an Ihren Videorecorder an (Haupt-Scartbuchse am VCR). Das Scartkabel ist nicht im Lieferumfang enthalten.
VCR
Terrestrische
RF inRF in RF out
(nicht im Lieferumfang)
(nicht im Lieferumfang)
(nicht im Lieferumfang)
DIGITAL
Antenne
(nicht im Lieferumfang)
Hinweis:
Dieses Modell ist mit keinem RF-Modulator ausgestattet. Sie können mit dem RF-Kabel keine digitalen Programme auf einem anderen TV-Gerät sehen.
10
Ch03.p65 03/04/03, 09:0310
BLEU PANTONE 293C
ANSCHLÜSSE .3
3-3 HIFI-VERSTÄRKER
Diese Funktion dient zukünftigen Anwendungen und ist nur bei ITD 611 verfügbar.
HiFi-Verstärker (Digitaler Ausgang) HiFi-Verstärker (Analoger Ausgang)
Sie können Ihre Set-Top-Box an Ihren HiFi-Verstärker anschließen (standardmässig, mit Equalizer oder sogar noch besser mit Prologic), um einen hervorragenden Hörkomfort zu erreichen, vergleichbar mit dem von Audioprogrammen. Die Einstellung der Lautstärke ist direkt auf Ihrer Set-Top-Box nur über den analogen Ausgang möglich.
Ch03.p65 03/04/03, 09:0311
BLEU PANTONE 293C
11
4. Erste Installation
4. ERSTE INSTALLATION
4-1 ALLGEMEINE INFORMATIONEN
Nachdem Sie die Set-Top-Box richtig angeschlossen haben, müssen Sie eine "Erste Installation" durchführen. Bei diesem Vorgang werden hilfreiche Informationen auf der Unterseite der Menüs angezeigt.
Hinweise!
Mit der Taste wird immer eine Auswahl in diesen Menüs bestätigt. Der Druck auf die - Taste führt Sie dann zum nächsten Schritt des Installationsprozesses. Es ist jedoch wichtig, dass oft mehr als ein Wert in ein Menü eingegeben werden muss. Führen Sie zuerst alle notwendigen Einstellungen in den verschiedenen Zeilen aus. Bestätigen Sie dann alle gleichzeitig durch Drücken der - Taste.
x Mit dem Cursor und bewegen Sie sich von einer Zeile in die andere hinauf oder
hinunter.
x Mit dem Cursor und ändern Sie die Einstellungen.
Sie können auch die Zifferntasten auf der Fernbedienung verwenden, um die numerischen Werte einzugeben.
4-2 BEGINN DER ERSTEN INSTALLATION
x Stecken Sie Ihre Set-Top-Box an. x Das Menü "Erste Installation" wird angezeigt. x Drücken Sie zum Fortsetzen.
4-3 SPRACHE
x Wählen Sie die gewünschte Sprache mit dem
Cursor und aus.
ERSTE INSTALLATION
Drücken Sie OK um fortzufahren
AUSWAHL BESTÄTIGEN
12
Ch04.p65 03/04/03, 09:0312
BLEU PANTONE 293C
4-4 LAND
Gefundene TV-Kan
le
Es wird gesucht
0007
0000
706 MHz
7 K
Gefundene FUNK-Kan
le
0%
100%
ERSTE INSTALLATION .4
SCHNELLINSTALLATION
BENUTZERLAND
AUSWAHL
DEUTSCHLAND
BESTÄTIGEN ZURÜCK
4-5 KANALSUCHE
AUTOMATISCHE ABSTIMMUNG
Es wird gesucht
CH 50
0%
706 MHz
Gefundene TV-Kan
0007
0000
Gefundene FUNK-Kan
7 K
4-6 ANTENNENFEHLER
äle
äle
100%
BEENDEN
x Wählen Sie das gewünschte Land mit dem Cursor
und aus. Damit wird auch die aktuelle Uhrzeit eingestellt.
Dieses Menü wird angezeigt, wenn die Set-Top-Box nach Fernseh- und Rundfunk-Kanälen sucht. Wir weisen Sie darauf hin, dass das Suchverfahren einige Minuten dauern kann. Sie können die Suche jederzeit durch Drücken von abbrechen. Wenn das Suchverfahren beendet ist, wird eine Meldung angeben, wieviele Fernseh- und Rundfunk-Kanäle gefunden wurden.
x Drücken Sie , um die erste Installation zu beenden.
ANTENNENAUSRICHTUNG
KANAL SIGNALSTÄRKE
QUALITÄT
Stellen Sie Ihre Antenne ein, bis Signal-
und Qualitätsbalken im grünen Bereich erscheinene
GUT MITTEL SCHLECHT
Ch04.p65 03/04/03, 09:0313
BLEU PANTONE 293C
64
BEENDEN
Falls bei der Kanalsuche kein Kanal angegeben wurde, wird dieser Bildschirm angezeigt, um Ihnen bei der Einstellung der Außenantenne behilflich zu sein. Geben Sie eine Kanalnummer ein (wenden Sie sich an Ihren Provider) und bewegen Sie die Antenne, bis die Signal- und Qualitätsbalken grün sind. Nachdem die Signal- und Qualitätsbalken grün sind, drücken Sie , um eine neue Kanalsuche zu starten.
13
5. Erweiterte Box-Einstellungen
5. ERWEITERTE BOX-EINSTELLUNGEN
5-1 VORBEREITUNG
Ihre Set-Top-Box wird betriebsbereit für eine Standardkonfiguration geliefert.
TV : 4/3 Format, RGB
VCR : PAL Durch den Zugriff auf die nachstehend dargestellten Installationsbildschirme werden Sie Ihre Set-Top­Box an Ihre bevorzugten Geräte anpassen können. Im Allgemeinen erfolgt der Zugriff auf die Einstellung im Hauptmenü durch Drücken der Taste . Sie können Ihre Auswahl durch Drücken der Taste speichern. Durch Drücken der Taste kehren Sie zum vorherigen Bildschirm zurück. Durch Drücken der Taste beenden Sie alle Bildschirme.
Bewegen Sie sich mit dem Cursor hinunter bis in die Zeile INSTALLATION und drücken Sie , um zu bestätigen. Der Zugriff auf die Installationsmenüs wird durch einen geheimen Installationscode geschützt, um jegliche unbeabsichtigte Fehleinstellung zu verhindern. Ihre Set-Top-Box wird mit dem Standardcode 1234 geliefert.
Hinweis: Solange der Installationscode 0000 ist, werden Sie nicht aufgefordert, irgendeinen Code einzugeben.
HAUPTMENÜ
TIMER-PROGRAMMIERUNG TECHNISCHE INFORMATIONEN
INSTALLATION
BESTÄTIGEN BEENDENAUSWAHL
Geben Sie Ihren Code ein. Sobald der Wert eingegeben wird, wird das Segment durch ein Sternchen ersetzt.
Mit dem Cursor auf der Fernbedienung können Sie auf einen Wert zurückkehren, der bereits eingegeben
worden ist, und diesen ändern, vorausgesetzt der Code ist noch nicht mit bestätigt worden. Nach Eingabe der vier Ziffern drücken Sie , um zu bestätigen.
Wenn der eingegebene Code nicht richtig ist, wird eine Fehlermeldung angezeigt.
14
Ch05.p65 03/04/03, 09:0314
BLEU PANTONE 293C
INSTALLATION
INSTALLATIONSCODE EINGEBEN
DANN OK DRÜCKEN, UM ZU BESTÄTIGEN
- - - -
BESTÄTIGEN ZURÜCK BEENDEN
INSTALLATION
INSTALLATIONSCODE EINGEBEN
DANN OK DRÜCKEN, UM ZU BESTÄTIGEN
****
FALSCHER CODE
ERNEUT VERSUCHEN
BESTÄTIGEN ZURÜCK BEENDEN
ERWEITERTE BOX-EINSTELLUNGEN .5
Gefundene TV-Kan
le
Es wird gesucht
0007
0000
706 MHz
7 K
Gefundene FUNK-Kan
le
0%
100%
Gefundene TV-Kan
le
Vollendet
0020
0000
658 MHz
9 K
Gefundene FUNK-Kan
le
0%
100%
Automatische Abstimmung
ausgef
hrt. LISTE SPEICHERN?
5-2 KANALSUCHE: AUTOMATISCHE ABSTIMMUNG
Mit dieser Installation wird die Liste A mit allen während der Abtastung aller Frequenzen gefundenen Kanälen ergänzt. Diese Liste ist eine Übersicht aller Kanäle und wird nicht geändert. Es wird aber möglich sein, persönliche Listen anhand dieser Referenzliste zu erstellen (siehe Kapitel 6.4).
Drücken Sie , um die Kanalabstimmung einzugeben.
GERÄTEEINSTELLUNG
KANALEINSTELLUNG
>
TV- UND VCR-EINSTELLUNG RESET
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
Drücken Sie , um die Suche zu starten.
AUTOMATISCHE ABSTIMMUNG
OK-Taste drücken, um bestehende Kanalliste
durch eine neue autom. Abstimmung zu ersetzen
BESTÄTIGEN ZURÜCK BEENDEN
AUTOMATISCHE ABSTIMMUNG
Es wird gesucht
CH 50
0%
706 MHz
Gefundene TV-Kan
0007
0000
Gefundene FUNK-Kan
7 K
äle
BEENDEN
AUTOMATISCHE ABSTIMMUNG
Vollendet
Automatische Abstimmung
CH 44
0%
ausgef
AUSWAHL BESTÄTIGEN
Gefundene TV-Kan
0020
0000
Gefundene FUNK-Kan
658 MHz
9 K
ührt. LISTE SPEICHERN?
JA NEIN
äle
Ch05.p65 03/04/03, 09:0315
BLEU PANTONE 293C
100%
100%
Auf der Unterseite des Bildschirms wird der Prozentsatz des abgetasteten Frequenzbandes angezeigt. Die gefundene aktuelle Frequenz wird in Echtzeit angezeigt.
äle
Am Ende des Abtastprozesses werden Sie in einer Meldung gefragt, ob Sie ihn speichern wollen. Drücken Sie . Sie können den Abtastprozess jederzeit durch Drücken der
äle
Taste abbrechen.
15
5. ERWEITERTE BOX-EINSTELLUNGEN
5-3 INSTALLATION VON AUDIO/VIDEO
Drücken Sie für einen Zugriff auf dieses Menü.
5-3-1 TV
Es gibt mehrere Auswahlmöglichkeiten.
Bewegen Sie sich mit dem Cursor oder durch die verschiedenen Möglichkeiten.
x TV-Format (Bildseitenverhältnis): 4/3 oder 16/9.
x TV-RGB-Ausgang: mittel, niedrig oder hoch, je
nach Belieben.
x TV-RGB-Ausgang: keiner, wenn Sie einen
PAL-Videoausgang haben wollen.
5-3-2 VCR
Es gibt mehrere Auswahlmöglichkeiten.
Bewegen Sie sich mit dem Cursor oder durch die verschiedenen Möglichkeiten.
x PAL- oder S-Video-Standard
GERÄTEEINSTELLUNG
KANALEINSTELLUNG
TV- UND VCR-EINSTELLUNG
>
RESET
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
TV- UND VCR-EINSTELLUNG
TV-BILDSCHIRMFORMAT TV-RGB-AUSGANG MITTEL
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
TV- UND VCR-EINSTELLUNG
TV-BILDSCHIRMFORMAT TV-RGB-AUSGANG MITTEL VCR-STANDARD
4/3
S-VIDEOVCR-STANDARD
4/3
S-VIDEO
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
Nach einer endgültigen Kontrolle drücken Sie , um die Einstellungen zu speichern. Drücken Sie , um die Installation fortzusetzen, oder , um sie zu beenden.
16
Ch05.p65 03/04/03, 09:0316
BLEU PANTONE 293C
5-4 RESET
WER DEN V ERLO REN G EHEN
OK DR
CKE N ZUM BES T
TIG EN
RESET
ALLE AKTUELLEN KANÄLE UND EINSTELLUNGEN
WERDEN VERLOREN GEHEN
OK DR
ÜCKEN ZUM BEST
BESTÄTIGEN ZURÜCK BEENDEN
RESET
ES WIRD NEU INSTALLIERT...
ERWEITERTE BOX-EINSTELLUNGEN .5
Verwenden Sie diese Option nur, wenn Sie mit dem gesamten Installationsverfahren erneut beginnen müssen. Wenn Sie hier fortfahren, werden alle Ihre vorherigen Einstellungen, Zugriffscodes und Vorzugskanäle, usw. gelöscht!
ÄTIGEN
Wenn Sie keine Neuinstallation ausführen möchten, können Sie dieses Menü durch Drücken der Taste oder verlassen, nachdem die Warnung angezeigt wird.
17
Ch05.p65 03/04/03, 09:0317
BLEU PANTONE 293C
6. Benutzereinstellungen
6. BENUTZEREINSTELLUNGEN
6-1 SPRACHEINSTELLUNG
Drücken Sie
für den Zugriff auf die verschiedenen Konfigurationen. Wählen Sie SPRACHEINSTELLUNG und drücken Sie
, um zu bestätigen.
x MENÜSPRACHE
Sie können die Sprache für die Menüanzeige auswählen.
x HAUPT- UND ALTERNATIVE AUDIOSPRACHE
Werden mehr als eine Audiosprache übertragen, können Sie die Hauptsprache und die Alternativsprache auswählen.
x UNTERTITEL
Werden mehr als ein Untertitel übertragen, können Sie den Hauptuntertitel und den Alternativuntertitel auswählen. Wenn Sie keinen Untertitel haben wollen, wählen Sie KEINEN für den Haupt- oder Alternativuntertitel.
BENUTZEREINSTELLUNGEN
SPRACHEINSTELLUNG
>
BENUTZEREINSTELLUNGEN VORZUGSLISTE SPERREN INSTALLATIONSCODE ÄNDERN
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
SPRACHEINSTELLUNG
MENÜSPRACHE HAUPTAUDIO DEUTSCH ERSATZAUDIO HAUPTUNTERTITEL ERSATZUNTERTITEL
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
DEUTSCH
FRANZÖSISCH DEUTSCH KEINE
18
Ch06.p65 03/04/03, 09:0318
BLEU PANTONE 293C

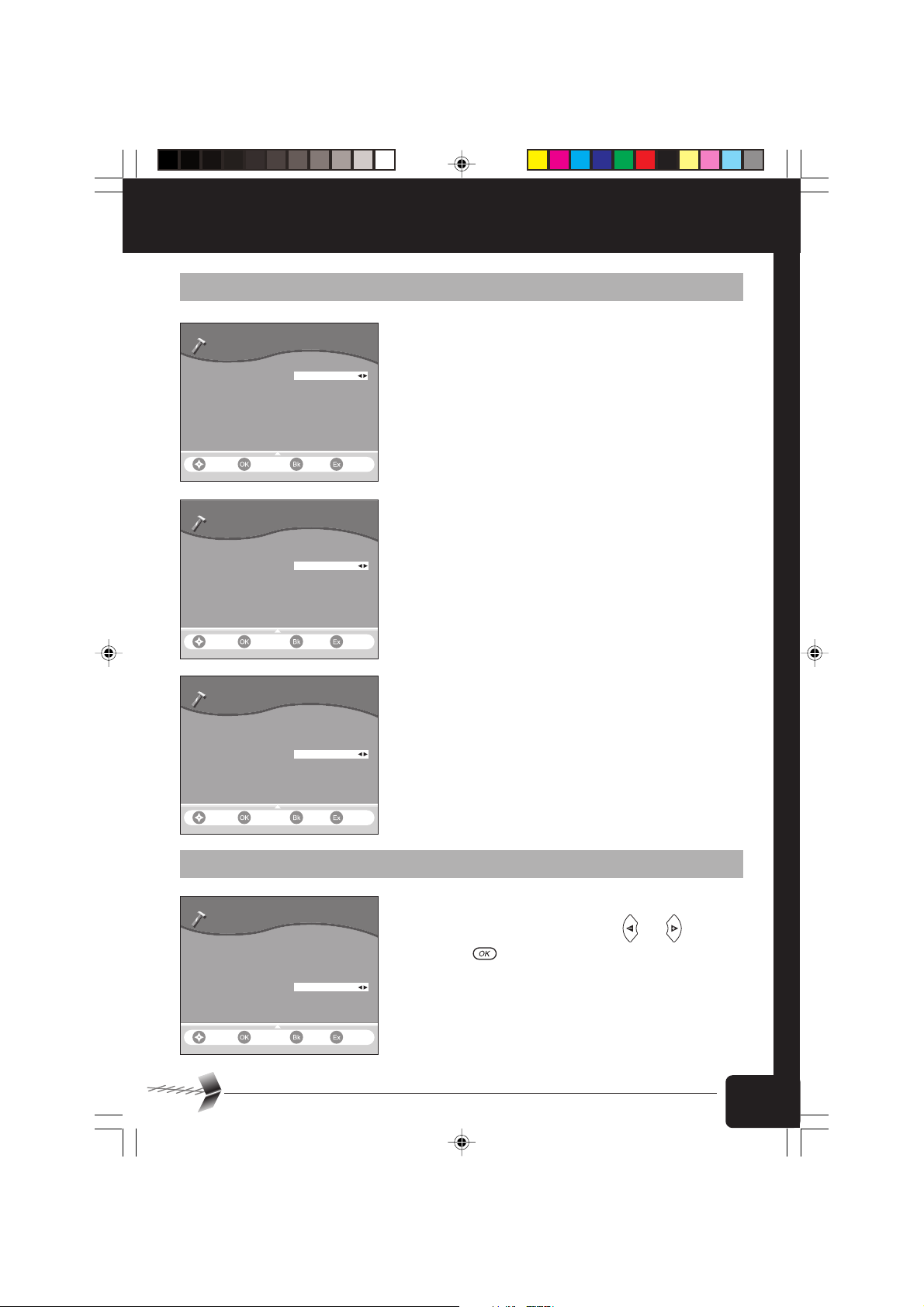

6-2 BENUTZEREINSTELLUNGEN
BENUTZEREINSTELLUNGEN .6
BENUTZEREINSTELLUNGEN
BANNER-ZEITLIMIT BANNER-TRANSPARENZ LAUTSTÄRKEBALKEN-ZEITLIMIT BENUTZERLAND
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
BENUTZEREINSTELLUNGEN
BANNER-ZEITLIMIT BANNER-TRANSPARENZ LAUTSTÄRKEBALKEN-ZEITLIMIT BENUTZERLAND
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
BENUTZEREINSTELLUNGEN
BANNER-ZEITLIMIT BANNER-TRANSPARENZ LAUTSTÄRKEBALKEN-ZEITLIMIT BENUTZERLAND
3
50% 3 DEUTSCHLAND
3
50%
3 DEUTSCHLAND
3 50%
3
DEUTSCHLAND
x BANNER-ZEITLIMIT
Bei Kanalumschaltungen wird ein Informationsbanner einige Sekunden lang angezeigt. Sie können auswählen, wie lange das Banner angezeigt wird (0 bis 5 Sekunden). Bei 0 Sekunden wird kein Banner während des Umschaltens angezeigt.
x BANNER-TRANSPARENZ
Bei Kanalumschaltungen wird ein Informationsbanner einige Sekunden lang angezeigt. Sie können die Banner-Transparenz auswählen (0% für sattes Blau, 100% für vollkommene Transparenz).
x LAUTSTÄRKEBALKEN-ZEITLIMIT
Wählen Sie, wie lange der Lautstärkebalken angezeigt wird (0 bis 5 Sekunden). Bei 0 Sekunde wird kein Lautstärkebalken angezeigt.
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
6-3 ZEITEINSTELLUNG
BENUTZEREINSTELLUNGEN
BANNER-ZEITLIMIT BANNER-TRANSPARENZ LAUTSTÄRKEBALKEN-ZEITLIMIT BENUTZERLAND
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
Ch06.p65 03/04/03, 09:0319
BLEU PANTONE 293C
3 50% 3
DEUTSCHLAND
Die Uhrzeit wird von der GMT-Zeit aus und unter Auswahl des
Landes, in dem Sie leben, mit dem Cursor oder eingestellt. Drücken Sie , um zu bestätigen.
19
6. BENUTZEREINSTELLUNGEN
6-4 INSTALLATION DER VORZUGSLISTEN
Mit dieser Funktion können Sie eine VORZUGSLISTE von den Fernseh- oder Rundfunktypen ausgehend von der Referenzliste A (aufgestellt von der Provider- (Transponder-) Installation oder einer Abtastung) erstellen und diese vollständig löschen, um eine neue Liste zu bilden.
ERSTELLUNG
Es werden zwei Listen gleichzeitig angezeigt.
x Die Liste auf der rechten Seite ist die Referenzliste
(aus der Transponder- oder Abtastinstallation).
x Die Liste auf der linken Seite ist die zu erstellende
Liste.
Bewegen Sie sich mit dem Cursor und der Fernbedienung von einer Liste zur anderen.
Bewegen Sie sich mit dem Cursor und der Fernbedienung innerhalb einer Liste. Um die Navigation innerhalb einer Liste zu verbessern, können Sie direkt die Nummer eines Kanals eingeben, wonach der Zeiger direkt darauf gesetzt wird.
VORZUGSLISTEN
AUSGEWÄHLTE LISTE
ERSTELLEN ODER ÄNDERN LÖSCHEN
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
VORZUGSLISTE B
1 MTV 2 n-tv 3 FAB 3 FAB
Löschen Vermerk
Einfügen Hinzufügen
AUSWAHL ZURÜCK BEENDEN
B
>
NEUE LISTE
ALLE KANÄLE
1 MTV 2 n-tv
4 ZDF 5 ZDFinfokanal 6 ZDFdokukanal 7 KIKa 8 Bloomberg TV Germa. 9 dTravelo iIHC. 10 CNN Int.
Um einen Kanal von der Liste A in die Vorzugsliste (B bis H) zu kopieren, setzen Sie den Zeiger auf das zu übertragende Programm und drücken die blaue Taste. Wiederholen Sie diesen Forgang so oft wie nötig. Am Ende der Erstellung speichern Sie die Liste mit der gelben Taste.
ÄNDERUNGEN
Sie können Ihre Vorzugsliste (B bis H) jederzeit ändern. Speichern Sie die Änderung am Ende mit der gelben Taste.
x Zum Löschen setzen Sie den Zeiger auf den zu löschenden Kanal und drücken die rote Taste. x Zum Einfügen eines neuen Kanals aus der Hauptliste A (z.B. wenn Sie vergessen haben, den Kanal
auf die Nummer 5 zu setzen) bewegen Sie den Zeiger auf die Liste A (alle Kanäle), wählen sie durch Drücken der grünen Taste aus (der Zeiger bewegt sich auf die Vorzugsliste). Verschieben Sie den Zeiger in Ihrer Vorzugsliste bis zum Kanal nach der Nummer, wo Sie einen Kanal einfügen wollen (z.B. 6) und drücken Sie die grüne Taste.
x Zum Verschieben eines Kanals von einer Stelle zur anderen in einer Vorzugsliste löschen Sie ihn
und fügen ihn dann aus der Hauptliste neu an der gewünschten Stelle ein.
20
Ch06.p65 03/04/03, 09:0320
BLEU PANTONE 293C
6-5 SPERRE
BENUTZEREINSTELLUNGEN .6
SPERREN
GERÄT SPERREN
KANÄLE SPERREN NEIN ZU SPERRENDER KANAL
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
NEIN
ZU SPERRENDER KANAL
1 MTV 2 n-tv 3 FAB 4 ZDF 5 ZDFinfokanal
6 ZDF-dokukanal
7 KIKa 8 Bloomberg... 9 d'Travelo iI... 10 CNN Int.
AUSWAHL SPERREN ZURÜCK BEENDEN
11 TV 5 12 ARTE 13 DW-TV 14 COMEDIE ! 15 TWC 1 - ZIK... 16 TWC 2 - ... 17 TWC 3 - LCP 18 TWC 4 - ... 19 TWC 5 - ... 20 TWC 6 - 123 SAT
Es stehen 4 Sperrarten zur Verfügung:
x Wählen Sie BOX SPERREN (Ja/Nein) für eine allgemeine Sperre. Diese Sperre stellt die höchste
Sperrebene der Set-Top-Box dar. Bei jedem Einschalten Ihrer Set-Top-Box werden Sie aufgefordert, Ihre Kennzahl einzugeben. Hinweis: Diese Sperre wird nach einem Standby-/Ein-Zyklus aktiviert.
x Wählen Sie KANÄLE SPERREN (Ja/Nein) für die Aktivierung der Sperre. Damit werden alle
gesperrten Kanäle in einem Vorgang gesperrt oder deren Sperre aufgehoben. Dies bietet den Vorteil, dass man mehrere Kanäle sperren und deren Sperre vorübergehend aufheben kann.
x Wählen Sie ZU SPERRENDER KANAL für eine individuelle Kanalsperre. Sie können wählen, nur
bestimmte Kanäle zu sperren. Bewegen Sie sich dazu mit dem Cursor oder durch die Kanäle und drücken Sie , jedesmal wenn Sie einen Kanal sperren möchten, die -Taste.
Ch06.p65 03/04/03, 09:0321
BLEU PANTONE 293C
21
6. BENUTZEREINSTELLUNGEN
6-6 ÄNDERN DES SICHERHEITSCODES
Geben Sie Ihren neuen Code ein. Das erste Segment blinkt, bis sein Wert eingegeben wird, dann blinkt das zweite Segment, usw. Sobald der Wert eingegeben wird, erscheint anstelle des Segments ein Sternchen.
Verwenden Sie den Cursor auf der Fernbedienung, um zu einem bereits eingegebenen Wert zurückzukehren
und diesen zu ändern, bis der gesamte Vorgang mit bestätigt wird. In diesem Fall wird der Wert wieder zu einem blinkenden Segment, womit angezeigt wird, dass eine erneute Eingabe möglich ist.
Geben Sie denselben neuen Code ein, um ihn zu bestätigen.
Wenn Sie einen falschen Code eingegeben haben, wird eine Fehlermeldung angezeigt.
INSTALLATIONSCODE ÄNDERN
NEUER CODE BESTÄTIGUNG
ÄNDERN BESTÄTIGEN ZURÜCK BEENDEN
INSTALLATIONSCODE ÄNDERN
NEUER CODE BESTÄTIGUNG
ÄNDERN BESTÄTIGEN ZURÜCK BEENDEN
INSTALLATIONSCODE ÄNDERN
- - - -
* * * *
Anzeige der richtigen Rückmeldung.
22
Ch06.p65 03/04/03, 09:0322
BLEU PANTONE 293C
NEUER CODE BESTÄTIGUNG
FALSCHER CODE BESTÄTIGT
INSTALLATIONSCODE ÄNDERN
NEUER CODE BESTÄTIGUNG
ÄNDERN BESTÄTIGEN ZURÜCK BEENDEN
* * * *
ERNEUT BEGINNEN
BESTÄTIGEN ZURÜCK BEENDENÄNDERN
* * * *
RICHTIGE
BESTÄTIGUNG
7. Bedienung Ihrer Set-Top-Box
BEDIENUNG IHRER SET-TOP-BOX .7
7-1 ÄNDERN DER KANÄLE
Die Set-Top-Box bietet mehrere Möglichkeiten für die Kanalumschaltung:
x Tasten und an der Frontplatte oder und auf der Fernbedienung:
Damit wird die Set-Top-Box auf den nächsten Kanal ( ) oder den vorherigen Kanal ( ) umgeschaltet.
x Eingabe der Kennzahl für den Kanal auf dem Tastenfeld der Fernbedienung:
Geben Sie eine einstellige Zahl (1) ein, die an der ersten Ziffernstelle auf dem Frontplatten­Display und auf dem Bildschirm-Banner angezeigt wird, z.B. "1—". Wenn Sie innerhalb von 2 Sekunden keine weitere Ziffer eingeben, wird die Ziffer an der ersten Ziffernstelle auf dem Frontplatten-Display und auf dem Bildschirm-Banner angezeigt, die zweite und die dritte Ziffernstelle werden entfernt, und die Wiedergabe von Video und Audio wird auf dem neuen Kanal, z.B. "1", aktiviert. Wenn Sie eine andere Ziffer eingeben (2), wird diese an der zweiten Ziffernstelle angezeigt, z.B. "12–". Wenn Sie innerhalb von 2 Sekunden keine weitere Ziffer eingeben, werden die beiden Ziffern an der ersten und zweiten Ziffernstelle auf dem Frontplatten-Display und auf dem Bildschirm-Banner angezeigt, die dritte Ziffernstelle wird entfernt, und die Wiedergabe von Video und Audio wird auf dem neuen Kanal, z.B. "12", aktiviert. Wenn Sie eine andere Ziffer eingeben (3), wird diese letzte Ziffer an der ersten Ziffernstelle auf dem Frontplatten-Display und auf dem Bildschirm-Banner angezeigt, und die Wiedergabe von Video und Audio wird auf dem neuen Kanal, z.B. "123", aktiviert. Wenn die eingegebene Kennzahl keinem Kanal in der Liste entspricht, wählt die Set-Top-Box den ersten unteren Kanal in der Liste aus.
x Vorheriger Kanal:
Mit der Taste können Sie zwischen dem aktuellen Kanal und dem zuletzt angesehenen Kanal hin- und herschalten. Sie können diese Taste zum Beispiel verwenden, wenn Sie auf den Beginn eines Films warten.
Ch07.p65 03/04/03, 09:0323
BLEU PANTONE 293C
23
7. BEDIENUNG IHRER SET-TOP-BOX
7-2 PROGRAMMINFORMATIONEN
Jedesmal wenn Sie Kanäle wechseln, werden Sie einige Sekunden lang Programminformationen angezeigt bekommen (im Menü "Benutzereinstellungen" können Sie auswählen, wie lange diese Informationen angezeigt werden sollen). Die Informationen können folgendes enthalten:
Kanalliste.
A
Anzahl der verfügbaren Tonspuren und
B
Untertitel. Nummer und Name des Kanals.
C
Name des aktuellen Programms.
D
Aktuelle Uhrzeit.
E
Anfangs- und Endzeit des aktuellen Programms.
F
Balken zur Anzeige der verstrichenen Zeit des aktuellen Programms.
G
Anfangs- und Endzeit des nächsten Programms.
H
Die Programminformationen stehen nur zur Verfügung, wenn sie in der Übertragung enthalten sind.
Sie können die Transparenz des Informationsbanners direkt ändern: Drücken Sie 2 Sekunden lang auf
, stellen Sie mit dem Cursor und ein und drücken Sie dann , um die Einstellung zu
speichern.
7-3 ERWEITERTE PROGRAMMINFORMATIONEN
Die Set-Top-Box kann Informationen über derzeit übertragene Programme sowie über solche, die demnächst übertragen werden, anzeigen. Wenn Sie während des Fernsehens die Taste drücken, wird der Banner "Programminformationen" eingeblendet.
Programminformationen (siehe Kapitel 7-2).
A
Kurze Übersicht.
B
Nächstes Programm.
C
24
Ch07.p65 03/04/03, 09:0424
BLEU PANTONE 293C
D
BEDIENUNG IHRER SET-TOP-BOX .7
Graupapageien sind zumeist sehr konservative Vögel, die sich am wohlsten in ihrer gewohnten Umgebung fühlen. Gewöhnt man ein Graupapageienbaby von klein an, an verschiedene Örtlichkeiten, ist eine spätere Urlaubsunterbringung kein Problem.
14:58 : Dr. Verena Breitenbach
A
7-4 LISTE DER TV-KANÄLE
ProSieben
1
?
15:56
Die Bunte Vogelwelt
15:00
Wird das Symbol angezeigt (siehe D), ist eine längere Übersicht verfügbar. Drücken Sie , um sie anzuzeigen.
Mit dem Cursor und können Sie zwischen den aktuellen und den nächsten Programminformationen hin- und herschalten.
Bei längeren Informationstexten können Sie mit dem Cur-
i
sor und das Lesen auf der nächsten Info-Seite fortsetzen. Durch Drücken des Cursors und können Sie Informationen eines anderen Kanals ansehen. Durch Drücken von werden Sie das Bild sehen. x Drücken Sie oder , um zum TV-Modus zurückzukehren.
1 TWC 4 - EURO. 2 TWC 5 - FRANC. 3 MTV 4 N-TV 5 RTL 6 RTL2
7 SAT.1
8 BLOOMBERG TV 9 DTRAVELO YiH 10 CNN INT. 11 TV 5 12 ARTE 13 DW-TV 14 COMEDIE !
x Wenn Sie beim Ansehen von Fernsehprogrammen
drücken, wird die Liste der aktuellen Kanäle angezeigt.
x Bewegen Sie sich in der Liste mit dem Cursor , ,
und , und wählen Sie einen Kanal mit aus. Sie können eine Vorzugsliste mit der Taste ändern.
x Ohne Anzeige der TV-Liste können Sie direkt die Vorzugsliste
durch Drücken der Taste ändern.
7-5 AUSWAHL VON AUDIO- UND UNTERTITELSPRACHE
4
DEUTSCH
?
2
DEUTSCH
Durch Drücken von oder rufen Sie das Menü auf, in dem Sie vorübergehende Einstellungen machen können. Die in diesem "Optionsmenü" gemachten Einstellungen sind nur für das Programm gültig, das Sie gerade anschauen. Wenn Sie das Programm verlassen und anschließend wieder dort zurückkehren, gehen die vorübergehenden Einstellungen verloren.
Ch07.p65 03/04/03, 09:0425
BLEU PANTONE 293C
25
7. BEDIENUNG IHRER SET-TOP-BOX
7-5-1 Audiosprache
Wenn verfügbar, können Sie unter den verschiedenen übertragenen Sprachen auswählen. Hinweis: Wenn Sie eine digitale Wiedergabe auswählen, erfolgt keine Tonausgabe an den analogen Audioanschlüssen (;). Der SPDIF-Ausgang dient zum Anschluß an Home Cinema Anwendungen. (;): Nur bei ITD 611 verfügbar.
7-5-2 Untertitelsprache
Wenn verfügbar, können Sie unter den verschiedenen Untertitelsprachen auswählen.
x Jedesmal wenn Sie eine dieser beiden Tasten drücken, wechseln Sie die Sprache. x Ein Zeitlimit schließt automatisch dieses Menü. x Die Nummer auf der linken Seite jeder Sprache gibt an, wieviele Sprachen auf diesem aktuellen
Kanal verfügbar sind.
7-6 EINSTELLUNG DER LAUTSTÄRKE
Um den Ton lauter oder leiser zu stellen, verwenden Sie den Cursor oder . Drücken Sie auf die Stummschaltungstaste , um den Ton schnell abzustellen.
Drücken Sie erneut auf die Stummschaltungstaste , um den Ton wieder herzustellen. Die Audio-Lautstärke kann im VCR- und TV-Modus nicht eingestellt werden.
7-7 TV-MODUS
Mit dem Drucktaster können Sie zwischen extern angeschlossenen Geräten, wie z.B. einem digitalen terrestrischen Fernsehen oder einem Videorecorder (das Video muss eingeschaltet sein), hin­und herschalten. (Dies gilt nur, wenn die Geräte über SCART-Kabel und nicht über einen RF-Anschluss verbunden sind.)
7-8 TELETEXT
Durch Drücken der Taste wird eine Teletext-Seite angezeigt (wenn Teletext übertragen wird). Wählen Sie die Teletext-Seiten mit den numerischen Tasten auf der Fernbedienung aus.
26
Ch07.p65 03/04/03, 09:0426
BLEU PANTONE 293C
BEDIENUNG IHRER SET-TOP-BOX .7
PROG RAMMI ERUNG BEST
TIGE N
ERE IGNIS- TIMER
fen, ob d ie Kan
le n icht gesper rt si nd
Sie k
nnen ein Progra mm du rch ei n 10 s lang es
cken der MENU-Tas te l
sche n
7-9 TIMER-PROGRAMMIERUNG
TIMER-PROGRAMMIERUNG
SLEEP-TIMER
>
EREIGNIS-TIMER
PrPrüfen, ob die Kan
Sie k
önnen ein Programm durch ein 10 s langes
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
äle nicht gesperrt sind
DrDrücken der MENU-Taste l
öschen
7-9-1 Sleep-Timer
SLEEP-TIMER
ABSCHLAFZEIT 01:15
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
>
PROGRAMMIERUNG BEST
ÄTIGEN
7-9-2 Ereignis-Timer
EREIGNIS-TIMER
SENDER DATUM STARTZEIT ENDZEIT
--- --/--/-- --:-- --/--
>
--- --/--/-- --:-- --/--
--- --/--/-- --:-- --/--
--- --/--/-- --:-- --/--
--- --/--/-- --:-- --/--
--- --/--/-- --:-- --/--
OK drücken zum Einstellen oder Ändern, A-Taste zum Löschen
AUSWAHL EINGEBEN ZURÜCK BEENDEN
Mit der Funktion TIMER-PROGRAMMIERUNG kann die Set­Top-Box:
x zu einer bestimmten Uhrzeit ausschalten (Sleep-Timer), x automatisch zu vorgewählten Uhrzeiten auf Ihre
vorgewählten Kanäle umschalten (Ereignis-Timer).
Geben Sie die ausgewählte Abschlafzeit ein. Bestätigen Sie mit .
Diese Funktion dient zukünftigen Anwendungen. Sie können die Set-Top-Box so einstellen, dass sie zu einer bestimmten Zeit ein- und ausschaltet. Die Timer-Funktion ist sehr nützlich, wenn Sie ein Programm aufnehmen möchten, die Aufnahme aber nicht selbst starten und stoppen können, oder wenn Sie auf den Beginn eines Programms, dass Sie nicht verpassen wollen, erinnert werden möchten. Hinweis! Die Timer-Funktion ist nur möglich, wenn der Empfänger im Bereitschaftsmodus ist.
x Drücken Sie , um ein Ereignis einzustellen. x Wählen Sie zuerst die Kanalliste mit den numerischen
Tasten.
x Stellen Sie das Datum mit den numerischen Tasten Ihrer
Fernbedienung ein (JJ/MM/TT).
x Bei Eingabe einer falschen Ziffer können Sie diese mit
Ch07.p65 03/04/03, 09:0427
BLEU PANTONE 293C
dem Cursor löschen.
x Stellen Sie die Beginn- und Endzeit mit den numerischen
Tasten Ihrer Fernbedienung ein.
27
7. BEDIENUNG IHRER SET-TOP-BOX
PROG RAMMI ERUNG BEST
TIGE N
PROG RAMMI ERUNG L
SCHE N
Die verschiedenen Beginnzeiten dürfen sich nicht überlappen. Wenn Sie versuchen, eine Beginn- oder Endzeit innerhalb eines bereits besetzten Zeitraums einzugeben, wird diesbezüglich eine Warnmeldung angezeigt.
x Wählen Sie BESTÄTIGEN und drücken Sie ,
um die Einstellung zu speichern.
x Wählen Sie LÖSCHEN und drücken Sie , um
abzubrechen. Es können bis zu 6 verschiedene Ereignisse voreingestellt werden. Die Ereignisse werden in der Reihenfolge der Beginnzeit sortiert. Nach jeder Endzeit kehrt die Set-Top-Box in den Bereitschaftsmodus zurück. Während das voreingestellte Ereignis abläuft, können Sie es durch Drücken der Taste stoppen.
7-10 ERWEITERTER PROGRAMMFÜHRER (EPG)
Zur Einblendung von weiteren detaillierten Informationen über ein ausgewähltes Programm drücken Sie die Taste . Zur Ausblendung dieser Informationen drücken Sie die Taste .
Es wird ein Bild in veränderter Größe angezeigt.
A
Dieses Bild ist das aktuelle Bild vor Zugriff auf EPG. Es wird die Kanalliste der aktuellen Liste angezeigt.
B
Wählen Sie den gewählten Kanal mit
und aus, und drücken Sie , um sich
das Bild in veränderter Größe anzusehen. Anzeige des Namens der verwendeten
C
Vorzugsliste.
EREIGNIS-TIMER
SENDER DATUM STARTZEIT ENDZEIT
AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN
4 RTL2
5 SAT.1 6 Bloomberg TV. 7 dTravelo ýIHCN. 8 CNN Int. 9 TV 5 10 ARTE 11 DW-TV 12 COMEDIE !
4 - RTL2 A 31-01-03 15:47 Fr Sa So Mo Di Mi Do
AUSWAHL ÜBERWACHEN BEENDEN
>
PROGRAMMIERUNG BEST
PROGRAMMIERUNG L
ACB
SHIN CHAN
15:45 16:00 (Total : 00:15)
Zeichentrickserie, J 1992/2002S
DW-TV006 22/01/03 12:52 14:52
ÄTIGEN
ÖSCHEN
15:45 Shin Chan 16:00 Schnulleralarm 3! - Wir... 17:00 Achtung Bausteller! Uns... 18:00 Veronica - Verliebt, verl... 18:30 King of Queens 20:00 RTL II News 20:15 The Game 22:35 Red Scorpion 00:35 C.I.A. Codename Alexa I...
28
Ch07.p65 03/04/03, 09:0428
BLEU PANTONE 293C
BEDIENUNG IHRER SET-TOP-BOX .7
EX
ACHTUNG BAUSTELLE! UNSER TRAUM...
17:00 18:00 (Total : 01:00)
ReportageS
4 RTL2 5 SAT.1 6 Bloomberg TV. 7 dTravelo ýIHCN. 8 CNN Int. 9 TV 5 10 ARTE 11 DW-TV 12 COMEDIE !
AU SW AH L MEHR ERINNER D ATUM BEENDEN
4 RTL2 5 SAT.1 6 Bloomberg TV. 7 dTravelo ýIHCN. 8 CNN Int. 9 TV 5 10 ARTE 11 DW-TV 12 COMEDIE !
AUSWAHL BESTÄTIGEN BEENDEN
4 RTL2 5 SAT.1 6 Bloomberg TV. 7 dTravelo ýIHCN. 8 CNN Int. 9 TV 5 10 ARTE 11 DW-TV 12 COMEDIE !
AU SW AH L MEHR ERINNER D ATUM BEENDEN
15:45 Shin Chan 16:00 Schnulleralarm 3! - Wir...
17:00 Achtung Bausteller! Uns...
18:00 Veronica - Verliebt, verl... 18:30 King of Queens 20:00 RTL II News 20:15 The Game 22:35 Red Scorpion 00:35 C.I.A. Codename Alexa I...
A 31-01-03 15:47 Fr Sa So Mo Di Mi Do
i
DAS NACHRICHTEN JOURNAL
00:25 01:00 (Total : 00:35)
InformagazinS
15:45 Shin Chan 16:00 Schnulleralarm 3! - Wir... 17:00 Achtung Bausteller! Uns... 18:00 Veronica - Verliebt, verl... 18:30 King of Queens 20:00 RTL II News 20:15 The Game 22:35 Red Scorpion 00:35 C.I.A. Codename Alexa I...
A 31-01-03 15:47 Fr Sa So Mo Di Mi Do
G
ACHTUNG BAUSTELLE! UNSER TRAUM...
17:00 18:00 (Total : 01:00)
ReportageS
15:45 Shin Chan 16:00 Schnulleralarm 3! - Wir...
R
17:00 Achtung Bausteller! Uns...
18:00 Veronica - Verliebt, verl... 18:30 King of Queens 20:00 RTL II News 20:15 The Game 22:35 Red Scorpion 00:35 C.I.A. Codename Alexa I...
A 31-01-03 15:47 Fr Sa So Mo Di Mi Do
i
F
ED
Durch Drücken von wird das aktuelle Ereignis
D
hervorgehoben. Sie können alle Ereignisse des Tages ansehen, wenn Sie auf und drücken.
Die folgenden Informationen über das ausgewählte
E
Programm werden an der Oberseite des Bildschirms angezeigt:
x die Uhrzeit, zu der das Programm beginnt und endet, x ein Balken, der angefüllt wird, wenn das Programm
abläuft,
x der Name des Programms, x Informationen über den Programminhalt (drücken Sie
die Taste , damit ein erweiterter Inhalt angezeigt wird nach...).
Drücken Sie die rote Taste, um das Datum ändern zu
F
können. Drücken Sie anschließend den Cursor und , um das Datum zu ändern (je nach dem vom Provider
gesandten Datum sind 7 Tage verfügbar). (ITD 601 informiert über die aktuelle und die nachfolgende Sendung.)
Anmerkung (diese Funktion dient zukünftigen
G
Anwendungen) (;): nach Auswahl eines Ereignisses drücken Sie die Taste . Ein Symbol R zeigt an, dass Sie dieses Ereignis angemerkt haben. Fehlermeldungen werden anzeigen, ob das Ereignis:
x gerade läuft, x oder beendet ist.
Während Sie Programme ansehen, wird Ihnen eine Meldung den Beginn des Ereignisses angeben. (;): Nur bei ITD 611 verfügbar.
7-11 RADIO-MODUS
1 EUROPE 1 2 EUROPE 2 3 RFM 4 BFM 5 RTL 6 NRJ 7 RADIO CLASSI. 8 CHÉRIE FM 9 FUN RADIO
STATIONS VOLUME
Ch07.p65 03/04/03, 09:0429
BLEU PANTONE 293C
Drücken Sie die Taste auf der Fernbedienung oder an der Frontplatte der Set-Top-Box. Sie können sich mit und durch die angezeigte Liste bewegen. Sie können die Lautstärke einstellen.
EX
29
7. BEDIENUNG IHRER SET-TOP-BOX
7-12 ERWEITERUNG DER SET-TOP-BOX
Die Set-Top-Box geht in diesen Status über, wenn eine neue Software-Version auf dem Netzwerk zur Verfügung steht.
x Auf dem Frontplatten-Display wird "init" angezeigt. x Das Willkommenbild wird weiterhin angezeigt.
Anschließend wird der folgende Bildschirm angezeigt.
Sie können den Herunterladeprozess durch Drücken der Taste verzögern. Dieser Prozess wird beim nächsten Einschalten Ihrer Set-Top-Box wieder angezeigt. Durch Drücken der Taste wird das Herunterladen ausgeführt:
x anschließend wird der Bildschirm schwarz, x die 5 Schritte des Herunterladeprozesses können
auf dem Frontplatten-Display verfolgt werden: Blinken der LED.
Während dieses Vorgangs ist keine Handlung durch den Benutzer möglich.
Nach Beendigung wird der Herunterladeprozess "init" auf dem Frontplatten-Display angezeigt und der danebenstehende Bildschirm erscheint. Drücken Sie dann , wonach die Set-Top-Box in den Weckstatus umschaltet. Hinweis: Ist der Herunterladeprozess nicht richtig ausgeführt worden, bleibt der Bildschirm schwarz und Fehlermeldungen werden auf dem Frontplatten-Display angezeigt (z.B. Blinken der LED). Setzen Sie dann die Set-Top-Box in den Bereitschaftsmodus und schalten Sie sie zurück, damit sie das Herunterladen erneut ausführt.
DOWNLOAD-PROZESS
ZUR VERBESSERUNG DER FUNKTIONALITÄT
IST EIN DOWNLOAD DER SOFTWARE NOTWENDIG.
ES DAUERT NUR EINIGE MINUTEN
WÄHREND DES DOWNLOADS
IST IHR BILDSCHIRM SCHWARZ.
SCHALTEN SIE DAS GERÄT
WÄHREND DIESER ZEIT NICHT AUS.
FÜR DIE AKTUALISIERUNG
OK DRÜCKEN, SONST EX ZUM BEENDEN
BESTÄTIGEN BEENDEN
DOWNLOAD-PROZESS
DOWNLOAD VOLLSTÄNDIG AUSGEFÜHRT
NEUER SOFTWARE-DOWNLOAD
ERFOLGREICH AUSGEFÜHRT
FÜR DIE RÜCKKEHR ZU IHREM PROGRAMM
DRÜCKEN SIE OK
BESTÄTIGEN
Gelingt dieser Vorgang nicht, ziehen Sie das Netzkabel und das Antennenkabel heraus. Stecken Sie sie dann wieder ein, um das Herunterladen erneut zu beginnen. Falls das Problem weiterhin besteht, rufen Sie den Hotline-Dienst Ihres Fachhändlers an.
ITD 601 wird nicht mit einem Display geliefert und die LED der Frontplatte wird zur Anzeige von Fehlerursachen verwendet, wenn am Ende des Verfahrens die grüne LED schnell blinkt. ITD611 wird mit einem Display geliefert und gibt Fehlerursachen an.
30
Ch07.p65 03/04/03, 09:0430
BLEU PANTONE 293C
BEDIENUNG IHRER SET-TOP-BOX .7
Fehlercode Fehlerursache Abhilfsmaßnahme
ER02, ER09,
ER10
Empfangsfehler Die Meldung mit OK quittieren
Ggf. Ihre Anforderung wiederholen
ER03, ER04,
ER05
ER07, ER08 Örtliche Fehler Die Meldung mit OK quittieren
ER00, ER01, ER06, ER11,
ER12
Pb01, Pb02,
Pb03, Pb04
Ablaufgültigkeitsfehler Die Meldung mit OK quittieren
Ggf. Ihre Anforderung wiederholen
Ihre Anforderung wiederholen
Verschiedenartige Fehler Die Meldung mit OK quittieren
Ggf. Ihre Anforderung wiederholen
Fehlerhafte STB Wenden Sie sich an Ihren Händler wegen eines Austausches
7-13 FEHLERSUCHE
Alle Leuchtanzeigen an der Frontplatte sind Stromversorgung prüfen erloschen
Die Fernbedienung hat keine Wirkung auf Richten Sie die Fernbedienun auf das das Endgerät Endgerät
Prüfen Sie den Zustand und die Polarität der
Batterien
Die rote LED der Frontplatte leuchtet weiterhin Schalten Sie das Endgerät von Standby
auf Ein
Ein schwarzer Bildschirm oder eine Führen Sie eine neue automatische Fehlermeldung wird angezeigt Abstimmung durch
Schlecht Empfang mit tragbar Antenne Entfernen Sie die Antenne von Ihre Set-Top-
Box
Ch07.p65 11/04/03, 10:3231
BLEU PANTONE 293C
31
7. BEDIENUNG IHRER SET-TOP-BOX
7-14 ÜBERSICHT DER TECHNISCHEN DATEN
Übertragungsstandards
DVB-T, MPEG 2, OFDM
Tuner (RF-Eingang)
Eingangsbuchse: IEC 169-2 Hülse RF-Eingang Frequenzbereich: UHF 470-862 MHz (8 MHz BW) VHF 174-222 MHz (7 MHz BW) RF-Eingangspegel: -90 bis -20 dBm RF-Impedanz: 75 Ohm COFDM-Bandbreite: 7 MHz u. 8 MHz Abstimmschritt: 166.66 KHz
Ausgangsbuchse: IEC 169-2 Stecker Durchschleife-Frequenzbereich: 47-862 MHz
Demodulator
COFDM-Modus: 2 k/8 k unterstützt Support-SFN Modulation: QPSK, 16-QAM, 64-QAM Coderate: 1/2 bis 7/8 Modus: nicht hierarchisch Schutzintervall: 1/4, 1/8, 1/16, 1/32 De-interleaver:12x17Forney gewindet Außenentcoder: Reed Solomon (204,188, 8)
Demultiplexing/Entschlüsselung
Gemäß CD ISO/IEC 13818-1
Video-Entcoder
MPEG-2 (ISO/IEC 13818-2) Profilebene: MP@ ML Eingangsraten: 1,5 bis 15 Mbit/s Bildformat: 4:3 und 16:9 Bildauflösung: 720x576, 704x576, 544x576, 480x576, 352x576, 352x288 Konversion: Pan und Scan, Letterbox Resizing: ab-/aufwärts (1/4, 1/16)
Audio-Entcoder
Gemäß CD ISO/IEC 13818-3 MPEG-Layer I u. II (Musicam-Audio) Modus: Mono, Stereo, Joint Stereo Schaltfrequenz: 32/44,1/48 KHz
Mikroprozessor und Speicher
Prozessor: IBM Power PC CPU 252 Mhz, 350 MIPS RAM-Speicher (PPC+Video) 16 MByte Flash-Speicher 4 MByte
A/V-Datenein-/-ausgang
TV-Scart RGB, CVBS, Audiostereo
VCR-Scart CVBS, Y/C aus, Audiostereo
RCA Audio L/R (;) Lautstärkenregelung und Stummschaltung
Dolby Digital Ausgang (;) S/PDIF 1xRCA
Frontplatte
2 LEDs - 3 Drucktasten 4-stelliges grünes Farbdisplay (;) IR-Empfänger: 38 KHz
Rückseite
1 x IEC-Buchse (Signaleingang) 1 x IEC-Stecker (RF-Durchschleifen) 2 x SCART (TV, VCR) 1 x S/P-DIF RCA (Digitalaudio) (;) 2 x RCA (Analog-HiFi) (;)
Stromversorgung
AC 220-240 V ~50 Hz Typ: SMPS Stromverbrauch weniger als 10 W (Standby weniger als 5 W) Schutz: interne Sicherung
Physikalische Daten
STB Farbe: grau Größe (BxTxH): 254x205x60 mm Gewicht: 1.3 kg Betriebstemp. +5°C bis +40°C Gesamtverpackung (Karton) Gesamtgewicht: ~2.1 kg Größe (BxTxH): 385x288x80 mm Lagertemp.: -25°C bis +65°C
Zubehörteile
Fernbedienung NEC-Code Betriebsbereich bis zu 7 m Batterien 2x1,5 V (Typ AA) Netzkabel Scartkabel Bedienungsanleitung
(;): Nur bei ITD 611 verfügbar.
32
Ch07.p65 03/04/03, 09:0432
BLEU PANTONE 293C
BEDIENUNG IHRER SET-TOP-BOX .7
7-15 GARANTIE
ACHTUNG !
Im Falle eines Defektes wenden Sie sich bitte an Ihren Verkäufer,
der Sie beraten wird, und legen diesem den Kaufbeleg vor,
den Sie zuvor von diesem erhalten haben.
Haben Sie das Gerät direkt bei der SAGEM SA gekauft, so gelten die folgenden Bestimmungen:
1) Für das Gerät gilt zunächst einmal die sechsmonatige gesetzliche Sachmängelgewährleistung,
deren genauer Inhalt und Umfang in den Allgemeinen Geschäftsbedingungen, die auf den mit Ihnen geschlossenen Vertrag anzuwenden sind, näher geregelt ist. Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist, d.h. also in der Regel nach Ablauf von sechs Monaten ab Lieferung, übernimmt die SAGEM SA bis zu maximal einem Jahr ab Lieferung die Garantie (Ersatzteile und Reparatur) für die Freiheit des Geräts von Fabrikationsfehlern. Während dieses zusätzlichen Garantiezeitraumes wird das fehlerhafte Gerät kostenlos repariert. Der Kunde hat das fehlerhafte Gerät jedoch auf seine Kosten an die ihm vom Kundendienst der SAGEM SA (die Telefonnummer steht auf dem Lieferschein) angegebene Adresse zurückzuschicken. Die Reparatur erfolgt auf keinen Fall in den Räumlichkeiten des Kunden, es sei denn, daß mit diesem ein spezieller Wartungsvertrag abgeschlossen wurde. Hinweis: Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist ist die SAGEM SA bis zu maximal einem Jahr ab Lieferung ausschließlich verpflichtet, das fehlerhafte Gerät zu den oben genannten Bedingungen kostenlos zu reparieren. Ansprüche aus der gesetzlichen Sachmängel-gewährleistung bestehen in diesem Zeitraum nicht mehr. Ausgeschlossen sind auch Schadensersatzansprüche aus sonstigem Rechtsgrund, es sei denn, die Schadensursache beruht auf Vorsatz oder grober Fahrlässigkeit oder es wurde eine vertragswesentliche Pflicht verletzt. In letzterem Fall beschränkt sich die Haftung jedoch auf den vorhersehbaren Schaden.
2) Von der Garantie ausgeschlossen sind:
x Defekte oder Funktionsstörungen, die auf eine Nichteinhaltung der Installations- und
Gebrauchsanweisungen,
- auf äußere Einwirkungen (Blitzschlag, Brand, Erschütterung, Wasserschäden jeglicher Art usw.),
- auf einen von der SAGEM SA nicht schriftlich genehmigten Umbau der Geräte,
- auf eine unterlassene Wartung (gemäß Bedienungsanleitung), Überprüfung oder Pflege der Geräte,
- auf ungeeignete Umweltbedingungen für die Geräte (insbesondere im Zusammenhang mit ungeeigneten Temperatur- oder Luftfeuchtigkeitsbedingungen für die Geräte und die Verbrauchsmaterialien) oder auf eine Reparatur oder eine Instandhaltung zurückzuführen sind, die von einer von der SAGEM SA nicht ermächtigten Person vorgenommen wurde,
Ch07.p65 03/04/03, 09:0433
BLEU PANTONE 293C
33
7. BEDIENUNG IHRER SET-TOP-BOX
x die normale Abnutzung der Geräte und die Abnutzung der Zubehörteile, x Beschädigungen, die auf eine unzureichende oder schlechte Verpackung der an die
SAGEM SA zurückgesendeten Geräte zurückzuführen sind,
x die Lieferung neuer Softwareversionen, x Reparaturen eines ohne die schriftliche Zustimmung der SAGEM SA geänderten oder
hinzugefügten Gerätes oder Nachbesserungen einer ohne die schriftliche Zustimmung der SAGEM SA geänderten oder hinzugefügten Software.
34
Ch07.p65 03/04/03, 09:0434
BLEU PANTONE 293C
Technology in action
http://www.sagem.com
Alle in dieser Bedienungsanleitung enthaltenen Kenndaten dienen nur zur Information und können ohne Ankündigung geändert werden.
4Couv.p65 03/04/03, 09:0435

35
Loading...
