Terminal Haute Définition de Réception
de TNT gratuite par satellite
avec carte d’accès TNTSAT
MANUEL D’UTILISATION
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
TOUTES NOS FÉLICITATIONS !
Le pack satellite TNTSAT de Sagem Communications est dédié à la réception des chaînes de la TNT par le
satellite ASTRA et vous permet de recevoir les émissions en définition standard et en définition HD. Il est
composé d'un terminal de réception et d’une carte d'accès.
Pour bénéficier, avec ce pack SAGEM ISD91 HD, de la qualité d'image Haute Définition, il est nécessaire d'être
équipé d'un téléviseur à écran plat avec connecteur HDMI
La qualité d'image restituée sur l'écran sera en Haute Défin ition pour a utant que votre t éléviseur soit prêt pou r
la Haute Définition, que vous ayez utilisé un cordon HDMITM ou YPbPr pour relier le terminal de réception
SAGEM ISD91 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition.
Votre revendeur peut vous aider à vérifier que votre écran est prêt pour la HD.
Dès le raccordement de votre terminal de réception, vous pouvez profiter de la totalité des services. Vous
pouvez mettre à jour votre terminal de réception si de nouveaux services deviennent disponibles.
Le terminal de réception Sagem Communications suit une strat égie de développement continu. Nous nous
réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce
manuel.
Marquage CE :
Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/
5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la
sécurité et 2004/108/CE concernant la compatibilité électromagnétique, définies par le Parlement européen et
le Conseil pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de
l'utilisateur.
La déclaration de conformité CE peut être consultée sur le site www.sagem.com de Sagem Communications,
dans la section support, ou obtenue à l'adresse suivante :
Sagem Communications - Service des relations clientèle
4, rue du Petit Albi
95800 Cergy Saint-Christophe - France
TM
ou connecteurs YPbPr.
Copyright © Sagem Communications (Groupe SAFRAN)
Tous droits réservés
Ce terminal de réception Haute Définition SAGEM répond aux spécifications "HD TV", et intègre la technologie
TM
HDMI
. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia
Interface sont des marques ou des marques déposées de HDMI Licensing LLC.
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
Sommaire
1. Présentation ................................................................................................ 1
1.1. Face avant ............................................................................................................ 1
1.2. Face arrière .......................................................................................................... 1
1.3. Télécommande ..................................................................................................... 2
2. Consignes générales ..................................................................................3
2.1. Sécurité................................................................................................................. 3
2.2. Précautions d'emploi............................................................................................. 3
2.3. Réception.............................................................................................................. 3
3. Environnement ............................................................................................4
3.1. L'emballage........................................................................................................... 4
3.2. Les piles et batteries ....... ............................. ....................................................... .. 4
3.3. Le produit.............................................................................................................. 4
4. Raccordements ........................................................................................... 5
4.1. Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD.......... 5
4.2. Raccordements à l’antenne .................................................................................. 6
4.3. Raccordement à un amplificateur home cinéma................................................... 7
4.4. Raccordement à une chaîne hi-fi.......................................................................... 7
5. Première installation TNTSAT ................. ..................................................8
5.1. Installation des chaînes TNTSAT.......................................................................... 8
5.2. Choix du service régional de France 3.................................................................. 8
5.3. Création du code parental et choix du niveau de protection................................. 9
6. Réglages du terminal de réception .........................................................10
6.1. Recherche des chaînes ...................................................................................... 10
6.1.1. Installation LNB ............ ........................................................................10
6.1.2. Installation réseau TNTSAT ............. .................................................... 10
6.1.2.1.Transpondeur d’installation ................................................................10
6.1.2.2.Information sur le signal de l’antenne .................................................11
6.1.2.3.Recherche des chaînes ......................................................................11
6.1.3. Choix de la région France 3 ................................................................. 11
6.1.4. Recherche des chaînes ASTRA .......................................................... 12
6.2. Réglage de l’image ............................................................................................. 12
- I -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
6.2.1. Sorties HD .......................... .......................... ... .......................... ..........12
6.2.2. Sorties SD ............................................................................................ 13
6.3. Réglage du son................................................................................................... 13
6.4. Retour à la configuration initiale.......... .. ............................. ............................ ..... 13
7. Informations techniques ..........................................................................14
7.1. Information sur le Signal d'antenne.................................................................... 14
7.2. Messagerie TNTSAT........................................................................................... 14
7.3. Informations Viaccess....................... ............................ ............................. ......... 15
7.4. Informations sur votre terminal de réception....................................................... 15
8. Messages carte TNTSAT ..........................................................................16
9. Configuration utilisateur ..........................................................................17
9.1. Choix des langues menu, audio et sous-titres.................................................... 17
9.2. Préférences utilisateur ................. ............................. ............................ .............. 17
9.3. Options de verrouillage parental ......... .. .............................................................. 18
9.4. Changement de code PARENT.......................................................................... 18
10. Installation des listes de chaînes favorites ............................................19
11. Utilisation courante du terminal de réception .......................................20
11.1. Sélectionner une chaîne de la TNT..................................................................... 20
11.2. Informations détaillées sur les programmes ....................................................... 21
11.3. Changer de liste favorite..................................................................................... 21
11.4. Choix temporaires des langues audio et des sous-titres .................................... 21
11.5. Télétexte ............................................................................................................. 21
11.6. Commutation TV/AUX (en mode non HD uniquement) ...................................... 21
11.7. Guide électronique des programmes.................................................................. 22
11.8. Choisir une station de Radio............................................................................... 22
11.9. Ajuster le volume................................................................................................. 22
11.10. Choisir le format de l'image en mode HD............................................................ 23
12. Mise à jour logicielle .................................................................................24
13. Caractéristiques Techniques ...................................................................25
14. Garantie ..................................................................................................... 26
- II -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
1. Présentation
L'utilisation du terminal de réception numérique haute définition pe rmet de recevoir les chaînes de la TNT
(Télévision Numérique Terrestre) gratuites diffusées en définition standard (SD) et en haute définition (HD).
VOTRE TERMINAL DE RÉCEPTION EST AUSSI LIVRÉ AVEC :
• 1 télécommande et 2 piles AAA, 1 bloc secteur, 1 câble péritel, et 1 carte TNTSAT.
1.1 Face avant
00:00
1
23 5
1. P+/P-
• Changement de chaîne.
2. ®
• Sortie du mode veille et passage en mode veille.
Un appui de 5 secondes sur cette touche effectue
un redémarrage.
3. VOYANT D’ÉTAT DU TERMINAL DE RÉCEPTION
1.2 Face arrière
1
1. ENTRÉE ANTENNE SATELLITE
2. PRISES VIDÉO ANALOGIQUE Y Pb Pr
3. PRISE AUDIO NUMÉRIQUE
4. PRISE PÉRITEL TV (vers téléviseur)
5. PRISE D’ALIMENTATION
4
4. AFFICHEUR
• Affiche l’heure lorsque le terminal de réception est
en mode veille.
• Affiche le numéro du programme lorsqu’il est
allumé.
5. LECTEUR DE CARTE D’ACCÈS TNTSAT
34
2
AUX
HDMI
6. PRISE PÉRITEL AUX (vers magnétoscope ou
graveur DVD de salon)
7. PRISES AUDIO ANALOGIQUE (vers chaîne HI-FI)
8. PRISE AUDIO VIDÉO NUMÉRIQUE HDMI
9. SORTIE ANTENNE SATELLITE
59876
- 1 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
1.3 Télécommande
Permet de basculer du mode TV au
mode terminal de réception et au
mode AUX.
Touche non active
Touches de couleur
pour télétexte et navigation dans
les menus
Format
Permet de changer le format si option
HD activée (sortie HDMI et YPbPr).
Marche/Arrêt
Mise en veille du terminal de réception
Silence
Coupe ou rétabli le son.
Guide
Accès au guide des programmes.
Permet d’accéder au mode télétexte.
Bandeau d’information
Permet d’accéder aux options des
programmes.
V+/V-
Réglage du volume.
Retour (BACK)
Retour au dernier écran.
1234...
Saisie numérique et accès aux
chaînes.
Permet d’accéder au mode radio (si
radio diffusée).
V+
V–
Sous-titres
Choix des sous-titres
P+
P–
P+/P-
Changement de chaîne.
Flèches de navigation
Dans le MENU, elles permettent de
naviguer dans les différents écrans.
OK
OK
Validation d’un choix.
Sortie (EXIT)
Sortie d’une application (INFO ou
1
4
7
2
5
8
0
3
6
9
MENU
MENU par exemple).
Menu
Accès aux écrans de
personnalisation du terminal de
réception :
• Gestion du code Parent
• Sélection des chaînes préférées
• Réglage du terminal de réception
• Mémorisation des chaînes
- 2 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
2. Consignes générales
2.1 Sécurité
L'utilisation du terminal de réception est sujette à des règles de sécurité visant à protéger les utilisateurs et leur
environnement. Par ailleurs, si vous voulez que votre terminal de réception vous donne toute satisfaction quant
à son bon fonctionnement, il est nécessaire :
- de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmeme nt chaudes o u
froides. Placez le terminal de réception et le bloc secteur loin des sources de chaleur telles que les
radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des
bougies, à proximité du terminal de réception. En cas d'orage, il est con seillé de re tirer la p rise d'an tenn e
et la prise d'alimentation. Même si le terminal de réception et le téléviseur sont débranchés, ils peuvent
être endommagés par la foudre.
- de placer le terminal de réception et le bloc secteur dans un endroit sec et aéré.
- de le protéger de l'humidité : mettez le terminal de réception et le bloc secteur à l'abri de la pluie, de
l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des
projections de liquide. Si un liquide pénètre dans le terminal de réception ou le bloc secteur, débranchezles par la prise secteur du bloc secteur et prévenez votre revendeur.
- d'éviter les chocs violents : n'utilisez jamais le terminal de réception s'il est endommagé. Placez toujours
votre terminal de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.
N'ouvrez jamais le terminal de réception ni le bloc secteur ! Il existe un risque de choc électrique. Toute
intervention éventuelle doit être effectuée par un personnel qualifié.
Vous devez utiliser exclusivement le bloc secteur fourni. Raccordez celui-ci sur le
secteur conformément aux instructions d'installation de ce livret et aux indications
portées sur l'étiquette d'identification apposée sur celu i-ci (tension , courant, fré quence
du réseau électrique). Par précaution, en cas de danger, les blocs secteur servent de
dispositif de sectionnement de l'alimentation 230V . Ils doivent être situés à proximité de
l'appareil et être aisément accessibles.
- de débrancher le terminal de réceptio n par la prise se cteur du bloc secteur avant mise en place ou
modification des branchements aux autres appareils ( Télévision, magnétoscope, lecteur de DVD... ) ou
bien toute opération de nettoyage du terminal de réception ou du bloc secteur.
- de nettoyer le terminal de réception ou le bloc secteur exclusivement à l'aide d'un chiffon doux
légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques.
- de ne rien poser sur le terminal de réception (ce qui nuir ait à une bon ne aération) : Les fentes d'aé ration
situées sur le boîtier protègent votre terminal de réception de la surchauffe. Ne placez aucun objet, tel
qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le terminal de réception
dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à
l'avant et à l'arrière du terminal de réception.
- de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits
enfants. Ne laissez donc pas la télécommande sans surveillance.
2.2 Précautions d'emploi
Interférences : ne placez pas le terminal de réception à proxim ité d'appareils susceptibles de provoquer des
interférences électromagnétiques (par exemple des haut-parleurs). Cela pe ut perturber le fonctionnement du
terminal de réception et provoquer une perturbation de l'image et du son.
2.3 Réception
Si votre installation est ancienne, votre antenne et vos câblages risquent de ne pas convenir à une réception et
diffusion numérique de qualité. Nous vous conseillons de prendre contact avec un professionnel antenniste afin
qu’il vous fasse un bilan.
- 3 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
3. Environnement
La préservation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem
Communications à la volonté d'exploiter des installations respectueuses de l'environnement et a choisi
d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de
fabrication à la mise en service, l'utilisation et l'élimination.
3.1 L'emballage
La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national
agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages.
Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type
de déchets.
3.2 Les piles et batteries
Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les
points de collecte désignés.
3.3 Le produit
La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la
famille des équipements électriques et électroniques.
A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :
- Dans les points de distribution en cas d'achat d'un équipement équivalent.
- Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).
Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et
Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.
- 4 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
4. Raccordements
4.1 Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD
1. Raccordement à un magnétoscope ou à un graveur de DVD
Utiliser un cordon Péritel (non fourni) entre la prise péritel AUX de vo tre terminal de réception et la prise
péritel à l'arrière de votre magnétoscope ou graveur de DVD.
Nota : si votre magnétoscope/graveur DVD de salon possède plusieurs prises PÉRITEL, choisissez la prise TV
ou EXT1. Pour un programme HD, l'enregistrement s'effectuera en définition standard (SD)
2. Raccordement à un téléviseur standard (non haute définition)
Utiliser un cordon Péritel (fourni) entre la prise péritel TV de votre t erm in al de ré ceptio n et la pr ise pér it el à
l'arrière de votre téléviseur.
3. Raccordement à un écran plat haute définition
Pour bénéficier d'une image de qualité haute définition (HD) pour les programmes diffusés en haute
définition uniquement, utiliser un cordon HDMI-HDMI (non fourni) entre la p rise HDMI de votr e terminal d e
réception et la prise HDMI de votre écran plat.
Nota : un programme diffusé en définition standard, sera affiché dans cette qualité uniquement sur votre écran
Si votre écran plat est muni d'une prise DVI uniquement, vous devez re lie r la p rise HDMI de vo tre term in al
de réception à la prise DVI de votre écran plat (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni).
Vous devez raccorder la sortie audio HIFI de votre terminal de réception à l'entrée audio associée au
connecteur DVI de votre écran plat (cordon non fourni)
4. Pour un raccordement en YPbPr raccorder les sorties YPbPr du terminal de réception aux entrées YPbPr
de l'écran plat (cordon non fourni) et les sorties HIFI du terminal de réception aux entrées audios de l'écran
plat (cordon non fourni).
.
Téléviseur Haute Définition
Terminal de réception
Magnétoscope ou
graveur DVD de salon
- 5 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
4.2 Raccordements à l’antenne
Le terminal de réception TNTSAT vous permet de recevoir les chaînes de la TNT depuis le Satellite ASTRA.
Vous devez raccorder une parabole d'au moins 60 cm, muni de préférence d'un LNB " universel " et orientée
sur le Satellite ASTRA à 19° EST. Votre revendeur/installateur vous conseillera pour l'installation et le pointage
de cette parabole.
1. Branchez l'extrémité du câble coaxial, muni d'une fiche F à la prise d'entrée Satellite située a l'arrièr e du
terminal de réception.
Nota : une sortie satellite est disponible pour pouvoir alimenter un terminal de réception satellite analogique ou
numérique utilisant le même satellite (certaines limitations sont à considérer au niveau des chaînes
reçues sur le deuxième terminal de réception).
Terminal de réception
Autre terminal satellite
Parabole orientée sur
ASTRA 19° EST
2. Branchez ensuite le bloc d'alimentation à la prise 12V du terminal de réception, d'une part, et à une prise de
courant proche de l'appareil et facile d'accès, d'autre part.
3. Pour terminer, branchez vos différents équipements comme indiqué ci-après.
- 6 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
4.3 Raccordement à un amplificateur home cinéma
Pour bénéficier du son de qualité HOME CINEMA multicanal diffusé sur certaines chaînes, nous vous
conseillons de relier votre terminal de réception à votre amplificateur HOME CINÉMA doté d'une prise d'entrée
numérique coaxiale.
Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non
fourni).
Terminal de réception
Amplificateur
home cinéma
4.4 Raccordement à une chaîne hi-fi
Pour bénéficier du son stéréo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du
terminal de réception à l'entrée auxiliaire de votre chaîne hi-fi (câble non fourni).
Terminal de réception
Chaîne Hi-Fi
- 7 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
5. Première installation TNTSAT
• Insérez la carte TNTSAT fournie dans votre
terminal (puce vers le haut).
• Allumez votre téléviseur puis votre terminal de
réception.
• L'écran d'accueil apparaît. Si ce n'est pas le cas
au bout de 30 secondes, basculez votre téléviseur
sur les entrées (HDMI, YPbPr, PÉRITEL) jusqu'à
l'apparition de l'écran d'accueil.
5.1 Installation des chaînes TNTSAT
• Après avoir trouvé le réseau TNTSAT, votre
terminal de réception va installer l'ensemble des
chaînes.
• Si votre antenne est pré-orientée sur ASTRA 19°
EST et si le niveau du signal est suffisant, après la
fin de la recherche, vous pourrez mémoriser la
liste obtenue en appuyant sur OK.
• Dans le cas contraire, un message vous indique
qu'aucune chaîne n'a été trouvée.
• Reportez vous alors au paragraphe Installation
réseau TNTSAT, page 10 pour vérifier ou orienter
votre antenne.
Recherche des chaînes
En cours ...
0014 chaînes TV trouvées
0000 stations radio trouvées
5.2 Choix du service régional de France 3
• Sélectionnez à l’aide des touches droite et gauche
la région de votre choix et validez par OK.
Nota : dans le cas ou aucun service n’est disponible,
l’information "Aucun service France 3 régional" est
affiché.
- 8 -
France 3 Basse Normandie
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
5.3 Création du code parental et choix du niveau de protection
• La création de ce Code Parent est obligatoire pour
valider la mise en service du terminal de
réception.
• Pour cela vous devez saisir 2 fois le même code à
4 chiffres qui sera votre Code Parent.
• Ce code vous sera demandé lors de l'accès aux
programmes que vous verrouillez.
• Vous avez la possibilité de verrouiller les
programmes de catégorie II à V en fonction de
l'âge des enfants.
• Reportez-vous ensuite au paragraphe Choix des
langues menu, audio et sous-titres, page 17 et au
paragraphe Préférences utilisateur, page 17 pour d'éventuelles modifications.
Contrôle parental
Création de mon Code parent ---Confirmation de mon Code parent
Verrouillage des programmes
déconseillés au moins de 18 ans
- 9 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
6. Réglages du terminal de réception
Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône avec les flèches haute et
basse et validez cet icône par OK.
6.1 Recherche des chaînes
• Dans le menu INSTALLATION terminal de
réception, choisissez RECHERCHE DES
CHAÎNES et validez par OK.
• Puis sélectionnez " INSTALLATION LNB " et
validez par OK.
6-1-1 Installation LNB
• Avant toute installation, vous devez décrire les
caractéristiques de votre antenne parabolique.
• TNTSAT diffuse les chaînes de la TNT à partir du
satellite ASTRA positionné à 19° EST. Votre
antenne doit être préalablement orientée sur ce
satellite. Nous vous conseillons de faire appel à
un professionnel antenniste qui est muni
d'appareils de réglage approprié.
• Votre LNB est universel : sélectionnez LNB
universel par défaut et valider par OK (mise à jour
automatique des paramètres).
• Votre LNB n'est pas universel : saisissez les
fréquences basse et haute (consultez votre revendeur ou la notice du LNB).
Recherche des chaînes
Installation LNB
Installation Réseau TNTSAT
Choix de la région France 3
Recherche des chaînes ASTRA
Installation LNB
Alimentation LNB Oui
Fréquence basse 09750
Fréquence haute 10600
A LNB universel par défaut
6-1-2 Installation réseau TNTSAT
6-1-2-1 Transpondeur d’installation
• Cet écran sert à définir la configuration du
transpondeur d'installation, en règle générale
choisir " transpondeur par défaut "
- 10 -
Transpondeur d’installation
Nom du sattelite ASTRA
Modulation DVB-S
Polarisation Vertical
Fréquence 11856
Débit 27500
A Transpondeur par défaut
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
6-1-2-2 Information sur le signal de l’antenne
• La vérification du signal reçu grâce à cet écran
vous informe du niveau et de la qualité du signal
satellite.
Information sur le signal antenne
• La jauge en bas de l'écran doit être idéalement de
couleur verte. Dans ce cas, le signal reçu vous
garantit une réception parfaite des programmes.
• Dans le cas contraire (jauge de couleur jaune ou
rouge), les images seront figées, hachées, ou
Nom du sattelite ASTRA
Fréquence 11856 Niveau 200
Qualité Signal : Bon
Moyen
Mauvais
comprendront des blocs fixes (phénomène de
pixellisation). Ces phénomènes seront encore
plus fréquents dans le cas de forte couverture
nuageuse.
• Dans le cas ou la jauge est de qualité suffisante,
lancer la recherche des chaînes en validant par
OK.
6-1-2-3 Recherche des chaînes
• Votre terminal de réception est en train d'intégrer
automatiquement les données nécessaires à la
réception de l'ensemble des chaînes de la TNT.
• Une fois l'installation réalisée, vous accéderez à
vos chaînes.
Recherche des chaînes
En cours ...
0014 chaînes TV trouvées
0000 stations radio trouvées
6-1-3 Choix de la région France 3
• A tout moment vous pouvez modifiez votre
sélection de région si vous le désirez.
Choix de la région France 3
France 3 Basse Normandie
- 11 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
6-1-4 Recherche des chaînes ASTRA
• V otre terminal effectue une recherche des chaînes
TV gratuites et des stations de radios gratuites
diffusées par le satellite ASTRA.
Nota : En égard à la quantité de services à rechercher, cette
recherche dure quelques dizaines de minutes.
Recherche des chaînes ASTRA
En cours ...
0145 chaînes TV trouvées
0066 stations radio trouvées
Une autre recherche est impossible sur un autre
satellite que ASTRA.
6.2 Réglage de l’image
6-2-1 Sorties HD
Si vous avez relié votre terminal de réception à un écran plat compatible HD muni d'une entrée YPbPr, HDMI
ou DVI, réglez l'option "Activation des sorties HD" sur "OUI".
• Choisissez la résolution souhaitée : 1080i ou
720p.
• Le format d'écran est imposé à 16/9 pour de la
HD, et dans ce cas le zoom 4/3 n'est pas
disponible.
• Choisissez le standard de la prise péritel AUX en
PAL, SECAM ou S-VIDEO.
• Validez par OK.
Nota : L'image provenant de la prise péritel TV et AUX n'est
pas en HD mais en mode standard (SD). Le format
16/9 de l'image HD est restitué en 4/3 avec des
bandes noires.
Si les sorties du terminal de réception YPbPr ou HDMI
sont utilisées, la prise PÉRITEL TV ne restitue que la
vidéo PAL ou SECAM (RVB coupés).
Réglage de l’image
Activation des sorties HD OUI
Résolution HD 1080i
Format écran TV 16/9
Recadrage 4/3
Péritel TV Composite
Péritel AUX S-VIDEO
Standard composite PAL
- 12 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
6-2-2 Sorties SD
Si votre terminal de réception n'est pas relié à un écran plat compatible HD mais à un téléviseur standard 16/9
ou 4/3, réglez l'option "Activation des sorties HD" sur "NON".
Les sorties YPbPr et HDMI de votre terminal de réception ne restituent alors aucun signal vidéo.
• Choisissez le format de votre téléviseur : 4/3 ou
16/9.
Réglage de l’image
• Dans le cas d'un téléviseur 4/3, choisissez l'option
"CINEMA" (l'image 16/9 s'affiche en 4/3 avec des
bandes noires) ou l'option "ZOOM" (seul le centre
de l'image 16/9 s'affiche pour s'adapter à
l'écran 4/3).
• Choisissez le standard de la prise péritel TV : P AL,
SECAM ou RVB (meilleure qualité).
Activation des sorties HD NON
Résolution HD 1080i
Format écran TV 16/9
Recadrage 4/3 cinéma
Péritel TV RVB
Péritel AUX S-VIDEO
• Choisissez le standard de la prise péritel AUX :
PAL, S-VIDEO ou SECAM.
• Validez par OK.
6.3 Réglage du son
Accédez à cet écran en appuyant sur MENU, puis sélectionnez "INSTALLATION DU TERMINAL DE
RÉCEPTION" et "RÉGLAGE DU SON".
• Si vous disposez d'un équipement HOME
CINÉMA, choisissez "oui " dans l'option "Son
Home Cinéma".
• Ajustez éventuellement le niveau du son
numérique Home cinéma par rapport au son
standard d'un programme stéréo.
• Validez par OK.
Réglage du son
Audio home cinéma OUI
Ajustement du niveau
MIN MAX
6.4 Retour à la configuration initiale
Dans "INSTALLATION DU TERMINAL DE RÉCEPTION", choisissez "RETOUR CONFIGURATION INITIALE".
• Attention : Si vous validez ce choix, toutes les
chaînes et paramètres mémorisés seront
perdus.
- 13 -
Retour à la configuration initiale
Attention :
Toutes les chaînes et paramètres seront perdus
Appuyer sur OK pour confirmer
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
7. Informations techniques
Accédez aux informations techniques en appuyant sur la touche MENU, sélectionnez l'icône avec les
flèches haute et basse et validez par OK.
• Les informations contenues dans ce menu
peuvent vous être demandées si vous contactez
votre fournisseur ou un autre service
(Maintenance par exemple). Ce sont des
informations relatives à votre terminal de
réception et au logiciel embarqué.
7.1 Information sur le Signal d'antenne
• Dans INFORMA TIONS TECHNIQUES, choisissez
INFORMATIONS SUR LE SIGNAL D'ANTENNE.
Information sur le signal antenne
Nom du sattelite ASTRA
Fréquence 11856 Niveau 200
Qualité Signal : Bon
Moyen
Mauvais
Informations techniques
Information sur le signal antenne
Messagerie TNTSAT
Informations Viaccess
Informations sur votre terminal
7.2 Messagerie TNTSAT
• Dans INFORMA TIONS TECHNIQUES, choisissez
MESSAGERIE TNTSAT.
Messagerie TNTSAT
Dernier message reçu :
- 14 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
7.3 Informations Viaccess
• Dans INFORMA TIONS TECHNIQUES, choisissez
INFORMATIONS VIACCESS.
Informations Viaccess
Consultation des droits
Consultation des achats
Code carte
7.4 Informations sur votre terminal de réception
• Dans INFORMA TIONS TECHNIQUES, choisissez
INFORMATIONS SUR VOTRE TERMINAL DE
RÉCEPTION.
• Donne des informations sur le logiciel du terminal
de réception.
Informations sur votre terminal
Nom.HW :
Loader :
Matériel :
N° de série :
Version SW :
Download ID
Viaccess manu ID :
Viaccess model ID :
UA :
Valeur du CAMLock :
ACS IIb version :
-------
-------
-------
-------
-------
-------
-------
-------
-------
-------
-------
- 15 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
8. Messages carte TNTSAT
A la livraison, votre carte est activée avec des droits
temporaires. Un message sera affiché sur votre écran pour
annoncer que les droits sont prolongés en vous connectant
sur le site internet ou en téléphonant.
Ce message est affiché chaque sortie de veille du terminal
de réception durant cette période de droits temporaires et
ceci juste avant la connection sur la vidéo
Après avoir noté les renseignements nécessaires, appuyez
sur OK pour pouvoir regarder les programmes rapidement.
Passé ce délai, si vous n'avez pas activé vos droits, le
terminal de réception restera bloqué et vous devrez
impérativement activervos droits d’accès.
Pour continuer à recevoir vos programmes
vous devez
activer votre carte. Il vous reste 29 jours
pour l’activer
sur le site www.tntsat.tv ou
en appelant le 08 92 00 11 22 (0.34 euro/mn)
Votre carte n’est pas activée. Vous pouvez
l’activer sur le site www.tntsat.tv ou
en appelant le 08 92 00 11 22 (0.34 euro/mn)
Si votre carte est expirée, vous devez procéder à l’échange
de cette carte en vous connectant sur le site ou en
téléphonant.
- 16 -
Votre carte est expirée. Pour continuer à recevoir
vos programmes, vous pouvez la renouveler sur
le site www.tntsat.tv
ou en appelant le 08 92 00 11 22 (0.34 euro/mn)
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
9. Configuration utilisateur
Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône avec les flèches haute et
basse et validez par OK.
9.1 Choix des langues menu, audio et sous-titres
• Dans le menu CONFIGURATION UTILISATEUR,
choisissez CONFIGURATION DES LANGUES.
• Dans le menu CONFIGURATION DES
LANGUES vous pouvez :
-·sélectionner la langue désirée pour les menus,
-·sélectionner la langue audio (langue préférée et
secondaire)
-·sélectionner la langue des sous-titres (langue
préférée et secondaire).
9.2 Préférences utilisateur
• Durée d'affichage bandeau : Il est possible de
régler la durée d'affichage du bandeau de zapping
à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : Il est possible de régler
la durée d'affichage du témoin volume à votre
convenance entre 1 et 5 secondes.
Nota : choisir 0 seconde pour ne pas afficher ni le bandeau
de zapping ni le témoin de réglage du volume.
Configuration des langues
Langues des menus Français
Audio préférée Français
Audio secondaire Français
Sous-titres préférés Aucun
Sous-titres secondaires Aucun
Préférences utilisateur
Durée affichage bandeau 3 s
Durée affichage volume 3 s
- 17 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
9.3 Options de verrouillage parental
Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILLAGE PARENTAL.
• Verrouillage des chaînes : permet de verrouiller
des chaînes. Vous serez invité à entrer votre code
d'accès chaque fois que vous voulez regarder une
Verrouillage parental
chaîne verrouillée. Choisissez OUI pour activer
cette configuration et sélectionnez le programme
dans l'écran Chaîne à verrouiller.
• Chaînes à verrouiller : Affiche la liste des
programmes à verrouiller. Sélectionnez les
chaînes désirées et appuyez sur OK pour les
Verrouillage général Non
Verrouillage des chaînes Non
Chaînes à verrouiller
Verrouillage des programmes
déconseillés au moins de 18 ans
verrouiller ou les déverrouiller. Vous serez invité à
entrer votre code d'accès chaque fois que vous
voudrez regarder une chaîne verrouillée.
• Verrouillage programmes : verrouille les
programmes déconseillés aux moins de 10, 12, 16
ou 18 ans. Sélectionner alors l'âge souhaité.
• Verrouillage général : verrouille complètement
l'accès au terminal de réception par un code. Si
vous choisissez OUI, vous serez invité à entrer
votre code parent chaque fois que vous allumerez
votre terminal de réception.
9.4 Changement de code PARENT
Dans le menu CONFIGURATION UTILISATEUR, choisissez
CHANGEMENT DE CODE PARENT. Ce code est utilisé et
demandé pour verrouiller l'installation, le terminal de
réception, des chaînes, des programmes
Changement de code parent
Création de mon code parent
Confirmation de mon code parent
----
- 18 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
10. Installation des listes de chaînes favorites
Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icône avec les flèches haute et
basse et validez par OK.
Dans LISTES DES CHAINES FAVORITES sélectionnez la
liste que vous désirez créer (de B à H) et confirmez par OK.
Dans l'écran suivant LISTE FAVORITE B, sélectionnez le
type de liste que vous désirez créer (TV ou Radio) et
confirmez par OK.
Enfin dans le dernier écran toutes les chaînes trouvées
durant l'installation se trouvent sur la liste de droite.
Construisez à votre convenance votre liste à l'aide des
touches de couleur de la télécommande :
• Rouge : effacer
• Vert : insérer
• Jaune : mémoriser
• Bleu : ajouter
Liste favorite
Liste Favorite B Toutes les chaînes
A Effacer B Insérer C Mémoriser D Ajouter
1 TF1
2 France 2
3 France 3
4 Canal+
5 France 5
6 M6
7 ARTE
8 Direct 8
9 W9
10 NT1
- 19 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
11. Utilisation courante du terminal de réception
11.1 Sélectionner une chaîne de la TNT
Avec les touches P+ et P- , ou les touches 0-9
• Appuyez sur la touche P+ ou P- pour changer de
chaîne ou entrez son numéro sur les touches du
pavé numérique de la télécommande pour
accéder directement à la chaîne désirée.
Il est possible de revenir à la chaîne vue
précédemment en appuyant sur la touche "retour".
Depuis la liste des chaînes
• Vous avez accès à tout moment à la liste des
chaînes en appuyant sur la touche OK (Exit pour
quitter sans action).
• Sélectionnez la chaîne recherchée avec les
flèches haute et basse. Appuyez sur OK pour
valider.
Bandeau d'information des chaînes
• Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran.
Il est possible de régler la durée du bandeau dans les Préférences utilisateur.
- A : numéro et nom de chaîne
- B : nom du programme
- C : liste favorite courante
- D : nombre de sous-titres
- E : nombre de voies audio
- F : programme en audio AC3
- G : heure de début du programme
- H : temps écoulé depuis le début du
programme
- I : heure de fin du programme
- J : heure courante
1 TF1
2 France 2
3 France 3
4 Canal+
5 France 5
6 M6
7 ARTE
8 Direct 8
9 W9
10 NT1
AB CDE
6 M6
Voile sur la côte Normande
GH I J
20:00 18:2717:00
A 0 1
F
?
AC3
- 20 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE

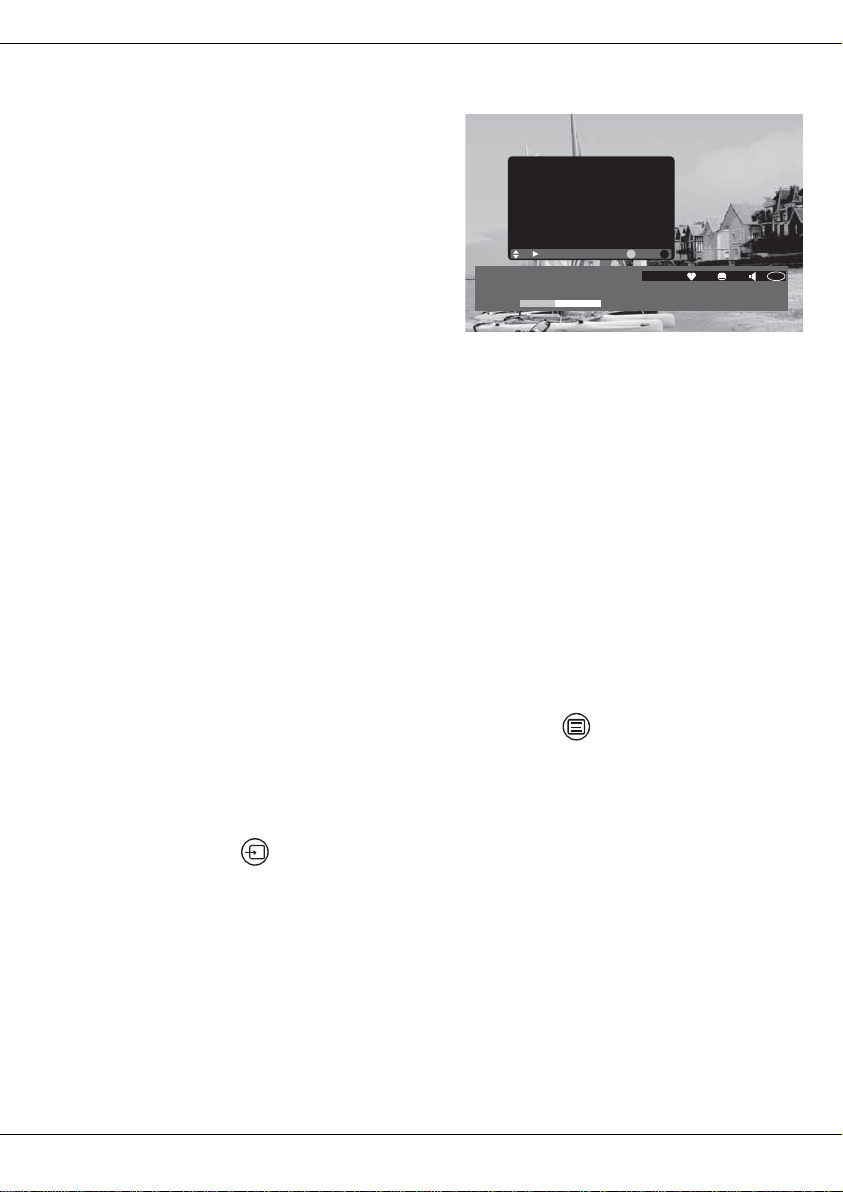

11.2 Informations détaillées sur les programmes
• Si vous désirez obtenir plus d'informations sur le
programme en cours et le suivant, appuyez sur la
touche " i " de votre télécommande.
• Appuyez sur " > " pour voir les informations sur le
programme suivant.
• Appuyez de nouveau sur " i " ou sur " X "pour
supprimer le bandeau d'informations.
Voile sur la côte Normande
Une nouvelle façon de naviguer sur
les côtes normandes du dériveur au ....
A 20:00 : Le six minutes
Suiv. OK Options List.EnrCh List.EnrBD
6 M6
Voile sur la côte Normande
20:00 18:2717:00
A 0 1
AC3
?
11.3 Changer de liste favorite
Appuyez sur " i "pour afficher l'écran. Appuyez sur la touche bleue pour faire défiler les listes à condition
qu'elles aient été au préalable créées (voir “Installation des listes de chaînes favorites”, page 19).
11.4 Choix temporaires des langues audio et des sous-titres
Par le bandeau d'information étendu
• Appuyez sur " i " pour afficher le bandeau d’information étendu. Appuyez sur "OK" pour afficher le
bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour sélectionner les langues audio et
les sous-titres.
Choisir la langue des sous-titres depuis la télécommande
• Appuyez sur la touche pour accéder directement à la sélection des sous-titres.
• Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise
en compte.
11.5 Télétexte
Si ce service est fourni par votre opérateur, appuyez sur la touche de votre télécommande pou r
accéder au mode Télétexte. Pour accéder aux pages Télétexte, servez-vous des touches numériques ou
appuyez sur les touches P+ et P-.
11.6 Commutation TV/AUX (en mode non HD uniquement)
Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie
Péritel TV.
Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel.
• Premier appui, c'est l'entrée Péritel AUX qui est sélectionnée.
• Second appui, le téléviseur est sélectionné.
• Troisième appui, retour au mode standard.
- 21 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
11.7 Guide électronique des programmes
L'image en haut à gauche de l'écran corr espond à la
chaîne en cours de visualisation. Pour passer à une
autre chaîne, appuyez sur " OK " quand la chaîn e est
en surbrillance.
Le guide électronique des programmes propose des
informations sur les programmes de toutes les
chaînes. Ce service dépend des informations diffusées
par les opérateurs.
Appuyez sur la touche " guide " pour accéder au guide
électronique des programmes.
• Utilisez les touches " haut " ou " bas " pour choisir
les chaînes (ou bien entrez le numéro des chaînes
à l'aide des touches numériques de la
télécommande).
• Pressez la touche " > " pour accéder à l'écran
programme et utilisez les touches " haut " et " bas
" pour vous déplacer dans la page si cette
dernière affiche les programmes sur une journée.
• Pressez la touche P+ ou P- pour choisir un autre
jour si les programmes sont diffusés sur plusieurs
jours (le curseur jaune devant être dans la liste
des programmes).
1 TF1
2 France 2
3 France 3
4 Canal+
5 France 5
6 M6
7 ARTE
8 Direct 8
9 W9
10 NT1
6 M6
Voile sur la côte d’opale
Voile sur la côte d’opale
Une nouvelle façon de naviguer sur
les côtes normandes du dériveur au ....
14:00 Voile sur la côte d’opale - Première partie
17:00 Voile sur la côte d’opale - Seconde partie
A 17:38 11/05 Ve Sa Di Lu Ma Me Je
20:00 (Total : 3:00)17:00
11.8 Choisir une station de Radio
Si ce service est fourni par votre opérateur :
• Appuyez sur la touche pour passer en mode RADIO.
• Appuyez sur la touche pour revenir en mode TV.
11.9 Ajuster le volume
Volume : le volume se règle avec les touches V+ et V-.
Mode muet : le son se coupe si vous appuyez sur la touche . Le son revient si vous appuyez à
nouveau sur cette même touche.
Le réglage du volume n'est effectif que sur les sorties PERITEL TV et HiFi.
Le niveau est fixe sur les sorties PERITEL AUX, Audio numérique.
- 22 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
11.10 Choisir le format de l'image en mode HD
Pour une utilisation sur un téléviseur HD par les sorties HDMI ou YPbPr de votre terminal de réception, ce
dernier est muni de la fonction FORMAT dont est dépourvu votre téléviseur pour ses entrées HDMI et
YPbPr.
Appuyez successivement sur la touche HD de votre télécommande pour ajuster le format.
• 4/3 permet de restituer sans déformation une
image 4/3 diffusée en HD.
• Zoom 14/9 permet d'afficher au mieux une image
4/3 ou une image de type téléfilm.
• Zoom 16/9 permet d'afficher une image de type
cinéma sans bande noire.
• Plein écran permet d'afficher l'image en l'étirant
avec une déformation proportionnelle.
Nota : pour information, la résolution affichée (720p, 1080i) est celle choisie au paragraphe Réglage de l’image,
page 12.
720p ZOOM 16/9
- 23 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
12. Mise à jour logicielle
Afin de vous offrir des performances optimales, après la première mise en service, votre terminal peut vous
proposer de télécharger depuis le satellite ASTRA 19°2 une nouvelle version de logiciel afin d’améliorer les
performances de votre terminal.
Nous vous recommandons d’accepter ce téléchargement en validant par OK l’option suivante.
Une nouvelle version logiciel a été détectée
Souhaitez-vous mettre à jour votre terminal ?
Maintenant
Obligatoirement au prochain redémarrage
Me demander plus tard
Votre terminal de réception devient indisponible pendant quelques minutes. Au cours de cette période, l'écran
du téléviseur reste noir et les différentes phrases de chargement défilent sur l’afficheur de la face avant du
terminal " 1- xx" " 2- xx" " 3- xx" " 4- xx" indiquant que la mise à jour est en cours.
En cas de problème pendant la mise à jour, le terminal de réception s'arrête et affiche un message d'erreur sur
l’afficheur de la face avant. Appuyez sur n'importe quelle touche de la télécommande pour abandonner la mise
à jour et retrouver l'usage normal du terminal de réception.
Liste des messages d'erreur possibles lors de la mise à jour du logiciel.
Er00 : le logiciel installé dans le terminal de réception est identique au logiciel téléchargé. La mise à jour du
terminal de réception n'est pas nécessaire. Sélectionnez l'option QUITTER dans l'écran de mise à jour.
Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le
niveau et la qualité du signal en vous aidant des écrans de diagno stic. Si le signal est correct, retentez une
mise à jour. En cas de nouvel échec différez la mise à jour en choisissant l'option QUITTER dans l'écran de
mise à jour.
Nota : l’écran de mise à jour apparaît lorsque le terminal de réception quitte le mode veille. Afin de tirer profit de
cette fonction importante, nous vous recommandons de mettre le termina l en veille lorsque vous ne l’utilisez
pas.
- 24 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
13. Caractéristiques Techniques
TUNER SATELLITE
Fréquences de réception : bande KU de 10.7 GHz à
12.75 GHz
Fréquences d'entrée : 950 MHz à 2150 MHz
Sensibilité du tuner: -65 dBm à -25 dBm
Impédance d'entrée : 75 Ohm
ALIMENTATION LNB
Courant de sortie max : 350 mA
Tension commande polarité verticale : 12.5V à 14V
continue
Tension commande polarité horizontale : 17V à 19V
continue
Signal 22 kHz : 0.65V
DÉMODULATEUR DVB-S
Constellation : QPSK
Débit symbole d'entrée : 10-30 MSps
DÉMODULATEUR DVB-S2
Constellation : QPSK ou 8PSK
Débit symbole d'entrée : 10-30 MSps
terminal de réception MPEG
MPEG2
MPEG-2 MP@HL à 50Hz
Débit max d'entrée : 15 Mbit/s
MPEG-4 PART 10/H.264
MPEG-4 AVC HP@L4 (HD) à 50Hz
Débit (max) : 20 Mbit/s pour HP@L4
MPEG-4 AVC HP@L3 (SD)
Débit (max) : 10 Mbit/s pour HP@L3
terminal de réception AUDIO
MPEG-1/MPEG2 Layer I
MPEG-1/MPEG2 Layer II (Musicam)
Taux d'échantillonnage: 32, 44.1 ou 48 kHz
DOLBY AC3 loop through
RÉSOLUTION / FORMAT
HD
Résolution :1280x720 @ 50Hz progressif, (720p) ou
1920x1080 @ 50Hz entrelacé (1080i)
Format de l'image 16/9
Mise à l'echelle: original HD ou converti SD
SD
Résolution 720x576 entrelacé
Format de l'image : 4:3 et 16:9
Conversion : Pan and Scan, Letterbox
Mise à l'échelle : SD vers HD
ENTRÉE / SORTIE SD
PÉRITEL TV
Sortie RVB, Secam, Pal, Audio D/G
PÉRITEL AUX
Secam, Pal, S-vidéo, entrée RVB, Audio D/G
SORTIE HD
YPbPr
HDMI
SORTIES AUDIO
Sortie audio analogique
mono stéréo dans le cas du MPEG1 layer II,
Sortie audio numérique
PCM deux canaux dans le cas du MPEG1 layer II,
flux de données d'origine dans le cas du AC3
FACE AVANT
Afficheur ambre à 4 chiffres
Voyant : 1 LED bicolore
Récepteur infrarouge : 38 KHz
3 touches
Lecteur de carte a puce
FACE ARRIÈRE
2 x IEC169-24 femelle (entrée et sortie SAT)
2 x péritel (TV, AUX)
1 x HDMI
3 x RCA (YPbPr)
2 x RCA (Stéré o D/G)
1 x RCA (S/PDIF)
ALIMENTATION ÉLECTRIQUE
Secteur 220-240 V ~50 Hz
Consommation typique : 35 W
Consommation en veille : 7 W
- 25 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
14. Garantie
Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé
ou la Hotline Sagem Communications au numéro 08 92 23 04 25
1
Une preuve d'achat vous sera demandée.
En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communications vous conseillera sur la
procédure à suivre.
AVERTISSEMENT
La procédure à suivre est la suivante :
1 Le matériel neuf est garanti (pièces et main d'oeuvre
2
) par Sagem Communications, dans les conditions et
selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter
de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons,
télécommande, carte TNTSAT, etc..) 3 mois à compter de la date d'achat). Nous vous recommandons donc
de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis
(pièces et main d'oeuvre
2
) par Sagem Communications jusqu'à la dernière de ces deux dates : expiration de
la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications.
Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et
conformément à sa destination.
3 Pendant cette période de garantie de 12 mois, le Terminal de réception défectueux sera réparé gratuitement.
Le client devra néanmoins retourner, à ses frais (transport + a ssurance), le matériel défectueux dans un
emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport
ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse
vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 25
1
. Au titre de cette garantie,
votre matériel sera réparé ou échangé (au seul choix de Sagem Communications) et renvoyé à votre adresse
en France, gratuitement. Aucun matériel de prêt ne sera fourni pendant le délai de réparation.
4 Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :
• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment
datée et complétée, lors de l'achat, par votre vendeur.
Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou
vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient
les consommateurs au titre de dispositions légales impératives restent en vig ueur et ne sont en aucun cas
affectés par la présente garantie.
1 0,34 €/min, tarif en vigueur au 27/06/2005
2 hors cas d’exclusions de garantie mentionnés plus loin dans ce document.
- 26 -
MANUEL D’UTILISATION DU TERMINAL HAUTE DÉFINITION DE RÉCEPTION DE TNT GRATUITE PAR SATELLITE
Sont exclus de la garantie :
1 Les pannes ou les dysfonctionnements dus :
• au non respect des consignes d'installation et d'utilisation, ou
• à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de
toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non
appropriée...), ou
• à des modifications du matériel effectuées sans accord écrit de Sagem Communications, ou
• à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de
surveillance ou de soins, ou
• aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux
conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites
provenant du réseau électrique ou de la terre), ou encore
• à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien
effectué par des personnes non agréées par Sagem Communications.
2 Les détériorations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du
matériel ré-expédié au Centre de Réparation Agréé.
3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante : livraison, mise en place ou échanges d'accessoires....
6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem
Communications.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les
cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour
les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi
par Sagem Communications et devront être réglés avant tout retour de matériel a u Centre de Réparation
Agréé.
ATTENTION :
1 Les pièces défectueuses échangées deviendront la propriété de Sagem Communications.
2 Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune
garantie,explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem
Communications ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance
du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communications, qu'elle
qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagem
Communications ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris
notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image,
interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).
Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces
dispositions serait, en tout ou partie, contraire à une règle impér ative de droit dont pourraient béné ficier les
consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les
autres dispositions restant valables par ailleurs.
- 27 -
Manuel d’utilisation
Informations sujettes à modification sans préavis
*253023929A*
Société anonyme au capital de 167 038 185 € - 440 294 510 RCS PARIS
Le Ponant de Paris - 27, rue Leblanc - 75015 PARIS - FRANCE
www.sagem.com
Loading...
