Sommaire

1. Introduction 3

1.1. Recommandations et consignes de sécurité 3

1.2. Conformité 5

1.3. Entretien 5

2. Préparation 6

2.1. Vues générales et montage des haut-parleurs 6

2.1.1. Modèles HD-D45 G4 T et HD-D50 G4 T 6

2.1.2. Modèle HD-D45S 9

2.2. Accessoires fournis 9

2.3. Raccordement antenne 10

2.4. Raccordement secteur 10

2.5. Touches situées sur le coté droit 10

2.6. Voyants lumineux en façade et récepteur télécommande 11

2.7. Télécommande 12

3. Première installation 13

3.1. Mise en marche 13

3.2. Arrêt 13

3.3. Installation rapide TV 13

3.4. Installation rapide DVT (TNT) pour les modèles HD-Dxx G4 T 14

3.4.1. Sélection de la langue des menus 14

3.4.2. Sélection du pays 15

3.4.3. Recherche de programmes 15

3.4.4. Aucun programme de trouvé 15

4. Programmes numériques (DTV) ou analogiques (TV) 15

5. Fonctions des menus TV 16

5.1. Réglages de l’image 16

5.1.1. Réglages image personnels 16

5.1.2. Ambiances image préréglées 16

5.1.3. Mode éco 16

5.2. Réglages son 16

5.2.1. Réglages personnels 16

5.2.2. Ambiances préréglées 16

5.2.3. Réglage de la sortie casque 17

5.2.4. Réglage du mode des haut-parleurs 17

5.2.5. Réglage de la sortie Hi-Fi 18

5.2.6. Réglage de l’entrée audio HDMI 2 18

5.2.7. Réglage de la sortie SPDIF 18

5.2.8. Réglages son avancés 19

5.3. Réglages personnalisés 19

5.3.1. Choix de la langue MENU 19

5.3.2. Minuterie de veille 20

5.3.3. Réglage du mode de sortie de veille 20

Menus analogiques

6. Fonctions des menus DTV 25

Menus numériques

5.3.4. Restriction d’accès par code 20

5.3.5. Retour à la configuration initiale 21

5.4. Installations des programmes TV 21

5.4.1. Choix du pays 21

5.4.2. Installation automatique 21

5.4.3. Installation manuelle 22

5.4.4. Modification de la liste des programmes TV 22

5.5. Configuration des entrées 23

5.6. Réglage de l’entrée VGA (sauf AXIUM HD-D45S G4 et AXIUM HD-D45S G4 T) 24

5.7. Résolutions acceptés sur les entrées HDMI et VGA 24

6.1. Protection des menus 25

6.2. Régalges personnalisés 26

6.2.1. Sélection de la langue 26

6.2.2. Préférences utilisateur 27

6.2.3. Installation des listes favorites 27

6.2.4. Verrouillage 28

6.2.5. Changement du code 28

6.3. Installation des programmes DTV 30

6.4. Réinitialisation 31

7. Utilisation quotidienne 31

7.1. Réglage volume 31

7.2. Emission bilingue et sélection du son en TV 31

7.3. Sélection des programmes TV et DTV 31

7.4. Information sur les programmes TV et DTV 31

7.4.1. Informations sur les programmes TV 31

7.4.2. Informations sur les programmes DTV 32

7.4.3. Informations détaillées sur les programmes DTV 32

7.5. Liste des programmes DTV 33

7.6. Sélection des langues audio et de sous-titres en DTV 33

7.7. Guide des programmes en DTV 33

7.8. Mode radio en DTV 34

7.9. Sélection des sources d’entrée 34

7.10. Sélection du format 35

7.11. Arrêt sur image 35

7.12. Sélection mode double image 36

7.13. Télétexte 36

8. Fonction photo 37

9. Raccordements des équipements et configurations 39

9.1. Conseils de raccordements 39

10. Compatibilité avec la Télévision Haute Définition 40

11. Le HDMI et le HDCP 40

12. Diagnostics et pannes 41

13. Échange du bloc lampe 42

14. Caratéristiques techniques des modèles AXIUM HD-D45H G4 et AXIUM HD-D45H G4 T 43

15. Caratéristiques techniques des modèles AXIUM HD-D45S G4 et AXIUM HD-D45S G4 T 44

16. Caratéristiques techniques du modèle AXIUM HD-D50H G4 et AXIUM HD-D50H G4 T 45

1. Introduction

Chères clientes et chers clients SAGEM, Vous venez d’acheter un Ecran Plat DLP™ Haute Définition SAGEM AXIUM™ et nous vous en félicitons. Ce produit a été fabriqué avec le plus grand soin et nous espérons qu’il vous procurera des années de grand

spectacle et de joie. Ce produit étant extrêmement complet, nous vous recommandons de vous reporter tout d’abord au chapitre 2 «Préparation» et au chapitre 3 «Première installation» avant de prendre connaissance du mode d’emploi complet.

Nous vous conseillons de conserver soigneusement ce document à des fins de référence ultérieure. Nous vous rappelons que cet appareil est agréé conformément aux normes européennes. Si vous rencontrez un éventuel problème pour lequel le chapitre Diagnostics et pannes, page 41 de ce

document ne peut vous apporter de solution, veuillez alors vous adresser à votre revendeur ou votre distributeur. © 2005 SAGEM Communication Tous droits réservés. Ce document est la propriété de SAGEM Communication. Toute reproduction sans la permission écrite de SAGEM Communication est strictement interdite. Les informations contenues dans ce document peuvent être modifiées sans avertissement préalable. Les marques citées dans ce livret d’utilisation : le logo SAGEM et SAGEM sont des marques déposées de

SAGEM Communication ; l’appellation DLP™ (Digital Light Processing) et Texas Instruments sont des marques déposées de Texas Instruments Corporation : l’appellation DCDi™ et Faroudja sont des marques déposées de Faroudja.

L’appellation Virtual Dolby Surround «Fabriqué sous licence de Dolby Laboratories. «Dolby», «Pro Logic» et le symbole du double D sont des marques de Dolby Laboratories.»

Le logo “HD ready” est une marque déposée de EICTA.

SAGEM Communication dément tout intérêt de propriété dans les marques et appellations commerciales autres que les siennes propres.

1.1. Recommandations et consignes de sécurité

Pour votre sécurité et afin de prolonger la durée de vie de votre appareil veillez à bien respecter tous les avertissements, les précautions et les consignes de maintenance décrits dans ce livret d'utilisation.

• Définitions

Avertissement concernant la sécurité de l’utilisateur et de l’appareil.

Avertissement sur le risque de chocs électriques.

Avertissement sur le risque de présence d'éléments chauds.

Avertissement sur le risque de destruction de la lampe.

• Règles de sécurité

Votre Ecran Home Cinéma SAGEM AXIUM™ est un appareil de classe I ; ce qui veut dire qu’il doit être obligatoirement connecté à une prise électrique murale munie d’une borne de terre. Il est conçu pour fonctionner :

• sur un réseau de 220-240 V~, 50 Hz, AC (courant alternatif).

• à température ambiante de +5°C à +35°C.

• dans des locaux présentant un taux d'hygrométrie inférieur à 85 %.

(Pour plus de détails, voir le Chapitre 14, 15, 16 selon les modèles).

Nota : Avant de mettre sous tension votre Ecran Home Cinéma SAGEM

AXIUM™, laisser le 4h dans la pièce d'utilisation courante si celui-ci vient d'un endroit humide ou froid.

Pour éviter les risques d'échauffement ou d'électrocution :

• éviter une exposition directe aux rayons du soleil et ne pas placer au dessus de l'appareil une flamme nue, telle une bougie ou toute autre source de chaleur.

• ne pas exposer l'appareil à l'égouttement ou à l'éclaboussement d'eau.

• ne pas placer sur l'appareil des objets remplis de liquides, tels des vases à fleurs.

• ne pas exposer l'appareil à un environnement fortement poussiéreux.

• éviter les chocs et les vibrations.

Il est recommandé de débrancher l'appareil du réseau électrique et de l'antenne :

• en cas d'orage.

• en cas de non-utilisation prolongée.

• en cas d'anomalie de fonctionnement (voir le chapitre 13).

Avant d'effectuer ou de modifier tout raccordement avec une source audio-video/informatique (lecteur DVD, ordinateur PC, ... ), débrancher le cordon secteur de chaque appareil.

Assurez-vous que la ventilation de l'appareil n'est pas gênée par l'obstruction des grilles d'aération. Faites attention aux objets usuels tels qu'une pile de journaux, une nappe de table, des rideaux, etc. Ne pas tenter d'introduire, par les grilles d'aération, des corps étrangers tels que des aiguilles, des pièces de monnaies, etc. Vous vous exposeriez à des risques de chocs électriques. Veillez à laisser un espace libre d'au moins 10 cm autour de l'appareil pour une aération suffisante.

Avant de débrancher le cordon secteur, il est recommandé de laisser votre Ecran Home Cinéma SAGEM AXIUM™ en veille quelques minutes afin de permettre un bon refroidissement et d'augmenter sa durée de vie.

Votre Ecran Home Cinéma SAGEM AXIUM™ met en œuvre de hautes tensions. Ne jamais tenter d'accéder à l'intérieur de l'appareil sauf pour le changement du bloc lampe. N'ouvrez pas et ne démontez pas le produit car cela vous exposerait à des risques d'électrocution.

Cet appareil détectera lui-même la fin de vie de la lampe. Remplacez le bloc lampe dès l'allumage du voyant de lampe en face avant.

Lorsque la lampe de votre Ecran Home Cinéma SAGEM AXIUM™ atteint la fin de sa durée de vie, elle s'arrête en produisant éventuellement un son fort et sec. L'appareil ne peut alors plus fonctionner jusqu'au remplacement du bloc lampe.

Pour éviter des brûlures ou une destruction du bloc lampe pendant son remplacement, il est impératif de déconnecter le cordon d'alimentation secteur de la prise murale. Attendre au moins une heure avant d'entamer le remplacement du bloc lampe.

Veuillez suivre scrupuleusement la procédure de remplacement décrite page 42 au paragraphe « Échange du bloc lampe ».

ENVIRONNEMENT

La préservation de l'environnement est une préoccupation essentielle de Sagem Communication. Sagem Communication a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'EMBALLAGE La présence du logo (point vert) signifie qu'une contribution est versée à un organisme

national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

LES PILES ET BATTERIES Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées

dans les points de collecte désignés. LE PRODUIT

La poubelle barrée apposée sur le produit signifie qu'il appartient à la famille des équipements électriques et électroniques. A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

- Dans les points de distribution en cas d'achat d'un équipement équivalent

- Dans les points de collecte mis à votre disposition localement (déchetterie, collecte

sélective, etc.) Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

1.2. Conformité

1.3. Entretien

• Avant toute chose, débranchez le cordon d'alimentation secteur de la prise murale.

• Nettoyez les parties plastiques à l'aide d'un chiffon doux légèrement humide et d'un détergent non abrasif et non cirant.

• Nettoyez l'écran avec précaution en utilisant un chiffon doux humide légèrement imprégné de produit savonneux.

• N'utilisez pas de produits de nettoyage à base de Benzine, d'alcool, ou de pétrole qui risqueraient d'abîmer la finition et l'écran.

BLOC LAMPE Le bloc lampe usagé doit être recyclé (contactez votre agence de recyclage de déchets pour obtenir l'adresse du dépôt le plus proche).

Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999/5/CE du Parlement et du Conseil Européen concernant les équipements terminaux de télécommunication, pour la sécurité et la santé des usagers, pour les perturbations électromagnétiques. La déclaration de conformité peut être consultée sur le site www.sagem.com rubrique "Support" ou peut être demandée à l'adresse suivante:

SAGEM Communication

Brodband Communication Business Group

Customer support

4 rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

2. Préparation

2.1. Vues générales et montage des haut-parleurs

2.1.1. Modèles HD-D45 G4 T et HD-D50 G4 T

VUE DE DROITE FACE AVANT VUE DE GAUCHE

Colonnes HP

Prise casque

Câble de connexion haut-parleur

Caisson de basse interne

FACE ARRIERE

Interrupteur secteur Touches de commande (Marche/Arrêt)

Câble de connexion haut-parleur

Montage et connexion des colonnes HP (Haut-parleurs) du modèle AXIUM HD-D45 G4 T et HD-D50 G4 T

Nota : Les deux colonnes HP et les câbles audio fournis sont interchangeables : c'est-à-dire que chacune des

enceintes peut être placée indifféremment à droite ou à gauche.

Assemblage des colonnes HP fournies

Sortez les colonnes HP de leur emballage. Présenter la première colonne HP le long de l'écran par l'arrière en faisant coïncider ses pattes de fixation avec les attaches du cadre voir étape 1. Avancer la colonne HP au maximum pour faire coïncider sa façade avec le cadre de l'écran.

Faites de même pour la deuxième colonne HP.

Connexion des colonnes HP fournies

Raccordez chaque colonne à votre Ecran Home Cinéma SAGEM AXIUM™ avec les câbles fournis : Du coté gauche en vue arrière, connectez le fil rouge du câble sur le bornier rouge de la colonne HP et le fil noir

sur le bornier noir voir étape 2. Connectez l'autre extrémité du câble de la même manière sur le bornier gauche en vue arrière de votre Ecran

Home Cinéma SAGEM AXIUM™ voir étape 3 . Ensuite dissimulez le câble en l'enfonçant dans la rainure prévue à cet effet, en partant du bornier noir et rouge de

la colonne HP voir étape 4 , puis continuez ainsi jusqu'au bornier noir et rouge du téléviseur voir étape 5. Effectuez de nouveaux toutes ces opérations pour la colonne HP de droite en vue arrière.

Connexion de vos propres enceintes haut-parleurs

Vous avez la possibilité de brancher vos propres enceintes sur votre Ecran Home Cinéma SAGEM AXIUM™ si celles-ci ont une impédance supérieure ou égale à 8 Ohm. Pour cela, branchez vos enceintes à la place des colonnes HP, faites passer les fils dans les rainures prévues à cet effet.

Pour l'activation / désactivation du caisson de basse interne voir page 18. Pour l'activation / désactivation des colonnes HP externes voir page 13.

Montage et connexion des colonnes HP (Haut-parleurs) du modèle AXIUM HD-D45 G4 (sans DTV)

Nota : Les deux colonnes HP sont interchangeables : c'est-à-dire que chacune d'elle peut être placée soit à

droite, soit à gauche. Cependant, les deux câbles audio fournis ont des longueurs différentes.

Assemblage des colonnes HP fournies

Sortez les colonnes HP de leur emballage. Placez la première colonne HP le long de l'écran voir étape 1 en

faisant coïncider les trous de fixation avec ceux du cadre. A l'aide des vis fournis et d’un tournevis cruciforme, fixez les deux pattes de la colonne contre le cadre voir étapes 2 , 3 , 4 , 5 .

1 1 1 1

Nota : Les enceintes sont fixées par des vis nécessitant une grande force de serrage, afin d'assurer un maintien

correct.

Faites de même pour la deuxième colonne HP.

Connexion des colonnes HP fournies

Raccordez chaque colonne à votre Ecran Home Cinéma SAGEM AXIUM™ avec les câbles fournis : Pour la colonne HP de gauche en vue arrière, prendre le câble de longueur 510 mm et connectez le fil rouge sur

bornier rouge, le fil noir sur bornier noir à cette colonne voir étape 6 .

Connectez l'autre extrémité du câble de la même manière sur le bornier gauche en vue arrière de votre Ecran Home Cinéma SAGEM AXIUM™ voir étape 7 .

Ensuite dissimulez le câble en l'enfonçant dans la rainure prévue à cet effet, en partant du bornier noir et rouge de la colonne HP voir étape 8 , puis continuez ainsi jusqu'au bornier noir et rouge du téléviseur voir étape 9 .

1 1

Effectuez de nouveaux toutes ces opérations pour la colonne HP de droite en vue arrière.

Connexion de vos propres enceintes haut-parleurs

Pour l’activation / désactivation du caisson de basse interne voir page 16. Pour l’activation / désactivation des colonnes HP externes voir page 17.

2.1.2. Modèle HD-D45S G4

VUE DE DROITE FACE AVANT VUE DE GAUCHE

Bornier HP externe

Touches de commande Prise casque

Haut-parleurs internes

FACE ARRIERE

Bornier HP externe

Interrupteur secteur (Marche/Arrêt)

Sortie SUBWF Connexion d’un caisson de basse externe (non fourni)

Montage et connexion de vos propres enceintes haut-parleurs non fournies

Vous avez la possibilité de brancher vos propres enceintes sur votre Ecran Home Cinéma SAGEM AXIUM™ si celles-ci ont une impédance supérieure ou égale à 8 Ohm. Pour cela, branchez vos enceintes voir étape 7 de la page 7, faites passer les fils dans les rainures prévues à cet effet voir étape 9 de la page 7.

Pour l’activation / désactivation de vos propres enceintes haut-parleurs voir page 17.

2.2. Accessoires fournis

• Télécommande avec ses 2 batteries de type AA.

• Cordon secteur Europe.

• Câble RF

• Adaptateur 6 en 1 photo*

• Manuel d’utilisation

• Fils de raccordement des haut-parleurs**

* modèles DVT (TNT) ** modèles HD-Dxx G4 T

2.3. Raccordement antenne

Introduisez la fiche du cordon coaxial venant de votre antenne dans l'entrée antenne à l'arrière de votre Ecran Home Cinéma SAGEM AXIUM™.

Votre Ecran Home Cinéma SAGEM AXIUM™ est équipé d'un tuner interne. Les modèles HD-Dxx G4 T, disposent en plus d'un tuner numérique terrestre. Un seul câble suffit pour les alimenter tous les deux.

2.4. Raccordement secteur

Introduisez la fiche secteur dans une prise de courant murale présentant une tension secteur de

SERVICE

220-240 V~50 Hz

2.5. Touches situées sur le coté droit

Touche de validation dans les menus.

Touches de changement de programme.

Lorsque le menu est appelé, les touches , ,  et , servent à se déplacer.

V-

P-

STBY

V+

P+

Touche de marche / veille.

Touche de réglage du volume.

2.6. Voyants lumineux en façade et récepteur télécommande

Voyant de température interne : Rouge clignotant ou fixe : température interne excessive.

Passez votre Ecran Home Cinéma SAGEM AXIUM™ en veille et attendez l'extinction du voyant.

Voyant de lampe : Rouge clignotant pendant 10s puis s'éteint : la

lampe est usée prévoir son remplacement.

Rouge clignotant pendant 10s puis reste fixe (le produit se mettant en veille) : changez la lampe (voir page 42).

Voyant de marche/veille :

Rouge fixe : état de veille. Orange clignotant : phases de mise en marche et mise en

veille. Vert clignotant : phase durant laquelle l'ordre de mise en

veille peut être annulé. (voir page 13). Eteint : en fonctionnement.

Récepteur infra-rouge : Réception de la télécommande.

Récepteur télécommande : le récepteur infra-rouge se situant dans le coin bas/droit de votre Ecran Home Cinéma SAGEM AXIUM™ , il vous suffit de viser cet endroit avec la télécommande.

2.7. Télécommande

Marche / Veille

Mode TV

Mode DTV (TNT)

Choix du réglage des préselection video

Choix du format de l'image

Back : retour à la chaine ou retour dans le menu précédent

Réglage du volume sonore

Info à l'écran

Navigation dans les sources AV e t PC

Guide des programmes mode DTV Mode Eco

Navigateur : pour vous déplacer dans menus et OK pour valider ou pour déplacer la fenêtre PIP

Sortie de menu

Coupure du son

Sélection des programmes

Pause : vidéo ou page téletexte figée

Touches numériques de saisie

Menu TV

Menu DTV

Fonctions Pip/Pap :

-Appel et choix de la fonction

-Sélection de l'écran

-Echange des sources

Fonction : accès aux sous fonctions

Touches de couleurs : utilisées dans les menus de configuration, le télétexte et le guide programme sur les modèles DTV

Radio (mode DTV)

Liste favorite (mode DTV)

Sous-titres

Télétexte : marche / mode transparent / arrêt

3. Première installation

3.1. Mise en marche

Mettez l'appareil sous tension en appuyant sur l'interrupteur Marche/Arrêt situé à gauche de votre appareil.

Mise en service de votre télécommande :

Ouvrez le couvercle du compartiment à piles et insérez les deux piles de type LR6-1,5 V fournies.

Vérifiez que les piles soient correctement installées. N'utilisez pas de piles de types différents ni de piles rechargeables.

Mise en service de votre Ecran Home Cinéma SAGEM AXIUM™ :

Appuyez sur la touche veille de la télécommande ou sur le bouton veille situé sur le coté droit.

Nota : le voyant lumineux marche/arrêt situé en face avant de votre Ecran Home Cinéma SAGEM AXIUM™

passe à l'orange clignotant durant le temps de chauffe de la lampe, puis s'éteint lorsque celui-ci est en fonctionnement.

Lorsque vous mettez en service pour la première fois votre Ecran Home Cinéma SAGEM AXIUM™, des procédures d'installation rapide vous sont proposées après cette phase de mise en chauffe (voir § 3.3 et 3.4).

Le raccordement d'autres appareils audio/vidéo ou informatiques est détaillé à la page page 39. Avant de s'y reporter, procédez à l'installation rapide.

3.2. Arrêt

Pour mettre en veille votre Ecran Home Cinéma SAGEM AXIUM™, appuyez sur la touche veille de la télécommande ou sur le bouton veille situé sur le coté droit.

Vous pouvez annuler la mise en veille dans un délai de 5 secondes (clignotement vert du voyant) en appuyant de

nouveau sur la touche veille de la télécommande ou sur le bouton veille situé sur le coté droit. Au-delà, la mise en veille ne peut plus être stoppée.

Durant la phase de mise en veille (environ 1 minute), le voyant lumineux de face avant passe à l'orange clignotant. L'état de veille réelle n'est effectif que lorsque ce voyant passe au rouge.

Afin de préserver la durée de vie de la lampe, ne pas interrompre le déroulement correct du passage en veille, ne JAMAIS éteindre votre appareil par l'interrupteur secteur et ne JAMAIS débrancher le cordon secteur tant que le voyant marche/arrêt de face avant n'est pas passé au rouge.

Si vous désirez rallumer votre téléviseur, attendez au moins 10 secondes avant d’appuyer sur l’interrupteur situé à gauche.

3.3. Installation rapide TV

Votre Ecran Home Cinéma SAGEM AXIUM™ n'est pas préréglé pour recevoir les chaînes hertziennes de votre région. Cette installation rapide vous est proposée automatiquement lors de la première mise en service. Elle vous permet de configurer les éléments de base de votre produit (langues des menus, pays, réception des chaînes).

LANGUES MENUS

FRANÇAIS

DEUTSCH ESPAÑOL ITALIANO NEDERLANDS PORTUGUES DANSK SUOMI

PAY S

FRANCE

ALLEMAGNE AUTRICHE ITALIE ESPAGNE PAYS-BAS DANEMARK SUÈDE

Vous pourrez revenir sur ces réglages à tout moment (voir page 21 et page 30). Choisissez la langue des menus avec les touches  et  puis validez avec la touche

OK. Choisissez le pays où vous vous trouvez avec les touches  et  puis validez par la

touche OK.

Pays Couleur System Stéréo

France SECAM L Nicam L Allemagne (*) PAL B, G Deux porteuses B/G Autriche PAL B, G Deux porteuses B/G Italie PAL B, G Deux porteuses B/G Espagne PAL B, G Nicam B/G Hollande PAL B, G Deux porteuses B/G Danemark PAL B, G Nicam B/G Suède PAL B, G Nicam B/G Norvège PAL B, G Nicam B/G Finlande PAL B, G Nicam B/G Belgique PAL B, G Nicam B/G Suisse PAL B, G Deux porteuses B/G GB PAL I Nicam Portugal PAL B, G Grèce PAL, SECAM B, G Pologne PAL D, K Russie SECAM D, K Rep.Tchèque SECAM D, K

(*) Pour l’Australie, choisir la configuration Allemagne.

Après avoir validé par la touche OK, la recherche automatique commence. Les

RECHERCHE AUTOMATIQUE

Recherche en cours

Fréquence : Chaînes trouvées :

237

chaînes trouvées sont automatiquement identifiées et mémorisées. En fonction du pays que vous avez choisi, les chaînes les plus courantes sont mises automatiquement dans l'ordre.

Vous pouvez également, à tout moment, interrompre la recherche par appui de

MENU pour arrêter la recherche

la touche TV MENU.

3.4. Installation rapide DVT (TNT) pour les modèles HD-Dxx G4 T

Lorsque l’installation rapide TV est terminée, appuyez sur la touche DTV pour lancer une installation rapide des programmes numériques.

3.4.1. Sélection de la langue des menus

Choisissez la langue de votre choix à l’aide des touches  et .

Appuyez sur OK pour continuer.

3.4.2. Sélection du pays

3.4.3. Recherche de programmes

Choisissez le pays de votre choix à l’aide des touches  et .

Ce menu s’affiche lorsque le récepteur recherche des programmes de télévision et de radio.

Attention : le processus de recherche peut durer quelques minutes.

Vous pouvez interrompre la recherche à tout moment en appuyant sur la touche EXIT.

Une fois le processus de recherche terminé, un message indique le nombre de programmes de télévision et de radio qui ont été trouvés.

Appuyez sur OK pour terminer la première installation.

3.4.4. Aucun programme de trouvé

Si le processus de recherche n’a trouvé aucun programme, cet écran apparaît pour vous aider à régler l’antenne.

Entrez un numéro de canal (adressez-vous à votre revendeur spécialisé) et réorientez l’antenne jusqu’à ce que les barres indicatrices du niveau et de la qualité du signal soient vertes.

Une fois que ces barres sont vertes, appuyez sur la touche OK pour lancer une nouvelle recherche de programmes.

4. Programmes numériques (DTV) ou analogiques (TV)

Pour la réception des chaînes hertziennes, votre téléviseur est équipé de 2 tuners; l’un pour les programmes numériques, l’autre pour les programmes analogiques. Utilisez la touche TV de la télécommande pour commuter le TV en mode analogique et sur la touche DTV pour commuter le TV en mode numérique.

Nota : La réception des programmes numériques n'est disponible que sur les modèles HD-Dxx G4 T.

Ensuite, utilisez la touche ou le pavé numérique pour sélectionner le programme désiré.

En mode programmes numériques, la touche DTV s'allume en jaune à chaque fois qu'une touche de la télécommande est appuyée.

En mode programmes analogiques, la touche TV s'allume en vert à chaque fois qu'une touche de la télécommande est appuyée.

Vous avez aussi à votre disposition 2 touches d'accès rapide aux menus :

- DTV MENU : Pour accéder directement aux menus DTV.

- TV MENU : Pour accéder aux menus de réglage de la réception hertzienne analogique et de la TV.

5. Fonctions des menus TV

5.1. Réglages de l’image

5.1.1. Réglages image personnels

IMAGE SON OPTIONS INSTAL.

PERSO STANDARD CINÉMA STUDIO SPORT

CONTRASTE 50

LUMIÈRE 50

COULEUR 50

NETTETÉ 0

TEINTE 50

TON COULEUR

5.1.2. Ambiances image préréglées

IMAGE SON OPTIONS INSTAL.

PERSO STANDARD CINÉMA STUDIO SPORT

NEUTRE

Vous pouvez définir et mémoriser vos propres paramètres grâce au mode « PERSO ».

CONTRASTE, LUMIERE, COULEUR, NETTETE, TEINTE peuvent être réglés selon vos préférences à l'aide des touches  et .

Le réglage de la teinte ne s'applique que sur une source vidéo NTSC.

Le réglage Ton couleur vous permet de choisir la couleur dominante de l'image.

Effectuez le réglage par  ou .

Vous pouvez choisir votre préférence image parmi les préréglages proposés à l'aide des touches  et  STANDARD CINEMA STUDIO SPORT.

Sélectionnez celui qui convient le mieux au programme que vous regardez et validez par la touche OK.

Appuyez sur la touche TV MENU pour sortir ou sur la

5.1.3. Mode éco

Vous pouvez ajuster l’intensité lumineuse de TV en fonction de l’éclairage ambiant. Appuyez successivement sur la touche .

5.2. Réglages son

5.2.1. Réglages personnels

IMAGE SON OPTIONS INSTAL.

100Hz 100Hz

PERSO SUITE

5 2 5 2 5

5.2.2. Ambiances préréglées

Vous pouvez choisir une égalisation sonore parmi les préréglages proposés à l'aide des touches  et  STANDARD STUDIO CINEMA MUSIQUE ou PERSO.

Sélectionnez celui qui convient le mieux au programme que vous regardez.

touche pour revenir à l'écran précédent.

Vous pouvez définir et mémoriser votre propre équalisation audio grâce au mode « PERSO ».

Appuyez sur la touche TV MENU puis allez sur « SON ». Choisissez « PERSO » avec les touches  et . Déplacez vous sur les différentes bandes de fréquences

avec les touches  et  puis réglez le niveau désiré avec les touches  et . Le niveau affiché sous la barre est en décibel audio (dBA).

IMAGE SON OPTIONS INSTAL.

100Hz 100Hz

PRESET 4 AVANCÉ

-8 0 4 0-6

Nota : le modèle AXIUM HD-D45S G4 n'a pas la fonction « DOLBY VIRTUAL ».

5.2.3. Réglage de la sortie casque

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

NON

PIP/PAP

STEREO

FIXE

NUMERIQUE

FRANÇAIS

AV5

DYNAMIC BASS

LOUDNESS

SMART VOL.

DOLBY VIRTUAL

CAISSON INT.

BALANCE

VOL. CASQUE

NON

OUI

Vous pouvez choisir la source audio de la sortie casque. Appuyez sur la touche TV MENU. Sélectionnez « OPTIONS » avec la touche OK. Placez-vous sur « CASQUE » et choisissez la source vidéo

avec les touches  et . « PRINCIPAL » vous restituera pour le casque le son de

l'image plein écran en mode PIP ou de l'image de droite en mode PAP.

« PIP/PAP » vous restituera pour le casque le son de l'image vignette en mode PIP ou de l'image de gauche en mode PAP.

Nota :Les fonctions PIP et PAP sont détaillées page 36.

Appuyez sur la touche TV MENU pour sortir.

5.2.4. Réglage du mode des haut-parleurs

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

Appuyez sur la touche TV MENU. Sélectionnez « OPTIONS » avec la touche OK. Placez-vous sur « MODE HP INT. » et choisissez le mode avec les touches  et . Appuyez sur la touche TV MENU pour sortir.

NON

PIP/PAP

STEREO

FIXE

NUMERIQUE

FRANÇAIS

AV5

Vous pouvez choisir dans le menu MODE HP INT. entre le type mono et stéréo ou arrêt.

• Modèles AXIUM HD-D45 G4 T et HD-D50 G4 T : Pour utiliser votre système audio personnel (type chaîne Hi-Fi ou amplificateur audio Home Cinéma) : sélectionner le mode arrêt de l'option MODE HP INT. Dans ce cas les haut-parleurs sont désactivés.

•Modèle AXIUM HD-D45S G4 : Le mode arrêt désactive les haut-parleurs internes mais permet le branchement possible d'éventuels haut-parleurs externes non fournis (voir page 8).

5.2.5. Réglage de la sortie Hi-Fi

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

NON

PIP/PAP

STEREO

REGLABLE

NUMERIQUE

FRANÇAIS

AV5

5.2.6. Réglage de l’entrée audio HDMI 2

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

NON

PRINCIPAL

STEREO

FIXE

NUMERIQUE

FRANÇAIS

OFF

Vous pouvez choisir entre deux modes de réglage pour le volume de cette sortie :

« FIXE » : Le volume doit être réglé sur le système audio branché sur la sortie Hi-Fi.

« REGLABLE » : Le volume du système audio branché sur la sortie Hi-Fi peut-être réglé depuis la télécommande par les touches VOL + –.

Appuyez sur la touche TV MENU. Sélectionnez « OPTIONS » avec la touche OK. Placez-vous sur « VOL. HI-FI » et choisissez le mode avec

les touches  et . Appuyez sur la touche TV MENU pour sortir.

Vous pouvez configurer le type d'entrée audio pour l'entrée HDMI 2.

Si vous l'utilisez avec une source DVI-D, à l'aide d'un câble DVI-HDMI (non fourni), vous devez raccorder la sortie audio de la source DVI à l'entrée audio HDMI 2 de votre Ecran Home Cinéma SAGEM AXIUM™ et sélectionnez ANALOGIQUE pour l'option HDMI 2 AUDIO MODE.

Si vous utilisez l'entrée HDMI 2 avec une source HDMI standard, sélectionnez le mode NUMERIQUE pour l'option HDMI 2 AUDIO MODE.

Appuyez sur la touche TV MENU. Sélectionnez « OPTIONS » avec la touche OK. Placez-vous sur « HDMI 2 AUDIO MODE » et choisissez le

mode avec les touches  et .

5.2.7. Réglage de la sortie SPDIF

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

L'entrée numérique peut être associée avec l'une de vos sources externes (sauf entrée antenne) : utilisez le menu OPTIONS pour choisir à quelle source vidéo l'entrée SPDIF doit être associée. Veillez cependant aussi à connecter l'audio analogique de votre source si vous souhaitez pouvoir avoir le son en mode PIP/PAP sur le casque.

Appuyez sur la touche TV MENU. Sélectionnez « OPTIONS » avec la touche OK. Placez-vous sur « SPDIF SOURCES » et choisissez la source vidéo avec les touches  et . Appuyez sur la touche TV MENU pour sortir. Le système audio numérique de votre Ecran Home Cinéma SAGEM AXIUM™ fonctionne aussi bien avec des flux

SPDIF de type PCM (dans ce cas l'audio est à la fois resynchronisé avec l'image sur la sortie SPDIF et restitué sur les haut-parleurs et la sortie Hifi), ou de type Dolby Digital ou DTS (dans ce cas les sorties haut-parleurs et Hifi sont coupées et le flux numérique est restitué et resynchronisé sur la sortie SPDIF pour être décodé par votre ampli Home Cinéma 5.1 externe).

NON

PRINCIPAL

STEREO

FIXE

INTERNE

FRANÇAIS

AV5

Appuyez sur la touche TV MENU pour sortir.

Votre Ecran Home Cinéma SAGEM AXIUM™ dispose d'une entrée et d'une sortie audio numérique SPDIF vous permettant :

1. d'obtenir un son d'excellente qualité grâce à l'absence de conversion analogique.

2. de synchroniser parfaitement le son numérique Dolby Digital ou DTS de votre système home cinéma avec l'image.

La sortie numérique est toujours disponible, quelle que soit la source visualisée (entrée type antenne, AV1, AV2, AV3, VGA, HDMI1, HDMI2) et peut être connectée directement à votre ampli home cinéma.

Dolby Digital et DTS ne peuvent pas être restitués par votre Ecran Home Cinéma SAGEM AXIUM™ et nécessitent un amplicateur externe compatible avec ces deux formats.

Attention ! le système audio numérique SPDIF in/out de votre Ecran Home Cinéma SAGEM AXIUM™ fonctionne à 32, 44.1 et 48 kHz. Veillez à ce que votre source ne soit pas configurée à des fréquences différentes.

5.2.8. Réglages son avancés

Pour régler les autres paramètres audio, allez sur « SUITE ».

DYNAMIC BASSPermet d'activer ou non le système de renforcement des basses. LOUDNESS Est un système d'équalisation automatique destiné à renforcer les basses et les aigus à faible

volume.

SMART VOL. Permet de régler le mode de control du son. En mode NORMAL, votre Ecran Home Cinéma

Sagem Axium™ assurera une régulation du niveau sonore afin d'éviter une trop grande différence du volume entre deux sources. En mode NIGHT cette atténuation est plus forte et réagit plus rapidement aux variations du volume, notamment pour une explosion violente dans une séquence de film par exemple.

DOLBY VIRTUALPermet d'activer ou non le Virtual Dolby Surround (sauf sur le modèle AXIUM HD-D45S G4). CAISSON INT. Permet d'activer ou non les haut-parleurs de basse internes (sauf modèle HD-D45S G4). BALANCE Déplacez le curseur avec les touches  et  pour équilibrer le son entre les enceintes gauche

et droite.

VOL. CASQUE Permet de régler le volume sonore de la sortie casque se trouvant sur la porte latérale droite. VOL. CAISSON Permet de régler le volume sonore de la sortie « SUB WF » pour caisson de basse actif externe

(modèle HD-D45S G4 uniquement).

Nota : Le Virtual Dolby Surround est une technologie certifiée par Dolby Laboratories qui crée une ambiance

sonore virtuelle à partir de deux enceintes utilisant le Dolby Pro Logic.Le Virtual Dolby Surround prend les informations audio de tous les canaux originaux et donne à l'auditeur la sensation d'être entouré par des enceintes additionnelles.

Appuyez sur la touche TV MENU pour sortir ou sur la touche pour revenir à l'écran précédent.

5.3. Réglages personnalisés

5.3.1. Choix de la langue MENU

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

NON

PRINCIPAL

STEREO

FIXE

INTERNE

FRANÇAIS

OFF

Vous pouvez choisir la langue d'affichage des menus et des informations.

Appuyez sur la touche TV MENU. Sélectionnez le chapitre « OPTIONS » avec la touche OK. Sélectionnez le chapitre « LANGUE MENU » avec la

touche OK. Sélectionnez la langue choisie par les touches  et .

Appuyez sur la touche TV MENU pour sortir ou sur la

touche pour revenir à l'écran précédent.

5.3.2. Minuterie de veille

IMAGE SON OPTIONS INSTAL.

VEILLE AUTO

CASQUE

MODE HP INT.

VOL. HIFI

HDMI 2 AUDIO MODE

LANGUE MENU

SPDIF SOURCES

ENGLISH

FRANCAIS

DEUTSCH IT ESPANOL PORTUGUES

PIP/PAP

STEREO

REGLABLE

NUMERIQUE

FRANÇAIS

AV5

5.3.3. Réglage du mode de sortie de veille

Ce réglage permet de choisir le mode de réveil ou de passage en veille.

• Appuyez sur la touche TV MENU puis allez dans « INSTAL ».

• Selectionnez « SOURCES » puis « GESTION ».

« MANUEL » : la gestion des sources d’entrées s’effectue alors manuellement. Un équipement ne réveille plus l’axium automatiquement et la commutation sur une source s’effectue manuellement par les touches AV/PC .

« AUTO » : sortie de veille ou passage en veille automatique commandé par les équipements raccordés sur les connecteurs en face arrière. La détection d’une nouvelle source en service s’effectuera automatiquement.

Appuyez sur la touche TV MENU pour sortir.

Grâce à cette option, vous pouvez programmer une durée après laquelle le téléviseur passera automatiquement en veille.

Appuyez sur la touche TV MENU, puis choisissez « OPTIONS » à l'aide de la touche  puis validez par OK.

Sélectionnez « VEILLE AUTO » puis choisissez la durée à l'aide des touches  et .

Par pas de 15 minutes vous avez la possibilité de différer la mise en veille jusqu'à 180 minutes.

Une minute avant la mise en veille, le décompte de la dernière minute apparaîtra à l'écran. Cet écran vous permettra de refuser éventuellement la mise en veille.

Vous pouvez toujours arrêter votre Ecran Home Cinéma SAGEM AXIUM™ avant l'heure d'arrêt programmée ou reprogrammer l'heure d'arrêt.

5.3.4. Restriction d’accès par code

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

GÉNÉRAL

MODIF. CODE

CONFIG. USINE

MODIF. CODE

CONFIG. USINE

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

GÉNÉRAL

MODIF. CODE

CONFIG. USINE

MODIF. CODE

CONFIG. USINE

NON

SAISIR

CONFIRMER

SOURCES

DONNEES PC

RECHERCHE

OUI

SOURCES

DONNEES PC

RECHERCHE

CODE

- - - -

ERROU

- - - -

CHAINE

MODIF. CODE

CONFIG. USINE

CODE

- - - -

ERROU

CHAINE

MODIF. CODE

CONFIG. USINE

L'ensemble des écrans d'installation est verrouillable par un code personnel. A la livraison, le code est un code neutre 0000 qui ne verrouille pas les écrans d'installation.

Appuyez sur la touche TV MENU, puis choisissez « INSTAL. » à l'aide de la touche  puis validez par la touche OK.

Choisissez « PROTECTION » puis « MODIF.CODE », validez par la touche OK.

Entrez votre nouveau code dans l'écran de saisie puis confirmez le même code dans l'écran de confirmation en validant à chaque fois par la touche OK. Vous pouvez annuler la saisie du code à tout moment par la touche TV MENU. Il est possible d'étendre la protection à l'ensemble du téléviseur . Pour cela, selectionnez « GENERAL » et choisissez « OUI » à l'aide de la touche  . Le code de protection vous sera alors demandé à chaque mise en marche de votre Ecran Home Cinéma SAGEM AXIUM™.

Nota :Pour verrouiller ces écrans, saisissez un code personnel autre que 0000. N'oubliez pas votre nouveau code personnel ! Saisissez 0000 pour annuler le verrouillage.

5.3.5. Retour à la configuration initiale

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

GÉNÉRAL

MODIF. CODE

CONFIG. USINE

MODIF. CODE

CONFIG. USINE

OUI

ATTENTION

PROTECTION

la config. précédente sera perdue

SOURCES

Le téléviseur passera en veille

DONNEES PC

CONTINUER

Touche BACK pour annuler

RECHERCH

CODE

VERROU

CHAINE

MODIF. CODE

CONFIG. USINE

5.4. Installations des programmes TV

5.4.1. Choix du pays

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

PAYS

MANUELLE

AUTO

EDITION LISTE

FRANCE

ALLEMAGNE AUTRICHE ITALIE ESPAGNE PAYS BAS DANEMARK SUÈDE

Si besoin est, vous pouvez automatiquement reconfigurer votre Ecran Home Cinéma SAGEM AXIUM™ comme au premier jour d'utilisation. Dans ce cas, tous vos paramètres personnels seront perdus (liste des chaînes, pays, langues,…).

Appuyez sur la touche TV MENU, puis choisissez « INSTAL. » à l'aide de la touche  puis validez par la touche OK.

Entrez votre code personnel puis validez par la touche OK. (aucun code n'est demandé pour le code initial 0000).

Choisissez « CONFIG. USINE » et validez par la touche OK.

Un écran de confirmation vous invitera à continuer par

l'appui sur la touche OK ou à annuler par la touche .

Le choix du pays permet au téléviseur de classer automatiquement les chaînes lors de la recherche automatique.

Appuyez sur la touche TV MENU. Sélectionnez le chapitre « INSTAL. » avec la touche OK.

Sélectionnez le chapitre « RECHERCHE » avec la touche OK. Sélectionnez le chapitre « PAYS » avec la touche OK. Sélectionnez le pays choisi par les touches  et .

Votre choix est mémorisé dès que vous sortez de ce menu

5.4.2. Installation automatique

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

PAYS

MANUELLE

AUTO

EDITION LISTE

PROTECTION

SOURCES

DONNEES PC

RECHERCHE

la config. précédente sera perdue

CODEGENERAL NON

VERROU

ATTENTION

la configuration sera perdue

ATTENTION

Touche BACK pour annuler

CONTINUER

CHAINE

MODIF. CODE

CONFIG. USINE

par la touche .

Sélectionnez « AUTO » et validez par la touche OK. Votre ancienne recherche va être effacée au bénéfice de la

nouvelle, confirmez par la touche OK. Toutes les chaînes sont recherchées et mémorisées

automatiquement. Si le signal de distribution est reconnu à travers la

transmission d'une page télétexte, les chaînes seront automatiquement nommées et classées.

A tout moment, vous pouvez décider d'arrêter la recherche à l'aide de la touche TV MENU.

5.4.3. Installation manuelle

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

RÉGLAGE FIN

NUMÉRO PROGR.

FRÉQUENCE

MENU pour arrêter la recherche

PAYS

MANUELLE

AUTO

EDITION LISTE

RECHERCHE MANUELLE

MÉMORISER

PROTECTION

ATTENTION

la configuration sera perdue

SOURCES

CONTINUER

DONNEES PC

Touche BACK pour annuler

RECHERCHE

CODEGENERAL NON

VERROU

CHAINE

MODIF. CODE

CONFIG. USINE

Sélectionnez « MANUELLE » puis validez par la touche OK.

Un écran de recherche est alors affiché pour vous permettre de contrôler le programme trouvé.

La recherche ainsi que la mise en mémoire des programmes de télévision sont effectuées chaîne par chaîne.

Sélectionnez « RECHERCHE » et lancez la recherche par  ou .

Lorsqu'une image s'affiche sur l'écran :

•Vous pouvez décider de mémoriser la chaîne :

Descendez sur la ligne « NUMERO PROGR. » et entrez la position de programme désiré à l'aide des touches 0 à 9.

Descendez le curseur sur « MÉMORISER » et validez par la touche OK.

•Vous pouvez tenter d'obtenir une meilleure qualité de cette image reçue :

Descendez sur la ligne « REGLAGE FIN » et ajustez le curseur à l'aide des touches  et . Descendez le curseur sur « MÉMORISER » et validez par la touche OK.

•Vous pouvez décider de ne pas mémoriser cette chaîne :

Dans ce cas, relancer la recherche.

Recommencez cette procédure manuelle pour tous les programmes que vous voulez mémoriser.

Appuyez sur la touche TV MENU pour sortir.

5.4.4. Modification de la liste des programmes TV

A tout moment vous pouvez modifier la liste des

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

PAYS

MANUELLE

AUTO

EDITION LISTE

PROTECTION VERROU

ATTENTION

ÉDITION LISTE

PROG.

3 4 5

SUPPRIM.

FREQ.

479,50

527,25

599,25 671,25 735,25

DÉPLAC.

NOMMER

NOM

TF1

F3 C+ F5

N.R.

CODEGENERAL NON

N.R.

VOIR

programmes issus d'une recherche. Appuyez sur la touche TV MENU. Sélectionnez le menu « INSTAL. » puis « RECHERCHE »

et enfin« EDITION LISTE » avec la touche OK.

Dans l'écran présenté, vous pouvez :

• Supprimer un programme TV Placez-vous sur la ligne du programme à supprimer et

appuyez sur la touche rouge (annulation par la

touche ).

• Déplacer un programme TV

Placez-vous sur la ligne du programme à déplacer et

appuyez sur la touche verte pour le prendre en compte (Un « > » apparaît à gauche du programme). Déplacez le avec les touches  ou , puis validez sa nouvelle position par la touche verte.

• Changer le nom d'un programme

Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche jaune pour le valider. Saisissez le premier caractère en faisant défiler les lettres par les touches  ou . Avancez de un caractère avec la touche  puis saisissez le deuxième. Procédez ainsi pour les autres caractères (6 au maximum). Enfin, validez par la touche jaune.

• Appliquer un filtre de réduction de bruit (N.R) sur un programme

Pour profiter pleinement de votre Ecran Home Cinéma SAGEM AXIUM™, un filtre de réduction de bruit peut être appliqué aux chaînes hertziennes dont la réception n'est pas de bonne qualité.

Placez-vous sur la ligne du nom de programme à modifier et appuyez sur la touche bleue. Chaque appui sur la touche bleue applique le filtre suivant. Appliquez un filtre faible « 1 », moyen « 2 », ou fort « 3 » en fonction de votre condition de réception. Choisir « 0 » si aucun filtre n'est nécessaire.

Nota : à tout moment vous pouvez visualiser la chaîne sélectionnée par appui sur la touche OK.

Appuyez sur la touche TV MENU pour sortir.

5.5. Configuration des entrées

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

ENTRÉE

PERITEL 1

PERITEL 2

PERITEL 3 AV 4 AV 5 PC HDMI 1 HDMI 2

SOURCE

Nota :

• à tout moment, vous pouvez visualiser la source sélectionnée par appui sur la touche OK.

•Appuyez sur la touche MENU pour sortir.

CONFIG

GESTION

SOURCE

OUI

OUI OUI OUI OUI OUI OUI OUI

CHOIX NOM

AUTO

N°

- -

NOMMER N.R.

NOM

- - - - - -

- - - - -

- - - - - -

CODE

N.R.

0 0 0 0 0

VOIR

Appuyez sur la touche TV MENU, puis choisissez « INSTAL. » à l'aide de la touche  puis validez par OK.

Si votre code est différent de 0000, cet écran est protégé et vous devez saisir votre code.

Choisissez « SOURCES », puis « CONFIG » et validez par OK.

Grâce à cette option, vous pouvez sélectionner les sources utilisées pour ne voir apparaître que ces dernières lors de la sélection des sources en utilisation quotidienne.

Choisissez le connecteur à configurer ( / ).

Pour chacun des connecteurs, vous pouvez :

•Valider un équipement raccordé

Appuyez successivement sur la touche rouge jusqu'à l'affichage de « OUI » (« NON » pour un connecteur non utilisé).

Choisissez « C+ » si vous avez raccordé votre décodeur hertzien C+ sur la péritel 2. Dans ce cas, saisissez impérativement le numéro de programme de C+.

•Choisir un nom pré-programmé

Appuyez successivement sur la touche verte (DVD, DVDR, C+, DEC, MAG, JEUX).

•Choisir d'entrer un nom personnalisé

Appuyez sur la touche jaune pour passer en mode édition. Faites défiler les caractères avec les touches  ou .

Passez au caractère suivant par . Enfin, appuyez sur la touche jaune

pour valider.

•Choisir d'appliquer un réducteur de parasites

Vous pouvez appliquer un réducteur de parasites sur certaines sources comme un magnétoscope en les faisant défiler par appuis successifs sur la touche bleue (aucun « 0 », faible « 1 », moyen « 2 », fort « 3 »).

5.6. Réglage de l’entrée VGA (sauf AXIUM HD-D45S G4 et AXIUM HD-D45S G4 T)

En cas d'utilisation avec un ordinateur personnel (PC ou

IMAGE SON OPTIONS INSTAL.

CODE

PROTECTION

SOURCES

DONNÉES PC

RECHERCHE

HORIZONTAL

VERTICAL

FRÉQUENCE

PHASE

IMAGE AUTO

OUI

Position horizontale : appuyez sur  pour déplacer l'image vers la gauche et sur  pour la déplacer vers la droite.

Position verticale : appuyez sur  pour déplacer l'image vers le haut et sur  pour la déplacer vers le bas. Fréquence : permet d'ajuster la fréquence sur celle de la carte graphique de votre ordinateur. Lorsque vous

rencontrez une barre scintillante verticale, utilisez cette fonction pour réaliser le réglage. Phase : ce réglage réalise une synchronisation plus fine avec la carte graphique de votre ordinateur. Lorsque la

fréquence est bien réglée et que vous rencontrez toujours une image instable ou scintillante, utilisez ce réglage. Mode automatique : Permet d'effectuer tous les réglages automatiquement ou non. Résolutions acceptées (entrées DVI-D, et VGA) : Pour s'assurer que l'affichage de projection fonctionne

correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique sur une résolution inférieure ou égale à 1152 x 864.

Nota : la meilleure stabilité est obtenue avec une fréquence de 60 Hz (consulter la documentation de votre

ordinateur pour configurer ce dernier).

MAC), allumez votre Ecran Home Cinéma SAGEM AXIUM™ avant l'ordinateur.

Appuyez sur la touche TV MENU, puis choisissez "

INSTAL. " à l'aide de la touche  puis validez par OK.

Choisissez " DONNEES PC " puis validez par OK.

Grâce à cette option, vous pouvez ajuster la source issue de votre PC en mode VGA.

5.7. Résolutions acceptés sur les entrées HDMI et VGA

Résolution (px) Fréquence (Hz)

640 x 480 60 640 x 480 66 640 x 480 72 640 x 480 75 640 x 480 85 800 x 600 60 800 x 600 72 800 x 600 75

800 x 600 85 1024 x 768 60 1024 x 768 70 1024 x 768 75 1152 x 864 60 1280 x 720 60

Résolutions acceptées (entrées DVI-D, HDMI et VGA) : Pour s'assurer que l'affichage de projection fonctionne correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique sur une résolution inférieure ou égale à 1152 x 864.

Nota :la meilleure stabilité est obtenue avec une fréquence de 60 Hz (consulter la documentation de votre ordinateur pour configurer ce dernier).

Pour s'assurer que l'affichage de projection fonctionne correctement avec votre ordinateur, veuillez configurer le mode d'affichage de votre carte graphique sur une résolution inférieure ou égale à 1152 x

864.

6. Fonctions des menus DTV

6.1. Protection des menus

L’accès aux menus d’installation présentés ci-après vous permettra de paramétrer votre récepteur numérique. En règle générale, l’accès au réglage du menu principal s’effectue en appuyant sur la touche DTV. Vous pouvez enregistrer votre sélection en appuyant sur la touche OK.

En appuyant sur la touche , vous revenez au menu précédent. En appuyant sur la touche EXIT, vous quittez le menu.

A l’aide de la touche  , déplacez-vous vers le bas jusqu’à la ligne INSTALLATION, puis appuyez sur la touche OK pour confirmer. L’accès aux menus d’installation est protégé par un code d’installation afin d’empêcher toute erreur de réglage non intentionnelle. Votre Axium est livré avec le code standard

DTV 1234.

Nota :Si le code d’installation est 0000, vous n’êtes pas invité à entrer un code.

Entrez votre code. Dès que la valeur est entrée, le segment est remplacé par une *.

La touche de la télécommande vous permet de revenir à une valeur qui a déjà été saisie et de la modifier, à la condition toutefois que le code n’ait pas été confirmé par OK.

Après avoir entré les quatre chiffres, appuyez sur pour confirmer OK.

Si le code entré est incorrect, un message d’erreur apparaît, recommencez la saisie du code.

6.2. Régalges personnalisés

6.2.1. Sélection de la langue

Appuyez sur OK pour accéder aux différentes configurations.

Choisissez SELECTION DE LA LANGUE, puis appuyez sur OK pour confirmer.

.LANGUE DES MENUS Vous pouvez choisir la langue d’affichage des menus.

•LANGUES AUDIO PREFEREE ET SECONDAIRE Lorsque plusieurs langues audio sont diffusées, vous pouvez choisir une langue préférée et une langue secondaire.

• SOUS-TITRES Lorsque plusieurs sous-titres sont diffusés, vous pouvez choisir un sous-titre préféré et un sous-titre secondaire. Si vous ne voulez pas avoir de sous-titres, choisissez AUCUN pour les sous-titres préféré et secondaire.

6.2.2. Préférences utilisateur

6.2.3. Installation des listes favorites

SURVEILLANCE RESEAU Choisissez « NON » si vous ne voulez pas que le récepteur recherche automatiquement de nouvelles chaînes.

DUREE AFFICHAGE BANDEAU Lorsque vous changez de chaîne, un bandeau d’information s’affiche pendant quelques secondes. Vous pouvez choisir la durée d’affichage du bandeau (0 à 5 secondes). Si la valeur indiquée est 0 seconde, aucun bandeau ne s’affiche.

TRANSPARENCE DU BANDEAU Lorsque vous changez de chaîne, un bandeau d’information s’affiche pendant quelques secondes. Vous pouvez choisir la transparence du bandeau (0 % pour le bleu intense, 100 % pour la pleine transparence).

REGLAGE DE L’HEURE L’heure est synchronisée automatiquement via le signal de réception en sélectionnant le pays dans lequel vous vivez à l’aide des touches  Appuyez sur OK pour confirmer.

Cette fonction vous permet de créer des LISTES FAVORITES comprenant les programmes de télévision ou de radio de votre choix à partir de la liste de référence A, établie lors de la recherche des programmes.

et .

CREER Deux listes sont affichées en même temps :

•La liste à droite est la liste de référence A (créée à partir de la recherche des programmes).

•La liste à gauche est la liste à créer.

Les touches  passer d’une liste à l’autre.

Les touches  et  de la télécommande vous permettent de vous déplacer dans une liste.

Pour améliorer la navigation dans une liste, vous pouvez entrer directement le numéro d’une chaîne afin de la sélectionner.

Pour copier une chaîne de la liste A dans une liste de préférences (de B à H), sélectionnez le programme à transférer et appuyez sur la touche bleue. Répétez ce processus autant de fois que nécessaire. Une fois la liste créée, enregistrez-la à l’aide de la touche jaune.

MODIFIER Vous pouvez modifier à tout moment votre liste favorite (de B à H). Enregistrez ensuite la modification à l’aide de

la touche jaune.

• Pour supprimer une chaîne, sélectionnez la chaîne à supprimer et appuyez sur la touche rouge.

• Pour ajouter une nouvelle chaîne de la liste A (par exemple lorsque vous avez oublié d’affecter la chaîne au numéro 5), placez le pointeur sur la liste A (toutes les chaînes) et faites votre sélection en appuyant sur la touche verte (le pointeur se déplace sur la liste de préférences).

• Déplacez le pointeur dans votre liste de préférences jusqu’à la chaîne derrière laquelle vous voulez insérez une chaîne (par exemple 6), puis appuyez sur la touche verte.

• Pour déplacer une chaîne d’un endroit à un autre dans une liste de préférences, supprimez-la, puis insérez-la à l’emplacement souhaité à partir de la liste principale.

et  de la télécommande vous permettent de

EFFACER Choisissez cette option afin d’effacer une liste favorite créée, puis validez en appuyant sur la touche OK

6.2.4. Verrouillage

Vous disposez de 2 types de verrouillage : Choisissez VERROUILLAGE DES CHAINES (Oui/Non) pour activer le verrouillage des chaînes. Toutes les

chaînes sont alors verrouillées et déverrouillées au moyen d’un seul processus. Cela vous offre l’avantage de pouvoir verrouiller et déverrouiller plusieurs chaînes.

Choisissez LISTE DES CHAINES pour appliquer un verrouillage individuel. Vous pouvez choisir de ne verrouiller que certaines chaînes. Faites défiler les chaînes à l’aide des touches  et , puis appuyez sur la touche OK lorsque vous souhaitez verrouiller une chaîne.

CONTROLE PARENTAL : saisissez l’âge de contrôle. Par exemple, mettez 16 pour interdire les programmes interdits aux moins de seize ans. Mettez 18 si vous ne voulez aucun contrôle.

6.2.5. Changement du code

Entrez votre nouveau code. Le premier segment clignote jusqu’à que sa valeur soit entrée, puis le second segment clignote, etc.

Dès que la valeur est entrée, un caractère * apparaît à la place du segment. Utilisez la touche  de la télécommande pour revenir à une valeur déjà entrée et la modifier avant de confirmer le processus complet à l’aide de la touche OK. Dans ce cas, la valeur est remplacée par un segment clignotant, ce qui indique qu’une nouvelle saisie est possible.

Entrez de nouveau le même code pour le confirmer.

Lorsque vous entrez un code incorrect, un message d’erreur apparaît.

Affichage de la réponse correcte.

Nota :Mettez « 0000 » comme nouveau code si vous voulez inhiber la protection par code du menu INSTALLATION.

6.3. Installation des programmes DTV

Au cours de cette installation, la liste A est construite par chaque programme trouvé pendant l’exploration de toutes les fréquences. Cette liste offre un aperçu de tous les programmes et n’est pas modifiable. Il est possible toutefois de créer des listes personnelles depuis cette liste de référence (voir page 27).

Il est recommandé de réitérer le processus de recherche automatique chaque mois afin de garder votre récepteur au niveau le plus actuel.

Sélectionnez RECHERCHE DE PROGRAMMES, appuyez sur OK pour lancer la recherche de programmes.

Le pourcentage de la bande de fréquence explorée apparaît dans la partie inférieure de l’écran.

La fréquence trouvée est affichée en temps réel.

Au terme du processus de recherche, vous êtes invité à enregistrer la liste de référence. Appuyez sur OK.

Vous pouvez interrompre à tout moment le processus de recherche en appuyant sur la touche EXIT.

6.4. Réinitialisation

7. Utilisation quotidienne

7.1. Réglage volume

Volume : Appuyez sur + ou - pour régler le volume.

Suppression du son : Appuyez sur pour supprimer momentanément le son ou le rétablir.

Cette fonction remet à l’état initial votre récepteur, conforme à la livraison.

Utilisez cette option uniquement si vous devez relancer totalement la procédure d’installation complète. Tous vos réglages précédents, codes d’accès et chaînes favorites, etc. seront effacés !

Si vous ne voulez pas effectuer de réinitialisation, vous pouvez quitter ce menu lorsque l’avertis-sement s’affiche

en appuyant sur la touche ou EXIT.

7.2. Emission bilingue et sélection du son en TV

Appuyez sur pour choisir entre un son MONO ou STEREO si la chaîne transmet le son en mode stéréo NICAM. Choisir entre DUAL A et DUAL B en cas d'émission bilingue.Ce réglage est mémorisé par chaîne.

7.3. Sélection des programmes TV et DTV

Sélectionner le mode TV par la touche TV ou le mode DTV par la touche DTV.

• Touches CH+ et CH- de la télécommande :

Le récepteur passe au programme suivant ( CH+ ) ou revient au programme précédent ( CH- ).

• La sélection directe d’une chaîne s’effectue en saisissant le numéro du programme correspondant sur les chiffres de la télécommande. L’accès à un numéro de chaîne à plusieurs chiffres se fait en entrant les chiffres l’un après l’autre sur la télécommande.

• La touche vous permet d’alterner entre le programme en cours et le dernier programme regardé. Cette touche est utile, par exemple, lorsque vous attendez le début d’un film.

7.4. Information sur les programmes TV et DTV

7.4.1. Informations sur les programmes TV

A tout moment vous pouvez appuyer sur la touche pour obtenir les informations sur programme TV.

[2] BBC

MONO 4/3

Lorsque vous visualisez une source vidéo externe, le nom de la source est alors affiché.

7.4.2. Informations sur les programmes DTV

A chaque fois que vous changez de programme, des informations concernant le programme en question s’affichent pendant quelques secondes (vous pouvez choisir la durée d’affichage de ces informations dans le menu « Préférences utilisateur »).

Les informations suivantes peuvent être incluses :

Nota : Les informations relatives aux programmes ne sont disponibles que si elles sont contenues dans

la diffusion.

Vous pouvez modifier directement la transparence du bandeau d’information. Appuyez sur INFO pendant 2 secondes, positionnez le curseur à l’aide des touches 

Repère Désignation

A Nom de la liste favorite

B Nombre de langues audio et sous-titres

disponibles

C Numéro et nom de la chaîne

D Nom du programme en cours

E Heure actuelle

F Heure du début du programme en cours

G Barre d’affichage de la durée écoulée du

programme en cours

H Heure de fin du programme en cours

et , puis appuyez sur OK pour enregistrer le réglage.

7.4.3. Informations détaillées sur les programmes DTV

Le téléviseur en mode DTV peut afficher des informations sur les programmes en cours de diffusion, ainsi que sur le programme qui sera diffusé par la suite.

Pendant que vous regardez la télévision, si vous appuyez sur la touche INFO, le bandeau « Informations sur les programmes » est affiché.

Repère Désignation

A Informations sur les programmes

B Bref résumé

C Programme suivant

D indique qu’un aperçu plus détaillé est dis-

ponible. Pour l’afficher, appuyez sur INFO.

Les touches  informations sur le programme en cours et les informations sur le programme suivant.

Si le texte d’information est plus long, il s’affichera automatiquement après quelques secondes.

Vous pouvez consulter les informations d’une autre chaîne à l’aide des touches 

Le zapping s’effectue lorsque vous appuyez sur OK.

• Appuyez sur INFO ou EXIT pour revenir au mode TV sans changer de chaîne.

et  vous permettent de zapper entre les

et .

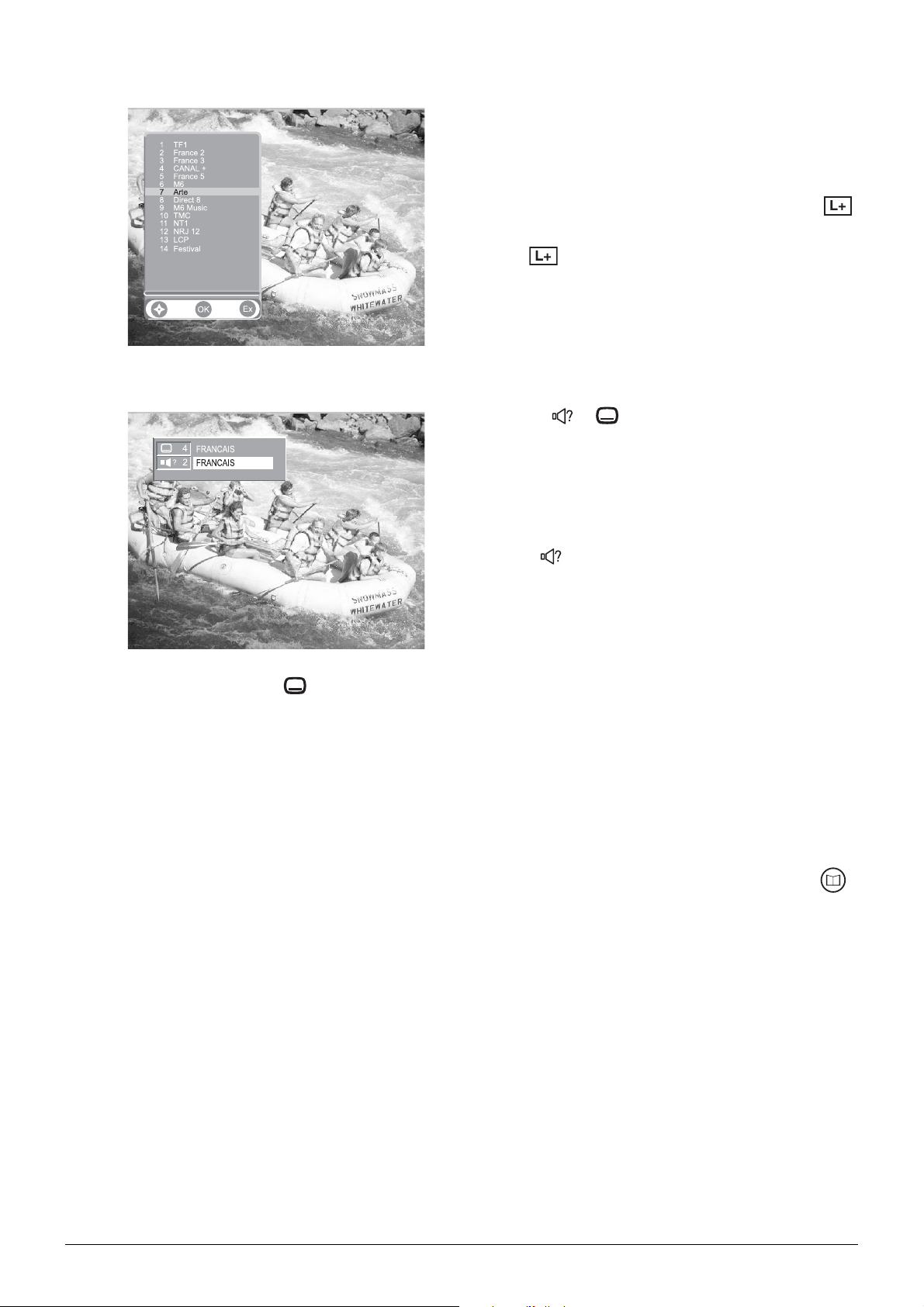

7.5. Liste des programmes DTV

Lorsque vous regardez des programmes de télévision, si vous appuyez sur OK, la liste des chaînes de la liste favorite courante s’affiche.

•Pour vous déplacer dans la liste, utilisez les touches , ,  et  et choisissez une chaîne en appuyant sur OK. Vous

pouvez changer de liste favorite en appuyant sur la touche .

•Vous pouvez changer directement de liste favorite en appuyant sur la touche sans afficher la liste des programmes de

télévision.

7.6. Sélection des langues audio et de sous-titres en DTV

En appuyant sur et , vous appelez le menu qui vous permet d’effectuer des réglages provisoires. Les réglages effectués dans ce « menu d’options » valent uniquement pour le programme que vous êtes en train de regarder. Si vous quittez ce programme et que vous y revenez par la suite, les réglages provisoires seront perdus.

Langue des sous-titres Le cas échéant, vous pouvez choisir entre différentes langues pour les sous-titres :

• A chaque fois que vous appuyez sur cette touche, vous changez de langue.

• Ce menu est automatiquement fermé après un certain temps.

• Le numéro qui apparaît à gauche de chaque langue indique combien de langues sont disponibles pour la chaîne actuelle.

7.7. Guide des programmes en DTV

Pour afficher d’autres informations détaillées concernant un programme sélectionné, appuyez sur la touche . Pour cacher ces informations, appuyez sur la touche EXIT.

Langue audio Le cas échéant, vous pouvez choisir entre les différentes

langues diffusées.

Repère Désignation

A Une image apparaît dans une fenêtre.

Cette image correspond au programme joué.

B La liste actuelle des chaînes s’affiche.

Choisissez la chaîne de votre choix à l’aide des touches  et  puis appuyez sur OK pour visualiser le programme sélectionné.

C Affichage du nom de la liste favorite utili-

D Si vous appuyez sur la touche , l’événe-

E Les informations suivantes concernant le

sée.

ment actuel est mis en relief. Vous pouvez visualiser tous les événements de la journée en appuyant sur les touches  et .

programme sélectionné apparaissent dans la partie supérieure de l’écran :

• l’heure à laquelle le programme commence et se termine

• une barre qui se remplit au fur et à mesure que le programme se déroule

• le nom du programme

• des informations concernant le contenu du programme (appuyez sur la touche INFO pour afficher un

Nota : Les informations concernant le programme en cours sont affichées lorsque celles-ci sont diffusées.

7.8. Mode radio en DTV

Appuyez sur la touche de la télécommande. Les touches  et  vous permettent de faire défiler la liste affichée. Pour quitter, appuyez sur EXIT.

7.9. Sélection des sources d’entrée

La sélection des sources peut s 'effectuer de deux manières différentes :

• Par les Touches P+ / P - des boutons situés sur le coté. La navigation se fait parmi les chaînes hertziennes

valides puis parmi toutes les sources externes péritel 1, péritel 2, péritel 3, AV4, AV5, PC, HDMI 1, HDMI 2.

Nota : Une chaîne hertzienne est valide si elle a été trouvée lors de la recherche automatique ou si elle a été

mémorisée lors de la recherche manuelle.

contenu plus détaillé si INFO+ est présent)

F Appuyez sur la touche rouge pour pouvoir

modifier la date. Utilisez ensuite les touches  et  pour choisir la date (7 jours sont disponibles en fonction des données envoyées par le diffuseur).

• Par les 2 touches d'accès direct de la télécommande. Sélectionnez la source choisie en appuyant ou sur jusqu'à obtention de la bonne source.

Nota : Si vous avez au préalable configuré et nommé vos entrées équipements à la page 23, seules les souces

raccordées et configurées vous seront proposées.

Pour revenir aux chaînes hertziennes, appuyez sur la touche , sur une touche numérique ou encore sur une touche P+ / P-. Si vous connectez une source vidéo, le téléviseur affichera automatiquement cette source.

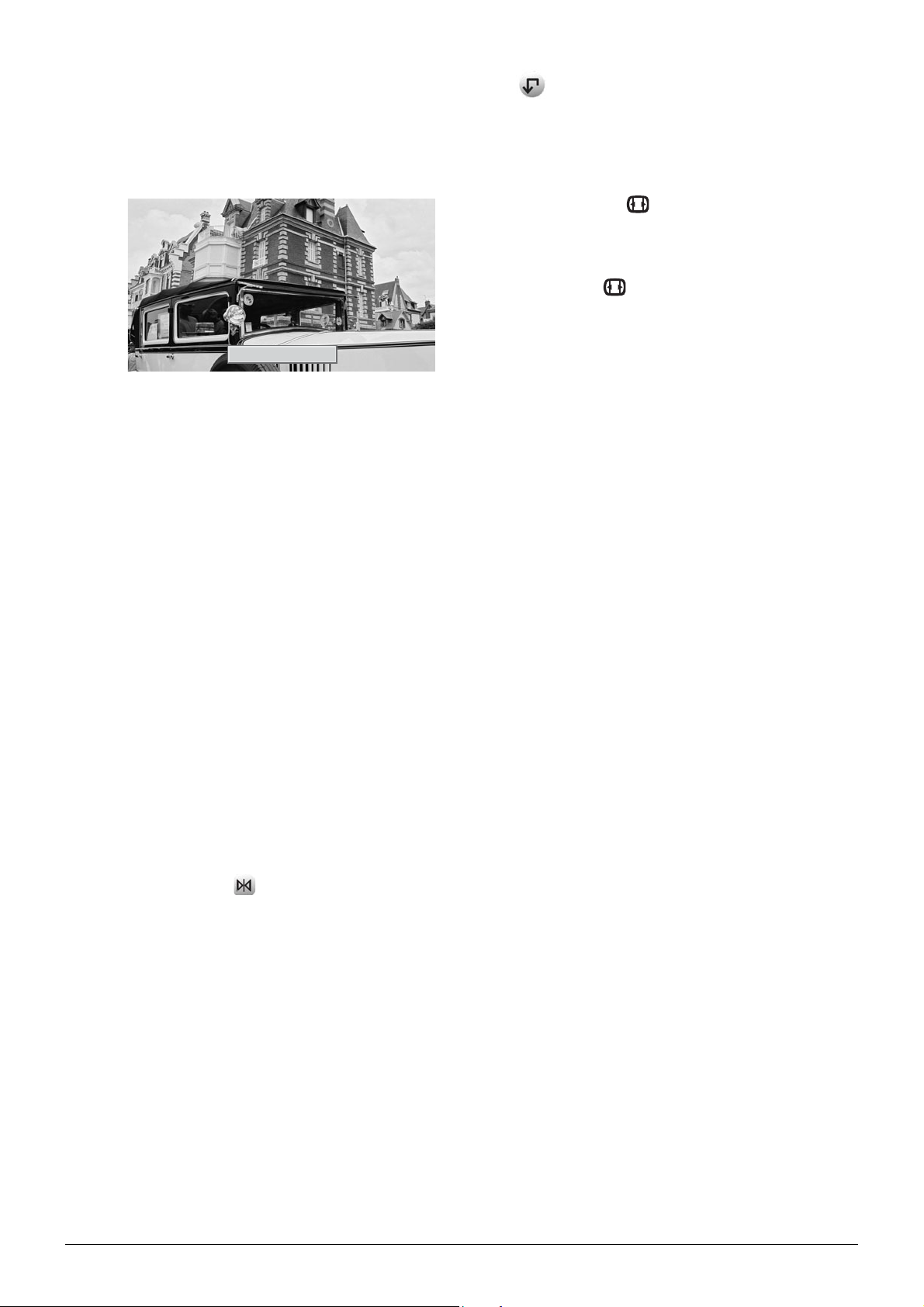

7.10. Sélection du format

PERITEL2

CINEMA

FORMAT 4:3

Affiche une image 4:3 sous son format d'origine.

FORMAT ETIRE

Ce format permet de visualiser en plein écran des images 4:3 en étirant horizontalement les bords gauches et droits de l'image (la partie centrale ne subit aucune déformation).

FORMAT 14:9

Ce format vous permet de visualiser des programmes au format 14:9, celui-ci est préconisé pour les films et téléfilms au format cinéma 1.66.

FORMAT 16:9

Ce format vous permet de visualiser automatiquement des programmes formatés au format 16:9 grâce à la signalisation 16/9 arrivant sur la péritel.

FORMAT CINEMA

Ce format permet de visualiser des films de format 1.85 (ACADEMY FLAT) diffusés en 4:3 au format écran maximum sans déformation avec des bandes noires en haut et en bas.

Il permet de visualiser des films aux formats 2.0, 2.20 et 2.35.

FORMAT SOUS-TITRE

Ce format permet de visualiser des films de format 1.85 (ACADEMY FLAT) diffusés en 4:3 au format écran maximum sans perte d'image et sans déformation en décalant l'image vers le haut pour permettre la lecture de sous-titres éventuels.

FORMAT SCOPE

Ce format permet de visualiser des films de format 2.35 (PANAVISION) diffusés en 4:3 au format écran maximum sans déformation, en taille haute maximum mais avec une perte d'image aux extrémités droite et gauche.

Une touche d'accès direct vous permet d'accéder à ce choix simplement.

Cette fonction vous permet de visionner l'image dans son format maximum, y compris les images écran large.

Appuyez sur la touche de la télécommande.

Nota :Sur le premier appui, la bannière info affiche l'état courant, sans faire de changement de format.

7.11. Arrêt sur image

Utilisez la touche pause pour geler l'image ou la réactiver.

7.12. Sélection mode double image

SELECTION

Nota : dans le mode PIP ou le mode PAP, il est uniquement possible d'afficher

une image TV, DVBT, AV1, AV2, AV3,AV4, ou AV5 entrelacé avec une image AV5 progressive, VGA, HDMI1, ou HDMI2 d'autre part, si une image est en AV5 entrelacé, l'autre image ne peut pas être AV5 progressive ou VGA

Mise en service du mode double image.

Choisissez le mode vidéo vignette incrustée (PIP) ou deux vidéo côte à côte (PAP) en appuyant successivement sur la

touche FN puis sur la touche .

Un des deux modes PIP ou PAP étant en service, vous pouvez :

• Inverser les sources en appuyant sur la Touche FN puis

sur la touche .

• Changer les sources à l'écran en appuyant sur la touche

FN puis sur la touche pour désigner la source à changer ; puis :

- P+ ou P- pour changer de chaîne hertzienne,

- AV ou PC pour changer de source.

• Changer les formats à l'écran en appuyant sur la touche

FN puis sur la touche pour désigner la source à changer ; puis pour changer de format.

Les touches  et  changent la position de la fenêtre pip si le mode pip est activé. La navigation se fait sur les 4 positions possibles dans l'ordre haut-gauche, haut-droit, bas-gauche.

7.13. Télétexte

Les fonctions de télétexte varient selon les sociétés de télévision et ne sont disponibles que si la chaîne sélectionnée transmet le télétexte.

• Affichage du télétexte

Appuyez sur la touche pour mettre le Télétexte en service sans vidéo. Un nouvel appui vous permet d'avoir le télétexte en surimpression sur la vidéo courante. Un nouvel appui permet de sortir du mode Télétexte. S'il n'y a pas de Télétexte sur la chaîne que vous regardez, un message vous l'indique.

• Sélection de la page d'index

Les services télétexte disposent d'une page d'accueil (généralement en page 100) donnant l'utilisation du service offert.

Un appui sur la touche FN puis sur la touche permet de sélectionner directement cette page d'accueil.

• Mode LIST ou FASTEXT

Il existe deux modes de télétexte :

- Mode LIST (liste) : dans ce mode, quatre numéros de page de couleurs différentes apparaissent en bas

d'écran. Chacun de ces numéros peut être changé et enregistré en mémoire.

- Mode FASTEXT (texte rapide) : dans ce mode, quatre sujets de couleurs différentes apparaissent en bas

de l'écran. Pour obtenir plus d'information sur l'un de ces sujets, appuyez sur la touche de couleur correspondante.

- Cette fonction permet d'obtenir rapidement des informations sur les sujets indiqués. La sélection du mode

désiré s'effectue en appuyant sur la touche FN puis sur la touche .

• Sélection d'une page

Introduisez le numéro de page désiré à l'aide des touches 0 à 9 (Des numéros de pages commençant par 0 ou 9 n'existent pas).

Le compteur de pages en haut d'écran cherche la page ou la page apparaît immédiatement dans le cas où le numéro de page a déjà été mémorisé.

Le défilement rapide des pages de télétexte s'effectue avec les touches P+ / P- ou   (en sautant les numéros de pages inexistantes).

Pour mémoriser une autre page dans ce mode, appuyez sur la touche de couleur voulue suivie de la saisie du numéro de page.

En mode FASTEXT il est possible de choisir un sujet souhaité à l'aide des touches de couleurs correspondant aux options de bas d'écran.

• Visualisation des informations cachées

Appuyez sur la touche FN puis sur la touche pour appeler et effacer les informations cachées, comme des solutions de jeux ou des réponses à des questions.

• Maintien d'une page

Appuyez sur la touche pause pour maintenir la page télétexte lors de la consultation d'informations sur plusieurs pages. Appuyez de nouveau pour revenir à la mise à jour automatique.

• Double hauteur

Appuyez sur la touche TV MENU puis sur la touche verte. De multiples appuis vous permettent d'afficher la partie supérieure, inférieure et de retourner au format normal.

• Navigation dans les sous-pages

Lorsque le numéro de page choisi contient plusieurs sous-pages, une ligne d'aide listant les sous-pages apparaît en bas d'écran.

Choisissez à l'aide des touches  et  et la sous-page suivante ou précédente.

• Sélection des sous-titres

Les chaînes TV avec télétexte transmettent souvent certains programmes avec du sous-titrage. Appuyez sur la touche et sélectionnez la page sous-titre désirée. La page des sous-titres apparaît en continu à l'écran si l'émission en cours est transmise avec du sous-

titrage.

8. Fonction photo

Lecture d’une carte mémoire :

Vous pouvez lancer le MODE PHOTO en :

• insérant une carte mémoire

• sélectionnant la fonction « MODE PHOTO » dans le DTV MENU principal.

La totalité des photos est lue et un aperçu écran de l'album est affiché.

Le récepteur accepte directement les formats CFI et CFII. L’adaptateur de cartes accepte les cartes SM (Smartmedia), MS (Memory Stick), MSPRO (Memory Stick Pro), SD (Secure Digital), MMC (Multimedia Card) et Xd.

Aperçu écran de l’album (voir page II) : Affiche la miniature de l’image si la miniature est présente dans

le fichier. Fichier pris en charge : Jpeg (format JFIFF) Si le fichier ne possède pas de format miniature ou DCF, le récepteur affiche un

 

: sélectionne l’image

: passe directement à la page suivante de la miniature

OK : affiche l’image sélectionnée

: exécute directement le diaporama en commençant par l’image sélectionnée

Exit : passe du mode photo au mode TV. DTV MENU : affiche le menu Photo

: affiche le menu Radio

Nota : Pour revenir rapidement aux pages précédentes, appuyez sur



en continu.

Configuration de l’album photo (en appuyant sur la touche DTV MENU) :

Répéter : « OUI » pour revenir de la dernière image à la

première en mode diaporama. Temps photo : Durée d’affichage entre deux images pendant le

diaporama (3 à 20 s) Bannière d’aide : affiche le bandeau d’aide pendant quelques

secondes lorsqu’une image est affichée. Choisissez « NON » si vous ne voulez pas afficher le bandeau d’aide.

Bannière d’aide :

: revient au mode miniature

 : affiche l’image suivante



: affiche l’image précédente

INFO : affiche les informations sur l’image affichée

: démarre/arrête le diaporama

: démarre et arrête la radio

Vert : deux modes :

-Afficher l’image complète dans l’écran

--Agrandir la taille de l’image pour remplir l’écran en coupant

une partie de l’image

Jaune : rotation de l’image vers la gauche Bleu : rotation de l’image vers la droite

Informations :

Choisissez une image à afficher en mode miniature, puis appuyez sur la toucheOK.

Pour obtenir plus d’informations sur l’image affichée, appuyez sur la touche Info.

Nom de l’image, date de l’image (date EXIF si présente), taille de l’image, numéro de l’image sur la carte et nombre total d’images sur la carte.

Radio :

Appuyez sur la touche pour lancer la radiopendant l’affichage de la photo. Back : pour revenir au mode photo, appuyez sur la touche Back afin de fermer uniquement la radio.

 : Sélectionner la radio.

Nota :il est possible de régler le niveau du son ou de passer en mode silence.

Rotation de l’image : Touche jaune : rotation de l’image vers la gauche Touche bleue :

rotation de l’image vers la droite Affichage de l’image : Touche verte : Afin d’optimiser l’affichage, vous pouvez choisir

entre afficher la totalité de l’image ou utiliser la totalité de l’écran. Le résultat dépend du format initial de l’image, du format de l’écran et du mode d’affichage choisit.

Diaporama :

Appuyez sur la touche pour démarrer ou arrêter le mode diaporama.

Nota :Utilisez les touches et  pour changer plus rapidement l’image affichée

-Vous pouvez utiliser les touches jaune et bleue pendant le diaporama pour faire pivoter l’image à gauche ou à droite.

Exit:

Vous pouvez quitter le mode image en retirant la carte ou en appuyant sur le bouton EXIT.

9. Raccordements des équipements et configurations

9.1. Conseils de raccordements

Votre Ecran Home Cinéma SAGEM AXIUM™ offre un large choix de connecteurs pour raccorder les équipements de votre choix. Il est recommandé d'effectuer les raccordements en étant hors tension.

FACE ARRIERE

VGA

SERVICE

console

jeux

DVD

AMPLIFICATEUR

HOME CINEMA

CHAÎNE HI-FI

MAGNETOSCOPE

VHS

DVD

DECODEUR NUMERIQUE

DVD

DECODEUR C+

AV1 Préconisé pour un lecteur de DVD, un lecteur enregistreur de DVDR, un décodeur numérique

(câble, satellite ou terrestre).

AV2 Préconisé pour un décodeur analogique hertzien Canal+, un décodeur numérique (câble,

satellite ou terrestre).

AV3 Préconisé pour un magnétoscope VHS, SVHS, un lecteur DVD ou un décodeur numérique.

Nota : Attention, le raccordement d’un magnétoscope est impératif sur AV3 pour pouvoir

enregistrer un programme DTV.

AV4 Préconisé pour une console de jeux. AV5 Préconisé pour un lecteur de DVD muni de sorties Y Pb Pr. Cette entrée détecte

automatiquement le mode « entrelacé » ou « progressif ».

Hi-Fi Sortie pouvant être raccordée à n'importe quel système audio externe de type chaîne Hi-Fi.

Pour un meilleur confort d'écoute sur votre système audio, coupez le son de votre Ecran Home Cinéma SAGEM AXIUM™ . La technologie DLP™ apporte un léger retard dû au traitement de l'image, nous vous conseillons donc d'utiliser cette sortie plutôt que d'utiliser directement celle de la source .

VGA (sauf le modèle AXIUM HD-D45S G4) préconisé pour le raccordement d'un PC muni de sortie "

VGA ". Une entrée audio jack 3,5 mm permet de raccorder également le son.

SPDIF IN La technologie DLP™ apporte un léger retard dû au traitement de l'image. Pour synchroniser le

son avec votre Ecran Home Cinéma SAGEM AXIUM™, raccordez la sortie audio numérique de votre lecteur de DVD sur cette entrée et récupérez le signal synchronisé sur SPDIF OUT.

SPDIF OUT Cette sortie permet de récupérer le signal envoyé sur SPDIF IN après traitement numérique de

synchronisation avec l'image. Branchez cette sortie sur l'entrée audio numérique de votre amplificateur audio Home Cinéma.

SUB WF (modèle AXIUM HD-D45S G4 uniquement) : Cette sortie permet de connecter un caisson de

basse actif externe. Son volume suit celui des haut-parleurs. Cependant, il est possible de faire varier son niveau par rapport aux haut-parleurs : appuyez sur la touche MENU TV, sélectionner

SON, puis SUITE puis VOL. CAISSON. SERVICE Réservée au personnel de maintenance. AUDIO HDMI 2 (AUDIO HDMI sur le modèle AXIUM HD-D45S G4) Entrée son analogique pour la prise HDMI 2.

Cette entrée permet de raccorder la sortie son analogique d'un périphérique DVI-D (lecteur

DVD, ordinateur par exemple) connecté à l'entrée HDMI 2 (voir option HDMI 2 AUDIO MODE

pour activer cette entrée).

COTE DROIT

OK STBY

V- V+

P- P+

CASQUE raccordement casque. Le réglage du casque est décrit à la page 17.

HDM1 Préconisé pour un lecteur DVD muni d'une sortie HDMI (n’existe pas sur

le modèle AXIUM HD-D45S G4). HDM2 (HDMI sur le modèle AXIUM HD-D45S G4) Préconisé pour un lecteur

DVD muni d'une sortie HDMI. Peut également être utilisé pour un lecteur DVD ou un ordinateur muni d'une sortie DVI-D. Voir option HDMI 2 AUDIO MODE pour configurer l'entrée audio .

10. Compatibilité avec la Télévision Haute Définition

La TéléVision Haute Définition (TVHD) est un terme générique s’appliquant à tous types de signaux de télévision qui offrent une résolution plus élevée que les images standard actuelles. Le NTSC est composé de 720 points par ligne et de 480 lignes par image. Le PAL est composé de 720 points par ligne et de 576 lignes par image. La TVHD a une résolution supérieur aussi bien en horizontal qu'en vertical. Votre Ecran Home Cinéma SAGEM AXIUM™ a été conçu pour la télévision haute définition et présente une résolution de 1280 points par lignes et de 720 lignes par image.

Les normes : De nombreuses normes existent pour la télévision haute définition. Votre Ecran Home Cinéma SAGEM

AXIUM™est compatible avec les principales normes de TVHD. Vous pouvez visualiser des programmes de télévision ainsi que des DVD haute définition en utilisant simplement les entrées PC, HDMI 1, HDMI 2 et AV5.

Normes supportées par votre Ecran Home Cinéma SAGEM AXIUM™.

Pixels

Norme

SMTPE 295M-1997 2 1920 1080 2376 1250 25,00 74,25 entrelacé

SMPTE 274M-2003 4 1920 1080 2200 1125 30,00 74,25 entrelacé

SMPTE 274M-2003 5 1920 1080 2200 1125 29,97 74,18 entrelacé

SMPTE 274M-2003 6 1920 1080 2640 1125 25,00 74,25 entrelacé

SMPTE 296M-2001 1 1280 720 1650 750 60,00 74,25

par ligne

active

Lignes

par


Pixel par

ligne

complète

Nombre total

de lignes

par trame

Fréquence de

rafraîchissement

Fréquence

d'échantillonnage

Typ e d e

format

progressif

SMPTE 296M-2001 2 1280 720 1650 750 59,94 74,18

SMPTE 296M-2001 3 1280 720 1980 750 50,00 74,25

11. Le HDMI et le HDCP

Le HDMI (High Definition Multimedia Interface) est une interface qui permet une transmission numérique des données video et audio par un seul connecteur.

Le HDCP est un protocole qui permet de crypter le contenu de données numériques afin de les protéger contre la copie. Votre Ecran Home Cinéma SAGEM AXIUM™ est équipé d'un système compatible HDCP qui vous permet de visionner ce type de flux sur les entrées HDMI. Vous pouvez brancher n'importe quelle source Haute Définition sur les entrées HDMI si son type figure dans le tableau ci-dessus sans vous soucier de la protection HDCP.

progressif

12. Diagnostics et pannes

Symptômes : Vérifications recommandées :

Lors de la première mise en service de votre Ecran Home Cinéma SAGEM AXIUM™, le voyant marche arrêt n'est pas allumé sur la position rouge mais est éteint.

L'appareil ne s'allume pas lors de l'appui sur la touche marche/veille de la porte latérale droite ou de la télécommande.

Absence d'image. Si les menus de votre Ecran Home Cinéma SAGEM AXIUM™ sont disponibles

Image noir & blanc ou déchirée. Vérifiez que vous avez sélectionné le bon format vidéo : exemple source vidéo

Son non présent. Vérifiez que le volume n'est pas positionné au niveau minimal ou que la

Son faible ou discordant en réception hertzienne.

Image fixe. Vérifiez que vous n'avez pas figé l'image : appuyez sur la touche « IMAGE ou

Votre appareil ne démarre pas lorsque vous le sortez de veille en utilisant la touche de la porte latérale droite ou la touche veille de votre télécommande.

Pas d'image en mode PIP. Vérifiez que vous avez sélectionné une source active en mode PIP. La télécommande ne fonctionne plus

normalement. Votre Ecran Home Cinéma SAGEM

AXIUM ™ émet un sifflement lors de sa mise en marche.

Des pixels sur l'écran ne s'allument pas.

Vérifiez que le cordon secteur de votre Ecran Home Cinéma SAGEM AXIUM™ est bien branché au niveau de l'appareil et de la prise secteur. Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position enfoncée.

Vérifiez que le cordon secteur de votre Ecran Home Cinéma SAGEM AXIUM™ est bien branché au niveau de l'appareil et de la prise secteur. Vérifiez également que l'interrupteur situé sur le côté gauche de l'appareil est bien sur la position enfoncée.

: Vérifiez que vos appareils vidéos sont bien connectés et sont actifs. Vérifiez également que vous avez sélectionné la bonne source vidéo. Vérifiez que votre cordon antenne est bien connecté. Vérifiez également que vous avez bien des chaînes mémorisées. Si ce n'est pas le cas, relancez une recherche manuelle ou automatique. Vérifiez également que l'interrupteur situé sur le coté gauche de l'appareil est bien sur la position enfoncée. Le voyant d'indication de la température interne clignote au rouge : passez votre téléviseur en veille. Le voyant d'indication de l'état de la lampe est rouge : la lampe a dépassé sa durée de vie standard, peut ne plus être fonctionnelle et doit être changée.

RGB issue d'un lecteur DVD affiché en S-Vidéo au niveau de votre Ecran Home Cinéma SAGEM AXIUM™ : vérifiez en appuyant sur la touche choix de la source image si le type de source sélectionné est en accord avec la source émise. Vérifiez que le réglage des couleurs ne soit pas au minimum.

coupure du son ne soit pas activée. Vérifiez que vos appareils sont bien connectés à votre Ecran Home Cinéma SAGEM AXIUM™.

Mettez le son en mode Mono. Vérifiez le réglage « SMART VOL. ».

PAGE TELETEXTE FIGEE ». L'indicateur lumineux de MARCHE/VEILLE clignote orange pendant 20 s. et

repasse au rouge ou reste à l'orange clignotant, éteignez l'appareil à l'aide de l'interrupteur situé à gauche de votre Ecran Home Cinéma SAGEM AXIUM™ patientez 30 s. et redémarrez-le selon la procédure normale.

Changez les piles.

Ce bruit est normal en phase de mise en marche. Il n'est pas considéré comme un mauvais fonctionnement.

Malgré la très haute précision technologique avec laquelle votre Ecran Home Cinéma SAGEM AXIUM™ a été fabriqué, certains pixels peuvent être défectueux. Ceci n'est pas considéré comme un mauvais fonctionnement.

13. Échange du bloc lampe

Ne remplacez le bloc lampe usagé que par le modèle agréé RL1280A de référence SAGEM 251614834 Le bloc lampe usagé doit être recyclé (contactez votre agence de recyclage de déchets pour obtenir l'adresse du dépôt le plus proche).

1. Le changement du bloc lampe doit s'effectuer hors tension et le cordon secteur enlevé de la

prise murale.

2. Ne jamais essayer de remplacer le bloc lampe juste après la mise hors tension de votre

Ecran Home Cinéma SAGEM AXIUM™. Attendre au moins 1 heure afin de permettre à la lampe d’être parfaitement refroidie.

3. Ne manipuler le bloc lampe que par les trous prévus à cet effet. Ne jamais toucher les

câbles, ni l'ampoule elle-même.

4. Prenez bien garde de revisser toutes les vis et de ne pas laisser des corps étrangers à

l'intérieur.

5. Ne jamais remplacer le fusible d’une lampe usagée.

Démontez le panneau de gauche en tournant le verrou d'un quart de tour à l'aide d'une pièce de monnaie.

Puis tirez le vers vous.

Dévissez les 2 molettes de fixation du bloc lampe usagé.

Les deux vis du bloc lampe sont dites « imperdables » c'est-à-dire qu'une fois dévissées, elles restent solidaires du bloc lampe.

Tirez le vers vous en le tenant entre le pouce et l'index.

Insérez le bloc lampe neuf en lieu et place du précédent.

Revissez les 2 molettes attenantes au bloc lampe.

Ne touchez jamais l'ampoule.

Replacez le panneau de gauche en le pressant légèrement pour qu'il reprenne sa place.

Tournez de nouveau le verrou d'un quart de tour.

14. Caratéristiques techniques des modèles AXIUM HD-D45H G4 et AXIUM HD-D45H G4 T

VGA


Ecran : 114 cm Format : 16/9 Résolution : 1280 x 720

TUNER ANALOGIQUE

Entrée VGA : subD 15-pin

Hi-Fi

Sortie Audio : 2 x RCA

SPDIF

Entrée audio numérique (1 x RCA) Sortie audio numérique (1 x RCA) SERVICE (réservée maintenance)

Fréquences d'entrée : 45,5 - 862,25 MHz Sensibilité d 'entrée : 20 - 100 dBµV Nombre de Programmes : 99 Standards de réception : Pan Européen ( LL'/BG/I/DKK')

TUNER NUMERIQUE DTV (TNT) *

Fréquences d'entrée : 174-222 MHz ; 470-862 MHz Sensibilité d 'entrée : -90 à -20 dBm Modulation : QPSK, 16-QAM, 64-QAM Bande passante COFDM : 7/8 MHz selon besoin Mode COFDM : 2k-8k ; supporte SFN

VIDEO

Réducteur de bruit Traitement vidéo :

SAGEM Crystal Motion et DCDI Faroudja

RESOLUTION

Signal vidéo : Native/Upscale : SDTV/EDTV (480i/480P)(576i/576P) HDTV (1080i/720P) Signal informatique : Native/Upscale : VGA 640 x 480, SVGA 800 x 600, XGA 1024 x 768

AUDIO

Demodulation RF: AM /FM/A2/NICAM BG-L-DK/NICAM I Puissance maximum : 2 x 30 W (8 Ohm) Système son BASS 2.1 2 haut-parleurs internes au téléviseur Virtual Dolby Surround

PANNEAU DROIT

Sortie Casque : jack 3,5 6 touches (marche/veille, P+, P-, V+, V-, OK)

CONNECTIQUE ARRIERE

AV1, AV2, AV3

Péritel : RGB/Comp./ S-vidéo; audio

AV4

Entrée S-vidéo : Mini Din 4-pin Entrée Composite vidéo : 1 x RCA Entrée Audio In : 2 x RCA AV5 (entrelacé ou progressif) Entrée YpbPr : 3 x RCA Entrée Audio : 2 x RCA

HDMI 1

Entrée audio video numérique (compatible HDCP)

HDMI 2 / DVI-D

Entrée audio video numérique (compatible HDCP) Entrée Audio analogique : 2 x RCA

LECTEUR DE CARTES PHOTOS *

Lecteur : Compact flash I&II Lecteur + adaptateur 6 en 1 : Memory stick, Memory stick Pro, Secure Digital , MultiMediaCard , Smart media Card, XD

ALIMENTATION

AC 220-240 V ~50 Hz Puissance consommée moy. 170 W (veille 3 W)

DIMENSIONS ET POIDS

TV (hxlxp) : 791 x 1287 x 372 mm Poids : 29 kg

DIMENSIONS ET POIDS ( EMBALLE)

Carton TV (hxlxp) : 858 x 1197 x 497mm Poids carton TV : 37 kg

ACCESSOIRES

Télécommande SRC-T4 Piles : 2 x 1,5 V LR6 (type AA) Adaptateur Photos 6 en 1 * 2 câbles de connexion des colonnes HP externes 8 vis de fixation des colonnes HP externes (HD-D45H G4 uniquement) Cordon RF Manuel d'utilisation Cordon secteur EU avec borne de terre

NORMES

CEM (Compatibilité Electro Magnétique)

EN55013:10.2001+A1:04.2003 EN55020:04.2002+A1:01.2003 EN55022:1998+A1:2000+A2:2003 EN55024:09.1998+A1:10.2001+A2:01.2003 EN61000-3-2:2000 EN61000-3-3:1995+A1:2001 Cet appareil est un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des brouillages radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre les mesures appropriées.

Sécurité électrique

EN60065 : 2002 CEI60065 : 2001

* sur Modèle HD-D45H G4 T

15. Caratéristiques techniques des modèles AXIUM HD-D45S G4 et AXIUM HD-D45S G4 T

CAISSON DE BASE


Ecran : 114 cm Format : 16/9 Résolution : 1280 x 720

TUNER ANALOGIQUE

Sortie réglable : 1 x RCA

Hi-Fi

Sortie Audio : 2 x RCA

SPDIF

Entrée audio numérique (1 x RCA) Sortie audio numérique (1 x RCA) SERVICE (réservée maintenance)

Fréquences d'entrée : 45,5 - 862,25 MHz Sensibilité d 'entrée : 20 - 100 dBµV Nombre de Programmes : 99 Standards de réception : Pan Européen ( LL'/BG/I/DKK')

TUNER NUMERIQUE DTV (TNT) *

VIDEO

Réducteur de bruit Traitement vidéo :

SAGEM Crystal Motion et DCDI Faroudja

RESOLUTION

Signal vidéo : Native/Upscale : SDTV/EDTV (480i/480P)(576i/576P) HDTV (1080i/720P) Signal informatique : Native/Upscale : VGA 640 x 480, SVGA 800 x 600, XGA 1024 x 768

AUDIO

Demodulation RF: AM /FM/A2/NICAM BG-L-DK/NICAM I Puissance maximum : 2 x 30 W (8 Ohm) Système son BASS 2.1 2 haut-parleurs internes au téléviseur

PANNEAU DROIT

Sortie Casque : jack 3,5 6 touches (marche/veille, P+, P-, V+, V-, OK)

CONNECTIQUE ARRIERE

AV1, AV2, AV3

Péritel : RGB/Comp./ S-vidéo; audio

AV4

Entrée S-vidéo : Mini Din 4-pin Entrée Composite vidéo : 1 x RCA Entrée Audio In : 2 x RCA AV5 (entrelacé ou progressif) Entrée YpbPr : 3 x RCA Entrée Audio : 2 x RCA

HDMI / DVI-D

Entrée audio video numérique (compatible HDCP) Entrée Audio analogique : 2 x RCA

LECTEUR DE CARTES PHOTOS *

Lecteur : Compact flash I&II Lecteur + adaptateur 6 en 1 : Memory stick, Memory stick Pro, Secure Digital , MultiMediaCard , Smart media Card, XD

ALIMENTATION

AC 220-240 V ~50 Hz Puissance consommée moy. 170 W (veille 3 W)

DIMENSIONS ET POIDS

TV (hxlxp) : 791 x 1287 x 372 mm Poids : 26 kg

DIMENSIONS ET POIDS ( EMBALLE)

Carton TV (hxlxp) : 858 x 1197 x 497mm Poids carton TV : 34 kg

ACCESSOIRES

Télécommande SRC-T4 Piles : 2 x 1,5 V LR6 (type AA) Adaptateur Photos 6 en 1 * Cordon RF Manuel d'utilisation Cordon secteur EU avec borne de terre

NORMES

CEM (Compatibilité Electro Magnétique)

Sécurité électrique

EN60065 : 2002 CEI60065 : 2001

* sur Modèle HD-D45S G4 T

16. Caratéristiques techniques du modèle AXIUM HD-D50H G4 et AXIUM HD-D50H G4 T

VGA


Ecran : 127 cm Format : 16/9 Résolution : 1280 x 720

TUNER ANALOGIQUE

Fréquences d'entrée : 45,5 - 862,25 MHz Sensibilité d 'entrée : 20 - 100 dBµV Nombre de Programmes : 99 Standards de réception : Pan Européen ( LL'/BG/I/DKK')

TUNER NUMERIQUE DTV (TNT) *

Entrée VGA : subD 15-pin Entrée Audio : 1 x jack 3,5

Hi-Fi

Sortie Audio : 2 x RCA

SPDIF

Entrée audio numérique (1 x RCA) Sortie audio numérique (1 x RCA)

SERVICE (réservée maintenance)

LECTEUR DE CARTES PHOTOS *

Lecteur : Compact flash I&II Lecteur + adaptateur 6 en 1 : Memory stick, Memory stick Pro, Secure Digital , MultiMediaCard , Smart media Card, XD

ALIMENTATION

AC 220-240 V ~50 Hz Puissance consommée moy. 170 W (veille 3 W)

VIDEO

Réducteur de bruit Traitement vidéo :

SAGEM Crystal Motion et DCDI Faroudja

RESOLUTION

Signal vidéo : Native/Upscale : SDTV/EDTV (480i/480P)(576i/576P) HDTV (1080i/720P) Signal informatique : Native/Upscale : VGA 640 x 480, SVGA 800 x 600, XGA 1024 x 768

AUDIO

Demodulation RF: AM /FM/A2/NICAM BG-L-DK/NICAM I Puissance maximum : 2 x 30 W (8 Ohm) Système son BASS 2.1 2 haut-parleurs internes au téléviseur Virtual Dolby Surround

PANNEAU DROIT

Sortie Casque : jack 3,5 6 touches (marche/veille, P+, P-, V+, V-, OK)

CONNECTIQUE ARRIERE

AV1, AV2, AV3

Péritel : RGB/Comp./ S-vidéo; audio

AV4

Entrée S-vidéo : Mini Din 4-pin Entrée Composite vidéo : 1 x RCA Entrée Audio In : 2 x RCA AV5 (entrelacé ou progressif) Entrée YpbPr : 3 x RCA Entrée Audio : 2 x RCA

HDMI 1

Entrée audio video numérique (compatible HDCP)

HDMI 2 / DVI-D

Entrée audio video numérique (compatible HDCP) Entrée Audio analogique : 2 x RCA

DIMENSIONS ET POIDS

TV (hxlxp) : 862 x 1058 x 394 mm Poids : 33 kg

DIMENSIONS ET POIDS ( EMBALLE)

Carton TV (hxlxp) : 990 x 1305 x 570 mm Poids carton TV : 45 kg

ACCESSOIRES

Télécommande SRC-T4 Piles : 2 x 1,5 V LR6 (type AA) Adaptateur Photos 6 en 1 * 2 câbles de connexion des colonnes HP externes 8 vis de fixation des colonnes HP externes (HD-D50H G4 uniquement) Cordon RF Manuel d'utilisation Cordon secteur EU avec borne de terre

NORMES

CEM (Compatibilité Electro Magnétique)

Sécurité électrique

EN60065 : 2002 CEI60065 : 2001

* sur Modèle HD-D50H G4 T

SAGEM DLP 50, DLP D50, HD-D45H G4-T User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommaire

1. Introduction 3

1.1. Recommandations et consignes de sécurité 3

1.2. Conformité 5

1.3. Entretien 5

2. Préparation 6

2.1. Vues générales et montage des haut-parleurs 6

2.1.1. Modèles HD-D45 G4 T et HD-D50 G4 T 6

2.1.2. Modèle HD-D45S 9

2.2. Accessoires fournis 9

2.3. Raccordement antenne 10

2.4. Raccordement secteur 10

2.5. Touches situées sur le coté droit 10

2.6. Voyants lumineux en façade et récepteur télécommande 11

2.7. Télécommande 12

3. Première installation 13

3.1. Mise en marche 13

3.2. Arrêt 13

3.3. Installation rapide TV 13

3.4. Installation rapide DVT (TNT) pour les modèles HD-Dxx G4 T 14

3.4.1. Sélection de la langue des menus 14

3.4.2. Sélection du pays 15

3.4.3. Recherche de programmes 15

3.4.4. Aucun programme de trouvé 15

4. Programmes numériques (DTV) ou analogiques (TV) 15

5. Fonctions des menus TV 16

5.1. Réglages de l’image 16

5.1.1. Réglages image personnels 16

5.1.2. Ambiances image préréglées 16

5.1.3. Mode éco 16

5.2. Réglages son 16

5.2.1. Réglages personnels 16

5.2.2. Ambiances préréglées 16

5.2.3. Réglage de la sortie casque 17

5.2.4. Réglage du mode des haut-parleurs 17

5.2.5. Réglage de la sortie Hi-Fi 18

5.2.6. Réglage de l’entrée audio HDMI 2 18

5.2.7. Réglage de la sortie SPDIF 18

5.2.8. Réglages son avancés 19

5.3. Réglages personnalisés 19

5.3.1. Choix de la langue MENU 19

5.3.2. Minuterie de veille 20

5.3.3. Réglage du mode de sortie de veille 20

6. Fonctions des menus DTV 25

5.3.4. Restriction d’accès par code 20

5.3.5. Retour à la configuration initiale 21

5.4. Installations des programmes TV 21

5.4.1. Choix du pays 21

5.4.2. Installation automatique 21

5.4.3. Installation manuelle 22

5.4.4. Modification de la liste des programmes TV 22

5.5. Configuration des entrées 23

5.6. Réglage de l’entrée VGA (sauf AXIUM HD-D45S G4 et AXIUM HD-D45S G4 T) 24

5.7. Résolutions acceptés sur les entrées HDMI et VGA 24

6.1. Protection des menus 25

6.2. Régalges personnalisés 26

6.2.1. Sélection de la langue 26

6.2.2. Préférences utilisateur 27

6.2.3. Installation des listes favorites 27

6.2.4. Verrouillage 28

6.2.5. Changement du code 28

6.3. Installation des programmes DTV 30

6.4. Réinitialisation 31

7. Utilisation quotidienne 31

7.1. Réglage volume 31

7.2. Emission bilingue et sélection du son en TV 31

7.3. Sélection des programmes TV et DTV 31

7.4. Information sur les programmes TV et DTV 31

7.4.1. Informations sur les programmes TV 31

7.4.2. Informations sur les programmes DTV 32

7.4.3. Informations détaillées sur les programmes DTV 32

7.5. Liste des programmes DTV 33

7.6. Sélection des langues audio et de sous-titres en DTV 33

7.7. Guide des programmes en DTV 33

7.8. Mode radio en DTV 34

7.9. Sélection des sources d’entrée 34
