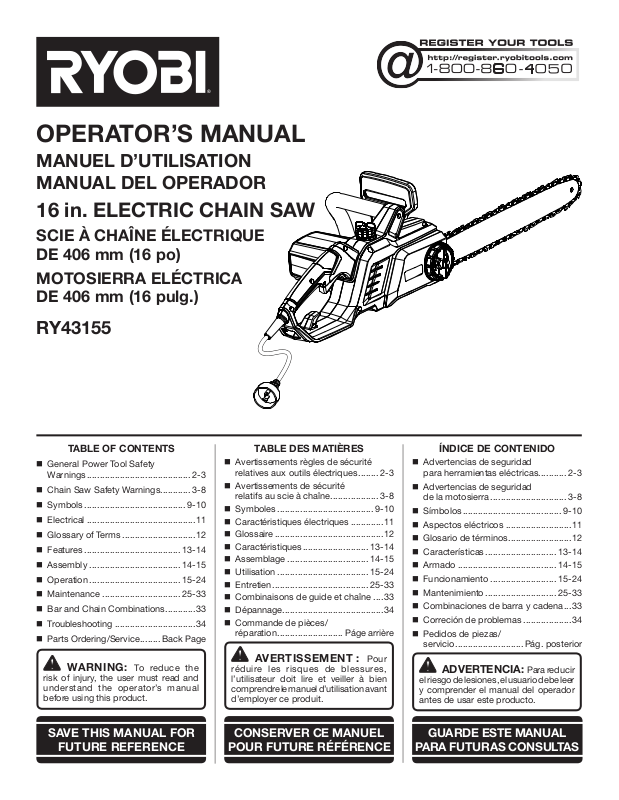

Page 1
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
16 in. ELECTRIC CHAIN SAW
SCIE À CHAÎNE ÉLECTRIQUE
DE 406 mm (16 po)
MOTOSIERRA ELÉCTRICA
DE 406 mm (16 pulg.)
RY43155
TABLE OF CONTENTS
General Power Tool Safety
Warnings ......................................... 2-3
Chain Saw Safety Warnings ............ 3-8
Symbols ........................................ 9-10
Electrical ...........................................11
Glossary of Terms .............................12
Features ...................................... 13-14
Assembly .................................... 14-15
Operation .................................... 15-24
Maintenance ............................... 25-33
Bar and Chain Combinations ............33
Troubleshooting ................................34
Parts Ordering/Service ........ Back Page
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
TABLE DES MATIÈRES
Avertissements règles de sécurité
relatives aux outils électriques ........ 2-3
Avertissements de sécurité
relatifs au scie à chaîne ................... 3-8
Symboles ...................................... 9-10
Caractéristiques électriques .............11
Glossaire ...........................................12
Caractéristiques .......................... 13-14
Assemblage ................................ 14-15
Utilisation .................................... 15-24
Entretien ...................................... 25-33
Combinaisons de guide et chaîne ....33
Dépannage ........................................34
Commande de pièces/
réparation .......................... Páge arrière
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
ÍNDICE DE CONTENIDO
Advertencias de seguridad
para herramientas eléctricas ........... 2-3
Advertencias de seguridad
de la motosierra .............................. 3-8
Símbolos ....................................... 9-10
Aspectos eléctricos ..........................11
Glosario de términos .........................12
Características ............................ 13-14
Armado ....................................... 14-15
Funcionamiento .......................... 15-24
Mantenimiento ............................ 25-33
Combinaciones de barra y cadena ...33
Correción de problemas ...................34
Pedidos de piezas/
servicio ........................... Pág. posterior
ADVERTENCIA: Para reducir
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Page 2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a
GFCI reduces the risk of electric shock.
Save all warnings and instructions for future
reference. The term “power tool” in the warnings
refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded)
power tools. Unmodified plugs and matching
outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
PERSONAL SAFETY
Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol
or medication. A moment of inattention while
operating power tools may result in serious
personal injury.
Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising
power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Page 2 — English
Page 3
GENERAL POWER TOOL SAFETY WARNINGS
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions
to operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have
the power tool repaired before use. Many
accidents are caused by poorly maintained
power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
SERVICE
Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the
power tool is maintained.
When servicing a power tool, use only identical
replacement parts. Follow instructions in
the Maintenance section of this manual.
Use of unauthorized parts or failure to follow
Maintenance instructions may create a risk of
shock or injury.
CHAIN SAW SAFETY WARNINGS
Keep all parts of the body away from the
saw chain when the chain saw is operating.
Before you start the chain saw, make sure
the saw chain is not contacting anything. A
moment of inattention while operating chain
saws may cause entanglement of your clothing
or body with the saw chain.

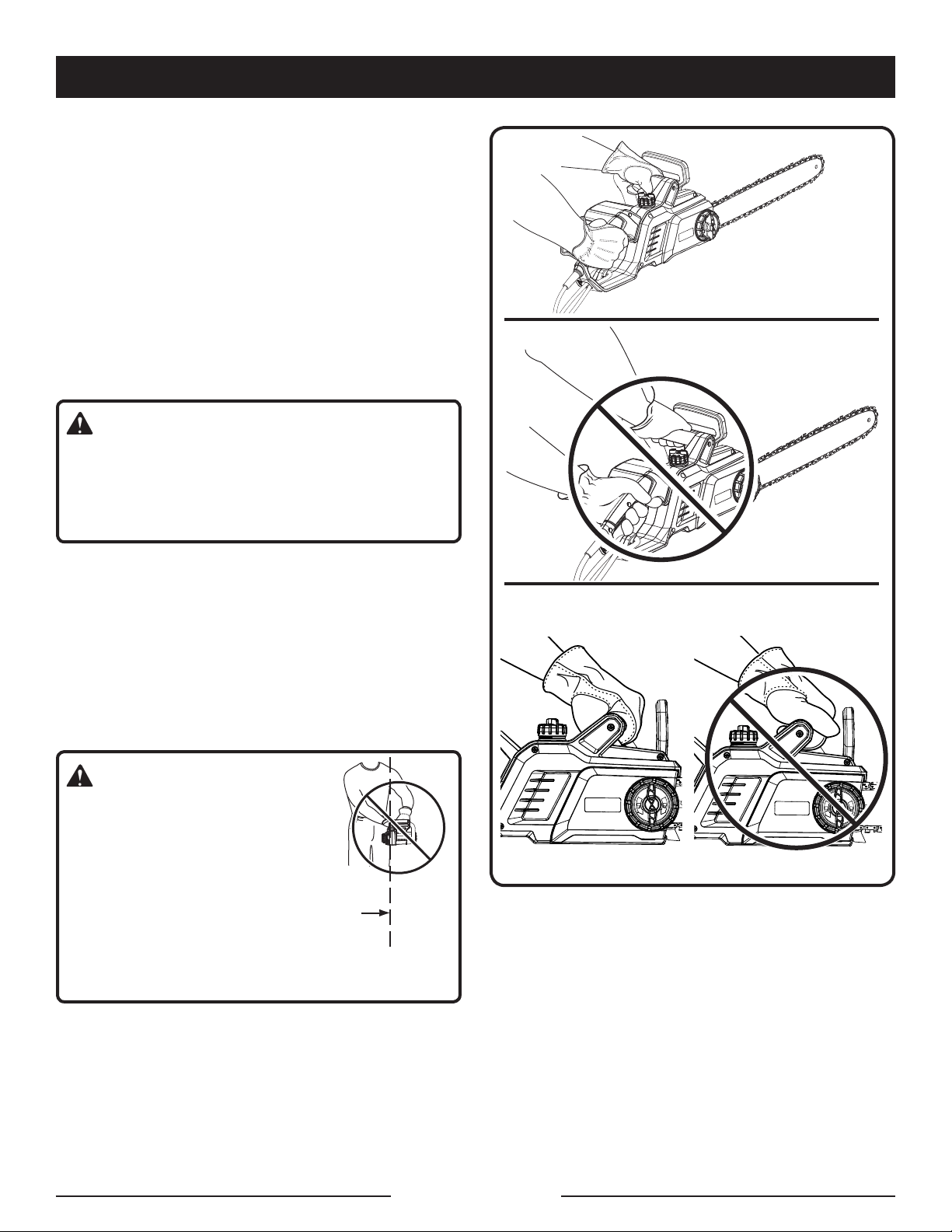

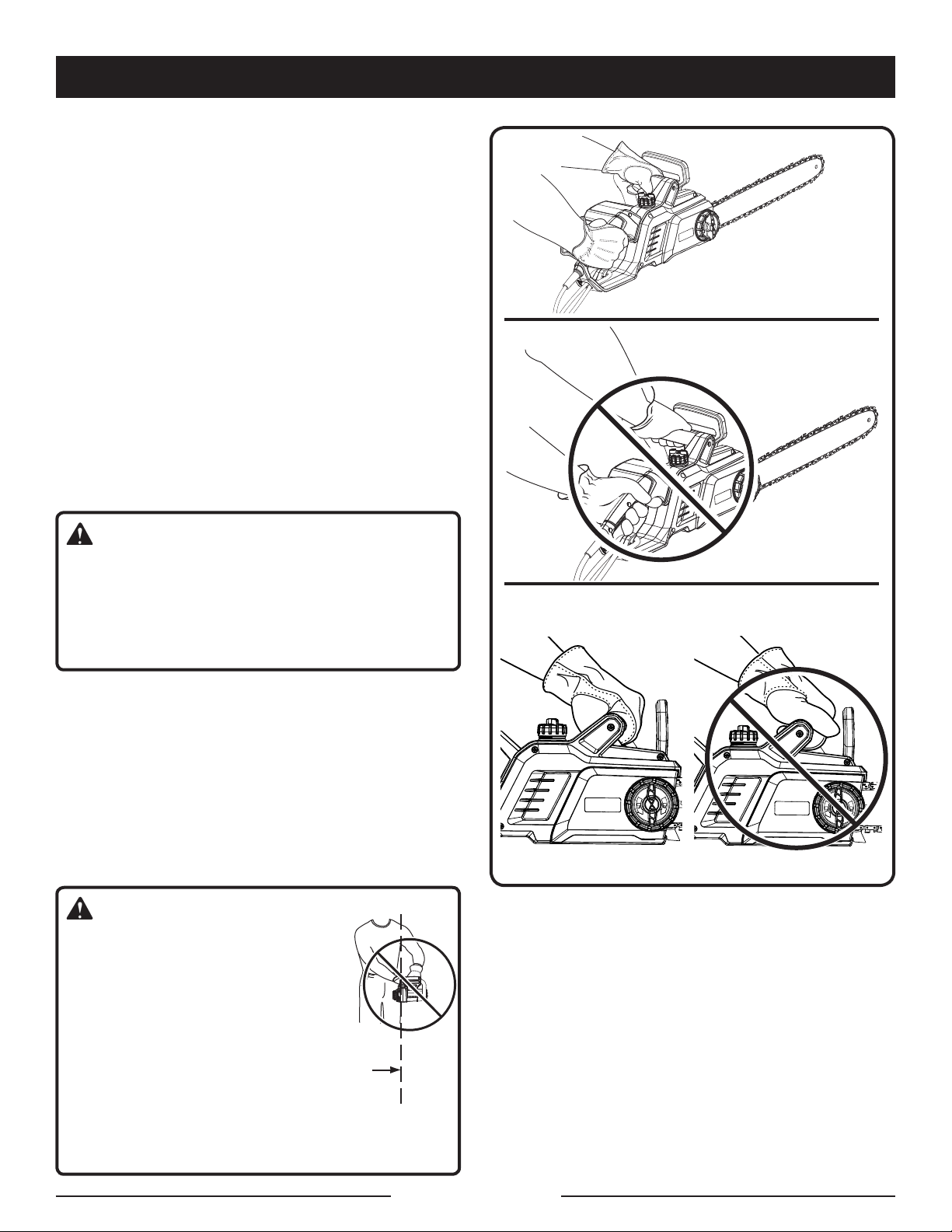

Always hold the chain saw with your right
hand on the rear handle and your left hand on
the front handle. Holding the chain saw with a
reversed hand configuration increases the risk
of personal injury and should never be done.
Page 3 — English
Hold the power tool by insulated gripping
surfaces only, because the saw chain may
contact hidden wiring or its own cord. Saw
chains contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Wear safety glasses and hearing protection.
Further protective equipment for head, hands,
legs and feet is recommended. Adequate
protective clothing will reduce personal injury
by flying debris or accidental contact with the
saw chain.
Page 4
CHAIN SAW SAFETY WARNINGS
Do not operate a chain saw in a tree.
Operation of a chain saw while up in a tree may
result in personal injury.
Always keep proper footing and operate
the chain saw only when standing on fixed,
secure and level surfaces. Slippery or unstable
surfaces such as ladders may cause a loss of
balance or control of the chain saw.
When cutting a limb that is under tension be
alert for spring back. When the tension in the
wood fibres is released the spring loaded limb
may strike the operator and/or throw the chain
saw out of control.
Use extreme caution when cutting brush and
saplings. The slender material may catch the
saw chain and be whipped toward you or pull
you off balance.

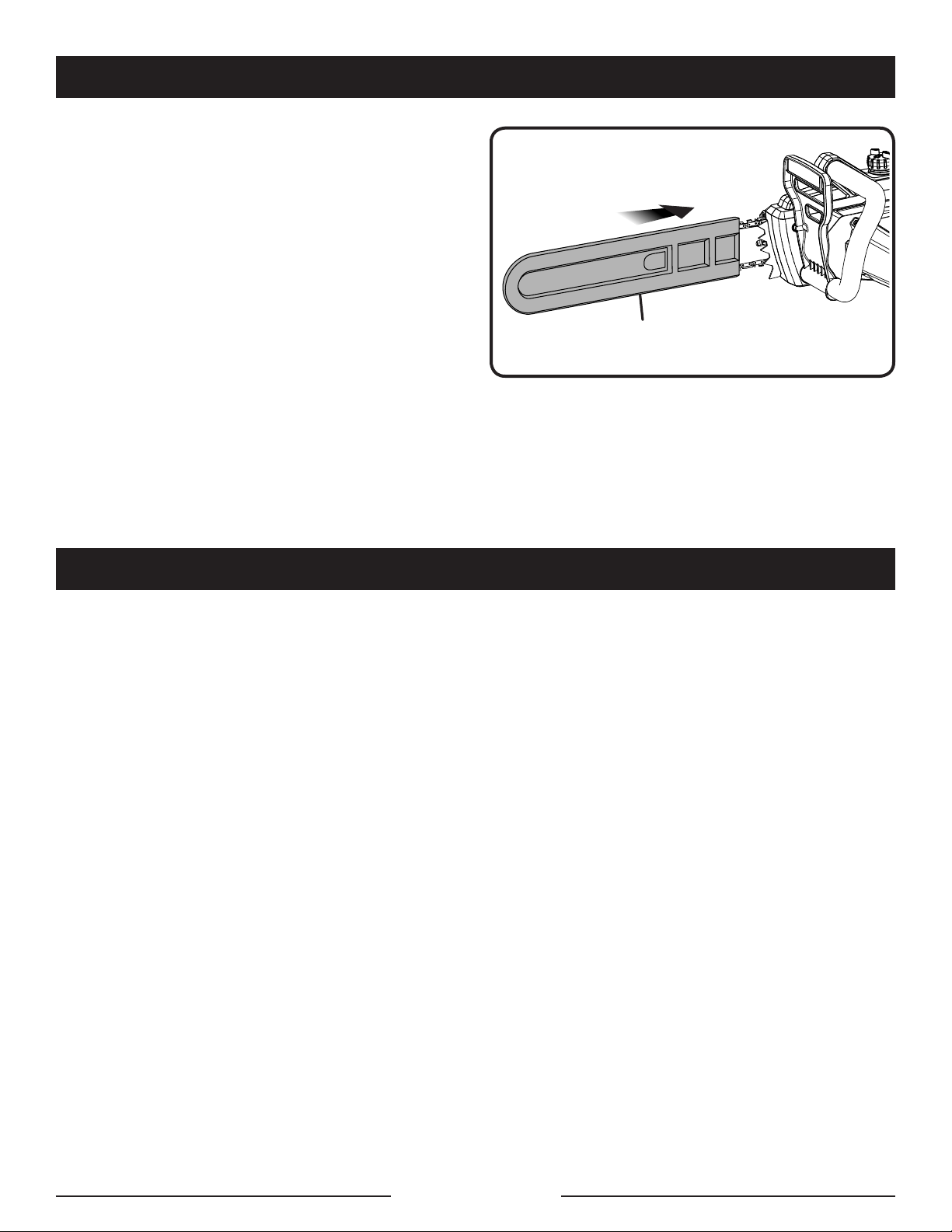

Carry the chain saw by the front handle with
the chain saw switched off and away from
your body. When transporting or storing the
chain saw always fit the guide bar cover.
Proper handling of the chain saw will reduce the
likelihood of accidental contact with the moving
saw chain.

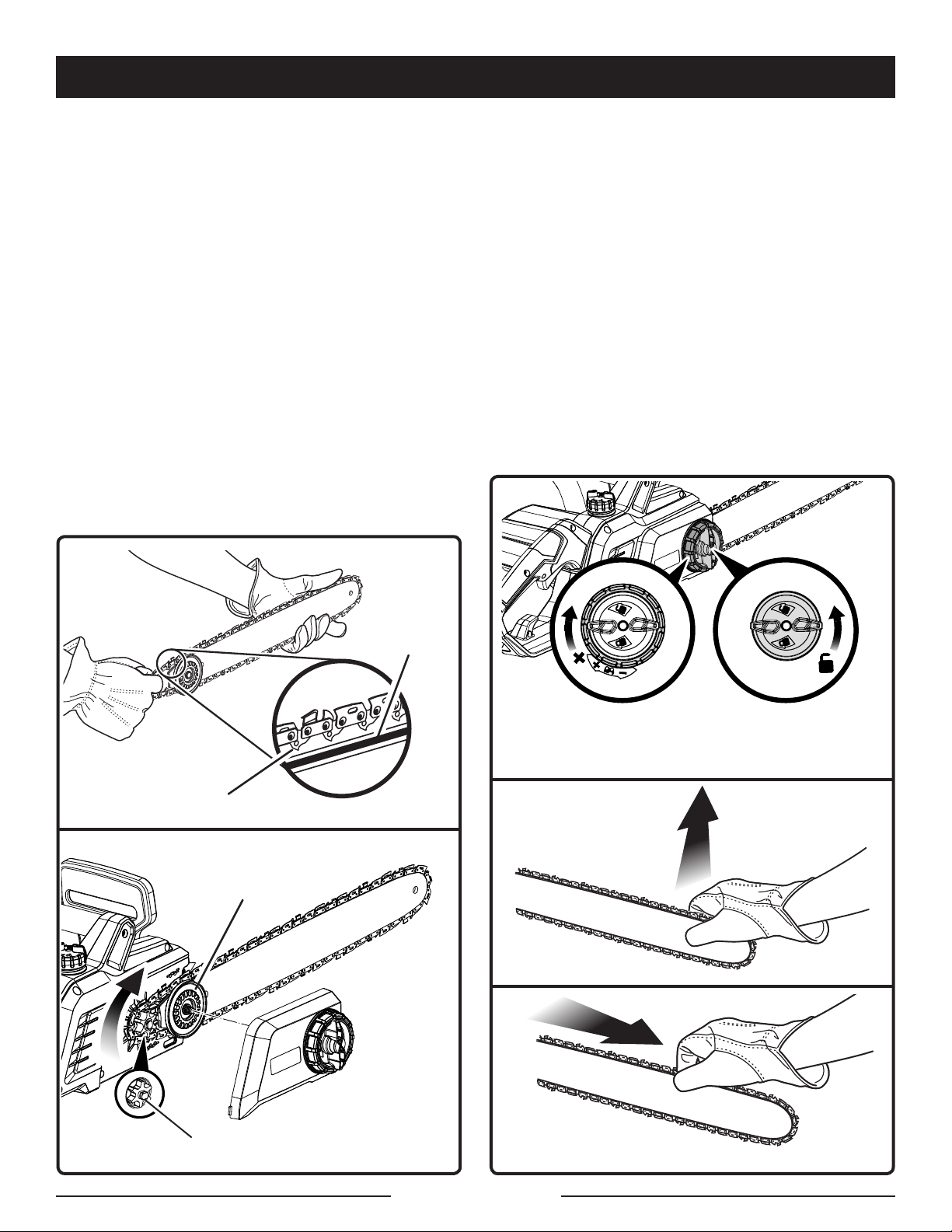

Follow instructions for lubricating, chain
tensioning and changing accessories.
Improperly tensioned or lubricated chain may
either break or increase the chance for kickback.
Keep handles dry, clean, and free from oil
and grease. Greasy, oily handles are slippery
causing loss of control.
Cut wood only. Do not use chain saw for
purposes not intended. For example: do not
use chain saw for cutting plastic, masonry
or non-wood building materials. Use of the
chain saw for operations different than intended
could result in a hazardous situation.

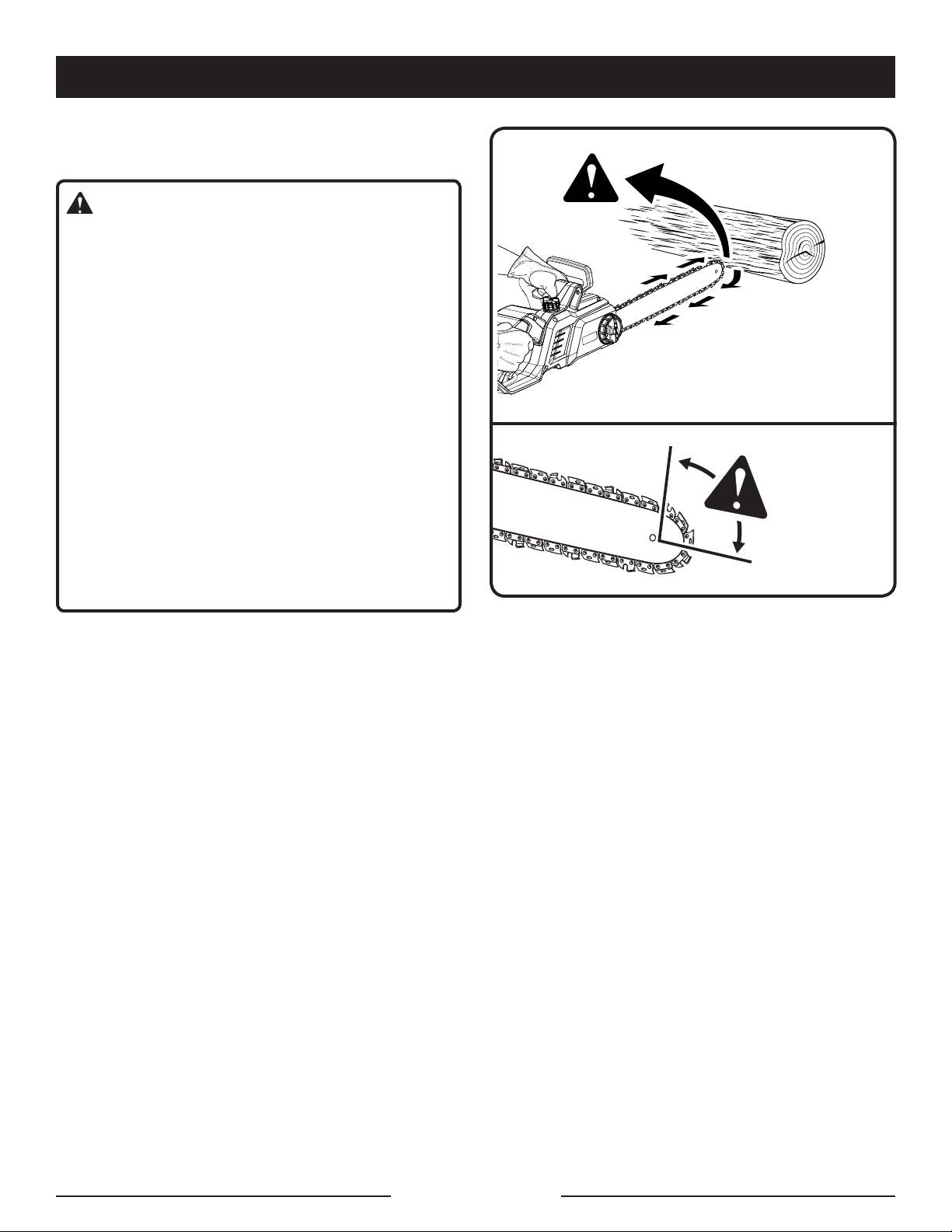

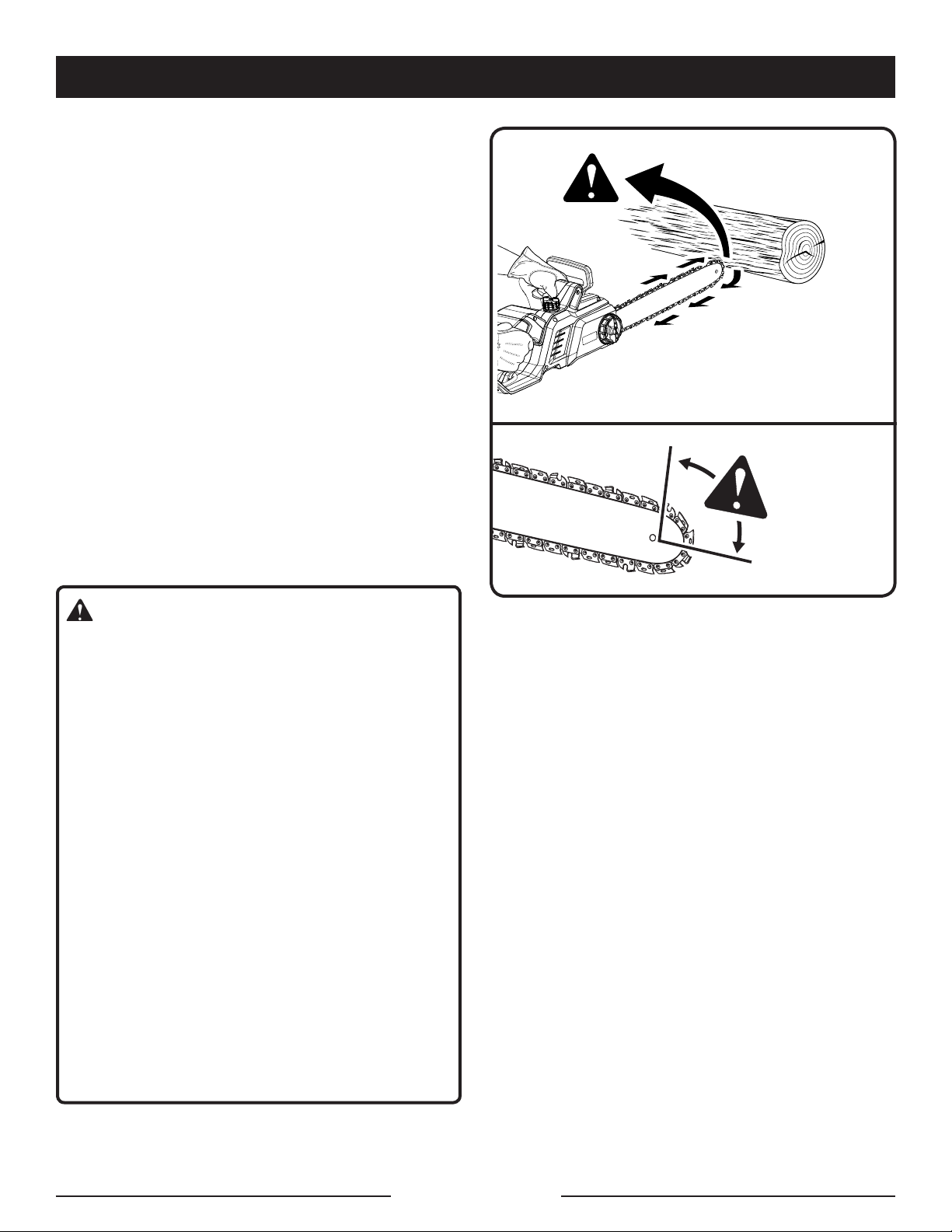

CAUSES AND OPERATOR PREVENTION
OF KICKBACK

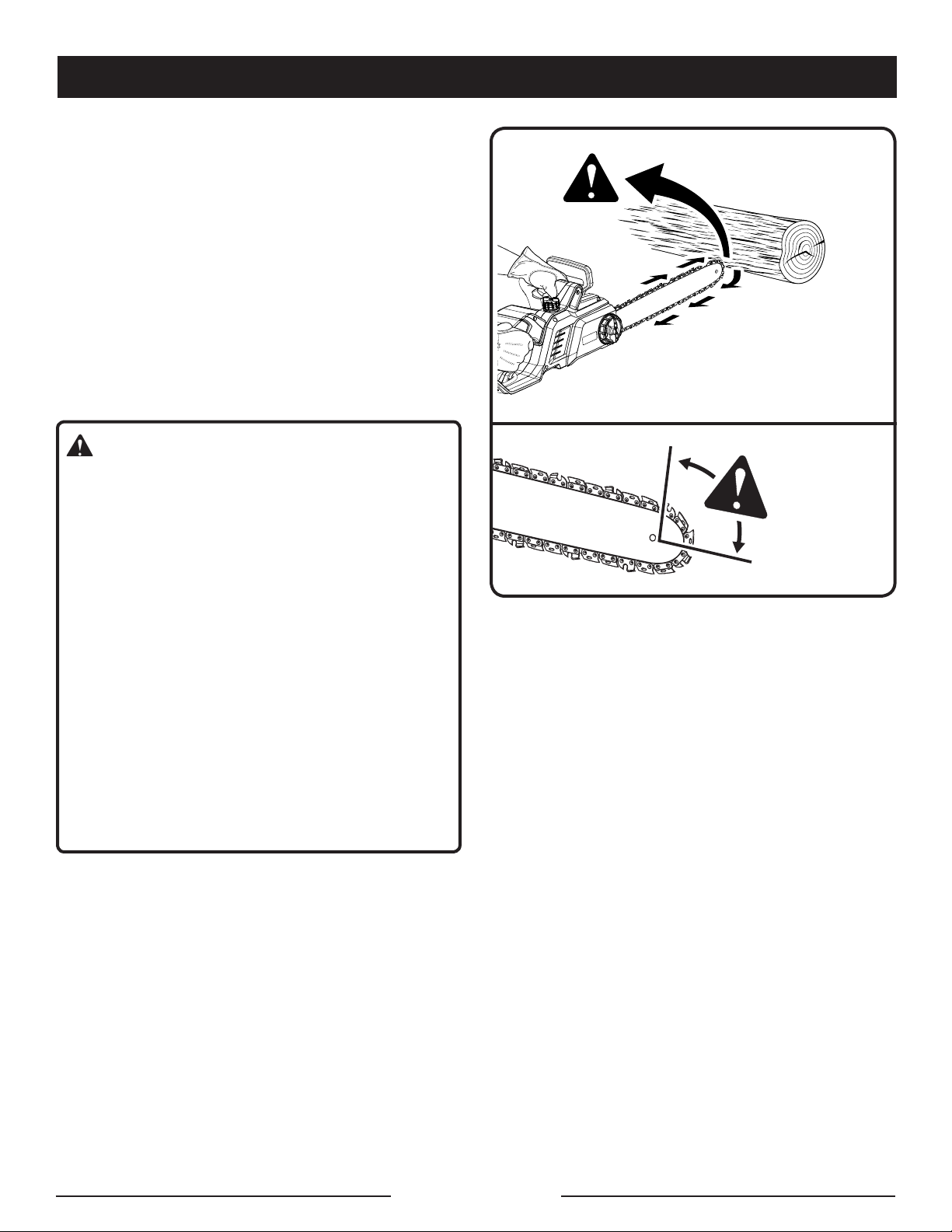

Kickback may occur when the nose or tip of the
guide bar touches an object, or when the wood
closes in and pinches the saw chain in the cut.
Tip contact in some cases may cause a sudden
reverse reaction, kicking the guide bar up and back
towards the operator.
Pinching the saw chain along the top of the guide
bar may push the guide bar rapidly back towards
the operator.
Either of these reactions may cause you to lose
control of the saw which could result in serious
personal injury. Do not rely exclusively upon the
safety devices built into your saw. As a chain saw
user, you should take several steps to keep your
cutting jobs free from accident or injury.
Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below:
■Maintain a firm grip, with thumbs and fingers
encircling the chain saw handles, with both
hands on the saw and position your body
and arm to allow you to resist kickback
forces. Kickback forces can be controlled by
the operator, if proper precautions are taken.
Do not let go of the chain saw.
Do not overreach and do not cut above
shoulder height. This helps prevent unintended
tip contact and enables better control of the
chain saw in unexpected situations.
Only use replacement bars and chains
specified by the manufacturer. Incorrect
replacement bars and chains may cause chain
breakage and/or kickback.

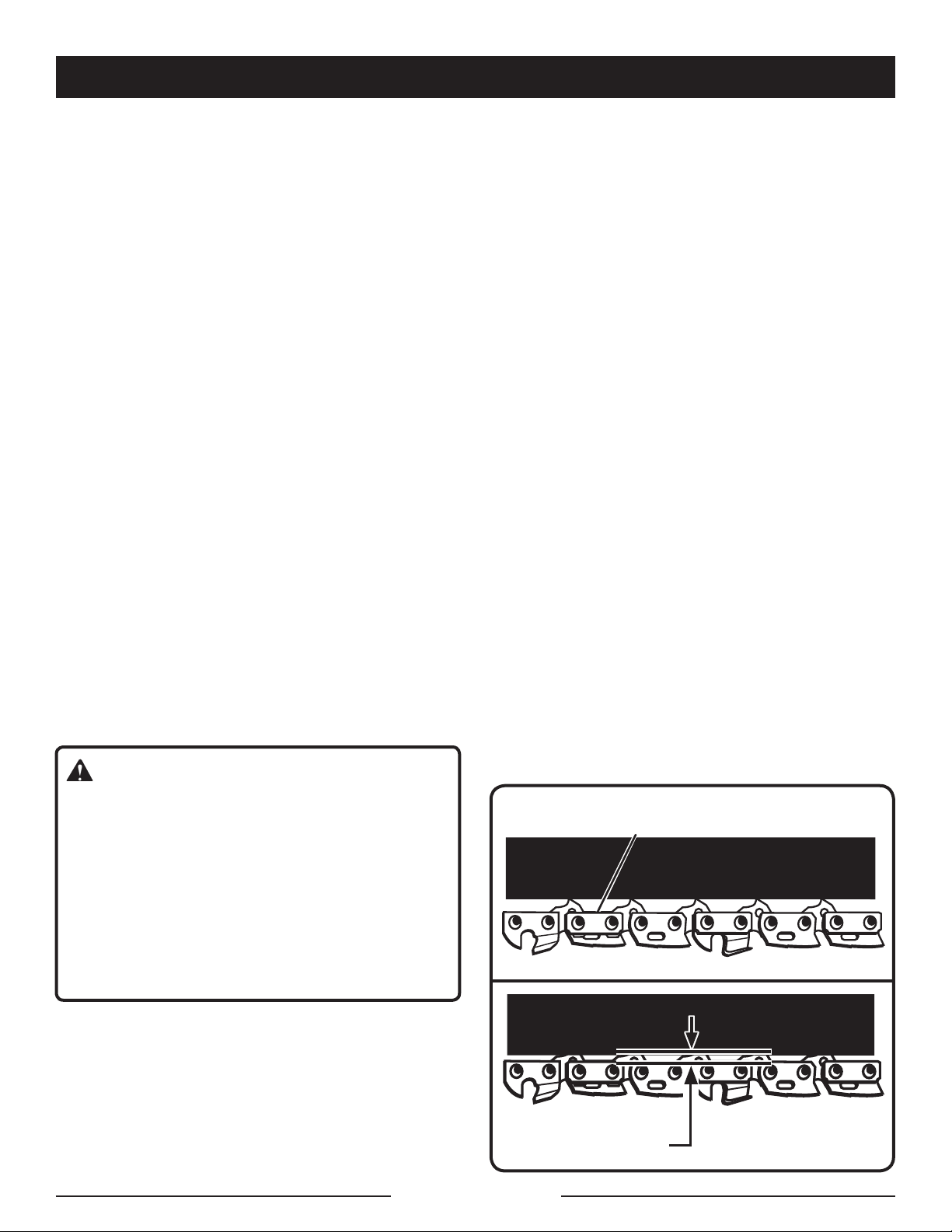

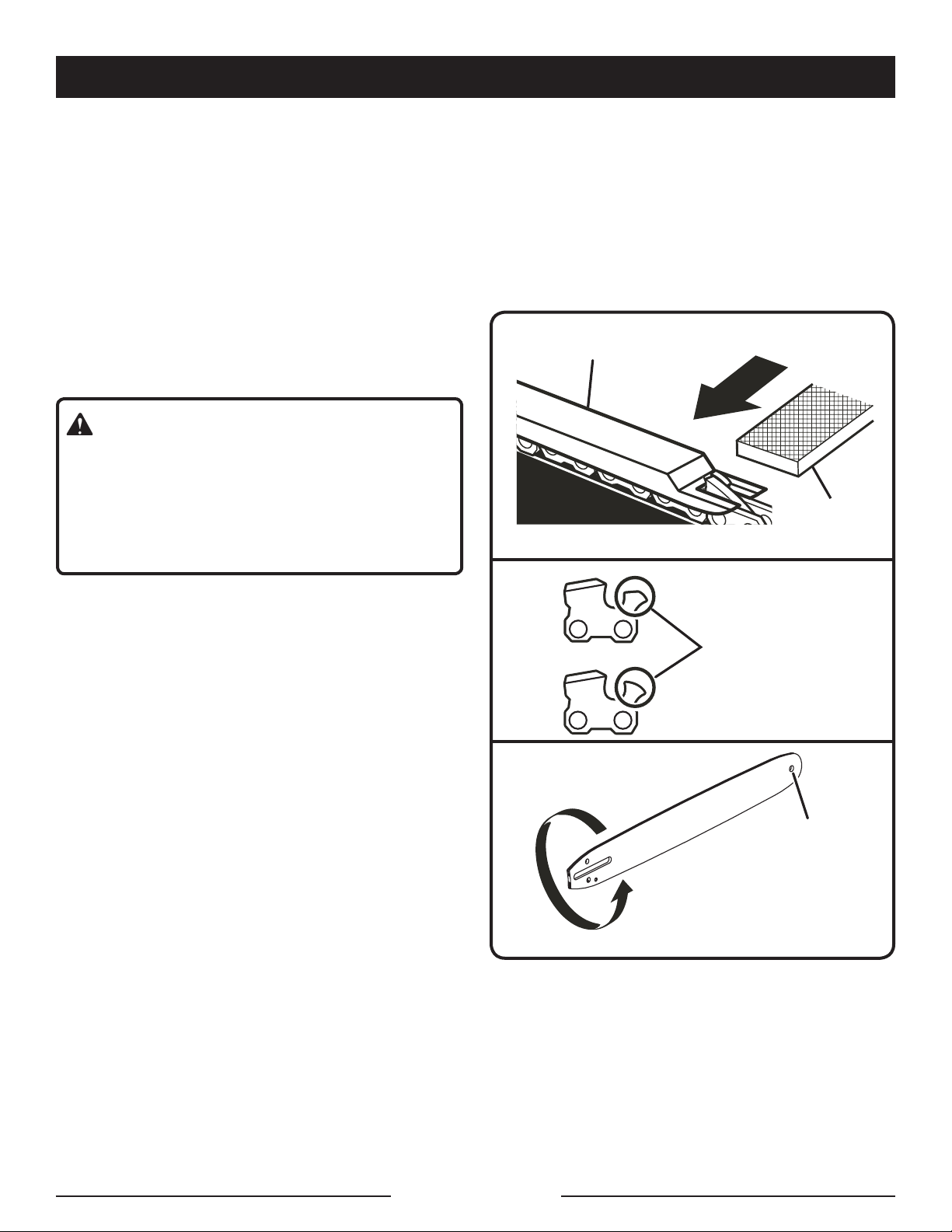

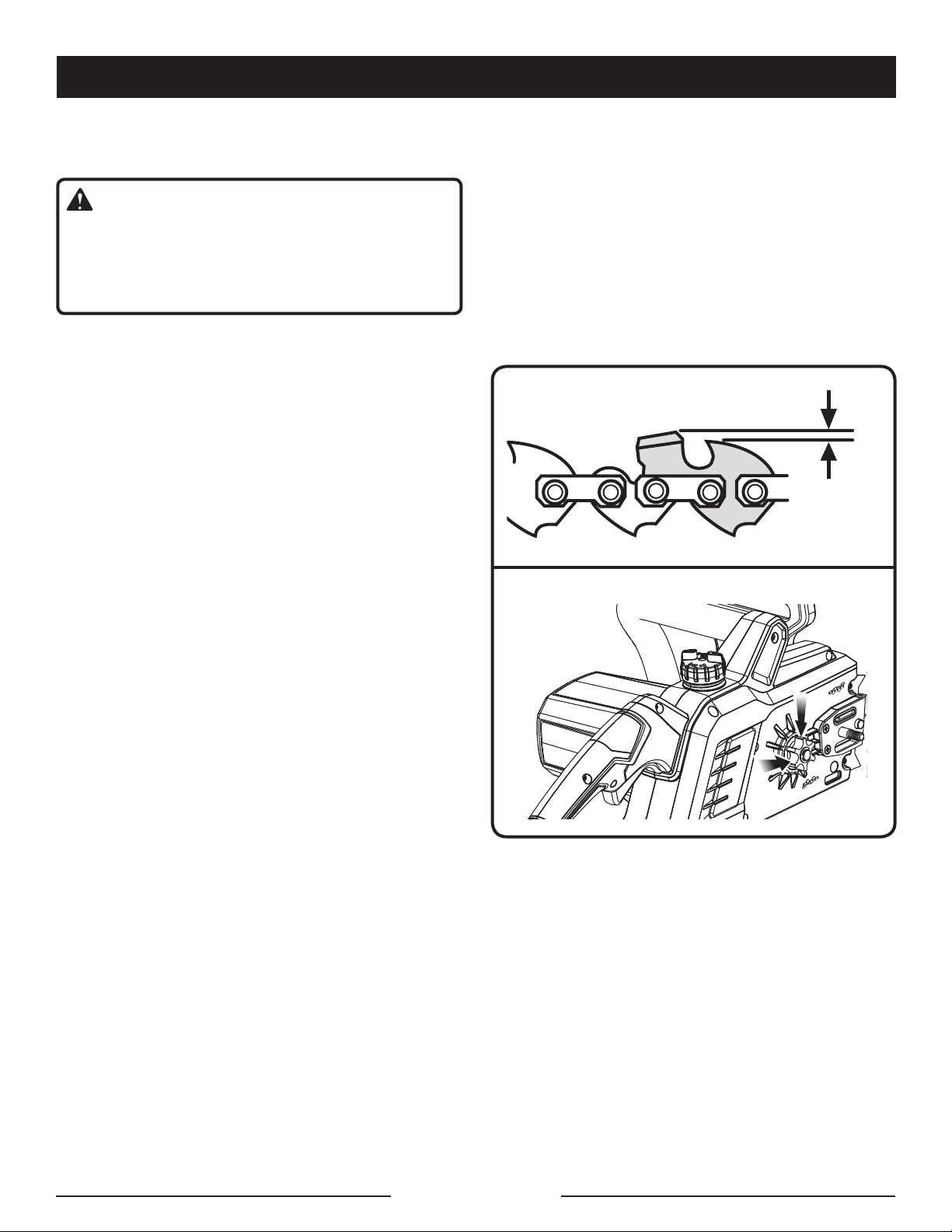

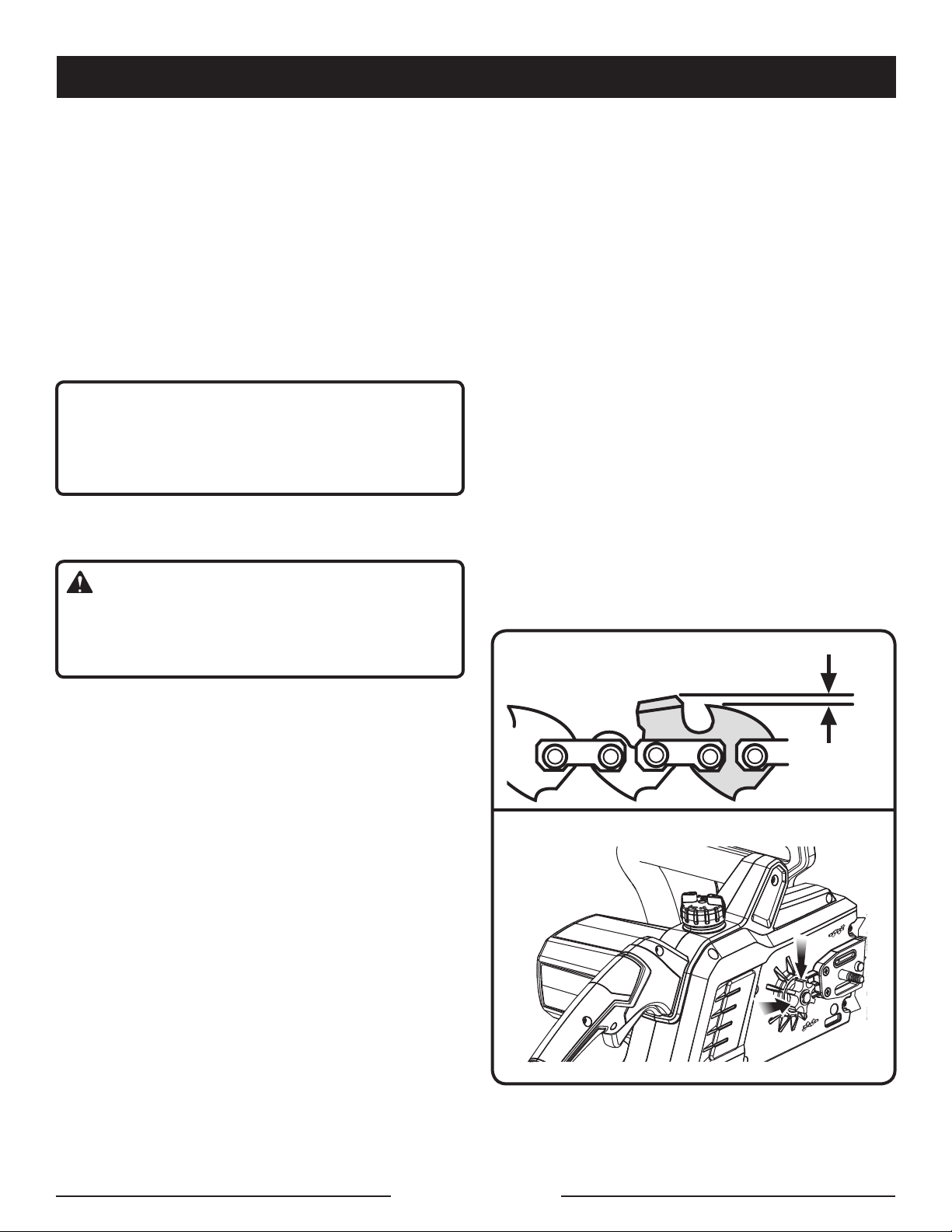

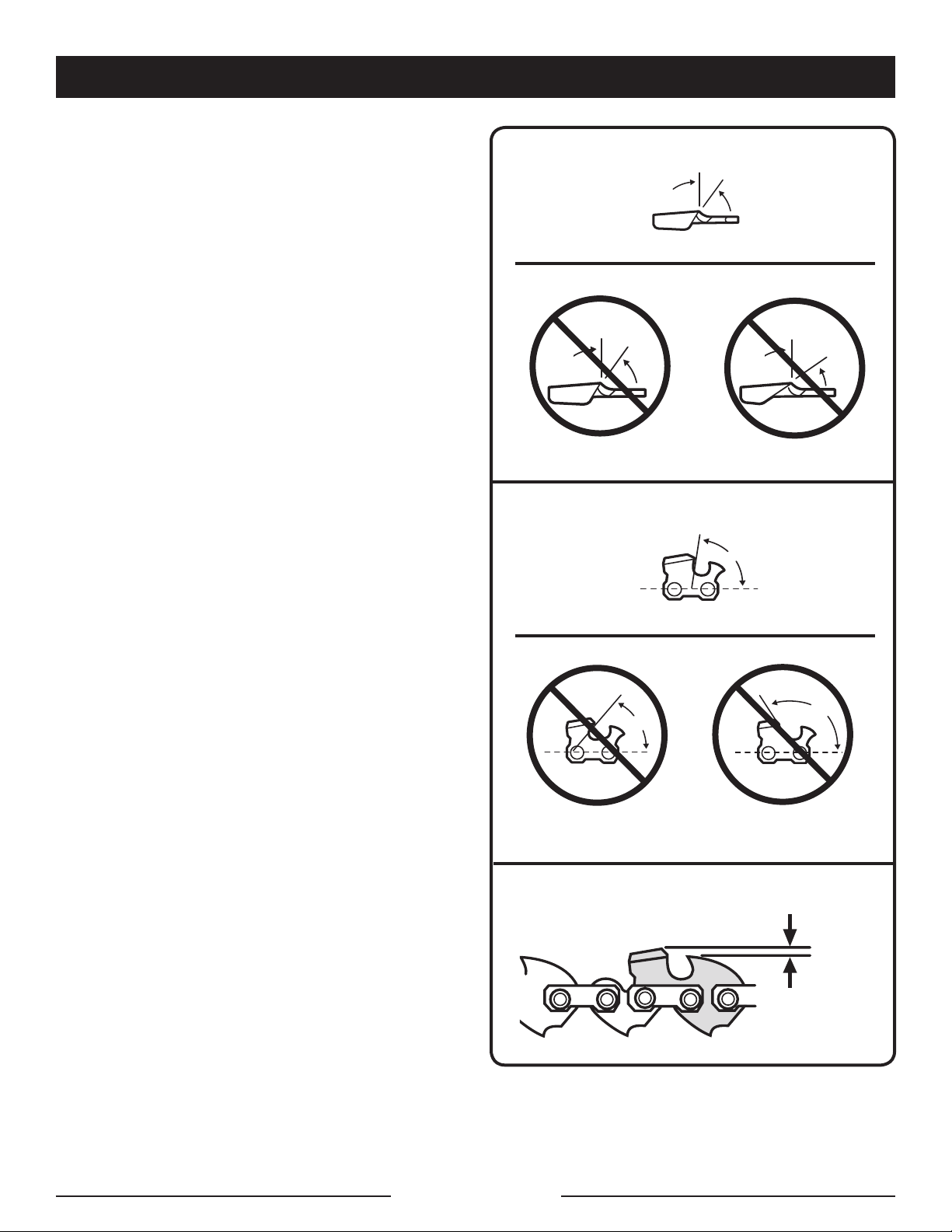

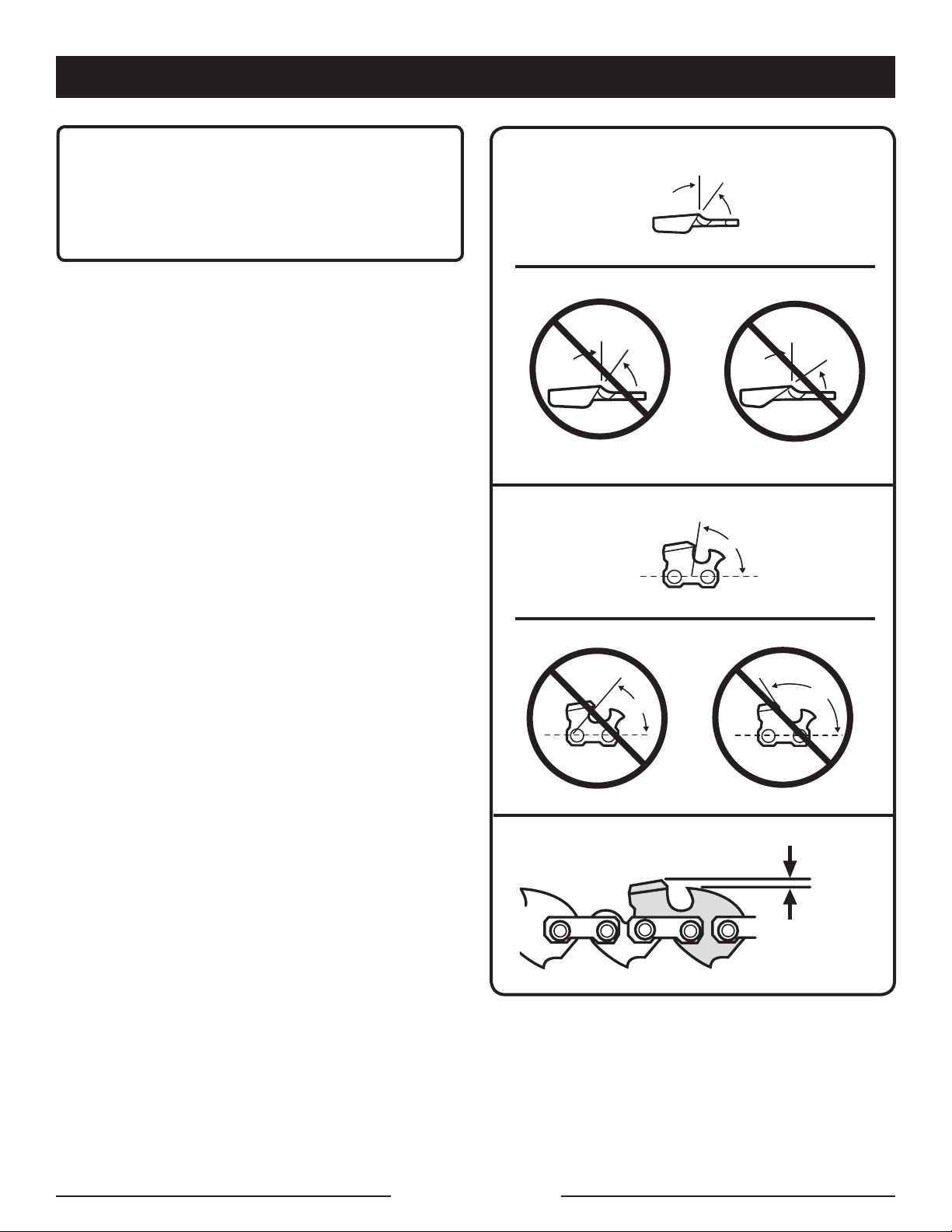

Follow the manufacturer’s sharpening and
maintenance instructions for the saw chain.
Decreasing the depth gauge height can lead to
increased kickback.
Page 4 — English
Page 5
CHAIN SAW SAFETY WARNINGS

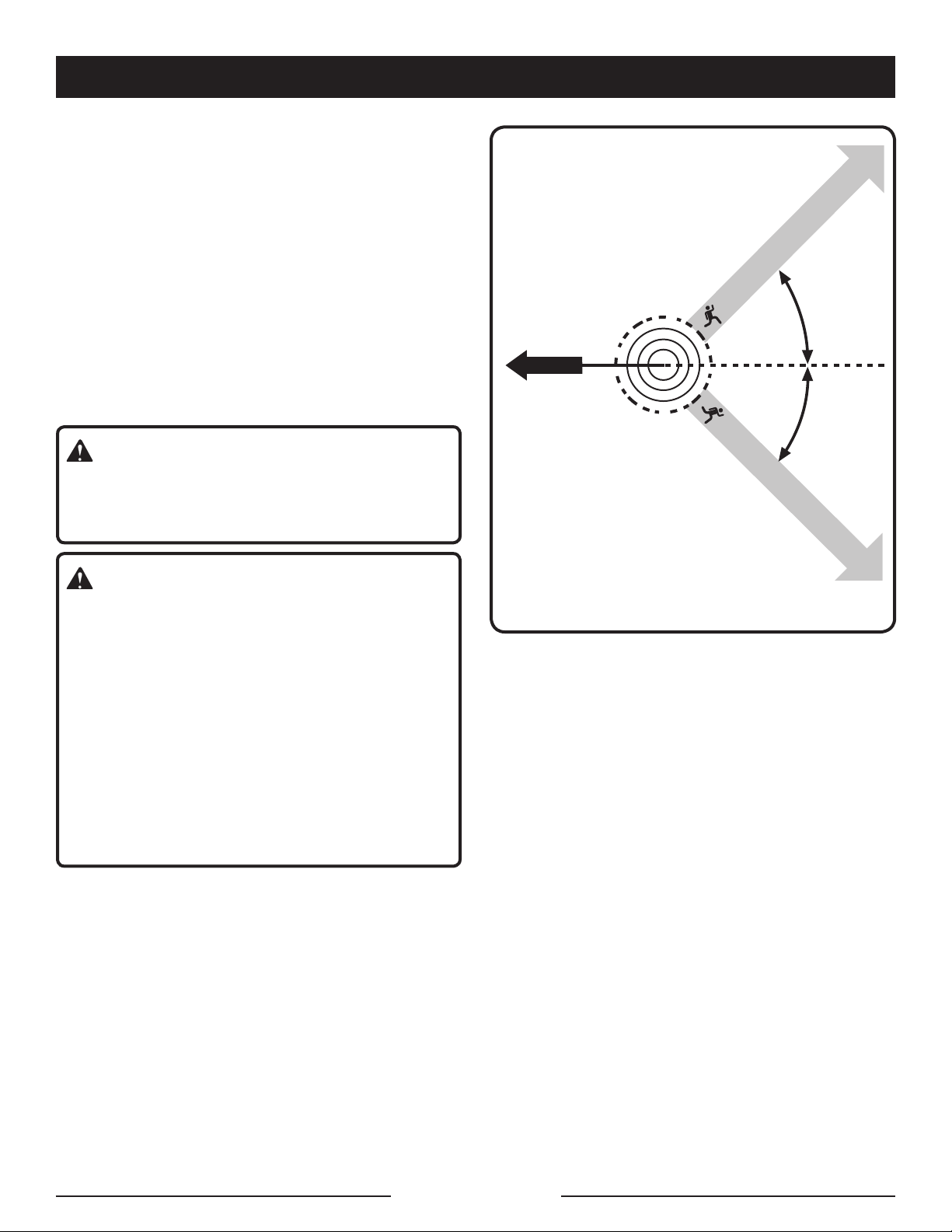

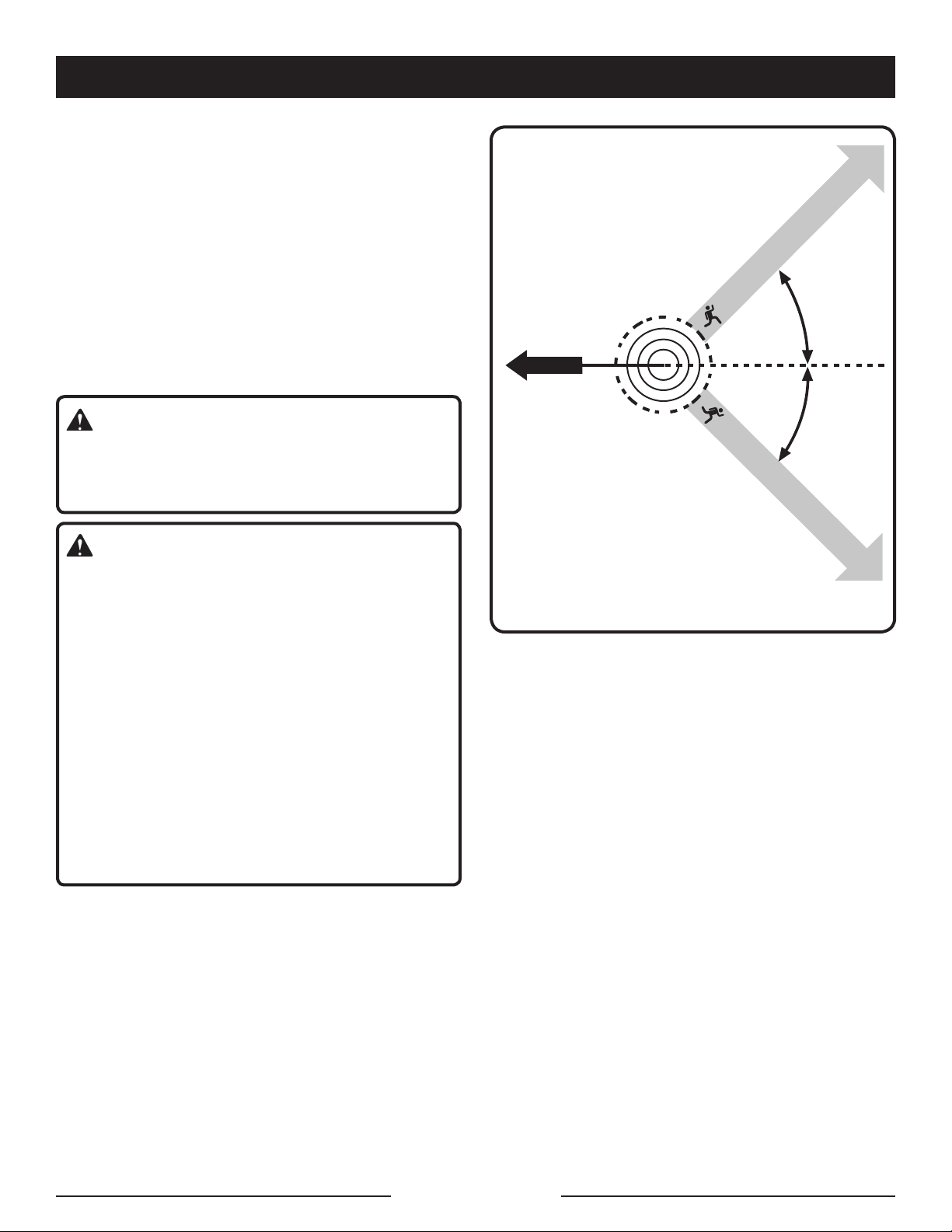

Do not start cutting until you have a clear work
area, secure footing, and a planned retreat
path from the falling tree. Cluttered areas invite
accidents.
Keep ALL children, bystanders, visitors, and
animals out of the work area while starting or
cutting with the chain saw. Do not let visitors
contact chain saw or extension cord.
Do not operate chain saw in explosive
atmospheres, such as in the presence of
flammable liquids, gases, or dust. Chain saws
create sparks which may ignite the dust or
fumes.
WARNING: Use outdoor extension cords
marked SW-A, SOW-A, STW-A, STOW-A,
SJW-A, SJTW-A, or SJTOW-A. These cords
are rated for outdoor use and reduce the risk
of electric shock.
Polarized Plugs. To reduce the risk of electric
shock, this tool has a polarized plug (one blade
is wider than the other). This plug will fit in a
polarized outlet only one way. If the plug does
not fit fully in the outlet, reverse the plug. If it
still does not fit, contact a qualified electrician
to install the proper outlet. Do not change the
plug in any way.
Make sure your extension cord is in good
condition. When using an extension cord, be
sure to use one heavy enough to carry the
current your product will draw. A wire gauge size
(A.W.G.) of at least 14 is recommended for an
extension cord 50 feet or less in length. A cord
exceeding 100 feet is not recommended. If in
doubt, use the next heavier gauge. The smaller
the gauge number, the heavier the cord. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating.
Inspect extension cords periodically and,
if damaged, have repaired by a licensed
electrician. Constantly stay aware of cord
location. Following this rule will reduce the risk
of electric shock or fire.
Dress Properly - Wear snug fitting clothing.
Always wear heavy, long pants, long sleeves,
overalls, jeans or chaps made of cut resistant
material or ones that contain cut resistant
inserts. Wear non-slip safety footwear. Wear
non-slip heavy duty gloves to improve your
grip and to protect your hands. Do not wear
jewelry, short pants, sandals, or go barefoot.
Do not wear loose fitting clothing, which could
be drawn into the motor or catch the chain or
underbrush. Secure hair so it is above shoulder
level. Wear hearing and head protection.
Heavy protective clothing may increase operator
fatigue, which could lead to heat stroke. During
weather that is hot and humid, heavy work should
be scheduled for early morning or late afternoon
hours when temperatures are cooler.
Always wear eye protection with side shields
marked to comply with ANSI Z87.1 as well as
head protection when operating this equipment.
Always be aware of what you are doing when
using the chain saw. Use common sense. Do
not operate the chain saw when you are tired,
ill, or under the influence of alcohol, drugs, or
medication.
Do not expose the chain saw to rain.
Do not use the chain saw in damp or wet
locations.

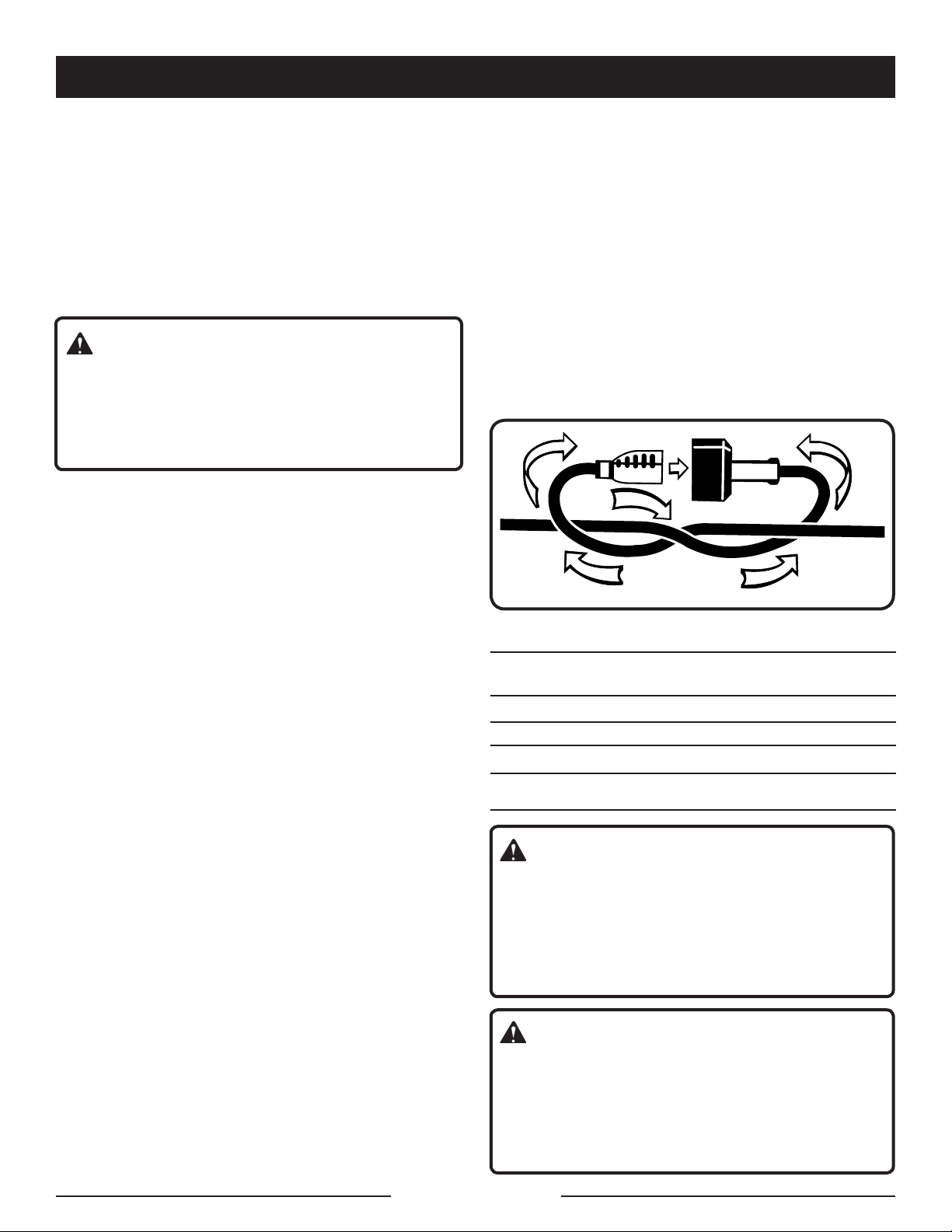

Always be aware of extension cord while
operating chain saw. Take precautions to avoid
tripping over cord. Keep cord away from chain
and operator at all times. Never carry saw by
the cord or pull it to disconnect from receptacle.
Keep cord from oil and sharp edges.
Stay alert and pay attention to what you are
doing. Use common sense when using this unit.
Keep all parts of your body away from the saw
chain when the unit is running.
Never let anyone use your chain saw who has
not received adequate instructions in its proper
use. This applies to rentals as well as privately
owned saws.
Before you start the unit, make sure the saw
chain is not contacting any object.
Stop the chain saw before setting it down.
To avoid accidental starting, never carry the unit
with your finger on the switch trigger.
Page 5 — English
Page 6
CHAIN SAW SAFETY WARNINGS
Maintain the unit with care. Keep the cutting
edge sharp and clean for best performance and
to reduce the risk of injury. Follow instructions
for lubricating and changing accessories.
Do not operate a chain saw with one hand!
Use a firm grip with thumbs and fingers
encircling the chain saw handles. Serious injury
to the operator, helpers, bystanders, or any
combination of these persons may result from
one-handed operation. A chain saw is intended
for two-handed use.
Guard against electric shock - Avoid body
contact with grounded surfaces such as metal
pipes and wire fences. There is an increased
risk of electric shock if your body is grounded.
Do not operate a chain saw that is damaged,
improperly adjusted, or not completely and
securely assembled. Chain should slow to a
stop when the switch trigger is released. If the
chain continues to turn after the switch trigger
has been released, have the unit serviced by an
authorized service center.
Check for damaged parts. Check for alignment
of moving parts, binding of moving parts,
breakage of parts, mounting, and any other
conditions that may affect its operation. A guard
or other part that is damaged should be properly
repaired or replaced by an authorized service
dealer unless otherwise indicated elsewhere in
this manual.
All chain saw service, other than the items listed
in the operation and maintenance sections,
should be performed by an authorized service
center.
Always maintain a proper stance.
Stop the motor, wait until all moving parts come
to a complete stop, and disconnect the power
before cleaning or performing any maintenance.
■Never use water or any liquids to clean or
rinse off your product and do not expose
the product to rain or wet conditions. Store
indoors in a dry area. Corrosive liquids, water,
and chemicals can cause electrocution, electric
shock, and/or damage electronic components
which can result in a short circuit, increased risk
of fire, and serious personal injury. Remove any
buildup of dirt and debris by wiping the product
clean with a dry cloth occasionally.
Do not use chain saw if switch does not turn it
on and off. Have switch replaced by authorized
service center.
Do not adapt your power head to a bow guide
or use it to power any attachments or devices
not listed for the saw.
Disconnect chain saw from power supply when
not in use, before servicing, and when making
adjustments and changing attachments, such
as saw chain and guard.
Do not cut vines and/or small underbrush.
Do not operate a chain saw in a tree, on a ladder,
rooftop, scaffold, or other unstable support; this
is extremely dangerous.
NOTE: The size of the work area depends on the
job being performed as well as the size tree or

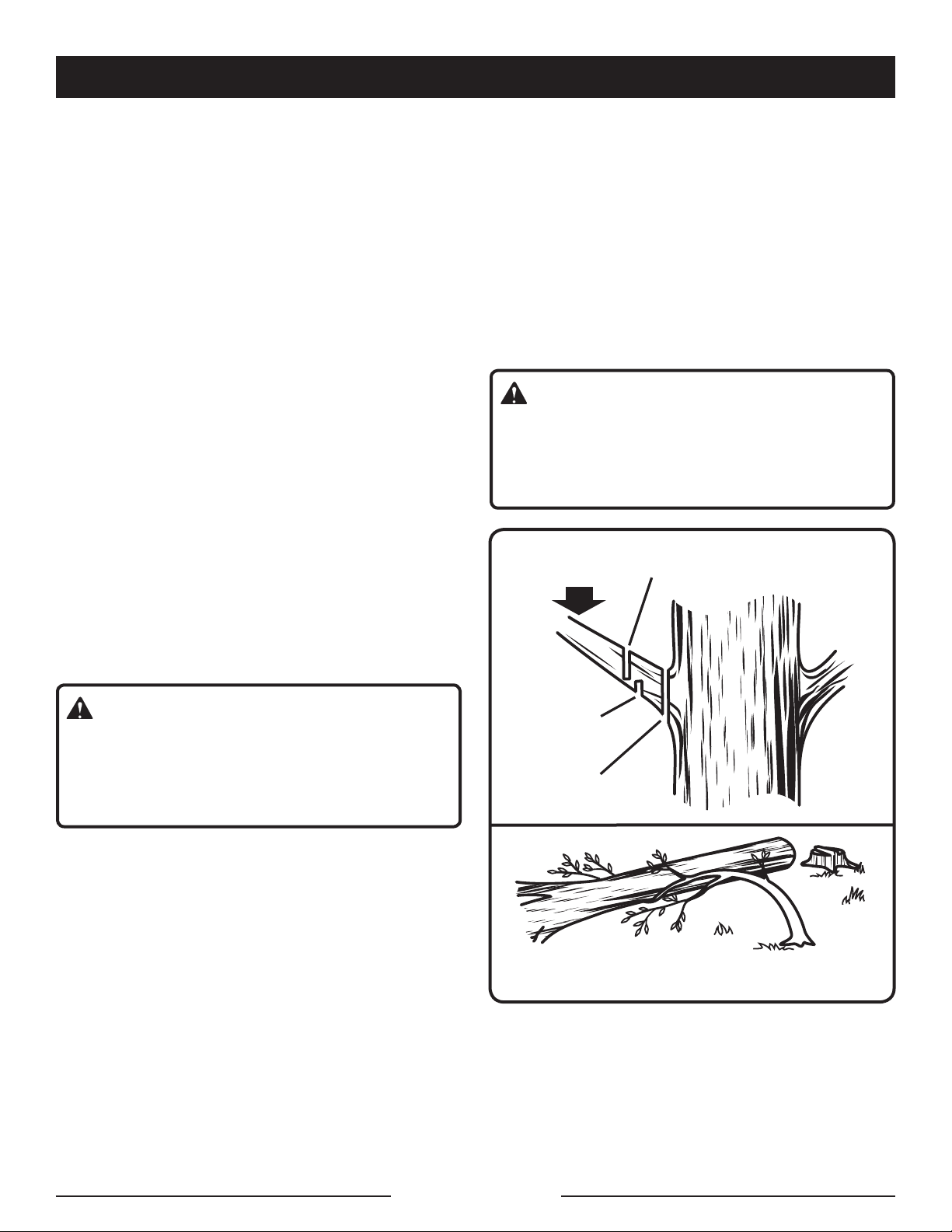

work piece involved. For example, felling a tree
requires a larger work area than making bucking
cuts.
Do not force the chain saw. The job can be
performed better and safer at the rate for which
it was intended.
Always use the right product for your application.
The chain saw should be used for cutting wood
only. Never use the chain saw to cut plastic,
masonry or non-wood building materials.
Store chain saw when not in use. Chain saw
should be stored in a dry and high or locked
area out of the reach of children. When storing

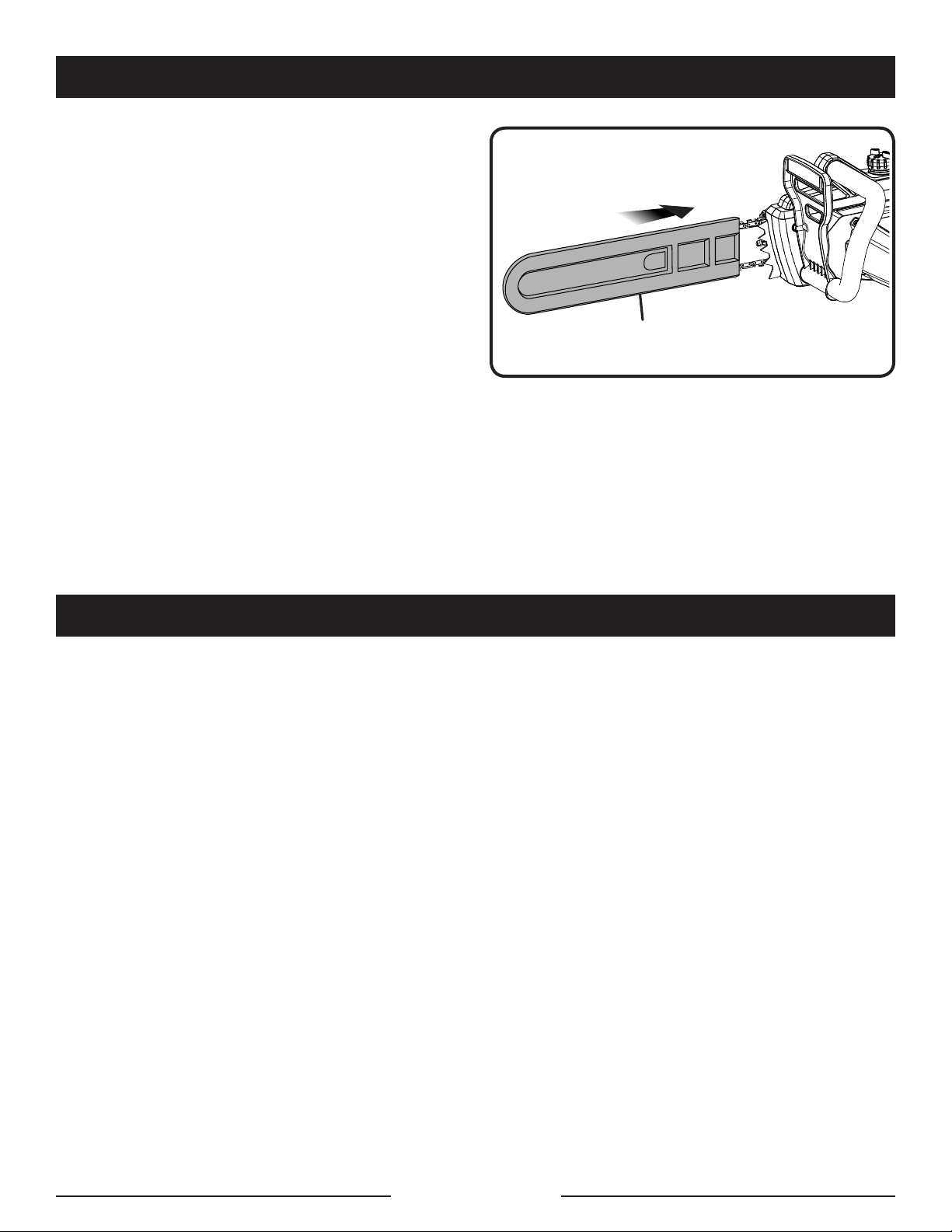

chain saw place the sleeve on the bar and chain
and store the chain saw in carrying case.
Save these instructions. Refer to them
frequently and use them to instruct others who
may use this product. If you loan someone this
product, loan them these instructions also.
Page 6 — English
Page 7
CHAIN SAW SAFETY WARNINGS
KICKBACK
See Figures 1 - 2.
WARNING:
Kickback may occur when the moving chain
contacts an object at the upper portion of the
tip of the guide bar or when the wood closes in
and pinches the saw chain in the cut. Contact at
the upper portion of the tip of the guide bar can
cause the chain to dig into the object and stop
the chain for an instant. The result is a lightning
fast, reverse reaction which kicks the guide bar
up and back toward the operator. If the saw
chain is pinched along the top of the guide bar,
the guide bar can be driven rapidly back toward
the operator. Either of these reactions can cause
loss of saw control which can result in serious
injury. Do not rely exclusively upon the safety
devices built into the saw. As a chain saw user,
you should take several steps to keep your
cutting jobs free from accident or injury.
ROTATIONAL
KICKBACK
Fig. 1
KICKBACK
DANGER ZONE
Fig. 2
The following precautions should be followed
to minimize kickback:

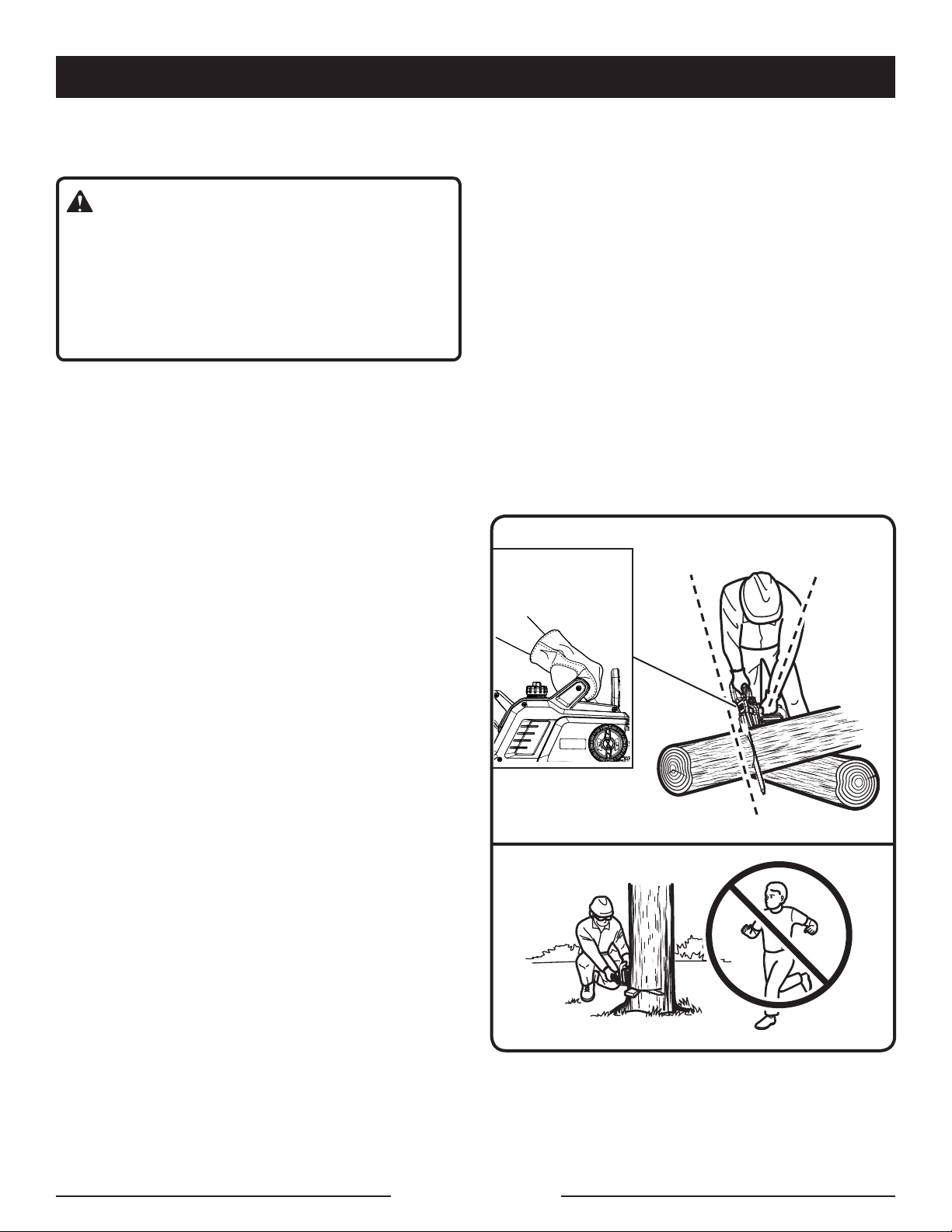

1. Always grip the saw firmly with both hands.
Hold the saw firmly with both hands when
the unit is running. Place your right hand on
the rear handle and your left hand on the
front handle with your thumbs and fingers
encircling the chain saw handles. A firm grip
together with a stiff left arm will help you
maintain control of the saw if kickback occurs.
2. Make sure that the area in which you are
cutting is free from obstructions. Do not
let the nose of the guide bar contact a log,
branch, fence, or any other obstruction that
could be hit while you are operating the saw.
3. Always cut with the unit running. Fully
squeeze the switch trigger and maintain
cutting speed.
4. Use replacement parts such as low kickback
chains and special guide bars that reduce
the risks associated with rotational kickback.
Use only the replacement guide bars
and low kickback chains specified by the
manufacturer for the saw.
With a basic understanding of kickback, you
can reduce or eliminate the element of surprise.
Sudden surprise contributes to accidents.
Do not overreach. Keep proper footing and
balance at all times.
Do not cut above chest height or overreach
when cutting. Do not let the nose of the guide
bar contact a log, branch, ground, or any other
obstruction while you are operating the unit.
Follow the sharpening and maintenance
instructions for the saw chain.
Page 7 — English
Page 8
CHAIN SAW SAFETY WARNINGS

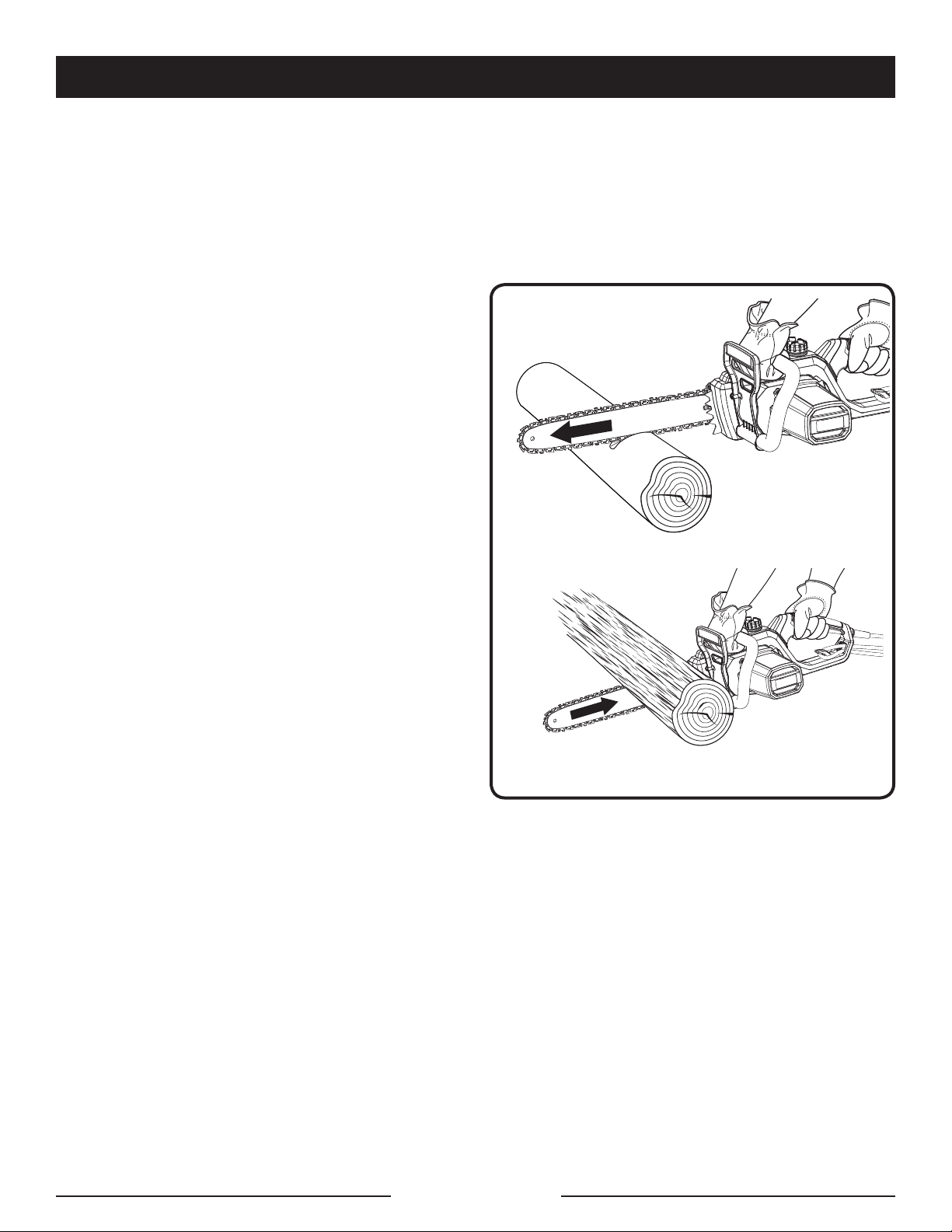

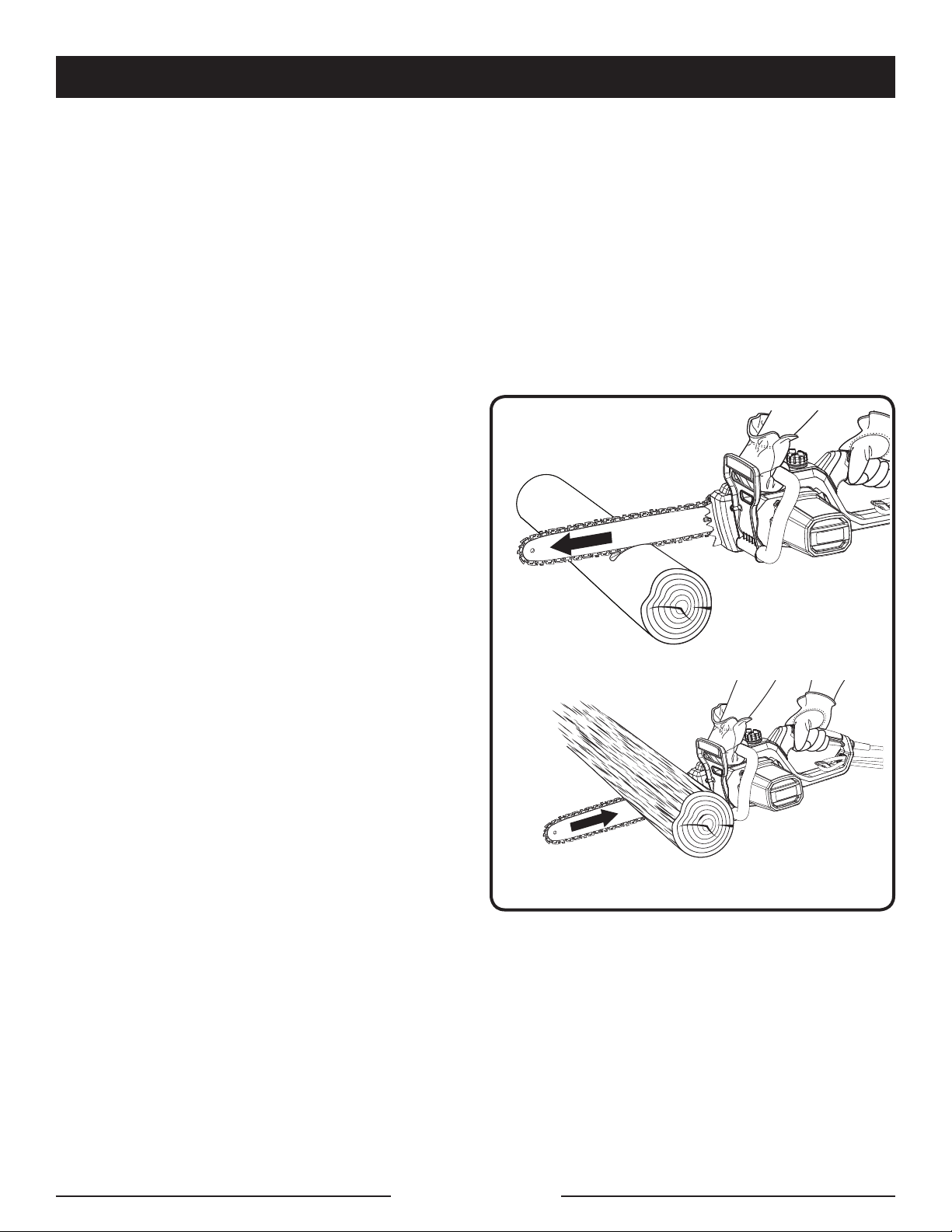

Push and Pull - This reaction force is always
opposite to the direction the chain is moving
where wood contact is made. Thus, the operator
must be ready to control the PULL when cutting
on the bottom edge of the bar, and PUSH when
cutting along the top edge. See Figure 3.
UNDERSTANDING YOUR CHAIN SAW
SAFETY DEVICES
LOW KICKBACK SAW CHAIN
The rakers (depth gauges) ahead of each cutter
can minimize the force of a kickback reaction by
preventing the cutters from digging in too deeply
at the kickback zone. Only use replacement chain
that is equivalent to original chain or has been
certified as low kickback chain per ANSI B175.1.
Low kickback/skip tooth saw chain is a chain that
has met the kickback performance requirements of
ANSI B175.1 - 2012 (American National Standard
for Power Tools - Gasoline-Powered Chain
Saws-Safety Requirements) when tested on the
representative sample of chain saws below 3.8
c.i.d. specified in ANSI B175.1 - 2012.
GUIDE BARS
Generally, guide bars with small radius tips have
somewhat lower kickback potentials.
When making a replacement, be sure to order
one of the RYOBI bars listed for the saw in this
operator’s manual.
PULL
As saw chains are sharpened during their useful
life, they lose some of the low kickback qualities
and extra caution should be used.
PUSH
Fig. 3
Page 8 — English
Page 9

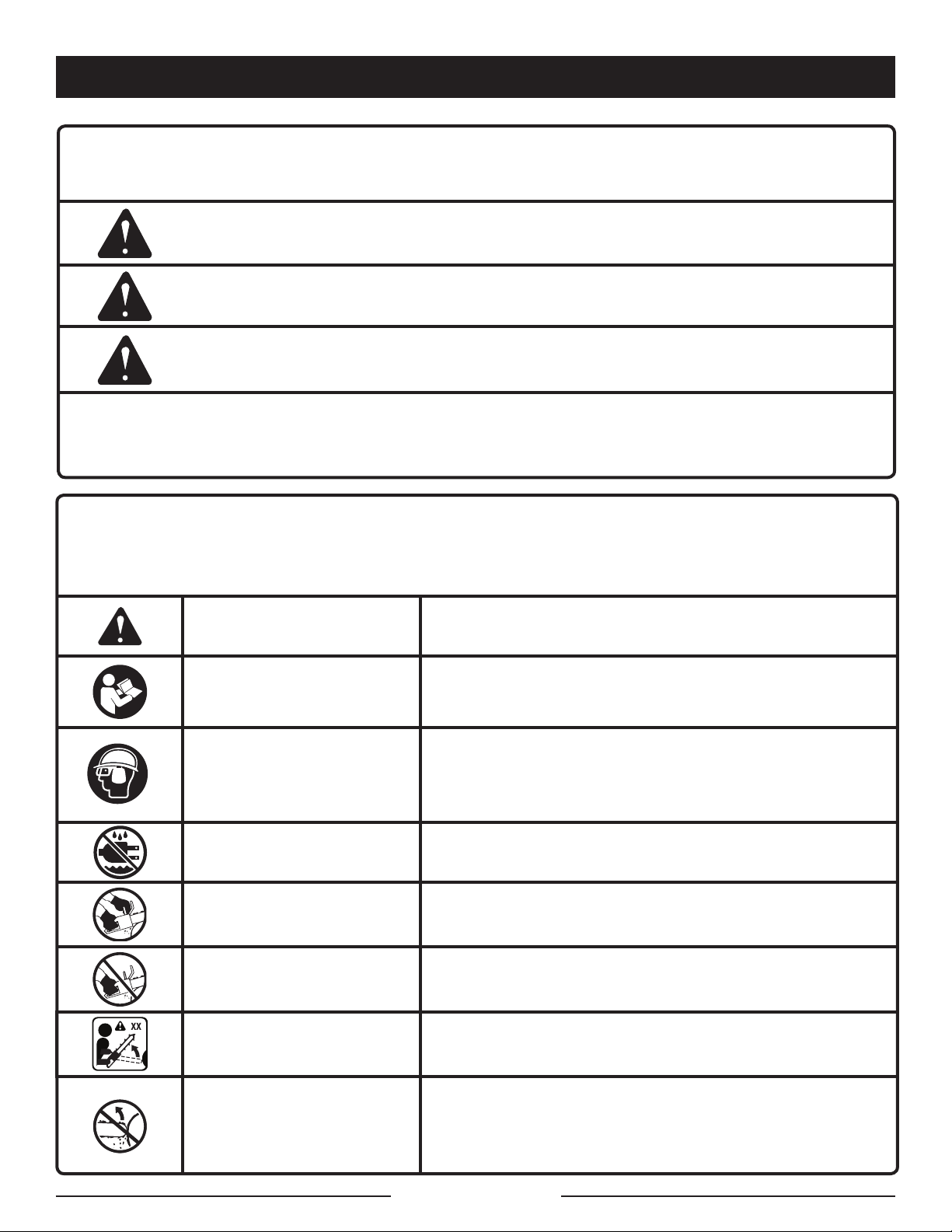

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with
this product.
SYMBOL SIGNAL MEANING
DANGER:
WARNING:
CAUTION:
NOTICE:

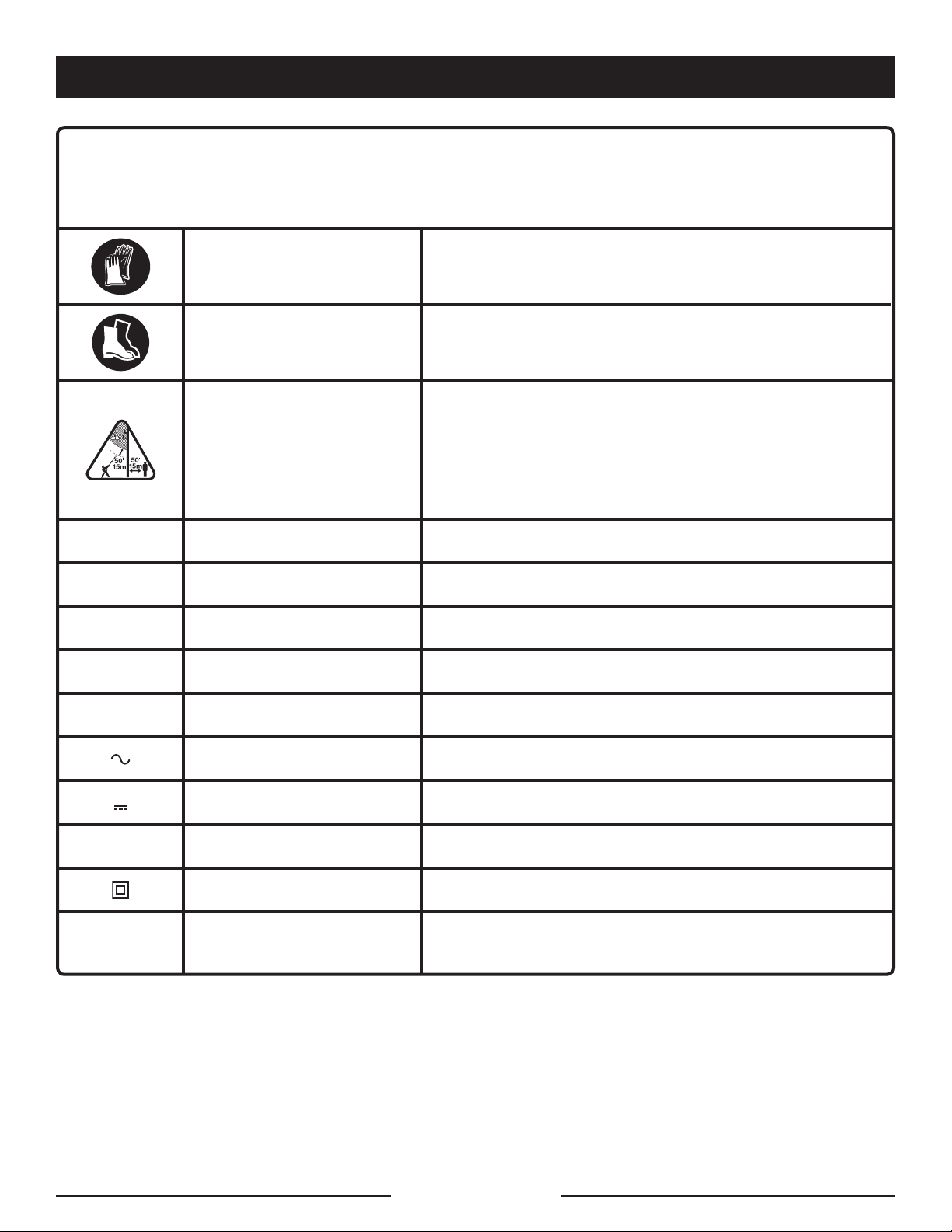

Some of the following symbols may be used on this product. Please study them and learn their
meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
Indicates a hazardous situation, which, if not avoided, will result
in death or serious injury.
Indicates a hazardous situation, which, if not avoided, could
result in death or serious injury.
Indicates a hazardous situation, that, if not avoided, may result
in minor or moderate injury.
(Without Safety Alert Symbol) Indicates information considered
important, but not related to a potential injury (e.g. messages
relating to property damage).
To reduce the risk of injury, user must read and
understand operator’s manual before using this product.
Wear Eye, Hearing, and
Head Protection
Wet Conditions Alert Do not expose to rain or use in damp locations.
Operate With Two
Hands
One Handed Do not operate the saw using only one hand.
Kickback DANGER! BEWARE OF KICKBACK.
Bar Nose Contact
Wear eye protection with side shields marked to comply
with ANSI Z87.1 as well as hearing and head protection
when operating this equipment.
Hold and operate the saw properly with both hands.
Avoid bar nose contact. Tip contact may cause the
guide bar to move suddenly upward and backward,
which may cause serious injury.
Page 9 — English
Page 10

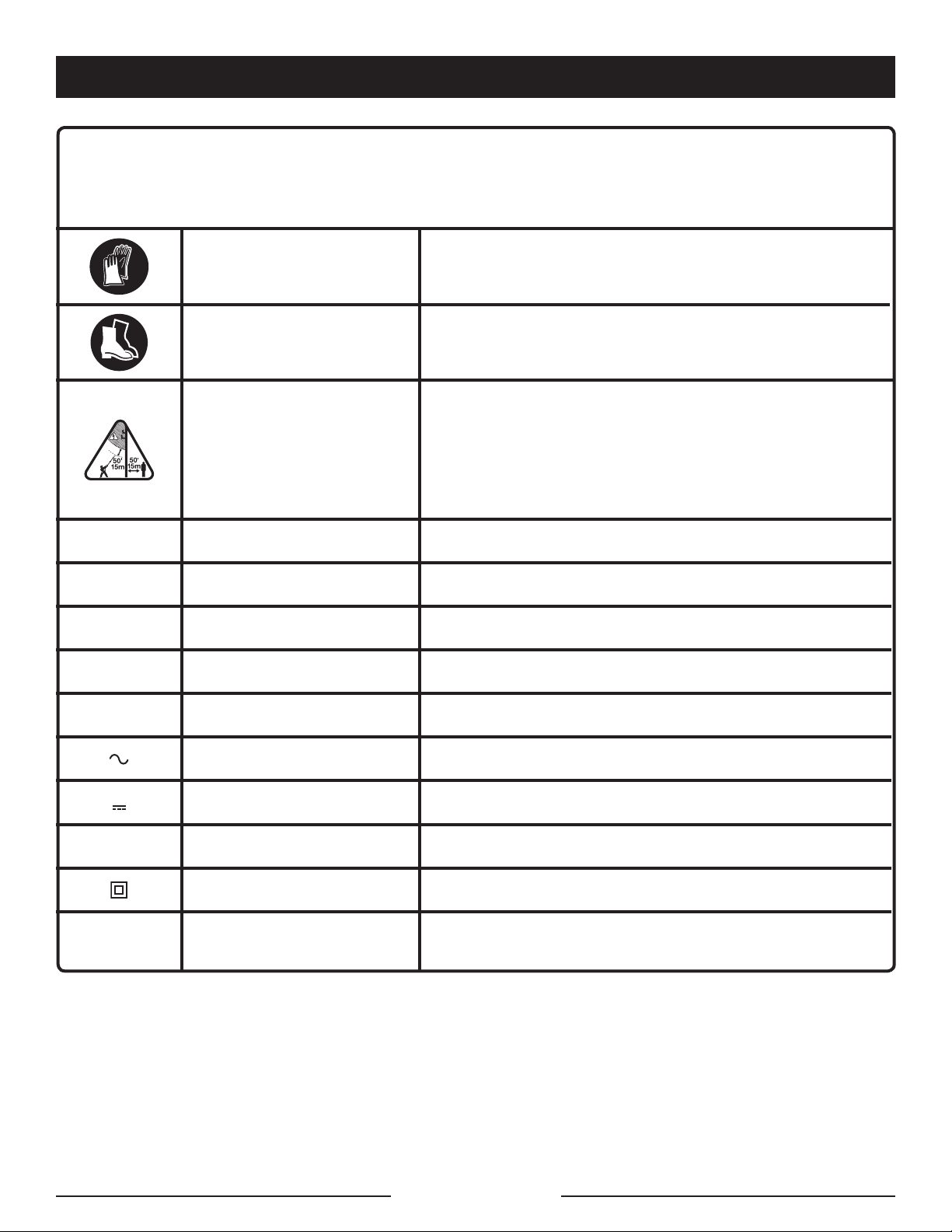

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their
meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Wear Gloves
Wear Safety Footwear
Keep Tool Away from
Electrical Lines/Keep
Bystanders Away
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
min Minutes Time
Wear non-slip, heavy-duty protective gloves when
handling the chain saw.
Wear non-slip safety footwear when using this
equipment.
DANGER! Risk of electrocution! Keep tool 50 feet away
from electrical lines. Keep all bystanders at least 50 ft.
away or twice the height of the largest trees in the felling area when felling.
n
o
.../min
Alternating Current Type of current
Direct Current Type or a characteristic of current
No Load Speed Rotational speed, at no load
Class II Construction Double-insulated construction
Per Minute
Revolutions, strokes, surface speed, orbits etc., per
minute
Page 10 — English
Page 11
ELECTRICAL
DOUBLE INSULATION
Double insulation is a concept in safety in electric
power tools, which eliminates the need for the usual
three-wire grounded power cord. All exposed metal
parts are isolated from the internal metal motor
components with protecting insulation. Double
insulated tools do not need to be grounded.
WARNING:
The double insulated system is intended to
protect the user from shock resulting from a
break in the tool’s internal insulation. Observe
all normal safety precautions to avoid electrical
shock.
NOTE: Servicing of a product with double insulation
requires extreme care and knowledge of the system
and should be performed only by a qualified service
technician. For service, we suggest you return the
product to your nearest authorized service center
for repair. Always use original factory replacement
parts when servicing.
Before using any extension cord, inspect it for
loose or exposed wires and cut or worn insulation.
A proper extension cord is available at an authorized
service center.

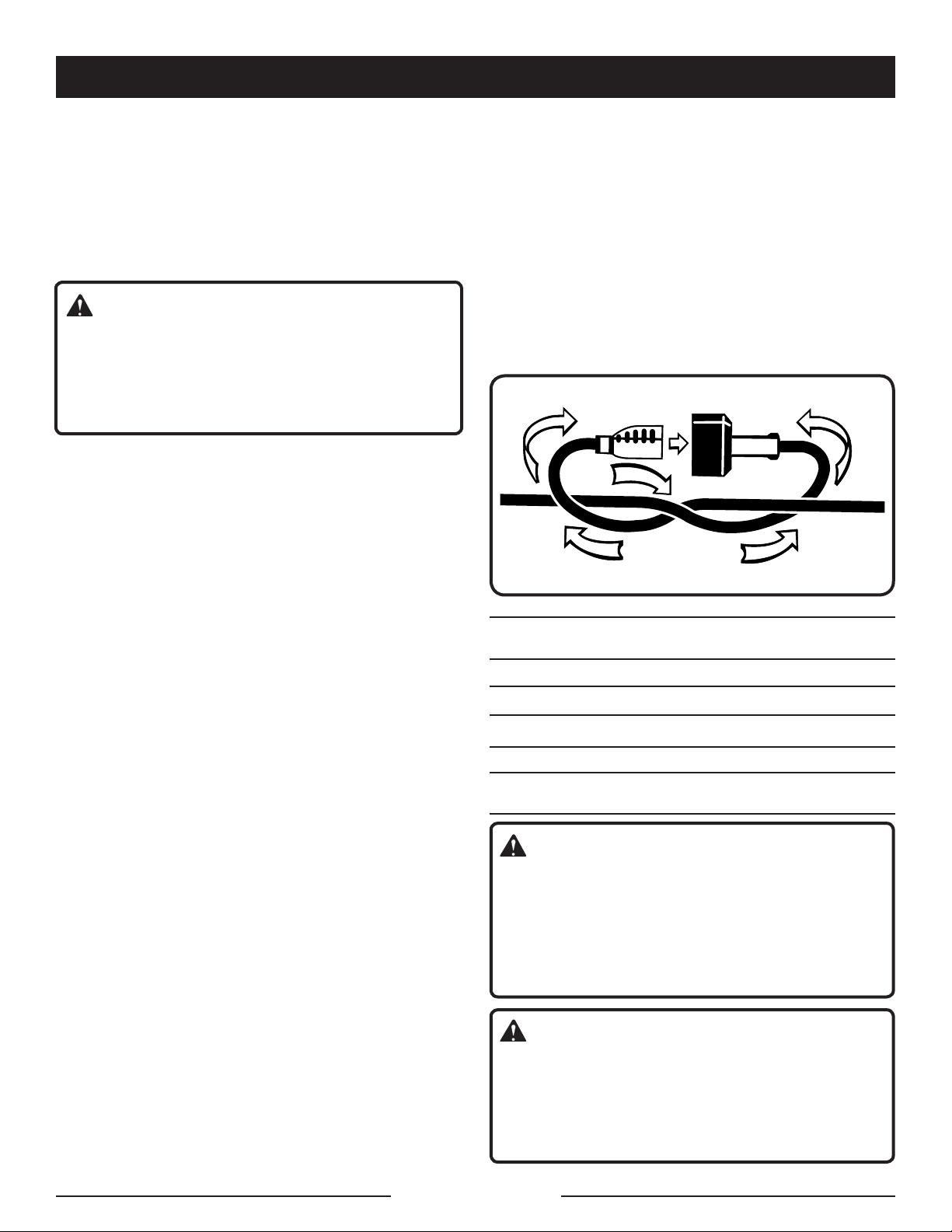

It is possible to tie the extension cord and power
cord in a knot to prevent them from becoming
disconnected during use. Make the knot as shown
in figure 4, then connect the plug end of the power
cord into the receptacle end of the extension cord.
This method can also be used to tie two extension
cords together.
Fig. 4
ELECTRICAL CONNECTION
This product has a precision-built electric motor.
It should be connected to a power supply that is
nominal 120V/60Hz AC (typical U.S. household
circuit). Do not operate this product on direct
current (DC). A substantial voltage drop will cause
a loss of power and the motor will overheat. If the
product does not operate when plugged into an
outlet, double-check the power supply.
EXTENSION CORDS
See Figure 4.
When using a power tool at a considerable
distance from a power source, be sure to use
an extension cord that has the capacity to
handle the current the product will draw. An
undersized cord will cause a drop in line voltage,
resulting in overheating and loss of power. Use the
chart to determine the minimum wire size required
in an extension cord. Only round jacketed cords
listed by Underwriter’s Laboratories (UL) should
be used.
When working outdoors with a product, use an
extension cord that is designed for outside use.
This type of cord is designated with “W-A” or “W”
on the cord’s jacket.
**Ampere rating (on product data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the
working area. Position the cord so that it
will not get caught on lumber, tools, or other
obstructions while you are working with a
power tool. Failure to do so can result in serious
personal injury.
WARNING:
Check extension cords before each use. If
damaged replace immediately. Never use the
product with a damaged cord since touching
the damaged area could cause electrical shock
resulting in serious injury.
Page 11 — English
Page 12
GLOSSARY OF TERMS
Bucking
The process of cross cutting a felled tree or log into
lengths.
Chain Saw Power Head
A chain saw without the saw chain and guide bar.
Drive Sprocket or Sprocket
The toothed part that drives the saw chain.
Felling
The process of cutting down a tree.
Felling Back Cut
The final cut in a tree felling operation made on the
opposite side of the tree from the notching undercut.
Front Hand Guard
A structural barrier between the front handle of a chain
saw and the guide bar, typically located close to the
hand position on the front handle.
Front Handle
The support handle located at or toward the front of
the chain saw. This handle is for the left hand.
Guide Bar
A solid railed structure that supports and guides the
saw chain.
Kickback
The backward or upward motion, or both, of the guide
bar occurring when the saw chain near the nose of the
top area of the guide bar contacts any object such as a
log or branch, or when the wood closes in and pinches
the saw chain in the cut.
Kickback (Pinch)
The rapid pushback of the saw which can occur when
the wood closes in and pinches the moving saw chain
in the cut along the top of the guide bar.
Kickback (Rotational)
The rapid upward and backward motion of the saw
which can occur when the moving saw chain near the
upper portion of the tip of the guide bar contacts an
object, such as a log or branch.
Normal Cutting Position
Those positions assumed in performing the bucking
and felling cuts.
Notching Undercut
A notch cut in a tree that directs the tree’s fall.
Rear Handle
The support handle located at or toward the rear of the
saw. It normally contains the switch trigger. This handle
is for the right hand.
Reduced Kickback Guide Bar
A guide bar which has been demonstrated to reduce
kickback significantly.
Replacement Saw Chain
A chain that complies with the kickback performance
requirements of ANSI B175.1 when tested with specific
chain saws. It may not meet the ANSI performance
requirements when used with other saws.
Saw Chain
A loop of chain having cutting teeth that cut the wood,
and that is driven by the motor and is supported by
the guide bar.
Spiked Bumper (Spike)
The pointed tooth or teeth for use when felling or bucking to pivot the saw and maintain position while sawing.
Springpole
A small tree (sapling) or limb that is bent or trapped
under tension. It may “spring back” rapidly when cut,
causing a dangerous situation.
Switch Trigger
A device that when operated will complete or interrupt
an electrical power circuit to the motor of the chain saw.
Switch Linkage
The mechanism that transmits motion from a trigger
to the switch.
Switch Lock-out
A movable stop that prevents the unintentional operation of the switch until manually actuated.
Low-Kickback Chain
A chain that complies with the kickback performance
requirements of ANSI B175.1 when tested on a representative sample of chain saws.
Page 12 — English
Page 13

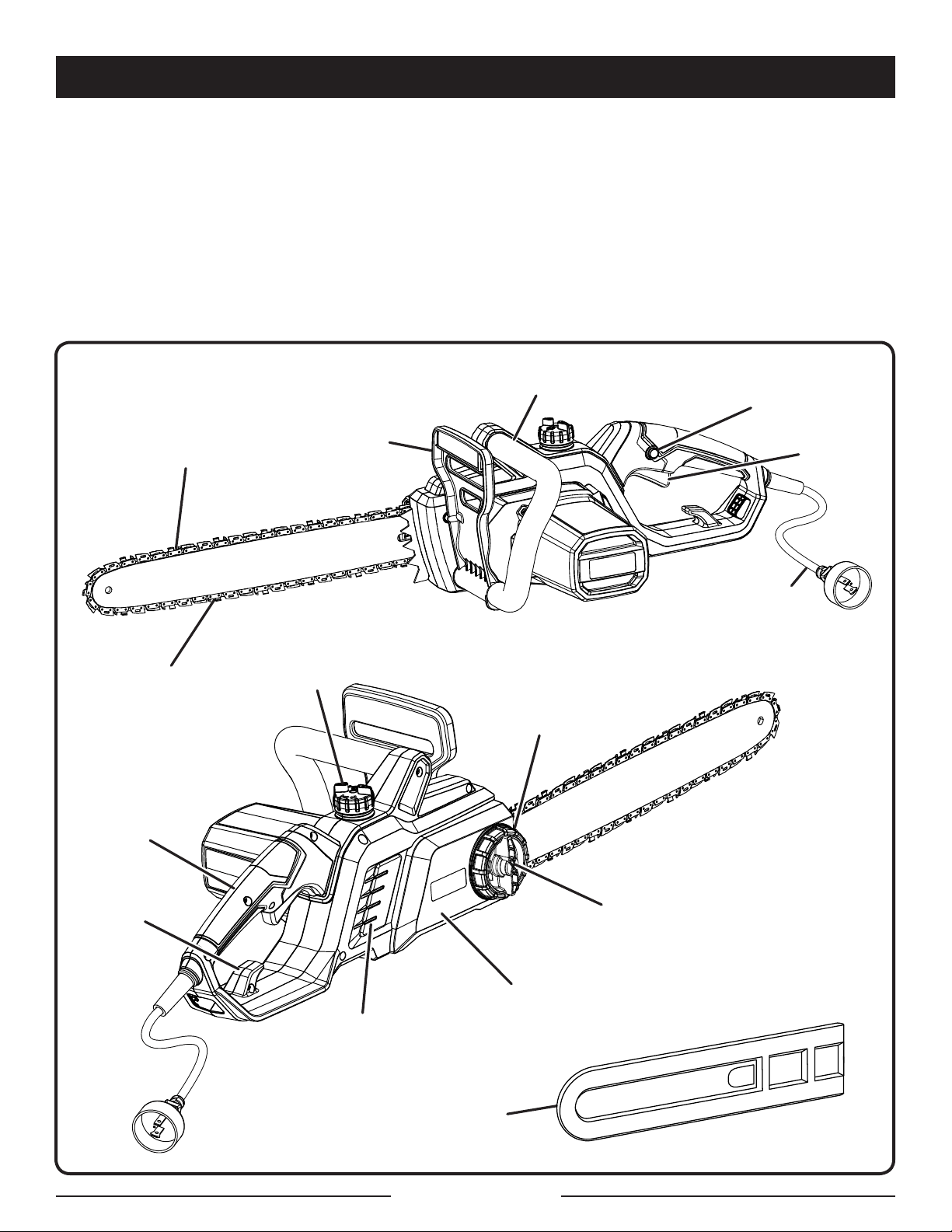

FEATURES
SPECIFICATIONS
Bar length .......................................................................................................................................16 in.
Chain pitch ................................................................................................................................. .375 in.
Chain gauge ............................................................................................................................... .050 in.
Chain type ...........................................................................................................Low Profile Skip Tooth
Drive sprocket .............................................................................................................................6-tooth
Input ...........................................................................................nominal 120V/60Hz AC only, 13 Amps
Chain lubricant tank capacity ....................................................................................................... 6.8 oz.
GUIDE
BAR
LOW KICKBACK SAW
CHAIN
REAR
HANDLE
FRONT HAND
GUARD
OIL RESERVOIR
CAP
FRONT HANDLE
CHAIN TENSION
ADJUSTMENT RING
SWITCH
LOCK-OUT
SWITCH
TRIGGER
POWER
CORD
CORD
RETAINER
CHAIN COVER
LOCK KNOB
CHAIN COVER
QUICK VIEW
OIL INDICATOR
SCABBARD
Fig. 5
Page 13 — English
Page 14
FEATURES
KNOW YOUR CHAIN SAW
See Figure 5.
The safe use of this product requires an
understanding of the information on the tool and
in this operator’s manual as well as a knowledge
of the project you are attempting. Before use of
this product, familiarize yourself with all operating
features and safety rules.
CHAIN TENSION ADJUSTMENT RING
This feature allows user to adjust the tension of
the chain.
GUIDE BAR
The factory-equipped guide bar has a small radius
tip that offers a somewhat lower kickback potential.
ASSEMBLY
LOW KICKBACK SAW CHAIN
The low kickback saw chain helps minimize the
force of a kickback reaction by preventing the
cutters from digging in too deeply at the kickback
zone.
QUICK VIEW OIL INDICATOR
Semi-transparent oil reservoir that allows user to
see when to add oil.
SWITCH LOCK-OUT
A control feature designed to prevent the motor
from being accidently started.
SWITCH TRIGGER
Squeeze the switch trigger to operate the unit after
switch lock-out has been depressed. Release the
switch trigger to stop the unit.
UNPACKING
This product has been shipped completely
assembled.
Carefully remove the product and any
accessories from the box. Make sure that all
items listed in the packing list are included.
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing
or damaged. Use of a product that is not
properly and completely assembled could result
in serious personal injury.
Inspect the product carefully to make sure no
breakage or damage occurred during shipping.
Do not discard the packing material until you
have carefully inspected and satisfactorily
operated the product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Chain Saw
Scabbard
Operator’s Manual
WARNING:
If any parts are damaged or missing do not
operate this product until the parts are replaced.
Use of this product with damaged or missing
parts could result in serious personal injury.
Page 14 — English
Page 15
ASSEMBLY
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this
product. Any such alteration or modification is
misuse and could result in a hazardous condition
leading to possible serious personal injury.
WARNING:
Do not connect to power supply until assembly
is complete. Failure to comply could result
in accidental starting and possible serious
personal injury.
OPERATION
DANGER:
Never cut near power lines, electric cords, or
other electric sources. If bar and chain jams
on any electrical cord or line, DO NOT TOUCH
THE BAR OR CHAIN! THEY CAN BECOME
ELECTRICALLY LIVE AND VERY DANGEROUS.
Continue to hold the chain saw by the insulated
rear handle or lay it down and away from you in
a safe manner. Disconnect the electrical service
to the damaged line or cord before attempting
to free the bar and chain from the line or cord.
Contact with the bar, chain, other conductive
parts of the chain saw, or live electric cords or
lines will result in death by electrocution, electric
shock, or serious personal injury.
WARNING:
Never start the motor before verifying that the
guide bar, chain, chain cover, and chain cover
lock knob are properly assembled. Starting the
motor without all parts and the chain at proper
tension may result in serious personal injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing and head protection. Failure to do so
could result in objects being thrown into your
eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories
not recommended by the manufacturer of this
product. The use of attachments or accessories
not recommended can result in serious personal
injury.
WARNING:
Do not allow familiarity with this product to
make you careless. Remember that a careless
fraction of a second is sufficient to inflict serious
injury.
Page 15 — English
WARNING:
Never fell a tree or cut a log or limb that has a
diameter greater than the length of the guide
bar. Only properly trained professionals should
perform these cuts. Performing these types of
cuts can cause an accident and result in death
or serious personal injury.
Page 16
OPERATION
NOTICE:
Before each use, inspect the entire product
for damaged, missing, or loose parts such as
screws, nuts, bolts, caps, etc. Tighten securely
all fasteners and caps and do not operate this
product until all missing or damaged parts are
replaced. Please contact customer service or
an authorized service center for assistance.
APPLICATIONS
You may use this product for the purposes listed
below:
Basic limbing, felling, and woodcutting

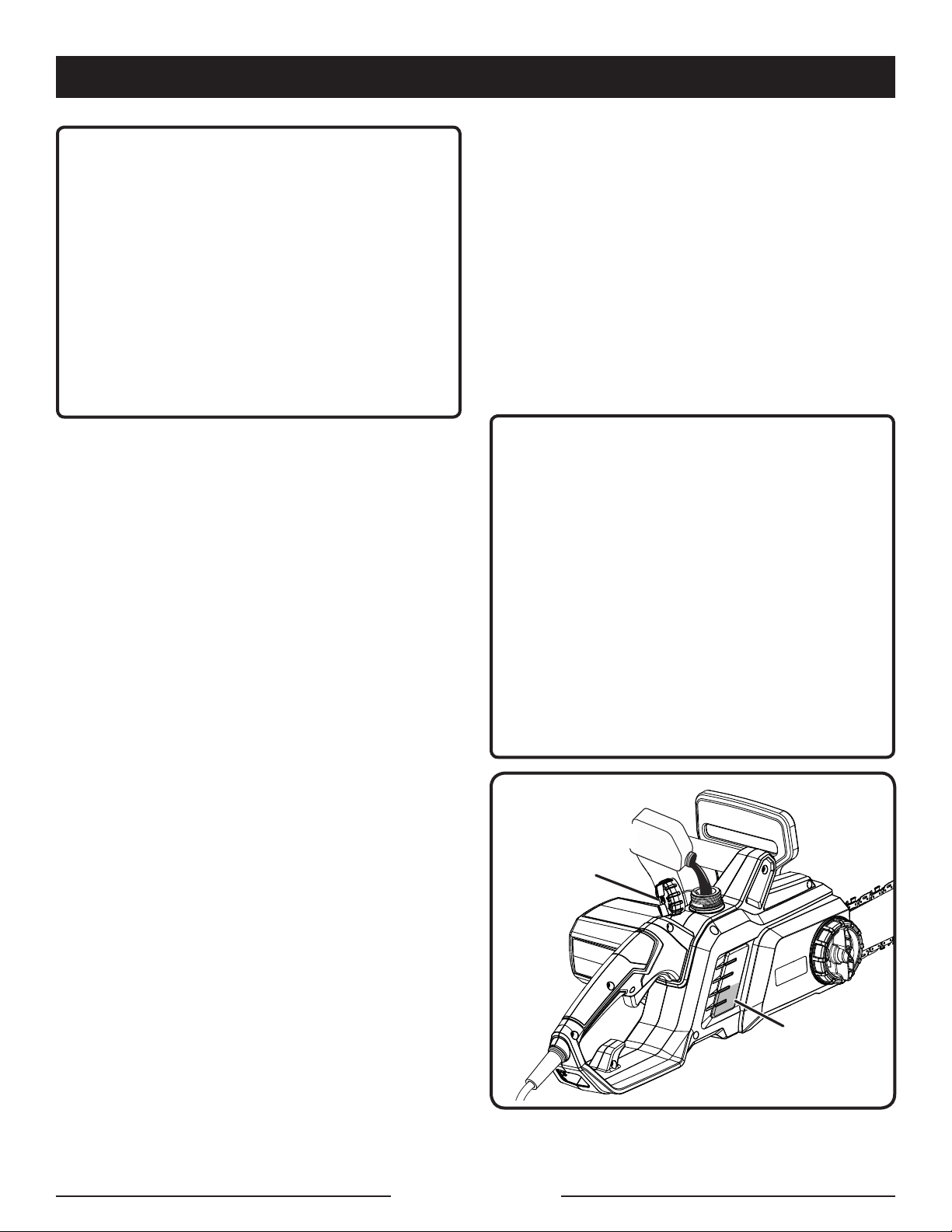

ADDING BAR AND CHAIN LUBRICANT
See Figure 6.
NOTE: Chain saw comes from the factory with
no bar and chain lubricant added. Level should
also be checked after every 20 minutes of use and
refilled as needed.
Use a bar and chain lubricant designed for
lubricating chain saw chains. They are formulated
to extend bar and chain life by protecting against
wear and reducing friction and heat.
NOTE: Do not use dirty, used, or otherwise
contaminated lubricants. Damage may occur to
the bar or chain.
NOTE: It is normal for lubricant to seep from the
saw when not in use. To prevent seepage, empty
the oil tank after each use then run for one minute.
When storing the unit for a long period of time
(three months or longer) be sure the chain is lightly
lubricated; this will prevent rust on the chain and
bar sprocket.
NOTICE:
Before each use, check to make sure that the
chain is properly tensioned. A cold chain is
correctly tensioned when there is no slack on
the underside of the guide bar, the chain is snug,
and it can be turned by hand without binding.
During normal saw operation, the temperature
of the chain increases. The drive links of a
correctly tensioned warm chain will hang
approximately .050 in. out of the bar groove.
See the Adjusting the Chain Tension
instructions in the Maintenance section of this
manual to properly adjust the chain tension.
CHAIN
LUBRICANT
OIL RESERVOIR
CAP
Disconnect chain saw from power supply.
Remove oil cap.
Carefully pour the bar and chain lubricant into
the tank.
Wipe off excess lubricant.
Check and fill the oil tank when quick view oil
indicator is below the second to last indicator
line.
Repeat as needed.
Page 16 — English
QUICK VIEW
OIL INDICATOR

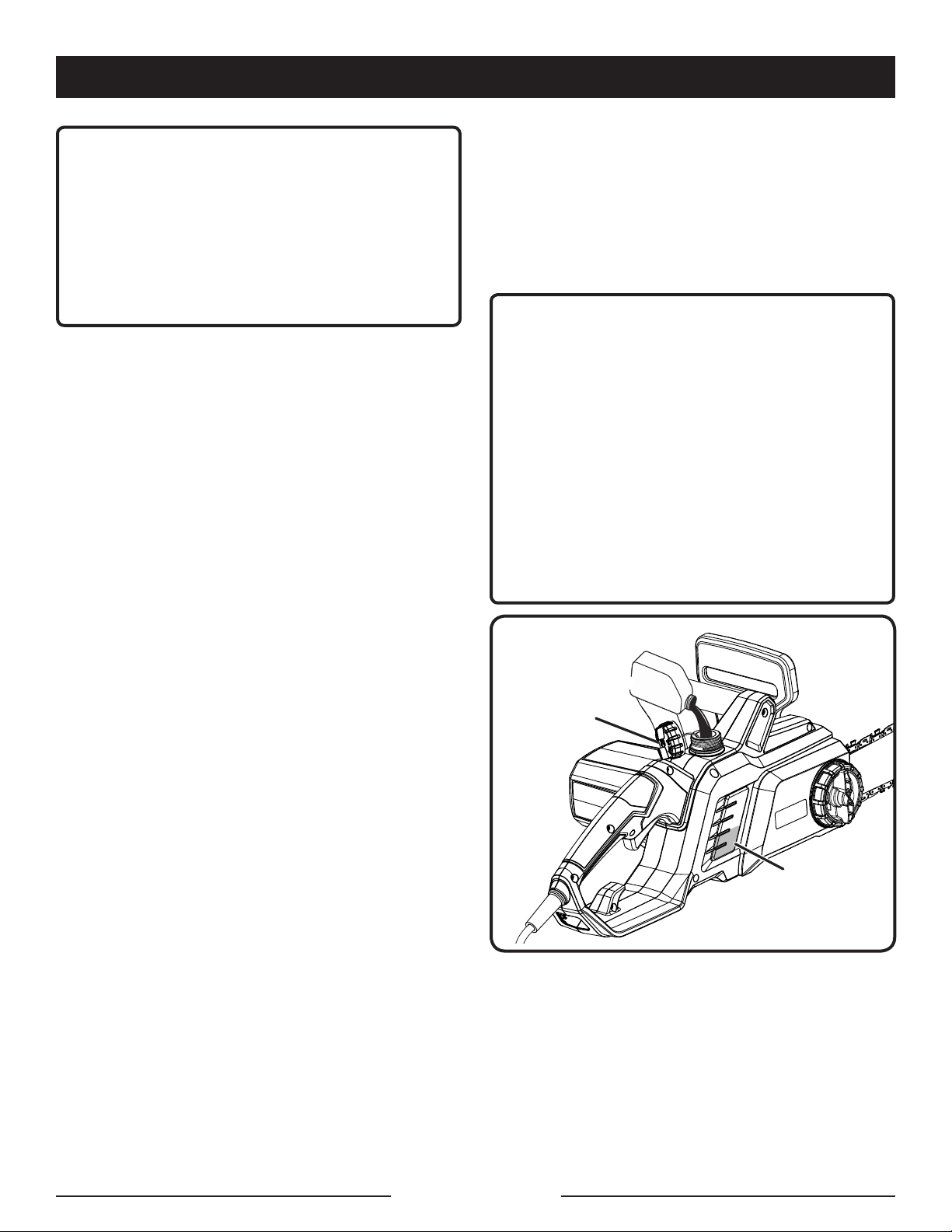

Fig. 6
Page 17
OPERATION

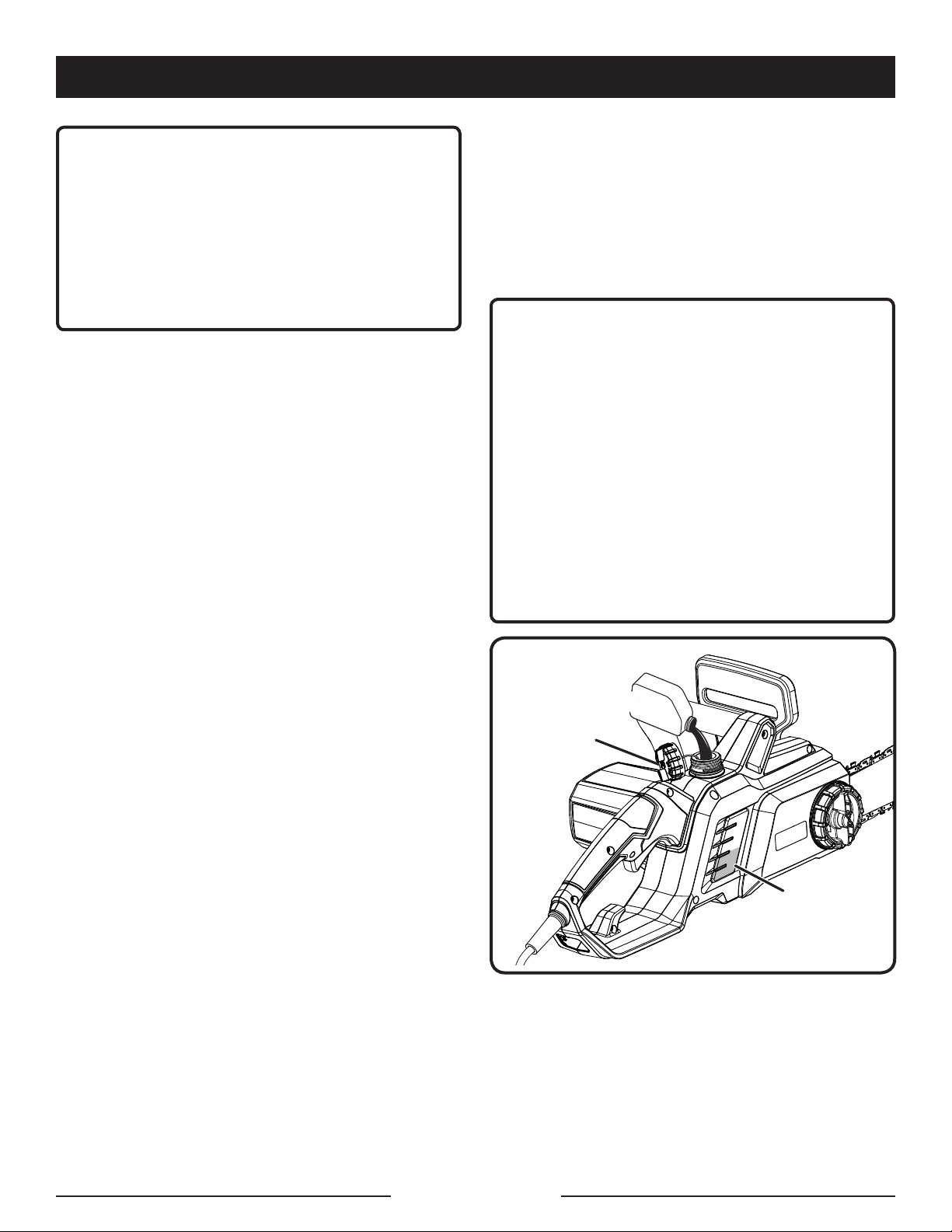

CONNECTING TO POWER SUPPLY

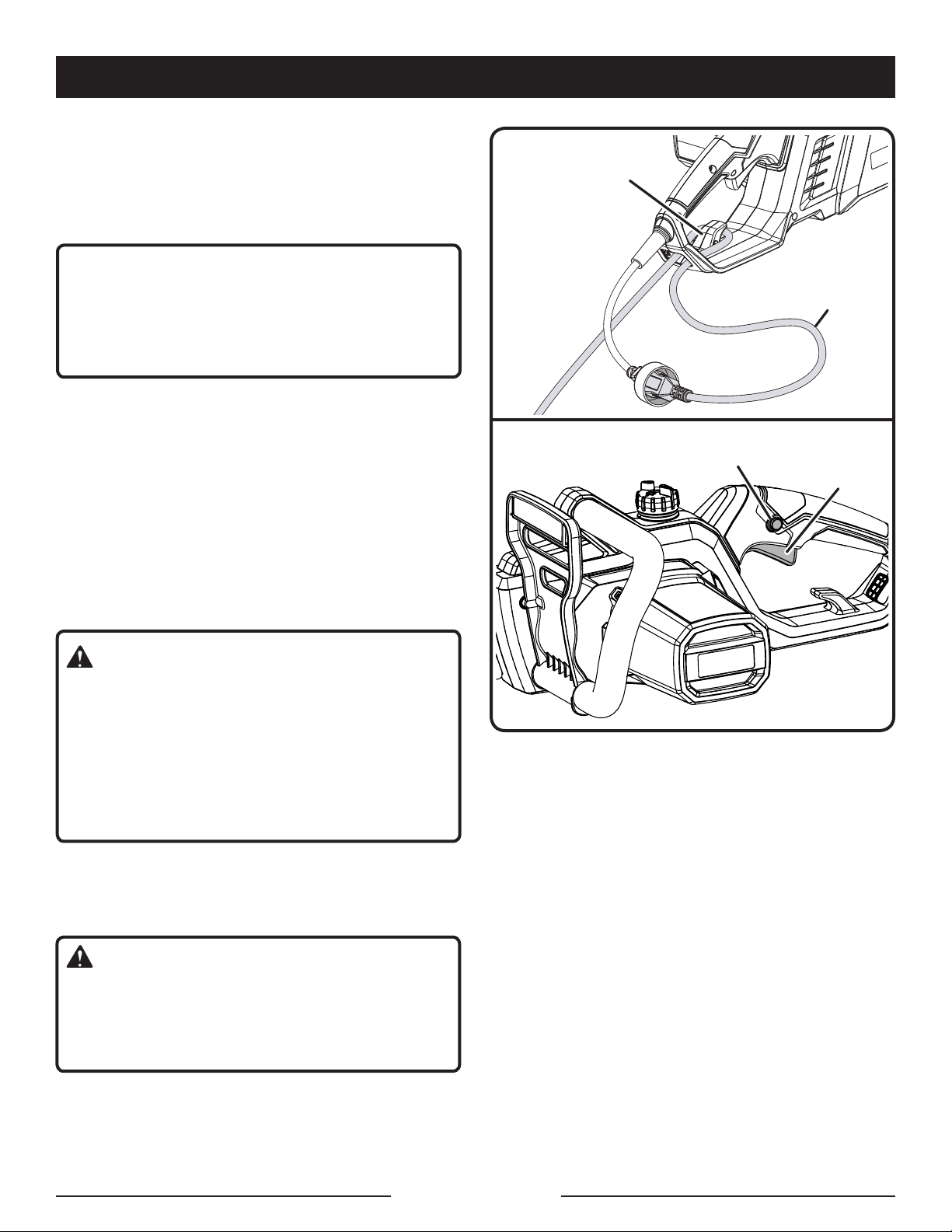

See Figure 7.
This chain saw is designed with a cord retainer
that prevents the extension cord from being pulled
loose while using.
CORD
RETAINER
NOTICE:
Always secure extension cord to unit by using
cord retainer. Failure to use cord retainer may
result in damage to the unit and/or extension
cord.
Form a loop with the end of the extension cord.
Insert loop portion of extension cord through
the opening in the side of the rear handle and
place over cord hitch.
Slowly pull loop against cord retainer until the
slack is removed.
Plug chain saw into extension cord.
NOTE: Failure to remove all excess cord slack
from extension cord retainer could result in plug
loosening from receptacle.
WARNING:
Always make sure the tool is unplugged from
the power supply when you are assembling
parts, making adjustments, cleaning, carrying,
transporting or when not in use. Disconnecting
the power supply from the tool will prevent
accidental starting that could cause serious
personal injury.
STARTING AND STOPPING THE CHAIN
SAW
See Figure 8.
WARNING:
Keep body to the left of the chain line. Never
straddle the saw or chain, or lean over past the
chain line. Improper operation of the chain saw
could result in serious personal injury.
Starting the chain saw:
Make sure chain tension is at desired setting.
Refer to Adjusting the Chain Tension in the
Maintenance section of this manual.
Page 17 — English
EXTENSION
CORD
Fig. 7
SWITCH
LOCK-OUT
Make sure the chain cover lock knob is tight to
the chain cover.
Make sure no objects or obstructions are in
immediate vicinity which could come in contact
with the bar and chain.
Press and hold the switch lock-out. This makes
the switch trigger operational.
Press and hold the switch trigger, release the
switch lock-out and continue to squeeze the
switch trigger for continued operation.
Stopping the chain saw:
NOTE: It is normal for the chain to coast to a stop
once the trigger switch is released.
Release the switch trigger to stop the chain saw.
Upon release of the switch trigger, the switch
lock-out will be automatically reset to the lock
position.
SWITCH
TRIGGER
Fig. 8
Page 18
OPERATION
PREPARING FOR CUTTING

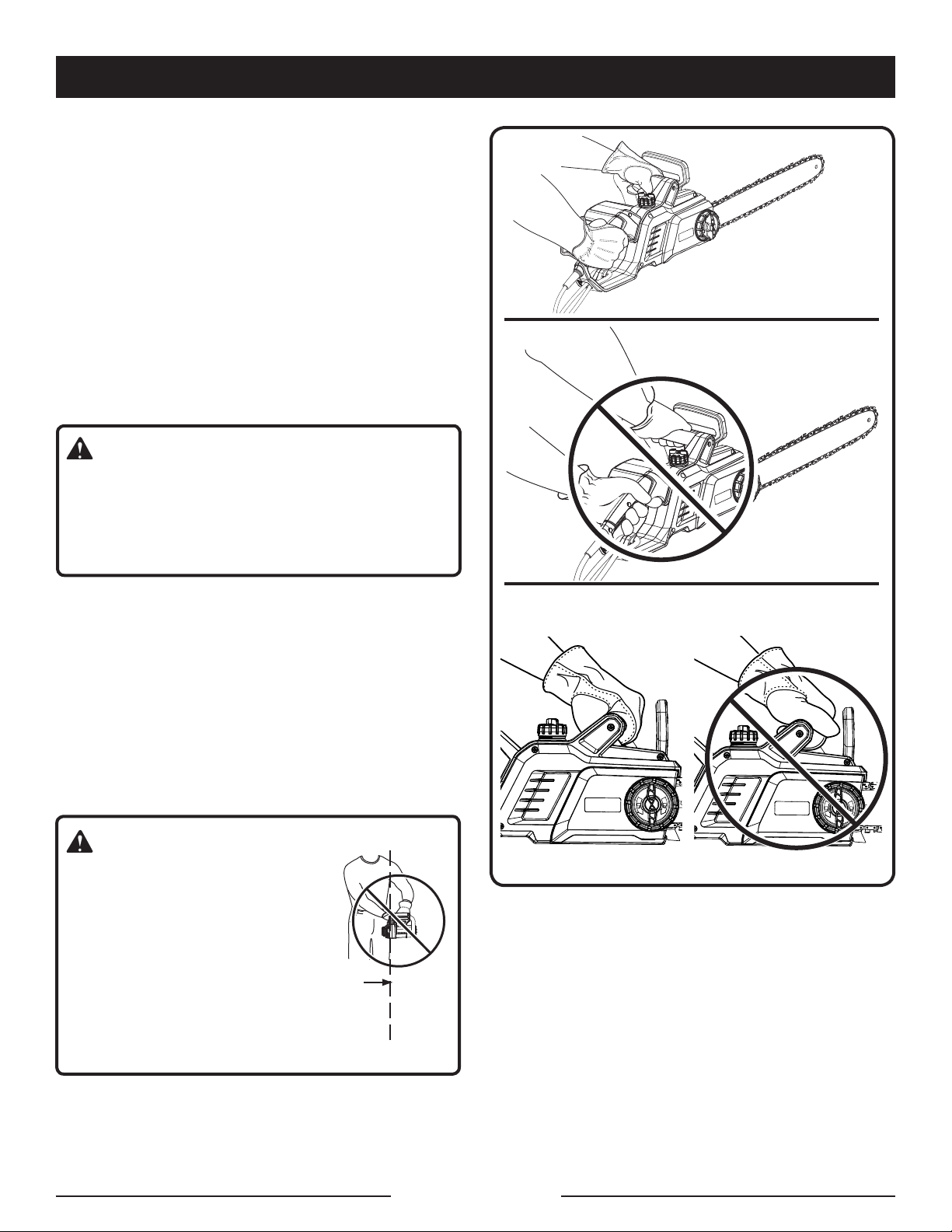

PROPER GRIP ON HANDLES
See Figure 9.
See General Power Tool Safety Warnings for
appropriate safety equipment.
Wear non-slip gloves for maximum grip and
protection.
Hold the saw firmly with both hands. Always
keep your left hand on the front handle and your
right hand on the rear handle so that your body
is to the left of the chain line.
WARNING:
Never use a left-handed (cross-handed) grip or
any stance that would place your body or arm
across the chain line. Improper operation of the
chain saw could result in serious personal injury.
PROPER HAND
GRIP POSITION
Maintain a proper grip on the saw whenever the
motor is running. The fingers should encircle
the handle and the thumb is wrapped under the
handlebar. This grip is least likely to be broken
by a kickback or other sudden reaction of the
saw. Any grip in which the thumb and fingers
are on the same side of the handle is dangerous
because a slight kick of the saw can cause loss
of control.
WARNING:
DO NOT operate the switch
trigger with your left hand
and hold the front handle
with your right hand. Never
allow any part of your body
to be in the chain line while
operating a saw. Improper
operation of the chain saw could result in
serious personal injury.
CHAIN
LINE
PROPER GRIP
IMPROPER GRIP
Fig. 9
Page 18 — English
Page 19
OPERATION

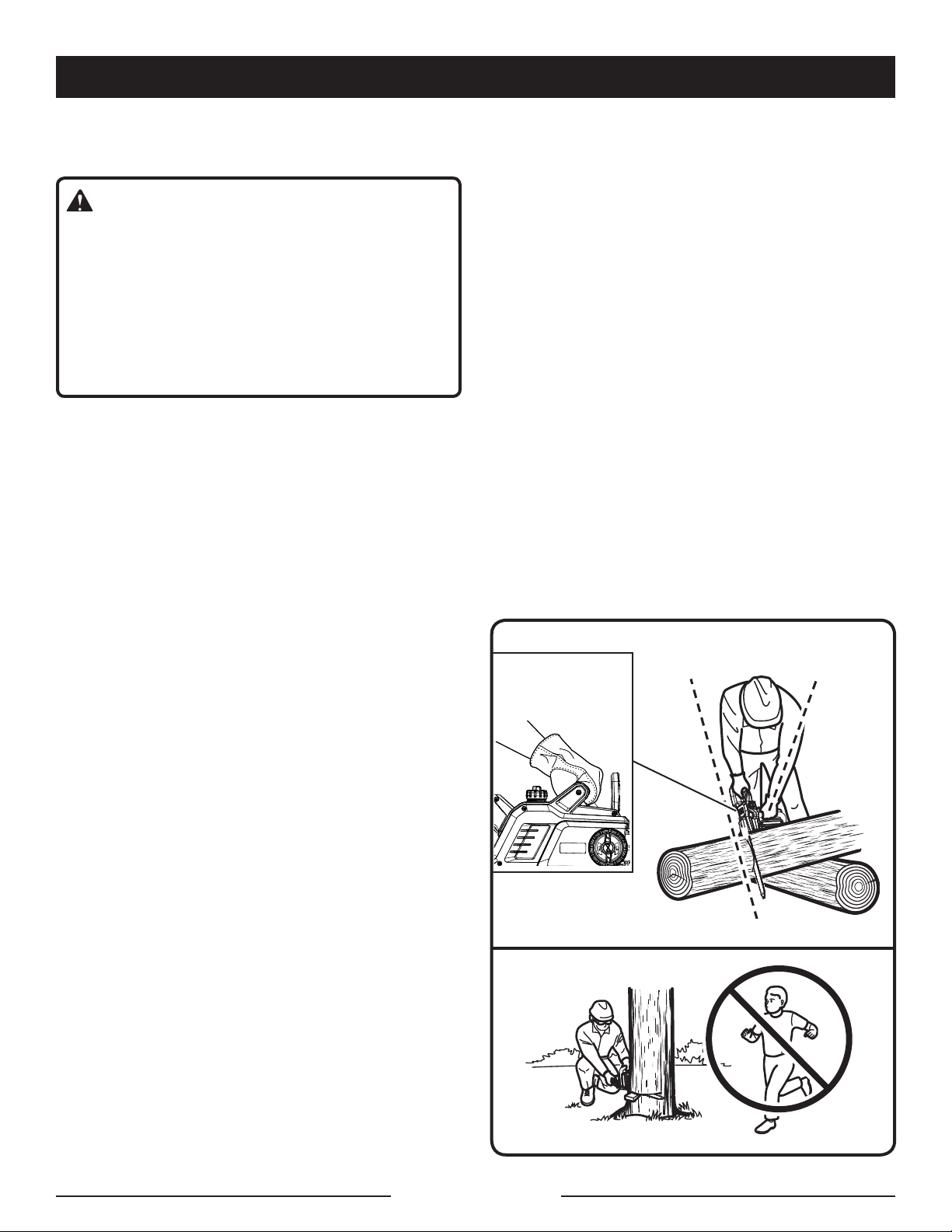

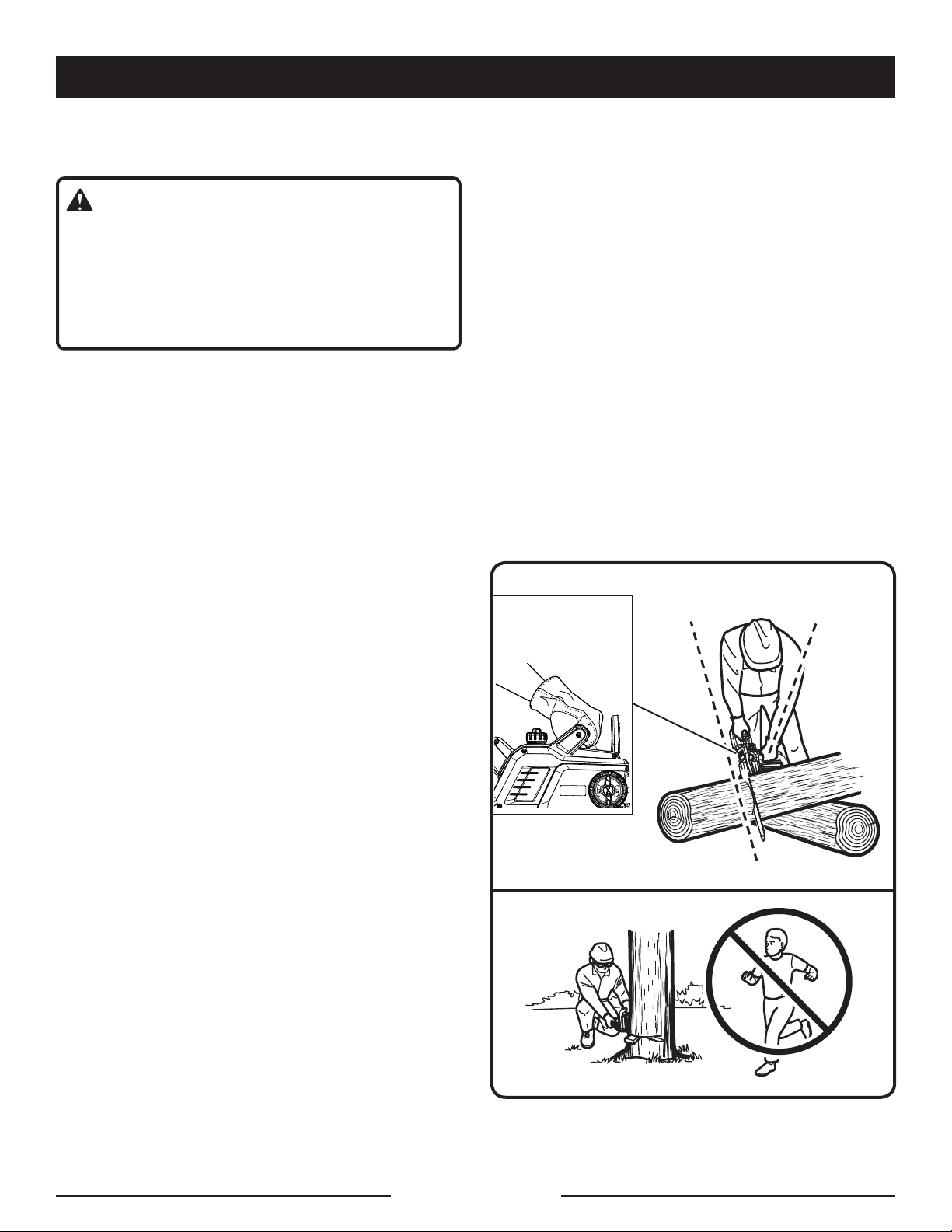

PROPER CUTTING STANCE

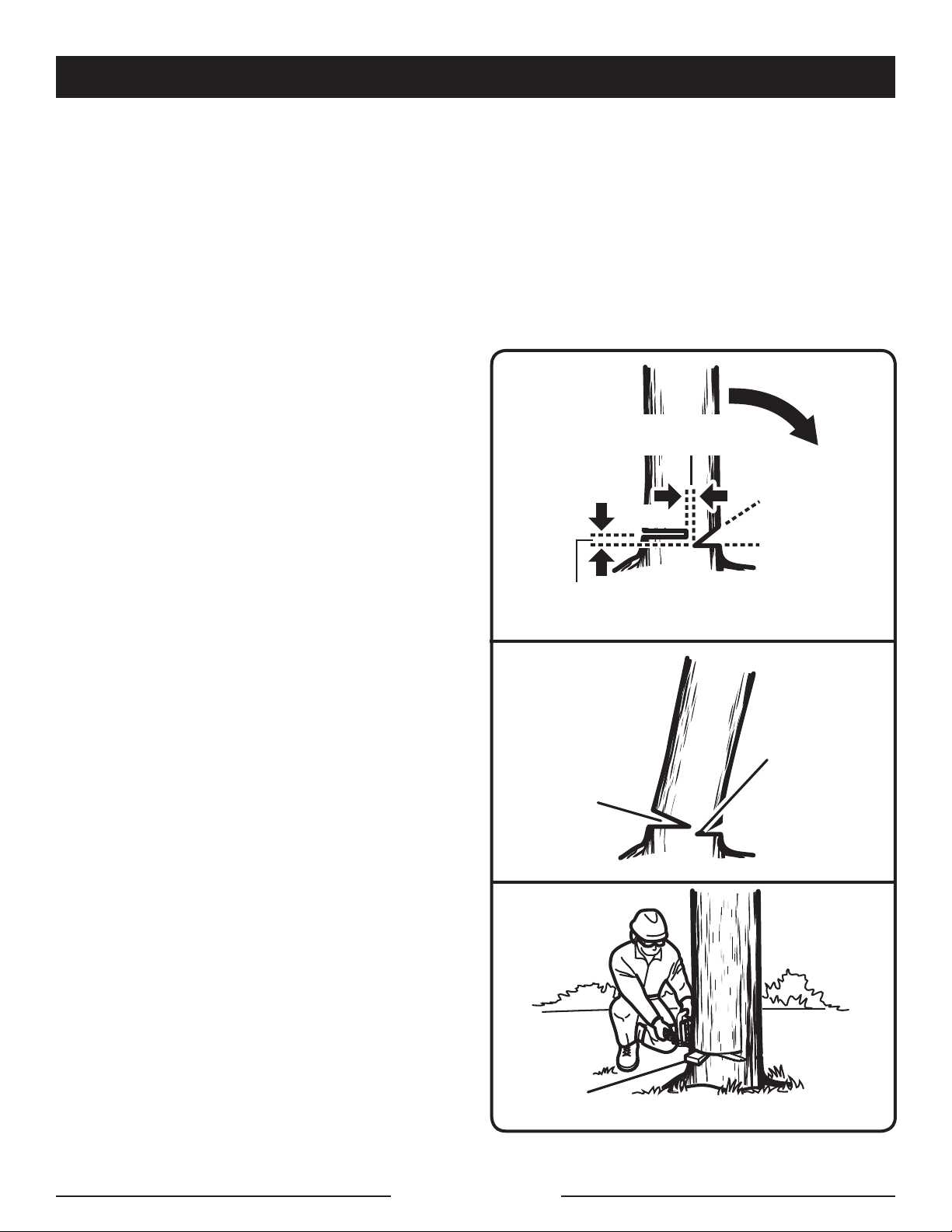

See Figures 10 - 11.
WARNING:
Always use the proper cutting stance described
in this section. Never kneel when using the
chain saw, except when felling a tree as
illustrated in figure 11. Kneeling could result in
loss of stability and control of the chain saw,
resulting in serious personal injury.
■Balance your weight with both feet on solid
ground.
Keep left arm with elbow locked in a “straight
arm” position to withstand any kickback force.
Keep your body to the left of the chain line.
Keep your thumb on underside of handlebar.

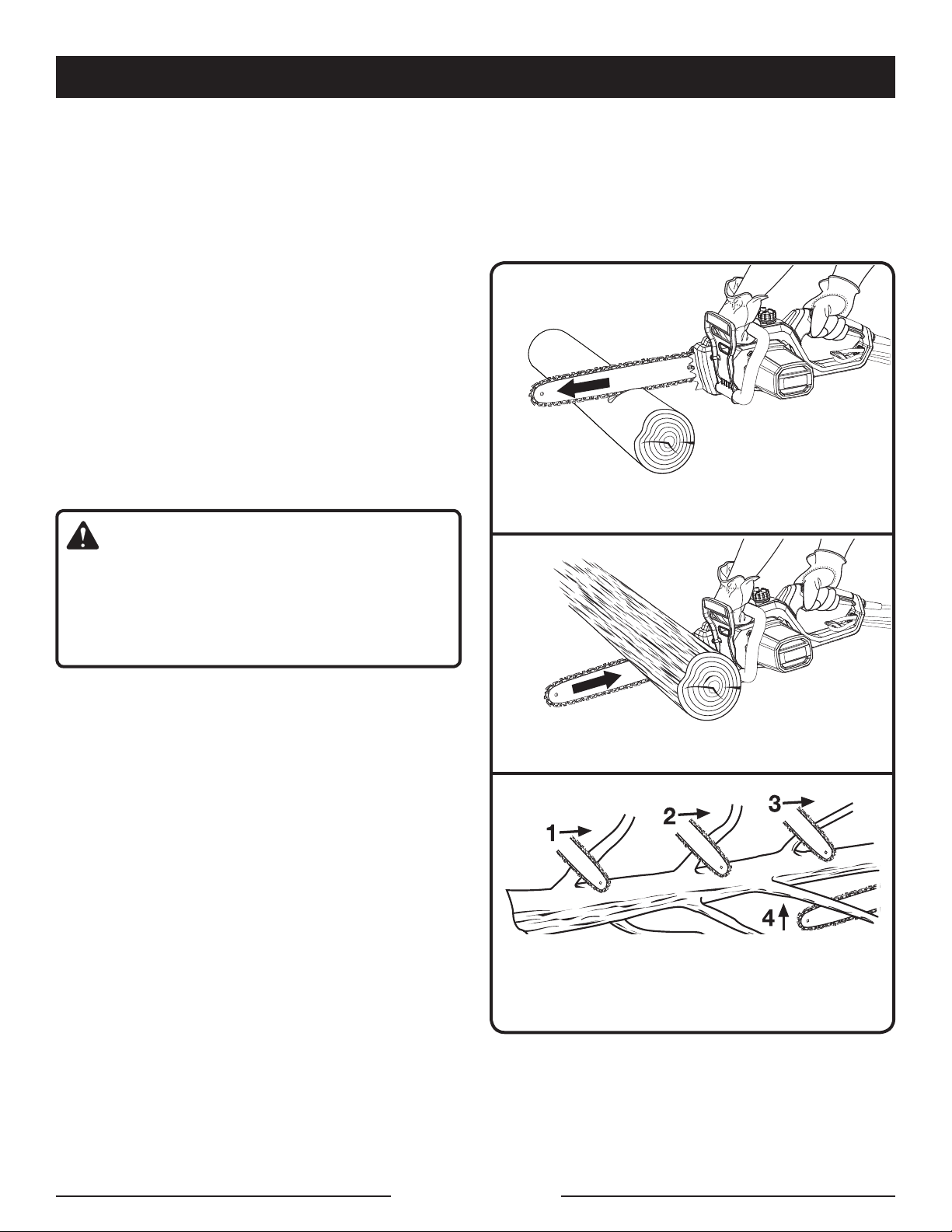

BASIC OPERATING/CUTTING
PROCEDURES
Practice cutting a few small logs using the following
technique to get the “feel” of using the saw before
you begin a major sawing operation.
Take the proper stance in front of the wood with
the saw idling.
WORK AREA PRECAUTIONS
See Figure 11.
Cut only wood or materials made from wood;
no sheet metal, no plastics, no masonry, no
non-wood building materials.
■Never allow children to operate the saw. Allow
no person to use this chain saw who has
not read this operator’s manual or received
adequate instructions for the safe and proper
use of this chain saw.
■Keep everyone – helpers, bystanders, children,
and animals – a safe distance from the cutting
area. During felling operations, the safe distance
should be a least twice the height of the
largest trees in the felling area. During bucking
operations, keep a minimum distance of 15 feet
between workers.
THUMB ON
UNDERSIDE OF
HANDLE BAR
CHAIN
LINE
STRAIGHT ARM
Press the switch lock-out and squeeze the
switch trigger then release switch lock-out and
let the chain accelerate to full speed before
entering the cut.
Begin cutting with the saw against the log.
Keep the unit running the entire time you are
cutting, maintain a steady speed.
Allow the chain to cut for you; exert only light
downward pressure. Forcing the cut could result
in damage to the bar, chain, or motor.
Release the switch trigger as soon as the cut
is completed, allowing the chain to stop. If you
run the saw without a cutting load, unnecessary
wear can occur to the chain, bar, and unit.
Do not put pressure on the saw at the end of
the cut.
Fig. 10
Fig. 11
Page 19 — English
Page 20
OPERATION
45°
45°
■Always cut with both feet on solid ground to
prevent being pulled off balance.
■Do not cut above chest height as a saw held
higher is difficult to control against kickback
forces.
■Do not fell trees near electrical wires or buildings.
Leave this operation for professionals.
■Cut only when visibility and light are adequate
for you to see clearly.
FELLING TREES
See Figures 12 - 15.
RETREAT PATH
HAZARDOUS CONDITIONS
WARNING:
Do not fell trees during periods of high wind or
heavy precipitation. Wait until the hazardous
weather has ended.
WARNING:
Closely check for broken or dead branches,
which could fall while cutting and do not cut
near buildings or electrical wires if you do not
know the direction of tree fall. Do not cut at
night or during bad weather conditions, such as
rain, snow, or strong winds, which can reduce
visibility and control of the chain saw. If the tree
you are felling makes contact with any utility
line, you should discontinue use of the chain
saw and immediately notify the utility company.
Failure to follow these instructions could result
in death or serious personal injury.
When felling a tree, it is very important that you
closely follow these warnings and instructions to
prevent possible death or serious personal injury.
■Do not cut down trees having an extreme lean
or large trees with rotten limbs, loose bark,
or hollow trunks. Have these trees pushed or
dragged down with heavy equipment, then cut
them up.
■Do not cut trees near electrical wires or
buildings.
■Check the tree for damaged or dead branches
that could fall and hit you during felling.
PLANNED
LINE OF FALL
RETREAT PATH
Fig. 12
■Periodically glance at the top of the tree during
the backcut to assure the tree is going to fall in
the desired direction.
If the tree starts to fall in the wrong direction,
or if the saw gets caught or hung up during the
fall, leave the saw and save yourself!
Felling a tree — When bucking and felling
operations are being performed by two or more
persons, at the same time, the felling operation
should be separated from the bucking operation
by a distance of at least twice the height of the
tree being felled. Trees should not be felled in a
manner that would endanger any person, strike
any utility line or cause any property damage. If
the tree does make contact with any utility line, the
utility company should be notified immediately.

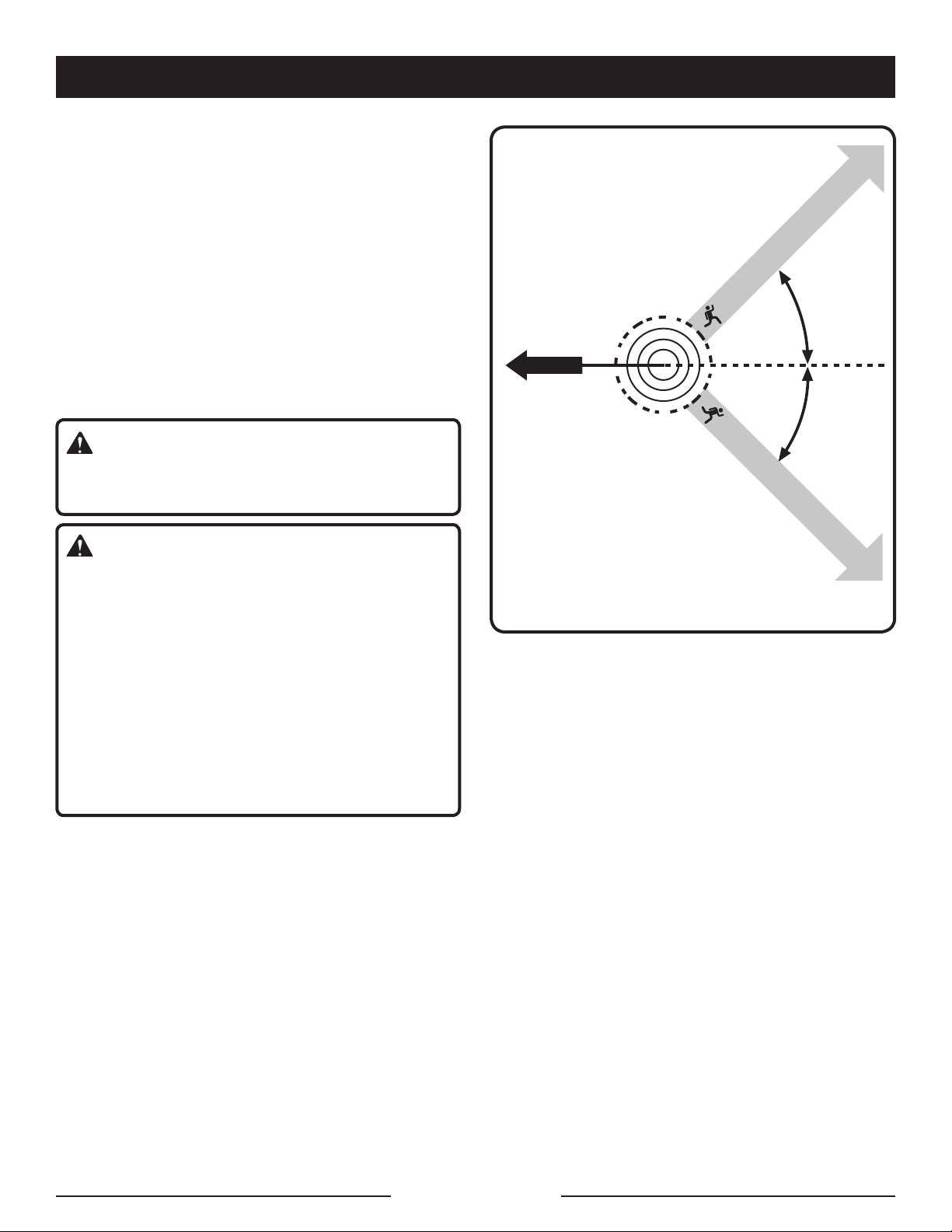

Before any cuts are started, pick your escape
route (or routes in case the intended route is
blocked); clear the immediate area around the
tree and make sure there are no obstructions in
your planned path of retreat. Clear paths of safe
retreat should extend back and diagonally (45°)
to the rear of the planned line of fall. When the
Page 20 — English
Page 21
OPERATION
tree begins to fall, you should retreat away from
the direction of fall along a retreat path and at
least 20 feet away from the trunk in case it kicks
back over the stump. See figure 12.
Before felling is started, consider the force and
direction of the wind, the lean and balance of
the tree, and the location of large limbs. These
things influence the direction in which the tree
will fall. Do not try to fell a tree along a line
different from its natural line of fall.
The chain saw operator should keep on the
uphill side of the terrain as the tree is likely to
roll or slide downhill after it is felled.
Remove dirt, stones, loose bark, nails, staples,
and wire from the tree where felling cuts are to
be made.

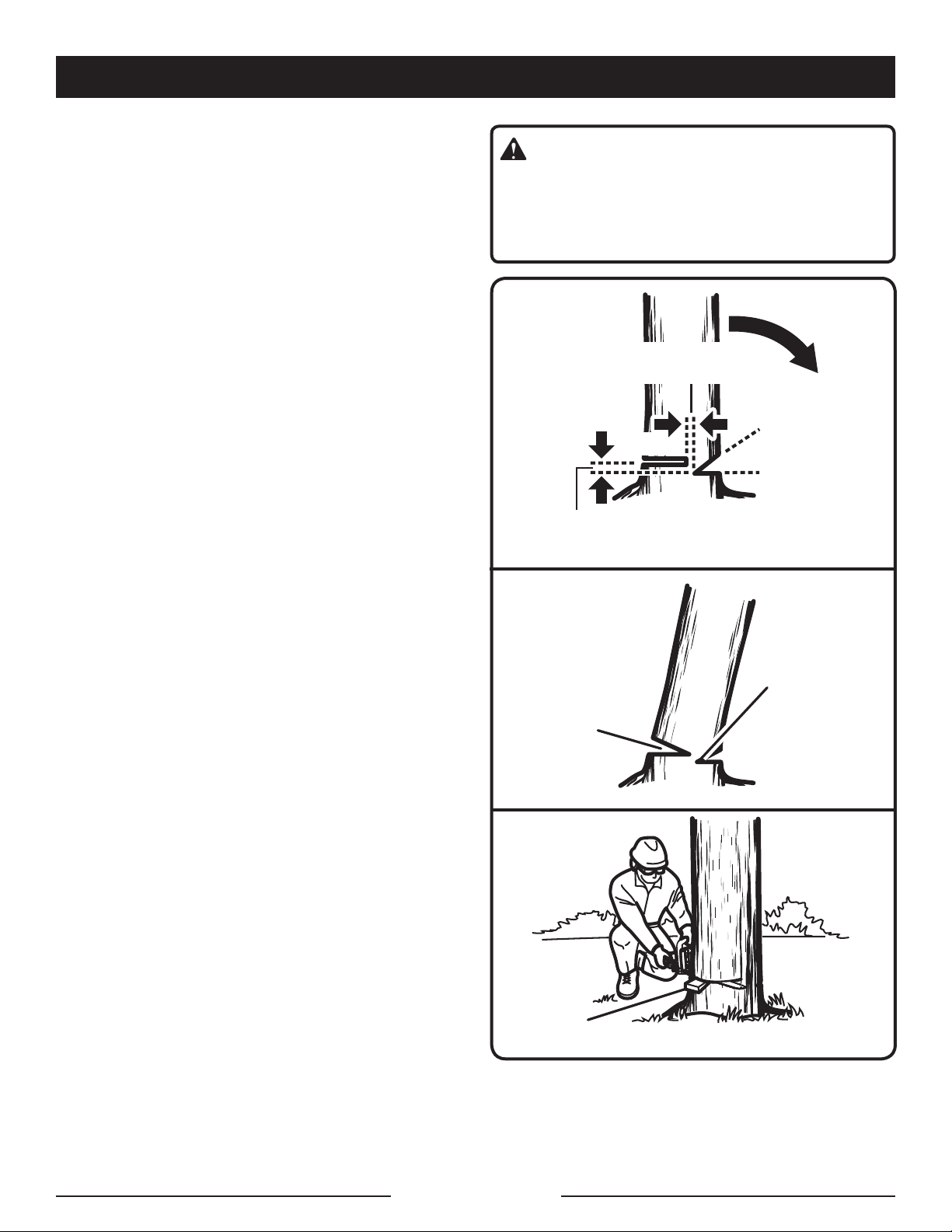

Notched Undercut. Cut a notch about 1/3
the diameter of the tree, perpendicular to the
direction of fall. Make the cuts of the notch so
they intersect at a right angle to the line of fall.
This notch should be cleaned out to leave a
straight line. To keep the weight of the wood
off the saw, always make the lower cut of the
notch before the upper cut. See figure 13.
Felling Backcut. The backcut is always made
level and horizontal, and at a minimum of 2
in. above the horizontal cut of the notch. See
figures 13 - 14.
Never cut through to the notch. Always leave a
band of wood between the notch and backcut
(approximately 2 in. or 1/10 the diameter of the
tree). This is called “hinge” or “hingewood.” It
controls the fall of the tree and prevents slipping
or twisting or shoot-back of the tree off the
stump. See figures 13 - 14.
On large diameter trees, stop the back cut
before it is deep enough for the tree to either
fall or settle back on the stump. Then insert
soft wooden or plastic wedges into the cut so
they do not touch the chain. The wedges can
be driven in, little by little, to help jack the tree
over. See figure 15.
As tree starts to fall, stop the chain saw and put
it down immediately. Retreat along the cleared
path, but watch the action in case something
falls your way.
WARNING:
Never cut through to the notch when making a
back cut. The hinge controls the fall of the tree,
this is the section of wood between the notch
and backcut.
HINGE
2 in. OR 1/10 DIAMETER
NOTCH -
APPROX. 1/3
DIAMETER OF
TRUNK
BACK CUT
2 in.
HINGE
BACK CUT
WEDGE
Fig. 13
Fig. 14
Fig. 15
Page 21 — English
Page 22
OPERATION

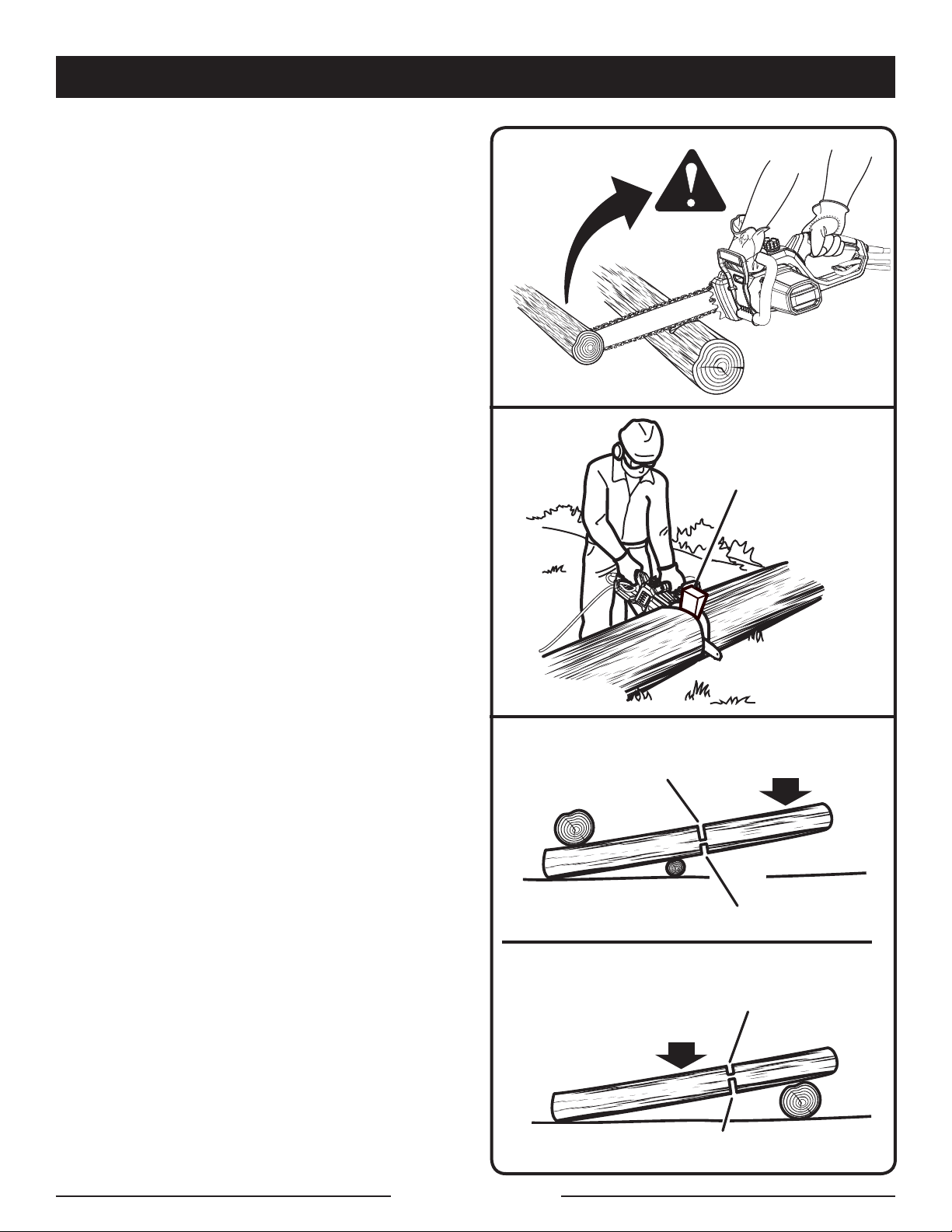

BUCKING
See Figure 16.
Bucking is the term used for cutting a fallen tree
to the desired log length.
Always make sure your footing is secure and
your weight is distributed evenly on both feet.
Cut only one log at a time.
Support small logs on a saw horse or another
log while bucking.
Keep a clear cutting area. Make sure that no
objects can contact the guide bar nose and
chain during cutting, this can cause kickback.
Refer to Kickback earlier in this manual.
■When bucking on a slope, always stand on
the uphill side of the log. To maintain complete
control of the chain saw when cutting through
the log, release the cutting pressure near the
end of the cut without relaxing your grip on the
chain saw handles. Do not let the chain contact
the ground. After completing the cut, wait for the
saw chain to stop before you move the chain
saw. Always stop the motor before moving from
tree to tree.
KICKBACK
Fig. 16
WEDGE
BUCKING WITH A WEDGE
See Figure 17.
If the wood diameter is large enough for you to
insert a soft bucking wedge without touching the
chain, you should use the wedge to hold the cut
open to prevent pinching.
BUCKING LOGS UNDER STRESS
See Figure 18.
Make the first bucking cut 1/3 of the way through
the log and finish with a 2/3 cut on the opposite
side. As you cut the log, it will tend to bend. The
saw can become pinched or hung in the log if you
make the first cut deeper than 1/3 of the diameter
of the log.
Give special attention to logs under stress to
prevent the bar and chain from pinching.
LOG SUPPORTED AT ONE END
FINISHING CUT
1ST CUT 1/3 DIAMETER
LOG SUPPORTED AT BOTH ENDS
1ST CUT 1/3 DIAMETER
LOAD
LOAD
Fig. 17
Page 22 — English
FINISHING CUT
Fig. 18
Page 23
OPERATION

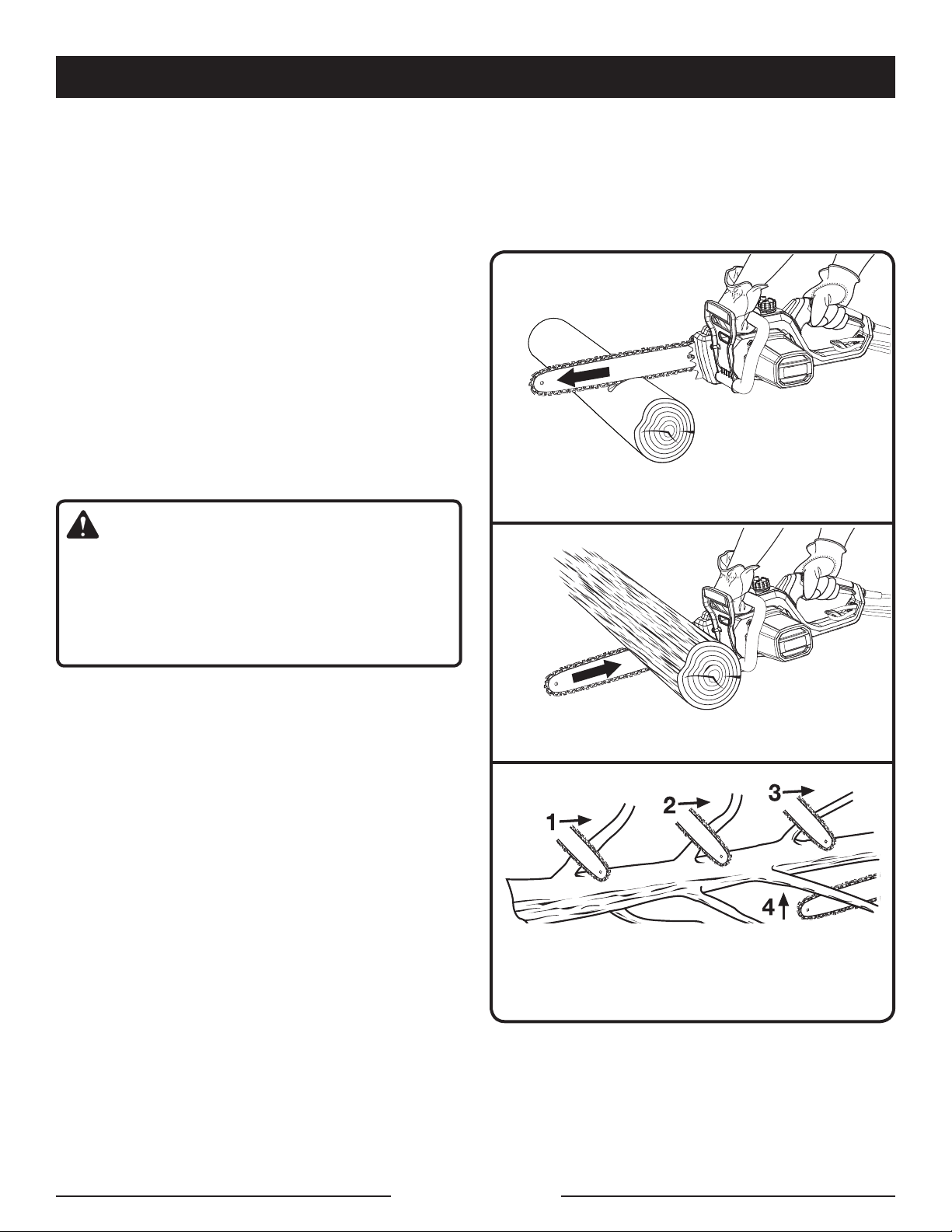

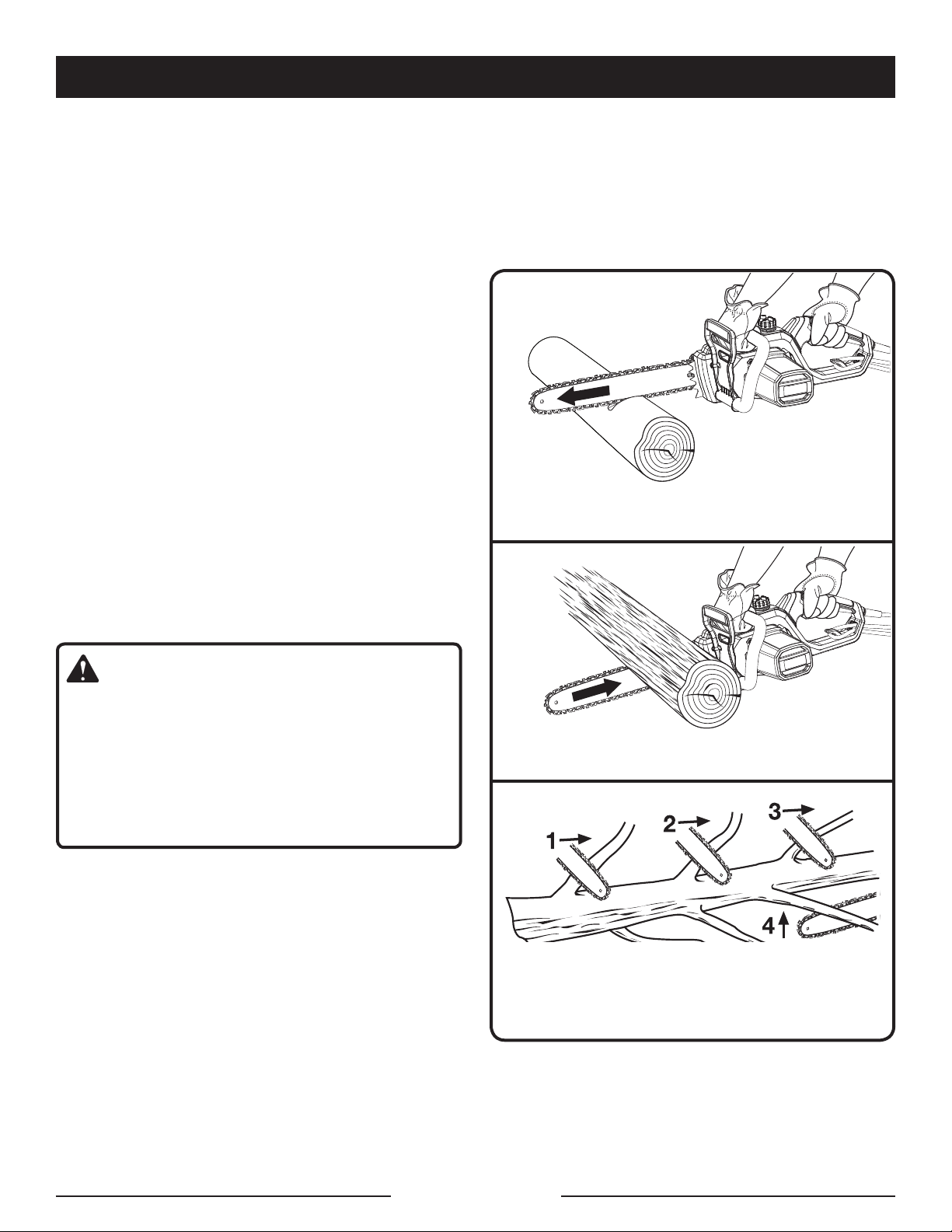

OVERBUCKING
See Figure 19.
Begin on the top side of the log with the bottom
of the saw against the log; exert light pressure
downward. Note that the saw will tend to pull
away from you.
UNDERBUCKING
See Figure 20.
Begin on the under side of the log with the top
of the saw against the log; exert light pressure
upward. During underbucking, the saw will tend
to push back at you. Be prepared for this reaction
and hold the saw firmly to maintain control.
LIMBING
See Figure 21.
WARNING:
Never climb into a tree to limb or prune. Do
not stand on ladders, platforms, a log, or in
any position which can cause you to lose your
balance or control of the saw, which could result
in death or other serious personal injury.
Branches under tension should be cut from the
bottom up to avoid binding the chain saw.
Keep the tree between you and the chain saw
while limbing. Cut from the side of the tree
opposite the branch you are cutting.
OVERBUCKING
Fig. 19
Limbing is removing branches from a fallen tree.
Work slowly, keeping both hands on the chain
saw with a firm grip. Always make sure your
footing is secure and your weight is distributed
evenly on both feet.
Leave the larger support limbs under the tree to
keep the tree off the ground while cutting.
Limbs should be cut one at a time. Remove the
cut limbs from the work area often to help keep
the work area clean and safe.
UNDERBUCKING
CUT LIMBS ONE AT A TIME AND LEAVE SUPPORT
LIMBS UNDER TREE UNTIL LOG IS CUT
Fig. 20
Fig. 21
Page 23 — English
Page 24
OPERATION
PRUNING
See Figure 22.
Pruning is trimming limbs from a live tree.
Work slowly, keeping both hands on the chain
saw with a firm grip. Always make sure your
footing is secure and your weight is distributed
evenly on both feet.
Do not cut from a ladder, this is extremely
dangerous. Leave this operation for professionals.
Do not cut above chest height as a saw held
higher is difficult to control against kickback.
When pruning trees it is important not to make
the finishing cut next to the main limb or trunk
until you have cut off the limb further out to
reduce the weight. This prevents stripping the
bark from the main member.
Underbuck the branch 1/3 through for your first
cut.
Your second cut should overbuck to drop the
branch off.

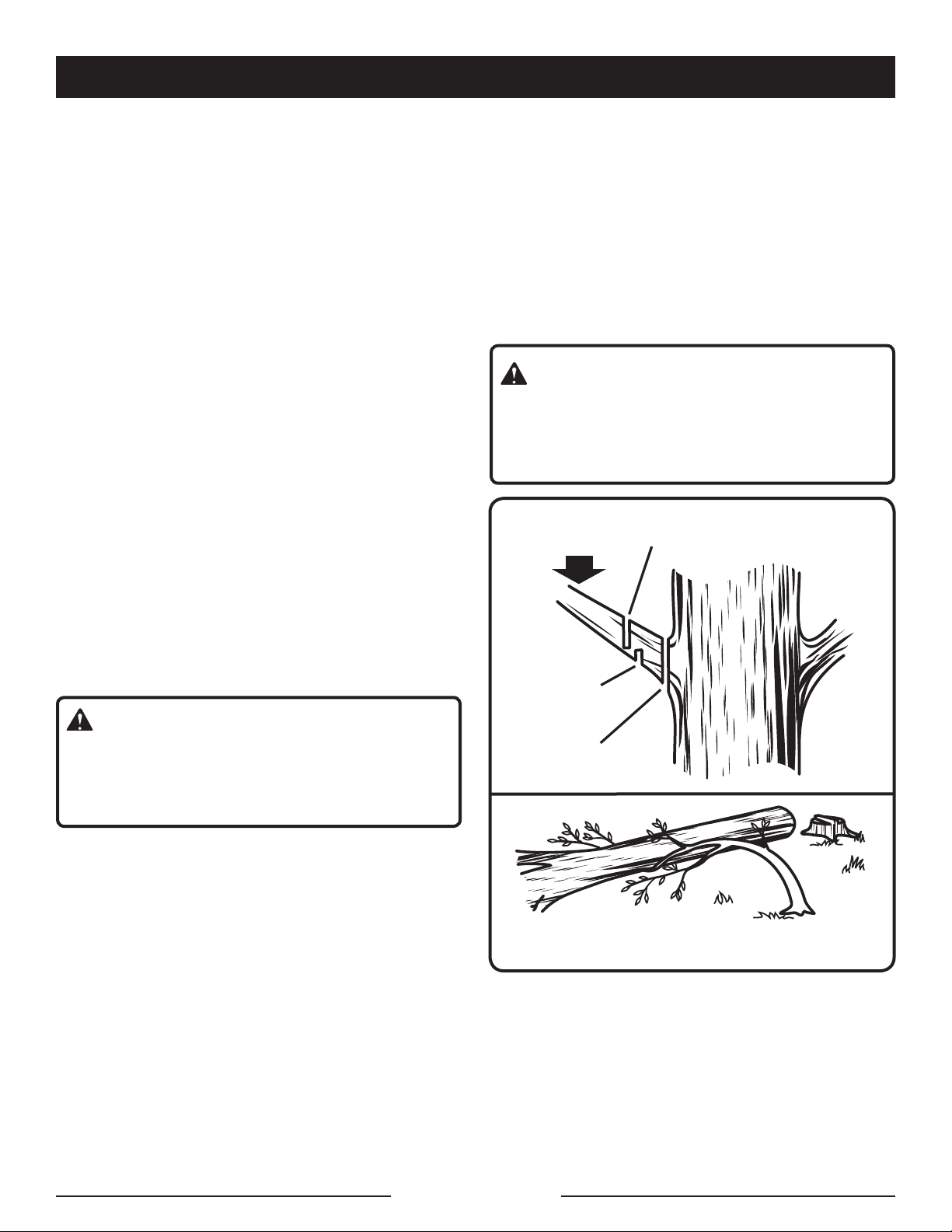

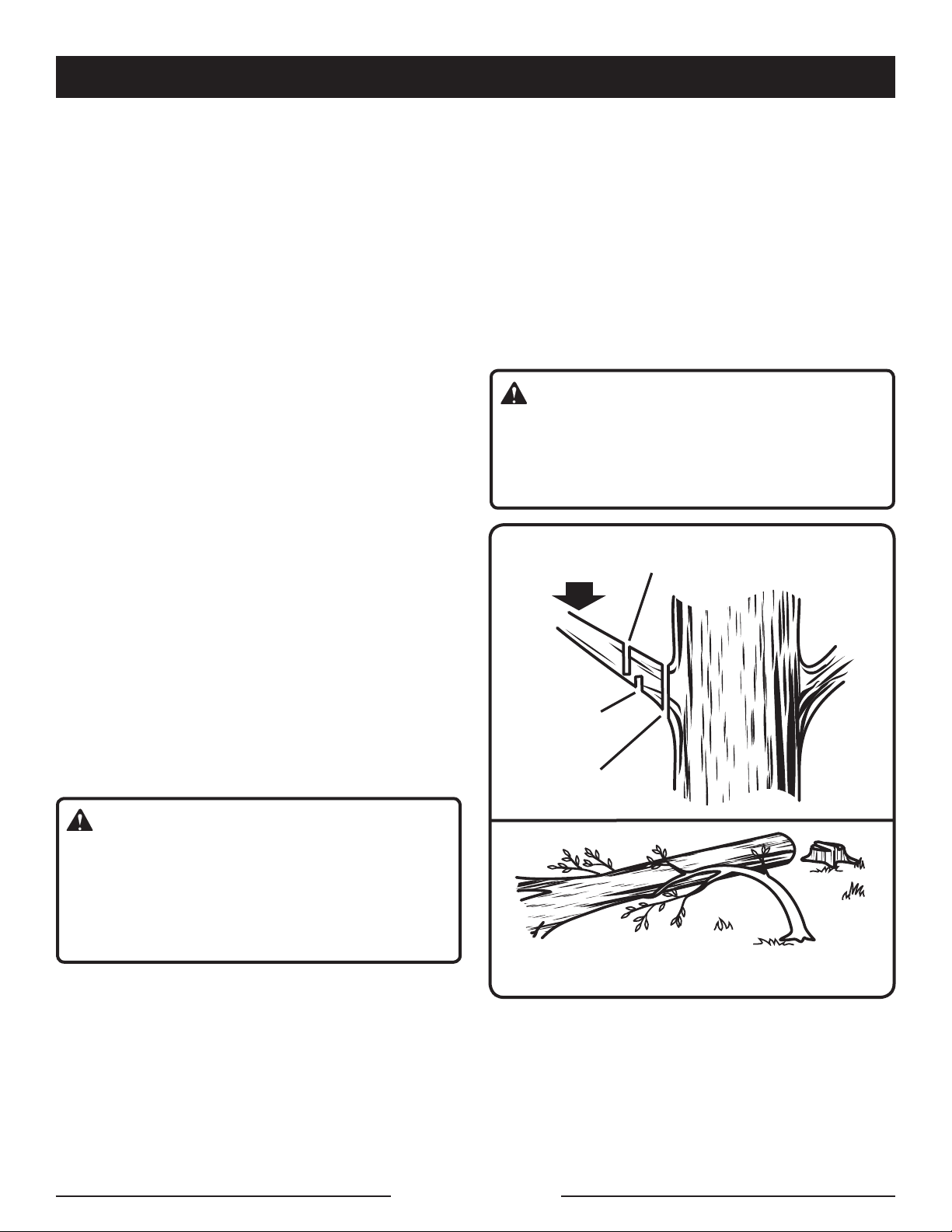

CUTTING SPRINGPOLES
See Figure 23.
A springpole is any log, branch, rooted stump, or
sapling which is bent under tension by other wood
so that it springs back if the wood holding it is cut
or removed. On a fallen tree, a rooted stump has
a high potential of springing back to the upright
position during the bucking cut to separate the log
from the stump. Watch out for springpoles — they
are dangerous.
WARNING:
Springpoles are dangerous and could strike the
operator, causing the operator to lose control
of the chain saw. This could result in severe or
fatal injury to the operator.
SECOND
CUT
LOAD
Now make your finishing cut smoothly and
neatly against the main member so the bark will
grow back to seal the wound.
WARNING:
If the limbs to be pruned are above chest height,
hire a professional to perform the pruning.
Failure to do so could result in death or serious
personal injury.
FIRST CUT
1/3 DIAMETER
FINISHING CUT
Fig. 22
SPRINGPOLE
Fig. 23
Page 24 — English
Page 25
MAINTENANCE
WARNING:
Before performing any maintenance, make sure
the tool is unplugged from the power supply.
Failure to comply could result in accidental
starting and possible serious personal injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing and head protection. Failure to do so
could result in objects being thrown into your
eyes and other possible serious injuries.
WARNING:
damaged by their use. Use clean cloths to remove
dirt, dust, lubricant, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating
lubricants, etc., come in contact with plastic
parts. Chemicals can damage, weaken or
destroy plastic which may result in serious
personal injury.
LUBRICATION
All of the bearings in this product are lubricated with
a sufficient amount of high grade lubricant for the
life of the unit under normal operating conditions.
Therefore, no further lubrication is required.
Never use water or any liquids to clean or
rinse off your product and do not expose
the product to rain or wet conditions. Store
indoors in a dry area. Corrosive liquids, water,
and chemicals can cause electrocution, electric
shock, and/or damage electronic components
which can result in a short circuit, increased risk
of fire, and serious personal injury. Remove any
buildup of dirt and debris by wiping the product
clean with a dry cloth occasionally.
WARNING:
When servicing, use only identical replacement
parts. Use of any other parts may create a
hazard or cause product damage.
NOTICE:
Periodically inspect the entire product for
damaged, missing, or loose parts such as
screws, nuts, bolts, caps, etc. Tighten securely
all fasteners and caps and do not operate this
product until all missing or damaged parts are
replaced. Please contact customer service or
an authorized service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from
various types of commercial solvents and may be
Page 25 — English

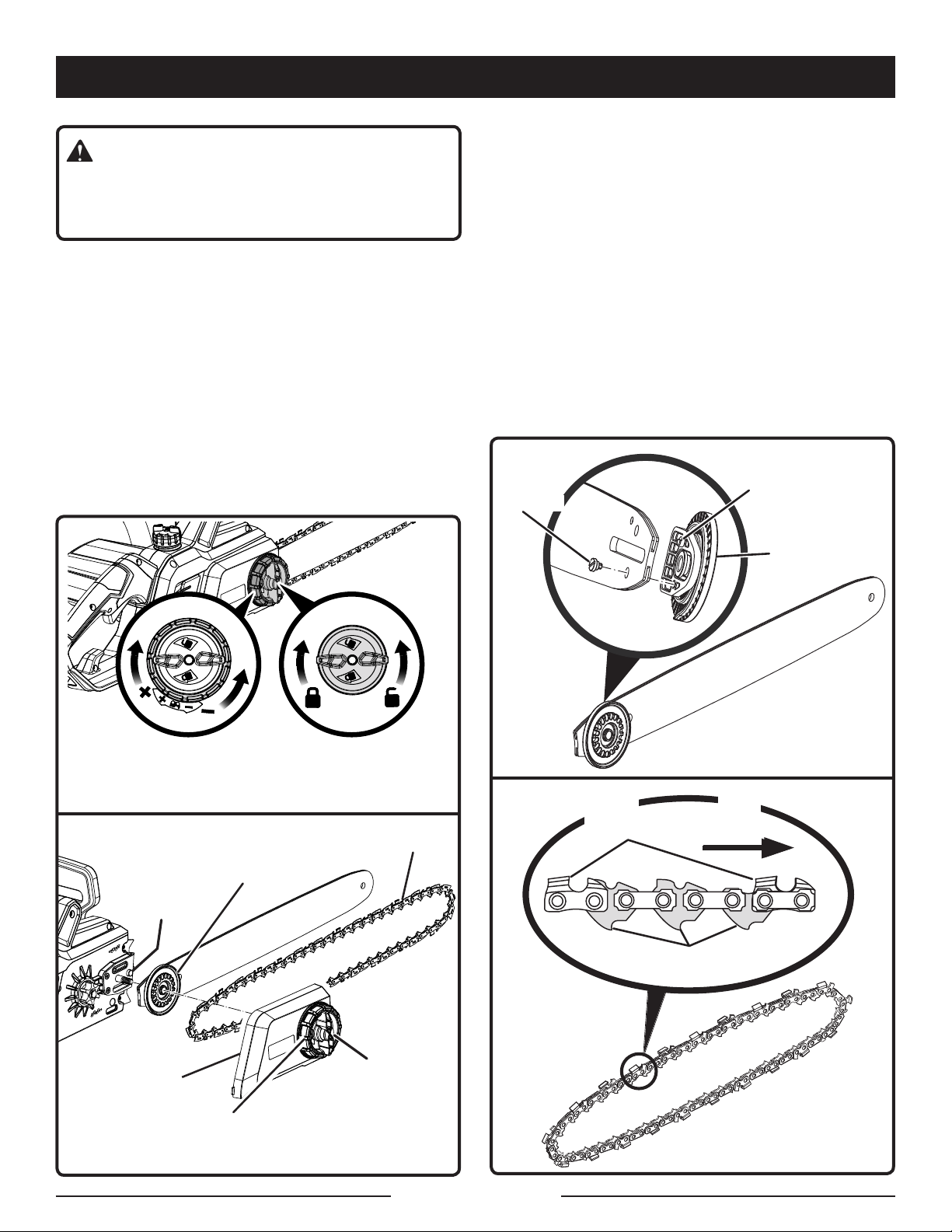

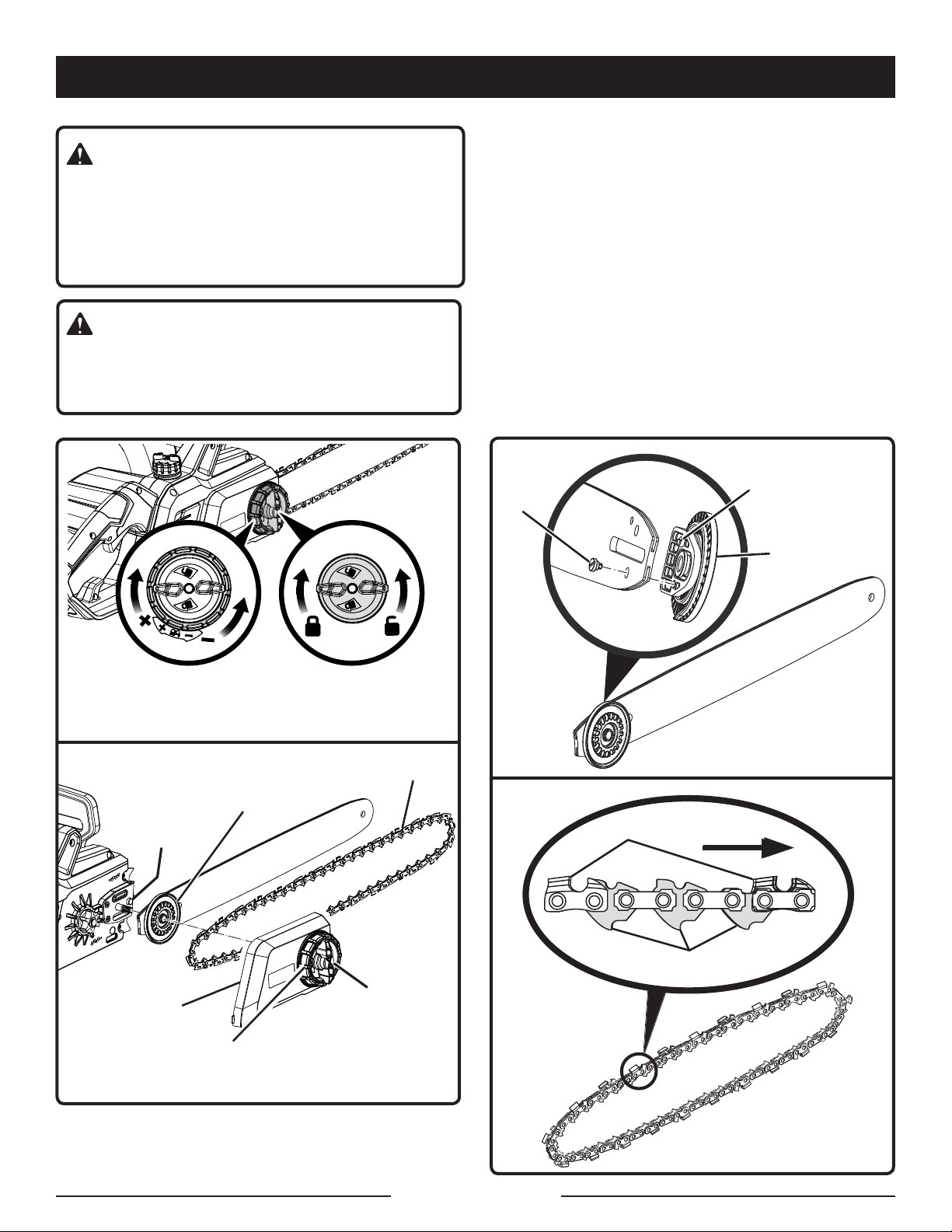

REPLACING THE BAR AND CHAIN
See Figures 24 - 32.
WARNING:
Never start the motor before installing the guide
bar, chain, chain cover, and chain cover lock
knob. Starting the motor without all parts and
the chain at proper tension may result in serious
personal injury.
WARNING:
To avoid serious personal injury, read and
understand all the safety instructions in this
section.
WARNING:
Never touch or adjust the chain while the
motor is running. The saw chain is very sharp;
always wear protective gloves when performing
maintenance to the chain to avoid possible
serious lacerations.
CAUTION:
Always wear gloves when handling the bar and
chain; these components are sharp and may
contain burrs.
Page 26
MAINTENANCE

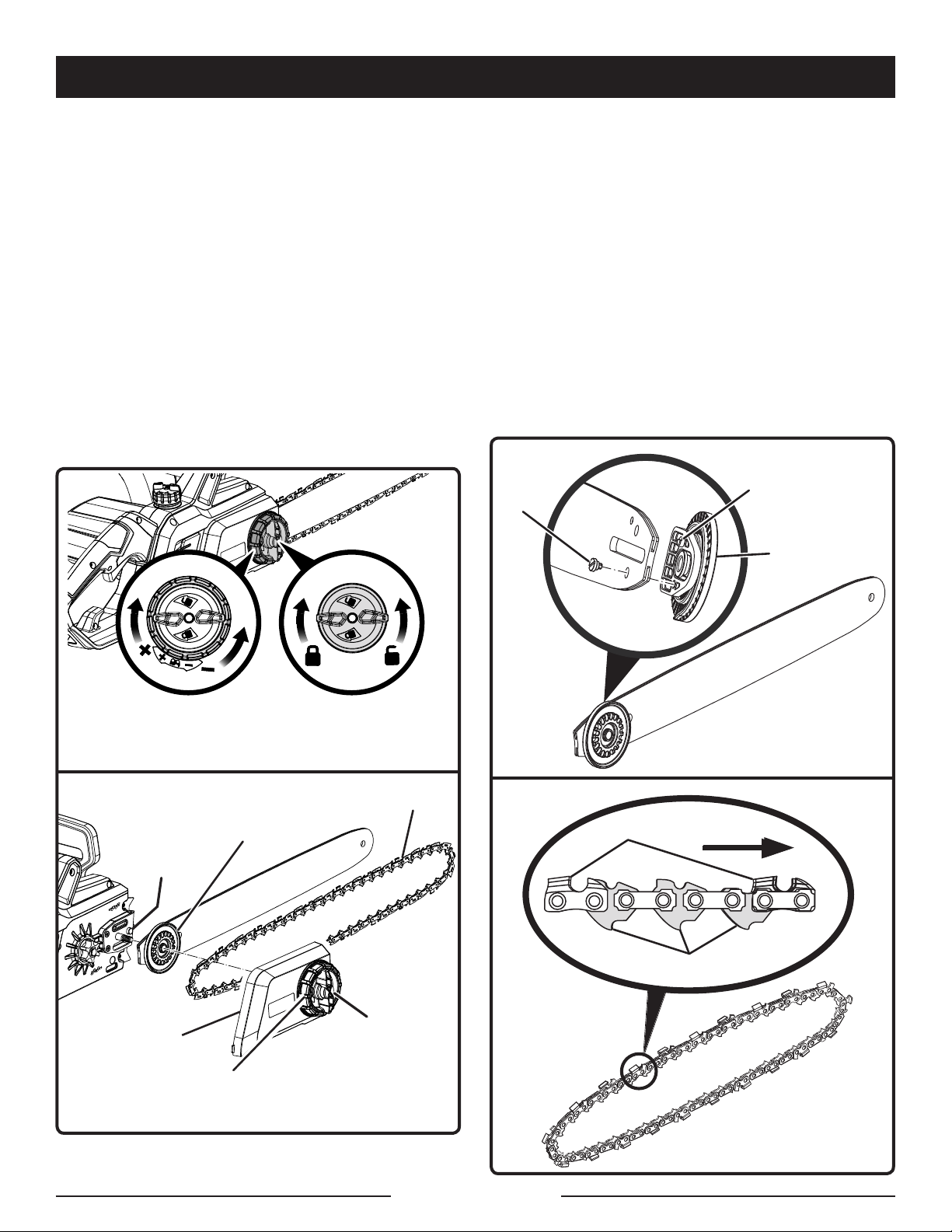

NOTE: When replacing the guide bar and chain,
always use the specified bar and chain listed in
the Bar and Chain Combinations section later
in this manual.
Disconnect chain saw from power supply.
Rotate the chain cover lock knob counterclockwise
until chain cover can be removed.
Remove the chain cover.
Rotate the chain tension assembly completely
counterclockwise.
Remove the bar and chain from mounting surface.
Remove the old chain from the bar.
Remove the screw and chain tension assembly
from the old bar.
Install the chain tension assembly on the new
bar by inserting the tab into one bar hole and
installing the screw through the other. Tighten
securely.
Lay out the new saw chain in a loop and
straighten any kinks. The cutters should face in
the direction of chain rotation. If they face the
opposite direction, turn the loop over.
Place the chain drive links into the bar groove
as shown.
NOTE: Make certain of direction of chain.
Position the chain so there is a loop at the back
of the bar.
TAB
SCREW
CHAIN
TENSION
ASSEMBLY
CHAIN TENSION
ADJUSTMENT RING
CHAIN TENSION
ASSEMBLY
BAR
MOUNT
CHAIN
COVER
CHAIN TENSION
ADJUSTMENT
RING
BAR
CHAIN COVER
LOCK KNOB
Fig. 24
CHAIN
CHAIN COVER
LOCK KNOB
Fig. 25
CUTTERS
CHAIN ROTATION
CHAIN DRIVE LINKS
BAR
Fig. 26
Page 26 — English
Fig. 27
Page 27
MAINTENANCE

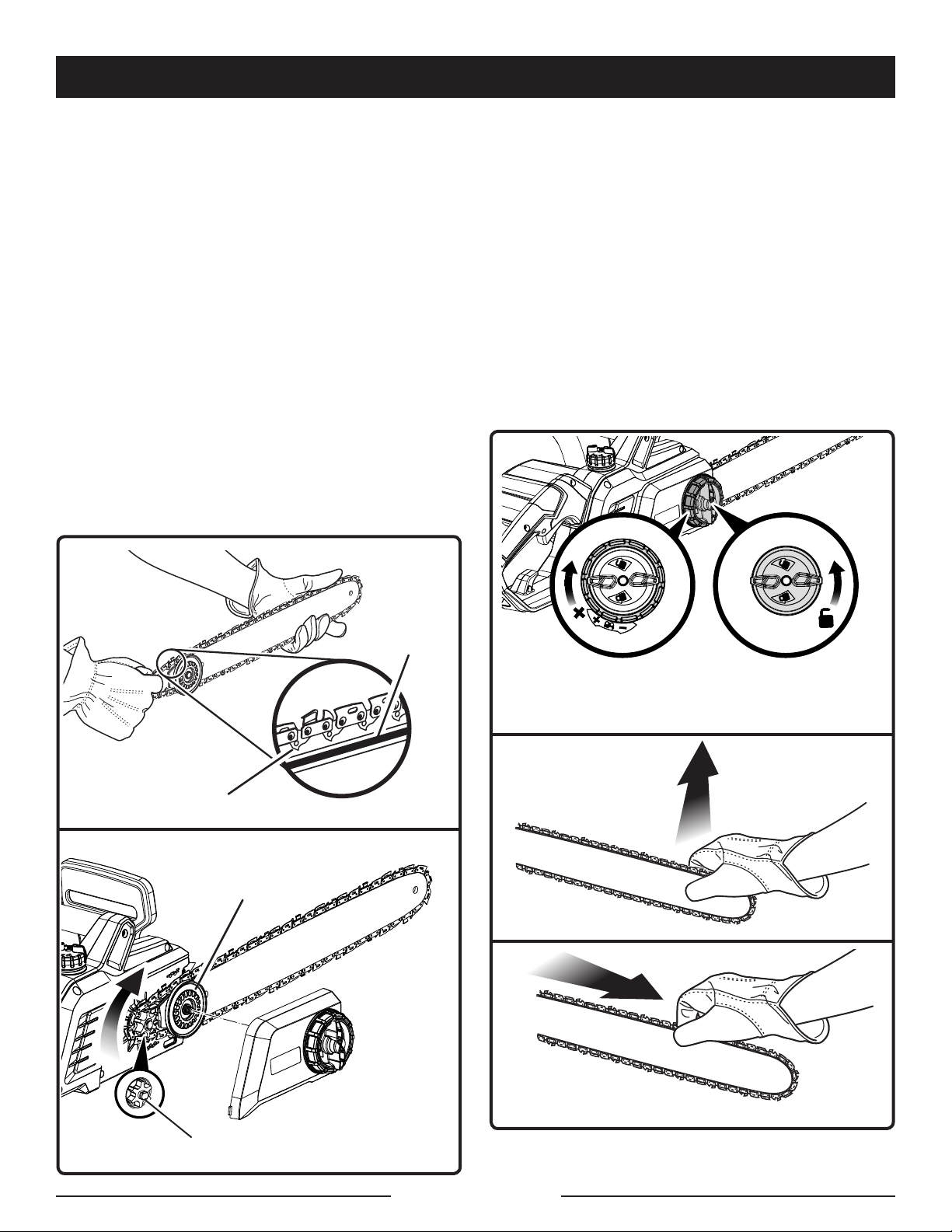

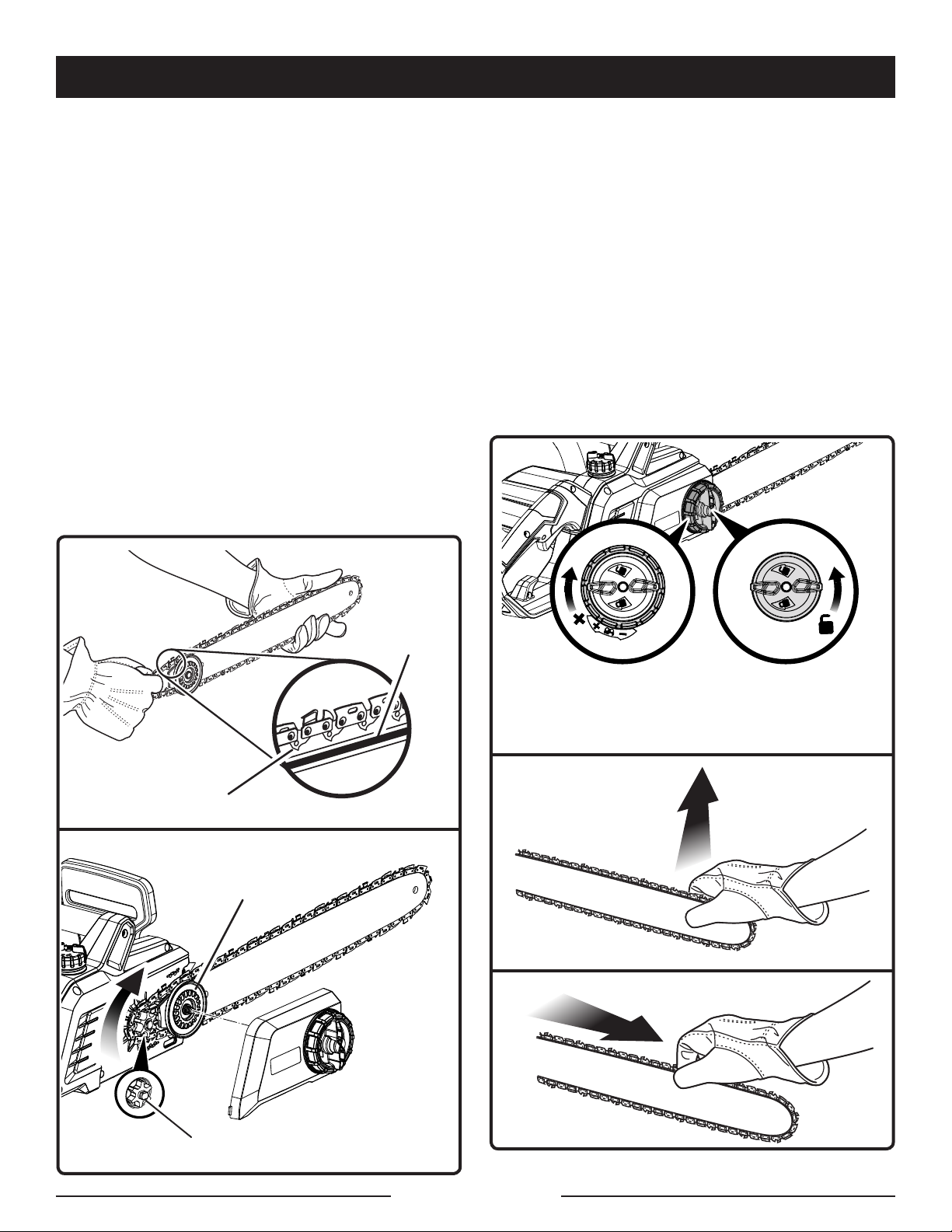

Hold the chain in position on the bar and place
the loop around the sprocket.
Fit the bar flush against the mounting surface
so that the bar mount is in the long slot of the
bar.
Rotate the chain tension assembly clockwise a
few turns to take up enough slack in the chain
so it stays in position.
Replace the chain cover.
Rotate chain cover lock knob clockwise to
tighten. The bar should still be free to move for
tension adjustment.
Remove all slack from the chain by turning the
chain tension adjustment ring clockwise until
the chain seats snugly against the bar with the
drive links in the bar groove.
Lift the tip of the guide bar up to check for sag.
Release the tip of the guide bar and turn the
chain tensioning knob 1/2 turn clockwise.
Repeat this process until sag does not exist.
Hold the tip of the guide bar up and tighten the
chain cover lock knob.
The chain is correctly tensioned when there is no
sag on the underside of the guide bar, the chain is
snug, but it can be turned by hand without binding.
NOTE: If chain is too tight, it will not rotate. Loosen
the chain cover lock knob slightly and turn the chain
tension adjustment ring 1/4 turn counterclockwise.
Lift the tip of the guide bar up and retighten the
chain cover lock knob. Ensure that the chain will
rotate without binding.
CHAIN DRIVE LINKS
CHAIN TENSION
ASSEMBLY
BAR GROOVE
Fig. 28
CHAIN TENSION
ADJUSTMENT RING
CHAIN COVER
LOCK KNOB
Fig. 30
Fig. 31
SPROCKET
Fig. 29
Page 27 — English
Fig. 32
Page 28
MAINTENANCE
ADJUSTING THE CHAIN TENSION
See Figures 33 - 34.
WARNING:
Stop the motor and disconnect from power
supply. Never touch or adjust the chain while the
motor is running. The saw chain is very sharp.
Always wear protective gloves when performing
maintenance on the chain. Failure to follow these
instructions can result in serious personal injury.
Proper chain tension is critical to the performance
of your chain saw. Always check chain tension
before using the saw and periodically until the
work is complete.
A cold chain is correctly tensioned when there is
no slack on the underside of the guide bar. The
chain should be snug, but still able to be turned
by hand without binding.
A warm chain is correctly tensioned when the flats
on the tie straps hang approximately .050 inches
out of the bar groove. The tip of the combination
wrench provided is approximately this size and
can be used to help determine if a warm chain is
correctly tensioned.
If adjustment is needed:
Rotate the chain cover lock knob clockwise to
secure.
Release the tip of the guide bar and verify the
chain is now correctly tensioned using the
guidelines above.
NOTE: If the chain is too tight and will not rotate,
loosen the chain cover lock knob slightly, then
turn the chain tension adjustment ring 1/4 turn
counterclockwise. Lift up the tip of the guide bar,
retighten the chain cover lock knob securely,
then verify the chain will now rotate without
binding.
NOTE: New chains tend to stretch; check the chain
tension frequently and adjust as needed.
NOTICE:
A chain tensioned while warm may be too tight
upon cooling. Check the “cold tension” before
next use.
FLATS ON TIE STRAPS
Stop the motor and disconnect from power
supply.
Slightly loosen the chain cover lock knob.
Raise the tip of the guide bar and continue to
hold up until the end of this procedure.
Turn the chain tension adjustment ring clockwise
until the flats on the tie straps of the chain
contact the bar, making sure the drive links are
seated inside the bar groove.
≈ .050 in.
Fig. 33
Fig. 34
Page 28 — English
Page 29
MAINTENANCE
CHAIN MAINTENANCE
See Figures 35 - 36.
WARNING:
Before performing any maintenance, make sure
the tool is unplugged from the power supply to
avoid accidental starting and possible serious
personal injury.
Use only a low-kickback chain on this saw. This
fast- cutting chain provides kickback reduction
when properly maintained.
For smooth and fast cutting, maintain the chain
properly. The chain requires sharpening when the
wood chips are small and powdery, the chain must
be forced through the wood during cutting, or the
chain cuts to one side. During maintenance of the
chain, consider the following:
■Improper filing angle of the side plate can
increase the risk of severe kickback.
NOTE: Inspect the drive sprocket for wear
or damage when replacing the chain. If signs
of wear or damage are present in the areas
indicated, have the drive sprocket replaced by
an authorized service center.
NOTE: If you do not fully understand the correct
procedure for sharpening the chain after reading
the instructions that follow, have the saw chain
sharpened by an authorized service center or
replace with a recommended low-kickback chain.

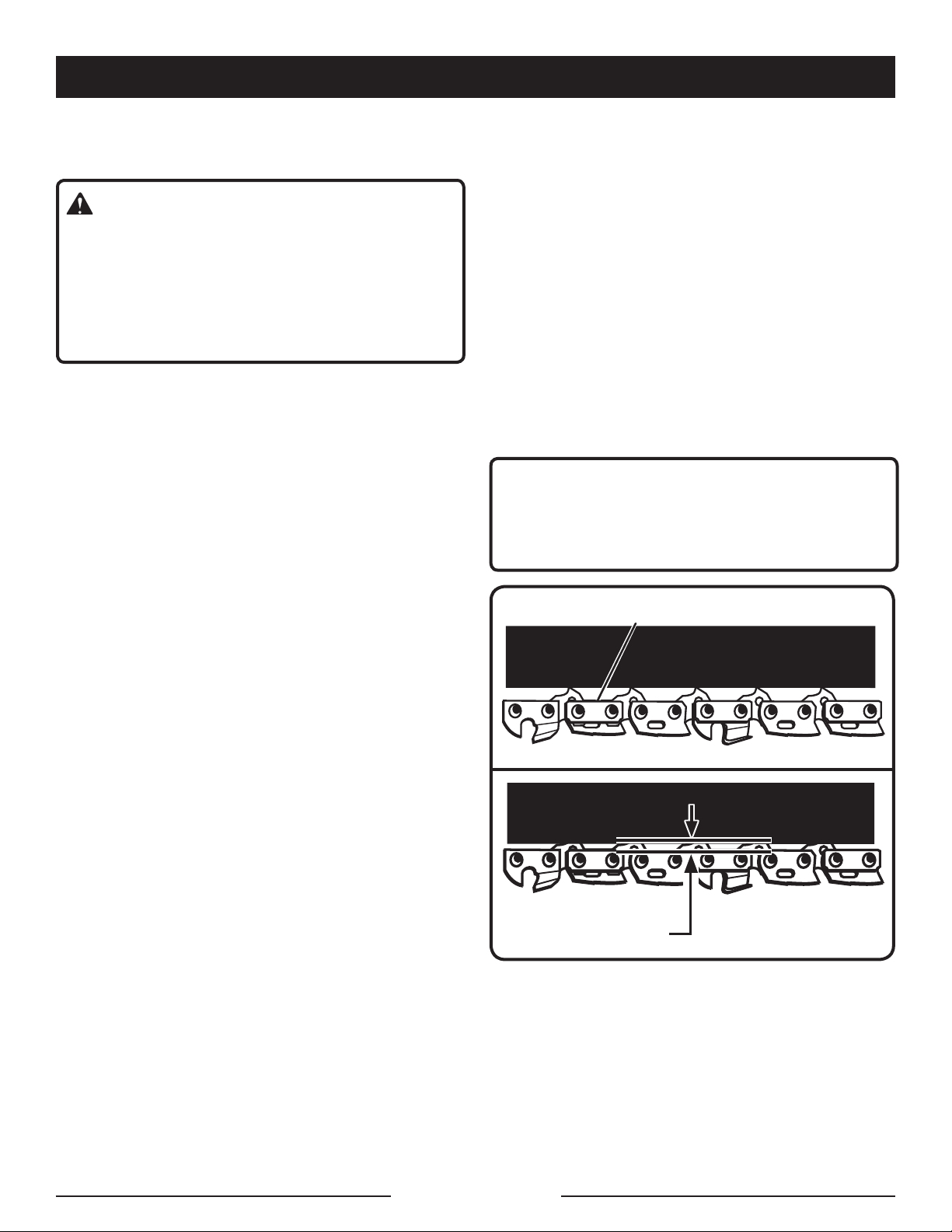

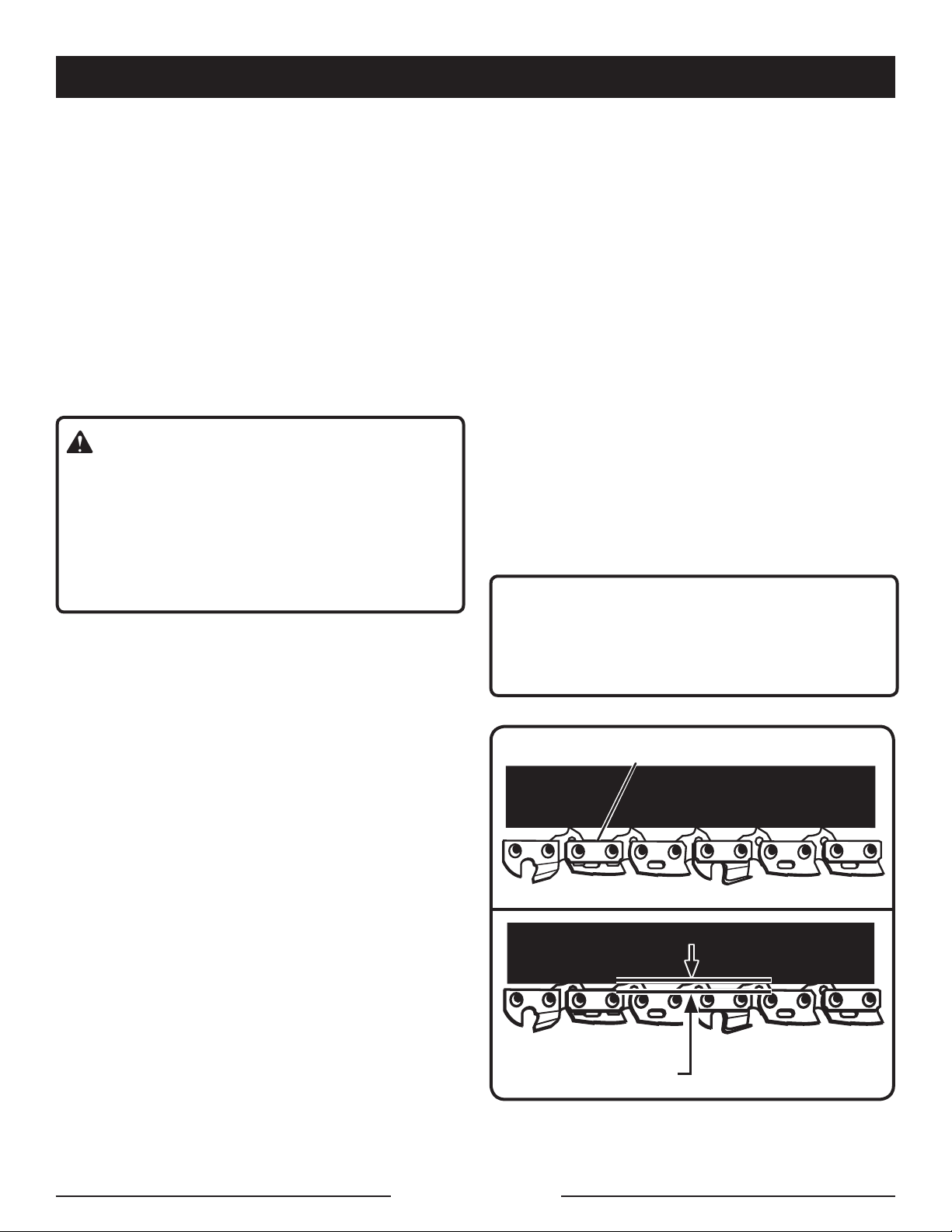

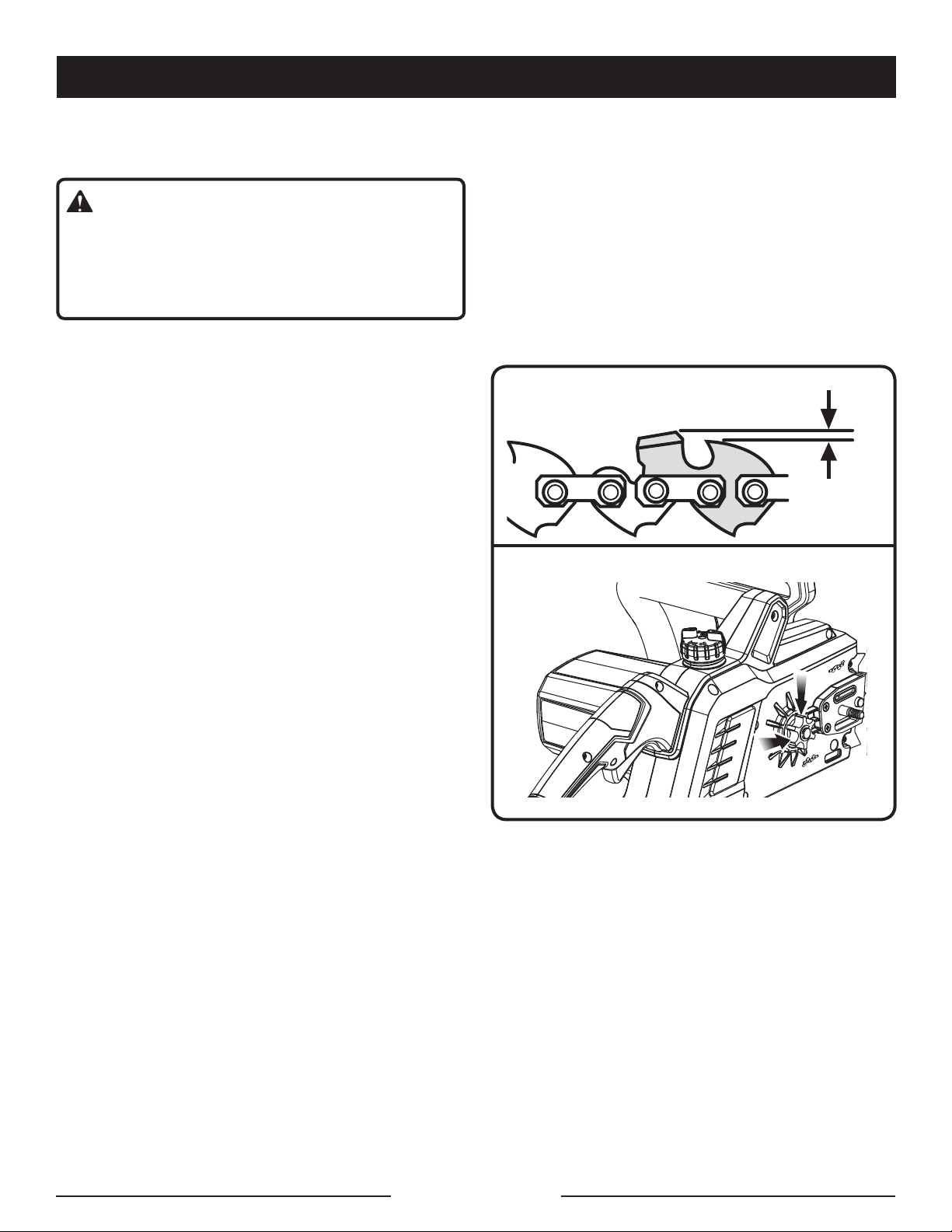

RAKER (DEPTH GAUGE) CLEARANCE
.025 in.
Fig. 35
INSPECT DRIVE SPROCKET
Raker (depth gauge) clearance.
• Too low increases the potential for kickback.
• Not low enough decreases cutting ability.
If the cutter teeth hit hard objects such as nails
and stones, or are abraded by mud or sand on
the wood, have an authorized service center
sharpen the chain.
Fig. 36
Page 29 — English
Page 30
MAINTENANCE

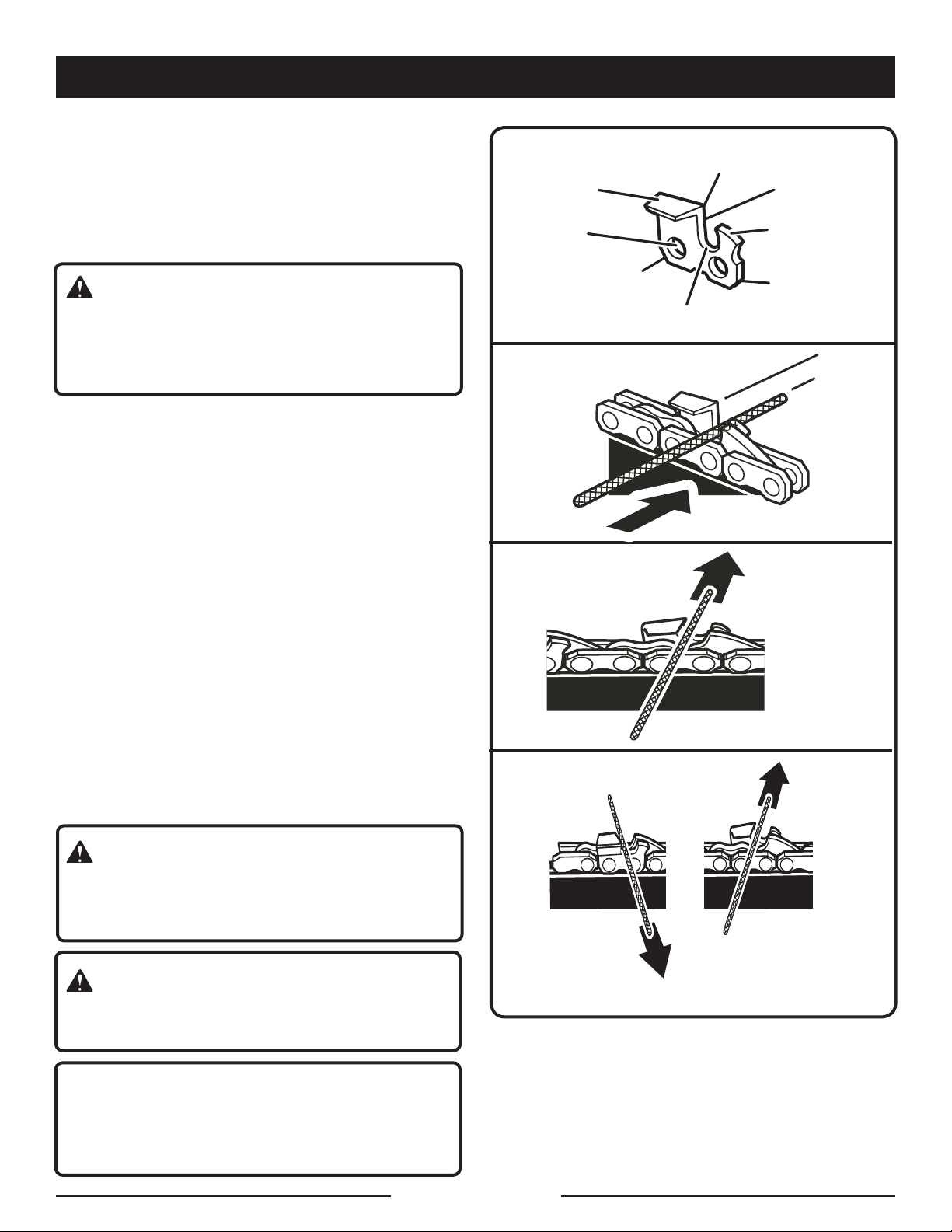

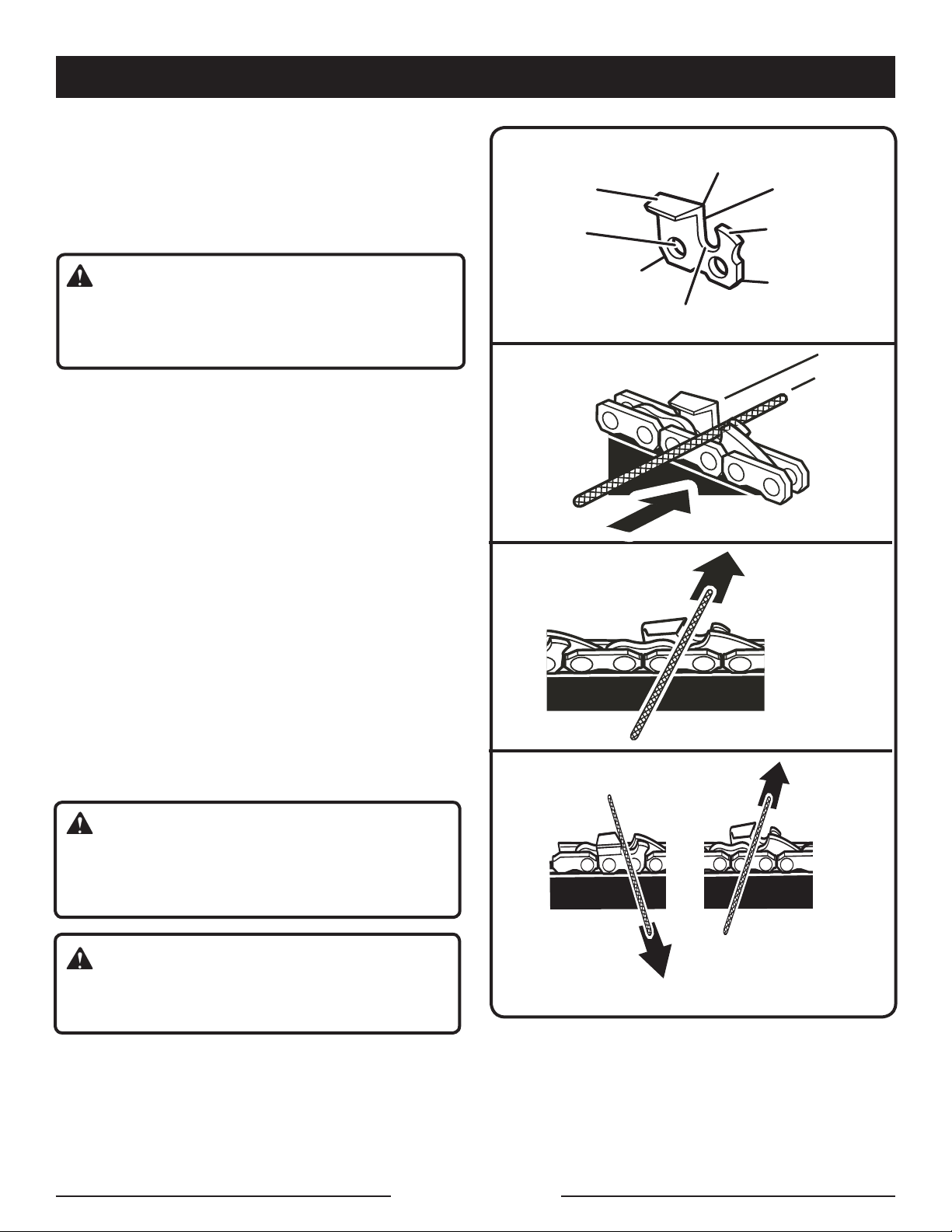

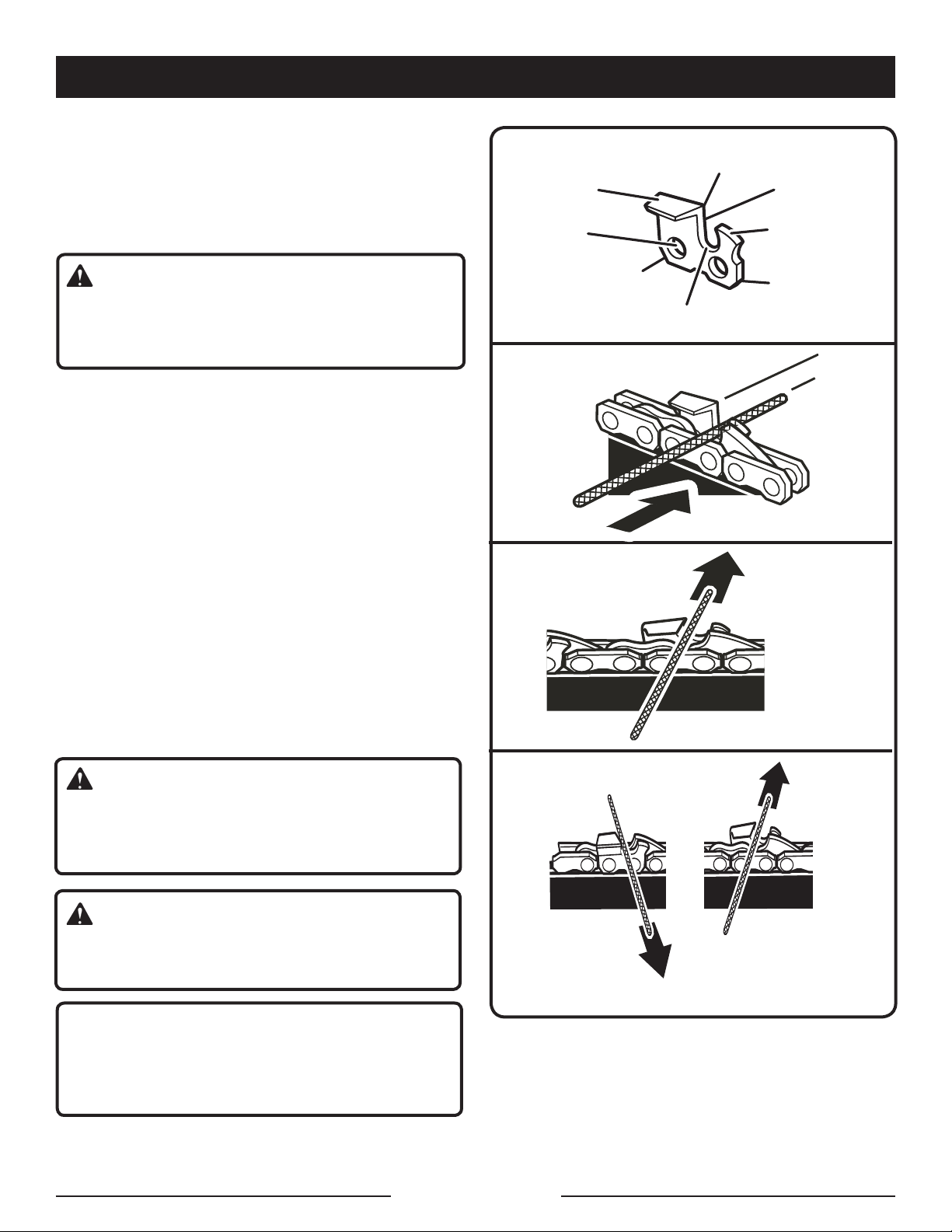

SHARPENING THE CUTTERS
See Figures 37 - 40.
Be careful to file all cutters to the specified angles
and to the same length, as fast cutting can only be
obtained when all cutters are uniform.
WARNING:
The saw chain is very sharp. Always wear
protective gloves when performing maintenance
to the chain to prevent serious personal injury.
Properly tension the chain prior to sharpening.
Refer to Adjusting the Chain Tension.
Use a 5/32 in. diameter round file and holder.
Do all of your filing at the midpoint of the bar.
Keep the file level with the top plate of the tooth.
Do not let the file dip or rock.
Using light but firm pressure. Stroke towards
the front corner of the tooth.
TOP PLATE
RIVET HOLE
HEEL
CUTTING
CORNER
GULLET
SIDE PLATE
DEPTH GAUGE
TOE
Fig. 37
Fig. 38
Lift the file away from the steel on each return
stroke.
Put a few firm strokes on every tooth. File all left
hand cutters in one direction. Then move to the
other side and file the right hand cutters in the
opposite direction.
Remove filings from the file with a wire brush.
WARNING:
Improper chain sharpening increases the
potential of kickback, which can result in
serious personal injury.
WARNING:
Failure to replace or repair a damaged chain
could cause serious injury.
NOTICE:
Fig. 39
LEFT HAND
CUTTERS
RIGHT HAND
CUTTERS
Fig. 40
A dull or improperly sharpened chain can cause
excessive motor speed during cutting, which
may result in severe motor damage.
Page 30 — English
Page 31
MAINTENANCE

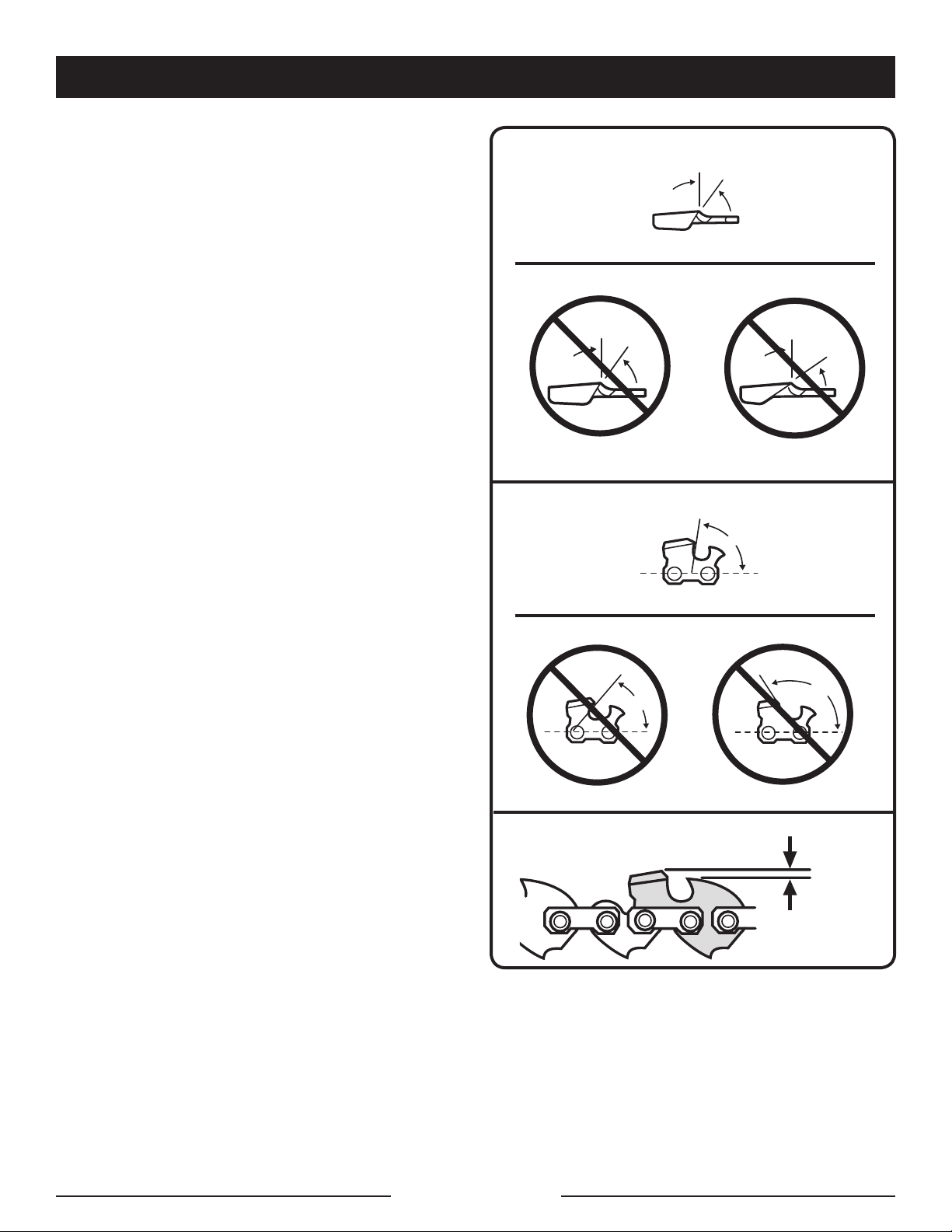

TOP PLATE FILING ANGLE
See Figure 41.
CORRECT 30° – file holders are marked with
guide marks to align file properly to produce
correct top plate angle.
LESS THAN 30° – for cross cutting.
MORE THAN 30° – feathered edge dulls quickly.
SIDE PLATE ANGLE
See Figure 42.
CORRECT 80° – Produced automatically if you
use the correct diameter file in the file holder.
HOOK – “Grabs” and dulls quickly; increases
the potential of KICKBACK. Results from using
a file with a diameter too small or a file held too
low.
BACKWARD SLOPE – Needs too much feed
pressure; causes excessive wear to the bar and
chain. Results from using a file with a diameter
too large or file held too high.
MAINTAINING DEPTH GAUGE
CLEARANCE
See Figure 43 - 45.
TOP PLATE FILING ANGLE
LESS THAN 30°
SIDE PLATE FILING ANGLE
HOOK
30°
CORRECT
MORE THAN 30°
INCORRECT
Fig. 41
80°
CORRECT
BACKWARD SLOPE
Maintain the depth gauge at a clearance of .025
in. Use a depth gauge tool for checking the
depth gauge clearances.
Every time the chain is filed, check the depth
gauge clearance.
INCORRECT
RAKER (DEPTH GAUGE) CLEARANCE
.025 in.
Fig. 42
Fig. 43
Page 31 — English
Page 32
MAINTENANCE

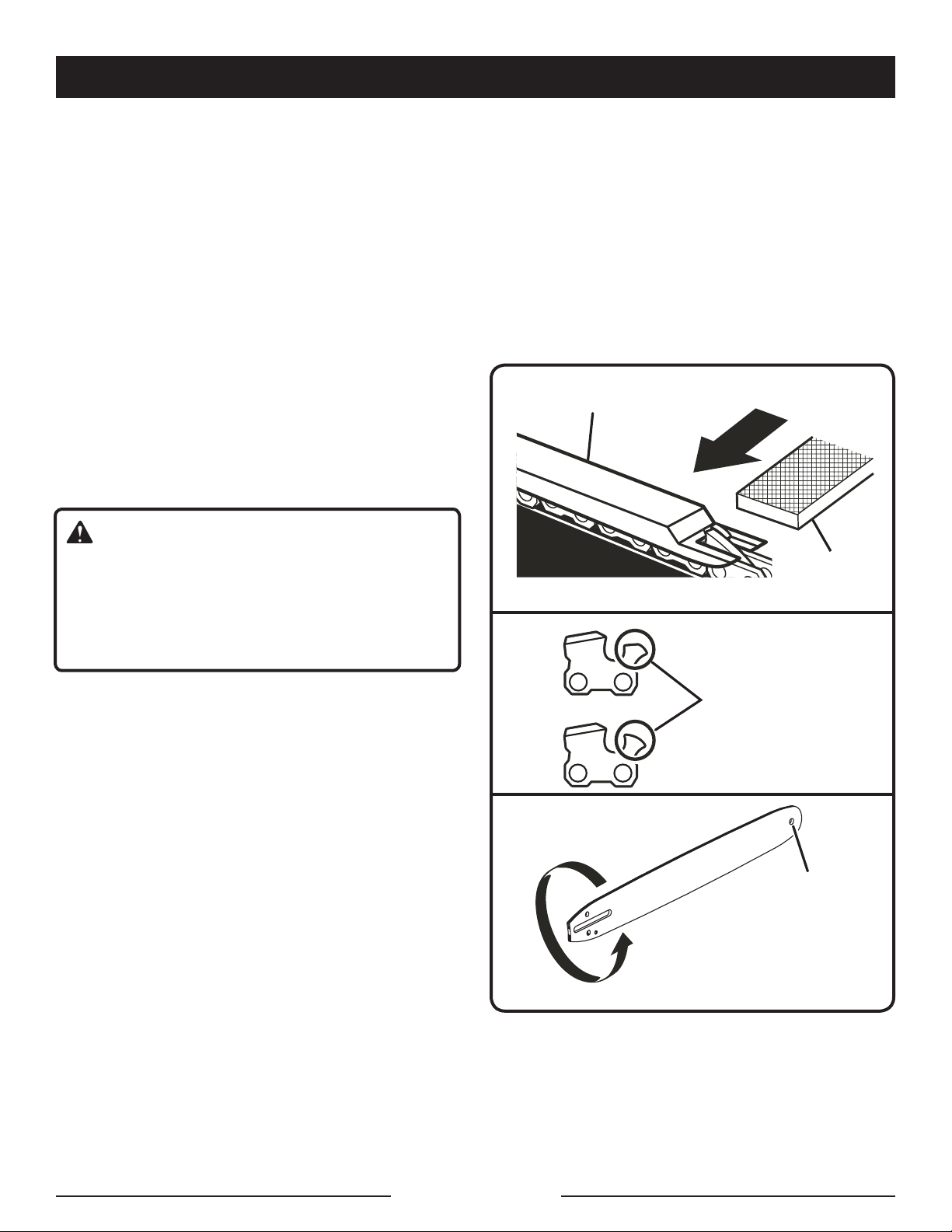

■Use a flat file and a depth gauge jointer to lower
all gauges uniformly. Use a .025 in. depth gauge
tool. After lowering each depth gauge, restore
original shape by rounding the front. Be careful
not to damage adjoining drive links with the
edge of the file.
■Depth gauges must be adjusted with the flat file
in the same direction the adjoining cutter was
filed with the round file. Use care not to contact
cutter face with flat file when adjusting depth
gauges.
MAINTAINING THE GUIDE BAR
See Figure 46.
WARNING:
Make sure the chain has stopped and the tool
is unplugged from the power supply before you
do any work on the saw to avoid accidental
starting or contact with the moving chain that
may result in injury.
A bar with any of the following faults should be
replaced immediately:
Wear inside the bar rails that permits the chain
to lay over sideways
Bent guide bar
Cracked or broken rails
Spread rails
DEPTH GAUGE TOOL
FLAT FILE
Fig. 44
Proper maintenance will maximize the useful life
of the guide bar.
Each day of use:
Clean the bar and check for wear and damage.
Feathering or burring of the bar rails is a normal
process of bar wear, but such faults should be
smoothed with a file as soon as they occur.
Each week of use:
Reverse the guide bar on the saw to distribute
the wear.
Lubricate the socket at the end of the guide bar
using a grease syringe in the lubricating hole.
Turn the guide bar and check that the lubrication
holes and chain groove are free from impurities.
RESTORE ORIGINAL
SHAPE BY ROUNDING
THE FRONT
Fig. 45
LUBRICATING HOLE
Fig. 46
Page 32 — English
Page 33
MAINTENANCE
TRANSPORTING AND STORING
See Figure 47.
Do not store or transport the chain saw when
it is running. The chain saw should always be
idle before storing or transporting.
Disconnect chain saw from power supply.
Always place the guide bar scabbard on the
bar and chain before storing or transporting the
chain saw. Use caution to avoid the sharp teeth
of the chain.
Clean the chain saw thoroughly before storing.
Store the chain saw indoors, in a dry place that
is locked and/or inaccessible to children.
Keep away from corrosive agents such as
garden chemicals and de-icing salts.
Store the chain saw in a secure location out of
the reach of children to prevent unauthorized
use.
SCABBARD
Fig. 47
BAR AND CHAIN COMBINATIONS
Chain specifications: .375 in. pitch, low profile skip tooth, .050 in. chain gauge
Length of Bar Guide Bar Part Number Chain Part Number Drive Links
16 in. 099223001001 099223001002 56
Page 33 — English
Page 34
TROUBLESHOOTING
Problem Possible Cause Solution
Bar and chain
running hot and
smoking.
Motor runs,
but chain is not
rotating.
Motor runs, chain
rotates but does
not cut.
Chain tension adjustment ring is
difficult to turn.
Check chain tension for over tight
condition
Chain oil tank empty.
Chain tension too
tight.
Check guide bar and
chain assembly.
Check guide bar and
chain for damage.
Dull chain.
Chain on backwards.
Tip of guide bar is not
raised.
Chain cover lock knob
is too tight.
Tension chain. Refer to Adjusting Chain Tension ear-
lier in this manual.
Check oil tank.
Retension chain, Refer to Adjusting Chain Tension
earlier in this manual.
Refer to Replacing Bar and Chain earlier in this manual.
Inspect guide bar and chain for damage.
Sharpen chain.
Reverse direction of chain.
Raise tip of guide bar while rotating tension adjustment
dial.
Press in the chain cover lock knob and rotate counterclockwise to slightly loosen the chain cover before
attempting to adjust chain tension.
CALL US FIRST
For any questions about operating or maintaining your product,
call the RYOBI Help Line!
