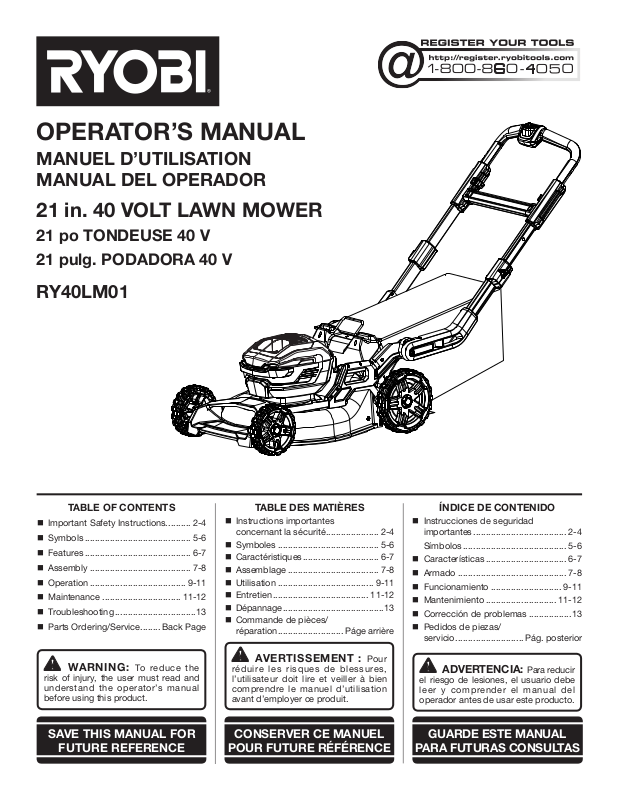

Ryobi RY40LM01 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

21 in. 40 VOLT LAWN MOWER

21 po TONDEUSE 40 V
21 pulg. PODADORA 40 V

RY40LM01

TABLE OF CONTENTS

 Important Safety Instructions .......... 2-4

 Symbols .......................................... 5-6

 Features .......................................... 6-7

 Assembly ........................................ 7-8

 Operation ...................................... 9-11

 Maintenance ............................... 11-12

 Troubleshooting ................................13

 Parts Ordering/Service ........ Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

TABLE DES MATIÈRES

 Instructions importantes

concernant la sécurité..................... 2-4

 Symboles ........................................ 5-6

 Caractéristiques .............................. 6-7

 Assemblage .................................... 7-8

 Utilisation ...................................... 9-11

 Entretien ...................................... 11-12

 Dépannage ........................................13

 Commande de pièces/

réparation .......................... Páge arrière

AVERTISSEMENT : Pour

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’employer ce produit.

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

ÍNDICE DE CONTENIDO

 Instrucciones de seguridad

importantes ..................................... 2-4

Símbolos ......................................... 5-6

 Características ................................ 6-7

 Armado ........................................... 7-8

 Funcionamiento ............................ 9-11

 Mantenimiento ............................ 11-12

 Corrección de problemas .................13

 Pedidos de piezas/

servicio ........................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

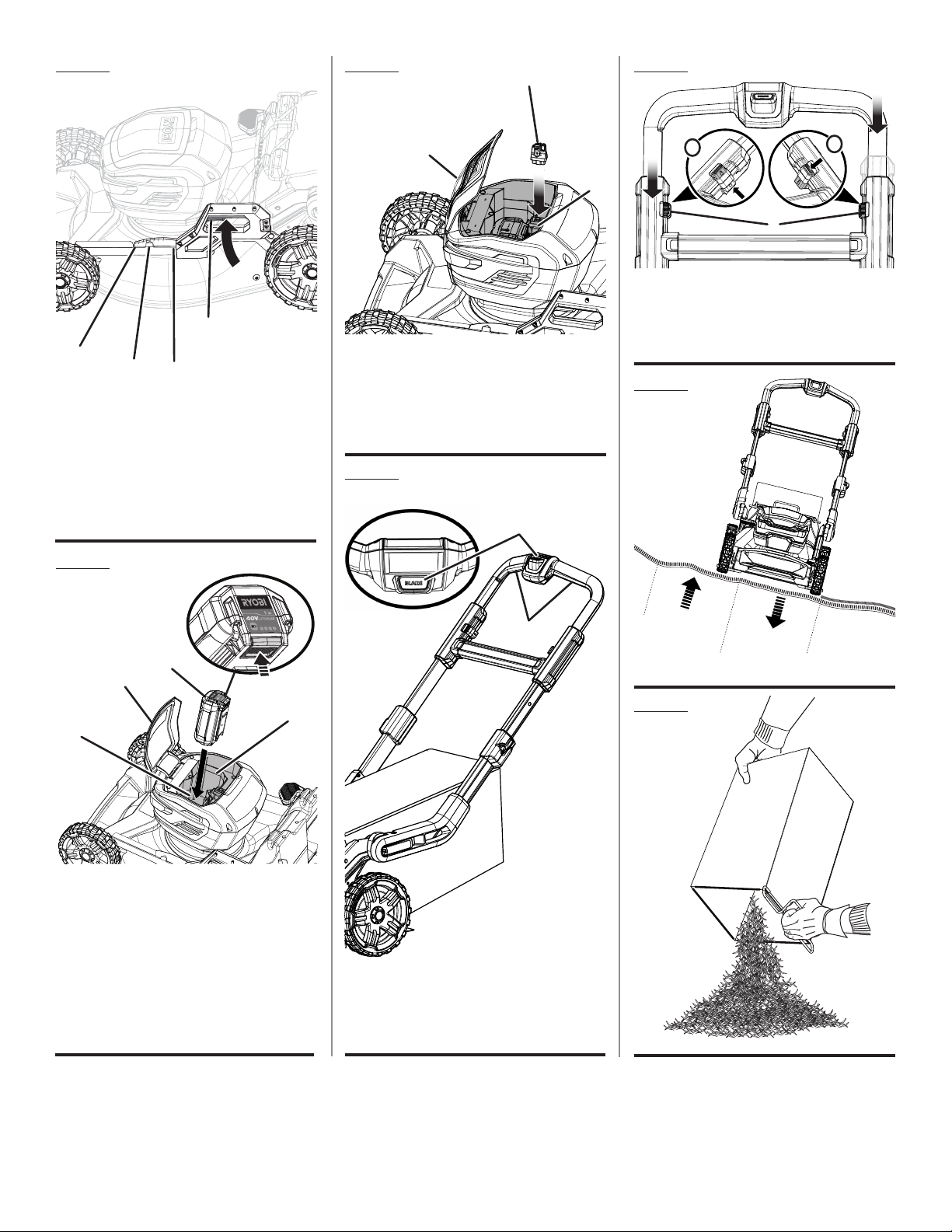

See this fold-out section for all of the figures

referenced in the operator’s manual.

Consulter l’encart à volets afin d’examiner toutes

les figures mentionnées dans le manuel d’utilisation.

Consulte esta sección desplegable para ver todas

las figuras a las que se hace referencia en el manual del operador.

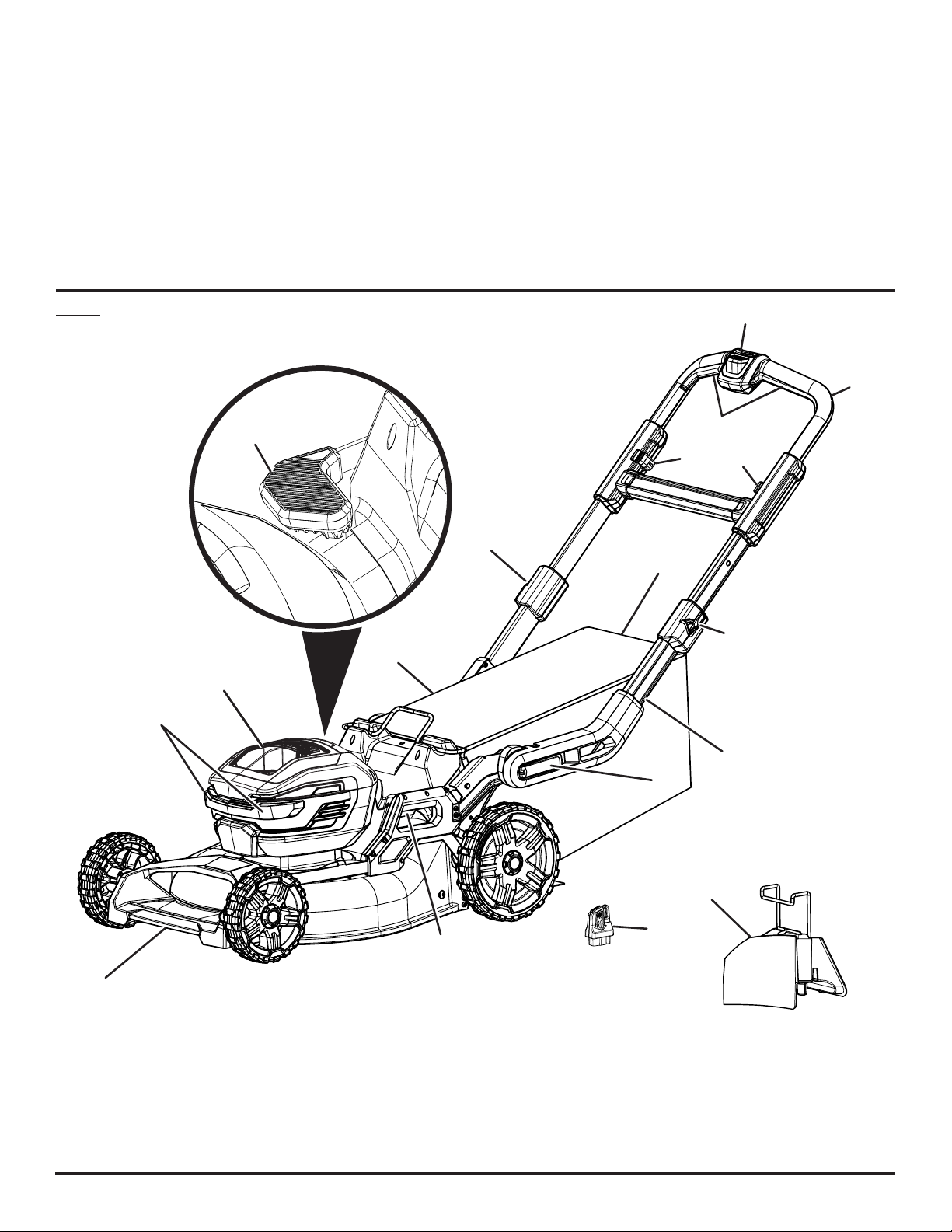

Fig. 1

J

H

N

G

K

E

C

B

E

I

O

O

G

F

D

A

A - Carrying/lifting handle (poignée de transport/soulèvement, mango de

transporte/elevación)
B - LED headlights (phares DEL, luces delanteras LED)
C - Battery cover (couvercle des piles, tapa de las baterías)
D - Height adjustment trigger (gâchette de réglage de la hauteur, gatillo de

ajuste de altura)
E - Latch (loquet, pestillo)
F - Lower handle (poignée inférieure, mango inferior)
G - Lever (levier, palanca)

M

L

H - Upper handle (poignée supérieure, mango superior)
I - Start levers (leviers de volet de départ, palancas de arranque)
J - Start button (bouton de démarrage, botón de arranque)
K - Grass catcher (collecteur d’herbe, receptor de hierba)
L - Start key (clé de démarrage, llave del arranque)
M - Mulching plug (insert broyeur, tapón para trituración)
N - Foot pedal (pédale de pied, pedal de pie)
O - Handle lock (verrou de la poignée, seguro del mango)

ii

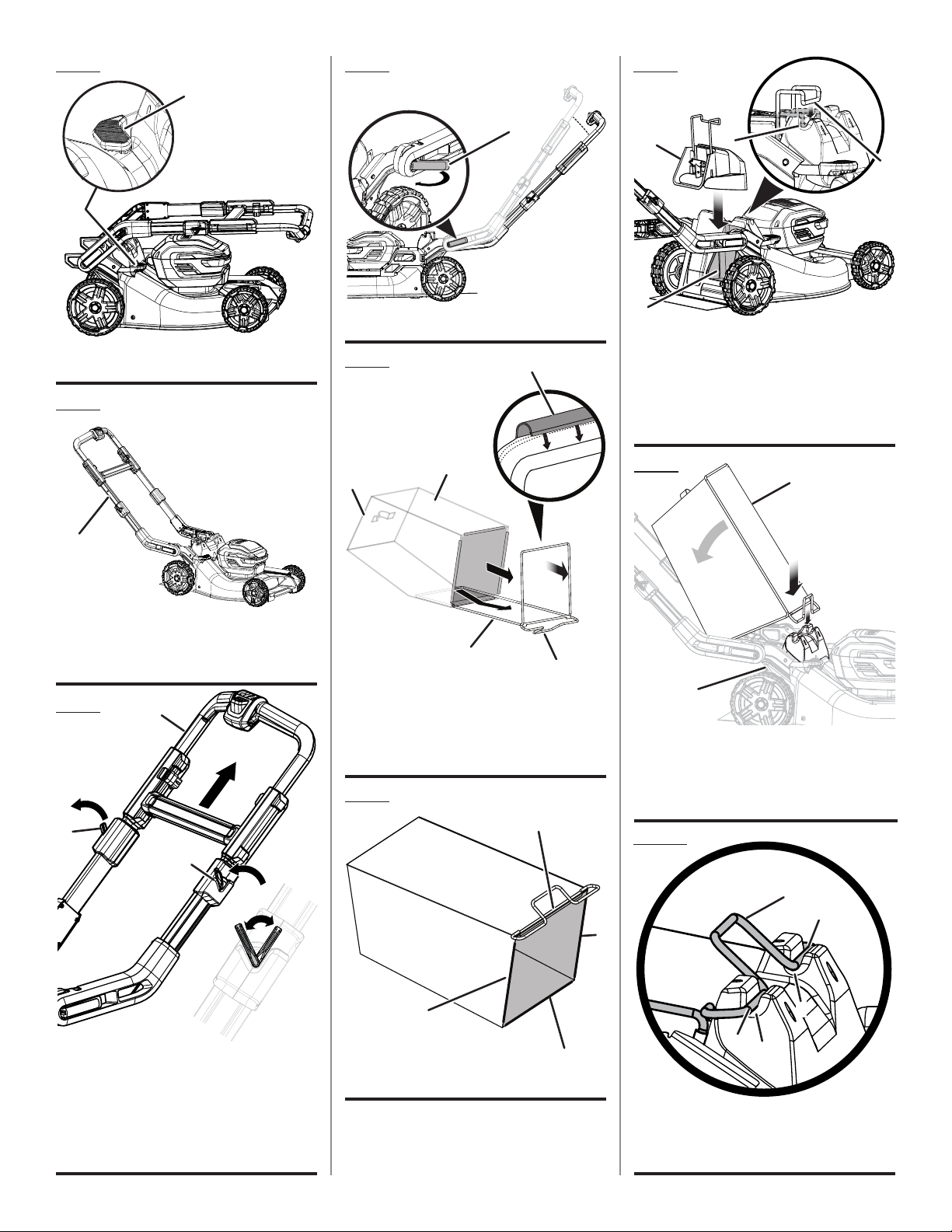

Fig. 2 Fig. 5

A

Fig. 8

A - Foot pedal (pédale de pied, pedal de pie)

Fig. 3

A

A - Latch (loquet, pestillo)

Fig. 6

D

B

A

B

D

C

A

A - Rear discharge opening (ouverture d’éjection

E

arrière, abertura de descarga posterio)

B - Mulching plug (insert broyeur, tapón para

trituración)

C - Metal lock (verrou de métal, dispositivo de

seguridad de metal)

D - Slot (fente, ranura)

Fig. 9

A

A - Handle assembly in operating position

(ensemble de poignée en position de

fonctionnement, conjunto del mango en

posición operativa)

Fig. 4

A

B

B

C

A - Upper handle (poignée supérieure, mango

superior)
B - Lever (levier, palanca)
C - Unlocked position (position déverrouillée,

posición desbloqueada)
D - Locked position (position engagé, posición

trabada)

D

A

A - Frame (support, armazón)
B - Bag (sac, bolsa)
C - Handle (poignée, mango)
D - Vinyl floor (plancher en vinyle, piso de

vinilo)

E - Clip (attache, clip)

C

Fig. 7

A

A

A

A

A - Clips (attaches, clips)

B

A - Grass catcher handle (poignée de collecteur

d’herbe, mango del receptor de hierba)

B - Rear discharge opening (ouverture

d’éjection latérale, abertura de descarga
lateral)

Fig. 10

A

C

B

C

B

A - Handle (poignée, mango)
B - Slot (fente, ranura)
C - Metal lock (verrou de métal, dispositivo de

seguridad de metal)

iii

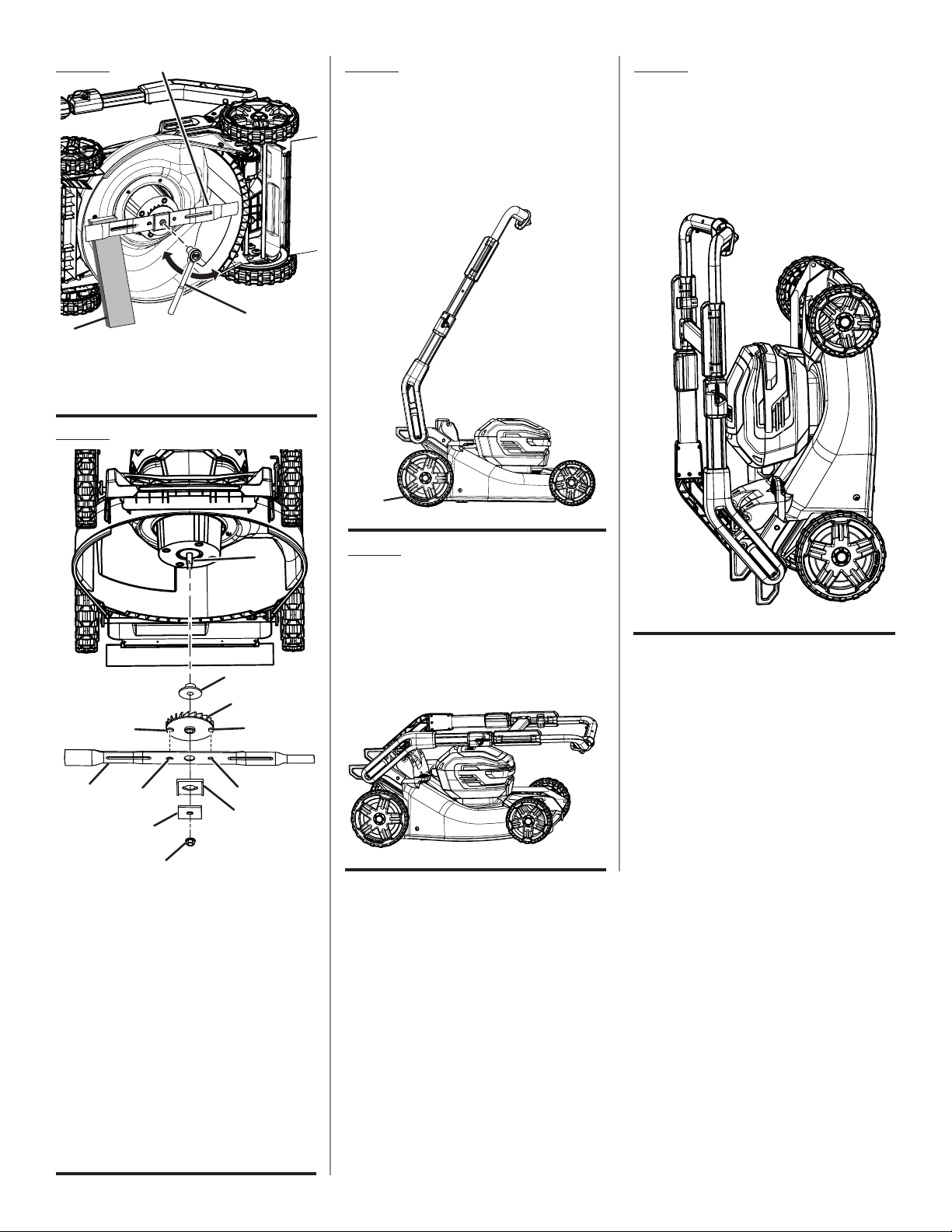

Fig. 11

Fig. 13 Fig. 15

A

A

B

C

D

A - Height adjustment trigger (gâchette de

réglage de la hauteur, gatillo de ajuste de

altura)
B - Lowest blade setting (le plus bas réglage

de la lame, ajuste más bajo de la hoja)
C - Indicator (indicateur, indicador)
D - Highest blade setting (le plus haut réglage

de la lame, ajustes de cuchilla más alto)

Fig. 12

B

C

A - Start key (clé de démarrage, llave del

arranque)

B - Battery cover (couvercle des piles, tapa de

las baterías)

C - Start key slot (fente de la clé de démarrage,

ranura de la llave del arranque)

Fig. 14

A

B

C

A

A - Handle lock (verrou de la poignée, seguro

del mango)
B - To lock (pour verrouiller, para asegurar)
C - To unlock (pour déverrouiller, para

desbloquear)

Fig. 16

A

B

D

C

E

A - Battery pack (bloc-piles, paquete de

baterías)

B - Battery cover (couvercle des piles, tapa de

las baterías)

C - Battery storage compartment

(compartiment de rangement de pile,
compartimiento de almacenamiento de la

batería)
D - Latch (loquet, pestillo)
E - Battery port (logement de piles,

compartimiento de la batería)

A - Start button (bouton de démarrage, botón

B - Start levers (leviers de volet de départ,

de arranque)

palancas de arranque)

B

15° MAXIMUM
15° MAXIMAL
15° MÁXIMA

Fig. 17

iv

Fig. 18 Fig. 20 Fig. 22

A

TO STORE THE MACHINE

WITH HANDLES UPRIGHT

POUR RANGER LA MACHINE AVEC LES

POUR REMISER L’ÉQUIPEMENT

POIGNÉES EN POSITION VERTICALE

PARA GUARDAR LA MÁQUINA CON LOS

PARA GUARDAR LA MÁQUINA

MANGOS EN POSICIÓN ERGUIDA

B

C

A - Blade (lame, hoja)
B - Wrench (clé, llave)
C - Block of wood (pièce de bois, bloque de

madera)

Fig. 19

TO STORE THE MACHINE

IN THE VERTICAL POSITION

EN POSITION VERTICALE

EN POSICIÓN VERTICALE

K

A

B

D

E

F

C

G

H

I

J

A - Adaptor (adaptateur, adaptador)
B - Hub (arbre, eje)
C - Blade post (round) [tiges pour lame

(ronde), montantes de cuchilla (Redondo)]
D - Blade post (half circle) [tige pour

lame (demi-cercle), puerto de la hoja

(semicircular)]
E - Blade (lame, hoja)
F - Blade hole (half circle) [trou pour

lame (demi-cercle), orificio de la hoja

(semicircular)]
G - Blade hole (round) [trou pour lame (ronde),

orificio de la hoja (redondo)]
H - Blade insulator (isolant de lame, aislante de

hoja)
I - Spacer (entretoise, separador)
J - Blade nut (écrou de lame, tuerca de la hoja)
K - Shaft (arbre, eje)

Fig. 21

TO STORE THE MACHINE

IN THE HORIZONTAL POSITION

POUR REMISER L’ÉQUIPEMENT

EN POSITION HORIZONTALE

PARA GUARDAR LA MÁQUINA

EN POSICIÓN HORIZONTAL

v

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS.

Failure to follow all instructions listed below and on the
machine may result in electric shock, fire, and/or serious
personal injury.

READ ALL INSTRUCTIONS

This cutting machine is capable of amputating hands and

feet and throwing objects. Failure to observe all safety
instructions could result in serious injury or death.

Avoid dangerous environment – Do not use the lawn

mower in damp or wet conditions or operate in the rain.

Keep children away – Keep all bystanders, children, and

pets at least 100 ft. away. Stop machine if anyone enters
the area.

Tragic accidents can occur if the operator is not alert to

the presence of children. Children are often attracted to
the machine and the mowing activity. Never assume that
children will remain where you last saw them.

• Keep children out of the mowing area and under the

watchful care of a responsible adult other than the
operator.

• Be alert and turn mower off if a child enters the area.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs,

trees, or other objects that may block your view of a
child.

Dress properly – Wear heavy, long pants, long sleeves,

gloves, and protective footwear that will protect your
feet and improve your footing on slippery surfaces. Do
not wear loose fitting clothing, short pants, sandals, or
go barefoot. Do not wear jewelry of any kind. They can
be caught in moving parts.

Don’t overreach – Keep proper footing and balance at all

times. Overreaching can result in loss of balance.

Do not leave the mower unattended while running or with

the start key installed.

Keep hands and feet away from cutting area. Keep clear

of the discharge opening at all times.

Operate the lawn mower only in daylight or good artificial

light.

Use safety glasses – Always wear eye protection with

side shields marked to comply with ANSI Z87.1. Use face
mask if operation is dusty.

Use the right appliance – Do not use the lawn mower for

any job except that for which it is intended.

Do not force the lawn mower – It will do the job better

and safer at the rate for which it was designed.

Do not charge lawn mower in rain, or in wet locations.
Stay alert – Watch what you are doing and use common

sense when operating the lawn mower. Do not operate
the mower while tired, upset, or under the influence of
drugs, alcohol, or medication. A moment of inattention
while operating the lawn mower may result in serious
personal injury.

Maintain lawn mower with care – Keep machine in good

working condition. Keep blades sharp and guards in place
and in working order. Replace damaged or unevenly worn
blades before using mower for best performance.

Check all nuts, bolts, and screws at frequent intervals for

proper tightness to be sure the equipment is in safe work­ing condition. Mower blades are sharp. Wrap the blade or
wear gloves, and use extra caution when servicing them.

Do not dispose of the battery in a fire. The cell may

explode. Check with local codes for possible special
disposal instructions.

 Stop the motor, wait until the blade comes to a complete

stop, and remove the start key and battery pack before
performing any maintenance, cleaning the lawn mower,
removing the grass catcher, or removing the mulching
plug.

 Never use a hose, water, or any liquids to clean or

rinse off the lawn mower. Corrosive liquids, water, fer-

tilizers, and chemicals used to treat lawns can enter the
lawn mower and/or battery compartment and damage
electronic components and/or the battery pack, which
can result in a short circuit, increased risk of fire, and
serious personal injury. Remove any buildup of grass
and leaves on or around the mower housing and/or un­derneath the mower deck. Wipe the mower clean with a
dry cloth occasionally.

 Replace blade if it is bent or cracked. An unbalanced

blade causes vibration that could damage the motor
drive unit or cause personal injury. Sharpen a dull blade
equally at each end to maintain the balance. Clean the
blade thoroughly and check its balance by supporting it
horizontally on a thin nail through its center hole. The nail
should be in a horizontal position. If either end of the blade
rotates downward, remove some metal from the heavy
of lower end until the blade is balanced. It is balanced
when neither end drops.

2 — English

IMPORTANT SAFETY INSTRUCTIONS

Always use safety protective devices. Do not operate the

mower without the grass catcher, mulching plug, or rear
discharge chute in place and working properly.

Do not open or mutilate the battery. Released electrolyte

is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.

Follow manufacturer’s instructions for proper operation

and installation of accessories. Only use accessories
approved by the manufacturer.

Exercise care in handling batteries in order not to short the

battery with conducting materials such as rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.

Clear the work area before each use. Remove all objects

such as rocks, tree nuts, sticks, metal, wire, bones, toys,
or other objects which can be thrown by the blade.Stay
behind the handle when the motor is running.

Prevent unintentional starting. Ensure the switch is in the

off-position before connecting to battery pack, picking
up or carrying the appliance. Carrying the appliance with
your finger on the switch or energizing appliance that have
the switch on invites accidents.

When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects, that can make a connec­tion from one terminal to another. Shorting the battery
terminals together may cause burns or a fire.

Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.

Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.

Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.

Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature
range specified in the instructions. Charging improperly
or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.

Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the
instructions for use and care.

Avoid holes, ruts, bumps, rocks, property stakes, or other

hidden objects. Uneven terrain could cause a slip and fall
accident.

Do not mow near drop-offs, ditches, or embankments.
Mow across the face of slopes, never up and down.

Exercise extreme caution when changing direction on
slopes.

Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,
avoid discharging material against a wall or obstruction,
which may cause the material to ricochet back toward
the operator.

Do not mow on wet grass or excessively steep slopes.

Poor footing could cause a slip and fall accident. Walk,
never run.

Use extra care when approaching blind corners, shrubs,

trees, or other objects that may block your view.

Do not pull the mower backward unless absolutely nec-

essary. If you must back the mower away from a wall or
obstruction, first look down and behind to avoid tripping
or pulling the mower over your feet.

Never direct discharged material toward anyone. Avoid

discharging material against a wall or obstruction. Ma­terial may ricochet back toward the operator. Stop the
blade when crossing gravel surfaces.

Objects struck by the lawn mower blade can cause severe

injuries to persons. The lawn should always be carefully
examined and cleared of all objects prior to each mowing.

If the lawn mower strikes a foreign object, follow these

steps:

• Stop the lawn mower by releasing the blade control
lever, wait until the blade comes to a complete stop,
and then remove start key.

• Thoroughly inspect the mower for any damage.

• Replace the blade if it is damaged in any way. Repair
any damage before restarting and continuing to operate
the mower.

Stop the motor, wait until the blade comes to a complete

stop, and remove start key before unclogging the chute.
The cutting blade continues to rotate for a few seconds
after the motor is shut off. Never place any part of the
body in the blade area until you are sure the blade has
stopped rotating.

If the mower should start to vibrate abnormally, stop the

motor, remove the start key, and check immediately for
the cause. Replace the blade if it is unevenly worn or
damaged in any way. Vibration is generally a warning of
trouble.

3 — English

IMPORTANT SAFETY INSTRUCTIONS

Service on the product must be performed by qualified

repair personnel only. Service or maintenance performed
by unqualified personnel could result in injury to the user
or damage to the product.

The grass catcher assembly is subject to deterioration

and wear and should be checked each time the mower is
used. If replacement is needed, make sure the new grass
catcher meets original manufacturer’s recommendations
and specifications.

Use only authorized replacement parts when servicing

the product. Use identical replacement blades only. Use
of unauthorized parts may create a risk of serious injury
to the user, or damage to the product.

Maintain or replace safety instructions labels, as

necessary.

Disconnect battery and remove start key. Disconnect

battery pack and remove start key from the appliance
before storing, servicing, or changing accessories such
as blades. Such preventive safety measures reduce the
risk of starting the tool accidentally.

Stop the unit and disconnect battery pack and start key

when not in use. Carry or push the unit with the motor
stopped and the start key removed from the mower.

Battery tools do not have to be plugged into an electrical

outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat­tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.

 Do not use battery-operated appliance in rain.
 Remove or disconnect battery before servicing, cleaning

or removing material from the gardening appliance.

 Use this product only with batteries and chargers listed in

tool/appliance/battery pack/charger correlation supple­ment 988000-842.

 Store idle lawn mower indoors – When not in use, mower

should be stored indoors in a dry, locked place out of the
reach of children. The start key and battery packs should
also be removed and stored in a separate location out of
the reach of children.

 Do not charge battery tool in a damp or wet location.

Do not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F or
more than 100°F. Do not store outside or in vehicles.

Follow instructions for lubricating and changing

accessories.

Only allow responsible adults, who are familiar with the

instructions, to operate this machine.

Never operate machine in a closed area.
Never tamper with safety devices. Check for proper op-

eration regularly.

Save these instructions. Refer to them frequently and use

them to instruct others who may use this product. If you
loan someone this tool, loan them these instructions also.

4 — English

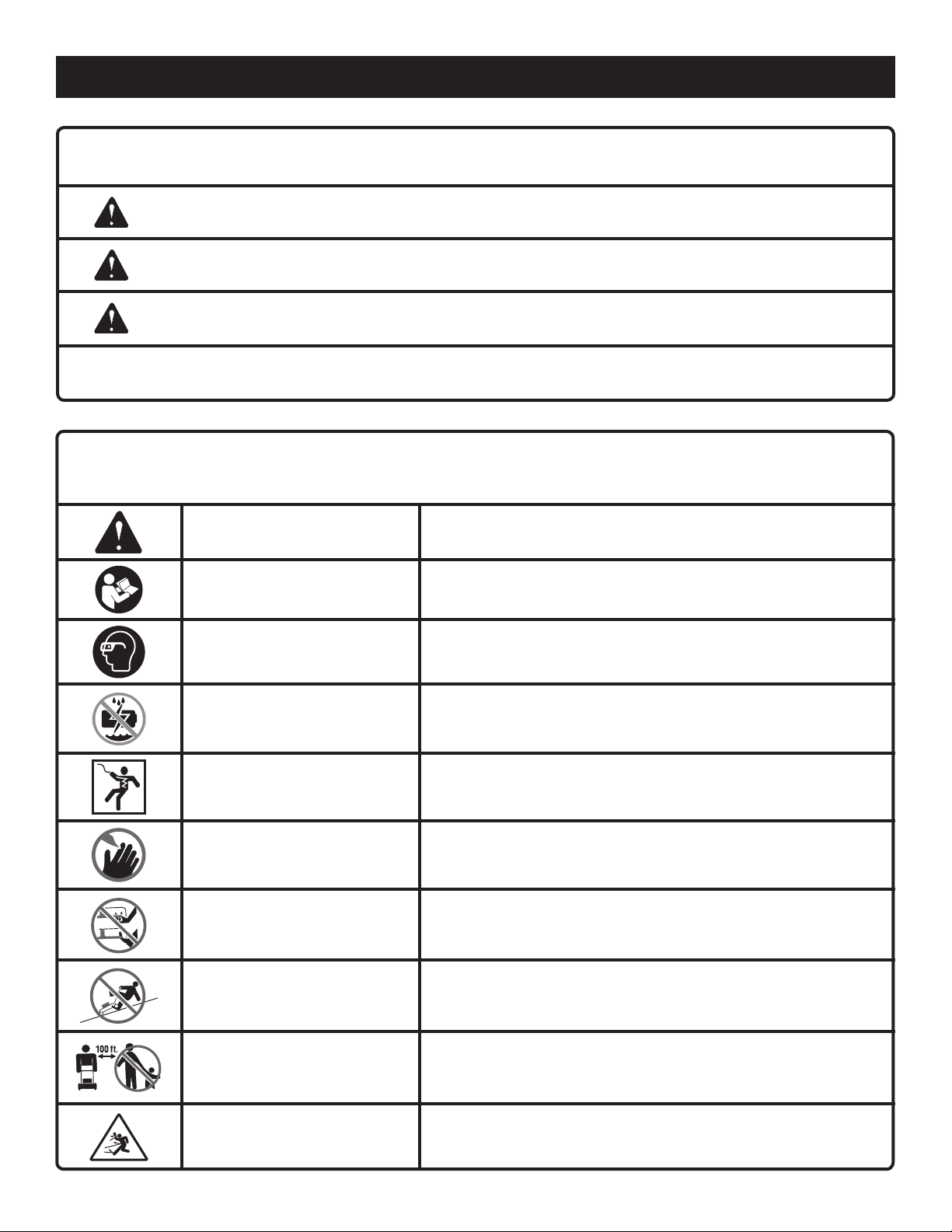

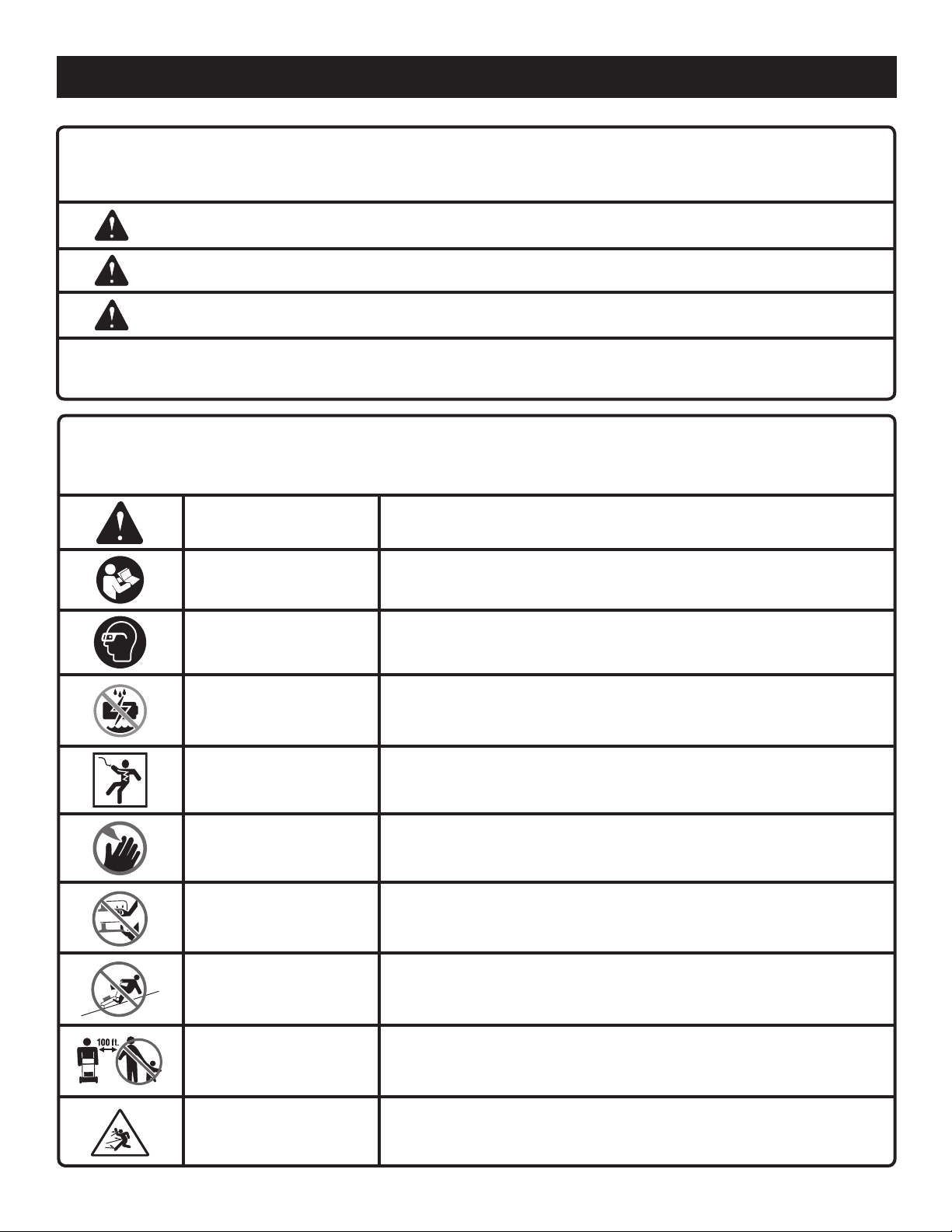

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

To reduce the risk of injury, user must read and understand
operator’s manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

Risk of fire and burns. Do not expose battery, battery compartment,

Wet Conditions Alert

Electric Shock

Keep Hands and Feet Away Keep hands and feet away from blade and cutting area.

No Reach Do not reach hands or feet under mower deck.

No Slope

Keep Children and
Bystanders Away

Ricochet

or electronic components to rain, water, or liquids. Close cover
during use. Do not operate on wet ground.

Failure to use in dry conditions and to observe safe practices can
result in electric shock.

Do not operate on inclines greater than 15º. Mow across the face
of slopes, never up and down.

Keep all children and bystanders at least 100 ft. away.

Thrown objects can ricochet and result in personal injury or prop­erty damage.

5 — English

SYMBOLS

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.

SYMBOL NAME DESIGNATION/EXPLANATION

This product uses lithium-ion (Li-ion) batteries. Local, state, or

Recycle Symbol

Direct Current Type or a characteristic of current

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

hrs Hours Time

federal laws may prohibit disposal of batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.

FEATURES

PRODUCT SPECIFICATIONS

Motor ...................................................................................................................................................................... 40 Volt DC

Deck Size ....................................................................................................................................................................... 21 in.

Height Adjustments .............................................................................................................................................. 1 in. to 4 in.

Wheel Size .............................................................................................................................................. 8 in. front, 10 in. rear

KNOW YOUR LAWN MOWER

See Figure 1.

The safe use of this product requires an understanding of
the information on the product and in this operator’s manual
as well as a knowledge of the project you are attempting.
Before use of this product, familiarize yourself with all op­erating features and safety rules.

BATTERY COVER

The battery cover protects the battery port from moisture
and debris.

BATTERY STORAGE COMPARTMENT

The battery storage compartment offers a convenient place
for storing your battery or to store an extra battery pack.

GRASS CATCHER

The grass catcher collects grass clippings and prevents
them from being discharged across your lawn as you mow.

NOTE: Mower will not start without the grass catcher or
mulch plug attached.

HEIGHT ADJUSTMENT TRIGGER

The height adjustment trigger provides cutting height
adjustments.

LED HEADLIGHTS

LED headlights are located on the front of the unit to illumi­nate your path in low light conditions. The lights will operate
continuously whenever the motor is running.

NOTE: If the the start button is pressed or the start levers
inside the upper handle are squeezed and released, the
headlights will illuminate for sixty seconds.

MULCHING PLUG

Your mower is equipped with a mulching plug that covers
the rear discharge opening, which allows the mower blade
to cut and recut for finer clippings.

NOTE: Mower will not start without the grass catcher or
mulch plug attached.

6 — English

FEATURES

SELF-PROPELLED FEATURE

The adaptive self-propelled feature of your mower automati­cally slows or increases the speed of your mower based on
your pace.

NOTE: The self-propelled feature will only work in the forward
direction. It will not work if you pull the mower towards you.

START BUTTON AND START LEVERS

The start button and the start levers inside the upper handle
are used to start the blades. Squeeze the start levers then
depress the start button to start the blades. Release the start
levers to stop the motor.

NOTE: The blades will also start if the start button is pressed
first and the levers are squeezed after.

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully remove the product and any accessories from

the box. Make sure that all items listed in the packing list
are included.

WARNING:

Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.

START KEY

The start key must be inserted before the mower can be
started.

TILT SENSOR

The tilt sensor causes the motor to stop if the unit is operated
on inclines greater than 45º for more than seven seconds.
The sensor also prevents the unit from starting if it is in a
vertical position or tilted at an angle greater than 45º.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this product. Any
such alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.

WARNING:

Do not insert start key or battery pack until assembly is
complete and you are ready to mow. Failure to comply
could result in accidental starting and possible serious
personal injury.

 Inspect the product carefully to make sure no breakage

or damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 If any parts are damaged or missing, please call

1-800-860-4050 for assistance.

PACKING LIST

Lawn Mower
Start Key
Grass Catcher Bag and Frame
Mulching Plug
Operator’s Manual

WARNING:

If any parts are damaged or missing, do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

7 — English

WARNING:

To prevent accidental starting, do not make any adjust­ments or installations with the start key or battery pack
inserted. Accidental starting of the mower during assem­bly could result in serious personal injury.

WARNING:

Never operate the mower without the proper safety de­vices in place and working. Never operate the mower with
damaged safety devices. Operating the mower with miss­ing or damaged parts can result in serious personal injury.

ASSEMBLY

UNFOLDING AND FOLDING THE HANDLE
ASSEMBLY

See Figures 2 - 3.

To unfold the handle assembly:

 Standing behind the mower, step on the foot pedal to

unlock the handle assembly.

 With the foot pedal depressed, grasp the handle assem-

bly and slowly move it back until it locks in the operating
position.

To fold the handle assembly:

 Grasp the handle assembly, step on the foot pedal, and

slowly push the handle assembly down toward the mower
until it locks into place.

EXTENDING THE UPPER HANDLE

See Figure 4.

 Move both levers to the unlocked position.
 Fully extend the upper handle.
 Move both levers to the locked position to secure the

upper handle in place.

 To retract the upper handle, move both levers to the

unlocked position and push the upper handle into the
lower handle. Move both levers to the locked position to
secure.

CHANGING THE HEIGHT OF THE HANDLE
ASSEMBLY

See Figure 5.

 Unfold the handle assembly and extend the upper handle.
 Pull the latches out.
 Rotate the handle assembly up to the upper height position

or rotate the handle down to the lower height position.

NOTE: The handle assembly must be placed in either the

upper or lower height position for the mower to operate.

 Push the latches in to lock the handle assembly at the

desired height.

ASSEMBLING THE GRASS CATCHER

See Figures 6 - 7.

 Place the grass catcher frame on a flat surface with the

handle facing down.

 Orient the grass catcher bag so the vinyl floor is facing

up, then slide the bag onto the frame. When installing,
allow the frame handle to remain outside the bag and
make sure the bag seams are located at the frame edges.

 Pull the clip over the frame rail to secure in place.
 Lift the bag’s vinyl floor to the top of the frame rail and

secure in place.

 Using the same method, attach the remaining clips on

each side of the bag to the frame rail to secure.

INSTALLING THE MULCHING PLUG
(FOR MULCHING OPERATION)

See Figure 8.

NOTE: When using the mulching plug, do not install the
grass catcher.

 Remove the start key and battery pack.
 Insert the mulching plug into the mower’s rear discharge

opening and place the mulching plug’s metal lock into
the slot on the right side of the mower housing.

 Gently push down on the mulching plug to ensure the

metal lock is fully seated in the slot. The mower will not
start if the metal lock is not fully seated.

 Reinstall the start key and battery pack when you are

ready to mow.

INSTALLING THE GRASS CATCHER (FOR
REAR BAGGING OPERATION)

See Figures 9 - 10.

NOTE: When using the grass catcher, do not install the
mulching plug.

 Remove the start key and battery pack.
 Place the grass catcher onto the mower so the opening

on the grass catcher covers the rear discharge opening
and the grass catcher’s metal locks are inside the slots
on the mower housing.

 Gently push down on the grass catcher to ensure the

metal locks are fully seated in the slots. The mower will
not start if the metal locks are not fully seated.

 Reinstall the start key and battery pack when you are

ready to mow.

SETTING THE BLADE HEIGHT

See Figure 11.

When shipped, the blade on the mower is set to a low- cutting
position. Before using the mower for the first time, raise the
cutting position to the height best suited for your lawn. The
average lawn should be between 1-1/2 in. to 2 in. during cool
months and between 2 in. and 3-1/4 in. during hot months.

To adjust the blade height:

 Remove the start key and battery pack.
 To raise the blade height, squeeze the height adjustment

trigger and lift the mower deck up.

NOTE: Use the scale on top of the mower deck to select

the appropriate blade height.

 To lower the blade height, squeeze the height adjustment

trigger and push the mower deck down.

 Reinstall the start key and battery pack when you are

ready to mow.

8 — English

OPERATION

WARNING:

Do not allow familiarity with products to make you care­less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

WARNING:

Always inspect mower for missing or damaged parts
and blade for damage, uneven, or excessive wear prior
to use. Use of the mower with damaged or missing parts
can result in serious personal injury.

WARNING:

Always remove battery packs and start key from your tool
when you are assembling parts, making adjustments,
cleaning, or when not in use. Following these instructions
will prevent accidental starting that could cause serious
personal injury.

NOTICE:

Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

APPLICATIONS

You may use this product for the purpose listed below:
Mowing your lawn

WARNING:

With the exception of using the self-propelled feature to
relocate the mower to the mowing site, always remove
battery packs and start key when moving or transporting
the mower to avoid accidental starting that could result
in serious personal injury.

INSTALLING/REMOVING THE BATTERY PACK

See Figure 12.

 Raise the battery cover.
 Align raised ribs on battery pack with grooves in the bat-

tery port and install the battery pack into the mower.

WARNING:

Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the mower’s battery port before beginning op­eration. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.

 Lower the battery cover.

To remove the battery pack:

 Raise the battery cover.
 Press and hold the battery latch button at the bottom of

the battery pack.

 Remove the battery pack from the mower.
 Lower the battery cover.

For complete charging instructions, refer to the Operator’s
Manuals for your RYOBI battery pack and charger models.

WARNING:

To avoid accidental starting that could result in serious
personal injury, always remove the start key when moving
or transporting the mower.

NOTE: The battery storage compartment offers a convenient
place for storing your battery, or to store an extra battery
pack. The unit cannot be powered by the battery while it
is installed in the battery storage compartment; it must be
moved to the battery port in order to power the unit from
the battery port.

9 — English

OPERATION

STARTING/STOPPING THE MOWER

See Figures 13 - 14.

NOTE: Mower will not start without the grass catcher or
mulch plug attached.

Unfold the handle assembly and extend the upper handle

as described earlier.

NOTE: The mower will not start if the handle assembly

is not in the operating position.

Raise the battery cover.
Install the battery pack into the battery port.
Insert the start key into the slot beside the battery storage

compartment.

Lower the battery cover.
Squeeze and hold the start levers inside the upper handle.
Press and release the start button to start the blades.

NOTE: The blades will also start if the start button is

pressed first and the levers are squeezed after.

To stop the mower, release the start levers.
NOTE: The blade is disengaged each time the start levers

are released.

SELF-PROPELLED MOWING

See Figures 14 - 15.

WARNING:

Never engage the blades when transporting the mower
from one location to another. Only engage the blades by
pressing the start button when you are ready to mow.
Failure to follow these instructions can result in serious
personal injury.

Move the handle lock to the unlocked position.
NOTE: The self-propelled feature will not engage unless

the handle lock is in the unlocked position. To operate
the mower manually, move the handle lock to the locked
position, start the mower, and push the mower forward.

Squeeze and hold the start levers inside the upper handle.
Press and release the start button to start the blades.
Once the mower has been started, the self-propelled

feature is engaged by pushing the upper handle forward.

NOTE: The self-propelled feature can be used without

engaging the blade to power the mower from one location
to another. You must move the handle lock to the unlocked
position, squeeze and hold the start levers inside the up­per handle, and then push the upper handle forward. If
the mower is powered and the blade is already engaged,
completely release the start levers and then squeeze and
hold the start levers again.

MOWING TIPS

WARNING:

Do not mow on wet grass, which can cause you to slip
and fall and result in possible serious personal injury.

Make sure the lawn is clear of stones, tree nuts, sticks,

wires, and other objects that could damage the lawn mower
blades or motor. Do not mow over property stakes or other
metal posts. Such objects could damage the blade or be
accidentally thrown by the mower in any direction and
cause serious personal injury to the operator and others.

For a healthy lawn, always cut off one-third or less of the

total length of the grass.

When cutting heavy grass, reduce walking speed to allow

for more effective cutting and a proper discharge of the
clippings.

Do not cut wet grass. It will stick to the underside of the

deck and prevent proper bagging or mulching of grass
clippings.

New or thick grass may require a narrower cut or a higher

cutting height.

Clean the underside of the mower deck after each use

to remove grass clippings, leaves, dirt, and any other
accumulated debris.

NOTE: Always stop the mower, allow the blades to com-

pletely stop, remove the start key and remove the battery
pack from the battery port before cleaning underneath
the mower.

SLOPE OPERATION

See Figure 16.

WARNING:

Slopes are a major factor related to slip and fall accidents
that can result in severe injury. Operation on slopes re­quires extra caution. If you feel uneasy on a slope, do not
mow it. For your safety, do not attempt to mow slopes
greater than 15 degrees.

Mow across the face of slopes, not up and down. Exercise

extreme caution when changing direction on slopes.

NOTE: The mower has an overtilt sensor that will stop

the motor if the unit is operated on inclines greater than
45º for more than seven seconds.

Watch for holes, ruts, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide
obstacles. Remove all objects such as rocks, tree limbs,
etc., which could be tripped over or thrown by the blade.

10 — English

OPERATION

Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your
balance, release the start levers immediately.

Do not mow near drop-offs, ditches, or embankments;

you could lose your footing or balance.

EMPTYING THE GRASS CATCHER

See Figure 17.

 Stop the mower and allow the blades to completely stop.
 Open the battery cover.

MAINTENANCE

WARNING:

Before performing any maintenance or cleaning the lawn
mower, make sure the mower blades come to a complete
stop and the batteries and start key are removed to avoid
accidental starting and possible serious personal injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes resulting in possible
serious injury.

 Remove the start key and battery pack from the battery

port.

 Lift the grass catcher by its handle to remove from mower.
 Empty grass clippings.
 Reinstall the grass catcher as described earlier in this

manual.

 Reinstall the start key and battery pack when you are

ready to mow.

NOTICE:

Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.

WARNING:

When servicing, use only authorized replacement parts.
Use of any other parts can create a hazard or cause
product damage.

WARNING:

Never use a hose, water, or any liquids to clean or
rinse off the lawn mower. Corrosive liquids, water, fer-

tilizers, and chemicals used to treat lawns can enter the
lawn mower and/or battery compartment and damage
electronic components and/or the battery pack, which
can result in a short circuit, increased risk of fire, and
serious personal injury. Remove any buildup of grass
and leaves on or around the mower housing and/or un­derneath the mower deck. Wipe the mower clean with a
dry cloth occasionally.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken, or
destroy plastic which can result in serious personal injury.

LUBRICATION

All of the bearings in this product are lubricated with a suf­ficient amount of high grade lubricant for the life of the unit
under normal operating conditions. Therefore, no further
bearing lubrication is required.

WARNING:

Always protect hands by wearing heavy gloves and/or
wrapping the cutting edges of the blade with rags and
other material when performing blade maintenance. Con­tact with the blade could result in serious personal injury.

11 — English

MAINTENANCE

REPLACING THE CUTTING BLADE

See Figures 18 - 19.

NOTE: Only use authorized replacement blades.

Stop the motor and remove the start key. Allow the blade

to come to a complete stop.

 Remove the battery pack from the battery port.
Turn the mower on its side.

Wedge a block of wood between the blade and mower

deck to prevent the blade from turning.

Loosen the blade nut by turning it counterclockwise (as

viewed from bottom of mower) using a 15 mm wrench
or socket (not provided).

Remove the blade nut, spacer, blade insulator, and blade.

Do not remove the hub or the adaptor.

WARNING:

If the hub and/or the adaptor have been removed, replace
them before placing blade on the shaft. Failure to do so
could cause the blade to detach or become unbalanced
since blade will not tighten properly, which can result in
serious personal injury.

Place the new blade on the shaft against the blade posts

on the hub. Ensure blade is properly seated with shaft go­ing through center blade hole and the two blade posts on
the hub inserted into their respective holes on the blade.
Make sure it is installed with the curved ends pointing up
toward the mower deck and not down toward the ground.
When seated properly, the blade should be flat.

Replace the blade insulator and spacer, then thread the

blade nut on the shaft and finger tighten.

NOTE: Make certain all parts are replaced in the exact

order in which they were removed.

Torque the blade nut down clockwise using a torque

wrench (not provided) to ensure the bolt is properly
tightened. The recommended torque for the blade nut is
310 – 360 in.lbs.

STORING THE MOWER

See Figures 20 - 22.

WARNING:

Remove all battery packs from the battery port and bat­tery storage compartment and start key and store in a
secure location out of the reach of children to prevent
unauthorized use of the lawn mower and possible seri­ous personal injury.

Before storage, wipe any dirt or debris from the battery

area.

Turn mower on its side and clean grass clippings that

have accumulated on the underside of the mower deck.
Wipe the mower clean with a dry cloth.
Check all nuts, bolts, knobs, screws, fasteners, etc., for

tightness.
Inspect moving parts for damage, breakage, and wear.

Have repairs made on any damaged or missing parts.

Check blade for damage, uneven, or excessive wear and

replace blade if these conditions exist.
Store mower indoors in a clean, dry place out of the reach

of children.

• To store the mower with the handle assembly in the
upright position, depress and release the foot pedal
then move the handle assembly until it locks in the
upright storage position. Do not operate the mower
with the handle assembly in this position.

• To store the mower with the handle assembly folded,
depress and hold the foot pedal then fold the handle
assembly down until it locks into place. With the
handles folded, the mower can be stored horizontally
or vertically.

NOTE: Make sure the handles are folded and locked

in place before storing the mower vertically.

Do not store near corrosive materials such as fertilizer or

rock salt.

WARNING:

Ensure blade is properly seated and the blade nut is
tightened to the torque specifications above. Failure to
properly attach the blade could cause it to come loose
and result in possible serious personal injury.

12 — English

TROUBLESHOOTING

IF THESE SOLUTIONS DO NOT SOLVE THE PROBLEM CONTACT YOUR AUTHORIZED SERVICE DEALER.

PROBLEM POSSIBLE CAUSE SOLUTION

Handle not in position. Handles not locked Step on the foot pedal and pull the

handle assembly back until it locks into
place. Extend the upper handle and lock
into place.

Mower not starting. Battery is low in charge.

Start key not installed.
Handle assembly is not in operating

position.
Mower is in a vertical position or tilted

at an angle greater than 45º.
The metal lock(s) on the grass catcher

or mulching plug is not fully seated in
the slot(s) on the mower housing.

Mower cutting grass unevenly. Lawn is rough or cutting height not set

properly.

Mower not mulching properly. Wet grass clippings sticking to the un-

derside of the deck.

Mower hard to push. High grass, rear of mower housing and

blade dragging in heavy grass, or cut­ting height too low.

Mower not bagging properly. Cutting height set too low. Raise cutting height.

Mower vibrating at higher speed. Blade is unbalanced, excessively or

unevenly worn.
Bent motor shaft.

Charge the battery.
Install start key.
Make sure the handle assembly is in the

operating position.
Place the mower in a horizontal position.

Gently push down on the metal lock(s)
to ensure it is fully seated in the slot(s).

Adjust the cutting height.

Wait until the grass dries before mowing.

Raise cutting height.

Replace the blade.

Stop the motor, remove start key and
battery. Inspect for damage. Have re­paired by an authorized service center
before restarting.

Motor stops while cutting. Cutting height set too low. Raise the cutting height.

This product has a Five-year Limited Warranty for personal,

family, or household use (90 days for business or commercial use).

For warranty details, visit www.ryobitools.com

or call (toll free) 1-800-860-4050.

13 — English

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Porter des lunettes de sécurité – Toujours porter une

AVERTISSEMENT :

LISEZ ET VEILLEZ À COMPRENDRE TOUTES LES
INSTRUCTIONS. Le non respect des instructions

énumérées ci-dessous et sur la machine pourrait résulter
en un choc électrique, un incendie, et/ou des blessures
sérieuses.

LIRE TOUTES LES INSTRUCTIONS

Cet outil coupant est capable d’amputer des mains et des

pieds et projeter des objets. Le non respect de toutes les
instructions de sécurité pourrait résulter en des blessures
graves ou la mort.

Éviter les environnements dangereux – N’utilisez pas la

tondeuse dans un environnement mouillé ou humide et
ne l’utilisez pas durant la pluie.

Garder les enfants à l’écart – Garder les badauds, enfants

et animaux domestiques à une distance minimum de 30,5
m (100 pi). Arrêter la machine si quelqu’un entre dans la
zone.

Des accidents tragiques peuvent survenir si l’opérateur

n’est pas conscient de la présence des enfants. Les
enfants sont souvent attirés pas la machine et l’activité de
tondaison. Ne prenez jamais pour acquis que les enfants
resteront à l’endroit où vous les avez vus la dernière fois.

• Assurez-vous que les enfants soient éloignés de la zone
de coupe et qu’ils soient supervisés par un adulte autre
que l’opérateur.

• Soyez vigilant et éteignez la tondeuse si un enfant
s’approche.

• Ne permettez jamais à des enfants d’utiliser la machine.

• Redoublez la prudence quand vous vous approchez
des coins, des arbustes, des arbres ou d’autres objets
qui peuvent masquer la présence d’un enfant.

Porter une tenue appropriée – Porter des pantalons

longs, manches longues, des gants épais et des souliers
de protection qui protègeront vos pieds et amélioreront
votre équilibre sur des surfaces glissantes. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ne porter aucun bijou. Ils peuvent
être pris dans les parties en mouvement.

Ne pas travailler hors de portée – Toujours se tenir bien

campé et en équilibre. Le travail hors de portée risque
de faire perdre l’équilibre.

Ne laissez pas la tondeuse sans surveillance quand elle

est allumée ou une fois la clé de démarrage fixée.

Éloignez les mains et les pieds de la zone de coupe. Tenez

vous éloigné de l’ouverture de décharge en tout temps.

Utilisez la tondeuse seulement à la lumière du jour ou

avec une bonne lumière artificielle.

2 — Français

protection oculaire munie d’écrans latéraux certifiée
conforme à la norme ANSI Z87.1. Utilisez une masque
faciale si l’utilisation produit de la poussière.

Utilisez l’outil approprié – N’utilisez pas la tondeuse pour

aucune tâche sauf celle pour laquelle elle est conçue.

Ne forcez pas la tondeuse – Elle exécutera le travail mieux

et de façon plus sécuritaire à la vitesse pour laquelle elle
fut conçue.

Ne pas charger l’outil sous la pluie ou dans un endroit

mouillé.

Restez vigilant – Regardez ce que vous faites et utilisez

votre meilleur jugement lorsque vous utilisez la tondeuse.
N’utilisez pas la tondeuse si vous êtes fatigué, contrarié ou
sous influence de drogues, d’alcool ou de médicaments.
Un moment d’inattention pendant l’utilisation de la
tondeuse peut résulter en une blessure grave.

Faire l’entretien de la tondeuse avec soins – Gardez

l’outil en bon état. Assurez-vous que les lames soient
affûtées et que les dispositifs de protections soient en
place et en état de fonctionnement. Remplacer les lames
endommagées ou usées de façon inégale avant d’utiliser
la tondeuse d’obtenir un rendement optimal.

Vérifiez fréquemment si tous les écrous, boulons et

vis sont serrés pour s’assurer que l’équipement est
sécuritaire. Les lames de tondeuse sont tranchantes.
Envelopper la lame ou porter des gants et prendre
beaucoup de précautions lors de l’entretien.

Ne pas jeter le pile au feu. La cellule peut exploser. Vérifier

les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.

Arrêter le moteur, attendre que la lame s’arrête

complètement et retirer la clé de démarrage et bloc-piles
avant de réparation du produit, de nettoyer la tondeuse,
d’enlever le collecteur d’herbe ou retrait du capuchon du
broyeur.

Ne jamais utiliser un boyau, de l’eau ou une autre

liquide pour nettoyer ou rincer la tondeuse. Les liquides

corrosifs, l’eau, l’engrais et les produits chimiques
utilisés pour traiter les pelouses peuvent s’infiltrer dans la
tondeuse et/ou le compartiment de la pile et endommager
les composants électroniques et/ou le bloc-pile, ce qui
peut entraîner un court-circuit, augmenter le risque
d’incendie ou des blessures corporelles graves. Enlever
toute accumulation d’herbes ou de feuilles sur ou autour
du corp de la tondeuse et/ou en dessous de la plateforme
de la tondeuse. Essuyer la tondeuse de temps en temps
avec un linge sec.

Remplacer la lame si elle est pliée ou fissurée. Une

lame déséquilibrée provoque des vibrations qui peuvent
endommager le moteur de l’appareil et provoquer
des blessures. Affûter également les extrémités de la
lame émoussée afin de maintenir l’équilibre. Nettoyer
complètement la lame et vérifier son équilibre en la

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

déposant à l’horizontale et en plaçant l’orifice du centre
sur un petit clou. Le clou doit être placé à l’horizontale.
Si l’une des extrémistes de la lame tourne vers le bas,
enlever un peu de métal de la partie épaisse inférieure de
la lame jusqu’à ce que celle-ci soit équilibrée. Une lame
équilibrée lorsqu’aucune extrémité n’est inclinée.

Toujours, utiliser des dispositifs de protection. N’utilisez

pas la tondeuse sans le collecteur d’herbe, le capuchon
du broyeur, ou chute de décharge arrière en place et
fonctionne correctement.

Ne pas ouvrir ou altérer le bloc-piles. L’électrolyte est un

produit corrosif pouvant causer des lésions cutanées ou
oculaires. Il peut être toxique en cas d’ingestion.

Suivez les instructions du fabricant relatives à l’installation

et l’utilisation des accessoires. Utilisez seulement des
accessoires approuvés par le fabricant.

Manipuler les batteries avec soin pour éviter des courts-

circuits avec des objets conducteurs comme des
anneaux, des bracelets et des clés. La batterie ou l’objet
conducteur peuvent surchauffer et causer des brûlures.

Nettoyez la zone de travail avant chaque utilisation.

Enlevez tous les objets tels que les roches, noix d’arbres,
les branches, métal, les fils, les os, les jouets et d’autres
objets qui peuvent être projetés par la lame. Restez en
arrière de la poignée quand le moteur est en marche.

Empêcher les démarrages accidentels. S’assurer que la

gâchette est en position d’arrêt avant d’insérer la bloc
piles, de le ramasser ou de le transporter. Le fait de
transporter un appareil en gardant le doigt sur la gâchette
ou de mettre sous tension un appareil lorsque la gâchette
est en position de marche favorise les accidents.

Lorsque le bloc de batteries n’est pas en usage, le garder

à l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis et autres petits objets métalliques
risquant d’établir le contact entre les deux bornes. Le
court-circuitage des bornes peut causer des brûlures ou
un incendie.

En cas d’usage abusif, du liquide peut s’échapper des

batteries. Éviter tout contact avec ce liquide. En cas de
contact accidentel, rincer immédiatement les parties
atteintes avec de l’eau. Si le liquide pénètre dans vos
yeux, il faut aussi consulter un médecin. Le liquide
s’échappant des batteries peut causer des irritations ou
des brûlures.

Ne pas utiliser un bloc-piles ou un appareil endommagé

ou modifié. Le bris ou la modification du bloc-piles peut
causer un comportement imprévisible et causer un
incendie, une explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’outil à un feu ou à des

températures excessives. Une exposition à un incendie
ou à une température supérieure à 130 °C (265 °F) peut
provoquer une explosion.

3 — Français

Suivre toutes les instructions afférentes à la recharge

et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.

Ne modifiez pas ou n’essayez jamais de réparer l’appareil

ou le bloc de batterie (selon le cas), sauf comme indiqué
dans les instructions d’utilisation et d’entretien.

Évitez les trous, les ornières, les roches, bornes de

propriété ou d’autres objets cachés. Un terrain accidenté
pourrait provoquer un glissement et vous faire tomber par
accident.

Ne tondez pas près des dépressions, fossés ou des

berges.

Tondez les pentes dans le sens transversal, jamais en

montant ou en descendant. Soyez particulièrement
prudent lors des changements de direction sur les terrains
en pente.

Planifiez le parcours de la tondeuse pour éviter d’éjecter

les matériaux sur les routes, les trottoirs, les passants,
etc. Évitez également d’éjecter les matériaux sur un mur
ou une obstruction ce qui pourrait causer un matériau
d’être projeté par ricochet en direction de l’opérateur.

Ne tondez pas l’herbe mouillée ou sur des pentes

excessivement raides. Une mauvaise position peut vous
faire glisser et tomber par accident. Marchez, ne courez
jamais.

Redoublez la prudence si vous vous approchez des

coins, des arbustes, des arbres ou d’autres objets qui
vous cachent la vue.

Ne tirez jamais la tondeuse vers l’arrière à moins que

cela soit absolument nécessaire. Si vous devez tirer
la tondeuse pour éviter un mur ou une obstruction,
commencez par regarder en bas et en arrière pour ne
pas trébucher o tirando la podadora hacia los pies.

N’éjectez jamais du matériel en direction de quelqu’un.

Évitez d’éjecter le matériel sur un mur ou une obstruction.
Le matériel pourrait être projeté par ricochet en direction
de l’opérateur. Arrêtez la lame quand vous traversez des
surfaces recouvertes de gravier.

Des objets frappés par la lame de la tondeuse peuvent

causer des sérieuses blessures. La pelouse devrait
toujours être examinée attentivement et nettoyée de tout
objet avant la tondaison.

Si la tondeuse frappe un objet étranger, suivez ces étapes:

•

Arrêter la tondeuse en relachant l’levier de commande de
la lame, attendre que la lame s’arrête complètement, puis
retirer la clé de démarrage.

• Inspectez attentivement la tondeuse pour desceller les
dommages.

• Remplacer la lame si elle est endommagée de quelque
façon que ce soit Réparez tout dommage avant de
démarrer et de continuer à utiliser la tondeuse.

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Arrêter le moteur, attendre que la lame s’arrête

complètement et retirer la clé de démarrage avant de
déboucher la goulotte. La lame continue de tourner
pendant quelques secondes après que le moteur soit
arrêté. Ne mettez jamais aucune partie du corps dans la
proximité de la lame avant d’être certain que la lame a
cessé de tourner.

Si la tondeuse commence à vibrer de façon anormale,

arrêtez le moteur, retirer la clé de démarrage et vérifiez
immédiatement la cause. Remplacer la lame si elle est
usée de façon inégale ou endommagée de quelque façon
que ce soit. La vibration est généralement un signe d’un
problème.

Le produit doit être réparé par un personnel qualifié

seulement. Des réparations ou l’entretien effectués par un
personnel non qualifié pourrait résulter en des blessures
pour l’utilisateur ou endommager le produit.

L’assemblage du collecteur d’herbe peut se détériorer et

s’user et doit être vérifier chaque fois avant d’utiliser la
tondeuse à gazon. S’il doit être remplacé, s’assurer que
le nouveau collecteur d’herbe répond aux exigences et
aux spécifications du fabricant d’origine.

Lors de réparation du produit, utilisez pièces de

remplacement autorisées. Utiliser uniquement des lames
de rechange identiques. L’utilisation des pièces non
autorisées peut créer un risque d’une blessure sérieuse
à l’utilisateur ou endommager le produit.

Conserver ou remplacer les étiquettes d’instructions de

sécurité, si nécessaire.

Débrancher la pile et retirer la clé de démarrage –

Débrancher le bloc-piles et retirer la clé de démarrage
de l’appareil avant de le ranger, le réparer ou changer les
accessoires tels que des lames. Ces mesures de sécurité
réduisent les risques de démarrage accidentel de l’outil.

Arrêter l’produit et retirer le bloc de piles et clé de

démarrage lorsqu’il n’est pas utilisé. Transporter ou
pousser l’appareil lorsque le moteur est arrêté et d’avoir
retirer la clé de démarrage de la tondeuse.

Les outils fonctionnant piles n’ayant pas besoin d’être

branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette règle réduira les risques
d’incendie, de choc électrique et de blessures graves.

 Ne pas utiliser un appareil alimenté par pile sous la pluie.
 Retirer ou débrancher la pile avant l’entretien ou le

nettoyage de l’outil de jardin ou avant d’en retirer des
matériaux.

 Utiliser ce produit seulement avec la piles et le chargeurs

indiqués dans le supplément de raccordement pour

chargeur/outils/piles/appareil n˚ 988000-842.

 Ranger les appareils qui ne sont pas utilisés à l’intérieur –

lorsque la tondeuse n’est pas utilisé, le ranger à l’intérieur
dans un endroit sec et verrouillé hors de la portée des
enfants. La clé de démarrage et les blocs-piles doivent
être retirés et rangés dans un autre endroit et hors de la
portée des enfants.

 Ne pas recharger un outil fonctionnant sur piles dans un

endroit humide ou mouillé. Ne pas utiliser, remiser ou
charger le bloc-piles ou produits dans des emplacements
où la température est inférieure 10 °C (50 °F) à ou
supérieure à 38 °C (100 °F). Ne pas ranger l’outil à
l’extérieur ou dans un véhicule.

Suivre les instructions de lubrification et de changement

d’accessoires.

Faire fonctionner cet appareil ne doit être permis qu’aux

adultes responsables et familiers avec les instructions.

Ne jamais faire fonctionner l’appareil dans un endroit clos.

Ne jamais modifier les dispositifs de sécurité. Vérifier

périodiquement l’état de fonctionnement.

Conserver ces instructions. Les consulter fréquemment et

les utiliser pour instruire les autres utilisateurs éventuels.
Si cet outil est prêté, il doit être accompagné de ces
instructions.

4 — Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de
sécurité

Lire manuel d’utilisation

Protection oculaire

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire munie d’écrans latéraux certifiée
conforme à la norme ANSI Z87.1.

Avertissement
concernant l’humidité

Choc électrique

Garder les mains et les
pieds à l’écart

Se tenir loin Ne pas mettre ses mains ou ses pieds en dessous du châssis de la tondeuse.

Éviter les pentes

Tenir les enfants et les
curieux à bonne distance

Ricochet

Risque d’incendie et de brûlures. Ne pas exposer la pile, le compartiment de
la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides.
Fermer le couvercle pendant l’utilisation. Ne pas opérer sur un sol humide.

Ne pas utiliser la machine dans un endroit sec ou ne pas respecter les
pratiques de sécurité peut entraîner un choc électrique.

Garder les mains et les pieds à l’écart de la lame et de la zone de coupe.

Ne pas utiliser sur des pentes de plus de 15°. Tondre les pentes dans le
sens transversal, jamais en montant ou en descendant.

Tenir les enfants et les curieux à une distance de 30,5 m (100 pi) au moins.

Les objets projetés peuvent ricocher et infliger des blessures ou causer
des dommages matériels.

5 — Français

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations

Symbole de recyclage

Courant continu Type ou caractéristique du courant

locales ou gouvernementales peuvent interdire de jeter les piles dans
les ordures ménagères. Consulter les autorités locales compétentes
pour les options de recyclage et/ou l’élimination.

V
A

Hz

W

hrs

Volts Tension
Ampères Intensité
Hertz Fréquence (cycles par seconde)
Watt Puissance
Heures Durée

CARACTÉRISTIQUES

CARACTÉRISTIQUES DU PRODUIT

Moteur ................................................................................................................................................................................. 40 V c.c.

Dimension du plateau............................................................................................................................................ 533,4 mm (21 po)

Réglages de la hauteur ...............................................................................................................25,4 mm à 101,6 mm (1 po à 4 po)

Grandeur des roues .......................................................................................203,2 mm (8 po) en avant, 254 mm (10 po) en arrière

APPRENEZ À CONNAÎTRE VOTRE TONDEUSE

Voir la figure 1.

L’utilisation sécuritaire de ce produit nécessite une
compréhension de l’information sur le produit et dans le manuel
de l’utilisation ainsi que la connaissance du projet à effectuer.
Avant d’utiliser ce produit, familiarisez-vous avec toutes les
fonctions d’utilisation et les règles de sécurité.

COUVERCLE DES PILES

Le couvercle de pile protège le logement de piles contre le
présence d’humidité et les débris.

COMPARTIMENT DE RANGEMENT DE PILE

Le compartiment de rangement de la pile offre un espace
pratique pour ranger la pile ou un bloc-piles additionnel.

PHARES DEL

Les phares DEL sont situés à l’avant de l’appareil pour éclairer
la trajectoire lorsque la luminosité est faible. Les phares
s’allumeront dès la mise en marche du moteur.

NOTE : Si le bouton de démarrage est enfoncé or les leviers de
démarrage à l’intérieur de la poignée supérieure sont pressés
puis relâchée, les phares s’allumeront pendant soixante
secondes.

INSERT BROYEUR

La tondeuse est équipée d’un insert broyeur qui recouvre
l’ouverture de décharge arrière, et qui permet de couper et de
recouper l’herbe pour produire des brins plus fins.

NOTE: La tondeuse ne démarrera pas si le collecteur d’herbe
ou le bouchon de déchiquetage n’est pas en place.

COLLECTEUR D’HERBE

Le collecteur d’herbe recueille les brins d’herbe et empêche
qu’ils soient éparpillés sur le gazon au moment de la tonte.

NOTE : La tondeuse ne démarrera pas si le collecteur d’herbe
ou le bouchon de déchiquetage n’est pas en place.

GÂCHETTE DE RÉGLAGE DE LA HAUTEUR

La gâchette d’ajustement de la hauteur règle les hauteurs de
coupe.

6 — Français

FONCTION D’AUTOPROPULSION

La fonction d’autopropulsion adaptive de votre tondeuse réduit
ou augment la vitesse de celle-ci selon votre pas.

NOTE: La fonction d’autopropulsion fonctionne seulement
en direction avant. Elle ne fonctionnera pas si vous tirez la
tondeuse vers vous.

CARACTÉRISTIQUES

BOUTON DE DÉMARRAGE ET LEVIERS DE
DÉMARRAGE

Le bouton de démarrage et les leviers de démarrage à l’intérieur
de la poignée supérieure servent à démarrer les lames. Presser
sur les leviers de démarrage et puis appuyer sur le bouton de
démarrage pour démarrer les lames. Relâcher les leviers de
démarrage pour arrêter le moteur.

NOTE: Les lames démarrer également si le bouton de démarrage
est enfoncé en premier et que les leviers sont enfoncé après.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite l’assemblage.
 Retirez prudemment l’outil et les accessoires de la boîte.

Assurez-vous que tous les articles énumérés dans la liste
de colisage sont inclus.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la Liste d’expédition sont
déjà assemblés. Certaines pièces figurant sur cette liste
n’ont pas été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a été assemblé
de façon inadéquate peut entraîner des blessures.

 Vérifiez attentivement si l’outil n’a pas subi des dommages

ou des bris pendant le transport.

 Ne jetez pas l’emballage avant d’avoir inspecté l’outil et

avant d’avoir vérifié s’il fonctionne correctement.

 Si des pièces sont manquantes ou endommagées, veuillez

appeler au 1-800-860-4050 pour obtenir de l’aide.

LISTE D’EXPÉDITION

Tondeuse
Clé de démarrage
Sac de collecteur d’herbe et support
Insert broyeur
Manuel d’utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

CLÉ DE DÉMARRAGE

Vous devez insérer la clé de démarrage avant que la tondeuse
puisse démarrer.

CAPTEUR DE PENTE

Le capteur d’inclinaison arrêtera le moteur si l’appareil est opéré
sur une pente de plus de 45º pendant plus de sept secondes. Le
capteur empêche également l’appareil de démarrer s’il se trouve
dans une position verticale ou incliné à un angle de plus de 45º.

AVERTISSEMENT :

N’essayez pas de modifier cet outil ou de créer des
accessoires non recommandés pour utilisation avec ce
produit. Toute transformation ou modification de ce genre
est un cas de mauvais usage qui peut créer des risques de
blessures graves.

AVERTISSEMENT :

Ne insérer la clé de démarrage ou le bloc-piles compléter
l’assemblage vous êtes prêt à tonte. Le non respect de cet
avertissement pourrait résulter en un démarrage accidentel
et des blessures corporelles graves.

AVERTISSEMENT :

Pour empêcher commencer accidentel, ne pas faire
d’ajustement ou des installations avec la clé de démarrage
ou le bloc-piles insérée. Le démarrage accidentel de
la tondeuse pendant l’assemblage peut entraîner des
blessures graves.

AVERTISSEMENT :

N’utilisez jamais la tondeuse sans les dispositifs de sécurité
appropriés en place et en état de marche. N’utilisez jamais la
tondeuse si les dispositifs de sécurité sont endommagés.Le
fait d’utiliser la tondeuse si des pièces sont manquantes ou
endommagées peut entraîner des blessures graves.

7 — Français

ASSEMBLAGE

DÉPLIER ET PLIER LA POIGNÉE - ASSEMBLAGE

Voir les figures 2 et 3.

Pour déplier l’assemblage de la poignée :

 Se positionner derrière la tondeuse, appuyer sur la pédale

pour déverrouiller l’assemblage de la poignée.

 En appuyant sur la pédale, saisir l’assemblage de la poignée

et la déplacer lentement vers l’arrière jusqu’à ce qu’il se
verrouille dans la position de fonctionnement.

Pour plier l’assemblage de la poignée :

 Saisir l’assemblage de la poignée, appuyer sur la pédale et

pousser l’assemblage de la poignée lentement vers le bas,
vers la tondeuse, jusqu’à ce qu’il se verrouille en place.

DÉPLOYER LA POIGNÉE SUPÉRIEURE

Voir la figure 4.

 Déplacer les deux leviers à la position déverrouillée.
 Déployer complètement la poignée supérieure.
 Déplacer les deux leviers à la position verrouillée pour fixer

la poignée supérieure en place.

 Pour rétracter la poignée supérieure, déplacer les deux leviers

à la position déverrouillée et pousser la poignée supérieure
dans la poignée inférieure. Déplacer les deux leviers à la
position verrouillée pour fixer.

CHANGER LA HAUTEUR DE L’ASSEMBLAGE
DE POIGNÉE

Voir la figure 5.

 Déplier l’assemblage de la poignée et déployer la poignée

supérieure.

 Tirer sur les loquets.
 Tourner l’assemblage de poignée à la position de la hauteur

supérieure ou tourner la poignée vers le bas à la position de
la hauteur inférieure.

NOTE : L’assemblage de poignée doit être placé dans la

position de la hauteur supérieure ou inférieure pour que la
tondeuse puisse fonctionner.

 Pousser sur le loquets pour verrouiller l’assemblage de

poignée à la hauteur désirée.

ASSEMBLAGE DU COLLECTEUR D’HERBE

Voir les figures 6 et 7.

 Placer le support du collecteur d’herbe sur une surface plate

avec la poignée faisant face vers le bas.

 Orienter le sac de collecteur d’herbe avec le plancher en

vinyle faisant face vers le haut, et glisser le sac sur le cadre.
Lors de l’installation, permettre à la poignée du support de
demeurer à l’extérieur du sac et s’assurer que les coutures
du sac sont situées sur les bords du support.

 Tirer l’attache par dessus le rail du support pour le fixer en

place.

 Soulever le plancher en vinyle du sac vers le haut du rail du

support et fixer en place.

 Utiliser la même méthode pour fixer le reste des attaches

de chaque côté du sac au rail du support.

8 — Français

INSTALLATION DE L’INSERT BROYEUR (POUR
LE DÉCHIQUETAGE)

Voir la figure 8.

NOTE : Lorsque vous utilisez le dispositif de paillage n’installez
pas le dispositif de paillage.

 Retirer la clé de démarrage et bloc-piles.
 Insérer le bouchon de déchiquetage dans l’ouverture de

décharge arrière de la tondeuse et placer le verrou en métal
du bouchon de déchiquetage dans la fente sur le côté gauche
du corps de la tondeuse.

 Pousser doucement sur le bouchon de déchiquetage pour

assurer que le verrou de métal est entièrement inséré dans
la fente. La tondeuse ne démarrera pas si le verrou de métal
n’est pas entièrement inséré.

 Réinstaller la clé de démarrage et le bloc-piles dès le moment

de la tonte.

INSTALLATION DU COLLECTEUR D’HERBE
(POUR ARRIÈRE UTILISATION D’ENSACHAGE)

Voir les figures 9 et 10.

NOTE : En utilisant le collecteur d’herbe, ne pas installer le
l’insert broyeur.

 Retirer la clé de démarrage et bloc-piles.
 Placer le collecteur d’herbe sur la tondeuse pour que

l’ouverture du collecteur d’herbe couvre l’ouverture de
décharge arrière et les verrous de métal du collecteur d’herbe
dans les fentes sur le corps de la tondeuse.

 Pousser doucement sur le collecteur d’herbe pour assurer

que les verrous de métal sont entièrement insérés dans les
fentes. La tondeuse ne démarrera pas si les verrous de métal
ne sont pas entièrement insérés.

 Réinstaller la clé de démarrage et le bloc-piles dès le moment

de la tonte.

RÉGLAGE DE LA HAUTEUR DE LA LAME

Voir la figure 11.

Pour l’expédition, la lame de la tondeuse est réglées à la position
de coupe au ras de sol. Avant d’utiliser la tondeuse pour la
première fois, réglez la position de coupe à la hauteur la mieux
adaptée à votre pelouse. Une pelouse moyenne devrait avoir
de 38,10 mm à 50,80 mm (1-1/2 po à 2 po) pendant les mois
de temps froid et entre 50,80 et 82,55 mm (2 po à 3-1/4 po)
pendant les mois de temps chaud.

Pour régler la hauteur de la lame :

 Retirer la clé de démarrage et bloc-piles.
 Pour soulever la hauteur de la lame, presser la gâchette

d’ajustement de la hauteur et soulever le plateau de la
tondeuse.

NOTE : Utiliser l’échelle sur le plateau de la tondeuse pour

sélectionner la bonne hauteur de la lame.

 Pour abaisser la hauteur de la lame, presser sur la gâchette

d’ajustement de la hauteur et pousser le plateau de la
tondeuse vers le bas.

 Réinstaller la clé de démarrage et le bloc-piles dès le moment

de la tonte.

UTILISATION

AVERTISSEMENT :

Ne laissez pas la familiarité tirée d’une utilisation fréquente
de ce type de produit atténuer votre vigilance. Souvenez­vous qu’une fraction de seconde d’inattention suffit à infliger
des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

N’utilisez aucun ajout ni accessoire non-recommandé par
le fabricant de ce produit. L’utilisation des ajouts ou des
accessoires non recommandés pourrait résulter en des
blessures corporelles graves.

AVERTISSEMENT :

Inspectez toujours la tondeuse pour repérer les pièces
endommagées ou manquantes, et la lame pour repérer les
dommages, les inégalités ou une usure excessive avant de
l’utiliser. Le fait d’utiliser ce produit même s’il contient des
pièces endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.

AVERTISSEMENT :

Toujours retirer le bloc-piles et la clé de démarrage de l’outil
pour assembler des pièces, faire des réglages, nettoyer ou
dès la fin de l’utilisation. Respecter ces instructions évitera
un démarrage accidentel et les blessures graves.

APPLICATIONS

Vous pouvez utiliser cet outil pour les tâches énumérées ci­dessous :

Tondaison de votre pelouse

AVERTISSEMENT :

À moins que vous utilisiez la fonction automotrice pour
déplacer la tondeuse vers la zone à tondre, retirez toujours
les blocs-piles et la clé de démarrage pour déplacer
ou transporter la tondeuse afin d’éviter un démarrage
accidentel qui pourrait causer des blessures graves.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 12.

 Ouvrir la couvercle des piles.
 Aligner les nervures sur le bloc-piles avec les rainures de la

prise de pile et insérer le bloc-piles sur la tondeuse.

AVERTISSEMENT :

S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
tondeuse avant de commencer le travail. Ne pas installer et
fixer correctement le bloc-piles peut provoquer la chute de
ce dernier et occasionner des blessures graves.

 Fermeture la couvercle des piles.

Retrait du bloc-piles :

 Ouvrir la couvercle des piles.
 Appuyer sur le loquet sur le bas du bloc-piles pour le séparer

du tondeuse.

 Retirer le bloc-piles du tondeuse.
 Fermeture la couvercle des piles.

Pour prendre connaissance de l’ensemble des instructions
relatives à la charge, consulter les manuels d’utilisation des
batteries de RYOBI et des modèles de chargeur connexes

AVIS :

Avant chaque utilisation, inspecter au complet le produit
afin de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que toutes
les pièces manquantes ou endommagées n’ont pas été
remplacées. Se il vous plaît communiquer avec le service à
la clientèle ou un centre de réparations autorisé.

9 — Français

AVERTISSEMENT :

Pour éviter le démarrage accidentel pouvant causer des
blessures graves, toujours retirer la clé de démarrage lors
du déplacement ou du transport de la tondeuse.

NOTE : Le compartiment de rangement de la pile offre un
espace pratique pour ranger la pile ou un bloc-piles additionnel.
L’appareil n’est pas alimenté par la pile lorsque cette dernière
se trouve dans le compartiment de rangement de la pile. La
pile doit être insérée dans la prise de la pile afin de pouvoir
alimenter l’appareil.

UTILISATION

DÉMARRAGE / ARRÊT DE LA TONDEUSE

Voir les figures 13 et 14.

NOTE : La tondeuse ne démarrera pas si le collecteur d’herbe
ou le bouchon de déchiquetage n’est pas en place.

Déplier l’assemblage de la poigneé et déployer la poignée

supérieure comme décrit ci-haut.

NOTE : La tondeuse ne démarrera pas si l’ensemble de la

poignée n’est pas en position de fonctionnement.

Ouvrir la couvercle des piles.
Insérer le bloc-piles dans la prise de la pile.
Insérer la clé de démarrage dans la fente à proximité du

compartiment de rangement de pile.

Fermeture la couvercle des piles.
Presser et maintenir enfoncé les leviers de démarrage à

l’intérieur de la poignée supérieure.

Appuyer et relâcher le bouton de démarrage pour démarrer

les lames.

NOTE: Les lames démarrer également si le bouton de

démarrage est enfoncé en premier et que les leviers sont
enfoncé après.

Pour arrêter la tondeuse, relâcher les leviers de démarrage.
NOTE : La lame est désengagée chaque fois qu’on relâche

les leviers de démarrage.

FONCTION D’AUTOPROPULSION

Voir les figures 14 et 15.

AVERTISSEMENT :

N’activez jamais la lame pendant que vous transportez la
tondeuse d’un endroit à un autre. Activez seulement la lame
en appuyant sur le bouton de démarrage lorsque vous êtes
prêt à tondre. Des blessures graves peuvent survenir si ces
instructions ne sont pas respectées.

Déplacer le verrou de la poignée à la poignée déverrouillée.
NOTE: La fonction d’autopropulsion ne s’engagera pas

à moins que le verrou de la poignée soit dans la position
déverrouillée. Pour opérer la tondeuse manuellement,
déplacer le verrou de la poignée à la position verrouillée,
démarrer le moteur, et pousser la tondeuse vers l’avant.

Presser et maintenir enfoncé les leviers de démarrage à

l’intérieur de la poignée supérieure.

Appuyer et relâcher le bouton de démarrage pour démarrer

les lames.

Une fois la tondeuse démarrée, la fonction d’autopropulsion

est engagée en poussant la poignée supérieure vers l’avant.

NOTE : Les leviers de la fonction automotrice peuvent être

utilisés sans activer la lame pour faire passer la tondeuse d’un
endroit à l’autre. Vous devez déplacer le verrou de la poignée
à la position déverrouillée, presser et maintenir enfoncé les
leviers de démarrage à l’intérieur de la poignée supérieure,
et puis pousser la poignée supérieure vers l’avant. Si la
tondeuse est alimentée et que la lame est engagée, relâcher
complètement les leviers de démarrage et puis presser et
maintenir enfoncé les leviers demarrage de nouveau.

10 — Français

CONSEILS DE TONDAISON

AVERTISSEMENT :

Ne tondez pas du gazon mouillé; vous pourriez glisser et
tomber, et vous causer ainsi de graves blessures.

Assurez-vous que la pelouse est libre des pierres, noix

d’arbres, des branches, des fils et d’autres objets qui
pourraient endommager le moteur ou les lames de la
tondeuse. Ne pas faire passer la tondeuse par-dessus les
bornes de propriété ou autres poteaux en métal. De tels objets
pourraient endommager la lame ou être accidentellement
projetés par la tondeuse dans toutes directions et causer
des blessures graves à l’opérateur ou aux autres.

Pour une pelouse en santé, coupez toujours un-tiers ou

moins de la longueur totale de l’herbe.

Quand vous coupez de l’herbe épaisse, marchez plus

lentement pour permettre à l’outil à couper plus efficacement
et à éjecter les brins de façon appropriée.

Ne coupez pas de l’herbe humide. Elle collera au-dessous

du châssis et empêche l’ensachage ou le déchiquetage
appropriés des brins d’herbe.

De l’herbe nouvelle ou épaisse peut nécessiter une coupe

plus étroite or augmentez la hauteur de coupe.

Nettoyez le dessous du châssis après chaque utilisation

pour enlever les brins d’herbes, les feuilles, la saleté et tout
autre débris accumulé.

NOTE : Toujours arrêter la tondeuse, attendre l’arrêt complet

des lames, retirer la clé de démarrage et retirer le bloc-piles de
la prise de pile avant de nettoyer le dessous de la tondeuse.

UTILISATION SUR LES PENTES

Voir la figure 16.

AVERTISSEMENT :

Les pentes sont un facteur majeur relié aux glissements
et des chutes accidentelles qui peuvent résulter en des
blessures graves. L’utilisation de la tondeuse sur les pentes
nécessite des précautions spéciales. Si vous n’êtes pas
confortable sur une pente, ne la tondez pas. Pour votre
sécurité, n’essayez pas de tondre des pentes de plus de
15 degrés.

Tondez les pentes dans le sens transversal, jamais en montant

ou en descendant. Soyez particulièrement prudent lors des
changements de direction sur les terrains en pente.

NOTE: La tondeuse possède un capteur d’inclinaison qui

arrêtera le moteur si l’appareil est opérée sur une pente
supérieure à 45º pendant plus de sept secondes.

Faites attention aux trous, ornières, roches, objets cachés ou

bosses qui peuvent provoquer un glissement ou une chute.
De l’herbe haute peut cacher des obstacles. Enlevez tous
les objets tels que les roches, les racines, etc. qui peuvent
être projetés par la lame ou qui pourraient provoquer une
chute.

UTILISATION

Soyez toujours sûr de votre position. Un glissement ou une

chute peuvent causer une blessure grave. Si vous sentez que
vous perdez votre équilibre, relâcher les leviers de démarrage
immédiatement.

Ne tondez pas près des dépressions, des fossés ou des

berges; vous pourriez perdre l’équilibre.

VIDER LE COLLECTEUR D’HERBE

Voir la figure 17.

 Arrêter la tondeuse, laisser les lames s’arrêter complètement.
 Ouvrez le logement de piles.

ENTRETIEN

AVERTISSEMENT :

Avant d’effectuer de l’entretien ou de nettoyer la tondeuse,
s’assurer que les lames de la tondeuse sont complètement
immobiles et que les piles et la clé de démarrage sont
enlevées pour empêcher un démarrage accidentel ou des
possibles blessures corporelles graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Si cette
précaution n’est pas prise, des objets peuvent être projetés
dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces autorisées pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager le produit.

AVERTISSEMENT :

Ne jamais utiliser un boyau, de l’eau ou une autre liquide
pour nettoyer ou rincer la tondeuse. Les liquides corrosifs,

l’eau, l’engrais et les produits chimiques utilisés pour traiter
les pelouses peuvent s’infiltrer dans la tondeuse et/ou le
compartiment de la pile et endommager les composants
électroniques et/ou le bloc-pile, ce qui peut entraîner
un court-circuit, augmenter le risque d’incendie ou des
blessures corporelles graves. Enlever toute accumulation
d’herbes ou de feuilles sur ou autour du corp de la tondeuse
et/ou en dessous de la plateforme de la tondeuse. Essuyer
la tondeuse de temps en temps avec un linge sec.

 Retirer la clé de démarrage et débrancher le bloc-piles de

la prise de pile.

 Soulever le collecteur d’herbe par sa poignée afin de le retirer

de la tondeuse.

 Jetez les brins d’herbe.
 Soulever le couvercle arrière et réinstaller le collecteur d’herbe,

comme décrit précédemment dans le présent manuel.

 Réinstaller la clé de démarrage et le bloc-piles dès le moment

de la tonte.

AVIS :

Inspecter périodiquement au complet le produit afin de
s’assurer qu’aucune pièce (vis, écrous, boulons, chapeaux,
etc.) n’est endommagée, manquante ou desserrée. Serrer
solidement toutes les pièces de fixation et les chapeaux
et ne pas utiliser le produit tant que toutes les pièces
manquantes ou endommagées n’ont pas été remplacées.
Se il vous plaît communiquer avec le service à la clientèle
ou un centre de réparations autorisé.

ENTRETIEN GÉNÉRAL

Évitez d’utiliser des solvants quand vous nettoyez des pièces en
plastique. La plupart des plastiques résistent mal aux plusieurs
types de solvants de commerce et peuvent être endommagés
par leur utilisation. Utilisez des chiffons secs pour enlever la
saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT :

Ne permettez jamais à ce que les liquides pour freins,
la gazoline, les produits à base de pétrole, les huiles
dégrippantes, etc entrent en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique ce qui peut résulter en des
blessures graves.

LUBRIFICATION

Tous les roulements de cet outil sont lubrifiés à l’aide d’une
quantité suffisante de lubrifiant de haute qualité pour toute la
durée de l’outil dans des conditions normales d’utilisation. Alors,
aucune lubrification ultérieure n’est nécessaire.

11 — Français

ENTRETIEN

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants épais ou
en enveloppant les bords tranchants de la lame avec des
chiffons ou d’autre matériau quand vous effectuez l’entretien
de la lame. Contact avec la lame résulter en des blessures
graves.

REMPLACEMENT DE LA LAME

Voir les figures 18 et 19.

NOTE : Utiliser seulement des pièces de remplacement lames.

Arrêtez le moteur et coupez l’alimentation électrique et retirez

la clé de démarrage. Attendez que la lame s’immobilise
complètement.

Retirer le bloc-piles de la prise de pile.
Tournez la tondeuse de côté.
Mettez une pièce de bois entre la lame et le châssis de la

tondeuse pour empêcher la lame de tourner.

Desserrez l’écrou de la lame en le tournant dans le sens

antihoraire (par rapport au bas de la tondeuse) en utilisant
une clé de 15 mm ou une douille (non fournies).

Enlevez l’écrou de lame, l’écarteur, l’isolant de lame et la

lame. Ne pas enlever le moyeu ou l’adaptateur.

AVERTISSEMENT :

Si le moyeu et/ou l’adaptateur ont été enlevés, les replacer
avant de placer la lame sur l’arbre. Le défaut de suivre
cette consigne pourrait causer l’éjection de la lame ou un
déséquilbre de cette dernière parce que la lame ne peux
pas être serrée correctement, ce qui peut occasionner des
blessures personnelles graves.

Placer la nouvelle lame sur l’arbre contre les poteaux de

lame sur le moyeu. S’assurer que la lame est bien insérée
avec l’arbre passant dans le trou central de la lame et que
les deux poteaux de lame sur le moyeu sont insérés dans
leurs trous respectifs sur la lame. Assurez-vous que les
bouts incurvés soient orientés en direction du châssis de la
tondeuse et non en direction du sol. Une fois bien appuyée,
la lame devrait être à plat.

Remettez l’isolant de lame et l’écarteur, vissez l’écrou de

lame sur l’arbre et serrez à main.

NOTE : Assurez-vous que toutes les pièces soient replacées

dans l’ordre exact dans lequel elles ont été enlevées.

Serrez l’écrou de lame sens horaire en utilisant une clé

dynamométrique (non fournie) pour s’assurer que l’écrou et
bien serré. Le couple de serrage recommandé pour l’écrou
de lame est de 310 à 360 po-lbs.

AVERTISSEMENT :

S’assurer que la lame est assise correctement et que l’écrou
de lame est serré au couple indiqué ci-dessus. Ne pas fixer
correctement la lame peut provoquer un relâchement de
cette dernière et représenter un risque de blessure grave.

ENTREPOSAGE DE LA TONDEUSE

Voir les figures 20 à 22.

AVERTISSEMENT:

Retirer tous les blocs-piles de la prise de pile et du
compartiment de rangement de pile ainsi que la clé de
démarrage et ranger dans un endroit sûr et hors de la portée
des enfants afin d’éviter l’utilisation non autorisée de la
tondeuse et de possibles blessures graves.

Avant de ranger le produit, essuyer toute saleté ou tout débris

se trouvant dans l’environnement de la pile.

Tournez la tondeuse sur un côté et nettoyez les brins d’herbe

accumulés en dessous du châssis de la tondeuse.

Essuyez la tondeuse avec un chiffon sec.
Vérifiez si les écrous, les boulons, les boutons, les vis, les

attaches, etc sont serrés.

Vérifiez si les pièces détachables ne sont pas endommagées,

brisées ou usées. Faites réparer toutes les pièces manquantes
ou endommagées. Vérifier si la lame est endommagée ou si
elle est usée de façon inégale ou excessive, et la remplacer
le cas échéan.

Entreposez la tondeuse à l’intérieur dans un endroit propre

et sec, loin de la portée des enfants.

• Pour ranger la tondeuse avec l’assemblage de la poignée
dans la position verticale, appuyer et relâcher la pédale
puis déplacer l’assemblage de la poignée jusqu’à ce qu’il
se verrouille dans la position de rangement verticale. Ne
pas opérer la tondeuse avec l’assemblage de la poignée
dans cette position.

• Pour ranger la tondeuse avec l’assemblage de la poignée
dans la position pliée, appuyer et relâcher la pédale puis
plier l’assemblage de la poignée vers le bas jusqu’à ce
qu’il se verrouille en place. Avec les poignées pliées, la
tondeuse peut être rangée dans une position horizontale
ou verticale.

NOTE : S’assurer que les poignées sont pliées et

verrouillées en place avant de ranger la tondeuse dans
une position verticale.

N’entreposez pas près des matériaux corrosifs tels que les

engrais ou le sel gemme.

12 — Français

DÉPANNAGE

SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE RÉPARATIONS AGRÉÉ.

PROBLÈME CAUSE POSSIBLE SOLUTION

Poignée en mauvaise position. Poignées non verrouillées Appuyer sur la pédale et tirer

l’assemblage de la poignée jusqu’à ce
qu’il se verrouille en place. Déployer la
poignée supérieure et la verrouiller en
place.

La tondeuse ne démarre pas. La pile est basse dans la charge.

Clé de démarrage non installé.
L’ensemble de poignée n’est pas en

position de fonctionnement.

La tondeuse est dans une position
verticale ou inclinée dans un angle
supérieur à 45º.

Le(s) verrou(s) de métal sur le collecteur
d’herbe ou le bouchon de déchiquetage
ne sont pas entièrement insérés
dans la(les) fente(s) sur le corps de la
tondeuse.

La tondeuse coupe l’herbe de façon
inégale.

La tondeuse ne broie pas correctement. Des brins d’herbe humides sont collés

Il est difficile de pousser la tondeuse. L’herbe est haute, l’arrière du carter de

La tondeuse coupe l’herbe de façon
inégale.

au-dessous du châssis.

la tondeuse et la lame traînent dans de
l’herbe épaisse ou la hauteur de coupe
est trop basse.

Charger le bloc-pile.
Installer le clé de démarrage.
S’assurer que l’assemblage de la

poignée est dans la position de
fonctionnement.

Placer la tondeuse dans une position
horizontale.

Pousser doucement sur le(s) verrou(s) de
métal pour assurer l’insertion complète
dans la(les) fente(s).

Régler la hauteur de coupe.

Attendez que l’herbe sèche avant de
tondre.

Augmentez la hauteur de coupe.

La tondeuse n’ensache pas l’herbe
adéquatement.

La tondeuse vibre à une vitesse élevée. La lame est déséquilibrée, usée de

Si le moteur s’arrête pendant la tonte
de la pelouse.

La hauteur de coupe est trop basse. Augmentez la hauteur de coupe.

Remplacer la lame.

façon excessive ou inégale.
L’arbre du moteur plié.

La hauteur de coupe est trop basse. Augmentez la hauteur de coupe.

Arrêtez le moteur, retirer la clé de
démarrage et la pile. Inspecter les
pièces afin de s’assurer qu’elles ne sont
pas endommagées. Faites réparer par
un centre de réparations agréé avant
de redémarrer.

Ce produit est accompagné d’une garantie limitée de cinq (5) ans

pour utilisation personnel, familiales ou domestiques (90 jours pour utilisation

affaires ou commerciaux). Pour obtenir les détails de la garantie,

visiter le site www.ryobitools.com ou appeler (sans frais) au 1-800-860-4050.

13 — Français

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA:

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El

incumplimiento de las instrucciones señaladas abajo y en
la máquina puede causar descargas eléctricas, incendios
y/o lesiones serias.

LEA TODAS LAS INSTRUCCIONES

Esta máquina de corte es capaz de amputar manos y

pies, y de lanzar objetos. La inobservancia de todas las
instrucciones de seguridad puede causar lesiones serias
o la muerte.

Evite ambientes peligrosos – No use la podadora de

pasto en condiciones húmedas o mojadas ni la utilice
en la lluvia.

Mantenga alejados a los niños – Mantenga alejados a

todos los circunstantes, niños y animales a una distancia
mínima de 30,5 m (100 pies). Detenga la máquina si
alguien ingresa al área.

Pueden producirse accidentes trágicos si el operador

no está alerta a la presencia de niños. Los niños
suelen sentirse atraídos por la máquina y la actividad
de la podadora. Nunca dé por sentado que los niños
permanecerán donde los vio por última vez.

• Mantenga a los niños alejados del área de podado y
bajo la cuidadosa supervisión de un adulto responsable
que no sea el operador.

• Esté alerta y apague la podadora si un niño entra en el
área.

• Nunca permita que un niño utilice la máquina.

• Tenga cuidado extremo al acercarse a esquinas ciegas,
arbustos, árboles u otros objetos que puedan impedirle
ver a un niño.

Vístase adecuadamente – Póngase pantalones largos de

tela gruesa, mangas largas, guantes y use calzado de
seguridad que le proteja sus pies y mejore su postura
en superficies resbaladizas. No se ponga ropa holgada
o pantalones cortos, sandales ni ande descalzo. No se
ponga joyas de ninguna clase. Pueden quedar atrapadas
en las piezas móviles.

Ne pas travailler hors de portée – Toujours se tenir bien

campé et en équilibre. Se puede perder el equilibrio al
tratar de alcanzar demasiado lejos.

No deje desatendida la podadora de pasto mientras la

tenga encendida o con la llave del arranque instalada.

Mantenga las manos y los pies alejados del área de corte.

Manténgase alejado de la abertura de descarga en todo
momento.

Utilice la podadora de pasto únicamente a la luz del día

o con buena luz artificial.

Utilice gafas de seguridad – Siempre utilice protección

para los ojos con escudos laterales que cumplan con

2 — Español

ANSI Z87.1. Si el proceso es polvoriento, utilice una
careta.

Utilice el aparato adecuado para la tarea – No utilice la

podadora de pasto para ninguna función diferente de las
especificadas.

No fuerce la podadora de pasto – Efectúa el trabajo mejor

y de manera más segura, si se utiliza a la velocidad para
la que está diseñada.

No cargue la cortadora de césped bajo la lluvia o en

ubicaciones húmedas.

Permanezca alerta – Preste atención a lo que esté

haciendo y use el sentido común al utilizar la podadora
de pasto. No utilice la podadora cuando está cansado,
molesto o bajo la influencia de drogas, alcohol o
medicamentos. Un momento de descuido al utilizar la
podadora de pasto puede causar lesiones serias.

Mantenga la podadora de pasto con cuidado – Mantenga

la máquina en buenas condiciones de trabajo. Mantenga
las cuchillas afiladas, y las protecciones en su lugar y en
buenas condiciones de trabajo. Reemplace las cuchillas
dañadas o desgastadas de forma irregular antes de usar
la podadora para obtener el mejor desempeño.

Revise el apriete de todas las tuercas, pernos y tornillos

con frecuencia para verificar la seguridad de las
condiciones de funcionamiento del equipo. Las cuchillas
de la podadora son filosas. Envuelva la cuchilla o utilice
guantes y sea extremadamente precavido cuando las
repare.

No deseche la batería en el fuego. Las baterías pueden

estallar. Verifique los códigos de la localidad para conocer
posibles instrucciones especiales para desecharlas.

Apague el motor y espere hasta que la cuchilla se detenga

completamente y retire la llave de arranque de fusible y
paquete de baterías antes de dar servicio a la unidad, de
limpiar la podadora de pasto, retirar el receptor de hierba
o extraer el tapón para trituración de pasto para fertilizar.

Nunca use una manguera, agua ni otros líquidos para

limpiar o enjuagar la podadora. Los líquidos corrosivos,

el agua, los fertilizantes y los productos químicos
utilizados con las podadoras pueden ingresar a la unidad
o al compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de pasto y hojas
alrededor de la carcasa de la podadora o debajo de la
plataforma de la podadora. Limpie la podadora con un
trapo seco de manera ocasional.

Cambie la cuchilla si está doblada o fisurada. Una

cuchilla mal equilibrada ocasiona vibraciones que podrían
dañar la unidad impulsora del motor o causar lesiones
personales. Afile la cuchilla desafilada de la misma
manera en cada extremo para mantener el equilibrio.
Limpie profundamente la cuchilla y verifique el equilibrio
apoyándola horizontalmente sobre un clavo delgado

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

a través del orificio central. El clavo debe encontrarse
en posición horizontal. Si alguno de los extremos del
a cuchilla gira hacia abajo, extraiga algo de metal de la
parte pesada del extremo inferior hasta que la cuchilla
quede equilibrada. La cuchilla estará equilibrada cuando
ninguno de los extremos gire hacia abajo.

Siempre utilice dispositivos de protección. No utilice

la podadora si no tiene el receptor de hierba, el tapón
para trituración de pasto, o vertedor de descarga trasero
en sus debidos lugares y en perfectas condiciones de
funcionamiento.

No abra ni dañe el paquete de baterías. El electrolito

emitido es corrosivo y puede causar daños en los ojos y
en la piel. Puede ser tóxico si se ingiere.

Siga las instrucciones del fabricante para el correcto

manejo e instalación de los accesorios. Sólo utilice
accesorios aprobados por el fabricante.

Tenga cuidado cuando maneje baterías a fin de no realizar

un cortocircuito en la batería con materiales conductores
como anillos, brazaletes y llaves. La batería o el conductor
pueden recalentarse y provocar quemaduras.

Despeje el área de trabajo cada vez antes de utilizar

esta herramienta. Retire todos los objetos como piedras,
nueces de arbol, palos, frutos secos, metal, alambre,
huesos, juguetes u otros objetos que puedan ser lanzados
por la cuchilla. Permanezca detrás del mango mientras
el motor esté en funcionamiento.

Evite el encendido accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de
conectarlo a la batería, al levantar o mover la herramienta.
Portar aparatos con el dedo en el interruptor, o conectarlas
con el interruptor puesto, propicia accidentes.

Cuando no esté usando el paquete de baterías,

manténgalo alejado de todo objeto metálico como
clips, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que puedan establecer conexión
entre ambas terminales. Establecer una conexión directa
entre las dos terminales puede causar quemaduras o
incendios.

Si se maltratan las pilas, puede derramarse líquido de

las mismas; evite todo contacto con éste. En caso de
contacto, lávese con agua. Si el líquido entra en contacto
con los ojos, también busque atención médica. El líquido
que sale despedido de la bateía puede causar irritaciones
o quemaduras.

No utilice un paquete de baterías o un artefacto que esté

dañado o modificado. Las baterías dañadas o modificadas
pueden tener un funcionamiento impredecible que
provoque incendios, explosiones o riesgo de lesiones.

No exponga el paquete de baterías o el artefacto al fuego

o a temperaturas excesivas. La exposición al fuego o a
temperaturas sobre los 130 ºC (265 ºF) puede provocar
explosiones.

Siga todas las instrucciones de carga y no cargue el

paquete de baterías ni el aparato fuera del rango de
temperaturas especificado en las instrucciones. Si realiza
la carga en forma incorrecta o fuera de las temperaturas
del rango especificado puede dañar la batería y aumentar
el riesgo de incendios.

No modifique ni intente reparar el dispositivo o el paquete

de baterías (según corresponda) excepto según se indica
en las instrucciones de uso y mantenimiento.

Evite pozos, surcos, montículos, rocas, estacas que

indican los límites de la propiedad u otros objetos ocultos.
El terreno desnivelado puede causar un accidente por
resbalón y caída.

No pode el pasto cerca de precipicios, zanjas o

terraplenes.



Pode atravesando el frente de las pendientes; nunca hacia
arriba ni hacia abajo. Tenga mucha precaución al cambiar
de dirección en una pendiente.



Planifique su patrón de podado para evitar la descarga
de material en caminos, aceras, circunstantes y demás.
Además, evite descargar material contra una pared u
obstrucción que pueda hacer que el material rebote hacia
el operador.



No pode la hierba cuando está mojada ni en pendientes
excesivamente empinadas. Una postura mal afirmada
puede causar un accidente por resbalón y caída. Camine,
no corra nunca.



Tenga cuidado extremo al acercarse a esquinas ciegas,
arbustos, árboles u otros objetos que puedan impedirle ver.



No tire de la podadora hacia atrás a menos que sea
absolutamente necesario. Si debe retroceder la podadora
para alejarla de una pared u obstrucción, primero mire
hacia abajo y hacia atrás para evitar tropezar o tirando la
podadora hacia los pies.

Nunca dirija el material descargado hacia una persona.

Evite descargar el material contra una pared u obstrucción.
El material puede rebotar hacia el operador. Detenga la
cuchilla cuando cruce por superficies de grava.

Los objetos golpeados por la cuchilla de la podadora

de pasto pueden causar graves heridas a las personas.
Siempre debe examinarse el pasto con cuidado y
despejarlo de cualquier objeto antes de cada poda.

Si la podadora de pasto golpea un objeto extraño, siga

estos pasos:

•

Detenga la podadora de césped soltando el palanca de
control de la hoja, espere hasta que la cuchilla se detenga
por completo y luego.

• Inspeccione minuciosamente la podadora para ver si
tiene daños.

• Reemplace la cuchilla si presenta algún tipo de
daño. Repare todo daño antes de volver a arrancar la
podadora y continuar utilizándola.

3 — Español

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Detenga el motor, espere hasta que la cuchilla se detenga

por completo y retire la llave del arranque antes de limpiar
la bolsa colectora. La cuchilla continúa girando durante
algunos segundos después de que se apaga el motor.
Nunca coloque ninguna parte del cuerpo en el área de
la cuchilla hasta que esté seguro de que la cuchilla ha
dejado de girar.

Si la podadora comienza a vibrar de manera anormal,

detenga el motor, extraiga la llave de arranque e
inspecciónela inmediatamente para determinar la causa.
Reemplace la cuchilla si presenta algún tipo de daño o
si se ha desgastado de forma irregular. La vibración es
generalmente una advertencia de problemas.

Sólo personal de reparación calificado debe dar servicio

al producto.Todo servicio o mantenimiento efectuado
por personal no calificado puede significar un riesgo de
lesiones al usuario, y de daños físicos al producto.

El conjunto del receptor de hierba está sujeto a deterioro

y a desgaste, y se debe revisar todas las veces que use
la podadora. Si es necesario algún repuesto, asegúrese
de que el receptor de hierba nuevo cumpla con las
recomendaciones y especificaciones del fabricante.

Al dar servicio a este producto, sólo utilice únicamente

repuestos autorizado. Utilice solo cuchillas de repuesto
idénticas a las originales. El empleo de piezas no
autorizadas puede significar un riesgo de lesiones serias
al usuario, o de daños físicos al producto.

Mantenga las etiquetas de instrucciones de seguridad

en buen estado o cámbielas, según sea necesario.

Desconecte la batería y extraiga la llave de arranque.

Desconecte el paquete de baterías y extraiga la llave de
arranque del aparato antes de almacenarlo, realizarle
mantenimiento o cambiarle los accesorios, como las
hojas. Con tales medidas preventivas de seguridad se
reduce el riesgo de poner en marcha accidentalmente
la herramienta.

Apague la unidad y desconecte el paquete de baterías

y llave del arranque cuando no esté en uso. Transporte
o empuje la unidad con el motor detenido y la llave de
arranque extraída de la podadora.

Las herramientas de baterías no se necesitan conectar

a una toma de corriente; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de
la misma. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión corporal
seria.

 No use aparatos accionados por baterías en la lluvia.
 Quite o desconecte la batería antes de proporcionarle

servicio, realizarle una limpieza o quitar material del
aparato para el cuidado del jardín.

 Usar este producto únicamente con la baterías y el

cargadors indicados en el folleto de la herramienta/
aparato/paquete de baterías/cargador complementario
988000-842.

 Guarde en el interior los aparatos que no se están

usando – Cuando no se está usando, se debe guardar
la recortadora de hilo en el interior, en un lugar seco y
cerrado con llave del arranque, inaccesible a los niños.
También debe extraer la llave de arranque y los paquetes
de baterías y almacenarlos en una ubicación separada
lejos del alcance de los niños.

 No cargue herramientas de baterías en lugares mojados

o húmedos. No lo utilice, guarde o cargue la paquete de
baterías o la unidad en lugares donde la temperatura sea
inferior a 10 °C (50 °F) o superior a 38 °C (100 °F). No
guarde la herramienta a la intemperie ni en el interior de
vehículos.

Siga las instrucciones para lubricar y cambiar accesorios.

Solo permita que esta máquina sea operada por personas

adultas responsables que estén familiarizadas con las
instrucciones.

Nunca opere la máquina en un espacio cerrado.

Nunca altere los dispositivos de seguridad. Compruebe

periódicamente que la máquina funcione correctamente.

Guarde estas instrucciones. Consúltelas con frecuencia y

empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta,
facilítele también las instrucciones.

4 — Español

SÍMBOLOS

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

AVISO:

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.

Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.

Indica una situación peligrosa la cual, si no se evita, puede causar lesiones
leves o moderadas.

(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Alerta de seguridad Indica un peligro posible de lesiones personales.

Lea manual del operador

Protección ocular

Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.

Siempre póngase protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1.

Alerta de condiciones
húmedas

Descarga eléctrica

Mantenga las manos y
los pies alejados.

No extenderse No extienda las manos o los pies por debajo de la cubierta de la podadora.

No utilizar sobre
pendientes

Mantenga alejados a los
niños y circunstantes

Rebote

Riesgo de incendio y quemaduras. No exponga la batería, el compartimento
de la batería o componentes electrónicos a la lluvia, el agua o líquidos.
Cierre la tapa durante el uso. No use la herramienta en pisos húmedos.

Si no se usa la unidad en condiciones secas y no se observan prácticas
seguras de trabajo, puede producirse una descarga eléctrica.

Mantenga las manos y los pies alejados de las cuchillas y del área de corte.

No utilice la podadora sobre pendientes superiores a los 15º. Corte sobre
la superficie de las pendientes y nunca de arriba a abajo.

Mantenga a los niños y otras personas alejadas a una distancia mínima
de 30,5 m (100 pies).

Cualquier objeto lanzado puede rebotar y producir lesiones personales o
daños físicos.

5 — Español

SÍMBOLOS

Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Este producto utiliza baterías de iones de litio (Li-ion). Es posible que
algunas leyes municipales, estatales o federales prohíban desechar las

Símbolo de reciclado

Corriente continua Tipo o característica de corriente

V Volts Voltaje

A Amperes Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watts Potencia

hrs Horas Tiempo

baterías en la basura normal. Consulte a las autoridades reguladoras
de desechos para obtener información en relación con las alternativas
de reciclado y desecho disponibles.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Motor .................................................................................................................................................................................... 40 V CC

Tamaño de la unidad ......................................................................................................................................... 533,4 mm (21 pulg.)

Ajustes de altura ................................................................................................................. 25,4 mm à 101,6 mm (1 pulg. a 4 pulg.)

Tamaño de las ruedas ...........................................................................203,2 mm (8 pulg.) delanteras; 254 mm (10 pulg.) traseras

KNOW YOUR LAWN MOWER

Vea la figura 1.

Para usar este producto con la debida seguridad se debe
comprender la información indicada en el producto mismo
y en este manual, y se debe comprender también el trabajo
que intenta realizar. Antes de usar este producto, familiarícese
con todas las características de funcionamiento y normas de
seguridad del mismo.

TAPA DE LAS BATERÍAS

La tapa de las baterías protege el compartimiento de las baterías
de la humedad y los residuos.

GATILLO DE AJUSTE DE ALTURA

El gatillo de ajuste de altura permite ajustar la altura de corte.

LUCES DELANTERAS LED

Las luces delanteras LED están ubicadas en el frente de
la unidad para iluminar el camino en condiciones de poca
iluminación. Las luces funcionarán siempre que el motor se
encuentre en funcionamiento.

NOTA: Si presiona el botón de arranque o presiona las palancas
de arranque del mango superior y lo suelta, las luces delanteras
se iluminarán durante sesenta segundos.

TAPÓN PARA TRITURACIÓN

COMPARTIMIENTO DE ALMACENAMIENTO
DE LA BATERÍA

El compartimiento de almacenamiento de la batería ofrece un
lugar conveniente para almacenar su batería cuando no la use
o para almacenar un paquete de baterías adicional.

La podadora está equipada con un tapón para trituración que
cubre la abertura de descarga trasera y que permite que las
cuchillas de la podadora corten y recorten el césped más fino.

NOTA: La podadora no arrancará sin el receptor de hierba o el
tapón de trituración colocados.

RECEPTOR DE HIERBA

El receptor de hierba acumula lo que ya ha cortado y evita que
se desparrame mientras continúa cortando el césped.

NOTA: La podadora no arrancará sin el receptor de hierba o el
tapón de trituración colocados.

6 — Español

FUNCIÓN AUTOPROPULSADO

La función de autopropulsión adaptativa de la podadora
disminuye o aumenta automáticamente la velocidad de la
podadora en función de su ritmo.

NOTA: La función de autopropulsión solo funcionará en
dirección hacia delante. No funcionará si lleva la podadora
hacia usted.

CARACTERÍSTICAS

BOTÓN DE ARRANQUE Y PALANCAS DE
ARRANQUE

El botón de arranque y las palancas de arranque del mango
superior se utilizan para encender las cuchillas. Presione las
palancas de arranque y, luego, el botón de arranque para
encender las cuchillas. Suelte las palancas de arranque para
detener el motor.

NOTE: Las cuchillas también se encender si se presiona primero
el botón de arranque y luego se oprima las palancas.

ARMADO

DESEMPAQUETADO

Este producto requiere armarse.
 Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.

ADVERTENCIA:

No utilice este producto si alguna pieza incluida en la Lista
de empaquetado ya está ensamblada al producto cuando

lo desempaqueta. El fabricante no ensambla las piezas de
esta lista en el producto. Éstas deben ser instaladas por
el usuario. El uso de un producto que puede haber sido
ensamblado de forma inadecuada podría causar lesiones
personales graves.

 Inspeccione cuidadosamente la herramienta para asegurarse

de que no haya sufrido ninguna rotura o daño durante el
transporte.

 No deseche el material de empaquetado sin haber

inspeccionado cuidadosamente la herramienta y haberla
utilizado satisfactoriamente.

 Si hay piezas dañadas o faltantes, le suplicamos llamar al

1-800-860-4050, donde le brindaremos asistencia.

LLAVE DEL ARRANQUE

La llave del arranque debe introducirse antes de arrancar la
podadora.

SENSOR DE INCLINACIÓN

El sensor de inclinación hace que el motor se detenga si usa
la unidad en pendientes de más de 45º durante más de siete
segundos. El sensor también evita que la unidad arranque si
está en posición vertical o inclinada en un ángulo mayor de 45º.

ADVERTENCIA:

No intente modificar este producto ni hacer accesorios
no recomendados para el mismo. Cualquier alteración
o modificación constituye maltrato y puede causar una
condición peligrosa, y como consecuencia posibles lesiones
serias.

ADVERTENCIA:

No meta llave del arranque o paquete de baterías sin
haber terminado de armarla y usted está listo para cortar.
De lo contrario la unidad puede ponerse en marcha
accidentalmente, con el consiguiente riesgo de lesiones
serias.

ADVERTENCIA:

Para prevenir empezar accidental, no hace ningún ajuste
ni las instalaciones con la llave del arranque o paquete de
baterías metida. El arranque accidental de la podadora
durante el armado puede causar lesiones graves.

LISTA DE EMPAQUETADO

Podadora
Llave del arranque
Bolsa y armazón del receptor de hierba
Tapón para trituración
Manual del operador

ADVERTENCIA:

Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado todas las piezas. Usar este producto
con partes dañadas o faltantes puede causar lesiones serias
al operador.

ADVERTENCIA:

Nunca utilice la podadora sin que los dispositivos de
seguridad adecuados estén colocados y en funcionamiento.
Nunca utilice la podadora con dispositivos de seguridad
dañados. El funcionamiento de la podadora con piezas
dañadas o faltantes puede ocasionar lesiones graves.

DESPLEGAR Y PLEGAR EL CONJUNTO DEL
MANGO

Vea las figuras 2 y 3.

Para desplegar el conjunto del mango:

 Parado detrás de la podadora, presione el pedal de pie para

desbloquear el conjunto del mango.

 Con el pedal de pie presionado, agarre el conjunto del

mango y muévalo lentamente hacia atrás hasta que quede
bloqueado en posición operativa.

7 — Español

ARMADO

Para plegar el conjunto del mango:

 Agarre el conjunto del mango, presione el pedal de pie y

empuje el conjunto del mango lentamente hacia abajo en
dirección a la podadora hasta que quede bloqueado en su
lugar.

EXTENDER EL MANGO SUPERIOR

Vea la figura 4.

 Mueva ambas palancas hacia la posición desbloqueada.
 Extienda totalmente el mango superior.
 Mueva ambas palancas hacia la posición bloqueada para

asegurar el mango superior en su lugar.

 Para retraer el mango superior, mueva ambas palancas hacia

la posición desbloqueada y empuje el mango superior hacia
el mango inferior. Mueva ambas palancas hacia la posición
bloqueada para asegurar el mango en su lugar.

CAMBIAR LA ALTURA DEL CONJUNTO DEL
MANGO

Vea la figura 5.

 Despliegue el conjunto del mango y extienda el mango

superior.

 Tire los pestillos hacia fuera.
 Gire el conjunto del mango hacia arriba hasta la posición

de altura superior o hacia abajo hasta la posición de altura
inferior.

NOTA: Para que la podadora funcione, el conjunto del mango

debe colocarse en la posición de altura superior o inferior.

 Vuelve a empujar los pestillos hacia dentro para bloquear el

conjunto del mango en la altura deseada.

ARMADO DEL RECEPTOR DE HIERBA

Vea las figuras 6 y 7.

 Coloque el armazón del receptor de hierba sobre una

superficie plana con el mango orientado hacia abajo.

 Oriente la bolsa del receptor de hierba de modo que el piso

de vinilo quede hacia arriba y, luego, deslice la bolsa en el
armazón. Al instalarlo, deje que el mango del armazón quede
fuera de la bolsa y asegúrese de que las costuras de la bolsa
queden en los bordes del armazón.

 Enganche el clip por sobre la barra del armazón para

asegurarlo.

 Levante el piso de vinilo de la bolsa hasta la parte superior

de la barra del armazón para asegurarlo.

 Utilizando el mismo método, enganche los clips restantes a

cada lado de la bolsa a la barra del armazón para asegurarlo.

INSTALACIÓN DEL TAPÓN PARA TRITURACIÓN
(PARA LA OPERACIÓN DE TRITURACIÓN)

Vea la figura 8.

NOTA: Cuando se usa la tapón para trituración, no instala el
receptor de hierba.

 Retire la llave del arranque y paquete de baterías.
 Inserte el tapón de trituración en la abertura de descarga

trasera y coloque el dispositivo de seguridad de metal del
tapón en la ranura del lado derecho de la carcasa de la
podadora.

 Empuje el tapón de trituración suavemente hacia abajo para

asegurarse de que el dispositivo de seguridad de metal quede
bien colocado en la ranura. La podadora no arrancará si el
dispositivo de seguridad de metal no está bien colocado.

 Vuelva a instalar la llave del arranque y el paquete de baterías

cuando esté listo para podar el pasto.

INSTALACIÓN DEL RECEPTOR DE HIERBA
(OPERACIÓN DE ENSACADO TRASERO)

Vea las figuras 9 y 10.

NOTA: Cuando se usa el receptor de hierba, no instala el tapón
para trituración.

 Retire la llave del arranque y paquete de baterías.
 Coloque el receptor de hierba en la podadora de modo que

la abertura del receptor cubra la abertura de descarga trasera
y los dispositivos de seguridad de metal del receptor queden
insertados en las ranuras de la carcasa de la podadora.

 Empuje el receptor de hierba suavemente hacia abajo

para asegurarse de que los dispositivos de seguridad de
metal queden bien insertados en las ranuras. La podadora
no arrancará si los dispositivos de seguridad de metal no
quedan bien colocados.

 Vuelva a instalar la llave del arranque y el paquete de baterías

cuando esté listo para podar el pasto.

AJUSTE DE LA ALTURA DE LA CUCHILLA

Vea la figura 11.

Para enviarlas, la cuchilla de la podadora se ajustan en una
posición de corte bajo. Antes de usar la podadora por primera
vez, ajuste la posición de corte a la altura más adecuada para
su pasto. El pasto promedio debe tener una longitud de entre
38,10 mm (1-1/2 pulg.) y 50,80 mm (2 pulg.) durante los meses
fríos, y entre 50,80 mm (2 pulg.) y 82,55 mm (3-1/4 pulg.) durante
los meses calurosos.

Para ajustar la altura de la cuchilla:

 Retire la llave del arranque y paquete de baterías.
 Para elevar la altura de las cuchillas, presione el gatillo de

ajuste de altura y levante la plataforma de la podadora hacia
arriba.

NOTA: Use la escala de la parte superior de la plataforma

de la podadora para seleccionar la altura deseada de las
cuchillas.

 Para bajar la altura de las cuchillas, presione el gatillo de

ajuste de altura y empuje la plataforma de la podadora hacia
abajo.

 Vuelva a instalar la llave del arranque y el paquete de baterías

cuando esté listo para podar el pasto.

8 — Español

FUNCIONAMIENTO

ADVERTENCIA:

No permita que su familarización con este tipo de producto
lo vuelva descuidado. Tenga presente que un descuido de
un instante es suficiente para causar una lesión grave.

ADVERTENCIA:

Siempre utilice protección para los ojos con escudos
laterales que cumplan con ANSI Z87.1. La inobservancia de
esta advertencia puede causar el lanzamiento de objetos a
los ojos, y por consecuencia posibles lesiones serias.

ADVERTENCIA:

No utilice ningún aditamento o accesorio no recomendado
por el fabricante de este producto. El empleo de
aditamentos o accesorios no recomendados puede causar
lesiones serias.

ADVERTENCIA:

Siempre inspeccione la podadora para ver si faltan partes
o están dañadas, y la cuchilla para ver si hay un desgaste
excesivo, o está despareja o dañada. Usar este producto
con falta o está dañada alguna pieza podría tener como
resultado herida personal grave.

ADVERTENCIA:

Siempre retire el paquete de baterías y la llave de arranque
de la herramienta cuando esté ensamblando partes,
realizando ajustes, limpiando o cuando ésta no esté en uso.
Si sigue estas instrucciones evitará un arranque accidental
que podría provocar lesiones personales graves.

AVISO:

Antes de cada uso, inspeccione todo el producto para
detectar partes dañadas, faltantes o sueltas, como tornillos,
tuercas, pernos, tapas, etc. Apriete firmemente todos los
sujetadores y las tapas y no accione este producto hasta que
todas las partes faltantes o dañadas sean reemplazadas.
Póngase en contacto con el servicio al cliente o con un
centro de servicio autorizado para obtener ayuda.

USOS

Esta herramienta puede emplearse para el fin señalado abajo:
Podar el pasto

ADVERTENCIA:

Excepto para usar la función de autopropulsión para
reubicar la podadora en el sitio de podado, siempre quite
los paquetes de baterías y la llave de arranque al transportar
o mover la podadora para evitar el arranque incidental, que
podría causar daños severos e, incluso, la muerte.

INSTALAR Y DESMONTAJE LOS PAQUETES
DE BATERÍAS

Vea la figura 12.

 Abra la tapa de las baterías.
 Alinee las costillas realzadas del paquete de baterías con

las ranuras del puerto de la batería e instale el paquete de
baterías en la podadora.

ADVERTENCIA:

Asegúrese de que el pestillo en la parte inferior del paquete
de baterías entre adecuadamente en su lugar y que el
paquete de baterías esté bien colocado y asegurado en el
puerto de batería de la podadora antes de que encenderla.
Una falla en colocar el paquete de baterías de forma segura
puede causar que el paquete de baterías se desprenda y
termine provocando lesiones corporales serias.

 Cierre la tapa de las baterías.

Extracción del paquete de baterías:

 Abra la tapa de las baterías.
 Presione y mantenga presionado el botón de la traba de las

baterías de la parte inferior del paquete de baterías.

 Retire de la podadora el paquete de baterías.
 Cierre la tapa de las baterías.

Para ver las instrucciones de carga completas, consulte los
manuales del operador del paquete de baterías RYOBI y los
modelos de cargador.

ADVERTENCIA:

Para evitar un arranque accidental que pueda provocar
lesiones personales graves, siempre extraiga la llave de
arranque cuando mueva o transporte la podadora.

NOTA: El compartimiento de almacenamiento de la batería
ofrece un lugar cómodo para almacenar la batería, o para
almacenar un paquete de baterías adicional. La unidad no se
puede alimentar con la batería mientras esta esté instalada
en el compartimiento de almacenamiento de la batería, debe
moverse al puerto de la batería para alimentar la unidad desde
el puerto de la batería.

9 — Español

FUNCIONAMIENTO

ENCENDIDO Y APAGADO DE LA PODADORA

Vea las figuras 13 y 14.

NOTA: La podadora no arrancará sin el receptor de hierba o el
tapón de trituración colocados.

Despliegue el conjunto del mango y extienda el mango

superior como se explicó anteriormente.

NOTA: La podadora no arrancará si el conjunto del mango

no está en posición operativa.

Abra la tapa de las baterías.
Instale el paquete de baterías en el puerto de la batería.
Coloque la llave del arranque en la ranura al lado de la

compartimiento de almacenamiento de la batería.

Cierre la tapa de las baterías.
Mantenga presionadas las palancas de arranque del mango

superior.

Presione y suelte el botón de arranque para arrancar las

cuchillas.

NOTE: Las cuchillas también se encender si se presiona

primero el botón de arranque y luego se oprima las palancas.

Para detener la podadora, suelte las palancas de arranque.
NOTA: Las cuchillas dejan de funcionar cada vez que suelta

las palancas de arranque.

FUNCIÓN AUTOPROPULSADO

Vea las figuras 14 y 15.

ADVERTENCIA:

Nunca active las cuchillas al transportar la podadora de un
lugar a otro. Solo active las cuchillas presionando el botón
de inicio cuando esté listo para podar. El incumplimiento
de estas instrucciones podría causar lesiones personales
de gravedad.

Mueva el dispositivo de bloqueo del mango hasta la posición

deseada.

NOTA: La función de autopropulsión no se activará, a menos

que el dispositivo de bloqueo del mango esté en posición
desbloqueada. Para usar la podadora de forma manual,
mueva el dispositivo de bloqueo del mango a la posición
bloqueada, arranque la podadora y empújela hacia delante.

Mantenga presionadas las palancas de arranque del mango

superior.

Presione y suelte el botón de arranque para arrancar las

cuchillas.

Una vez que haya arrancado la podadora, la función de

autopropulsión quedará activada cuando presione el mango
superior hacia delante.

NOTA: La función de autopropulsión puede usarse sin

activar la cuchilla para mover la podadora de un lugar a
otro. Debe mover el dispositivo de bloqueo del mango a la
posición desbloqueada, mantener presionadas las palancas

de arranque del mango superior y, luego, empujar el mango
superior hacia delante. Si la podadora está encendida y ya
se activó la cuchilla, suelte completamente las palancas de
arranque y mantenga presionadas las palancas de arranque
nuevamente.

SUGERENCIAS PARA EL PODADO

ADVERTENCIA:

No pode en césped mojado, ya que puede caer al suelo y
tener lesiones personales graves.

Asegúrese de que el pasto no tenga piedras, nueces de

arbol, palos, alambres ni otros objetos que puedan dañar
las cuchillas o el motor de la podadora de pasto. No corte
sobre estacas que indican los límites de la propiedad o
sobre otros postes metálicos. Dichos objetos podrían ser
dañar la lame o lanzados accidentalmente por la podadora
en cualquier dirección y provocar lesiones serias al operador
y a otras personas.

Para tener un pasto saludable, siempre corte un tercio o

menos de la longitud total de la hierba.

Al cortar hierba frondosa, reduzca la velocidad mientras

camina para poder obtener un corte más eficaz y una
descarga adecuada de los recortes.

No corte la hierba cuando esté mojada. Se pegará a la parte

inferior del piso e impedirá evita el embolsado o la trituración
adecuada del césped cortado.

La hierba nueva o gruesa puede requerir un corte más bajo

o una mayor altura de corte.

Limpie la parte inferior del piso de la podadora después de

cada uso para eliminar recortes de hierba, hojas, suciedad
y otros desechos acumulados.

NOTA: Siempre detenga la podadora, permita que las hojas

se detengan completamente, retire la llave de arranque y
extraiga el paquete de baterías del puerto de la batería antes
de limpiar debajo de la podadora.

MANEJO EN PENDIENTES

Vea la figura 16.

ADVERTENCIA:

Las pendientes son una de las causas principales de
accidentes por resbalones y caídas que pueden provocar
lesiones graves. El manejo en pendientes requiere
precaución extra. Si se siente inseguro en una pendiente,
no la pode. Para su seguridad, no intente podar pendientes
de más de 15 grados.

Pode atravesando las pendientes; no hacia arriba ni hacia

abajo. Tenga mucha precaución al cambiar de dirección en
una pendiente.

10 — Español

FUNCIONAMIENTO

NOTE: La podadora cuenta con un sensor de inclinación

excesiva que detiene el motor en caso de que la unidad
funcione en pendientes de más de 45º durante más de siete
segundos.

Tenga cuidado con los pozos, surcos, piedras, objetos

ocultos o montículos que puedan provocar que se resbale
o tropiece. La hierba alta puede ocultar obstáculos. Retire
todos los objetos como piedras, ramas de árboles, etc., que
puedan provocar tropezones o ser lanzados por la cuchilla.

Siempre asegúrese de su postura. Un resbalón y caída

puede provocar lesiones serias. Si siente que está perdiendo
estabilidad, suelte las palancas de arranque inmediatamente.

No pode el pasto cerca de precipicios, zanjas o terraplenes;

podría perder la firmeza de la postura o el equilibrio.

MANTENIMIENTO

ADVERTENCIA:

Antes de realizar tareas de mantenimiento o limpiar la
podadora, asegúrese de que las hojas de la podadora se
detengan por completo y de quitar las baterías y la llave
de arranque para evitar el arranque accidental y posibles
lesiones personales.

VACIADO DEL RECEPTOR DE HIERBA

Vea la figura 17.

 Detenga la podadora, y espere a que las cuchillas se detengan

por completo.

 Abra la tapa de las baterías.
 Retire la llave de arranque y el paquete de baterías del puerto

de la batería.

 Levante el receptor de césped del mango para retirarlo de

la podadora.

 Vacíe los recortes de hierba.
 Levante la puerta trasera y reinstale el receptor de césped

como se indicó anteriormente en este manual.

 Vuelva a instalar la llave del arranque y el paquete de baterías

cuando esté listo para podar el pasto.

AVISO:

Inspeccione periódicamente todo el producto para detectar
partes dañadas, faltantes o sueltas, como tornillos, tuercas,
pernos, tapas, etc. Apriete firmemente todos los sujetadores
y las tapas y no accione este producto hasta que todas las
partes faltantes o dañadas sean reemplazadas. Póngase
en contacto con el servicio al cliente o con un centro de
servicio autorizado para obtener ayuda.

ADVERTENCIA:

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Si no
cumple esta advertencia, los objetos que salen despedidos
pueden producirle lesiones serias en los ojos.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de repuesto
autorizadas. El empleo de piezas diferentes puede causar
un peligro o dañar el producto.

ADVERTENCIA:

Nunca use una manguera, agua ni otros líquidos para
limpiar o enjuagar la podadora. Los líquidos corrosivos,

el agua, los fertilizantes y los productos químicos utilizados
con las podadoras pueden ingresar a la unidad o al
compartimiento de la batería y dañar los componentes
eléctricos o el paquete de la batería, lo que podría resultar
en un corto circuito, mayor riesgo de incendio y lesiones
personales graves. Retire la acumulación de pasto y hojas
alrededor de la carcasa de la podadora o debajo de la
plataforma de la podadora. Limpie la podadora con un trapo
seco de manera ocasional.

MANTENIMIENTO GENERAL

Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos
de solventes comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo, el aceite, la
grasa, etc.

ADVERTENCIA:

No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, aceites penetrantes,
etc., lleguen a tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir el plástico, lo
cual a su vez puede producir lesiones corporales serias.

LUBRICACIÓN

Todos los cojinetes de este producto están lubricados con
suficiente cantidad de aceite de alta calidad para toda la vida útil
de la unidad en condiciones normales de funcionamiento. Por
lo tanto, no se necesita lubricación adicional de los cojinetes.

ADVERTENCIA:

Siempre protéjase las manos usando guantes gruesos y/o
envolviendo los bordes de corte de la cuchilla con paños
y otro material al realizar el mantenimiento de la cuchilla.
Contacto con la hoja podría causar lesiones serias.

11 — Español

MANTENIMIENTO

REEMPLAZO DE LA CUCHILLA

Vea las figuras 18 y 19.

NOTA: Utilice únicamente piezas de repuesto autorizadas.

Apague el motor y retire la llave del arranque. Permita que

la cuchilla se detenga por completo.

Extraiga el paquete de baterías del puerto de la batería.
Gire la podadora sobre su costado.
Introduzca a presión un bloque de madera entre la cuchilla

y el piso de la podadora para evitar que la cuchilla gire.

Afloje la tuerca de la cuchilla al girarlo a la izquierda (como

se observa en la base de la podadora) usando una llave de
tuercas o de boca tubular de 15 mm (no se suministra).

Retire la tuerca de la cuchilla, el separador, el aislante de

cuchilla y la cuchilla. No quite el buje ni el adaptador.

ADVERTENCIA:

Si lo hace, vuelva a colocarlos antes de colocar la cuchilla
en el eje. Si no los coloca, la cuchilla podría salirse o perder
estabilidad, ya que no quedará bien ajustada, lo que podría
causar lesiones personales graves.

Coloque la nueva cuchilla en el eje contra los pernos de la

cuchilla del buje. Asegúrese de que la cuchilla quede bien
colocada con el eje en dirección al orificio de la cuchilla
del centro y de que los dos pernos de la cuchilla del buje
queden insertados en sus respectivos orificios en la cuchilla.
Asegúrese de que esté instalada con los extremos curvos
orientados hacia arriba, donde está el piso de la podadora,
y no hacia abajo, donde está el suelo. Si está asentada
correctamente, la cuchilla permanecerá plana.

Vuelva a colocar el aislante de cuchilla y el separador; luego,

enrosque la tuerca de la cuchilla en el eje y apriétela con los
dedos.

NOTA: Asegúrese de volver a colocar todas las piezas en

el orden exacto en que fueron retiradas.

Apriete la tuerca de la cuchilla derecha usando una

llave dinamométrica (no suministrada) para asegurar
que el perno esté apretado correctamente. La fuerza de
torsión recomendada para la tuerca de la cuchilla es de
310 a 360 lb-pulg.

GUARDADO DE LA PODADORA

Vea las figuras 20 a 22.

ADVERTENCIA:

Retire todos los paquetes de baterías del puerto de la batería
y del compartimiento de almacenamiento de la batería y la
llave de arranque y guárdelos en una ubicación segura fuera
del alcance de los niños para evitar el uso no autorizado de
la podadora y posibles lesiones personales.

Antes de guardar, limpie el polvo o los residuos del área de

la batería.

Gire la podadora sobre su costado y limpie los recortes de

hierba que se acumularon en la parte inferior del piso de la
podadora.

Limpie la podadora con un paño seco.
Verifique el apriete de todos los pernos, tuercas, perillas,

tornillos, sujetadores, etcétera.

Inspeccione las piezas móviles para ver si hay daños,

rupturas y desgaste. Haga que reparen todas las piezas
dañadas o faltantes. Verifique que la cuchilla no esté dañada
o desgastada excesivamente en forma irregular y reemplácela
si existen estas condiciones.

Guarde la podadora en el interior, en un lugar limpio y seco,

lejos del alcance de los niños.

• Para guardar la podadora con el conjunto del mango
en posición erguida, presione y suelte el pedal de pie y,
luego, mueva el conjunto del mango hasta que encaje
en la posición de almacenamiento erguida. No use la
podadora con el conjunto del mango en esta posición.

• Para guardar la podadora con el conjunto del mango
plegado, presione y suelte el pedal de pie y, luego, pliegue
el conjunto del mango hacia abajo hasta que encaje en
su lugar. Con los mangos plegados, puede guardar la
podadora de forma horizontal o vertical.

NOTA: Asegúrese de que los mangos queden plegados

y bloqueados en su lugar antes de guardar la podadora
en posición vertical.

No la guarde cerca de materiales corrosivos como fertilizantes

o sal gema.

ADVERTENCIA:

Asegúrese de que la hoja esté correctamente asentada y que
la tuerca de la hoja esté ajustada según las especificaciones
de par de torsión anteriores. Si no conecta la hoja
correctamente, puede aflojarse y generar posibles lesiones
personales graves.

12 — Español

CORRECCIÓN DE PROBLEMAS

SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL CONCESIONARIO DE
SERVICIO AUTORIZADO DE SU PREFERENCIA.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El mango no está en posición. Mangos no bloqueados Pise el pedal de pie y tire del conjunto

del mango hacia atrás hasta que quede
encaje en su lugar. Extienda el mango
superior y bloquéelo en su lugar.

La podadora no enciende. La batería es baja en la carga.

La llave del arranque no está instalada.
El conjunto del mango no está en la

posición de funcionamiento.
La podadora está en posición vertical

o inclinada en un ángulo superior a los
45º.

Los dispositivos de seguridad de metal
del receptor de hierba o el tapón de
trituración no están colocados de forma
apropiada en las ranuras de la carcasa
de la podadora.

La podadora corta la hierba en forma
despareja.

La podadora no tritura el pasto
correctamente.

Es difícil empujar la podadora. La hierba está alta, la parte posterior del

La podadora no recolecta correctamente. La altura de corte es muy baja. Levante la altura de corte.

La hierba es dura o la altura de corte no
está ajustada correctamente.

Hay recortes de hierba mojada pegados
en la parte inferior del piso.

alojamiento de la podadora y la cuchilla
se arrastran por hierba frondosa, o la
altura de corte es demasiado baja.

Cargue la batería.
Instale la llave del arranque.
Asegúrese de que el conjunto del

mango esté en posición operativa.
Coloque la podadora en posición

horizontal.

Empuje suavemente los dispositivos
de seguridad de metal para asegurarse
de que queden bien colocados en las
ranuras.

Ajuster la altura de corte.

Espere hasta que la hierba se seque
antes de podar.

Levante la altura de corte.

La podadora vibra a mayor velocidad. La cuchilla está desequilibrada, gastada

excesivamente o en forma irregular.
El eje del motor está doblado.

Motor se detiene mientras corta el
césped.

La altura de corte es muy baja. Levante la altura de corte.

Reemplace la cuchilla.

Apague el motor, desconecte la llave
del arranque y paquete de baterías.
Inspeccione la unidad para ver si están
dañadas. Lleve la unidad a un centro de
servicio autorizado para que la reparen
antes de volver a encenderla.

Este producto tiene una garantía limitada de cinco años para fines

personales, familiares o domésticos (90 días para usos trabajo o

comercial). Para obtener detalles sobre la garantía, diríjase a

www.ryobitools.com o llame sin cargo al 1-800-860-4050.

13 — Español

NOTES / NOTAS

NOTES / NOTAS

OPERATOR’S MANUAL

MANUEL D’UTILISATION / MANUAL DEL OPERADOR

21 in. 40 VOLT LAWN MOWER

21 po TONDEUSE 40 V
21 pulg. PODADORA 40 V

RY40LM01

• PARTS AND SERVICE: Prior to requesting service or purchasing replacement parts, please obtain your item, manufacturing, and

serial numbers from the product data plate.

ITEM NO. _________________________________________________________
MANUFACTURING NO. ____________________________________________
SERIAL NO. _______________________________________________________

HOW TO OBTAIN REPLACEMENT PARTS: Replacement parts can be purchased online at www.ryobitools.com or by calling

1-800-860-4050. Replacement parts can also be obtained at one of our service centers.

HOW TO LOCATE A SERVICE CENTER: Service centers can be located online at www.ryobitools.com or by calling 1-800-860-4050.
HOW TO OBTAIN CUSTOMER OR TECHNICAL SUPPORT: To obtain customer or technical support please contact us at

1-800-860-4050.

RYOBI is a registered trademark of Ryobi Limited and is used pursuant to a license granted by Ryobi Limited.

• PIÈCES ET SERVICE : Avant de faire la demande de service ou l’achat de pièces de remplacement, veuillez obtenir le numéro
d’article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D’ARTICLE ______________________________________________
NUMÉRO DE FABRICATION _______________________________________
NUMÉRO DE SÉRIE _______________________________________________
COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le

site www.ryobitools.com ou par téléphone au 1-800-860-4050. Les pièces de remplacement peuvent être obtenues à un de nos
centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne au www.ryobitools.com
ou en téléphonant au 1-800-860-4050.

COMMENT OBTENIR DE L’AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour
une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-860-4050.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d’une licence accordée par Ryobi Limited.

• PIEZAS DE REPUESTO Y SERVICIO: Antes de solicitar servicio técnico o comprar piezas de repuesto, obtenga su número de
artículo, el número de fabricación y el número de serie de la placa de datos del producto.

NÚMERO DE ARTÍCULO ___________________________________________
NÚMERO DE FABRICACIÓN _______________________________________
NÚMERO DE SERIE _______________________________________________
CÓMO OBTENER PIEZAS DE REPUESTO: Las piezas de repuesto se pueden comprar en nuestro sitio en la red mundial, en

la dirección www.ryobitools.com o llamando al 1-800-860-4050. Las piezas de repuesto también se pueden obtener en uno de
nuestros centros de servicio.

CÓMO LOCALIZAR UN CENTRO DE SERVICIO: Puede encontrar los centros de servicio visitando nuestro sitio en la red mundial,
en la dirección www.ryobitools.com or by calling 1-800-860-4050.

CÓMO OBTENER SERVICIO O ASISTENCIA TÉCNICA AL CONSUMIDOR: Para obtener servicio o asistencia técnica al consumidor,
sírvase comunicarse con nosotros llamando al 1-800-860-4050.

RYOBI es una marca registrada de Ryobi Limited y se utiliza conforme a una licencia otorgada por Ryobi Limited.

TECHTRONIC INDUSTRIES POWER EQUIPMENT

995000685
10-26-18 (REV:01)

P.O. Box 1288, Anderson, SC 29622 USA

1-800-860-4050 • www.ryobitools.com
