Ryobi PBLMS01 user guide

OPERATOR’S MANUAL

MANUEL D’UTILISATION
MANUAL DEL OPERADOR

10 in. 18 V SLIDING COMPOUND
MITER SAW WITH LED

SCIE À ONGLETS COMBINÉS
COULISSANTE DE 254 mm (10 po)
DE 18 V AVEC DEL

SIERRA INGLETEADORA COMPUESTA
DESLIZANTE DE 254 mm (10 pulg.)
DE 18 V CON LED

PBLMS01

TABLE OF CONTENTS

****************

 General Safety Rules .......................2-3



Miter Saw Specific Safety Rules ........4



Additional Safety Rules ......................5



Symbols ..............................................6



Glossary of Terms ...............................7



Features .........................................8-10



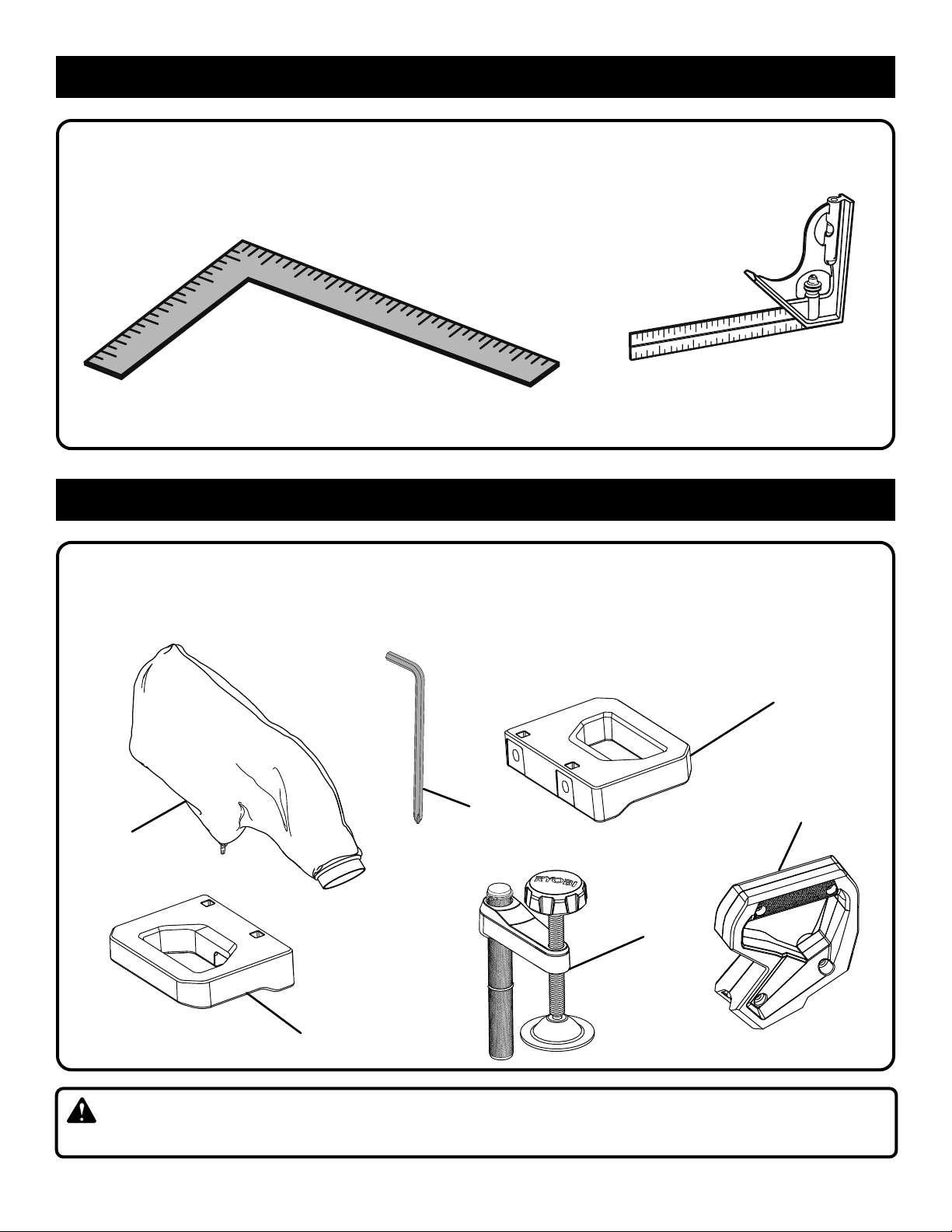

Tools Needed ...................................11



Loose Parts List ................................11



Assembly .....................................12-21



Operation .....................................22-31



Adjustments .....................................32



Maintenance ................................33-34



Parts Ordering / Service ..... Back Page

WARNING: To reduce the

risk of injury, the user must read and
understand the operator’s manual
before using this product.

TABLE DES MATIÈRES

****************

 Règles de sécurité générales ..........2-3

Règles de sécurité scie à onglets ....3-4



Règles de sécurité supplémentaires ....... 5



Symboles ............................................6



Glossaire .............................................7



Caractéristiques ............................8-10



Outils nécessaires ............................11



Liste des pièces détachées .............. 11



Assemblage .................................12-21



Utilisation .....................................22-32



Réglages ...........................................33



Entretien ...........................................34



Commande de pièces /



réparation

réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant
d’employer ce produit.

..........................Page arrière

AVERTISSEMENT :

Pour

ÍNDICE DE CONTENIDO

****************

 Reglas de seguridad generales .......2-3

 Reglas de seguridad sierra

ingleteadora ....................................3-4

 Advertencias de seguridad

adicionales

 Símbolos ............................................6

 Glosario de términos .......................... 7

 Características ..............................8-10

 Herramientas necesarias .................. 11

 Lista de piezas sueltas ..................... 11

 Armado ........................................12-21

 Funcionamiento ...........................22-32

 Ajustes .............................................. 33

 Mantenimiento ..................................34

 Pedidos de piezas /

servicio

......................................... 5

.......................... Pág. posterior

ADVERTENCIA: Para reducir

el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.

SAVE THIS MANUAL FOR

FUTURE REFERENCE

CONSERVER CE MANUEL

POUR FUTURE RÉFÉRENCE

GUARDE ESTE MANUAL

PARA FUTURAS CONSULTAS

GENERAL SAFETY RULES

WARNING:

Read all safety warnings, instructions, illustrations
and specifications provided with this power tool.

Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

WORK AREA SAFETY

 Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the

dust or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body
is earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric
shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is un-

avoidable, use a ground fault circuit interrupter (GFCI)
protected supply. Use of a GFCI reduces the risk of

electric shock.

PERSONAL SAFETY

 Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-

tion while operating power tools may result in serious
personal injury.



Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to

a rotating part of the power tool may result in personal
injury.

 Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

 Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can

be caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection

can reduce dust-related hazards.

 Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe

injury within a fraction of a second.

POWER TOOL USE AND CARE

 Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was
designed.

 Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the
power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool
accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused

by poorly maintained power tools.

2 − English

GENERAL SAFETY RULES

 Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to
bind and are easier to control.

 Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

 Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the
tool in unexpected situations.

BATTERY TOOL USE AND CARE

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with
another battery pack.

 Use power tools only with specifically designated bat-

tery packs. Use of any other battery packs may create

a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

 Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes, ad­ditionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

 Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion, or risk
of injury.

 Do not expose a battery pack or tool to fire or exces-

sive temperature. Exposure to fire or temperature above

265° F may cause explosion.

 Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage
the battery and increase the risk of fire.

Use battery only with charger listed. For use with 18 V



lithium-ion battery packs, see tool/appliance/battery pack/
charger correlation supplement 987000-432.

 Battery tools do not have to be plugged into an elec-

trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.

Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.

 Do not place battery tools or their batteries near fire

or heat. This will reduce the risk of explosion and pos-

sibly injury.

 Do not crush, drop or damage battery pack. Do not

use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject

to explosion. Properly dispose of a dropped or damaged
battery immediately.

 Batteries can explode in the presence of a source

of ignition, such as a pilot light. To reduce the risk of

serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.

 Do not charge battery tool in a damp or wet location.

Do not use, store, or charge battery packs or products
in locations where the temperature is less than 50°F
or more than 100°F. Do not store outside or in vehicles.

 Under extreme usage or temperature conditions, bat-

tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of seri-

ous personal injury.

SERVICE

 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

 Never service damaged battery packs. Service of bat-

tery packs should only be performed by the manufacturer
or authorized service providers.

3 − English

MITER SAW SPECIFIC SAFETY RULES

Miter saws are intended to cut wood or wood-like

products, they cannot be used with abrasive cut-off
wheels for cutting ferrous material such as bars, rods,
studs, etc. Abrasive dust causes moving parts such as

the lower guard to jam. Sparks from abrasive cutting will
burn the lower guard, the kerf insert and other plastic
parts.

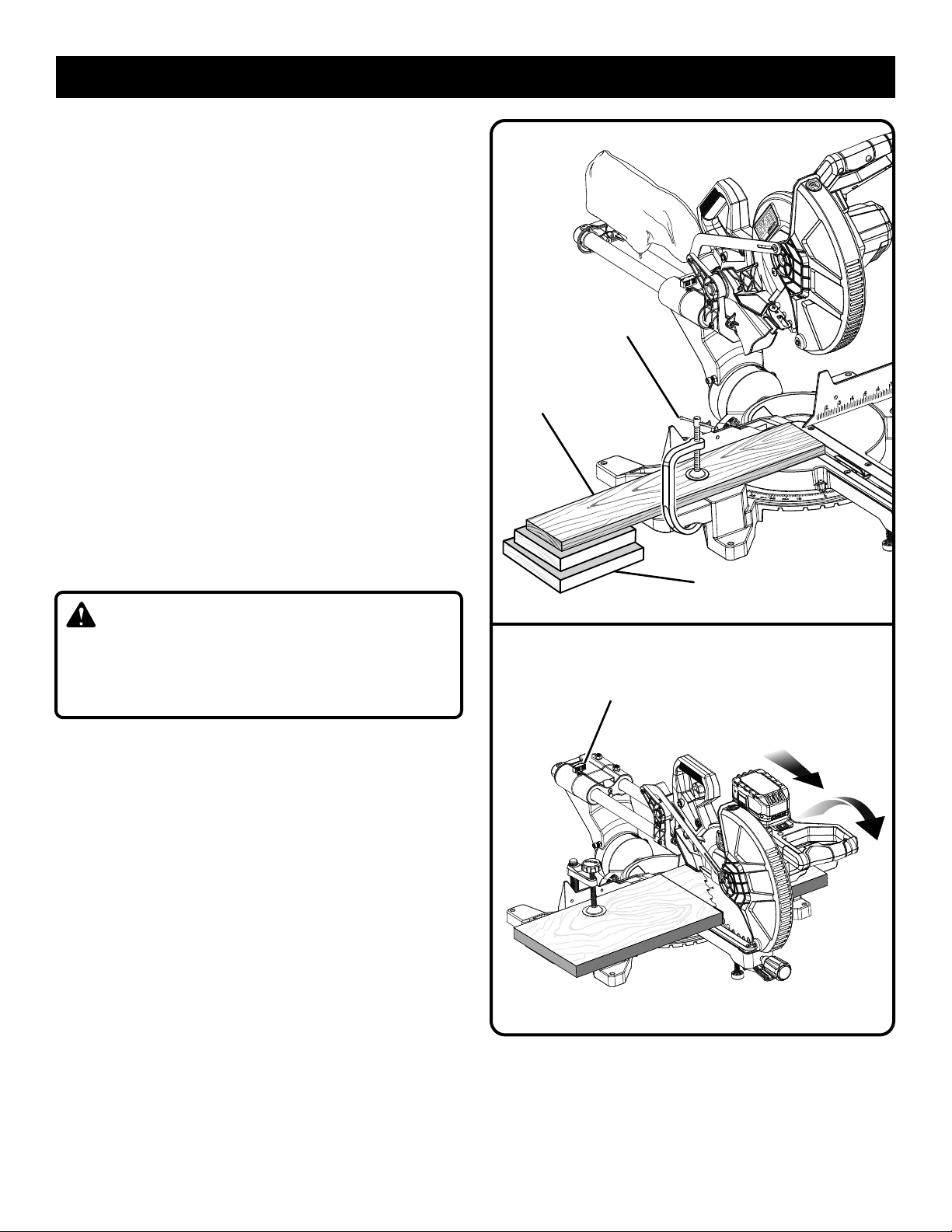

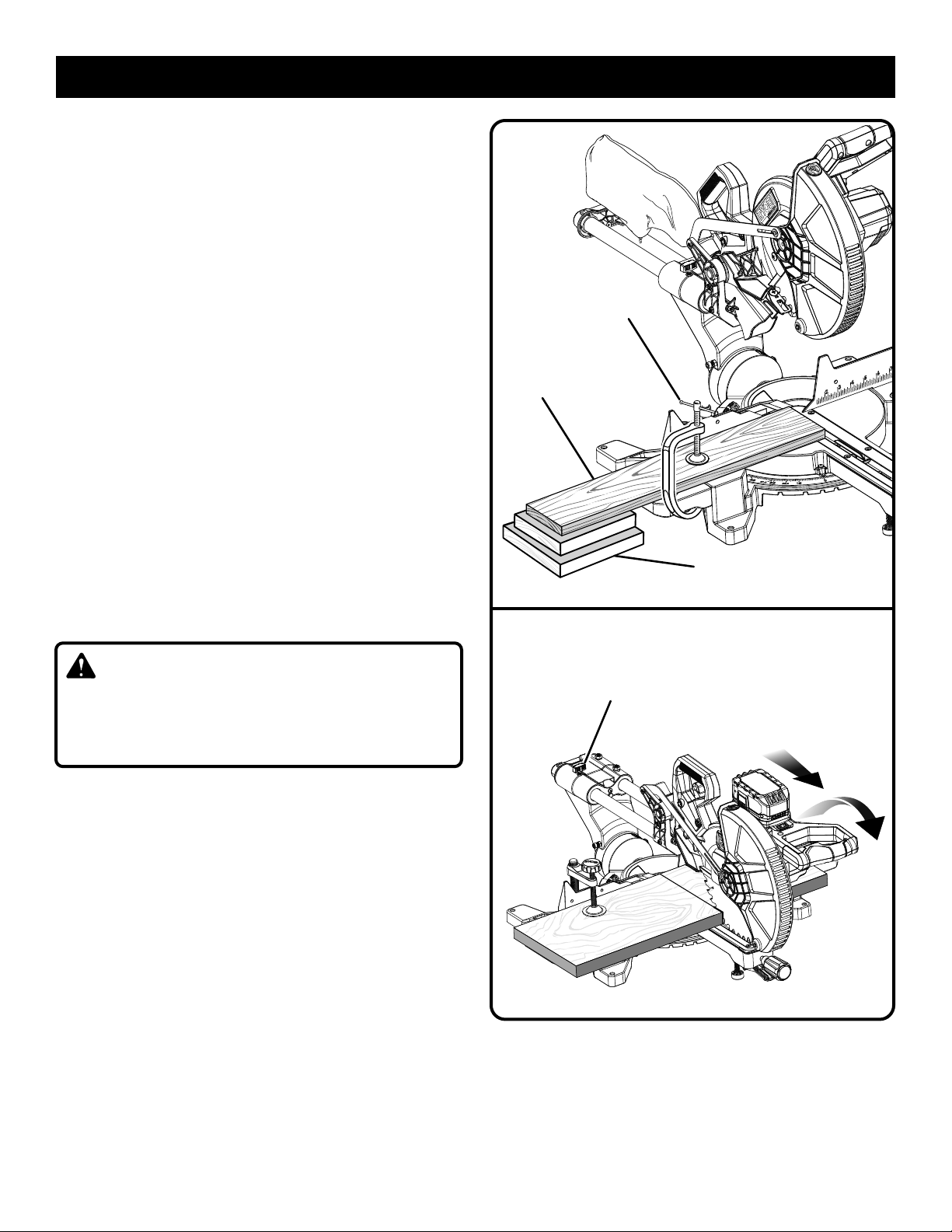

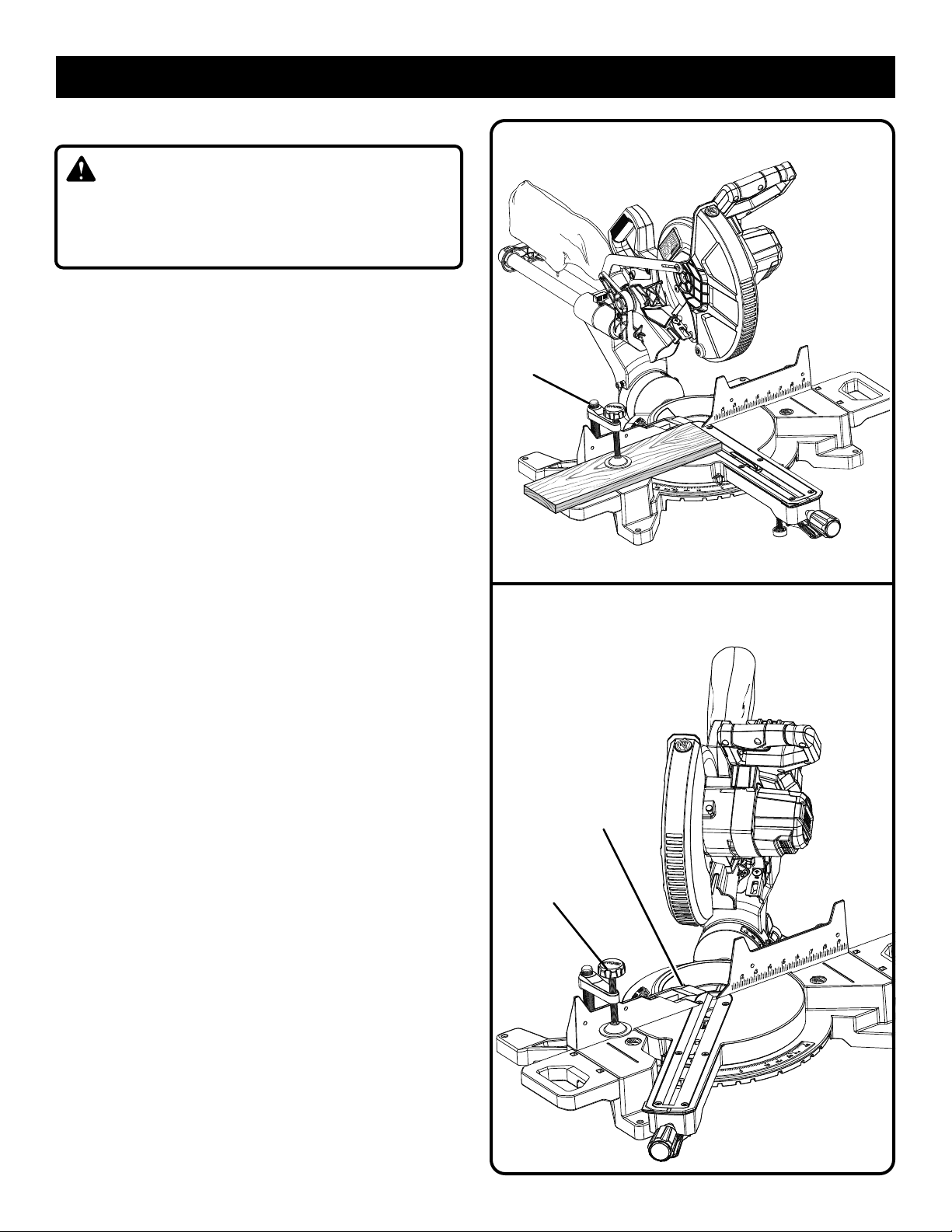

Use clamps to support the workpiece whenever pos-

sible. If supporting the workpiece by hand, you must
always keep your hand at least 100 mm from either
side of the saw blade. Do not use this saw to cut pieces
that are too small to be securely clamped or held by
hand. If your hand is placed too close to the saw blade,

there is an increased risk of injury from blade contact.

The workpiece must be stationary and clamped or

held against both the fence and the table. Do not feed

the workpiece into the blade or cut ”freehand” in any

way. Unrestrained or moving workpieces could be thrown
at high speeds, causing injury.

Push the saw through the workpiece. Do not pull the

saw through the workpiece. To make a cut, raise the
saw head and pull it out over the workpiece without
cutting, start the motor, press the saw head down
and push the saw through the workpiece. Cutting on

the pull stroke is likely to cause the saw blade to climb
on top of the workpiece and violently throw the blade
assembly towards the operator.

Never cross your hand over the intended line of cut-

ting either in front or behind the saw blade. Supporting

the workpiece ”cross handed” i.e. holding the workpiece

to the right of the saw blade with your left hand or vice
versa is very dangerous.

Do not reach behind the fence with either hand closer

than 100 mm from either side of the saw blade, to
remove wood scraps, or for any other reason while
the blade is spinning. The proximity of the spinning saw

blade to your hand may not be obvious and you may be
seriously injured.

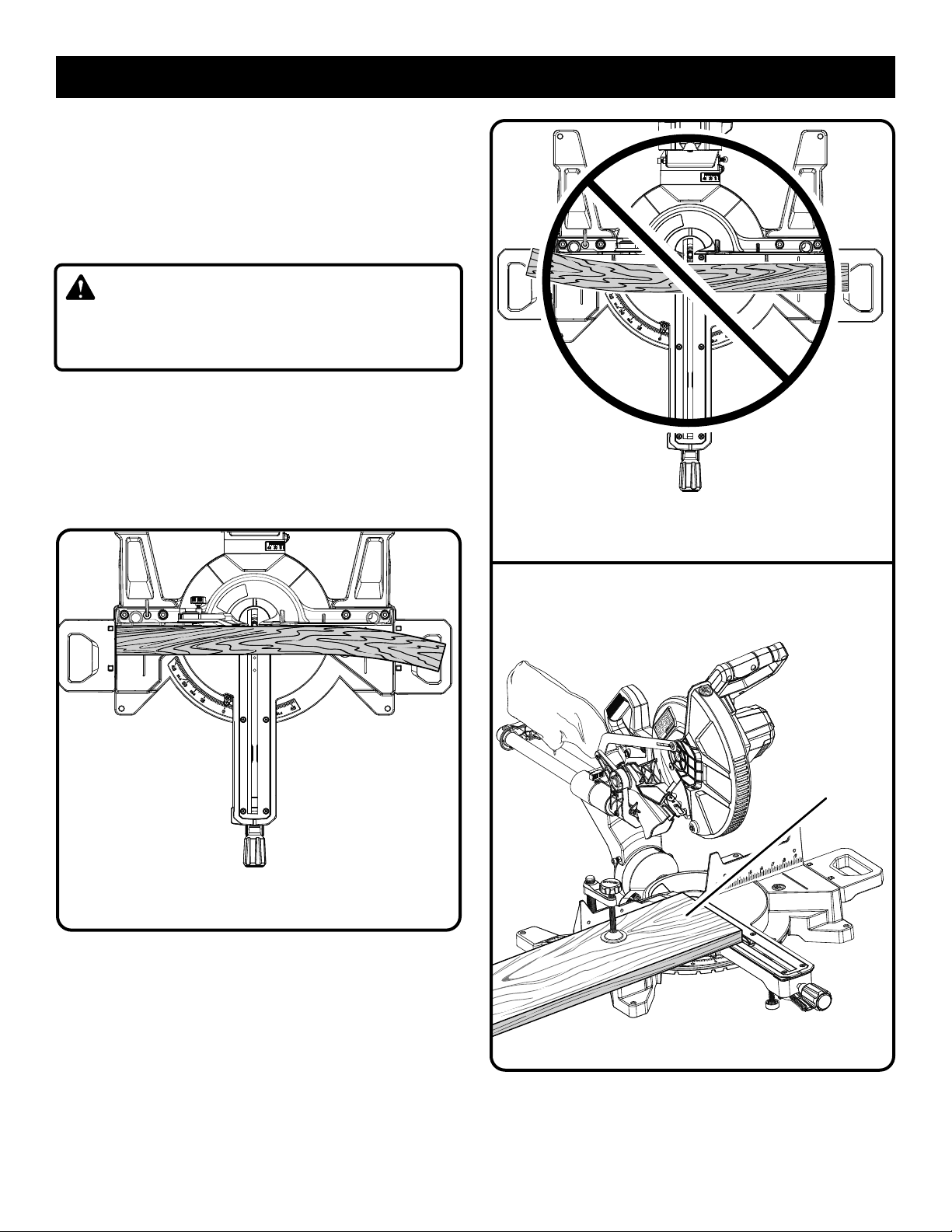

Inspect your workpiece before cutting. If the workpiece

is bowed or warped, clamp it with the outside bowed
face toward the fence. Always make certain that there
is no gap between the workpiece, fence and table
along the line of the cut. Bent or warped workpieces can

twist or shift and may cause binding on the spinning saw
blade while cutting. There should be no nails or foreign
objects in the workpiece.

Do not use the saw until the table is clear of all tools,

wood scraps, etc., except for the workpiece. Small

debris or loose pieces of wood or other objects that con­tact the revolving blade can be thrown with high speed.

Cut only one workpiece at a time. Stacked multiple

workpieces cannot be adequately clamped or braced
and may bind on the blade or shift during cutting.

Ensure the miter saw is mounted or placed on a level,

firm work surface before use. A level and firm work

surface reduces the risk of the miter saw becoming un­stable.

Plan your work. Every time you change the bevel or

miter angle setting, make sure the adjustable fence
is set correctly to support the workpiece and will not
interfere with the blade or the guarding system. Without

turning the tool ”ON” and with no workpiece on the table,

move the saw blade through a complete simulated cut to
assure there will be no interference or danger of cutting
the fence.

Provide adequate support such as table extensions,

saw horses, etc. for a workpiece that is wider or longer
than the table top. Workpieces longer or wider than the

miter saw table can tip if not securely supported. If the
cut-off piece or workpiece tips, it can lift the lower guard
or be thrown by the spinning blade.

Do not use another person as a substitute for a table

extension or as additional support. Unstable support

for the workpiece can cause the blade to bind or the
workpiece to shift during the cutting operation pulling
you and the helper into the spinning blade.

The cut-off piece must not be jammed or pressed by

any means against the spinning saw blade. If confined,

i.e. using length stops, the cut-off piece could get wedged
against the blade and thrown violently.

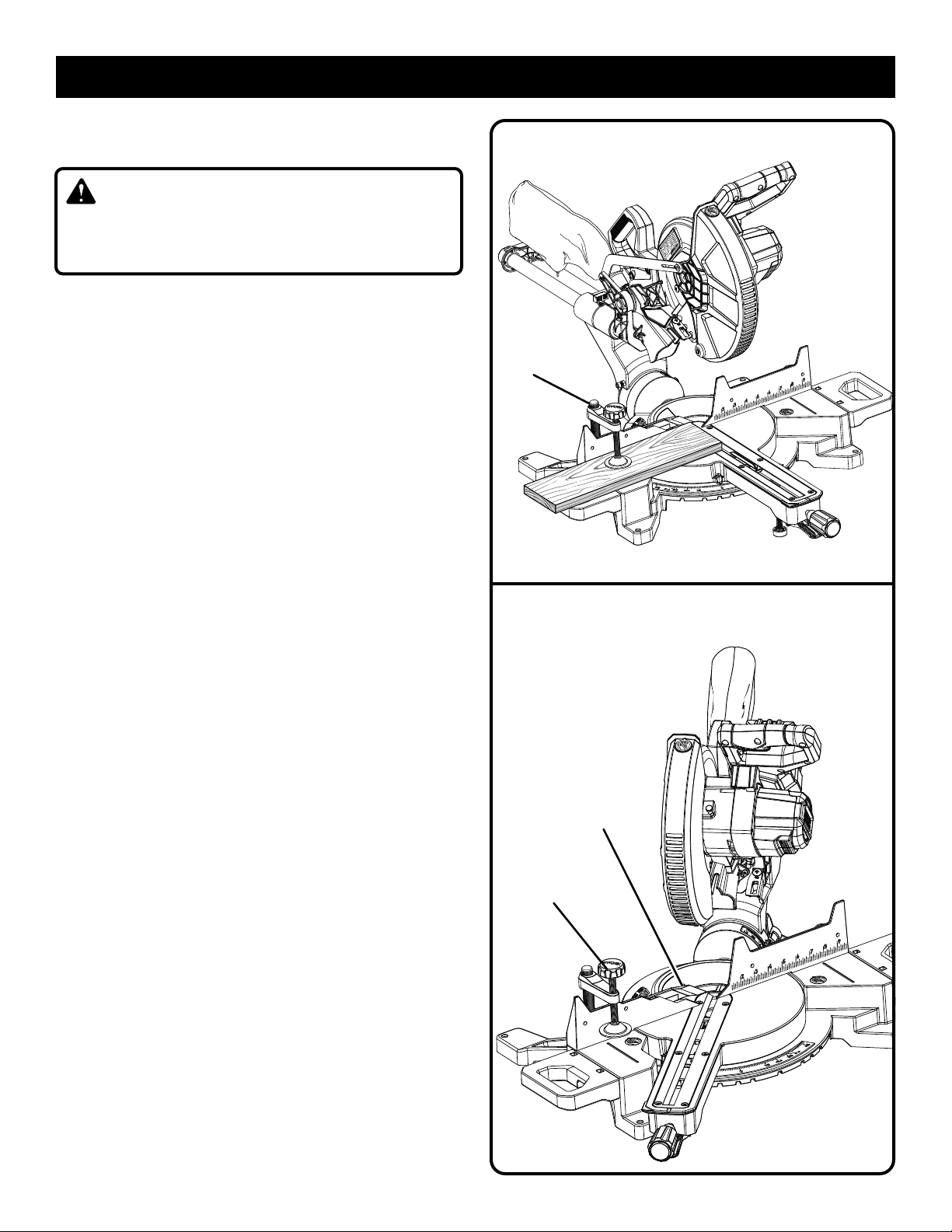

Always use a clamp or a fixture designed to properly

support round material such as rods or tubing. Rods

have a tendency to roll while being cut, causing the blade

to bite and pull the work with your hand into the blade.

Let the blade reach full speed before contacting the

workpiece. This will reduce the risk of the workpiece

being thrown.

If the workpiece or blade becomes jammed, turn the

miter saw off. Wait for all moving parts to stop and
disconnect the plug from the power source and/or re­move the battery pack. Then work to free the jammed
material. Continued sawing with a jammed workpiece

could cause loss of control or damage to the miter saw.



After finishing the cut, release the switch, hold the
saw head down and wait for the blade to stop before
removing the cut-off piece. Reaching with your hand

near the coasting blade is dangerous.

Hold the handle firmly when making an incomplete cut

or when releasing the switch before the saw head is
completely in the down position. The braking action of

the saw may to be suddenly pulled downward, causing
a risk of injury.

 Save these instructions. Refer to them frequently and

use to instruct other users. If you loan someone this tool,
loan them these instructions also.

4 − English

ADDITIONAL SAFETY RULES

 Inspect tool cords periodically. If damaged, have re-

paired by a qualified service technician at an authorized
service facility. Repair or replace a damaged or worn cord
immediately. Stay constantly aware of cord location and
keep it well away from the rotating blade.

 Inspect extension cords periodically and replace if

damaged.

 Polarized plugs. To reduce the risk of electric shock,

this tool has a polarized plug (one blade is wider than
the other). This plug will fit in a polarized outlet only one
way. If the plug does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified electrician
to install the proper outlet. Do not change the plug in any
way.

 Know your power tool. Read the operator’s manual

carefully. Learn the applications and limitations as well
as the specific potential hazards related to this tool.

 Always wear eye protection with side shields which

is marked to comply with ANSI Z87.1 when using this
product. Failure to do so could result in objects being

thrown into your eyes, resulting in possible serious injury.

 Never stand on tool. Serious injury could occur if the tool

is tipped or if the cutting tool is unintentionally contacted.

 Keep guards in place and in good working order.
 Use the right direction of feed. Feed work into a blade,

cutter, or sanding spindle against the direction of rotation
of the blade, cutter, or sanding spindle only.

 Never leave tool running unattended. Turn the power

off. Don’t leave tool until it comes to a complete stop.

 Use only correct blades. Do not use blades with incorrect

size holes. Never use blade washers or blade bolts that
are defective or incorrect. The maximum blade capacity
of your saw is 10 in.

 Before making a cut, be sure all adjustments are

secure.

 Never touch blade or other moving parts during use.
 Double check all setups. Make sure blade is tight and

not making contact with saw or workpiece before con­necting to power supply.

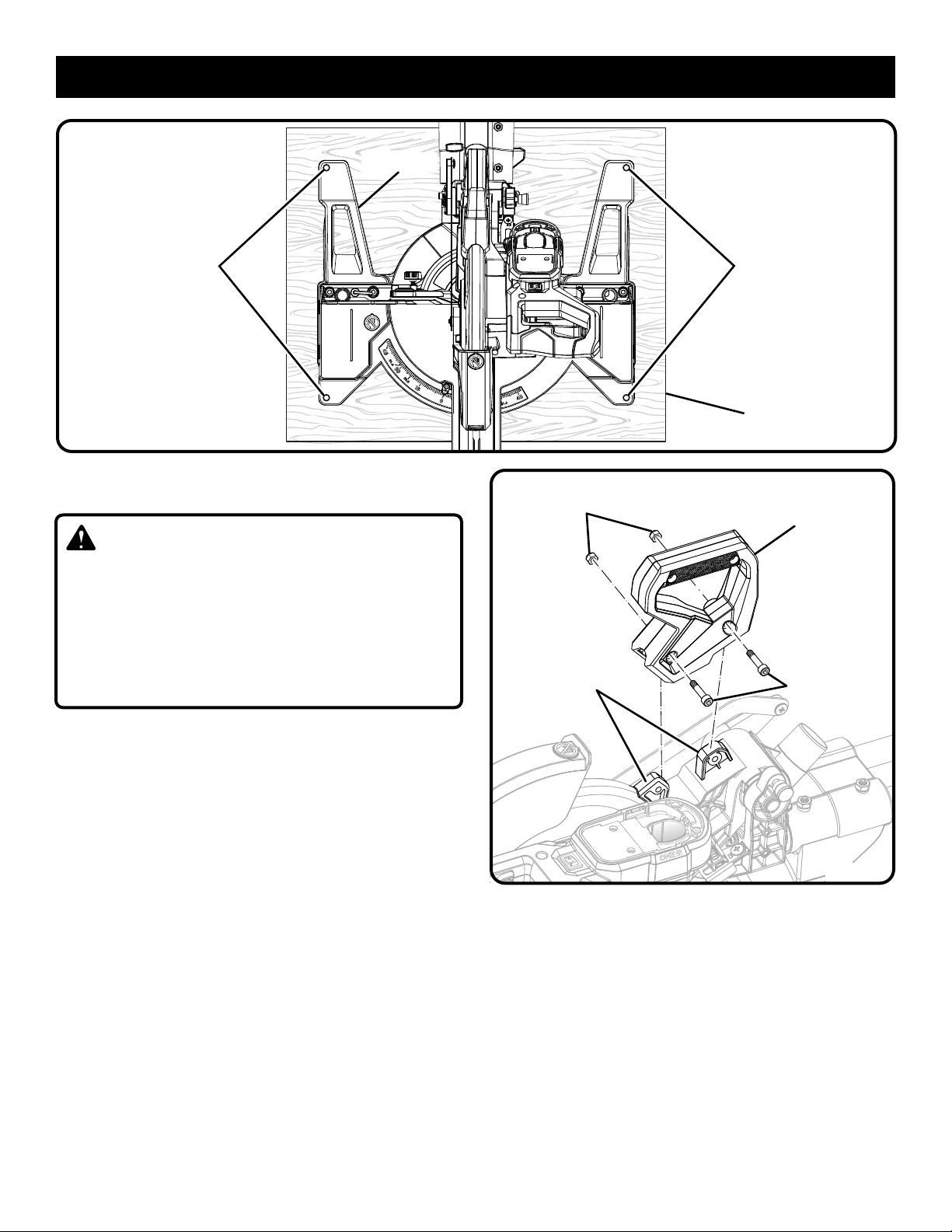

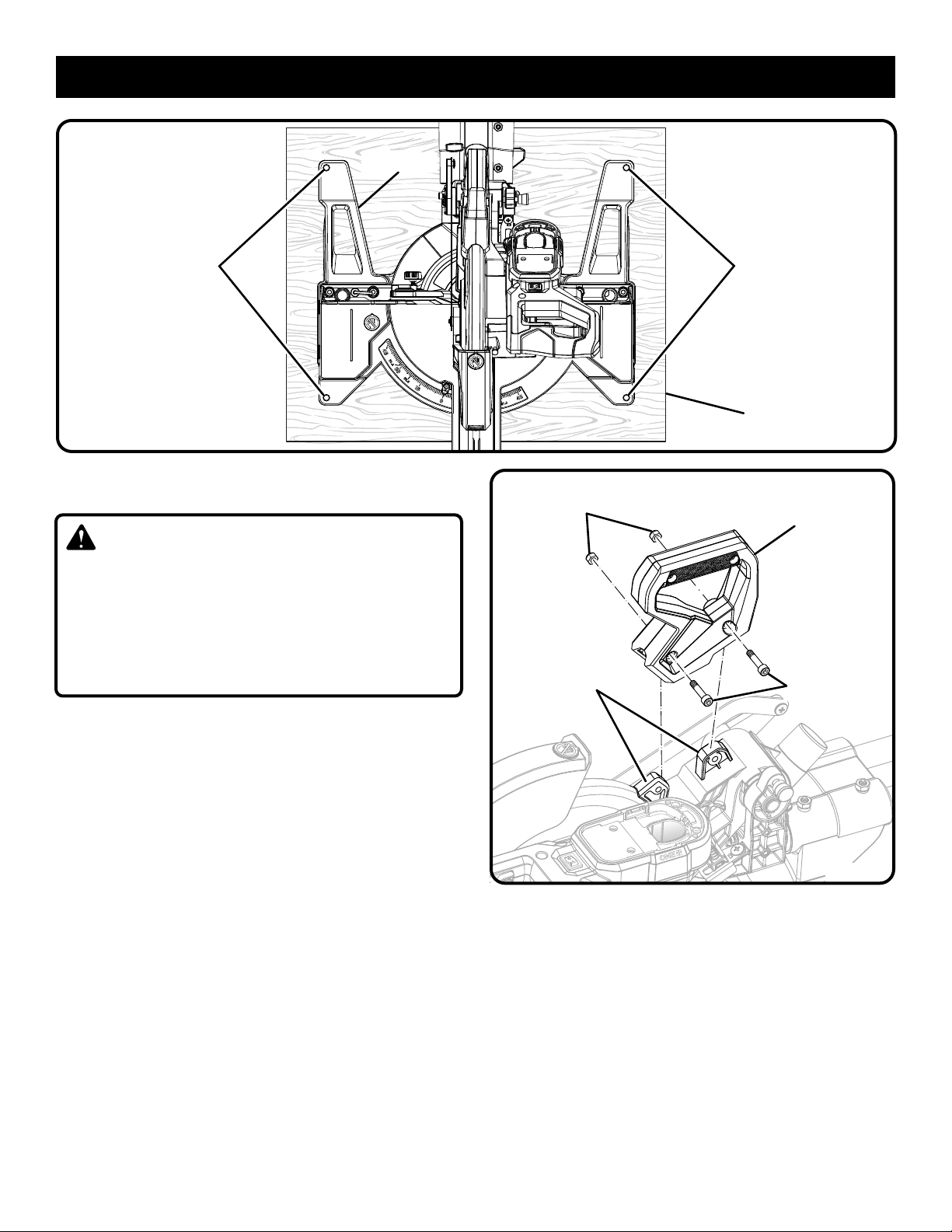

 Firmly clamp or bolt your tool to a workbench or table

at approximately hip height.

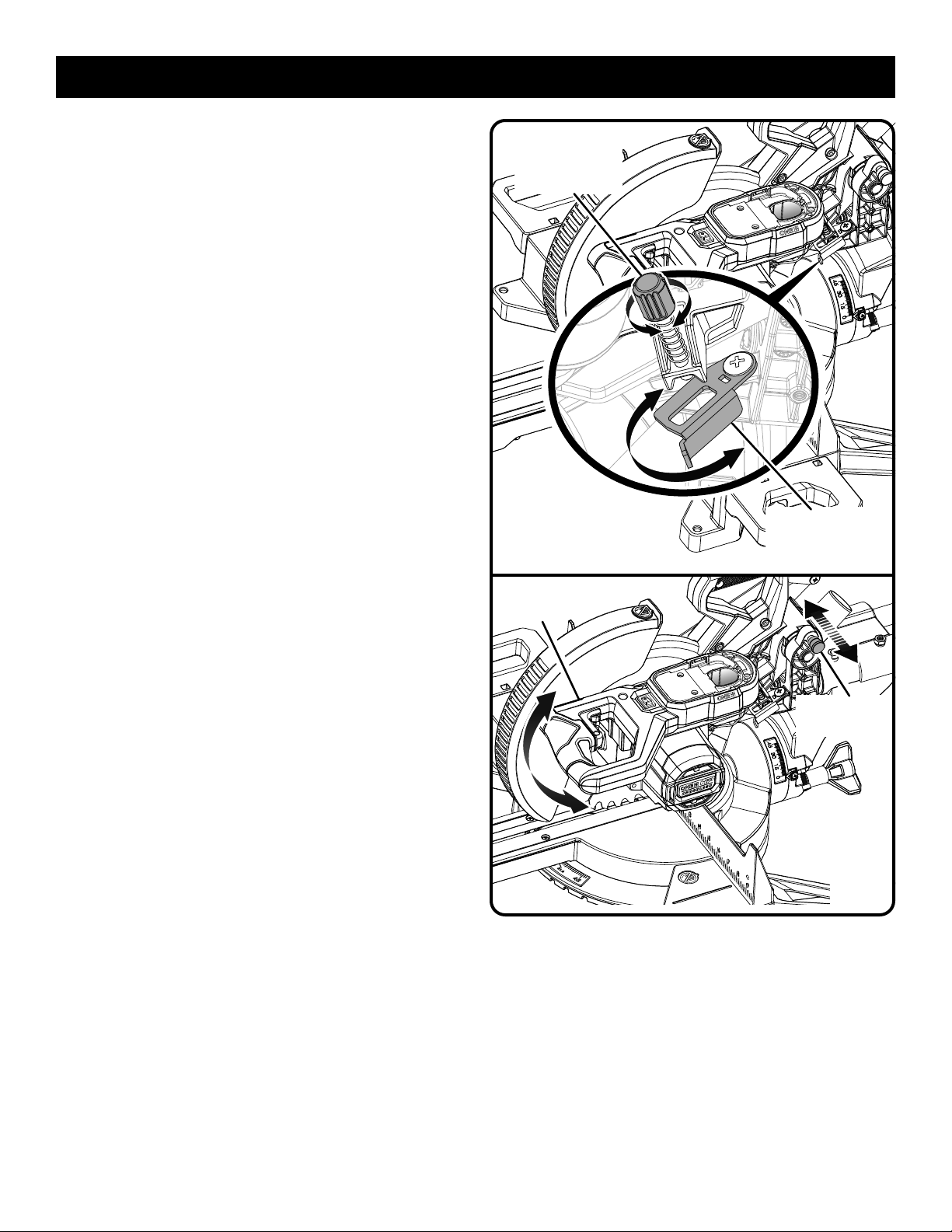

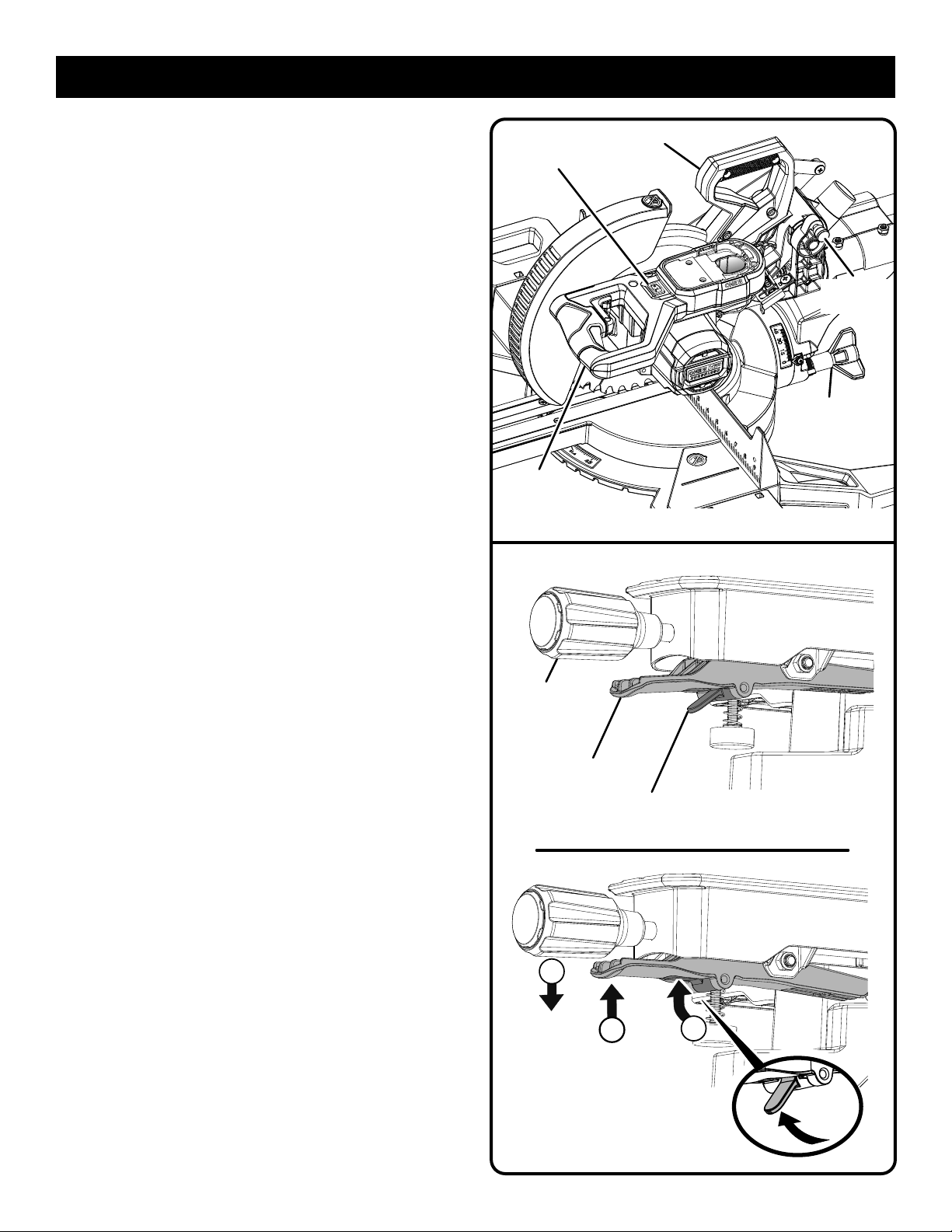

 Make sure the miter table and saw arm (bevel func-

tion) are locked in position before operating your saw.

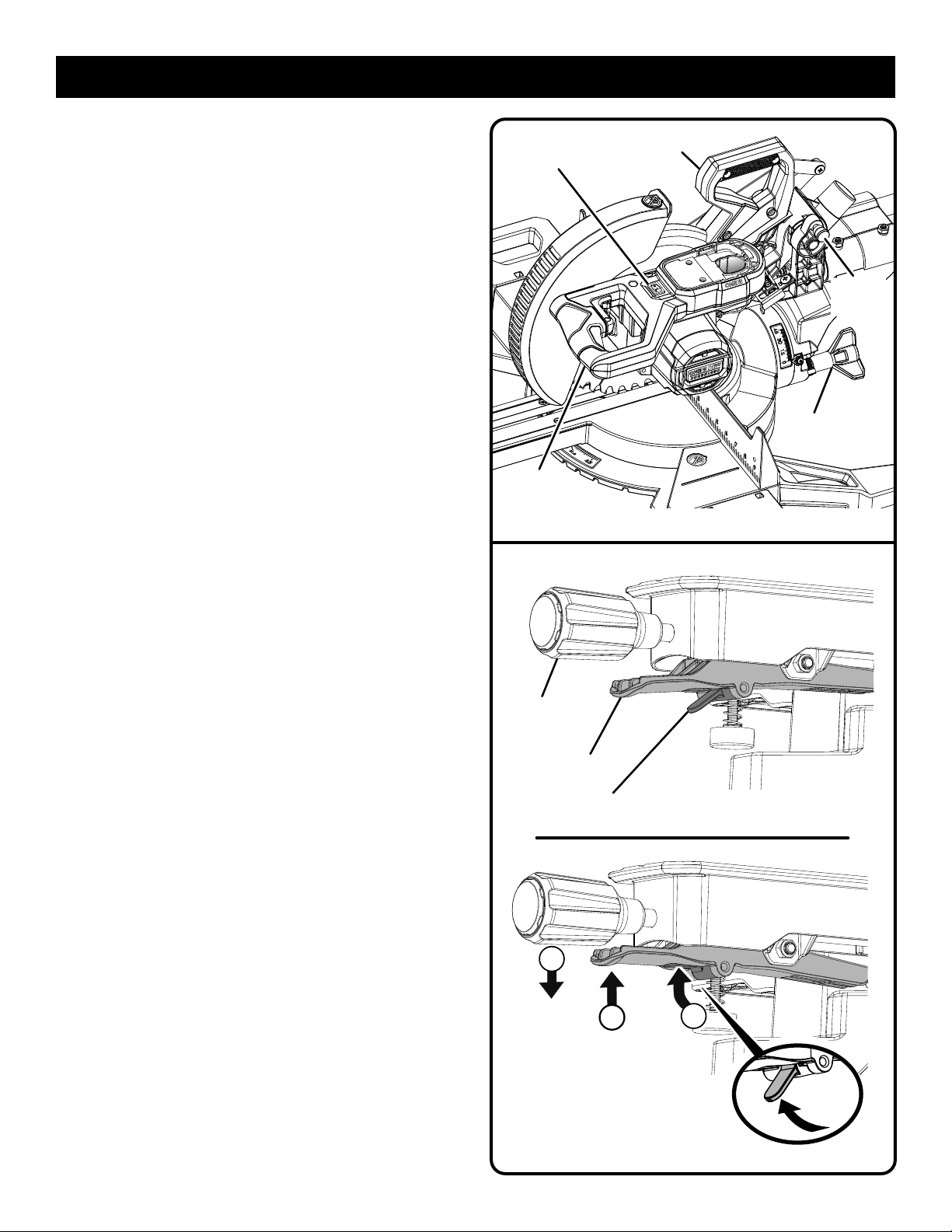

Lock the miter table by pushing the miter lock lever down.
Lock the saw arm (bevel function) by securely tightening
the bevel lock knob.

 Never move the workpiece or make adjustment to any

cutting angle while the saw is running and the blade

is rotating. Any slip can result in contact with the blade

causing serious personal injury.

 Avoid awkward operations and hand positions where a

sudden slip could cause your hand to move into the blade.
ALWAYS make sure you have good balance. NEVER
operate your miter saw on the floor or in a crouched
position.

 Never stand or have any part of the body in line with the

path of the saw blade.

 Do not turn the motor switch on and off rapidly. This

could cause the saw blade to loosen and could create
a hazard. Should this ever occur, stand clear and allow
the saw blade to come to a complete stop. Disconnect
your saw from the power supply and securely retighten
the blade bolt.

 If any part of this miter saw is missing or should break,

bend, or fail in any way, or should any electrical compo­nent fail to perform properly, shut off the power switch,
remove the miter saw plug from the power source and
have damaged, missing, or failed parts replaced before
resuming operation.

 Always turn off the saw before disconnecting it to avoid

accidental starting when reconnecting to power supply.
NEVER leave the saw unattended while connected to a
power source.

 This tool should have the following markings:

• To reduce the risk of injury, user must read the opera­tor’s manual.

• Wear eye protection.

• Keep hands and body out of the path of the saw blade.
Contact with the blade will result in serious injury.

• Check guarding system to make sure it is functioning
correctly.

• Do not perform any operation freehand.

• Never reach around the saw blade.

• Turn off tool and wait for saw blade to stop before
moving workpiece or changing settings.

• Disconnect the saw from the power source before
changing blade or servicing.

 Always carry the tool only by the carrying handle.
 This saw can tip over if the saw head is released sud-

denly and the saw is not secured to a work surface. Always
secure this saw to a stable work surface before any use
to avoid serious personal injury.

 Always make sure the saw blade has clearance of

all obstructions before turning the saw on.

5 − English

SYMBOLS

The following signal words and meanings are intended to explain the levels of risk associated with this product.

SYMBOL SIGNAL MEANING

DANGER:

WARNING:

CAUTION:

NOTICE:

Some of the following symbols may be used on this tool. Please study them and learn their meaning. Proper interpreta­tion of these symbols will allow you to operate the tool better and safer.

Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.

Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.

Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.

(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

SYMBOL NAME DESIGNATION/EXPLANATION

Safety Alert Indicates a potential personal injury hazard.

Read Operator’s Manual

Eye Protection

To reduce the risk of injury, user must read and understand opera­tor’s manual before using this product.

Always wear eye protection with side shields marked to comply
with ANSI Z87.1.

No Hands Symbol

Extremely Bright Light

Wet Conditions Alert Do not expose to rain or use in damp locations.

V Volts Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

min Minutes Time

Alternating Current Type of current

n

o

.../min Per Minute Revolutions, strokes, surface speed, orbits, etc., per minute

No Load Speed Rotational speed, at no load

Class II Construction Double-insulated construction

Failure to keep your hands away from the blade will result in seri­ous personal injury.

This product uses extremely bright LEDs. To avoid serious eye
injury, do not stare into the light (not even from a distance).

6 − English

GLOSSARY OF TERMS

Anti-Kickback Pawls (radial arm and table saws)

A device which, when properly installed and maintained,
is designed to stop the workpiece from being kicked back
toward the front of the saw during a ripping operation.

Arbor

The shaft on which a blade or cutting tool is mounted.

Bevel Cut

A cutting operation made with the blade at any angle other
than 90° to the table surface.

Chamfer

A cut removing a wedge from a block so the end (or part of
the end) is angled rather than at 90°.

Compound Cut

A cross cut made with both a miter and a bevel angle.

Cross Cut

A cutting or shaping operation made across the grain or the
width of the workpiece.

Cutter Head (planers and jointer planers)

A rotating cutterhead with adjustable blades or knives. The
blades or knives remove material from the workpiece.

Dado Cut (table saws and compound sliding miter saws)

A non-through cut which produces a square, three-sided
notch or trough in the workpiece.

Featherboard (table saws)

A device used to help control the workpiece by guiding
it securely against the table or fence during any ripping
operation.

FPM or SPM

Feet per minute (or strokes per minute), used in reference
to blade movement.

Freehand

Performing a cut without the workpiece being guided by a
fence, miter fence, or other aids.

Gum

A sticky, sap-based residue from wood products.

Heel

Alignment of the blade to the miter gauge groove.

Kerf

The material removed by the blade in a through cut or the
slot produced by the blade in a non-through or partial cut.

Kickback

A hazard that can occur when the blade binds or stalls,
throwing the workpiece in the direction of the spinning blade.

Miter Cut

A cutting operation made with the workpiece at any angle
to the blade other than 90°.

Non-Through Cuts (table saws and compound sliding
miter saws)

Any cutting operation where the blade does not extend
completely through the thickness of the workpiece. This is a
cut where the blade will not cut the workpiece into two pieces.

7 − English

Pilot Hole (drill presses and scroll saws)

A small hole drilled in a workpiece that serves as a guide
for drilling large holes accurately or for insertion of a scroll
saw blade.

Push Blocks (jointer planers)

Device used to feed the workpiece over the jointer planer
cutterhead during any operation. This aid helps keep the
operator’s hands well away from the cutterhead.

Push Blocks and Push Sticks (table saws)

Devices used to feed the workpiece through the saw blade
during cutting operations. When making a narrow rip cut
without a jig or similar cutting aid, always use a push stick (not
a push block). A push block can be used for narrow ripping
operations, if a jig or similar cutting aid is used. These aids
help keep the operator’s hands well away from the blade.

Rabbet

A non-through cut positioned on the end or edge of the
workpiece which produces a square, two-sided notch or
trough in the workpiece.

Resaw (table saws and band saws)

A cutting operation to reduce the thickness of the workpiece
to make thinner pieces.

Resin

A sticky, sap-based substance that has hardened.

Revolutions Per Minute (RPM)

The number of turns completed by a spinning object in one
minute.

Ripping or Rip Cut (table saws)

A cutting operation along the length of the workpiece and
typically in the direction of the grain.

Riving Knife/Spreader/Splitter (table saws)

A metal piece, slightly thinner than the blade, which helps
keep the kerf open and also helps to prevent kickback.

Saw Blade Path

The area over, under, behind, or in front of the blade. As it
applies to the workpiece, that area which will be or has been
cut by the blade.

Snipe (planers)

Depression made at either end of a workpiece by cutter
blades when the workpiece is not properly supported.

Taper Cut

A cut where the material being cut has a different width at
the beginning of the cut from the end.

Through Sawing

Any cutting operation where the blade extends completely
through the thickness of the workpiece. This type of cut will
separate a single workpiece into two pieces.

Workpiece or Material

The item on which the operation is being done.

Worktable

Surface where the workpiece rests while performing a cutting,
drilling, planing, or sanding operation.

FEATURES

PRODUCT SPECIFICATIONS

Arbor Hole ................................................................. 5/8 in.

Blade Diameter
No Load Speed
Input

................................................................... 18 Volt DC

Cutting Capacity with Miter at 0°/Bevel 0°:

Maximum lumber sizes .......................... 1-1/2 in. x 12 in.

............................................................10 in.

........................................4,100/min. (RPM)

or 3-1/2 in. x 5-1/2 in.

Cutting Capacity with Miter at 45°/Bevel 0°:

Maximum lumber sizes ......................1-1/2 in. x 7-1/4 in.

Cutting Capacity with Miter at 0°/Bevel 45°:

Maximum lumber sizes .......................... 1-1/2 in. x 12 in.

Cutting Capacity with Miter at 45°/Bevel 45°:

Maximum lumber sizes ......................1-1/2 in. x 7-1/4 in.

DEPTH STOP

BEVEL
SCALE

DUST

BAG

BLADE

WRENCH

SLIDE BAR

LOCK KNOB

SLIDE

PARTIAL SLIDING

WORK

CLAMP

FENCE

CARRYING

HANDLE

DEPTH

CONTROL KNOB

LOCK

PIN

BEVEL

LOCK KNOB

UPPER BLADE

GUARD

LED

SWITCH

“D”

HANDLE

SWITCH

TRIGGER

LOWER BLADE

GUARD

“NO HANDS ZONE”

BOUNDARY LINE

“NO HANDS

ZONE” LABEL

MITER
FENCE

TABLE

EXTENSION

BASE

POSITIVE

STOP(S)

MITER

TABLE

8 − English

MITER
SCALE

SUPPORT FOOT

THROAT

PLATE

CONTROL

ARM

MITER

LOCK HANDLE

DETENT RELEASE LEVER

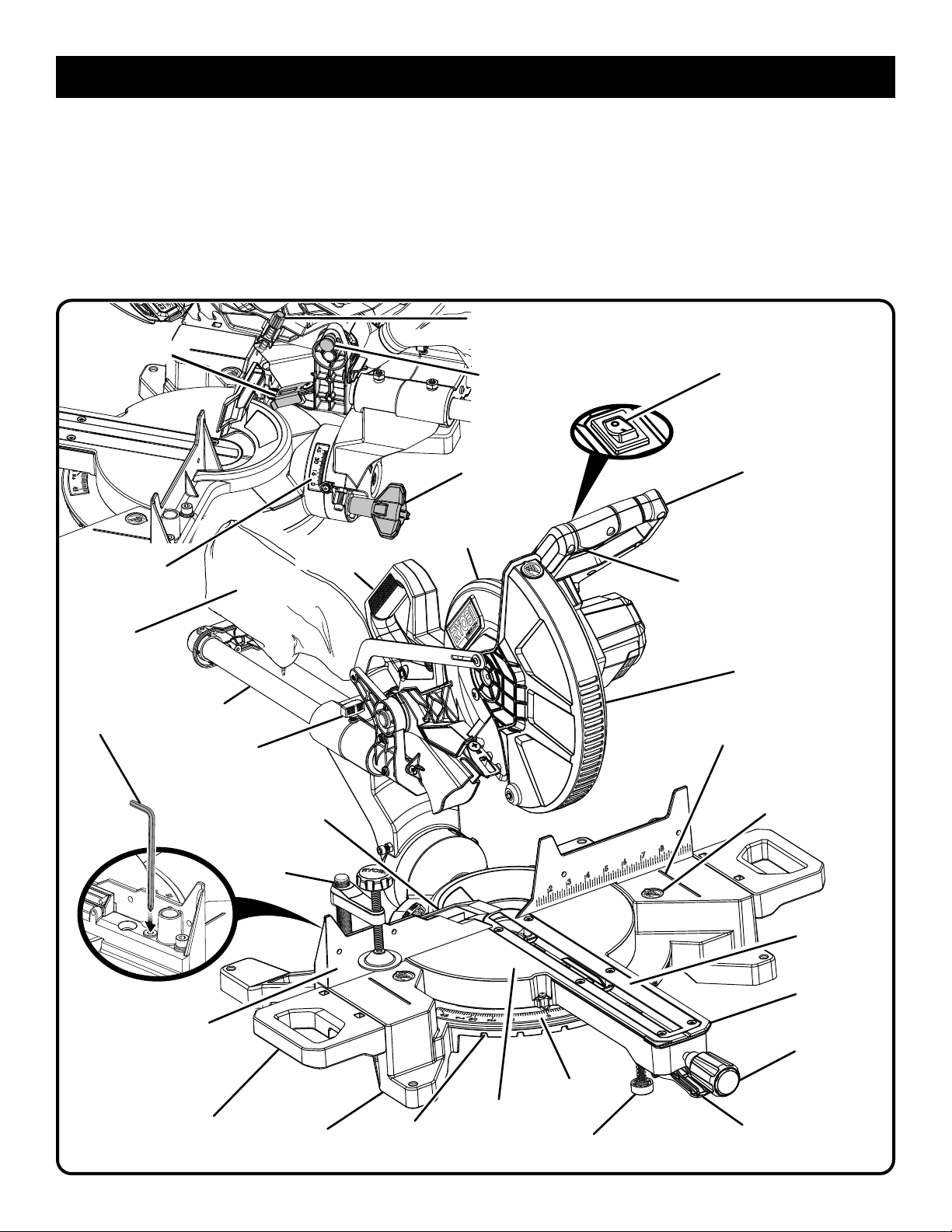

Fig. 1

FEATURES

KNOW YOUR COMPOUND MITER SAW

See Figure 1.

The safe use of this product requires an understanding of the
information on the tool and in this operator’s manual as well
as a knowledge of the project you are attempting. Before use
of this product, familiarize yourself with all operating features
and safety rules.

10 IN. BLADE

A 10 in. blade is included with the compound miter saw. It will
cut materials up to 3-1/2 in. thick or 12 in. wide, depending
upon the angle at which the cut is being made.

BEVEL LOCK KNOB

See Figure 2.

The bevel lock knob securely locks your compound miter saw
at desired bevel angles. A positive stop adjustment screw has
been provided on each side of the saw arm. These adjust­ment screws are for making fine adjustments at 0° and 45°.

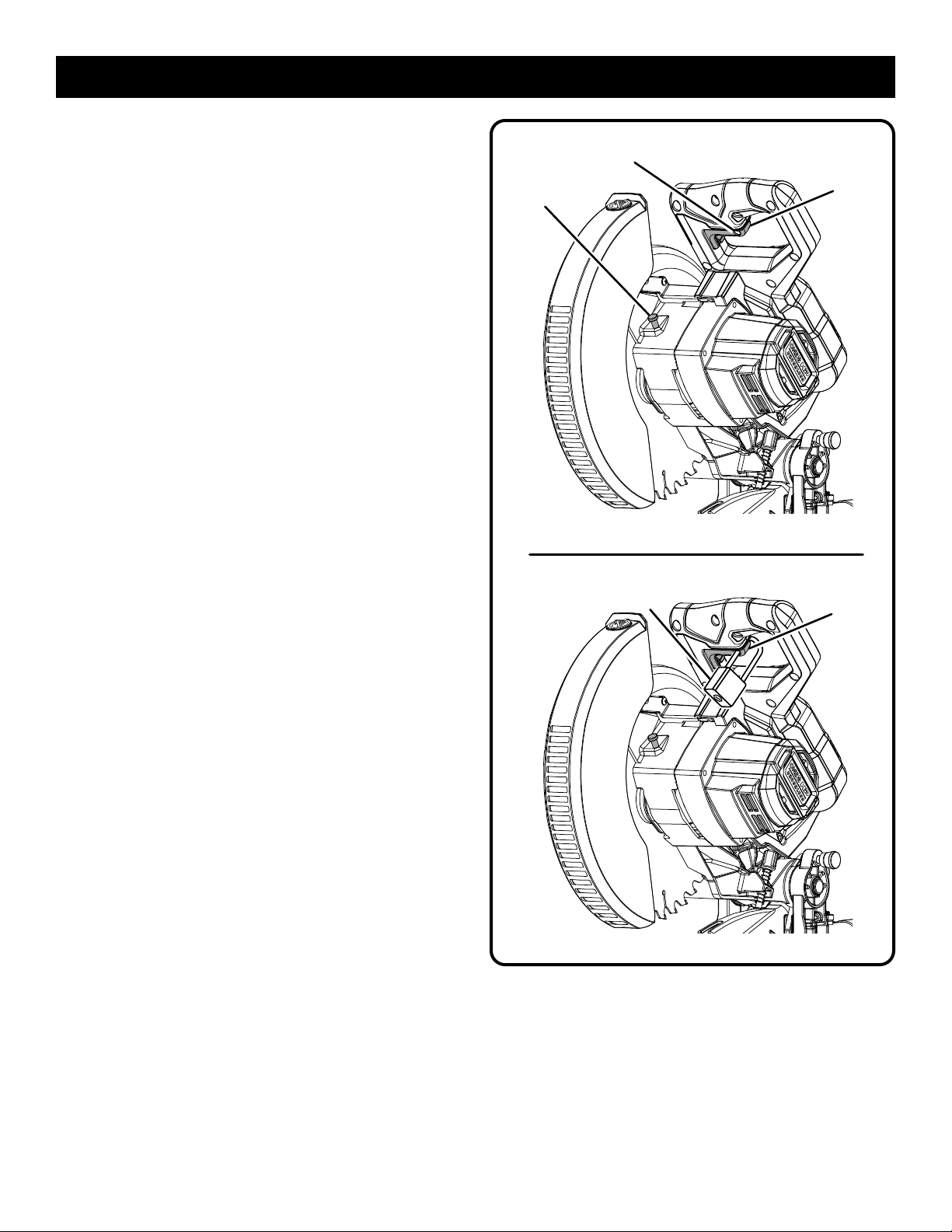

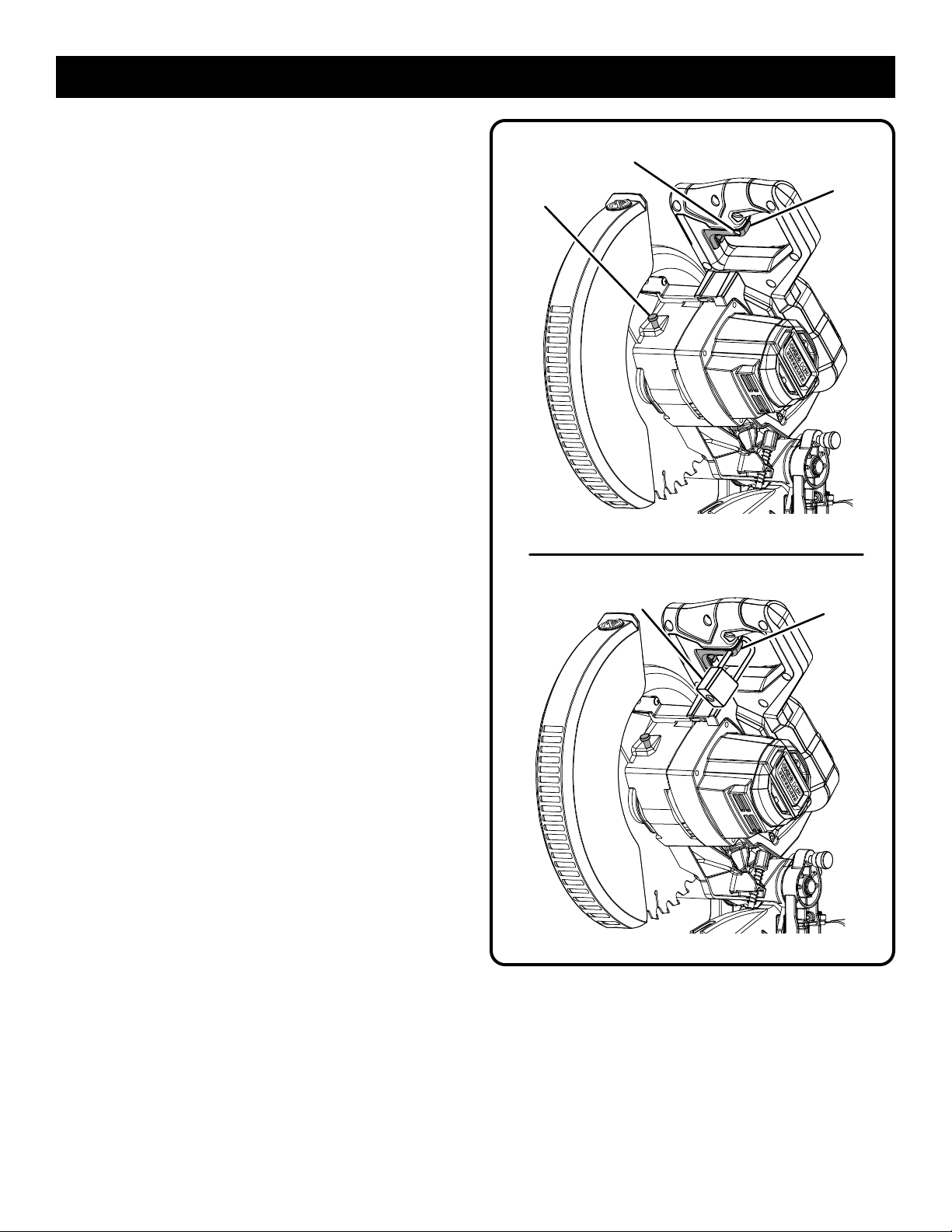

CARRYING HANDLE

See Figure 2.

For convenience when carrying or transporting the miter
saw from one place to another, a carrying handle has been
provided on top of the saw arm. To transport, turn off the saw
and remove the battery, then lower the saw arm and lock it in
the down position by pushing in the lock pin.

NOTE: DO NOT perform any cutting operation with the saw
in the locked position.

LED GUIDE

SWITCH

“D”

HANDLE

CARRYING

HANDLE

BEVEL

LOCK KNOB

SAW ARM LOCKED IN DOWN POSITION

LOCK

PIN

Fig. 2

DETENT OVERRIDE

See Figure 3.

The detent override allows the miter table to move freely to
any desired angle. With the miter lock handle loosened and the
detent release lever squeezed (1), pull the detent override up (2)
and release the detent release lever (3) to bypass the positive
stops on the miter scale. To release the detent override and
allow the miter table to engage the positive stops, squeeze
and release the detent release lever.

ELECTRIC BRAKE

An electric brake has been provided to quickly stop blade
rotation after the switch is released.

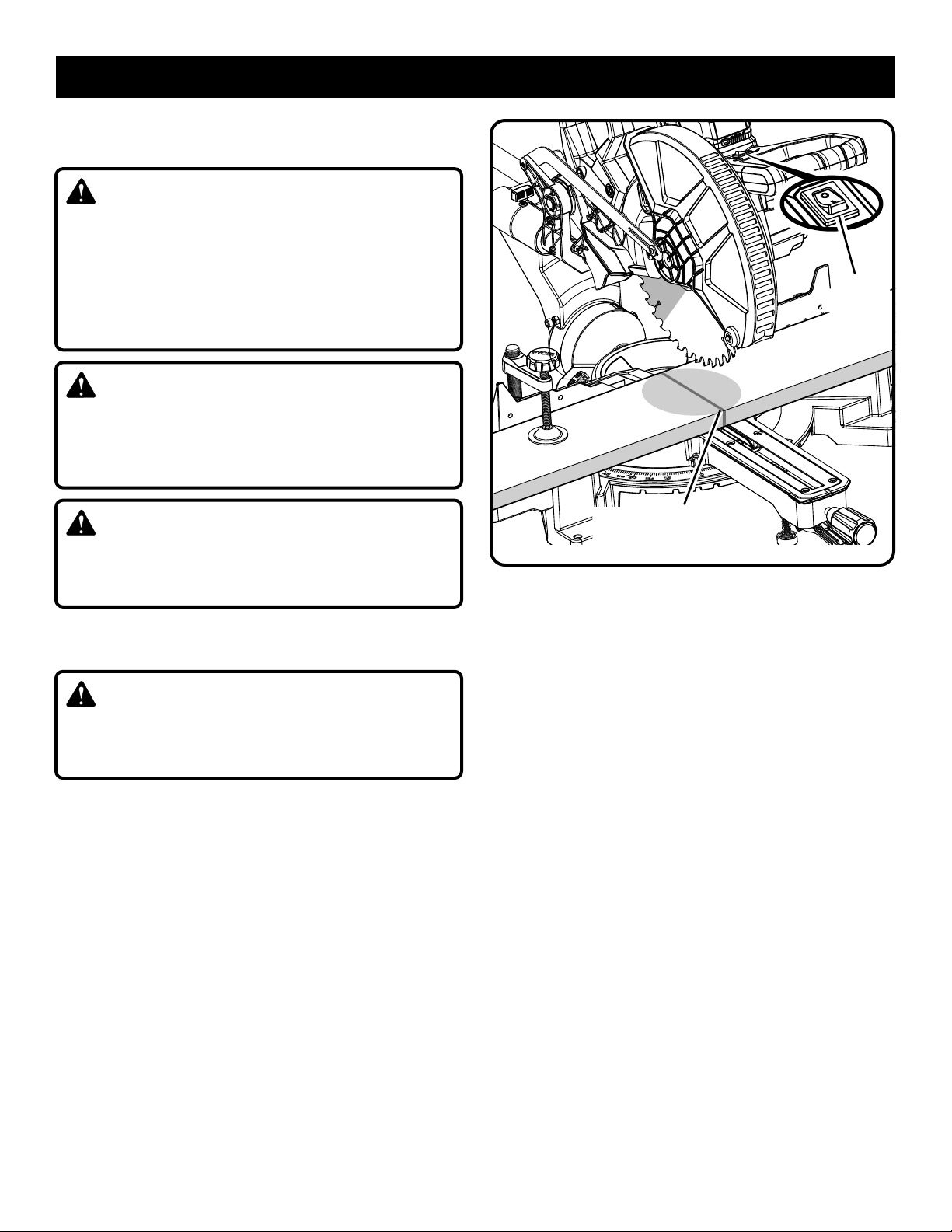

LED LIGHTING SYSTEM

The LED casts a shadow of the blade teeth onto the workpiece
for making precision cuts and predicts blade kerf for blade
cut line.

MITER FENCE

The miter fence on the compound miter saw has been pro­vided to hold your workpiece securely against when making
all cuts. The right side is larger providing additional support.

MITER LOCK HANDLE

See Figure 3.

The miter lock handle securely locks the saw at desired miter
angles. Tighten the handle to lock the saw in place. To release
the saw, loosen the handle and squeeze the detent release lever.

9 − English

MITER

LOCK HANDLE

DETENT

RELEASE LEVER

DETENT

OVERRIDE

3

1

2

Fig. 3

FEATURES

MITER SCALE

The miter scale has index points provided at 0°, 15°, 22.5°,
30, 31.6°, and 45°.

PARTIAL SLIDING FENCE

The partial sliding fence on your compound miter saw has
been provided to help secure the workpiece when making
straight cuts.

The sliding feature makes it easy to adjust the position of the
partial fence. Loosen the fence screw before attempting to
slide the partial fence. Once the desired position is determined,
tighten the fence screw to secure.

POSITIVE STOPS ON MITER TABLE

Positive stops have been provided at 0°, 15°, 22.5°, 31.6°, and
45° on both the left and right side of the miter table.

NOTE: To bypass the positive stops, squeeze the detent
release lever and lift the detent override. To release the over­ride, squeeze the detent release lever.

SELF-RETRACTING LOWER BLADE GUARD

The lower blade guard is made of shock-resistant, see-through
plastic that provides protection from each side of the blade.
It retracts over the upper blade guard as the saw is lowered
into the workpiece.

SLIDE BARS

When unlocked, the saw arm will glide forward and backward
the length of the slide bars for cutting various workpiece widths.

SPINDLE

LOCK BUTTON

PADLOCK

HOLE

PADLOCK

SWITCH

TRIGGER

SWITCH

TRIGGER

SLIDE LOCK KNOB

The slide lock knob locks and unlocks the sliding feature of
this tool.

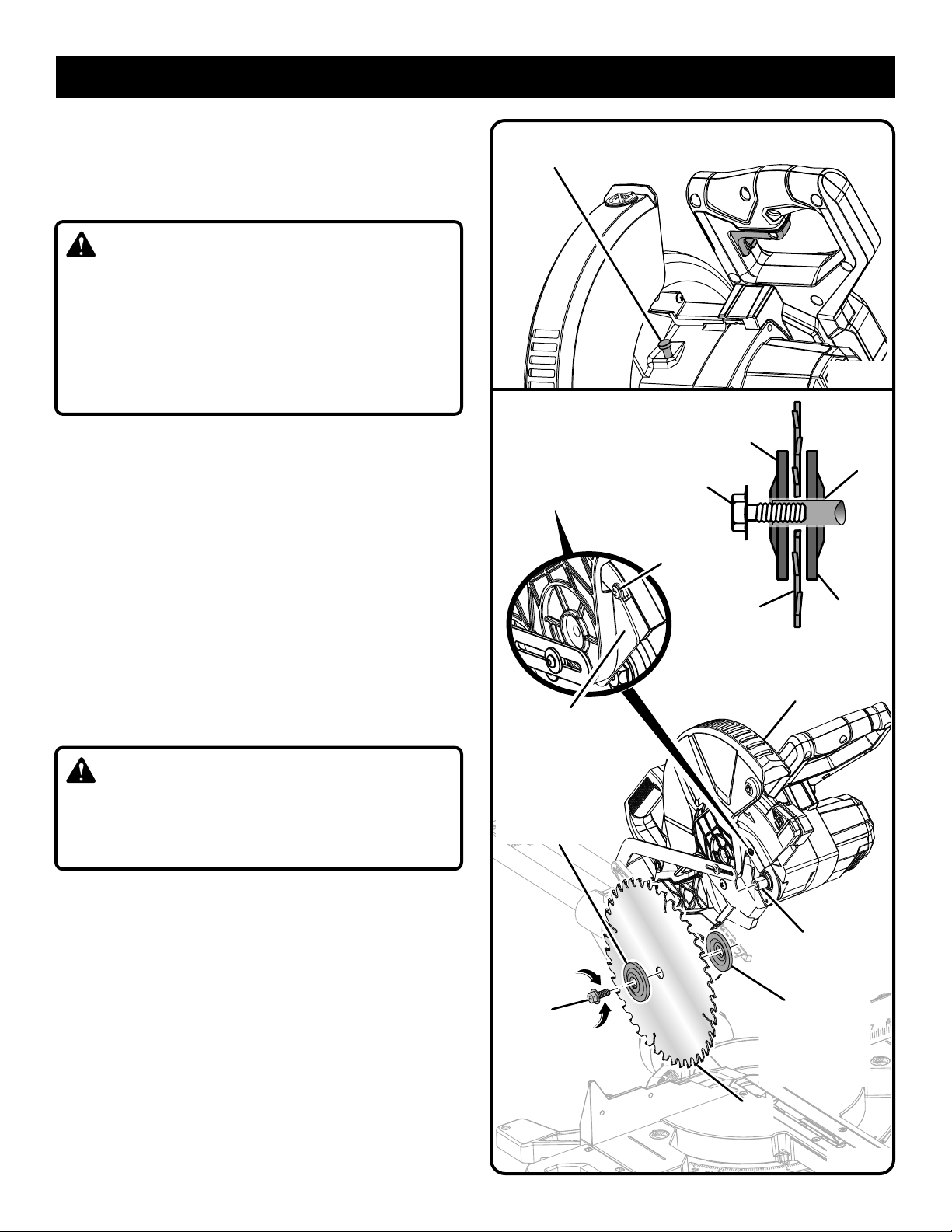

SPINDLE LOCK BUTTON

See Figure 4.

The spindle lock button locks the spindle and stops the blade
from rotating. Depress and hold the lock button while install­ing, changing, or removing blade.

SWITCH TRIGGER

See Figure 4.

The saw will not start until you depress the trigger lockout
lever and squeeze the switch trigger. To prevent unauthor­ized use of the compound miter saw, disconnect it from the
power supply and lock the switch in the OFF position. To lock
the switch, install a padlock (not included) through the hole
in the switch trigger and make certain the switch is inoper­able. If the switch is still operable with the padlock installed,
a padlock with a larger shackle diameter must be used. Store
the padlock key in another location.

Fig. 4

10 − English

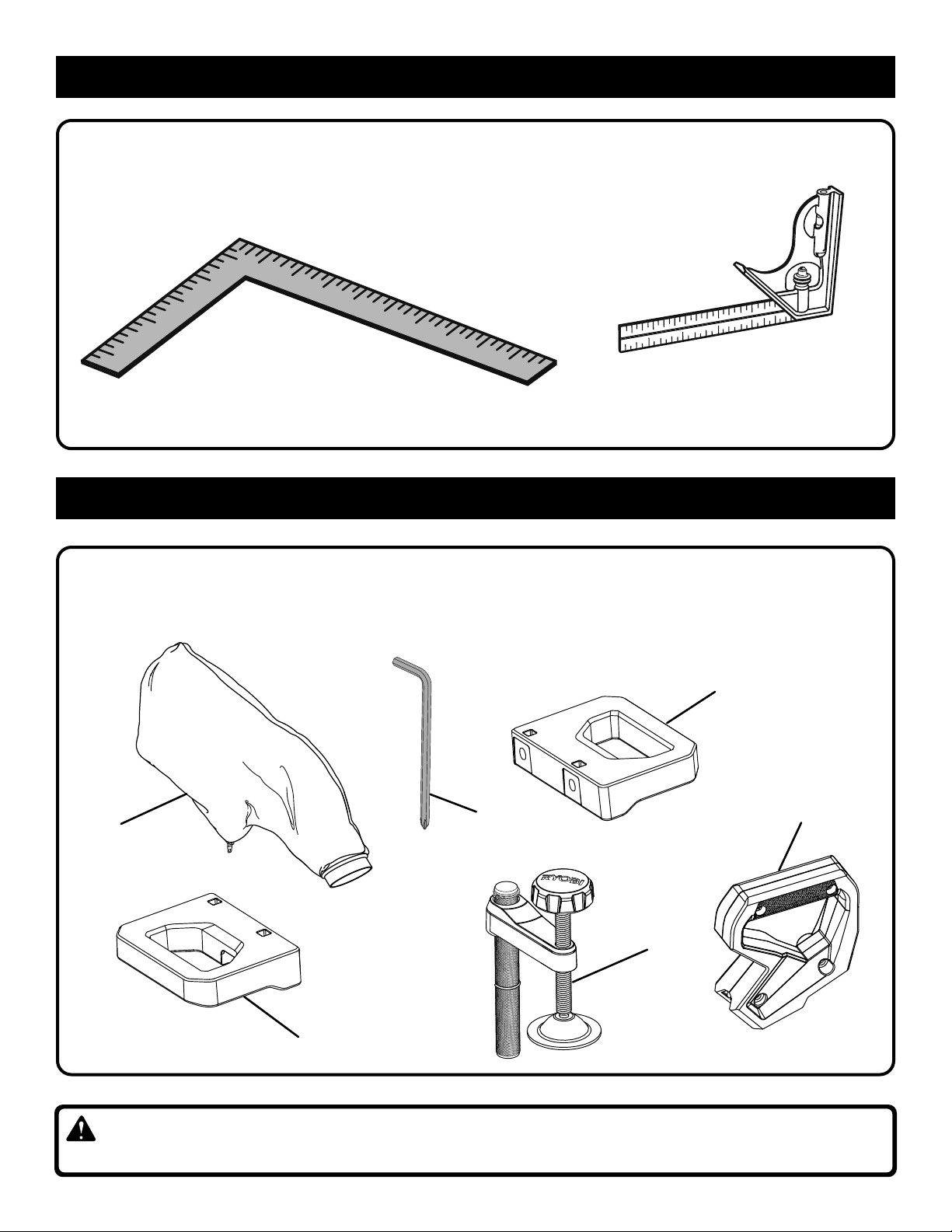

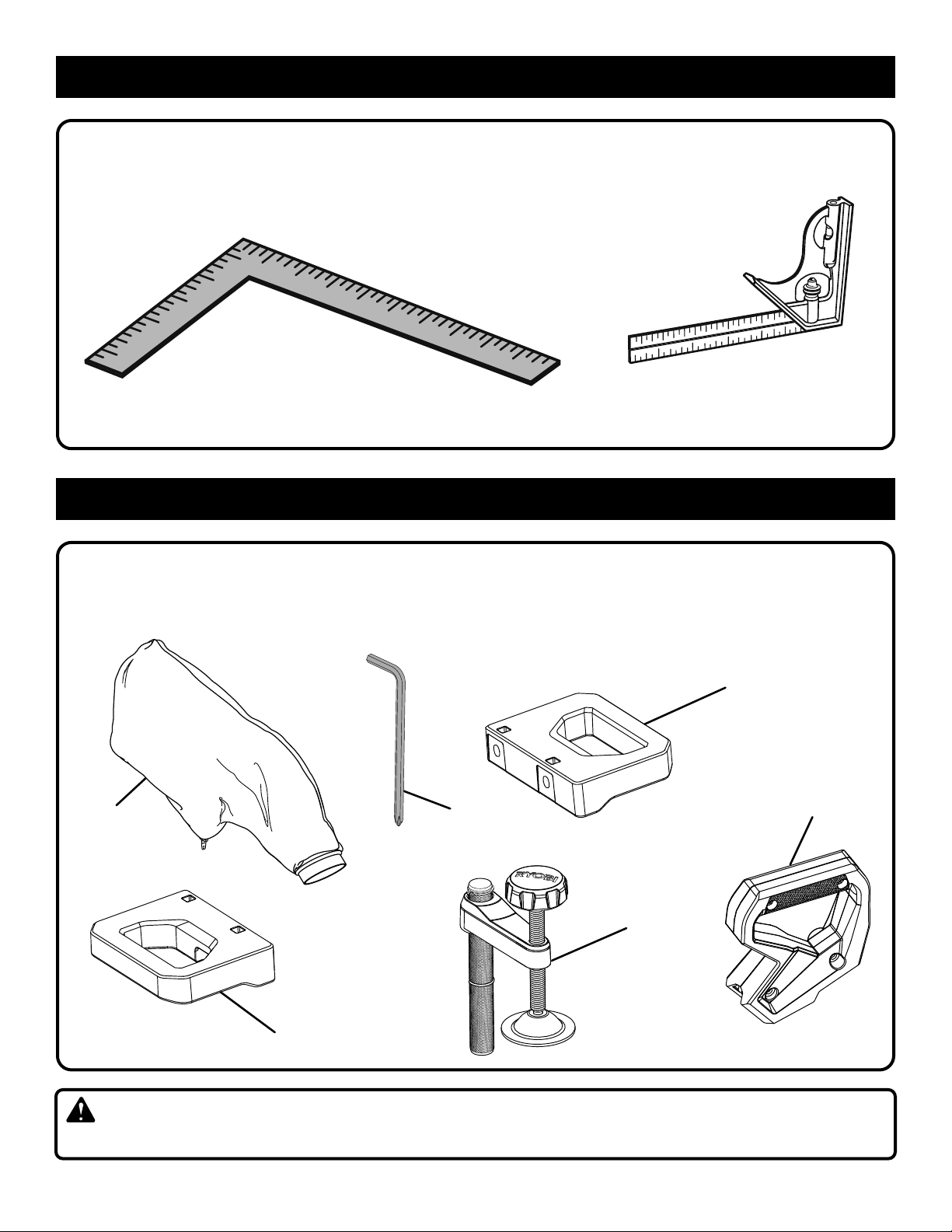

TOOLS NEEDED

The following tools (not included) are needed for making adjustments or installing the blade:

COMBINATION

SQUARE

LOOSE PARTS LIST

SQUARE

Fig. 5

The following items are included with the tool:

 Blade Wrench
 Carrying Handle
 Dust Bag

DUST

BAG

 Table Extensions (2)
 Work Clamp
 Operator’s Manual (not shown)

BLADE

WRENCH

WORK

CLAMP

RIGHT TABLE

EXTENSION

CARRYING

HANDLE

LEFT TABLE
EXTENSION

WARNING:

The use of attachments or accessories not listed might be hazardous and could cause serious personal injury.

11 − English

Fig. 6

ASSEMBLY

UNPACKING

This product requires assembly.
 Carefully lift saw from the carton by the carrying handle

and the saw base, and place it on a level work surface.

WARNING:

Do not use this product if any parts on the

List

are already assembled to your product when you
unpack it. Parts on this list are not assembled to the
product by the manufacturer and require customer instal­lation. Use of a product that may have been improperly
assembled could result in serious personal injury.

 This saw has been shipped with the saw arm secured in

the down position. To release the saw arm, push down
on the “D” handle, cut the tie-wrap, and pull out on the
lock pin.

WARNING:

The saw arm is spring loaded. Hold the handle down to
prevent it from snapping up when cutting the tie-wrap.
Failure to do so could result in possible serious injury.

 Lift the saw arm by the “D” handle. Hand pressure should

remain on the saw arm to prevent sudden rise upon release
of the tie wrap.

 Cut the tie wrap at the end of the slide bar. Slide the saw

head to its most rearward position and tighten the slide
lock knob securely.

 Inspect the tool carefully to make sure no breakage or

damage occurred during shipping.

 Do not discard the packing material until you have care-

fully inspected and satisfactorily operated the product.

 The saw is factory set for accurate cutting. After assem-

bling it, check for accuracy. If shipping has influenced
the settings, refer to specific procedures explained in
this manual.

 If any parts are damaged or missing, please call

1-800-525-2579 for assistance.

Loose Parts

WARNING:

If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.

WARNING:

Do not attempt to modify this product or create acces­sories not recommended for use with this tool. Any such
alteration or modification is misuse and could result in a
hazardous condition leading to possible serious personal
injury.

WARNING:

Do not connect to power supply until assembly is
complete. Failure to comply could result in accidental
starting and possible serious personal injury.

WARNING:

Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Serious personal injury or damage to the blade could
result if it strikes the miter fence during operation of the
saw.

WARNING:

This saw can tip over if the saw head is released suddenly
and the saw is not secured to a work surface. ALWAYS
secure this saw to a stable work surface before any use
to avoid serious personal injury.

12 − English

ASSEMBLY

SAW BASE

TRACE HOLES

AT THESE LOCATIONS

FOR HOLE PATTERN

MOUNTING HOLES

See Figure 7.

WARNING:

Before starting any cutting operation, clamp or bolt
your miter saw to a workbench or an approved miter
saw stand. If a miter saw stand is used, read operator’s
manual and follow the instructions for the miter saw
stand. Never operate your miter saw on the floor or in a
crouched position. Failure to heed this warning can result
in serious personal injury.

LOCK NUTS

TABS

TRACE HOLES

AT THESE LOCATIONS

FOR HOLE PATTERN

MOUNTING

SURFACE

Fig. 7

CARRYING

HANDLE

BOLTS

The compound miter saw should be mounted to a firm sup­porting surface such as a workbench, mounting board, or
miter saw stand. The saw base has four mounting holes. If
using bolts or screws, they should be of sufficient length to
accommodate the saw base, lock washers, hex nuts, and
the thickness of the workbench or other mounting surface.
Tighten all bolts or screws securely.

The hole pattern for mounting to a workbench is shown in
figure 7. Carefully check the workbench after mounting to
make sure that no movement can occur during use. If any
tipping, sliding, or walking is noted, secure the workbench
to the floor before operating.

INSTALL THE CARRYING HANDLE

See Figure 8.

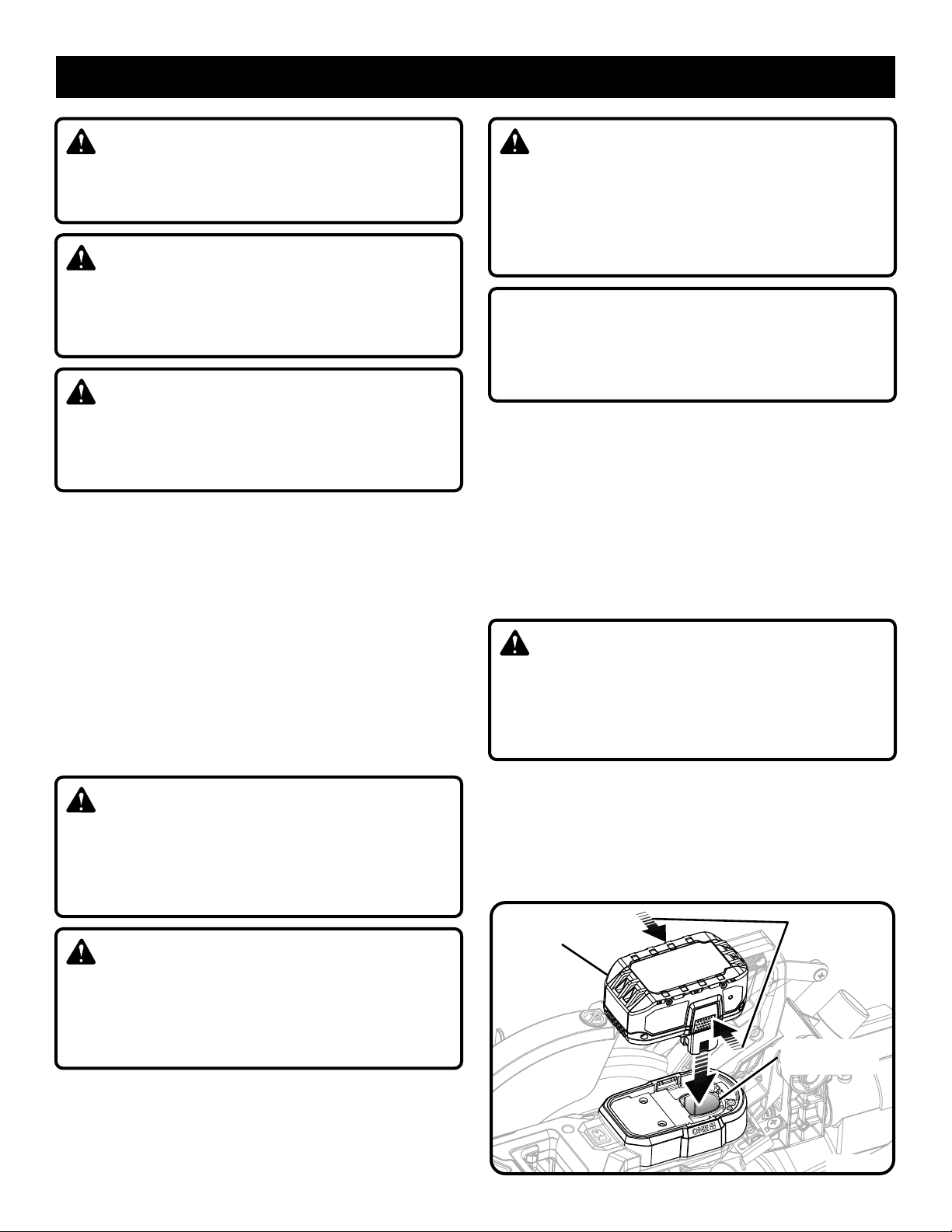

 Remove the battery.
 Align the handle over the tabs on the top of the saw.
 Insert the lock nuts into the pockets.

NOTE: Hold the two lock nuts in place with fingers while

tightening the bolts. Make sure the nylock is to the outside
of the bolt for easier threading.

 Insert the bolts through the handle and tabs.
 Thread the bolts into the lock nuts.
 Tighten the bolts using the blade wrench.

13 − English

Fig. 8

ASSEMBLY

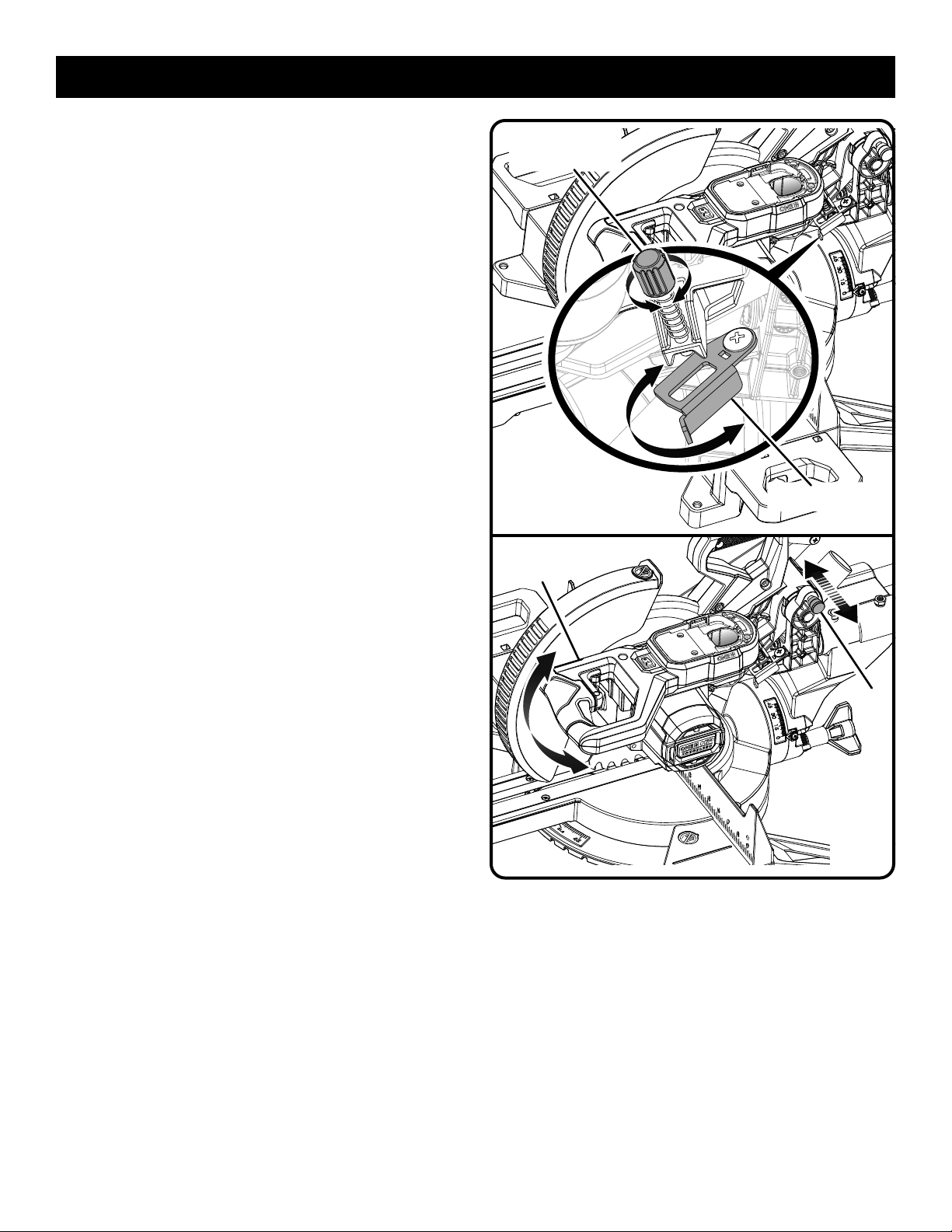

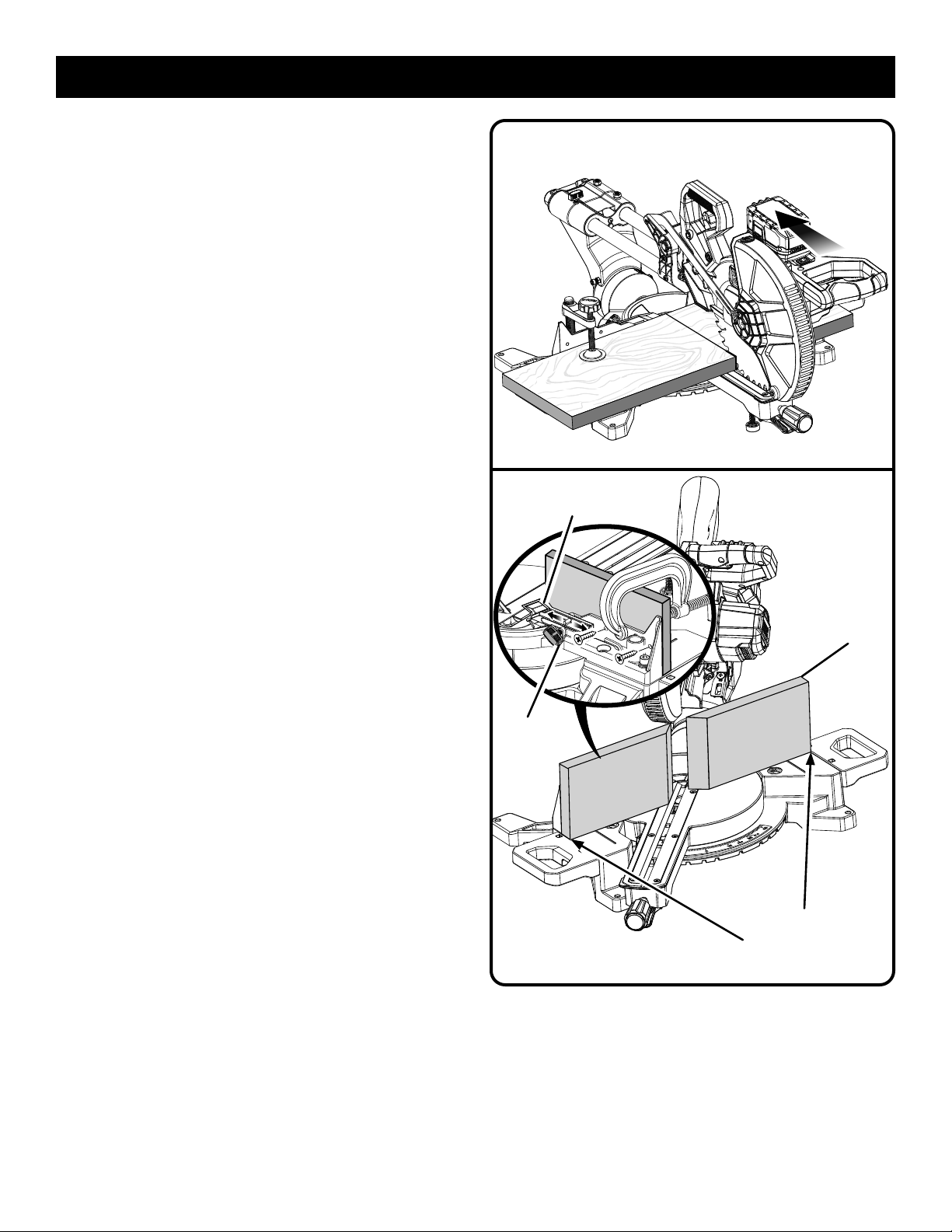

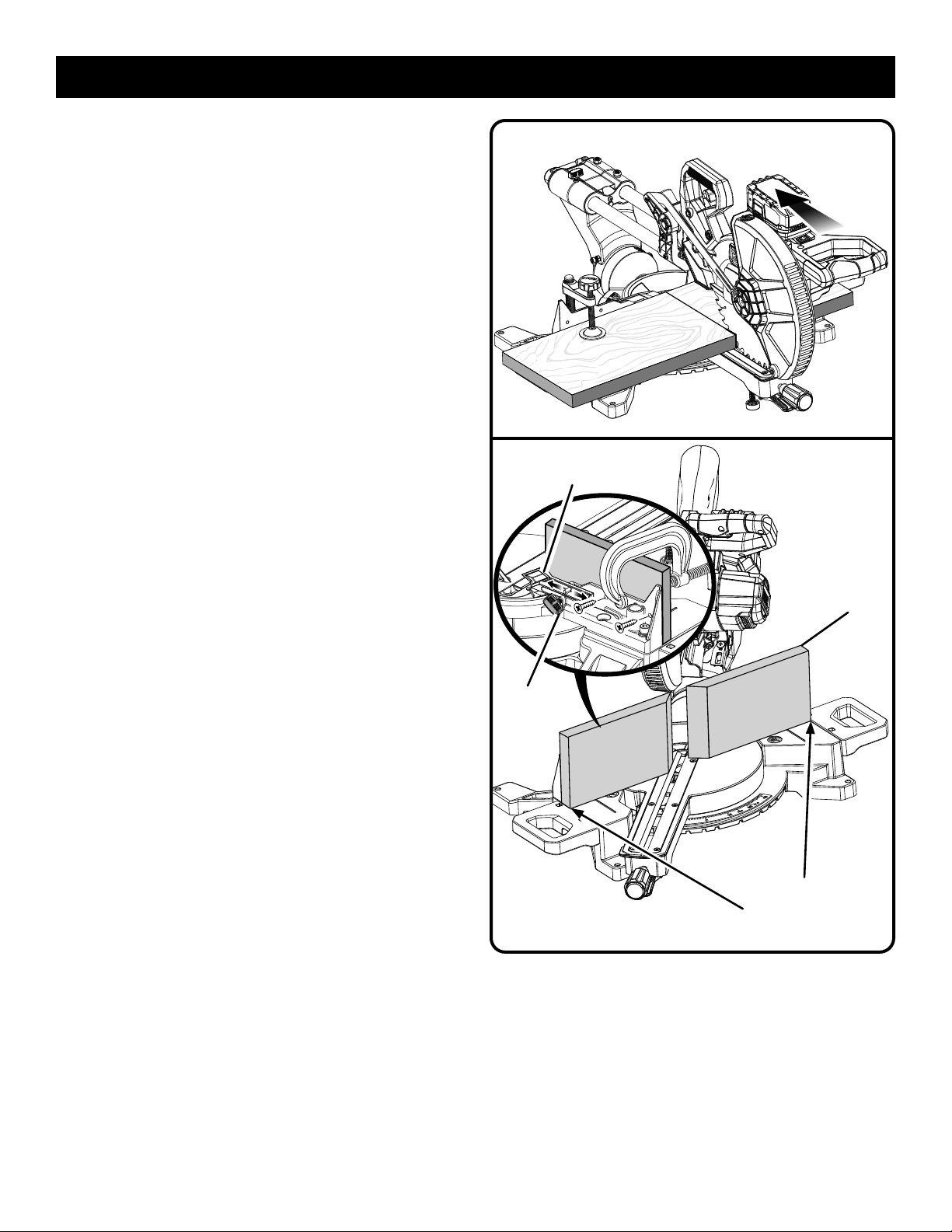

USING THE DEPTH STOP

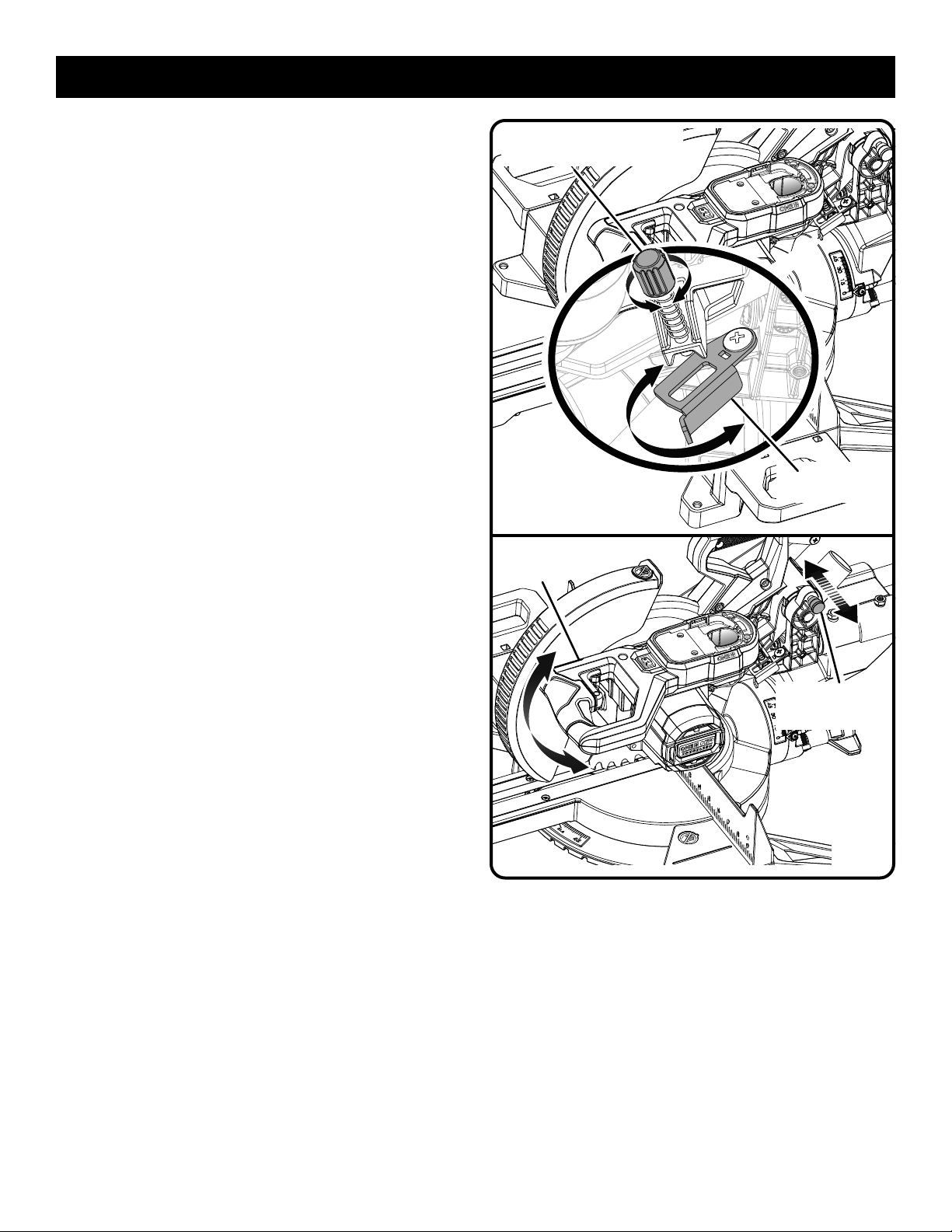

See Figure 9.

When used, the depth stop limits the downward travel of
the blade when cutting dadoes and other non-through cuts.

To use the depth stop:

 Remove the battery.
 If the saw is in storage or transport position, unlock the

saw arm.

 Rotate the depth stop away from the motor housing.
 With the end of the depth control knob touching the depth

stop, adjust the depth control knob by turning the knob
until the desired depth of cut is attained.

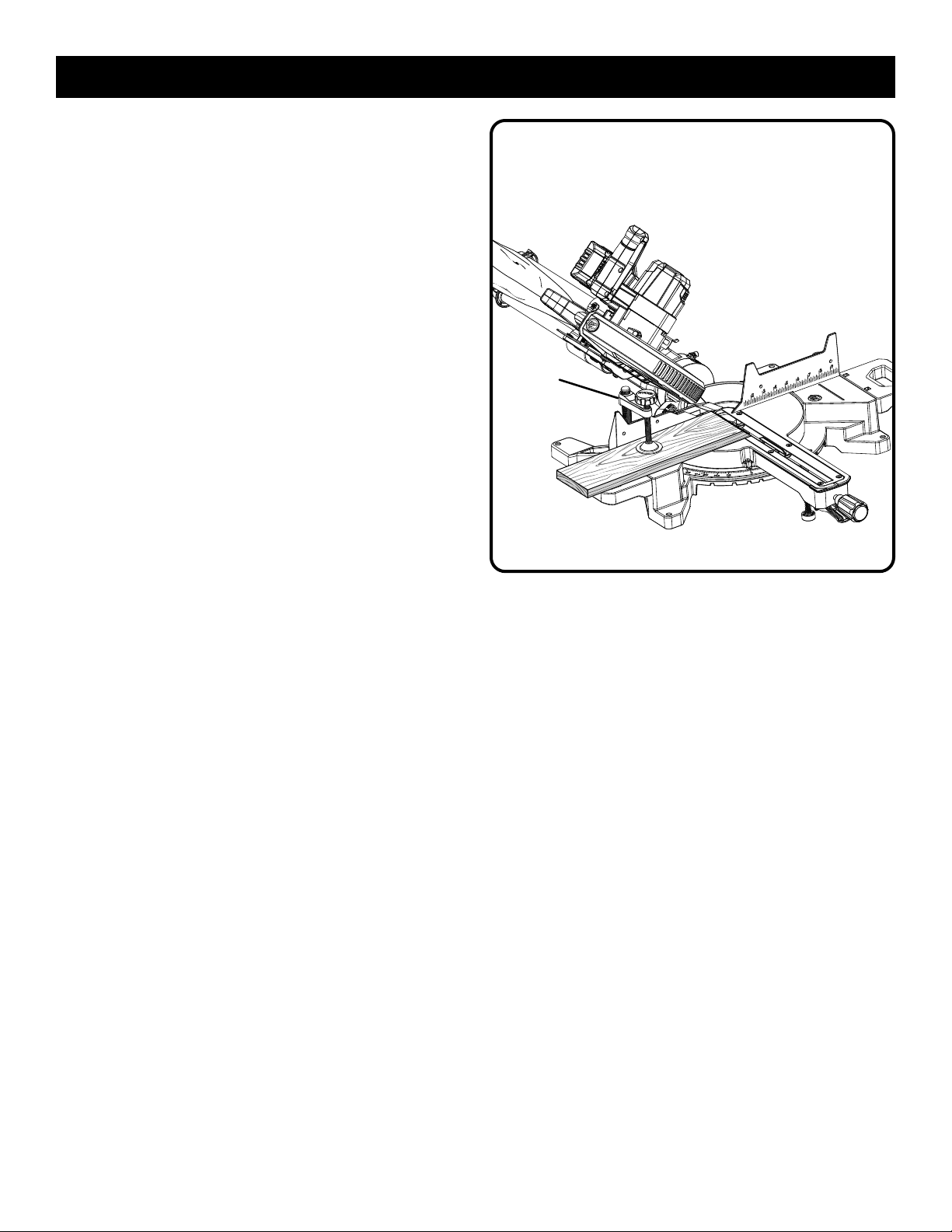

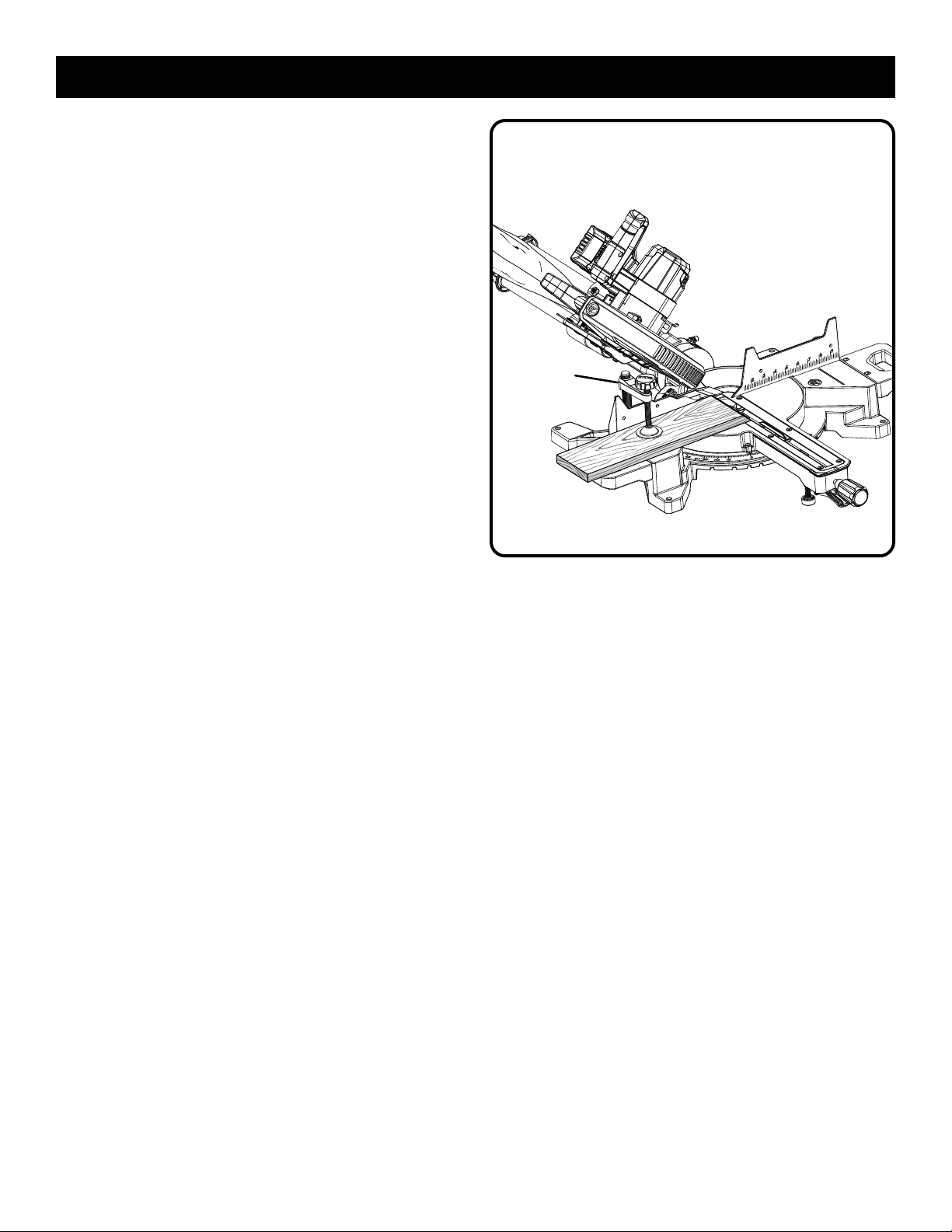

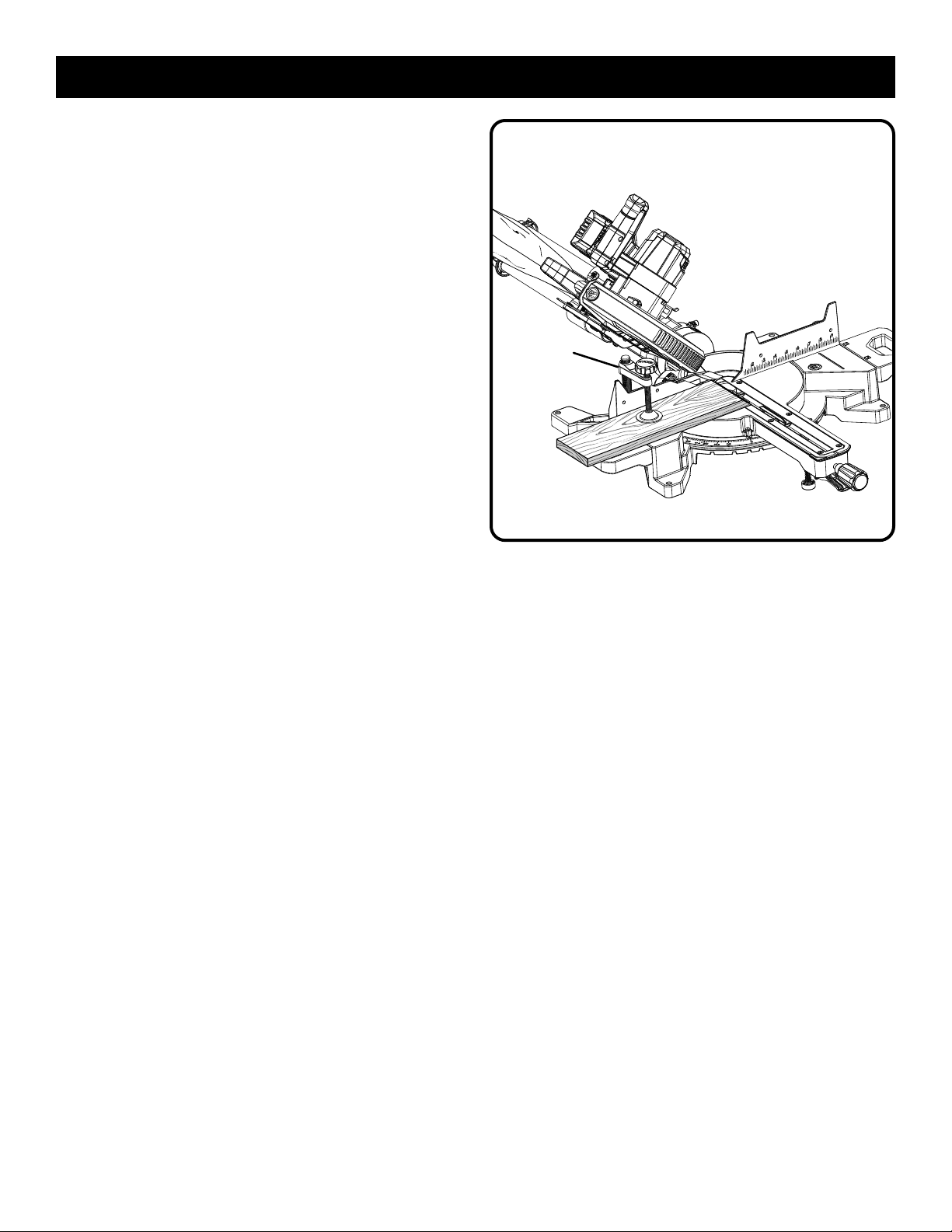

 A wooden spacer of at least 2 1/2 inches must be placed

between the workpiece and the fence for a consistent
depth of cut in the workpiece. Use the work clamp to
clamp the spacer and another suitable clamp to clamp
the workpiece. Make the slide cut at the desired depth.
See Figures 35 and 36.

 Rotate the depth stop back towards the motor housing

for normal through cuts.

NOTE: The depth stop must be moved toward the motor

housing before locking/unlocking the saw arm.

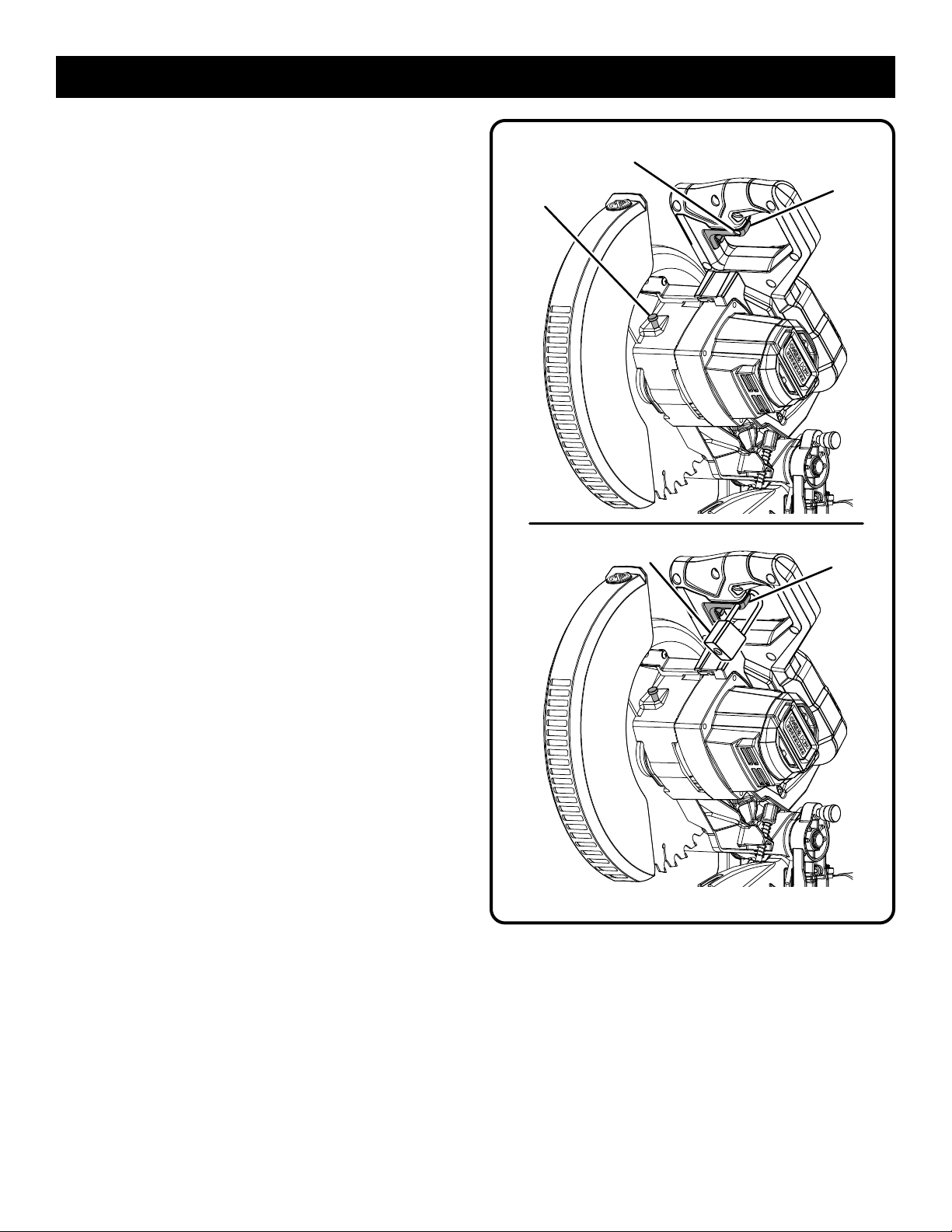

LOCKING/UNLOCKING THE SAW ARM

See Figure 10.

When locking and unlocking the saw arm, it is not necessary
to loosen the depth control knob.

To unlock and raise the saw arm:

 Firmly grasp the “D” handle and apply downward pres-

sure while at the same time pulling the lock pin out and
away from the saw housing.

 Release the lock pin and slowly raise the saw arm.

To lock the saw arm:

 Firmly grasp the “D” handle and apply downward pressure

while at the same time pushing the lock pin in and toward
the saw housing.



Release the lock pin allowing it to lock the saw into place.

DEPTH

CONTROL KNOB

DEPTH STOP

Fig. 9

“D”

HANDLE

LOCK

PIN

Fig. 10

14 − English

ASSEMBLY

DUST BAG

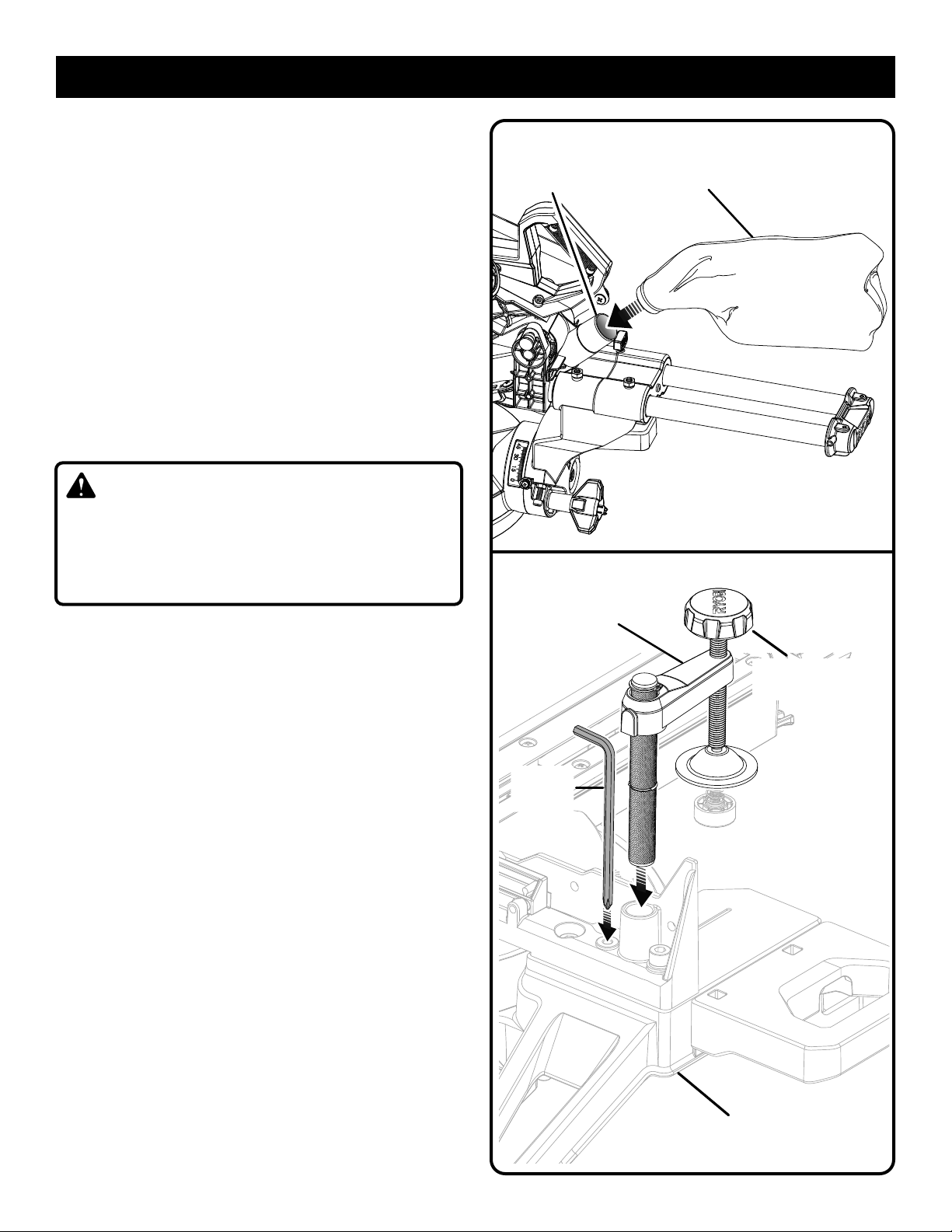

See Figure 11.

A dust bag is provided for use on this miter saw. It fits over
the exhaust port on the back of the saw.

NOTE: The exhaust port also accepts 1-1/4 in. vacuum hose.

BLADE WRENCH

See Figure 12.

A blade wrench is included with this saw. One end of the
wrench is a phillips screwdriver and the other end is a hex
key. Use the hex key end when installing or removing blade
and the Phillips end when removing or loosening screws. A
storage area for the blade wrench is located on the back of
the left miter fence.

WORK CLAMP

See Figure 12.

WARNING:

In some operations, the work clamp assembly may
interfere with the operation of the blade guard assembly.
Always make sure there is no interference with the blade
guard prior to beginning any cutting operation to reduce
the risk of serious personal injury.

The work clamp provides greater control by clamping the
workpiece to the fence or the saw table. It also prevents
the workpiece from creeping toward the saw blade. This is
very helpful when cutting compound miters. Depending on
the cutting operation and the size of the workpiece, it may
be necessary to use a C-clamp or other suitable clamp
instead of the work clamp to secure the workpiece prior to
making the cut.

To install the work clamp:

 Place the work clamp shaft in one of the holes located

behind the miter fence.

 Rotate the work clamp knob to move it up or down as

needed to secure the workpiece.

EXHAUST

PORT

BLADE

WRENCH

DUST

BAG

Fig. 11

WORK

CLAMP

WORK

CLAMP KNOB

15 − English

BASE

Fig. 12

ASSEMBLY

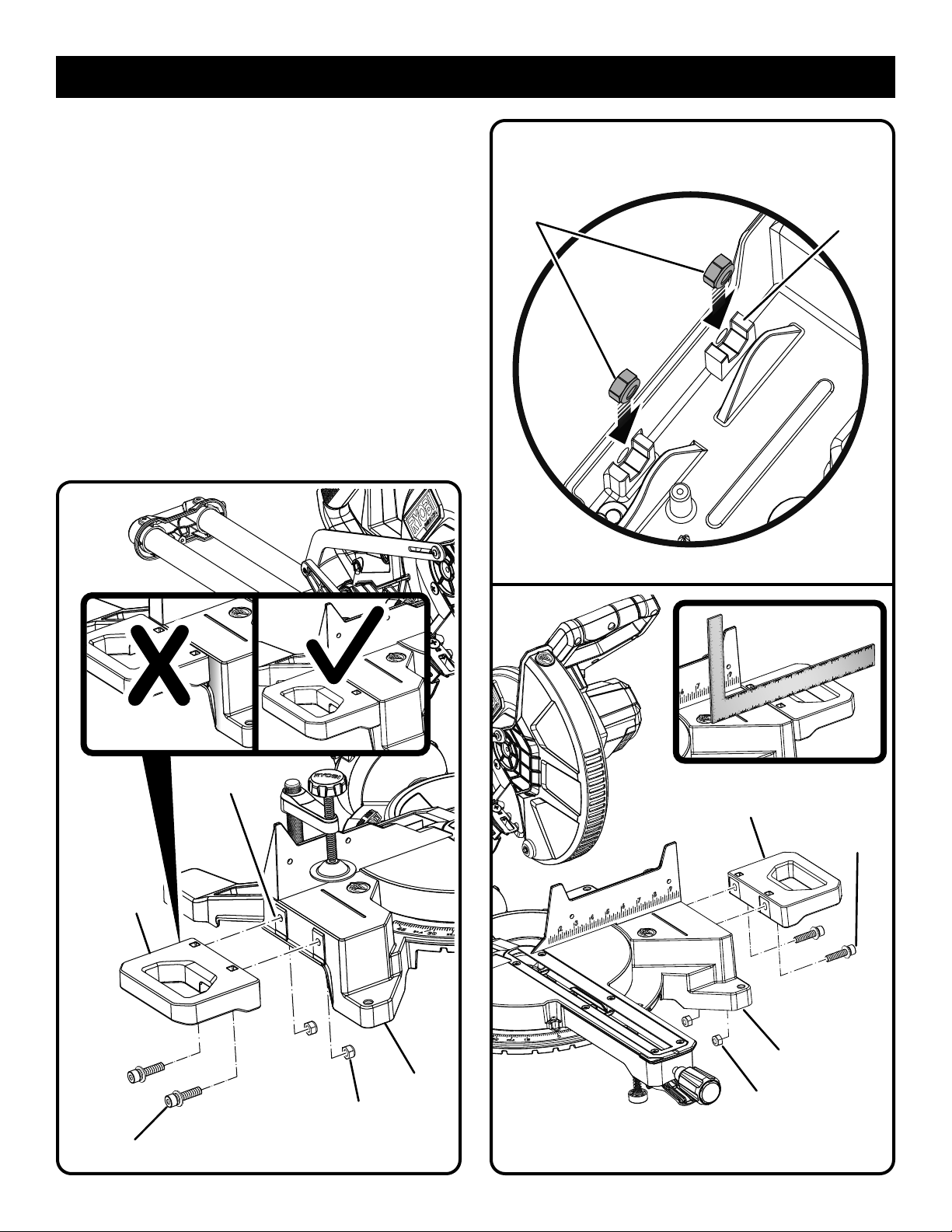

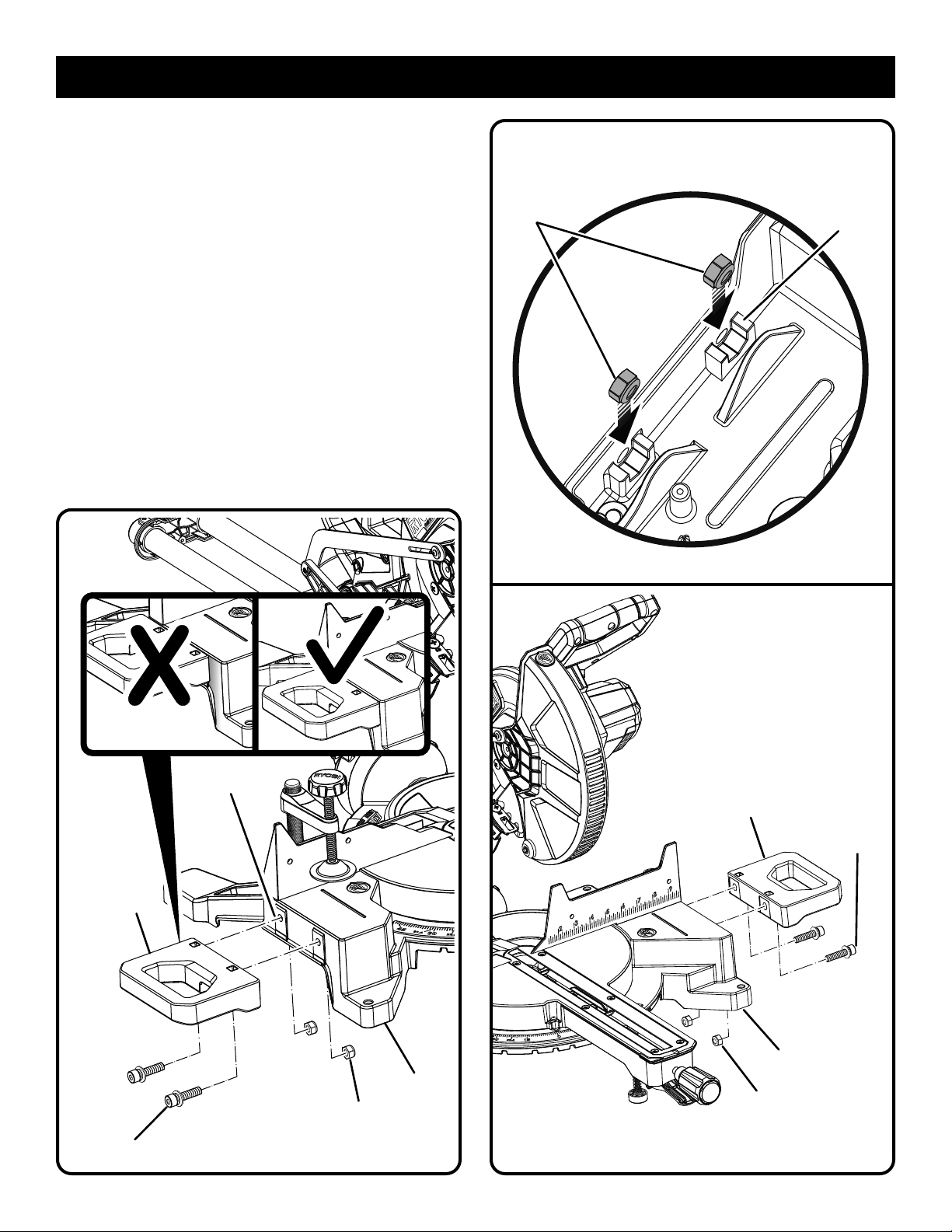

TABLE EXTENSIONS

See Figures 13 - 15.

Table extensions have been provided for both the left and the
right side of the saw. The left and right extensions will only
fit properly one way. Be sure the front edge of the handle is
flush with the table.

To install table extensions:

 Align the lock nut inside the nut pocket located in the

underside of the base.

 While holding the lock nut in place, insert the bolt through

the extension and base, then thread into the lock nut. Use
the blade wrench to tighten the bolt into the lock nut.

NOTE: The left and right extension tables are different.

Be sure to check alignment to the front of the table before
installing bolts. Use a straight edge to check the exten­sion table is level to the top of the base.

 Repeat for other side.

LOCK

NUT

SAW VIEWED

FROM BOTTOM

NUT

POCKET

Fig. 14

LEFT TABLE

EXTENSION

BOLT

BOLT HOLE

LOCK

NUT

BASE

Fig. 13

16 − English

RIGHT TABLE

EXTENSION

BOLT

BASE

LOCK

NUT

Fig. 15

ASSEMBLY

TO INSTALL/REPLACE THE BLADE

See Figures 16 - 17.

The blade is shipped installed on this miter saw model.
Instructions have been included for reference when chang­ing or replacing blades.

WARNING:

A 10 in. blade is the maximum blade capacity of the saw.
Never use a blade that is too thick to allow outer blade
washer to engage with the flats on the spindle. Larger
blades will come in contact with the blade guards, while
thicker blades will prevent the blade bolt from securing
the blade on the spindle. Either of these situations could
result in a serious accident and can cause serious per­sonal injury.

 Remove the battery.
 Raise saw arm.
 Using the phillips screwdriver end of the blade wrench,

loosen, but do not remove, the blade bolt cover screw.
Rotate lower blade guard and blade bolt cover up and
back to expose the blade bolt.

 Depress the spindle lock button and rotate the blade bolt

until the spindle locks.

 Using the hex end of the blade wrench, loosen and remove

the blade bolt.

NOTE: The blade bolt has left hand threads. Turn blade

bolt clockwise to loosen.

 Remove the outer blade washer. Do not remove the inner

blade washer.

 Wipe a drop of oil onto inner blade washer and outer

blade washer where they contact the blade.

WARNING:

If inner blade washer has been removed, replace it before
placing blade on spindle. Failure to do so could cause an
accident since blade will not tighten properly.

SPINDLE

LOCK BUTTON

NOTE: BEFORE USE,
ENSURE SCREW IS
TIGHTENED SECURELY
TO PREVENT GUARD
MOVEMENT

BOLT COVER

OUTER BLADE

WASHER

WITH DOUBLE

“D” FLATS

BLADE

BOLT

BLADE

SCREW

OUTER
BLADE

WASHER

BLADE

BLADE

BOLT COVER

LOWER BLADE GUARD

Fig. 16

ARBOR

INNER
BLADE

WASHER

 Fit saw blade inside lower blade guard and onto spindle.

The blade teeth point downward at the front of saw as
shown in figure 17.

 Replace the outer blade washer. The double “D” flats on

blade washers align with flats on spindle.

 Depress spindle lock button and replace blade bolt.
NOTE: The blade bolt has left hand threads. Turn blade bolt

counterclockwise to tighten.

17 − English

LOOSEN

BLADE

BOLT

TO

TIGHTEN

TO

FLAT(S)

ON SPINDLE

INNER BLADE

WASHER WITH

DOUBLE “D”

FLATS

BLADE

Fig. 17

ASSEMBLY

CAUTION:

Always install the blade with the blade teeth and the arrow
printed on the side of the blade pointing down at the front
of the saw. The direction of blade rotation is also stamped
with an arrow on the upper blade guard.

 Tighten blade bolt securely.
 Replace blade bolt cover and tighten blade bolt cover-

screw securely.

 Lower the blade guard.
 Raise and lower the saw arm to ensure lower blade guard

functions correctly.

WARNING:

Make sure the spindle lock button is not engaged before
reconnecting saw into power source. Never engage
spindle lock button when blade is rotating.

REMOVING/REPLACING THE THROAT PLATE

See Figure 18.

WARNING:

The throat plate must be below the miter table. If the
throat plate is too high or too low, the workpiece can
catch on the uneven edges resulting in binding which
could result in serious personal injury.

Never operate the saw without a throat plate installed.

To remove/replace:

 Remove the battery.
 Remove the screws securing the throat plate.
 Lift the throat plate from the saw.
 To reinstall the throat plate, align the holes in the throat

plate with the holes in the saw base.

 Retighten the screws, being careful not to overtighten

which can cause the throat plate to bow or bend.

ADJUSTING SUPPORT FOOT

See Figure 18.

Turn the support foot clockwise or counterclockwise depend­ing on the amount of support needed for making sliding cuts.

NOTE: Many of the illustrations in this manual show only
portions of the compound miter saw. This is intentional so
that we can clearly show points being made in the illustra­tions. Never operate the saw without all guards securely

in place and in good operating condition.

THROAT

PLATE

SUPPORT

FOOT

Fig. 18

18 − English

ASSEMBLY

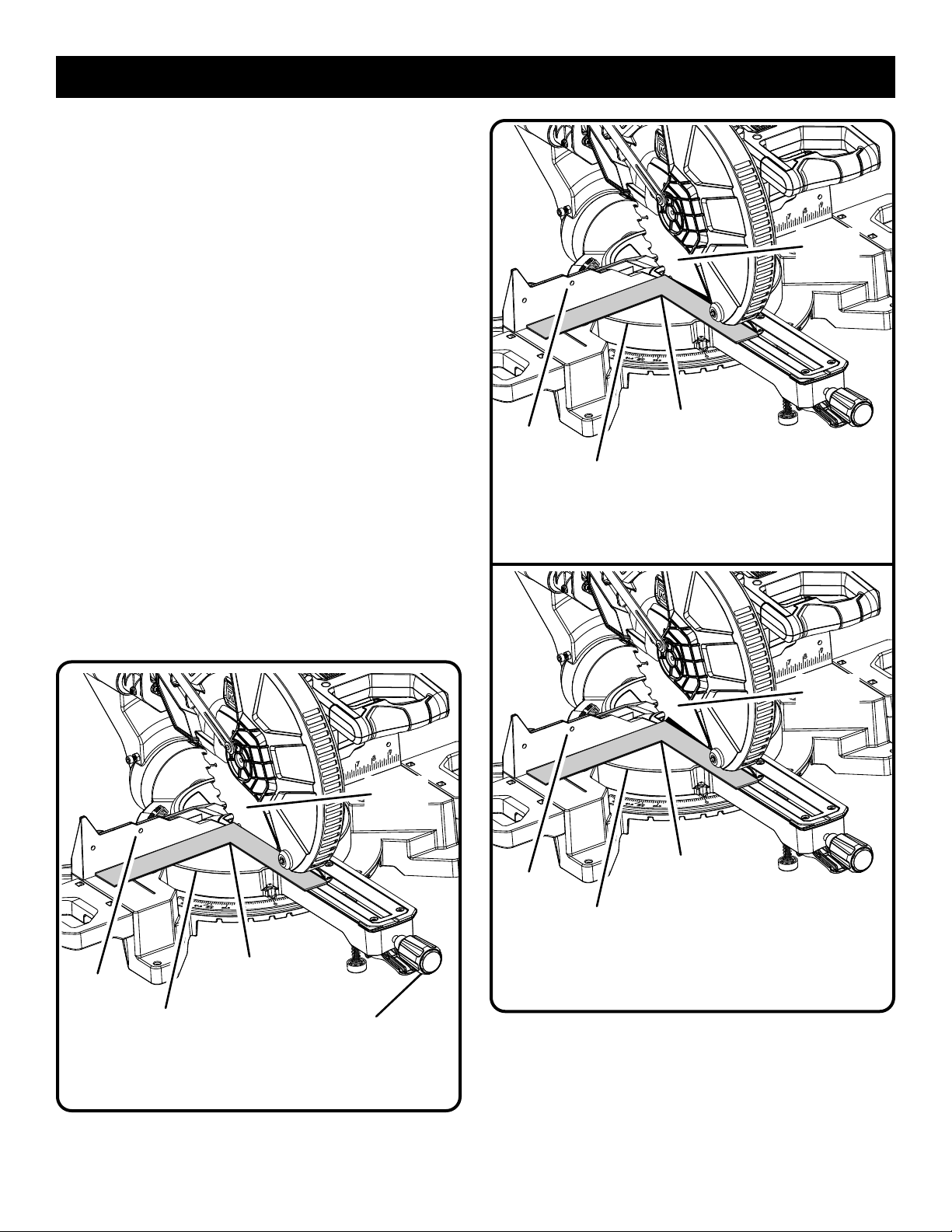

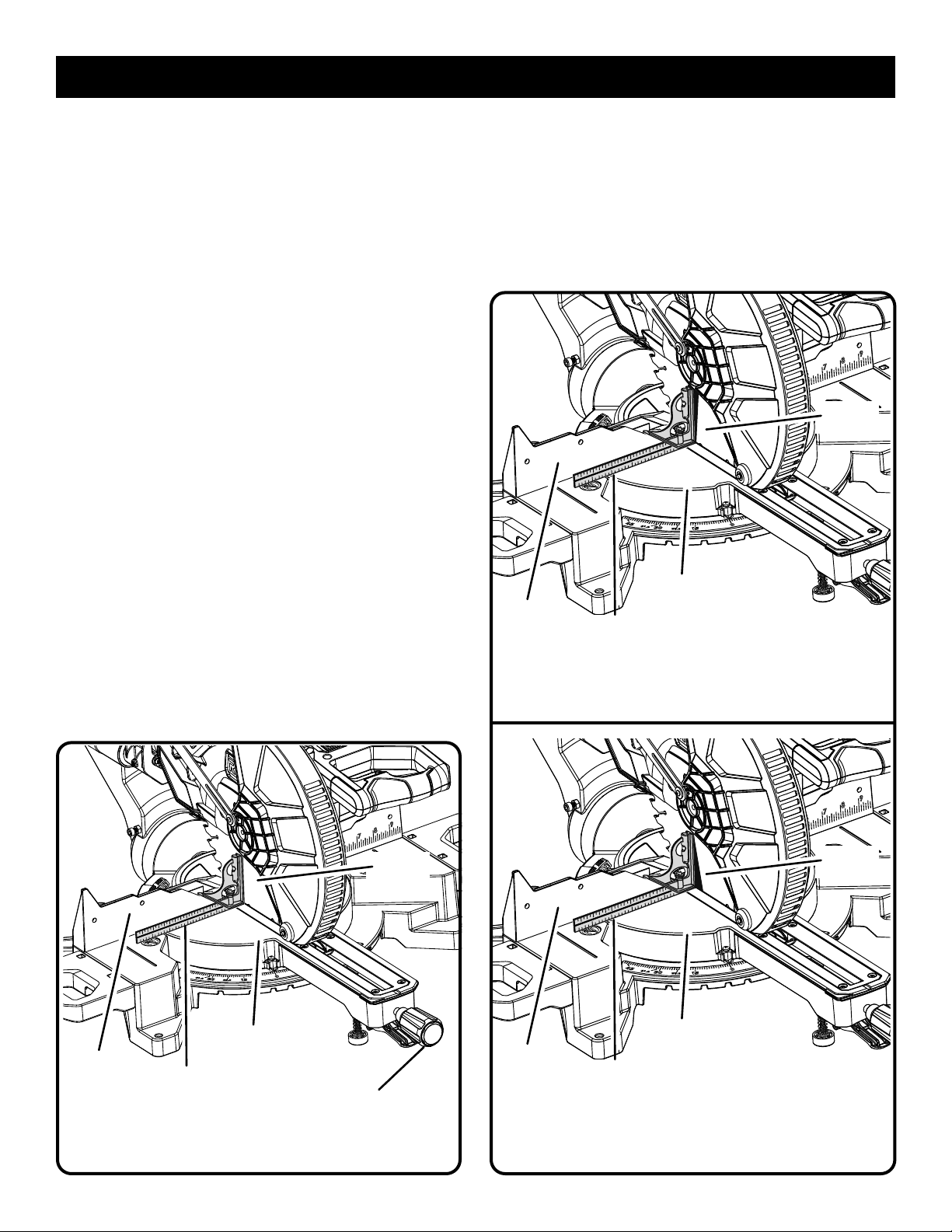

SQUARING THE BLADE TO THE FENCE

See Figures 19 - 24.

 Remove the battery.
 Pull the saw arm all the way down and engage the lock

pin to hold the saw arm in transport position.

 Loosen the miter lock handle approximately one-half turn

and squeeze the detent release lever.

 Rotate the control arm until the scale indicator is posi-

tioned at 0°.

 Release the detent release lever, engaging the positive

stop notch, then tighten the miter lock knob to secure
the miter table.

 Loosen bevel lock knob and set saw arm at 0° bevel

(blade set 90° to miter table). Tighten bevel lock knob.

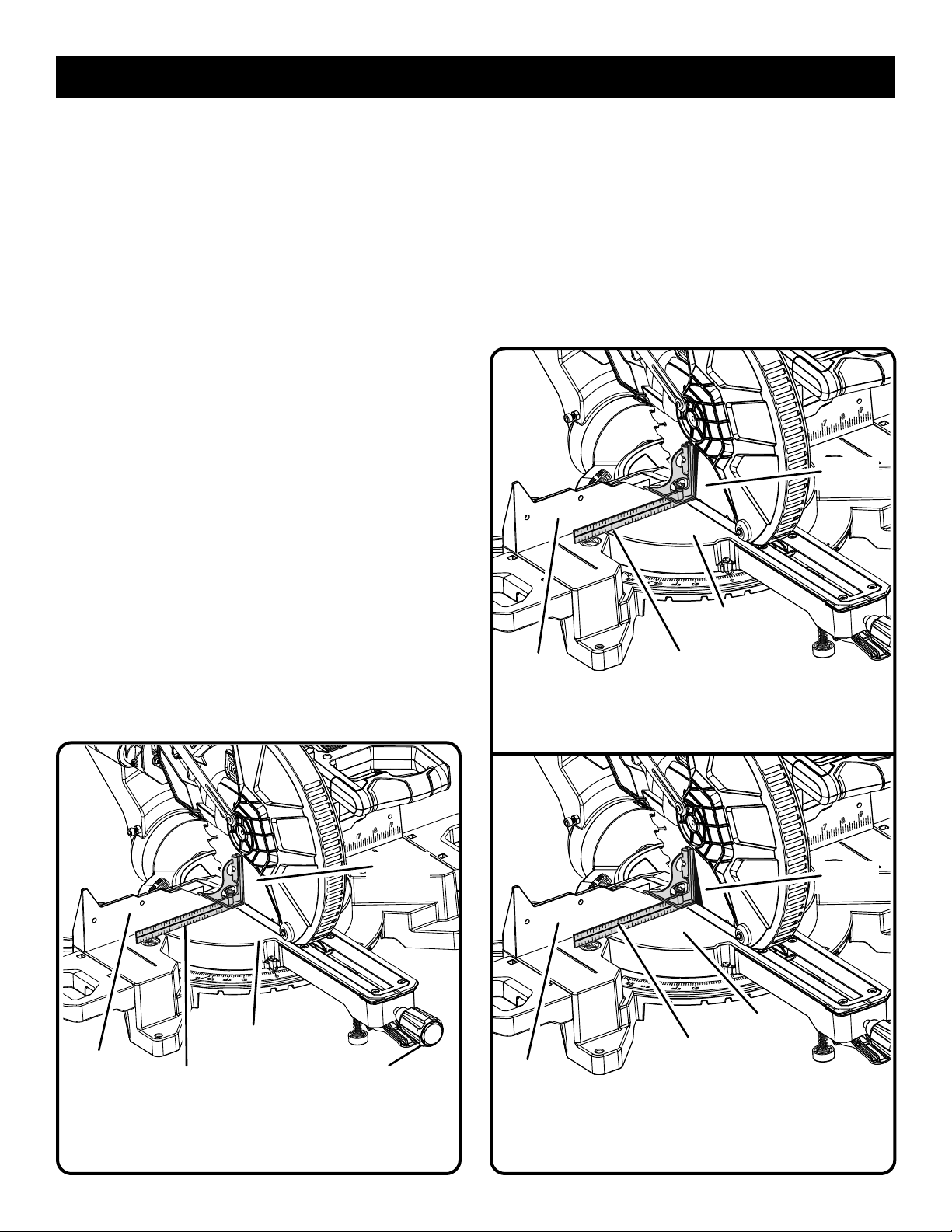

 Lay a square flat on the miter table. Place one leg of the

square against the fence. Slide the other leg of the square
against the flat part of saw blade.

NOTE: Make sure that the square contacts the flat part

of the saw blade, not the blade teeth.

 The edge of the square and the saw blade should be

parallel as shown in figure 19.

 If the front or back edge of the saw blade angles away

from the square as shown in figures 20 and 21, adjust­ments are needed.

BLADE

SQUARE
MITER
FENCE

MITER
TABLE

VIEW OF BLADE NOT SQUARE WITH

FENCE, ADJUSTMENTS ARE REQUIRED

Fig. 20

MITER
FENCE

SQUARE

MITER

TABLE

VIEW OF BLADE SQUARE WITH FENCE

MITER

LOCK HANDLE

BLADE

BLADE

SQUARE
MITER
FENCE

MITER
TABLE

VIEW OF BLADE NOT SQUARE WITH

FENCE, ADJUSTMENTS ARE REQUIRED

Fig. 21

Fig. 19

19 − English

ASSEMBLY

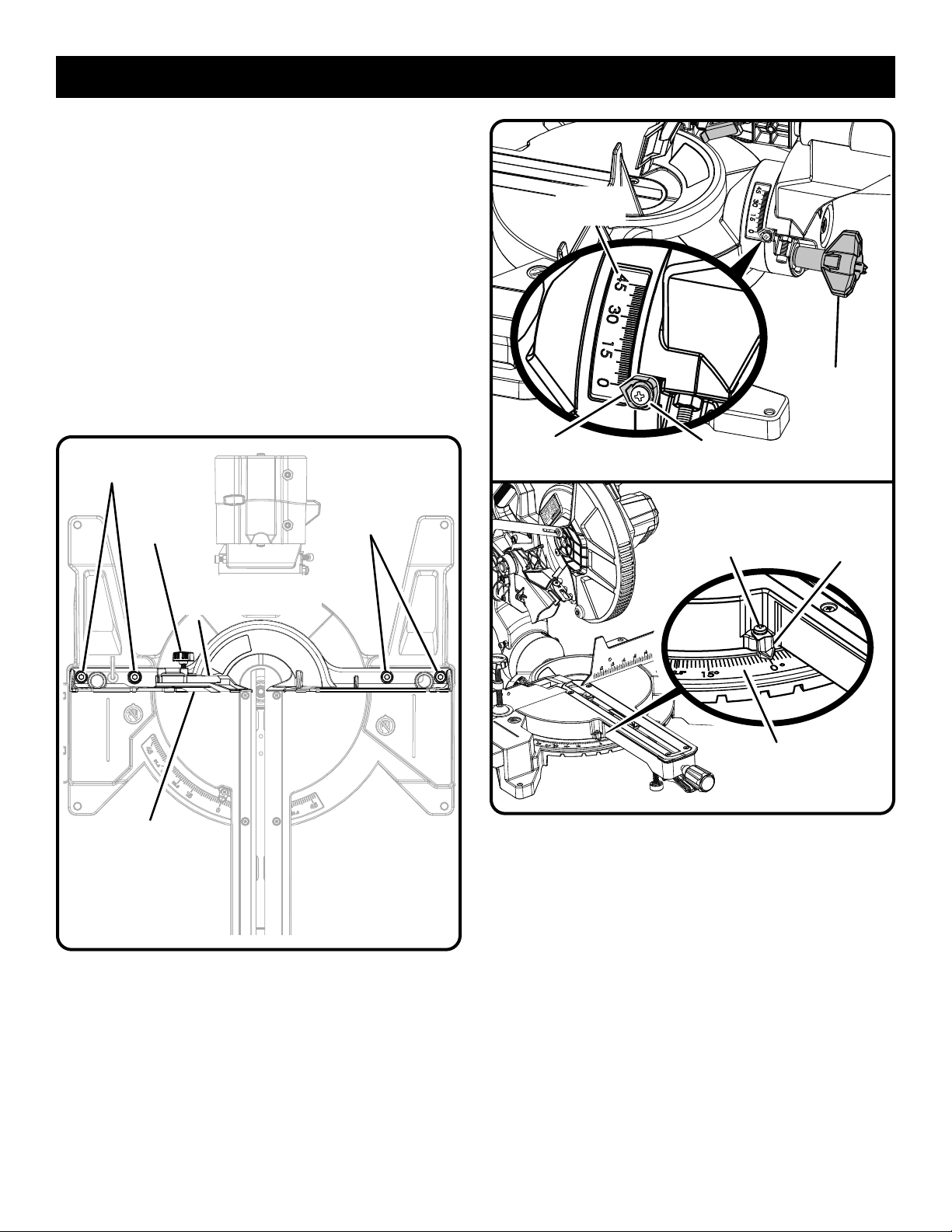

 Loosen the fence screw and slide the partial sliding miter

fence toward the blade to access the socket head screws
securing the left miter fence to the table.

 Using the blade wrench provided, loosen the socket head

screws that secure the miter fence to the miter table.

 Rotate the miter fence left or right until the saw blade is

parallel with the square.

 Retighten the screws securely and recheck the blade-to-

fence alignment.

 Return the partial sliding miter fence to the home position

and retighten the fence screw to secure.

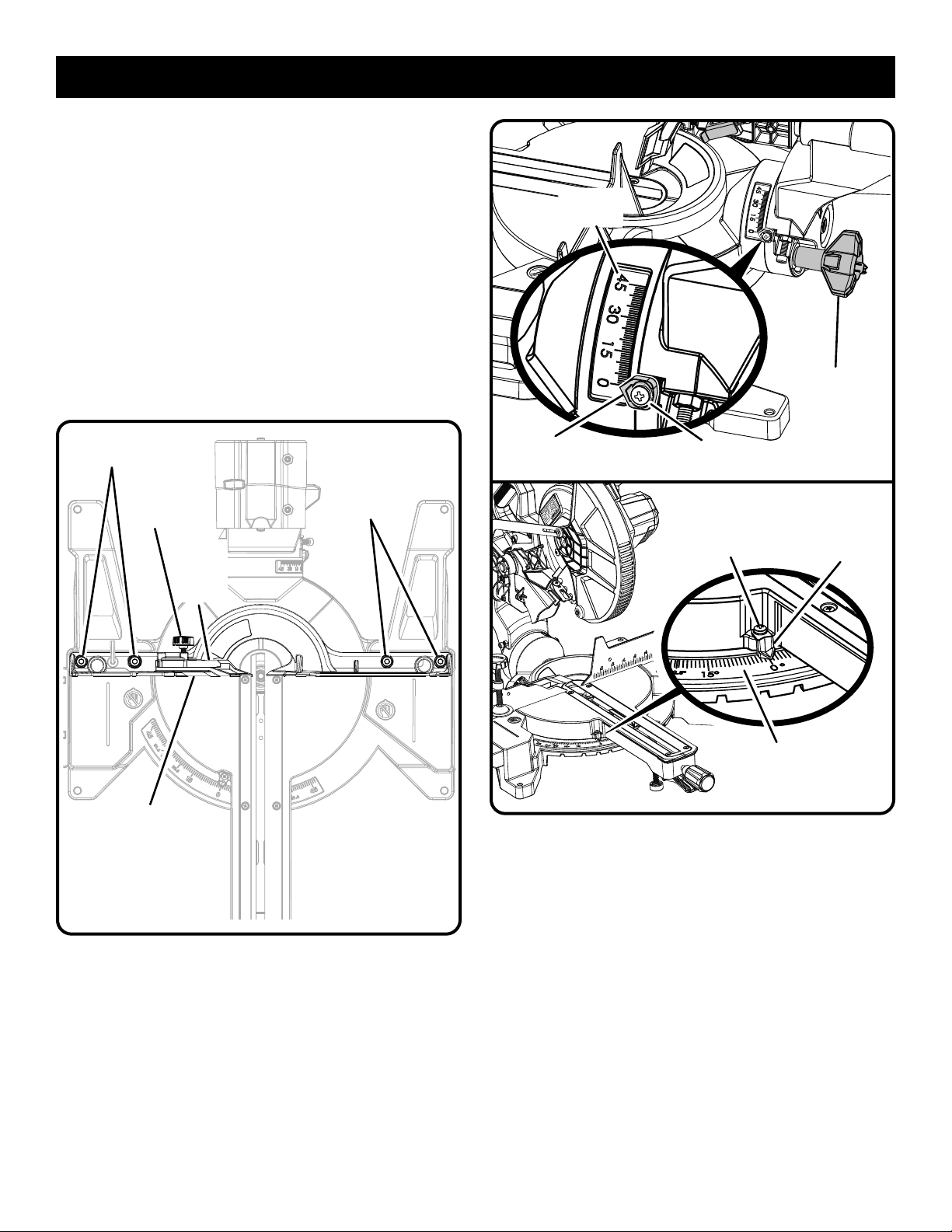

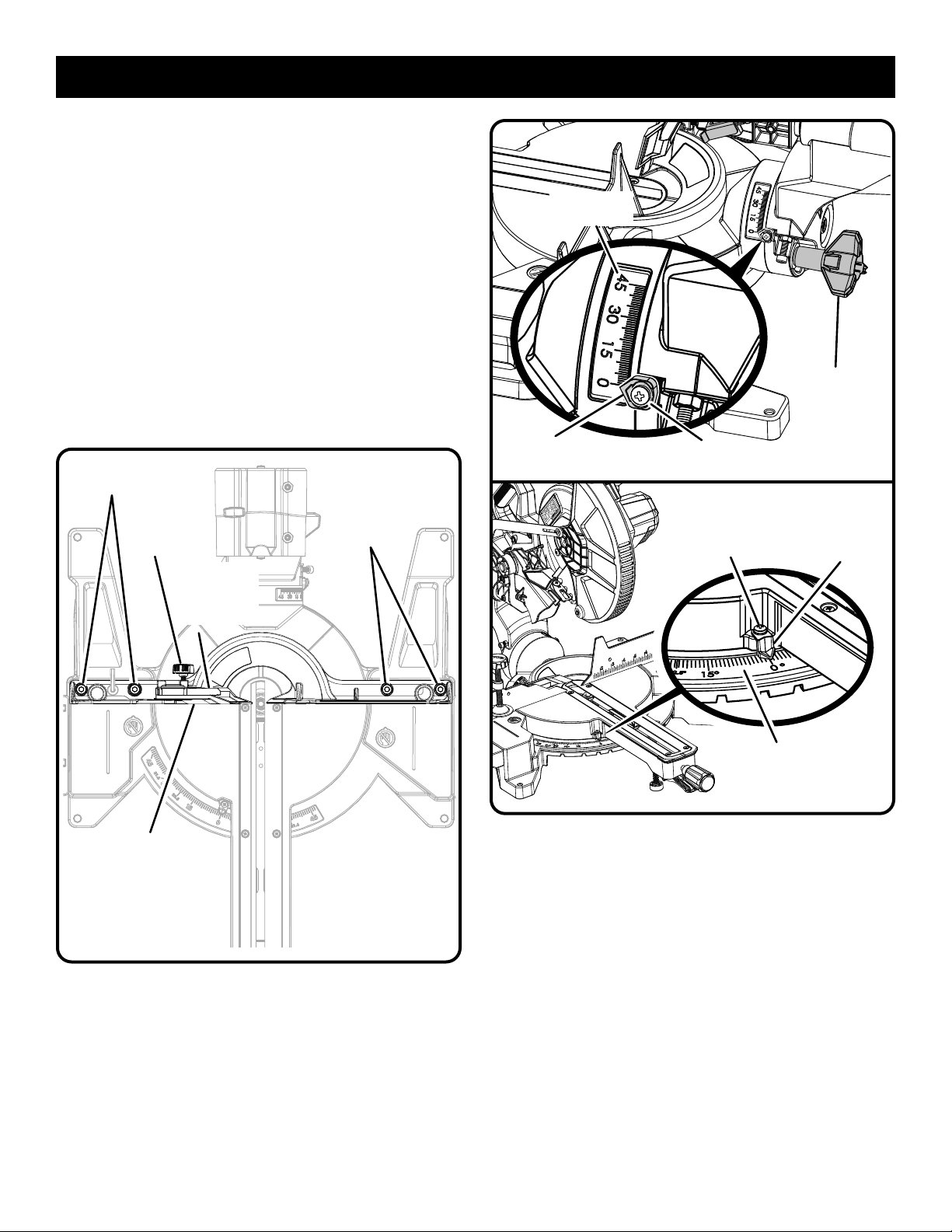

Your saw has several scale indicators. After squaring adjust­ments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 23 - 24.

BEVEL
SCALE

BEVEL

LOCK KNOB

SOCKET HEAD

SCREW(S)

FENCE

SCREW

MITER
FENCE

PARTIAL
SLIDING

MITER
FENCE

SOCKET HEAD

SCREW(S)

SCALE

INDICATOR INDICATOR

SCREW

INDICATOR

SCREW

Fig. 23

SCALE

INDICATOR

MITER
SCALE

Fig. 24

Fig. 22

20 − English

ASSEMBLY

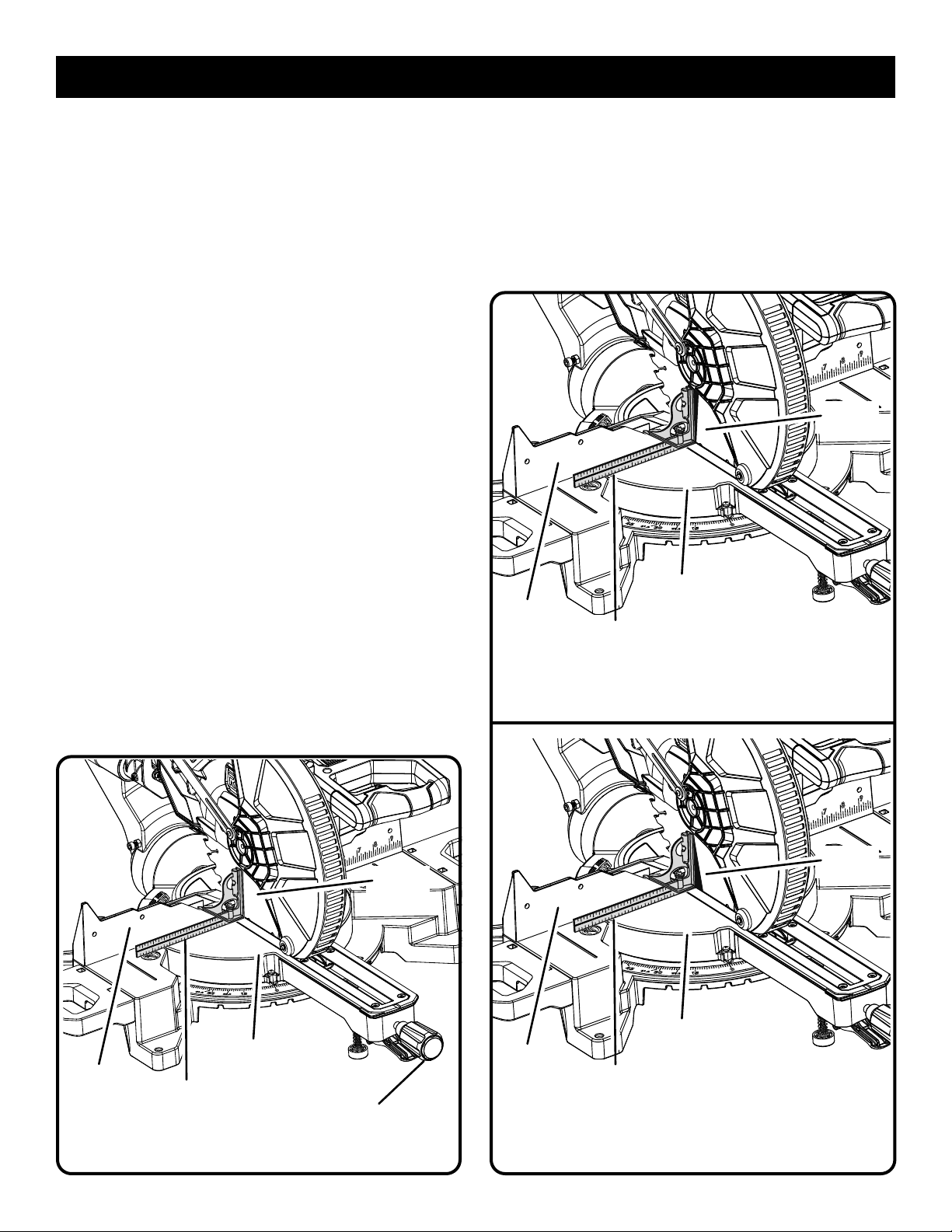

SQUARING THE BLADE TO THE MITER TABLE

See Figures 25 - 27.

 Remove the battery.
 Pull the saw arm all the way down and engage the lock

pin to hold the saw arm in transport position.

 Loosen the miter lock handle approximately one-half turn

and squeeze the detent release lever.

 Rotate the control arm until the scale indicator is posi-

tioned at 0°.

 Release the detent release lever, engaging the positive

stop notch, then tighten the miter lock knob to secure
the miter table.

 Loosen the bevel lock knob and set saw arm at 0° bevel

(blade set 90° to miter table). Tighten bevel lock knob.

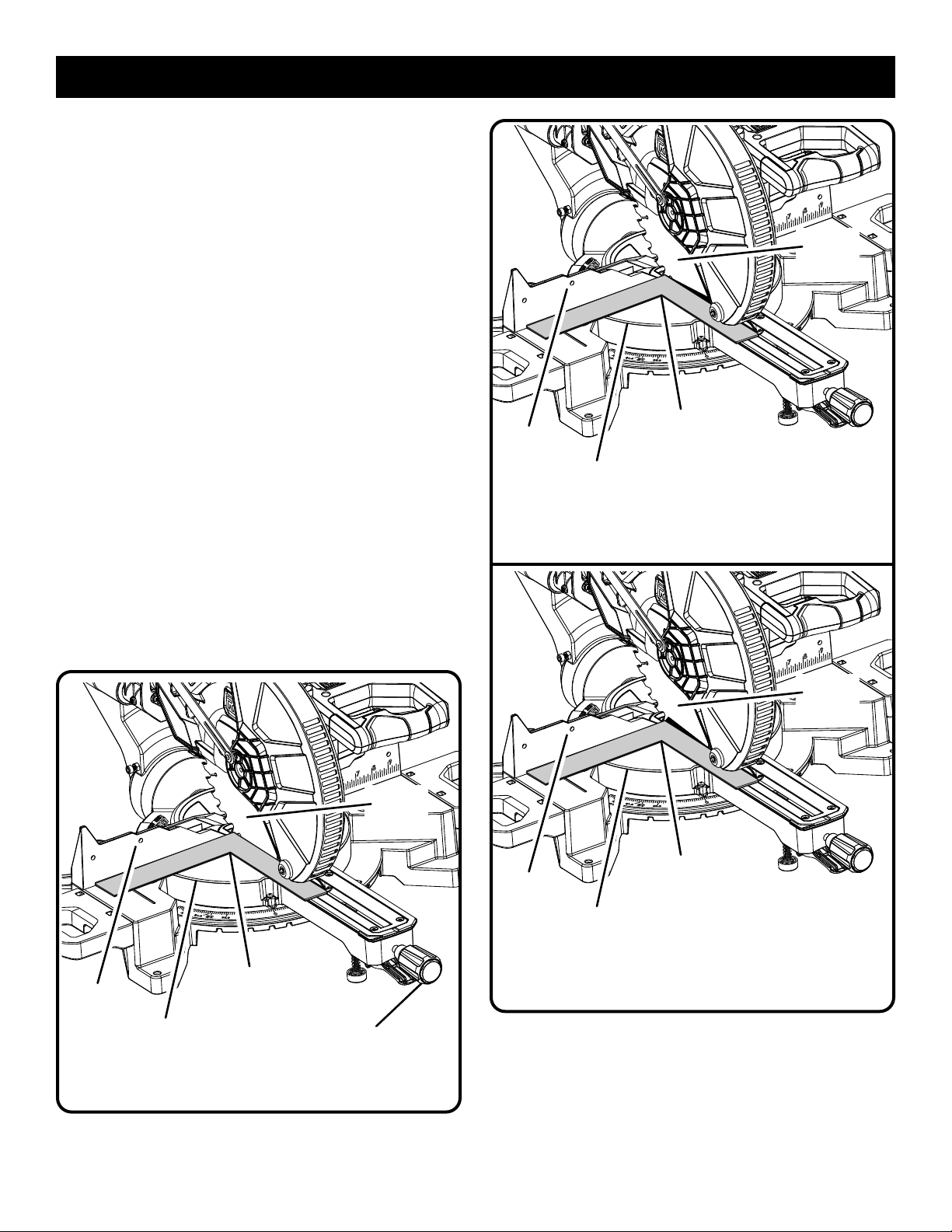

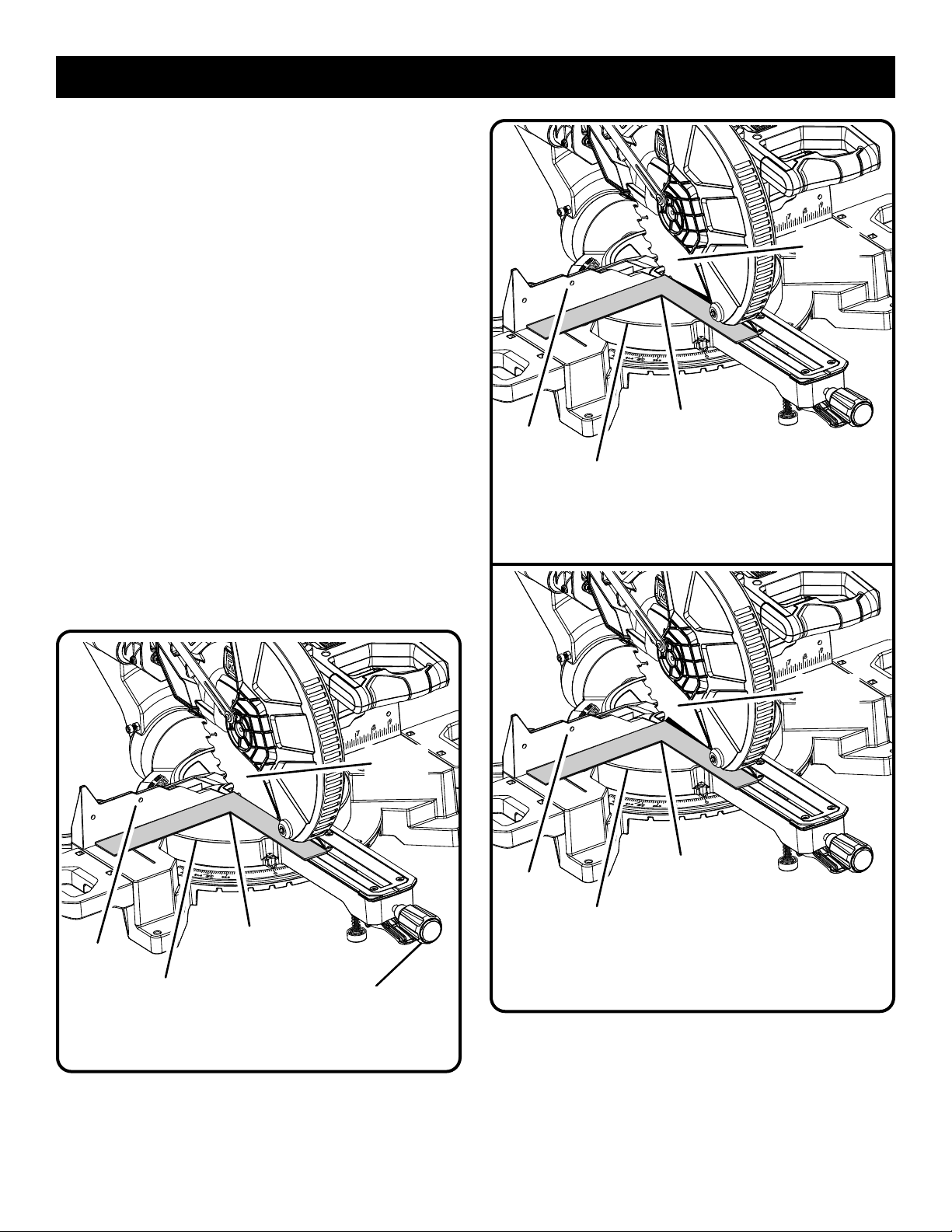

 Place a combination square against the miter table and

the flat part of saw blade.

NOTE: Make sure that the square contacts the flat part

of the saw blade, not the blade teeth.

 Rotate the blade by hand and check the blade-to-table

alignment at several points.

 The edge of the square and the saw blade should be

parallel as shown in figure 25.

 If the top or bottom of the saw blade angles away from

the square as shown in figures 26 and 27, adjustments
are needed.

 Loosen bevel lock knob.
 Adjust positive stop adjustment screw to bring saw blade

into alignment with the square. See Positive Stop Adjust­ment in the Adjustment section.

Tighten bevel lock knob. Recheck blade-to-table



alignment.

NOTE: The above procedure can be used to check blade

squareness of the saw blade to the miter table at both 0°
and 45° angles.

Your saw has several scale indicators. After squaring adjust­ments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 23 - 24.

BLADE

MITER

MITER
FENCE

COMBINATION

SQUARE

VIEW OF BLADE NOT SQUARE WITH MITER TABLE,

ADJUSTMENTS ARE REQUIRED

TABLE

Fig. 26

MITER
FENCE

MITER
TABLE

COMBINATION

SQUARE

CORRECT VIEW OF BLADE

SQUARE WITH MITER TABLE

BLADE

MITER

LOCK HANDLE

Fig. 25

21 − English

MITER

MITER
FENCE

COMBINATION

SQUARE

VIEW OF BLADE NOT SQUARE WITH MITER TABLE,

ADJUSTMENTS ARE REQUIRED

TABLE

BLADE

Fig. 27

OPERATION

WARNING:

Do not allow familiarity with tools to make you careless.
Remember that a careless fraction of a second is suf­ficient to inflict serious injury.

WARNING:

Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Failure to do so could result in
objects being thrown into your eyes, resulting in possible
serious injury.

WARNING:

Do not use any attachments or accessories not recom­mended by the manufacturer of this tool. The use of
attachments or accessories not recommended can result
in serious personal injury.

APPLICATIONS

This product has been designed only for the purposes listed
below:

 Cross cutting wood and plastic (do not cut metals, ce-

ramics or masonry products.)

 Cross cutting miters, joints, etc., for picture frames, mold-

ings, door casings, and fine joinery

 Bevel and compound cutting
 Cross cutting wide workpieces

NOTE: The blade provided is fine for most wood cutting
operations, but for fine joinery cuts or cutting plastic, use
one of the accessory blades available from the RYOBI dealer.

WARNING:

Before starting any cutting operation, clamp or bolt the
compound miter saw to a workbench. Never operate the
miter saw on the floor or in a crouched position. Failure
to heed this warning can result in serious personal injury.

WARNING:

To avoid serious personal injury, keep hands outside the
no hands zone, at least 4 in. (100 mm) from the blade.
Never perform any cutting operation freehand (without
holding workpiece against the fence). The blade could
grab the workpiece if it slips or twists.

NOTICE:

Do not start the compound miter saw without checking
for interference between the blade and the miter fence.
Damage could result to the blade if it strikes the miter
fence during operation of the saw.

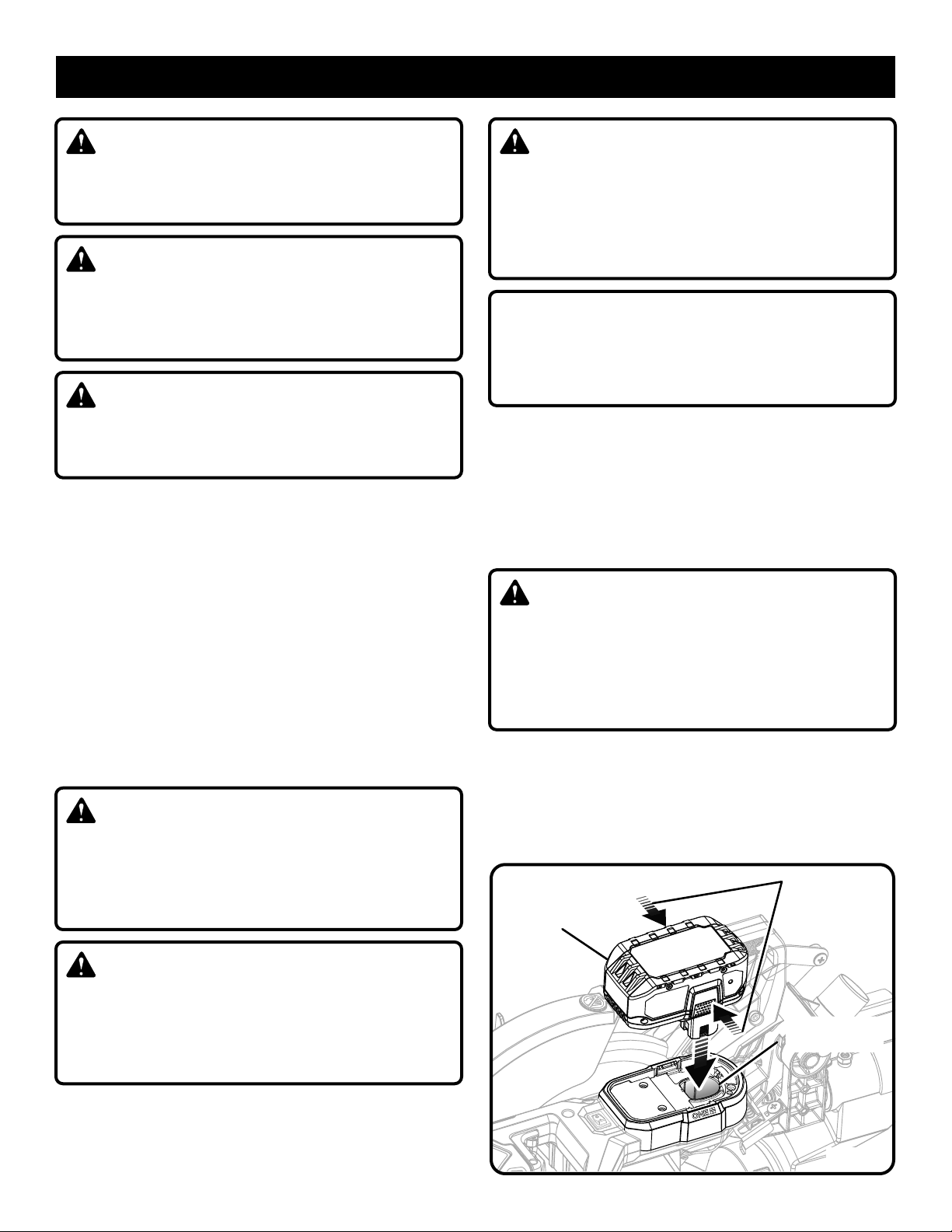

INSTALLING/REMOVING THE BATTERY
PACK

See Figure 28.

 Place battery pack in the saw. Align raised rib on battery

pack with groove inside saw.

 Make sure the latches on each side of the battery pack

snap in place and that the battery pack is secured in the
tool before beginning operation.

WARNING:

Always remove battery pack from your tool when you
are assembling parts, making adjustments, cleaning,
transporting, or when not in use. Removing battery pack
will prevent accidental starting that could cause serious
personal injury.

 Locate and depress the latches on each side of the bat-

tery pack to release the battery pack from the saw.
 Remove the battery pack.
For complete charging instructions, refer to the operator’s

manuals for your battery pack and charger.

LATCHES

WARNING:

To avoid serious personal injury, always tighten the miter
lock handle and bevel lock handle securely before making
a cut. Failure to do so could result in movement of the
miter table or saw head while making a cut.

22 − English

BATTERY

BATTERY

PORT

Fig. 28

OPERATION

CUTTING WITH YOUR COMPOUND MITER
SAW

WARNING:

When using a work clamp or C-clamp to secure your
workpiece, clamp workpiece on one side of the blade
only. The workpiece must remain free on one side of the
blade to prevent the blade from binding in workpiece. The
workpiece binding the blade will cause motor stalling and
kickback. This situation could cause an accident resulting
in possible serious personal injury.

WARNING:

NEVER move the workpiece or make adjustment to any
cutting angle while the saw is running and the blade is
rotating. Any slip can result in contact with the blade
causing serious personal injury.

LED

SWITCH

WARNING:

Do not try to cut narrow pieces using the sliding feature.
Failure to heed this warning could result in serious per­sonal injury.

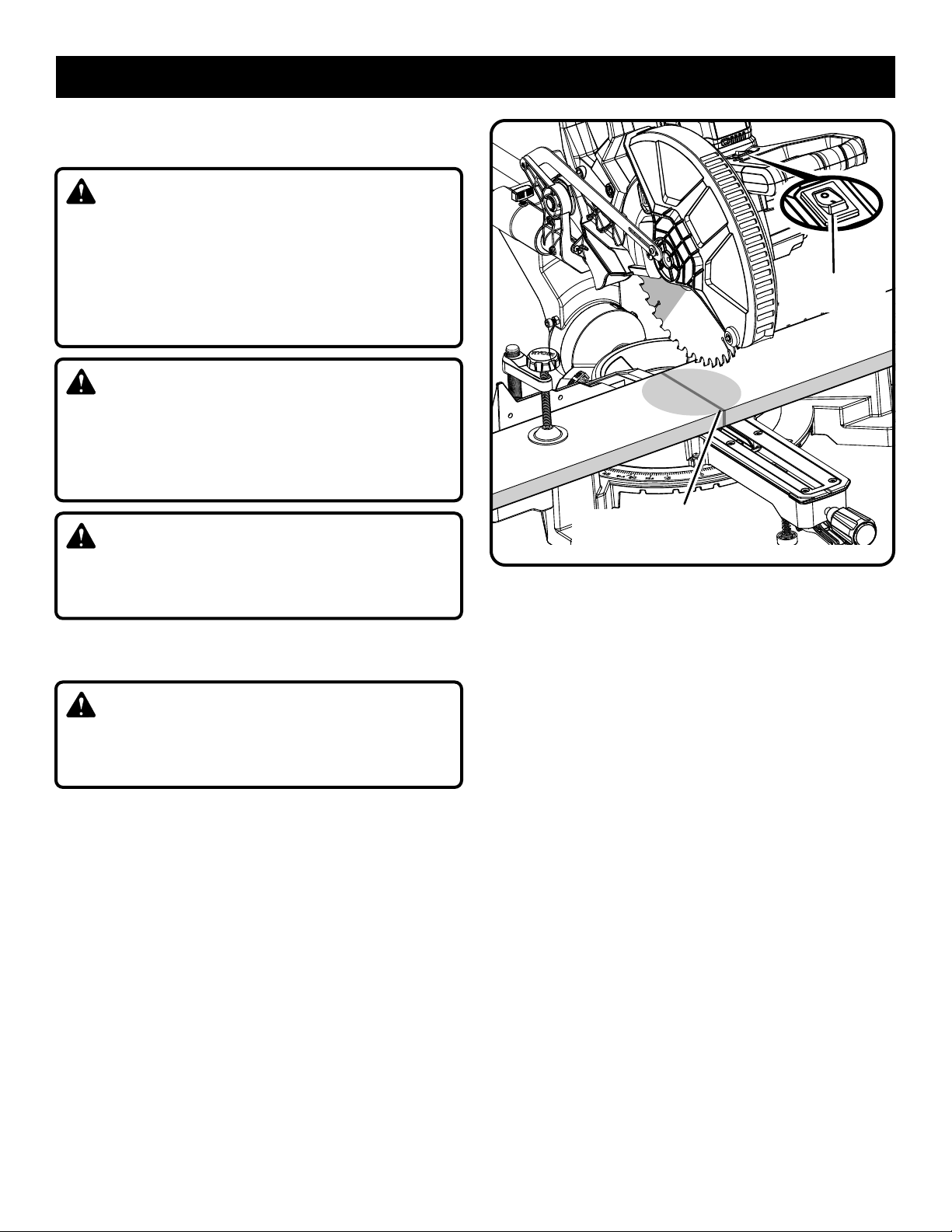

LED LIGHTING SYSTEM

See Figure 29.

WARNING:

Do not stare into the light beam (not even from a dis­tance). Staring into the light beam may result in serious
injury or vision loss.

The LED lighting system casts the shadow of the blade onto
the workpiece. This results in greater accuracy of cuts and
requires no adjustments.

To use this feature, press the LED switch or the trigger to
activate the light.

Bring the saw arm down so the blade is approximately
1/4 in. from the workpiece. The shadow of the blade will be
projected onto the workpiece, indicating where the blade
teeth will make contact as the cut is made.

NOTE: After pressing and releasing either the LED switch or
the trigger, The LED light will remain lit for 15 seconds and
then time out to save battery power.

SHADOW OF BLADE

TEETH PROJECTED ONTO

WORKPIECE

Fig. 29

23 − English

OPERATION

TO MAKE NON-SLIDING CUTS

WARNING:

Securely tighten the slide lock knob when making any
non-sliding cuts. Failure to tighten the knob could result
in the saw head moving during the cutting operation.

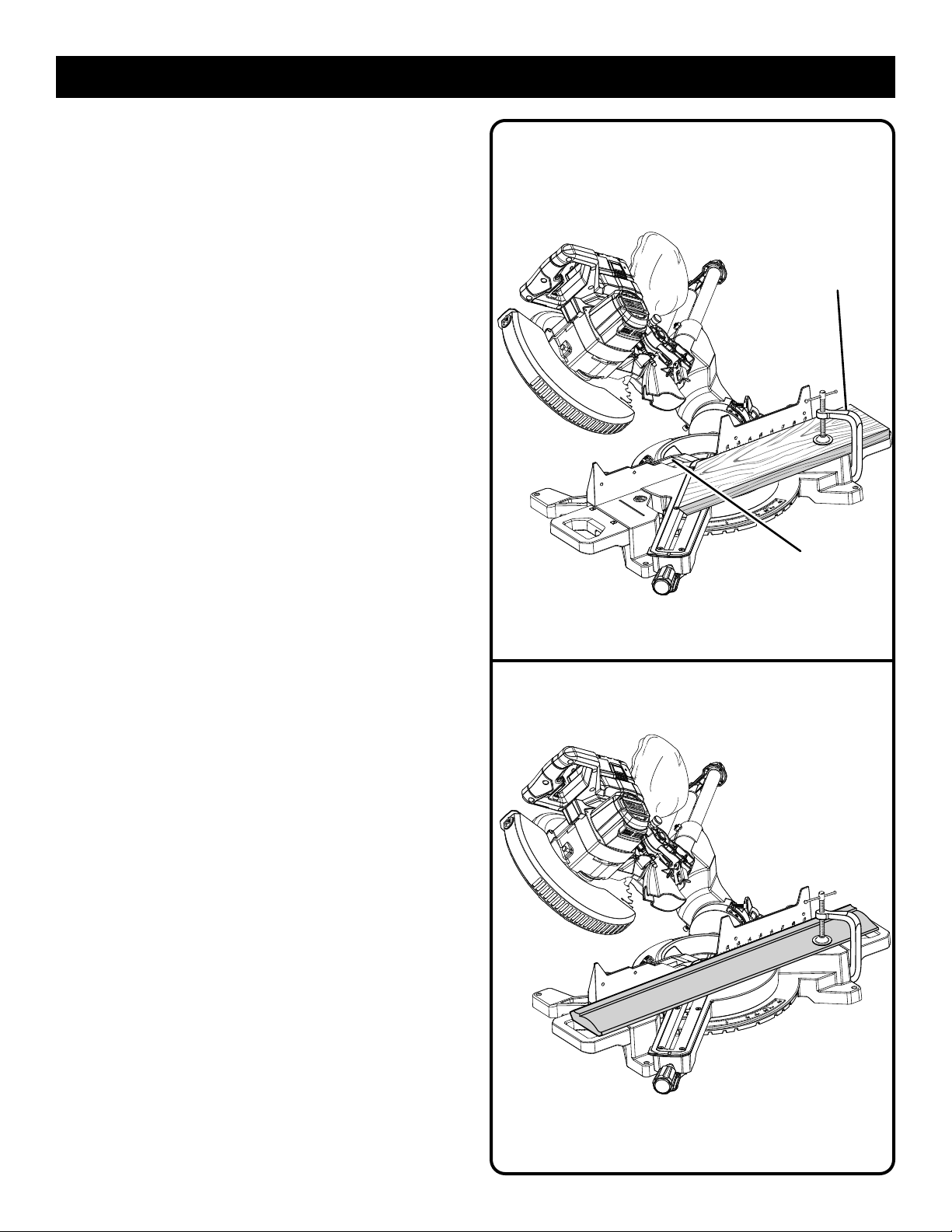

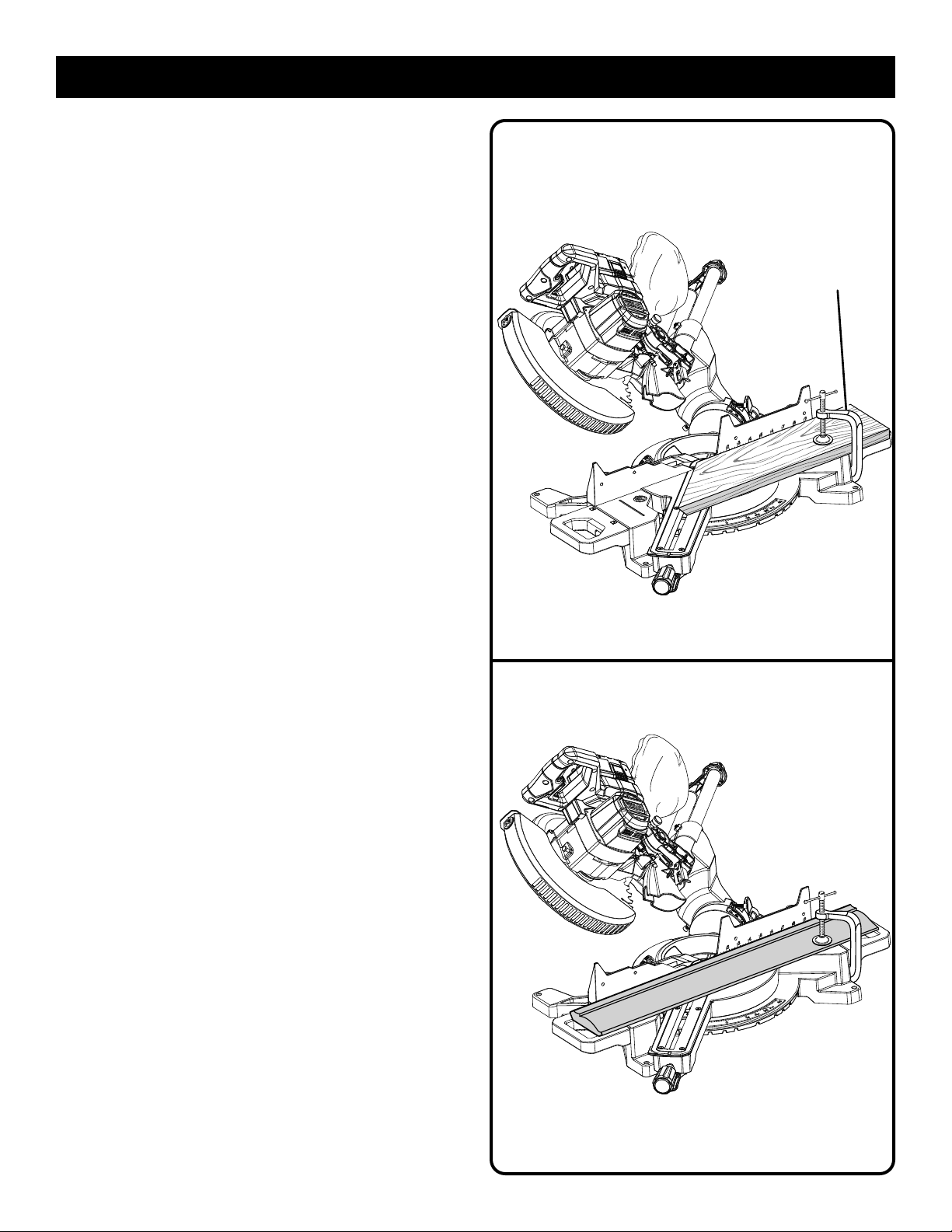

TO MITER CUT/CROSS CUT

See Figures 30 - 31.

A cross cut is made by cutting across the grain of the
workpiece. A straight cross cut is made with the miter table
set at the 0° position. Miter cross cuts are made with the
miter table set at some angle other than 0°.

NOTE: It may be necessary to adjust the partial sliding fence
to ensure proper clearance prior to making the cut.

 Slide the saw head to its most rearward position and

tighten the slide lock knob securely.

 Raise saw arm to its full height.
 Loosen the miter lock handle approximately one-half turn

and squeeze the detent release lever.

 Rotate the control arm until the pointer aligns with the

desired angle on the miter scale.

 Release the detent release lever, then tighten the miter

lock knob to secure the miter table.

NOTE: You can quickly locate 0°, 15°, 22-1/2°, 31.6°,

and 45° left or right by releasing the detent release lever
as you rotate the control arm. The control arm will seat
itself in one of the positive stop notches, located in the
miter table base.

 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 42 - 43.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 35.

 Press the LED switch.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

 Before turning on the saw, perform a dry run of the cut-

ting operation to make sure that no problems will occur
when the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several sec­onds for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.

CROSS CUT

WORK

CLAMP

Fig. 30

MITER CUT

PARTIAL

SLIDING FENCE

WORK

CLAMP

Fig. 31

24 − English

OPERATION

 Release the switch trigger and allow the saw blade to

stop rotating before raising the blade out of workpiece
and removing the workpiece from the miter table.

TO BEVEL CUT

See Figure 32.

A bevel cut is made by cutting across the grain of the
workpiece with the blade angled to the workpiece. A straight
bevel cut is made with the miter table set at the zero degree
position and the blade set at an angle between 0° and 45°.

NOTE: It may be necessary to adjust the partial sliding fence
to ensure proper clearance prior to making the cut.

 Slide the saw head to its most rearward position and

tighten the slide lock knob securely.

 Pull out the lock pin and lift saw arm to its full height.
 Loosen the miter lock handle approximately one-half turn

and squeeze the detent release lever.

 Rotate the control arm until the scale indicator is posi-

tioned at 0°.

 Release the detent release lever, engaging the positive

stop notch, then tighten the miter lock knob to secure
the miter table.

 Loosen the bevel lock knob and move the saw arm to

the desired bevel angle.

 Bevel angles can be set from 0° to 45°.
 Align the indicator point for the desired angle.
 Once the saw arm has been set at the desired angle,

securely tighten the bevel lock knob.

 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 42 - 43.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 35.

 Press the LED switch.

BEVEL CUT

WORK

CLAMP

Fig. 32

 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.
 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable

clamp to secure the workpiece when possible.
 Before turning on the saw, perform a dry run of the cutting

operation just to make sure that no problems will occur

when the cut is made.
 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several sec-

onds for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.
 Release the switch trigger and allow the saw blade to stop

rotating before raising the blade out of workpiece. Wait

until the electric brake stops blade from turning before

removing the workpiece from miter table.

25 − English

OPERATION

TO COMPOUND MITER CUT

See Figures 33 - 34.

A compound miter cut is a cut made using a miter angle and
a bevel angle at the same time. This type of cut is used to
make picture frames, cut molding, make boxes with sloping
sides, and for certain roof framing cuts.

To make this type of cut the control arm on the miter table
must be rotated to the correct angle and the saw arm must
be tilted to the correct bevel angle. Care should always
be taken when making compound miter setups due to the
interaction of the two angle settings.

Adjustments of miter and bevel settings are interdependent
with one another. Each time you adjust the miter setting you
change the effect of the bevel setting. Also, each time you
adjust the bevel setting you change the effect of the miter
setting.

It may take several settings to obtain the desired cut. The
first angle setting should be checked after setting the second
angle, since adjusting the second angle affects the first.

Once the two correct settings for a particular cut have been
obtained, always make a test cut in scrap material before
making a finish cut in good material.

NOTE: It may be necessary to adjust the partial sliding fence
to ensure proper clearance prior to making the cut.

 Slide the saw head to its most rearward position and

tighten the slide lock knob securely.

 Pull out the lock pin and lift saw arm to its full height.
 Loosen the miter lock handle approximately one-half turn

and squeeze the detent release lever.

 Rotate the control arm until the pointer aligns with the

desired angle on the miter scale.

 Release the detent release lever, then tighten the miter

lock knob to secure the miter table.

 Loosen the bevel lock knob and move the saw arm to

the left to the desired bevel angle.

 Bevel angles can be set from 0° to 45°.
 Once the saw arm has been set at the desired angle,

securely tighten the bevel lock knob.

 Recheck miter angle setting. Make a test cut in scrap

material.

 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board could collapse on the blade at the end of the
cut, jamming the blade. See Figures 42 - 43.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 35.

 Press the LED switch.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.

COMPOUND MITER CUT

°

45

X 45° COMPOUND MITER CUT

C-CLAMP

PARTIAL

SLIDING FENCE

Fig. 33

Fig. 34

26 − English

OPERATION

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

 Before turning on the saw, perform a dry run of the cutting

operation just to make sure that no problems will occur
when the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several sec­onds for the blade to reach maximum speed.

 Slowly lower the blade into and through the workpiece.
 Release the switch trigger and allow the saw blade to stop

rotating before raising the blade out of workpiece. Wait
until the electric brake stops blade from turning before
removing the workpiece from miter table.

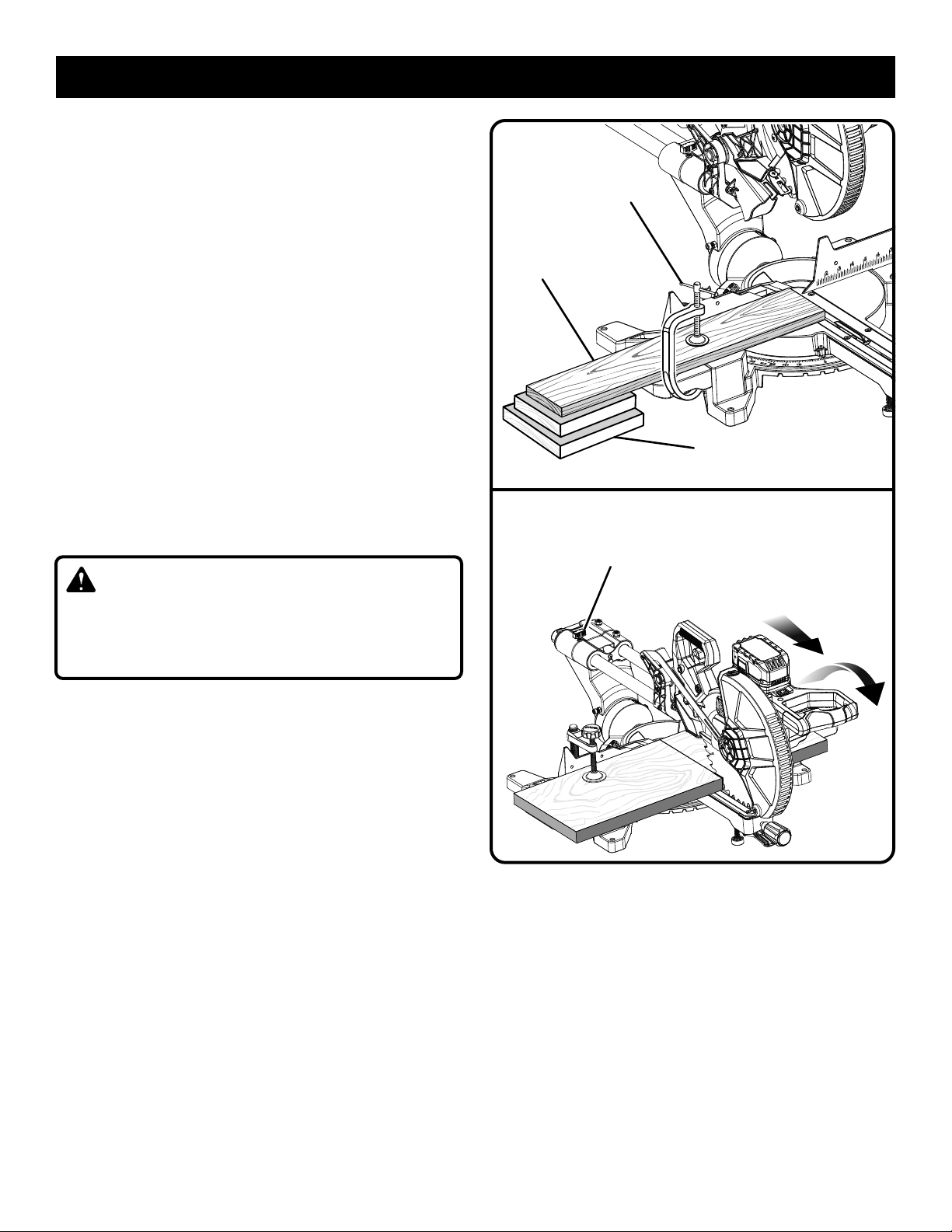

TO SUPPORT LONG WORKPIECES

See Figure 35.

Long workpieces need extra supports. Supports, roller stand,
or work surface level with the saw table should be placed
along the workpiece so it does not sag. The support should
let the workpiece lay flat on the base of the saw and work
table during the cutting operation. Use the work clamp,
C-clamp, or other suitable clamp to secure the workpiece
when possible.

“C” CLAMP

LONG

WORKPIECE

WORKPIECE SUPPORTS

WARNING:

Never make a cut by pulling the saw toward you as
the blade can climb on top of the workpiece and come
toward you. Failure to heed this warning could result in
serious personal injury.

TO SLIDE CUT

See Figures 36 - 37.

The sliding feature will cut workpieces 12 in. wide by 1-1/2 in.
thick or 3-1/2 in. wide by 3-1/2 in. thick. With the saw off,
pull the saw arm forward. Turn the saw on (let blade reach
maximum speed), push the blade down cutting into the
workpiece then back toward the rear of the saw to make a
cut. Cuts are made by pushing the saw blade away from you
and toward the bevel scale at the back of the saw stopping
when the full rear position has been reached after each cut.
When the saw is running (turned on), NEVER pull the saw
blade toward you or toward the front of the saw.

 Raise saw arm to its full height.
 Place the workpiece flat on the miter table with one edge

securely against the fence. If the board is warped, place
the convex side against the fence. If the concave edge
of a board is placed against the fence, the board could
collapse on the blade at the end of the cut, jamming the
blade. See Figures 42 - 43.

 When cutting long pieces of lumber or molding, support

the opposite end of the stock with a roller stand or with
a work surface level with the saw table. See Figure 35.

Fig. 35

SLIDE CUT

SLIDE LOCK

KNOB

 Press the LED switch.
 Lower the blade and align the cutting line on the workpiece

with the edge of saw blade or the blade shadow.
 Loosen the slide lock knob by turning the knob counter-

clockwise.

SLIDE SAW ARM
FORWARD THEN

PUSH DOWN

Fig. 36

27 − English

OPERATION

 Grasp the stock firmly with one hand and secure it against

the fence. Use the work clamp, C-clamp, or other suitable
clamp to secure the workpiece when possible.

 Before turning on the saw, perform a dry run of the cut-

ting operation to make sure that no problems will occur
when the cut is made.

 With the saw off, grasp the saw handle firmly then pull

the saw forward until the blade arbor (center of the saw
blade) is over the front of the workpiece or until the saw
is fully extended.

 Depress the trigger lockout lever and squeeze the switch

trigger. Allow several seconds for the blade to reach
maximum speed.

 Slowly lower the blade into and through the front edge

of the workpiece.

 Push the saw handle away from you and toward the bevel

scale at the back of the saw.

 Release the switch trigger and allow the saw blade to

stop rotating before raising the blade out of workpiece
and removing the workpiece from miter table.

NOTE: A cross cut is made by cutting across the grain of
the workpiece. A straight cross cut is made with the miter
table set at the 0° position. Miter cross cuts are made with
the miter table set at some angle other than 0°.

SLIDE CUT

PUSH

BACK

Fig. 37

PARTIAL SLIDING

MITER FENCE

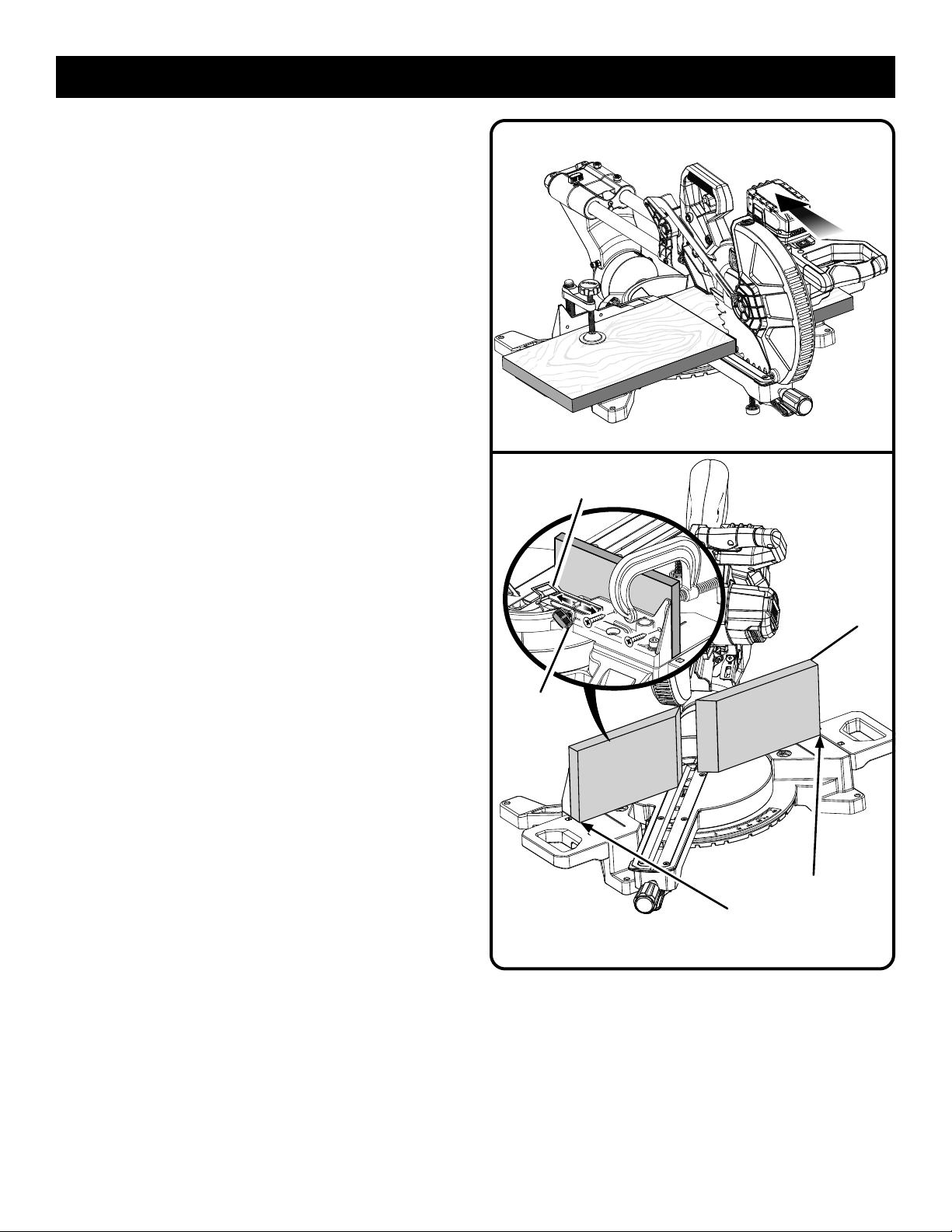

MAKING AN AUXILIARY FENCE

See Figure 38.

Depending on the size and position of the workpiece, certain
unusual cuts may benefit from the additional support that can
be provided by an auxiliary fence. The holes provided in the
miter fence are used to secure an auxiliary fence in place.

NOTE: The auxiliary fence can only be used when the bevel
is set at 0°. When making a bevel cut, the auxiliary fence

MUST be removed.
To attach the auxiliary fence to the saw:

 Loosen the fence screw and move the partial sliding miter

fence toward the blade so both holes are visible.

 Place the 3-1/2 in. x 10 in. long piece of wood against

the miter fence and aligned with the left edge of the miter
table.

NOTE: The appropriate height and thickness of the fence

will vary based on the miter angle and the material being
cut.

 Clamp the wood tightly against the fence and drive wood

screws from the back of the fence through the two holes
and into the auxiliary fence. If necessary, drill a pilot hole
into wood first to prevent splitting. Remove clamp when
finished.

NOTE: Make sure the screws you use to attach the auxil-

iary fence do not pass through the front face of the fence,
have a flat head to allow unrestricted movement of the
partial sliding miter fence, and the length of the screws
will not put them in the path of the blade at any angle.

28 − English

AUXILIARY

FENCE

FENCE

SCREW

ALIGN BOARD

WITH EDGE OF

MITER TABLE

Fig. 38

 Return the partial sliding miter fence to its home position

so it is no longer in the blade path.
 Make full left miter cut through the auxiliary fence.
NOTE: Check for interference between the auxiliary fence

and the lower blade guard. Correct any interference before

proceeding.
 Repeat steps with second board by aligning with right

side of miter table and making a full right miter cut through

the auxiliary fence.

OPERATION

CUTTING COMPOUND MITERS

To aid in making the correct settings, the compound angle setting chart below has been provided. Since compound cuts
are the most difficult to accurately obtain, trial cuts should be made in scrap material, and much thought and planning
made, prior to making the required cut.

PITCH

OF SIDE

0°

5°

10°

15°

20°

25°

30°

35°

40°

45°

NUMBER OF SIDES

4 5 6 7 8 9 10

M- 45.00°
B- 0.00°

M- 44.89°
B- 3.53°

M- 44.56°
B- 7.05°

M- 44.01°
B- 10.55°

M- 43.22°
B- 14.00°

M- 42.19°
B- 17.39°

M- 40.89°
B- 20.70°

M- 39.32°
B- 23.93°

M- 37.45°
B- 27.03°

M- 35.26°
B- 30.00°

M- 36.00°
B- 0.00°

M- 35.90°
B- 2.94°

M- 35.58°
B- 5.86°

M- 35.06°
B- 8.75°

M- 34.32°
B- 11.60°

M- 33.36°
B- 14.38°

M- 32.18°
B- 17.09°

M- 30.76°
B- 19.70°

M- 29.10°
B- 22.20°

M- 27.19°
B- 24.56°

M- 30.00°
B- 0.00°

M- 29.91°
B- 2.50°

M- 29.62°
B- 4.98°

M- 29.15°
B- 7.44°

M- 28.48°
B- 9.85°

M- 27.62°
B- 12.20°

M- 26.57°
B- 14.48°

M- 25.31°
B- 16.67°

M- 23.86°
B- 18.75°

M- 22.21°
B- 20.70°

M- 25.71°
B- 0.00°

M- 25.63°
B- 2.17°

M- 25.37°
B- 4.32°

M- 24.95°
B- 6.45°

M- 24.35°
B- 8.53°

M- 23.56°
B- 10.57°

M- 22.64°
B- 12.53°

M- 21.53°
B- 14.41°

M- 20.25°
B- 16.19°

M- 18.80°
B- 17.87°

M- 22.50°
B- 0.00°

M- 22.42°
B- 1.91°

M- 22.19°
B- 3.81°

M- 21.81°
B- 5.68°

M- 21.27°
B- 7.52°

M- 20.58°
B- 9.31°

M- 19.73°
B- 11.03°

M- 18.74°
B- 12.68°

M- 17.60°
B- 14.24°

M- 16.32°
B- 15.70°

M- 20.00°
B- 0.00°

M- 19.93°
B- 1.71°

M- 19.72°
B- 3.40°

M- 19.37°
B- 5.08°

M- 18.88°
B- 6.72°

M- 18.26°
B- 8.31°

M- 17.50°
B- 9.85°

M- 16.60°
B- 11.31°

M- 15.58°
B- 12.70°

M- 14.43°
B- 14.00°

M- 18.00°
B- 0.00°

M- 17.94°
B- 1.54°

M- 17.74°
B- 3.08°

M- 17.42°
B- 4.59°

M- 16.98°
B- 6.07°

M- 16.41°
B- 7.50°

M- 15.72°
B- 8.89°

M- 14.90°
B- 10.21°

M- 13.98°
B- 11.46°

M- 12.94°
B- 12.62°

50°

55°

60°

65°

70°

75°

80°

85°

90°

M- 32.73°
B- 32.80°

M- 29.84°
B- 35.40°

M- 26.57°
B- 37.76°

M- 22.91°
B- 39.86°

M- 18.88°
B- 41.64°

M- 14.51°
B- 43.08°

M- 9.85°
B- 44.14°

M- 4.98°
B- 44.78°

M- 0.00°
B- 45.00°

Each B (Bevel) and M (Miter) Setting is Given to the Closest 0.005°.

COMPOUND-ANGLE SETTINGS FOR POPULAR STRUCTURES

M- 25.03°
B- 26.76°

M- 22.62°
B- 28.78°

M- 19.96°
B- 30.60°

M- 17.07°
B- 32.19°

M- 13.95°
B- 33.53°

M- 10.65°
B- 34.59°

M- 7.19°
B- 35.37°

M- 3.62°
B- 35.84°

M- 0.00°
B- 36.00°

M- 20.36°
B- 22.52°

M- 18.32°
B- 24.18°

M- 16.10°
B- 25.66°

M- 13.71°
B- 26.95°

M- 11.17°
B- 28.02°

M- 8.50°
B- 28.88°

M- 5.73°
B- 29.50°

M- 2.88°
B- 29.87°

M- 0.00°
B- 30.00°

M- 17.20°
B- 19.41°

M- 15.44°
B- 20.82°

M- 13.54°
B- 22.07°

M- 11.50°
B- 23.16°

M- 9.35°
B- 24.06°

M- 7.10°
B- 24.78°

M- 4.78°
B- 25.30°

M- 2.40°
B- 25.61°

M- 0.00°
B- 25.71°

M- 14.91°
B- 17.05°

M- 13.36°
B- 18.27°

M- 11.70°
B- 19.35°

M- 9.93°
B- 20.29°

M- 8.06°
B- 21.08°

M- 6.12°
B- 21.69°

M- 4.11°
B- 22.14°

M- 2.07°
B- 22.41°

M- 0.00°
B- 22.50°

M- 13.17°
B- 15.19°

M- 11.79°
B- 16.27°

M- 10.31°
B- 17.23°

M- 8.74°
B- 18.06°

M- 7.10°
B- 18.75°

M- 5.38°
B- 19.29°

M- 3.62°
B- 19.68°

M- 1.82°
B- 19.92°

M- 0.00°
B- 20.00°

M- 11.80°
B- 13.69°

M- 10.56°
B- 14.66°

M- 9.23°
B- 15.52°

M- 7.82°
B -16.26°

M- 6.34°
B- 16.88°

M- 4.81°
B- 17.37°

M- 3.23°
B- 17.72°

M- 1.62°
B- 17.93°

M- 0.00°
B- 18.00°

29 − English

OPERATION

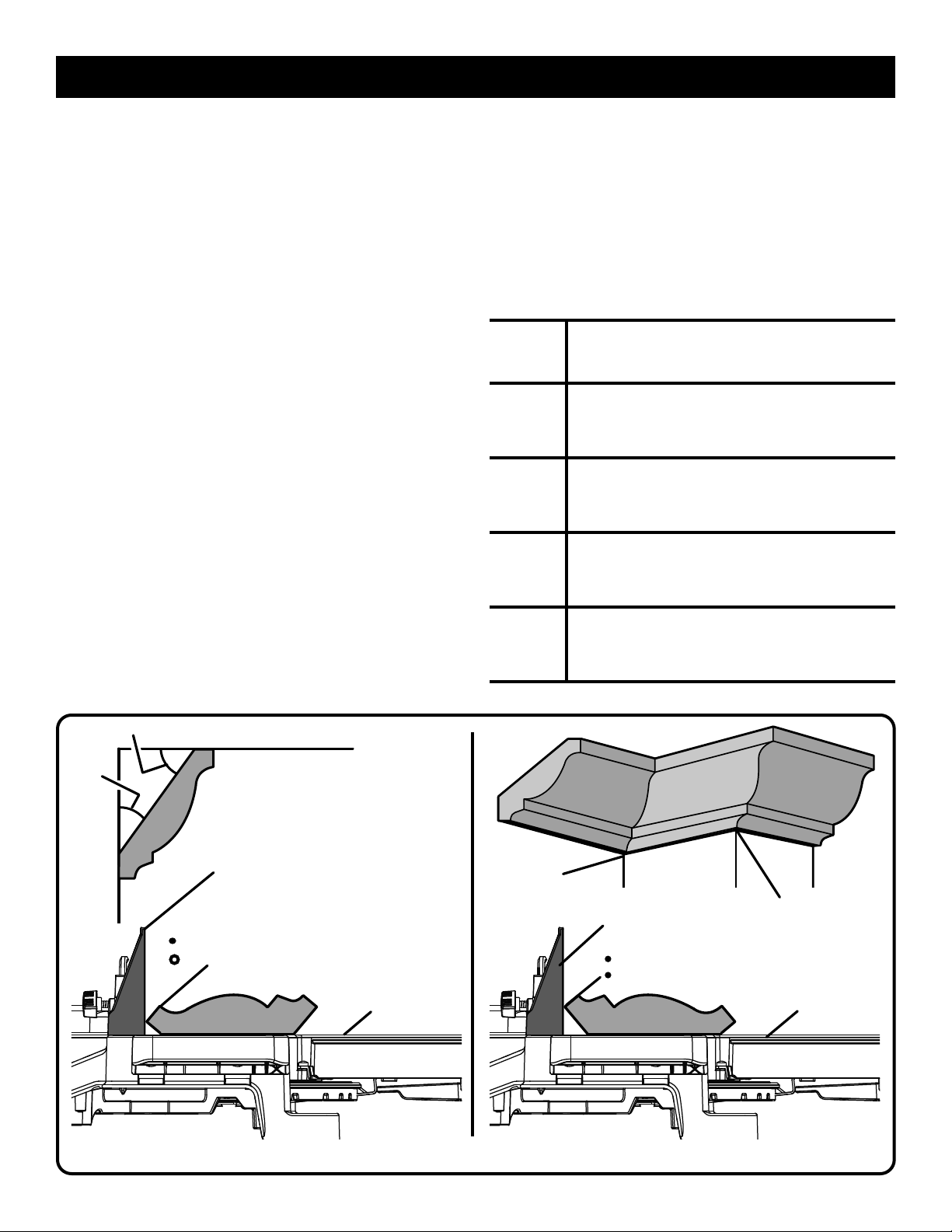

CUTTING CROWN MOLDING

The compound miter saw does an excellent job of cutting crown
molding. In general, compound miter saws do a better job of
cutting crown molding than any other tool made.

In order to fit properly, crown molding must be compound
mitered with extreme accuracy.

The two contact surfaces on a piece of crown molding that fit
flat against the ceiling and the wall of a room are at angles that,
when added together, equal exactly 90
has a top rear angle (the section that fits flat against the ceiling)
of 52

° and a bottom rear angle (the section that fits flat against

the wall) of 38

°.

°. Most crown molding

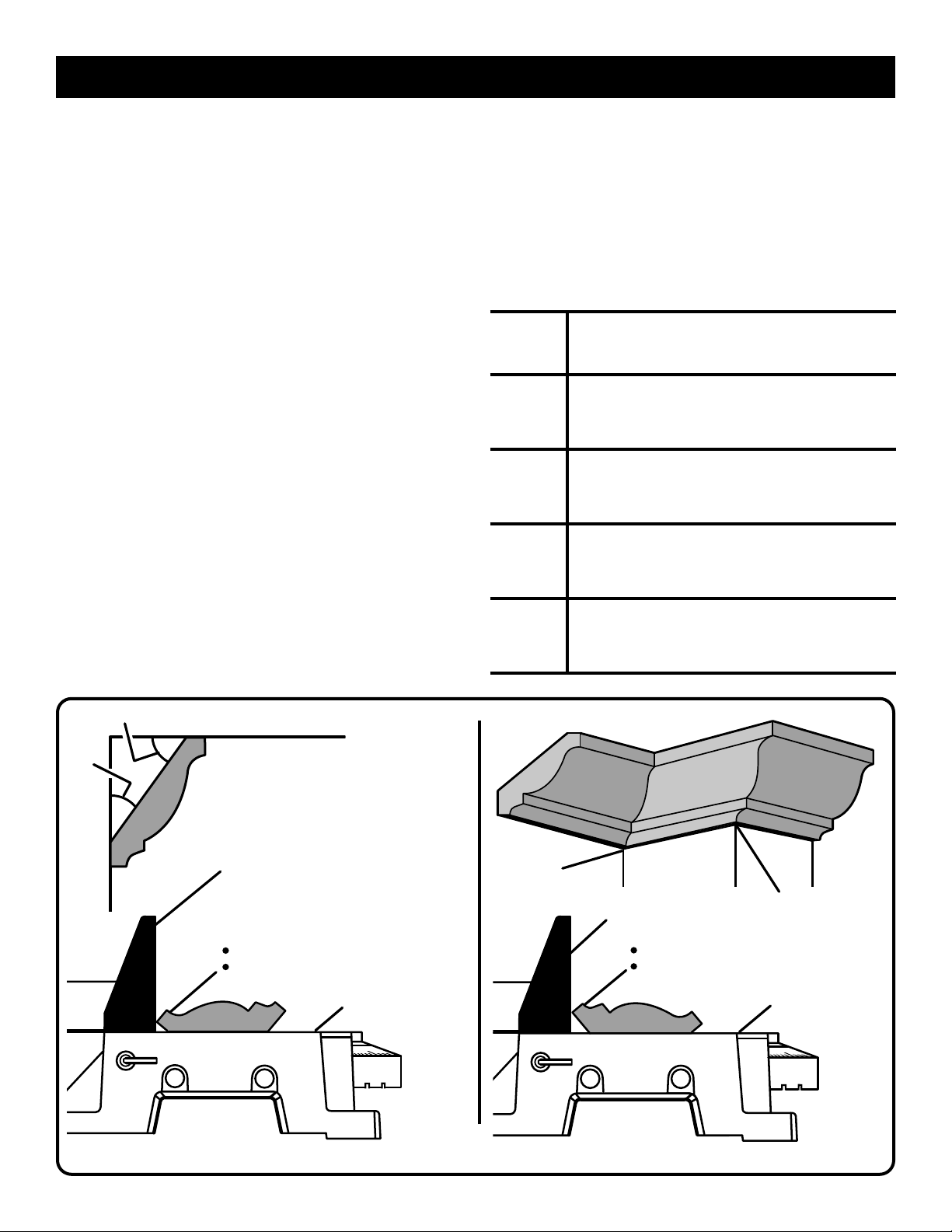

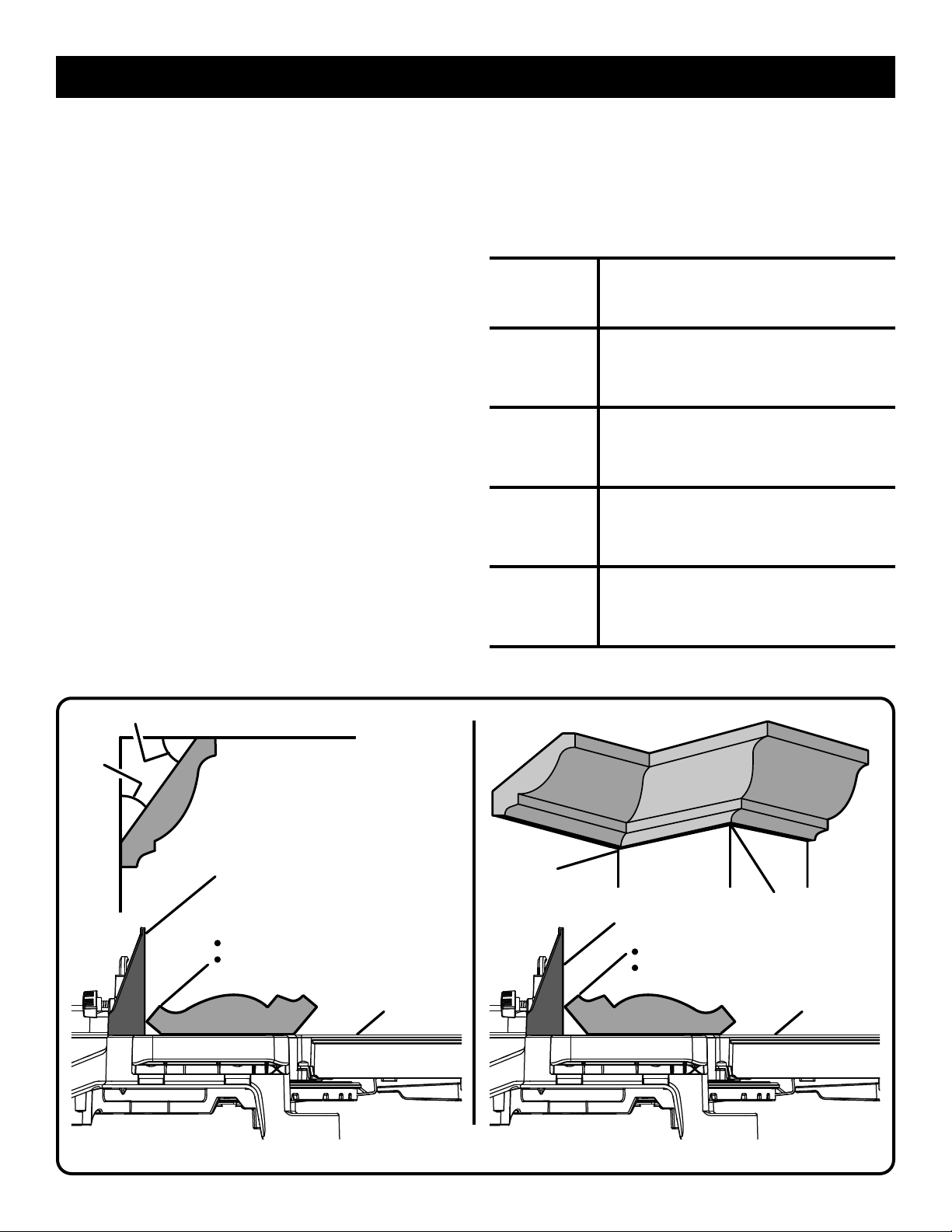

LAYING MOLDING FLAT ON THE MITER TABLE

See Figure 39.

To use this method for accurately cutting crown molding for a

°

inside or outside corner, lay the molding with its broad back

90
surface flat on the miter table and against the fence.

When setting the bevel and miter angles for compound
miters, remember that the settings are interdependent; changing
one angle changes the other angle as well.

Keep in mind that the angles for crown molding are very precise
and difficult to set. Since it is very easy for these angles to shift,
all settings should first be tested on scrap molding. Also most
walls do not have angles of exactly 90
to fine tune your settings.

When cutting crown molding by this method, the bevel angle
should be set at 33.85

°. The miter angle should be set at

°; therefore, you will need

31.6° either right or left, depending on the desired cut for the
application. See the chart below for correct angle settings and
correct positioning of crown molding on miter table.

The settings in the chart below can be used for cutting All
Standard (U.S.) crown molding with 52
crown molding is placed flat on the miter table using the
compound features of your miter saw.

° and 38°

angles. The

Bevel
Angle

Type of Cut

Setting

Left side, inside corner

33.85°

33.85

33.85

33.85

°

°

°

1. Top edge of molding against fence

2. Miter table set right 31.62

3. Save left end of cut
Right side, inside corner

1. Bottom edge of molding against fence

2. Miter table set left 31.62

3. Save left end of cut
Left side, outside corner

1. Bottom edge of molding against fence

2. Miter table set left 31.62

3. Save right end of cut
Right side, outside corner

1. Top edge of molding against fence

2. Miter table set right 31.62

3. Save right end of cut

°

°

°

°

38

W

°

52

°

CEILING

A
L
L

FENCE

INSIDE

CORNER

OUTSIDE CORNER

TOP EDGE AGAINST FENCE =
LEFT SIDE, INSIDE CORNER
RIGHT SIDE, OUTSIDE CORNER

FENCE

BOTTOM EDGE AGAINST FENCE =
RIGHT SIDE, INSIDE CORNER
LEFT SIDE, OUTSIDE CORNER

MITER TABLE MITER TABLE

CROWN MOLDING FLAT ON MITER TABLE

Fig. 39

30 − English

OPERATION

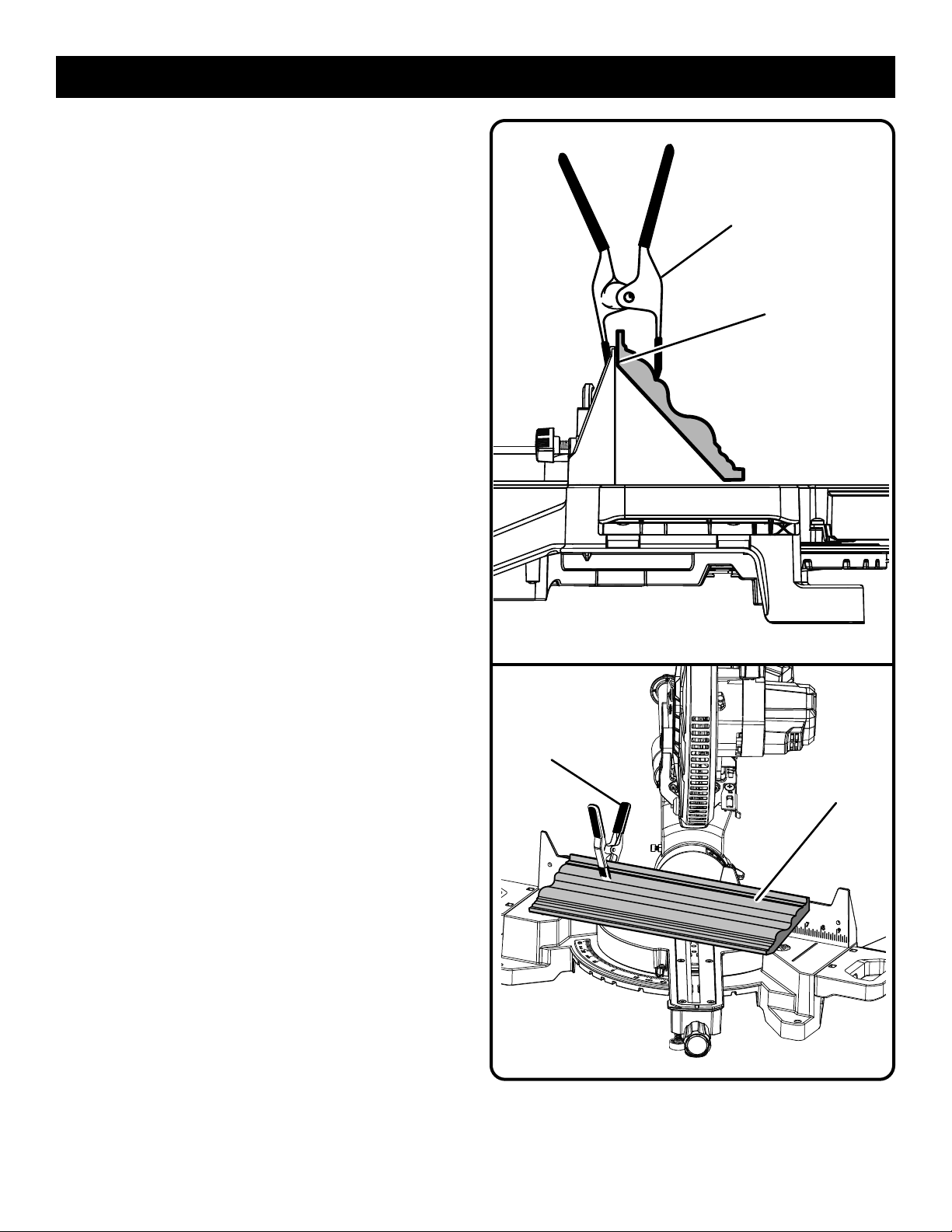

NESTING CROWN MOLDING AGAINST THE
MITER FENCE

See Figure 40 - 41.

NOTE: This method of cut is for crown molding between
4-5/8 in. and 5-1/4 in. tall. Do not attempt to cut molding
that is larger than 5-1/4 in. tall.

NOTE: It may be necessary to adjust the partial sliding fence
to ensure proper clearance prior to making the cut.

 Set the bevel angle at 0° and the miter angle at 45° to

either the left or the right. (For making 90° corners.)

 Nest and secure the crown molding against miter fence

using a spring clamp and hold crown molding securely.

 Before turning on the saw, perform a dry run of the cut-

ting operation to make sure that no problems will occur
when the cut is made.

 Grasp the saw handle firmly. Depress the trigger lockout

lever and squeeze the switch trigger. Allow several sec­onds for the blade to reach maximum speed.

 Slowly lower the blade into and through the crown molding.
 Release the switch trigger and allow the saw blade to stop

rotating before raising the blade out of the workpiece and
removing the workpiece from the miter table.

SPRING

CLAMP

BOTTOM EDGE

AGAINST FENCE

SPRING

CLAMP

Fig. 40

CROWN

MOLDING

Fig. 41

31 − English

OPERATION

CUTTING WARPED MATERIAL

See Figures 42 - 43.

When cutting warped material, always make sure it is posi­tioned on the miter table with the convex side against the
fence as shown in figure 42.

If the warped material is positioned the wrong way as shown
in figure 43, it will pinch the blade near the completion of
the cut.

WARNING:

To avoid a kickback and to avoid serious personal injury,
never position the concave edge of bowed or warped
material against the fence.

CLAMPING WIDE WORKPIECES

See Figure 44.

When cutting wide workpieces, such as a nominal 2 in. x
6 in., boards should be clamped with a work clamp as shown
in figure 44.

RIGHT

WRONG

Fig. 43

WIDE

BOARD

Fig. 42

32 − English

Fig. 44

ADJUSTMENTS

WARNING:

Before performing any adjustment, remove the battery
pack from the saw. Failure to heed this warning could
result in serious personal injury.

The compound miter saw has been adjusted at the factory
for making accurate cuts. However, some of the components
might have been jarred out of alignment during shipping. Also,
over a period of time, readjustment will probably become
necessary due to wear. After unpacking the saw, check the
following adjustments before you begin using saw. Make any
readjustments that are necessary and periodically check the
parts alignment to make sure that the saw is cutting accurately.

PIVOT ADJUSTMENTS

NOTE: These adjustments were made at the factory and

normally do not require readjustment.

TRAVEL PIVOT ADJUSTMENT

 The saw arm should rise completely to the up position

by itself.

 If the saw arm does not raise by itself or if there is play

in the pivot joints, have saw repaired at your nearest

AUTHORIZED SERVICE CENTER.

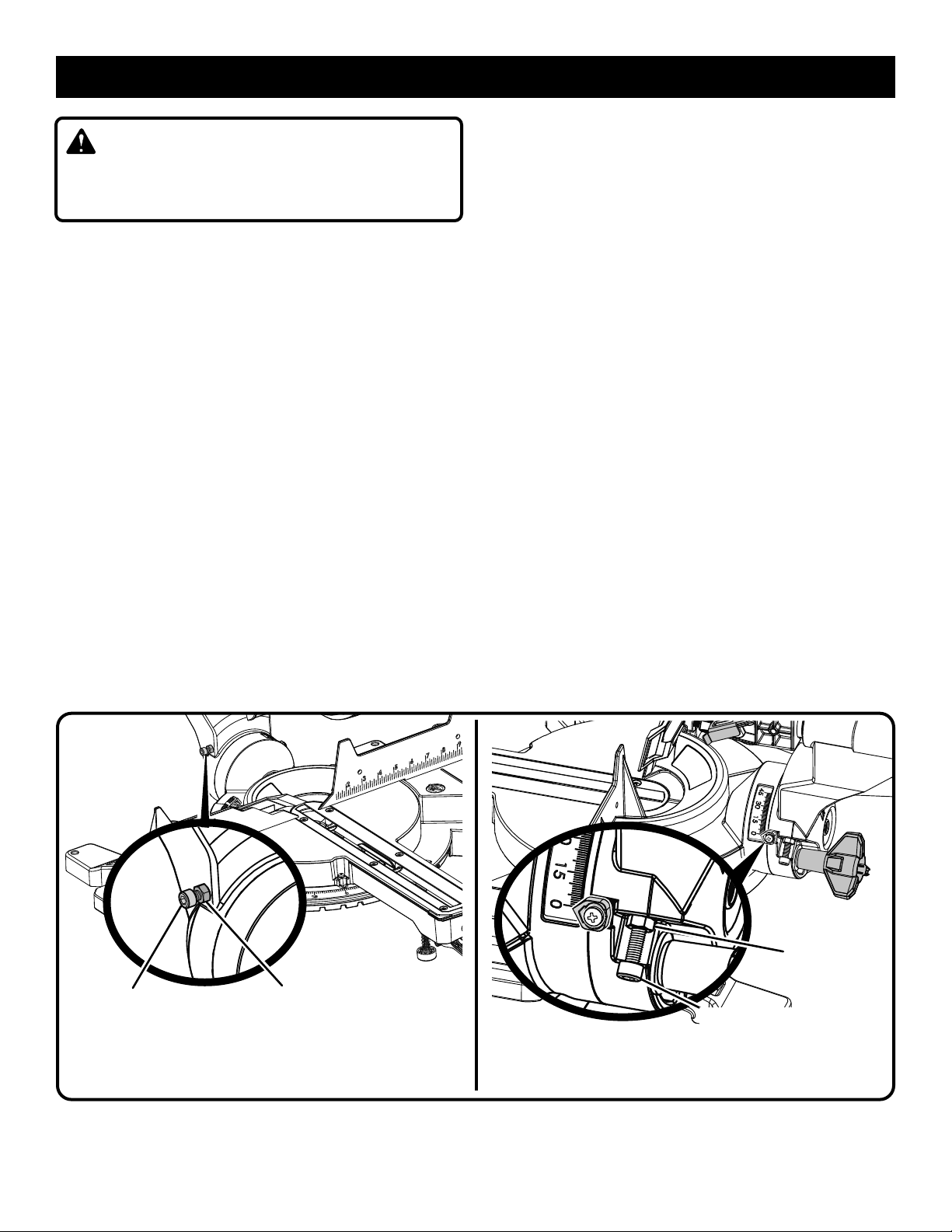

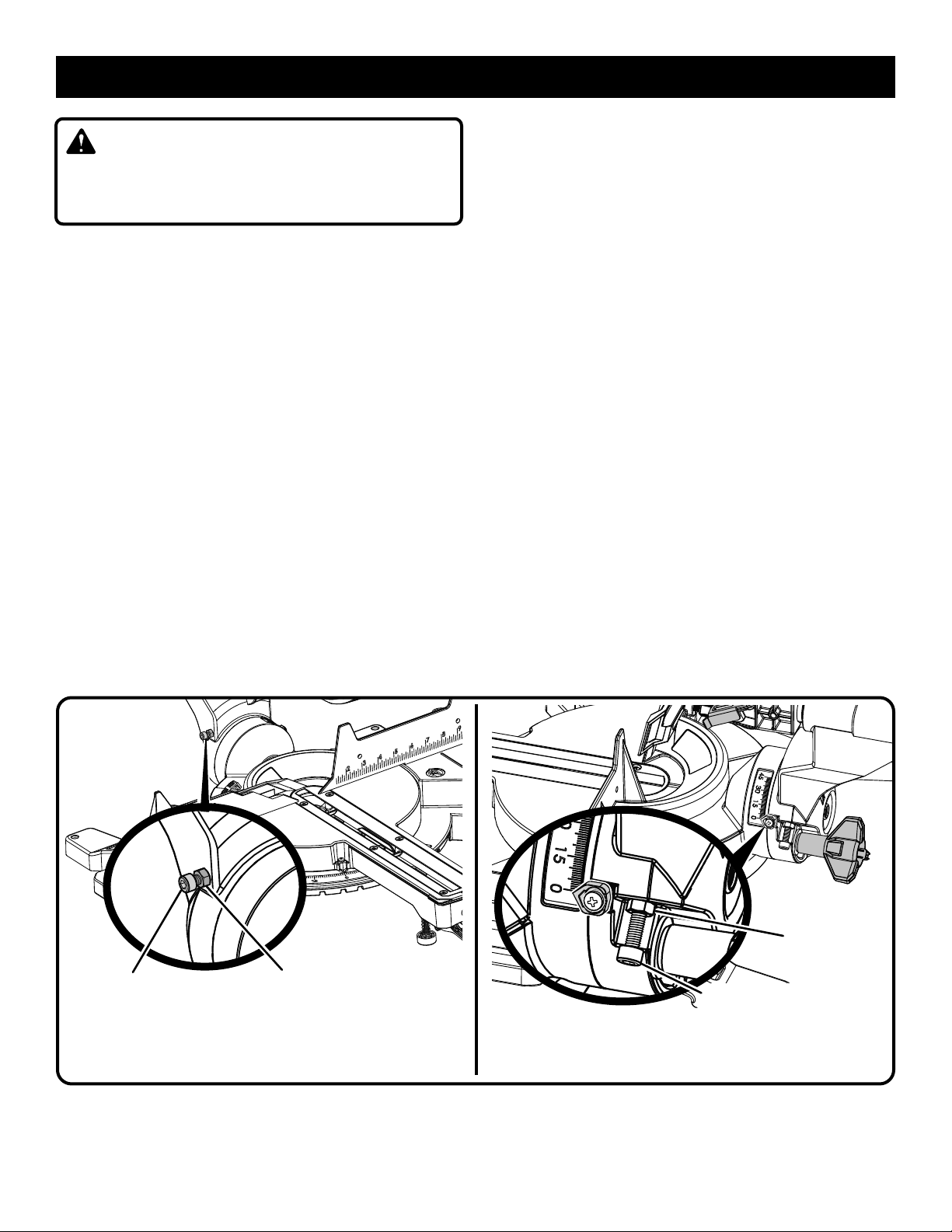

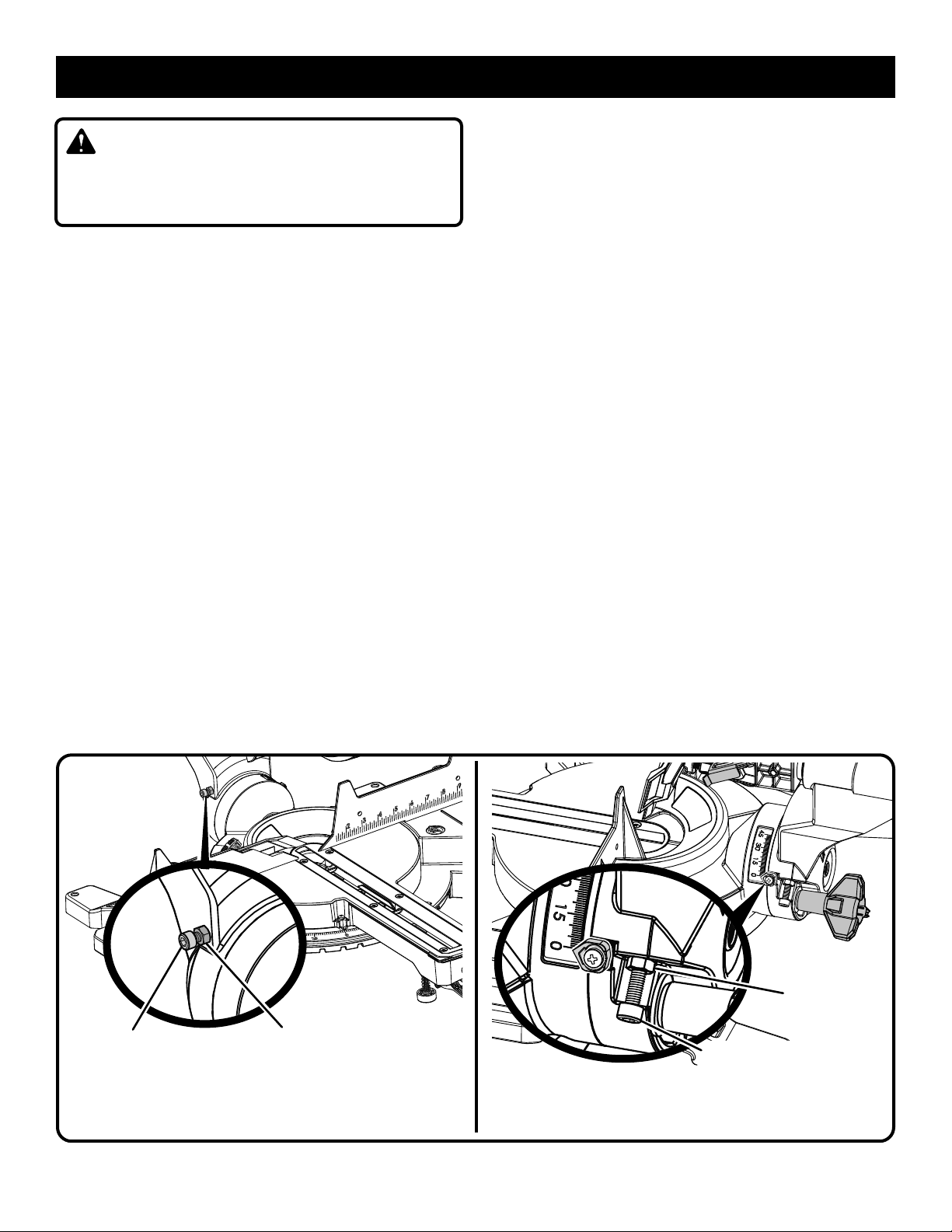

POSITIVE STOP ADJUSTMENTS

See Figure 45.

NOTE: These adjustments were made at the factory and
normally do not require readjustment.

To adjust:

 Remove the battery.
 Loosen the bevel lock knob by turning the knob counter-

clockwise.
 Square the blade to the miter table as described in the

Assembly section of this manual.
 If the blade is out of square, loosen the lock nut and hold

in place while loosening or tightening the positive stop

adjustment screw using the blade wrench provided. After

adjusting, tighten the lock nut to secure.
 Retighten bevel lock knob. Recheck blade-to-table

alignment.
NOTE: The above procedure can be used to check blade

squareness of the saw blade to the miter table at both 0°

and 45° angles.
Your saw has several scale indicators. After squaring adjust-

ments have been made, it may be necessary to loosen the
indicator screws and reset them to zero. See Figures 23 - 24.

TO ADJUST THE BEVEL PIVOT

 The compound miter saw should bevel easily by loosen-

ing the bevel lock knob and tilting the saw.

 If movement is tight or if there is play in the pivot, have

saw repaired at your nearest AUTHORIZED SERVICE

CENTER.

POSITIVE STOP

ADJUSTMENT

SCREW FOR

0° ANGLES

LOCK NUT

LOCK NUT

POSITIVE STOP

ADJUSTMENT

SCREW FOR
45° ANGLES

Fig. 45

33 − English

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts. Use
of any other part can create a hazard or cause product
damage.

WARNING:

Always wear eye protection with side shields marked
to comply with ANSI Z87.1 during product operation. If
operation is dusty, also wear a dust mask.

WARNING:

Before performing any adjustment, remove the battery
pack from the saw. Failure to heed this warning could
result in serious personal injury.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, carbon dust, etc.

WARNING:

Do not at any time let brake fluids, gasoline, petroleum­based products, penetrating oils, etc., come in contact
with plastic parts. They contain chemicals that can dam­age, weaken, or destroy plastic.

Electric tools used on fiberglass material, wallboard, spackling
compounds, or plaster are subject to accelerated wear and
possible premature failure because the fiberglass chips and
grindings are highly abrasive to bearings, brushes, commu­tators, etc. Consequently, we do not recommend using this
tool for extended work on these types of materials. However,
if you do work with any of these materials, it is extremely
important to clean the tool using compressed air.

LUBRICATION

All of the bearings in this tool are lubricated with a sufficient
amount of high grade lubricant for the life of the unit under
normal operating conditions. Therefore, no further lubrica­tion is required.

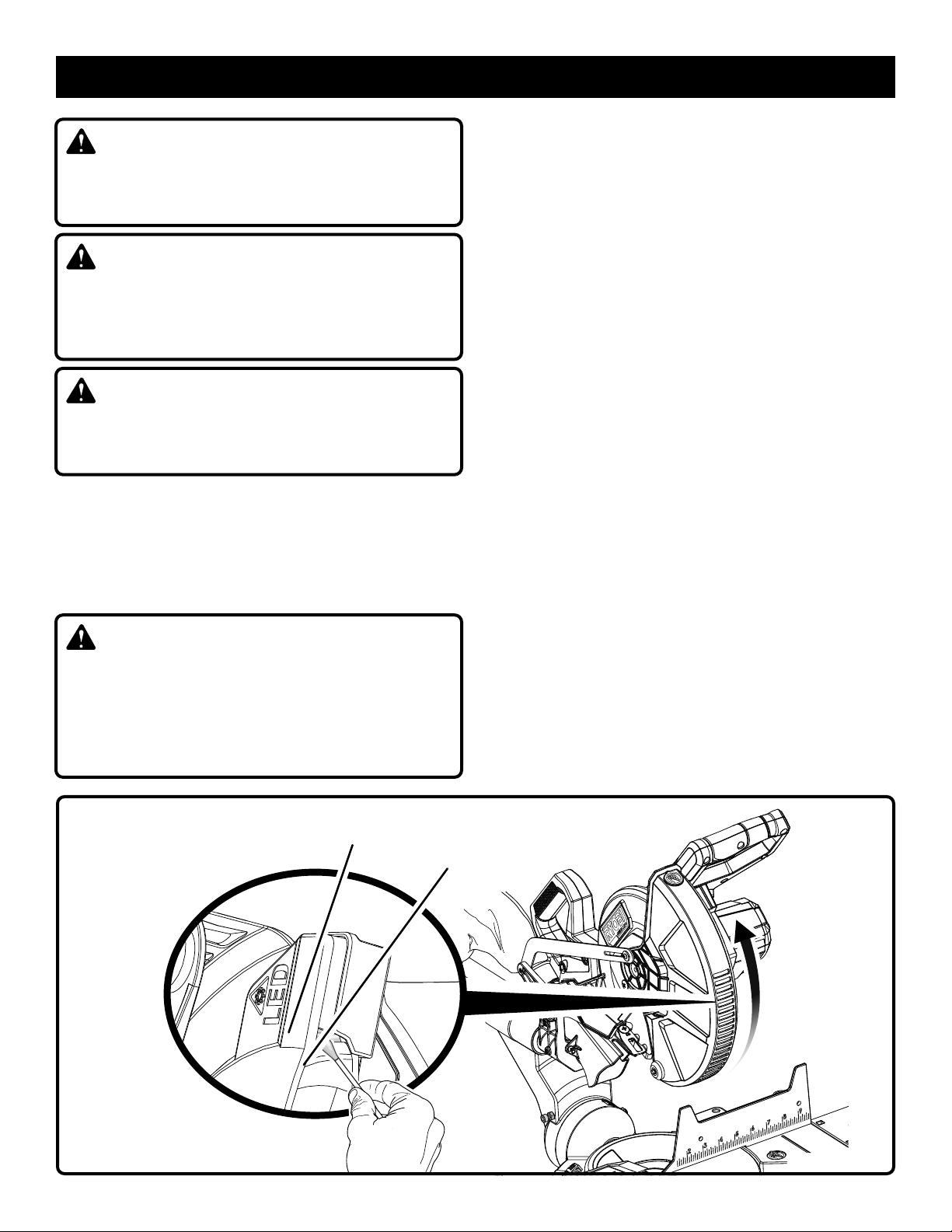

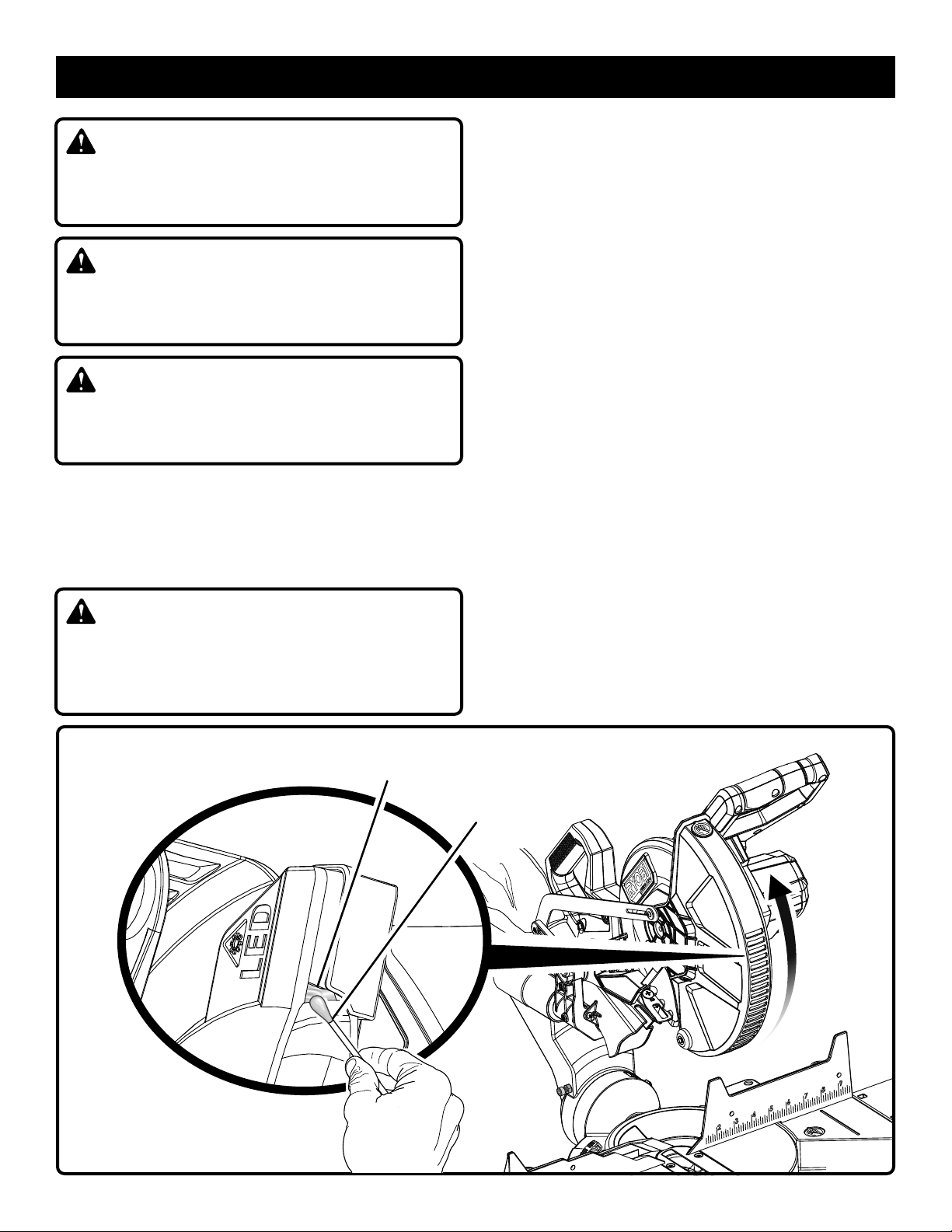

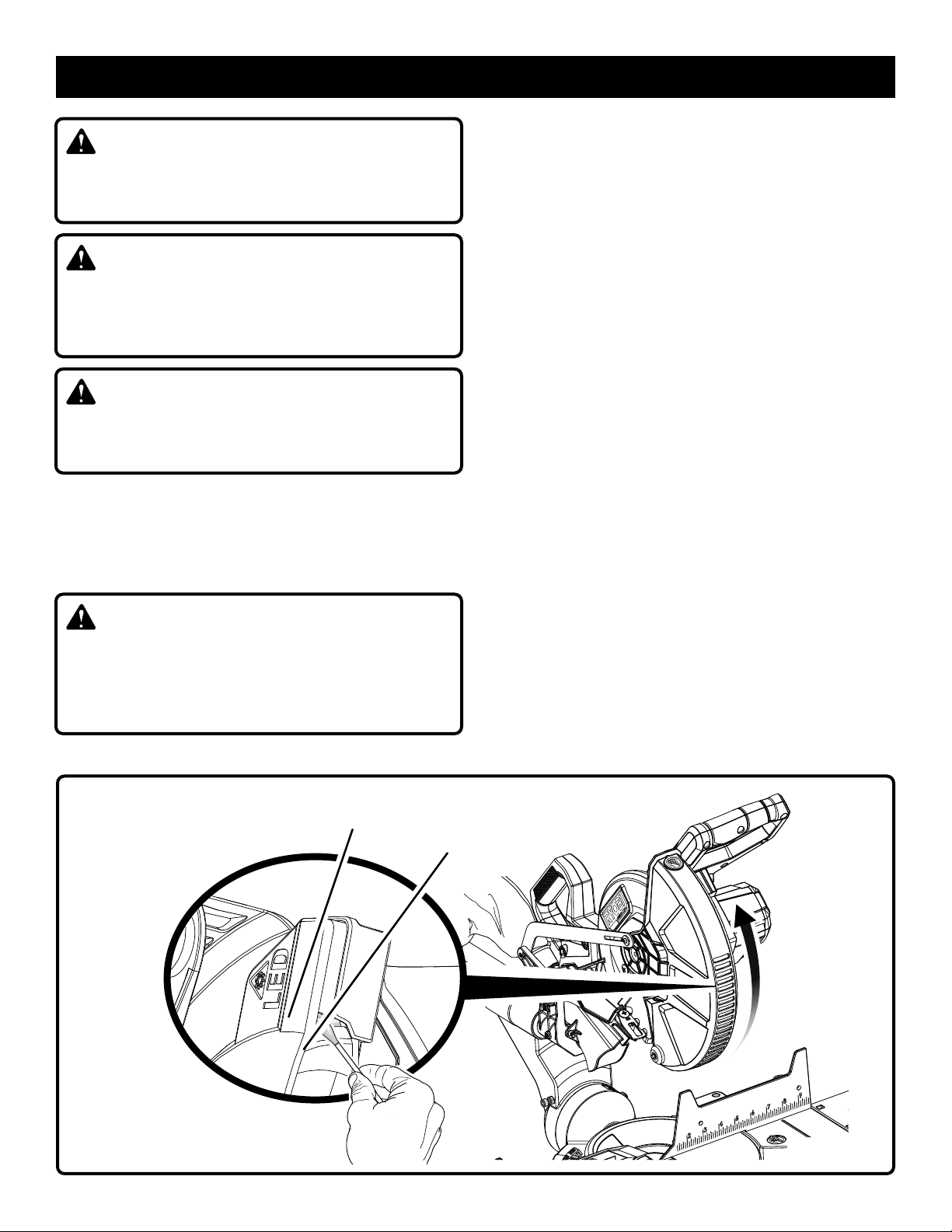

CLEANING THE LED LENS

See Figure 46.

Over time the LED light may become cloudy or dull. If this
occurs, the LED lens may require cleaning.

To clean the lens:

 Remove the battery.
 Raise the saw arm.
 Remove the blade as described in the Assembly section.
 Rotate the lower blade guard to expose the LED lens.
 Using a small cloth or a cotton swab, gently clean away

any dirt or debris from the LED lens.
NOTE: Use caution when cleaning to avoid damaging

the lens.
 Reinstall the blade.

LED

LENS

COTTON

SWAB

Fig. 46

34 − English

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT :

Lire les avertissements de sécurité, les instructions et les
précisions et consulter les illustrations fournis avec cet
outil électrique. Le fait de ne pas se conformer à l’ensemble

des consignes présentées ci-dessous risque d’entraîner des
décharges électriques, un incendie et/ou des blessures graves.

Conserver les avertissements et les instructions à des fins
de référence ultérieure. Le terme « outil motorisé », utilisé dans

tous les avertissements ci-dessous désigne tout outil fonctionnant
sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

 Garder le lieu de travail propre et bien éclairé. Les endroits

encombrés ou sombre s sont propices aux accidents.

Ne pas utiliser d’outils électriques dans des atmosphères



explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent

des étincelles risquant d’enflammer les poussières ou vapeurs.

Garder les enfants et badauds à l’écart pendant l’utilisation



d’un outil électrique. Les distractions peuvent causer une
perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

 Les fiches des outils électriques doivent correspondre à

la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises

non modifiées réduisent le risque de choc électrique.

Éviter tout contact du corps avec des surfaces mises



à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru lorsque

le corps est mis à la terre.

Ne pas exposer les outils électriques à l’eau ou l’humidité.



La pénétration d’eau dans ces outils accroît le risque de choc
électrique.

Ne pas maltraiter le cordon d’alimentation. Ne jamais



utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc électrique.

Pour les travaux à l’extérieur, utiliser un cordon spécialement



conçu à cet effet. Utiliser un cordon conçu pour l’usage
extrérieur pour réduire les risques de choc électrique.

S’il est nécessaire d’utiliser l’outil électrique dans un endroit



humide, employer un dispositif interrupteur de défaut à la
terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge

électrique.

SÉCURITÉ PERSONNELLE

 Rester attentif, prêter attention au travail et faire preuve

de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.

Utiliser l’équipement de sécurité. Toujours porter une



protection oculaire. L’équipement de sécurité, tel qu’un

2 − Français

masque filtrant, de chaussures de sécurité, d’un casque

ou d’une protection auditive, utilisé dans des conditions

appropriées réduira le risque de blessures.

Éviter les démarrages accidentels. S’assurer que le



commutateur est en position d’arrêt avant de brancher

l’outil. Porter un outil avec le doigt sur son commutateur ou

brancher un outil dont le commutateur est en position de

marche peut causer un accident.

Retirer les clés de réglage avant de mettre l’outil en marche.



Une clé laissée sur une pièce rotative de l’outil peut causer

des blessures.

Ne pas travailler hors de portée. Toujours se tenir bien



campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

Porter une tenue appropriée. Ne porter ni vêtements



amples, ni bijoux. Garder les cheveux, les vêtements et les

gants à l’écart des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se prendre dans les

pièces en mouvement.

Si les outils sont équipés de dispositifs de dépoussiérage,



s’assurer qu’ils sont connectés et correctement utilisés.

L’usage de ces dispositifs de dépoussiérage peut réduire les

dangers présentés par la poussière.

Malgré votre expérience acquise par l’utilisation fréquente



des outils, soyez toujours vigilant et respectez les principes

de sécurité relatifs aux outils. Il s’agit d’une fraction de

seconde pour qu’un geste irréfléchi puisse causer de graves

blessures.

UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES

 Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux

et de façon moins dangereuse s’il est utilisé dans les limites

prévues.

Ne pas utiliser l’outil si le commutateur ne permet pas de



le mettre en marche ou de l’arrêter. Tout outil qui ne peut

pas être contrôlé par son commutateur est dangereux et doit

être réparé.

Avant de procéder à un réglage, à un changement



d’accessoire ou au rangement de l’outil, débranchez la

prise de la source d’alimentation ou, si le bloc-piles est

amovible, retirez-le de l’outil. Ces mesures de sécurité

préventives réduisent les risques de démarrage accidentel

de l’outil.

Ranger les outils motorisés hors de la portée des enfants



et ne laisser personne n’étant pas familiarisé avec l’outil ou

ces instructions utiliser l’outil. Dans les mains de personnes

n’ayant pas reçu des instructions adéquates, les outils sont

dangereux.

Entretenir les outils motorisés et accessoires. Vérifier



qu’aucune pièce mobile n’est mal alignée ou bloquée,

qu’aucune pièce n’est brisée et s’assurer qu’aucun autre

problème ne risque d’affecter le bon fonctionnement de

l’outil. En cas de dommages faire réparer l’outil avant de

l’utiliser de nouveau. Beaucoup d’accidents sont causés par

des outils mal entretenus.

Garder les outils bien affûtés et propres. Des outils



correctement entretenus et dont les tranchants sont bien affûtés

risquent moins de se bloquer et sont plus faciles à contrôler.

RÈGLES DE SÉCURITÉ GÉNÉRALES

 Utiliser l’outil, les accessoires et embouts, etc.

conformément à ces instrutions pour les applications pour
lesquelles ils sont conçus, en tenant compte des conditions
et du type de travail à exécuter. L’usage d’un outil motorisé

pour des applications pour lesquelles il n’est pas conçu peut
être dangereux.

Gardez les poignées et les surfaces de prise sèches,



propres et exemptes d’huile et de graisse. Des poignées et
des surfaces de prise glissantes empêchent la manipulation
et le contrôle sécuritaires de l’outil dans des circonstances
imprévues.

UTILISATION ET ENTRETIEN DE LA PILE

 Ne recharger qu’avec l’appareil spécifié par le fabricant. Un

chargeur approprié pour un type de pile peut créer un risque
d’incendie s’il est utilisé avec un autre type de pile.

Utiliser exclusivement le bloc-pile spécifiquement indiqué



pour l’outil. L’usage de tout autre bloc peut créer un risque
de blessures et d’incendie.

Lorsque le bloc-piles n’est pas en usage, le garder à



l’écart d’articles tels qu’attaches trombones, pièces de
monnaie, clous, vis ou autres petits objets métalliques
risquant d’établir le contact entre les deux bornes. La mise

en court-circuit des bornes de piles peut causer des étincelles,
des brûlures ou un incendie.

En cas d’usage abusif, du liquide peut s’échapper des



piles. Éviter tout contact avec ce liquide. En cas de contact
accidentel, rincer immédiatement les parties atteintes avec
de l’eau. En cas d’éclaboussure dans les yeux consulter
un médecin. Le liquide s’échappant des piles peut causer

des irritations ou des brûlures.

Ne pas utiliser un bloc-piles ou un outil endommagé ou



modifié. Les piles endommagées ou modifiées peuvent
produire un comportement imprévisible pouvant provoquer
un incendie, une explosion ou des blessures.

Ne pas exposer le bloc-piles ou l’outil près d’un incendie



ou à une température extrême. L’exposition à un incendie
ou à une température supérieure à 130 °C (265 °F) représente
un risque d’explosion.

Suivre toutes les instructions afférentes à la recharge et ne



pas recharger le bloc-piles ou l’outil hors des températures
spécifiées dans les instructions. Une recharge incorrecte ou

hors des températures spécifiées peut endommager la pile et
augmenter les risques de feu.

Ne recharger les piles qu’avec l’appareil indiqué. Pour



utiliser l’appareil avec des piles au lithium-ion de 18 V, consulter
le supplément de raccordement pour chargeur/outils/piles/
appareil n˚ 987000-432.

Les outils fonctionnant sur piles n’ayant pas besoin d’être



branchés sur une prise secteur, ils sont toujours en état

de fonctionnement. Tenir compte des dangers possibles

lorsque l’outil n’est pas en usage et lors du remplacement

des piles. Le respect de cette consigne réduira les risques

d’incendie, de choc électrique et de blessures graves.

Ne pas placer les outils électriques sans fil ou leurs piles



à proximité de flammes ou d’une source de chaleur. Ceci

réduira les risques d’explosion et de blessures.

Ne pas écraser, faire tomber ou endommager le bloc-



piles. Ne jamais utiliser un bloc-piles ou un chargeur

qui est tombé, a été écrasé, a reçu un choc violent ou a

été endommagé de quelque façon que ce soit. Une pile

endommagée risque d’exploser. Éliminer immédiatement toute

pile endommagée, selon une méthode appropriée.

Les piles peuvent exploser en présence d’une source



d’allumage, telle qu’une veilleuse. Pour réduire les risques

de blessures graves, ne jamais utiliser un appareil sans fil, quel

qu’il soit, en présence d’une flamme vive. En explosant, une

pile peut projeter des débris et des produits chimiques. En

cas d’exposition, rincer immédiatement les parties atteintes

avec de l’eau.

Ne pas recharger un outil fonctionnant sur piles dans un



endroit humide ou mouillé. Ne pas utiliser, remiser ou

charger le bloc-piles ou produits dans des emplacements

où la température est inférieure 10 °C (50 °F) à ou supérieure

à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur ou dans un

véhicule.

Si l’outil est utilisé de façon intensive ou sous des



températures extrêmes, des fuites de pile peuvent se

produire. En cas de contact du liquide avec la peau,

rincer immédiatement la partie atteinte avec de l’eau.

En cas d’éclaboussure dans les yeux, les rincer à l’eau

fraîche pendant au moins 10 minutes, puis contacter

immédiatement un médecin. Le respect de cette règle réduira

les risques de blessures graves.

DÉPANNAGE

 Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques à

celles d’origine. Ceci assurera le maintien de la sécurité de

l’outil.

Ne réparez jamais de blocs-piles endommagés. Seuls



le fabricant et les fournisseurs de service autorisés doivent

effectuer la réparation ou l’entretien des blocs-piles.

RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS

Les scies à onglets sont conçues pour couper le bois ou les

produits comme le bois, elles ne peuvent pas être utilisées
avec des meules à découper abrasives pour couper des
matériaux ferreux tels que des barres, des tiges, des
goujons, etc. Les poussières abrasives entrainent le blocage

des pièces mobiles comme le dispositif de protection inférieur.
Les étincelles provenant d’une coupe abrasive brûleront le

3 − Français

dispositif de protection inférieur, l’intérieur du trait de scie et

d’autres pièces en plastique.

Utiliser des pinces pour maintenir en place la pièce à

travailler chaque fois que possible. Si vous supportez à la

main la pièce à travailler, vous devez toujours garder vos

mains à au moins 100 mm de chaque côté de la lame de la

scie. Ne pas utiliser cette scie pour couper des morceaux

RÈGLES DE SÉCURITÉ DU SCIE À ONLGETS

qui sont trop petits pour être correctement fixés ou tenus
à la main. Si votre main est placée trop près de la lame de

scie, il y a un risque accru de blessures causées par le contact
avec la lame.

La pièce à travailler doit être immobile et fixée ou tenue à

la fois contre le guide et la table. Ne pas avancer la pièce
à travailler dans la lame et en aucun cas vous ne devez
couper « à main levée ». Les pièces à travailler qui ne sont pas

retenues ou qui sont en mouvement peuvent être projetées
à grande vitesse, provoquant des blessures.

Pousser la scie à travers la pièce à travailler. Ne pas

tirer la scie à travers la pièce à travailler. Pour effectuer
une coupe, relever la tête de scie et tirez-la au-dessus
de la pièce à travailler sans couper, démarrer le moteur,
appuyer sur la tête de scie et la pousser à travers la pièce
à travailler. Couper en tirant la scie est susceptible de faire

monter la lame de scie au-dessus de la pièce à travailler et de
projeter violemment l’assemblage de la lame vers l’opérateur.

Ne jamais mettre votre main au travers de la ligne de coupe

prévue, que ce soit à l’avant ou à l’arrière de la lame de

Tenir la pièce à travailler à « main croisée » c.-à-d. en

scie.

maintenant la pièce à travailler à droite de la lame de scie
avec votre main gauche ou vice versa est très dangereux.

Ne pas essayer d’atteindre l’arrière du guide avec l’une ou

l’autre de vos mains à moins de 100 mm de chaque côté
de la lame de scie, que ce soit pour enlever les déchets
de bois, ou pour toute autre raison que ce soit pendant
que la lame est en rotation. La proximité de votre main

avec la lame de scie en rotation peut ne pas être évidente à
déterminer et vous pourriez être gravement blessé.

Inspecter votre pièce à travailler avant de la couper. Si

la pièce à travailler est arquée ou déformée, la fixer au
moyen d’une pince en plaçant l’extérieur arqué face au
guide. S’assurer toujours qu’il n’y a aucun écart entre la
pièce à travailler, le guide et la table le long de la ligne de
coupe. Les pièces à travailler arquées ou déformées peuvent

se tordre ou bouger et peuvent causer un pincement de la
lame de scie en rotation pendant la coupe. Il ne devrait pas y
avoir de clous ou d’objets étrangers dans la pièce à travailler.

Ne pas utiliser la scie jusqu’à ce que la table soit libre de

tous les outils, déchets de bois, etc., à l’exception de la
pièce à travailler. Les petits débris, les morceaux de bois

détachés ou les autres objets qui sont en contact avec la
lame en rotation peuvent être projetés à haute vitesse.

Couper une seule pièce à travailler à la fois. Les pièces à

travailler empilées ne peuvent pas être suffisamment fixées au
moyen d’une pince ou serrées et peuvent causer un pincement
avec la lame ou bouger durant la coupe.

S’assurer que la scie à onglets est montée ou placée à

niveau sur une surface de travail ferme avant de l’utiliser.

Une surface de travail ferme et à niveau réduit le risque que
la scie à onglets devienne instable.

Planifier votre travail. Chaque fois que vous modifiez le

réglage d’angle de biseau ou d’onglet, s’assurer que le

guide réglable est correctement ajusté pour soutenir la

pièce à travailler et qu’il n’interférera pas avec la lame ou

le système de protection.

et sans pièce à travailler sur la table, déplacer la lame de scie

à travers une coupe complètement simulée pour garantir qu’il

n’y aura pas d’interférence ni de danger de couper le guide.

Fournir un support adéquat comme des rallonges de table,

des chevalets de sciage, etc. pour une pièce à travailler

qui est plus large ou plus longue que le dessus de la table.

Les pièces à travailler qui sont plus longues ou plus larges

que la table de scie à onglets peuvent basculer si elles ne

sont pas solidement supportées. Si la pièce coupée ou la

pièce à travailler bascule, elle peut soulever le dispositif de

protection inférieur ou être projetée par la lame en rotation.

Ne pas vous servir d’une autre personne comme

remplacement à une rallonge de table ou comme support

supplémentaire. Une pièce à travailler placée sur un

support instable peut entrainer le pincement de la lame ou

le déplacement de la pièce à travailler pendant la coupe, et

vous tirer ainsi que votre assistant dans la lame en rotation.

La pièce coupée ne doit pas être coincée ou appuyée d’une

quelconque façon contre la lame de scie en rotation. Si

elle est confinée, c.-à-d. à l’aide de butées réglables, la pièce

coupée pourrait se coincer contre la lame et être projetée

violemment.

Utiliser toujours une pince ou un dispositif de fixation

conçu pour soutenir correctement des matériaux ronds

tels que des tiges ou des tubes. Les tiges ont tendance

à rouler lorsqu’elles sont coupées, causant une morsure et

tirant le travail avec votre main dans la lame.

Laisser la lame atteindre sa pleine vitesse avant de la faire

entrer en contact avec la pièce à travailler. Cela permettra

de réduire le risque que la pièce à travailler soit projetée.

Si la pièce à travailler ou la lame se bloque, arrêter la scie

à onglets. Attendre que toutes les pièces mobiles soient

arrêtées et débrancher la fiche de la source d’alimentation

et/ou retirez le bloc-piles. Libérer ensuite les matériaux

coincés. Continuer à scier avec une pièce à travailler coincée

pourrait entrainer une perte de contrôle ou endommager la

scie à onglets.

Après avoir terminé la coupe, relâcher le bouton, maintenir

la tête de scie vers le bas et attendez que la lame s’arrête

avant de retirer la pièce coupée. Approcher votre main près

d’une lame qui n’est pas complètement arrêtée est dangereux.

Maintenir fermement la poignée lorsque vous faites une

coupe incomplète ou lorsque vous relâchez le bouton

avant que la position de la tête de scie ne soit pas

complètement vers le bas. L’action de freinage de la scie

peut tirer soudainement vers le bas, entrainant un risque de

blessure.

Conserver ces instructions. Les consulter fréquemment et



les utiliser pour instruire les autres utilisateurs. Si cet outil est

prêté, il doit être accompagné de ces instructions.

Sans mettre l’outil en « MARCHE »

4 − Français

RÈGLES DE SÉCURITÉ SUPLÉMENTAIRES

 Inspecter régulièrement les cordons de l’outil. Faire remplacer

tout commutateur défectueux par un technicien qualifié ou un
centre de réparations agréé. Tout cordon endommagé doit être
réparé ou remplacé immédiatement. Toujours rester conscient
de l’emplacement du cordon et veiller à le tenir à l’écart de la
lame en rotation.



Inspecter régulièrement les cordons prolongateurs et les

remplacer s’ils sont endommagés.



Fiches polarisées. Pour réduire les risques de choc électrique,

cet outil est équipé d’une fiche polarisée (une broche est plus
large que l’autre). Cette fiche ne peut être branchée sur une
prise polarisée que dans un sens. Si la fiche ne peut pas être
insérée dans la prise, l’inverser. Si elle ne peut toujours pas
être insérée, faire installer une prise adéquate par un électricien
qualifié. Ne pas modifier la fiche, de quelque façon que ce soit.



Veiller à bien connaître l’outil. Lire attentivement le manuel

d’utilisation. Apprendre les applications et les limites de l’outil,
ainsi que les risques spécifiques relatifs à son utilisation.



Toujours porter une protection oculaire avec écrans

latéraux certifiée conforme à la norme ansi Z87.1 lors de
l’utilisation de produit. Si cette précaution n’est pas prise,

des objets peuvent être projetés dans les yeux et causer des
lésions graves.



Ne jamais monter sur l’outil. Un basculement pourrait entraîner

des blessures graves ou si l’on touche involontairementla partie
tranchante.



Maintenir tous les dispositifs de protection en place et en

bon état de fonctionnement.



Engager les pièces dans le sens correct. La pièce ne doit

être engagée que contre le sens de rotation de la lame, de
l’accessoire ou de la toupie de ponçage.



Ne jamais laisser l’outil en fonctionnement sans surveillance.

Couper l’alimentation électrique. Ne pas s’éloigner de l’outil

avant qu’il soit parvenu à un arrêt complet.



N’utiliser que les lames appropriées. Ne pas utiliser de lames

dont le trou n’est pas de la taille correcte. Ne jamais utiliser de
rondelles ou boulons de lame défectueux ou de type incorrect.
La taille maximum de lame pouvant être utilisée sur cet outil
est de 254 mm (10 po).



S’assurer que tous les dispositifs de protection fonctionnent

correctement avant d’effectuer une coupe.



Ne jamais toucher la lame ou les pièces en mouvement

pendant le fonctionnement.



Vérifier deux fois tous les réglages. S’assurer que la lame

est bien serrée et ne touche ni la scie, ni la pièce à couper
avant de brancher la scie sur le secteur.



Assujettir ou boulonner solidement la machine sur un établi

ou autre plan de travail, approximativement à la hauteur des
hanches.



S’assurer que la table à onglets et le bras de la scie ( fonction

de biseau) sont verrouillés en place avant de mettre la scie

en marche. Bloquer la table à onglets en serrant fermement

la poignée de verrouillage d’onglet. Verrouiller le bras de la

scie (fonction de biseau) en serrant fermement le bouton de

verrouillage de biseau.



Ne jamais se déplacer l’ajustement de pièce ou marque à

n’importe quel angle de coupe pendant que la scie court

et la lame tourne. N’importe quelle erreur peut avoir pour

résultat le contact avec la lame causant des blessures graves.



Éviter les opérations et positions incommodes posant

un risque de glissement soudain de la main vers la lame.

TOUJOURS se tenir bien en équilibre. NE JAMAIS utiliser la

scie à onglets sur le sol ou en se tenant accroupi.



Ne jamais se tenir ou laisser une partie du corps se trouver

dans la trajectoire de la lame.



Ne jamais faire passer le commutateur de la position

marche à la position arrêt rapidement. Ceci pourrait causer

le desserrage de la lame, créant une situation dangereuse. Si

cela se produit, s’éloigner de la scie et attendre l’arrêt complet

de la lame. Retirer le bloc-piles. de la prise secteur et resserrer

le boulon de lame.



Si une pièce quelconque de la scie manque, est brisée,

déformée ou présente quelque défaut que ce soit, ou si

un composant électrique quel qu’il soit ne fonctionne pas

correctement, éteindre la scie, la débrancher de la prise secteur

et faire réparer ou remplacer la pièce manquante, endommagée

ou défaillante avant de remettre la scie en service.



Toujours éteindre la scie avant de la débrancher pour éviter

un démarrage accidentel lors du branchement pour l’utilisation

suivante. NE JAMAIS laisser la scie branchée sans surveillance.



Les avertissements ci-dessous doivent être apposés sur cet

outil :

• Pour réduire les risques de blessures, l’utilisateur doit lire le

manuel d’utilisation.

• Porter une protection oculaire.

• Garder les mains et le corps hors du passage de la lame.

Le contact avec la lame peut causer des blessures graves.

• Vérifier le fonctionnement de la tête de coupe.

• Ne jamais travailler à main levée.

• Ne jamais allonger le bras à proximité de la lame.

• Couper l’alimentation de l’outil et attendez que la lame de

scie soit arrêtée avant de déplacer la pièce à travailler ou
de modifier les réglages.

• Couper l’alimjentation avant de changer la lame ou d’effectuer

un entretien.



Toujours transporter l’outil par la poignée prévue à cet effet.



Cette scie peut basculer si sa tête est relâchée brusquement

et assujettie à un plan de travail. Pour éviter des blessures

graves, TOUJOURS assujettir la scie à un plan de travail stable.



Toujours s’assurer que l’a vu que la lame a le degagement

de toutes obstructions avant de tourner l’a vu sur.

5 − Français

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.

SYMBOLE SIGNAL SIGNIFICATION

DANGER :

AVERTISSEMENT :

ATTENTION :

AVIS :

Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît
entraîner des blessures légères ou de gravité modérée.

(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité

Lire le manuel d’utilisation

Protection oculaire

Indique un risque de blessure potentiel.

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.

Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.

Symbole Mains à l’écart

Intensité d’éclairage extrême

Avertissement concernant
l’humidité

V

A Ampères

Hz Hertz

min Minutes

n

o

.../min

Volts Tension

Courant alternatif Type de courant

Vitesse à vide Vitesse de rotation à vide

Construction de classe II Construction à double isolation

Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute

Le non-respect de cette mise en garde peut entraîner des blessures
graves.

Ce produit utilise des DEL très brillantes. Pour éviter l’aveuglement,
ne pas fixer le faisceau (même à bonne distance).

Ne pas exposer à la pluie ou l’humidité.

Intensité

Fréquence (cycles par seconde)

Temps

6 − Français

GLOSSAIRE

Griffes antirebond (scies à table et radiales)

Dispositifs qui, s’ils sont correctement installés et entretenus,
sont conçus pour empêcher que la pièce coupée soit propulsée
en direction de l’opérateur durant la refente.

Axe

Pièce sur laquelle une lame ou un outil de coupe est monté.

Coupe en biseau

Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.

Chanfrein

Coupe en biseau effectuée sur l’extrémité (ou une partie de
l’extrémité) d’une pièce, de manière à ce qu’il présente un
angle autre que 90°.

Coupe composée

Coupe transversale présentant un angle d’onglet et un angle
de biseau.

Coupe transversale

Coupe ou profilage effectué en travers du grain de la pièce.

Tête de coupe (raboteuses et raboteuses/dégauchisseuses)

Pièce rotative munie de lames réglables. La tête de coupe enlève
du matériau de la pièce.

Rainage (scies à table et scies à onglets composés)

Entaille qui produit une rainure ou gorge de forme rectangulaire
dans la pièce de bois.

Cale-guide (scies à table)

Dispositif utilisé pour faciliter le contrôle de la pièce à couper en la
guidant contre la table ou le guide lors des coupes longitudinales.

pi/min ou coups/min

Nombre de pieds par minute (ou coups par minute). Terme
utilisé en référence au mouvement de la lame.

Main levée

Exécution d’une coupe sans que la pièce soit soutenue par un
gide longitudinal, un guide d’onglet ou autre dispositif.

Gomme

Résidu collant formé par la sève du bois.

Talon

Alignement de la lame par rainure du guide à onglet.

Trait de scie

Quantité de matériau éliminé par la lame lors de coupes
traversantes ou l’entaille produite lors de coupes non traversantes
ou partielles.

Rebond

Réaction dangereuse se produisant lorsque la lame est pincée
ou bloquée et projetant la pièce en train d’être coupée dans le
sens de la rotation de la lame.

Coupe d’onglet

Coupe effectuée avec la lame sur toute position autre que
perpendiculaire (90°) à la table.

Coupes non traversantes (scies à table et scies à onglets
composés)

Toute coupe avec laquelle la lame ne traverse pas complètement
la pièce. Il s’agit de faire une coupe sans que la lame coupe la
pièce à travailler en deux.

Trou pilote (perceuses à colonne et scie à découper)

Petit trou pratiqué dans une pièce servant de guide pour assurer
la précision d’un trou de plus grand diamètre ou pour l’insertion
d’une lame de scie à découper.

Blocs poussoirs (pour dégauchisseuses/raboteuses)

Dispositifs utilisés pour pousser le matériau contre la tête de
coupe lors de toute opération. Ce dispositif aide à tenir la main
de l’opérateur bien à l’écart de la lame.

Blocs poussoirs et bâtons poussoirs (pour scies à table)

Dispositifs utilisés pour pousser le matériau contre la lame
lors de la coupe. Toujours utiliser un poussoir (et non un bloc)
pour effectuer une refente étroite sans l’aide d’un gabarit ou
d’un autre accessoire semblable. Il est possible d’utiliser un
bloc pour effectuer une refente étroite si un gabarit ou un autre
accessoire semblable est utilisé. Ce dispositif aide à tenir la
main de l’opérateur bien à l’écart de la lame.

Feuillure

Entaille située au bout ou sur le bord de la pièce de bois qui y
produit une rainure ou une gorge de forme rectangulaire.

Refente (scies à table et scies à ruban)

Opération de coupe destinée à réduire l’épaisseur d’une pièce
pour en produire plusieurs, plus minces.

Résine

Résidu collant formé par la sève du bois durcie.

Tours minute (r/min ou RPM)

Nombre de rotations effectuées par un objet en une minute.

Coupe longitudinale ou refente (scies à table)

Opération de coupe dans le sens de la longueur de la pièce et
normalement dans le sens du grain du bois.

Couteau diviseur/écarteur (scies à table)

Pièce de métal légèrement plus mince que la lame, gardant le
trait de scie ouvert pour empêcher le rebond.

Trajectoire de la lame de scie

Zone au-dessus, au-dessous, en avant ou en arrière de la lame.
En ce qui concerne la pièce, la partie qui sera ou a été coupée
par la lame.

Sifflet (raboteuses)

Enfoncement à l’extrémité d’une pièce causé par les lames de la
tête de coupe lorsque la pièce n’est pas correctement soutenue.

Effiler la Coupe

Une coupe où le matériel est coupe a une ancho différente au
début de la coupe de la la fin.

Coupe traversante

Toute opération de coupe avec laquelle la lame traverse toute
l’épaisseur de la pièce. Cette sorte de coupe séparera une pièce
à travailler en deux morceaux.

Pièce ou matériau

L’article sur lequel le travail est effectué.

Table

Surface sur laquelle la pièce repose lors des opérations de
coupe, de perçage, de rabotage ou de ponçage.

7 − Français

CARACTÉRISTIQUES

FICHE TECHNIQUE

Trou d’axe ......................................................... 16 mm (5/8 po)

Diamètre de la lame......................................... 254 mm (10 po)

Vitesse à vide

Alimentation................................................................18 V, c.c.

Capacité de coupe avec onglet 0° / biseau 0° :
Dimensions maximum de planches

de bois ...................38,1 mm x 304,8 mm (1-1/2 po x 12 po)

ou 88,9 mm x 139,7 mm (3-1/2 po x 5-1/2 po)

BUTÉE DE

PROFONDEUR

................................................4 100 / min (RPM)

Capacité de coupe avec onglet 45° / biseau 0° :
Dimensions maximum de planches

de bois .....................38,1 mm x 184,2 (1-1/2 po x 7-1/4 po)

Capacité de coupe avec onglet 0° / biseau 45° :
Dimensions maximum de planches

de bois ...................38,1 mm x 304,8 mm (1-1/2 po x 12 po)

Capacité de coupe avec onglet 45° / biseau 45° :
Dimensions maximum de planches

de bois .....................38,1 mm x 184,2 (1-1/2 po x 7-1/4 po)

BOUTON DE

COMMANDE DE

PROFONDEUR

GOUPILLE DE

VERROUILLAGE

INTERRUPTEUR

DEL

ÉCHELLE

DE BISEAU

SAC À

POUSSIÈRE

CLÉ DE

LAME

POIGNÉE DE
TRANSPORT

BARRA

COULISSANTE

BOUTON DE VERROUILLAGE

DE COULISSE

GUIDE COULISSANT

PARTIEL

BRIDE DE

SERRAGE DE

PIÈCE

BOUTON DE

VERROUILLAGE

DE BISEAU

PROTECTION DE

LAME SUPÉRIEURE

POIGNÉE

EN « D »

GÂCHETTE

GARDE DE LAME

INFÉRIEURE

LIGNE DE LIMITE

« MAINS À L’ÉCART »

AUTOCOLLANT

« MAINS À L’ÉCART »

GUIDE

D’ONGLET

RALLONGE

DE TABLE

BASE

BUTÉE(S)

POSITIVE(S)

8 − Français

TABLE À

ONGLETS

ÉCHELLE

D’ONGLETS

PIED DE SUPPORT

PLAQUE À

GORGE

BRAS DE

COMMANDE

POIGNÉE DE

VERROUILLAGE

D’ONGLET

LEVIER DE VERROUILLAGE

À ENCLIQUETAGE

Fig. 1

CARACTÉRISTIQUES

APPRENDRE À CONNAÎTRE LA SCIE À
ONGLETS COMPOSÉS

Voir la figure 1.

L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.

254 MM (10 PO) LAME

Une lame de 10 po est fournie avec la scie à onglets composés.
Cette lame permet de couper des pièces de 88,9 mm (3-1/2 po)
maximum d’épaisseur ou 304,8 mm (12 po) de large, selon
l’angle de la coupe.

BOUTON DE VERROUILLAGE DE BISEAU

Voir la figure 2.

Ce bouton permet de verrouiller solidement la scie sur l’angle
de biseau désiré. Des vis de réglage de butées positives se
trouvent de chaque côté du bras de la scie. Ces vis permettent
d’effectuer le réglage fin aux positions 0° et 45°.

POIGNÉE DE TRANSPORT

Voir la figure 2.

La scie à onglets est équipée d’une poignée pratique montée
sur le dessus du bras de la scie pour faciliter son transport
d’un endroit à un autre. Pour transporter, éteindre et retirer
le bloc-piles du la scie puis abaisser le bras de la scie et
le verrouiller en position fermée en poussant la goupille de
verrouillage vers le logement de la scie.

NOTE : NE PAS faire de coupe pendant que la scie est fermée
et verrouillée.

MANETTE D’ENJAMBEMENT

Voir la figure 3.

La manette d’enjambement permet de faire bouger librement
la table à onglets vers tous les angles désirés. Lorsque
la poignée de verrouillage d’onglet est relâchée et que le
levier de verrouillage à encliquetage (1) est pressé, tirer la
manette d’enjambement (2) vers le haut et relâcher le levier
de verrouillage à encliquetage (3) pour outrepasser les butées
positives de l’échelle d’onglets. Pour relâcher la manette
d’enjambement et permettre l’enclenchement des butées
positives de la table d’onglets, presser et relâcher le levier de
verrouillage à encliquetage.

FREIN ÉLECTRIQUE

La scie est équipée d’un frein électrique pour arrêter rapidement
la rotation de la lame une fois que la gâchette est relâchée.

SYSTÈME D’ÉCLAIRAGE DEL

L’éclairage DEL reflète l’ombre des dents de la scie sur la
pièce à travailler pour faire des coupes précises et prévoir la
trajectoire du trait de scie de la ligne de coupe.

POIGNÉE DE TRANSPORT

INTERRUPTEUR DEL

POIGNÉE

EN « D »

BRAS BLOQUÉ EN POSITION ABAISSÉE

POIGNÉE DE

VERROUILLAGE

D’ONGLET

LEVIER DE

VERROUILLAGE

À ENCLIQUETAGE

D’ENJAMBEMENT

3

1

AXE DE

BLOCAGE

BOUTON DE

VERROUILLAGE

DE BISEAU

Fig. 2

MANETTE

2

9 − Français

Fig. 3

CARACTÉRISTIQUES

GUIDE D’ONGLET

Le guide de la scie à onglets composés permet de maintenir
fermement la pièce pendant la coupe. Le côté droit est plus
large et assure un support supplémentaire.

POIGNÉE DE VERROUILLAGE D’ONGLET

Voir la figure 3.

Cette poignée permet de verrouiller solidement la scie sur
l’angle de coupe désiré. Serrer la poignée pour bloquer la
scie en place. Pour dégager la scie, desserrer la poignée et
presser le levier de verrouillage à encliquetage.

RAPPORTEUR D’ONGLET

Le rapporteur d’onglet est référencé à 0°, 15°, 22,5°, 30,
31,6°, et 45°.

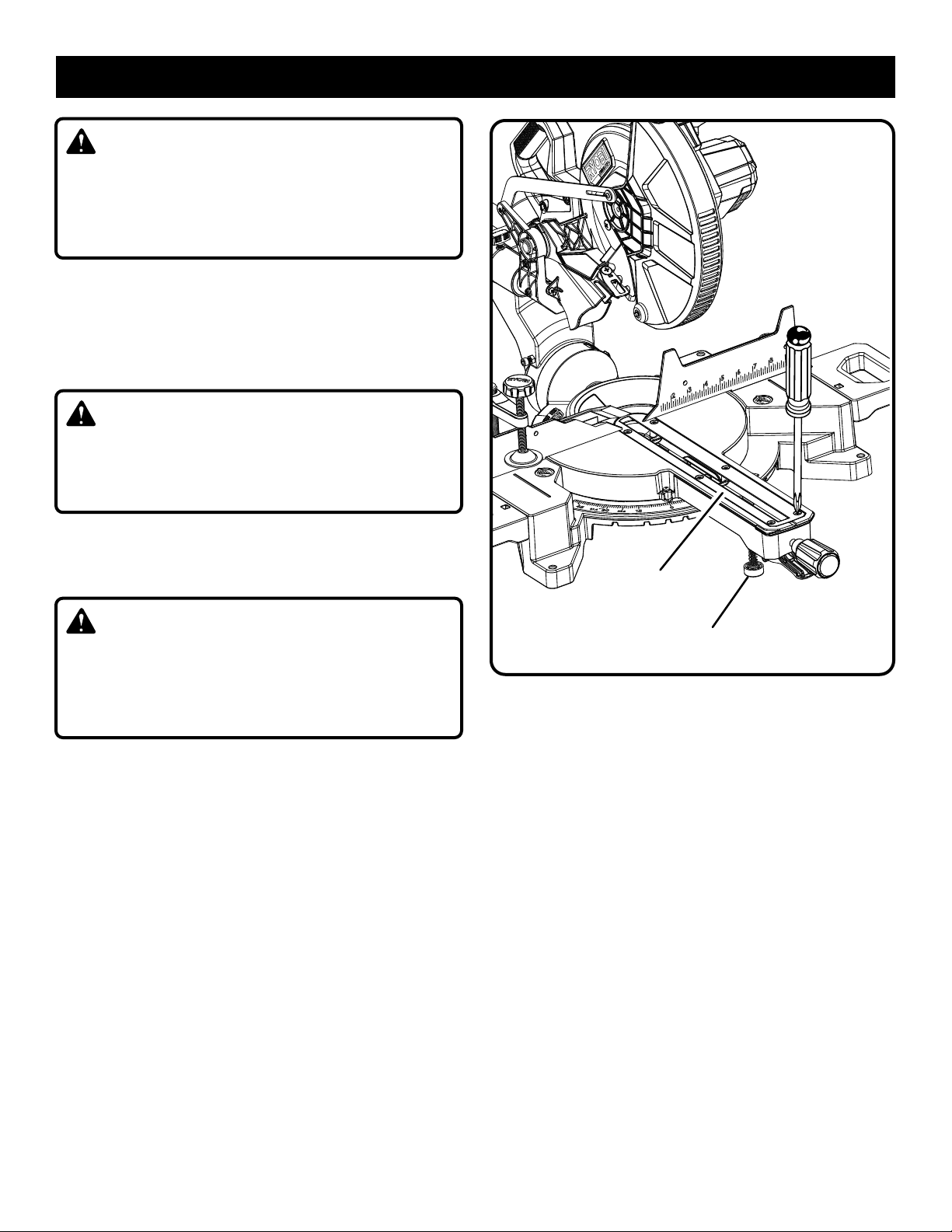

GUIDE COULISSANT PARTIEL

Le guide coulissant partiel de votre scie à onglets mixte est
présent pour aider à sécuriser la pièce à travailler au moment
d’effectuer des coupes droites.

La caractéristique coulissante permet d’ajuster aisément la
position du guide partiel. Desserrer la vis du guide avant de
tenter de glisser le guide partiel. Après avoir déterminé la
position voulue, serrer la vis du guide pour sécuriser.

BOUTON DE

VERROUILLAGE

DE BROCHE

TROU DE

CADENAS

CADENAS

GÂCHETTE

GÂCHETTE

BUTÉES POSITIVES DE LA TABLE À
ONGLETS

Des butées positives sont installées aux positions 0°, 15°, 22,5°,
31,6°, et 45° se trouvent de chaque côté de la table à onglets.

NOTE : Pour outrepasser les butées positives, presser le
levier de verrouillage à encliquetage et soulever la manette
d’enjambement. Pour relâcher l’enjambement, presser le levier
de verrouillage à encliquetage.

PROTECTION RÉTRACTABLE DE LAME
INFÉRIEURE

La protection de lame inférieure est construite dans un plastique
transparent et résistant aux chocs qui couvre les deux côtés
de la lame. Elle se rétracte sur la protection de lame supérieure
lorsque la lame est abaissée sur la pièce à couper.

BARRES COULISSANTE

Lorsqu’il est déverrouillé, le bras de la scie glisse vers l’avant
et vers l’arrière sur la longueur de la barres coulissante pour
la coupe de diverses largeurs de pièces de travail.

BOUTON DE VERROUILLAGE DU
COULISSEMENT

Le bouton de verrouillage du coulissement verrouille et
déverrouille la fonction de coulissement de l’outil.

BOUTON DE VERROUILLAGE DE BROCHE

Voir la figure 4.

Le bouton de verrouillage de broche verrouille la broche en
empéchant la lame de tourner. Maintenir le bouton enfoncé
pour l’installation, le changement ou la dépose de la lame.

10 − Français

Fig. 4

GÂCHETTE

Voir la figure 4.

La scie ne démarre pas tant que vous appuyer sur le levier
de verrou et appuyer sur la gâchette. Pour empêcher
toute utilisation non autorisée de la scie, la débrancher de
l’alimentation et verrouiller son commutateur en position
d’ARRÊT. Pour verrouiller le commutateur, installer un
cadenas (non inclus) dans le trou de la gâchette et s’assurer
que l’interrupteur ne peut pas être enfoncé. Si l’interrupteur
peut être enfoncé même si le cadenas est installé, un cadenas
équipé d’une anse de diamètre plus grand doit être utilisé.
Conserver le cadenas dans un autre endroit.

OUTILS NÉCESSAIRES

Les outils suivants (non compris) sont nécessaires pour vérifier les réglages de votre scie ou pour installer la lame :

ÉQUERRE

ÉQUERRE À

COMBINAISONS

Fig. 5

LISTE DES PIÈCES DÉTACHÉES

Les articles suivant doivent être inclus avec l’outil:

 Clé pour lame
 Poignée de transport
 Sac à pouissière

SAC À

POUSSIÈRE

CLÉ

DE LAME

 Rallonges de table (2)
 Bride de serrage de pièce
 Manuel d’utilisation (non illustré)

RALLONGE

DE TABLE

DROITE

POIGNÉE DE
TRANSPORT

BRIDE DE

SERRAGE DE

PIÈCE

RALLONGE

DE TABLE

GAUCHE

AVERTISSEMENT :

L’utilisation de pièces et accessoires non listés peut être dangereux et entraîner des blessures graves.

11 − Français

Fig. 6

ASSEMBLAGE

DÉBALLAGE

This product requires assembly.



Sortir soigneusement la scie du carton en la tenant par la

poignée de transport et la base de la scie, et la poser sur
un plan de travail horizontal.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez
que des éléments figurant dans la

détachées

sur cette liste n’ont pas été assemblées par le fabricant
et exigent une installation. Le fait d’utiliser un produit qui
a été assemblé de façon inadéquate peut entraîner des
blessures.



La machine a été expédié avec le bras en position abaissée.

Pour le libérer, appuyer sur le poignée en « D », couper
l’attache et tirer la goupille de verrouillage.

sont déjà assemblés. Certaines pièces figurant

AVERTISSEMENT :

Le bras de la scie est équipé d’un ressort. Maintenir la
poignée abaissée pour éviter son relèvement brusque
au moment de couper l’attache autobloquante. Ne
pas prendre cette précaution représente un risque des
blessures graves.



Relever le bras de la scie en le tirant par sa poignée en

« D ». Continuer de maintenir le bras de la scie d’une main,
pour empêcher qu’il ne se relève brusquement lorsque
l’attache est coupée.



Couper l’attache au bout du barre à coulissante. Glisser

la tête de la scie complètement vers l’arrière et serrer
fermement le bouton de verrouillage de coulissement.



Examiner soigneusement l’outil pour s’assurer que rien n’a

été brisé ou endommagé en cours de transport.



Ne pas jeter les matériaux d’emballage avant d’avoir

soigneusement examiné ce produit et avoir vérifié qu’il
fonctionne correctement.



La scie est réglée en usine pour effectuer une coupe

précise. Après l’avoir assemblée, vérifier sa précision. Si
les réglages ont été modifiés en cours d’expédition, voir
les procédures spécifiques présentées dans ce manuel.



Si des pièces sont manquantes ou endommagées, appeler

le 1-800-525-2579.

Liste des pièces

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut entraîner
des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour cet outil. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.

AVERTISSEMENT :

Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.

AVERTISSEMENT :

Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.

AVERTISSEMENT :

Cette scie peut basculer si sa tête est relâchée
brusquement et assujettie à un plan de travail. Pour éviter
des blessures graves, TOUJOURS assujettir la scie à un
plan de travail stable.

12 − Français

ASSEMBLAGE

BASE DE

LA SCIE

TRACER DES TROUS À

CES EMPLACEMENTS

SELON LE GABARIT

DE TROUS

TROUS DE FIXATION

Voir la figure 7.

AVERTISSEMENT :

Avant d’entreprendre toute opération de coupe, assujettir
ou boulonner la scie à onglets sur le plan de travail ou un
stand approuvé pour scie à onglets. Si on utilise un support
de scie à onglet, lire le manuel d’utilisation et suivre les
instructions pour le support de scie à onglet. Ne jamais
utiliser la scie à onglets sur le sol ou en se tenant accroupi.
Le non respect de cette mise en garde peut entraîner des
blessures graves.

ÉCROUS DE

BLOCAGE

LANGUETTES

TRACER DES TROUS À

CES EMPLACEMENTS

SELON LE GABARIT

DE TROUS

SURFACE DE

FIXATION

Fig. 7

POIGNÉE DE
TRANSPORT

BOULONS

La scie à onglets composés doit être montée solidement sur
un plan de travail ferme, tel qu’un établi, planche de montage,
ou un stand pour scie à onglets. La base de la scie possède
quatre trous de montage. Les boulons ou vis doivent être assez
longs pour traverser la base de la scie, les rondelles frein, les
écrous et l’établi. Serrer les boulons ou vis fermement.

La figure 7 illustre la configuration des trous pour l’installation
sur un établi. Une fois la scie installée, vérifier soigneusement
l’établi pour s’assurer qu’aucun mouvement ne peut se produire
pendant l’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.

INSTALLATION DE LA POIGNÉE DE
TRANSPORT

Voir la figure 8.

Retirer le bloc-piles.


 Aligner la poignée sur les languettes situées sur le dessus

de la scie.

13 − Français

Fig. 8

 Insérer les écrous de blocage dans les pochettes.
NOTE : Maintenir les deux écrous de blocage en place

avec les doigts tout en serrant les boulons. S’assurer que

le nylock est à l’extérieur du boulon pour faciliter le filetage.

Insérer les boulons à travers la poignée et les languettes.


 Enfiler les boulons dans les écrous de blocage.
 Serrer les boulons à l’aide de la clé à lame.

ASSEMBLAGE

UTILISATION DU GUIDE DE PROFONDEUR

Voir la figure 9.

Lorsqu’il est utilisé, le guide de profondeur limite la course
vers le bas de la lame lors de la coupe de rainures et d’autres
coupes non traversantes.

Pour utiliser le guide de profondeur :

Retirer le bloc-piles.


 Si la scie est en position de remisage ou de transport,

déverrouiller le bras de la scie.

Tourner le butée de profondeur vers la boîtier du moteur.


 Avec l’extrémité du bouton de commande de profondeur

touchant l’arrêt butée de profondeur, ajuster le bouton de
commande profondeur en tournant le bouton jusqu’à ce
que la profondeur désirée de coupure est atteinte.

Une entretoise en bois d’au moins 63,5 mm (2 1/2 po) doit



être placée entre la pièce à travailler et le guide afin d’obtenir
une profondeur de coupe uniforme de la pièce à travailler.
Utiliser le serre-joint pour immobiliser l’entretoise et une
autre bride de serrage adaptée pour immobiliser la pièce
à travailler. Effectuer la coupe coulissante à la profondeur
désirée. Voir les figures 35 et 36.

Tourner la butée de profondeur vers le logement du moteur



pour effectuer des coupes complètes.

NOTE : La butée de profondeur doit être poussée vers le
logement du moteur avant de verrouiller ou déverrouiller le
bras de la scie.

BOUTON DE COMMANDE

DE PROFONDEUR

BUTÉE DE

PROFONDEUR

Fig. 9

POIGNÉE

EN « D »

VERROUILLAGE / DÉVERROUILLAGE DU
BRAS DE LA SCIE

Voir la figure 10.

Il n’est pas nécessaire de relâcher le bouton de commande de
profondeur pour verrouiller ou déverrouiller le bras de la scie.

Pour déverrouiller et relever le bras de la scie :

Saisir fermement la poignée en « D » et appliquer une



pression vers le bas tout en tirant en même temps le guide
de profondeur à l’écart du logement de la scie.

Relâcher le guide et relever lentement le bras de la scie.



Pour reverrouiller le bras de la scie :

Tenir fermement la poignée en D et appuyer vers le bas



en poussant simultanément la goupille de verrouillage à
l’intérieur et vers le logement de la scie.

Relâcher la goupille de verrouillage et lui permettre de



verrouiller la scie en place.

GOUPILLE DE

VERROUILLAGE

Fig. 10

14 − Français

ASSEMBLAGE

SAC À POUSSIÈRE

Voir la figure 11.

Un sac à poussières est fourni avec cette scie à onglets. Il
s’adapte sur l’orifice de sortie situé à l’arrière de la scie.

NOTE : Le orifice d’évacuation accepte aussi 1-1/4 dans. le
tuyau d’aspirateur.

CLÉ DE LAME

Voir la figure 12.

La scie est fournie avec une clé de lame. Une extrémité de la clé
est un tournevis cruciforme et l’autre est une clé hexagonale.
Utiliser l’extrémité à clé hexagonale pour installer et déposer
la lame et l’extrémité à tournevis cruciforme pour retirer ou
desserrer des vis. Un espace de rangement pour la clé de
lame se trouve à l’arrière du guide d’onglets droit.

BRIDE DE SERRAGE DE PIÈCE

Voir la figure 12.

AVERTISSEMENT :

Dans certaines conditions, la bride de serrage de pièce
peut perturber le fonctionnement de la protection de lame.
Toujours s’assurer du libre fonctionnement de la protection
de lame avant de commencer la coupe, afin de réduire le
risque de blessure grave.

La bride de serrage de pièce permet un contrôle accru en
bridant la pièce sur le guide ou la table de la scie. Elle évite
aussi le déplacement de la pièce vers la lame. C’est très utile
lors de la coupe d’onglets composés. Selon l’opération de
coupe et les dimensions de la pièce, il peut être nécessaire
d’utiliser un serre-joint ou autre pince adaptée au lieu de
la bride de serrage de pièce pour bloquer la pièce avant
d’effectuer la coupe.

Installation de la bride de serrage de pièce :

Placer l’axe de la bride de serrage dans l’un des trous situé



derrière le guide d’onglet.

Tourner le bouton de bride de serrage de pièce pour le



déplacer vers le haut ou le bas afin de maintenir fermement
la pièce à couper en place.

ORIFICE

D’ÉVACUATION

BRIDE DE

SERRAGE DE PIÈCE

CLÉ DE

LAME

SAC À

POUSSIÈRE

Fig. 11

TRAVAIL LE

BOUTON D’ARBRE

15 − Français

BASE

Fig. 12

ASSEMBLAGE

RALLONGES DE TABLE

Voir les figures 13 à 15.

Des rallonges de table sont fournies pour les côtés gauche et
droit de la scie. Les rallonges gauche et droite ne s’adaptent
correctement que dans un sens. Veiller à ce que le bord avant
de la poignée soit au même niveau que la table.

Pour l’installer les rallonges de table :

Aligner l’écrou de blocage à l’intérieur de la pochette d’écrou



située dans la partie inférieure de la base.

Tout en maintenant l’écrou de blocage en place, insérez le



boulon à travers la rallonge et la base, puis l’enfiler dans
l’écrou de blocage. Utilisez la clé à lame pour serrer le
boulon dans l’écrou de blocage.

NOTE : Les tables de rallonges gauche et droite sont

différentes. Veiller à vérifier l’alignement par rapport à l’avant
de la table avant d’installer les boulons. Utiliser une règle
droite pour vérifier que la table de rallonge est de niveau
avec le haut de la base.

Répéter l’opération pour l’autre rallonge de table.



ÉCROU DE

BLOCAGE

SCIE VUE D’EN DESSOUS

POCHETTE

DE L’ÉCROU

Fig. 14

RALLONGE

DE TABLE

GAUCHE

BOULON

TROU DE

BOULON

ÉCROU DE

BLOCAGE

BASE

Fig. 13

16 − Français

RALLONGE

DE TABLE

DROITE

BOULON

BASE

ÉCROU DE

BLOCAGE

Fig. 15

ASSEMBLAGE

INSTALLATION / REMPLACEMENT DE LA LAME

Voir les figures 16 et 17.

La lame est déjà installée à la livraison de ce modèle de scie
à onglets. Les instructions sont comprises afin qu’on puisse
les consulter lorsqu’on change ou qu’on remplace les lames.

AVERTISSEMENT :

La taille maximum de lame pouvant être utilisée sur
cette scie est de 10 po. Ne jamais utiliser une lame trop
épaisse pour permettre à la rondelle extérieure de la lame
de s’engager sur les méplats de la broche. Des lames de
plus grandes dimensions toucheraient les protections de
lame et des lames plus épaisses empêcheraient le boulon
de lame de maintenir la lame sur la broche. Ces deux
situations peuvent causer un accident et des blessures
graves.



Retirer le bloc-piles.

 Relever le bras de la scie.
 Avec la pointe du tournevis cruciforme de la clé pour

lame, desserrer, mais ne pas enlever, le vis du couvercle
de boulon de la lame. Faire tourner la garde inférieure et
faire tourner le couvercle de boulon de lame vers le haut
et vers l’arrière pour exposer le boulon de lame.

Appuyer sur bouton de verrouillage de la broche et tourner



le boulon de lame jusqu’à ce que la broche se verrouille.

Avec l’extrémité hexagonale de la clé de lame fournie,



desserrer et retirer le boulon de lame.

NOTE : Le boulon de lame est fileté à gauche. Il doit donc

être tourné vers la droite pour être desserré.

Retirer la rondelle de lame extérieure. Ne pas retirer la



rondelle intérieure de la lame.

Appliquer une goutte d’huile sur la surface de contact des



rondelles intérieure et extérieure.

AVERTISSEMENT :

Si la rondelle intérieure de la lame a été retirée, la remettre
en place avant d’installer la lame sur la broche. L’absence
de cette pièce pourrait causer un accident, car la lame ne
serait pas correctement serrée.

BOUTON DE

VERROUILLAGE

DE BROCHE

NOTE : AVANT
D’UTILISER, VÉRIFIER
QUE LA VIS EST BIEN
SERRÉE POUR ÉVITER
TOUT MOUVEMENT DU
PROTECTEUR

COUVERCLE DU

BOULON DE LAME

RONDELLE

EXTÉRIEURE

DE LAME

AVEC DOUBLES

MÉPLATS EN « D »

RONDELLE

DE LAME

EXTÉRIEURE

BOULON

DE LAME

VIS DU

COUVERCLE

DE BOULON

DE LA LAME

Fig. 16

LAME

ARBRE

RONDELLE

INTÉRIEURE

DE LAME

GARDE DE LAME

INFÉRIEURE



Engager la lame dans la garde inférieure et sur la broche.

Les dents doivent être orientées vers le bas à l’avant de
la lame, comme le montre la figure 17.

Remettre en place la rondelle de lame extérieure. Les deux



méplats en « D » des rondelles de lame s’alignent sur les
méplats de la broche.

Appuyer sur le bouton de verrouillage de la broche et



réinstaller le boulon de lame.

NOTE : Le boulon de lame est fileté à gauche. Il doit donc
être tourné vers la gauche pour être serré.

17 − Français

POUR

DESSERRER

BOULON
DE LAME

POUR

SERRER

MÉPLAT(S)

DE LA BROCHE

RONDELLE

INTÉRIEURE DE

LAME AVEC

DOUBLES
MÉPLATS

EN « D »

LAME

Fig. 17

ASSEMBLAGE

ATTENTION :

Toujours installer la lame avec les dents et la flèche imprimée
sur son côté, orientées vers le bas à l’avant de la scie. Le
sens de rotation de la lame est également représenté par
une flèche estampée sur la protection supérieure.

 Serrer le boulon fermement.
 Replacer le couvercle du boulon de la lame et bien serrer

la vis du couvercle du boulon.

Abaisser la protection de la lame.


 Lever et abaisser le bras de la scie pour s’assurer que la

protection inférieure de la lame fonctionne correctement.

AVERTISSEMENT :

S’assurer que le bouton de verrouillage de la broche
n’est pas engagé avant de brancher la scie sur la source
d’alimentation. Ne jamais engager le bouton de verrouillage
de la broche lorsque la lame est en rotation.

RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE

Voir la figure 18.

AVERTISSEMENT :

La plaque à gorge doit être au dessous de la table à onglets.
Si la plaque à gorge est trop haute ou trop basse, la pièce
de bois peut accrocher les bords inégaux et causer un
blocage entraînant des blessures graves.

Ne jamais utiliser la scie à moins que la plaque à gorge ne
soit installée.

Retrait / remplacement :

 Retirer le bloc-piles.
 Retirer les vis fixant la plaque à gorge.
 Retirer la plaque à gorge de la scie.
 Pour réinstaller la plaque à gorge, aligner ses trous sur

ceux de la base de la scie.

Remettre les vis en place en veillant à ne pas trop les serrer



ce qui pourrait causer le voilage ou la déformation de la
plaque.

RÉGLAGE DU PIED DE SUPPORT

Voir la figure 18.

Tourner le pied de support vers la droite ou la gauche selon
l’intensité de soutien nécessaire pour réaliser des coupes
coulissantes.

NOTE : De nombreuses illustrations de ce manuel ne
montrent que des parties de la scie à onglets composés.
Cette présentation a été choisie pour montrer clairement les
différents aspects de la scie. Ne jamais utiliser la scie sans

avoir vérifié que tous les dispositifs de protection sont en
place et en bon état.

18 − Français

PLAQUE À

GORGE

SUPPORT

PIED DE

Fig. 18

ASSEMBLAGE

ÉQUERRAGE DE LA LAME PAR GUIDE
D’ONGLET

Voir les figures 19 à 24.

Retirer le bloc-piles.


 Abaisser complètement le bras de la scie et engager

l’axe de verrouillage pour maintenir le bras en position de
transport.

Desserrer la poignée de verrouillage d’angle d’environ un



demi-tour et presser le levier de verrouillage à encliquetage.

Tourner le bras de commande jusqu’à ce que l’indicateur



d’échelle soit en position 0°.

Relâcher le levier de verrouillage à encliquetage, engageant



de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet
pour immobiliser la table à onglets.

Desserrer le bouton de verrouillage d’angle de biseau et



régler le bras de la scie pour un biseau de 0° (lame à 90°
de la table). Serrer le bouton de verrouillage de biseau.

Poser une équerre à plat sur la table à onglets. Placer une



branche de l’équerre contre le guide. Glisser l’autre branche
de l’équerre contre le plat de la lame.

NOTE : Vérifier que l’équerre est en contact avec le plat

de la lame, pas les dents.

Le bord de l’équerre et la lame doivent être parallèles,



comme le montre la figure 19.

Si l’avant ou l’arrière de la lame s’écarte de l’équerre, des



réglages, illustrés aux figures 20 et 21, sont nécessaires.

LAME

ÉQUERRE

GUIDE

D’ONGLET

TABLE À

ONGLETS

VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 20

GUIDE

D’ONGLET

VUE DE LA LAME D’ÉQUERRE AVEC LE GUIDE

TABLE À

ONGLETS

ÉQUERRE

LAME

LAME

ÉQUERRE

GUIDE

D’ONGLET

TABLE À

ONGLETS

VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 21

POIGNÉE DE

VERROUILLAGE

D’ONGLET

Fig. 19

19 − Français

ASSEMBLAGE

 Desserrer la vis du guide et glisser le guide à onglets

coulissant partiel vers la lame, afin d’accéder aux vis à tête
avec entraînement intérieur qui sécurisent le guide à onglets
gauche à la table.

À l’aide de la clé de lame fournie, desserrer les vis à tête



creuse fixant le guide d’onglet à la table à onglets.

Tourner le guide d’onglet vers la gauche ou la droite, afin



de mettre la lame de scie parallèle à l’équerre.

Resserrer fermement les vis et vérifier de nouveau



l’alignement du guide et de la lame.

Remettre le guide à onglets coulissant partiel en position



initiale et resserrer la vis du guide pour sécuriser.

La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les

figures 23 et 24.

VIS À TÊTE

CREUSE

ÉCHELLE DE

BISEAU

INDICATEUR

D’ÉCHELLE

INDICATEUR

D’ÉCHELLE

BOUTON DE

VERROUILLAGE

DE BISEAU

Fig. 23

VIS DU

GUIDE

GUIDE

D’ONGLET

GUIDE À

ONGLETS

COULISSANT

PARTIEL

VIS À TÊTE

CREUSE

Fig. 22

VIS

D’INDICATEUR

ÉCHELLE

D’ONGLETS

INDICATEUR

D’ÉCHELLE

Fig. 24

20 − Français

ASSEMBLAGE

ÉQUERRAGE DE LA LAME PAR RAPPORT À
LA TABLE À ONGLETS

Voir les figures 25 à 27.

Retirer le bloc-piles.


 Abaisser complètement le bras de la scie et engager

l’axe de verrouillage pour maintenir le bras en position de
transport.

Desserrer la poignée de verrouillage d’angle d’environ un



demi-tour et presser le levier de verrouillage à encliquetage.

Tourner le bras de commande jusqu’à ce que l’indicateur



d’échelle soit en position 0°.

Relâcher le levier de verrouillage à encliquetage, engageant



de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet
pour immobiliser la table à onglets.

Desserrer le bouton de verrouillage d’angle de biseau et



régler le bras de la scie jusqu’à ce que soit assis dans la
butée de biseau positive de 0° (lame à 90° de la table).
Serrer le bouton de verrouillage de biseau.

Placer une équerre combinée contre la table à onglets et



le plat de la lame.

NOTE : Vérifier que l’équerre est en contact avec le plat

de la lame, pas les dents.

Faire tourner la lame à la main et vérifier son alignement



sur la table en plusieurs points.

Le bord de l’équerre et la lame doivent être parallèles,



comme le montre la figure 25.

Si le haut ou le bas de la lame s’écarte de l’équerre, des



réglages, figures 26 et 27, sont nécessaires.

Dévisser le bouton de verrouillage de biseau.



 Régler la vis de butée de biseau à 0° pour aligner la lame

de la scie avec le tracé perpendiculaire. Voir le Réglage

de butée positive dans la section Réglages.

Resserrer le bouton de verrouillage de biseau. Vérifier à



nouveau l’alignement de la lame sur la table.
NOTE: La procédure ci-dessus peut être utilisée pour

vérifier l’alignement de la lame sur la table à 0° et 45°.
La scie présente plusieurs indicateur d’échelle. Une fois les

réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les

figures 23 et 24.

LAME

TABLE À

ONGLETS

GUIDE

D’ONGLET

ÉQUERRE

COMBINÉE

VUE DE LA LAME PAS D’ÉQUERRE AVEC LA TABLE,

DES RÉGLAGES SONT NÉCESSAIRES

Fig. 26

GUIDE

D’ONGLET

TABLE À

ONGLETS

ÉQUERRE

COMBINÉE

VUE DE LA LAME D’ÉQUERRE

AVEC LA TABLE À ONGLETS

LAME

POIGNÉE DE

VERROUILLAGE

D’ONGLET

Fig. 25

GUIDE

D’ONGLET

VUE DE LA LAME PAS D’ÉQUERRE AVEC TABLE À ONGLETS,

21 − Français

TABLE À

ÉQUERRE

ONGLETS

COMBINÉE

DES RÉGLAGES SONT NÉCESSAIRES

LAME

Fig. 27

UTILISATION

AVERTISSEMENT :

Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. Si cette précaution n’est pas prise,
des objets peuvent être projetés dans les yeux et causer
des lésions graves.

AVERTISSEMENT :

Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

APPLICATIONS

Ce produit est conçu uniquement pour les applications
suivantes :

 Coupe transversale de pièces de bois et de plastique

(ne pas couper de métaux, céramiques ou produits de
maçonnerie.)

Coupe d’onglets, joints, etc., pour cadres, moulures,



encadrements de portes et menuiserie fine

Coupe en biseau et coupe composée


 Coupe transversale de larges pièces

NOTE : La lame fournie convient à la plupart des opérations
de coupe de bois, toutefois, pour les travaux de menuiserie
fine et la coupe de matières plastiques, utiliser l’une des lames
accessoires en vente dans les magasins Ryobi.

AVERTISSEMENT :

Avant d’entreprendre toute opération de coupe, assujettir
ou boulonner la scie à onglets composés sur un établi. Ne
jamais utiliser la scie à onglets sur le sol ou en se tenant
accroupi. Le non respect de cette mise en garde peut
entraîner des blessures graves.

AVERTISSEMENT :

Pour éviter des blessures graves, toujours garder les
mains hors de la zone dangereuse, c’est-à-dire à au moins
100 mm (4 po) de la lame. Ne jamais effectuer de coupes à
main levée (c.-à-d. sans maintenir la pièce contre le guide).
La lame pourrait se coincer dans la pièce si celle-ci glisse
ou tourne.

AVIS :

Ne pas mettre la scie en marche sans s’être assuré de
l’absence d’interférence entre la lame et le guide d’onglets.
La lame pourrait être endommagée si elle entrait en contact
avec le guide d’onglets pendant le fonctionnement.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 28.

Insérer le bloc-piles dans la scie. Aligner la saillie du bloc



de piles sur la rainure de l’intérieur de la scie.

S’assurer que les loquets sur les deux côtés de la pile



s’engagent correctement et vérifier que le bloc-piles est

solidement assujetti avant d’utiliser l’outil.

AVERTISSEMENT :

Toujours retirer le bloc-piles de l’outil au moment
d’assembler des pièces, d’effectuer des réglages.
transport, et de procéder au nettoyage, ou lorsque l’outil
n’est pas utilisé. Le fait de retirer la pile permet d’empêcher
un démarrage accidentel pouvant entraîner des blessures
graves.



Identifier les loquets de chaque côté du bloc-piles. Appuyer

sur les loquets pour dégager le bloc-piles de l’outil.

Retirer le bloc-piles de l’outil.



Pour prendre connaissance de l’ensemble des instructions
relatives à la charge, consulter les manuels d’utilisation des
bloc-piles et des modèles de chargeur connexes.

LOQUETS

BLOC-PILES

AVERTISSEMENT :

Pour éviter des blessures, toujours serrer fermement la
poignée de verrouillage d’angle et levier de verrouillage
de biseau avant d’effectuer une coupe. Si cette précaution
n’est pas prise, la table o tête de la scie risquent de se
déplacer pendant la coupe.

22 − Français

LOGEMENT DE

BLOC-PILES

Fig. 28

UTILISATION

TRAVAUX DE COUPE AVEC LA SCIE À
ONGLETS COMPOSÉS

AVERTISSEMENT :

Si un serre-joint ou une bride de serrage de pièce est utilisé
pour maintenir la pièce, il ne doit être placé que d’un côté
de la lame. La pièce doit être libre d’un côté de la lame
afin qu’elle ne risque pas de la bloquer. Un pincement
de la lame dans la pièce causerait le calage du moteur
et un rebond. Le blocage de la lame peut entraîner des
blessures graves.

AVERTISSEMENT :

NE JAMAIS se déplacer l’ajustement de pièce ou marque
à n’importe quel angle de coupe pendant que la scie court
et la lame tourne. N’importe quelle erreur peut avoir pour
résultat le contact avec la lame causant des blessures
graves.

AVERTISSEMENT :

Ne pas couper de pièces étroites au moyen du dispositif
de coulissement. Le non-respect de cet avertissement
pourrait entraîner des blessures graves.

OMBRE DES DENTS DE LA

LAME REFLÉTÉE SUR LA PIÈCE

À TRAVAILLER

INTERRUPTEUR

DEL

Fig. 29

SYSTÈME D’ÉCLAIRAGE DEL

Voir le figure 29.

AVERTISSEMENT :

Ne pas fixer le faisceau (même à bonne distance). Le fait
de fixer le faisceau peut causer des blessures graves et
même entraîner la perte de la vue.

Le système d’éclairage DEL reflète l’ombre des dents de la
scie sur la pièce à travailler. Ceci pour permettre une précision
accrue des coupes sans réglage.

Pour utiliser cette fonction, appuyer sur l’interrupteur à DEL
ou sur la gâchette pour activer la lumière.

Abaisser le bras de la scie de manière à ce que la lame se
trouve à environ 6,3 mm (1/4 po) de la pièce à travailler.
L’ombre de la lame sera reflétée sur la pièce à travailler pour
indiquer l’endroit où les dents de la lame seront en contact
pendant la coupe.

NOTE : Après avoir appuyé et relâché l’interrupteur à DEL ou la
gâchette, le voyant à DEL reste allumé pendant 15 secondes,
puis s’éteint pour économiser la pile.

23 − Français

UTILISATION

POUR RÉALISER DES COUPES NON
COULISSANTES

AVERTISSEMENT :

Bien serrer le bouton de verrouillage du coulissement lors
de coupes non coulissantes. Si le bouton est mal serré, la
tête de la scie peut bouger durant la coupe.

POUR COUPES D’ONGLETS / TRANS­VERSALES

Voir les figures 30 et 31.

La coupe est effectuée en travers du grain de la pièce de bois.
Pour effectuer une coupe transversale droite, la table à onglet
doit être réglée sur 0°. Les coupes d’onglets sont réalisées
en réglant la table sur tout angle autre que 0°.

NOTE : Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Glisser la tête de la scie complètement vers l’arrière et serrer

fermement le bouton de verrouillage de coulissement.



Relever complètement le bras de la scie.

 Desserrer la poignée de verrouillage d’angle d’environ un

demi-tour et presser le levier de verrouillage à encliquetage.



Tourner le bras de commande de manière à aligner le

pointeur sur la graduation correspondant à l’angle désiré.



Relâcher le levier de verrouillage à encliquetage puis serrer

le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.

NOTE : Repérer rapidement sur 0°, 15°, 22,5°, 31,6° ou 45°

à gauche ou à droite en relâchant le bouton de dégagement
à encliquetage tout en tournant le bras de commande. Le
bras de commande reposera automatiquement dans l’un
des crans d’arrêt situé sur la base de la table à onglets.



Placer la pièce à couper à plat sur la table à onglet, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et la
bloquer. Voir les figures 42 et 43.



Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 35.



Appuyer l’interrupteur DEL.

 Abaisser la lame et aligner la ligne de coupe sur la pièce

avec le bord de la lame de scie ou l’ombre de la lame.



Saisir fermement la pièce d’une main et la caler contre

le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce, un serre-joint ou ou autre pince adaptée
pour maintenir la pièce.



Avant de mettre la scie en marche, effectuer un essai à

vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

COUPE TRANSVERSALE

BRIDE DE
SERRAGE

DE PIÈCE

Fig. 30

COUPE D’ONGLET

GUIDE À

ONGLETS

COULISSANT

PARTIEL

BRIDE DE
SERRAGE
DE PIÈCE

Fig. 31

24 − Français

UTILISATION

 Saisir fermement le manche de la scie. Enfoncer le dispositif

de verrouillage avec le po puis serrer la gâchette. Attendre
quelques secondes que la lame atteigne sa vitesse de
rotation maximale.



Abaisser lentement la lame sur la pièce.

 Relâcher la gâchette et attendre l’arrêt complet de la lame

avant de la relever de la pièce et de retirer la pièce de la
table à onglet.

COUPE EN BISEAU

Voir le figure 32.

Une coupe en biseau est réalisée en travers du grain de la
pièce, avec la lame en biais. Pour effectuer une coupe en
biseau droite, la table à onglets doit être réglée sur 0° et la
lame entre 0° et 45°.

NOTE : Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Glisser la tête de la scie complètement vers l’arrière et serrer

fermement le bouton de verrouillage de coulissement.



Tirer l’axe de verrouillage du bras et relever ce dernier

complètement.



 Desserrer la poignée de verrouillage d’angle d’environ un

demi-tour et presser le levier de verrouillage à encliquetage.



Tourner le bras de commande jusqu’à ce que l’indicateur

d’échelle soit en position 0°.



Relâcher le levier de verrouillage à encliquetage, engageant

de cran d’arrêt, puis serrer le bouton de verrouillage d’onglet
pour immobiliser la table à onglets.



Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie sur l’angle désiré.



L’angle de biseau est réglable de 0° à 45°.

 Aligner le point de repère sur la graduation correspondant

à l’angle désiré.



Une fois le bras réglé sur l’angle désiré, serrer fermement

le bouton de verrouillage de biseau.



Placer la pièce à couper à plat sur la table à onglets, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et la
bloquer. Voir les figures 42 et 43.



Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à

COUPE EN BISEAU

BRIDE DE
SERRAGE

DE PIÈCE

Fig. 32

rouleau ou un plan de travail se trouvant au même niveau

que la scie. Voir la figure 35.

Appuyer l’interrupteur DEL.


 Abaisser la lame et aligner la ligne de coupe sur la pièce

avec le bord de la lame de scie ou l’ombre de la lame.



Saisir fermement la pièce d’une main et la caler contre

le guide. Dans la mesure du possible, utiliser la bride de

serrage optionnelle ou un serre-joint pour maintenir la pièce.



Avant de mettre la scie en marche, effectuer un essai à

vide, afin de s’assurer qu’aucun problème ne se présentera

lorsque la coupe est effectuée.



Saisir fermement le manche de la scie. Enfoncer le levier de

verrouillage et puis serrer la gâchette. Attendre quelques

secondes que la lame atteigne sa vitesse de rotation

maximale.

Abaisser lentement la lame sur la pièce.


 Relâcher la gâchette et attendre l’arrêt complet de la

lame avant de la relever de la pièce. Attendre que le frein

électrique ait complètement stoppé la lame avant de retirer

la pièce de la table.

25 − Français

UTILISATION

COUPE D’ONGLET COMPOSÉ

Voir les figures 33 et 34.

Une coupe d’onglet composé consiste à utiliser un angle
d’onglet et un angle de biseau simultanément. Ce type de
coupe est utilisé pour la réalisation de cadres, de boîtes à
pans inclinés et certains travaux de charpente.

Pour effectuer ce type de coupe, le bras de commande de la
table doit être réglé sur l’angle d’onglet désiré et la scie doit
être inclinée sur l’angle de biseau correct. Le plus grand soin
doit être apporté aux réglages pour onglets composés, du
fait de l’interaction des deux réglages d’angle.

Les réglages d’angles d’onglet et de biseau sont relationnels.
Tout changement de l’angle d’onglet affecte le réglage de
l’angle de biseau. De même, tout changement de l’angle de
biseau affecte le réglage de l’angle d’onglet.

Plusieurs réglages peuvent s’avérer nécessaires pour obtenir
la coupe désirée. Le premier réglage d’angle doit être vérifié
après avoir effectué le second, étant donné que ce second
réglage affecte le premier.

Une fois les réglages correct pour une coupe désirée obtenus,
toujours effectuer une coupe d’essai sur une chute avant de
couper la pièce définitive.

NOTE : Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.



Glisser la tête de la scie complètement vers l’arrière et serrer

fermement le bouton de verrouillage de coulissement.



Tirer l’axe de verrouillage du bras et relever ce dernier

complètement.



Desserrer la poignée de verrouillage d’angle d’environ un

demi-tour et presser le levier de verrouillage à encliquetage.



Tourner le bras de commande de manière à aligner le

pointeur sur la graduation correspondant à l’angle désiré.



Relâcher le levier de verrouillage à encliquetage puis serrer

le bouton de verrouillage d’onglet pour immobiliser la table
à onglets.



Desserrer le bouton de verrouillage d’angle de biseau et

régler le bras de la scie sur l’angle désiré.



L’angle de biseau est réglable de 0° à 45°.

 Une fois le bras de scie réglé à l’angle désiré, serrer

fermement le bouton de verrouillage de biseau.



Vérifiez à nouveau l’angle de coupe d’onglet. Faites une

coupe d’essai dans une chute.



Placez la pièce à plat sur la table d’onglet, l’un des bords

bien placé contre le guide. Si la pièce est gauchie, placez
le côté convexe contre le guide. Si le bord concave de la
pièce se trouve contre le guide, la pièce pourrait s’affaisser
à la fin de la coupe et coincer la lame. Voir les figures 42

et 43.



Lors de la coupe de longues pièces ou moulures, retenez

l’extrémité opposée de la pièce avec un support à rouleau
ou une surface de travail de niveau avec la table de la scie.

Voir la figure 35.



Appuyer l’interrupteur DEL.

COUPE D’ONGLET COMPOSÉ

BRIDE DE

SERRAGE DE PIÈCE

Fig. 33

COUPE D’ONGLET COMPOSÉ 45° X 45°

Fig. 34

26 − Français

UTILISATION

 Abaisser la lame et aligner la ligne de coupe sur la pièce

avec le bord de la lame de scie ou l’ombre de la lame.

Saisir fermement la pièce d’une main et la caler contre



le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce, un serre-joint ou ou autre pince adaptée
pour maintenir la pièce.

Avant de mettre la scie en marche, effectuer un essai à



vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

Saisir fermement le manche de la scie. Enfoncer le dispositif



de verrouillage avec le pouce puis serrer la gâchette.
Attendre quelques secondes que la lame atteigne sa vitesse
de rotation maximale.

Abaissez lentement la lame dans la pièce pour la couper.


 Relâcher la gâchette et attendre l’arrêt complet de la lame

avant de la relever de la pièce et de retirer la pièce de la
table à onglet.

SUPPORT DE PIÈCES LONGUES

Voir la figure 35.

Les pièces longues nécessitent un support additionnel. Les
supports, un support à rouleau, ou une surface de travail de
niveau avec la table de la scie doivent être placés sous la
pièce, de manière à ce qu’elle ne fléchisse pas. Les supports
doivent permettre à la pièce de reposer à plat sur la base de la
scie et la table pendant la coupe. Dans la mesure du possible,
utiliser bride de serrage de pièce, serre-joint ou ou autre pince
adaptée pour maintenir la pièce.

SERRE-JOINT

EN C

PIÈCE

LONGUE

SUPPORTS DE LA PIÈCE

Fig. 35

COUPE À COULISSEMENT

AVERTISSEMENT :

Ne jamais couper en tirant la scie vers soi car la lame
pourrait grimper sur le haut de la pièce et se déplacer vers
l’opérateur. Le non-respect de cet avertissement pourrait
entraîner des blessures graves.

COUPE À COULISSEMENT

Voir les figures 36 et 37.

La fonction de coulissement coupe des pièces de 305 mm
(12 po) de large par 38,1 mm (1-1/2 po) d’épaisseur ou 89
mm (3-1/2 po) de large par 89 mm (3-1/2 po). Avec la scie à
l’arrêt, tirer le bras de la scie vers l’avant. Mettre la scie en
marche (laisser la lame atteindre la vitesse maximum) puis
pousser la lame vers le bas sur la pièce à travailler puis vers
l’arrière de la scie pour faire la coupe. Les coupes peuvent être
réalisées en poussant la lame de la scie à l’écart de soi et vers
le rapporteur de biseau à l’arrière de la scie et en s’arrêtant
lorsque la position arrière complète a été atteinte après chaque
coupe. Lorsque la scie est en marche, NE JAMAIS tirer la
lame de la scie vers soi ou vers l’avant de la scie.

Relever complètement le bras de la scie.


 Placer la pièce à couper à plat sur la table à onglet, l’un

de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et la
bloquer. Voir les figures 42 et 43.

27 − Français

BOUTON DE

VERROUILLAGE DU

COULISSEMENT

GLISSER LE BRAS DE LA SCIE

VERS L’AVANT PUIS VERS LE BAS

Fig. 36



Lors de la coupe de planches ou de moulures longues,

soutenir l’extrémité libre de la pièce avec un chevalet à

rouleau ou un plan de travail se trouvant au même niveau

que la scie. Voir la figure 35.

Appuyer l’interrupteur DEL.


 Abaisser la lame et aligner la ligne de coupe sur la pièce

avec le bord de la lame de scie ou l’ombre de la lame.

UTILISATION

 Desserrer le bouton de verrouillage de coulissement en le

tournant dans le sens inverse des aiguilles d’une montre.

Saisir fermement la pièce d’une main et la caler contre



le guide. Dans la mesure du possible, utiliser la bride de
serrage de pièce, un serre-joint ou ou autre pince adaptée
pour maintenir la pièce.

Avant de mettre la scie en marche, effectuer un essai à



vide, afin de s’assurer qu’aucun problème ne se présentera
lorsque la coupe est effectuée.

Avec la scie à l’arrêt, saisir fermement la poignée de la scie



et tirer la scie vers l’avant jusqu’à ce que l’arbre de la lame
(centre de la lame de la scie) soit au-delà de l’avant de la
pièce à travailler ou jusqu’à ce que la scie soit complètement
déployée.

Serrer la gâchette. Attendre quelques secondes que la



lame atteigne sa vitesse de rotation maximale.

Abaisser lentement la lame sur et au travers du bord avant



de la pièce.

Pousser la poignée de la scie à l’écart de soi et vers le



rapporteur de biseau à l’arrière de la scie.

Relâcher la gâchette et attendre l’arrêt complet de la lame



avant de la relever de la pièce et de retirer la pièce de la
table à onglet.

NOTE : La coupe est effectuée en travers du grain de la
pièce de bois. Pour effectuer une coupe transversale droite,
la table à onglet doit être réglée sur 0°. Les coupes d’onglets
sont réalisées en réglant la table sur tout angle autre que 0°.

COUPE À COULISSEMENT

POUSSER

VERS

L’ARRIÈRE

Fig. 37

GUIDE À ONGLETS

COULISSANT PARTIEL

GUIDE

AUXILIAIRE

COMMENT FABRIQUER UNE GUIDE
AUXILIAIRE

Voir la figure 38.

Selon la taille et la position de la pièce à travailler, certaines
coupes inhabituelles peuvent bénéficier d’un soutien
supplémentaire fourni par un guide auxiliaire. Les trous fournis
dans le guide de la scie à onglets sont utilisés pour fixer le
guide auxiliaire en place.

NOTE : Le guide auxiliaire ne peut être utilisé que lorsque le
biseau est réglé à 0°. Lorsqu’une coupe biseautée est effectuée,
le guide auxiliaire DOIT être retiré.

Pour fixer le guide auxiliaire à la scie :

Desserrer la vis du guide et déplacer le guide à onglets



coulissant partiel vers la lame de telle sorte que les trous
soient visibles.

Placer un morceau de bois de 88,9 x 254 mm (3 1/2 x 10



po) contre le guide d’onglets en l’alignant avec le bord
gauche de la table d’onglets.

NOTE: La hauteur et l’épaisseur appropriés du guide

varieront selon l’angle de la scie à onglets et les matériaux
à couper.

Bien serrer le bois contre le guide avec des pinces et y



insérer des vis à bois à partir de l’arrière du guide dans les
deux trous et dans le guide auxiliaire. Au besoin, percer un
trou dans le bois avant d’insérer les vis pour éviter que le
bois fende. Retirer les pinces.

NOTE : S’assurer que les vis utilisées pour fixer le guide

auxiliaire ne passent pas à travers la face avant du guide

28 − Français

VIS DU

GUIDE

ALIGNER LA PLINTHE

AVEC LE BORD DE LA

TABLE D’ONGLETS

Fig. 38

et que les vis ne se retrouveront pas sur la trajectoire de

la lame à cause de leur longueur, dans quelque angle que

ce soit.

Remettre le guide à onglets coulissant partiel en position



initiale, afin qu’il ne soit plus dans le chemin de la lame.

Faire une coupe entière à gauche à l’aide du guide auxiliaire.



NOTE : Vérifier qu’il n’y a pas d’interférence entre le guide

auxiliaire et la protection de lame inférieure. Corriger toute

interférence avant de continuer.

Répéter les étapes avec une deuxième plinthe en l’alignant



avec le côté droit de la table d’onglets.

UTILISATION

COUPE D’ONGLETS COMPOSÉS

Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus
difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après mûre
réflexion et planification.

ANGLE

DE CÔTÉ

0°

5°

10°

15°

20°

25°

30°

35°

40°

45°

50°

55°

60°

65°

70°

75°

NOMBRE DE CÔTÉS

4 5 6 7 8 9 10

M- 45,00°
B- 0,00°

M- 44,89°
B- 3,53°

M- 44,56°
B- 7,05°

M- 44,01°
B- 10,55°

M- 43,22°
B- 14,00°

M- 42,19°
B- 17,39°

M- 40,89°
B- 20,70°

M- 39,32°
B- 23,93°

M- 37,45°
B- 27,03°

M- 35,26°
B- 30,00°

M- 32,73°
B- 32,80°

M- 29,84°
B- 35,40°

M- 26,57°
B- 37,76°

M- 22,91°
B- 39,86°

M- 18,88°
B- 41,64°

M- 14,51°
B- 43,08°

M- 36,00°
B- 0,00°

M- 35,90°
B- 2,94°

M- 35,58°
B- 5,86°

M- 35,06°
B- 8,75°

M- 34,32°
B- 11,60°

M- 33,36°
B- 14,38°

M- 32,18°
B- 17,09°

M- 30,76°
B- 19,70°

M- 29,10°
B- 22,20°

M- 27,19°
B- 24,56°

M- 25,03°
B- 26,76°

M- 22,62°
B- 28,78°

M- 19,96°
B- 30,60°

M- 17,07°
B- 32,19°

M- 13,95°
B- 33,53°

M- 10,65°
B- 34,59°

M- 30,00°
B- 0,00°

M- 29,91°
B- 2,50°

M- 29,62°
B- 4,98°

M- 29,15°
B- 7,44°

M- 28,48°
B- 9,85°

M- 27,62°
B- 12,20°

M- 26,57°
B- 14,48°

M- 25,31°
B- 16,67°

M- 23,86°
B- 18,75°

M- 22,21°
B- 20,70°

M- 20,36°
B- 22,52°

M- 18,32°
B- 24,18°

M- 16,10°
B- 25,66°

M- 13,71°
B- 26,95°

M- 11,17°
B- 28,02°

M- 8,50°
B- 28,88°

M- 25,71°
B- 0,00°

M- 25,63°
B- 2,17°

M- 25,37°
B- 4,32°

M- 24,95°
B- 6,45°

M- 24,35°
B- 8,53°

M- 23,56°
B- 10,57°

M- 22,64°
B- 12,53°

M- 21,53°
B- 14,41°

M- 20,25°
B- 16,19°

M- 18,80°
B- 17,87°

M- 17,20°
B- 19,41°

M- 15,44°
B- 20,82°

M- 13,54°
B- 22,07°

M- 11,50°
B- 23,16°

M- 9,35°
B- 24,06°

M- 7,10°
B- 24,78°

M- 22,50°
B- 0,00°

M- 22,42°
B- 1,91°

M- 22,19°
B- 3,81°

M- 21,81°
B- 5,68°

M- 21,27°
B- 7,52°

M- 20,58°
B- 9,31°

M- 19,73°
B- 11,03°

M- 18,74°
B- 12,68°

M- 17,60°
B- 14,24°

M- 16,32°
B- 15,70°

M- 14,91°
B- 17,05°

M- 13,36°
B- 18,27°

M- 11,70°
B- 19,35°

M- 9,93°
B- 20,29°

M- 8,06°
B- 21,08°

M- 6,12°
B- 21,69°

M- 20,00°
B- 0,00°

M- 19,93°
B- 1,71°

M- 19,72°
B- 3,40°

M- 19,37°
B- 5,08°

M- 18,88°
B- 6,72°

M- 18,26°
B- 8,31°

M- 17,50°
B- 9,85°

M- 16,60°
B- 11,31°

M- 15,58°
B- 12,70°

M- 14,43°
B- 14,00°

M- 13,17°
B- 15,19°

M- 11,79°
B- 16,27°

M- 10,31°
B- 17,23°

M- 8,74°
B- 18,06°

M- 7,10°
B- 18,75°

M- 5,38°
B- 19,29°

M- 18,00°
B- 0,00°

M- 17,94°
B- 1,54°

M- 17,74°
B- 3,08°

M- 17,42°
B- 4,59°

M- 16,98°
B- 6,07°

M- 16,41°
B- 7,50°

M- 15,72°
B- 8,89°

M- 14,90°
B- 10,21°

M- 13,98°
B- 11,46°

M- 12,94°
B- 12,62°

M- 11,80°
B- 13,69°

M- 10,56°
B- 14,66°

M- 9,23°
B- 15,52°

M- 7,82°
B -16,26°

M- 6,34°
B- 16,88°

M- 4,81°
B- 17,37°

80°

85°

90°

Chaque angle B (biseau) et M (onglet) est indiquée au 0,005 ème de degré le plus proche,

M- 9,85°
B- 44,14°

M- 4,98°
B- 44,78°

M- 0,00°
B- 45,00°

RÉGLAGES D’ANGLES COMPOSÉS POUR LES CONSTRUCTIONS COURANTES

M- 7,19°
B- 35,37°

M- 3,62°
B- 35,84°

M- 0,00°
B- 36,00°

M- 5,73°
B- 29,50°

M- 2,88°
B- 29,87°

M- 0,00°
B- 30,00°

29 − Français

M- 4,78°
B- 25,30°

M- 2,40°
B- 25,61°

M- 0,00°
B- 25,71°

M- 4,11°
B- 22,14°

M- 2,07°
B- 22,41°

M- 0,00°
B- 22,50°

M- 3,62°
B- 19,68°

M- 1,82°
B- 19,92°

M- 0,00°
B- 20,00°

M- 3,23°
B- 17,72°

M- 1,62°
B- 17,93°

M- 0,00°
B- 18,00°

UTILISATION

COUPE DE MOULURE COURONNÉE

Cette scie à onglets est idéale pour la coupe de moulures
couronnées. En général, les scies à onglets sont préférables à
tout autre outil pour la coupe de moulures couronnées.

Pour un ajustage adéquat, les moulures couronnées doivent
être coupées avec une précision extrême.

Les deux surfaces de contact d’une section de moulure
couronnée se fixant à plat sur le plafond et le mur d’une pièce, à
des angles qui, lorsqu’ils sont additionnés, totalisent exactement
90°. La plupart des moulures couronnées présentent un angle
supérieur arrière (partie reposant à plat contre le plafond) de
52° et un angle inférieur arrière (partie reposant à plat sur le
mur) de 38°.

POSE DE LA MOULURE À PLAT SUR LA TABLE
À ONGLETS

Voir la figure 39.

Pour effectuer une coupe à 90° intérieure ou extérieure précise
selon cette méthode, poser la moulure avec sa face arrière large
à plat sur la table, contre le guide.

Lors du réglage des angles d’onglets et de biseaux pour les
onglets combinés, se rappeler que les réglages sont inter­dépendants : la modification d’un angle modifie également
l’autre angle. Se rappeler également que les angles de moulures
couronnées doivent être extrêmement précis et qu’ils sont
difficiles à obtenir. Étant donné que ces angles peuvent très
facilement être faussés, tous les réglages doivent être vérifiés
en effectuant une coupe d’essai sur une chute. En outre, la
plupart des murs ne présentant pas des angles d’exactement
90°, il est nécessaire d’ajuster les réglages en conséquence.

Lors de la coupe d’une moulure couronnée à l’aide de cette
méthode, l’angle de biseau doit être réglé à 33,85°. L’angle
d’onglet doit être réglé à 31,6° à droite ou à gauche, suivant
le sens de coupe nécessaire pour l’application. Consulter le
tableau ci-dessous pour les réglages d’angle et le positionnement
corrects de la moulure sur la table.

Les réglages indiqués au tableau ci-dessous peuvent être utilisés
pour la coupe de toutes les moulures américaines standard à
angles de 52° et 38°. La moulure couronnée est placée à plat sur
la table pour utiliser les fonctions de coupe composée de la scie.

Biseau

Angle

Réglage

33,85°

33,85°

33,85°

33,85°

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide

2. Angle d’onglet réglé à droite sur 31,62°

3. Conserver la section gauche de la pièce coupée
Coin intérieur, côté droit

1. Bord inférieur de la moulure contre le guide

2. Angle d’onglet réglé à gauche sur 31,62°

3. Conserver la section gauche de la pièce coupée
Coin extérieur, côté gauche

1. Bord inférieur de la moulure contre le guide

2. Angle d’onglet réglé à gauche sur 31,62°

3. Conserver la section droite de la pièce coupée
Côté droit, coin extérieur

1. Bord supérieur de la moulure contre le guide

2. Angle d’onglet réglé à droite sur 31,62°

3. Conserver la section droite de la pièce coupée

Type de coupe

38°

52°

PLAFOND

M

U
R

GUIDE

COIN

INTÉRIEUR

COIN EXTÉRIEUR

TABLE À ONGLETS

Fig. 39

BORD SUPÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR GAUCHE
COIN EXTÉRIEUR DROIT

TABLE À ONGLETS

MOULURE COURONNÉE À PLAT SUR LA TABLE À ONGLET

GUIDE

BORD INFÉRIEUR CONTRE LE GUIDE =
COIN INTÉRIEUR DROIT
COIN EXTÉRIEUR GAUCHE

30 − Français

UTILISATION

MOULURE COURONNÉE EMBOÎTÉE
CONTRE LE GUIDE D’ONGLET

Voir les figures 40 et 41.

NOTE : Cette méthode de coupe est pour les moulures
couronnées mesurant entre 117,5 et 133,3 mm (4-5/8 et
5-1/4 po) de hauteur. Ne pas tenter de couper une moulure
de plus de 133,3 mm (5-1/4 po) de hauteur.

NOTE : Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.

 Régler l’angle de biseau à 0° et l’angle d’onglet à 45° vers

la droite ou la gauche (pour faire des coins à 90°).

Embriquer et immobiliser fermement la moulure couronnée



contre le guide longitudinal en utilisant une pince à ressort
et maintenir fermement la moulure couronnée.

Avant de mettre la scie en marche, effectuer un exercice



général pour s’assurer qu’aucun problème ne se produira
lors de la coupe.

Saisir fermement la poignée de la scie. Enfoncer le levier



de verrouillage et puis serrer la gâchette. Attendre plusieurs
secondes afin que la lame atteigne sa vitesse maximale.

Abaisser lentement la lame sur la moulure couronnée et



traverser celle-ci.

Relâcher l’interrupteur à gâchette et attendre l’arrêt complet



de la lame avant de soulever le bras de la scie de la relever
de la pièce et de retirer cette de la table à onglets.

PINCE À

RESSORT

BORD INFÉRIEURCONTRE

LE GUIDE

PINCE À

RESSORT

Fig. 40

MOULURE

COURONNÉE

Fig. 41

31 − Français

UTILISATION

COUPE DE PIÈCES VOILÉES

Voir les figures 42 et 43.

Lors de la coupe d’une pièce voilée, toujours s’assurer que
son bord convexe est placé contre le guide, comme le montre
la figure 42.

Si une pièce voilée est placée dans le mauvais sens, comme
illustré à la figure 43, elle pincera la lame vers la fin de la coupe.

AVERTISSEMENT :

Pour éviter les risques de rebond et de blessures graves,
ne jamais placer le bord concave d’une pièce voilée ou
déformée contre le guide.

FIXATION DE PIÈCES LARGES

Voir la figure 44.

Les pièces larges, de dimensions telles que nominales 51 x
152 mm (2 x 6 po) doivent être assujetties avec baride de
serrage de pièce comme illustré à la figure 44.

INCORRECT

CORRECT

Fig. 43

PLANCHE

LARGE

Fig. 42

32 − Français

Fig. 44

RÉGLAGES

AVERTISSEMENT :

Avant d’effectuer tout réglage, retirer le bloc-piles de la scie.
Le non respect de cet avertissement pourrait entraîner des
blessures graves.

La scie à onglets composés a été réglée en usine pour
effectuer des coupes très précises. Toutefois, certains
composants peuvent avoir été désalignés pendant le transport.
En outre, après un certain temps des réglages s’avéreront
probablement nécessaires, du fait de l’usure. Une fois la scie
déballée, vérifier les réglages indiqués ci-dessous avant de
l’utiliser. Effectuer tous les réglages nécessaires et vérifier
périodiquement l’alignement des pièces pour s’assurer que
la scie effectue des coupes précises.

RÉGLAGES DES PIVOTS

NOTE : Ces réglages ont été effectués en usine et n’ont

normalement pas besoin d’être refaits.

RÉGLAGE DU PIVOT DE BRAS

 Le bras de la scie doit se relever complètement de lui-

même.

Si le bras de la scie ne se relève pas de lui-même ou si les



articulations présentent du jeu, faire réparer la scie par le

CENTRE DE RÉPARATIONS le plus proche.

RÉGLAGE DU PIVOT DE BISEAU

 La scie à onglets composés doit biseauter facilement en

dévissant le bouton de verrouillage de biseau.

 Si le mouvement est restreint ou si les articulations

présentent du jeu, faire réparer la scie par le CENTRE DE

RÉPARATIONS le plus proche.

RÉGLAGES DE BUTÉE POSITIVE

Voir la figure 45.

NOTE : Ces réglages ont été effectués en usine et n’ont
normalement pas besoin d’être refaits.

Réglage :

Retirer le bloc-piles.


 Desserrer le bouton de verrouillage d’angle de biseau en le

tournant dans le sens inverse des aiguilles d’une montre.

Mettre la lame perpendiculaire à la table à onglets, comme



décrit au chapitre « Assemblage » de ce manuel.

Si la lame n’est pas à angle droit, desserrez l’écrou de



blocage et maintenez-le en place tout en desserrant ou

en serrant la vis de réglage de butée positive avec de la

clé de lame fournie. Après le réglage, serrer fermement

l’écrou freiné.

Resserrer le bouton de verrouillage de biseau. Vérifier de



nouveau l’alignement de la lame sur la table.
NOTE : La procédure ci-dessus peut être utilisée pour

vérifier l’alignement de la lame sur la table à 0° et 45°.
La scie présente plusieurs indicateur d’échelle. Une fois les

réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les

figures 22 et 23.

VIS DE RÉGLAGE

DE BUTÉE

POSITIVE POUR

ONGLETS À 0°

ÉCROU

DE BLOCAGE

ÉCROU

DE BLOCAGE

VIS DE RÉGLAGE DE

BUTÉE POSITIVE POUR

ONGLETS À 45°

Fig. 45

33 − Français

ENTRETIEN

AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager le produit.

AVERTISSEMENT :

Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1 lors de l’utilisation de produit. Si
une opération dégage de la poussière, porter également
un masque anti-poussière.

AVERTISSEMENT :

Avant d’effectuer tout réglage, retirer le bloc-piles de la scie.
Le non respect de cet avertissement pourrait entraîner des
blessures graves.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisse de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.

Les outils électriques utilisés sur la fibre de verre, le placoplâtre,
les mastics de bouchage ou le plâtre s’usent plus vite et sont
susceptibles de défaillance prématurée car les particules et
les éclats de fibre de verre sont fortement abrasifs pour les
roulements, balais, commutateurs, etc. Il est donc déconseillé
d’utiliser cet outil de façon prolongée sur ces types de
matériaux. Toutefois, si l’outil a été utilisé sur l’un de ces
matériaux, il est extrêmement important de le nettoyer à l’air
comprimé.

LUBRIFICATION

Tous les roulements de cet outil sont garnis d’une quantité
de graisse de haute qualité, suffisante pour la durée de vie
de l’outil, dans des conditions d’utilisation normales. Aucune
autre lubrification n’est donc nécessaire.

NETTOYAGE DE LA LENTILLE DEL

Voir la figure 46.

Avec le temps, il est possible que la lumière à la DEL devienne
embrouillée ou diffuse. Si c’est le cas, il est possible que la
lentille à la DEL doive être nettoyée.

Pour nettoyer la lentille :

Retirer le bloc-piles.


 Soulever le bras de la scie.
 Retirer la lame comme décrit dans la section Assemblage.

Faire pivoter le protège-lame inférieur pour exposer la



lentille de la DEL.

À l’aide d’un petit linge ou d’un coton-tige, nettoyer



délicatement toute poussière ou tout débris de la lentille

de la DEL.
NOTE : Faire attention, car le nettoyage pourrait

endommager la lentille.

Réinstaller la lame.



LENTILLE

DEL

COTON-TIGE

Fig. 46

34 − Français

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea todas las advertencias, instrucciones, ilustraciones
y especificaciones proporcionadas con esta herramienta
eléctrica. No seguir las instrucciones indicadas a continuación

puede provocar descargas eléctricas, incendios o lesiones
graves.

Guarde todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta eléctrica”

en las advertencias se refiere a las herramientas eléctricas que
funcionan con corriente (con cordón) o las que funcionan con
batería (inalámbricas).

ÁREA DE TRABAJO

 Mantenga limpia y bien iluminada el área de trabajo. Un área

de trabajo mal despejada o mal iluminada propicia accidentes.



No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas

generan chispas que pueden encender el polvo y los vapores
inflamables.



Mantenga alejados a los niños y circunstantes al maniobrar

una herramienta eléctrica. Toda distracción puede causar la

pérdida del control de la herramienta.

SEGURIDAD ELÉCTRICA

 Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas

originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.



Evite el contacto del cuerpo con las superficies de objetos

conectados a tierra, como las tuberías, radiadores, estufas y
refrigeradores. Existe un mayor riesgo de descargas eléctricas

si el cuerpo está haciendo tierra.



No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en una

herramienta eléctrica aumenta el riesgo de descargas eléctricas.



No maltrate el cordón eléctrico. Nunca utilice el cordón para

trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón lejos del calor, aceite, bordes afilados y
piezas móviles. Los cordones eléctricos dañados o enredados

aumentan el riesgo de descargas eléctricas.



Al utilizar una herramienta eléctrica a la intemperie, use

un cordón de extensión apropiado para el exterior. Usando

un cordón adecuado para el exterior se disminuye el riesgo
de descargas eléctricas.



Si debe operar una herramienta en lugares húmedos, use

un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo

de descargas eléctricas.

SEGURIDAD PERSONAL

 Permanezca alerta, preste atención a lo que esté haciendo y

aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o

medicamento. Un momento de inatención al utilizar una

herramienta eléctrica puede causar lesiones corporales serias.



Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como mascarilla

para el polvo, calzado de seguridad, casco y protección para

los oídos en las circunstancias donde corresponda disminuye

el riesgo de lesiones.



Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la herramienta a un suministro

de corriente o de colocar un paquete de baterías. Transportar

herramientas eléctricas con el dedo en el interruptor o enchufar

herramientas eléctricas que tienen el interruptor encendido

puede ocasionar accidentes.



Retire toda llave o herramienta de ajuste antes de encender

la herramienta eléctrica. Toda llave o herramienta de ajuste

dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.



No estire el cuerpo para alcanzar mayor distancia. Mantenga

una postura firme y buen equilibrio en todo momento.

De esta manera se logra un mejor control de la herramienta

eléctrica en situaciones inesperadas.



Vístase adecuadamente. No vista ropas holgadas ni joyas.

Mantenga el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas y las joyas, así como el

cabello largo, pueden engancharse en las piezas móviles.



Si se suministran dispositivos para conectar mangueras de

extracción y captación de polvo, asegúrese de que éstas

estén bien conectadas y se usen correctamente. El uso de

la captación de polvo puede reducir los peligros relacionados

con éste.



No permita que la familiaridad obtenida por el uso frecuente

de las herramientas lo vuelva complaciente e ignore los

principios de seguridad de las herramientas. Una acción

descuidada puede causar lesiones graves en una fracción de

segundo.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

ELÉCTRICA

 No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta

eléctrica adecuada efectúa mejor y de manera más segura el

trabajo, si además se maneja a la velocidad para la que está

diseñada.



No utilice la herramienta si el interruptor no enciende o

no apaga. Cualquier herramienta eléctrica que no pueda

controlarse con el interruptor es peligrosa y debe repararse.



Desconecte el enchufe de la fuente de alimentación o

retire el paquete de baterías, si es desmontable, de la

herramienta eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar herramientas eléctricas. Tales

medidas preventivas de seguridad reducen el riesgo de poner

en marcha accidentalmente la herramienta.



Guarde las herramientas eléctricas desocupadas fuera

del alcance de los niños y no permita que las utilicen

personas no familiarizadas con las mismas o con estas

instrucciones. Las herramientas eléctricas son peligrosas en

manos de personas no capacitadas en el uso de las mismas.



Mantenimiento de las herramientas eléctricas y accesorios.

Revise para ver si hay desalineación o atoramiento de

2 − Español

REGLAS DE SEGURIDAD GENERALES

piezas móviles, ruptura de piezas o toda otra condición
que pueda afectar el funcionamiento de la herramienta
eléctrica. Si está dañada la herramienta eléctrica, permita
que la reparen antes de usarla. Numerosos accidentes son

causados por herramientas eléctricas mal cuidadas.



Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien cuidadas y con bordes bien
afilados, tienen menos probabilidad de atascarse en la pieza
de trabajo y son más fáciles de controlar.



Use la herramienta eléctrica, los accesorios, las brocas,

etc. según estas instrucciones, teniendo en cuenta las
condiciones de trabajo y la tarea que se va a realizar. Si

se utiliza la herramienta eléctrica para operaciones diferentes
de las indicadas podría originar una situación peligrosa.



Mantenga los mangos y superficies de agarre limpias y

libres de aceite y grasa. Los mangos y superficies de agarre

resbalosas no permiten la manipulación y control seguro de la
herramienta en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA
DE BATERÍAS

 Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador adecuado para

un tipo paquete de baterías puede significar un riesgo de
incendio si se emplea con un paquete de baterías diferente.



Utilice las herramientas eléctricas sólo con los paquetes de

baterías específicamente indicados. El empleo de paquetes

de baterías diferentes puede presentar un riesgo de incendio.



Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como clips,
monedas, llaves, clavos, tornillos o otros objetos metálicos,
pequeños que puedan establecer conexión entre ambas
terminales. Establecer una conexión directa entre las dos

terminales de las baterías puede causar quemaduras o
incendios.



Si se maltratan las baterías, puede derramarse líquido

de las mismas; evite todo contacto con éste. En caso de
contacto, lávese con agua. Si el líquido llega a tocar los
ojos, además busque atención médica. El líquido de las

baterías puede causar irritación y quemaduras.



No utilice un paquete de baterías o una herramienta que esté

dañado o modificado. Las baterías dañadas o modificadas

pueden tener un funcionamiento impredecible que provoque
incendios, explosiones o riesgo de lesiones.



No exponga el paquete de baterías o una herramienta al

fuego o a temperaturas excesivas. La exposición al fuego

o a temperatura sobre los 130 °C (265 °F) puede provocar
explosiones.



Siga todas las instrucciones de carga y no cargue el

paquete de baterías ni la herramienta fuera del rango de

temperaturas especificado en las instrucciones. Si realiza

la carga en forma incorrecta o fuera de las temperaturas del

rango especificado puede dañar la batería y aumentar el riesgo

de incendios.



Cargue las baterías solamente con el cargador indicado.

Para utilizar con paquetes de baterías de litio de 18 V, consulte

el folleto de la herramienta/aparato/paquete de baterías/

cargador complementario 987000-432.



No se necesita conectar a una toma de corriente las
