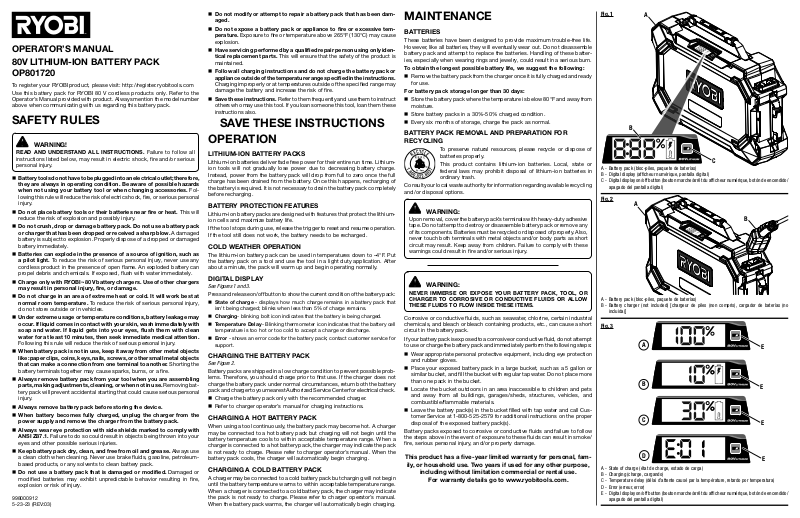

Page 1
OPERATOR’S MANUAL
80V LITHIUM-ION BATTERY PACK
OP801720
To register your RYOBI product, please visit: http://register.ryobitools.com
Use this battery pack for RYOBI
Operator’s Manual provided with product. Always mention the model number
above when communicating with us regarding this battery pack.
80 V cordless products only. Refer to the
SAFETY RULES
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all
instructions listed below, may result in electric shock, fire and/or serious
personal injury.
Battery tools do not have to be plugged into an electrical outlet; therefore,
they are always in operating condition. Be aware of possible hazards
when not using your battery tool or when changing accessories. Fol-
lowing this rule will reduce the risk of electric shock, fire, or serious personal
injury.
Do not place battery tools or their batteries near fire or heat. This will
reduce the risk of explosion and possibly injury.
Do not crush, drop or damage battery pack. Do not use a battery pack
or charger that has been dropped or received a sharp blow. A damaged
battery is subject to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source of ignition, such as
a pilot light. To reduce the risk of serious personal injury, never use any
cordless product in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water immediately.
Charge only with RYOBI™ 80V battery chargers. Use of other chargers
may result in personal injury, fire, or damage.
Do not charge in an area of extreme heat or cold. It will work best at
normal room temperature. To reduce the risk of serious personal injury,
do not store outside or in vehicles.
Under extreme usage or temperature conditions, battery leakage may
occur. If liquid comes in contact with your skin, wash immediately with
soap and water. If liquid gets into your eyes, flush them with clean
water for at least 10 minutes, then seek immediate medical attention.
Following this rule will reduce the risk of serious personal injury.
When battery pack is not in use, keep it away from other metal objects
like: paper clips, coins, keys, nails, screws, or other small metal objects
that can make a connection from one terminal to another. Shorting the
battery terminals together may cause sparks, burns, or a fire.
Always remove battery pack from your tool when you are assembling
parts, making adjustments, cleaning, or when not in use. Removing bat-
tery pack will prevent accidental starting that could cause serious personal
injury.
Always remove battery pack before storing the device.
When battery becomes fully charged, unplug the charger from the
power supply and remove the charger from the battery pack.
Always wear eye protection with side shields marked to comply with
ANSI Z87.1. Failure to do so could result in objects being thrown into your
eyes and other possible serious injuries.
Keep battery pack dry, clean, and free from oil and grease. Always use
a clean cloth when cleaning. Never use brake fluids, gasoline, petroleumbased products, or any solvents to clean battery pack.
Do not use a battery pack that is damaged or modified. Damaged or
modified batteries may exhibit unpredictable behavior resulting in fire,
explosion or risk of injury.
998000912
5-23-23 (REV:03)
Do not modify or attempt to repair a battery pack that has been dam-
aged.
Do not expose a battery pack or appliance to fire or excessive tem-
perature. Exposure to fire or temperature above 265°F (130°C) may cause
explosion.
Have servicing performed by a qualified repair person using only iden-
tical replacement parts. This will ensure that the safety of the product is
maintained.
Follow all charging instructions and do not charge the battery pack or
appliance outside of the temperature range specified in the instructions.
Charging improperly or at temperatures outside of the specified range may
damage the battery and increase the risk of fire.
Save these instructions. Refer to them frequently and use them to instruct
others who may use this tool. If you loan someone this tool, loan them these
instructions also.
SAVE THESE INSTRUCTIONS
OPERATION
LITHIUM-ION BATTERY PACKS
Lithium-ion batteries deliver fade free power for their entire run time. Lithiumion tools will not gradually lose power due to decreasing battery charge.
Instead, power from the battery pack will drop from full to zero once the full
charge has been drained from the battery. Once this happens, recharging of
the battery is required. It is not necessary to drain the battery pack completely
before recharging.
BATTERY PROTECTION FEATURES
Lithium-ion battery packs are designed with features that protect the lithiumion cells and maximize battery life.
If the tool stops during use, release the trigger to reset and resume operation.
If the tool still does not work, the battery needs to be recharged.
COLD WEATHER OPERATION
The lithium-ion battery pack can be used in temperatures down to –4°F. Put
the battery pack on a tool and use the tool in a light duty application. After
about a minute, the pack will warm up and begin operating normally.
DIGITAL DISPLAY
See Figures 1 and 3.
Press and release on/off button to show the current condition of the battery pack:
State of charge - displays how much charge remains in a battery pack that
isn't being charged; blinks when less than 5% of charge remains.
Charging- blinking bolt icon indicates that the battery is being charged.
Temperature Delay- Blinking thermometer icon indicates that the battery cell
temperature is too hot or too cold to accept a charge or discharge.
Error - shows an error code for the battery pack; contact customer service for
support.
CHARGING THE BATTERY PACK
See Figure 2.
Battery packs are shipped in a low charge condition to prevent possible problems. Therefore, you should charge prior to first use. If the charger does not
charge the battery pack under normal circumstances, return both the battery
pack and charger to your nearest Authorized Service Center for electrical check.
Charge the battery pack only with the recommended charger.
Refer to charger operator’s manual for charging instructions.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may become hot. A charger
may be connected to a hot battery pack but charging will not begin until the
battery temperature cools to within acceptable temperature range. When a
charger is connected to a hot battery pack, the charger may indicate the pack
is not ready to charge. Please refer to charger operator’s manual. When the
battery pack cools, the charger will automatically begin charging.
CHARGING A COLD BATTERY PACK
A charger may be connected to a cold battery pack but charging will not begin
until the battery temperature warms to within acceptable temperature range.
When a charger is connected to a cold battery pack, the charger may indicate
the pack is not ready to charge. Please refer to charger operator’s manual.
When the battery pack warms, the charger will automatically begin charging.
MAINTENANCE
BATTERIES
These batteries have been designed to provide maximum trouble-free life.
However, like all batteries, they will eventually wear out. Do not disassemble
battery pack and attempt to replace the batteries. Handling of these batteries, especially when wearing rings and jewelry, could result in a serious burn.
To obtain the longest possible battery life, we suggest the following:
Remove the battery pack from the charger once it is fully charged and ready
for use.
For battery pack storage longer than 30 days:
Store the battery pack where the temperature is below 80°F and away from
moisture.
Store battery packs in a 30%-50% charged condition.
Every six months of storage, charge the pack as normal.
BATTERY PACK REMOVAL AND PREPARATION FOR
RECYCLING
To preserve natural resources, please recycle or dispose of
batteries properly.
This product contains lithium-ion batteries. Local, state or
federal laws may prohibit disposal of lithium-ion batteries in
ordinary trash.
Consult your local waste authority for information regarding available recycling
and/or disposal options.
WARNING:
Upon removal, cover the battery pack’s terminals with heavy-duty adhesive
tape. Do not attempt to destroy or disassemble battery pack or remove any
of its components. Batteries must be recycled or disposed of properly. Also,
never touch both terminals with metal objects and/or body parts as short
circuit may result. Keep away from children. Failure to comply with these
warnings could result in fire and/or serious injury.
WARNING:
NEVER IMMERSE OR EXPOSE YOUR BATTERY PACK, TOOL, OR
CHARGER TO CORROSIVE OR CONDUCTIVE FLUIDS OR ALLOW
THESE FLUIDS TO FLOW INSIDE THESE ITEMS.
Corrosive or conductive fluids, such as seawater, chlorine, certain industrial
chemicals, and bleach or bleach containing products, etc., can cause a short
circuit in the battery pack.
If your battery pack is exposed to a corrosive or conductive fluid, do not attempt
to use or charge the battery pack and immediately perform the following steps:
Wear appropriate personal protective equipment, including eye protection
and rubber gloves.
Place your exposed battery pack in a large bucket, such as a 5 gallon or
similar bucket, and fill the bucket with regular tap water. Do not place more
than one pack in the bucket.
Locate the bucket outdoors in an area inaccessible to children and pets
and away from all buildings, garages/sheds, structures, vehicles, and
combustible/flammable materials.
Leave the battery pack(s) in the bucket filled with tap water and call Cus-
tomer Service at 1-800-525-2579 for additional instructions on the proper
disposal of the exposed battery pack(s).
Battery packs exposed to corrosive or conductive fluids and failure to follow
the steps above in the event of exposure to these fluids can result in smoke/
fire, serious personal injury, and/or property damage.
This product has a five-year limited warranty for personal, fam-
ily, or household use. Two years if used for any other purpose,
including without limitation commercial or rental use.
For warranty details go to www.ryobitools.com.
Fig. 1
A
B
C
A - Battery pack (bloc-piles, paquete de baterías)
B - Digital display (afficheur numérique, pantalla digital)
C - Digital display on/off button (bouton marche/arrêt du afficheur numérique, botón de encendido/
apagado del pantalla digital)
Fig. 2
A
B
A - Battery pack (bloc-piles, paquete de baterías)
B - Battery charger (not included) [chargeur de piles (non compris), cargador de baterías (no
incluida)]
Fig. 3
A
B
C
D
A - State of charge (état de charge, estado de carga)
B - Charging (charge, cargando)
C - Temperature delay (délai d’attente causé par la température, retardo por temperatura)
D - Error (erreur, error)
E - Digital display on/off button (bouton marche/arrêt du afficheur numérique, botón de encendido/
apagado del pantalla digital)
E
E
E
E
Page 2
OP801720 / BLOC-PILES
ION-LITHIUM DE 80 V
Pour enregistrer votre produit de RYOBI, s’il vous
plaît la visite: http://register.ryobitools.com
N’utiliser le bloc-piles que pour les produits 80 V de RYOBI sans
fil. Consulter le manuel d’utilisation fourni avec le produit. Toujours
mentionner le numéro ci-dessus lors de toute communication
concernant le bloc-pile.
RÈGLES DE SÉCURITÉ
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS. Le non-respect de toutes les
instructions ci-dessous peut entraîner un choc électrique,
un incendie et/ ou des blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Ne pas écraser, faire tomber ou endommager le bloc de
piles. Ne jamais utiliser un bloc de piles ou un chargeur
qui est tombé, a été écrasé, a reçu un choc violent ou a
été endommagé de quelque façon que ce soit. Une pile
endommagée risque d’exploser. Éliminer immédiatement toute
pile endommagée, selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En cas
d’exposition, rincer immédiatement les parties atteintes avec
de l’eau.
Charger seulement avec RYOBI
batteries lithium-ion. L’utilisation d’autres chargeurs peut
occasionner des blessures, un incendie ou des dommages.
Ne pas charger le bloc-piles dans des conditions
extrêmement chaudes ou froides. La recharge est plus
efficace à une température ambiante normale.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincer
immédiatement la partie atteinte avec de l’eau savonneuse.
En cas d’éclaboussure dans les yeux, les rincer à l’eau
fraîche pendant au moins 10 minutes, puis contacter
immédiatement un médecin. Le respect de cette consigne
réduira les risques de blessures graves.
Lorsque le bloc-piles n’est pas en usage, le tenir à l’écart
d’articles métalliques tels que : les attaches trombones,
pièces de monnaie, cléfs, clous, vis et autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de piles peut causer
des étincelles, des brûlures ou un incendie, et peut entraîner
des blessures graves et des dommages matériels.
Toujours retirer le bloc-piles de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer le
bloc-piles permet d’empêcher un démarrage accidentel pouvant
entraîner des blessures graves.
Toujours retirer le bloc-piles avant d’entreposer le dispositif.
Lorsque la pile est complètement chargée, débrancher le
chargeur du bloc d’alimentation et retirer le chargeur du
bloc-piles.
Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. Ne pas suivre cette directive pourrait
entraîner des blessures graves, par exemple si l’appareil projetait
des objets dans vos yeux.
Garder le bloc-piles sec, propre et exempt d’huile et de
graisse. Toujours utiliser un chiffon propre pour le nettoyage.
Ne jamais utiliser de liquide de freins, d’essence, de produits
à base de pétrole ou un quelconque solvant pour nettoyer le
bloc-piles.
Ne pas utiliser un bloc-piles endommagé ou modifié. Le bris
ou la modification du bloc-piles peut causer un comportement
imprévisible et causer un incendie, une explosion ou des
blessures.
Ne pas modifier ou tenter de réparer un bloc-piles ayant été
endommagé.
Ne pas exposer le bloc-piles ou l’outil à un feu ou à des
températures excessives. Une exposition à un incendie ou à
une température supérieure à 130 °C (265 °F) peut provoquer
une explosion.
80 V les chargeurs de
™
Demander à un réparateur qualifié d’effectuer la réparation
en utilisant des pièces de rechange identiques. Ceci assurera
la bonne sécurité du produit réparé.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’appareil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées peut
endommager la pile et augmenter les risques de feu.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
outil est prêté, il doit être accompagné de ces instructions.
CONSERVER CES INSTRUCTIONS
UTILISATION
BLOC-PILES AU LITHIUM-ION
Les piles au lithium-ion fournissent une puissance sans
affaiblissement durant toute leur durée d’utilisation. Les outils
fonctionnant avec une pile au lithium-ion ne perdent pas
graduellement leur puissance en raison d’une baisse de la
charge de pile. Au contraire, la puissance du blocs-piles passe
de pleine à nulle une fois la pile déchargée. Une fois que ceci a
lieu, la puissance de l’outil passe de pleine à nulle et la pile doit
être rechargée. Il n’est pas nécessaire de vider complètement le
bloc-pile avant de le recharger.
CARACTÉRISTIQUES RELATIVES À LA
PROTECTION DES PILES
Les piles au lithium-ion possèdent des caractéristiques visant
à protéger les cellules au lithium-ion et à maximiser la durée de
vie de la pile.
Si l’outil s’arrête en cours d’utilisation, relâcher la gâchette pour
le réenclencher et reprendre l’opération. Si l’outil ne fonctionne
toujours pas, cela signifie qu’il est nécessaire de recharger la pile.
CHARGE D’UN BLOC-PILES FROID
Le bloc-piles au lithium-ion peut être utilisé à des températures
descendant à –20 °C (–4 °F). Mettre le bloc-piles sur l’outil et utiliser
l’outil pour une application légère. Après environ une minute, le
bloc-piles s’est chauffé et commence à fonctionner normalement.
AFFICHAGE NUMÉRIQUE
Voir les figures 1 et 3.
Appuyer sur le bouton marche/arrêt et le relâcher pour afficher
l'état actuel de la pile :
État de charge - affiche le pourcentage de charge qu’il reste
dans le bloc-piles qui n'est pas chargée; clignote lorsqu’il reste
moins de 5 % de charge.
Charge - icône en forme d’éclair clignotant qui indique que la
pile est en train de se charger.
Délai d’attente causé par la température - icône en forme
de thermomètre clignotant qui indique que la température de
la cellule de piles est trop chaude ou trop froide pour accepter
une charge ou une décharge.
Erreur - indique un code d’erreur pour le bloc-piles; com-
muniquer avec le service à la clientèle pour obtenir de l’aide.
POUR CHARGER
Voir le figure 2.
Les bloc-piles de cet outil ont été expédiées dans un état de charge
faible pour éviter d’éventuels problèmes. Il est donc nécessaire de
charger les bloc-piles avant d’utiliser l’outil. Si les bloc-piles ne se
rechargent pas dans des conditions normales, les retourner, ainsi
que le chargeur et le stand au centre de réparations agréé le plus
proche pour une vérification électrique.
Ne recharger le piles qu’avec l’appareil recommandé.
Consulter le manuel d’utilisation du chargeur pour connaître les
instructions de charge.
CHARGE D’UN PILE CHAUD
Le bloc-piles peut devenir chaud lorsque l’outil est utilisé
continuellement. Un chargeur peut être connecté à un bloc-piles
chaud, mais la charge ne commencera pas tant que le bloc-piles
n’est pas refroidi selon une échelle de température acceptable.
Lorsqu’un chargeur est connecté à un bloc-piles chaud, le chargeur
peut indiquer que le bloc n’est pas prêt à charger. Veuillez consulter
le manuel d’utilisation. Le chargeur commence automatiquement
la recharge lorsque le refroidissement du bloc-piles atteint environ
la température ambiante.
CHARGE D’UN BLOC-PILES FROID
Un chargeur peut être connecté à un bloc-piles froid, mais la charge
ne commencera pas tant que le bloc-piles n’est pas réchauffé selon
une échelle de température acceptable. Lorsqu’un chargeur est
connecté à un bloc-piles froid, le chargeur peut indiquer que le bloc
n’est pas prêt à charger. Veuillez consulter le manuel d’utilisation.
Le chargeur commence automatiquement la recharge lorsque le
réchauffement du bloc-piles atteint environ la température ambiante.
ENTRETIEN MANTENIMIENTO
PILES
Les piles utilisées dans le bloc d’alimentation sont conçues pour
une longue vie utile, sans problèmes. Toutefois, comme toutes
les piles, elles finiront par s’épuiser. Ne pas démonter le bloc de
piles ou essayer de remplacer les piles. La manipulation de ces
piles, en particulier si l’on porte des bagues ou autres bijoux, peut
causer des brûlures graves.
Pour obtenir une vie utile maximum des piles nous
recommandons de :
Retirer le bloc-piles du chargeur dès qu’il est complètement
chargé et prêt à l’emploi.
Pour le remisage de piles pendant plus de 30 jours :
Remiser le bloc-piles dans un local où la température est inférieure
à 27 °C (80 °F) et à l’abri de l’humidité.
Remiser les blocs-piles 30 %-50 % chargés.
Tous les six mois de remisage, charger normalement le bloc de
piles.
RETRAIT ET PRÉPARATION DU BLOCPILES POUR LE RECYCLAGE
Consulter les autorités locales compétentes pour les options de
recyclage et / ou l’élimination.
Après avoir retiré le bloc de piles, couvrir ses bornes avec
un ruban adhésif de qualité industrielle. Ne pas essayer
de démonter ou détruire le bloc de piles, ni de retirer des
composants quels qu’ils soient. Les piles épuisées doivent
être recyclées ou éliminées selon une méthode appropriée.
Ne jamais toucher les deux bornes avec des objets en métal
ou une partie du corps, car cela pourrait créer un court-circuit.
Garder hors de la portée des enfants. Le non-respect de
ces mises en garde peut résulter en un incendie et/ ou des
blessures graves.
NE JAMAIS IMMERGER NI EXPOSER VOTRE BLOCPILES, OUTIL OU CHARGEUR AUX LIQUIDES CORROSIFS
OU CONDUCTEURS OU PERMETTRE À CES LIQUIDES DE
S’ÉCOULER À L’INTÉRIEUR DE CES OBJETS.
Les liquides corrosifs ou conducteurs, tels que l’eau de mer, le
chlore, certains produits chimiques industriels, et l’eau de Javel
ou les produits contenant de l’eau de Javel, etc., peuvent causer
un court-circuit du bloc-piles.
Si votre bloc-piles est exposé à un liquide corrosif ou conducteur, ne
pas essayer de l’utiliser ou de le charger et effectuer immédiatement
les étapes suivantes :
Porter un équipement de protection personnel approprié, incluant
Déposer votre bloc-piles dans un grand seau, tel qu’un seau de
Placer le seau à l’extérieur dans un endroit non accessible aux
Laisser le(s) bloc-piles dans le seau remplit avec de
Le défaut de suivre les étapes ci-haut lorsqu’un bloc-piles est
exposé aux liquides corrosifs ou conducteurs peut causer de
la fumée, un feu, des blessures corporelles graves et/ou des
dommages à la propriété.
Ce produit à une garantie limité de cinq (5) ans s’il est
Deux (2) ans s’il est utilisé à toute autre fin, y compris
Pour préserver les ressources naturelles, les piles
doivent être recyclées ou éliminées selon une méthode
appropriée.
Ce produit utilise des piles au lithium-ion. Les
réglementations locales ou gouvernementales peuvent
interdire de jeter les piles au lithium-ion dans les
ordures ménagères.
AVERTISSEMENT :
AVERTISSEMENT :
une protection oculaire et des gants de caoutchouc.
18,9 l (5 gallons) ou un autre seau similaire, et remplir le seau
avec de l’eau du robinet. Ne pas déposer plus d'une bloc-piles
dans le seau.
enfants et aux animaux et loin des bâtisses, garages, remises,
structures, véhicules et matières combustibles ou inflammables.
l’eau du robinet et appeler les Service à la clientèle au
1-800-525-2579 pour de plus amples instructions sur la bonne
façon d’éliminer le(s) bloc-piles exposé(s).
utilisé à une fin personnelle, familiale ou domestique
sans s’y limiter à une fin commerciale ou locative.
Veuillez visiter notre site internet au www.ryobitools.
com pour obtenir tous les détails de la garantie.
OP801720 / BATERÍA DE IONES
DE LITIO DE 80 V
Para registrar su producto de RYOBI, por favor visita:
http://register.ryobitools.com
Use el paquete de baterías 80 V solamente con productos
inalámbricos RYOBI. Consulte el manual del operador suministrado
con el producto. Al comunicarse con nosotros en relación con el
paquete de baterías, siempre mencione el número del modelo.
REGLAS DE SEGURIDAD
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES.
El incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
corporales serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de la
misma. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica, incendio o lesión corporal seria.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.
No aplaste, deje caer o dañe la batería. Nunca utilice una
batería o cargador que se ha caído, aplastado, recibido un
golpe contundente o ha sido dañado(a) de alguna manera.
Las baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda batería que haya sufrido una caída o cualquier
daño.
Las baterías pueden explotar en presencia de una fuente
de inflamación, como una luz guía. Para reducir el riesgo de
lesiones corporales serias, nunca use un producto inalámbrico
en presencia de llamas vivas. La explosión de una batería puede
lanzar fragmentos y compuestos químicos. Si ha quedado
expuesto a la explosión de una batería, lávese de inmediato
con agua.
Cargar únicamente con cargadores RYOBI
de iones de litio. Usar otros cargadores puede causar lesiones
personales, fuego o daños.
No cargue la batería en un área con temperaturas
extremadamente altas o bajas. Funciona mejor a una
temperatura ambiente normal.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel,
lávese de inmediato con agua y jabón. Si le entra líquido en
los ojos, láveselos con agua limpia por lo menos 10 minutos,
y después busque de inmediato atención médica. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como clips,
monedas, llaves, clavos, tornillos o otros objetos metálicos,
pequeños que puedan establecer conexión entre ambas
terminales. Establecer una conexión directa entre las dos
terminales de las baterías puede causar quemaduras o
incendios, y puede conducir a lesiones personales o daños
materiales.
Siempre retire el paquete de baterías de la herramienta
cuando esté ensamblando partes, realizando ajustes,
limpiando o cuando ésta no esté en uso. Si retira el paquete de
baterías, evitará arranques accidentales que podrían provocar
lesiones graves.
Siempre retire el paquete de baterías antes de guardar el
dispositivo.
Cuando la batería esté completamente cargada, desconecte
el cargador de la fuente de alimentación y retire el cargador
de la batería.
Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Si
no cumple esta advertencia, los objetos que salen despedidos
pueden producirle lesiones serias en los ojos.
Mantenga el paquete de baterías seco, limpio y sin aceite
ni grasa. Use siempre un paño limpio para limpiar. Nunca use
líquido de frenos, gasolina, productos derivados del petróleo o
solvente para limpiar el paquete de baterías.
No utilice un paquete de baterías que esté dañado o
modificado. Las baterías dañadas o modificadas pueden
tener un funcionamiento impredecible que provoque incendios,
explosiones o riesgo de lesiones.
No modifique o intente reparar un paquete de baterías que
esté dañado.
No exponga el paquete de baterías o el artefacto al
fuego o a temperaturas excesivas. La exposición al fuego
o a temperatura sobre los 130 °C (265 °F) puede provocar
explosiones.
de baterías 80 V
™
Verifique que un técnico de reparación calificado haga el
mantenimiento usando solo repuestos idénticos. De esta
manera se mantiene la seguridad del product.
Siga todas las instrucciones de carga y no cargue el paquete
de baterías ni el aparato fuera del rango de temperaturas
especificado en las instrucciones. Si realiza la carga en forma
incorrecta o fuera de las temperaturas del rango especificado
puede dañar la batería y aumentar el riesgo de incendios.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
herramienta. Si le presta esta herramienta a alguien, facilítele
también las instrucciones.
GUARDE ESTAS INSTRUCCIONES
FUNCIONAMIENTO
PAQUETES DE BATERÍAS DE IÓN DE LITIO
La potencia producida por las baterías de iones de litio no mengua
durante todo el tiempo operativo. Las herramientas que emplean
baterías de iones de litio no pierden potencia gradualmente debido
a la disminución de la carga de la batería. Por el contrario, la potencia
de la batería caerá de lleno a cero una vez que la carga completa
de la misma haya sido consumida. Al ocurrir esto, la potencia de la
herramienta desciende de total a cero, y es necesario recargar la batería.
No es necesario agotar completamente la batería antes de recargarla.
CARACTERÍSTICA DE PROTECCIÓN DE
LAS BATERÍAS
Las baterías de iones de litio están diseñadas con características
que protegen las celdas de iones de litio y maximizan la duración
de las baterías.
Si la herramienta se detiene durante el uso, suelte el gatillo para
reiniciarla y reanude el funcionamiento. Si aun así no funciona, se
debe recargar la batería.
UTILIZACIÓN EN CLIMA FRÍO
La batería de iones de litio puede utilizarse si la temperatura
desciende hasta –20 °C (–4 °F). Coloque la batería en una
herramienta y utilícela en una aplicación liviana. Después de
aproximadamente un minuto, la batería se habrá calentado y
empezará a funcionar normalmente.
PANTALLA DIGITAL
Vea las figuras 1 y 3.
Presione y suelte el botón de encendido/apagado del pantalla
digital para mostrar el estado actual de la batería:
Estado de carga- muestra cuánta carga queda en la batería
que no se está cargando; parpadea cuando queda menos del
5 % de carga.
Cargando- el ícono de rayo parpadeante indica que la batería
se está cargando.
Retraso por temperatura- el ícono de termómetro par-
padeante indica que la temperatura de las celdas de la batería
es demasiado alta o demasiado fría para aceptar una carga o
descarga.
Error- muestra un código de error para la batería; comuníquese
con el servicio de atención al cliente para obtener asistencia.
CÓMO CARGAR EL PAQUETE DE BATERÍAS
Vea la figura 2.
Los paquetes de baterías se envían con carga baja para evitar
posibles problemas. Por lo tanto, debe cargarlas antes de usarlas.
Si el cargador no carga el paquete de baterías en circunstancias
normales, regrese ambos, el paquete de baterías y el cargador,
al centro de servicio autorizado de su preferencia, para que los
revisen eléctricamente.
Sólo cargue el paquete de baterías con un cargador
recomendado.
Para obtener instrucciones específicas de carga, lea el manual
del operador que se incluye con el cargador.
CÓMO CARGAR EL PAQUETE DE
BATERÍAS CUANDO ESTÁ CALIENTE
Cuando se utiliza una herramienta de manera continua, es posible
que el paquete de baterías se caliente. Se puede conectar un
cargador a una batería caliente, pero la carga no comenzará
hasta que la temperatura de la batería llegue a un valor admisible.
Cuando conecte un cargador a una batería caliente, el cargador
podría indicar que la batería no está lista para cargarse. Consulte el
manual del operador del cargador. Cuando el paquete de la batería
se enfría y llega aproximadamente a la temperatura ambiente, el
cargador comenzará la carga automáticamente.
CÓMO CARGAR LA BATERÍA CUANDO
ESTÁ FRÍA
Se puede conectar un cargador a una batería fría, pero la carga
no comenzará hasta que la temperatura de la batería llegue a un
valor admisible. Cuando conecte un cargador a una batería fría, el
cargador podría indicar que la batería no está lista para cargarse.
Consulte el manual del operador del cargador. Cuando el paquete
de la batería se caliente y llegue aproximadamente a la temperatura
ambiente, el cargador comenzará la carga automáticamente.
BATERÍAS
Las baterías están diseñadas para proporcionar una larga vida
de servicio sin problemas. No obstante, como todas las baterías,
finalmente se acaban. No desarme el paquete de baterías para
tratar de cambiar las baterías. El manejo de estas baterías, especialmente cuando se traen puestos anillos y joyas, puede causar
quemaduras serias.
Para lograr la más larga duración posible de las baterías, se
sugiere lo siguiente:
Retire el paquete de baterías del cargador una vez cargado
completamente y listo para usarse.
Para guardar el paquete de baterías más de 30 días:
Guarde la batería donde la temperatura sea inferior a 27 °C
(80°F) y lejos de la humedad.
Guarde el paquete de baterías cargado 30 %-50 %.
Cargue la batería de manera normal, cada seis meses de alma-
cenamiento.
REMOCIÓN Y PREPARACIÓN DEL PAQUETE
DE BATERÍAS PARA EL RECICLADO
Para preservar los recursos naturales, le suplicamos
reciclar o desechar debidamente las baterías.
Este producto contiene baterías de iones de litio. Es
posible que algunas leyes municipales, estatales o
federales prohíban desechar las baterías de iones de
Consulte a las autoridades reguladoras de desechos para obtener información en relación con las alternativas de reciclado y
desecho disponibles.
litio en la basura normal.
ADVERTENCIA:
Al retirar el paquete de baterías, cubra las terminales del
mismo con cinta adhesiva reforzada. No intente destruir o
desarmar el paquete de baterías, ni de desmontar ninguno
de sus componentes. Las baterías de iones de litio deben
reciclarse o desecharse debidamente. También, nunca toque
ambas terminales con objetos metálicos y partes del cuerpo,
ya que puede producirse un corto circuito. Manténgase
fuera del alcance de los niños. La inobservancia de estas
advertencias puede causar incendios y lesiones corporales
serias.
ADVERTENCIA:
NUNCA SUMERJA NI EXPONGA EL PAQUETE DE
BATERÍAS, LA HERRAMIENTA NI EL CARGADOR
A FLUIDOS CORROSIVOS O CONDUCTIVOS, NI
PERMITA QUE ESTOS FLUIDOS PENETREN EN ESTOS
ELEMENTOS.
Los fluidos corrosivos o conductivos, como el agua de mar, el
cloro, ciertos químicos industriales y la lavandina o los productos
con lavandina, etc., pueden causar un cortocircuito en el paquete
de baterías.
Si expone el paquete de baterías a un fluido corrosivo o conductivo,
no intente usar ni cambiar el paquete de baterías, y realice los
siguientes pasos de inmediato:
Use elementos de protección personal, incluidos protección
ocular y guantes de goma.
Coloque el paquete de baterías expuesto en un recipiente
grande (por ejemplo, de 18,9 l [5 gal]) y llene el recipiente con
agua regular del grifo. No coloque más de uno paquete en el
recipiente.
Coloque el recipiente en el exterior en un área inaccesible
para niños y mascotas y lejos de edificios, garajes/casetas,
estructuras, vehículos y material combustible/inflamable.
Deje los paquetes de baterías en el recipiente con agua del grifo
y llame al Servicio al cliente al 1-800-525-2579 para obtener
instrucciones adicionales sobre el desecho apropiado de los
paquetes de baterías.
Los paquetes de baterías expuestos a fluidos corrosivos o
conductivos y no seguir los pasos anteriores en caso de exposición
a estos fluidos podrían resultar en incendios, lesiones personales
graves y daños materiales.
Este producto tiene una garantía limitada de
cinco (5) años para uso personal, familiar o doméstico
Dos (2) año si se usa para cualquier otro propósito,
incluido, entre otros, el uso comercial o alquiler.
Puede consultar los detalles de la garantía en
www.ryobitools.com
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622, USA
1-800-525-2579 • www.ryobitools.com
Loading...
